Kapesní bezdrátový dálkový ovladač „HM-RC-4-2“

Obsah

Strana

1. Úvod a účel použití dálkového ovladače ....................................................... 1

2. Bezpečnostní symboly a předpisy ................................................................. 3

Manipulace s bateriemi ................................................................................................................ 3

Obj. č.: 59 52 78

Vážení zákazníci,

děkujeme Vám za Vaši důvěru a za nákup tohoto univerzálního kapesního bezdrátového dálkového
dvoukanálového ovladače, který patří mezi komponenty (přístroje) systému bezdrátového ovládání a
spínání domácích elektrických spotřebičů a zařízení „HomeMatic“ s bezdrátovým přenosem ovládacích
povelů v rádiovém pásmu 868 MHz (s frekvencí 868,3 MHz).

Tímto dálkovým bezdrátovým ovladačem můžete až na vzdálenost cca 100 m zapínat a vypínat
osvětlení nebo domácí elektrické spotřebiče, například pomocí síťové mezizásuvky „HM-LC-Sw1-Pl“
(objednací číslo u Conrada: 64 63 51), do které zapojíte lampu, ventilátor atd., nebo můžete tímto
dálkovým bezdrátovým ovladačem otevírat (vyklápět) a opět uzavírat (zaklápět) bez použití rukou okno,
na které namontujete zařízení WinMatic „HM-Sec-Win“ (objednací číslo u Conrada: 64 64 33).
Samozřejmě, že můžete tímto bezdrátovým dálkovým ovladačem ovládat další komponenty systému
bezdrátového ovládání a spínání domácích elektrických spotřebičů a zařízení „HomeMatic“.

Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení dálkového ovladače do
provozu a k jeho obsluze. Ponechte si proto tento návod k obsluze, abyste si jej mohli znovu kdykoliv
přečíst! Abyste zařízení uchovali v dobrém stavu a zajistili jeho bezpečný provoz, je třeba, abyste tento
návod k obsluze dodržovali jakož i v tomto návodu uvedené bezpečností předpisy. Před uvedením
tohoto dálkového ovladače do provozu si prosím přečtěte celý tento návod k obsluze.

Jestliže tento výrobek předáte nebo prodáte jiným osobám, dbejte na to, abyste jim odevzdali i tento
návod k obsluze. Konstrukce tohoto výrobku odpovídá platným evropským a národním směrnicím jakož i
normám (směrnici o elektromagnetické slučitelnosti). U výrobku byla doložena shoda s příslušnými
normami (CE), odpovídající prohlášení a doklady jsou uloženy u výrobce.

3. Technické poznámky k rádiovému přenosu signálů v pásmu 868 MHz ...... 4

4. Poznámky k použití domácí centrály „CCU1 HM-Cen-3-1“ .......................... 4

5. Součásti dálkového ovladače ........................................................................ 5

6. Uvedení dálkového ovladače do provozu ..................................................... 6

Vložení (výměna) baterie ............................................................................................................. 6

7. Synchronizace dálkového ovladače s ostatními komponenty HomeMatic . 7

7.1 Přímé spárování dálkového ovladače s ostatními komponenty systému HomeMatic ............ 7

7.1.1 Přehled barevné signalizace kontrolkou (LED) na dálkovém ovladači ............................................. 9

7.2 Spárování dálkového ovladače s domácí centrálou „ .......................................................... 10

8. Použití dálkového ovladače k ovládání komponentů HomeMatic ............. 12

9. Zpětné nastavení dálkového ovladače na základní parametry (reset) ...... 13

10. Signalizace závad a dalších informací kontrolkou na dálkovém ovladači14

11. Maximální doba trvání vysílání ovládacích povelů (Duty Cycle) .............. 15

12. Údržba a čištění dálkového ovladače ........................................................ 16

13. Technické parametry dálkového ovladače ................................................ 16

3

2

. Bezpečnostní symboly

a předpisy

HomeMatic

4

4. Poz

námky k

použití domácí centrály

„CCU1

HM-

Cen-3-1“

• Z bezpečnostních důvodů a z důvodů registrace (CE) není dovoleno provádět vlastní úpravy nebo
změny ve vnitřním zapojení přístroje! Případné opravy tohoto výrobku svěřte autorizovanému servisu
(spojte se v tomto případě se svým prodejcem, který Vám zajistí opravu tohoto dálkového ovladače
v autorizovaném servisu).

• Nepoužívejte tento výrobek (toto zařízení) v nemocnicích a ve zdravotnických zařízeních (například
v blízkosti kardiostimulátorů). I když tento dálkový ovladač vyzařuje poměrně slabé rádiové signály,
mohly by tyto vysokofrekvenční signály způsobit poruchy funkcí zařízení a systémů na udržování
lidských životů. Totéž platí i pro jiné oblasti s podobnou problematikou.

• Elektronické a elektrické přístroje nejsou žádné dětské hračky a nepatří do rukou malých dětí. Buďte
zvláště opatrní při používání tohoto přístroje za přítomnosti malých dětí.

• Nevystavujte tento výrobek příliš vysoké vlhkosti (mokru), příliš nízkým nebo vysokým teplotám
vzduchu (přímému slunečnímu záření). Správnou funkci bezdrátového dálkového ovladače mohou
ovlivnit elektromagnetická a magnetická pole v blízkosti elektrických přístrojů (motorů) nebo
reproduktorů, bezdrátových telefonů, radiostanic (vysílaček), bezdrátových sluchátek atd.

• Pokud by elektrické spotřebiče, které mají být „vypnuty“ nebo „zapnuty“, mohly způsobit nějakou
škodu, překontrolujte přímo na místě jejich instalace jejich stav (vypnutí nebo zapnutí). Nespoléhejte
se v tomto případě na spínací (ovládací) povely vyslané rádiovými signály.

Manipulace s bateriemi

• Baterie nepatří do rukou malých dětí.

• Při delším nepoužívání výrobku (např. při jeho skladování) z něho vyndejte baterii. Tato by mohla

vytéci a způsobit poškození dálkového ovladače.

Symbol vykřičníku v trojúhelníku upozorňuje na důležité pokyny, které je třeba dodržovat.

Symbol ruky s ukazováčkem upozorňuje na zvláštní odkazy (tipy, informace), které se
vztahují k obsluze zařízení.

Vzniknou-li škody nedodržením tohoto návodu k obsluze, zaniknou jakékoliv nároky, které
by jinak vyplývaly ze záruky výrobku! Neodpovídáme za věcné škody, úrazy osob, které
byly způsobeny nedodržováním bezpečnostních předpisů nebo neodborným zacházením
s tímto dálkovým ovladačem a s ostatními komponenty systému „

“.

Pokud si nebudete vědět rady, jak tento výrobek používat a v tomto návodu k obsluze
nenajdete potřebné informace, spojte se prosím s naší technickou poradnou nebo
požádejte o radu kvalifikovaného odborníka.

Vybité baterie a již nepoužitelné akumulátory jsou zvláštním odpadem, nepatří v žádném
případě do normálního domovního odpadu a musí být s nimi zacházeno tak, aby
nedocházelo k poškození životního prostředí.

K těmto účelům (k likvidaci vybitých baterií a již nepoužitelných akumulátorů) slouží speciální
sběrné nádoby v prodejnách s elektrospotřebiči nebo ve sběrných surovinách.

Šetřete životní prostředí! Přispějte k jeho ochraně!

3. Technické poznámky k rádiovému přenosu signálů v pásmu 868 MHz

Vysílací výkon tohoto dálkového ovladače (vysílače) je nižší než 10 mW a zdaleka nedosahuje takového
výkonu, jaký mají například mobilní telefony (u nich je vysílací výkon až 200 x větší). Nepříznivé
ovlivňování citlivých osob a zvířat nelze tedy očekávat. Bezdrátový systém spínání domácích
elektrických spotřebičů „HomeMatic“ pracuje v rádiovém pásmu 868 MHz, které je využíváno i jinými
účastníky. Z tohoto důvodu mohou přístroje, které vysílají na stejné nebo na sousední frekvenci,
způsobit rušení přenosu mezi jednotlivými komponenty systému „HomeMatic“ a snížit tak i jeho dosah.
Uváděný dosah až 100 m mezi jednotlivými komponenty tohoto systému spínání domácích elektrických
spotřebičů „HomeMatic“ platí pro volný prostor. V praktickém provozu jsou tyto přístroje (komponenty)
odděleny stěnami, stropy atd., čímž dochází ke snížení dosahu rádiového přenosu mezi jednotlivými
přístroji a zařízeními (komponenty systému„HomeMatic“).

Další možné příčiny snížení dosahu rádiového přenosu signálů (ovládacích povelů)

• Vliv vysokofrekvenčních polí všeho druhu. Zástavba všeho druhu a vegetace (stromy). Vodivé
kovové díly (plochy), které se nacházejí v blízkosti přístrojů nebo v linii rádiového spojení (například
topná tělesa, kovové izolace oken, železobetonové konstrukce atd.).

• Ovlivnění vyzařovací charakteristiky antén v blízkosti elektricky vodivých ploch nebo předmětů (to se
týká i lidských těl a vzdálenosti od země).

• Interferenční (širokopásmová) rušení v městské zástavbě, která snižují odstup signálu od šumu.
Přístroje v tomto šumu nerozeznají příslušné signály (ovládací povely). Vyzařování nesprávně
odrušených přístrojů, například otevřené osobní počítače atd.

Pokud budete používat více komponentů systému bezdrátového ovládání domácích elektrických
spotřebičů „HomeMatic“, doporučujeme Vám, abyste si pořídili domácí centrálu „CCU1 HM-Cen-3-1“
(obj. č.: 64 62 62, provedení v bílé barvě nebo obj. č.: 64 64 78, provedení v černé barvě).

Tato domácí řídící centrála slouží k automatickému ovládání a ke kontrole různých elektrických
spotřebičů (například k zapínání a vypínání osvětlení nebo jiných elektrických spotřebičů, k ovládání
žaluzií nebo rolet atd.) jakož i k regulaci topení v domácnosti. Tyto elektrické spotřebiče připojíte
k příslušným komponentům systému bezdrátového ovládání a spínání „HomeMatic“. Automatické
ovládání spínání elektrických spotřebičů nebo například regulaci teploty vzduchu v místnosti
naprogramujete přímo na této centrále nebo na osobním počítači (notebooku) pomocí přiloženého
software. Tuto centrálu můžete také spárovat s tímto dálkovým ovladačem.

Tato centrála je dále vybavena konektory USB a přípojkou k síti „ethernet“, které můžete použít ke
kontrole a k ovládání elektrických spotřebičů v domácnosti (nebo v celém domě) na dálku pomocí
osobního počítače (notebooku), který napojíte na internet. V tomto případě budete i na dálku upozorněni
například na násilné otevření okna nebo dveří ve svém bytě nebo v domě.

5

5

6

5. Součásti dálkového ovladače

6. Uvedení dálkového ovladače do provozu

Vložení (výměna) baterie

K napájení tohoto bezdrátového dálkového ovladače slouží jedna alkalická baterie s jmenovitým
napětím 1,5 V velikosti „AAA“.

Pokud nebude do dálkového ovladače vložena žádná baterie, vložte ji do dálkového ovladače způsobem
popsaným v následujících odstavcích.

Jakmile po stisknutí některého z ovládacích tlačítek na dálkovém ovladači zabliká pětkrát (5 x) jeho
kontrolka červenou barvou, nebude-li spárovaný přístroj (synchronizované zařízení) reagovat na
ovládací povely vyslané z dálkového ovladače po stisknutí příslušného tlačítka, proveďte v dálkovém
ovladači výměnu baterie následujícím způsobem.

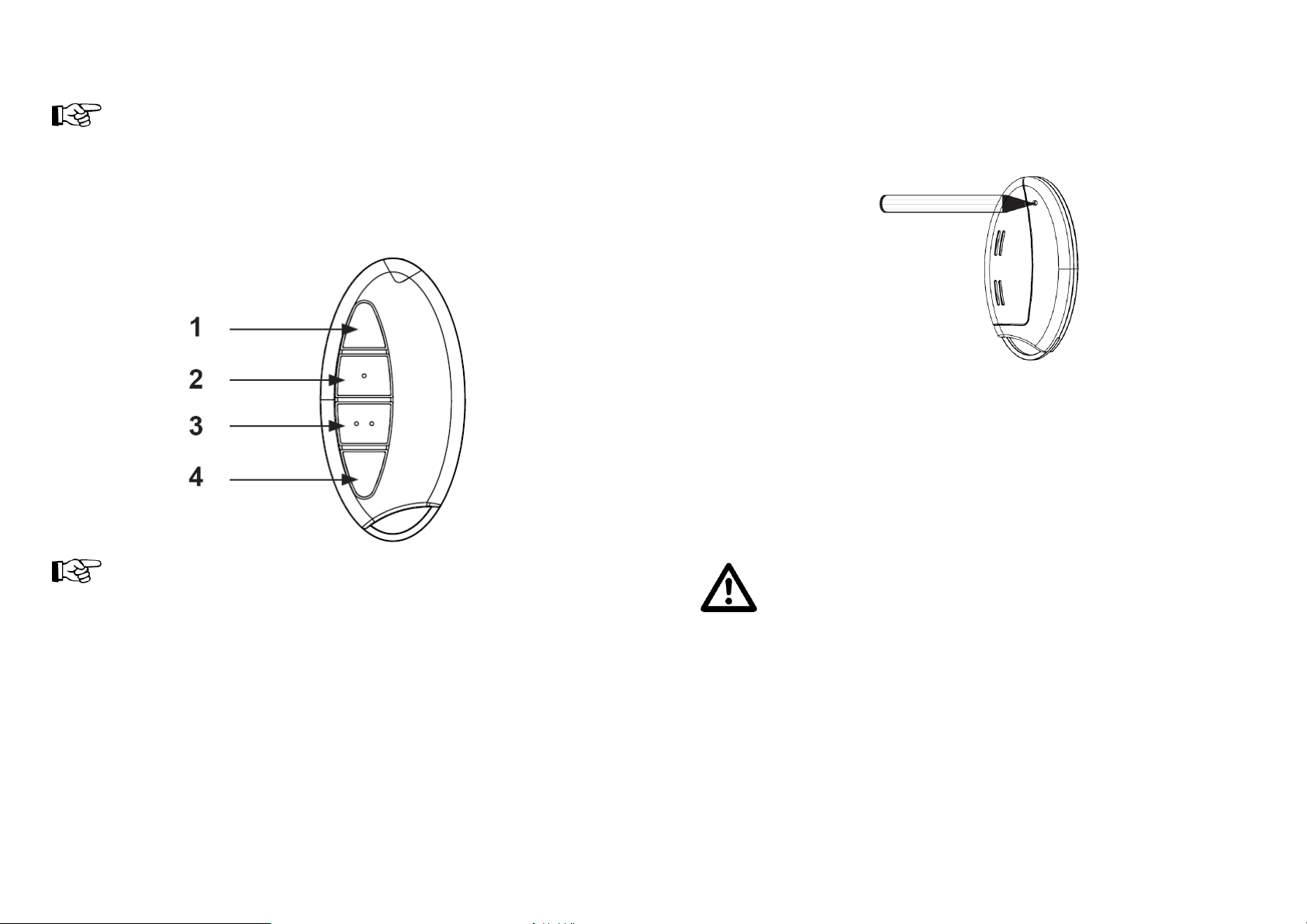

Kontrolka (LED), která signalizuje provozní stavy dálkového ovladače. Trojbarevná svítivá dioda

1

(zelená, oranžová a červená barva). Například signalizace vybité baterie.

2 Ovládací tlačítka dálkového ovladače: Dva páry (dvě dvojice) tlačítek „zapnutí“ a „vypnutí“

s dálkovým ovladačem spárovaného zařízení (elektrického spotřebiče). Horní pár (dvojici) tlačítek
budeme dále označovat jako tlačítka „TP 1“ a dolní pár (dvojici) tlačítek budeme dále označovat
jako tlačítka „TP 2“.

Kryt bateriového pouzdra (zadní strana dálkového ovladače).

3

Otvor se zapuštěným tlačítkem k provedení synchronizace (spárování) dálkového ovladače

4

s ostatními komponenty systému bezdrátového ovládání a spínání domácích elektrických
spotřebičů a zařízení „HomeMatic“ (zadní strana dálkového ovladače). Dlouhé stisknutí tohoto
tlačítka (delší dobu než 5 sekund) způsobí zpětné nastavení dálkového ovladače na základní
dílenské parametry (funkce „reset“).

Kroužek k zavěšení klíčů (klíčenka).

Otevřete na zadní straně dálkového ovladače zadní kryt bateriového pouzdra jeho posunutím nahoru
a vyklopte jej (viz vyobrazení vlevo).

Vyndejte z dálkového ovladače vybitou baterii a poté vložte do otevřeného bateriového pouzdra novou
baterii správnou polaritou kontaktů plus (+) a minus (–) – viz vyobrazení vpravo. Uzavřete opět kryt
bateriového pouzdra jeho zaklapnutím a posunutím směrem dolů.

Po vložení baterie provede dálkový ovladač po dobu asi 2 sekund krátké otestování napětí do něho
vložené baterie. Během této doby na něm krátce zabliká jeho kontrolka červenou, zelenou a oranžovou
barvou. Po uplynutí této doby je dálkový ovladač připraven k použití. Zabliká-li po provedení tohoto testu
na dálkovém ovladači pětkrát (5 x) jeho kontrolka červenou barvou, nemá do dálkového ovladače
vložená baterie dostatečné napětí a musíte ji vyměnit.
