Homematic HM-LC-Sw1-SM, HM-LC-Sw4-SM, HM-LC-Bl1-SM, HM-LC-Dim2L-SM Operating manual [nl]

Bestnr. 64 63 90

HomeMatic
Schakel-/jaloezie-/dim-actor

Opbouw
HM-LC-Sw1-SM, HM-LC-Sw4-SM
HM-LC-BI-1-SM, HM-LC-Dim2L-SM

Alle rechten, ook vertalingen, voorbehouden. Niets uit deze uitgave mag worden verveelvoudigd, opgeslagen in een automatische
gegevensbestand, of openbaar gemaakt, in enige vorm of op enige wijze, hetzij elektronisch, mechanisch, door fotokopieën, of op enige
andere manier, zonder voorafgaande schriftelijke toestemming van CONRAD ELECTRONIC BENELUX B.V.
Nadruk, ook als uittreksel is niet toegestaan. Druk- en vertaalfouten voorbehouden. Deze gebruiksaanwijzing voldoet aan de technische
eisen bij het in druk gaan. Wijzigingen in de techniek en uitvoering voorbehouden.
© Copyright 2013 by CONRAD ELECTRONIC BENELUX B.V.

Internet

: www.conrad.nl of www.conrad.be

Inhoudsopgave

1 Aanwijzingen voor deze gebruiksaanwijzing 4

2 Veiligheidsaanwijzingen 4

3 Functie 5

4 Algemene systeeminformatie HomeMatic 7

5 Algemeen over radiografische werking 7

6 Montage 8

7 Ingebruikneming 11

7.1 Eenvoudige bedieningfuncties op het apparaat 11

7.2 Aanleren 11

8 Bediening 12

8.1 Schakelactoren 12

8.2 Jaloezieactor 12

8.3 Dimactor 12

9 Resetten op fabriekstoestand 12

10 Terugmelding apparaat- LED 12

10.1 Knippercode 12

10.2 Indicatie bedrijfstoestand 13

11 Verhouding na spanningsterugkeer 13

12 Onderhoud en schoonmaken 14

13 Technische gegevens 15

2

1 Aanwijzingen voor deze gebruiksaanwijzing

Lees deze gebruiksaanwijzing zorgvuldig door, voordat u de Homematic componenten in
gebruik neemt.
Bewaar deze gebruiksaanwijzing zorgvuldig voor een latere raadpleging!
Als u het product doorgeeft aan derde, zorg dan dat deze gebruiksaanwijzing bijgevoegd is.

Gebruikte symbolen

Let op! Dit symbool geeft aan wanneer er gevaar bestaat.

Opmerking, hier wordt extra belangrijke informatie gegeven!

2 Veiligheidsaanwijzingen

De beschreven actoren zijn onderdeel van een huisinstallatie. Bij de planning en opbouw van
elektrische installaties moeten de lokale normen en richtlijnen van het desbetreffende land in
acht worden genomen.
De werking van het apparaat is alleen toegestaan op 230V/50 Hz- wisselspanning.
Werkzaamheden aan het 230V-stroomnet mogen alleen door een elektricien (volgens VDE

0100) uitgevoerd worden. Daarbij zijn de geldende ongevallen-preventie-voorschriften
na te leven.
Om een elektrische schok te voorkomen moet het apparaat voorafgaand aan de
werkzaamheden altijd eerst spanningvrij geschakeld worden (veiligheidsautomaat
uitschakelen).
Bij het niet in acht nemen van de installatie-instructies kunnen brand of andere gevaren
optreden.
Gebruik het apparaat alleen in binnenruimtes en vermijdt invloed van vochtigheid, stof,
alsook zonne- of andere warmtestraling.
Belast de producten alleen tot aan de opgegeven vermogensgrens. Een overbelasting kan
leiden tot vernieling van het apparaat, of brand of een elektrische ongeval.
De apparaten zijn niet geschikt voor het vrijschakelen.

Maak het product nooit open, binnenin bevinden zich geen onderdelen die door de
gebruiker onderhouden moeten worden. Door het openen bestaat het gevaar voor
een elektrische schok.

Let bij het aansluiten op de klemmen op de toegestane leidingen en de doorsnede van de
leidingen.

3

Schakelactor

Let bij het aansluiten van een verbruiker beslist op de technische gegevens, vooral het
maximaal toegestane schakelvermogen van het relais en de soort van het aan te sluiten
verbruikers! Alle opgegeven belastingen hebben betrekking op ohmse belasting!

Jaloezieactor:
De actor is uitsluitend geschikt voor 230 V wisselstroommotoren!
Sluit geen draaistroom- of gelijkstroommotoren aan!
Als er op de uitgang van de actor motoren parallel geschakeld moeten worden, let dan
beslist op de opgaven van de motorfabrikant, anders kunnen de motoren vernield worden.
Gebruik alleen jaloezieën of rolluiken met eindpositie- schakelaar (mechanisch of
elektronisch)! Controleer de eindpositie- schakelaar van de aangesloten motoren op de juiste
instelling voordat u de jaloezieactor in gebruik neemt!
Gebruik voor de aansluiting van de toetsingangen alleen toetsen en leidingen die geschikt
zijn voor netspanning.

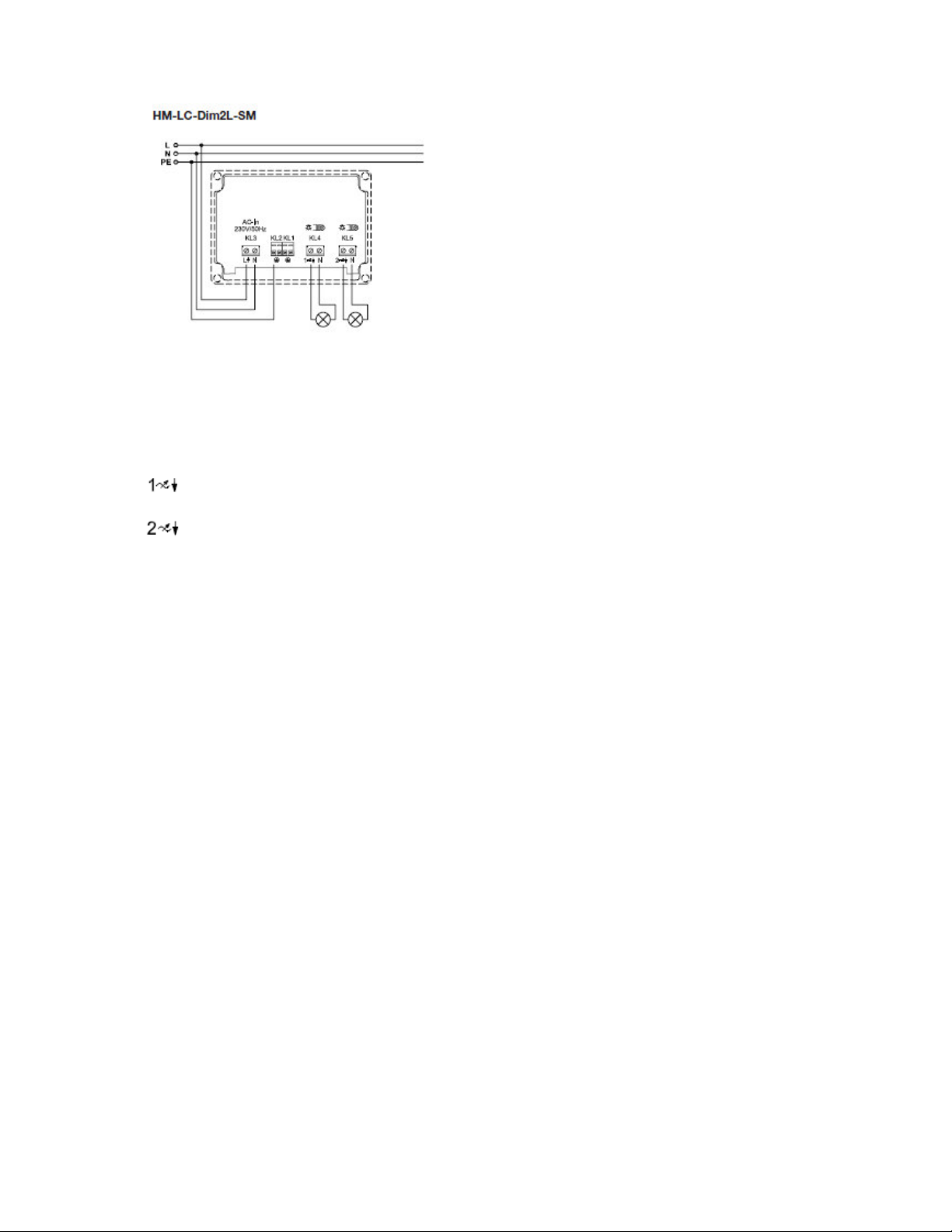

Dim-actor:

Let beslist op de aangesloten belasting! De dimmer is alleen geschikt voor gloeilampen of
laagvolt- halogeenlampen met gebruikelijke transformatoren! De apparaten zijn niet geschikt
voor het vrijschakelen.
De belasting is niet galvanisch van het stroomnet gescheiden. Bij de toepassing met
gebruikelijke transformatoren ieder trafo overeenkomstig de fabrikant primair afzekeren.
Gebruik veiligheidstransformatoren volgens DIN EN 61558-2-6 (VDE 0570 deel 2-6).

:

4

3 Functie

De actoren besturen aangesloten verbruikers door hun ontvangen bevelen. Bevelen worden
gestuurd door het aanraken van toetsen, afstandsbedieningen of via software. Bijkomend is
het mogelijk om actoren via aangeleerde sensoren te besturen. De sensoren sturen (zoals
een toets) bij een gebeurtenis een bevel. Meer hiertoe vindt u in de handleiding van de
desbetreffende sensoren.

HM-LC-Sw4-SM

(A) Kanaal- led
(B) Schroefaansluiting
(C) Power-led
(D) Kanaal- toets

HM-LC-Sw1-SM

(A) Kanaal- led
(B) Schroefaansluiting
(C) Power-led
(D) Kanaal- toets
