Bezdrátový termostat
„HM-CC-TC“
Obj. č.: 64 64 75
1. Úvod
Vážení zákazníci,
děkujeme Vám za Vaši důvěru a za nákup našeho zařízení (termostatu) k ovládání ventilů radiátorů
topení bezdrátovým přenosem ovládacích povelů v rádiovém pásmu 868 MHz do servopohonu ovládání
ventilů radiátorů topení „HM-CC-VD“ (obj. č.: 64 63 89).
Pokud budete používat více komponentů systému bezdrátového ovládání a spínání „HomeMatic“,
doporučujeme Vám, abyste si pořídili domácí centrálu „HM-Cen-3-1“ (obj. č.: 64 62 62).
Kompletní návod, jak tento termostat používat společně se servopohonem ovládání ventilů radiátorů
topení „HM-CC-VD“ naleznete pod objednacím číslem 64 63 10. Tento návod k obsluze je součástí
výrobku. Obsahuje důležité pokyny k uvedení zařízení do provozu a k jeho obsluze. Ponechte si proto
tento návod k obsluze, abyste si jej mohli znovu kdykoliv přečíst!
Abyste přístroj uchovali v dobrém stavu a zajistili jeho bezpečný provoz, je třeba, abyste tento návod k
obsluze dodržovali jakož i v tomto návodu uvedené bezpečností předpisy. Před uvedením termostatu do
provozu si prosím přečtěte celý tento návod k obsluze.
Jestliže tento výrobek předáte nebo prodáte jiným osobám, dbejte na to, abyste jim odevzdali i tento
návod k obsluze. Konstrukce tohoto výrobku odpovídá platným evropským a národním směrnicím jakož i
normám (směrnici o elektromagnetické slučitelnosti). U výrobku byla doložena shoda s příslušnými
normami (CE), odpovídající prohlášení a doklady jsou uloženy u výrobce.
Obsah
Strana
1. Úvod..............................................................................................................................1
2. Účel použití termostatu a servopohonu....................................................................4
3. Rozsah dodávky ..........................................................................................................4
4. Doplňující vybavení systému „HomeMatic“ (na zvláštní objednávku)...................4
5. Doplňující informace k použití tohoto zařízení.........................................................5
6. Bezpečnostní symboly používané v tomto návodu k obsluze................................6
7. Bezpečnostní předpisy ...............................................................................................6
Manipulace s bateriemi................................................................................................................7
8. Technické poznámky k rádiovému přenosu signálů v pásmu 868 MHz.................7
9. Poznámky k použití domácí centrály CCU1 HM-Cen-3-1 .........................................8
10. Uvedení termostatu do provozu (jeho základní nastavení) ................................... 9
10.1 Součásti termostatu .............................................................................................................9
10.2 Vložení baterií do termostatu (výměna baterií) ..................................................................10
10.3 Uvedení termostatu do provozu, nastavení data a času....................................................11
10.4 Nalezení vhodného místa k montáži (umístění) termostatu...............................................12
10.5 Nástěnná montáž termostatu............................................................................................ 12
11. Základní naprogramování termostatu a obsluha systému..................................13
11.1 Provozní režimy termostatu ...............................................................................................14
1) Automatický provoz............................................................................................................14
2) Ruční (manuální) provoz....................................................................................................14
3) Režim provozu, budete-li například na dovolené (večírek / dovolená)...............................14
Zadání doby trvání nepřítomnosti v provozním režimu „večírek / dovolená“ ..........................15
4) Režim centrálního ovládání................................................................................................15
11.2 Základní (dílenské) naprogramování termostatu ...............................................................15

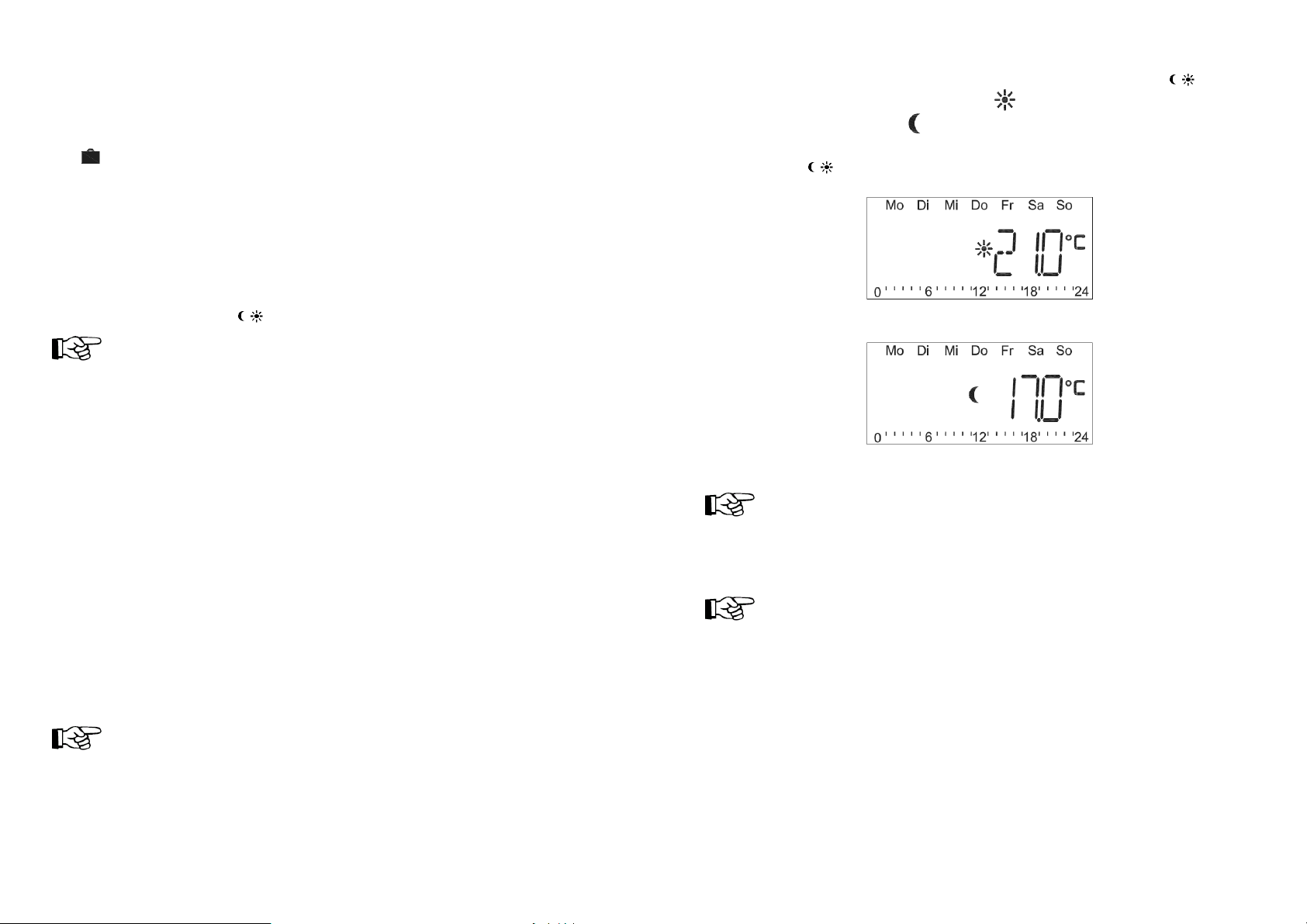

11.3 Režim vytvoření příjemného prostředí (zvýšení teploty) a režim snížení teploty................15
11.4 Režim přestávky mezi topením (opatření mimo topnou sezónu) .......................................16
11.4 Režim ochrany proti zamrznutí topení ...............................................................................16
11.5 Zablokování ovládacích tlačítek a otočného kolečka ......................................................... 17
Odblokování uzamčených ovládacích tlačítek a otočného kolečka........................................17
11.6 Režim otevřeného okna nebo dveří (snížení teploty při provádění větrání).......................17
12. Menu zvláštních funkcí (vlastní naprogramování termostatu)............................18
12.1 Nastavení termostatu pro automatický provozní režim „PRG“...........................................19
12.2 Zadání data a času „DAT“..................................................................................................21
12.3 Zobrazení informací o servopohonu „VST“........................................................................21
12.4 Zobrazení informací o senzoru, který hlídá otevření okna (dveří) „WST“ ..........................21
12.5 Synchronizace termostatu s ostatními komponenty systému „KON“.................................21
12.6 Opatření proti usazování vodního kamene „DEC“ .............................................................22
12.7 Volba zobrazení jednotky teploty „C/F“.............................................................................. 22
12.8 Zobrazení aktuálně naměřené teploty vzduchu nebo zadané teploty „A/S“.......................22
12.9 Střídaní zobrazení teploty a relativní vlhkosti vzduchu „T/H“ .............................................22
12.10 Zadání doby trvání osvětlení displeje termostatu „LIG“....................................................22
12.11 Zadání ofsetu servopohonů „OFF“...................................................................................23
2
12.12 Zadání požadované teploty při otevřeném okně (při otevřených dveřích) „WOT“............23
12.13 Automatické nastavení otevření ventilu radiátoru v případě nějaké závady „EPO“..........23
12.14 Zpětné nastavení termostatu na základní (dílenské) parametry „RES“ ...........................23
13. Signalizace závad....................................................................................................24
14. Technické parametry termostatu...........................................................................24
15. Údržba a čištění přístroje........................................................................................24
2. Účel použití termostatu a servopohonu
T
ento systém s pokojovým regulátorem topení (dále jen termostat) a s dálkovým obousměrným
bezdrátovým (rádiovým) přenosem signálů „BidCoS®“ mezi termostatem a servopohonem ventilů
radiátorů topení slouží k regulaci teploty vzduchu v místnostech, ve kterých jsou umístěny radiátory
(topná tělesa), u kterých se provádí regulace topení redukcí průtoku horké vody.
Termostat „HM-CC-TC“, který je vybaven 3 ovládacími tlačítky a jedním otočným kolečkem k provedení
různých nastavení, měří teplotu vzduchu v místnosti a podle této změřené teploty vyšle příslušný signál
do servopohonu, který provede příslušné otevření nebo uzavření ventilu radiátoru topení, čímž zvýší
nebo sníží teplotu v místnosti podle nastaveného programu. Individuálně nastavitelné denní, noční nebo
týdenní programy vytápění Vám umožní ovládat topení podle svých speciálních požadavků a
představ.
Tento termostat je napájen dvěma tužkovými bateriemi 1,5 V velikosti „AA“.
Pomocí tohoto termostatu „HM-CC-TC“ ze série systému bezdrátového ovládání a spínání „HomeMatic“
můžete ovládat tímto způsobem až 4 servopohony „HM-CC-VD“ ventilů radiátorů topení.
Další přídavné servopohony „HM-CC-VD“ ventilů radiátorů topení si můžete objednat u firmy Conrad
pod objednacím číslem 64 63 89.
Jiné použití tohoto termostatu a servopohonu, například k ovládání chladících zařízení (klimatizace)
nebo k regulaci teploty podlažního vytápění, není dovoleno a mohlo by způsobit neodvratné škody.
3. Rozsah dodávky
• Pokojový regulátor (termostat) „HM-CC-TC“ s nástěnným držákem, se dvěma vruty 3,5 x 30 mm
a se dvěma hmoždinkami o průměru 6 mm
• Baterie a návod k obsluze
4. Doplňující vybavení systému „HomeMatic“ (na zvláštní objednávku)
Termostat „HM-CC-TC“ dokáže komunikovat (přijímat signály) u následujících dvou zařízení:
3
4
Objednací číslo 64 64 02. Jedná se o okenní (dveřní) kontakt „HM-Sec-SC“. Tento kontakt můžete
například použít ve spojení s domácí centrálou „HM-Cen-3-1“ (obj. č.: 64 62 62) k upozornění na možné
vloupání jakož i k jiným účelům. Jakmile dojde k otevření okna nebo dveří, pak magnet připevněný
k rámu okna nebo ke dveřím způsobí, že vysílač (elektronická jednotka) tohoto zařízení vyšle po této
akci rádiový signál do ostatních komponentů systému bezdrátového ovládání „HomeMatic“, tedy i do
termostatu „HM-CC-TC“.
Termostat „HM-CC-TC“ poté vyhodnotí tuto situaci (otevřené nebo zavřené okno či dveře) a vyšle
příslušný signál k provedení regulace teploty do servopohonu „HM-CC-TC“.
Vytápění místnosti (změna teploty vzduchu) vyžaduje v závislosti na velikosti použitých radiátorů určitý
čas. Změníte-li požadovanou teplotu, pak se teplota v místnosti změní s určitým zpožděním. Rozdíly
mezi požadovanou (nastavenou) teplotou a teplotou vzduchu v místnosti mohou být ovlivněny například
průvanem, jinými zdroji tepla nebo nedostatečně teplou vodou přiváděnou z kotle.
Měření teploty provádí tento termostat s vysokou přesností (s rozlišením 0,1 °C). Aby nedocházelo
k častému otevírání nebo uzavírání ventilu radiátorů, například následkem krátkodobých změn teploty
v místnosti otevřením dveří, provádí tento termostat měření teploty vícekrát a z těchto několika měření
vypočítá požadovanou teplotu.
V normálním provozním režimu zobrazuje tento regulátor topení (termostat) na svém displeji aktuální
čas a datum včetně naměřené aktuální hodnoty teploty vzduchu v místnosti. Toto zobrazení naměřené
teploty se střídá se zobrazením aktuálně naměřené relativní vlhkostí vzduchu v místnosti. Kromě toho
můžete na displeji termostatu zobrazit rovněž požadovanou (nastavenou) teplotu a relativní vlhkost
vzduchu, které má být v příslušné místnosti dosaženo.
6. Bezpečnostní symboly používané v tomto návodu k obsluze
Symbol blesku v trojúhelníku upozorňuje na možné nebezpečí ohrožení zdraví, například
úrazem elektrickým proudem.
Objednací číslo 64 62 84. Jedná se o zařízení „HM-Sec-RHS“, které připevníte pod kliku okna. Podle
polohy okenní kliky vyšle tohoto zařízení příslušný signál do ostatních komponentů systému
bezdrátového ovládání „HomeMatic“, tedy i do termostatu „HM-CC-TC“.
Termostat „HM-CC-TC“ poté vyhodnotí tuto situaci (otevřené nebo zavřené okno) a vyšle příslušný
signál k provedení regulace teploty do servopohonu „HM-CC-TC“.
5. Doplňující informace k použití tohoto zařízení
Tento pokojový regulátor teploty (termostat) s rádiovým přenosem signálů má mnoho prokazatelných
předností a výhod oproti jednoduchým mechanickým termostatům:
Rozdělení ovládání na jednotlivá topná tělesa, která jsou opatřena servopohony ventilů, představuje
jednoduší a pohodlnější nastavení požadované teploty.
Časový program regulace teploty, který můžete přizpůsobit svým požadavkům a zvyklostem, Vám
umožní stálé udržení příjemné teploty v místnosti. V době své nepřítomnosti můžete pomocí tohoto
časového programu nastavit snížení teploty, které znamená značnou úsporu energie. Tím odpadá
nepohodlné ruční nastavování požadované teploty na komerčních termostatech.
Tento systém zahrnuje i ochranná opatření proti usazování vodního kamene ve ventilech radiátorů
topení. Jednou týdně otevře a opět uzavře servopohon ventil radiátoru, a tím zabrání jeho zadření, které
způsobují usazeniny vodního kamene.
Regulátor topení (termostat) měří pokojovou teplotu a porovnává ji s teplotou požadovanou, která byla
zadána v časovém programu jako teplota jmenovitá nebo která byla nastavena ručně.
Z rozdílu těchto dvou teplot vypočítá tento termostat, jak dalece má být ventil radiátoru topení otevřen,
aby teplota v příslušné místnosti dosáhla požadované hodnoty.
V časovém horizontu (v intervalu) 120 až 184 sekund dochází k radiovému přenosu povelů (signálů) do
servopohonu, který byl namontován místo obvyklého regulátoru (termostatu) na ventil příslušného
topného tělesa (radiátoru). Tento servopohon poté provede příslušné nastavení ventilu topení (otevření
ventilu do určité polohy) podle požadované (nastavené) teploty.
5
Symbol vykřičníku v trojúhelníku upozorňuje na důležité pokyny, které je třeba dodržovat.
Symbol ruky s ukazováčkem upozorňuje na zvláštní odkazy (tipy, informace), které se
7. Bezpečnostní předpisy
vztahují k obsluze zařízení.
Vzniknou-li škody nedodržením tohoto návodu k obsluze, zaniknou jakékoliv nároky, které
by jinak vyplývaly ze záruky výrobku! Neodpovídáme za věcné škody, úrazy osob, které
byly způsobeny nedodržováním bezpečnostních předpisů nebo neodborným zacházením
s tímto zařízením a s jeho příslušenstvím.
• Z bezpečnostních důvodů a z důvodů registrace (CE) není dovoleno provádět vlastní úpravy nebo
změny ve vnitřním zapojení obou přístrojů! Případné opravy tohoto výrobku svěřte autorizovanému
servisu (spojte se v tomto případě se svým prodejcem, který Vám zajistí opravu zařízení
v autorizovaném servisu).
• Nepoužívejte tento výrobek (toto zařízení) v nemocnicích a ve zdravotnických zařízeních (například
v blízkosti kardiostimulátorů). I když toto zařízení vyzařuje poměrně slabé rádiové signály, mohly by
tyto signály způsobit poruchy funkcí zařízení a systémů na udržování lidských životů. Totéž platí i pro
jiné oblasti s podobnou problematikou.
• Elektronické a elektrické přístroje nejsou žádné dětské hračky a nepatří do rukou malých dětí. Buďte
zvláště opatrní při používání tohoto zařízení za přítomnosti malých dětí.
• Nezatěžujte tento výrobek silnými vibracemi, nevystavujte jej otřesům a nárazům, spadnutí přístrojů
na tvrdou podlahu by mohlo způsobit jejich poškození.
• Nevystavujte dále tento výrobek příliš vysoké vlhkosti, příliš nízkým nebo vysokým teplotám
(přímému slunečnímu záření). Správnou funkci zařízení mohou ovlivnit elektromagnetická
a magnetická pole v blízkosti elektrických přístrojů (motorů) nebo reproduktorů, bezdrátových
telefonů, radiostanic (vysílaček), bezdrátových sluchátek atd.
6
Manipulace s bateriemi
• Baterie a akumulátory nepatří do rukou malých dětí.
• Při vkládání baterií do přístrojů dejte pozor na jejich správnou polaritu.
• Při delším nepoužívání přístrojů (např. při jejich skladování) z nich vyndejte baterie. Baterie by mohly
vytéci a způsobit poškození přístrojů Vyteklé nebo poškozené baterie (akumulátory) mohou pří styku
s pokožkou způsobit její poleptání, v tomto případě použijte vhodné ochranné rukavice.
• Normální baterie nesmějí být zkratovány, odhazovány do ohně nebo nabíjeny. V těchto případech
hrozí nebezpečí exploze!
• Nikdy baterie nerozbírejte!
Vybité baterie jsou zvláštním odpadem, nepatří v žádném případě do normálního domovního
odpadu a musí být s nimi zacházeno tak, aby nedocházelo k poškození životního prostředí.
K těmto účelům (k likvidaci vybitých baterií) slouží speciální sběrné nádoby v prodejnách
s elektrospotřebiči nebo ve sběrných surovinách.
Šetřete životní prostředí! Přispějte k jeho ochraně!
Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu k obsluze nenajdete
potřebné informace, spojte se prosím s naší technickou poradnou nebo požádejte o radu
jiného kvalifikovaného odborníka.
8. Technické poznámky k rádiovému přenosu signálů v pásmu 868 MHz
Vysílací výkon tohoto zařízení je nižší než 10 mW a zdaleka nedosahuje takového výkonu, jaký mají
například mobilní telefony (u nich je vysílací výkon až 200 x větší). Nepříznivé ovlivňování citlivých osob
a zvířat nelze tedy očekávat. Bezdrátový systém spínání „HomeMatic“, centrála, pokojové regulátory
teploty (termostaty) a servopohony pracují v rádiovém pásmu 868 MHz, které je využíváno i jinými
účastníky. Z tohoto důvodu mohou přístroje, které vysílají na stejné nebo na sousední frekvenci,
způsobit rušení přenosu a snížit tak i jeho dosah. Uváděný dosah až 100 m mezi regulátorem teploty
(termostatem) a servopohonem platí pro volný prostor. V praktickém provozu jsou přístroje odděleny
stěnami, stropy atd., čímž dochází ke snížení dosahu rádiového přenosu mezi jednotlivými přístroji.
Další možné příčiny snížení dosahu rádiového přenosu signálů
• Vliv vysokofrekvenčních polí všeho druhu. Zástavba všeho druhu a vegetace (stromy). Vodivé
kovové díly (plochy), které se nacházejí v blízkosti přístrojů nebo v linii rádiového spojení (například
topná tělesa, kovové izolace oken, železobetonové konstrukce atd.).
• Ovlivnění vyzařovací charakteristiky antén v blízkosti elektricky vodivých ploch nebo předmětů
(to se týká i lidských těl a vzdálenosti od země).
• Interferenční (širokopásmová) rušení v městské zástavbě, která snižují odstup signálu od šumu.
Přístroje v tomto šumu nerozeznají příslušné signály. Vyzařování nesprávně odrušených přístrojů,
například otevřené osobní počítače atd.
7
9. Poznámky k použití domácí centrály CCU1 HM-Cen-3-1
Pokud budete používat více komponentů systému bezdrátového ovládání a spínání „HomeMatic“,
doporučujeme Vám, abyste si pořídili domácí centrálu CCU1 „HM-Cen-3-1“ (obj. č.: 64 62 62, provedení
v bílé barvě nebo obj. č.: 64 64 78, provedení v černé barvě).
Tato domácí řídící centrála slouží k automatickému ovládání a ke kontrole různých elektrických
spotřebičů (například k zapínání a vypínání osvětlení nebo jiných elektrických spotřebičů, k ovládání
žaluzií nebo rolet atd.) jakož i k regulaci topení v domácnosti. Tyto elektrické spotřebiče připojíte
k příslušným komponentům systému bezdrátového ovládání a spínání „HomeMatic“. Automatické
ovládání spínání elektrických spotřebičů jakož i regulaci teploty vzduchu v místnosti naprogramujete
přímo na této centrále nebo na osobním počítači (notebooku) pomocí přiloženého software.
Tato centrála je dále vybavena konektory USB a přípojkou k síti „ethernet“, které můžete použít ke
kontrole a k ovládání elektrických spotřebičů v domácnosti (nebo v celém domě) na dálku pomocí
osobního počítače (notebooku), který napojíte na internet. V tomto případě budete i na dálku upozorněni
například na násilné otevření okna nebo dveří ve svém bytě nebo v domě – viz kapitola „4. Doplňující
vybavení systému „HomeMatic“ (na zvláštní objednávku)“.
8
Loading...
