Homematic 150609A0 operation manual [de]

Anwenderhandbuch

März 2018

www.eQ-3.de

Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf dieses Handbuch auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren vervielfältigt oder verarbeitet werden.

Es ist möglich, dass das vorliegende Handbuch noch drucktechnische Mängel oder Druckfehler aufweist. Die Angaben in dieser Anleitung werden jedoch regelmäßig überprüft und Korrekturen in der nächsten Ausgabe vorgenommen. Für Fehler technischer oder drucktechnischer Art und ihre Folgen übernehmen wir keine Haftung.

Alle Warenzeichen und Schutzrechte werden anerkannt.

Änderungen im Sinne des technischen Fortschritts können ohne Vorankündigung vorgenommen werden. Abbildungen und Diagramme sind unverbindlich. Alle verwendeten Marken- und Produktnamen dienen nur der Verdeutlichung der Kompatibilität unserer Produkte mit bestimmten Produkten verschiedener anderer Hersteller und sind Eigentum des jeweiligen Inhabers.

Apple, das Apple Logo, iPad und iPhone sind Marken der Apple Inc., die in den USA und weiteren Ländern eingetragen sind. App Store ist eine Dienstleistungsmarke der Apple Inc.

Google, Google Play, Android und andere Marken sind Marken von Google Inc. / Der Android-Roboter wird anhand von Werken reproduziert bzw. verändert, die von Google erstellt oder geteilt wurden. Seine Verwendung erfolgt gemäss den Bestimmungen der Creative Commons 3.0-Lizenz (Namensnennung).

V10.0 (03/2018)

Inhaltsverzeichnis

1 Aktuelles ............................................................................................................................................................................6

2 Einleitung ..........................................................................................................................................................................7

2.1 Die eQ-3-Unternehmensgruppe ..........................................................................................................................................8

3 Haussteuerung per Funk ................................................................................................................................................9

3.1 Was ist ein Smart Home? ........................................................................................................................................................9

3.2 Smart-Home-Technologien im Vergleich .........................................................................................................................10

3.2.1 Funkübertragung .......................................................................................................................................................................... 10

3.2.2 Kabelgebundene BUS-Technik ...................................................................................................................................................11

3.2.3 Powerline .........................................................................................................................................................................................12

3.2.4 Zusammenfassung ........................................................................................................................................................................13

3.3 Funkreichweite ........................................................................................................................................................................14

3.3.1 Dämpfungen .................................................................................................................................................................................. 14

3.3.2 Störungen ........................................................................................................................................................................................15

3.3.3 Reﬂexion und Interferenzen von Funkwellen ......................................................................................................................... 16

3.4 Informationen zur Funkverträglichkeit ..............................................................................................................................16

4 Übersicht Homematic IP .............................................................................................................................................18

4.1 Anwendungsbereiche ............................................................................................................................................................19

4.1.1 Heizung und Klima ....................................................................................................................................................................... 19

4.1.2 Sicherheit und Alarm ................................................................................................................................................................... 19

4.1.3 Licht und Schatten ....................................................................................................................................................................... 19

4.1.4 Wetter & Umwelt ..........................................................................................................................................................................20

4.2 Warum Homematic IP die erste Wahl ist: Ihre Vorteile .................................................................................................. 21

4.3 Funktionsweise Homematic IP ............................................................................................................................................22

4.4 Komponenten des Homematic IP Systems ......................................................................................................................24

4.4.1 Homematic IP Cloud ...................................................................................................................................................................24

4.4.2 Homematic IP Smartphone-App ............................................................................................................................................... 24

4.4.3 Homematic IP Geräteübersicht ................................................................................................................................................. 25

4.5 Allgemeines System- und Blinkverhalten ......................................................................................................................... 28

5 Inbetriebnahme des Homematic IP Systems ......................................................................................................... 29

5.1 Erste Schritte .......................................................................................................................................................................... 29

5.1.1 Systemvoraussetzungen .............................................................................................................................................................29

5.1.2 Kostenlose App downloaden .....................................................................................................................................................30

5.1.3 Access Point einrichten ...............................................................................................................................................................30

5.1.4 Access Point am Server registrieren .........................................................................................................................................31

5.2 Homematic IP App .................................................................................................................................................................32

5.2.1 Einrichtungsbildschirm ................................................................................................................................................................ 32

5.2.2 Homescreen .................................................................................................................................................................................. 33

5.3 Geräte anlernen ......................................................................................................................................................................35

6 Allgemeine Konﬁguration des Systems ....................................................................................................................37

6.1 Hauptmenü ..............................................................................................................................................................................37

6.1.1 Geräteübersicht ............................................................................................................................................................................39

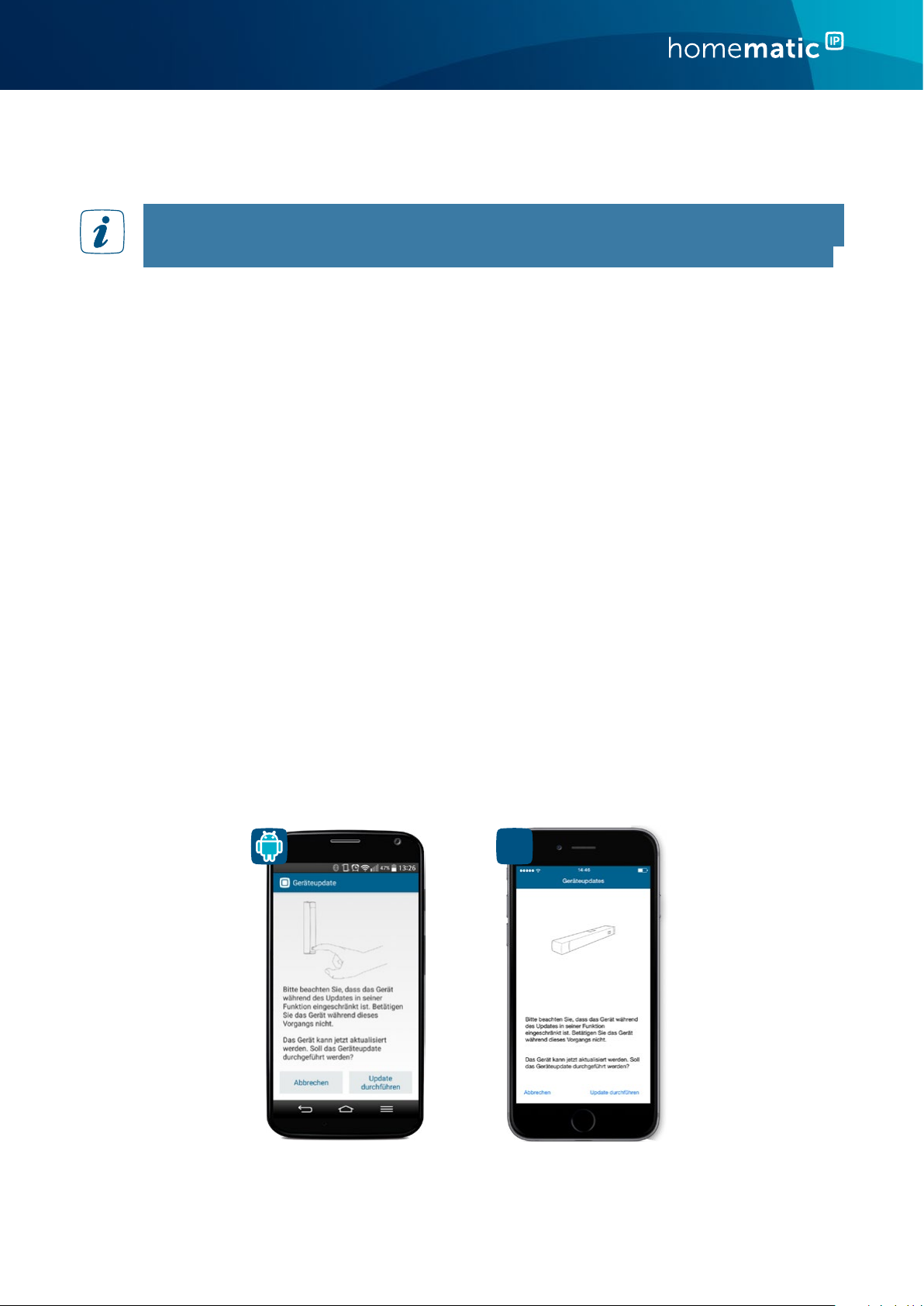

6.1.2 Geräteupdates ...............................................................................................................................................................................44

6.1.3 Automatisierung ............................................................................................................................................................................46

6.1.4 Einstellungen .................................................................................................................................................................................46

6.1.5 Info und Hilfe ................................................................................................................................................................................. 47

7 Raumklimalösung ......................................................................................................................................................... 49

7.1 Nutzen ..................................................................................................................................................................................... 49

7.2 Installationsplanung .............................................................................................................................................................. 49

7.3 Raumklimalösung auf Raumebene konﬁgurieren .......................................................................................................... 54

7.3.1 Betriebsmodi ..................................................................................................................................................................................54

7.3.2 Raum-Menü ................................................................................................................................................................................... 56

5.2.2.1 Ort- und Wetterinformationen .....................................................................................................................................................33

6.1.1.1 Reichweitenverlängerung .............................................................................................................................................................. 40

6.1.1.2 Symbolübersicht ...............................................................................................................................................................................43

6.1.1.3 Geräte umbenennen und löschen ................................................................................................................................................43

6.1.5.1 Anwenderhandbuch .........................................................................................................................................................................47

6.1.5.2 Support ................................................................................................................................................................................................47

6.1.5.3 EULA ................................................................................................................................................................................................... 48

6.1.5.4 Open Source Lizenzen ................................................................................................................................................................... 48

6.1.5.5 Rechtlicher Hinweis ......................................................................................................................................................................... 48

6.1.5.6 Austauschen des Access Points .................................................................................................................................................... 48

7.3.1.1 Manueller Betrieb ..............................................................................................................................................................................54

7.3.1.2 Partymodus ........................................................................................................................................................................................55

7.3.1.3 Urlaubsmodus ...................................................................................................................................................................................55

7.3.2.1 Konﬁguration .....................................................................................................................................................................................57

III

7.3.2.2 Verbrauchsmessung .........................................................................................................................................................................59

7.3.2.3 Raum umbenennen ..........................................................................................................................................................................61

7.3.2.4 Raum löschen .................................................................................................................................................................................... 61

7.4 Systemweite Einstellungen für die Raumklimalösung ....................................................................................................61

7.4.1 Heiz- bzw. Kühlproﬁle ................................................................................................................................................................. 61

7.4.2 Raumklima-Konﬁguration ...........................................................................................................................................................65

7.4.3 Raumklima-Konﬁguration für Fußbodenheizungssteuerung ............................................................................................. 67

7.5 Fußbodenheizungssteuerung ............................................................................................................................................. 68

7.5.1 Möglichkeiten zur Steuerung der Fußbodenheizung ........................................................................................................... 69

7.5.2 Einrichtung und Konﬁguration über Wandthermostate .......................................................................................................70

7.5.3 Einrichtung und Konﬁguration über die Homematic IP App ..............................................................................................76

7.5.4 Anwendungsbeispiele .................................................................................................................................................................. 81

8 Sicherheitslösung ....................................................................................................................................................... 108

8.1 Nutzen ................................................................................................................................................................................... 108

8.2 Installationsplanung ............................................................................................................................................................ 109

8.3 Alarmmodus aktivieren .......................................................................................................................................................112

8.3.1 Sicherheitsinformationen im Menüpunkt „Sicherheit“ .........................................................................................................114

8.4 Sicherheitslösung konﬁgurieren........................................................................................................................................115

8.4.1 Alarmprotokoll ..............................................................................................................................................................................116

8.4.2 Alarmkonﬁguration ......................................................................................................................................................................117

8.4.3 Lichtkonﬁguration .......................................................................................................................................................................121

8.4.4 Hüllschutz ....................................................................................................................................................................................123

9 Beschattung..................................................................................................................................................................124

9.1 Nutzen ....................................................................................................................................................................................124

9.2 Installationsplanung .............................................................................................................................................................124

9.3 Rollladen- und Jalosieaktoren in Betrieb nehmen .......................................................................................................126

9.3.1 Kalibrierfahrt.................................................................................................................................................................................126

9.3.2 Geräteeinstellungen ................................................................................................................................................................... 129

9.4 Beschattungsgruppen .........................................................................................................................................................129

9.5 Beschattungsproﬁle .............................................................................................................................................................132

9.6 Beschattungskonﬁguration ................................................................................................................................................134

9.6.1 Aussperrschutz ............................................................................................................................................................................ 135

9.6.2 Sturmschutz .................................................................................................................................................................................136

9.6.3 Wärmeschutz ............................................................................................................................................................................... 137

7.4.1.1 Das Standardproﬁl ........................................................................................................................................................................... 62

7.4.1.2 Heizproﬁle anpassen ........................................................................................................................................................................63

7.4.2.1 Ecobetrieb konﬁgurieren ................................................................................................................................................................ 66

7.5.2.1 Anlernen ..............................................................................................................................................................................................70

7.5.2.2 Einsatz von mehreren Fußbodenheizungsaktoren ....................................................................................................................70

7.5.2.3 Verbindungstest ................................................................................................................................................................................ 71

7.5.2.4 Konﬁguration über den Wandthermostat .................................................................................................................................... 71

7.5.3.1 Anlernen des Wandthermostats ....................................................................................................................................................76

7.5.3.2 Anlernen des Fußbodenheizungsaktors ..................................................................................................................................... 77

7.5.3.3 Begriserklärung zur Fußbodenheizungssteuerung .................................................................................................................78

7.5.4.1 Anwendungsbeispiel 1: Steuerung der Fußbodenheizung ......................................................................................................81

7.5.4.2 Anwendungsbeispiel 2: Steuerung der Fußbodenheizung und Umwälzpumpe ............................................................... 83

7.5.4.3 Anwendungsbeispiel 3: Steuerung der Fußbodenheizung, des Heizkessels und Luftentfeuchters .............................. 85

7.5.4.4 Anwendungsbeispiel 4: Steuerung der Fußbodenheizung, Umwälzpumpe, des Heizkessels und Luftentfeuchters . 87

7.5.4.5 Anwendungsbeispiel 5: Steuerung der Fußbodenheizung und Umwälzpumpe mit Umschaltung von Heiz- auf

Kühlbetrieb ........................................................................................................................................................................................ 89

7.5.4.6 Konﬁguration Kühlbetrieb ...............................................................................................................................................................91

7.5.4.7 Anwendungsbeispiel 6: Steuerung der Fußbodenheizung und Umwälzpumpe mit Wechsel zwischen

Heizen und Kühlen über externem Schalter ...............................................................................................................................93

7.5.4.8 Anwendungsbeispiel 7: Steuerung der Fußbodenheizung und Umwälzpumpe mit Umschaltung zwischen

Heiz- und Kühlbetrieb sowie Feuchtigkeitsbegrenzung ......................................................................................................... 96

7.5.4.9 Anwendungsbeispiel 8: Steuerung der Fußbodenheizung und Umwälzpumpe mit Temperaturbegrenzung ............ 99

7.5.4.10 Anwendungsbeispiel 9: Steuerung der Fußbodenheizung und Umwälzpumpe mit externer Schaltuhr für den

Absenkbetrieb ................................................................................................................................................................................. 102

7.5.4.11 Anwendungsbeispiel 10: Steuerung der Fußbodenheizung und Umwälzpumpe mit Energiesparmodus für den

Kühlbetrieb .......................................................................................................................................................................................105

8.4.3.1 Alarm-Licht .......................................................................................................................................................................................121

8.4.3.2 Panik-Licht .......................................................................................................................................................................................122

8.4.3.3 Coming-Home-Licht .....................................................................................................................................................................122

9.3.1.1 Automatische Kalibrierfahrt (für HmIP-BROLL und HmIP-BBL) ...........................................................................................126

9.3.1.2 Manuelle Kalibrierfahrt ...................................................................................................................................................................127

9.3.2.1 Zuordnung ........................................................................................................................................................................................129

9.3.2.2 Fahrzeiten .........................................................................................................................................................................................129

9.3.2.3 Lamellen-Fahrzeit ...........................................................................................................................................................................129

9.3.2.4 Pausenzeit beim Ändern der Fahrtrichtung ..............................................................................................................................129

9.4.2.1 Beschattungsgruppen erstellen ...................................................................................................................................................129

9.4.2.2 Manuelle Steuerung von Beschattungselementen in Gruppen ............................................................................................131

9.5.2.1 Zeitproﬁl erstellen ...........................................................................................................................................................................132

9.6.4 Fluchtfunktion ............................................................................................................................................................................. 139

10 Licht ............................................................................................................................................................................... 140

10.1 Installationsplanung ............................................................................................................................................................ 140

10.2 Lichtlösung konﬁgurieren .................................................................................................................................................. 140

10.2.1 Schaltgruppen ..............................................................................................................................................................................141

10.2.2 Schaltproﬁle ................................................................................................................................................................................. 144

10.2.3 Ein/Aus-Steuerung von Gruppen im Homescreen .............................................................................................................146

10.2.4 Ein/Aus-Steuerung im Menüpunkt „Licht“ ............................................................................................................................. 146

11 Gruppen, Zeitproﬁle und Automatisierung ........................................................................................................... 149

11.1 Einrichten von Automatisierungen ...................................................................................................................................149

11.2 Automatisierungen ein- und ausschalten ...................................................................................................................... 150

12 Homematic IP per Sprachsteuerung .......................................................................................................................151

12.1 Komfortable Sprachsteuerung für Ihr Smart Home ......................................................................................................151

12.2 Sprachsteuerung mit Amazon Alexa ................................................................................................................................ 153

12.2.1 Einrichtung von Amazon Alexa ................................................................................................................................................ 153

12.3 Sprachsteuerung mit Google Assistant/Home ..............................................................................................................162

12.3.1 Einrichtung von Google Home ................................................................................................................................................ 162

12.4 Sprachsteuerung mit Google Assistant ...........................................................................................................................167

12.5 Sprachsteuerung bei aktivem Schutz .............................................................................................................................. 168

13 Integration in Homematic Systeme........................................................................................................................ 169

14 Anhang ..........................................................................................................................................................................172

14.1 Funktionsübersicht bei aktiver und inaktiver Internetverbindung ..............................................................................172

14.2 Checkliste zur Problembehandlung ................................................................................................................................. 174

14.3 Homematic IP Funkprotokoll und Empfangsmodi .......................................................................................................175

14.3.1 Aktualisierung der Gerätesoftware (OTAU) ............................................................................................................................177

14.3.2 Duty-Cycle ...................................................................................................................................................................................177

14.3.3 Lazy Conﬁg .................................................................................................................................................................................. 178

14.4 Übersicht Blinkverhalten Homematic IP Geräte ............................................................................................................178

14.5 Glossar ....................................................................................................................................................................................179

14.6 Stichwortverzeichnis ...........................................................................................................................................................182

10.2.1.1 Schaltgruppen erstellen .................................................................................................................................................................141

10.2.1.2 Schaltgruppen umbenennen oder löschen .............................................................................................................................. 143

10.2.1.3 Dimmwert auswählen .................................................................................................................................................................... 143

10.2.1.4 Einschaltdauer festlegen ...............................................................................................................................................................143

10.2.2.1 Schaltproﬁl erstellen .......................................................................................................................................................................144

10.2.2.2 Besonderheiten bei der Schaltung durch Bewegungsmelder/ Präsenzmelder ................................................................146

12.2.1.1 Verbinden Ihres Homematic IP Smart Home Systems mit Alexa .........................................................................................153

12.2.1.2 Generelle Hinweise zu Alexa und Homematic IP ....................................................................................................................156

12.2.1.3 Alexa Geräteliste aktualisieren......................................................................................................................................................157

12.2.1.4 Unterstützte Geräte und Funktionen mit Amazon Alexa .......................................................................................................158

12.2.1.5 Beispiele für Sprachbefehle ..........................................................................................................................................................159

12.2.1.6 Alexa Smart Home-Gerätegruppen ............................................................................................................................................159

12.2.1.7 Verbindung zwischen Homematic IP und Alexa löschen ...................................................................................................... 161

12.3.1.1 Generelle Hinweise zu Google und Homematic IP ................................................................................................................165

12.3.1.2 Beispiele für Sprachbefehle ..........................................................................................................................................................165

12.3.1.3 Unterstützte Geräte und Funktionen mit Google ................................................................................................................... 166

12.3.1.4 Google Geräteliste aktualisieren ................................................................................................................................................. 166

12.3.1.5 Verbindung zwischen Homematic IP und Google Home löschen ..................................................................................... 166

Aktuelles

1 AKTUELLES

Release März 2018:

• Beschreibung der erweiterten Sicherheitskonﬁguration

• Beschreibung der Funktionen für Wettersensoren

• Ergänzende Informationen zu Reichweitenverlängerung und Geräteupdates

• Allgemeine Korrekturen und Aktualisierungen (z. B. Fußbodenheizungssteuerung, Sprachsteuerung)

Release Oktober 2017:

• Automatisierung (siehe Abschnitt „11 Gruppen, Zeitproﬁle und Automatisierung“ auf

Seite 149)

• Neue Geräte (siehe Abschnitt „4.4 Komponenten des Homematic IP Systems“ auf Seite

24)

- HmIP-SPDR

- HmIP-SMI55

- HmIP-STHO/HmIP-STHO-A

- HmIP-SWO-B/HmIP-SWO-PL/HmIP-SWO-PR

• Ergänzung von Geräteinformationen (siehe Abschnitt „6.1.1 Geräteübersicht“ auf Seite

39)

Release September 2017:

• Sprachsteuerung mit Google Assistant / Home

Einleitung

2 EINLEITUNG

Als Smart Home wird ein Haus beziehungsweise eine Wohnung bezeichnet, die mit einem intelligenten System ausgestattet ist, das es ermöglicht, immer wiederkehrende Funktionsabläufe und Anwendungen innerhalb der eigenen vier Wände zu automatisieren, zu steuern, zu regeln und zu überwachen. Moderne Smart-Home-Lösungen ermöglichen einen Zugri aus der Ferne, etwa via Smartphone oder Tablet, und decken eine ganze Reihe von Anwendungsbereichen ab. Diese reichen von der Raumklima- und Zutrittssteuerung über Sicherheits- und Alarmfunktionen bis hin zur Lichtsteuerung oder einer wetter-, zeit- bzw. klimaabhängigen Regelung von SmartHome-Funktionen.

Dieses Anwenderhandbuch informiert Sie zum einen umfassend über Technik, Installation, Inbetriebnahme und Funktionsweise von Homematic IP, der neuen Generation des erfolgreichen Hausautomationssystems Homematic der eQ-3-Unternehmensgruppe. Zum anderen bietet es auch zahlreiche Antworten auf Fragen für jeden, der sich für das Thema Hausautomation und Homematic IP im Allgemeinen interessiert. Weiterhin erhalten Sie grundlegende Informationen zum Thema Hausautomation und Funktechnik, die Ihnen wertvolle Hinweise zur Planung und zum optimalen Betrieb des Homematic IP Systems geben.

Homematic IP ist die neue Generation des erfolgreichen Smart-Home-Systems Homematic von eQ-3.

Das stetig wachsende Homematic IP Sortiment umfasst Produkte aus den Bereichen Raumklima, Sicherheit, Licht und Beschattung wie auch zahlreiche Zubehörteile. Unsere Geräte zur Regelung des Raumklimas bieten eine bedarfsgerechte Steuerung der Heizkörper im gesamten Haus auf Raumebene und ermöglichen dadurch eine Energiekostenersparnis von bis zu 30 %. Auch eine eziente Steuerung der Fußbodenheizung lässt sich mit Homematic IP Produkten realisieren. Mit unseren Sicherheitskomponenten bleibt keine Bewegung unerkannt. Fenster und Türen melden sich, sobald sie geönet werden und ein Blick auf die App genügt, um zu sehen, dass Zuhause alles in bester Ordnung ist. Eine Komfortsteigerung bieten unsere Schalt- und Dimmaktoren zur Lichtsteuerung sowie Produkte zur Automatisierung von Rollläden und Jalousien. Alle Homematic IP Geräte für Markenschalter lassen sich problemlos mithilfe von Adaptern in das vorhandene Schalterdesign integrieren.

Die gesamte Lösung kann intuitiv über eine kostenlose Smartphone-App (iOS und Android) eingerichtet und anschließend komfortabel über die App gesteuert werden. Darüber hinaus besteht die Möglichkeit, Homematic IP Geräte, Schaltgruppen oder Systemzustände (wie bspw. den Eco- oder Alarmmodus) per Fernbedienung, Taster oder sogar per Sprachbefehl zu steuern. Durch die Integration von Sprachsteuerungsdiensten wie Amazon Alexa oder Google in Homematic IP können individuelle Anwendungen auch herstellerübergreifend ganz bequem per Sprachbefehl ausgeführt werden.

Einleitung

2.1 Die eQ-3-Unternehmensgruppe

Im Laufe der letzten 35 Jahre hat sich die ELV-/eQ-3Gruppe von einem Technologie-Pionier zu einem der europäischen Marktführer im Bereich Smart Home entwickelt. eQ-3 steht für Innovationen in einem breiten Spektrum von Technologien, die in der Kombination für einen großen Vorsprung bei Lösungen für Konsumenten sorgen. Im Smart-Home-Bereich findet sich eine Vielzahl von Beispielen in der Funktechnik sowie in der Mechatronik – unter anderem in elektronischen Heizkörperthermostaten. Ein Kern-Know-how von eQ-3 bildet der Batteriebetrieb und dabei insbesondere auch die Kommunikation zwischen zwei und mehreren Batteriegeräten. Mit seinen Smart-Home-Produkten ist eQ-3 Marktführer und mit der Integration von IPv6 in Hausautomationsprodukten im Massenmarkt realisiert eQ-3 die häuﬁg zitierte Vision des Internets der Dinge schon heute. Mit über 1.000 Mitarbeitern ist die ELV-/eQ-3-Gruppe einer der größten und am schnellsten wachsenden Arbeitgeber in Ostfriesland.

Entwicklung

Dank Einsatz modernster Technologien, bewährter Methodik in der Entwicklung und engem Kontakt zu Markt und Kunden realisiert eQ-3 Anforderungen vom Markt besonders schnell. Das R&D-Team (Forschung und Entwicklung) mit mehr als 80 Mitarbeitern gehört zu den größten und erfahrensten im Bereich Smart Home in Europa und bietet Sicherheit auch für anspruchsvolle Projekte.

Produktion und Werkzeugbau

Mit der Entwicklung in Deutschland und durch die Fertigung im 100 % konzern-eigenen Werk in Zhuhai im Süden Chinas bietet eQ-3 die optimale Kombination aus deutscher Ingenieursqualität und günstigen Fertigungskosten. Mit einer hohen Fertigungstiefe, von Werkzeugbau über Kunststoff-Spritzguss und Reinraum-Lackierung, Bestückung, modernste Lötverfahren sowie Montage und Test bis hin zum Chip-Bonding direkt auf der Leiterplatte, realisiert eQ-3 Fertigungslose in Stückzahlen von Hunderten bis in die Hunderttausende.

Qualität

Die Gewährleistung optimaler Qualität ist die Richtschnur für die Prozesse bei eQ-3, die sich durch alle Unternehmensbereiche zieht. Alle eQ-3-Produkte sind „Developed in Germany“ und folgen strikt sämtlichen einschlägigen Sicherheitsnormen. Unser Werk ist gemäß Qualitätsnorm ISO 9001:2000 und nach der Umweltmanagementnorm ISO 14001 sowie Standards zur sozialen Verantwortung zertiﬁziert. Die Fertigung wird zudem regelmäßigen Werksinspektions-Audits für Zertiﬁzierungen von VDE, VdS, TÜV Rheinland LGA sowie UL unterzogen.

Haussteuerung per Funk

3 HAUSSTEUERUNG PER FUNK

3.1 Was ist ein Smart Home?

Ein Smart Home ermöglicht die Automatisierung von alltäglich anfallenden Vorgängen und Aufgaben in Haus oder Wohnung: Mithilfe eines geeigneten Systems werden unterschiedlichste (technische) Geräte und Funktionen innerhalb eines Haushalts verknüpft, um sie zentral und möglichst bequem steuern und regelmäßig wiederkehrende Aufgaben automatisieren zu können.

Ein intelligentes Haussteuerungssystem macht Ihr Zuhause zu einem Smart Home – einem im wahrsten Sinne des Wortes intelligenten Zuhause. Es erhöht die Sicherheit im Wohnumfeld, hilft kostbare Energie zu sparen und steigert den persönlichen Wohnkomfort. Eine Raumklimalösung zur Heizungssteuerung kann Ihre Heizkosten ohne Komforteinbußen um bis zu 30 Prozent reduzieren, was unmittelbar eine erhebliche Kostenersparnis bedeutet. Mit einer komfortablen Lichtsteuerung schaen Sie auf Tastendruck eine gemütliche Atmosphäre. Alarmsysteme, eine automatisierte Rollladensteuerung, vernetzte Tür- und Fenster-kontakte, Rauchwarnmelder und Bewegungssensoren schützen Ihr Zuhause.

Um eine Steuerung auch außerhalb der eigenen vier Wände zu ermöglichen, sind moderne Hausautomationssysteme an das Internet angebunden. So kann man bei aktiver Internetverbindung vom PC oder über eine Smartphone-App jederzeit und von nahezu überall auf das System zugreifen, Geräte steuern oder Informationen über Geräte und Zustände abrufen.

Zentrale Anforderungen an ein Haussteuerungssystem sind zum einen Sicherheit, was unberechtigte Zugrie von außen betrit. Zum anderen sollte die verwendete Technik zuverlässig funktionieren. Schließlich muss das System intuitiv und benutzerfreundlich einzurichten und zu bedienen sein. Auch die problemlose Erweiterungsmöglichkeit ist ein wichtiger Faktor. Mit Homematic IP als neue optimierte Smart-Home-Produktlinie hat eQ-3 ein System entwickelt, das all diesen Anforderungen gerecht wird.

Haussteuerung per Funk

3.2 Smart-Home-Technologien im Vergleich

Für die Datenübertragung im Bereich Smart Home, also für die Kommunikation zwischen den einzelnen Komponenten innerhalb von Gebäuden, werden heute in erster Linie drei Technologien eingesetzt:

• Funk,

• kabelgebundene BUS-Systeme und

• Powerline (über die Stromverteilung im Haus).

Jedes dieser Systeme hat speziﬁsche Vor- und Nachteile. Für welches dieser Systeme Sie sich letztlich entscheiden, hängt zum Beispiel davon ab, ob das Smart-Home-System in einem Neubau oder nachträglich installiert werden soll. Auch systembedingt gibt es eine ganze Reihe von Faktoren, die bei dieser Entscheidung berücksichtigt werden sollten.

In den folgenden Unterpunkten werden die drei wichtigsten System-Technologien kurz vorgestellt und jeweils die Vor- und Nachteile erläutert.

3.2.1 Funkübertragung

Funkbasierte Systeme nutzen für die Steuerung und Kommunikation zwischen den integrierten Geräten drahtlose Funkverbindungen.

Vorteile:

• Flexibilität:

Zu den größten Vorteilen von Funksystemen gehört die nahezu unbegrenzte Flexibilität. Da keine Kabel verlegt werden müssen, lassen sich diese Systeme ohne großen Aufwand auch nachträglich installieren und bei Bedarf ebenso leicht wieder demontieren. Auch bei Veränderungen der Wohnsituation ist das Anpassen von bestehenden Systemen besonders einfach. Darüber hinaus sind Funksysteme ideal, wenn es darum geht, viele verschiedene Komponenten miteinander zu kombinieren. So lassen sich z. B. mit nur einem Tastendruck zahlreiche Aktionen gleichzeitig auslösen und damit ganze Szenarien realisieren. Sie kommen zum Beispiel abends mit dem Auto nach Hause und önen mit einem Druck auf die Taste der Schlüsselbundfernbedienung das Garagentor. Gleichzeitig wird die Gartenbeleuchtung hochgedimmt und beleuchtet den Weg zu Ihrem Eingang. Und bereits auf dem Weg zu Ihrem Haus hat sich der Heizkörperthermostat in Ihrem Wohnzimmer auf Wohlfühltemperatur eingestellt.

• Sicherheit: In Bezug auf das Thema Sicherheit gibt es bei Funksystemen noch große Unterschiede. Dank verschlüsselter Berechtigungsüberprüfung von Funkbefehlen (Authentiﬁzierung) ist bei Homematic und Homematic IP ein unberechtigter Eingri von außen nahezu ausgeschlossen.

• Geringer Energieverbrauch: Funkbasierte Geräte zeichnen sich systembedingt durch einen geringen Stand-byVerbrauch aus.

• Einfache Montage: Batteriebetriebene Funkkomponenten können Sie ohne Weiteres selbst montieren.

Haussteuerung per Funk

Nachteile:

• Störungen durch andere Systeme:

Abhängig von der verwendeten Funkfrequenz kann die Kommunikation zwischen Funk-Geräten durch andere Funk-Systeme beeinträchtigt werden. Dies ist insbesondere dann problematisch, wenn sich das Funksystem auf derselben Frequenz wie WLAN-Router, Bluetooth-Geräte oder Video- bzw. Audio-Streaming-Anlagen beﬁndet. Homematic IP arbeitet auf einem Frequenzband, das unempﬁndlich gegen Einﬂüsse dieser Systeme ist.

• Funkreichweite: Funkkomponenten haben eine begrenzte Reichweite, die jedoch für die meisten Situationen in Privathaushalten mehr als ausreichend ist. Sollte die Funkreichweite einmal erschöpft sein, kann diese bei Homematic IP mit Funk-Routern verlängert werden.

• Batteriewechsel: Bei batteriebetriebenen Geräten müssen die Batterien je nach Gerät und Nutzung in unterschiedlich großen Abständen ausgetauscht werden (1–5 Jahre). Häuﬁg ist der Batteriebetrieb kostengünstiger als der Stand-by-Betrieb zum Beispiel von PowerlineAdaptern.

3.2.2 Kabelgebundene BUS-Technik

Bei sogenannten Wired-Systemen werden kabelgebundene BUS-Komponenten eingesetzt. Diese kommunizieren über ein Bus-System via Kabel oder per Steckverbinder miteinander und werden meist als Hutschienengeräte in Elektroverteilungen oder als Unterputzgeräte in Schalter- und Abzweigdosen verbaut – vor allem in Neubauten und kommerziellen Gebäuden.

Vorteile:

• Zuverlässigkeit:

Wired-Geräte sind relativ unempﬁndlich gegenüber Störeinﬂüssen und im laufenden Betrieb sehr zuverlässig und wartungsarm, da sie über ein Netzteil in der Verteilung mit Strom versorgt werden.

Nachteile:

• Systemerweiterung:

Da die Kommunikation zwischen Wired-Komponenten über Kabelverbindungen läuft, ist das Erweitern eines bestehenden Systems relativ aufwendig. Beispielsweise muss ein zusätzlicher Taster bis zur Verteilung verkabelt werden.

• Installation: Ein weiterer Nachteil, der sich durch den Einbauort ergibt, ist, dass Montage und Fehlersuche nur von einer Elektrofachkraft durchgeführt werden dürfen.

• Begrenztes Produktportfolio: Das Sortiment ist auf netzversorgte Geräte begrenzt. Dadurch beschränkt sich der Anwendungsbereich hauptsächlich auf Netzwerklösungen innerhalb von Gebäuden. Die Steuerung von anderen Gewerken, z. B. von konventionellen Heizkörpern über Heizkörperthermostate, ist auf diese Weise nicht möglich.

Haussteuerung per Funk

3.2.3 Powerline

Powerline nutzt zur Datenübertragung die in jedem Haushalt vorhandene Infrastruktur, nämlich das heimische Stromnetz. Darüber hinaus gibt es Systeme, bei denen bereits verlegte Koaxialkabel (Antennenkabel für den Radio- oder Fernsehempfang) zur Datenübertragung verwendet werden. Powerline-Lösungen bieten sich dann an, wenn das Verlegen von Kabeln zu aufwendig oder eine Funklösung aufgrund sehr ungünstiger baulicher Voraussetzungen nur schwer umzusetzen ist.

Vorteile:

• Hohe Datenrate:

Zu den Vorteilen gehört, dass durch Powerline-Adapter eine relativ hohe Datenrate erzielt werden kann, welche ideal für LAN-Anwendungen, wie z.B. Videostreaming, geeignet sind.

• Reichweite: Die Reichweite, also die maximale Leitungslänge zwischen den Adaptern, liegt bei neueren Geräten bei bis zu 300 Metern.

Nachteile:

• Installation:

Verwendet man Adapter ohne integrierte Steckdosen, müssen Steckdosen im Haus für den Einsatz der Powerline-Geräte belegt werden.

• Störquellen: Zudem können an das Stromnetz angeschlossene Geräte im laufenden Betrieb die Signale abschwächen und damit die Kommunikation beeinträchtigen. Dies gilt besonders für Geräte mit Elektromotoren, zum Beispiel Staubsauger. Auch gegenüber Dimmern und Vorschaltgeräten reagieren Powerline-Netzwerke empﬁndlich.

Haussteuerung per Funk

3.2.4 Zusammenfassung

eQ-3 hat sich aufgrund der zahlreichen Vorteile für ein Funksystem als optimale Smart-HomeLösung entschieden, denn dafür sprechen eine ganze Reihe von Faktoren.

Das moderne und leistungsfähige System Homematic IP

1. ist sehr zuverlässig und robust,

2. ist einfach zu bedienen und von jedermann einzurichten,

3. ist zukunftssicher und dank IPv6 optimal für das Internet der Dinge gerüstet,

4. bietet eine hohe Reichweite zwischen 150 und 400 m (je nach Gerät),

5. nutzt für die Kommunikation die Funkfrequenzen von 868,3 MHz bzw. 869,525MHz und ist damit störungssicher bezüglich WLAN, Bluetooth Funktechnik und VideostreamingSystemen,

6. besitzt eine große Flexibilität in Hinblick auf Nachrüstbarkeit und Erweiterungsmöglichkeiten,

7. erfüllt dank AES-verschlüsselter Berechtigungsüberprüfung höchste Sicherheitsanforderungen,

8. mit Serverstandort in Deutschland wird unter strengen deutschen Datenschutzbestimmungen betrieben,

9. erfordert keine Abfrage von persönlichen Daten und

10. macht es leicht, viele unterschiedliche Geräte in das System einzubinden.

Einfache Installation:

Für die Installation sind keinerlei Fachkenntnisse oder besondere Fähigkeiten notwendig.

Einfache Konﬁguration:

Die gesamte Lösung wird intuitiv über eine Smartphone-App eingerichtet. Die Konﬁguration der Einzelgeräte übernimmt die Homematic IP Software.

Einfach installiert. Einfach erweitert. Einfach sicher.

Einfache Bedienung:

Die Bedienung erfolgt raumweise per App oder am Gerät selbst.

Haussteuerung per Funk

3.3 Funkreichweite

eQ-3 proﬁtiert von mehr als 30 Jahren Erfahrung im Bereich der Funktechnik für Smart-HomeAnwendungen. Homematic IP basiert auf der gleichen, besonders leistungsfähigen und robusten Funktechnik wie Homematic und hat sich bereits in Millionen von Geräten im Markt bewährt.

Die Reichweite von Homematic IP geht über die Standard-Anforderungen einer typischen Installation hinaus. Je nach Gerätetyp wird eine Funk-Reichweite zwischen 150 und 400 Metern im Freifeld erreicht. Die Erfahrung zeigt, dass der Einsatz eines Repeaters zur Reichweitenverlängerung in weniger als 1 % der Installationen genutzt wird.

Funkwellen verhalten sich ähnlich wie Schallwellen. Sie können Wände durchdringen und breiten sich in alle Richtungen aus. Die Energie von Funkwellen nimmt wie die Lautstärke des Schalls mit der Entfernung ab. Der Reichweite von Funkwellen sind demnach Grenzen gesetzt.

In der Praxis gibt es Faktoren, die das Funksignal im Vergleich zur Reichweite im Freifeld sowohl positiv als auch negativ beeinﬂussen können. Es lassen sich grundsätzlich zwei Ursachen für die Abschwächung von Funksignalen unterscheiden: Dämpfungen und Störungen.

Informationen zur Verlängerung der Funkreichweite mit Hilfe der Homematic IP SchaltSteckdose (HmIP-PS) bzw. Homematic IP Schalt-Messsteckdose (HmIP-PSM) ﬁnden Sie in Abschnitt „Reichweitenverlängerung“ auf Seite 40.

3.3.1 Dämpfungen

Dämpfungen sind durch

beeinﬂussbar. So können Baumaterialien unter Umständen die Stärke von Funksignalen so weit reduzieren, dass sie den Empfänger abgeschwächt, fehlerhaft oder gar nicht erreichen.

Bei der Platzierung von Funkgeräten sollte berücksichtigt werden, dass die Dämpfungswerte überdurchschnittlich hoch sein können, wenn es sich um Materialien handelt, die Metalle enthalten. Dies betrit nicht nur Baustoe wie etwa Dämmstoe mit Metallfolien, sondern beispielsweise auch Metalltüren oder Elektro-großgeräte wie Waschmaschinen. Metallkörper können sowohl dämpfend als auch verstärkend auf das Funksignal wirken.

Insbesondere in Mietwohnungen ist es oft schwierig, Aussagen über den Wandaufbau zu treen. Daher ist es generell empfehlenswert, zur Prüfung der Funkübertragung Sender und Empfänger provisorisch anzubringen, um die Qualität der Signalübertragung zu überprüfen.

Durch die Freifeld-Reichweite von 150 bis 400 Metern kann HomematicIP Reichweitenprobleme in Privatgebäuden eingesetzt werden.

bauseitige Faktoren (z. B. eine Wand) vorgegeben und damit kaum

in der Regel ohne

Haussteuerung per Funk

Die folgende Tabelle gibt Ihnen einen Überblick über die Dämpfung von einzelnen Baumaterialien:

Baumaterial Dämpfung

Bimsstein/Gasbetonstein

Gips und Gipskarton

Glas unbeschichtet

Glas metallbedampft

Holz

Metallgitter (z. B. im Putz)

Pressspanplatten

Steinplatten

Ziegelstein

3.3.2 Störungen

Störungen gehen von elektronischen Geräten im Haushalt aus, die die Signalqualität von

Funkkomponenten negativ beeinflussen können. Diese Störungen lassen sich weitgehend reduzieren, indem man einen möglichst großen Abstand zwischen Funkkomponenten und solchen potenziellen Störquellen einhält.

Dies gilt in besonderem Maße für Gegenstände, die selbst Funkwellen aussenden:

• Computer

• Funklautsprecher und Funkheadsets

• Audio- und Videoanlagen

• Alarmanlagen

• Mobiltelefone und schnurlose Telefone

• Mikrowellengeräte

• Vorschaltgeräte für Leuchtstoampen

• Babyphone

Unterschiedliche Funksysteme, die für Hausautomations-Zwecke verwendet werden, kommunizieren auf dem 2,4 GHz-Frequenzband. Beispiele hierfür sind Systeme, die auf Bluetooth Smart, WLAN oder Zigbee basieren. Homematic IP wird nicht von Störungen solcher Systeme beeinﬂusst, da das System in einem anderen Frequenzband arbeitet, als z. B. Bluetooth, WLAN, Video- und Audio-Streaming-Anlagen oder DECT Telefone.

Haussteuerung per Funk

3.3.3 Reﬂexion und Interferenzen von Funkwellen

Funkwellen besitzen die Eigenschaft, dass sie an allen Oberﬂächen umgelenkt (reﬂektiert) werden können. Dies hat den Vorteil, dass Signale den Empfänger auch erreichen können, wenn er im Funkschatten liegt. Von einem Funkschatten spricht man, wenn Funkkomponenten nicht direkt, also in gerader Linie erreichbar sind, etwa weil metallische Gegenstände das Funksignal dämpfen. Ob in diesem Fall die Reﬂexion ausreichend ist, um eine sichere Kommunikation zwischen Funkgeräten sicherzustellen, lässt sich am besten durch einen provisorischen Testaufbau feststellen.

Als Interferenz wird ein Phänomen bezeichnet, das entsteht, wenn innerhalb eines im Haus installierten Funksystems die Empfangsantenne sowohl eine direkte als auch eine reﬂektierte bzw. Funkwelle eines anderen Senders empfängt. Aufgrund dieses Interferenzeffekts kann es zu einer Dämpfung oder Überlagerung der Funksignale kommen. Oft hilft hier schon eine geringfügige Positionsänderung der Komponenten.

3.4 Informationen zur Funkverträglichkeit

Auch im Zusammenhang mit Homematic IP als funkbasiertem System stellt sich die Frage nach der Funkwellenverträglichkeit– das heißt, ob mit der bestimmungsgemäßen Nutzung des Systems gesundheitliche Risiken verbunden sind. Für die absolute Betrachtung der gesundheitlichen Beeinﬂussung durch Funksysteme für die Hausautomation gibt es keine gesicherten Aussagen. Bei derart niedrigen Sendeleistungen sind keine direkten Einﬂüsse messbar. Ergebnisse einer Langzeitstudie liegen noch nicht vor. Daher ist ein Vergleich mit weit verbreiteten Funktechniken sinnvoll, wie sie in WLAN- und Mobilfunknetzen und für schnurlose DECT-Telefone genutzt werden.

Bei der Beurteilung der biologischen Verträglichkeit spielen eine Reihe von Faktoren, zum Beispiel die Sendeleistung, die Sendedauer und insbesondere der Abstand des Körpers zu den verwendeten Funkgeräten, eine Rolle. In der Gesamtheit beeinﬂussen diese Faktoren das Maß der in den Körper eingestrahlten Energie, die den Körper in typischen Nutzungssituationen tatsächlich erreicht (Expositionsbelastung). Funksysteme sollten in jedem Fall allen gesetzlichen Anforderungen in Bezug auf Sicherheit und Umwelt entsprechen.

Sendeleistung und Sendedauer

Im direkten Vergleich arbeiten Homematic IP Geräte mit einer wesentlich niedrigeren Sendeleistung. WLAN-Geräte dürfen gemäß Angaben der Bundesnetzagentur mit bis zu 200 mW senden und Geräte in Mobilfunknetzen sogar Leistungen von über einem Watt erreichen

Dagegen arbeiten Homematic IP Geräte mit einer Sendeleistung von in der Regel 10mW. Alleine hierdurch ergibt sich schon ein typischer Unterschied mit einem Faktor von 20 und mehr in der Sendeleistung und damit hinsichtlich einer möglichen Belastung.

Die Sendedauer von Funktelegrammen für die Kommunikation zwischen HomematicIP Geräten bewegt sich im Millisekundenbereich und liegt in der Regel bei 10 bis 30 Millisekunden. Meist beﬁnden sich die Geräte im „Schlafmodus“ und werden nur dann aktiv, wenn Statusmeldungen übermittelt werden. Wenn z. B. über den Wandthermostat eine neue Raumtemperatur eingestellt wird, weckt dieser die zugehörigen Heizkörperthermostate und überträgt die neue

1 Bundesnetzagentur: „Serviceheft WLAN“, unter: http://www.bundesnetzagentur.de/SharedDocs/Downloads/DE/Allgemeines/Bundesnetzagentur/Publikationen/ service/WLAN.pdf?__blob=publicationFile&v=5 (Juli 2015)

Haussteuerung per Funk

Soll-Temperatur. Im Vergleich zu WLAN-, Mobilfunk- und DECT-Netzen, bei denen man von einer fast dauernden Funkaktivität ausgehen kann, senden HmIP-Geräte außerordentlich selten. Darüber hinaus gibt es für das von Homematic IP verwendete Frequenzband gesetzlich vorgeschriebene maximale Sendezeiten von 36 Sekunden pro Stunde und Gerät. Diese werden in einer normalen Installation allerdings bei Weitem nicht erreicht.

Bezüglich der Sendeleistung und Sendedauer lässt sich folgender Vergleich anführen: Ein typisches Mobilfunkgespräch dauert etwa 5 Minuten bei einer durchgängigen Sendeleistung von mindestens 300 mW. Im Vergleich dazu sendet ein HomematicIP Aktor insgesamt ca. 1 Sekunde pro Tag bei 10 mW Leistung. Mit anderen Worten: Um die Funkbelastung eines fünfminütigen Mobilfunkgesprächs zu erreichen, müsste über 25 Jahre täglich ein Homematic IP Aktor geschaltet werden. Der Aktor müsste sich zusätzlich in unmittelbarer Nähe zum Körper beﬁnden (vgl. Mobiltelefon am Ohr).

Gesetzliche Anforderungen

Alle Homematic IP Geräte weisen zusätzlich das CE-Zeichen auf – als Hinweis darauf, dass das Produkt geprüft wurde und es den gesetzlichen Anforderungen der EU zur Gewährleistung von Gesundheitsschutz, Sicherheit und Umweltschutz entspricht, bevor es in Verkehr gebracht wurde.

Der eQ-3 Unternehmensgruppe liegt eine Erklärung des international renommierten Testlabors Phoenix Testlab vor, das die Übereinstimmung der HomematicIP Geräte

mit der europäischen Norm EN 62479 nachweist. Konkret geht es in dieser Norm um die „Übereinstimmung von elektronischen und elektrischen Geräten kleiner Leistung mit den Basisgrenzwerten für die

Sicherheit von Personen in elektromagnetischen Feldern (10 MHz bis 300 GHz)“

. Laut dieser Erklärung liegen die Homematic IP Funkmodule weit unterhalb der gesetzlich definierten „Strahlungs“-Grenzwerte.

Insgesamt kann man davon ausgehen, dass bei der im Rahmen des HomematicIP

Systems verwendeten Funktechnik keine gesundheitlichen Risiken entstehen können. Dies gilt auch für Personen mit Hörgeräten und Herzschrittmachern – ein Aspekt, der zusätzlich durch die Prüfung innerhalb der eigenen EMV (Abteilung für elektromagnetische Verträglichkeit) sichergestellt worden ist.

2 DIN EN 62479:2011-09

Übersicht Homematic IP

4 ÜBERSICHT HOMEMATIC IP

Homematic IP ist die neue Generation des erfolgreichen Homematic Smart-Home-Systems von eQ-3. Das stetig wachsende Homematic IP Sortiment umfasst Produkte aus den Bereichen Raumklima, Sicherheit, Wetter, Licht und Beschattung wie auch zahlreiche Zubehörteile. Geräte zur Regelung des Raumklimas bieten eine bedarfsgerechte Steuerung der Heizkörper im gesamten Haus auf Raumebene und ermöglichen dadurch eine Energiekostenersparnis von bis zu 30 %. Auch eine eziente Steuerung der Fußbodenheizung lässt sich mit Homematic IP Produkten realisieren. Mit den Sicherheitskomponenten bleibt keine Bewegung unerkannt. Fenster und Türen melden sich, sobald sie geönet werden und ein Blick auf die App genügt, um zu sehen, dass Zuhause alles in bester Ordnung ist. Eine Komfortsteigerung bieten Schalt- und Dimmaktoren zur Lichtsteuerung sowie Produkte zur Automatisierung von Rollläden und Jalousien. Alle Homematic IP Geräte für Markenschalter lassen sich problemlos mithilfe von Adaptern in das vorhandene Schalterdesign integrieren. Die Homematic IP Wettersensoren bieten nicht nur Möglichkeiten zur Messdatenerfassung und -auswertung, in Kombination mit Produkten aus anderen Bereichen ermöglichen sie zusätzlich eine Anpassung des Smart Homes an die jeweilige Wetterlage, wie z. B. das Hochfahren der Rollläden bei starkem Wind.

Für den Betrieb ist der Homematic IP Access Point in Verbindung mit der Homematic IP App (keine Folgekosten), die Homematic Zentrale CCU2 oder eine geeignete Partnerlösung notwendig. Einmal eingerichtet, kann das System komfortabel per App, Fernbedienung oder Wandtaster gesteuert werden. Zudem ist es möglich, nahezu alle Geräte und Bedingungen aus unterschiedlichsten Anwendungsbereichen zu kombinieren. Hierfür bietet die Homematic IP App bereits vorprogrammierte Funktionen, alternativ lassen sich individuelle Automatisierungen einrichten. Dem Gestaltungsspielraum des Anwenders sind nahezu keine Grenzen gesetzt. Einen weiteren Mehrwert bietet die Steuerung des Systems über die Sprachsteuerungs-Dienste Amazon Alexa und Google Assistant.

Die Konfiguration der Einzelgeräte übernimmt der Homematic IP Cloud-Service, welcher ausschließlich auf deutschen Servern betrieben wird und damit sowohl europäischen als auch deutschen Datenschutzrichtlinien unterliegt. Alle in der Homematic IP Cloud gespeicherten Daten sind zudem komplett anonym, das heißt, sie lassen keinerlei Rückschlüsse auf die Identität des Nutzers und das individuelle Nutzverhalten zu. Die gesamte Kommunikation zwischen Access Point, Cloud und App erfolgt zudem verschlüsselt. Da weder während, noch nach der Installation der App private Daten wie etwa Name, E-Mail-Adresse oder Mobiltelefonnummer angegeben werden, bleibt auch hier die Anonymität zu 100 % gewahrt.

Homematic IP baut auf den Stärken von Homematic auf, bringt IPv6 – die neue Generation des Internetprotokolls – in jedes Gerät und liefert damit eine Lösung für das Internet der Dinge (IoT – Internet of Things). Dank der oenen Plattform ist die Lösung jederzeit beliebig erweiterbar. Über die Homematic Zentrale CCU2 können alle Homematic IP Geräte auch in ein bestehendes Homematic System eingebunden werden. Dank der Funk-Kommunikation der Geräte lässt sich das Zuhause besonders leicht nachrüsten. Alle Produkte kommunizieren auf 868 MHz über das robuste und zuverlässige HomematicIP Funkprotokoll. Eine Störung durch WLAN, Bluetooth oder andere Funkstandards im 2,4GHz-Band ist dadurch ausgeschlossen.

Übersicht Homematic IP

4.1 Anwendungsbereiche

4.1.1 Heizung und Klima

Homematic IP bietet eine bedarfsgerechte Steuerung der Heizkörper im gesamten Haus auf Raumebene und ermöglicht dadurch hohen Wohnkomfort und eine Energiekostenersparnis von bis zu 30 %. Der Homematic IP Fenster- und Türkontakt erkennt geönete Fenster oder Türen und veranlasst automatisch das Herunterregeln der Heizung beim Lüften. Mit HomematicIP lässt sich zudem eine eziente, per App bedienbare Steuerung der Fußbodenheizung realisieren. Das System registriert den Wärmebedarf der einzelnen Räume und verteilt, im Gegensatz zu einer konventionellen Heizkreisregelung, den Warmwasserﬂuss intelligent auf die verschiedenen Heizzonen. Dies führt zu einem Lastausgleich und damit zu einer ezienten Energieverteilung durch einen kontinuierlichen Heizmittelﬂuss. Die Raumtemperatur lässt sich über die Heizkörperthermostate, einen installierten Wandthermostaten oder ganz einfach per App regulieren. Auch die Erstellung von individuellen Heizproﬁlen ist mit Homematic IP möglich. Die Heizungssteuerung läuft im Anschluss weitestgehend automatisiert ab und erleichtert so den Alltag. Bei veränderten Umständen können die Wunschtemperaturen natürlich jederzeit ﬂexibel angepasst werden.

4.1.2 Sicherheit und Alarm

Mit den Sicherheitskomponenten von Homematic IP bleibt keine Bewegung unerkannt. Unsere Sicherheits- und Alarmprodukte erhöhen den Einbruchschutz und das Gefühl von Sicherheit in den eigenen vier Wänden. Im Alarmmodus melden sich Fenster und Türen, sobald sie geönet werden. Unsere Bewegungsmelder ermöglichen eine zuverlässige Innen- und Außen-Überwachung, während Sirenen und Rauchwarnmelder einen Alarm im Einbruchs- oder Brandfall signalisieren.

Ein Blick auf die App genügt, um zu sehen, dass Zuhause alles in bester Ordnung ist. Bedenken über oen gelassene Türen und Fenster gehören damit der Vergangenheit an. Und das selbst dann, wenn man tausende Kilometer weit entfernt ist.

Der Alarmmodus lässt sich ganz einfach per App oder Homematic IP Schlüsselbundfernbedienung scharf schalten. Bei aktiviertem „Hüllschutz“ schlägt das System Alarm, wenn z. B. Fenster oder Türen unautorisiert geönet werden. Ist der „Vollschutz“ aktiviert, werden zusätzlich Sensoren wie Bewegungsmelder im Innenbereich hinzugeschaltet. Wird der Alarm ausgelöst, kann sowohl ein akustisches Signal über die Homematic IP Sirene oder den Rauchwarnmelder als auch eine Push-Nachricht über die registrierten Smartphones ausgegeben werden. Das Alarmprotokoll gibt jederzeit einen Überblick über alle Aktivitäten im eigenen Heim.

4.1.3 Licht und Schatten

Das komfortable Schalten und Dimmen von Licht schat Wohlfühlatmosphäre in den eigenen vier Wänden. So lässt sich in der App über eine Schaltgruppe die Deckenleuchte für den Fernsehabend auf die gewünschte Helligkeit dimmen, während die Stehlampe eingeschaltet wird und so für die entsprechende Stimmung sorgt. Auch das Gefühl von Sicherheit wird durch eine beleuchtete Auahrt oder Hausfassade am Abend erhöht. Homematic IP Produkte zur Lichtsteuerung lassen sich durch die Nutzung bereits vorhandener Rahmen und Wippen vieler Marken-Schalter-Serien ganz einfach in das bestehende Wohnumfeld integrieren.

Übersicht Homematic IP

Rollläden und Jalousien dunkeln Räume ab, schaen Privatsphäre und erhöhen die Sicherheit. Mit unseren Rollladen- und Jalousieaktoren können die Schattenspender mit wenigen Handgrien über die Homematic IP App eingerichtet und anschließend automatisch geönet oder geschlossen werden.

Die Steuerung lässt sich komfortabel über individuelle Wochenproﬁle, auch abhängig vom Sonnenauf- und Sonnenuntergang, realisieren. Darüber hinaus lassen aktive Rollläden und Jalousien das eigene Heim bewohnt erscheinen, wenn einmal niemand zu Hause ist. Neben der einbruchhemmenden Wirkung von Rollläden, trägt unsere Lösung somit aktiv zur Sicherheit bei. Ein weiterer Vorteil: Bei erhöhten Raumtemperaturen durch starke Sonneneinstrahlung können Rollläden oder Jalousien automatisch Heruntergefahren werden, um ein Aufheizen der Räume zu verhindern.

Die Homematic IP Jalousieaktoren ermöglichen zudem die exakte Einstellung der Lamellenposition bei Rastores und Jalousien. Bei Bedarf lassen sich auch Markisen mit unseren Produkten ins Smart Home integrieren. Die Sturmschutzautomatik verhindert eine Beschädigung von Rollläden, Rastores oder Markisen bei schlechten Wetterverhältnissen durch das Hoch- bzw. Hereinfahren der Schattenspender.

4.1.4 Wetter & Umwelt

Mit den Wettersensoren passt sich das Homematic IP Smart-Home-System automatisch an die jeweilige Wetterlage an. Die Sensoren können in Verbindung mit anderen Homematic IP Geräten das automatische Hoch- oder Herunterfahren von Markisen, Rastores oder Rollläden bei bestimmten Wetterverhältnissen auslösen, wodurch die eigenen vier Wände aktiv geschützt werden. Der Nutzer hat dabei die nahezu freie Wahl bei der Erstellung von individuellen Regeln. So ist es beispielsweise möglich, bei starker Sonneneinstrahlung und deaktivierter Sicherheitslösung automatisch die Markise zu 80 % herauszufahren oder bei einer vorher definierten Regenmenge die Entwässerungspumpe für eine gewisse Zeit zu aktivieren.

Übersicht Homematic IP

4.2 Warum Homematic IP die erste Wahl ist: Ihre Vorteile

Einfachheit

Die gesamte Lösung kann intuitiv über eine Smartphone-App eingerichtet und komfortabel über die App gesteuert werden. Die Konﬁguration der Einzelgeräte übernimmt der Homematic IP Cloud-Service, welcher ausschließlich auf deutschen Servern betrieben wird und damit sowohl europäischen als auch deutschen Datenschutzrichtlinien unterliegt. Dank der Funk-Kommunikation der Geräte lässt sich das Zuhause besonders leicht nachrüsten.

Störsicherheit

Homematic IP setzt auf das 868 MHz-Funkband. Eine Störung durch WLAN, Bluetooth, VideoStreaming oder andere Nutzer bei 2,4 GHz ist ausgeschlossen.

Überlegene Reichweite

Die Homematic IP Komponenten kommunizieren zuverlässig auch über mehrere 100 Meter Entfernung. Auch bei abgelegenen Räumlichkeiten müssen Sie sich keine Sorgen hinsichtlich der Funktionsfähigkeit Ihrer Smart-Home-Lösung machen.

Kompromisslose Sicherheit

Bereits während der Installation des Systems läuft die Kommunikation von Homematic IP gesichert ab und kann nicht manipuliert werden. Im Betrieb sind alle Funkpakete stets verschlüsselt und authentiﬁziert. Ein Mitlesen, Verändern oder Wiederholen von Daten oder Angrie anderer Art sind ausgeschlossen. Ähnlich wie beim Online-Banking werden die universell anerkannten Verfahren AES-128 und CCM eingesetzt.

Batteriebetrieb

Homematic IP setzt u. a. auf batteriebetriebene Geräte, um ein Smart Home auch in Bestandsbauten zu ermöglichen. Die Produkte werden einfach an den Heizkörper geschraubt oder an die Wand geklebt. Durch den geringen Energieverbrauch ist ein Batteriewechsel i. d. R. nur alle zwei Jahre oder noch seltener vorzunehmen.

Zuverlässigkeit

Alle Homematic IP Produkte kommunizieren durchgehend bidirektional. Das bedeutet, dass jeder Funkbefehl von der angesprochenen Komponente rückbestätigt wird. Damit besteht Klarheit über den aktuellen Status aller Geräte.

Datenschutz

Für die Systemeinrichtung werden keinerlei persönliche Daten abgefragt. Die Homematic IP Cloud wird ausschließlich auf Servern betrieben, die in Deutschland stehen. Ihr Betrieb unterliegt demnach europäischen und deutschen Datenschutz-Richtlinien.

Erfahrung

Homematic IP ist die Smart-Home-Lösung und Technologie der eQ-3 AG. Durch langjährige Erfahrung in der Entwicklung funkbasierter Smart-Home-Produkte, hat sich eQ-3 im Bereich

Hausautomation als europäischer Marktführer

3 *Smart Homes and Home Automation Studie, Mai 2016 des renommierten Marktforschungsunternehmens Berg Insight in Bezug auf sogenannte „Whole Home“-Systeme.

etabliert.

Übersicht Homematic IP

4.3 Funktionsweise Homematic IP

Im Wesentlichen setzt sich das Homematic IP System aus folgenden Komponenten zusammen:

• dem Homematic IP Access Point

• der Homematic IP Cloud

• der kostenlosen Homematic IP Smartphone-App

• den einzelnen Funkkomponenten der jeweiligen Homematic IP Lösung

Der Homematic IP Access Point ist in Verbindung mit Ihrem Router die Schnittstelle, die Ihre Homematic IP Funkkomponenten mit dem Internet verbindet.

Die Homematic IP Cloud übernimmt die Kommunikation zwischen der kostenlosen Smartphone-App und dem Homematic IP Access Point sowie das Speichern und Verwalten der Daten. Hierzu gehören beispielsweise Informationen darüber, welche Geräte angelernt wurden, welche Geräte zu einer Raumgruppe gehören oder Details zur Konﬁguration.

Alle in der Homematic IP Cloud gespeicherten Daten sind komplett anonym, das heißt, sie lassen keinerlei Rückschlüsse auf die Identität des Nutzers und das individuelle Nutzerverhalten zu. Die Identiﬁkation eines Anwenders von Homematic IP ist auch theoretisch nur im Rahmen der Strafverfolgung und auf der Basis eines Gerichtsbeschlusses möglich.

Die Homematic IP Smartphone-App ermöglicht in Verbindung mit der Cloud und dem Access Point das Inbetriebnehmen, Programmieren und Steuern Ihres Smart-Home-Systems. Eine Scan-Funktion innerhalb der App macht es leicht, die einzelnen Homematic IP Komponenten durch das Einscannen der Geräte-QR-Codes in das System zu integrieren. Damit das System auch während eines Internetausfalls ohne Störungen weiterläuft, werden vom Homematic IP Cloud-Service alle notwendigen Verknüpfungen unter den Geräten ermittelt und daraufhin automatisch erstellt. Durch direkte Verknüpfungen zwischen den Geräten ist sichergestellt, dass der Betrieb selbst während eines Internetausfalls aufrecht erhalten wird.

Die gesamte Kommunikation zwischen Access Point, Cloud und App erfolgt verschlüsselt. Weder während noch nach der Installation der App müssen Sie private Daten angeben, etwa Namen, E-Mail-Adresse oder Mobiltelefonnummer. Auch hier bleibt Ihre Anonymität 100%ig gewahrt.

Alle Homematic IP Geräte lassen sich über die Homematic Zentrale CCU2 in bestehende Homematic Systeme integrieren. In diesem Fall besteht die Möglichkeit, die Konﬁguration und Bedienung der Geräte über eine Weboberﬂäche am PC vorzunehmen. Beim Einsatz einer CCU2 werden die Daten lokal in der Zentrale und nicht in der Cloud gespeichert.

Übersicht Homematic IP

Abbildung 1: Funktionsgraﬁk Homematic IP mit Komponenten

Übersicht Homematic IP

4.4 Komponenten des Homematic IP Systems

Die Geräte des Homematic IP Systems zeichnen sich durch ein neues, einheitliches Produktdesign aus. Maßgeblich bestimmend waren die Aspekte Ergonomie und Benutzerfreundlichkeit. Dies betrit die einzelnen Geräte, deren Gestaltungs- und Funktionselemente auf das Wesentliche reduziert wurden, was die Bedienung deutlich vereinfacht.

Detaillierte Informationen zu den einzelnen Homematic IP Geräten finden Sie in den Produktdatenblättern der Homematic IP Geräte zum Download auf der Website www.eQ-3.de.

4.4.1 Homematic IP Cloud

Die Homematic IP Cloud übernimmt die Kommunikation zwischen der App und dem Access Point sowie das Speichern und Verwalten der systemrelevanten Daten. Hierzu gehören beispielsweise Informationen darüber, welche Geräte angelernt oder verknüpft wurden, oder Details zur Konﬁguration.

Die gesamte Kommunikation zwischen Access Point, Cloud und App erfolgt verschlüsselt. Für die Nutzung der Smartphone-Apps und der Homematic IP Cloud sind keinerlei private Daten notwending. Das System lässt sich allein durch Scannen des QR-Codes und Drücken einer Taste am Access Point sicher und anonym in Betrieb nehmen.

Der Server für den Homematic IP Service steht in Deutschland und wird unter den strengen deutschen Datenschutzbestimmungen betrieben. Die Identifikation eines Anwenders von Homematic IP ist auch theoretisch nur im Rahmen der Strafverfolgung und auf der Basis eines Gerichtsbeschlusses möglich.

4.4.2 Homematic IP Smartphone-App

Über die Homematic IP Smartphone-App richten Sie Ihre Smart-Home-Lösung ein. Die App führt Sie Schritt für Schritt durch den gesamten Einrichtungsprozess. Alle notwendigen Verknüpfungen unter den Geräten werden dabei automatisch erstellt. Nach dem Einrichten übernimmt die App die Funktion einer Bedienzentrale, über die Sie Ihr gesamtes Homematic IP System steuern und konfigurieren können. Die App informiert Sie darüber hinaus jederzeit über den aktuellen Status Ihrer Geräte.

Egal, wo Sie sind:

Mit der kostenlosen Smartphone-App haben Sie alles im Blick. Steuern Sie Ihr Smart Home zu jeder Zeit und von jedem Ort.

Einfach komfortabel.

Übersicht Homematic IP

4.4.3 Homematic IP Geräteübersicht

Gateway Art.-Nr. Kurzbez.

Access Point 140887A0 HmIP-HAP

Raumklima Art.-Nr. Kurzbez.

Heizkörperthermostat 140280A0 HmIP-eTRV

Wandthermostat mit Luftfeuchtigkeitssensor

Wandthermostat mit Schaltausgang – für Markenschalter

Wandthermostat mit Schaltausgang – für Markenschalter, 24 V

Temperatur- und Luftfeuchtigkeitssensor mit Display – innen

emperatur- und Luftfeuchtigkeitssensor – innen

143159A0 HmIP-WTH-2

150628A0 HmIP-BWTH

150697A0 HmIP-BWTH24

150180A0 HmIP-STHD

150181A0 HmIP-STH

Sicherheit und Alarm Art.-Nr. Kurzbez.

Bewegungsmelder mit Dämmerungssensor – innen

Durchgangssensor mit Richtungserkennung

Fenster- und Türkontakt – optisch

Fenster- und Türkontakt – verdeckter Einbau

Fenstergrisensor 142800A0 HmIP-SRH

Rauchwarnmelder mit Q-Label

Alarmsirene 142801A0 HmIP-ASIR

142722A0 HmIP-SMI

151159A0 HmIP-SPDR

140733A0 HmIP-SWDO

151039A0

142685A0 HmIP-SWSD

HmIP-SWDO-

Licht Art.-Nr. Kurzbez.

Fußbodenheizungsaktor – 10-fach, 230 V

Fußbodenheizungsaktor – 6-fach, 230 V

Fußbodenheizungsaktor – 10-fach, 24 V

Fußbodenheizungsaktor – 6-fach, 24 V

Trafo für Fußbodenheizungsaktoren – 24 V

Multi IO Box 142988A0 HmIP-MIOB

142981A0

142974A0

143238A0

143237A0

150646A0

HmIP-

FAL230-C10

HmIP-

FAL230-C6

HmIP-

FAL24-C10

HmIP-

FAL24-C6

HmIP-

FAL24-TR

Dimmer-Steckdose – Phasenabschnitt

Dimmaktor für Markenschalter – Phasenabschnitt

Dimmaktor Unterputz – Phasenabschnitt

Bewegungsmelder mit Dämmerungssensor – außen

Bewegungsmelder – außen, anthrazit

Präsenzmelder – innen 150587A0 HmIP-SPI

Bewegungsmelder im 55er Rahmen – innen

150327A0 HmIP-PDT

143166A0 HmIP-BDT

150609A0 HmIP-FDT

142809A0 HmIP-SMO

150320A0 HmIP-SMO-A

151769A0 HmIP-SMI55

Übersicht Homematic IP

Beschattung Art.-Nr. Kurzbez.

Rollladenaktor für Markenschalter

Rollladenaktor – Unterputz

Jalousieaktor für Markenschalter

Jalousieaktor – Unterputz

Schalten und Messen

Schaltsteckdose

Schalt-Mess-Steckdose

Schalt-Mess-Aktor für Markenschalter

151322A0 HmIP-BROLL

151347A0 HmIP-FROLL

151333A0 HmIP-BBL

151398A0 HmIP-FBL

Art.-Nr. Kurzbez.

141836A0 HmIP-PS

140666A0 HmIP-PSM

142720A0 HmIP-BSM

Wetter und Umwelt Art.-Nr. Kurzbez.

Temperatur- und Luftfeuchtigkeitssensor – außen

Temperatur- und Luftfeuchtigkeitssensor – außen, anthrazit

Wettersensor – basic 152056A0

Wettersensor – plus 152057A0

Wettersensor – pro 151821A0

150573A0 HmIP-STHO

150574A0

HmIP-STHO-A

HmIP-SWO-B

HmIP-SWO-PL

HmIP-SWO-PR

Schalt-Mess-Aktor – Unterputz

Schalt-Mess-Aktor (16 A) – Unterputz

Schaltplatine

Fernbedienungen und Taster

Wandtaster – 2-fach 140665A0 HmIP-WRC2

Wandtaster – 6-fach 142308A0 HmIP-WRC6

Schlüsselbundfernbedienung – 4 Tasten

Schlüsselbundfernbedienung – Alarm

142721A0 HmIP-FSM

150239A0 HmIP-FSM16

150776A0 HmIP-PCBS

Art.-Nr. Kurzbez.

140740A0 HmIP-KRC4

142562A0 HmIP-KRCA

Fernbedienung – 8 Tasten

142307A0 HmIP-RC8

Übersicht Homematic IP

Internationale Varianten

Access Point (UK)

Heizkörperthermostat (UK)

Dimmer-Steckdose — Phasenabschnitt (UK)

Schalt-Mess-Steckdose (UK)

Schalt-Mess-Steckdose (CH)

Schalt-Mess-Steckdose (Pin-Earth)

Schalt-Mess-Steckdose (IT)

Art.-Nr. Kurzbez.

151411A0

151038A0

151479A0

150007A0

150009A0

150006A0 HmIP-PSM-PE

150008A0 HmIP-PSM-IT

HmIP-HAP-

HmIP-eTRV-

2-UK

HmIP-PDT-

HmIP-PSM-

Starter Sets Art.-Nr. Kurzbez.

Starter Set Raumklima

Starter Set Rauchwarnmelder

142546A0 HmIP-SK1

150788A0 HmIP-SK4

Zubehör Art.-Nr. Kurzbez.

Tischaufsteller 141743A0 HmIP-DS55

Wechselrahmen – schmal

Netzteil für Markenschalter

Hutschienenadapter für Multi IO Box

Stellantrieb 230 V 151054A0 EQ3-VD230

Stellantrieb 24 V

Einschalt-Strombegrenzer

Adapter-Set Danfoss

Adapter Herz, Comap (M28 x 1,5)

Adapter Oventrop

151996A0 HmIP-SF-2

151197A0 HmIP-BPS

150123A2 HmIP-DRA

151058A0 EQ3-VD24

130366 ESB1

76146

76030

76029

Starter Set Beschattung

Starter Set Licht

151670A0A HmIP-SK5

151671A0A HmIP-SK6

Adapter Vaillant

Adapter-Set Berker 1 Adapter-Set Berker 2

Adapter-Set Busch-Jäger

Adapter-Set Düwi

Adapter-Set Gira Standard

Adapter-Set Gira 55

Adapter-Set Jung 1 Adapter-Set Jung 2

Adapter-Set Kopp

Adapter-Set Merten

76028

103094 103263

103090

103097

103092 103091

103095 103478

103096

103093

Übersicht Homematic IP

4.5 Allgemeines System- und Blinkverhalten

Nahezu alle Homematic IP Geräte verfügen über eine Systemtaste mit dem HomematicIP Symbol

In ihrer Funktion als Geräte-LED dient sie zur Statusanzeige bzw. zur Darstellung von Systemzuständen über unterschiedliche Blinkcodes, etwa beim erfolgreichen Senden einer neuen Soll-Temperatur.

Sie ermöglicht das Ausführen von Systemfunktionen, zum Beispiel das Wiederherstellen der Werkseinstellungen (Reset) oder das Neustarten des Anlernvorgangs. Bei Einkanal-Aktoren wie zum Beispiel der Homematic IP Schaltsteckdose kann über die Systemtaste zusätzlich der Schaltzustand (ein/aus) am Gerät geändert werden.

In ihrer Funktion als Systemtaste dient sie zum Reset sowie allgemein zum manuellen Anlernen von Homematic IP Geräten.

Anlernen:

Nach dem Einlegen der Batterien oder Einschalten der Netzspannung, wird der Anlernmodus der Homematic IP Geräte automatisch gestartet. Die Geräte-LED blinkt alle 10 Sekunden orange auf – so lange, bis ein Anlernpartner gefunden wurde oder die Anlernzeit von 3 Minuten verstrichen ist. Der Anlernmodus kann erneut gestartet werden, indem die Systemtaste einmal kurz betätigt wird.

Normaler Betrieb:

Im normalen Betrieb wird das Senden eines Befehls (z. B. am Wandtaster) durch ein oranges Blinksignal angezeigt. Ist der Befehl beim Empfänger erfolgreich ausgeführt worden, wird dies mit einem kurzen grünen Auﬂeuchten der Geräte-LED angezeigt. Ist der Vorgang fehlgeschlagen, wird dies mit einem kurzen roten Auﬂeuchten der Geräte-LED angezeigt.

Batteriestatus:

Ist die Batterieladung eines Homematic IP Gerätes erschöpft, wird dies rechtzeitig angezeigt. Die Geräte-LED leuchtet in diesem Fall nach dem erfolgreichen oder fehlgeschlagenen Senden eines Funkbefehls einmal kurz orange auf.

Eine Übersicht über das gemeinsame Blinkverhalten aller Homematic IP Geräte ﬁnden Sie im Anhang unter „Übersicht Blinkverhalten Homematic IP Geräte“ auf Seite 178. Darüber hinaus hat jedes Gerät ein gerätespeziﬁsches Blinkverhalten. Dies gilt insbesondere für den Access Point. Ausführliche Informationen hierzu ﬁnden Sie in der Anleitung des jeweiligen Gerätes.

Inbetriebnahme des Homematic IP Systems

5 INBETRIEBNAHME DES HOMEMATIC IP SYSTEMS

5.1 Erste Schritte

Ihr Homematic IP System richten Sie ganz einfach und intuitiv über die Smartphone-App „HomematicIP“ ein, die speziell für die Konﬁguration und Steuerung des HomematicIP SmartHome-Systems entwickelt wurde. In nur wenigen Schritten ist Ihr System bereits installiert:

Prüfen Sie die Systemvoraussetzungen. Installieren Sie die kostenlose Smartphone-App. Richten Sie den Access Point ein. Registrieren Sie den Access Point am Server. Fertig!

Jetzt können Sie Ihr System konﬁgurieren und weitere Geräte anlernen.

Nachfolgend ﬁnden Sie nähere Informationen zur den einzelnen Schritten der Inbetriebnahme:

5.1.1 Systemvoraussetzungen

Für die Inbetriebnahme benötigen Sie folgende Komponenten:

• Homematic IP Access Point

• Smartphone (Android (ab Version 4.1) oder iOS (ab Version 8.0))

• Router mit Internetanschluss

iOS

LAN

Inbetriebnahme des Homematic IP Systems

5.1.2 Kostenlose App downloaden

Die kostenlose App können Sie im Google Play Store (für Android-Smartphones) oder im iTunes Store (für iPhones) direkt auf Ihr Smartphone herunterladen.

• Starten Sie die Homematic IP App auf Ihrem Smartphone.

• Bestätigen Sie die Allgemeinen Nutzungsbedingungen über die Schaltﬂäche „Zustimmen“ (Android) bzw. „Akzeptiere“ (iOS).

5.1.3 Access Point einrichten

• Es önet sich der Menüpunkt „Access Point einrichten“.

• Folgen Sie den Anweisungen und verbinden Sie Ihren Homematic IP Access Point über das mitgelieferte Netzwerkkabel mit Ihrem Router.

• Versorgen Sie Ihren Access Point über das beiliegende Steckernetzteil mit Strom.

LAN

Inbetriebnahme des Homematic IP Systems

Sobald die Stromversorgung hergestellt ist, baut der Access Point eine Verbindung zum Server auf. Unterschiedliche Blinkfolgen der Geräte-LED informieren Sie während der Einrichtung über den aktuellen Status des Access Points. Bei aktiver Internetverbindung läuft die Blinkfolge in aller Regel folgendermaßen ab:

Blinkcode Bedeutung Lösung

Dauerhaft oranges Leuchten

Schnelles blaues Blinken

Dauerhaft blaues Leuchten

Schnelles gelbes Blinken

Dauerhaft gelbes Blinken

Homematic IP Access Point startet

Verbindung zum Server wird aufgebaut

Verbindung zum Server aufgebaut

Keine Verbindung zum Netzwerk oder zum Router

Keine Internetverbindung Prüfen Sie die Internetverbindung und

Warten Sie, bis das Gerät gestartet ist und achten Sie auf das folgende Blinkverhalten.

Warten Sie, bis die Verbindung aufgebaut wurde und die LED dauerhaft blau leuchtet.

Standardbetrieb – Sie können mit der Bedienung fortfahren.

Verbinden Sie den Access Point mit dem Netzwerk bzw. mit dem Router.

ggf. die Firewall-Einstellungen.

5.1.4 Access Point am Server registrieren

Ist die Verbindung zum Server hergestellt, können Sie Ihren Access Point am Server registrieren.

• Tippen Sie in der App auf die Schaltﬂäche „Scannen“.

• Scannen Sie den QR-Code auf der Rückseite Ihres Access Points. Dazu zentrieren Sie den QR-Code im Rahmen des in der App integrierten QR-Scanners.

Nach Einscannen des QR-Codes erscheint in der App die Bestätigung „QR-Code erkannt“.

Alternativ können Sie die individuelle Gerätenummer (SGTIN) Ihres Access Points, die sich unter dem QR-Code am Gerät befindet, manuell eingeben. Tippen Sie auf die Schaltﬂäche „Eingeben“, geben Sie die letzten vier Ziern der SGTIN ein und bestätigen Sie nach dem Eingeben aller Ziern mit

• Tippen Sie auf „Ja“, wenn die Geräte-LED Ihres Access Points dauerhaft blau leuchtet.

Ist dies nicht der Fall, tippen Sie auf „Nein“ und folgen Sie den Anweisungen in der App.

• Der Access Point wird am Server registriert. Drücken Sie zur Bestätigung die Systemtaste Ihres Access Points.

• Nach erfolgreicher Registrierung ist der Access Point eingerichtet und sofort einsatzbereit. Tippen Sie auf „Fertig“ und Sie gelangen auf den Homescreen der App.

Inbetriebnahme des Homematic IP Systems

5.2 Homematic IP App

5.2.1 Einrichtungsbildschirm

Nach der Registrierung des Access Points bietet Ihnen der Einrichtungsbildschirm drei Optionen:

• Gerät anlernen

• Standort für Wetterdaten festlegen

• PIN vergeben

iOS

Abbildung 2: Screenshot Einrichtungsbildschirm

Standort für Wetterdaten festlegen

• Tippen Sie auf „Standort für Wetterdaten festlegen“. Geben Sie in das Suchfeld den Namen der Stadt oder die Postleitzahl ein.

• Wählen Sie den Standort für Ihre Wetterdaten aus und tippen Sie auf „Fertig“.

PIN festlegen

• Geben Sie in das Feld „PIN festlegen“ eine mindestens 4-stellige Ziernkombination Ihrer Wahl ein und tippen Sie auf „Fertig“.

Inbetriebnahme des Homematic IP Systems

5.2.2 Homescreen

iOS

Abbildung 3: Homematic IP App Homescreen

(A) Hauptmenü (B) Automatik- oder Ecobetrieb (C) Ort- und Wetterinformationen (D) Alarmmodus (Unscharf, Hüllschutz, Vollschutz) (E) Schaltgruppen (F) Raum (G) Aktuelles Heizproﬁl (H) Aktuelle Solltemperatur (I) Symbole (z. B. Funk-Kommunikation, geönetes Fenster, leere Batterie)

5.2.2.1 Ort- und Wetterinformationen

Unmittelbar nach der Registrierung des Access Points haben Sie über den Einrichtungsbildschirm den Standort für Wetterdaten festgelegt, an dem Ihr Homematic IP System installiert ist. Danach stehen Ihnen auf dem Homescreen der Homematic IP App nach dem Tippen auf das WetterSymbol zahlreiche standortabhängige Informationen zur Verfügung.

Hierzu gehören zurzeit:

• die aktuelle Außentemperatur,

• die aktuelle Sonnenaufgangszeit,

• die aktuelle Sonnenuntergangszeit,

• die aktuelle Luftfeuchtigkeit,

• sowie die aktuelle Windgeschwindigkeit inkl. der vorherrschenden Windrichtung.

Inbetriebnahme des Homematic IP Systems

iOS

Abbildung 4: Screenshot Wetterdaten

Die angezeigten Werte bezieht die App über den Online-Dienst OpenWeatherMap und stellt sie anderen Funktionen zur Verfügung, beispielsweise für die automatische Steuerung von Rollläden, Jalousien und Markisen. Alternativ haben Sie die Möglichkeit, die gemessenen Wetterdaten Ihrer Homematic IP Wettersensoren anzeigen zu lassen. Über den „Sortieren“-Button im oberen rechten Bildschirmrand können Sie die Reihenfolge der Wetteransichten festlegen. Die Temperatur auf dem Homescreen bezieht die App von der auf Position 1 sortierten Datenquelle.

In den Geräteeinstellungen der Wettersensoren haben Sie die Möglichkeit, weitere Einstellungen festzulegen.

• Tippen Sie im Haupmenü auf Geräteeinstellungen und wählen Sie dort den Wettersensor aus.

• Im nächsten Schritt können Sie die Helligkeitsschwelle für die Sonnenscheinerkennung auswählen, um den Helligkeitssensor an Ihre Umgebung anzupassen (Default-Wert: 3500). Sie können den Wert zwischen 0 und 100.000 auswählen. Je höher der Helligkeitswert eingestellt ist, umso stärker muss die Helligkeit im Außenbereich sein, um als Sonnenschein erkannt zu werden.

• Über den Messdatenﬁlter können Sie wählen, wie die Werte des Windsensors ermittelt werden. Unterschieden wird zwischen den folgenden Optionen:

Aktuell: Sensorwert zur Zeit der Übertragung der Windgeschwindigkeit Minimum: Kleinster Windwert zwischen zwei Sendevorgängen (ca. 3 Minuten) Maximum (Default): Größter Windwert zwischen zwei Sendevorgängen (ca. 3

Minuten). Über diese Option werden auch Windboen korrekt erkannt. Durchschnitt: Durchschnittswert der letzten 3 Minuten

Inbetriebnahme des Homematic IP Systems

5.3 Geräte anlernen

Um Ihre übrigen Homematic IP Geräte in Ihre Smart-Home-Lösung zu integrieren, müssen sie am Access Point und damit auch am Server registriert werden. Erst nach dieser Registrierung, ein Prozess, den man als „Anlernen“ bezeichnet, erscheinen Ihre Geräte in der App und lassen sich einrichten und konﬁgurieren.

In welcher Reihenfolge Sie die einzelnen Geräte anlernen, ist Ihnen freigestellt. Es empﬁehlt sich jedoch, beim Anlernen Raum für Raum vorzugehen und die Geräte nach und nach anzulernen und zu montieren und erst dann zu konﬁgurieren, wenn alle angelernt sind.

Bei allen Homematic IP Geräten ist der Anlernprozess identisch:

• Tippen Sie auf das Hauptmenü-Symbol ( „Gerät anlernen“.

) (Android) bzw. ( ) (iOS) und dort auf

iOS

Abbildung 5: Screenshot Menü Gerät anlernen

• In der App erscheint die Auorderung, das anzulernende Gerät zu aktivieren, das heißt mit Spannung zu versorgen. Bei batteriebetriebenen Geräten legen Sie die Batterien ein oder entfernen den Isolierstreifen. Netzversorgte Geräte stecken Sie in eine Steckdose.

Sobald das betreende Gerät mit Energie versorgt ist, erscheint es in der App.

• Folgen Sie den Anweisungen der App. Alle Geräte Ihres Homematic IP Systems können Sie wahlweise über das Einscannen des QR-Codes oder das Eingeben der letzten vier Ziern der Gerätenummer (SGTIN) am Server registrieren.

QR-Code und SGTIN ﬁnden Sie auf den beiliegenden Stickern der Geräte und beim Access Point auf der Geräterückseite. Die SGTIN ﬁnden Sie bei batteriebetriebenen Geräten zusätzlich im Batteriefach. Bitte bewahren Sie die Sticker sorgfältig auf. Im Downloadbereich der Seite www.eq-3.de ﬁnden Sie eine passende Druckvorlage zum Aufkleben und Aufbewahren Ihrer QR-Code-Sticker.

Haben Sie eine oder mehrere Ziern nicht korrekt eingegeben, erscheint der letzte Ziernblock der SGTIN in Rot. Löschen Sie in diesem Fall die Ziern und korrigieren Sie Ihre Eingabe.

Inbetriebnahme des Homematic IP Systems

• Bestätigen Sie die Eingabe mit (Android) bzw. (iOS).

• Ordnen Sie im nächsten Schritt das gerade angelernte Gerät einer oder mehreren

Lösungen (z. B. Sicherheit, Raumklima und/oder Licht und Beschattung) zu.

Geräte, die nur in einer Lösung verwendet werden können, z. B. der HomematicIP Heizkörperthermostat, werden automatisch einer Lösung (z. B. Raumklima) zugeordnet. Die Abfrage zur Zuordnung wird in diesem Fall übersprungen. Bei Geräten, die in Verbindung mit mehr als einer Lösung eingesetzt werden können, beispielsweise dem Homematic IP Fenster- und Türkontakt, wählen Sie im nächsten Schritt aus, in welchen Anwendungen (z.B. Raumklima und/oder Sicherheit) Sie Ihr Gerät verwenden möchten.

• Ordnen Sie das Gerät einem Raum zu. Wählen Sie einen bereits vorhandenen Raum

aus oder erstellen Sie einen neuen Raum durch Tippen auf „Neuer Raum“ (Android) bzw. „Neuen Raum erzeugen“ (iOS).

• Vergeben Sie einen Namen für das Gerät. Sie haben die Möglichkeit, die automatisch

vom System vorgegebene Gerätebezeichnung zu ergänzen oder einen neuen Namen zu vergeben.

Wählen Sie die Bezeichnungen für Geräte und Räume so aus, dass eine eindeutige und unzweifelhafte spätere Zuordnung möglich ist. Sie haben über die App jederzeit die Möglichkeit, Geräte und Räume umzubenennen.

• Tippen Sie auf „Fertig“ (Android) bzw. „OK“ (iOS) und anschließend auf „Weiter“. Die eingegebenen Daten werden an den Server gesendet und dort gespeichert.

• Tippen Sie auf „Weiter“.

Beim Anlernen nachfolgender Geräte schlägt Ihnen die App alle bereits existierenden Räume vor. Entweder wählen Sie einen dieser Räume aus oder Sie geben die Bezeichnung für einen neuen Raum ein, indem Sie auf „Neuer Raum“ tippen. Das neu angelernte Gerät erscheint automatisch in der Geräteübersicht der App unter dem entsprechend gewählten Raum.

In den folgenden Kapiteln ﬁnden Sie detaillierte Informationen zur Konﬁguration des Systems über die Homematic IP App.

Allgemeine Konﬁguration des Systems

6 ALLGEMEINE KONFIGURATION DES SYSTEMS

6.1 Hauptmenü

Über das Hauptmenü können Sie die Einstellungen für Ihr Homematic IP System vornehmen.

• Tippen Sie auf das Hauptmenü-Symbol (

Im Hauptmenü haben Sie folgende Auswahlmöglichkeiten:

• Allgemein

- Geräteübersicht

- Gerät anlernen

- Geräteupdates

- Automatisierung

- Einstellungen

- Info und Hilfe

• Raumklima

- Heiz- / Kühlproﬁle

- Raumklima-Konﬁguration

- Urlaubsmodus

• Sicherheit

- Alarmprotokoll

- Alarmkonﬁguration

- Lichtkonﬁguration

- Hüllschutz

• Licht und Beschattung

- Gruppen

- Zeitproﬁle

- Beschattungskonﬁguration

) (Android) bzw. ( ) (iOS).

Abbildung 6:

iOS

Screenshot Hauptmenü (1)

Allgemeine Konﬁguration des Systems

iOS

Abbildung 7:

Bitte beachten Sie, dass nur die Menüpunkte angezeigt werden, zu denen auch Geräte in Ihrem System verfügbar sind. Sollten Sie beispielsweise keine Geräte aus der Sicherheitslösung nutzen, wird der Menüpunkt „Sicherheit“ nicht angezeigt.

Screenshot Hauptmenü (2)

Allgemeine Konﬁguration des Systems

6.1.1 Geräteübersicht

In der Geräteübersicht der App verwalten Sie Ihre Homematic IP Geräte.

• Tippen Sie auf das Hauptmenü-Symbol ( „Geräteübersicht“.

In diesem Menü sind alle angelernten Geräte nach Räumen geordnet übersichtlich dargestellt. (Geräte, die zwar angelernt, aber noch nicht einem Raum zugeordnet sind, erscheinen ganz oben in der Geräteübersicht unter „Nicht zugeordnet“.)

Alle Räume mit den ihnen zugeordneten Geräten folgen in alphabetischer Reihenfolge bzw. in der Sortierfolge, die Sie in den Einstellungen unter dem Menüpunkt „Anzeige von Räumen“ festgelegt haben. Standardmäßig sind alle Geräte aufgelistet. Nach Tippen auf „Alle“ (Android) bzw. „Filter“ (iOS) haben Sie die Möglichkeit, Geräte nach einzelnen Räumen zu ﬁltern.

Nach dem Tippen auf die Gerätebezeichnung können Sie die einzelnen Geräte konﬁgurieren. Die Konﬁgurationsmöglichkeiten unterscheiden sich von Gerät zu Gerät. Hier haben Sie bei Bedarf die Möglichkeit, die Zuordnung zu ändern oder beispielsweise die Bediensperre zu aktivieren und deaktivieren.

Geräte, deren Bediensperre aktiviert ist, lassen sich nur über die App bedienen, jedoch nicht am Gerät selbst.

) (Android) bzw. ( ) (iOS) und dort auf

Das Deaktivieren der Bediensperre ist nur über die App möglich.

Zudem können Sie z. B. ein Temperatur-Oset für Heizkörperthermostate einstellen, um Temperaturabweichungen auszugleichen. Für Fensterkontakte kann eine individuelle Meldeverzögerung zwischen 0 und 60 Sekunden hinterlegt werden.

Eine Meldeverzögerung kann dann sinnvoll sein, wenn ein Fenster nur kurzzeitig geönet wird, ohne dass dabei die Heizung herunterfahren soll.

Weiterhin bieten Ihnen die Geräteübersicht wie auch der Homescreen der App zusätzliche Informationen, zum Beispiel, welcher Lösung bzw. welchen Lösungen das einzelne Gerät zugeordnet ist oder ob in Räumen mit installiertem Fenster- und Türkontakt ein Fenster beziehungsweise eine Tür geönet ist. Bei Räumen mit Wandthermostat sehen Sie auf einen Blick die aktuelle Raumtemperatur und Luftfeuchtigkeit.

Darüber hinaus ﬁnden Sie nach Tippen auf die Gerätebezeichnung über das Info-Symbol am rechten oberen Bildschirmrand für jedes Gerät zusätzliche Informationen in folgender Reihenfolge:

• SGTIN: Unter SGTIN erscheint die individuelle Gerätenummer des jeweiligen Geräts.

• Geräte-Typ: Gibt die Kurzbezeichnung des Geräts an.

• Aktuelle Firmware: Gibt die aktuell installierte Firmware-Version des Geräts an.

• Update-Status: Hier ﬁnden Sie Informationen darüber, ob die Geräteﬁrmware aktuell ist oder ob für das betreende Gerät eine neue Firmware zur Verfügung steht und Sie

Allgemeine Konﬁguration des Systems

ein Geräteupdate durchführen können.

• Verbindungsqualität: Zeigt die Verbindungsqualität zwischen Access Point und Gerät über ein informatives Balkendiagramm an.

iOS

Abbildung 8:

Übersicht Geräteeinstellungen

6.1.1.1 Reichweitenverlängerung

Bei extrem ungünstigen baulichen Gegebenheiten kann es unter Umständen vorkommen, dass die Qualität der Funkverbindung zwischen Ihrem Homematic IP Access Point und den Homematic IP Geräten nicht zufriedenstellend ist. Der Einsatz einer Homematic IP Schaltsteckdose bzw. einer Homematic IP Schalt-Mess-Steckdose ermöglicht es Ihnen, über die App das Funksignal des entsprechenden Gerätes weiterzuleiten. Auch beim Einsatz einer Reichweitenverlängerung versucht der Sender (in diesem Beispiel der Fensterkontakt) zunächst drei Mal, ein Signal an den Empfänger (in diesem Beispiel der Heizkörperthermostat) zu übertragen.

Standardmäßige Funkkommunikation:

3 Sendeversuche direkt

Allgemeine Konﬁguration des Systems

3 Sendeversuche direkt

Standardmäßige Funkkommunikation:

Wenn der Befehl nach dem dritten Versuch nicht empfangen wird, wird der Sendebefehl vom Sender an den Router (die Schaltsteckdose bzw. Schalt-Mess-Steckdose) übermittelt und von dort an den Empfänger weitergeleitet.

Funkkommunikation, wenn direkte Kommunikation nicht möglich:

Sendeversuch mit Router

Es können nicht mehr als zwei zur Reichweitenverlängerung konﬁgurierte Schalt- bzw. SchaltMess-Steckdosen hintereinander als Router genutzt werden. Nachdem Sie eine Reichweitenverlängerung eingerichtet und die Funktionsfähigkeit überprüft haben, sollte die Position der Homematic IP Komponenten, deren Signal verstärkt werden sollte, sowie der Schaltsteckdose bzw. Schalt-Mess-Steckdose möglichst nicht verändert werden. Beachten Sie dies vor allem beim Einsatz von mobilen Geräten wie Homematic IP Fernbedienungen.

Die Schaltsteckdose bzw. Schalt-Mess-Steckdose kann auch nach Aktivierung der Reichweitenverlängerung wie gewohnt zum Schalten angeschlossener Verbraucher eingesetzt werden.

Eine Aktivierung der Reichweitenverlängerung über die Homematic IP Dimmer-

Steckdose ist nicht möglich.

Zur Aktivierung der Reichweitenverlängerung, gehen Sie wie folgt vor:

• Tippen Sie auf das Hauptmenü-Symbol und dort auf „Geräteübersicht“.

• Wählen Sie in der Geräteübersicht eine installierte Homematic IP Schaltsteckdose bzw. Homematic IP Schalt-Mess-Steckdose aus.

• Tippen Sie auf „Reichweitenverlängerung“.

Allgemeine Konﬁguration des Systems

iOS

Abbildung 9:

Screenshot Geräteeinstellungen Schaltsteckdose/Schalt-Messsteckdose

• Tippen Sie im folgenden Fenster auf „Aktivieren“. Nach dem Tippen auf „Fertig“ wird die Reichweitenverlängerung aktiviert.

Aktivieren Sie die Reichweitenverlängerung nur bei tatsächlichem Bedarf, um unnötige Routingwege und überﬂüssigen Funkverkehr zu vermeiden. Die Reichweitenverlängerung können Sie über die App jederzeit wieder deaktivieren.

Allgemeine Konﬁguration des Systems

6.1.1.2 Symbolübersicht

In der Geräteübersicht, sowie teilweise auf dem Homescreen, werden zu den Geräten bestimmte Informationen über Symbole angezeigt.

Symbol Bedeutung Symbol Bedeutung

Ecobetrieb Sabotagemeldung

Kühlbetrieb Funkstörung

Partymodus Sonnenaufgang

Urlaubsmodus Sonnenuntergang

Batterie leer

Fenster auf

Fenster gekippt Rollladen/Jalousie fährt

Licht an Lamellenposition

Bewegung erkannt Rauchalarm

Rollladen/Jalousie heruntergefahren (ab 1 % Behanghöhe)

Dem Gerät ist ein Zeitproﬁl zugewiesen.

6.1.1.3 Geräte umbenennen und löschen

Alle in der Geräteübersicht aufgeführten Geräte können Sie in der Geräteübersicht umbenennen und löschen.

Geräte umbenennen

Android

• Tippen Sie lange auf das Gerät, das Sie umbenennen möchten.

• Tippen Sie auf das Stift-Symbol (

) in der Menüleiste.

• Wählen Sie einen neuen Namen. Nach Tippen auf „Bestätigen“ wird der neue Name gespeichert.

iOS

• Wählen Sie das Gerät, das Sie umbenennen möchten, durch Streichen von rechts nach links aus und tippen Sie auf „Umbenennen“.

• Geben Sie einen neuen Namen in das Textfeld ein. Nach Tippen auf „Bestätigen“ wird der neue Name gespeichert.

Geräte löschen

Android

• Tippen Sie lange auf das Gerät, das Sie löschen möchten.

• Tippen Sie auf das Papierkorb-Symbol (

) in der Menüleiste.

• Bestätigen Sie mit einem Tipp auf „Löschen“, dass Sie das Gerät wirklich löschen möchten.

iOS

• Wählen Sie das Gerät, das Sie löschen möchten, durch Streichen von rechts nach links aus und tippen Sie auf „Löschen“.

Allgemeine Konﬁguration des Systems

• Bestätigen Sie mit einem Tipp auf „Löschen“, dass Sie das Gerät wirklich löschen möchten.

Wenn Sie ein Gerät löschen, müssen Sie die Werkseinstellungen des Gerätes wiederherstellen, um es erneut anlernen und damit weiter nutzen zu können. Weitere Informationen hierzu entnehmen Sie bitte den Bedienungsanleitungen der jeweiligen Geräte.

6.1.2 Geräteupdates

Damit Ihre Homematic IP Geräte immer auf dem neuesten Stand bleiben, bietet Homematic IP die Möglichkeit, die Gerätesoftware (Firmware) der Komponenten zu aktualisieren. Die Gerätesoftware steuert alle Funktionen Ihres Homematic IP Gerätes.

Das OTAU-Verfahren (Over The Air Update) ist dabei eine besonders komfortable Methode, einzelne Komponenten, beispielsweise Heizkörperthermostate, über eine Funkverbindung mit neuer Firmware auszustatten. Möchten Sie die Gerätesoftware Ihrer Homematic IP Komponenten aktualisieren, stehen Ihnen im Hauptmenü über „Einstellungen“, „Allgemeine Einstellungen“, „Geräteupdate-Modus“ zwei Optionen zur Auswahl:

Updates manuell installieren

Steht für eines oder mehrere Geräte ein Update der Gerätesoftware zur Verfügung, werden die betreenden Geräte im Hauptmenü unter dem Menüpunkt „Geräte-updates“ aufgelistet. Sie können den Updatevorgang starten. Dieser Modus ist voreingestellt, da er Ihnen eine bessere Übersicht bietet. Für manche Homematic IP Geräte (z. B. Fensterkontakt) steht zudem aus Sicherheitsgründen das automatische Installieren von Updates nicht zur Verfügung.

• Wählen Sie im Menüpunkt „Geräteupdates“ das Gerät aus, dessen Gerätesoftware (Firmware) Sie aktualisieren möchten, indem Sie auf das betreende Feld tippen. Es wird geprüft, ob das Geräteupdate durchgeführt werden kann.

• Tippen Sie auf die Schaltﬂäche „Update durchführen“.

iOS

Abbildung 10: Screenshot Geräteupdate durchführen

Allgemeine Konﬁguration des Systems

Steht für mehrere Geräte ein Update zur Verfügung, führen Sie bitte die Updates nacheinander durch, da das gleichzeitige Update von mehreren Geräten aus technischen Gründen nicht möglich ist.

Bitte beachten Sie, dass Ihre Geräte während des Updates in ihrer Funktion eingeschränkt sind. Bei einigen Homematic IP Geräten ist es grundsätzlich notwendig, die Systemtaste am Gerät zu drücken, damit das Update unmittelbar durchgeführt werden kann. In diesem Fall werden Sie über die App ausdrücklich darauf hingewiesen.

Updates automatisch installieren

Wählen Sie die Option „Updates automatisch installieren“, läuft die Aktualisierung der Gerätesoftware im Hintergrund ab.

iOS

Abbildung 11: Screenshot Updates automatisch installieren

In der Homematic IP Cloud ist eine Geräteliste mit den zugehörigen Seriennummern und Firmwareversionen hinterlegt. Steht für eine oder mehrere Ihrer Homematic IP Komponenten neue Gerätesoftware zur Verfügung, leitet die HomematicIP Cloud diese Information an Ihren Homematic IP Access Point weiter. Dieser überträgt nun bei jedem gesendeten Funktelegramm einen Teil der neuen Firmware-Datei in den Speicher des Gerätes, für das ein Update zur Verfügung steht.

Sobald die neue Firmwaredatei vollständig übertragen wurde, wird diese automatisch installiert. Es ist also keine Bestätigung über die Homematic IP App erforderlich.

Bitte beachten Sie, dass die Option „Updates automatisch installieren“ nicht für alle Homematic IP Geräte zur Verfügung steht. Aus sicherheitsrelevanten Gründen müssen Updates bei Geräten wie z. B. dem Homematic IP Fenster- und Türkontakt manuell installiert werden. Folgen Sie dafür den Anweisungen in der App und drücken Sie anschließend die Systemtaste des Geräts.

Unter ‚Updatestatus‘ in den Geräteinformationen können folgende Meldungen angezeigt werden:

• Geräteﬁrmware ist aktuell: Die Firmware des Geräte ist auf dem neusten Stand und bedarf keiner Aktualisierung.

• Geräteupdate wird vorbereitet: Eine neue Geräteﬁrmware-Version wird nach und nach im Hintergrund an das Gerät übertragen. Dieser Vorgang kann unter Umständen mehrere Stunden oder Tage dauern.

Allgemeine Konﬁguration des Systems

• Geräteupdate kann durchgeführt werden: Unter ‚Geräteupdates‘ im Hauptmenü wird angezeigt, für welches Gerät das Geräteupate durchgeführt werden kann. Befolgen Sie dazu die Anweisungen in der App. Diese Meldung erscheint nur, wenn der Geräteupdatemodus auf ‚Manuell‘ eingestellt wurde. Andernfalls werden Geräteupdates automatisch übertragen.

Bitte beachten Sie, dass die Geschwindigkeit der Geräteupdates (z. B. durch Betätigen oder Bedienen der Geräte) nicht beeinﬂusst werden kann.

6.1.3 Automatisierung

Mithilfe der Funktion „Automatisierung“ ist es möglich, individuelle Regeln zu erstellen und nahezu alle Geräte und Bedingungen aus unterschiedlichsten Anwendungsbereichen zu kombinieren. Weitere Informationen zur Automatisierung ﬁnden Sie in Abschnitt (siehe Abschnitt „11

Gruppen, Zeitproﬁle und Automatisierung“ auf Seite 149).

6.1.4 Einstellungen

Im Menüpunkt „Einstellungen“ haben Sie die Möglichkeit, allgemeine Einstellungen für den Betrieb Ihres Systems vorzunehmen. So können Sie beispielsweise

• den Standort für Wetterdaten und Zeitzone ändern,

• eine PIN für die App vergeben oder ändern,

• die Benutzerübersicht Ihres Systems einsehen,

• den Geräteupdate-Modus auswählen,

• wählen, welche Benachrichtigungen Sie auf Ihrem Smartphone erhalten möchten,

• auswählen, welche Räume Ihnen standardmäßig auf dem Homescreen angezeigt werden sollen und die Reihenfolge der Darstellung festlegen,

• Einstellungen für die Verbrauchsmessung vornehmen sowie

• einen Aktivierungsschlüssel zur Kopplung von Sprachsteuerungsdiensten mit Homematic IP aufrufen.

iOS

Abbildung 12: Screenshot Allgemeine Einstellungen

Allgemeine Konﬁguration des Systems

6.1.5 Info und Hilfe

Über dieses Menü können Sie weitere Informationen zu Homematic IP abrufen und über die Homematic IP Support-Hotline kundenspeziﬁsche Unterstützung anfordern.

• Tippen Sie auf das Hauptmenü-Symbol (

• Tippen Sie auf „Info und Hilfe“.

Hier stehen Ihnen folgende Menüpunkte zur Verfügung:

• Anwenderhandbuch

• Support

• EULA

• Open Source Lizenzen

• Rechtlicher Hinweis

• Austauschen des Access Points (zu önen durch 5x Tippen auf die HAP-Version)

Zusätzlich ﬁnden Sie im Menü „Info und Hilfe“ Informationen zur aktuell installierten App-Version sowie zur Version des Access Points.

) (Android) bzw. ( ) (iOS).

iOS

Abbildung 13:

Screenshot Info und Hilfe

6.1.5.1 Anwenderhandbuch

Hier können Sie mit einem Fingertipp die neueste Version des Homematic IP Anwenderhandbuchs direkt auf Ihr Smartphone herunterladen und haben damit auch unterwegs immer Zugri auf aktuelle Informationen zu Homematic IP.

6.1.5.2 Support

Sollten Sie weitere Hilfe benötigen, ﬁnden Sie unter diesem Menüpunkt die aktuelle Telefonnummer der Homematic IP Support-Hotline. Die App erzeugt beim Aufruf des Supportmenüs ein sechsstelliges Support Token. Mithilfe dieses Codes haben die Support-Mitarbeiter die Möglichkeit, komplett anonymisierte Informationen über den Zustand Ihres Homematic IP Systems abzurufen und Ihnen damit gezielt speziﬁsche Unterstützung zu leisten.

Allgemeine Konﬁguration des Systems

6.1.5.3 EULA

Über den Menüpunkt EULA (End User License Agreement) können Sie sich bei Bedarf erneut über Lizenzbedingungen, Rechte und Pﬂichten informieren, denen Sie mit dem Akzeptieren der Allgemeinen Nutzungsbedingungen im Verlauf der Installation der App zugestimmt haben.

6.1.5.4 Open Source Lizenzen

Dieser Menüpunkt informiert Sie über die Open Source Software, die in der Homematic IP Smartphone-App verwendet wurde, sowie die entsprechenden Lizenzbedingungen und Nutzungsrechte.

6.1.5.5 Rechtlicher Hinweis

Hier ﬁnden Sie den Hinweis, dass die Wetterdaten der Homematic IP Smartphone-App über eine Anwendungsschnittstelle (API) des Online-Dienstes OpenWeatherMap zur Verfügung gestellt werden. Zusätzlich taucht bei Android-Geräten ein Hinweis zur Verwendung von Google Maps auf.

6.1.5.6 Austauschen des Access Points

Sollte es einmal notwendig werden, Ihren Homematic IP Access Point auszutauschen, ist dies problemlos möglich. Dabei übernimmt der neue Access Point alle Daten Ihrer Installation. Ihr bisheriger Access Point wird hierbei außer Betrieb gesetzt.

Beachten Sie, dass sich der neue Access Point im Werkszustand beﬁnden muss. Eine Anleitung zum Wiederherstellen der Werkseinstellungen ﬁnden Sie in der Bedienungsanleitung Ihres Access Points.

• Trennen Sie Ihren bisherigen Access Point von der Spannungsversorgung.

• Tippen Sie im App-Homescreen auf das Hauptmenü-Symbol ( (iOS) und wählen Sie im Hauptmenü „Info und Hilfe“ aus.

• Tippen Sie im Menü „Info und Hilfe“ in schneller Folge fünf Mal auf die blau dargestellte Versionszeile am unteren Bildschirmrand.

• Tippen Sie auf „Weiter“ und folgen Sie Schritt für Schritt den Anweisungen in der App.

Nach dem Abschließen des Tauschvorgangs ist Ihr neuer Access Point eingerichtet und sofort einsatzbereit.

) (Android) bzw. ( )

Raumklimalösung

7 RAUMKLIMALÖSUNG

Homematic IP bietet eine bedarfsgerechte Steuerung der Heizkörper im gesamten Haus auf Raumebene und ermöglicht dadurch hohen Wohnkomfort und eine Energiekostenersparnis von bis zu 30 %. Der Homematic IP Fenster- und Türkontakt erkennt geönete Fenster oder Türen und veranlasst automatisch das Herunterregeln der Heizung beim Lüften. Mit HomematicIP lässt sich zudem eine effiziente, per App bedienbare Steuerung der Fußbodenheizung realisieren. Das System registriert den Wärmebedarf der einzelnen Räume und verteilt, im Gegensatz zu einer konventionellen Heizkreisregelung, den Warmwasserfluss intelligent auf die verschiedenen Heizzonen. Dies führt zu einem Lastausgleich und damit zu einer ezienten Energieverteilung durch einen kontinuierlichen Heizmittelﬂuss. Die Raumtemperatur lässt sich über die Heizkörperthermostate, einen installierten Wandthermostaten oder ganz einfach per App regulieren. Auch die Erstellung von individuellen Heizproﬁlen ist mit Homematic IP möglich. Die Heizungssteuerung läuft im Anschluss weitestgehend automatisiert ab und erleichtert so den Alltag. Bei veränderten Umständen können die Wunschtemperaturen natürlich jederzeit ﬂexibel angepasst werden.

7.1 Nutzen

Die Energiekosten haben sich in den vergangenen Jahren mehr als verdoppelt. Eine Trendwende ist nicht abzusehen. Angesichts immer weiter steigender Energiepreise liegt eines der wesentlichen Vorteile einer intelligenten bedarfsgestützten Raumklimalösung wie Homematic IP auf der Hand: Eine Reduzierung der Heizkosten von bis zu 30 Prozent macht sich nicht nur in Ihrem Geldbeutel bemerkbar. Sie tun auch noch etwas Gutes für die Umwelt. Durch eine deutliche Reduzierung des CO Fußabdruck.

Ein weiterer Pluspunkt ist ein erhebliches Mehr an Komfort: Nach der Einrichtung und Konﬁguration Ihrer Homematic IP Raumklimalösung läuft die Heizungssteuerung weitgehend automatisiert ab und erleichtert Ihren Alltag. Dabei haben Sie weiterhin die Freiheit, jederzeit auf veränderte Umstände zu reagieren und in Sekundenschnelle etwa die Wunschtemperatur im Wohnzimmer anzupassen.

-Austoßes sparen Sie Heizenergie und verbessern Ihren ökologischen

7.2 Installationsplanung

Die einfach einzurichtende und intuitiv zu bedienende Homematic IP Raumklimalösung stellt ohne Frage für die Mehrzahl der Haushalte eine attraktive Möglichkeit dar, Energiekosten zu sparen und gleichzeitig vom erheblichen Komfortgewinn zu proﬁtieren, den diese Lösung mit sich bringt. Denn in privaten Haushalten entfallen nahezu drei Viertel der Energiekosten auf die Erzeugung von Raumwärme, also die Heizkosten. Das Einsparpotenzial ist erheblich und im Vergleich zu anderen Energiesparmaßnahmen mit einem wesentlich geringeren Aufwand verbunden.

Raumklimalösung

70 Raumwärme pri Wo

1 Warmwasser

2 %

Abbildung 14:

6 % Kochen, Trocknen, Bügeln

9 % Haushaltsgeräte

3 %

vater

hneinheiten

Energiemarkt der privaten Haushalte in Deutschland

Beleuchtung

Im Folgenden ﬁnden Sie eine Reihe von Tipps und Hinweisen zur Planung Ihrer Installation.

Für welche Heizungssysteme ist die Homematic IP Raumklimalösung geeignet?

• Heizungssystem mit konventionellen Heizkörpern

Die Homematic IP Raumklimalösung ist für den Einsatz in Verbindung mit diesem heute noch am weitesten verbreiteten Heizungssystem optimiert. Dabei werden die nur manuell zu bedienenden herkömmlichen Heizkörperthermostate durch elektronische Heizkörperthermostate ersetzt. Die Regelung der Raumtemperatur nach individuellen Bedürfnissen erfolgt zeitgesteuert über die Homematic IP Smartphone-App.

• Konventionelle Heizkörper und Elektroheizungen Viele Haushalte verwenden zusätzlich einen oder mehrere elektrische Heizkörper, um abgelegene Räume, zum Beispiel Gartenhäuser, oder einzelne eher selten genutzte Räume unabhängig von der Zentralheizung zu beheizen. Auch für dieses System ist die Raumklimalösung optimal: In Verbindung mit der Homematic IP Schalt-Steckdose oder der Schalt-Mess-Steckdose und einem Wandthermostat lässt sich die Temperatur in Räumen mit elektrischen Heizkörpern exakt und bedarfsgerecht regeln. Ein weiterer Vorteil: Dank der Messfunktion in dem Gerät haben Sie über die HomematicIP Smartphone-App jederzeit den Energieverbrauch und die Energiekosten im Blick.

4 Statistisches Bundesamt, Verband der Zentralheizungswirtschaft, IVD

Raumklimalösung

• Fußbodenheizungen Mit der wachsenden Verbreitung von alternativen Energiequellen wie Wärmepumpen und Solarkollektoren wird auch die Fußbodenheizung immer beliebter. Denn in dieser Kombination spielt sie ihre Vorteile, etwa die Möglichkeit des Betriebs im Niedertemperaturbereich, voll aus. Fußbodenheizungen werden vielfach als sehr angenehm empfunden und bieten zudem mehr Freiheit, wenn es darum geht, Räume einzurichten und zu gestalten. Die Homematic IP Fußbodenheizungsaktoren bieteten Ihnen die Möglichkeit, Ihre Fußbodenheizung Raum für Raum komfortabel und bedarfsgerecht zu steuern und so die Raumtemperatur auf Ihre individuellen Bedürfnisse anzupassen.

Als Basislösung genügt bereits ein Fußbodenheizungsaktor, der sich per Funk – also kabellos – direkt mit einem oder mehreren batteriebetriebenen Wandthermostaten (HmIP-WTH-2) oder Wandthermostaten mit Schaltausgang (HmIP-BWTH bzw. HmIP-BWTH24) zur zeitgesteuerten Regulierung der Raumtemperatur verknüpfen lässt. In Verbindung mit dem HomematicIP Access Point können Sie Ihre Fußbodenheizung jederzeit und nahezu überall auch per Smartphone-App steuern. Nutzen Sie ein gemischtes Heizungssystem, übernimmt die App die Steuerung sowohl der Fußbodenheizung als auch der konventionellen Heizkörper.

Das System eignet sich für den Ersteinbau ebenso wie für das Nachrüsten einer vorhandenen Fußbodenheizungssteuerung. Mit der Homematic IP Multi IO Box steht zudem eine separate Steuereinheit zum Schalten von Heizkesseln, Zirkulationspumpen und Umwälzpumpen zur Verfügung.

Wie viele Homematic IP Geräte benötige ich für meine Wohnung/mein Haus?

• Homematic IP Access Point

Da der Access Point die Konﬁgurationsdaten und Bedienbefehle an die einzelnen Homematic IP Komponenten weitergibt, sollte er möglichst zentral platziert werden, um eine optimale Funkverbindung zu den Geräten sicherzustellen.

Tipp: Weitere Hinweise zur optimalen Platzierung von Homematic IP Komponenten ﬁnden Sie im Kapitel „3.3 Funkreichweite“.

• Heizkörperthermostate Für eine sinnvolle und eektive Heizungssteuerung empﬁehlt es sich, alle Heizkörper mit einem Heizkörperthermostat auszustatten.

• Fenster- und Türkontakte / Fenstergrisensoren Da der Fenster- und Türkontakt – optisch, der Fenster- und Türkontakt – verdeckter Einbau bzw. der Fenstergrisensor in Verbindung mit einem oder mehreren Heizkörperthermostaten beim Önen der Fenster für ein automatisches Absenken der Raumtemperatur sorgt, sollten Sie einen Kontakt an allen Fenstern montieren, die regelmäßig zum Lüften geönet werden.

• Wandthermostate Wandthermostate sollten Sie in Räumen mit mehreren Heizkörpern montieren. Auch in Räumen, in denen das Messen der Luftfeuchtigkeit sinnvoll ist, wie etwa im Bad oder Schlafzimmer, ist ein Wandthermostat von Vorteil. Insbesondere wenn Heizkörper ungünstig platziert sind, zum Beispiel in Nischen, bringt ein Wandthermostat Vorteile, da die Raumtemperatur dort gemessen wird, wo Sie sich aufhalten,

Raumklimalösung

was sich vorteilhaft auf die Temperaturregelung im Raum auswirkt. Bei Fußbodenheizungen und kompatiblen Flächenheizungen wird jeder Raum mit einem Wandthermostaten zur Temperaturregelung ausgestattet.

• Wandthermostate mit Schaltausgang

Der Wandthermostat mit Schaltausgang ermöglicht das einfache Aufrüsten einer konventionellen Fußbodenheizungssteuerung zu einer intelligenten Regelung der Raumtemperatur durch Austausch des bisherigen Bimetall-Reglers. Die 230 V bzw. 24 V-Stellantriebe für Fußbodenheizungen werden über den Relais-Ausgang (HmIPBWTH) bzw. Triac-Ausgang (HmIP-BWTH24) entsprechend den festgelegten Heizproﬁlen geschaltet.

• Temperatur- und Luftfeuchtigkeitssensoren Alternativ können Sie anstelle des Wandthermostaten auch einen HomematicIP Temperatur- und Luftfeuchtigkeitssensor (HmIP-STH) oder Temperatur- und Luftfeuchtigkeitssensor mit Display (HmIP-STHD) einsetzen. Bitte beachten Sie, dass grundsätzlich nur ein Wandthermostat bzw. Temperatursensor pro Raum eingesetzt werden kann.

Bitte beachten Sie, dass Homematic IP Wandthermostate der ersten Generation (HmIPWTH) sich erst nach einem Softwareupdate zur Steuerung von Fußbodenheizungen einsetzen lassen (siehe Abschnitt „6.1.2 Geräteupdates“ auf Seite 44).

Tipp: Montieren Sie Wandthermostate in etwa 1,5 m Höhe und möglichst nicht an kalten Außenwänden und weiteren Bereichen, die die Messwerte verfälschen können, beispielsweise an Orten mit direkter Sonneneinstrahlung oder in der Nähe sonstiger Wärmequellen.

• Wandtaster

Im Idealfall sollte ein Wandtaster im Bereich der Haus- oder Wohnungseingangstür montiert werden, um mit Heizkörpern ausgestattete Räume beim Verlassen des Hauses temporär oder dauerhaft in den Ecobetrieb zu versetzen. Auch der Einsatz mehrerer Wandtaster pro Installation ist möglich, um z. B. die Haustür und den Hintereingang eines Hauses auszustatten. So können Sie bequem per Knopfdruck alle Heizkörper gleichzeitig absenken.

• Schaltsteckdose bzw. Schalt-Mess-Steckdose Für eine sinnvolle und eektive Steuerung von elektrischen Heizkörpern sowie zum Messen des Energieverbrauches empﬁehlt es sich, alle elektrischen Heizkörper mit einer Schaltsteckdose bzw. einer Schalt-Mess-Steckdose auszustatten. Die Geräte können in Verbindung mit einem Homematic IP Wandthermostaten die Raumtemperatur exakt regulieren.

• Fußbodenheizungsaktoren Die Fußbodenheizungsaktoren können zur Steuerung von Fußbodenheizungen mit bis zu 6 bzw. 10 Heizzonen sowie einer Umwälz- oder Zirkulationspumpe eingesetzt werden. Jede zweite Heizzone ist mit zwei Klemmstellen ausgestattet. Dadurch haben Sie die Möglichkeit, bis zu 9 bzw. 15 Heizkreise pro Installation zu betreiben. Achten Sie bei Verwendung der Geräte HmIP-FAL24-C6 und HmIP-FAL24-C10 darauf, einen passenden Trafo, z. B. den Homematic IP für Fußbodenheizungsaktoren – 24 V, einzusetzen.

Raumklimalösung

• Multi IO Box Verbinden Sie eine Multi IO Box mit Ihrem Heizkessel, der Zirkulationspumpen oder einer Umwälzpumpe, um per App Ihr Heizungssystem oder den Warmwasserspeicher bedarfsgerecht zu schalten. Die Multi IO Box bietet vielfältige Konﬁgurationsmöglichkeiten, mit denen Sie den Betrieb Ihres Heizkessels, der Zirkulations- oder Umwälzpumpe an Ihre Bedürfnisse anpassen können. Wir empfehlen, die Installation und Konﬁguration durch einen Fachhandwerker vornehmen zu lassen.

Welche Geräte benötige ich außer den Homematic IP Komponenten?

Da es sich bei Homematic IP um ein internetbasiertes System handelt, benötigen Sie einen Internetanschluss mit einem handelsüblichen Router. Der HomematicIP Access Point, das „Herzstück“ des Systems, wird per Netzwerkkabel über einen freien Netzwerkanschluss mit dem Router verbunden.

Das Konﬁgurieren und Bedienen Ihrer Homematic IP Raumklimalösung erfolgt über ein iPhone oder Android Smartphone. Die Homematic IP App ist für iPhones ab iOS-Version 8.0 sowie für Android-Smartphones ab Version 4.1 kompatibel und steht sowohl für Android als auch für iOS kostenlos zum Download zur Verfügung.

Raumklimalösung

7.3 Raumklimalösung auf Raumebene konﬁgurieren

Nachdem Sie Ihre Lösung wie in Abschnitt „5.3 Geräte anlernen“ installiert und in Betrieb genommen haben, können Sie die Raumklimalösung konﬁgurieren und auf Ihre individuellen Bedürfnisse anpassen.

7.3.1 Betriebsmodi

Ihre Homematic IP Raumklimalösung verfügt über fünf Betriebsmodi:

• Im Automatikbetrieb steuert das System die Temperatur entsprechend den von Ihnen deﬁnierten und ausgewählten Heizproﬁlen.

• Im manuellen Betrieb können Sie die Raumtemperatur unabhängig von den Heizproﬁlen manuell regulieren.

• Im Ecobetrieb, der sich über den Homescreen der App oder über den Homematic IP Wandtaster aktivieren lässt, werden alle oder einzelne mit Heizkörpern oder Elektroheizungen ausgestattete Räume automatisch auf eine vorgegebene Ecotemperatur (Absenktemperatur) heruntergeregelt, etwa nach Drücken des Wandtasters beim Verlassen des Hauses.

• Im Partymodus können Sie für einen exakt zu deﬁnierenden Zeitraum die Raumtemperatur auf einen bestimmten Temperaturwert halten.

• Im Urlaubsmodus haben Sie die Möglichkeit, bei längerer Abwesenheit die Raumtemperatur bis zu einem von Ihnen deﬁnierten Zeitpunkt auf einen frei wählbaren Temperaturwert abzusenken. Beim Urlaubsmodus wird auch die Temperatur der Fußbodenheizung abgesenkt.

7.3.1.1 Manueller Betrieb

Wählen Sie für einen Raum das Profil „Manuell“, haben Sie die Möglichkeit, innerhalb der deﬁnierten Minimal- und Maximaltemperatur eine Raumtemperatur auszuwählen, die konstant gehalten wird. Das hinterlegte Heizproﬁl für den entsprechenden Raum wird dabei außer Kraft gesetzt.

• Tippen Sie auf dem Homescreen auf den Raum, für den Sie das Proﬁl „Manuell“ aktivieren möchten.

• Tippen Sie auf das zurzeit aktivierte Proﬁl.

• Tippen Sie im Pop-up-Fenster „Sichtbare Proﬁle löschen“ auf „Manuell“ und wählen Sie über den Drehregler die gewünschte Raumtemperatur aus.

• Durch Tippen auf Zurück ( Homescreen der App.

) bzw. auf „Home“ (iOS) gelangen Sie wieder zum

Raumklimalösung

7.3.1.2 Partymodus

Bei Partys und ähnlichen Events kann für einen bestimmten Zeitraum eine geänderte Temperatur gewünscht sein. Über den Partymodus können Sie für einen exakt zu deﬁnierenden Zeitraum die Raumtemperatur anpassen.

• Tippen Sie auf dem Homescreen auf den Raum, für den Sie den Partymodus aktivieren möchten.

iOS

Abbildung 15:

Screenshot Partymodus auswählen

• Tippen Sie auf das zurzeit aktivierte Proﬁl.

• Tippen Sie im Drop-down-Menü „Sichtbare Proﬁle“ auf „Partymodus“.

• Wählen Sie aus, wie lange der Partymodus aktiviert werden soll und tippen Sie auf „Weiter“.

• Wählen Sie über den Drehregler die gewünschte Raumtemperatur aus.

• Durch Tippen auf Zurück (

) bzw. auf „Home“ (iOS) gelangen Sie wieder zum

Homescreen der App.

Nach Ablauf des für den Partymodus deﬁnierten Zeitpunkts wird die Raumtemperatur entsprechend dem zuletzt ausgewählten Proﬁl gesteuert.

7.3.1.3 Urlaubsmodus

Über das Aktivieren des Urlaubsmodus haben Sie die Möglichkeit, bei längerer Abwesenheit die Raumtemperatur bis zu einem von Ihnen deﬁnierten Zeitpunkt auf einen frei wählbaren Temperaturwert abzusenken und somit Energie zu sparen.

Im Gegensatz zum Ecobetrieb wird die Temperatur im Urlaubsmodus in allen Räumen abgesenkt, also auch in Räumen, die ausschließlich mit einer Fußboden- bzw. Wandﬂächenheizung beheizt werden.

Aktivieren des Urlaubsmodus

• Tippen Sie im App-Homescreen auf das Hauptmenü-Symbol (

) (Android bzw. ( )

(iOS) und wählen Sie im Hauptmenü „Urlaubsmodus“ aus.

• Tippen Sie erneut auf „Urlaubsmodus“ (iOS) und wählen Sie das Datum und die Uhrzeit aus.

Raumklimalösung

iOS

Abbildung 16:

Screenshot Urlaubsmodus konﬁgurieren

• Tippen Sie auf „Weiter“, stellen Sie über den Drehregler die Raumtemperatur für den Urlaubsmodus ein und bestätigen Sie Ihre Auswahl mit „OK“.

Die eingestellte Temperatur wird bis zum ausgewählten Zeitpunkt gehalten. Anschließend wechselt das System wieder in den Automatikbetrieb mit dem hinterlegten Heizproﬁl für die einzelnen Räume.

Deaktivieren des Urlaubsmodus

• Tippen Sie im App-Homescreen auf das Hauptmenü-Symbol (

) (Android) bzw. ( )

(iOS) und wählen Sie im Hauptmenü „Urlaubsmodus“ aus.

• Android: Im nachfolgenden Pop-up-Fenster deaktivieren Sie den Urlaubsmodus durch Tippen auf „Bestätigen“.

• iOS: Tippen Sie erneut auf „Urlaubsmodus“ (iOS) und bestätigen Sie im nachfolgenden Dialog die Deaktivierung mit „Ja“ (iOS).

Bei aktiviertem Ecobetrieb werden Sie über die App gebeten, den Wechsel vom Ecobetrieb in den Urlaubsmodus zu bestätigen. Entsprechendes gilt für den Wechsel vom Urlaubsmodus in den Ecobetrieb.

7.3.2 Raum-Menü

• Wählen Sie über den App-Homescreen einen Raum aus. Tippen Sie auf das Menü-Symbol ( Menüpunkten auswählen.

) (Android) bzw. auf „Bearbeiten“ (iOS). Hier können Sie aus fünf

Raumklimalösung

Abbildung 17: Screenshot Übersicht Raum-Menü

iOS

7.3.2.1 Konﬁguration

Über diesen Menüpunkt haben Sie die Möglichkeit, Räume Ihrer Wahl zu konﬁgurieren.

iOS

Abbildung 18:

Screenshot Konﬁgurationsmenü

Minimale Temperatur

• Tippen Sie auf „Minimale Temperatur“ und wählen Sie die gewünschte Temperatur über den Drehregler aus. Nach Tippen auf „Bestätigen“ (Android) bzw. „Fertig“ (iOS) wird die gewünschte Minimaltemperatur gespeichert.

Maximale Temperatur

• Tippen Sie auf „Maximale Temperatur“ und wählen Sie die gewünschte Temperatur über den Drehregler aus. Mit einem Tipp auf „Bestätigen“ (Android) bzw. „Fertig“ (iOS) wird die gewünschte Maximaltemperatur gespeichert.

Raumklimalösung

Die minimale und maximale Temperatur, die Sie über den Menüpunkt „Konﬁguration“ festlegen, haben Priorität vor dem gewählten Heizproﬁl des entsprechenden Raumes. Haben Sie beispielsweise für die Maximaltemperatur eines Raumes in der Konﬁguration 20 °C gewählt, gilt diese Temperaturbegrenzung auch dann, wenn Sie in einer oder mehreren Heizphasen des gewählten Heizproﬁls eine Temperatur von 22 °C festgelegt haben. Analog gilt dies auch für die Minimaltemperatur.

Fenster-auf-Temperatur

Über diesen Menüpunkt legen Sie fest, auf welche Temperatur der Heizkörperthermostat/die Heizkörperthermostate des betreenden Raumes abgesenkt werden, wenn Sie das Fenster önen.

• Tippen Sie auf „Fenster-auf-Temperatur“ und wählen Sie die gewünschte Temperatur über den Drehregler aus. Nach Tippen auf „Bestätigen“ (Android) bzw. „Fertig“ (iOS) wird die gewünschte Fenster-auf-Temperatur gespeichert.

Boost-Dauer

Über diesen Menüpunkt legen Sie die Dauer der Boost-Funktion fest. Aktivieren Sie über die App oder am Thermostat selbst die Boost-Funktion, wird für den festgelegten Zeitraum das Ventil des Thermostats vollständig geönet, sodass schnell eine optimale Wohlfühltemperatur erreicht ist.

• Tippen Sie auf „Boost-Dauer“ und wählen Sie die gewünschte Boost-Dauer über den Drehregler aus. Nach Tippen auf „Bestätigen“ (Android) bzw. „Fertig“ (iOS) wird die gewünschte Boost-Dauer gespeichert.

Heizsystem

Über diesen Menüpunkt können Sie das Heizsystem auswählen, das Sie mit Ihrem Fußbodenheizungsaktor steuern möchten. Hier stehen Ihnen fünf Optionen zur Verfügung:

• 1. Standard Diesen Modus wählen Sie bei Standard-Fußbodenheizungen in konventionellen Gebäuden aus.

• 2. Niedrigenergie Diesen Modus wählen Sie aus, wenn Sie eine Fußboden-/Wandﬂächenheizung mit einer sehr geringen Vorlauftemperatur betreiben, etwa in einem energetisch sanierten Gebäude oder Neubau mit niedrigem Energiebedarf.

Die restlichen drei Optionen sind speziellen Einsatzgebieten vorbehalten und für Fußboden- und Wandﬂächenheizungen nicht relevant.

• 3. Radiator Dieser Modus ermöglicht es, über einen Kanal des Fußbodenheizungsaktors wassergeführte Radiatoren zu regulieren. Hierfür ist ein kabelgebundener thermischer Stellantrieb am Radiator notwendig.

• 4. Passiver Konvektor Diesen Modus wählen Sie ausschließlich bei der Verwendung von Unterﬂurkonvektoren aus, wie sie etwa vor großen Fensterﬂächen zum Einsatz kommen.

• 5. Aktiver Konvektor Dieser Modus ﬁndet ausschließlich beim Einsatz von Gebläsekonvektoren (Fan Coils) Verwendung, die vor allem in Büro- und Industriegebäuden eingesetzt werden.

Raumklimalösung

iOS

Abbildung 19:

Screenshot Konﬁgurationsmenü

Feuchtigkeitsgrenze

Beim Einsatz einer Homematic IP Multi IO Box mit angeschlossenem Luftentfeuchter lässt sich hier der Luftfeuchtigkeitswert einstellen, ab dem der Luftentfeuchter aktiviert wird, um Kondensationsprobleme zu vermeiden. Bei Fußbodenheizungen mit aktivem Kühlbetrieb wird zusätzlich der entsprechende Kühlkreislauf geschlossen.

7.3.2.2 Verbrauchsmessung

Geräte wie die Homematic IP Schalt-Mess-Steckdose oder der Schalt-Mess-Aktor für Markenschalter ermöglichen sowohl das Ein- und Ausschalten als auch das Anzeigen der verbrauchten Energiekosten von angeschlossenen Geräten („Verbraucher“) zum Beispiel über die HomematicIP Smartphone-App. Nachdem Sie das entsprechende Gerät mit Strom versorgt und angelernt haben, können Sie den Energieverbrauch von Geräten, die Sie an die Schalt-Mess-Steckdose angeschlossen haben oder über den Schalt-Mess-Aktor geschaltet werden, erfassen (bitte beachten Sie die technischen Daten in der Bedienungsanleitung des Geräts).

Das Schalten erfolgt entweder über die App oder manuell über die Systemtaste der Steckdose bzw. über die Betätigung des Schalters.

Eintragen der Verbrauchsparameter

Damit die Energiekosten Ihres angeschlossenen Gerätes auch korrekt und in der gewünschten Währung angezeigt werden, ist es notwendig, zunächst den für Ihren Haushalt geltenden Preis pro Kilowattstunde einzutragen. Informationen zu Ihrem aktuellen Tarif gibt Ihnen Ihr Energieanbieter. Optional können Sie auch die Währung anpassen. Hierzu gehen Sie wie folgt vor:

• Tippen Sie auf das Hauptmenü-Symbol (

) und dort auf „Einstellungen“.

• Wählen Sie im Menü „Allgemeine Einstellungen“ den Menüpunkt „Verbrauchsmessung“ aus.

• Tragen Sie unter „Preis / kWh“ Ihren aktuellen Tarif in Euro pro Kilowattstunde ein und tippen Sie auf „Bestätigen“.

Raumklimalösung

Abbildung 20: Screenshot Einstellungen Verbrauchsmessung

iOS

Die Währung können Sie bei Bedarf unter „Allgemeine Einstellungen“, „Währung“

anpassen. Voreingestellt ist die Angabe der Energiekosten in Euro (EUR).

In der Geräteübersicht der App wird Ihnen die Leistung des an die Homematic IP Schalt-MessSteckdose angeschlossenen Gerätes in Watt angezeigt.

Anzeige der Verbrauchswerte

• Wählen Sie über den App-Homescreen den Raum aus, in dem sich der an die SchaltMess-Steckdose angeschlossene Verbraucher beﬁndet.

• Tippen Sie auf das Bearbeiten-Symbol am rechten oberen Bildschirmrand.

• Tippen Sie auf „Verbrauchsmessung“.

Unter dem Menüpunkt „Verbrauchsmessung“ werden Ihnen die verbrauchte Energie in kWh sowie die Energiekosten in der ausgewählten Währung angezeigt – einzeln und in Summe.

iOS

Abbildung 21: Screenshot Anzeige Energiekosten und -verbrauch

Raumklimalösung

Zurücksetzen der Verbrauchswerte

Die Verbrauchswerte werden kontinuierlich gemessen und aufsummiert. Sie haben jedoch jederzeit die Möglichkeit, die Verbrauchswerte auf null zurückzusetzen, etwa wenn Sie sich über den Energieverbrauch innerhalb eines bestimmten Zeitraums informieren möchten. Bitte beachten Sie, dass die Verbrauchswerte nach dem Zurücksetzen nicht mehr zur Verfügung stehen.

• Wählen Sie in der Geräteübersicht das an die jeweilige Schalt-Mess-Steckdose angeschlossene Gerät durch Antippen aus.

• Tippen Sie auf „Verbrauchswerte zurücksetzen“.

7.3.2.3 Raum umbenennen

• Tippen Sie auf „Raum umbenennen“.

• Vergeben Sie einen neuen Namen. Nach Tippen auf „Bestätigen“ wird der neue Name gespeichert.

7.3.2.4 Raum löschen

Über diesen Menüpunkt löschen Sie einen Raum.

Wenn einem Raum noch Geräte zugewiesen sind, müssen Sie zuerst in der Geräteübersicht alle Geräte dieses Raums löschen.

• Tippen Sie auf „Raum löschen“.

• Nach Tippen auf „Bestätigen“ (Android) bzw. „Fertig“ (iOS) wird der Raum gelöscht.

7.4 Systemweite Einstellungen für die Raumklimalösung

7.4.1 Heiz- bzw. Kühlproﬁle

Heiz- und Kühlproﬁle bieten Ihnen die Möglichkeit, die Heizungssteuerung für jeden Raum Ihren persönlichen Bedürfnissen und Ihrem individuellem Lebensrhythmus anzupassen.

Für jeden Raum lassen sich über die App bis zu drei unterschiedliche Heizproﬁle bzw. Kühlproﬁle (beim Einsatz von Fußbodenheizugnsaktoren) deﬁnieren. Innerhalb dieser Heizproﬁle können Sie für jeden Wochentag unterschiedliche Schaltzeiten einstellen und damit die Raumtemperatur zeitgesteuert regulieren – mit bis zu sechs frei deﬁnierbaren Heizphasen pro Tag.

Alle deﬁnierten Heizproﬁle lassen sich unter den entsprechenden Räumen mit einem Fingertipp auswählen.

Raumklimalösung

Abbildung 22: Screenshot Auswahl Heizproﬁl

iOS

7.4.1.1 Das Standardproﬁl

In der App können für jeden Raum bis zu drei Heizproﬁle angelegt und beliebig konﬁguriert werden. Im Folgenden wird das standardmäßig vorgegebene Proﬁl näher erläutert: Standardmäßig vorgegeben ist eine Basis-Temperatur von 17 °C. Die Basis-Temperatur gibt an, welche konstante Temperatur im Raum gehalten werden soll, wenn sich das Heizproﬁl weder in einer Heiz- noch in einer Absenkphase beﬁndet.

Weiter vorgegeben ist eine Raumtemperatur von 21 °C jeweils von 06.00 Uhr bis 09.00Uhr und von 17.00 Uhr bis 21.00 Uhr für die Wochentage. Für Samstag und Sonntag ist eine Raumtemperatur von 21 °C von 06.00 Uhr bis 22.00 Uhr voreingestellt.

iOS

Abbildung 23: Screenshot Standardproﬁl

Raumklimalösung

7.4.1.2 Heizproﬁle anpassen

Beim Anpassen von Heizproﬁlen haben Sie sechs Optionen:

• Umbenennen von Proﬁlen

• Ändern der Basis-Temperatur

• Ändern der vordeﬁnierten Heizphasen

• Löschen und Hinzufügen von Heizphasen

• Kopieren von Schaltzeitpunkten auf andere Wochentage

• Kopieren von Proﬁlen auf andere Proﬁlplätze (Übertragen von kompletten Wochenproﬁlen auf andere Räume)

Proﬁl auswählen

• Gehen Sie ins Hauptmenü ( „Heizproﬁle“.

• Wählen Sie im Menü „Heizproﬁle“ das Proﬁl des Raumes aus, das Sie anpassen möchten, indem Sie unter dem betreenden Raum auf „Standardproﬁl“ tippen. Das Proﬁl wird geladen und es önet sich die Proﬁlübersicht mit den vorgegebenen Heizproﬁlen für jeden Wochentag.

) (Android) bzw. ( ) (iOS) und tippen Sie auf

Proﬁl umbenennen

• Markieren Sie im Menü „Heizproﬁle“ das Proﬁl des Raumes, das Sie anpassen möchten, durch Drücken und Halten.

• Tippen Sie auf das Stiftsymbol in der Menüleiste und vergeben Sie einen neuen Namen und bestätigen Sie die Eingabe.

• Wählen Sie in der Proﬁlübersicht das Proﬁl, das Sie umbenennen möchten, durch Streichen von rechts nach links aus. Tippen Sie auf „Umbenennen“ und vergeben Sie einen neuen Namen (iOS).

Nach dem Bestätigen der Eingabe gelangen Sie automatisch zurück ins Menü „Heizproﬁle“.

Basis-Temperatur ändern

• Tippen Sie auf die oberste Proﬁlleiste (Montag).

• Tippen Sie auf „Basis-Temperatur“, passen Sie die Basis-Temperatur über den Drehregler an und tippen Sie auf Zurück (

) (Android) bzw. „Fertig“ (iOS).

iOS

Abbildung 24: Screenshot Basis-Temperatur ändern

Raumklimalösung

Heizphasen ändern

• Tippen Sie auf die Heizphase, die Sie ändern möchten. Sie können nun über die entsprechenden Felder Beginn (links), Soll-Temperatur (Mitte) und Ende (rechts) der ausgewählten Heizphase ändern. Zum Speichern der Änderungen am Proﬁl tippen Sie dreimal auf Zurück ( (iOS).

) und anschließend auf „Speichern“ (Android) bzw. auf „Fertig“

iOS

Abbildung 25: Screenshots Heizphasen ändern

Heizphasen hinzufügen

• Wählen Sie in der Proﬁlübersicht eines Raumes ein Tagesproﬁl aus und tippen Sie auf

(Android) bzw. (iOS). Es önet sich eine neue Heizphase, die Sie beliebig anpassen

und speichern können (s. o. „Heizphasen ändern“).

Heizphasen löschen

• Zum Löschen von Heizphasen tippen Sie auf Bereich der ausgewählten Heizphase von rechts nach links und tippen auf „Löschen“ (iOS). Die Heizphase wird gelöscht.

(Android) bzw. streichen Sie im

Raumklimalösung

Kopieren von Schaltzeitpunkten auf andere Wochentage

Android:

• Markieren Sie in der Proﬁlübersicht das zu kopierende Tagesproﬁl durch Drücken und Halten. Tippen Sie auf

• Wählen Sie die gewünschten Wochentage aus und tippen Sie auf „Bestätigen“.

iOS:

• Wählen Sie in der Proﬁlübersicht das zu kopierende Tagesproﬁl durch Streichen von rechts nach links aus und tippen Sie auf „Kopieren“.

• Wählen Sie die gewünschten Wochentage aus und tippen Sie auf „Fertig“.

Wochenproﬁle auf andere Räume übertragen

Android

• Markieren Sie im Menü „Heizproﬁle“ das Proﬁl, das Sie auf andere Proﬁlplätze kopieren möchten, durch Drücken und Halten. Tippen Sie auf

• Wählen Sie die Proﬁlplätze über die Kontrollkästchen aus und tippen Sie auf „OK“.

iOS

• Wählen Sie in der Proﬁlübersicht das Proﬁl, das Sie auf andere Proﬁlplätze kopieren möchten, durch Streichen von rechts nach links aus. Tippen Sie auf „Kopieren“.

• Wählen Sie die gewünschten Proﬁlplätze durch Antippen aus und tippen Sie auf „Fertig“.

Zusätzliche Heizproﬁle anlegen

In der App können Sie über das Menü „Heizprofile“ für jeden Raum bis zu drei Heizprofile deﬁnieren.

• Tippen Sie auf das Ausklappsymbol des gewünschten Raumes (

• Wählen Sie im Fenster „Sichtbare Proﬁle“ mindestens ein zusätzliches sichtbares Proﬁl aus und tippen Sie auf „Bestätigen“ (Android) bzw. „Fertig“ (iOS).

• Tippen Sie auf „Unbekanntes Proﬁl“ (Android) bzw. „Standardproﬁl“ (iOS). In der Proﬁlübersicht können Sie wie oben beschrieben dieses und bei Bedarf auch noch ein weiteres zusätzliches Proﬁl deﬁnieren.

Praktisch ist auch hier die Möglichkeit, über die App Schaltzeitpunkte auf andere

Wochentage zu übertragen.

7.4.2 Raumklima-Konﬁguration

Über die Raumklima-Konﬁguration haben Sie die Möglichkeit, weitere Einstellungen für die Regulierung der Raumtemperatur vorzunehmen. In Abhängigkeit Ihrer Komponenten werden Ihnen unterschiedliche Konﬁgurationsmöglichkeiten angezeigt.

Raumklimalösung

iOS

Abbildung 26:

Raumklima-Konﬁguration Menü

• Tippen Sie im App-Homescreen auf das Hauptmenü-Symbol ( ) (Android) bzw. ( ) (iOS) und wählen Sie im Hauptmenü „Raumklima-Konﬁguration“ aus.

iOS

Abbildung 27: Screenshot Übersicht Raumklima-Konﬁguration

7.4.2.1 Ecobetrieb konﬁgurieren

• Über den Menüpunkt „Räume mit Ecobetrieb“ bestimmen Sie, in welchen Räumen die Temperatur bei aktivem Ecobetrieb auf Ecotemperatur abgesenkt werden soll. Standardmäßig lässt sich für alle Räume, die mit konventionellen oder Elektroheizkörpern beheizt werden, der Ecobetrieb aktivieren. Räume, die ausschließlich per Fußbodenheizung mit Wärme versorgt werden, sind vom Ecobetrieb ausgenommen. In diesen Räumen lässt sich eine Temperaturabsenkung über einen bestimmten Zeitraum mit dem Urlaubsmodus konﬁgurieren. Abwählen lassen sich einzelne Räume durch Deaktivieren der Kontrollkästchen. Anschließend bestätigen Sie Ihre Auswahl mit „OK“ (Android) bzw. „Fertig“ (iOS).

• Über den Menüpunkt „Eco-Temperatur“ wählen Sie mit dem Drehregler die

Raumklimalösung

gewünschte Raumtemperatur für den Ecobetrieb aus. Nach Tippen auf „Bestätigen“ (Android) bzw. „Fertig“ (iOS) wird die gewählte Temperatur im System gespeichert.

• Über den Menüpunkt „Eco-Dauer bei Wandtaster-Betätigung“ bestimmen Sie die Dauer des Ecobetriebs nach Betätigung des Wandtasters. Sie haben die Auswahl zwischen 2, 4 und 6 Stunden und der Option „Dauerhafter Ecobetrieb“. Speichern Sie Ihre Auswahl mit „Bestätigen“.

Wechseln Sie auf dem App-Homescreen vom Automatik- in den Ecobetrieb, werden Sie automatisch gefragt, wie lange der Ecobetrieb gelten soll.

Über den Schieberegler stehen Ihnen folgende Optionen zur Verfügung:

• Aus

• für 2 Stunden

• für 4 Stunden

• für 6 Stunden

• Datum

• Dauerhafter Ecobetrieb

iOS

Abbildung 28: Screenshot Eco-Dauer über Homescreen

Zusätzlich haben Sie die Möglichkeit, nach Tippen auf die Zeitabgabe für die Dauer des Ecobetriebs einen beliebigen Zeitraum von bis zu einem Jahr zu deﬁnieren.

7.4.3 Raumklima-Konﬁguration für Fußbodenheizungssteuerung

Im Menü „Raumklima-Konﬁguration“ können Sie beim Einsatz von Fußbodenheizungsaktoren weitere Einstellungen für die Steuerung Ihrer Fußbodenheizung vornehmen. Nähere Informationen hierzu ﬁnden Sie im nächsten Abschnitt.

Raumklimalösung

7.5 Fußbodenheizungssteuerung

Mit der Integration eines der Fußbodenheizungsaktoren in Ihr System können Sie Ihre Fußboden- oder andere wasserbasierte Flächenheizung in Verbindung mit einem oder mehreren HomematicIP Wandthermostaten komfortabel über die HomematicIP App konﬁgurieren und steuern. Darüber hinaus lassen sich mehrere Fußbodenheizungsaktoren im Haus nutzen und in das Homematic IP System einbinden.

Der Homematic IP Wandthermostat mit Schaltausgang – für Markenschalter verfügt über einen Relais- bzw. Triac-Ausgang zur Steuerung von vorhandenen 230V bzw. 24 V-Fußbodenheizungsstellantrieben. Über die Steuerung des Ausgangs wird die Raumtemperatur entsprechend Ihren individuell festgelegten Heizproﬁlen reguliert. Sie können den bereits vorhandenen Wandthermostaten Ihrer bestehenden Installation einfach gegen den Homematic IP Wandthermostaten austauschen und das Gerät in der Unterputzdose installieren.

Die Homematic IP Fußbodenheizungssteuerung lässt sich mit Fußbodenheizungsaktoren und einem oder mehreren Homematic IP Wandthermostaten (je nach Anzahl der mit Fußbodenheizung ausgestatteten Räume) realisieren. Homematic IP Fußbodenheizungsaktoren sind in vier Ausführungen erhältlich, jeweils für 6 (HmIP HmIP-FAL24-C10) Heizzonen. Die Geräte verfügen über eine Spannungsversorgung von 24 bzw. 230 Volt. Die Wandthermostate können entweder batterieversorgt betrieben werden (HmIP-WTH-2) als auch mit 230 V bzw. 24 V Spannungsversorgung für den Einbau in vorhandenen Unterputzdosen (HmIP-BWTH sowie HmIP-BWTH24).

-FAL230-C6 und HmIP-FAL24-C6) oder 10 (HmIP-FAL230-C10 und

Mit den Homematic IP Geräten können Standard-Fußbodenheizungssysteme gesteuert werden. Der Fußbodenheizungsaktor kann zudem zur Steuerung einer Umwälzpumpe eingesetzt werden. Diese muss direkt an die Heizzone 1 (HZ1) des Fußbodenheizungsaktors angeschlossen werden.

In Verbindung mit der Homematic IP Multi IO Box lassen sich auch weitere Funktionen und Geräte integrieren. Dazu gehören z. B. Feuchtigkeitsbegrenzer, Temperaturbegrenzer, externe Schaltuhren sowie das Umschalten vom Heiz- zum Kühlbetrieb bei Fußbodenheizungen mit Kühlfunktion.

Raumklimalösung

HmIP-BWTH HmIP-BWTH24

Funkverbindung Kabelverbindung

Konﬁguration und Bedienung der vorhandenen Stellantriebe via Wandthermostat mit Schaltausgang - für Markenschalter

• Einfaches Aufrüsten einer konventionellen Fußbodenheizungssteuerung zur intelligent gesteuerten Regulierung des Raumklimas

• Individuelle Steuerung von 230 V bzw. 24 V-Stellantrieben für Fußbodenheizungen über Relais- bzw. Triac-Ausgang

Konﬁguration und Bedienung der Fußbodenheizungsaktoren via Wandthermostat

• Fußbodenheizungsaktor wird mit dem Wandthermostat per Funk verknüpft und über diesen konﬁguriert

• Regelung der Raumtemperatur erfolgt ausschließlich lokal über den Wandthermostat

HmIP-WTH-2 HmIP-BWTH HmIP-BWTH24

Konﬁguration und Bedienung via App

• Beim Einsatz des Homematic IP Access Points erfolgen Einrichtung, Konﬁguration und Temperatureinstellung bequem über die Homematic IP Smartphone-App

• Bedarfsgerechte Regulierung der Temperatur in Räumen mit Fußbodenheizung und konventionellen Heizkörpern (Radiatoren) kann parallel erfolgen

HmIP-FAL-XX

HmIP-MIOB

HmIP-WTH-2 HmIP-BWTH HmIP-BWTH24 HmIP-STH HmIP-STHD

HmIP-MIOB

HmIP-eTRV-2

HmIP-FAL-XX

7.5.1 Möglichkeiten zur Steuerung der Fußbodenheizung

Raumklimalösung

7.5.2 Einrichtung und Konﬁguration über Wandthermostate

7.5.2.1 Anlernen

Nutzen Sie einen Fußbodenheizungsaktor als Stand-alone-Lösung in Verbindung mit einem oder mehreren Homematic IP Wandthermostaten (HmIP-WTH-2, HmIP-BWTH, HmIP-BWTH24), erfolgen die Konﬁguration und Temperaturregelung ausschließlich über den Wandthermostaten. Dazu ist es notwendig, die einzelnen Kanäle des Fußbodenheizungsaktors an den bzw. die Wandthermostaten anzulernen.

Hierzu gehen Sie wie folgt vor:

• Wählen Sie durch kurzes Drücken der Selecttaste des Fußbodenheizungsaktors den Kanal aus, an den Sie ein Gerät anlernen möchten. Einmal Drücken für Kanal 1, zweimal Drücken für Kanal 2 usw. Die zugehörige Kanal-LED leuchtet dauerhaft für den jeweiligen Kanal auf.

• Drücken Sie für 4 s auf die Systemtaste des Aktors, bis die LED schnell orange zu blinken beginnt. Der Anlernmodus für den ausgewählten Kanal ist für 3 Minuten aktiv.

• Drücken Sie die Systemtaste des Wandthermostaten für mindestens 4 s, um den Anlernmodus zu aktivieren. Die LED blinkt orange.

Erfolgreiches Anlernen des ausgewählten Kanals wird durch grünes Blinken der LED signalisiert. War der Anlernvorgang nicht erfolgreich, leuchtet die LED rot auf. Versuchen Sie es erneut.

Sollten in einem Raum mehrere Heizkreise montiert sein, wiederholen Sie den Anlernvorgang für alle Kanäle, die die Stellantriebe für die einzelnen Heizkreise des Raumes steuern. Wiederholen Sie diese Prozedur für alle weiteren Räume.

7.5.2.2 Einsatz von mehreren Fußbodenheizungsaktoren

Um dem System bzw. den bestehenden Geräten einen weiteren Fußbodenheizungsaktor hinzuzufügen, gehen Sie wie folgt vor:

• Lernen Sie zunächst den neuen Fußbodenheizungsaktor an den bestehenden Fußbodenheizungsaktor an. Bringen Sie dafür den bestehenden Fußbodenheizungsaktor über einen langen Tastendruck (mind. 4 s) der Systemtaste in den Anlernmodus.

• Aktivieren Sie den Anlernmodus am neuen Fußbodenheizungsaktor über einen langen Tastendruck (mind. 4 s) der Systemtaste. Erfolgreiches Anlernen wird durch grünes Blinken der Geräte-LED signalisiert. War der Anlernvorgang nicht erfolgreich, leuchtet die LED rot auf. Versuchen Sie es erneut.

• Lernen Sie den neuen Fußbodenheizungsaktor ggf. an weitere HomematicIP wie z. B. an einen Wandthermostaten oder eine Multi IO Box, an, indem Sie zunächst den Fußbodenheizungsaktor und dann das anzulernende Gerät in den Anlernmodus versetzen. Weitere Informationen dazu entnehmen Sie bitte der jeweiligen Bedienungsanleitung.

Geräte,

Beim Einsatz einer Pumpensteuerung ist es wichtig, die Fußbodenheizungsaktoren

untereinander zu verknüpfen.

Raumklimalösung

7.5.2.3 Verbindungstest

Sie können die Funkverbindung zwischen Ihrem Homematic IP Wandthermostaten und einem Homematic IP Fußbodenheizungsaktor sowie die korrekte Kanalzuordnung überprüfen.

Bei dieser Überprüfung sendet der Wandthermostat einen Schaltbefehl an den Fußbodenheizungsaktor. Der dem Wandthermostat zugeordnete Heizkreislauf bzw. die zugeordneten Heizkreisläufe werden angesteuert und je nach Betriebszustand für eine Minute ein- oder ausgeschaltet. Dabei leuchten die entsprechenden grünen Kanal-LEDs des Fußbodenheizungsaktors auf.

• Drücken Sie lange auf das Stellrad des Wandthermostaten, um das Konﬁgurationsmenü zu önen.

• Wählen Sie durch Drehen des Stellrads das Symbol „ Auswahl durch kurzes Drücken des Stellrads.

“ aus und bestätigen Sie die

7.5.2.4 Konﬁguration über den Wandthermostat

Der Homematic IP Fußbodenheizungsaktor ist bereits so vorkonﬁguriert, dass Sie in der Regel nach dem Anlernen der Kanäle keine Veränderung der Konﬁgurationseinstellungen vornehmen müssen. Für spezielle Fälle und Anforderungen stehen jedoch über den Homematic IP Wandthermostaten umfangreiche Konﬁgurationsmöglichkeiten zur Verfügung.

Um den Fußbodenheizungsaktor über den Wandthermostaten zu konﬁgurieren, gehen Sie wie folgt vor:

• Drücken Sie lange auf das Stellrad des Wandthermostaten, um das Konﬁgurationsmenü zu önen.

• Wählen Sie durch Drehen des Stellrads das Symbol „FAL“ aus und bestätigen Sie die Auswahl durch kurzes Drücken des Stellrads.

• Ist der Wandthermostat an mehr als einen Fußbodenheizungsaktor angelernt, wählen Sie mit dem Stellrad den gewünschten Fußbodenheizungsaktor aus.

• Wählen Sie aus, ob Sie Geräteparameter („UnP1/UnP2“) oder Kanalparameter („ChAn“) konﬁgurieren wollen.

Die Einstellungen, die Sie unter „UnP1/UnP2“ vornehmen können, betreen das gesamte Gerät. Die Einstellungen, die Sie unter „ChAn“ vornehmen können, betreffen die einzelnen Kanäle des Geräts.

Geräteparameter UnP1

• Index P024: Frostschutztemperatur

Voreingestellt ist der Wert 016. Bei diesem Wert wird der Fußbodenheizungsaktor auf eine Raumtemperatur von 8 °C als Sollwert geregelt, um ein Einfrieren der Anlage zu vermeiden. Bei Bedarf können Sie die Werte zwischen 3 (Frostschutz inaktiv) und 20 (10°C) in 0,5 °C-Schritten anpassen.

Raumklimalösung

Parameter Index Wert Bedeutung

Frostschutztemperatur P024 3

• Index P025: Pumpensteuerung

Bei der Auswahl der Parameter sind folgende Begrie von Bedeutung:

- Pumpensteuerung aktiv: Wählen Sie einen der Werte 0–3, wenn eine Umwälzpumpe direkt an Heizzone 1 (HZ1) des Aktors angeschlossen ist.

- Pumpensteuerung inaktiv: Wählen Sie einen der Werte 4–7, wenn Sie die Umwälzpumpe Ihrer Heizungsanlage nutzen.

- Lastausgleich: Bei der Auswahl eines Wertes mit Lastausgleich werden die Heizzonen wenn möglich gestaelt gesteuert, um einen gleichmäßigen Heizmittelﬂuss zu gewährleisten.

- Lastsammlung: Bei der Auswahl eines Wertes mit Lastsammlung werden die Heizzonen wenn möglich gesammelt gesteuert.

- Ventiltyp: Sind in Ihrem Heizkreisverteiler Stellantriebe des Ventiltyps „stromlos geschlossen“ (NC, normally closed) montiert, wählen Sie einen der Werte Ihren Anforderungen entsprechend aus (Wert 0 oder 2 bei aktiver Pumpensteuerung bzw. Wert 4 oder 6 bei inaktiver Pumpensteuerung).

- Sind in Ihrem Heizkreisverteiler Stellantriebe des Ventiltyps „stromlos oen“ (NO, normally open) montiert, wählen Sie einen der Werte Ihren Anforderungen entsprechend aus (Wert 1 oder 3 bei aktiver Pumpensteuerung bzw. Wert 5 oder 7 bei inaktiver Pumpensteuerung).

4 5 ...

... 19 20

Frostschutz inaktiv 2,0 °C 2,5 °C ...

8,0 °C (default)

... 9,5 °C 10,0 °C

Parameter Index Wert Bedeutung

Pumpensteuerung aktiv/inaktiv,

Lastausgleich Lastsammlung

Ventiltyp (NO/NC)

P025 0

Pumpensteuerung aktiv Lastausgleich

NC Pumpensteuerung aktiv Lastausgleich NO Pumpensteuerung aktiv Lastsammlung NC Pumpensteuerung aktiv Lastsammlung NO

Pumpensteuerung inaktiv (default) Lastausgleich NC

Pumpensteuerung inaktiv Lastausgleich NO Pumpensteuerung inaktiv Lastsammlung NC Pumpensteuerung inaktiv Lastsammlung NO

Raumklimalösung

• Index P026: Notbetrieb im Heizmodus

Die Ventilönungsdauer wird alle 15 Minuten neu berechnet. Bei längeren Störungen der Funk-Kommunikation zwischen Wandthermostat und Fußbodenheizungsaktor, etwa bei leerer Batterie, werden die Ventile automatisch angesteuert. Standardmäßig wird das Ventil für 225 Sekunden geönet (25% von 15 Minuten). Beim Wiederherstellen der Funk-Kommunikation wechselt das System wieder in den Normalbetrieb.

Parameter Index Wert Bedeutung

Notbetrieb im Heizmodus

P026 0

1 ...

... 99 100

0 % (0 Sekunden) 1 % …

25 % (default)

… 99 % 100 % (15 Minuten)

• Index P032: Notbetrieb im Kühlmodus

Bei längeren Störungen der Funk-Kommunikation zwischen Wandthermostat und Fußbodenheizungsaktor wird der Kühlbetrieb deaktiviert bzw. auf einen zu deﬁnierenden Wert zurückgefahren.

Parameter Index Wert Bedeutung

Notbetrieb im Kühlmodus

P032 0

1 … 99 100

0 % (default)

1 % … 99 % 100 %

Geräteparameter UnP2

• Index P007: Ventilschutz-Funktions-Dauer

In Zeitperioden ohne Temperaturregelung, z. B. im Sommer, werden die Stellantriebe regelmäßig angesteuert, um ein Festsetzen der Ventile zu verhindern. Hier legen Sie die Dauer der Ansteuerung fest.

Parameter Index Wert Bedeutung

VentilschutzFunktions-Dauer

P007 128

129 ...

133

... 138

0 Minuten 1 Minute ...

5 Minuten (default)

... 10 Minuten

• Index P051: Ventilschutz-Funktions-Intervallzeit

Hier legen Sie das Intervall für die Aktivierung der Ventilschutzfunktion fest.

Parameter Index Wert Bedeutung

VentilschutzFunktions-Intervallzeit

P051 224

225 ...

238

... 251 252

0 Tage 1 Tag ...

14 Tage (default)

... 27 Tage 28 Tage

Raumklimalösung

Kanalparameter ChAn

Unter diesem Menüpunkt haben Sie die Möglichkeiten, bei Bedarf die Einstellungen für die einzelnen Kanäle des Fußbodenheizungsaktors anzupassen.

• Index P006: Vorlaufzeit Pumpe

Die Parameteranpassung ist nur bei einer direkt an die Heizzone 1 (HZ1) des Fußbodenheizungsaktors angeschlossenen Umwälzpumpe verfügbar. Hier können Sie die Anlaufverzögerung der Pumpe anpassen, also die Zeit, die vom Zeitpunkt einer Anforderung eines Schaltausgangs bis zum Einschalten der Pumpe vergeht.

Parameter Index Wert Bedeutung

Vorlaufzeit Pumpe P006 128

129

130

... 147 148

0 Minuten 1 Minute

2 Minuten (voreingestellt)

... 19 Minuten 20 Minuten

• Index P007: Dauer/Länge der Pumpenschutzfunktion

Die Parameteranpassung ist nur bei einer direkt an die Heizzone 1 (HZ1) des Fußbodenheizungsaktors angeschlossenen Umwälzpumpe verfügbar. Zum Vermeiden von Schäden der Pumpe bei längerem Stillstand wird die Umwälzpumpe zyklisch geschaltet. Hier deﬁnieren Sie das Zeitintervall und die Einschaltdauer der Pumpenschutzfunktion.

Parameter Index Wert Bedeutung

Zeitintervall/Einschaltdauer der Pumpenschutzfunktion

P006 128

129 ...

133

... 138

0 Minuten 1 Minute ...

5 Minuten (voreingestellt)

... 10 Minuten

• Index P008: Nachlaufzeit Pumpe

Die Parameteranpassung ist nur bei einer direkt an die Heizzone 1 (HZ1) des Fußbodenheizungsaktors angeschlossenen Umwälzpumpe verfügbar. Hier können Sie die Nachlaufverzögerung der Pumpe anpassen, also die Zeit, die vom Zeitpunkt einer Anforderung eines Schaltausgangs bis zum Ausschalten der Pumpe vergeht.

Parameter Index Wert Bedeutung

Nachlaufzeit Pumpe P008 128

129

130

... 147 148

0 Minuten 1 Minute

2 Minuten (default)

... 19 Minuten 20 Minuten

• Index P045: Minimale Fußbodentemperatur

Diese Funktion steht nur in Verbindung mit einem Fußboden-Temperatursensor zur Verfügung (zur Zeit noch nicht verfügbar). Hier deﬁnieren Sie den Fußbodentemperatur-Schwellenwert, bei dessen Unterschreitung die Fußbodenheizung aktiviert wird.

Raumklimalösung

Parameter Index Wert Bedeutung

Minimale Fußbodentemperatur

P045 10

11 ...

... 59 60

• Index P050: Luftfeuchtigkeitsgrenze

Parameter Index Wert Bedeutung

Luftfeuchtigkeits-grenze P045 40

... 80 168 ...

188

... 208

40 %; Luftfeuchtigkeitsgrenze inaktiv ... 80 %; Luftfeuchtigkeitsgrenze inaktiv 40 %; Luftfeuchtigkeitsgrenze aktiv ...

60 %; Luftfeuchtigkeitsgrenze aktiv (default)

... 80 %; Luftfeuchtigkeitsgrenze aktiv

• Index P051: Zeitintervall für die Pumpenschutzfunktion

Die Parameteranpassung ist nur bei einer direkt an die Heizzone 1 (HZ1) des Fußbodenheizungsaktors angeschlossenen Umwälzpumpe verfügbar. Die Pumpenschutzfunktion verhindert durch regelmäßiges Schalten der Pumpe Schäden bei längerem Stillstand. Hier passen Sie bei Bedarf das Intervall für die Aktivierung der Pumpenschutzfunktion an.

5,0 °C 5,5 °C ...

19,0 °C (voreingestellt)

... 29,5 °C 30,0 °C

Parameter Index Wert Bedeutung

Zeitintervall für die Pumpenschutzfunktion

P051 225

226 ...

238

... 251 252

1 Tag 2 Tage ...

14 Tage (default)

... 27 Tage 28 Tage

• Index P052: Kühlen im Kühlmodus aktiv/inaktiv

Hier können Sie bei Bedarf für einzelne Kanäle (Heizkreise) die Kühlfunktion aktivieren und deaktivieren.

Parameter Index Wert Bedeutung

Kühlen im Kühlmodus aktiv/ inaktiv

P052 0

Kühlen im Kühlmodus inaktiv

Kühlen im Kühlmodus aktiv (default)

• Index P053: Heizen im Heizmodus aktiv/inaktiv

Hier können Sie bei Bedarf für einzelne Kanäle (Heizkreise) die Heizfunktion aktivieren und deaktivieren.

Parameter Index Wert Bedeutung

Heizen im Heizmodus aktiv/ inaktiv

P053 0

Heizen im Heizmodus inaktiv

Heizen im Heizmodus aktiv (default)

Raumklimalösung

• Index P054: Auswahl der räumlichen Gegebenheiten

Unter diesem Menüpunkt passen Sie Ihre Fußbodenheizung bei zusätzlichen Wärmequellen in dem Raum an, dessen Fußbodenheizkreis über den ausgewählten Kanal gesteuert wird.

Parameter Index Wert Bedeutung

Auswahl der räumlichen Gegebenheiten

P054 0

1 2

Standardraum (default)

Raum mit Kamin/Kaminofen Raum mit Handtuchheizkörper

• Index P055: Auswahl der häuslichen Gegebenheiten

Hier wählen Sie Ihr Heizsystem bei speziellen Gegebenheiten:

- FBH Standard (default): Standard-Fußbodenheizung in konventionellen Gebäuden

- FBH Niedrigenergie: Fußbodenheizung mit einer sehr geringen Vorlauftemperatur

- Radiator: Zur Steuerung von wassergeführten Radiatoren

- Konvektor passiv: Räume mit Unterﬂurkonvektoren

- Konvektor aktiv: Räume mit Gebläsekonvektoren

Parameter Index Wert Bedeutung

Auswahl der häuslichen Gegebenheiten

P055 0

1 2 3 4

FBH Standard (default)

FBH Niedrigenergie Radiator Konvektor passiv Konvektor aktiv

Der Homematic IP Wandthermostat mit Schaltausgang (HmIP-BWTH / HmIP-BWTH24) verfügt über den zusätzlichen Menüpunkt „SET“. Unter diesem Menüpunkt können Sie den Antriebstyp (normally closed oder normally open), der an das Schaltrelais angeschlossen wird, und die häuslichen Gegebenheiten auswählen. Weitere Informationen entnehmen Sie bitte der Bedienungsanleitung des Geräts.

7.5.3 Einrichtung und Konﬁguration über die Homematic IP App

Nutzen Sie einen Homematic IP Fußbodenheizungsaktor in Verbindung mit dem Homematic IP Access Point, erfolgt das Anlernen und das Konﬁgurieren über die App.

Richten Sie zunächst Ihren Homematic IP Access Point über die HomematicIP App ein, um weitere Homematic IP Geräte im System nutzen zu können. Ausführliche Informationen dazu ﬁnden Sie in der Bedienungsanleitung des Access Points.

7.5.3.1 Anlernen des Wandthermostats

Zur Steuerung von Fußbodenheizungsaktoren ist stets der Einsatz eines oder mehrerer Homematic IP Wandthermostaten notwendig. Der Wandthermostat benötigt mindestens die Firmware-Version 1.6. Hinweise zum Update der Geräte-Firmware ﬁnden Sie in Abschnitt „14.3.1 Aktualisierung der Gerätesoftware (OTAU)“.

Raumklimalösung

Zum Anlernen des Wandthermostats an den Access Point gehen Sie wie folgt vor:

• Önen Sie die Homematic IP App auf Ihrem Smartphone.

• Wählen Sie den Menüpunkt „Gerät anlernen“ aus.

• Fassen Sie die Elektronikeinheit seitlich an und ziehen Sie sie aus dem Rahmen heraus.

• Drehen Sie die Elektronikeinheit auf die Rückseite.

• Entfernen Sie den Isolierstreifen aus dem Batteriefach des Wandthermostats.

• Der Anlernmodus ist für 3 Minuten aktiv.

Sie können den Anlernmodus manuell für weitere 3 Minuten starten, indem Sie die

Systemtaste kurz drücken.

• Das Gerät erscheint automatisch in der Homematic IP App.

• Zur Bestätigung geben Sie in der App die letzten vier Ziern der Geräte-nummer (SGTIN) ein oder scannen Sie den QR-Code. Die Gerätenummer ﬁnden Sie auf dem Aufkleber im Lieferumfang oder direkt am Gerät.

• Warten Sie, bis der Anlernvorgang abgeschlossen ist.

• Zur Bestätigung eines erfolgreichen Anlernvorgangs leuchtet die LED grün. Das Gerät ist nun einsatzbereit.

• Leuchtet die LED rot, versuchen Sie es erneut.

• Wählen Sie die gewünschte Lösung für Ihr Gerät aus.

• Ordnen Sie das Gerät in der App einem Raum zu und vergeben Sie einen Namen für das Gerät.

Ein Wandthermostat kann an maximal zwei Fußbodenheizungsaktoren und maximal 10 Heizzonen angelernt werden.

7.5.3.2 Anlernen des Fußbodenheizungsaktors

Zum Anlernen des Fußbodenheizungsaktors an den Access Point gehen Sie wie folgt vor:

• Önen Sie die Homematic IP App auf Ihrem Smartphone.

• Wählen Sie den Menüpunkt „Gerät anlernen“ aus.

• Drücken Sie kurz auf die Systemtaste des Aktors, bis die LED langsam orange zu blinken beginnt. Der Anlernmodus des Fußbodenheizungaktors ist für 3 Minuten aktiv.

Sie können den Anlernmodus manuell für weitere 3 Minuten starten, indem Sie die

Systemtaste kurz drücken.

• Das Gerät erscheint automatisch in der Homematic IP App.

• Warten Sie, bis der Anlernvorgang abgeschlossen ist.

• Zur Bestätigung eines erfolgreichen Anlernvorgangs leuchtet die LED grün.

• Leuchtet die LED rot, versuchen Sie es erneut.

• Ordnen Sie den Fußbodenheizungsaktor dem Raum zu, in dem er montiert ist, und tippen Sie auf „Weiter“.

• Geben Sie einen Gerätenamen ein und tippen Sie auf „Weiter“.

• Konﬁgurieren Sie die Funktion der einzelnen Heizkreisläufe. Tippen Sie dazu jeweils die einzelnen Heizkreisläufe an und ordnen Sie sie den Räumen zu, die über diese beheizt werden.

Raumklimalösung

Bitte beachten Sie, dass ein Raum auch durch mehrere Heizkreisläufe versorgt werden kann. Informationen hierzu gibt Ihnen Ihr Heizungsinstallateur.

• Tippen Sie auf „Weiter“ und anschließend auf „Fertig“. Sie gelangen in das Fenster „Gerätekonﬁguration“.

In den ersten 10 Minuten ist der Startmodus aktiv. Alle Heizzonen werden angesteuert und die Geräte-LED leuchtet grün. In den folgenden 20 Minuten ist der Inbetriebnahmemodus aktiv. Die Heizzonen werden dabei über ein 2-Punkt-Regelverhalten angesteuert, d. h. beim Erreichen der Solltemperatur wird die Heizzone ausgeschaltet. Bei Unterschreitung der Solltemperatur wird die Heizzone eingeschaltet. Nach 30 Minuten ist der Regelbetrieb aktiv. Die Ventile werden dann über eine PI-Regelung mit PWM-Zyklus gesteuert.

7.5.3.3 Begriserklärung zur Fußbodenheizungssteuerung

Der Homematic IP Fußbodenheizungsaktor ist so vorkonﬁguriert, dass Sie in der Regel nach dem Anlernen keine Veränderung der Konﬁgurationseinstellungen vornehmen müssen. Bei Bedarf haben Sie jedoch über dieses Menü die Möglichkeit, verschiedene Parameter zu ändern.

Erläuterungen zu unterschiedlichen Begriichkeiten in Bezug auf die Fußbodenheizungssteuerung ﬁnden Sie im „Glossar“ auf Seite 179.

iOS

Abbildung 29:

Screenshot Gerätekonﬁguration Fußbodenheizungsaktor

Zuordnung

Hier können Sie nachträglich die Raumzuordnung des Geräts, den Gerätenamen sowie die Zuordnung von Heizkreisläufen ändern.

Lokale Pumpensteuerung

Standardmäßig ist die lokale Pumpensteuerung deaktiviert, d. h., die in Ihre Heizungs

anlage integrierte Pumpe sorgt für die Zirkulation. Ist über den Heizkreislauf1 (HZ1) eine Umwälzpumpe direkt an den Fußbodenheizungsaktor angeschlossen, aktivieren Sie die lokale Pumpensteuerung.

• Tippen Sie auf „Lokale Pumpensteuerung“.

Raumklimalösung

• Tippen Sie auf „An“ und bestätigen Sie die Eingabe.

Antriebstyp

In der Regel sind in Ihrem Heizkreisverteiler Stellantriebe des Ventiltyps „stromlos geschlossen“ (NC, normally closed) montiert. Dies entspricht der Standardeinstellung. Sind in Ihrem Heizkreisverteiler Stellantriebe des Ventiltyps „stromlos oen“ montiert, wählen Sie die Option „NO (Normally open)“. Informationen hierzu gibt Ihnen Ihr Heizungsinstallateur.

Notbetrieb Kühlen

Bei längeren Störungen der Funk-Kommunikation zwischen Wandthermostat und Fußbodenheizungsaktor wird der Kühlbetrieb deaktiviert bzw. auf einen zu deﬁnierenden Wert zurückgefahren. Voreingestellt ist eine Reduzierung des Kühlbetriebs auf 0 %.

Notbetrieb Heizen

Die Ventilönungsdauer wird alle 15 Minuten neu berechnet. Bei längeren Störungen der FunkKommunikation zwischen Wandthermostat und Fußbodenheizungsaktor, etwa bei leerer Batterie, werden die Ventile automatisch angesteuert. Standardmäßig wird das Ventil für 225 Sekunden geönet (25 % von 15 Minuten). Beim Wiederherstellen der Funk-Kommunikation wechselt das System wieder in den Normalbetrieb.

Frostschutztemperatur

Um ein Einfrieren der Anlage zu vermeiden, wird der Fußbodenheizungsaktor auf eine Raumtemperatur von 8 °C als Sollwert geregelt (Voreinstellung). Bei Bedarf können Sie über den Drehregler den Frostschutz deaktivieren („Aus“) oder eine Raumtemperatur zwischen 2 °C und 10 °C in 0,5 ° C-Schritten auswählen.

Raumklimalösung

Heizzonen-Ansteuerung

Bei der Auswahl von „Lastausgleich“ (voreingestellt) werden die Heizzonen wenn möglich gestaelt gesteuert, um einen gleichmäßigen Heizmittelﬂuss zu gewährleisten. Wählen Sie „Lastsammlung“ aus, werden die Heizzonen wenn möglich gesammelt gesteuert.

Ventilschutzfunktion

Dank der Ventilschutzfunktion werden in Zeitperioden ohne Temperaturregelung, z. B. im Sommer, die Stellantriebe regelmäßig angesteuert, um ein Festsetzen der Ventile zu verhindern. Hier legen Sie das Zeitintervall (Aus, 1–28 Tage) sowie die Dauer der Ansteuerung (0–10 Minuten) fest.

Hinweis zur Multi IO Box

Der analoge Ausgang 0-10 V ist aktuell nur in Verbindung mit der Homematic Zentrale CCU2 verfügbar.

Pumpennachlaufzeit/Pumpenschutzfunktion

Bei aktivierter lokaler Pumpensteuerung, also bei einer direkt an den Fußbodenheizungsaktor angeschlossenen Pumpe, können Sie hier bei Bedarf eine Einschalt- oder Ausschaltverzögerung der Umwälzpumpe von 0 bis 20 Min. in 2-Minuten-Schritten anpassen. Darüber hinaus können Sie hier zum Vermeiden von Schäden an der Pumpe bei längerem Stillstand das Zeitintervall und die Einschaltdauer der Pumpenschutzfunktion aktivieren.

Raumklimalösung

NCNCNC

Energieerzeuger

HmIP-WTH-2 HmIP-BWTH HmIP-BWTH24

HZ 1/Pumpe

HmIP-FAL-x

HZ 2

HZ 3

HZ 4

HZ 5

HZ 6

HZ 7

HZ 8

HZ 9

HZ 10

7.5.4 Anwendungsbeispiele

Dank des umfangreichen Portfolios an unterschiedlichen Homematic IP Komponenten zur Steuerung Ihrer Fußbodenheizung haben Sie die Möglichkeit, individuelle Einstellungen vorzunehmen und das System auf die baulichen Gegebenheiten in Ihrem Zuhause anzupassen. Nachfolgend ﬁnden Sie neun Anwendungsfälle, die sowohl die Installation als auch die Einsatzmöglichkeiten näher erläutern.

7.5.4.1 Anwendungsbeispiel 1: Steuerung der Fußbodenheizung

Nach dem Anlernen des Fußbodenheizungsaktors und eines oder mehrerer HomematicIP Wandthermostate müssen die einzelnen Kanäle des Fußbodenheizungsaktors mit dem Wandthermostaten des Raumes verknüpft werden, der über den betreenden Heizkreis bzw. die betreenden Heizkreise versorgt wird. Die Steuerung der Heizkreise 1–6 bzw. 1–10 erfolgt über den Homematic IP Wandthermostaten. Für die Steuerung der Fußbodenheizung ist der Einsatz mehrerer Fußbodenheizungsaktoren möglich.

Die Konfiguration der Geräte zur Steuerung der Fußbodenheizung nachfolgenden Screenshots vornehmen:

können Sie anhand der

• Lernen Sie den Fußbodenheizungsaktor an und ordnen Sie jeden Kanal einem Raum zu.

• Tippen Sie im Menü auf „Geräteübersicht“ und wählen Sie dort den Fußbodenheizungsaktor aus.

Raumklimalösung

Abbildung 30: Screenshots HmIP-FAL-xx anlernen und auswählen

• Im nächsten Fenster erscheint die Übersicht zur Gerätekonﬁguration.

Abbildung 31: Screenshot Konﬁguration HmIP-FAL-xx

• Stellen Sie hier die lokale Pumpensteuerung auf „Aus“ und passen Sie den Antriebstyp auf den von Ihnen verwendeten Typ (NC oder NO) an.

• Weitergehende Einstellungen können Sie über die Auswahl des entsprechenden Raumes vornehmen.

Raumklimalösung

7.5.4.2 Anwendungsbeispiel 2: Steuerung der Fußbodenheizung und Umwälzpumpe

Beim Einsatz eines Fußbodenheizungsaktors haben Sie zusätzlich die Möglichkeit, eine angeschlossene Umwälzpumpe zu steuern. Der Heizkreis 1 steuert in diesem Fall nur die Umwälzpumpe. Die Steuerung der Heizkreise 2–6 bzw. 2–10 erfolgt über den Homematic IP Wandthermostaten. Für die Steuerung der Fußbodenheizung ist der Einsatz mehrerer Fußbodenheizungsaktoren möglich.

Es ist ausreichend, wenn Sie einen beliebigen Wandthermostaten mit dem Kanal für die Pumpensteuerung am Fußbodenheizungsaktor verknüpfen, um eine Wärmebedarfssteuerung aller Räume zu realisieren.

HZ 1/Pumpe

HZ 2

HZ 3

HZ 4

HZ 5

HZ 6

HZ 7

HZ 8

HZ 9

HZ 10

Energieerzeuger

NCNCNCNCNCNCNCNCNC

Die Konﬁguration der Geräte zur Steuerung der Fußbodenheizung

und einer Umwälzpumpe

können Sie wie folgt vornehmen:

• Lernen Sie den Fußbodenheizungsaktor an und ordnen Sie jeden Kanal einem Raum zu.

• Tippen Sie im Menü auf „Geräteübersicht“ und wählen Sie dort den Fußbodenheizungsaktor aus.

• Im nächsten Fenster erscheint die Übersicht zur Gerätekonﬁguration.

Raumklimalösung

Abbildung 32: Screenshots Konﬁguration HmIP-FAL-xx zur Pumpensteuerung

• Stellen Sie hier die lokale Pumpensteuerung auf „An“ und passen Sie ggf. den Antriebstyp auf den von Ihnen verwendeten Typ (NC oder NO) an.

• Unter „Heizkreislauf“ haben Sie die Möglichkeit, die Pumpenvorlaufzeit, die Pumpennachlaufzeit sowie die Pumpenschutzfunktion zu konﬁgurieren.

• Weitergehende Einstellungen können Sie über die Auswahl des entsprechenden Raumes vornehmen.

Raumklimalösung

NCNCNCNCNCNCNCNCNC

Energieerzeuger

HZ 1/Pumpe

HZ 2

HZ 3

HZ 4

HZ 5

HZ 6

HZ 7

HZ 8

HZ 9

HZ 10

4.1/4.2

5.1/5.2/5.3

OUT1

OUT2

6.1/6.2

IN1

6.3/6.4

IN2

6.5/6.6

AOUT

Luftentfeuchter

(%rH) (%rH) (%rH)

7.5.4.3 Anwendungsbeispiel 3: Steuerung der Fußbodenheizung, des Heizkessels und Luftentfeuchters

Beim Einsatz eines Fußbodenheizungsaktors und einer Multi IO Box haben Sie bspw. die Möglichkeit, einen angeschlossen Heizkessel und einen Luftentfeuchter zu steuern. Dabei ist die Steuerung des Heizkessels über den Ausgang 1- OUT der Multi IO Box möglich. Ein Luftentfeuchter wird über den Ausgang 2 - OUT der Multi IO Box gesteuert. Die aktuelle Luftfeuchtigkeit wird vom Homematic IP Wandthermostaten gemessen. Die Eingänge der Multi IO Box bleiben unbeschaltet. Die Steuerung der Heizkreise 1–6 bzw. 1–10 erfolgt über den Homematic IP Wandthermostaten. Für die Steuerung der Fußbodenheizung ist der Einsatz mehrerer Fußbodenheizungsaktoren möglich.

Die Konﬁguration der Geräte zur Steuerung der Fußbodenheizung, des Heizkessels und Luftentfeuchters können Sie wie folgt vornehmen:

• Lernen Sie den Fußbodenheizungsaktor an und ordnen Sie jeden Kanal einem Raum zu.

• Tippen Sie im Menü auf „Geräteübersicht“ und wählen Sie dort den Fußbodenheizungsaktor aus.

• Im nächsten Fenster erscheint die Übersicht zur Gerätekonﬁguration.

Raumklimalösung

Abbildung 33: Screenshot Konﬁguration HmIP-FAL-xx

• Stellen Sie hier die lokale Pumpensteuerung auf „Aus“ und passen Sie ggf. den Antriebstyp auf den von Ihnen verwendeten Typ (NC oder NO) an.

• Lernen Sie die Multi IO Box an.

• Tippen Sie im Menü auf „Geräteübersicht“ und wählen Sie dort die Multi IO Box aus.

• Im nächsten Fenster erscheint die Übersicht zur Gerätekonﬁguration.

Abbildung 34: Screenshot Konﬁguration HmIP-MIOB zur Steuerung von Heizkesseln/Luftentfeuchtern

• Im Menüpunkt „Zuordnung“ weisen Sie Ausgang 1 - OUT (4.1./4.2) der Wärme- und Kühlbedarfssteuerung zu und tippen Sie auf „Weiter“.

• Weisen Sie im nächsten Fenster Ausgang 2 - OUT (5.1./5.2/5.3) der Ansteuerung eines Luftentfeuchters zu und tippen Sie auf „Weiter“.

• Anschließend erhalten Sie eine Kanalübersicht mit den dazugehörigen Funktionen.

• Weitergehende Einstellungen können Sie über die Auswahl des entsprechenden Raumes vornehmen.

Raumklimalösung

7.5.4.4 Anwendungsbeispiel 4: Steuerung der Fußbodenheizung, Umwälzpumpe, des Heizkessels und Luftentfeuchters

In diesem Anwendungsbeispiel erfolgt die Pumpensteuerung über den Fußbodenheizungsaktor. Die Heizzone 1 steuert dabei nur die Pumpe. Die Steuerung des Heizkessels erfolgt über den Ausgang 1 - OUT (4.1./4.2) der Multi IO Box. Der Heizkessel wird in dieser Konﬁguration je nach Wärmebedarf der Wandthermostate der einzelnen Räume ein- und ausgeschaltet. Ein Luftentfeuchter kann über den Ausgang 2 - OUT (5.1./5.2/5.3) der Multi IO Box gesteuert werden. Die aktuelle Luftfeuchtigkeit wird dabei vom Homematic IP Wandthermostaten gemessen. Die Eingänge der Multi IO Box werden zur Steuerung des Heizkessels nicht genutzt. Die Steuerung der Heizkreise 2–6 bzw. 2–10 erfolgt über den Homematic IP Wandthermostaten. Für die Steuerung der Fußbodenheizung ist der Einsatz mehrerer Fußbodenheizungsaktoren möglich.

(%rH) (%rH) (%rH)

HZ 1/Pumpe

HZ 2

HZ 3

HZ 4

HZ 5

HZ 6

HZ 7

HZ 8

HZ 9

HZ 10

Energieerzeuger

NCNCNCNCNCNCNCNCNC

Die Konfiguration der Geräte zur Steuerung

der Fußbodenheizung, Umwälzpumpe, des

Heizkessels und Luftentfeuchters können Sie wie folgt vornehmen:

Luftentfeuchter

OUT1

OUT2

4.1/4.2

5.1/5.2/5.3

IN1

6.1/6.2

IN2

6.3/6.4

AOUT

6.5/6.6

• Lernen Sie den Fußbodenheizungsaktor an und ordnen Sie jeden Kanal einem Raum zu.

• Tippen Sie im Menü auf „Geräteübersicht“ und wählen Sie dort den Fußbodenheizungsaktor aus.

• Im nächsten Fenster erscheint die Übersicht zur Gerätekonﬁguration.

Raumklimalösung

Abbildung 35: Screenshots Konﬁguration HmIP-FAL-xx zur Pumpensteuerung

• Stellen Sie hier die lokale Pumpensteuerung auf „An“ und passen Sie ggf. den Antriebstyp auf den von Ihnen verwendeten Typ (NC oder NO) an.

• Unter „Heizkreislauf“ haben Sie die Möglichkeit, die Pumpenvorlaufzeit, die Pumpennachlaufzeit sowie die Pumpenschutzfunktion zu konﬁgurieren.

• Lernen Sie die Multi IO Box an.

• Tippen Sie im Menü auf „Geräteübersicht“ und wählen Sie dort die Multi IO Box aus.

• Im nächsten Fenster erscheint die Übersicht zur Gerätekonﬁguration.

Abbildung 36: Screenshot Konf. HmIP-MIOB zur Steuerung von Pumpen/Heizkesseln/Luftentfeuchtern

• Im Menüpunkt „Zuordnung“ weisen Sie Ausgang 1 - OUT (4.1/4.2) der Wärme- und Kühlbedarfssteuerung zu und tippen Sie auf „Weiter“.

• Weisen Sie im nächsten Fenster Ausgang 2 - OUT (5.1/5.2/5.3) der Ansteuerung eines Luftentfeuchters zu und tippen Sie auf „Weiter“.

• Anschließend erhalten Sie eine Kanalübersicht mit den dazugehörigen Funktionen.

• Weitergehende Einstellungen können Sie über die Auswahl des entsprechenden Raumes vornehmen.

Raumklimalösung

7.5.4.5 Anwendungsbeispiel 5: Steuerung der Fußbodenheizung und Umwälzpumpe mit Umschaltung von Heiz- auf Kühlbetrieb

Sie haben die Möglichkeit, den Fußbodenheizungsaktor auch im Kühlbetrieb einzusetzen, um damit, beispielsweise im Sommer, Ihre Fußbodenheizung zum Kühlen der Raumtemperatur zu nutzen.

Sie können den Kühlbetrieb nur für Räume aktivieren, in denen ein Fußbodenheizungssystem mit Kühlfunktion installiert ist, z. B. eine Wärmepumpe mit dieser Funktion.

Die Pumpensteuerung erfolgt über den Fußbodenheizungsaktor. Der Heizkreis 1 steuert dabei nur die Pumpe. Die Steuerung des Heizkessels erfolgt über den Ausgang 1 - OUT (4.1/4.2) der Multi IO Box. Der Wechsel zwischen Heiz- und Kühlbetrieb durch die Wärmepumpe wird an den Ausgang 2 - OUT (5.1./5.2/5.3) der Multi IO Box gesteuert. Der Wechsel zwischen Heiz- und Kühlmodus kann ausschließlich über die HomematicIP App gesteuert werden. Die Steuerung der Heizkreise 2–6 bzw. 2–10 erfolgt über den Homematic IP Wandthermostaten. Für die Steuerung der Fußbodenheizung ist der Einsatz mehrerer Fußbodenheizungsaktoren möglich.

HZ 1/Pumpe

HZ 2

HZ 3

HZ 4

HZ 5

HZ 6

HZ 7

HZ 8

HZ 9

HZ 10

Energieerzeuger

(Kühlen)

NCNCNCNCNCNCNCNCNC

Kessel an/aus

Heizen/Kühlen

Die Konﬁguration der Geräte zur Steuerung der Fußbodenheizung

OUT1

4.1/4.2

und Pumpe mit Umschalt-

OUT2

5.1/5.2/5.3

IN1

6.1/6.2

IN2

6.3/6.4

möglichkeit zwischen Heiz- und Kühlbetrieb können Sie wie folgt vornehmen:

• Lernen Sie den Fußbodenheizungsaktor an und ordnen Sie jeden Kanal einem Raum zu.

• Tippen Sie im Menü auf „Geräteübersicht“ und wählen Sie dort den Fußbodenheizungsaktor aus.

• Im nächsten Fenster erscheint die Übersicht zur Gerätekonﬁguration.

AOUT

6.5/6.6

Raumklimalösung

Abbildung 37: Screenshots Konﬁguration HmIP-FAL-xx zur Pumpensteuerung

• Stellen Sie hier die lokale Pumpensteuerung auf „An“ und passen Sie ggf. den Antriebstyp auf den von Ihnen verwendeten Typ (NC oder NO) an.

• Unter „Heizkreislauf“ haben Sie die Möglichkeit, die Pumpenvorlaufzeit, die Pumpennachlaufzeit sowie die Pumpenschutzfunktion zu konﬁgurieren.

• Lernen Sie die Multi IO Box an.

• Tippen Sie im Menü auf „Geräteübersicht“ und wählen Sie dort die Multi IO Box aus.

• Im nächsten Fenster erscheint die Übersicht zur Gerätekonﬁguration.

Abbildung 38: Screenshot Konﬁguration MIOB beim Einsatz mit Pumpe

• Im Menüpunkt „Zuordnung“ weisen Sie Ausgang 1 - OUT (4.1/4.2) der Wärme- und Kühlbedarfssteuerung zu und tippen Sie auf „Weiter“.

• Weisen Sie im nächsten Fenster Ausgang 2 - OUT (5.1./5.2/5.3) der Steuerung des Heiz- und Kühlbetriebs zu und tippen Sie auf Weiter.

• Anschließend erhalten Sie eine Kanalübersicht mit den dazugehörigen Funktionen.

• Weitergehende Einstellungen können Sie über die Auswahl des entsprechenden Raumes vornehmen.

Raumklimalösung

7.5.4.6 Konﬁguration Kühlbetrieb

Über das Menü haben Sie die Möglichkeit, weitere Einstellungen für den Kühlbetrieb vorzunehmen:

• Tippen Sie im Hauptmenü auf „Raumklima-Konﬁguration“.

Abbildung 39: Screenshot Kühlbetrieb-Konﬁguration

• Über „Heizen / Kühlen“ wählen Sie zwischen Heiz- und Kühlbetrieb aus.

• Über den Menüpunkt „Räume mit Kühlbetrieb“ wählen Sie die Räume aus, in denen Sie den Kühlbetrieb aktivieren möchten.

Kühlproﬁle

Haben Sie einen Homematic IP Fußbodenheizungsaktor installiert und unterstützt Ihre Fußbodenheizung Kühlfunktionen, können Sie im Hauptmenü unter dem Menüpunkt „Heiz- / Kühlproﬁle“ in Räumen mit Fußbodenheizung neben den Heizproﬁlen auch unter drei vordeﬁnierten Kühlproﬁlen auswählen. Alle zur Verfügung stehenden Kühlproﬁle können Sie wie die Heizproﬁle an Ihre persönlichen Bedürfnisse anpassen.

Kühlproﬁle anpassen

Beim Anpassen von Kühlproﬁlen haben Sie ebenfalls sechs Optionen:

• Umbenennen von Proﬁlen

• Ändern der Basis-Temperatur

• Ändern der vordeﬁnierten Kühlphasen

• Löschen und Hinzufügen von Kühlphasen

• Kopieren von Schaltzeitpunkten auf andere Wochentage

• Kopieren von Proﬁlen auf andere Proﬁlplätze (Übertragen von kompletten Kühlproﬁlen auf andere Räume)

Proﬁl auswählen

• Gehen Sie ins Hauptmenü ( Kühlproﬁle“.

• Wählen Sie im Menü „Kühlproﬁle“ das Proﬁl des Raumes aus, das Sie anpassen möchten, indem Sie unter dem betreenden Raum auf eines der vordeﬁnierten Kühlproﬁle tippen. Das Proﬁl wird geladen und es önet sich die Proﬁlübersicht mit den vorgegebenen Kühlproﬁlen für jeden Wochentag.

) (Android) bzw. ( ) (iOS) und tippen Sie auf „Heiz-/

Raumklimalösung

iOS

Abbildung 40:

Screenshot Kühlproﬁl konﬁgurieren

Proﬁl umbenennen

• Markieren Sie im Menü „Kühlproﬁle“ das Proﬁl des Raumes, das Sie anpassen möchten. Drücken und halten Sie dafür auf das entsprechende Proﬁl.

• Tippen Sie auf das Stiftsymbol in der Menüleiste, vergeben Sie einen neuen Namen und bestätigen Sie die Eingabe (Android).

• Wählen Sie in der Proﬁlübersicht das Proﬁl, das Sie umbenennen möchten, indem Sie von rechts nach links streichen. Tippen Sie auf „Umbenennen“ und vergeben Sie einen neuen Namen (iOS).

• Nach Bestätigen der Eingabe gelangen Sie automatisch zurück ins Menü „Kühlproﬁle“.

Basis-Temperatur ändern

• Tippen Sie auf die oberste Proﬁlleiste (Montag).

• Tippen Sie auf „Basis-Temperatur“, passen Sie die Basis-Temperatur über den Drehregler an und tippen Sie auf „Zurück“ (Android) bzw. „Fertig“ (iOS).

Kühlphasen ändern

• Tippen Sie auf die Kühlphase, die Sie ändern möchten. Sie können nun über die entsprechenden Felder Beginn (links), Soll-Temperatur (Mitte) und Ende (rechts) die ausgewählte Kühlphase ändern. Zum Speichern der Änderungen am Proﬁl tippen Sie dreimal auf Zurück und anschließend auf „Speichern“ (Android) bzw. auf „Fertig“ (iOS).

Kühlphasen hinzufügen

• Wählen Sie in der Proﬁlübersicht eines Raumes ein Tagesproﬁl aus und tippen Sie auf

(Android) bzw. (iOS). Es önet sich eine neue Kühlphase, die Sie beliebig

anpassen und speichern können (s. o. „Kühlphasen ändern“).

Kühlphasen löschen

• Zum Löschen von Kühlphasen tippen Sie auf

(Android) bzw. streichen Sie im Bereich der ausgewählten Kühlphase von rechts nach links und tippen auf „Löschen“ (iOS). Die Kühlphase wird gelöscht.

Das Kopieren von Schaltzeitpunkten auf andere Wochentage und das Übertragen von Kühlproﬁlen auf andere Tage erfolgt wie unter Kapitel „Heizproﬁle anpassen“ auf Seite 63 beschrieben.

Raumklimalösung

7.5.4.7 Anwendungsbeispiel 6: Steuerung der Fußbodenheizung und Umwälzpumpe mit Wechsel zwischen Heizen und Kühlen über externem Schalter

Beim Einsatz eines Fußbodenheizungsaktors mit Pumpensteuerung und Multi IO Box haben Sie die Möglichkeit, einen Wechsel zwischen Heizen und Kühlen über einen angeschlossenen Schalter zu realisieren. Die Pumpensteuerung erfolgt über den Fußbodenheizungsaktor. Der Heizkreis 1 steuert dabei nur die Pumpe. Die Steuerung des Heizkessels erfolgt über Ausgang 1 - OUT (4.1/4.2) der Multi IO Box. Der Wechsel zwischen Heiz- und Kühlbetrieb durch die Wärmepumpe wird über den Ausgang 2 OUT (5.1./5.2/5.3) der Multi IO Box gesteuert. Der Wechsel zwischen Heiz- und Kühlmodus kann ausschließlich über den Eingang 1 - IN der Multi IO Box gesteuert werden. Das Umschalten über die App ist dadurch deaktiviert. Die Steuerung der Heizkreise 2–6 bzw. 2–10 erfolgt über den Homematic IP Wandthermostaten. Für die Steuerung der Fußbodenheizung ist der Einsatz mehrerer Fußbodenheizungsaktoren möglich.

Energieerzeuger

(Kühlen)

HZ 1/Pumpe

HZ 2

HZ 3

HZ 4

HZ 5

HZ 6

HZ 7

HZ 8

HZ 9

NCNCNCNCNCNCNCNCNC

Wärme- bzw. Kühlbedarf

Heizen/Kühlen

HZ 10

OUT1

4.1/4.2

OUT2

5.1/5.2/5.3

IN1

6.1/6.2

Changeover

(Kühlen)

IN2

6.3/6.4

AOUT

6.5/6.6

Die Konﬁguration der Geräte zur Steuerung der Fußbodenheizung und Pumpe mit Wechsel zwischen Heizen und Kühlen über externen Taster können Sie wie folgt vornehmen:

• Lernen Sie den Fußbodenheizungsaktor an und ordnen Sie jeden Kanal einem Raum zu.

• Tippen Sie im Menü auf „Geräteübersicht“ und wählen Sie dort den Fußbodenheizungsaktor aus.

• Im nächsten Fenster erscheint die Übersicht zur Gerätekonﬁguration.

Raumklimalösung

Abbildung 41: Screenshots Konﬁguration HmIP-FAL-xx

• Stellen Sie hier die lokale Pumpensteuerung auf „An“ und passen Sie den Antriebstyp auf den von Ihnen verwendeten Typ (NC oder NO) an.

• Unter „Heizkreislauf“ haben Sie die Möglichkeit, die Pumpenvorlaufzeit und Pumpennachlaufzeit sowie die Pumpenschutzfunktion zu konﬁgurieren.

• Lernen Sie die Multi IO Box an.

• Tippen Sie im Menü auf „Geräteübersicht“ und wählen Sie dort die Multi IO Box aus.

• Im nächsten Fenster erscheint die Übersicht zur Gerätekonﬁguration.

Abbildung 42: Screenshot Konﬁguration Multi IO Box für Wechsel zwischen Heiz- und Kühlbetrieb über einen extern angeschlossenen Schalter (1)

• Im Menüpunkt „Zuordnung“ weisen Sie Ausgang 1 - OUT (4.1/4.2) der Wärme- und Kühlbedarfssteuerung zu und tippen Sie auf „Weiter“.

• Wählen Sie im nächsten Fenster für Ausgang 2 - OUT (5.1./5.2/5.3) die Option „Heizund Kühlbetrieb umschalten“ und tippen Sie auf „Weiter“.

Raumklimalösung

Abbildung 43: Screenshot Konﬁguration Multi IO Box für Wechsel zwischen Heiz- und Kühlbetrieb über einen extern angeschlossenen Schalter (2)

• Wählen Sie für den Eingang 3 - IN (6.1/6.2) die Option „Heiz- und Kühlbetrieb umschalten“ aus.

• Anschließend erhalten Sie eine Kanalübersicht mit den dazugehörigen Funktionen.

• Weitergehende Einstellungen können Sie über die Auswahl des entsprechenden Raumes vornehmen.

Raumklimalösung

7.5.4.8 Anwendungsbeispiel 7: Steuerung der Fußbodenheizung und Umwälzpumpe mit Umschaltung zwischen Heiz- und Kühlbetrieb sowie Feuchtigkeitsbegrenzung

Beim Einsatz eines Fußbodenheizungsaktors mit Pumpe und Multi IO Box haben Sie die Möglichkeit, eine Feuchtebegrenzung zu deﬁnieren. Dabei wird der Kühlbetrieb der Fußbodenheizung deaktiviert, wenn ein an die Multi IO Box angeschlossener aktivierter Feuchtigkeitssensor Wasser detektiert. Dies dient zur Vermeidung von Kondenswasserbildung an der Fußbodenoberﬂäche bzw. an den Rohren der Heizungsanlage. Die Pumpensteuerung erfolgt über den Fußbodenheizungsaktor. Der Heizkreis 1 steuert dabei nur die Pumpe. Die Steuerung der Wärmepumpe erfolgt über Ausgang 1 - OUT (4.1/4.2) der Multi IO Box. Der Steuereingang der Wärmepumpe, welcher zwischen Heiz- und Kühlbetrieb umschaltet, wird an Ausgang 2 - OUT (5.1./5.2/5.3) der Multi IO Box angeschlossen. Eingang 1 - IN der Multi IO Box steuert den Heiz- und Kühlbetrieb über einen angeschlossenen Schalter, an Eingang 2 - IN wird ein aktiver Feuchtigkeitssensor mit Schaltausgang angeschlossen. Die Steuerung der Heizkreise 2–6 bzw. 2–10 erfolgt über den Homematic IP Wandthermostaten. Für die Steuerung der Fußbodenheizung ist der Einsatz mehrerer Fußbodenheizungsaktoren möglich.

HZ 1/Pumpe

HZ 2

HZ 3

HZ 4

HZ 5

HZ 6

HZ 7

HZ 8

HZ 9

HZ 10

Energieerzeuger

(Kühlen)

Wärme- bzw. Kühlbedarf

NCNCNCNCNCNCNCNCNC

Heizen/Kühlen

Die Konfiguration der Geräte zur Steuerung der Fußbodenheizung

OUT1

4.1/4.2

und Umwälzpumpe mit

OUT2

5.1/5.2/5.3

IN1

6.1/6.2

Changeover

(Kühlen)

Feuchte-

begrenzer

IN2

6.3/6.4

AOUT

6.5/6.6

Umschaltmöglichkeit zwischen Heiz- und Kühlbetrieb sowie Feuchtigkeitsbegrenzung können Sie wie folgt vornehmen:

• Lernen Sie den Fußbodenheizungsaktor an und ordnen Sie jeden Kanal einem Raum zu.

• Tippen Sie im Menü auf „Geräteübersicht“ und wählen Sie dort den Fußbodenheizungsaktor aus.

• Im nächsten Fenster erscheint die Übersicht zur Gerätekonﬁguration.

Raumklimalösung

Abbildung 44: Screenshots Konﬁguration HmIP-FAL-xx

• Stellen Sie hier die lokale Pumpensteuerung auf „An“ und passen Sie den Antriebstyp auf den von Ihnen verwendeten Typ (NC oder NO) an.

• Unter „Heizkreislauf“ haben Sie die Möglichkeit, die Pumpenvorlaufzeit, die Pumpennachlaufzeit sowie die Pumpenschutzfunktion zu konﬁgurieren.

• Lernen Sie die Multi IO Box an.

• Tippen Sie im Menü auf „Geräteübersicht“ und wählen Sie dort die Multi IO Box aus.

• Im nächsten Fenster erscheint die Übersicht zur Gerätekonﬁguration.

Abbildung 45: Screenshot Konﬁguration Multi IO Box für Feuchtebegrenzer (1)

• Im Menüpunkt „Zuordnung“ weisen Sie Ausgang 1 - OUT (4.1/4.2) der Wärme- und Kühlbedarfssteuerung zu und tippen Sie auf „Weiter“.

• Wählen Sie im nächsten Fenster für Ausgang 2 - OUT (5.1/5.2/5.3) die Option „Heizund Kühlbetrieb umschalten“ und tippen Sie auf „Weiter“.

Raumklimalösung

Abbildung 46: Screenshot Konﬁguration Multi IO Box für Feuchtebegrenzer (2)

• Wählen Sie für den Eingang 3 - IN (6.1/6.2) die Option „Heiz- und Kühlbetrieb umschalten“ aus.

• Weisen Sie Eingang 4 - IN (6.3/6.4) die Funktion „Feuchtebegrenzer System“ zu.

• Anschließend erhalten Sie eine Kanalübersicht mit den dazugehörigen Funktionen.

Abbildung 47: Screenshot Kanalübersicht Konﬁguration Multi IO Box für Feuchtebegrenzer

• Weitergehende Einstellungen können Sie über die Auswahl des entsprechenden Raumes vornehmen.

Raumklimalösung

7.5.4.9 Anwendungsbeispiel 8: Steuerung der Fußbodenheizung und Umwälzpumpe mit Temperaturbegrenzung

Beim Einsatz eines Fußbodenheizungsaktors mit Pumpe und Multi IO Box haben Sie die Möglichkeit, eine Temperaturbegrenzung zu deﬁnieren. Dabei wird die Pumpe ausgeschaltet und der Fußbodenheizungsaktor fährt alle Stellantriebe zu, wenn der Temperaturbegrenzer eine zu hohe Vorlauftemperatur erkannt hat. Die Pumpensteuerung erfolgt über den Fußbodenheizungsaktor. Der Heizkreis 1 steuert dabei nur die Pumpe. Die Steuerung des Heizkessels erfolgt über Ausgang 1 - OUT (4.1/4.2) der Multi IO Box. Der Eingang 1 - IN der Multi IO Box steuert die Temperaturbegrenzung. Die Steuerung der Heizkreise 2–6 bzw. 2–10 erfolgt über den Homematic IP Wandthermostaten. Für die Steuerung der Fußbodenheizung ist der Einsatz mehrerer Fußbodenheizungsaktoren möglich.

HZ 1/Pumpe

HZ 2

HZ 3

HZ 4

HZ 5

HZ 6

HZ 7

HZ 8

HZ 9

HZ 10

Energieerzeuger

NCNCNCNCNCNCNCNCNC

Die Konﬁguration der Geräte zur Steuerung der Fußbodenheizung

OUT1

4.1/4.2

und Pumpe mit Temperatur-

OUT2

5.1/5.2/5.3

IN1

6.1/6.2

Temperatur-

begrenzer

IN2

6.3/6.4

begrenzung können Sie wie folgt vornehmen:

• Lernen Sie den Fußbodenheizungsaktor an und ordnen Sie jeden Kanal einem Raum zu.

• Tippen Sie im Menü auf „Geräteübersicht“ und wählen Sie dort den Fußbodenheizungsaktor aus.

• Im nächsten Fenster erscheint die Übersicht zur Gerätekonﬁguration.

AOUT

6.5/6.6

Raumklimalösung

Abbildung 48: Screenshots Konﬁguration HmIP-FAL-xx

• Stellen Sie hier die lokale Pumpensteuerung auf „An“ und passen Sie den Antriebstyp auf den von Ihnen verwendeten Typ (NC oder NO) an.

• Unter „Heizkreislauf“ haben Sie die Möglichkeit, die Pumpenvorlaufzeit, die Pumpennachlaufzeit sowie die Pumpenschutzfunktion zu konﬁgurieren.

• Lernen Sie die Multi IO Box an.

• Tippen Sie im Menü auf „Geräteübersicht“ und wählen Sie dort die Multi IO Box aus.

• Im nächsten Fenster erscheint die Übersicht zur Gerätekonﬁguration.

Abbildung 49: Screenshot Konﬁguration HmIP-MIOB für Temperaturbegrenzung

• Im Menüpunkt „Zuordnung“ weisen Sie Ausgang 1 - OUT (4.1/4.2) der Wärme- und Kühlbedarfssteuerung zu und tippen Sie auf „Weiter“.

• Wählen Sie für den Eingang IN3 die Option „Heiztemperaturbegrenzer“ aus.

• Anschließend erhalten Sie eine Kanalübersicht mit den dazugehörigen Funktionen.

100

Homematic 150609A0 operation manual [de]

Specifications and Main Features
