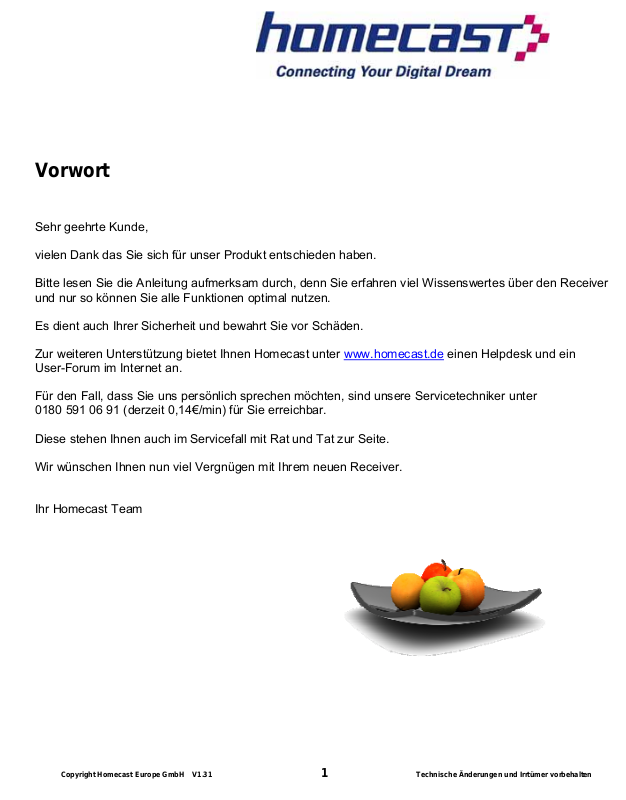

Vorwort
Sehr geehrte Kunde,
vielen Dank das Sie sich für unser Produkt entschieden haben.
Bitte lesen Sie die Anleitung aufmerksam durch, denn Sie erfahren viel Wissenswertes über den Receiver
und nur so können Sie alle Funktionen optimal nutzen.
Es dient auch Ihrer Sicherheit und bewahrt Sie vor Schäden.
Zur weiteren Unterstützung bietet Ihnen Homecast unter www.homecast.de
User-Forum im Internet an.
Für den Fall, dass Sie uns persönlich sprechen möchten, sind unsere Servicetechniker unter
0180 591 06 91 (derzeit 0,14€/min) für Sie erreichbar.
Diese stehen Ihnen auch im Servicefall mit Rat und Tat zur Seite.
Wir wünschen Ihnen nun viel Vergnügen mit Ihrem neuen Receiver.
Ihr Homecast Team
einen Helpdesk und ein
Copyright Homecast Europe GmbH V1.31 1 Technische Änderungen und Irrtümer vorbehalten
Page 2
Inhaltsverzeichnis
Bevor Sie beginnen..................................................................................................................……….4
1
1.1 Sicherheitshinweise .......................................................................................................................... 4
1.2 Recycling .......................................................................................................................................... 7
1.3 Lieferumfang .....................................................................................................................................7
2 Bedienelemente und Funktionen........................................................................................................8
2.1 Ansicht Vorderseite...........................................................................................................................8
2.2 VFD Anzeige.....................................................................................................................................8
2.3
Ansicht Rückseite .............................................................................................................................9
2.4 Fernbedienung................................................................................................................................10
3 Receiver anschließen.........................................................................................................................12
3.1 Anschluss an TV-Gerät und Videorecorder.................................................................................... 12
3.2 Anschließen der Satelliten-Antenne ...............................................................................................15
3.3 Anschließen von externen Datenträgern ........................................................................................17
4
Menü-Übersicht...................................................................................................................................18
4.1 Anleitung zur Bedienung der Menüs...............................................................................................18
4.2 Hilfe zu den Menüs .........................................................................................................................18
4.3 Menü-Struktur ................................................................................................................................. 19
5 Receiver in Betrieb nehmen und anschliessen...............................................................................20
5.1 Erst Inbetriebnahme........................................................................................................................20
5.2 Menü Installation.............................................................................................................................24

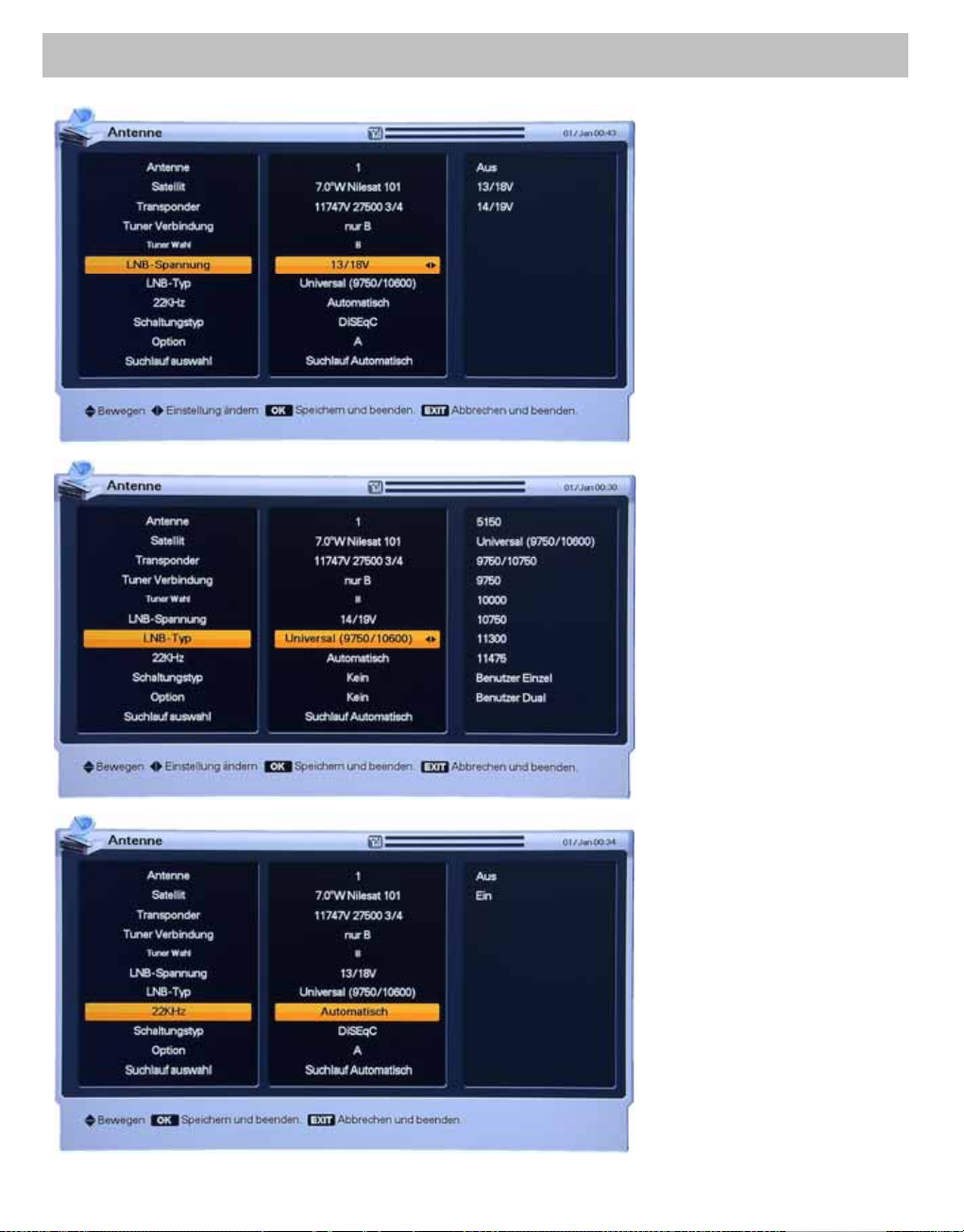

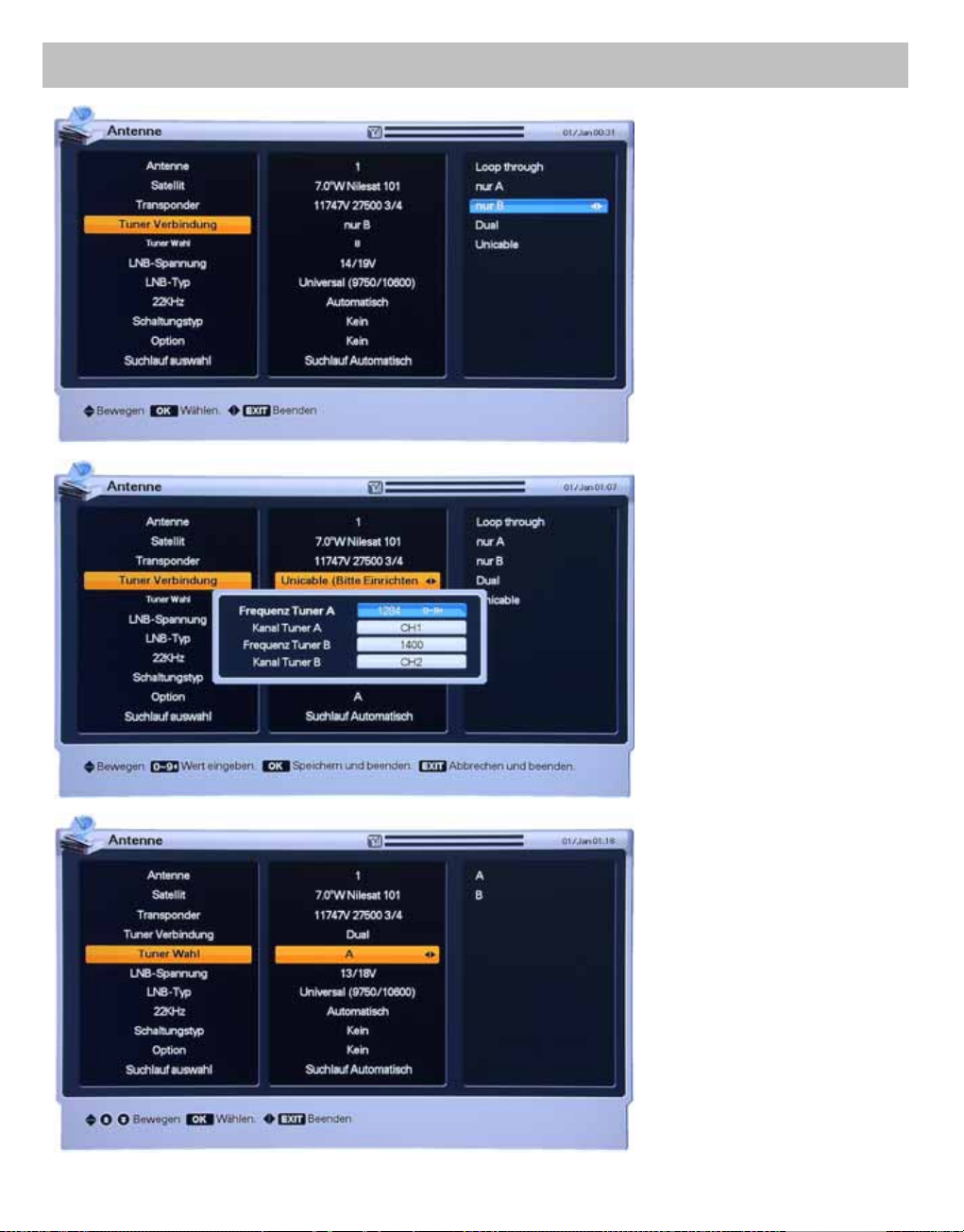

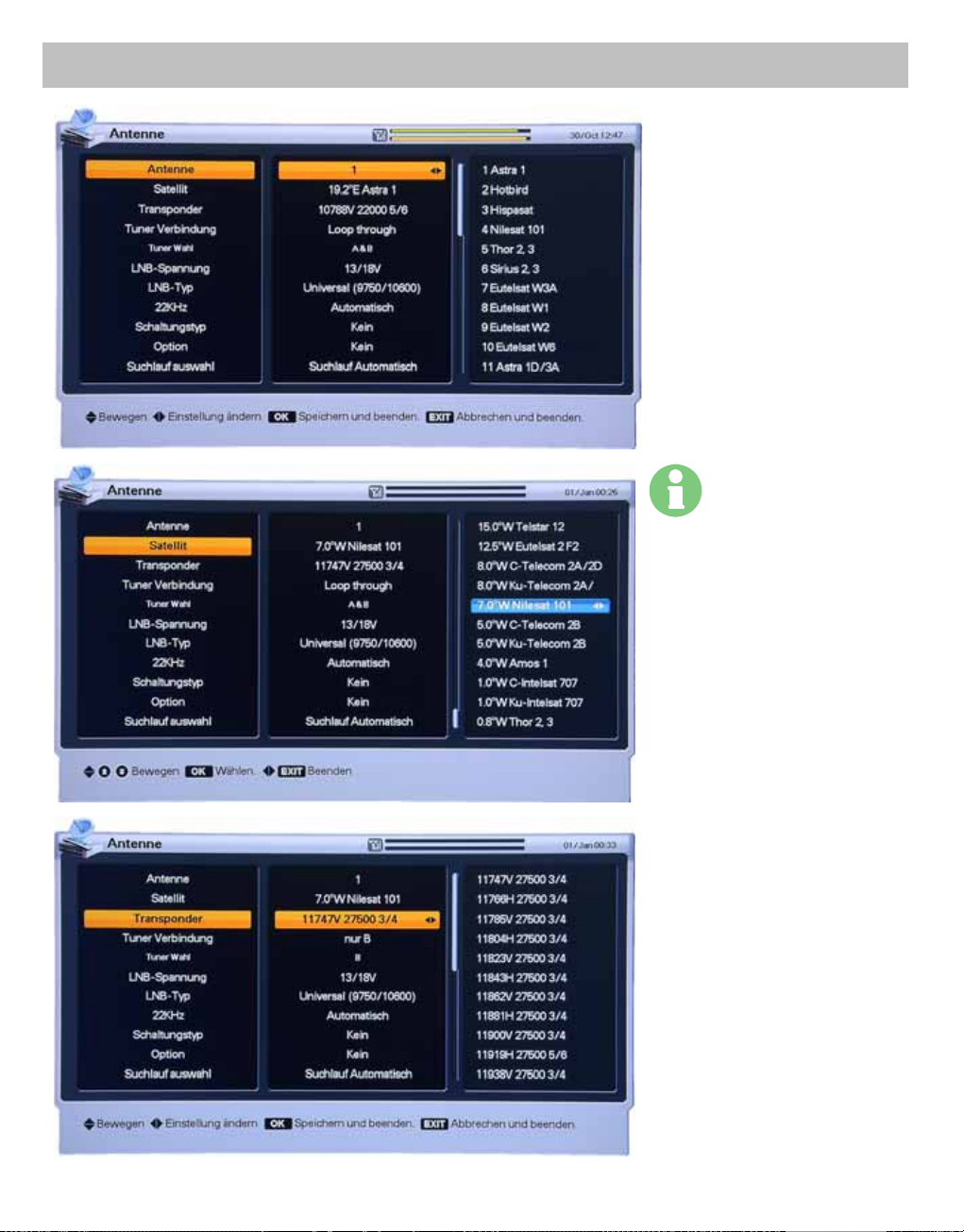

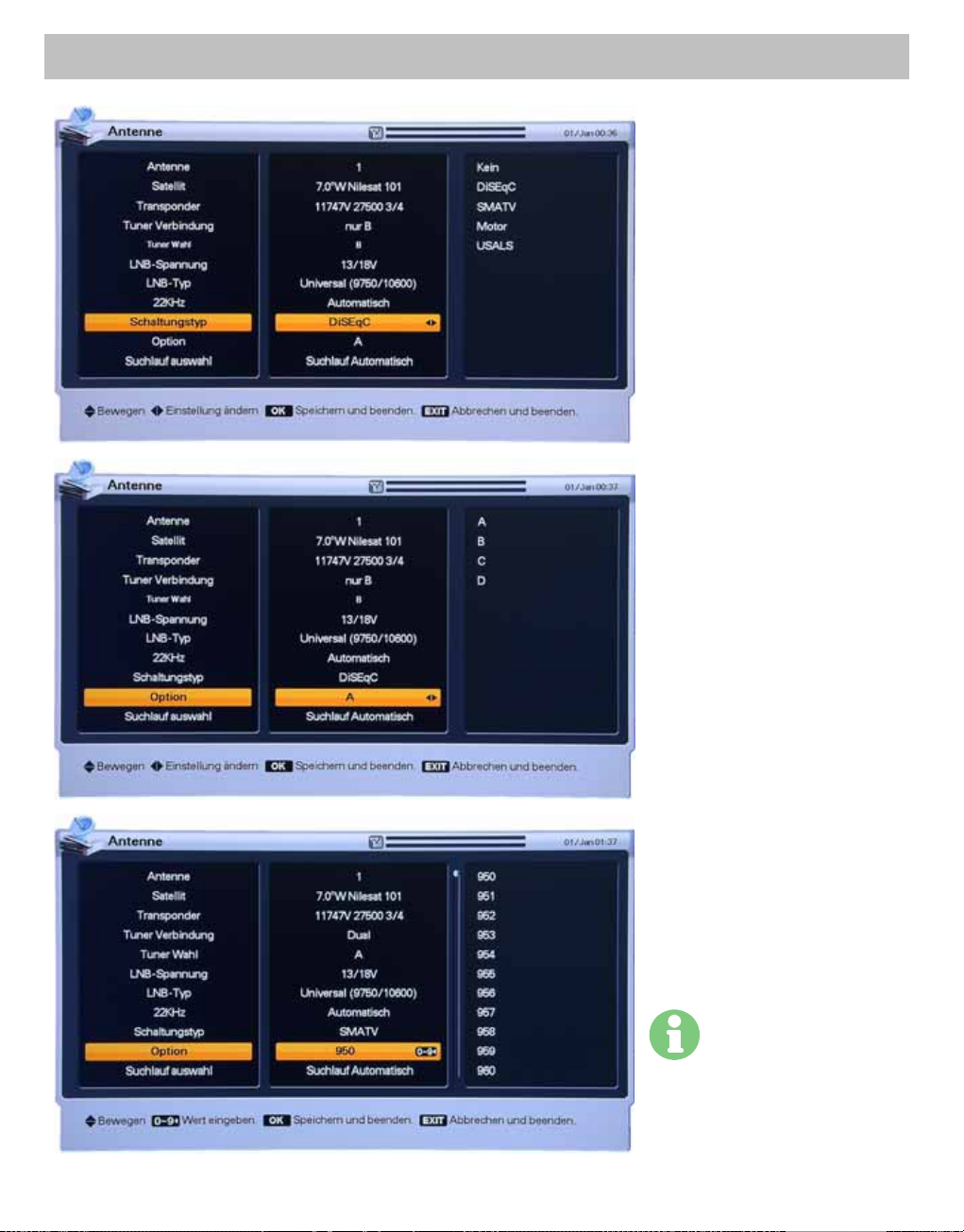

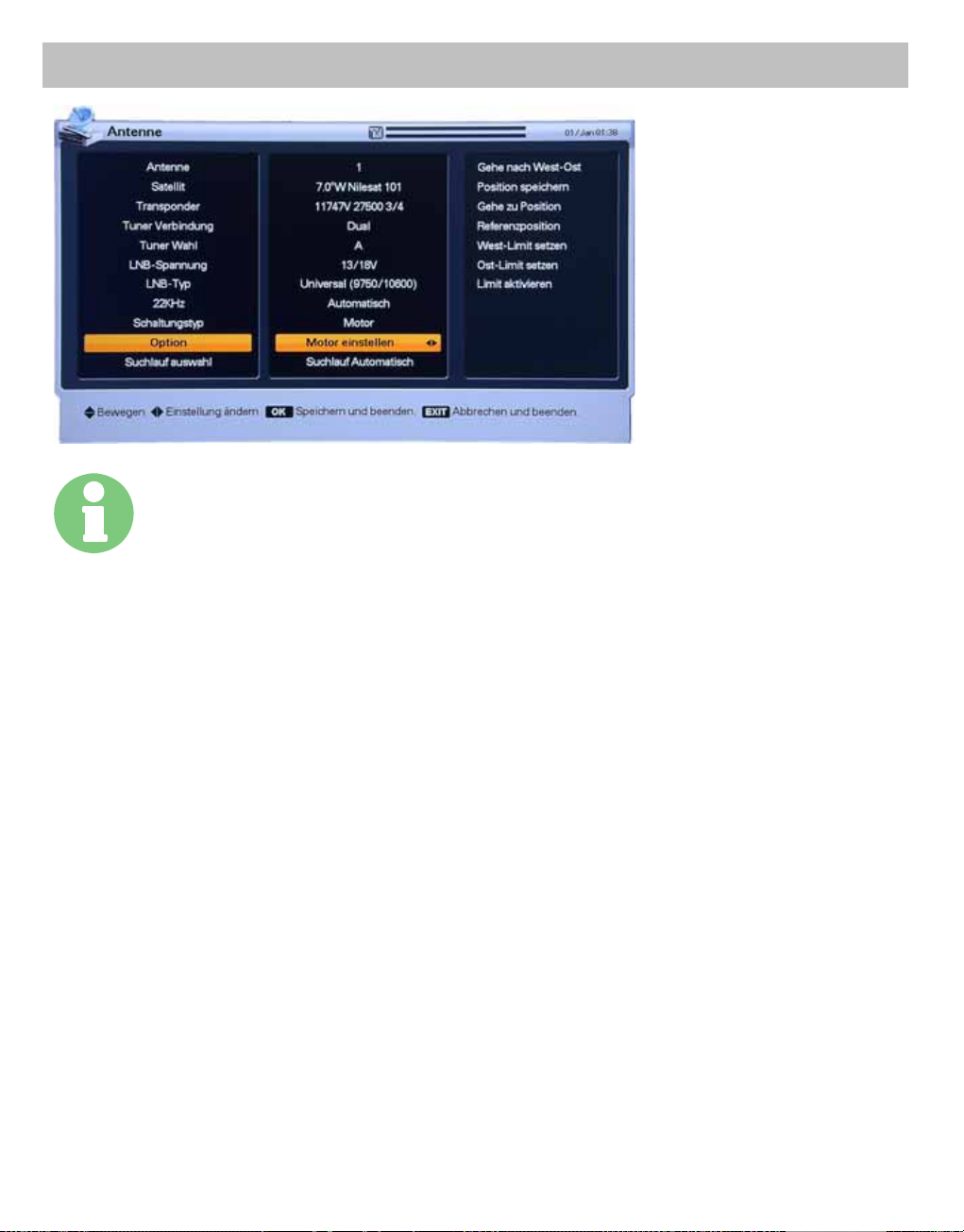

5.2.1 Antenne.................................................................................................................................. 24
5.2.2 Suchlauf Automatisch ..........................................................................................................31

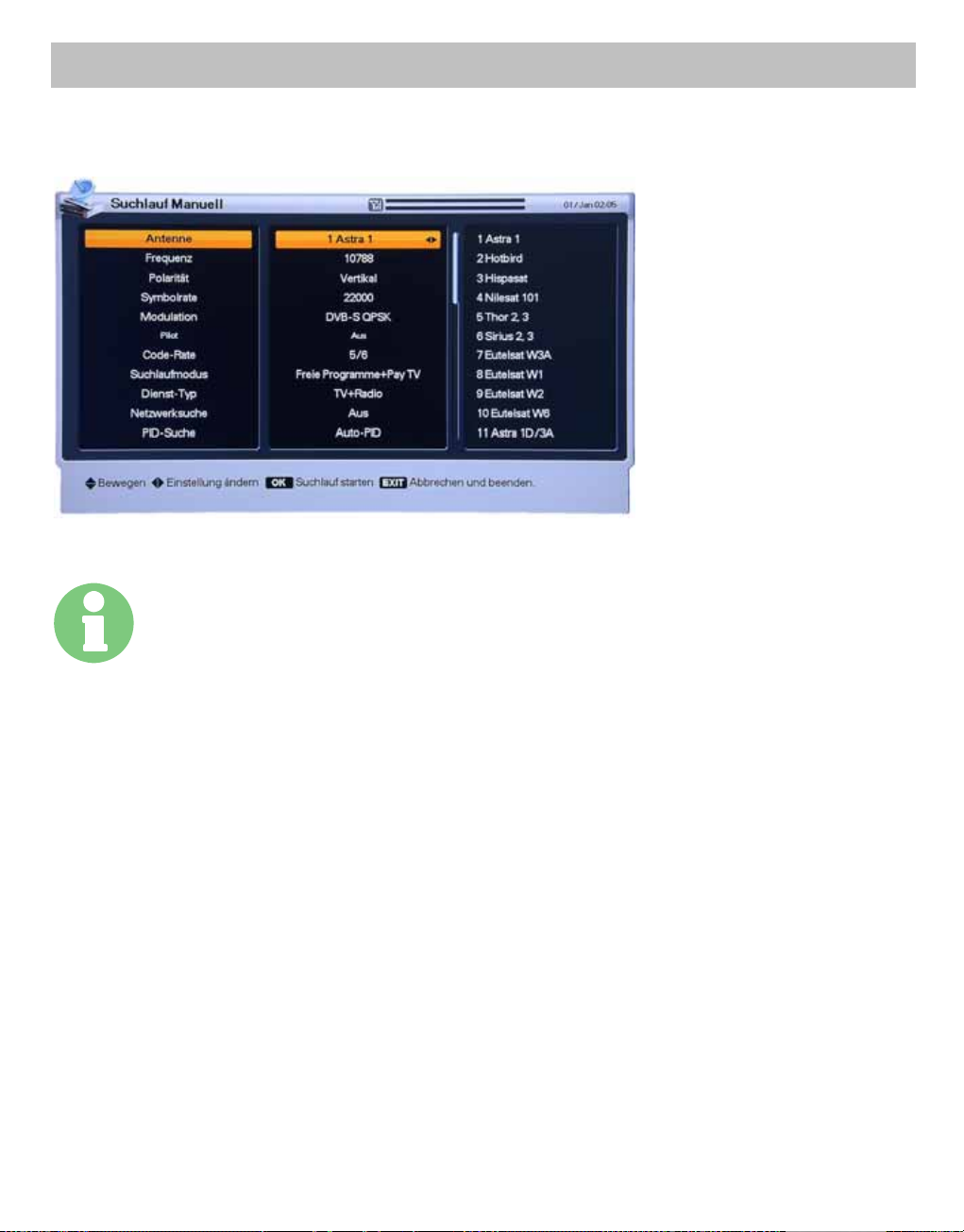

5.2.3 Suchlauf Manuell................................................................................................................... 32
5.2.4 Manuelle PID Eingabe ...........................................................................................................33

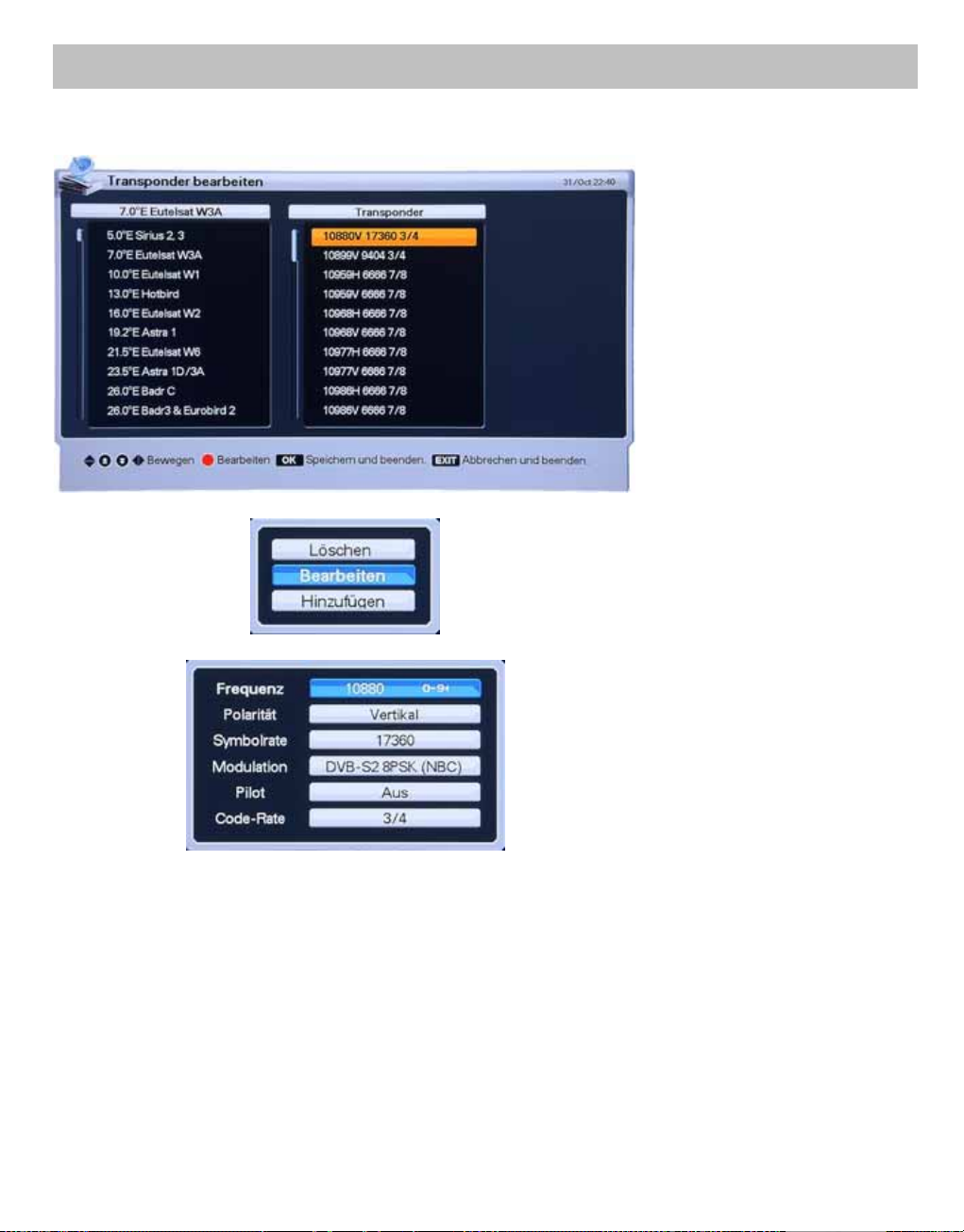

5.2.5 Transponder bearbeiten.........................................................................................................34
5.3 Menü Option ...................................................................................................................................35
5.3.1 TV-Ausgang ...........................................................................................................................35

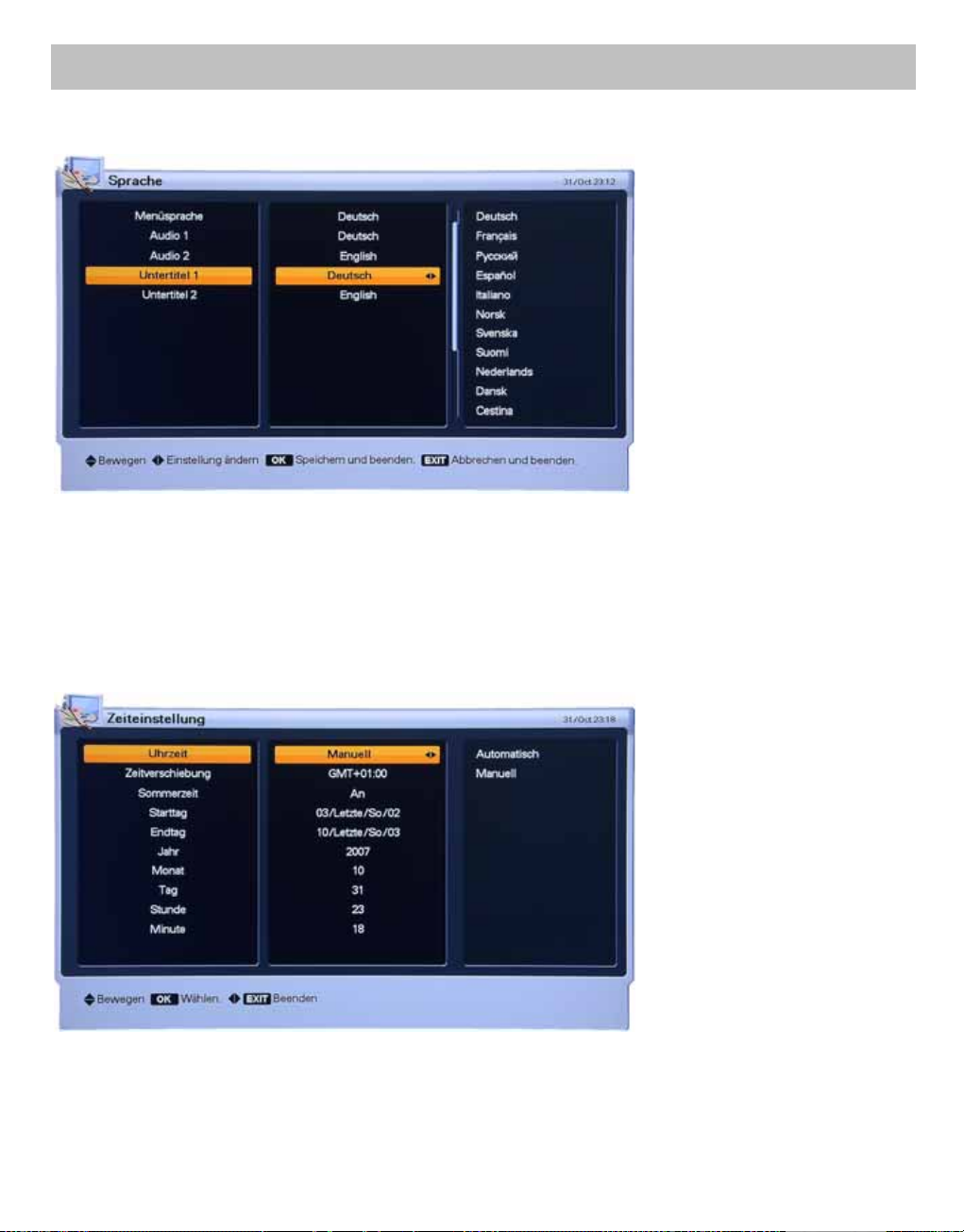

5.3.2 Sprache .................................................................................................................................. 36
5.3.3 Zeiteinstellung ........................................................................................................................36

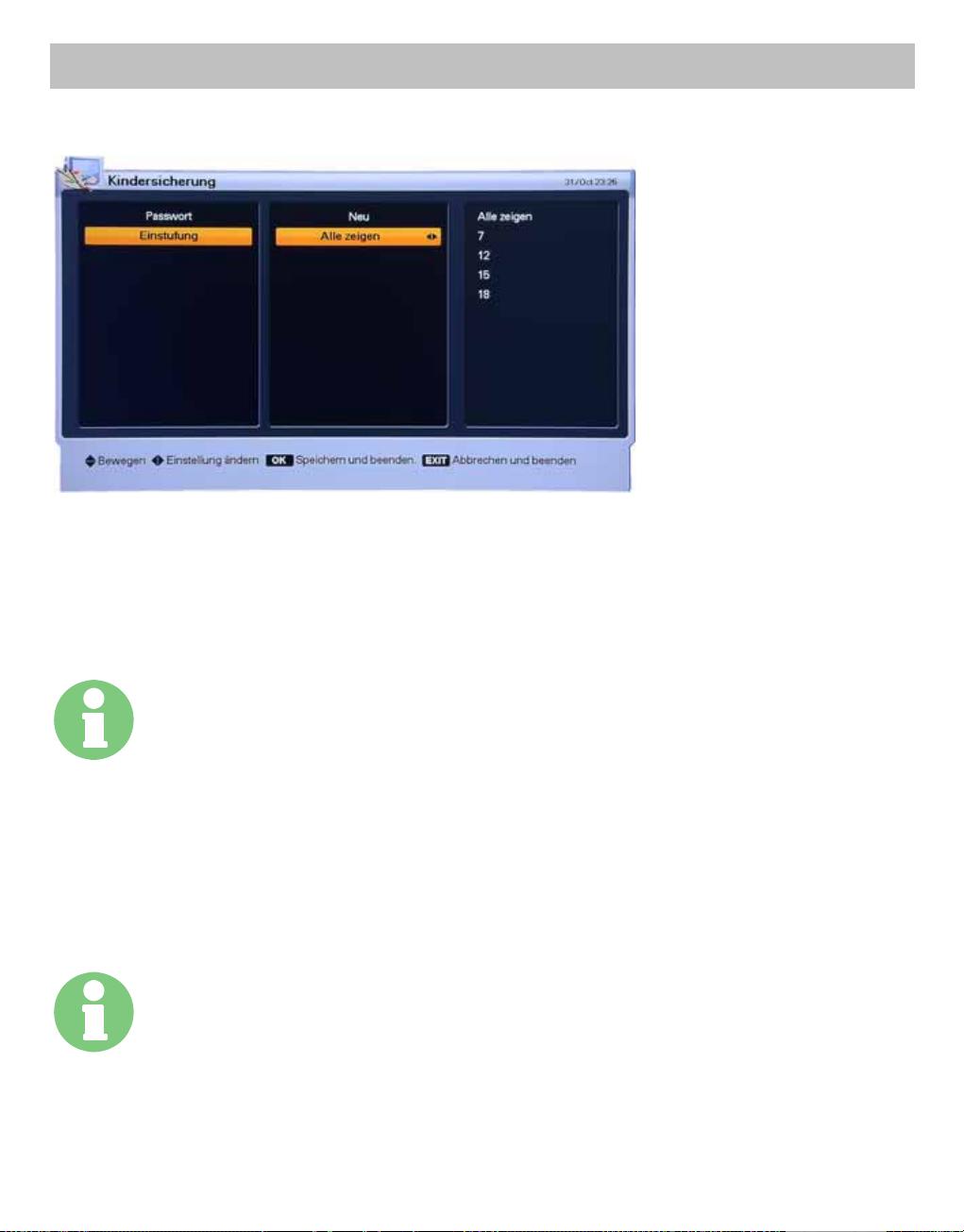

5.3.4 Kindersicherung ..................................................................................................................... 37
5.3.5 Passwort vergessen / verstellt ...............................................................................................37
5.3.6

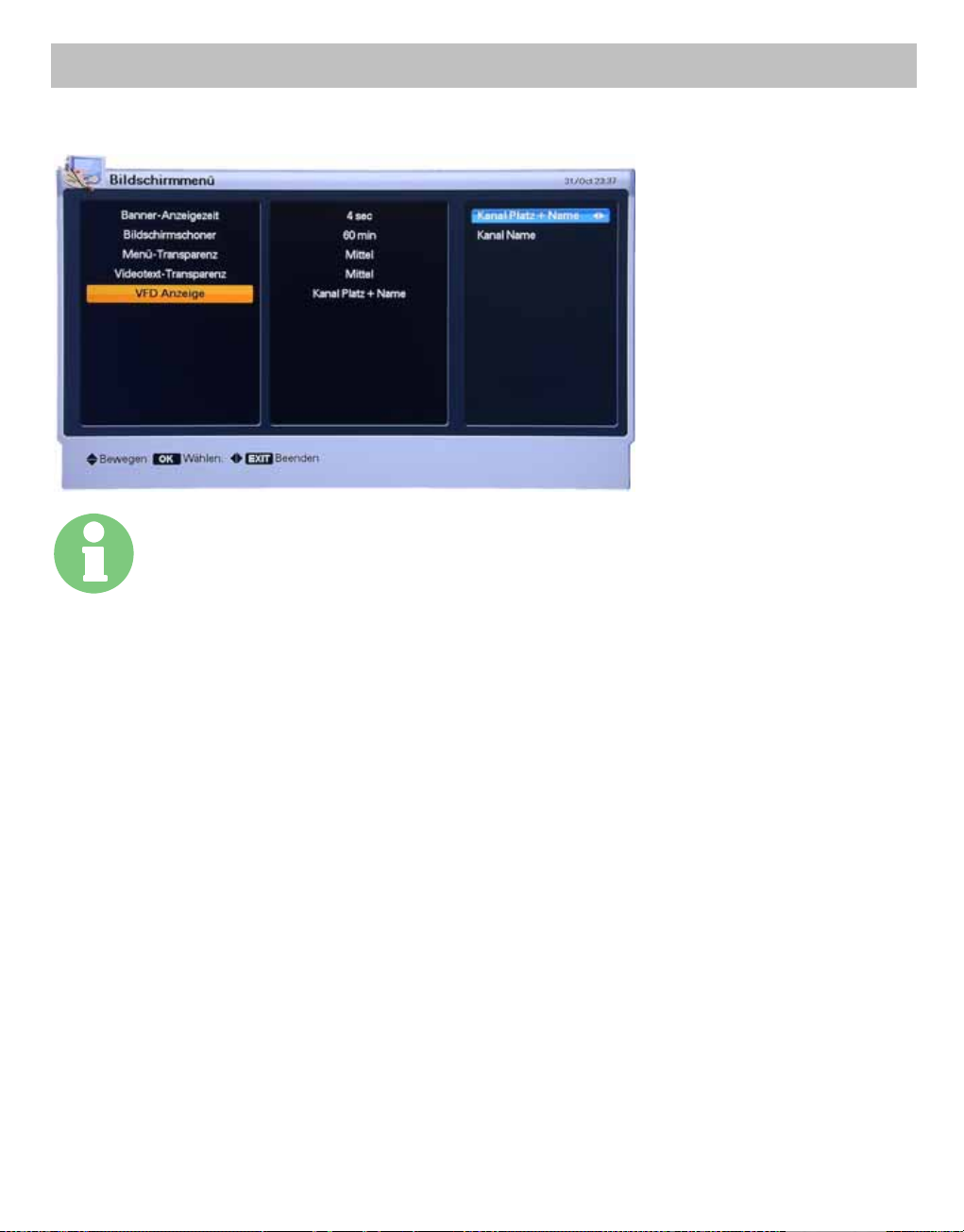

Bildschirmmenü...................................................................................................................... 38
5.4 Menü Programm .............................................................................................................................39

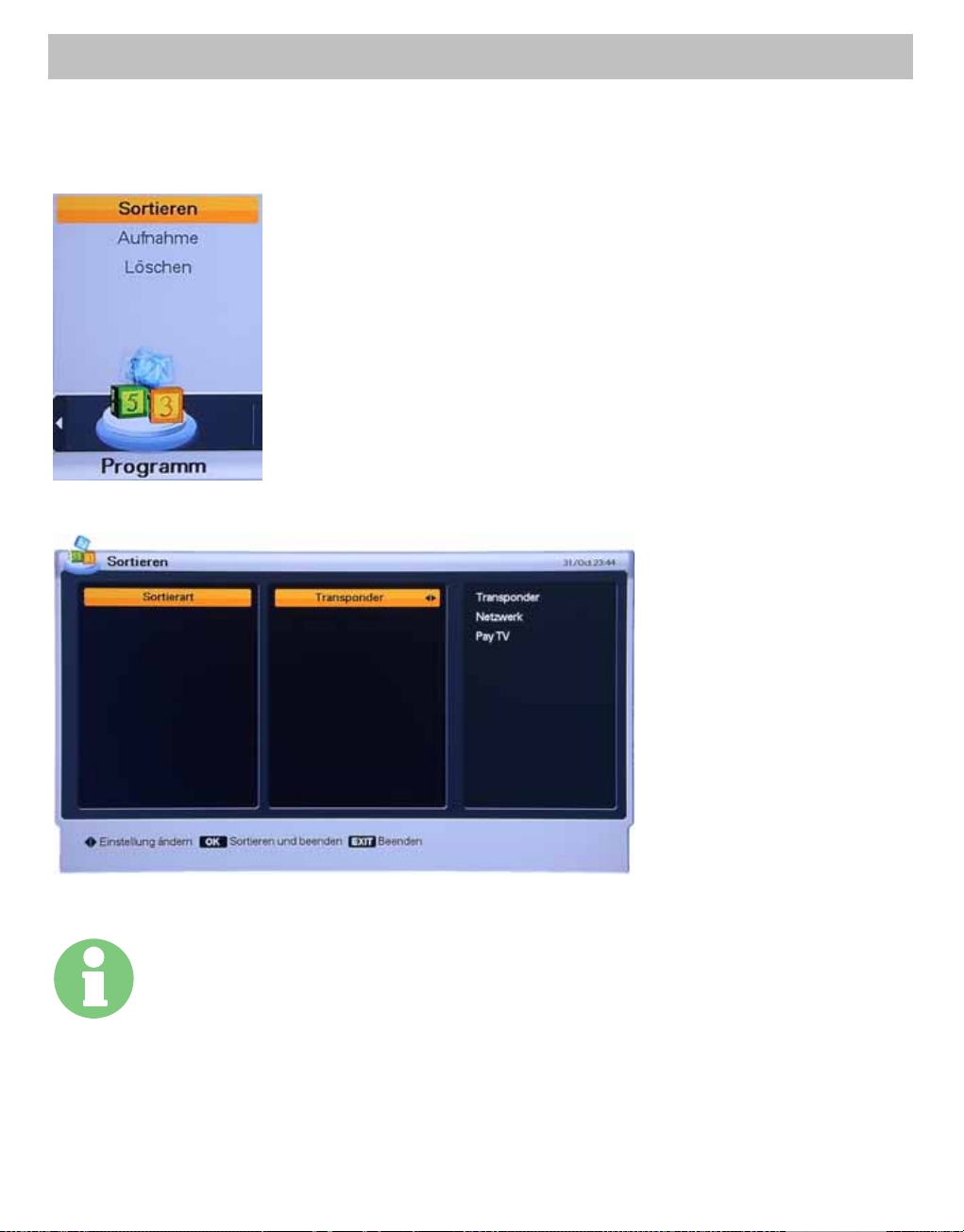

5.4.1 Sortieren.................................................................................................................................39

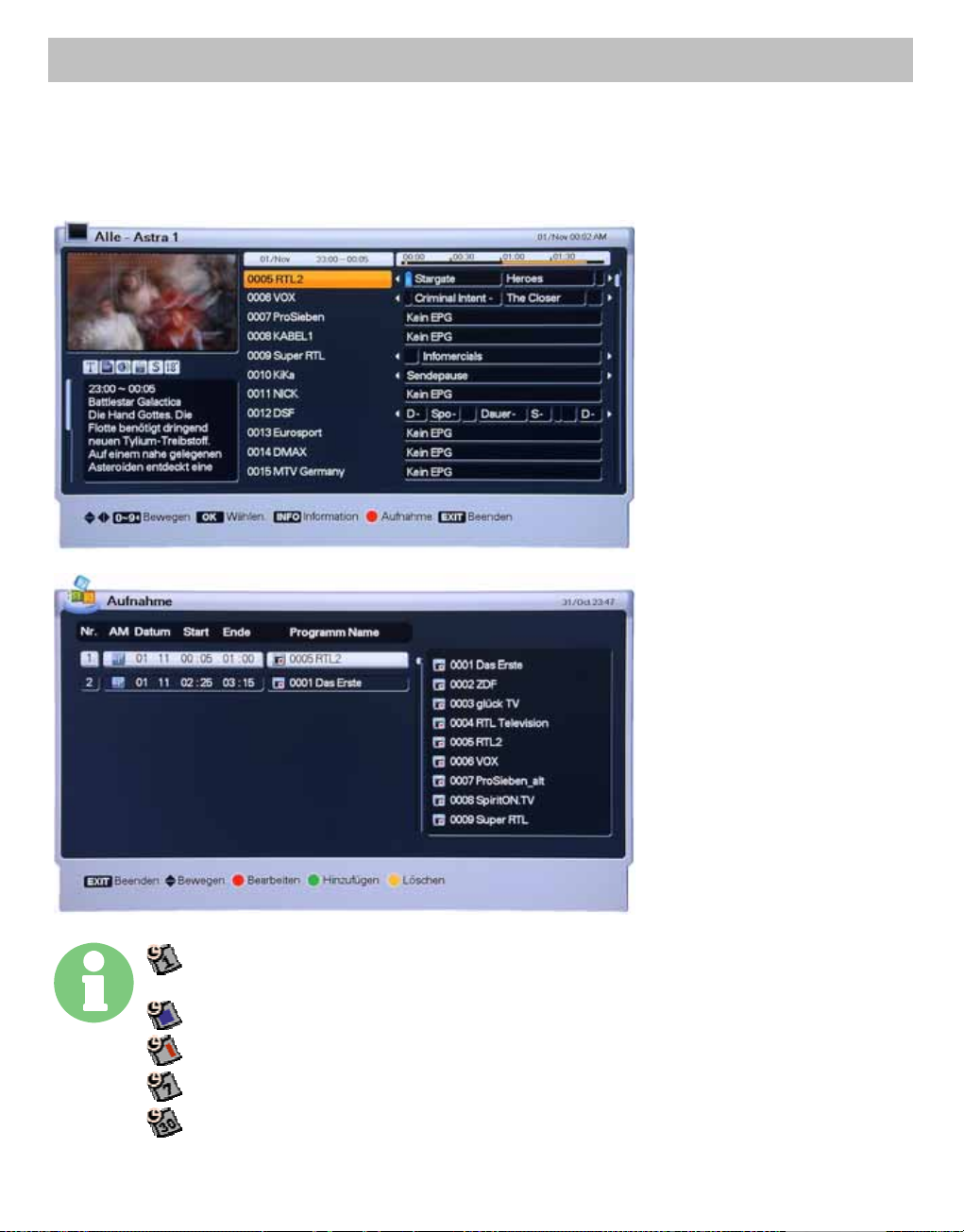

5.4.2 Aufnahme / Timer-Einstellung................................................................................................40

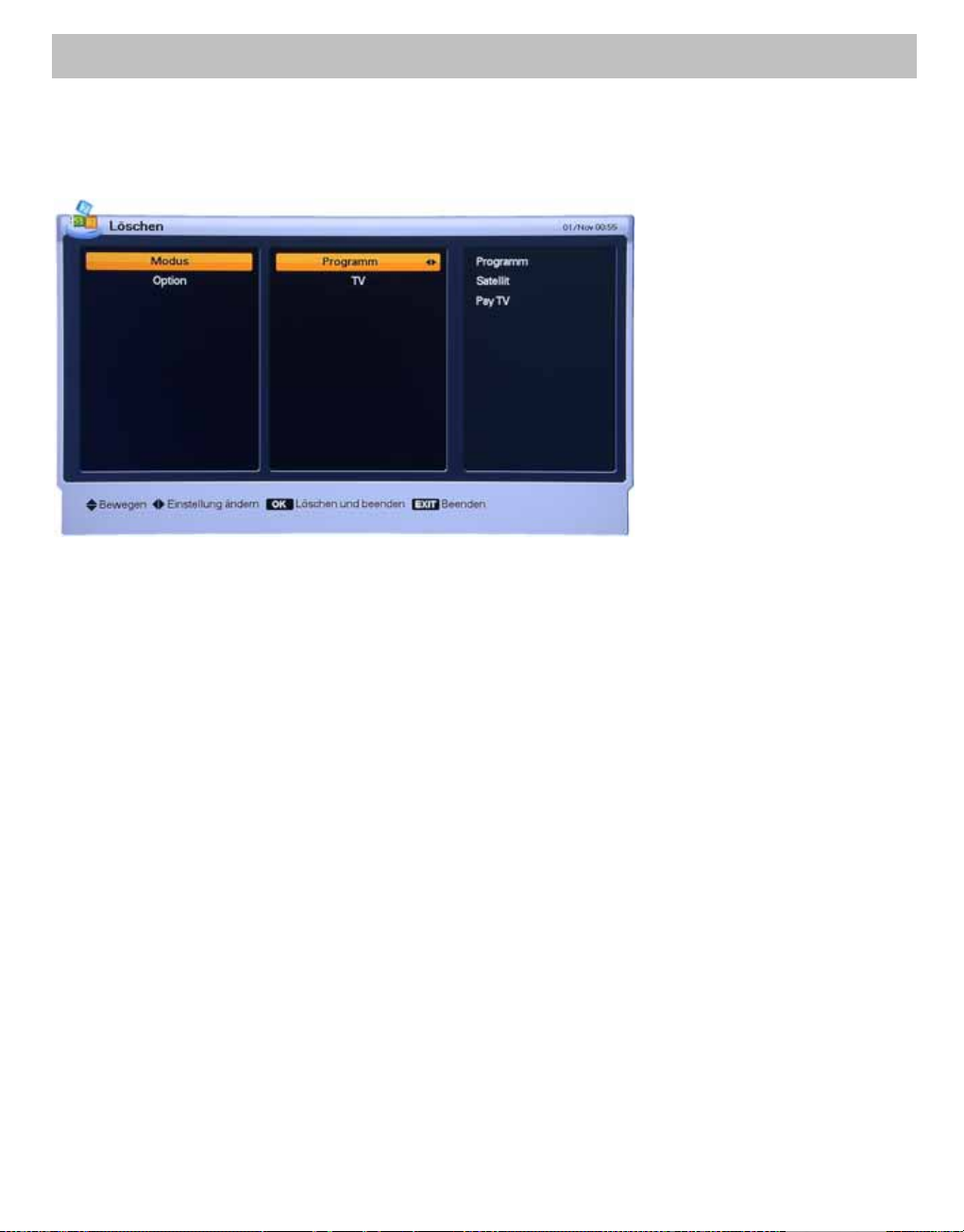

5.4.3 Löschen..................................................................................................................................41
5.5 Menü Erweitert................................................................................................................................42

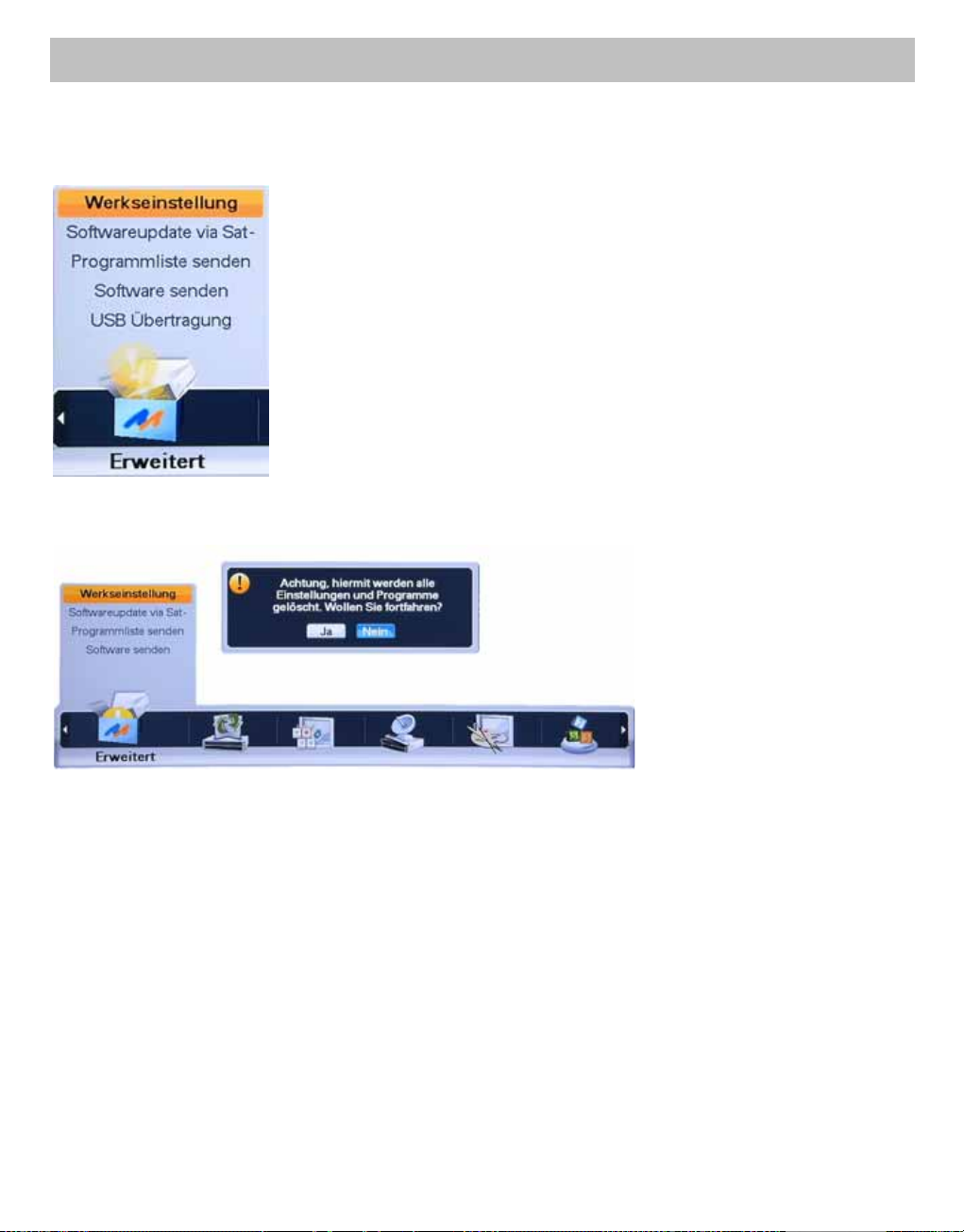

5.5.1 Werkseinstellung.................................................................................................................... 42

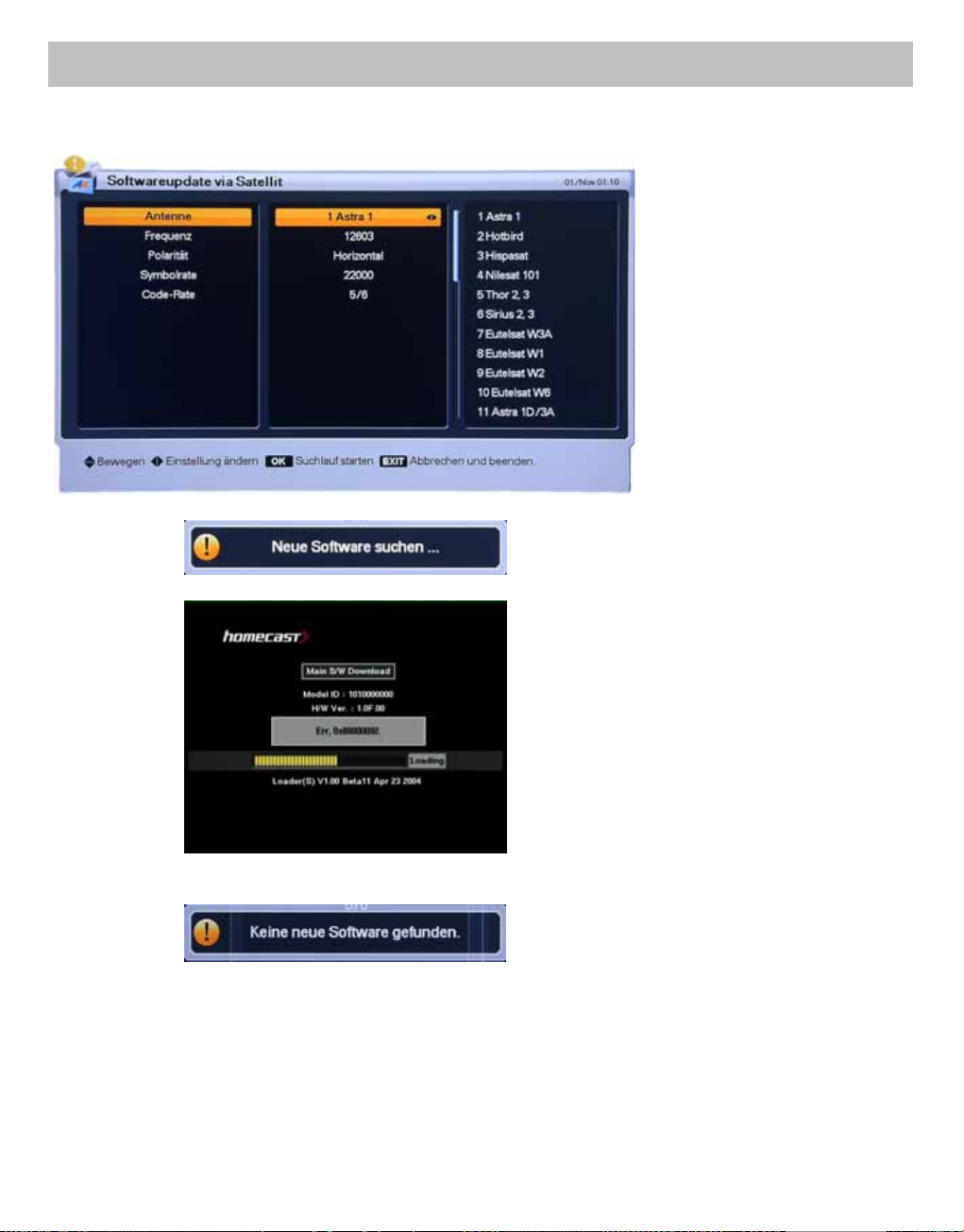

5.5.2 Softwareupdate via Satellit.....................................................................................................43

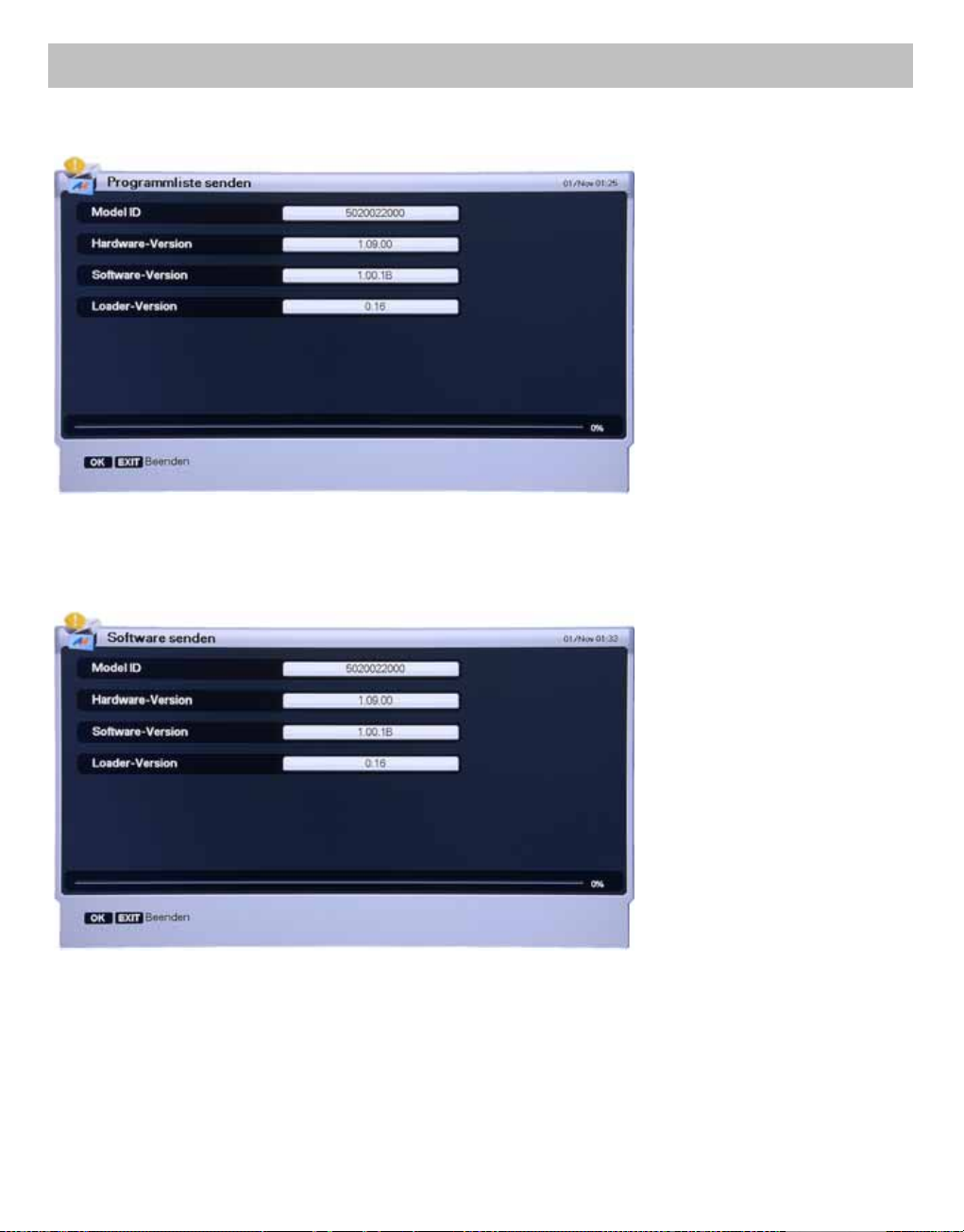

5.5.3 Programmliste senden ...........................................................................................................44
5.5.4
Software senden ....................................................................................................................44
5.5.5 USB Übertragung................................................................................................................... 45
Copyright Homecast Europe GmbH V1.31 2 Technische Änderungen und Irrtümer vorbehalten
Page 3
Inhaltsverzeichnis

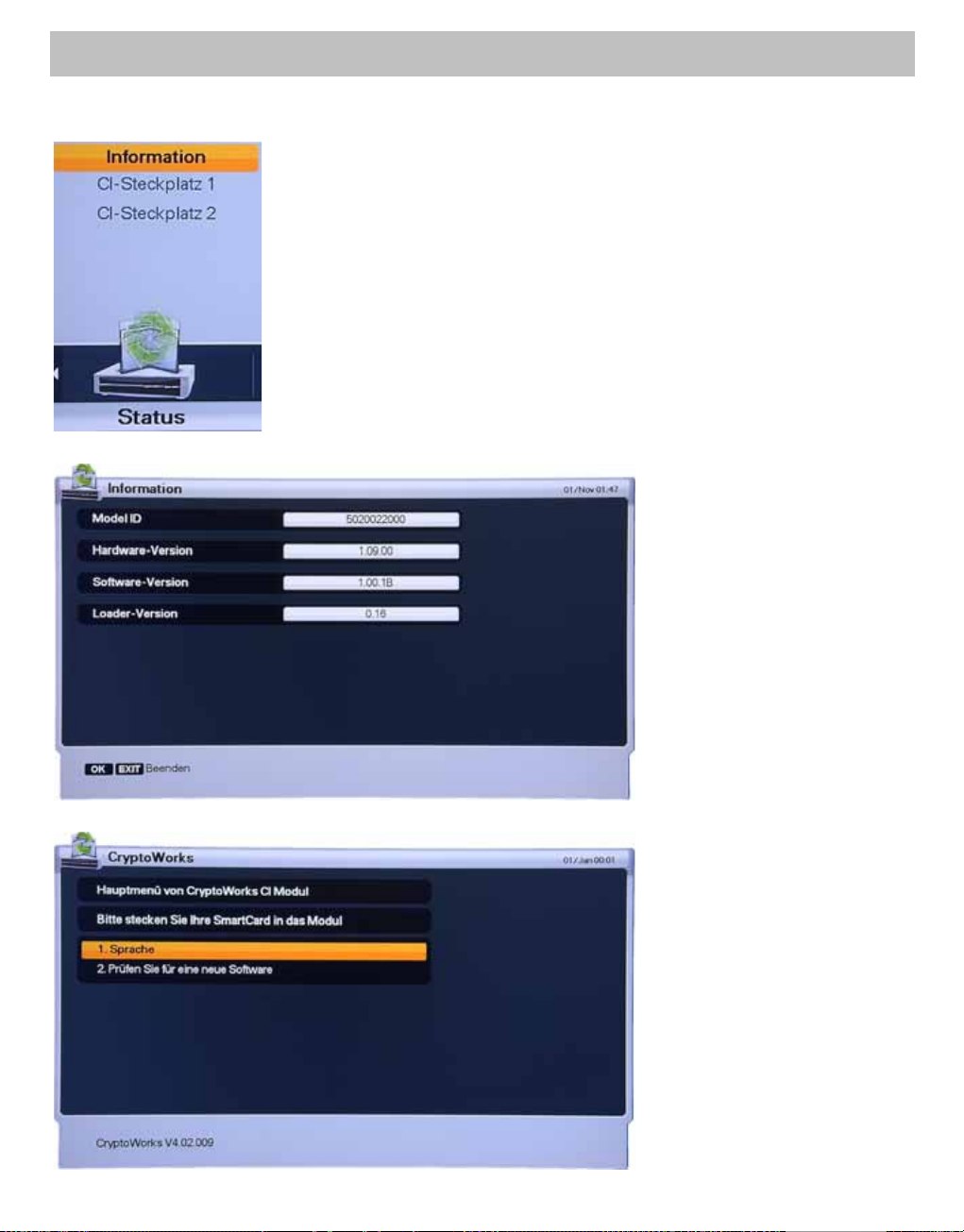

5.6 Menü Status....................................................................................................................................46
5.6.1 Information .............................................................................................................................46
5.6.2 CI Steckplätze........................................................................................................................46
5.7
Menü Festplatte ..............................................................................................................................47

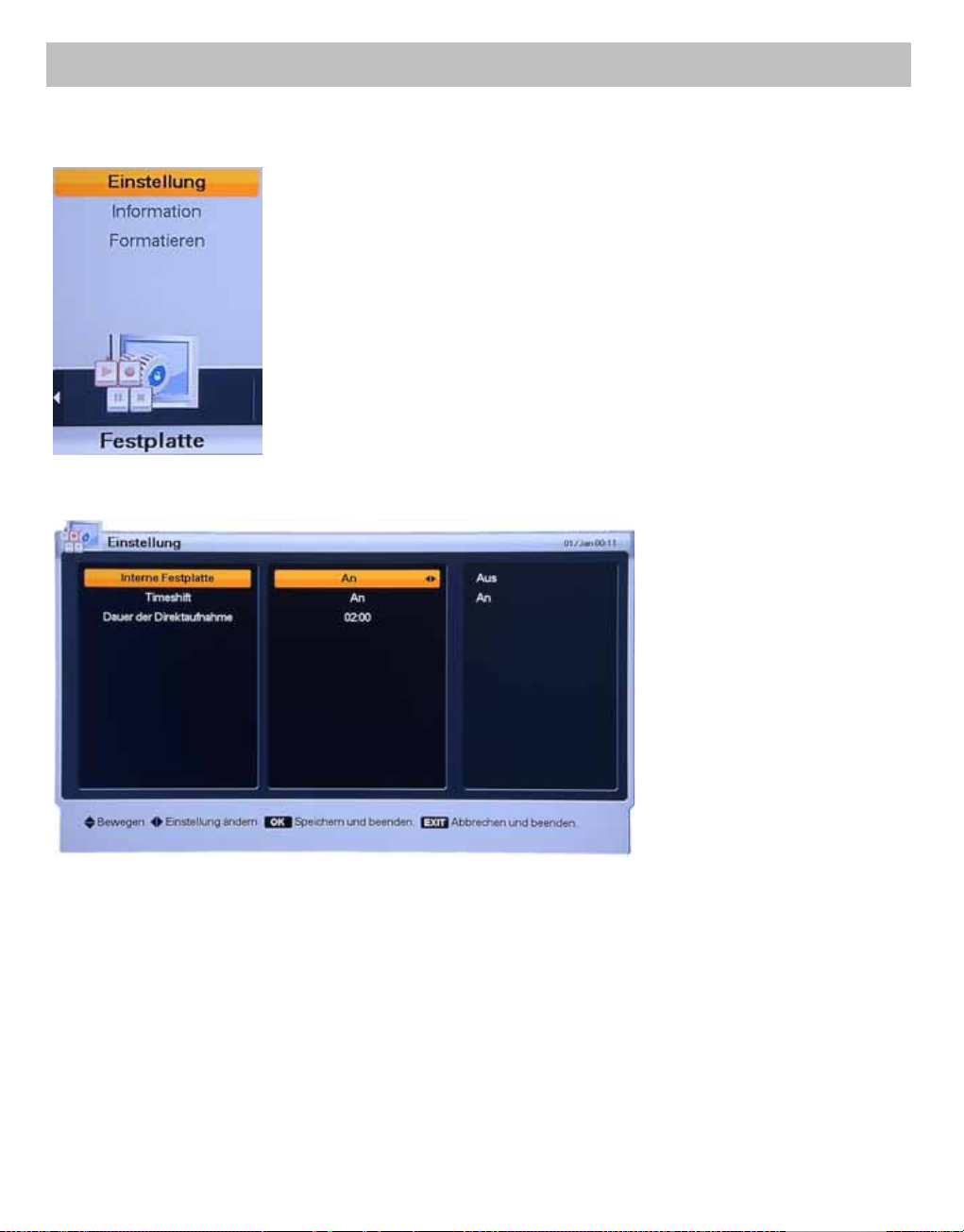

5.7.1 Einstellung..............................................................................................................................47
5.7.2 Information .............................................................................................................................48
5.7.3 Formatieren............................................................................................................................ 48
6 Allgemeine Bedienung.......................................................................................................................49

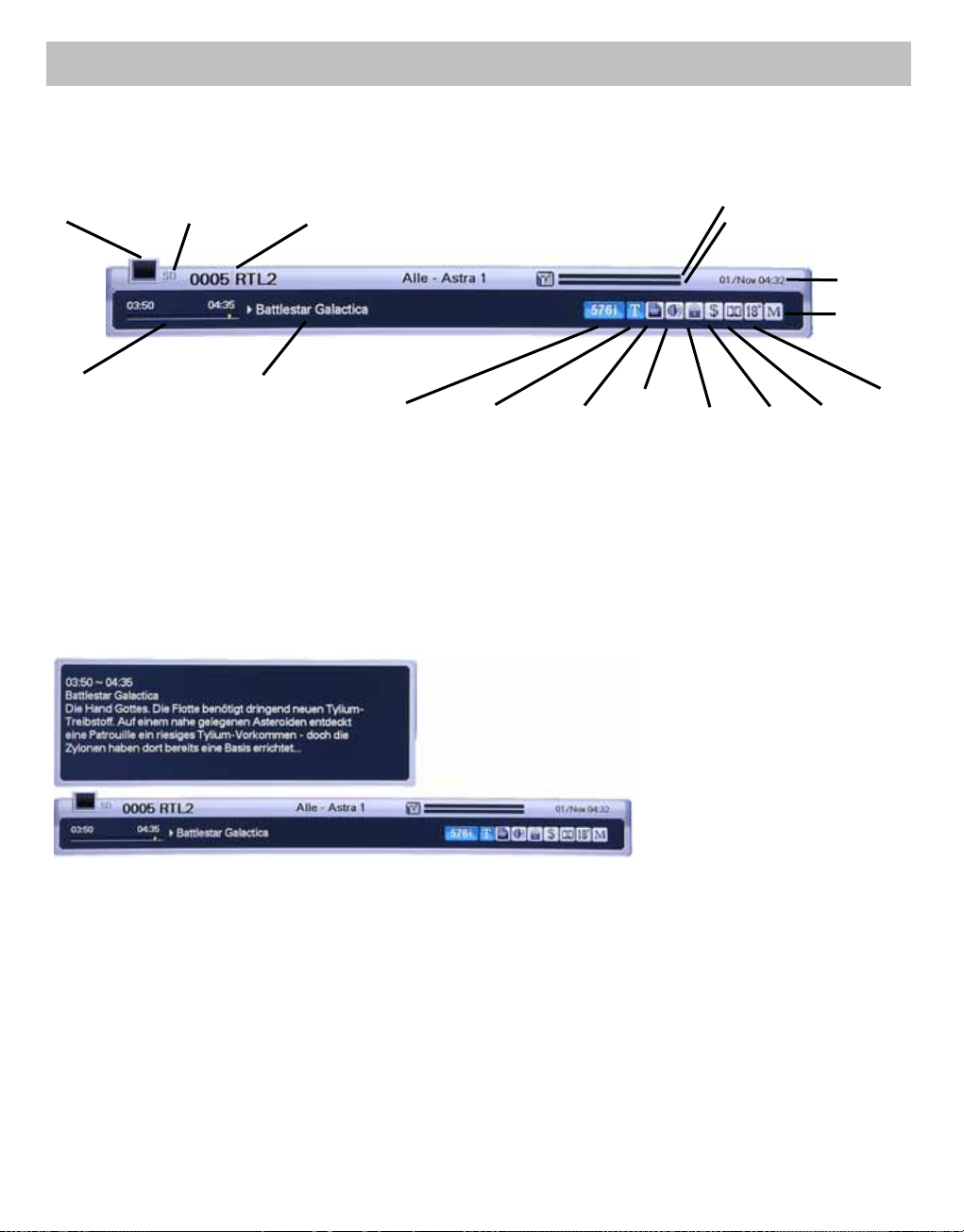

6.1 Informationsfenster .........................................................................................................................49
6.2 Wechseln zwischen Ferseh- und Radio-Modus ............................................................................. 50

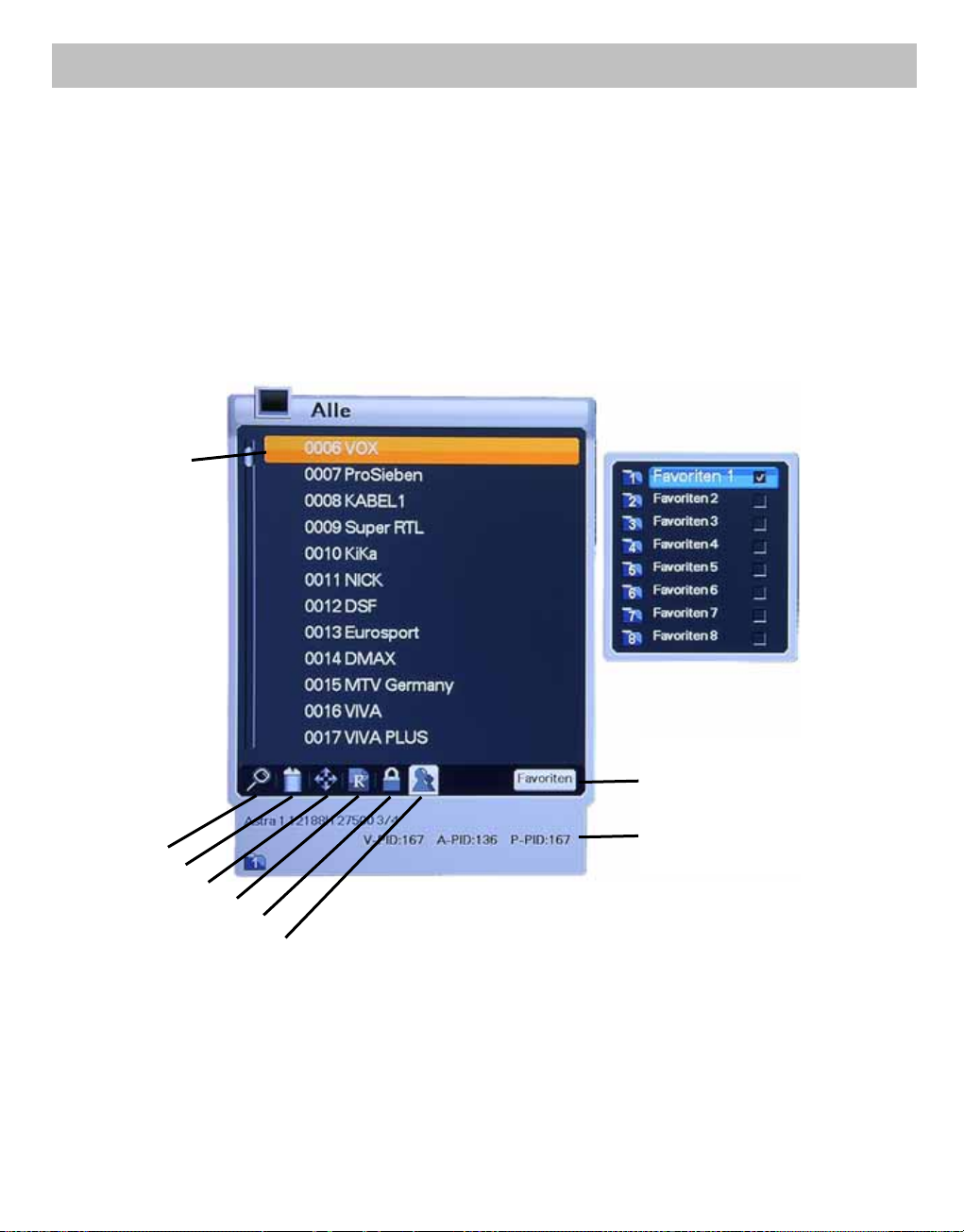

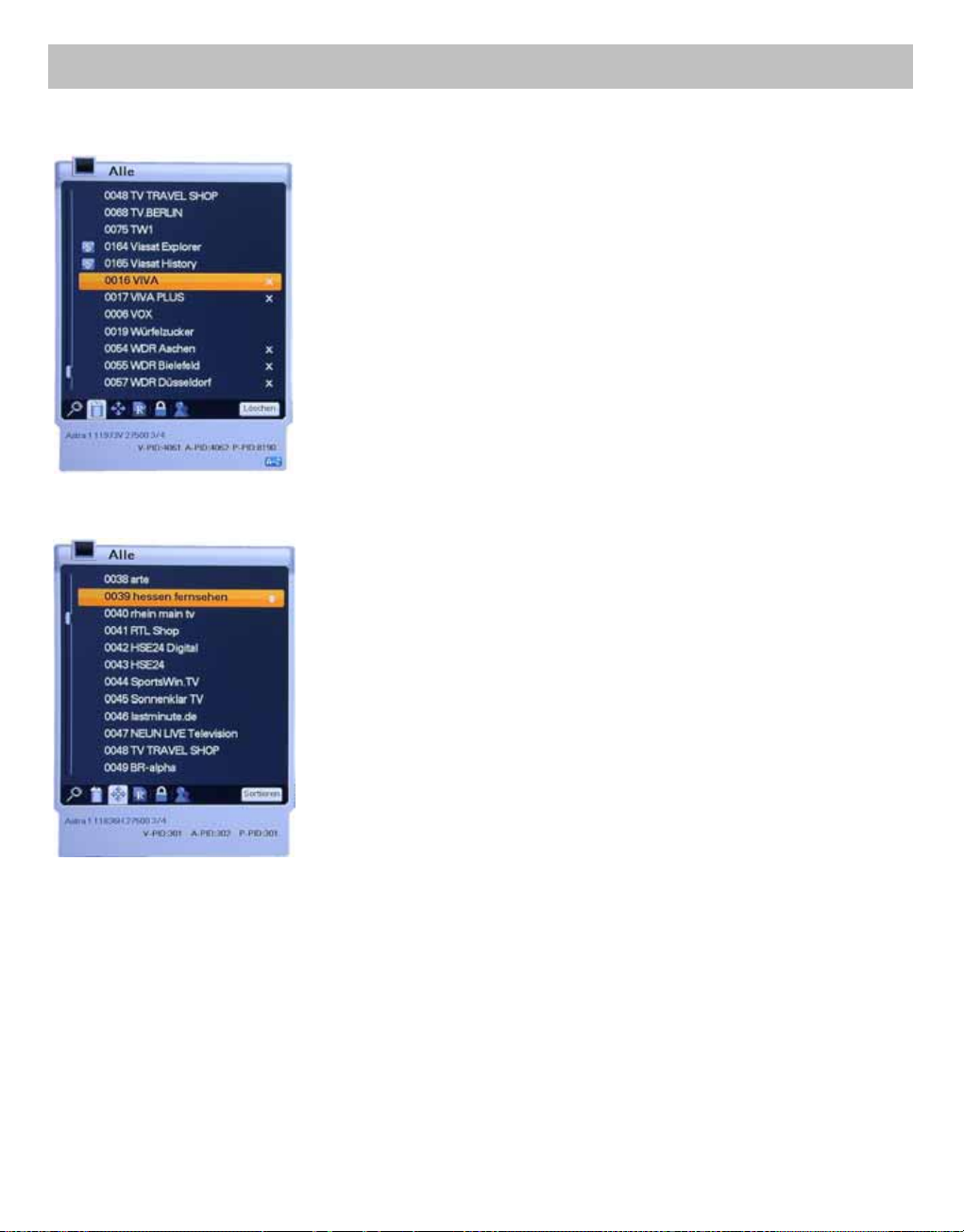

6.3 Programmlisten der TV- oder Radiokanäle anzeigen..................................................................... 50
6.3.1 Programme „Anzeigen“ ..........................................................................................................51
6.3.2 Propramme „Löschen“ ...........................................................................................................52
6.3.3 Programme „Sortieren“ ..........................................................................................................52
6.3.4 Programme/Favoritenlisten „Umbenennen“........................................................................... 53
6.3.5 Programme „Sperren“ ............................................................................................................ 54
6.3.6 Einrichten von Favoritenlisten................................................................................................ 54

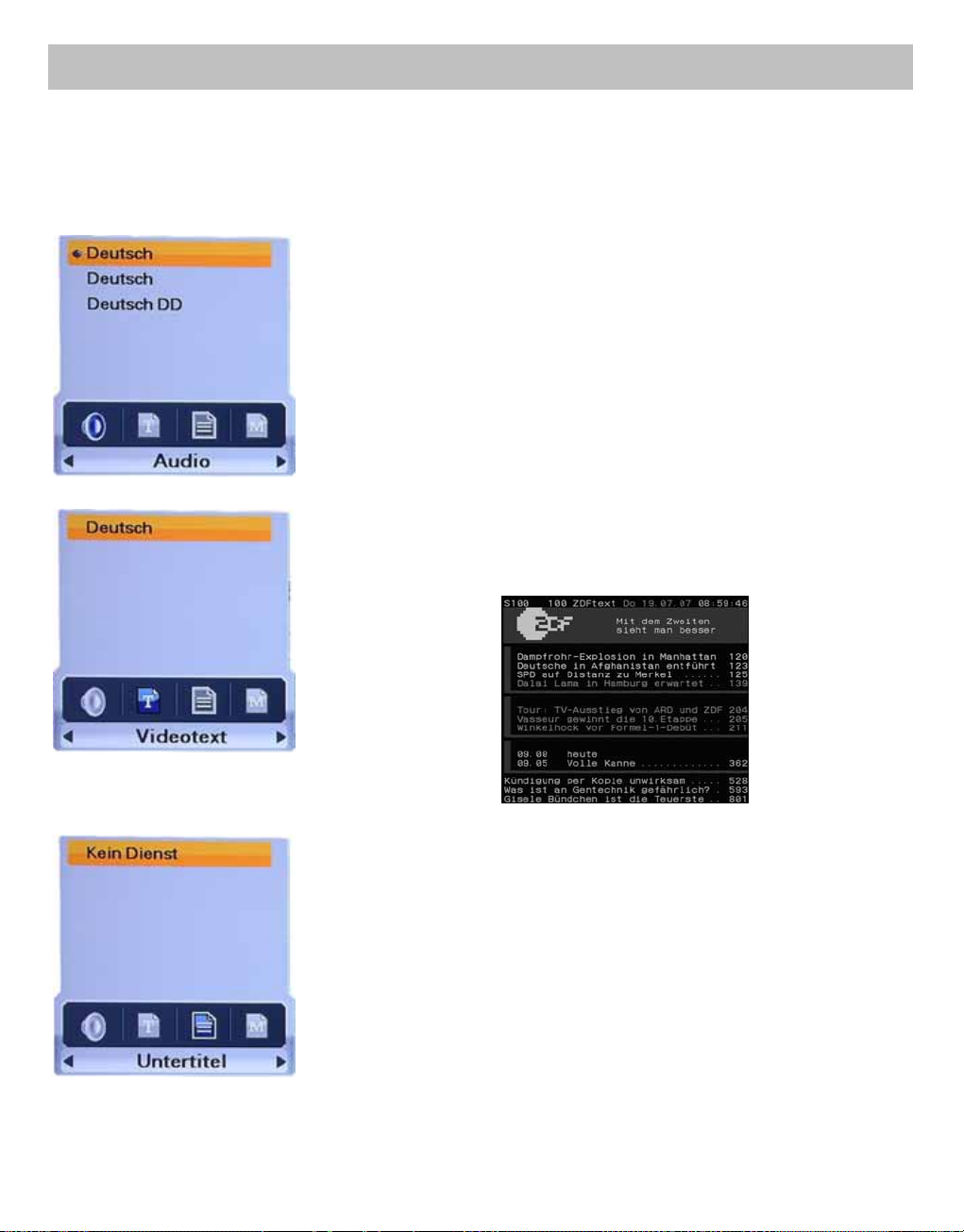

6.4 Menü Option ...................................................................................................................................55
6.4.1 Audio-Sprachauswahl ............................................................................................................55
6.4.2 Videotext ................................................................................................................................55
6.4.3 Untertitel................................................................................................................................. 55

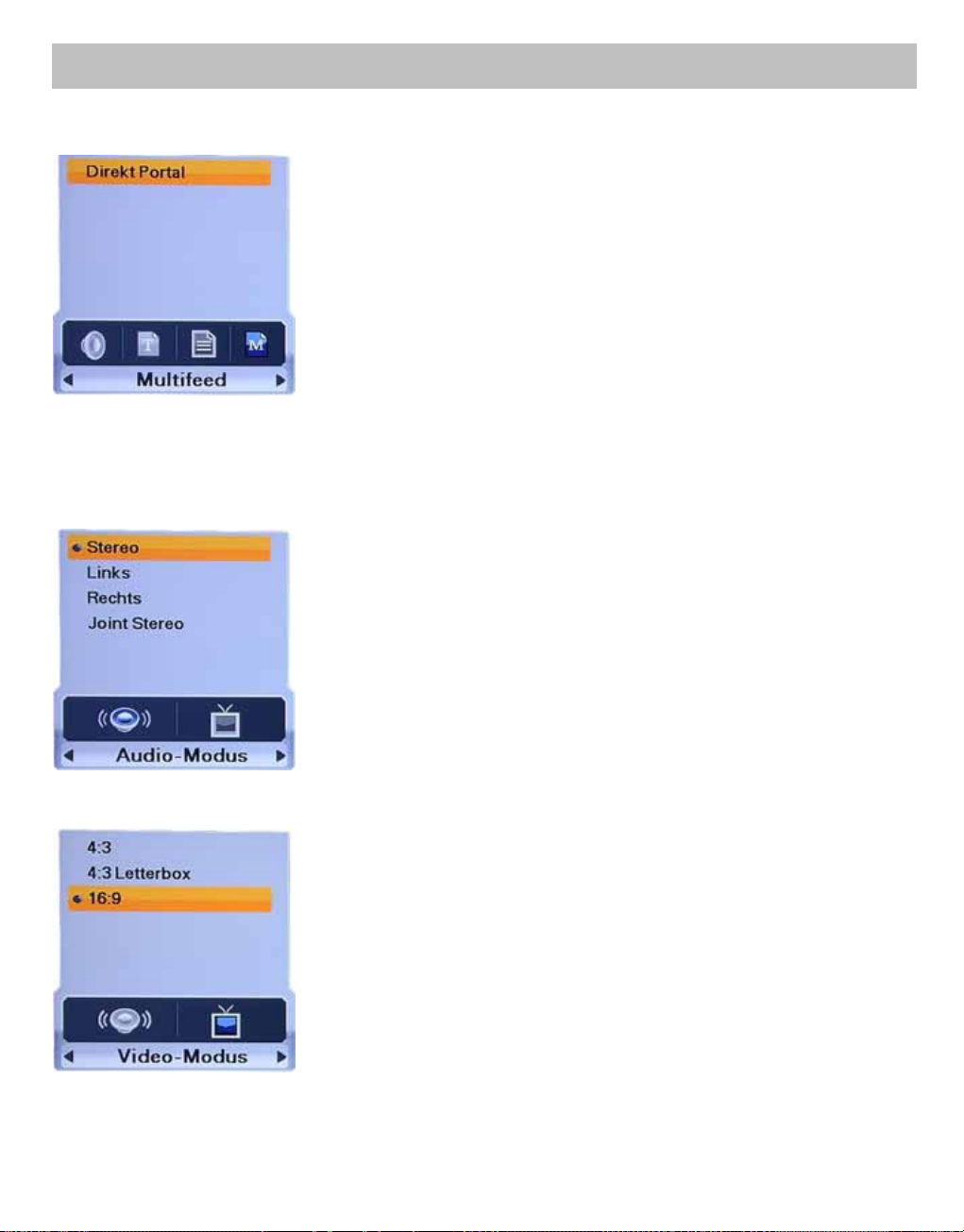

6.4.4 Multifeed.................................................................................................................................56
6.5 A/V+ ................................................................................................................................................ 56
6.5.1 Audio-Modus ..........................................................................................................................56
6.5.2 Video-Modus ..........................................................................................................................56
6.6 Favoriten-Programmlisten...............................................................................................................57

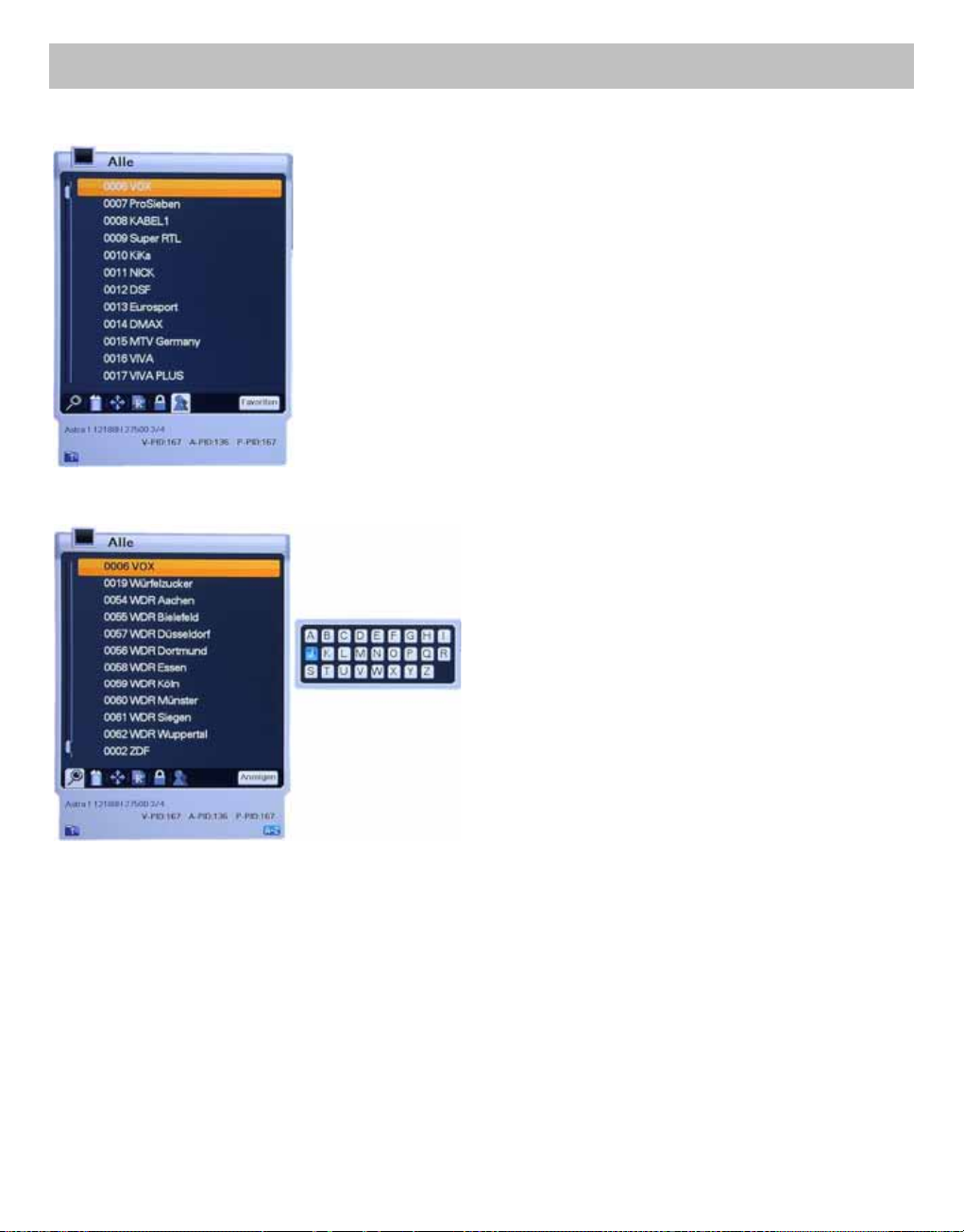

6.7 A-Z Sortierung................................................................................................................................. 57
6.8 EPG (Elektronische Programmführung) ......................................................................................... 58

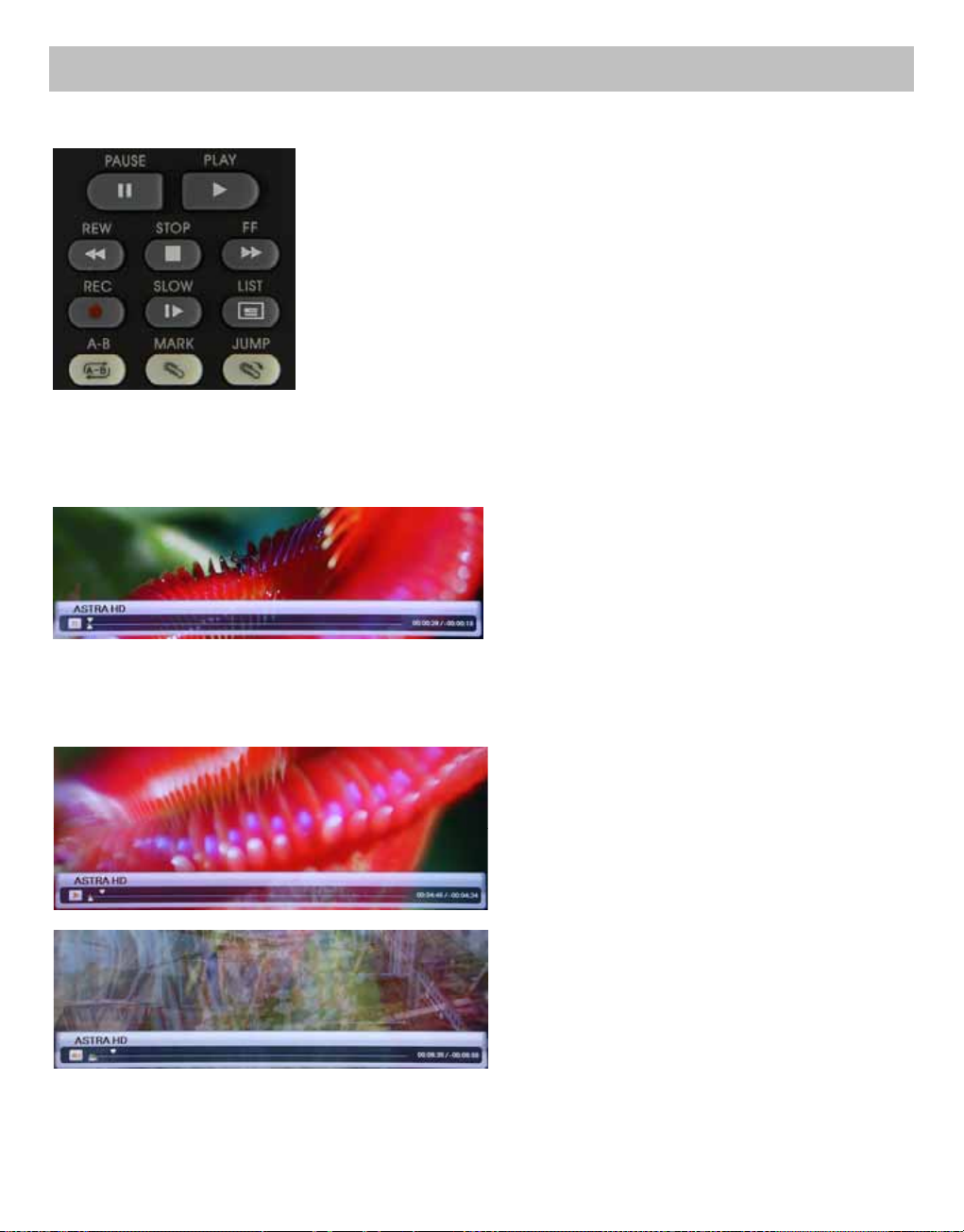

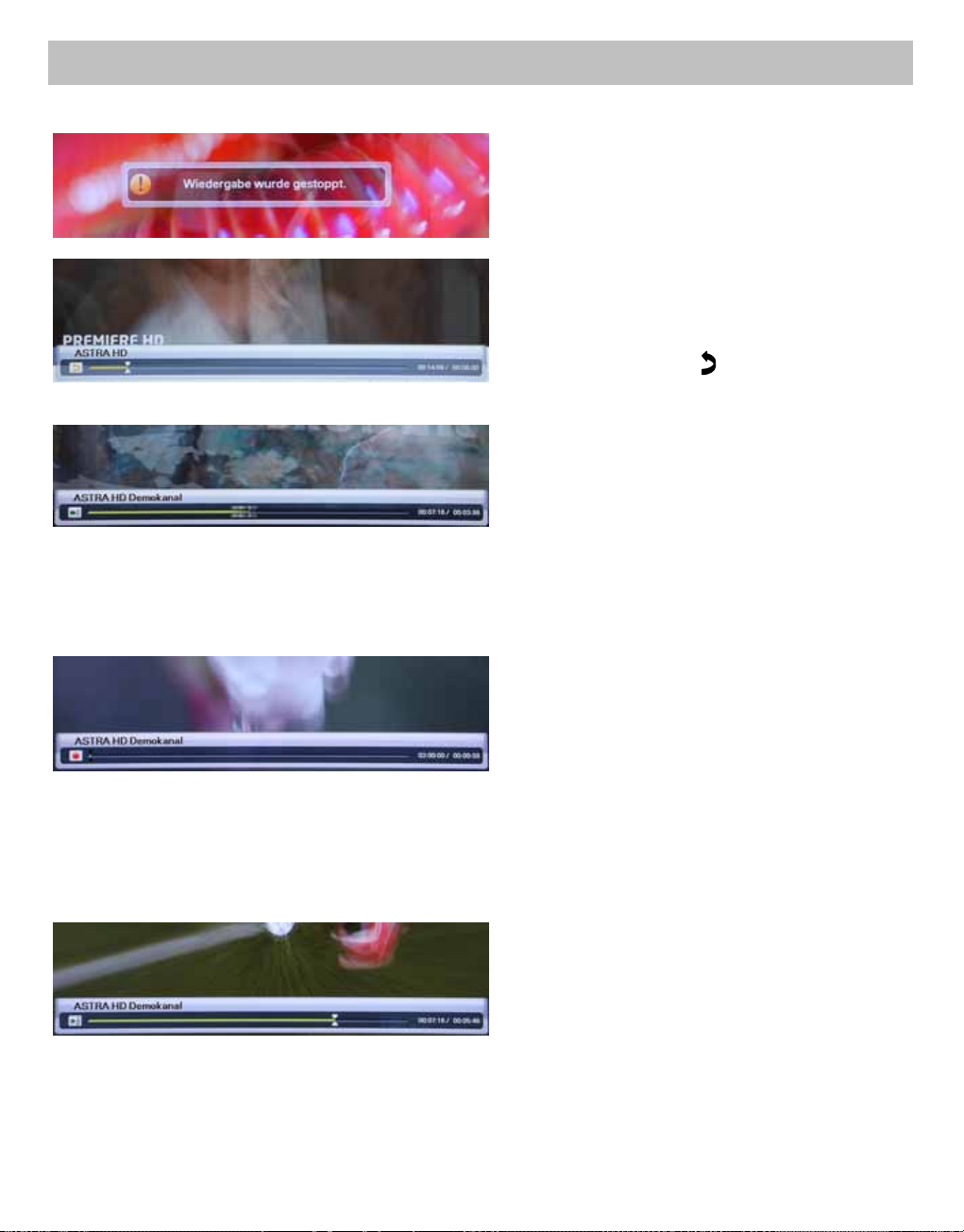

6.9 PVR Funktionen..............................................................................................................................59
7 Film- und Bildwiedergabe..................................................................................................................62

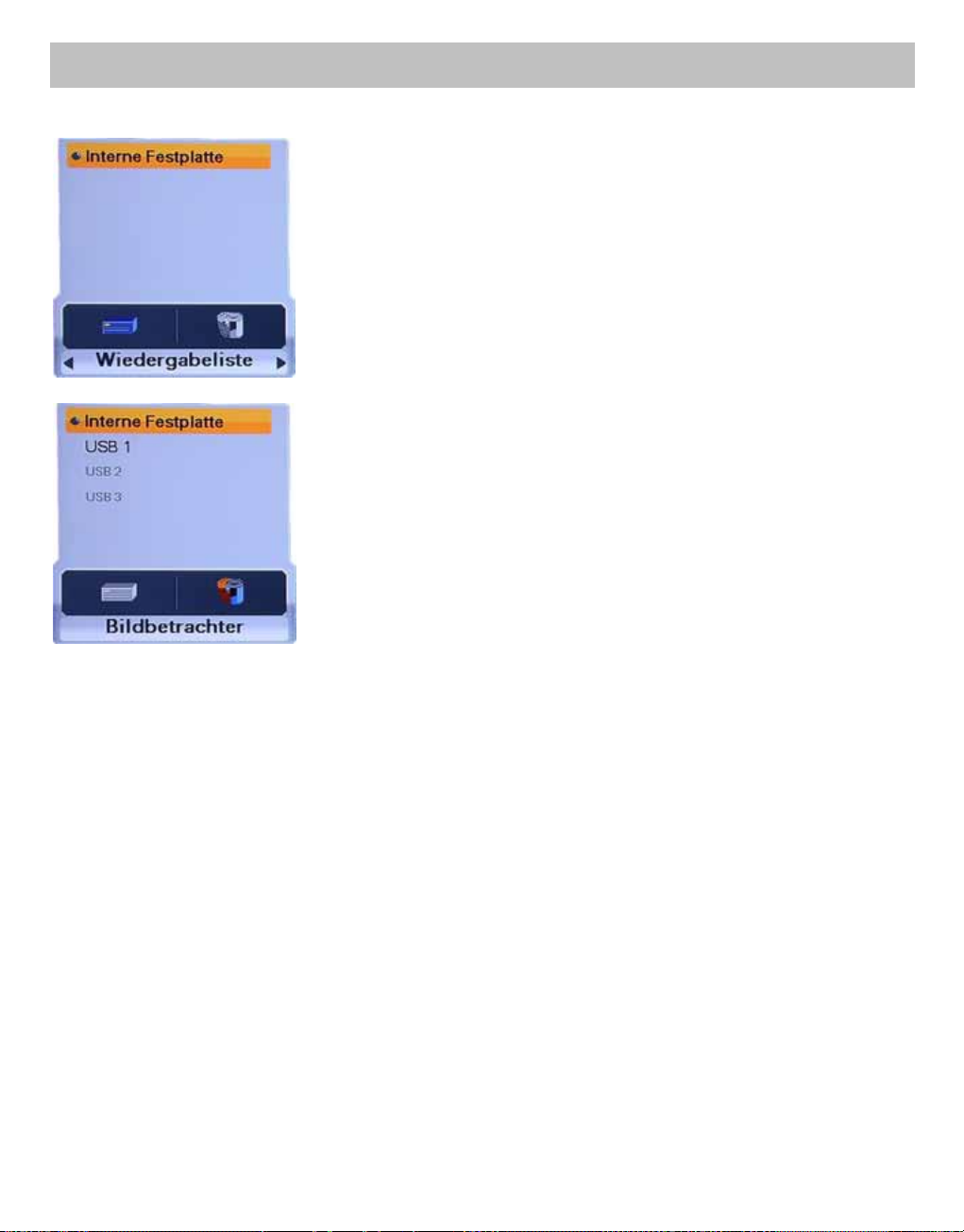

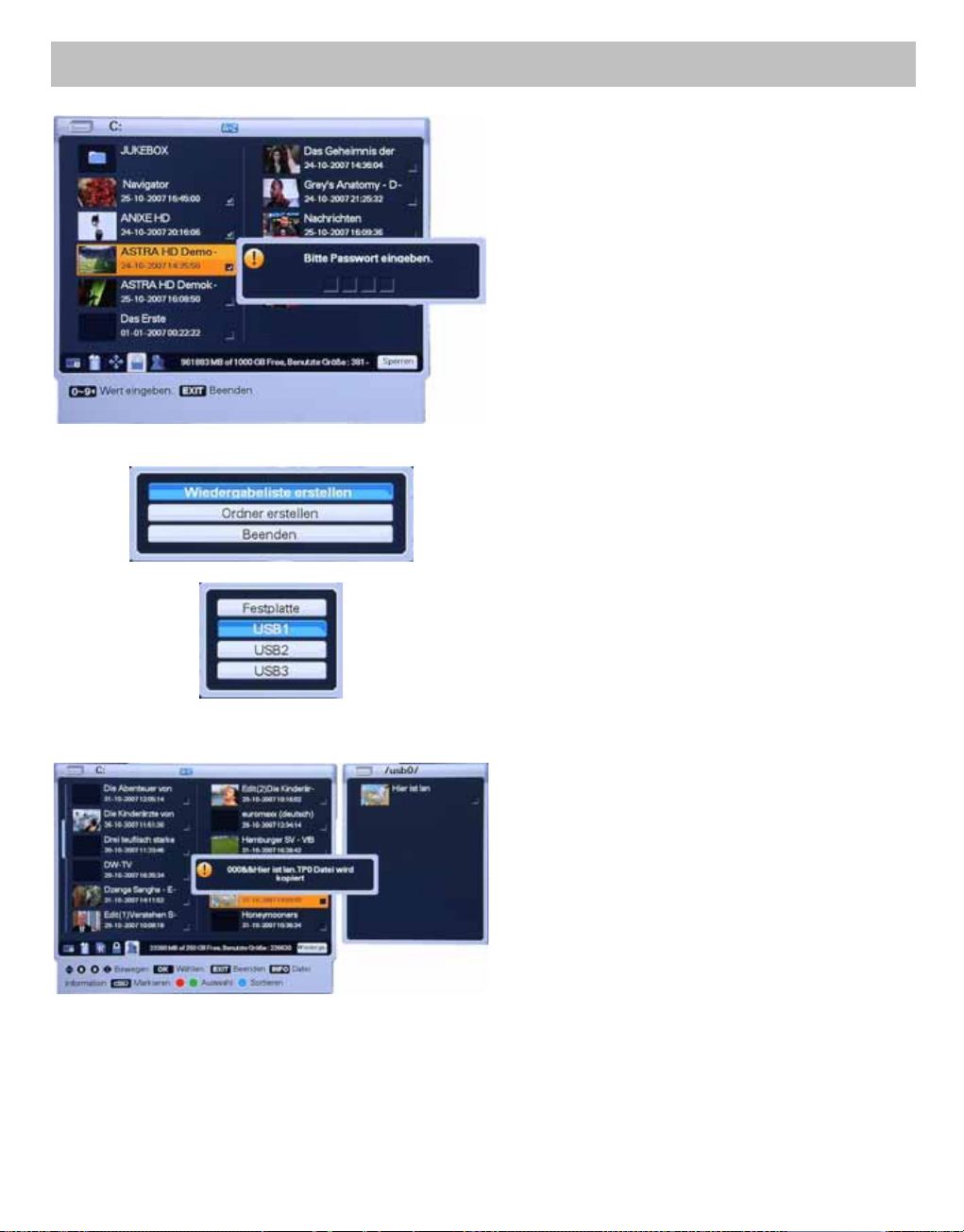

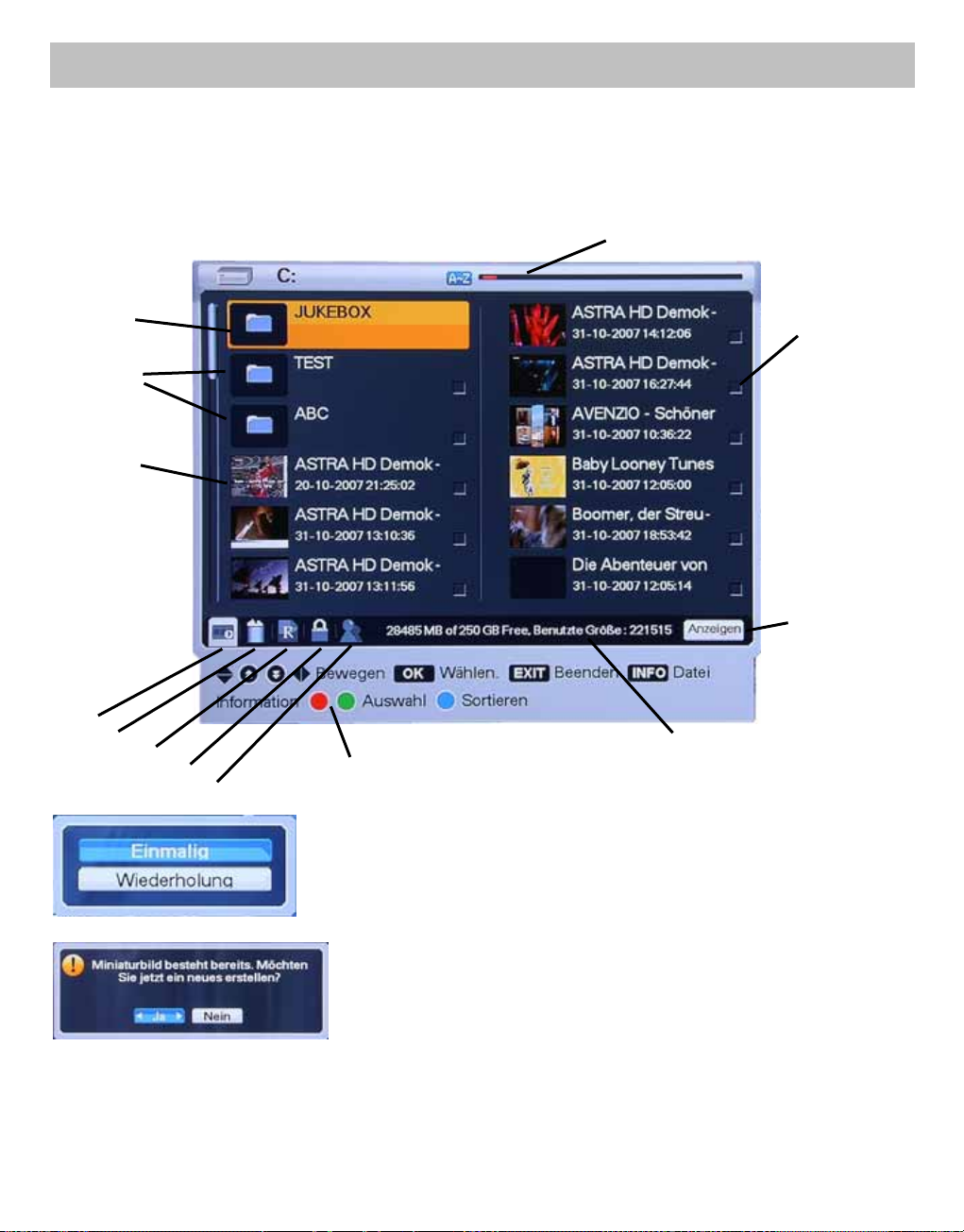

7.1 Wiedergabeliste / Abspielfunktion................................................................................................... 62
7.2 Bildbetrachter..................................................................................................................................65
8 Filmeditier- und Schnittfunktion.......................................................................................................66

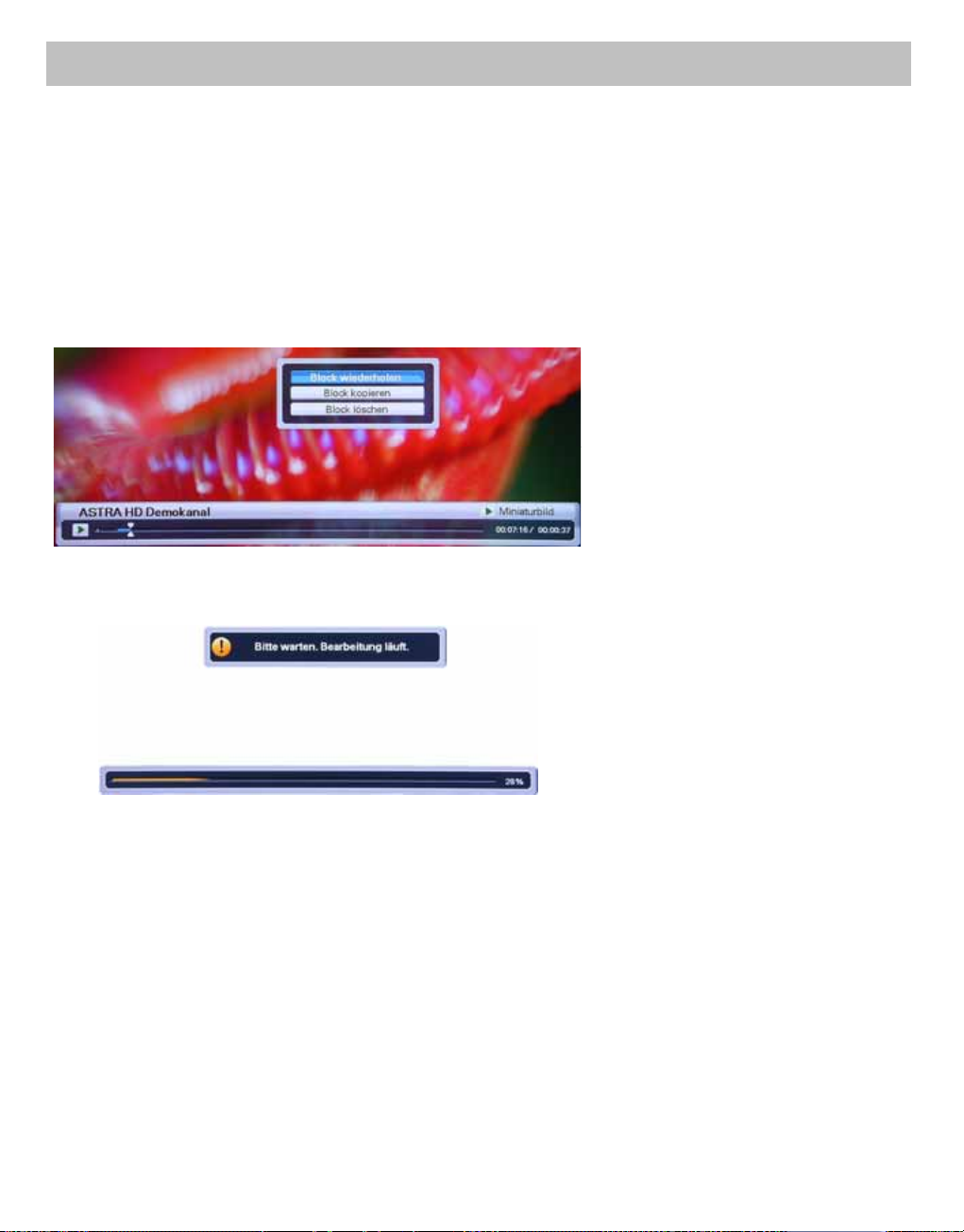

8.1 Editier- und Schnittfunktion............................................................................................................. 66
9 Fernbedienung für TV-Gerät einrichten ...........................................................................................67
9.1 Einleitung universal Fernbedienung ...............................................................................................67
10 Verschiedenes ....................................................................................................................................76
10.1 Ausstattungsmerkmale ...................................................................................................................76
10.2 Technische Daten........................................................................................................................... 77
10.3 Glossar wichtiger Begriffe............................................................................................................... 78
10.4 Fehlerbehebung .............................................................................................................................79
10.5 Konfirmitätserklärung...................................................................................................................... 80
Copyright Homecast Europe GmbH V1.31 3 Technische Änderungen und Irrtümer vorbehalten
Page 4
1. Bevor Sie beginnen
1.1 Sicherheitshinweise
Bitte lesen Sie die Anleitung und die Sicherheitshinweise sorgfältig durch.
Dies bewahrt Sie vor Schäden und Sie erfahren viel Wissenswertes über Ihren Receiver.
Die untenstehenden Hinweissymbole weisen Sie auf besondere Situationen hin.
Achtung, Hinweise die Sie beachten sollten.
Gefahr, Gefahr für Leib und Leben.
Information, nützliche Informationen zum Receiver oder dessen Betrieb
Arbeiten Sie niemals an den Anschlüssen des Receivers wenn der Netzstecker in die
Steckdose gesteckt ist. Wenn Sie beim Anschluss des Receivers nicht sicher sind oder
einen Defekt vermuten kontaktieren Sie Ihren Fachhändler oder unsere Hotline.
Die folgend beschriebenen Schritte zur Inbetriebnahme setzen voraus, dass Ihre
Empfangsanlage Ordnungsgemäß installiert und funktionstüchtig ist. Bitte beachten Sie
eventuelle Erdungsvorschriften der Empfangsanlage und Ihre Verantwortung für Ihre
Mitmenschen.
Reparaturen dürfen nur durch Homecast Europe GmbH selbst durchgeführt werden.
Bei jeglichem Öffnen erlischt die Gewährleistung.
Stellen Sie keine schweren Gegenstände (>3Kg) auf den Receiver,
da diese das Gehäuse beschädigen.
Verwenden Sie keine scharfen Reiniger. Diese können das
Gehäuse und das Anzeigefeld beschädigen. Verwenden Sie zur
Reinigung ein feuchtes weiches Tuch.
Wenn Sie ein Reinigungsmittel benötigen, um z.B. NikotinRückstände etc. zu entfernen, testen Sie diesen zunächst an einer
unauffälligen Stelle.
Copyright Homecast Europe GmbH V1.31 4 Technische Änderungen und Irrtümer vorbehalten
Page 5
1. Bevor Sie beginnen
Arbeiten Sie niemals an den Anschlüssen des Receivers während
ein Gewitter aufzieht oder dieses stattfindet.
Wenn Sie längere Zeit nicht zu Hause sind (z.B. Urlaub) oder ein
Gewitter droht, entfernen Sie bitte den Netzstecker.
Achtung, Gefahr durch elektrischen Schlag!
Wenn Sie die Fernbedienung nicht benutzen, legen Sie sie bitte an
einen sicheren Ort um Fallschäden oder Tierbiss zu vermeiden.
Sollte aus dem Gerät Rauch kommen oder Sie starken Geruch
feststellen entfernen Sie bitte umgehend das Netzkabel aus der
Steckdose.
Vermeiden Sie die Berührung des Gerätes.
Achtung, Gefahr durch elektrischen Schlag!
Suchen Sie einen stabilen Aufstellort.
Der Receiver darf nicht wackeln oder auf weichen Untergründen
wie z.B. Decken einsinken.
Achtung, Brandgefahr !
Wählen Sie den Aufstellort so, dass keine Flüssigkeiten in den
Receiver eindringen können.
Vasen, Aquarien oder Getränke dürfen nicht in der Nähe aufgestellt
werden.
Achtung, Gefahr durch elektrischen Schlag!
Halten Sie den Receiver staubfrei und achten Sie darauf, dass
keine spitzen Gegenstände in den Receiver gelangen.
Achtung, Gefahr durch elektrischen Schlag oder
Brandgefahr!
Öffnen Sie nicht das Gehäuse, im inneren gibt es keine
Einstellmöglichkeiten.
Achtung, Gefahr durch elektrischen Schlag!
Copyright Homecast Europe GmbH V1.31 5 Technische Änderungen und Irrtümer vorbehalten
Page 6
1. Bevor Sie beginnen
Wählen Sie den Aufstellort so, dass Sie die
Netzsteckdose im Gefahrenfall leicht erreichen können.
Ziehen Sie niemals am Kabel, immer am Netzstecker
selbst den Stecker aus der Steckdose entfernen.
Benutzen Sie keine Geräte mit defekten
Anschlussleitungen, lassen Sie Gefahrenstellen
umgehend von einem Fachmann beseitigen.
Achtung, Gefahr durch elektrischen Schlag!
Wählen Sie den Aufstellort so, dass der Receiver keinen
magnetischen Feldern oder Vibrationen ausgesetzt ist.
Setzen Sie den Receiver weder direkter
Sonneneinstrahlung noch hoher Luftfeuchtigkeit aus.
Achten Sie darauf, dass die Lüftungsschlitze nicht
abgedeckt werden und eine ausreichende
Wärmezirkulation gegeben ist. Die Umgebungstemperatur darf nicht über 40° oder unter 5° liegen.
Achtung, Brandgefahr !
Wenn Sie den Receiver von einem kalten an einen
warmen Ort bringen, lassen Sie Ihn min. 2 Stunden bei
Raumtemperatur stehen bevor Sie ihn einschalten.
Hierbei kann sich Kondensatwasser bilden.
Achtung, Gefahr durch elektrischen Schlag!
Bitte beachten Sie, dass viele Möbel heute so genannte Weichmacher oder andere
Lösungsmittelhaltige Stoffe enthalten.
Diese können die Gummifüße des Receivers angreifen und damit verbunden unerwünschte
Flecken auf den Möbeln hinterlassen.
Kontrollieren Sie deshalb am Anfang ob dies bei Ihnen der Fall ist.
Glasböden sind generell unbedenklich.
Copyright Homecast Europe GmbH V1.31 6 Technische Änderungen und Irrtümer vorbehalten
Page 7
1. Bevor Sie beginnen
1.2 Recycling
Geräte (Receiver) welche mit nebenstehendem Zeichen versehen sind,
dürfen nicht im normalen Hausmüll entsorgt werden.
Hierfür wurden extra Sammelstellen eingerichtet.
Informationen hierzu erhalten Sie von Ihrer Gemeinde oder Ihrem
Fachhändler.
Batterien dürfen ebenfalls nicht im normalen Hausmüll entsorgt werden.
Viele Fachgeschäfte haben hierfür extra Sammelstellen eingerichtet.
Wenn also die Batterien der Fernbedienung einmal leer sind, entsorgen
Sie diese bitte umweltgerecht.
1.3 Lieferumfang
- Gebrauchsanweisung
- Fernbedienung
- Batterien (2x AAA 1,5V)
- HDMI-Anschlusskabel
- Verbindungsbrücke für Tuner
- YUV Komponentenkabel
Copyright Homecast Europe GmbH V1.31 7 Technische Änderungen und Irrtümer vorbehalten
Page 8
2. Bedienelemente und Anschlüsse
A
2.1 Ansicht der Vorderseite mit geöffneter Frontklappe
1 2 3
4 5 6 7 8 9
1. VFD-Anzeige: Alphanumerisches Display für die Programm- und Kanalanzeige.
Im Stand-By-Modus wird die Uhrzeit angezeigt.
2. IR-Sensor: Empfangsauge für die Signale der Fernbedienung.
Es muss immer „freie Sicht“ zur Fernbedienung bestehen.
3. USB: Vorderer USB Anschluss für externe Datenträger.
4. POWER Taste: Schaltet den Receiver ein bzw. in den Stand-by-Modus.
5. MENU / OK Taste: Öffnet das Hauptmenü oder bestätigt eine Auswahl.
6. EXIT / V.Format Taste: Lässt Sie Vorgänge abbrechen oder die Menüs schließen.
Ändert die Bildschirmauflösung wenn alle Menüs geschlossen sind.
7. ▲ ▼Tasten: Mit ihnen können Programmplätze angewählt werden oder in Menüs
Auswahlpunkte angesteuert werden.
8. ◄ ►
anwählen.
9. CI-Schächte: Die 2 CI-Schächte dienen der Aufnahme von PAY-TV-Modulen
(Cam). Mit dem Auswerfer auf der rechten Seite können die Module
wieder ausgeschoben werden.
Tasten: Hier können Sie die Lautstärke einstellen oder Untermenüs
2.2 VFD Anzeige
12-stellige Anzeige für Kanal- und Programmname.
Im StandBy wird Datum und Uhrzeit angezeigt.
Funktion kann im Menü OSD-
nzeige geändert werden.
TV- und Radio-Symbol
Leuchten im jeweiligen
Modus.
Symbol zur Anzeige
das ein Raumklangsignal gesendet wird.
StandBy-Symbol.
Ringkranz leuchtet wenn
eine Wiedergabe erfolgt.
REC leuchtet wenn
eine Aufnahme erfolgt.
Füllstandanzeige des
Datenträgers
Copyright Homecast Europe GmbH V1.31 8 Technische Änderungen und Irrtümer vorbehalten
Zeigt eine Aufnahme
über den Timer an.
Page 9
2. Bedienelemente und Anschlüsse
2.3 Ansicht Rückseite
1 2 3 4 5 6 7 8
9 10 11 12 13 14 15 16 17
1. DISH IN A: Eingang Tuner 1 für die digitalen Signale der Sat-Empfangsanlage.
Verbinden Sie diesen Eingang mit dem Ausgang Ihrer Antennendose
oder dem LNC Ihrer Sat-Anlage.
2. DISH IN B: Eingang Tuner 2 für die digitalen Signale der Sat-Empfangsanlage.
Verbinden Sie diesen Eingang mit dem Ausgang Ihrer Antennendose
oder dem LNC Ihrer Sat-Anlage. Für den vollen Funktionsumfang werden 2
Leitungen von der Antenneanlage benötigt.
Wenn dies nicht möglich ist, verwenden Sie die beigelegte Verbindungsbrücke
und verbinden LOOP OUT A mit diesem Eingang.
3. LAN: Dieser Anschluss ist derzeit ohne Funktion und wird mit einem Softwareupdate
ab Feb. 2008 freigeschaltet. Er dient der Einbindung in ein Netzwerk.
4. VCR SCART: Schließen Sie hier Ihren Video- oder DVD Recorder an.
Der Anschluss überträgt Video- und Audio-Signale.
5. CVBS: Dieser Anschluss stellt ein analoges Videosignal (FBAS) zur Verfügung.
Sie können dieses für Geräte ohne Scart-Anschlüsse oder
für einen Monitor verwenden.
6. HD OUT: Die 3 Komponenten-Ausgänge stellen ein analoges Videosignal (YPbPr)
Bereit, bei welchem die Grundfarben getrennt übertragen werden.
Dies wird oft an Beamern verwendet. Die beste Qualität erhalten Sie über
den digitalen HDMI-Anschluss.
7. AC90-240V: 230VAC Netzanschluss des Gerätes.
8. POWER: Über den Netzschalter können Sie den Receiver vollständig ausschalten.
Bei allen Anschlussarbeiten am Gerät bitte den Netzstecker ausziehen.
9. LOOP OUT A: Wenn Sie nur über einen Sat-Anschluss verfügen, setzen Sie hier
die beigelegte Verbindungsbrücke zum Eingang DISH IN B ein.
Copyright Homecast Europe GmbH V1.31 9 Technische Änderungen und Irrtümer vorbehalten
Page 10
2. Bedienelemente und Anschlüsse
10. LOOP OUT B: Hier steht das Satellitensignal für weitere Geräte zur Verfügung.
Dies kann z.B. ein analoger Sat-Receiver sein. Achtung, es darf immer nur
ein Receiver eingeschaltet sein, da sich die Schaltsignale sonst
beeinflussen.
11. USB: USB-Anschluss Variante B für die Verbindung mit dem PC.
12. USB: Hintere USB-Anschlüsse Variante A für externe Datenträger.
13. HDMI: Anschluss für hochwertige Wiedergabegeräte. Nur für diesen Anschluss
können alternative Bildauflösungen gewählt werden.
14. TV SCART: Standartanschluss für TV-Geräte. Überträgt Video und Audio-Signale.
Kann mit CVBS-, YUV- oder RGB-Signal beschaltet werden.
15. SD-OUT: Analoge Audio-Ausgänge (L+R) für den Anschluss an die Stereoanlage.
16. RS-232C: Datenschnittstelle für den Datenaustausch / Softwareupdate mit dem PC.
17. S/PDIF: Digitaler optischer Audioausgang für digitale Decoder und
Raumklangsysteme.
2.4 Fernbedienung
Mit der Fernbedienung können alle Funktionen des Gerätes gesteuert werden.
Zusätzlich können Sie die Grundfunktionen Ihres TV-Gerätes bedienen, insoweit diese unterstützt
werden. Zur Einrichtung sehen Sie bitte im Kapitel Fernbedienung für TV-Gerät einrichten nach.
Funktionsbeschreibung der einzelnen Tasten:
1. PWR: Die Power-Taste schaltet den Receiver ein bzw. in den Stand-by-Modus.
2. TV/Rad: Wechselt zwischen TV- und Radio-Modus um
3. TV/STB: Umschaltung zwischen TV- und Receiver-Modus
4. Ziffern: Mit den Tasten 0–9 können Sie Programme direkt anwählen oder Eingaben in den
Menüs gemacht werden.
5. Back: Die Zurück-Taste dient als Zapping-Taste um zwischen
2 Programmen hin und her zuspringen.
6. Mute: Diese Taste schaltet die Tonausgabe stumm.
7. Opt: Öffnet das Optionsmenü: Audio, Videotext, Untertitel,
Multifeed (z.B. Premiere Direktfilme)
8. A/V+: Auswahl des Video-Formates (4:3, 4:3 Letterbox
und 16:9) sowie des Audio-Formates
(Stereo, Links, Rechts, Mono (Joint)
Copyright Homecast Europe GmbH V1.31 10 T echnische Änderungen und Irrtümer vorbehalten
Page 11
2. Bedienelemente und Anschlüsse
9. Fav: Öffnet die Favoritenprogrammliste
10. A-Z. Sortiert die Kanäle in alphabetischer Reihenfolge.
11. Menu: Öffnet und schließt das Hauptmenü des Receivers.
12. EPG: Startet den elektronischen Programmführer.
13. INFO: Zeigt Details zu Programmen und EPG-Info´s an.
14. ÍÎÏÐ: Mit den Pfeil-Tasten steuern Sie den Cursor in Menüs
oder die Auswahl in Programmlisten.
15. OK: Bestätigt Eingaben und Auswahlen, öffnet die
Programmliste.
16. V+/-: Tasten zum Einstellen der Lautstärke.
17. EXIT Mit dieser Taste können Sie Funktionen abbrechen oder
Menüs schließen.
18. P+/-: Programmplätze auf- oder abwärts anwählen oder
in der Programmliste blockweise springen.
19. Pause: Pausiert eine Wiedergabe oder startet den Timeshift.
20. Play: Startet eine Wiedergabe , wenn diese aus der
Wiedergabe liste ausgewählt wurde.
21. REW Rückspulfunktion, mehrfaches drücken ändert den Faktor
22. STOP Beendet eine Wiedergabe.
23. FF Vorspulfunktion, mehrfaches drücken ändert den Faktor
24. REC Startet die Sofortaufnahmefunktion.
25. SLOW Spielt eine Aufzeichnung langsam ab.
26. LIST Öffnet den Dateiexplorer zur Auswahl von Aufnahmen.
27. A-B Startet bei Aufnahmen die Schnittfunktion.
28. MARK Setzt Marker während einer laufenden Aufzeichnung.
29. JUMP Mit dieser Funktion können Sie zwischen Marker-
positionen springen, wenn diese mit MARK gesetzt wurden.

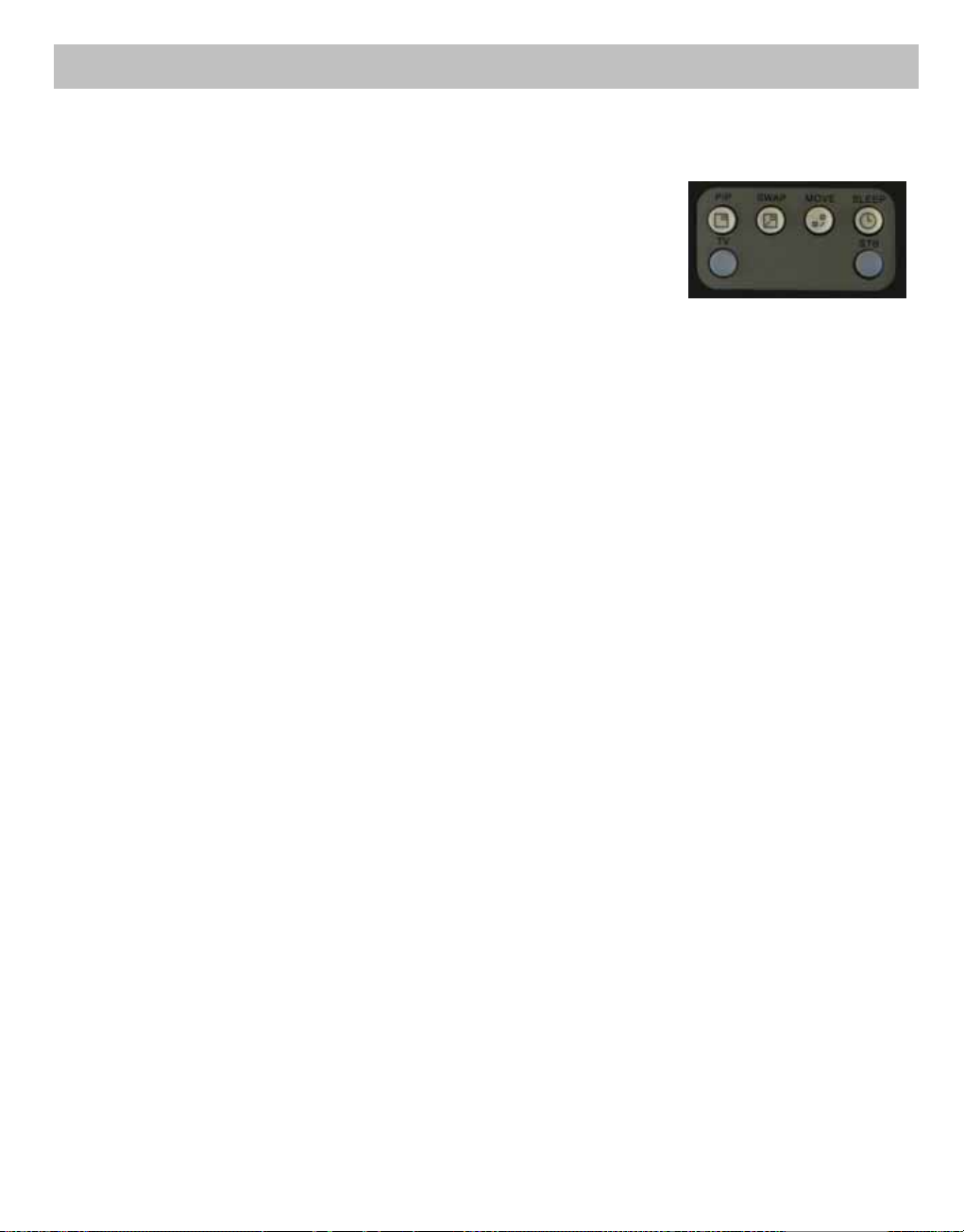

30. PIP Startet die Bild-in-Bild Funktion.
31. SWAP Tauscht die Bildinformation bei Bild-in-Bild Funktion
32. Move Ändert die Bildposition des Sekundärbildes bei
Bild-in-Bild Funktion.
33. Sleep Startet den Sleeptimer zum automatischen Ausschalten
des Receivers. Mehrfaches drücken ändert die Ausschaltzeit.
34. TV / STB Mit diesen Tasten wird der jeweilige Fernbedienungsmodus aktiviert.
Die Tasten leuchten zur Bestätigung des jeweiligen Modus auf.
1
7
11
16
19
21
24
27
30
34
5
8
14
4
31
2
14
14
9
12
15
17
22
25
28
32
3
6
10
13
14
18
20
23
26
29
33
34
Copyright Homecast Europe GmbH V1.31 11 T echnische Änderungen und Irrtümer vorbehalten
Page 12
3. Receiver anschließen
3. Anschlüsse
3.1 Anschluss an TV-Gerät und Videorecorder
Receiver an TV-Gerät über Komponentenausgänge Y, Pb, Pr anschließen
(Bildqualität hoch)
1. Bitte beachten Sie, dass bei Programmen welche HDCP (Digitaler Kopierschutz) erfordern der
Bildschirm über diese Verbindung schwarz bleibt. HDCP wird nur über den Ausgang HDMI
unterstützt.
2. Verbinden Sie die Komponenten-Ausgänge (Y, Pb, Pr) des Receivers mit den entsprechenden
Komponenteneingängen Ihres TV-Gerätes. Komponentensignale werden meist an Beamern
verwendet.
3. Wählen Sie mit der „V-Format“-Taste an der Receiverfront die entsprechende Auflösung (1080i,
720p oder 567p) aus. Beachten Sie bitte dabei die Informationen des TV-Herstellers
(Bedienungsanleitung).
4. Hierzu bietet es sich an, Ihr Raumklangsystem über den optischen Ausgang S/PDiF des Receivers
anzuschließen.

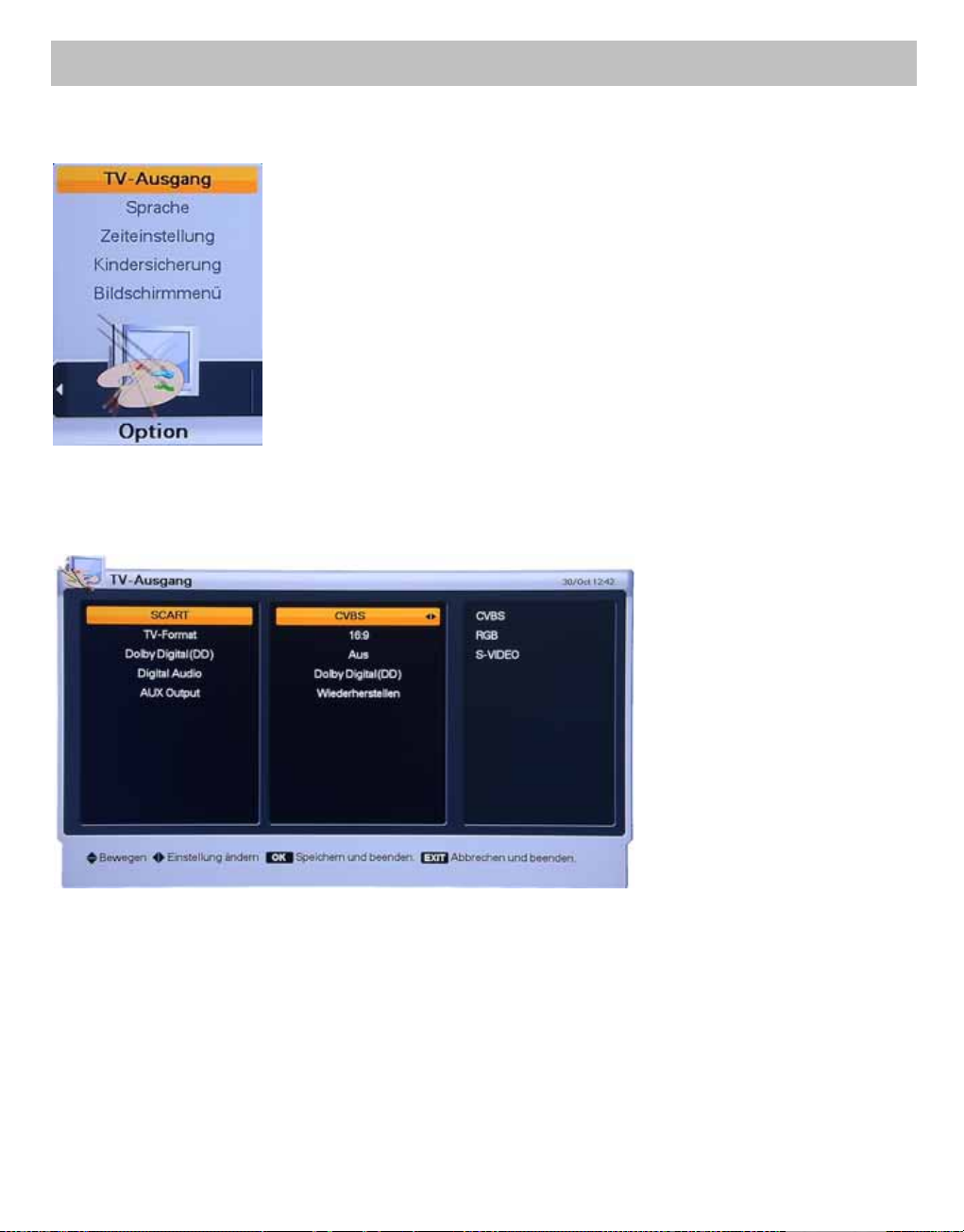

5. Aktivieren Sie im Menü Optionen – TV-Ausgang den Menüpunkt „Dolby Digital (DD)“, wenn das
entsprechende Symbol im Display angezeigt wird.
Copyright Homecast Europe GmbH V1.31 12 T echnische Änderungen und Irrtümer vorbehalten
Page 13
3. Receiver anschließen
Receiver an TV-Gerät und Videorecorder über Standartanschlüsse anschließen
(Bildqualität mittel, bei der Beschaltung mit RGB über Scart)
(Bildqualität einfach, bei der Verbindung über CVBS)
a) Sie haben alternativ zu der Verbindung über Komponenten-Anschlüsse auch die Möglichkeit Ihren
Receiver über ein Scart-Kabel an Ihr TV-Gerät anzuschließen.
b) Verbinden Sie dazu den VIDEO-Ausgang TV Scart (Scart-Kabel) oder CVBS des Receivers mit den
entsprechenden Eingängen Ihres TV-Gerätes.
Bei der Verwendung eines Scart - Kabels werden die Audio-Signale (Stereo) mit übertragen.
c) Falls Sie über einen Videorecorder oder ein anderes Aufzeichnungsgerät verfügen, so können Sie
dieses ebenfalls über ein Scart-Kabel mit dem Receiver, Anschluss VCR-Scart, verbinden.
d) Alternativ können Sie auch die Audio-Ausgänge SD OUT mit Ihrer Stereo-Anlage verbinden.
Hierbei können Sie die digitalen Radio-Programme und den TV-Sound über Ihrer Stereo-Anlage
genießen.
Copyright Homecast Europe GmbH V1.31 13 T echnische Änderungen und Irrtümer vorbehalten
Page 14
3. Receiver anschließen
Receiver über HDMI-Schnittstelle anschließen
(Bildqualität sehr hoch)
1. Verbinden Sie den HDMI-Ausgang Ihres Receivers mit dem HDMI-Eingang Ihres TV-Gerätes.
Hierbei werden Bild- und Audio-Signale übertragen. HDMI unterstütz HDCP.
2. Wählen Sie mit der „V-Format“-Taste an der Receiverfront die entsprechende Auflösung (1080i,
720p oder 576p). Beachten Sie bitte dabei auch die Informationen des TV-Herstellers
(Bedienungsanleitung).
3. Hierzu bietet es sich an, Ihr Raumklangsystem über den optischen Ausgang S/PDiF des Receivers
anzuschließen.
4. Aktivieren Sie im Menü Optionen – TV-Ausgang den Menüpunkt „Dolby Digital (DD)“, wenn das
entsprechende Symbol im Display angezeigt wird.
Copyright Homecast Europe GmbH V1.31 14 T echnische Änderungen und Irrtümer vorbehalten
Page 15
3. Receiver anschließen
3.2 Anschließen der Satelliten-Empfangsanlage
Receiver an Twin-Empfangsanlage anschließen:
Damit Sie die volle Funktionalität erhalten, ist es notwendig 2 Anschlüsse von der Antennenanlage an
den Anschlüssen DISH IN A und DISH IN B anzuschließen. Wenn Sie lediglich über einen Anschluss
verfügen, setzen Sie die beigelegte Verbindungsbrücke an den Anschlüssen LOOP OUT A und
DISH IN A ein. Hierbei entsteht Ihnen der Nachteil, dass Sie nicht alle Programm gleichzeitig schauen
und aufzeichnen können.
Empfohlen
Alternativ
Verbindungsbrücke
Copyright Homecast Europe GmbH V1.31 15 T echnische Änderungen und Irrtümer vorbehalten
Page 16
3. Receiver anschließen
Receiver an Mehrteilnehmeranlage anschließen:
Verbinden Sie hierbei die Antennenkabel des Multischalters mit den Eingängen DISH IN A und
B-Eingang des Receivers.
Beachten Sie hierbei, dass beim Empfang mehrerer Satelliten das DiSEqC-Schaltsignal aktiviert sein
muss. Menü > Installation > Antenne. Typisch für Deutschland ist ASTRA 19,2° = A und Hotbird 13° = B
Da Sie den Eingängen des Receiver verschiedene Sat-Antennen zuordnen können, sind auch folgende
Installationen möglich:
DiSEqC 1.0
4in1
DiSEqC 1.0
8in4
DiSEqC 1.2
Motor
Copyright Homecast Europe GmbH V1.31 16 T echnische Änderungen und Irrtümer vorbehalten
Page 17
3. Receiver anschließen
3.3 Anschließen von externen Datenträgern
Der Receiver verfügt über 3 USB 2.0 Schnittstellen zum Anschluss externer Datenspeicher.
Dies können sowohl externe USB-Festplatten wie auch USB-Sticks und Kartenleser mit Speicherkarten
sein. Bei der Verwendung von Kartenlesern achten Sie bitte darauf, dass immer nur eine Karte
eingeschoben ist bevor das Gerät mit dem Receiver verbunden wird.
Es können keine Aufzeichnungen direkt auf externen Datenträgern vorgenommen werden.
Diese werden immer zuerst auf der interneren SATA-Festplatte aufgezeichnet und können dann von
dort auf externe USB-Geräte gespeichert werden.
USB 2.0 Anschlüsse (Variante A)
3.4 PC mit Receiver verbinden
Sie können den Receiver mit Ihrem PC auf 2 Arten verbinden.
Über der serielle Schnittstelle RS232 für Softwareupdates und über den USB-Anschluss Variante B.
Letztere ermöglicht Ihnen den Austausch von Dateien.
Die hierfür benötigte Software erhalten Sie auf unserer Hompage www.homecast.de
im Bereich Service / Downloads.
Copyright Homecast Europe GmbH V1.31 17 T echnische Änderungen und Irrtümer vorbehalten
Page 18
4. Menü-Übersicht
4.1 Anleitung zur Bedienung der Menüs
Untermenü
- Drücken Sie die Menü-Taste auf der Fernbedienung um das Hauptmenü aufzurufen.
- Die Untermenüs können Sie mit den Tasten /// auswählen.
- Das gewählte Untermenü erscheint hervorgehoben.
- Wenn Sie das gewünschte Untermenü ausgewählt haben, drücken Sie die (OK)-Taste.
- Wenn Sie zum vorhergehenden Menü zurückkehren wollen, drücken Sie die EXIT-Taste.
- Wenn Sie zum Fernsehbild zurückkehren wollen, drücken Sie die Menü-Taste.
Hauptmenü
4.2 Hilfe zu den Menüs
In jedem Menü werden am unteren Bildschirmrand Symbole eingeblendet.
Sie geben an, mit welchen Tasten, welche Funktionen zur Verfügung stehen.
In diesem Beispiel:
/ Cursor bewegen
/ Einstellungen
auswählen / ändern
OK Speichern und
beenden
EXIT Vorgang abbrechen
Copyright Homecast Europe GmbH V1.31 18 T echnische Änderungen und Irrtümer vorbehalten
Page 19
4. Menü-Übersicht
4.3 Menü-Struktur
Antenne: Auswahl und Einstellungen des Satelliten, des Transponders
und des LNB`s für die Programm - / Kanalsuche.
Suchlauf Automatisch: Automatische Suche der Programme / Kanäle auf dem
gewählten Satelliten, ohne Eingabe spezieller Werte.

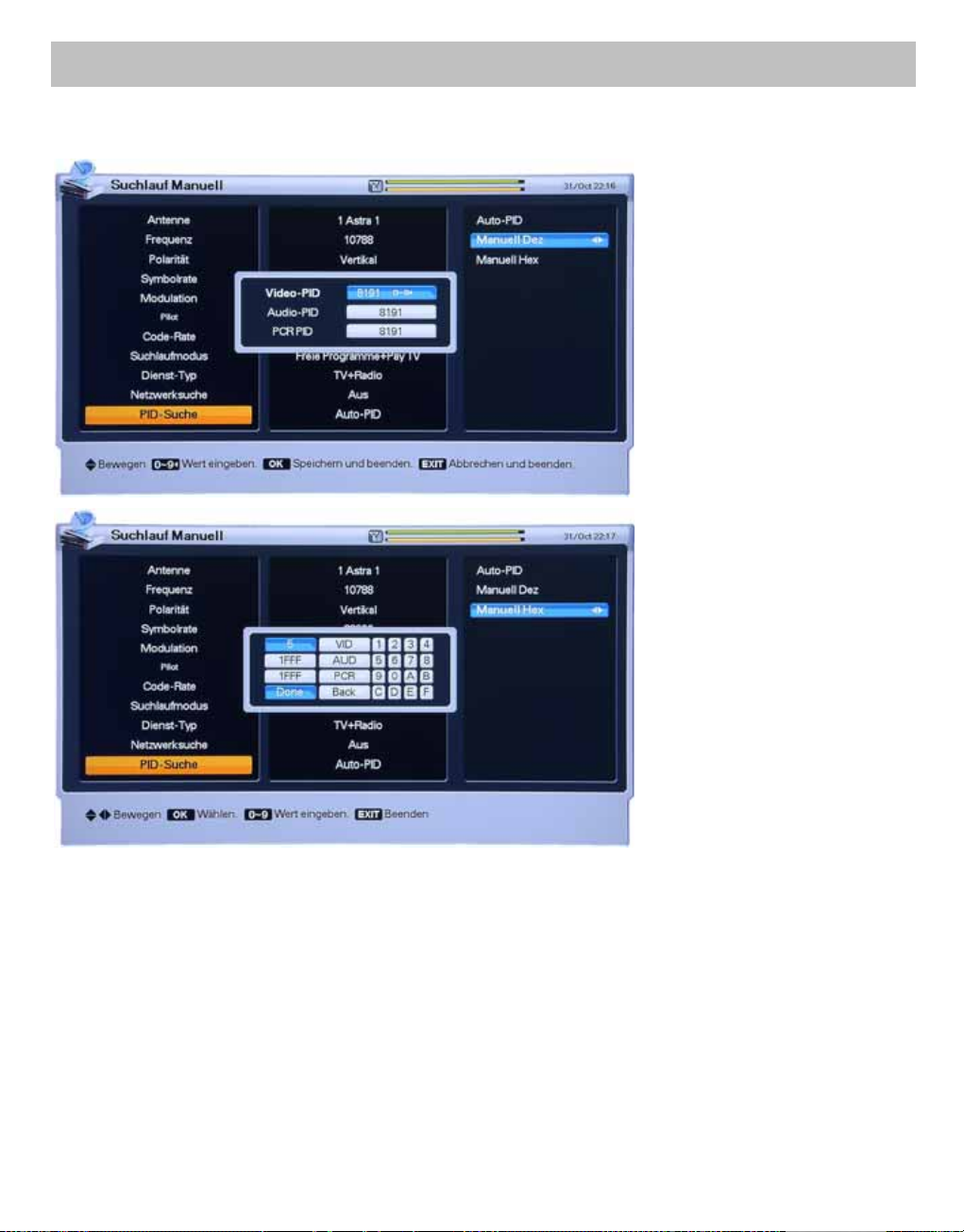

Suchlauf Manuell: Manuelle Suche der Programme / Kanäle mit Hilfe von
Benutzereingaben.
Transponder bearbeiten: Löschen, Bearbeiten und Hinzufügen von Satelliten- und
Transpondern.
TV-Ausgang: Auswahl der TV- / Video-Ausgänge und des
AC3-Audio-Ausganges.
Sprache: Auswahl der Sprache für die Anzeige, den Ton und die
Untertitel.
Zeiteinstellung: Einstellen der Uhrzeit und des Datums.
Kindersicherung: Ändern des Passwortes und Einstellen der Altersgrenzen.
Bildschirmmenü: Einblendungen von Informationen im Bild, d. h. Einstellungen
von Anzeigedauer und Transparenz.
(Netzwerk) und verschlüsselten Programmen sortiert.
Aufnahme: Aufzeichnung von Programmen über die Timer-Funktion.
Löschen: Löschen von Programmen, einzelnen Satelliten,
Verschlüsselungssystemen.
Werkseinstellung: Zurücksetzen des Receivers auf die Werkseinstellungen.
Softwareupdate: Aktualisieren der Software des Empfängers via Satellit.

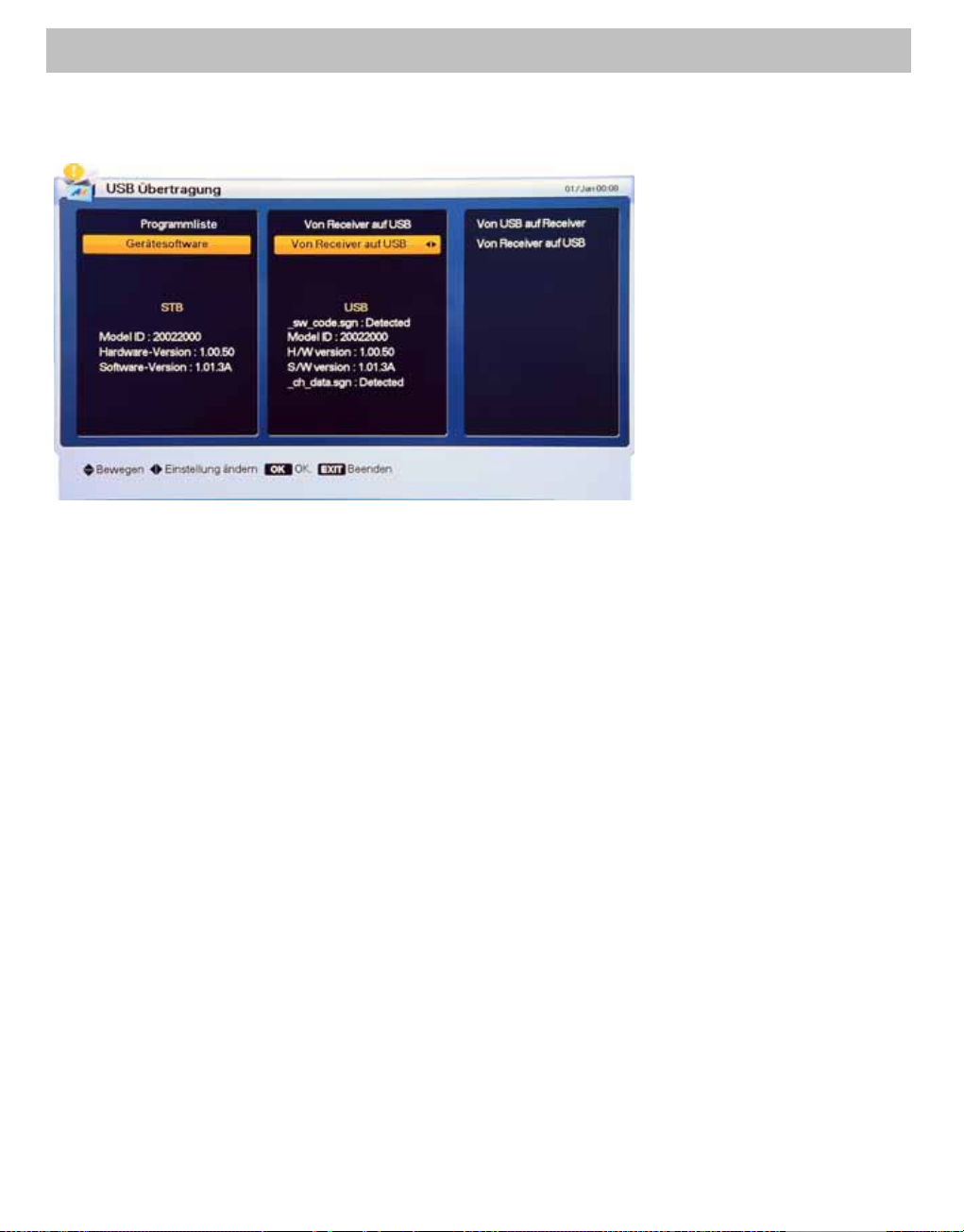

Programmliste: Übertragen der Liste zu einem 2. Empfänger oder PC.
Software senden: Übertragen der Software von Receiver zu Receiver oder zum
PC.
Information: Abfrage von Systeminformationen.
CI-Steckplatz 1: Informationen zum im Steckplatz 1 eingeschobenen Modul
CI-Steckplatz 2: Informationen zum im Steckplatz 2 eingeschobenen Modul
Einstellungen: Festplatte an- / ausschalten, Timeshift aktivieren, Dauer der
Direktaufnahme voreinstellen.

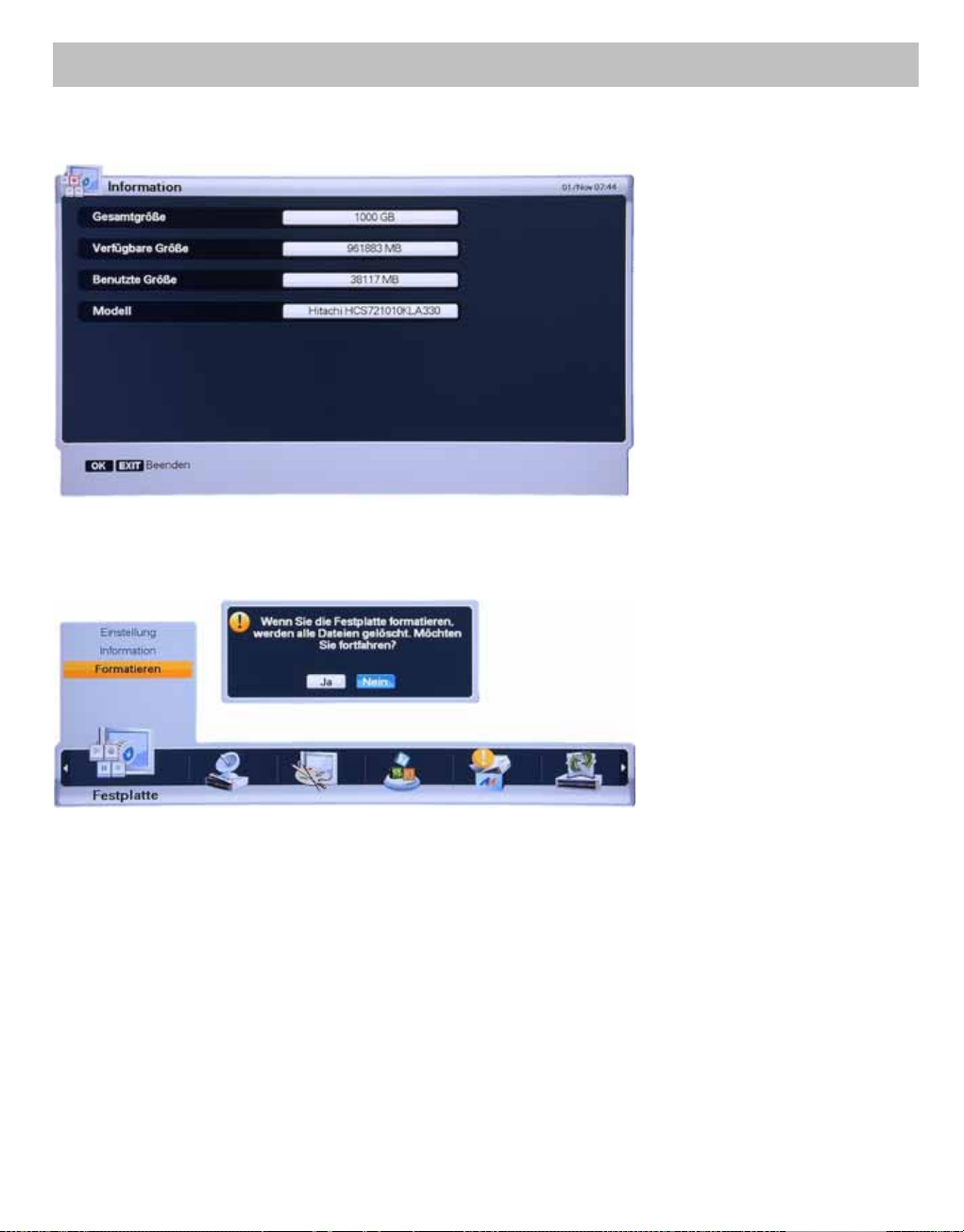

Information: Abfrage der Datenträgerinformationen
Formatieren: Vollständige Löschung der Dateien auf dem
Datenträger.
Sortieren: Die Programme werden nach Transpondern, Dienstanbietern
Copyright Homecast Europe GmbH V1.31 19 T echnische Änderungen und Irrtümer vorbehalten
Page 20
5. Receiver in Betrieb nehmen und einrichten
5.1 Erst Inbetriebnahme
Mit dem Menüpunkt „Erste Installation“ können Sie den Empfänger bequem installieren.
Schritt 1
Wählen Sie die gewünschte
Sprache mit den Tasten
/.
Drücken Sie die Taste OK
zur Bestätigung und um mit
dem nächsten Schritt
fortzufahren.
Schritt 2
Wählen Sie die
voreingestellte Programmliste der zu empfangenen
Satelliten mit den Tasten
/aus.
Drücken Sie zur Bestätigung
die Taste OK.
Mit der roten Taste Opt
gelangen Sie einen Schritt
zurück, wenn Sie eine
falsche Auswahl getroffen
haben.
In Schritt 2 können Sie zwischen den angebotenen Programmlisten der Satelliten Astra
1, Hotbird, Astra 1 + Hotbird wählen.
Wenn Sie Andere suchen auswählen, können Sie Ihre Empfangsanlage individuell
anpassen, wenn Sie andere Satelliten empfangen.
Drehanlagen können ausschließlich über das Hauptmenü eingerichtet werden.
In einem solchen Fall wählen Sie bei der Erstinbetriebnahme den gewünschten Satelliten
und als Tunerverbindung 1 LNC, Einzel-Verbindung.
Hiernach können Sie den Assistenten mit EXIT abbrechen.
Wechseln Sie anschließen wie im Kapitel 5.2 Menü Installation / 5.2.1 Antenne
Copyright Homecast Europe GmbH V1.31 20 T echnische Änderungen und Irrtümer vorbehalten
beschrieben in das Antennen Menü.
Page 21
5. Receiver in Betrieb nehmen und einrichten
Schritt 3
Wählen Sie die die für Sie
zutreffende AnschlussKonfiguration.
Beachten Sie hierbei die
Beispielbilder im linken
Fenster.
Auswahl mit den Tasten
/.
Drücken Sie zur Bestätigung
die Taste OK.
Mit der roten Taste Opt
gelangen Sie einen Schritt
zurück, wenn Sie eine
falsche Auswahl getroffen
haben.
Schritt 4
Als letzten Schritt der
einfachen Erstinbetriebnahme drücken Sie nun die
OK Taste und die
vorprogrammierte
Programmliste wird geladen.
Fortsetzung der erweiterten
Erstinbetriebnahme unter
Schritt 5
Schritt 5
Erweiterte
Erstinbetriebnahme
Wählen Sie die Tuner
Verbindung wie unter
Schritt 3 beschrieben.
Unter Satellit wählen Sie
nun den gewünschten
Satelliten mit den Tasten
/aus und drücken Sie
OK.
Copyright Homecast Europe GmbH V1.31 21 T echnische Änderungen und Irrtümer vorbehalten
Page 22
5. Receiver in Betrieb nehmen und einrichten
Schritt 6
Erweiterte
Erstinbetriebnahme
Wählen Sie den LNB-Typ
mit den Tasten /.
Üblich ist die Auswahl
9750/10600.
Drücken Sie die Taste OK
zur Bestätigung, um mit dem
nächsten Schritt
fortzufahren.
Schritt 7
Erweiterte
Erstinbetriebnahme
Wenn Sie einen DiSEqC 1.0
Schalter verwenden, wählen
Sie die unter DiSEqC das
notwendige Schaltsignal mit
den Tasten /.
Drücken Sie die Taste OK
zur Bestätigung, um mit dem
nächsten Schritt
fortzufahren.
Schritt 8
Erweiterte
Erstinbetriebnahme
Nachdem alle Einstellungen
gemacht sind, drücken Sie
die Taste (OK) um den
Suchlauf zu starten.
Wenn Sie weitere Details
über das Verfahren
wünschen, lesen Sie weiter
im Abschnitt 5.2 Installation.
Copyright Homecast Europe GmbH V1.31 22 T echnische Änderungen und Irrtümer vorbehalten
Page 23
5. Receiver in Betrieb nehmen und einrichten
Schritt 8
Erweiterte
Erstinbetriebnahme

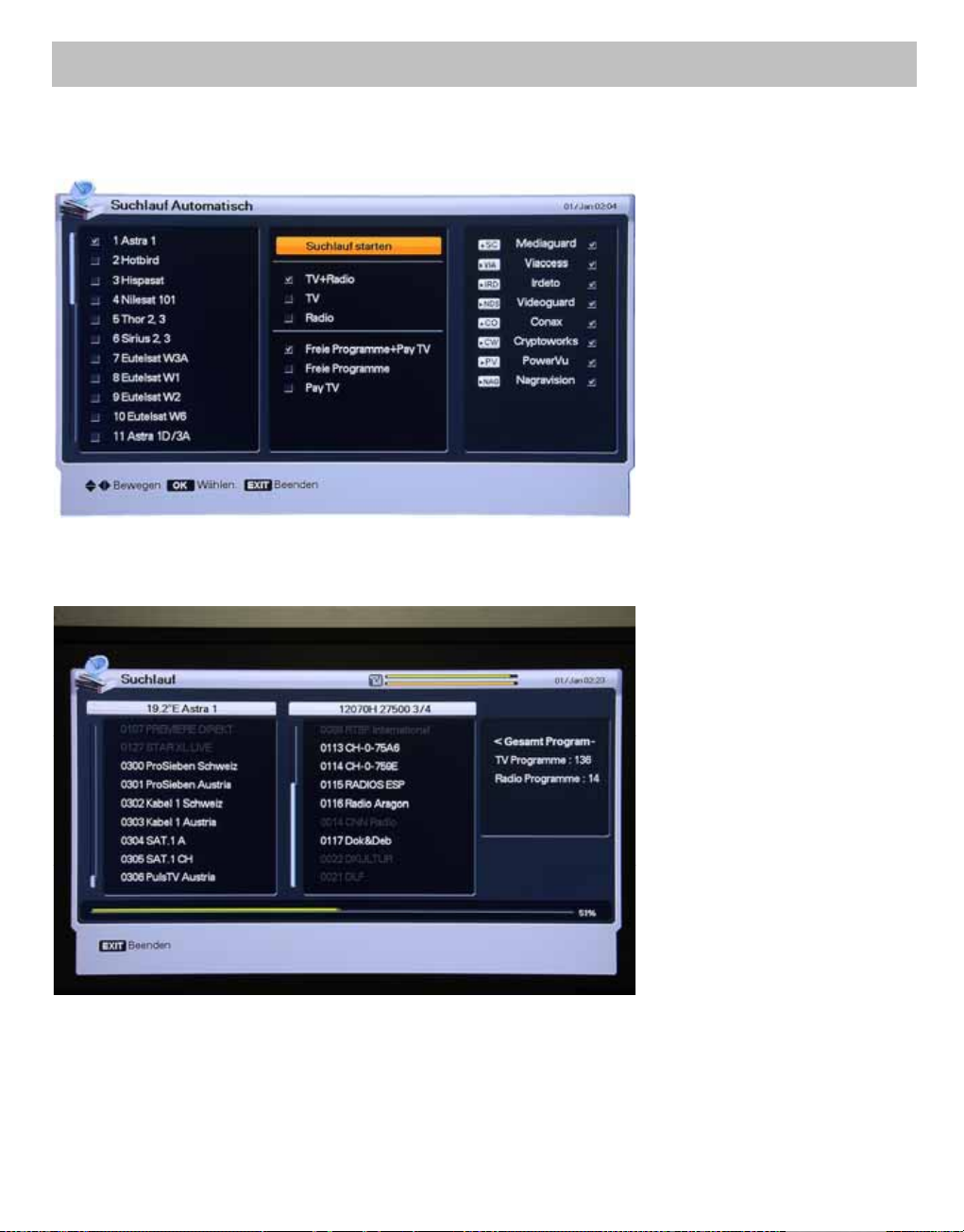

Während des Suchvorgangs
erscheinen im linken Fensterbereich die TV-Programme
und im mittleren Fensterbereich die gefundenen
Radio-Programme.
Die Gesamtzahlen der
gefundenen Programme
werden im rechten Fenster
angezeigt
Nach Abschluss der Suche
beantworteten Sie die Frage
Änderungen speichern?
mit Ja.
Copyright Homecast Europe GmbH V1.31 23 T echnische Änderungen und Irrtümer vorbehalten
Page 24
5. Receiver in Betrieb nehmen und einrichten
5.2 Menü Installation
5.2.1 Antenne
Drücken Sie die Taste Menu um das Hauptmenü aufzurufen und
wählen Sie mit den Tasten /den Bereich Installation.
Antenne: Auswahl und Einstellungen des Satelliten,
des Transponders und des LNB`s für die
Programm - / Kanalsuche.
Suchlauf Automatisch: Automatische Suche der Programme /
Kanäle auf dem gewählten Satelliten, ohne
Eingabe spezieller Werte.
Suchlauf Manuell: Manuelle Suche der Programme / Kanäle
mit Hilfe von Benutzereingaben.
Transponder bearbeiten: Löschen, Bearbeiten und Hinzufügen von
Copyright Homecast Europe GmbH V1.31 24 T echnische Änderungen und Irrtümer vorbehalten
Satelliten- und Transpondern
Drücken Sie im Untermenü die
Taste OK.
Das Passwort-Fenster
erscheint.
Das voreingestellte Passwort
lautet „0000“.
Verwenden Sie die Tasten
/ um in der Anzeige auf
und ab zu blättern.
Innerhalb eines Menüpunktes,
z. B. Antenne, Satellit,
Transponder usw. wechseln
Sie zum Auswahlmenü mit der
Taste .
Page 25
5. Receiver in Betrieb nehmen und einrichten
Drücken Sie die Tasten /.
Auf der rechten Seite der
Anzeige erscheint die
voreingestellte Liste mit 32
Satelliten.
Wählen Sie den gewünschten
Satelliten und drücken Sie
dann die Taste (OK).
Der Name des gewählten
Satelliten erscheint in der Zeile
Satellit.
Wenn Sie den gewünschten
Satelliten unter Antenne
nicht finden können,
wählen Sie hier den
gewünschten aus und fügen
ihn der Satellitenliste hinzu.
Wählen Sie den gewünschten
Satelliten und drücken Sie
dann die Taste (OK).
Der Name des gewählten
Satelliten erscheint in der Zeile
Satellit.
Drücken Sie die Tasten /
und / um auf der rechten
Seite einen Eintrag aus der
Transponderliste auszuwählen.
Drücken Sie anschließend die
Taste (OK). Wenn Sie einen
der anderen Satellitennamen
wählen, ändert sich die
Transponderliste automatisch
entsprechend des ausgewählten Satelliten.
Copyright Homecast Europe GmbH V1.31 25 T echnische Änderungen und Irrtümer vorbehalten
Page 26
5. Receiver in Betrieb nehmen und einrichten
Wählen Sie hier an welchem
Eingang dieser Satellit
empfangen wird.
Bei der Auswahl Loop
through sind die beiden
Tuner mit der Verbindungsbrücke verbunden.
Hier besteht auch die
Möglichkeit die
Unicable-Funktion zu
aktivieren, wenn Sie über ein
entsprechendes LNB oder
Multischalter verfügen.
Wenn Sie Unicable aktiviert
haben, lädt der Receiver die
hierfür notwendige Software.
Hiernach erscheint folgendes
Auswahlfenster.
Geben Sie unter Frequenz die
jeweiligen Trägerfrequenzen
ein und unter Kanal den
verwendeten. Insofern Sie die
Anlage nicht selbst errichtet
haben, bekommen Sie die
Informationen von dem
Betreiber der Empfangsanlage. Mit der Taste OK
schließt sich die Auswahl.
Tunerwahl steht nur zur
Auswahl zur Verfügung, wenn
unter Tunerverbindung DUAL
gewählt wurde.
Wählen Sie in diesem Fall den
Tuner aus und bestätigen Sie
mit der OK Taste.
Copyright Homecast Europe GmbH V1.31 26 T echnische Änderungen und Irrtümer vorbehalten
Page 27
5. Receiver in Betrieb nehmen und einrichten
Wählen Sie hier aus, welche
Versorgungsspannung für das
LNB verwendet werden soll.
Im Standart ist dies 13/18 V.
Bei langen Leitungswegen
(>50m) oder Umschaltproblemen empfiehlt sich
14/19V.
In einem Unicablesystem
sollte die Spannungsversorgung auf Aus gestellt
werden.
Wählen Sie den verwendeten
LNB-Typ.
Als Standart sollte Universal
gewählt werden.
Wenn Sie Benutzer Einzel
oder Benutzer Dual gewählt
haben, geben Sie die
LNB-Frequenz direkt ein und
drücken dann die Taste (OK).
Wenn Sie als LNB-Typ die
Werte
Universal,
9750/10600,
9750/10750
Benutzer Dual
ausgewählt haben, ist das
22 kHz Schaltsignal fest dem
Automatikmodus zugeordnet.
Copyright Homecast Europe GmbH V1.31 27 T echnische Änderungen und Irrtümer vorbehalten
Page 28
5. Receiver in Betrieb nehmen und einrichten
Wählen Sie den Schaltungstyp
aus, wenn Sie mehr als einen
Satelliten empfangen.
Wenn Sie einen DiSEqC 1.0
Schalter verwenden,
wählen Sie DiSEqC als
Schaltungstyp aus und wählen
Sie unter Option einen der
DiSEqC-Eingänge aus.
Typisch ist ASTRA = A und
Hotbird = B
Wählen Sie den Schaltungstyp
SMATV aus, wenn Sie einen
DiSEqC 1.1 Schalter
verwenden.
Wählen Sie einen Zahlenwert
(950-2150) mit Hilfe der
Zahlentastatur auf der
Fernbedienung oder den Wert
über die Liste.
Fragen Sie den Installateur
der Anlage um Hilfe um den
richtigen Zahlenwert zu
erhalten.
Copyright Homecast Europe GmbH V1.31 28 T echnische Änderungen und Irrtümer vorbehalten
Page 29
5. Receiver in Betrieb nehmen und einrichten
Wählen Sie den Schaltungstyp
Motor aus, wenn Sie einen
DiSEqC 1.2 Antrieb
verwenden.
Beachten Sie hierzu die
Anweisungen des Motors.
DiSEqC 1.2 –Optionen:
Gehe nach West-Ost: Drücken Sie die Tasten / um den Antennenmotor in die
entsprechende Richtung zu bewegen.
Position speichern: Drücken Sie die Taste (OK) um die aktuelle Position zu
speichern.
Gehe zu Position: Drücken Sie die Taste (OK) um den Motor zu einer
gespeicherten Position zu bewegen.
Gehe zu Referenzposition: Drücken Sie die Taste (OK) um den Motor zur 0-Position zu
bewegen.
West-Limit setzen: Drücken Sie die Taste (OK) um die Begrenzung nach
Westen zu setzen.
Ost-Limit setzen: Drücken Sie die Taste (OK) um die Begrenzung nach
Osten zu setzen.
Limit aktivieren: Drücken Sie die Taste (OK) um die Endpositionen ändern
zu können.
Die Begrenzungseinstellungen in Ost- und Westrichtung können auch verändert werden,
wenn die Einstellung „Limit deaktivieren“ angewählt ist.
Copyright Homecast Europe GmbH V1.31 29 T echnische Änderungen und Irrtümer vorbehalten
Page 30
5. Receiver in Betrieb nehmen und einrichten

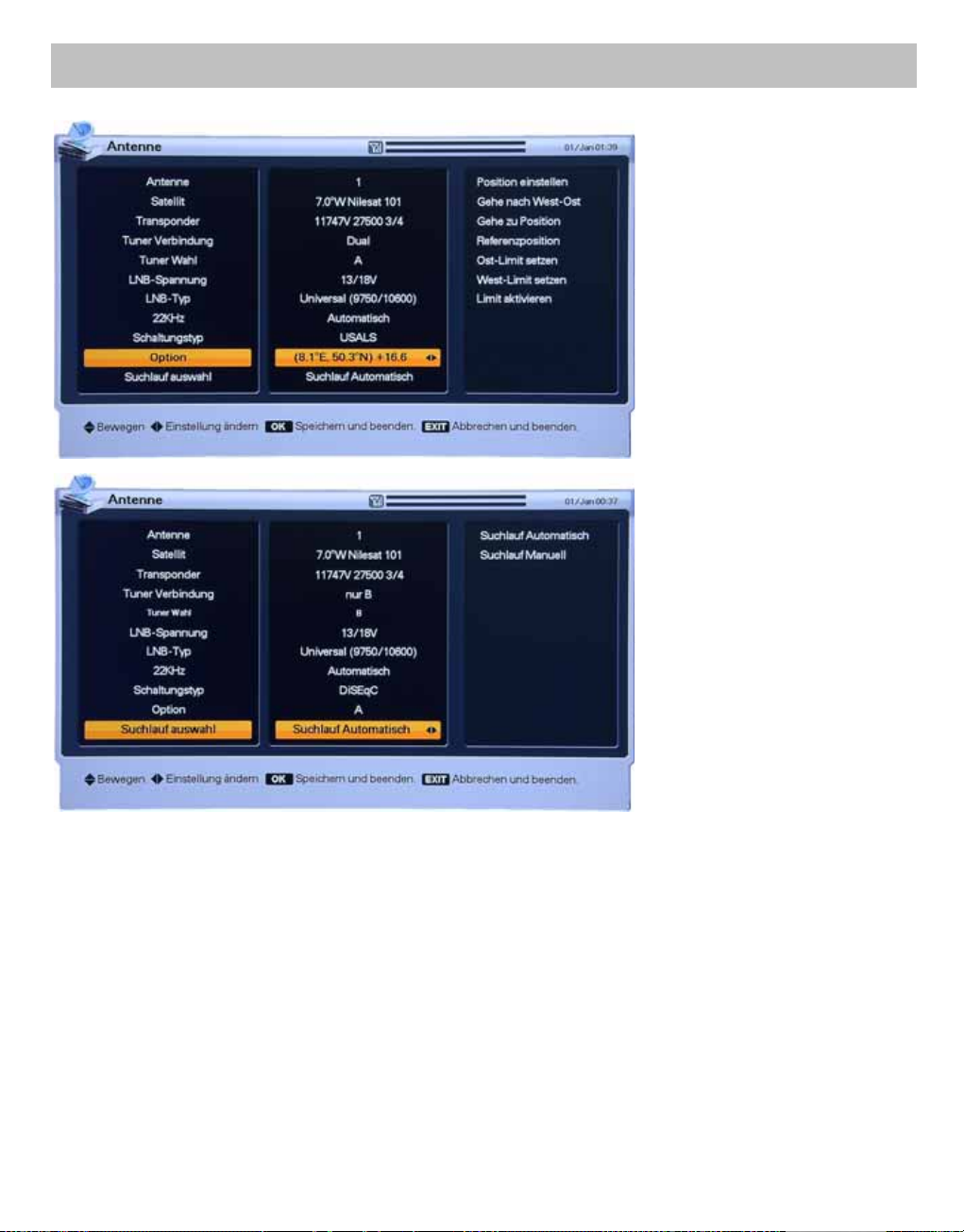

Wählen Sie unter
Schaltungstyp USALS aus,
wenn Sie eine USALSMotorsteuerung verwenden.
Unter Position einstellen
drücken Sie die Taste (OK).
Geben Sie hier Ihre Position
ein, um den Stellmotor auf den
Längen- und Breitengrad
auszurichten.
Restliche Möglichkeiten
entsprechen dem SchaltungsTyp Motor.
Die Auswahl des Suchlaufes
ermöglicht Ihnen den direkten
Wechsel zu den Menüpunkten
Suchlauf Automatisch
oder
Suchlauf Manuell.
Treffen Sie Ihre Auswahl und
drücken Sie dann die Taste
(OK).
Copyright Homecast Europe GmbH V1.31 30 T echnische Änderungen und Irrtümer vorbehalten
Page 31
5.2.2 Suchlauf Automatisch
Hier können Sie den jeweiligen Satelliten nach angeboten Programmen absuchen.
5. Receiver in Betrieb nehmen und einrichten
Wählen Sie den gewünschten
Satelliten mit den Tasten /
aus und drücken Sie dann die
Taste (OK).
Das Häkchen zeigt an,
welcher Satellit zum Absuchen
ausgewählt wurde.
Drücken Sie die Tasten
/und / und wählen Sie
die Suchoptionen aus.
Drücken Sie die OK Taste um
in den entsprechenden
Optionen eine Hacken zu
setzten.
Wenn Sie den Suchlauf jetzt
starten wollen, bringen Sie
den Cursor auf Suchlauf
starten und drücken die Taste
OK.
Während des Suchvorgangs
erscheinen im linken Fensterbereich die TV-Programme
und im mittleren Fensterbereich die gefundenen
Radio-Programme.
In weiß dargestellte Programmnamen sind neu
gefundene Programmen,
schwarze sind bereits in der
Liste enthalten.
Die Gesamtzahlen der
gefundenen Programme
werden im rechten Fenster
angezeigt.
Nach Abschluss der Suche
beantworteten Sie die Frage
Änderungen speichern?
mit Ja.
Alle neuen Programme
werden am Ende der
Programmliste hinzugefügt.
Copyright Homecast Europe GmbH V1.31 31 T echnische Änderungen und Irrtümer vorbehalten
Page 32
5.2.3 Suchlauf Manuell
Hier können Sie gezielt nach Programmen suchen, wenn Ihnen die Empfangsparameter bekannt sind.
5. Receiver in Betrieb nehmen und einrichten
Tragen Sie hier die
erforderlichen Werte ein.
Wechseln Sie hierzu in den
entsprechenden Zeilen in die
rechte Fensterhälfte.
Wählen Sie mit den Tasten
/ die entsprechenden
Werte aus und drücken Sie zur
Bestätigung 1x die OK Taste.
Ist das Fenster wie nebenstehend, starten Sie den
Suchlauf mit der OK Taste.
Antenne : Auswahl des Satelliten.
Frequenz : Frequenz des Transponders, den Sie manuell finden wollen.
Polarität : Polarität des Transponders, den Sie manuell finden wollen.
Symbolrate : Symbolrate des Transponders, den Sie manuell finden wollen.
Modulation: Auswahl der Modulation(DVB-S QPSK, DVB-S2 QPSK und
DVB-S2 8PSK).
Pilot: Nur aktivierbar bei DVB-S2. Bei HD-Programmen ein Muss.
Code-Rate : Coderate des Transponders, den Sie manuell finden wollen.
Suchlaufmodus : Im Modus freier Kanal sucht der Empfänger alle Kanäle ab, die
nicht verschlüsselt sind.
Dienst-Typ : Auswahl von Fernsehempfang, Radioempfang oder Fernseh- und
Radioempfang.
Netzwerksuche : Wenn diese Option eingeschaltet ist, sucht der Receiver mit
Hilfe der Netzwerk-Indexierungstabelle nach weiteren
Transpondern / verknüpften Programmen.
PID-Suche : Suche mit Auto-PID, Manuell Dez, Manuell Hex.
Copyright Homecast Europe GmbH V1.31 32 T echnische Änderungen und Irrtümer vorbehalten
Page 33
5. Receiver in Betrieb nehmen und einrichten
5.2.4 Manuelle PID-Eingabe
Wenn Sie die Option Manuell
Dez auswählen, erscheint ein
Fenster.
Geben Sie die Daten für
Video-PID, Audio-PID und
PCR PID mit den Zifferntasten
ein und drücken Sie die Taste
OK.
Starten Sie nun den Suchlauf
durch ein erneutes Drücken
der Taste OK.
Der Receiver findet nun einen
User channel.
Dieser wird am Ende der
Programmliste hinzugefügt.
Wenn Sie die Option Manuell
Hex auswählen, erscheint ein
Fenster.
Geben Sie die Daten für
Video-PID, Audio-PID und
PCR PID mit den Zifferntasten
ein und drücken Sie die Taste
OK.
Starten Sie nun den Suchlauf
durch ein erneutes Drücken
der Taste OK.
Der Receiver findet nun einen
User channel.
Dieser wird am Ende der
Programmliste hinzugefügt.
Copyright Homecast Europe GmbH V1.31 33 T echnische Änderungen und Irrtümer vorbehalten
Page 34
5.2.5 Transponder bearbeiten
5. Receiver in Betrieb nehmen und einrichten
Wählen Sie mit den Tasten
/ den gewünschten
Satelliten aus.
Drücken Sie nun die Taste
um in die entsprechende
Liste zu gelangen.
Wählen Sie mit den Tasten
/ den gewünschten
Listeneintrag und drücken Sie
die Taste Opt auf der
Fernbedienung um ein
Auswahlfenster zu öffnen.
Wählen Sie nun, ob Sie einen
Eintrag Löschen, Bearbeiten
oder Hinzufügen wollen mit
den Tasten / aus.
Drücken Sie die OK Taste.
Bei Bearbeiten und
Hinzufügen sind die
Nebenstehenden
Informationen einzutragen.
Satelliten – und Transpondereinträge können nicht gelöscht
werden, wenn die enthaltenen
Programme gespeichert sind.
Copyright Homecast Europe GmbH V1.31 34 T echnische Änderungen und Irrtümer vorbehalten
Page 35
5. Receiver in Betrieb nehmen und einrichten
5.3 Menü Option
5.3.1 TV-Ausgang
Drücken Sie die Taste Menu um das Hauptmenü aufzurufen und
wählen Sie mit den Tasten /den Bereich Option.
TV-Ausgang: Auswahl der TV- / Video-Ausgänge und
des AC3-Audio-Ausganges.
Sprache: Auswahl der Sprache für die Anzeige, den
Ton und die Untertitel.
Zeiteinstellung: Einstellen der Uhrzeit und des Datums.
Kindersicherung: Ändern des Passwortes und Einstellen der
Altersgrenzen.
Bildschirmmenü: Einblendungen von Informationen im Bild,
d. h. Einstellungen von Anzeigedauer und
Transparenz.
Wählen Sie mit den Tasten
/den Menüpunkt
TV-Ausgang, wenn Sie die
Taste OK drücken, wird das
Menü geöffnet.
SCART:
Wählen Sie die Art des
Videosignals, für die
Scart-Buchse.
(RGB,S-Video, CVBS=FBAS).
TV-Format:
Wählen Sie das Bildschirmformat für Ihr Fernsehgerät
aus.
(4:3, 4:3 Letter Box, 16:9).
Dolby Digital:
Bei Aktivierung wird
automatisch der AC3-Ton
ausgewählt, wenn dieser zur
Verfügung steht.
Digital Audio:
Gibt das Ausgangsformat an.
AUX Output:
Reaktiviert die AC3 Funktion
Copyright Homecast Europe GmbH V1.31 35 T echnische Änderungen und Irrtümer vorbehalten
Page 36
5. Receiver in Betrieb nehmen und einrichten
5.3.2 Sprache
Wählen Sie die Sprachoptionen mit den Tasten
/ aus.
Drücken Sie die Taste (OK)
um die gewählte Sprache zu
bestätigen.
Menüsprache:
Ändern der Sprache, die am
Bildschirm und in den Menüs
angezeigt wird.
Audio 1-2:
Wählen Sie hier, welche
Sprache als erstes und
zweites verwendet werden
soll, wenn diese vom
Programmanbieter zur
Verfügung gestellt werden.
Untertitel 1-2:
Wählen Sie hier, welche
Sprache die Untertitel haben
sollen, wenn diese vom
Programmanbieter zur
Verfügung gestellt werden.
5.3.3 Zeiteinstellung
Wählen Sie hier welche
Uhrzeit der Receiver
verwenden soll.
Die Auswahl erfolgt mit den
Tasten /// ein.
Wenn Sie die Taste (OK)
drücken, wird der geänderte
Zustand gespeichert und das
Fenster geschlossen.
Uhrzeit:
Automatisch (empfohlen) oder
manuell
Zeitverschiebung:
Stellen Sie die Zeitdifferenz
zwischen GMT und Ihrer
Sommerzeit: Automatische Umschaltung auf Sommerzeit.
Starttag: Beginn der Sommerzeit.
Ortszeit ein.
Endtag: Ende der Sommerzeit.
Die Zeilen Jahr bis Minute dienen der manuellen Eingabe des Datums
und der Uhrzeit
Copyright Homecast Europe GmbH V1.31 36 T echnische Änderungen und Irrtümer vorbehalten
Page 37
5. Receiver in Betrieb nehmen und einrichten
5.3.4 Kindersicherung
Die Einstufung ermöglicht es Ihnen, einzelne Programme entsprechend der gewählten
Altersgruppe zu sperren. Diese Dienstmerkmal muss vom Programmanbieter unterstützt
werden.
Alle zeigen: Alle Kanäle können angeschaut werden.
7: Kanäle, die für Personen unter 7 Jahren gesperrt sind.
12: Kanäle, die für Personen unter 12 Jahren gesperrt sind.
15: Kanäle, die für Personen unter 15 Jahren gesperrt sind.
18 : Kanäle, die für Personen unter 18 Jahren gesperrt sind.
Es muss ein Passwort (Werkseinstellung 0000) eingegeben werden, um die für bestimmte
Altersstufen gesperrten Kanäle ansehen zu können.
Diese Menüeinstellung ist
durch das Passwort geschützt.
Passwort:
Wenn Sie das Passwort
(Werkseinstellung 0000)
ändern wollen, drücken Sie
die Taste.
Sie werden aufgefordert das
neue Passwort einzugeben.
Ändern Sie das Passwort mit
den Zifferntasten.
Zur Sicherheit werden Sie
aufgefordert, das Passwort
noch einmal einzugeben.
Einstufung:
Wählen Sie die gewünschte
Einstufung mit der Taste
aus.
Drücken Sie die Taste (OK)
um zu speichern und die
Option zu verlassen.
5.3.5 Passwort vergessen / verstellt
Wenn Sie ihr Passwort vergessen oder verstellt haben, können Sie es wie folgt auf die
Werkseinstellung 0000 zurücksetzen.
Geben Sie im Menü Information binnen 1,5 sec 3749 ein. Wenn die Eingabe richtig
erfolgt ist, schließt sich das Menü Information automatisch.
Copyright Homecast Europe GmbH V1.31 37 T echnische Änderungen und Irrtümer vorbehalten
Page 38
5.3.6 Bildschirmmenü
5. Receiver in Betrieb nehmen und einrichten
Banner-Anzeigezeit:
Die Einblendzeit des Informationsfensters im unteren Teil des Bildschirmes kann zwischen
1 sec. und 9 sec. eingestellt werden.
Bildschirmschoner:
Der Bildschirmschoner schützt Ihr Fernsehgerät im Menümodus oder beim Radiohören.
Auswahl: Aus, 5, 10, 20, 30, 60, 120m
Menü-Transparenz:
Wählen Sie den Transparenztyp für die Einblendungen.
Videotext-Transparenz:
Wählen Sie den Transparenzgrad für die Videotextanzeige
VFD Anzeige:
Wählen ob der Receiver am Display den Speicherplatz und den Programmnamen immer
anzeigen oder ob der Speicherplatz nach einer Zeit ausgeblendet wird und somit mehr Platz
für den Programmnamen besteht.
Wählen Sie die Optionen mit
den Tasten ///
aus.
Wenn Sie die Taste (OK)
drücken, wird der geänderte
Zustand gespeichert und das
Fenster geschlossen.
Copyright Homecast Europe GmbH V1.31 38 T echnische Änderungen und Irrtümer vorbehalten
Page 39
5. Receiver in Betrieb nehmen und einrichten
5.4 Menü Programm
5.4.1 Sortieren
Drücken Sie die Taste Menu um das Hauptmenü aufzurufen und
wählen Sie mit den Tasten /den Bereich Programm.
Sortieren: Die Programme werden nach
Transpondern, Dienstanbietern
(Netzwerk) und verschlüsselten
Programmen sortiert.
Aufnahme: Aufzeichnung von Programmen über die
Timer-Funktion.
Löschen: Löschen von Programmen, einzelnen
Satelliten, Verschlüsselungssystemen.
Wählen Sie die Sortierart mit
den Tasten /.
Wenn Sie die Taste (OK)
drücken, wird der geänderte
Zustand gespeichert und das
Fenster geschlossen.
Transponder:
Die Kanäle werden nach Transpondern geordnet.
Netzwerk:
Die Kanäle werden nach Diensteanbietern sortiert.
CAS:
Die Kanäle werden nach verschlüsselten und freien Kanälen sortiert.
Copyright Homecast Europe GmbH V1.31 39 T echnische Änderungen und Irrtümer vorbehalten
Page 40
5. Receiver in Betrieb nehmen und einrichten
5.4.2 Aufnahme / Timer-Einstellung
Für die zeitgenaue Aufnahme eines Programms Sie gehen Sie wie folgt vor.
Sie können bis zu 8 Programme/Ereignisse voreinstellen.
Öffnen Sie hierzu den
elektronischen
Programmführer mit der
EPG-Taste und wählen Sie
dann mit den Tasten
///die gewünschte
Sendung aus.
Drücken Sie nun die rote
Taste OPT.
Hier können Sie weitere
Einstellungen wie z.B. eine
Verschiebung der Uhrzeit
vornehmen.
Nachdem alle Einstellungen
gemacht sind, drücken Sie die
Taste (OK) zum Speichern
und beenden.
Das Menü Aufnahme können
Sie auch über das Hauptmenü
aufrufen, um Änderungen
vorzunehmen oder
Aufzeichnungen manuell
hinzuzufügen.
: Einmalige Aufzeichnung
(Nach der Ausführung wird die Reservierung wieder aus der Liste gelöscht)
: Aufzeichnung an Wochentagen
: Aufzeichnung an Wochenenden
: Wöchentliche Aufzeichnung
:Tägliche Aufzeichnung
Copyright Homecast Europe GmbH V1.31 40 T echnische Änderungen und Irrtümer vorbehalten
Page 41
5. Receiver in Betrieb nehmen und einrichten
5.4.2 Löschen
Sie können alle TV- und Radio-Programme sowie alle Favoriten-Listen löschen.
Mit der umfangreichen
Löschfunktion, können Sie
alle TV- und RadioProgramme bestimmte
PAY-TV Systeme löschen.
Wählen Sie mit den Tasten
/// den Modus und
die Option, die Sie löschen
wollen.
Drücken Sie die Taste (OK)
um die gewünschte Option zu
löschen und den Vorgang zu
beenden.
Copyright Homecast Europe GmbH V1.31 41 T echnische Änderungen und Irrtümer vorbehalten
Page 42
5. Receiver in Betrieb nehmen und einrichten
5.5 Menü Erweitert
Drücken Sie die Taste Menu um das Hauptmenü aufzurufen und
wählen Sie mit den Tasten /den Bereich Erweitert.
Werkseinstellung: Zurücksetzen des Receivers auf die
Werkseinstellungen.
Softwareupdate: Aktualisieren der Software des
Empfängers via Satellit.
Programmliste senden: Übertragen der Liste zu einem 2.
Empfänger oder PC.
Software senden: Übertragen der Software von Receiver zu
Receiver oder zum PC.
5.5.1 Werkseinstellung
Wenn Sie die Werkseinstellungen wiederherstellen
möchten, drücken Sie die
Taste OK.
Das folgende Bestätigungsfenster erscheint.
Wenn Sie Ja auswählen,
werden die Einstellungen in
den ursprünglichen Zustand
zurückgesetzt.
Hierbei werden alle
Programme und Einstellungen
gelöscht.
Wir empfehlen diesen Schritt
nach der Aufspielung einer
neuen Software.
Copyright Homecast Europe GmbH V1.31 42 T echnische Änderungen und Irrtümer vorbehalten
Page 43
5.5.2 Softwareupdate via Satellite
5. Receiver in Betrieb nehmen und einrichten
Sie können das Gerät mit
der neuesten Software
aktualisieren indem Sie
dieses Menü aufrufen.
Der Receiver startet
automatisch einen Suchlauf
mit den voreingestellten
Empfangsparametern.
Wenn eine neue Software
geladen wird, sehen Sie
nebenstehenden Bildschirm.
Bemerkung:
Wenn beim Herunterladen die
folgende Meldung erscheint,
wenden Sie sich bitte an
unsere Service-Hotline.
Wenn keine Software
gefunden werden kann,
erscheint die folgende
Meldung.
Im Normalfall ändern sich die
Einstellungen nicht, obwohl
diese hier manuell Verändert
werden können.
Bevor Sie die Einstellungen
ändern, wenden Sie sich bitte
an unsere Service-Hotline.
Copyright Homecast Europe GmbH V1.31 43 T echnische Änderungen und Irrtümer vorbehalten
Page 44
5.5.3 Programmliste senden
5. Receiver in Betrieb nehmen und einrichten
5.5.4 Software senden
Verbinden Sie den Empfänger
über ein RS-232-Kabel mit
einem anderen Empfänger
oder mit einem PC.
Schalten Sie beim Zielempfänger die Netzversorgung aus und dann
wieder ein.
Sie können beobachten wie
die Programmliste übertragen
wird.
Verbinden Sie den Empfänger
über ein RS-232-Kabel mit
einem anderen Empfänger
oder mit einem PC.
Schalten Sie beim Zielempfänger die Netzversorgung aus und dann
wieder ein.
Sie können beobachten wie
die Software übertragen wird.
Copyright Homecast Europe GmbH V1.31 44 T echnische Änderungen und Irrtümer vorbehalten
Page 45
5. Receiver in Betrieb nehmen und einrichten
_
_
5.5.5 USB Übertragung
Unter dem Menüpunkt STB
sehen Sie die wichtigsten
Informationen zu Ihrem
Gerät.
Modell ID:
Identifizierungsnummer des
Receivers
Hardware-Version:
Installierte Hardware
Software-Version:
Installierte Software
Copyright Homecast Europe GmbH V1.31 45 T echnische Änderungen und Irrtümer vorbehalten
Unter dem Menüpunkt USB
sehen Sie, welche
Receiverdaten auf dem
USB-Stick gespeichert sind.
sw_code.sgn:
Detected = Betriebssoftware
vorhanden.
Softwareversion mit den
Daten von welchem Gerät
sie stammt.
ch_data.sgn:
Detected = Programmliste
Vorhanden
Wählen Sie unter Programmliste ob diese auf einen
USB-Stick übertragen werden
soll oder ob eine Liste geladen
werden soll.
Wählen Sie unter Gerätesoftware ob diese auf einen
USB-Stick übertragen werden
soll oder ob eine geladen
werden soll.
Wählen Sie mit den Tasten
///die Funktion.
Die Ausführung erfolgt mit der
OK Taste.
Page 46
5. Receiver in Betrieb nehmen und einrichten
5.6 Menü Status
Drücken Sie die Taste Menu um das Hauptmenü aufzurufen und
wählen Sie mit den Tasten /den Bereich Status.
Information: Abfrage von Systeminformationen.
CI-Steckplatz 1: Informationen zum im Steckplatz 1
eingeschobenen Modul
CI-Steckplatz 2: Informationen zum im Steckplatz 2
eingeschobenen Modul
5.6.1 Information
5.6.2 CI-Steckplätze (Common Interface)
Sie können folgende
Systeminformationen
abfragen:
Modell-ID
Hardware-Version
Software-Version
Loader-Version
Dieser Receiver ist mit 2
Common Interface Steckplätzen für die Aufnahme von
beliebigen Entschlüsselungs-Modulen (CAM`s)
ausgestattet.
Die CI-Steckplätze für die
Aufnahme von sog. CAModulen befinden sich rechts
hinter der Frontklappe.
Entsprechende Smartkarten
und Conditional-AccessModule können Sie von den
jeweiligen Pay-TV-Anbietern
beziehen.
Copyright Homecast Europe GmbH V1.31 46 T echnische Änderungen und Irrtümer vorbehalten
Page 47
5. Receiver in Betrieb nehmen und einrichten
5.7 Menü Festplatte
Drücken Sie die Taste Menu um das Hauptmenü aufzurufen und
wählen Sie mit den Tasten /den Bereich Festplatte.
Einstellungen: Festplatte an- / ausschalten, Timeshift
aktivieren, Dauer der Direktaufnahme
voreinstellen.
Information: Abfrage der Datenträgerinformationen
Formatieren: Vollständige Löschung der Dateien auf
dem Datenträger.
5.7.1 Einstellung
Interne Festplatte
Hier können Sie die Festplatte
ausschalten.
Sie müssen diese für die
Funktionen Timeshift und
Aufnahme dann erst wieder
aktivieren, wenn Sie diese
Funktionen benutzen wollen.
Timeshift
Lässt sich nur aktivieren wenn
die Festplatte eingeschaltet
ist. Ist die Einstellung auf An,
wird bei jedem Programmumschalten die Sendung
gepuffert.
Dauer der Direktaufnahme
Geben Sie hier einen Zeitwert
vor, welcher bei
Direktaufnahmen über die
Taste REC vorgewählt wird.
Copyright Homecast Europe GmbH V1.31 47 T echnische Änderungen und Irrtümer vorbehalten
Page 48
5. Receiver in Betrieb nehmen und einrichten
5.7.2 Information
5.7.3 Formatieren
Hier sehen Sie die
Informationen zu dem
eingebauten Datenträger.
Gesamtgröße
Gesamtspeicherplatz der
Festplatte
Verfügbare Größe
Restspeicherplatz
Benutzte Größe
Bereits belegter Speicherplatz
Modell
Typenbezeichnung der
Festplatte
Sie können die Funktion
Formatieren dazu benutzen,
um die Festplatte in einem
Gang zu löschen.
Hierzu ist die Eingabe des
Passwortes und die
Bestätigung der Sicherheitsabfrage notwendig
Copyright Homecast Europe GmbH V1.31 48 T echnische Änderungen und Irrtümer vorbehalten
Page 49
6. Allgemeine Bedienung
6.1 Informationsfenster
TV oder Radio SD oder HD ProgrammProgramm Programm platz und Name
Sendungsverlauf Sendungsname
Anzeige der Signalstärke
Anzeige der Signalqualität
Datum/Uhrzeit
Multifeed
Audio Kinder Auflösung Videotext Untertitel Sprache Sperren PayTV Dolby Sicherung
Wenn Sie die Taste INFO 1x
drücken, wird das
Informationsfenster für einige
Sekunden eingeblendet.
Wenn Sie während der
Einblendung die Taste INFO
erneut drücken, erscheint das
EPG-Fenster (Elektronische
Programmführung).
Drücken Sie die Taste P+/- um
den Kanal zu wechseln.
Wenn „“ in der Einblendung
erscheint, drücken Sie die
Tasten / für den nächsten
EPG-Eintrag.
Mit der Taste EXIT wird das
Fenster geschlossen.
Copyright Homecast Europe GmbH V1.31 49 T echnische Änderungen und Irrtümer vorbehalten
Page 50
6. Allgemeine Bedienung
6.2 Wechseln zwischen Fernseh- und Radio-Modus
Während Sie fernsehen oder Radio hören können Sie mit der Taste TV/Rad zwischen den beiden Modi
wechseln.

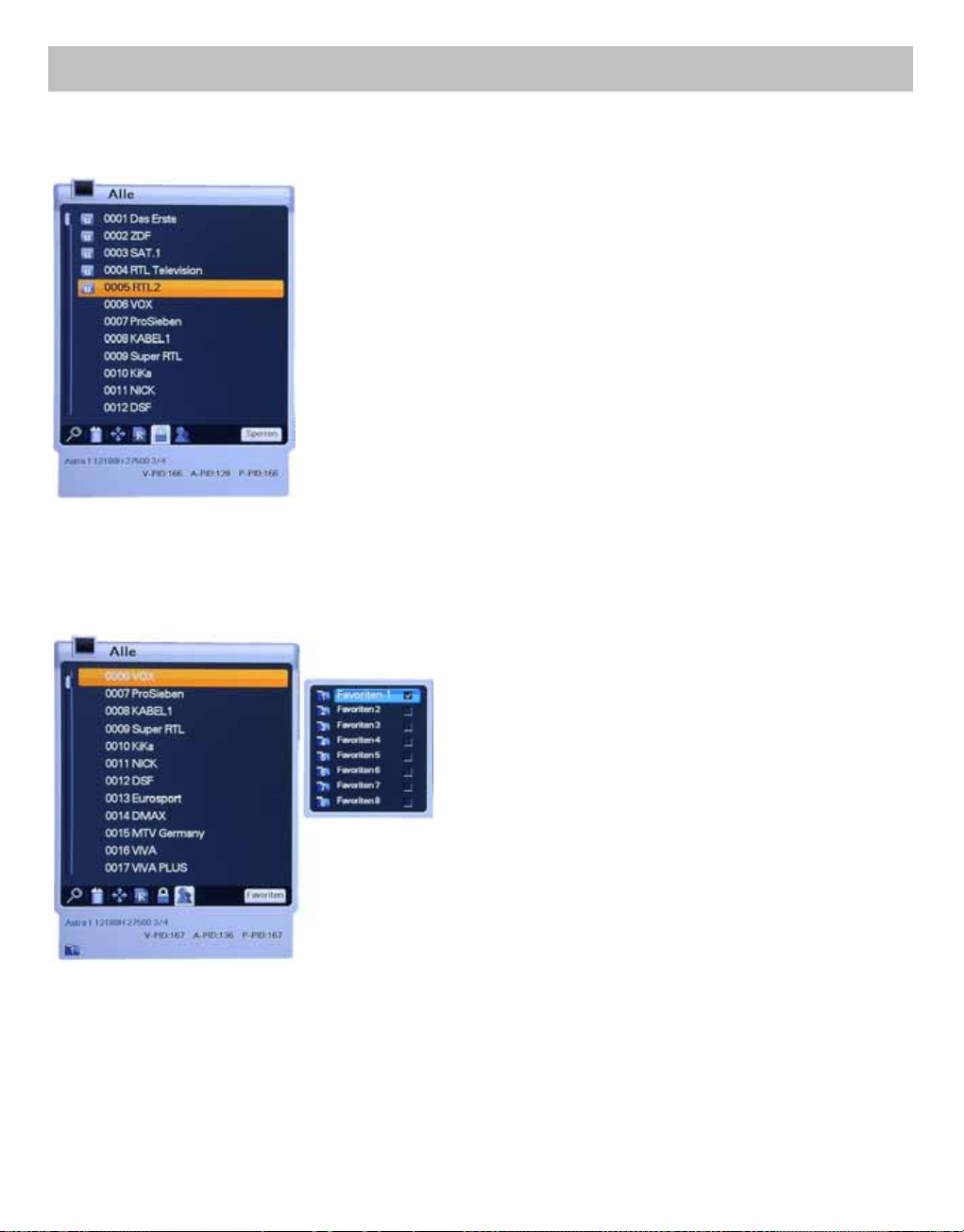

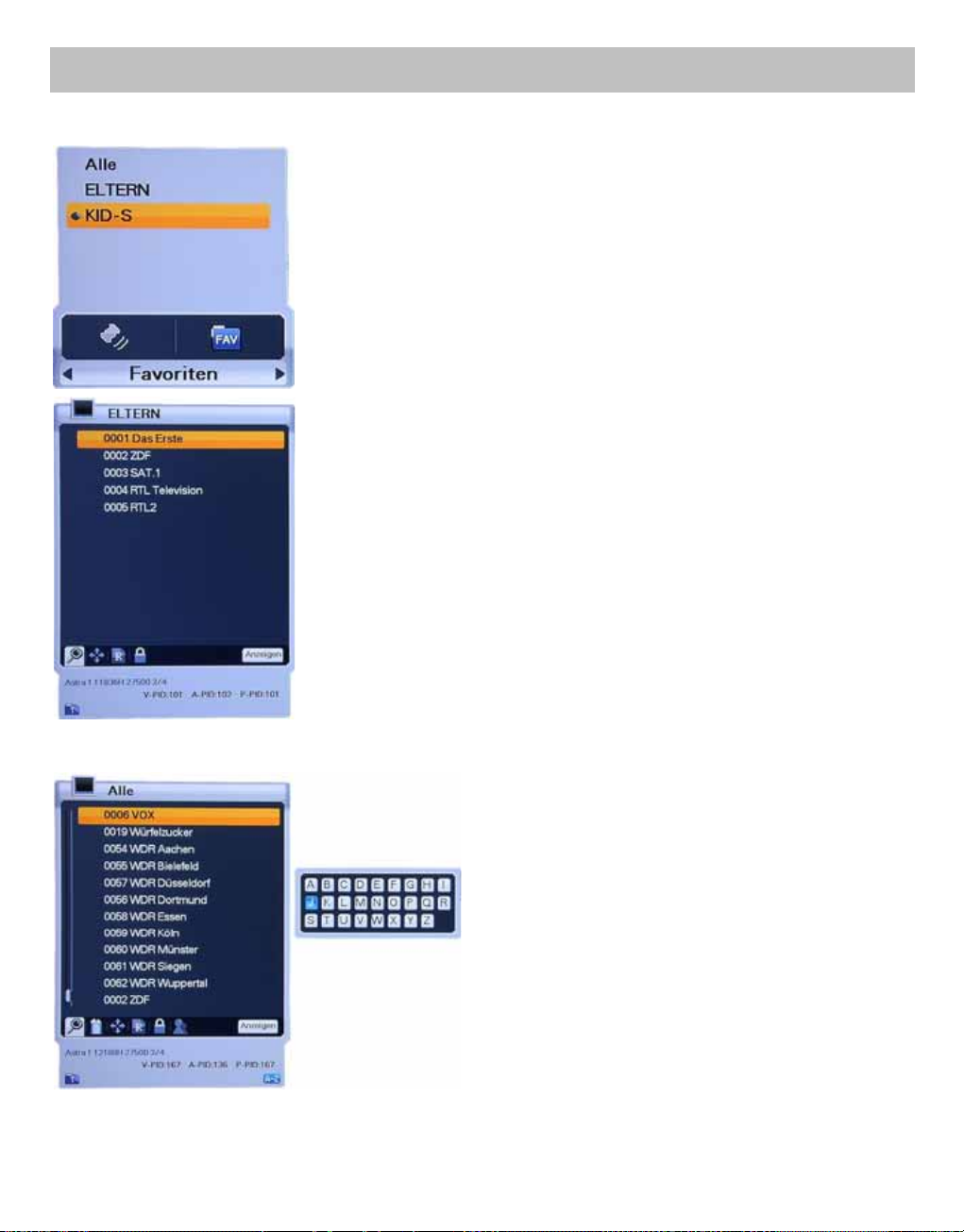

6.3 Programmlisten der TV- oder Radiokanäle anzeigen
Aktuell ausgewähltes
Programm
Name der Programmliste Auswahlfenster für Favoritenliste
Status der Fav.-Listen
Kanaldaten
Aktuelle Ausw ah l
Anbietername
Anzeigen
Löschen
Sortieren
Umbenennen
Sperren
Favoriten
Copyright Homecast Europe GmbH V1.31 50 T echnische Änderungen und Irrtümer vorbehalten
Detailinformationen zum Programm
Page 51
6. Allgemeine Bedienung
6.3.1 Programme – „Anzeigen“
Zum Aufrufen der Programmliste drücken Sie die
Taste OK oder A-Z, wenn Sie eine sortierte Liste
der Kanäle sehen wollen.
Drücken Sie die Tasten / um den Cursor zu
bewegen.
Drücken Sie die Taste OK um den gewünschten
Kanal auszuwählen.
Wenn Sie die richtige Kanalnummer kennen, geben
Sie die korrekte Nummer mit Hilfe der Zifferntasten
0-9 Ihrer Fernbedienung ein.
Drücken Sie die Taste EXIT um die Liste wieder
auszublenden.
Wenn Sie Programme nach dem Alphabet
auswählen wollen, müssen Sie die Programmliste
zunächst sortieren. Um die Kanäle zu sortieren,
drücken Sie die Taste A-Z während des laufenden
Fernsehbildes.
Drücken Sie eine der Zifferntasten auf der
Fernbedienung. Ein Tastenfeld für alphabetische
Eingabe erscheint.
Sie können die Buchstaben mit den Zifferntasten
(1-9) und den Tasten / / auswählen.
Drücken Sie dann die Taste OK.
Wenn Ihnen ein Programmplatz bekannt ist oder Sie
zu einem Bereich springen wollen, können Sie dies
durch die direkte Eingabe des Speicherplatzes tun.
Es ist auch möglich, in der Programmliste
seitenweise zu springen.
Verwenden Sie hierzu die Tasten P + und P -.
Copyright Homecast Europe GmbH V1.31 51 T echnische Änderungen und Irrtümer vorbehalten
Page 52
6.3.2 Programme – „Löschen“
6. Allgemeine Bedienung
Wählen Sie mit den Tasten / das Symbol Löschen.
Wählen Sie den zu löschenden Kanal mit den Tasten /. Drücken
Sie die Taste OK.
Rechts neben dem Kanalnamen erscheint ein Kreuz.
Sie könne mehrere Programme markieren
Drücken Sie die Taste EXIT um zu speichern und die Option zu
verlassen.
6.3.3 Programme – „Sortieren“
Wählen Sie mit den Tasten / das Symbol Sortieren.
Wählen Sie nun den Kanal, der an eine andere Position verschoben
werden soll.
Drücken Sie die Taste (OK).
Eine Markierung, die anzeigt, dass der Kanal verschoben werden
soll, erscheint rechts neben dem Kanalnamen.
Wählen Sie mit den Tasten / die neue Position.
Wenn Sie das Sortieren abschließen wollen, drücken Sie die
Taste OK. Das Zeichen für Verschieben rechts neben dem
Kanalnamen verschwindet.
Alternativ können Sie den neuen Speicherplatz auch über die
Zifferntasten eingeben.
Drücken Sie die Taste EXIT um zu speichern und die Option zu
verlassen.
Copyright Homecast Europe GmbH V1.31 52 T echnische Änderungen und Irrtümer vorbehalten
Page 53

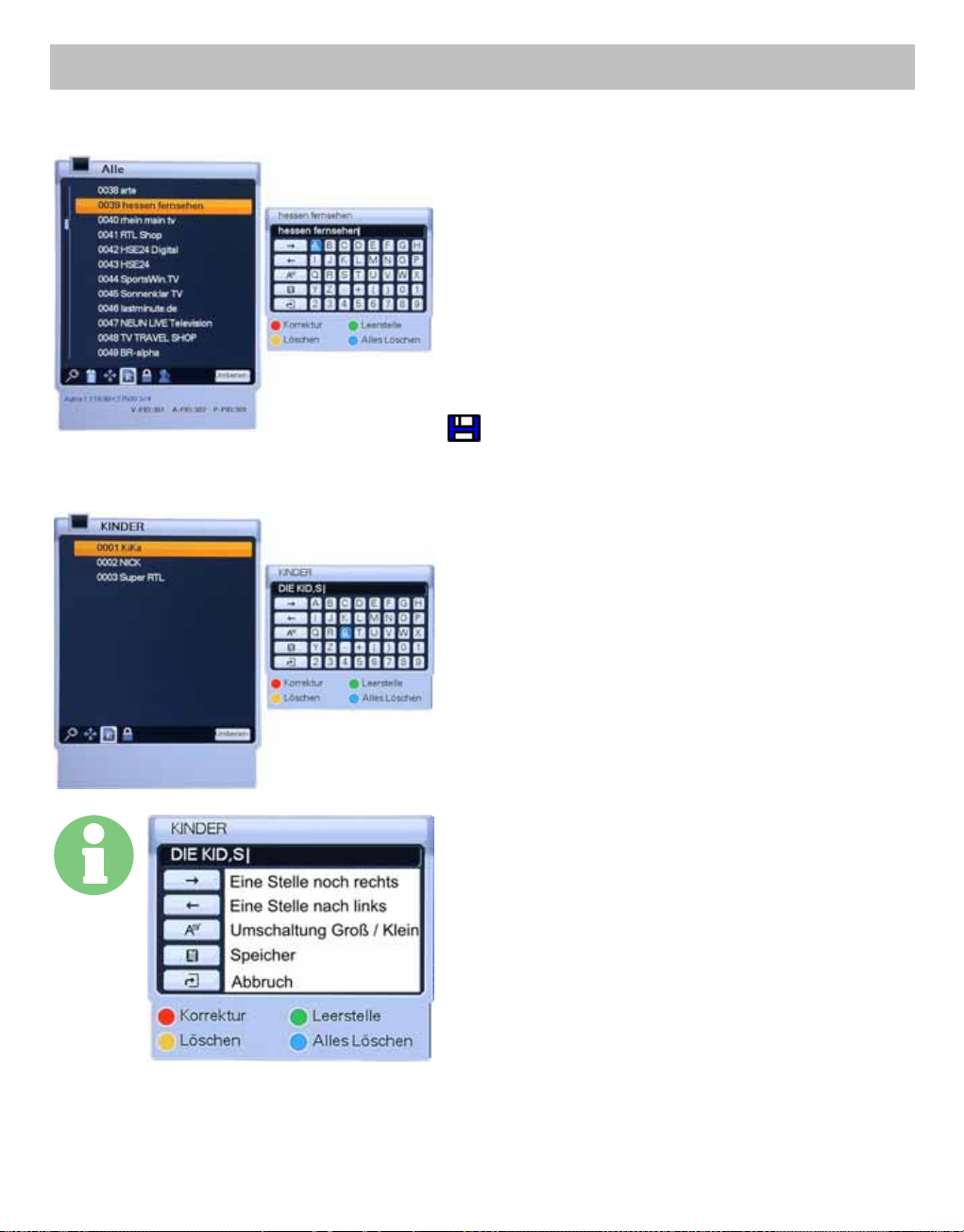

6.3.6 Programme/Favoritenlisten – „Umbenennen“
6. Allgemeine Bedienung
Schließen Sie hierzu alle Menüs und rufen Sie die
Gesamtprogrammliste durch das Drücken der OK
Taste auf.
Wählen Sie mit den Tasten / das Symbol
Umbenennen aus.
Wählen Sie den Kanal, den Sie umbenennen wollen
und drücken Sie dann die Taste OK. Ein kleines
Fenster zur Eingabe des Namens wird angezeigt.
Sie können jeden Buchstaben mit Hilfe der Tasten
/// auswählen und dann jeweils mit OK
bestätigen.
Sobald Sie den Kanal umbenannt haben, wählen Sie
und drücken dann die Taste OK.
Drücken Sie die Taste EXIT um die Option zu
verlassen.
Sie können den Favoritenlisten ebenfalls einen
Namen oder Begriffe zuordnen.
Wählen Sie die gewünschte Favoritenliste aus.
Wählen Sie mit den Tasten / das Symbol
Umbenennen und drücken Sie dann die Taste OK.
Ein kleines Fenster zur Eingabe des Namens wird
angezeigt.
Fahren Sie wie oben beschrieben fort.
Copyright Homecast Europe GmbH V1.31 53 T echnische Änderungen und Irrtümer vorbehalten
Page 54
6.3.5 Programme – „Sperren“
6.3.6 Einrichten von Favoritenlisten
Sie können bis zu 8 Listen anlegen. In jeder Liste können bis zu 100 Programme abgespeichert werden.
6. Allgemeine Bedienung
Schließen Sie hierzu alle Menüs und rufen Sie die
Gesamtprogrammliste durch das Drücken der OK Taste
auf.
Wählen Sie mit den Tasten / das Symbol Sperren
aus.
Wählen Sie den Kanal, den Sie sperren wollen und
drücken Sie dann die Taste OK.
Geben Sie nun in die Passwortabfrage Bitte Passwort
eingeben den aktuellen Code ein. (Werkseinstellung
0000).
Die Markierung für gesperrte Kanäle erscheint links
neben dem Kanalnamen. Sie können nun verschiedene
Programme markieren.
Drücken Sie die Taste EXIT um zu speichern und die
Option zu verlassen.
Schließen Sie hierzu alle Menüs und rufen Sie die
Gesamtprogrammliste durch das Drücken der OK
Taste auf.
Wählen Sie mit den Tasten / das Symbol
Favoriten aus.
Wählen Sie das Programm aus, das in eine der
Favoritenlisten eingetragen werden soll.
Drücken Sie die Taste OK. Rechts neben dem
Hauptfenster erscheint die Gruppe der Favoriten.
Wählen Sie die Favoritenliste mit den Tasten
/ aus, in die Sie das vorgewählte Programm
abspeichern wollen. Drücken Sie dann die Taste OK.
Durch nochmaliges Betätigen der Taste OK wird der
Vorgang zurückgesetzt.
Drücken Sie die Taste EXIT um die Vorgänge zu
speichern und die Option zu verlassen.
Copyright Homecast Europe GmbH V1.31 54 T echnische Änderungen und Irrtümer vorbehalten
Page 55
6. Allgemeine Bedienung
6.4 Menü Option
Drücken Sie die Taste OPT um das Options-Menü zu öffnen.
Sie können darin zwischen den Optionen Audio, Videotext, Multifeed und Untertitel auswählen.
Benutzen Sie dazu die Tasten /.
6.4.1 Audio-Sprachauswahl
Wählen Sie die Option Audio mit den Tasten / aus.
Drücken Sie die Tasten / um die gewünschte Audio-Sprache
oder ein Dolby-Signal auszuwählen.
Drücken Sie die Taste OK um die gewählte Audio-Sprache zu
bestätigen.
6.4.2 Videotext
6.4.3 Untertitel
Wählen Sie die Option Videotext mit den Tasten / aus.
Drücken Sie die Taste (OK) um den Videotext zu starten.
Den Videotext können Sie Alternativ über die Taste TEXT an der
Fernbedienung aufrufen.
Wählen Sie die Option Untertitel mit den Tasten / aus.
Drücken Sie die Tasten / um die gewünschte Sprache
auszuwählen.
Drücken Sie die Taste OK.
Falls kein Untertitel zur Verfügung steht, erscheint nebenstehende
Meldung.
Copyright Homecast Europe GmbH V1.31 55 T echnische Änderungen und Irrtümer vorbehalten
Page 56
6. Allgemeine Bedienung
6.4.4 Multifeed
Wählen Sie die Option Multifeed mit den Tasten / aus.
Drücken Sie die Tasten / um den gewünschten Direktkanal
und die Anfangszeit.
Drücken Sie die Taste OK um auf diesen Kanal umzuschalten.
6.5 A / V +
Drücken Sie die Taste A/V+ um das Audio / Video Menü zu öffnen.
6.5.1 Audio-Modus
Wählen Sie den Audio-Modus mit den Tasten / aus.
Wählen Sie mit den Tasten / zwischen den Einstellungen
STEREO, LINKS, RECHTS und JOINT (Joint Stereo) aus.
Bestätigen Sie die Einstellung mit der Taste (OK).
Drücken Sie die Taste EXIT um den Vorgang zu speichern und die
Option zu verlassen.
6.5.2 Video-Modus
Wählen Sie den Video-Modus mit den Tasten / aus.
Drücken Sie die Tasten / um das Bildschirmformat
auszuwählen.
Bestätigen Sie die Einstellung mit der Taste (OK).
Drücken Sie die Taste EXIT um den Vorgang zu speichern und die
Option zu verlassen.
Copyright Homecast Europe GmbH V1.31 56 T echnische Änderungen und Irrtümer vorbehalten
Page 57
6. Allgemeine Bedienung
6.6 Favoriten-Programmlisten
Mit der Taste Fav können Sie eventuell angelegte Favoritenlisten
aufrufen
Drücken Sie die Tasten / um eine Favoritenliste auszuwählen
oder wählen Sie Alle um zur Gesamtliste zur gelangen.
Drücken Sie anschließend die Taste OK drücken.
6.7 A-Z Sortierung
Bei den Favoritenlisten stehen Ihnen die gleichen Funktionen wie
bei der Gesamtliste zur Verfügung.
Sie können diese nach belieben umsortieren oder einen anderen
Namen zuweisen.
Wenn Sie Programme nach dem Alphabet
auswählen wollen, müssen Sie die Programmliste
zunächst sortieren. Um die Kanäle zu sortieren,
drücken Sie die Taste A-Z während des laufenden
Fernsehbildes. Drücken Sie eine der Zifferntasten
auf der Fernbedienung. Ein Tastenfeld für
alphabetische Eingabe erscheint. Sie können die
Buchstaben mit den Zifferntasten (1-9) und den
Tasten ///auswählen. Drücken Sie dann
die Taste OK. Wenn Ihnen ein Programmplatz
bekannt ist oder Sie zu einem Bereich springen
wollen, können Sie dies durch die direkte Eingabe
des Speicherplatzes tun. Es ist auch möglich, in der
Programmliste seitenweise zu springen.
Verwenden Sie hierzu die Tasten P + und P -.
Copyright Homecast Europe GmbH V1.31 57 T echnische Änderungen und Irrtümer vorbehalten
Page 58
6. Allgemeine Bedienung

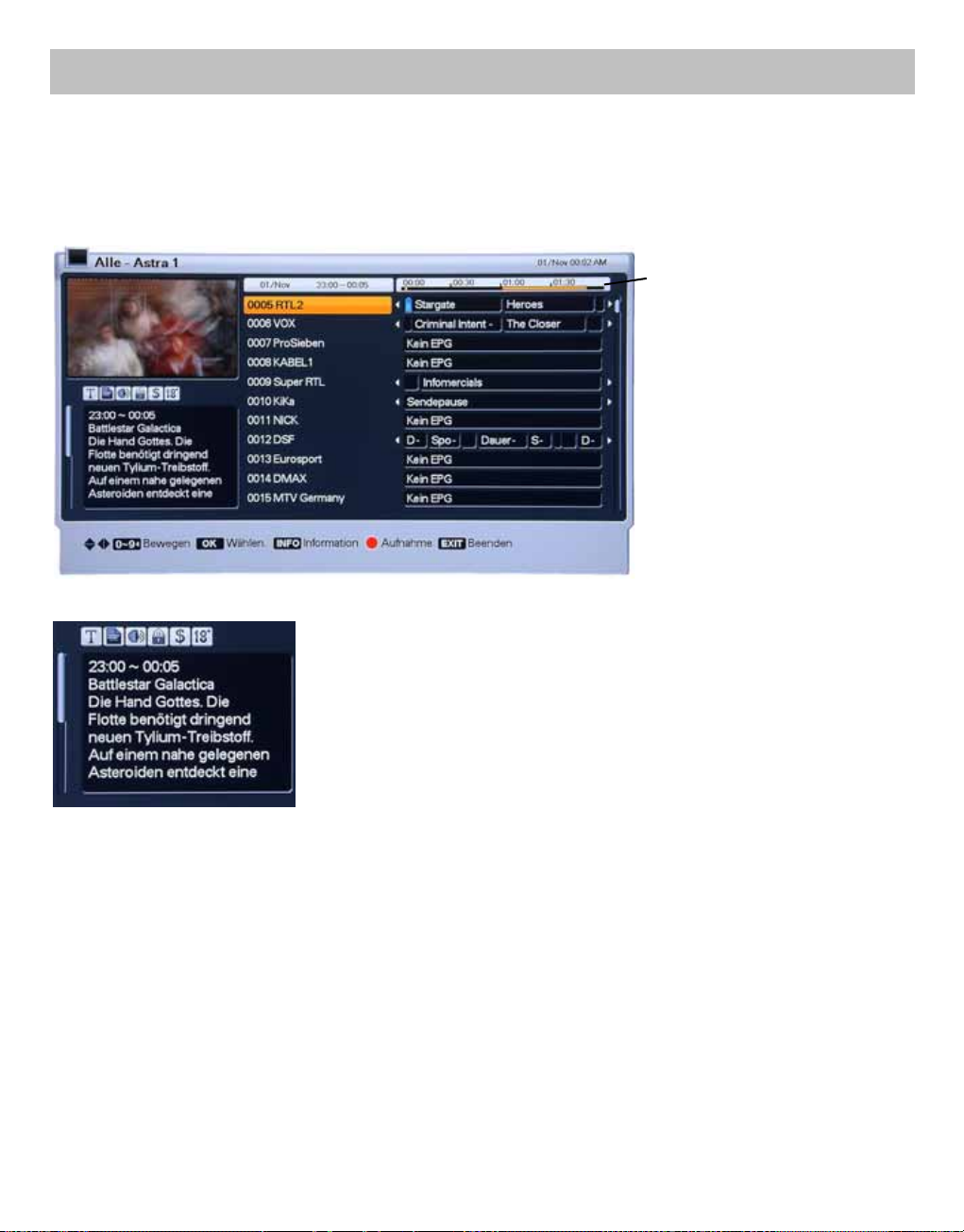

6.8 EPG (Elektronische Programmführung)
Drücken Sie die Taste EPG und den elektronischen Programmführer zu starten.
Die hier angezeigten Informationen werden vom Programmanbieter zur Verfügung gestellt.
Zeitbalken,
Cursor markiert den aktuellen
Zeitpunkt.
Mit den Tasten ///
können Sie die entsprechende
Sendung auswählen.
Wenn Sie eine Auswahl
getroffen haben, können Sie
sich mit der Taste OK das
Programm anzeigen lassen.
Die Detailinformationen der Sendung wird unter
dem Sendungsbild angezeigt.
Mit der Taste INFO können Sie den Text
durchschalten.
Drücken Sie die Taste EXIT um das Fenster wieder
zu verlassen.
Eine weitere wichtige Möglichkeit ist die einfache
Programmierung des Aufnahmetimers über den
EPG. Sehen Sie hierzu im Kapitel 5.4.2 Aufnahme
nach.
Copyright Homecast Europe GmbH V1.31 58 T echnische Änderungen und Irrtümer vorbehalten
Page 59
6. Allgemeine Bedienung
6.9 PVR Funktionen
Der Receiver HS 8100CUPVR verfügt über umfangreiche PVRFunktionen.
Diese werden über den unteren Teil der Fernbedienung gesteuert.
Bedingung hiefür ist, dass die Festplatte nicht deaktiviert wurde.
Pause
Die Taste Pause stoppt die Wiedergabe des
Programms. Dies kann sowohl eine
Aufzeichnung von der Festplatte sein, wie auch
eine laufende Sendung wenn die TimeShiftFunktion nicht deaktiviert wurde.
Wenn eine laufende Sendung pausiert (bis zu 2
Stunden) wurde, können bis zu 2 Stunden
zurückspulen. So ist es auch möglich, eine
Sendung nachträglich aufzuzeichnen.
Spulen Sie hierfür einfach im Timeshift-Modus
mit der Taste REW zurück und drücken Sie dann
die Sofortaufnahmetaste REC.
Ein erneutes Drücken der PAUSE Taste, setzt
die Sendung ab der Pausierung fort.
Play
Die Abspielfunktion PLAY startet eine
Wiedergabe, wenn Sie eine Aufzeichnung aus
der Wiedergabeliste ausgewählt haben.
Wenn Sie in Aufzeichnungen (oder TimeShift)
Vor- oder Zurückspulen schaltet die Taste PLAY
wieder in den Abspielmodus um.
REW
Mit der Rückspulfunktion können Sie im Time-
Shiftmodus oder bei Aufzeichnung Richtung
Aufzeichnungsanfang spulen. Durch mehrfaches Drücken ändert sich die Geschwindigkeit. Drücken Sie die Taste PLAY, um zur normal
Geschwindigkeit zurück zukehren.
Copyright Homecast Europe GmbH V1.31 59 T echnische Änderungen und Irrtümer vorbehalten
Page 60
6. Allgemeine Bedienung
STOP
Die Taste Stop beendet eine Wiedergabe.
Wenn Sie im TimeShift-Modus sind und einen
Zeitversatz haben, springen Sie mit der
Stop-Taste zum aktuellen Sendungsverlauf.
(Kein Zeitversatz). Dies wird durch ein
Pfeilsymbol angezeigt.
FF
Mit der Rückspulfunktion können Sie im
Timeshiftmodus oder bei Aufzeichnung
Richtung Aufzeichnungsende spulen. Durch
mehrfaches Drücken ändert sich die
Geschwindigkeit.
Hierdurch können Sie Werbeblöcke
überspringen.
REC
Mit der Taste REC startet die
Sofortaufnahmefunktion.
Diese nimmt das aktuelle gesehene Programm
gemäß der Zeitvorgabe im Menü Festplatte /
Einstellung auf.
Sie können die Zeitvorgabe während der
Aufzeichnung ändern.
Drücken Sie hierzu 1x die REC Taste um die
Verlaufsanzeige
einzublenden.
Mit den Tasten /können Sie in diesem
Modus die Aufnahmezeit ändern.
SLOW
Mit der Taste SLOW können Sie eine
Aufzeichnung verlangsamt abspielen.
Durch mehrfaches Drücken ändert sich die
Geschwindigkeit.
Drücken Sie die Taste PLAY, um zur normal
Geschwindigkeit zurück zukehren.
Copyright Homecast Europe GmbH V1.31 60 T echnische Änderungen und Irrtümer vorbehalten
Page 61
6. Allgemeine Bedienung
LIST
Die Taste List öffnet eine Auswahlmenü.
Hier können Sie zwischen der Wiedergabeliste und dem
Bildbetrachter mit den Tasten / umschalten.
Mit der Wiedergabeliste können Sie auf die interne Festplatte
zugreifen. Wiedergaben von Filmen sind von externen
USB-Datenträgern nicht möglich.
Drücken Sie die OK Taste um die Wiedergabeliste zu öffnen.
Der Bildbetrachter kann für das Anzeigen von JEPG Dateien
auf die interne Festplatte, sowie auf externe USB-Datenträger
zugreifen.
Wählen Sie hier mit den Tasten / den Datenträger aus und
drücken Sie die OK Taste.
Erkannte USB Datenträger werden hervorgehoben dargestellt.
Copyright Homecast Europe GmbH V1.31 61 T echnische Änderungen und Irrtümer vorbehalten
Page 62
7. Film- und Bildwiedergabe
7.1 Wiedergabeliste / Abspielfunktion
Die Wiedergabeliste wird über die Taste LIST / Auswahl Wiedergabeliste geöffnet.
Verlaufsanzeige Filmabspielstatus
Jukebox
Systemordner für
Wiedergaben
Eigene Ordner mit
Individueller
Beschriftung
Aufgezeichnete
Sendung
Anzeigen
Löschen
Umbenennen
Sperren
Kopieren
Menüsteuerung für die Auswahl :
Anzeigen, Löschen, Umbenennen etc.
Festplatteninformation
Aufzeichnung abspielen
Um eine Aufzeichnung abzuspielen wählen Sie den Eintrag in der
Liste mit den Tasten /// aus und drücken Sie die OK Taste.
Sie haben nun die Auswahl eine einmaligen Abspielung oder der
Endloswiedergabe (Wiederholung).
Miniaturbild erstellen
Der Receiver erstellt beim erstmaligen Abspielen der Aufzeichnung
ein Miniaturbild für die Wiedergabe liste.
Wenn Sie dies ändern möchten, starten Sie die Aufzeichnung und
drücken Sie an einer aussagekräftigen Stelle die Taste PLAY.
Es erscheint nebenstehende Meldung.
In diesem Fall wird das Bild während der Bestätigung Ja erstellt.
Markierungsbox
Derzeit
ausgewählte
Funktion
Copyright Homecast Europe GmbH V1.31 62 T echnische Änderungen und Irrtümer vorbehalten
Page 63
7. Film- und Bildwiedergabe

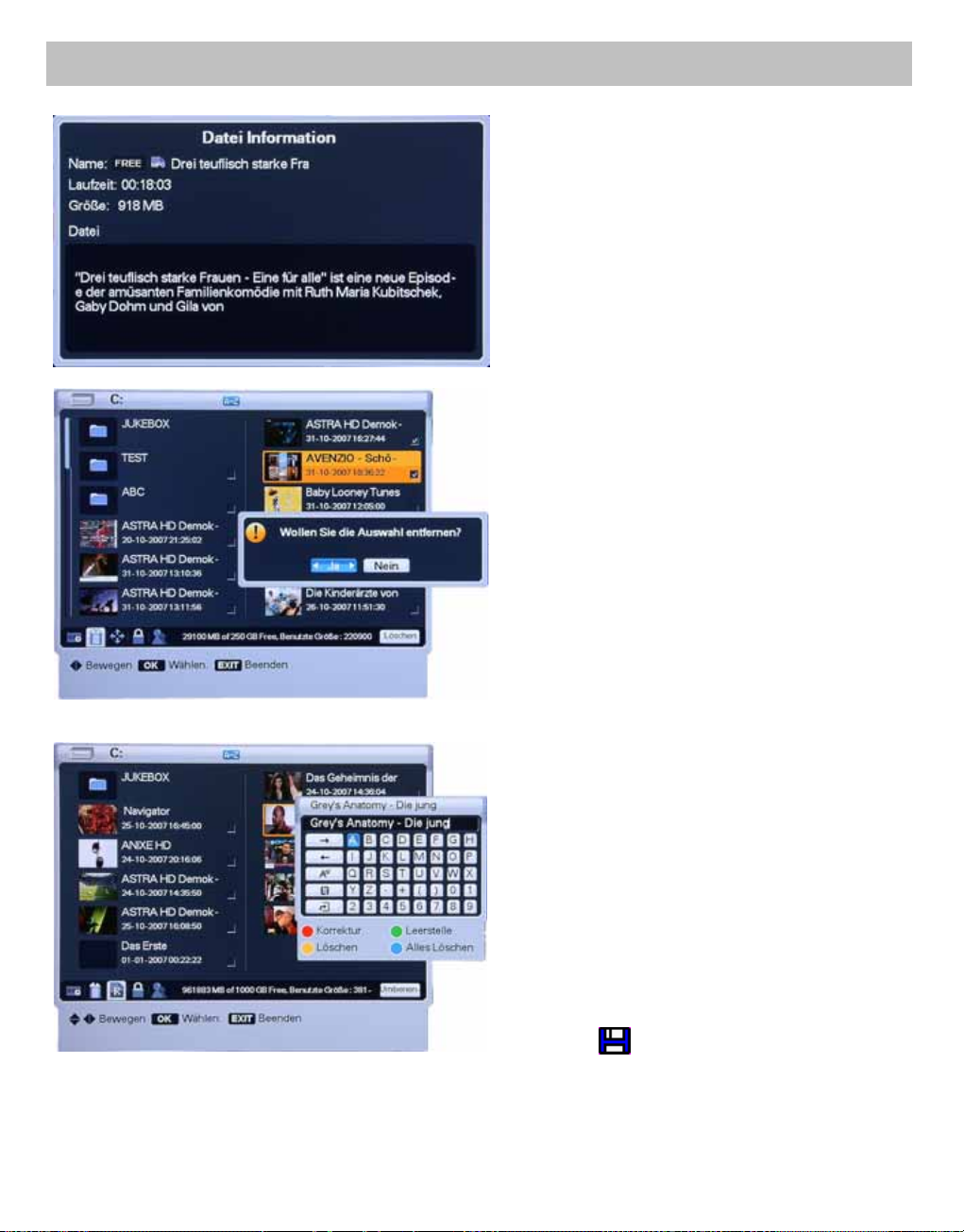

Datei Information
Wenn Sie detaillierte Informationen zu einer
Aufzeichnung wünschen, wählen Sie den
Eintrag in der Liste mit den Tasten ///
aus und drücken Sie die INFO Taste.
Hier sehen Sie den mit gespeicherten EPG Text.
Datei Löschen
Um einen Eintrag zu löschen wählen Sie mit den
Tasten Rot () und Grün () die Option
Löschen.
Wählen Sie den Eintrag in der Liste mit den
Tasten /// aus und drücken Sie die OK
Taste. Wenn Sie mehrere Aufzeichnungen
löschen wollen, wählen Sie diese an und
drücken Sie die Taste Mark. Nach dem
Markieren drücken Sie die OK Taste zum
entfernen.
Datei Umbenennen
Um bei einem Eintrag den Namen zu ändern
wählen Sie mit den Tasten Rot () und Grün
() die Option Umbenennen.
Wählen Sie den Eintrag in der Liste mit den
Tasten /// aus und drücken Sie die OK
Taste.
Ein kleines Fenster zur Eingabe des Namens
wird angezeigt.
Sie können jeden Buchstaben mit Hilfe der
Tasten /// auswählen und dann jeweils
mit OK bestätigen.
Sobald Sie den Eintrag umbenannt haben,
wählen Sie
Drücken Sie die Taste EXIT um das Menü zu
schließen.
und drücken dann die Taste OK.
Copyright Homecast Europe GmbH V1.31 63 T echnische Änderungen und Irrtümer vorbehalten
Page 64
7. Film- und Bildwiedergabe
Datei Sperren
Um einen Eintrag zu löschen wählen Sie mit den
Tasten Rot () und Grün () die Option
Sperren.
Wählen Sie den Eintrag in der Liste mit den
Tasten /// aus und drücken Sie die OK
Taste. Wenn Sie mehrere Aufzeichnungen
sperren wollen, wählen Sie diese an und
drücken Sie die Taste Mark. Nach dem
Markieren drücken Sie die OK Taste zum
Sperren.
Geben Sie hierzu das aktuelle Passwort ein.
Datei Kopieren
Um einen Eintrag zu kopieren oder zu
verschieben, wählen Sie mit den Tasten Rot ()
und Grün () die Option Kopieren.
Wählen Sie den Eintrag in der Liste mit den
Tasten /// aus und drücken Sie die OK
Taste.
In dem Auswahlfenster haben Sie die
Möglichkeit die gewählten Einträge in eine
Wiedergabeliste (Jukebox) einzufügen oder
Sie können einen neuen Ordner erstellen
Für den Kopiervorgang wählen Sie hier
Beenden oder drücken Sie die Taste EXIT.
Drücken Sie nun die rote Taste Opt um den
Datenträger zu wechseln.
Treffen Sie Ihre Auswahl und drücken Sie die
OK Taste.
Wechseln Sie nun auf die linke Fensterseite und
wählen Sie den zu kopierenden Eintrag aus.
Wenn Sie mehrere Aufzeichnungen kopieren
wollen, wählen Sie diese an und drücken Sie die
Taste Mark. Nun drücken Sie OK.
Mit der Taste EXIT können Sie den Vorgang
abbrechen.
Copyright Homecast Europe GmbH V1.31 64 T echnische Änderungen und Irrtümer vorbehalten
Page 65
7. Film- und Bildwiedergabe

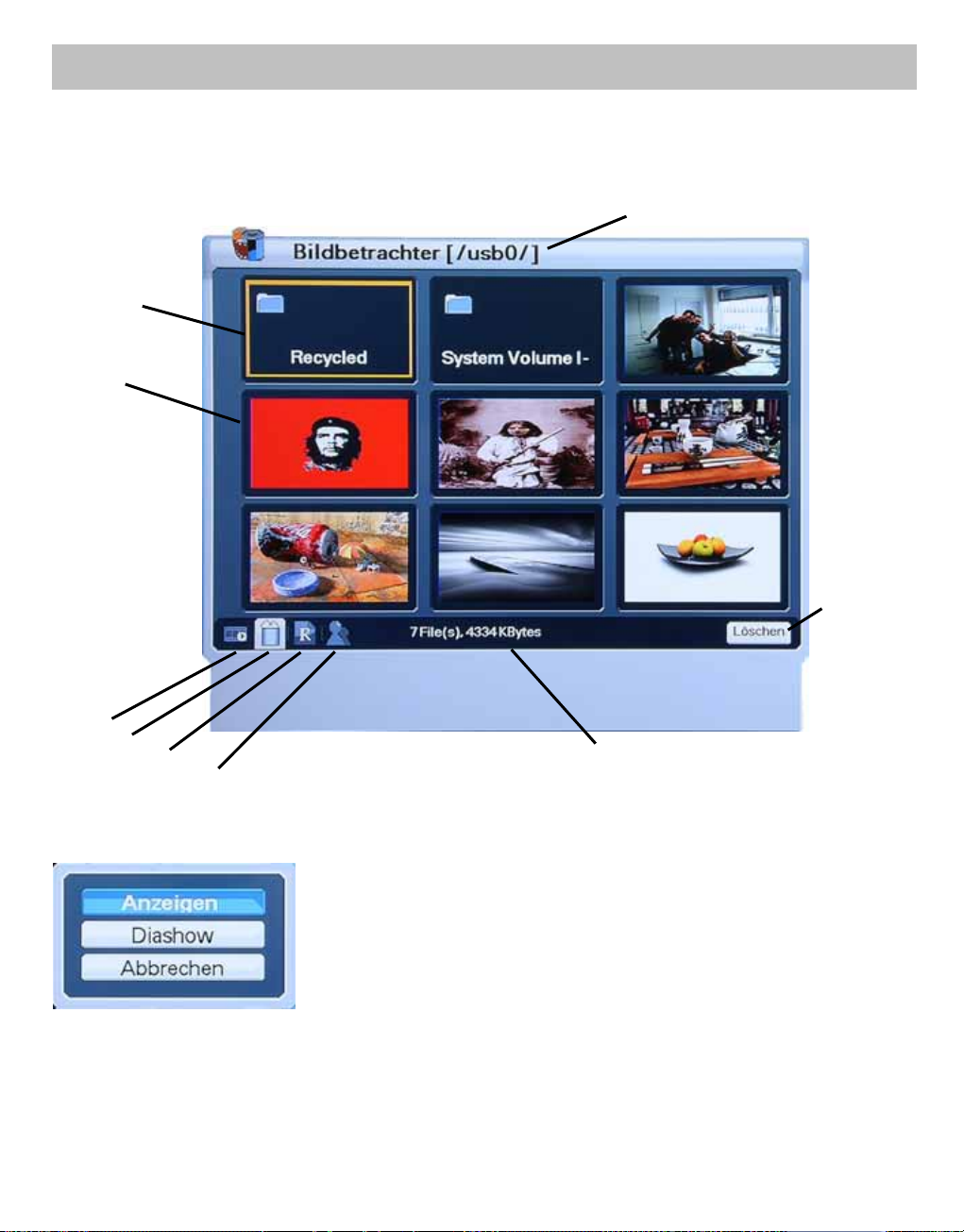

7.2 Bildbetrachter
Der Bildbetrachter wird über die Taste LIST / Auswahl Bildbetrachter geöffnet.
Aktuell gewählter Datenträger
Ordner auf dem
Datenträger
JEPG Bild
Anzeigen
Löschen
Umbenennen
Kopieren
Die Steuerung und Möglichkeiten im Bildbetrachtermodus sind
nahezu identisch mit der Wiedergabeliste
Die Menüpunkte Anzeigen, Löschen etc werden über die Tasten
Datenträgerinformation
Rot () und Grün () angewählt und mit der OK Taste ausgeführt.
Bild anzeigen
Um ein Bild anzuzeigen wählen Sie es mit den Tasten ///
aus und drücken Sie die OK Taste.
Sie haben nun die Auswahl das Bild anzuzeigen oder eine Diashow
zu starten.
Bitte beachten Sie, dass derzeit nur Bilddateien im JEPG-Format
unterstützt werden.
Derzeit
ausgewählte
Funktion
Copyright Homecast Europe GmbH V1.31 65 T echnische Änderungen und Irrtümer vorbehalten
Page 66
8. Filmeditier- und Schnittfunktion
8.1 Editier- und Schnittfunktion
A-B
Die Taste A-B startet bei Aufnahmen
die Schnittfunktion.
Starten Sie hierzu eine Aufzeichnung
von der Festplatte.
Wenn Sie nun einen Werbeblock
ausschneiden wollen, drücken Sie
vor dem Werbeblock einmal und
nach dem Werbeblock noch einmal
die A-B Taste.
Sie werden nun gefragt, ob dieser
Block in einer Endlosschleife
(Präsentation) laufen soll oder
ob Sie den Block kopieren wollen.
Bei kopieren wird anschließend eine
neue Datei erstellt.
In der letzten Auswahl Block
löschen wird der Bereich aus dem
Film entfernt.
MARK
Mit der Marker-Funktion können Sie
in einer Aufzeichnung interessante
Bereiche kennzeichnen.
JUMP
Mit dieser Taste können Sie zu
Markerpunkten springen, um
schneller wieder zu interessanten
Bereichen zu gelangen.
Copyright Homecast Europe GmbH V1.31 66 T echnische Änderungen und Irrtümer vorbehalten
Page 67
9. Fernbedienung für TV-Gerät einrichten
9.1 Einleitung universal Fernbedienung
Die Fernbedienung des HS 8100CIPVR verfügt über eine einfache Steuerung der Standartfunktionen
für TV-Geräte.
Um die Fernbedienung zwischen auf den TV-Modus oder
Receivermodus umzuschalten drücken Sie bitte die Taste TV oder STB.
Um später zu sehen, welcher Modus aktiv ist, leuchtet die betreffende
Taste auf, wenn eine anderen Taste betätigt wird.
Die Taste TV leuchtet nur dann, wenn eine Taste gedrückt welche auch
zur Bedienung des TV-Gerätes Aktiv ist.
Beispiel: Die Fernbedienung ist im TV-Modus.
Wenn Sie die Tasten Volume + / - drücken leuchtet die Taste TV rot auf.
Die Taste Stop steht nicht zur Verfügung und leuchtet im TV-Modus nicht auf.
Folgende Tasten werden unterstütz: PWR, TEXT (Videoeingang), Ziffern 0-9, Mute, Volume, Programm
Einrichtung
Sie können die Fernbedienung auf 2 Wege für Ihr TV-Gerät einrichten.
Erfolgt während der Einrichtung 5 Sekunden lang keine Eingabe wird der Vorgang abgebrochen.
Einrichtung über die Eingabe des eines Codes.
Hierzu schauen Sie in der beigefügten Codetabelle nach den Codes, welche für den Hersteller
des TV-Gerätes vorgesehen sind. Oftmals verwendet der Hersteller keinen einheitlichen Code
für seine TV-Geräte, so das Sie verschiedene ausprobieren müssen.
Drücken Sie die Taste OK und TV bis die Taste TV 2x aufleuchtet.
Geben Sie nun den 3stelligen Code ein.
Wurde dieser von der Fernbedienung richtig erkannt, leuchtet die Taste TV erneut 2x auf.
Leuchtet die Taste TV nur einmal, versuchen Sie es bitte erneut.
Testen Sie nun ob sich das TV-Gerät bedienen lässt, gegebenenfalls verwenden Sie bitte einen
anderen Code und wiederholen den Vorgang.
Einrichtung über die automatische Suche
Verwenden Sie die automatische Suche nur, wenn die Codeeingabe nicht erfolgreich war.
Drücken Sie die Taste OK und TV bis die Taste TV 2x aufleuchtet.
Tippen (nicht dauerhaft Drücken) Sie nun auf die Taste Programm + (P+) bis das TV-Gerät sich
ausschaltet.
Nun drücken Sie die OK Taste und die Taste TV leuchtet erneut 2x auf.
Überprüfung des eingestellten Codes
Sie können sich den aktuell eingestellten / gefundenen Code anzeigen lassen.
Drücken Sie die Taste OK und TV bis die Taste TV 2x aufleuchtet.
Betätigen Sie nun die Info Taste und die Taste TV leuchtet erneut 2x auf.
Anschließend blinkt die Taste für die Erste, Zweit und Dritte Stelle so oft wie die Ziffer des
Rücksetzung der Fernbedienung
Die Fernbedienung kann nicht alle TV-Geräte unterstützen. Bitte beachten Sie auch, dass viele
TV-Geräte für andere Unternehmen gefertigt werden, welche selber keine Hersteller sind.
Codes. Bei einer Null leuchtet sie 10x.
Durch die Eingabe des Codes 000 wird die Fernbedienung in den Auslieferungszustand
zurückversetzt.
Copyright Homecast Europe GmbH V1.31 67 T echnische Änderungen und Irrtümer vorbehalten
Page 68
9. Fernbedienung für TV-Gerät einrichten
Codetabelle A bis C
Hersteller Code
A MARK 002
ABEX 016
ACCENT 004
ACTION 110,124
ACURA 004
ADMIRAL 030,042,076,099,123,159,160
ADYSON 016,063
AIKO 029
AKAI 015,099,109,124,161,
AKURA 064,071,161
ALARON 051,062
ALBA 004,017,018,064,123,117
ALBIRAL 157,158
ALLORGAN 118
ALLSTAR 161
AMBASSADOR 049
AMPLIVISION 063
AMSTRAD 004,018,047,049,145
AMWAY 161
ANAM 003,004,052
ANAM NATIONAL 024
ANITECH 004,071,161
ANSONIC 127
AOC 002,009,015,056
ARC EN CIEL 171
ARCAM 062,063
ARCHER 002
ASA 159,160,161
ASBERG 158
ASUKA 064,071
ATLANTIC 098
AUDINAC 081
AUDIOSONIC 018,071
AUDIOVOX 002,029,052,084
BANG & OLUFSEN 160
AUMARK 026
AUTOVOX 068,076,097,160
BARCO 086
BASIC LINE 004,064
BAUR 018,087,097,099,102,108,
BAYSONIC 052
BEAUMARK 050
BEC 099,110,124
BECRESE 040,099,108,109,110,
BEKO 161,162,163,164,165
BELCOR 009
BELL & HOWELL 006,038,106
BEON 018
BINATONE 063
BLACK PANTHER 158
BLACKSTRIPE 040,106,108,
BLAUPUNKT 059,060,061
BLUE SKY 064
BLUE STAR 075
BOOTS 063
BOSCH-BAUER 098
BPL 075
BRANDT
ELECTRONIQUE
BRADFORD 052
BRINKMANN 123
BRITANNIA 062
BRIONVEGA 159
BRIORRYEGA 160
BROCKWOOD 009,
BROKSONIC 002,067,085,
BROTHER 071
BRUNS 126,158,159,160
BSR 093,118
BTC 064
BUSH 004,017,018,064,075,093,099,
117
CANDLE 015,025,057
CAPEHART 124,
CAPSONIC 071
CARNIVALE 015
CARREFOUR 017
CARVER 023,046
CASCADE 004
CATHAY 018
CCE 063,018,078
Hersteller Code
171
Copyright Homecast Europe GmbH V1.31 68 T echnische Änderungen und Irrtümer vorbehalten
Page 69
9. Fernbedienung für TV-Gerät einrichten
Codetabelle C bis F
CCI 115
CENTURION 018
CENTURY 159,160
CGE 101,123
CIE 133,161
CIMLINE 004,117
CINERAL 029,084,
CITIZEN 015,019,025,026,029,040,057,074
CLAIRTONE 056
CLARIVOX 018,125,168
CLATRONIC 098,127,158,161
CME 004,005,017,018,028,042,049, ELECTROHOME 080,106,110,
063,065,066,068,076,079,087
CONCERTO 025
CONDOR 098,158,161
CONIC 110,
CONTEC 004,017,052,056,062,
CONTINETAL
EDISON
COSMOS 161
CRAIG 052
CRIPTOVISION 105
CROSLEY 023,110,159,160,
CROWN 004,018,019,052,127,158,161
CS ELECTRONICS 062
CTC 098,158
CURTIS MATHES 006,015,019,020,021,023,026,
030,035,038,025,040,044,084,
106,
CXC 052
CYBERTRON 064
DAEWOO 004,009,018,019,029,084,133,
161
DAINICHI 064
DANSAI 018
DAYTON 004,009,019,108
DE GRAAF 066,097,161
DECCA 018,028,129,161
DECCAVIDEO 161
DENON 035
DESMET 098
141,171
DIXI 003,004,018,126
DUAL 097
DUAL TEC 063
DUMINT 127
DUMONT 007,009,158,159,160,
DYNATECH 063,
EB TELECOM 105
ECTEC 081
ELBE 116,168
ELBIT 160,161
ELECTROBAND 056,
ELECTROVENDA 161
ELEKTA 071
ELEKTRONIKA 161
ELIN 018,161
ELITE 040,064,098,106,
ELMAN 127,158,163
ELTA 004
EMERSON 009,019,038,049,050,051,051,
053,054,056,067,072,074,075,
085,158,159,161,
ENVISION 015
ERRES 018
ESC 161
EURO-FEEL 071
EUROMANN 071
EUROPHON 127,158
FERGUSON 018,163,166,167,168,169
FIDELITY 062,097,104
FINLADIA 106
FINLUX 018,028,051,093,129,158,160,
161
FIRST LINE 118,004,062,063
FISHER 038,041,063,097,106,108,126,
160,
FORMENTI 018,098,103,160,161
FORTRESS 160,
FRABA 161
FRONTECH 042,071,099
Copyright Homecast Europe GmbH V1.31 69 T echnische Änderungen und Irrtümer vorbehalten
Page 70
9. Fernbedienung für TV-Gerät einrichten
Codetabelle F bis K
FUJITSU 028,051,124,
FUNAI 047,051,052,071,118,
FUTURETECH 052
GALAXIS 123,142,158,161
GALAXY 158
GBC 099
GE 011,013,020,021,024,030,034,
050,075,084 INDESIT 068
GEC 018,028,063,095,110,129,161
GELOSO 004,099
GENEXXA 042,064
GIBRALTER 007,009,015
GO VIDEO 026
GOLDSTAR 156,001,009,015,016,018,019, INNOVA 018
025,033,050,063,071,093,110,
124,140,161 ISKRA 158
GOODMANS 017,018,028,051,063,133,161
GPM 064
GRADIENTE 022,025,046,082
GRADIN 098
GRAETZ 042,099
GRANADA 018,028,063,097,109,124,161
GRANDIN 075
GRUNDIG 018,059,060,068,137
GRUNPY 051,052
HALIEAX 071
HALLMARK 050,
HANSEATIC 018,089,097,098,099,118,119
HARLEY DAVIDSON 051,
HARMAN KARDON 023
HARVARD 052,
HCM 004,071,075,161
HEMMERMANN 097
HIFIVOX 171
HINARI 004,017,018,051,064,161,
HISAWA 075,159
HITACHI 016,017,025,031,032,035,037, KINGSLEY 062
042,048,063,094,095,096,097,
099,102,108,109,110,111,112,
113,114,124,148, KNEISSEL 161
HUANYU 062
HUMAX 151,152,153
HUSPI ELEKTRONIK 123
HYPERVISION 134
HYPSON 018,071,075
ICE 063,071,161
ICES 064
IMPERIAL 092,099,101,123,161
INDIANA 018
INFINITY 023
INGEKEN 139
INGELEN 042,164
INNOHIT 028,124
INTEQ 007
INTERBUY 071
INTERFUNK 018,042,095,097,099,159,160,
161
INTERVISION 018,063,071,127,144,158,161
ISUKAI 064
ITT 042,099,108
JACSON 129
JBL 023
JCB 137,
JVC 017,022,045,054,
JEC 040
KAISUI 004,062,063,064,075
KAMP 062
KAPSCH 042,095,099
KARCHER 161
KATHREIN 089
KAWASHO 062,077
KEC 052
KENDO 018,099,117,119,127,158,161
KENWOOD 009,015
KLH 124,
KLOSS 012
KMC 033
Copyright Homecast Europe GmbH V1.31 70 T echnische Änderungen und Irrtümer vorbehalten
Page 71
9. Fernbedienung für TV-Gerät einrichten
Codetabelle K bis M
KOLSTER 158
KONIG 004,005,017,018,042,061,068
KORPEL 018
KORTING 098,160
KOYODA 004
KTV 015,019,052,056,063,074,
KUBA ELECTRONIC 097
KURA 097
LENCO 071,133,146,018,028,071,118,
124,158,161
LG 025,154,161
LIESENK & TTER 018,161
LIFETEC 071,161
LLOYTRON 016,
LOEWE 159,160
LOGIK 156,006
LUMA 099
LUXMAN 025
LUXOR 068,094,097,099,102,124
LXI 007,020,023,038,040,050,106
M ELECTRONIC 004,018,042,063,097,127,163,
MAGNADYNE 158,159,160
MAGNAFON 127,158,167
MAGNASONIC 106,161
MAGNAVOX 010,012,014,015,017,023,051,
057,058,110,
MAJESTIC 006
MANDOR 071
MANESTH 063,071,098,117
MARANTZ 015,018,023,089,161
MARCY´S
MARELLI 160
MARK 018
MATSUI 004,005,018,049,063,092,097,
117,161
MATSUSHITA 021,070
MC MICHAEL 110
MEDIATOR 018
MEGATRON 002,035,050,109
MEI 056
MEMOREX 004,006,025,026,033,036,038,
MEMOREX 050,070,071,106
MEMPHIS 124
METZ 159,160,161
MGA 009,015,036,039,050
MIDLAND 007,016,019,020,021,034
MINERVA 068
Copyright Homecast Europe GmbH V1.31 71 T echnische Änderungen und Irrtümer vorbehalten
Page 72
9. Fernbedienung für TV-Gerät einrichten
Codetabelle M bis P
MINUTZ 011
MITSUBISHI 009,017,030,036,039,050,068,
159,160,
MIVAR 062
MOTOROLA 024,030
MTC 009,015,025,026,056,062,097
MULTISTANDARD 127
MULTITECH 004,052,062,063,099,127,158,
MUTIMEDIA 132
NAD 040,044,050,
NAONIS 099
NATIONAL 068
NEC 009,015,017,025,046,
NECKERMANN 018,059,087,089,097,099,102,
159,160,161, PENNEY 001,102,008,009,011,013,015,
NEI 018,161
NESCO 051
NETSAT 018
NIKKAI 016,018,028,040,062,064,071,
124
NIKKO 007,015,020,029,038,040,050,
161
NISATO 081
NOBLEX 083
NOBLIKO 158
NOGAMATIC 171
NOKIA 071,094,095,096,097,099,106,
108,143,161 POLICOM 068,158
NORDMENDE 160,163,171
NORMN 161
NOSHI 008
NTC 029
OCEANIC 042,099,106,118
OKANO 161
ONWA 052
OPTIMUS 038,044,070
OPTONICA 030,043
ORAVA 161
ORION 018,049,051,067,085,097,098,
118,117,161, PROTEC 099,127
OSAKI 016,028,063,064,071,124,
OSO 064
OSUME 016,028,124
OTTO VERSAND 017,018,059,063,087,089,093,
097,098,099,102,108,117,118,
161,163,
PALLADIUM 099,160
PANAMA 063,071
PANASONIC 156,020,021,022,023,024,026,
030,035,036,038,040,042 043,
050 065 068 070 079 099
PATHE CINEMA 062,098
PATHE MARCONI 171
PAUSA 004
PCE/PEC 040,106,108,
016,019,020,021,025,026 034
040 050
PHASE 016
PHILCO 009,010,012,014,015,023,035,
057,058,085,123,159,160,161,
PHILIPS 007,008,009,010,011,012,013,
014,018,019,023,089,110,124,
138,160,161,
PHOENIX 160
PHONOLA 018,098,160
PILOT 009,015,019
PIONEER 042,044
POLYRON 071
PORTLAND 9029
PRANONI PRINCE 099,158
PRIMA 040,106,
PRINZ 124
PRISM 021
PRO VISION 161
PROFEX 004,161
PROFITRONIC 158,161
PROLINE 119
PROSCAN 015,020
PROTECH 004,018,063,071
Copyright Homecast Europe GmbH V1.31 72 T echnische Änderungen und Irrtümer vorbehalten
Page 73
9. Fernbedienung für TV-Gerät einrichten
Codetabelle P bis S
PROTON 002,050
PULSAR 007,009,110,124
QUASAR 021,024,043,070,158
QUELLE 005,018,087,093,097,099,108,
117,118,
QUESTA 017,
RADIO SHACK 009,015,016,019,020,025,038,
043,050,052,106 SCOTT 009,050,051,052,067,
RADIOLA 018,161
RADIOMARELLI 160
RADIOTONE 071,161
RADIX 108
RANK ARENA 017
RCA 008,009,020,021,030,034
REALISTIC 009,015,016,019,025,038,043, SELECO 042,076,099,100,119,120,122
050,052,106 SEMIVOX 052
REKORD 149
REVOX 018
REX 042,071,076,099,
RFT 088,126,160
RHAPSODY 056,062
R-LINE 018
ROADSTAR 004,064,071,161
ROYAL LUX 131
RTF 018
RUNCO 007,015
SABA 042,095,099,163,170,171
SAGEM 139
SAISHO 004,005,049,071,117
SAKIO 071
SALORA 042,094,097,099,102,106,124
SAMBERS 127,158
SAMPO 015,016,019
SAMSUNG 004,009,015,016,018,019,025, SKY 018
026,050,063,071,078,089,124,
137,161
SAMSUX 019
SANDRA 062
SANSEI 084
SANSUI 085
SANYO 005,017,028,038,041,106,107, SONY 005,017,039,087,
SANYO 108,124,129,
SBR 018
SCHAUB LORENZ 099
SCHNEIDER 018,064,071,097,136,143,147,
161
SCIMITSU 009
SCOTCH 050
SEARS 020,023,025,038,040,041,047,
050,051,106
SEG 017,063,071,126,127,158,161,
SEI 049
SEI-SINUDYNE 097,099,117,118,127,158,159,
160,161,
SEMP 040
SENTRA 040
SHARP 017,019,030,043,
SHINTOM 161,
SHINTOSHI 161
SHIVAKI 161
SHOGUN 009
SHORAI 118
SIAREM 127,158,159,160
SICATEL 121
SIEMENS 018,059,060,061,161
SIGNATURE 006,040,
SILVER 017,
SIMPSON 057,058
SINGER 127,159,160,161
SINUDYNE 049
SKANTIC 099
SOGERA 098
SOLAVOX 016,042
SONITRON 108
SONOKO 004,018,071
SONOLOR 042
SONTEC 018,161
Copyright Homecast Europe GmbH V1.31 73 T echnische Änderungen und Irrtümer vorbehalten
Page 74
9. Fernbedienung für TV-Gerät einrichten
Codetabelle S bis W
SOUND&VISION 127
SOUNDESIGN 050,051,052,057,
SOUNDWAVE 018
SPECTRA 133
SPECTRICON 002
SQUAREVIEW 047
SR2000 106
SSS 009,052
STANDARD 004,063,064,098
STARLITE 052,161
STERN 042,076,099
SUNKAI 117,118
SUNSTAR 161
SUPERTECH 097,161
SUPRA 025
SUSUMU 064
SULVANIA 010,012,014,015,023,057,058, TOWADA 099,127,158
080
SYMPHONIC 047,
SYSLINE 018
TADISTAR 161
TADNDY 124
TANDY 028,030,042,063,064
TASHIKO 110,161,
TASHKO 017,063
TATUNG 002,018,024,028,063,124
TEC 063,133,161
TECHLINE 127,158
TECHNEMA 098
TECHNICS 007,020,021,070
TECHNISAT 130,161
TECHNOL ACE 051
TECHWOOD 002,021,025,
TECNISON 161
TEKNIKA 006,009,019,023,025,026,029,
036,051,052,057 VOXSON 042,099,159,160
TELEAVIA 171
TELECO 135
TELEFUNKEN 025,163
TELEMEISTER 098
TELETECH 004
TELETON 017,057,063,097,099
TELEVIDEON 098
TENSAI 064,093,098,118,158,161
TESLA 135
TEXET 062,064
THOMAS 110,124,
THOMSON 068,155,163,170,171
THORN 018,028,040,087,107,108,110,
112,128,129,161,163,165,168,
TMK 025,049,050
TOKAI 124
TOMASHI 075
TOSHIBA 017,026,038,040,069,106,108,
TOSONIC 056
TOTEVISION 019
TRIUMPH 049,069
TV TEXT 089
UHER 098,127,158,161,
ULTRA 081,124
ULTRAVOX 127,158,159,160,161
UNIVERSAL 011,013
UNIVERSUM 018,071
UNIVOX 159
URANYA 158
VECTOR RESEARCH 015
VESTEL 018,161
VICTOR 022
VIDEOTECHNIC 063
VIDEOTON 094
VIDIKRON 023
VIDTECH 009,017,050
VISA 004,005,017,018,042,068
VISION 098,161
VTQ 126
WALTHAM 063,094,099
Copyright Homecast Europe GmbH V1.31 74 T echnische Änderungen und Irrtümer vorbehalten
Page 75
9. Fernbedienung für TV-Gerät einrichten
Codetabelle W bis Z
WARDS 006,009,010,011,013,014,015,
023,025,034,040,043,050,051
,058
WATSON 018,098,161
WATT RADIO 097,127,158
WEGA 017,160,
WHITE
WESTINGHOUSE
WORLD-TECH 133
YAMAHA 009,015
YOKO 018,063,071,133,161
YORK 108
ZANUSSI 076,099
ZENITH 006,007,029,
ZONDA 002
018,062,098,106,158,161
Copyright Homecast Europe GmbH V1.31 75 T echnische Änderungen und Irrtümer vorbehalten
Page 76
10. Verschiedenes
10.1 Ausstattungsmerkmale
! Digitaler Twin-HDTV-PVR-Sat-Receiver für hochauflösendes Fernsehen
! Ausgabeformat HDMI: 1080i, 720p, 576p (Upscaling bei PAL Sendungen)
! Alphanumerische VFD-Anzeige mit 12 Zeichen und Zusatzsymbolen
! CE Festplatte für leisen Betrieb und hohem Datendurchsatz durch moderne
SATA-Technik bis 1 TB möglich
! 3x USB 2.0 Anschlüsse zum Anschluss externer Datenträger und 1 x USB
für den Datenaustausch zum PC
! Netzschalter für die vollständige Abschaltung des Receivers
! Anschlüsse: HDMI1.2, YPbPr, 2x Scart (RGB, YUV o. CVBS), Audio/Video 3x RCA,
SPDIF
! 100Mbit LAN-Anschluss für den Datenaustausch zum PC* Software in Vorbereitung
! Universal Fernbedienung mit Grundfunktionen für TV Geräte
! DiSEqC 1.0 (Multischalter) und DiSEqC 1.2/USALS (Drehanlagen mit Motor) und
! Unicableansteuerung (Einkabelsystem)
! Installationsführer für eine einfache Erstinbetriebnahme des Receivers
! Benutzerfreundliches Bildschirmmenü in 19 Sprachen
! Integrierter Fotobetrachter
! Bild in Bildfunktion zum beobachten eines 2. Programms
! TimeShift-Funktion für zeitversetztes Fernsehen
! Elektronischer Programmführer (EPG) für eine Programmvorschau von bis zu 7 Tagen
! Fast-Videotextgenerator mit 800 Seitenspeicher
! Aufnahmetimer für 8 Ereignisse, komfortabel über EPG zu programmieren
! Eine Hauptprogrammliste und 8 Favoritenlisten, individuell bearbeitbar
! Softwareupdate via Satellit (OTA) für einfache Aktualisierung der Betriebssoftware
! 8000 Speicherplätze für TV- und Radio-Programme
Copyright Homecast Europe GmbH V1.31 76 T echnische Änderungen und Irrtümer vorbehalten
Page 77
10. Verschiedenes
10.2 Technische Daten
A. HF-Bereich
SAT-ZF-Frequenzbereich 950 MHz bis 2150 MHz
Eingangssignalpegel 44dBµV – 84dBµV
Eingangsimpedanz 75 Ohm
Demodulation QPSK
B. Video
Video-Dekodierung MPEG-2, H.264/AVC
Video-Datenrate 1,5 – 15 Mbit/s
C. Audio
Audio-Dekodierung MPEG-1/2, Layer 1/2
Sampling Rate 32 / 44,1 / 48 kHz
Audio Modi Stereo, Zweikanal, Joint Stereo, Mono
D. Stromversorgung
Netzspannung 90 V – 240 V
Leistungsaufnahme 24 W
LNB Versorgungsspannung 13 / 18 V ; 14 / 19 V
LNB Versorgungsstrom 0,5 A max.
Steuersignale 22 kHz, 0,6 Vss, Tone Burst
DiSEqC 1.2
USALS
Unicable
E. Anschlüsse
Komponenten-Ausgänge Y, Pb, Pr
HDMI-Schnittstelle 1
Scart-Anschlüsse 2 (TV + VCR)
Optischer Audio-Ausgang 1 (AC 3 – Datenstrom)
Video-Ausgang 1 (RCA)
Audio-Ausgänge L + R (RCA)
RS-232 Schnittstelle 1 (D-Sub)
USB 2.0 3x Variante A, 1x Variante B
F. Gewicht / Abmessungen
Gewicht 2,6 kg (netto)
Abmessungen (BxHxT) 36 x 6 x 28 (cm)
Copyright Homecast Europe GmbH V1.31 77 T echnische Änderungen und Irrtümer vorbehalten
Page 78
10. Verschiedenes
10.3 Glossar wichtiger Begriffe
CAS
Conditional Access System, Zugangsberechtigungssystem für verschlüsselte Programme.
CI
Common Interface, Aufnahme-Slot mit genormter Schnittstelle für CA-Module mit Kartenleser.
DiSEqC
Digital Satellite Equipment Control, vom Satellitenreceiver erzeugte Schaltsignale zur Steuerung und
Umschaltung von LNB`s und Multischaltern.
EPG (Elektronischer Programmführer)
Ein Informationsdienst der es dem Nutzer ermöglicht, durch eine Vielzahl von aufbereiteten
Programmen zu navigieren und weitere Detailinformationen über das ausgewählte Programm zu
erhalten.
FEC
Forward Error Correction, eine Technik, die die Fehlerrate bei der Datenübertragung senkt.
FTA
Free to Air, mit FTA-Receivern können nur unverschlüsselte d.h. freie Programme empfangen werden.
LNB
Low Noise Blockconverter, das LNB ist ein elektronisches Gerät an der Satelliten-Antenne. Es empfängt
das von dem Parabolspiegel reflektierte Signal und konvertiert es in Signale, die vom
Satelliten-Empfänger verarbeitet werden können.
MPEG
Moving Picture Experts Group, eine Arbeitsgruppe, die internationale gültige Standards für die digitale
Kompression von Video- und Audio-Daten erarbeitet.
PID
Packet Identification, die PID-Nummer ist eine Identifikationsnummer für Audio- und Video-Signale im
digitalen Datenstrom der MPEG 2 – Signale. Mit der PID-Nummer stellt der Receiver eine eindeutige
Zuordnung der zu übertragenen Daten her.
PIN-Code
Personal Identification Number, eine vierstellige Nummer, die zum Sperren / Freigeben verwendet wird,
z. B. für die Kindersicherung.
RS 232
Genormte Schnittstelle für die serielle Kommunikation (Software update).
SCART
Ein 21-poliger Steckanschluss, der für die Verbindung zwischen Satellitenempfänger, Fernsehgerät und
Videorekorder verwendet wird.
Copyright Homecast Europe GmbH V1.31 78 T echnische Änderungen und Irrtümer vorbehalten
Page 79
10. Verschiedenes
10.4 Fehlerbehebung
Betriebsstörungen des Empfängers können verschiedene Ursachen haben.
Prüfen Sie den Empfänger anhand der nachfolgend aufgelisteten Verfahrensweisen.
Wenn Sie das Problem mit Hilfe dieser Beschreibung nicht lösen können, nehmen Sie bitte mit unserer
Hotline Kontakt auf
Fehler
Keine Displayanzeige
Kein Bild, kein Ton
Schlechte Bildqualität
„Mosaik-Effekt“
Kein Ton, Bild ok
Fernbedienung
funktioniert nicht
Schlechte Bildqualität
Nur wenige Kanäle
speicherbar
Kindersicherungs- oder
selbst gewählter Code
vergessen
Mögliche Ursache
Der Empfänger ist nicht am Netz
angeschlossen oder nicht
eingeschaltet.
Die Audio/Video-Ausgänge des
Empfängers sind nicht korrekt am
Fernsehgerät angeschlossen.
Die Parabolantenne ist nicht auf den
Satelliten ausgerichtet.
Maßnahme
Netzanschluss prüfen.
Netzschalter an der Rückseite
einschalten.
Überprüfen Sie die
Anschlüsse und achten Sie
auf richtige Beschaltung der
Ein- und Ausgänge.
Richten Sie die
Parabolantenne aus. Prüfen
Sie die SignalstärkeAnzeige im Menü
„Automatischer Suchlauf“.
Die Antenne ist nicht richtig
Die Antenne neu ausrichten.
ausgerichtet, das Signal ist zu
schwach.
Mute- (Stumm) Taste auf der
Mute-Funktion deaktivieren.
Fernbedienung ist aktiviert.
Es befinden sich keine Batterien in der
Fernbedienung. Die Batterien sind
ganz oder teilweise leer.
Es wurde der Falsche Modus
Batterien prüfen und ggf.
austauschen.
Drücken Sie die Taste STB.
ausgewählt
Die LNB-Spannungsversorgung ist zu
gering oder die Leitungsverluste sind
zu groß.
Ändern Sie die
LNB-Spannung im Menü
„Antenne“ auf 14/19 V.
Wenden sich an unsere
Hotline. Werksseitig ist der
Receiver mit 0 0 0 0
voreingestellt.
Copyright Homecast Europe GmbH V1.31 79 T echnische Änderungen und Irrtümer vorbehalten
Page 80
10. Verschiedenes
10.5 Konformitätserklärung
Konformitätserklärung
Wir, der Produzent und Importeur
HOMECAST CO., LTD.
7F. EAST wing., IT Venture Tower., 78, Garakbon-Dong,
Songpa-Gu, Seoul, 138-803, Korea.
erklären hiermit für das Produkt
Digitaler Satelliten-Receiver
Modelbezeichnung: HS8100CIPVR
die Übereinstimmung mit folgenden Richtlinien und Normen:
Richtlinie zur elektromagnetischen Verträglichkeit 89/336/EWG
- EN55013:2001 + A1:2003 + A2:2006
- EN55020:2002 + A1:2003 + A2:2005
- EN61000-3-2:2000 + A1:2001 + A2:2005
- EN61000-3-3:1995 + A1:2001 + A2:2005
Niederspannungsrichtlinie 73/23/EWG
- EN60065:2002
Bestimmungsgemäß in
Richtlinie 2004/108/EEC (Elektromagnetische Verträglichkeit)
Richtlinie 2006/95/EC (Niederspannungsrichtlinie)
Produzent/Importeur
Homecast Europe GmbH
Wiesenstrasse 17
65843 Sulzbach / Ts.
Copyright Homecast Europe GmbH V1.31 80 T echnische Änderungen und Irrtümer vorbehalten
