DPV 23

Page 2

hands free design • peer-hole function • gate opening electronics w/o additional power supply • A/V input • 7”

colour monitor • ringing and speech volume control • brightness control • expandable with indoor and outdoor units •

tamper proof outdoor unit • night-vision camera • touch sensitive buttons

kézi beszélő nélküli kivitel • kitekintő funkció • kapunyitó elektronika plusz tápellátás nélkül • A/V bemenet • 7” színes

monitor • csengetési és beszédhangerő szabályozási lehetőség • fényerő- szabályozási lehetőség • beltéri és kültéri egységgel is

bővíthető • szabotázsvédett kültéri egység • éjjellátó kamera • érintőgombok

bez telefónneho slúchadla • pozorovanie vonkajšieho priestoru • elektronický otvárač vchodových dverí bez ďalšieho napájania • A/V

vstup • 7 farebný monitor • regulátor zvonenia a hlasitosti hovoru • regulátor svietivosti • možnosť rozšírenia o vnútornú aj o vonkajšiu jednotku

• masívna kovová vonkajšia jednotka • nočný režim s infračervenými LEDmi • dotykové tlačidlá construcţie fără receptor • funcţie de verificare rapidă • sistem electronic de deschidere a porţii fără alimentare suplimentară • intrare A/V •

monitor color de 7” • posibilitate de reglare a volumului atât pentru sonerie, cât şi pentru microfon • posibilitate de reglare a luminozităţii • poate fi extins cu

unitate interioară şi unitate exterioară • unitate exterioară cu protecţie împotriva manipulărilor • cameră de vedere pe timp de noapte • butoane tactile

izvedba bez ručne slušalice • funkcija posmatranja • elektronika za otvaranje kapije bez posebnog napajanja • A/V ulaz • 7” kolor monitor • podešavanje

jačine zvuka • podešavanje kontrasta slike • proširiv sa spoljnom i unutrašnjom jedinicom • antivandal spoljna jedinica • kamera koja vidi I noću • tasteri na dodir

izvedba brez ročne slušalke • funkcija opazovanja • elektronika za odpiranje vrat brez posebnega napajanja • A/V vhod • 7” barvni monitor • nastavitev jakosti

zvoka • nastavitev kontrasta slike • razširljiv z zunanjo in notranjo enoto • protivlomna zunanja enota • kamera katera vidi tudi ponoči • tipke na dotik

provedení handsfree • funkce sledování • elektronika pro otevírání zámku bez nutnosti samostatného napájení • výstup A/V • barevný monitor 7” • možnost nastavení

intenzity vyzvánění a hlasitosti • možnost nastavení intenzity jasu • možnost rozšíření o vnitřní a venkovní jednotku • venkovní jednotka s ochranou proti sabotáži • kamera s nočním

viděním • dotyková tlačítka

konstrukcja głośnomówiąca, bez słuchawki • funkcja podglądu • elektronika otwierania bramy bez dodatkowego zasilania • wejście A/V • monitor kolorowy 7" • regulowana głośność dzwonienia I rozmowy • regulacja jaskrawości obrazu • możliwość dodania modułu wewnętrznego • moduł zewnętrzny odporny na wandalizm • kamera przystosowana do widzenia w ciemności • przyciski dotykowe

bez slušalice • funkcija gledanja vani • elektronika otvaranja vrata bez dodatnog napajanja • A/V input • 7” monitor u boji • mogućnost podešavanja jačine zvuka zvona I razgovora

• mogućnost podešavanja jačine svjetlosti • može se dopuniti i unutarnjom i vanjskom jedinicom • vanjska jedinica zaštićena od sabotaže • kamera i za noćni režim rada •tipke

ACCESSORIES • TARTOZÉKOK • PRÍSLUŠENSTVO • ACCESORII • PRIBOR • PRIBOR • PŘÍSLUŠENSTVÍ • ZAWARTOŚĆ OPAKOWANIA • PRIBOR

indoor unit beltéri egység vnútorná jednotka unitate interioară unutrašnja jedinica notranja enota vnitřní jednotka moduł wewnętrzny unutarnja jedinica

instructions for use használati utasítás návod na použitie instrucţiuni de utilizare uputstvo za upotrebu navodilo za uporabo návod k použití instrukcja użytkowania upute za uporabu

outdoor unit kültéri egység vonkajšia jednotka unitate exterioară spoljna jedinica zunanja enota venkovní jednotka moduł zewnętrzny vanjska jedinica

AC adapter AC adapter AC adaptér adaptor AC AC adapter AC električni pretvornik AC adaptér zasilacz AC adapter

outdoor unit accessories kültéri egység tartozékai príslušenstvo vonkajšej jednotky accesoriile unităţii exterioare pribor za spoljnu jedinicu pribor za zunanjo enoto příslušenství k venkovní jednotce wyposażenie modułu zewnętrznego pribor vanjske jedinice

A/V cable A/V kábel és vezeték A/V kábel a vedenie cablu şi fir A/V A/V kabel i kabel A/V kabel in kabel A/V kabel a vodič AV kabel i przewód A/V kabel i vodovi

indoor unit bracket beltéri egység tartó nástenná konzola vnútornej jednotky suport pentru unitatea interioară pribor za unutrašnju jedinicu pribor za notranjo enoto držák pro upevnění vnitřní jednotky ramka modułu wewnętrznego pribor unutarnje jedinice

screws csavarok skrutky şuruburi šarafi vijaki šrouby wkręty vijci

Page 3

indoor unit

1. speaker

2. monitor button

3. talk button

4. door opener button

5. microphone

6. ring volume control

7. brightness control

8. talk volume control

9. A/V input

outdoor unit

10. microphone

11. IR LEDs

12. speaker

13. camera

14. call button

vnútorná jednotka

1. reproduktor

2. tlačidlo monitora

3. tlačidlo hovoru

4. tlačidlo otvárania dverí

5. mikrofón

6. regulátor hlasitosti zvonenia

7. regulátor svietivosti

8. regulátor hlasitosti hovoru

9. A/V vstup

vonkajšia jednotka

10. mikrofón

11. infračervená LED

12. reproduktor

13. kamera

14. tlačidlo zvonenia

front panel

előlap predný panel panou frontal predlja ploča

sprednja plošča

čelní panel

panel przedni

prednji dio

dolnja strana; spodnja stran; spodní strana; dolna krawędź; donji dio

beltéri egység

1. hangszóró

2. monitor gomb

3. beszélgetés gomb

4. kapunyitó gomb

5. mikrofon

6. csengetési hangerő szabályzó

7. fényerőszabályzó

8. beszéd hangerő szabályzó

9. A/V bemenet

kültéri egység

10. mikrofon

11. infra LED-ek

12. hangszóró

13. kamera

14. hívó gomb

unitate interioară

1. difuzor

2. buton monitor

3. buton de comunicare

4. buton pentru deschiderea uşii

5. microfon

6. buton de reglare a volumului

soneriei

7. buton de reglare a luminozităţii

8. buton de reglare a volumului

microfonului

9. intrare A/V

unitate exterioară

10. microfon

11. LED-uri infraroşii

12. difuzor

13. cameră

14. buton de apel

indoor unit • beltéri egység • vnútorná jednotka • unitate interioară • unutrašnja

jedinica • notranja enota • vnitřní jednotka • moduł wewnętrzny • unutarnja jedinica

3 4

bottom; alsó oldal; dolná strana; partea de jos a aparatului;

video – yellow, sárga, žltá, galben, žuta, rumena, žlutá, żółty, žuta audio – white, fehér, biela, alb, bela, bela, bílá, biały, bijela

right side

jobb oldal

pravá strana

partea dreaptă

desna strana

desna stran

pravá strana

prawa krawędź

desni dio

video

audio

DC 13,5 V / 1,5 A

audio/video cable audio/video kábel audio/video kábel cablu audio/video audio/video kabel audio/video kabel kabel audio/wideo audio/video kabel

outdoor unit • kültéri egység • vonkajšia jednotka

• unitate exterioară • spoljna jedinica

unutrašnja jedinica

1. zvučnik

2. taster za monitor

3. taster za razgovor

4. taster za otvaranje kapije

5. mikrofon

6. podešavanje jačine zvona

7. podešavanje kontrasta

8. podešavanje jačine razgovora

9. A/V ulaz

spoljna jedinica

10. mikrofon

11. infra LED diode

12. zvučnik

13. kamera

14. taster za poziv

zunanja enota • venkovní jednotka

moduł zewnętrzny • vanjska jedinica

notranja enota

1. zvočnik

2. tipka za monitor

3. tipka za pogovor

4. tipka za odpiranje vrat

5. mikrofon

6. nastavitev jakosti zvonjenja

7. nastavitev kontrasta

8. nastavitev jakosti zvoka pogovora

9. A/V vhod

zunanja enota

10. mikrofon

11. infra LED diode

12. zvočnik

13. kamera

14. tipka za klic

vnitřní jednotka

1. reproduktor

2. tlačítko monitoru

3. tlačítko hovoru

4. tlačítko otevírání zámku

5. mikrofon

6. tlačítko intenzity vyzvánění

7. regulace jasu

8. regulace hlasitosti

9. výstup A/V

venkovní jednotka

10. mikrofon

11. infra LED diody

12. reproduktor

13. kamery

14. tlačítko pro zazvonění

moduł wewnętrzny

1. głośnik

2. przycisk podglądu

3. przycisk rozmowy

4. przycisk otwierania drzwi

5. mikrofon

6. regulator głośności dzwonka

7. regulator jaskrawości

8. regulator głośności rozmowy

9. wejście A/V

moduł zewnętrzny

10. mikrofon

11. podczerwone diody LED

12. głośnik

13. kamery

14. przycisk dzwonienia

unutarnja jedinica

1. zvučnik

2. gumb monitora

3. gumb za razgovor

4. gumb za otvaranje vrata

5. mikrofon

6. regulator jačine zvona

7. regulator jačine svjetlosti

8. regulator jačine zvuka razgovora

9. A/V input

vanjska jedinica

10. mikrofon

11. infra LED-ovi

12. zvučnik

13. kameru

14. gumb za pozivanje

Page 4

electrical wiring diagram • bekötési diagram • schéma zapojenia

diagramă de instalare • povezivanje • povezovanje • schéma zapojení

schemat połączeń • priključna shema

1. power supply unit

2. two-conductor cable

3. indoor unit

4. four-conductor cable

5. outdoor unit

6. two-conductor cable

7. electronic lock (not included)

1. električni pretvornik

2. dvožilni kabel

3. notranja enota

4. stirižilni kabel

5. zunanja enota

6. dvožilni kabel

7. električna ključavnica (ni priložena)

mounting the indoor unit eltéri egység felszerelése montáž vnútornej jednotky instalarea unităţii interioare

1. tápegység

2. 2 eres vezeték

3. beltéri egység

4. 4 eres vezeték

5. kültéri egység

6. 2 eres vezeték

7. elektromos zár (nem tartozék)

1. napájecí jednotka

2. 2-žilový vodič

3. vnitřní jednotka

4. 4-žilový vodič

5. venkovní jednotka

6. 2-žilový vodič

7. elektrický zámek (není v příslušenství)

1. napájanie

2. 2-žilové vedenie

3. vnútorná jednotka

4. 4-žilové vedenie

5. vonkajšia jednotka

6. 2-žilové vedenie

7. elektronický zámok (nie je príslušenstvom)

1. zasilacz

2. przewód dwużyłowy

3. moduł wewnętrzny

4. przewód czterożyłowy

5. moduł zewnętrzny

6. przewód dwużyłowy

7. zamek elektryczny (nie znajduje się w komplecie)

1. sursă de alimentare

2. cablu cu 2 fire

3. unitate interioară

4. cablu cu 4 fire

5. unitate exterioară

6. cablu cu 2 fire

7. încuietoare electrică (nu este accesoriu)

1. napajanje

2. kabel s 2 voda

3. unutarnja jedinica

4. kabel s 4 voda

5. vanjska jedinica

6. kabel s 2 voda

7. elektronska brava (nije u priboru)

• b • •

montaža unutrašnje jedinice • montaža notranje enote • instalace vnitřní jednotky

instalacja modułu wewnętrznego • montiranje unutarnje jedinice

monitor

145 ~ 160 cm

1. ispravljač

2. dvožilni kabel

3. unutrašnja jedinica

4. četvorožilni kabel

5. spoljna jedinica

6. dvožilni kabel

7. električna brava (nije u sklopu)

Page 5

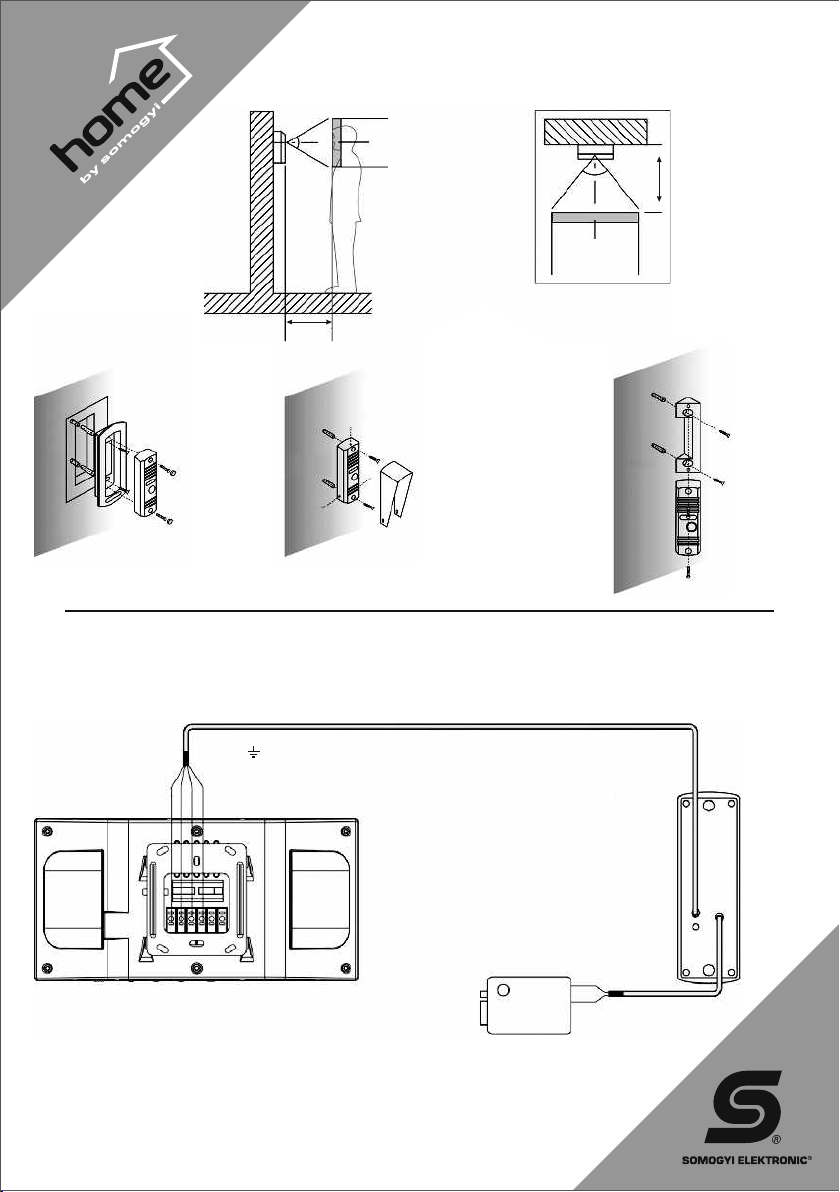

mounting the outdoor unit • kültéri egység felszerelése

montáž vonkajšej jednotky • instalarea unităţii exterioare

montaža spoljne jedinice • montaža zunanje enote • instalace venkovní jednotky

instalacja modułu wewnętrznego • montiranje vanjske jedinice

66°

50 cm

~ 180 cm

~ 110 cm

53°

50 cm

~ 80 cm

recessed süllyesztett zapustená instalare ascunsă upuštena vgrajena zapuštěno do zdi podtynkowa udubljeni

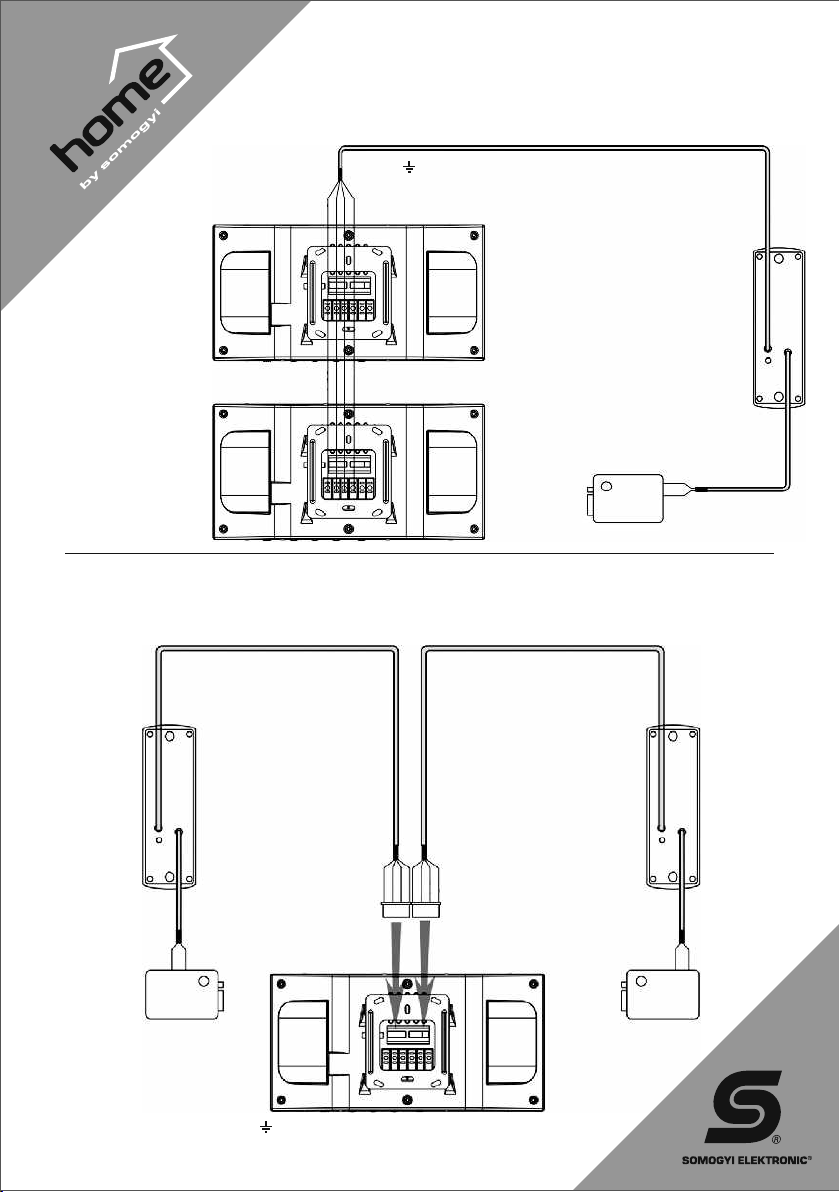

electrical wiring diagram (1 outdoor, 1 indoor) bekötési rajz (1 kültéri, 1 beltéri) schéma zapojenia (1 vonkajšia,

• •

wall mounted (rain protector) falon kívüli (esővédő) ochrana pred dažďom (mimo steny) instalare pe exteriorul peretelui

(cu protecţie împotriva ploii) izvan zida (štitnik od kiše) izven stene (zaščita pred padavinami) umístěno na zdi (ochrana proti dešti) natynkowa izbočeni (zaštita od kiše)

45° 45°-os 45° klin instalare în

unghi de 45° 45° 45° 45°-ový díl nachylona

pod kątem 45° od 45°

1 vnútorná jednotka) • diagramă de instalare (1 unitate exterioară şi 1 unitate interioară) • povezivanje (1 spoljna,

1 unutašnja) • povezovanje (1 zunanja, 1 notranja) • schéma zapojení (1 venkovní, 1 vnitřní) • schemat połączeń

(1 moduł zewnętrzny i 1 wewnętrzny) • priključna shema (1 vanjska, 1 unutarnja)

1. – black, fekete, čierna, negru, crna, črna, černá, czarny, crna

2. audio – white, fehér, biela, alb, bela, bela, bílá, biały, bijela

3. video – yellow, sárga, žltá, galben, žuta, rumena, žlutá, żółty, žuta

1 234

4. B+ – red, piros, červená, roşu, crvena, rdeča, červená, czerwony, crvena

outdoor unit

kültéri egység

vonkajšia jednotka

unitate exterioară

spoljna jedinica

zunanja enota venkovní jednotka moduł zewnętrzny

vanjska jedinica

indoor unit beltéri egység vnútorná jednotka unitate interioară unutrašnja jedinica notranja enota vnitřní jednotka moduł wewnętrzny unutarnja jedinica

electronic lock (not included)

elektromos zár (nem tartozék)

elektronický zámok (nie je príslušenstvom)

încuietoare electrică (nu este accesoriu)

električna brava (nije u sklopu)

električna ključavnica (ni priložena)

elektrický zámek (není v příslušenství)

zamek elektryczny (nie znajduje się w komplecie)

elektronska brava (nije u priboru)

Page 6

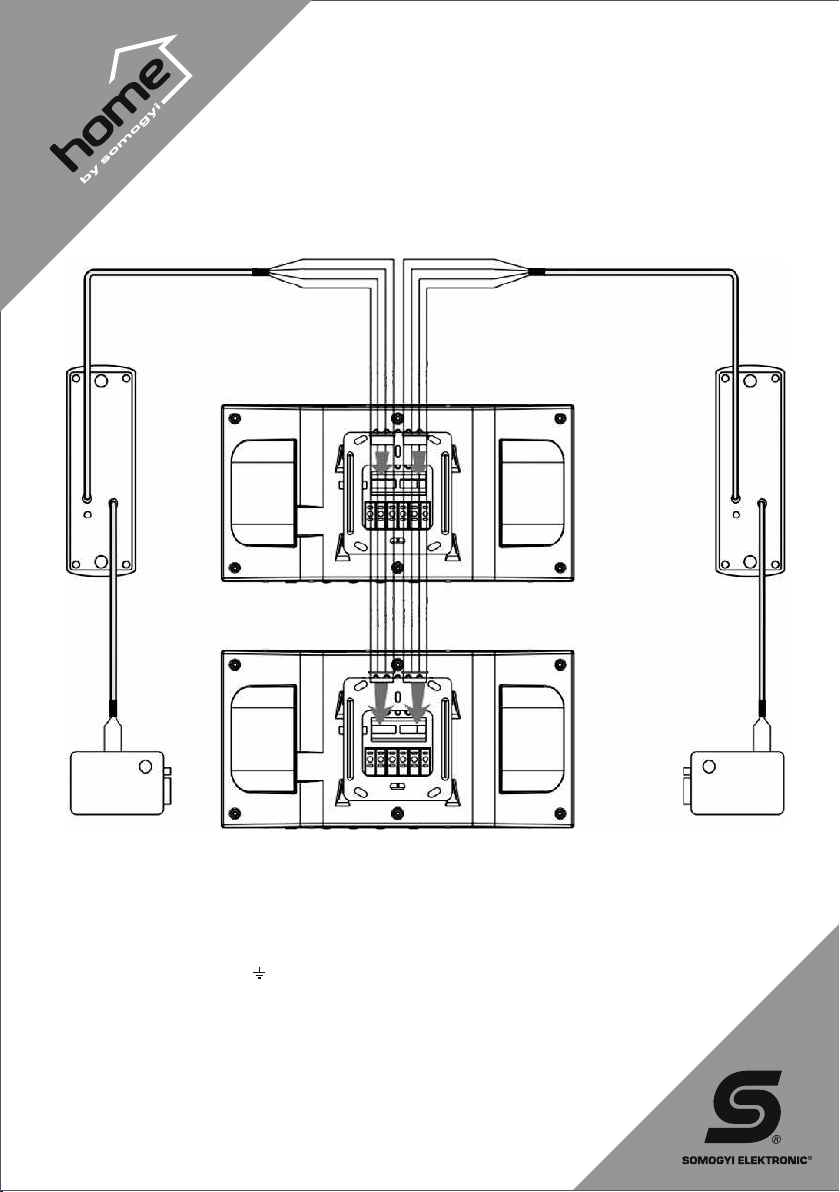

electrical wiring diagram (1 outdoor, 2 indoor) • bekötési rajz (1 kültéri, 2 beltéri)

schéma zapojenia (1 vonkajšia, 2 vnútorné jednotky) • diagramă de instalare

(1 unitate exterioară şi 2 unităţi interioare) • povezivanje (1 spoljna, 2 unutašnja)

• povezovanje (1 zunanja, 2 notranji) • schéma zapojení (1 venkovní,

2 vnitřní) • schemat połączeń (1 moduł zewnętrzny i 2 wewnętrzne)

priključna shema (1 vanjska, 2 unutarnje)

1. – black, fekete, čierna, negru, crna, črna, černá, czarny, crna

2. audio – white, fehér, biela, alb, bela, bela, bílá, biały, bijela

3. video – yellow, sárga, žltá, galben, žuta, rumena, žlutá, żółty, žuta

4. B+ – red, piros, červená, roşu, crvena, rdeča, červená, czerwony, crvena

outdoor unit

kültéri egység

vonkajšia jednotka

unitate exterioară

spoljna jedinica

zunanja enota venkovní jednotka moduł zewnętrzny

vanjska jedinica

electronic lock (not included) elektromos zár (nem tartozék) elektronický zámok (nie je príslušenstvom) încuietoare electrică (nu este accesoriu) električna brava (nije u sklopu) električna ključavnica (ni priložena) elektrický zámek (není v příslušenství) zamek elektryczny (nie znajduje się w komplecie) elektronska brava (nije u priboru)

indoor unit 1

beltéri egység 1

vnútorná jednotka 1

unitate interioară 1

unutrašnja jedinica 1

notranja enota 1

vnitřní jednotka 1

moduł wewnętrzny 1

unutarnja jedinica 1

indoor unit 2

beltéri egység 2

vnútorná jednotka 2

unitate interioară 2

unutrašnja jedinica 2

notranja enota 2

vnitřní jednotka 2

moduł wewnętrzny 2

unutarnja jedinica 2

1234

electrical wiring diagram (2 outdoor, 1 indoor) • bekötési rajz (2 kültéri, 1 beltéri) • schéma zapojenia (2 vonkajšia,

1 vnútorné jednotky) • diagramă de instalare (2 unitate exterioară şi 1 unităţi interioare) • povezivanje (2 spoljna,

1 unutašnja) • povezovanje (2 zunanja, 1 notranji) • schéma zapojení (2 venkovní, 1 vnitřní) • schemat połączeń

(2 moduł zewnętrzny i 1 wewnętrzne) • priključna shema (2 vanjska, 1 unutarnje)

outdoor unit 1

kültéri egység 1

vonkajšia jednotka 1

unitate exterioară 1

spoljna jedinica 1

zunanja enota 1 venkovní jednotka 1 moduł zewnętrzny 1

vanjska jedinica1

electronic lock 2 (not included) elektromos zár 2 (nem tartozék) elektronický zámok 2 (nie je príslušenstvom) încuietoare electrică 2 (nu este accesoriu) električna brava 2 (nije u sklopu) električna ključavnica 2 (ni priložena) elektrický zámek 2 (není v příslušenství) zamek elektryczny 2 (nie znajduje się w komplecie) elektronska brava (nije u priboru)

electronic lock 1 (not included)

elektromos zár 1 (nem tartozék)

indoor unit beltéri egység vnútorná jednotka unitate interioară unutrašnja jedinica notranja enota vnitřní jednotka moduł wewnętrzny unutarnja jedinica

1. – black, fekete, čierna, negru, crna, črna, černá, czarny, crna

2. audio – white, fehér, biela, alb, bela, bela, bílá, biały, bijela

3. video – yellow, sárga, žltá, galben, žuta, rumena, žlutá, żółty, žuta

4. B+ – red, piros, červená, roşu, crvena, rdeča, červená, czerwony, crvena

1 12 2

încuietoare electrică 1 (nu este accesoriu)

3 3

4 4

električna ključavnica 1 (ni priložena)

elektrický zámek 1 (není v příslušenství)

elektronska brava 1 (nije u priboru)

elektronický zámok 1

(nie je príslušenstvom)

električna brava 1 (nije u sklopu)

zamek elektryczny 1

(nie znajduje się w komplecie)

outdoor unit 2 kültéri egység 2 vonkajšia jednotka 2 unitate exterioară 2 spoljna jedinica 2 zunanja enota 2 venkovní jednotka 2 moduł zewnętrzny 2 vanjska jedinica 2

Page 7

electrical wiring diagram (2 outdoor, 2 indoor) • bekötési rajz (2 kültéri, 2 beltéri)

schéma zapojenia (2 vonkajšia, 2 vnútorné jednotky) • diagramă de instalare

(2 unitate exterioară şi 2 unităţi interioare) • povezivanje (2 spoljna, 2 unutašnja)

povezovanje (2 zunanja, 2 notranji) • schéma zapojení (2 venkovní, 2 vnitřní)

schemat połączeń (2 moduł zewnętrzny i 2 wewnętrzne) • priključna shema (2 vanjska, 2 unutarnje)

outdoor unit 1 kültéri egység 1 vonkajšia jednotka 1 unitate exterioară 1 spoljna jedinica 1 zunanja enota 1 venkovní jednotka 1 moduł zewnętrzny 1 vanjska jedinica1

electronic lock 1 (not included) elektromos zár 1 (nem tartozék) elektronický zámok 1 (nie je príslušenstvom) încuietoare electrică 1 (nu este accesoriu) električna brava 1 (nije u sklopu) električna ključavnica 1 (ni priložena) elektrický zámek 1 (není v příslušenství) zamek elektryczny 1 (nie znajduje się w komplecie) elektronska brava 1 (nije u priboru)

1. – black, fekete, čierna, negru, crna, črna, černá, czarny, crna

2. audio – white, fehér, biela, alb, bela, bela, bílá, biały, bijela

3. video – yellow, sárga, žltá, galben, žuta, rumena, žlutá, żółty, žuta

4. B+ – red, piros, červená, roşu, crvena, rdeča, červená, czerwony, crvena

3 3

1 12 2

4 4

3 3

1 12 2

4 4

indoor unit 2 beltéri egység 2 vnútorná jednotka 2 unitate interioară 2 unutrašnja jedinica 2 notranja enota 2 vnitřní jednotka 2 moduł wewnętrzny 2 unutarnja jedinica 2

indoor unit 1

beltéri egység 1

vnútorná jednotka 1

unitate interioară 1

unutrašnja jedinica 1

notranja enota 1

vnitřní jednotka 1

moduł wewnętrzny 1

unutarnja jedinica 1

outdoor unit 2

kültéri egység 2

vonkajšia jednotka 2

unitate exterioară 2

spoljna jedinica 2

zunanja enota 2 venkovní jednotka 2 moduł zewnętrzny 2

vanjska jedinica 2

electronic lock 2 (not included)

elektromos zár 2 (nem tartozék)

elektronický zámok 2 (nie je príslušenstvom)

încuietoare electrică 2 (nu este accesoriu)

električna brava 2 (nije u sklopu)

električna ključavnica 2 (ni priložena)

elektrický zámek 2 (není v příslušenství)

zamek elektryczny 2

(nie znajduje się w komplecie)

elektronska brava (nije u priboru)

Page 8

video door phone • video kaputelefon

INSTALLATION

Install the units according to the figures. Connected the

video door phone unit according to the appropriate electrical

wiring diagram.

For a better resistance to interference, use shielded cabling between

the outdoor and indoor units.

Recommended cable gauges relative to cable length:

cable length 0 – 25 m 25 – 70 m 70 – 100 m

cable gauge 4 x 0,5 mm² 4 x 0.75 mm² 4 x 1 mm²

The outdoor unit is capable of operating a 12 V , max. 500 mA electric lock. If a higher current is necessary for operating the electronic lock, use an outdoor transformer and relay. Refer installation to qualified personnel only.

OPERATION

When the call button on the outdoor unit is pressed, the bell is activated on the indoor unit and the outdoor camera’s image appears on the monitor. If you wish to talk to your guest, you can do so be pressing the talk button. The unit turns off automatically 60 seconds after the button is pressed (even if there is no answer). The conversation can be terminated – provided it is less than 60 seconds in duration – by pressing the talk button again. The open button is used to operate the electronic lock (to admit the guest), if one has been installed. If you wish to view the outdoor camera’s image, you can do so by pressing the monitor button (from standby mode, and this function is also subject to the 60-second time limit).

ADDITIONAL FUNCTION BUTTONS, CONTROLS & CONNECTORS:

Ring volume control: Used to adjust the ringing volume. Brightness control: Used to adjust the brightness of the monitor. Speech volume control: Used to adjust the volume of the incoming call. A/V input: For connecting the video signal of an external source. The supplied A/V cable can be used for this purpose.

WARNINGS:

- Do not place the unit near strong magnetic fields.

- Avoid installing the unit in locations exposed to direct sunlight and precipitation.

- Protect the unit from strong vibration and shock.

- When not planning to use the unit for an extended period of time, remove power from the unit.

- Keep away from chemical agents and corrosive gases.

- Never attempt to disassemble the unit. Refer all servicing to a specialist.

- Sound and image quality will deteriorate if cables of an inappropriate gauge are used.

- If the power cable is damaged, immediately power off the unit and seek the assistance of a specialist.

- Use only a soft, dry cloth to clean the unit, avoiding any aggressive cleaners.

Do not discard with communal waste. At the end of its life, dispose of product at a facility specializing in the collection of electronic waste. If you have any question or remark in connection with this, contact the seller or local waste management organization. By doing so, you will protect the environment as well as the health of others and yourself.

SPECIFICATIONS:

indoor unit

power supply: DC 13,5 V power consumption: standby: < 0,6 W; operation: ≤ 6 W monitor: 7” colour TFT LCD resolution: 480 x 234 brightness: 300 cd/m² video input: 1 Vp-p operating time: talking and peering: ca. 1 minute microphone sensitivity: - 60 dB operating temperature: -15 ºC ~ +50 ºC ringtone: ding-dong dimensions: 234 x 29 x 189 mm

outdoor unit

power supply: DC 12 V (powered by monitor) power consumption: < 2 W camera angle: ~ 53º night illumination: infrared LED operating temperature: -15 ºC ~ +50 ºC dimensions: 160 x 70 x 26 mm

DPV 23

SZERELÉS

Az ábráknak megfelelően szerelje fel az egységeket. Kösse be a megfelelő rajz szerint a videokaputelefont. A jobb zavartűrés érdekében használjon árnyékolt kábelt a kültéri és a beltéri egységek között!

Ajánlott kábelkeresztmetszetek a kábelhosszúság függvényében: kábelhosszúság 0 – 25 m 25 – 70 m 70 – 100 m

kábelkeresztmetszet 4 x 0,5 mm² 4 x 0,75 mm² 4 x 1 mm²

A kültéri egység 12 V , max.: 500 mA – es elektromos zárat tud működtetni! Ha nagyobb áramra van szüksége az elektromos zár működtetéséhez, akkor használjon külső transzformátort, és relét! Ennek bekötését bízza szakemberre!

MŰKÖDÉS

A kültéri egység hívógombjának megnyomására a beltéri egységen megszólal a csengőhang, és megjelenik a külső kamera képe. Ha beszélni szeretne az érkező vendéggel, akkor azt a beszélgetés gombbal teheti meg. 60 másodperccel a gomb megnyomása után a készülék automatikusan kikapcsol (ez akkor is bekövetkezik, ha nem történik hívásfogadás). A beszélgetés befejezését – ha 60 másodpercnél rövidebb – a beszélgetés gomb újbóli megnyomásával érheti el. A kapunyító gombbal, az elektromos zárat működtetheti (vendég beengedése), amennyiben beszerelték azt. Ha szeretné megnézni a külső kamera képét, akkor azt a monitor gombbal teheti meg (készenléti állapotból, és a 60 másodperces korlát erre a funkcióra is vonatkozik).

TOVÁBBI FUNKCIÓGOMBOK, SZABÁLYOZÓK, CSATLAKOZÓK:

Csengetési hangerő szabályzó: a készülék csengetési hangerejét állíthatja vele Fényerő szabályzó: a monitor fényerejét állíthatja vele. Beszédhangerő szabályzó: a fogadott hívás hangerejét állíthatja vele A/V bemenet: egy külső forrás videojelét csatlakoztathatja rá. Ebben segítségére lehet a tartozék A/V kábel.

FIGYELMEZTETÉSEK:

- Ne helyezze a készüléket erős mágneses tér közelébe!

- Ne érje közvetlen napsütés és csapadéktól védett helyre szerelje!

- Óvja a készüléket erős rázkódástól, ütéstől!

- Ha hosszabb ideig nem használja, áramtalanítsa a készüléket!

- Tartsa távol vegyi anyagoktól és káros gázoktól!

- Soha ne próbálja szétszerelni a készüléket, javítását bízza szakemberre!

- A nem megfelelő kábelkeresztmetszet használatakor a hang és képminőség romolhat!

- A hálózati kábel sérülése esetén azonnal áramtalanítsa a készüléket, és forduljon szakemberhez!

- Tisztítása száraz, puha törlőkendővel történjen, ne használjon agresszív anyagokat!

Ne dobja a terméket a háztartási hulladékba! Élettartama végén helyezze el elektronikai hulladék átvételére szakosodott hulladékgyűjtő helyen. Kérdés esetén keresse a helyi hulladékkezelő szervezetet. Ezzel Ön védi a környezetet, embertársai és a saját egészségét.

MŰSZAKI ADATOK: beltéri egység

tápellátás: DC 13,5 V teljesítményfelvétel: készenlét: < 0,6 W; működés: ≤ 6 W kijelző: 7” színes TFT LCD

felbontás: 480 x 234 fényerő: 300 cd/m² video bemenet: 1 Vp-p működési idő: beszélgetés és kitekintés: kb. 1 perc mikrofonérzékenység: - 60 dB működési hőmérséklet: -15 ºC ~ +50 ºC csengetési hang: ding-dong méretek: 234 x 29 x 189 mm

kültéri egység

tápellátás: DC 12 V (tápellátás monitorból) teljesítményfelvétel: < 2 W kamera látószög: ~ 53º éjszakai megvilágítás: infravörös LED működési hőmérséklet: -15 ºC ~ +50 ºC méretek: 160 x 70 x 26 mm

Page 9

DPV 23

sada vchodového videotelefónu • videointerfon

MONTÁŽ

Jednotky namontujte na základe schémy. Vchodový

videotelefón zapojte podľa schémy.

Medzi vonkajšou a vnútornou jednotkou používajte tienený kábel!

Odporúčaný prierez kábla v závislosti od dĺžky kábla:

dĺžka kábla 0 – 25 m 25 – 70 m 70 – 100 m

prierez kábla 4 x 0,5 mm² 4 x 0,75 mm² 4 x 1 mm²

Vonkajšia jednotka ovláda 12 V , max.: 500 mA elektronický zámok! V tom

prípade, ak k ovládaniu elektronického zámku potrebujete silnejší prúd, používajte

vonkajší transformátor alebo relé! Zapojenie týchto zariadení zverte odborníkovi!

PREVÁDZKA

Po stlačení tlačidla zvonenia (vonkajšia jednotka) na vnútornej jednotke sa ozve zvonenie a zobrazí sa obraz vonkajšej kamery. Pokiaľ chcete začať rozhovor s prichádzajúcou osobou, stlačte tlačidlo hovoru. 60 sekúnd po stlačení tlačidla prístroj sa automaticky vypne (stane sa to aj v prípade, ak sa neuskutoční rozhovor). Rozhovor môžete dokončiť – ak je kratší než 60 sekúnd – opakovaným stlačením tlačidla hovoru. Tlačidlom otvárania dverí ovládate elektronický zámok (na pustenie hosťa), ak je to namontovaný. Ak chcete pozrieť obraz vonkajšej kamery, stlačte tlačidlo monitora (z pohotovostného režimu, aj na túto funkciu sa vzťahuje 60 sekundová hranica).

ĎALŠIE TLAČIDLÁ FUNKCIÍ, REGULÁTORY, PRÍPOJKY:

Regulátor hlasitosti zvonenia: môžete nastaviť hlasitosť zvonenia. Regulátor svietivosti: môžete nastaviť svietivosť monitora. Regulátor hlasitosti hovoru: môžete nastaviť hlasitosť prijatého hovoru. A/V vstup: môžete pripojiť video signál vonkajšieho zdroja. V tom Vám pomôže A/V kábel z príslušenstva.

UPOZORNENIA:

- Prístroj neumiestnite do priestoru, kde pôsobí silné magnetické pole!

- Chráňte prístroj pred priamym slnečným žiarením a zrážkovou vodou!

- Chráňte prístroj pred nárazom!

- Ak prístroj dlhší čas nepoužívate, odpojte ho od elektrickej siete!

- Neumiestnite prístroj do blízkosti chemických látok a ďalších škodlivých plynov!

- Prístroj nikdy nerozoberajte, opravu zverte odborníkovi!

- Používanie kábla s nevhodným prierezom môže spôsobiť zhoršenie prenosu zvukového signálu a obrazu!

- Ak sa poškodí sieťový napájací kábel, prístroj ihneď odpojte od elektrickej siete a obráťte sa na odborníka!

- Na čistenie prístroja používajte suchú, mäkkú utierku a nepoužívajte agresívne čistiace prostriedky!

Výrobok nevyhadzujte do bežného domového odpadu! Likvidáciu výrobku prenechajte organizáciám na to určeným. Prípadné otázky Vám zodpovie Váš predajca alebo miestna organizácia, zaoberajúca sa likvidáciou elektroodpadu. Možný negatívny vplyv elektroodpadu na životné prostredie, a teda aj na naše zdravie, je preto ďalším dôležitým dôvodom, prečo treba zlikvidovať elektroodpad bezpečne a ekologicky.

TECHNICKÉ ÚDAJE vnútorná jednotka

napájanie: DC 13,5 V výkon: pohotovosť: < 0,6 W; prevádzka: ≤ 6 W monitor: 7” farebný TFT LCD rozlíšenie obrazu: 480 x 234 svietivosť: 300 cd/m² video vstup: 1 Vp-p doba prevádzky: rozhovor a pozorovanie vonkajšieho priestoru: cca 1 minúta citlivosť mikrofónu: - 60 dB prevádzková teplota: -15 ºC ~ +50 ºC zvonenie: ding- dong rozmery: 234 x 29 x 189 mm

vonkajšia jednotka:

napájanie: DC 12 V (napájanie z monitora) výkon: < 2 W zorný uhol kamery: ~ 53º nočné osvetlenie: infračervená LED prevádzková teplota: -15 ºC ~ +50 ºC rozmery: 160 x 70 x 26 mm

MONTARE

Instalaţi unităţile pe baza figurilor de mai sus. Conectaţi videointerfonul pe baza desenului corespunzător. Pentru a asigura o imunitate cât mai bună la interferenţe, folosiţi un cablu ecranat pentru realizarea legăturii între unitatea exterioară şi cea interioară!

Secţiuni de cablu recomandate în funcţie de lungimea cablului: lungimea cablului 0 – 25 m 25 – 70 m 70 – 100 m

secţiune cablu 4 x 0,5 mm² 4 x 0,75 mm² 4 x 1 mm²

Unitatea exterioară poate fi folosită doar cu încuietoare electrice de 12 V , şi max. 500 mA! Dacă aveţi nevoie de un voltaj mai ridicat pentru operarea încuietorii, folosiţi un transformator extern şi un releu! Apelaţi la un specialist pentru montarea acestora!

OPERARE

În momentul apăsării butonului de apel al unităţii exterioare, soneria unităţii interioare începe să sune, iar pe ecran apare imaginea captată de camera exterioară. Dacă doriţi convorbire cu musafirul care a sosit apăsaţi butonul convorbire. La 60 de secunde după apăsarea butonului, aparatul se opreşte automat (aparatul se opreşte şi în cazul în care nu răspundeţi la apel. Terminarea conversaţiei – dacă este mai scurtă de 60 secunde – poate fi realizată prin apăsarea încă odată pe butonul convorbire. Dacă a fost instalată, puteţi deschide încuietoarea electrică (pentru a lăsa musafirii să intre) prin apăsarea butonului de deschidere a uşii. Dacă doriţi să vizualizaţi imaginea camerei din exterior apăsaţi butonul monitor (din modul stand-by; limita de 60 de secunde se aplică şi în acest caz).

BUTOANE PENTRU FUNCŢII SUPLIMENTARE, BUTOANE DE REGLARE ŞI FIŞE:

Reglare volum sunet sonor: poate fi setat pe dispozitiv volumul sunetului sonor. Butonul de reglare a luminozităţii: pentru reglarea luminozităţii monitorului. Butonul de reglare a volumului microfonului: pentru reglarea volumului apelului. Intrare A/V: poate fi conectat semnalul video a unei surse externe. În acest scop, folosiţi cablul A/V furnizat.

ATENŢIONĂRI:

- Nu lăsaţi aparatul în apropierea unor câmpuri magnetice puternice!

- Montaţi aparatul într-un loc ferit de raze solare directe şi de precipitaţii!

- Feriţi aparatul de vibraţii şi şocuri mecanice puternice!

- Dacă nu-l folosiţi o perioadă mai lungă, deconectaţi aparatul de reţea!

- Nu expuneţi aparatul la acţiunea substanţelor chimice şi a gazelor nocive!

- Nu încercaţi niciodată să-l demontaţi. Pentru reparaţii, apelaţi la un specialist!

- Utilizarea unor cabluri cu secţiune necorespunzătoare poate duce la deteriorarea calităţii sunetului şi a imaginii!

- În cazul deteriorării cablului de reţea, deconectaţi imediat aparatul de la reţea şi apelaţi la un specialist!

- Curăţaţi aparatul cu o cârpă uscată şi moale. Nu folosiţi detergenţi agresivi!

Nu aruncaţi aparatele nefuncţionale în containerele pentru deşeuri menajere! După expirarea duratei de funcţionare, duceţi aparatul la o staţie specializată în colectarea deşeurilor electrice şi electronice. Dacă aveţi întrebări contactaţi organizaţia locală de colectare a deşeurilor. Astfel protejaţi mediul ambiant, precum şi sănătatea dv. şi cea a altor persoane.

DATE TEHNICE: unitatea interioară:

alimentare: DC 13,5 V consum: mod stand-by: < 0,6 W; funcţionare: ≤ 6 W monitor: 7 inch, color, TFT LCD rezoluţie: 480 x 234 luminozitate: 300 cd/m² intrare video: 1 Vp-p timp de funcţionare: comunicare şi verificare: cca. 1 minut sensibilitatea microfonului: - 60 dB temperatura de funcţionare: - 15°C ~ + 50°C sunet sonerie: ding-dong dimensiuni: 234 x 29 x 189 mm

unitatea exterioară

alimentare: DC 12 V (alimentare din monitor) consum: < 2 W unghiul camerei: ~53° luminare pe timp de noapte: LED infraroşu temperatura de funcţionare: - 15°C ~ + 50°C dimensiuni: 160 x 70 x 26 mm

Page 10

DPV 23

video interfon • video interfon

MONTAŽA

Prema priloženim skicama montirajte jedinice. Električna

povezivanja takođe uradite prema skicama.

Radi sigurnijeg povezivanja bez smetnji najbolje je koristiti

oklopljene kablove!

Preporučeni promer kabela u zavisnosti od potrebne dužine:

dužina kabela 0 – 25 m 25 – 70 m 70 – 100 m

prečnik kabela 4 x 0,5 mm² 4 x 0,75 mm² 4 x 1 mm²

Spoljna jedinica može da upravlja sa električnom breavom 12 V , maks. 500 mA!

Ako je potrebna veća struja za upravljanje brave, koristite poseban transformator i rele.

RAD

Na pritisak tastera spoljne jedinice na unutrašnjoj jedinici se začuje zvučni signal i uključuje se monitor sa slikom kamere. Ako želite da razgovarate sa osobom koji je na kapiji to možete uraditi tasterom razgovor. Nakon pritiska tastera uređaj se automatski isključuje nakon 60 sekundi (uređaj će se isključiti i ako se ne pritisne taster nakon poziva). Ukoliko je razgovor kraći od 60 sekundi, komunikacija se može prekinuti tasterom razgovor. Tasterom za otvaranje može se aktivirati magnetna brava (ukoliko je brava montirana). Ukoliko želite posmatrati okolinu to možete uraditi tasterom monitor. (i u tom slučaju je vremensko ograničenje 60 sekundi).

OSTALE FUNKCIJE, PODEŠAVANJA, PRIKLJUČCI:

Podešavanje jačine zvona: mogućnost podešavanja jačine zvonjenja Podešavanje kontrasta: podešava se kontrast slike monitora. Podešavanje jačine zvuka: podešavanje jačine zvuka unutrašnje jedinice A/V ulaz služi za povezivanje spoljnjeg izvora video signala. U priboru se nalazi i A/V kabel.

NAPOMENE:

- Uređaj ne postavite blizu jakog magnetnog polja!

- Spoljnu jedinicu montirajte tako da bude zaštićena os direktnog sunca I kiše!

- Uređaj štitite od udaraca I treskanja!

- Ukoliko duže vreme ne koristite uređaj, isključite ga iz struje!

- Držite ga dalje od hemijskih sredstava I gasova!

- Nikada ne rastavljaljte uređaj, eventualne popravke poverite stručnom licu!

- U slučaju upotrebe neodgovarajućih kablova smanjuje se kvalitet slike I zvuka!

- U slučaju oštećenja priključnog kabela uređaj odmah isključite iz struje i obratite se stručnom licu!

- Čišćenje vršite mekanim krpama, ne koristite agresivna hemijska sredstva! Nakon isteka radnog veka ovog proizvoda, proizvod ne bacajte sa otpadom iz

domaćinstva. Elektronski otpad se predaje u reciklažne centre tog tipa. Ovim postupkom štitite okolinu, vaše zdravlje i zdravlje ostalih. U reciklažnim centrima se informišite u prodavnici gde ste ovaj proizvod kupili.

TEHNIČKI PODACI: unutrašnja jedinica

napajanje: DC 13,5 V potrošnja: priprevnost :< 0,6 W; rad: ≤ 6 W monitor: kolor TFT LCD 7“ rezolucija: 480 x 234 svetlost: 300 cd/m² video ulaz: 1 Vp-p radno vreme: u slučaju razgovora i posmatranja: 1 minut osetljivost mikrofona: - 60 dB radna temperatura: -15 ºC ~ +50 ºC zvuk zvona: ding-dong dimenzije: 234 x 29 x 189 mm

spoljna jedinica

napajanje: DC 12 V (napajanje iz monitora) snagal: < 2W ugao kamere: ~ 53º noćno osvetljenje: i LED dioda radna temperatura: -15 ºC ~ +50 ºC dimenzije: 160 x 70 x 26 mm

MONTAŽA

Po priloženih skicah montirajte enote. Električna povezovanja prav tako povežite po skicah. Zaradi varnega povezovanja brez motenj je najbolje uporabljati zaščitene kable!

Priporočeni premer kabla v odvisnosti od potrebne dolžine: dolžina kabla 0 – 25 m 25 – 70 m 70 – 100 m

prečnik kabla 4 x 0,5 mm² 4 x 0,75 mm² 4 x 1 mm²

Zunanjo enoto lahko upravljate z električno ključavnico 12 V , maks 500 mA! Če je potreben moč

transformator ali rele.

DELOVANJE

Na pritisk tipke zunanje enote se na notranji enoti zasliši zvočni signal in vklopi se monitor s sliko kamere. Če se želite pogovarjati z osebo katera je na vratih to lahko naredite s tipko pogovor. Po pritisku tipke se naprava avtomatsko izključi po 60 sekundah (naprava se bo izključila tudi če se ne pritisne tipka po pozivu). Vkolikor je pogovor krajši od 60 sekund, se komunikacija lahko prekine s tipko pogovor. S tipko za odpiranje se lahko aktivira magnetna ključavnica (vkolikor je ključavnica montirana). Vkolikor želite opazovati okolico to lahko naredite s tipko monitor. (tudi v tem primeru je časovna omejitev 60 sekund).

OSTALE FUNKCIJE, NASTAVITVE, PRIKLJUČKI:

Stikalo za nastavitev jakosti zvonenja: nastavimo lahko jakost zvonenja Nastavitev kontrasta: nastavlja se kontrast slike monitorja. Nastavitev jakosti zvoka: nastavitev jakosti zvoka notranje enote A/V vhod služi za povezovanje zunanjega izvora video signala. V priboru se nahaja tudi A/V kabel.

OPOMBE:

- Naprave ne postavljajte v bližino velikih magnetnih polj!

- Zunanjo enoto montirajte tako da jo zaščitite pred direktnim izpostavljanju soncu in dežju!

- Napravo zaščitite pred udarci in tresljaji!

- Vkolikor dalj časa ne uporabljajte napravo, jo izključite iz elektrike!

- Napravo postavljajte vstran od amoniaka in ostalih škodljivih plinov!

- Nikoli ne razstavljajte napravo. Morebitna popravila zaupajte strokovni osebi!

- Uporaba neodgovarjajočih kablov zmanjšuje kvaliteto slike in zvoka!

- V slučaju poškodbe električnega kabla takoj izključite napravo iz elektrike in se obrnite na strokovno osebo!

- Čiščenje vršite z mehkimi krpami. Nikoli ne uporabite agresivna kemična sredstva za čiščenje!

Po poteku delovne dobe tega izdelka, izdelke ne zavrzite z odpadki iz gospodinjstva. Elektronski odpaki se predajo v reciklirne centre tega tipa. S tem postopkom ščitite Vaše zdravje in zdravje ostalih. V reciklirnih centrih se pozanimajte o trgovini kje ste ta izdelek kupili

TEHNIČNI PODATKI notranja enota

napajanje: DC 13,5 V poraba: pripravljenost: < 0,6 W; delovanje: ≤ 6 W monitor: barva TFT LCD 7“ resolucija: 480 x 234 svetloba: 300 cd/m² video vhod: 1 Vp-p čas delovanja: v primeru pogovora in opazovanja: 1 minuta občutljivost mikrofona: - 60 dB delovna temperatura: -15 ºC ~ +50 ºC zvok zvonca: ding-dong dimenzije: 234 x 29 x 189 mm

zunanja enota

napajanje: DC 12 V (napajanje iz monitorja) moč: < 2 W kot kamere: ~ 53º nočna osvetlitev: infra LED dioda delovna temperatura: -15 ºC ~ +50 ºC dimenzije: 160 x 70 x 26 mm

nejši tok za upravljanje ključavnice, uporabljajte poseben

Page 11

videotelefon • wideodomofon

INSTALACE

Jednotky namontujte podle vyobrazení na obrázcích.

Videotelefon zapojte podle příslušného vyobrazení.

Za účelem vyšší ochrany proti rušení použijte pro propojení

venkovní a vnitřní jednotky stíněný kabel!

Doporučená velikost průřezu kabelu v závislosti na délce kabelu:

délka kabelu 0 – 25 m 25 – 70 m 70 – 100 m

průřez kabelu 4 x 0,5 mm² 4 x 0,75 mm² 4 x 1 mm²

Venkovní jednotka 12 V , je určena pro ovládání elektrického zámku max.: 500 mA! Jestliže potřebujete k ovládání elektrického zamykání proud ve vyšší hodnotě, použijte externí transformátor a relé! Zapojení svěřte odborníkovi!

PROVOZNÍ REŽIM

Po stisknutí tlačítka pro vyzvánění umístěného na venkovní jednotce se na vnitřní jednotce rozezní vyzváněcí signál a aktivuje se přenos obrazu snímaného vnější kamerou. Jestliže chcete hovořit s příchozí osobou, můžete tak učinit stisknutím tlačítka pro hovor. Po uplynutí 60 vteřin následujících po stisknutí tlačítka se přístroj automaticky vypne (tak tomu bude i v případě, když nebyl realizován hovor). Ukončení hovoru – pokud je kratší než 60 vteřin – provedete opětovným stisknutím tlačítka pro hovor. Pomocí tlačítka pro otevírání (vpuštění návštěvy) můžete ovládat elektrické zamykání, jestliže bylo nainstalováno. Jestliže se chcete podívat na obraz snímaný vnější kamerou, můžete tak učinit stisknutím tlačítka pro monitor (z pohotovostního režimu, časové omezení v délce 60 vteřin se vztahuje i na tuto funkci).

DALŠÍ OVLÁDACÍ TLAČÍTKA, NASTAVENÍ, PŘIPOJENÍ:

Tlačítko intenzity vyzvánění: můžete si nastavit požadovanou intenzitu vyzvánění. Nastavení intenzity jasu: pro regulaci jasu monitoru. Nastavení hlasitosti hovoru: můžete si nastavit hlasitost přijímaného hovoru. Výstup A/V: určen k připojení videosignálu přicházejícího z externího zdroje. Potřebný A/V kabel je součástí příslušenství.

BEZPEČNOSTNÍ UPOZORNĚNÍ:

- Neumísťujte přístroj do blízkosti silného magnetického pole!

- Nevystavujte vlivu přímého slunečního záření a zařízení instalujte na místo

chráněné před srážkami!

- Přístroj chraňte před silnými otřesy a nárazy!

- Jestliže nebudete zařízení po delší dobu používat, odpojte jej z elektrické sítě!

- Uchovávejte mimo dosah možného vlivu chemických látek a škodlivých plynů!

- Nikdy se nepokoušejte přístroj sami rozebírat, opravy svěřte odborníkům!

- V případě použití kabelu s nedostačujícím průřezem se může snížit kvalita

přenášeného zvuku a obrazu!

- V případě poškození síťového kabelu přístroj okamžitě odpojte z elektrické sítě a

kontaktujte odborníka!

- Čistěte suchou, měkkou utěrkou, nikdy nepoužívejte agresivní přípravky!

servisní služba výrobce nebo podobně odborně vyškolená osoba!

Výrobek nevyhazujte s domovním odpadem! Po skončení jeho životnosti jej odevzdejte na místě pro sběr elektronického odpadu! Případné dotazy zodpoví prodejce nebo místní organizace pro sběr odpadu. Tímto chráníte životní prostředí a zdraví své i spoluobčanů.

TECHNICKÉ PARAMETRY: vnitřní jednotka

napájení: DC 13,5 V spotřeba energie: pohotovostní režim: < 0,6 W; provozní režim: ≤ 6 W monitor: barevný TFT LCD 7" rozlišení: 480 x 234 intenzita jasu: 300 cd/m video vstup: 1 Vp-p doba provozního režimu: hovor a sledování: cca. 1 minuta citlivost mikrofonu: - 60 dB provozní teplota: -15 ºC ~ +50 ºC melodie vyzvánění: ding-dong rozměry: 234 x 29 x 189 mm

venkovní jednotka

napájení: DC12 V (napájení z monitoru) spotřeba energie: < 2 W zorný úhel kamery: ~ 53º noční osvětlení: infračervená LED dioda provozní teplota: -15 ºC ~ +50 ºC rozměry: 160 x 70 x 26 mm

výrobce,

DPV 23

MONTAŻ

Zamontuj moduły zgodnie z rysunkami. Wykonaj połączenia zgodnie z odpowiednim schematem. Dla uniknięcia zakłóceń połącz moduł wewnętrzny z zewnętrznym przy pomocy ekranowanego przewodu.

Zalecane przekroje przewodów w zależności od ich długości: długość przewodu 0 – 25 m 25 – 70 m 70 – 100 m

przekrój przewodu 4 x 0,5 mm² 4 x 0,75 mm² 4 x 1 mm²

Aparat zewnętrzny 12 V , maks.:500 mA – wystarcza także do zasilania zamka elektrycznego. Jeżeli do zasilania zamka konieczne jest wyższe natężenie prądu, należy użyć przekaźnika i zewnętrznego zasilacza. W takim przypadku podłączenie powinien wykonać fachowiec.

DZIAŁANIE

Po naciśnięciu przycisku na module zewnętrznym rozbrzmiewa dzwonek modułu wewnętrznego i pojawia się na nim obraz z kamery. Jeżeli chcemy rozmawiać z osobą dzwoniącą do drzwi, naciskamy przycisk rozmowy. Po 60 sekundach od momentu naciśnięcia przycisku urządzenie automatycznie wyłącza się (także wtedy, gdy wywołanie nie zostało odebrane). Jeżeli rozmowa jest krótsza niż 60 sekund, można ją zakończyć naciskając ponownie przycisk rozmowy. Jeżeli zamek elektryczny jest zainstalowany, to naciskając przycisk otwierania bramy otwieramy ją (wpuszczanie gości). Jeżeli chcesz sprawdzić, co się dzieje przed bramą, możesz nacisnąć przycisk podglądu (do tej funkcji także odnosi się 60-sekundowy czas działania).

POZOSTAŁE PRZYCISKI FUNKCYJNE, REGULATORY I ZŁĄCZA:

Regulator głośności dzwonienia: możemy nim nastawić siłę głosu. Regulacja jaskrawości: możemy nim nastawić jasność monitora. Regulacja głośności rozmowy: możemy nim nastawić siłę głosu. Wejście A/V: można do niego podłączyć zewnętrzne źródło sygnału wideo. Służy do tego kabel A/V znajdujący się w zestawie.

OSTRZEŻENIE:

- Nie umieszczaj urządzenia w silnym polu magnetycznym.

- Urządzenie nie może być wystawione na bezpośrednie działanie promieni słonecznych i opadów atmosferycznych.

- Chroń urządzenie przed wstrząsami I uderzeniami.

- Jeżeli nie zamierzasz używać urządzenia przez dłuższy czas, odłącz zasilanie.

- Nie umieszczaj urządzenia w pobliżu materiałów chemicznych i szkodliwych gazów.

- Nie rozbieraj urządzeń a ich naprawę powierz fachowcom.

- Nieodpowiedni przekrój przewodów może spowodować obniżenie jakości dźwięku i obrazu.

- W przypadku uszkodzenia kabla zasilającego natychmiast odłącz je od gniazda sieciowego i zwróć się do fachowca.

- Czyść miękką, suchą szmatką, nie używaj agresywnych środków do czyszczenia.

Nie wyrzucaj urządzenia do odpadów gospodarstwa domowego. Po zużyciu odnieś do miejsca zbiórki odpadów elektronicznych. W przypadku wątpliwości zwróć się do sprzedawcy lub do miejscowego przedsiębiorstwa oczyszczania. W ten sposób chronisz własne środowisko, a także zdrowie swoje i innych.

DANE TECHNICZNE

moduł wewnętrzny

zasilanie: 13,5 V DC pobór mocy: gotowość: < 0,6 W; praca: ≤ 6 W ekran: kolorowy LCD TFT 7” rozdzielczość: 480 x 234 jaskrawość: 300 cd/m2 wejście wideo: 1 V p-p czas pracy: rozmowa i podgląd: ok. 1 min. czułość mikrofonu: - 60 dB temperatura otoczenia: od -15°C do +50°C dźwięk dzwonka: gong wymiary: 234 x 29 x 189 mm

moduł zewnętrzny

zasilanie: 12 V DC (z modułu wewnętrznego) pobór mocy: < 2 W kąt widzenia kamery: ok. 53° oświetlenie nocne: podczerwone diody LED temperatura otoczenia:

od -15°C do +50°C

wymiary: 160 x 70 x 26 mm

Page 12

DPV 23

video interfon

MONTIRANJE

Jedinice montirajte prema naznačenom na crtežu. Video interfon priključite prema priključnoj shemi. U cilju bolje otpornosti na smetnje, koristite zasjenjeni

kabel između vanjske i unutarnje jedinice!

Preporuka za promjer kablova ovisno o dužini kabla:

dužina kabla 0 – 25 m 25 – 70 m 70 – 100 m

promjer kabla 4 x 0,5 mm² 4 x 0,75 mm² 4 x 1 mm²

Vanjska jedinica može funkcionirati elektronsku bravu od najviše 12 V , max.: 500 mA!

Ako je potrebna jača struja za funkcioniranje elektronske brave tada koristite vanjski transformator i relej! Priključenje treba izvršiti stručna osoba!

FUNKCIONIRANJE

Na pritisak gumba vanjske jedinice na unutarnjoj jedinici se uključuje zvono i pojavljuje se slika vanjske kamere. Ako želite govoriti s posjetiocem, to možete učiniti s gumbom za pokretanje razgovora. Nakon 60 sekundi od pritiska na gumb uređaj se automatski isključuje (to se i tada dešava ako se ne prihvati poziv). Prekid razgovora – ukoliko je razgovor kraći od 60 sekundi – se vrši ponovnim pritiskom na gumb za razgovor. S gumbom za otvaranje vrata se pokreće elektronska brava (posjetilac se pušta unutra), ukoliko je ugrađena. Ako želite pogledati sliku vanjske kamere, to možete učiniti s gumbom monitora (iz stanja pripravnosti i na ovu funkciju važi ograničenje od 60 sekundi).

OSTALE TIPKE, REGULATORI, PRIKLJUČCI:

Regulator jačine zvuka zvona: podešava jačinu zvuka zvona Regulator jačine svjetlosti: podešava jačinu svjetlosti na monitoru Regulator jačine zvuka razgovora: podešava jačinu zvuka prihvaćenog poziva A/V input: na njega se može priključiti video signal jednog vanjskog izvora. Za to služi A/V kabel koji je u priboru

UPOZORENJE:

- Nemojte postaviti uređaj u blizinu jakog magnetnog polja!

- Nemojte uređaj izložiti neposrednim sunčevim zrakama i zaštitite ga od oborina!

- Zaštitite uređaj od jakog treskanja I udara!

- Ako se ne koristi duže vrijeme isključite uređaj iz struje!

- Držite dalje od kemijskih materijala i štetnih plinova!

- Nikada nemojte probati rasklopiti uređaj, popravku ostavite stručnoj osobi!

- Prilikom korištenja neodgovarajućeg promjera kablova kvaliteta zvuka i slike se pogoršava!

- U slučaju oštećenja kabla za struju odmah isključite uređaj iz struje i obratite se stručnoj osobi!

- Čišćenje uređaja se vrši suhom i mekom krpom, nemojte koristiti jake deterdžente!

Nemojte baciti proizvod u smeće kućanstva! Na kraju trajanja proizvoda odložite ga na deponiju za električni otpad. Ukoliko imate pitanja, obratite se prodavatelju ili lokalnoj organizaciji za tretiranje otpada. Ovime štitite svoj okoliš, ljude oko sebe i svoje zdravlje.

TEHNIČKI PODACI unutarnja jedinica

napajanje: DC 13,5 V kapacitet: pripravnost: < 0,6 W; funkcioniranje: ≤ 6 W monitor: 7” TFT LCD u boji rezolucija: 480 x 234 jačina svjetlosti: 300 cd/m² video input: 1 Vp-p vrijeme funkcioniranja: razgovor i gledanje vani: oko 1 minute osjetljivost mikrofona: - 60 dB radna temperatura: -15 ºC ~ +50 ºC melodija zvona: ding-dong dimenzije: 234 x 29 x 189 mm

vanjska jedinica

napajanje: DC 12 V ( napajanje iz monitora) kapacitet: < 2 W domet kamere: ~ 53º noćno osvjetljenje: infracrveni LED radna temperaturat: -15 ºC ~ +50 ºC dimenzije: 160 x 70 x 26 mm

Gyártó: SOMOGYI ELEKTRONIC 9027 Győr, Gesztenyefa út 3. • www.sal.hu Származási hely: Kína

Distribútor: Somogyi Elektronic Slovensko s.r.o. Tel.: +421/0/ 35 7902400 www.salshop.sk Krajina pôvodu: Čna

Distribuitor: S.C. SOMOGYI ELEKTRONIC S.R.L. J12/2014/13.06.2006 C.U.I.: RO 18761195 Comuna Gilău, judeţul Cluj, România Str. Principală nr. 52.

Cod poştal: 407310 • Telefon: +40 264 406 488 • Fax: +40 264 406 489 www.somogyi.ro Ţara de origine: China

Uvoznik za SRB: Elementa d.o.o. Jovana Mikića 56., 24000 SUBOTICA, SRBIJA Tel.: ++381(0)24 686 270 www.elementa.rs

Distributer za SLO: Elementa Elektronika d.o.o. Osek 7a, 2235 Sveta Trojica • Tel./fax: +386 2 729 20 24

Zemlja uvoza: Mađarska • Zemlja porekla: Kina

• • •

Web: www.elementa-e.si Država porekla: Kitajska

• •

• Gútsky rad 3., 945 01 Komárno, SK • • • í

• •

Proizvođač: Somogyi Elektronic Kft.

•

Made for Europe

Home DPV 23 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
