Home DPV 21 User Manual

instruction manual

eredeti használati utasítás

eredeti használati utasítás

návod na použitie

návod na použitie

manual de utilizare

manual de utilizare

uputstvo za upotrebu

uputstvo za upotrebu

navodilo za uporabo

navodilo za uporabo

návod k použití

návod k použití

instrukcja użytkowania

instrukcja u ytkowania

uputa za uporabu

uputa za uporabu

ż

DPV 21

hands free design • peer-hole function • gate opening electronics w/o additional power supply • 4” monochrome

monitor • speech volume control • contrast control • expandable with indoor unit • amper proof outdoor unit • night-vision

camera

kézi beszélő nélküli kivitel • kitekintő funkció • kapunyitó elektronika plusz tápellátás nélkül • 4” fekete-fehér monitor •

beszédhangerő szabályozási lehetőség • kontraszt szabályozási lehetőség • beltéri egységgel bővíthető • szabotázsvédett kültéri

egység • éjjellátó kamera

bez telefónneho slúchadla • pozorovanie vonkajšieho priestoru • elektronický otvárač vchodových dverí bez ďalšieho napájania •

4” čierno-biely monitor • regulátor zvonenia a hlasitosti hovoru • regulátor kontrastu obrazu • možnosť rozšírenia o vnútornú jednotku • masívna

kovová vonkajšia jednotka • nočný režim s infračervenými LEDmi

construcţie fără receptor • uncţie de verificare rapidă • sistem electronic de deschidere a porţii fără alimentare suplimentară • monitor alb-negru

de 4” • posibilitate de reglare a volumului pentru conversaţie • posibilitate setare contrast • se poate extinde cu o unitate interioară • unitate exterioară cu

protecţie împotriva manipulărilor • cameră de vedere pe timp de noapte

izvedba bez ručne slušalice • funkcija posmatranja • elektronika za otvaranje kapije bez posebnog napajanja • crno-beli monitor 4” • podešavanje jačine

zvuka • podešavanje kontrasta slike • proširiv sa dodatnom unutrašnjom jedinicom • antivandal spoljna jedinica • kamera koja vidi i noću

izvedba brez ročne slušalke • funkcija opazovanja • elektronika za odpiranje vrat brez posebnega napajanja • črno-beli zaslon 4” • nastavitev jakosti zvoka •

nastavitev kontrasta slike • razširljiv z dodatno notranjo enoto • protivlomna zunanja enota • kamera katera vidi tudi ponoči

provedení handsfree • funkce sledování • elektronika pro otevírání zámku bez nutnosti samostatného napájení • černobílý monitor 4” • možnost nastavení hlasitosti •

možnost nastavení kontrastu • možnost rozšíření o vnitřní jednotku • venkovní jednotka s ochranou proti sabotáži • kamera s nočním viděním

konstrukcja głośnomówiąca, bez słuchawki • funkcja podglądu • lektronika otwierania bramy bez dodatkowego zasilania • monitor czarno-biały 4" • regulowana głośność

rozmowy • regulacja kontrastu obrazu • możliwość dodania modułu wewnętrznego • moduł zewnętrzny odporny na wandalizm • kamera przystosowana do widzenia w ciemności

bez slušalice • funkcija gledanja vani • elektronika otvaranja vrata bez dodatnog napajanja • 4” crno-bijeli monitor • mogućnost podešavanja jačine zvuka • mogućnost

podešavanja kontrasta • može se dopuniti s internom jedinicom • vanjska jedinica zaštićena od sabotaže • kamera i za noćni režim rada

ACCESSORIES • TARTOZÉKOK • PRÍSLUŠENSTVO • ACCESORII • PRIBOR • PRIBOR • PŘÍSLUŠENSTVÍ • ZAWARTOŚĆ OPAKOWANIA • PRIBOR

indoor unit
beltéri egység
vnútorná jednotka
unitate interioară
unutrašnja jedinica
notranja enota
vnitřní jednotka
moduł wewnętrzny
unutarnja jedinica

instructions for use
használati utasítás
návod na použitie
instrucţiuni de utilizare
uputstvo za upotrebu
navodilo za uporabo
návod k použití
instrukcja użytkowania
upute za uporabu

outdoor unit
kültéri egység
vonkajšia jednotka
unitate exterioară
spoljna jedinica
zunanja enota
venkovní jednotka
moduł zewnętrzny
vanjska jedinica

AC adapter
AC adapter
AC adaptér
adaptor AC
AC adapter
AC električni pretvornik
AC adaptér
zasilacz
AC adapter

indoor unit bracket
beltéri egység tartó
nástenná konzola vnútornej jednotky
suport pentru unitatea interioară
pribor za unutrašnju jedinicu
pribor za notranjo enoto
držák pro upevnění vnitřní jednotky
ramka modułu wewnętrznego
pribor unutarnje jedinice

cable
vezeték
vedenie
fir
kabel
kabel
vodič
przewód
kabel

outdoor unit accessories
kültéri egység tartozékai
príslušenstvo vonkajšej jednotky
accesoriile unităţii exterioare
pribor za spoljnu jedinicu
pribor za zunanjo enoto
příslušenství k venkovní jednotce
wyposażenie modułu zewnętrznego
pribor vanjske jedinice

screw and others
csavarok és egyebek
skrutky

şuruburi şi altele

šarafi
vijaki
šrouby
wręty i inne elementy
vijci

indoor unit • beltéri egység • vnútorná jednotka • unitate interioară • unutrašnja jedinica

notranja enota • vnitřní jednotka • moduł wewnętrzny • unutarnja jedinica

indoor unit

0

1. speaker

0

2. monitor

0

3. microphone

0

4. panic button

0

5. door opener button

0

6. talk/monitor button

0

7. talk volume control

0

8. contrast control

outdoor unit

0 microphone

9.

10. IR LEDs

11. speaker

12. camera

13. call button

vnútorná jednotka

0

1. reproduktor

0

2. monitor

0

3. mikrofón

0

4. tlačidlo alarmu

0

5. tlačidlo otvárania dverí

0

6. tlačidlo hovoru/monitora

0

7. regulátor hlasitosti hovoru

0

8. regulátor kontrastu obrazu

vonkajšia jednotka

0

9. mikrofón

10. infračervená LED

11. reproduktor

12. kamera

13. tlačidlo zvonenia

unutrašnja jedinica

0

1. zvučnik

0

2. monitor

0

3. mikrofon

0

4. panik taster

0

5. taster za otvaranje kapije

0

6. razgovor/taster monitora

0

7. podešavanje jačine zvuka razgovora

0

8. podešavanje kontrasta slike

spoljna jedinica

0

9. mikrofon

10. infra LED diode

11. zvučnik

12. kamera

13. taster za poziv

beltéri egység

0

1. hangszóró

0

2. monitor

0

3. mikrofon

0

4. vészjelző gomb

0

5. kapunyitó gomb

0

6. beszélgetés/monitor gomb

0

7. beszéd hangerő szabályzó

0

8. kontraszt szabályzó

kültéri egység

0

9. mikrofon

10. infra LED-ek

11. hangszóró

12. kamera

13. hívó gomb

unitate interioară

1. difuzor

0

2. monitor

0

3. microfon

0

4. buton de alarmă

0

5. buton pentru deschiderea uşii

0

6. buton de comunicare/monitor

0

7. buton de reglare a volumului microfonului

0
0

8. buton de reglare al contrastului

unitate exterioară

0

9. microfon

10. LED-uri infraroşii

11. difuzor

12. cameră

13. buton de apel

notranja enota

0

1. zvočnik

0

2. monitor

0

3. mikrofon

0

4. panik tipka

0

5. tipka za odpiranje vrat

0

6. pogovor/tipka monitorja

0

7. nastavitev jakosti zvoka pogovora

0

8. nastavitev kontrasta slike

zunanja enota

0

9. mikrofon

10. infra LED diode

11. zvočnik

12. kamera

13. tipka za klic

1

2

3

7

outdoor unit • kültéri egység • vonkajšia jednotka

unitate exterioară • spoljna jedinica • zunanja enota

venkovní jednotka • moduł zewnętrzny • vanjska jedinica

9

10

11

4

5

6

8

12

13

vnitřní jednotka

0

1. reproduktor

0

2. monitor

0

3. mikrofon

0

4. tlačítko alarmu

0

5. tlačítko otevírání zámku

0

6. tlačítko hovor/monitor

0

7. regulace hlasitosti

0

8. re

gulace kontrastu

venkovní jednotka

0

9. mikrofon

10. infra LED diody

11. reproduktor

12. kamery

13. tlačítko pro zazvonění

moduł wewnętrzny

0

1. głośnik

0

2. ekran

0

3. mikrofon

0

4. przycisk alarmu

0

5. przycisk otwierania drzwi

0

6. przycisk rozmowa/podgląd

0

7. regulator głośności rozmowy

0

8.

regulacja kontrastu obrazu

moduł zewnętrzny

0

9. mikrofon

10. podczerwone diody LED

11. głośnik

12. kamery

13. przycisk dzwonienia

unutrašnja jedinica

0

1. zvučnik

0

2. monitor

0

3. mikrofon

0

4. gumb za opasnost

0

5. gumb za otvaranje vrata

0

6. gumb za razgovor/monitor

0

7. regulator jačine zvuka razgovora

0

8. regulator kontrasta

vanjska jedinica

0

9. mikrofon

10. infra LED-ovi

11. zvučnik

12. kameru

13. gumb za pozivanje

electrical wiring diagram • bekötési diagram • schéma zapojenia • diagramă de instalare

povezivanje • povezovanje • schéma zapojení • schemat połączeń • priključna shema

4

4

1

1

1. power supply unit

2. two-conductor cable

3. indoor unit

4. four-conductor cable

5. outdoor unit

6. two-conductor cable

7. electronic lock (not included)

1. električni pretvornik

2. dvožilni kabel

3. notranja enota

4. stirižilni kabel

5. zunanja enota

6. dvožilni kabel

7. električna ključavnica
(ni priložena)

2

2

1. tápegység

2. 2 eres vezeték

3. beltéri egység

4. 4 eres vezeték

5. kültéri egység

6. 2 eres vezeték

7. elektromos zár
(nem tartozék)

1. napájecí jednotka

2. 2-žilový vodič

3. vnitřní jednotka

4. 4-žilový vodič

5. venkovní jednotka

6. 2-žilový vodič

7. elektrický zámek
(není v příslušenství)

3

3

1. napájanie

2. 2-žilové vedenie

3. vnútorná jednotka

4. 4-žilové vedenie

5. vonkajšia jednotka

6. 2-žilové vedenie

7. elektronický zámok
(nie je príslušenstvom)

1. zasilacz

2. przewód dwużyłowy

3. moduł wewnętrzny

4. przewód czterożyłowy

5. moduł zewnętrzny

6. przewód dwużyłowy

7. zamek elektryczny
(nie znajduje się w komplecie)

1. sursă de alimentare

2. cablu cu 2 fire

3. unitate interioară

4. cablu cu 4 fire

5. unitate exterioară

6. cablu cu 2 fire

7. încuietoare electrică
(nu este accesoriu)

1. napajanje

2. kabel s 2 voda

3. unutarnja jedinica

4. kabel s 4 voda

5. vanjska jedinica

6. kabel s 2 voda

7. elektronska brava
(nije u priboru)

5

5

6

7

1. ispravljač

2. dvožilni kabel

3. unutrašnja jedinica

4. četvorožilni kabel

5. spoljna jedinica

6. dvožilni kabel

7. električna brava
(nije u sklopu)

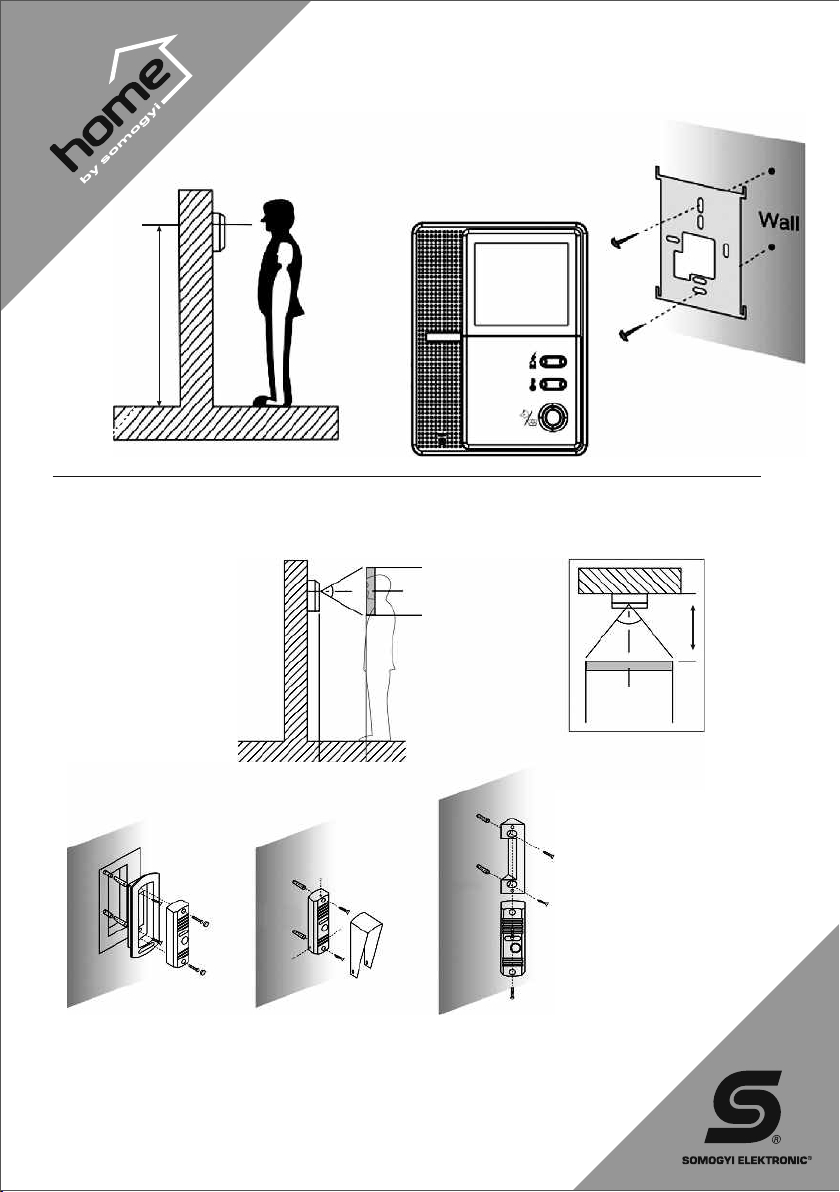

mounting the indoor unit eltéri egység felszerelése montáž vnútornej jednotky

• b •

instalarea unităţii interioare • montaža unutrašnje jedinice • montaža notranje enote

instalace vnitřní jednotky • instalacja modułu wewnętrznego

montiranje unutarnje jedinice

145 ~ 160 cm

mounting the outdoor unit • kültéri egység felszerelése • montáž vonkajšej jednotky • instalarea unităţii exterioare

montaža spoljne jedinice • montaža zunanje enote • instalace venkovní jednotky • instalacja modułu wewnętrznego

montiranje vanjske jedinice

recessed
süllyesztett
zapustená
instalare ascunsă
upuštena
vgrajena
zapuštěno do zdi
podtynkowa
udubljeni

66°

50 cm

wall mounted (rain protector)
falon kívüli (esővédő)
ochrana pred dažďom (mimo steny)
instalare pe exteriorul peretelui

(cu protecţie împotriva ploii)
izvan zida (štitnik od kiše)
izven stene (zaščita pred padavinami)
umístěno na zdi (ochrana proti dešti)
natynkowa
izbočeni (zaštita od kiše)

~ 180 cm

~ 110 cm

45°
45°-os
45° klin
instalare în unghi de 45°
45°
45°
45°-ový díl
nachylona pod kątem 45°
od 45°

53°

50 cm

~ 80 cm

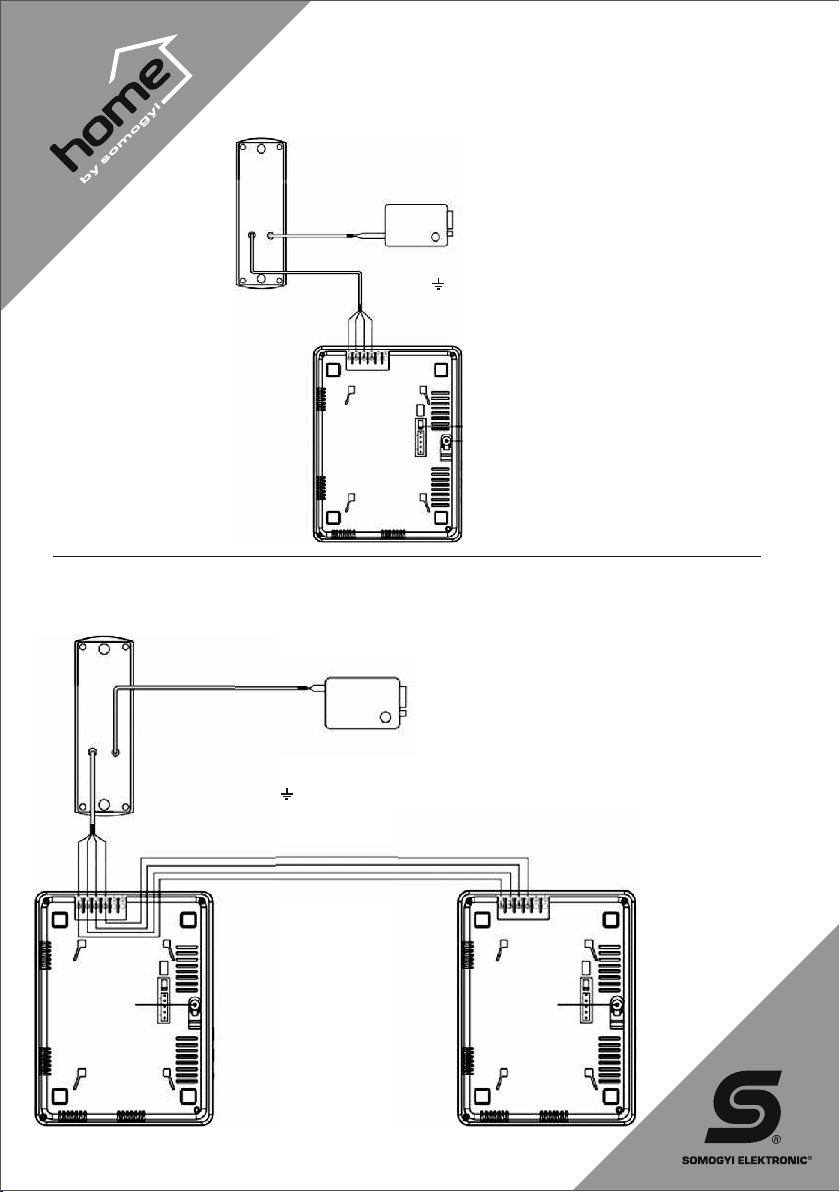

electrical wiring diagram (1 outdoor, 1 indoor) bekötési rajz (1 kültéri, 1 beltéri)

•

• schéma zapojenia (1 vonkajšia, 1 vnútorná jednotka) • diagramă de instalare

(1 unitate exterioară şi 1 unitate interioară) • povezivanje (1 spoljna, 1 unutašnja) •

povezovanje (1 zunanja, 1 notranja) • schéma zapojení (1 venkovní, 1 vnitřní) schemat

połączeń (1 moduł zewnętrzny i 1 wewnętrzny) priključna shema (1 vanjska, 1 unutarnja)

electronic lock (not included)
elektromos zár (nem tartozék)
elektronický zámok (nie je príslušenstvom)
încuietoare electrică (nu este accesoriu)

outdoor unit

kültéri egység

vonkajšia jednotka

unitate exterioară

spoljna jedinica

zunanja enota
venkovní jednotka
moduł zewnętrzny

vanjska jedinica

indoor unit

beltéri egység

vnútorná jednotka

unitate interioară

unutrašnja jedinica

notranja enota

vnitřní jednotka

moduł wewnętrzny

unutarnja jedinica

1234

električna brava (nije u sklopu)
električna ključavnica (ni priložena)
elektrický zámek (není v příslušenství)
zamek elektryczny (nie znajduje się w komplecie)
elektronska brava (nije u priboru)

1. – black, fekete, čierna, negru, crna, črna, černá, czarny, crna

2. audio – white, fehér, biela, alb, bela, bela, bílá, biały, bijela

3. video – yellow, sárga, žltá, galben, žuta, rumena, žlutá, żółty, žuta

4. B+ – red, piros, červená, roşu, crvena, rdeča, červená, czerwony, crvena

electrical wiring diagram (1 outdoor, 2 indoor) • bekötési rajz (1 kültéri, 2 beltéri) • schéma zapojenia (1 vonkajšia,

2 vnútorné jednotky) • diagramă de instalare (1 unitate exterioară şi 2 unităţi interioare) • povezivanje (1 spoljna,

2 unutašnja) • povezovanje (1 zunanja, 2 notranji) • schéma zapojení (1 venkovní, 2 vnitřní) • schemat połączeń (1 moduł

zewnętrzny i 2 wewnętrzne) • priključna shema (1 vanjska, 1 unutarnje)

electronic lock (not included)
elektromos zár (nem tartozék)
elektronický zámok (nie je príslušenstvom)
încuietoare electrică (nu este accesoriu)
električna brava (nije u sklopu)

outdoor unit
kültéri egység
vonkajšia jednotka
unitate exterioară
spoljna jedinica
zunanja enota
venkovní jednotka
moduł zewnętrzny
vanjska jedinica

1. – black, fekete, čierna, negru, crna, črna, černá, czarny, crna

2. audio – white, fehér, biela, alb, bela, bela, bílá, biały, bijela

3. video – yellow, sárga, žltá, galben, žuta, rumena, žlutá, żółty, žuta

4. B+ – red, piros, červená, roşu, crvena, rdeča, červená, czerwony, crvena

električna ključavnica (ni priložena)
elektrický zámek (není v příslušenství)
zamek elektryczny (nie znajduje się w komplecie)
elektronska brava (nije u priboru)

1 234

indoor unit 1
beltéri egység 1
vnútorná jednotka 1
unitate interioară 1
unutrašnja jedinica 1
notranja enota 1
vnitřní jednotka 1
moduł wewnętrzny 1
unutarnja jedinica 1

indoor unit 2

beltéri egység 2

vnútorná jednotka 2

unitate interioară 2

unutrašnja jedinica 2

notranja enota 2

vnitřní jednotka 2

moduł wewnętrzny 2

unutarnja jedinica 2

DC 15 VDC 15 V

video door phone • video kaputelefon

INSTALLATION

Install the units according to the figures. Connect the

intercom unit according to the appropriate electrical wiring

diagram.

For a better resistance to interference, use shielded cabling between

the outdoor and indoor units.

Recommended cable gauges relative to cable length:

cable length 0 – 25 m 25 – 70 m 70 – 100 m

cable gauge 4 x 0,5 mm² 4 x 0.75 mm² 4 x 1 mm²

The outdoor unit is capable of operating a 12 V , max. 500 mA electric lock.
If a higher current is necessary for operating the electronic lock, use an outdoor
transformer and relay. Refer installation to qualified personnel only.

OPERATION

When the call button on the outdoor unit is pressed, the bell is activated on the indoor
unit and the outdoor camera’s image appears on the monitor. If you wish to talk to your
guest, you can do so be pressing the talk/monitor button. The unit turns off automatically
60 seconds after the button is pressed (even if there is no answer). The conversation
can be terminated – provided it is less than 60 seconds in duration – by pressing the
talk/monitor button again. The open button is used to operate the electronic lock (to
admit the guest), if one has been installed. If you wish to view the outdoor camera’s
image, you can do so by pressing the talk/monitor button (from standby mode, and this
function is also subject to the 60-second time limit).

ADDITIONAL FUNCTION BUTTONS, CONTROLS & CONNECTORS:

Ring volume switch: The unit has two selectable ringing volumes. Choose the
required one.
Brightness control: Used to adjust the brightness of the monitor.
Speech volume control: Used to adjust the volume of the incoming call.
Panic button: In an emergency, pressing this button activates a loud siren in the outdoor
unit. (The function does not work in standby mode)
A/V output: You can record the audio and video of the outdoor unit or you can connect it
to another unit. The supplied A/V cable can be used for this purpose.

WARNINGS:

- Do not place the unit near strong magnetic fields.

- Avoid installing the unit in locations exposed to direct sunlight and precipitation.

- Protect the unit from strong vibration and shock.

- When not planning to use the unit for an extended period of time, remove power
from the unit.

- Keep away from chemical agents and corrosive gases.

- Never attempt to disassemble the unit. Refer all servicing to a specialist.

- Sound and image quality will deteriorate if cables of an inappropriate gauge are used.

- If the power cable is damaged, immediately power off the unit and seek the
assistance of a specialist.

- Use only a soft, dry cloth to clean the unit, avoiding any aggressive cleaners.

Do not discard with communal waste. At the end of its life, dispose of product at a
facility specializing in the collection of electronic waste. If you have any question
or remark in connection with this, contact the seller or local waste management
organization. By doing so, you will protect the environment as well as the health
of others and yourself.

SPECIFICATIONS:

indoor unit

power supply: DC 15 V
power consumption: standby: < 0,5 W; operation: ≤ 10 W

monitor: 4” monochrome
screen refresh rates: H: 15625 kHz / V: 50 Hz

operating time: talking and peering: ca. 1 minute
microphone sensitivity: - 60 dB
operating temperature: -15 ºC ~ +50 ºC
ringtone: ding-dong

aux. monitor: DPV 21M
dimensions: 225 x 170 x 52 mm

outdoor unit

power supply: DC 12 V (powered by monitor)
power consumption: < 2 W
camera angle: ~ 53º
night illumination: infrared LED
operating temperature: -15 ºC ~ +50 ºC
dimensions: 160 x 70 x 26 mm

DPV 21

SZERELÉS

Az ábráknak megfelelően szerelje fel az egységeket. Kösse be a megfelelő rajz szerint
a videokaputelefont.
A jobb zavartűrés érdekében használjon árnyékolt kábelt a kültéri és a beltéri egységek
között!

Ajánlott kábelkeresztmetszetek a kábelhosszúság függvényében:
kábelhosszúság 0 – 25 m 25 – 70 m 70 – 100 m

kábelkeresztmetszet 4 x 0,5 mm² 4 x 0,75 mm² 4 x 1 mm²

A kültéri egység 12 V , max.: 500 mA – es elektromos zárat tud működtetni!
Ha nagyobb áramra van szüksége az elektromos zár működtetéséhez, akkor
használjon külső transzformátort, és relét! Ennek bekötését bízza szakemberre!

MŰKÖDÉS

A kültéri egység hívógombjának megnyomására a beltéri egységen megszólal a
csengőhang, és megjelenik a külső kamera képe. Ha beszélni szeretne az érkező
vendéggel, akkor azt a beszélgetés/monitor gombbal teheti meg. 60 másodperccel a
gomb megnyomása után a készülék automatikusan kikapcsol (ez akkor is
bekövetkezik, ha nem történik hívásfogadás). A beszélgetés befejezését – ha 60
másodpercnél rövidebb – a beszélgetés/monitor gomb újbóli megnyomásával érheti el.
A kapunyitó gombbal az elektromos zárat működtetheti (vendég beengedése),
amennyiben beszerelték azt. Ha szeretné megnézni a külső kamera képét, akkor azt a
beszélgetés/monitor gombbal teheti meg (készenléti állapotból, és a 60 másodperces
korlát erre a funkcióra is vonatkozik).

TOVÁBBI FUNKCIÓGOMBOK, SZABÁLYZÓK, CSATLAKOZÓK:

Kontraszt szabályzó: a megjelenő kép kontrasztját állíthatja vele.
Beszédhangerő-szabályzó: a fogadott hívás hangerejét állíthatja vele
Vészjelző gomb: veszély esetén – a gomb működtetésével – a külső egység hangosan
szirénázni kezd. (A funkció nem működik készenléti állapotban)

FIGYELMEZTETÉSEK:

- Ne helyezze a készüléket erős mágneses tér közelébe!

- Ne érje közvetlen napsütés és csapadéktól védett helyre szerelje!

- Óvja a készüléket erős rázkódástól, ütéstől!

- Ha hosszabb ideig nem használja, áramtalanítsa a készüléket!

- Tartsa távol vegyi anyagoktól és káros gázoktól!

- Soha ne próbálja szétszerelni a készüléket, javítását bízza szakemberre!

- A nem megfelelő kábelkeresztmetszet használatakor a hang és képminőség
romolhat!

- A hálózati kábel sérülése esetén azonnal áramtalanítsa a készüléket, és forduljon
szakemberhez!

- Tisztítása száraz, puha törlőkendővel történjen, ne használjon agresszív
anyagokat!

Ne dobja a terméket a háztartási hulladékba! Élettartama végén helyezze el
elektronikai hulladék átvételére szakosodott hulladékgyűjtő helyen. Kérdés
esetén keresse a helyi hulladékkezelő szervezetet. Ezzel Ön védi a környezetet,
embertársai és a saját egészségét.

MŰSZAKI ADATOK:
beltéri egység

tápellátás: DC 15 V
teljesítményfelvétel: készenlét: < 0,5 W; működés: ≤ 10W

képernyő: 4” fekete-fehér
képernyő frekvenciák: H: 15625 KHz / V: 50 Hz
működési idő: beszélgetés és kitekintés: kb. 1 perc
mikrofon érzékenység: - 60 dB
működési hőmérséklet: -15 ºC ~ +50 ºC
csengetési hang: ding-dong
kiegészítő monitor: DPV 21M
méretek: 225 x 170 x 52 mm

kültéri egység

tápellátás: DC 12 V (tápellátás monitorból)
teljesítményfelvétel: < 2 W
kamera látószög: ~ 53º
éjszakai megvilágítás: infravörös LED
működési hőmérséklet: -15 ºC ~ +50 ºC
méretek: 160 x 70 x 26 mm

DPV 21

sada vchodového videotelefónu • videointerfon

MONTÁŽ

Jednotky namontujte na základe schémy. Vchodový

videotelefón zapojte podľa schémy.

Medzi vonkajšou a vnútornou jednotkou používajte tienený kábel!

Odporúčaný prierez kábla v závislosti od dĺžky kábla:

dĺžka kábla 0 – 25 m 25 – 70 m 70 – 100 m

prierez kábla 4 x 0,5 mm² 4 x 0,75 mm² 4 x 1 mm²

Vonkajšia jednotka ovláda 12 V , max.: 500 mA elektronický zámok! V tom

prípade, ak k ovládaniu elektronického zámku potrebujete silnejší prúd, používajte

vonkajší transformátor alebo relé! Zapojenie týchto zariadení zverte odborníkovi!

PREVÁDZKA

Po stlačení tlačidla zvonenia (vonkajšia jednotka) na vnútornej jednotke sa ozve
zvonenie a zobrazí sa obraz vonkajšej kamery. Pokiaľ chcete začať rozhovor s
prichádzajúcou osobou, stlačte tlačidlo hovoru/monitora. 60 sekúnd po stlačení tlačidla
prístroj sa automaticky vypne (stane sa to aj v prípade, ak sa neuskutoční rozhovor).
Rozhovor môžete dokončiť – ak je kratší než 60 sekúnd –opakovaným stlačením
tlačidla hovoru/monitora. Tlačidlom otvárania dverí ovládate elektronický zámok (na
pustenie hosťa), ak je to namontovaný. Ak chcete pozrieť obraz vonkajšej kamery,
stlačte tlačidlo hovoru/monitora (z pohotovostného režimu, aj na túto funkciu sa
vzťahuje 60 sekundová hranica).

ĎALŠIE TLAČIDLÁ FUNKCIÍ, REGULÁTORY, PRÍPOJKY:

Regulátor kontrastu obrazu: môžete nastaviť kontrast zobrazeného obrazu.
Regulátor hlasitosti hovoru: môžete nastaviť hlasitosť prijatého hovoru.
Tlačidlo alarmu: v prípade nebezpečenstva – stlačením tlačidla – na vonkajšej jednotke
sa zapne húkačka. (Táto funkcia nie je prístupná v pohotovostnom režime).

UPOZORNENIA:

- Prístroj neumiestnite do priestoru, kde pôsobí silné magnetické pole!

- Chráňte prístroj pred priamym slnečným žiarením a zrážkovou vodou!

- Chráňte prístroj pred nárazom!

- Ak prístroj dlhší čas nepoužívate, odpojte ho od elektrickej siete!

- Neumiestnite prístroj do blízkosti chemických látok a ďalších škodlivých plynov!

- Prístroj nikdy nerozoberajte, opravu zverte odborníkovi!

- Používanie kábla s nevhodným prierezom môže spôsobiť zhoršenie prenosu
zvukového signálu a obrazu!

- Ak sa poškodí sieťový napájací kábel, prístroj ihneď odpojte od elektrickej siete a
obráťte sa na odborníka!

- Na čistenie prístroja používajte suchú, mäkkú utierku a nepoužívajte agresívne
čistiace prostriedky!

Výrobok nevyhadzujte do bežného domového odpadu! Likvidáciu výrobku
prenechajte organizáciám na to určeným. Prípadné otázky Vám zodpovie Váš
predajca alebo miestna organizácia, zaoberajúca sa likvidáciou elektroodpadu.
Možný negatívny vplyv elektroodpadu na životné prostredie, a teda aj na naše
zdravie, je preto ďalším dôležitým dôvodom, prečo treba zlikvidovať
elektroodpad bezpečne a ekologicky.

TECHNICKÉ ÚDAJE
vnútorná jednotka

napájanie: DC 15 V
výkon: pohotovosť: < 0,5 W; prevádzka: ≤ 10W
monitor: čierno-biely

frekvencia monitoru: H: 15625 KHz / V: 50 Hz

doba prevádzky: rozhovor a pozorovanie vonkajšieho priestoru: cca 1 minúta
citlivosť mikrofónu: - 60 dB
prevádzková teplota: -15 ºC ~ +50 ºC
zvonenie: ding-dong

doplnkový monitor: DPV 21M
rozmery: 225 x 170 x 52 mm

vonkajšia jednotka:

napájanie: DC 12 V (napájanie z monitora)
výkon: < 2 W
zorný uhol kamery: ~ 53º
nočné osvetlenie: infračervená LED
prevádzková teplota: -15 ºC ~ +50 ºC
rozmery: 160 x 70 x 26 mm

MONTARE

Instalaţi unităţile pe baza figurilor de mai sus. Conectaţi videointerfonul pe baza
desenului corespunzător.
Pentru a asigura o imunitate cât mai bună la interferenţe, folosiţi un cablu ecranat
pentru realizarea legăturii între unitatea exterioară şi cea interioară!

Secţiuni de cablu recomandate în funcţie de lungimea cablului:
lungimea cablului 0 – 25 m 25 – 70 m 70 – 100 m

secţiune cablu 4 x 0,5 mm² 4 x 0,75 mm² 4 x 1 mm²

Unitatea exterioară poate fi folosită doar cu încuietoare electrice de 12 V , şi max.
500 mA!
Dacă aveţi nevoie de un voltaj mai ridicat pentru operarea încuietorii, folosiţi un
transformator extern şi un releu! Apelaţi la un specialist pentru montarea acestora!

OPERARE

În momentul apăsării butonului de apel al unităţii exterioare, soneria unităţii interioare
începe să sune, iar pe ecran apare imaginea captată de camera exterioară. Dacă doriţi
să vorbiţi cu musafirul, apăsaţi butonul de comunicare/monitor. La 60 de secunde după
apăsarea butonului, aparatul se opreşte automat (aparatul se opreşte şi în cazul în care
nu răspundeţi la apel). Pentru a încheia conversaţia (dacă ţine mai puţin de 60 de
secunde), apăsaţi din nou butonul de comunicare/monitor. Dacă a fost instalată, puteţi
deschide încuietoarea electrică (pentru a lăsa musafirii să intre) prin apăsarea
butonului de deschidere a uşii. Dacă doriţi să vedeţi imaginea captată de camera
exterioară, apăsaţi butonul de comunicare/monitor (din modul stand-by; limita de 60 de
secunde se aplică şi în acest caz).

BUTOANE PENTRU FUNCŢII SUPLIMENTARE, BUTOANE DE REGLARE ŞI FIŞE:

Butonul de reglare a luminozităţii: pentru reglarea luminozităţii monitorului.
Butonul de reglare a volumului microfonului: pentru reglarea volumului apelului.
Buton de alarmă: a se folosi în caz de pericol; dacă apăsaţi butonul, sirena unităţii
exterioare începe să sune. (Funcţia nu este activă în modul stand-by.)

ATENŢIONĂRI:

- Nu lăsaţi aparatul în apropierea unor câmpuri magnetice puternice!

- Montaţi aparatul într-un loc ferit de raze solare directe şi de precipitaţii!

- Feriţi aparatul de vibraţii şi şocuri mecanice puternice!

- Dacă nu-l folosiţi o perioadă mai lungă, deconectaţi aparatul de reţea!

- Nu expuneţi aparatul la acţiunea substanţelor chimice şi a gazelor nocive!

- Nu încercaţi niciodată să-l demontaţi. Pentru reparaţii, apelaţi la un specialist!

- Utilizarea unor cabluri cu secţiune necorespunzătoare poate duce la deteriorarea
calităţii sunetului şi a imaginii!

- În cazul deteriorării cablului de reţea, deconectaţi imediat aparatul de la reţea şi
apelaţi la un specialist!

- Curăţaţi aparatul cu o cârpă uscată şi moale. Nu folosiţi detergenţi agresivi!

Nu aruncaţi aparatele nefuncţionale în containerele pentru deşeuri menajere!
După expirarea duratei de funcţionare, duceţi aparatul la o staţie specializată în
colectarea deşeurilor electrice şi electronice. Dacă aveţi întrebări contactaţi
organizaţia locală de colectare a deşeurilor. Astfel protejaţi mediul ambiant,
precum şi sănătatea dv. şi cea a altor persoane.

DATE TEHNICE:
unitatea interioară:

alimentare: DC 15 V
consum: mod stand-by: <0,5 W; funcţionare: ≤10 W
monitor: 4”, alb-negru

frecvenţe monitor: H: 15625 KHz / V: 50 Hz

timp de funcţionare: comunicare şi verificare: cca. 1 minut
sensibilitatea microfonului: - 60 dB
temperatura de funcţionare: - 15°C ~ + 50°C
sunet sonerie: ding-dong

monitor suplimentar: DPV 21M
dimensiuni: 225 x 170 x 52 mm

unitatea exterioară

alimentare: DC 12 V (alimentare din monitor)
consum: < 2 W
unghiul camerei: ~53°
luminare pe timp de noapte: LED infraroşu
temperatura de funcţionare: - 15°C ~ + 50°C
dimensiuni: 160 x 70 x 26 mm

DPV 21

video interfon • video interfon

MONTAŽA

Prema priloženim skicama montirajte jedinice. Električna

povezivanja takođe uradite prema skicama.

Radi sigurnijeg povezivanja bez smetnji najbolje je koristiti

oklopljene kablove!

Preporučeni promer kabela u zavisnosti od potrebne dužine:

dužina kabela 0 – 25 m 25 – 70 m 70 – 100 m

prečnik kabela 4 x 0,5 mm² 4 x 0,75 mm² 4 x 1 mm²

Spoljna jedinica može da upravlja sa električnom breavom 12 V , maks. 500 mA!

Ako je potrebna veća struja za upravljanje brave, koristite poseban transformator i rele.

RAD

Na pritisak tastera spoljne jedinice na unutrašnjoj jedinici se začuje zvučni signal i
uključuje se monitor sa slikom kamere. Ako želite da razgovarate sa osobom koji je na
kapiji to možete uraditi tasterom razgovor/monitor. Nakon pritiska tastera uređaj se
automatski isključuje nakon 60 sekundi (uređaj će se isključiti i ako se ne pritisne taster
nakon poziva). Ukoliko je razgovor kraći od 60 sekundi, komunikacija se može prekinuti
tasterom razgovor/monitor. Tasterom za otvaranje može se aktivirati magnetna brava
(ukoliko je brava montirana). Ukoliko želite posmatrati okolinu to možete uraditi
tasterom razgovor/monitor (i u tom slučaju je vremensko ograničenje 60 sekundi).

OSTALE FUNKCIJE, PODEŠAVANJA, PRIKLJUČCI:

Podešavanje kontrasta: podešava se kontrast slike monitora.
Podešavanje jačine zvuka: podešavanje jačine zvuka unutrašnje jedinice
Panik taster: u slučaju opasnosti – pritiskom tastera – na spoljnnjoj jedinici se začuje
glasni zvučni signal. (Ova funkcija nije dostupna u stanju kada je uređaj u pripravnosti)

NAPOMENE:

- Uređaj ne postavite blizu jakog magnetnog polja!

- Spoljnu jedinicu montirajte tako da bude zaštićena os direktnog sunca I kiše!

- Uređaj štitite od udaraca I treskanja!

- Ukoliko duže vreme ne koristite uređaj, isključite ga iz struje!

- Držite ga dalje od hemijskih sredstava I gasova!

- Nikada ne rastavljaljte uređaj, eventualne popravke poverite stručnom licu!

- U slučaju upotrebe neodgovarajućih kablova smanjuje se kvalitet slike I zvuka!

- U slučaju oštećenja priključnog kabela uređaj odmah isključite iz struje i obratite se
stručnom licu!

- Čišćenje vršite mekanim krpama, ne koristite agresivna hemijska sredstva!
Nakon isteka radnog veka ovog proizvoda, proizvod ne bacajte sa otpadom iz

domaćinstva. Elektronski otpad se predaje u reciklažne centre tog tipa. Ovim
postupkom štitite okolinu, vaše zdravlje i zdravlje ostalih. U reciklažnim centrima
se informišite u prodavnici gde ste ovaj proizvod kupili.

TEHNIČKI PODACI:
unutrašnja jedinica

napajanje: DC 15 V
potrošnja: priprevnost :< 0,5 W; rad: ≤ 10 W

monitor: crno-beli 4“
radna frekvencija monitora: H: 15625 KHz / V: 50 Hz

radno vreme: u slučaju razgovora i posmatranja: 1 minut
osetljivost mikrofona: - 60 dB
radna temperatura: -15 ºC ~ +50 ºC
zvuk zvona: ding-dong

dodatni monitor: DPV 21M
dimenzije: 225 x 170 x 52 mm

spoljna jedinica

napajanje: DC 12 V (napajanje iz monitora)
snagal: < 2W
ugao kamere: ~ 53º
noćno osvetljenje: i LED dioda
radna temperatura: -15 ºC ~ +50 ºC
dimenzije: 160 x 70 x 26 mm

MONTAŽA

Po priloženih skicah montirajte enote. Električna povezovanja prav tako povežite po
skicah.
Zaradi varnega povezovanja brez motenj je najbolje uporabljati zaščitene kable!

Priporočeni premer kabla v odvisnosti od potrebne dolžine:
dolžina kabla 0 – 25 m 25 – 70 m 70 – 100 m

prečnik kabla 4 x 0,5 mm² 4 x 0,75 mm² 4 x 1 mm²

Zunanjo enoto lahko upravljate z električno ključavnico 12 V , maks 500 mA!
Če je potreben moč

transformator ali rele.

DELOVANJE

Na pritisk tipke zunanje enote se na notranji enoti zasliši zvočni signal in vklopi se
monitor s sliko kamere. Če se želite pogovarjati z osebo katera je na vratih to lahko
naredite s tipko pogovor/monitor. Po pritisku tipke se naprava avtomatsko izključi po 60
sekundah (naprava se bo izključila tudi če se ne pritisne tipka po pozivu). Vkolikor je
pogovor krajši od 60 sekund, se komunikacija lahko prekine s tipko pogovor/monitor. S
tipko za odpiranje se lahko aktivira magnetna ključavnica (vkolikor je ključavnica
montirana). Vkolikor želite opazovati okolico to lahko naredite s tipko pogovor/monitor
(tudi v tem primeru je časovna omejitev 60 sekund).

OSTALE FUNKCIJE, NASTAVITVE, PRIKLJUČKI:

Nastavitev kontrasta: nastavlja se kontrast slike monitorja.
Nastavitev jakosti zvoka: nastavitev jakosti zvoka notranje enote
Panik tipka: v primeru nevarnosti – s pritiskom tipke – na zunanji enoti se zasliši glasni
zvočni signal. (Ta funkcija ni dostopna v stanju kadar je naprava v pripravljenosti)

OPOMBE:

- Naprave ne postavljajte v bližino velikih magnetnih polj!

- Zunanjo enoto montirajte tako da jo zaščitite pred direktnim izpostavljanju soncu in
dežju!

- Napravo zaščitite pred udarci in tresljaji!

- Vkolikor dalj časa ne uporabljajte napravo, jo izključite iz elektrike!

- Napravo postavljajte vstran od amoniaka in ostalih škodljivih plinov!

- Nikoli ne razstavljajte napravo. Morebitna popravila zaupajte strokovni osebi!

- Uporaba neodgovarjajočih kablov zmanjšuje kvaliteto slike in zvoka!

- V slučaju poškodbe električnega kabla takoj izključite napravo iz elektrike in se
obrnite na strokovno osebo!

- Čiščenje vršite z mehkimi krpami. Nikoli ne uporabite agresivna kemična sredstva
za čiščenje!

Po poteku delovne dobe tega izdelka, izdelke ne zavrzite z odpadki iz
gospodinjstva. Elektronski odpaki se predajo v reciklirne centre tega tipa. S tem
postopkom ščitite Vaše zdravje in zdravje ostalih. V reciklirnih centrih se
pozanimajte o trgovini kje ste ta izdelek kupili

TEHNIČNI PODATKI
notranja enota

napajanje: DC 15 V
poraba: pripravljenost: < 0,5 W; delovanje: ≤ 10 W

monitor: črno-beli 4“
delovna frekvenca monitorja: H: 15625 KHz / V: 50 Hz

čas delovanja: v primeru pogovora in opazovanja: 1 minuta
občutljivost mikrofona: - 60 dB
delovna temperatura: -15 ºC ~ +50 ºC
zvok zvonca: ding-dong

dodatni monitor: DPV 21M
dimenzije: 225 x 170 x 52 mm

zunanja enota

napajanje: DC 12 V (napajanje iz monitorja)
moč: < 2 W
kot kamere: ~ 53º
nočna osvetlitev: infra LED dioda
delovna temperatura: -15 ºC ~ +50 ºC
dimenzije: 160 x 70 x 26 mm

nejši tok za upravljanje ključavnice, uporabljajte poseben

videotelefon • wideodomofon

INSTALACE

Jednotky namontujte podle vyobrazení na obrázcích.

Videotelefon zapojte podle příslušného vyobrazení.

Za účelem vyšší ochrany proti rušení použijte pro propojení

venkovní a vnitřní jednotky stíněný kabel!

Doporučená velikost průřezu kabelu v závislosti na délce kabelu:

délka kabelu 0 – 25 m 25 – 70 m 70 – 100 m

průřez kabelu 4 x 0,5 mm² 4 x 0,75 mm² 4 x 1 mm²

Venkovní jednotka 12 V , je určena pro ovládání elektrického zámku max.:
500 mA!
Jestliže potřebujete k ovládání elektrického zamykání proud ve vyšší hodnotě, použijte
externí transformátor a relé! Zapojení svěřte odborníkovi!

PROVOZNÍ REŽIM

Po stisknutí tlačítka pro vyzvánění umístěného na venkovní jednotce se na vnitřní
jednotce rozezní vyzváněcí signál a aktivuje se vyobrazení snímané vnější kamerou.
Jestliže chcete hovořit s příchozí osobou, můžete tak učinit stisknutím tlačítka
hovor/monitor. Po uplynutí 60 vteřin následujících po stisknutí tlačítka se přístroj
automaticky vypne (tak tomu bude i v případě, kdy nebyl hovor přijat). Ukončení hovoru
– pokud je kratší než 60 vteřin – provedete opětovným stisknutím tlačítka
hovor/monitor. Pomocí tlačítka pro otevírání (vpuštění návštěvy) můžete ovládat
elektrické zamykání, jestliže bylo nainstalováno. Jestliže se chcete podívat na obraz
snímaný vnější kamerou, můžete tak učinit stisknutím tlačítka hovor/monitor (z
pohotovostního režimu, časové omezení v délce 60 vteřin se vztahuje i na tuto funkci).

DALŠÍ OVLÁDACÍ TLAČÍTKA, NASTAVENÍ, PŘIPOJENÍ:

Tlačítko intenzity vyzvánění: přístroj je vybaven 2 stupni intenzity vyzvánění, zvolte si
Vámi požadovaný stupeň.
Nastavení intenzity jasu: pro regulaci jasu monitoru.
Nastavení hlasitosti hovoru: pro regulaci hlasitosti přijímaného hovoru.
Tlačítko alarmu: v případě nebezpečí – po stisknutí tlačítka – bude venkovní jednotka
vydávat hlasitý signál. (Tato funkce není aktivní v pohotovostním režimu)
Výstup A/V: můžete zaznamenávat zvuk a obraz snímaný venkovní jednotkou nebo
můžete zapojit k jinému přístroji. Potřebný A/V kabel je součástí příslušenství.

BEZPEČNOSTNÍ UPOZORNĚNÍ:

- Neumísťujte přístroj do blízkosti silného magnetického pole!

- Nevystavujte vlivu přímého slunečního záření a zařízení instalujte na místo

chráněné před srážkami!

- Přístroj chraňte před silnými otřesy a nárazy!

- Jestliže nebudete zařízení po delší dobu používat, odpojte jej z elektrické sítě!

- Uchovávejte mimo dosah možného vlivu chemických látek a škodlivých plynů!

- Nikdy se nepokoušejte přístroj sami rozebírat, opravy svěřte odborníkům!

- V případě použití kabelu s nedostačujícím průřezem se může snížit kvalita

přenášeného zvuku a obrazu!

- V případě poškození síťového kabelu přístroj okamžitě odpojte z elektrické sítě a

kontaktujte odborníka!

- Čistěte suchou, měkkou utěrkou, nikdy nepoužívejte agresivní přípravky!

servisní služba výrobce nebo podobně odborně vyškolená osoba!

Výrobek nevyhazujte s domovním odpadem! Po skončení jeho životnosti jej
odevzdejte na místě pro sběr elektronického odpadu! Případné dotazy zodpoví
prodejce nebo místní organizace pro sběr odpadu. Tímto chráníte životní
prostředí a zdraví své i spoluobčanů.

TECHNICKÉ PARAMETRY:
vnitřní jednotka

napájení: DC 15 V
spotřeba energie: pohotovostní režim: < 0,5 W; provozní režim: ≤ 10W

monitor: cernobílý 4"
frekvence monitoru: H: 15625 KHz / V: 50 Hz

doba provozního režimu: hovor a sledování: cca. 1 minuta
citlivost mikrofonu: - 60 dB
provozní teplota: -15 ºC ~ +50 ºC
melodie vyzvánění: ding-dong

doplňkový monitor: DPV 21M
rozměry: 225 x 170 x 52 mm

venkovní jednotka

napájení: DC12 V (napájení z monitoru)
spotřeba energie: < 2 W
zorný úhel kamery: ~ 53º
noční osvětlení: infračervená LED dioda
provozní teplota: -15 ºC ~ +50 ºC
rozměry: 160 x 70 x 26 mm

výrobce,

DPV 21

MONTAŻ

Zamontuj moduły zgodnie z rysunkami. Wykonaj połączenia zgodnie z odpowiednim
schematem.
Dla uniknięcia zakłóceń połącz moduł wewnętrzny z zewnętrznym przy pomocy
ekranowanego przewodu.

Zalecane przekroje przewodów w zależności od ich długości:
długość przewodu 0 – 25 m 25 – 70 m 70 – 100 m

przekrój przewodu 4 x 0,5 mm² 4 x 0,75 mm² 4 x 1 mm²

Aparat zewnętrzny 12 V , maks.:500 mA – wystarcza także do zasilania zamka
elektrycznego.
Jeżeli do zasilania zamka konieczne jest wyższe natężenie prądu, należy użyć
przekaźnika i zewnętrznego zasilacza. W takim przypadku podłączenie powinien
wykonać fachowiec.

DZIAŁANIE

Po naciśnięciu przycisku na module zewnętrznym rozbrzmiewa dzwonek modułu
wewnętrznego i pojawia się na nim obraz z kamery. Jeżeli chcemy rozmawiać z osobą
dzwoniącą do drzwi, naciskamy przycisk rozmowy/podglądu. Po 60 sekundach od
momentu naciśnięcia przycisku urządzenie automatycznie wyłącza się (także wtedy, gdy
wywołanie nie zostało odebrane). Jeżeli rozmowa jest krótsza niż 60 sekund, można ją
zakończyć naciskając ponownie przycisk rozmowy/podglądu. Jeżeli zamek elektryczny
jest zainstalowany, to naciskając przycisk otwierania bramy otwieramy ją (wpuszczanie
gości).Jeżeli chcesz sprawdzić, co się dzieje przed bramą, możesz nacisnąć przycisk
rozmowy/podglądu (do tej funkcji także odnosi się 60-sekundowy czas działania).

POZOSTAŁE PRZYCISKI FUNKCYJNE, REGULATORY I ZŁĄCZA:

Przełącznik głośności dzwonienia: Przełącznik ten jest dwupozycyjny. Wybieramy nim
potrzebną głośność dzwonka.
Regulator jaskrawości obrazu: możemy nim nastawić jasność monitora.
Regulator głośności rozmowy: możemy nim nastawić siłę głosu.
Przycisk alarmu: w przypadku zagrożenia możemy przy jego pomocy włączyć głośną
syrenę w module zewnętrznym. (Ta funkcja nie działa w stanie gotowości)
Wyjście A/V: służy do nagrywania dźwięku i obrazu z modułu zewnętrznego, można też
go podłączyć do innych urządzeń. Służy do tego kabel A/V znajdujący się w zestawie.

OSTRZEŻENIE:

- Nie umieszczaj urządzenia w silnym polu magnetycznym.

- Urządzenie nie może być wystawione na bezpośrednie działanie promieni
słonecznych i opadów atmosferycznych.

- Chroń urządzenie przed wstrząsami I uderzeniami.

- Jeżeli nie zamierzasz używać urządzenia przez dłuższy czas, odłącz zasilanie.

- Nie umieszczaj urządzenia w pobliżu materiałów chemicznych i szkodliwych gazów.

- Nie rozbieraj urządzeń a ich naprawę powierz fachowcom.

- Nieodpowiedni przekrój przewodów może spowodować obniżenie jakości dźwięku i
obrazu.

- W przypadku uszkodzenia kabla zasilającego natychmiast odłącz je od gniazda
sieciowego i zwróć się do fachowca.

- Czyść miękką, suchą szmatką, nie używaj agresywnych środków do czyszczenia.

Nie wyrzucaj urządzenia do odpadów gospodarstwa domowego. Po zużyciu
odnieś do miejsca zbiórki odpadów elektronicznych. W przypadku wątpliwości
zwróć się do sprzedawcy lub do miejscowego przedsiębiorstwa oczyszczania.
W ten sposób chronisz własne środowisko, a także zdrowie swoje i innych.

DANE TECHNICZNE

moduł wewnętrzny

zasilanie: 15 V DC
pobór mocy: gotowość: < 0,5 W; praca: ≤10 W

ekran: czarno-biały 4”
częstotliwości odchylania: H: 15625 kHz, V: 50 Hz

czas pracy: rozmowa i podgląd: ok. 1 min.
czułość mikrofonu: - 60 dB
temperatura otoczenia: od -15°C do +50°C
dźwięk dzwonka: gong

dodatkowy moduł wewnętrzny: DPV 21M
wymiary: 225 x 170 x 52 mm

moduł zewnętrzny

zasilanie: 12 V DC (z modułu wewnętrznego)
pobór mocy: < 2 W
kąt widzenia kamery: ok. 53°
oświetlenie nocne: podczerwone diody LED
temperatura otoczenia:

od -15°C do +50°C

wymiary: 160 x 70 x 26 mm

DPV 21

video interfon

MONTIRANJE

Jedinice montirajte prema naznačenom na crtežu. Video interfon priključite prema priključnoj shemi. U cilju bolje otpornosti na smetnje, koristite zasjenjeni

kabel između vanjske i unutarnje jedinice!

Preporuka za promjer kablova ovisno o dužini kabla:

dužina kabla 0 – 25 m 25 – 70 m 70 – 100 m

promjer kabla 4 x 0,5 mm² 4 x 0,75 mm² 4 x 1 mm²

Vanjska jedinica može funkcionirati elektronsku bravu od najviše 12 V , max.: 500 mA!

Ako je potrebna jača struja za funkcioniranje elektronske brave tada koristite vanjski transformator i relej! Priključenje treba izvršiti stručna osoba!

FUNKCIONIRANJE

Na pritisak gumba vanjske jedinice na unutarnjoj jedinici se uključuje zvono i pojavljuje se slika vanjske kamere. Ako želite govoriti s posjetiocem, to možete učiniti s gumbom za
pokretanje razgovora/ monitor. Nakon 60 sekundi od pritiska na gumb uređaj se automatski isključuje (to se i tada dešava ako se ne prihvati poziv). Prekid razgovora – ukoliko je
razgovor kraći od 60 sekundi – se vrši ponovnim pritiskom na gumb za razgovor/ monitor. S gumbom za otvaranje vrata se pokreće elektronska brava (posjetilac se pušta unutra),
ukoliko je ugrađena. Ako želite pogledati sliku vanjske kamere, to možete učiniti s gumbom za razgovor/ monitor (iz stanja pripravnosti i na ovu funkciju važi ograničenje od 60 sekundi).

OSTALE TIPKE, REGULATORI, PRIKLJUČCI:

Regulator jačine zvuka zvona: uređaj raspolaže s 2 jačine zvuka zvona, izaberite odgovarajući.
Regulator jačine svjetlosti: podešava jačinu svjetlosti na monitoru.
Regulator jačine zvuka razgovora: podešava jačinu zvuka prihvaćenog poziva
Gumb za slučaj opasnosti: u slučaju opasnosti – uz pomoć gumba – vanjska jedinica počinje glasno pištati. (Funkcija ne funkcionira u stanju pripravnosti)
A/V output: može se snimiti zvuk i slika vanjske jedinice ili se priključiti na drugi uređaj. Za to služi A/V kabel koji je u priboru.

UPOZORENJE:

- Nemojte postaviti uređaj u blizinu jakog magnetnog polja!

- Nemojte uređaj izložiti neposrednim sunčevim zrakama i zaštitite ga od oborina!

- Zaštitite uređaj od jakog treskanja I udara!

- Ako se ne koristi duže vrijeme isključite uređaj iz struje!

- Držite dalje od kemijskih materijala i štetnih plinova!

- Nikada nemojte probati rasklopiti uređaj, popravku ostavite stručnoj osobi!

- Prilikom korištenja neodgovarajućeg promjera kablova kvaliteta zvuka i slike se pogoršava!

- U slučaju oštećenja kabla za struju odmah isključite uređaj iz struje i obratite se stručnoj osobi!

- Čišćenje uređaja se vrši suhom i mekom krpom, nemojte koristiti jake deterdžente!

Nemojte baciti proizvod u smeće kućanstva! Na kraju trajanja proizvoda odložite ga na deponiju za električni otpad. Ukoliko imate pitanja, obratite se prodavatelju ili lokalnoj
organizaciji za tretiranje otpada. Ovime štitite svoj okoliš, ljude oko sebe i svoje zdravlje.

TEHNIČKI PODACI
unutarnja jedinica

napajanje: DC 15 V
kapacitet: pripravnost: < 0,5 W; funkcioniranje: ≤ 10W
monitor: bijelo-crni

frekvencije monitora: H: 15625 kHz, V: 50 Hz

vrijeme funkcioniranja: razgovor i gledanje vani: oko 1 minute
osjetljivost mikrofona: - 60 dB
radna temperatura: -15 ºC ~ +50 ºC
melodija zvona: ding-dong

dodatni monitor: DPV 21M
dimenzije: 225 x 170 x 52 mm

vanjska jedinica

napajanje: DC 12 V ( napajanje iz monitora)
kapacitet: < 2 W
domet kamere: ~ 53º
noćno osvjetljenje: infracrveni LED
radna temperaturat: -15 ºC ~ +50 ºC
dimenzije: 160 x 70 x 26 mm

DPV 21

Gyártó: SOMOGYI ELEKTRONIC

9027 Győr, Gesztenyefa út 3. • www.sal.hu

Származási hely: Kína

Distribútor: Somogyi Elektronic Slovensko s.r.o.

Gútsky rad 3., 945 01 Komárno, SK,

Tel.: [phone]

www.salshop.sk

Krajina pôvodu: Č na

Distribuitor: S.C. SOMOGYI ELEKTRONIC S.R.L.

J12/2014/13.06.2006 C.U.I.: RO 18761195

Comuna Gilău, judeţul Cluj, România

Str. Principală nr. 52. • Cod poştal: 407310

Telefon: [phone] • Fax: [phone]

Zemlja uvoza: Mađarska • Zemlja porekla: Kina

Osek 7a, 2235 Sveta Trojica • Tel./fax: [phone] • Web: www.elementa-e.si

Distributer za SLO: Elementa Elektronika d.o.o.

www.somogyi.ro

Ţara de origine: China

Uvoznik za SRB: Elementa d.o.o.

Jovana Mikića 56., 24000 SUBOTICA, SRBIJA,

Tel.: ++381(0)24 686 270

www.elementa.rs

Proizvođač: Somogyi Elektronic Kft.

Država porekla: Kitajska

®

í

Made for Europe
