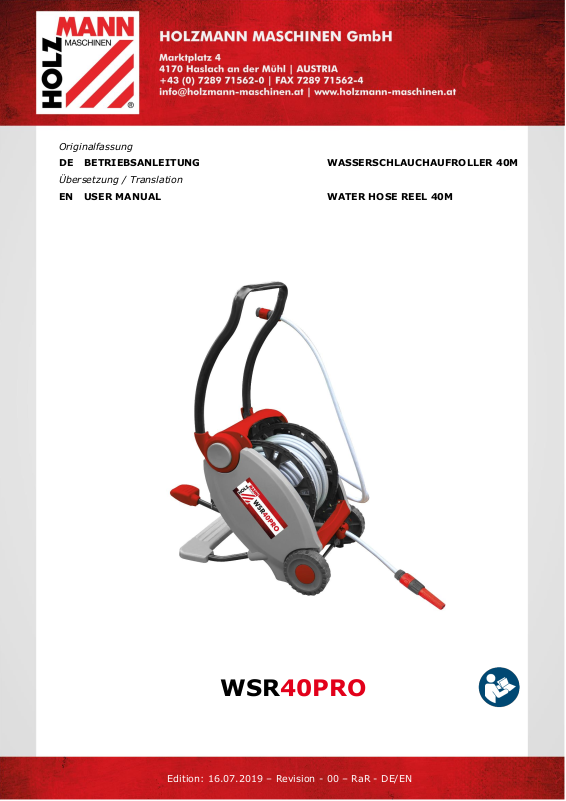

Page 1
Edition: 16.07.2019 – Revision - 00 – RaR - DE/EN
Originalfassung
DE
BETRIEBSANLEITUNG
WASSERSCHLAUCHAUFROLLER 40M
Übersetzung / Translation
EN
USER MANUAL
WATER HOSE REEL 40M
WSR40PRO
Page 2
INHALT /INDEX
1 INHALT /INDEX
1 INHALT /INDEX 2
2 TECHNIK / TECHNIC 3
2.1 Lieferumfang / Delivery Content ......................................................................... 3
2.2 Komponenten / Components ............................................................................... 3
2.3 Technische Daten / Technical Data ..................................................................... 3
3 VORWORT (DE) 4
4 SICHERHEIT 5
4.1 Bestimmungsgemäße Verwendung ..................................................................... 5
4.1.1 Technische Einschränkungen ........................................................................... 5
4.1.2 Verbotene Anwendungen / Gefährliche Fehlanwendungen ................................... 5
4.2 Anforderungen an Benutzer ................................................................................ 5
4.3 Allgemeine Sicherheitshinweise .......................................................................... 5
5 MONTAGE 6
5.1 Vorbereitende Tätigkeiten ................................................................................... 6
5.1.1 Lieferumfang prüfen ....................................................................................... 6
5.1.2 Zusammenbau des Produkts ........................................................................... 6
6 BEDIENUNG 6
6.1 Abwickeln ............................................................................................................ 6
6.2 Schlauch aufrollen ............................................................................................... 7
6.3 Handgriff zuklappen ............................................................................................ 7
7 REINIGUNG 7
8 LAGERUNG 7
9 ENTSORGUNG 8
10 PREFACE (EN) 8
11 SAFETY 9
11.1 Intended Use of the Machine ........................................................................... 9
11.1.1 Technical Restrictions ................................................................................ 9
11.1.2 Prohibited Applications / Hazardous Misapplications ....................................... 9
11.2 User Requirements .......................................................................................... 9
11.3 General Safety Instructions ............................................................................ 9
12 ASSEMBLY 10
12.1 Preparatory Activities ................................................................................... 10
12.1.1 Checking the Delivery Content ...................................................................10
12.1.2 Assembly of machine ................................................................................10
13 OPERATION 10
13.1 Unwind .......................................................................................................... 10
13.2 Roll up the hose ............................................................................................ 11
13.3 Fold the handle ............................................................................................. 11
14 CLEANING 11
15 STORAGE 11
16 DISPOSAL 12
17 ERSATZTEILE / SPARE PARTS 12
17.1 Ersatzteilbestellung / Spare Parts Order ....................................................... 12

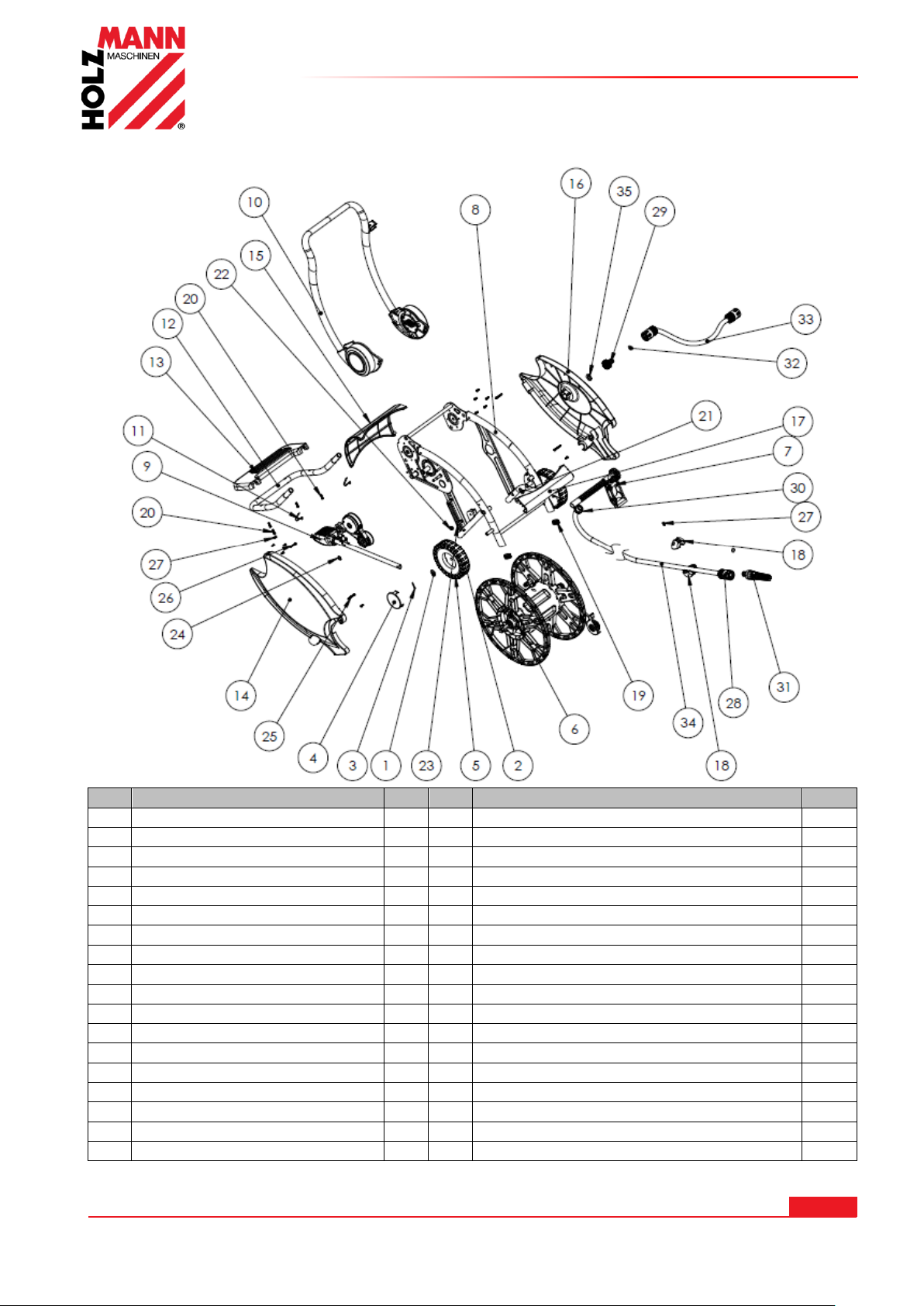

17.1 Explosionszeichnung / Exploded View .......................................................... 13
18 GARANTIEERKLÄRUNG (DE) 14
19 GUARANTEE TERMS (EN) 15
20 PRODUKTBEOBACHTUNG | PRODUCT MONITORING 16
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 2
WSR40PRO
Page 3

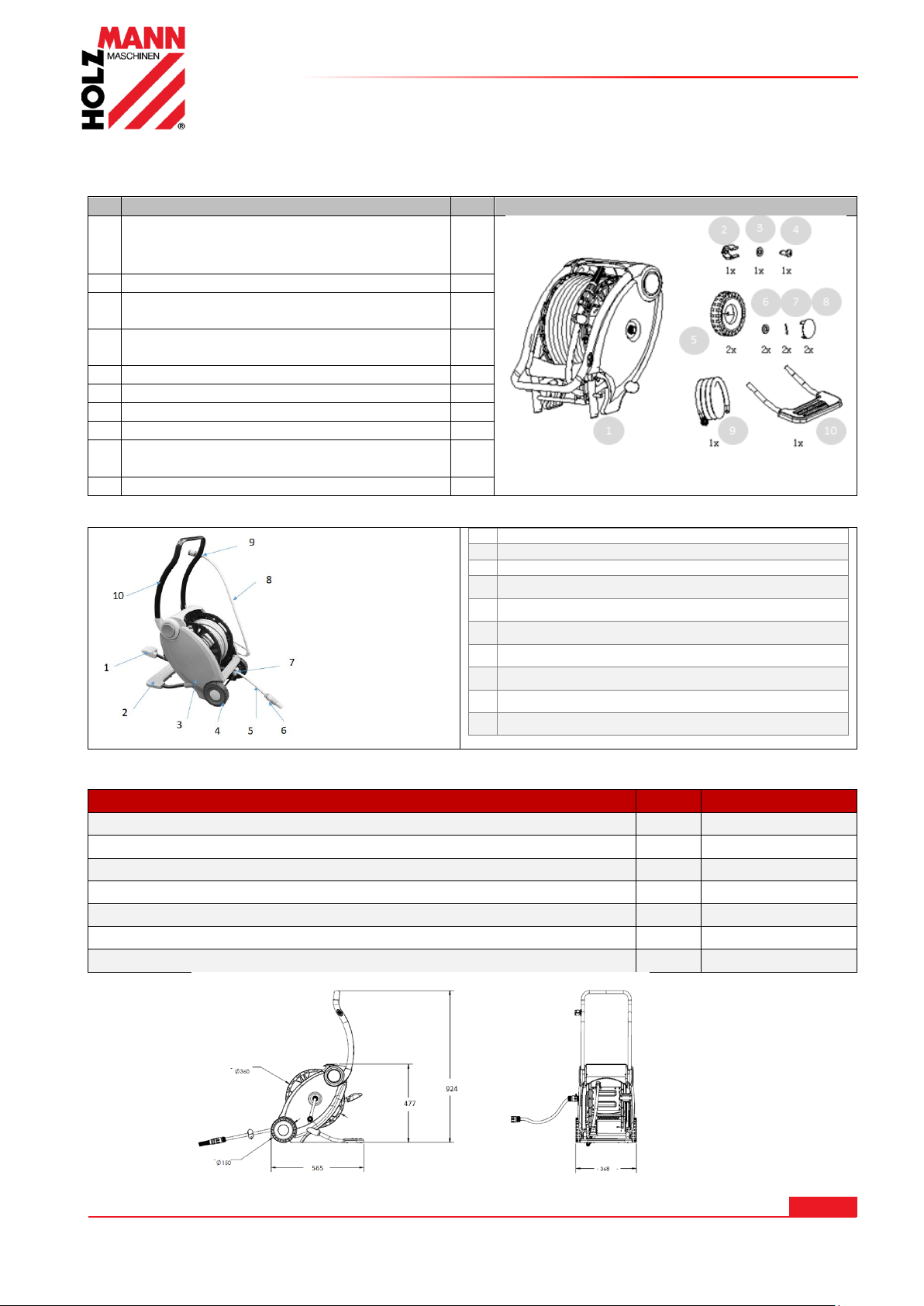

2 TECHNIK / TECHNIC
No
Name / Description
Qty
1
Schlauchaufroller
(inkl. 40m Schlauch, Schnellkupplung und Düse)
Easy Wind Hose Reel
(incl. 40m hose, quick coupling and nozzle)
1
2
Schlauchhalter / Hose holder
1
3
Scheibe für Schlauchhalter
Washer- Hose holder
1
4
Schraube Schlauchhalter
Screw- Hose holder
1
5
Räder / Wheel
2 6 Scheibe für Räder / Washer-Wheel
2
7
Splint für Räder / Pin-Wheel
2
8
Radabdeckung / Cover-Wheel
2
9
Zulaufschlauch (inkl. 2 Schnellkupplungen) /
Inlet Hose (incl. 2 quick coupling)
1
10
Standfuß / base-food
1
1
Aufrollpedal / roll up pedal
2
Standfuß / base-foot
3
Gehäuse / housing
4
Räder / wheels
5
Schlauch / hose
6
Sprühdüse / nozzle
7
Schlauchstop / hose stop
8
Zulaufschlauch / inlet-hose
9
Schlauchhalter / hose holder
10
Griff / handle
WSR40PRO
Schlauchlänge / hose length
m
40
Zulaufschlauchlänge / Inlet-hose length
m
2
Schlauchdurchmesser / hose-diamter
“
½
Gewicht (Netto) / weight (net)
kg
11,9
Gewicht (Brutto) / weight (gross)
kg
13,1
Verpackungsmaß / packaging dimension
mm
590 x 360 x 405
Produktmaße / product dimension
(*)
2.1 Lieferumfang / Delivery Content
TECHNIK / TECHNIC
2.2 Komponenten / Components
2.3 Technische Daten / Technical Data
(*)
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 3
WSR40PRO
Page 4
VORWORT (DE)
HOLZMANN MASCHINEN GmbH
AT-4170 Haslach, Marktplatz 4
AUSTRIA
Tel +43 7289 71562 - 0
Fax +43 7289 71562 – 4
3 VORWORT (DE)
Sehr geehrter Kunde!
Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und
Handhabung des Wasserschlauchaufrollers WSR40PRO, nachfolgend jeweils vereinfachend als
Produkt bezeichnet.
Die Anleitung ist Bestandteil des Produktes und darf nicht entfernt werden. Bewahren Sie
sie für spätere Zwecke an einem geeigneten, für Nutzer (Betreiber) leicht zugänglichen,
vor Staub und Feuchtigkeit geschützten Ort auf, und legen Sie sie dem Produkt bei, wenn
sie an Dritte weitergegeben wird!
Beachten Sie im Besonderen das Kapitel Sicherheit!
Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und Inhalte
geringfügig abweichen. Sollten Sie Fehler feststellen, informieren Sie uns bitte.
Technische Änderungen vorbehalten!
Kontrollieren Sie die Ware nach Erhalt unverzüglich und vermerken Sie etwaige
Beanstandungen bei der Übernahme durch den Zusteller auf dem Frachtbrief!
Transportschäden sind innerhalb von 24 Stunden separat an uns zu melden.
Für nicht vermerkte Transportschäden kann Holzmann keine Gewährleistung
übernehmen.
Urheberrecht
© 2019
Diese Dokumentation ist urheberrechtlich geschützt. Alle Rechte vorbehalten! Insbesondere der
Nachdruck, die Übersetzung und die Entnahme von Fotos und Abbildungen werden gerichtlich
verfolgt.
Als Gerichtsstand gilt das Landesgericht Linz oder das für 4170 Haslach zuständige Gericht als
vereinbart.
Kundendienstadresse
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 4
WSR40PRO
Page 5
SICHERHEIT
Rel. Feuchtigkeit:
max. 70 %
Temperatur
+5° C bis +55° C
4 SICHERHEIT
Dieser Abschnitt enthält Informationen und wichtige Hinweise zur sicheren Inbetriebnahme und
Handhabung des Produktes.
Zu Ihrer Sicherheit lesen Sie diese Betriebsanleitung vor Inbetriebnahme
aufmerksam durch. Das ermöglicht Ihnen den sicheren Umgang mit dem Produkt,
und Sie beugen damit Missverständnissen sowie Personen- und Sachschäden vor.
Beachten Sie außerdem die an dem Produkt verwendeten Symbole und Piktogramme
sowie die Sicherheits- und Gefahrenhinweise!
4.1 Bestimmungsgemäße Verwendung
Das Produkt ist nur für die Verwendung mit Wasser zugelassen.
Für eine andere oder darüber hinausgehende Benutzung und daraus resultierende
Sachschäden oder Verletzungen übernimmt HOLZMANN MASCHINEN keine
Verantwortung oder Garantieleistung.
4.1.1 Technische Einschränkungen
Die Maschine ist für den Einsatz unter folgenden Umgebungsbedingungen bestimmt:
Der Einsatz ist ausschließlich auf ebenen, befestigten Fahrbahnen gestattet.
4.1.2 Verbotene Anwendungen / Gefährliche Fehlanwendungen
- Betreiben des Produkts ohne adäquate körperliche und geistige Eignung.
- Betreiben des Produkts ohne Kenntnis der Bedienungsanleitung.
- Umbauten oder Änderungen der Konstruktion des Produkts.
- Verwenden des Produkts als Aufstiegshilfe (Leiter).
- Für die Zubereitung von Lebensmitteln.
Die nicht bestimmungsgemäße Verwendung bzw. die Missachtung der in dieser Anleitung
dargelegten Ausführungen und Hinweise hat das Erlöschen sämtlicher Gewährleistungs- und
Schadenersatzansprüche gegenüber der Holzmann Maschinen GmbH zur Folge.
4.2 Anforderungen an Benutzer
Das Produkt ist für die Bedienung durch eine Person ausgelegt. Voraussetzungen für das
Bedienen des Produkts sind die körperliche und geistige Eignung sowie Kenntnis und Verständnis
der Betriebsanleitung. Personen, die aufgrund ihrer physischen, sensorischen oder geistigen
Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Produkt sicher
zu bedienen, dürfen sie nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person
benutzen.
Bitte beachten Sie, dass örtlich geltende Gesetze und Bestimmungen das Mindestalter
des Bedieners festlegen und die Verwendung dieses Produktes einschränken können!
4.3 Allgemeine Sicherheitshinweise
Zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen sind bei
Arbeiten mit der Maschine neben den allgemeinen Regeln für sicheres Arbeiten folgende Punkte
zu berücksichtigen:
Das Produkt darf nur von Personen betrieben, gewartet oder repariert werden, die mit ihr
vertraut sind und die über die im Zuge dieser Arbeiten auftretenden Gefahren unterrichtet
sind.
Kontrollieren Sie das Produkt vor Inbetriebnahme auf Vollständigkeit und Funktion.
Bei Nichtgebrauch trennen sie das Produkt von der Wasserquelle und öffnen Sie
die Düse um den Wasserdruck abzulassen.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 5
WSR40PRO
Page 6

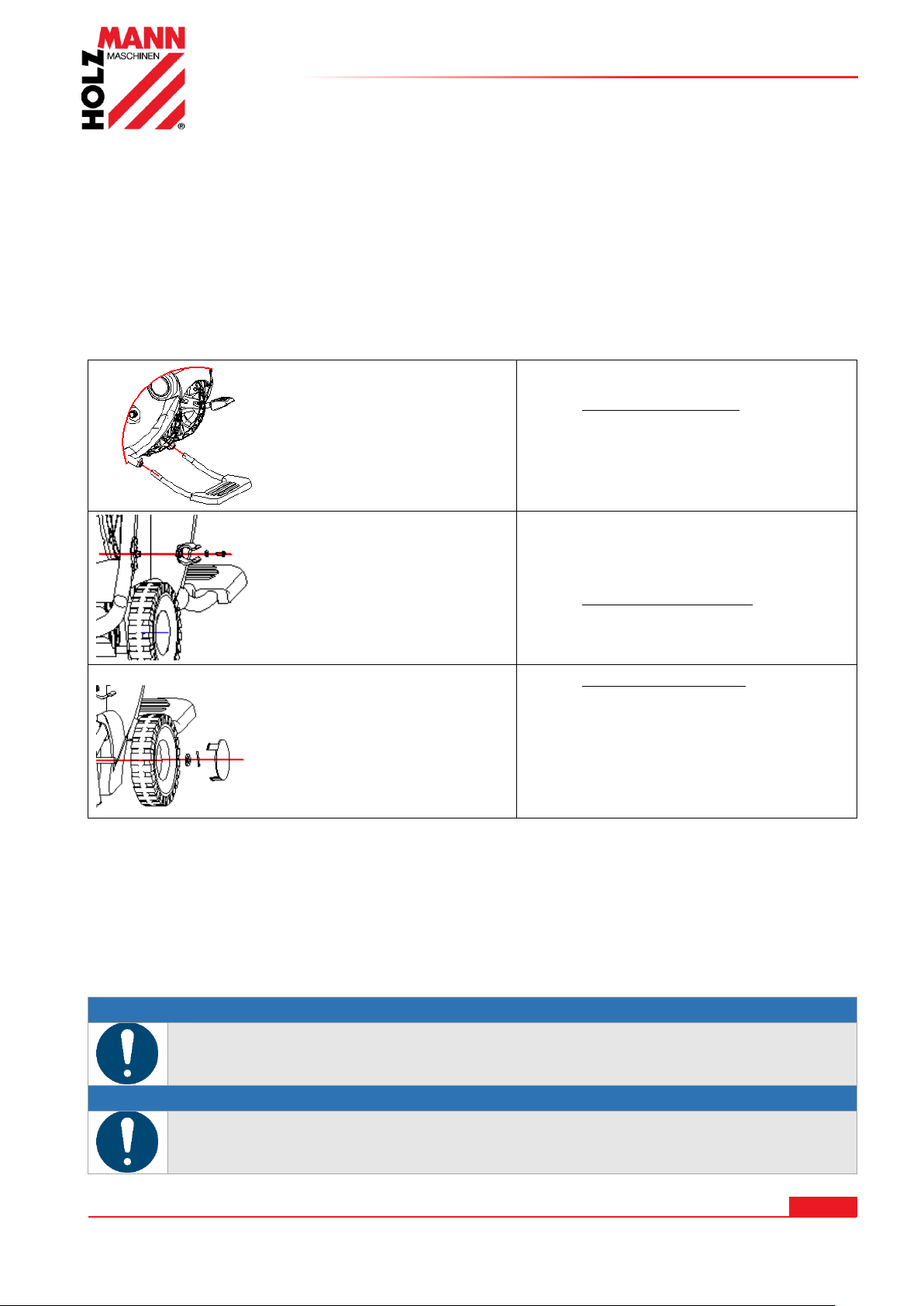

MONTAGE
1. Montage Standfuß
Stecken Sie die Metallrohre des Standfußes (Teil
#10) in das Rohr am Schlauchrollergehäuse (Teil
#1), bis sie einrasten und der Druckknopf
herausspringt.
2. Montage Schlauchhalter
Befestigen Sie den Schlauchhalter mittels
Scheibe und Schraube unter Verwendung
eines Schraubendrehers am Handgriff.
3. Montage Räder
Montieren Sie das Rad an einer der
Radachsen, setzen Sie die Scheibe und den
Splint ein, biegen Sie ein Ende des Splintes
und setzen Sie dann die Radabdeckung auf
das Rad. Wiederholen sie den Vorgang auf der
gegenüberliegenden Seite für das zweite Rad.
H I N WE I S
Bitte treten Sie nicht auf das Pedal, während Sie den Schlauch herausziehen.
H I N WE I S
Bitte ziehen Sie den Schlauch gleichmäßig heraus. Vermeiden sie zu hohe
Abrollgeschwindigkeit und plötzliches stoppen. Wenn der Schlauch nicht
herausgezogen werden kann, stoppen Sie bitte den Vorgang und überprüfen Sie, ob
sich das Pedal in der hohen Position befindet und ob der Schlauch geknickt ist.
5 MONTAGE
5.1 Vorbereitende Tätigkeiten
5.1.1 Lieferumfang prüfen
Vermerken Sie sichtbare Transportschäden stets auf dem Lieferschein und überprüfen Sie die
Maschine nach dem Auspacken umgehend auf Transportschäden bzw. auf fehlende oder
beschädigte Teile. Melden Sie Beschädigungen des Produkts oder fehlende Teile umgehend
Ihrem Händler bzw. der Spedition.
5.1.2 Zusammenbau des Produkts
Das Produkt wurde zum Transport zerlegt und muss vor der Inbetriebnahme zusammengebaut
werden. Dazu folgender Anweisung folgen:
6 BEDIENUNG
Heben Sie den Handgriff an, bis die zwei Seitentasten herausspringen, und verbinden Sie dann
ein Ende des Zuführschlauches mit dem Eingang des Gerätes und eine andere Seite mit dem
Wasserhahn. Schalten Sie den Wasserhahn ein.
6.1 Abwickeln
- Schlauch auf gewünschte Länge herausziehen.
Beachtung sie folgende Gebrauchshinweise:
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 6
WSR40PRO
Page 7
REINIGUNG
H I N WE I S
Wenn das Pedal nicht getreten werden kann, stoppen Sie bitte umgehend und
überprüfen Sie, ob der Schlauch angekuppelt oder gleichmäßig aufgewickelt ist,
andernfalls ziehen Sie bitte einige Meter Schlauch langsam heraus und treten Sie
erneut ein, um ihn einzuziehen.
Der Handgriff kann durch Drücken der beiden
seitlichen Tasten wider heruntergeklappt
werden.
H I N WE I S
Falsche Reinigungsmittel können die Oberfläche des Produktes angreifen. Verwenden
Sie zum Reinigen keine Lösungsmittel, Nitroverdünnung oder andere
Reinigungsmittel, die die Oberfläche des Produktes beschädigen könnten. Beachten
Sie die Angaben und Hinweise des Reinigungsmittelherstellers!
H I N WE I S
Bei unsachgemäßer Lagerung können wichtige Teile beschädigt und zerstört werden.
Lagern Sie verpackte oder bereits ausgepackte Teile nur unter den vorgesehenen
Umgebungsbedingungen!

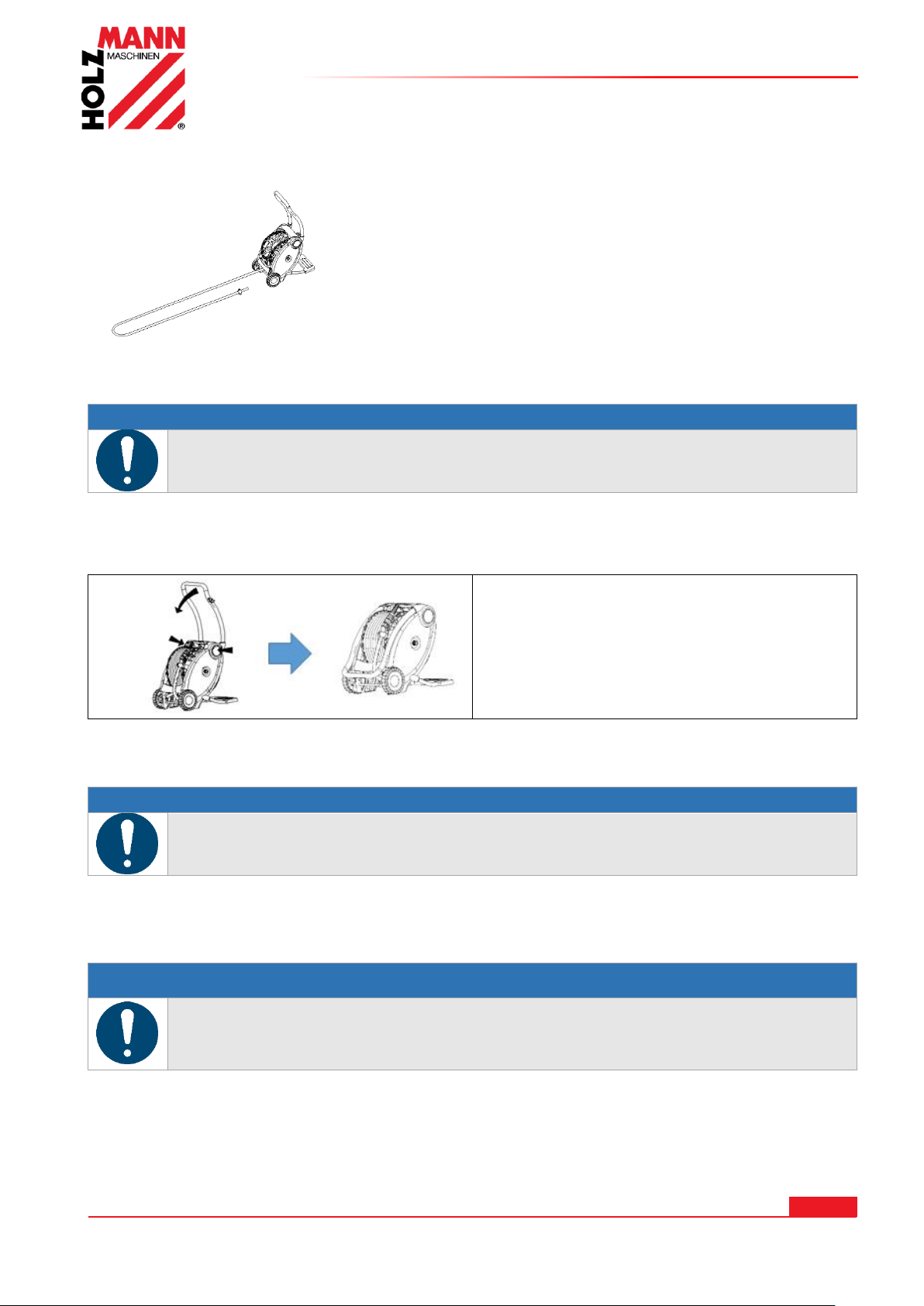

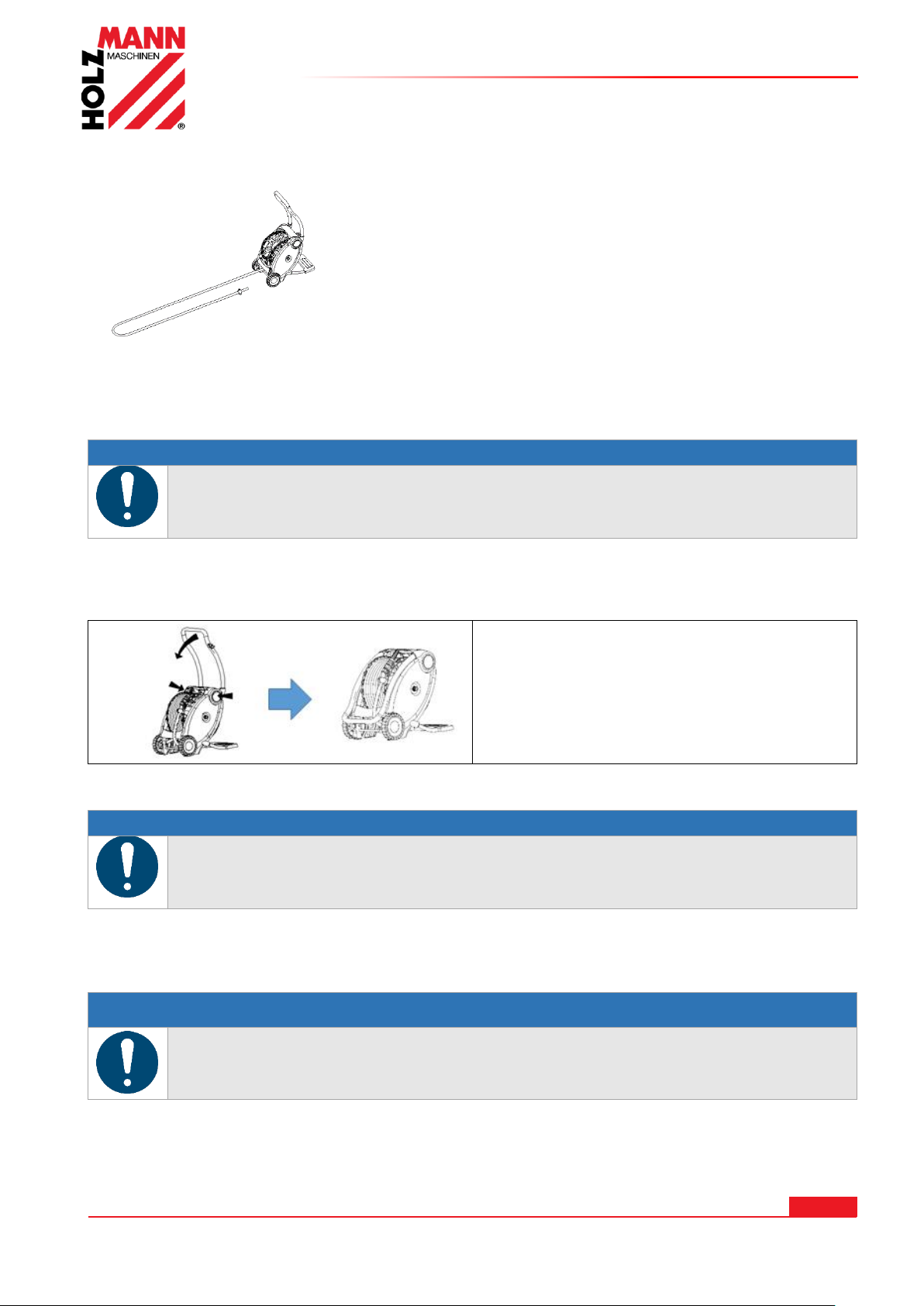

6.2 Schlauch aufrollen
- Gehen Sie mit dem Ende des Schlauchs (Düse) zurück zum Wasserschlauchroller.
- Schalten Sie den Wasserhahn aus, lösen Sie den Anschluss des Zulaufschlauchs und hängen Sie
den Zulaufschlauch in den Schlauchhalter ein.
- Um den Schlauch einzuziehen, sollten Sie auf der Rückseite des Produktes stehen. Die Hände
am Griff und ein Fuß auf dem Stand-Fuß befinden. Wickeln Sie den Schlauch auf, indem Sie
kontinuierlich auf das Pedal treten. Längere Schritte führen zu mehr Schlauch.
- Abschließend verriegeln/schnappen Sie die Stoppkugel auf dem Korb.
6.3 Handgriff zuklappen
7 REINIGUNG
Regelmäßige Reinigung ist Voraussetzung für den sicheren Betrieb des Produktes sowie ihre lange
Lebensdauer.
8 LAGERUNG
Im Fall einer längeren Betriebsunterbrechung oder bei Außerbetriebnahme reinigen sie das
Produkt gründlich, entfernen sie das Wasser möglichst vollständig und lagern Sie es anschließend
in einer trockenen, vor Frost und anderen Witterungseinflüssen geschützten Umgebung!
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 7
WSR40PRO
Page 8
ENTSORGUNG
Beachten Sie die nationalen Abfallbeseitigungs-Vorschriften. Entsorgen Sie das
Produkt, Produktkomponenten oder Betriebsmittel niemals im Restmüll.
Kontaktieren Sie gegebenenfalls Ihre lokalen Behörden für Informationen
bezüglich der verfügbaren Entsorgungsmöglichkeiten.
Wenn Sie bei Ihrem Fachhändler ein neues Produkt oder ein gleichwertiges
Gerät kaufen, so ist dieser in bestimmten Ländern verpflichtet, Ihr altes Produkt
fachgerecht zu entsorgen.
HOLZMANN MASCHINEN GmbH
AT-4170 Haslach, Marktplatz 4
AUSTRIA
Tel +43 7289 71562 - 0
Fax +43 7289 71562 – 4
9 ENTSORGUNG
10 PREFACE (EN)
Dear Customer!
This operating manual contains information and important notes for the safe start-up and
handling of the water hose reel WSR40PRO, hereinafter referred to as "machine".
The manual is an integral part of the machine and must not be removed. Keep it for later
use in a suitable place, easily accessible to users (operators), protected from dust and
moisture, and enclose it with the machine if the machine is passed on to third parties!
Please pay special attention to the chapter Safety!
Due to the constant further development of our products, illustrations and contents may differ
slightly. If you notice any errors, please inform us.
Subject to technical changes!
Check the goods immediately after receipt and note any complaints on the consignment
note when taking over the goods from the deliverer!
Transport damage must be reported separately to us within 24 hours.
HOLZMANN cannot accept any liability for unnoticed transport damage.
Copyright
© 2019
This documentation is protected by copyright. All rights reserved! Especially the reprint, the
translation and the extraction of photos and illustrations will be prosecuted.
The place of jurisdiction shall be the Regional Court of Linz or the court responsible for 4170
Haslach.
Customer Service Address
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 8
WSR40PRO
Page 9
11 SAFETY
Rel. Humidity:
max. 70 %
Temperature
+5° C bis +55° C
This section contains information and important notes on safe start-up and handling of the
machine.
For your own safety, read these operating instructions carefully before putting the
machine into operation. This will enable you to handle the machine safely and
prevent misunderstandings as well as personal injury and damage to property. In
addition, observe the symbols and pictograms used on the machine as well as the
safety and hazard information!
11.1 Intended Use of the Machine
The machine is for use with water only.
HOLZMANN MASCHINEN assumes no responsibility or warranty for any other use or use
beyond this and for any resulting damage to property or injury.
11.1.1 Technical Restrictions
The machine is intended for use under the following ambient conditions:
SAFETY
11.1.2 Prohibited Applications / Hazardous Misapplications
- Operating the machine without adequate physical and mental fitness.
- Operating the machine without knowledge of the operating instructions.
- Modifications or changes to the design of the machine.
- Use the machine as a climbing aid (ladder).
- For the preparation of food.
The improper use or disregard of the versions and instructions described in this manual will result
in the voiding of all warranty and compensation claims against Holzmann Maschinen GmbH.
11.2 User Requirements
The machine is designed to be operated by one person. The physical and mental aptitude as well
as knowledge and understanding of the operating instructions are prerequisites for operating the
machine. Persons who, because of their physical, sensory or mental abilities or their inexperience
or ignorance, are unable to operate the machinery safely must not use it without supervision or
instruction from a responsible person.
Please note that local laws and regulations may determine the minimum age of the
operator and restrict the use of this machine!
Put on your personal protective equipment before working on the machine.
11.3 General Safety Instructions
To avoid malfunctions, damage and health hazards when working with the machine, the following
points must be observed in addition to the general rules for safe working:
The machine may only be operated, serviced or repaired by persons who are familiar with
it and who have been informed of the hazards arising from this work.
Before start-up, check the machine for completeness and function.
When machine is not in use, disconnect it from the water source and open the
nozzle to release the water pressure!
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 9
WSR40PRO
Page 10
ASSEMBLY
1. Assembly base-food
Insert the metal tubes of the
base-food (part #10) into the
tube on the hose reel housing
(part #1) until they engage and
the push button pops out..
2. Assembly hose holder
Fasten the hose holder to the
handle with a washer and screw
using a screwdriver.
3. Assembly the wheels
Assemble the wheel on one of the
wheel axles, insert the washer
and cotter pin, bend one end of
the cotter pin and then place the
wheel cover on the wheel. Repeat
the procedure on the opposite
side for the second wheel.
NO T E
Please do not step on the pedal while pulling hose out
NO T E
Please evenly pull the hose, do not pull in a very quick speed and stop suddenly. If
the hose could not be pulled out, please stop and check if the pedal is in the high
position and hose is kinked
12 ASSEMBLY
12.1 Preparatory Activities
12.1.1 Checking the Delivery Content
Check the machine immediately after delivery for transport damage or missing or damaged parts.
Report any damage or missing parts immediately to your freight forwarder or retailer.
12.1.2 Assembly of machine
The machine has been disassembled for transport and must be assembled before use. Follow the
instructions below:
13 OPERATION
Raise/lift the handle until the two side buttons pop out, then connect one end of the inlet-hose to
the inlet of the machine and another side to the faucet. Turn on the faucet.
13.1 Unwind
- Pull out the hose to the desired length
Follow these instructions for use:
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 10
WSR40PRO
Page 11
CLEANING
NO T E
If the pedal cannot be stepped, please stop and check if the hose is hitched or evenly
winded, otherwise, please pull out some meter of hose slowly then re-step to retract
it
The handle can be folded down again by
pressing the two side buttons.
NO T IC E
Wrong cleaning agents can attack the varnish of the machine. Do not use solvents,
nitro thinners, or other cleaning agents that could damage the machine's paint.
Observe the information and instructions of the cleaning agent manufacturer!
NO T E
Improper storage can damage and destroy important parts. Only store packed or
unpacked parts under the intended ambient conditions!
13.2 Roll up the hose
- With the end of the hose, go back to the water hose reel.
- Turn off the faucet, loosen the connector of inlet-hose and hang it into the hose holder.
- To retract the hose you should stand on the backside of the reel with your hands on the handle.
Rewind the hose by continuously stepping on the pedal. Longer strides will return more hose.
- Finally, lock/snap the stop ball on the basket.
13.3 Fold the handle
14 CLEANING
Regular cleaning is a prerequisite for the safe operation of the machine and its long service life..
15 STORAGE
In case of a longer interruption of operation or shutdown, clean the product thoroughly, remove
the water as completely as possible and then store it in a dry environment protected from frost
and other weather influences!
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 11
WSR40PRO
Page 12
DISPOSAL
Never dispose of the machine, machine components or equipment in residual
waste. Observe the national disposal regulations. In certain countries retailers
are obliged to dispose of your old machine properly, when you buy a new one.
In doubt, contact your local authorities for information on the possibilities of
legally compliant disposal.
H I N WE I S
Der Einbau von anderen als Originalersatzteilen führt zum Verlust der Garantie!
Daher gilt: Beim Tausch von Komponenten/Teilen nur vom Hersteller empfohlene
Ersatzteile verwenden.
NO T IC E
The installation of parts other than original spare parts leads to the loss of the
guarantee! Therefore: When replacing components/parts, only use spare parts
recommended by the manufacturer.
16 DISPOSAL
17 ERSATZTEILE / SPARE PARTS
17.1 Ersatzteilbestellung / Spare Parts Order
(DE) Mit Holzmann-Ersatzteilen verwenden Sie Ersatzteile, die ideal auf Ihre Maschine
abgestimmt sind. Die optimale Passgenauigkeit der Teile verkürzt die Einbauzeit und verlängert
die Lebensdauer der Maschine.
Zum Bestellen von Ersatzteilen verwenden Sie bitte das Serviceformular am Ende dieser
Anleitung. Geben Sie stets Maschinetype, Ersatzteilnummer sowie Bezeichnung an. Um
Missverständnissen vorzubeugen, empfehlen wir, mit der Ersatzteilbestellung eine Kopie der
Ersatzteilzeichnung beizulegen, auf der die benötigten Ersatzteile eindeutig markiert sind.
Bestelladresse sehen Sie unter Kundendienstadressen im Vorwort dieser Dokumentation.
(EN) With Holzmann spare parts, you use spare parts that are ideally matched to your machine.
The optimum fitting accuracy of the parts shortens the installation time and extends the service
life of the machine.

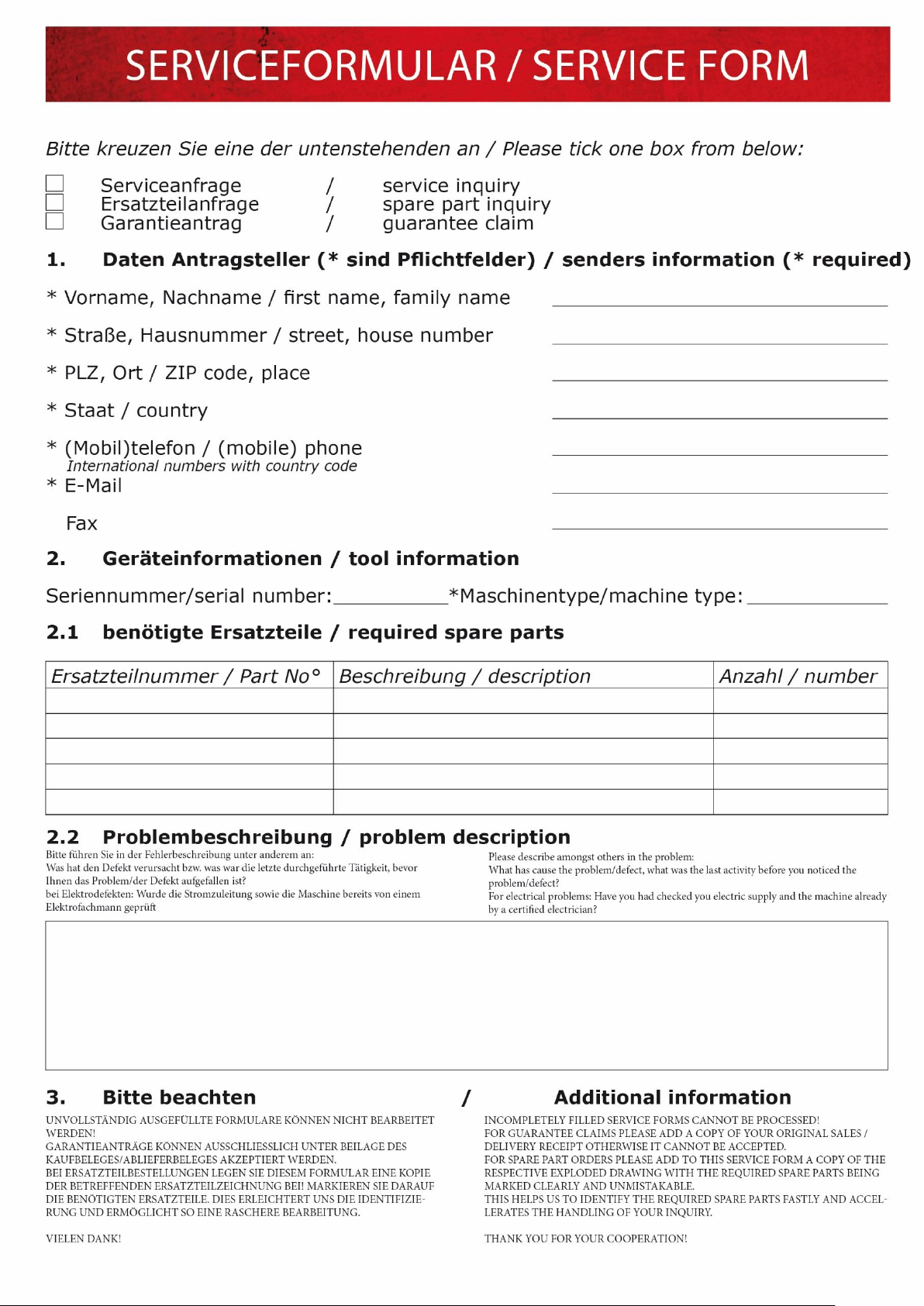

Please use the service form at the end of this manual to order spare parts. Always state machine
type, spare part number and designation. In order to avoid misunderstandings, we recommend
that you enclose a copy of the spare parts drawing with your spare parts order, on which the
required spare parts are clearly marked.
You find the order address in the preface of this operation manual.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 12
WSR40PRO
Page 13
17.1 Explosionszeichnung / Exploded View
No
Description
Qty
No
Description
Qty
1
Ø10 flat washer
2
19
Pad
2
2
Main body of wheel
2
20
Self tapping screw ST4.2x16
4
3
Split pin 2.5x18
2
21
Circlip ø12
1 4 Cover
2
22
Nut M6
1
5
Outer ring of wheel
2
23
Phillips screw M6x25
1 6 Basket
1
24
Circlip ø12
1
7
Hose guide assembly
1
25
Self tapping screw ST4.2x35
2
8
Iron fram assembly
1
26
ST4.2x30
4
9
Pedal assembly
1
27
Self tapping screw ST4.2x10
16
10
Handle assembly
1
28
Plastick connector ½
3
11
Button
2
29
Connector BSPT3/4-14
1
12
Iron tube
1
30
Clamp 10-16
1
13
Baseboard
1
31
Spray nozzle
1
14
Left cover
1
32
O-ring 10.6x2,65
2
15
Top cover
1
33
Inlet hose
1
16
Right cover
1
34
Hose
1
17
Front cover
1
35
gasket
1
18
Stop ball
2
ERSATZTEILE / SPARE PARTS
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 13
WSR40PRO
Page 14
GARANTIEERKLÄRUNG (DE)
18 GARANTIEERKLÄRUNG (DE)
1.) Gewährleistung:
HOLZMANN gewährt für elektrische und mechanische Bauteile eine Gewährleistungsfrist von 2 Jahren für den nicht
gewerblichen Einsatz;
bei gewerblichem Einsatz besteht eine Gewährleistung von 1 Jahr, beginnend ab dem Erwerb des Endverbrauchers/Käufers.
HOZMANN weist ausdrücklich darauf hin, dass nicht alle Artikel des Sortiments für den gewerblichen Einsatz bestimmt sind.
Treten innerhalb der oben genannten Fristen/Mängel auf, welche nicht auf im Punkt „Bestimmungen“ angeführten
Ausschlussdetails beruhen, so wird HOLZMANN nach eigenem Ermessen das Gerät reparieren oder ersetzen.
2.) Meldung:
Der Händler meldet schriftlich den aufgetretenen Mangel am Gerät an HOLZMANN. Bei berechtigtem
Gewährleistungsanspruch wird das Gerät beim Händler von HOLZMANN abgeholt oder vom Händler an HOLZMANN gesandt.
Retoursendungen ohne vorheriger Abstimmung mit HOLZMANN werden nicht akzeptiert und können nicht angenommen
werden. Jede Retoursendung muss mit einer von HOLZMANN übermittelten RMA-Nummer versehen werden, da ansonsten
eine Warenannahme und Reklamations- und Retourenbearbeitung durch HOLZMANN nicht möglich ist.
3.) Bestimmungen:
a) Gewährleistungsansprüche werden nur akzeptiert, wenn zusammen mit dem Gerät eine Kopie der Originalrechnung oder
des Kassenbeleges vom Holzmann Handelspartner beigelegt ist. Es erlischt der Anspruch auf Gewährleistung, wenn das
Gerät nicht komplett mit allen Zubehörteilen zur Abholung gemeldet wird.
b) Die Gewährleistung schließt eine kostenlose Überprüfung, Wartung, Inspektion oder Servicearbeiten am Gerät aus.
Defekte aufgrund einer unsachgemäßen Benutzung durch den Endanwender oder dessen Händler werden ebenfalls nicht
als Gewährleistungsanspruch akzeptiert.
c) Ausgeschlossen sind Defekte an Verschleißteilen wie z. B. Kohlebürsten, Fangsäcke, Messer, Walzen, Schneideplatten,
Schneideeinrichtungen, Führungen, Kupplungen, Dichtungen, Laufräder, Sageblätter, Hydrauliköle, Ölfiltern, Gleitbacken,
Schalter, Riemen, usw.
d) Ausgeschlossen sind Schäden an den Geräten, welche durch unsachgemäße Verwendung, durch Fehlgebrauch des
Gerätes ( nicht seinem normalen Verwendungszweckes entsprechend ) oder durch Nichtbeachtung der Bedienungs- und
Wartungsanleitungen, oder höhere Gewalt, durch unsachgemäße Reparaturen oder technische Änderungen durch nicht
autorisierte Werkstätten oder den Geschäftspartnern selbst, durch die Verwendung von nicht originalen HOLZMANN Ersatzoder Zubehörteilen, verursacht sind.
e) Entstandene Kosten (Frachtkosten) und Aufwendungen (Prüfkosten) bei nichtberechtigten Gewährleistungsansprüchen
werden nach Überprüfung unseres Fachpersonals dem Geschäftspartnern oder Händler in Rechnung gestellt.
f) Geräte außerhalb der Gewährleistungsfrist: Reparatur erfolgt nur nach Vorauskasse oder Händlerrechnung gemäß des
Kostenvoranschlages (inklusive Frachtkosten) der Fa. HOLZMANN.
g) Gewährleistungsansprüche werden nur für den Geschäftspartnern eines HOLZMANN Händlers, welcher das Gerät direkt
bei der Fa. HOLZMANN erworben hat, gewährt. Diese Ansprüche sind bei mehrfacher Veräußerung des Gerätes
nicht übertragbar
4.) Schadensersatzansprüche und sonstige Haftungen:
Die Fa. Holzmann haftet in allen Fällen nur beschränkt auf den Warenwert des Gerätes. Schadensersatzansprüche
aufgrund schlechter Leistung, Mängel, sowie Folgeschäden oder Verdienstausfälle wegen eines Defektes während der
Gewährleistungsfrist werden nicht anerkannt. Die Fa. Holzmann besteht auf das gesetzliche Nachbesserungsrecht eines
Gerätes.
SERVICE
Nach Ablauf der Garantiezeit können Instandsetzungs- und Reparaturarbeiten von entsprechend geeigneten Fachfirmen
durchgeführt werden. Es steht Ihnen auch die HOLZMANN-Maschinen GmbH weiterhin gerne mit Service und Reparatur zur
Seite. Stellen Sie in diesem Fall eine unverbindliche Kostenanfrage, unter Angabe der Informationen siehe C) an unseren
Kundendienst oder senden Sie uns Ihre Anfrage einfach per umseitig beiliegendem Formular ein.
Mail: [email protected]
oder Nutzen sie das Online Reklamations.- bzw. Ersatzteilbestellformular zur Verfügung gestellt auf unserer Homepage:
www.holzmann-maschinen.at unter der Kategorie Service/News
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 14
WSR40PRO
Page 15
GUARANTEE TERMS (EN)
19 GUARANTEE TERMS (EN)
1.) Warranty:
For mechanical and electrical components Company Holzmann Maschinen GmbH garants a warranty period of 2 years for
DIY use and a warranty period of 1 year for professional/industrial use - starting with the purchase of the final consumer
(invoice date).
In case of defects during this period which are not excluded by paragraph 3, Holzmann will repair or replace the machine
at its own discretion.
2.) Report:
In order to check the legitimacy of warranty claims, the final consumer must contact his dealer. The dealer has to report in
written form the occurred defect to Holzmann. If the warranty claim is legitimate, Holzmann will pick up the defective
machine from the dealer. Returned shippings by dealers which have not been coordinated with Holzmann will not be
accepted. A RMA number is an absolute must-have for us - we won‘t accept returned goods without an RMA number!
3.) Regulations:
a) Warranty claims will only be accepted when a copy of the original invoice or cash voucher from the trading partner of
Holzmann is enclosed to the machine. The warranty claim expires if the accessories belonging to the machine are missing.
b) The warranty does not include free checking, maintenance, inspection or service works on the machine. Defects due to
incorrect usage through the final consumer or his dealer will not be accepted as warranty claims either.
c) Excluded are defects on wearing parts such as carbon brushes, fangers, knives, rollers, cutting plates, cutting devices,
guides, couplings, seals, impellers, blades, hydraulic oils, oil filters, sliding jaws, switches, belts, etc.
d) Also excluded are damages on the machine caused by incorrect or inappropriate usage, if it was used for a purpose which
the machine is not supposed to, ignoring the user manual, force majeure, repairs or technical manipulations by not
authorized workshops or by the customer himself, usage of non-original Holzmann spare parts or accessories.
e) After inspection by our qualified staff, resulted costs (like freight charges) and expenses for not legitimated warranty
claims will be charged to the final customer or dealer.
f) In case of defective machines outside the warranty period, we will only repair after advance payment or dealer’s invoice
according to the cost estimate (incl. freight costs) of Holzmann.
g) Warranty claims can only be granted for customers of an authorized Holzmann dealer who directly purchased the machine
from Holzmann. These claims are not transferable in case of multiple sales of the machine.
4.) Claims for compensation and other liabilities:
The liability of company Holzmann is limited to the value of goods in all cases.
Claims for compensation because of poor performance, lacks, damages or
loss of earnings due to defects during the warranty period will not be accepted.
Holzmann insists on its right to subsequent improvement of the machine.
SERVICE
After Guarantee and warranty expiration specialist repair shops can perform maintenance and repair jobs. But we are still
at your service as well with spare parts and/or product service. Place your spare part / repair service cost inquiry by filing
the SERVICE form on the following page and send it:
via Mail to [email protected]
or use the online complaint.- or spare parts order formula provided on our homepage www.holzmann-maschinen.at under
the category service/news.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 15
WSR40PRO
Page 16
PRODUKTBEOBACHTUNG | PRODUCT MONITORING
Wir beobachten unsere Produkte auch nach
der Auslieferung.
Um einen ständigen Verbesserungsprozess
gewährleisten zu können, sind wir von
Ihnen und Ihren Eindrücken beim Umgang
mit unseren Produkten abhängig:
- Probleme, die beim Gebrauch des
Produktes auftreten
- Fehlfunktionen, die in bestimmten
Betriebssituationen auftreten
- Erfahrungen, die für andere Benutzer
wichtig sein können
Wir bitten Sie, derartige Beobachtungen zu
notieren und diese per E-Mail, Fax oder Post
an uns zu senden
We monitor our products even after delivery.
In order to be able to guarantee a continuous
improvement process, we are dependent on
you and your impressions when handling our
products. Let us know about:
- Problems that occur when using the
product
- Malfunctions that occur in certain
operating situations
- Experiences that may be important for
other users
Please note down such observations and send
them to us by e-mail, fax or letter post.
N a m e / N a m e :
P r o d u k t / P r o d u c t :
K a u f d a t u m / P u r c h a s e d a t e :
E r w o r b e n v o n / p u r c h a s e d f r o m :
E - M a i l / e - m a i l :
V i e l e n D a n k f ü r I h r e M i t a r b e i t ! / T h a n k y o u f o r y o u r c o o p e r a t i o n !
KONTAKTADRESSE / CONTACT:
HOLZMANN MASCHINEN GmbH
4170 Haslach, Marktplatz 4 AUSTRIA
Tel : +43 7289 71562 0
Fax: +43 7289 71562 4
[email protected]
20 PRODUKTBEOBACHTUNG | PRODUCT MONITORING
Meine Beobachtungen / My experiences:
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 16
WSR40PRO
Page 17
PRODUKTBEOBACHTUNG | PRODUCT MONITORING
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 17
WSR40PRO
Loading...
