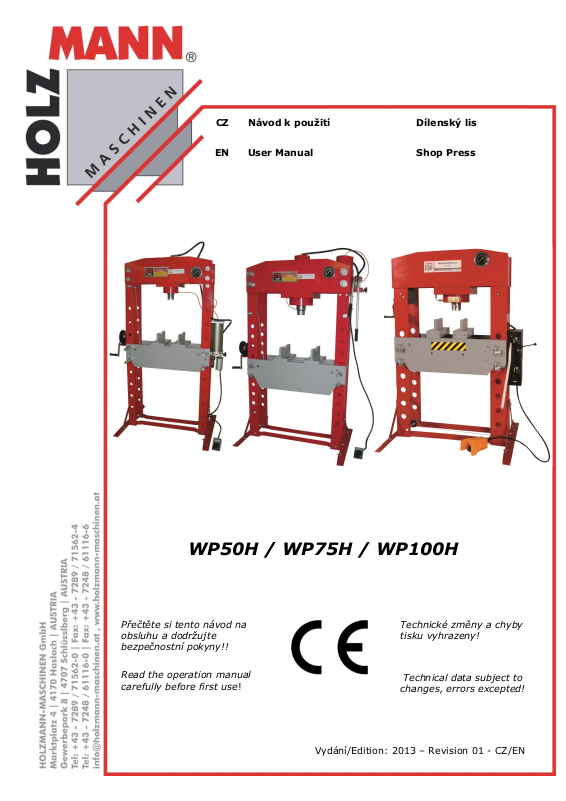

HOLZMANN MASCHINEN WP50H, WP75H, WP100H User Manual

Download

Page 1

Návod k použití

Dílenský lis

User Manual

Shop Press

Přečtěte si tento návod na obsluhu a dodržujte bezpečnostní pokyny!!

Technické změny a chyby

tisku vyhrazeny! Read the operation manual carefully before first use!

Technical data subject to

changes, errors excepted!

WP50H / WP75H / WP100H

Vydání/Edition: 2013 – Revision 01 - CZ/EN

Page 2

1 OBSAH /INDEX

1 OBSAH /INDEX 2

2 BEZPEČNOSTNÍ SYMBOLY / SAFETY SIGNS 5

3 PŘEDMLUVA 6

4 TECHNIKA 7

4.1 WP 50H ..................................................................................................... 7

4.2 WP 75H ..................................................................................................... 8

4.3 WP 100H ................................................................................................... 9

4.4 Části stroje a ovládací prvky .................................................................... 11

4.5 Technická data ........................................................................................ 12

5 BEZPEČNOST 13

5.1 Účel použití stroje ................................................................................... 13

5.1.1 Pracovní podmínky....................................................................................... 13

5.2 Nedovolené použití .................................................................................. 13

5.3 Všeobecné bezpečnostní pokyny ............................................................. 13

5.4 Ostatní rizika ........................................................................................... 15

5.5 Bezpečnostní výstrahy na stroji............................................................... 15

6 MONTÁŽ 16

6.1 Přípravné práce ....................................................................................... 16

6.1.1 Obsah dodávky ........................................................................................... 16

6.1.2 Pracoviště ................................................................................................... 16

6.1.3 Transport / složení stroje .............................................................................. 16

6.1.4 Příprava povrchu stroje ................................................................................ 16

6.2 Montáž dílů, demontovaných kvůli transportu ......................................... 17

6.2.1 WP 50H montáž ........................................................................................... 17

6.2.2 WP 75H montáž ........................................................................................... 18

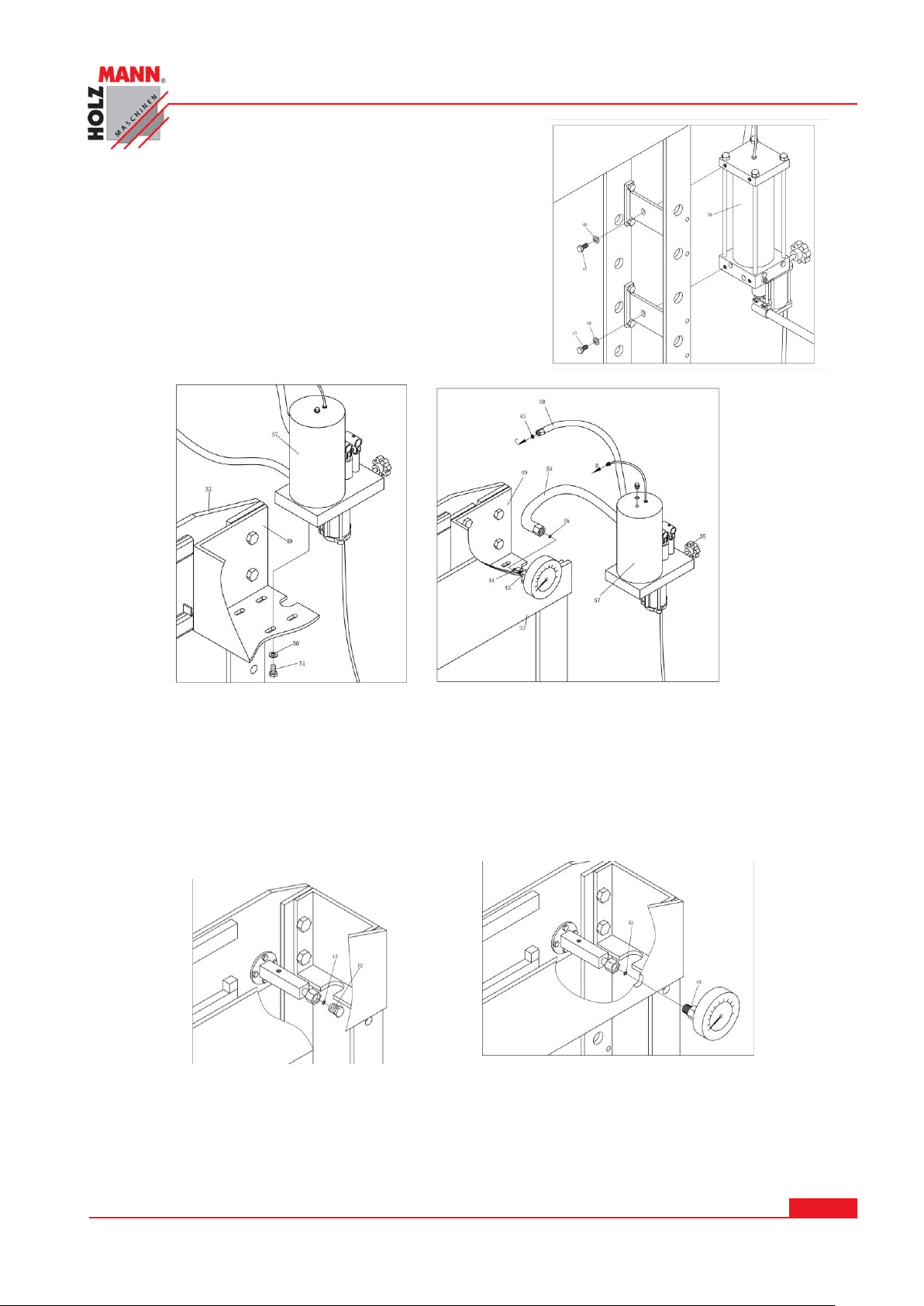

6.2.3 Montáž čerpadla WP 50H .............................................................................. 19

6.2.4 Montáž čerpadla WP 75H .............................................................................. 19

6.2.5 Montáž tlakoměru WP 50 / WP 75H ................................................................ 20

6.2.6 Montáž WP 100H ......................................................................................... 20

6.3 Před použitím .......................................................................................... 22

6.3.1 Ruční provoz ............................................................................................... 22

6.3.2 Pneumatický provoz ..................................................................................... 22

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 2 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 3

7 OBSLUHA 23

7.1 WP 50H / WP 75H ................................................................................... 23

7.1.1 Ruční provoz ............................................................................................... 23

7.1.2 Pneumatický provoz ..................................................................................... 23

7.1.3 Stranové posunutí lisovacího válce ................................................................. 23

7.2 WP 100H ................................................................................................. 24

7.2.1 Stranové posunutí lisovacího válce ................................................................. 24

7.2.2 Nastavení výšky lisovacího stolu .................................................................... 24

7.2.3 Ruční provoz ............................................................................................... 25

7.2.4 Nastavení volící páky.................................................................................... 25

7.2.5 Vysunutí a zasunutí válce WP 100H ................................................................ 26

8 ÚDRŽBA 27

8.1 Denní údržba ........................................................................................... 27

8.2 Likvidace ................................................................................................. 27

9 ODSTRANĚNÍ ZÁVAD WP 50H / WP 75H / WP 100H 28

10 PREFACE 29

11 TECHNIC 30

11.1 WP 50H ................................................................................................... 30

11.2 WP 75H ................................................................................................... 31

11.3 WP 100H ................................................................................................. 32

11.4 Controls ................................................................................................... 34

11.5 Technical data ......................................................................................... 35

12 SAFETY 36

12.1 Intended use ........................................................................................... 36

12.1.1 Ambient conditons ....................................................................................... 36

12.2 Prohibited use ......................................................................................... 36

12.3 Security Instructions ............................................................................... 36

12.4 Residual risk factors ................................................................................ 38

13 ASSEMBLY 39

13.1 Initial activities ....................................................................................... 39

13.1.1 Delivery content .......................................................................................... 39

13.1.2 Workplace requirements ............................................................................... 39

13.1.3 Transport.................................................................................................... 39

13.1.4 Preparation of the surfaces ........................................................................... 39

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 3 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 4

13.2 Mounting the transport dismantled parts ................................................ 40

13.2.1 WP 50H Assembly ........................................................................................ 40

13.2.2 WP 75H Assembly ........................................................................................ 41

13.2.3 Pump assembling WP 50H ............................................................................ 42

13.2.4 Pump assembling WP 75H ............................................................................ 42

13.2.5 Pressure gauge assembling WP 50 / WP 75H ................................................... 42

13.2.6 Assembly WP 100H ...................................................................................... 43

13.3 Before the commissioning ....................................................................... 44

13.3.1 Purge away air from the hydraulic system ...................................................... 44

13.3.2 Air operating system .................................................................................... 44

14 OPERATION 45

14.1 WP 50H / WP 75H ................................................................................... 45

14.1.1 Manual Operation ........................................................................................ 45

14.1.2 Pneumatic Operation .................................................................................... 45

14.1.3 Press cylinder sideways ................................................................................ 46

14.2 WP 100H ................................................................................................. 46

14.2.1 Press cylinder sideways ................................................................................ 46

14.2.2 Press the table height .................................................................................. 46

14.2.3 Manual operation ......................................................................................... 47

14.2.4 Air purge manually ...................................................................................... 47

14.2.5 Piston´s extension and retraction WP 100H .................................................... 48

15 MAINTENANCE 49

15.1 Daily Maintenance ................................................................................... 49

15.2 Disposal ................................................................................................... 49

16 TROUBLESHOOTING 50

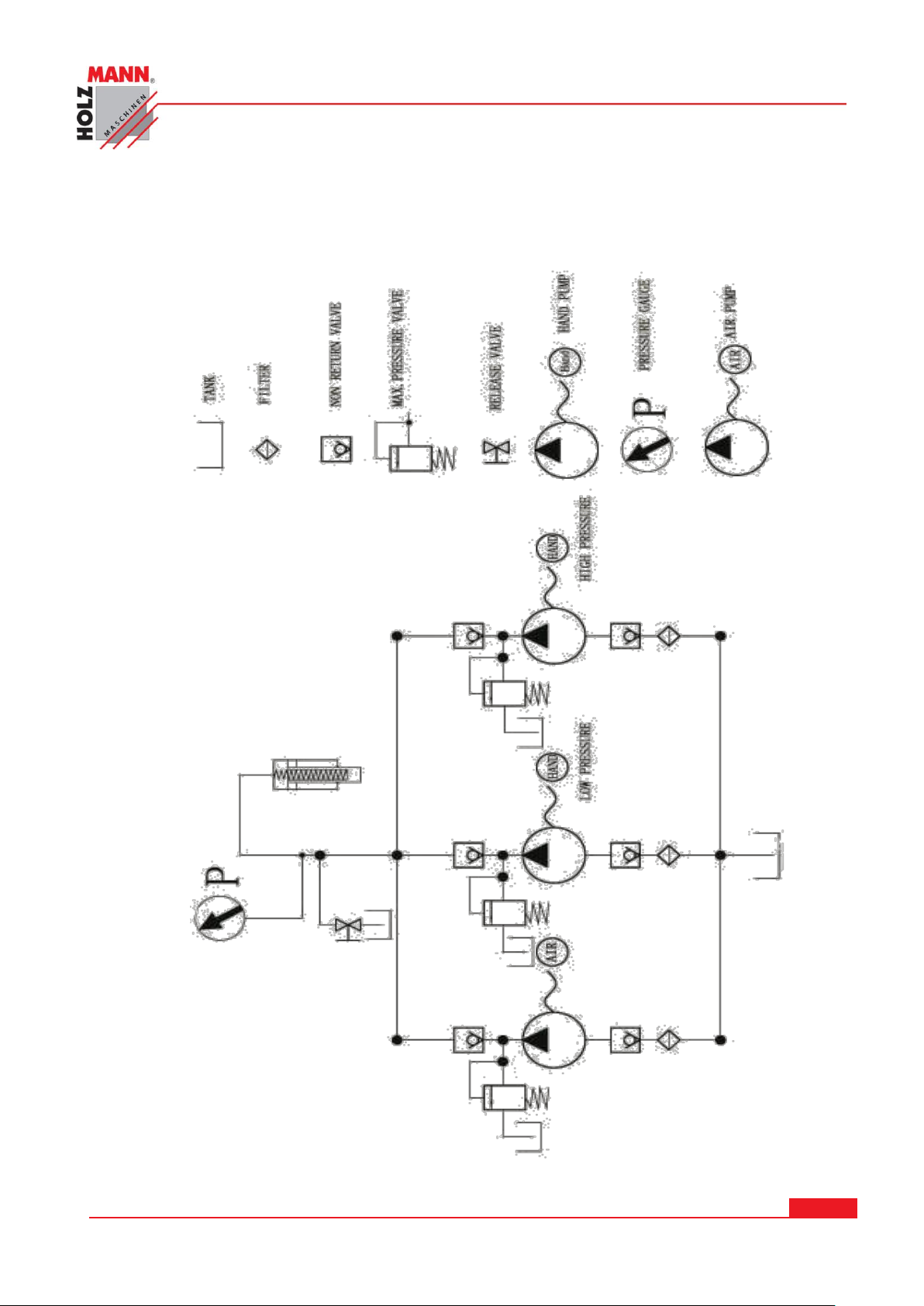

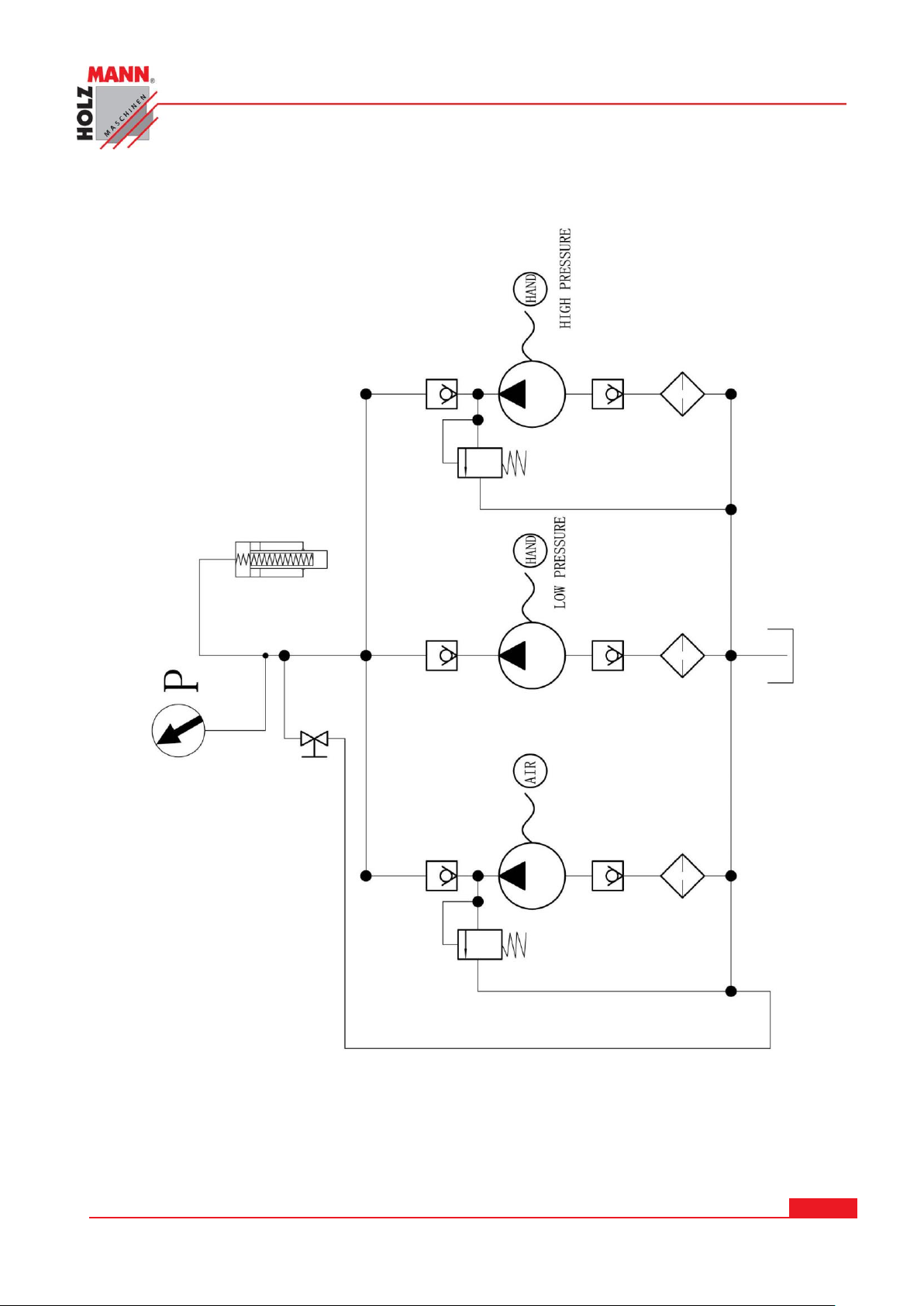

17 SCHÉMA HYDRAULIKY / HYDRAULIC CIRCUIT DIAGRAM 51

17.1 WP 50H ................................................................................................... 51

WP 75H 52

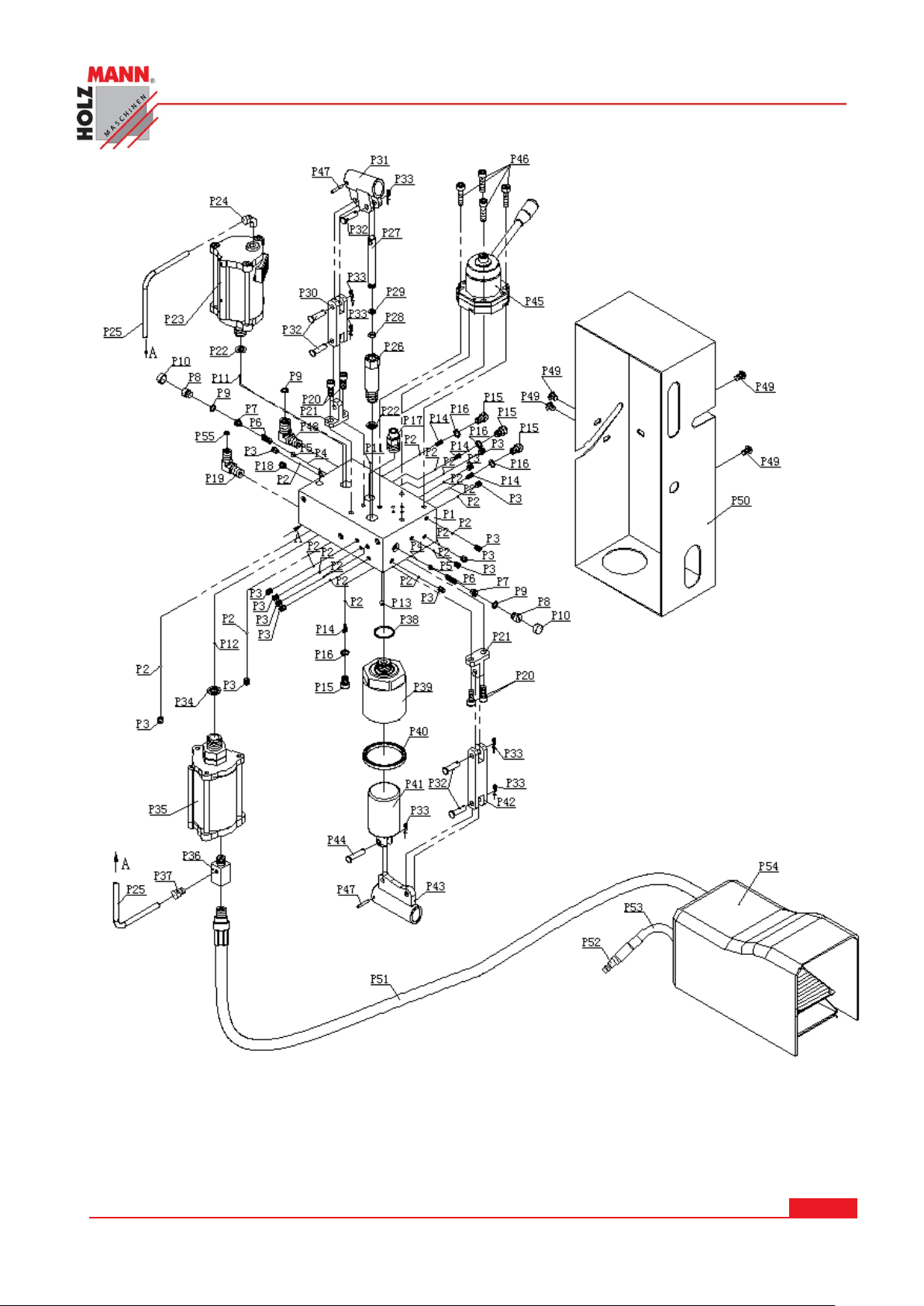

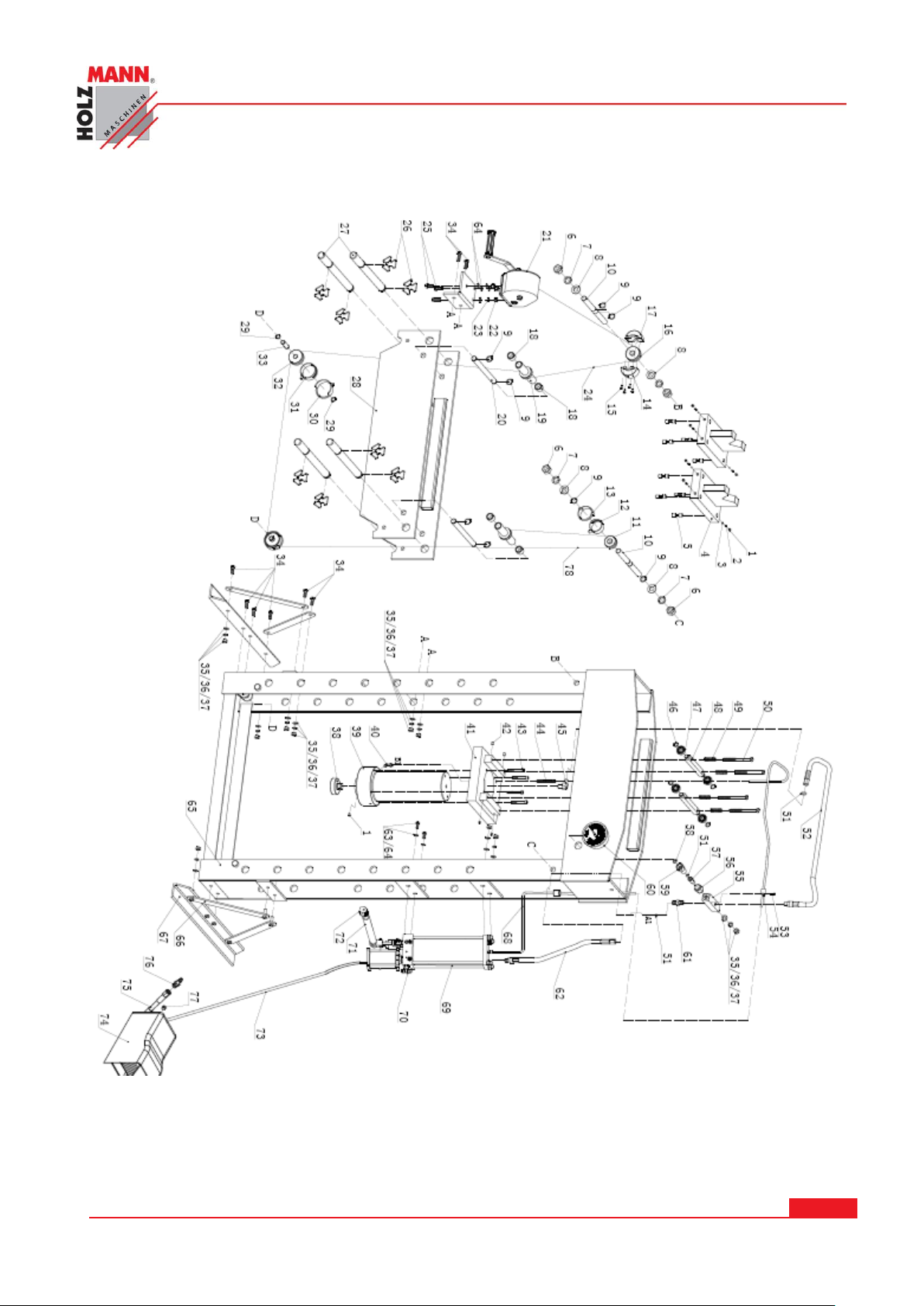

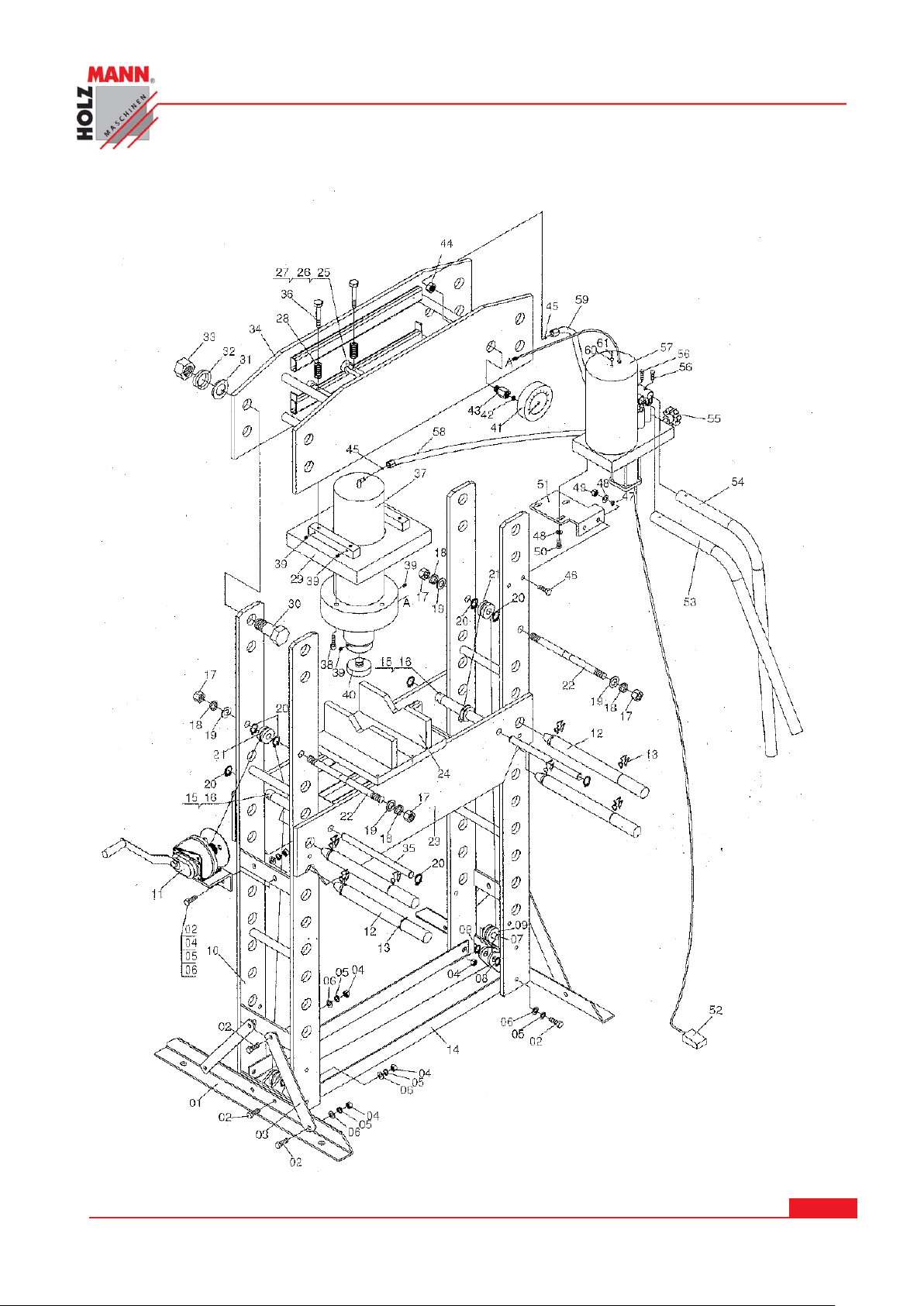

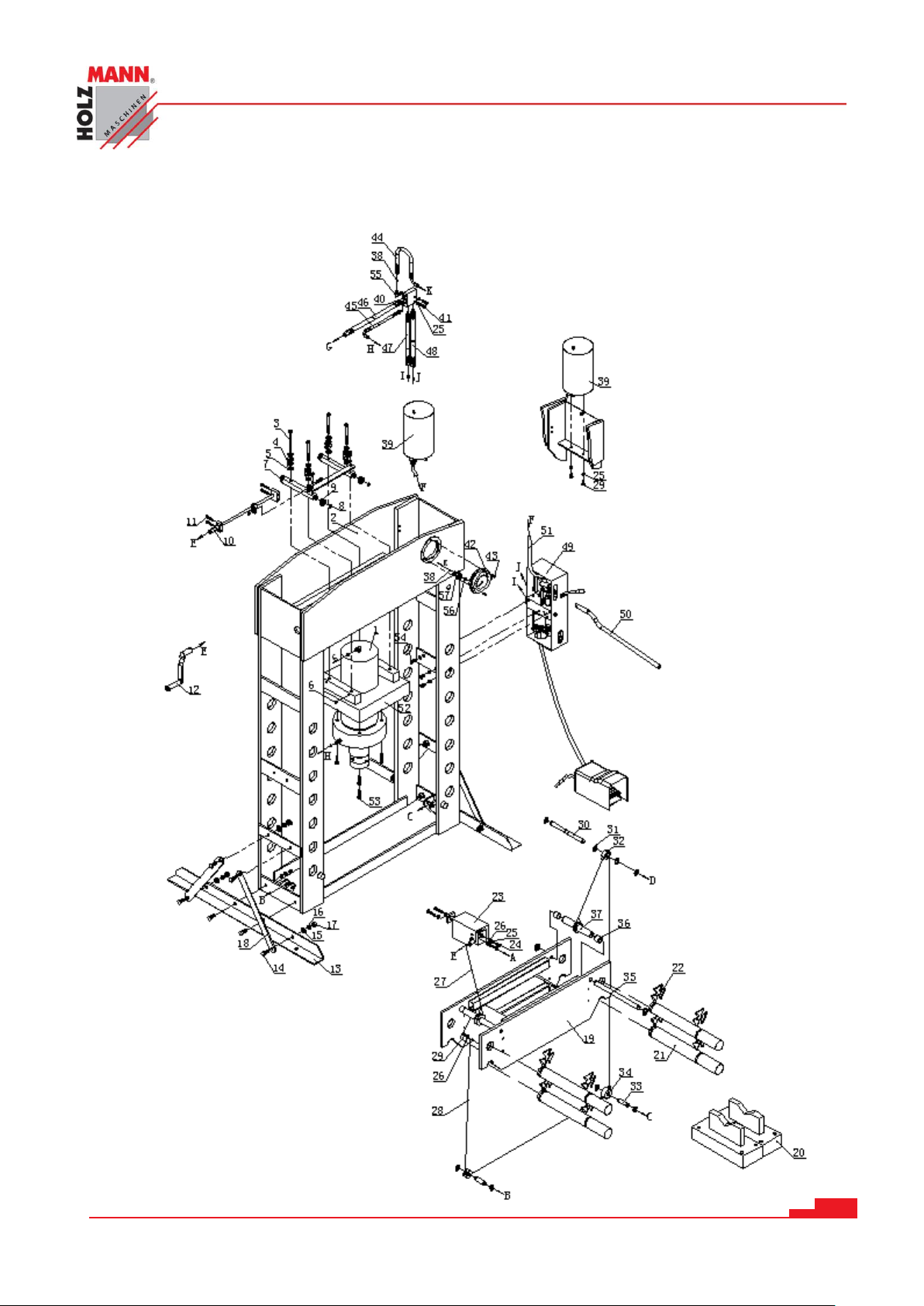

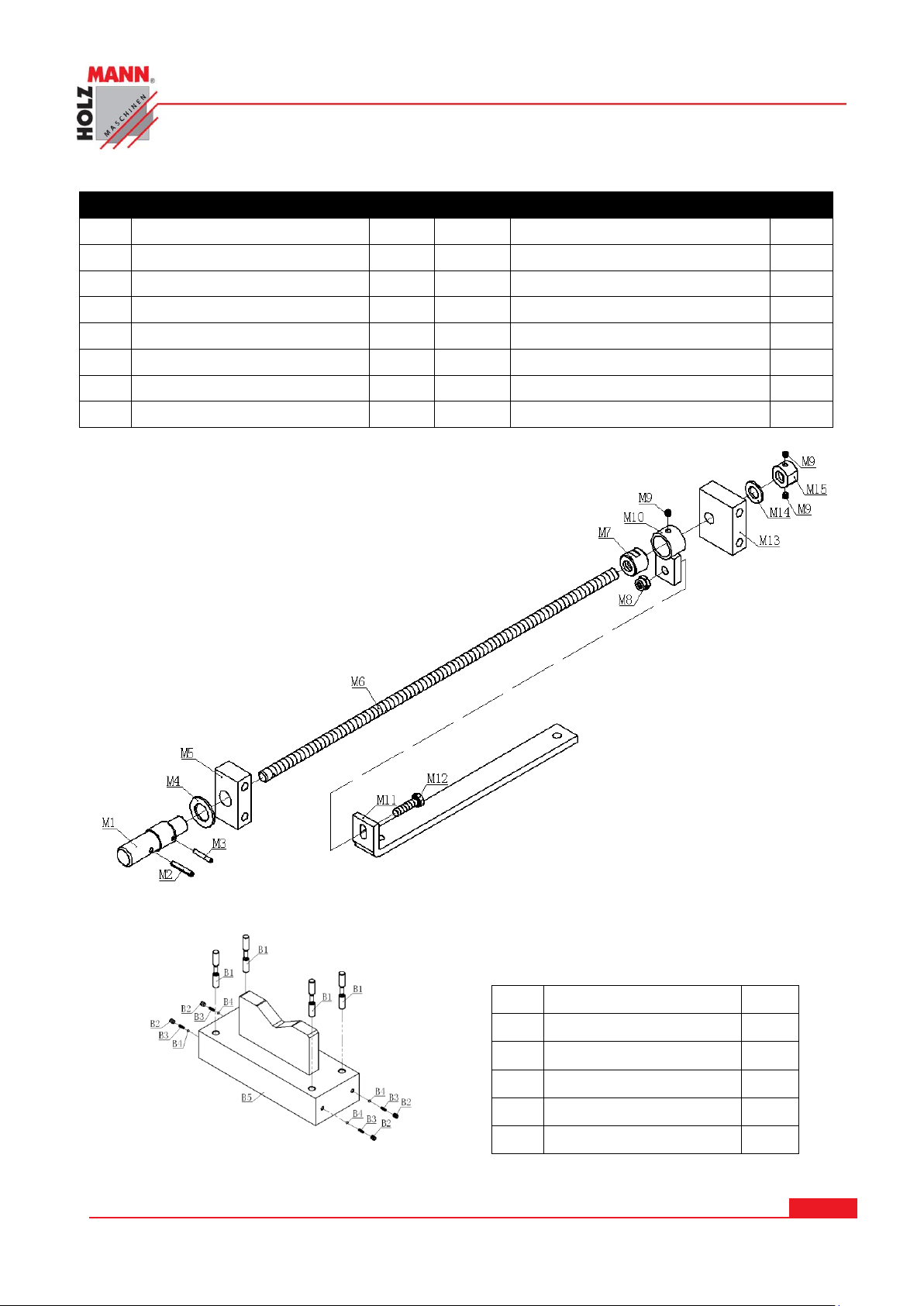

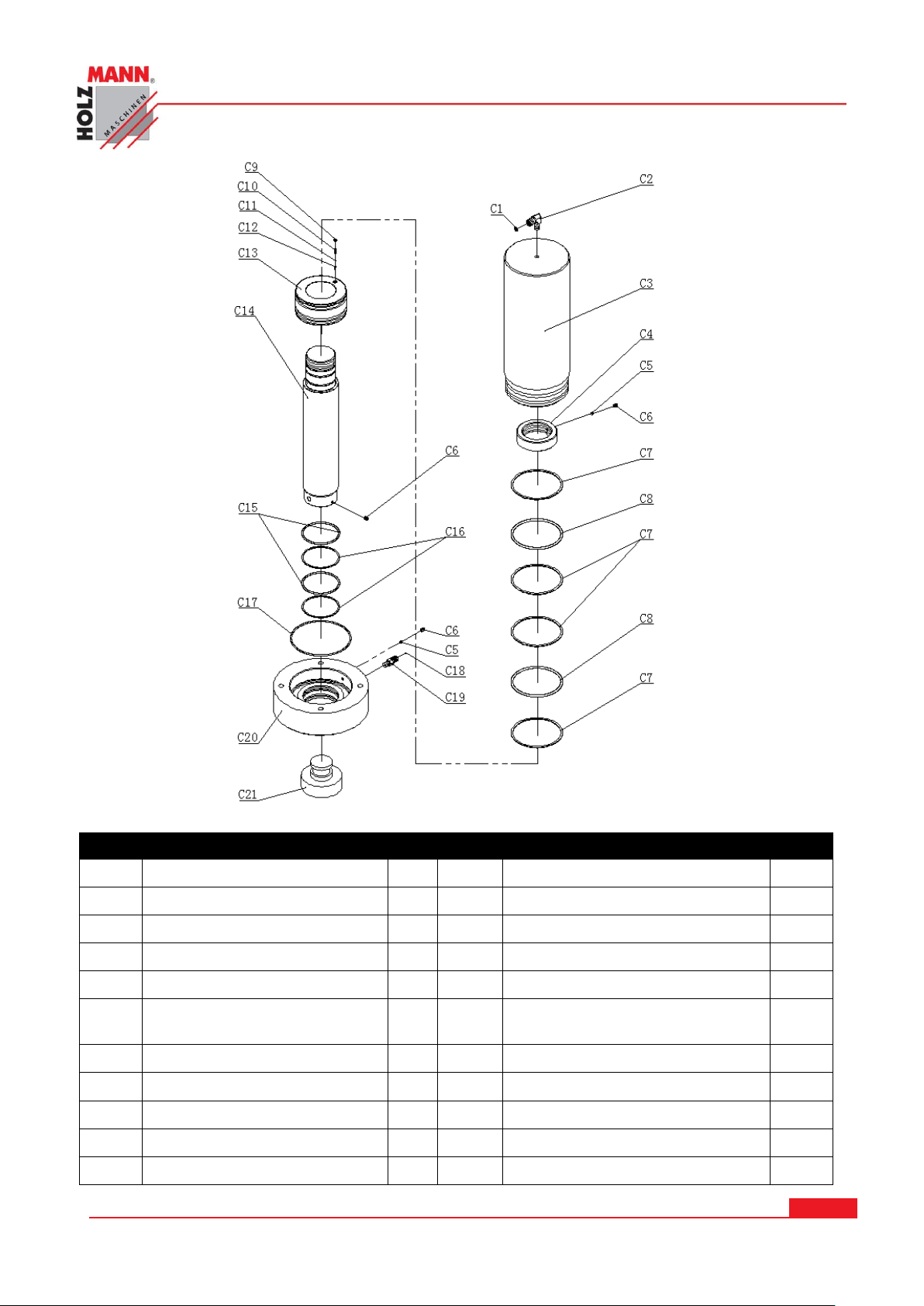

18 NÁHRADNÍ DÍLY / SPARE PARTS 53

18.1 Objednávka náhradních dílů .................................................................... 53

18.2 Spare parts order .................................................................................... 53

18.3 WP 50H ................................................................................................... 54

18.4 WP 75H ................................................................................................... 60

18.5 WP 100H ................................................................................................. 63

19 PROHLÁŠENÍ O SHODĚ / CERTIFICATE OF CONFORMITY 73

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 4 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 5

20 ZÁRUČNÍ PODMÍNKY 74

BEZPEČNOSTNÍ SYMBOLY

VÝZNAM

SAFETY SIGNS DEFINITION OF SYMBOLS

VÝSTRAHA! Dbejte bezpečnostních symbolů! Nedodržování předpisů a

pokynů může vést k těžkým poraněním osob nebo dokonce smrtelným úra- zům.

ATTENTION! Ignoring the safety signs and warnings applied on the ma-

chine as well as ignoring the security and operating instructions can cause serious injuries and even lead to death.

PŘEČTĚTE SI TENTO NÁVOD! Přečtěte si řádně návod na obsluhu a

údržbu Vašeho stroje a dobře se seznamte s ovládacími prvky stroje, aby byl tento řádně obsluhován a předešlo se ke škodám na stroji a zraněním osob.

READ THE MANUAL! Read the user and maintenance manual carefully

and get familiar with the controls n order to use the machine correctly and to avoid injuries and machine defects.

Noste ochranné vybavení! Používání ochrany sluchu, ochranných

brýlí a bezpečnostních bot je povinné.

PROTECTIVE CLOTHING! The operator is obligated to wear proper

ear protection, safety goggles and safety shoes

CE-SHODNÉ – Tento výrobek odpovídá směrnicím EU.

EC-CONFORM - This product complies with the EC-directives.

21 GUARANTEE TERMS 75

2 BEZPEČNOSTNÍ SYMBOLY / SAFETY SIGNS

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 5 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 6

3 PŘEDMLUVA

HOLZMANN MASCHINEN GmbH

A-4170 Haslach, Marktplatz 4 Tel 0043 7289 71562 – 0 Fax 0043 7289 71562 – 4 [email protected]

Vážený zákazníku!

Tento návod na obsluhu obsahuje důležité informace a upozornění k manipulaci a provozu dílen- ského lisu WP 50H / WP 75H / WP 100H.

Tento návod na obsluhu je nedílnou součástí stroje a musí být u něj uchován pro případné poz- dější použití. Pokud stroj předáváte třetí osobě, vždy návod přiložte!

Dodržujte bezpečnostní pokyny!

Před prvním použitím si pozorně přečtěte tento návod na obsluhu. To Vám usnadní práci se strojem a pomůže předcházet chybám a případným škodám. Dodržujte bezpečnostní pokyny a dbejte výstrah. Opomíjení bezpečnostních pokynů může vést k vážným škodám na zdraví apod.

Z důvodu neustálého vývoje našich produktů se mohou vyobrazení nebo obsah tohoto návodu mírně lišit od skutečnosti. V případě zjištění nedostatků této dokumentace nás o těchto laskavě

informujte.

Technické změny vyhrazeny!

Ihned po obdržení zboží zkontrolujte jeho úplnost. Případné poškození nebo neúplnou dodávku vyznačte dopravci na přepravním dokumentu a ihned nahlate svému prodejci!

Poškození při přepravě nám nahlaste do 24 hodin po doručení. Za neohlášené škody při dopravě nepřebírá firma Holzmann žádnou odpovědnost ani

záruku.

Autorské právo

dotčena! Přetisk dokumentace, překlad, použití fotografií a vyobrazení budou trestně stíhána. Místo soudu je 4020 Linz, Rakousko!

Kontakt na služby zákazníkům

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 6 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 7

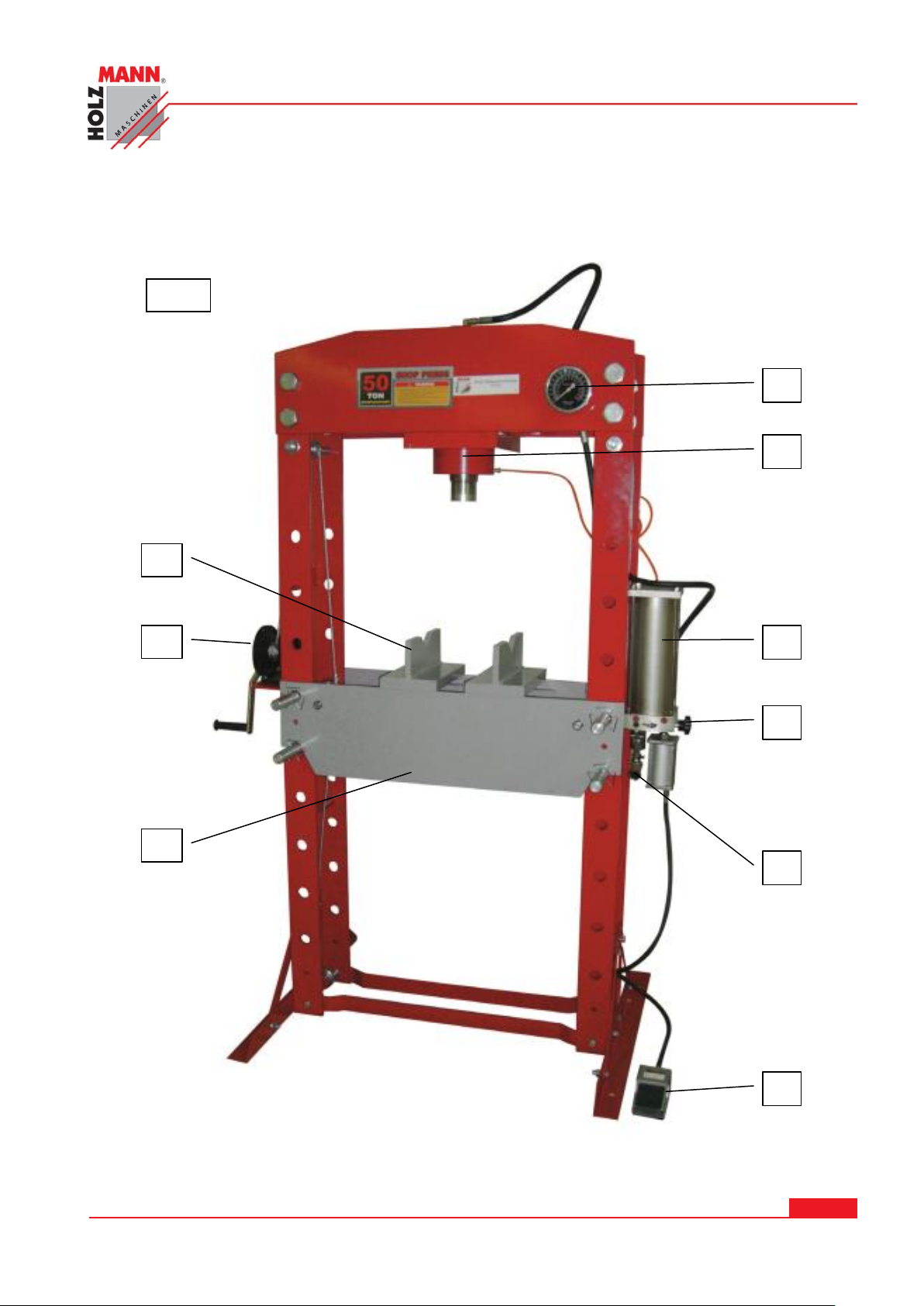

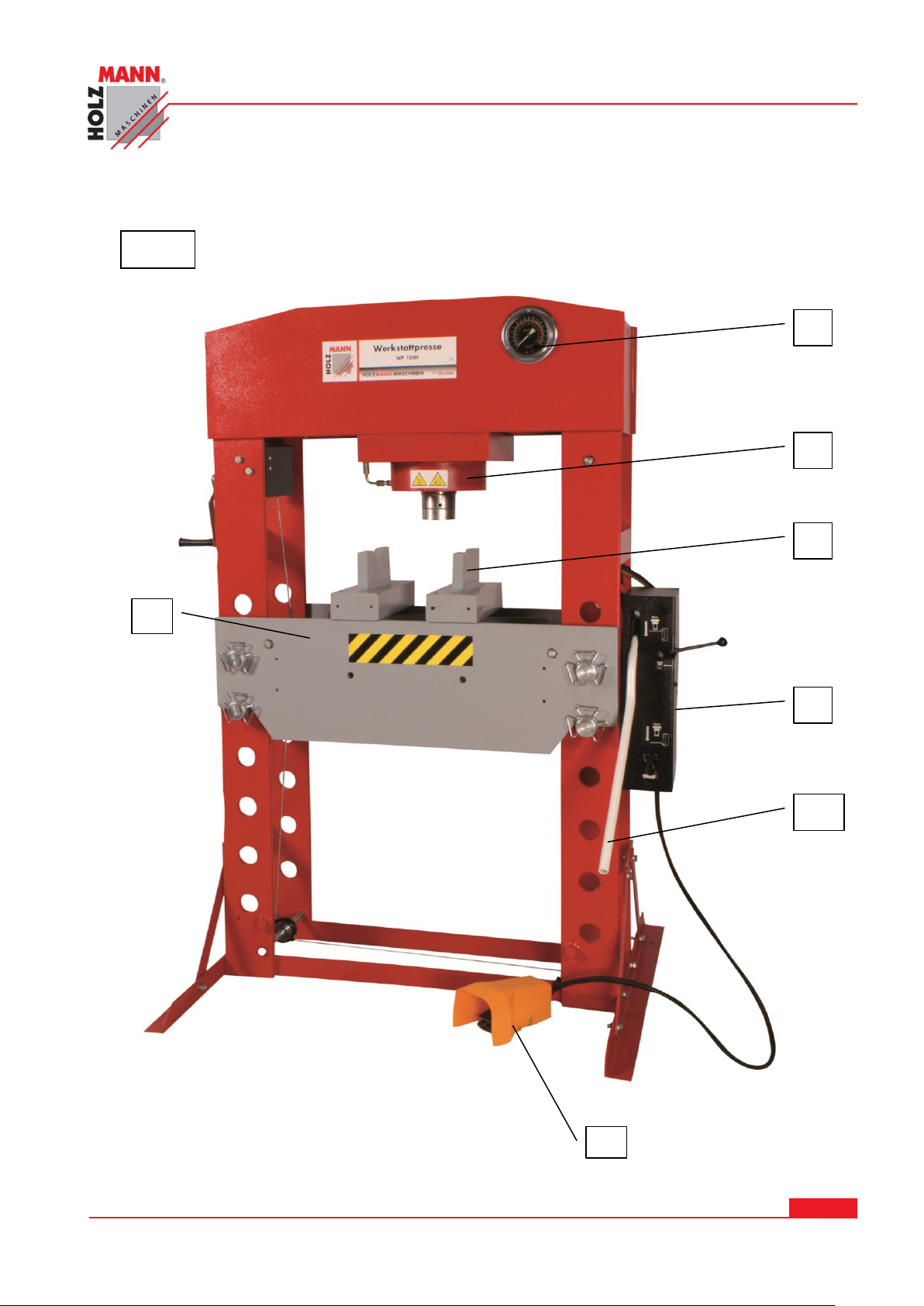

Fig. A

4 53

4 TECHNIKA

4.1 WP 50H

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 7 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 8

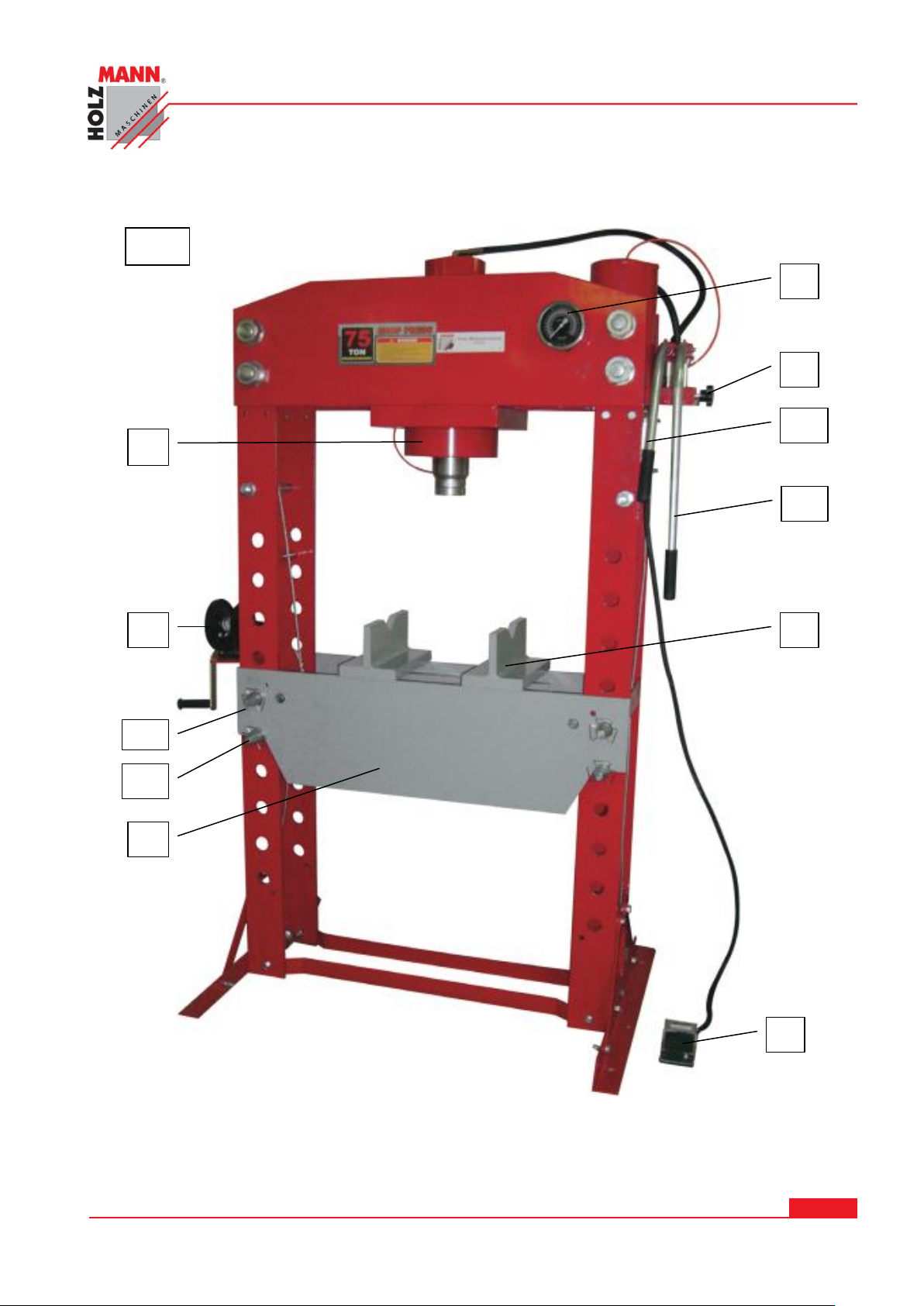

Fig. B

4.2 WP 75H

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 8 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 9

Fig. C

2 9 7

4.3 WP 100H

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 9 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 10

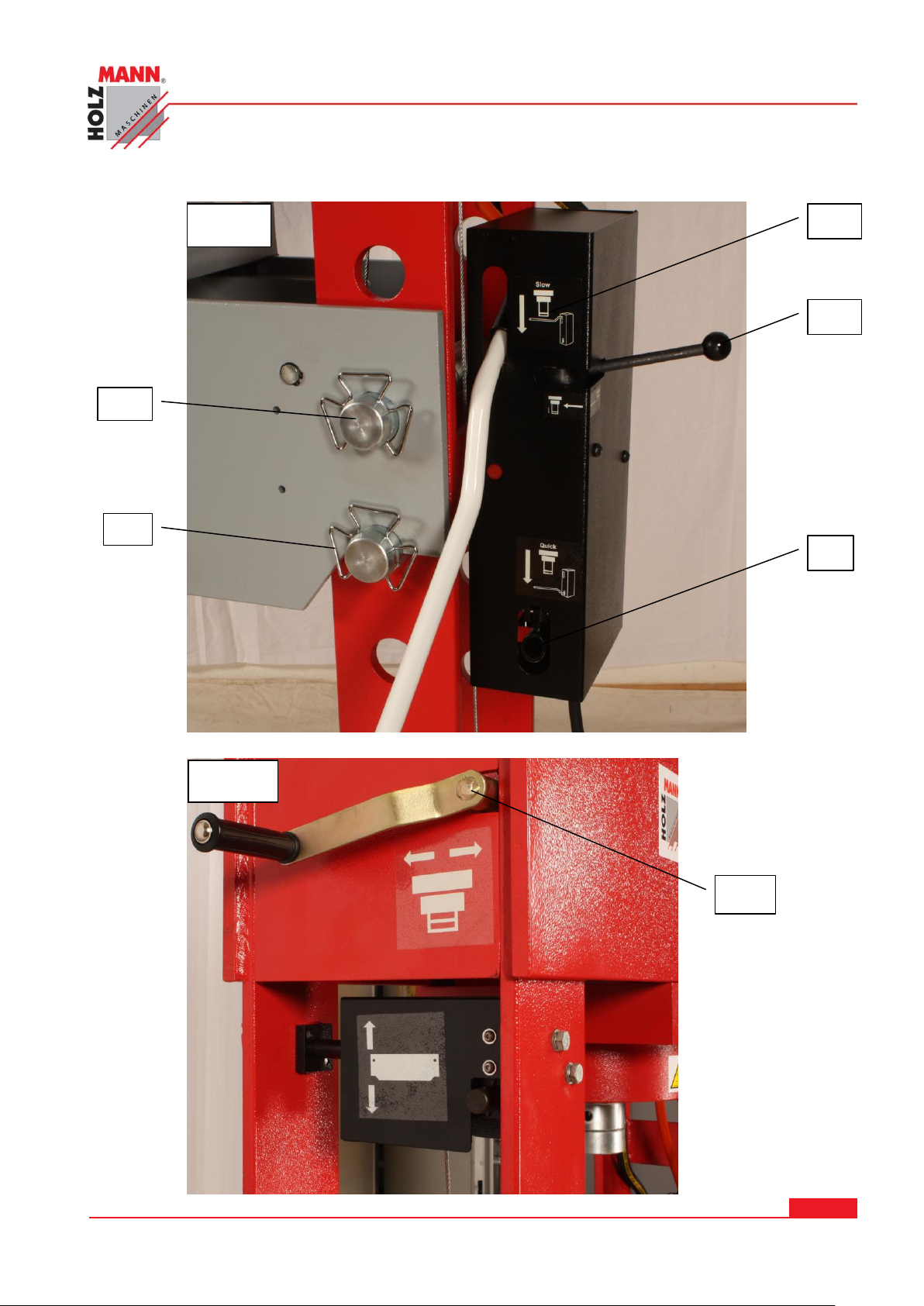

Fig. E

Fig. D

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 10 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 11

WP 50H

WP 75H

WP 100H

Tlakoměr

Lisovací jednotka

Čerpadlo

Šroub ventilu čerpadla

Spojka čerpadla WP 50H

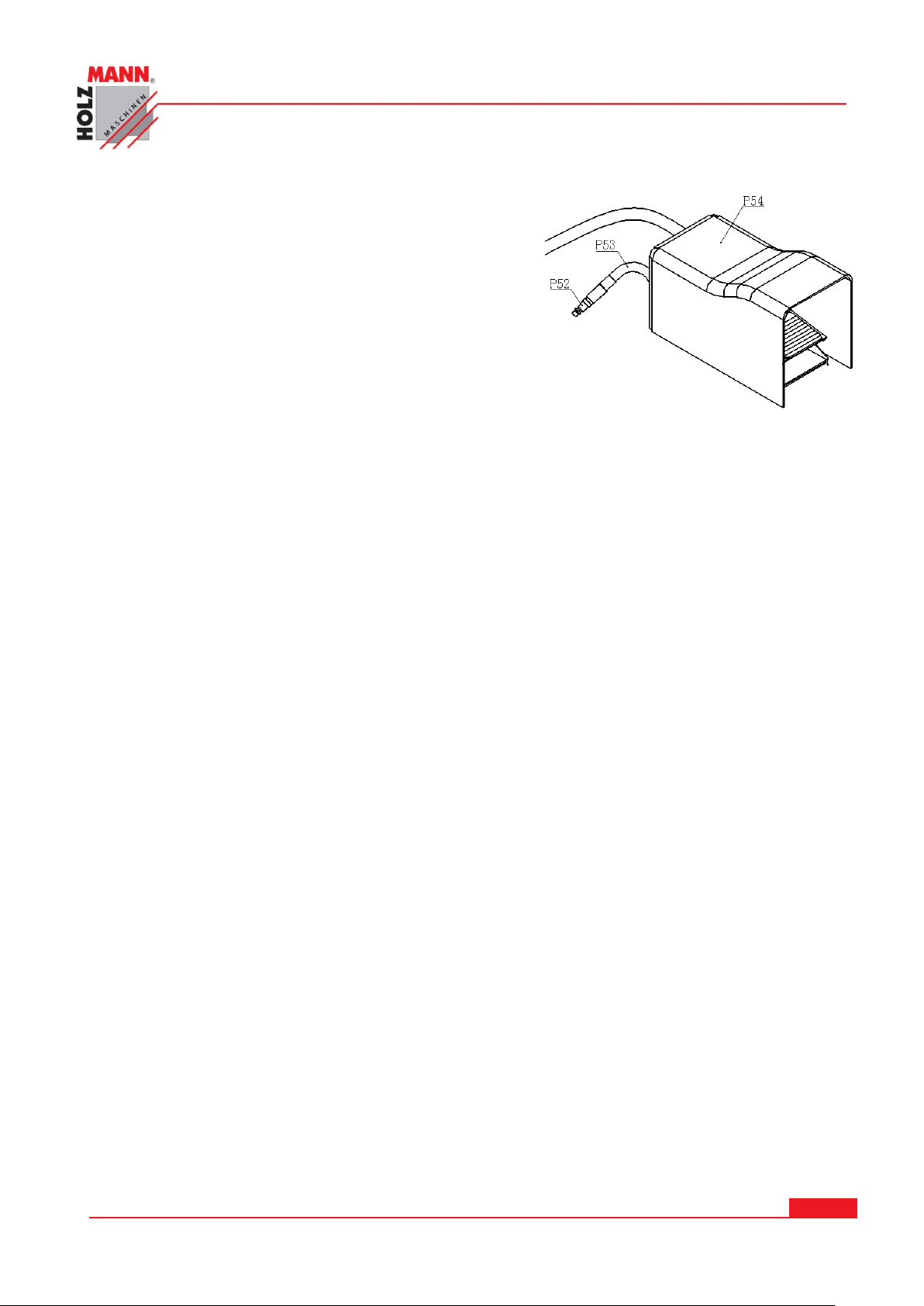

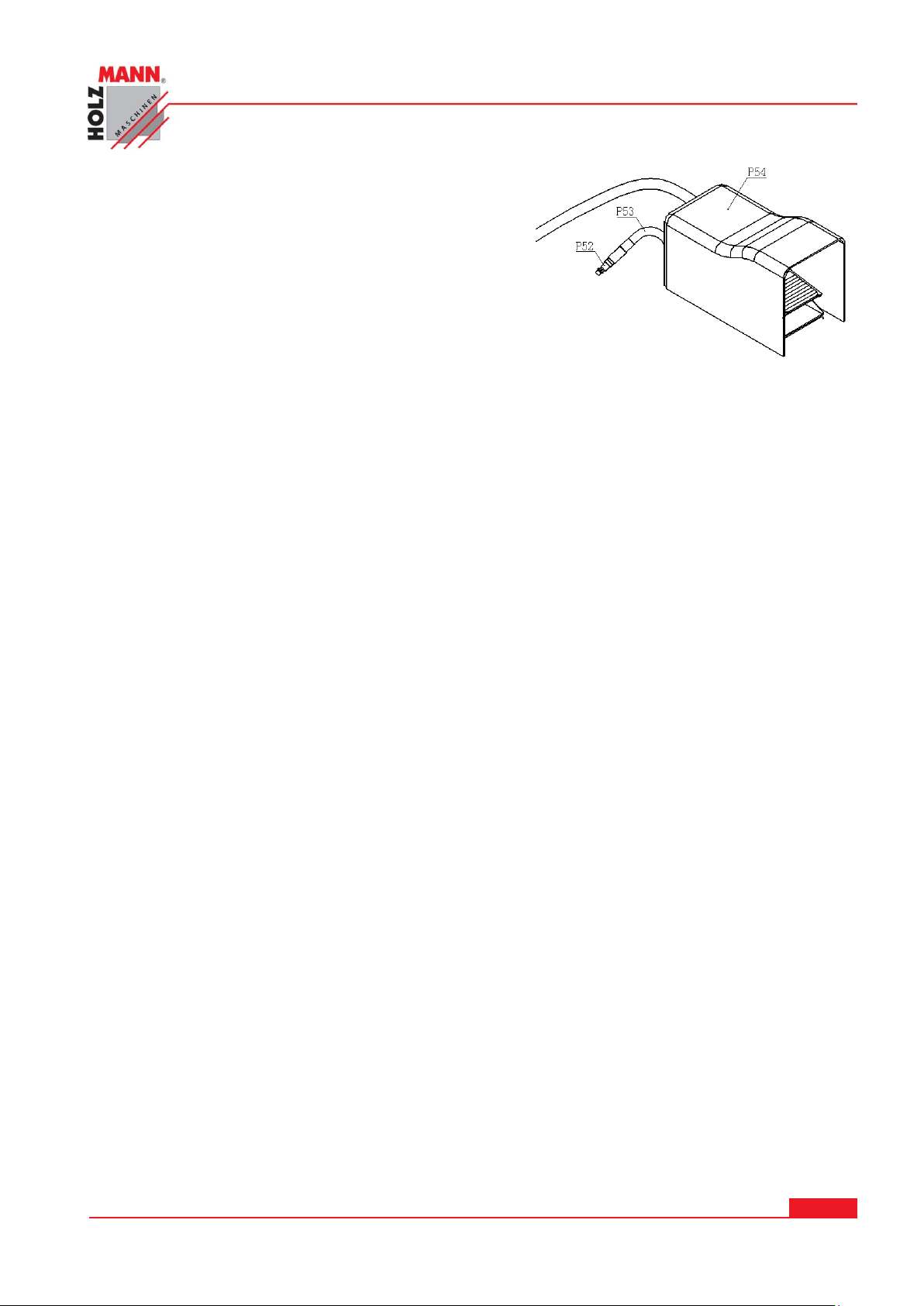

Pneumatické nožní ovládání

Prizmatická podložka V

Ruční naviják stolu

Lisovací stůl

Zajišťovací čep

Závlačka

Objímka vysokotlakého čerpadla

Objímka nízkotlakého čerpadla

Volící páka ventilu

Stranové nastavení lisovacího válce

Fig. F 16

4.4 Části stroje a ovládací prvky

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 11 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 12

Výškové nastavení stolu

Trubka rukojeti

Ovládací páka nízkého tla- kování

Ovládací páka vysokého tlakování

WP 50H

WP 75H

WP 100H

Vysunutí lisovacího válce

250 mm (9-4/5“)

280 mm

330 mm

Závit připojení tlakového

vzduchu

¼“ NPT

Pracovní stůl

155 - 995 mm

226 – 1042 mm

93 – 993 mm

Zdvih válce

200 mm

250 mm

300 mm

Šířka stolu

730 mm

800 mm

787 mm

Tlak připojeného vzduchu

8,5 – 12 bar

Pracovní tlak lisu

50 t

75 t

100 t

Průměr raznice Ø

76 mm

93 mm

100 mm

Rozměry stroje

1400 x 1900 mm

1500 x 1950 mm

1200 x 990 x 1837 mm

Hmotnost

345 kg

497 kg

662 kg

4.5 Technická data

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 12 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 13

Vlhkost

max. 70%

Teplota

od +5°С do +40°С

5 BEZPEČNOST

5.1 Účel použití stroje

Dílenský lis může být použit pouze v bezvadném technickém stavu, pouze pro povolené účely a osobami poučenými o bezpečnosti práce se strojem! Závady, které by mohly narušit bezpečnost provozu stroje, nechte okamžitě odstranit!

Obecně se zakazuje měnit nebo odstraňovat bezpečnostní výbavu stroje!

Dílenské lisy WP50H / WP75H / WP100H jsou určeny výhradně pro lisování předmětů (kuličková ložiska, ...) a tvarování obrobků.

Za škody a zranění způsobená jiným než ke svému účelu určenému použití stroje nenese společnost HOLZMANN-MASCHINEN jakoukoliv odpovědnost nebo záruku.

5.1.1 Pracovní podmínky

Stroj se smí používat pouze v bezvadném technickém stavu, k určenému účelu a při dodržení všech bezpečnostních pokynů. Závady, které mohou ovlivnit bezpečnost stroje ihned odstraň-

te.

Je obecně zakázáno měnit nebo odstraňovat bezpečnostní prvky stroje. Stroj je určen pro práci za následujících podmínek:

Stroj není určen pro provoz venku. Stroj nesmí být provozován ve výbušném prostředí.

5.2 Nedovolené použití

 Provoz stroje mimo hranice, uvedené v tomto návodu není dovolen.  Nikdy nepřekračujte maximální kapacitu stroje.  Nikdy nepřekračujte maximální zdvih hydraulického válce, jinak může dojít k poškození

stroje.

 Před začátkem lisování zkontrolujte, že je stůl vodorovně nastaven a na všech čtyřech bo-

dech je čepy zajištěn. Provoz bez zajišťovacích čepů je zakázán!

 Svévolná změna konstrukce stroje je zakázána.  Provoz stroje, který 100% neodpovídá způsobu použití, uvedenému v tomto návodu je za-

kázán.

 Stroj nikdy nenechávejte bez dozoru, zvláště jsou–li nablízku děti!

5.3 Všeobecné bezpečnostní pokyny

Varovné štítky a/nebo samolepky, které jsou nečitelné nebo odstraněné, ihned obnovte!

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 13 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 14

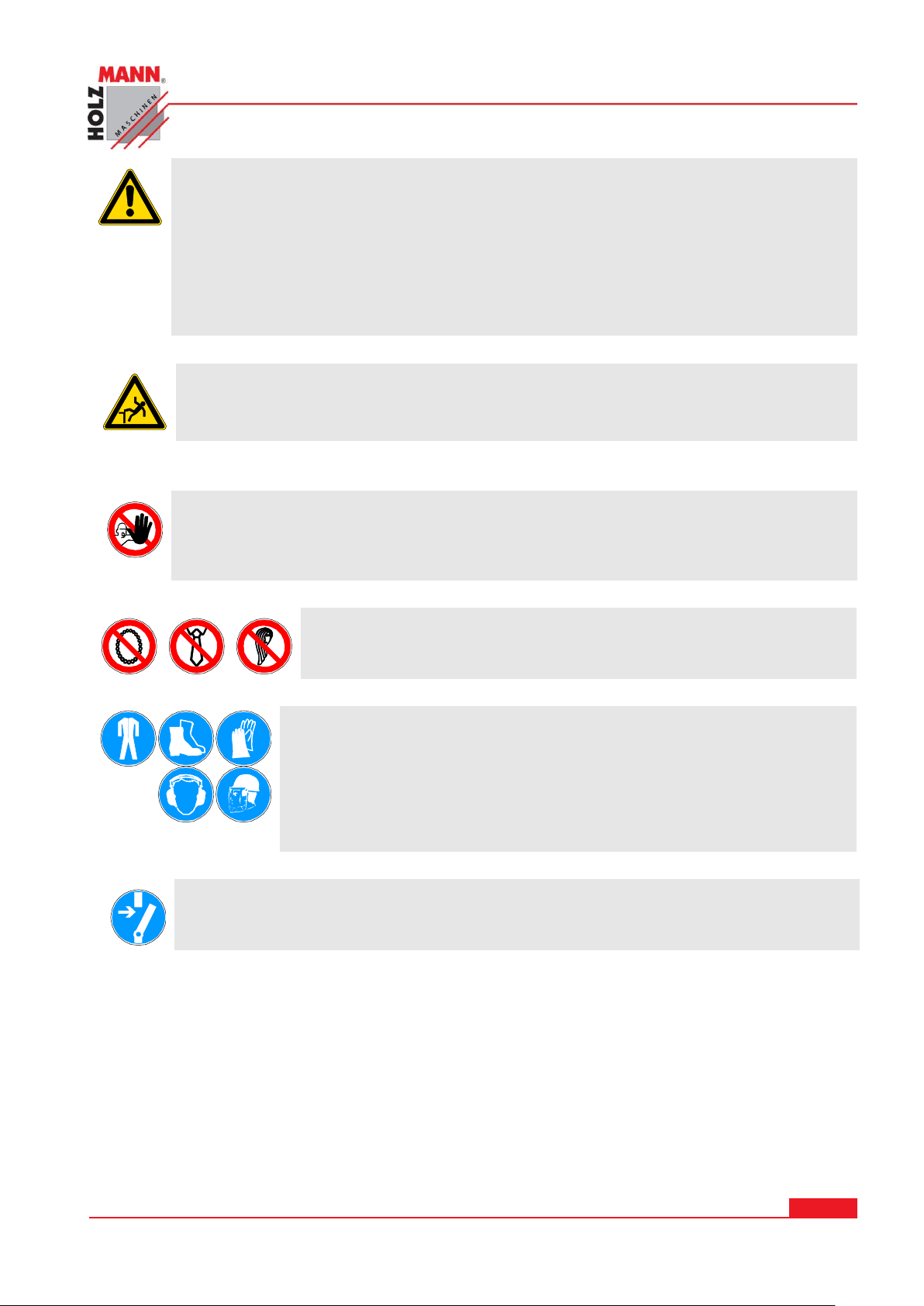

Pracoviště a podlahu kolem stroje udržujte v čistotě a zbavte ji případného oleje, tuku a zbytků od zpracovávaného materiálu!

Zajistěte dostatečné osvětlení pracoviště, kde se stroj nachází!

Nepoužívejte stroj v mokrém nebo vlhkém prostředí a ve venkovních prostorech!

Stroj nepřetěžujte. Při práci dbejte na jistý postoj. Během provozu nepřibližujte ruce k lisovacímu válci Práce se strojem je při únavě, ztrátě koncentrace případně pod vlivem léků, alkoholu

nebo drog přísně zakázána!

Stoupání na stroj je zakázáno! Hrozí těžká zranění při pádu nebo při převrácení stro-

je!

Stroj smí být obsluhován pouze kvalifikovanou obsluhou. Nepovolané osoby a zvláště pak děti se nesmí zdržovat v blízkosti pracujícího stroje!

ři práci se strojem nenoste volné šperky, dlouhý oděv, kravaty. Nebezpečné jsou i dlouhé rozpuštěné vlasy.

Při práci na stroji používejte vhodné ochranné pomůcky:

- Pracovní oděv

- Ochranné rukavice

- Bezpečnostní obuv

- Ochranu sluchu

- Ochranu obličeje nebo ochranné brýle

Stroj nesmí být ponechán bez dozoru!

Pro zabránění vadné funkce stroje, jeho poškození nebo škodám na zdraví dbejte VŽDY následujících pokynů:

Na stroji se nachází pouze několik prvků, které musí být udržovány. Opravy smí provádět pouze autorizovaný servis!

Příslušenství: Používejte pouze příslušenství, doporučené firmou Holzmann!

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 14 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 15

5.4 Ostatní rizika

I přes dodržování bezpečnostních předpisů a pokynů pro správné použití stroje hrozí další rizika:

 Nebezpečí poranění rukou/prstů od lisovacího nástroje při provozu stroje  Nebezpečí poškození zraku od vymrštěného obrobku nebo jeho částí i při použití ochranných

brýlí

 Nebezpečí zranění vymrštěnými částmi nebo lisovaným obrobkem

Tato rizika je možné minimalizovat při dodržování všech bezpečnostních pokynů, pokynů k údržbě a péči o stroj a při vhodném používání stroje zaškolenou obsluhou.

Přes veškeré ochranné pomůcky a bezpečnostní výbavu stroje jsou Vaše koncentrace na práci a technické předpoklady pro obsluhu stroje tím nejdůležitějším bezpečnostním faktorem!

5.5 Bezpečnostní výstrahy na stroji

 Dbejte na bezpečnostní výstrahy a pravidelně kontrolujte jejich úplnost!  Varovné štítky a/nebo samolepky, které jsou nečitelné nebo na stroji chybí, ihned

obnovte!

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 15 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 16

PO K YN

Použití ředidel, benzínu, agresivních chemikálií nebo abraziv vede k poškození povrchových

ploch stroje!

Proto platí: Používejte pouze jemné čistící prostředky.

V A RO VÁ N Í

Zvedání a transport stroje smí provádět pouze kvalifikovaný personál, vybavený odpovídajícím zařízením.

6 MONTÁŽ

6.1 Přípravné práce

6.1.1 Obsah dodávky

Po obdržení zásilky zkontrolujte, zda-li jsou všechny její části v pořádku (viz. kap. 4.1). Poškození nebo chybějící části okamžitě oznamte svému prodejci nebo přepravci. Viditelná poškození způso- bená přepravou musejí být neprodleně zaznamenána do dodacího listu. Na pozdější reklamace nebude brán zřetel. Zboží bude považováno za řádně dodané.

6.1.2 Pracoviště

Pro stroj zvolte odpovídající vhodné místo; Dbejte přitom na bezpečnostní požadavky z kapitoly 2. Podlaha musí být rovná, s dostatečnou únosností, odolná vůči vibracím stroje.

Je nutné zajistit dostatečný prostor kolem stroje, nejméně 0.8 m na každou stranu.

6.1.3 Transport / složení stroje

Vyzvednutí stroje z obalu a jeho umístění na pracoviště provádějte pouze zvedací technikou s dostatečnou únosností!

Dbejte na to, aby se zvedací zařízení (jeřáb, vysokozdvižný vozík, zvedací pásy atd.) nacházelo v bezvadném technickém stavu.

K transportu stroje v originálním obalu smí být použito vysokozdvižného vozíku.

6.1.4 Příprava povrchu stroje

Odstraňte konzervační materiál, sloužící jako ochrana proti korozi u nenalakovaných dílů. To pro- věďte běžnými čistícími prostředky. Nepoužívejte ředidlo nebo abrazivní prostředky a v žádném případě nepoužívejte vodu.

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 16 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 17

6.2 Montáž dílů, demontovaných kvůli transportu

Dílenský lis je dodáván v dřevěné bedně, téměř kompletně smontovaný.

Kvůli transportu je nutné, aby si zákazník sám namontoval podstavec stroje, navilák, čerpadlo s olejovým vedením a tlakoměr.

Uvedení do provozu a montáž smí provádět pouze kvalifikovaný personál! Všechna platná bezpečnostní opatření musí být dodržena!

Před použitím zkontrolujte dotažení všech šroubových spojů a v případě potřeby je dotáhněte.

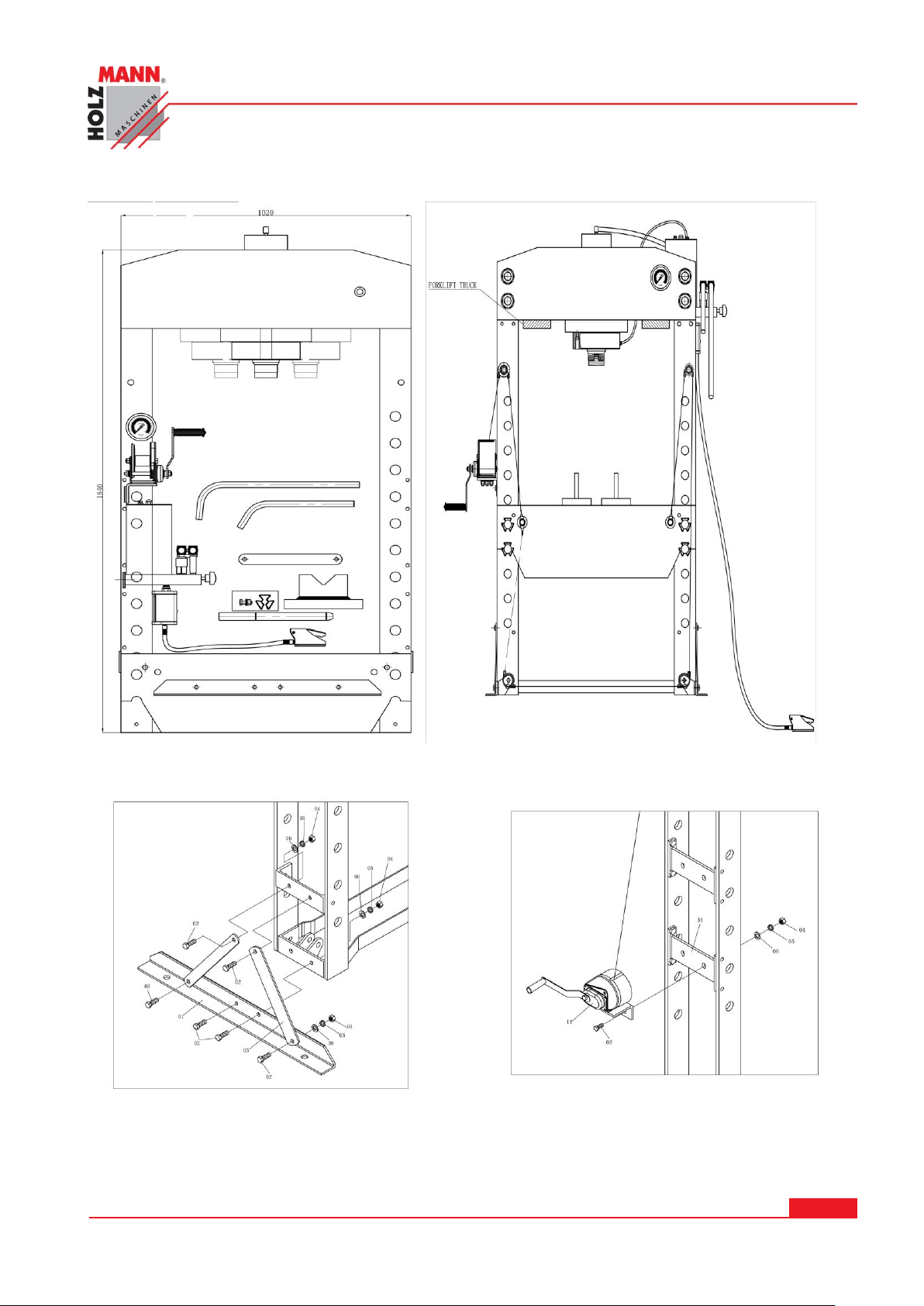

6.2.1 WP 50H montáž

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 17 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 18

WP 50H / WP 75H / WP 100H

WP 50H / WP 75H

Upevněte úhelník (01) se 2 držáky (03) vlevo a vpravo na desku sloupku šrou- by (02), podložkami (06), pérovými podložkami (05) a matkami (04).

Upevněte naviják (11) na vnější stranu levého sloupku šrouby (02), podložkami (06), pérovými podložkami (05) a matkami (04), na příčnou desku (34) a zajistěte lanko na kladku.

6.2.2 WP 75H montáž

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 18 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 19

6.2.3 Montáž čerpadla WP 50H

Upevněte těleso čerpadla (51) na vnější stranu pravého sloupku šrouby (47) a podložkami (48), na dva držáky.

6.2.4 Montáž čerpadla WP 75H

Montáž čerpadla: upevněte těleso čerpadla (57) na desku (49) třemi šrouby (51) a pérovou podložkou (50). Montáž hadice olejového vedení (58): uvolněte zátku hadice (58). Opatrně nasaďte O kroužek (45). Sejměte zátku na lisovacím válci (37). Nasuňte olejovou hadici (58) na lisovací válec (37) a upevněte. Montáž olejového vedení (59): Nasaďte O kroužek (45) do závitu (43), pevně dotáhněte šroubení na PU hadici (AA). Upevněte rukojeť (53) do objímky čerpadla čepem (56) a pevně pootočením dotáhněte, stejně jako rukojeť 2 (54).

Poznámka: před montáží otevřete odvzdušňovací ventil (61), nacházející se na válci.

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 19 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 20

Obr. 1

Obr. 2

Těleso čerpadla (80) upevněte na držák sloupku šrouby M12x25 (33) a podložkami Ø12 (31). (viz obr. 1)

Sejměte zátku (93) na vedení oleje (88) tím,

že uříznete asi 10mm hadice (viz obr. 2).

6.2.5 Montáž tlakoměru WP 50 / WP 75H

Odšroubujte zátku (72) a zkontrolujte O kroužek (42). O kroužek pevně dotáhněte tlakoměrem (43.

Bemerkung: so fest wie möglich und Dichtigkeit prüfen.

6.2.6 Montáž WP 100H

Montáž čerpadla WP100H

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 20 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 21

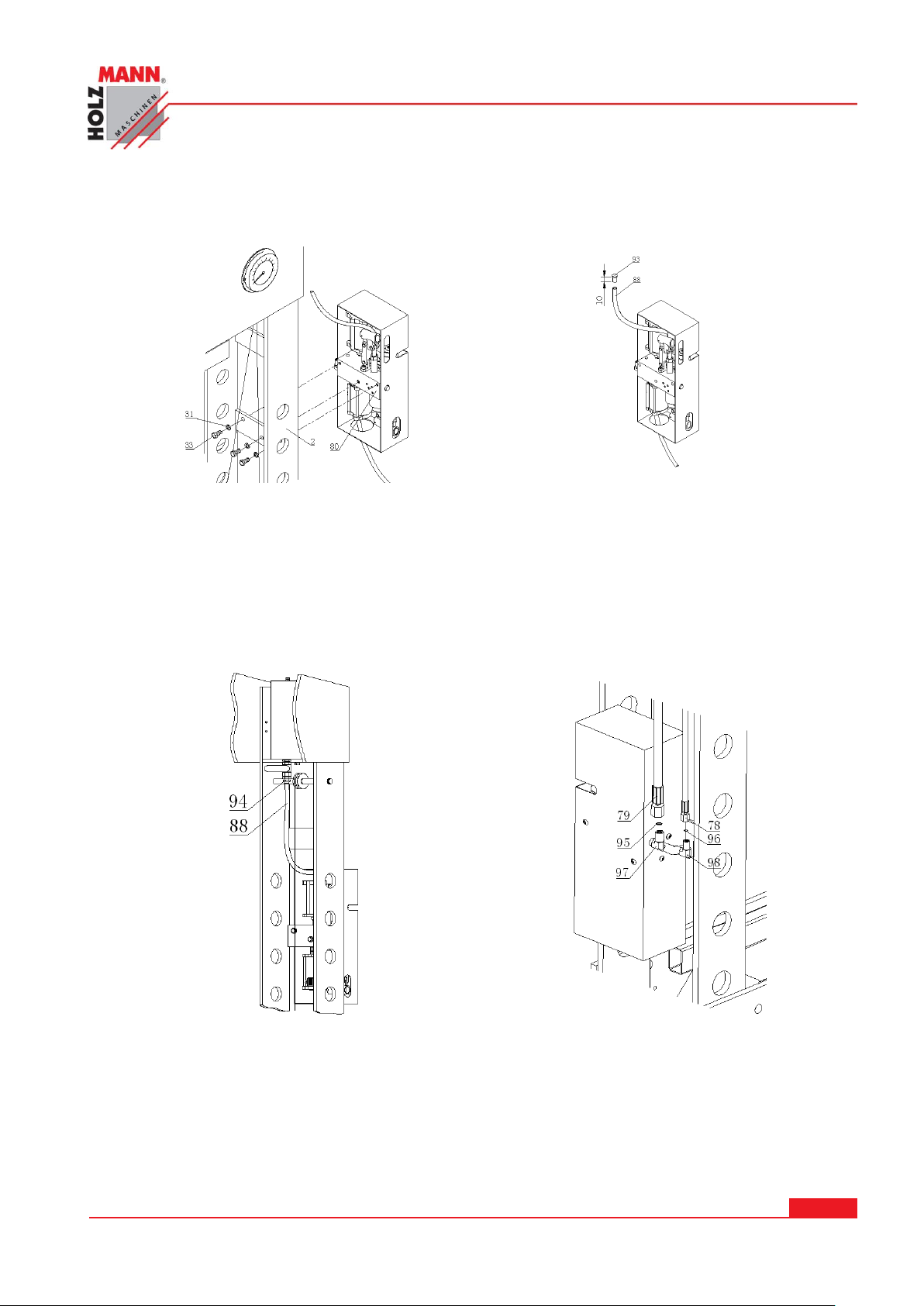

Obr. 3

Obr. 4

Spojte olejovou hadici (88) s připojením 1/2 " (94) (viz obr. 3). Po připojení hadice

otevřete ventil olejové nádrže, čímž umožníte průtok oleje. Zkontrolujte těsnost.

Upevněte šroubovou spojku hadice (78, 79)

na koncovky (97,98) (viz obr. 4) Pokyn: Před montáží zkontrolujte, že těsnící

O kroužky se nacházejí v obou drážkách

koncovek (97, 98).

Obr. 5

Upevněte volící páku (99) na ovládací ventil tělesa čerpadla (80).

(viz obr. 5)

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 21 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 22

6.3 Před použitím

Před prvním použitím stroj upevněte k podlaze kotvícími šrouby. Stroj musí být upevněn k pevné podlaze a musí být zajištěno dostatečné osvětlení. Před prvním použitím naneste trochu kvalitního mazacího tuku na přípojku nožního ovládacího pedálu a stlačte pedál asi na 3 sekundy, aby se tuk dobře rozprostřel. Tím odstraníte i vzduch z hydraulického systému.

6.3.1 Ruční provoz

Otevřete odvzdušňovací ventil (50) proti směru hodinových ručiček a několikrát zapumpujte čerpadlem, abyste odstranili vzduch z hydraulického systému. Poté ventil opět dotáhněte. Provoz na stlačený vzduch: Otevřete odvzdušňovací ventil na olejové nádrži (50) otočením proti směru hodinových ručiček. Po odvzdušnění uzavřete.

6.3.2 Pneumatický provoz

Spojte pedál ovládání s přívodem stlačeného vzduchu. Nechte čerpadlo chvíli pracovat, abyste ze systému odstranili vzduch.. Zkontrolujte těsnost všech spojů. Pokud jsou nějaké díly poškozeny, nahlaste závadu ihned své-

mu prodejci.

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 22 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 23

P O ZO R

Nebezpečí věcných škod a zranění, způsobených vyvržením obrobku při lisování!

K tomu platí:

 Obrobek vždy řádně připevněte ke stroji a dodržujte bezpečnou vzdálenost od stroje, jakož

i kvalitu obrobku!

7 OBSLUHA

Před zahájením práce zkontrolujte:

 Bezvadný technický stav stroje  Bezvadný stav bezpečnostních prvků stroje

POZOR! Ujistěte se, že jste porozumněli obsluze stroje. Pokud obsluhu stroje neznáte, obraťte se na odborníka nebo absolvujte školení, abyste se s obsluhou stroje dostatečně seznámili!

Zkontrolujte, že lisovací stůl je upevněn k rámu stroje a neleží na něm pouze volně a není držen lankem. Před lisováním musí být lanko stolu uvolněné.

7.1 WP 50H / WP 75H

Položte prizmatický V blok na stůl. Obrobek položte na prizma. Uzavřete hydraulický ventil (4), ve směru otáčení hodinových ručiček, až je pevně uzavřen.

POKYN: Prizmata používejte společně, ne samostatně! Prizmata je možné použít na obou stranách

7.1.1 Ruční provoz

Uzavřete hydraulický ventil, aby čerpadlo pracovalo. Pumpováním vysouváte hydraulický válec proti obrobku. Přisuňte válec až na obrobek.

U lisu WP 75H přisuňte válec až k obrobku rukojetí vpravo (19).

7.1.2 Pneumatický provoz

Umístěte obrobek v prozmatu do jisté a bezpečné pozice. Uzavřete hydraulický ventil. Napojte přívod stlačeného vzduchu na ovládací pedál. Stlačte ovládací pedál a stlačený vzduch přisune lisovací válec k obrobku a stlačí ho. Jakmile je válec na obrobku, můžete odstranit tlakový vzduch a ruční pákou můžete opatrně a pomalu obrobek stlačit. Poté otočením ventilu proti směru hodinových ručiček uvolníte tlak ve válci a poté můžete obrobek vyjmout.

Pokyn: Odpojte přívod tlakového vzduchu k pedálu. POZOR: Před demontáží lisu sjeďte s držákem stolu až úplně dolů.

7.1.3 Stranové posunutí lisovacího válce

4 zajišťovací šrouby desky válce uvolněte a s pomocí nástroje nastavte lisovací válec do strany na požadovanou pouici. Zajišťovací šrouby opět dotáhněte.

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 23 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 24

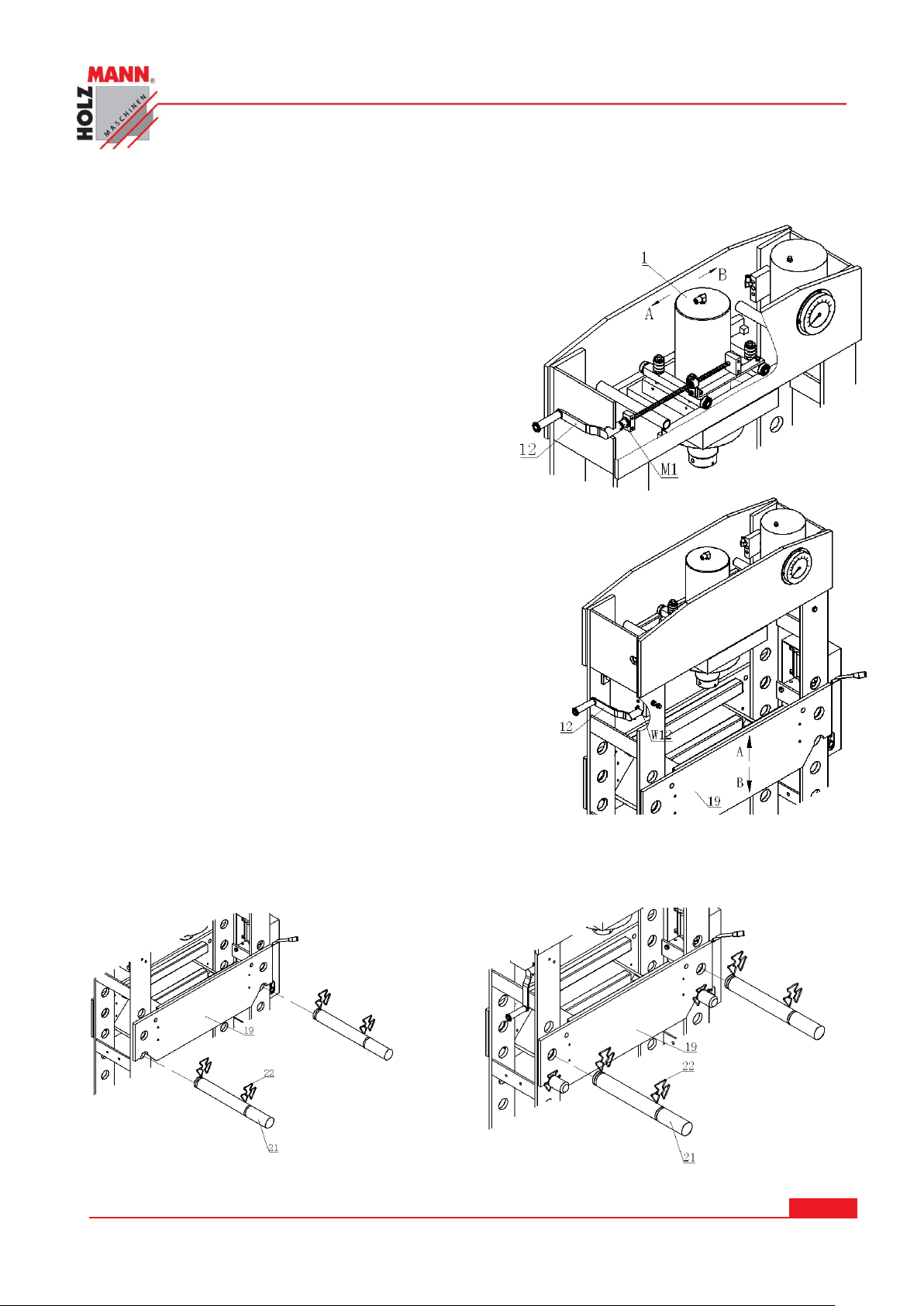

7.2 WP 100H

7.2.1 Stranové posunutí lisovacího válce

Ruční kliku (12) nasaďte na hřídel (M1). Klikou (12) otáčejte ve směru hodinových ruči-

ček, válec se pohybuje doleva (směr A). Pokud otáčíte klikou proti směru hodinových ručiček, posouvá se válec doprava (směr B).

7.2.2 Nastavení výšky lisovacího stolu

Kliku (12) nasaďte na naviják (W12).

Zajišťovací čep se zajišťovacím kroužkem odstraňte.

Otáčejte klikou ve směru hodinových ručiček, tím dojde ke

zvednutí stolu (směr A).

Při otáčení klikou proti směru hodinových ručiček stůl posunujete dolů. (směr B)

Nastavete lisovací stůl (19) do požadované výšky, poté zasuňte zajišťovací čepy (21do otvorů v rámu a zajistěte je zajišťovacími kroužky - závlačkami (22). (obr. 6 a 7)

Obr. 6 Obr. 7

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 24 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 25

V této poloze se válec vrací zpět .

V této poloze se válec zafixuje.

V této poloze se válec vysunuje.

V souladu s pracovními podmínkami se může ob-

sluha rozhodnout, kterou stranou položí prizmatický V blok na stůl. Položte prizmatické bloky na stůl ve stejné vzdálenosti.

Pokyn: K zamezení sklouznutí prizmatických bloků ze stolu, upevněte je 4 dodanými šrouby (B1) do připravených otvorů (Obr. 8)

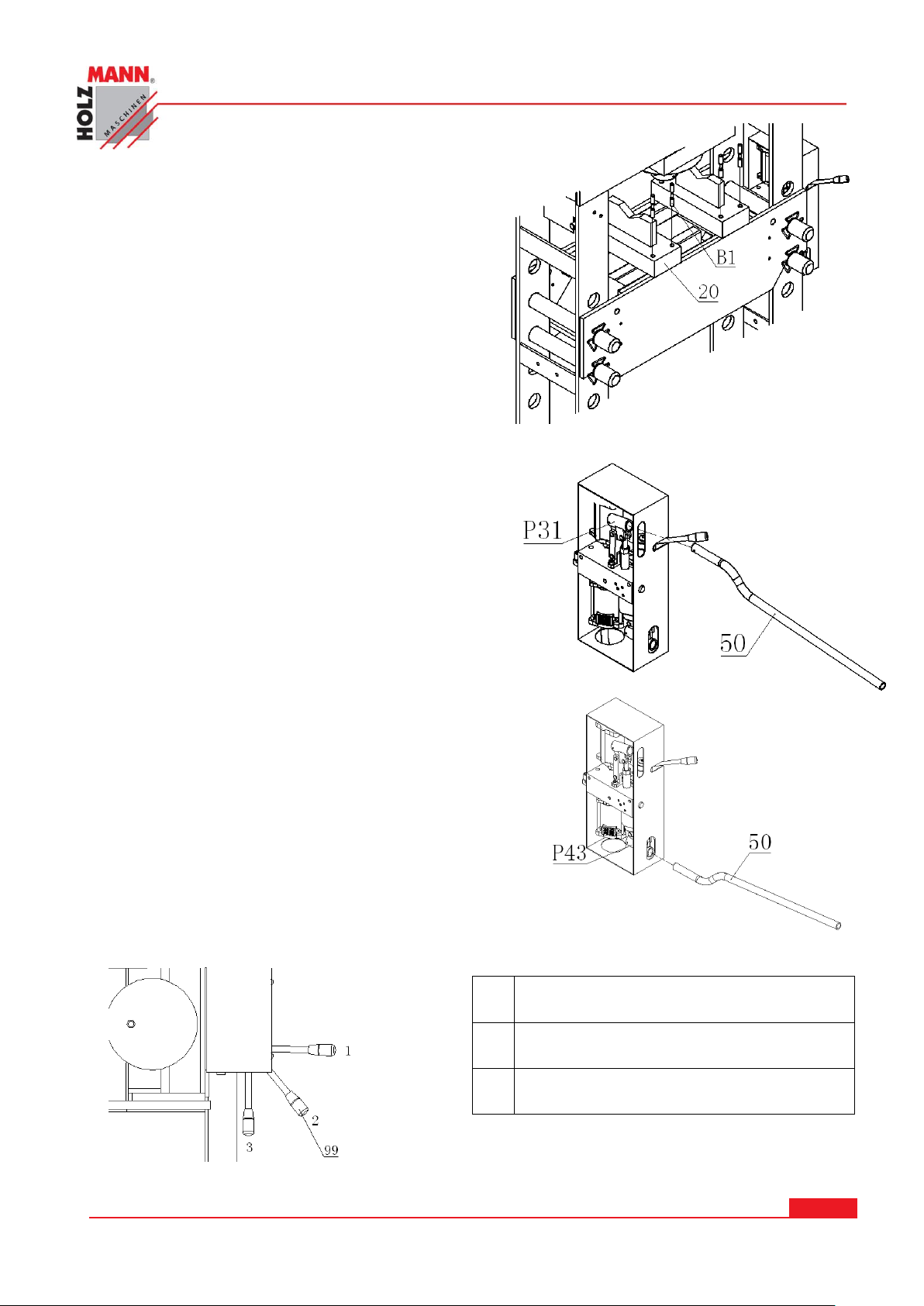

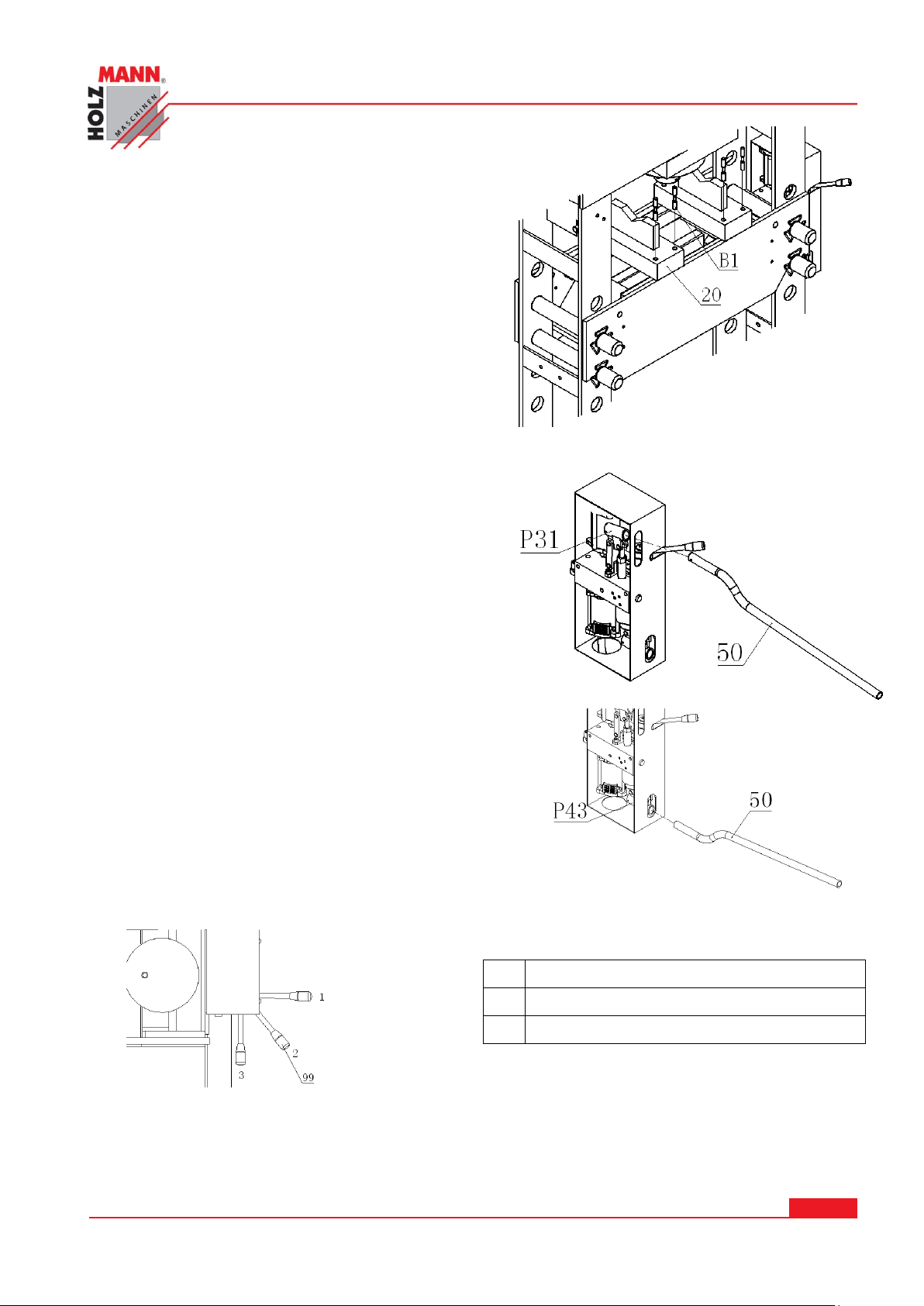

7.2.3 Ruční provoz

Pro rukojeť čerpadla (50) jsou připraveny dvě ob- jímky. Jedna na horní a druhá na spodní straně

čerpadla.

Horní slouží pro vysoký tlak a pomalý posuv.

Spodní je pro nízký tlak a rychlý posuv.

Rukojeť se používá pro obě polohy.

A): Při použití vysokotlakého čerpadla zasuňte ru- kojeť (50) do objímky (31) nahoře.

B): při provozu nízkotlakého čerpadla zasuňte rukojeť (50) do spodní objímky (43). Dbejte na obr. 9.

Obr. 8

Obr. 9

7.2.4 Nastavení volící páky

Pootočte volící pákou (99) do polohy 2.

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 25 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Obr. 10

Page 26

7.2.5 Vysunutí a zasunutí válce WP 100H

Vysunutí válce

K vysunutí může dojít buď ručně nebo stlačeným vzduchem.

Provoz se stlačeným vzduchem

Připojte stlačený vzduch na ovládací pedál (P52). (Obr.

11)

Obr. 11 Nastavte volící páku (99) do polohy 3 . (Obr. 10) Stlačte ovládací pedál (P54), pokud válec není pod zatížením, vyjede lisovací válec (P23) se vzdu-

chovým válcem (P35) rychle ven. Pokud je válec pod tlakem, dojde k zastavení vzduchového válce (P35). Lisovací válec (P23) pokračuje dále pomalu.

Ruční provoz

Rukojeť (50) nasaďte do nízkotlaké objímky, jako v bodu 8.2.3 (B). Poté pumpujte k rychlému vysunutí lisovacího válce.

Poté nasaďte rukojeť (50) do vysokotlaké objímky, jako v bodu 8.2.3 (A). poté pumpujte pro po- malé vysunutí lisovacího válce s vysokým tlakem.

Obsluha může použít buď stlačený vzduch, nebo ruční ovládání.

Pokud pracujete se stlačeným vzduchem, NIKDY nepracujte současně s nízkým tlakem ručního ovládání.

Zasunutí lisovacího válce

Můžete provést buď stlačeným vzduchem nebo ručně.

Provoz se stlačeným vzduchem

Připojte stlačený vzduch (P52) na ovládací pedál. (Obr. 11) Nastavte volící páku(99) do polohy 1. (Obr. 10) Stlačte pedál (54), vzduchový válec začne pracovat (P35) a lisovací válec (P23) se posune rychle zpět.

Ruční ovládání

Rukojeť (50) zasuňte do nízkotlaké objímky, jako v bodu 8.2.3 (B). Pumpujte rukojetí a lisovací válec se rychle zasune zpět. Rukojeť (50) zasuňte do vysokotlaké objímky 8.2.3 (A). Pumpujte rukojetí a lisovací válec se pomalu zasouvá zpět.

Obsluha může lisovací válec zasunout buď ručně nebo stlačeným vzduchem.

Pokud pracujete se stlačeným vzduchem, NIKDY nepracujte současně s nízkým tlakem ručního ovládání.

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 26 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 27

P O ZO R

Čištění a údržba stroje!

Při nenadálém uvedení stroje do provozu může dojít k věcným škodám a zraněním!

Část

Činnost

Celý stroj

 čištění

Bezpečnostní prvky

 Zkontrolujte pevné dotažení všech částí stroje

8 ÚDRŽBA

Stroj je nenáročný na údržbu a pouze několik málo dílů vyžaduje z hlediska údržby pozornost

obsluhy.

Poruchy nebo závady, které mohou ovlivnit bezpečnost, nechte okamžitě odstranit. Opravy smí provádět pouze kvalifikovaný personál.

Lis čistěte vždy jemnými neabrasivními čistícími prostředky a po vyčištění lis řádně vysušte. Řád- né a pravidelné čištění stroje zaručuje jeho dlouhou životnost a je předpokladem pro bezpečný provoz. Nikdy nepoužívejte k čištění prostředky jako benzin, petrolej, sodu apod.

Pravidelně kontrolujte bezvadný a čitelný stav výstražných a bezpečnostních štítků stroje. Před každým použitím stroje zkontrolujte jeho bezvadný stav. Uskladnění stroje je možné pouze v suchém prostředí a musí být zajištěn proti vlivu počasí. Zajis-

těte, aby byl píst ve zpětné poloze a v hydraulickém systému nebyl žádný vzduch. Při pozici pístu ve zpětné poloze otevřete zpětný ventil a několikrát stiskněte páčku čerpadla.

Všechny pohyblivé části stroje naolejujte v pravidelných intervalech (po 100 hodinách). Pokud se snižuje lisovací síla, odvzdušněte hydraulický systém.

Kontrola hydraulického oleje: Vyšroubujte zátku na horní straně olejové nádržky a pokud výška oleje není dostatečná, doplňte hydraulickým olejem (ISO6743) Poté šroub opět dotáhněte a systém odvzdušněte několikanásobným zapumpováním.

Závady nechte opravit odborným technikem Opravy smí provádět pouze vyškolený personál!

8.1 Denní údržba

8.2 Likvidace

Váš dílenský lis nevyhazujte po skončení jeho životnosti do běžného odpadu. Pro informace k likvidaci stroje kontaktujte příslušný místní úřad.

V případě, že u svého prodejce zakoupíte nový stroj, je tento povinen zajistit li- kvidaci starého stroje.

Recyklovatelné materiály mohou být po vytřídění a v čistém stavu zrecyklovány.

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 27 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 28

Závada

Možná příčina

Odstranění

Čerpadlo pracuje, hydraulický válec ale nepracuje

 Uvolnění olejového vedení  Lisovací jednotka je netěsná

 Zkontrolujte dotažení vedení  Netěsné místo ve vedení nahraďte

Při otevřeném vypouštěcím ventilu se hydraulický válec nevrací zpět

 Uvolněné olejové vedení  Nedostatek místa v čerpadle

 Válec není v pořádku

 Zkontrolujte těsnost vedení  Uvolněte vypouštěcí ventil  Vyměňte hydraulický válec

Manuální provoz je v pořádku, při práci se stlačeným vzdu-

chem stroj nepracuje

 Nedostatečně uzavřený vy-

pouštěcí ventil

 Vzduch v systému

 Zkontrolujte ventil  Nastavte hodnoty tlakového

vzduchu podle návodu

Kompresor pracuje, lisovací jednotka nevyvíjí žádný tlak

 Nedostatečně uzavřený vy-

pouštěcí ventil

 Vzduch v systému

 Zkontrolujte ventil  Nastavte hodnoty tlakového

vzduchu podle návodu

Válec nevyvíjí dostatečný tlak

 Příliš málo oleje v nádrži

 Doplňte olej

Kompresor nefunguje

 Kompresor má nedostatečný

výkon a je přetěžován

 Vadný motor kompresoru

 Zkontrolujte kompresor  Nahraďte motor kompresoru

Únik oleje

 Vadné těsnění  Uvolněné šroubení

 Vyměňte těsnění  Dotáhněte šroubová spojení

9 ODSTRANĚNÍ ZÁVAD WP 50H / WP 75H / WP 100H

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 28 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 29

HOLZMANN MASCHINEN GmbH

A-4170 Haslach, Marktplatz 4 Tel 0043 7289 71562 – 0 Fax 0043 7289 71562 – 4 [email protected]

10 PREFACE

Dear Customer!

This manual contains Information and important instructions for the installation and correct use of the shop press WP 50H / WP 75H / WP 100H. This manual is part of the machine and shall not be stored separately from the machine. Save it for later reference and if you let other persons use the machine, add this instruction manual to the machine.

Please read and obey the security instructions!

Before first use read this manual carefully. It eases the correct use of the machine and prevents misunderstanding and damages of machine and the user’s health.

Due to constant advancements in product design construction pictures and content may diverse slightly. However, if you discover any errors, inform us please. Technical specifications are subject to changes!

Please check the product contents immediately after receipt for any eventual transport damage or missing parts. Claims from transport damage or missing parts must be placed immediately after initial machine receipt and unpacking before putting the machine into operation. Please understand that later claims cannot be accepted anymore.

© 2013 This document is protected by international copyright law. Any unauthorized duplication, translation or use of pictures, illustrations or text of this manual will be pursued by law – court of jurisdiction is A-4020 Linz, Austria!

CUSTOMER SERVICE CONTACT

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 29 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 30

Fig. A

4 53

11 TECHNIC

11.1 WP 50H

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 30 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 31

Fig. B

19 4 9

11.2 WP 75H

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 31 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 32

Fig. C

2 9 7

11.3 WP 100H

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 32 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 33

Fig. E

Fig. D

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 33 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 34

WP 50H

WP 75H

WP 100H

Pressure gauge

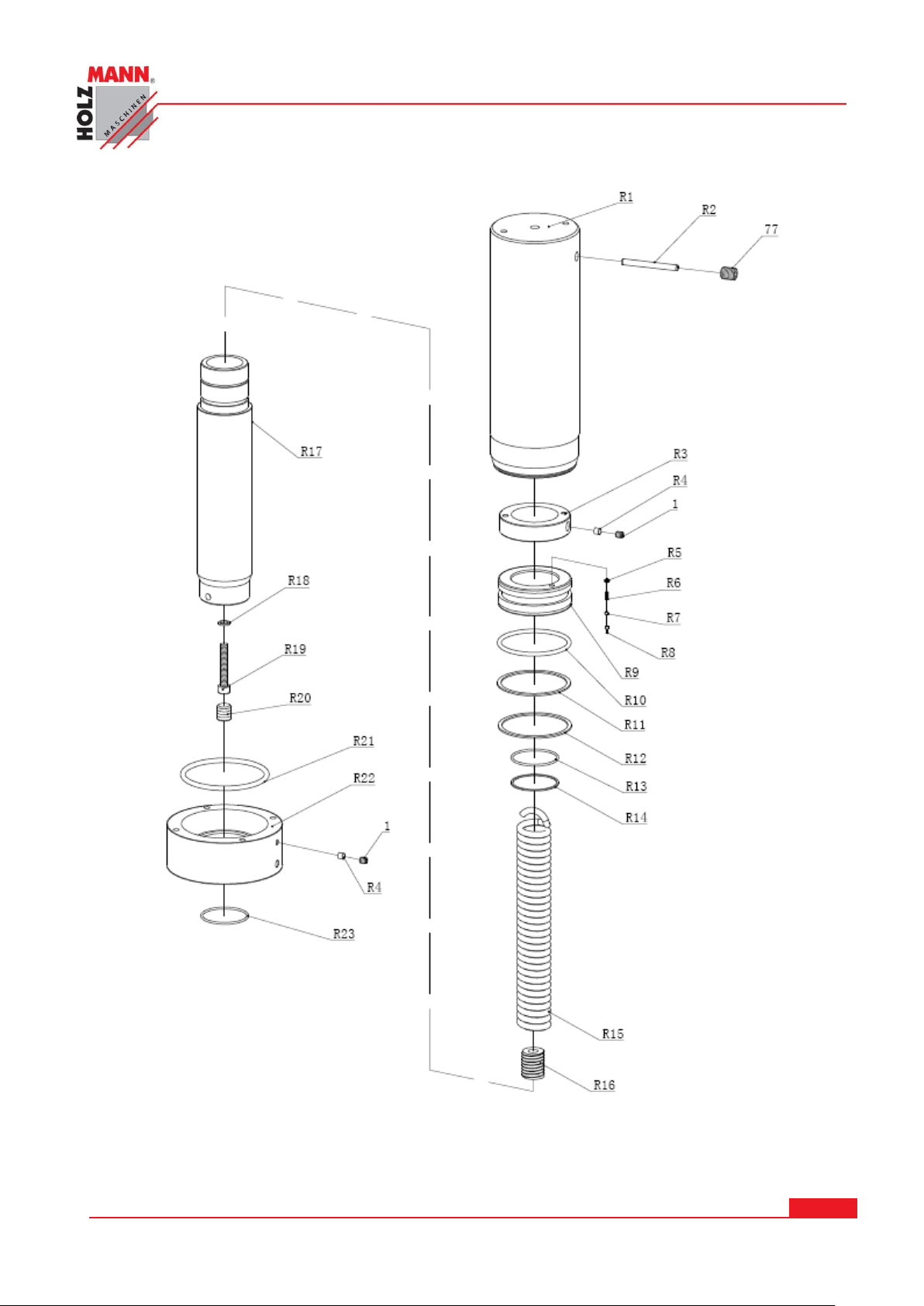

Ram assy

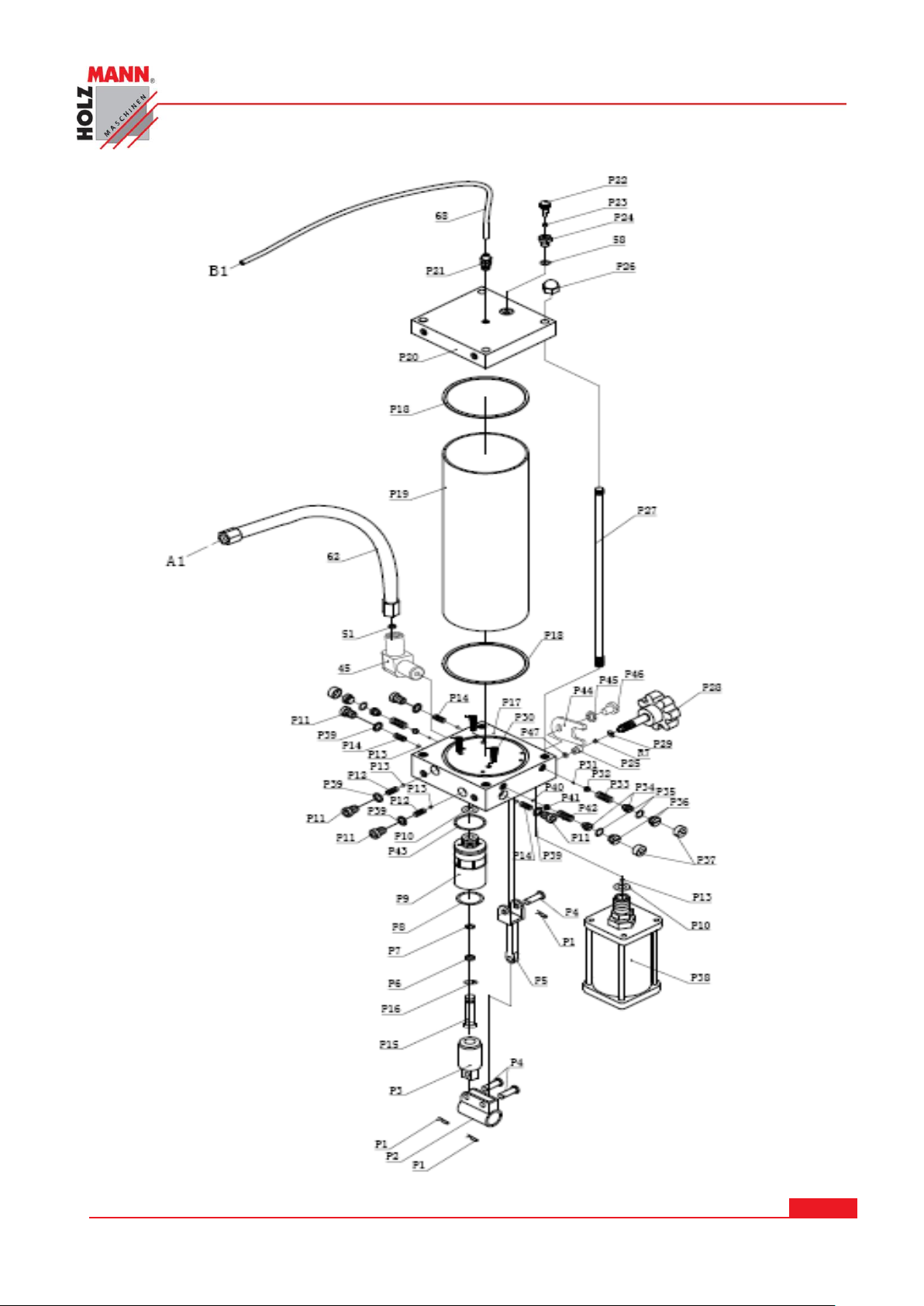

Pump assy

PumpaAssy

Pump assy

Release valve

Handle lever

Handle socket WP 50H

Air valve

Air Valve

Air valve

V-heel block

V-Heel Block

Hand winch press table

Hand Winch Press table

Press table

Bed frame pin

Circlips

High pressure socket

Low pressure socket

Handle lever of selector valve

Ram Moving

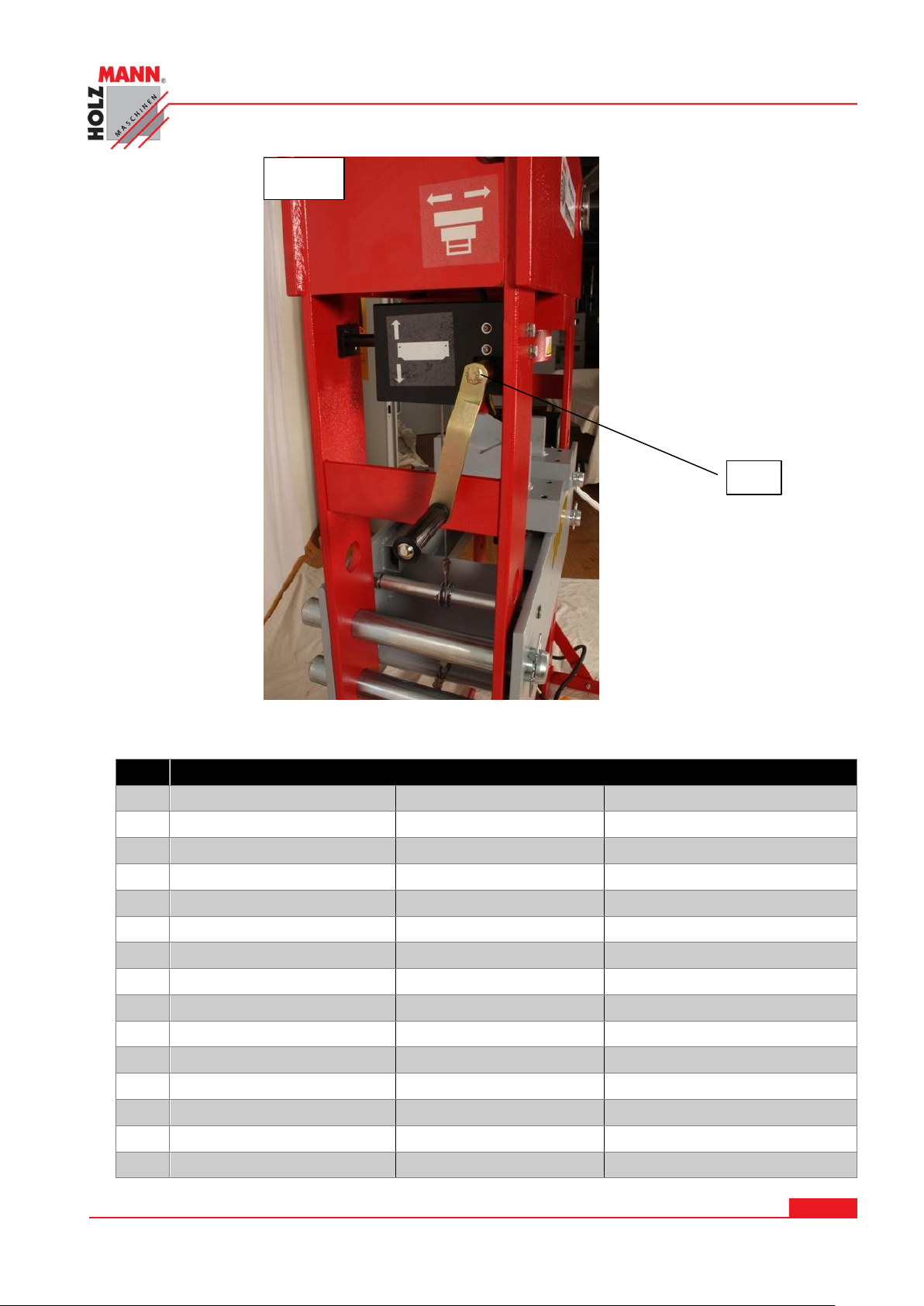

Fig. F

11.4 Controls

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 34 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 35

Press table adjustment

Handle tube

Handle tube low pressure

Handle tube high pressure

WP 50H

WP 75H

WP 100H

Travel press cylinders

250 mm (9-4/5“)

280 mm

330 mm

Connections for compressed air coupling

¼“ NPT

workspace

155 - 995 mm

226 – 1042 mm

93 – 993 mm

Cylinder

200 mm

250 mm

300 mm

Working table width

730 mm

800 mm

787 mm

Piping value OPTIMAL

8,5 – 12 bar

Max. Force

50 t

75 t

100 t

Plunger Ø

76 mm

93 mm

100 mm

Built up

1400 x 1900 mm

1500 x 1950 mm

1200 x 990 x 1837 mm

weight

345 kg

497 kg

662 kg

11.5 Technical data

Technical data subject to change!

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 35 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 36

humidity

max. 70%

temperature

+5°С to +40°С +41°F to +104°F

12 SAFETY

12.1 Intended use

The workshop press may only be used in technically perfect condition and intended purpose, and danger! Disorders, which may affect the safety, be immediately resolved! It is generally forbidden to modify safety equipment of the machine or to make ineffective!

The Workshop Press WP 50H / WP 75H / WP 100H are exclusively for press in articles (ball bearings, ...) and deformation of materials provided. For a different or additional use and resulting damage or injury takes HOLZMANN MACHINES no responsibility or warranty.

12.1.1 Ambient conditons

The machine may be operated:

The machine shall not be operated outdoors or in wet or damp areas. The machine shall not be operated in areas exposed to increased fire or explosion haz-

ard.

12.2 Prohibited use

 The operation of the machine under conditions outside of this manual on given lim-

its is not allowed.

 Never exceed the maximum capacity of the press.  Never exceed the maximum stroke of the hydraulic cylinder, otherwise the unit

may be damaged or parts thereof.

 Before starting the pressing process ensures that the press table was aligned hori-

zontally and secured to the frame bolts on all 4 mounting points. Use without bolts is prohibited!

 Any changes in the design of the machine is not permitted.  The operation of the machine in a manner or for purposes which are not equivalent

to the instructions of this manual to 100%, is prohibited.

 Never leave the machine never, especially not when children are around!

12.3 Security Instructions

Missing or non-readable security stickers have to be replaced immediately! To avoid malfunction, machine defects and injuries, read the following security instructions!

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 36 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 37

Keep your work area dry an tidy! An untidy work area may cause accidents. Avoid slippery floor.

Make sure the work area is lighted sufficiently

Do not use the machine outdoors! Avoid abnormal working postures! Make sure you stand squarely and keep balance

at all times. Always stay focused when working. Reduce distortion sources in your work-ing environment. The operation of the machine when being tired, as well as under the influence of alcohol, drugs or concentration influencing medicaments is forbidden.

Do not climb onto the machine!

The shop press shall be operated by respectively trained persons only. Do not allow other persons, particularly children, to touch the machine. Keep them

away from your work area. Make your workshop childproof.

Wear suitable work clothes! Do not wear loose clothing or jewellery as they might get caught in moving parts and cause severe accidents! Wear a hair net if you have long hair.

When working on the machine with the workpiece is a protective gear

to Suitable work clothing Protective gloves Safety shoes Hearing protection Helmet with face shield or goggles

Never leave the machine running unattended! Before leaving the working area switch the machine off !.

The machine does not require extensive maintenance. Repairing shall be performed by trained professionals only.

Accessories: Use only accessories recommended by HOLZMANN-Maschinen and its sales partners.

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 37 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 38

12.4 Residual risk factors

Even if the machine is used as required it is still impossible to eliminate certain residual risk factors totally. The following hazards may arise in connection with the machine´s construction and design:

 Risk of injury to the hands / fingers through the press during operation.  Risk of injury to the eye by flying debris, even with goggles.  Injury from catapulted workpieces or parts of workpieces.

This risk factors can be minimized through obeying all security and operation instructions, proper machine maintenance, proficient and appropriate operation by persons with technical knowledge and experience.

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 38 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 39

NO T IC E

Do not use solvents based on nitrite, aggressive solvents like break cleaners or scrubbing agents!

These damage the machine surface.

W A RN I NG

The transport and the lifting of the machine shall be performed by qualified and respectively trained persons only.

13 ASSEMBLY

13.1 Initial activities

13.1.1 Delivery content

Please check the product contents immediately after receiving for any eventual transport damage or missing parts. Claims from transport damage or missing parts must be placed immediately after initial machine receipt and unpacking before putting the machine into operation. Please understand that later claims cannot be accepted anymore.

13.1.2 Workplace requirements

The workplace has to fulfill the requirements stated in section 13. The ground has to be even, in level and hard. It must be suitable at least to weight it with double

weight per square meter than the machines net weight. The chosen workplace must have access to a suitable electric supply net hat complies with the

machines requirements. The machine must be placed in a way that at least 0.8m room free space around the machine. For longer workpieces sufficient additional place before and behind the machine should be calcu-

lated.

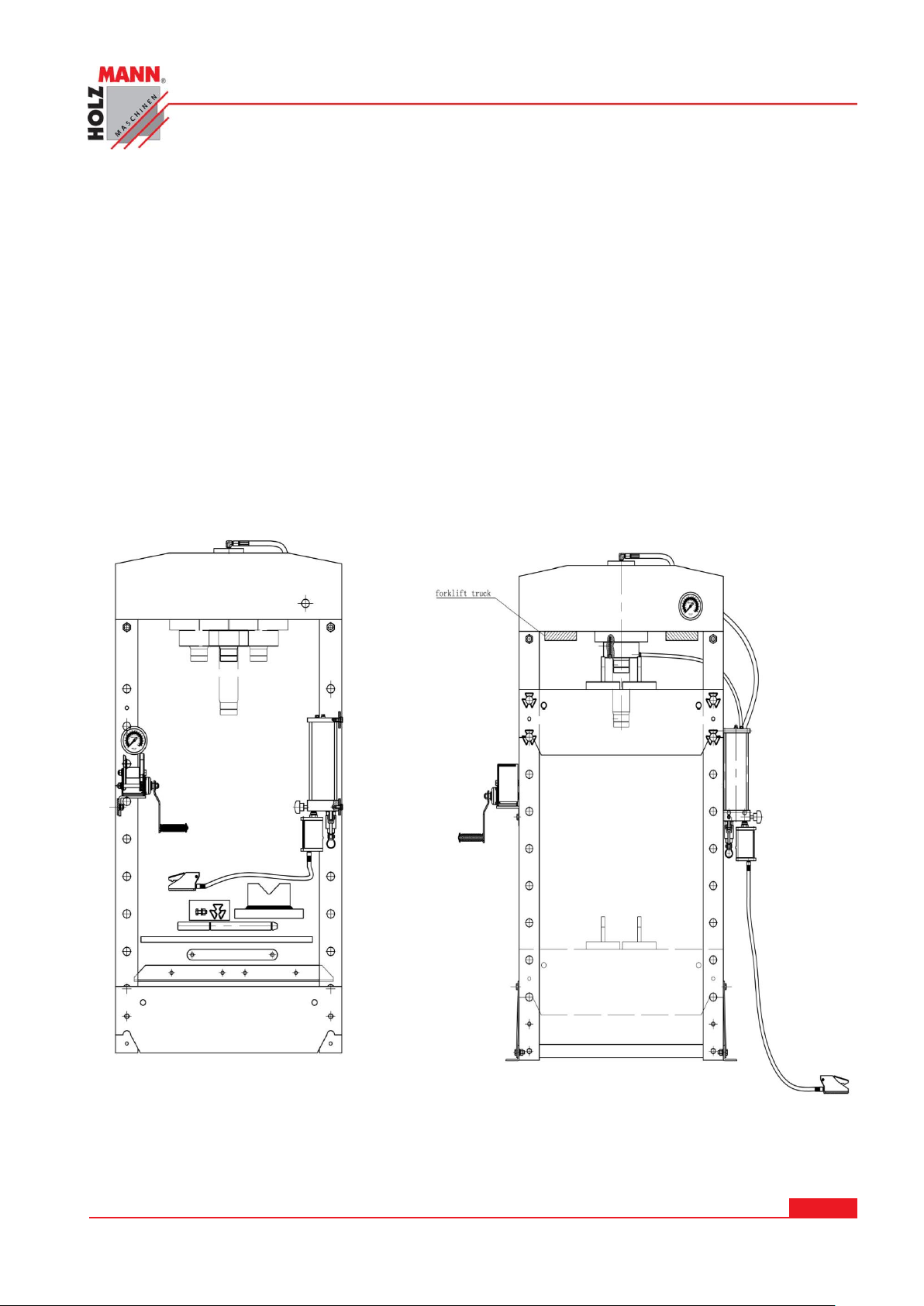

13.1.3 Transport

The machine can be transported in package with a forklift. The machine is very heavy. The machine shall be lifted from crate with a suitable lifting device

only that is certified to be able to carry the machines load.

13.1.4 Preparation of the surfaces

Uncoated metal machine parts have been insulated with a greasy layer to inhibit corrosion. This layer has to be removed. You can use standard solvents that do not damage the machine sur-

face.

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 39 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 40

13.2 Mounting the transport dismantled parts

The workshop press is basically delivered fully assembled. The workshop press comes in a wooden box wrapped in principle assembled. For transport reasons, the mounting base, the winch, the pump construction group with oil pipes, the pressure gauge will be fitted by the customer.

The machine must be installed only by qualified personnel and put into operation! All relevant safety regulations must be strictly adhered to

Check before commissioning all screw connections and tighten them if necessary.

13.2.1 WP 50H Assembly

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 40 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 41

WP 50H / WP 75H / WP 100H

WP 50H / WP 75H

Disassemble the hex bolt M12*30 (30), washer Ø12 (27), spring washer Ø12 (31), hex nut M12 (32) from part A of the press frame body. Then assemble the base to the body frame by the above parts.

Move the hand winch (11) to the outside of the post, then use bolt (02), washer (06), lock washer (05), and nut (04) which were dismantled just now to twist tight and fix to the relevant roller

13.2.2 WP 75H Assembly

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 41 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 42

13.2.3 Pump assembling WP 50H

Move the pump assy (51) to the outside of the post, use bolt (47) and washer (48) which dismantled just now to twist tight on the right connecting plate (34)

13.2.4 Pump assembling WP 75H

Pump assemble: attach the pump assy (57) to pump setting plate (49) by using three bolts (51) and lock washer (50) and twist tight.

Oil hose 1 assemble: dismantle the plug from oil hose 1 (58) then assemble the o-ring(45), also dismantle the plug from ram assy (37), connect the oil hose 1 (58) to ram assy (37) and twist tight.

Oil hose 2 assemble: attach the o-ring (45) to gauge fitting (43), then put the oil hose

13.2.5 Pressure gauge assembling WP 50 / WP 75H

Assemble the nylon ring (42) to gauge fitting (43), then put the pressure gauge (41) and twist tight. Remark: twist as tight as possible, otherwise it will be leak. Attach the gauge fitting to the suitable upper cross beam and twist bolt (60), dismantle the plug screw of Junction rod (46) after adjust and tight the gauge direction. Attach the Junction rod (46) to the gauge fitting (43) and twist tight

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 42 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 43

Fig. 1

Fig. 2

Fix the pump assy. (80) to the body frame by using

hex bolt M12X25(33) and spring washer Ø12 (31).

(refer to fig.1)

To avoid oil spillage from the oil hose (88), a plug (93) has been added in the oil hose when packing. To remove the plug, cut the oil hose with the plug about 10mm length. (refer to fig.2)

Fig. 3

Fig. 4

13.2.6 Assembly WP 100H

Pump assembling

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 43 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 44

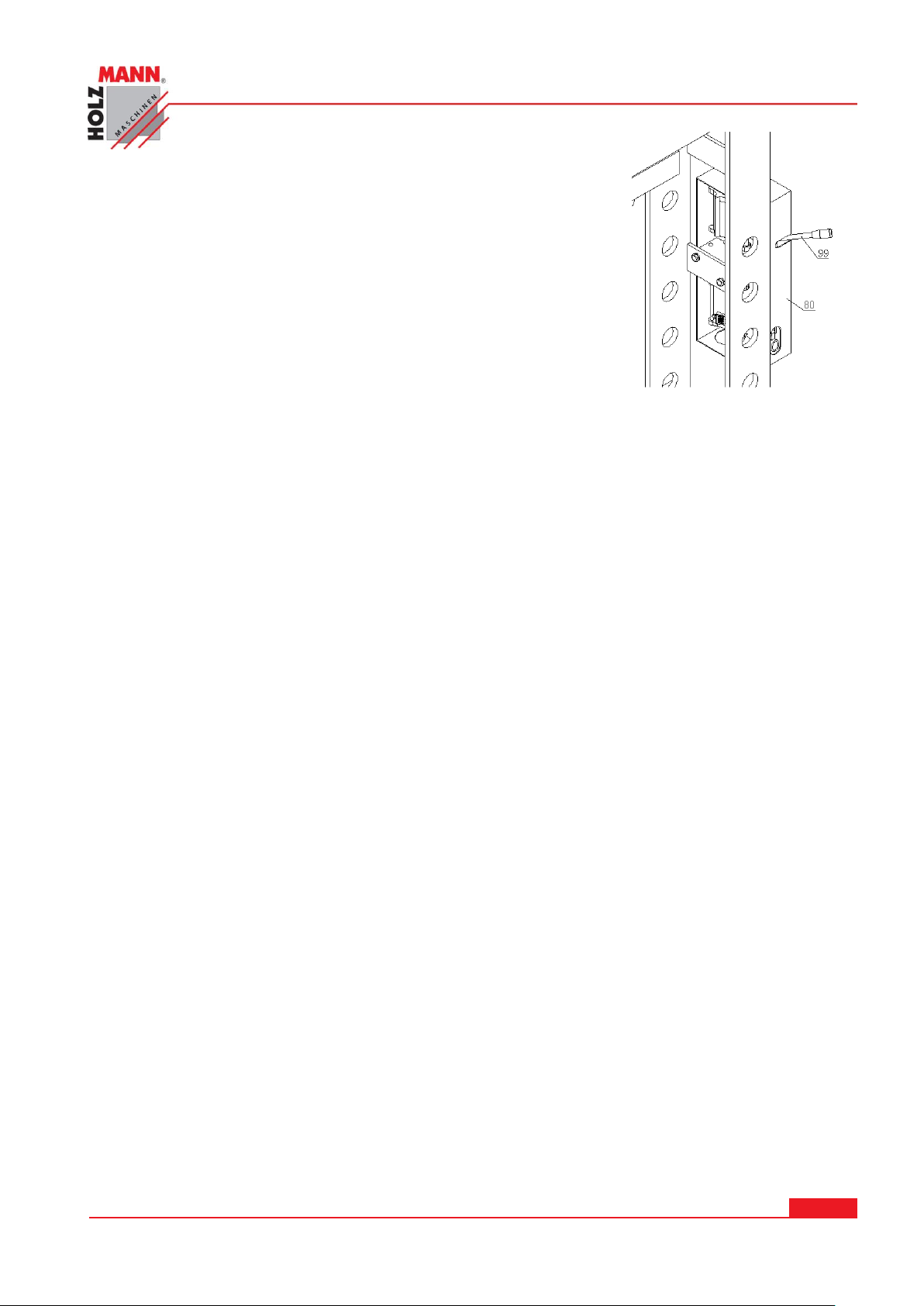

Fix the selector lever (99) on the selector valve on the pump (80). (refer to fig. 5)

Fig. 5

13.3 Before the commissioning

Before the first use, please fix the machine to the floor by anchor bole. It must be ensured that the standing surface of the machine site is firm and horizontal, and that sufficient lighting is provided for.

Clean the machine thoroughly Before first use of this product, pour a teaspoon of good quality, air tool lubricant into the air supply inlet of the lift control valve, connect to air supply to air supply and operate for 3 seconds to evenly distribute lubricant.

13.3.1 Purge away air from the hydraulic system

Manual operation system: open the release valve (50) by turning it counterclockwise. Pump several full stokes to eliminate any air in the system.

13.3.2 Air operating system

open the release valve (50) by turning it counterclockwise. Connect the quick coupler-male into the air supply hose quick coupler-female, then turn on the air valve(52) letting the pump work for several times to eliminate any air in the system.

Check all parts and conditions, if there is any part broken, stop using it and contact your supplier immediately

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 44 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 45

A T T E N T I O N

Property damage and injuries caused by shooting up and off of the workpiece possible!

Therefore:

 Workpiece always Backup and safety radius keep the machine and workpiece

quality check and note!

14 OPERATION

Before starting work:

 General technical condition of the machine  Safety devices in place and in order

WARNING! Make sure that you understand the basic operation of a shop press. Consult an ap-

propriate professional or visit the training if you orderly use of a shop press not know or understand!

Make sure that the entire platen rests on the frame and is not held by the winds. The winch must be loosened and the winch cable must be loose.

14.1 WP 50H / WP 75H

Place the V-prism blocks on the press table. Then, place the workpiece on the V-prism block. Connect the hydraulic valve (4) by this in a clockwise direction until it is closed permanently.

Note: The prisms blocks together and not individually use! The prismatic blocks can be used from both sides

14.1.1 Manual Operation

Connect the hydraulic valve so that the pump works. Pump through the cylinder approaching the workpiece. Pump handle with pipe directly onto the workpiece. When WP 75H contact lever right side (19) for high pressure on the workpiece.

14.1.2 Pneumatic Operation

Place the work piece in a secure safe position on the V-prism edition. Close hydraulic valve. Connect the pneumatic foot control with compressed air hose at the air port. Press the foot control and the press cylinder now burdened the workpiece. If the press cylinder on the workpiece, you can press down upon prior removal of compressed air to the handle tube slowly and carefully to the workpiece. By turning the hydraulic valve counterclockwise in small increments, you relieve the pressure cylinder.

After the cylinder has fully retracted, remove the workpiece Note: Disconnect the compressed air supply from the air.

NOTE: Lower the front of the press dismantling the entire table support all the way down

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 45 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 46

14.1.3 Press cylinder sideways

The 4 screws holding the plate pressing cylinder open and the press cylinder position it centrally over the workpiece. Following screws tighten.

14.2 WP 100H

14.2.1 Press cylinder sideways

Insert the handle (12) to the worm connecting shaft (M1)

Turning the handle clockwise, and the ram moves left (Direction A).

Turning the handle (12) anti-clockwise, and the ram moves right (Direction B)

14.2.2 Press the table height

Insert the handle (12) to the worm shaft (W12) Turning the handle (12) clockwise, the working bed will

lift (direction A) Turing the handle (12) anti-clockwise, the working bed

be lowered (direction B)

Make the press table (19) to the correct height, then insert the safety pin (21). In the holes in the frame and lock with snap rings (22) (Figs. 5 and 6)

Fig. 5 Fig. 6

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 46 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 47

When the handle lever (99) in position 1, the piston rod is returning

When the lever (99) in position 2, the piston rod is stopping moving

When the handle lever (99) in position 3, the piston rod is extending

On the working conditions, the operator can decide which side of the V-block is to be placed on the press table. Place the V-blocks in the same distance on the press table Note: To prevent the arrest and slipping on the press table, attach the supplied 4 Bolts (B1) in the V-prism blocks (Fig. 7)

14.2.3 Manual operation

There are 2 handle sockets, one on top and one on the bottom of the pump, the upper one is for high pressure and low speed; and the lower one is for low pressure and faster speed. One handle tube is used for both pumps.

A): When operating the high pressure pump, insert the handle tube (50) into the handle socket (31) as shown in above fig.

B): When operating the low pressure pump, please insert the handle tube (50) into the socket (43). Please refer to the fig.

Fig. 7

14.2.4 Air purge manually

Turn the handle lever of selector valve to position 2

(refer to fig. 8)

Fig .8

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 47 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 48

14.2.5 Piston´s extension and retraction WP 100H

Extending the Ram

can be operated either manually or by air.

Operating by air:

Connecting the air hose (P52) of air foot valve to the compressor. (fig 9)

Turn the handle lever (99) of socket valve to position 3. (fig 8)

Depress the air foot valve (P54), when the piston rod is not under load, the air motor (P23) and air motor (P35) working together, then the piston rod extending quickly. When the piston rod is under load, the air motor (P35) stopping working, and only the air motor (P23) is working, then the piston rod will extend slowly.

Fig. 9

Operating manually

Insert the handle tube (50) to the low pressure socket as process 15.2.3 (B) . then pump the handle and extend the piston rod for quicker operation of the ram.

Insert the handle tube (50) to the high pressure socket as process 15.2.3 (A). then pump the handle and extend the piston rod for slower operation of the ram.

The operator can extend the piston rod either by air according to process 16.1.1 or manually according to process

Please note that when you operate by air, NEVER operate manually according to process 16.1.2.1 (Manual Low Pressure) at the same time.

Retracting the Ram

can be operated manually or by air.

Operated by air

Connecting the air hose (P52) of air foot valve to the compressor. (fig 9) Turn the handle lever (99) of socket valve to position 1. (fig 8) Depress the air foot valve (54), then the air motor (23) and air motor (P35) work together, and

the piston rod returns quickly. Operating manually: Insert the handle tube (50) to the low pressure socket as process 15.2.3 (B) . pumping the

handle returns the piston rod quickly. Insert the handle tube (50) to the high pressure socket as process 15.2.3 (A) . pumping the

handle returns the piston rod slowly. The operator can retract the piston rod either by air according to process or manually according

to process

Please note that when you operate by air, NEVER operate manually according to process (Manual Low Pressure) at the same time.

To stop the movement of the piston rod: stop pumping the handle tube (50) or release the air foot valve (P54), the piston rod will stop moving. Then turn the handle lever (99) of selector valve to position 2. (fig 8)

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 48 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 49

A T TE N TI O N

Don’t clean or do maintenance on the machine while it is still connected to the power supply: Damages to machine and injuries might occur due to unintended switching on of the machine!

Komponente

Tätigkeit

Entire Machine

 Clean

Safety Devices

 All components and controls are properly tightened

15 MAINTENANCE

The machine does not require extensive maintenance. If malfunctions and defects occur, let it be serviced by trained persons only. Clean your machine regularly after every usage – it prolongs the machines lifespan and is a prerequisite for a safe working environment. Before first operation as well as later on every 100 operation hours you should lubricate all connecting parts (if required, remove beforehand with a brush all swarfs and dust). Check regularly the condition of the security stickers. Replace them if required. Check regularly the condition of the hydraulic system.

Store the machine in a closed, dry location. The machine is low maintenance and is low in parts of the maintenance operator must undergo.

Repair jobs shall be performed by respectively trained professionals only!

After each workshift:

Clean the machine entirely.

The machine is low maintenance and is low in parts of the A maintenance operator must undergo. Regularly check whether the warning and safety at machine and perfectly legible. Faults or defects that may affect the safety of the machine, be immediately resolved.

15.1 Daily Maintenance

15.2 Disposal

Do not dispose of the LBM 290K in residual waste. Contact your local authorities for information regarding the available disposal options. When you buy at your local dealer for a replacement unit, the latter is obliged to exchange your old

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 49 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 50

Trouble

Possible cause

Solution

The pump is working, while the ram can't work

 the oil pipe loosed the ram is

leaking

 checking the connecting situ-

ation of oil pipes replace the oil seals

When open release valve, the ram can't reset

 the oil pipe loosed  no enough space in pump

 the ram become invalid

 checking the connecting situ-

ation of oil pipes

 open the exhaust valve  replace the ram

manual normal, while ram can’t work

 release valve not complete

closed

 air in system

 check the release valve  purge away the air according

to manual

the sound from air motor, but ram can’t work

 release valve not complete

closed

 air in system

 check the release valve  purge away the air according

to manual

the ram can't fully work

 the oil is not enough

 add oil

The air motor can’t work

 air press is not enough and

overload the capacity

 air motor is broken

 check the air press and ca-

pacity

 Replace the air motor

Oil leaking

 seal kits broken

 screw parts loosed

 replace the seal kits  Tighten the screw parts

16 TROUBLESHOOTING

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 50 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 51

17 SCHÉMA HYDRAULIKY / HYDRAULIC CIRCUIT DIAGRAM

17.1 WP 50H

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 51 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 52

WP 75H

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 52 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 53

P O K Y N

Použití jiných než originálních náhradních dílů má za následek ztrátu záruky!

Platí:

Při výměně komponent/dílů používejte pouze originální náhradní díly.

IM P OR TAN T

The installation of other than original spare parts voids the warranty!

So you always have to use original spare parts

18 NÁHRADNÍ DÍLY / SPARE PARTS

18.1 Objednávka náhradních dílů

Použitím originálních dílů od společnosti Holzmann používáte díly, které spolu dokonale sedí a jejich montáž je časově méně náročná. Originální náhradní díly zaručují delší životnost stroje.

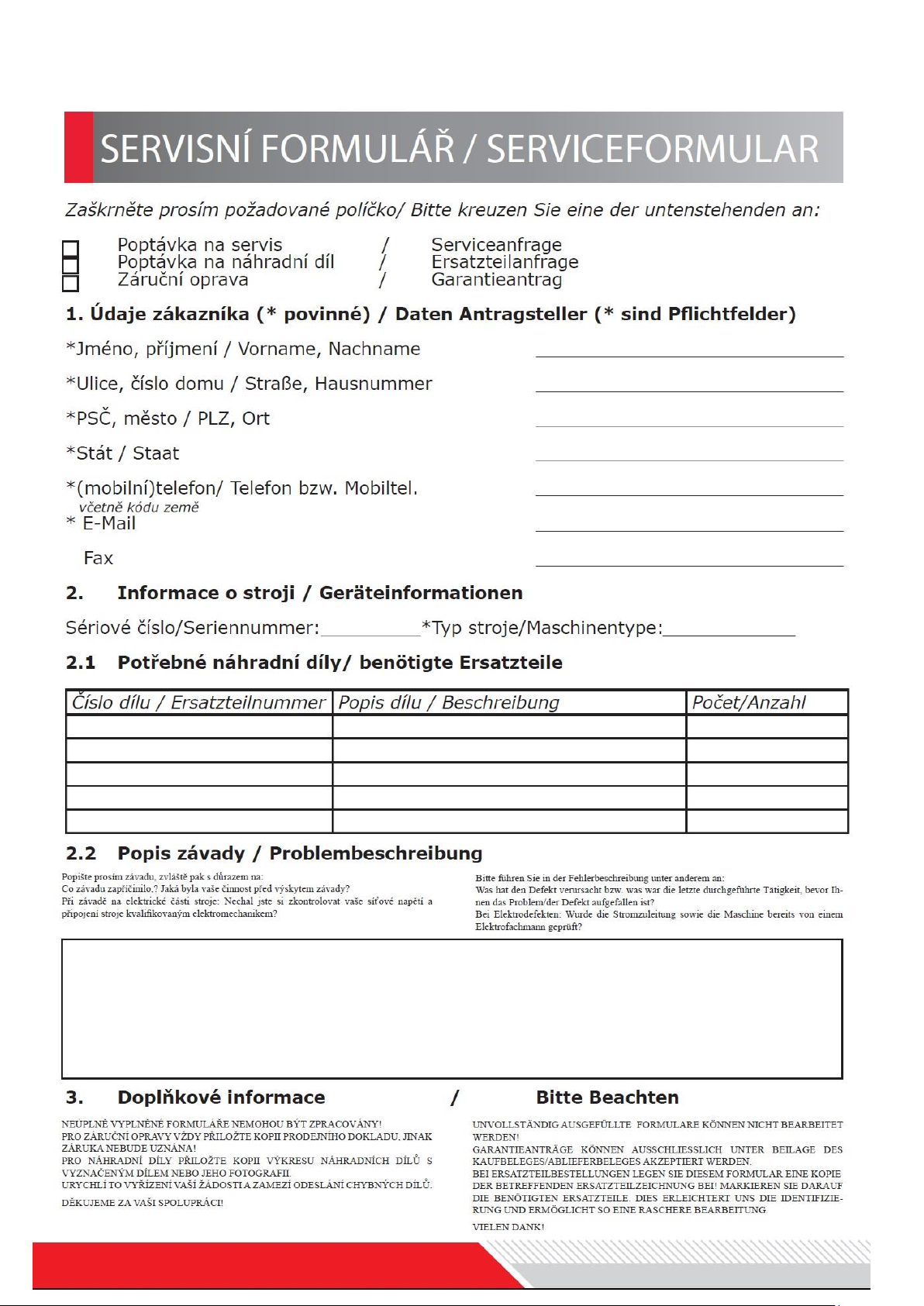

Při objednání náhradních dílů používejte formulář na konci tohoto návodu. Nezapomeňte uvést typ stroje, číslo náhradního dílu a jeho popis, poř. Připojte fotografii. K vyloučení záměny přiložte i rozkres dílů s označeným požadovaným dílem.

Adresu pro objednání dílů naleznete v kontaktech na zákaznický servis v předmluvě této doku-

mentace.

18.2 Spare parts order

With original Holzmann spare parts you use parts that are attuned to each other shorten the installation time and elongate your machines lifespan.

By the order of spare parts use the service formular that you can find at the end of this manual. Make always a note of the type, spare part number and a definition of the machine. That there are no mistakes, we recommend to make a copy of the spare part list where you can mark with a pen the spare parts which you order.

You find the order address in the preface of this operation manual.

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 53 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 54

18.3 WP 50H

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 54 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 55

Part

No.

Description

Qty

Part

No.

Description

Qty

Screw

90°Connector

Inside Spring

Ram Assembly Plate

1 3 Steel Ball

Screw

4 4 Block Assembly

Protect Spring

4 5 Block Screw

Spring

1 6 Nut 4 45

Connector

1 7 Flexible Washer

Axle Stop Collar

4 8 Flat Washet

Deed Gap Ball Bearing

4 9 Axle Stop Collar

Ram Fixing Plate

Pin for upper roller

Spring

Small roller

Bolt

Protect Cover 3

O-Ring

Protect Cover 4

Oil Hose 1

Protect Cover 1

Screw

Cross Screw

P shape Clip

Roller 3

Connector

Protect Cover 2

Connector Nut

Bushing 2

Connector Screw

Tube Bushing Assembly

Nylon Washer

Frame Lifting Pin

Gauge Connection Nut

Winch Assembly

Pressure Gauge

Nut 3 61

Connector

Flexible Washer

Oil Hose 2

Cable 1

Bolt

Flat Washer

Stop Collar

Frame Assembly

Frame Fixing Pin

Support Plate

Bed Frame Assembly

Base

Axle Stop Collar

PU Tube

Protect Cover 2

Pump Assembly

Protect Cover 1

Release Handle

Big Roller

Handle Tube

Pin for roller

Handle Cover

Bolt

Inlet Hose Assembly

Flat Washer

Protect Cover

Flexible Washer

Inlet Hose Assembly

Bolt

Hose Connector

Serrated Saddle

Screw

Ram Assembly

Cable 2

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 55 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 56

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 56 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 57

Part No.

Description

Qty

Ram

Flexible Pin

Nut

Nylon Piece

Screw

Spring

Steel Ball

Valve Plug

Piston Top

R10

O Ring

R11

Washer

R12

Nylon Washer

R13

O Ring

R14

Washer

R15

Spring Assembly

R16

Threads Busing

R17

Piston Rod

R18

Copper Washer

R19

Screw

R20

Bolt

R21

O Ring

R22

Round Nut

R23

O Ring

1 1 Screw

Screw

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 57 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 58

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 58 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 59

No.

Description

Qty

No.

Description

Qty

R Pin

P28

Release Valve

Handle Socket

P29

O Ring

Pump Core

P30

Filter

Pin 8x30

P31

Ball 2 P5

Connecting Rod

P32

Ballcap

Nylon Ring

P33

Spring

O Ring

P34

Screw

Seal Ring

P35

O Ring

Small Ram

P36

Screw

P10

Washer

P37

Plastic Cap

P11

Screw

P38

Air Motor

P12

Spring

P39

Copper Washer

P13

Ball 6 P40

Ball 1 P14

Spring

P41

Ballcap

P15

Small Pump Core

P42

Spring

P16

Flexible Step Collar

P43

O Ring

P17

Base 1 P44

U Type Limit

P18

Nylon Ring

P45

Washer

P19

Reservior

P46

Screw

P20

Reservior Cover

P47

Copper Washer

P21

Hose Fitting

Ball 1 P22

Screw

Hydraulic Hose Fitting

P23

Seal Ring

O Ring

P24

Oil Filler Nut

Nylon Ring

P25

Release Valve Base

Hydraulic Hose Fitting

P26

Nut M10

Hose

P27

Bolt M10

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 59 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 60

18.4 WP 75H

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 60 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 61

NO.

DESCRIPTION

Q'TY

NO.

DESCRIPTION

Q'TY

BASE SECTION

BOLT

RAM ASSY'

SUPPORT

BOLT

NUT

SCREW

LOCK WASHER

SERRATED SADDLE

WASHER

PRESSURE GAUGE

PIN 2 42

NYLON RING

CIRCLIP

GAUGE FITTING

ROLLER

NUT 1 10

BOLT 4 45

O-RING

HAND WINCH

BOLT

BED FRAME PIN

LOCK WASHER

CIRCLIP

CONNECTING PLATE4

BOLT

CONNECTING PLATE5

BUSH 4 50

WASHER

SHAFT WHEEL

BOLT

NUT 4 52

AIR VALVE

LOCK WASHER

HANDLE1

WASHER

HANDLE2

CIRCLIP

RELEASE VALVE

ROLLER

BOLT

BOLT 2 57

PUMP ASSY'

BED FRAME

SHORT OIL HOSE

HEEL V-BLOCK

LONG OIL HOSE

ROLLER

OIL PLUG

CONNECTING ROD

NYLON RING

SLIDING BLOCK

OIL HOSE

SPRING

AIR HOSE

UNDER PLATE

AIR HOSE

CONNECTING PLATE1

QUICK COUPLER-MALE

CONNECTING PLATE2

SCREW

POST1

CABLE

POST2

CABLE

CONNECTING PLATE3

PIN 2

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 61 Dílenský lis / shop press WP 50H - WP 75H - WP 100

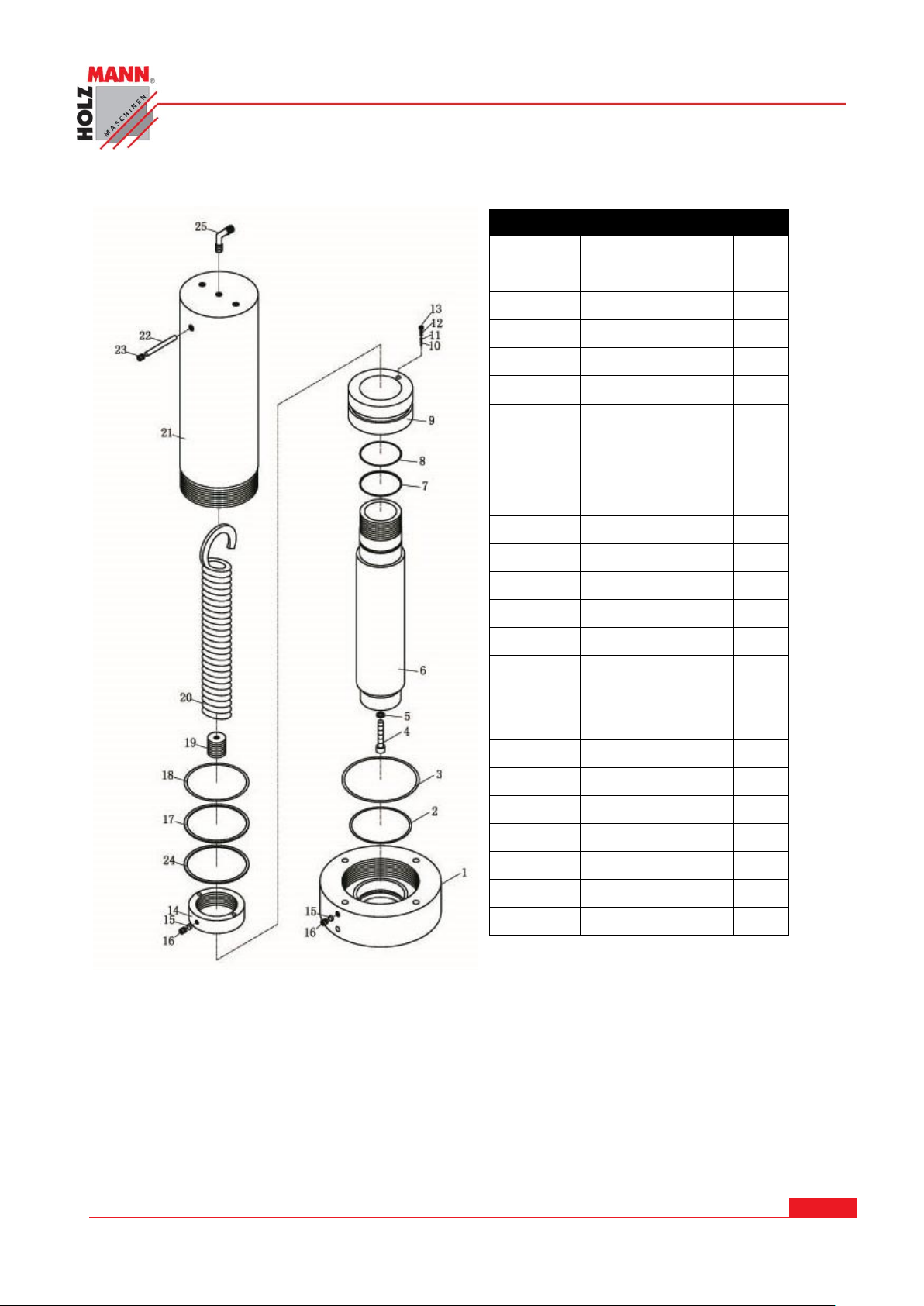

Page 62

Part No.

Description

Qty

Ring for ram

1 2 O-ring

O-ring

Screw

2 5 Copper Washer

1 6 Ram

1 7 Ring

O-ring

Circlip

Valve rod

Ball

Spring

Screw

Nut

Nylong

Screw

Ring

O-ring

Nut

Spring

Cylingder

Pin 1 23

Screw

Ring

Fitting

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 62 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 63

18.5 WP 100H

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 63 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 64

NO.

DESCRIPTION

Q'TY

NO.

DESCRIPTION

Q'TY

Ram Assy

Roller Pin

1 2 Body Frame

Circlip Ø20

8 3 Hex Bolt M12*130

Roller With Cover III

1 4 Spring Cove

Roller Pin 2

Spring

Roller With Cover

2 6 Hexagon socket set screw M8*10

Lifting Bar

2 7 Steel Tube II

Tube 2

4 8 Circlip Ø17

Bushing

1 9 Ball Bearing GB/T276-6203

O-ring 9*1.9

Ram Moving Equipment

Oil Tank

Hexagon Screw M8*45

Adapter

Handle Part

Hex Screw M10*40

Base

Pressure Gauge

Hex Bolt M12*30

Screw M5*8

Washer GB/T95-φ12

Oil Hose 1

Spring Washer GB/T93-φ12

Oil Hose (Down)

Hex Nut M12

Oil Hose 3

Support

Oil Hose 1

Working Bed

Oil Hose 2

Heel V-Block

Pump Assy

Pin 4 50

Handle Tube

Circlip

Oil Hose

Working Bed Moving Equipment

Under Plate

Hex Screw M10*30

Hexagon Screw M12*45

Spring Washerφ10

Hex Bolt M12*25

Washerφ10

Fitting

Cable 1.6M

Nylon Ring

Cable 4.3M

Connecting Nut

Hex Screw M10*20

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 64 Dílenský lis / shop press WP 50H - WP 75H - WP 100

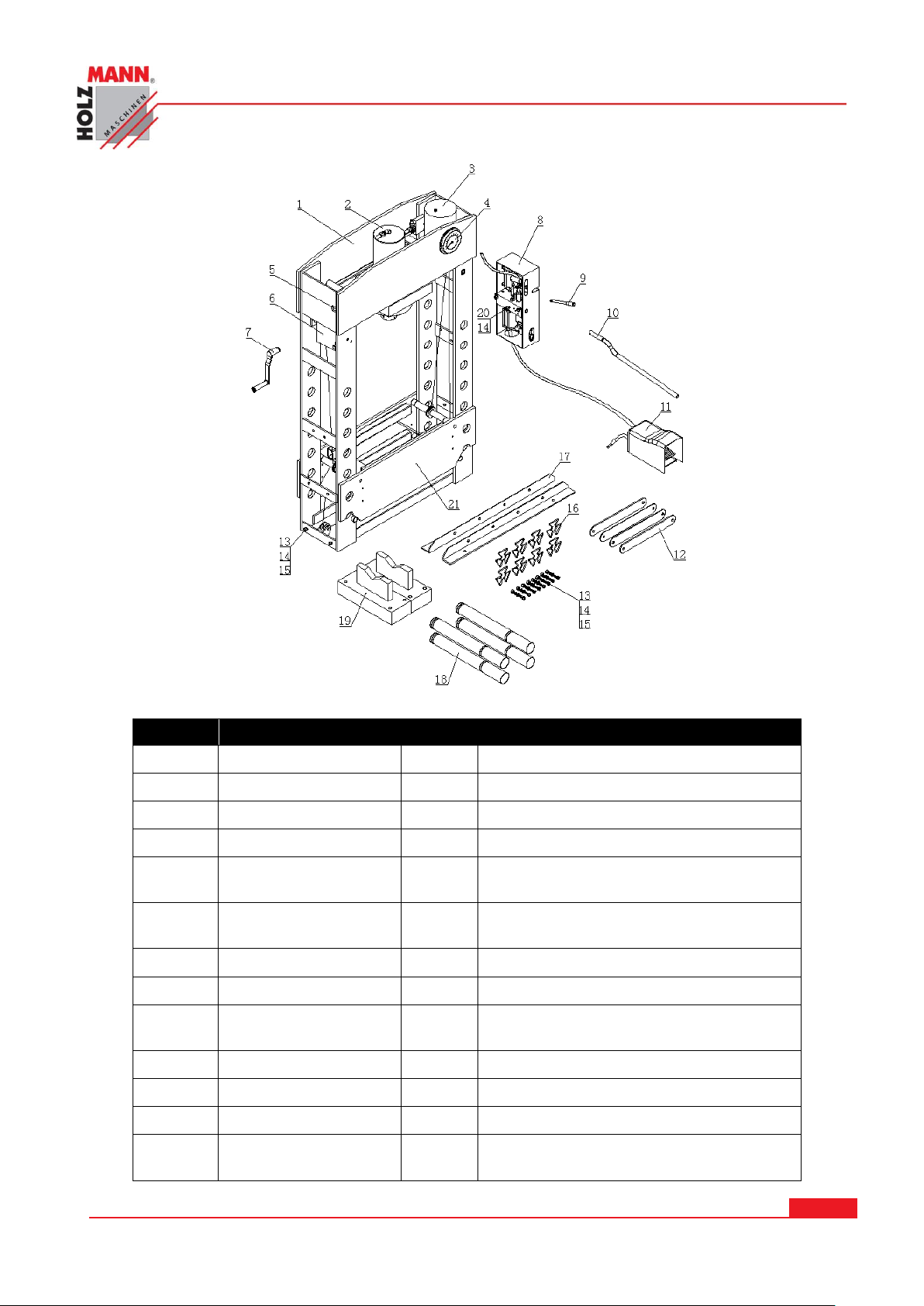

Page 65

No.

Description

Qty.

Remark

Body Frame

1 2

Ram Assy.

Assembled in the body frame

Oil Tanks Assy.

Assembled in the body frame

Pressure Gauge

Assembled in the body frame

Ram Moving Equipment

Assembled in the body frame

Working Bed Lifting Equipment

Assembled in the body frame

Handel

1 8

Pump Assy.

Handel Lever For Select Valve

1 10

Handel Tube

1 11

Air Foot Valve

Assembled in the pump assy.

Support

Hex Bolt M12*30

8pcs in the hardware kit，4pcs fixed on the body frame

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 65 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 66

Spring Washerφ12

8pcs in the hardware kit，4pcs fixed on the body frame，3pcs fixed on the pump assy

Washer Ø12

8pcs in the hardware kit，4pcs fixed on the body frame

Circlip

In the hardware kit

Base

Pin 4

Heel V-Block

2 20

Hex Bolt M12*25

Fixed on the pump assy.

Working Bed

Assembled in the body frame

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 66 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 67

No.

Description

Qty.

No.

Description

Qty.

O-ring 8*2

C12

Valve Rod

Fitting

C13

Piston

Cylinder

C14

Piston Rod

Nut 1 C15

O-ring GB3452.1-96*4

Nylon Block

C16

PTFE Washer

Hexagon Socket Set Screw M8*10

C17

O-ring GB3452.1-158.34*3.53

PTFE Washer

C18

O-ring GB1235-9*1.9

O-ring GB3452.1-129.6*5.7

C19

Connector I

Screw

C20

Ring For Ram

C10

Spring

C21

Serrated Saddle

C11

Steel Ball Ø4.7630

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 67 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 68

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 68 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 69

No.

Description

Qty.

No.

Description

Qty.

Pump

P29

Circlip

Steel Ball Ø6.0000

P30

Connecting Bar

Hexagon Socket Set Screw M8*10

P31

Handle Socket

1 P4

Steel Ball Ø3.0000

P32

Pin8*30

Steel Ball Base

P33

R-Pin

Spring

P34

Copper Washer

Screw

P35

Air Motor

Plug Screw

P36

Branch Joint

O-ring

P37

Connector

P10

Cover

P38

O-Ring 30*2

P11

Steel Ball Ø5.0000

P39

Big Pump Core Base

P12

Steel Ball Ø7.1438

P40

U-Ring NOK53*63*6

P13

Steel Ball Ø8.0000

P41

Big Pump Core

P14

Spring

P42

Big Connecting Bar

P15

Plug Screw

P43

Handle Socket For Low Pressure

P16

Copper WasherTT-245

P44

Pin 8*35

P17

NPT1/2” Connector

P45

Manual selector valve

P18

NPT1/4”Plug

P46

Hexagon Screw M8*35

P19

Fitting

P47

Spring Pinφ4*26

P20

Hexagon Bolt M8*20

P48

Fitting

P21

Connecting Rod Base

P49

Flat-head Screw GB70.2-M8*10

P22

Copper Washer TT-244

P50

Pump Cover

P23

Air Motor

P51

Air Hose 1

P24

NPT1/4”-8 Connector

P52

Air Hose Joint

P25

PU Tube 8*6

P53

Air Hose 2

P26

Pump Core Base

P54

Air Valve

P27

Pump Core

P55

O-Ring 9*1.9

P28

O-ring6.5*3

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 69 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 70

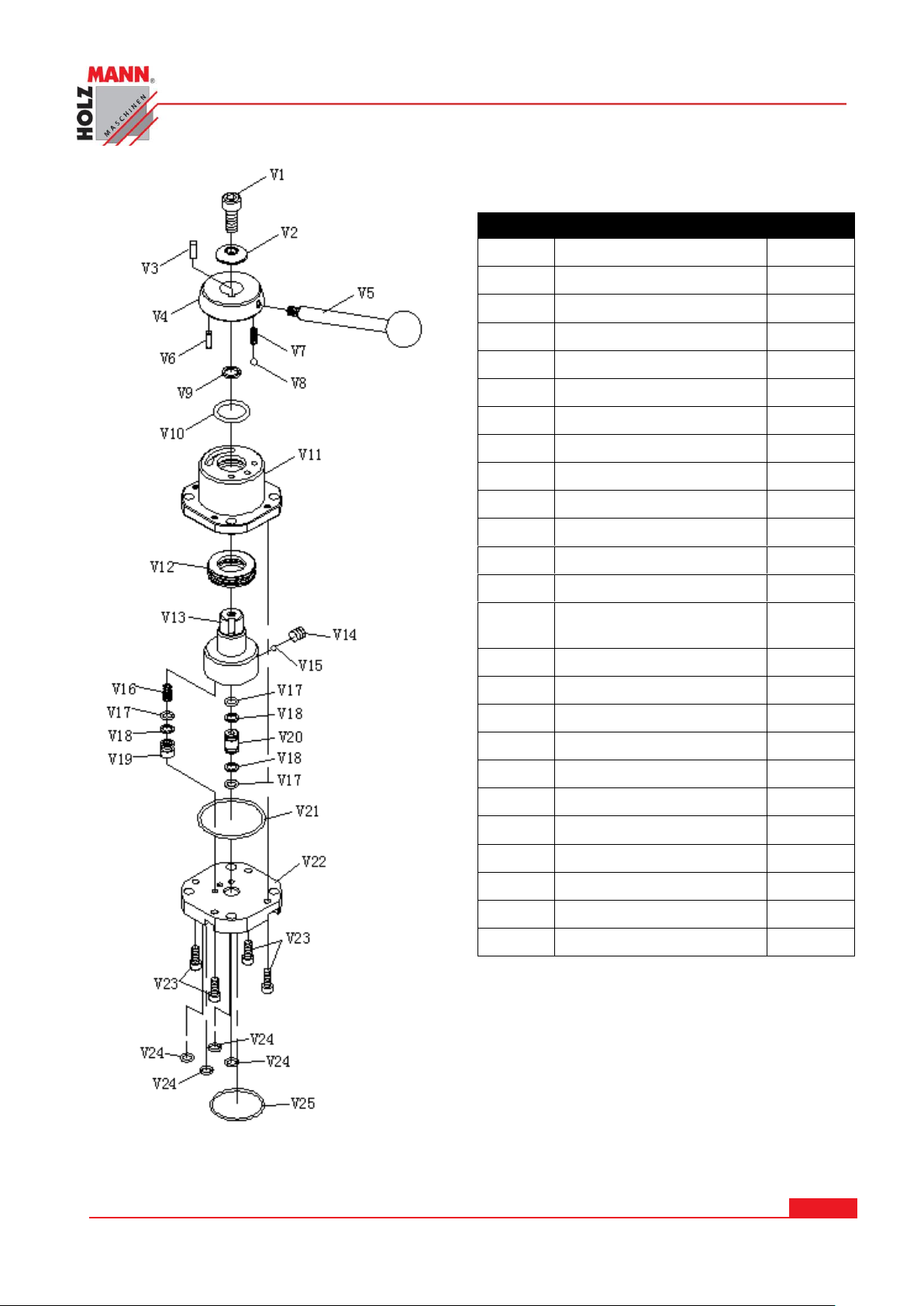

No.

Description

Qty.

Hexagon Screw

T Washer

Key

Moving Cover

Handle

Spring

Steel Ball

Copper Washer

V10

O-Ring

V11

Valve Jacket

V12

Ball Bearing

V13

Valve Plug

V14

Hexagon Socket Set Screw

1 V15

Steel Ball

V16

Spring

V17

O-Ring

V18

PTFE Washer

V19

Slide Valve

V20

Connector

V21

O-Ring

V22

Valve Plate

V23

Hexagon Screw

V24

O-Ring

V25

O-Ring

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 70 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 71

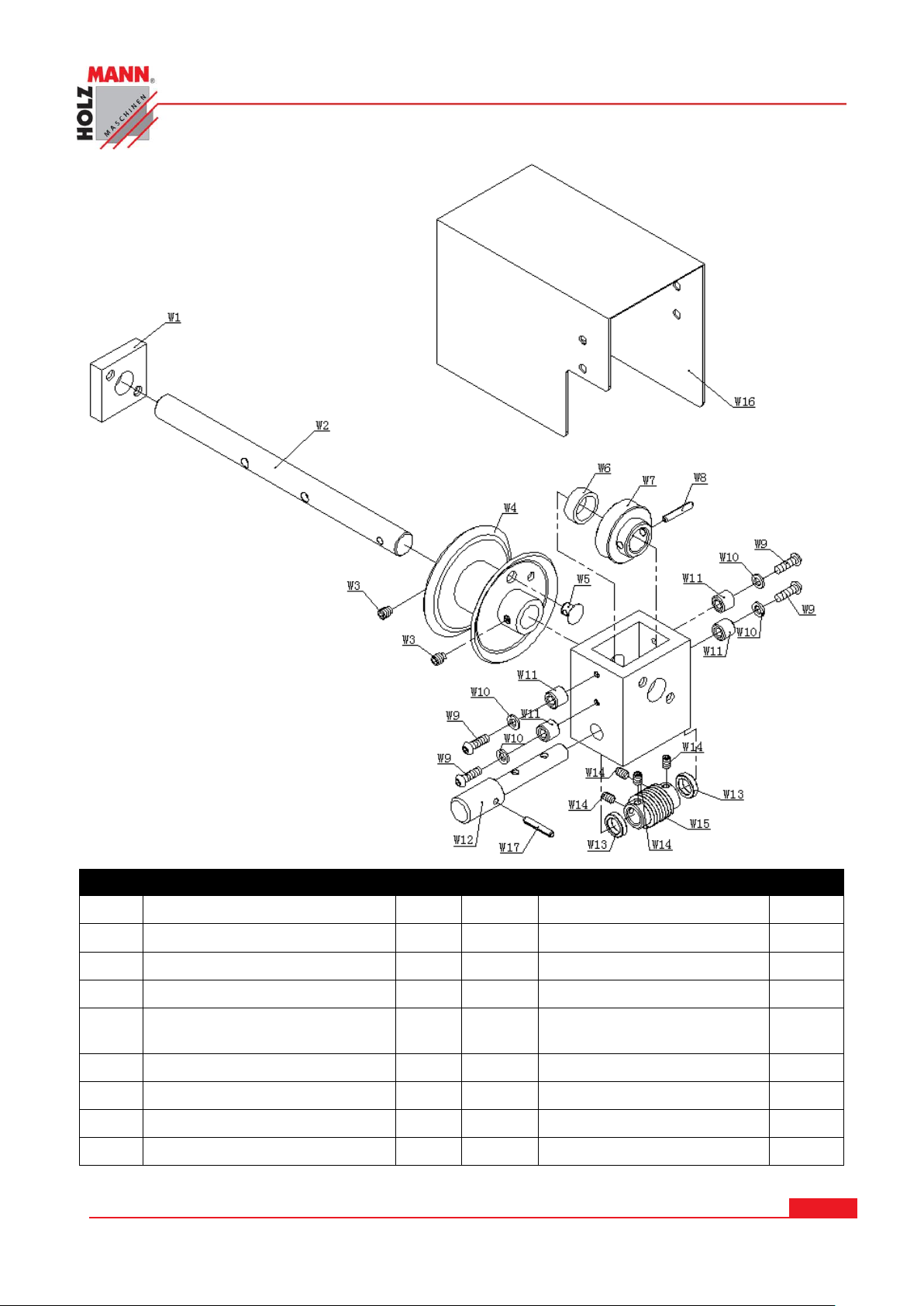

Description

Qty.

Description

Qty.

Support Plate

W10

Washer Ø10

Worm Shaft

W11

Washer

Hexagon Screw M8*10

W12

Worm Shaft

Winch

W13

Worm Washer

Rivet

W14

Hexagon Socket Set Screw M6*10

4 W6

Worm Pad

W15

Worm

W16

Winch Cover

Spring Pin Ø6*30

W17

Spring Pin Ø5*30

Hexagon Screw 6*20

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 71 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 72

Description

Qty.

Description

Qty.

Worm Connecting Shaft

Hexagon Socket Set Screw M6*5

Spring Pin Ø5*30

M10

Nut Cover

Spring Pin Ø4*25

M11

Connecting Bar

Washer Ø18

M12

Hex Bolt M8*30

Support Base 2

M13

Screw Base 1

Screw

M14

Washer Ø12

Nut 1 M15

Locking Nut

Damping Nut M8

Description

Qty.

Limit Screw

Hexagon Screw M8*10

Spring

Steel Ball Ø4.763

Heel V-Block

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 72 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 73

P r o d e j c e / D i s t r i b u t o r

HOLZMANN MASCHINEN® GmbH

A-4170 Haslach, Marktplatz 4

Tel.: +43 7289 71562-0; Fax.: +43 7289 71562-4

www.holzmann-maschinen.at [email protected]

Název / name

Werkstattpresse / shop press

Typ / model

WP 50H / WP 75H / WP 100H

Směrnice EU / EC-directives

2006/42/EG

Použité normy / applicable Standards

EN ISO 4413:2010, EN ISO 4414:2010,EN DIN ISO 13857

Haslach, 21.03.2013

Místo / Datum place/date

Klaus Schörgenhuber, ředitel

19 PROHLÁŠENÍ O SHODĚ / CERTIFICATE OF CONFORMITY

Tímto prohlašujeme, že výše uvedený typ stroje splňuje bezpečnostní a zdravotní požadavky norem EU. Toto prohlášení ztrácí svou platnost, pokud by došlo ke změnám nebo úpravám stroje, které námi nebyly

odsouhlaseny.

Hereby we declare that the above mentioned machines meet the essential safety and health requirements of the above stated EC directives. Any manipulation or change of the machine not being explicitly authorized by us in advance renders this document null and void.

__________________________

Gerhard Brunner Technická dokumentace Technical documentation

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 73 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 74

20 ZÁRUČNÍ PODMÍNKY

(stav k 24.02.2014)

Záruční požadavky kupujícího vyplývající z kupní smlouvy a uplatněné u prodejce (obchodní zastoupení firmy Holzmann) stejně jako práva vyplývající z legislativy příslušné země zůstávají tímto prohlášením nedotčeny.

Pro tento stroj platí následující záruční podmínky:

A) Záruka zahrnuje bezplatné odstranění veškerých vad stroje, za předpokladu splnění podmínek dle bodů (B-G), které

omezují správnou funkci stroje a jsou způsobeny vadou materiálu nebo výrobní vadou.

B) Záruční doba je 12 měsíců, u komerčního použití 6 měsíců od dodání zboží prvnímu kupujícímu. K reklamaci předlož-

te originální doklad o dodání zboží a kupní doklad v případě vlastního odběru zboží.

C) Pro nahlášení reklamace kontaktujte obchodní zastoupení společnosti HOLZMANN, u kterého jste výrobek pořídili a

předložte následující doklady:

 Kupní doklad/nebo doklad o dodávce zboží  Vyplněný Servisní formulář s hlášením vady

Při požadavku na dodání náhradního dílu kopii výkresu náhradních dílů s vyznačením potřebného dílu.



D) Průběh řešení reklamace a místo plnění určuje společnost HOLZMANN GmbH.

Snadno odstranitelné vady budou odstraněny obchodním zastoupením, u rozsáhlejších vad si vyhrazujeme právo na odborné posouzení na adrese sidla firmy č. 4707 Haslach, Österreich. Pokud není v servisní smlouvě explicitně uvedeno jinak, platí, že místem pro vyřízení reklamace je sídlo společnosti HOLZMANN-MASCHINEN na adrese 4707 Haslach, Österreich. Tato záruka výrobce nekryje případné náklady na přepravu zboží do sídla firmy.

E) Výluky ze záruky:

 Na díly, které vykazují známky opotřebení a při vadách stroje, které jsou následkem běžného opotřebení.  Při nevhodné nebo nedbalé montáži stroje, chybného uvedení do provozu příp. nevhodného připojení k elektrické

síti.

 Při nedodržení pokynů pro obsluhu stroje, nevhodném použití, nestandardních podmínkách prostředí,

nevhodných podmínkách pro provoz, nedostatečné údržbě a péči o stroj atd.

 Při použití a/nebo zamontování neoriginálních dílů a příslušenství nebo při dodatečných úpravách, které nejsou

schváleny společností HOZMANN.

 U zanedbatelných odchylek výrobku od jeho popisu, přičemž tyto nemají vliv na hodnotu nebo použití stroje pro

dané účely.

- Při překročení zátěže stroje. Zejména při vadách způsobených přetížením stroje z důvodu jeho vytížení pro ko-

merční účely, pro které tento stroj nebyl zkonstruován.

F) V rámci této záruky jsou další nároky kupujícího nad rámec plnění uvedeného v tomto dokumentu vyloučeny.

Tyto záruční podmínky přijímá kupující ze svobodné vůle. Tato záruka vylučuje případné prodloužení záruční doby, a

to i na náhradní díly

SERVIS

Po uplynutí záruční doby mohou být opravy realizovány i u neautorizovaných servisních firem.

K dispozici je Vám samozřejmě i nadále servis společnosti HOLZMANN-Maschinen GmbH. V takovém případě uplatněte Vaše nezávazné poptávky/reklamace s údaji dle bodu C) na náš zákaznický servis nebo nám

pošlete vyplněný přiložený servisní formulář.

Mail: [email protected] FAX: +43 7289 71562 0

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 74 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 75

21 GUARANTEE TERMS

(applicable from 21.03.2013)

Please consult our troubleshooting section for initial problem solving. Feel free to contact your HOLZMANN reseller or us for Customer Support!

Warranty claims based on your sales contract with your HOLZMANN retailer, including your statutory rights, shall not be affected by this guarantee declaration. HOLZMANN-MASCHINEN grants guarantee according to following conditions: A) The guarantee covers the correction of deficiencies to the tool/machine, at no charge, if it can be verified adequately

that the deficiencies were caused by a material or manufacturing fault.

B) The guarantee period lasts 12 months, and is reduced to 6 months for tools in commercial use. The guarantee peri-

od begins from the time the new tool is purchased from the first end user. The starting date is the date on the original delivery receipt, or the sales receipt in the case of pickup by the customer.

C) Please lodge your guarantee claims to your HOLZMANN reseller you acquired the claimed tool from with following

information: >> Original Sales receipt and/or delivery receipt >> Service form (see next page) filed, with a sufficient deficiency report >> for spare part claims: a copy of the respective exploded drawing with the required spare parts being marked clear

and unmistakable. D) The Guarantee handling procedure and place of fulfillment is determined according to HOLZMANNs sole discretion in

accordance with the HOLZMANN retail partner. If there is no additional Service contract made including on-site ser-

vice, the place of fulfillment is principally the HOLZMANN Service Center in Haslach, Austria. Transport charges for sendings to and from our Service Center are not covered in this guarantee. E) The Guarantee does not cover:

- Wear and tear parts like belts, provided tools etc., except to initial damage which has to be claimed immediately

after receipt and initial check of the machine.

- Defects in the tool caused by non-compliance with the operating instructions, improper assembly, insufficient

power supply, improper use, abnormal environmental conditions, inappropriate operating conditions, overload or insufficient servicing or maintenance.

- Damages being the causal effect of performed manipulations, changes, additions made to the machine.

- Defects caused by using accessories, components or spare parts other than original HOLZMANN spare parts.

- Slight deviations from the specified quality or slight appearance changes that do not affect functionality or value

of the tool.

- Defects resulting from a commercial use of tools that - based on their construction and power output - are not

designed and built to be used within the frame of industrial/commercial continuous load.

F) Claims other than the right to correction of faults in the tool named in these guarantee conditions are not covered by

our guarantee. G) This guarantee is voluntary. Therefore Services provided under guarantee do not lengthen or renew the guarantee period for the tool or the replaced part.

SERVICE

After Guarantee and warranty expiration specialist repair shops can perform maintenance and repair jobs. But we are still at your service as well with spare parts and/or machine service. Place your spare part / repair service cost inquiry by filing the SERVICE form on the following page and send it:

via Mail to: info@holzmann-maschinen.at or via Fax to: +437248611166

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 75 Dílenský lis / shop press WP 50H - WP 75H - WP 100

Page 76

Page 77

Sledování výrobku

Product experience form

Po dodání nás zajímá Vaše spokojenost s vý-

robkem.

We observe the quality of our delivered products in the frame of a Quality Management policy.

Při procesu zlepšování výrobků jsme totiž závislí na Vás a Vašich zkušenostech s prací se

strojem.

Your opinion is essential for further product development and product choice. Please let us know about your:

Jedná se o:

- Impressions and suggestions for improve-

ment.

- Vaše zkušenosti, které mohou být důležité

i pro ostatní uživatele.

- experiences that may be useful for other us-

ers and for product design

- Problémy, které se vyskytly v určitých

provozních situacích.

- Experiences with malfunctions that occur in

specific operation modes

- Návrhy na zlepšení výrobku.

Prosíme Vás proto o zaznamenání Vašich zkušeností a poznatků z provozu a jejich zaslání na naši adresu:

We would like to ask you to note down your experiences and observations and send them to us via FAX, E-Mail or by post:

Moje postřehy / My experiences:

J m é n o / N a m e : V ý r o b e k / P r o d u c t : D a t u m z a k o u p e n í / P u r c h a s e d a t e :

P r o d e j c e / P u r c h a s e d f r o m : E m a i l :

D í k y z a V a š i p o m o c ! T h a n k y o u f o r y o u r k i n d c o o p e r a t i o n !

KONTAKTNÍ ADRESA / CONTACTS: HOLZMANN MASCHINEN GmbH

4170 Haslach, Marktplatz 4 AUSTRIA Fax 0043 7248 61116-6

[email protected]
