Návod na obsluhu

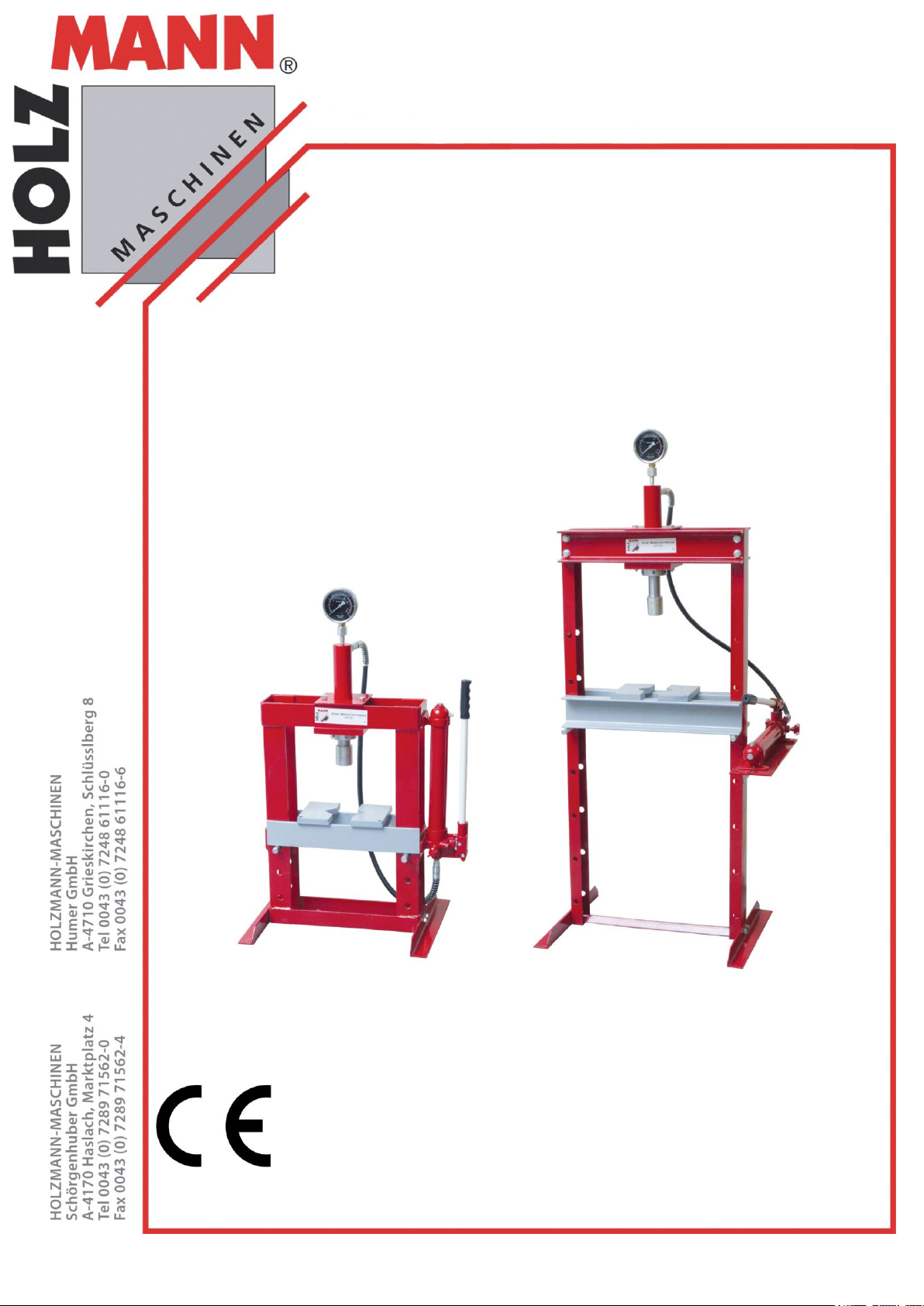

Dílenský lis
WP 10H / WP 12H / WP 20H
Přečtěte si tento návod na obsluhu a dodržujte bezpečnostní pokyny!
Technické změny a tiskové chyby vyhrazeny!
Vydání: 2010 – Revize 02 – ČEŠTINA
Page 2
HOLZMANN MASCHINEN GmbH
A-4170 Haslach, Marktplatz 4
Tel 0043 7289 71562 - 0
Fax 0043 7289 71562 - 4
Vážený zákazníku!
Tento návod na obsluhu obsahuje důležité informace a upozornění k manipulaci a provozu dílen-
ského lisu WP 10H / WP 12H / WP 20H.
Návod na obsluhu je nedílnou součástí stroje a musí být u něj uchován pro případné pozdější po-
užití. Pokud stroj předáváte třetí osobě, vždy návod přiložte!
Dodržujte bezpečnostní pokyny!
Před prvním použitím si pozorně přečtěte tento návod na obsluhu.
To Vám usnadní práci se strojem a pomůže předcházet chybám a případným škodám.
Dodržujte bezpečnostní pokyny a dbejte výstrah. Opomíjení bezpečnostních pokynů může vést
k vážným škodám na zdraví apod
Z důvodu neustálého vývoje našich produktů se mohou vyobrazení nebo obsah tohoto
návodu mírně lišit od skutečnosti. V případě zjištění nedostatků této dokumentace nás
o těchto laskavě informujte.
Technické změny a tiskové chyby vyhrazeny!
Autorské právo
© 2010
Tato dokumentace je chráněna autorským právem. Z toho vyplývající ústavní práva zůstávají ne-
dotčena! Přetisk dokumentace, překlad, použití fotografií a vyobrazení budou trestně stíhána.
Místo soudu je 4020 LINZ - ÖSTERREICH!
Kontakt na služby zákazníkům
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 2
Bedienungsanleitung WP 10H / WP 12H / WP 20H Werkstattpresse WP 10H / WP 12H / WP 20H
Page 3
OBSAH
1 TECHNIKA 4
1.1 Ovládací prvky a komponenty ................................. Chyba! Záložka není definována.
1.2 Technické údaje .................................................................................................. 5
2 BEZPEČNOST CHYBA! ZÁLOŽKA NENÍ DEFINOVÁNA.
2.1 Účel použití ............................................................. Chyba! Záložka není definována.
2.1.1 Provozní podmínky ........................................ Chyba! Záložka není definována.
2.2 Nedovolené použití .................................................. Chyba! Záložka není definována.
2.3 Bezpečnostní pokyny ............................................... Chyba! Záložka není definována.
2.4 Další rizika .............................................................. Chyba! Záložka není definována.
3 MONTÁŽ 8
3.1 Příprava ............................................................................................................... 8
3.1.1 Pracoviště .................................................... Chyba! Záložka není definována.
3.1.2 Příprava plochy ............................................. Chyba! Záložka není definována.
3.2 Montáž částí demontovaných z důvodu přepravy ................................................ 8
3.2.1 Montáž WP 10H ............................................................................................. 8
3.2.2 Montáž WP 12H ............................................................................................. 8
3.2.3 Montáž WP 20H ............................................................................................. 9
4 PROVOZ CHYBA! ZÁLOŽKA NENÍ DEFINOVÁNA.
4.1 Před prvním uvedením do provozu .......................... Chyba! Záložka není definována.
4.2 Obsluha ................................................................... Chyba! Záložka není definována.
5 ÚDRŽBA CHYBA! ZÁLOŽKA NENÍ DEFINOVÁNA.
5.1 Hydraulický olej ................................................................................................ 10
6 NÁHRADNÍ DÍLY CHYBA! ZÁLOŽKA NENÍ DEFINOVÁNA.

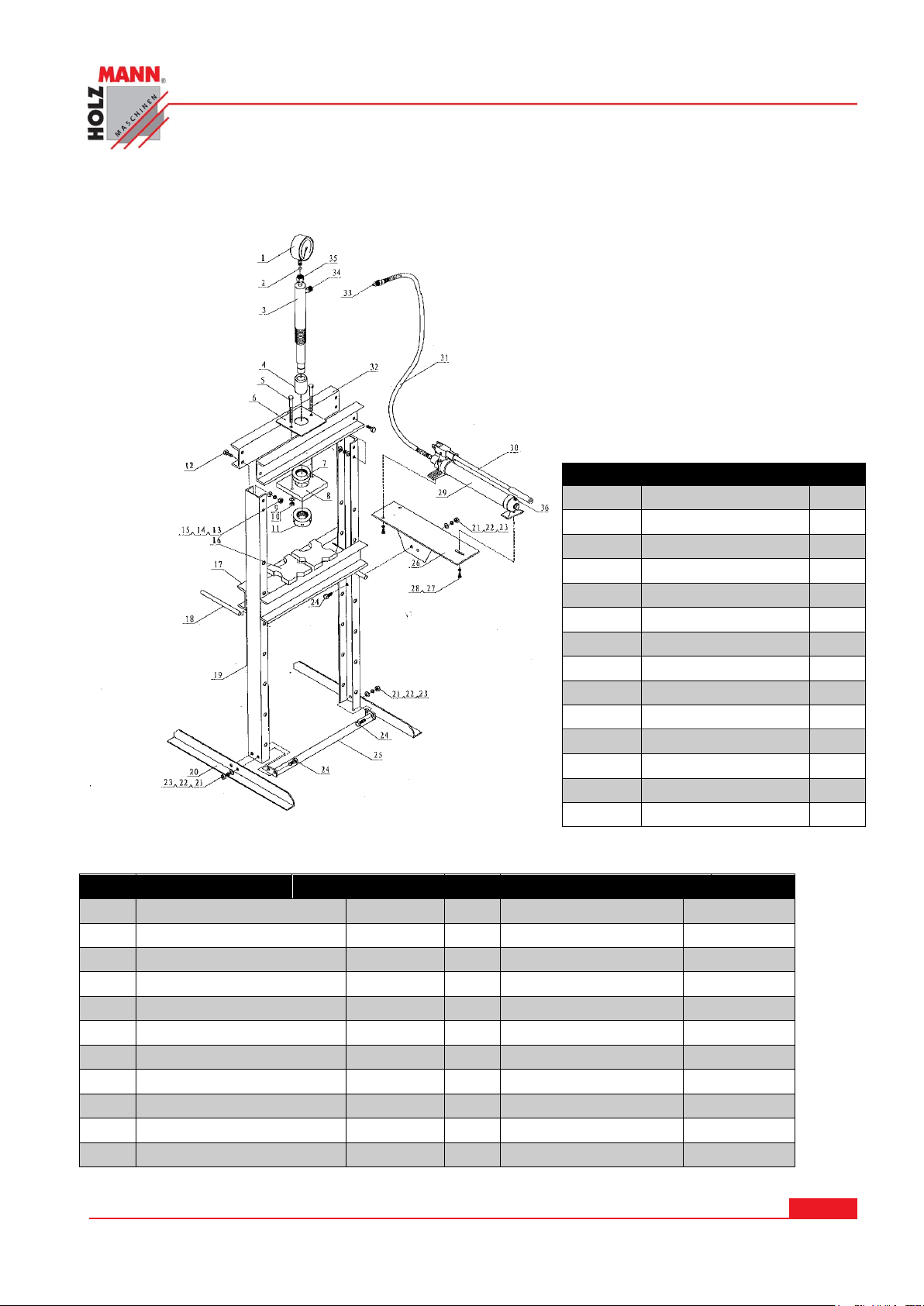

6.1 Rozpadový výkres WP 10H ................................................................................ 11
6.2 Rozpadový výkres WP 12H ................................................................................ 12
6.3 Rozpadový výkres WP 20H ................................................................................ 13
6.4 Objednávky náhradních dílů .................................... Chyba! Záložka není definována.
PROHLÁŠENÍ O SHODĚ / CERTIFICATE OF CONFORMITY 16
7 SLEDOVÁNÍ VÝROBKU CHYBA! ZÁLOŽKA NENÍ DEFINOVÁNA.
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 3
Bedienungsanleitung WP 10H / WP 12H / WP 20H Werkstattpresse WP 10H / WP 12H / WP 20H
Page 4
1 TECHNIKA
1
Rám
7
Manometr
2
Podpěry
8
Ovládací páka pumpy
3
Podložka obrobku
9
Zpětný ventil / Tlakový ventil
4
Lisovník
10
Pumpa
5
Zajišťovací šrouby
(u WP 20H posouvatelné háky)
11
Odvzdušňovací šroub
6
Přítlačný válec
6
1 2 3 4 5
6 7 8 9 10
WP 12H ukázka pro WP
10H a WP 20H
11

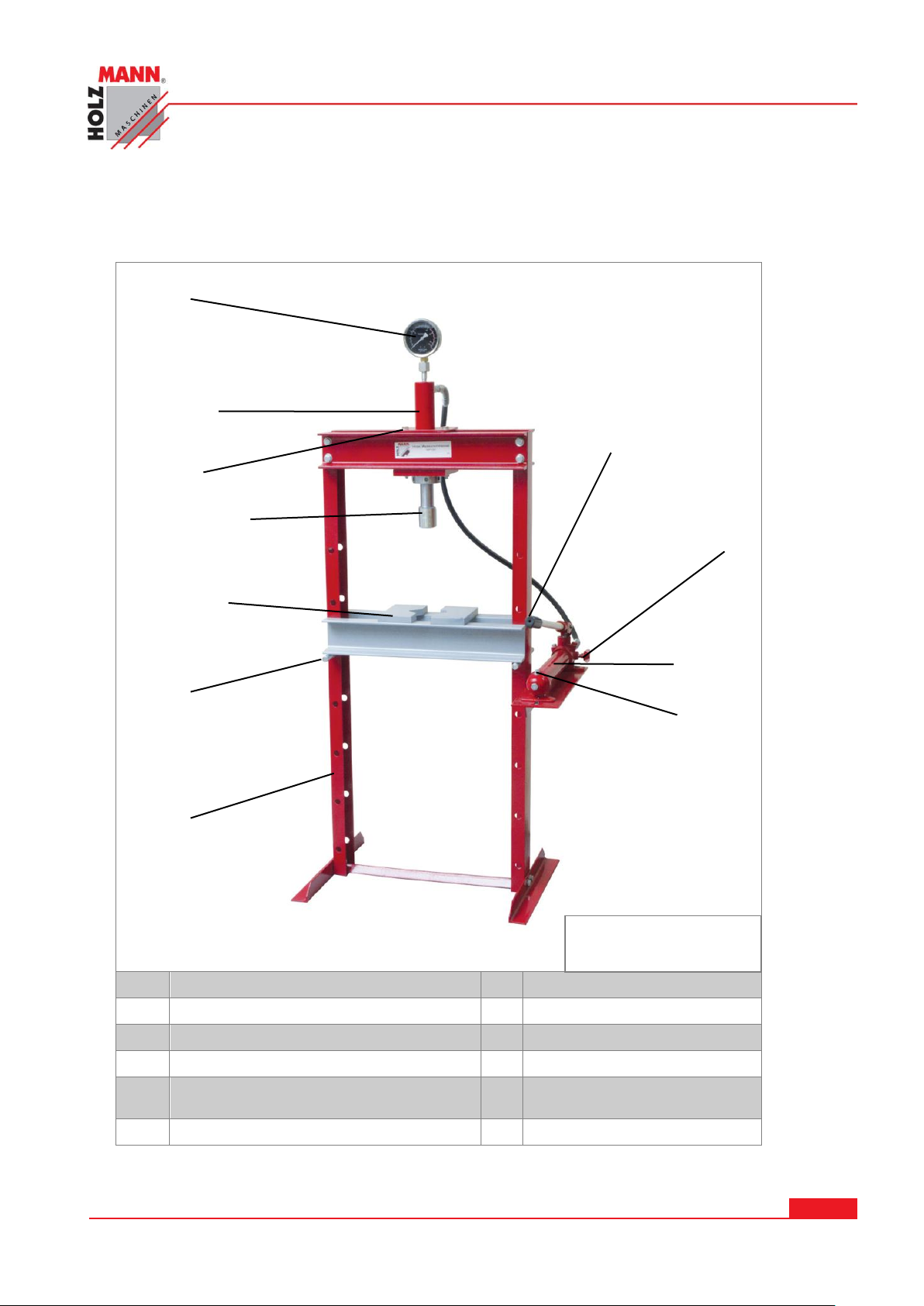

1.1 Ovládací prvky a komponenty
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 4
Bedienungsanleitung WP 10H / WP 12H / WP 20H
Page 5
1.2 Technické údaje
WP 10H
WP 12H
WP 20H
Zdvih pístu
mm
150
180
190
Šířka lože
mm
380
510
545
Pracovní rozsah
mm
0-340
0-918
0-988
Rozměr zdvihu ŠxV
mm
700x1040
800x1660
850x1800
Ø Lisovníku
mm
40
40
48
Max. celkový přítlak
t
10
12
20
Max. přítlak
kg/mm²
75
90
125
Doporučený max. provozní tlak
Bar
5800
7000
9800
Vlhkost
max. 70%
Teplota
od +5°С do +40°С
PSI (libra/palec²), 1 libra ~ 0,454kg, 1 palec ~ 25,4mm
1 kg/mm² ~ 1422 PSI
1 PSI ~ 0,068947 BAR
1kg/mm² ~ 98 BAR / 1 BAR ~ 1,02 kg/cm²
2 BEZPEČNOST
2.1 Účel použití
Dílenský lis může být použit pouze v bezvadném technickém stavu, pouze pro povolené účely a
osobami poučenými o bezpečnosti práce se strojem! Závady, které by mohly narušit bezpečnost
provozu stroje, nechte okamžitě odstranit!
Lis obsluhujte při postoji zepředu vpravo. Nikdy nestůjte přímo před strojem, když je obrobek li-
sován.
Obecně se zakazuje měnit nebo odstraňovat bezpečnostní výbavu stroje!
2.1.1 Provozní podmínky
Stroj je určen pro provoz pouze za následujících podmínek:
Stroj není určen pro venkovní použití.
Stroj není určen do provozů s rizikem exploze.
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 5
Bedienungsanleitung WP 10H / WP 12H / WP 20H
Page 6
2.2 Nedovolené použití
Pracoviště a podlahu kolem stroje udržujte v čistotě a zbavte ji
případného oleje, tuku a zbytků od zpracovávaného materiálu!
Zajistěte dostatečné osvětlení pracoviště, kde se stroj nachází!
Nepoužívejte stroj v mokrém nebo vlhkém prostředí a ve venkov-
ních prostorech!
Práce se strojem je při únavě, ztrátě koncentrace případně pod
vlivem léků, alkoholu nebo drog přísně zakázána!
Stoupání na stroj je zakázáno! Hrozí těžká zranění při pádu nebo
při převrácení stroje!
Dílenský lis WP 10H / WP 12H / WP 20H smí být obsluhován pouze
zaškoleným personálem.
Nepovolané osoby, zejména děti, a nezaškolený personál se nesmí
zdržovat v blízkosti běžícího stroje!
Při práci se strojem nenoste volné šperky, dlouhý oděv, kravaty.
Nebezpečné jsou i dlouhé rozpuštěné vlasy.
Volné části oděvu apod. se mohou namotat na pás pily a způsobit
tak vážná zranění!
Jakékoliv lisování pružin nebo podobných nestabilních obrobků je přísně zakázáno. Mo-
hou být totiž vymrštěny a způsobit těžká zranění.
Provoz stroje za podmínek mimo rámec uvedený v tomto návodu není povolen.
Provoz stroje bez ochranného oděvu a zejména bez ochrany zraku je zakázán;
Jakékoliv změny na konstrukci stroje jsou zakázány.
Provoz stroje způsobem a k účelům, které neodpovídají 100% pokynům v tomto návodu
na obsluhu, je výslovně zakázán.
Za škody a zranění způsobená jiným než ke svému účelu určenému použití stroje
nenese společnost HOLZMANN-MASCHINEN jakoukoliv odpovědnost nebo záruku.
2.3 Bezpečnostní pokyny
Výstražné štítky a/nebo nálepky na stroji, které jsou již nečitelné nebo chybějí, musejí
být okamžitě obnoveny!
Pro zabránění vadné funkce stroje, jeho poškození nebo škodám na zdraví dbejte VŽDY následujících pokynů:
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 6
Bedienungsanleitung WP 10H / WP 12H / WP 20H
Page 7
Při práci používejte vhodné ochranné prostředky, které mají
certifikaci CE.
(ochranné rukavice, ochranné brýle, sluchátka atd.)!
Nikdy nedovolte překročení max. lisovací síly dílenského lisu.
Dbejte na to, aby byli podložka obrobku, lisovník a samotný obro-
bek zbavené mastnoty a celkově v čistém a suchém stavu.
Dílenský lis používejte výhradně na stabilní, rovné a nekluzké pod-
ložce!
Při obsluze udržujte bezpečnou vzdálenost rukou a nohou od pra-
covní plochy lisovníku.
Při doplňování nebo výměně oleje používejte výhradně kvalitní
hydraulický olej.
Přesvědčte se, že jsou podložka obrobku i samotný obrobek vy-
středěny.
Před spuštěním pootočte odvzdušňovacím šroubem (11) o 4 stoupání závitu. Po skončení práce opět zavřete.
Na stroji je pouze několik málo komponent, které vyžadují údržbu. Není
nutné na stroji cokoliv demontovat. Opravy svěřte výhradně kvalifikova-
nému opraváři!
Příslušenství: Používejte pouze příslušenství doporučené společností
HOLZMANN!
V případě dotazů nebo potíží se obracejte na náš zákaznický servis.
2.4 Další rizika
I při dodržování bezpečnostních předpisů a pokynů pro správné použití stroje hrozí další rizika:
Nebezpečí zranění od převrácení stroje.
Nebezpečí pořezání od hran obrobku.
Nebezpečí poranění, především zraku, od odletujících částí obrobku.
Tato rizika je možné minimalizovat při dodržování všech bezpečnostních pokynů, údržby a péče o stroj a při vhodném používání stroje zaškolenou obsluhou. Přes veškeré ochranné pomůcky a bezpečnostní výbavu stroje jsou Vaše koncentrace na práci a technické předpoklady
pro obsluhu stroje jakým je dílenský lis WP 10H/WP 12H/WP 20H tím nejdůležitějším bezpečnostním faktorem!
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 7
Bedienungsanleitung WP 10H / WP 12H / WP 20H
Page 8
3 MONTÁŽ
UPO ZO RNĚ NÍ
Použití ředidel na barvy, benzinu, agresivních chemikálií
nebo jiných odstraňovačů vede k trvalému poškození ošetřených ploch!
Platí:
Pro čištění používejte pouze jemné čistící prostředky.
3.1 Příprava
3.1.1 Pracoviště
Pro stroj zvolte vhodné místo;
Dbejte přitom bezpečnostních pokynů podle kapitoly 2. a rozměrů stroje podle
kapitoly 1.
3.1.2 Příprava plochy
Stroj zbavte konzervačního prostředku, kterým jsou opatřeny jeho části bez povrchové
úpravy z důvodu jeho ochrany proti korozi. Dekonzervaci lze provést běžnými rozpouštědly.
Nikdy nepoužívejte nitroředidla nebo obdobná rozpouštědla a v žádném případě nepoužívej-
te vodu.
3.2 Montáž částí demontovaných z důvodu přepravy
3.2.1 Montáž WP 10H
Dílenský lis WP 10H je dodáván prakticky v předmontovaném stavu. V případě potřeby
použijte pro montáž demontovaných částí rozpadový výkres dílenského lisu WP 10H.
3.2.2 Montáž WP 12H
Dílenský lis WP 12H je dodáván prakticky v předmontovaném stavu. Číslené odkazy ()
najdete v rozpadovém výkresu lisu WP 12H. Následující díly je nutné namontovat:
Spojte patku (20) s levou částí rámu a spojovací patkou (25) pomocí šroubů
(24), příložek (21), pérových podložek (22) a matek (23).
Druhou patku (20) spojte stejným zpúsobem s pravou částí rámu a spojovací
patkou.
Nyní lis postavte, namontujte horní příčník na levou a pravou část rámu (19) po-
mocí šroubů (12), příložek (14) a matic (13).
Položte horní desku (6) na namontovaný příčník, prostrčte šroub (5) otvorem v
horní desce, zasuňte přítlačný válec do otvoru v horní desce.
Namontujte horní kruhovou matici (7) na přítlačný válec, pak namontujte spodní
desku (8) pomocí šroubu (5), matky (10) a příložky (9).
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 8
Bedienungsanleitung WP 10H / WP 12H / WP 20H
Čepy (18) nasaďte do příslušných otvorů rámu a usaďte lože rámu lisu (17) na
tyto čepy.
Page 9
Nyní namontujte spodní desku pumpy (26) na pravou část rámu pomocí šroubů
(24), příložek (21), pérových podložek (22) a matek (23).
Zajistěte pumpu pomocí šroubu (27) a příložek (28) k desce a nasaďte držadlo
pumpy na sloupek.
Nakonec smontujte připojovací kus (33) s matkou (34) a namontujte manometer
(1) na připojovací kus (35).
Ujistěte se, že jsou všechny spoje řádně dotaženy.
3.2.3 Montáž WP 20H
Spojte patku (21) s levou částí rámu (20) a spojovací patkou (26) pomocí šroubů
(25), příložek (22), pérových podložek (23) a matek (24).
Druhou patku (21) spojte shodně s pravou částí rámu a spojovací patkou.
Nyní lis postavte, namontujte horní příčník (10) na levou a pravou část rámu (20)
pomocí šroubů (9), příložek (13), pérových podložek (12) a matek (11).
Ustavte druhý příčník a nasaďte spodní desku (7) na vedení v příčníku. Nyní mů-
žete stejným způsobem namontovat druhý příčník a pomocí šroubů (9), příložek
(13), pérových podložek (12) a matek (11) ho zajistit.
Namontujte horní kruhovou matici (6) na přítlačný válec (3), pak nasaďte pří-
tlačný válec na spodní desku (7) a zajistěte ho pomocí kruhových matic (8).
Lisovník (5) upevněte na přítlačný válec.
Spojte obě rámové lože lisu (18) pomocí šroubů (28) a dutinek (27). Příložky
(14) pérové podložky (15) zajistěte pomocí matek (16).
Čepy (19) nasaďte do příslušných otvorů rámu a usaďte lože rámu lisu na tyto
čepy.
Nyní namontujte spodní desku pumpy (31) na pravou část rámu pomocí šroubů
(25), příložek (22), pérových podložek (23) a matek (24).
Zajistěte pumpu pomocí šroubů (29) a příložek (30) k desce a nasaďte držadlo
pumpy na sloupek.
Nakonec smontujte připojovací kus (36) s matkou (37) a namontujte manometer
(1) na připojovací kus (38).
Ujistěte se, že jsou všechny spoje řádně dotaženy.
4 PROVOZ
4.1 Před prvním uvedením do provozu
Přečtete si a důkladně se seznamte s bezpečnostními podmínkami
Proveďte řádně montáž stroje
Zajistěte pracoviště
Otevřete úplně zpětný ventil čerpadla, několikrát stiskněte páčku čerpadla. Tento úkon
zajistí, aby nebyl hydraulický systém stroje zavzdušněn před prvním uvedením do provozu.
4.2 Obsluha
Podložky obrobku umístěte na lože stroje
Před spuštěním otevřte odvzdušňovací šroub (11) pootočením o 4 stoupání závitu. Po
práci opět zavřete.
Obrobek umístěte na podložku
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 9
Bedienungsanleitung WP 10H / WP 12H / WP 20H
Page 10
Zavřete úplně zpětný ventil na čerpadle
Pumpujte tak dlouho, dokud se raznice zcela nedotkne obrobku
Přesvědčte se, že:
o podložka obrobku i obrobek samotný jsou bezpečně umístěny a vycentrovány
tak, aby se tlak optimálně rozložil na podložku a na dílenský lis.
Nyní stiskněte páčku čerpadla a proveďte požadovanou operaci.
Tlakoměr ukazuje celkový tlak a je umístěn na podstavci raznice!
DŮLEŽITÉ: Po skončení operace snižte POMALU tlak na obrobek tak, že otočíte
pomalu zpětný ventil proti směru otáčení hodinových ručiček.
Následně obrobek z lisu vyjměte.
5 ÚDRŽBA
Stroj je nenáročný na údržbu a pouze několik málo dílů vyžaduje z hlediska údržby pozornost
obsluhy.
Poruchy nebo závady, které mohou ovlivnit bezpečnost, nechte okamžitě odstranit. Opravy smí
provádět pouze kvalifikovaný personál!
Lis čistěte vždy jemnými neabrasivními čistícími prostředky a po vyčištění lis řádně vysušte. Řád-
né a pravidelné čištění stroje zaručuje jeho dlouhou životnost a je předpokladem pro bezpečný
provoz. Nikdy nepoužívejte k čištění prostředky jako benzin, petrolej, sodu apod.
Pravidelně kontrolujte bezvadný a čitelný stav výstražných a bezpečnostních štítků stroje. Před
každým použitím stroje zkontrolujte jeho bezvadný stav. Všechny pohyblivé části stroje naolejujte v pravidelných intervalech.
Uskladnění stroje je možné pouze v suchém prostředí a musí být zajištěn proti vlivu počasí. Zajis-
těte, aby byl píst ve zpětné poloze a v hydraulickém systému nebyl žádný vzduch. Při pozici pístu
ve zpětné poloze otevřete zpětný ventil a několikrát stiskněte páčku čerpadla.
5.1 Hydraulický olej
Pravidelně kontrolujte stav hydraulického oleje!
K tomu odejměte víko nalévacího hrdla na čerpadle, proveďte kontrolu a v případě potřeby
doplňte kvalitní (!) hydraulický olej (Otázky ke značení oleje apod. směřujte na svého prodej-
ce). Nikdy nepoužívejte jiné než doporučené oleje a nikdy oleje nemíchejte. Po kontrole a do-
plnění našroubujte víko nalévacího hrdla zpět a proveďte odvzdušnění hydraulického systému.
Hydraulický olej vyměňte každých 100 motohodin.
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 10
Bedienungsanleitung WP 10H / WP 12H / WP 20H
Page 11
6 NÁHRADNÍ DÍLY
Číslo
Popis
Množství
Číslo
Popis
Množství
1
Manometer
1
12
Werkstückunterlage
2
2
Dichtungsring
1
13
Pressplattform
1
3
Presszylinder
1
14
Untere Rundmutter
1
4
Druckschlauch
1
15
Platte
1
5
Druckstempel
1
16
Obere Rundmutter
1
6
Handpumpe
1
17
Rahmen
1
7
Schraube M10x25
4
18
Beilagscheibe
3
8
Fuß 2 19
Schraube M8x15
3
9
Haltebolzen
2
20
Platte
1
10
Beilagscheibe
6
21
Schraube M10x110
2
11
Mutter M10
6

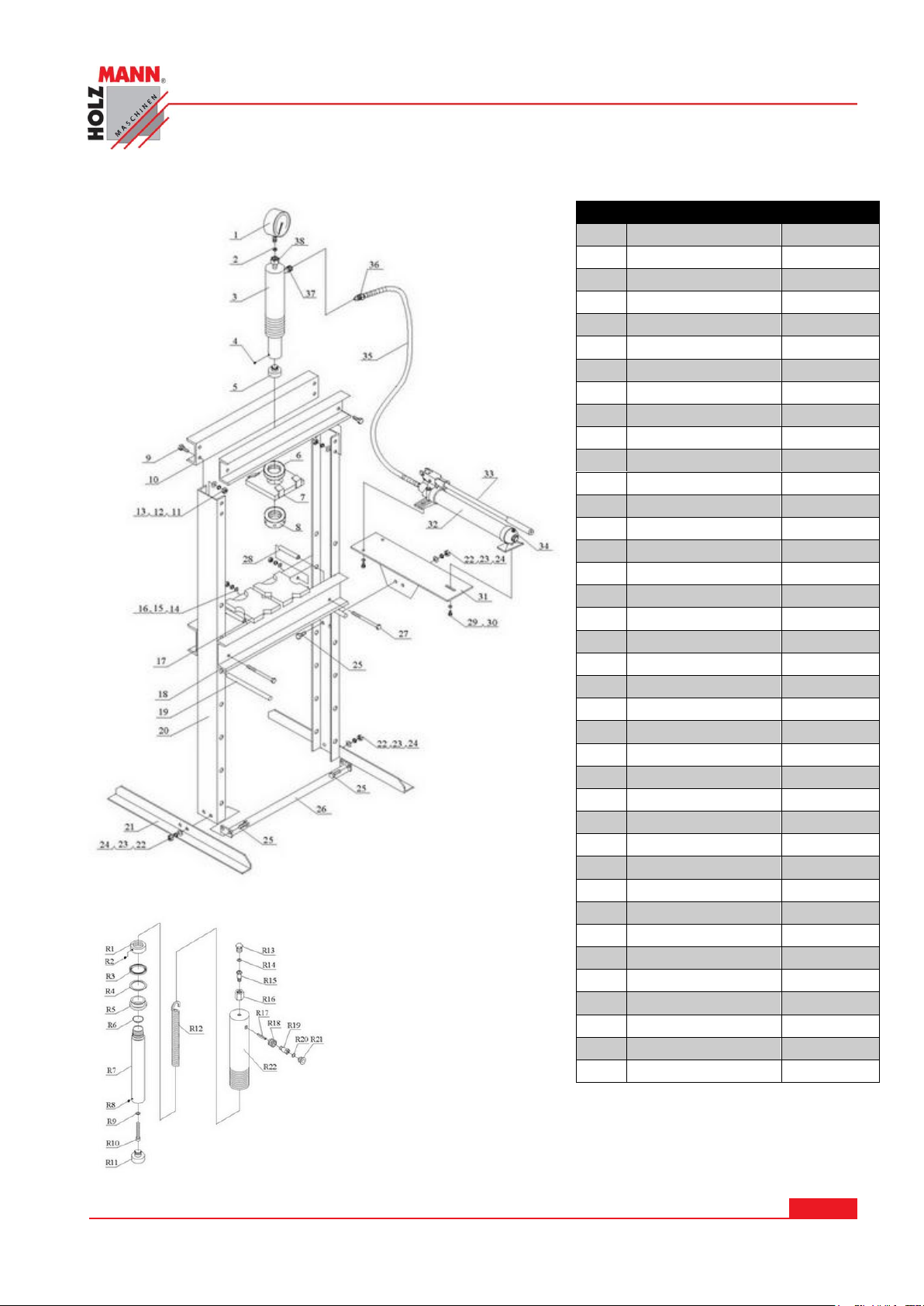

6.1 Rozpadový výkres WP 10H
NÁHRADNÍ DÍLY
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 11
Bedienungsanleitung WP 10H / WP 12H / WP 20H Werkstattpresse WP 10H / WP 12H / WP 20H
Page 12

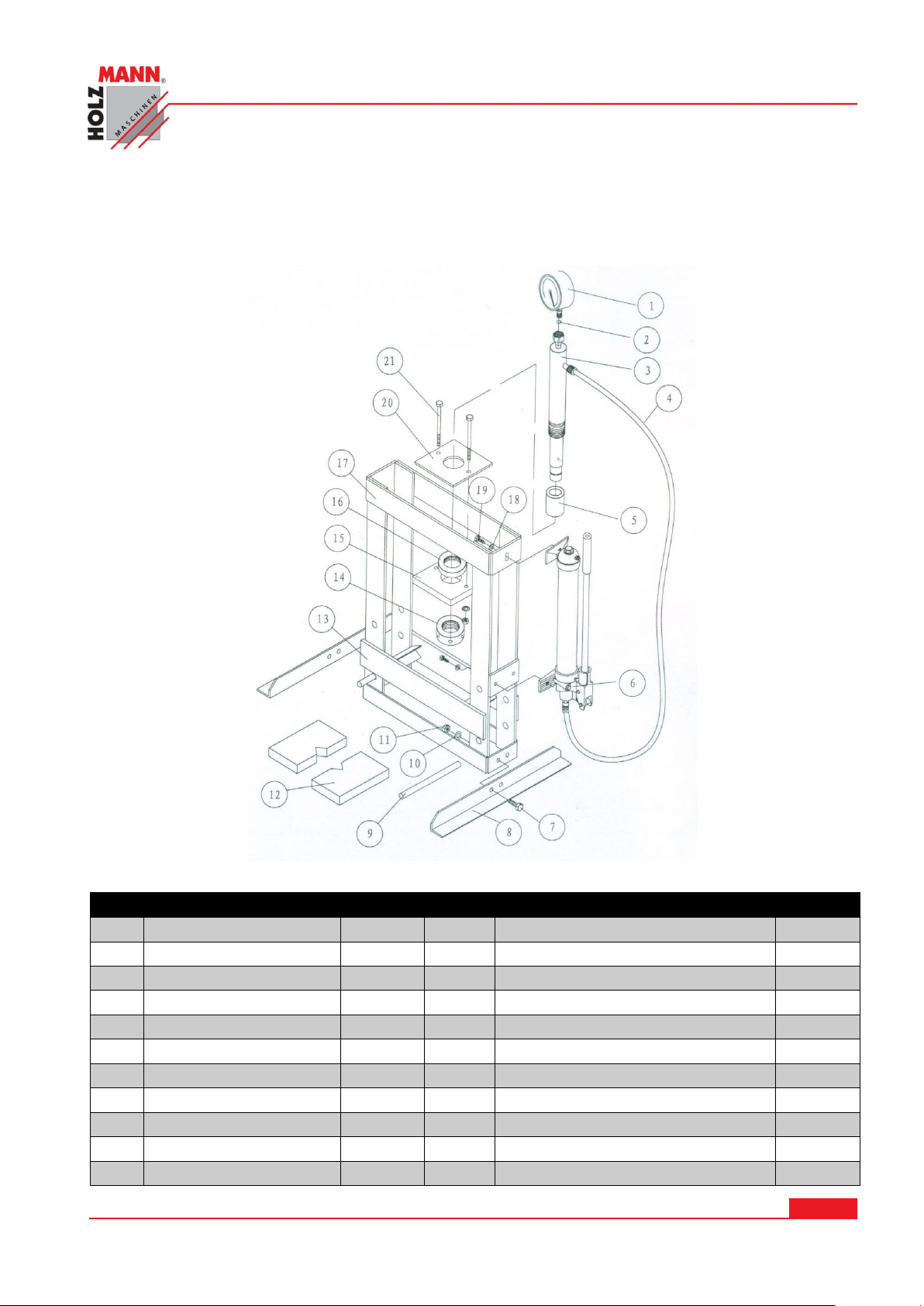

6.2 Rozpadový výkres WP 12H
Číslo
Popis
1
Manometer
1 2 Nylon Ring
1 3 Zylinder
1 4 Druckstempel
1 5 Schraube M10
2 6 Obere Platte
1 7 Obere Rundmutter
1 8 Untere Platte
1
9
Beilagscheibe Ø10
2
10
Mutter M10
2
11
Untere Rundmutter
1
12
Schraube M16x35
4
13
Mutter M16
4
14
Federring Ø16
4
Číslo
Popis
Číslo
Popis
15
Beilagscheibe Ø 16
4
26
Unterplatte Pumpe
1
16
Werkstückunterlage
2
27
Schraube M8x15
3
17
Pressrahmenbett
1
28
Beilagscheibe Ø
18
Bolzen
2
29
Pumpe
1
19
Rahmen
2
30
Pumpengriff
1
20
Fuß 2 31
Druckschlauch
1
21
Beilagscheibe Ø12
6
32
Obere Querträger
2
22
Federring Ø12
6
33
Anschlussstück
1
23
Mutter M12
6
34
Verbindungsmutter
1
24
Schraube M12x30
6
35
Manometeranschluss
1
25
Verbindungsfuß
1
36
Öleinfüllstutzen
1
NÁHRADNÍ DÍLY
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 12
Bedienungsanleitung WP 10H / WP 12H / WP 20H Werkstattpresse WP 10H / WP 12H / WP 20H
Page 13
6.3 Rozpadový výkres WP 20H
Číslo
Popis
1
Manometer
1
2
Dichtungsring
1
3
Zylinder
1
4
Fixiermutter M6
1
5
Druckstempel
1
6
Obere Rundmutter
1
7
Untere Platte
1
8
Untere Rundmutter
1
9
Schraube M16×35
8
10
Obere Querträger
2
11
Mutter M16
8
12
Federring Ø16
8
13
Beilagscheibe Ø16
8
14
Beilagscheibe Ø10
4
15
Federscheibe Ø10
4
16
Mutter M10
4
17
Werkstückkunterlage
2
18
Pressrahmenbett
2
19
Haltebolzen für 18
2
20
Rahmen
2
21
Fuß
2
22
Beilagscheibe Ø12
6
23
Federscheibe Ø12
6
24
Mutter M12
6
25
Schraube M12×30
6
26
Verbindungsfuß
1
27
Schraube M10×130
4
28
Hülsen
4
29
Schraube M8×15
3
30
Beilagscheibe Ø8
3
31
Pumpenplatte
1
32
Pumpe
1
33
Pumpengriff
1
34
Ölnachfüllmutter
1
35
Druckschlauch
1
36
Anschlussstück
1
37
Verbindungsmutter
1
38
Manometeranschluss
1
NÁHRADNÍ DÍLY
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 13
Bedienungsanleitung WP 10H / WP 12H / WP 20H Werkstattpresse WP 10H / WP 12H / WP 20H
Page 14
NÁHRADNÍ DÍLY
Číslo
Popis
Číslo
Popis
R1
Mutter
R12
Feder
R2
Schraube M6x6
R13
Schraube
R3
Dichtungsring
R14
Nylon Ring
R4
Ring
R15
Anschluss
R5
Hülse
R16
Verbindungsmutter
R6
O-Ring
R17
Bolzen
R7
Ramme
R18
Verbindungsmutter
R8
Schraube M6x10
R19
Verbindungsstück
R9
Dichtungsscheibe
R20
O-Ring
R10
Schraube M10
R21
Kappe
R11
Zehe
R22
Zylinder
UPO ZO RNĚ NÍ
Použití jiných než originálních náhradních dílů má za následek ztrátu záruky!
Platí:
Při výměně komponent/dílů používejte pouze originální náhradní
díly.
6.4 Objednávky náhradních dílů
Použitím originálních dílů od společnosti Holzmann používáte díly, které spolu dokonale sedí a
jejich montáž je časově méně náročná. Originální náhradní díly zaručují delší životnost stroje.
Adresu pro objednání dílů naleznete v kontaktech na zákaznický ser-
vis v předmluvě této dokumentace.
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 14
Bedienungsanleitung WP 10H / WP 12H / WP 20H Werkstattpresse WP 10H / WP 12H / WP 20H
Page 15
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 15
Bedienungsanleitung WP 10H / WP 12H / WP 20H Werkstattpresse WP 10H / WP 12H / WP 20H
Page 16
PROHLÁŠENÍ O SHODĚ / CERTIFICATE OF CONFORMITY
D o v o z c e / D i s t ri b u t o r
HOLZMANN MASCHINEN GmbH
A-4170 Haslach, Marktplatz 4
Tel.: +43/7289/71562-0;
Fax.: +43/7289/71562-4
Název / Name
Dílenský lis / Hydraulic Shop Press
Typ (y) / Model(s)
Holzmann WP 10H, WP 12H, WP 20H
Směrnice ES / EC-Directive(s)
Směrnice pro stroje / Machinery Directive 2006/42/EC
Haslach, 12.05.2013
Klaus Schörgenhuber, CEO
Místo/place, Datum/date
Podpis / sign
Tímto prohlašujeme, že výše uvedený typ zařízení splňuje bezpečnostní a zdravotní požadavky
norem EU. Toto prohlášení ztrácí svou platnost, pokud by došlo ke změnám nebo úpravám zařízení, které námi nebyly odsouhlaseny.
Hereby we declare that the mentioned machines fulfil all relevant health and safety requirements
of the above stated EC-Directives. Any manipulation of the machines, not authorized by
HOLZMANN Maschinen explicitly in written form, renders this document invalid.
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 16
Bedienungsanleitung WP 10H / WP 12H / WP 20H Werkstattpresse WP 10H / WP 12H / WP 20H
Page 17
7 SLEDOVÁNÍ VÝROBKU
HOLZMANN MASCHINEN GmbH
A-4170 Haslach, Marktplatz 4
Tel 0043 7289 71562 - 0
Fax 0043 7289 71562 – 4
Po dodání nás zajímá Vaše spokojenost s výrobkem.
Při procesu zlepšování výrobků jsme totiž závislí na Vás a Vašich zku-
šenostech s prací se strojem.
Jedná se o:
• Vaše zkušenosti, které mohou být důležité i pro ostatní uživa-
tele.
• Problémy, které se vyskytly v určitých provozních situacích.
• Návrhy na zlepšení výrobku.
Prosíme Vás proto o zaznamenání Vašich zkušeností a poznatků
z provozu a jejich zaslání na naši adresu:
SLEDOVÁNÍ VÝROBKU
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 17
Bedienungsanleitung WP 10H / WP 12H / WP 20H Werkstattpresse WP 10H / WP 12H / WP 20H
Loading...
