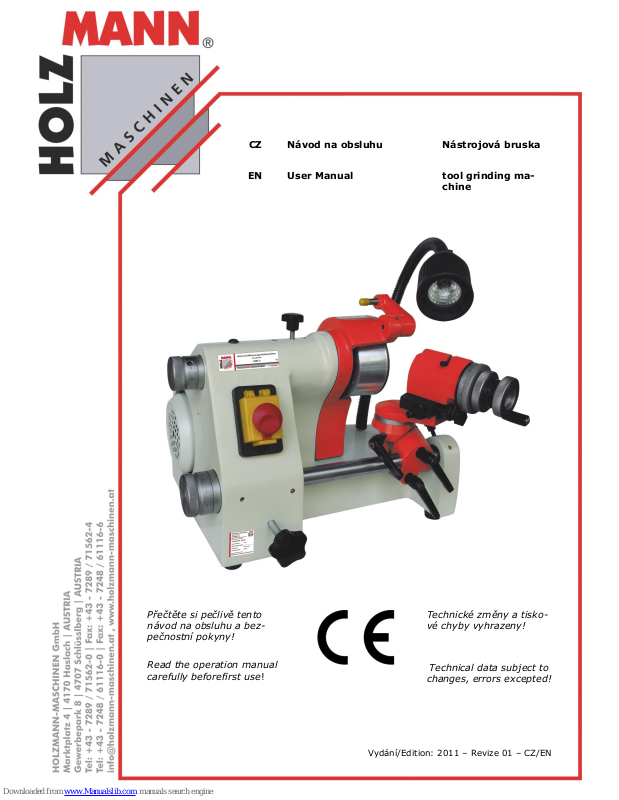

Holzmann UWS3 User Manual [en, cs, de]

UWS3

Přečtěte si pečlivě tento
návod na obsluhu a bez-
pečnostní pokyny!

Technické změny a tisko­vé chyby vyhrazeny!

Read the operation manual
carefully beforefirst use!

Technical data subject to

changes, errors excepted!

Vydání/Edition: 2011 – Revize 01 – CZ/EN

CZ

Návod na obsluhu

Nástrojová bruska

EN

User Manual

tool grinding ma­chine

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Strana 2
Nástrojová bruska UWS3

CZ

BEZPEČNOSTNÍ ZNAČKY
VÝZNAM SYMBOLŮ

EN

SAFETY SIGNS
DEFINITION OF SYMBOLS

CZ

VÝSTRAHA! Dbejte bezpečnostních pokynů! Opomíjení předpisů a poky-

nů k obsluze nástrojové brusky může mít za následek vážná poranění osob
nebo může vést k smrtelným úrazům.

EN

ATTENTION! Ignoring the safety signs and warnings applied on the ma-

chine as well as ignoring the security and operating instructions can cause
serious injuries and even lead to death.

CZ

PŘEČTĚTE SI TENTO NÁVOD! Přečtěte si pozorně návod na obsluhu

a údržbu tohoto stroje a seznamte se dobře s ovládacími prvky stroje, aby
byl správně užíván a předcházelo se škodám na lidech i na samotném stroji.

EN

READ THE MANUAL! Read the user and maintenance manual carefully

and get familiar with the controls n order to use the machine correctly and
to avoid injuries and machine defects.

CZ

OCHRANNÉ POMŮCKY! Použití ochrany sluchu, bez-

pečnostních brýlí a pracovní obuvi je povinné.

EN

PROTECTIVE CLOTHING! The operator is obligated to wear proper

ear protection, safety goggles and safety shoes

CZ

CE-KONFORMITA – Tento výrobek odpovídá směrnicím ES.

EN

EC-CONFORM - This product complies with the EC-directives.

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Strana 3
Nástrojová bruska UWS3

Vážený zákazníku!

Tento návod na obsluhu obsahuje důležité informace a upozornění k manipulaci a provozu nástro-
jové brusky UWS3.

Návod na obsluhu je nedílnou součástí stroje a musí být u něj uchován pro případné pozdější po-
užití. Pokud stroj předáváte třetí osobě, vždy návod přiložte!

Dodržujte bezpečnostní pokyny!

Před prvním použitím si pozorně přečtěte tento návod na obsluhu.
To Vám usnadní práci se strojem a pomůže předcházet chybám a případným škodám.
Dodržujte bezpečnostní pokyny a dbejte výstrah. Opomíjení bezpečnostních pokynů mů­že vést k vážným škodám na zdraví.

Z důvodu neustálého vývoje našich produktů se mohou vyobrazení nebo obsah tohoto návodu
mírně lišit od skutečnosti. V případě zjištění nedostatků této dokumentace nás o těchto laskavě

informujte.

Technické změny a tiskové chyby vyhrazeny!

Autorské právo

© 2010
Tato dokumentace je chráněna autorským právem. Z toho vyplývající ústavní práva zůstávají ne-

dotčena! Přetisk dokumentace, překlad, použití fotografií a vyobrazení bez souhlasu výrobce bu­dou trestně stíhána. Místo soudu je v Rohrbachu!

Kontakt na služby zákazníkům

HOLZMANN MASCHINEN GmbH

A-4170 Haslach, Marktplatz 4
Tel [phone] - 0
Fax [phone] - 4

[email protected]
PO-PÁ 8-12 & 13-17 hod.

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Strana 4
Nástrojová bruska UWS3

1 PŘED UVEDENÍM DO PROVOZU

1. Zkontrolujte obsah balení – stroj a jeho příslušenství – podle balicího listu.

2. Před uvedením do provozu si řádně přečtěte tento návod na obsluhu.

3. Dbejte, aby byla nástrojová bruska provozována a udržována podle pokynů uvedených v

tomto návodu na obsluhu.

4. Přečtěte si návod na obsluhu a seznamte se s výkonem, požadavky na provoz a údržbu

nástrojové brusky. V případě dotazů kontaktuje laskavě společnost Holzmann Maschinen
GmbH.

2 POUŽITÍ

Multifunkční kotoučová bruska UWS 3 je určená k broušení nástrojů.. Brusku lze použít např.
k broušení vrtáků, elektrod, soustružnických nožů, apod. Stroj disponuje příslušenstvím, kte­ré umožňuje broušení válcových částí nástrojů, gravírovacích nožů frézy válcové, stopkové,
některé tvarové, apod. Bruska je konstruována pro vyšší zatížení a lze ji použít i v průmyslo­vé výrobě.

3 TECHNICKÉ ÚDAJE

Brusný kotouč

100x50x20 mm

Rychlost broušení

5000 ot./min.

Kapacita upínacích kleštin

3-16 mm

Úhel kužele

0-180°

Negativní úhel

0-25°

Úhel podbroušení

0-45°

Podélný posuv držáku

140 mm

Podélný posuv jemného ustavení držáku nože

18 mm

Výkon motoru

0,5 HP

Napětí sítě

400 V

Hmotnost (netto/brutto)

46/52 kg

Velikost stroje

450×350×340 mm

Rozměr balení

550×450×470 mm

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Strana 5
Nástrojová bruska UWS3

4 BEZPEČNOSTNÍ POKYNY

U POZ OR NĚN Í

Před zapnutím stroje si pozorně přečtěte návod na obsluhu a zkontro­lujte obsah dodávky podle balicího listu. Stroj nainstalujte a používejte
v souladu s tímto návodem.

4.1 Úkony před prvním použitím stroje

1. Provádět údržbu nebo opravy stroje je dovoleno pouze odbornému elektrikáři.

2. Přesvědčte se, že napětí sítě na štítku motoru odpovídá napětí v místě, kde budete stroj

používat.

3. Síťová zástrčka stroje musí být spolehlivě a pevně zapojena. Volný nebo špatný kontakt na

elektrické zásuvce je velice nebezpečný.

4. Používejte pouze bezpečný přívodní kabel. Zástrčku nevytahujte ze zásuvky silou. Zástrč-

ka nesmí být vystavena horku, mastnotě a nesmí přijít do kontaktu s ostrými předměty.

5. Přívod proudu lze přerušit pouze vypnutím stroje pomocí vypínače na jeho levé straně, ji-

nak může dojít k výskytu rušení nebo neobvyklému hluku.

6. Nikdy nenechávejte stroj běžet bez dozoru. Po vypnutí vždy počkejte, dokud se zcela ne-

zastaví.

7. Pracoviště kolem stroje udržujte v pořádku a čistotě. Stroj nikdy nepoužívejte ve vlhkém

neudržovaném prostředí nebo v místech s rizikem požáru nebo exploze. Děti a jiné nepo­volané osoby se musí držet dále od stroje, aby nedošlo k jejich poranění.

8. Pracujte na max. výkon řezání, abyste předešli případným nehodám.

9. Obsluha se musí vyvarovat volného oděvu, nesmí nosit šperky nebo jiné volné předměty a

nesmí nosit volné rukavice. Dlouhé vlasy schovejte dobře pod pokrývku hlavy, abyste za­bránili jejich namotání do stroje.

10. Všechny obrobky musí být řádně upevněny do stroje.

11. Nikdy nepoužívejte stroj, pokud se cítíte unaveni, pokud jste požili alkohol nebo v případě

užívání léků nebo jiných omamných látek.

12. Poškozené nebo vadné části stroje musí být nahrazeny originálními díly. Objednávky zasí-

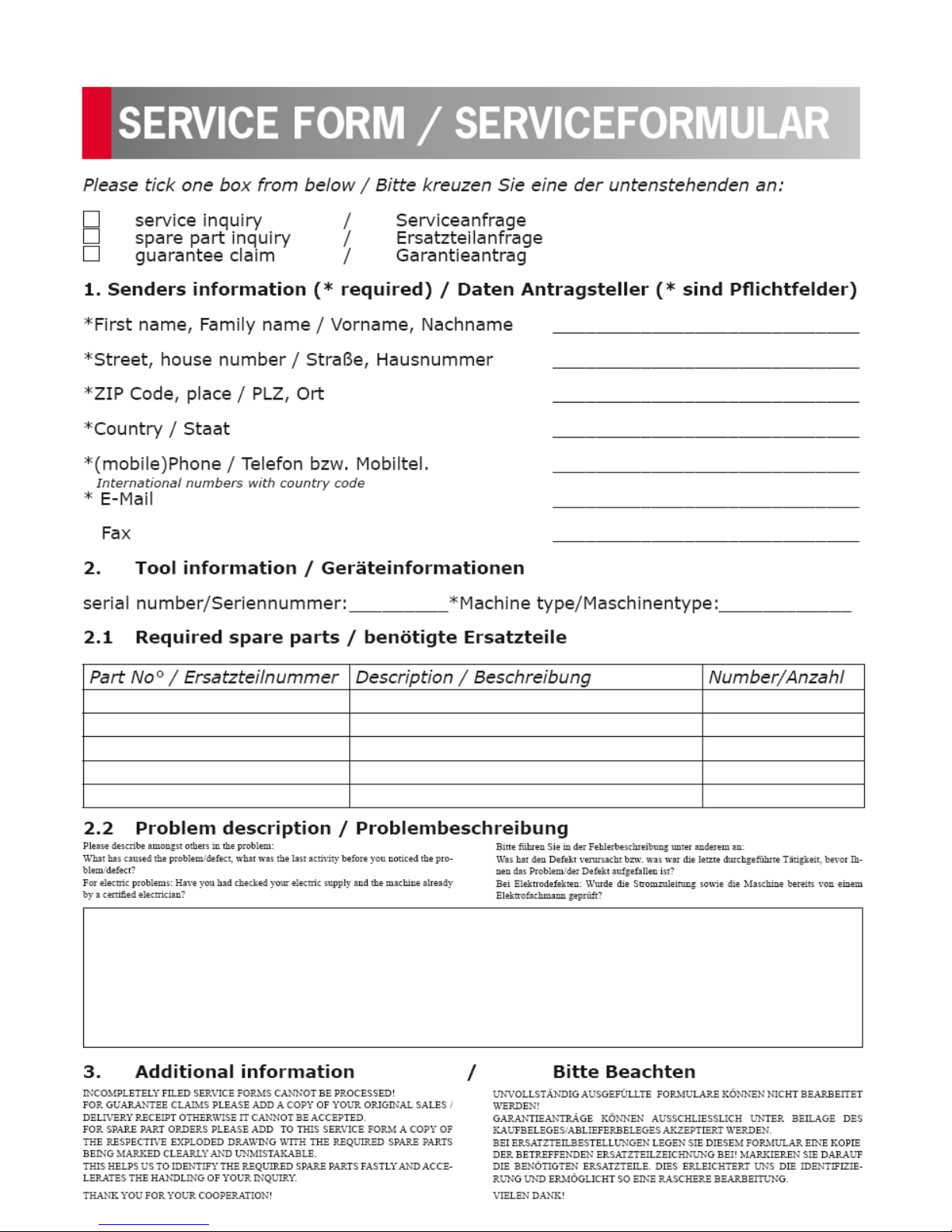

lejte na vyplněném formuláři, který najdete na konci tohoto návodu.

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Strana 6
Nástrojová bruska UWS3

4.2 Nastavení a obsluha

1. Před spuštěním stroje promazejte všechny části stroje a ujistěte se, že jsou všechny zám-

ky zajištěny a stroj je správně připojen k elektrické síti.

2. Špony a jiné nečistoty z opracování obrobku musí být po skončení práce ze stroje odstra-

něny, případně aplikujte tenkou vrstvu oleje na očištěné plochy, abyste předešli korozi.

5 PROVOZ STROJE

5.1 Broušení

1. Nastavte brusnou délku nože. Nůž našroubujte do kleštin. Přečnívající délka nože by měla

být větší než požadovaná délka brusu. Držák nože nastavte na stupnici na "0" tak, aby byl
v rovině s ryskou na axiální stupnici na držáku vřetene nože. Nastavte axiální polohu držá­ku nože na držáku vřetene. Krajní plocha kruhu a přední konec nože by měly být vzdáleny
1-2 mm od přední hrany brusného válce. Zajistěte a otočte ustavovacím šroubem a nechte
nůž přečnívat na požadovanou délku.

2. Broušení čelních ploch frézky: Pomocí vyrovnání držáku nože a otáčením zubového točítka

lze posouvat držákem nože po brusném kotouči. Při prvním broušení by měla být lícní
strana nože nastavena o 0,03 mm výše, než je střed brusného kotouče.

3. Broušení kužele (úkosu) s úhlem 20 stupňů: Zasuňte rukojeť risky do kratší drážky rybi-

novitého bloku. Dělící kotouč nechte volně rotovat. Na jedné straně zasunujte sklíčidlo do
objímky rukojeti, na druhé straně dale otáčejte rýhovanou maticí po směru pohybu hodi­nových ručiček. Tím docílíte vybroušení v úhlu 20 stupňů.

4. Podbroušení nože: Otoučnou patku musíte otočet do určitého úhlu, abyste docílili úhlu

podbroušení a sekundárního úhlu podbroušení nože. Dávejte pozor, abyste nepoškodili
hlavní břit. Vzdálenost by měla být 0.01 mm (0.0004”) od hlavního břitu.

5. Ustavte excentrický střed excentrického řezacího elementu: Uzpůsobte tyč vodící šroubu a

nasměrujte ji na váhu.

6. Broušení zadní strany nože: Nejprve ustavte osu držáku nože kolmo k vřetenu brousícího

kotouče. Dělící kotouč a nůž se mohou otáčet o 180 °.

7. Nožem lze otáčet o libovolný úhel, aby bylo možné znovu nastavit pozici.

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Strana 7
Nástrojová bruska UWS3

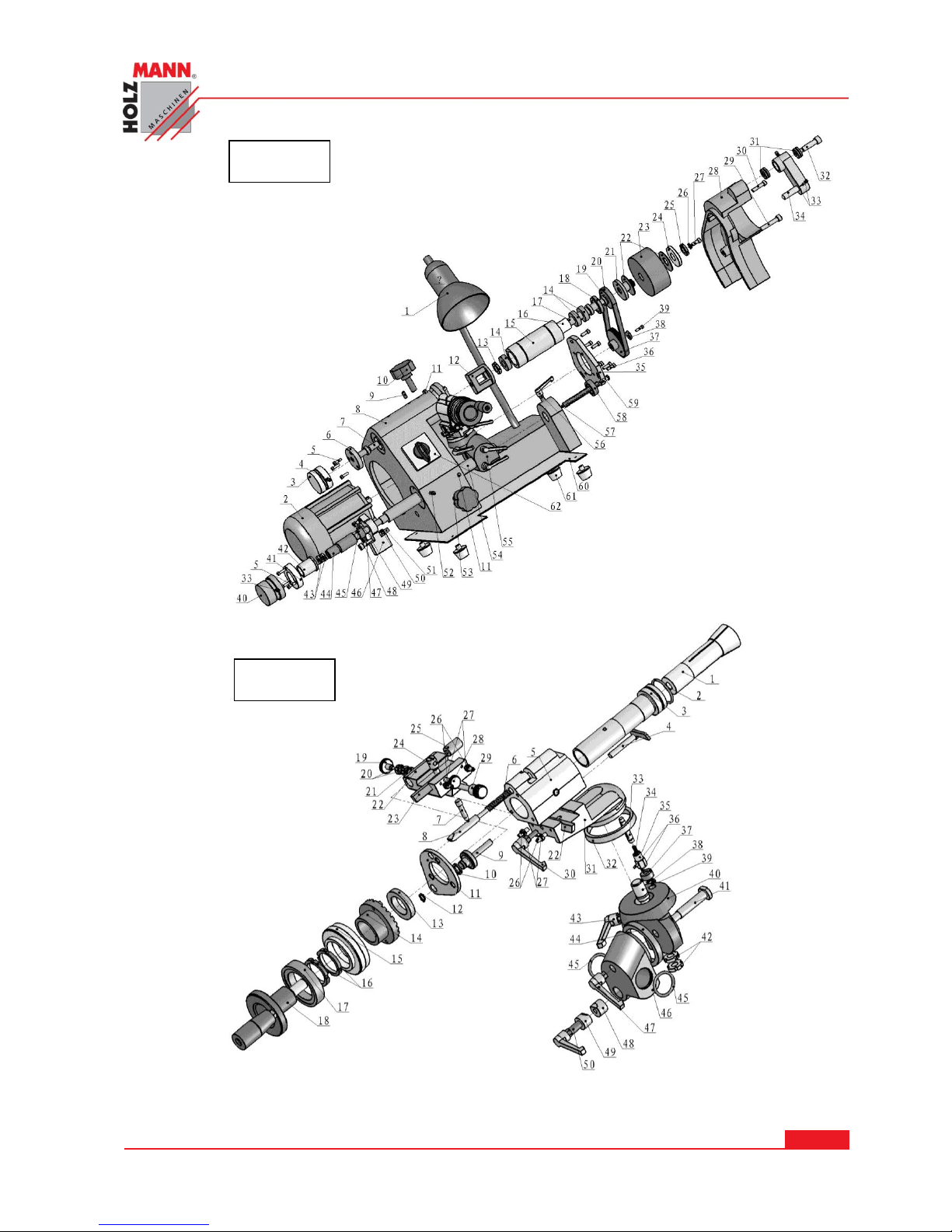

Obr. 1

Obr. 2

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Strana 8
Nástrojová bruska UWS3

Čís.

Popis

Počet

1

Lampe 1 2

3-Phasen Motor

1 3 Handrad

1 4 6-Eck-Schraube M6X16

1 5 6-Eck-Schraube M4X16

6 6 Durchmessergussteil

1 7 Obere Stellschraube

1 8 Basis 1 9

Obere Führugnsschraube

1

10

5-Stern Handgriff M8x15

1

11

Ölbehälter

2

12

Antriebskopf

1

13

Verriegelung Rundmutter

1

14

Tiefes Glocken-Kugellager

3

15

Spindelabdeckung

1

16

Innere Trennabdeckung

1

17

Hauptspindel

1

18

Kugellagermutter

1

19

Unteres Antriebsrad

1

20

Riemen

1

21

Schleifscheibenflansch

1

22

Asbestdichtung

2

23

Schleifrad

1

24

Schleifscheibe Drüse

1

25

Schleifscheibe Sicherungsmutter

1

26

Flache Dichtung 8

1

27

6-Eck-Schraube M8X25

1

28

Rechte Schutzhaube

1

29

6-Eck-Schraube M8X60

1

30

6-Eck-Schraube M8X30

1

31

Axialkugellager 51100

2

32

Befestigungsschraube

1

33

6-Eck-Schraube M6X12

3

Čís.

Popis

Počet

34

Diamantmamorierung -Stift

1

35

Motorflansch

1

36

6-Eck-Schraube M5X16

7

37

Untergeordnetes Antriebsrad

1

38

Dickendichtung

1

39

6-Eck-Schraube M4X14

1

40

Unteres Abschlusshandrad

1

41

Oberes Durchmessergussteil

1

42

Abdeckkappe

1

43

Unten Verriegelung Rundmutter

2

44

Abdeckung

1

45

Extra Abdeckung

1

46

Block

1

47

Zugfeder

1

48

6-Eck-Schraube M6X25

1

49

Mutter 6

1

50

Mutter 8

1

51

6-Eck-Schraube M8x70

1

52

unter Führung Schraube

1

53

Handgriff M12X55

1

54

Langspindel

1

55

Universal-Klemmhalter Untereinheit

1

56

einstellbar Verriegelungsgriff M8X25

1

57

Lange Zugfeder

1

58

Endschild

1

59

Feder Antrieb Nagel

1

60

Unterplatte

1

61

Stabilisierer

4

62

Netzschalter

1

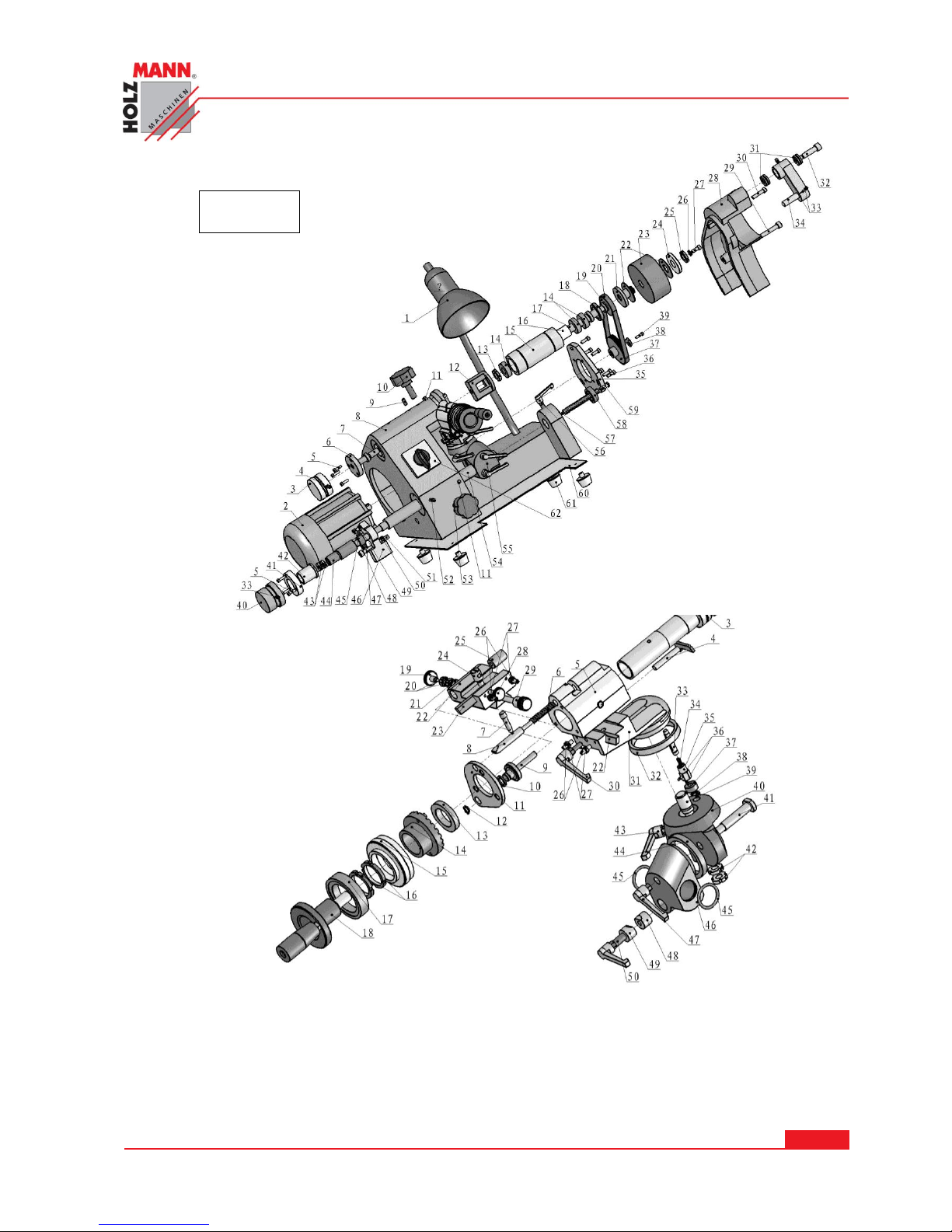

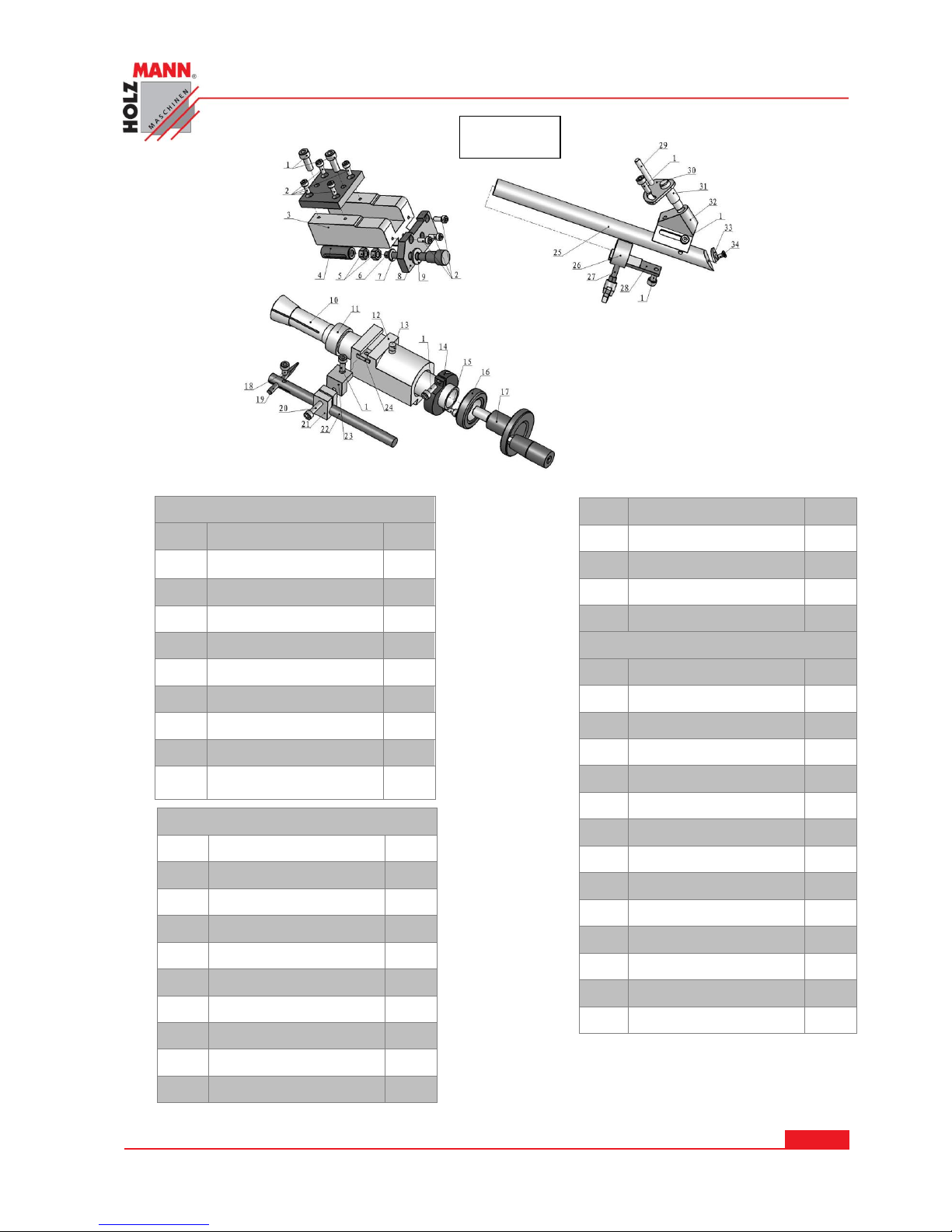

Obr. 1

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Strana 9
Nástrojová bruska UWS3

Čís.

Popis

Počet

1

Schleifer Spannzange

1 2 O-Form-Dichtring 34X2

1 3 Hauptspindel

1 4 Stichel Lokalisierer

1 5 Ständer 1 6

Pressdichtung

1 7 Drückerstift

1 8 Lokalisierstift

1

9

Stand vor und nach einstellbare
Schraube

1

10

Dichtung

1

11

Antrieb Klinge

1

12

Verschlussring für die Spindel

1

13

Mittlere Dichtung

1

14

Klemmplatte

1

15

Handrad

1

16

Verriegelung Rundmutter

1

17

Teilung Handrad Kontermutter

1

18

Spannzange Spannung Handrad

1

19

Rändelschraube

1

20

6-Eck-Schraube M6

2

21

Dichtung 6

1

22

Kreuz Schiebetisch

1

23

Band

2

24

Schwebende Mutter

1

25

Führungsstift

1

26

Kegelspitze in sechs Ecke Feststell­schraube M4X10

4

27

6-Eck-Schraube M4

4

28

Befestigungsschraube

1

29

Ständer links und rechts einstellbare

Schraube

1

30

Einstellbar Verriegelungsgriff M6X16

1

31

Oberer Ständer

1

32

Mittlerer Teilungsring

1

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Strana 10
Nástrojová bruska UWS3

33

Spindel

1

Čís.

Popis

Počet

34

Kleine Andruckfeder

1

35

Befestigung Abdeckung

1

36

Nadel φ2X9

2

37

Lokalisierer Abdeckung

1

38

E Form Schließung Ring 8

1

39

Mittlere Spindel

1

40

Mittlerer Ständer

1

41

Untere Spindel

1

42

Unten Verriegelung Rundmutter

2

43

Uinstellbar Verriegelungsgriff M8X35

1

44

Unter Teilungsring

1

45

O-Form Dichtring 30X2.5

2

46

Unterer Stand

1

47

einstellbare Mutter M10

1

48

Verriegelung Rundmutter

1

49

Sperrblock

1

50

Einstellbar Verriegelungsgriff M8X30

1

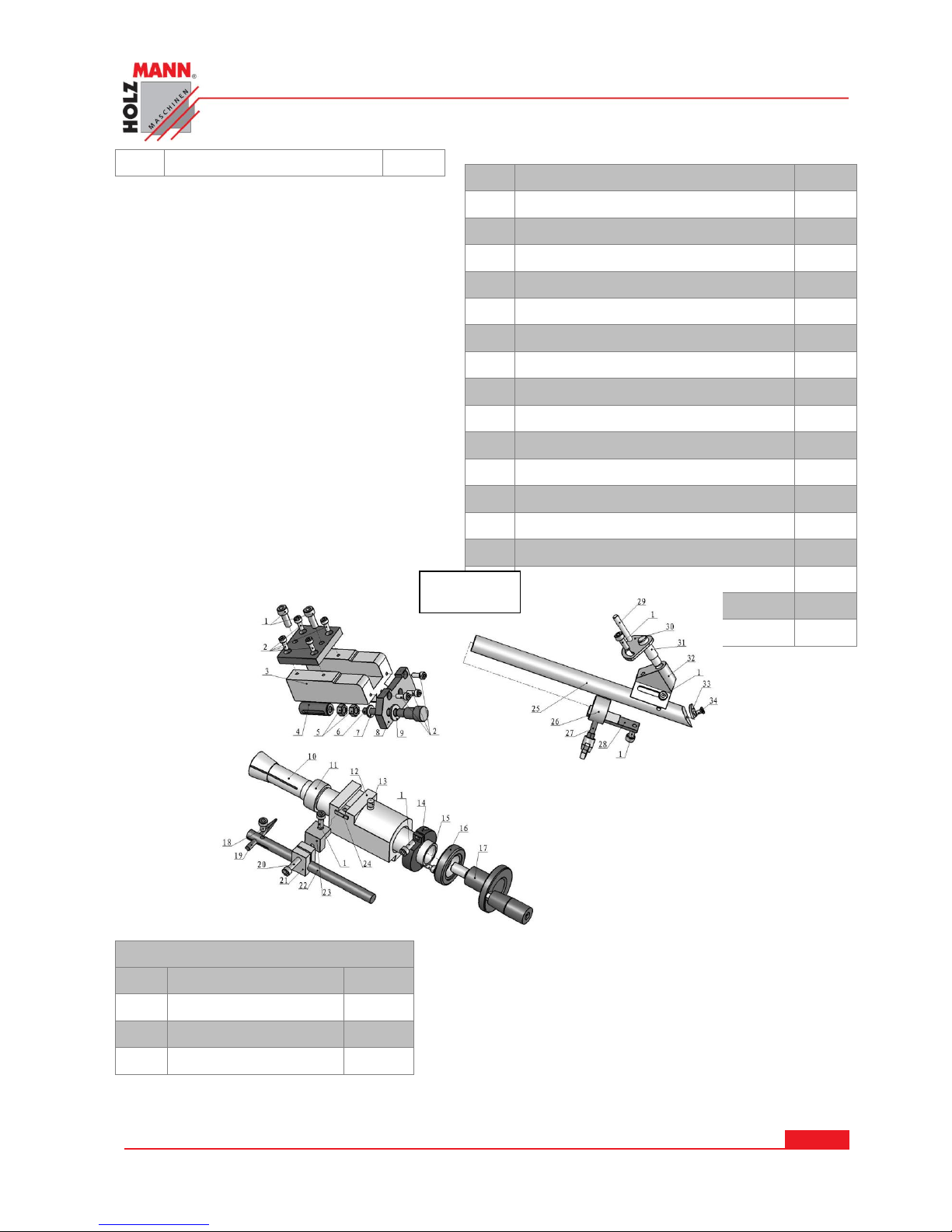

Příslušenství brusky

Čís.

Popis

Počet

1

Sechskantschrauben M6X16

7

2

Sechskantschrauben M6X10

7

3

Fräshalterung

1

Obr. 3

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Strana 11
Nástrojová bruska UWS3

4

Führung 1 5

Sechskantmutter M6

2 6 Schraube

1 7 Schraube

1 8 Fixierungsbrett

1

9

Dichtung 8

1

Příslušdnství frézky

10

5C Spannzange

1

11

flexible Muffe

1

12

Schiebebügel

1

13

Ölbehälter

1

14

Fixierung

1

15

Sechskantschraube M6X14

1

16

Schraubenmutter

1

17

Handrad

1

18

Sechskanktschraube M6X12

1

19

Führungsschaft

1

20

Sechskantschraube M6X20

1

21

Fixierungsblock

1

22

Orientierungsschaft

1

23

Befestigungsblock

1

24

Ständer

1

Bohrschleifer

25

Schelle

1

26

Verriegelung

1

27

Verstellbarer HandgriffM6X15

1

28

Block 1 29

Achsenbefestigung

1

30

Führungsbrett

1

31

Rundachse

1

32

Ausrichtungsblock

1

33

Schnittausrichtungsblock

1

34

Schraube M4X10

1

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Strana 12
Nástrojová bruska UWS3

Dear Customer!

This manual contains Information and important instructions for the installation and correct use of
the tool grinder UWS3.
This manual is part of the machine and shall not be stored separately from the machine. Save it
for later reference and if you let other persons use the machine, add this instruction manual to
the machine.

Please read and obey the security instructions!

Before first use read this manual carefully. It eases the correct use of the machine and

prevents misunderstanding and damages of machine and the user’s health.

Due to constant advancements in product design construction pictures and content may diverse
slightly. However, if you discover any errors, inform us please.
Technical specifications are subject to changes!

Please check the product contents immediately after receipt for any eventual transport
damage or missing parts. Claims from transport damage or missing parts must be
placed immediately after initial machine receipt and unpacking before putting the ma­chine into operation. Please understand that later claims cannot be accepted anymore.

Copyright

© 2011
This document is protected by international copyright law. Any unauthorized duplication, transla­tion or use of pictures, illustrations or text of this manual will be pursued by law – court of juris­diction is A-4020 Linz, Austria!

CUSTOMER SERVICE CONTACT

HOLZMANN MASCHINEN GmbH

A-4170 Haslach, Marktplatz 4
Tel [phone] - 0
Fax [phone] – 4

[email protected]

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Strana 13
Nástrojová bruska UWS3

1 TO USERS

1. Please check the machine and its accessories according to the packing list.

2. Do read through the manual before operating the machine.

3. Be sure to install and test the machine according to the instructions.

4. Read through the manual to learn about its performance, operation requirements,

and maintenance.If you have any questions about it, please contact the company.

2 APPLICATION

The tool grinding machine is the necessary machine to be equipped with the engraving milling
machine. It is applicable to grind and carve the end mill, graver and pins of various shape and
angle, which is used on engraving milling machine and engraving and marking machine. In addi­tion it has many accessories, which could be used to sharpen various cutters, such as turning
tools, milling cutters and drilling bits. The machine has beautiful outlook, advanced structure and
powerful functions. It has been widely used in industrial production.

3 TECHNICAL DATA

Grinding wheel

100x50x20mm

Grinding speed

5000RPM

Collet capacity

3-16mm

Taper angle

0-180°

Negative angle

0-25°

Relief angle

0-45°

The longitudinal displacement of cutter holder

140mm

The longitudinal displacement of micro adjustment of the cutter holder

18mm

The longitudinal displacement of micro adjustment of the main spindle

6mm

Motorpower

0,5HP

Voltage

400V

Weight (net/gross)

46/52kg

Dimensions of Principal Machine

450×350×340mm

Package Dimensions

550×450×470mm

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Strana 14
Nástrojová bruska UWS3

4 CAUTIONS

A TT E NT ION

Please reading the manual carefully before using the machine and
check it and the accessories according to the packing list. Be sure to in­stall and test the machine according to the instructions.

4.1 Preventative Measures

1. Only professionals with electrician licenses are authorized to install or repair electrical ap-

pliances.

2. Be sure the voltage indicated on the nameplate of the motor conforms to that of the power

supply.

3. The power plug of the machine tool and each contact of the socket should be reliable and

firm. It is forbidden to have loose or bad contact.

4. Only use authorized power cords. Don't pull the power cord from the socket violently. The

power cord should be away from hot, oily, or sharp places.

5. The power supply should be cut off by turn off the switch on the left side of the machine

tool as soon as any fault or abnormal sound is detected, then have it checked and re­paired.

6. Never leave the tool run unattended. Don't leave the tool until it is powered off and stops.

7. Keep the operating place clean and tidy. Don't operate it in any damp, untidy, dim, flam-

mable, and explosive place. Keep children or visitors away from the tool to avoid acci­dents.

8. Keep it under its max. cutting capacity to avoid accidents.

9. No operator should wear loose clothes, ornaments, gloves. Long hair should be fixed with

a hair pin and tucked in a cap, otherwise, it may be rolled into the machine.

10. All work pieces should be held and clamped tightly and reliably in processing. Never hold

one with your hand, if so, you can not operate the machine with two hands.

11. Never operate the machine when you feel tired, or after you drink alcohol or take anes-

thetics.

12. Only replace damaged parts or accessories with those having the same performance. It is

optimal to use those from our company.

4.2 Adjust and Operate

1. Before starting the machine, add lubricants in each part and ensure that all locking mech-

anisms are in proper locking and power supply is proper.

2. Sand should be removed from the machine after operation, and apply engine oil on un-

coated surface to prevent it from becoming rusty.

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Strana 15
Nástrojová bruska UWS3

5 OPERATION INSTRUCTION

5.1 The grinding of the edge of engraving milling cutter.

1. Adjust the grinding length of the cutte. Tighten the cutter in the collet. The protruding

length of the cutter should be longer than the needed grinding length. Adjust the cutter
holder in order to align the “0” scale line on the plate with the axial scale line on the cutter
holder’s spindle. Meanwhile adjust the cutter holder’s axial position on the cutter holder’s
spindle, in order to let the outer circular face and the front end of the cutter are 1-2mm
away from the front end of the grinding wheel. Lock and rotate the adjusting screw and let
the cutter protruding to the needed length.

2. Grinding the front face of the cutter: By adjusting the cutter holder and rotating the collet

handle sleeve, the cutter holder could be moved toward the grinding wheel. Thus it could
grind the front surface of the cutter. When first grinding it, the front face of the cutter
should be 0.03mm higher than the center of the grinding wheel.

3. The grinding of the taper angle 20 of the cutter: Set the index pin handle in the short slot

of the dovetail block. Let the index plate could rotate freely. On one hand, feed it slightly
by the handle sleeve; on the other hand continue to rotate the knurling nut clockwise.
Thus the taper angle 20 could be grinded.

4. Grinding the relief angle of the cutter: We need to rotate the swivel base to certain angle

in order to grind the relief angle and the secondary relief angle of the cutter. Take care not
to damage the main cutting edge. It should be 0.01mm(0.0004”) away from the main cut­ting edge.

5. Adjust the eccentric center of the eccentric cutter: Adjust the leading screw rod and align

the scale.

6. We need to grind the back of the cutter after grinding the relief angle. The method is to let

the radius of the back of cutter is a little smaller than the radius of the main cutting edge.
The radius should be decided according to the size of the cutter.

7. Grinding the back of the cutter: First let the axial line of the cutter holder to be vertical to

the grinding wheel’s spindle. Thus the index plate and the cutter could rotate by 180o re­peatedly. Feeding according to the scale indication on the handle, we could avoid damag­ing the main cutting edge when we grind the needed radius of the back of the cutter.

8. In addition, the cutter could be rotated by any angle to set the position again.

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Strana 16
Nástrojová bruska UWS3

Abb. 1

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Strana 17
Nástrojová bruska UWS3

No.

Description

Qty

1

lamp

1

2

three phase motor

1

3

above graduation hand wheel

1

4

inside six corner screw M6X16

1

5

inside six corner head screw M4X16

6

6

above dia

1

7

above adjustment screw

1

8

base

1

9

above guiding screw

1

10

five star handle M8x15

1

11

oil cup

2

12

driving head

1

13

locking round nut

1

14

deep chime ball bearing

3

15

spindle cover

1

16

inside separating cover

1

17

grinding wheel main spindle

1

18

bearing impacting nut

1

19

subordinate driving wheel

1

20

belt

1

21

grinding wheel flange

1

22

asbestos gasket

2

23

grinding wheel

1

24

grinding wheel gland

1

25

grinding wheel locking nut

1

26

flat gasket 8

1

27

inside six corner screw M8X25

1

28

right protecting cover

1

29

inside six corner screw M8X60

1

30

inside six corner screw M8X30

1

31

thrust ball bearing 51100

2

32

finisher fixing screw

1

33

six-corner locking screw M6X12

3

No.

Description

Qty

34

diamond finishing pen

1

35

motor flange

1

36

inside six corner column head screw M5X16

7

37

subordinate driving wheel

1

38

thick gasket

1

39

inside six corner column head screw M4X14

1

40

below graduation hand wheel

1

41

below dia

1

42

nut cover

1

43

below locking round nut

2

44

trasition cover

1

45

separate cover

1

46

striking block

1

47

tension spring

1

48

inside six corner column head screw M6X25

1

49

nut 6

1

50

nut 8

1

51

inside six corner column head screw M8x70

1

52

below guiding screw

1

53

five-star handle M12X55

1

54

long spindle

1

55

universal clamp holder subassembly

1

56

adjustable locking handle M8X25

1

57

long tension spring

1

58

endshield

1

59

spring driving nail

1

60

floor plate

1

61

stabilizer

4

62

power supply switch

1

Abb. 1

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Strana 18
Nástrojová bruska UWS3

No.

Description

Qty 1 grinder collet

1 2 O shape seal ring 34X2

1 3 main spindle

1 4 graver localizer

1 5 stand 1 6

pressing spring

1 7 handle pin

1 8 localizer pin

1 9 stand fore and after adjustable screw

1

10

gasket 1 11

driving blade

1

12

closing ring for the spindle

1

13

middle gasket

1

14

terminal fang plate

1

15

graduation hand wheel

1

16

locking round nut

1

17

graduation hand wheel locking nut

1

18

collet tension hand wheel

1

19

knurling screw

1

20

ourside six corner nut M6

2

21

gasket 6

1

22

cross sliding table

1

23

stripe

2

24

floating nut

1

25

guiding pin

1

26

cone tip inside six corner locking
screw M4X10

4

27

outside six-corner nut M4

4

28

fixing screw

1

29

stand left and right adjustable screw

1

30

adjustable locking handle M6X16

1

31

above stand

1

32

middle graduation ring

1

33

spindle with groove

1

No.

Description

Qty

34

small pressing spring

1

35

fixing cover

1

36

pinφ2X9

2

37

localizer cover

1

38

E shape closing ring 8

1

39

middle spindle

1

40

middle stand

1

41

below spindle

1

42

below locking round nut

2

43

adjustable locking handle M8X35

1

44

below graduation ring

1

45

O shape seal ring 30X2.5

2

46

below stand

1

47

adjustable locking nut M10

1

48

locking round nut

1

49

locking block

1

50

adjustable locking handle M8X30

1

Abb. 2

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Strana 19
Nástrojová bruska UWS3

Tool grinder accessories

No.

Description

Qty

1

inner-hexagon bolt M6X16

7

2

inner-hexagon bolt M6X10

7

3

cutter bracket

1

4

guide sheath

1

5

hexagon nut M6

2

6

Screw

1

7

above adjustment screw

1

8

fixing board

1

9

gasket8

1

20

inner-hexagon bolt M6X20

1

21

tighten block

1

22

orientation shank

1

23

fixing block

1

24

stator

Drill bits grinder

25

clamp shank

26

locking sheath

27

adjustable handle M6X15

1

28

champ block

1

29

fixing axes

1

30

guiding board

1

31

rotary axes

1

32

orientation block

1

33

cutter adjust block

1

34

bolt M4X10

1

End mill grinder accessories

10

5C collet

1

11

flex sleeve

1

12

sliding bracket

1

13

oil cup 1 14

fixing sheath

1

15

inner-hexagon bolt M6X14

1

16

Nut 1 17

clamp handwheel

1

18

inner-hexagon bolt M6X12

1

19

guide shank

1

Abb. 3

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Strana 20
Nástrojová bruska UWS3

PROHLÁŠENÍ O SHODĚ / CERTIFICATE OF CONFORMITY

Dovozce / Distributor

HOLZMANN MASCHINEN® GmbH
A-4170 Haslach, Marktplatz 4
Tel.: [phone];
Fax.: [phone]
www.holzmann-maschinen.at

Název / Name

Nástrojová bruska / tool grinding machine

Typ / Model(s)

Holzmann UWS3

Směrnice ES / EC-Directive(s)

Směrnice ES / European Community Directive 2006/42/EC & 2006/95/EC

EN ISO 12100:1:2009
EN ISO 12100-2:2009
EN 1050:1997
EN 60204-1:2006+A1:2009

Číslo registrace / Registration Number(s)

8607272

Datum vydání / Issuing Date

10.11.2010

Místo vydání / Issuing Authority

VOV CERTIFICATION & TESTING LABORATORY LTD.

Tímto prohlašujeme, že výše uvedený typ stroje splňuje bezpečnostní a zdravotní požadavky norem EU.
Toto prohlášení ztrácí svou platnost, pokud by došlo ke změnám nebo úpravám stroje, které námi nebyly

odsouhlaseny.
Hereby we declare that the mentioned machine(s) fulfil(s) all relevant requirements of the above stated EC-

Directives. Any manipulation of the machine(s) not authorized by us renders this document invalid.

Haslach, 23.01.2013

Klaus Schörgenhuber, CEO

Místo/place, Datum/date

Podpis / sign

ZÁRUČNÍ PODMÍNKY

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Strana 21
Nástrojová bruska UWS3

ZÁRUČNÍ PODMÍNKY

(Stav k 10.03.2011)

Záruční požadavky kupujícího vyplývající z kupní smlouvy a uplatněné u prodejce (obchodní zastoupení
firmy Holzmann) stejně jako práva vyplývající z legislativy příslušné země zůstávají tímto prohlášením ne­dotčeny.

Pro tento stroj platí následující záruční podmínky:

A) Záruka zahrnuje bezplatné odstranění veškerých vad stroje, za předpokladu splnění podmínek dle bodů

(B-G), které omezují správnou funkci stroje a jsou způsobeny vadou materiálu nebo výrobní vadou.

B) Záruční doba je 12 měsíců, u komerčního použití 6 měsíců od dodání zboží prvnímu kupujícímu.

K reklamaci předložte originální doklad o dodání zboží a kupní doklad v případě vlastního odběru zboží.

C) Pro nahlášení reklamace kontaktujte obchodní zastoupení společnosti HOLZMANN, u kterého jste

výrobek pořídili a předložte následující doklady:

- Kupní doklad/nebo doklad o dodávce zboží

- Vyplněný Servisní formulář s popisem vady

- Při požadavku na dodání náhradního dílu kopii výkresu náhradních dílů s vyznačením potřebného dílu.

D) Průběh řešení reklamace a místo plnění určuje společnost HOLZMANN GmbH.

Snadno odstranitelné vady budou odstraněny obchodním zastoupením, u rozsáhlejších vad si vyhrazu­jeme právo na odborné posouzení na adrese sídla firmy 4707 Haslach, Österreich. Pokud není v servisní
smlouvě explicitně uvedeno jinak, platí, že místem pro vyřízení reklamace je sídlo společnosti
HOLZMANN-MASCHINEN na adrese 4707 Haslach, Österreich. Tato záruka výrobce nekryje případné
náklady na přepravu zboží do sídla firmy.

E) Výluky ze záruky:

- Na díly, které vykazují známky opotřebení a při vadách stroje, které jsou následkem běžného opo-

třebení.

- Při nevhodné nebo nedbalé montáži stroje, chybného uvedení do provozu příp. nevhodného připojení

k elektrické síti.

- Při nedodržení pokynů pro obsluhu stroje, nevhodném použití, nestandardních podmínkách prostředí,

nevhodných podmínkách pro provoz, nedostatečné údržbě a péči o stroj atd.

- Při použití a/nebo zamontování neoriginálních dílů a příslušenství nebo při dodatečných úpravách,

které nejsou schváleny společností HOZMANN.

- U zanedbatelných odchylek výrobku od jeho popisu, přičemž tyto nemají vliv na hodnotu nebo

použití stroje pro dané účely.

- Při překročení zátěže stroje. Zejména při vadách způsobených přetížením stroje z důvodu jeho

vytížení pro komerční účely, pro které tento stroj nebyl zkonstruován.

F) V rámci této záruky jsou další nároky kupujícího nad rámec plnění uvedeného v tomto dokumentu vy-

loučeny.

G) Tyto záruční podmínky přijímá kupující ze svobodné vůle. Tato záruka vylučuje případné prodloužení

záruční doby, a to i na náhradní díly.

SERVIS

Po uplynutí záruční doby mohou být opravy realizovány i u neautorizovaných servisních firem. K dispozici je
Vám samozřejmě i nadále servis společnosti HOLZMANN-Maschinen GmbH. V takovém případě uplatněte
Vaše nezávazné poptávky/reklamace s údaji dle bodu C) na náš zákaznický servis nebo nám pošlete vy-
plněný přiložený servisní formulář.

E-mail: [email protected]
FAX: [phone]

GUARANTEE

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Strana 22
Nástrojová bruska UWS3

GUARANTEE TERMS

(applicable from 10.03.2011)

Please consult our troubleshooting section for initial problem solving. Feel free to contact your HOLZMANN re­seller or us for Customer Support!

Warranty claims based on your sales contract with your HOLZMANN retailer, including your statutory rights, shall
not be affected by this guarantee declaration. HOLZMANN-MASCHINEN grants guarantee according to following
conditions:
A) The guarantee covers the correction of deficiencies to the tool/machine, at no charge, if it can be verified ade­quately that the deficiencies were caused by a material or manufacturing fault.
B) The guarantee period lasts 12 months, and is reduced to 6 months for tools in commercial use. The guarantee
period begins from the time the new tool is purchased from the first end user. The starting date is the date on
the original delivery receipt, or the sales receipt in the case of pickup by the customer.
C) Please lodge your guarantee claims to your HOLZMANN reseller you acquired the claimed tool from with fol­lowing information:
>> Original Sales receipt and/or delivery receipt
>> Service form (see next page) filed, with a sufficient deficiency report
>> for spare part claims: a copy of the respective exploded drawing with the required spare parts being marked
clear and unmistakable.
D) The Guarantee handling procedure and place of fulfillment is determined according to HOLZMANNs sole discre­tion in accordance with the HOLZMANN retail partner. If there is no additional Service contract made including
on-site service, the place of fulfillment is principally the HOLZMANN Service Center in Haslach, Austria.
Transport charges for sendings to and from our Service Center are not covered in this guarantee.
E) The Guarantee does not cover:

- Wear and tear parts like belts, provided tools etc., except to initial damage which has to be claimed

immediately after receipt and initial check of the machine.

- Defects in the tool caused by non-compliance with the operating instructions, improper assembly, in-

sufficient power supply, improper use, abnormal environmental conditions, inappropriate operating
conditions, overload or insufficient servicing or maintenance.

- Damages being the causal effect of performed manipulations, changes, additions made to the ma-

chine.

- Defects caused by using accessories, components or spare parts other than original HOLZMANN

spare parts.

- Slight deviations from the specified quality or slight appearance changes that do not affect function-

ality or value of the tool.

- Defects resulting from a commercial use of tools that - based on their construction and power output

- are not designed and built to be used within the frame of industrial/commercial continuous load.
F) Claims other than the right to correction of faults in the tool named in these guarantee conditions are not cov­ered by our guarantee.
G) This guarantee is voluntary. Therefore Services provided under guarantee do not lengthen or renew the guar­antee period for the tool or the replaced part.

SERVICE

After Guarantee and warranty expiration specialist repair shops can perform maintenance and repair jobs. But we are still
at your service as well with spare parts and/or machine service. Place your spare part / repair service cost inquiry by filing
the SERVICE form on the following page and send it:

via Mail to [email protected]
or via Fax to: [phone]

Sledování výrobku

Product experience form

Po dodání nás zajímá Vaše spokojenost s
výrobkem.

We observe the quality of our delivered products
in the frame of a Quality Management policy.

Při procesu zlepšování výrobků jsme totiž
závislí na Vás a Vašich zkušenostech s prací

se strojem.

Your opinion is essential for further product de­velopment and product choice.

Please let us know about your:

Jedná se o:

- Impressions and suggestions for improve-

ment.

• Vaše zkušenosti, které mohou být důležité i

pro ostatní uživatele.

- experiences that may be useful for other us-

ers and for product design

• Problémy, které se vyskytly v určitých

provozních situacích.

- Experiences with malfunctions that occur in

specific operation modes

• Návrhy na zlepšení výrobku.

Prosíme Vás proto o zaznamenání Vašich
zkušeností a poznatků z provozu a jejich
zaslání na naši adresu:

We would like to ask you to note down your ex­periences and observations and send them to us
via FAX, E-Mail or by post:

Moje zkušenosti se strojem / My experiences:

J m é n o :
V ý r o b ek :
D a t u m n á k u p u :

Z a k o u p e n o o d :
M ůj E - m a i l :

D ě k u j e m e z a V a š i s p o l u p r á c i !

KONTAKTNÍ ADRESA / CONTACTS:
HOLZMANN MASCHINEN GmbH

4170 Haslach, Marktplatz 4 AUSTRIA
Fax [phone]

[email protected]
