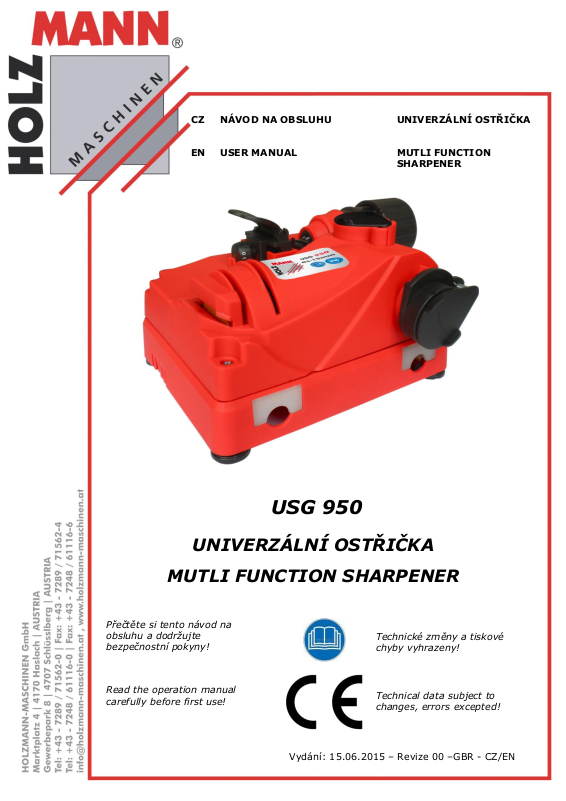

Page 1
Přečtěte si tento návod na
obsluhu a dodržujte
bezpečnostní pokyny!
Technické změny a tiskové
chyby vyhrazeny!
Read the operation manual
carefully before first use!
Technical data subject to
changes, errors excepted!
CZ
NÁVOD NA OBSLUHU
UNIVERZÁLNÍ OSTŘIČKA
EN
USER MANUAL
MUTLI FUNCTION
SHARPENER
Vydání: 15.06.2015 – Revize 00 –GBR - CZ/EN
USG 950
UNIVERZÁLNÍ OSTŘIČKA
MUTLI FUNCTION SHARPENER
Page 2
1 OBSAH /INDEX
1 OBSAH /INDEX 2
2 BEZPEČNOSTNÍ SYMBOLY / SAFETY SIGNS 4
3 TECHNIKA / TECHNIC 5
3.1 Komponenty / components ................................................................................. 5
3.2 Technické údaje / technical details ..................................................................... 6
4 PŘEDMLUVA 7
5 BEZPEČNOST 8
5.1 Účel použití ......................................................................................................... 8
5.1.1 Provozní podmínky: ....................................................................................... 8
5.2 Nedovolené použití .............................................................................................. 8
5.3 Bezpečnostní pokyny ........................................................................................... 9
5.4 Další rizika .......................................................................................................... 9
6 PROVOZ 10
6.1 Vložení vrtáku do ostřiče ................................................................................... 10
6.2 Broušení vrtáku ................................................................................................. 12
6.3 Broušení hřbetu vrtáku...................................................................................... 12
6.4 Broušení nožů ................................................................................................... 13
6.5 Broušení nůžek .................................................................................................. 13
6.6 Vyprázdnění zásobníku s brusným prachem ...................................................... 13
7 ÚDRŽBA 14

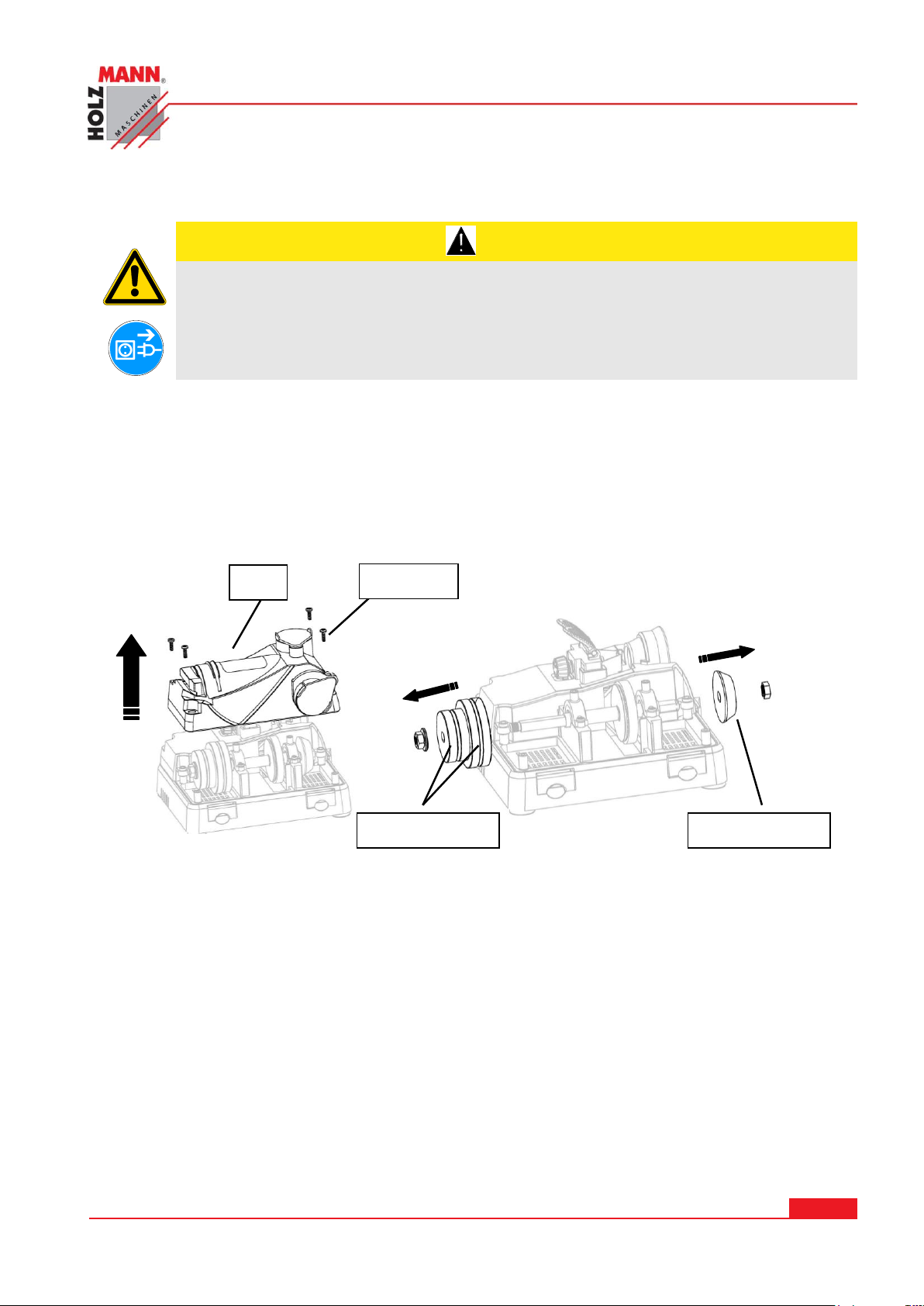

7.1 Výměna brusného kotouče ................................................................................ 14
7.2 Čištění ............................................................................................................... 15
7.3 Likvidace ........................................................................................................... 15
8 PREFACE 16
9 SAFETY 17
9.1 Intended use ..................................................................................................... 17
9.2 Prohibited use ................................................................................................... 17
9.3 Security Instructions ......................................................................................... 18
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 2
Univerzální ostřička USG 950
Page 3
Residual risk factors ................................................................................................ 18
10 OPERATION 19
10.1 Setting drill in chuck ..................................................................................... 19
10.2 Grind drill ...................................................................................................... 21
10.3 Grind drill clearance angle ............................................................................ 21
10.4 sharpen knives .............................................................................................. 22
10.5 sharpen scissors ........................................................................................... 22
10.6 Remove dust collection boxes ....................................................................... 22
11 MAINTENANCE 23

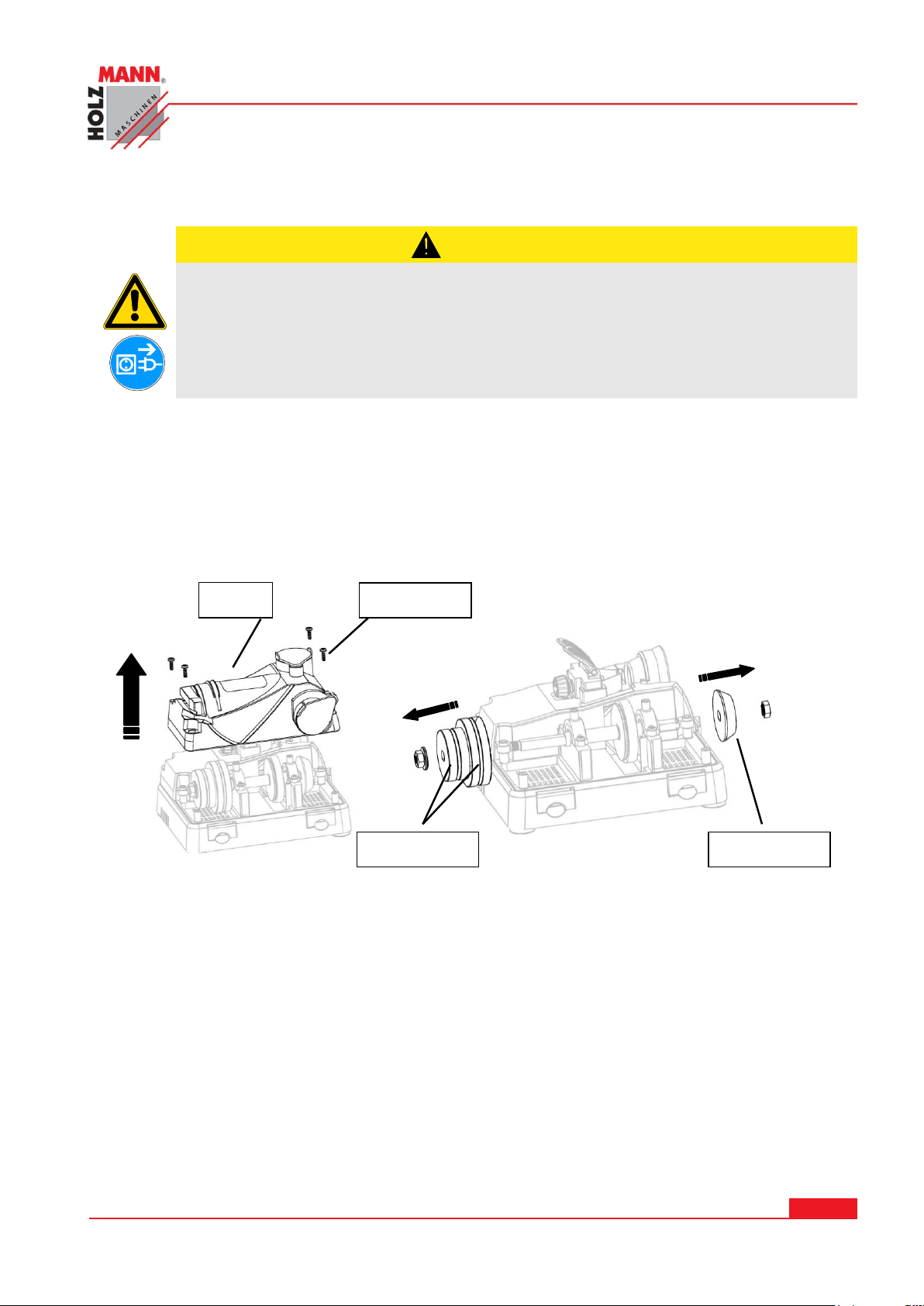

11.1 Replace the grinding wheel ........................................................................... 23
11.2 Cleaning ........................................................................................................ 24
11.3 Disposal ........................................................................................................ 24
12 NÁHRADNÍ DÍLY / SPARE PARTS 25
12.1 Objednávky náhradních dílů / spare parts order ........................................... 25

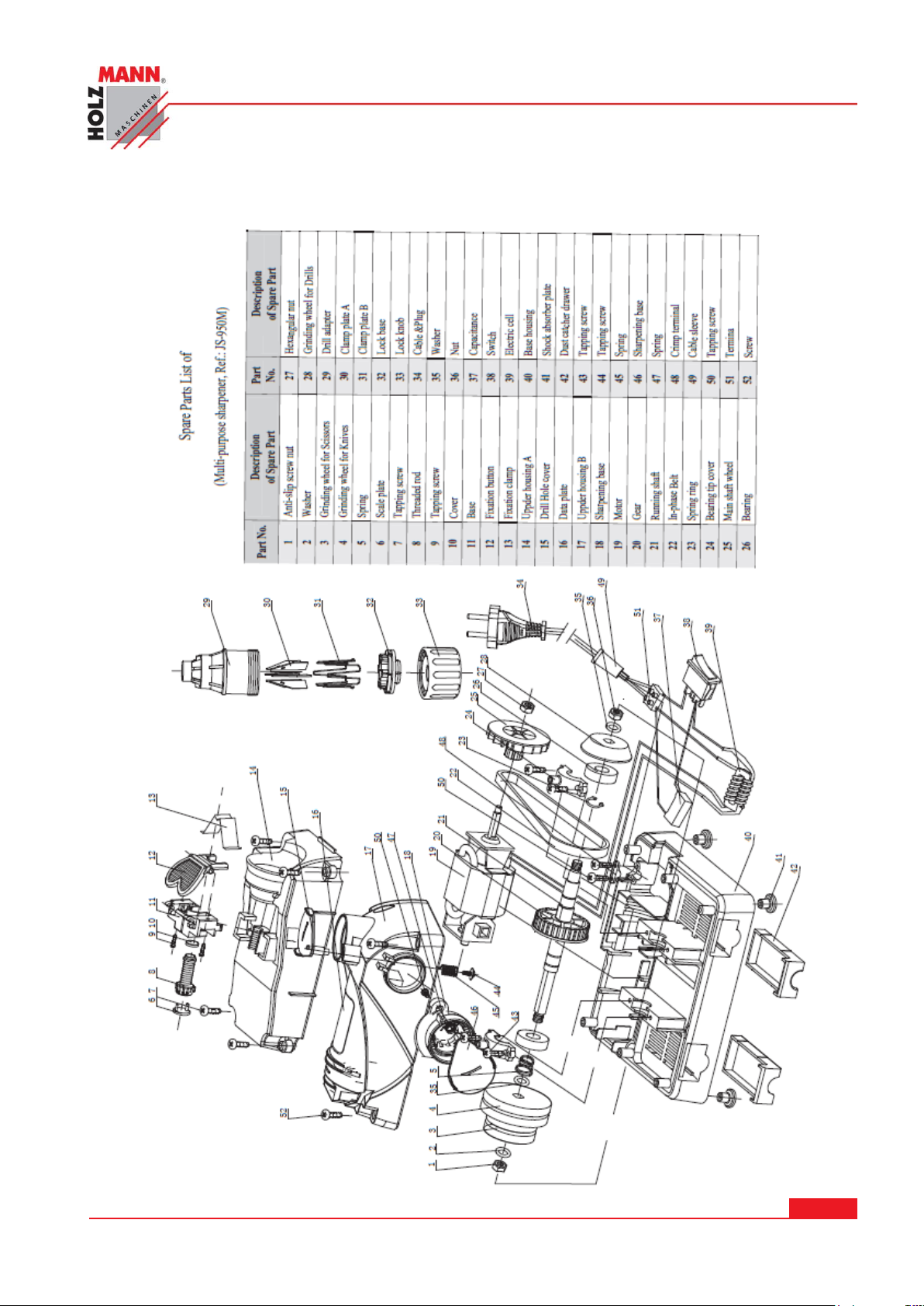

12.2 Rozpadový výkres a kusovník / Explosion drawing and spare part list ......... 26
13 PROHLÁŠENÍ O SHODĚ / CE-CERTIFICATE OF CONFORMITY 26
14 ZÁRUČNÍ PODMÍNKY 28
15 GUARANTEE TERMS 29
16 SLEDOVÁNÍ VÝROBKU 30
PRODUCT EXPERIENCE FORM 30
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 3
Univerzální ostřička USG 950
Page 4
2 BEZPEČNOSTNÍ SYMBOLY / SAFETY SIGNS
CZ
BEZPEČNOSTNÍ SYMBOLY
VÝZNAM
EN
SAFETY SIGNS
DEFINITION OF SYMBOLS
CZ
VÝSTRAHA! Dbejte bezpečnostních symbolů! Nedodržování předpisů a
pokynů může vést k těžkým poraněním osob nebo dokonce smrtelným úrazům.
EN
ATTENTION! Ignoring the safety signs and warnings applied on the machine
as well as ignoring the security and operating instructions can cause serious
injuries and even lead to death.
CZ
PŘEČTĚTE SI TENTO NÁVOD! Přečtěte si řádně návod na obsluhu a
údržbu Vašeho stroje a dobře se seznamte s ovládacími prvky stroje, aby byl
tento řádně obsluhován a předešlo se tak škodám na stroji a zraněním osob.
EN
READ THE MANUAL! Read the user and maintenance manual carefully and
get familiar with the controls n order to use the machine correctly and to avoid
injuries and machine defects.
CZ
Používejte ochranné prostředky!
EN
Wear protective equipment
CZ
Stroj před úkonem údržby nebo před přestávkou v práci
vypněte a odpojte ze sítě!
EN
Stop and pull out the power plug before any break and
engine maintenance!
CZ
CE-SHODA! - Tento výrobek je v souladu se směrnicemi ES.
EN
CE-Conformal! - This product complies with the EC-directives.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 4
Univerzální ostřička USG 950
Page 5

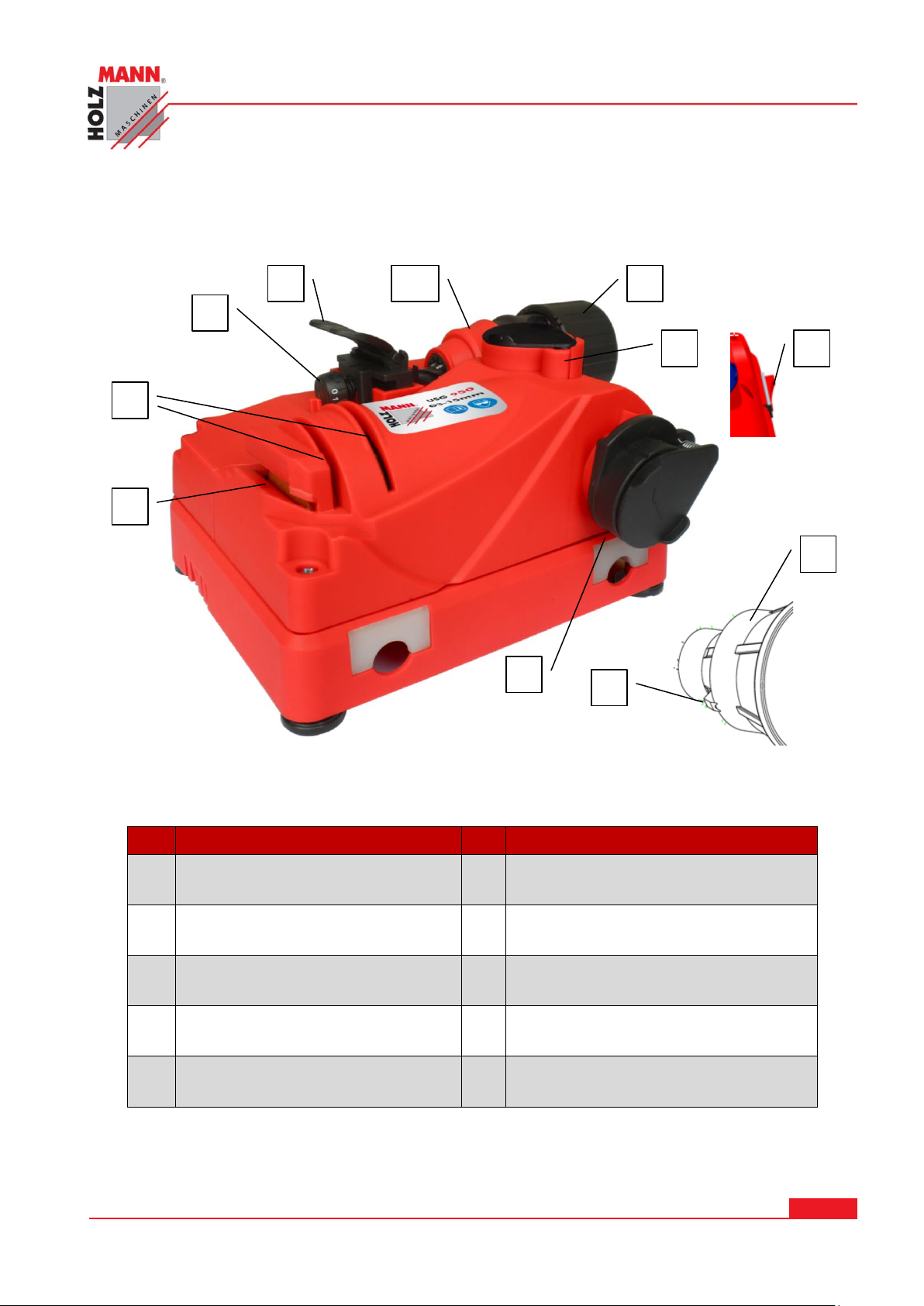

3 TECHNIKA / TECHNIC
Čís.
Název / Description
Čís.
Název / Description
1
Vypínač ZAPNUTO - VYPNUTO
ON- OFF Switch
6
Nastavení úběru při broušení
Adjusting grinding decrease
2
Upínací tlačítko
Clamp button
7
Žebro proti protáčení kleštiny
Rotation restriction rib
3
Vedení hřbetu vrtáku
Free angle guide
8
Ostřič nožů
Knife sharpener
4
Upínací kleštiny
chuck
9
Ostřič nůžek
Scissors sharpening
5
Vedení broušení hlavního ostří
Grinding hole main cutting edge
10
Nastavení vedení
Setting guide
5 7 2 1 3
4 6 9 8 4
10
3.1 Komponenty / components
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 5
Univerzální ostřička USG 950
Page 6
3.2 Technické údaje / technical details
Specifikace / Specification
Hodnota / value
Jmenovité napětí / Mains connection
230V / 50Hz
Výkon / power
150 W
Otáčky / speed
5500 min-1
Průměr vrtáku / drill diameter
3 - 13 mm
Rozměr / dimension
200 x 180 x 115 mm
Hmotnost / weight
1,62 kg
Hladina akustického tlaku L
PA
/ Sound pressure level LPA
82 dB(A)
Hladina akustického výkonu L
WA
/
Sound power level LWA
95 dB(A)
Technické změny vyhrazeny!
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 6
Univerzální ostřička USG 950
Page 7
4 PŘEDMLUVA
HOLZMANN MASCHINEN
4170 Haslach, Marktplatz 4
AUSTRIA
Tel +43 7289 71562 - 0
Fax +43 7289 71562 - 4
Vážený zákazníku!
Tento návod na obsluhu obsahuje důležité informace a upozornění k manipulaci a provozu
univerzální ostřičky USG 950.
Obchodní označení výrobku bude pro účel tohoto návodu zkráceno na „přístroj“.
Tento návod na obsluhu je nedílnou součástí přístroje a musí být u něj uchován pro
případné pozdější použití.
Pokud přístroj předáváte třetí osobě, vždy návod přiložte!
Dodržujte bezpečnostní pokyny!
Před prvním použitím si pozorně přečtěte tento návod na obsluhu. To Vám usnadní práci s
přístrojem a pomůže předcházet chybám a případným škodám. Dodržujte bezpečnostní pokyny a
dbejte výstrah. Opomíjení bezpečnostních pokynů může vést k vážným škodám na zdraví apod.
Z důvodu neustálého vývoje našich produktů se mohou vyobrazení nebo obsah tohoto návodu
mírně lišit od skutečnosti. V případě zjištění nedostatků této dokumentace nás o těchto laskavě
informujte.
Technické změny vyhrazeny!
Po dodání zkontrolujte bezodkladně stav zboží a v případě neshod a poškození
zaznamenejte tyto okamžitě do přepravního listu! Škody způsobené přepravou musí být
nahlášeny přímo u nás nejpozději do 24 hodin od dodání.
Na pozdější reklamace nebude brát společnost Holzmann zřetel.
Autorské právo
© 2015
Tato dokumentace je chráněna autorským právem. Z toho vyplývající ústavní práva zůstávají
nedotčena! Přetisk dokumentace, překlad, použití fotografií a vyobrazení budou trestně stíhána.
Místo soudu je ve správním území Linz nebo příslušný soud pro 4170 Haslach.
Kontakt na služby zákazníkům
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 7
Univerzální ostřička USG 950
Page 8
5 BEZPEČNOST
Vlhkost
max. 70%
Teplota
od +5°С do +40°С
5.1 Účel použití
Přístroj se smí používat pouze v bezvadném technickém stavu, při dodržení všech pokynů k
provozu a bezpečnostních pokynů, při vědomí nebezpečnosti přístroje! Závady, které mohou
ovlivnit bezpečnost přístroje, ihned odstraňte!
Je obecně zakázáno měnit nebo odstraňovat bezpečnostní prvky a zařízení přístroje!
5.1.1 Provozní podmínky:
Přístroj je určen pro práci za následujících provozních podmínek:
Přístroj není určen pro venkovní provoz.
Přístroj není určen pro provoz v místech s rizikem exploze.
5.2 Nedovolené použití
Provoz přístroje za podmínek přesahujících rámec použití uvedený v tomto návodu není
dovolen.
Není dovoleno opracování obrobků, které nejsou výslovně uvedeny v tomto
návodu na obsluhu.
Není dovolené použití nástrojů, které nejsou schválené pro přístroj USG 950.
Provoz přístroje způsobem a k účelům, které neodpovídají 100% pokynům v tomto návodu,
je výslovně zakázán.
Nenechávejte přístroj nikdy bez dozoru, především, pokud se v jeho blízkosti nacházejí děti!
Za škody a zranění způsobená jiným než ke svému účelu určenému použití přístroje
nenese společnost HOLZMANN-MASCHINEN jakoukoliv odpovědnost nebo záruku.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 8
Univerzální ostřička USG 950
Page 9
5.3 Bezpečnostní pokyny
Při práci s přístrojem používejte ochranné brýle!
Před údržbou nebo seřizováním odpojte přístroj od přívodu elektrického
napětí!
Pro zabránění vadné funkce stroje, jeho poškození nebo škodám na zdraví dbejte VŽDY
následujících pokynů:
Dodržujte bezpečnostní pokyny a pravidelně kontrolujte kompletnost
bezpečnostních štítků!
Výstražné štítky a/nebo nálepky na přístroji, které jsou již nečitelné nebo chybějí,
musejí být okamžitě obnoveny!
Univerzální ostřička není určena pro použití po delší časový úsek. Pokud se motor příliš
zahřeje, teplotní čidllo ho vypne. Stroj nechte ve vypnutém stavu vychladnout.
Při broušení se tvoří jiskry. Udržujte proto ostřičku v bezpečné vzdálenosti od vznětlivých
kapalin a materiálů.
Vyvarujte se kontaktu s brusným kotoučem nebo obrobkem po použití, protože jsou velice
horké.
Pokud se obrobek při broušení zbarvuje do modra, je přehřátý a může způsobit škody.
Obrobek při broušení pravidelně chlaďte např. v chladící kapalině.
Univerzální ostřička je konstruována pro suché broušení a nesmí proto přijít do kontaktu s
kapalinami.
Na přístroji se nachází pouze několik málo komponent, které vyžadují údržbu.
Opravy svěřte výhradně odbornému servisu!
Příslušenství:
Používejte pouze příslušenství doporučené společností HOLZMANN!
5.4 Další rizika
I přes dodržování bezpečnostních předpisů a pokynů pro správné použití přístroje hrozí další
rizika:
Poškození sluchu, pokud stran uživatele nebyla učiněna preventivní opatření pro řádnou
ochranu sluchu.
Tato rizika je možné minimalizovat při dodržování všech bezpečnostních pokynů, pokynů
k údržbě a péči o přístroj a při vhodném používání přístroje zaškolenou obsluhou.
Přes veškeré ochranné pomůcky a bezpečnostní výbavu přístroje jsou Vaše koncentrace na
práci a technické předpoklady pro obsluhu USG 950 tím nejdůležitějším bezpečnostním
faktorem!
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 9
Univerzální ostřička USG 950
Page 10
6 PROVOZ

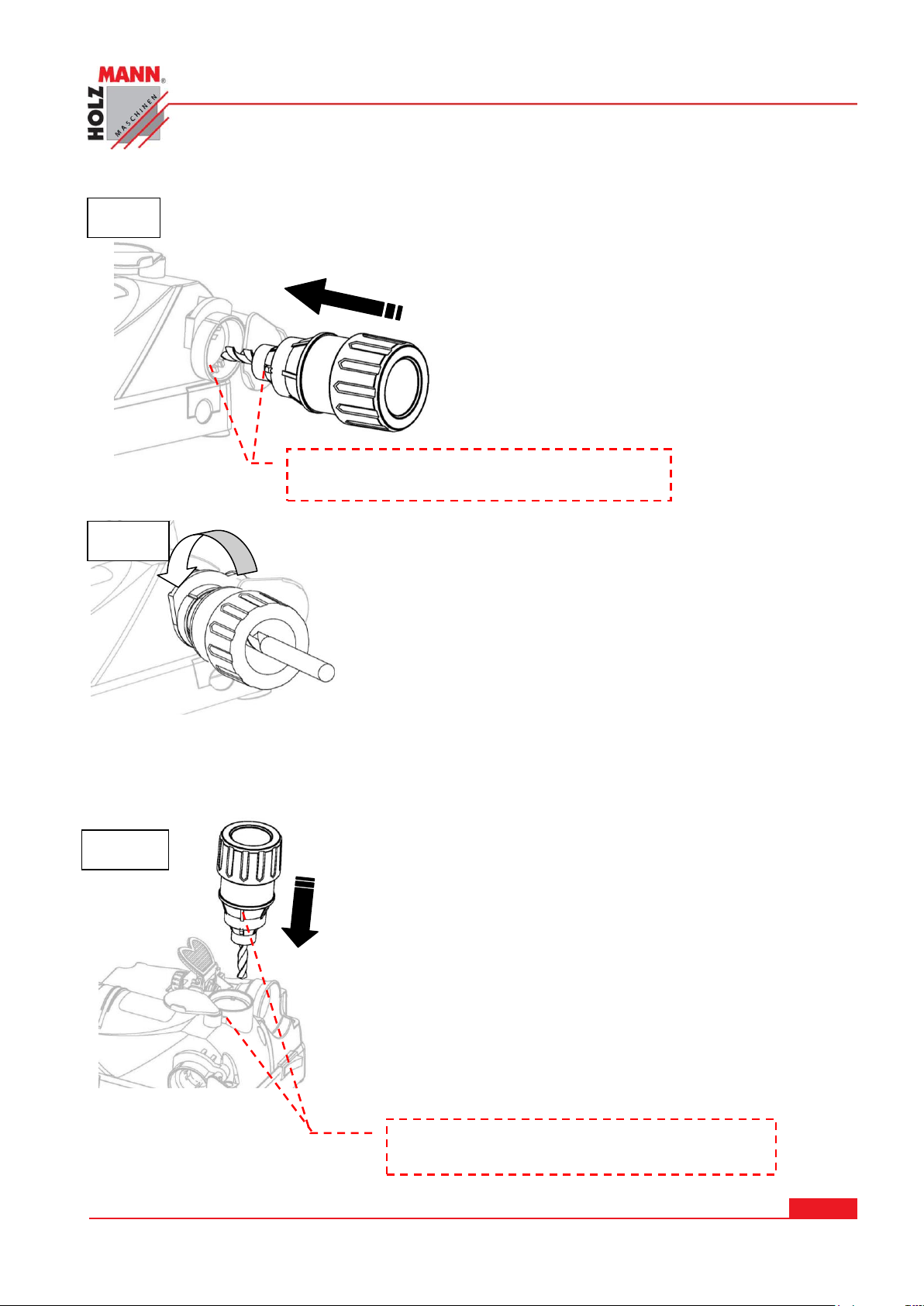

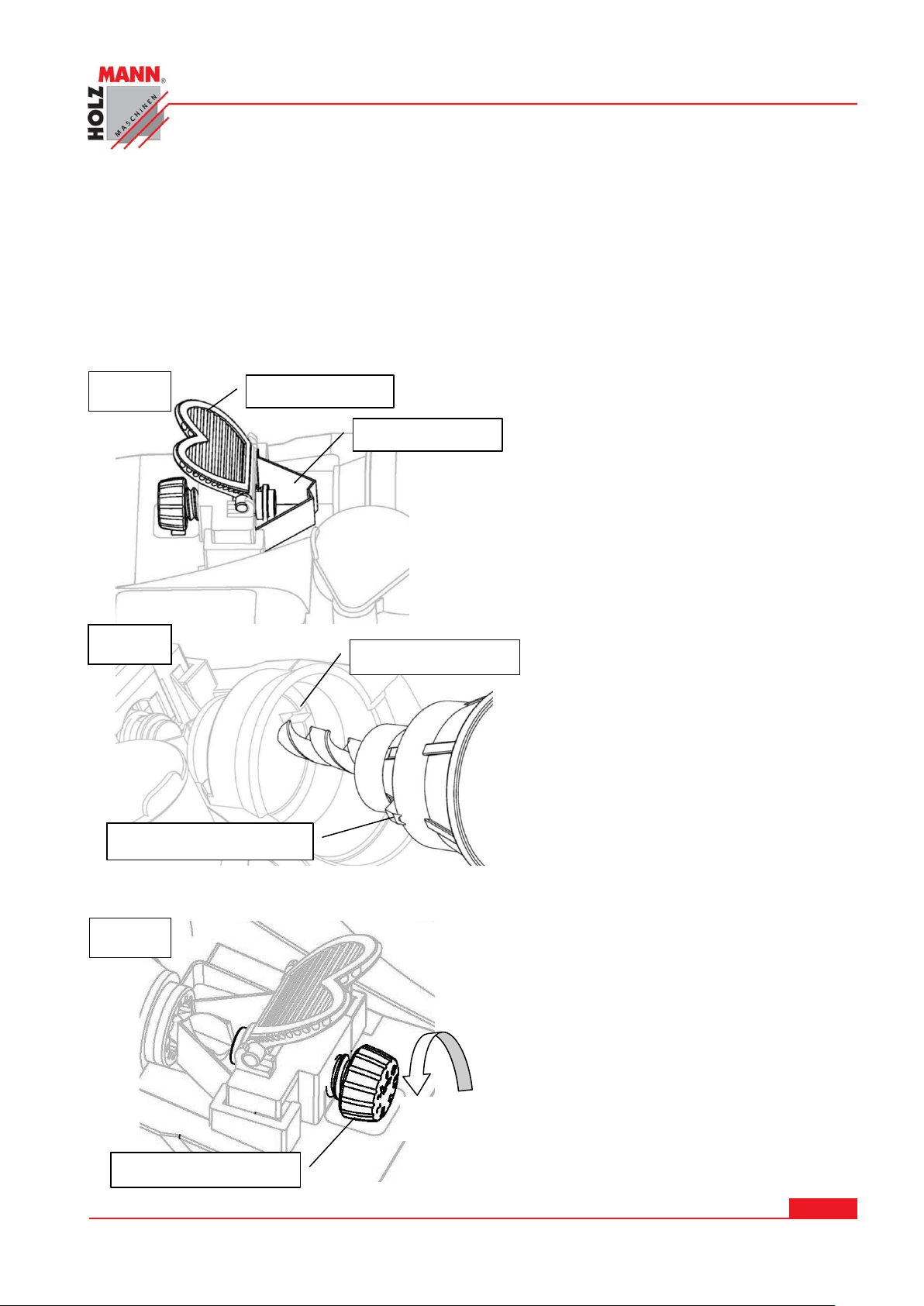

Upínací pružinu otevřete stlačením
upínacího tlačítka
Upínací kleštiny při dolů stlačeném
upínacím tlačítku nasaďte do nastavení
vedení.
POZOR: Obě žebra zamezující
protáčení naveďte do obou
ustavovacích drážek
Pomocí ustavovacího kolečka nastavíte
úběr broušení (sílu) materiálu.
menší úběr při normálním
broušení.
větší úběr při poškozeném vrtáku.
"+" znamená odstranění více materiálu
"-" znamená, že bude odstraněno méně
materiálu.
A
B
Upínací tlačítko
Upínací pružina
Obr. A
Ustavovací drážka
_
+
Ustavovací kolečko
Obr. C
Žebro proti protáčení
Obr. B

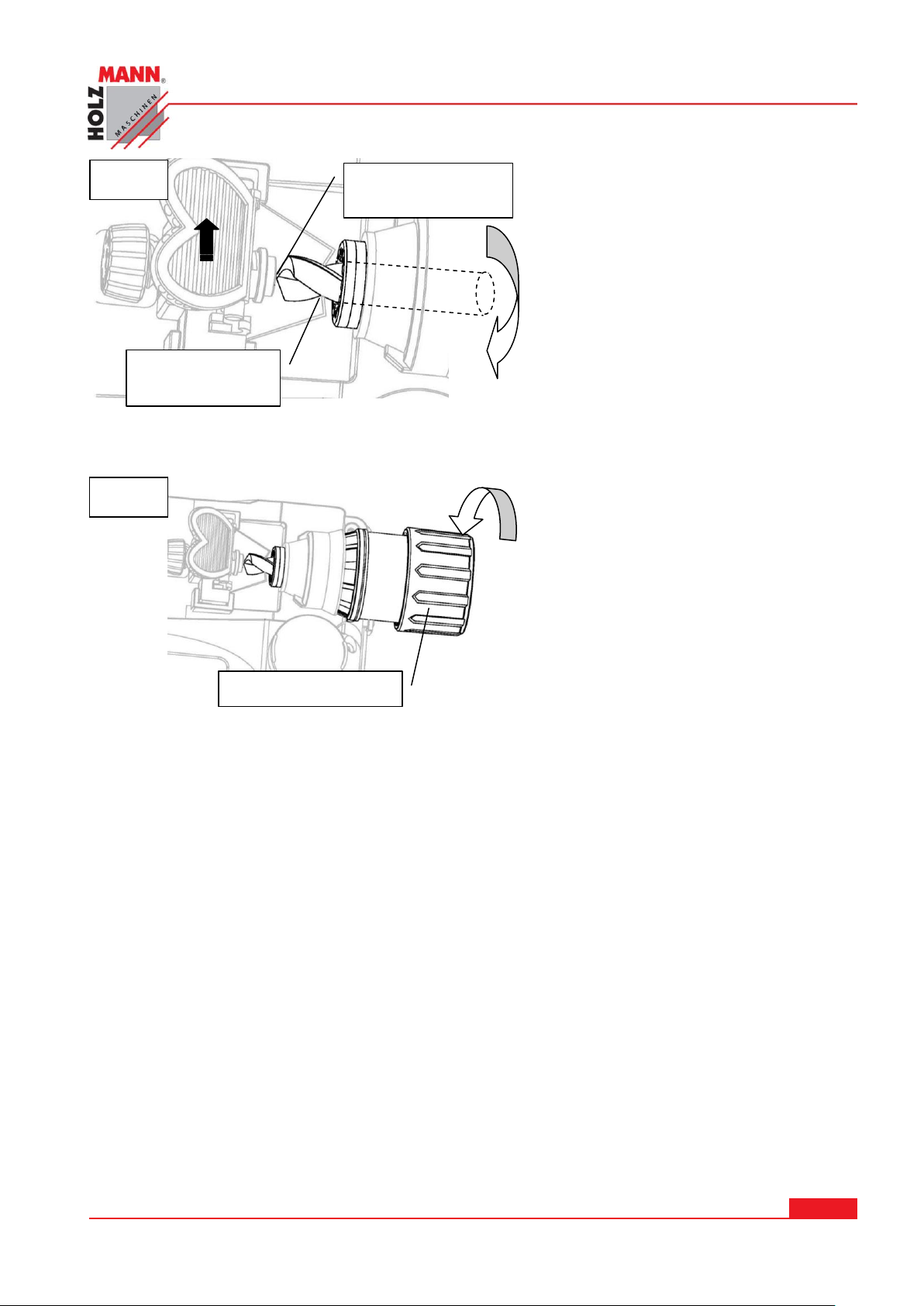

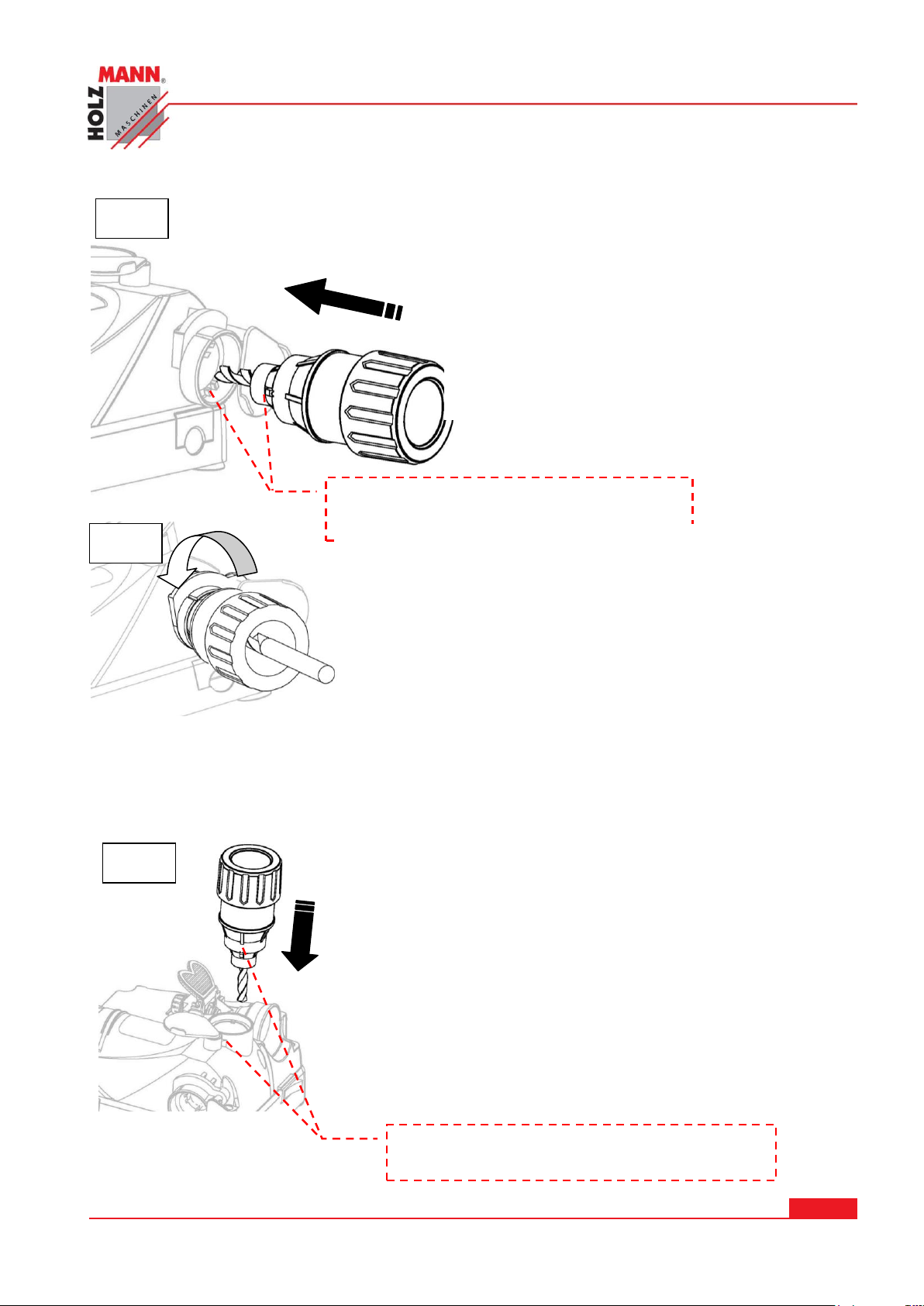

6.1 Vložení vrtáku do ostřiče
Upínací kleštiny (4) vyjměte z ostřiče.
Aretaci otáčením proti chodu hodinových ručiček povolte, až do dosažení požadované
velikosti vrtáku.
Vrták nasaďte do upínací kleštiny (4) a mírně otočte aretací.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 10
Univerzální ostřička USG 950
Page 11
Upínací tlačítko (2) za mírného
otáčení na konci vrtáku pomalu
uvolněte a přitom sevřete upínací
pružinu v drážce.
Vrták musí být dokonale vyrovnaný,
tak jako na Obr. D.
Vrták držte na dorazové desce a
pomocí zajišťovací rukojeti pevně
otáčejte ve směru chodu
hodinových ručiček.
Upínací kleštiny při stlačeném
upínacím tlačítku (2) vytáhněte z
nastavení vedení (10)
E
úzké místo na
upínací drážce
Hrot vrtáku zcela
přilehlý

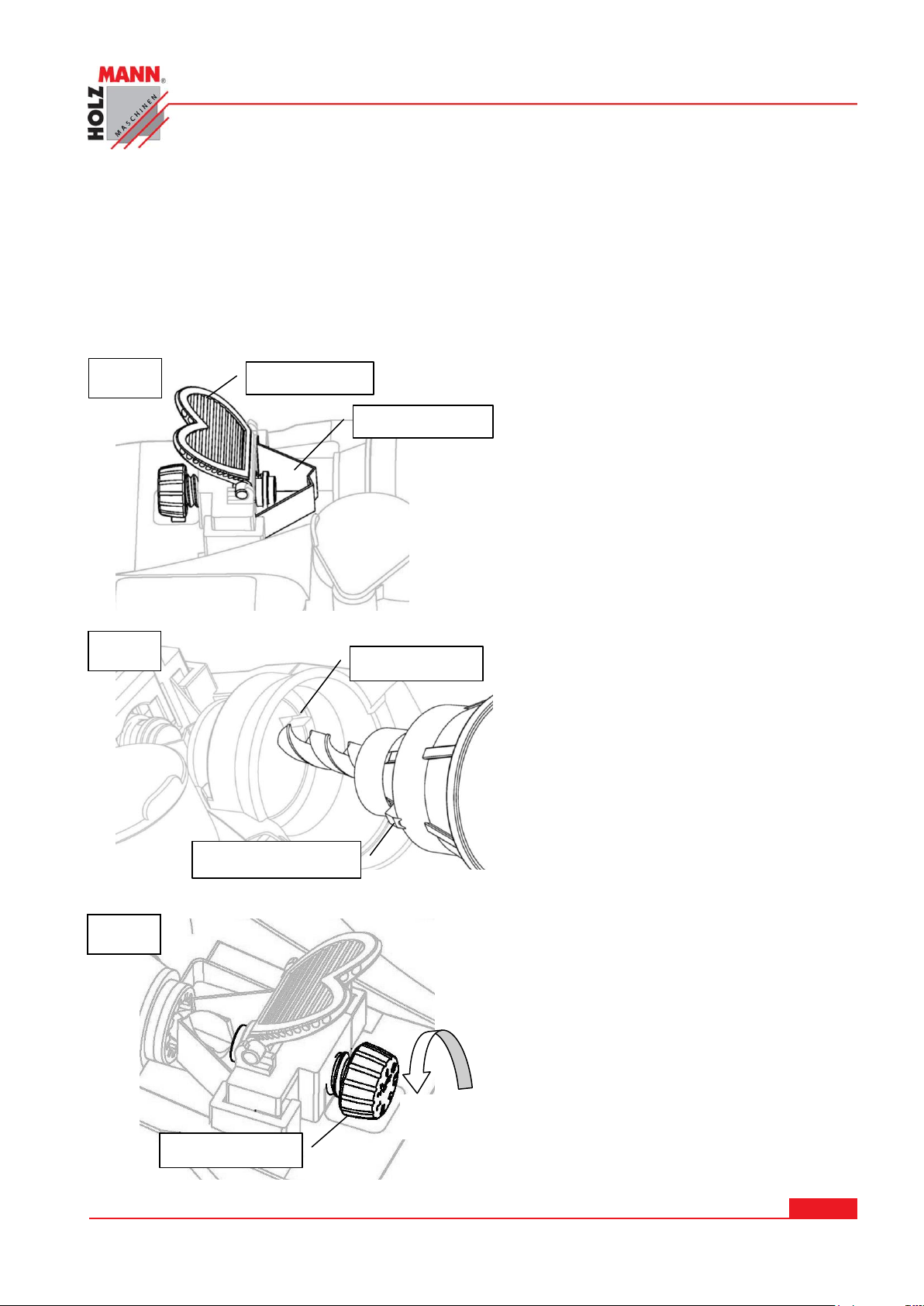

Obr. D
Obr. E
Zajišťovací rukojeť
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 11
Univerzální ostřička USG 950
Page 12
Upínací kleštiny nasaďte do vedení úhlu hřbetu (3)
vrtáku. Žebra proti protáčení správně ustavte ve
vedení. Obr. H
Otáčejte upínacími kleštinami ve vedení úhlu hřbetu
doleva a doprava, dokud neustane broušení
doprovázené typickým zvukem při broušení.
Vysuňte upínací kleštiny z vedení a otočte je o 180°.
Upínací kleštiny s vrtákem opět zasuňte a opakujte
postup.
Ostřičku vypněte vypínačem ZAPNUTO/VYPNUTO.
Nechte brusný kotouč zcela dotočit, než budete
vyndávat upínací kleštiny.
Vysuňte upínací kleštiny z vedení a otevřte upínací
objímku. Nabroušený vrták vyndejte.
6.2 Broušení vrtáku
Přístroj zapněte vypínačem ZAPNUTO (1).
Odklopte ochrannou krytku.
Upínací kleštiny s vrtákem nasaďte správně
do vedení broušení (5).
POZOR: Obě žebra upínacích kleštin
nasaďte přesně do ustavovacích drážek!
Žebra na upínacích kleštinách nasuňte přesně
do ustavovacích drážek vedení broušení.
Otáčejte upínacími kleštinami ve vedení broušení doleva a
doprava, dokud neustane broušení doprovázené typickým
zvukem při broušení.
Vysuňte upínací kleštiny z vedení broušení a otočte je o
180°. Upínací kleštiny s vrtákem opět nasuňte a opakujte
postup.
Ostřičku vypněte vypínačem ZAPNUTO/VYPNUTO. Nechte
brusný kotouč zcela dotočit, než budete vyndávat upínací
kleštiny.
F
G
Obr. F
Obr. G
POZOR: Obě žebra upínacích kleštin
napasujte přesně do ustavovacích drážek
H
Obr. H
6.3 Broušení hřbetu vrtáku
INFO: Broušení úhlu hřbetu vrtáku je určeno pouze pro vrtáky nad Ø 10 mm.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 12
Univerzální ostřička USG 950
Page 13

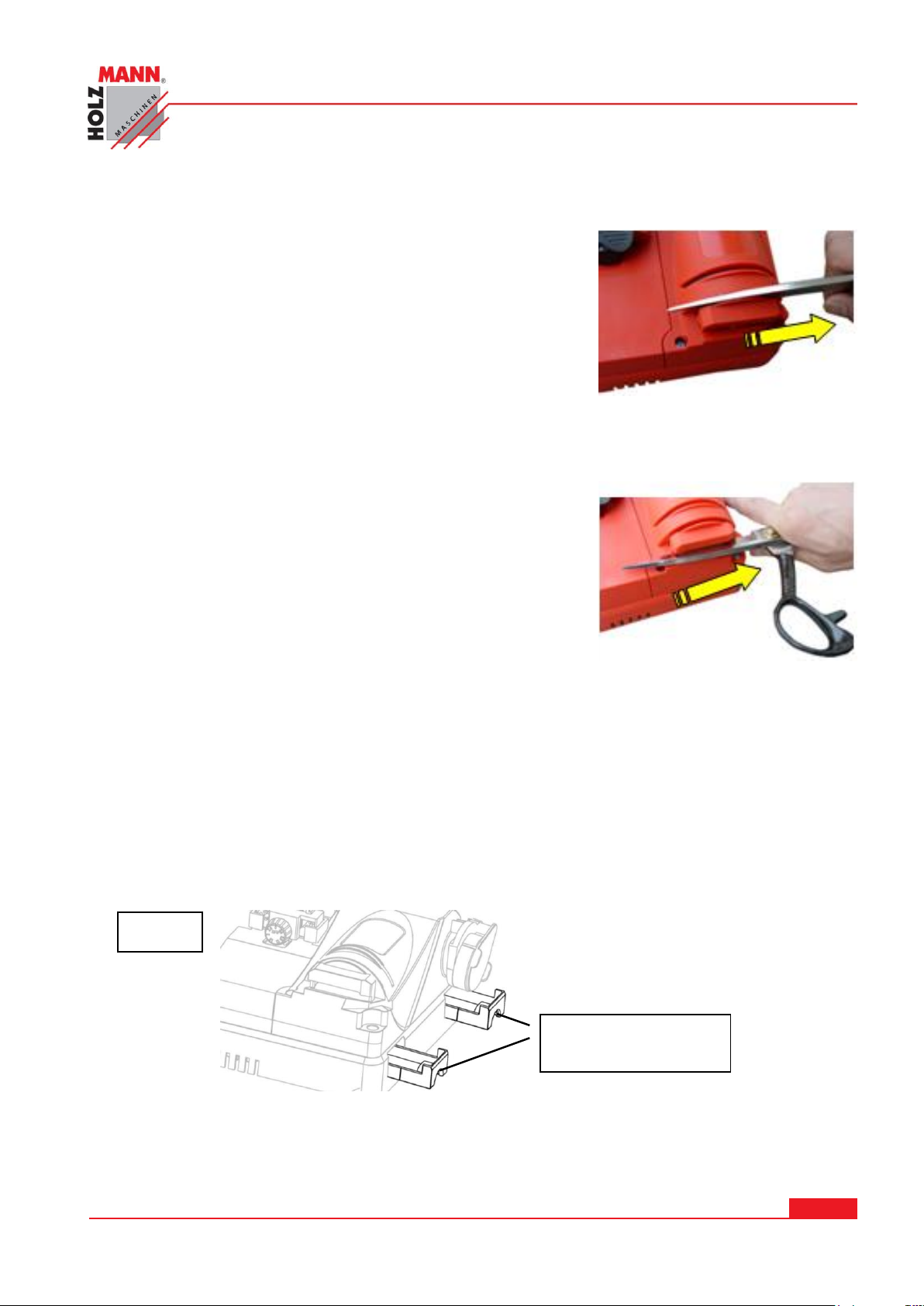

6.4 Broušení nožů
Obr. H
Zásobníky s brusným
prachem
Přístroj zapněte.
Pomocí jednoho ze dvou různých vedení nože, určených pro
příslušnou tloušťku nože, nůž nabruste za dodržení
následujícího postupu:
Nůž vložte do vedení na straně rukojeti a protáhněte
vedením.
Následně nůž zvedněte, vložte opět u výchozí pozice a
protáhněte ve směru vyznačeném na obrázku.
6.5 Broušení nůžek
Přístroj zapněte.
Nůžky vložte do příslušného vedení podle vyobrazení vpravo
a táhněte vedením ve směru šipky.
Následně nůžky mírně z vedení vysuňte, ve výchozí pozici
opět vložte a táhněte lehkým přítlakem ve směru podle
obrázku.
6.6 Vyprázdnění zásobníku s brusným prachem
POZOR: Přístroj odpojte od přívodu elektrického proudu!
Po použití zásobníky s brusným prachem vyjměte z přístroje a vyčistěte.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 13
Univerzální ostřička USG 950
Page 14
7 ÚDRŽBA
P O Z OR
Čištění a údržbu provádějte vždy při vypnutém stroji:
Při nežádoucím spuštění stroje hrozí poškození nebo zranění!
Platí:
Před započetím úkonů údržby stroj vypněte a odpojte od přívodu elektrického
proudu!
G
G
Brusný kotouč
Brusný kotouč
Kryt
4x šroub
7.1 Výměna brusného kotouče
POZOR: Při manipulaci s brusným kotoučem používejte vhodné pracovní rukavice.
Sundejte kryt po demontáži 4 šroubů.
Pomocí šestihranného klíče odšroubujte matku za držení brusného kotouče.
Nyní lze brusný kotouč stáhnout.
Po usazení nového brusného kotouče(ů) matku opět řádně útáhněte a našroubujte kryt
ostřičky.
POZOR: Nepoužívejte žádné brusné kotouče o jiných parametrech nebo specifikaci či od jiných
výrobců! Mohlo by to mít za následek zranění. Servis - výměnu by měl provést odborník.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 14
Univerzální ostřička USG 950
Page 15
7.2 Čištění
UPO Z O RNĚ N Í
Použití čistících prostředků jako rozpouštědel, agresivních chemikálií nebo
abrasivních prostředků má za následek poškození přístroje!
Platí:
Při čištění používejte vodu a v případě nutnosti jemné čističe!
Úplné a správné čištění přístroje zaručuje dlouhou životnost a představuje předpoklad bezpečné
práce s přístrojem. Používejte výhradně jemné čistící prostředky, tzn. žádný benzin, petrolej,
sodu apod.
Pro čištění používejte pouze vlhké hadříky a měkké kartáče.
Na přístroj dávejte pozor a pravidelně ho čistěte, aby bylo dosaženo jeho dlouhé životnosti a
plného výkonu.
Uskladnění přístroje je možné pouze v suchém prostředí a musí být zajištěn proti vlivu počasí.
Přístroj nechte vždy před uskladněním vychladnout.
7.3 Likvidace
Váš přístroj nevyhazujte do komunálního odpadu. Kontaktujte místní orgány pro
získání informací o správné likvidaci a dostupných možnostech likvidace Vašeho
ostřiče. Pokud si budete pořizovat u svého prodejce nový ostřič nebo obdobné
zařízení, je tento povinen zajistit likvidaci Vašeho starého výrobku.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 15
Univerzální ostřička USG 950
Page 16
HOLZMANN MASCHINEN GmbH
4170 Haslach, Marktplatz 4
AUSTRIA
Tel 0043 7289 71562 - 0
Fax 0043 7289 71562 – 4
8 PREFACE
Dear Customer!
This manual contains information and important instructions for the installation and correct use of
the multi-function sharpener USG 950.
Following the usual commercial name of the device (see cover) is substituted in this manual with
the name "machine".
This manual is part of the product and shall not be stored separately from the product. Save it for
later reference and if you let other people use the product, add this instruction manual to the
product.
Please read and obey the security instructions!
Before first use read this manual carefully. It eases the correct use of the product and
prevents misunderstanding and damages of product and the user’s health.
Due to constant advancements in product design, construction pictures and content may diverse
slightly. However, if you discover any errors, inform us please.
Technical specifications are subject to changes!
Please check the product contents immediately after receipt for any eventual transport
damage or missing parts.
Claims from transport damage or missing parts must be placed immediately after initial
product receipt and unpacking before putting the product into operation.
Please understand that later claims cannot be accepted anymore.
Copyright
© 2015
This document is protected by international copyright law. Any unauthorized duplication,
translation or use of pictures, illustrations or text of this manual will be pursued by law.
Court of jurisdiction is the Landesgericht Linz or the competent court for 4170 Haslach, Austria!
CUSTOMER SERVICE CONTACT
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 16
Univerzální ostřička USG 950
Page 17
9 SAFETY
Humidity
max. 70%
Temperature
of + 5 ° С to + 40 ° С
9.1 Intended use
The machine only in technically perfect condition, for their intended safety, and use riskconscious! Faults which could impair safety, must be rectified immediately!
It is generally forbidden to modify safety equipment on the machine or to make ineffective!
Working conditions:
The device is intended for work under the following conditions:
The device is not intended for use outdoors.
The device is not intended for use under explosive conditions.
9.2 Prohibited use
The operation of the unit under conditions outside the limits specified in these instructions is
not permitted.
Any changes in the design of the machine are not permitted.
It is not permitted the use of tools which are not for use with USG 950 are suitable.
Operating the machine on a way or for purposes contrary to the instructions of this manual is
100% forbidden.
Let the machine unattended, especially not when children are near. NO Leaving Your Desk!
For another, or use beyond that and resulting damage or injuries accepts
HOLZMANN MASCHINEN no responsibility or warranty.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 17
Univerzální ostřička USG 950
Page 18
9.3 Security Instructions
Use personal safety equipment: The wearing of safety glasses is mandatory
Always disconnect the machine prior to any actions performed at the machine.
Missing or non-readable security stickers have to be replaced immediately!
To avoid malfunction, damage and physical injury MUST be observed:
The drill bit sharpening device is not suitable for continuous use. If the engine is too hot, it
switches from thermally conditioned. The device is switched off, let them cool.
When it comes to grinding sparks. Hold the drill sharpener at a safe distance from
flammable liquids and materials.
Avoid touching the grinding stone and the workpiece immediately after use because they
are very hot.
The workpiece during grinding turns blue, it may overheat and suffer damage. Cool the
workpiece during grinding, optionally in regular water.
The drill sharpener is designed for dry grinding and may come in contact with any liquids.
The machine does not require extensive maintenance.
Repairing shall be performed by trained professionals only.
Accesories:
Use only accesories recommended by HOLZMANN-Maschinen and its sales partners.
Residual risk factors
Even if the machine is used as required it is still impossible to eliminate certain residual risk
factors totally. The following hazards may arise in connection with the machine´s construction
and design:
Hearing, unless arrangements have been made by the user for hearing protection.
These risks can be minimized if all safety rules are applied, the machine is properly maintained and
serviced the machine as intended and is serviced by a trained service professional.
Despite all the safety devices and remains her good common sense and your appropriate technical
qualification / training on the operation of a machine such as the BSG 13E of the most important
safety factor!
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 18
Univerzální ostřička USG 950
Page 19
10 OPERATION
Open the terminal by pressing the springs
clamp button
Insert the chuck when clamp button
pushed down in the adjustment guide.
CAUTION: Insert the two rotary
limiting ribs in the two adjustment
grooves
By adjusting the grinding loss
(thickness) of the material can be
adjusted.
low grinding loss in normal
sharpening.
large grinding decrease in
damaged drills.
"+" means more material will be
removed.
"-" means less material will be
rremoved.
A
B
clamp button
Position claws
Fig. A
Slot on guide
_
+
Adjusting knob
Fig. C
Rib on drill holder
Fig. B
10.1 Setting drill in chuck
The chuck (4) out of the device.
The mount Grip by turning counterclockwise relax until the desired drill bit size is reached.
drill in chuck (4) and turn slightly to mount Grip.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 19
Univerzální ostřička USG 950
Page 20
Terminal switch (2) Slowly release
lightly turning the drill end and
thereby pinch clamp springs in drill
nut.
The drill is perfectly set up as shown
in Fig. D.
Press and hold to stop plate drill
and tighten with fixing grip
clockwise.
Chuck guide while pressing the
clamp button (2) of the adjustment
(10) pull out.
E
drill tip pressed
Fig. D
Fig. E
Rotate the drill make sure the claw position
is the minmum width of the drill.
fixing grip
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 20
Univerzální ostřička USG 950
Page 21
Insert chuck in relief angle grinding guide (3). Properly
set rotation restriction ribs lead. Figure H
Turn the chuck in the clearance angle guide to the left
and right up and down until no sanding with grinding
sound more audible.
Pull the chuck from the clearance angle guide and
rotate it through 180 °. Place the chuck back on and
try again.
Turn off the sharpener on the ON / OFF switch.
Let the wheel come to a standstill before removing the
chuck.
Pull the chuck out of the guide and open the mount
Grip the chuck. Remove the finish-ground drill.
10.2 Grind drill
Switch on the device with the ON switch (1).
Remove the protective cover.
Insert the chuck with drill right into the grind
guide (5).
WARNING: The two ribs of the chucks in
the adjustment grooves running!
The rib on the holder should fit in the slot
on the guide.
Turn the chuck in the honing guide slightly to the left and
right up and down until no sanding with grinding sound more
is heard.
Pull the chuck from the honing guide and rotate it through
180 °. Place the chuck again correctly and try again.
Turn off the unit at the ON / OFF switch. Let the wheel come
to a standstill before removing the chuck
G
Fig. F
Fig. G
CAUTION: Insert the two rotary limiting ribs
in the two adjustment grooves
H
Fig. H
10.3 Grind drill clearance angle
INFO: Grind clearance angle is only suitable for drills over Ø 10mm.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 21
Univerzální ostřička USG 950
Page 22

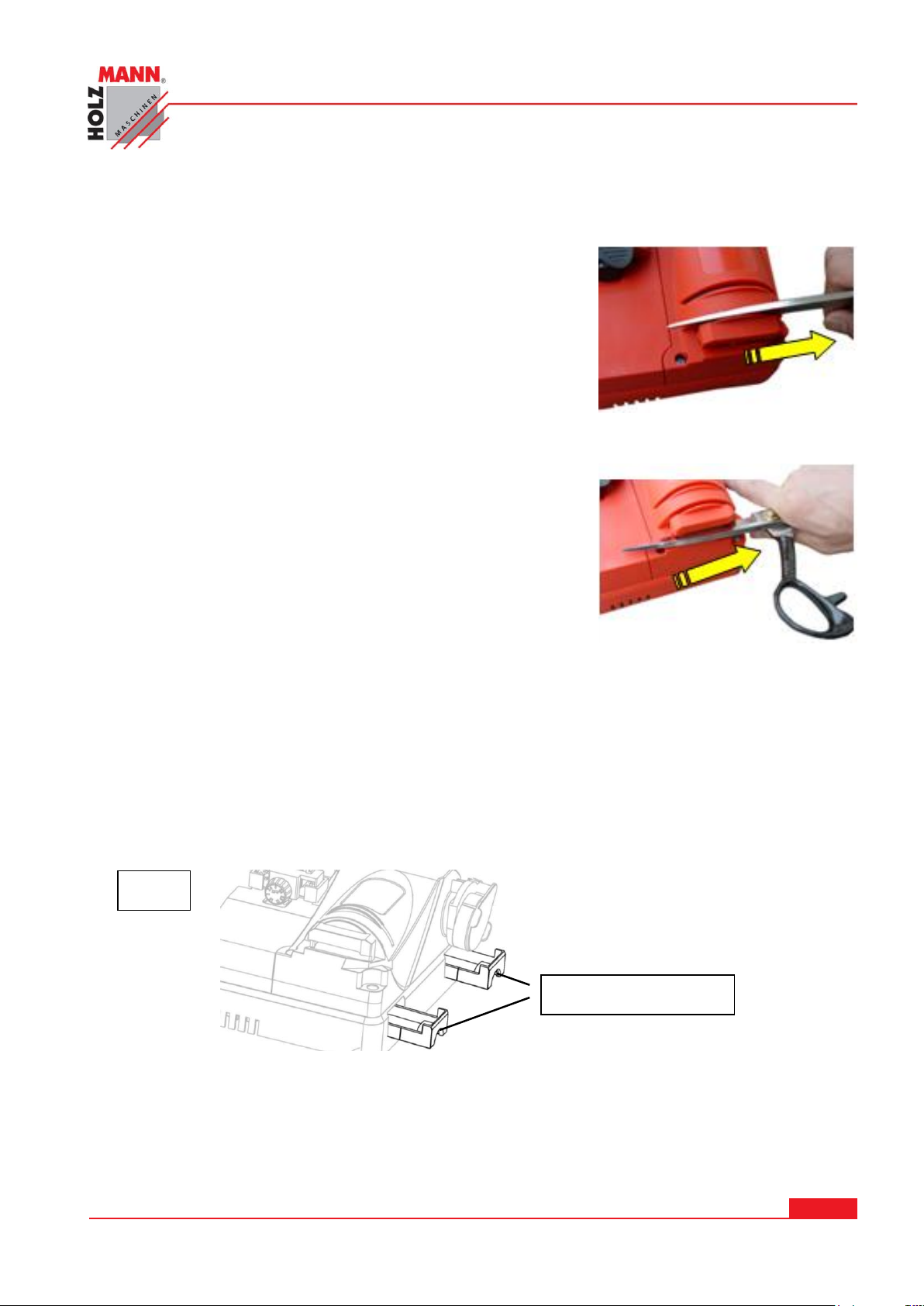

10.4 sharpen knives
Fig. H
Dust collection boxes
Turn on the power.
With one of the two different guides for each knife thickness,
the knife now sand as follows:
The blade into the guide on the handle side and move
through the guide.
When replacement Raise the blade, re-insert it in the initial
position and pull in the direction shown.
10.5 sharpen scissors
Turn on the power.
The scissors ready to insert in the scissor-type guide and pull
in the direction of the arrow through the guide.
While Navigating easily take the scissors out of the guide,
replace it in the original position and pull in the direction
shown.
10.6 Remove dust collection boxes
WARNING: Equipment of electricity disconnect!
After use, remove and clean the dust collection box from the machine.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 22
Univerzální ostřička USG 950
Page 23
11 MAINTENANCE
A T T E NTI O N
During cleaning and maintenance with connected machine:
Property damage and serious injury from inadvertent switching on the
machine!
Therefore:
Switch the machine off and disconnect it from the power supply before any maintenance
works or cleaning is carried out
G
G
Grind wheel
Grind wheel
Cover
4x Screws
11.1 Replace the grinding wheel
CAUTION: Do not use in holding the grinding wheel suitable safety gloves.
Remove the cover by removing the 4 screws.
With an Allen wrench the nut can be unscrewed by holding the grinding wheel.
Now, the grinding wheel can be removed.
After placing the new grinding wheel (s), tighten the nut and screw on the cover.
CAUTION: Do not use grinding wheel with different specifications or changes in production! This
can lead to injuries. Service should be performed by a specialist.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 23
Univerzální ostřička USG 950
Page 24
11.2 Cleaning
NO T E
The use of solvents, harsh chemicals or abrasive cleaners leads to damage to the
machine!
Therfore: When cleaning water and mild detergent if necessary use.
The full and regular cleaning of the appliance ensures a long life and is a safety requirement. Use
only mild detergent, that means no gasoline, kerosene, soda etc ...
Only use a warm damp cloth and a soft brush to clean your machine.
Pay attention to your machine and clean it regularly to get a long-lasting effectiveness and
efficiency.
Store the appliance in a dry place. Store on the device for longer retention periods in a dry
place.
Allow the unit to cool before you check it.
Bare surfaces of the machine against corrosion impregnate ( with anti-rust WD40 )
11.3 Disposal
Do not dispose of the machine in residual waste. Contact your local authorities for
information regarding the available disposal options. When you buy at your local
dealer for a replacement unit, the latter is obliged to exchange your old
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 24
Univerzální ostřička USG 950
Page 25
VÝ S T R A HA
Použití jiných než originálních náhradních dílů má za následek ztrátu záruky!
Platí: Při výměně komponent/dílů používejte pouze originální náhradní díly
IMP O R TAN T
The installation of other than original spare parts voids the warranty!
So you always have to use original spare parts
12 NÁHRADNÍ DÍLY / SPARE PARTS
12.1 Objednávky náhradních dílů / spare parts order
Použitím originálních dílů od společnosti HOLZMANN používáte díly, které spolu dokonale sedí a
jejich montáž je časově méně náročná. Originální náhradní díly zajišťují delší životnost stroje.
Při objednávání dílů použijte servisní formulář, který najdete na konci tohoto návodu na obsluhu.
Vždy uvádějte typ stroje, číslo náhradního dílu a jeho název. Aby se předešlo neshodám,
doporučujeme společně s objednávkou zaslat i kopii výkresu rozpadu náhradních dílů, na kterém
Vámi požadované díly označíte.
Adresu pro objednání dílů naleznete v kontaktech na zákaznický servis.
With original Holzmann spare parts you use parts that are attuned to each other shorten the
installation time and elongate your products lifespan.

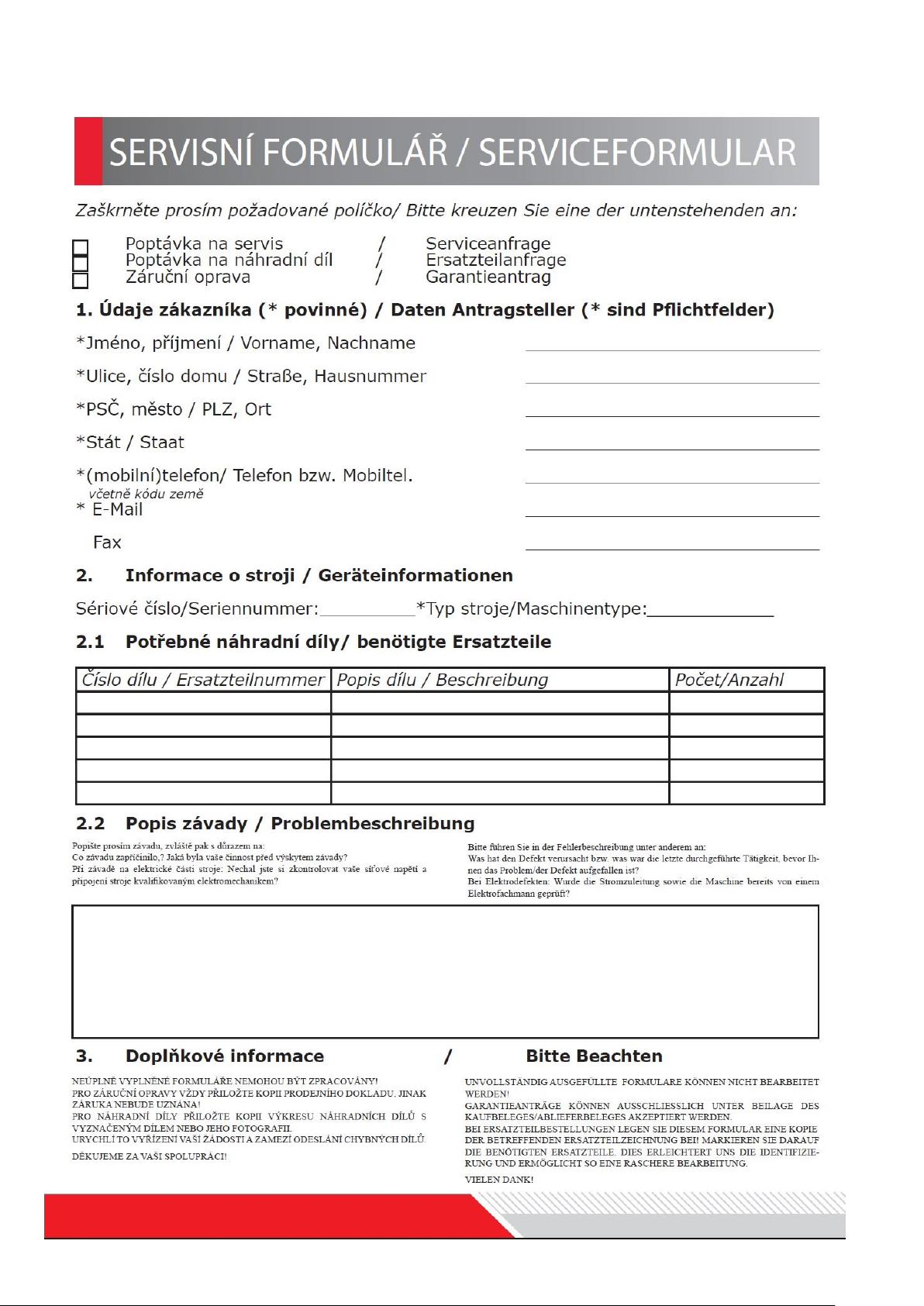

When you place a spare parts order please use the service formular you can find in the last
chapter of this manual. Always take a note of the machine type, spare parts number and
partname. We recommend to copy the spare parts diagram and mark the spare part you need.
You find the order address in the preface of this operation manual.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 25
Univerzální ostřička USG 950
Page 26
12.2 Rozpadový výkres a kusovník / Explosion drawing and spare
part list
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 26
Univerzální ostřička USG 950
13
Page 27
PROHLÁŠENÍ O SHODĚ / CE-CERTIFICATE OF CONFORMITY
D o v o z c e / D i s t r i b u t o r
HOLZMANN MASCHINEN® GmbH
4170 Haslach, Marktplatz 4, AUSTRIA
Tel.: +43 7289 71562-0; Fax.: +43 7289 71562-4
www.holzmann-maschinen.at
Název / name
UNIVERZÁLNÍ OSTŘIČKA / MUTLI FUNCTION SHARPENER
Typ / model
USG 950
Směrnice ES / EC-directives
2006/42/ES
2006/95/ES
2004/108/ES
2002/96/ES
Použité normy / applicable Standards
EN 55014-1:2006, EN 55014-2:1997+A1, EN 61029-1:2009
EN 61000-3-2:2006, EN 61000-3-3:1995+A1+A2
Zpracoval:
Gerhard Brunner, Technická Dokumentace, Marktplatz 4, 4170 Haslach
Christian Eckerstorfer
Vedoucí Technické Dokumentace
HOLZMANN-MASCHINEN
4170 Haslach, Marktplatz 4
Klaus Schörgenhuber
Jednatel / Director
Haslach, 15.06.2015
Místo / Datum place/date
Tímto prohlašujeme, že výše uvedený typ stroje splňuje bezpečnostní a zdravotní požadavky směrnic ES.
Toto prohlášení ztrácí svou platnost, pokud by došlo ke změnám nebo úpravám stroje, které námi nebyly
odsouhlaseny.
Hereby we declare that the above mentioned machines meet the essential safety and health requirements of
the above stated EC directives. Any manipulation or change of the machine not being explicitly authorized by
us in advance renders this document null and void.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 27
Univerzální ostřička USG 950
Page 28
14 ZÁRUČNÍ PODMÍNKY
(Stav k 15.06.2015)
Záruční požadavky kupujícího vyplývající z kupní smlouvy a uplatněné u prodejce (obchodní zastoupení firmy Holzmann)
stejně jako práva vyplývající z legislativy příslušné země zůstávají tímto prohlášením nedotčeny.
Pro tento stroj platí následující záruční podmínky:
A) Záruka zahrnuje bezplatné odstranění veškerých vad stroje, za předpokladu splnění podmínek dle bodů (B-G), které
omezují správnou funkci stroje a jsou způsobeny vadou materiálu nebo výrobní vadou.
B) Záruční doba je 12 měsíců, u komerčního použití 6 měsíců od dodání zboží prvnímu kupujícímu. K reklamaci
předložte originální doklad o dodání zboží a kupní doklad v případě vlastního odběru zboží.
C) Pro nahlášení reklamace kontaktujte obchodní zastoupení společnosti HOLZMANN, u kterého jste výrobek pořídili a
předložte následující doklady:
Kupní doklad/nebo doklad o dodávce zboží
Vyplněný Servisní formulář s hlášením vady
Při požadavku na dodání náhradního dílu kopii výkresu náhradních dílů s vyznačením potřebného dílu.
D)
E) Výluky ze záruky:
F) V rámci této záruky jsou další nároky kupujícího nad rámec plnění uvedeného v tomto dokumentu vyloučeny.
G)
SERVIS
Po uplynutí záruční doby mohou být opravy realizovány i u neautorizovaných servisních firem.
K dispozici je Vám samozřejmě i nadále servis společnosti HOLZMANN-Maschinen GmbH.
V takovém případě uplatněte Vaše nezávazné poptávky/reklamace s údaji dle bodu C) na náš zákaznický servis nebo nám
pošlete vyplněný přiložený servisní formulář.
Mail: [email protected]
FAX: +43 7289 71562 0
Průběh řešení reklamace a místo plnění určuje společnost HOLZMANN GmbH.
D)
Snadno odstranitelné vady budou odstraněny obchodním zastoupením, u rozsáhlejších vad si vyhrazujeme právo
na odborné posouzení na adrese sidla firmy č. 4170 Haslach, Österreich. Pokud není v servisní smlouvě explicitně
uvedeno jinak, platí, že místem pro vyřízení reklamace je sídlo společnosti HOLZMANN-MASCHINEN na adrese 4170
Haslach, Österreich. Tato záruka výrobce nekryje případné náklady na přepravu zboží do sídla firmy.
Na díly, které vykazují známky opotřebení a při vadách stroje, které jsou následkem běžného opotřebení.
Při nevhodné nebo nedbalé montáži stroje, chybného uvedení do provozu příp. nevhodného připojení k elektrické
síti.
Při nedodržení pokynů pro obsluhu stroje, nevhodném použití, nestandardních podmínkách prostředí,
nevhodných podmínkách pro provoz, nedostatečné údržbě a péči o stroj atd.
Při použití a/nebo zamontování neoriginálních dílů a příslušenství nebo při dodatečných úpravách, které nejsou
schváleny společností HOZMANN.
U zanedbatelných odchylek výrobku od jeho popisu, přičemž tyto nemají vliv na hodnotu nebo použití stroje pro
dané účely.
Při překročení zátěže stroje. Zejména při vadách způsobených přetížením stroje z důvodu jeho vytížení pro
komerční účely, pro které tento stroj nebyl zkonstruován.
Tyto záruční podmínky přijímá kupující ze svobodné vůle. Tato záruka vylučuje případné prodloužení záruční doby, a
to i na náhradní díly
.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 28
Univerzální ostřička USG 950
Page 29
15 GUARANTEE TERMS
(applicable from 15.06.2015)
Please consult our troubleshooting section for initial problem solving. Feel free to contact your HOLZMANN reseller or us
for Customer Support!
Warranty claims based on your sales contract with your HOLZMANN retailer, including your statutory rights, shall not be
affected by this guarantee declaration. HOLZMANN-MASCHINEN grants guarantee according to following conditions:
A) The guarantee covers the correction of deficiencies to the tool/product, at no charge, if it can be verified adequately
that the deficiencies were caused by a material or manufacturing fault.
B) The guarantee period lasts 12 months, and is reduced to 6 months for tools in commercial use. The guarantee period
begins from the time the new tool is purchased from the first end user. The starting date is the date on the original
delivery receipt, or the sales receipt in the case of pickup by the customer.
C) Please lodge your guarantee claims to your HOLZMANN reseller you acquired the claimed tool from with following
information:
>> Original Sales receipt and/or delivery receipt
>> Service form (see next page) filed, with a sufficient deficiency report
>> for spare part claims: a copy of the respective exploded drawing with the required spare parts being marked clear and
unmistakable.
D) The Guarantee handling procedure and place of fulfillment is determined according to HOLZMANNs sole discretion in
accordance with the HOLZMANN retail partner. If there is no additional Service contract made including on-site service,
the place of fulfillment is principally the HOLZMANN Service Center in Haslach, Austria.
Transport charges for sending to and from our Service Center are not covered in this guarantee.
E) The Guarantee does not cover:
- Wear and tear parts like belts, provided tools etc., except to initial damage which has to be claimed immediately after
receipt and initial check of the product.
- Defects in the tool caused by non-compliance with the operating instructions, improper assembly, insufficient power
supply, improper use, abnormal environmental conditions, inappropriate operating conditions, overload or insufficient
servicing or maintenance.
- Damages being the causal effect of performed manipulations, changes, additions made to the product.
- Defects caused by using accessories, components or spare parts other than original HOLZMANN spare parts.
- Slight deviations from the specified quality or slight appearance changes that do not affect functionality or value of the
tool.
- Defects resulting from a commercial use of tools that - based on their construction and power output - are not designed
and built to be used within the frame of industrial/commercial continuous load.
F) Claims other than the right to correction of faults in the tool named in these guarantee conditions are not covered by
our guarantee.
G) This guarantee is voluntary. Therefore Services provided under guarantee do not lengthen or renew the guarantee
period for the tool or the replaced part.
SERVICE
After Guarantee and warranty expiration specialist repair shops can perform maintenance and repair jobs. But we are still
at your service as well with spare parts and/or product service. Place your spare part / repair service cost inquiry by filing
the SERVICE form on the following page and send it:
via Mail to [email protected]
or via Fax to: +43 7289 71562 4
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 29
Univerzální ostřička USG 950
Page 30
J m é n o / n a m e :
V ý r o b e k / p r o d u c t :
D a t u m n á k u p u / p u r c h a s e d a t e :
Z a k o u p e n o v / p u r c h a s e d f r o m :
E - M a i l / e - m a i l :
Děkujeme za Vaši spolupráci! / Thank you for your kind cooperation!
KONTAKT / CONTACT:
HOLZMANN MASCHINEN
4170 Haslach, Marktplatz 4, AUSTRIA
Tel : +43 7289 71562 0
Fax: +43 7289 71562 4
[email protected]
16 SLEDOVÁNÍ VÝROBKU
PRODUCT EXPERIENCE FORM
Po dodání nás zajímá Vaše spokojenost s
výrobkem.
We observe the quality of our delivered products
in the frame of a Quality Management policy.
Při procesu zlepšování výrobků jsme totiž
závislí na Vás a Vašich zkušenostech s prací
se strojem:
Your opinion is essential for further product
development and product choice. Please let us
know about your:
- Potíže, které se vyskytly během provozu
výrobku.
- Impressions and suggestions for
improvement.
- Chybné funkce stroje, které se vyskytly
za určitých provozních podmínek.
- experiences that may be useful for other
users and for product design
- Vaše vlastní zkušenosti z provozu, které
mohou být užitečné i pro ostatní uživatele
stroje.
- Experiences with malfunctions that occur in
specific operation modes
Prosíme Vás o zaznamenání Vašich
zkušeností a zaslání na naši adresu emailem,
faxem nebo poštou:
We would like to ask you to note down your
experiences and observations and send them to
us via FAX, E-Mail or by post:
Moje zkušenosti / My experiences:
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 30
Univerzální ostřička USG 950
Page 31
Loading...
