Page 1
Edition: 16.09.2016 – Revision - 00 – CEC - DE/EN
Originalfassung
DE
BETRIEBSANLEITUNG
TISCHKREISSÄGE
Übersetzung / Translation
EN
USER MANUAL
TABLESAW
optional:
Untergestell / stand
TK 255MS
TK 255
Page 2
INHALT /INDEX
1 INHALT /INDEX
2 SICHERHEITSZEICHEN / SAFETY SIGNS 4
3 ILLUSTRATION 6
4 VORWORT (DE) 10
5 TECHNIK 11
5.1 Komponenten .................................................................................................................. 11
5.2 Technische Daten ............................................................................................................ 11
6 SICHERHEIT 12
6.1 Bestimmungsmäßige Verwendung .................................................................................. 12
6.2 Sicherheitshinweise ........................................................................................................ 13
6.3 Restrisiken ...................................................................................................................... 14
7 MONTAGE 15
7.1 Handrad (Fig.5) ............................................................................................................... 15
7.2 Spaltkeil (Fig.6/7/8) ....................................................................................................... 15
7.3 Sägeblattschutz (Fig.9) ................................................................................................... 15

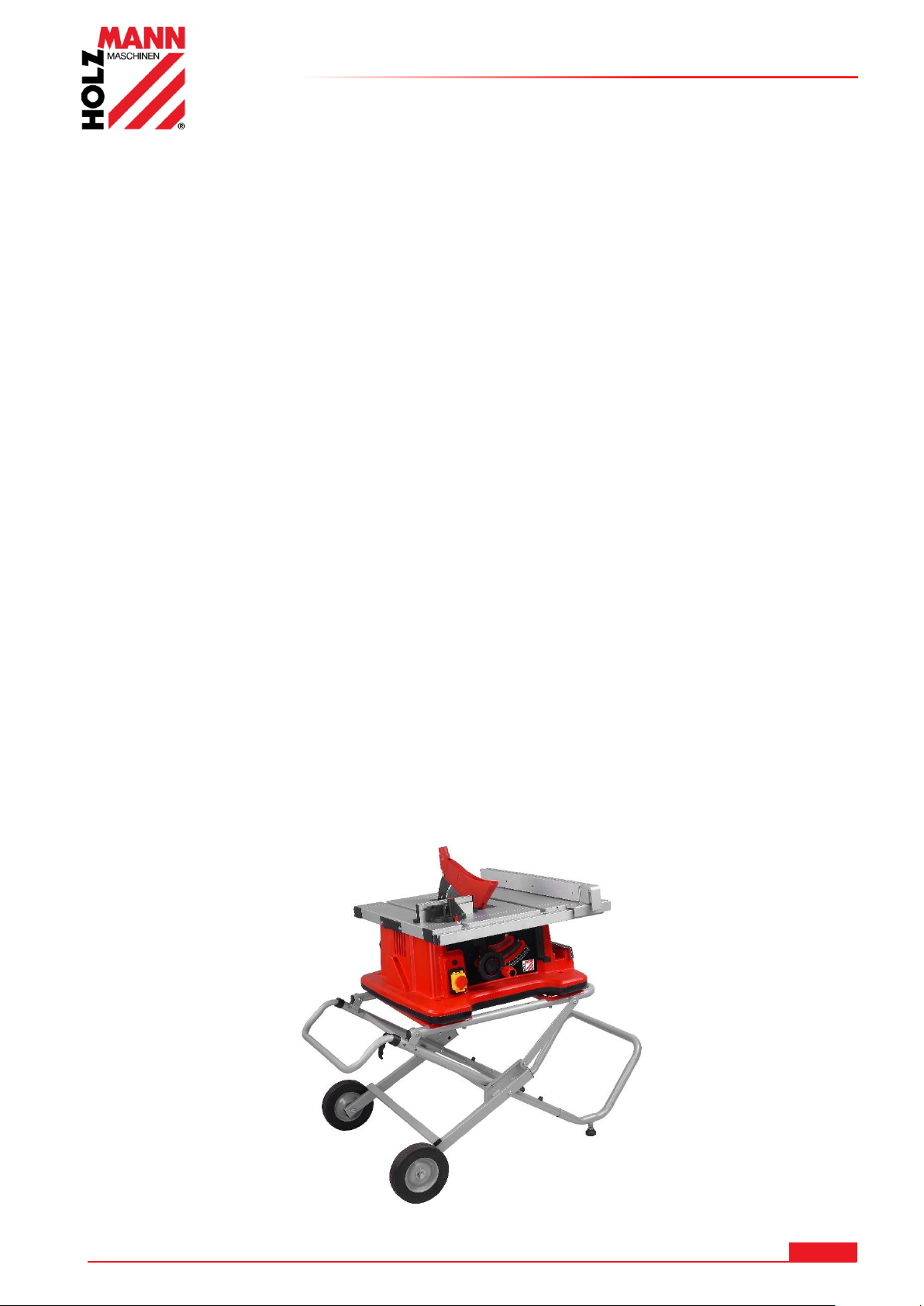

7.4 Untergestell TK 255MS (optional) ................................................................................... 15
7.5 Elektrischer Anschluss ..................................................................................................... 16
8 BETRIEB 17
8.1 Betriebshinweise ............................................................................................................. 17
8.2 Bedienung ....................................................................................................................... 17

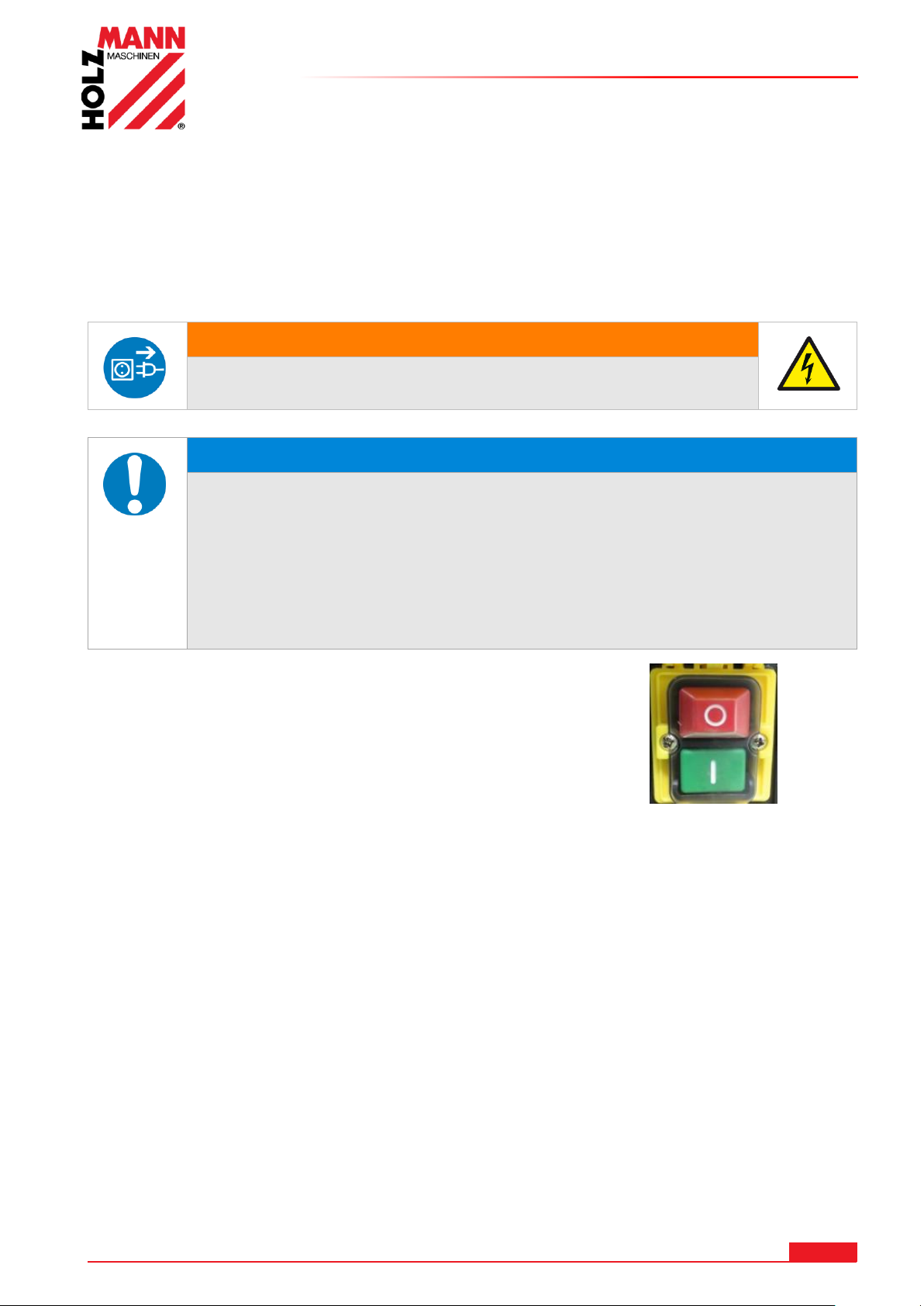

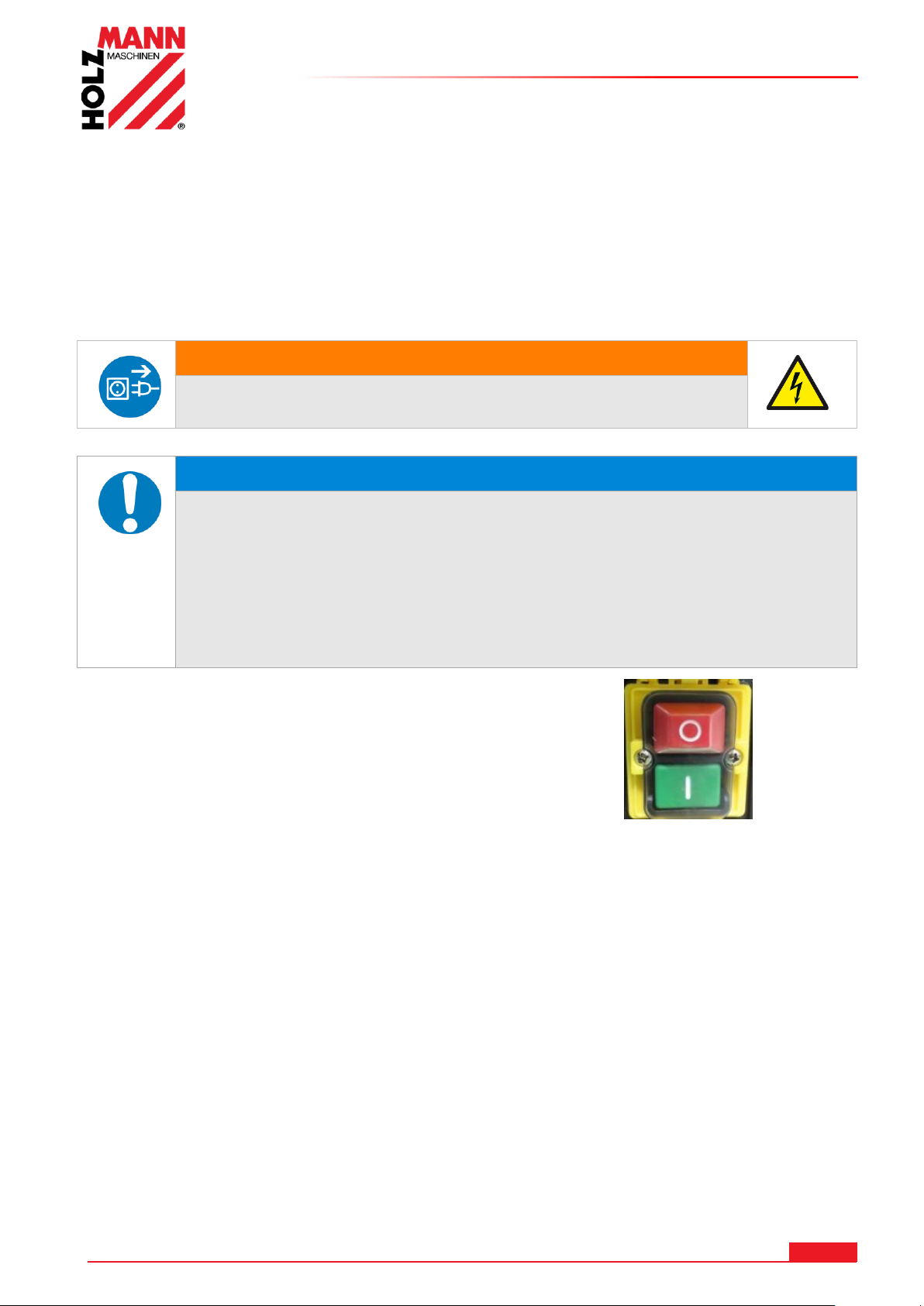

8.2.1 Ein/Aus Schalter ........................................................................................................ 17
8.2.2 Schnitthöhe (Fig.11) .................................................................................................. 17
8.2.3 Winkel (Fig.11) .......................................................................................................... 17
8.2.4 Parallelanschlag (Fig.12/13) ........................................................................................ 17
8.2.5 Tischerweiterung (Fig.15) ........................................................................................... 18
8.2.6 Winkelanschlag (Fig.16) ............................................................................................. 18
8.2.7 Überlastschutz (Fig.3) ................................................................................................ 18
8.2.8 Stauplätze (Fig. 21/22/23) .......................................................................................... 18
9 WARTUNG 19
9.1 Wechseln des Sägeblattes (Fig. 6/9/10) ......................................................................... 19
9.2 Instandhaltung- und Wartungsplan ................................................................................. 19
9.3 Reinigung ........................................................................................................................ 19
9.4 Lagerung ......................................................................................................................... 19
9.5 Entsorgung ...................................................................................................................... 19
10 FEHLERBEHEBUNG 20
12 PREFACE (EN) 21
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 2
TK 255
Page 3
INHALT /INDEX
13 TECHNIC 22
13.1 Components .................................................................................................................... 22
13.2 Technical details .............................................................................................................. 22
14 SAFETY 23
14.1 Intended Use ................................................................................................................... 23
14.2 Security instructions ....................................................................................................... 24
14.3 Remaining risk factors ..................................................................................................... 25
15 ASSEMBLY 26
15.1 Hand wheel (Fig.5) .......................................................................................................... 26
15.2 Riving knife (Fig.6/7/8) .................................................................................................. 26
15.3 Saw blade (Fig.9) ............................................................................................................ 26

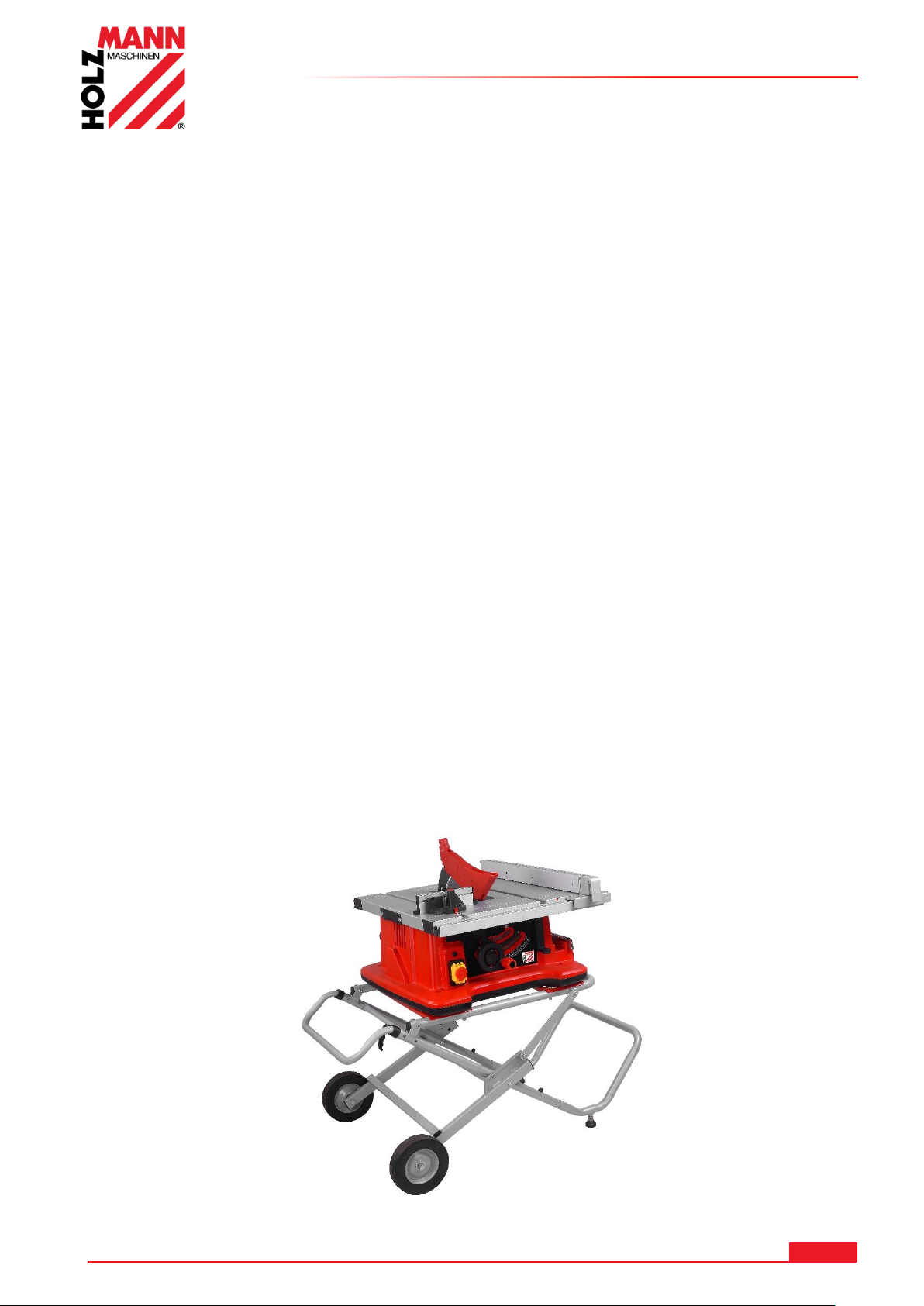

15.4 Stand TK 255MS (optional) .............................................................................................. 26
15.5 Power supply ................................................................................................................... 27
16 OPERATION 28
16.1 Operation instructions ..................................................................................................... 28
16.2 Operation ........................................................................................................................ 28
16.2.1 ON/OFF switch .......................................................................................................... 28
16.2.2 Cutting height (Fig.11) ............................................................................................... 28
16.2.3 Angle (Fig.11) ........................................................................................................... 28
16.2.4 Rip fence (Fig.12/13) ................................................................................................. 28
16.2.5 Table extension (Fig.15) ............................................................................................. 29
16.2.6 Angle stop (Fig.16) .................................................................................................... 29
16.2.7 Overload protection (Fig.3) ......................................................................................... 29
16.2.8 Auxiliary tools stored (Fig. 21/22/23) ........................................................................... 29
17 MAINTENANCE 30
17.1 Changing of the saw blade .............................................................................................. 30
17.2 Maintenance plan ............................................................................................................ 30
17.3 Cleaning .......................................................................................................................... 30
17.4 Storage ............................................................................................................................ 30
17.5 Disposal ........................................................................................................................... 30
18 TROUBLE SHOOTING 31
19 ERSATZTEILE / SPARE PARTS 32
19.1 Ersatzteilbestellung / spare parts order .......................................................................... 32

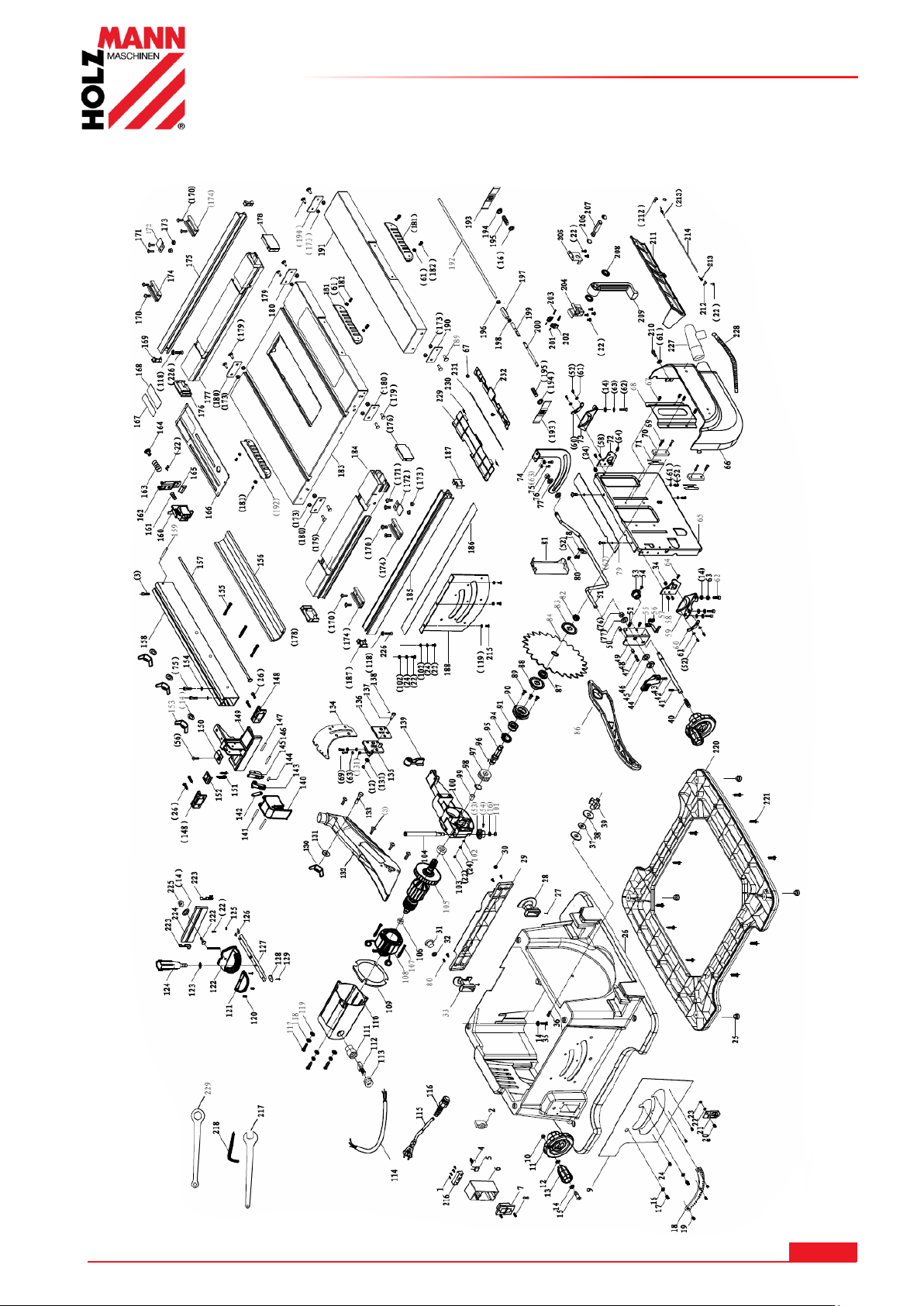

19.2 Explosionszeichnung / explosion drawing ....................................................................... 33
20 EG-KONFORMITÄTSERKLÄRUNG/CE-CERTIFICATE OF CONFORMITY 38
21 GARANTIEERKLÄRUNG 39
22 GUARANTEE TERMS 40
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 3
TK 255
Page 4

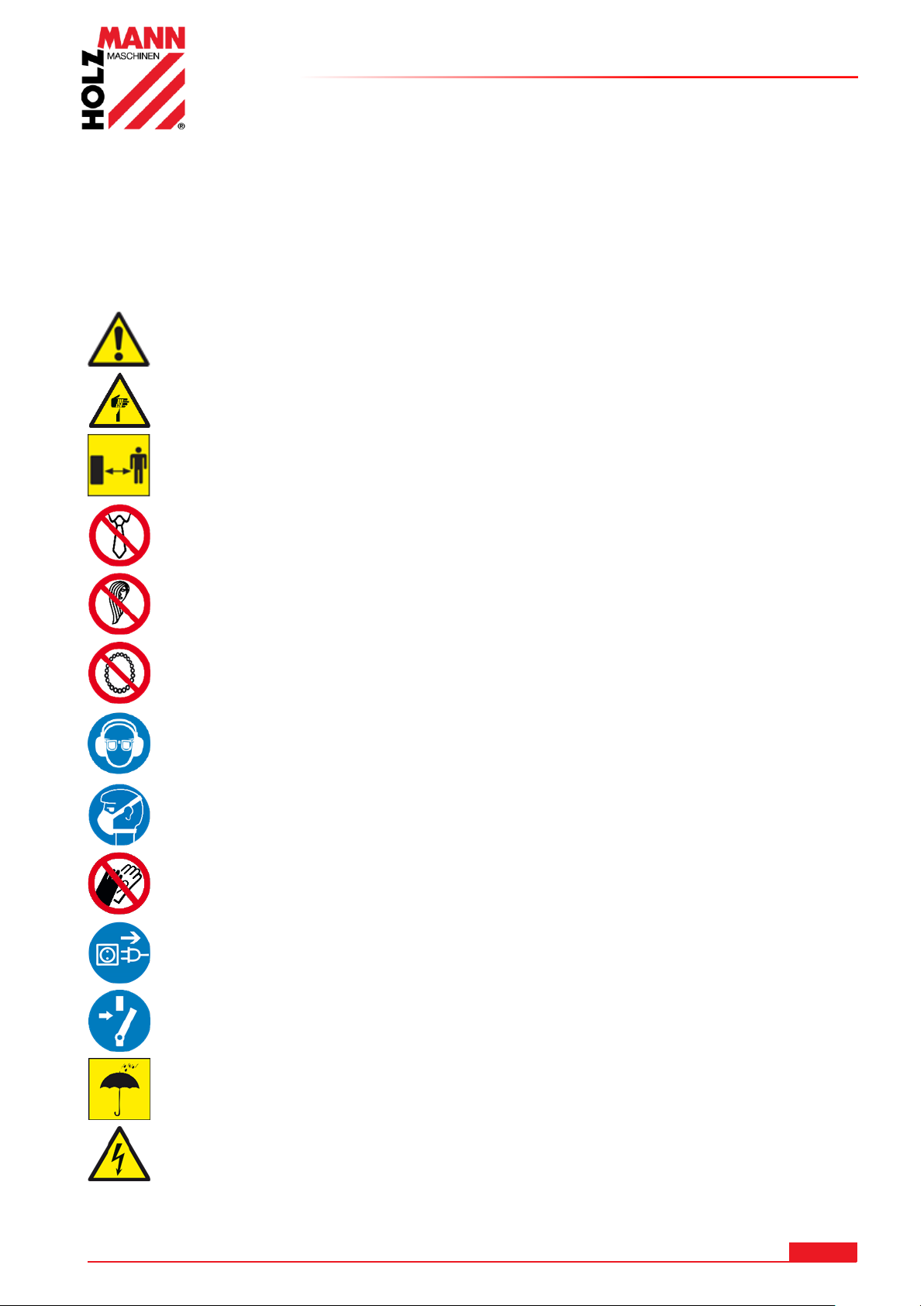

2 SICHERHEITSZEICHEN / SAFETY SIGNS
DE
SICHERHEITSZEICHEN
BEDEUTUNG DER SYMBOLE
EN
SAFETY SIGNS
DEFINITION OF SYMBOLS
DE
WARNUNG! Beachten Sie die Sicherheitssymbole! Die Nichtbeachtung der
Vorschriften und Hinweise zum Einsatz der Maschine kann zu schweren
Personenschäden und tödliche Gefahren mit sich bringen.
EN
ATTENTION! Ignoring the safety signs and warnings applied on the machine
as well as ignoring the security and operating instructions can cause serious
injuries and even lead to death.
DE
Allgemeiner Hinweis
EN
General note
DE
Maschine vor Wartung und Pausen ausschalten und Netzstecker
ziehen!
EN
Stop and pull out the power plug before any break and engine
maintenance!
DE
CE-KONFORM! - Dieses Produkt entspricht den EG-Richtlinien.
EN
CE-Conformal! - This product complies with the EC-directives.
DE
ANLEITUNG LESEN! Lesen Sie die Betriebs- und Wartungsanleitung Ihrer
Maschine aufmerksam durch und machen Sie sich mit den Bedienelementen der
Maschine gut vertraut um die Maschine ordnungsgemäß zu bedienen und so
Schäden an Mensch und Maschine vorzubeugen.
EN
READ THE MANUAL! Read the user and maintenance manual carefully
and get familiar with the controls in order to use the machine correctly and to
avoid injuries and machine defects.
DE
Schutzausrüstung tragen!
EN
Protective clothing!
DE
Bedienung mit Handschuhen verboten!
EN
Operation with gloves forbidden!
DE
Bedienung mit Schmuck verboten!
EN
Operation with jewelry forbidden!
DE
Bedienung mit Krawatte verboten!
EN
Operation with tie forbidden!
DE
Bedienung mit offenem Haar verboten!
EN
Operation with long hair forbidden!
SICHERHEITSZEICHEN / SAFETY SIGNS
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 4
TK 255
Page 5
SICHERHEITSZEICHEN / SAFETY SIGNS
DE
Warnung vor wegschleudernden Teilen!
EN
Warning against thrown-off items!
DE
Gefährliche elektrische Spannung!
EN
High voltage!
DE
Warnung vor Schnittverletzungen!
EN
Warning about cut injuries!
DE
Vor Nässe schützen!
EN
Protect from moisture!
DE
Achten Sie darauf, dass sich keine weiteren Personen im
Gefahrenbereich (Mindestabstand 2m) im Gefahrenbereich aufhalten.
EN
Make sure that there are no other persons inside the danger zone
(minimum distance 2m) in the danger zone.
DE
Schutzklasse II!
EN
Protection class II!
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 5
TK 255
Page 6
3 ILLUSTRATION
ILLUSTRATION
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 6
TK 255
Page 7
ILLUSTRATION
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 7
TK 255
Page 8
ILLUSTRATION
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 8
TK 255
Page 9
ILLUSTRATION
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 9
TK 255
Page 10
VORWORT (DE)
HOLZMANN MASCHINEN GmbH
AT-4170 Haslach, Marktplatz 4
AUSTRIA
Tel +43 7289 71562 - 0
Fax +43 7289 71562 – 4
4 VORWORT (DE)
Sehr geehrter Kunde!
Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und
Handhabung der Tischkreissäge TK 255.
Folgend wird die übliche Handelsbezeichnung des Geräts (siehe Deckblatt) in dieser
Betriebsanleitung durch die Bezeichnung "Maschine" ersetzt.
Die Betriebsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden.
Bewahren Sie sie für spätere Zwecke auf und legen Sie diese Anleitung der Maschine bei,
wenn sie an Dritte weitergegeben wird!
Bitte beachten Sie die Sicherheitshinweise!
Lesen Sie vor Inbetriebnahme diese Anleitung aufmerksam durch. Der sachgemäße Umgang wird
Ihnen dadurch erleichtert, Missverständnissen und etwaigen Schäden wird vorgebeugt.
Halten Sie sich an die Warn- und Sicherheitshinweise. Missachtung kann zu ernsten Verletzungen
führen.
Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und Inhalte
geringfügig abweichen. Sollten Sie Fehler feststellen, informieren Sie uns bitte.
Technische Änderungen vorbehalten!
Kontrollieren Sie die Ware nach Erhalt unverzüglich und vermerken Sie etwaige
Beanstandungen bei der Übernahme durch den Zusteller auf dem Frachtbrief!
Transportschäden sind innerhalb von 24 Stunden separat bei uns zu melden.
Für nicht vermerkte Transportschäden kann Holzmann keine Gewährleistung
übernehmen.
Urheberrecht
© 2016
Diese Dokumentation ist urheberrechtlich geschützt. Die dadurch verfassungsmäßigen Rechte
bleiben vorbehalten! Insbesondere der Nachdruck, die Übersetzung und die Entnahme von Fotos
und Abbildungen werden gerichtlich verfolgt.
Als Gerichtsstand gilt das Landesgericht Linz oder das für 4170 Haslach zuständige Gericht.
Kundendienstadresse
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 10
TK 255
Page 11
5 TECHNIK
TK 255
1
Arbeitstisch
16
Verriegelung Winkeleinstellung
2a/2b
Führungsschiene
17
Handrad Höhenverstellung
3
Sägeblattschutz
18
EIN-AUS-Schalter
4
Befestigungsschraube
19
Werkzeugfach
5a
Absaugschlauch
20
Skala Winkelanschlag
5b
Absauganschluss
21
Verriegelung Winkelanschlag
6
Spaltkeil
22
Winkelanschlag
7
Sägeblatt
23
Spaltkeilbefestigung
8
Tischeinlage
24
Anschlagleiste
9
Parallelanschlag
25
Skala Parallelanschlag
10
Führungsschiene Tischerweiterung
26
Skala Tischerweiterung
11
Tischerweiterung
27
Befestigung für Ersatzsägeblatt
12
Verriegelungshebel Parallelanschlag
28
Steckplatz 28a/28b/28c
13
Schauglas
29
Schraubenschlüssel
14
Schiebestock
30
Sechskantschlüssel
15
Verriegelung Tischerweiterung
31
Anschlusskabelhalterung
TK 255
Spannung
230 V / 50 Hz
Motorleistung
2000 W
Leerlaufdrehzahl
4800 min
-1
Sägeblatt
Ø 254 x Ø 30 x 2,8 mm / 60Z
Arbeitstisch
940 x 642 mm
Schnitthöhe max.
90°: 80 mm 45°: 50 mm
Höhenverstellung
0 – 80 mm
Schwenkbereich Sägeblatt
0 -45°
Absauganschluss
Ø 40 mm
Gewicht
28 kg
Schalldruckpegel LPA
92,6 dB(A) K: 3dB(A)
Schallleistungspegel LWA
105,6 dB(A) K: 3dB(A)
5.1 Komponenten
TECHNIK
5.2 Technische Daten
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 11
TK 255
Page 12
SICHERHEIT
W A RN U NG
Verwenden Sie nur für die Maschine zulässige Sägeblätter (EN 847-1)!
Verwenden Sie nie schadhafte Sägeblätter!
Benutzen Sie die Maschine niemals mit defekten oder ohne montierte
trennende Schutzeinrichtung
Die Entfernung bzw. Änderung der Sicherheitskomponenten können zu
Schäden am Gerät und schweren Verletzungen führen!
HÖCHSTE VERLETZUNGSGEFAHR!
Feuchtigkeit
max. 70%
Temperatur
von +5°С bis +40°С
6 SICHERHEIT
6.1 Bestimmungsmäßige Verwendung
Die Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und
gefahrenbewusst benutzen! Störungen, welche die Sicherheit beeinträchtigen können, umgehend
beseitigen lassen! Die vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und
Instandsetzungsbedingungen und die Befolgung der in der Anleitung enthaltenen
Sicherheitshinweise sind einzuhalten.
Es ist generell untersagt, sicherheitstechnische Ausrüstungen der Maschine zu ändern oder unwirksam
zu machen!
Die Maschine ist ausschließlich für folgende Tätigkeiten bestimmt:
Schneiden von Holz oder holzähnlichen Materialien
Für eine andere oder darüber hinausgehende Benutzung und daraus resultierende
Sachschäden oder Verletzungen übernimmt HOLZMANN-MASCHINEN keine
Verantwortung oder Garantieleistung.
Arbeitsbedingungen:
Die Maschine ist für die Arbeit unter folgenden Bedingungen bestimmt:
Die Maschine ist nicht für den Betrieb unter explosionsgefährlichen Bedingungen bestimmt.
Unzulässige Verwendung:
Der Betrieb der Maschine unter Bedingungen außerhalb der in dieser Anleitung angegebenen
Grenzen ist nicht zulässig.
Der Betrieb der Maschine ohne die vorgesehenen Schutzvorrichtungen ist unzulässig
Die Demontage oder das Ausschalten der Schutzvorrichtungen ist untersagt.
Unzulässig ist der Betrieb der Maschine mit Werkstoffen, die nicht ausdrücklich in diesem
Handbuch angeführt werden.
Unzulässig ist der Gebrauch von Werkzeugen, die nicht für den Gebrauch mit der Maschine
geeignet sind.
Etwaige Änderungen in der Konstruktion der Maschine sind unzulässig.
Der Betrieb der Maschine auf eine Art und Weise bzw. zu Zwecken, die den Anweisungen dieser
Bedienungsanleitung nicht zu 100% entspricht, ist untersagt.
Lassen Sie die Maschine nie unbeaufsichtigt, vor allem nicht, wenn Kinder in der Nähe sind!
TK 255
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 12
Page 13
SICHERHEIT
6.2 Sicherheitshinweise
Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder entfernt
wurden, sind umgehend zu erneuern!
Örtlich geltende Gesetze und Bestimmungen können das Mindestalter des Bedieners
festlegen und die Verwendung dieser Maschine einschränken!
Zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen sind
folgende Hinweise UNBEDINGT zu beachten:
Arbeitsbereich und Boden rund um die Maschine sauber und frei von Öl, Fett und
Materialresten halten!
Für eine ausreichende Beleuchtung im Arbeitsbereich der Maschine sorgen!
Arbeiten Sie nur in gut durchlüfteten Räumen!
Überlasten Sie die Maschine nicht!
Achten Sie bei der Arbeit auf einen stets sicheren Stand.
Halten Sie Ihre Hände während dem Betrieb vom Sägeblatt fern
Bei Müdigkeit, Unkonzentriertheit bzw. unter Einfluss von Medikamenten,
Alkohol oder Drogen ist das Arbeiten an der Maschine verboten!
Die Maschine darf nur von einer Person bedient werden
Die Maschine darf nur von unterwiesenen Personen (Kenntnis und Verständnis
dieser Betriebsanleitung), die keine Einschränkungen von motorischen
Fähigkeiten verglichen mit üblichen ArbeitnehmerInnen aufweisen, bedient
werden.
Unbefugte, insbesondere Kinder, und nicht eingeschulte Personen sind von der
laufenden Maschine fern zu halten!
Achten Sie darauf, dass sich keine weiteren Personen im Gefahrenbereich
(Mindestabstand: 2m) aufhalten
Wenn Sie an der Maschine arbeiten, tragen Sie keinen lockeren Schmuck, weite
Kleidung, Krawatten oder langes, offenes Haar (Haarnetz verwenden!).
Lose Objekte können sich verfangen und zu schwersten Verletzungen führen!
Bei Arbeiten an und mit der Maschine geeignete Schutzausrüstung
(enganliegende Arbeitskleidung, Schutzbrille oder Gesichtsschutz, Gehörschutz,
Staubmaske bei Betrieb ohne Absauganlage) tragen!
Bedienung mit Handschuhen verboten!
Handschuhe nur bei Sägeblattwechsel oder Wartungsarbeiten tragen
Die laufende Maschine darf nie unbeaufsichtigt sein! Vor dem Verlassen des
Arbeitsbereiches die Maschine ausschalten und warten, bis die Maschine still
steht!
Vor Wartungs- oder Einstellarbeiten ist die Maschine von der
Spannungsversorgung zu trennen!
Stellen Sie sicher, dass die Maschine ausgeschaltet ist, bevor sie an die
Stromversorgung angeschlossen wird
Die Maschine nie mit defektem Schalter verwenden
Verwenden Sie nur unveränderte, in die Steckdose passende Anschlussstecker
(keine Adapter bei schutzgeerdeten Maschinen)
Jedes Mal, wenn Sie mit einer elektrisch betriebenen Maschine arbeiten, ist
höchste Vorsicht geboten! Es besteht Gefahr von Stromschlag, Feuer,
Schnittverletzung;
Schützen Sie die Maschine vor Nässe (Kurzschlussgefahr!)
Verwenden Sie Elektrowerkzeuge und –maschinen nie in der Umgebung von
entflammbaren Flüssigkeiten und Gasen (Explosionsgefahr!)
Prüfen Sie regelmäßig das Anschlusskabel auf Beschädigung
Verwenden Sie das Kabel nie zum Tragen der Maschine oder zum Befestigen
eines Werkstückes
Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 13
TK 255
Page 14
SICHERHEIT
W A RN U NG
Es ist darauf zu achten, dass jede Maschine Restrisiken aufweist.
Bei der Ausführung sämtlicher Arbeiten (auch der einfachsten) ist größte
Vorsicht geboten. Ein sicheres Arbeiten hängt von Ihnen ab!
6.3 Restrisiken
Auch bei Einhaltung aller Sicherheitsbestimmungen und bei bestimmungsgemäßer Verwendung
sind folgende Restrisiken zu beachten:
Verletzungsgefahr für die Hände/Finger durch das rotierende Sägeblatt während dem Betrieb.
Verletzungsgefahr durch scharfe Kanten des Werkstückes, vor allem bei nicht mit
entsprechendem Werkzeug/Vorrichtung fixiertem Werkstück.
Verletzungsgefahr: Haare und lose Kleidung etc. können erfasst und aufgewickelt werden!
Schwere Verletzungsgefahr! Sicherheitsbestimmungen bzgl. Arbeitskleidung unbedingt
beachten.
Verletzungsgefahr durch Kontakt mit spannungsführenden Bauteilen.
Verletzungsgefahr durch Staubemissionen von, mit gesundheitsschädlichen Mitteln
behandelten Werkstücken
Verletzungsgefahr für das Auge durch herumfliegende Teile, auch mit Schutzbrille.
Verletzungsgefahr durch Rückschlag:
Rückschlag ist eine plötzliche Reaktion auf ein klemmendes, schleifendes oder versetztes
Sägeblatt. Dies Verursacht das Auswerfen des Werkstücks nach hinten Richtung Bedieners.
Diese Risiken können minimiert werden, wenn alle Sicherheitsbestimmungen angewendet werden,
die Maschine ordentlich gewartet und gepflegt wird und die Maschine bestimmungsgemäß und von
entsprechend geschultem Fachpersonal bedient wird.
Trotz aller Sicherheitsvorrichtungen ist und bleibt ihr gesunder Hausverstand und Ihre
entsprechende technische Eignung/Ausbildung zur Bedienung einer Maschine der wichtigste
Sicherheitsfaktor!
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 14
TK 255
Page 15
MONTAGE
7 MONTAGE
Überprüfen Sie nach Erhalt der Lieferung, ob alle Teile in Ordnung sind. Melden Sie
Beschädigungen oder fehlende Teile umgehend Ihrem Händler oder der Spedition. Sichtbare
Transportschäden müssen außerdem gemäß den Bestimmungen der Gewährleistung unverzüglich
auf dem Lieferschein vermerkt werden, ansonsten gilt die Ware als ordnungsgemäß
übernommen.
7.1 Handrad (Fig.5)
Distanzscheibe (e) auf Schraube (a) stecken
Schraube durch den Handgriff (b) stecken und Distanzscheibe (c) aufstecken
Handhebel mit Mutter (d) auf dem Handrad montieren
7.2 Spaltkeil (Fig.6/7/8)
Sägeblatt auf max. Schnitthöhe und 0° einstellen und verriegeln.
Tischeinlage (8) entfernen
Der Spaltkeil ist für den Transport in der untersten Position eingestellt. Vor der ersten
Inbetriebnahme muss der Spaltkeil wie folgt eingestellt werden!
Spaltkeilverriegelung (23) lösen und Spaltkeil in oberste Position stellen.
Distanz Spaltkeil zu Sägeblatt ( 3-5 mm) einstellen
Spaltkeilverriegelung wieder fixieren und Tischeinlage wieder einsetzen
7.3 Sägeblattschutz (Fig.9)
Sägeblattschutz (3) mit der Schraube (4) in die Ausnehmung am Spaltkeil einführen
Schraube nur so fest anziehen, dass sich der Sägeblattschutz selbständig Richtung
Arbeitstisch bewegen kann
Absaugschlauch (5a*) am Sägeblattschutz und am Absauganschluss an der Rückseite der
Maschine (5b*) anschließen
Beim Sägen muss der Sägeblattschutz auf dem Werkstück anliegen!
7.4 Untergestell TK 255MS (optional)
Die Maschine kann auf das optionale Zubehör TK 255MS montiert werden.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 15
TK 255
Page 16
MONTAGE
AC HT U NG
Bei Arbeiten an einer nicht geerdeten Maschine: Schwere
Verletzungen durch Stromschlag im Falle einer Fehlfunktion möglich!
Daher gilt: Maschine muss an einer geerdeten Steckdose betrieben werden.
H I NW E IS
Der Betrieb ist nur mit Fehlerstromschutzeinrichtung
(RCD mit maximalem Fehlerstrom von 30mA) zulässig.
H I NW E IS
Verwenden Sie ausschließlich zulässige
Verlängerungskabel mit dem, in der folgenden Tabelle
erklärten, Litzenquerschnitt.
Spannung
Verlängerung
Litzenquerschnitt
220 V-240 V
50 Hz
<27 m
1,5 mm
2
<44 m
2,5 mm
2
<70 m
4,0 mm
2
<105 m
6,0 mm
2
7.5 Elektrischer Anschluss
Folgende Anweisungen richten sich an einen Elektrofachmann. Der Anschluss der Maschine ist
ausschließlich durch einen Elektrofachmann durchzuführen!
1. Der elektrische Anschluss der Maschine ist für den Betrieb an einer geerdeten Steckdose
vorbereitet!
2. Der Anschlussstecker darf nicht manipuliert werden!
3. Das Speisestromnetz muss mit 16A abgesichert sein.
4. Überprüfen Sie, ob die Netzspannung mit den Anforderungen der Maschine übereinstimmt.
5. Überzeugen Sie sich, dass ein etwaiges Verlängerungskabel in gutem Zustand und für die
Leistungsübertragung geeignet ist. Ein unterdimensioniertes Kabel verringert die
Leistungsübertragung und erwärmt sich stark.
6. Ein beschädigtes Kabel ist umgehend zu erneuern!
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 16
TK 255
Page 17
8 BETRIEB
W A RN U NG
Führen Sie sämtliche Umrüstarbeiten nur bei Trennung vom
elektrischen Netz durch!
H I NW E IS
Die Maschine immer mit eingeschalteter Absaugung betreiben!
Die Maschine nie mit angedrücktem Werkstück starten!
Sägeblatt vor Start auf festen Sitz prüfen
Schnittgeschwindigkeit immer an die jeweilige Arbeit anpassen
Verwenden Sie den Schiebestock, um die Gefahr des Kontaktes mit
dem Sägeblatt zu vermeiden
Führen Sie das Werkstück gleichmäßig und ohne es
zurückzunehmen bis zum Ende des Schneidens zu.
Drücken grüner Knopf (I): Einschalten
Drücken roter Knopf (0): Ausschalten
Betreiben Sie die Maschine nur im einwandfreien Zustand. Vor jedem Betrieb ist eine
Sichtprüfung der Maschine durchzuführen. Sicherheitseinrichtungen, elektrische Leitungen und
Bedienelemente sind genauestens zu kontrollieren. Prüfen Sie Schraubverbindungen auf
Beschädigung und festen Sitz.
8.1 Betriebshinweise
BETRIEB
8.2 Bedienung
8.2.1 Ein/Aus Schalter
8.2.2 Schnitthöhe (Fig.11)
Die Schnitthöhe wird durch Drehen des Handrades Höheneinstellung eingestellt.
o gegen den Uhrzeigersinn: Sägeblatt wird nach oben gestellt
o im Uhrzeigersinn: Sägeblatt wird nach unten gestellt
8.2.3 Winkel (Fig.11)
Verriegelung Winkeleinstellung (16) lösen
Sägeblatt auf den gewünschten Winkel einstellen
Verriegelung Winkeleinstellung wieder fixieren
8.2.4 Parallelanschlag (Fig.12/13)
Die Anschlagleiste (24) des Parallelanschlages (9) hat 2 unterschiedliche Höhen
Die Höhe ist je nach Werkstückhöhe auszuwählen (hoch: Werkstückhöhe über 25mm,
niedrig: Werkstückhöhe unter 25mm)
Zum Einstellen Schrauben lösen, Anschlagleiste positionieren und Schrauben wieder
anziehen
Parallelanschlag wie abgebildet einhängen und mit Verriegelungshebel fixieren
Um die Position zu ändern Verriegelungshebel anheben und Parallelanschlag in gewünscht
Position bringen. Danach wieder verriegeln
Die Spannkraft kann mit der Sternschraube eingestellt werden
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 17
TK 255
Page 18
BETRIEB
W A RN U NG
Die Maschine ist mit einem Überlastschutz ausgestattet!
Sollte der Überlastschutz aktiviert werden, ist wie folgt vorzugehen:
8.2.5 Tischerweiterung (Fig.15)
Bei breiten Werkstück wird die Tischverbreiterung (11) verwendet
Verriegelung Tischerweiterung lösen (15) und die Tischverbreiterung in gewünschte
Position bringen. Danach wieder verriegeln
8.2.6 Winkelanschlag (Fig.16)
Winkelanschlag (22) in eine der beiden Führungsschienen (2a/2b) einsetzen
Verriegelung Winkelanschlag (21) lösen
Gewünschten Winkel einstellen
Verriegelung Winkelanschlag wieder fixieren
8.2.7 Überlastschutz (Fig.3)
Maschine von der Stromversorgung trennen
Maschine abkühlen lassen
Maschine auf eventuelle Beschädigungen prüfen
Beschädigungen sind vor dem Widereinschalten zu reparieren!
Maschine wieder mit Stromversorgung verbinden
Überlastschalter (k) drücken
8.2.8 Stauplätze (Fig. 21/22/23)
Ein Ersatzsägeblatt wird bei Befestigung Ersatzsägeblatt (27) aufbewahrt
Der Parallelanschlag wird im Steckplatz 28a aufbewahrt
Der Schiebestock wird im Steckplatz 29b aufbewahrt
Das Anschlusskabel wird an der Anschlusskabelhalterung aufbewahrt
Das Werkzeug wird im Werkzeugfach aufbewahrt
Der Winkelanschlag wird im Steckplatz 28c aufbewahrt
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 18
TK 255
Page 19
WARTUNG
AC HT U NG
Vor Wartungsarbeiten Maschine ausschalten und den Netzstecker ziehen!
Sachschäden und schwere Verletzungen durch unbeabsichtigtes Einschalten
der Maschine werden so vermieden!
H I NW E IS
Bei Sägeblattwechsel Sicherheitshandschuhe tragen!
Kontrollen zur Instandhaltung der Maschine
Lockere oder verlorene Schrauben
Vor jeder Inbetriebnahme
Beschädigung irgendwelchen Teiles
Vor jeder Inbetriebnahme
Maschine säubern
Nach jeder Inbetriebnahme
H I NW E IS
Der Einsatz von Lösungsmitteln, aggressiven Chemikalien oder Scheuermitteln
führt zu Sachschäden an der Maschine!
Daher gilt: Bei der Reinigung nur Wasser und ggf. milde Reinigungsmittel verwenden!
9 WARTUNG
Die Maschine ist wartungsarm und enthält nur wenig Teile, die der Bediener einer Instandhaltung
unterziehen muss. Störungen oder Defekte, die die Sicherheit der Maschine beeinträchtigen
können, umgehend beseitigen lassen. Reparaturtätigkeiten dürfen nur von Fachpersonal
durchgeführt werden!
9.1 Wechseln des Sägeblattes (Fig. 6/9/10)
Sägeblattschutz (3) abmontieren (Fig. 9)
Tischeinlage entfernen (8) (Fig. 6).
Flansch lösen (Fig. 10). In Drehrichtung des Sägeblattes!
Sägeblatt wechseln. Auf Drehrichtung achten!
Gehen Sie für den Einbau sinngemäß in der umgekehrten Reihenfolge vor.
Vor dem Betrieb festen Sitz von Sägeblatt und Funktion des Sägeblattschutzes prüfen!
9.2 Instandhaltung- und Wartungsplan
9.3 Reinigung
Gesamte Maschine von Spänen, Staub und anderen Verschmutzungen befreien.
Maschinengehäuse mit einem feuchten Tuch und gegebenenfalls etwas handelsüblichem
Spülmittel säubern.
9.4 Lagerung
Die Tischkreissäge gut bedecken und an einem trockenen und sauberen Ort lagern.
9.5 Entsorgung
Entsorgen Sie Ihre Maschine nicht im Restmüll. Kontaktieren Sie Ihre lokalen Behörden
für Informationen bzgl. der verfügbaren Entsorgungsmöglichkeiten. Wenn Sie bei Ihrem
Fachhändler eine neue Tischkreissäge oder ein gleichwertiges Gerät kaufen, ist dieser
verpflichtet, Ihren alten fachgerecht zu entsorgen.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 19
TK 255
Page 20
FEHLERBEHEBUNG
Fehler
Mögliche Ursache
Behebung
Motor läuft nicht (oder
nicht richtig)
(Verlängerungs-)kabel
defekt oder zu lang
Ausstecken, Kontrolle mit anderer
Maschine. Mindestquerschnitt
kontrollieren!
Falsche Stromversorgung
(Spannung, Frequenz).
Stromversorgung angleichen an
Anforderungen aus Technische
Daten Betriebsspannung.
Motor defekt
Fremdeinwirkung (Überspannung /
Blitzschlag etc.), oder Überlastung.
Bringen Sie die Maschine zu Ihrem
Händler.
Überlastschutz aktiviert
sieh Kapitel Überlastschutz
Kreissägeblatt bleibt
stecken
Falsch eingestellter
Spaltkeil
Falsches Kreissägeblatt
Stumpfes Kreissägeblatt
Zu hartes Material bzw. zu
schnelles Schneiden.
Spaltkeil einstellen Distanz 3-8
mm zu Kreissägeblatt
Verwenden Sie ein für Ihr Material
empfohlenes Kreissägeblatt
Schärfen bzw. ersetzen
Schnittgeschwindigkeit an
Werkstückhärte & Motorleistung
anpassen!
Material Rückschlag
Stumpfes Kreissägeblatt
Schärfen bzw. ersetzen
Materialbedingt (Knorren,
Wuchsrichtung etc …)
Maschine ausschalten, Material
entfernen - Überprüfen
Schnittwinkel stimmt
nicht
Gehrungswinkel
stimmt nicht
Falsch justierter
Winkelanschlag
Falsch justierter
Parallelanschlag
Nachjustieren
Fixieren Sie den Parallelanschlag.
Messen Sie den Winkel zu
Kreissägeblatt (0° Sollwinkel) in
fixiertem Zustand. Falls der Winkel
abweicht, ist die Anschlagführung
nachzujustieren
(Befestigungsschrauben Führung
zu Tisch + Beilagscheiben)
Schlechtes
Schnittergebnis
Falsches Sägeblatt
Falsche
Schnittgeschwindigkeit
Sägeblatt wechseln
Schnittgeschwindigkeit anpassen
H I NW E IS
Sollten sie sich bei notwendigen Reparaturen nicht in der Lage fühlen
diese ordnungsgemäß zu verrichten, oder besitzen sie die
vorgeschriebene Ausbildung dafür nicht, ziehen sie immer eine
Fachwerkstätte zum Beheben des Problems hinzu.
10 FEHLERBEHEBUNG
BEVOR SIE DIE ARBEIT ZUR BESEITIGUNG VON DEFEKTEN BEGINNEN, TRENNEN SIE DIE
MASCHINE VON DER STROMVERSORGUNG.
VIELE POTENTIELLE FEHLERQUELLEN LASSEN SICH BEI FACHGEMÄSSEM ANSCHLUSS AN
DAS SPEISESTROMNETZ IM VORHINEIN AUSSCHLIESSEN.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 20
TK 255
Page 21
PREFACE (EN)
HOLZMANN MASCHINEN GmbH
4170 Haslach, Marktplatz 4
AUSTRIA
Tel +43 7289 71562 - 0
Fax +43 7289 71562 – 4
12 PREFACE (EN)
Dear Customer!
This manual contains information and important instructions for the installation and correct use of
the table saw TK 255.
Following the usual commercial name of the device (see cover) is substituted in this manual with
the name "machine".
This manual is part of the product and shall not be stored separately from the product. Save it for
later reference and if you let other people use the product, add this instruction manual to the
product.
Please read and obey the security instructions!
Before first use read this manual carefully. It eases the correct use of the product and
prevents misunderstanding and damages of product and the user’s health.
Due to constant advancements in product design, construction pictures and content may diverse
slightly. However, if you discover any errors, inform us please.
Technical specifications are subject to changes!
Please check the product contents immediately after receipt for any eventual transport
damage or missing parts.
Claims from transport damage or missing parts must be placed immediately after initial
product receipt and unpacking before putting the product into operation.
Please understand that later claims cannot be accepted anymore.
Copyright
© 2016
This document is protected by international copyright law. Any unauthorized duplication,
translation or use of pictures, illustrations or text of this manual will be pursued by law.
Court of jurisdiction is the Landesgericht Linz or the competent court for 4170 Haslach, Austria!
Customer service contact
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 21
TK 255
Page 22
13 TECHNIC
TK 255
1
Work table
16
Locking lever angle adjustment
2a/2b
Guide rail stop
17
Handwheel height adjustment
3
Saw blade guard
18
ON / OFF switch
4
Attachment saw blade guard
19
Tool box
5a
Dust collector hose
20
Scale miter gauge
5b
Dust collector plug
21
Locking handle miter gauge
6
Riving knife
22
Miter gauge
7
Saw blade
23
Locking lever riving knife
8
Table insert
24
Stop rail
9
Rip fence
25
Scale rip fence
10
Guide rail table width extension
26
Scale table extension
11
Table extension
27
Support for spare saw blades
12
Locking lever rip fence
28
Slot 28a/28b/28c
13
Sight glass
29
Wrench
14
Push stick
30
Allen key
15
Lock table extension
31
Cable hook
TK 255
Voltage
230 V / 50 Hz
Motor power
2000 W
Idle speed
4800 min
-1
Saw blade
Ø 254 x Ø 30 x 2,8 mm / 60Z
Work table
940 x 642 mm
Cutting height max.
90°: 80 mm 45°: 50 mm
Height adjustment
0 – 80 mm
Saw blade swivel range
0 -45°
Dust collector plug
Ø 40 mm
Weight
28 kg
Sound pressure level LPA
92,6 dB(A) K: 3dB(A)
Sound power level LWA
105,6 dB(A) K: 3dB(A)
13.1 Components
TECHNIC
13.2 Technical details
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 22
TK 255
Page 23
SAFETY
W A RN I NG
Use only saw blades allowable for this machine (EN 847-1)!
Never use damaged saw blades!
Never use the machine with defective or without mounted guard
The removal or modification of the safety components may result in damage
to equipment and serious injury!
HIGHEST RISK OF INJURY!
humidity
max. 70%
temperature
+5°С to +40°С (+41°F to +104°F)
14 SAFETY
14.1 Intended Use
The machine must only be used for its intended purpose! Any other use is deemed to be a case
of misuse.
To use the machine properly you must also observe and follow all safety regulations, the assembly
instructions, operating and maintenance instructions lay down in this manual.
All people who use and service the machine have to be acquainted with this manual and must be
informed about the machine's potential hazards.
It is also imperative to observe the accident prevention regulations in force in your area.
The same applies for the general rules of occupational health and safety.
The machine is used for:
Cutting of wood and wood like materials
Any manipulation of the machine or its parts is a misuse, in this case HOLZMANN-
MASCHINEN and its sales partners cannot be made liable for ANY direct or indirect damage.
Ambient conditions:
The machine may be operated:
The machine shall not be operated in areas exposed to increased fire or explosion hazard.
Prohibited use:
The operation of the machine outside the stated technical limits described in this manual is
forbidden.
The operation of the machine without provided protective devices is prohibited
The use of the machine not according with the required dimensions is forbidden.
The use of the machine not being suitable for the use of the machine and not being certified is
forbidden.
Any manipulation of the machine and parts is forbidden.
The unattended operation on the machine during the working process is forbidden!
It is not allowed to leave the immediate work area during the work is being performed!
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 23
TK 255
Page 24
14.2 Security instructions
Missing or non-readable security stickers have to be replaced immediately!
The locally applicable laws and regulations may specify the minimum age of the operator
and limit the use of this machine!
To avoid malfunction, machine defects and injuries, read the following security instructions!
Keep your work area dry and tidy! An untidy work area may cause accidents.
Avoid slippery floor.
Make sure the work area is lighted sufficiently!
Work only in a well ventilated area
Do not overload the machine!
Avoid abnormal working postures! Make sure you stand squarely and keep
balance at all times.
Keep away from the running saw blade!
Always stay focused when working. Reduce distortion sources in your working
environment. The operation of the machine when being tired, as well as under
the influence of alcohol, drugs or concentration influencing medicaments is
forbidden.
Respectively trained people only and only one person shall operate the machine.
Do not allow other people, particularly children, to touch the machine or the
cable. Keep them away from your work area.
Make your workshop childproof.
Make sure there is nobody present in the dangerous area. The minimum safety
distance is 2m
Wear suitable work clothes! Do not wear loose clothing or jewelry as they might
be caught and cause severe accidents!
Wear a hair net if you have long hair.
Loose objects can become entangled and cause serious injuries!
Use personal safety equipment: ear protectors, safety goggles, work wear,
safety gloves (EN 388, class 3111) dust mask (by operating without dust
collector) when working with or on the machine.
Operation with gloves forbidden!
Gloves may only used at maintenance work and changing the saw blade
Never leave the machine running unattended! Before leaving the working area
switch the machine off and wait until the machine stops.
Always disconnect the machine prior to any actions performed at the machine.
Avoid unintentional starting
Do not use the machine with damaged switch
The plug of an electrical tool must strictly correspond to the socket. Do not use
any adapters together with earthed electric tools
Each time you work with an electrically operated machine, caution is advised!
There is a risk of electric shock, fire, cutting injury;
Protect the machine from dampness (causing a short circuit)
Use power tools and machines never in the vicinity of flammable liquids and
gases (danger of explosion)
Check the cable regularly for damage
Do not use the cable to carry the machine or to fix the work piece
Protect the cable from heat, oil and sharp edges
SAFETY
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 24
TK 255
Page 25
SAFETY
W A RN I NG
It is important to ensure that each machine has remaining risks.
In the execution of all work (even the simplest) greatest attention is
required. A safe working depends on you!
14.3 Remaining risk factors
Even if the machine is used as required it is still impossible to eliminate certain residual risk factors
totally. The following hazards may arise in connection with the machine´s construction and design:
Risk of injury to the hands / fingers by the rotating saw blade during operation.
Risk of injury due to sharp edges of the workpiece, especially in non-fixed with a
suitable tool / device workpiece
Risk of injury: hair and loose clothing, etc. can be captured and wound up! Safety
regulations must be observed with regard to clothing.
Risk of injury due to contacting with live electrical components.
Risk of injury due to dust emissions, treated with harmful agents workpieces
Risk of injury to the eye by flying debris, even with safety goggles.
Risk of injury due to kickback:
Kickback is a sudden reaction to a jamming, grinding or staggered blade. This causes
the ejection of the workpiece to the direction of the operator.
These risk factors can be minimized through obeying all security and operation instructions, proper
machine maintenance, proficient and appropriate operation by persons with technical knowledge and
experience.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 25
TK 255
Page 26
ASSEMBLY
15 ASSEMBLY
Please check the product contents immediately after receipt for any eventual transport damage or
missing parts. Claims from transport damage or missing parts must be placed immediately after
initial machine receipt and unpacking before putting the machine into operation. Please
understand that later claims cannot be accepted anymore.
15.1 Hand wheel (Fig.5)
Place the washer (e) on the bolt (a).
Then place the bolt on the handle (b) and the washer (c) on the bolt.
Fix the whole assembly to the hand wheel (17) and secure it with the hex-nut (d).
15.2 Riving knife (Fig.6/7/8)
Set the saw blade (5) to the max. cutting depth, put it in the 0° position and lock it.
Remove the table insert (8)
For transport reasons, the riving knife was fixed in the lower position before initial
commissioning. Only work with the machine if the riving knife (6) is in the upper
position. Fitting the riving knife (6) in the upper position is as follows:
Loosen the locking handle (23) and push the riving knife (6) in the upper position.
The gap between the saw blade (7) and the riving knife (6) should be 3 - 5 mm.
Retighten the mounting screw and fix the table insert.
15.3 Saw blade (Fig.9)
Place the saw blade guard (3) including the bolt (4) on the riving knife (6) from above so
that the bolt is tight in the slot of the riving knife (6).
Do not tighten the bolt (4) too much; the saw blade guard (3) must be able to move
freely.
Place the extraction hose (5a*) on the extraction adapter on the rear of the machine and
on the extraction nozzle of the saw blade guard (3).
Before starting to saw, lower the saw blade guard (3) on to the work piece!
15.4 Stand TK 255MS (optional)
The machine can be mounted on the optional accessories TK 255MS.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 26
TK 255
Page 27
ASSEMBLY
AT TE N TI ON
When working with non-grounded machines:
Severe injury or even death may arise though electrocution!
Therefore: The machine must be operated at a grounded power socket
NO TI C E
Operation is only allowed with safety switch against stray
current (RCD max. stray current of 30mA)
NO TI C E
Use only permitted extension cable with cross-section
the one in the following table declared.
Voltage
Extension
Cross-section
220 V-240 V
50 Hz
<27 m
1,5 mm
2
<44 m
2,5 mm
2
<70 m
4,0 mm
2
<105 m
6,0 mm
2
15.5 Power supply
The connection of the machine to the electric power supply and the following checks have to be
carried out by a respectively trained electrician only.
1. The electronic connection of the machine is designated for operation with a grounded power
socket!
2. The mains supply must be secured with 16A:
3. If the connector plug doesn’t fit or if it is defect, only qualified electricians may modify or
re-new it!
4. Check, whether the feeding voltage and the Hz comply to the required values of the
machine. A deviation of feeding voltage of ±5% is allowed
5. Make sure that a possible extension cord is in good condition and suitable for the
transmission of power. An undersized cord reduces the transmission of power and heats up.
6. A damaged cable must be replaced immediately
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 27
TK 255
Page 28
OPERATION
W A RN I NG
Perform all machine settings with the machine being
disconnected from the power supply!
NO TI C E
Operating only with started dust collector!
Never start the machine when the workpiece is pressed to the saw
blade!
Before starting the machine check if the saw blade is tightened
Always adapt cutting speed to the respective working
Use the push stick to avoid the risk of contact with the saw blade
Slide the workpiece evenly, without relapses and without retake it
until the end of cutting.
Press green button (I): turn on
Press red button (0): turn off
16 OPERATION
Device to be operated in a perfect state only. Inspect the device visually every time it is to be
used. Check in particular the safety equipment, electrical controls, electric cables and screwed
connection for damage and if tightened properly. Replace any damaged parts before operating the
device.
16.1 Operation instructions
16.2 Operation
16.2.1 ON/OFF switch
16.2.2 Cutting height (Fig.11)
Turn the hand wheel height adjustment (17) to set the required cutting height.
o Turn anti-clockwise: larger cutting height
o Turn clockwise: smaller cutting height
16.2.3 Angle (Fig.11)
Loosen the locking lever angle adjustment (16)
Set the saw blade to the required angle on the scale.
Lock the locking lever angle adjustment in the required position
16.2.4 Rip fence (Fig.12/13)
The fence rail (24) of the rip fence (9) has two guiding surfaces with different heights.
Depending on the thickness of the material to be cut, the higher side of the fence rail (24)
has to be used for thick material (work piece thickness above 25 mm) and the lower side
of the fence rail for thin material (work piece thickness below 25 mm).
For the adjustment, loosen the bolts on the side of the rip fence (9) and push the fence
rail (24) on the guide, depending on the required position. Tighten the bolts again
Fix the rip fence (9) by placing it at the back and pulling the locking lever (12) down.
For disassembly, pull the locking handle up and remove the rip fence (9).
The locking force of the rip fence can be set with the rear knurled nut.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 28
TK 255
Page 29
OPERATION
W A RN I NG
This electrical machine is provided with an overload protection!
In case that the overload protection was initiated, proceed as follows:
16.2.5 Table extension (Fig.15)
The table width extension (11) should always be used for particularly wide work pieces.
Loosen the locking handle (15) and pull out the table width extension enough so the work
piece can lie on it without tilting.
16.2.6 Angle stop (Fig.16)
Push the cross stop (22) into a slot (2a/2b) on the saw table.
Loosen the locking handle (21).
Rotate the cross stop (22) until the required angle is set. The scale (20) shows the set
angle.
Re-tighten the locking handle (21).
16.2.7 Overload protection (Fig.3)
Disconnect the machine from the power supply
Allow the machine to cool down
Check the machine carefully for possible damages.
Have damages repaired before re-starting the machine!
Connect the machine to the power supply.
Push the overload switch (k)
16.2.8 Auxiliary tools stored (Fig. 21/22/23)
Loose M6 plastic knob(27)if there is a spare saw blade(7), then hang saw blade (7) in,
tighten M6 plastic knob(27)
Put rip fence(9) on slot (28a)
Put push stick(14) or stop rail (24) on slot(29b)
Coil cable on hook(31)
Put 2Xwrench(f) and Allen key(30) on tooling box(19)
Put the whole mitre gauge on slot (28c)
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 29
TK 255
Page 30
MAINTENANCE
AT TE N TI ON
Perform all maintenance machine settings with the machine being
disconnected from the power supply!
Serious injury due to unintentional or automatic activation of the
machine!
NO TI C E
Wear safety gloves when you work with saw blades!
Loose or lost screws, nuts, bolts
Regularly prior to each operation
Damage of any part of the machine
Regularly prior to each operation
Machine cleaning
Regularly after operation
I M PO R TA N T
The usage of solvents, aggressive chemicals or scouring agents damages the
machine housing.
17 MAINTENANCE
The machine does not require intense maintenance. However, to ensure a long lifespan, we
strongly recommend following the upkeep and maintenance plan.
Repairs must be carried out by specialists!
17.1 Changing of the saw blade
Disassemble the saw blade guard (3) (Fig. 9)
Remove the table insert (8) (Fig. 6).
Loosen the flange (Fig. 10). In rotational direction oft he saw blade!
Change saw blade. Observe the rotational direction!
For the assembly you have to do these steps backwards.
Before working with the saw again, check the functionality of the guards and the firm seat
of the saw blade.
17.2 Maintenance plan
17.3 Cleaning
Clean the machine from dirt, chippings, etc … Clean the machine housing with a wet cloth and a
mild cleaning solution.
17.4 Storage
Cover the machine with a cloth sheet and store it at a dry place.
17.5 Disposal
Do not dispose the machine in residual waste. Contact your local authorities for information
regarding the available disposal options. When you buy at your local dealer for a
replacement unit, the latter is obliged to exchange your old.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 30
TK 255
Page 31
TROUBLE SHOOTING
PROBLEM
CAUSE
SOLUTION
Saw does not
start．
Motor cord or wall cord is not
plugged in．
Circuit fuse is blown．
Circuit breaker is tripped．
Cord or switch is damaged
Overload protection activated
Plug in motor cord or wall cord．
Replace circuit fuse．
Reset circuit breaker．
Have the cord or switch
replaced．
See capture overload protection
Rip fence does not
move smoothly．
Rip fence not mounted correctly．
Rails are dirty or sticky．
Clamp screw is out of adjustment．
Remount the rip fence．
Clean and wax rails．
Adjust clamp screw．
Rip fence does not
lock at rear．
Clamp screw is out of adjustment．
Adjust clamp screw．
Cutting binds or
burns work．
Blade is dull．
Working is fed too fast．
Rip fence is misaligned．
Spreader is out of alignment．
Wood is warped．
Replace or sharpen blade．
Slow the feed rate．
Align the rip fence．
Replace the wood．Always cut
with convex side to table
surface．
Wood edges away
from rip fence when
ripping．
Saw does not make
accurate 90ºor 45º
cuts．
Ripping fence is misaligned．
Positive stops inside cabinet need
adjusting(Bevel Cuts)．
Miter gauge is misaligned(Miter
Cuts) ．
Check and adjust the rip fence．
Adjust positive stops．
Adjust the miter gauge．
Blade makes poor
cuts．
Blade is dull or dirty．
Blade is wrong type for cut being
made．
Blade is mounted backwards．
Clean, sharpen, or replace
blade．
Replace with correct type．
Remount blade．
Blade does not
lower when turning
height /bevel
adjusting
handwheel．
Locking lever is not at full left
position．
Move locking lever to left．
Motor labors in rip
cut．
Blade not proper for rip out．
Change blade; rip blade typically
has fewer teeth．
NO TI C E
Should you in necessary repairs not able to properly to perform or you have
not the prescribed training for it always attract a workshop to fix the problem.
18 TROUBLE SHOOTING
BEFORE YOU START WORKING FOR THE ELIMINATION OF DEFECTS, DISCONNECT THE
MACHINE FROM THE POWER SUPPLY.
MANY POTENTIAL SOURCES OF ERROR CAN BE CLEARED BY THE EXPERTLY
CONNECTION TO THE ELECTRICITY GRID.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 31
TK 255
Page 32
ERSATZTEILE / SPARE PARTS
H I NW E IS
Der Einbau von anderen als Originalersatzteilen führt zum Verlust der Garantie!
Daher gilt: Beim Tausch von Komponenten/Teilen nur Originalersatzteile verwenden
I M PO R TA N T
The installation of other than original spare parts voids the warranty!
So you always have to use original spare parts
19 ERSATZTEILE / SPARE PARTS
19.1 Ersatzteilbestellung / spare parts order
Mit HOLZMANN-Ersatzteilen verwenden Sie Ersatzteile, die ideal aufeinander abgestimmt sind. Die optimale
Passgenauigkeit der Teile verkürzen die Einbauzeiten und erhöhen die Lebensdauer.
Beim Bestellen von Ersatzteilen verwenden Sie bitte das Serviceformular, das Sie am Ende dieser Anleitung
finden. Geben Sie stets Maschinentype, Ersatzteilnummer sowie Bezeichnung an. Um Missverständnissen
vorzubeugen, empfehlen wir mit der Ersatzteilbestellung eine Kopie der Ersatzteilzeichnung beizulegen, auf
der die benötigten Ersatzteile eindeutig markiert sind.
Bestelladresse sehen Sie unter Kundendienstadressen im Vorwort dieser Dokumentation.
With original HOLZMANN spare parts you use parts that are attuned to each other shorten the installation time
and elongate your products lifespan.
When you place a spare parts order please use the service formular you can find in the last chapter of this
manual. Always take a note of the machine type, spare parts number and partname. We recommend to copy
the spare parts diagram and mark the spare part you need.
You find the order address in the preface of this operation manual.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 32
TK 255
Page 33
ERSATZTEILE / SPARE PARTS
19.2 Explosionszeichnung / explosion drawing
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 33
TK 255
Page 34
ERSATZTEILE / SPARE PARTS
No.
Name
Qty.
1
ST3.5X16 cross recessed pan headtapping screw
4 2 overload switch
1
3
ST3.9x10 cross recessed pan headtapping screw
5
4
inductance
1 5 capacitance
1 6 switch box
1
7
switch（KJD12）
1
8
ST3.9X14 cross recessed pan head tapping screw
2 9 label for body
1
10
M6 locking nut
2
11
big hand wheel
1
12
ø6 big flat washer
18
13
small handle
1
14
ø 8 flat washer
4
15
M6 stepped screw
1
16
angle location
2
17
M5x14 cross recessed big pan head screw
2
18
gear rack
1
19
M4x12 cross recessed pan head screw
3
20
M4x8cross recessed pan head screw
18
21
pointer of body
1
22
ø4spring
5
23
M4 hex nut
2
24
M4X8 cross recessed countersuck screw
5
25
rubber foot
4
26
machine body
1
27
ST3.5X 10 cross recessed pan head tapping screw
4
28
coiling hook (left)
1
29
tooling box
1
30
sleeve
1
31
knob for tooling box
1
32
φ30X8X3 flat washer
1
33
coiling hook(right)
1
34
M5 locking screw
1
35
M6x30 cross recessed pan head screw
4
36
M6x22 cross recessed pan head screw
1
37
saw blade location block
1
38
washer for blade guard
2
39
M6 star nut
1
40
big torision
1
41
ø3x25pin
1
42
rotate axis
1
43
M4 stepping screw
1
44
pressure handle
1
45
location ring
1
46
ø10xø26x1.5plastic washer
1
47
M6x40 cross recessed counter suck screw
1
48
axle sleeve（1）
1
49
location block
1
50
axle sleeve（2）
1
51
fasten bar
1
52
M5x10 cross recessed pan head screw
10
53
gear
2
54
M4x20 cross recessed counter suck screw
2
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 34
TK 255
Page 35
ERSATZTEILE / SPARE PARTS
55
pointer seat
1
56
M4x6 cross recessed pan head screw
3
57
rotate support(1)
1
58
M5x10 cross recessed counter suck screw
4
59
rotate bar(1)
1
60
rotate location block
2
61
ø5 big flat screw
18
62
M6x16 inner hex screw
6
63
ø6spring
8
64
5x12cross recessed pan head screw
2
65
motor support board
1
66
output guard
1
67
M5x6 cross recessed pan head screw
8
68
saw blade guard1
1
69
M6x20 hex screw
6
70
pressure block
2
71
washer
2
72
rotate support（2）
1
73
rotate bar(2)
1
74
rotate location board
1
75
M6x12 hex screw
4
76
M10 locking nut
2
77
ø10 flat washer
3
78
fasten location block
1
79
saw blade guard2
1
80
ST3.9x12 cross recessed pan head tapping screw
5
81
cover block
1
82
M14 hex nut
1
83
outer pressure board
1
84
saw blade
1
86
push sticker
1
87
saw balde location ring
1
88
inner pressure board
1
89
M5x12 cross recessed counter suck screw
3
90
bearing housing
1
91
6003 bearing
1
94
ø35 snap spring
1
95
output axis
1
96
flat key5x5x12
1
97
big gear wheel
1
98
ø16 shaft circlip
1
99
HK1210neddle baring
1
100
Middle cover
1
101
M8 lock nut
1
102
ø4 teech washer
3
103
6202 bearing
1
104
screw bar
1
105
rotor
1
106
629bearing
1
107
ST4.8x60cross recessed pan head screw
2
108
stator
1
109
fan shroud
1
110
motor housing
1
111
brush holder
2
112
carbon brush
2
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 35
TK 255
Page 36
ERSATZTEILE / SPARE PARTS
113
brush holder cover
2
114
(motor)connecting cable
1
115
cable plug
1
116
cable
1
117
M5x30 cross recessed pan head screw
3
118
ø5 spring washer
4
119
ø5 flat washer
6
120
ST3.9x12 cross recessed counter suck screw
3
121
angular scale cover
1
122
angle board
1
123
plastic washer
1
124
M6x18 knob
1
125
ø4 spring
1
126
pointer of angle scale
1
127
alloy
1
128
washer for alloy
1
129
M5x10 cross recessed counter suck screw
1
130
M6 butterfly nut
1
131
ø 6 flat washer
4
132
blade guard
1
133
M6x35 squre neck
1
134
riving knife
1
135
riving knife pressure board(1)
1
136
riving knife pressure board(2)
1
137
clamp screw
1
138
ø 3x15 pin
1
139
riving knife knob+cover
1
140
lock handle
1
141
ø3x15 pin
2
142
small connecting rod
1
143
connecting rod1
1
144
ø5x11 pin
1
145
fence lock block1
1
146
ø5x28 pin
1
147
ø5x30 pin
1
148
fence fasten piece
2
149
fence movable seat
1
150
pointer
1
151
M3 stepping screw
2
152
fence lock block3
1
153
M6 butterfly plastic nut
3
154
ø6 teeth washer
2
155
M6x50 bolt
3
156
auxiliary fence
1
157
sliding bar of fence
1
158
fence
1
159
ø5x40 pin
1
160
fence cover
1
161
spring1
1
162
fence fasten block2
1
163
spring3
1
164
control screw
1
165
triangle block
1
166
table insert
1
167
table insert washer1
1
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 36
TK 255
Page 37
ERSATZTEILE / SPARE PARTS
168
table insert washer2
1
169
extension bar cover
2
170
M4X8 cross recessed countersuck tapping screw
8
171
M6x12 bolt
4
172
location block
2
173
M6screw
16
174
spout
4
175
extension bar1
1
176
extension table cover2
2
177
extension table2
1
178
extension table cover1
2
179
M6x15 screw
8
180
short pressure board
4
181
side plate guard
3
182
M5x10 cross recessed pan head tapping screw
6
183
work table
1
184
extension table1
1
185
extension bar2
1
186
work table scale
1
187
extension bar1 cover
2
188
strength board for body
1
189
M6x16 square neck screw
4
190
long pressure board
2
191
weldment of extension board in work table
1
192
adjusting bar3
1
193
extension fasten piece
2
194
ø6 inner jump ring
2
195
spring2
2
196
M8 nut(left)
1
197
hexagon control screw
1
198
M8 nut
1
199
adjusting bar1
1
200
adjusting bar2
1
201
ø3x12 rivet
2
202
fasten block
2
203
ø4.5x19 pin
2
204
extension fasten block2
1
205
extension fasten block 1
1
206
ø12 shaft jump ring
2
207
fasten bar
1
208
ø20xø15x1 washer
4
209
fasten wrench
1
210
M5x12 bolt
1
211
active plate
1
212
rotation axis pressure board
2
213
torisinal spring
2
214
rotation axis
1
215
M5x8 cross recessed pan head screw
7
216
tension disc
1
217
22 wrench
1
218
5 key
1
228
Hose （1.5）
1
229
active baffle plate
1
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 37
TK 255
Page 38
EG-KONFORMITÄTSERKLÄRUNG/CE-CERTIFICATE OF CONFORMITY
I n v e r k e h r b r i n g e r / D i s t r i b u t o r
HOLZMANN MASCHINEN® GmbH
4170 Haslach, Marktplatz 4, AUSTRIA
Tel.: +43/7289/71562-0; Fax.: +43/7289/71562-4
www.holzmann-maschinen.at
Bezeichnung / name
TISCHKREISSÄGE / TABLE SAW
Typ / model
TK 255
EG-Richtlinien / EC-directives
▪2006/42/EG, Annex IV
Angewandte Normen / applicable Standards
▪EN 12100, ▪EN ISO 13849, ▪EN ISO 13850, ▪EN ISO 13857, ▪EN ISO 14119, ▪EN 349,
▪EN 953, EN 60204-1/07, ▪EN 1870-18
DI (FH) Daniel Schörgenhuber
Geschäftsführer / Director
20 EG-KONFORMITÄTSERKLÄRUNG/CE-CERTIFICATE OF CONFORMITY
Hiermit erklären wir, dass die oben genannten Maschinen aufgrund ihrer Bauart in der von uns in Verkehr gebrachten Version den
grundlegenden Sicherheits- und Gesundheitsanforderungen der angeführten EG-Richtlinien entsprechen. Diese Erklärung verliert
ihre Gültigkeit, wenn Veränderungen an der Maschine vorgenommen werden, die nicht mit uns abgestimmt wurden.
Hereby we declare that the above mentioned machines meet the essential safety and health requirements of the above stated EC
directives. Any manipulation or change of the machine not being explicitly authorized by us in advance renders this document null
and void.
Technische Dokumentation
HOLZMANN-MASCHINEN GmbH
4170 Haslach, Marktplatz 4
Haslach, 16.09.2016
Ort / Datum place/date
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 38
TK 255
Page 39
GARANTIEERKLÄRUNG
21 GARANTIEERKLÄRUNG
(Stand 26.07.2016)
Mängelhaftungsansprüche des Käufers aus dem Kaufvertrag gegenüber dem Verkäufer (Holzmann Vertriebspartner) sowie
gesetzliche Gewährleistungsrechte des jeweiligen Landes werden durch diese Garantieerklärung nicht berührt.
Für diese Maschine leisten wir Garantie gemäß folgenden Bedingungen:
A) Die Garantie umfasst die unentgeltliche Beseitigung aller Mängel an der Maschine, nach Maßgabe der nachfolgenden
Regelungen (B-G), welche die ordnungsgemäße Funktion der Maschine beeinträchtigen und nachweislich auf Materialoder Herstellungsfehler beruhen.
B) Die Garantiezeit beträgt 12 Monate, bei gewerblicher Nutzung 6 Monate, gültig ab Lieferung der Maschine an den
Erstendabnehmer. Als Nachweis ist der Original-Ablieferbeleg maßgeblich, bei Selbstabholung der Maschine der
Original Kaufbeleg.
C) Zur Anmeldung von Garantieansprüchen kontaktieren Sie bitte den HOLZMANN Vertriebspartner, von dem Sie die
Maschine erworben haben, mit folgenden Unterlagen:
>> Kaufbeleg und/oder Ablieferbeleg
>> ausgefülltes Serviceformular mit Fehlerbericht
>> Bei Anforderung von Ersatzteilen eine Kopie der Ersatzteilzeichnung, mit den benötigten Ersatzteilen markiert.
D) Die Garantieabwicklung und der Ort der Garantieerfüllung erfolgt nach Maßgabe der HOLZMANN GmbH. Leicht zu
behebende Mängel werden durch unsere Vertriebspartner beseitigt, bei komplexeren Defekten behalten wir uns eine
Begutachtung in 4170 Haslach, Österreich vor. Sofern nicht explizit ein zusätzlicher Vor-Ort Servicevertrag
abgeschlossen ist, gilt als Erfüllungsort der Garantieleistung stets der HOLZMANN-MASCHINEN Firmensitz in 4170
Haslach, Österreich. Die im Rahmen einer Garantiebearbeitung anfallenden allfälligen Transportkosten von und zum
Firmensitz sind in dieser Hersteller-Garantie nicht abgedeckt.
E) Garantieausschluss bei Mängeln:
an Maschinenteilen, welche gebrauchsbedingten oder sonstigen natürlichen Verschleiß unterliegen, sowie Mängeln
an der Maschine, die auf einen gebrauchsbedingten oder sonstigen natürlichen Verschleiß zurückzuführen sind.
die auf unsachgemäße oder fahrlässige Montage, Inbetriebnahme, bzw. Anschluss an das elektrische Netz
zurückzuführen sind.
die auf Nichtbeachtung von Bedienungshinweisen, nicht bestimmungsgemäßen Gebrauch, atypischen
Umweltbedingungen, sachfremden Betriebsbedingungen und Einsatzgebiet, mangelnde bzw. unsachgemäße
Wartung oder Pflege zurückzuführen sind.
die durch die Verwendung sowie Einbau von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine
Original HOLZMANN Ersatzteile sind.
die geringfügige Abweichungen vom Soll-Zustand darstellen, welche für den Wert oder die Gebrauchstauglichkeit
der Maschine unerheblich sind.
die auf fahrlässige konstruktionsbedingte Überbeanspruchung zurückzuführen sind. Insbesondere bei Mängeln
durch Nutzung, welche durch Belastungsniveau und Umfang als gewerblich einzustufen sind, bei Maschinen, die
nach Bauart und Leistungsvermögen nicht für den gewerblichen Gebrauch konstruiert und bestimmt sind.
F) Im Rahmen dieser Garantie sind weitere Ansprüche des Käufers über die hier ausdrücklich genannten
Garantieleistungen hinaus ausgeschlossen.
G) Diese Hersteller-Garantie wird freiwillig übernommen. Garantieleistungen bewirken daher keine Verlängerung der
Garantiefrist und setzen auch keine neue Frist, auch nicht für Ersatzteile, in Gang.
SERVICE
Nach Ablauf der Garantiezeit können Instandsetzungs- und Reparaturarbeiten von entsprechend geeigneten Fachfirmen
durchgeführt werden. Es steht Ihnen auch die HOLZMANN-Maschinen GmbH weiterhin gerne mit Service und Reparatur zur
Seite. Stellen Sie in diesem Fall eine unverbindliche Kostenanfrage, unter Angabe der Informationen siehe C) an unseren
Kundendienst oder senden Sie uns Ihre Anfrage einfach per umseitig beiliegendem Formular ein.
Mail: [email protected]
FAX: +43 7289 71562 0
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 39
TK 255
Page 40
GUARANTEE TERMS
22 GUARANTEE TERMS
(applicable from 26.07.2016)
Please consult our troubleshooting section for initial problem solving. Feel free to contact your HOLZMANN reseller or us for
Customer Support!
Warranty claims based on your sales contract with your HOLZMANN retailer, including your statutory rights, shall not be
affected by this guarantee declaration. HOLZMANN-MASCHINEN grants guarantee according to following conditions:
A) The guarantee covers the correction of deficiencies to the tool/product, at no charge, if it can be verified adequately that
the deficiencies were caused by a material or manufacturing fault.
B) The guarantee period lasts 12 months, and is reduced to 6 months for tools in commercial use. The guarantee period
begins from the time the new tool is purchased from the first end user. The starting date is the date on the original delivery
receipt, or the sales receipt in the case of pickup by the customer.
C) Please lodge your guarantee claims to your HOLZMANN reseller you acquired the claimed tool from with following
information:
>> Original Sales receipt and/or delivery receipt
>> Service form (see next page) filed, with a sufficient deficiency report
>> for spare part claims: a copy of the respective exploded drawing with the required spare parts being marked clear and
unmistakable.
D) The Guarantee handling procedure and place of fulfillment is determined according to HOLZMANNs sole discretion in
accordance with the HOLZMANN retail partner. If there is no additional Service contract made including on-site service, the
place of fulfillment is principally the HOLZMANN Service Center in Haslach, Austria.
Transport charges for sending to and from our Service Center are not covered in this guarantee.
E) The Guarantee does not cover:
Wear and tear parts like belts, provided tools etc., except to initial damage which has to be claimed immediately
after receipt and initial check of the product.
Defects in the tool caused by non-compliance with the operating instructions, improper assembly, insufficient power
supply, improper use, abnormal environmental conditions, inappropriate operating conditions, overload or
insufficient servicing or maintenance.
Damages being the causal effect of performed manipulations, changes, additions made to the product.
Defects caused by using accessories, components or spare parts other than original HOLZMANN spare parts.
Slight deviations from the specified quality or slight appearance changes that do not affect functionality or value
of the tool.
Defects resulting from a commercial use of tools that - based on their construction and power output - are not
designed and built to be used within the frame of industrial/commercial continuous load.
F) Claims other than the right to correction of faults in the tool named in these guarantee conditions are not covered by our
guarantee.
G) This guarantee is voluntary. Therefore Services provided under guarantee do not lengthen or renew the guarantee period
for the tool or the replaced part.
SERVICE
After Guarantee and warranty expiration specialist repair shops can perform maintenance and repair jobs. But we are still
at your service as well with spare parts and/or product service. Place your spare part / repair service cost inquiry by filing
the SERVICE form on the following page and send it:
via Mail to [email protected]
or via Fax to: +43 7289 71562 4
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 40
TK 255
Page 41
PRODUKTBEOBACHTUNG
N a m e / n a m e :
P r o d u k t / p r o d u c t :
K a u f d a t u m / p u r c h a s e d a t e :
E r w o r b e n v o n / p u r c h a s e d f r o m :
E - M a i l / e - m a i l :
V i e l e n D a n k f ü r I h r e M i t a r b e i t ! / T h a n k y o u f o r y o u r k i n d c o o p e r a t i o n !
KONTAKTADRESSE / CONTACT:
HOLZMANN MASCHINEN GmbH
4170 Haslach, Marktplatz 4 AUSTRIA
Tel : +43 7289 71562 0
Fax: +43 7289 71562 4
[email protected]
23 PRODUKTBEOBACHTUNG
PRODUCT EXPERIENCE FORM
Wir beobachten unsere Produkte auch nach
der Auslieferung.
We observe the quality of our delivered
products in the frame of a Quality
Management policy.
Um einen ständigen Verbesserungsprozess
gewährleisten zu können, sind wir von Ihnen
und Ihren Eindrücken beim Umgang mit
unseren Produkten abhängig:
Your opinion is essential for further product
development and product choice. Please let us
know about your:
- Probleme, die beim Gebrauch des
Produktes auftreten
- Impressions and suggestions for
improvement.
- Fehlfunktionen, die in bestimmten
Betriebssituationen auftreten
- experiences that may be useful for other
users and for product design
- Erfahrungen, die für andere Benutzer
wichtig sein können
- Experiences with malfunctions that occur in
specific operation modes
Wir bitten Sie, derartige Beobachtungen zu
notieren und an diese per E-Mail, Fax oder
Post an uns zu senden:
We would like to ask you to note down your
experiences and observations and send them to
us via FAX, E-Mail or by post:
Meine Beobachtungen / My experiences:
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 41
TK 255
Page 42
Loading...
