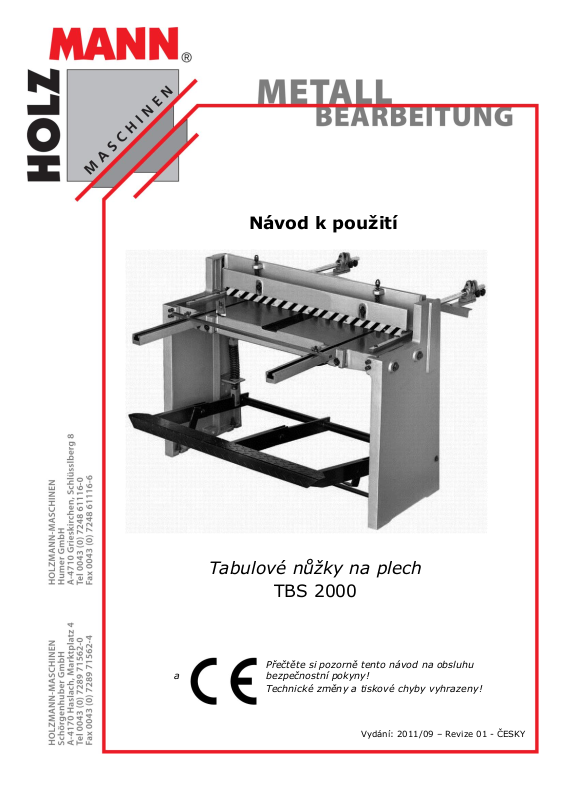

Page 1
Návod k použití
Tabulové nůžky na plech
TBS 2000
Přečtěte si pozorně tento návod na obsluhu
a bezpečnostní pokyny!
Technické změny a tiskové chyby vyhrazeny!
Vydání: 2011/09 – Revize 01 - ČESKY
Page 2
PŘEDMLUVA
HOLZMANN MASCHINEN GmbH
A-4170 Haslach, Marktplatz 4
Tel 0043 7289 71562 - 0
Fax 0043 7289 71562 - 4
Vážený zákazníku!
Tento návod na obsluhu obsahuje důležité informace a upozornění k manipulaci a provozu tabulo-
vých nůžek na plech TBS2000.
Tento návod na obsluhu je nedílnou součástí stroje a musí být u něj uchován pro případné poz-
dější použití. Pokud stroj předáváte třetí osobě, vždy návod přiložte!
Dodržujte bezpečnostní pokyny!
Před prvním použitím si pozorně přečtěte tento návod na obsluhu. To Vám usnadní práci se stro-
jem a pomůže předcházet chybám a případným škodám.
Dodržujte bezpečnostní pokyny a dbejte výstrah. Opomíjení bezpečnostních pokynů může vést
k vážným škodám na zdraví apod.
Z důvodu neustálého vývoje našich produktů se mohou vyobrazení nebo obsah tohoto návodu
mírně lišit od skutečnosti. V případě zjištění nedostatků této dokumentace nás o těchto laskavě
informujte.
Technické změny vyhrazeny!
Autorské právo
© 2009
Tato dokumentace je chráněna autorským právem. Z toho vyplývající ústavní práva zůstávají ne-
dotčena! Přetisk dokumentace, překlad, použití fotografií a vyobrazení budou trestně stíhána.
Místo soudu je v Rohrbachu!
Kontakt na zákaznickou podporu
HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 2
Bedienungsanleitung TBS 1320 Tafelblechschere TBS 1320
Page 3
OBSAH
1 TECHNIKA 4
1.1 Ovládací prvky a části stroje ............................................................................... 4
1.2 Technická data TBS 2000 .................................................................................... 4
2 BEZPEČNOST 5
2.1 Účel použití ......................................................................................................... 5
2.2 Nedovolené použití .............................................................................................. 5
2.3 Všeobecné bezpečnostní pokyny ......................................................................... 6
2.4 Další rizika .......................................................................................................... 7
3 MONTÁŽ 7
3.1 Příprava ............................................................................................................... 7
3.1.1 Součást dodávky ........................................................................................... 7
3.1.2 Pracoviště ..................................................................................................... 7
3.2 Nastavení stroje .................................................................................................. 7
4 ÚDRŽBA 8
4.1 Nastavení nože .................................................................................................... 8
5 NÁHRADNÍ DÍLY 9
5.1 Rozpadový výkres TBS 2000 ................................................................................ 9
5.2 Objednávky náhradních dílů .............................................................................. 11
6 PROHLÁŠENÍ O SHODĚ 12
HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 3
Bedienungsanleitung TBS 1320 Tafelblechschere TBS 1320
Page 4
1 TECHNIKA
1
Nožní pedál
5
Nůž 2 Pružina
6
Napínací šroub
3
Přestavitelný výložník plechu
7
Nastavovací šroub
4
Vodítko řezu
8
TBS 2000
Max. délka střihu
mm
2000mm
Pracovní výška
mm
800
Hmotnost
kg
600
Max. tloušťka měkké oceli
mm 1 Max. tloušťka hliníku
mm
1,5
Max. tloušťka měké mosazi
mm
1,2
Max. tloušťka polotvrdé mosazi
mm
1,1
Max. tloušťka tvrdé mosazi
mm
1,0
Max. tloušťka tvrdého bronzu
mm
1,1
Max. tloušťka měké mědi
mm
1,2
Max. tloušťka tvrdé mědi
mm
1,1
Max. tloušťka plastu ABS
mm
1,8
1
2 3 4 5 7
6

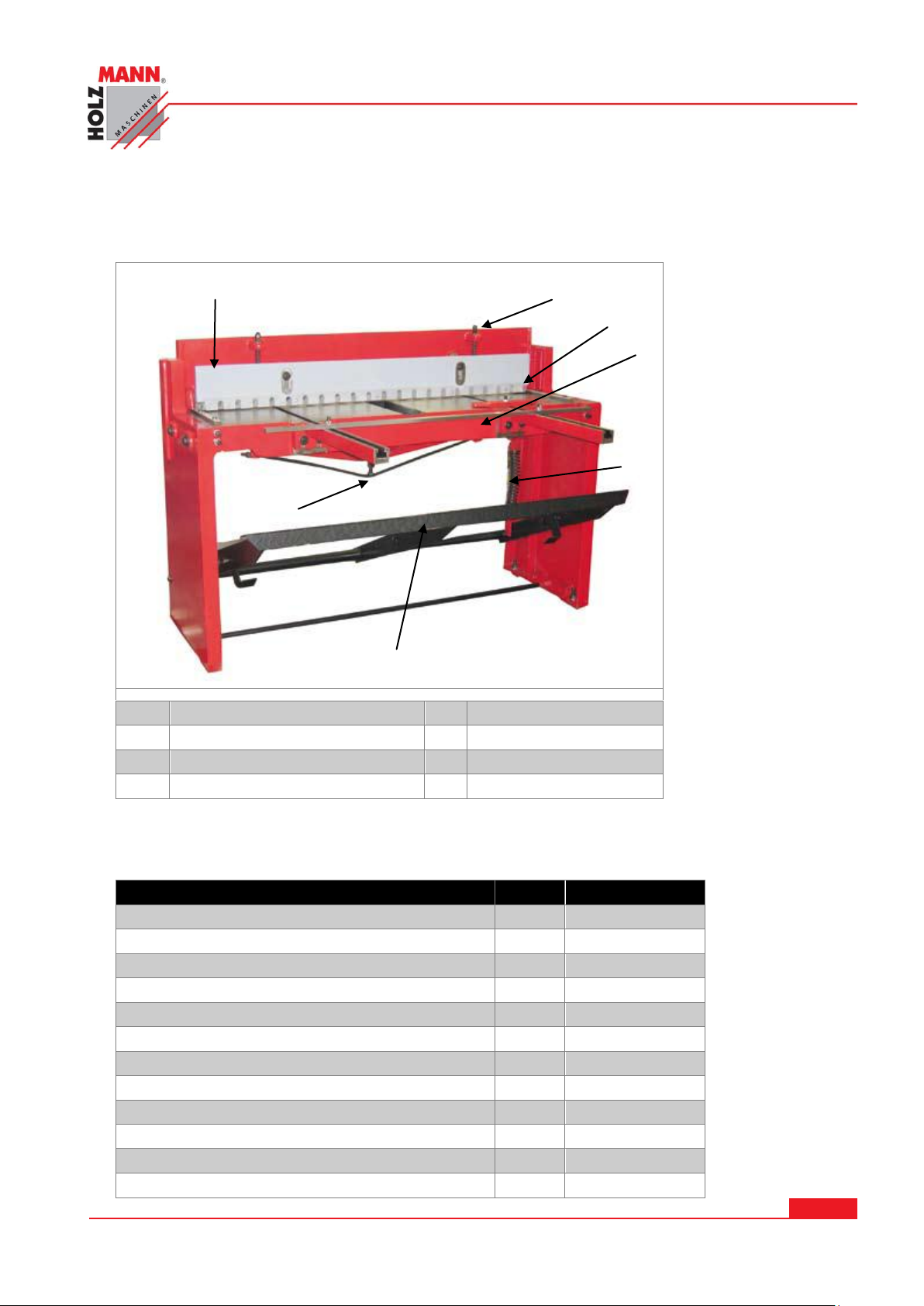

1.1 Ovládací prvky a části stroje
OBSLUHA
1.2 Technická data TBS2000
HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 4
Bedienungsanleitung TBS 1320 Tafelblechschere TBS 1320
Page 5
OBSLUHA
Vlhkost
max. 80%
Teplota
od +1°С
do +40°С
Nadmořská výška
max. 1000
m/mořem
2 BEZPEČNOST
2.1 Účel použití
Stroj smí být použit pouze v bezvadném technickém stavu, pouze pro povolené účely a
osobami poučenými o bezpečnosti práce se strojem! Závady, které by mohly narušit bezpečnost provozu stroje, nechte okamžitě odstranit!
Obecně je zakázáno měnit nebo jakkoliv upravovat bezpečnostní prvky stroje!
Tabulové nůžky na plech TBS 2000 jsou určeny výhradně pro následující použití:
Řezání hliníkového, ocelového, mosazného, bronzového a měděného plechu do max. tloušťky a
délky plechu uvedených v kapitole 1.2.
Za škody a zranění způsobená jiným než ke svému účelu určenému použití stroje nenese společnost HOLZMANN-MASCHINEN GmbH jakoukoliv odpovědnost nebo záruku.
Provozní podmínky
Stroj je určen pro provoz za následujících podmínek:
Stroj není určen pro provoz venku.
Stroj není určen do výbušného prostředí.
2.2 Nedovolené použití
Provoz stroje za podmínek přesahujících rámec použití tabulových nůžek uvedený
v tomto návodu není dovolen.
Provoz stroje bez ochranných prostředků není dovolen.
Není dovolena demontáž nebo deaktivace bezpečnostních prvků.
Případné změny na konstrukci stroje nejsou dovolené.
Provoz stroje způsobem a k účelům, které 100% neodpovídají tomuto návodu na
obsluhu, je přísně zakázán.
Za škody a zranění způsobená jiným než ke svému účelu určenému použití stroje nene-
se společnost HOLZMANN-MASCHINEN jakoukoliv odpovědnost nebo záruku.
HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 5
Bedienungsanleitung TBS 1320 Tafelblechschere TBS 1320
Page 6
OBSLUHA
Pracoviště a podlahu kolem stroje udržujte v čistotě a zbavte ji
případného oleje, tuku a zbytků od zpracovávaného materiálu!
Zajistěte dostatečné osvětlení pracoviště, kde se stroj nachází!
Stroj nepoužívejte venku!
Práce se strojem je při únavě, ztrátě koncentrace případně pod
vlivem léků, alkoholu nebo drog přísně zakázána!
Stoupání na stroj je zakázáno!
Hrozí těžká zranění při pádu nebo při převrácení stroje!
Tabulové nůžky TBS 2000 mohou být obsluhovány pouze zaškole-
ným personálem.
Nepovolané osoby, zejména děti, a nezaškolený personál se nesmí
zdržovat v blízkosti běžícího stroje!
Při práci se strojem nenoste volné šperky, dlouhý oděv, kravaty.
Nebezpečné jsou i dlouhé rozpuštěné vlasy.
Volné části oděvu apod. se mohou namotat na pohyblivé nebo rotující části stroje a vést tak k těžkým zraněním!
Při práci používejte vhodné ochranné prostředky
(ochranné rukavice, ochranné brýle, sluchátka atd.)!
Riziko pořezání od řezacího elementu!
Riziko pořezání od řezacích hran!
2.3 Všeobecné bezpečnostní pokyny
Výstražné štítky a/nebo nálepky na stroji, které jsou již nečitelné nebo chybějí, musejí
být okamžitě obnoveny!
Pro zabránění vadné funkce stroje, jeho poškození nebo škodám na zdraví dbejte VŽDY následujících pokynů:
Na stroji je pouze několik málo komponent, které vyžadují údržbu. Není nutné na stroji
cokoliv demontovat. Opravy svěřte výhradně kvalifikovanému opraváři!
Příslušenství: Používejte pouze příslušenství doporučené společností HOLZMANN!
V případě dotazů nebo potíží se obracejte na náš zákaznický servis.
HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 6
Bedienungsanleitung TBS 1320 Tafelblechschere TBS 1320
Page 7
OBSLUHA
2.4 Další rizika
I přes dodržování bezpečnostních předpisů a vhodném používání výrobku je nutné vzít v úva-
hu některá další rizika:
Nebezpečí poranění rukou/prstů při řezání.
Nebezpečí zranění v případě převrácení stroje
Nebezpečí pořezání rukou nebo prstů o řezací hrany stroje
Nebezpečí poranění při neodborné manipulaci nebo neodborné údržbě stroje
Tato rizika je možné minimalizovat při dodržování všech bezpečnostních pokynů, údržby a péče o stroj a při vhodném používání stroje zaškolenou obsluhou. Přes veškeré ochranné po-
můcky a bezpečnostní výbavu stroje jsou Vaše koncentrace na práci a technické předpoklady
pro obsluhu stroje jakým je TBS 2000 tím nejdůležitějším bezpečnostním faktorem!
3 MONTÁŽ
3.1 Příprava
3.1.1 Součást dodávky
Po dodávce stroje zkontrolujte, zda-li jsou všechny jeho části v pořádku. Poškození nebo
chybějící části dodávky oznamte neprodleně přepravci nebo prodejci. Viditelná poškození
transportem musejí být nad rámec záručních ustanovení bezodkladně uvedena na dodacím listu, jinak se bude považovat zboží jako převzaté v pořádku.
3.1.2 Pracoviště
Pro stroj zvolte vhodné místo; Podklad by měl být pevný a rovný!
Dbejte při tom na bezpečnostní podmínky dle kap. 2.
3.2 Nastavení stroje
Tabulové nůžky TBS2000 jsou dodávány v předmontovaném stavu.
Stroj vyrovnejte pomocí podložek tak, aby byl ve všech místech v jedné rovině. Následně po-
zici tabulových nůžek na plech zajistěte pomocí kotvících šroubů k podkladu. Tím minimalizujete pohyb stroje při řezání/stříhání a docílíte tak lepších výsledků.
Všechny spoje zkontrolujte na pevnost (dotažení)!
Stroj je nastaven z továrny. Před započetím práce s TBS2000 vždy proveďte kontrolní řez,
ustavte výšku krytu řezacího nástroje na tloušťku plechu. Po nastavení nůžek TBS2000 do
zvolené polohy vždy pečlivě utáhněte ustavovací šrouby.
HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 7
Bedienungsanleitung TBS 1320 Tafelblechschere TBS 1320
Page 8
ODSTRANĚNÍ ZÁVAD
4 ÚDRŽBA
Stroj je nenáročný na údržbu a pouze několik málo dílů vyžaduje z hlediska údržby pozornost
obsluhy.
Poruchy nebo závady, které mohou ovlivnit bezpečnost, nechte okamžitě odstranit.
Opravy mohou být prováděny pouze kvalifikovaným opravářem!
Úplné a správné čištění stroje zaručuje dlouhou životnost stroje a představuje předpoklad bez-
pečné práce na stroji. Používejte výhradně jemné čistící prostředky, tzn. nepoužívat benzin, pe-
trolej, sodu apod.
Pravidelně kontrolujte, zda jsou výstražné a bezpečnostní štítky a samolepky na stroji
v bezvadném a čitelném stavu.
Před každým použitím stroje zkontrolujte bezvadný stav bezpečnostních prvků.
Uskladnění stroje je možné pouze v suchém prostředí a musí být zajištěn proti vlivu počasí.
Před prvním uvedením stroje do provozu, a následně každých 100 provozních hodin, je nutné
aplikovat tenkou vrstvu oleje nebo mazacího tuku na všechny pohyblivé části a jejich spoje (po-
kud je to potřeba, před mazáním očistěte kartáčem od špon a prachu).

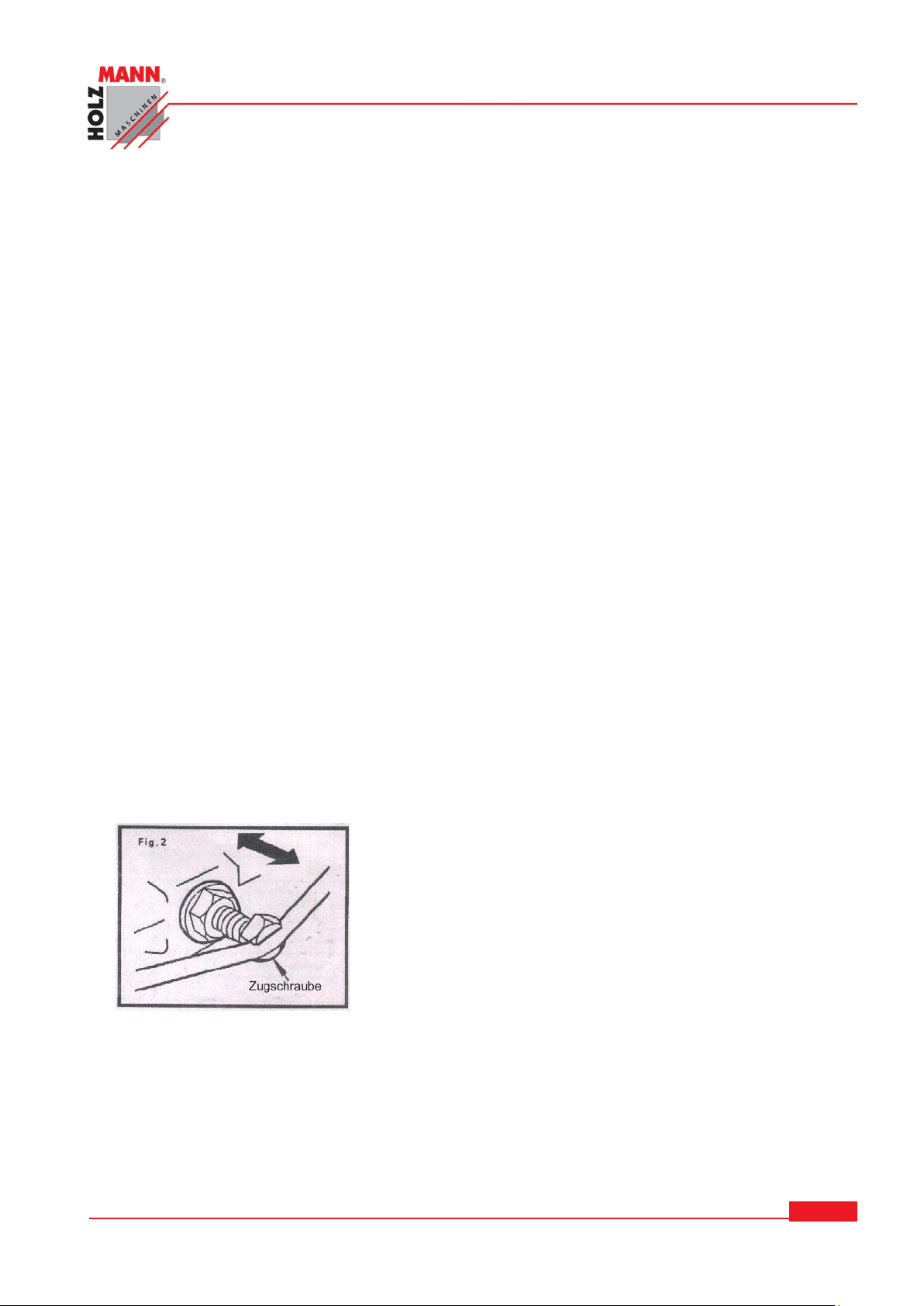

4.1 Nastavení nože
Při přetížení může dojít k vertikálnímu přenastavení nože. Pro opětovné ustavení nože do vertikální polohy musíte dotáhnout tažné/napínací šrouby. Dále zkontrolujte, zda jsou zajišťovací
šrouby řezacího elementu pevně utaženy.
HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 8
Bedienungsanleitung TBS 1320 Tafelblechschere TBS 1320
Page 9
5 NÁHRADNÍ DÍLY

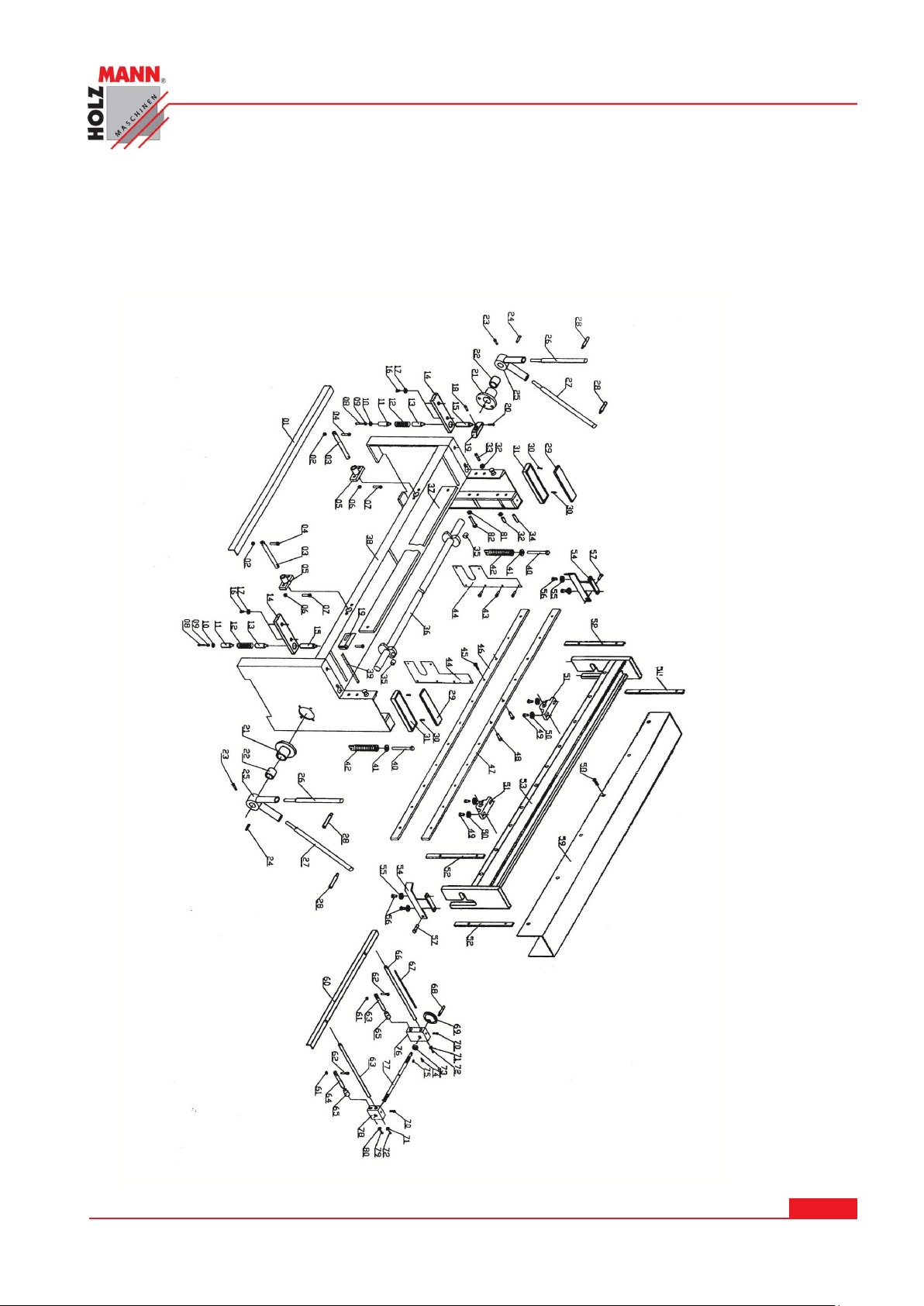

5.1 Rozpadový výkres TBS2000
NÁHRADNÍ DÍLY
HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 9
Bedienungsanleitung TBS 1320 Tafelblechschere TBS 1320
Page 10
NÁHRADNÍ DÍLY
Č.
Popis
Počet
Č.
Popis
Počet
1
Träger
1
42
Federscheibe
2 2 Schraubenmutter
2
43
Schraube
12 3 Adapter
2
44
Abdeckung
2 4 Schraube
2
45
Bolzen
18
5
Boden
2
46
Messer
1
6
Schraubenmutter
2
47
Messer
1
7
Schraube
2
48
Bolzen
18
8
Bolzen
2
49
Schraube
4
9
Schraubenmutter
2
50
Scheibe
4
10
Dichtungsring
2
51
Sitz
2
11
Adapter
2
52
Fassung
4
12
Feder
2
53
Schnittstrahl
1
13
Federkiel
2
54-1
Rechter Stopper
1
14
Führungsplatte
2
54-2
Linker Stopper
1
15
Schaft
2
55
Scheibe
4
16
Bolzen
2
56
Schaft
2
17
Scheibe
2
57
Schaft
4
18
Schraube
2
58
Schaft
10
19
Anschluss
2
59
Abdeckung
1
20
Bolzen
2
60
Stopper
1
21
Flansch
2
61
Schraubenmutter
2
22
Muffe
2
62
Schraube
2
23
Bolzen
2
63
Zahndradspindel rechts
1
24
Stift 2 64
Adapter
1
25
Arm 2 65
Verriegelungshülse
2
26
Griff 2 66
Zahnradspindel links
1
27
Griff 2 67
Skala
1
28
Griff 4 68
Dichtungsring
1
29
Ableger
2
69
Handrad
1
30
Schraube
4
70
Schraube
2
31
Werkzeugkiste
2
71
Dichtungsring
2
32
Schraubenmutter
8
72
Schraube
2
33
Schraube
8
73
Muffe
1
34
Bolzen
4
74
Schraube
1
35
Rad 4 75
Schlüssel
2
36
Spindel
1
76
Linke Box
1
37
Preßspan
1
77
Zahnradspindel
2
38
Keil 1 78
Rechte Box
1
39
Gummi
3
79
Scheibe
2
40
Bolzen
2
80
Schraube
2
41
Scheibe
2
81
Schraubenmutter
4
82
Bolzen
4
HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 10
Bedienungsanleitung TBS 1320 Tafelblechschere TBS 1320
Page 11
NÁHRADNÍ DÍLY
PO KY N
Použití jiných než originálních náhradních dílů má za následek
ztrátu záruky!
Platí:
Při výměně komponent/dílů používejte pouze originální náhradní díly.
5.2 Objednávky náhradních dílů
Použitím originálních dílů od společnosti Holzmann používáte díly, které spolu dokonale sedí a
jejich montáž je časově méně náročná. Originální náhradní díly zajišťují delší životnost stroje.
Adresu pro objednání dílů naleznete v kontaktech na zákaznický servis
v předmluvě této dokumentace
HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 11
Bedienungsanleitung TBS 1320 Tafelblechschere TBS 1320
Page 12
6 PROHLÁŠENÍ O SHODĚ
EU – P RO HL ÁŠ EN Í O S H OD Ě
HOLZMANN MASCHINEN® AUSTRIA GmbH
A-4170 Haslach, Marktplatz 4
Tel.: +43/7289/71562-0; Fax.: +43/7289/71562-4
www.holzmann-maschinen.at
Popis
Tabulové nůžky na plech TBS2000
Typ
Holzmann TBS2000
Haslach, 06.03.2008
Klaus Schörgenhuber, CEO
Místo / Datum
Podpis
PROHLÁŠENÍ O SHODĚ
Tímto prohlašujeme, že výše uvedený typ stroje splňuje bezpečnostní a zdravotní požadavky norem EU.
Toto prohlášení ztrácí svou platnost, pokud by došlo ke změnám nebo úpravám stroje, které námi nebyly
odsouhlaseny.
HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 12
Bedienungsanleitung TBS 1320 Tafelblechschere TBS 1320
Page 13
SLEDOVÁNÍ VÝROBKU
HOLZMANN MASCHINEN GmbH
A-4170 Haslach, Marktplatz 4
Tel 0043 7289 71562 - 0
Fax 0043 7289 71562 - 4
Sledování výrobku
Po dodání nás zajímá Vaše spokojenost s výrobkem.
Při procesu zlepšování výrobků jsme totiž závislí na Vás a Vašich zkušenostech s prací se strojem.
Jedná se o:
• Vaše zkušenosti, které mohou být důležité i pro ostatní uživatele.
• Problémy, které se vyskytly v určitých provozních situacích.
• Návrhy na zlepšení výrobku.
Prosíme Vás proto o zaznamenání Vašich zkušeností a poznatků z provozu a jejich zaslání na naši
adresu:
HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 13
Bedienungsanleitung TBS 1320 Tafelblechschere TBS 1320
Loading...
