Page 1
Bedienungsanleitung
Metalltrennsäge
MKS 355
Bedienungsanleitung und Sicherheitshinweise
lesen und beachten!
Technische Änderungen sowie
Druck- und Satzfehler vorbehalten!
Ausgabe: 2010 – Revision 02 - DEUTSCH
Page 2
VORWORT
Sehr geehrter Kunde!
Diese Bedienungsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und
Handhabung der Metalltrennsäge MKS 355.
Die Bedienungsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden. Bewahren
Sie sie für spätere Zwecke auf und legen Sie diese Anleitung der Maschine bei, wenn sie an Dritte
weitergegeben wird!
Bitte beachten Sie die Sicherheitshinweise!
Lesen Sie vor Inbetriebnahme diese Anleitung aufmerksam durch. Der sachgemäße Umgang wird
Ihnen dadurch erleichtert, Missverständnissen und etwaigen Schäden wird vorgebeugt.
Halten Sie sich an die Warn- und Sicherheitshinweise. Missachtung kann zu ernsten Verletzungen
führen.
Durch die ständige Weiterentwicklung unserer Produkte können
Abbildungen und Inhalte geringfügig abweichen. Sollten Sie Fehler feststellen, informieren Sie
uns bitte.
Technische Änderungen vorbehalten!
Kontrollieren Sie die Ware nach Erhalt unverzüglich und vermerken Sie etwaige
Beanstandungen bei der Übernahme durch den Zusteller auf dem Frachtbreif!
Transportschäden sind innerhalb von 24 Stunden separat bei uns zu melden.
Für nicht vermerkte Transportschäden kann Holzmann keine Gewährleistung
übernehmen.
Urheberrecht
© 2010
Diese Dokumentation ist urheberrechtlich geschützt. Die dadurch
verfassungsmäßigen Rechte bleiben vorbehalten! Insbesondere der Nachdruck, die Übersetzung
und die Entnahme von Fotos und Abbildungen werden gerichtlich verfolgt – Gerichtsstand ist
Rohrbach!
Kundendienstadressen
HOLZMANN MASCHINENGmbH
A-4170 Haslach, Marktplatz 4
Tel 0043 7289 71562 - 0
Fax 0043 7289 71562 - 4
HOLZMANN Maschinen Austria x www.holzmann-maschinen.at Seite 2
Bedienungsanleitung Metalltrennsäge MKS 355 Metalltrennsäge MKS 355
Page 3
INHALTSVERZEICHNIS
1 TECHNIK 5
1.1 Komponenten und Bedienelemente ..................................................................... 5
1.2 Technische Daten ................................................................................................ 5
2 SICHERHEIT 6
2.1 Bestimmungsgemäße Verwendung ..................................................................... 6
2.1.1 Arbeitsbedingungen ....................................................................................... 6
2.2 Abmessungen der Werkstücke ............................................................................ 6
2.3 Unzulässige Verwendung .................................................................................... 6
2.4 Allgemeine Sicherheitshinweise .......................................................................... 7
2.5 Sicherheitseinrichtungen der Metalltrennsäge MKS 355Fehler! Textmarke nicht definiert.
2.6 Restrisiken .......................................................................................................... 8
3 MONTAGE 9
3.1 Vorbereitende Tätigkeiten ................................................................................... 9
3.1.1 Lieferumfang ................................................................................................. 9
3.1.2 Der Arbeitsplatz ............................................................................................. 9
3.1.3 Transport / Ausladen der Maschine ............... Fehler! Textmarke nicht definiert.
3.1.4 Vorbereitung der Oberflächen .......................................................................... 9
3.2 Elektrischer Anschluss ....................................................................................... 10
3.2.1 Erdungsanschluss .........................................................................................10
3.2.2 Verlängerungskabel ......................................................................................10
4 BEDIENUNG 11
4.1 Arbeiten vor der Erstinbetriebnahme ................................................................ 11
4.1.1 Prüfen der Schraubverbindungen ....................................................................11
4.1.2 Prüfen der Schutzhaube .................................................................................11
4.2 Betrieb .............................................................................................................. 11
4.2.1 Einstellung des Gehrungswinkels ....................................................................11
4.2.2 Einspannen des Werkstücks ...........................................................................12
4.2.3 Schneiden ....................................................................................................12
5 WARTUNG 13
5.1 Reinigung .......................................................................................................... 13
5.2 Instandhaltung .................................................................................................. 14

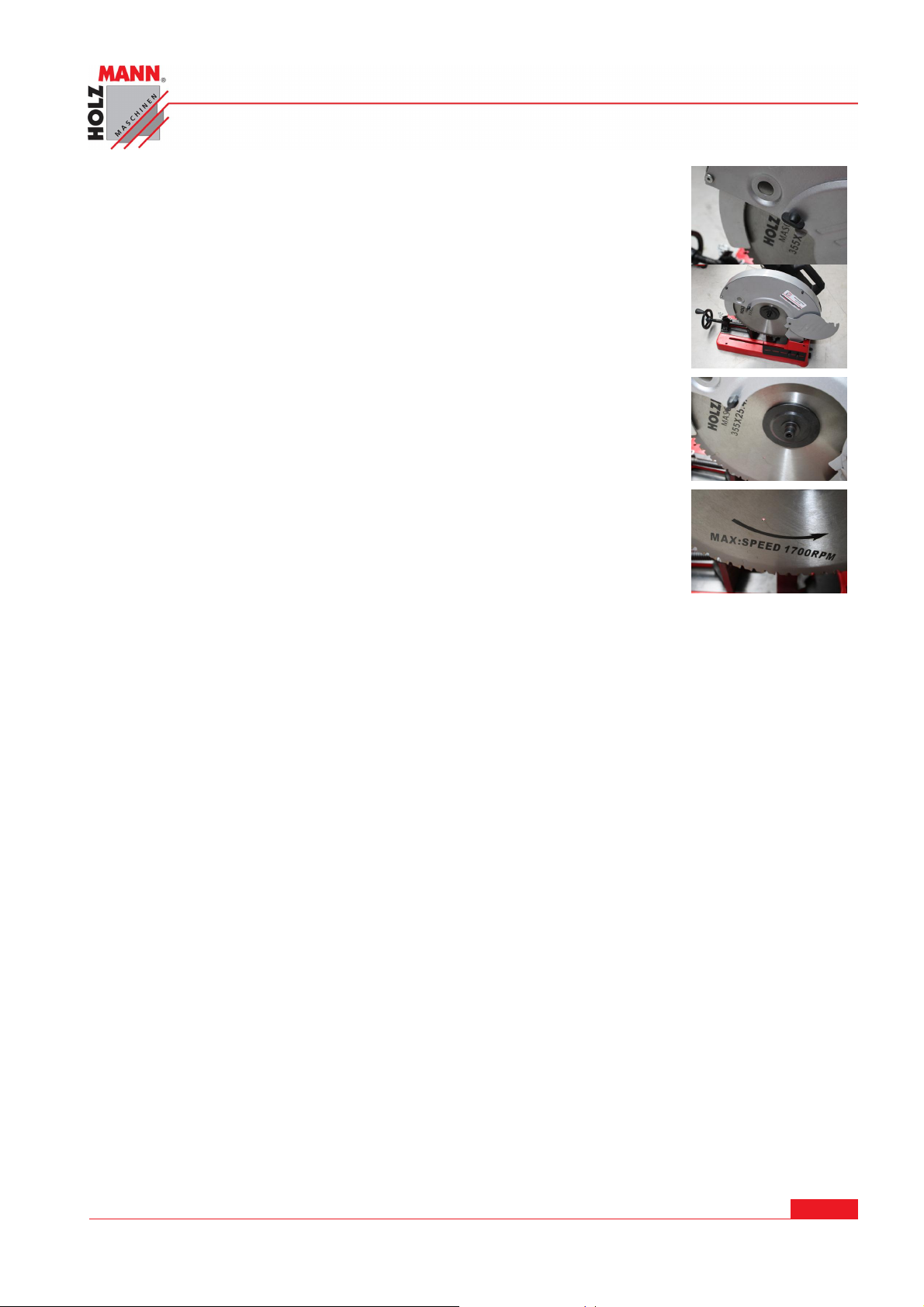

5.2.1 Wechseln des Kreissägeblattes .......................................................................14
6 FEHLERBEHEBUNG 15
7 ERSATZTEILE 16
HOLZMANN Maschinen Austria x www.holzmann-maschinen.at Seite 3
Bedienungsanleitung Metalltrennsäge MKS 355 Metalltrennsäge MKS 355
Page 4
INHALTSVERZEICHNIS

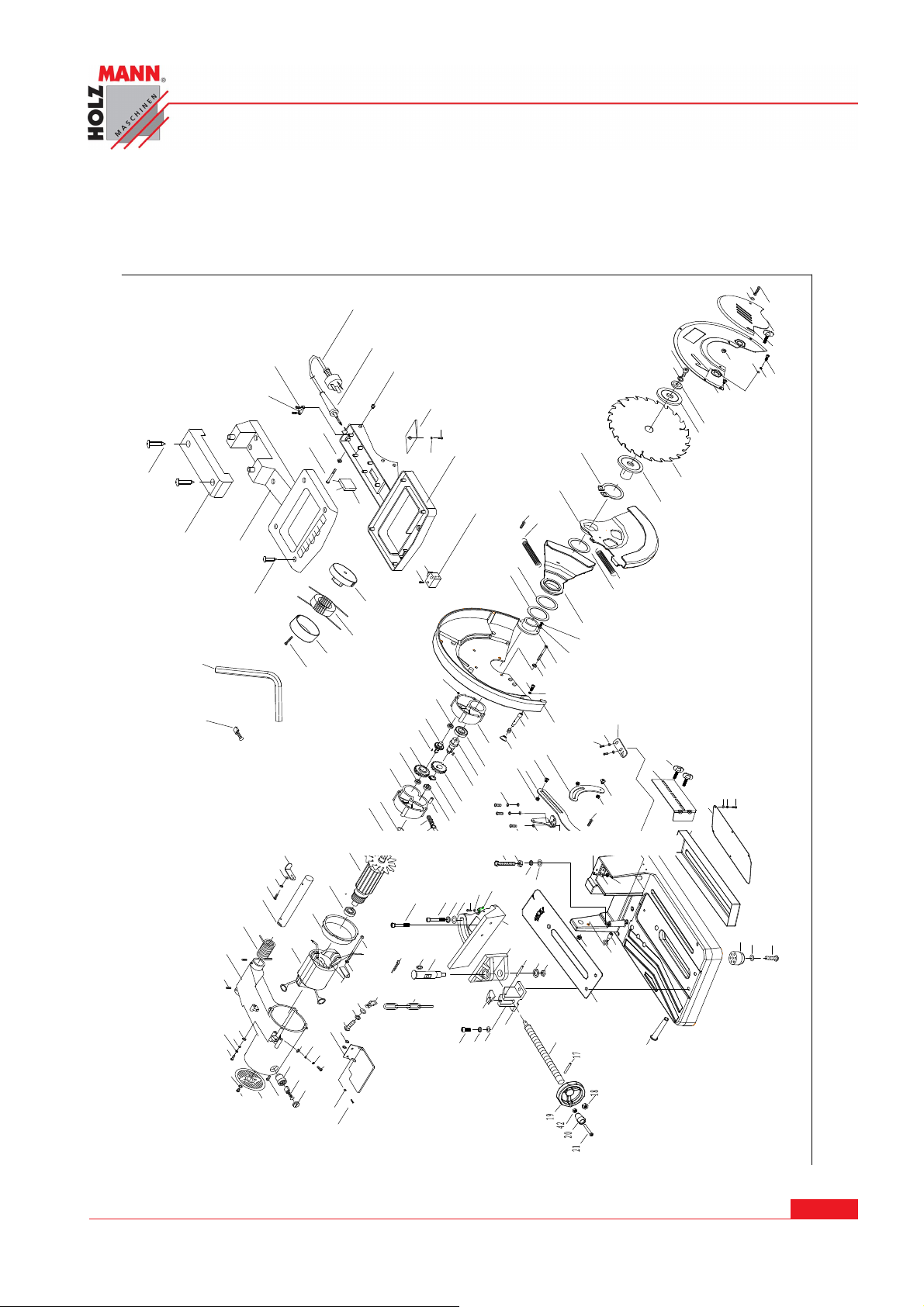

7.1 Explosionszeichnung ......................................................................................... 16
7.2 Ersatzteilbestellung ........................................................................................... 20
8 KONFORMITÄTSERKLÄRUNG/CERTIFICATE OF CONFORMITY 21
9 PRODUKTBEOBACHTUNG 22
HOLZMANN Maschinen Austria x www.holzmann-maschinen.at Seite 4
Bedienungsanleitung Metalltrennsäge MKS 355 Metalltrennsäge MKS 355
Page 5
1 TECHNIK
1.1 Komponenten und Bedienelemente
5
4
3
2
TECHNIK
6
7
1
1 Handrad für Schraubstock
2 Anschlag
3 Netzkabel
4 Motor
5 Handgriff
6 Sägeblattabdeckung
7 Sägeblatt
1.2 Technische Daten
Netzleistung V 230
Blattdurchmesser mm 355
Blattbohrung mm 25,4
Leerlaufdrehzahl U/min 1200
Motorleistung kW 2,3
Gewicht kg 27
HOLZMANN Maschinen Austria x www.holzmann-maschinen.at Seite 5
Bedienungsanleitung Metalltrennsäge MKS 355 Metalltrennsäge MKS 355
Page 6
SICHERHEIT
von +1°С
2 SICHERHEIT
2.1 Bestimmungsgemäße Verwendung
Die Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und
gefahrenbewusst benutzen! Störungen, welche die Sicherheit beeinträchtigen können, umgehend
beseitigen lassen!
Es ist generell untersagt, sicherheitstechnische Ausrüstungen der
Maschine zu ändern oder unwirksam zu machen!
Die Metalltrennsäge MKS 355 ist ausschließlich zum Trennen von Rohren, Flach- und
Rundmaterial aus Stahl, Aluminium und NE-Metallen bestimmt.
Für eine andere oder darüber hinausgehende Benutzung und daraus resultierende Sachschäden
oder Verletzungen übernimmt HOLZMANN-MASCHINEN keine Verantwortung oder
Garantieleistung.
2.1.1 Arbeitsbedingungen
Die Maschine ist für die Arbeit unter folgenden Bedingungen bestimmt:
Feuchtigkeit max. 90%
Temperatur
bis +40°С
Höhe über dem Meeresspiegel max. 1000 m
Die Maschine ist nicht für den Betrieb im Freien bestimmt.
Die Maschine ist nicht für den Betrieb unter explosionsgefährlichen Bedingungen be-
stimmt.
2.2 Abmessungen der Werkstücke
Die Größe der Werkstücke (bei 90°-Einstellung) darf 70x100mm nicht überschreiten!
2.3 Unzulässige Verwendung
· Der Betrieb der Maschine unter Bedingungen außerhalb der in dieser Anleitung an-
gegebenen Grenzen ist nicht zulässig.
· Der Betrieb der Maschine ohne die vorgesehenen Schutzvorrichtungen ist unzuläs-
sig;
· die Demontage oder das Ausschalten der Schutzvorrichtungen ist untersagt.
HOLZMANN Maschinen Austria x www.holzmann-maschinen.at Seite 6
Bedienungsanleitung Metalltrennsäge MKS 355 Metalltrennsäge MKS 355
Page 7
SICHERHEIT
· Unzulässig ist der Betrieb der Maschine mit Werkstoffen, die nicht ausdrücklich in
diesem Handbuch angeführt werden.
· Unzulässig ist die Bearbeitung von Werkstoffen mit Abmessungen außerhalb der in
diesem Handbuch genannten Grenzen.
· Unzulässig ist der Gebrauch von Werkzeugen, die nicht der Norm ЕN847-1 entspre-
chen und die nicht für den Spindeldurchmesser bestimmt sind.
· Etwaige Änderungen in der Konstruktion der Maschine sind unzulässig.
· Der Betrieb der Maschine auf eine Art und Weise bzw. zu Zwecken, die den Anwei-
sungen dieser Bedienungsanleitung nicht zu 100% entspricht, ist untersagt.
Für eine andere oder darüber hinausgehende Benutzung und daraus resultierende
Sachschäden oder Verletzungen übernimmt HOLZMANN-MASCHINEN keine Verantwortung oder Garantieleistung.
2.4 Allgemeine Sicherheitshinweise
Warnschilder und/oder Aufkleber an der Maschine, die
unleserlich sind oder entfernt wurden, sind umgehend zu erneuern!
Zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen sind
folgende Hinweise UNBEDINGT zu beachten:
Arbeitsbereich und Boden rund um die Maschine sauber und frei
von Öl, Fett und Materialresten halten!
Für eine ausreichende Beleuchtung im Arbeitsbereich der Maschine
sorgen!
Die Maschine nicht im Freien verwenden!
Bei Müdigkeit, Unkonzentriertheit bzw. unter Einfluss von
Medikamenten, Alkohol oder Drogen ist das Arbeiten an der
Maschine
verboten!
Die MKS 355 darf nur vom eingeschulten Fachpersonal bedient
werden.
Unbefugte, insbesondere Kinder, und nicht eingeschulte Personen
sind von der laufenden Maschine fern zu halten!
Wenn Sie an der Maschine arbeiten, tragen Sie keinen lockeren
Schmuck, weite Kleidung, Krawatten oder langes, offenes Haar.
Lose Objekte können sich im Schleifband verfangen und zu
Verletzungen führen!
HOLZMANN Maschinen Austria x www.holzmann-maschinen.at Seite 7
Bedienungsanleitung Metalltrennsäge MKS 355 Metalltrennsäge MKS 355
Page 8
Bei Arbeiten an der Maschine geeignete Schutzausrüstung
(Schutzhandschuhe, Schutzbrille, Gehörschutz, …) tragen!
Die laufende Maschine darf nie unbeaufsichtigt sein! Vor dem
Verlassen des Arbeitsbereiches die Maschine ausschalten und
warten, bis das Sägeblatt still steht!
Vor Wartungsarbeiten oder Einstellarbeiten ist die Maschine von
der Spannungsversorgung zu trennen!
Verwenden Sie das Netzkabel nie zum Transport oder zur
Manipulation der Maschine!
1. Am Gerät befinden sich nur wenige von Ihnen zu warten-
den Komponenten. Es ist nicht notwendig, die Maschine zu
demontieren. Reparaturen nur durch den Fachmann durchführen lassen!
2. Zubehör:
Verwenden Sie nur von HOLZMANN empfohlenes Zubehör!
3. Wenden Sie sich bei Fragen und Problemen an unsere
Kundenbetreuung.
In der Konstruktion der Maschine sind folgende Schutzvorrichtungen vorgesehen:
§ Schutzabdeckung für das Sägeblatt
§ Funkenschutz
SICHERHEIT
Restrisiken
Auch bei Einhaltung aller Sicherheitsbestimmungen und bei bestimmungsgemäßer Verwendung sind folgende Restrisiken zu beachten:
· Verletzungsgefahr für die Hände/Finger durch das rotierende Kreissägeblatt.
· Verletzungsgefahr durch Kontakt mit spannungsführenden Bauteilen.
· Verletzungsgefahr durch Bruch bzw. Herausschleudern des Kreissägeblattes bzw.
Kreissägeblattteile, sowie bei falscher Drehrichtung.
· Gehörschäden, sofern keine Vorkehrungen seitens des Benutzers für Gehörschutz ge-
troffen wurden.
· Verletzungsgefahr durch Rückschlag des Schnittgutes, Herausschleudern des Schnitt-
gutes bzw. Teile davon.
· Verletzungsgefahr für das Auge durch herumfliegende Teile, auch mit Schutzbrille.
Diese Risiken können minimiert werden, wenn alle Sicherheitsbestimmungen angewendet
werden, die Maschine ordentlich gewartet und gepflegt wird und die Maschine bestimmungsgemäß und von entsprechend geschultem Fachpersonal bedient wird. Trotz aller Sicherheitsvorrichtungen ist und bleibt ihr gesunder Hausverstand und Ihre entsprechende technische
Eignung/Ausbildung zur Bedienung einer Maschine wie der MKS 355 der wichtigste Sicherheitsfaktor.
HOLZMANN Maschinen Austria x www.holzmann-maschinen.at Seite 8
Bedienungsanleitung Metalltrennsäge MKS 355 Metalltrennsäge MKS 355
Page 9
3 MONTAGE
3.1 Vorbereitende Tätigkeiten
3.1.1 Lieferumfang
Überprüfen Sie nach Erhalt der Lieferung, ob alle Teile in Ordnung sind. Melden Sie Beschädigungen oder fehlende Teile umgehend Ihrem Händler oder der Spedition. Sichtbare Transportschäden müssen außerdem gemäß den Bestimmungen der Gewährleistung
unverzüglich auf dem Lieferschein vermerkt werden, ansonsten gilt die Ware als ordnungsgemäß übernommen.
3.1.2 Der Arbeitsplatz
Wählen Sie einen passenden Platz für die Maschine;
Beachten Sie dabei die Sicherheitsanforderungen aus Kapitel 2 sowie die Abmessungen
der Maschine aus Kapitel 1.
Der gewählte Platz muss einen passenden Anschluss an das elektrische Netz gewährleisten.
Man muss außerdem einen Abstand von mindestens 0.8 m um die Maschine rundum sichern.
MONTAGE
3.1.3 Vorbereitung der Oberflächen
Beseitigen Sie das Konservierungsmittel, das zum Korrosionsschutz der Teile ohne Anstrich
aufgetragen ist. Das kann mit den üblichen Lösungsmitteln geschehen. Dabei keine Nitrolösungsmittel oder ähnliche Mittel und in keinem Fall Wasser verwenden
H I NW E I S
Der Einsatz von Farbverdünnern, Benzin, aggressiven Chemikalien
oder Scheuermitteln führt zu Sachschäden an den Oberflächen!
Daher gilt:
r Bei der Reinigung nur milde Reinigungsmittel verwenden
HOLZMANN Maschinen Austria x www.holzmann-maschinen.at Seite 9
Bedienungsanleitung Metalltrennsäge MKS 355 Metalltrennsäge MKS 355
Page 10
3.2 Elektrischer Anschluss
3.2.1 Erdungsanschluss
Bei Arbeiten an einer nicht geerdeten Maschine:
Schwere Verletzungen durch Stromschlag im Falle einer
Fehlfunktion möglich!
r Maschine muss geerdet sein und an einer geerdeten Steckdose
4. Der elektrische Anschluss der Maschine ist für den Betrieb an
einer geerdeten Steckdose vorbereitet!
5. Sollte die Maschine mit einem Stecker ausgeliefert werden, so ist
dieser auf Kompatibilität zu den Steckdosen in ihrem Land zu prüfen. Der Stecker darf nur mit einer fachgerecht montierten und
geerdeten Steckdose verbunden werden!
6. Sollte der Stecker nicht passen oder defekt sein, darf nur ein qua-
lifizierter Elektrotechniker diesen Stecker modifizieren bzw. erneuern! Genormte Stecker finden Sie sehr günstig in jedem gut
sortierten Baumarkt.
7. Der Erdungsleiter ist grün-gelb ausgeführt!
8. Im Falle einer Reparatur oder eines Austausches darf der Erdungs-
leiter nicht an eine unter Spannung stehende Dose angeschlossen
werden!
9. Überprüfen Sie mit einem qualifizierten Elektriker oder Service-
techniker, dass die Erdungsanweisungen verstanden wurden und
die Maschine geerdet ist!
10. Ein beschädigtes Kabel ist umgehend zu erneuern!
MONTAGE
A C H T U N G
Daher gilt:
betrieben werden
3.2.2 Verlängerungskabel
Überzeugen Sie sich, dass das Verlängerungskabel in gutem Zustand und für die
Leistungsübertragung geeignet ist. Ein unterdimensioniertes Kabel verringert die
Leistungsübertragung und erwärmt sich stark. Folgende Tabelle zeigt die passende
Größe in Abhängigkeit von Strom und Länge.
Ampere
8 16 24 33 50 66
< 5 16 16 16 14 12 12
5 bis 8 16 16 14 12 10 n.e.
8 bis 12 14 14 12 10 n.e. n.e.
12 bis 15 12 12 10 10 n.e. n.e.
15 bis 20 10 10 10 n.e. n.e. n.e.
20 bis 30 10 n.e. n.e. n.e. n.e. n.e.
n.e. = nicht empfohlen
HOLZMANN Maschinen Austria x www.holzmann-maschinen.at Seite 10
Bedienungsanleitung Metalltrennsäge MKS 355 Metalltrennsäge MKS 355
Verlängerungskabel in Meter
Page 11
4 BEDIENUNG
Sie daher
4.1 Arbeiten vor der Erstinbetriebnahme
4.1.1 Prüfen der Schraubverbindungen
Überprüfen Sie vor der Erstinbetriebnahme, ob alle Schrauben festgezogen sind und ziehen Sie sie wenn nötig nach.
4.1.2 Prüfen der Schutzhaube
Kontrollieren Sie, ob die Sicherheitsabdeckung in einwandfreiem Zustand ist.

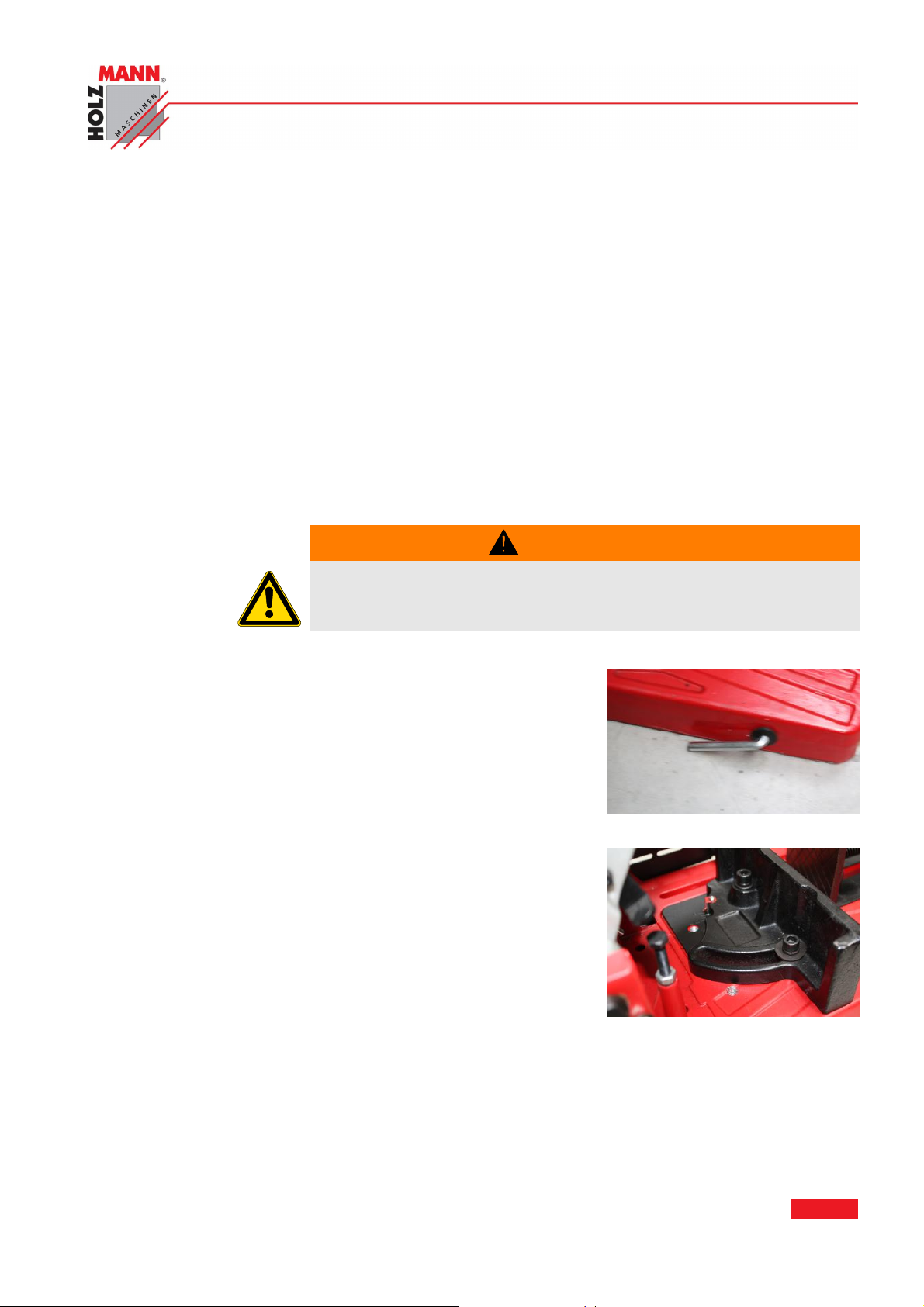

4.2 Betrieb
Vorsicht vor unabsichtlichem Anlaufen der Maschine! Trennen
vor jeglichen Umrüstarbeiten die Maschine vom elektrischen Netz!
BEDIENUNG
W AR NU N G
4.2.1 Einstellung des Gehrungswinkels
Verwenden Sie dazu einen Imbusschlüssel.
Lösen Sie die beiden Schrauben an der Backe und drehen Sie sie auf den gewünschten Winkel. Diesen können Sie auf der Skala ablesen.
Ziehen Sie die Schrauben wieder fest.
HOLZMANN Maschinen Austria x www.holzmann-maschinen.at Seite 11
Bedienungsanleitung Metalltrennsäge MKS 355 Metalltrennsäge MKS 355
Page 12
BEDIENUNG

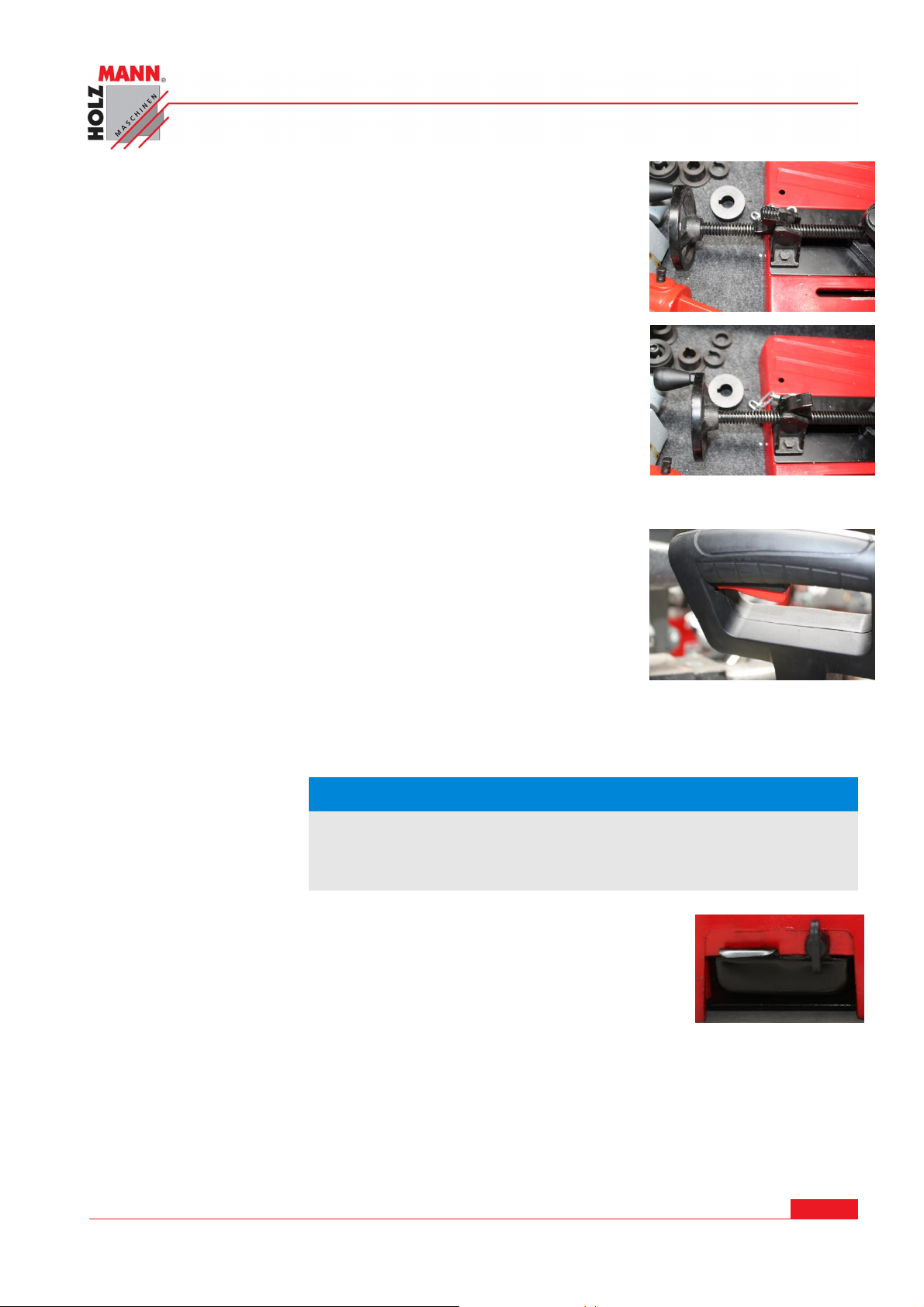

4.2.2 Einspannen des Werkstücks
Legen Sie das Werkstück vor die Backe.
Legen Sie den Fixierhebel in die Stellung wie im Bild rechts.
Dadurch können Sie die Spannbacke durch Schieben vor das
Werkstück bewegen.
Legen Sie nun den Fixierhebel in die Stellung wie im Bild
rechts angezeigt.
Drehen Sie an der Kurbel.
Dadurch wird das Werkstück zwischen den Backen einges-
pannt.
4.2.3 Schneiden
Drücken Sie den Gashebel- Das Kreissägeblatt läuft an.
Warten Sie bis das Kreissägeblatt auf voller Drehzahl ist.
Ziehen Sie den Sägekopf gleichmäßig schnell herunter und
schneiden Sie das Material langsam durch.
Lassen Sie den Hebel aus und bringen Sie den Sägekopf in
die Ausgangslage zurück.
H I NW E I S
Die verwendete Kühlflüssigkeit wird in einem Behälter
aufgefangen.
Zum Entleeren dieses Behälters wird die Flügelschraube entfernt.
Danach kann die Wanne herausgezogen und entleert werden.
Verwenden Sie beim Schneiden Kühlflüssigkeit!
Ansonsten verringert sich die Lebensdauer des Sägeblattes.
HOLZMANN Maschinen Austria x www.holzmann-maschinen.at Seite 12
Bedienungsanleitung Metalltrennsäge MKS 355 Metalltrennsäge MKS 355
Page 13
WARTUNG
5 WARTUNG
A C H T U N G
Die Maschine ist wartungsarm und enthält nur wenig Teile, die der Bediener einer Instandhaltung
unterziehen muss.
Störungen oder Defekte, die die Sicherheit der Maschine beeinträchtigen können, umgehend beseitigen lassen.
Reparaturtätigkeiten dürfen nur von Fachpersonal durchgeführt werden!
Die vollständige und gänzliche Reinigung garantiert eine lange Lebensdauer der Maschine und
stellt eine Sicherheitsvoraussetzung dar.
Nach jeder Arbeitsschicht muss die Maschine und alle ihre Teile gründlich gereinigt werden, indem
die Späne und alle anderen Abfälle beseitigt werden.
Prüfen Sie regelmäßig, ob die Warn- und Sicherheitshinweise an der Maschine vorhanden und in
einwandfrei leserlichem Zustand sind.
Prüfen Sie vor jedem Betrieb den einwandfreien Zustand der Sicherheitseinrichtungen.
Bei Lagerung der Maschine darf diese nicht in einem feuchten Raum aufbewahrt werden und
muss gegen den Einfluss von Witterungsbedingungen geschützt werden.
Vor der ersten Inbetriebnahme, sowie nachfolgend alle 100 Arbeitsstunden alle beweglichen Ver-
bindungsteile (falls erforderlich vorher mit einer Bürste von Spänen und Staub reinigen) mit einer dünnen Schicht Schmieröl oder Schmierfett einschmieren.
Die Beseitigung von Defekten erledigt Ihr Fachhändler.
Reparaturtätigkeiten dürfen nur von Fachpersonal durchgeführt werden!
Bei Reinigung und Instandhaltung bei angeschlossener Maschine:
Sachschaden und schwere Verletzungen durch unbeabsichtigtes
Einschalten der Maschine möglich!
Daher gilt:
r Vor Wartungsarbeiten Maschine ausschalten und von der
Spannungsversorgung trennen
5.1 Reinigung
H I NW E I S
HOLZMANN Maschinen Austria x www.holzmann-maschinen.at Seite 13
Bedienungsanleitung Metalltrennsäge MKS 355 Metalltrennsäge MKS 355
Der Einsatz von Lösungsmitteln, aggressiven Chemikalien oder
Scheuermitteln führt zu Sachschäden an der Maschine!
Daher gilt:
r Bei der Reinigung nur Wasser und ggf. milde Reinigungsmittel
verwenden
r
Blanke Flächen der Maschine gegen Korrosion imprägnieren
(z.B. mit Rostschutzmittel WD40)
Page 14
5.2 Instandhaltung
A
5.2.1 Wechseln des Kreissägeblattes
§ Öffnen Sie die Flügelschraube an der Schutzabdeckung.
§ Klappen Sie die Schutzabdeckung zurück.
§ Öffnen Sie die Schraube mit dem mitgelieferten Imbusschlüssel.
§ Nehmen Sie die Flansch und das Sägeblatt heraus.
§ Beim Einbau sind diese Schritte sinngemäß umgekehrt auszu-
führen. Achten Sie dabei jedoch auf die Laufrichtung des Sägeblattes!
WARTUNG
A
HOLZMANN Maschinen Austria x www.holzmann-maschinen.at Seite 14
Bedienungsanleitung Metalltrennsäge MKS 355 Metalltrennsäge MKS 355
Page 15
FEHLERBEHEBUNG
6 FEHLERBEHEBUNG
Bevor Sie die Arbeit zur Beseitigung von Defekten beginnen, trennen Sie die Maschine
von der Stromversorgung.
Fehler Mögliche Ursache Behebung
Maschine startet nicht Ÿ Maschine ist nicht angeschlos-
sen
Ÿ Sicherung oder Schütz kaputt
Ÿ Kabel locker
Ÿ Kabel beschädigt
Sägeblatt kommt nicht auf
Geschwindigkeit
Ÿ Verlängerungskabel zu lang
Ÿ Motor nicht für bestehende
Spannung geeignet
Ÿ schwaches Stromnetz
r Alle el. Steckverbindungen
überprüfen
r Sicherung wechseln,
Schütz aktivieren
r Kabel prüfen
r Kabel erneuern
r Austausch auf passendes
Verlängerungskabel
r siehe Schaltdosenabdeckung
für korrekte Verdrahtung
r Kontaktieren Sie den
Elektro-Fachmann
Maschine vibriert stark Ÿ Steht auf unebenen Boden
Ÿ Motorbefestigung ist lose
Ÿ Sägeblatt unwucht
r Neu einrichten
r Befestigungsschrauben
anziehen
r Ursache prüfen – beheben.
HOLZMANN Maschinen Austria x www.holzmann-maschinen.at Seite 15
Bedienungsanleitung Metalltrennsäge MKS 355 Metalltrennsäge MKS 355
Page 16
7 ERSATZTEILE
7.1 Explosionszeichnung
126
127
128
129
130
133
108
131
115
114
2
3
58
76
116
107
111
132
117
112
45
44
118
119
100
111
134
107
110
109
98
3
108
125
124
44
138
137
136
135
94
143
95
EXPLOSIVE DRAWING
96
97
99
44
101
102
55
54
103
104
105
2
58
106
58
123
126
92
93
85
88
87
353637
33
32
91
86
22
122
58
3
144
89
90
34
121
84
89
26
83
38
120
82
1
25
81
3
27
24
80
39
79
41
44
23
71
42
40
31
70
141
142
47
46
77
48
43
25
68
139
140
30
66
49
24
29
76
44
50
45
28
75
65
74
78
16
52
73
64
72
69
150
51
149
53
15
47
67
52
9
24
66
148
52
47
14
13
5
12
63
7
60
37
7
62
ERSATZTEILE
55
56
3
147
145
59
29
61
2
1
3
4
6
10
11
2
54
57
7
146
355E1(255B)活螺母爆炸图(上海富源)
8
HOLZMANN Maschinen Austria x www.holzmann-maschinen.at Seite 16
Bedienungsanleitung Metalltrennsäge MKS 355 Metalltrennsäge MKS 355
Page 17
NO NAME SPEC QUANTITY
bolt
spring washer
flat washer
drawer cover
scraps block
drawer
butterfly screw
cross bolt
mat plank
big washer
rubber feet
base
cable jacket
screw
press board
threadlike pole
bolt
lock nut
handwheel base
handwheel
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
M4X8 6
φ4 11
φ4 13
Q235 1
Q235 1
Q235 1
M6X15 4
M5X25 2
Q235 1
φ5 2
2
ZL102 1
1
45 1
Q235 1
45 1
M4X10 1
M8 1
ZL102 1
PA6 1
21 handle bolt A3 1
22 lock nut M6 1
23 nut base HT200 1
24 thick flat washer φ8 3
25 spring washer φ8 2
26 bolt M8X30 2
27 nut head HT200 1
28 lock nut M10 1
29 big flat washer φ10 2
30 spring washer φ6X35 1
31 small nip plank HT200 1
32 iron chain 9
33 hatch pin 2.5X20 1
34 silk pole pin 45 1
35 bolt M10X50 1
36 bolt M10X30 1
37 spring washer φ10 2
38 flat washer φ10 1
39 pointer Q235 1
ERSATZTEILE
HOLZMANN Maschinen Austria x www.holzmann-maschinen.at Seite 17
Bedienungsanleitung Metalltrennsäge MKS 355 Metalltrennsäge MKS 355
Page 18
40 big nip plank HT200 1
41 bolt M8X55 1
42 nut M8 1
43 bolt M5X22 3
44 spring washer φ5 3
45 flat washer φ5 5
46 silk pole base Q235 1
47 lock nut M5 1
48 long link pole Q235 1
49 bolt A3 2
50 short lonk pole Q235 1
51 lock nut M8 1
52 link pole bolt A3 2
53 bolt M5X6 2
54 bolt M6X12 1
55 spring washer φ6 2
56 flat washer φ6 3
57 side cover Q235 1
58 bolt M4X10 8
59 cover Q235 1
60 bolt M10X25 1
61 outer flange 45 1
62 blade 1
63 inner flange 45 1
64 block circle φ42 1
65 big movement cover ZL102 1
66 draw spring 65Mn 2
67 washer1 Q235 1
68 bolt M5X8 4
69 small movement cover ZL102 1
70 washer2
71 washer2 Q235 1
72 bolt M4X12 3
73 washer φ4 3
74 protect cover base 45 1
75 bolt M5X85 4
76 washer φ5 6
77 bolt M5X8 1
78 fixed cover ZL102 1
79 gear-box cover ZL102 1
ERSATZTEILE
HOLZMANN Maschinen Austria x www.holzmann-maschinen.at Seite 18
Bedienungsanleitung Metalltrennsäge MKS 355 Metalltrennsäge MKS 355
Page 19
80 bearing 6204 1
81 output axis 45 1
82 half round key 5X16 1
83 gearIV 40Cr 1
84 block circle φ20 1
85 bearing 6000 1
86 lock pin 45 1
87 block circle φ6 1
88 lock pin spring 45 1
89 bearing 6200 2
90 orientation sheath 2
91 gear III 40Cr 1
92 half round key 3X13 1
93 gearI 40Cr 1
94 gear-box ZL102 1
95 bearing 6202 1
96 rotor 1
97 bearing 6201 1
98 block wind circle 1
99 bolt M5X85 2
100 stator 1
101 fixed plank 1
102 chain claw 1
103 bolt M6X16 1
ERSATZTEILE
104 O type airproof circle 2
105 blinkers PC 1
106 big flat washer φ4 2
107 back cover Q235 1
108 brush hold cover 2
109 carbon brush 4
110 brush hold 2
111 bolt M5X8 4
112 back cover Q235 1
113 washer Q235 1
114 bolt M6X12 1
115 motor shell ZL102 1
116 wrest spring 65Mn 1
117 cross pin 45 1
118 bolt M5X12 2
119 limit device Q235 1
HOLZMANN Maschinen Austria x www.holzmann-maschinen.at Seite 19
Bedienungsanleitung Metalltrennsäge MKS 355 Metalltrennsäge MKS 355
Page 20
120 switch FA1-12/2 12(12)A 1
121 handle down part PA6-GF30 1
122 cover plank PA6 1
123 cable jacket 1
124 nut M5 3
125 wire 1
126 bolt ST4.2X14 4
127 cable press plank 1
128 bolt M5X45 3
129 bolt ST5.5X22 2
130 extand wing PA6-GF30 1
131 handle up part PA6-GF30 1
132 bolt ST4.2X18 9
133 spanner 8 1
134 bolt M5X20 1
135 cover PA6 1
136 inductance 1
137 inductance base PA6 1
138 capacitance 1
139 lock pin A3 1
140 rubber pole φ4X16 1
141 lock pin spring 65Mn 3
142 handle ball ABS 1
ERSATZTEILE
143 O type airproof circle φ13()Xφ3 1
144 oil mouth 2
7.2 Ersatzteilbestellung
Mit Originalteilen von Holzmann verwenden Sie Ersatzteile, die ideal aufeinander abgestimmt
sind. Die optimale Passgenauigkeit der Teile verkürzen die Einbauzeiten und erhalten die Lebensdauer.
H I NW E I S
HOLZMANN Maschinen Austria x www.holzmann-maschinen.at Seite 20
Bedienungsanleitung Metalltrennsäge MKS 355 Metalltrennsäge MKS 355
Der Einbau von anderen als Originalersatzteilen führt zum Verlust
der Garantie!
Daher gilt:
r Beim Tausch von Komponenten/Teilen nur Originalersatzteile
verwenden
ò Bestelladresse sehen Sie unter Kundendienstadressen im Vorwort
dieser Dokumentation
Page 21
KONFORMITÄTSERKLÄRUNG
8 KONFORMITÄTSERKLÄRUNG/CERTIFICATE OF CONFORMITY
E G - K O NF OR M I T ÄT SE RK L Ä R U NG
HOLZMANN MASCHINEN® AUSTRIA
Schörgenhuber GmbH
A-4170 Haslach, Marktplatz 4
Bezeichnung(en) / Name(n)
Metalltrennsäge MKS 355
Type(n) / Model(s)
Holzmann MKS 355
EG-Richtlinie(n) / EC-Directive(s)
Tel.: +43/7289/71562-0; Fax.: +43/7289/71562-4
www.holzmann-maschinen.at
Ÿ EG-Maschinenrichtlinie 98/37/EC
Ÿ EG-Niederspannungsrichtlinie 89/336/EEC
Berichtsnummer / Test Report Number(s)
§ 70211414506
§ 70888414506
Ausstellungsbehörde / issuing authority
TÜV Süd Product Safety GmbH
Ridlerstraße 65
D-80339 München
Hiermit erklären wir, dass die oben genannte Maschine den grundlegenden Anforderungen
der oben genannten EG-Richtlinien entspricht. Diese Erklärung verliert ihre Gültigkeit, wenn
Veränderungen an der Maschine vorgenommen werden, die nicht mit uns abgestimmt wurden.
Hereby we declare that the mentioned machine fulfils all relevant requirements of the above
stated EC-Directives. Any manipulation of the machines not authorized by us renders this
document invalid.
Haslach, 06.03.2008
Ort / Datum Unterschrift
HOLZMANN Maschinen Austria x www.holzmann-maschinen.at Seite 21
Bedienungsanleitung Metalltrennsäge MKS 355 Metalltrennsäge MKS 355
Page 22
PRODUKTBEOBACHTUNG
9 PRODUKTBEOBACHTUNG
Wir beobachten unsere Produkte auch nach der Auslieferung.
Um einen ständigen Verbesserungsprozess gewährleisten zu können, sind wir von Ihnen und
Ihren Eindrücken beim Umgang mit unseren Produkten abhängig.
l
l
l
Wir bitten Sie, derartige Beobachtungen zu notieren
und an uns zu senden:
Probleme, die beim Gebrauch des Produktes auftreten
Fehlfunktionen, die in bestimmten Betriebssituationen auftreten
Erfahrungen, die für andere Benutzer wichtig sein können
HOLZMANN MASCHINEN GmbH
A-4170 Haslach, Marktplatz 4
Tel 0043 7289 71562 - 0
Fax 0043 7289 71562 - 4
HOLZMANN Maschinen Austria x www.holzmann-maschinen.at Seite 22
Bedienungsanleitung Metalltrennsäge MKS 355 Metalltrennsäge MKS 355
Loading...
