HOLZMANN MASCHINEN LBM 220 User Manual [en, cs, de]

CZ

NÁVOD K POUŽITÍ

EN

USER MANUAL

CZ

Dlabačka

EN

Mortising machine

LBM 220

Edice/Edition: 2010 – revize 01- CZ-EN

PŘEDMLUVA

HOLZMANN MASCHINEN GmbH

A-4170 Haslach, Marktplatz 4
Tel [phone] - 502
Fax [phone]

[email protected]

Vážený zákazníku!

Tento návod k použití obsahuje důležité informace a pokyny k uvede-
ní do provozu, údržbě a provozu dlabačky LBM220

Návod k použití je nedílnou součástí stroje a nesmí být od stroje od­straněn. Chraňte návod pro další použití, a pokud stroj předáváte ně­komu třetímu, návod vždy přiložte!

Dodržujte bezpečnostní pokyny!

Před uvedením do provozu si pozorně přečtěte tento návod. Ulehčí
vám to použití stroje a přejdete tím eventuálním škodám a zraněním.

Respektujte varování a bezpečnostní pokyny. Nedodržení těchto po-
kynů může vést ke škodám a vážným zraněním.

Vzhledem ke stálému vývoji našich výrobků se mohou vyobrazení a
obsah návodu lišit od skutečného stroje. Pokud chybu zjistíte, infor-
mujte nás, prosím.

Technické změny vyhrazeny!

Autorské právo

© 2010
Tato dokumentace je chráněna autorským právem. Všechna práva

vyhrazena! Obzvláště kopírování, přetisk, překlady nebo použití foto-
grafií a vyobrazení budou trestně stíhány – soudní místo je A-4020

Linz, Rakousko!

Adresa služby zákazníkům

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at STRANA 3
Bedienungsanleitung Langlochbohrmaschine LBM 220

OBSAH

1 TECHNIKA 6

1.1 Technická data LBM 220 ...................................................................................... 6

1.2 Ovládací prvky ..................................................................................................... 6

1.3 Obsah dodávky .................................................................................................... 7

2 BEZPEČNOST 8

2.1 Správné použití ................................................................................................... 8

2.2 Nesprávné použití ............................................................................................... 8

2.3 Všeobecné bezpečnostní pokyny ......................................................................... 9

2.4 Bezpečnostní prvky dlabačky LBM 220 .............................................................. 10

2.5 Ostatní nebezpečí .............................................................................................. 10

3 MONTÁŽ 11

3.1 Pracoviště ......................................................................................................... 11

3.2 Příprava povrchu stroje ..................................................................................... 11

3.3 Montáž pro transport demontovaných prvků ..................................................... 11

3.4 Připojení odsávání ............................................................................................. 11

3.5 Elektrický přívod ............................................................................................... 11

3.5.1 Prodlužovací kabel ........................................................................................ 12

4 PROVOZ 13

4.1 Druhy provozu ................................................................................................... 13

4.2 Nastavení vrtání ................................................................................................ 13

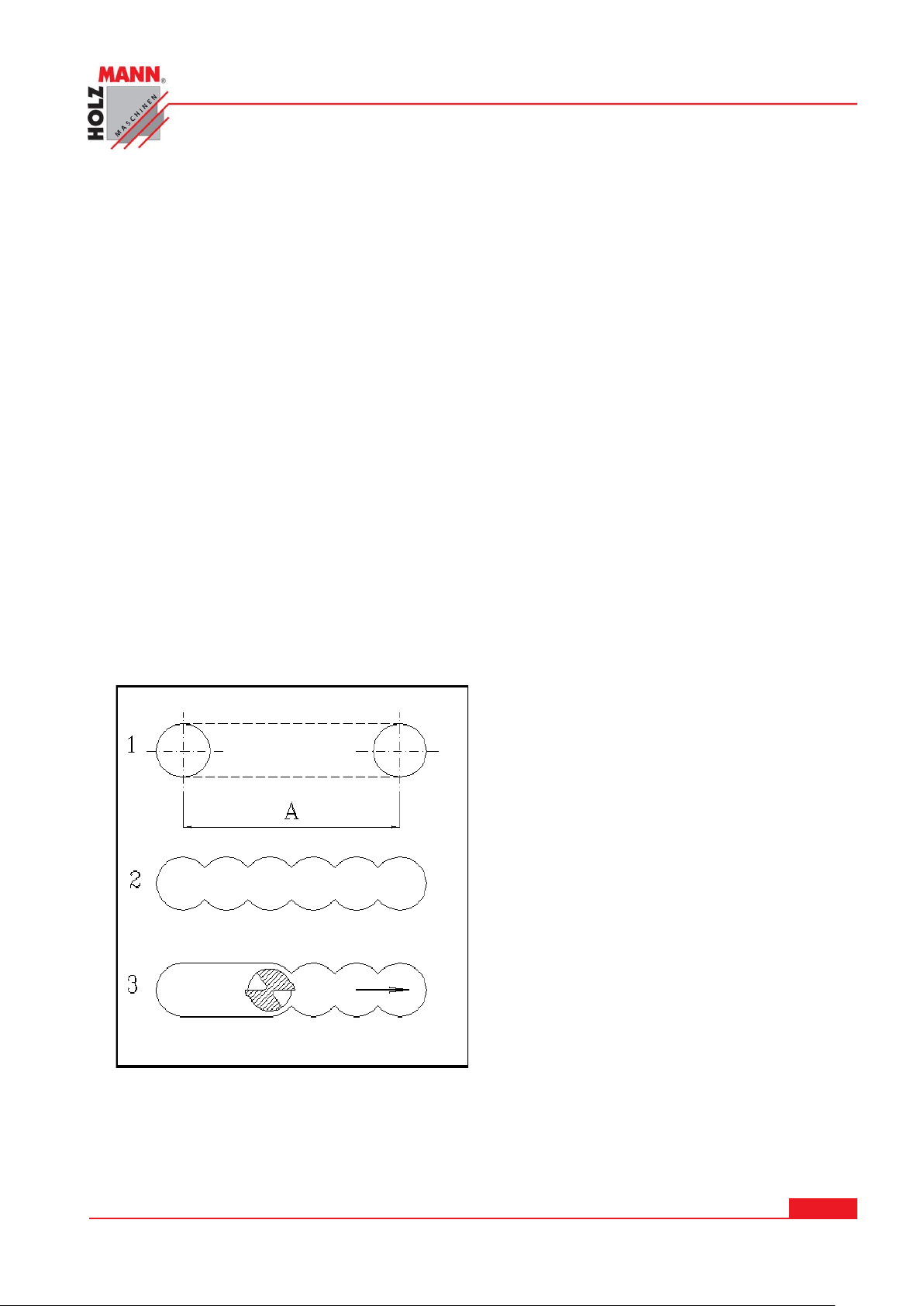

4.3 Vrtání dlabů ....................................................................................................... 13

4.4 Vrtání pro kolíky ................................................................................................ 13

5 ÚDRŽBA 14

6 ODSTRANĚNÍ ZÁVAD 14

1 INFORMATION 17

1.1 Technical Data LBM 220 .................................................................................... 17

1.2 Machine components ......................................................................................... 17

1.3 Delivery Content ................................................................................................ 18

2 SECURITY 19

2.1 Intended use ..................................................................................................... 19

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at STRANA 4
Bedienungsanleitung Langlochbohrmaschine LBM 220

OBSAH

2.2 Misuse ............................................................................................................... 19

2.3 Security Instructions ......................................................................................... 20

2.4 Security devices of the LBM 220 ........................................................................ 21

2.5 Residual Risks ................................................................................................... 21

3 SETUP 22

3.1 Workpiece requirements ................................................................................... 22

3.2 SETUP ................................................................................................................ 22

3.3 Dust colllector connection ................................................................................. 22

3.4 Electric Connection ............................................................................................ 22

4 OPERATION 24

4.1 Mortising slot holes ........................................................................................... 24

4.2 Drilling pin holes ............................................................................................... 24

5 MAINTENANCE 25

6 TROUBLESHOOTING 25

7 NÁHRADNÍ DÍLY 26

8 PROHLÁŠENÍ O SHODĚ / CERTIFICATE OF CONFORMITY 32

9 SLEDOVÁNÍ VÝROBKU / PRODUCT EXPERIENCE FORM 33

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at STRANA 5
Bedienungsanleitung Langlochbohrmaschine LBM 220

1 TECHNIKA

Výkon motoru

Kw/PS (100%)/PS (S6)

2.2 / 3.0 / 4.2

Napětí / kmitočet

V/Hz

230V popř. 400V / 50Hz

Max. průměr vrtání

mm

16

Max. příčný posuv

mm

220

Max. výškový posuv

mm

135

Max. hloubka vrtání

mm

135

Rozměry stolu

mm

460x190

Rozteče kolíkovacího adaptéru

mm

16,22,25,32

Hmotnost N/B

kg

90/125

Rozměry balení

mm

840x670x1160

10

1

9

111

1

1

2 3 4

5

7 6 8

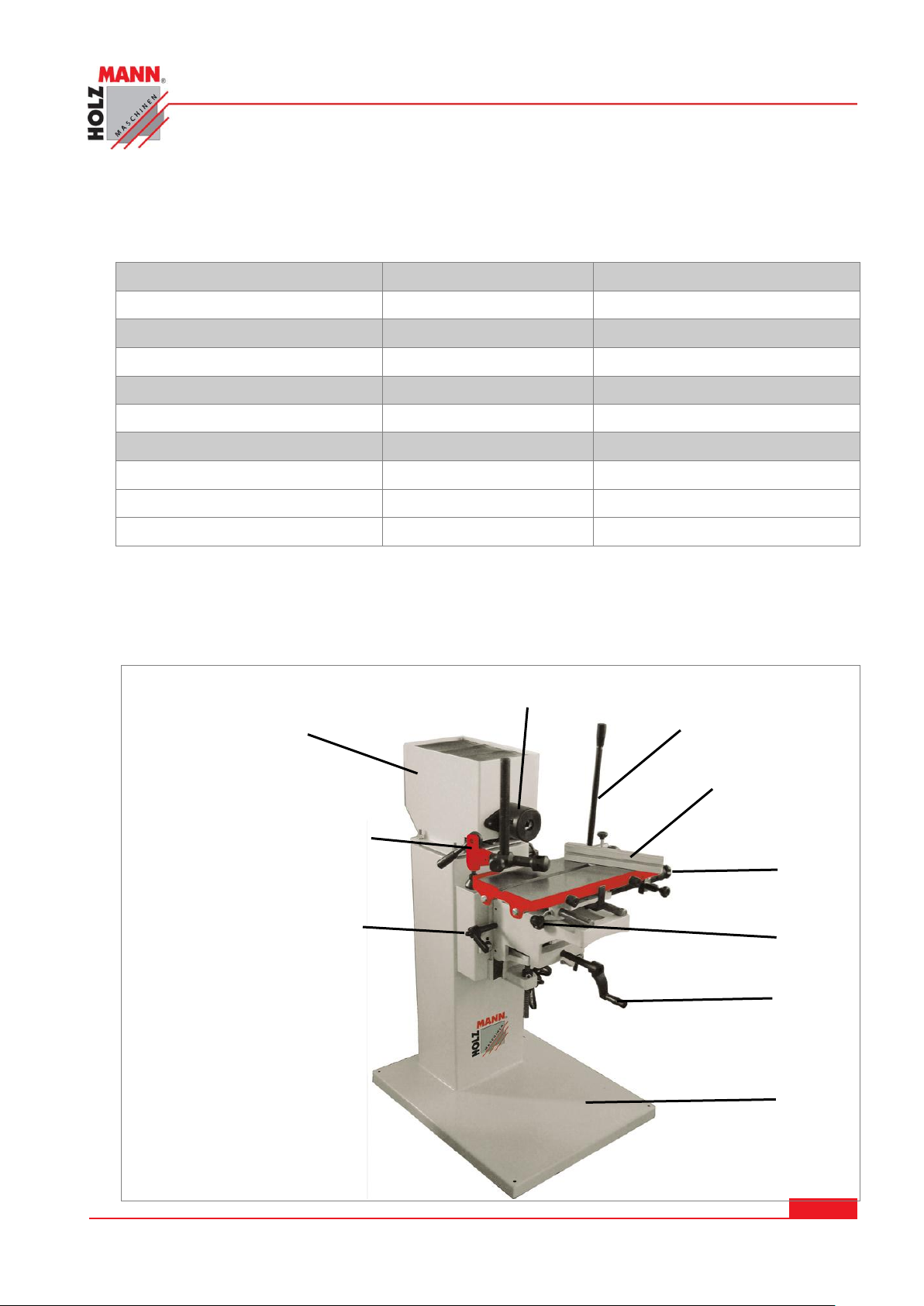

1.1 Technická data LBM 220

TECHNIKA

1.2 Ovládací prvky

Dlabačka LBM 220 se skládá z následujících prvků:

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at STRANA 6
Bedienungsanleitung Langlochbohrmaschine LBM 220

TECHNIKA

1

Kryt motoru

6

Aretace

2

Kryt sklíčidla

7

Klika výškového nastavení

3

Jednoruční ovládací páka

8

Stojan s otvory pro ukotvení

4

Úhlové pravítko

9

Aretace nastavení výšky

5

Kolíkovací adaptér

10

Držák obrobku s excentrickým upí­načem

Dále jsou k dispozici dva a dva nastavitelné dorazy, které umožňují nastavení příčného a po­délného posuvu dlabacího stolu. Pro nastavení výšky vrtáku slouží klika. Před nastavením
výšky uvolněte páku aretace na rybinovém vedení pod stolem. Vypínač se zástrčkou (KeDu
KO 07) není na vyobrazení vidět a nachází se na pravé straně dlabačky.

1.3 Obsah dodávky

 2-čelisťové sklíčidlo 0-16mm
 Úhlové pravítko

Zvláštní příslušenství:

Ke stroji vám doporučujeme zakoupit 6-ti dílnou sadu dlabacích vrtáků – obj. kód LL6TLG. Pro
další rady jsme vám vždy k dispozici. Vhodné příslušenství najdete i na webové stránce

www.holzmann-maschinen.at.

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at STRANA 7
Bedienungsanleitung Langlochbohrmaschine LBM 220

BEZPEČNOSTNÍ POKYNY

Vlhkost

max. 90%

Teplota

od +1°С

do +40°С

Nadmořská výška

max. 1000 m

2 BEZPEČNOST

2.1 Správné použití

Stroj se smí používat pouze v bezvadném technickém stavu, při dodržení všech pokynů k pro­vozu a bezpečnostních pokynů, při vědomí nebezpečnosti stroje! Závady, které mohou ovlivnit
bezpečnost stroje, ihned odstraňte!

Je obecně zakázáno měnit nebo odstraňovat bezpečnostní prvky a zařízení stroje!
Obsluha musí stroj obsluhovat ve stoje, na pravé přední straně stroje.
Dlabačka LBM220 slouží výhradně k:

 Vyvrtávání dlabů
 Frézování dlabů

ve dřevě a dřevěných materiálech bez cizích příměsí.

Maximální průměr vrtáku je 16mm. Stroj slouží i ke kolíkování s pomocí kolíkovacího adapté-

ru.

Použití stroje je univerzální, stroj mohou používat např.:

 Truhlárny
 Kutilové
 Modelárny
 Řemeslná výroba
 Školy

Stroj je možné provozovat za následujících podmínek:

Stroj není určen k provozu venku.
Stroj není určen k provozu ve výbušných prostorech.

2.2 Nesprávné použití

 Provoz stroje za podmínek mimo shora uvedené je nepřístupný.
 Provoz stroje bez ochranných prvků a krytů není dovolen.
 Demontáž bezpečnostních prvků a krytů je zakázána.
 Není dovoleno obrábět materiály, které nejsou výslovně uvedeny v tomto návodu.
 Není dovoleno obrábět obrobky, jejichž rozměry převyšují dovolené rozměry

v tomto návodu.

 Není dovoleno použití neschválených nástrojů, které neodpovídají normám EU.
 Jakékoliv změny konstrukce stroje jsou zakázány.

Za jiné použití stroje a z toho plynoucí věcné škody nebo zranění nepřejímá firma
HOLZMANN-MASCHINEN žádnou odpovědnost nebo záruku.

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at STRANA 8
Bedienungsanleitung Langlochbohrmaschine LBM 220

2.3 Všeobecné bezpečnostní pokyny

Stanoviště stroje a jeho okolí udržujte v čistotě, bez oleje, mastno-
ty a zbytků materiálu!

Dbejte na dostatečné osvětlení pracoviště!
Nepoužívejte stroj venku!
Při únavě, nesoustředěnosti popř. pod vlivem léků, alkoholu nebo

drog je práce se strojem zakázána!

Stoupání na stroj je zakázané!
Hrozí těžká poranění při převrácení stroje!

Stroj smí být obsluhován pouze vyškoleným personálem.
Nepovolané osoby a obzvláště děti se nesmí zdržovat v blízkosti

pracujícího stroje!

Pokud pracujete se strojem, nenoste volné šperky a ozdoby, široké
a volné šaty, kravatu, dlouhé rozpuštěné vlasy atd.

Volně ležící předměty se mohou dostat do pohyblivých částí stroje
a způsobit zranění!

Při práci se strojem noste vhodné ochranné vybavení (ochranné
rukavice, brýle, chrániče sluchu, …)!!

Dřevo jakož i ostatní řezané materiály mohou obsahovat chemické
látky, které mohou být při práci vdechnuty. Tyto mohou negativně
působit na vaše zdraví. Proto pracujte se strojem pouze v dobře
větraných prostorách a s vhodnou dýchací maskou!

Pracující stroj nesmí být ponechán bez dozoru! Před opuštěním
stroje vypněte motor a počkejte, dokud se nezastaví!

Varovné štítky a/nebo nálepky na stroji, které jsou nečitelné
nebo poškozené ihned vyměňte!

K zamezení nesprávné funkce, škodám a zraněním je nutné bezpod-
mínečně dodržovat následující pokyny:

BEZPEČNOSTNÍ POKYNY

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at STRANA 9
Bedienungsanleitung Langlochbohrmaschine LBM 220

BEZPEČNOSTNÍ POKYNY

Před údržbou a nastavením stroje tento vždy odpojte od sítě. Před
odpojením stroj vypněte hlavním vypínačem do polohy OFF.

Nikdy nepoužívejte síťový kabel k manipulaci se strojem ne-

bo k jeho transportu!

Stroj má malé nároky na údržbu a má jen málo dílů, které musí uživatel udržovat.
Stroj není nutné pro údržbu demontovat.

Opravy stroje smí provádět pouze odborník!
Příslušenství: Používejte pouze originální příslušenství doporučené firmou

HOLZMANN! Při problémech a otázkách se obraťte na naše odborníky.

2.4 Bezpečnostní prvky dlabačky LBM 220

Stroj obsahuje následující bezpečnostní prvky:

 Nouzový vypínač. Pravidelně kontrolujte jeho funkci.
 Kryt sklíčidla. Je přísně zakázáno stroj zapínat, pokud kryt nezakrývá sklíčidlo.
 Termovypínač motoru. Při přehřátí motoru automaticky vypne.

2.5 Ostatní nebezpečí

I při dodržení všech bezpečnostních pokynů a při správném použití hrozí následující nebezpe-
čí:

 Zranění rukou/prstů rotujícím nástrojem.
 Nebezpečí kontaktu s částmi stroje pod napětím – úraz elektrickým proudem.
 Nebezpečí zranění při poškození nástroje – při přetížení.
 Poškození sluchu, pokud nepoužíváte ochranu sluchu.
 Nebezpečí zranění oka odletujícími třískami.
 Nebezpečí nadýchání jedovatého prachu od chemicky ošetřených obrobků.

Tyto rizika mohou být minimalizována, pokud se dodrží všechny bezpečnostní pokyny, stroj je
pravidelně udržován a obsluhován vyškoleným personálem.

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at STRANA 10
Bedienungsanleitung Langlochbohrmaschine LBM 220

3 MONTÁŽ

P O Z OR

Při práci na neuzemněném stroji:

Při závadě hrozí nebezpečí úrazu elektrickým proudem!

K tomu platí:
Stroj musí být uzemněn a provozován s uzemněnou zástrčkou.

3.1 Pracoviště

Pro stroj zvolte vhodné místo;
Dbejte přitom bezpečnostních pokynů z kapitoly 2, jakož i rozměrů stroje z kapitoly 1.

Zvolené místo musí mít odpovídající připojení napájecího napětí a odsávání.

Ujistěte se, že podlaha má dostatečnou únosnost. Stroj musí být nivelizován a ukotven,
aby byl v rovině a stabilizován.

Kolem stroje musí být volný prostor nejméně 0.8 m.

3.2 Příprava povrchu stroje

MONTÁŽ

Odstraňte konzervaci stroje a přebytečný mazací tuk. Toto proveďte jemným čisticím
prostředkem. Nepoužívejte ředidla nebo jiné žíraviny.

3.3 Montáž pro transport demontovaných prvků

Stroj je dodáván předmontovaný. Musí se pouze namontovat úhlové pravítko a ovládací
prvky.

3.4 Připojení odsávání

Stroj je vybaven koncovkou pro připojení odsávání.

Odsávání musí být v provozu současně s dlabačkou.

Připojte odsávací hadici na koncovku odsávání. Hadici sponou pevně dotáhněte.

3.5 Elektrický přívod

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at STRANA 11
Bedienungsanleitung Langlochbohrmaschine LBM 220

MONTÁŽ

Proud (A)

Prodlužovací kabel v m

8

16

24

33

50

66

< 5

16

16

16

14

12

12

5 až 8

16

16

14

12

10

n.e.

8 až 12

14

14

12

10

n.e.

n.e.

12 až 15

12

12

10

10

n.e.

n.e.

15 až 20

10

10

10

n.e.

n.e.

n.e.

20 až 30

10

n.e.

n.e.

n.e.

n.e.

n.e.

Připojení dlabačky LBM 220 na elektrickou síť a následnou revizi smí provést pouze
elektromechanik s příslušným oprávněním.

 Elektrický přívod stroje je připraven pro provoz s uzemněnou zásuvkou!
 Zástrčka musí být správně a odborně namontovaná a propojená s uzemněnou zásuvkou!
 Dodávaná koncovka nesmí být měněna.
 Pokud je koncovka vadná nebo rozměrově nevhodná, smí být vyměněna pouze kvalifiko-

vaným elektromechanikem s příslušným oprávněním!

 Zemnící vodič je žluto-zelený!
 V případě opravy nebo výměny se zemnící vodič nesmí připojit na napájecí napětí!
 Připojení a uzemnění stroje nechte zkontrolovat oprávněným revizním technikem!
 Poškozený kabel nechte ihned vyměnit!
 Zkontrolujte napájecí napětí a kmitočet stroje, aby odpovídaly údajům na štítku stroje. Je

dovolena odchylka ±5% (např. stroj s napájením 380V může být napájen 370 až 400V).

 K určení odpovídajícího průřezu vodičů se řiďte údaji na štítku stroje a následující tabulky.

3.5.1 Prodlužovací kabel

Přesvědčte se, že je prodlužovací kabel v dobrém stavu a je vhodný pro přenášený výkon.
Poddimenzovaný kabel omezuje přenášený výkon a silně se zahřívá. Následující tabulka
ukazuje odpovídající rozměry v závislosti na délce a proudu.

n.e. = nedoporučuje se

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at STRANA 12
Bedienungsanleitung Langlochbohrmaschine LBM 220

4 PROVOZ

4.1 Druhy provozu

 Dlabání
 Kolíkování s pomocí kolíkovacího adaptéru

Nastavení stroje provádějte při odpojeném napájení!!!

4.2 Nastavení vrtání

Do sklíčidla se mohou upínat vrtáky do průměru 16 mm. Nástroj ve sklíčidle dotáhněte dodá­vaným klíčem.

S pomocí excentrického upínače na stůl upněte obrobek (10).
Pohyb stolu ve vodorovné rovině se uskutečňuje s pomocí ovládací páky (3). Pohyb stolu ve

svislé rovině se nastavuje klikou (7). Po nastavení požadované výšky dotáhněte páku areta­ce. Výšku odečtete na výškové stupnici.

Příčné a podélné nastavení proveďte s pomocí dorazů, které po nastavení dotáhněte.

PROVOZ

4.3 Vrtání dlabů

Při vrtání dlabů postupujte podle následujících nákresů:

1. Vyvrtejte dva otvory – na začátku a na konci
dlabu.

2. Potom po celou délku dlabu vyvrtávejte je­den otvor vedle druhého (obr. 2).

3. Poté spojte celou délku dlabu příčným pohy­bem vrtáku (obr.3).

4.4 Vrtání pro kolíky

 Uvolněte aretaci kolíkovacího adap-

téru.

 Otočením nastavte adaptér na zvo-

lenou vzdálenost.

 Aretaci opět dotáhněte.
 Nastavte obrobek na dlabačku podle

kapitoly 4.2.

 Zkontrolujte před každým zavrtá-

ním, že aretační kolík zapadl do pří­slušného otvoru.

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at STRANA 13
Bedienungsanleitung Langlochbohrmaschine LBM 220

ÚDRŽBA

P O Z OR

Čištění a údržbu provádějte pouze na vypnutém stroji:
Hrozí škody a zranění vlivem neočekávaného zapnutí stroje!

K tomu platí:
Před údržbou stroj vypněte a odpojte napájecí kabel!

Závada

Možná příčina

Odstranění

Motor se nerozběhne

1.Nesprávná síť

Nechte zkontrolovat odborníka

2. Vadný vypínač

Výměna

Motor se vypíná

Vypnul termokontakt a odpojil
motor

Přetížený motor

Nechte motor vychladnout,

Poté znovu zapněte

Vypadnutí jedné nebo více fází
Nestabilní napájecí napětí

Nechte zkontrolovat odborníka

Vrták není vycentro-
ván/nevyvážený/elipsovitý

Deformované sklíčidlo

Výměna sklíčidla

Vadné čelisti

Vyměňte čelisti

5 ÚDRŽBA

Stroj je nenáročný na údržbu a obsahuje pouze několik částí, na kterých se musí prová­dět údržba.

 Závady, které mohou bezprostředně ovlivnit bezpečnost stroje, ihned odstraňte.
 Pravidelně kontrolujte funkčnost stroje a dotažení všech šroubových spojů.
 Opravy smí provádět pouze proškolený personál! Úplné a pravidelné čištění stroje vám zaručí

dlouhou životnost stroje a představuje důležitou podmínku bezpečnosti

 Po každé pracovní směně musí být stroj důkladně vyčištěn.
 Pravidelně kontrolujte, že jsou bezpečnostní štítky na stroji nepoškozené a čitelné.
 Před každým použitím zkontrolujte funkčnost a úplnost bezpečnostních prvků.
 Stroj skladujte v suchých prostorech a chraňte před vlivem počasí.
 Před prvním použitím a potom po každých 100 pracovních hodinách namažte všechny pohyb-

livé části stroje tenkou vrstvou vazelíny (Pokud je to nutné, předtím stroj očistěte).

6 ODSTRANĚNÍ ZÁVAD

Před odstraňováním závady odpojte napájecí kabel!

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at page 14
User Manual LBM 220

ÚDRŽBA

HOLZMANN MASCHINEN GmbH

A-4170 Haslach, Marktplatz 4
Tel [phone] - 0
Fax [phone] – 4

[email protected]

Dear Customer!

This manual contains Information and important instructions for the installation and correct use of
the mortising machine LBM 220.

This manual is part of the machine and may not be stored separately from the machine. Save it
for later reference and if you let other persons use the machine, add this instruction to the ma­chine.

Please read and obey the security instructions!

Before first use read this manual carefully. It eases the correct use of the machine and prevents
misunderstanding and damages of machine and the user’s health.

Due to constant advancements in product design and construction pictures and content may di­verse slightly. However, if you discover any errors, inform us please with the product feedback
form.

Technical specifications are subject to changes!

Copyright

© 2010

This document is protected by international copyright law. Any unauthorized duplication, transla­tion or use of pictures, illustrations or text of this manual will be pursued by law – court of juris­diction is A-4020 LINZ, Austria!

Customer Service Contacts

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at page 15
User Manual LBM 220

CONTENT

1 INFORMATION 17

1.1 Technical Data LBM 220 .................................................................................... 17

1.2 Machine components ......................................................................................... 17

1.3 Delivery Content ................................................................................................ 18

2 SECURITY 19

2.1 Intended use ..................................................................................................... 19

2.2 Misuse ............................................................................................................... 19

2.3 Security Instructions ......................................................................................... 20

2.4 Security devices of the LBM 220 ........................................................................ 21

2.5 Residual Risks ................................................................................................... 21

3 SETUP 22

3.1 Workpiece requirements ................................................................................... 22

3.2 SETUP ................................................................................................................ 22

3.3 Dust colllector connection ................................................................................. 22

3.4 Electric Connection ............................................................................................ 22

4 OPERATION 24

4.1 Mortising slot holes ........................................................................................... 24

4.2 Drilling pin holes ............................................................................................... 24

5 MAINTENANCE 25

6 TROUBLESHOOTING 25

7 ERSATZTEILE CHYBA! ZÁLOŽKA NENÍ DEFINOVÁNA.

8 KONFORMITÄTSERKLÄRUNG / CERTIFICATE OF CONFORMITY 32

9 PRODUKTBEOBACHTUNG / PRODUCT EXPERIENCE FORM 33

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at page 16
User Manual LBM 220

1 INFORMATION

Nominal motor output power

Kw/PS S1

2.2 / 3.0

Voltage / frequency

V/Hz

230V resp. 400V / 50Hz

Max. boring diameter

mm

16

Max. crosstravel

mm

220

Max. height travel

mm

135

Max. depth travel

mm

135

Table measures

mm

460x190

Pin point distances

mm

16,22,25,32

weight net/gross

kg

90/125

Packaging dimensions

mm

840x670x1160

10

1

9

111

1

1

2 3 4

5 7 6

8

1.1 Technical Data LBM 220

TECHNIK

In the frame of technical development technical data is subject to change.

1.2 Machine components

The LBM 220 consists of following main parts:

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at page 17
User Manual LBM 220

1

Engine cover

6

Fixing device

2

Chuck protecting cover

7

Handwheel height travel

3

Operation lever

8

Ground plate with borings

4

Mitre gauge

9

Height travel fixing lever

5

Pin grid

10

Workpiece clamp

Not explicitely marked on picture:
2 adjustable endstops for depth travel.
2 adjustable end stops for cross travel..
ON/OFF Switch Plug combination (Type KeDu KO 07)

1.3 Delivery Content

 LBM 220
 2-jaw chuck 0-16mm
 Mitre gauge

Optional accesories for the LBM 220

Mortising drill set LL6TLGL:
consisting of 6 drills with Ø 6, 8, 10, 12, 14, 16mm delivered in a wooden box.

TECHNIK

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at page 18
User Manual LBM 220

SICHERHEITSHINWEISE

Humidity

max. 90%

temperature

von +1°С

bis +40°С

Height above sea level

max. 1000 m

2 SECURITY

2.1 Intended use

Machine shall be used only in good technical condition. Any conditions that may harm your
health, have to be prohibited. It is forbidden to change, alter or manipulate any machine
parts, any parameters or devices on the machine without prior written permission by us.

The person operating the machine shall operate it from the front right side of the machine.
The operator shall not stand directly in front of the machine

The LBM 220 mortising machine is designed for mortising operations in wood and wood compo-

site materials.

The max. allwoed boring diameter is 16mm.

The machine is suitable for precise pin drill works.

The machine shall be operated within following conditions:

The machine may not be used outdoors.
The machine must not be used under conditions with fire or explosion hazard.

2.2 Misuse

 Do not operate the machine outside the stated restrictions laid down in this manual.
 Do not operate the machine over its output capacity.
 Do not use the machine for any other material than wood and wood composite products

and plastic.

 Do not manipulate the machine.

HOLZMANN MASCHINEN CAN NOT BE HELD LIABLE FOR ANY DAMAGES TO MACHINE
AND HEALTH RESULTING FROM MISUSE AND / OR NOT FOLLOWING THE SECURITY,
OPERATION AND MAINTENANCE INSTRUCTIONS IN THIS MANUAL.

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at page 19
User Manual LBM 220

SICHERHEITSHINWEISE

Read the manual carefully and get familiar with all components before oper­ating the machine for the first time.

This manual contains important information for correct operation of the ma­chine.

This manual is part of the machine and shall be stored for later reference.
Add this manual tot he machine if handed to 3rd persons for use.

Stick to these Security Warnings and Instructions to reduce the risk of seri­ous injuries.

Keep working area and the ground clean and free of oil and other materials!
Assure that the working area is sufficiently lighted!
Don’t use the machine outside!
The use of the machine is forbidden if you are tired, not concentrated as well

if you are under the influence of medicaments, alcohol and other drugs.
Reduce distraction sources in the working area.

The LBM 220 shall be used only by trained personnel.
Non authorized personnel, especially children, shall be kept away from the

machine!

When working with the machine, don’t wear loose clothing, long hair

openly or loose jewellery like necklaces etc.
Loose objects might be catched by rotating parts and cause serious inju-

ries.

Use proper safety clothing and devices when operating the machine (safety
glasses, ear protectors)!

Wood dust may contain chemical ingredients, which harm your health.
Please assure yourself always to work only in well ventilated rooms and use
inhalation protection if required.

2.3 Security Instructions

Stickers with security and usage instructions shall be always well fixed. If neces­sary, replace them.

To avoid damage, malfunction, and injuries, stick to these security advises:

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at page 20
User Manual LBM 220

SICHERHEITSHINWEISE

Disconnect the machine from the power supply before maintenance or other
activities.

Never use the power cord to transport the machine or pull it around.

Do not leave the running machine unattended. Always switch off the machine
and wait until the drill stands still before leaving the workplace.

Remove all accessories and tools from the machine before you switch it on.
Use only quality drills that match with the requirements of the machine
Deflected, defect or worn drills have to be replaced immediately.
Blunt drills have to be sharpened or replaced.
Blunt drills highly increase the danger of kickback!
Assure yourself that the drill is correctly mounted.

Do not fix workpieces by hand, instead only use the workpiece clamp.
N material removal, no adjustments or other activities when drill is rotating.
Do not position your hands near the rotating drill or in a way that they could
slip into the drill line.
Check the workpiece for nails, clamps and other material!

2.4 Security devices of the LBM 220

 ON/OFF Switch with yellow emergency off cover.
 Drill chuck protection cover. It is strictly forbidden to operate the machine without

the cover being mounted porperly.

 Thermo motor switch. Shuts off the motor automatically if it overheats due to over-

loading, misuse or insufficiencies in the power supply.

2.5 Residual Risks

The operation of the LBM 220 incorporates a certain residual risk even if you follow every se­curity and operation instruction.

 Hazard of serious injuries of the hand/fingers by the rotating drill, especially as a result

of kickback!

 Hearing disorders, if the ear protection of the operator is insufficient.
 Hazard of injury due to cracking workpiece and catapulted workpiece parts. To protect

your eyes from this kind of injury wear certified protective goggles.

 Treated wood may contain dangerous and/or harmful chemicals. These might be

breathed in together with wood dust. Hazard of damaging your respiratory system.
Always wear a breath mask when working with treated wood materials.

You can reduce dramatically the probability of an injury by obeying all security, operation and
maintenance rules.

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at page 21
User Manual LBM 220

3 SETUP

A C HT U N G

Connect the KAP 305JL only to a power supply with fuse.

Power socket must be fused as well.

3.1 Workpiece requirements

Choose a suitable workplace for the machine;

The chosen place shall grant access to a suitable power circuit and to a dust collection.

Assure yourself, that the underground is even, vibration-resistant.
For stationary use we strongly recommend to fix the machine through the 4 borings in

the ground plate tot he underground.

When choosing the workplace – keep in mind that you need at least 1m of room around
the machine for safe operation and handling.

MONTAGE

3.2 SETUP

Remove the layer of anti-corrossion grease that covers the non coated machine parts
with water. Do not use Nitrite-based solvents, abrasive solvents or any other aggressive
chemicals.

The machine is already mounted. You only need to mount the mitre gauge and the con­trol lever.

3.3 Dust colllector connection

The machine is equipped with a dust port for the connection to a dust collecting system.

The dust collection system shall be already running when working with the LBM

220.

The LBM 220 requires a dust collection performance of at least 1400 m³/h
The dust port has a diameter of 100mm.

3.4 Electric Connection

 The connection of the machine to the electric power supply and the following checks are to

be carried out by respectively trained personnel.

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at page 22
User Manual LBM 220

MONTAGE

 The electronic connection of the machine is designated for operation with a grounded

power socket!

 The connector plug may not be manipulated.
 If the connector plug doesn’t fit or if it is defect, only qualified electricians might modi-

fy or renew it!

 The grounding wire should be held in green-yellow.
 A damaged cable has to be exchanged immediately!
 Check, whether the feeding voltage and the Hz comply to the required values of the

machine. A deviation of feeding voltage of ±5% is allowed (e.g.: a machine with
working voltage of 380V can work within a voltage bandwidth of 370 till 400V.

 Check, whether the electric connection cord has a sufficient cross-section and a suffi-

cient protection grade. The connection cord shall be laid in a manner that it does not
disturb during operation and that persons cannot trip or fall over it. The electric cord
shall not be longer than 10 meters.

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at page 23
User Manual LBM 220

BETRIEB

4 OPERATION

The LBM 220 has basically three operation modes:

 Mortising
 Simple drilling
 Pin drilling with the help of the pin drill grid.

You can mount into the delivered 2-jaw chuck drills with a diameter of max. 16mm.
Tighten the drill with the chuck key.
Check whether it has been tightened properly.
The workpiece has to be tightened to the worktable with the workpiece clamp (10).
You can move the table along the vertical axis with lever (7). You can read the height on the

height scale Tighten the worktable in the chosen height with the fixing lever (9).
You can move the table in the horizontal directions with the lever (3).
Define the max. cross and depth movement by adjusting the respective end stops and fixing

them.

4.1 Mortising slot holes

1. You bore two holes at the two outer ends of
the slot

2. Then you start from one end and bore a
sequence of overlapping holes to the other end
of the slot.

3. Finally you connect the holes by movnig the
the work table cross direction from one end of
the slot to the other and back again.

4.2 Drilling pin holes

 Loosen the fixing lever oft he pin

drill grid.

 By rotating the pin drill grid choose

 Check whether the pin is slotted in the first hole of the grid.
 Do the first drill, move the table in cross direction until the pin slides into the next pin

hole.

 Perform the second drill, and so forth in the same manner.

the pin drill holes with the distance
you wish to have.

 Fix the pin grid again.
 Mark the place of the first pin hole

on the workpiece, fix the workpiece
to the table.

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at page 24
User Manual LBM 220

FEHLERBEHEBUNG

A C HT U N G

Don’t clean or do maintenance on the machine while connected to

the power supply:
Damages to machine and injuries might occur due to unintended
switching on of the machine!
Therefore: Switch the machine off and disconnect it from the power
supply before any maintenance works or cleaning is carried out!

Fehler

Possible cause

Solution steps

Motor does not start

1. Failure in power supply

Let it be checked by an electrician

2. Defect ON/OFF Switch

Let it be checked by an electrician

Motor shut off during oper­ation

Thermocontact triggered due to
motor overloading – overheating
due to:

Overload

Let the motor cool down. Reduce
the work speed. Sharpen your
drills.

1 or more phases do not function

Instable power supply

Let this be checked by an electri­cian

Drill is out of center

Drill chuck is out of center

Change drill chuck

Jaws are defect

Change jaws

5 MAINTENANCE

Repairs must be carried out by trained persons only.
The machine is quasi maintenance-free. It is not necessary to demount it.

 Let defect machine parts or malfunctions be checked and repaired immediately.
 Check the machine in regular intervals. Check especially for loose nuts and connections and

retighten if necesary.

 Clean the machine from wood dust and wood chips after every usage.
 Check in regular intervals the condition of the security and operation instruction plates on the

machine. Missing or not readable plates have to be replaced immediately.

 Never store outdoors! Storage temperatures should be between +5°C and + 40°C. Store at a

dry and tidy place. Apply a thin coat of anti-corrossion lubrication onto all non coated machine
parts.

 Lubricate the machine prior to first use and afterwards at least every 100 hours.

6 TROUBLESHOOTING

Disconnect the machine from the power supply before you perform any checks or
maintenance.

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at page 25
User Manual LBM 220

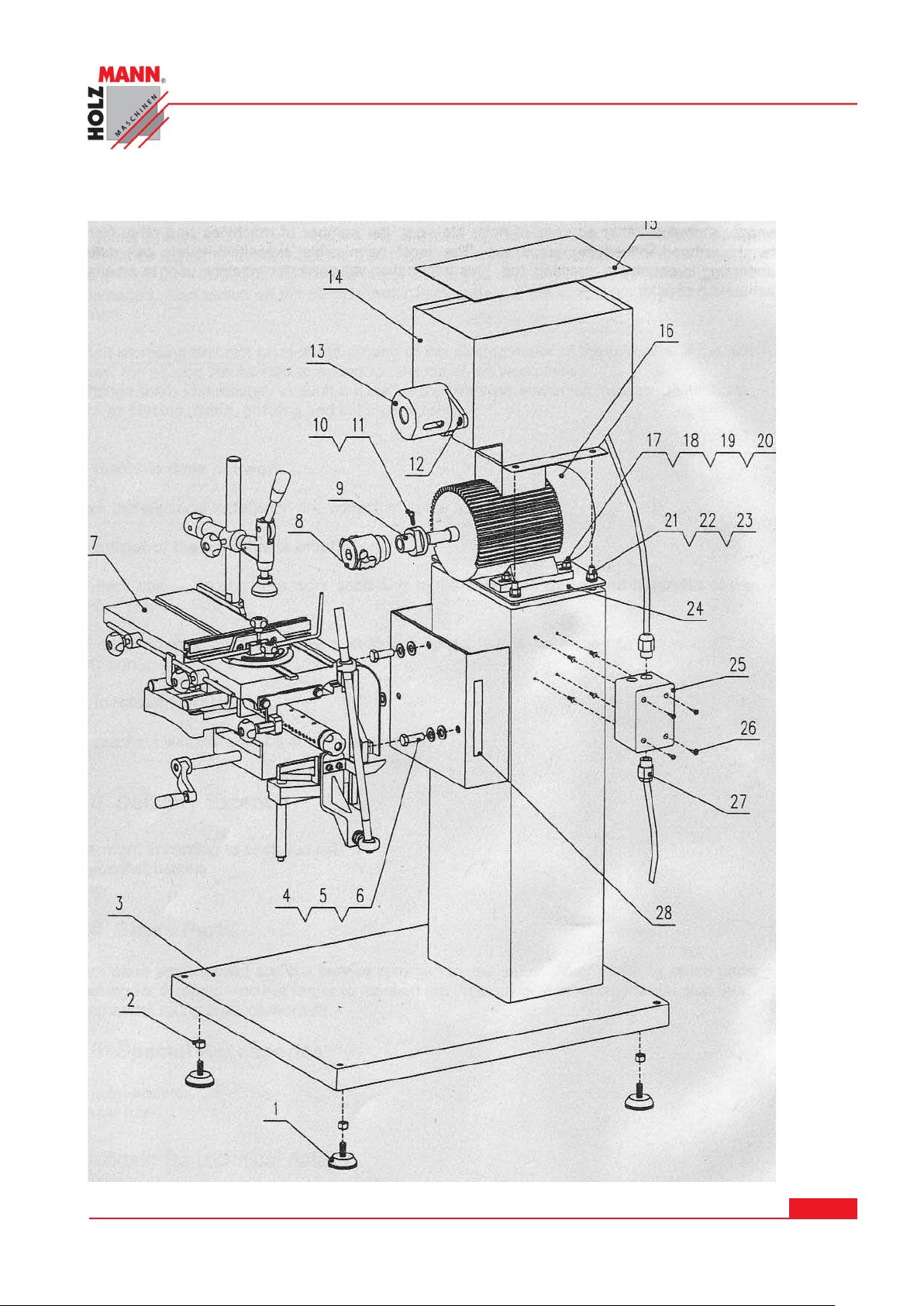

7 NÁHRADNÍ DÍLY

ERSATZTEILE

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at page 26
User Manual LBM 220

ERSATZTEILE

No°

Beschreibung

Menge

No°

Description

Qty

1

Nivellierfüße

4

1

Foot

4

2

Sechskantmutter M10

4

2

Hex Nut m10

4

3

Standfuß

1

3

Support Base

1 4 Sechskantschraube M12x35

3

4

Hex Bolt M12x35

3

5

Beilagscheibe

3

5

Washer

3

6

Sicherungsscheibe

3

6

Locking Washer 12

3

7

Langlocheinheit

1

7

Mortising mechanism

1

8

Bohrfutter

1

8

Chuck

1

9

Bohrspindel

1

9

Spindle

1

10

Kopfschraube M6x20

1

10

Hex Cap Screw M6x20

1

11

Sechskantschraube M6

1

11

Hex nut M6

1

12

PLP Schraube M6x12

2

12

PLP screw M6x16

2

13

Schutzabdeckung

1

13

Chuck protection

1

14

Motorabdeckung

1

14

Motor protection cover

1

15

Gummiteppich

1

15

Rubber Plate

1

16

Motor

1

16

Motor

1

17

Sechskantschraube M8x25

4

17

Hex Bolt M6x25

4

18

Sechskantmutter M8

4

18

Hex Nut M8

4

19

Beilagscheie 8

8

19

Washer 8

8

20

Sicherungsscheibe 8

4

20

Locking Washer 8

4

21

Sechskantmutter M10

8

21

Hex Nut M10

8

22

Beilagscheibe 10

4

22

Washer 10

4

23

Sicherungsscheibe 10

4

23

Locking Washer 10

4

24

Motorbasisplatte

1

24

Motor Mounting Base

1

25

Schaltersteckerkombi

1

25

Switch w/ box

1

26

PLP Schraube M5x14

4

26

PLP screw M5x14

4

27

Zugsicherung M20x1,5

2

27

Cable clamp M20x1.5

2

28

Maßskala

1

28

Scale

1

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at page 27
User Manual LBM 220

ERSATZTEILE

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at page 28
User Manual LBM 220

ERSATZTEILE

No°

Beschreibung

Menge

No°

Description

Qty 1 Haltestange Niederhalter

1

1

Support bar

1

2

Griffstange

1

2

Lock bar

1

3

Griff

1

3

Locking handle

1

4

Exzenterblock

1

4

Ecentric block

1

5

Klemmblock

1

5

Clamping bar

1

6

Stange

1

6

Bar

1

7

Stempel

2

7

Pressing block

2

8

Fixierknauf

1

8

Lock handle

1

9

Support Arm

1

9

Suport arm

1

10

Tisch

1

10

Working table

1

11

BEgrenzer

1

11

Bush

1

12

Begrenzerstange

1

12

Limit Bar

1

13

Fixierknauf

1

13

Lock Handle

1

14

Gleitstange

1

14

Sliding Bar

1

15

Halterung

1

15

Sliding base

1

16

Sechskantschraube M8x25

1

16

Hex Bolt M8x25

1

17

Beilagscheibe 8

2

17

Washer 8

2

18

Sicherungsscheibe 8

2

18

Lock Washer 8

2

19

Innensechskantschraube M8x20

2

19

Hex Cap screw M8x20

2

20

Sechskantschraube M8

2

20

Hex nut M8

2

21

Begrenzerplatte

2

21

Limit plate

2

22

Innensechskantschraube M5x35

1

22

Hex cap screw M5x35

1

23

Fixierhebel

1

23

Clamp handle

1

24

Stange

1

24

Bar

1

25

Innensechskantschraube M6x16

1

25

Hex cap screw M6x16

1

26

Innensechskantschraube M6x35

2

26

Hex cap screw M6x35

2

27

Sechskantschraube M6x60

2

27

Hex bolt M6x60

2

28

Beilagscheibe 6

1

28

Washer 6

1

29

Sicherungsscheibe 6

1

29

Lock washer 6

1

30

Getriebebox

1

30

Gear box

1

31

Gewindespindel

1

31

Thread shaft

1

32

Handkurbel

1

32

Adjusting handle

1

33

C-Ring 10

1

33

C-Ring 10

1

34

Kupferscheibe

1

34

Copper Washer

1

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at page 29
User Manual LBM 220

ERSATZTEILE

No°

Beschreibung

Menge

No°

Description

Qty

35

Wurmschraube

1

35

Worm

1

36

Lager 51102

1

36

Bearing 51102

1

37

Lagerhülse

1

37

Bush

1

38

Sicherungsring

1

38

Lock Ring

1

39

Innensechskantschraube M8x10

2

39

Hex cap screw M8x10

2

40

Innensechskantschraube M6x12

1

40

Hex cap screw M6x12

1

41

Beilagscheibe 6

1

41

Washer 6

1

42

Federscheibe 6

1

42

Lock washer 6

1

43

Sechskantfestziehschraube

1

43

Hex head lock nut M10

1

44

Beialgscheibe 10

1

44

Washer 10

1

45

C-Ring 18

1

45

C-Ring 18

1

46

Gewindespindel

1

46

Thread bar

1

47

Support

1

47

Base

1

48

Verstärkungsteil

1

48

Angle steel

1

49

Gelenklager SA14ES

2

49

Joint bearing SA14ES

2

50

Sechskantmutter M14

2

50

Hex nut M14

2

51

Innensechskantschraube M6x20

2

51

Hex cap screw M6x20

2

52

Beilagscheibe 6

2

52

Washer 6

2

53

Federring 6

2

53

Lock washer 6

2

54

Anzeige

1

54

Pointer

1

55

Bedienstange

1

55

Adjusting bar

1

56

Tischträger

1

56

Rise & fall frame

1

57

Rasterkonstruktion

1

57

Limit block assembly

1

57A

Innensechskantschraube M5x12

2

57A

Hex cap screw M5x12

2

57B

Federring 5

2

57B

Lock washer 5

2

57C

Platte

1

57C

Plate

1

57D

Bolzen 3x12

1

57D

Pin 3x12

1

57E

Bolzen

1

57E

Pin

1

57F

Feder

1

57F

Spring

1

57G

Block

1

57G

Block

1

57H

Knauf

1

57H

Lock Handle

1

57K

Hülse

1

57K

Bush

1

58

Rasterindexstange

1

58

Limit tube assembly

1

58A

Winkelplatte

1

58A

Angle plate

1

58B

Indexstange

1

58B

Limit tube

1

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at page 30
User Manual LBM 220

ERSATZTEILE

No°

Beschreibung

Menge

No°

Description

Qty

58C

Beilagscheibe

1

58C

Washer

1

58D

Beilagscheibe 8

1

58D

Washer 8

1

58E

Fixierknauf

1

58E

Lock Handle

1

59

Gleitgestänge

2

59

Sliding Bar

2

60

Sechskantschraube M6x20

3

60

Hex Bolt M6x20

3

61

Federring 6

3

61

Lock Washer 6

3

62

Schutzplatte gegen Verschmutzung

1

62

Anti-rust rubber plate

1

62A

Klemmer

1

62A

Clamping plate

1

62B

Gummiplatte

1

62B

Rubber plate

1

62C

Beschwerer

1

62C

Hanging plate

1

62D

PLP Schrauben M5x12

2

62D

PLP screw M5x12

2

62E

Beschwerer

1

62E

Hanging plate

1

63

PLP Schrauben M5x10

2

63

PLP screw M5x10

2

64

Bediengriff

1

64

Handle

1

65

Einstellring

1

65

Adjusting ring

1

66

Fixierhebel

1

66

Locking handle

1

67

Winkelanschlag

1

67

Mitre gauge assembly

1

67A

Sechskantmutter M6

2

67A

Hex nut M6

2

67B

Anschlag

1

67B

Aluminium plate

1

67C

Einstellknauf

1

67C

Adjusting handle

1

67D

Fixierknauf

1

67D

Locking handle

1

67E

Fixierhebel

1

67E

Bar

1

67F

Beilagscheibe 8

1

67F

Washer 8

1

67G

PLP Schraube M6 x12

2

67G

PLP screw M6x12

2

67H

Winkeinheit

1

67H

Mitre gauge

1

67K

Gleitstange

1

67K

Sliding plate

1

67M

Bolzenschraube 6x12

1

67M

Pin 6x12

1

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at page 31
User Manual LBM 220

Používejte pouze originální náhradní díly HOLZMANN. Objednací
adresu naleznete v předmluvě této dokumentace.

Use Holzmann spare parts only. Order adress see preface of this
manual.

SLEDOVÁNÍ VÝROBKU / PRODUCT EXPERIENCE FORM

HOLZMANN MASCHINEN® AUSTRIA

Schörgenhuber GmbH

A-4170 Haslach, Marktplatz 4

Tel.: [phone]; Fax.: [phone]

www.holzmann-maschinen.at

Jméno / name

Langlochbohrmaschine

Typ / Model(s)

Holzmann LBM 220

EU-směrnice / EC-Directive(s)

Maschinenrichtlinie 2006/42/EC
Niederspannungsrichtlinie 2006/95/EC

Číslo zprávy / Test Report Number(s)

17701814 002
17701814 002

Registrační čísla / Registration number(s)

AM 50170742 0001
AN 50170741 0001

Vydávající úřad / issuing authority

TÜV Rheinland Product Safety GmbH

Am Grauen Stein
D-51105 Köln

Haslach, 12.10.2011

Klaus Schörgenhuber, CEO

místo/place, datum/date

podpis / sign

8 PROHLÁŠENÍ O SHODĚ / CERTIFICATE OF CONFORMITY

Tímto prohlašujeme, že výše uvedený stroj odpovídá bezpečnostním a zdravotním požadavkům uvedených
směrnic EU. Toto prohlášení ztrácí svou platnost, pokud by na stroji byly provedeny změny, které námi

nebyly odsouhlaseny
.
Hereby we declare, that the machine(s) mentioned above fulfil(s) all for this machine(s) relevant require-

ments of the stated directives. Any manipulation(s) of the machine not explicitly agreed to by us in written
form renders this document null and void.

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at page 32
User Manual LBM 220

SLEDOVÁNÍ VÝROBKU / PRODUCT EXPERIENCE FORM

Naše výrobky sledujeme i po dodání k zá­kazníkům.

Pro jejich další zlepšení rádi využijeme
vaše zkušenosti z provozu tohoto stroje.

Problémy, které při provozu vznikly
Vadná funkce , která nastala při určitých

podmínkách
Zkušenosti, které mohou být důležité pro

ostatní uživatele

Prosíme vás o zaznamenání výše
uvedených skutečností a jejich zaslání na
naši adresu:

We observe the quality of our delivered prod­ucts in the frame of a Quality Management poli­cy.

Your opinion is essential for further product de­velopment and product choice. Please let us
know about your impressions, suggestions for
improvement, experiences that may be useful for
other users and for product design and about
malfunctions that occur in specific op-eration
modes.

We would like to ask you to note down your ex­periences and observations and send them to us
via FAX, E-Mail or by post:

Thank you for your cooperation!

HOLZMANN MASCHINEN GmbH

A-4170 Haslach, Marktplatz 4
Tel [phone] - 502

Fax [phone] – 6
[email protected]

9 SLEDOVÁNÍ VÝROBKU / PRODUCT EXPERIENCE FORM

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at page 33
User Manual LBM 220
