NÁVOD K OBSLUZE

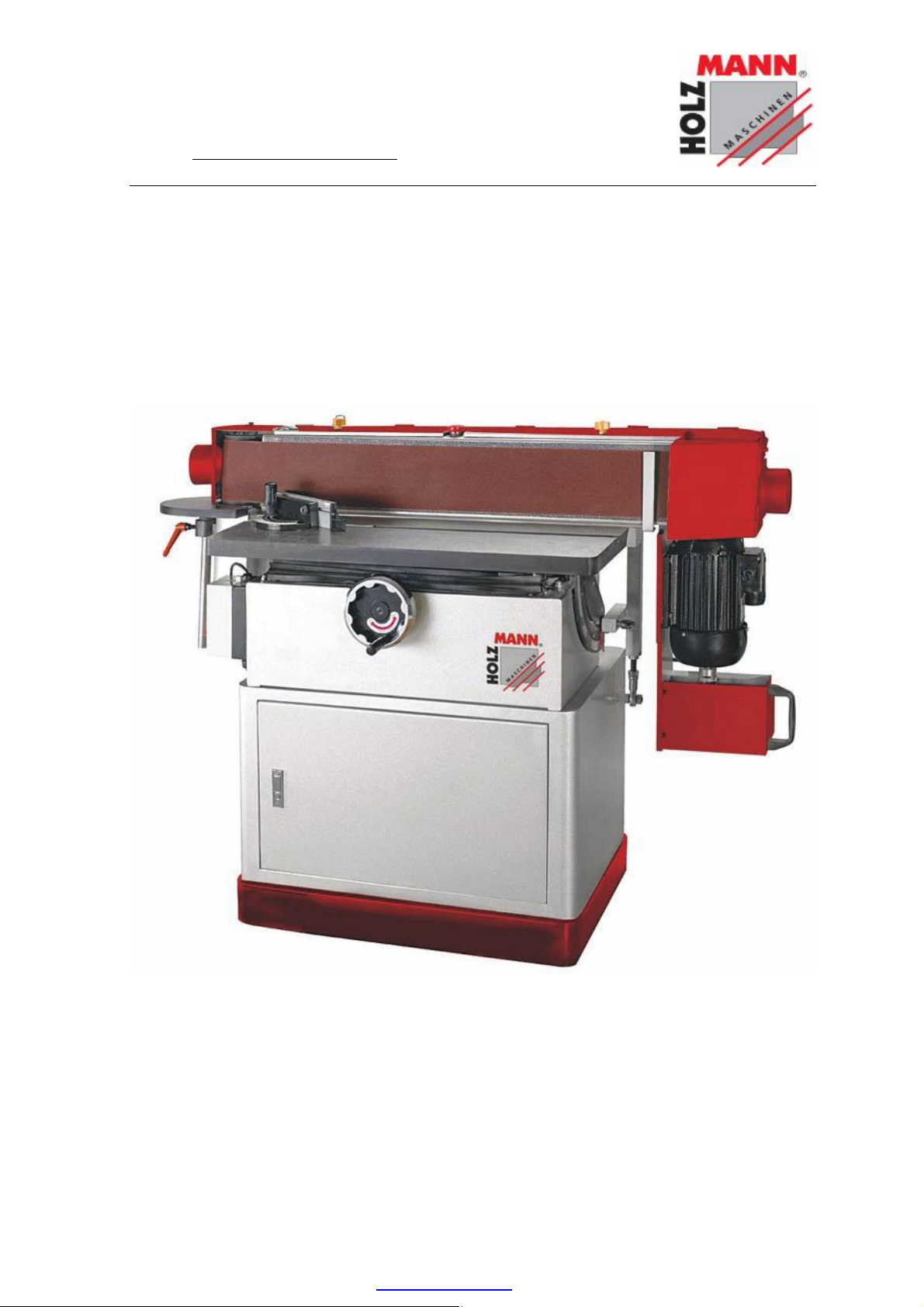

HRANOVÁ PÁSOVÁ BRUSKA

KOS 2740

Kombibruska HOLZMAN KOS 2740

Strana 1 (celkem 16)

PDF vytvořeno zkušební verzí pdfFactory www.fineprint.cz

Vladimír Dědík
Jinín 78
386 01 Strakonice
Tel.: [phone]
E-mail: [e-mail]

Kombibruska HOLZMAN KOS 2740

Strana 2 (celkem 16)

PDF vytvořeno zkušební verzí pdfFactory www.fineprint.cz

Vladimír Dědík
Jinín 78
386 01 Strakonice
Tel.: [phone]
E-mail: [e-mail]

OBSAH:

1. Obsah balení

2. Úvod

3. Účel použití

4. Technická data

5. Bezpečnostní štítky

6. Seřízení brusky

6.1 Výškové seřízení brusného stolu

6.2 Výměna brusného pásu

6.3 Seřizování brusného pásu

6.4 Broušení válcových ploch

6.5 Náklop brusky

6.6 Montáž odsávání
7 Obsluha stroje
8 Elektrické uspořádání
9 Rozebírání a likvidace
10 Rozkreslení stroje
11 Bezpečnostní přepisy

11.1 Všeobecně

11.2 Základní bezpečnostní položky

11.3 Oděv a osobní bezpečnost

11.4 Bezpečnostní předpisy pro obsluhu

11.5 Bezpečnostní předpisy pro upínání obrobků a nástrojů
12 Záruční podmínky

1 Obsah balení

Hranová pásová bruska je dodávána částečně demontovaná v papírové krabici s tímto
příslušenstvím:

1) brusný pás

2) kryt brusného pásu

3) posuvný úhloměr

4) doraz brusného pásu

5) pracovní stůl

6) montážní šrouby

7) návod k použití se záručním listem

Kombibruska HOLZMAN KOS 2740

Strana 3 (celkem 16)

PDF vytvořeno zkušební verzí pdfFactory www.fineprint.cz

Vladimír Dědík
Jinín 78
386 01 Strakonice
Tel.: [phone]
E-mail: [e-mail]

2 Úvod

Vážený zákazníku, děkujeme Vám za zakoupení hranové pásové brusky HOLZMANN,
typ: KOS 2740 .Tento stroj je vybaven bezpečnostním zařízením na ochranu obsluhy a
stroje při jeho běžném technologickém využití. Tato opatření však nemohou pokrýt
všechny bezpečnostní aspekty, a proto, je třeba , aby obsluhující dříve, než začne stroj
používat, pozorně přečetl tento návod a porozuměl mu. Vyloučí se tím chyby jak při
instalaci stroje, tak i při vlastní provozu. Nepokoušejte se proto uvést stroj do provozu
dříve, než jste si přečetli všechny instrukce a pokud jste neporozuměli každé funkci a
postupu.
Dbejte zejména bezpečnostních instrukcí uvedených na štítcích, kterými je opatřen. Tyto
štítky neodstraňujte ani nepoškozujte.

3 Účel použití

Hranová pásová bruska je určena pro broušení následujících součástí dřevo nebo dřevěné
materiály, dále můžete také zpracovávat dýhované materiály.

KOS 2740 nabízíé nejvyšší prezicnost 90° otočné brusné jednotky, která je nasazená na
podstavec stroje. Dále můžete seřizovat vertikální a horizontální polohu podle vlastních
potřeb.

4 Technická data

Pracovní stůl 905 x 305 mm
Výškové nastavení stolu 100 mm
Délka pásu 2740 mm
Šířka pásu 150 mm
Rozměr brusného pásu 1000 x 170 mm
Lze naklápět v rozmězí 90° - 0°
Posuv pásu 16 m/sek
Oscilační délka 20 mm
Motor 2,2 kW (3,0 PS) (100%)
Průměr sacího hrdla 100 mm
Rozměry 1080 x 800 x 1470
Váha 230 kg

5 Bezpečnostní štítky

1) Pozor! Před započetím práce na brusce čtěte návod k použití! (štítek je umístěn u

vypínače)

2) Pozor! Při práci na stroji používejte ochranné pomůcky zraku! (štítek je umístěn u

vypínače)

3) Pozor! Nepracujte na stroji v rukavicích! (štítek je umístěn na přední části motoru)

Kombibruska HOLZMAN KOS 2740

Strana 4 (celkem 16)

PDF vytvořeno zkušební verzí pdfFactory www.fineprint.cz

Vladimír Dědík
Jinín 78
386 01 Strakonice
Tel.: [phone]
E-mail: [e-mail]

4) Upozornění: Pás se musí otáčet směrem udávaným tímto štítkem! (štítky jsou

umístěny na krytech zařízení)

5) Pozor! Při sejmutém krytu – nebezpečí úrazu elektrickým proudem!(štítek je

umístěn na spodním krytu brusky a u vypínače )

6) Štítek upozorňuje na páku, která slouží k napnutí pásu. (je umístěn na krytu brusky)

6 Seřízení brusky

Nejprve překontrolujte obsah balení.
Upozornění ! Po vybalení a smontování brusky doporučujeme nejprve provést (5 min)
zkušební záběh (naprázdno). Odpovídajícím způsobem je třeba zajistit bezpečnost
okolního prostředí.

6.1 Výškové seřízení brusného stolu

- uvolněte oba svěrné šrouby P/no. 95 a držadlo P/no. 93

- prostředním kolečkem můžete nyní nastavit výšku brusného stolu podle vašeho

přání

- potom znovu utáhněte svěrné šrouby a držadla

6.2 Výměna brusného pásu

- sklopte ochranný kryt brusného pásu (C)

- uvolněte páku upínacího zařízení pásu (D)

- Položte nový brusný pás a dávejte pozor na směr chodu (směr chodu je uveden na

vnitřní straně)

- Napněte upínací zařízení brusného pásu a opatrně zapněte

Kombibruska HOLZMAN KOS 2740

Strana 5 (celkem 16)

PDF vytvořeno zkušební verzí pdfFactory www.fineprint.cz

Vladimír Dědík
Jinín 78
386 01 Strakonice
Tel.: [phone]
E-mail: [e-mail]

6.3 Seřizování brusného pásu

- zapněte stroj

- zkontrolujte běh pásu

- brusný pás musí mít ve prostřed volně běžící řemenici. Jestliže běh pásu není

správný, opravte seřízení aretačním šroubem. (G)

6.4 Broušení válcových ploch

- otevřete kryt (J) a zafixujte ho do uvedené pozice

- Uvolněte 3 šrouby na krytu (K)

- Odstraňte kryt a namontujte vřeteno (L)

- Nasaďte kladku na vřeteno a toto zafixujte

Kombibruska HOLZMAN KOS 2740

Strana 6 (celkem 16)

PDF vytvořeno zkušební verzí pdfFactory www.fineprint.cz

Vladimír Dědík
Jinín 78
386 01 Strakonice
Tel.: [phone]
E-mail: [e-mail]

6.5. Náklop brusky

- konstrukce brusky umožňuje měnit sklon pásu 90° - 0°

- uvolněte páku agregátu (A) a (B) k nastavení žádoucí polohy a zafixujte.

- Připravte brusné nářadí s hvězdicovitou rukojetí

- Vytáhněte páku (A) a (B) a znovu upevněte.

Kombibruska HOLZMAN KOS 2740

Strana 7 (celkem 16)

PDF vytvořeno zkušební verzí pdfFactory www.fineprint.cz

Vladimír Dědík
Jinín 78
386 01 Strakonice
Tel.: [phone]
E-mail: [e-mail]

6.6 Montáž odsávání

- připojte odsávání na brusku

- viz obr. níže

Kombibruska HOLZMAN KOS 2740

Strana 8 (celkem 16)

PDF vytvořeno zkušební verzí pdfFactory www.fineprint.cz

Vladimír Dědík
Jinín 78
386 01 Strakonice
Tel.: [phone]
E-mail: [e-mail]

7 Obsluha stroje

Obslužná místa

Hranová pásová bruska je určena pro obsluhování pouze jedním pracovníkem. Jediné
pracovní místo je z čela brusky-

8 Elektrické uspořádání

NEBEZPEČÍ: Práce s elektrickým zařízením smí provádět pouze oprávněná osoba.
Elektrické uspořádání stroje musí být okamžitě uzemněno.
UPOZORŇĚNÍ: Před použitím stroje se seznamte s ovládacími prvky, jejich funkcí a
umístěním.
VAROVÁNÍ: Před veškerými opravami, seřizováním, údržbářskými činnostmi vždy
vyjměte přívodní vidlici z el. sítě.

9 Rozebírání a likvidace

Likvidace stroje po skončení jeho životnosti:

- odpojit stroj z elektricé sítě

- demontovat všechny dílce stroje

- všechny dílce roztřídit dle tříd. Odpadu ( ocel, barevné kovy, pryž, kabely,

elektrické prvky ) a odevzdat k odborné likvidaci.

Kombibruska HOLZMAN KOS 2740

Strana 9 (celkem 16)

PDF vytvořeno zkušební verzí pdfFactory www.fineprint.cz

Vladimír Dědík
Jinín 78
386 01 Strakonice
Tel.: [phone]
E-mail: [e-mail]

10 Rozkreslení stroje

Kombibruska HOLZMAN KOS 2740

Strana 10 (celkem 16)

PDF vytvořeno zkušební verzí pdfFactory www.fineprint.cz

Vladimír Dědík
Jinín 78
386 01 Strakonice
Tel.: [phone]
E-mail: [e-mail]

11. Všeobecné bezpečnosní předpisy

11.1 Všeobecně

A. Tento stroj je opatřen různým bezpečnostním zařízením, a to jak na ochranu

obsluhy, tak i na ochranu stroje. Přesto nemůže pokrýt všechny bezpečnostní
aspekty, a proto obsluhující, dříve než začne na stroji pracovat, musí tuto kapitolu
přečíst a porozumět jí. Dále obsluhující musí vzít v úvahu i další aspekty
nebezpečí, která se vztahují na okolní podmínky a materiál.

B. V tomto návodu jsou zahrnuty 3 kategorie bezpečnostních pokynů.

Nebezpečí – Varování - Výstraha
Jeji význam je následný.

Kombibruska HOLZMAN KOS 2740

Strana 11 (celkem 16)

PDF vytvořeno zkušební verzí pdfFactory www.fineprint.cz

Vladimír Dědík
Jinín 78
386 01 Strakonice
Tel.: [phone]
E-mail: [e-mail]

NEBEZPEČÍ

Přehlédutí těchto instrukcí může způsobit ztrátu života.

VAROVÁNÍ

Přehlédnutí těchto instrukcí může zapříčinit vážné poranění, nebo značné poškození stroje.

VÝSTRAHA ( Výzva k opatrnosti )

Přehlédnutí těchto instrukcí může způsobit poškození stroje nebo drobná poranění.

C. Dbejte vždy bezpečnostních instrukcí uvedených na štítcích upevěných na stroji.

Tyto štítky neodstraňujte, ani nepoškozujte. V případě poškození nebo nečitelnosti
štítku kontaktujte výrobní firmu.

D. Nepokoušejte se uvést stroj do provozu dokud jste si nepřečetli všechny návody

dodané se strojem (návod k obsluze, údržbě, programování, atd. ) a neporozuměli
každé funkci a postupu.

11.2. Základní bezpečnostní položky

1) Nebezpečí

Hrozí na zařízení vysokého napětí, elektrickém ovládacím panelu, transformátorech,
motorech a svorkovnicích, která jsou opatřena štítkem. Za žádných okolností se jich
nedotýkejte.

- Přesvědčte se před připojením stroje do elektricé sítě, zda jsou všechny ochranné

kryty namontovány. V případě nutnosti odstranit ochranný kryt, vypnětě hlavní
vypínač a uzamkněte jej.

- Nepřipojujte stroj na síť, jsou-li ochranné kryty odstraněny.

2) Varování

- Zapamatujte si polohu ( místo ) nouzového vypínače, abzste ho mohli vždy použít.

- Abyste předešli nesprávné obsluze, seznamte se spuštěním stroje s umístěním

vypínačů.

- Dejte pozor, abyste se při chodu stroje náhodně nedotkli některých vypínačů.

- Za žádných okolností se nedotýkejte holýma rukama nebo jiným předmětem

rotujícího dílce nebo nástroje.

- Dejte pozor, aby sklíčidlo nezachytilo vaše prsty.

- Kdykoliv pracujete na stroji, buďte opatrný na třísky a na možnost uklouznutí na

chladící tekutině, oleji.

- Nezasahujte do konstrukce a zařízení stroje, pokud to není uvedeno v návodu

k obsluze.

- V případě, že na stroji nebudete pracovat, vypněte stroj tlačítkem ovládacího

panelu a odpojte přívod energie do stroje.

- Před čištěním stroje, nebo jeho periferního zařízení vypněte a uzamkněte hlavní

vypínač.

- Jestliže stroj používá více pracovníků, nepřikračujte k další práci, aniž byste

dalšímu pracovníku oznámili, jak budete postupovat.

- Neupravujte stroj žádným způsobem, který by mohl ohrozit jeho bezpečnost.

Kombibruska HOLZMAN KOS 2740

Strana 12 (celkem 16)

PDF vytvořeno zkušební verzí pdfFactory www.fineprint.cz

Vladimír Dědík
Jinín 78
386 01 Strakonice
Tel.: [phone]
E-mail: [e-mail]

- Pochybujete-li o správnosti postupu, kontaktujte odpovědného pracovníka.

3) Výstraha-výzva k opatrnosti

- Nezanedbávejte provádění pravidelných inspekcí v souladu s návodem k obsluze.

- Zkontrolujte a ujistěte se, že se na stroji nevyskytuje nic rušivého ze strany

uživatele.

- Je-li stroj zapojen do automatického cyklu, neotvírejte přístupové dveře ani

ochranné kryty.

- Po skončení práce seřiďte stroj tak, aby byl připraven pro další sérii operací.

- Dojde-li k poruše v dodávce proudu, vypněte okamžitě hlavní vypínač.

- Neměňte parametrové hodnoty, obsah hodnot nebo jiné elektrické seřizovací

hodnoty, aniž byste k tomu měli dobrý důvod. V případě nutnosti změnit
hodnotunejprve překontrolujte, zda zda je to bezpečné a potom zaznamenejte
původní hodnotu pro případ nutnosti ji opětovně nastavit.

- Nezamalujte, nezašpiňte, nepoškozujte, neupravujte ani neodstaňujte bezpečnostní

štítky. V případě jejich nečitelnosti nebo ztáty zašlete naší společnosti číslo
vadného štítku (číslo uvedené ve spodní pravém rohu štítku), která vám zašle nový
štítek, jenž umístíte na původní místo.

11.3. Oděv a osobní bezpečnost

1) Výstraha – výzva k opatrnosti

-Svažte si dlouhé vlasy nazad – mohly by být zachyceny a namotány hnacím
mechanizmem.

- Noste bezpečnostní vybavení (helmy, brýle, bezpečnostní obuv, apod. ).

- V případě překážek nad hlavou – v pracovním prostoru, noste helmu.

- Noste vždy ochrannou masku při obrábění materiálu, ze kterého se uvolňuje prach.

- Noste vždy bezpečnostní obuv s ocelovými vložkami a s olejuvzdornou podrážkou.

- Nenoste nikdy volný pracovní oděv.

- Knoflíky, háčky na rukávech pracovního oděvu mějte vždy zapnuté, abyste předešli
nebezpečí namotání volných částí oděvu do hnacího mechanismu.

- V případě, že nosíte vázanku nebo podobné volné doplňky oděvu, dávejte pozor, aby se
nenamotaly do hnacího mechanismu (aby nebyly zachyceny rotujícím mechanismem).

- Při nasazování a odebírání obrobků i nástrojů, jakož i při odstraňování třísek
z pracovního prostoru používejte rukavice, abyste si ochránily ruce od poranění ostrými
hranami a žhavými odrobenými komponenty.

- Na stroji nepracujte pod vlivem drog a alkoholu.

- Trpíte-li závratěmi, oslabením nebo mdlobami, na stroji nepracujte.

Kombibruska HOLZMAN KOS 2740

Strana 13 (celkem 16)

PDF vytvořeno zkušební verzí pdfFactory www.fineprint.cz

Vladimír Dědík
Jinín 78
386 01 Strakonice
Tel.: [phone]
E-mail: [e-mail]

11.4. Bezpečnostní předpisy pro obsluhu

Neuváějte stroj do provozu pokud jste se neseznámili s obsahe návodu k obsluze.

1) Varování

- Uzavřete všechny kryty ovládacích panelů a svorkovnic, abyste předešli

poškozením způsobeným třískami a olejem.

- Překontrolujte, zda nejsou poškozeny elektrické panely, aby únikem elektrického

proudu nedošlo k úrazům ( elektrický šok ).

- Kontrolujte pravidelně, zda bezpečnostní kryty jsou správně namontovány a zda

nejsou poškozeny. Poškozené kryty okamžitě opravte nebo nahraďte jinými.

- Stroj s odstraněným krytem nespouštějte.

- Nedotýkejte se chladící kapaliny holýma rukama – může způsobit podráždění. Pro

obsluhu trpící alergií platí speciální opatření.

- Neupravujte trysku chladící kapaliny za chodu stroje.

- Při odstraňování třísk z plátku nástroje používejte rukavice a kartáč – nikdy

neprovádějte obnaženýma rukama.

- Před výměnou nástroje zastavte všechny funkce stroje.

- Při upínání polotovarů do strojů nebo při vyjímání obrobených dílců ze strojů, které

nemají automatickou výměnu obrobků, dbejte, aby nástroj byl co možná nejdále
z pracovního prostoru a aby se neotáčel.

- Neotírejte obrobek nebo neodstraněné třísky rukama ani hadrem, dokud se nástroj

otáčí. K tomuto účelu zastavte stroj a použijte kartáč.

- Za účelem prodloužení pojezdu osy neodstraňujte nebo jinak nezasahujte do

bezpečnostních zařízení jako jsou dorazy koncových spínačů nebo neprovádějte
jejich vzájemné zablokování.

- Při manipulaci s díly, které jsou nad vaši možnost, vyžádejte asistenci.

- Nepoužívejte zvedacího vozíku nebo jeřábu a neprovádějte práci vazače, pokud

k tomu nemáte schválené oprávění.

- Při používání zvedacího vozíku nebo jeřábu se předem přesvědčte, že v blízkosti

těchto strojů se nevyskytují žádné překážky.

- Vždy používejte standardní ocelová lana a vázací prostředky. Které odpovídají

zatížení, které mají přenášet.

- Kontrolujte vázací prostředky, řetězy, zvedací zařízení a ostatní zvedací prostředky

před použitím. Vadné části ihned opravte nebo nahraďte novými.

- Zajistěte preventivní opatření proti ohni kdykoliv pracujete s hořlavým materiálem

nebo řezným olejem.

- Za prudké bouře na stroji nepracujte.

2) Výstraha-výzva k opatrnosti

- Před zahájením práce zkontrolujte, zda jsou řemeny právně napnuty.

- Překontrolujte upínací a další prvky, abyste zjistili, zda jejich upínací šrouby nejsou

uvolněny.

- S rukavicemi na rukou neobsluhujte vypínače na ovládacím panelu, mohlo by dojít

k nesprávné volbě nebo k jinému omylu.

Kombibruska HOLZMAN KOS 2740

Strana 14 (celkem 16)

PDF vytvořeno zkušební verzí pdfFactory www.fineprint.cz

Vladimír Dědík
Jinín 78
386 01 Strakonice
Tel.: [phone]
E-mail: [e-mail]

- Před uvedením stroje do provozu nechte zahřát vřeteno a všechny posuvné

mechanismy.

- Zkontrolujte a ověřte, zda během obrábění nevzniká abnormální hluk.

- Zabraňte akumulaci třísek během silového obrábění. Třísky jsou velmi žhavé a

mohou zapříčinit požár.

- Když je série operací skončena – vypněte vypínač řídícího systému, vypněte hlavní

vypínač a pak vypněte i vypínač hlavního přívodu proudu.

11.5. Bezpečnostní předpisy pro upínání obrobků a nástrojů

1) Varování

- Používejte vždy nástroj vhodný pro danou práci, který odpovídá specifikacím

stroje.

- Otupené nástroje vyměňte co nejdříve, jelikož jsou často příčinou úrazů nebo

poškození.

- Dříve než uvedete do pohybu vřeteno, zkontrolujte, zda jsou všechny části řádně

zajištěny ( upnuty ).

- Při namontovaném příslušenství na vřetenu nepřekračujte povolné otáčky.

- Jestliže použité příslušenství není zařízením doporučeným výrobcem, ověřte u

výrobce bezpečnou použitelnou ( doporučenou ) rychlost.

- Dbejte, abyste se nezachytili prsty nebo rukou ve sklíčidle či v opěrkách.

- Pro zvedání těžkých opěrek a obrobků používejte příslušné zvedací zařízení.

2) Výstraha – výzva k opatrnosti

- Přesvědčte se, že délka nástroje je taková, aby nástroj nezasahoval do upínacího
přípravku jako je sklíčidlo nebo do jiných předmětů.

- Po namontování nástrojů a obrobku proveďte zkušební pracovní postup.

- Pro obrobení měkkých čelistí překontrolujte, zda dokonale obrobek upínají a že tlak
sklíčidla je správný.

- I když držák nástroje může být namontován zleva nebo z prava, přesto překontrolujte
jeho správnou polohu.

- Nepoužívejte měřící zařízení nástroje ( nebo jednotku měřícího zařízení délky )
dříve, než se přesvědčíte, že ničemu nepřekáží.

Kombibruska HOLZMAN KOS 2740

Strana 15 (celkem 16)

PDF vytvořeno zkušební verzí pdfFactory www.fineprint.cz

Vladimír Dědík
Jinín 78
386 01 Strakonice
Tel.: [phone]
E-mail: [e-mail]

12 Záruční podmínky

1. Na nářadí a stroje HOLZMANN je poskytována 24 měsíční záruka od data prodeje

(prokázat řádně vyplněným záručním listem, účtenkou).

2. Záruka se nevztahuje na závady zaviněné neodborným zacházením, přetížením,

použitím nesprávného příslušenství nebo nevhodných pracovních nástrojů, zásahem
nepovolané osoby, přirozeným opotřebením nebo poškození během transporu.

3. Při uplatňování nároků na záruční opravu je nutno předložit záruční list, který je

platný pouze tehdy, je-li opatřen datumem prodeje, výrobním číslem (číslem série),
razítkem příslušné prodejny a podpisem prodávajícího, který tím potvrzuje řádné
předvedení a vysvětlení funkcí výrobku.

4. Reklamaci uplatňujte u prodejce, kde jste nářadí nebo stroj zakoupili, popř. zašlete

v nerozloženém stavu do opravy. Prodávající je povinen vyplnit záruční list (datum
prodeje, výrobní číslo, příp. číslo série, razítko prodejny a podpis).

5. Záruční doba se prodlužuje o dobu, po kterou je nářadí nebo stroj v záruční opravě.

Nebude-li při opravě shledána závada spadající do záruky, hradí náklady spojené
s výkonem servisního technika vlastník stroje nebo nářadí.

Záruka zaniká v těchto případech:

- výrobek nebyl dodán očištěný v originálním balení s řádně vyplněným záručním

listem

- údaje v záručním listě nesouhlasí a údaji na štítku stroje

- výrobek je používán v rozporu s návodem k obsluze

- závada vznikla neodborným zásahem do výrobku

- výrobek byl mechanicky poškozen vinou uživatele (např. znečištěním,

nedodržením mazacího plánu, ….)

- jedná-li se o přirozené opotřebení výrobku

- jedná-li se o běžnou údržbu výrobku (např. vyčištění, promazání, seřízení, …)

19 Záruční list

Výrobek: HRANOVÁ PÁSOVÁ BRUSKA
Typ: KOS 2740 Výrobní číslo (série) :
Datum: Op.č. Datum:
Razítko a podpis

Op.č. Datum:

Bez řádně vyplněného zár. listu nebude na případné reklamace brán zřetel!

Kombibruska HOLZMAN KOS 2740

Strana 16 (celkem 16)

PDF vytvořeno zkušební verzí pdfFactory www.fineprint.cz
