NÁVOD NA OBSLUHU
PŘÍSLUŠENSTVÍ PRO KAM 65PRO
Překlad / Translation
EN
USER MANUAL
ACCESSORY SET FOR KAM 65PRO
KAM 65PROSET
Page 2
1 OBSAH /INDEX
1 OBSAH /INDEX 2
2 BEZPEČNOSTNÍ SYMBOLY / SAFETY SIGNS 4
3 TECHNIKA 5
3.1 Komponenty / components ................................................................................. 5
3.1.1 Hranová frézka / edge router .......................................................................... 5
3.1.2 Kapovačka hran / edge cutter ......................................................................... 6
3.1.3 Vakuová přísavná sada / vacuum clamp set ...................................................... 6
3.2 Součást dodávky / delivery content .................................................................... 6
4 PŘEDMLUVA 7
5 BEZPEČNOST 8
5.1 Účel použití ......................................................................................................... 8
5.2 Bezpečnostní pokyny ........................................................................................... 9
5.3 Další rizika ........................................................................................................ 10
6 PROVOZ 11
6.1 Hranová frézka .................................................................................................. 11
6.1.1 Nasazení frézy .............................................................................................. 11
6.1.2 Nasazení motoru .......................................................................................... 11
6.1.3 Nastavení dorazu .......................................................................................... 12
6.1.4 Nastavení ořezávací tloušťky .......................................................................... 12
6.1.5 Obsluha ....................................................................................................... 12
6.1.6 Vertikální frézování ....................................................................................... 13
6.1.7 Horizontální frézování .................................................................................... 13
6.2 Kapovačka hran ................................................................................................. 13
6.2.1 Nekonečný řez ............................................................................................. 13
6.2.2 Konečný řez ................................................................................................. 14
6.3 Vakuová přísavná sada ...................................................................................... 14
6.3.1 Obsluha ....................................................................................................... 14
6.3.2 Možnosti upevnění ........................................................................................ 14
7 ÚDRŽBA 15
7.1 Čištění ............................................................................................................... 15
7.2 Skladování ......................................................................................................... 15
7.3 Výměna uhlíkových kartáčků ............................................................................. 16
7.4 Likvidace ........................................................................................................... 16
8 PREFACE (EN) 17
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 2
KAM 65PROSET
Page 3
9 SAFETY 18
9.1 Intended Use ..................................................................................................... 18
9.2 Security instructions ......................................................................................... 19
9.3 Remaining risk factors ....................................................................................... 20
10 OPERATION 21
10.1 Edge router ................................................................................................... 21
10.1.1 Installation of router bit/cutter .................................................................. 21
10.1.2 Installation of motor ................................................................................. 21
10.1.3 Adjustment for rolling stopper pin .............................................................. 22
10.1.4 Calibration for trimming thickness .............................................................. 22
10.1.5 Operation ................................................................................................ 22
10.1.6 Trimming wide spare edge band ................................................................ 24
10.2 Edge cutter .................................................................................................... 24
10.2.1 End to end cutting .................................................................................... 24
10.2.2 End cutting ............................................................................................. 25
10.3 Vacuum clamp set ......................................................................................... 25
10.3.1 Operation ................................................................................................ 25
10.3.2 Fixing way for vacuum kit ......................................................................... 25
11 MAINTENANCE 26
11.1 Cleaning ........................................................................................................ 26
11.2 Replace the carbon brush .............................................................................. 26
11.3 Storage ......................................................................................................... 27
11.4 Disposal ........................................................................................................ 27
13 NÁHRADNÍ DÍLY / SPARE PARTS 28
13.1 Objednávky náhradních dílů / spare parts order ........................................... 28
13.2 Rozpadový výkres / explosion drawing ......................................................... 29
13.2.1 Hranová frézka / edge router ..................................................................... 29
13.2.2 Kapovačka hran / edge cutter .................................................................... 31
13.2.3 Vakuová přísavná sada / vacuum clamp set ................................................ 32
14 PROHLÁŠENÍ O SHODĚ/CE-CERTIFICATE OF CONFORMITY 33
15 ZÁRUČNÍ PODMÍNKY 34
16 GUARANTEE TERMS 35
17 SLEDOVÁNÍ VÝROBKU 36
PRODUCT EXPERIENCE FORM 36
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 3
KAM 65PROSET
Page 4
2 BEZPEČNOSTNÍ SYMBOLY / SAFETY SIGNS
CZ
BEZPEČNOSTNÍ SYMBOLY
VÝZNAM
EN
SAFETY SIGNS
DEFINITION OF SYMBOLS
CZ
CE-SHODA: Tento výrobek je v souladu se směrnicemi ES.
EN
EC-CONFORM: This product complies with EC-directives.
CZ
PŘEČTĚTE SI TENTO NÁVOD! Přečtěte si řádně návod na obsluhu a údržbu
Vašeho stroje a dobře se seznamte s ovládacími prvky stroje, aby byl tento
řádně obsluhován a předešlo se ke škodám na stroji a zraněním osob.
EN
READ THE MANUAL! Read the user and maintenance manual carefully and get
familiar with the controls in order to use the machine correctly and to avoid
injuries and machine defects.
CZ
VÝSTRAHA! Dbejte bezpečnostních symbolů! Nedodržování předpisů a pokynů
může vést k těžkým poraněním osob nebo dokonce smrtelným úrazům.
EN
ATTENTION! Ignoring the safety signs and warnings applied on the machine as
well as ignoring the security and operating instructions can cause serious injuries
and even lead to death.
CZ
Všeobecný pokyn
EN
General note
CZ
Používejte ochranné prostředky!
EN
Protective clothing!
CZ
Stroj před úkonem údržby nebo před přestávkou v
práci vypněte a odpojte ze sítě!
EN
Stop and pull out the power plug before any break
and engine maintenance!
CZ
Nebezpečné elektrické napětí!
EN
High voltage!
CZ
Výstraha před řeznými poraněními!
EN
Warning about cut injuries!
CZ
Výstraha před rotujícími částmi!
EN
Warning of rotating parts!
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 4
KAM 65PROSET
Page 5
3 TECHNIKA
Hranová frézka / edge router
1
Hlavní vypínač / ON-OFF-Switch
6
Připojení odsávání / dust collector plug
2
Kryt / machine housing
7
Ochranný kryt / safety cover
3
Motor / motor
8
Frézovací hlava / router bit
4
Ustavovací kroužek / calibration
9
Vodící deska / bottom cover
5
Rychloupínání / quick release
10
Ruční čepel / hand blade
Technické údaje / technical data
Napětí sítě / voltage
230 V / 50 Hz
Výkon / power
450 W
Volnoběžné otáčky / no load speed
30000 mim-1
Hloubka řezu / edge strength
0,5 – 3 mm
Průměr řezné hlavy / shaft
Ø 6 mm
Rozměr stroje / machine size
205 x 90 x 240 mm
Délka kabelu / cable length
2,5 m
Hmotnost / weight
2 kg
3.1 Komponenty / components
3.1.1 Hranová frézka / edge router
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 5
KAM 65PROSET
Page 6
3.1.2 Kapovačka hran / edge cutter
Technické údaje / technical data
Výška hrany / cutting width
max. 62 mm
Šířka hrany / cutting depth
max. 3 mm
Rozměr stroje / machine size
240 x 52 x 138 mm
Hmotnost / weight
0,5 kg
Technické údaje / technical data
Přísavka / sucker
Ø 125 mm
KAM 65PROSET
Hranová frézka / edge router
Kapovačka hran / edge cutter
Vakuová přísavná sada / vacuum
clamp set
3.1.3 Vakuová přísavná sada / vacuum clamp set
3.2 Součást dodávky / delivery content
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 6
KAM 65PROSET
Page 7
4 PŘEDMLUVA
HOLZMANN MASCHINEN
AT-4170 Haslach, Marktplatz 4
AUSTRIA
Tel +43 7289 71562 - 0
Fax +43 7289 71562 – 4
Vážený zákazníku!
Tento návod na obsluhu obsahuje důležité informace a upozornění k manipulaci a provozu
příslušenství pro olepovačku KAM 65PROSET.
Obchodní označení výrobku bude pro účel tohoto návodu zkráceno na „stroj“.
Tento návod na obsluhu je nedílnou součástí stroje a musí být u něj uchován pro
případné pozdější použití. Pokud stroj předáváte třetí osobě, vždy návod přiložte!
Dodržujte bezpečnostní pokyny!
Před prvním použitím si pozorně přečtěte tento návod na obsluhu. To Vám usnadní práci se
strojem a pomůže předcházet chybám a případným škodám. Dodržujte bezpečnostní pokyny a
dbejte výstrah. Opomíjení bezpečnostních pokynů může vést k vážným škodám na zdraví apod.
Z důvodu neustálého vývoje našich produktů se mohou vyobrazení nebo obsah tohoto návodu
mírně lišit od skutečnosti. V případě zjištění nedostatků této dokumentace nás o těchto laskavě
informujte.
Technické změny vyhrazeny!
Po dodání zkontrolujte bezodkladně stav zboží a v případě neshod a poškození
zaznamenejte tyto okamžitě do přepravního listu!
Škody způsobené přepravou musí být nahlášeny přímo u nás nejpozději do 24 hodin od
dodání. Na pozdější reklamace nebude brát společnost Holzmann zřetel.
Autorské právo
© 2016
Tato dokumentace je chráněna autorským právem. Z toho vyplývající ústavní práva zůstávají ne-
dotčena! Přetisk dokumentace, překlad, použití fotografií a vyobrazení budou trestně stíhána.
Místo soudu je ve správním území Linz nebo příslušný soud pro 4170 Haslach.
Kontakt na služby zákazníkům
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 7
KAM 65PROSET
Page 8
5 BEZPEČNOST
Vlhkost
max. 70%
Teplota
od +5°С do +40°С
5.1 Účel použití
Stroj se smí používat pouze v bezvadném technickém stavu, při dodržení všech pokynů k provozu a
bezpečnostních pokynů, při vědomí nebezpečnosti stroje! Závady, které mohou ovlivnit be-zpečnost
stroje, ihned odstraňte! Podmínky pro provoz, údržbu a péči o stroj předepsané výrobcem, jakož i
dodržování bezpečnostních pokynů uvedených v tomto návodu na obsluhu je nutné dodržovat.
Je obecně zakázáno měnit nebo odstraňovat bezpečnostní prvky a zařízení stroje!
Stroj je určen výhradně pro následující úkony:
Pro finální opracování hran ze dřeva, obrobků na bázi dřeva a plastů.
Za škody a zranění způsobená jiným než ke svému účelu určenému použití stroje
nenese společnost HOLZMANN-MASCHINEN jakoukoliv odpovědnost nebo záruku.
Provozní podmínky:
Stroj je určen pro práci za následujících provozních podmínek:
Stroj není určen pro provoz v místech s rizikem exploze.
Nedovolené použití:
Provoz stroje za podmínek nad rámec uvedený v tomto návodu na obsluhu není
povolen.
Provoz stroje bez ochranných prostředků není povolen.
Demontáž nebo deaktivace bezpečnostní výbavy nebo jiných ochranných
prostředků stroje jsou zakázané.
Není povolen provoz stroje s obrobky, které nejsou výslovně uvedeny v tomto
návodu na obsluhu.
Není dovoleno použití nástrojů, které nejsou určeny pro provoz tohoto stroje.
Jakékoliv změny na konstrukci stroje jsou výslovně zakázány.
Provoz stroje způsobem a k účelům, které neodpovídají 100% pokynům v tomto
návodu, je výslovně zakázán.
Nikdy nenechávejte stroj bez dozoru. Zejména, pokud se v blízkosti stroje
nacházejí děti!
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 8
KAM 65PROSET
Page 9
5.2 Bezpečnostní pokyny
Rukojeti, pracovní prostor a podlahu kolem stroje udržujte čistou od oleje,
mazacích tuků a zbytků materiálu z opracování obrobků!
Zajistěte dostatečné osvětlení pracoviště, kde se stroj nachází!
Stroj nikdy nepřetěžujte!
Pracujte pouze v řádně větraných prostorech!
Při práci dbejte neustále na bezpečný postoj.
Při únavě, špatné koncentraci, popř. pod vlivem léků, alkoholu nebo drog je
práce se strojem zakázaná!
Stroj smí obsluhovat pouze jedna osoba
Stroj smí být obsluhován pouze vyškolenými osobami (seznámenými a
rozumějícími tomuto návodu na obsluhu), které nedisponují omezeními v
podobě motorických schopností.
Nepovolané osoby a zvláště pak děti, jakož i nevyškolené osoby se musí
zdržovat mimo dosah stroje!
Dbejte na to, aby se v blízkosti stroje nenacházely další osoby.
Bezpečná min. vzdálenost: 2 m!
Při práci se strojem a na stroji používejte vhodné ochranné prostředky
(přiléhavý pracovní oděv, rukavice splňující normu EN 388, třídy 3111,
ochranné brýle nebo vhodnou ochranu obličeje, pracovní obuv S1 a
prachovou masku)!
Při práci se strojem nenoste volné šperky, dlouhý oděv, kravaty.
Nebezpečné jsou i dlouhé rozpuštěné vlasy (použijte síťku na vlasy!).
Volné části oděvu apod. se mohou namotat na rotující a pohyblivé části
stroje a způsobit tak vážná zranění!
Spuštěný stroj nesmí být nikdy ponechán bez dozoru! Před opuštěním
pracoviště stroj vypnětě a vyčkejte, dokud se zcela nezastaví!
Před výkonem údržby nebo při seřizování odpojte stroj ze sítě!
Ujistěte se, že je stroj vypnutý, než ho zapojíte do sítě!
Nepoužívejte stroj, pokud má vadný vypínač.
Výstražné štítky a/nebo nálepky na stroji, které jsou již nečitelné nebo chybějí, musejí
být okamžitě obnoveny!
Zákony a nařízení platné v místě používání stroje mohou stanovovat minimální věk
obsluhy a omezit tak používání tohoto stroje!
Pro zabránění vadné funkce stroje, jeho poškození nebo škodám na zdraví dbejte VŽDY
následujících pokynů:
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 9
KAM 65PROSET
Page 10
Používejte výhradně originální zástrčku, která do zásuvky pasuje (žádné
adaptéry atd.)
Vždy, když pracujete se strojem na elektrický pohon, je třeba vysoké
opatrnosti! Hrozí totiž riziko úrazu elektrickým proudem, požáru nebo
řezného poranění;
Stroj chraňte před vlhkem (riziko zkratu!)
Venku používejte stroj pouze s prodlužovacím kabelem určeným pro
venkovní použití.
Elektrické přístroje a zařízení nikdy nepoužívejte v blízkosti hořlavých
kapalin a plynů (riziko exploze!)
Pravidelně kontrolujte přívodní kabel na poškození.
Kabel nikdy nepoužívejte k vlečení stroje nebo k upevňování obrobků!
Chraňte přívodní kabel před vlivy tepla, oleje a ostrých hran předmětů.
Vyvarujte se kontaktu s uzemněnými částmi!
Seřizovací nástroje před spuštěním stroje odstraňte!
Frézovací nástroje udržujte (opce) ostré a čisté.
Stroj skladujte mimo dosah dětí!
VÝ S T RA H A
Berte na vědomí, že při provozu každého stroje hrozí další rizika.
Při provádění jakýchkoliv úkonů (i těch nejjednodušších) je nutné být
neustále obezřetný. Bezpečný provoz stroje závisí na Vás!
5.3 Další rizika
I přes dodržování bezpečnostních předpisů a pokynů pro správné použití stroje hrozí další rizika:
Nebezpečí poranění rukou/prstů od rotujících řezných nástrojů během provozu stroje.
Nebezpečí poranění od ostrých hran obrobku.
Vlasy a volný oděv apod. mohou být zachyceny a namotány! Hrozí velice vážná
zranění! Bezpečnostní pokyny ohledně oblečení musí být dodržovány.
Nebezpečí zranění od kontaktu s částmi stroje, které vedou elektrický proud.
Nebezpečí poranění při vdechnutí zdraví škodlivých emisí.
Nebezpečí poškození zraku od vymrštěných částí a to i při použití ochranných brýlí.
Tato rizika je možné minimalizovat při dodržování všech bezpečnostních pokynů, pokynů k údržbě
a péči o stroj a při vhodném používání stroje zaškolenou obsluhou.
Přes veškeré ochranné pomůcky a bezpečnostní výbavu stroje jsou Vaše koncentrace na práci a
technické předpoklady pro obsluhu stroje tím nejdůležitějším bezpečnostním faktorem!
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 10
KAM 65PROSET
Page 11
6 PROVOZ
VÝ S T RA H A
Veškeré přestavby provádějte při vypnutém stroji odpojeném
od přívodu elektrického proudu!
Stroj používejte pouze v bezvadném stavu. Před každým použitím proveďte vizuální kontrolu
stroje. Bezpečnostní výbava stroje, elektrická vedení a ovládací prvky je rovněž nezbytné
kontrolovat. Proveďte zároveň kontrolu šroubových spojů na poškození a dotažení.
6.1 Hranová frézka

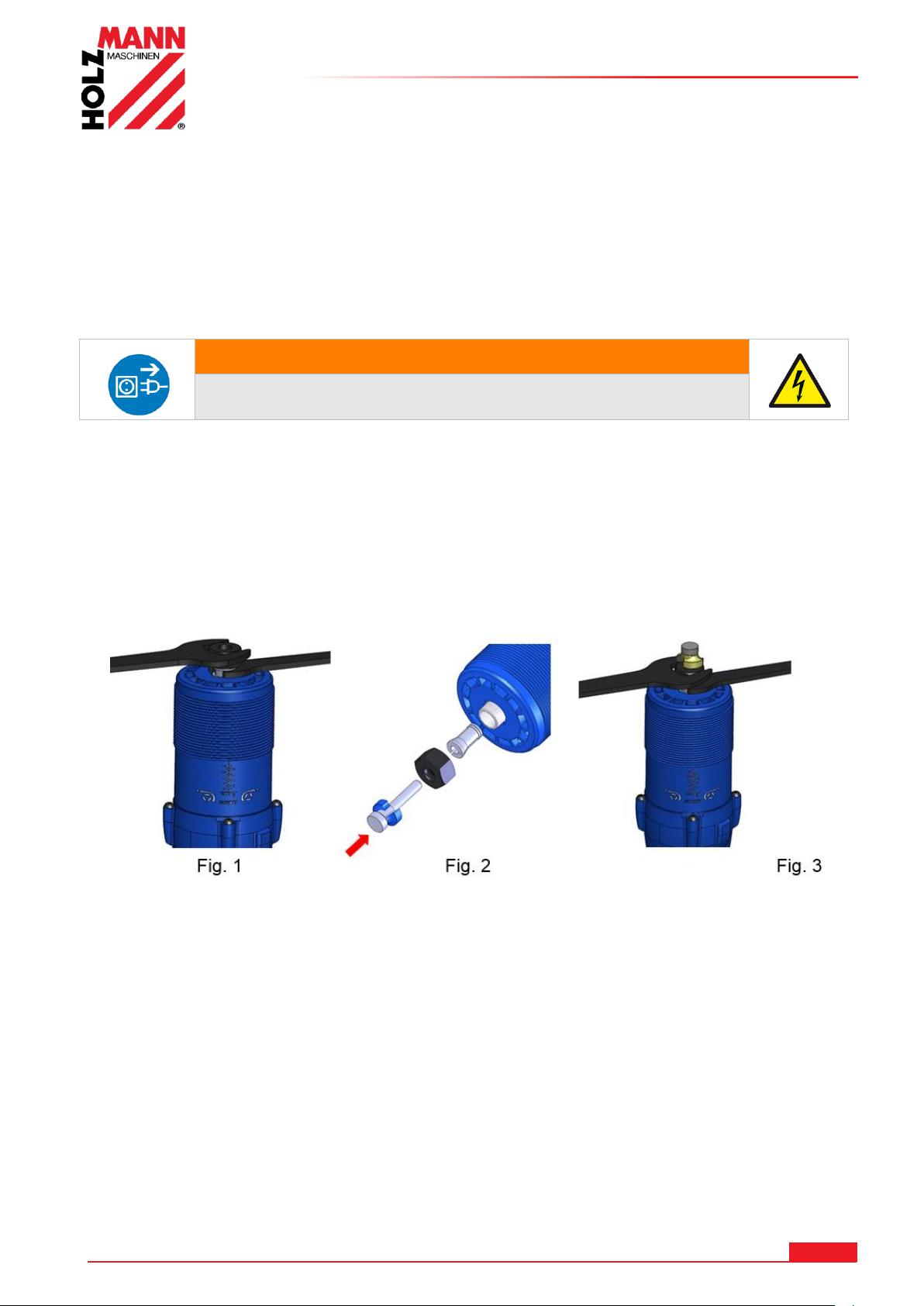

6.1.1 Nasazení frézy
Povolte rychloupínání a motor z krytu vytáhněte. Upínací šrouby povolte pomocí plochého
klíče 22 a 13 (Obr. 1).
Frézu nasaďte do kleštiny (6 mm nebo 6.35 mm) a pak společně do frézovací hlavy (Obr. 2).
Používejte pouze vhodné a nepoškozené frézy!
Upínací šrouby opět plochými klíčy 22 a 13 utáhněte. Přitom dejte pozor na přesné usazení
frézy! (Obr. 3)

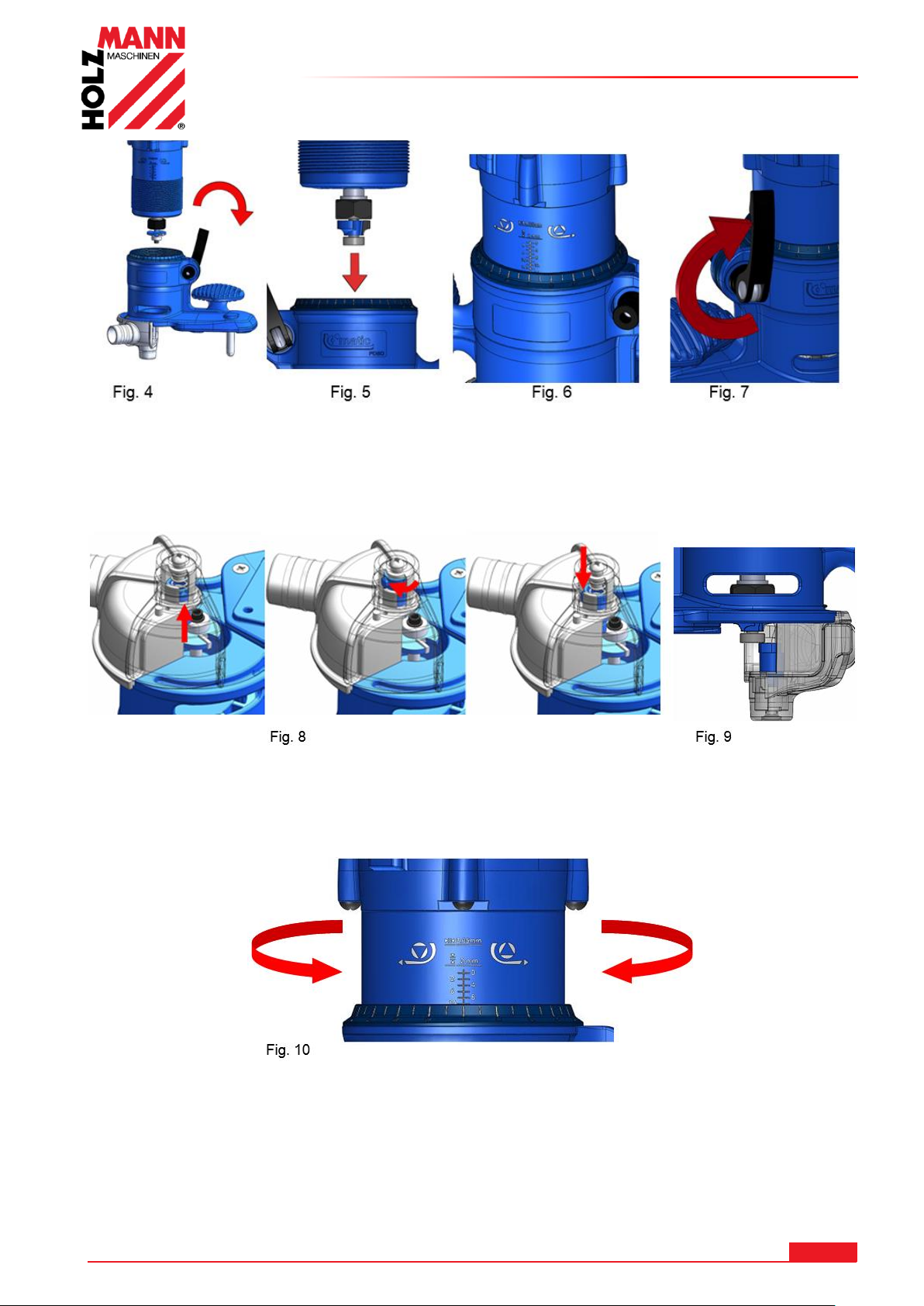

6.1.2 Nasazení motoru
Dejte pozor na otevřený rychlouzávěr (Obr. 4).
Motor nasaďte do krytu a nastavte požadovanou výšku otáčením ustavovacího kroužku (Obr.
5 & 6)
Pozici motoru zajistěte upnutím rychlouzávěru (Obr. 7).
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 11
KAM 65PROSET
Page 12
6.1.3 Nastavení dorazu
Tlačítko zámku vytlačte nahoru a uveďte doraz do požadované polohy. Poté tlačítko zámku
opět uvolněte (Obr. 8 & 9).
6.1.4 Nastavení ořezávací tloušťky
Otáčením ustavovacího kroužku nastavíte ořezávací tloušťku (Obr. 10).
6.1.5 Obsluha
Stiskněte hlavní vypínač.
Stroj držte oběma rukama a opatrně veďte podél frézované hrany.
Tenké a méně přesahující hrany lze opracovat rovněž pomocí ruční čepele (Obr. 11 & 12)

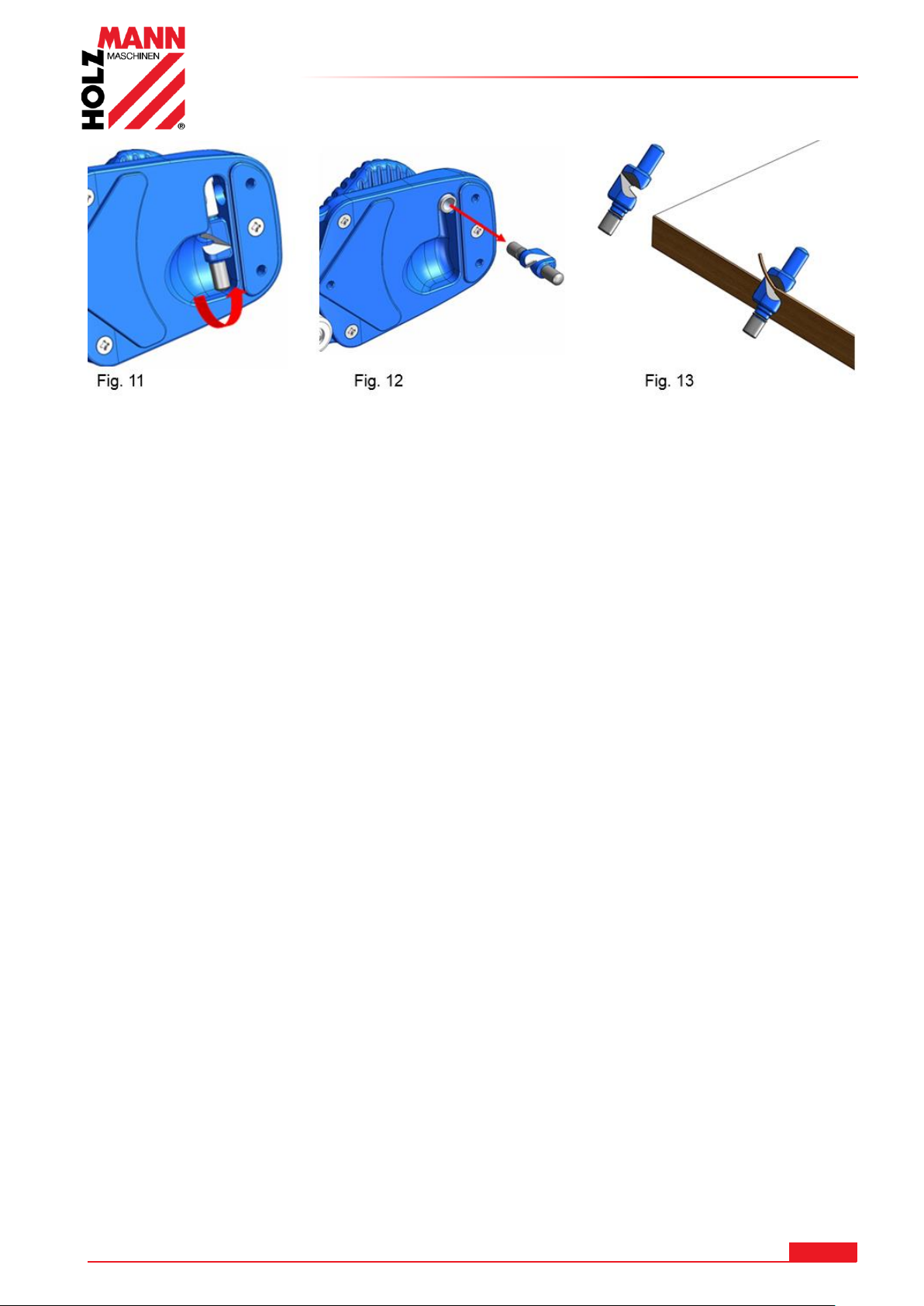

Čepel veďte oběma rukama podél opracovávané hrany (Obr. 13). Přitom použijte rukavice,
protože hrozí řezné poranění!
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 12
KAM 65PROSET
Page 13

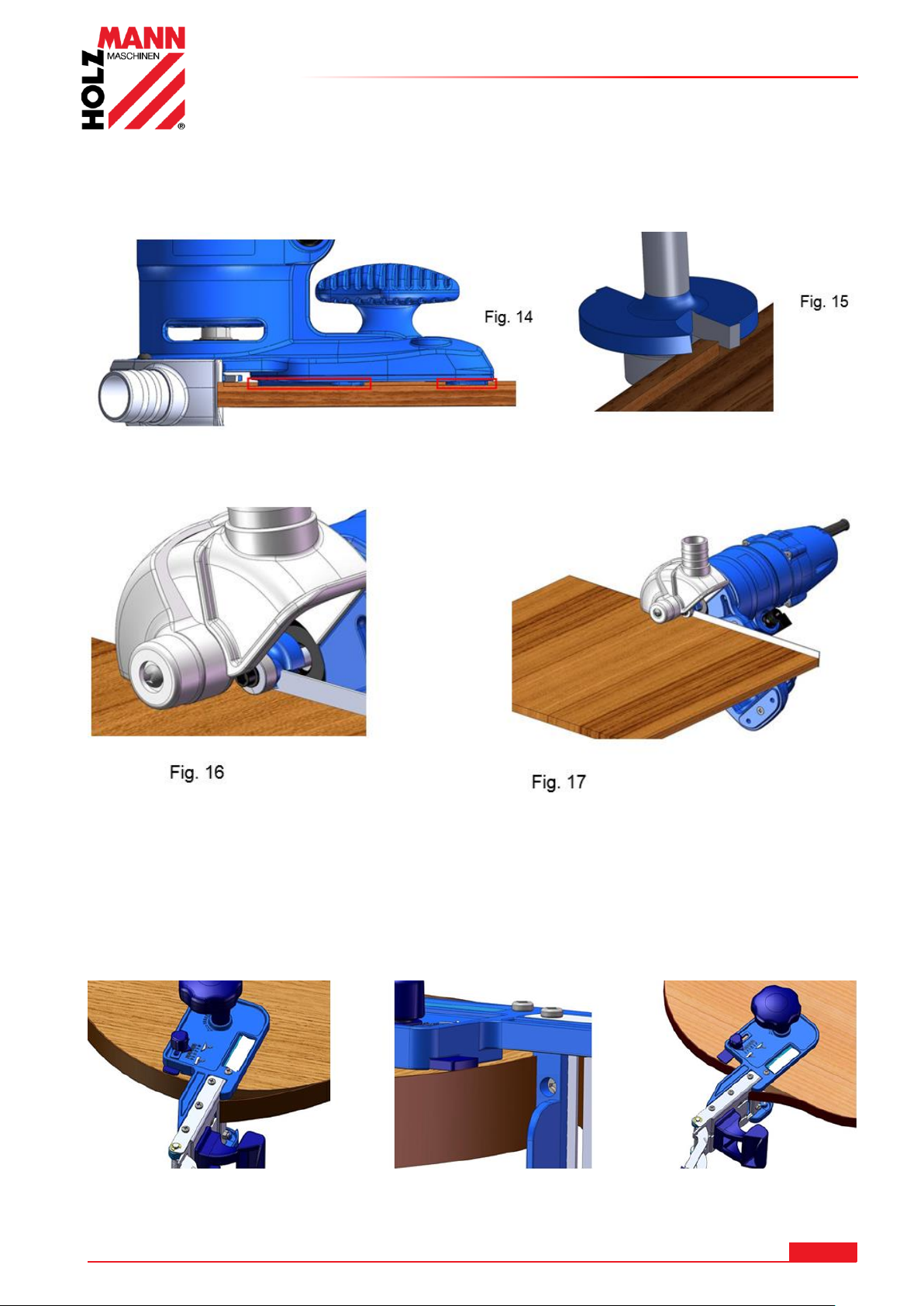

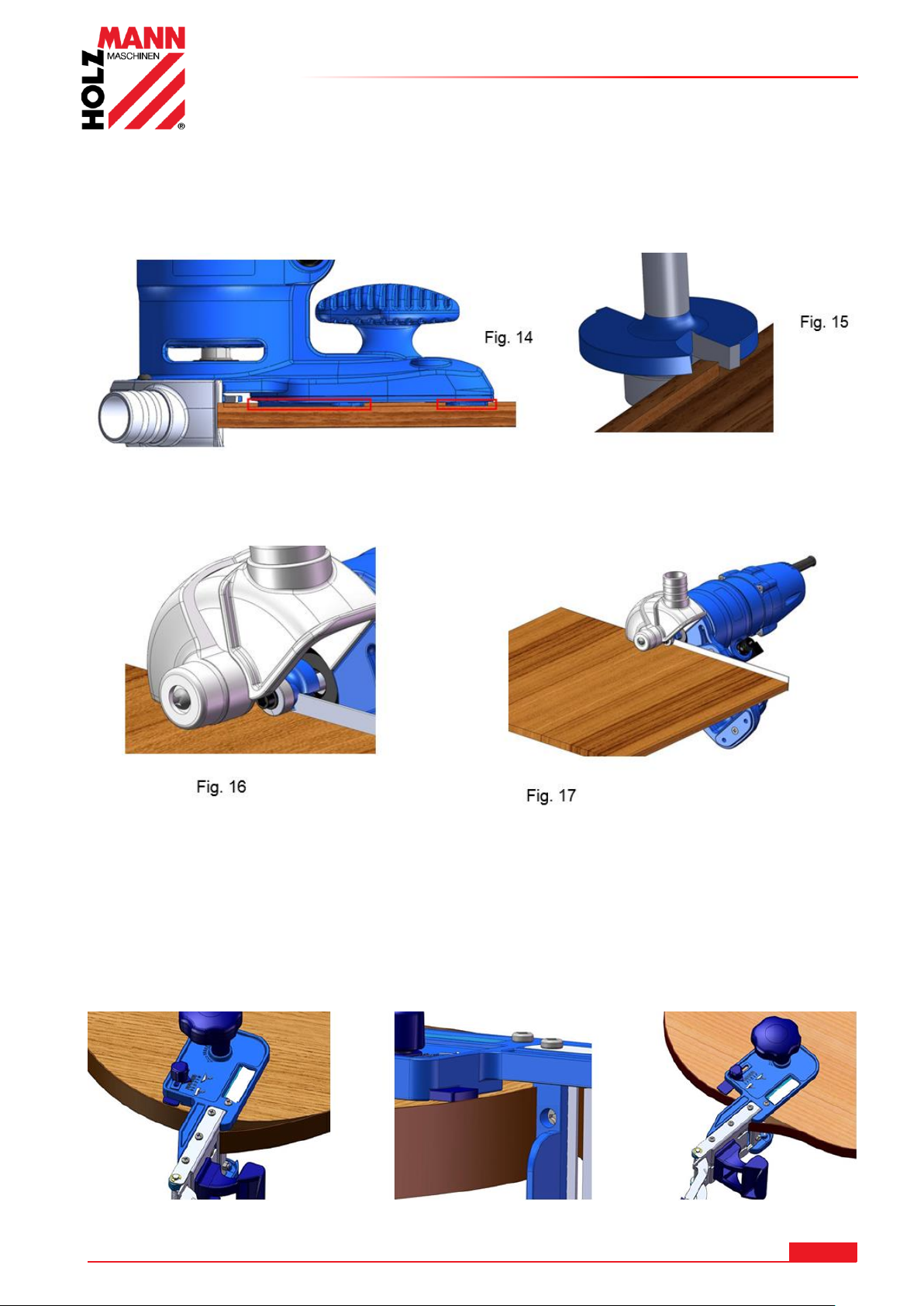

6.1.6 Vertikální frézování
Při vertikálním frézování je nutné dávat pozor na to, aby vodící deska doléhala rovně
na opracovávaný obrobek (Obr. 14).
Max. tloušťka: 2 mm a max. výška 6 mm (Obr. 15)
6.1.7 Horizontální frézování
Frézku s příslušně nastaveným dorazem veďte podél opracovávané hrany (Obr. 16 & 17)
6.2 Kapovačka hran
6.2.1 Nekonečný řez
Pro dosažení přesného řezu umístěte doraz na začátek hranovací pásky.
Ustavovací doraz umístěte na horní hranu hranovací pásky a nastavte správný úhel pro řez.
Přesahující hranovací materiál protáhněte otvorem na čepeli, pevně držte a odřízněte.
Následně hranu ručně přilepte.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 13
KAM 65PROSET
Page 14
6.2.2 Konečný řez
Pro konečné řezy odklopte doraz nahoru a přiložte kapovačku hran na obrobek.
Přesahující hranovací materiál protáhněte otvorem na čepeli, pevně držte a odřízněte.
6.3 Vakuová přísavná sada
DŮLEŽITÉ POKYNY K OBSLUZE:
Přísavná síla je závislá od rovnosti, hladkosti a čistoty povrchu obrobku.
Používejte pouze na rovných a nepoškozených plochách.
Vždy dbejte pokynů v návodu na obsluhu používaného nástroje.
Vždy dbejte na pevné usazení obrobku! Nenadále uvolněné obrobky mohou mít za následek
těžká poranění.
Při skladování dávejte pozor na to, aby u vakuových přísavek nedošlo z důvodu špatného
skladování k deformaci.
V případě větších obrobků použijte více vakuových přísavných sad!

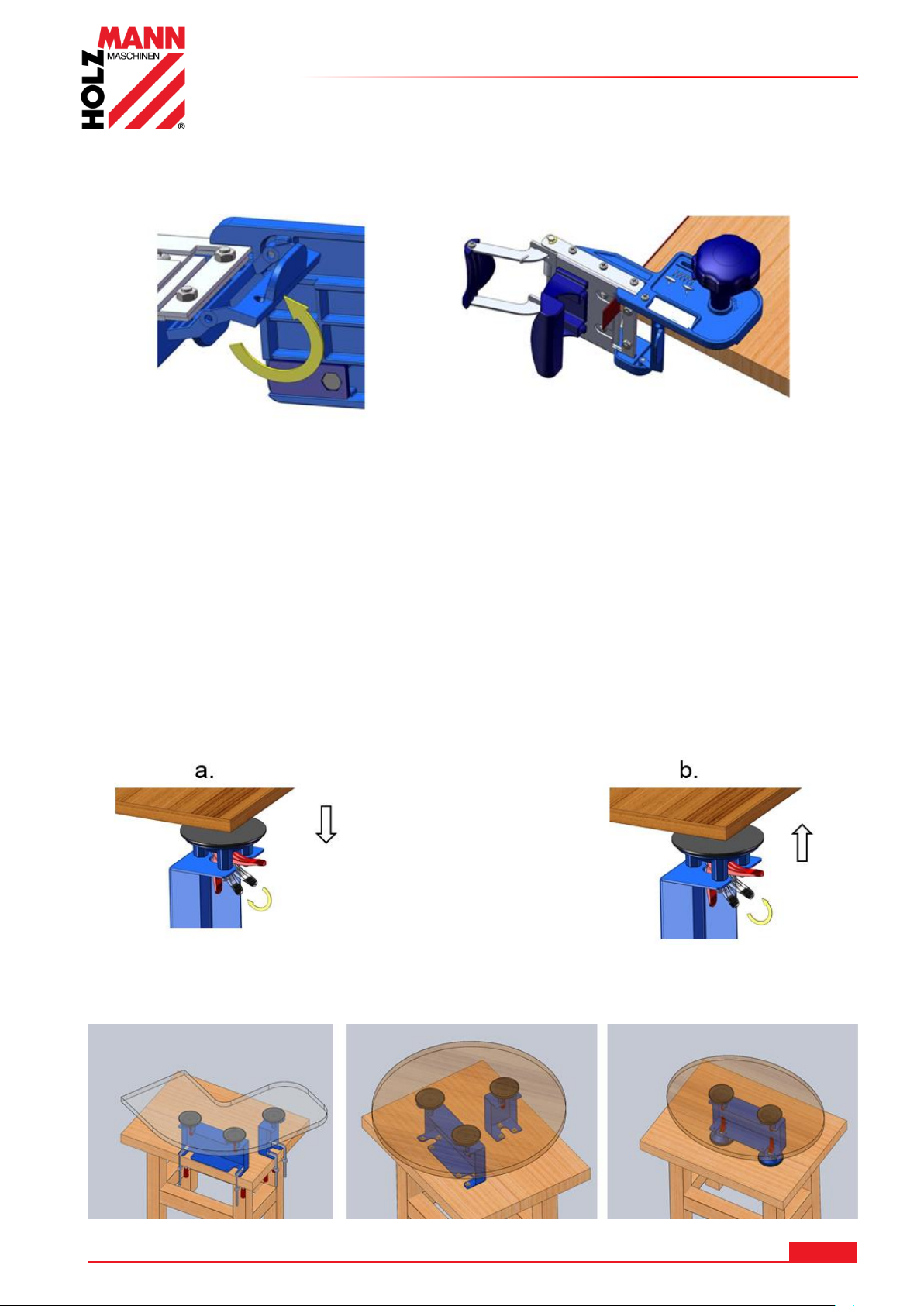

6.3.1 Obsluha
Pro upnutí stlačte upínací páku směrem dolů (a)
Pro uvolnění vytáhněte upínací páku nahoru. (b)

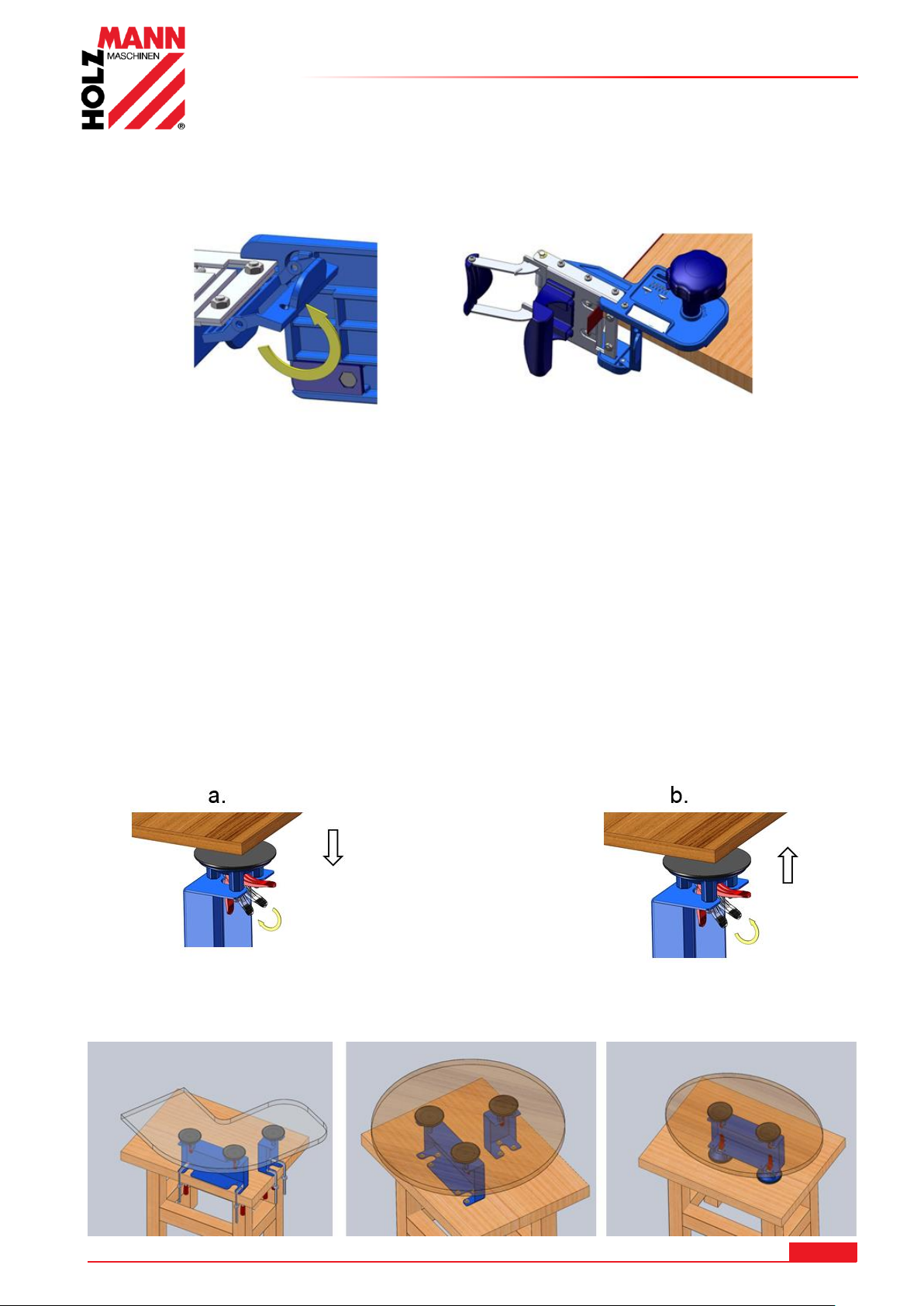

6.3.2 Možnosti upevnění
(1) Pomocí svorek (2) Pomocí šroubů (3) Pomocí vakuových přísavek
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 14
KAM 65PROSET
Page 15
7 ÚDRŽBA
POZ O R
Před čištěním a údržbou stroj vypněte a odpojte od
sítě!
Tím zabráníte škodám a zraněním od nežádoucího
spuštění stroje!
PO K Y N
Pouze pravidelně udržovaný stroj může být uspokojivě provozován.
Nedostatečná údržba a péče o stroj mohou mít za následek nehody a zranění.
Náročné opravy vyžadující odborné znalosti svěřte autorizovanému servisu.
Nevhodný zásah může poškodit stroj a ohrozit Vaši bezpečnost.
PO K Y N
Použití čistících prostředků jako rozpouštědel, agresivních chemikálií
nebo abrasivních prostředků má za následek poškození stroje!
Platí: Při čištění používejte vodu a v případě nutnosti jemné čističe!
Stroj je nenáročný na údržbu a pouze několik málo dílů vyžaduje z hlediska údržby pozornost
obsluhy.
Poruchy nebo závady, které mohou ovlivnit bezpečnost, nechte okamžitě odstranit.
Pravidelně kontrolujte, zda-li jsou výstražné a bezpečnostní štítky a samolepy na stroji
v bezvadném a čitelném stavu.
Před každým použitím stroje zkontrolujte bezvadný stav bezpečnostních prvků!
7.1 Čištění
Po každém použití musí být stroj a jeho součásti řádně očištěny.
Udržujte ochranné bezpečnostní prvky stroje, vzduchové kanálky a kryt motoru tak čisté,
jak je to jen možné. Přístroj otírejte čistým hadříkem nebo použijte vzduchovou pistoli při
nastaveném nižším tlaku.
Doporučujeme přístroj čistit ihned po každém použití.
Přístroj čistěte pravidelně vlhkým hadříkem za použití mazlavého mýdla.
Dávejte pozor, aby se při čištění nedostala žádná voda do vnitřních částí přístroje.
7.2 Skladování
Stroj skladujte na suchém místě v kufru a mimo dosah dětí.
KAM 65PROSET
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 15
Page 16

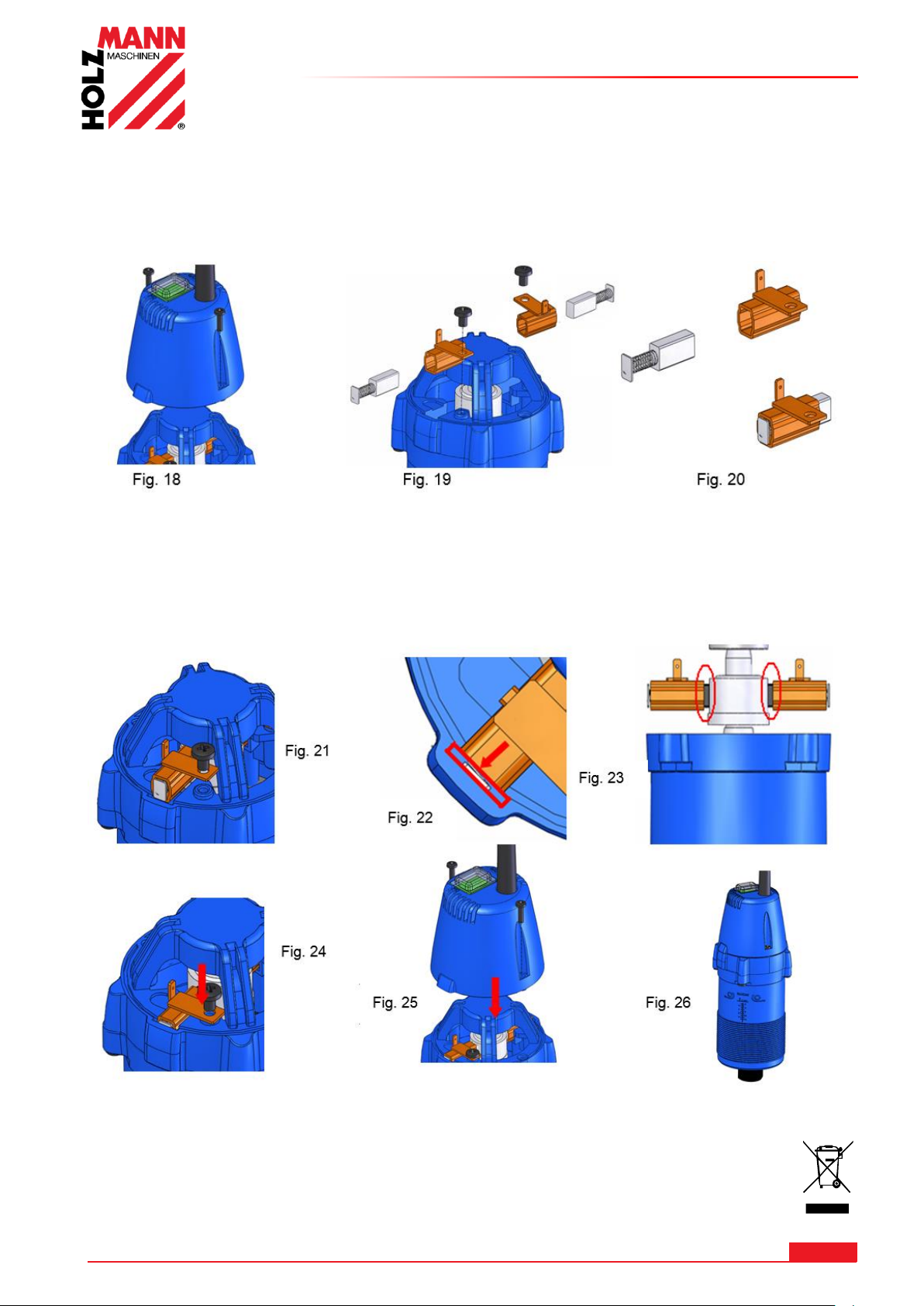

7.3 Výměna uhlíkových kartáčků

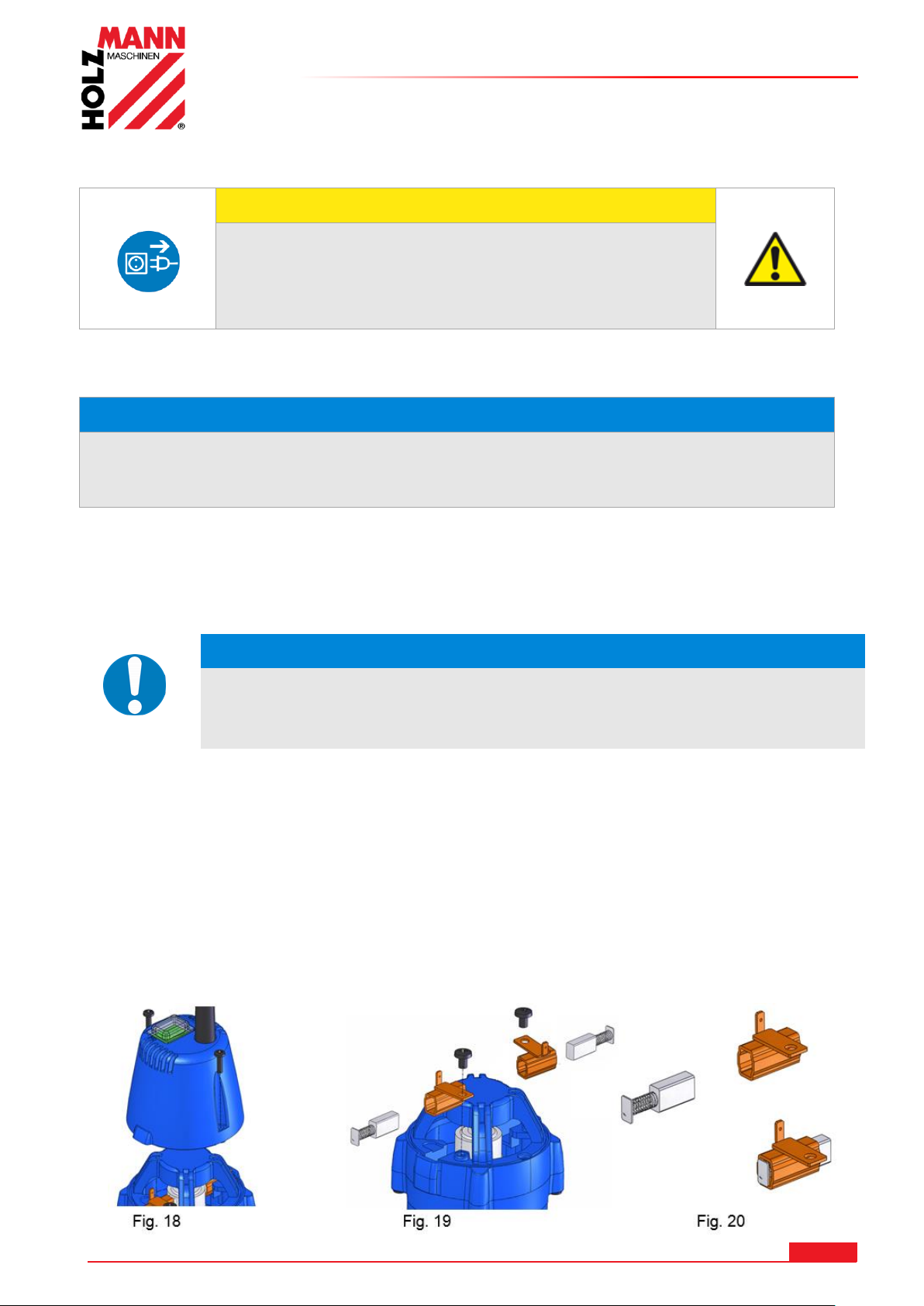

Pokud jsou uhlíkové kartáčky opotřebené, musí být následujícím způsobem vyměněny.
Šrouby krytu vyšroubujte a kryt sejměte (Obr. 18)
Povolte šrouby držáků a opotřebované uhlíkové kartáčky vyndejte (Obr. 19)
Nasaďte nové uhlíkové kartáčky do držáku (Obr. 20)

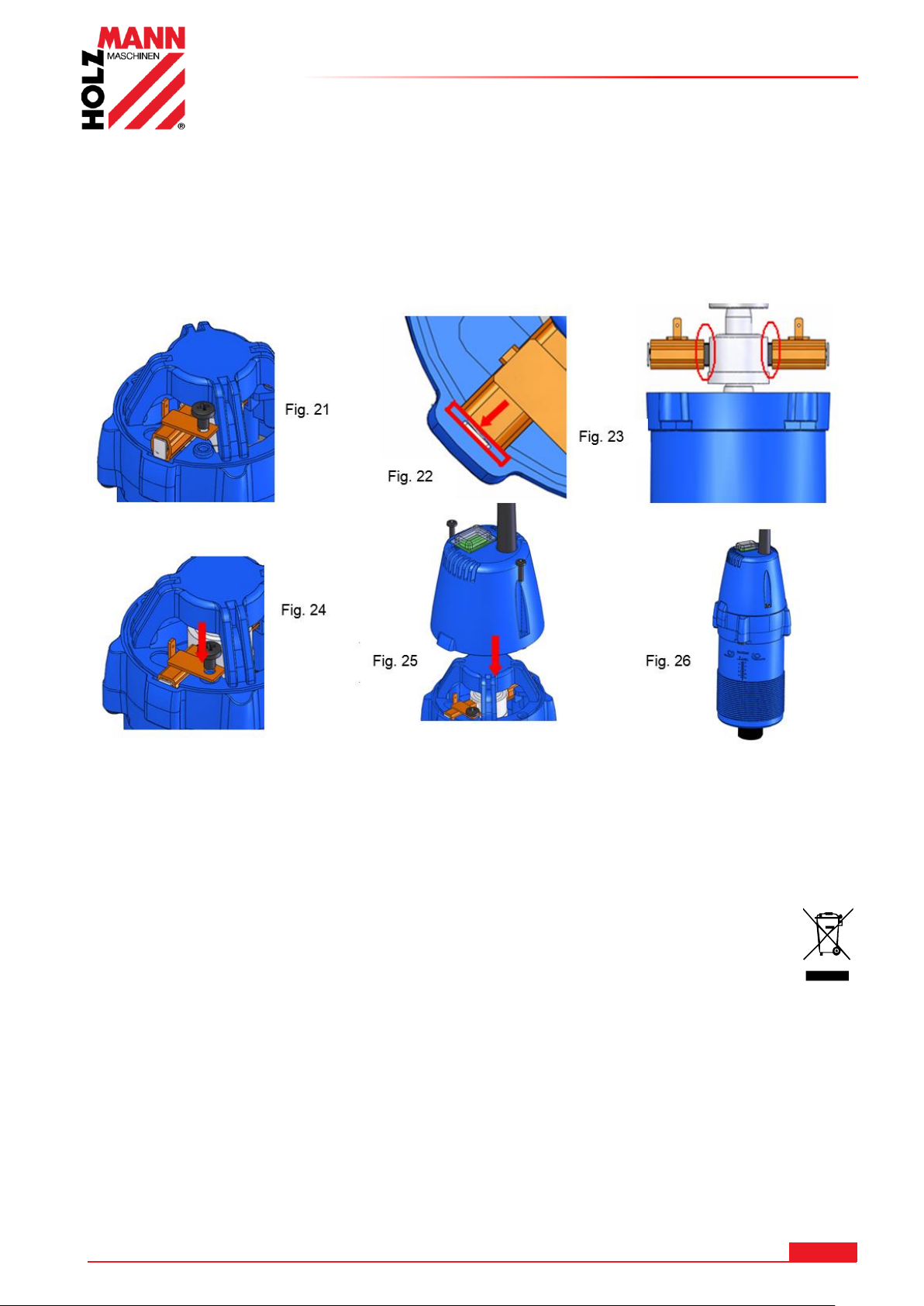

Držáky s novými uhlíkovými kartáčky nainstalujte (Obr. 21).
Dejte pozor na správné usazení držáků (Obr. 22)
Uhlíkové kartáčky se musejí dotýkat motoru (Obr. 23)
Držáky uhlíkových kartáčků opět pomocí šroubů upevněte (Obr. 24).
Kryt motoru upevněte pomocí šroubů (Obr. 25, Obr. 26)
Po výměně frézovací hlavou ručně otočte a zkontrolujte, že jsou uhlíkové kartáčky pevně
usazeny.
7.4 Likvidace
Váš stroj nevyhazujte do komunálního odpadu. Kontaktujte místní orgány pro získání
informací o správné likvidaci a dostupných možnostech likvidace odpadu. Pokud si
u vašeho obchodníka zakoupíte nový nebo podobný stroj, je tento povinen starý stroj
od vás bezplatně převzít k odborné li-kvidaci.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 16
KAM 65PROSET
Page 17
8 PREFACE (EN)
HOLZMANN MASCHINEN GmbH
4170 Haslach, Marktplatz 4
AUSTRIA
Tel +43 7289 71562 - 0
Fax +43 7289 71562 – 4
Dear Customer!
This manual contains information and important instructions for the installation and correct use of
the accessory set for KAM 65 KAM 65PROSET.
Following the usual commercial name of the device (see cover) is substituted in this manual with
the name "machine".
This manual is part of the product and shall not be stored separately from the product. Save it for
later reference and if you let other people use the product, add this instruction manual to the
product.
Please read and obey the security instructions!
Before first use read this manual carefully. It eases the correct use of the product and
prevents misunderstanding and damages of product and the user’s health.
Due to constant advancements in product design, construction pictures and content may diverse
slightly. However, if you discover any errors, inform us please.
Technical specifications are subject to changes!
Please check the product contents immediately after receipt for any eventual transport
damage or missing parts.
Claims from transport damage or missing parts must be placed immediately after initial
product receipt and unpacking before putting the product into operation.
Please understand that later claims cannot be accepted anymore.
Copyright
© 2016
This document is protected by international copyright law. Any unauthorized duplication,
translation or use of pictures, illustrations or text of this manual will be pursued by law.
Court of jurisdiction is the Landesgericht Linz or the competent court for 4170 Haslach, Austria!
Customer service contact
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 17
KAM 65PROSET
Page 18
9 SAFETY
humidity
max. 70%
temperature
+5°С to +40°С (+41°F to +104°F)
9.1 Intended Use
The machine must only be used for its intended purpose! Any other use is deemed to be a case of
misuse.
To use the machine properly you must also observe and follow all safety regulations, the
assembly instructions, operating and maintenance instructions lay down in this manual.
All people who use and service the machine have to be acquainted with this manual and must be
informed about the machine's potential hazards.
It is also imperative to observe the accident prevention regulations in force in your area.
The same applies for the general rules of occupational health and safety.
The machine is used for:
For finishing edges made of wood, wood-like materials and plastic.
Any manipulation of the machine or its parts is a misuse, in this case HOLZMANN-
MASCHINEN and its sales partners cannot be made liable for ANY direct or indirect
damage.
Ambient conditions
The machine may be operated:
The machine shall not be operated in areas exposed to increased fire or explosion hazard.
Prohibited use:
The operation of the machine outside the stated technical limits described in this
manual is forbidden.
The operation of the machine without provided protective devices is prohibited.
Any manipulation of the machine and parts is forbidden.
The use of the machine not according with the required dimensions is forbidden.
The use of the machine not being suitable for the use of the machine and not being
certified is forbidden.
The unattended operation on the machine during the working process is forbidden!
It is not allowed to leave the immediate work area during the work is being
performed.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 18
KAM 65PROSET
Page 19
9.2 Security instructions
Keep handles and your work area dry and tidy! An untidy work area may
cause accidents. Avoid slippery floor.
Make sure the work area is lighted sufficiently!
Do not overload the machine!
Work only in a well ventilated area!
Avoid abnormal working postures! Make sure you stand squarely and keep
balance at all times.
Always stay focused when working. Reduce distortion sources in your
working environment. The operation of the machine when being tired, as
well as under the influence of alcohol, drugs or concentration influencing
medicaments is forbidden
Only one person shall operate the machine.
The machine must be operated only by trained persons (knowledge and
understanding of this manual), which have no limitations of motor skills
compared with conventional workers.
Do not allow other people, particularly children, to touch the machine or
the cable. Keep them away from your work area.
Make sure there is nobody present in the dangerous area. The minimum
safety distance is 2m
Use personal safety equipment: safety goggles, safety shoes S1, work
wear, safety gloves (EN 388, class 3111) dust mask when working with or
on the machine.
Do not wear loose clothing or jewelry as they might be caught and cause
severe accidents!
Wear a hair net if you have long hair.
Loose objects can become entangled and cause serious injuries!
Never leave the machine running unattended! Before leaving the working
area switch the machine off and wait until the machine stops.
Always disconnect the machine prior to any actions performed at the
machine.
Avoid unintentional starting
Do not use the machine with damaged switch
Missing or non-readable security stickers have to be replaced immediately!
The locally applicable laws and regulations may specify the minimum age of the operator
and limit the use of this machine!
To avoid malfunction, machine defects and injuries, read the following security instructions!
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 19
KAM 65PROSET
Page 20
The plug of an electrical tool must strictly correspond to the socket. Do
not use any adapters together with earthed electric tools
Each time you work with an electrically operated machine, caution is
advised! There is a risk of electric shock, fire, cutting injury;
Protect the machine from dampness (causing a short circuit)
When working with the machine outdoors, use extension cables suitable
for outdoor use
Use power tools and machines never in the vicinity of flammable liquids
and gases (danger of explosion)
Check the cable regularly for damage
Do not use the cable to carry the machine or to fix the work piece
Protect the cable from heat, oil and sharp edges
Avoid body contact with earthed components
Before starting the machine remove any adjusting tools
Keep cutting tool (optional) sharp and clean
Keep any machine that is not being used out of reach of children
WA R N I NG
It is important to ensure that each machine has remaining risks.
In the execution of all work (even the simplest) greatest attention is
required. A safe working depends on you!
9.3 Remaining risk factors
Even if the machine is used as required it is still impossible to eliminate certain residual risk
factors totally. The following hazards may arise in connection with the machine´s construction
and design:
Risk of injury to the hands / fingers by the rotating cutting tools during operation.
Risk of injury due to sharp edges of the workpiece.
Risk of injury: hair and loose clothing, etc. can be captured and wound up! Safety
regulations must be observed with regard to clothing.
Risk of injury due to contacting with live electrical components.
Risk on injury due to inhale harmful emissions
Risk of injury to the eye by flying debris, even with safety goggles.
These risk factors can be minimized through obeying all security and operation instructions,
proper machine maintenance, proficient and appropriate operation by persons with technical
knowledge and experience.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 20
KAM 65PROSET
Page 21
10 OPERATION
WA R N I NG
Perform all machine settings with the machine being
disconnected from the power supply!
Device to be operated in a perfect state only. Inspect the device visually every time it is to be
used. Check in particular the safety equipment, electrical controls, electric cables and screwed
connection for damage and if tightened properly. Replace any damaged parts before operating the
device.
10.1 Edge router
10.1.1 Installation of router bit/cutter
First remove the motor from the trimmer. Select the adequate router/cutter for trimming.
Use 22mm and 13mm wrench to release the hex nut (Fig 1). Based on the selected
router/cutter, choose a suitable collect type (6mm or 6.35mm) and check if the router/cutter
is clean then assemble the router/cutter with the direction of arrow (Fig. 2). And confirm the
inserting parts have no blemish. Make sure the router/cutter is nicely placed into collect type.
If router is not properly installed might cause possible danger on router loosen or unsteady.
To prevent collect type deformed, do not tight the hex nut when router is not inserted.
Use 22mm and 13mm wrenches to tighten the hex nut, and make sure the router/cutter is
locked firmly. (Fig. 3)
10.1.2 Installation of motor
When the router bit/cutter is installed, loosen and rotate the quick release in arrow direction
(Fig. 4). Install Motor into machine housing and adjust to desired height. (Fig. 5&6) Rotate
the quick release in arrow direction (Fig.7) to lock the motor and calibration.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 21
KAM 65PROSET
Page 22
10.1.3 Adjustment for rolling stopper pin
Press the pin upwards and rotate the pin as shown in Fig. 8 &9. Once the pin is pushed down
and relocated, the surface on the different sides of the pin can stop the bearing from rotating
with the cutter at the same time.
10.1.4 Calibration for trimming thickness
As shown in (Fig. 10), the motor can be rotated both ways and reached the desired thickness
for trimming. For every degree of 0.05mm, the router/cutter moves 2.0mm.
10.1.5 Operation
Turn on ON-OFF-switch; hold the two knobs with both hands firmly; move along the panel for
edge trimming.
When trimming thin spare edge band, remove the router bit shown in Fig 11&12.，trim the
edge by using two hands to hold up to each side of the router bit (Fig 13). Wear safety
gloves. Warning about cut injuries!
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 22
KAM 65PROSET
Page 23
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 23
KAM 65PROSET
Page 24
The trimmer could change to 5° router bit to perform door edge trimming by following step 1
to 3. Following step 4 to adjust the trimming thickness to trim the door edge. Door edge
trimming maximum height: 2mm and maximum thickness: 6mm.
Placing the trimmer bottom housing on door as red highlighted area. (Fig. 14) Adjust the
trimmer to proper location and 5° router bit align the door edge then start the edge
trimming. (Fig. 15)
10.1.6 Trimming wide spare edge band
To move the trimmer horizontally for trimming when trimming wider spare edge band
(Fig 16 & 17)
10.2 Edge cutter
10.2.1 End to end cutting
Use the fixing board to adjust the cutting length. To have a more precise cut, align the
correction block by the starting point of the edge band.
Place the fixing board against top edge band to set up the correct angle for cutting.
Insert the extra portion of the tape through the entrance of the blade, align the correction
block, hold that extra portion firmly, press the handle of the cutter to cut the tape, then use
the heat gun to reheat the glue, and press the tape to the work piece for banding
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 24
KAM 65PROSET
Page 25
10.2.2 End cutting
For straight edge cuts, flip the correction block against the edge surface, insert the spare
edge band through the cutting gap, aligned properly and grasp on the cutter.
The hold knob can be adjust to fit personal operation preferences.
10.3 Vacuum clamp set
IMPORTANT NOTE DURING OPERATION:
The suction force and the suction period of time might be affected by the smoothness and the
flatness of the board as well as the dust on it.
Only used on flat and with no defect surface.
Always keep operation manual together with the tools.
Always pay attention and precaution to the potential of losing suction which may result
danger circumstance.
During storage, make sure no item which may cause deformation to the suction device exits
or interferes to vacuum clamps
Before operation, make sure the workpiece is stationed stably.
With bigger panel, multiple vacuum Kits are required for stable operation and to avoid falling
of work piece due to loss of suction.
10.3.1 Operation
Press wrench of the vacuum clamp perpendicular to the surface of workpiece for suction. (a)
Release suction by pushing the wrench horizontally to the surface of the workpiece. (b)
10.3.2 Fixing way for vacuum kit
(1) Fix with C clamp. (2) Fix with screw. (3) Fix with vacuum suckers.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 25
KAM 65PROSET
Page 26
11 MAINTENANCE
AT T E NT I ON
Perform all maintenance machine settings with the
machine being disconnected from the power supply!
Serious injury due to unintentional or automatic
activation of the machine!
NO T I CE
Clean your machine regularly after every usage – it prolongs the machines lifespan and is a
pre-requisite for a safe working environment.
Repair jobs shall be performed by respectively trained professionals only!
NO T E
The use of solvents, harsh chemicals or abrasive cleaners leads to
damage to the machine!
Therefore: When cleaning water and mild detergent if necessary use.
The machine does not require extensive maintenance. If malfunctions and defects occur, let it be
serviced by trained persons only.
Check regularly the condition of the security stickers. Replace them if required.
Check regularly the condition of the machine.
11.1 Cleaning
Keep the safety devices, air vents and the motor housing dust and dirt as possible. Wipe the
equipment with a clean cloth or blow it with compressed air at low pressure.
We recommend that you clean the device immediately after each use.
Clean the appliance regularly with a damp cloth and some soft soap.
Ensure that no water can seep into the device.
11.2 Replace the carbon brush
When the carbon brush is worn out loosen the upper housing screw when replacing(Fig 18)
Take the carbon brush out after releasing the screws(Fig 19)
Install the new carbon brush on the carbon brush base (Fig 20)
KAM 65PROSET
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 26
Page 27
Put the carbon brush base (with carbon brush) into the middle housing of motor (Fig. 21).
Make sure the steel plate on one end of carbon brush withstand to the groove of middle
housing (Fig. 22)
Make sure the carbon brush touch the motor rotor (Fig. 23)
Fasten the carbon brush at the middle housing fix hole with screw (Fig. 24).
Finally tighten the motor upper housing with screws (Fig. 25, Fig. 26)
After completing the carbon brush replacement, turn the router bit tip and check the resistant of
the carbon brush to make sure it’s properly installed.
11.3 Storage
Keep the machine clean and tidy in a place not reachable for children
11.4 Disposal
Do not dispose the machine in residual waste. Contact your local authorities for
information regarding the available disposal options. When you buy at your local dealer
for a replacement unit, the latter is obliged to exchange your old.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 27
KAM 65PROSET
Page 28
13 NÁHRADNÍ DÍLY / SPARE PARTS
UP O Z OR N Ě NÍ
Použití jiných než originálních náhradních dílů má za následek ztrátu záruky!
Platí: Při výměně komponent/dílů používejte pouze originální náhradní díly.
IM P O RT A N T
The installation of other than original spare parts voids the warranty!
So you always have to use original spare parts
13.1 Objednávky náhradních dílů / spare parts order
Použitím originálních dílů od společnosti Holzmann používáte díly, které spolu dokonale sedí a
jejich montáž je časově méně náročná. Originální náhradní díly jsou zárukou delší životnosti
stroje.
Při objednávání dílů použijte servisní formulář, který najdete na konci tohoto návodu na
obsluhu. Vždy uvádějte typ stroje, číslo náhradního dílu a jeho název. Aby se předešlo
neshodám, doporučujeme společně s objednávkou zaslat i kopii výkresu rozpadu náhradních
dílů, na kterém Vámi požadované díly označíte.
Adresu pro objednání dílů naleznete v kontaktech na zákaznický servis.
With original HOLZMANN spare parts you use parts that are attuned to each other shorten the installation
time and elongate your products lifespan.
When you place a spare parts order please use the service formular you can find in the last chapter of
this manual. Always take a note of the machine type, spare parts number and partname. We recommend
to copy the spare parts diagram and mark the spare part you need.
You find the order address in the preface of this operation manual.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 28
KAM 65PROSET
Page 29
13.2 Rozpadový výkres / explosion drawing

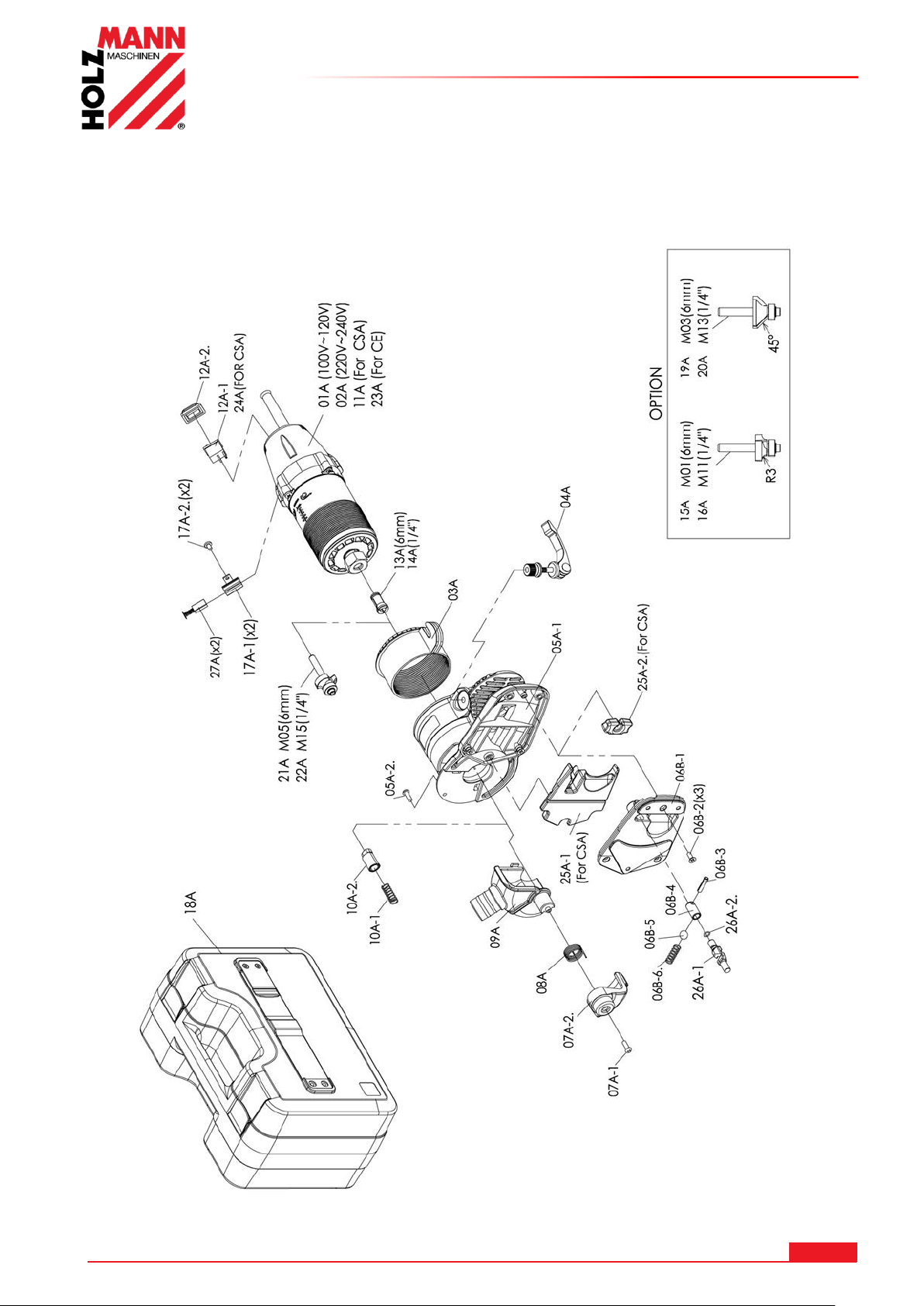

13.2.1 Hranová frézka / edge router
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 29
KAM 65PROSET
Page 30
No.
Description
Qty
No.
Description
Qty
01A
MOTOR(100V-120V)
1
12A-1
SWITCH
1
02A
MOTOR(200V-240V)
1
12A-2
SWITCH COVER
1
03A
SCALE PANEL
1
13A
M00 (COLLECT TYPE)-6mm
1
04A
QUICK RELEASE-M6x48
1
14A
M10 (COLLECT TYPE)-1/4"
1
05A
MAIN BODY SET
1
15A
M01 (R ROUTER BIT) -6mm
1
05A-1
MAIN BODY
1
16A
M11 (R ROUTER BIT)-1/4"
1
05A-2
SELF TAPPING SCREW
1
17A
CARBON BRUSH SET
1
06B
BASE PLATE SET
1
17A-1
CARBON BRUSH SEAT
2
06B-1
BASE PLATE
1
17A-2
TAP SCREW
2
06B-2
FLAT HEAD SCREW M 4 X 10 L
3
18A
TOOL BOX
1
06B-3
SPRING 4 X 20 L
1
19A
M03 (45° CHAMFERNG ROUTER)-6mm
1
06B-4
CASING COLLAR
1
20A
M13 (45° CHAMFERING ROUTER) -1/4"
1
06B-5
BALL BEARING
1
21A
M05 (R2 CHAMFERING ROUTER) -6mm
1
06B-6
LOCATING SPRING
1
22A
M15 (CHAMFERING) -1/4"
1
07A
SAFETY COVER SET
1
23A
MOTOR
1
07A-1
SELF TAPPING SCREW
1
24A
SWITCH CSA
1
07A-2
SAFETY COVER
1
25A
LEAD SET
1
08A
SPRIAL SPRING
1
25A-1
LEAD
1
09A
VACUUM COVER
1
25A-2
BACK LEAD
1
10A
ROLLING STOPPER PIN SET
1
26A
ROUTER BIT SET
1
10A-1
SPRING
1
26A-1
ROUTER BIT
1
10A-2
ROLING STOPPER PIN
1
26A-2
O –RING
1
11A
MOTOR-CSA
1
27A
CARBON BRUSH
2
12A
SWITCH SET
1
1
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 30
KAM 65PROSET
Page 31

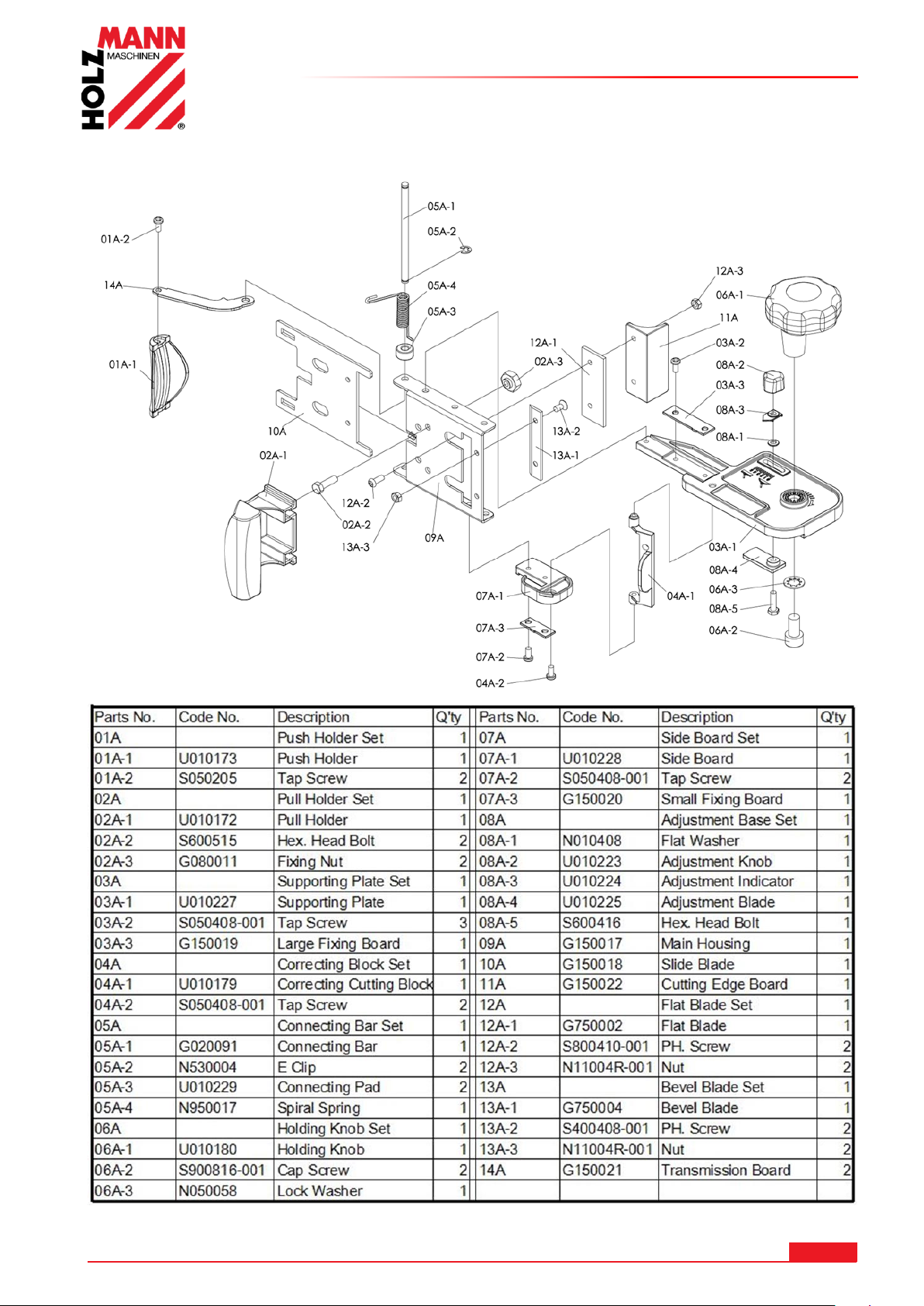

13.2.2 Kapovačka hran / edge cutter
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 31
KAM 65PROSET
Page 32

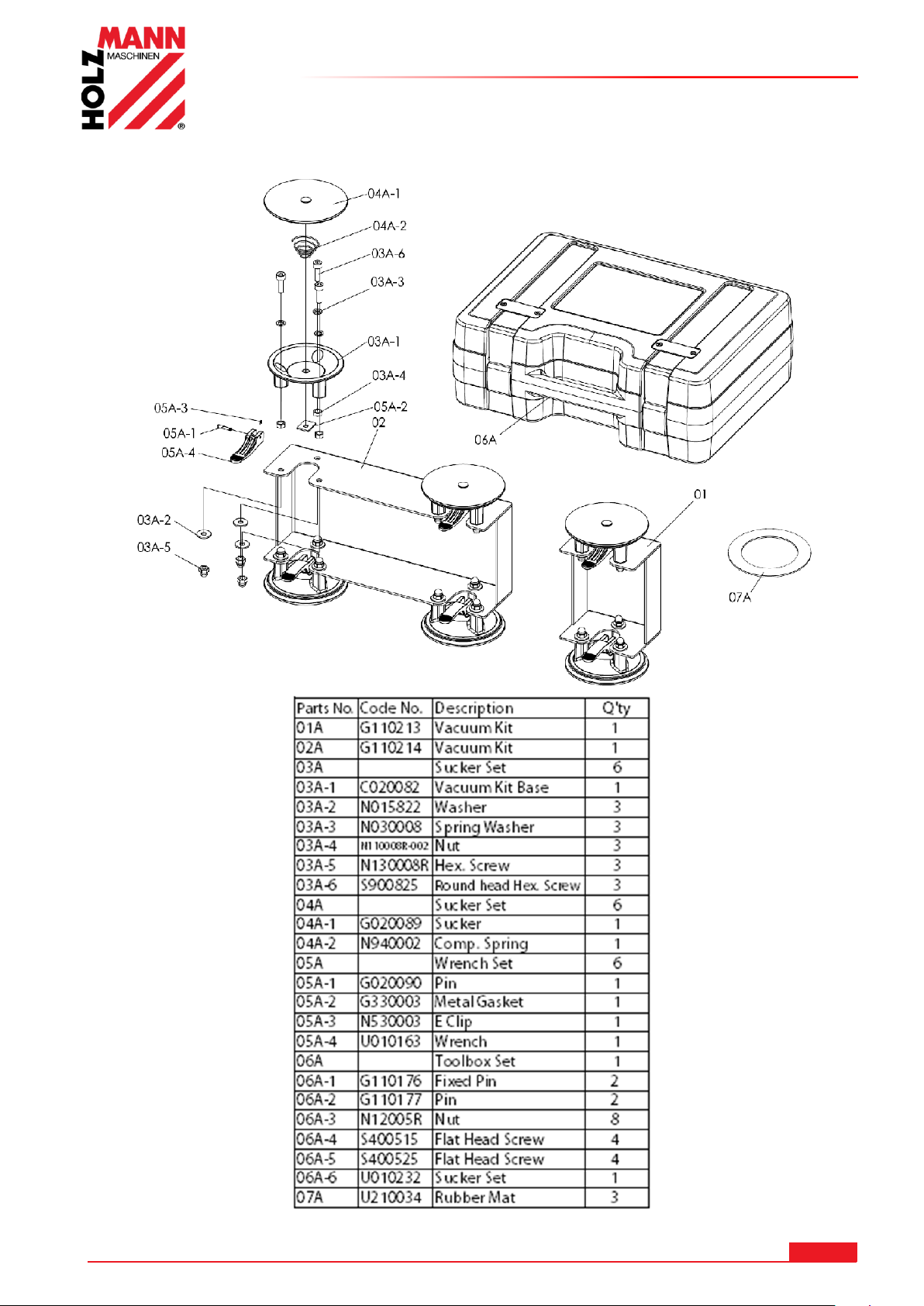

13.2.3 Vakuová přísavná sada / vacuum clamp set
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 32
KAM 65PROSET
Page 33
14 PROHLÁŠENÍ O SHODĚ/CE-CERTIFICATE OF CONFORMITY
D o v o z c e / D i s t r i b u t o r
HOLZMANN MASCHINEN®
4170 Haslach, Marktplatz 4, AUSTRIA
Tel.: +43/7289/71562-0; Fax.: +43/7289/71562-4
www.holzmann-maschinen.at
Název / name
PŘÍSLUŠENSTVÍ PRO KAM 65PRO / ACCESSORY SET FOR KAM 65PRO
Typ / model
KAM 65PROSET
Směrnice ES / EC-directives
▪ 2006/42/EG; ▪ 2006/95/EG; ▪ 2004/108/EG
Použité normy / applicable Standards
▪ EN 60745-1:2009+A11:2010; ▪ 60745-2-17:2010; ▪ EN ISO 3744:2010;▪ EN 55014-1:2006+A1+A2;
▪ EN 55014-2:1997+A1+A2; ▪ EN 61000-3-2:2006+A1+A2; EN 61000-3-3:2008
Klaus Schörgenhuber
Jednatel / Director
Tímto prohlašujeme, že výše uvedený model stroje splňuje bezpečnostní a zdravotní požadavky směrnic ES. Toto prohlášení ztrácí
svou platnost, pokud by došlo ke změnám nebo úpravám stro-je, které námi nebyly odsouhlaseny.
Hereby we declare that the above mentioned machines meet the essential safety and health requirements of the above stated EC
directives. Any manipulation or change of the machine not being explicitly authorized by us in advance renders this document null
and void.
Technická dokumentace
HOLZMANN-MASCHINEN GmbH
4170 Haslach, Marktplatz 4
Haslach, 26.04.2016
Místo / Datum place/date
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 33
KAM 65PROSET
Page 34
15 ZÁRUČNÍ PODMÍNKY
(Stav k 26.04.2016)
Záruční požadavky kupujícího vyplývající z kupní smlouvy a uplatněné u prodejce (obchodní zastoupení
firmy Holzmann) stejně jako práva vyplývající z legislativy příslušné země zůstávají tímto prohlášením
nedotčeny.
Pro tento stroj platí následující záruční podmínky:
A) Záruka zahrnuje bezplatné odstranění veškerých vad stroje, za předpokladu splnění podmínek dle bodů
(B-G), které omezují správnou funkci stroje a jsou způsobeny vadou materiálu nebo výrobní vadou.
B) Záruční doba je 12 měsíců, u komerčního použití 6 měsíců od dodání zboží prvnímu kupujícímu.
K reklamaci předložte originální doklad o dodání zboží a kupní doklad v případě vlastního odběru zboží.
C) Pro nahlášení reklamace kontaktujte obchodní zastoupení společnosti HOLZMANN, u kterého jste
výrobek pořídili a předložte následující doklady:
Kupní (prodejní) doklad/nebo doklad o dodávce zboží
Vyplněný Servisní formulář s hlášením vady
Při požadavku na dodání náhradního dílu kopii výkresu náhradních dílů s vyznačením potřebného dílu.
Průběh řešení reklamace a místo plnění určuje společnost HOLZMANN GmbH.
D)
Snadno odstranitelné vady budou odstraněny obchodním zastoupením, u rozsáhlejších vad si
vyhrazujeme právo na odborné posouzení na adrese sidla firmy č. 4170 Haslach, Österreich.
Pokud není v servisní smlouvě explicitně uvedeno jinak, platí, že místem pro vyřízení reklamace je sídlo
společnosti HOLZMANN-MASCHINEN na adrese 4170 Haslach, Österreich.
Tato záruka výrobce nekryje případné náklady na přepravu zboží do sídla firmy
E) Výluky ze záruky:
Na díly, které vykazují známky opotřebení a při vadách stroje, které jsou následkem běžného
opotřebení.
Při nevhodné nebo nedbalé montáži stroje, chybného uvedení do provozu příp. nevhodného připojení
k elektrické síti.
Při nedodržení pokynů pro obsluhu stroje, nevhodném použití, nestandardních podmínkách
prostředí, nevhodných podmínkách pro provoz, nedostatečné údržbě a péči o stroj atd.
Při použití a/nebo zamontování neoriginálních dílů a příslušenství nebo při dodatečných úpravách,
které nejsou schváleny společností HOZMANN.
U zanedbatelných odchylek výrobku od jeho popisu, přičemž tyto nemají vliv na hodnotu nebo
použití stroje pro dané účely.
Při překročení zátěže stroje. Zejména při vadách způsobených přetížením stroje z důvodu jeho
vytížení pro komerční účely, pro které tento stroj nebyl zkonstruován.
V rámci této záruky jsou další nároky kupujícího nad rámec plnění uvedeného v tomto dokumentu
F)
vyloučeny
G) Tyto záruční podmínky přijímá kupující ze svobodné vůle. Tato záruka vylučuje případné prodloužení
záruční doby, a to i na náhradní díly.
.
SERVIS
Po uplynutí záruční doby mohou být opravy realizovány i u neautorizovaných servisních firem. K dispozici je
Vám samozřejmě i nadále servis společnosti HOLZMANN-Maschinen GmbH. V takovém případě uplatněte
Vaše nezávazné poptávky/reklamace s údaji dle bodu C) na náš zákaznický servis nebo nám pošlete
vyplněný přiložený servisní formulář.
Mail: [email protected]
FAX: +43 7289 71562 0
.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 34
KAM 65PROSET
Page 35
16 GUARANTEE TERMS
(applicable from 26.04.2016)
Please consult our troubleshooting section for initial problem solving. Feel free to contact your HOLZMANN reseller or us
for Customer Support!
Warranty claims based on your sales contract with your HOLZMANN retailer, including your statutory rights, shall not be
affected by this guarantee declaration. HOLZMANN-MASCHINEN grants guarantee according to following conditions:
A) The guarantee covers the correction of deficiencies to the tool/product, at no charge, if it can be verified adequately
that the deficiencies were caused by a material or manufacturing fault.
B) The guarantee period lasts 12 months, and is reduced to 6 months for tools in commercial use. The guarantee period
begins from the time the new tool is purchased from the first end user. The starting date is the date on the original
delivery receipt, or the sales receipt in the case of pickup by the customer.
C) Please lodge your guarantee claims to your HOLZMANN reseller you acquired the claimed tool from with following
information:
>> Original Sales receipt and/or delivery receipt
>> Service form (see next page) filed, with a sufficient deficiency report
>> for spare part claims: a copy of the respective exploded drawing with the required spare parts being marked clear and
unmistakable.
D) The Guarantee handling procedure and place of fulfillment is determined according to HOLZMANNs sole discretion in
accordance with the HOLZMANN retail partner. If there is no additional Service contract made including on-site service,
the place of fulfillment is principally the HOLZMANN Service Center in Haslach, Austria.
Transport charges for sending to and from our Service Center are not covered in this guarantee.
E) The Guarantee does not cover:
Wear and tear parts like belts, provided tools etc., except to initial damage which has to be claimed immediately
after receipt and initial check of the product.
Defects in the tool caused by non-compliance with the operating instructions, improper assembly, insufficient
power supply, improper use, abnormal environmental conditions, inappropriate operating conditions, overload or
insufficient servicing or maintenance.
Damages being the causal effect of performed manipulations, changes, additions made to the product.
Defects caused by using accessories, components or spare parts other than original HOLZMANN spare parts.
Slight deviations from the specified quality or slight appearance changes that do not affect functionality or value
of the tool.
Defects resulting from a commercial use of tools that - based on their construction and power output - are not
designed and built to be used within the frame of industrial/commercial continuous load.
F) Claims other than the right to correction of faults in the tool named in these guarantee conditions are not covered by
our guarantee.
G) This guarantee is voluntary. Therefore Services provided under guarantee do not lengthen or renew the guarantee
period for the tool or the replaced part.
SERVICE
After Guarantee and warranty expiration specialist repair shops can perform maintenance and repair jobs. But we are still
at your service as well with spare parts and/or product service. Place your spare part / repair service cost inquiry by filing
the SERVICE form on the following page and send it:
via Mail to [email protected]
or via Fax to: +43 7289 71562 4
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 35
KAM 65PROSET
Page 36
J m é n o / n a m e :
V ý r o b e k / p r o d u c t :
D a t u m n á k u p u / p u r c h a s e d a t e :
Z a k o u p e n o v / p u r c h a s e d f r o m :
E - M a i l / e - m a i l :
D ě k u j e m e z a V a š i s p o l u p r á c i ! / T h a n k y o u f o r y o u r k i n d c o o p e r a t i o n !
KONTAKT / CONTACT:
HOLZMANN MASCHINEN
4170 Haslach, Marktplatz 4 AUSTRIA
Tel : +43 7289 71562 0
Fax: +43 7289 71562 4
[email protected]
17 SLEDOVÁNÍ VÝROBKU
PRODUCT EXPERIENCE FORM
Po dodání nás zajímá Vaše spokojenost s
výrobkem.
We observe the quality of our delivered
products in the frame of a Quality Management
policy.
Při procesu zlepšování výrobků jsme totiž
závislí na Vás a Vašich zkušenostech s prací
se strojem:
Your opinion is essential for further product
development and product choice. Please let us
know about your:
- Potíže, které se vyskytly během provozu
výrobku.
- Impressions and suggestions for
improvement.
- Chybné funkce stroje, které se vyskytly za
určitých provozních podmínek.
- experiences that may be useful for other
users and for product design
- Vaše vlastní zkušenosti z provozu, které
mohou být užitečné i pro ostatní uživatele
stroje.
- Experiences with malfunctions that occur in
specific operation modes
Prosíme Vás o zaznamenání Vašich
zkušeností a zaslání na naši adresu emailem,
faxem nebo poštou:
We would like to ask you to note down your
experiences and observations and send them to
us via FAX, E-Mail or by post:
Moje zkušenosti / My experiences:
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 36
KAM 65PROSET
Page 37
Loading...
