Holzmann KAM50M_230V User guide

Návod k použití

Mobilní olepovačka hran

KAM 50M

Přečtěte si a dodržujte návod a bezpečnostní pokyny!
Technické změny, jakož i chyby tisku vyhrazeny!

Vydání: 2011 – revize 02- ČESKY

PŘEDMLUVA

HOLZMANN MASCHINEN GmbH

A-4170 Haslach, Marktplatz 4

Tel [phone] - 0

Fax [phone] - 6

[e-mail]

Vážený zákazníku!

Tento návod k použití obsahuje důležité informace a pokyny k uvede-
ní do provozu a používání mobilní olepovačky hran KAM50M.

Návod k použití je nedílnou součástí stroje a nesmí od něj být odstra-
něn. Pokud stroj předáváte někomu třetímu, návod vždy přiložte!

Dbejte bezpečnostních pokynů!

Před uvedením stroje do provozu si pozorně přečtěte návod. Usnadní­te tím používání stroje a vyhnete se omylům a škodám.

Dodržujte bezpečnostní pokyny a varování. Jejich nedodržení může
vest ke zranění.

Vlivem stálého zlepšování našeho výrobku se mohou vyobrazení a
obsah návodu lehce odlišovat od skutečnosti. Pokud narazíte na chy-
bu, uvědomte nás o ní.

Technické změny vyhrazeny!

Autorské právo

© 2009
Tato dokumentace je chráněna autorským právem. Všechna práva

vyhrazena! Obzvláště kopírování, přetisk, překlady nebo použití foto-
grafií a vyobrazení budou trestně stíhány – soudní místo je Rohrbach,

Rakousko!

Adresa služby zákazníkům

HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 2
Návod k použití KAM50M

OBSAH

1 TECHNICKÁ DATA KAM 50M 4

2 BEZPEČNOST 4

3 UVEDENÍ DO PROVOZU 6

3.1 Obsah dodávky .................................................................................................... 6

3.2 Pracoviště ........................................................................................................... 6

3.3 Založení role hrany .............................................................................................. 6

3.4 Nastavení hrany .................................................................................................. 7

4 PROVOZ 7

4.1 Nastavení ............................................................................................................ 7

4.2 Olepování hrany .................................................................................................. 8

4.3 Oříznutí nalepené hrany ...................................................................................... 9

5 ÚDRŽBA 9

5.1 Výměna/broušení nožů .................................................................................... 10

6 OBJEDNÁVKA NÁHRADNÍCH DÍLŮ 10

PROHLÁŠENÍ O SHODĚ 11

7 SLEDOVÁNÍ VÝROBKU 12

HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 3
Návod k použití KAM50M

1 TECHNICKÁ DATA KAM 50M

Výkon motoru

w

2000 (100%)

Rozsah teploty

°C

50 - 610

Rozsah teploty lepení

°C

330 - 540

Napětí

V

220

Max. šířka hrany při 1 mm tloušťce

mm

50

Max. šířka hrany při 2 mm tloušťce

mm

30

Hmotnost

kg

3

Vibrace

m/s²

2,5

Akustický výkon

dB (A)

65,6

Stroj KAM 50M smí být obsluhován pouze vyškoleným personálem.
Nepovolané osoby a obzvláště děti se nesmí zdržovat v blízkosti pra-

cujícího stroje!

Pokud pracujete se strojem, nenoste volné šperky a ozdoby, široké a

volné šaty, kravatu, dlouhé rozpuštěné vlasy atd.
Volně ležící předměty se mohou dostat do pohyblivých částí stroje a

způsobit zranění!

Při práci se strojem noste vhodné ochranné vybavení (ochranné ruka-
vice, brýle, chrániče sluchu, …)!

Stroj pracuje s teplotami, které mohou přesáhnout 600°C.
Dejte pozor před popálením při kontaktu s lepidlem, popř. Díly, které

jsou mimo rukojeť.
Nebezpečí požáru při práci se strojem, především u lehce zápalných

materiálů (např. piliny atd.) které se nacházejí v dosahu stroje!
Práce v takovémto prostředí je přísně zakázána!
Provoz stroje ve výbušném prostředí je zakázán (kvůli plynům a pod.)

je zakázán.

2 BEZPEČNOST

TECHNICKÁ DATA

Stroj smí být používán v bezvadném technickém stavu, s vědomím účelu použití a bez­pečnostních pokynů! Závady, které mohou ovlivnit bezpečnost, ihned odstraňte!

Je obecně zakázáno upravovat nebo odstranit bezpečnostní prvky stroje!
Bezpečnostní štítky a nálepky na stroji, které jsou nečitelné nebo odstraněné ihned

vyměňte!
Před provozem stroje si přečtěte tento návod a zvláště bezpečnostní pokyny!

HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 4
Návod k použití KAM50M

TECHNICKÁ DATA

Lepidlo jakož i hrany mohou obsahovat chemické látky, které mohou
být při práci vdechnuty. Tyto mohou negativně působit na vaše zdraví.
Proto pracujte se strojem pouze v dobře větraných prostorách a s
vhodnou dýchací maskou!

Pracující stroj nesmí být ponechán bez dozoru! Před opuštěním stroje
vypněte motor a počkejte, dokud se nezastaví!

Před údržbou a nastavením stroje tento vždy odpojte od sítě. Před
odpojením stroj vypněte hlavním vypínačem do polohy OFF.

Nikdy nepoužívejte síťový kabel k manipulaci se strojem nebo k jeho
transportu.

Stroj má malé nároky na údržbu a má jen málo dílů, které musí uživatel udržovat. Stroj

není nutné pro údržbu demontovat.
Opravy stroje smí provádět pouze odborník!
Příslušenství: Používejte pouze originální příslušenství doporučené firmou HOLZMANN!

Při problémech a otázkách se obraťte na naše odborníky.

Nesprávné použití

 Provoz stroje mimo shora uvedené hranice je nepřípustný.
 Není dovolen provoz stroje s látkami, které nejsou výslovně uvedené v tomto ná-

vodu.

 Svévolné změny konstrukce nejsou dovoleny.
 Stroj není určen k trvalému provozu. Max doba provozu je 15 minut! Poté nechte

stroj opět vychladnout.

Firma Holzmann Maschinen GmbH. neodpovídá za škody nebo zranění, vzniklé při

nesprávném nebo nedovoleném provozu.

Ostatní rizika

I při dodržení všech bezpečnostních pravidel a správném použití se mohou vyskytnout násle-

dující rizika:

 Nebezpečí popálení rukou/prstů při dotyku horkých dílů stroje popř. kontaktem s roz-

taveným lepidlem

 Nebezpečí popálení horkými parami.
 Nebezpečí zranění oka odletujícími částečkami, a to i při použití ochranných brýlí.
 Nebezpečí otravy při vdechnutí par roztaveného lepidla.
 NEBEZPEČÍ POŽÁRU!!! Před uložením stroje ho nechte vychladnout.

Tato rizika mohou být minimalizována při dodržení všech bezpečnostních pokynů, správné

údržbě a při obsluze vyškoleným pracovníkem.

HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 5
Návod k použití KAM50M

3 UVEDENÍ DO PROVOZU

P O Z OR

Při práci s neuzemněným strojem:
Při závadě hrozí úraz elektrickým proudem!

Proto platí: Stroj smí být použit pouze s uzemněnou zásuvkou.

Stroj KAM 50M je mobilní olepovačka hran, určená k lepení hran z dýhy, plastu nebo podobných

materiálů, s naneseným tavným lepidlem, na rovné nebo zaoblené obrobky.
Opracování nalepené hrany se provádí stranovým ořezávačem hran a ořezávačem konců hran.
Dodržujte maximální šířku hrany podle tloušťky hrany.

3.1 Obsah dodávky

Zkontrolujte obsah dodávky:

 Olepovačka hran KAM 50M

 Stranový ořezávač hran

 Ořezávač konců hran

 Návod k použití

3.2 Pracoviště

 Dobře větrané

 Bez lehce zápalných materiálů

 Uzemněný zdroj napětí 220V/1fáze/50Hz

3.3 Založení role hrany

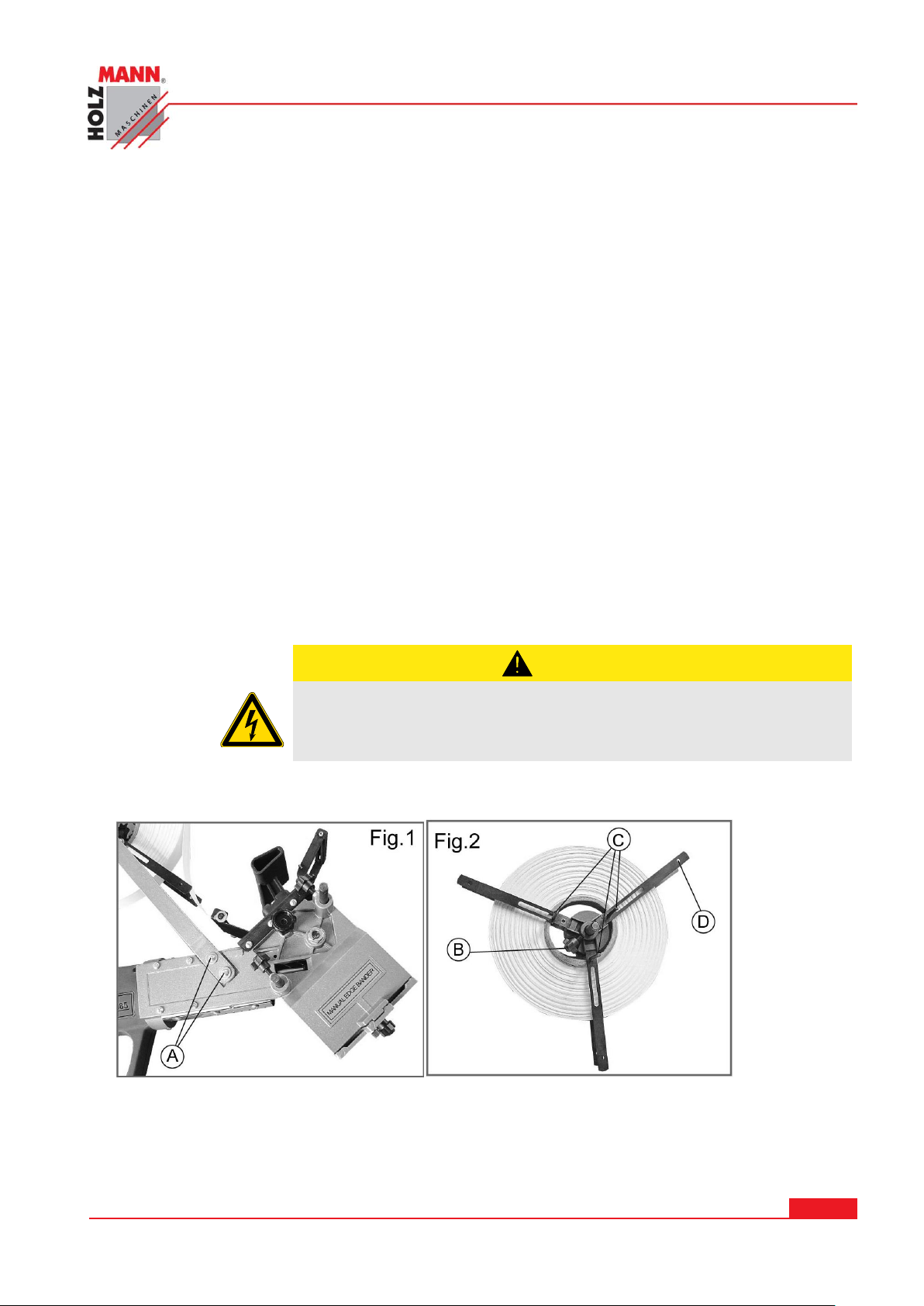

 Upevněte držák dvěma přiloženými křížovými šrouby A.

 Šroubem s růžicí B uvolněte vnější vedení a vyjměte střední osu.

 Uvolněte křídlovou matku C a do středu umístěte do středu role s hranou.

 Založte roli s hranou

 Zasuňte vedení opět na osu a zajistěte křídlovou matkou B.

HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 6
Návod k použití KAM50M

 Přesně nastavte tři vedení role hrany.

3.4 Nastavení hrany

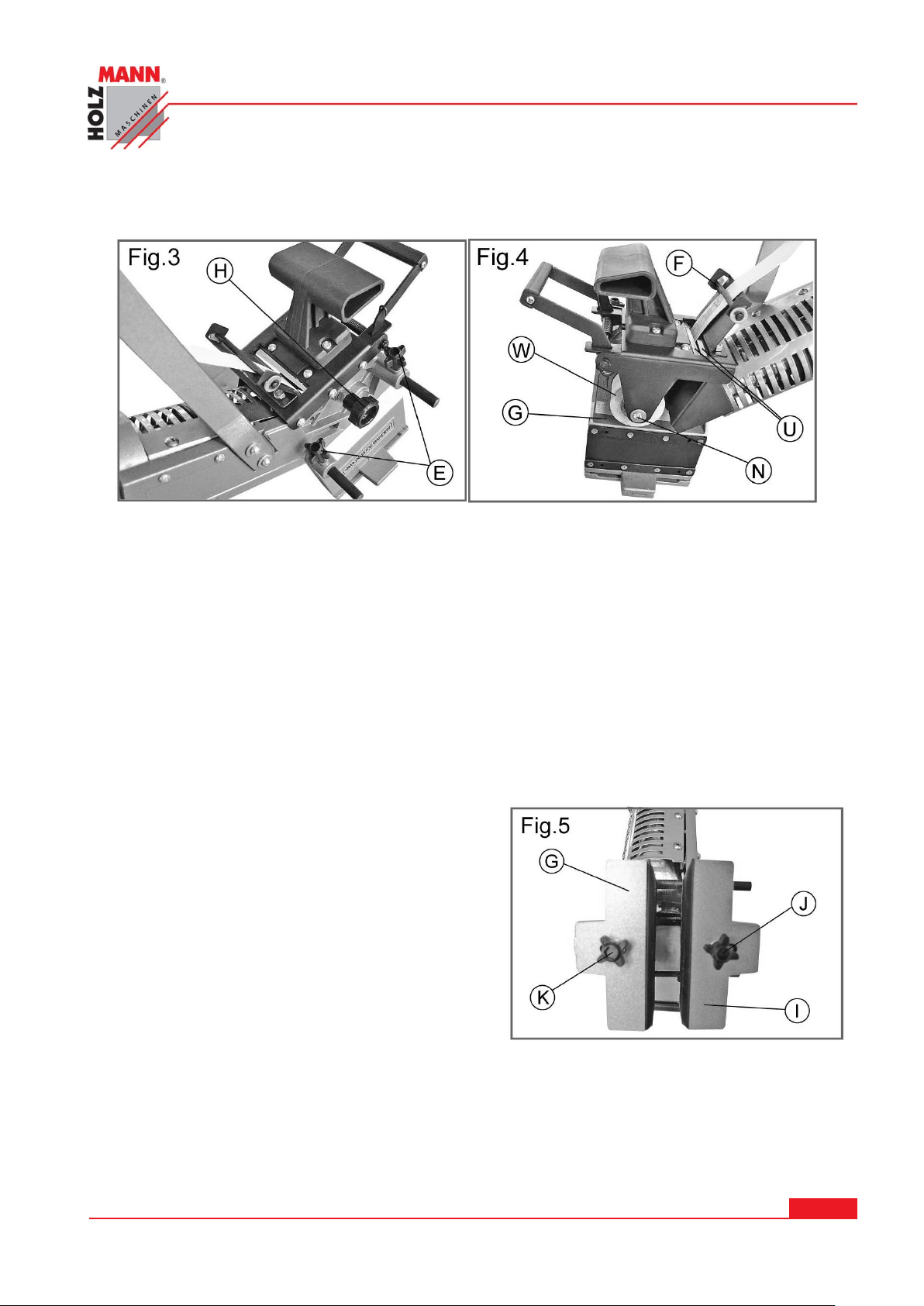

 Uvolněte zajišťovací šrouby E

 Natočte růžici H tak, aby vzdálenost mezi vodícími čelistmi byla dostatečná pro zavedení

hrany.

 Vezměte konec hrany a zaveďte ji do vedení F mezi ořezávací nože U až k olepovacímu

válečku W.

 Růžicí H nastavte vzdálenost vodících čelistí tak, aby umožňovaly volné odvíjení hrany,

přičemž vůle do tran je minimální. Zkontrolujte nastavení potažením za hranu. Měla by
se volně odvíjet.

 Nastavení zajistěte šroubem E.

4 PROVOZ

4.1 Nastavení

 Stranový přesah můžete měnit nastave-

ním dvou vodících čelistí.

 Pevná čelist G, se při uvolnění šroubu

s růžicí K může přesunout o max. 1,5 mm
dovnitř, t.j. na jedné straně je možný pře­sah hrany max. 1,5mm.

 Pohyblivá čelist I se uvolněním šroubu s

růžicí J může přesunout o max. 10mm
směrem ven, t.j. na této straně je možný
přesah hrany až 10mm.

 Toto nastavení provádějte přímo na olepo-

vané desce.

HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 7
Návod k použití KAM50M

4.2 Olepování hrany

 Připravte si stroj a pracoviště podle předcházejících kapitol.

 Nastavte vypínač na rukojeti KAM 50M do polohy 0.

 Připojte stroj k napájení.

 Umístěte stroj KAM 50M na začátek olepované desky. Vodící čelisti musí být nastaveny

tak, aby mezi hranou s lepidlem a hranou desky byla vzdálenost nejméně 10mm.

 Nyní přepněte vypínač do polohy I popř. II. Oranžovým kolečkem nastavte teplotu.

Stroj KAM 50M se nyní zahřeje.

Poloha I: výkon 360l/min, teplota horkého vzduchu ca. 50° C

Poloha II: výkon 360l/min, teplota horkého vzduchu 50-610° C podle nastavení teploty

Poloha III: výkon 500l/min, teplota horkého vzduchu 50-610° C podle nastavení teploty

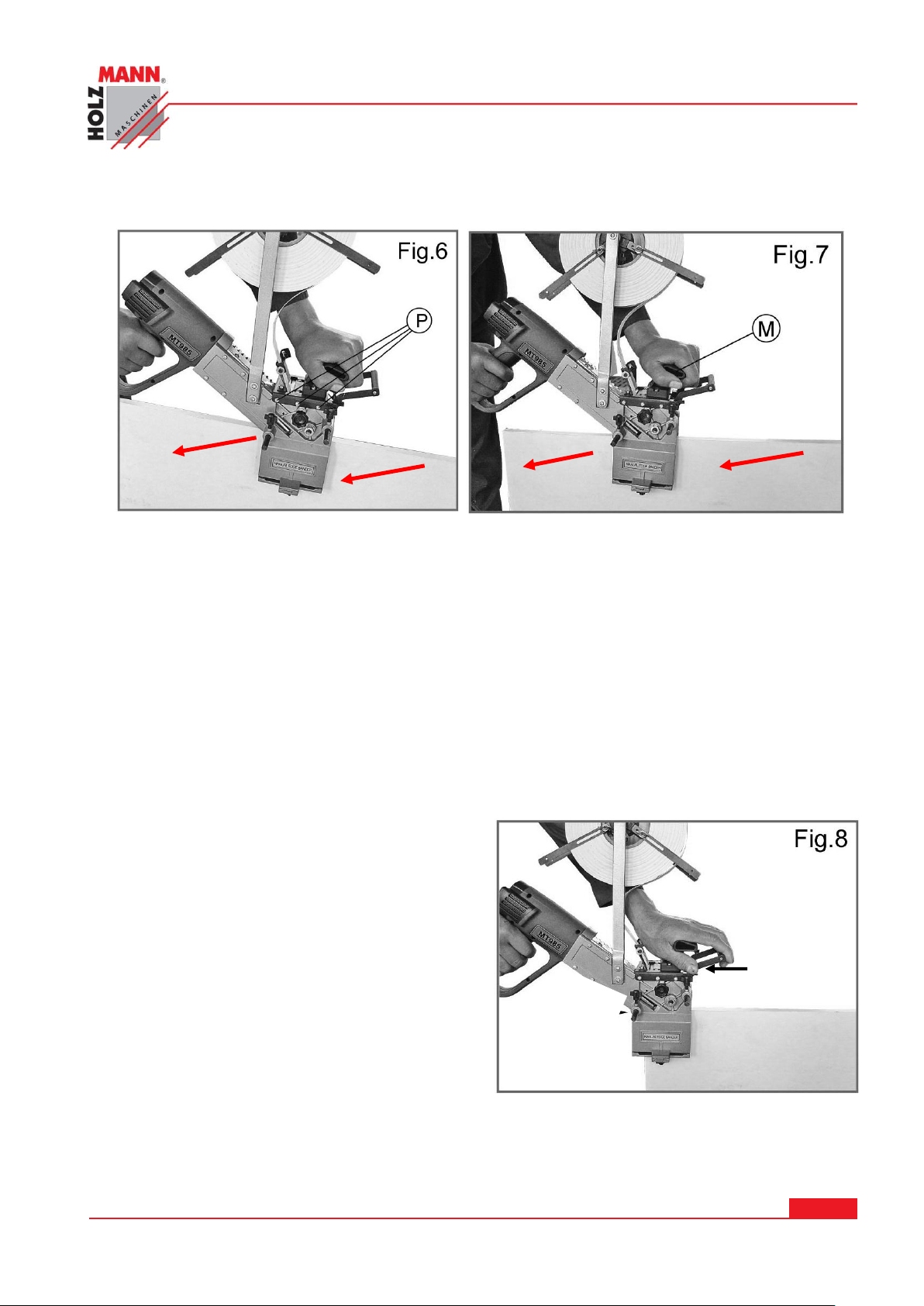

 Po krátkém zahřátí (když se začne tavit

nanesené lepidlo na hraně) začněte

s olepováním. Posunujte tažením KAM
50M pomalu a rovnoměrně vzad - viz
(Fig. 6, Fig. 7), a tlačte přitom stroj ru­kou na rukojeť P proti hraně desky až na
konec desky.

 Jakmile se stroj dostane na konec olepo-

vané desky, pákou hranu odřízněte (Fig.

8).

HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 8
Návod k použití KAM50M

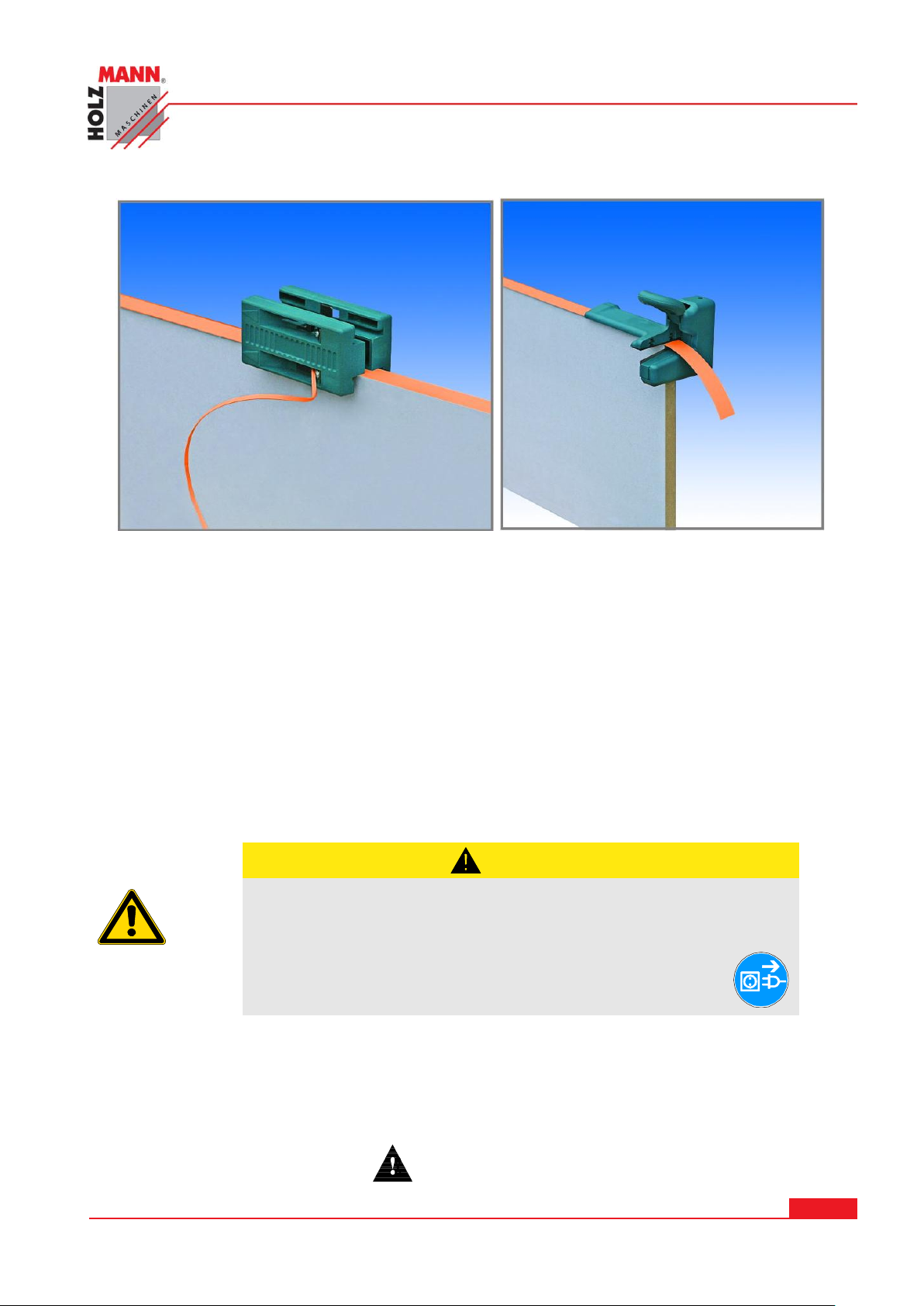

4.3 Oříznutí nalepené hrany

P O Z OR

Čištění a údržbu provádějte pouze na vypnutém stroji odpojeném od
sítě!

Při náhodném zapnutí hrozí nebezpečí zranění a věcných škod!

K tomu platí:
Před zahájením údržby vždy odpojte stroj od sítě!

Stranovým ořezávačem, který je součástí dodávky, můžete po dostatečném vychladnutí lepi-

dla, hranu oříznout:

 Strana se ořízne na obou stranách

 2-stranný ořezávač posunujte ve směru šipky

 Otupená ostří je možné lehce demontovat a nabrousit

Ořezávač je možné použít až do šířky 50mm (viz foto vlevo nahoře).

5 ÚDRŽBA

Stroj má malé nároky na údržbu a obsahuje jen několik dílů, které musí být udržovány.
Závady, které bezprostředně ohrožují bezpečnost, ihned odstraňte. Opravy stroje smí provádět

pouze vyškolený personál. Správné a úplné čištění stroje zaručuje dlouhou životnost a je důleži-
tým prvkem bezpečnosti práce!

Po každé práci se stroj musí důkladně vyčistit!

Pravidelně kontrolujte bezpečnostní štítky na stroji – zda nejsou poškozené či nečitelné.
Před každým použitím zkontrolujte bezvadnost stroje.

HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 9
Návod k použití KAM50M

PO K Y N

Použití jiných než originálních dílů má za následek ztrátu záruky!

5.1 Výměna/broušení nožů

 Uvolněte 3 křížové šrouby na straně a šroub N (Fig. 4)

 Odmontujte černé držadlo s nožem a vedením hrany Q od stroje.

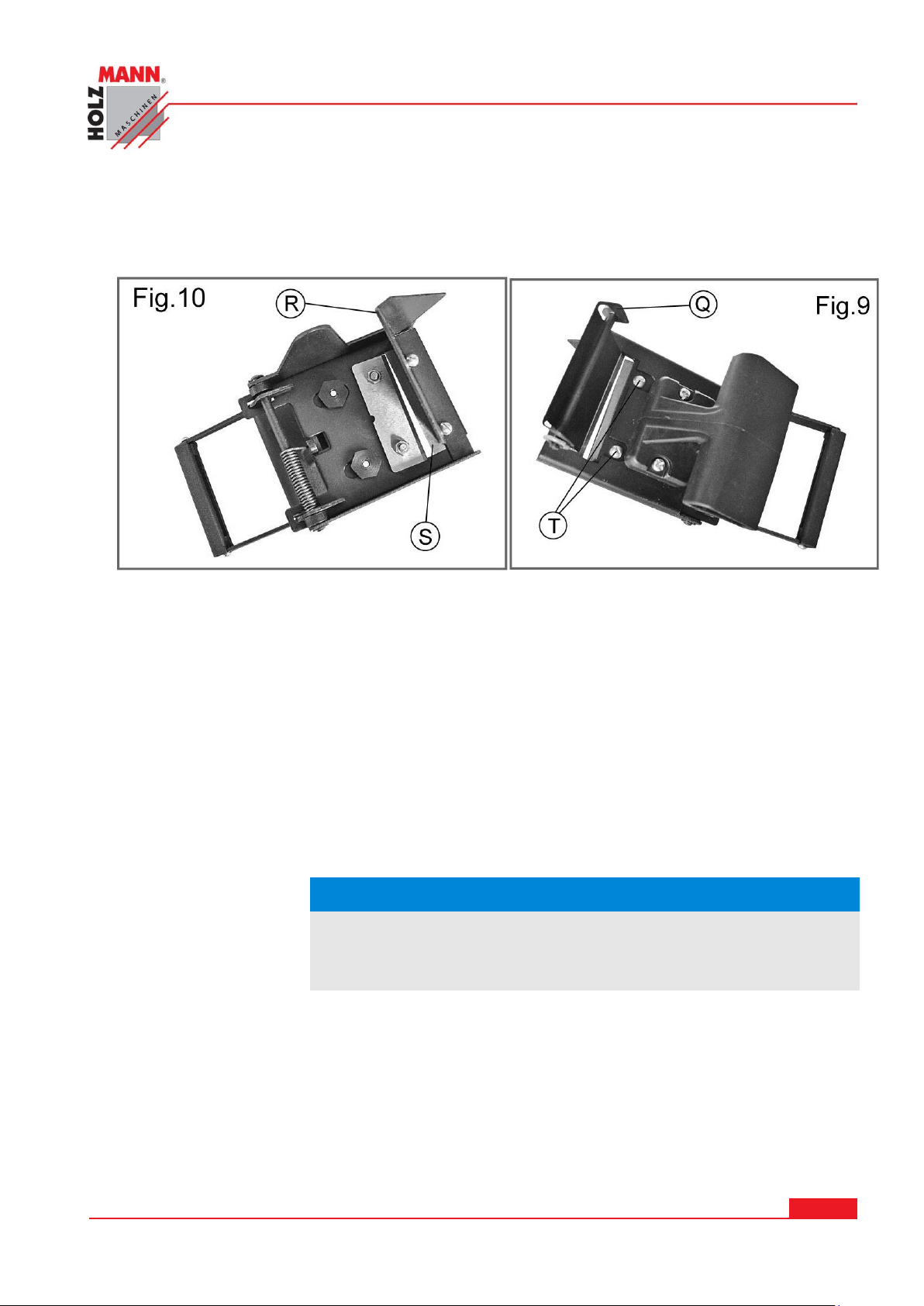

 Uvolněte 2 křížové šrouby T (Fig. 9), díl pootočte a odšroubujte 2 šestihranné matky.

 Nyní můžete nůž S (Fig. 10) vyjmout.

6 OBJEDNÁVKA NÁHRADNÍCH DÍLŮ

S náhradními díly Holzmann obdržíte díly, které jsou vzájemně přizpůsobeny a zkracují tak dobu
montáže a prodlužují životnost stroje. Pro náhradní díly a se obracejte na náš zákaznický servis.

Adresu pro objednání náhradních dílů naleznete v předmluvě tohoto návodu.

HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 10
Návod k použití KAM50M

PROHLÁŠENÍ O SHODĚ

I m p o r t é r / D i s t r i b u t o r

HOLZMANN MASCHINEN® AUSTRIA GmbH

A-4170 Haslach, Marktplatz 4

Tel.: [phone]; Fax.: [phone]

www.holzmann-maschinen.at

Název / Name

Mobilní olepovačka hran KAM 50M
Mobile edge banding machine KAM 50M

Typ / Model(s)

Holzmann KAM 50M

EU směrnice / EC-Directive(s)

Směrnice pro stroje / Machinery Directive 98/37/EG

Haslach, 11.01.2012

Klaus Schörgenhuber, CEO

místo/place,datum/date

podpis / sign

Tímto prohlašujeme, že výše uvedený stroj odpovídá výše uvedeným směrnicím
EU. Toto prohlášení ztrácí svou platnost, pokud na stroji byly provedeny změny,
které námi nebyly písemně odsouhlaseny.

Hereby we declare that the mentioned machine fulfils the above stated EC­Directives. Any manipulation of the machines not authorized by us renders this
document invalid.

HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 11
Návod k použití KAM50M

7 SLEDOVÁNÍ VÝROBKU

HOLZMANN MASCHINEN GmbH

A-4170 Haslach, Marktplatz 4

Tel [phone] - 0

Fax [phone] – 6

[e-mail]

Naše výrobky sledujeme i po dodání k zákazníkům.
Pro jejich další zlepšení rádi využijeme vaše zkušenosti z provozu to-

hoto stroje.



Problémy, které při provozu vznikly



Vadná funkce, která nastala při určitých podmínkách



Zkušenosti, které mohou být důležité pro ostatní uživatele

Prosíme vás o zaznamenání výše uvedených skutečností a jejich za-
slání na naši adresu:

HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 12

Návod k použití KAM50M
