Holzmann HOB305PRO_400V User guide

Návod k použití

Srovnávací a tloušťkovací frézka

HOB 305PRO

Přečtěte si a dodržujte návod k použití a
bezpečnostní předpisy!

Technické změny, jakož i chyby v tisku a
sazbě vyhrazeny!

Vydání: 2009 – revize 01- ČESKY

PŘEDMLUVA

Vážený zákazníku!

Tento návod k použití obsahuje informace a důležité pokyny k uvede­ní do provozu a použití srovnávací a tloušťkovací frézky HOB305PRO.

Návod k použití je nedílnou součástí stroje a nesmí být odejmut od
stroje. Chraňte tento návod pro pozdější použití a vždy přiložte, po­kud stroj předáváte někomu dalšímu!

Dodržujte bezpečnostní předpisy!

Pozorně si přečtěte pokyny pro uvedení do provozu. Usnadní vám to
používání stroje a vyhnete se tím nedorozuměním a škodám.

Dodržujte varování a bezpečnostní pokyny. Jejich nedodržováním
může dojít k vašemu vážnému zranění.

Kvůli stálému technickému vývoji našich výrobků může mít vyobra­zení a obsah tohoto návodu malé odchylky. Pokud byste zjistili jakou­koliv chybu, informujte nás, prosím.

Technické změny vyhrazeny!

Autorské právo

© 2009
Tato dokumentace je chráněna autorským právem.
Všechna práva vyhrazena! Zvláště nedovolený tisk, překlady, použití

fotografií a vyobrazení budou trestně stíhány – soudním místem je
Rohrbach!

Adresy služby zákazníkům:

HOLZMANN MASCHINEN
Schörgenhuber GmbH

A-4170 Haslach, Marktplatz 4
Tel [phone] - 0
Fax [phone] - 4

HOLZMANN MASCHINEN
Humer GmbH

A-4710 Grieskirchen, Schlüsslberg 8
Tel [phone] - 0
Fax [phone] - 6

HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Strana 2
Návod k použití srovnávací a tloušťkovací frézky HOB 305 PRO

OBSAH

1 TECHNIKA 5

1.1 Technická data HOB 305PRO ............................................................................... 5

1.2 Ovládací prvky a komponenty ............................................................................. 6

2 BEZPEČNOST 7

2.1 Pracovní podmínky .............................................................................................. 7

2.2 Nesprávné použití ............................................................................................... 7

2.3 Všeobecné bezpečnostní pokyny ......................................................................... 8

2.4 Bezpečnostní prvky stroje HOB 305PRO .............................................................. 9

2.5 Ostatní rizika....................................................................................................... 9

3 MONTÁŽ 10

3.1 Pracovní místo................................................................................................... 10

3.2 Transport/Manipulace se strojem ..................................................................... 10

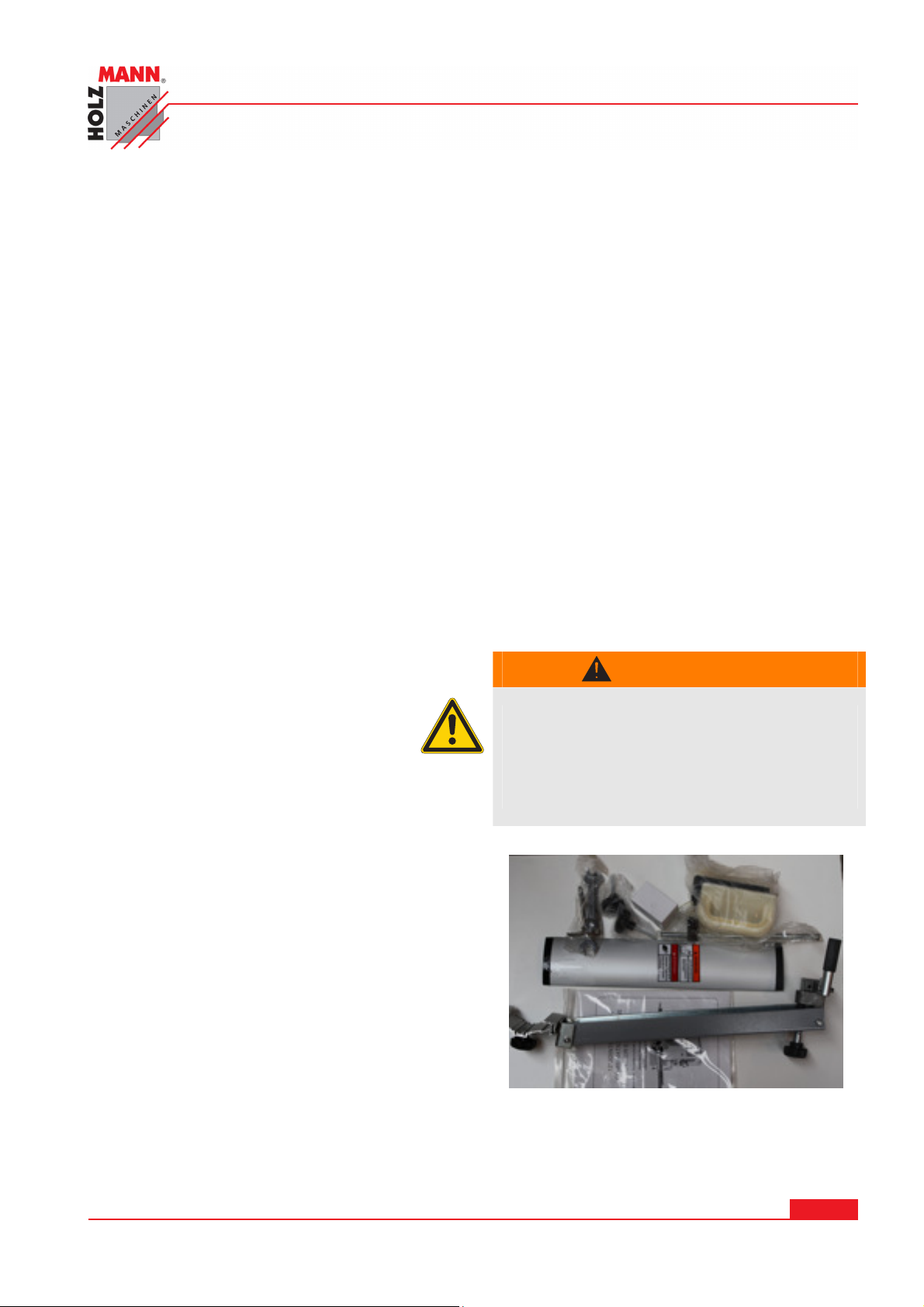

3.3 Obsah dodávky .................................................................................................. 10

 Stroj .................................................................................................................. 10

 Karton (viz foto) s: krytem hoblovacího válce, vrtací hlavičkou, podavačem

obrobku, upevňovacími šrouby, transportním přípravkem, nastavovacím přípravkem

krytu válce a návodem k použití. ............................................................................. 10

 Karton s podélným pravítkem (částečně smontovaným) ................................... 10

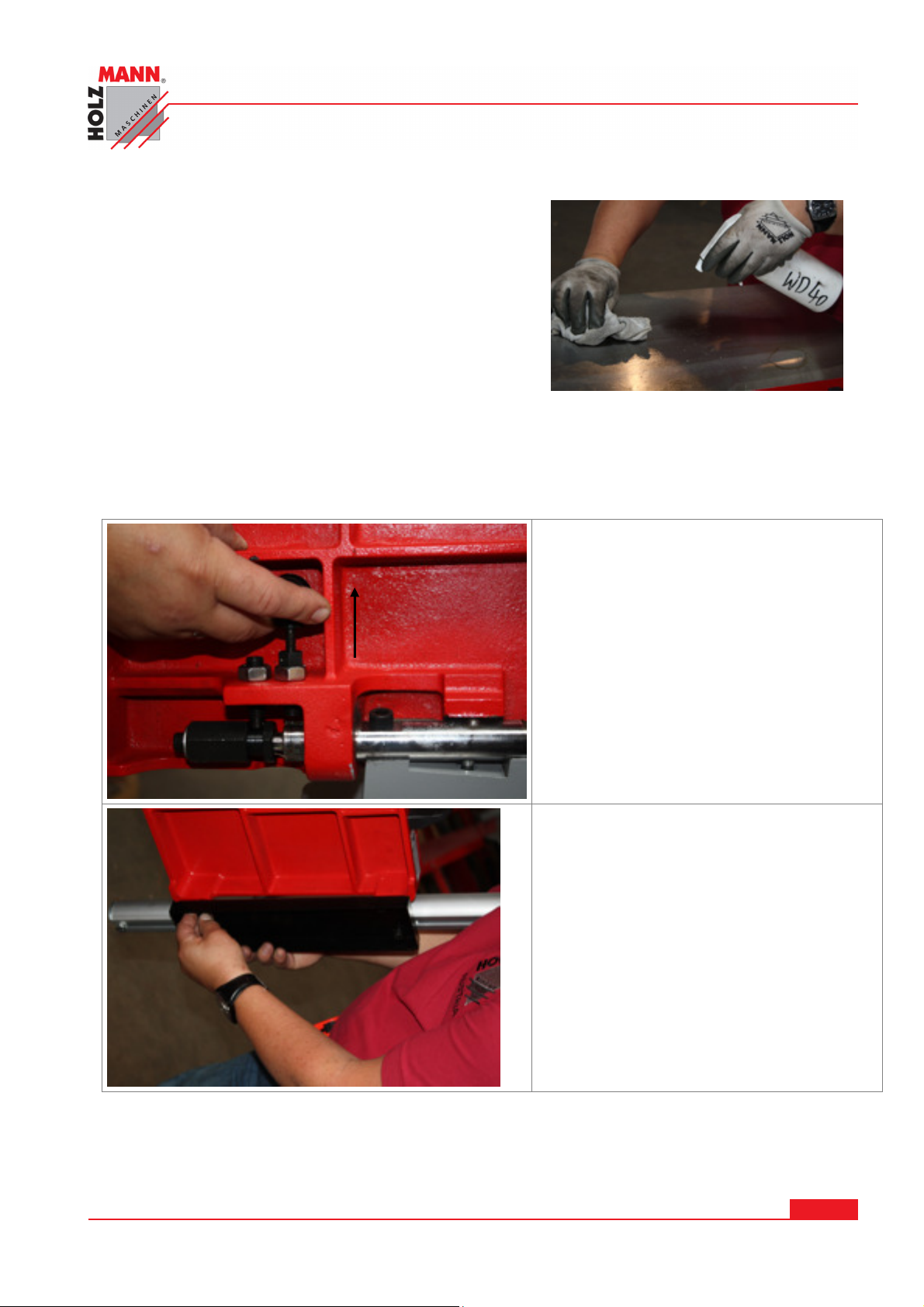

3.4 Příprava vnějších ploch ..................................................................................... 11

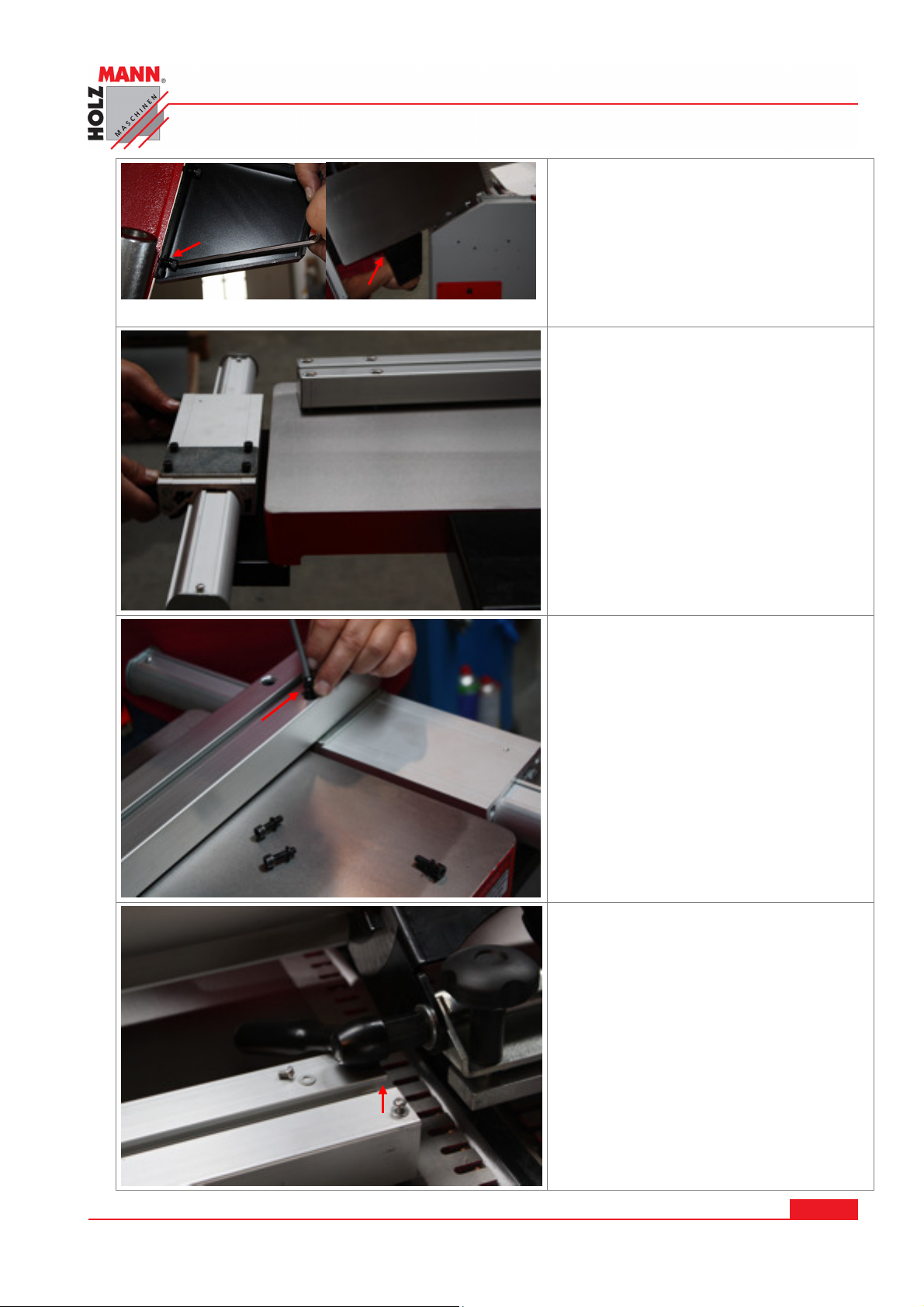

3.5 Montáž pro transport demontovaných prvků ..................................................... 11

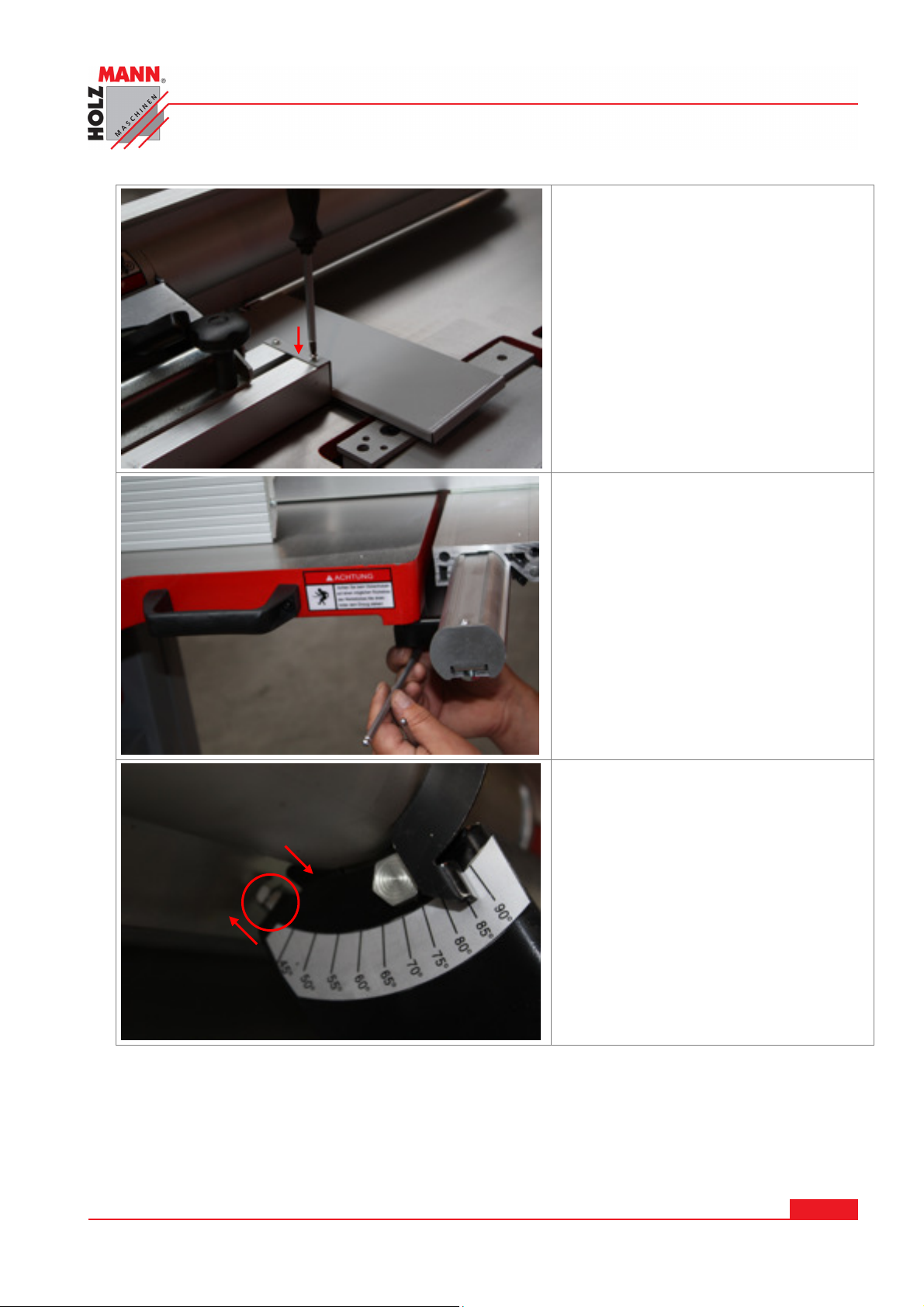

Dvěma šrouby přimontujte kryt válce...................................................................... 13

Nyní nastavte podélné pravítko kolmo k rovině stolu. ............................................. 13

K tomu povolte šrouby vedení pravítka, s pomocí úhloměru nastavte úhel pravítka

na 90° k ploše stolu a šrouby vedení opět dotáhněte. ............................................. 13

Nastavení stupnice pravítka na 90°: ........................................................................ 13

Nastavte pravítko na 90° k rovině stolu. Nastavovacím šroubem posuňte stupnici

tak, aby ukazovala přesně na 90° když je pravítko na dorazu. ................................ 13

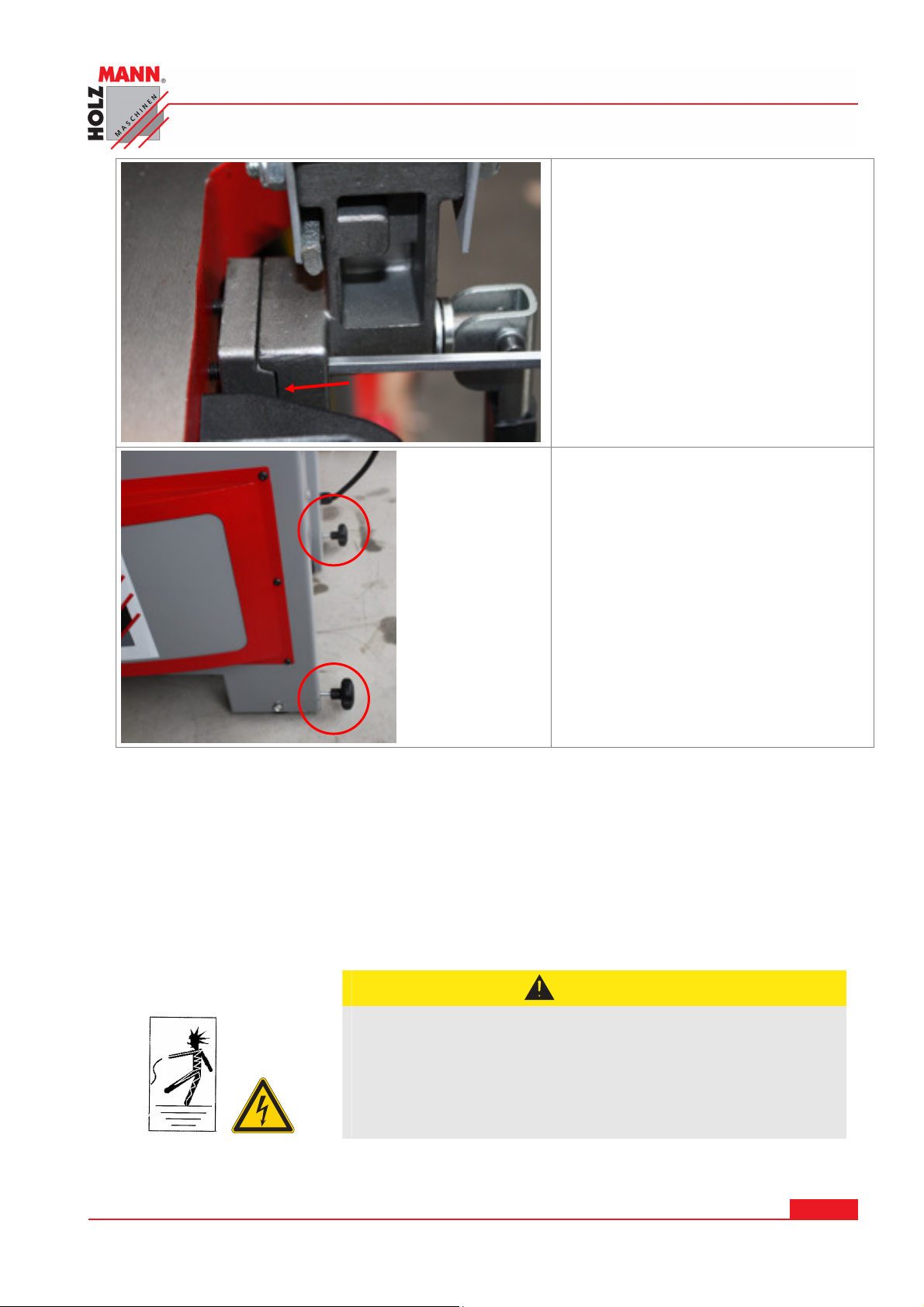

Namontujte držák krytu válce na boční stranu zadního stolu. Přišroubujte držák s
pomocí dvou imbus šroubů do připravených závitů. Pozor! Šrouby nasaďte rovně do

závitů....................................................................................................................... 14

Našroubujte dvě růžice pro podvozek do k tomu připravených otvorů..................... 14

3.6 Připojení odsávání ............................................................................................ 14

3.7 Elektrický přívod .............................................................................................. 14

4 PROVOZ 16

HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Strana 3
Návod k použití srovnávací a tloušťkovací frézky HOB 305 PRO

OBSAH

4.1 Varianty obrábění ............................................................................................. 16

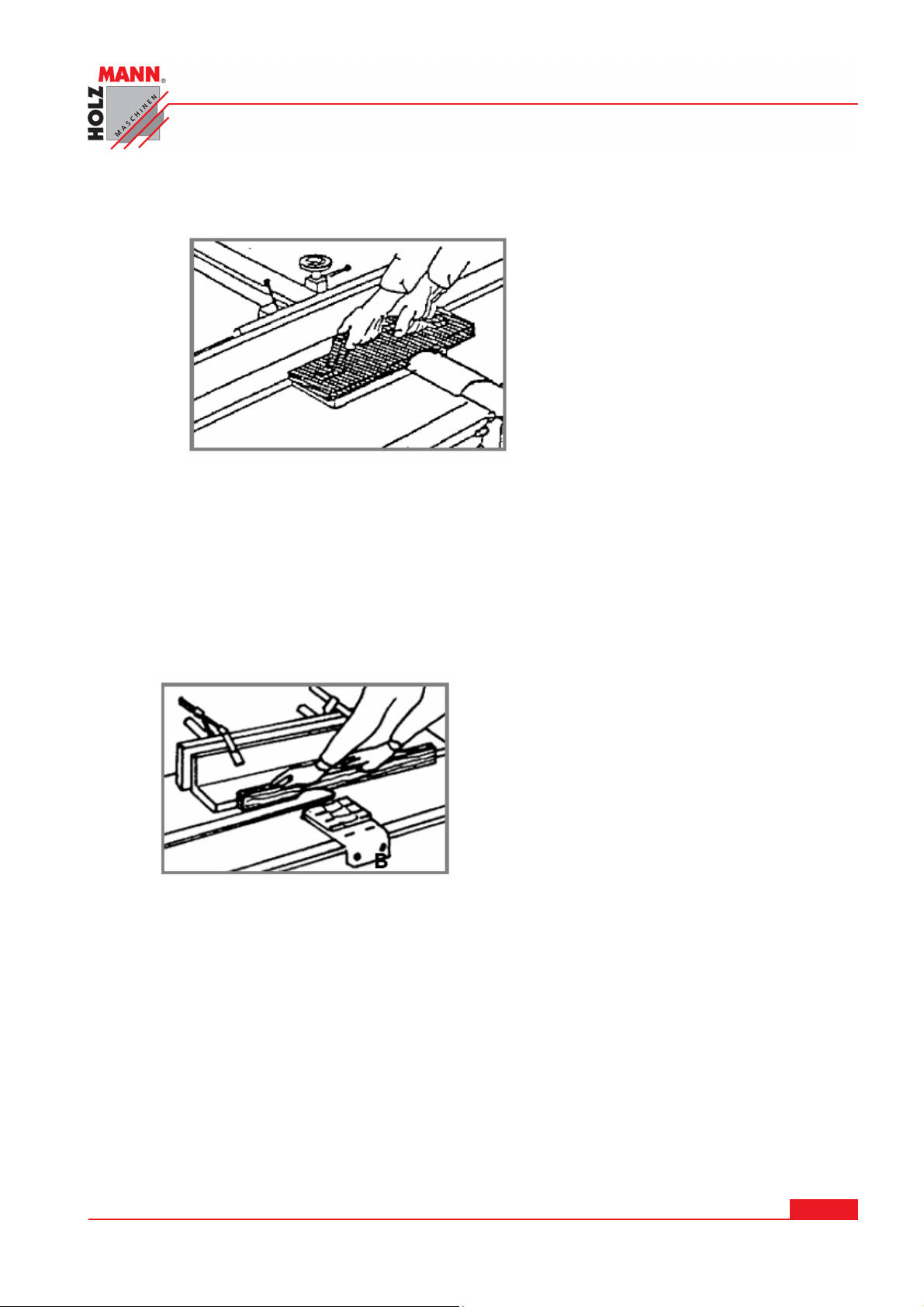

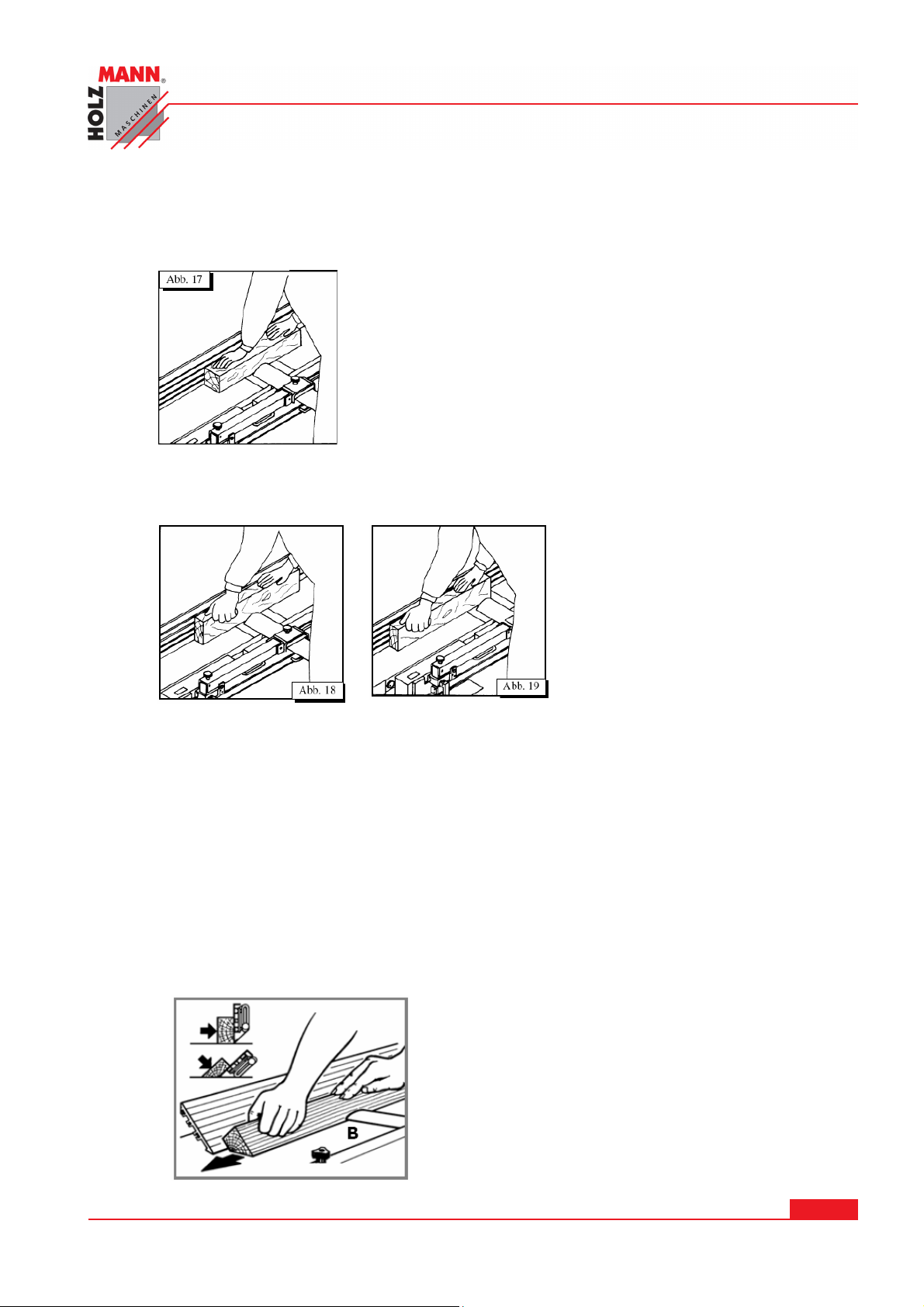

4.2 Srovnávání ....................................................................................................... 16

Srovnávání obrobků s malou tloušťkou ....................................................................16

Srovnávání obrobků s velkou výškou.......................................................................17

Srovnávání úzkých obrobků ...................................................................................17

Srovnávání obrobků při naklopeném pravítku...........................................................17

Srovnávání krátkých obrobků .................................................................................18

Srovnávání obrobků s malým průřezem...................................................................18

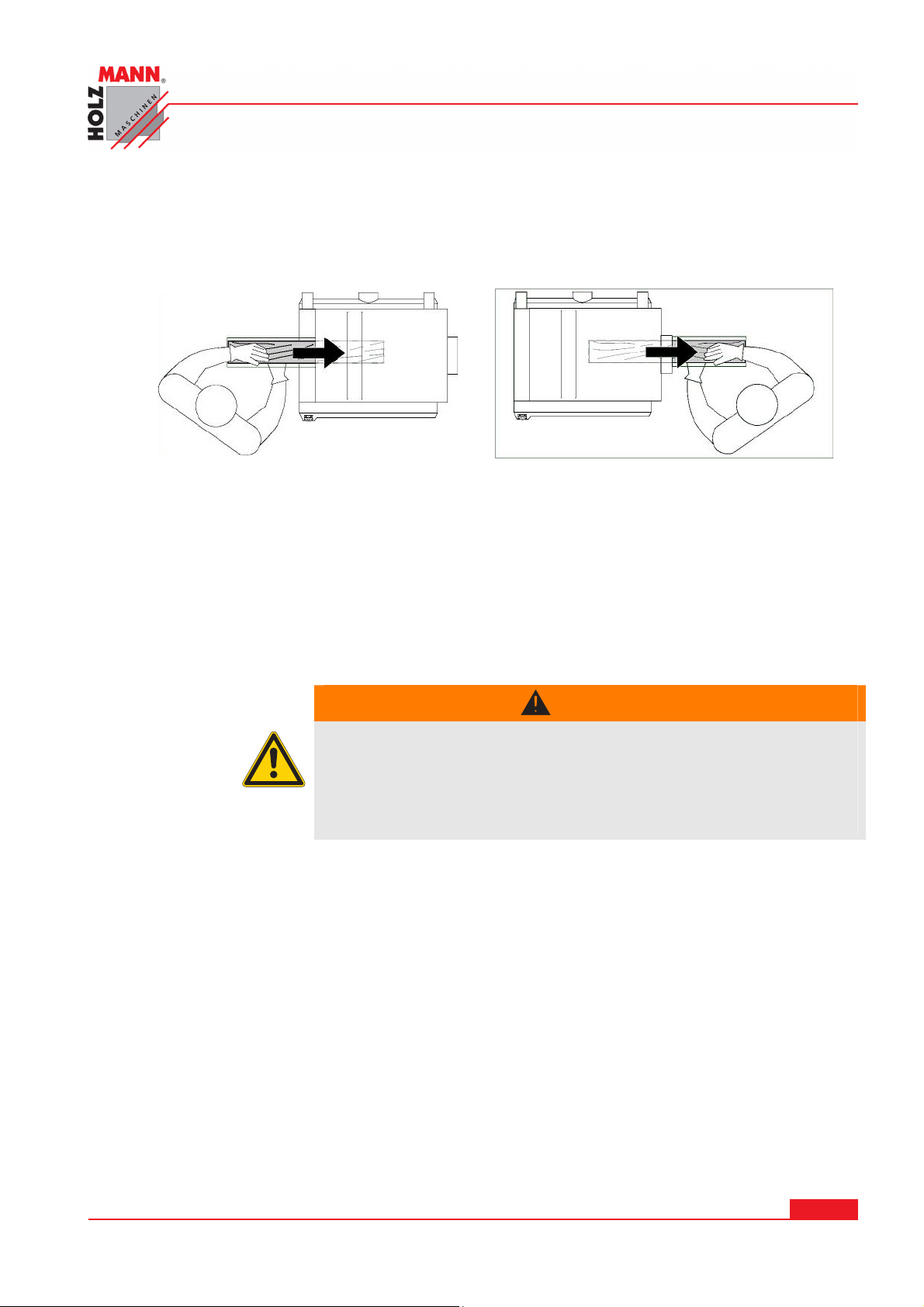

4.3 TLOUŠŤKOVÁNÍ ................................................................................................ 19

Přestavení stroje na tloušťkování ............................................................................19

Pracovní podmínky tloušťkování..............................................................................19

Podmínky tloušťkování ..........................................................................................19

5 ÚDRŽBA 22

5.1 Úkony údržby ................................................................................................... 22

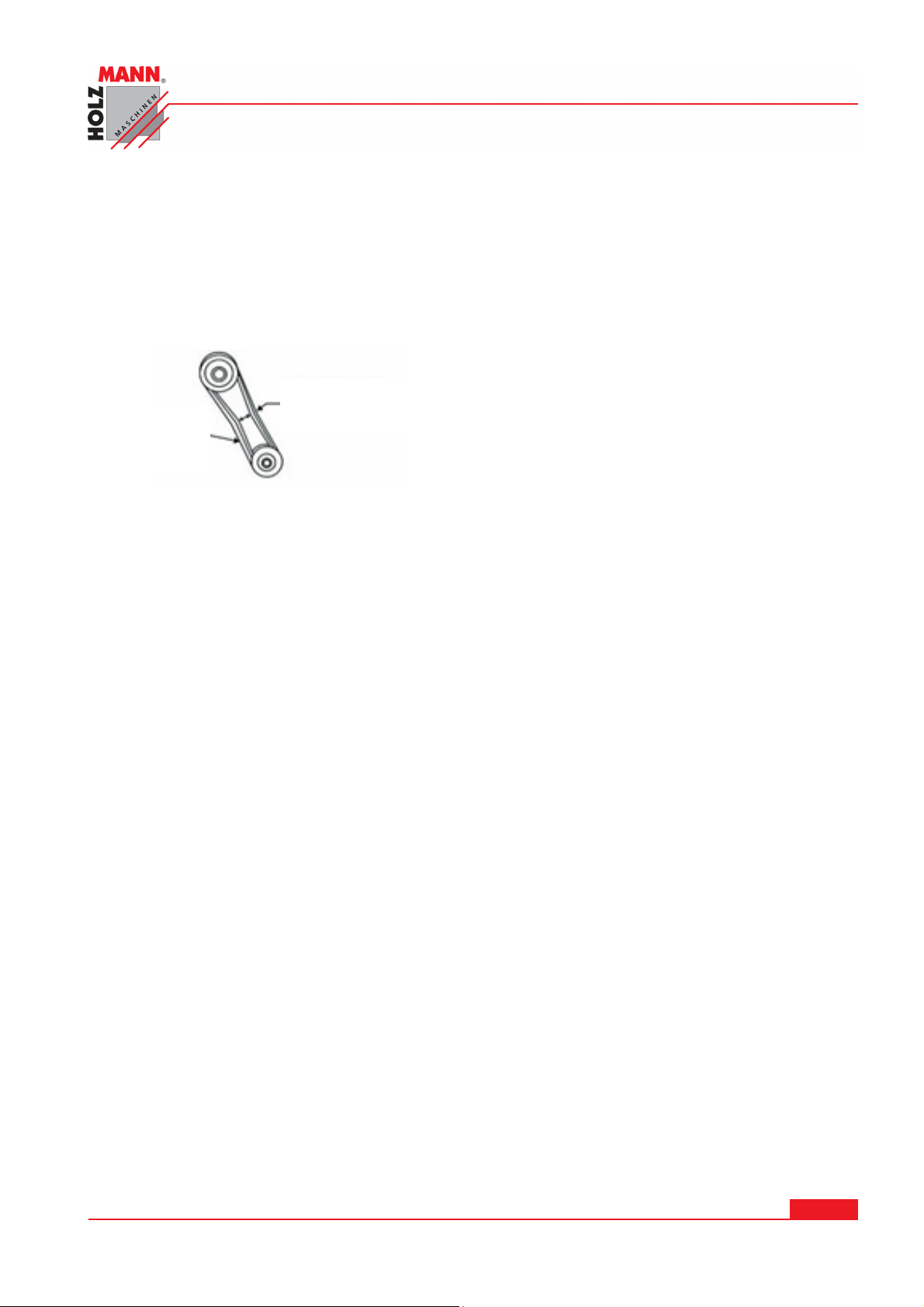

5.2 Poháněcí řemeny .............................................................................................. 23

6 ODSTRANĚNÍ ZÁVAD 24

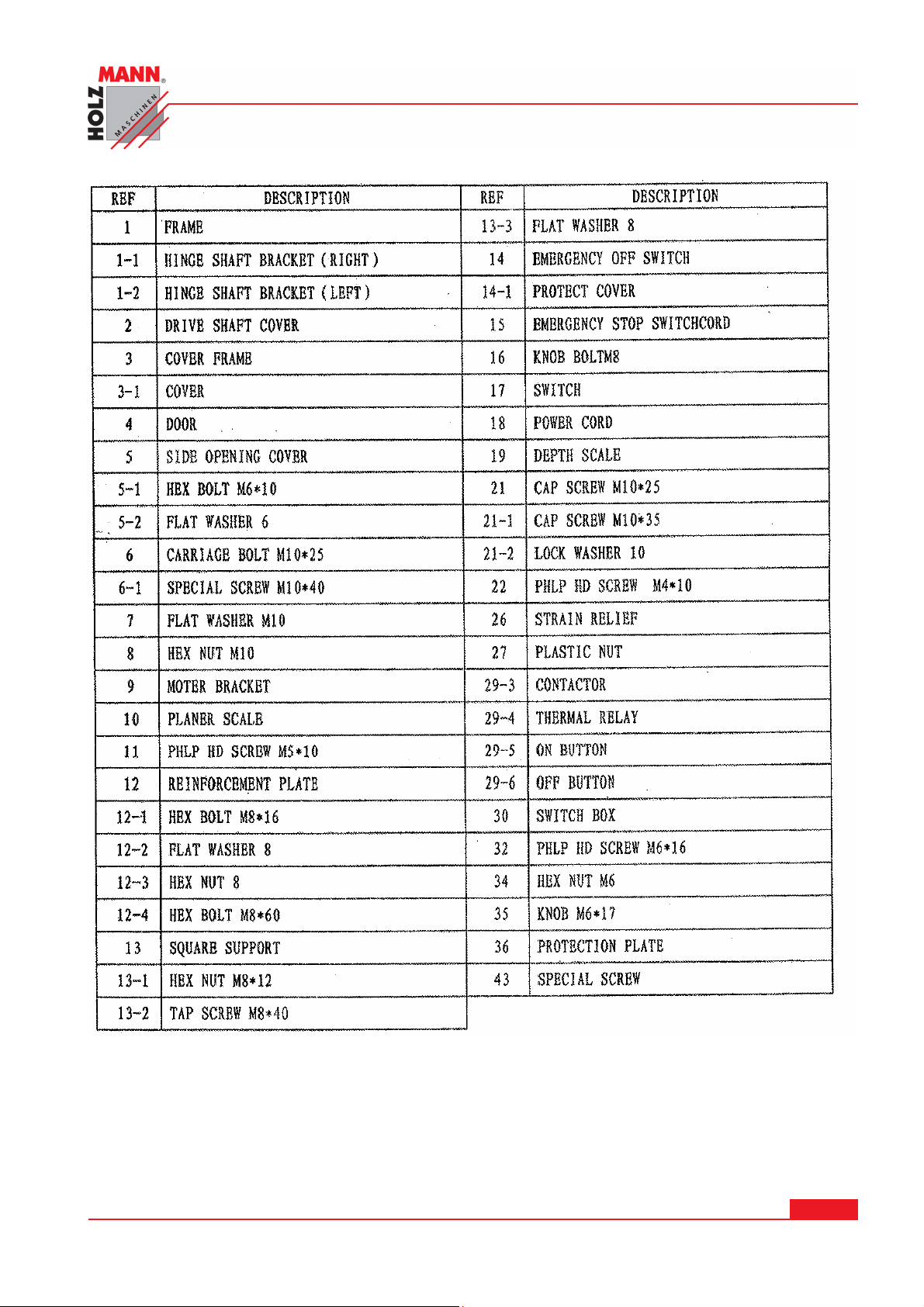

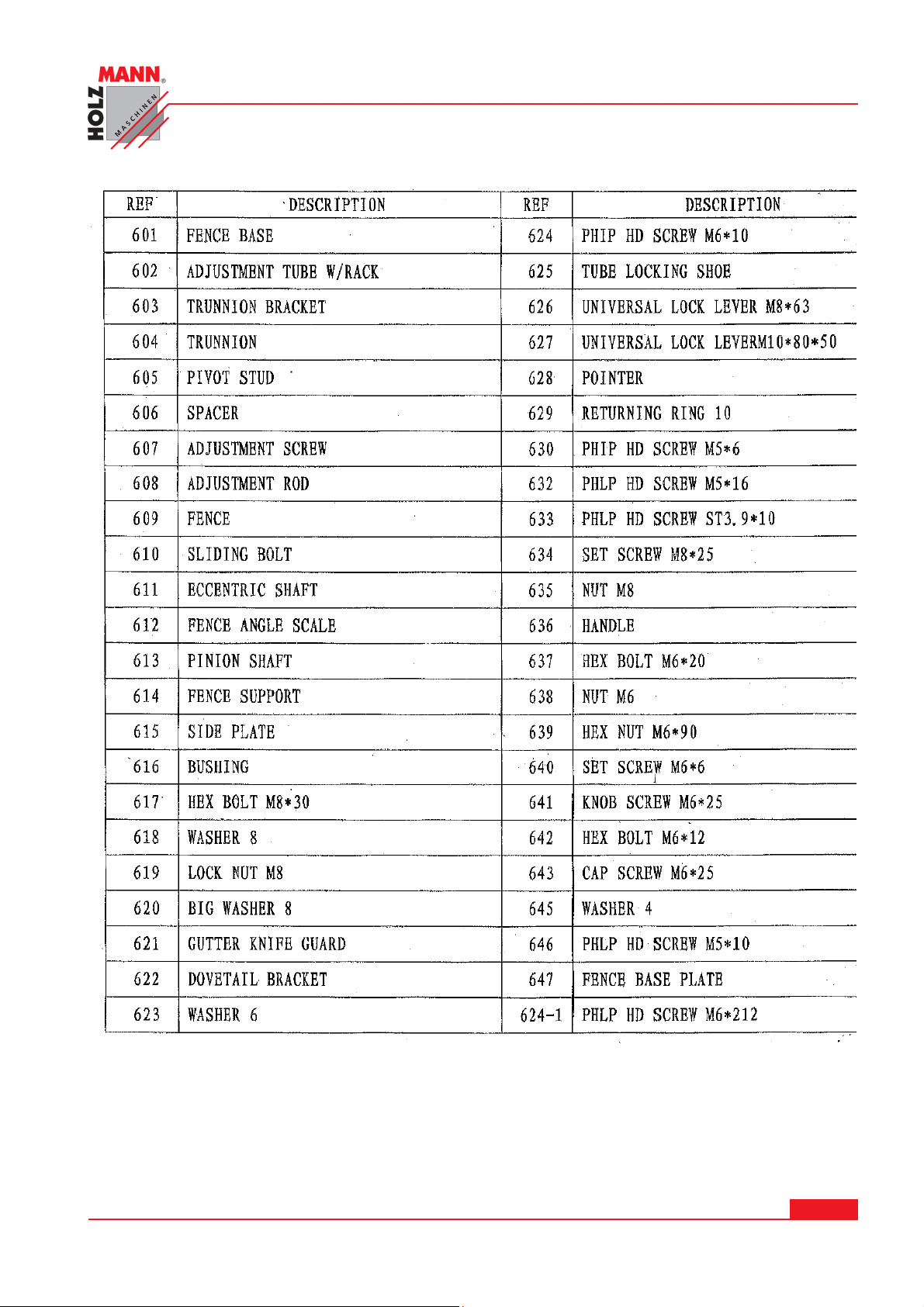

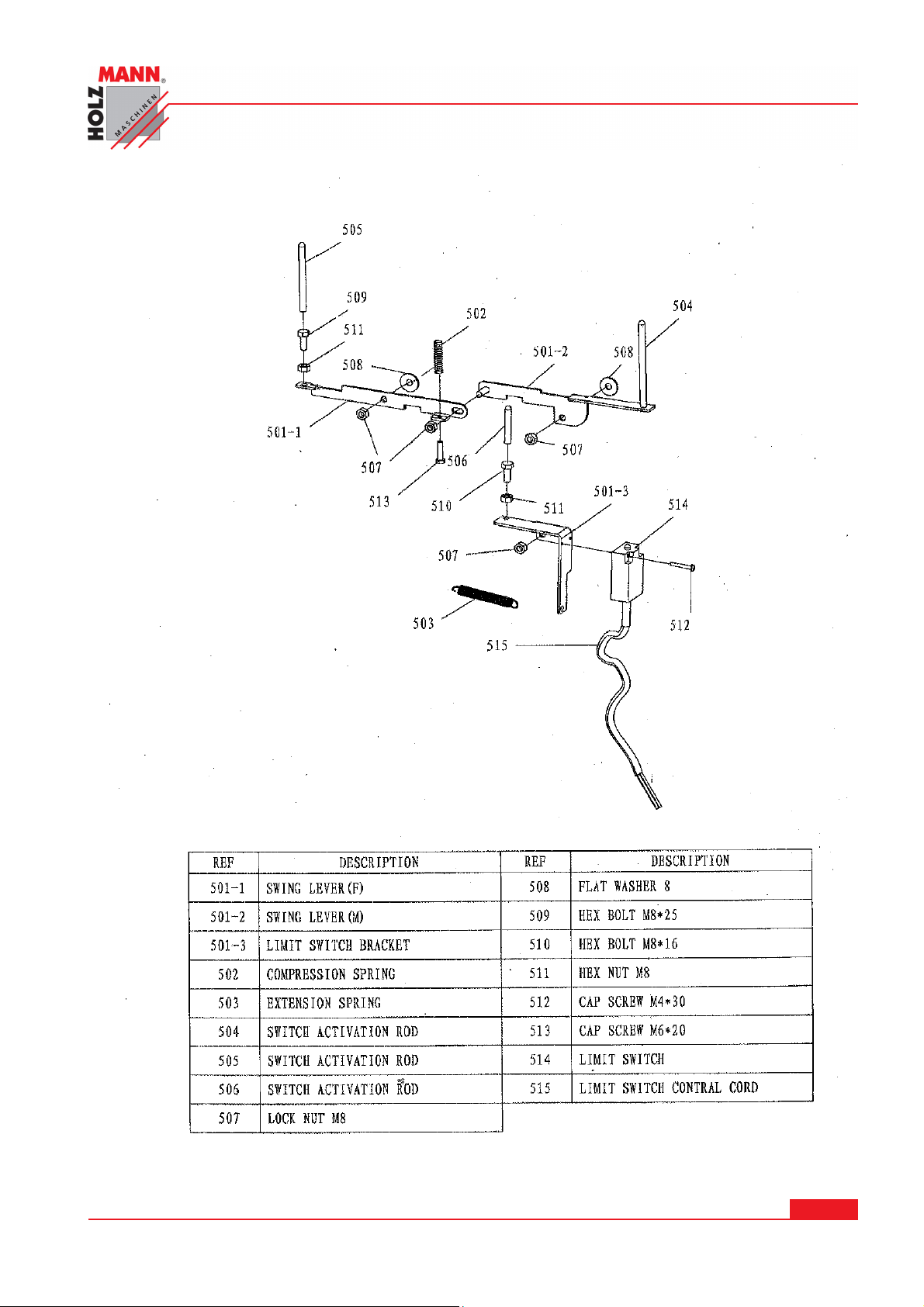

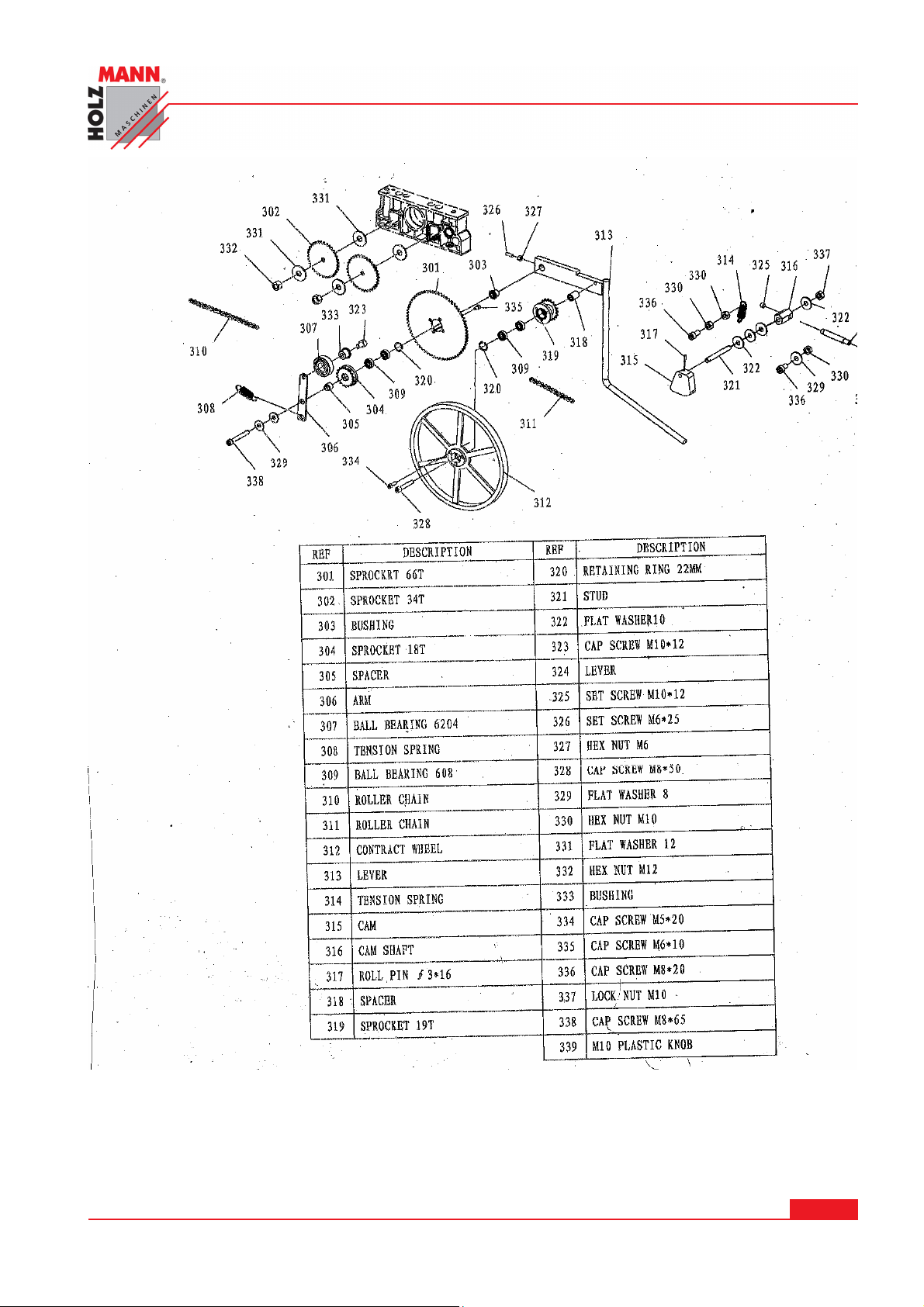

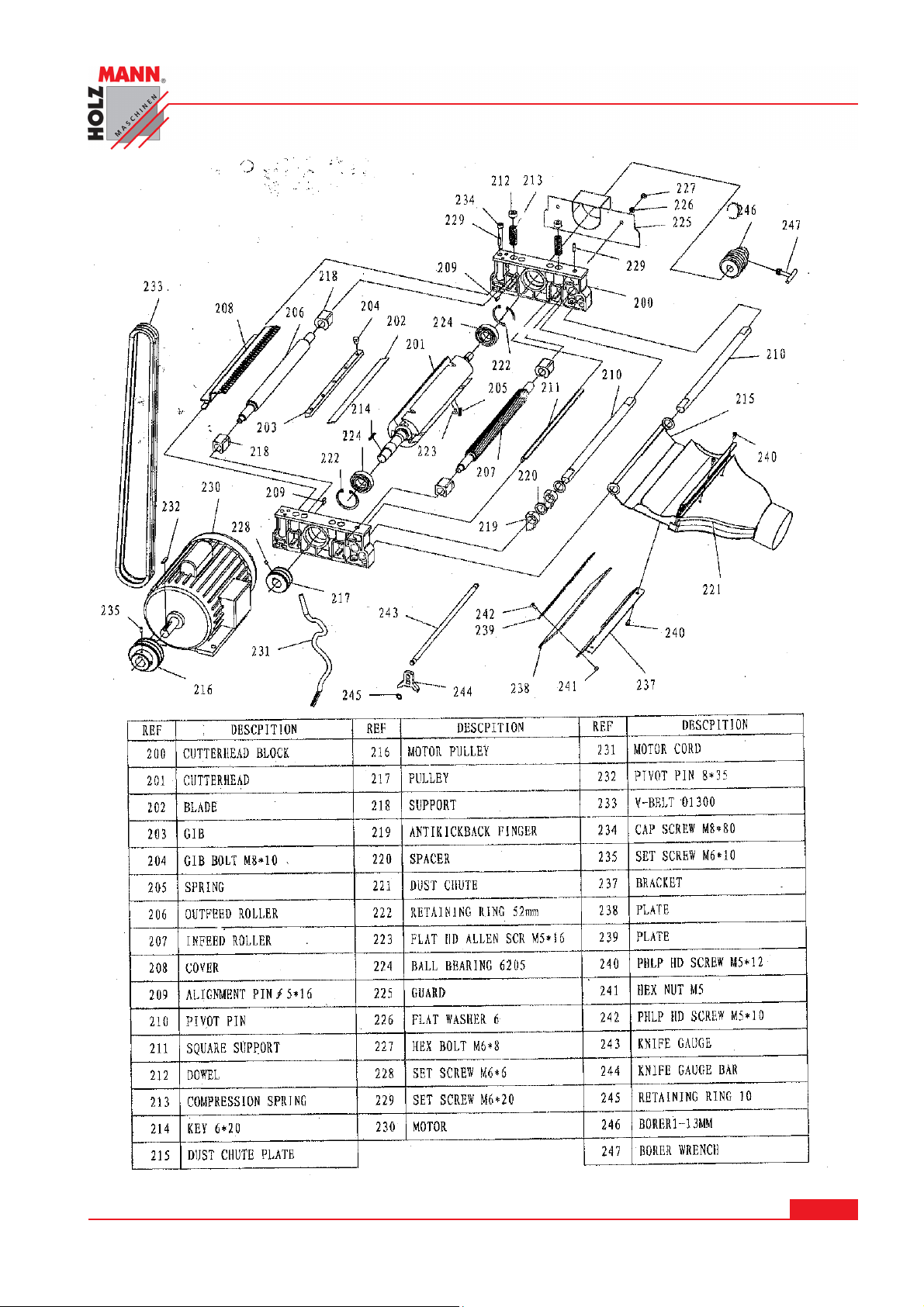

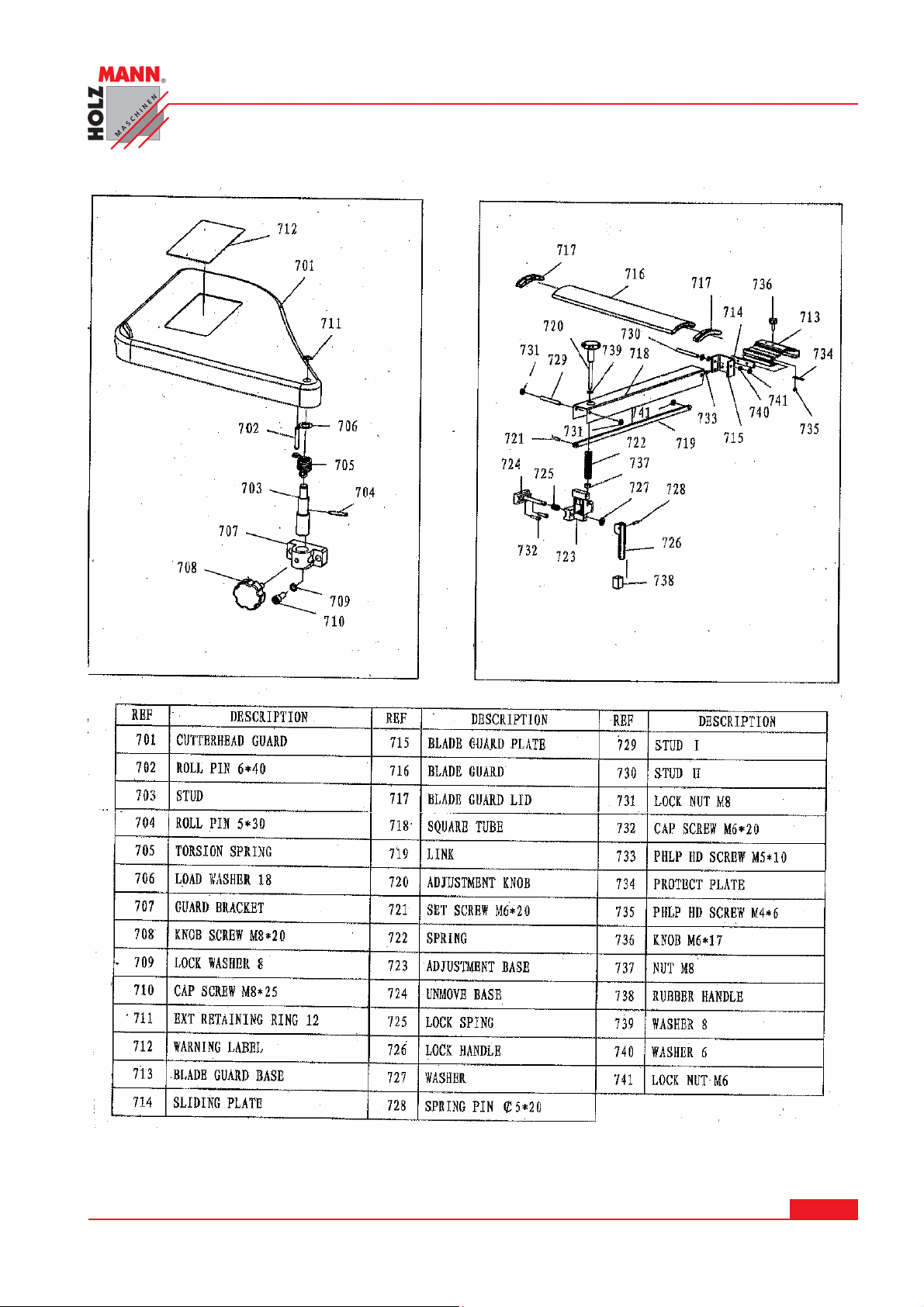

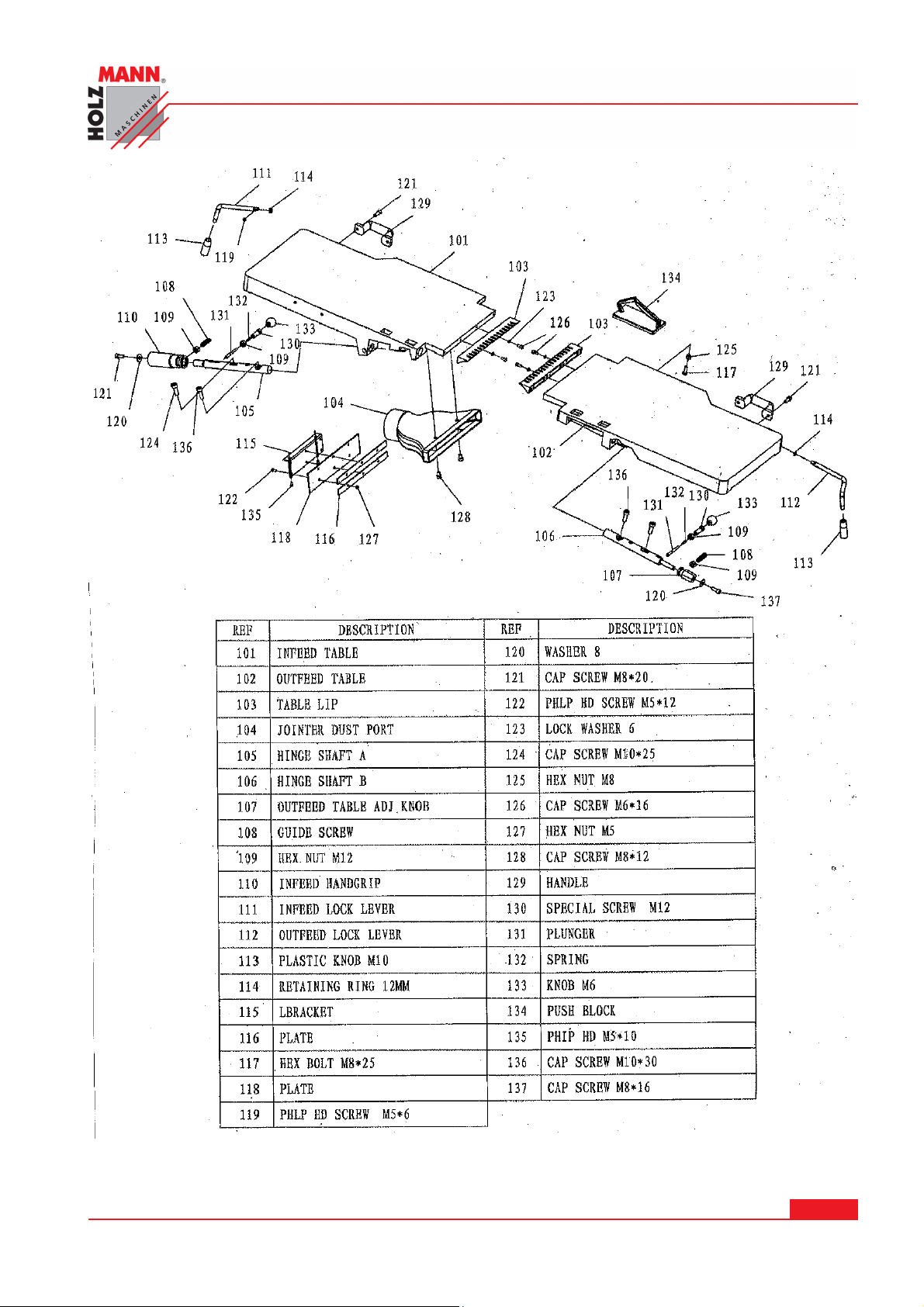

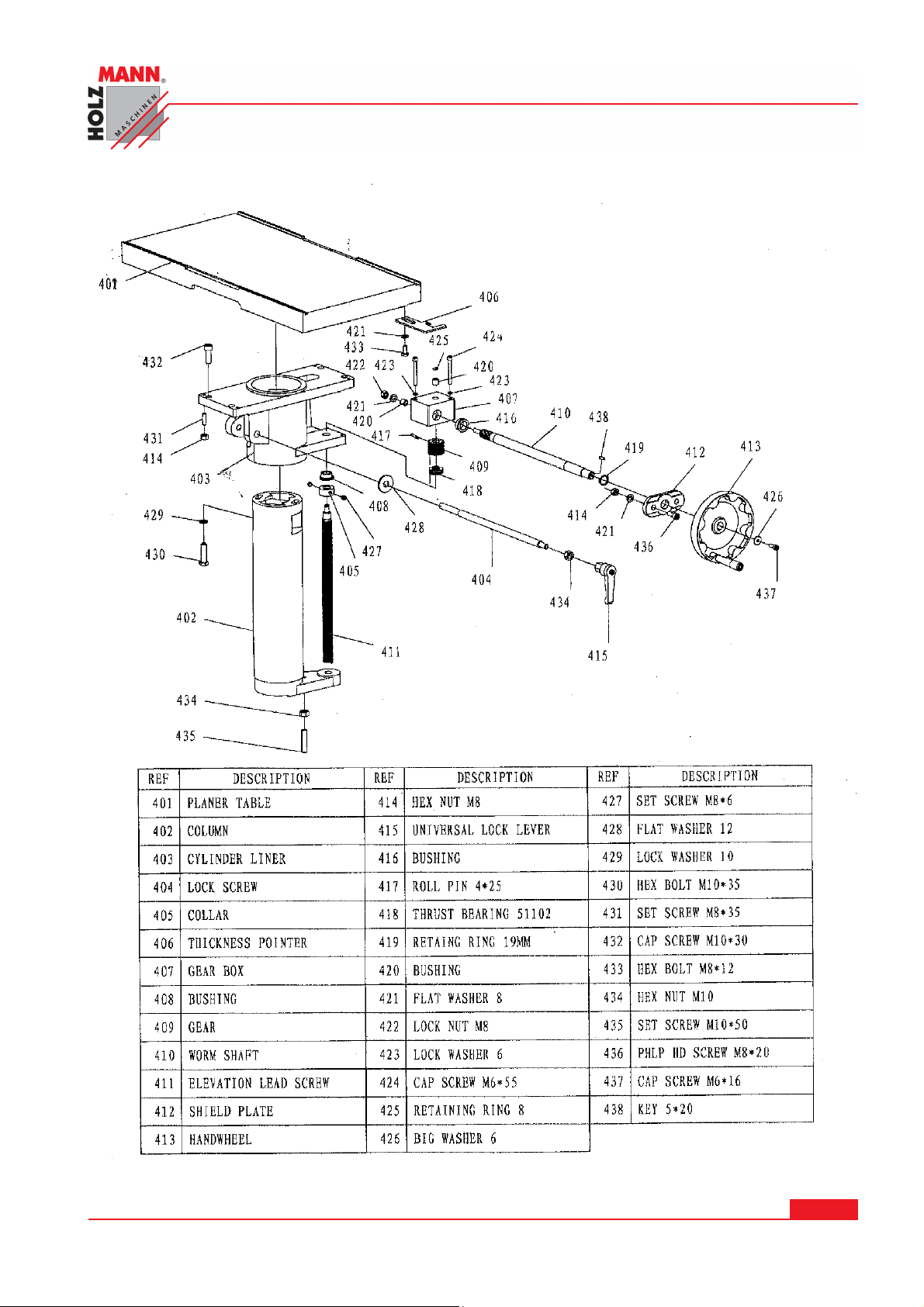

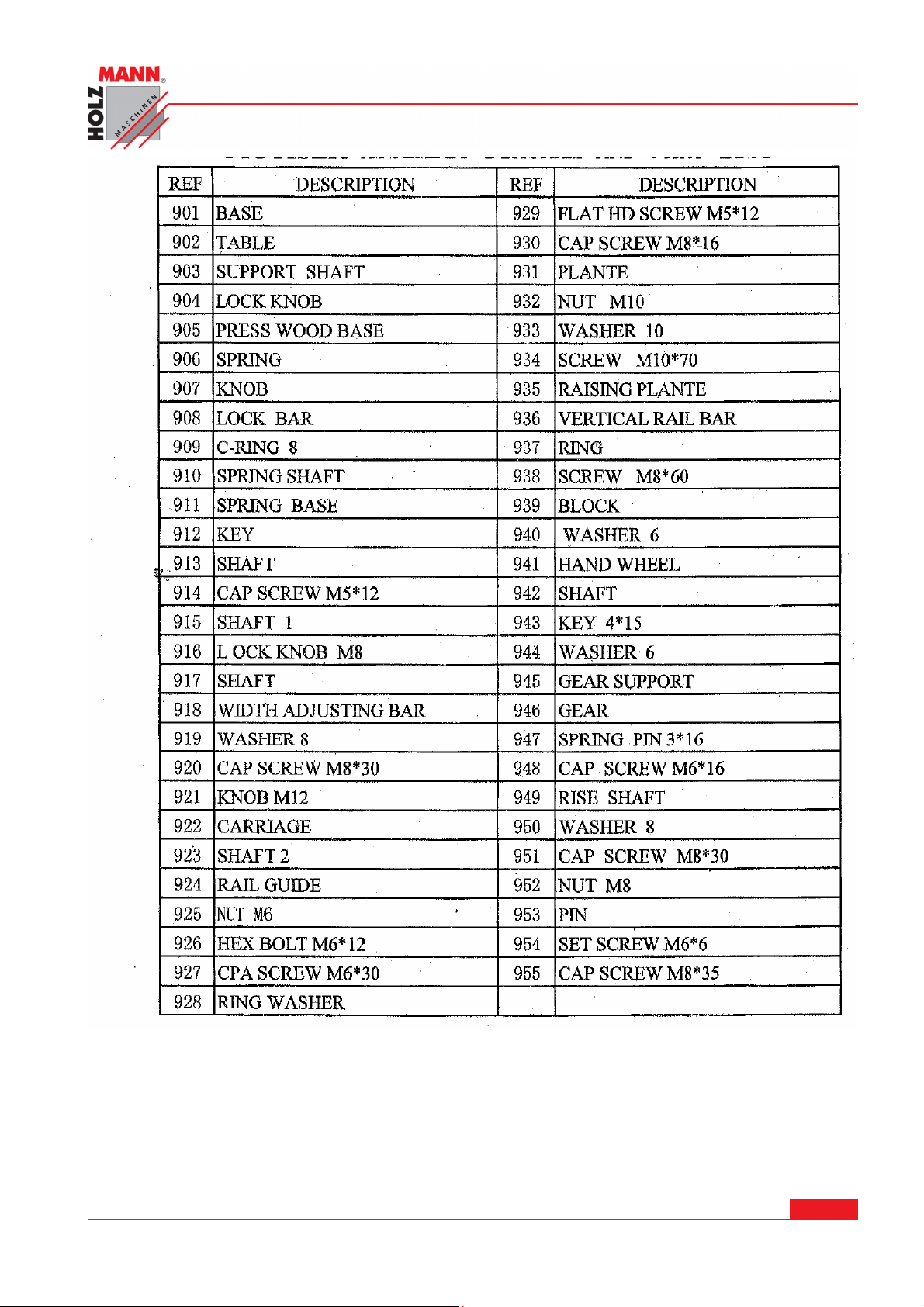

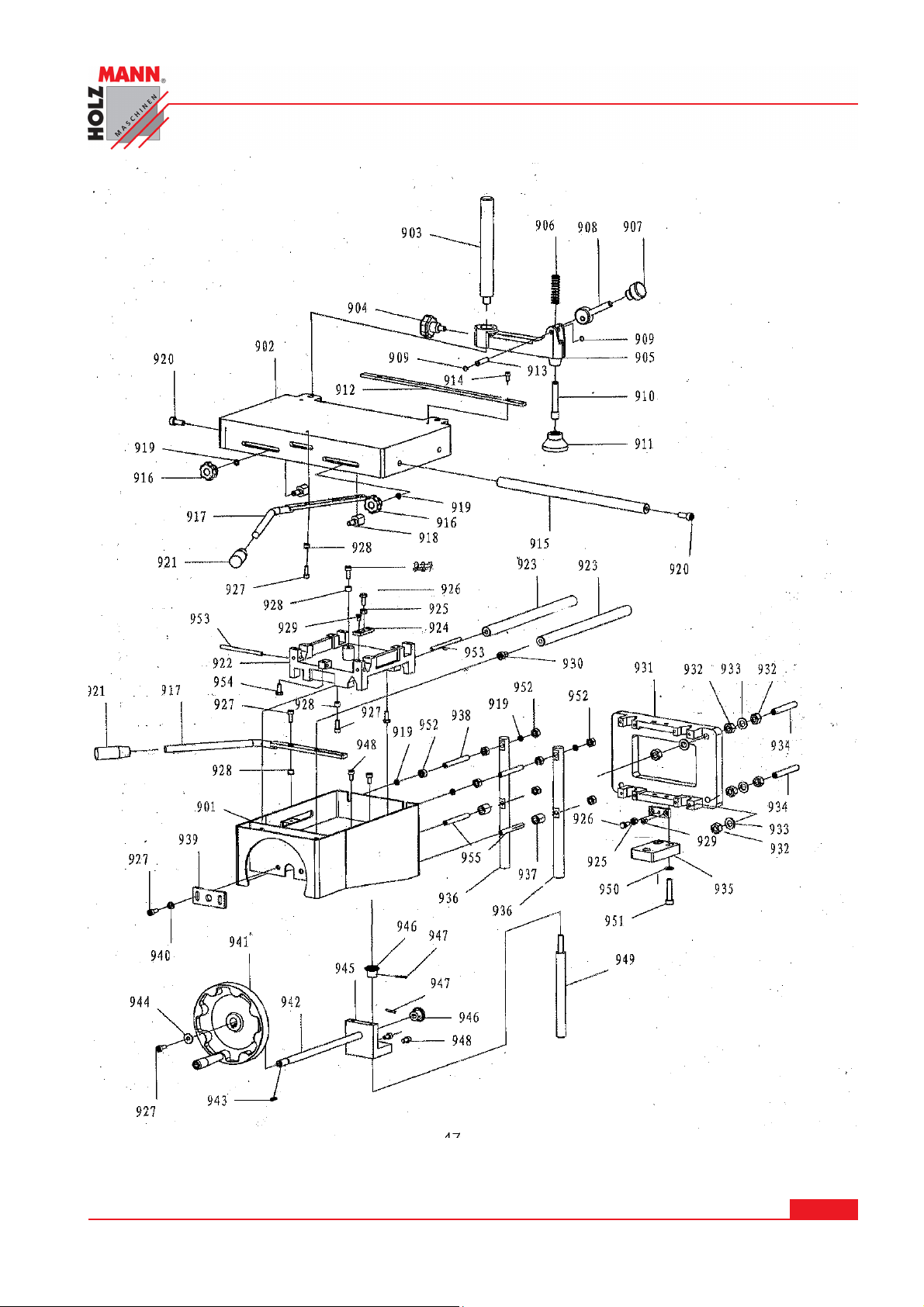

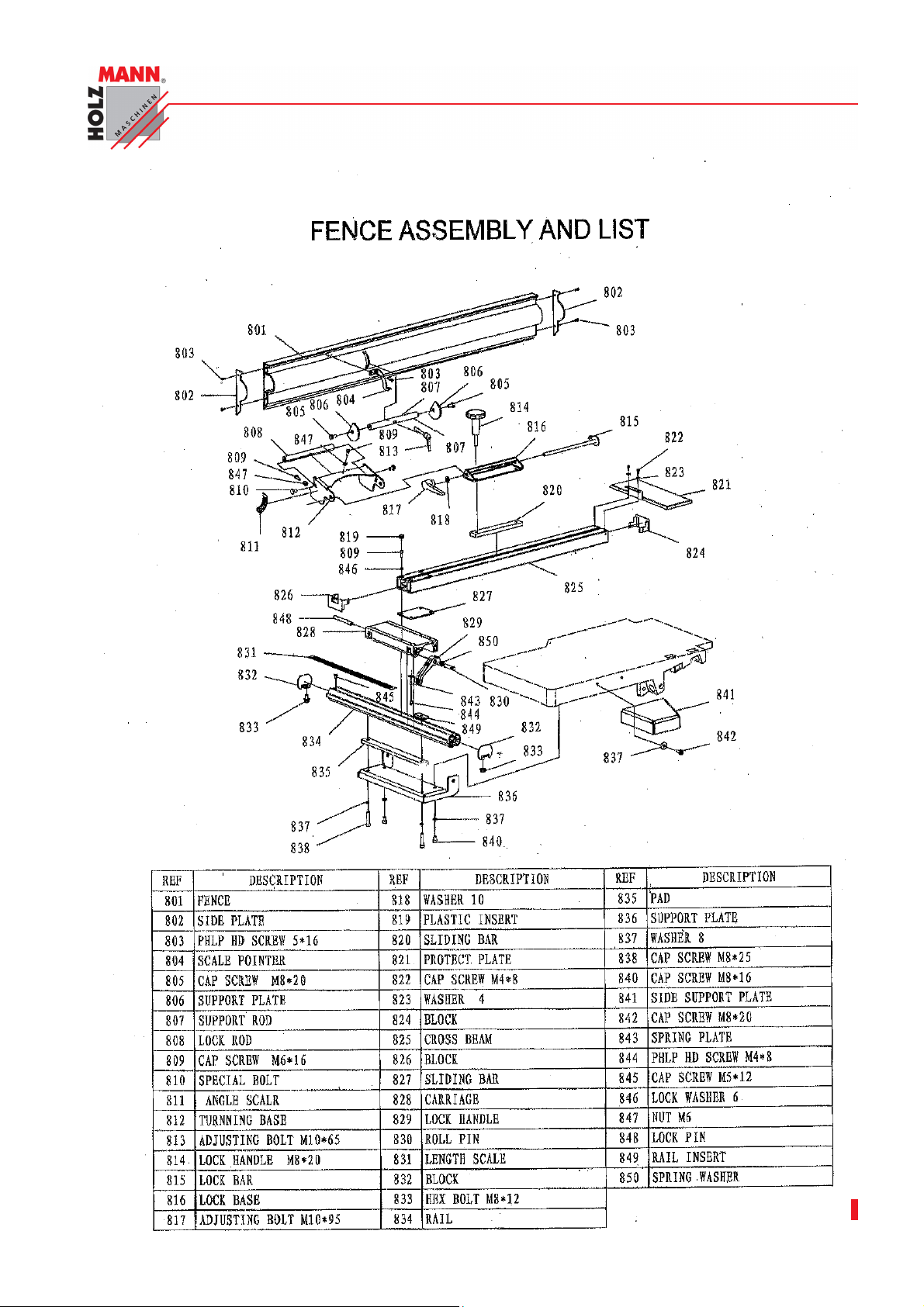

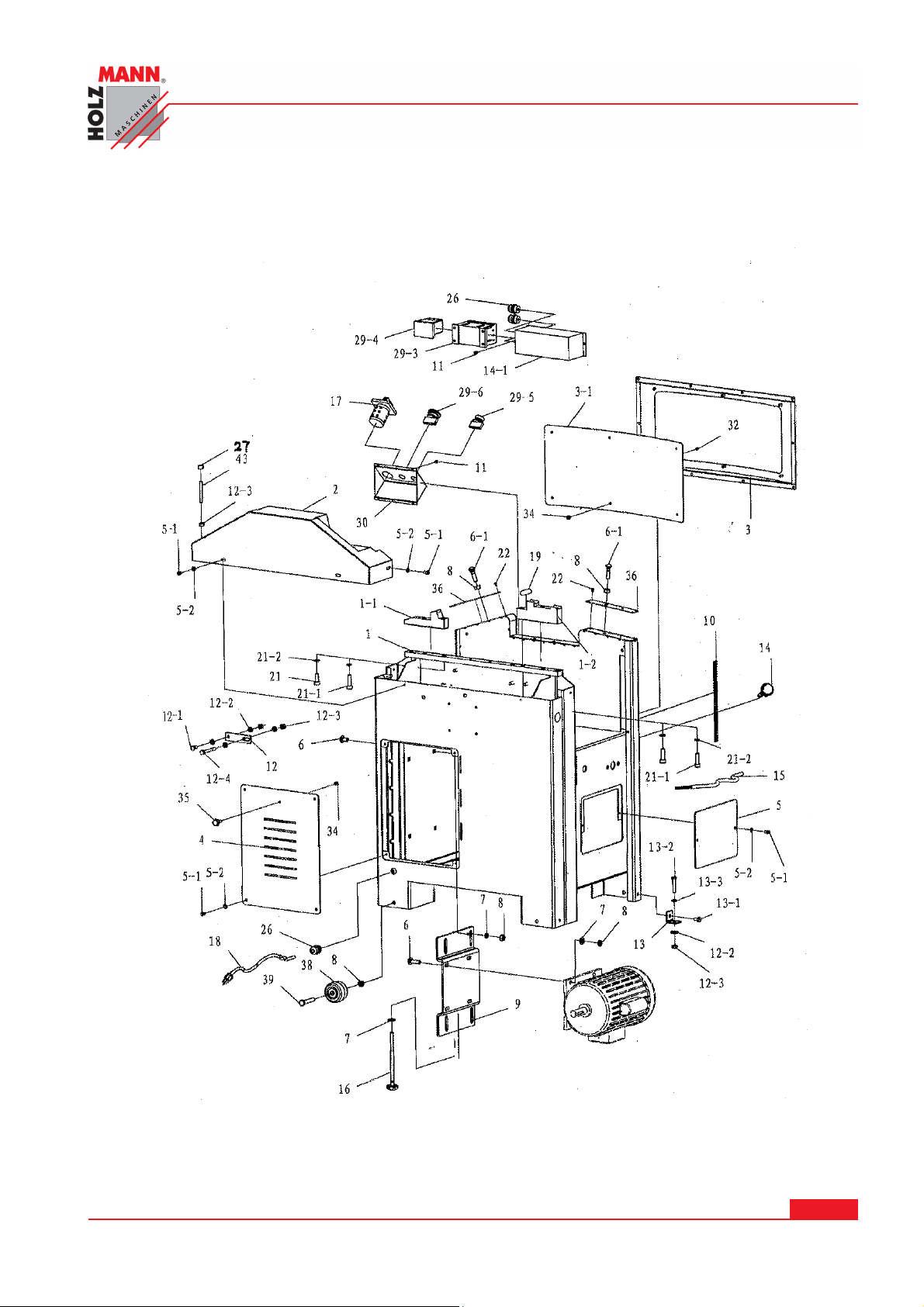

7 NÁHRADNÍ DÍLY 25

8 PROHLÁŠENÍ O SHODĚ 40

9 SLEDOVÁNÍ VÝROBKU 41

HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Strana 4
Návod k použití srovnávací a tloušťkovací frézky HOB 305 PRO

1 TECHNIKA

1.1 Technická data HOB 305PRO

Výkon motoru kW / PS / PS(S6) 2.3/ 3.0 / 4.8

Otáčky hoblovacího válce ot/min 3450

Ø hoblovacího válce mm 74mm

Hoblovací nože (HSS) LxBxH mm 304x24.4x3.0

Hoblovací nůž počet 4
Hmotnost neto/bruto ca. kg 258/300

Ø odsávacího hrdla mm 100

Srovnávání
max. úběr třísky při srovnávání mm 3
max. šířka srovnávání mm 304
Délka srovnávacího stolu mm 1512
Výška srovnávacího stolu mm 900
Tloušťkování
max. výška obrobku mm 200
min. výška obrobku mm 6
min. délka obrobku mm 304
max. šířka obrobku mm 300
max. úběr třísky mm 4
Rychlost podávání m/min 22

Technické změny vyhrazeny!

TECHNIKA

HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Strana 5
Návod k použití srovnávací a tloušťkovací frézky HOB 305 PRO

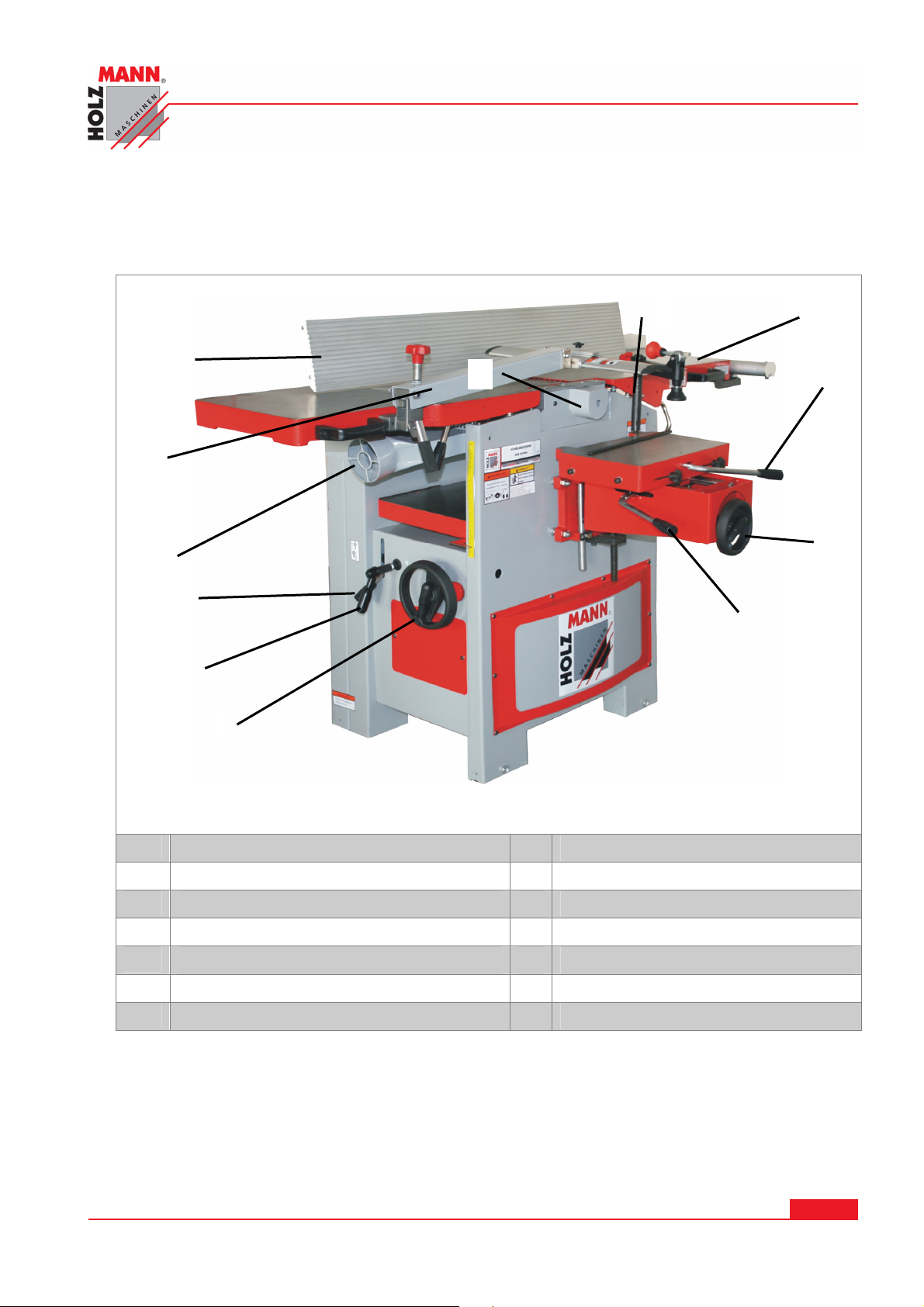

1.2 Ovládací prvky a komponenty

1

Stroj HOB 305PRO se skládá z následujících hlavních dílů:

TECHNIKA

7

12

10

9

11

8

2

5

3

4

6

1

Ovládací páka dlabačky 8 Kryt hoblovacího válce

2

Ruční kolo nastavení výšky dlabačky 9 Podélné pravítko

3

Ovládací páka dlabačky 10 Přední stůl

4

Páka aretace tloušťkovacího stolu 11 Kryt dlabací hlavíčky

5

Páka vypnutí/zapnutí podávání 12 Upínač dlabačky

6

Ruční kolo nastavení výšky tloušťkování 13

7

Odsávací hrdlo 14

Pro stranové a předozadní přestavení stolu dlabačky slouží dva nastavitelé dorazy. Pro
výškové nastavení dlabacího stolu slouží ruční kolo a dorazy na rybinových vedeních.

HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Strana 6
Návod k použití srovnávací a tloušťkovací frézky HOB 305 PRO

BEZPEČNOSTNÍ POKYNY

von +1°С

2 BEZPEČNOST

2.1 Pracovní podmínky

Stroj může být používán pouze v bezvadném technickém stavu k činnosti, pro kterou je určen
a při dodržení všech provozních a bezpečnostních pokynů. Závady, které bezprostředně mo­hou ovlivnit bezpečnost je nutné neprodleně odstranit!

Obecně je zakázáno měnit nebo odstraňovat bezpečnostní prvky a vybavení stroje!
Obsluha musí stroj obsluhovat zepředu vpravo.
Srovnávací a tloušťkovací frézka HOB305PRO slouží výhradně k:

 srovnávání
 tloušťkování
 dlabání (pokud je namontována dlabačka jako zvláštní příslušenství)

masivního dřeva bez cizích příměsí (hřebíky, hlína atd.). Stroj není určen k obrábění
dřevotřísky, laminovaných desek a ostatních umělých materiálů. Nikdy nepřekračujte maxi­mální hodnotu úběru třísky!

Stroj je určen k práci za následujících podmínek:

Vlhkost vzduchu max. 90%

Teplota vzduchu

bis +40°С

Nadmořská výška max. 1000 m/nm

Stroj není určen k práci venku.
Stroj není určen k práci ve výbušném prostředí.

2.2 Nesprávné použití

• Provoz stroje mimo výše uvedené hranice není dovolen.

• Provoz stroje bez bezpečnostních prvků a zařízení není dovolen;

• Demontáž nebo vypnutí bezpečnostních prvků je zakázáno.

• Není dovolen provoz stroje s obrobky, které nejsou v tomto návodu výslovně uve-

deny.

• Není dovoleno opracování obrobků s rozměry, překračujícími v tomto návodu uve­dené hranice.

• Není dovoleno použití necertifikovaných nástrojů, které neodpovídají
bezpečnostním normám EU, a které překračují povolené průměry.

• Svévolné změny konstrukce stroje jsou zakázány.

Pro nesprávné použití stroje a z toho vycházející věcné škody a zranění nepřejímá
firma HOLZMANN-MASCHINEN žádnou odpovědnost a záruku.

HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Strana 7
Návod k použití srovnávací a tloušťkovací frézky HOB 305 PRO

2.3 Všeobecné bezpečnostní pokyny

Varovné štítky a/nebo samolepky na stroji, které jsou
nečitelné nebo odstraněné ihned obnovte!!

K zamezení závadám, škodám a zdravotnímu poškození je nutné
BEZPODMÍNEČNĚ dodržovat následující pokyny:

Pracovní místo a prostor kolem stroje udržujte v čistotě od oleje,
mastnoty a zbytků materiálu!

Dostatečné osvětlení pracovního místa je nezbytné!
Stroj neprovozujte venku!
Při únavě, špatné koncentraci, popř. pod vlivem léků alkoholu nebo

drog je práce se strojem zakázaná!

Nikdy nestoupejte na stroj, zvláště pak ne když je v provozu.

Těžká zranění mohou být způsobena převrácením stroje!

Stroj může být obsluhován pouze odborně vyškolenou obsluhou.
Nepovolané osoby a zvláště pak děti, jakož i nevyškolené osoby se

musí zdržovat mimo dosah stroje!

BEZPEČNOSTNÍ POKYNY

Pokud pracujete se strojem, nenoste volné šperky a ozdoby, široké
a volné šaty, kravatu, dlohé rozpuštěné vlasy atd.

Volně ležící předměty se mohou dostat do pohyblivých částí stroje
a způsobit zranění!

Při práci se strojem noste vhodné ochranné vybavení (ochranné
rukavice, brýle, chrániče sluchu, …)!

Dřevěný prach a piliny mohou obsahovat chemické látky, které
negativně působí na zdraví obsluhy. Pracujte se strojem pouze v
dobře větraných prostorech a s odpovídající prachovou maskou.
Používejte odpovídající odsávání!

Pracující stroj nesmí být ponechán bez dozoru! Před opuštěním
stroje vypněte motor a počkejte, dokud se nezastaví!

HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Strana 8
Návod k použití srovnávací a tloušťkovací frézky HOB 305 PRO

BEZPEČNOSTNÍ POKYNY

Před údržbou nebo nastavováním stroje ho odpojte od sítě! Před
odpojením stroje od napětí ho vypínačem vypněte. (OFF).

Nikdy nepoužívejte napájecí kabel k transportu nebo manipulaci se
strojem!

Na stroji se nachází jen málo prvků, na kterých je nutné provádět údržbu. Stroj není
nutné demontovat.

Opravy smí provádět pouze vyškolený personál!
Příslušenství: používejte pouze originální díly firmy HOLZMANN!
Při problémech nebo s otázkami se obracejte na zákaznick servis firmy Holzmann.

2.4 Bezpečnostní prvky stroje HOB 305PRO

Při konstrukci stroje byly použity následující bezpečnostní prvky:

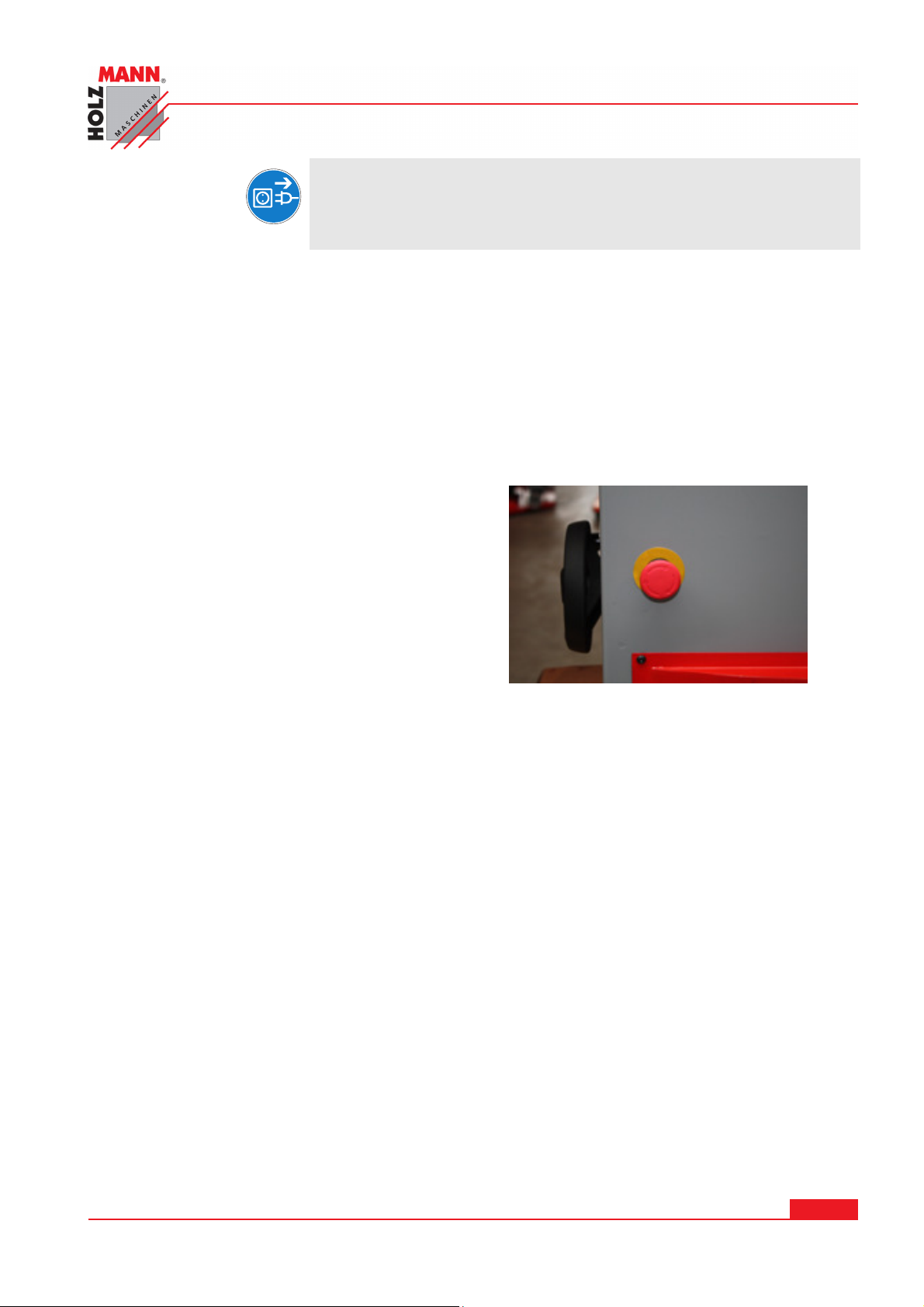

 NOUZOVÝ VYPÍNAČ. Přezkušujte jeho

funkci v pravidelných ntervalech.

 Kryt válce – výškově a stranově

přestavitelný.

 Kryt dlabací hlavičky. Je přísně

zakázáno provozovat stroj bez
nasazeného krytu.

2.5 Ostatní rizika

I při dodržení všech bezpečnostních pokynů je nutné se vyvarovat následujících rizik:

• Zranění rukou/prstů rotujícím vrtákem během provozu.

• Zranění při kontaktu s upínací hlavičkou.

• Zranění při zpětném vrhu obrobku při hoblování. Nebezpečí se zvětšuje při tupých

hoblovacích nožích, nevhodném materiálu obrobku, nedostatečném vedení obrobku.

• Nebezpečí zranění při prasknutí dlabacího vrtáku, především při jeho přetížení.

• Poškození sluchu, pokud obsluha nepoužívá vhodnou ochranu.

• Zranění oka odletujícími částmi obrobku.

• Nebezpečí nadýchání se jedovatého dřevěného prachu při obrábění.

Tyto rizika mohou být minimalizována při dodržení všech bezpečnostních předpisů, pokud je
stroj správně udržován a obsluhován vyškolenou obsluhou.

HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Strana 9
Návod k použití srovnávací a tloušťkovací frézky HOB 305 PRO

MONTÁŽ

3 MONTÁŽ

3.1 Pracovní místo

 Zvolte vhodné místo pro umístění stroje.
 Dbejte přitom bezpečnostních pokynů z kapitoly 1 a 2.
 Zvolené místo musí mít vhodné připojení k elektrické síti a možnost připojení odpoví-

dajícího odsávání.

 Ujistěte se, že podlaha má odpovídající nosnost. Stroj musí být vyrovnán a stát na

všech opěrných bodech, aby byla zajištěna jeho plná stabilita.

 Je nutné zajistit prostor kolem stroje nejméně 2 metry, aby bylo možné stroj

bezpečně obsluhovat.

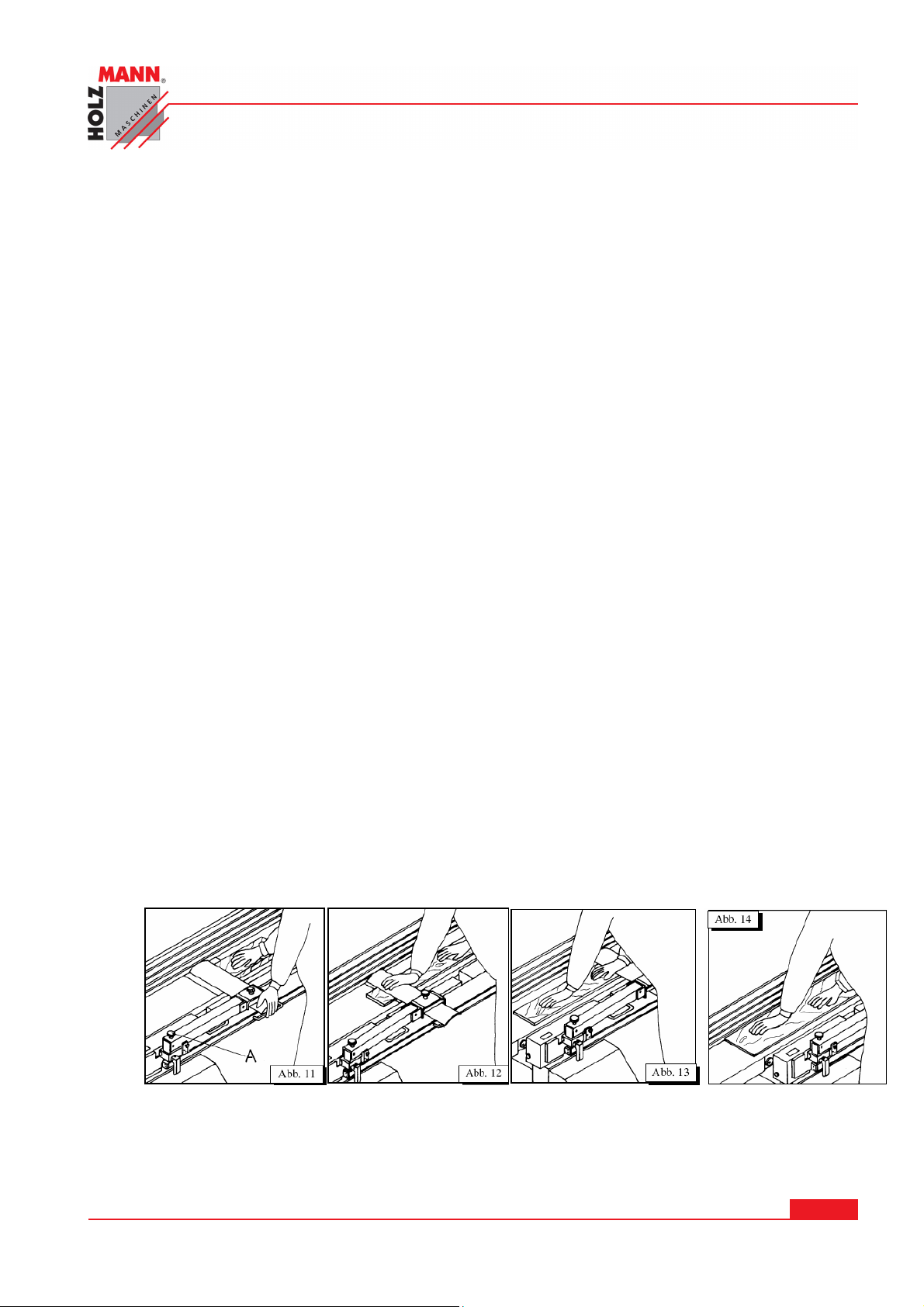

3.2 Transport/Manipulace se strojem

K transportu stroje se nejlépe hodí zvedací popruhy s dostatečnou pevností. Založte popruh
kolem stroje tak, aby nesklouzl a zvedněte stroj jeřábem nebo odpovídajícím zvedacím
zařízením. Při použití popruhů je vhodné použít i odpovídající háky. Nastavte délku popruhů
tak, aby stroj byl při zvedání vodorovně a stabilní.

Dbejte na to, aby zvolené zvedací zařízení bylo v bezvadném stavu (jeřáb, vysokozdvižný vo­zík, zvedací popruhy atd.). Ujistěte
se také, že místo pro umístění
stroje je stabilní a s dostatečnou

V A R OV Á NÍ

únosností, zvláště pokud stroj u­mísťujete v patře..

K přesunu zabaleného stroje je
možné použít paletovací vozík a
vysokozdvižný vozík.

Zkontrolujte, že háky a popruhy
jsou správně upevněny na stroji.

Zvedání a transport stroje může
provádět pouze proškolený personál
s náležitou výbavou.

3.3 Obsah dodávky

 Stroj
 Karton (viz foto) s: krytem

hoblovacího válce, vrtací hlavičkou,
podavačem obrobku, upevňovacími
šrouby, transportním přípravkem,
nastavovacím přípravkem krytu válce
a návodem k použití.

 Karton s podélným pravítkem

(částečně smontovaným)

HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Strana 10
Návod k použití srovnávací a tloušťkovací frézky HOB 305 PRO

MONTÁŽ

aretaci nechte

Namontujte vodící lištu podélného pravítka

ocí dvou imbus šroubů do k tomu

3.4 Příprava vnějších ploch

Odstraňte konzervaci a přebytečnou vazelínu, která
slouží k protikorozní ochraně nelakovaných dílů při
dopravě. Toto můžete provést s pomocí běžných
čistících prostředků. Nepoužívejte nitroředidla nebo
podobná silná rozpouštědla. Používejte jemné čistící
prostředky

3.5 Montáž pro transport
demontovaných prvků

Stroj se dodává v předmontovaném stavu. Podélné pravítko, kryt hoblovacího válce, dlabačka
(zvláštní příslušenství), držák obrobku dlabačky a další ovládací prvky je nutné na stroj na­montovat.

Zvedněte přední stůl,
zaklapnout.

s pom
připravených závitů.

HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Strana 11
Návod k použití srovnávací a tloušťkovací frézky HOB 305 PRO

MONTÁŽ

podélného pravítka

do

Vedení podélného pravítka položte na

vodící lištu a odšroubujte 4 imbusové

Namontujte podélné pravítko čtyřmi

Podpěru
našroubujte s pomocí imbus šroubů
závitu na boční straně předního stolu.

šrouby.

šrouby a podložkami na vedení.

Uvolněte křížové šrouby a podložky.

HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Strana 12
Návod k použití srovnávací a tloušťkovací frézky HOB 305 PRO

MONTÁŽ

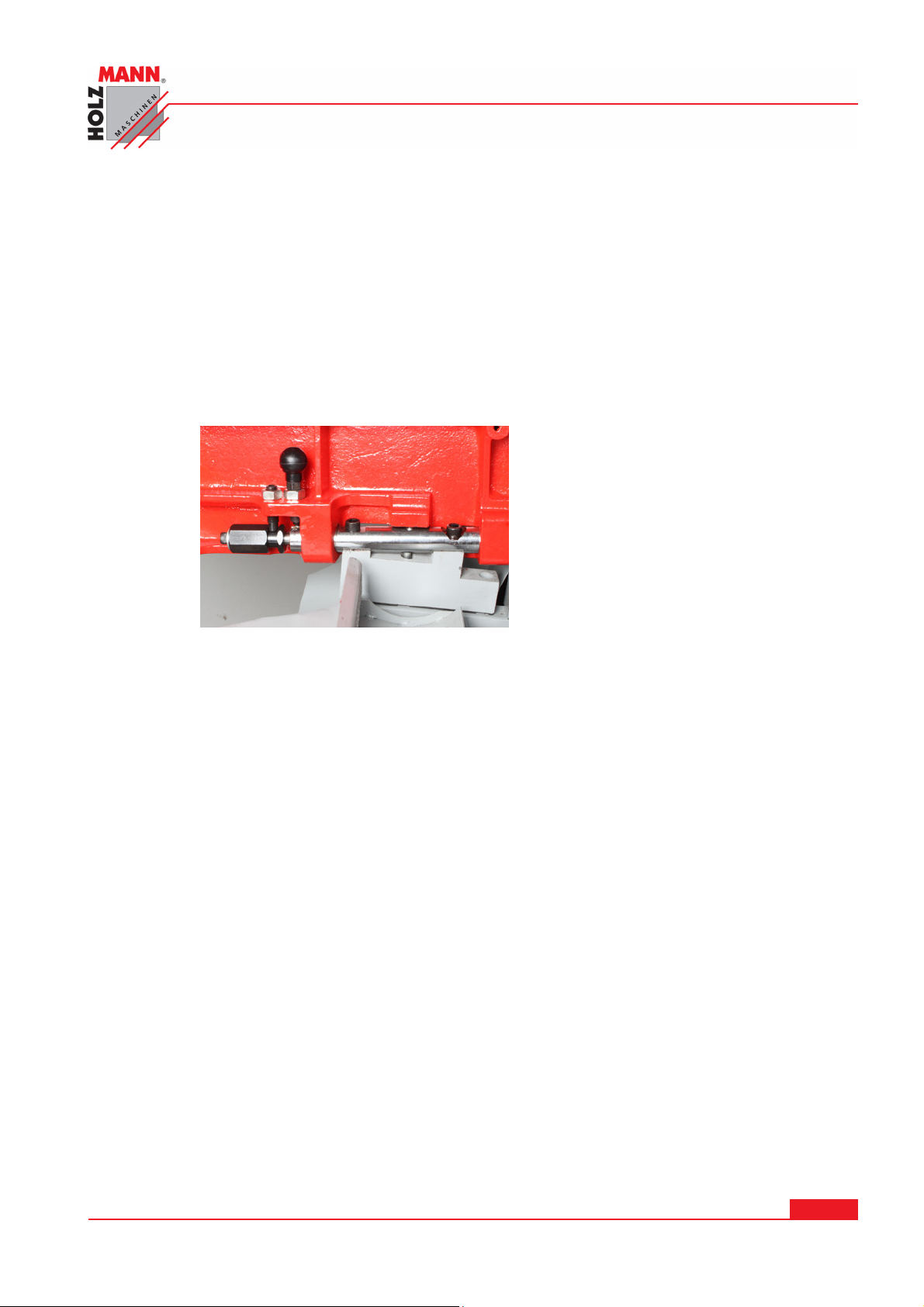

Nyní nastavte podélné pravítko kolmo k

K tomu povolte šrouby vedení pravítka,

k ploše stolu a šrouby

ňte

stupnici tak, aby ukazovala přesně na

Dvěma šrouby přimontujte kryt válce.

rovině stolu.

s pomocí úhloměru nastavte úhel pra­vítka na 90°
vedení opět dotáhněte.

Nastavení stupnice pravítka na 90°:

Nastavte pravítko na 90° k rovině sto­lu. Nastavovacím šroubem posu

90° když je pravítko na dorazu.

HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Strana 13
Návod k použití srovnávací a tloušťkovací frézky HOB 305 PRO

MONTÁŽ

Namontujte držák krytu válce na boční
stranu zadního stolu. Přišroubujte
držák s pomocí dvou imbus šroubů do
připravených závitů. Pozor! Šrouby
nasaďte rovně do závitů.

Našroubujte dvě růžice pro podvozek
do k tomu připravených otvorů.

3.6 Připojení odsávání

Stroj je vybaven odsávacím hrdlem pro připojení odsávání..

Odsávání pilin a třísek má být uvedeno do provozu současně se strojem.

Připojte hadici odsávání k odsávacímu hrdlu. Hadici pevně dotáhněte upínací páskou.

3.7 Elektrický přívod

P O Z OR

Při práci na neuzemněném stroji:
V případě závady na elektrickém obvodu je možný úraz e-

lektrickým proudem!

K tomu platí: stroj musí být uzemněn a připojen na uzemněnou
zásuvku.

HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Strana 14
Návod k použití srovnávací a tloušťkovací frézky HOB 305 PRO

MONTÁŽ

Připojení stroje na elektrickou síť jakož i následné revize smí být provedeno pouze
kvalifikovaným elektromechanikem s příslušným oprávněním.

Elektrický přívod stroje je připraven pro provoz s uzemněnou zásuvkou!
Zástrčka smí být propojena pouze s odborně namontovanou a uzemněnou zásuvkou!
Dodaná zástrčka nesmí být měněna. Pokud zástrčka neodpovídá nebo je poškozena, smí být

vyměněna pouze kvalifikovaným elektromechanikem s příslušným oprávněním!
Zemnící vodič je žluto-zelený! V případě opravy nebo výměny nesmí být zemnící vodič

připojován do zásuvky po proudem!
Nechte uzemněný stroj zkontrolovat kvalifikovaným elektromechanikem s příslušným

oprávněním.!
Poškozený kabel ihned vyměňte!
Zkontrolujte, že napájení stroje odpovídá údajům, uvedeným na štítku. Je dovolena odchylka

napájecího napětí ±5% (např.: stroj se jmenovitým napětím 380V smí pracovat v rozsahu od
370 až 400V).

K zajištění dostatečného průřezu přívodního kabelu se řiďte údaji z typového štítku stroje a
následující tabulky.

Pokud je to možné, vyhněte se použití prodlužovacího kabelu. V případě jeho použití zkontro­lujte, že je v dobrém stavu a dostatečně dimenzován pro přenos potřebného výkonu. Poddi­menzovaný kabel zabraňuje přenesení výkonu a silně se zahřívá. Následující tabulka uvádí
odpovídající rozměry pro proud a délku.

Proud (A)

Prodlužovací kabel v metrech

8 16 24 33 50 66

< 5 16 16 16 14 12 12

5 do 8 16 16 14 12 10 n.e.

8 do 12 14 14 12 10 n.e. n.e.
12 do 15 12 12 10 10 n.e. n.e.
15 do 20 10 10 10 n.e. n.e. n.e.
20 do 30 10 n.e. n.e. n.e. n.e. n.e.

n.e. = absolutně
nedoporučujeme

HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Strana 15
Návod k použití srovnávací a tloušťkovací frézky HOB 305 PRO

4 PROVOZ

4.1 Varianty obrábění

 Srovnávání
 Tloušťkování
 Dlabání (při provedení s dlabačkou)

Každé přestavení funkce stroje provádějte při vypnutém napájecím napětí!!!

Před zahájením práce na HOB 305 zkontrolujte:

 Správný technický stav stroje
 Správnost bezpečnostních prvků
 Bezpečné pracovní prostředí
 Stabilní postavení stroje, vyřazení podvozku
 Upevněné stoly, připojené odsávání
 Zkontrolovat hoblovací nože popřípadě vyměnit (viz kapitola údržba)
 Zkontrolovat vhodnost obrobků

OBSLUHA

4.2 Srovnávání

Srovnávání obrobků s malou tloušťkou

 Nastavte úběr třísky
 Nastavte výšku krytu válce asi o 5 mm výše, než je výška obrobku
 Přepněte (5) na srovnávání
 Zapněte stroj

 Obrobek přitlačte jednou rukou proti stolu
 Druhou rukou obrobek pomalu a rovnoměrně posunujte přes hoblovací válec

HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Strana 16
Návod k použití srovnávací a tloušťkovací frézky HOB 305 PRO

Srovnávání obrobků s velkou výškou

Srovnávání úzkých obrobků

 Nastavte kryt válce na šířku obrobku
 Obrobek posouvejte oběma rukama, přičemž levá ruka tlačí obrobek k pravítku a

ke stolu

 Palec levé ruky se nachází na obrobku
 Dlaň pravé ruky je na obrobku
 Také při vyjímání obrobku musí být pravá ruka na obrobku, aby nedošlo k jeho

zvrtnutí

OBSLUHA

 Nastavte kryt válce na šířku obrobku
 Ruce jsou při obrábění na vrchní straně obrobku
 Obrobek tlačte oběma rukama pomalu a rovnoměrně

ke stolu a pravítku přes hoblovací válec

Srovnávání obrobků při naklopeném pravítku

 Nastavte úhel pavítka a zafixujte
 Položte obrobek na pravítko
 Kryt válce (B) nastavte tak, aby mezi ním a obrobkem nebyla mezera větší než 5

mm.

 Zapněte stroj
 Levou rukou obrobek přitlačujte k

pravítku a ke stolu, pravou rukou
obrobek pomalu a rovnoměrně
posunujte přes hoblovací válec

HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Strana 17
Návod k použití srovnávací a tloušťkovací frézky HOB 305 PRO

Srovnávání krátkých obrobků

 Při srovnávání krátkých obrobků používejte podavač krátkých kusů, abyste zajistili

bezpečný provoz stroje

Srovnávání obrobků s malým průřezem

OBSLUHA

 Při srovnávání obrobků s malým průřezem je nutné namontovat na pravítko dodatečný

dřevěný úhlový kryt!

 Tento dřevěný kryt upevněte pomocí svěrek podle vyobrazení k pravítku
 Při srovnávání obrobek položte na stůl a rukama přitlačte ke stolu a úhlovému krytu
 Obrobek pomalu a rovnoměrně posouvejte přes hoblovací válec

HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Strana 18
Návod k použití srovnávací a tloušťkovací frézky HOB 305 PRO

4.3 TLOUŠŤKOVÁNÍ

Pro tloušťkování je nutné stroj přestavit na tuto funkci.Předtím odpojte stroj od sítě!

Přestavení stroje na tloušťkování

 Nastavte podélné pravítko a kryt válce tak, aby se dal srovnávací stůl volně odklo-

pit

 Podélné pravítko opět zafixujte
 Uvolněte blokovací páku zadního stolu
 Odklopte zadní stůl na stranu, zkontrolujte, že zapadla aretace stolu!

OBSLUHA

 Překlopte odsávací hubici nahoru. Zkontrolujte, že je ve správné poloze. Zkontro-

lujte, že je odsávací hadice správně upevněna.

 Posuňte páku podávání do polohy „Podávání zapnuto“(„Vorschub ein“.)

Pracovní podmínky tloušťkování

 Tloušťkování používejte pro redukci výšky obrobku s již srovnanou spodní plochou
 U obrobků s velkým rozdílem výšky na koncích nastavte výšku stolu na maximální

rozměr a obrábění začněte od tohoto vyššího konce obrobku.

 Ujistěte se, že obrobek neobsahuje cizí předměty nabo suky.
 Dlouhé obrobky musí být dostatečně podepřeny. K tomu použijte odpovídající

pomůcky (nastavitelné vlečky nebo válečkové dráhy) Při nedodržení tohoto pokynu
hrozí nebezpečí překlopení obrobku a/nebo stroje!

Minimální délka obrobku: 304mm
Maximální šířka obrobku: 300mm
Minimální tloušťka obrobku: 6mm
Maximální tloušťka obrobku: 200mm
Maximální úběr třísky: 4mm

Podmínky tloušťkování

 Uvolněte aretační páku stolu a nastavte požadovanou výšku stolu pomocí ručního

kola.

 Aktuální výšku odečtěte na stupnici.
 Výšku stolu nastavte na výšku obrobku minus požadovaný úběr třísky.
 Maximální úběr třísky = 3mm!

HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Strana 19
Návod k použití srovnávací a tloušťkovací frézky HOB 305 PRO

OBSLUHA

 Zajistěte výšku stolu aretační pákou
 Páku posuvu přesuňte do polohy „Zapnuto“ („EIN“)
 Stroj vypínačem zapněte
 Obrobek položte na stůl již obrobenou plochou a posuňte vpřed
 Obrobek bude protažen strojem automatickým podáváním


 Při protažení poloviny obrobku se přesuňte na opačnou stranu stroje
 Pokud se obrobek neposunuje automaticky, vytáhněte ho ručně
 Po skončení práce stroj vypínačem vypněte a páku posunu obrobku přesuňte do

polohy „Vypnuto“ (D) („AUS“)

 Před další činností počkejte, dokud se hoblovací válec nezastaví
 Ke srovnávání musí být stroj nastaven v opačném pořadí

Tloušťkování dlouhých obrobků bez podpěry:
Možné zranění při překlopení obrobku nebo stroje!

K tomu platí:
Dlouhé obrobky přesahující délku stroje musí být vhodně podepřeny!

P O Z OR

4.4

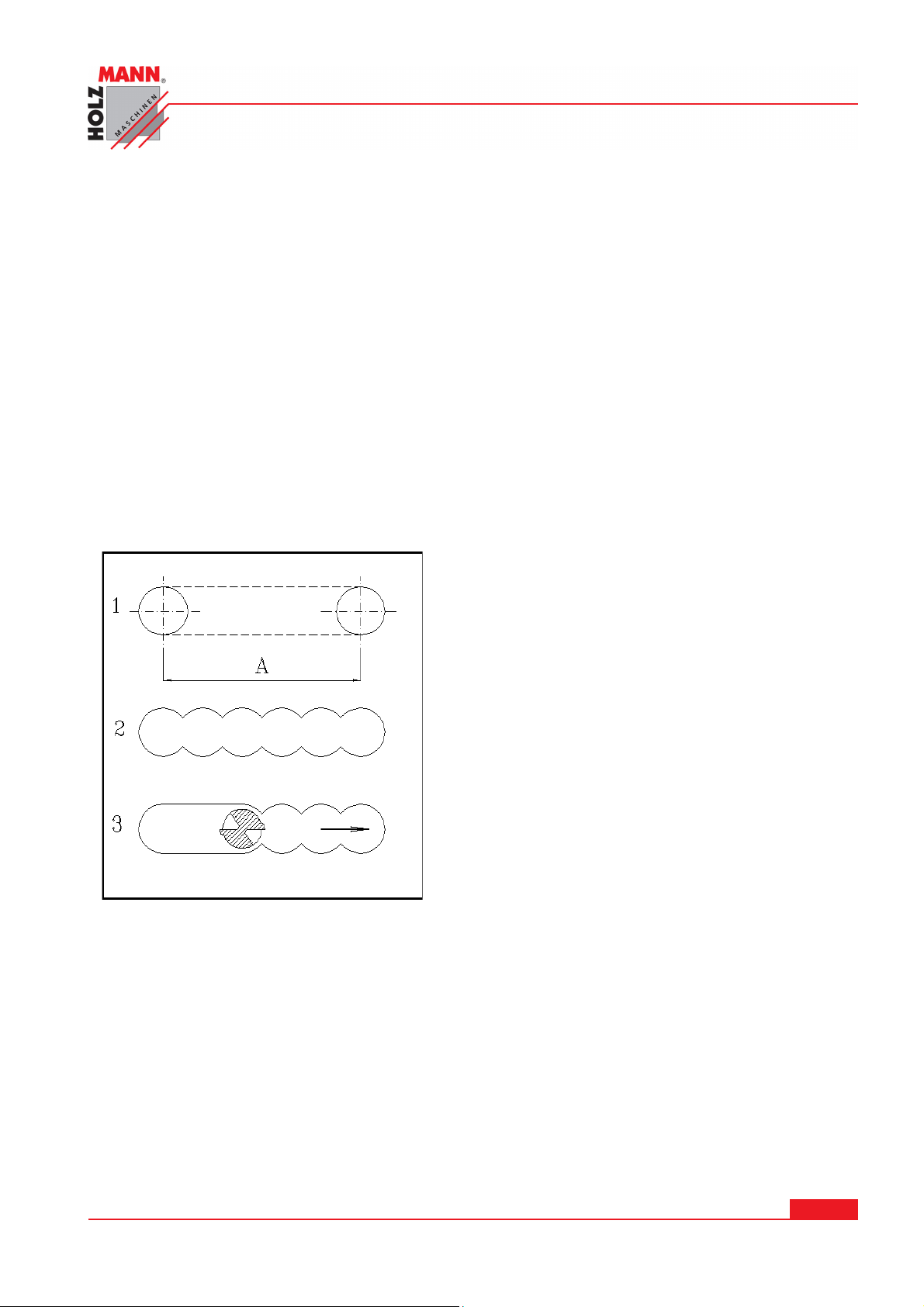

Dlabání (zvláštní příslušenství)

Do dlabací hlavičky na stroji mohou být upnuty dlabací vrtáky do průměru 16 mm. Nástroj
musí být dotažen dodaným klíčem.

Upevněte obrobek na dlabací stůl upínačem
Ovládání stolu ve vodorovné úrovni se provádí ovládacími pákami. Pohyb stolu ve svislé úrov-

ni se provádí ručním kolem. Po nastavení požadované výšky zajistěte aretační pákou. Výšku
stolu odečtete ze stupnice.

Před zahájením práce nastavte dorazy pro vodorovný posun stolu. Po nastavení dorazy pevně
dotáhněte

HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Strana 20
Návod k použití srovnávací a tloušťkovací frézky HOB 305 PRO

OBSLUHA

 Do hlavičky upněte požadovaný nástroj
 Položte obrobek na dlabací stůl
 Upněte obrobek s pomocí upínače tak, aby se přítlačný element nacházel ve středu

obrobku

 Obrobek upněte pomocí páky
 Nastavte požadovanou výšku stolu ručním kolem tak, aby byl obrobek v požadované

výšce

 Stranový posun stolu nastavte odpovídajícími dorazy.
 Zapněte stroj vypínačem
 Nastavte dlabací stůl ovládací pákou k levému dorazu
 Vyvrtejte dva otvory – na začátku a na konci dlabu
 Podél celého dlabu vyvrtejte otvory podle obrázku 2
 Poté otvory spojte podélným pohybem obrobku přes celou šířku dlabu - pozice 3.
 Opakujte až po dosažení požadované hloubky dlabu
 Ovládací páky posuňte dozadu, aby se obrobek dostal z dosahu nástroje
 Vypněte stroj vypínačem
 Před další činností počkejte, dokud se hoblovací válec nezastaví

4.5

Vypnutí/Po provozu

 Po skončení práce stroj vypněte
 Vypnutí proveďte vypínačem na přívodní svorkovnici
 Vytáhněte přívod elektřiny ze zásuvky
 Proveďte denní údržbu (viz kapitolu 5. Údržba)
 Kryt válce nastavte tak, aby byla kryta celá šířka válce

HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Strana 21
Návod k použití srovnávací a tloušťkovací frézky HOB 305 PRO

5 ÚDRŽBA

ÚDRŽBA

P O Z OR

Stroj má malé nároky na údržbu a obsahuje pouze málo dílů, kde musí být prováděna
údržba.

 Závady nebo defekty, které mohou ovlivnit bezpečnost práe na stroji ihned odstraňte.
 Opravy smí být prováděny pouze proškoleným personálem. Správné čištění stroje zaručuje

dlouhou životnost stroje a představuje předpoklad bezpečné práce na stroji.

 Po každé práci se strojem je nutné ho vyčistit.
 Kontrolujte pravidelně stav a čitelnost bezpečnostních štítků na stroji.
 Zkontrolujte před každým použitím stav a úplnost bezpečnostních prvků stroje!
 Zkontrolujte před každým použitím stav hoblovacích nožů. Především kontrolujte nůž na

praskliny, otupení a prohnutí. Poškozené nože ihned nahraďte!

 Stroj se nesmí skladovat ve vlhkých prostorách a musí být chráněna před vlivy počasí.
 Před prvním použitím a pak každých 100 provozních hodin nakonzervujte všechny pohyblivé

spojovací prvky tenkou vrstvou strojního oleje nebo vazelíny.

5.1 Úkony údržby

Čištění a údržbu provádějte na vypnutém stroji:

Hrozí nebezpečí zranění a škod neočekávaným zapnutím stroje!

K tomu platí:
Před zahájením prací a údržby na stroji tento odpojte od
přívodu elektrické energie!!!

Údržba Provádět

Kontrola hoblovacích nožů Před každým použitím
Kontrola funkce bezpečnostních prvků Před každým použitím
Vyčištění stroje od prachu a pilin Denně, po každém použití
Kontrola stavu a napnutí klínových řemenů Týdně
Mazání a konzervace pohyblivých a otáčejících se dílů Měsíčně

HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Strana 22
Návod k použití srovnávací a tloušťkovací frézky HOB 305 PRO

5.2 Poháněcí řemeny

Týdně kontrolujte stav a napnutí řemenů.
K napnutí řemenů postupujte následujícím způsobem:

Seměte postranní kryt pro získání přístupu k řemenům.
Zkontrolujte napnutí řemenů tím, že je uprostřed stlačíte palcem a ukazovákem proti sobě.

Řemen by se neměl prohnout o více než 10mm.

Max. 10mm

Stisknout
uprostřed

Pokud řemeny nejsou správně napnuty, postupujte následovně:

Uvolněte čtyři šrouby D.
Pomocí zvednutí/spuštění motoru E dojdde ke změně napnutí řemenů. Tuto činnost je nutné

provádět dvěma osobami. Pokud jsou řemeny správně napnuty, dotáhněte šrouby D a na­montujte postranní kryt.

ÚDRŽBA

HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Strana 23
Návod k použití srovnávací a tloušťkovací frézky HOB 305 PRO

6 ODSTRANĚNÍ ZÁVAD

Před zahájením oprav stroje ho odpojte od elektrické sítě!

Závada Možná příčina Odstranění

1.Vadné připojení Nechte zkontrolovat elektromech. Motor nepracuje

2. Závada na vypínači Vyměnit

Motor se vypíná

Sepnutí termokontaktu a odpoje­ní motoru.

Přetížení motoru.

Vypadnutí jedné nebo více fází.

Nestabilní elektrická síť

ODSTRANĚNÍ ZÁVAD

Motor nechte vychladnout, nově
zapněte. Odstraňte příčinu
přetížení! (tupé nože, napnutí
řemenů, nevhodný materiál
obrobku atd.)

Nechte zkontrolovat elektrome­chanikem.

Stroj vibruje při provozu

Obrobek se při tloušťování
neposouvá

ní

Hrubý povrch po obrábění Příliš vlhký obrobek Obrábějte pouze suché obrobky

vrták/nevyvážený běh

Špatně nastavené hoblovací nože Zkontrolujte nastavení a stejnou

výšku nožů.

Nerovný podklad a/nebo stroj je
nesprávně vyrovnán

Nastaven příliš velký úběr třísky. Snižte úběr třísky a obrábějte

Znečištěný tloušťkovací stůl Vyčistěte jemným čistícím

Volné klínové řemeny Napněte klínové řemeny

Tupé nože Nabrousit/Vyměnit Nekvalitní plocha po hoblová-

Nerovnoměrné podávání Posunujte obrobek rovnoměrně

Obrobek podávaný proti létům Obrobek podávejte opačně Vrypy na obráběném povrchu

Příliš velký úběr třísky Snižte úběr třísky

Vadné kleštiny Vyměnit kleštiny Nevystředěný
Deformovaná vrtací hlavička Vyměnit HSS hlavičku

Vyrovnat stroj

několikrát.

prostředkem.

stejnou silou

HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Strana 24
Návod k použití srovnávací a tloušťkovací frézky HOB 305 PRO

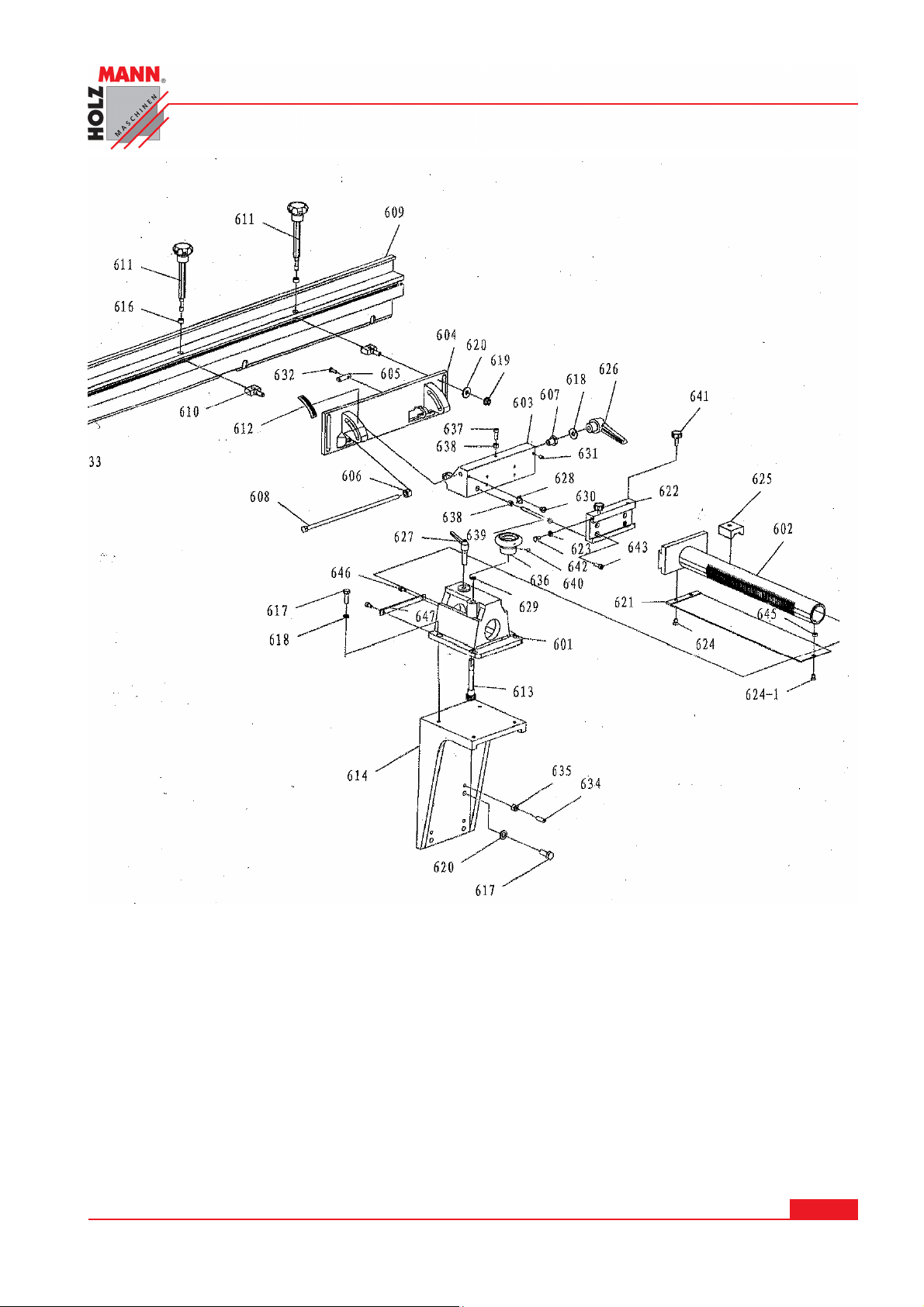

7 NÁHRADNÍ DÍLY

NÁHRADNÍ DÍLY

HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Strana 25
Návod k použití srovnávací a tloušťkovací frézky HOB 305 PRO

NÁHRADNÍ DÍLY

HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Strana 26
Návod k použití srovnávací a tloušťkovací frézky HOB 305 PRO

NÁHRADNÍ DÍLY

HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Strana 27
Návod k použití srovnávací a tloušťkovací frézky HOB 305 PRO

NÁHRADNÍ DÍLY

HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Strana 28
Návod k použití srovnávací a tloušťkovací frézky HOB 305 PRO

NÁHRADNÍ DÍLY

HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Strana 29
Návod k použití srovnávací a tloušťkovací frézky HOB 305 PRO

NÁHRADNÍ DÍLY

HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Strana 30
Návod k použití srovnávací a tloušťkovací frézky HOB 305 PRO

NÁHRADNÍ DÍLY

HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Strana 31
Návod k použití srovnávací a tloušťkovací frézky HOB 305 PRO

NÁHRADNÍ DÍLY

HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Strana 32
Návod k použití srovnávací a tloušťkovací frézky HOB 305 PRO

NÁHRADNÍ DÍLY

HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Strana 33
Návod k použití srovnávací a tloušťkovací frézky HOB 305 PRO

NÁHRADNÍ DÍLY

HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Strana 34
Návod k použití srovnávací a tloušťkovací frézky HOB 305 PRO

NÁHRADNÍ DÍLY

HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Strana 35
Návod k použití srovnávací a tloušťkovací frézky HOB 305 PRO

NÁHRADNÍ DÍLY

HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Strana 36
Návod k použití srovnávací a tloušťkovací frézky HOB 305 PRO

NÁHRADNÍ DÍLY

HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Strana 37
Návod k použití srovnávací a tloušťkovací frézky HOB 305 PRO

NÁHRADNÍ DÍLY

HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Strana 38
Návod k použití srovnávací a tloušťkovací frézky HOB 305 PRO

NÁHRADNÍ DÍLY

Objednávka náhradních dílů

Použitím náhradních dílů Holzmann dosáhnete ideálního výsledku. Optimální přesnost dílů
snižuje čas opravy a prodlužuje životnost stroje.

PO K Y N

Adresu pro objednávky náhradních dílů najdete na začátku této dokumentace!

Použití dílů jiných výrobců vede ke ztrátě záruky!

K tomu platí:
Při výměně dílů používejte pouze originální díly

HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Strana 39
Návod k použití srovnávací a tloušťkovací frézky HOB 305 PRO

8 PROHLÁŠENÍ O SHODĚ

PROHLÁŠENÍ O SHODĚ

Prodejce:

HOLZMANN MASCHINEN
Schörgenhuber GmbH
A-4170 Haslach, Marktplatz 4
Tel.: [phone]; Fax.: [phone]
www.holzmann-maschinen.at

Jméno:
Srovnávací a tloušťkovací rézka
Typ:
Holzmann HOB 305PRO
EU normy:

2004/108/EC

Číslo testovací zprávy:

17702664 001

Registrační číslo:

Datum vystavení:

AE 50137926 0001

19.12.2008

®

AUSTRIA

Vystavující úřad:

TÜV Rheinland Product Safety GmbH

Am Grauen Stein
D-51105 Köln

Tímto prohlašujeme, že výše zmíněné typy strojů splňují bezpečnostní a zdravotní požadavky norem EU.
Toto prohlášení ztrácí svou platnost, pokud by došlo ke změnám nebo úpravám stroje, které námi nebyly
odsouhlaseny.

Haslach, 02.04.2010

Klaus Schörgenhuber,
CEO

Místo, datum

Podpis

HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Strana 40
Návod k použití srovnávací a tloušťkovací frézky HOB 305 PRO

9 SLEDOVÁNÍ VÝROBKU

I po dodání náš výrobek sledujeme.
Při procesu zlepšovní výrobků jsme závislí na Vás a Vašich

zkušenostech z práce se strojem.

λ

Problémy, které při práci nastanou

λ

Poruchy, které se stanou při určitých provozních situacích

λ

Zkušenosti, které mohou být důležité pro ostatní uživatele

Prosíme Vás proto o zaznamenání Vašich zkušeností a poznatků
z provozu a jejich zaslání na naši adresu:

SLEDOVÁNÍ VÝROBKU

HOLZMANN MASCHINEN
Schörgenhuber GmbH

A-4170 Haslach, Marktplatz 4
Tel [phone] - 0
Fax [phone] - 4

HOLZMANN MASCHINEN
Humer GmbH

A-4710 Grieskirchen, Schlüsslberg 8
Tel [phone] - 0
Fax [phone] - 6

HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Strana 41
Návod k použití srovnávací a tloušťkovací frézky HOB 305 PRO
