HOLZMANN MASCHINEN HOB 305PRO, HOB 305PROLL, HOB 305PLL, HOB 260ECO, HOB 260ECOLL User Manual [de, en]
Page 1
Edition: 07.06
.201
8 – Revision
-
00 –
RaR
- DE/EN
Originalfassung
DE
BETRIEBSANLEITUNG ABRICHT-DICKENHOBELMASCHINE
Übersetzung / Translation
USER MANUAL COMBINED PLANER AND THICKNESSER
EN
HOB 305PRO
HOB 305PROLL
(optional)
Page 2
INHALT /INDEX
1 INHALT /INDEX
1INHALT /INDEX 2
2SICHERHEITSZEICHEN / SAFETY SIGNS 4
3TECHNIK / TECHNIC 5
3.1Komponenten / Components .............................................................................. 5
3.2Technische Daten / Technical data ..................................................................... 6
4VORWORT (DE) 7
5SICHERHEIT 8
5.1Bestimmungsmäßige Verwendung ...................................................................... 8
5.2Sicherheitshinweise ............................................................................................ 8
5.3Restrisiken ....................................................................................................... 10
6MONTAGE 11
6.1Vorbereitende Tätigkeiten ................................................................................ 11
6.1.1Lieferumfang .............................................................................................. 11
6.1.2Der Arbeitsplatz .......................................................................................... 11
6.1.3Transport / Ausladen der Maschine ................................................................ 11
6.1.4Vorbereitung der Oberflächen ....................................................................... 11
6.2Elektrischer Anschluss ...................................................................................... 12
6.3Zusammenbau .................................................................................................. 13
6.3.1Langlochbohreinrichtung (optional) ................................................................ 15
7BETRIEB 16
7.1Betriebshinweise .............................................................................................. 16
7.2Sicherheitseinrichtungen .................................................................................. 16
7.3Schaltereinheit ................................................................................................. 17
7.4Absauganschluss .............................................................................................. 17
7.5Abrichten .......................................................................................................... 18
7.5.1Abrichten von schmalen Werkstücken ............................................................ 18
7.5.2Abrichten mit geschwenktem Winkelanschlag .................................................. 19
7.5.3Abrichten kurzer Werkstücke ........................................................................ 19
7.5.4Abrichten von Werkstücken mit kleinem Querschnitt ........................................ 19
7.6Dickenhobeln .................................................................................................... 20
7.6.1Umbauarbeiten ........................................................................................... 20
7.6.2Dickenhobeln von Werkstücken ..................................................................... 20
7.7Arbeiten mit der Langlochbohreinrichtung (optional) ....................................... 22
7.8Nach dem Betrieb ............................................................................................. 22
8WARTUNG 23
8.1Instandhaltung und Wartungsplan ................................................................... 23
8.2Antriebsriemen ................................................................................................. 24
8.3Hobelmesser wechseln ..................................................................................... 25
8.4Reinigung ......................................................................................................... 25
8.5Entsorgung ....................................................................................................... 25
9FEHLERBEHEBUNG 26
10PREFACE (EN) 27
11SAFETY 28
11.1Intended Use ................................................................................................ 28
11.2Security instructions .................................................................................... 29
11.3Remaining risk factors .................................................................................. 30
12ASSEMBLY 31
12.1Preparatory activities ................................................................................... 31
12.1.1Delivery content ..................................................................................... 31
12.1.2Workplace requirements .......................................................................... 31

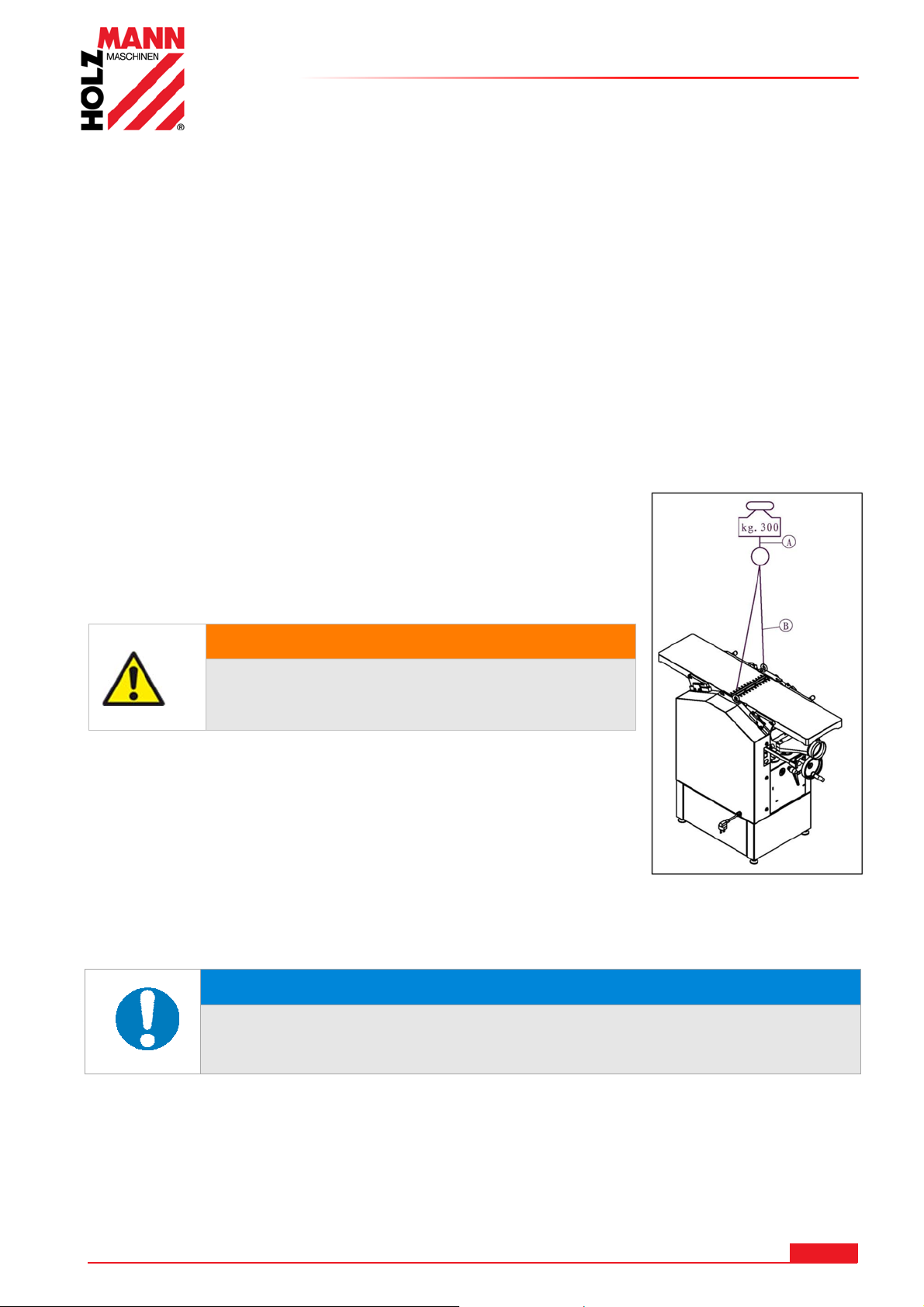

12.1.3Transport .............................................................................................. 31
12.1.4Preperation of the surface ........................................................................ 31

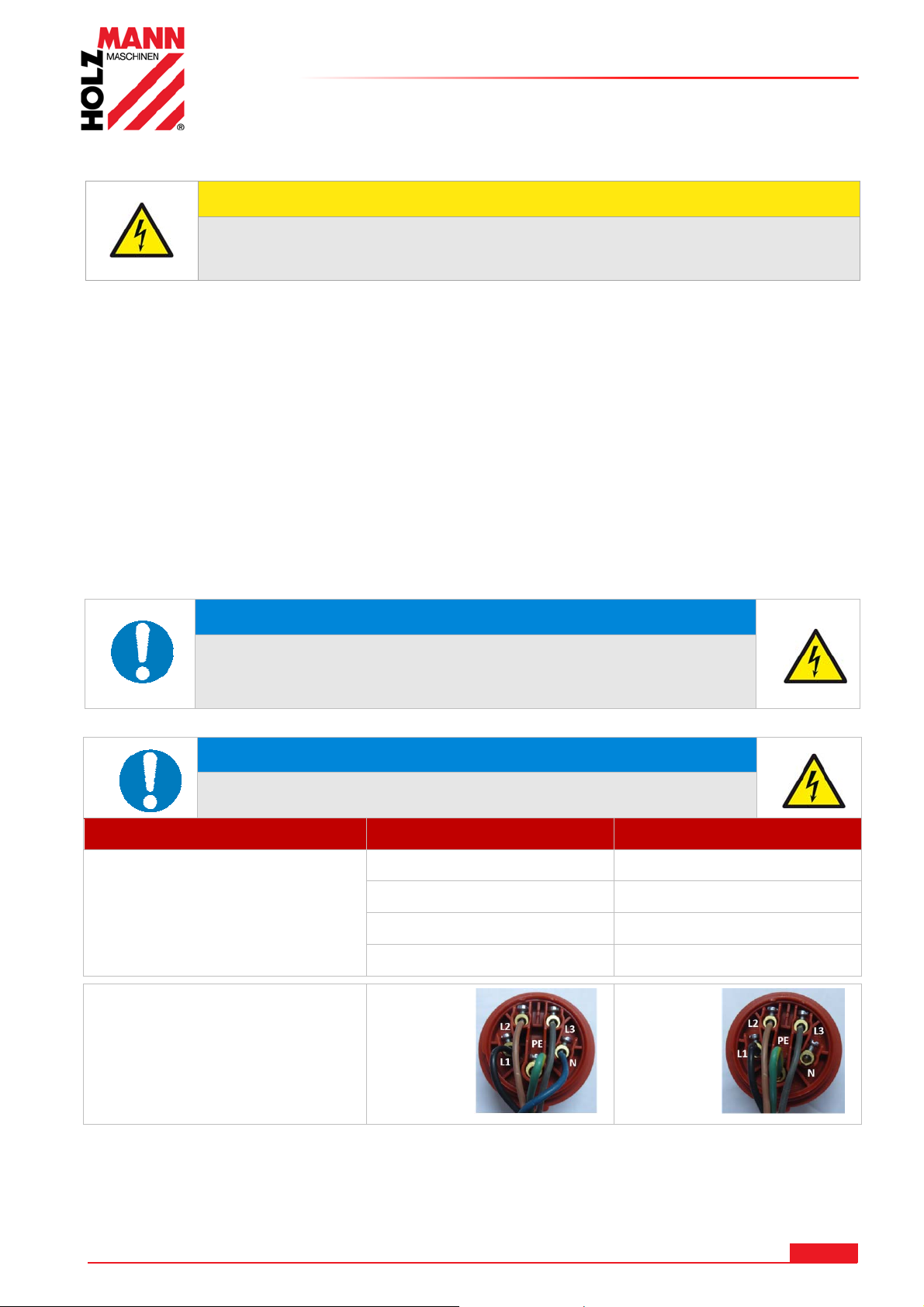

12.2Power supply ................................................................................................ 32
12.3Assembly ...................................................................................................... 33
12.3.1Mortising unit (optional) .......................................................................... 35
13OPERATION 36
13.1Operation instructions .................................................................................. 36
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 2
HOB 305PRO / HOB 305PROLL
Page 3
INHALT /INDEX

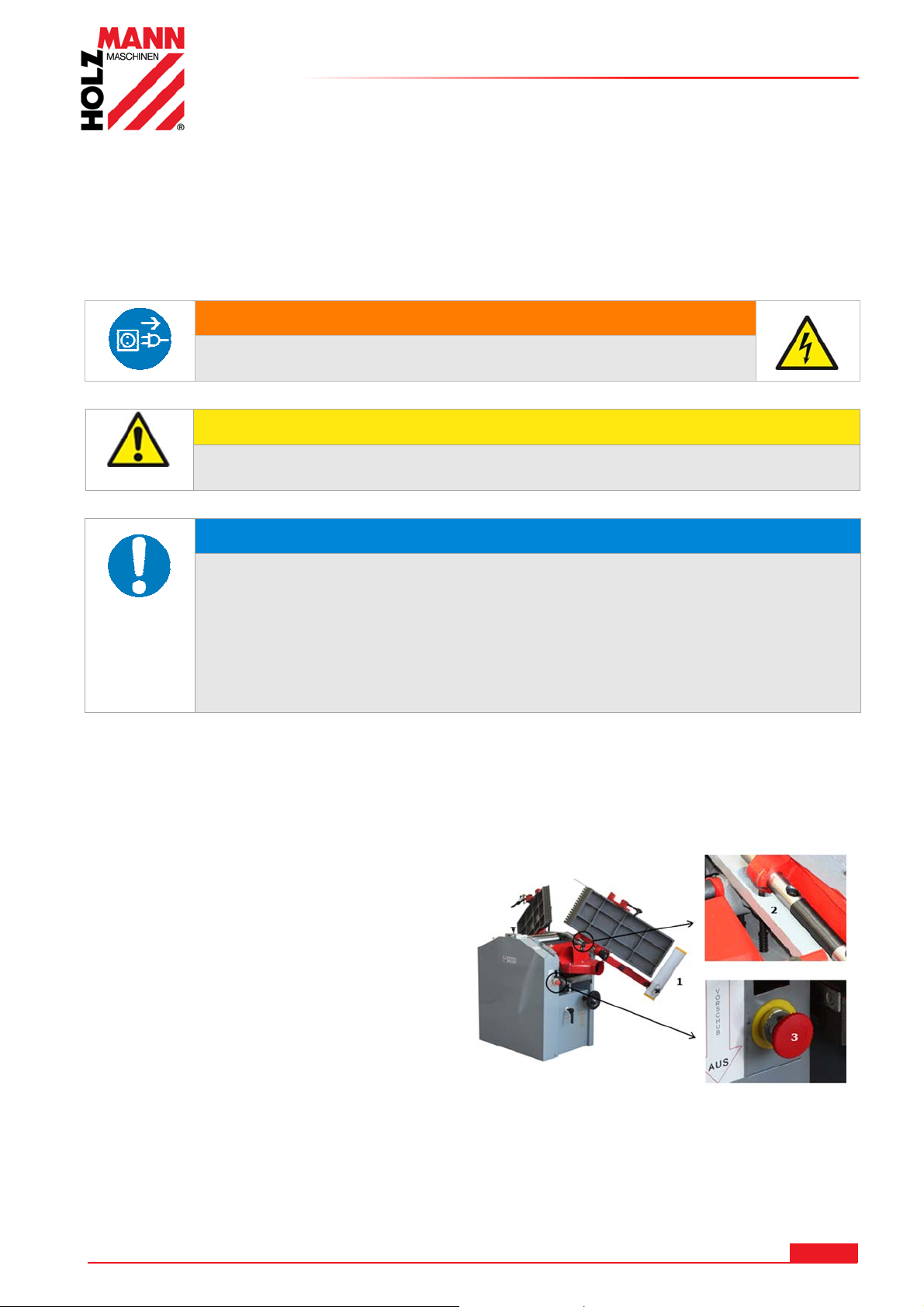

13.2Safety devices .............................................................................................. 36

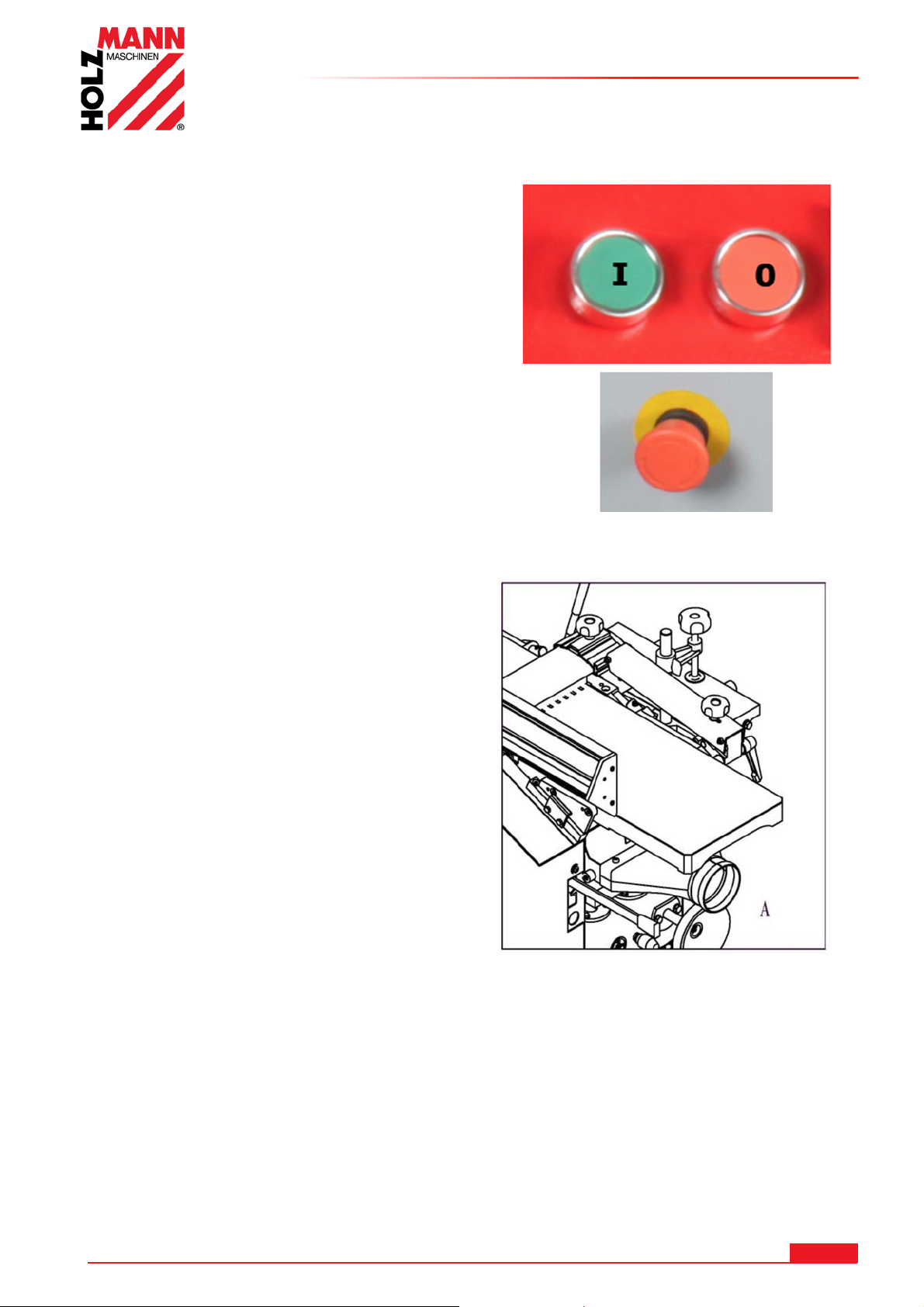

13.3Switch unit ................................................................................................... 37
13.4Dust collector plug ....................................................................................... 37

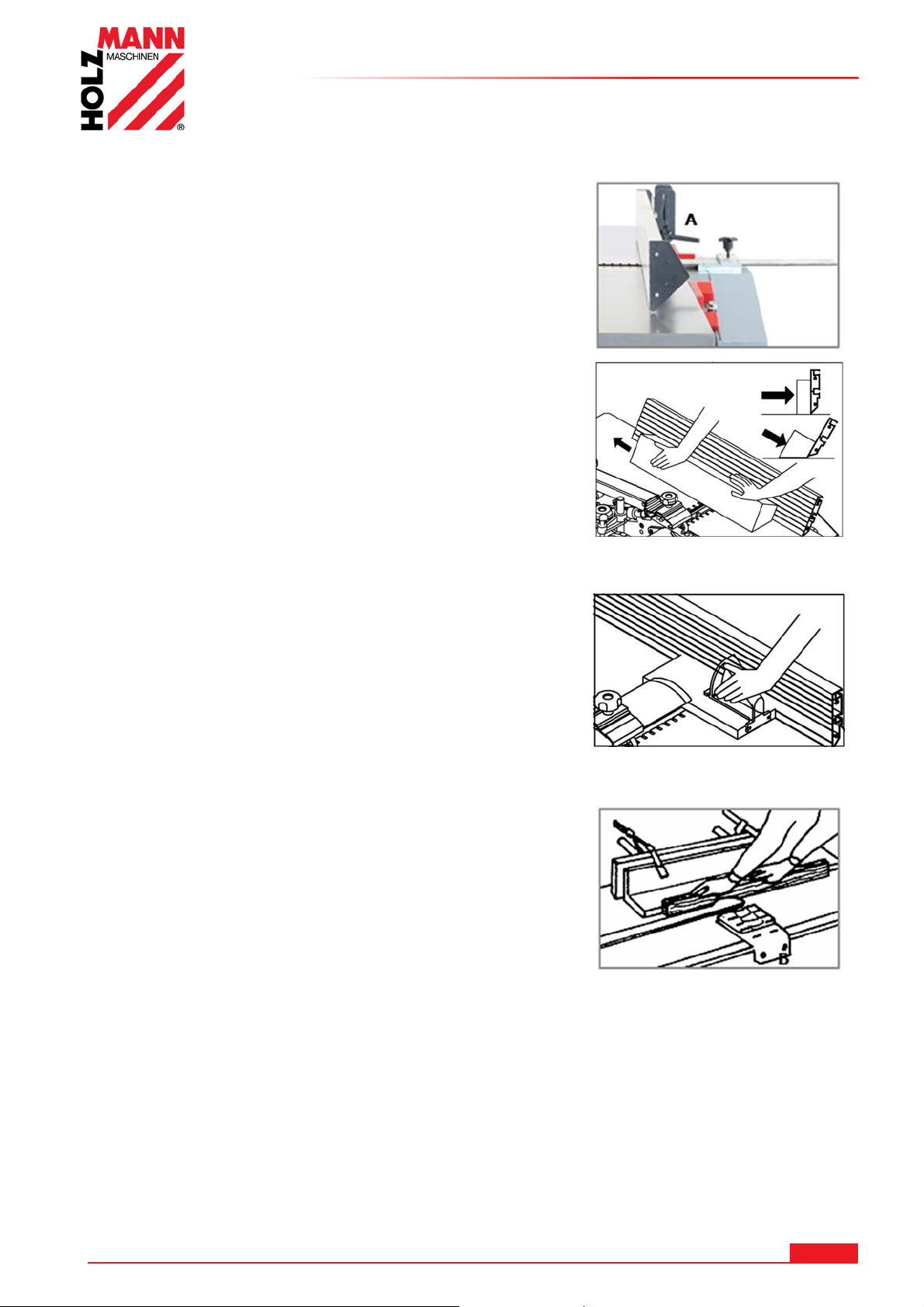

13.5Planing ......................................................................................................... 38
13.5.1Planing of narrow workpieces ................................................................... 38
13.5.2Planing with tilted angle stop .................................................................... 39
13.5.3Planing of short workpieces ...................................................................... 39
13.5.4Planing of workpieces with small cross-section ............................................ 39
13.6Thicknessing ................................................................................................ 40
13.6.1Adjustments .......................................................................................... 40
13.6.2Thicknessing of workpieces ...................................................................... 40

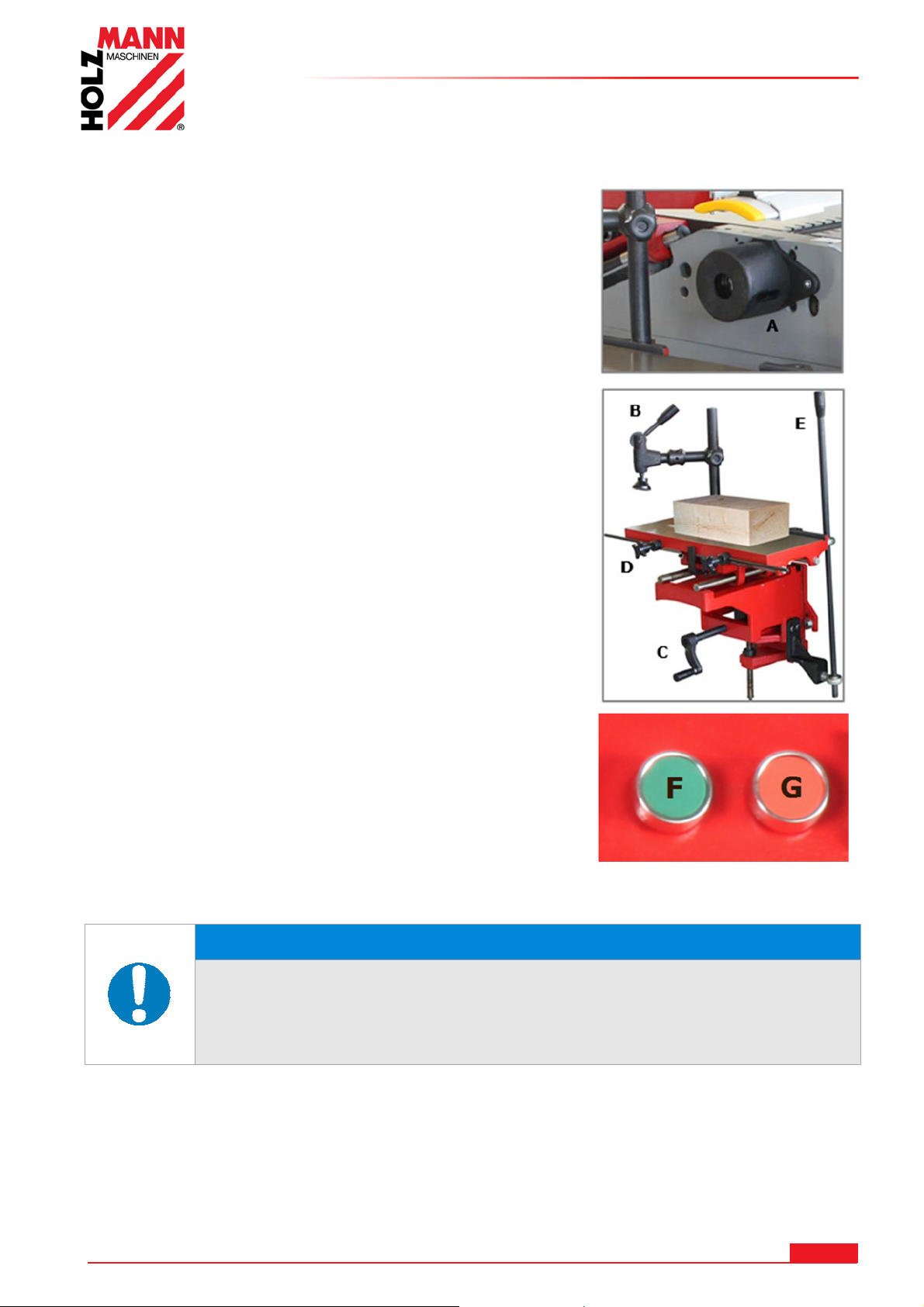

13.7Working with the mortising unit (optional) .................................................. 42
13.8After working process .................................................................................. 42
14MAINTENANCE 43
14.1Maintenace plan ........................................................................................... 43
14.2V-belt ........................................................................................................... 44

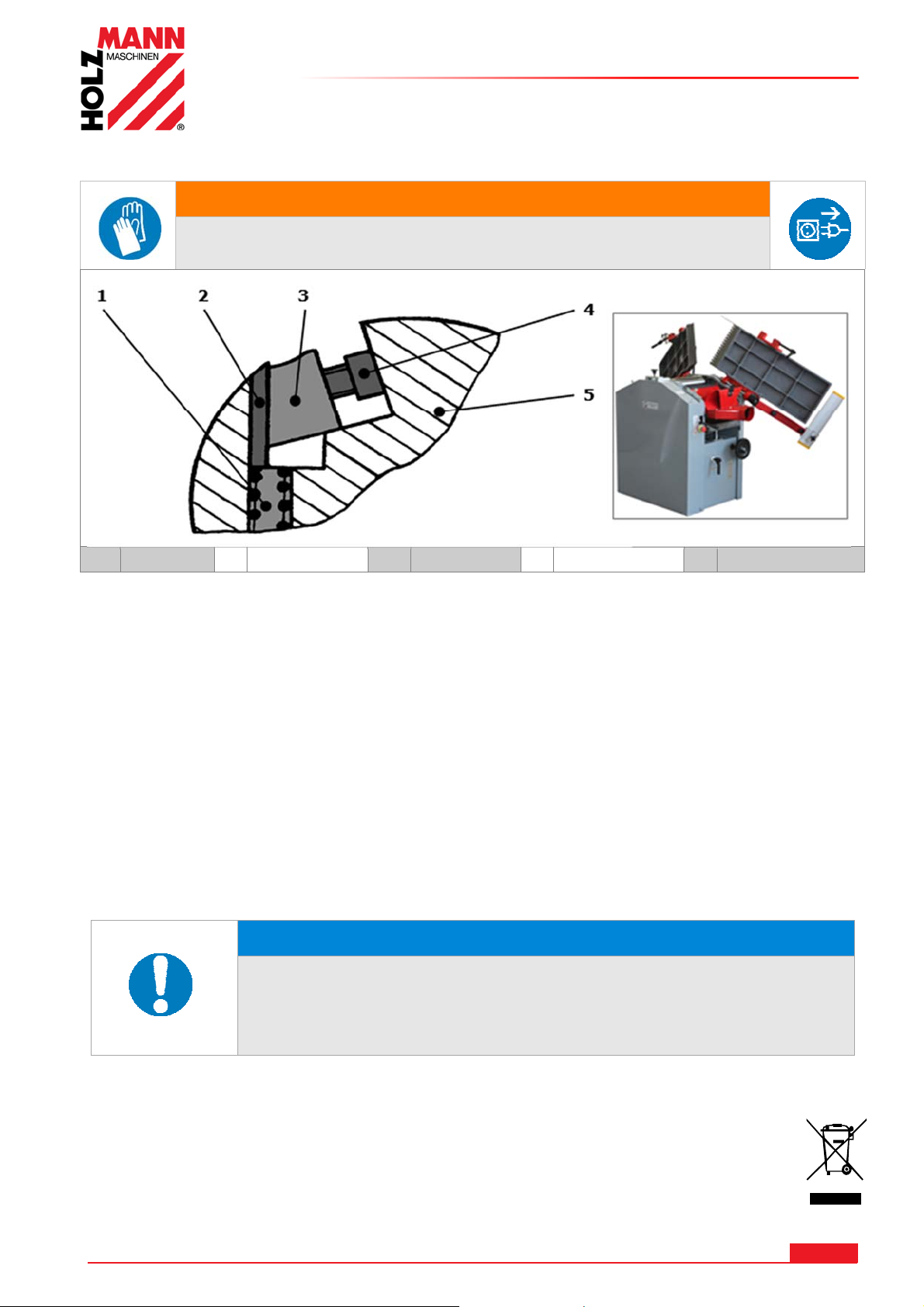

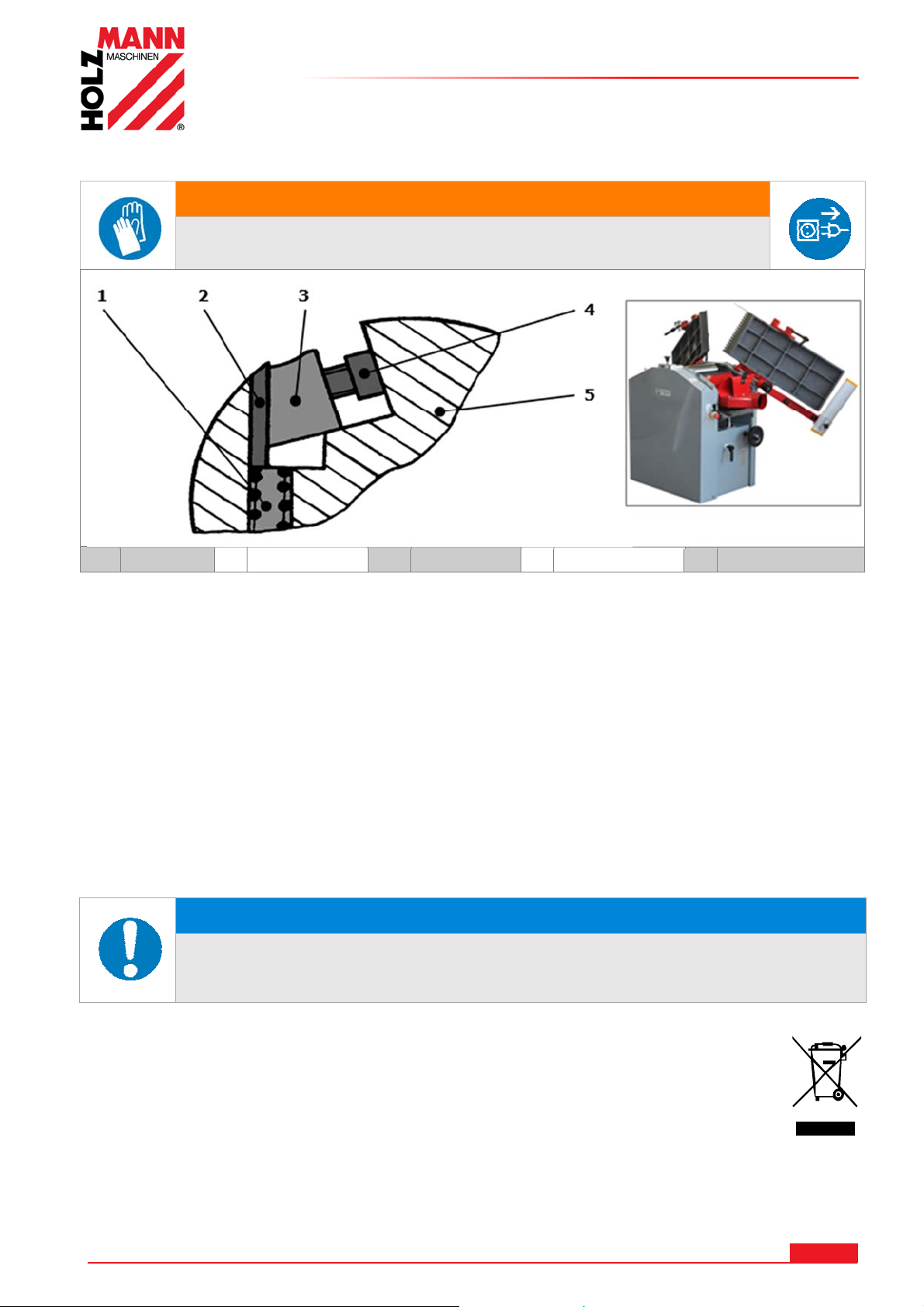

14.3Replace of blades ......................................................................................... 45
14.4Cleaning ....................................................................................................... 45
14.5Disposal ....................................................................................................... 45
15TROUBLE SHOOTING 46

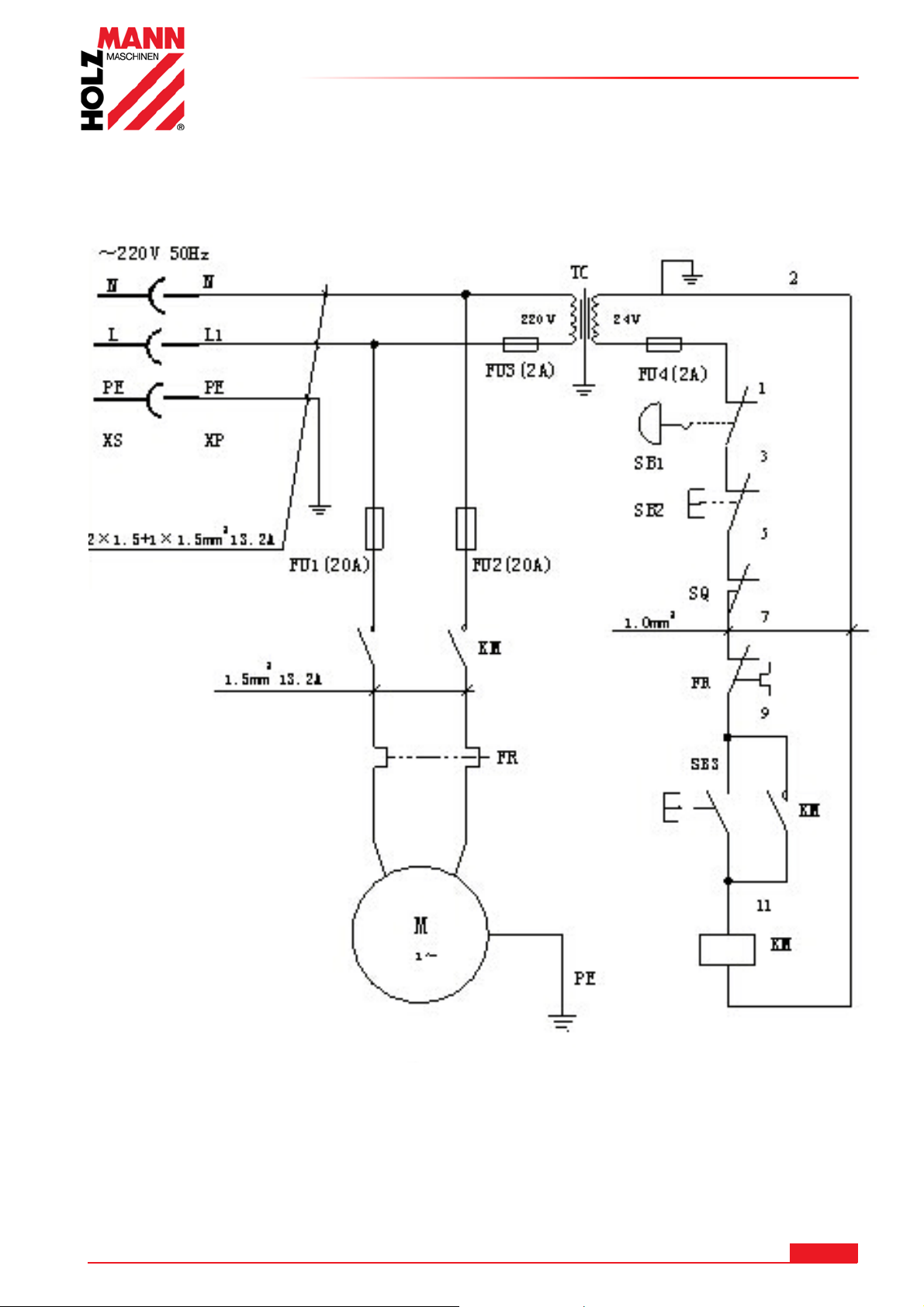

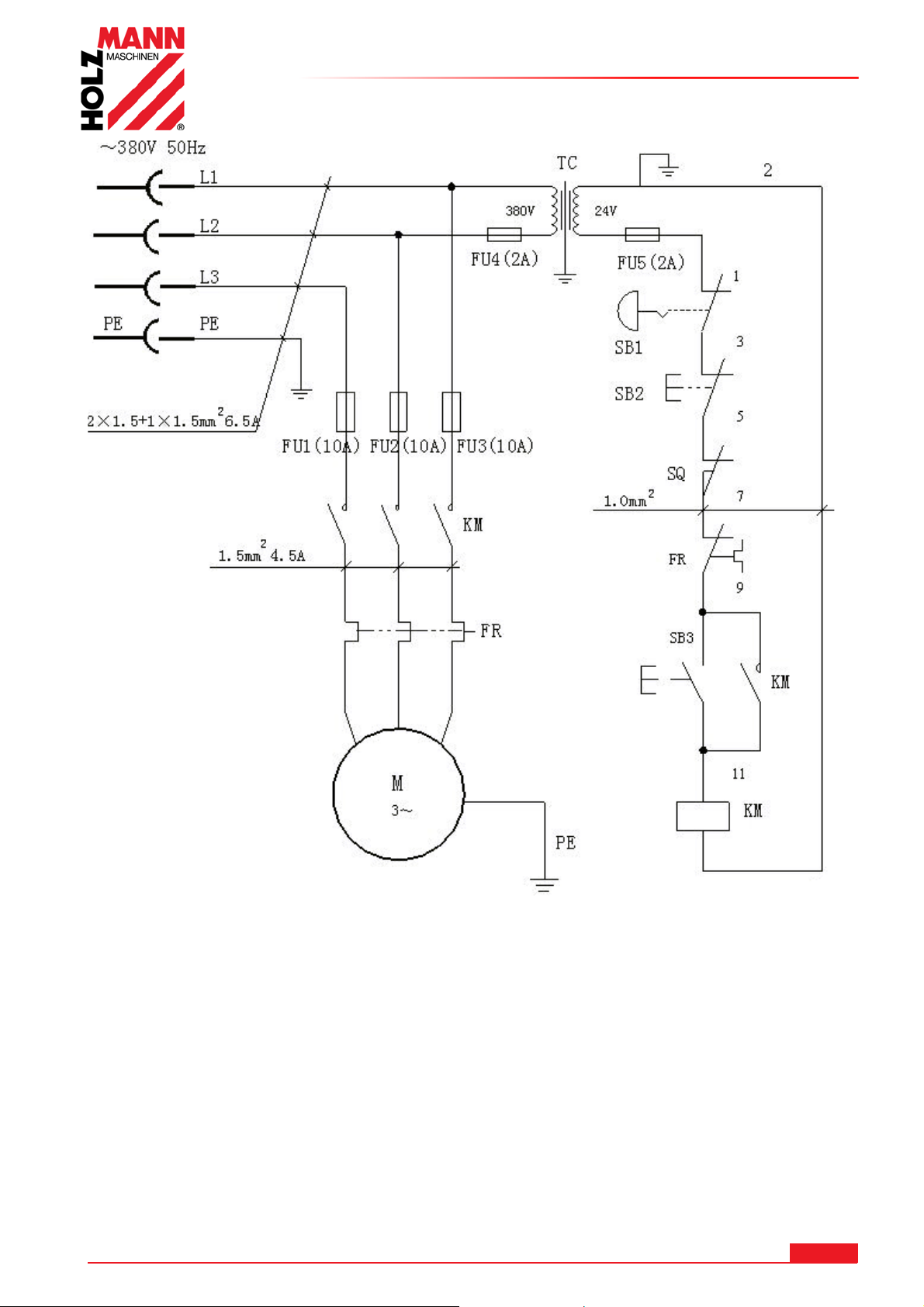

16SCHALTPLAN / WIRING DIAGRAM 47

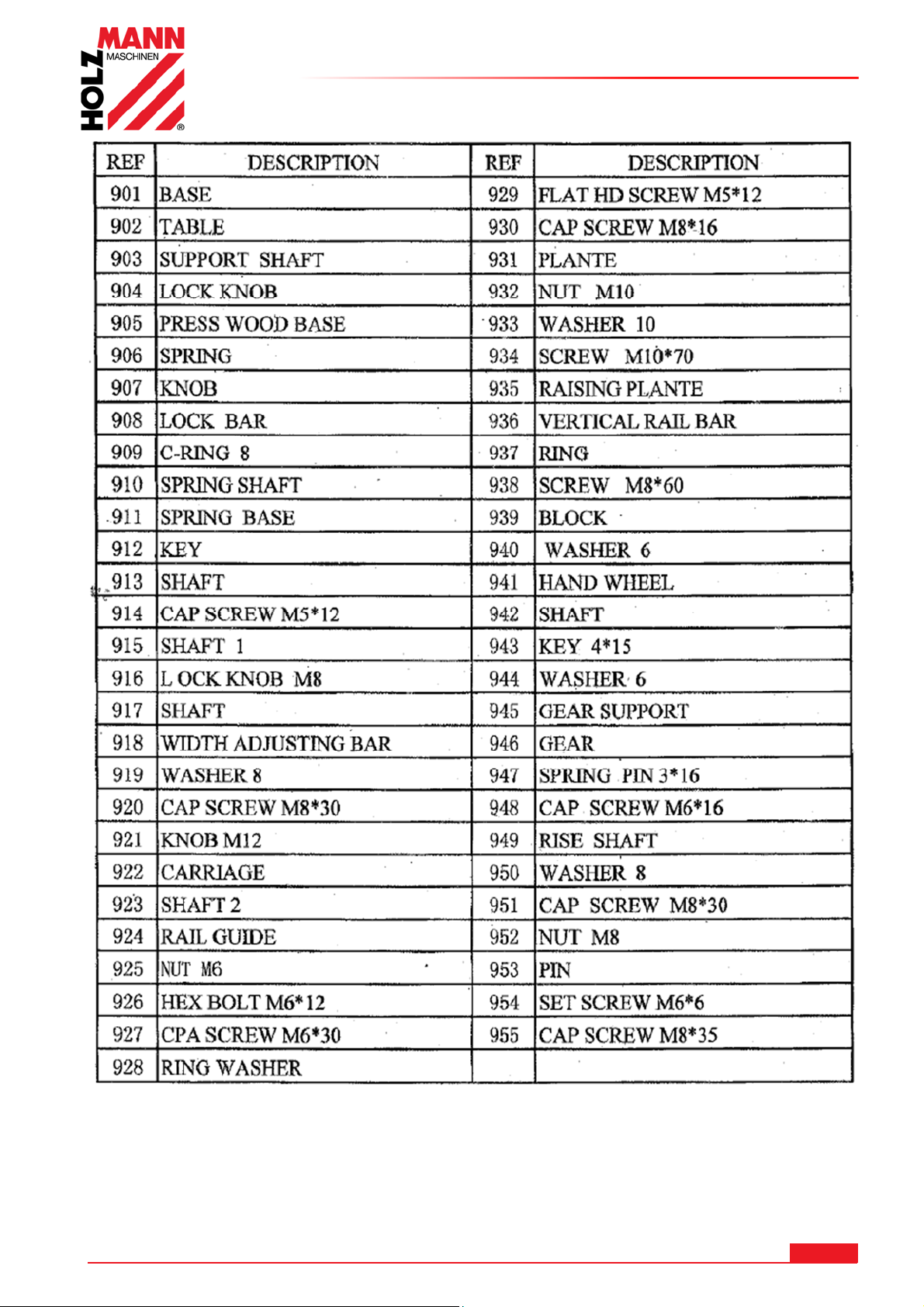

17ERSATZTEILE / SPARE PARTS 49

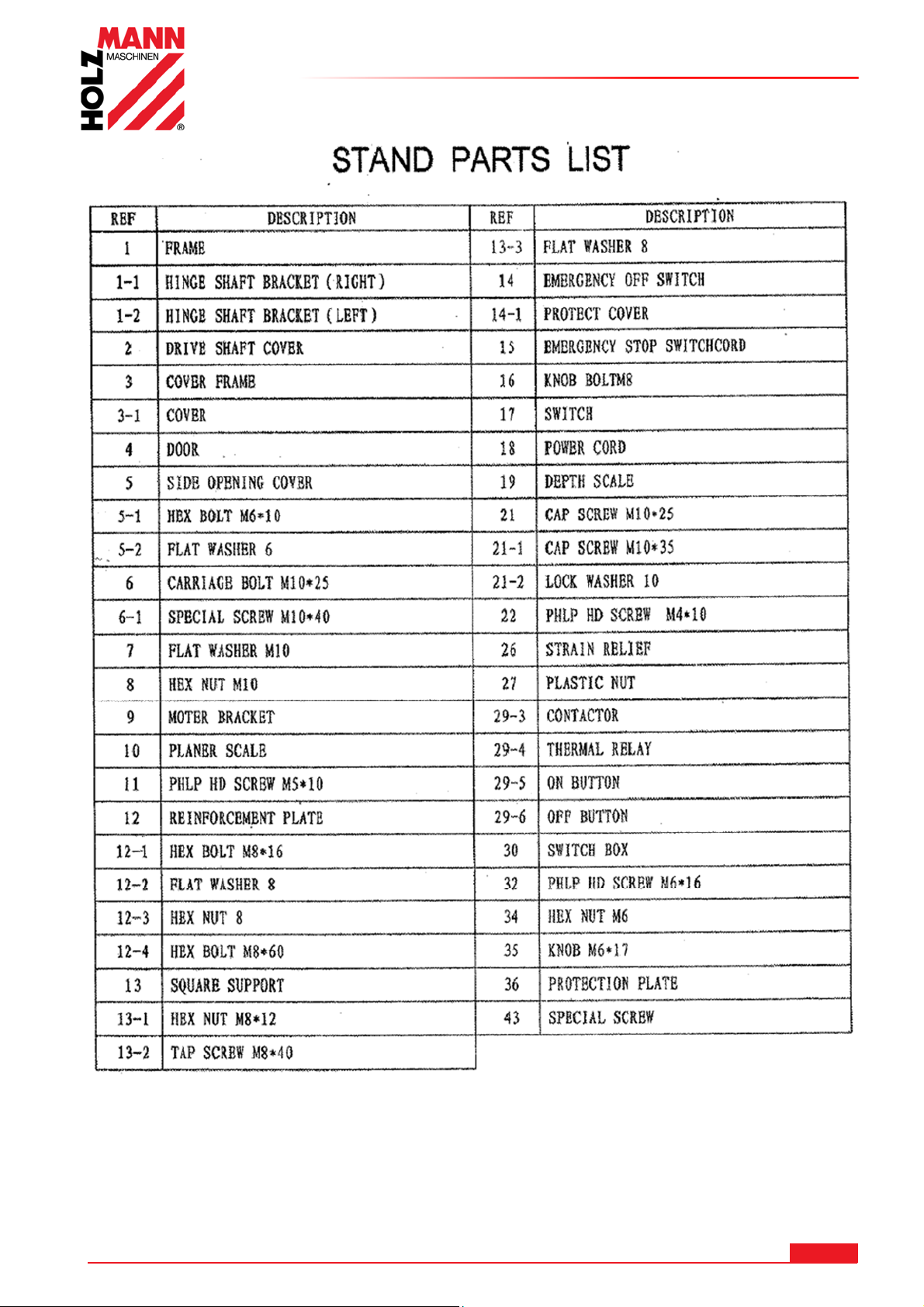

17.1Ersatzteilbestellung / spare parts order ....................................................... 49

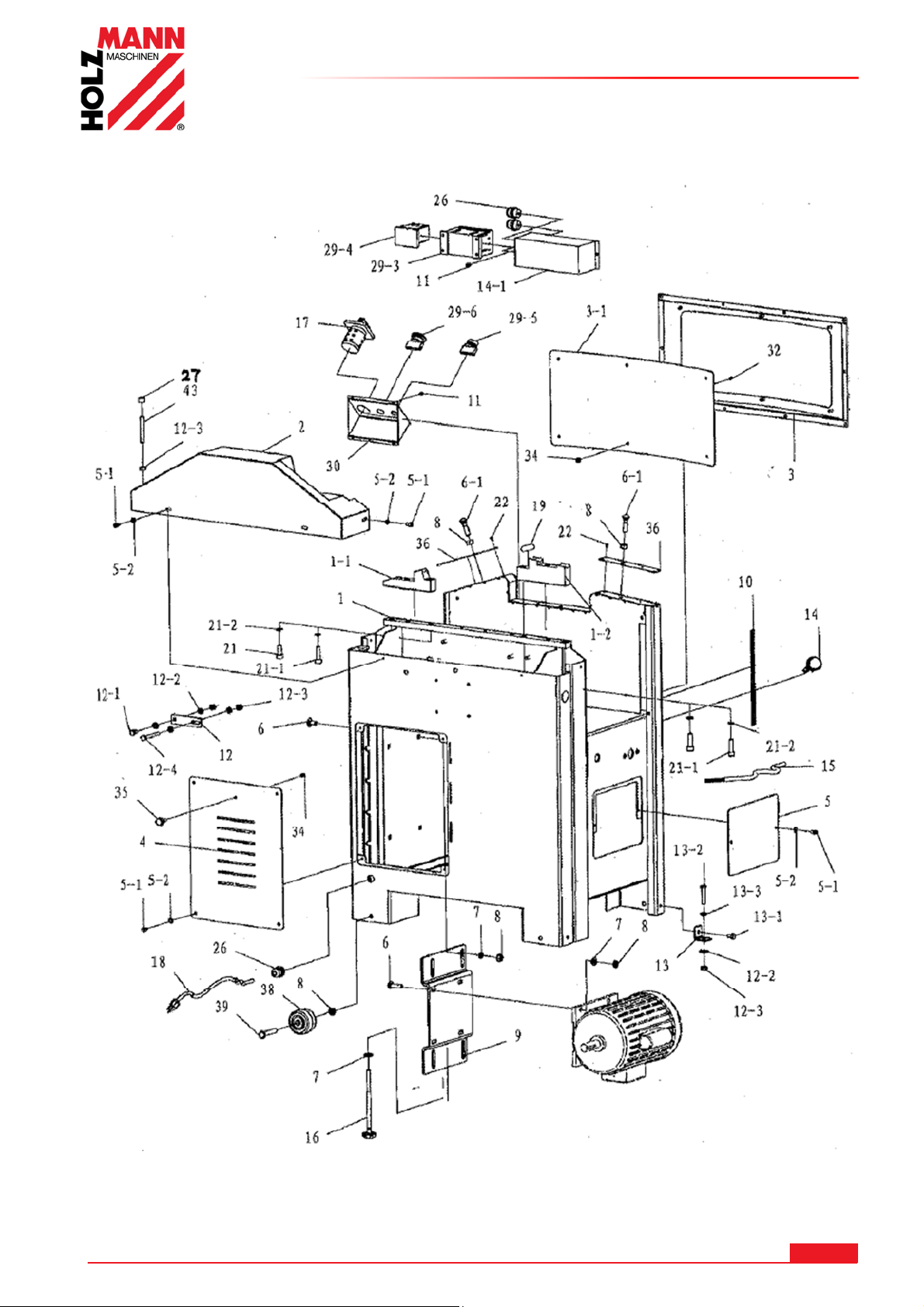

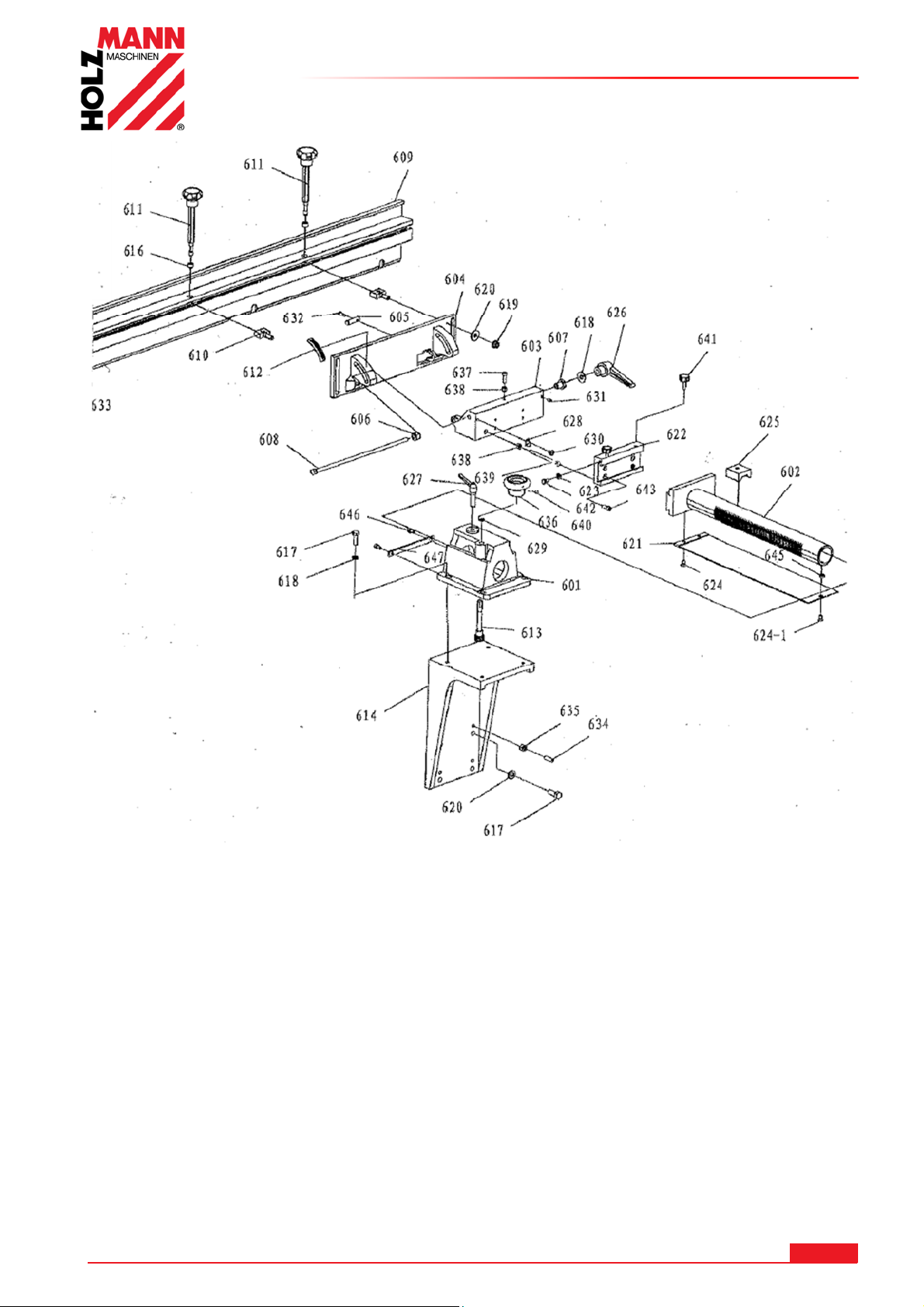

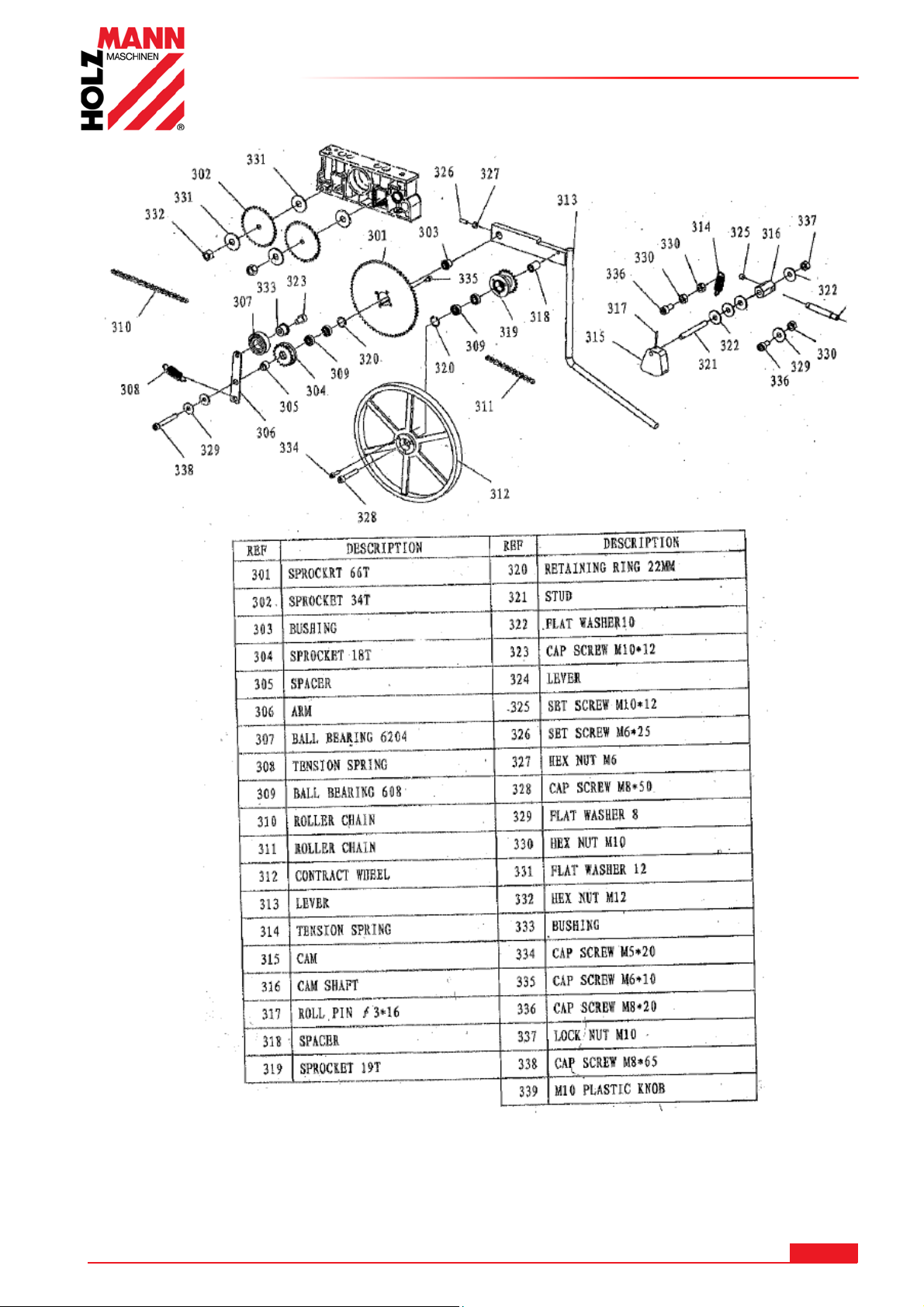

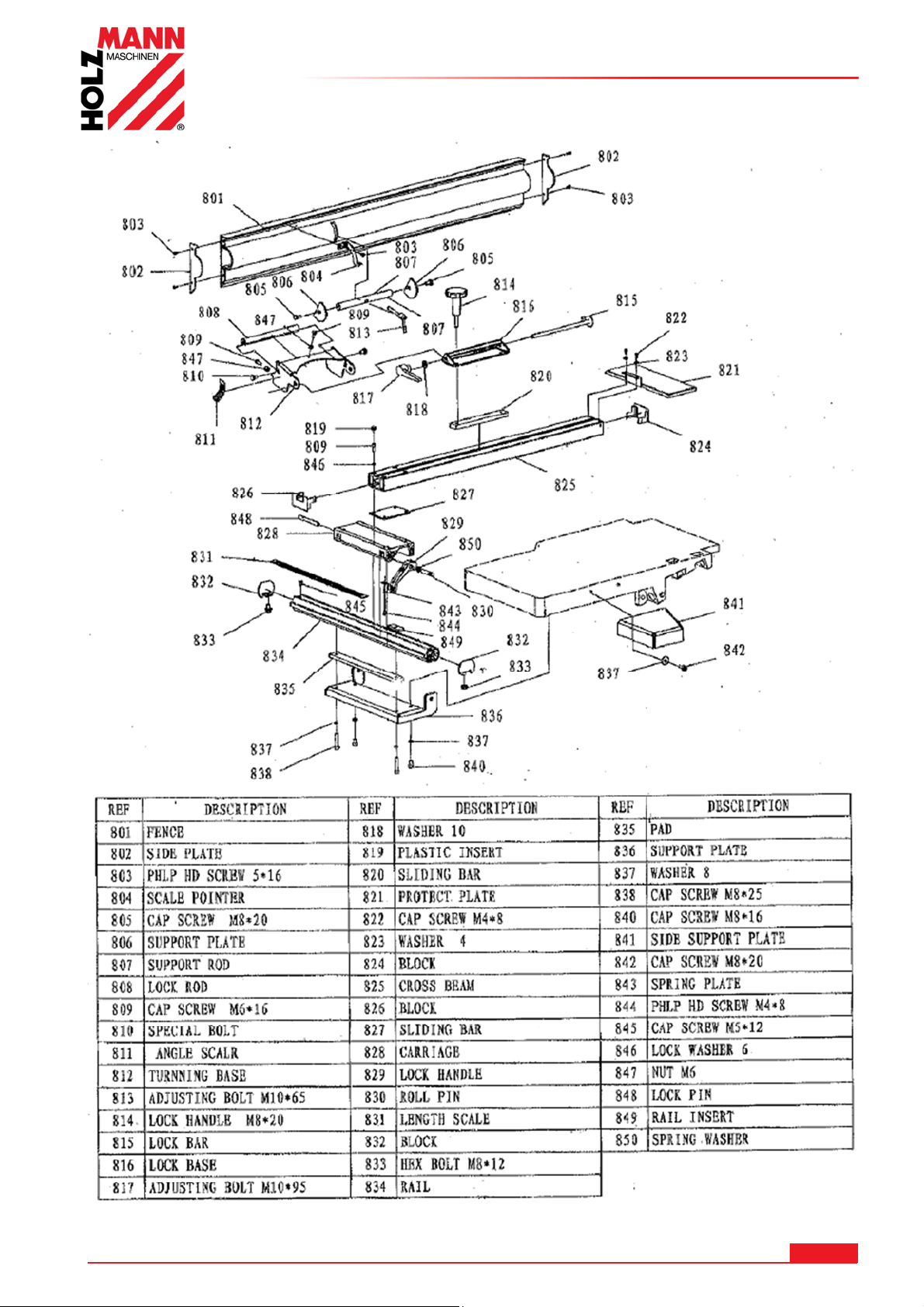

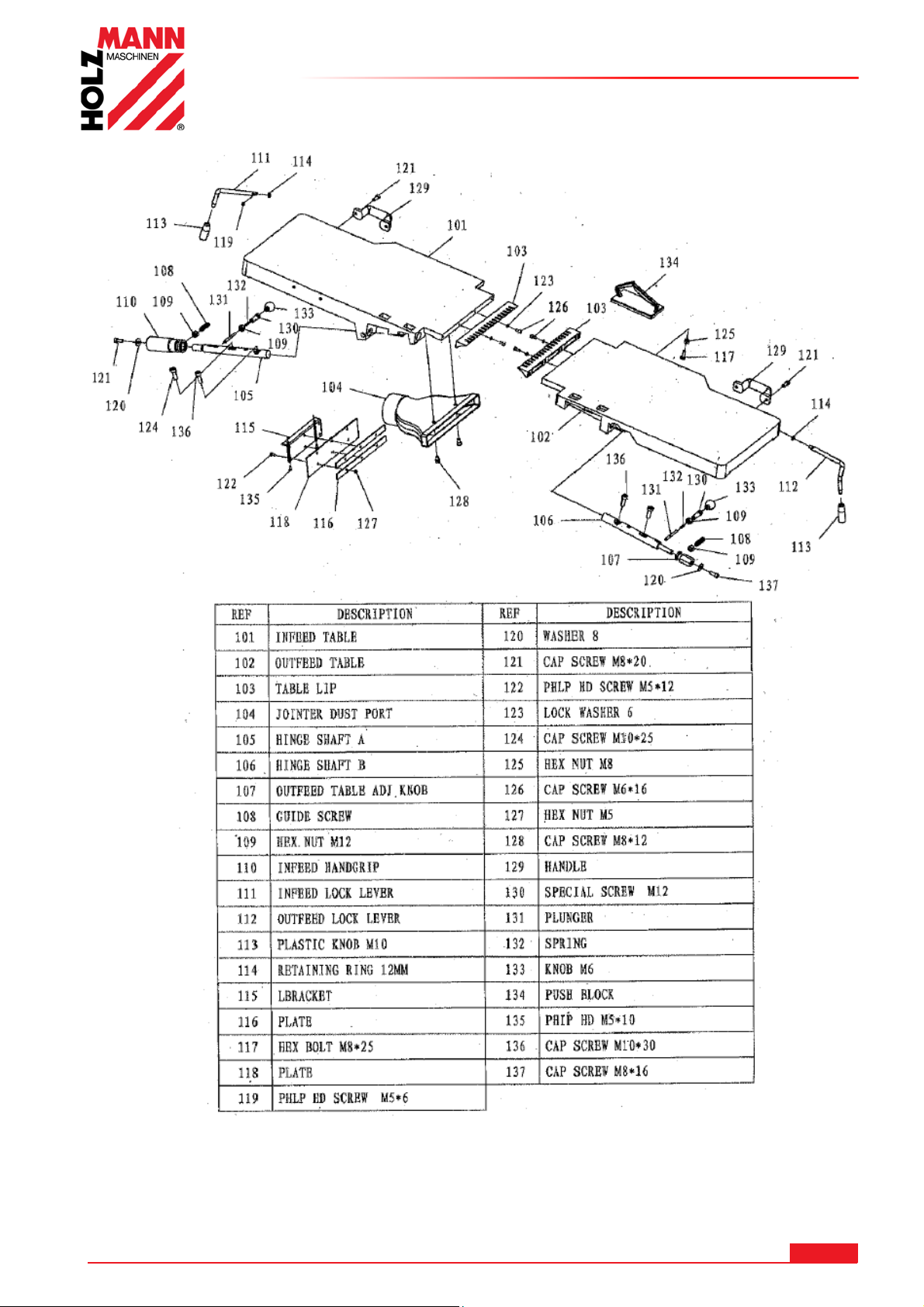

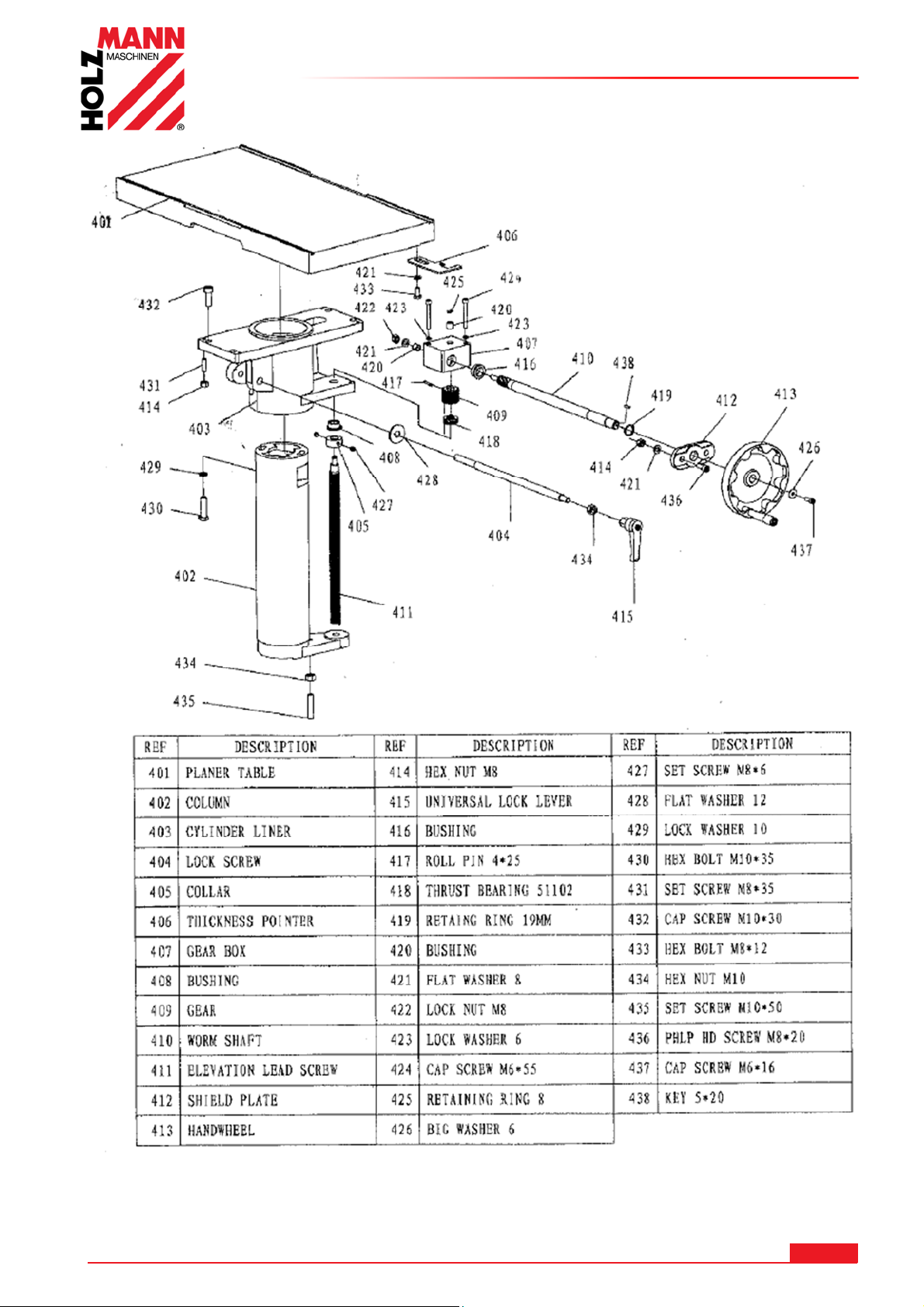

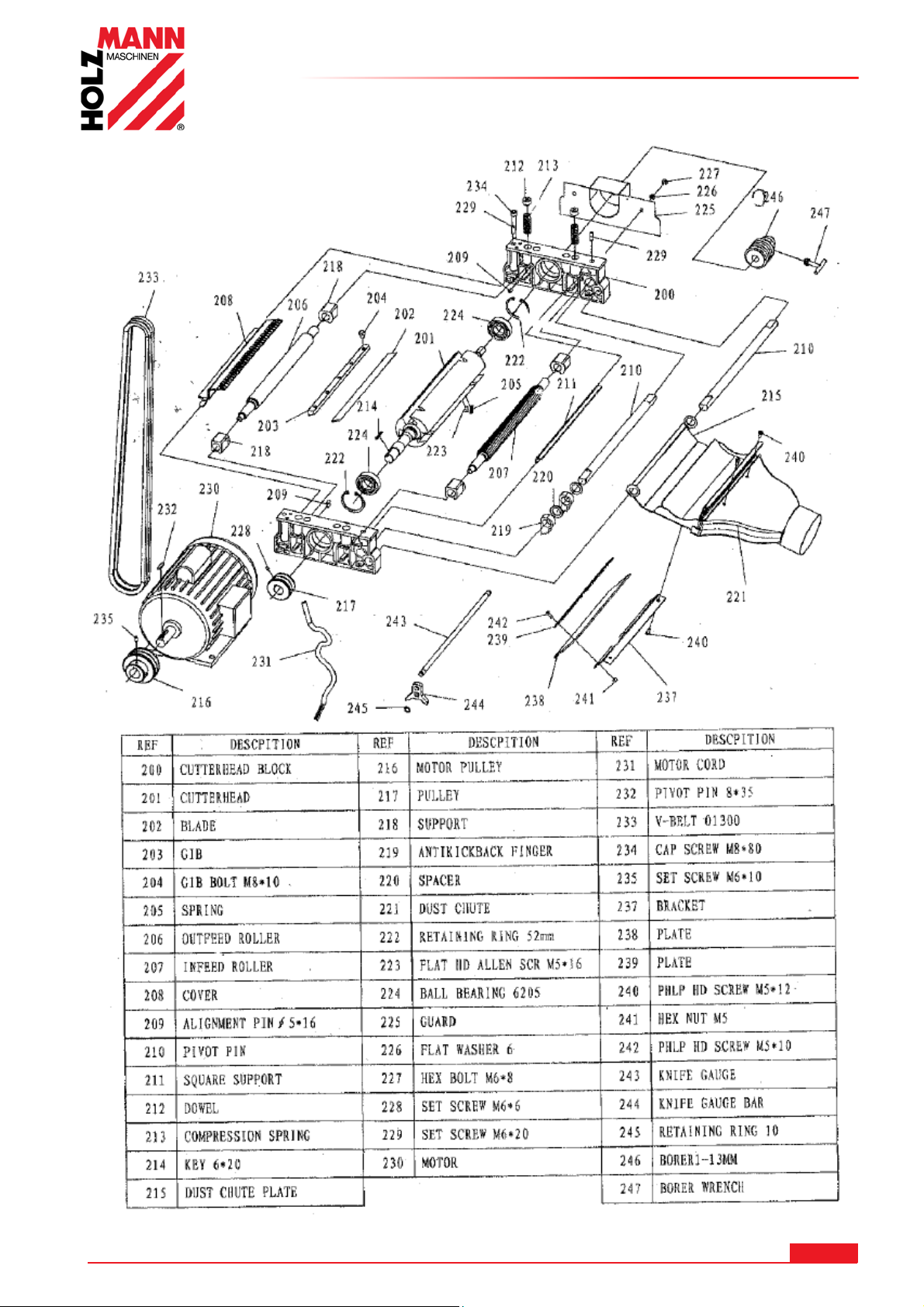

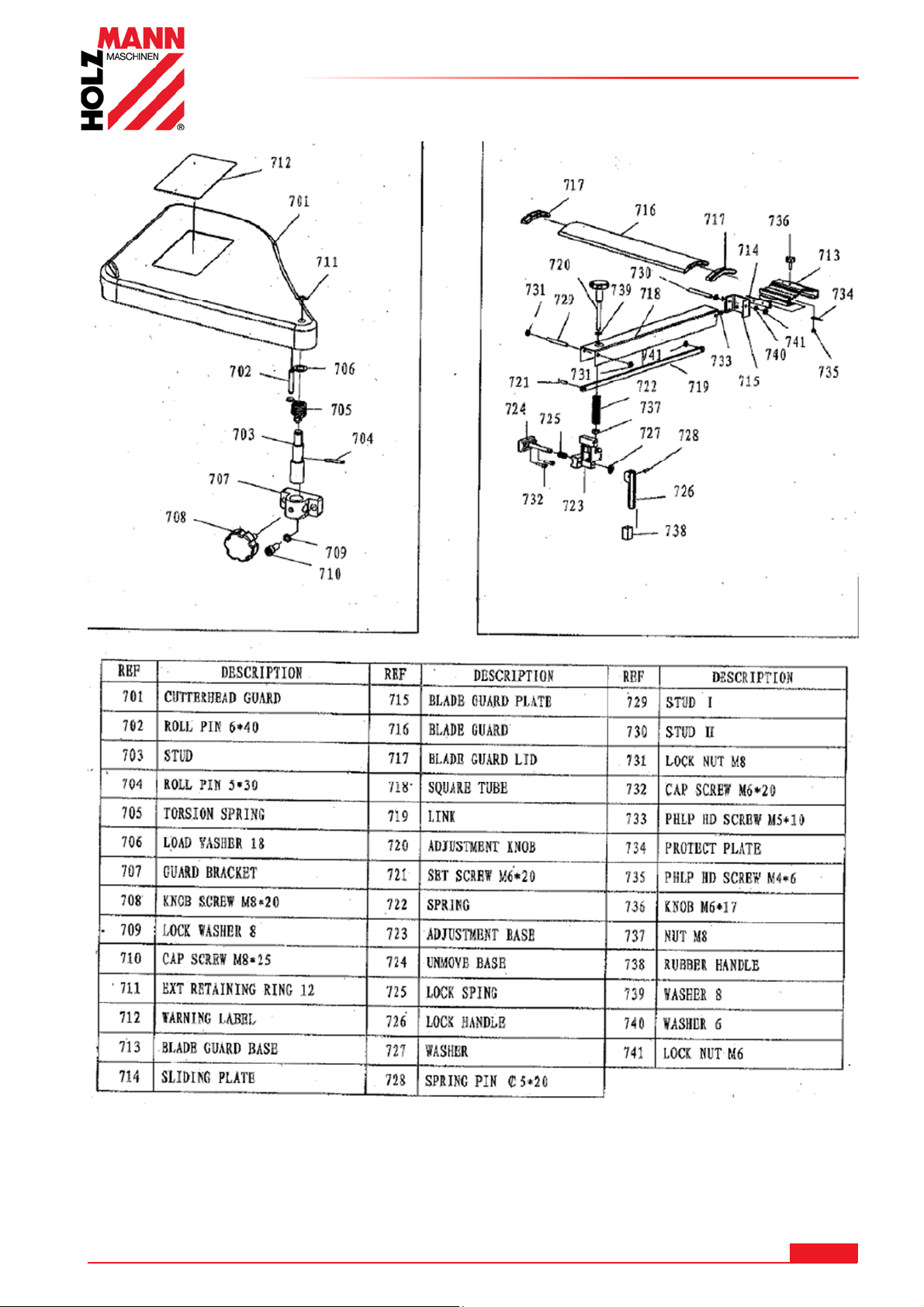

17.2Explosionszeichnung / explosion drawing .................................................... 50
18EG-KONFORMITÄTSERKLÄRUNG/CE-CERTIFICATE OF CONFORMITY 63
19GARANTIEERKLÄRUNG 64
20GUARANTEE TERMS 65
21PRODUKTBEOBACHTUNG 66
PRODUCT EXPERIENCE FORM 66
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 3
HOB 305PRO / HOB 305PROLL
Page 4
SICHERHEITSZEICHEN / SAFETY SIGNS
DE
DE
EN
DE Gefährliche elektrische Spannung!
EN
High
voltage!
2 SICHERHEITSZEICHEN / SAFETY SIGNS
SICHERHEITSZEICHEN
BEDEUTUNG DER SYMBOLE
DE
CE-KONFORM:Dieses Produkt entspricht den EG-Richtlinien
SAFETY SIGNS
DEFINITION OF SYMBOLS
EN EC-CONFORM: This product complies with EC-directives
ANLEITUNG LESEN! Lesen Sie die Betriebs- und Wartungsanleitung Ihrer
Maschine aufmerksam durch und machen Sie sich mit den Bedienelementen
der Maschine gut vertraut um die Maschine ordnungsgemäß zu bedienen und
so Schäden an Mensch und Maschine vorzubeugen.
EN
READ THE MANUAL! Read the user and maintenance manual carefully and
get familiar with the controls in order to use the machine correctly and to
avoid injuries and machine defects.
WARNUNG! Beachten Sie die Sicherheitssymbole! Die Nichtbeachtung der
Vorschriften und Hinweise zum Einsatz der Maschine kann zu schweren
Personenschäden und tödliche Gefahren mit sich bringen.
ATTENTION! Ignoring the safety signs and warnings applied on the machine
as well as ignoring the security and operating instructions can cause serious
injuries and even lead to death.
DE
Allgemeiner Hinweis
EN General note
DE
Schutzausrüstung tragen!
EN Protective clothing!
Maschine vor Wartung und Pausen ausschalten und Netzstecker
DE
ziehen!
Stop and pull out the power plug before any break and engine
EN
maintenance!
DE Bedienung mit Handschuhen verboten!
EN
Operation with gloves forbidden!
DE
Warnung vor Schnittverletzungen!
EN Warning about cut injuries!
DE
Warnung vor rotierenden Teilen!
EN Warning of rotating parts!
DE
Warnung vor Handverletzungen (Quetschungen)!
EN Warning against hand injuries (bruises)!
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 4
HOB 305PRO / HOB 305PROLL
Page 5
3 TECHNIK / TECHNIC

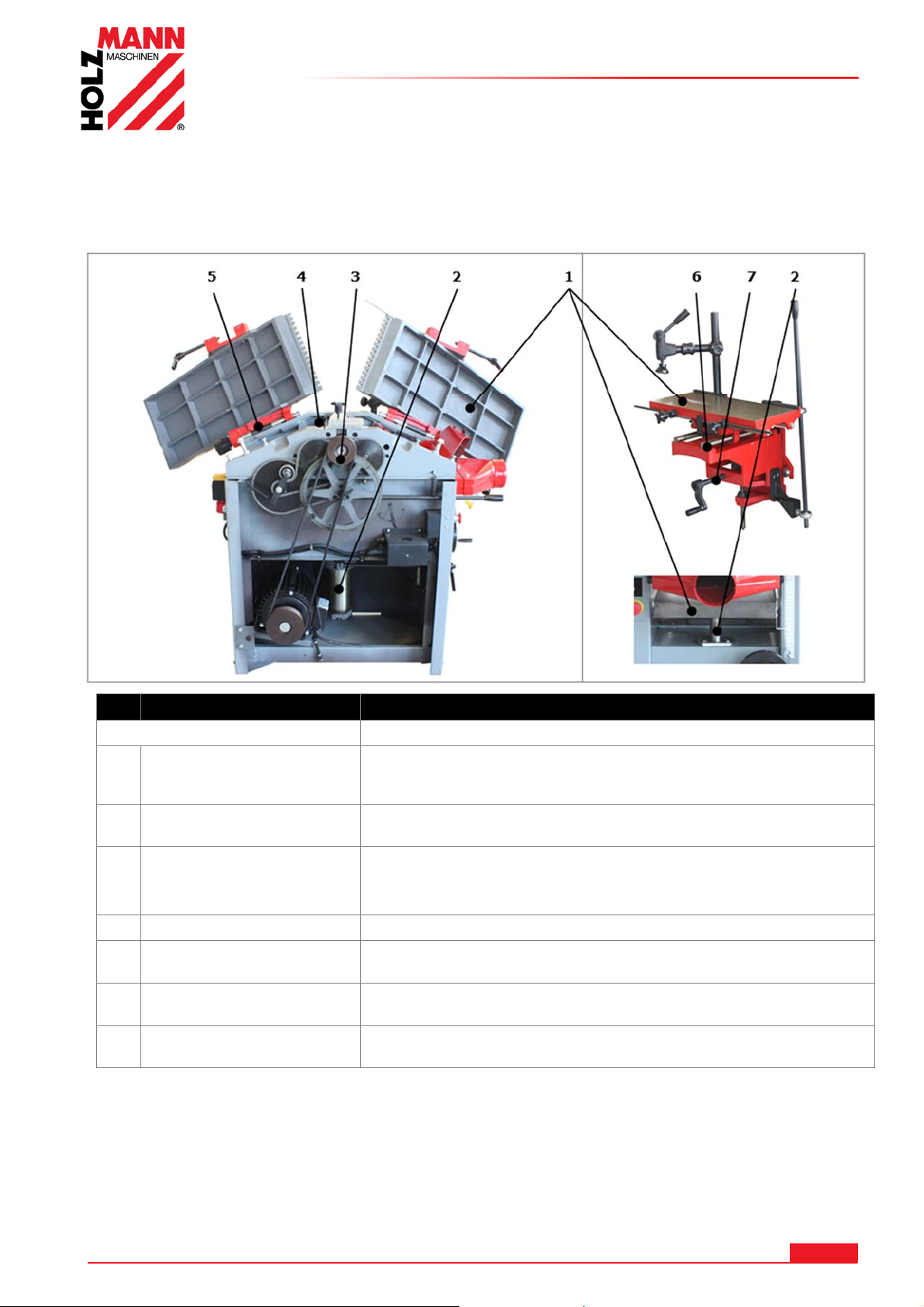

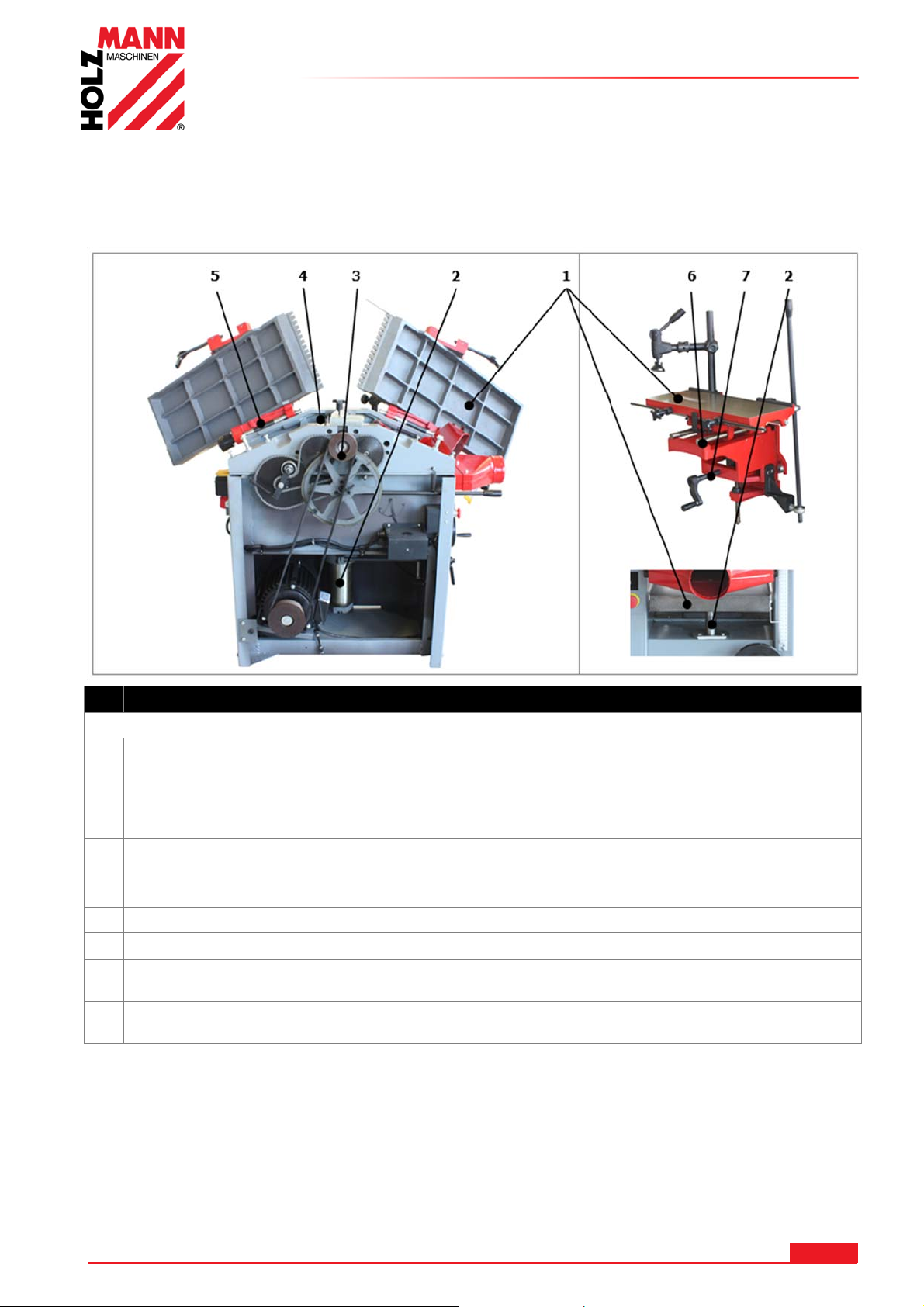

3.1 Komponenten / Components
TECHNIK / TECHNIC
5
8
2
1
3
4
Optionales Zubehör / optional Accessories
HOP305PROLL
Hinweis: Bei den Abbildungen handelt es sich teilweise um Symbolfotos!
HOB 305PRO / HOB305PROLL (optional)
1 Fixierhebel Arbeitstisch Dickenhobel
Lock lever thicknessing table
6 Hobelanschlag
Angle stop
2 Vorschub EIN / AUS
Feeding on / off
3 Handrad Höhenverstellung Arbeitstisch
Handwheel height adjustment thicknessing blade
7 Eingangstisch
Planer table
8 Schutzabdeckung Langlochfunktion
Protection cover mortising unit
9 7 6
4 Absaughaube umklappbar
Dust collector plug
5 Hobelmesserwellenschutz
9 Ein / Aus Schalter
On/Off Switch
Blade shaft protection
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 5
HOB 305PRO / HOB 305PROLL
Page 6
3.2 Technische Daten / Technical data
Nennspannung
/ Voltage
Drehzahl
/
HOB 305PRO / HOB305PROLL (optional)
Allgemein / General
TECHNIK / TECHNIC
Motorleistung /
engine power
S1
230 V (400 V) / 50 Hz
2,2 kW
Hobelwelle / shaft Ø74 mm x 304 mm
Hobelmesser /
blade size
Anzahl Hobelmesser / Quantity of blades
shaft speed
Maschinenmaße / machine dimension
Gewicht /
weight
Schallleistungspegel / Sound power level L
93 dB(A) k: 3 dB(A)
WA
304 x 25 x 3 mm
4
4000 min
-1
1665 x 575x 930 mm
(ohne; w/o HOB305PROLL)
258 kg
Schalldruckpegel / Sound pressure level LPA 87,3 dB(A) k: 3 dB(A)
Abrichthobel / Planer
Tischgröße / planer table size 1512 x 400 mm
Tischhöhe / table height 901 mm
Max. Hobelbreite / max planing width 304 mm
Winkelanschlag / angle stop 1000 x 160 mm
Schwenkbereich / Angle range 90° - 45°
Max. Spanabnahme / max depth of cut 3 mm
Dickenhobel / Thicknesser
Tischlänge / table length 585 mm
Max. Hobelbreite / max. thicknessing width 300 mm
Max. Werkstückdicke / max. thickness of workpiece 225 mm
Min. Werkstückdicke / min. thickness of workpiece 6 mm
Max. Spanabnahme / max. depth of cut 3 mm
Vorschubgewschwindigkeit / feed speed 5,5 m/min
Absaugstutzen / dust collector plug Ø 100 mm
Langlochbohreinrichtung (optional) / Mortising unit (optional)
Tischgröße / table size 400 x 230 mm
Zahnkranzbohrfutter B16 / Chuck B16 3 – 16 mm
Max. Bohrtiefe / max. drill depth 95 mm
Max. Bohrweite / max. drill width 140 mm
Höhenverstellung / height adjustment 105 mm
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 6
HOB 305PRO / HOB 305PROLL
Page 7
VORWORT (DE)
4 VORWORT (DE)
Sehr geehrter Kunde!
Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und
Handhabung der ABRICHT-DICKENHOBELMASCHINE HOB 305PRO.
Folgend wird die übliche Handelsbezeichnung des Geräts (siehe Deckblatt) in dieser
Betriebsanleitung durch die Bezeichnung "Maschine" ersetzt.
Die Betriebsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden.
Bewahren Sie sie für spätere Zwecke auf und legen Sie diese Anleitung der Maschine bei,
wenn sie an Dritte weitergegeben wird!
Bitte beachten Sie die Sicherheitshinweise!
Lesen Sie vor Inbetriebnahme diese Anleitung aufmerksam durch. Der sachgemäße Umgang wird
Ihnen dadurch erleichtert, Missverständnissen und etwaigen Schäden wird vorgebeugt.
Halten Sie sich an die Warn- und Sicherheitshinweise. Missachtung kann zu ernsten Verletzungen
führen.
Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und Inhalte
geringfügig abweichen. Sollten Sie Fehler feststellen, informieren Sie uns bitte.
Technische Änderungen vorbehalten!
Kontrollieren Sie die Ware nach Erhalt unverzüglich und vermerken Sie etwaige
Beanstandungen bei der Übernahme durch den Zusteller auf dem Frachtbrief!
Transportschäden sind innerhalb von 24 Stunden separat bei uns zu melden.
Für nicht vermerkte Transportschäden kann Holzmann keine Gewährleistung
übernehmen.
Urheberrecht
© 2016
Diese Dokumentation ist urheberrechtlich geschützt. Die dadurch verfassungsmäßigen Rechte
bleiben vorbehalten! Insbesondere der Nachdruck, die Übersetzung und die Entnahme von Fotos
und Abbildungen werden gerichtlich verfolgt.
Als Gerichtsstand gilt das Landesgericht Linz oder das für 4170 Haslach zuständige Gericht.
Kundendienstadresse
HOLZMANN MASCHINEN GmbH
AT-4170 Haslach, Marktplatz 4
AUSTRIA
Tel +43 7289 71562 - 0
Fax +43 7289 71562 – 4
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 7
HOB 305PRO / HOB 305PROLL
Page 8
SICHERHEIT
WARNUNG
5 SICHERHEIT
5.1 Bestimmungsmäßige Verwendung
Die Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und
gefahrenbewusst benutzen! Störungen, welche die Sicherheit beeinträchtigen können, umgehend
beseitigen lassen! Die vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und
Instandsetzungsbedingungen und die Befolgung der in der Anleitung enthaltenen
Sicherheitshinweise sind einzuhalten.
Es ist generell untersagt, sicherheitstechnische Ausrüstungen der Maschine zu ändern oder unwirksam
zu machen!
Die Maschine ist ausschließlich für folgende Tätigkeiten bestimmt:
Abricht- und Dickenhobeln von Schnittholz.
Für eine andere oder darüber hinausgehende Benutzung und daraus resultierende
Sachschäden oder Verletzungen übernimmt HOLZMANN-MASCHINEN keine Verantwortung
oder Garantieleistung.
Verwenden Sie nur für die Maschine zulässige Hobelmesser!
Verwenden Sie nie schadhafte Hobelmesser!
Benutzen Sie die Maschine niemals mit defekten oder ohne montierte
trennende Schutzeinrichtung
Die Entfernung bzw. Änderung der Sicherheitskomponenten können zu
Schäden am Gerät und schweren Verletzungen führen!
HÖCHSTE VERLETZUNGSGEFAHR!
Arbeitsbedingungen:
Die Maschine ist für die Arbeit unter folgenden Bedingungen bestimmt:
Feuchtigkeit max. 70%
Temperatur von +5°С bis +40°С
Die Maschine ist nicht für den Betrieb im Freien bestimmt.
Die Maschine ist nicht für den Betrieb unter explosionsgefährlichen Bedingungen bestimmt.
Unzulässige Verwendung:
Der Betrieb der Maschine unter Bedingungen außerhalb der in dieser Anleitung
angegebenen Grenzen ist nicht zulässig.
Der Betrieb der Maschine ohne die vorgesehenen Schutzvorrichtungen ist unzulässig
Die Demontage oder das Ausschalten der Schutzvorrichtungen ist untersagt.
Unzulässig ist der Betrieb der Maschine mit Werkstoffen, die nicht ausdrücklich in
diesem Handbuch angeführt werden.
Unzulässig ist der Gebrauch von Werkzeugen, die nicht für den Gebrauch mit der
Maschine geeignet sind.
Etwaige Änderungen in der Konstruktion der Maschine sind unzulässig.
Der Betrieb der Maschine auf eine Art und Weise bzw. zu Zwecken, die den
Anweisungen dieser Bedienungsanleitung nicht zu 100% entspricht, ist untersagt.
Lassen Sie die Maschine nie unbeaufsichtigt, vor allem nicht, wenn Kinder in der
Nähe sind!
5.2 Sicherheitshinweise
Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder entfernt
wurden, sind umgehend zu erneuern!
Örtlich geltende Gesetze und Bestimmungen können das Mindestalter des Bedieners
festlegen und die Verwendung dieser Maschine einschränken!
Zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen sind
folgende Hinweise UNBEDINGT zu beachten:
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 8
HOB 305PRO / HOB 305PROLL

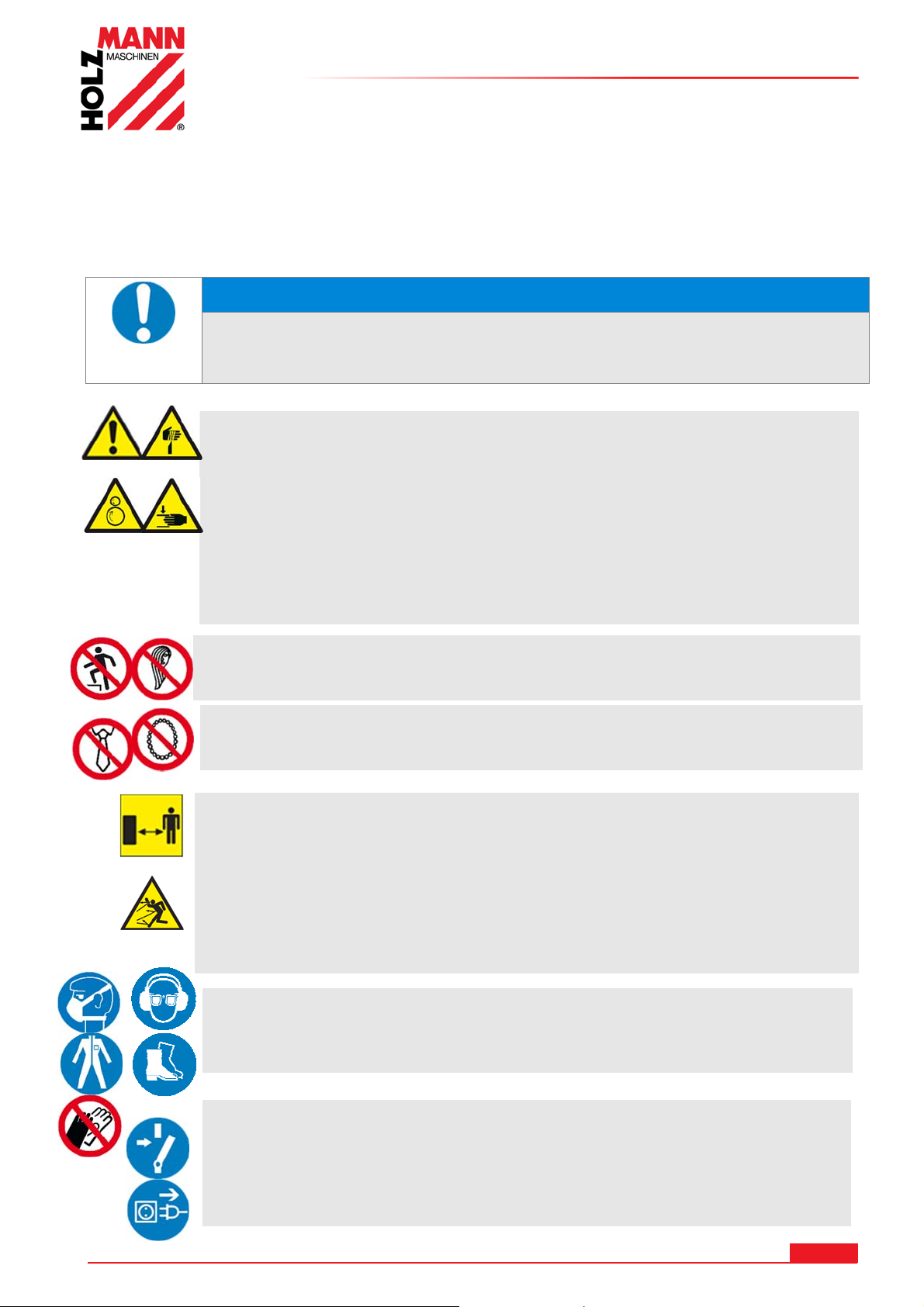

Page 9
SICHERHEIT
Das Klettern auf die Maschine
ist verboten!
Maschine am Boden befestigen!
HINWEIS
Bei der Maschine sind folgende Schutzeinrichtungen wirksam:
Arbeitsbereich und Boden rund um die Maschine sauber und frei von Öl, Fett
und Materialresten halten!
Für eine ausreichende Beleuchtung im Arbeitsbereich der Maschine sorgen!
Arbeiten Sie in gut durchgelüfteten Räumen und verwenden sie eine
Absauganlage!
Überlasten Sie die Maschine nicht!
Halten Sie Ihre Hände während dem Betrieb von der laufenden Hobelwelle fern
Im Betrieb nicht in die rotierende Vorschubeinheit greifen!
Achten Sie auf die drehende Vorschubwalze und dem Werkstück während des
Betriebs
Bei Müdigkeit, Unkonzentriertheit bzw. unter Einfluss von Medikamenten,
Alkohol oder Drogen ist das Arbeiten an der Maschine verboten!
Schwere Verletzungen durch Herunterfallen oder Kippen der Maschine sind
möglich!
NOT-AUS-Schalter und Schaltereinheit
Abschaltung beim Aufklappen des Abrichttisches
Wenn Sie an der Maschine arbeiten, tragen Sie keinen lockeren Schmuck, weite
Kleidung, Krawatten oder langes, offenes Haar (Haarnetz verwenden!).
Lose Objekte können sich verfangen und zu schwersten Verletzungen führen!
Die Maschine darf nur von einer Person bedient werden
Die Maschine darf nur von unterwiesenen Personen (Kenntnis und Verständnis
dieser Betriebsanleitung), die keine Einschränkungen von motorischen
Fähigkeiten verglichen mit üblichen ArbeitnehmerInnen aufweisen, bedient
werden.
Unbefugte, insbesondere Kinder, und nicht eingeschulte Personen sind von der
laufenden Maschine fern zu halten!
Achten Sie darauf, dass sich keine weiteren Personen im Gefahrenbereich
(Mindestabstand: 2m) aufhalten
Werkstücke oder Teile können bei unachtsamer Führung aus der Maschine
geschleudert werden! Die zu bearbeitenden Werkstücke mit den richtigen
Abmessungen kontrolliert in die Maschine einführen.
Bei Arbeiten an und mit der Maschine geeignete Schutzausrüstung
(enganliegende Arbeitskleidung, Schutzbrille oder Gesichtsschutz,
Gehörschutz, Sicherheitsschuhe S1) tragen!
Die Bedienung mit Handschuhen ist verboten! Handschuhe nur bei
Arbeiten an den Hobelmessern verwenden
Die laufende Maschine darf nie unbeaufsichtigt sein! Vor dem Verlassen
des Arbeitsbereiches die Maschine ausschalten und warten, bis die
Maschine still steht!
Vor Wartungs- oder Einstellarbeiten ist die Maschine von der
Spannungsversorgung zu trennen!
Stellen Sie sicher, dass die Maschine ausgeschaltet ist, bevor sie an die
Stromversorgung angeschlossen wird
Die Maschine nie mit defektem Schalter verwenden
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 9
HOB 305PRO / HOB 305PROLL
Page 10
SICHERHEIT
Vermeiden Sie Körperkontakt mit geerdeten Teile
n
HINWEIS
anfordern, machen Sie folgende Angaben:
WARNUNG
Verwenden Sie nur unveränderte, in die Steckdose passende
Anschlussstecker (keine Adapter bei schutzgeerdeten Maschinen)
Jedes Mal, wenn Sie mit einer elektrisch betriebenen Maschine arbeiten,
ist höchste Vorsicht geboten! Es besteht Gefahr von Stromschlag, Feuer,
Schnittverletzung;
Schützen Sie die Maschine vor Nässe (Kurzschlussgefahr!)
Verwenden Sie Elektrowerkzeuge und –maschinen nie in der Umgebung
von entflammbaren Flüssigkeiten und Gasen (Explosionsgefahr!)
Prüfen Sie regelmäßig das Anschlusskabel regelmäßig auf Beschädigung
Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten
Für einen eventuell eintretenden Unfall sollte immer ein Verbandskasten nach
ISO 3864 griffbereit vorhanden sein. Leiten Sie die der Verletzung
entsprechend notwendigen Erste-Hilfe-Maßnahmen ein. Wenn Sie Hilfe
1. Ort des Unfalls
3. Zahl der Verletzten
5.3 Restrisiken
Verhalten im Notfall
2. Art des Unfalls
4. Art der Verletzungen
Es ist darauf zu achten, dass jede Maschine Restrisiken aufweist.
Bei der Ausführung sämtlicher Arbeiten (auch der einfachsten) ist
größte Vorsicht geboten. Ein sicheres Arbeiten hängt von Ihnen ab!
Auch bei Einhaltung aller Sicherheitsbestimmungen und bei bestimmungsgemäßer Verwendung
sind folgende Restrisiken zu beachten:
Verletzungsgefahr für die Hände/Finger durch den rotierende Hobelwelle während dem
Betrieb.
Verletzungsgefahr durch scharfe Kanten des Werkstückes.
Verletzungsgefahr: Haare und lose Kleidung etc. können erfasst und aufgewickelt
werden! Schwere Verletzungsgefahr! Sicherheitsbestimmungen bzgl. Arbeitskleidung
unbedingt beachten.
Verletzungsgefahr durch Kontakt mit spannungsführenden Bauteilen.
Verletzungsgefahr durch Kippen der Maschine.
Verletzungsgefahr durch Staubemissionen von, mit gesundheitsschädlichen Mitteln
behandelten Werkstücken
Verletzungsgefahr für das Auge durch herumfliegende Teile, auch mit Schutzbrille.
Verletzungsgefahr durch Rückschlag:
Rückschlag ist eine plötzliche Reaktion bei unsachgemäßer Handhabung des
Werkstückes. Dies Verursacht das Auswerfen des Werkstücks nach hinten Richtung
Bedieners.
Diese Risiken können minimiert werden, wenn alle Sicherheitsbestimmungen angewendet werden,
die Maschine ordentlich gewartet und gepflegt wird und die Maschine bestimmungsgemäß und von
entsprechend geschultem Fachpersonal bedient wird.
Trotz aller Sicherheitsvorrichtungen ist und bleibt ihr gesunder Hausverstand und Ihre entsprechende
technische Eignung/Ausbildung zur Bedienung einer Maschine der wichtigste Sicherheitsfaktor!
WARNUNG
Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches
Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive
medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder
tödlichen Verletzungen zu verringern, empfehlen wir Personen mit
medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen
Implantat zu konsultieren, bevor die Maschine bedient wird!
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 10
HOB 305PRO / HOB 305PROLL
Page 11
MONTAGE
6 MONTAGE
6.1 Vorbereitende Tätigkeiten
6.1.1 Lieferumfang
Überprüfen Sie nach Erhalt der Lieferung, ob alle Teile in Ordnung sind. Melden Sie Beschädigungen
oder fehlende Teile umgehend Ihrem Händler oder der Spedition. Sichtbare Transportschäden
müssen außerdem gemäß den Bestimmungen der Gewährleistung unverzüglich auf dem
Lieferschein vermerkt werden, ansonsten gilt die Ware als ordnungsgemäß übernommen.
6.1.2 Der Arbeitsplatz
Wählen Sie einen passenden Platz für die Maschine;
Beachten Sie dabei die Sicherheitsanforderungen sowie die Abmessungen der Maschine.
Der gewählte Platz muss einen passenden Anschluss an das elektrische Netz gewährleisten.
6.1.3 Transport / Ausladen der Maschine
Herausheben aus der Verpackung zur Montage und Positionieren auf
dem Arbeitsplatz:
Nur mittels geeigneter Hebeeinrichtung (siehe Abb. rechts)!
WARNUNG
Das Hochheben und der Transport der Maschine darf
nur durch qualifiziertes Personal erfolgen und muss
mit entsprechender Ausrüstung durchgeführt
werden.
Beachten Sie, dass sich etwaig verwendete Hebeeinrichtungen (Kran,
Stapler, Hebegurt etc.) in einwandfreiem Zustand befinden müssen.
Zum Manövrieren der Maschine in der Verpackung kann auch ein
Palettenhubwagen bzw. ein Gabelstapler verwendet werden.
6.1.4 Vorbereitung der Oberflächen
Beseitigen Sie das Konservierungsmittel, das zum Korrosionsschutz der Teile ohne Anstrich
aufgetragen ist. Das kann mit den üblichen Lösungsmitteln geschehen. Dabei keine
Nitrolösungsmittel oder ähnliche Mittel und in keinem Fall Wasser verwenden.
HINWEIS
Der Einsatz von Farbverdünnern, Benzin, aggressiven Chemikalien oder
Scheuermitteln führt zu Sachschäden an den Oberflächen!
Daher gilt: Bei der Reinigung nur milde Reinigungsmittel verwenden.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 11
HOB 305PRO / HOB 305PROLL
Page 12
MONTAGE
6.2 Elektrischer Anschluss
ACHTUNG
Bei Arbeiten an einer nicht geerdeten Maschine: Schwere Verletzungen
durch Stromschlag im Falle einer Fehlfunktion möglich!
Daher gilt: Maschine muss an einer geerdeten Steckdose betrieben werden.
Folgende Anweisungen richten sich an einen Elektrofachmann. Der Anschluss der Maschine ist
ausschließlich durch einen Elektrofachmann durchzuführen!
1. Der elektrische Anschluss der Maschine ist für den Betrieb an einer geerdeten Steckdose
vorbereitet!
2. Der Anschlussstecker darf nicht manipuliert werden!
3. Der Erdungsleiter ist gelb-grün ausgeführt!
4. Das Speisestromnetz muss mit 16A abgesichert sein.
5. Überprüfen Sie, ob die Netzspannung mit den Anforderungen der Maschine übereinstimmt.
6. Prüfen Sie nach dem elektrischen Anschluss die korrekte Laufrichtung.
7. Wenn die Maschine in die falsche Richtung läuft, sind zwei leitende Phasen zu tauschen.
8. Im Falle einer Reparatur oder eines Austausches darf der Erdungsleiter nicht an eine unter
Spannung stehende Dose angeschlossen werden!
9. Überzeugen Sie sich, dass ein etwaiges Verlängerungskabel in gutem Zustand und für die
Leistungsübertragung geeignet ist. Ein unterdimensioniertes Kabel verringert die
Leistungsübertragung und erwärmt sich stark.
10. Ein beschädigtes Kabel ist umgehend zu erneuern!
HINWEIS
Der Betrieb ist nur mit Fehlerstromschutzeinrichtung (RCD mit
maximalem Fehlerstrom von 30mA) zulässig.
Verwenden Sie ausschließlich zulässige Verlängerungskabel
mit dem, in der folgenden Tabelle erklärten,
Spannung Verlängerung Litzenquerschnitt
220 V-240 V
50 Hz
Steckeranschluss 400V:
HINWEIS
Litzenquerschnitt.
2
2
2
2
5-adrig:
mit
N-Leiter
<27 m 1,5 mm
<44 m 2,5 mm
<70 m 4,0 mm
<105 m 6,0 mm
4-adrig:
ohne
N-Leiter
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 12
HOB 305PRO / HOB 305PROLL
Page 13

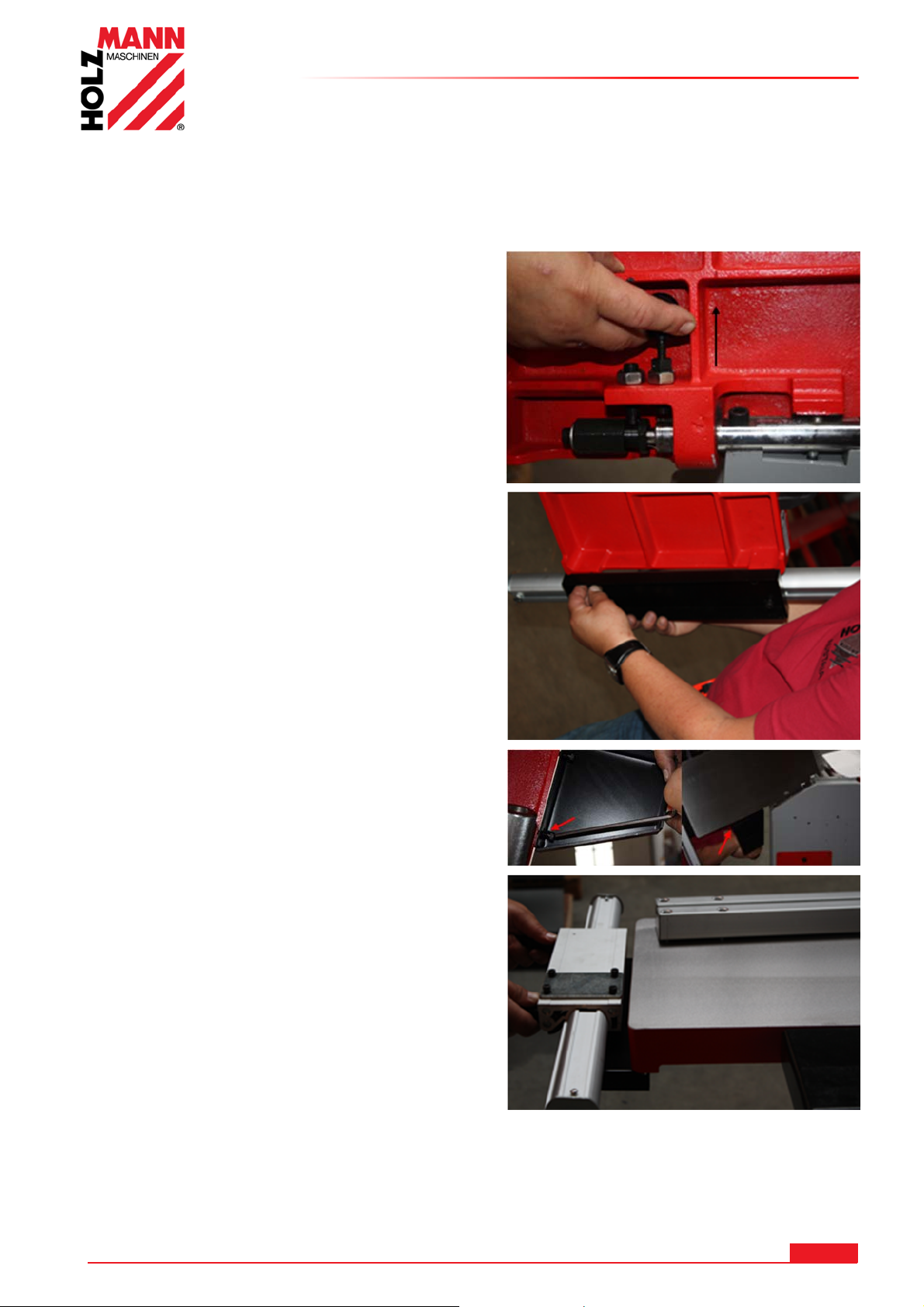

6.3 Zusammenbau
Die Maschine wird vormontiert ausgeliefert. Es müssen lediglich Parallelanschlag,
Hobelwellenabdeckung, Niederhalter, Langlochbohrvorrichtung (optional) und andere
Bedienelemente an der Maschine montiert werden.
Eingangstisch aufklappen, Fixierung einrasten
lassen.
MONTAGE
Führungsschiene zu Parallelanschlag mittels 2
Innnensechskantschrauben an den dafür
vorgesehenen Bohrungen am Eingangstisch
fixieren.
Anschlagsupport mit einem Inbusschlüssel an
den dafür vorgesehenen Bohrungen an der
Rückseite des Eingangstisches befestigen.
Führung des Parallelanschlages auf die
Führungsschiene legen. Die 4 Schrauben und
Beilagscheiben entfernen.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 13
HOB 305PRO / HOB 305PROLL
Page 14

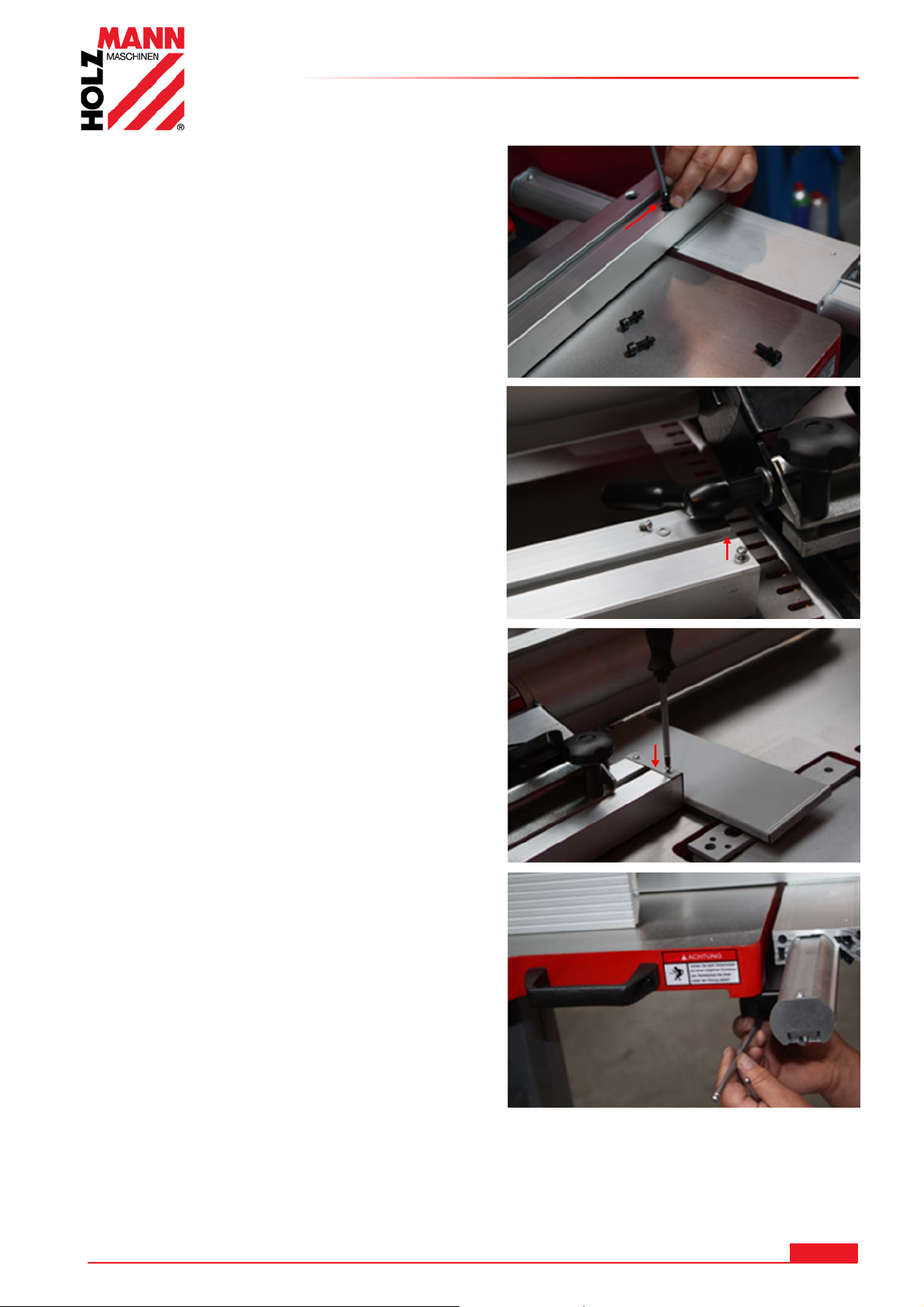

Parallelanschlag mit den 4 Schrauben und
Beilagscheiben auf die Führung montieren.
Kreuzschrauben und Beilagscheiben entfernen.
MONTAGE
Hobelwellenabdeckung mit den zwei
Kreuzschrauben montieren.
Nun ist der Parallelanschlag parallel zum Tisch
auszurichten.
Hierfür mittels Inbusschlüssel Führungsschiene
etwas lockern, mit geeigneten Messwerkzeug,
Parallelanschlag parallel zu Tischlängskante
bzw. 90° zu Tischquerkante justieren und
Führungsschiene wieder festschrauben.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 14
HOB 305PRO / HOB 305PROLL
Page 15

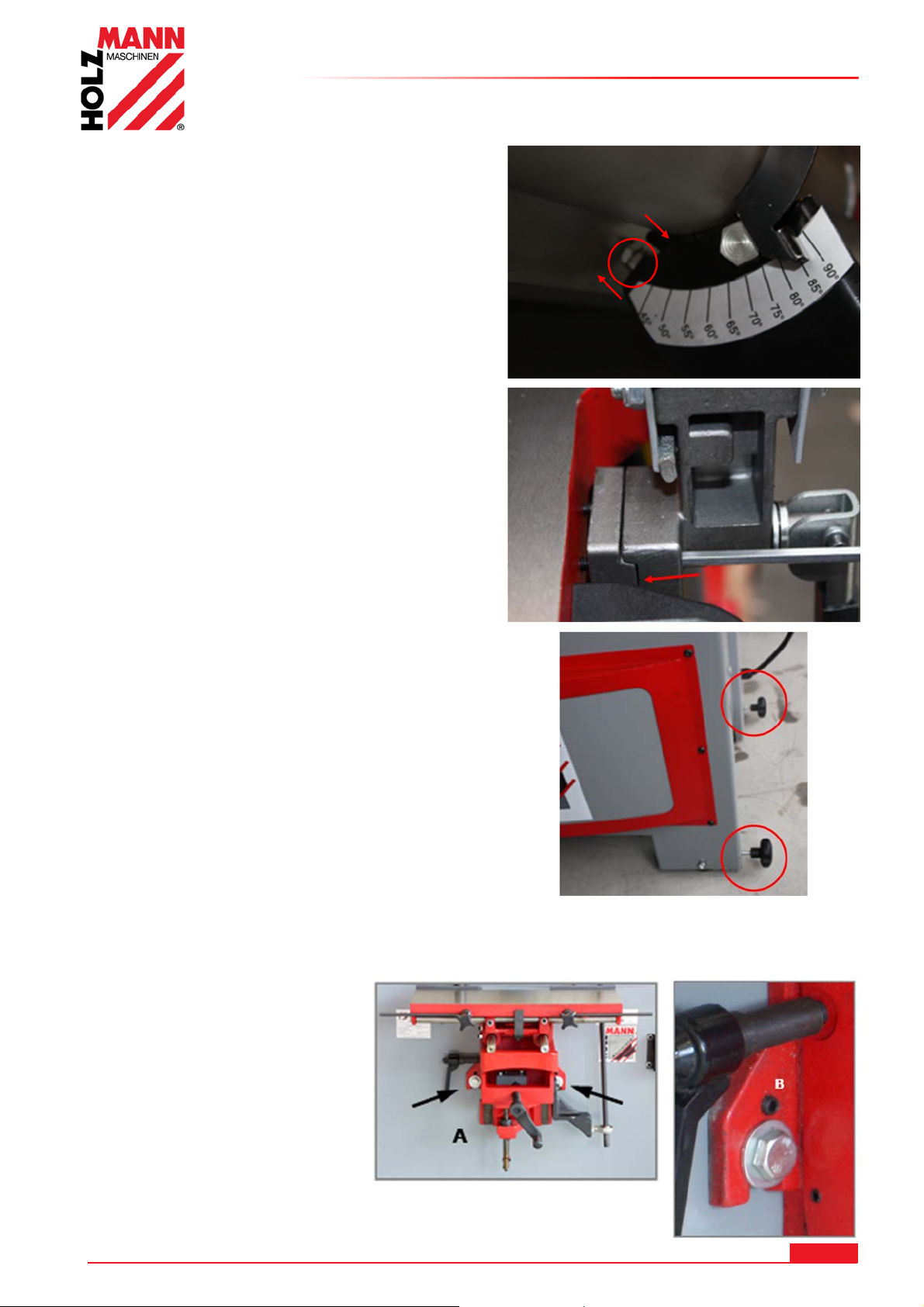

Hobelanschlag auf vertikal 90° justieren:
Justierschraube einstellen, sodass wenn der
Hobelanschlag an der Schraube anliegt, die
Anzeige genau bei der 90° Markierung anliegt.
Montieren Sie die Halterung des
Hobelwellenschutzes an die Vorderseite des
Ausgangstisches. Schrauben Sie hierzu die
Halterung mittels zweier
Innensechskantschrauben in die dafür
vorgesehenen Bohrungen.
Vorsicht! Schrauben gerade ansetzen.
MONTAGE
Schrauben Sie die zwei Fixierbolzen der
Transportfahreinrichtung in die dafür
vorgesehenen Löcher.
6.3.1 Langlochbohreinrichtung (optional)
Die Abricht-Dickenhobelmaschine kann optional mit einer Langlochbohreinrichtung ausgestattet
werden.
Langlochbohreinrichtung (A) an den vorgesehenen
Bohrungen der Maschine positionieren
Langlochbohreinrichtung mit mitgelieferten
Schrauben und Beilagscheiben befestigen
Vor dem Festziehen kann der Winkel des Tisches
mit der Justierschraube (B) eingestellt werden!
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 15
HOB 305PRO / HOB 305PROLL
Page 16
BETRIEB
7 BETRIEB
Betreiben Sie die Maschine nur im einwandfreien Zustand. Vor jedem Betrieb ist eine Sichtprüfung
der Maschine durchzuführen. Sicherheitseinrichtungen, elektrische Leitungen und Bedienelemente
sind genauestens zu kontrollieren. Prüfen Sie Schraubverbindungen auf Beschädigung und festen
Sitz.
7.1 Betriebshinweise
WARNUNG
Führen Sie sämtliche Umrüstarbeiten nur bei Trennung vom
elektrischen Netz durch!
Die Maschine nie mit angedrücktem Werkstück starten!
Hobelmesser auf Abnützung prüfen und ggf. erneuern
Betreiben Sie die Maschinen nur mit angeschlossener
Absauganlage!
Keilriemen kontrollieren und wenn notwendig spannen
Bei fortgeschrittener Abnützung Keilriemen ersetzen
Keilriemen und –scheiben dürfen nicht mit Fett, Öl oder anderen
Schmiermitteln in Berührung kommen
Bei längerer Betriebspause Keilriemen lockern
7.2 Sicherheitseinrichtungen
Hobelwellenabdeckung
Verhindert beim Abrichten von Werkstücken
den Eingriff in die rotierende Hobelwelle.
ACHTUNG
HINWEIS
Sicherheitsabschaltung
Beim Aufklappen des Abrichttisches wird ein
Endschalter betätigt, der die
Spannungsversorgung zur Antriebseinheit
unterbricht.
Ein unbeabsichtigtes Einschalten bei
aufgeklappten Abrichttischen wird somit
verhindert.
NOT-AUS Taster
Bei Gefahr oder im Störfall:
NOT-AUS Taster drücken
Antriebseinheit samt Vorschub stoppen
Erst nach Behebung des Fehlers und wenn
keine Gefahr besteht:
NOT-AUS Taster durch Rechtsdrehung
lösen
Hobelmaschine kann wieder gestartet werden
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 16
HOB 305PRO / HOB 305PROLL
Page 17
7.3 Schaltereinheit
Ein/Aus-Schalter:
Drücken grüner Knopf (I): Einschalten
Drücken roter Knopf (0): Ausschalten
NOT-AUS-Schalter:
Bei Notfällen auf den roten Pilz schlagen um die
Maschine sofort auszuschalten!
BETRIEB
7.4 Absauganschluss
Abrichthobeln:
Der Absauganschluss (A) ist unter dem
Abrichttisch
Dickenhobeln:
Nach dem Umbau auf Dickenhobeln ist der
Absauganschluss (A) hochzuklappen
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 17
HOB 305PRO / HOB 305PROLL
Page 18

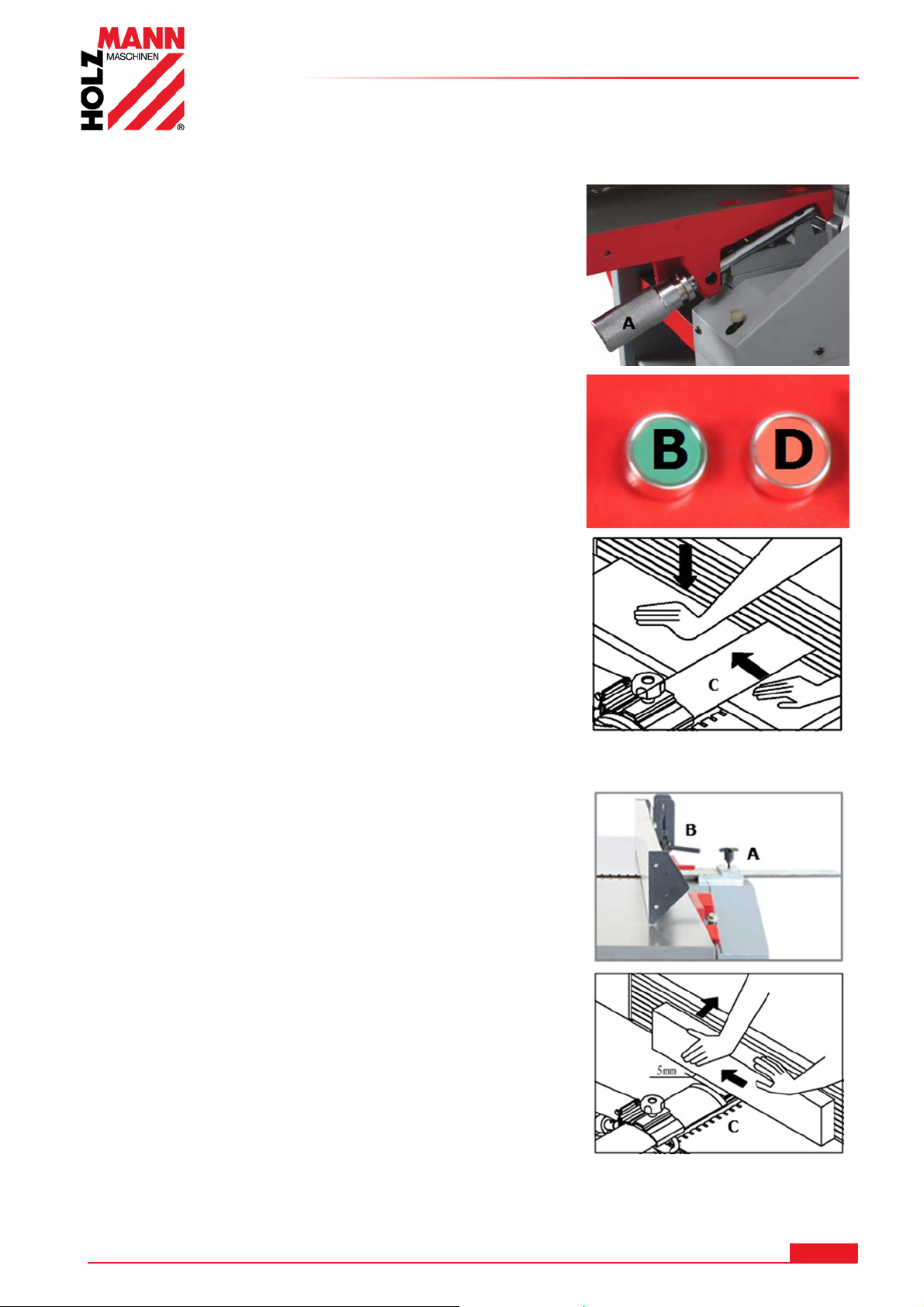

7.5 Abrichten
Abrichtdicke an der Einstellschraube (A) einstellen
Hobelwellenabdeckung (C) so einstellen, dass zwischen
Abdeckung und Werkstück ca. 5 mm Abstand bleibt
Maschine mit Start-Taste (B) einschalten
BETRIEB
Werkstück mit einer Hand gegen den Abrichttisch
drücken
Werkstück mit der zweiten Hand langsam und
gleichmäßig über die Hobelwelle schieben
Nach dem Arbeitsvorgang Hobelmaschine mit Stopp-
Taste (D) ausschalten
Vor weiteren Tätigkeiten warten, bis Hobelwelle still
steht!
7.5.1 Abrichten von schmalen Werkstücken
Beim Abrichten von schmalen Werkstücken den
Winkelanschlag verwenden!
Winkelanschlag bei Halterung einfädeln und mit
Fixierschraube (A) befestigen
Winkelfixierung (B) lösen und Winkelanschlag auf 90°
schwenken
Position mit Winkelfixierung festschrauben
Hobelwellenabdeckung (C) so absenken, dass die
Hobelwelle abgedeckt wird
Schutzblech der Hobelwellenabdeckung zum Werkstück
verschieben und mit einem Abstand von ca. 5mm fixieren
Beim Abrichten das Werkstück mit der schmalen Seite
am Abricht-tisch auflegen und mit einer Hand gegen
Anschlagwinkel und Abrichttisch drücken
Werkstück mit der zweiten Hand langsam und
gleichmäßig über die Hobelwelle schieben
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 18
HOB 305PRO / HOB 305PROLL
Page 19
7.5.2 Abrichten mit geschwenktem Winkelanschlag
Winkelfixierung (A) lockern
Werkstück auflegen und gegen Abrichttisch und
Winkelanschlag drücken
Der gelockerte Winkelanschlag richtet sich am Werkstück
aus
Position des ausgerichteten Winkelanschlags fixieren
Hobelwellenabdeckung so absenken, dass die Hobelwelle
abgedeckt wird
Schutzblech der Hobelwellenabdeckung zum Werkstück
verschieben und mit einem Abstand von ca. 5mm fixieren
Beim Abrichten das Werkstück am Abrichttisch auflegen
und mit einer Hand gegen den Anschlagwinkel und
Abrichttisch drücken
Werkstück mit der zweiten Hand langsam und
gleichmäßig über die Hobelwelle schieben
BETRIEB
7.5.3 Abrichten kurzer Werkstücke
Beim Abrichten von kurzen Werkstücken ist ein
Schiebestock oder ähnliches zu verwenden!
Winkelanschlag und Hobelwellenabdeckung an die Größe
des Schiebstocks anpassen
Werkstück auflegen und mit Schiebestock langsam und
gleichmäßig über die Hobelwelle schieben
7.5.4 Abrichten von Werkstücken mit kleinem Querschnitt
Beim Abrichten von Werkstücken mit kleinem Querschnitt
wird ein zusätzlicher Holzwinkel montiert!
Holzwinkel oder ähnliches mit Spannzwingen am
Winkelanschlag wie abgebildet befestigen
Beim Abrichten das Werkstück am Abrichttisch auflegen
und gegen den zusätzlichen Holzwinkel und Abrichttisch
drücken
Werkstück langsam und gleichmäßig über die Hobelwelle
schieben
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 19
HOB 305PRO / HOB 305PROLL
Page 20

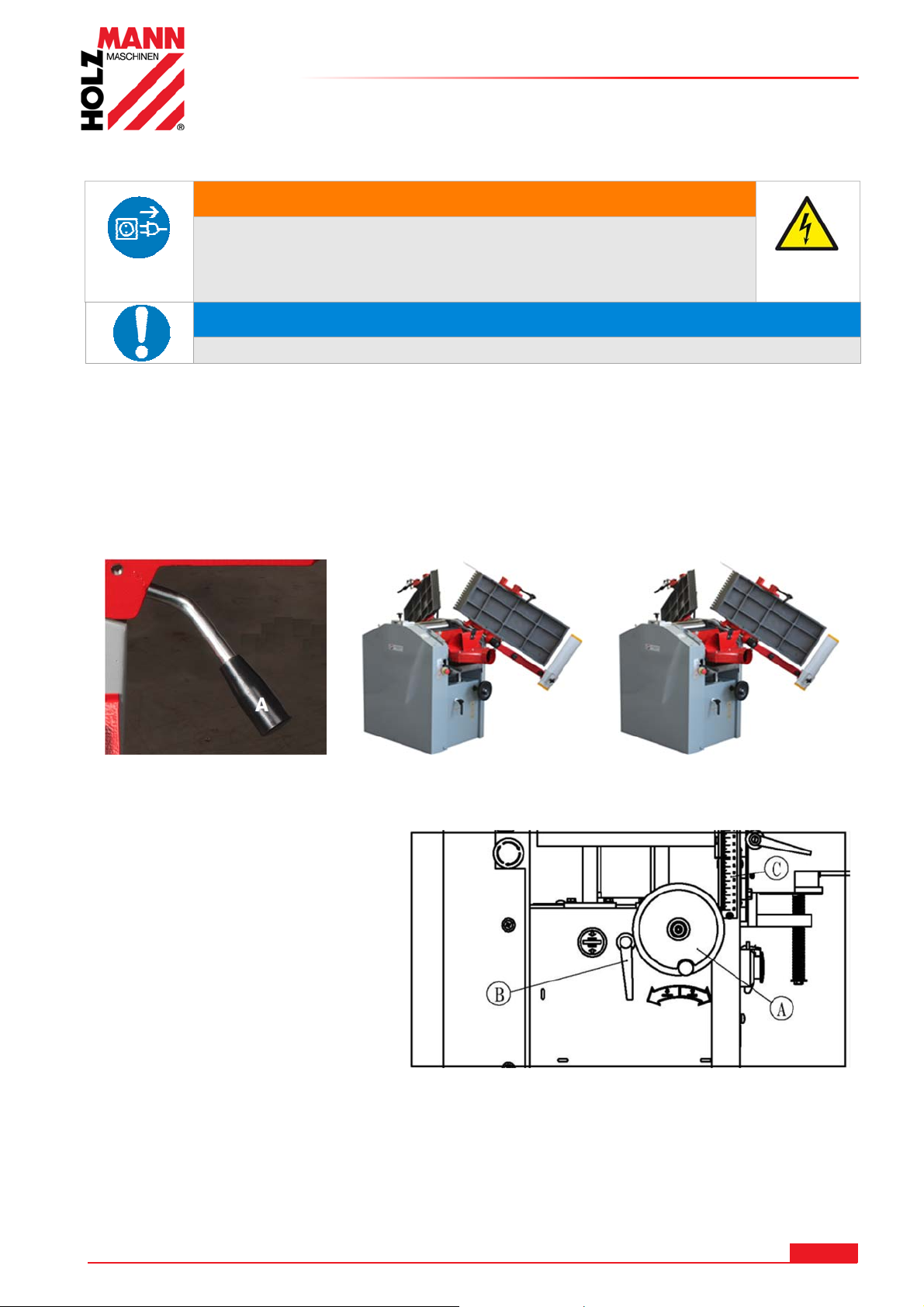

7.6 Dickenhobeln
WARNUNG
Führen Sie sämtliche Umrüstarbeiten nur bei Trennung vom
elektrischen Netz durch!
Schwere Verletzungen durch unbeabsichtigtes oder automatisches
Aktivieren der Maschine!
HINWEIS
Zum Dickenhobeln von Werkstücken sind Umbauarbeiten an der
Hobelmaschine notwendig.
7.6.1 Umbauarbeiten
Winkelanschlag demontieren und Hobelwellenabdeckung nach
oben in oberste Position schwenken
Schlauch der Staubabsaugung demontieren
Exzenter-Verriegelung (A) entsichern
Abrichttische wie abgebildet aufklappen
Absaugbox um 180° nach oben schwenken
Schlauch der Staubabsaugung wieder montieren
BETRIEB
7.6.2 Dickenhobeln von Werkstücken
Tischfixierung (B) lockern und
gewünschte Höhe des
Dickenhobeltisches mit Handrad (A)
einstellen
Aktuelle Tischhöhe wird an der Skala
(C) angezeigt
Tischhöhe auf Werkstückdicke
abzüglich der gewünschten
Spanabnahme einstellen
Maximale Spanabnahme = 5 mm!
Höhe mit Tischfixierung befestigen
Hebel für Vorschub (5) auf Position
„EIN“ stellen
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 20
HOB 305PRO / HOB 305PROLL
Page 21

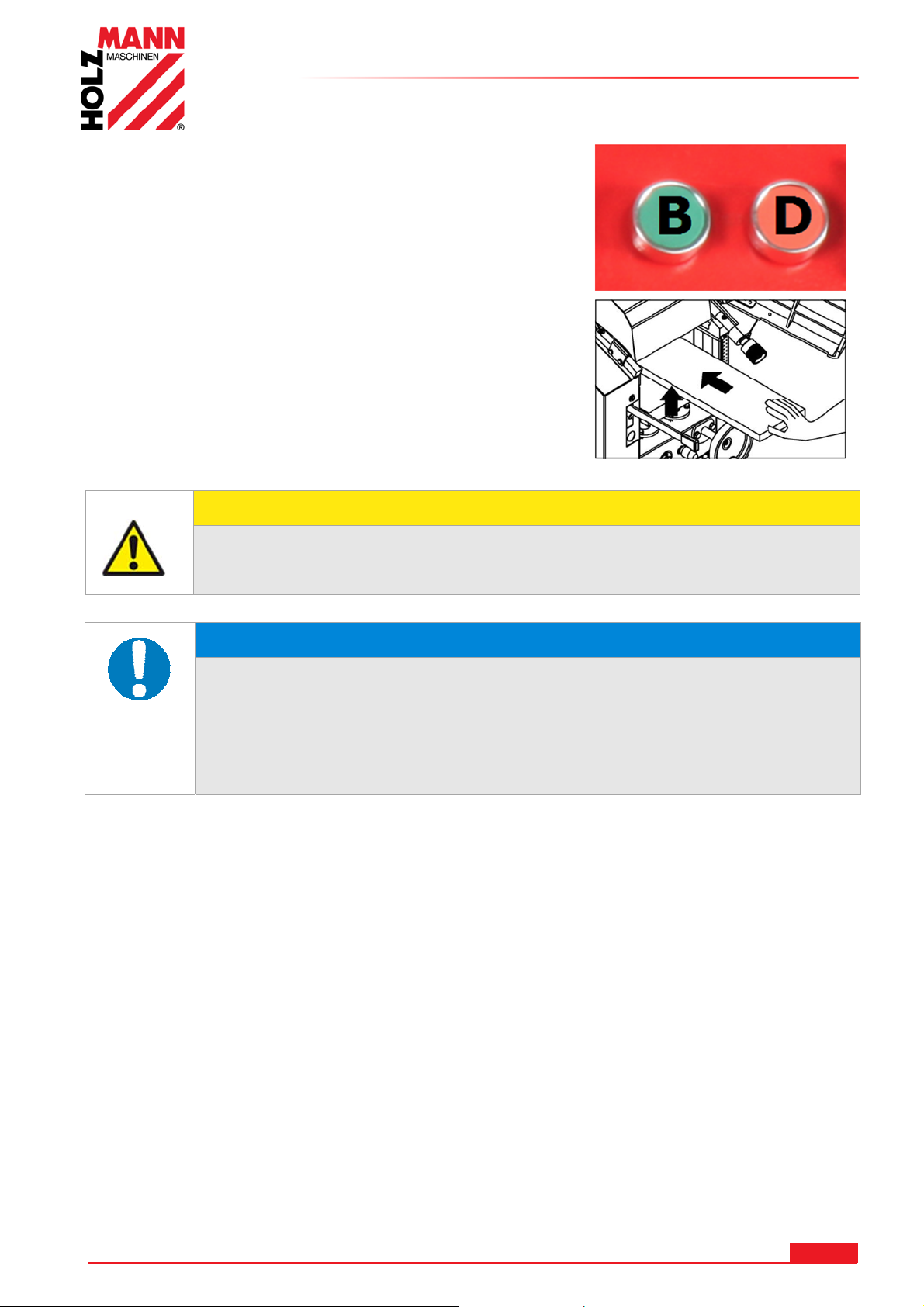

Maschine mit Start-Taste (B) einschalten
Werkstück so einlegen, dass die zu bearbeitende Fläche
nach oben zeigt und nach vorne schieben
Das Werkstück wird durch den automatischen Vorschub
durchgezogen
Sobald die Hälfte des Werkstücks bearbeitet wurde, auf die
gegenüberliegende Bedienseite der Maschine wechseln und
das fertige bearbeitete Werkstück aufnehmen
ACHTUNG
BETRIEB
Lange, überstehende Werkstücke müssen gestützt werden
Sachschäden und Verletzungen durch Hochschnellen des Werkstücks oder
Kippen der Maschine möglich!
HINWEIS
Wird das Werkstück durch den automatischen Vorschub nicht mehr
bewegt, das Werkstück manuell herausziehen
Nach dem Arbeitsvorgang Maschine mit Stopp-Taste (F) ausschalten und
Hebel für Vorschub auf Position „AUS“ stellen
Vor weiteren Tätigkeiten warten, bis Hobelwelle still steht!
Zum Abrichten muss die Maschine sinngemäß verkehrt zurückgebaut
werden
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 21
HOB 305PRO / HOB 305PROLL
Page 22
7.7 Arbeiten mit der Langlochbohreinrichtung (optional)
Notwendiges Fräswerkzeug bei Spannfutter (A) der
Hobelwelle einspannen
Werkstück am Langlochbohrtisch auflegen
Werkstück-Spanneinrichtung (B) schwenken, bis Spannfuß
in der Mitte des Werkstücks aufliegt
Werkstück durch Schwenken des Hebels spannen
Tischhöhe mit Handrad (C) so anpassen, dass das
Fräswerkzeug in der gewünschten Höhe am Werkstück
positioniert ist
Seitlichen Verfahrweg des Langlochbohrtisches mit den
beiden Anschlagstangen (D) einstellen
Maschine an der Start-Taste (F) am Hauptschalter
einschalten
Langlochbohrtisch mit Bedienhebel (E) an den linken
Anschlag bewegen
Werkstück langsam an das Fräswerkzeug andrücken und
bis zur max. Frästiefe (je nach Fräs-Werkzeug) eindringen
Bedienhebel langsam nach rechts schwenken und bis zum
Anschlag verfahren
Vorgang wiederholen, bis die gewünschte Frästiefe
erreicht wurde
Bedienhebel nach hinten ziehen und so Werkstück vom
Fräswerkzeug weg bewegen
Nach dem Arbeitsvorgang Maschine an der Stopp-Taste
(G) aus-schalten
Vor weiteren Tätigkeiten warten, bis Hobelwelle still steht!
BETRIEB
7.8 Nach dem Betrieb
HINWEIS
Sind die Arbeiten beendet, muss die Hobelmaschine ausgeschaltet werden:
Maschine mit Stopp-Taste an der Schaltereinheit ausschalten
Stecker an der Anschlussbox abziehen und so Maschine von der
Spannungsversorgung trennen
Hobelwellenabdeckung so einstellen, dass die Hobelwelle komplett abgedeckt wird
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 22
HOB 305PRO / HOB 305PROLL
Page 23
8 WARTUNG
WARTUNG
ACHTUNG
Vor Wartungsarbeiten Maschine ausschalten und den
Netzstecker ziehen!
Sachschäden und schwere Verletzungen durch
unbeabsichtigtes Einschalten der Maschine werden so
vermieden!
Die Maschine ist wartungsarm und enthält nur wenig Teile, die der Bediener einer Instandhaltung
unterziehen muss.
Störungen oder Defekte, die die Sicherheit der Maschine beeinträchtigen können, umgehend
beseitigen lassen.
HINWEIS
Nur ein regelmäßig gewartetes und gut gepflegtes Gerät kann ein zufrieden stellendes
Hilfsmittel sein. Wartungs- und Pflegemängel können zu unvorhersehbaren Unfällen und
Verletzungen führen.
Reparaturen die spezielle Fachkenntnisse erfordern, sollten nur von autorisierten Service
Centern durchgeführt werden.
Unsachgemäßer Eingriff kann das Gerät beschädigen oder Ihre Sicherheit gefährden.
Prüfen Sie regelmäßig, ob die Warn- und Sicherheitshinweise an der Maschine vorhanden und in
einwandfrei leserlichem Zustand sind.
Prüfen Sie vor jedem Betrieb den einwandfreien Zustand der Sicherheitseinrichtungen!
Bei Lagerung der Maschine darf diese nicht in einem feuchten Raum aufbewahrt werden und muss
gegen den Einfluss von Witterungsbedingungen geschützt werden.
Vor der ersten Inbetriebnahme, sowie nachfolgend alle 100 Arbeitsstunden alle beweglichen
Verbindungsteile (falls erforderlich vorher mit einer Bürste von Spänen und Staub reinigen) mit
einer dünnen Schicht Schmieröl oder Schmierfett einschmieren.
8.1 Instandhaltung und Wartungsplan
Nach jeder Inbetriebnahme:
Komponente Tätigkeit
Gesamte Maschine Hobelmaschine, insbesondere Abrichttische und Dickenhobeltisch
von Spänen säubern
Hobelwelle Messer der Hobelwelle auf Abnützung kontrollieren und ggf.
wechseln
Sicherheitseinrichtungen Abdeckungen auf Beschädigung und festen Sitz prüfen
Endschalter für Sicherheitsabschaltung prüfen und ggf. einstellen
NOT-AUS Taster auf Funktion prüfen
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 23
HOB 305PRO / HOB 305PROLL
Page 24
WARTUNG
Monatliche Wartung
Das Intervall dieser Wartung ist von der Arbeitsweise abhängig, sollte jedoch mindestens einmal
monatlich durchgeführt werden:
Exzenter-Verriegelungen entsichern und Abrichttische aufklappen
Seitliche Gehäuseabdeckung demontieren
Nr Komponente Tätigkeit
Gesamte Maschine Generalreinigung von Gehäuse und Gehäuseinnenraum
1 Abrichttisch
Dickenhobeltisch
Langlochbohrtisch
2 Verstellzylinder des
Dickenhobeltisches
3 Antriebseinheit Antriebskette und Kettenräder schmieren
4 Ein- und Auszugwalze Walzen von Späneresten reinigen
5 Tischlagerungen Drehlagerungen der Abrichttische gründlich reinigen
6 Gleitflächen der
Langlochbohreinrichtung
7 Höhenverstellung des
Langlochbohrtisches
Gründliche Reinigung der Oberfläche
Auflagefläche mit Gleitwachs behandeln
Gleitflächen des Verstellzylinders gründlich reinigen
und schmieren
Spannung des Kettenspanners prüfen
Spannung der Antriebsriemen prüfen und ggf. spannen
und schmieren
Sämtliche Gleitflächen (Werkstückspanner, Führungswellen, ..)
gründlich reinigen und schmieren
Handkurbel und Spindel der Höhenverstellung schmieren
8.2 Antriebsriemen
Seitliche Abdeckung abnehme. Spannung prüfen. Der Riemen sollte nicht mehr als 10mm
nachgeben.
Sollte ein Spannen des Riemens erforderlich sein, gehen Sie bitte folgendermaßen vor:
Motorhalterungsschrauben lockern. Durch Anheben/Senken des Motors mittels die
Riemenspannung einstellen. Bei korrekter Spannung Schrauben festziehen und seitliche
Abdeckung wieder montieren.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 24
HOB 305PRO / HOB 305PROLL
Page 25
8.3 Hobelmesser wechseln
Bei Arbeiten an der Hobelwelle unbedingt Schutzhandschuhe tragen!
Verletzungen an den Händen durch scharfe Schneidkanten!
WARTUNG
WARNUNG
1 Druckfeder 2 Hobelmesser 3 Keilleiste 4 Fixierschraube 5 Hobelwelle
Exzenter-Verriegelung entsichern und Abrichttische wie abgebildet aufklappen
Fixierschrauben (4) lockern
Hobelmesser (2) wird durch die Druckfeder (1) automatisch herausgedrückt
Hobelmesser (2) und Keilleiste (3) komplett demontieren
Hobelwelle und sämtliche Anbauteile gründlich reinigen
Neues Hobelmesser mit Keilleiste einsetzen
Hobelmesser nach unten drücken und mit Fixierschrauben festschrauben
Hobelmesser darf nicht mehr als 1,1 mm herausragen!
Empfehlung: Abstand auf 0,7 – 0,8 mm einstellen
Keine Hobelmesser mit einer Höhe von weniger als 17 mm auf Grund der zu geringen
Spannfläche verwenden
8.4 Reinigung
Nach jeder Inbetriebnahme muss die Maschine und alle ihre Teile gründlich gereinigt werden.
Befreien Sie die Maschine regelmäßig nach der Arbeit von Spänen und Bohrmehl.
HINWEIS
Der Einsatz von Lösungsmitteln, aggressiven Chemikalien oder
Scheuermitteln führt zu Sachschäden an der Maschine!
Daher gilt: Bei der Reinigung nur Wasser und wenn notwendig milde
Reinigungsmittel verwenden!
Blanke Flächen der Maschine gegen Korrosion mit handelsüblichen Mitteln imprägnieren.
8.5 Entsorgung
Entsorgen Sie Ihre Maschine nicht im Restmüll. Kontaktieren Sie Ihre lokalen Behörden
für Informationen bzgl. der verfügbaren Entsorgungsmöglichkeiten. Wenn Sie bei Ihrem
Fachhändler eine neue Maschine oder gleichwertiges Gerät kaufen, ist dieser verpflichtet,
Ihre alte fachgerecht zu entsorgen.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 25
HOB 305PRO / HOB 305PROLL
Page 26
FEHLERBEHEBUNG
9 FEHLERBEHEBUNG
BEVOR SIE DIE ARBEIT ZUR BESEITIGUNG VON DEFEKTEN BEGINNEN, TRENNEN SIE DIE
MASCHINE VON DER STROMVERSORGUNG.
Fehler Mögliche Ursache Behebung
Maschine läuft nach dem
Einschalten nicht an oder
schaltet während des
Leerlaufs selbsttätig ab
Maschine bleibt während des
Betriebs stehen
Maschine vibriert während
des Betriebs
Werkstück klemmt beim
Dickenhobeln
Unzufriedenstellende
Oberfläche nach der
Bearbeitung
Raue Oberfläche nach der
Bearbeitung
Rissige Oberfläche nach der
Bearbeitung
Stromausfall
Verlängerungskabel nicht
richtig angeschlossen oder
defekt
Motor oder Schalter defekt
Messer der Hobelwelle stumpf
Arbeiten mit zu großer
Vorschubgeschwindigkeit
Motorschutzschalter hat
ausgelöst
Messer der Hobelwelle falsch
eingestellt
Untergrund uneben oder
Stellfüße nicht justiert
Zu große Spanabnahme
eingestellt
Dickenhobeltisch verschmutzt
Messer der Hobelwelle stumpf
Ungleichmäßige Zuführung des
Werkstücks
Werkstück zu feucht
Werkstück wurde gegen
Wuchsrichtung bearbeitet
Zu große Spanabnahme
eingestellt
Sicherung der
Spannungsversorgung prüfen
Kabel und Stecker überprüfen
Motor oder Schalter von einer
konzessionierten
Elektrofachkraft überprüfen
lassen
Messer der Hobelwelle prüfen
Mit geringerer
Zuführgeschwindigkeit
weiterarbeiten
Warten, bis Motor abgekühlt
ist
Kontrolle, ob Messer der
Hobelwelle dieselbe Höhe
haben
Unebenheiten durch
Einstellen der Stellfüße
ausgleichen
Zustelltiefe verringern und
Werkstück mehrmals
bearbeiten
Tischoberfläche reinigen und
mit Gleitwachs behandeln
Messer der Hobelwelle prüfen
Werkstück gleichmäßig und
mit konstantem Druck
zuführen
Werkstück trocknen oder
trockenen Werkstoff
verwenden
Werkstück in Gegenrichtung
bearbeiten
Zustelltiefe verringern und
Werkstück mehrmals
bearbeiten
VIELE POTENTIELLE FEHLERQUELLEN LASSEN SICH BEI FACHGEMÄSSEM ANSCHLUSS
AN DAS SPEISESTROMNETZ IM VORHINEIN AUSSCHLIESSEN.
HINWEIS
Sollten sie sich bei notwendigen Reparaturen nicht in der Lage fühlen
diese ordnungsgemäß zu verrichten, oder besitzen sie die
vorgeschriebene Ausbildung dafür nicht, ziehen sie immer eine
Fachwerkstätte zum Beheben des Problems hinzu.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 26
HOB 305PRO / HOB 305PROLL
Page 27
PREFACE (EN)
10 PREFACE (EN)
Dear Customer!
This manual contains information and important instructions for the installation and correct use of
the COMBINED PLANER AND THICKNESSER HOB305PRO.
Following the usual commercial name of the device (see cover) is substituted in this manual with
the name "machine".
This manual is part of the product and shall not be stored separately from the product. Save it for
later reference and if you let other people use the product, add this instruction manual to the
product.
Please read and obey the security instructions!
Before first use read this manual carefully. It eases the correct use of the product and
prevents misunderstanding and damages of product and the user’s health.
Due to constant advancements in product design, construction pictures and content may diverse
slightly. However, if you discover any errors, inform us please.
Technical specifications are subject to changes!
Please check the product contents immediately after receipt for any eventual transport
damage or missing parts.
Claims from transport damage or missing parts must be placed immediately after initial
product receipt and unpacking before putting the product into operation.
Please understand that later claims cannot be accepted anymore.
Copyright
© 2016
This document is protected by international copyright law. Any unauthorized duplication,
translation or use of pictures, illustrations or text of this manual will be pursued by law.
Court of jurisdiction is the Landesgericht Linz or the competent court for 4170 Haslach, Austria!
Customer service contact
HOLZMANN MASCHINEN GmbH
4170 Haslach, Marktplatz 4
AUSTRIA
Tel +43 7289 71562 - 0
Fax +43 7289 71562 – 4
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 27
HOB 305PRO / HOB 305PROLL
Page 28
SAFETY
11 SAFETY
11.1 Intended Use
The machine must only be used for its intended purpose! Any other use is deemed to be a case of
misuse.
To use the machine properly you must also observe and follow all safety regulations, the assembly
instructions, operating and maintenance instructions lay down in this manual.
All people who use and service the machine have to be acquainted with this manual and must be
informed about the machine's potential hazards.
It is also imperative to observe the accident prevention regulations in force in your area.
The same applies for the general rules of occupational health and safety.
The machine is used for:
Planing and thicknessing of timber
Any manipulation of the machine or its parts is a misuse, in this case HOLZMANN-
MASCHINEN and its sales partners cannot be made liable for ANY direct or indirect
damage.
Even when the machine is used as prescribed it is still impossible to eliminate certain residual risk
factors.
WARNING
Use only blades allowable for this machine!
Never use damaged blades!
Never use the machine with defective or without mounted guard!
The removal or modification of the safety components may result in
damage to equipment and serious injury!
HIGHEST RISK OF INJURY!
Ambient conditions
The machine may be operated:
humidity max. 70%
temperature +5°С to +40°С (+41°F to +104°F)
The machine shall not be operated outdoors or in wet or damp areas.
The machine shall not be operated in areas exposed to increased fire or explosion hazard.
Prohibited use
The operation of the machine outside the stated technical limits described in this
manual is forbidden.
Operation of the machine function without emergency stop button or guard devices
is prohibited.
The use of the machine not according with the required dimensions is forbidden.
The use of the machine not being suitable for the use of the machine and not being
certified is forbidden.
Any manipulation of the machine and parts is forbidden.
The use of the machine for any purposes other than described in this user-manual is
forbidden.
The unattended operation on the machine during the working process is forbidden!
It is not allowed to leave the immediate work area during the work is being
performed.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 28
HOB 305PRO / HOB 305PROLL
Page 29
SAFETY
Do not climb onto the machine!
Attach the machine to the underground
Wear suitable work clothes! Do not wear loose clothing or jewelry as they
Loose objects can become entangled and cause serious injuries!
on the blades.
11.2 Security instructions
Missing or non-readable security stickers have to be replaced immediately!
The locally applicable laws and regulations may specify the minimum age of the operator
and limit the use of this machine!
To avoid malfunction, machine defects and injuries, read the following security instructions!
NOTICE
In the following machine this guards are in effect:
Emergency button and switch unit
Shutdown when opening the planer table
Keep your work area dry and tidy! An untidy work area may cause
accidents. Avoid slippery floor.
Make sure the work area is lighted sufficiently
Work in well ventilated area and collect the machine with a dust collector!
Do not overload the machine
Keep away from the running blade shaft!
In operation keep away from the rotating feeder!
Pay attention to the rotating feed roller and the workpiece during
operation.
Always stay focused when working. Reduce distortion sources in your
working environment. The operation of the machine when being tired, as
well as under the influence of alcohol, drugs or concentration influencing
medicaments is forbidden.
Serious injuries caused by falling down or tilting of the machine are
possible!
might be caught and cause severe accidents!
Wear a hair net if you have long hair.
Only one person shall operate the machine.
The machine must be operated only by trained persons (knowledge and
understanding of this manual), which have no limitations of motor skills
compared with conventional workers.
Do not allow other people, particularly children, to touch the machine or
the cable. Keep them away from your work area.
Make sure there is nobody present in the dangerous area. The minimum
safety distance is 2m
Workpieces or parts can be thrown of the machine caused careless
entering! The workpieces with the right dimensions enter carefully into the
machine.
Use personal safety equipment: ear protectors, safety goggles, safety
shoes S1, work wear, safety gloves (EN 388, class 3111) and dust mask
when working with or on the machine.
Operation with gloves forbidden! Gloves are only permitted when working
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 29
HOB 305PRO / HOB 305PROLL
Never leave the machine running unattended! Before leaving the
working area switch the machine off and wait until the machine stops.
Always disconnect the machine prior to any actions performed at the
machine.
Avoid unintentional starting
Do not use the machine with damaged switch
Page 30
SAFETY
The plug of an electrical tool must strictly correspond to the socket. Do
not use any adapters together with earthed electric tools
Each time you work with an electrically operated machine, caution is
advised! There is a risk of electric shock, fire, cutting injury;
Protect the machine from dampness (causing a short circuit)
Use power tools and machines never in the vicinity of flammable liquids
and gases (danger of explosion)
Check the cable regularly for damage
Protect the cable from heat, oil and sharp edges
Avoid body contact with earthed components
A first aid kit in accordance with ISO 3864 should always be readily available for
a possible accident. Initiate the violation in accordance with the necessary first
aid measures. When requesting support, provide the following details:
1. Place of accident
3. Number of injured people
11.3 Remaining risk factors
NOTICE
Emergency procedure
1. Place of accident
3. Number of injured people
WARNING
It is important to ensure that each machine has remaining risks.
In the execution of all work (even the simplest) greatest attention is
required. A safe working depends on you!
Even if the machine is used as required it is still impossible to eliminate certain residual risk factors
totally. The following hazards may arise in connection with the machine´s construction and design:
Risk of injury to the hands / fingers by the rotating planer shaft during operation.
Risk of injury due to sharp edges of the workpiece.
Risk of injury: hair and loose clothing, etc. can be captured and wound up! Safety
regulations must be observed with regard to clothing.
Risk of injury due to contact with live electrical components.
Risk of injury by tipping the machine.
Risk of injury due to dust emissions, treated with harmful agents workpieces
Risk of injury to the eye by flying debris, even with safety goggles.
Risk of injury by kickback:
Kickback is a sudden reaction in case of improper handling of the workpiece. This
causes the ejection of the workpiece to the rear direction of the operator.
These risk factors can be minimized through obeying all security and operation instructions, proper
machine maintenance, proficient and appropriate operation by persons with technical knowledge and
experience.
WARNING
This machine produces an electromagnetic field during operation. This field may
under some circumstances interfere with active or passive medical implants. To
reduce the risk of serious or fatal injury, we recommend persons with medical
implants to consult their physician and the medical implant manufacturer before
operating this machine!
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 30
HOB 305PRO / HOB 305PROLL
Page 31
ASSEMBLY
12 ASSEMBLY
12.1 Preparatory activities
12.1.1 Delivery content
Please check the product contents immediately after receipt for any eventual transport damage or
missing parts. Claims from transport damage or missing parts must be placed immediately after
initial machine receipt and unpacking before putting the machine into operation. Please understand
that later claims cannot be accepted anymore.
12.1.2 Workplace requirements
The workplace has to fulfill the requirements.
The ground has to be even, in level and hard. It must be suitable at least to weight it with double
weight per square meter than the machines net weight.
The chosen workplace must have access to a suitable electric supply net hat complies with the
machines requirements.
12.1.3 Transport
The machine can be transported in package with a forklift.
The machine is very heavy. The machine shall be lifted from crate
with a suitable lifting device only that is certified to be able to carry
the machines load.(see below picture)
WARNING
The lifting and transportation of the machine must
only be carried out by qualified staff and must be
carried out with appropriate equipment.
Note that lifting equipment used (crane, forklift, sling, etc.) must be
in perfect condition.
To maneuver the machine in the packaging can also a pallet jack or a
forklift be used.
12.1.4 Preperation of the surface
Uncoated metal machine parts have been insulated with a greasy layer to inhibit corrosion.
This layer has to be removed. You can use standard solvents that do not damage the machine
surface.
NOTICE
Do not use solvents based on nitrite, aggressive solvents like break cleaners or
scrubbing agents!
These damage the machine surface.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 31
HOB 305PRO / HOB 305PROLL
Page 32
ASSEMBLY
12.2 Power supply
ATTENTION
When working with non-grounded machines:
Severe injury or even death may arise though electrocution!
Therefore: The machine must be operated at a grounded power socket
The connection of the machine to the electric power supply and the following checks have to be
carried out by a respectively trained electrician only.
1. The electronic connection of the machine is designated for operation with a grounded power
socket!
2. The mains supply must be secured with 16A:
3. If the connector plug doesn’t fit or if it is defect, only qualified electricians may modify or
re-new it!
4. The grounding wire should be held in green-yellow.
5. A damaged cable has to be exchanged immediately!
6. Check, whether the feeding voltage and the Hz comply to the required values of the
machine. A deviation of feeding voltage of ±5% is allowed (e.g.: a machine with working
voltage of 380V can work within a voltage bandwidth of 370 till 400V.
7. After connecting, check the right running direction!
8. Make sure that a possible extension cord is in good condition and suitable for the
transmission of power. An undersized cord reduces the transmission of power and heats up.
9. A damaged cable must be replaced immediately
NOTICE
Operation is only allowed with safety switch against stray
current (RCD max. stray current of 30mA)
220 V-240 V
Plug 400V:
NOTICE
Use only permitted extension cable with cross-section the
one in the following table declared.
Voltage Extension Cross-section
2
2
2
2
50 Hz
5-wire:
with
N-conductor
<27 m 1,5 mm
<44 m 2,5 mm
<70 m 4,0 mm
<105 m 6,0 mm
4-wire:
without
N-conductor
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 32
HOB 305PRO / HOB 305PROLL
Page 33
ASSEMBLY
12.3 Assembly
The machine is pre-assembled. It is only necessary to mount the rip fence, blade cover, hold
down device, mortising device (optional) and other operating elements on the machine.
Unfold the planer table , let fix the lock system
Fix the guide rail to the rip fence with 2
hexagon socket head screws on the bores
provided for this purpose at the planer table. .
Fasten the stop support with an Allen key to the
provided holes on the back of the planer table.
Place the guide of the rip fence to the rail.
Remove the 4 screws and washers.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 33
HOB 305PRO / HOB 305PROLL
Page 34
Mount the rip fence with 4 screws and washer
to the guide.
Remove screws and washers.
ASSEMBLY
Mount the blade cover with 2 screws and
washers.
Now set the parallel stop parallel to the table
Use a suitable Allen key to loosen the guide rail,
adjust the parallelism parallel to the table
longitudinal edge or 90 ° to the edge of the
table and tighten the guide rail again.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 34
HOB 305PRO / HOB 305PROLL
Page 35
Adjust the angle stop to 90°:
Set the adjusting screw to stop the angle stop
at exactly 90°.
Mount the support of the blade cover to the
front of the planer table. To do this, screw the
support into the holes provided for this purpose
with 2 hexagon socket screws.
Attention: Be careful when tighten the screws!
ASSEMBLY
Screw the two fixing bolts of the transporting
device into the holes provided for this purpose.
12.3.1 Mortising unit (optional)
The machine can be optionally equipped with a mortising unit.
Position the mortising unit (A) to the holes on the
machine
Fix the mortising unit with included screws and
washers
Adjust the table with the adjustment screw (B)
before tightening the screws!
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 35
HOB 305PRO / HOB 305PROLL
Page 36
OPERATION
13 OPERATION
Device to be operated in a perfect state only. Inspect the device visually every time it is to be used.
Check in particular the safety equipment, electrical controls, electric cables and screwed connection
for damage and if tightened properly. Replace any damaged parts before operating the device.
13.1 Operation instructions
WARNING
Perform all machine settings with the machine being
disconnected from the power supply!
Never switch the machine on while pressing the workpiece against the
Check the blades of wear and change if it necessary
Operate the machine only with a connected dust collector!
Check the v-belt and tighten if necessary
Replace the v-belt if it is wear of
V-belts and pulleys must not come into contact with grease, oil or
other lubricants
Loosen the v-belt if longer breaks are scheduled
13.2 Safety devices
Blade cover
Protects when planing workpieces touching
the rotating blade shaft.
ATTENTION
blade shaft!
NOTICE
Safety shutdown
When opening the planer table a limit switch
is activated which interrupts the power supply
to the power unit.
An unintentional start at opened planer table
is thus prevented.
Emergency switch
In case of danger or accident:
Push emergency switch
Power unit and feeder stop immediately
After eliminating the error and if there is no
risk:
Deactivate the emergency switch by
turning clockwise
The machine can be restarted
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 36
HOB 305PRO / HOB 305PROLL
Page 37
13.3 Switch unit
ON-OFF switch:
Press green button (I): turn on
Press red button (0): turn off
EMERGENCY-switch:
For emergencies push on the red cap. The machine
switched off immediately!
OPERATION
13.4 Dust collector plug
Planing:
The dust collector plug (A) is in the space
below the planer table.
Thicknessing:
After adjusting to thicknesser the dust
collector plug (A) has to turn to the top
position.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 37
HOB 305PRO / HOB 305PROLL
Page 38
13.5 Planing
Adjust the cutting depth with the set screw (A)
Adjust the blade cover (C) to let a space of 5mm to the
workpiece
To start the machine push start button (B)
OPERATION
Press the workpiece with one hand against the planer
table
Slide the workpiece with the other hand evenly over the
blade shaft
Push stop button (D) to switch off the machine after
work
Before further activities wait until blade shaft is at a
standstill!
13.5.1 Planing of narrow workpieces
For planing of narrow workpieces us the angle stop!
Place the angle stop to the support an fix with fixing
screw (A)
Loosen the lock lever (B) and set angle stop to 90°.
Fix with lock lever (B) in correct position
Set the blade cover (C) to a position that the blade shaft
will be covered
Adjust the blade cover (C) to let a space of 5mm to the
workpiece
Lay the workpiece with the narrow side to the planer
table and press it with one hand to the angle stop
Slide the workpiece with the other hand evenly over the
blade shaft.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 38
HOB 305PRO / HOB 305PROLL
Page 39
13.5.2 Planing with tilted angle stop
Loosen angle locking (A)
Lay the workpiece on the planer table and press it to the
angle stop and the planer table
The loosen angle stop moves to the required position
Fix the angle stop in correct position
Set the blade cover to a position that the blade shaft will
be covered
Adjust the blade cover to let a space of 5mm to the
workpiece
Lay the workpiece to the planer table and press it with
one hand to the angle stop
Slide the workpiece with the other hand evenly over the
blade shaft.
OPERATION
13.5.3 Planing of short workpieces
At planing short workpieces a push stick has to be used!
Adjust the angle stop and blade cover to the size of the
push stick
Slide the workpiece with the push stick evenly over the
blade shaft
13.5.4 Planing of workpieces with small cross-section
At planing workpieces with small cross-section is it
necessary to mount a wooden assistant stop!
Mount the wooden assistant stop with clamps like shown
on the right picture
Lay the workpiece to the planer table and press it with
one hand to the wooden assistant stop
Slide the workpiece with the other hand evenly over the
blade shaft
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 39
HOB 305PRO / HOB 305PROLL
Page 40
13.6 Thicknessing
WARNING
Perform all machine settings with the machine being disconnected
from the power supply!
Serious injury due to unintentional or automatic activation of the
machine!
NOTICE
For thicknessing of workpieces is it necessary to adjust the planer.
13.6.1 Adjustments
Disassemble the angle stop and place the blade cover to the upper position
Disassemble the hose of the dust collector plug
Unlock the eccentric lock (A)
Unfold the planer tables like shown in the below pictures
Turn the dust collector box at 180° to the top position
Remount the hose of the dust collector
OPERATION
13.6.2 Thicknessing of workpieces
Unlock the table lever (B) and set
the required height of the
thicknessing table with the hand
wheel (A)
The height will be shown on the
scale (C)
Set the thicknessing table height
to the workpiece height minus the
requested cutting depth
Maximum cutting depth = 5 mm!
Fix the thicknessing table height
with the lever (A)
Set the feeding lever to position
ON
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 40
HOB 305PRO / HOB 305PROLL
Page 41
To start the machine push start button (E)
Insert workpiece so that the surface to be machined
facing upwards and push forward
The workpiece is pulled through of the automatic feed
As soon as the half of the workpiece has been processed
change to the opposite operator side of the machine and
take on the finished workpiece
ATTENTION
OPERATION
Long workpieces must be supported
Property damage and injury by bouncing up the workpiece or tilting of
the machine possible!
NOTICE
If the workpiece is no longer moved by the automatic feed, pull out the
workpiece manually
After operation switch off the machine with stop button (F) and set feed
lever (D) to position "OFF"
Before further activities wait until blade shaft is at a standstill!
In order for planing the before described thicknessing procedure must be
reversed
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 41
HOB 305PRO / HOB 305PROLL
Page 42
13.7 Working with the mortising unit (optional)
Clamp the milling tool required for chuck (A) of the planer
shaft
lay up the workpiece on the mortising table
Tilt the downholder (B) to the middle of the workpiece
Pull down the lever of the downholder to clamp the
workpiece
Adjust the table height with the hand wheel (C) to the
requested height of the milling tool
Adjust the horizontal travel of the table with both set
bars (D)
To start the machine push start button (F)
Move the table with the lever (E) in left direction to the
limiter
Press down the workpiece carefully on the milling tool and
up to max. penetration depth of milling (depending on the
milling tool)
Move the lever (E) carefully to the right direction to the
limiter
Repeat this process until the requested cutting depth has
been reached
Move the lever backwards to release the milling tool out of
the workpiece
After the working process stop the machine by pushing the
stop button (G)
Before further activities wait until blade shaft is at a
standstill!
OPERATION
13.8 After working process
HINWEIS
After the working process the machine must be turned off:
push stop button (A) at the switch unit
disconnect the plug from the switch unit so the machine is disconnected from the
power supply
adjust the blade so that the planer shaft is completely covered
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 42
HOB 305PRO / HOB 305PROLL
Page 43
MAINTENANCE
14 MAINTENANCE
ATTENTION
Perform all maintenance machine settings with the machine being
disconnected from the power supply!
Serious injury due to unintentional or automatic activation of the
machine!
The machine does not require extensive maintenance. If malfunctions and defects occur, let it be
serviced by trained persons only.
Before first operation as well as later on every 100 operation hours you should lubricate all
connecting parts (if required, remove beforehand with a brush all swarfs and dust).
Check regularly the condition of the security stickers. Replace them if required.
Check regularly the condition of the machine.
The good condition and perfect adjustment of the guiding rollers is essential for a smooth band
guidance and a clean cut.
Store the machine in a closed, dry location.
NOTICE
Clean your machine regularly after every usage – it prolongs the machines lifespan and is a prerequisite for a safe working environment.
Repair jobs shall be performed by respectively trained professionals only!
14.1 Maintenace plan
After each workshift:
Components To do
Machine complete Remove all swarfs and dust from machine, especially from planer
and thicknessing tables
Blade shaft Check the blades of wear and change if it necessary
Safety devices Check covers for damage and tight fit
Check limit switch for safety shutdown and adjust if necessary
Check function of emergency switch
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 43
HOB 305PRO / HOB 305PROLL
Page 44
MAINTENANCE
Monthly maintenance
The interval of maintenance depends on the mode of operation, however it should be performed
at least once a month:
Unlock eccentric locks and unfold planer tables
Disassemble the side cover
No
Machine complete General cleaning of housing and housing interior
1 Planer table
Thicknessing table
Mortising table
2 Adjusting cylinder of
thicknessing table
3 Power unit Lubricating of drive chain and sprockets
4 Feed and out feed rolls Cleaning the rolls
5 Table bearings Cleaning and lubricating of the table bearings
6 Sliding surfaces of
mortising unit
7 Height adjustment of
mortising unit
Components To do
Cleaning of the surface
Apply the surface with lubricant
Cleaning and lubricating of the sliding surface
Check the tension of the chain tensioner
Check the tension of the v-belt and tighten if it necessary
Cleaning and lubricating of the sliding surface
Cleaning and lubricating of all levers and spindles
14.2 V-belt
Remove side cover. Check the tension. The belt should not yield more than 10mm.
If tensioning of the belt is necessary proceed as follows:
Loosen the motor bracket screws. Adjust the v-belt tension by raising / lowering the motor.
Tighten the screws when the tension is correct and reinstall the side cover.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 44
HOB 305PRO / HOB 305PROLL
Page 45
14.3 Replace of blades
When working on the blades always wear protective gloves!
Injuries to the hands from sharp cutting edges!
MAINTENANCE
WARNING
1 Spring 2 Blade 3 Gib 4 Locking screw 5 Planer shaft
Unlock eccentric locks and unfold planer tables like shown on the above picture
Loosen the fixing screw (4)
The springs (1) push out the blade (2) automatically
Disassemble the blade (2) and the gib (3)
Clean all parts and planer shaft thoroughly
Insert the new blade and the gib
Press blades down and tighten with locking screws
Blade must not protrude more than 1,1 mm!
Recommendation: Set distance to 0.7 - 0.8 mm
Do not use blades with a height of less than 17 mm because low clamping surface
14.4 Cleaning
After each workshift the machine has to be cleaned. Remove chips etc. with a suitable tool. Do
not remove them by hand (cutting injury!). Remove dust as well.
NOTICE
The usage of certain solutions containing ingredients damaging metal surfaces as well
as the use of scrubbing agents will damage the machine surface!
Clean the machine surface with a wet cloth soaked in a mild solution
14.5 Disposal
Do not dispose the machine in residual waste. Contact your local authorities for
information regarding the available disposal options. When you buy at your local dealer
for a replacement unit, the latter is obliged to exchange your old.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 45
HOB 305PRO / HOB 305PROLL
Page 46
TROUBLE SHOOTING
15 TROUBLE SHOOTING
BEFORE YOU START WORKING FOR THE ELIMINATION OF DEFECTS, DISCONNECT THE
MACHINE FROM THE POWER SUPPLY.
Trouble Possible cause Solution
Machine does not start or
shuts down automatically
during idling
Machine stops during
operation
Machine vibrates during
operation
Workpiece clamps during
thicknessing
Bad surface condition after
operating
Rough surface after operating Workpiece too moist
Cracked surface after
operating
Power supply outage
Damaged or incorrect
connected extension cable
Damaged switch or motor
Blunt blade
Feeding speed to high
Motor protection triggered
Wrong adjusted blade
Ground not flat or base feet
wrong adjusted
Cutting depth to high
Dirty thicknessing table
Blunt blade
Uneven feed of the workpiece
Workpiece was processed
against the direction of growth
Cutting depth to high
Check fuse of the power
supply
Check plug or extension cable
Contact customer support
Check blade
Work with lower feeding
speed
Let the motor cool down
Check the setting of the
blades
Set the base feet correct
Set the correct cutting depth
and operate in more steps
Clean and apply the table
surface with lubricant
Check blade
Feed workpiece evenly and
with constant pressure
Use drier workpiece
Proceed the workpiece in
opposite direction
Set the correct cutting depth
and operate in more steps
MANY POTENTIAL SOURCES OF ERROR CAN BE CLEARED BY THE EXPERTLY
CONNECTION TO THE ELECTRICITY GRID.
NOTICE
Should you in necessary repairs not able to properly to perform or you
have not the prescribed training for it always attract a workshop to fix
the problem.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 46
HOB 305PRO / HOB 305PROLL
Page 47
SCHALTPLAN / WIRING DIAGRAM
16 SCHALTPLAN / WIRING DIAGRAM
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 47
HOB 305PRO / HOB 305PROLL
Page 48
SCHALTPLAN / WIRING DIAGRAM
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 48
HOB 305PRO / HOB 305PROLL
Page 49
ERSATZTEILE / SPARE PARTS
17 ERSATZTEILE / SPARE PARTS
17.1 Ersatzteilbestellung / spare parts order
Mit HOLZMANN-Ersatzteilen verwenden Sie Ersatzteile, die ideal aufeinander abgestimmt sind. Die optimale
Passgenauigkeit der Teile verkürzen die Einbauzeiten und erhöhen die Lebensdauer.
HINWEIS
Der Einbau von anderen als Originalersatzteilen führt zum Verlust der Garantie!
Daher gilt: Beim Tausch von Komponenten/Teilen nur Originalersatzteile verwenden
Beim Bestellen von Ersatzteilen verwenden Sie bitte das Serviceformular, das Sie am Ende dieser Anleitung
finden. Geben Sie stets Maschinentype, Ersatzteilnummer sowie Bezeichnung an. Um Missverständnissen
vorzubeugen, empfehlen wir mit der Ersatzteilbestellung eine Kopie der Ersatzteilzeichnung beizulegen, auf
der die benötigten Ersatzteile eindeutig markiert sind.
Bestelladresse sehen Sie unter Kundendienstadressen im Vorwort dieser Dokumentation.
With original HOLZMANN spare parts you use parts that are attuned to each other shorten the installation time
and elongate your products lifespan.
IMPORTANT
The installation of other than original spare parts voids the warranty!
So you always have to use original spare parts
When you place a spare parts order please use the service formular you can find in the last chapter of this
manual. Always take a note of the machine type, spare parts number and partname. We recommend to copy
the spare parts diagram and mark the spare part you need.
You find the order address in the preface of this operation manual.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 49
HOB 305PRO / HOB 305PROLL
Page 50
17.2 Explosionszeichnung / explosion drawing
ERSATZTEILE / SPARE PARTS
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 50
HOB 305PRO / HOB 305PROLL
Page 51
ERSATZTEILE / SPARE PARTS
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 51
HOB 305PRO / HOB 305PROLL
Page 52
ERSATZTEILE / SPARE PARTS
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 52
HOB 305PRO / HOB 305PROLL
Page 53
ERSATZTEILE / SPARE PARTS
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 53
HOB 305PRO / HOB 305PROLL
Page 54
ERSATZTEILE / SPARE PARTS
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 54
HOB 305PRO / HOB 305PROLL
Page 55
ERSATZTEILE / SPARE PARTS
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 55
HOB 305PRO / HOB 305PROLL
Page 56

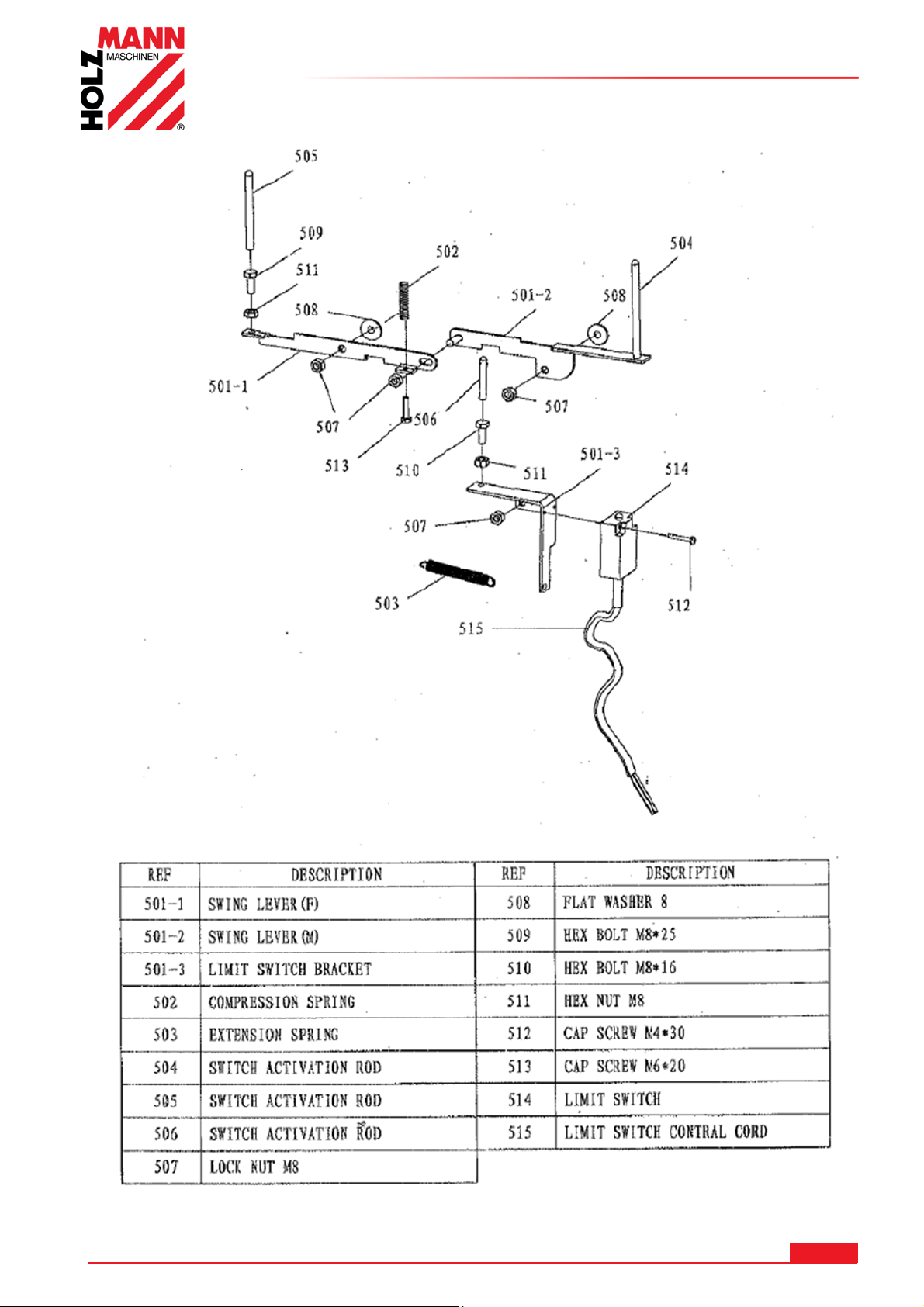

ERSATZTEILE / SPARE PARTS
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 56
HOB 305PRO / HOB 305PROLL
Page 57
ERSATZTEILE / SPARE PARTS
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 57
HOB 305PRO / HOB 305PROLL
Page 58

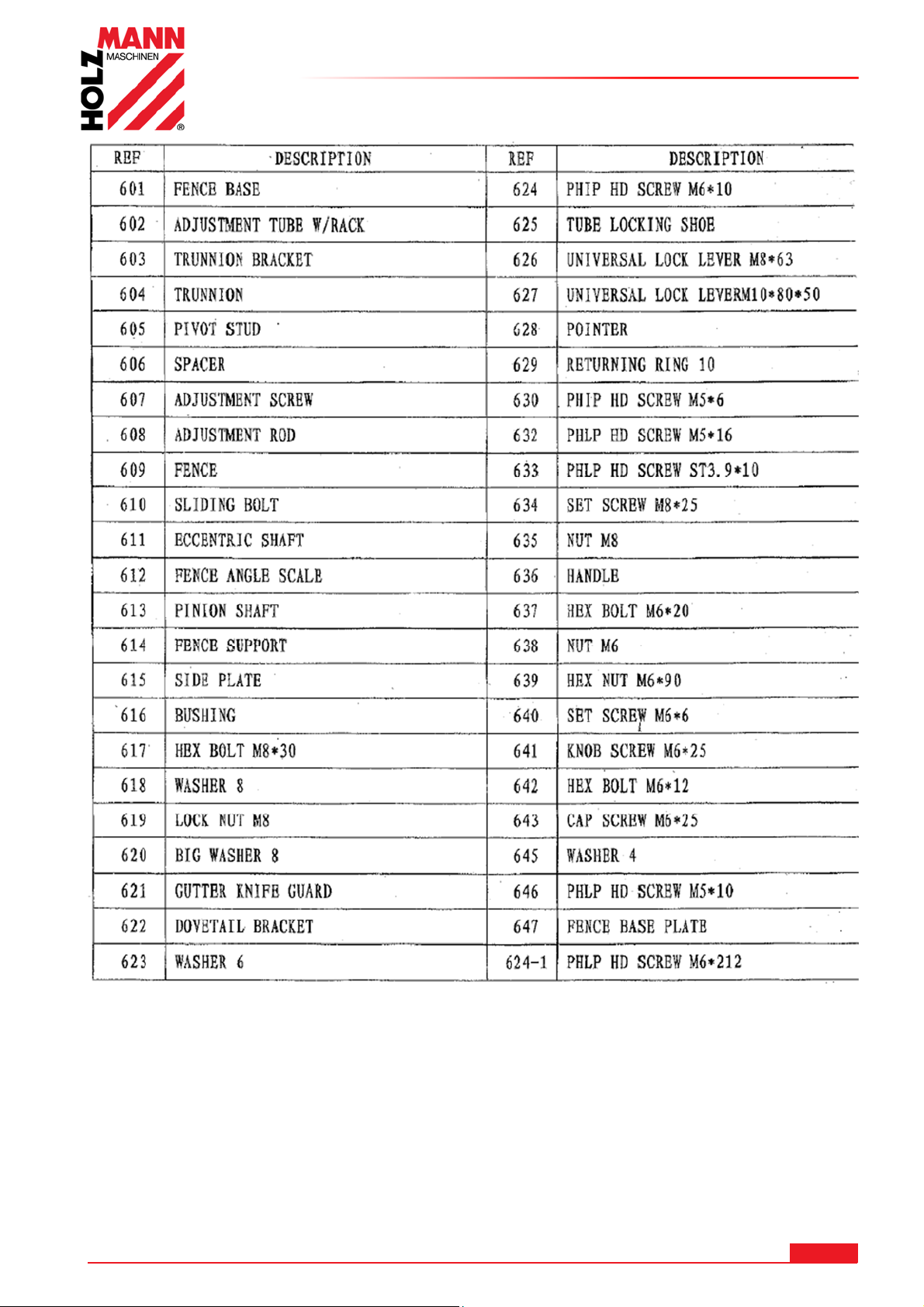

ERSATZTEILE / SPARE PARTS
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 58
HOB 305PRO / HOB 305PROLL
Page 59
ERSATZTEILE / SPARE PARTS
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 59
HOB 305PRO / HOB 305PROLL
Page 60
ERSATZTEILE / SPARE PARTS
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 60
HOB 305PRO / HOB 305PROLL
Page 61

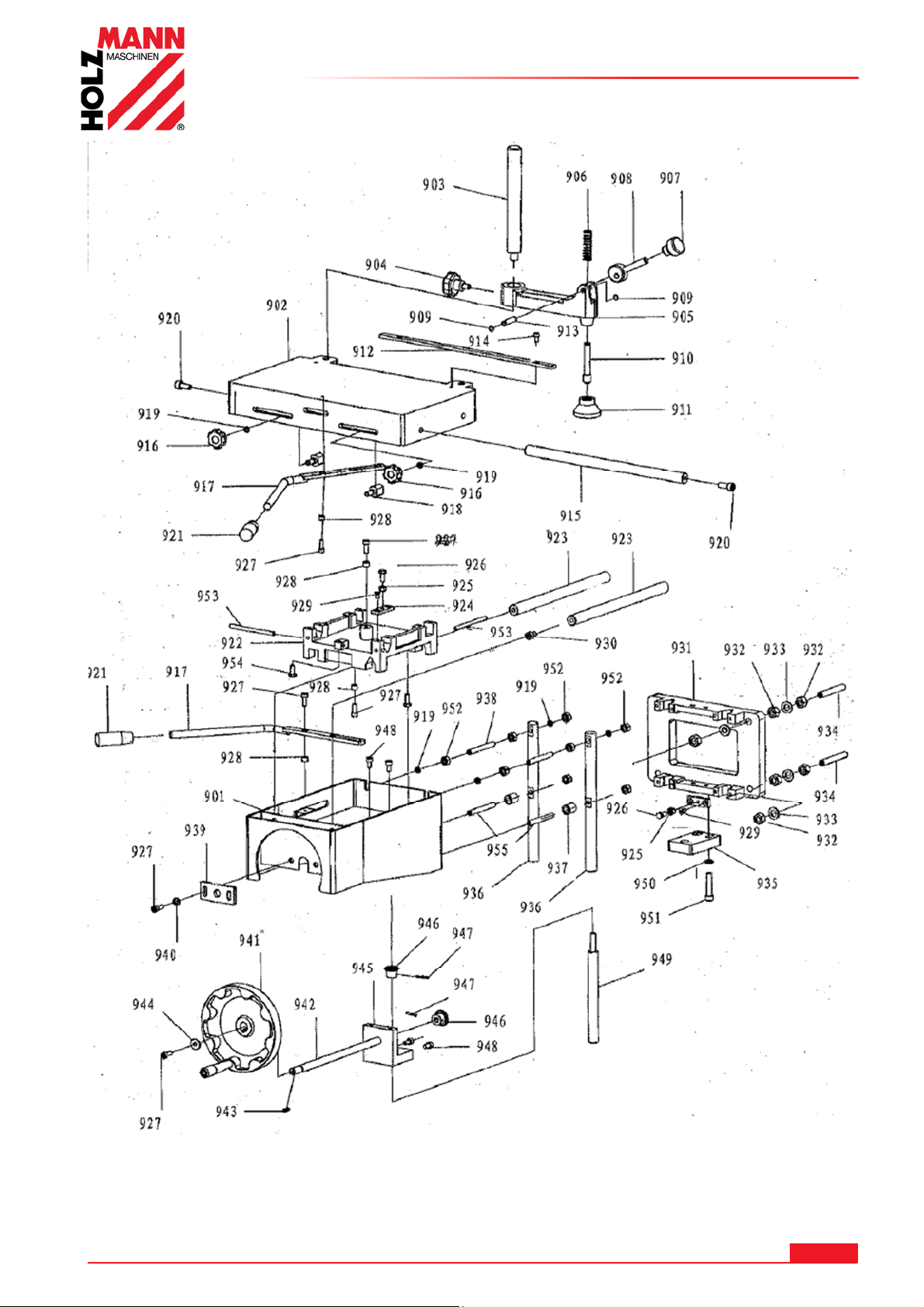

ERSATZTEILE / SPARE PARTS
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 61
HOB 305PRO / HOB 305PROLL
Page 62
ERSATZTEILE / SPARE PARTS
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 62
HOB 305PRO / HOB 305PROLL
Page 63
EG-KONFORMITÄTSERKLÄRUNG/CE-CERTIFICATE OF CONFORMITY
18 EG-KONFORMITÄTSERKLÄRUNG/CE-CERTIFICATE OF CONFORMITY
Inverkehrbringer / Distributor
HOLZMANN MASCHINEN® GmbH
4170 Haslach, Marktplatz 4, AUSTRIA
Bezeichnung / name
HOBELMASCHINE / PLANER THICKNESSER
Typ / model
HOB 305PRO
EG-Richtlinien / EC-directives
▪2006/42/EG; ▪2014/35/EU; ▪2014/30/EU
Angewandte Normen / applicable Standards
▪EN ISO 12100:2011; ▪EN 60204-1:2006/A1:2009; ▪ISO 7960:2005; ▪EN 859:2007+A2:2012
Hiermit erklären wir, dass die oben genannten Maschinen aufgrund ihrer Bauart in der von uns in Verkehr gebrachten Version den
grundlegenden Sicherheits- und Gesundheitsanforderungen der angeführten EG-Richtlinien entsprechen. Diese Erklärung verliert
ihre Gültigkeit, wenn Veränderungen an der Maschine vorgenommen werden, die nicht mit uns abgestimmt wurden.
Hereby we declare that the above mentioned machines meet the essential safety and health requirements of the above stated EC
directives. Any manipulation or change of the machine not being explicitly authorized by us in advance renders this document null
and void.
Technische Dokumentation
HOLZMANN-MASCHINEN GmbH
4170 Haslach, Marktplatz 4
Haslach, 22.12.2016
Ort / Datum place/date
Tel.: +43/7289/71562-0; Fax.: +43/7289/71562-4
www.holzmann-maschinen.at
DI (FH) Daniel Schörgenhuber
Geschäftsführer / Director
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 63
HOB 305PRO / HOB 305PROLL
Page 64
GARANTIEERKLÄRUNG
19 GARANTIEERKLÄRUNG
Mängelhaftungsansprüche des Käufers aus dem Kaufvertrag gegenüber dem Verkäufer (Holzmann Vertriebspartner) sowie
gesetzliche Gewährleistungsrechte des jeweiligen Landes werden durch diese Garantieerklärung nicht berührt.
Für diese Maschine leisten wir Garantie gemäß folgenden Bedingungen:
A) Die Garantie umfasst die unentgeltliche Beseitigung aller Mängel an der Maschine, nach Maßgabe der nachfolgenden
Regelungen (B-G), welche die ordnungsgemäße Funktion der Maschine beeinträchtigen und nachweislich auf Materialoder Herstellungsfehler beruhen.
B) Die Garantiezeit beträgt 12 Monate, bei gewerblicher Nutzung 6 Monate, gültig ab Lieferung der Maschine an den
Erstendabnehmer. Als Nachweis ist der Original-Ablieferbeleg maßgeblich, bei Selbstabholung der Maschine der
Original Kaufbeleg.
C) Zur Anmeldung von Garantieansprüchen kontaktieren Sie bitte den HOLZMANN Vertriebspartner, von dem Sie die
Maschine erworben haben, mit folgenden Unterlagen:
>> Kaufbeleg und/oder Ablieferbeleg
>> ausgefülltes Serviceformular mit Fehlerbericht
>> Bei Anforderung von Ersatzteilen eine Kopie der Ersatzteilzeichnung, mit den benötigten Ersatzteilen markiert.
D) Die Garantieabwicklung und der Ort der Garantieerfüllung erfolgt nach Maßgabe der HOLZMANN GmbH. Leicht zu
behebende Mängel werden durch unsere Vertriebspartner beseitigt, bei komplexeren Defekten behalten wir uns eine
Begutachtung in 4170 Haslach, Österreich vor. Sofern nicht explizit ein zusätzlicher Vor-Ort Servicevertrag
abgeschlossen ist, gilt als Erfüllungsort der Garantieleistung stets der HOLZMANN-MASCHINEN Firmensitz in 4170
Haslach, Österreich. Die im Rahmen einer Garantiebearbeitung anfallenden allfälligen Transportkosten von und zum
Firmensitz sind in dieser Hersteller-Garantie nicht abgedeckt.
E) Garantieausschluss bei Mängeln:
- an Maschinenteilen, welche gebrauchsbedingten oder sonstigen natürlichen Verschleiß unterliegen, sowie Mängeln
an der Maschine, die auf einen gebrauchsbedingten oder sonstigen natürlichen Verschleiß zurückzuführen sind.
- die auf unsachgemäße oder fahrlässige Montage, Inbetriebnahme, bzw. Anschluss an das elektrische Netz
zurückzuführen sind.
- die auf Nichtbeachtung von Bedienungshinweisen, nicht bestimmungsgemäßen Gebrauch, atypischen
Umweltbedingungen, sachfremden Betriebsbedingungen und Einsatzgebiet, mangelnde bzw. unsachgemäße
Wartung oder Pflege zurückzuführen sind.
- die durch die Verwendung sowie Einbau von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine
Original HOLZMANN Ersatzteile sind.
- die geringfügige Abweichungen vom Soll-Zustand darstellen, welche für den Wert oder die Gebrauchstauglichkeit
der Maschine unerheblich sind.
- die auf fahrlässige konstruktionsbedingte Überbeanspruchung zurückzuführen sind. Insbesondere bei Mängeln
durch Nutzung, welche durch Belastungsniveau und Umfang als gewerblich einzustufen sind, bei Maschinen, die
nach Bauart und Leistungsvermögen nicht für den gewerblichen Gebrauch konstruiert und bestimmt sind.
F) Im Rahmen dieser Garantie sind weitere Ansprüche des Käufers über die hier ausdrücklich genannten
Garantieleistungen hinaus ausgeschlossen.
G) Diese Hersteller-Garantie wird freiwillig übernommen. Garantieleistungen bewirken daher keine Verlängerung der
Garantiefrist und setzen auch keine neue Frist, auch nicht für Ersatzteile, in Gang.
SERVICE
Nach Ablauf der Garantiezeit können Instandsetzungs- und Reparaturarbeiten von entsprechend geeigneten Fachfirmen
durchgeführt werden. Es steht Ihnen auch die HOLZMANN-Maschinen GmbH weiterhin gerne mit Service und Reparatur zur
Seite. Stellen Sie in diesem Fall eine unverbindliche Kostenanfrage, unter Angabe der Informationen siehe C) an unseren
Kundendienst oder senden Sie uns Ihre Anfrage einfach per umseitig beiliegendem Formular ein.
Mail: [email protected]
FAX: +43 7289 71562 0
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 64
HOB 305PRO / HOB 305PROLL
Page 65
GUARANTEE TERMS
20 GUARANTEE TERMS
Please consult our troubleshooting section for initial problem solving. Feel free to contact your HOLZMANN reseller or us for
Customer Support!
Warranty claims based on your sales contract with your HOLZMANN retailer, including your statutory rights, shall not be
affected by this guarantee declaration. HOLZMANN-MASCHINEN grants guarantee according to following conditions:
A) The guarantee covers the correction of deficiencies to the tool/product, at no charge, if it can be verified adequately that
the deficiencies were caused by a material or manufacturing fault.
B) The guarantee period lasts 12 months, and is reduced to 6 months for tools in commercial use. The guarantee period
begins from the time the new tool is purchased from the first end user. The starting date is the date on the original delivery
receipt, or the sales receipt in the case of pickup by the customer.
C) Please lodge your guarantee claims to your HOLZMANN reseller you acquired the claimed tool from with following
information:
>> Original Sales receipt and/or delivery receipt
>> Service form (see next page) filed, with a sufficient deficiency report
>> for spare part claims: a copy of the respective exploded drawing with the required spare parts being marked clear and
unmistakable.
D) The Guarantee handling procedure and place of fulfillment is determined according to HOLZMANNs sole discretion in
accordance with the HOLZMANN retail partner. If there is no additional Service contract made including on-site service, the
place of fulfillment is principally the HOLZMANN Service Center in Haslach, Austria.
Transport charges for sending to and from our Service Center are not covered in this guarantee.
E) The Guarantee does not cover:
Wear and tear parts like belts, provided tools etc., except to initial damage which has to be claimed immediately after
receipt and initial check of the product.
Defects in the tool caused by non-compliance with the operating instructions, improper assembly, insufficient power supply,
improper use, abnormal environmental conditions, inappropriate operating conditions, overload or insufficient servicing or
maintenance.
Damages being the causal effect of performed manipulations, changes, additions made to the product.
Defects caused by using accessories, components or spare parts other than original HOLZMANN spare parts.
Slight deviations from the specified quality or slight appearance changes that do not affect functionality or value of the tool.
Defects resulting from a commercial use of tools that - based on their construction and power output - are not designed
and built to be used within the frame of industrial/commercial continuous load.
F) Claims other than the right to correction of faults in the tool named in these guarantee conditions are not covered by our
guarantee.
G) This guarantee is voluntary. Therefore Services provided under guarantee do not lengthen or renew the guarantee period
for the tool or the replaced part.
SERVICE
After Guarantee and warranty expiration specialist repair shops can perform maintenance and repair jobs. But we are still
at your service as well with spare parts and/or product service. Place your spare part / repair service cost inquiry by filing
the SERVICE form on the following page and send it:
via Mail to [email protected]
or via Fax to: +43 7289 71562 4
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 65
HOB 305PRO / HOB 305PROLL
Page 66
PRODUKTBEOBACHTUNG
We observe the quality of our delivered
Your opinion is essential for further product
- Impressions and suggestions for
- Experiences with malfunctions that occur in
We would like to ask you to note down your
21 PRODUKTBEOBACHTUNG PRODUCT EXPERIENCE FORM
Wir beobachten unsere Produkte auch nach
der Auslieferung.
Um einen ständigen Verbesserungsprozess
gewährleisten zu können, sind wir von Ihnen
und Ihren Eindrücken beim Umgang mit
unseren Produkten abhängig:
- Probleme, die beim Gebrauch des
Produktes auftreten
- Fehlfunktionen, die in bestimmten
Betriebssituationen auftreten
- Erfahrungen, die für andere Benutzer
wichtig sein können
Wir bitten Sie, derartige Beobachtungen zu
notieren und an diese per E-Mail, Fax oder
Post an uns zu senden:
Meine Beobachtungen / My experiences:
products in the frame of a Quality
Management policy.
development and product choice. Please let us
know about your:
improvement.
- experiences that may be useful for other
users and for product design
specific operation modes
experiences and observations and send them
to us via FAX, E-Mail or by post:
Name / name:
Produkt / product:
Kaufdatum / purchase date:
Erworben von / purchased from:
E-Mail/ e-mail:
Vielen Dank für Ihre Mitarbeit! / Thank you for your kind cooperation!
KONTAKTADRESSE / CONTACT:
HOLZMANN MASCHINEN GmbH
4170 Haslach, Marktplatz 4 AUSTRIA
Tel : +43 7289 71562 0
Fax: +43 7289 71562 4
[email protected]
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 66
HOB 305PRO / HOB 305PROLL
Page 67
Loading...
