Holzmann FS160L_400V User guide

Page 1
HOLZMANN-MASCHINEN GmbH
Marktplatz 4 · 4170 Haslach · Austria Gewerbepark 8 · 4707 Schlüsslberg · Austria Telefon +43.(0) 7289.71562-0 Telefon +43.(0) 7248.61116-0 Telefax +43.(0) 7289.71562 -4 Telefax +43.(0)72 48.61116- 6 Email [email protected] www.holzmann-maschinen.at
www.holzmann-maschinen.at
Revision 2 / 21.06.2011 / DE/EN/FR/ES
NÁVOD K POUŽITÍ MANUAL DE INSTRUCCIONES
BEDIENUNGSANLEITUNG MODE D`EMPLOI
Page 2
www.holzmann-maschinen.at
ČESKY
Vážený zákazníku!
Tento návod k použití obsahuje důležité informace a pokyny k uvedení do provozu, provozu a údržbě stolní frézky FS 160L.
Tento návod je nedílnou součástí stroje a nesmí být od něj oddělen. Uschovejte návod pro pozdější použití a pokud stroj předáváte někomu třetímu, vždy návod přiložte.
Dbejte na bezpečnostní pokyny!
Před prvním použitím si návod pečlivě přečtěte. Usnadní Vám to správné použití stroje a vyhnete se tím případným škodám a zraněním.
Vzhledem ke stálému vývoji našich strojů je možné, že některá vyobrazení a text se mohou lišit od dodaného stroje. Pokud zjistíte chyby, ihned nás prosím informu­jte e-mailem nebo faxem. Technické změny jakož i omyly v tisku a sazbě jsou vyhrazeny!
Autorské právo © 2011
Tento návod je chráněn autorským právem. Jakékoliv nedovolené publikace, kopírování, překlady nebo použití vyobra­zení bude soudně stíháno. Příslušný soud je A-4020 Linz, Rakousko!
DEUTSCH
Sehr geehrter Kunde!
Diese Bedienungsanleitung enthält Infor­mationen und wichtige Hinweise zur In­betriebnahme und Handhabung der Tisch­fräsmaschine FS 160L.
Die Bedienungsanleitung ist Bestandteil der Maschine und darf nicht entfernt wer­den. Bewahren Sie sie für spätere Zwecke auf und legen Sie diese Anleitung der Ma­schine bei, wenn sie an Dritte weitergege­ben wird!
Bitte beachten Sie die Sicherheitshinwei­se!
Lesen Sie vor Inbetriebnahme die­se Anleitung aufmerksam durch. Der sachgemäße Umgang wird Ih-
nen dadurch erleichtert, Missver­ständnissen und etwaigen Schäden wird vorgebeugt. Halten Sie sich an die Warn­und Sicherheitshinweise. Missachtung die­ser kann zu ernsten Verletzungen führen.
Durch die ständige Weiterentwicklung un­serer Produkte können Abbildungen und Inhalte geringfügig abweichen. Sollten Sie jedoch Fehler feststellen, informieren Sie uns bitte über E-Mail oder Fax mit Produk­tinformationsformular am Ende dieser An­leitung. Technische Änderungen und Irrtümer vor­behalten!
Urheberrecht © 2011
Diese Dokumentation ist urheberrechtlich geschützt. Die dadurch verfassungsmäßi­gen Rechte bleiben vorbehalten! Insbe­sondere der Nachdruck, die Übersetzung und die Entnahme von Fotos und Abbil­dungen werden gerichtlich verfolgt – Ge­richtsstand ist A-4020 Linz, Austria!
Page 3
FRANCAIS
Cher client!
Ce manuel contient informations impor­tantes pour la correcte utilisation du Tupi avec chariot a tenonner FS160L.
Ce manuel doit être soigneusement gardé avec la machine. Ayez le toujours disponi­ble pour pouvoir le consulter.
Lire attentivement et suivez les instruc­tions de sécurité.
Soyez con-naissant des contrôles de la machine et de son utilisation. Lire le manuel facilite la correcte
utilisation de la machine et évite les erreurs et les dommages sur la ma­chine et sois même.
Les caractéristiques techniques peuvent varier sans avis préalable En raison des progrès constants dans la conception et la construction du produit, les illustrations et le contenu peut être quelque peu différente. Toutefois, si vous trouvez une erreur, s‘il vous plaît nous en in-former en utilisant le formulaire de commentaires.
Copyright © 2011
Ce document est protégé par le droit in­ternational des droits d‘auteur. Toute re­production, traduction ou utilisation des il­lustrations de ce manuel sans autorisation seront poursuivis par la loi - la compéten­ce des tribunaux A-4020 Linz, Austria.
ESPAÑOL
Estimado Cliente!
Este manual contiene informaciones e ins­trucciones importantes para el uso correc­to e instalación de la máquina FS160L.
Este manual es parte de la máquina y no debe ser guardado aparte de la máquina. Resérvelo para futuras consultas y si otras personas también usan la máquina, deben también ser informados.
¡Lea atentamente y cumpla las instruccio­nes de seguridad!
Conozca los controles de la máqui­na y su manejo. Antes de usar por primera vez esta máquina, ¡lea el
manual con atención! Leer el ma­nual, facilita el uso correcto de la máquina y previene las equivocaciones y daños en la máquina y en la salud del usuario.
¡Las especifi caciones técnicas pueden cambiar sin previo aviso! Debido a los constantes avances en el di­seño y construcción del producto, las ilus­traciones y el contenido pueden ser algo diferentes. Sin embargo, si Usted descu­bre algún error, le rogamos nos informe usando el formulario de sugerencias.
Copyright© 2011
Este documento está protegido por la ley internacional de derecho del autor. Cual­quier duplicación, traducción o uso de las ilustraciones sin autorización de este ma­nual serán perseguidas por la ley – tribu­nal de jurisdicción A-4020 Linz, Austria.
Page 4
www.holzmann-maschinen.at
A
B
Page 5
C
D
b
E
F
Page 6
www.holzmann-maschinen.at
ČESKY

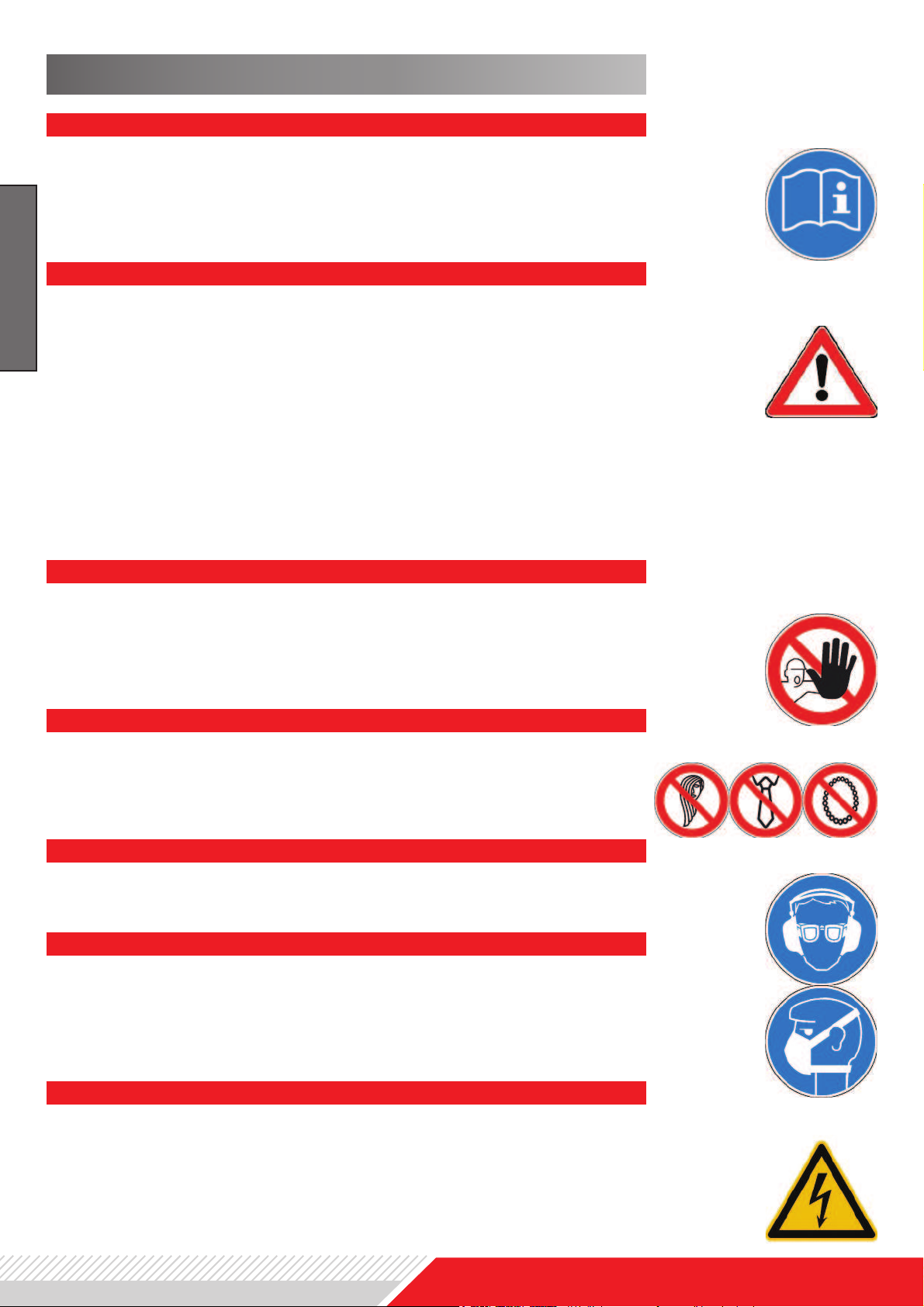

1. BEZPEČNOSTNÍ POKYNY
PŘEČTĚTE SI NÁVOD K POUŽITÍ
Přečtěte si a porozuměte návodu k použití a bezpečnostním štítkům na stroj. Seznamte se s použitím stroje a jeho ome­zeními, jakož i možnými riziky. Pokud stroj předáváte někomu třetímu, návod vždy přiložte.
SNIŽTE ZDROJE NEBEZPEČÍ
Udržujte pracoviště v čistotě a pořádku. Zabezpečte dostatečné osvětlení pracoviště. Stroj nepoužívejte venku! Je zakázáno používat stroj při únavě, nesoustředěnosti, pod vlivem alkoholu, léků nebo drog. Snižte zdroje rušení a hluku v okolí stroje, které odvádějí pozor­nost od práce. POZOR: rutinní práce vede ke ztrátě soustředění. Dělejte pravidelně přestávky v práci.
POŽADAVKY NA OBSLUHU STROJE
Stroj smí být obsluhován pouze vyškoleným personálem, starším18 let. Nepovolané osoby, zvláště pak děti, se nesmí zdržovat v dosahu stroje.
PRACOVNÍ ODĚV
Při práci se strojem noste vhodný, upnutý oděv, dlouhé vlasy mějte sepnuté pod pokrývkou hlavy. Nenoste volné šperky, řatízky a náramky. Volné předměty mohou být zachyceny rotu­jícím vřetenem a vrženy do prostoru.
BEZPEČNOSTNÍ VYBAVENÍ
Při práci se strojem používejte vhodné bezpečnostní oblečení a bezpečnostní pomůcky - brýle, ochranu sluchu, dýchací masku!)
NEBEPEČÍ VDECHNUTÍ DŘEVĚNÉHO PRACHU
Nikdy nepoužívejte stroj bez odsávání. Pokud pracujete s chem­icky ošetřenými materiály, vždy noste dýchací masku. Dřevěný prach a piliny mohou obsahovat chemické látky, které mohou poškodit váše dýchací orgány.
ELEKTRICKÉ PŘIPOJENÍ
Ujistěte se, že napájecí napětí odpovídá údajům, uvedeným na štítku stroje a motoru. Elektrické připojení stroje k síti a jeho revizie smí být prove­dena pouze kvalifi kovaným elektromechanikem s příslušným oprávněním. NEDOTÝKEJTE SE vodivých součástí stroje.
ODPOJENÍ OD ELEKTRICKÉHO NAPÁJENÍ
Před provedením údržby nebo čištění stroje, popř. výměny nástroje, vždy odpojte stroj od napájecího napětí, abyste předešli nenadálému zapnutí stroje.
Page 7
ČESKY
NEPŘETĚŽUJTE STROJ
Nejlepších výsledků dosáhnete, pokud se strojem pracujete v rozsahu jeho výkonu.
Přetěžování stroje výrazně zkracuje jeho životnost, může způsobit závady stroje a představovat bezpečnostní riziko.
DBEJTE NA JISTÝ POSTOJ
Vždy dbejte na správný a jistý postoj a dostatek rovnováhy.
MALÉ OBROBKY DODATEČNĚ UPNĚTE
Pokud obrábíte malé obrobky, upevněte je do přípravku, svěráku nebo použijte přítlaky tak, abyste se vyhnuli zranění. Nedržte nebo nepodávejte malé obrobky rukou. Držte ruce mimo prostor nástroje a vždy používejte bezpečný podavač a nástroj.
UDRŽUJTE NÁSTROJE V DOBRÉM STAVU
Vždy pracujte pouze s ostrými a bezvadnými nástroji. Vadné nebo otupené nástroje znamenají bezpečnostní riziko.
UDRŽUJTE KRYTY, BEZPEČNOSTNÍ PRVKY A ŠTÍTKY
Ujistěte se, že všechny bezpečnostní kryty a prvky stroje jsou v pořádku aa nasazeny na stroji. Poškozené kryty nebo prvky ihned vyměňte. Kontrolujte pravidelně funkci všech bezpečnostních prvků, jakož i nouzového vypínače. Vadné bezpečnostní prvky ihned vyměňte. Kontrolujte i stav bezpečnostních štítků na stroji. Chybějící nebo nečitelné štítky ihned vyměňte.
NIKDY NENECHÁVEJTE PRACUJÍCÍ STROJ BEZ DOZORU
Pokud odcházíte od stroje, vypněte ho a počkejte, dokud se mo­tor a rotující části stroje nezastaví.
ODSTRAŇTE NEPOUŽÍVANÉ KLÍČE A JINÉ NÁSTROJE
Zautomatizujte si návyk, že odstraníte ze stroje před jeho spuštěním všechny nástroje, klíče a pod.
Odstraňte všechny obrobky, přípravky a ostatní nepotřebné věci ze stroje před jeho spuštěním.
SPECIFICKÁ BEZPEČNOSTNÍ PRAVIDLA PRO FRÉZKY
Pokud montujete nový nástroj, nepoužívanou část profi lu nástroje mějte pod stolem.
Nastavte pravítko a přítlaky co nejblíže k fréze
Po nasazení nové frézy vždy rukou u vypnutého stroje protočte několikrát naprázdno, abyste zkontrolovali, že se fréza volně
otáčí a nedotýká se žádné části stroje.
Vždy se před prací ujistěte, že nástroj, pravítko, výška a sklon vřetene a ostatních nastavitelných prvků jsou zafi xovány a pevně dotaženy.
Page 8
www.holzmann-maschinen.at
Nezapomeňte odblokovat vřeteno stroje po namontování nového nástro­je. Používejte pouze certifi kované nástroje, které odpovídají technick­ým požadavkům stroje, jako je max.
průměr, průměr vřetene a zvláště pak ry­chlost otáčení vřetene stroje.
Obrobek podávejte vždy proti nástroji opačně proti směru otáčení nástroje. Vaše ruce se nesmí přiblížit blíže než 30 cm k nástroji. Nikdy nesahejte na
nástroj nebo přes nástroj. Nikdy nesahe­jte za nástroj, abyste zachytili obrobek.
Pozor na zpětný vrh obrobku! Nebezpečí se zvyšuje, pokud obrábíte materiál se suky, otvory nebo cizími předměty. Nerovné obrobky musí být před frézováním obrobeny na srovnávací frézce. Nikdy nepodávejte obrobek přes nástroj silou - zvýšené riziko zpětného vrhu! Snižte podávací sílu a nechte nástroj pra­covat pod nižší podávací rychlostí. Udržujte nástroje ostré. Tupý nástroj podstatně zvyšuje nebezpečí zpětného vrhu.
Nikdy nepracujte s velkým úběrem materiálu při jednom průběhu. Při
více průbězích obrábění zlepšíte průběh obrábění a zvýšíte bezpečnost práce.
SPRÁVNÉ POUŽITÍ
Tento stroj je určen pro přímé a profi lové obrábění dřeva různými nástroji. Stroj není určen pro obrábění oblouků.
Pracoviště musí obsahovat:
- dostatečné osvětlení, zamezující tvorbě stínů nebo oslnění.
- připojení k odsávání
- čistá podlaha, odolná vibracím
- dostatečný prostor okolo stroje pro bezpečnou manipulaci a podávání ma­teriálu
- vhodné elektrické napájení vlhkost: max. 90% při max. 25°C
max. 70% při max. 40°C Nepoužívejte stroj venku. Nepoužívejte
stroj ve výbušném a nebezpečném prostředí.
OSTATNÍ RIZIKA
Práce se stolní frézkou obsahuje i rizika, která není možné vždy úplně vyloučit. Toto je neúplný seznam, obsahující některá
nebezpečí: Nebezpečí zranění zpětně vrženým obrob­kem. Nebezpečí zranění rotujícím nástrojem. Nebezpečí úrazu elektrickým proudem při dotyku vodivých částí stroje. Tato nebezpečí můžete minimalizovat dodržováním bezpečnostních pravidel, údržby a pokynů k obsluze stroje.
NESPRÁVNÉ POUŽITÍ
Jakékoliv použití, které není v souladu s tímto návodem, s bezpečnostními pokyny, pokyny pro údržbu a pracoviště je zakázá­no. Firma HOLZMANN Maschinen neodpovídá za jakékoliv škody nebo zranění, která byla způsobena nesprávným použitím stroje.
2. SPECIFIKACE STROJE
Frézka FS 160L je kvalitní stroj pro hoby použití.

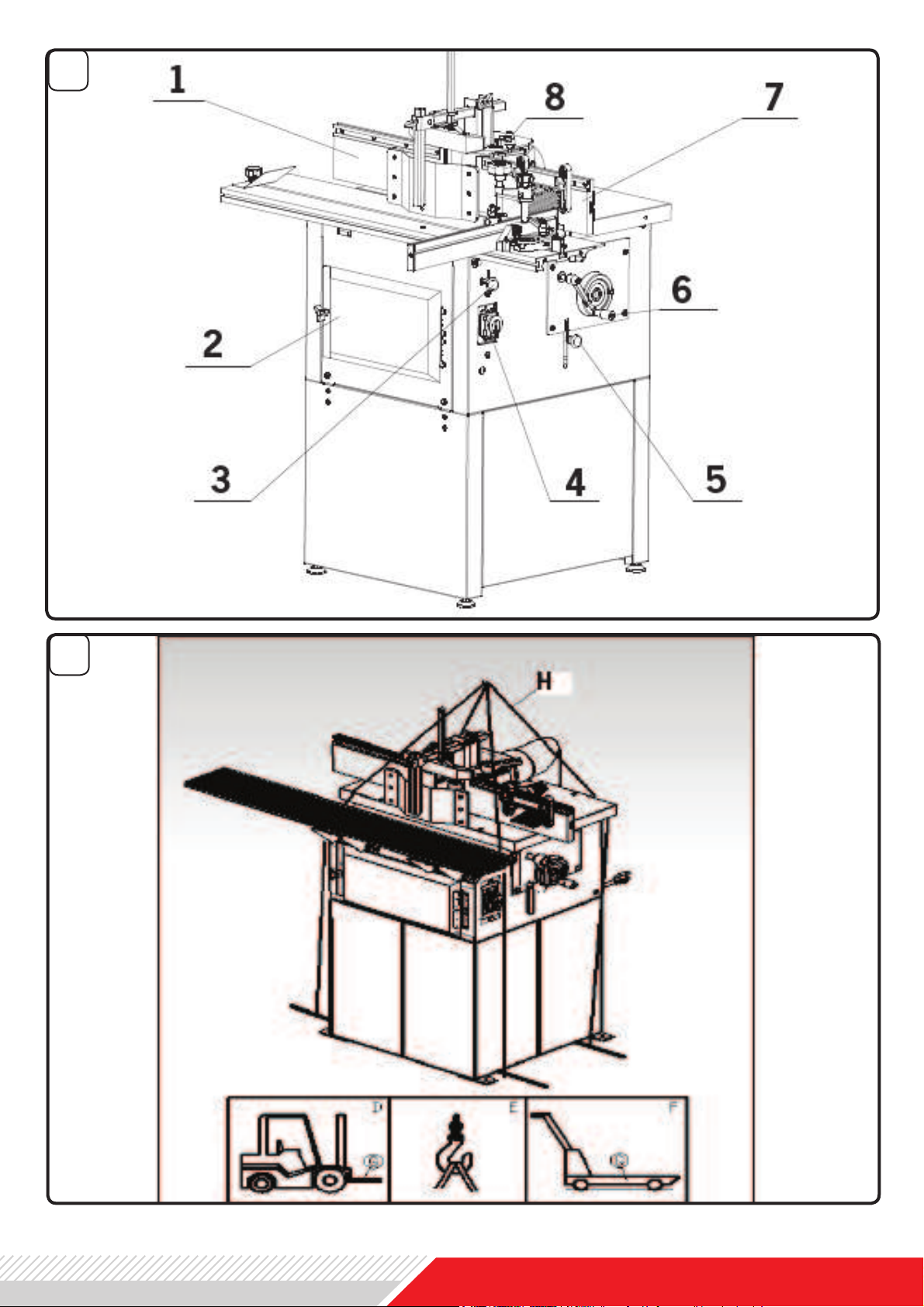

ČÁSTI STROJE
1. Podávací pravítko
2. Dvířka motorového prostoru
3. Zajištění čepovacího stolu
4. ON/OFF/ Tlačítko zapnutí/vypnutí
5. Aretace vřetene
6. Ruční kolo výšky vřetene
7. Úhlové pravítko
8. Zajišťovací šroub pravítka
TECHNICKÁ DATA
Výkon motoru S1/S6 1.5kW / 2.1kW Napájecí napětí 230V or 400V Průměr vřetene 30mm Zdvih vřetene 110 Otáčky vřetene 1400/4000/ 6000/9000 rpm Otvor ve stole 170mm Max. Ø nástroje pod stolem 144mm nad stolem 160mm Max. výška nástroje 105mm Ø odsávacího hrdla 100mm Rozměr stolu 600x400mm Výška stolu 870mm Hmotnost stroje 93kg
ČESKY
Page 9
ČESKY
funkčním odsáváním! Pro správnou funkci stroje musí mít odsávání minimální výkon 570 m3/hod. a minimální rychlost vzduchu v hadici 20m/s pro suchý odpad a 790 m3/hod. a min­imální rychlost vzduchu v hadici 28m/s pro vlhký odpad. Stroj zapínejte současně s odsáváním! Používejte pružné odsávací hadice o průměru 100 mm Hadici připojte k odsávacímu hrdlu stroje následujícím způsobem:
- u frézky je odsávací hrdlo v zadní části krytu frézy. K hrdlu (A) připojte odsávací hadici průměru 100 mm.
PŘIPOJENÍ K ELEKTRICÉ SÍTI
Práce, spojené s připojením stroje na napájecí napětí smí být provedeny pouze kvalifi kovaným elektromechanikem s příslušným oprávněním! Poškozené nebo vadné napájecí kabely ihned vyměňte. Před zapnutím stroje se ujistěte, že hod­nota napájecího napětí odpovídá hodnotě, uvedené na štítku stroje. Stroj smí být připojen pouze k jištěné síti. Ochranu proti přepětí nebo přetížení si musí zajistit zákazník sám. Před nastavením stroje, jeho údržbou nebo výměnou nástroje, stroj vždy vypněte a odpojte od napájecí sítě. Stroj musí být uzemněn. Zajistěte, že zá­suvka, ke které stroj připojíte, je spolehlivě uzemněná. Připojení stroje musí být před zap­nutím prověřeno revizním technikem s příslušným oprávněním!
3. MONTÁŽ
OBSAH DODÁVKY
Stroj se dodává částečně smontovaný. Po vybalení stroj zkontrolujte, zda není do­pravou poškozen.
Případné škody ihned nahlaste přepravní společnosti a vašemu prodejci. Skryté škody je nutné nahlásit neprodleně po jejich objevení, nejpozději ale do 48 hodin po dodávce stroje.
Po vybalení zkontrolujte úplnost: Kroužky vřetene 18ks
Kroužky do stolu 2ks Pravítko 1ks Výměnné vřeteno 1ks 12mm kleština Čepovací vozík 1ks Agregát stroje 1ks
TRANSPORT A VYBALENÍ
Transport a manipulace se strojem smí být prováděna pouze kvalifi kovaným per­sonálem. Pokud mamipulujete se strojem, zajistěte, že žádná osoba nebude strojem přimáčknuta nebo přitisknuta k překážce! Nevstupujte pod stroj, zavěšený na jeřábu.!
Viz Fig. B: Stroj nebo jeho části smí být zvedány
pouze schválenými zvedacími prostředky s dostatečnou únosností. Připravte si vysokozdvižný vozík (D) nebo paletový vozík (F) s dostatečnou únosností
- Zasuňte vidlice (G) pod stroj, jak je ukázáno na obrázku. Pokud použijete jeřáb (E) nebo podobné zařízení, postupujte následovně:
- připravte si 4 zvedací pásy(H) nebo ocelová lana, nejméně 2 m dlouhá, s dostatečnou únosností
- upevněte lana na hák jeřábu
- druhý konec lan upevněte na zvedací tyče, zasunuté pod stroj (tyče nejsou součástí dodávky)
- po nadzvednutí stroje prověřte stabilitu zavěšeného nákladu.
- opatrně a pomalu zvedněte stroj a bez rychlých změn pohybu stroj umístěte na požadované místo.
PŘIPOJENÍ ODSÁVÁNÍ

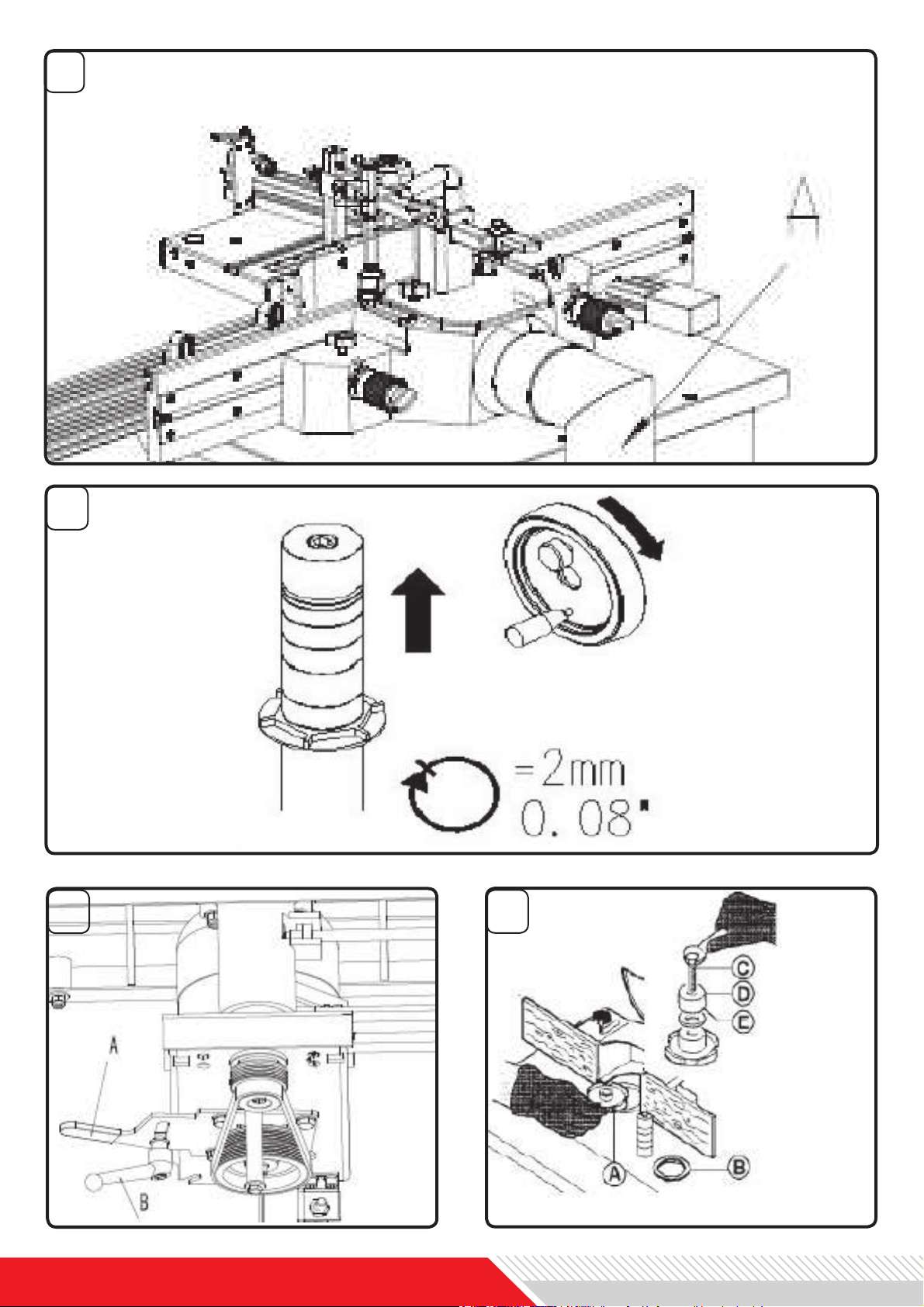

Viz Fig. C: Se strojem pracujte pouze s připojeným a
Page 10
www.holzmann-maschinen.at
P O Z O R
!
Před zahájením jakékoliv údržby nebo nastavení vypněte stroj červeným
tlačítkem hlavního vypínače a počkejte,
dokud se vřeteno nezastaví. Stroj odpojte od přívodu elektřiny,
abyste zabránili nechtěnému zapnutí stroje.
ČESKY
4. PROVOZ
NASTAVENÍ VÝŠKY VŘETENE
Viz Fig. D: Nastavte výšku frézovacího vřetene s po-
mocí ručního kola, umístěného na pravé straně stroje a zajistěte ho s pomocí
zajišťovací růžice. Jedna otáčka ručního kola představuje změnu výšky vřetene o 2mm.
NASTAVENÍ OTÁČEK VŘETENE
Viz. Fig. E: Pro změnu otáček vřetene, uvolněte
zajišťovací páku (A) a nakloňte agregát motoru k vřetenu. Založte řemen na požadovanou rychlost a řemen opět napněte pákou (A) a zajistěte kličkou(B).
INSTALL CUTTER TOOLS
Viz Fig. F: Používejte pouze frézovací nástroje, určené
pro ruční podávání, pevně a bezpečně up­nuté. Používejte pouze nástroje, odpovída­jící a značené podle normy EN847-1:2005. Před namontováním nástroje (A) zkon­trolujte, že vymezovací kroužky (E) jsou čisté a nepoškozené. Zkontrolujte, že nástroj upínáte správně. Fréza je upnuta na vřeteni s pomocí šroubu (C) a podložky (D) a vymezovacích kroužků (E)! Nastavte průměr otvoru ve stole s pomocí kroužků (B) podle průměru nástroje (A). Při montáži frézy odsuňte pravítka kry­tu ke straně, abyste měli k nástroji lepší přístup. Po montáži nástroje nastavte pravítka tak, aby se nedotýkala nástroje a dotáhněte zajišťovací růžice. Pozor: Vždy po instalaci nástroje zavřete kryt a pevně ho zajistěte. Vždy nástroj na vřeteno montujte co nejníže! Vždy zkontrolujte po montáži nástroje, že se volně otáčí a nedotýká se ani pravítek, ani krytu!
NASTAVENÍ PRAVÍTEK
Pravítko se skládá ze dvou nastavitelných kusů. Každá část je samostatně nastavi­telná, aby odpovídala různým průměrům a výškám nástroje a úběru materiálu při obrábění.
Pokud obrábíte celou hranu obrobku, mu­síte zadní pravítko posunout dopředu o to­lik mm, kolik činí úběr z obráběné hrany.
MONTÁŽ VŘETENE NA HORNÍ FRÉZY
Odmontujte oroginální vřeteno jeho zajištěním a uvolněním matky vřetene. Namontujte vřeteno pro vrchní frézy a vřeteno opět uvolněte!
POKYNY PRO PROVOZ
>> Před zapnutím stroje zkontrolujte vzdálenost mezi nástrojem, stolem a pravítkem. Zkontrolujte všechny zajišťovací páky a růžice, zda jsou správně dotaženy. >> Stroj zapněte zeleným tlačítkem č. 4 (viz Fig. A). >> Dávajte pozor na zpětný vrh obrobku! K zamezení posunu mete-
riálu nahoru, nastavte horní přítlak na výšku obrobku + max. 5mm.
5. ÚDRŽBA
>> Stroj vizuálně zkontrolujte, zda nemá poškozené části, nástroje nebo elektrický přívod.
Po každé práci stroj vždy vyčistěte! Zvláště pak stůl, pravítka a úhlové pravítko. Čištění neprovádějte holou rukou, použijte vhodný štětec nebo stlačený vzduch.
POZOR
!
Vždy před zahájením údržby, čištění nebo nastavování stroje vypněte mo­tor stroje a stroj odpojte od napájecího napětí.
Page 11
ČESKY
Kontrolujte pravidelně:
- zda nejsou uvolněny šrouby a jiné spoje
- zda správně funguje vypínač
- zda jsou bezpečnostní prvky funkční
- zda jsou nástroje naostřeny
Mazání:
Stůl stroje pravidelně konzervujte slabou vrstvou oleje proti korozi
Vodítka posuvného stolu mažte vazelínou.
Měsíčně kontrolujte stav klínového řemenu zda není popraskaný či ohlazený. Zamezte kontaktu řemenic a řemene s olejem nebo jinými mazadly.
- to by mohlo způsobit klouzání řemene při práci Klínový řemen nejméně jednou ročně vyměňte.
6. ZÁVADY
Pokud stroj správně používáte a udržujete, nemělo by dojít k žádné závadě. Pokud se odsávací hubice ucpe třískami, stroj nejprve vypněte a až poté hubici vyčistěte. Pokud dojde k zablokování obrobku, stroj ihned vypněte! Tupý nástroj často způsobí přehřátí mo­toru. Pokud stroj vibruje, zkontrolujte, že je nástroj vyvážený a správně upevněný.
Závada: Stroj nejde zapnout
Možná příčina a odstranění:
1.Pojistky napájení. Vyměňte pojistku nebo zapněte jistič.
2. Poškozený kabel - vyměňte.
3. Koncový vypínač dvířek - zkontrolu­jte, zda jsou dvířka motorového prostoru správně uzavřena!
Závada: Často vypadává ochrana přetížení motoru
1. Špatně dimenzovaný přívod napájení nebo prodlužovací kabel - vyměňte!
2. Příliš vysoká rychlost podávání - snižte rychlost podávání k výkonu stroje
3. Fréza je otupená - vyměňte frézu nebo
POZOR!
!
Vždy před každou kontrolou:
Vypněte stroj a odpojte ho od napájecího napětí, abyste předešli nechtěnému zapnutí stroje.
nože. Vždy používejte pouze ostré nástro­je!
4. Pro 400V motory: vypadlá jedna fáze ­nechte zkontrolovat napájecí napětí elektromechanikem.
Závada: Fréza se neroztočí do plných otáček
1. Nedostatečné napájecí napětí
- kontaktujte poskytovatele elektřiny
2. Příliš dlouhý prodlužovací kabel s malým průřezem
- nechte zkontrolovat kvalifi kovaným elektromechanikem
Závada: nekvalitní obrábění
1. tupé nástroje - vyměňte nástroj
2. znečištěný nebo zanesený nástroj smůlou nebo třískami a pod. - vyčistěte nebo vyměňte
3. špatná kombinace nástroje, otáček nástroje a podávání
Závada: stroj vibruje
1. poškozený nástroj - vyměňte
2. stroj umístěn na nerovném povrchu ­stroj musí být na podlaze s dostatečnou únosností, s neklouzavým povrchem, ukotvený k podlaze.
3. vadný klínový řemen - vyměňte
4. nesprávně napnutý klínový řemen ­napněte správně (ani moc, ani málo)
5. Poškozená řemenice - může dojít k poškození při příliš velkém napnutí řemene
- vyměňte řemenici Závada: vřeteno se nepohybuje volně na-
horu a dolů - znečištěná mechanika zdvihu - vyčistěte
Závada: otřepy při příčném obrábění
1. technika obrábění - nejprve udělejte příčné obrábění proti otáčení nástroje a potom dokončete obrábění po směru otáčení nástroje + podepřete konec ob­robku dřevěným hranolem.
Závada: různé profrézování obrobku
1. různá síla přítlaku obsluhou během obrábění - podávejte rovnoměrně, správně nastavte pravítka a přítlaky.
Závada: spálení obrobku
1. příliš velký úběr - zvláště pro tvrdá dřeva provádějte obrábění na několik kroků. Podávejte rovnoměrně, pomalu a postupně.
Page 12
www.holzmann-maschinen.at
ČESKY
7. ZÁRUKA & SERVIS
Při závadě se nejprve pokuste stroj zprovoznit podle kapitoly odstranění závad. Můžete se i obrátit na svého prodejce. nebo na zákaznickou úpodporu fi rmy HOLZMANN.
Záruční požadavky kupujícího vyplývající z kupní smlouvy a uplatněné u prodejce (ob­chodní zastoupení fi rmy Holzmann), stejně jako práva vyplývající z legislativy příslušné
země zůstávají tímto prohlášením nedotčeny.
ZÁRUČNÍ PODMÍNKY (PLATNÉ OD 9. 3 . 2011)
Pro tento stroj platí následující záruční podmínky: A) Záruka zahrnuje bezplatné odstranění veškerých vad stroje, za předpokladu splnění pod- mínek dle bodů (B-G), které omezují správnou funkci stroje a jsou způsobeny vadou ma­teriálu nebo výrobní vadou. B) Záruční doba je 12 měsíců, u komerčního použití 6 měsíců od dodání zboží prvnímu ku­pujícímu.
K reklamaci předložte originální doklad o dodání zboží a kupní doklad v případě vlastního odběru zboží. C) Pro nahlášení reklamace kontaktujte obchodní zastoupení společnosti HOLZMANN, u kterého jste výrobek pořídili a předložte následující doklady: a. Doklad o nákupu/nebo doklad o dodávce zboží b. Vyplněný Servisní formulář s hlášením vady c. Při požadavku na dodání náhradního dílu kopii výkresu náhradních dílů s vyznačením potřebného dílu. D)
Průběh řešení reklamace a místo plnění určuje společnost HOLZMANN GmbH. Snadno odstranitelné vady budou odstraněny obchodním zastoupením, u rozsáhlejších vad si vyhrazujeme právo na odborné posouzení na adrese sidla fi rmy č. 4707 Haslach, Österreich. Pokud není v servisní smlouvě explicitně uvedeno jinak, platí, že místem pro vyřízení reklamace je sídlo společnosti HOLZMANN-MASCHINEN na adrese 4707 Haslach, Österreich. Tato záruka výrobce nekryje případné náklady na přepravu zboží do sídla fi rmy. E) Výluky ze záruky:
- Na díly, které vykazují známky opotřebení a při vadách stroje, které jsou následkem běžného opotřebení.
- Při nevhodné nebo nedbalé montáži stroje, chybného uvedení do provozu příp. nevhod­ného připojení k elektrické síti.
- Při nedodržení pokynů pro obsluhu stroje, nevhodném použití, nestandardních pod­mínkách prostředí, nevhodných podmínkách pro provoz, nedostatečné údržbě a péči o stroj atd.
- Při použití a/nebo zamontování neoriginálních dílů a příslušenství nebo při dodatečných úpravách, které nejsou schváleny společností HOZMANN.
- U zanedbatelných odchylek výrobku od jeho popisu, přičemž tyto nemají vliv na hod­notu nebo použití stroje pro dané účely.
- Při překročení zátěže stroje. Zejména při vadách způsobených přetížením stroje z důvodu jeho vytížení pro komerční účely, pro které tento stroj nebyl zkonstruován. F) V rámci této záruky jsou další nároky kupujícího nad rámec plnění uvedeného v tomto dokumentu vyloučeny. G) Tyto záruční podmínky přijímá kupující ze svobodné vůle. Tato záruka vylučuje případné prodloužení záruční doby, a to i na náhradní díly.
Page 13
ČESKY
SERVIS & NÁHRADNÍ DÍLY
Po uplynutí záruční doby mohou být opravy realizovány i u neautorizovaných servisních
fi rem. K dispozici je Vám samozřejmě i nadále servis společnosti HOLZMANN-Maschinen GmbH. V takovém případě uplatněte Vaše nezávazné poptávky/reklamace s údaji dle bodu C) na náš zákaznický servis nebo nám pošlete vyplněný přiložený servisní formulář:
E-mailem na: [email protected] Faxem na: +43 7248 61 116 6
Page 14
www.holzmann-maschinen.at

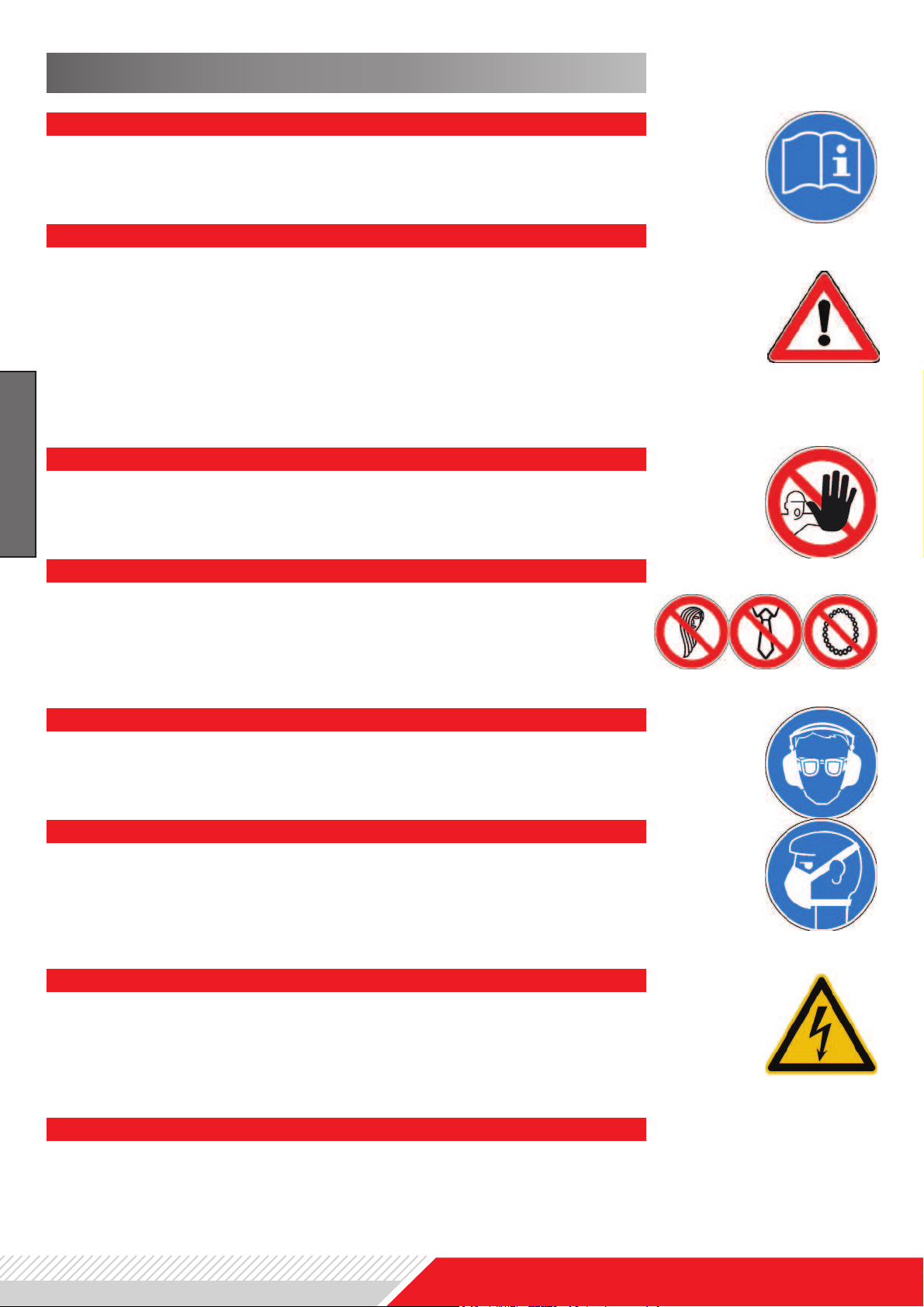

1. SICHERHEIT
LESEN SIE DIE ANLEITUNG AUFMERKSAM DURCH
Lesen und verstehen Sie die Bedienungsanleitung, machen Sie sich mit der Maschine und mit den Sicherheitshinweisen und seinen Gefahrenquellen vertraut. Heben Sie die Anleitung auf. Wenn diese Maschine an Dritte weitergegeben wird, so legen Sie die Anleitung bei.
GEFAHRENQUELLEN REDUZIEREN
Halten Sie den Arbeitsbereich sowie den Boden sauber. Sorgen Sie für ausreichend gute Lichtverhältnisse im Arbeitsbe­reich! Kein Betrieb der Maschine im Freien! Der Betrieb der Maschine ist untersagt, wenn Sie müde, unkon-
zentriert oder unter dem Einfl uss von bewußtseinsbeeinträchti­genden Substanzen wie Alkohol oder Drogen stehen. Wenn Sie Medikamente nehmen, müssen Sie sich die Arbeitserlaubnis für diese Maschinen von ihrem zuständigen Arzt ausstellen lassen. Reduzieren Sie Störquellen und Ablenkungsquellen in der Ar­beitsumgebung! Beachten Sie, dass Routine zu Unachtsamkeit führen kann - Arbeiten Sie stets konzentriert und machen Sie regelmäßig Pausen.
ANFORDERUNGEN AN DAS BEDIENPERSONAL
Die Maschine darf nur von Fachpersonal ab 18 Jahren bzw. ab 16 Jahren unter Aufsicht eines volljährigen Fachmannes bedient werden. Dritte Personen, insbesondere Kinder, sind von der Maschine fernzuhalten!
ACHTEN SIE AUF SICHERE ARBEITSBEKLEIDUNG
Tragen Sie keine abstehende Kleidung oder Kleidungsstücke, keinen Schmuck und kein langes offenes Haar, wenn Sie an der Maschine arbeiten. Diese könnten sich in rotierenden Teilen ver­fangen und zu schweren Verletzungen führen!
SICHERHEITSAUSRÜSTUNG
Tragen Sie geeignete Schutzausrüstung (Sicherheitsbrillen, Ge­hörschutz)!
GEFÄHRDUNG DER ATEMWEGE
Die Maschine muss für den Betrieb an ein geeignetes Absaug­system angeschlossen werden. Wenn Sie mit behandelten Holz­werkstoffen arbeiten, sollten Sie zusätzlich einen Atemschutz tragen. Holzstaub von behandelten Werkstoffen kann besonders gesundheitsschädigende Substanzen enthalten.
ELEKTRISCHER ANSCHLUSS
Vergewissern Sie sich dass das Speisestromnetz den Anforde­rungen der Maschine genügt - Prüfen Sie hierfür die V/Hz/Ph Anforderungen auf Typenschild sowie Motor der Maschine. Elektrische Prüfungen und der elektrische Anschluss dürfen nur von einem Elektriker vorgenommen werden. Berühren Sie keine leitenden Bauteile der Maschine -Stromschlaggefahr!
DEUTSCH
Page 15
DEUTSCH
ÜBERLASTEN SIE DIE MASCHNE NICHT
Sie erzielt bessere Ergebnisse, wenn sie im Rahmen ihres Leis­tungspotentials belastet wird. Das andauernde Überlasten der Maschine verkürzt außerdem dessen Lebensspanne, und kann zu plötzlichen Maschinendefekten und zu darausfolgenden Ge­fahrensituationen führen.
ACHTEN SIE AUF EINE SICHEREN STAND
Achten Sie stets auf sicheren Stand beim Arbeiten, tragen Sie rutschfeste Schuhe und übergreifen Sie nicht mit den Armen.
SICHERN SIE KLEINE WERKSTÜCKE ZUSÄTZLICH
Kleine Werkstücke sollten stets zusätzlich gesichert werden mit geeigneten Hilfsmitteln, um Unfälle zu vermeiden. Außerdem sollten kleine Werkstücke nie per Hand zugeführt werden. Hände stets aus dem Gefahrenbereich fernhalten und Werkstücke stets abrutschsicher zuführen.
HALTEN SIE WERKZEUGE IM BESTEN ZUSTAND
Ihre Werkzeuge sollten stets gut geschärft und in einwandfreiem Zustand sein. Gute, hochwertige Werkzeuge, welche gut gewar­tet werden, tragen in außergewöhnlich hohem Maße zu guten Arbeitsergebnissen bei.
SICHERHEITSVORRICHTUNGEN & SICHERHEITSSCHILDER
Prüfen Sie regelmäßig die Sicherheitsvorrichtungen sowie die Hinweisschilder auf einwandfreien Zustand. Beschädigte Vor­richtungen sind umgehend zu ersetzen, genauso wie schlecht leserliche oder fehlende Sicherheitshinweisschilder.
MASCHINE NIE OHNE AUFSICHT LAUFEN LASSEN
Schalten Sie die Maschine aus und warten Sie, bis sie zum Still­stand gekommen ist, bevor Sie den Arbeitsbereich verlassen.
WERKZEUGE VON ARBEITSFLÄCHE ENTFERNEN
Machen Sie es sich zur Gewohnheit, vor jeder Inbetriebnahme zu prüfen, dass keine Werkzeuge, Schlüssel, oder sontige Gegen­stände auf der Maschine bzw. im Arbeitsbereich herumliegen.
SPEZIFISCHE SICHERHEITSHINWEISE FÜR FRÄSEN
Wenn Sie einen neuen Fräskopf installieren, sollten Sie den nicht benutzten Abschnitt des Profi ls unter den Tisch
versenken. Richten Sie die Fräsanschläge so nahe wie möglich am
Fräskopf aus.
Nachdem Sie einen neuen Fräskopf installiert haben, drehen Sie die Spindel per Hand um sicherzustellen, dass der Fräskopf frei rotieren kann.
Stellen Sie vor Einschalten der Maschine sicher, dass die Fixier­hebeln und -knäufe festgezogen sind.
Vergessen Sie nicht, die Spindel zu entsperren, nachdem Sie einen neuen Fräskopf installiert haben.
Page 16
www.holzmann-maschinen.at
Verwenden Sie nur zertifi zierte Fräs­werkzeuge, dessen technische Parame-
ter mit denen der Maschine zusammen­passen. Achten Sie insbesondere darauf, dass die max. Drehzahl, bei der das Fräs­werkzeug verwendet werden darf, stets über dem Wert liegt, bei dem es an der Maschine betrieben wird.
Führen Sie das Werkstück bei norma­ler Bearbeitung stets gegen Laufrich­tung des Fräskopfes zu.
Halten Sie ihre Hände von dem rotie­renden Fräskopf fern (min. 30cm).
Achten Sie darauf, dass Ihre Hände stets abrutschsicher das Werkstück führen. Greifen Sie mit den Händen nie quer über die Maschine oder insbesondere über den rotierenden Fräskopf..
Vorsicht vor Materialrückschlag! Erhöhte Rückschlaggefahr bei: Werkstücken, die Knorren etc. beinhalten, unebenen Werkstücken. Diese sollten vor Bearbeitung abgerichtet werden. Üben Sie keinen großen Druck aus bei der Werkstückzufuhr, lassen Sie die Schnitt-
profi le die Arbeit machen. Richten Sie die Vorschubgeschwindigkeit dem Material sowie dem Schnittprofi l an. Versuchen Sie nicht, mit Gewalt viel Mate­rial in einem Arbeitsschritt abzunehmen. Halten Sie ihre Schnittprofi le stets gleich­mäßig scharf. Stumpfe, beschädigte oder unterschiedlich weit geschliffene Profi le können nicht verwendet werden.
BESTIMMUNGSGEMÄSSE VERWENDUNG
Die HOLZMANN FS 160L ist ausschließlich zum Bearbeiten von Holz bestimmt. Es sind ausschließlich den technischen An­forderungen der Maschine entsprechend geeignete Fräswerkzeuge zu verwenden. Die Maschine ist nicht für Rund- Anlauf­Bogenfräsen geeignet. Die Maschine muss gemeinsam mit ei­ner Absauganlage mit mindestens 570m³ Absaugleistung/h betrieben werden.
Die Maschine nur in technisch einwand­freiem Zustand sowie bestimmungsge­mäß, sicherheits- und gefahrenbewußt unter Einhaltung der in dieser Anleitung angeführten Hinweise, Vorschriften und technischen Grenzen/Anforderungen ver­wenden.
Störungen, welche die Sicherheit beein­fl ussen können, sofort beseitigen lassen!
Der Arbeitsplatz muss über ausreichende Beleuchtung verfügen, weiters muss ein
Anschluss an eine Absaugvorrichtung in max. 10 Laufmeter Abstand gewährleistet sein. Der Boden muss schwingungsresistent und eben sein, um die Last der Maschi­ne tragen zu können und um Vibrationen während dem Betrieb zu minimieren. Sorgen Sie grundsätzlich für mindestens 1m Raum rund um die Maschine sowie weiters für genügend Raum für Zufuhr der Werkstoffe sowie für schnelles Verlassen des Gefahrenbereiches bei einem Notfall. Der Arbeitsplatz muss über einen geeig­neten Stromanschluss verfügen.
Umgebungstemperatur: 5° - 40°C Luftfeuchtigkeit: max. 90% bei 25°C max. 70% bei 40°C
Der Betrieb im Freien ist verboten. Der Betrieb bei Nässe oder Spritzwasser­gefahr ist verboten. Der Betrieb in brand- oder explosionsge­fährlicher Arbeitsumgebung ist verboten.
RESTRISIKEN
Die Arbeit mit dieser Maschine beinhaltet stets ein nicht eliminierbares Restrisiko. Folgende Liste weist auszugsweise auf wichtige Restrisiken hin: Verletzungsgefahr durch Materialrück­schlag. Schwere Verletzungsgefahr durch den ro­tierenden Fräskopf. Stromschlaggefahr bei elektrischem Ma­schinendefekt bzw. beim Berühren von stromführenden Bauteilen. Minimieren Sie die Restrisiken durch Be­folgung sämtlicher Sicherheits- Betriebs sowie Wartungshinweise.
SICHERHEITSVORRICHTUNGEN
Die FS 160L ist in Übereinstimmung aller Vorschriften zu Maschinen- und Arbeitssi­cherheit konstruiert worden.
1. Notauskappe auf EIN/AUS Schalter löst die unmittelbare Abschaltung des Motors aus.
2. Mikroschalter bei Zugangstüre zu Rie­men verhindert das Einschalten der Ma­schine bei nicht ordnungsgemäß ver­schlossener Türe.
3. CE-konforme Fräserschutzhaube inkl. Werkstückniederhalter und Schutzblech schützt vor Verletzungen durch Material­rückschlag.
UNSACHGEMÄSSE VERWENDUNG
HOLZMANN Maschinen übernimmt grund­sätzlich keinerlei Haftung für Schäden an Mensch und Maschine, die auf unsachge-
DEUTSCH
Page 17
mäße Verwendung der Maschine zurück­zuführen sind. Darunter fällt jede Verwen­dung welche nicht den Anforderungen der bestimmungsgemäßen Verwendung ent­spricht, insbesondere aber:
-unsachgemäße oder fahrlässige Monta­ge, Inbetriebnahme, bzw. Anschluss an das elektrische Netz.
-Nichtbeachtung von Bedienungshinwei­sen
-Verwendung von nicht geeigneten Fräs­werkzeugen
-nicht bestimmungsgemäßer Gebrauch
-sachfremde Betriebsbedingungen und Einsatzgebiet
-mangelnde bzw. unsachgemäße Wartung
oder Pfl ege
-fahrlässige konstruktionsbedingte Über­beanspruchung. Insb. Mängel durch Nut­zung, welche durch Belastungsniveau und Umfang als gewerblich einzustufen sind, bei Maschinen, die nach Bauart und Leis­tungsvermögen nicht für den durchgehen­den gewerblichen Gebrauch konstruiert und bestimmt sind.
2. MASCHINENÜBERBLICK

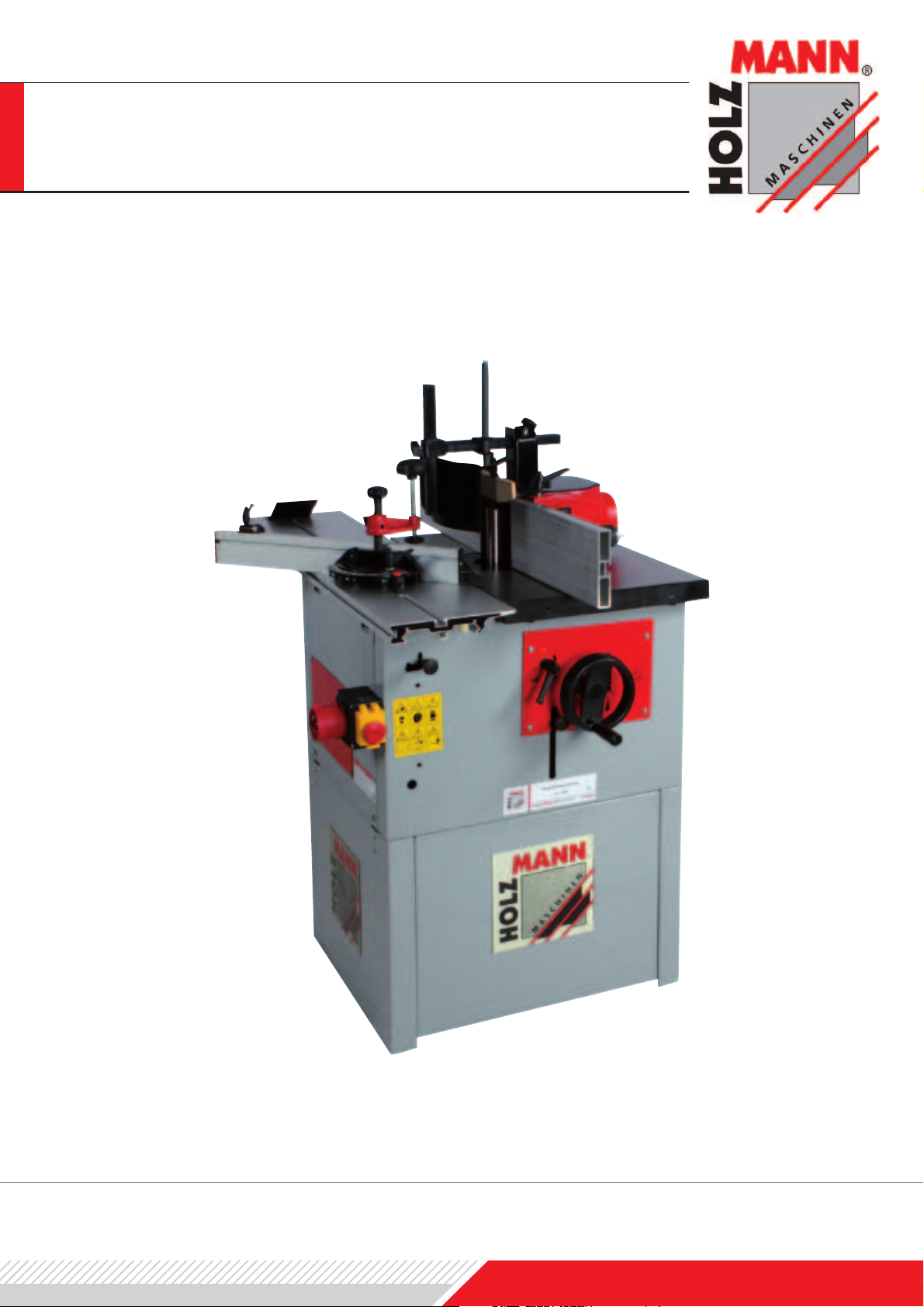

Die FS 160L ist eine hochwertige Tisch­fräsmaschine zur Bearbeitung von Holz­werkstoffen, konzipiert für den anspruchs­vollen Privatanwender als auch für den professionellen Manufaktureinsatz zur Be­arbeitung von kleineren Werkstückkom­ponenten in kleineren bis mittleren Tisch­lereibetrieben.
GERÄTEBESCHREIBUNG (Abb. A)
1. Auszugsanschlag
2. Wartungstüre für Riemen& Motor
3. Arretierbolzen für Schiebetisch
4. Schalter/Stecker Kombi mit NOTAUS_Schalter
5. Spindlearretierhebel
6. Handrad Spindelhöheneinstellung
7. Einzugsanschlag
8. Festziehhebel Anschlag
TECHNISCHE DATEN
Motor Leistung S1/S6 1.5kW/2.1kW Netzspannung 230V bzw. 400V Spindeldurchmesser 30mm Spindelhub 110 Spindeldrehzahlen 1400/4000/ 6000/9000 U/Min Tischöffnung 170mm max. Werkzeug-Ø versenkbar 144mm über Tisch 160mm max. Werkzeughöhe 105mm Absauganschluss Ø 100mm
DEUTSCH
Tischabmessungen 600x400mm Tischhöhe 870mm Schiebetisch 1000x220mm Fräsanschlag (li/re) 350x125mm Nettogewicht 93kg
3. MONTAGE
LIEFERUMFANG
Die Maschine wir vormontiert ausgeliefert. Prüfen Sie nach Erhalt der Maschine diese auf Transportschäden. Sichtbare Transportschäden müssen be­reits auf dem Frachtbrief gegenüber der ausliefernden Spedition geltend gemacht werden. Prüfen Sie bitte im Zuge des Aus­packens der Maschine diese auf verdeck­te Transportschäden - sollten Sie welche entdecken, melden Sie diese bitte umge­hend Ihrem Holzmann Händler sowie der Spedition. Spätere Reklamationen aus Transport­schäden können nicht mehr geltend ge­macht werden.
Prüfen Sie die Maschine auf vollständigen Lieferumfang:
Distanzringe 18 Einlageringe 2 Fräshaube komplett 1 Wechselspindel mit 1 12mm Aufnahme Formatischiebetisch 1 Maschinenkörper 1
TRANSPORT
Transport und Heben der Maschine dür­fen ausnahmslos nur durch Personen mit entsprechender Ausbildung und Erfahrung erfolgen! Siehe Abb. B: Zum Transport der Maschine in der Ver­packung zum Arbeitsplatz verwenden Sie am besten einen Gabelstapler (D) bzw. Hubwagen (F)
Am Arbeitsplatz entfernen Sie die Verpa­ckung und heben die Maschine auf den Ar­beitsplatz. Während dem Heben der Ma­schine dürfen sich keine Dritte Personen im Gefahrenbereich aufhalten! Die Maschine darf nur mit entsprechend geeigneten Hebevorrichtungen aus der Verpackung gehoben werden. Bereiten Sie dazu einen Gabelstapler (D) oder eine manuell Hebevorrichtung (F) vor, diese sowie die Hebeseile (min. je­weils 2m lang) sollten min. für die Last der Maschine zugelassen sein.
Page 18
www.holzmann-maschinen.at
4. BETRIEB
SPINDELHÖHE EINSTELLEN
Siehe Abb. D: Stellen Sie die Spindelhöhe durch drehen
des Handrades ein. Lockern Sie vorher mit dem Hebel die Spindelachse. Eine volle Umdrehung sind 2mm Höhen­zustellung. Nach Einstellung der Spindelhöhe ziehen Sie den Hebel wieder fest
SPINDELDREHZAHL ÄNDERN
Diese Maschine ist mit einem umlegbaren V-Riemenantriebssystem ausgestattet. Um die Spindeldrehzahl zu ändern, gehen Sie folgendermaßen vor:
>> Trennen Sie die Maschine vom Stromnetz. >> Öffnen Sie die Wartungstüre
Siehe Abb. E: >> Lösen Sie den Fixierhebel (B) >> Mit dem Hebel (A) können Sie nun das Motoraggregat anheben und so den Riemen insoweit lockern, dass Sie ihn umlegen können. >> Spannen Sie den Riemen wieder und ziehen Sie den Fixierhebel (B) fest. >> Drehen Sie die Riemenscheibe um den Lauf des Riemens zu kontrollieren. >> Schließen Sie die Wartungstüre.
Achtung: wenn die Wartungstüre nicht vollends geschlossen ist, kann die Maschi­ne nicht eingeschaltet werden.
MONTAGE DER FRÄSWERKZEUGE
Siehe Abb. F: Verwenden Sie ausschließlich Fräswerk-
zeuge, welche für den Betrieb mit einer
WICHTIG
!
Vor jeglichen Einstell- oder Prüfarbeiten schalten Sie die Maschine ab und war­ten, bis die Spindel still steht. Für manche Umrüst- und Einstellarbei­ten sollte zusätzlich der Netzstecker gezogen werden, um einem versehent­lichen Einschalten der Maschine vorzu­beugen.
DEUTSCH
Führen Sie zwei verwindungssteife Stan­gen unter die Maschine durch. Ziehen Sie die Hebeseile jeweils links und rechts un­ter die Stangen durch und hängen Sie die­se in den Kranhaken ein, bzw. führen Sie diese um die Gabeln des Gabelstaplers.
Heben Sie die Maschine etwas an und prü­fen Sie, ob die Lastverteilung stabil ist.
ANSCHLUSS AN DIE ABSAUGANLAGE
Siehe Abb. C: Die Maschine nur gemeinsam mit einer
Absauganlage betreiben! Die Absauganlage ist unmittelbar nach Einschalten der FS 160L einzuschalten. Für eine ordnungsgemäße Absaugung benötigt die zu verwendende Absaug­anlage eine Absaugleistung von mind. 570m³/h sowie eine Absauggeschwindig­keit von 20m/s für Trockenholzspäne so­wie 790m³/h Absaugleistung mit mind. Absauggeschwindigkeit 28m/s für Nass­holzspäne. Verwenden Sie fl exible Absaugschläuche mit 100mm Durchmesser. Befestigen Sie den Absaugschlauch maschinenseitig mit einer Schelle an den Absauganschluss (A) an der Rückseite der Fräshaube. Die Gesamtlaufl änge des Anschlusses soll­te 10m nicht überschreiten.
HOLZMANN-Maschnen bietet hochwerti­ge fl exible Absaugschläuche mit Metallspi­ralführung, Schellen sowie geeignete Ab­sauganlagen an.
ELEKTRISCHER ANSCHLUSS
Die Eignungsprüfung des Speisestromnet­zes für die Maschine sowie der elektrische Anschluss samt Prüfung der Erdung darf nur durch einen zertifi zierten Elektriker erfolgen. Bei 400V / 3Phasen / 50Hz Anschlüssen ist zusätzlich beim Einschalten der Maschine auf die richtige Laufrichtung zu achten! Sollte die Maschine in die falsche Laufrich­tung laufen, sind die Phasen des zufüh­renden Stromkabels zu tauschen bzw. in der Steckdose ein Phasenwender um 180° zu drehen. Stromzuleitungen müssen ausreichenden Querschnitt /min. 2,5mm² / aufweisen und sollten nicht länger als 10m sein.
Page 19
DEUTSCH
Tischfräsmaschine mit max. Spindeldreh­zahl 8500rpm geeignet sind, eine Bohrung von 30mm aufweisen sowie mit der Norm EN847-1:2005 konform sind.
Installieren Sie die Fraswerkzeuge so nied­rig wie möglich.
Prüfen Sie, dass die Distanzringe (E) sau­ber sind und in einwandfreiem Zustand. Wählen Sie passend zu der Höhe des Fräs­werkzeuges Distanzringe (E). Schließen Sie mit dem Distanzring ab, der innen ei­nen Bolzen hat, sodass er zumindest 2mm über die Spindeloberkante steht. Legen Sie die Abschlusskappe (D) auf. Nun schrauben Sie das Innensechskant­bolzengewinde ein und ziehen dieses auf die Ringe fest.
Prüfen Sie unmittelbar nach Montage den Freien Lauf des Fräswerkzeuges.
ANSCHLAG EINSTELLEN
Die Fräsanschläge sind voneinander un­abhängig einstellbar. Stellen Sie für Profi lfräsungen die Fräsan-
schläge exakt gleich ein. Wenn Sie die gesamte Werkstückseite be­arbeiten, sollten Sie den Ausgangsfräs­anschlag der Fräsabnahme entsprechend einstellen, sodass das Werkstück durch­gehend geführt wird.
WECHSELSPINDEL MONTIEREN
Fixieren Sie die Frässpindel. Lösen und schrauben Sie das Innensechs­kantgewindebolzen aus dem Spindelin­nengewinde heraus und entfernen Sie die Abschlusskappe (D). Nun können Sie mit einem 8mm Inbusschlüssel die Wechsel­spindel von der Frässpindelaufnahme lö­sen. Entfernen Sie die Wechselspindel und schrauben sie die Wechselspindel mit Schaftfräseraufnahme auf und fi xieren Sie diese.
BEDIENHINWEISE
>> Prüfen Sie vor dem Einschalten nochmals das Fräswerkzeug auf freien Lauf. Prüfen Sie, ob die
Spindelarretierung gelöst ist! Prüfen Sie, ob die der Fixierhebel
zur Spindelhöhenfi xierung festgezogen ist. >> Schalten Sie die Maschine durch Drücken der grünen Taste 4 (Abb. A) ein.
>> Vorsicht vor Materialrückschlag! Um
die Gefahr durch Materialrückschlag zu minimieren, stellen sie den Niederhalter auf Höhe Werkstück + max. 2mm ein. Stellen Sie den Frässchutz auf Werkstück breite + max. 5mm ein.
Führen Sie das Werkstück langsam und konstant zu.
Fräsen Sie nie (bis auf einige Spezialfälle, die jedoch Erfahrung des Anwenders vor­aussetzen) in Drehrichtung des Fräswerk­zeuges zu.
5. WARTUNG
Reinigen Sie die Maschine nach jeder Ar­beitsschicht! Reinigen Sie v.a. den Ar­beitstisch, die Fräsanschläge und den Gehrungsanschlag nach jedem Betrieb gründlich. Verwenden Sie zum Beseitigen von Holzspänen einen Spänebesen bzw. Druckluft.
Prüfen Sie in regelmäßigen Abständen:
Loose Schrauben und Verbindungen Funktionstüchtigkeit des EIN/AUS Schal­ters. Zustand der Sicherheitsvorrichtungen Zustand der Werkzeuge
Schmierung:
Schützen Sie den Arbeitstisch gegen Rost, schmieren Sie ihn dafür monatlich mit ei­ner dünnen Schicht Rostschutz auf Ölba­sis ein.
Fetten Sie monatlich die Führungen des Schiebetisches ein.
Prüfen Sie zumindest monatlich den Zu­stand des Riemens. Verschlissene oder beschädigte Riemen sind sofort zu erset­zen.
Die Riemenscheiben und der Riemen soll­ten nicht dreckig werden oder schmierig, da ansonsten die Kraftüberträgung beein­trächtigt wird und der Riemen unter Be­lastung auf der Riemenscheibe zum Rut­schen anfängt. Zu starkes Spannen der Riemen beschä-
ACHTUNG
!
Ziehen Sie vor jeglichen Wartungs- In­standhaltungs- und Reinigungsarbeiten den Netzstecker, um unbeabsichtigtes Anlaufen der Maschine zu verhindern.
Page 20
www.holzmann-maschinen.at
DEUTSCH
digt den Antriebsmechanismus. Riemenwechsel: Vorgehensweise wie bei Wechsel der Spindeldrehzahl. Achten Sie stets darauf, den Riemen nicht zu überspannen. Ein überspannter Rie­men verschleißt sehr schnell, überlastet den Motor und kann die Riemenscheibe beschädigen.
Defekte, unwuchte Riemenscheiben sind durch sehr schnellen Riemenverschleiß an den Kanten zu erkennen. In diesem Fall sind die Riemenscheiben samt Riemen zu wechseln.
6. FEHLERBEHEBUNG
Bei bestimmungsgemäßer Inbetriebnah­me, Bedienung und Wartung sollten wäh­rend des Betriebes keine Probleme auf­tauchen.
Stumpfe, defekte Fräsmesser sind eine
häufi ge Ursache für Probleme bei Fräser­gebnissen und erhitzt den Motor schnell. Bei erhöhter Vibration sind die häufi gste Ursache ungewuchtete oder falsch mon­tierte Fräsköpfe.
Problem: Maschine läuft nicht an
Mögliche Ursache und Lösung:
1.Durchgebrannte Sicherung bzw. gefal­lener Schutzschalter - Ersetzen bzw. ak­tivieren.
2. defekte Stromleitung - Ersetzen
3. Ausschalter aktiviert - Wartungstüre ordnungsgemäß verschließen!
Problem: Thermische Motorsicherung aktiviert sich nach kurzer Betriebszeit
1. Verlängerungs- bzw. Stromzuführkabel unterdimensioniert bzw. defekt - Erset­zen!
2. Motorüberlastung durch zu straff ge­spannten Riemen - Riemenspannung an­passen
3. Motorüberlastung durch zu schnellen Werkstückvorschub - Maschine nicht über­lasten, sondern im Rahmen ihrer Leistuns­fähigkeit verwenden!
4. Motorüberlastung durch stumpfe Fräs­messer - Fräsmesser ersetzen
5. Bei 400V Motoren: Ein oder mehrere Phasen führen nicht genügend Leistung zu. Lassen Sie dies durch einen zertifi zier-
ten Elektriker prüfen!
Problem: Frässpindel kommt nicht auf vol­le Drehzahl
1. Unzureichende / Schwankende Strom-
versorgung - Kontaktieren Sie Ihr Strom­versorgungsunternehmen.
2. Verlängerungskabel zu lang, zu gerin­ger Querschnitt mm²
- Elektriker prüfen lassen
Problem: Unzureichende Fräsergebnisse
1. stumpfe Fräsmesser - Messer ersetzen
2. Dreck, Harz, etc. abgelagert auf Mes­serprofi l -Reinigen (Achtung scharfe Kan­te!).
3. falsche Kombination aus Spindeldreh­zahl, Vorschub, Frästiefe; Die richtige Wahl ist situationsabhängig und ein Erfah­rungswert
Problem: Maschine vibriert
1. unwuchter Fräskopf - Ersetzen
2. Maschine steht auf unebenen oder leicht schwingenden Boden. Maschine muss auf ebenen, harten Boden stehen
3. defekter Riemen - Ersetzen
4. Riemen falsch gespannt - Riemenspan­nung korrigieren
5. beschädigte Riemenscheibe - tritt oft nach Überspannung des Riemens auf - Rie­menscheibe mitsamt Riemen tauschen.
Problem: Spindelhöheneinstellung sehr schwergängig - Holzstaub und Schmutz haben sich im Tischhöheneinstellungsge­triebe abgelagert - Reinigen Sie diesen
Problem: Kante splittert ab bei Fräsen quer zur Holzfaser.
1. Die erste Fräsung vorsichtig gegen Spindeldrehrichtung - die zweite Fräsung mit minimaler Fräsabnahme mit Spindel­drehrichtung.
Problem: ungleichmäßige Frästiefe
1. variabler Druck sowie ungenaue Fräs­anschlageinstellungen Fräsanschläge ge­nau einstellen und Werkstück mit kons­tantem Druck zu führen
Problem: versengtes Holz
1. zu tiefer Frässchnitt pro Durchgang ­besonders bei Hartholz sollten Sie mehre­re kleine Fräsdurchgänge machen.
Page 21
DEUTSCH
7. GARANTIE & SERVICE
Konsultieren Sie bei etwaigen Problemen mit Ihrer Maschine bitte zuerst den Abschnitt Fehlerbehebung und fragen Sie Ihren Holzmann Händler. Erfahrungsgemäß lösen sich die meisten Probleme bereits dadurch.
GARANTIE (Stand 09.03.2011)
Mängelhaftungsansprüche des Käufers aus dem Kaufvertrag gegenüber dem Verkäufer (Holzmann Vertriebspartner) sowie gesetzliche Gewährleistungsrechte des jeweiligen Landes werden durch diese Garantieerklärung nicht berührt. Für diese Maschine leisten wir Garantie gemäß folgenden Bedingungen: A) Die Garantie umfasst die unentgeltliche Beseitigung aller Mängel an der Maschine, nach Maßgabe der nachfolgenden Regelungen (B-G), welche die ordnungsgemäße Funk­tion der Maschine beeinträchtigen und nachweislich auf Material- oder Herstellungsfehler beruhen. B) Die Garantiezeit beträgt 12 Monate, bei gewerblicher Nutzung 6 Monate, gültig ab Lie­ferung der Maschine an den Erstendabnehmer. Als Nachweis ist der Original-Ablieferbeleg maßgeblich, bei Selbstabholung der Maschine der Original Kaufbeleg. C) Zur Anmeldung von Garantieansprüchen kontaktieren Sie bitte den HOLZMANN Ver­triebspartner, von dem Sie die Maschine erworben haben, mit folgenden Unterlagen: >> ausgefülltes Serviceformular mit Fehlerbericht mit Kaufbeleg und/oder Ablieferbeleg >> Bei Anforderung von Ersatzteilen unter Garantie fügen Sie bitte eine Kopie der Ersatz­teilzeichnung -mit den benötigten Ersatzteilen markiert - bei. D) Die Garantieabwicklung und der Ort der Garantieerfüllung erfolgt nach Maßgabe der HOLZMANN GmbH. Leicht zu behebende Mängel werden durch unsere Vertriebspartner beseitigt, bei komplexeren Defekten behalten wir uns eine Begutachtung in 4707 Has­lach, Österreich vor. Sofern Sie nicht über Ihren Händler explizit ein zusätzlicher Vor-Ort Servicevertrag mit HOLZMANN-Maschinen abgeschlossen haben, gilt als Erfüllungsort der Garantieleistung stets der HOLZMANN-MASCHINEN Firmensitz in 4707 Haslach, Öster­reich. Die im Rahmen einer Garantiebearbeitung anfallenden allfälligen Transportkosten von und zum Firmensitz sind in dieser Hersteller-Garantie nicht abgedeckt. E) Garantieausschluss bei Mängeln:
-an Maschinenteilen, welche gebrauchsbedingten oder sonstigen natürlichen Verschleiß unterliegen, sowie Mängeln an der Maschine, die auf einen gebrauchsbedingten oder sonstigen natürlichen Verschleiß zurückzuführen sind.
-die auf unsachgemäße oder fahrlässige Montage, Inbetriebnahme, bzw. Anschluss an das elektrische Netz zurückzuführen sind.
-die auf Nichtbeachtung von Bedienungshinweisen, nicht bestimmungsgemäßen Ge­brauch, atypischen Umweltbedingungen, Fremdeinwirkung, sachfremden Einsatzgebiet, mangelnde bzw. unsachgemäße Wartung oder Pfl ege zurückzuführen sind.
-die durch die Verwendung sowie Einbau von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Original HOLZMANN Ersatzteile sind.
-die geringfügige Abweichungen vom Soll-Zustand darstellen, welche für den Wert oder die Gebrauchstauglichkeit der Maschine unerheblich sind.
-die auf fahrlässige konstruktionsbedingte Überbeanspruchung zurückzuführen sind. Ins­besondere bei Mängeln durch Nutzung, welche durch Belastungsniveau und Umfang als gewerblich einzustufen sind, bei Maschinen, die nach Bauart und Leistungsvermögen nicht für den gewerblichen Gebrauch konstruiert und bestimmt sind. F) Im Rahmen dieser Garantie sind weitere Ansprüche des Käufers über die hier aus­drücklich genannten Garantieleistungen hinaus ausgeschlossen. G) Diese Hersteller-Garantie wird freiwillig übernommen. Garantieleistungen bewirken daher keine Verlängerung der Garantiefrist und setzen auch keine neue Frist, auch nicht für Ersatzteile, in Gang.
SERVICE
Nach Ablauf der Garantiezeit können Instandsetzungs- und Reparaturarbeiten von ent­sprechend geeigneten Fachfi rmen durchgeführt werden. Es steht Ihnen auch die HOLZ­MANN- Maschinen GmbH weiterhin gerne mit Service und Reparatur zur Seite. Stellen Sie in diesem Fall eine unverbindliche Kostenanfrage, unter Angabe der Informationen siehe C) an unseren Kundendienst oder senden Sie uns Ihre Anfrage per umseitig beiliegendem Formular ein. Mail: [email protected] FAX: +43 (0) 7248 61116 6
Page 22
www.holzmann-maschinen.at
1. SÉCURITÉ
LIRE LE MANUEL
Lire et comprendre le mode d‘emploi et les étiquettes apposées sur la machine. Apprenez les applications et les limites de la ma-
chine, ainsi que les dangers potentiels spécifi ques de celui-ci.
ÉVITER LES SITUATIONS DANGEREUSES
Gardez la zone de travail et le sol propre et exempt d‘huile et
d‘autres matériaux! Assurez-vous que la zone de travail est suffi samment éclairée!
Ne pas utiliser la machine à l‘extérieur! L‘utilisation de la machine est interdite si vous êtes fatigué, si vous n‘êtes pas concentré, et sous l‘infl uence de drogues, d‘al­cool et autres drogues. Réduire les sources de distraction dans la zone de travail. ATTENTION: La routine conduit à une attention insuffi sante!
L‘OPÉRATEUR
La machine peut être utilisée que par des adultes formés. Les personnes non autorisées, notamment les enfants, doit être tenus à l‘écart de la machine!
VÊTEMENT
Lorsque vous travaillez avec la machine ne porte pas de vête­ments amples, cheveux longs ou des bijoux tels que colliers, etc. Les éléments individuels peuvent être couplés à des pièces mo­biles de la machine et provoquer de graves dommages.
ÉQUIPEMENT DE SÉCURITÉ
Porter un équipement de sécurité approprié lorsque vous tra­vaillez avec des machines (des lunettes de sécurité, chaussures de sécurité ...)!
DANGER DE LA POUSSIÈRE DE BOIS
Ne jamais utiliser la machine sans une connexion correcte à un système d`aspiration. Quand on travaille avec des matériaux traités également porter un masque respirateur. Les poussières de bois peuvent contenir des ingrédients chimi­ques toxiques et endommager votre système respiratoire.
RACCORDEMENT ÉLECTRIQUE
Assurez-vous que l‘alimentation répond aux besoins du moteur ­voir plaque d‘identifi cation. Contrôles électriques et le câblage de la machine peut unique­ment être effectué par un élec-tricien qualifi é. NO toucher les pièces conducteurs d´électricité!
DEBRANCHEZ L‘ALIMENTATION
Avant tout changement de nettoyage, de contrôle, d‘entretien ou d‘outils, éteindre la machine et débrancher l‘alimentation électri­que pour éviter tout démarrage accidentel de la machine.
FRANCAIS
Page 23
NE JAMAIS FORCER LA MACHINE
Elle fonctionnera mieux si est utilisée dans son taux de produc­tion à laquelle a été conçu. Forcer la machine réduit sa durée de vie, peut causer des dom­mages à votre machine et est un risque de sécurité.
NE PAS PERDRE VOTRE EQUILIBRE
Maintenir l´équilibre et la position en tout temps.
SÉCURISÉ DES PETITES PIECES
Lors du traitement de petites pièces, fi xer les avec un dispositif approprié tel qu’un mors, une pince, pour éviter les accidents. Ne pas usiner de petites pièces à main. Gardez vos mains loin de la zone de danger, toujours guide la pièce ou l´outil de façon sécure.
MAINTENIR LES OUTILS EN PARFAIT ÉTAT
Veillez à maintenir ses outils affûtés en tout temps et dans les meilleures conditions de travail. Outils défectueux ou non affûtés représentent un risque de sé­curité.
PROTECTIONS DE SÉCURITÉ, LES COMPOSANTS ET LES SIGNAUX
Assurez-vous que tous les protecteurs et les dispositifs de sé­curité sur votre machine exécutant en bon état. Protections de sécurité endommagées doivent être réparées avant d‘utiliser la machine à nouveau. Vérifi er le fonctionnement des composants de sécurité de la ma­chine, comme l‘interrupteur d‘urgence et le disjoncteur réguliè­rement. L‘équipement de sécurité défectueux doit être remplacé immé­diatement. Vérifi ez l‘état de la signalisation de sécurité et des plaques de fonctionnement de la machine. Remplacer manquant, ou ne sont pas visibles.
NE LAISSEZ JAMAIS LA MACHINE SANS SURVEILLANCE PENDANT L‘USAGE
Avant de laisser la machine, éteignez et attendre que le moteur et toutes les pièces en rota-tion soient arrêtés.
RETIRER TOUS LES OUTILS QUI NE PAS UTILISER
Habituez-vous pour vérifi er qu‘aucun des outils, clés, etc. dans la machine/outil avant de commencer. Retirez tous les accessoires et les outils de la machine avant de l‘allumer.
FRANCAIS
Page 24
www.holzmann-maschinen.at
RÈGLES DE SÉCURITÉ PARTICULIÈRES DE LA TOUPIE
Lorsque vous installez une nouvelle lame, garder le segment inutilisée de la fraise sous la table.
Ajuster les guides le plus proche pos­sible à la lame.
Après l‘installation d‘une nouvelle lame, mettez toujours l‘arbre - avec la machine débranché - par la main pour vérifi er que la lame se déplace librement et ne tou­che aucune partie de la machine.
Toujours s‘assurer que la lame, la guide, la hauteur de l’arbre et l’inclinaison et tous les composants réglables sont fi xés et ser-
rés avant l‘opération.
Ne pas oublier de déverrouiller l‘ar­bre, après l‘installation d‘une nouvel­le fraise.
N‘utiliser que des fraises qui sont certifi és et répondent aux exigences techniques de la machine en www.holzmann-maschinen. at comme diamètre max., diamètre de l‘arbre, et en particulier vérifi er si l‘outil est conçu pour la vitesse de la toupie.
Toujours alimenter la pièce à la fraise dans la direction opposée à la rotation de la fraise. Les mains ne doivent pas être plus proches de 12 pouces (30 cm) à la fraise.
Ne jamais toucher directement la fraise. Ne jamais atteindre derrière de la fraise pour obtenir la pièce de travail. Attention aux rebonds de matériel! Le danger de rebond est plus grande lorsque: la pièce a nœuds, trous ou de débris. Piè­ces déformés ou irrégulières doivent être passés par la dégauchisseuse avant l‘usi­nage ou le profi lage avec la toupie. Ne forcez jamais une pièce à travers la toupie de sentir une résistance - haut ris­que de rebond! Laissez la fraise faire le
travail et réduire la vitesse. Gardez les lames affûtées uniformément. Fraises émoussées ou irrégulières aug­menter considérablement la probabilité d‘un rebond.
Ne jamais essayer d‘enlever trop de matière en un seul passage. Vous pou-
vez profi ter de meilleures conditions de travail et un niveau de sécurité supérieur en divisant le travail en plusieurs passes.
UTILISATION CORRECTE
La machine est conçue pour le profi lage et le fraisage directement à partir du bois avec différentes fraises. L‘équipement n‘est pas conçu pour moule ainsi que des pièces courbes.
Le lieu de travail doit avoir: Conditions d‘éclairage pour éviter les om­bres ou fatigue oculaire. L‘accès à un système d‘aspiration appro-
prié! Un sol propre, à niveau, résistant aux vi­brations! Un espace suffi sant autour de la machine
pour manipuler et l‘alimentation de la ma­tière. Un circuit d‘alimentation électrique appro­priée, compatible.
Humidité: max. 90% pour max. 25° C max. 70% pour max. 40° C
La machine n‘est pas destinée à une utili­sation en extérieur. La machine ne doit pas travailler dans un milieu de risque d’explosion.
RISQUES RESIDUELS
Travailler avec une toupie contient tou­jours un certain risque qui ne peut pas être complète-ment éliminés. Ceci est une courte liste indiquant certains des risques résiduels plus dangereux: Risque de blessure en cas de rebond de la pièce pendant les opérations. Risque de blessure par couteaux rotatifs. Risque de blessures par contact avec des composants électriques sous tension.
Ces risques peuvent être minimisés si toutes les normes de sécurité sont appli­quées, la machine dispose des services et le bon entretien et l‘équipement destiné à être et est utilisé par personnel qualifi é.
UTILISATION INCORRECTE DE LA MACHINE
Toute utilisation non conforme aux nor­mes de sécurité, les exigences du lieu de travail, les normes d‘entretien ou des rè­gles de fonctionnement décrites dans ce manuel.
HOLZMANN Maschinen n‘est pas respon­sable des dommages causés à la machine et de blessures qui sont la conséquence directe ou indirecte de l‘utilisation inap­propriée de la machine.
FRANCAIS
Page 25
2. CARACTERISTIQUES
La FS160L est une toupie de qualité pour l‘utilisateur particulier.
COMPOSANTS (Abb. A)
1. Guide de sortie d´alimentation
2. Porte du compartiment de moteur
3. Verrouillage du chariot
4. Interrupteur ON / OFF / Arrêt d‘urgence
5. Verrouillage de rotation de l‘arbre
6. Volant de réglage de hauteur d’arbre
7. Guide d’alimentation
8. Boulon de fi xation de guide
FICHE TECHNIQUES
Puissance du moteur S1/S6 1.5kW/2.1kW Voltage 230V ou 400V Diamètre de l´arbre 30mm Course verticale de l´arbre 110mm Vitesses 1400/4000/ 6000/9000 U/Min Ø ouverture table 170mm max. Ø outils sous la table 144mm sur la table 160mm max. haute des outils 105mm Ø bouche d`aspiration 100mm table 600x400mm haute de table 870mm table de travail 1000x220mm butée (gau/dro) 350x125mm poids net 93kg
3. ASSEMBLAGE
LIVRAISON DE LA MACHINE
La machine est livrée partiellement dé­montée. Lors du déballage de la machine, vérifi er: dommages pendant le transport
S‘il vous plaît rapport des dommages de transport immédiatement au transporteur qui remet la machine, et faire une récla­mation de transport. Dommages de transport cachés doivent être signalés immédiatement après la dé­couverte, mais ne plus de 48 heures après la livraison de la machine.
Lors du déballage vérifi er le contenu de la livraison: Entretoises: 18 unités Anneaux de la table: 2 unités Capot de protection complète: 1 unité Broche interchangeable 12mm: 1 unité
Chariot: 1 unité Corps de la machine: 1 unité
TRANSPORT / DECHARGEMENT
Pendant le transport ou la manipulation de la machine, être prudent et laisser cet­te activité soit effectuée par un personnel qualifi é, spécialement formé pour ce type d‘activité. Alors que de la machine est en cours de chargement ou de déchargement, assu­rez-vous qu‘aucune personne ou objet se­rait écrasé par la machine. Ne pas accéder à la zone sous la machine levée par une grue ou un chariot éléva-
teur!
Voir fi gure B : La machine ou des parties de celui-ci peu­vent être levée que par un dispositif de le­vage autorisés, avec la capacité vérifi ée. Préparer un chariot élévateur (D) ou un chariot manuel (F) avec une capacité suf­fi sante,
- Mettre les fourches (G) en dessous de la machine, comme indiqué dans l‘image. Lors de l‘utilisation d‘une grue (E) ou un équipement de levage similaire, procéder comme suit:
- Préparer quatre courroies de levage (H) ou des câbles d‘acier d‘au moins 2 m de long avec une capacité suffi sante,
- Fixer les courroies sur le crochet de la grue avec la capacité nécessaire,
- Placez l‘autre extrémité des courroies sur les barres de levage placés sous la machine (les barres ne font pas partie de la livraison),
- Après avoir levé une petite la machine vérifi er la stabilité de la machine suspen­du des cour-roies,
- Soulever la machine avec précaution et lentement, puis de le déplacer sans aucun mouve-ment brusque vers l‘endroit sélec­tionné.
RACCORDEMENT DU SYSTEME D’ASPIRATION
Voir fi gure C: Travailler avec la machine uniquement avec le système d´aspiration connecté et
en marche! Pour le bon fonctionnement de la machi­ne, vous avez besoin d‘une équipe d´ as­piration avec une capacité d‘aspiration de d‘au moins 570m3 / h et une vitesse mini­male de l‘air dans les tuyaux égal à 20m/ sec pour les particules sèches et 790m3 / h et la vitesse minimale de l‘air dans les tuyaux égal à 28m/sec pour les particules mouillées. Démarrer la machine et l´aspirateur dans
FRANCAIS
Page 26
www.holzmann-maschinen.at
4. FONCTIONNEMENT
RÉGLAGE DE HAUTEUR D‘ARBRE
Voir fi gure D: Ajustez la hauteur de l‘arbre avec le vo­lant sur l‘arrière droit de la base et le fi xer avec la vis. Un tour complet est 2 mm.
CHANGEMENT DE VITESSE D‘ARBRE
Voir fi gure E: Pour changer la vitesse de l‘arbre, desser­rer le levier de verrouillage (A) et tournez l‘assemblage du moteur à l‘essieu. Chan­gez la position de la courroie à la vitesse désirée et serrer la vis (B).
INSTALLATION DE L‘OUTIL DE FRAISAGE
Voir fi gure F: N‘utilisez que des outils de fraisage que sont conçus pour alimentation manuel et peuvent être tenue fermement et so­lidement. Seuls les outils conformes à EN847-1: 2005 et marqué doit être utili­sées. Avant le montage de l‘outil (A) s‘assurer que les entretoises (E) sont propres et en bon état. Assurez-vous que le réglage est correct. La fraise est fi xée et attaché par un boulon (C) à tra-vers l‘axe anneau (D) et les entretoises (E) sur l‘arbre de la tou­pie. Ajuster le trou dans la table selon le dia­mètre de la fraise (A) par les anneaux sur la table (B). Lorsque vous installez des outils de frai­sage, le couvercle de protection doit être ouvert. Des-serrez les deux boulons de verrouillage pour ouvrir le couvercle. Après l‘installation, fermez le couvercle et verrouillez par les boulons de blocage.
Attention: Toujours fermer le couvercle de protection et de verrouiller solidement, après les outils ont été installés. Toujours installer les outils de coupe aussi
ATTENTION
!
Eteignez la machine avec le bouton rou­ge sur l‘interrupteur principal et attendre jusqu‘à ce que la fraise est complètement arrêté avant de faire des ajustements ou des modifi cations. Certains ajustements ont également besoin de débrancher la ma­chine pour éviter le danger que la machine démarre sans le vouloir.
le même temps! Utilisez des tuyaux d‘aspiration avec un diamètre de 100mm. Le tube d‘aspiration est connecté à la bouche d‘aspiration dont l‘emplacement est: Pour la fraiseuse, le tube d‘aspiration est placé à la sortie de la couverture de la toupie, qui est également le connecteur d‘aspiration (A). Le diamètre du tuyau est de 100mm.
RACCORDEMENT ELECTRIQUE
Un câble électrique endommagé doit être remplacé immédiatement par un spécia­liste compétent Fonctionnement avec des câbles endom­magés est dangereux pour la vie et il est par conséquent interdit! Avant de mettre la machine en marche s‘assurer que le voltage et la fréquence
spécifi ée sur la plaque de la machine est ajustée aux valeurs du réseau qui est connecté. Protection contre les surtensions doivent être fournies par l‘utilisateur fi nal. Avant ajustements et changement d‘outil et avant tout ajustement et des travaux d‘entretien, toujours éteindre et débran­cher l‘alimentation électrique Cet équipement doit être mis à la terre Vérifi ez et assurez-vous que la sortie de votre lieu de travail est mis à la terre. Si vous n‘avez pas l‘expertise et l‘expé­rience, laissez-le raccordement électrique être examiné par un électricien qualifi é.
FRANCAIS
Page 27
bas que possible! Habituez-vous de vérifi er immédiatement
après l‘installation des outils, la libre rota­tion de la fraise. Tournez à main, ne doit pas toucher avec la guide ou le couvercle à tout moment.
RÉGLAGE DE LA GUIDE
Le guide est un ensemble de deux pièces. Chaque partie de la guide est réglable in­dépendamment pour compenser le coupe de différentes épaisseurs et applications spéciaux de fraisage. Si vous supprimez tous les bords d‘une pièce ne doit pas mettre les deux guides en ligne, mais placer le guide de sortie avec plusieurs millimètres sous la coupe de supprimer la pièce.
ENSEMBLE DE L´ARBRE INTERCHANGEABLE
Retirer l‘arbre original, avec le verrouilla­ge d´arbre et desserrer l‘écrou. Installer l‘arbre inter-changeable. Fixez l‘arbre à nouveau!
CONSEILS D‘UTILISATION
>> Avant de démarrer la machine,
vérifi er la distance entre l‘outil et la table, ainsi que le guide. Vérifi ez tous les leviers et les boutons d´ajustement qui sont serré. >> Démarrer la machine en appuyant sur le bouton vert 4 (voir image A). >> Attention aux rebonds de matériel!
Pour éviter que le matériel sorte vers le haut, ajuster le rail de la guide à la hauteur de la pièce + max. 5mm.
5. MAINTENANCE
>> Inspection visuelle de la machine, des pièces de la machine, le câble d‘alimentation, des outils de coupe pour les dommages.
Nettoyer la machine régulièrement après chaque opération! Nettoyez en particulier la table, les faces des guides et le guide d´onglet. Ne pas nettoyez les copeaux de bois à
main mais plutôt d‘utiliser une brosse ap­proprié et / ou à air comprimé.
Vérifi ez régulièrement: Boulons et les connexions desserrés? Fonctionne de interrupteur ON/ OFF? Les composants de sécurité sont en bon état? Les outils sont affûtés?
Lubrifi cation: Pour protéger la table contre la corrosion par l‘application de l‘huile légère réguliè­rement. Ajouter un peu de graisse dans les rails du chariot.
Vérifi ez chaque mois l‘état de la courroie en V. Vérifi ez les fi ssures ou les domma­ges. Eviter la courroie en V et les poulies de être sales ou grasses - ce qui pourrait pro­voquer le glissement de la courroie lors du fonctionnement. Vous devez remplacer au moins une fois par année la courroie en V.
6. DEPANNAGE
Aucune défaillance ne se produit pendant que la machine est utilisée correctement et l‘entre-tien est fait correctement. Si le tuyau est bloqué avec des copeaux de bois, éteindre la ma-chine avant de résou­dre la panne. Si une pièce est bloquée,
éteignez immédiatement la ma-chine! Une lame émoussée provoque souvent le moteur électrique à surchauffer. Si la ma­chine vibre de manière excessive, vérifi ez
sa confi guration et l‘assemblage, éven­tuellement la fi xation et l‘équilibre des outils utilisés aussi.
Défaut: La machine ne démarre pas
Cause possible et solution:
1. Le fusible a sauté ou la protection ther­mique. Remplacez le fusible et / ou réarmement du protecteur thermique.
2. Câble endommagé - remplacez-le.
3. Micro interrupteur activé- Vérifi er si la porte d‘accès pour changer la courroie est correc-tement fermée.
Défaut: Surcharge fréquemment.
1. Câble de rallonge, câble d‘alimentation n‘est pas adéquat. - Remplacer!
2. La vitesse d‘avancement trop rapide pour le matériel - Réduire la vitesse d‘ali­mentation, ajuster les performances la vi-
ATTENTION
!
Avant de commencer tout travail de répa­ration couper l‘ali-mentation électrique de la machine !
FRANCAIS
Page 28
www.holzmann-maschinen.at
tesse de la machine.
3. Fraise émoussée - Remplacez les lames de la fraise, utilisez uniquement des la­mes affûtés.
4. Pour les moteurs 400V: Les phases peuvent être modifi ées ou le moteur ne
reçoit pas le pouvoir par une phase. - Que un électricien vérifi er la fi che, la prise et le câble
Défaut: La fraise n‘atteint pas à pleine vi­tesse.
1. Insuffi sante alimentation / énergétique source oscillante
- Contactez votre distributeur d‘électricité
2. Câble de rallonge trop longue / mm ² trop petit
- Laissez vérifi ée et réglée par un électri­cien qualifi é.
Défaut: Les coupes ne sont pas satisfai­sants
1. Les lames émoussées - Remplacez les lames
2. La saleté, la gomme, la résine sur le bord de la lame - Nettoyer, supprimer.
3. Combinaison incorrecte de la vitesse d’avance, la lame et vitesse de l‘arbre.
Défaut: La machine vibre
1. Dommages sur les lames - Remplacer
2. La machine est sur une surface irrégu­lière La base doit être fermement à niveau, en sol dure, sans vibrations. Fixez la machine au sol pour réduire les vibrations.
3. Courroie en V défectueuse - Remplacer
4. Mal tendue courroie en V - tensioner correctement (pas trop, et pas lâche)
5. Poulie plié / endommagé - peut se pro­duire si la courroie est trop serrée - Rem­placer la poulie.
Défaut: L‘arbre ne s’élève pas librement. Sciure ou de saleté sur mécanisme de le­vage ­Nettoyer le mécanisme de levage.
Défaut: Le bord se esquille dans les cou­pes transversales
1. Technique de coupe - faire la coupe transversale première, puis fi nir avec la coupe dans le sens des fi bres + aide le fi nale de coupe avec des blocs de copeaux de bois.
Défaut: Zones inégales sur le bord de la pièce.
1. Pression variable appliquée par l‘opéra­teur sur la pièce pendant l’usinage - faire passer avec une pression constante, ré­gler les guides correctement.
Défaut: La profondeur de coupe n‘est pas
uniforme.
1. Mauvais alignement du guide - aligner le guide de sortie.
2. Pression latérale sur la pièce n‘est pas uniforme
- Passez la pièce avec une pression constante contre le guide.
Problème: Brûlures dans la pièce.
1. Couper trop profond pour une passe ­en particulier pour les bois durs, faire des coupes lé-gères et d‘atteindre la profon­deur désirée avec de multiples passes. Ne forcez pas le travail, alimenter un peu plus lentement et régulièrement.
FRANCAIS
Page 29
7 GARANTIE ET SERVICE
S‘il vous plaît voir notre section dépannage pour la solution initiale de problèmes. N‘hési­tez pas à contacter votre revendeur ou notre service à la clientèle HOLZMANN. Les réclamations de garantie fondées sur son contrat d‘achat avec votre revendeur Holz­mann, y compris leurs droits légaux ne sont pas affectées par cette déclaration de garan­tie.
CONDITIONS DE GARANTIE (applicable à partir le 9 Mars 2011) HOLZMANN-MASCHINEN donne la garantie conformément aux conditions suivantes:
A) La garantie couvre les défauts de fabrication dans l‘outil / machine sans frais pour l‘utilisateur, à condition que on peut vérifi er positivement l‘échec a été causé par des dé-
fauts dans les matériaux ou de fabrication. B) La période de garantie est de 12 mois, qui est réduit à 6 mois pour les outils / ma­chines qui ont une utilisation industrielle. La période de garantie commence à partir du moment on acquiert un nouvel outil / machine pour l‘utilisateur fi nal. La date de début est la date de réception livraison originale ou de la facture en cas d‘enlèvement par le client. C) S‘il vous plaît présenter votre demande de garantie à votre revendeur où vous avez acheté l‘outil / machine HOLZMANN avec les informations suivantes: >> Facture de vente originale et / ou reçu de livraison. >> Formulaire de Service (voir la section du manuel) rempli, avec un rapport clair sur les défauts. >> Pour commander des pièces: une copie de la vue éclatée respective des parties vous avez besoin, marqué clairement et sans ambiguïté. D) La procédure et le lieu de garantie d‘exécution est déterminé à la discrétion de Holzmann, et selon le revendeur HOLZMANN. Si aucun des services techniques agrées, ne peut réaliser in situe l’intervention, le lieu d‘exécution est principalement le Service Center HOLZMANN à Haslach, en Autriche. Les frais de transport pour les expéditions vers et à partir de notre centre de service ne sont pas inclus dans cette garantie. E) La garantie ne comprend pas les éléments suivants:
- Pièces d‘utilisation / d‘usure comme les courroies, les outils fournis, etc., sauf que un dom-mage initial que doit être réclamé immédiatement après réception et vérifi cation de la machine.
- Défauts dans l‘outil / machine causé par la violation des instructions, un montage in­correct, alimentation insuffi sante, utilisation impropre, toute altération des conditions environnementales, les conditions de fonctionnement inadéquat, surcharge ou manque d‘entretien ou de maintenance.
- Les dommages causés par les manipulations, modifi cations, ajouts faits à la machine.
- Défauts causés par l‘utilisation d‘accessoires, de composants ou de pièces de rechange qui ne sont pas pièces originales Holzmann.
- De légers écarts ou des changements mineurs dans l‘apparition de l‘outil / machine, qui n‘affectent pas la fonctionnalité de la qualité spécifi ée ou la valeur de celui-ci.
- Défauts résultant de l‘utilisation commerciale des outils / machines - basé sur sa construction et son puissance - ne sont pas conçues et construites pour être utilisé pour de charge continu industriel / commercial.
- Les réclamations autres que le droit de corriger les défauts de l’outil nommé dans ces conditions de garantie ne sont pas couverts par notre garantie.
- Cette garantie est volontaire. Par conséquent, les services fournis par la garantie n‘étend pas ou renouvelle la période de garantie de l‘outil ou de la pièce remplacé.
DISPONIBILITÉ DU SERVICE ET DE PIÈCES DÉTACHÉES Après l‘expiration de la garantie, les services techniques peuvent effectuer des travaux d‘entretien et les réparations nécessaires. Nous restons également à votre service, avec les pièces de rechange et / ou le service de la machine. Envoyez-nous votre demande de budget pour les pièces détachées / service de réparation , en présentant le Formulaire de Service disponible dans la section fi nale de ce manuel et l‘envoyer à: E-mail: [email protected] ou Fax a`l +43 116 61 7248 6
Page 30
www.holzmann-maschinen.at
1. SEGURIDAD
LEA EL MANUAL
Lea y entienda el manual de instrucciones y las etiquetas colo­cadas a la máquina. Aprenda las aplicaciones y limitaciones de la máquina, así como los peligros potenciales específi cos de la
misma.
EVITAR LAS SITUACIONES PELIGROSAS
¡Mantenga el área de trabajo y el suelo limpio y libre de aceite y
otros materiales! ¡Asegurar que el área de trabajo está sufi cientemente ilumina- da! ¡No utilice la máquina en el exterior! El uso de la máquina está prohibido si se encuentra cansado, si no está concentrado, y si está bajo la infl uencia de medicamen­tos, alcohol y otras drogas. Reduzca las fuentes de distracción en la zona de trabajo. ATENCIÓN: ¡La rutina lleva a una atención insufi ciente!
OPERARIO
La máquina sólo puede ser utilizada por personal capacitado y mayor de edad. ¡Personas no autorizadas, especialmente los niños, se deben mantener alejados de la máquina!
VESTIMENTA
Cuando trabaje con la máquina no lleve ropa suelta, el pelo largo suelto o joyas tales como collares etc. Los objetos sueltos pueden engancharse a las partes móviles de la máquina y causar serios daños.
EQUIPO DE SEGURIDAD
Use ropa y dispositivos de seguridad adecuados cuando trabaje con la máquina (gafas de seguridad, protectores de oídos)!
PELIGRO POR EL POLVO DE MADERA
Nunca use la máquina sin una conexión adecuada a un sistema de aspiración. Cuando se trabaja con materiales tratados, ade­más, lleve una mascarilla de respiración. El polvo de madera puede contener ingredientes químicos tóxi­cos y dañar su sistema respiratorio.
CONEXIÓN ELÉCTRICA
Asegúrese que la corriente de alimentación cumple con los re­quisitos del motor - ver la placa de especifi caciones.
Los controles eléctricos y la instalación eléctrica de la máquina sólo pueden ser realizados por un electricista cualifi cado. ¡NO toque las piezas conductoras de electricidad de la máqui-
na!
DESCONECTAR DE LA FUENTE DE ALIMENTACIÓN
Antes de cualquier operación de limpieza, control, mantenimien­to o cambio de herramientas, apague la máquina y desconéctela de la fuente de alimentación con el fi n de evitar un arranque
ESPAÑOL
Page 31
accidental de la máquina.
NUNCA FUERCE LA MÁQUINA
Hará mejor el trabajo si se utiliza en su tasa de producción a la cual fue diseñada. Forzar la máquina reduce su vida útil, puede provocar defectos en la máquina y supone un riesgo de seguridad.
NO PIERDA EL EQUILIBRIO
Mantener el equilibrio y la posición en todo momento.
ASEGURAR LAS PIEZAS PEQUEÑAS
Al procesar piezas de trabajo pequeñas, fi jarlas con un disposi­tivo adecuado como una mordaza, un prensor, para evitar acci­dentes. No fi jar o alimentar piezas de trabajo pequeñas a mano. Mantenga sus manos lejos de la zona peligrosa, siempre guiar la pieza o herramienta con seguridad.
MANTENER LAS HERRAMIENTAS EN BUEN ESTADO
Asegúrese de mantener sus herramientas de trabajo siempre afi ladas y en las mejores condiciones de trabajo. Herramientas defectuosas o no afi ladas representan un riesgo para la seguridad.
MANTENER LAS PROTECCIONES DE SEGURIDAD, LOS COMPONENTES Y SEÑALES
Asegúrese que todas las protecciones y dispositivos de seguridad de su equipo funcionan en buenas condiciones. Las protecciones de seguridad dañadas deberán ser reparadas antes de usar la máquina de nuevo. Comprobar el funcionamiento de los componentes de seguridad de la máquina como el interruptor de emergencia y disyuntores regularmente. Los componentes de seguridad defectuosos tienen que ser re­emplazados de inmediato. Compruebe el estado de las señales de seguridad y las placas de operación en su máquina. Reemplazar los que falten o si no son legibles.
NUNCA DEJE DESATENDIDA LA MÁQUINA DURANTE EL USO
Antes de dejar la máquina, apáguela y espere hasta que el mo­tor y todas las piezas giratorias se paran.
RETIRAR TODAS LAS HERRAMIENTAS QUE NO USA
Acostúmbrese de comprobar que no haya herramientas, llaves, etc. en la máquina/herramienta antes de arrancar la máquina. Retire todos los accesorios y herramientas de la máquina antes de encenderla.
ESPAÑOL
Page 32
www.holzmann-maschinen.at
REGLAS DE SEGURIDAD ESPECÍFICAS DE LA TUPÍ
Cuando se instala una nueva cuchilla, mantenga el segmento no utilizado de la fresa por debajo de la mesa.
Ajuste las guías lo más cerca posible a la cuchilla.
Después de instalar una nueva cuchilla, siempre gire el eje - con la máquina des­enchufada - a mano para comprobar que la cuchilla se mueve libremente y no toca ninguna pieza de la máquina.
Asegúrese siempre de que la cuchilla, la guía, la altura del eje y la inclinación y to­dos los componentes ajustables están fi jos
y bien apretados antes de la operación.
No se olvide de desbloquear el eje después de instalar una nueva cuchi­lla.
Sólo use fresas que estén certifi cadas y cumplen con los requisitos técnicos de la máquina en www.holzmann-maschinen. at, como diámetro máx., diámetro del eje y, especialmente, verifi car si la fresa está diseñada para las revoluciones del cabezal de la tupí.
Siempre alimentar la pieza de traba­jo a la fresa en dirección opuesta a la rotación de la fresa. Sus manos no deben estar más cerca de 12 pulgadas (30 cm) a la fresa.
Nunca meta la mano directamente a tra­vés o sobre la fresa. Nunca meta la mano detrás de la fresa para coger la pieza de trabajo.
¡Tenga cuidado con los contragolpes
del material! El peligro de contragolpes es mayor cuan­do: la pieza de trabajo tiene nudos, aguje­ros u objetos extraños. Piezas deformadas o poco uniformes deben ser pasadas por el cepillo antes del fresado o de perfi lar con la tupí. ¡Nunca fuerce una pieza de trabajo a tra­vés de la tupí al sentir resistencia - alto peligro de contragolpe! Deje que la fresa
haga el trabajo y reduzca la velocidad de avance. Mantenga las cuchillas afi ladas uniforme-
mente. Fresas desafi ladas o irregulares aumentan drásticamente la probabilidad de un contragolpe.
Nunca intente quitar demasiado ma­terial en una sola pasada.
Podrá disfrutar de mejores resultados de trabajo y un mayor nivel de seguridad si divide el trabajo en varias pasadas.
USO ADECUADO
La máquina está diseñada para el perfi la­do y fresado directo de la madera con dife­rentes fresas. El equipo no está diseñado para moldear lo largo de piezas curvas.
El lugar de trabajo debe tener: Condiciones de iluminación adecuadas
para evitar sombras o la fatiga visual. ¡Acceso a un sistema de aspiración ade-
cuado! ¡Un suelo limpio, nivelado, resistente a las vibraciones!
Sufi ciente espacio alrededor de la máqui­na para el manejo y alimentación del ma­terial. Un circuito de suministro eléctrico ade­cuado, compatible.
Humedad: max. 90% para máx. 25° C máx. 70% para máx. 40° C
La máquina no está diseñada para uso al aire libre. La máquina no está diseñada para funcio­nar en condiciones explosivas.
RIESGOS RESIDUALES
El trabajo con una tupí siempre contiene un cierto riesgo el cual no puede ser elimi­nado por completo. Esta es una lista breve indicando algunos de los riesgos residua­les más peligrosos:
Riesgo de lesiones por contragolpe de la pieza de madera durante las operaciones de fresado. Riesgo de lesiones por fresas en rotación. Riesgo de lesiones por contacto con com­ponentes eléctricos con corriente eléctri­ca.
Estos riesgos pueden ser minimizados si todas las normas de seguridad se aplican, la máquina cuenta con los servicios y el mantenimiento adecuado y el equipo es operado por personal capacitado.
USO INDEBIDO DE LA MÁQUINA
Cualquier uso que no cumpla con las nor­mas de seguridad, los requisitos del lu­gar de trabajo, normas de mantenimiento o reglas de funcionamiento descritas en este manual.
HOLZMANN Maschinen no se hace res­ponsable de ningún daño en la máquina y daños personales que es consecuencia directa o indirecta del uso inadecuado de la máquina.
ESPAÑOL
Page 33
2. ESPECIFICACIONES TÉCNICAS
La FS160L es una tupí de calidad para el usuario particular.
COMPONENTES (Abb. A)
1. Guía de salida de alimentación
2. Puerta del compartimiento del motor
3. Bloqueo del carro
4. Interruptor ON/OFF / Parada de emergencia
5. Bloqueo de rotación del eje
6. Volante de ajuste de la altura del eje
7. Guía de alimentación
8. Perno de fi jación de la guía
DATOS TÉCNICOS
Potencia del motor S1/S6 1.5kW/2.1kW Voltaje 230V ou 400V Diámetro del eje 30mm Recorrido vertical del eje 110mm Velocidades 1400/4000/ 6000/9000 rpm Ø de la apertura de la mesa 170mm max. Ø de herramientas debajo de la mesa 144mm encima de la mesa 160mm Altura máx. de la herramienta 105mm Ø de la boca de aspiración 100mm dimensiones de la mesa 600x400mm altura de la mesa 870mm dim. de la mesa de trabajo 1000x220mm peso netto 93kg
3. MONTAJE
ENTREGA DE LA MERCANCÍA
La máquina se envía parcialmente des­montada. Al desembalar la máquina, compruebe: daños de transporte
Por favor, informe de los daños de trans­porte inmediatamente a la empresa de transporte que entrega la máquina, po­niendo una reclamación de transporte. Los daños ocultos de transporte deberán ser comunicados inmediatamente des­pués de descubrirlos, pero como máximo 48 horas después de la entrega de la má­quina.
Al desembalar compruebe el contenido de la entrega: Espaciadores: 18 unidades Anillos de la mesa: 2 unidades Cubierta de protección completa: 1 uni-
dad Husillo intercambiable de 12mm: 1 uni­dad Carro: 1 unidad Cuerpo de la máquina: 1 unidad
TRANSPORTE / DESCARGA DE LA MÁQUINA
Durante el transporte o la el manejo la máquina, tener mucho cuidado y dejar que esta actividad sea realizada por per­sonal cualifi cado, especialmente capacita­do para este tipo de actividad. Mientras la máquina está siendo cargada o descargada, asegúrese de que ninguna persona u objeto sería aplastado por la máquina. ¡No entrar en el área debajo de la máqui­na levantada por una grúa o una carretilla elevadora!
Mire la imágen B: La máquina o partes de la misma sólo pueden ser levantadas por medio de un dispositivo de elevación autorizado, con capacidad de carga verifi cada.
Prepare una carretilla elevadora (D) o una carretilla manual (F) con capacidad de carga sufi ciente,
- ponga las horquillas (G) por deba­jo de la máquina, como se muestra en la imagen. En caso de utilizar una grúa (E) o un equi­po elevador similar, proceda de la siguien­te manera:
- preparar cuatro correas de elevación (H) o cables de acero por lo menos 2 m de lar­go con capacidad de carga sufi ciente,
- fi jar las correas en el gancho de la grúa con la capacidad requerida,
- coloque el otro extremo de las correas en las barras de elevación puestas bajo la máquina (las barras no son parte de la entrega),
- después de levantar un poco la máquina, comprobar la estabilidad de la máquina colgando de las correas,
- levantar la máquina con cuidado y len­tamente y luego moverlo sin ningún tipo de movimiento brusco hasta el lugar se­leccionado.
CONEXIÓN AL SISTEMA DE ASPIRACIÓN
Mire la imagen C: ¡Trabajar con la máquina sólo con el siste­ma de aspiración conectado y funcionan-
do! Para el buen funcionamiento de la máqui­na, es necesario un equipo de aspiración con una capacidad de succión mínima de
ESPAÑOL
Page 34
www.holzmann-maschinen.at
4. FUNCIONAMIENTO
AJUSTE DE LA ALTURA DEL EJE
Mire la imagen D: Ajuste la altura del eje mediante el volan­te situado en la parte posterior derecha de
la base y fi jarlo con el tornillo de fi jación. Una vuelta completa es de 2mm.
CAMBIO DE VELOCIDAD DEL EJE
Mire la imagen E: Para cambiar la velocidad del eje, afl oje la palanca de bloqueo (A) y gire el conjunto del motor hacia el eje. Cambiar la posi­ción de la correa a la velocidad deseada y apretar el perno (B) de nuevo.
INSTALACIÓN DE HERRAMIENTAS DE FRESADO
Mire la imagen F: Sólo use herramientas de fresado que se han diseñado para alimentación manual y se puede sujetar con fi rmeza y seguri­dad. Solamente herramientas conformes a EN847-1: 2005 y marcadas deben usar­se. Antes de montar la herramienta (A) ase­gúrese que los espaciadores (E) están lim­pios y sin daños. Asegúrese de que la for­ma de fi jación es correcta. La herramienta de fresado se fi ja y se sujeta por un perno (C), a través del anillo del eje (D) y espa­ciadores (E) en el eje de la tupí. Ajuste el agujero en la mesa de acuerdo al diámetro de la fresa (A) mediante los anillos de la mesa (B). Al instalar las herramientas de fresado, la cubierta de protección debe estar abierta. Afl oje los dos pernos de bloqueo para abrir la cubierta. Después de la instalación, cie­rre la cubierta y bloquear a través de los pernos de bloqueo.
Advertencia: Siempre cierre la cubierta de protección y bloquear de forma segura después de que las herramientas se hayan instalado.
ATENCIÓN
!
Apague la máquina con el botón rojo del interruptor principal y espere hasta que el cabezal se detenga por completo antes de realizar cualquier ajuste o montaje. Para algunos ajustes además es necesario desenchufar la máquina para evitar el peli­gro de que la máquina se ponga en marcha sin intención.
570m3/hora y la velocidad mínima del aire en las tuberías igual a 20m/sec para partículas secas, y 790m3/hora y veloci­dad mínima del aire en las tuberías igual a 28m/sec para partículas húmedas. ¡Encienda la máquina y el aspirador al
mismo tiempo! Use tubos fl exibles de aspiración con un
diámetro igual a 100mm. El tubo de as­piración se conecta a la toma de aspira­ción cuya ubicación en la máquina es la siguiente: Para la máquina de fresado, el tubo de as­piración se coloca en la salida de la cubier­ta de la tupí, que también forma el conec­tor de aspiración (A). El diámetro del tubo es de 100mm.
CONEXIÓN ELÉCTRICA
Los cables de alimentación dañados de­ben ser reemplazados por un especialista competente inmediatamente. ¡El funcionamiento con cables dañados es peligroso para la vida y por lo tanto está
prohibido! Antes de poner la máquina en funciona­miento asegúrese de que el voltaje y la frecuencia especifi cada en la placa de la
máquina se ajustan a los valores de la red a la que está conectada. La protección contra sobretensiones debe ser proporcionada por el usuario fi nal. Antes de ajustes y cambio de herramien­tas y antes de cualquier trabajo de ajuste y mantenimiento, siempre apague el in­terruptor y desenchufe el cable del sumi­nistro. Este equipo debe estar conectado a tierra. Revisar y asegurarse de que la toma de corriente de su lugar de trabajo está co­nectada a tierra. Si usted no tiene los conocimientos espe­cífi cos y experiencia, deje que la conexión eléctrica sea revisada por un electricista cualifi cado.
ESPAÑOL
Page 35
¡Siempre instale las herramientas de corte tan bajo como sea posible! Acostúmbrese a comprobar inmediata­mente después de la instalación de las he­rramientas el giro libre de la fresa. Gírela con la mano, no debe tocar la guía o la cubierta en ningún momento.
AJUSTE DE LA GUÍA
La guía es un sistema de ajuste de dos piezas. Cada parte de la guía es independiente­mente ajustadle para compensar el corte de diferentes espesores y aplicaciones es­peciales de fresado. Si elimina todo el borde de una pieza no debe colocar las dos guías en línea, sino colocar la guía de salida con tantos milí­metros más adelante de la fresa que va a eliminar de la pieza.
MONTAJE DEL EJE INTERCAMBIABLE
Quitar el eje original por la fi jación del eje
y afl ojando la tuerca del eje. Instale el eje intercambiable. ¡Fije el eje otra vez!
CONSEJOS PARA EL USO
>> Antes de de encender la máquina, compruebe la distancia entre la herramienta y la mesa, así como a la guía. Revise todas las palancas y botones de ajuste que estén bien apretados. >> Encender la máquina pulsando el botón verde 4 (ver imagen A). >> ¡Tenga cuidado con los contragolpes del material! Para evitar que el material se salga hacia arriba, debe ajustar el riel de la guía a la altura de la pieza + máx. 5mm.
5. MANTENIMIEN-
TO
>> Control visual de la máquina, piezas de la máquina, el cable de alimentación, las herramientas de corte por cualquier daño.
Limpie la máquina con regularidad des­pués de cada operación! Limpie especial-
mente la mesa, las caras de las guías y el transportador de ángulos. No limpiar las virutas de madera, etc. a mano, sino más bien utilizar un cepillo adecuado y/o aire comprimido.
Compruebe con regularidad: ¿Pernos y conexiones afl ojados? ¿ Funciona el interruptor On/Off? ¿Los componentes de seguridad están en buenas condiciones? ¿Las herramientas están afi ladas?
Lubricación: Proteger a la mesa contra la corrosión aplicando regularmente aceite ligero. Añadir un poco de grasa en las vías del carro
Compruebe todos los meses el estado de la correa-V. Revise si hay grietas o daños. Evitar que la correa-V y las poleas se en­sucien o tengan grasa - esto podría causar resbalones de la correa durante la opera­ción. Usted debe reemplazar al menos una vez al año la correa-V.
6. SOLUCIÓN DE PROBLEMAS
¡Antes de comenzar a trabajar en la elimi­nación de defectos, desconecte la máqui­na de la fuente de alimentación¡
Problema: La máquina no se pone en marcha
Posible causa y solución:
1. Fusible fundido o protector térmico dis­parado. Reemplace el fusible y/o restablezca el protector térmico.
2. Cable de alimentación dañado - cám­bielo.
3. Micro interruptor activo - Compruebe si la puerta de acceso para cambiar la co­rrea está cerrada correctamente.
Problema: Sobrecarga con frecuencia.
1. Cable de extensión, cable de alimenta­ción de suministro no adecuada. - ¡Susti­tuir!
2. Velocidad de avance demasiado rápida para el material - Reducir la velocidad de avance, ajuste la velocidad al rendimiento de la máquina.
3. Cabezal de corte desafi lado - Sustituir las cuchillas de la fresa, utilice sólo cuchi­llas afi ladas.
ATENCIÓN
!
¡Desconecte la máquina antes de cual­quier trabajo de mantenimiento y/o de limpieza! ¡Desconecte la máquina de la toma de corriente principal!
ESPAÑOL
Page 36
www.holzmann-maschinen.at
4. Para 400V Motores: Fases pueden estar cambiados o el motor no recibe potencia a través de una fase. - Que un electricista profesional revise el enchufe, toma de co­rriente y cable.
Problema: La fresa no llega a la máxima velocidad.
1. Alimentación inadecuada / fuente de energía oscilante
- Comuníquese con su proveedor de ener­gía eléctrica
2. Cable de extensión demasiado largo / demasiado pequeño mm²
- Deje que lo revise y lo solucione un elec-
tricista cualifi cado. Problema: Los cortes no son satisfacto-
rios
1. Cuchillas desafi ladas - Cambie las cu­chillas
2. Suciedad, goma, resina en el borde de la cuchilla – Limpiar, eliminar.
3. Combinación incorrecta de velocidad de avance, de cuchilla y velocidad del eje.
Problema: La máquina vibra
1. Daños en las cuchillas - Sustituir
2. La máquina se encuentra sobre una su­perfi cie irregular La base debe estar fi rmemente a nivel, en suelo duro, libre de vibraciones. Atornille la máquina al suelo para reducir las vibra­ciones.
3. Correa-V defectuosa - Sustituir
4. Correa-V mal tensada - tensionar co­rrectamente (no demasiado, y no fl ojo)
5. Polea doblada / dañada - Puede ocurrir si la correa se tensa demasiado - Sustitu­ya la polea.
Problema: El eje no se eleva libremente. Serrín o suciedad en el mecanismo de ele­vación ­Limpiar el mecanismo de elevación.
Problema: El borde se astilla en los cortes transversales
1. Técnica de corte - Hacer el corte trans­versal primero, luego terminar con el cor­te en dirección de las fi bras + ayudar el fi nal del corte con bloques de trozos de madera.
Problema: Zonas desiguales en el borde de la pieza.
1. Presión variable aplicada por el opera­dor sobre la pieza durante el corte - Ha­cer la pasada con una presión constante, ajustar las guías correctamente.
Problema: La profundidad del corte no es uniforme.
1. Alineación incorrecta de la guía - ali-
near la guía de salida.
2. La presión lateral sobre la pieza no es uniforme
- Pase la pieza con una presión constante contra la guía.
Problema: Quemaduras en la pieza de tra­bajo.
1. Corte demasiado profundo para una sola pasada - Especialmente para maderas du­ras, hacer cortes ligeros y alcanzar la pro­fundidad deseada con varias pasadas. No fuerce el trabajo, alimente un poco más lentamente y sin parar.
ESPAÑOL
Page 37
7 GARANTÍA Y SERVICIO
Por favor, consulte nuestra sección de solución de problemas para la solución inicial de problemas. No dude en ponerse en contacto con su distribuidor HOLZMANN o nuestro servicio de atención al cliente. Las reclamaciones de garantía basadas en su contrato de compraventa con su distribuidor Holzmann, incluyendo sus derechos legales, no se verán afectadas por esta declaración de garantía.
CONDICIONES DE GARANTÍA (aplicable desde el 09 de marzo 2011)
HOLZMANN-MASCHINEN otorga garantía de acuerdo con las siguientes condiciones: A) La garantía cubre cualquier defecto de fabricación de la herramienta / máquina,
sin cargo alguno para el usuario, siempre que se puede verifi car fehacientemente que la avería fue causada por defecto de material o fabricación. B) El plazo de garantía es de 12 meses, que se reduce a 6 meses para las herramientas / maquinas que han tenido un uso industrial. El plazo de garantía comienza desde el momento en que se adquiere la nueva herramienta / maquina por el usuario fi nal. La fecha de inicio es la fecha en el recibo de entrega original, o la factura de compra en el caso de recogida por el cliente. C) Por favor, presente su reclamación de garantía a su distribuidor HOLZMANN donde adquirió la herramienta reclamada con la siguiente información: >> Factura original de venta y / o recibo de entrega. >> Formulario de Servicio (ver en la sección del manual) rellenado, con un informe sufi cientemente claro sobre las defi ciencias. >> Para pedir los repuestos: una copia del respectivo despiece con las piezas de repuesto que necesita, marcadas clara e inequívocamente D) El procedimiento de garantía y lugar de cumplimiento se determina a discreción de Holzmann, y de acuerdo con el distribuidor HOLZMANN. Si no hay un contrato de servicios adicional como el servicio realizado in situ, el lugar de cumplimiento es principalmente el Centro de Servicio HOLZMANN en Haslach, Austria. Los gastos de transporte para envíos hacia y desde nuestro centro de servicio no están incluidos en esta garantía. E) La garantía no incluye los siguientes:
- Las piezas de uso/desgaste como correas, herramientas suministradas, etc., con excepción de daños iniciales que tiene que ser reclamados inmediatamente después de recibir y comprobar inicialmente la máquina.
- Los defectos en la herramienta / maquina causados por el incumplimiento de las instrucciones de uso, montaje incorrecto, alimentación insufi ciente, mal uso, alteración de las condiciones ambientales, las condiciones inadecuadas de operación, sobrecarga o falta de servicio o mantenimiento.
- Daños y perjuicios causados por las manipulaciones realizadas, los cambios, adiciones hechas a la máquina.
- Los defectos causados por el uso de accesorios, componentes o piezas de recambio que no sean piezas originales HOLZMANN.
- Ligeras desviaciones o cambios leves en la apariencia de la herramienta/ máquina, que no afectan a la calidad especifi cada de su funcionalidad o el valor de la misma.
- Defectos resultantes de un uso comercial de las herramientas/máquinas que
- basadas en su construcción y potencia - no se han diseñado y construido para ser utilizadas para la carga continua industrial / comercial.
- Reclamaciones, distintas al derecho a la corrección de los fallos en la herramienta denominada en estas condiciones de garantía, no están cubiertas por nuestra garantía.
Esta garantía es de carácter voluntario. Por lo tanto, los servicios proporcionados bajo garantía no alargan o renuevan el período de garantía de la herramienta o la pieza sus­tituida.
ESPAÑOL
Page 38
www.holzmann-maschinen.at
DISPONIBILIDAD DE SERVICIOS & RECAMBIOS
Después de la expiración de la garantía, servicios técnicos de reparación pueden llevar a cabo los trabajos de mantenimiento y reparación necesarios. Nosotros también quedamos a su servicio, con las piezas de repuesto y/o servicio de la máquina. Mándenos su petición de presupuesto para repuestos/servicios de reparación, presentando el Formulario de Servicio que se encuentra en la sección fi nal de este manual
y envíelo: por correo electrónico a: [email protected]
por fax al +43 116 61 7248 6
ESPAÑOL
Page 39
Page 40
www.holzmann-maschinen.at

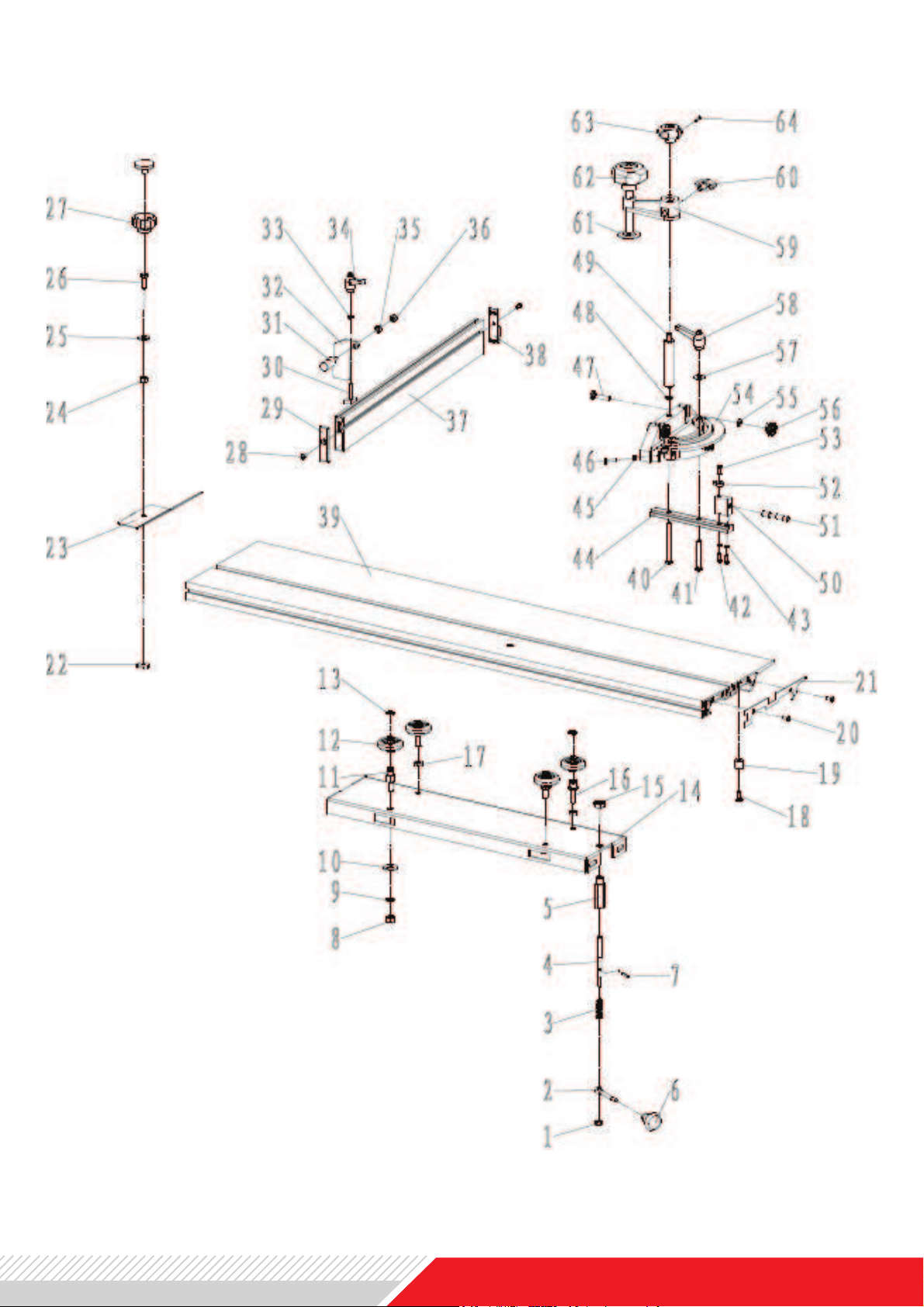

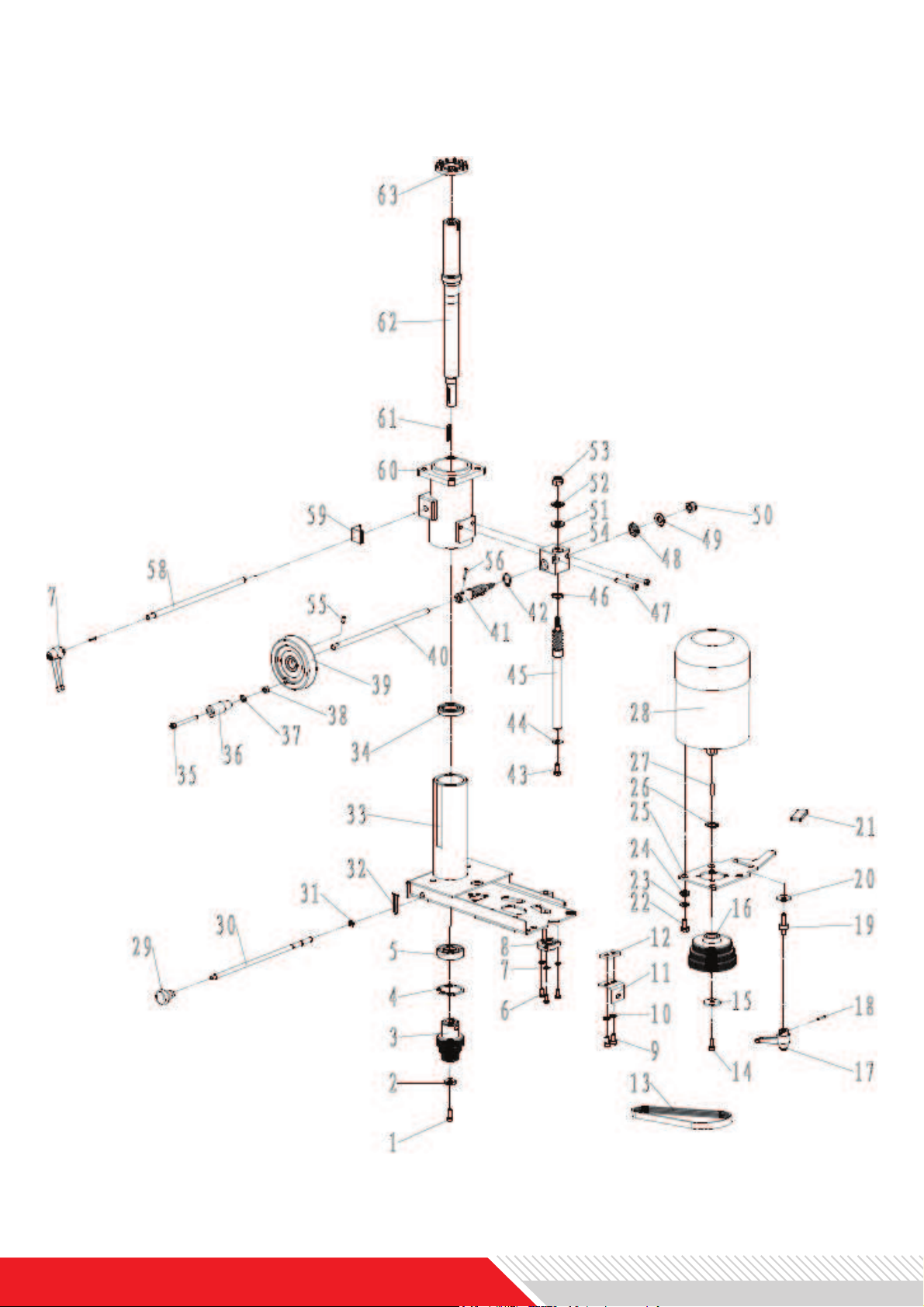

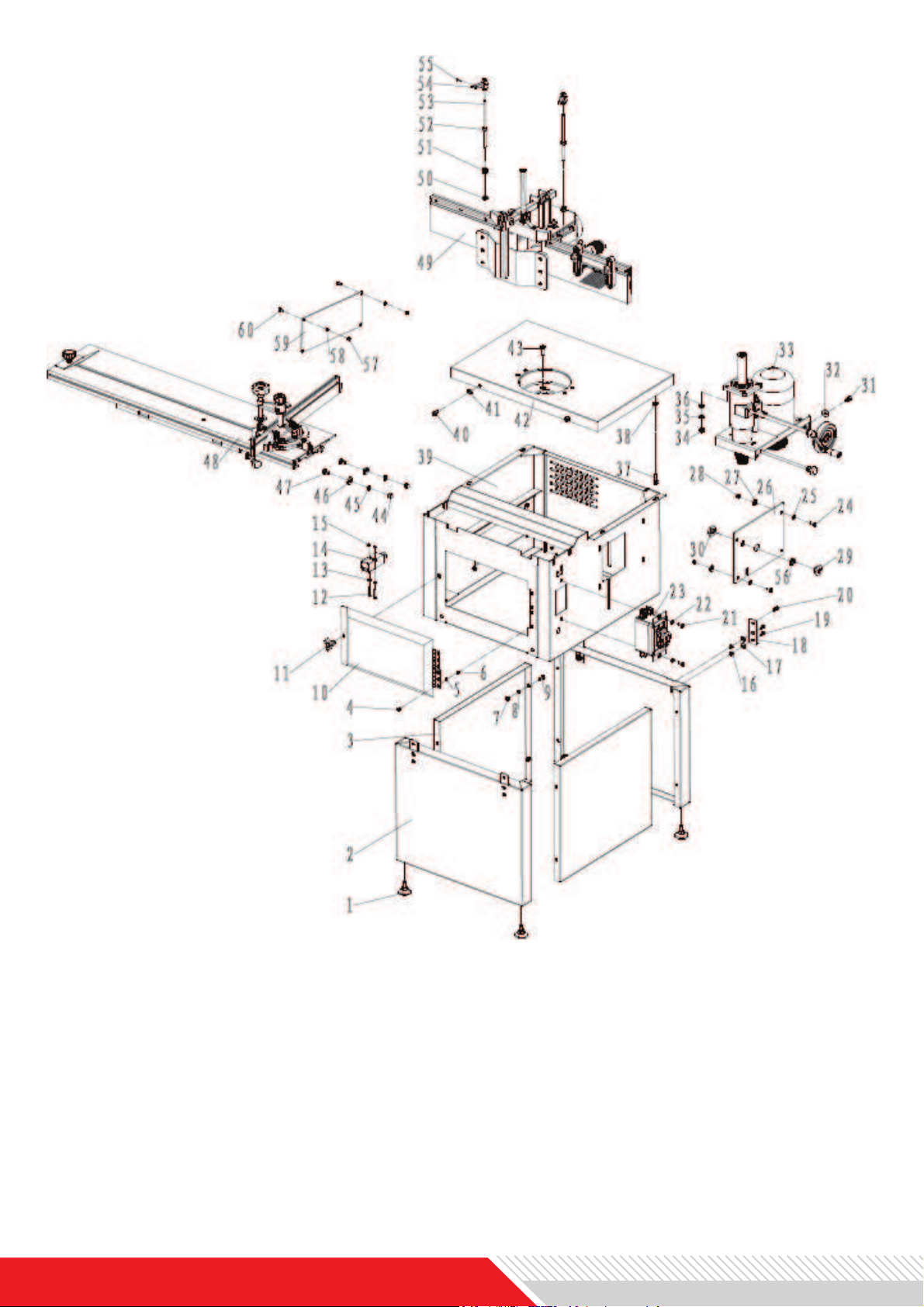

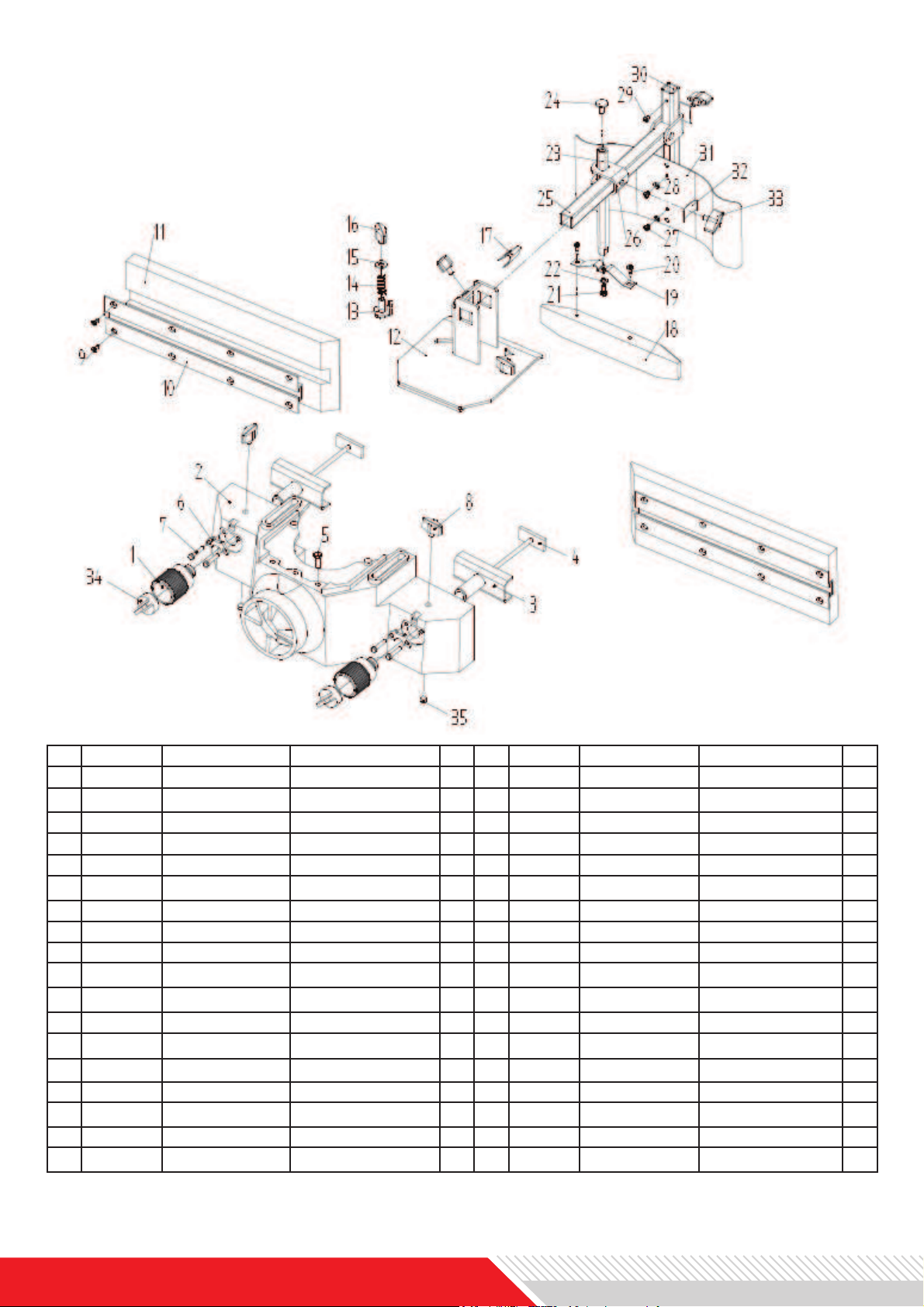

No. Code Description Beschreibung Qty No. Code Description Beschreibung Qty 1 TS2000
814
Underprop Nivellierfuß 4 2 TS2000
801
lower leg Maschinenabdeck 2
3 MX1607 Cover board Maschinenwand 2 4 screw M4x10 Schraube M4x10 4
5 Washer4 Beilagscheibe4 4 6 Hex Nut M4 6-kanrmutter M4 7 Hex Nut M6 6-kantM6 8 8 Washer 6 Beilagscheibe 6 8 9 hex bolt M6x16 6-kantbolzen M6x16 8 10 MX1613 protective cover Wartungstüre 1 11 MX1612 Door knob Türknauf 12 12 Screw M4x30 Schraube M4x30 2 13 Washer 4 Beilagscheibe4 2 14 Interlock switch Ausschalter 1 15 Hex Nut M4 Sechskantmutter 2 16 Hex Nut M6 6-Kantmutter M6 8 17 Washer6 Beilagscheibe6 8 18 TS2000
806
Linking plate 4
19 Screw M6X16 Schraube M6x16 8 20 Hex bolt M6x12 6-kantschraube M6x12 4
21 Scew M6x16 Schraube M6x16 2 22 Washer 6 Beilagscheibe 6 2
23 Switch Assembly Schalter/Stecker 1 24 Screw M6x15 Schraube M6x16 4 25 Washer6 Beilagscheibe 6 8 26 MX1604 faceplate Verkleidung 1
27 large washer6 Beilagscheibe6 8 28 hex nut M6 6-Kantmutter M6 4
29 MX1608 Bush Gewindehülse 1 30 MX1601 hex nut 6-Kantmutter 1 31 Screw M8x25 Schraube M8x25 32 32 large washer 8 Beilagscheibe 8 1 33 MX1610 moulder assembly Fräseinheit 34 Hex Nut M8 Sechskantmutter M8 4 35 springwasher8 Federscheibe8 1 36 washer 8 Beilagscheibe 8 4
37 screw M8x25 Schraube M8x25 1 38 washer 8 Beilagscheibe 8 4 39 MX1606 Box Assembly Maschinenrahmen 1 40 screw M8x12 Schraube M8x12 2 41 Washer8 Beilagscheibe8 2 42 MX1601 table Tisch 43 Screw M8x30 Schraube M8x30 4 44 hex nut M8 6-kantmutter M8 4 45 Dentiform washer8 Sicherungsscheibe8 4 46 large washer 8 Beilagscheibe 8 4 47 square neck bolt
M8x16
Vierkantschraube M8x16
4 48 MX1605 sliding table ass. Schiebetisch 1
49 MX1603 moulder fence ass. Fräshaube komplett 1 50 Washer 8 Beilagscheibe 8 2 51 hex fl ange nut M8 Flanschmutter M8 2 52 Hex Nut M8 6-kantmutter M8 2
53 MX1611 Locking shaft Festziehgew.stange 2 54 MX161016 locking handle Fixiergriff 2
55 spring pin 3x16 Spannstift 3x16 2 56 M1605 bush Hülse 1
57 Hex nut M5 6-Kantschraube M5 4 58 Washer 8 Beilagscheibe 8 4 59 MX160608 Window plate Abdeckplatte 1 60 screw M5x12 Schraube M5x12 4
Page 41
Page 42
www.holzmann-maschinen.at
No. Code Description Beschreibung Qty No. Code Description Beschreibung Qty 1 screw M6x16 Schraube M6x16 1 2 MX161007 circular washer Rundscheibe 1
3 MX161007 driven pulley Spindelriemenscheibe 1 4 C-Ring Ø47 C-Ring Ø47 1
5 Bearing 6204 Lager 6204 1 6 hex bolt M5x12 6-kantschraube M5x12 3 7 Washer 5 Beilagscheibe 5 3 8 MX161010 nut bush Mutternhülse 1
9 Screw M6x14 Schraube M6x14 3 10 Washer 6 Beilagscheibe 6 2 11 MX161014 angle plate Winkelblech 1 12 MX161015 plate Platte 1
13 Flachriemen Flachriemen 14 screw M6x16 Schraube M6x16 1 15 K4390617 Large Washer Beilagscheibe 1 16 MX161008 motor pulley Motorriemenscheibe 1 17 MX161016 Locking handle Fixierhebel 1 18 spring pin 3x16 Spannbolzen 3x16 1 19 MX161021 Locking bolt Klemmbolzen 1 20 large washer 8 Beilagscheibe 8 1
21 MX161027 handle coat Griffüberzug 1 22 Hex Bolt M8x16 6-kantschraube M8x12 4
23 Washer 8 Beilagscheibe 8 4 24 MX11022 space bush Abstandshülse 4 25 MX161020 rotation plate Schwenplatte 1 26 C-Ring Ø19 C-Ring Ø19 1
27 Key 6x25 Motorstift 6x25 1 28 MX161006 motor Motor 1
29 TS200
731
hand grip Handknauf 1 30 MX161012 locking pole Arretierstange 1
31 C-Ring 6 C-Ring 6 1 32 MX161004 spring clip Federklemme 1 33 MX161003 Motor rack Führungshülse 1 34 Bearing 6005 Lager 6005 1 35 Screw M6x60 Schraube M6x60 1 36 handle bush Griff
37 Washer 6 Beilagscheibe 6 1 38 hex nut M6 6-kantmutter M6 1
39 K41923 hand wheel Handrad 1 40 MX161025 rotation pole Stange 1 41 MX161026 gear shaft Getriebewelle 1 42 C-Ring Ø18 C-Ring Ø18 1 43 hex bolt M6x16 6-kantschraube M6x16 1 44 large washer6 Beilagscheibe 6 1 45 MX161005 gear shaft Getriebewelle 1 46 C-Ring Ø18 C-Ring Ø18 1
47 screw M6x45 Schraube M6x45 2 48 MX161023 gear bush Gewindebuchse 1
49 bearing Lager 1 50 hex locking 6-kant Sicherung 1 51 MX161023 gear bush Gewindehülse 1 52 bearing Lager 1
53 hex locking nut M10 6-kant Sicherungsmutter
M10
1 54 MX161024 gear box Getriebegehäuse 1
55 set screw M6x12 Wurmschraube M6x12 1 56 spring pin 3x20 Spannbolzen 3x20 1
57 MX161016 locking handle Fixierhebel 1 58 MX151009 locking pole Arretierstange 1 59 MX1018 locking block Fixiereinheit 1 60 MX161002 oriented stand Spindelgehäuse 1
61 Key 5x30 Stiftschlüssel 5x30 1 62 MX161001 spindle Frässpindel 1
63 MX161002 fan cap Abschlusskappe 1
Page 43
No. Code Description Beschreibung Qty No. Code Description Beschreibung Qty 1 MX160324 Adjusting wheel Einstellknauf 2 2 MX160316 exhaustion socket Fräshaube 1
3 MX160321 guide rack Führungswange 2 4 MX160320 T-shaped bolt Anschlagspanner 1
5 screw M6x10 Schraube M6x10 4 6 MX160323 metal plate Zwischenplättchen 2 7 hex bolt M5x12 6-kantschraube M5x12 4 8 MX160313 rhombic handgrip Sterngriff 3
9 screw M4x12 schrauben M4x12 16 10 MX160309 T-shaped rail T-Nuten Führung 2 11 MX160318 horiz. wood board Fräsanschlag Holz 2 12 MX160315 turing rack Haubenabdeckung 1
13 MX160318 lockingsheet metal Spannfederhalter 2 14 MX160309 spring Feder 1 15 Washer 8 Beilagscheibe 8 2 16 MX160317 Rhombic handgrip Sterngriff 2 17 MX160301 Saucer Klemmscheibe 2 18 MX160307 wood board Niederhalter Holz 1 19 MX160312 M-shaped plate M-Form Blechhalterung 1 20 screw M4x16 Schraube M4x16 2
21 hex bolt M5x12 6-kantschraube M5x12 1 22 Washer 5 Beilagscheibe 5 1
23 MX160310 hexangular leader 6-kant Führungsstange 1 24 bolt M8x10 Abdeckkappe M8x10 1 25 MX160310 square leader assy Vierkantführung 1 26 MX160306 Capstan T-Halterung 1
27 screw M4x6 Schraube M4x6 2 28 washer 4 Beilagscheibe 4 2
29 screw M4x6 Schraube M4x6 1 30 MX160302 standpipe Vierkanthalterung 1 31 MX160304 spring prot. board Rückschlagschutz 1 32 MX160311 locking patch Klemmplatte 2
33 MX160301 rhombic handgrip Sterngriff 1 34 MX160322 locking knob Sterngriff 2 35 set screw M8x10 Stellschraube M8x10 2
Page 44
www.holzmann-maschinen.at
Page 45
No. Code Description Beschreibung Qty No. Code Description Beschreibung Qty 1 hex nut M6 6-kantmutter M6 1 2 TS2000741 pin pole Steckerstift 1 3 TS2000735 spring Feder 1 4 TS2000734 locking pole Arretierbolzen 1
5 TS2000742 pole bush Bolzenhülse 1 6 TS2000720 locking handle Fixierknauf 1 7 spring pin 3x16 Spannstift 3x16 1 8 hex nut M8 6-kantmutter 1
9 dentiform washer 8 Sicherungsscheibe 8 2 10 large washer 8 Rundscheibe 8 2 11 TS2000728 eccentric pole Exzenterstange 2 12 K4190117 trolley Führungsrad 4
13 C-Ring Ø10 C-Ring Ø10 4 14 TS2000714 table support Tischträger 1 15 hex thin nut M12 6-kantmutter M12 2 16 TS2000737 homocentric pole Radachsenstange 2
17 hex thin nut M8 6-kantmutter M8 2 18 screw M6x16 Schraube M6x16 2 19 TS2000511 nylon bush Kunsstoffhülse 2 20 screw M4x10 Schraube M4x10 4
21 TS2000510 guide rail insert Abdeckung 2 22 TS2000613 square nut vierkantmutter 1
23 TS2000612 stopping plate Stopperplatte 1 24 hex nut M6 6-kantmutter M6 1 25 large washer 6 Beilagscheibe 6 1 26 hex bolt M6x20 6-kantmutter M6x20 1
27 TS2000614 handle assembly Sternknauf 1 28 screw M4x10 Schraube M4x10 2
29 TS2000513 fence insert Endkappe Anschlag 1 30 TS2000514 T-shaped bolt T-Stab 1 31 TS2000513 stopping bolt Stoppbolzen 1 32 TS2000514 locking plate Anschlag 1 33 Washer 5 Beilagscheibe 5 1 34 TS2000517 small handle Fixierhebel 1 35 Washer 6 Beilagscheibe 6 36 locking hex nut M6 Sicherungsmutter M6 1
37 TS2000505 fence Gehrungsanschlag 1 38 TS2000506 fence insert Endkappe Anschlag 1 39 TS2000509 guide rail Schiebetisch 1 40 screw M6x70 Schraube M6x70 1 41 screw M6x50 Schraube M6x50 1 42 screw M4x12 Schraube M4x12 2 43 spring washer Federscheibe 2 44 TS2000501 T-shaped plate T-Nut Einlage 1 45 hex nut M4 6-kantmutter M4 3 46 screw M4x16 Schaube M4x16 3
47 square neck bolt M6x30 Vierkantbolzen M6x30 48 washer 6 Beilagscheibe 6 1
49 TS2000512 erection shaft Stangenhalterung 1 50 TS2000503 fi xed support Bolzenstiftgehäuse 1
51 TS2000502 stopping pole Stopper 1 52 TS2000508 pointer Zeiger 1
53 screw M4x12 Schraube M4x12 1 54 TS2000508 miter gauge Gehrungsanschlag 1
55 washer 6 Beilagscheibe 6 2 56 TS2000607 Locking button Fixierbolzen 2
57 large washer 6 Rundscheibe 6 1 58 K4190102 small handle Fixiehebel 2 59 K4391304 Rocker Halterung 1 60 K4391305 rhombic handgrip Sterngriff 1
61 K4190116 press plate Druckstempel 1 62 K4391302 press handle Niederhalterknauf 1
63 TS2000517 handle Drehknauf 1 64 spring pin 3x16 Spannbolzen 3x16 1
Page 46
www.holzmann-maschinen.at
Zaškrtněte políčko dole / Bitte kreuzen Sie eine der untenstehenden an:
poptávka na servis / Serviceanfrage poptávka na náhradní díly / Ersatzteilanfrage
záruční oprava / Garantieantrag
1. Informace o odesilateli (* nutné) / Daten Antragsteller (* sind Pfl ichtfelder)
*jméno, příjmení / Vorname, Nachname ____________________________ *ulice, číslo domu / Straße, Hausnummer ____________________________ *PSČ, místo / PLZ, Ort ____________________________ *Stát / Staat ____________________________ *(mobilní)telefon / Telefon bzw. Mobiltel. ____________________________
S mezinárodní předvolbou
* E-Mail ____________________________ Fax ____________________________
2. Stroj / Geräteinformationen
seriové číslo/Seriennummer:_________*typ stroje /Maschinentype:____________
2.1 požadovaný náhradní díl / benötigte Ersatzteile
Díl č. / Ersatzteilnummer Popis / Beschreibung Počet/Anzahl
2.2 Popis závady / Problembeschreibung
3. Doplňkové informace / Bitte Beachten
Bitte führen Sie in der Fehlerbeschreibung unter anderem an: Was hat den Defekt verursacht bzw. was war die letzte durchgeführte Tätigkeit, bevor Ih­nen das Problem/der Defekt aufgefallen ist? Bei Elektrodefekten: Wurde die Stromzuleitung sowie die Maschine bereits von einem Elektrofachmann geprüft?
Popište prosím závadu, s důrazem na: Čím byla závada způsobena, při jaké činnosti? Co jste dělal naposled před vznikem závady? Pro elektrické závady: Nechal jste zkontrolovat stroj kvalifi kovaným elektromechanikem?
SERVISNÍ FORMULÁŘ / SERVICEFORMULAR
UNVOLLSTÄNDIG AUSGEFÜLLTE FORMULARE KÖNNEN NICHT BEARBEITET WERDEN! GARANTIEANTRÄGE KÖNNEN AUSSCHLIESSLICH UNTER BEILAGE DES KAUFBELEGES/ABLIEFERBELEGES AKZEPTIERT WERDEN. BEI ERSATZTEILBESTELLUNGEN LEGEN SIE DIESEM FORMULAR EINE KOPIE DER BETREFFENDEN ERSATZTEILZEICHNUNG BEI! MARKIEREN SIE DARAUF DIE BENÖTIGTEN ERSATZTEILE. DIES ERLEICHTERT UNS DIE IDENTIFIZIE­RUNG UND ERMÖGLICHT SO EINE RASCHERE BEARBEITUNG.
VIELEN DANK!
NEKOMPLETNÍ FORMULÁŘE NEMOHOU BÝT ZPRACOVÁNY! PŘI ZÁRUČNÍCH OPRAVÁCH VŽDY PŘILOŽTE KOPII KUPNÍHO DOKLADU, JINAK JI NEBUDEME MOCI ZPRACOVAT PRO OBJEDNÁVKU NÁHRADNÍCH DÍLŮ VŽDY PŘILOŽTE VÝKRES S OZNAČENÝM DÍLEM, ABY NEDOŠLO K CHYBĚ. TO NÁM POMŮŽE IDENTIFIKOVAT DÍL A RYCHLEJI A PŘESNĚJI VYŘÍDIT VAŠI OBJEDNÁVKU.
DĚKUJEME ZA VAŠI SPOLUPRÁC!
Page 47
Page 48
www.holzmann-maschinen.at
Inverkehrbringer / Distributor HOLZMANN MASCHINEN GmbH 4170 Haslach, Marktplatz 4 AUSTRIA
Hereby we declare, that the below mentioned machine complies with all relevant safety and health requirements of the below stated directives. Any manipulation of the machi­ne not explicitly approved by us in written form renders this document null and void.
Hiermit erklären wir, dass die nachfolgend genannte(n) Maschine(n) den grundlegen­den Sicherheits- und Gesundheitsanforderungen der angeführten EG-Richtlinien ent­spricht. Diese Erklärung verliert ihre Gültigkeit, wenn Veränderungen an der Maschine vorgenommen werden, die nicht mit uns ausdrücklich schriftlich im Vorfeld abgestimmt wurden.
single spindle vertical moulding machine / Vertikalspindel Tischfräsmaschine
HOLZMANN FS 160L
2006/42/EC Annex I 2006/95/EC
BM 60020533 0001 AN 50118566 0001
Haslach 10.03.2011 Place,/Ort Date/datum Klaus Schörgenhuber, CEO
KONFORMITÄTSERKLÄRUNG / DECLARATION OF CONFORMITY
MACHINE TYPE / MASCHINENTYPE
MODEL NAME / MODELLBEZEICHNUNG
DIRECTIVES / RICHTLINIEN
REGISTRATION NUMBERS / REGISTRIERUNGSNUMMERN
Page 49
Loading...
