Návod na obsluhu: Soustruh na kov ED1000N
1
HOLZMANN-MASCHINEN AUSTRIA
NÁVOD NA OBSLUHU
Soustruh na kov
MODEL: ED 1000N
Vzorové vyobrazení
HOLZMANN-MASCHINEN
Schörgenhuber GmbH
Marktplatz 4
A-4170 Haslach a.d.M.
Tel.: +43/7289/71562-0
Fax.: +43/7289/71562-4
www.holzmann-maschinen.at
AUSTRIA
Uchovejte tento návod na obsluhu pro případné budoucí dotazy.
Pozor: Přečtěte se pečlivě tento návod na obsluhu před prvním uvedením zařízení do provozu.
Obsah tohoto návodu na obsluhu je vlastnictvím firmy HOLZMANN-MASCHINEN Klaus Schörgenhuber GmbH. Není
dovoleno tento návod ani jeho jednotlivé části kopírovat bez předchozího písemného souhlasu firmy HOLZMANN-
MASCHINEN.
Page 2
Návod na obsluhu: Soustruh na kov ED1000N
2
HOLZMANN-MASCHINEN AUSTRIA
1 Bezpečnostní pokyny ............................................................................................................................... 3
2 Všeobecný popis a rozsah použití ............................................................................................................ 4
3 Technická specifikace .............................................................................................................................. 4
4 Příslušenství ........................................................................................ Chyba! Záložka není definována.
5 Speciální příslušenství ............................................................................................................................. 5
6 Transport stroje ........................................................................................................................................ 5
7 Montáž soustruhu .................................................................................................................................... 6
7.1 VYBALENÍ STROJE ............................................................... CHYBA! ZÁLOŽKA NENÍ DEFINOVÁNA.
7.2 OCHRANNÝ PAPÍR PROTI KOROZI ......................................... CHYBA! ZÁLOŽKA NENÍ DEFINOVÁNA.
7.3 MONTÁŽ STROJE NA PODSTAVEC ...................................................................................................... 7
7.4 UPEVNĚNÍ K PODLAZE ......................................................... CHYBA! ZÁLOŽKA NENÍ DEFINOVÁNA.
7.5 KONÍK ................................................................................. CHYBA! ZÁLOŽKA NENÍ DEFINOVÁNA.
7.6 OCHRANA PROTI ODSTŘIKUJÍCÍM NEČISTOTÁM ................... CHYBA! ZÁLOŽKA NENÍ DEFINOVÁNA.
7.7 SPOJOVACÍ PLECH ............................................................................................................................ 8
8 Elektrické zapojení stroje ......................................................................................................................... 9
9 Mazání ................................................................................................. Chyba! Záložka není definována.
9.1 KONTROLA HLADINY OLEJE VE VŘETENÍKU ................................................................................... 10
9.1.1 Kontrola hladiny olej........................................................................................................... 10
9.1.2 Výměna oleje .................................................................... Chyba! Záložka není definována.
9.2 KONTROLA HLADINY OLEJE PŘEVODOVKY POSUNU ....................................................................... 10
9.2.1 Kontrola a výměna oleje v převodovce posunu ................................................................... 10
9.3 KONTROLA HLADINY OLEJE V SUPORTOVÉ SKŘÍNI ......................................................................... 11
9.3.1 Kontrola a výměna oleje v suportové skříni ........................................................................ 11
9.4 DALŠÍ MAZACÍ MÍSTA SOUSTRUHU ...................................... CHYBA! ZÁLOŽKA NENÍ DEFINOVÁNA.
9.5 MAZÁNÍ PŘED PRVNÍM UVEDENÍM DO PROVOZU ............................................................................. 12
10 První uvedení do provozu .................................................................... Chyba! Záložka není definována.

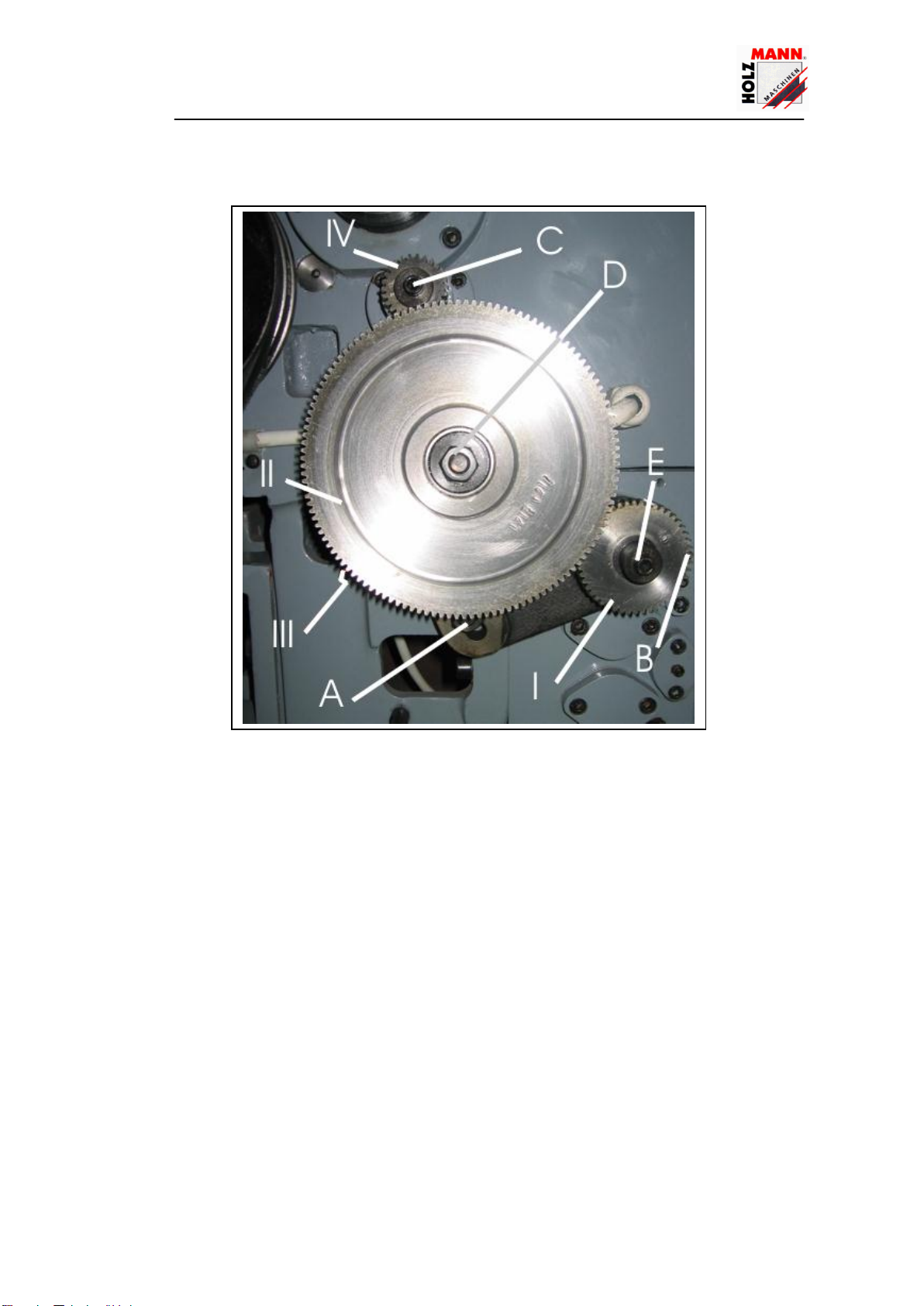

11 Výměna kola v převodovce .................................................................................................................... 13
12 Plán zapojení………………………………………………… …. ............ Chyba! Záložka není definována.
13 Náhradní díly ....................................................................................... Chyba! Záložka není definována.

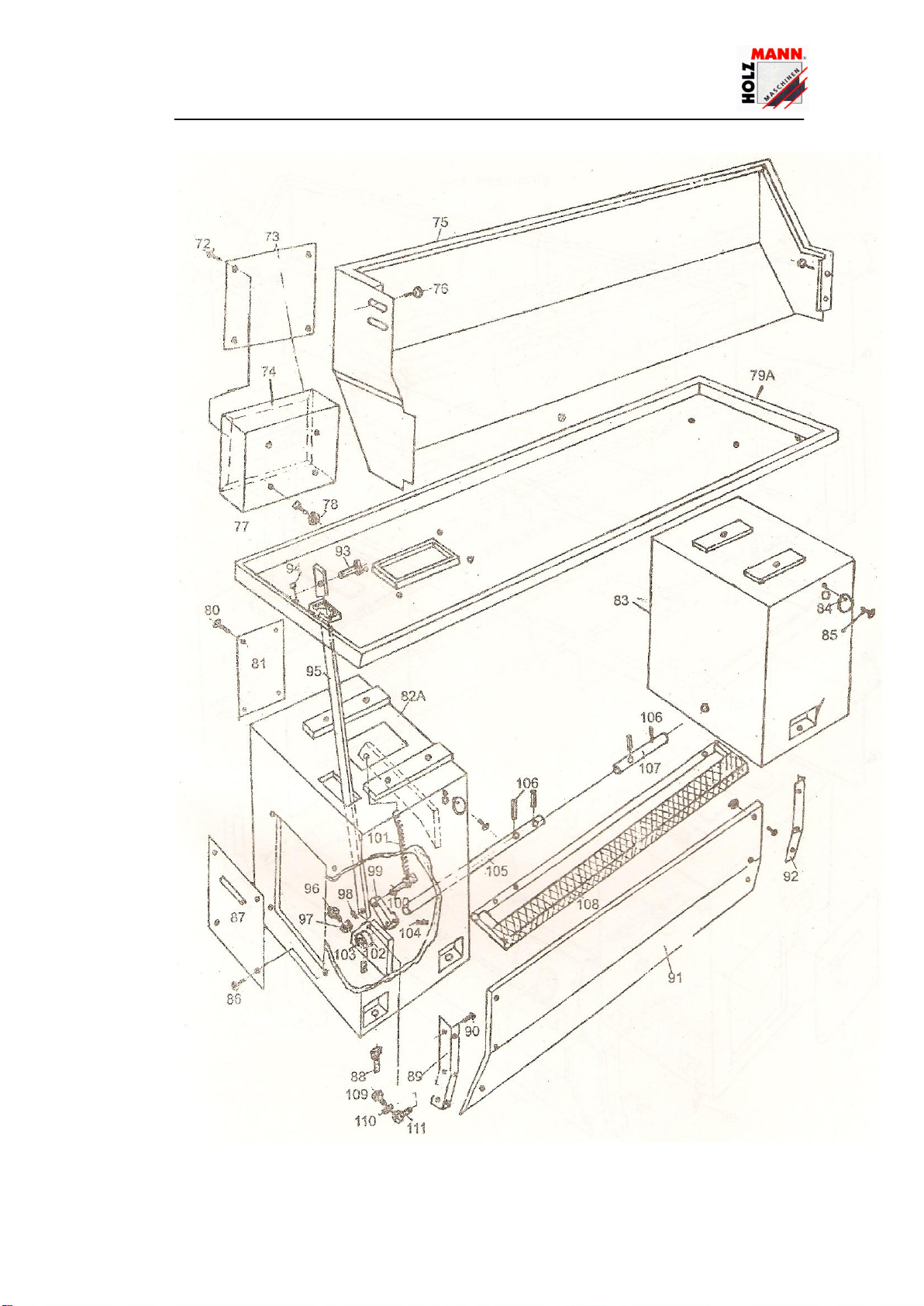

13.1 LOŽE STROJE .................................................................. CHYBA! ZÁLOŽKA NENÍ DEFINOVÁNA.

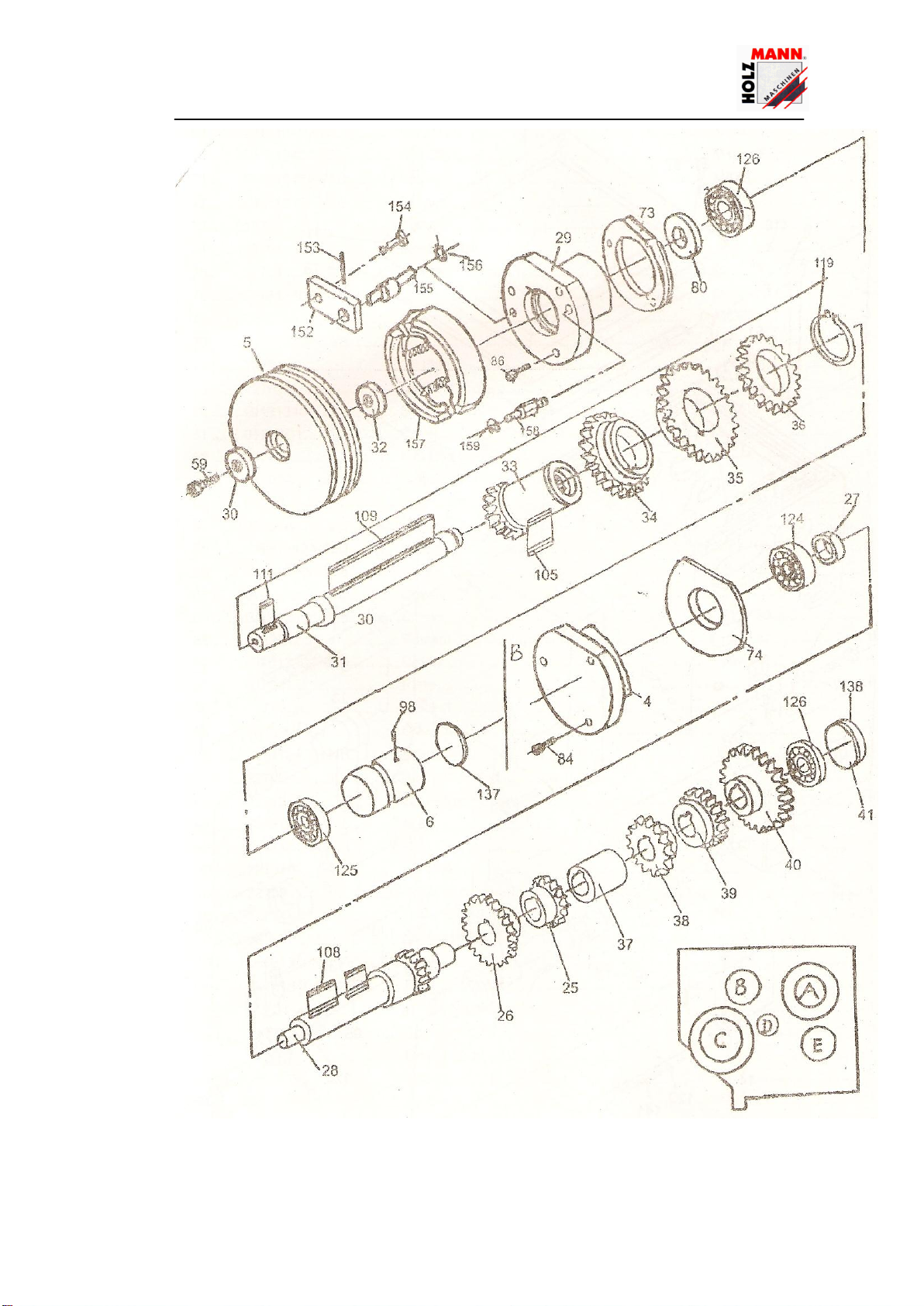

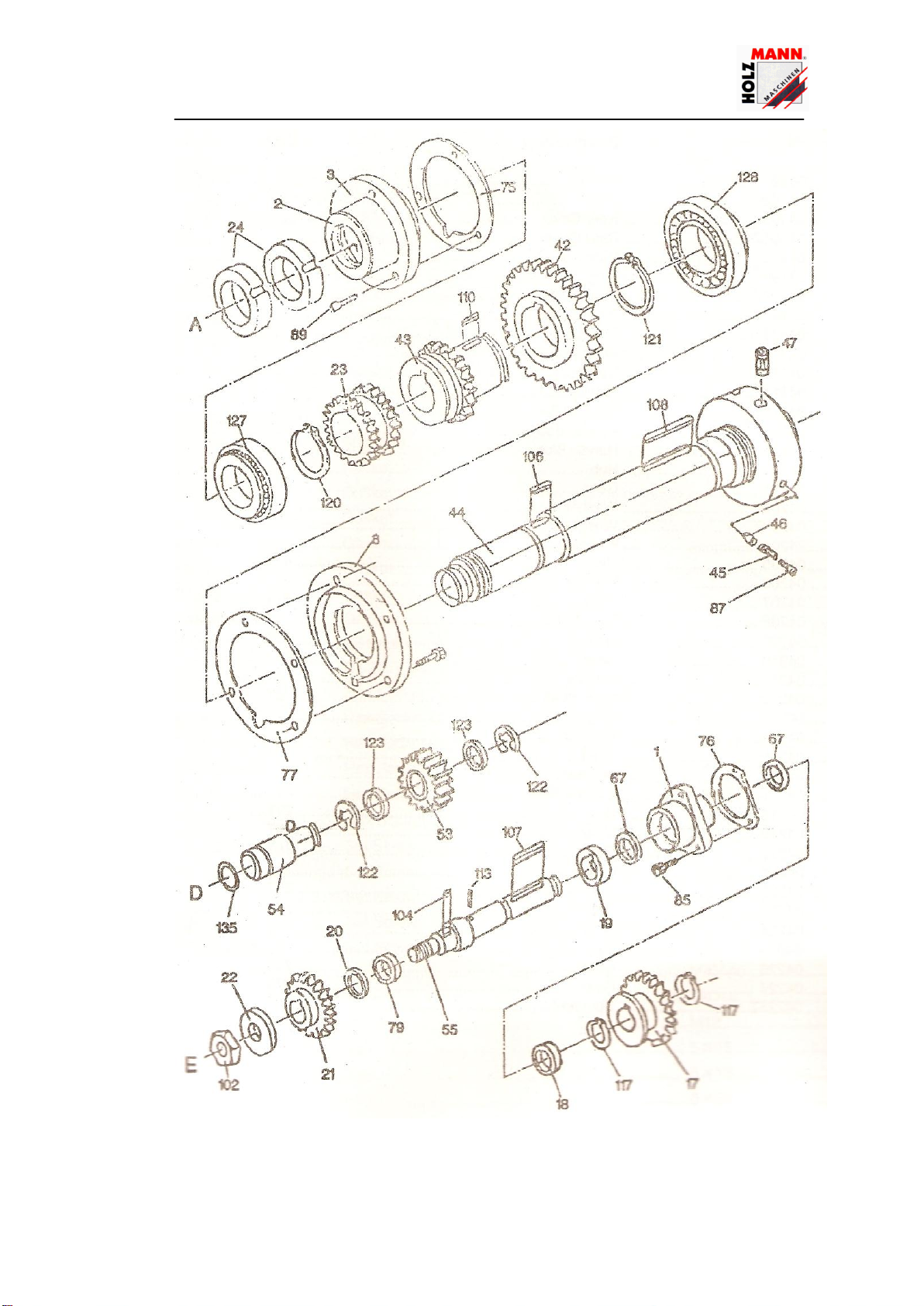

13.2 VŘETENÍK ....................................................................... CHYBA! ZÁLOŽKA NENÍ DEFINOVÁNA.

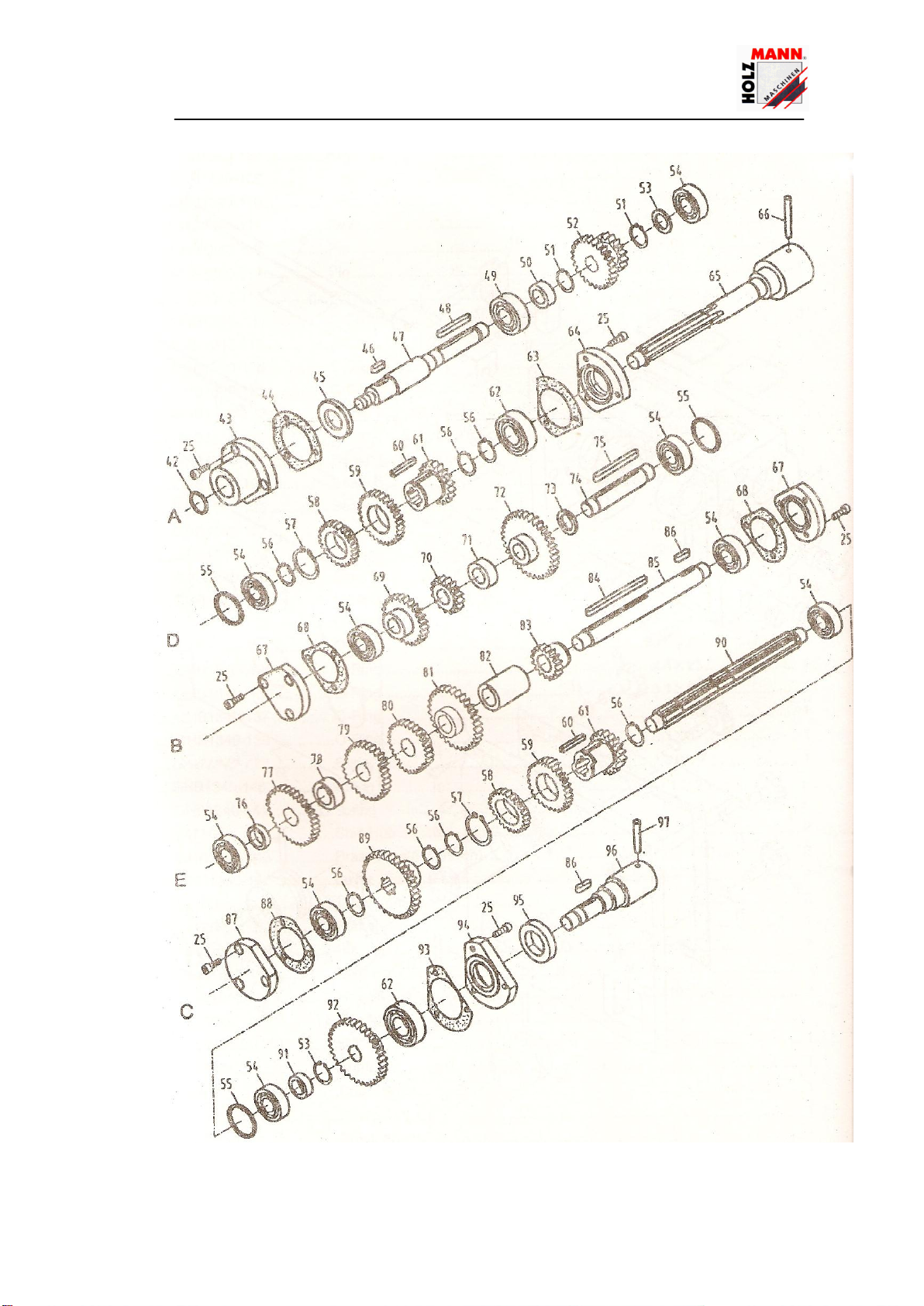

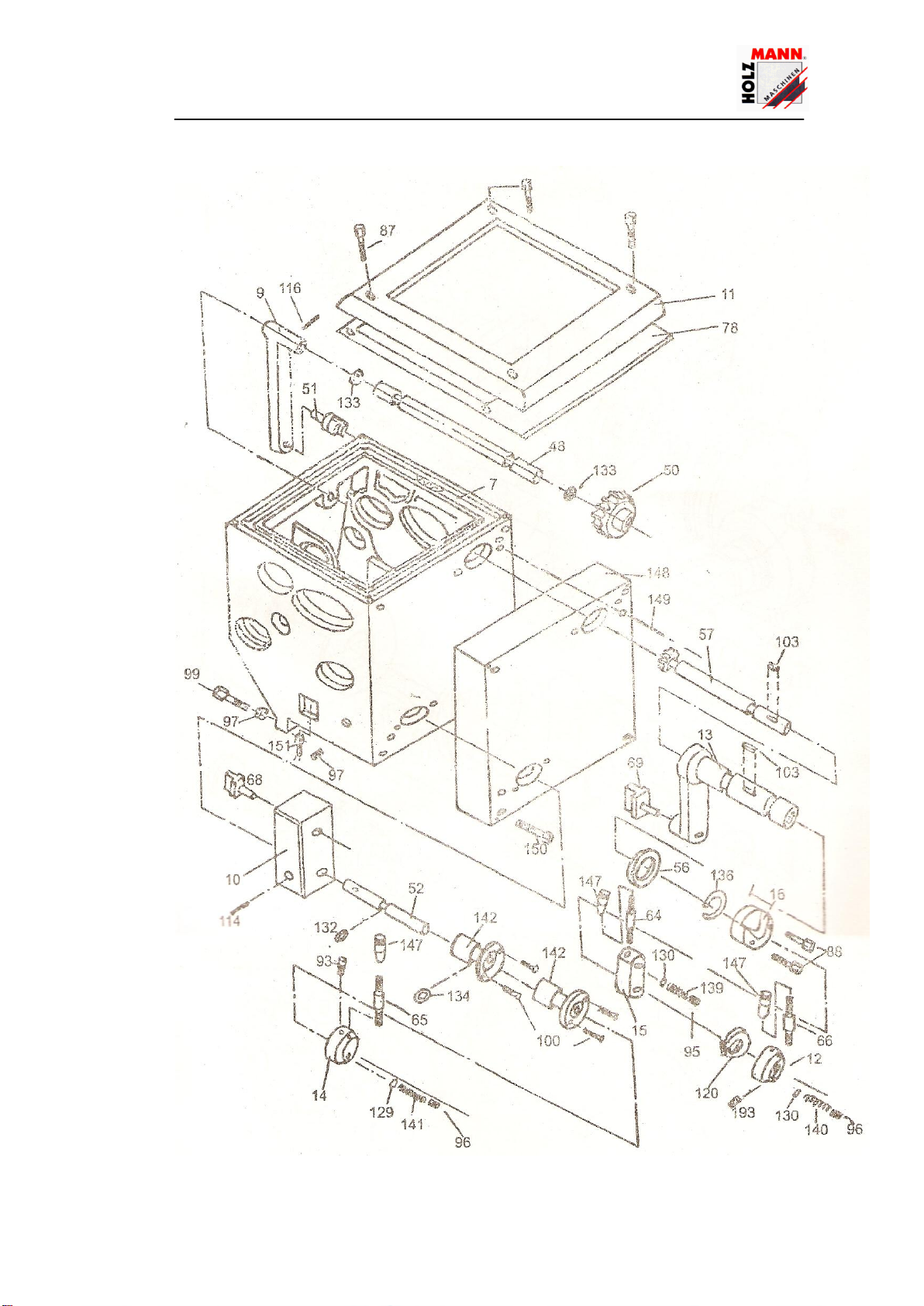

13.3 PŘEVODOVÁ SKŘÍŇ ......................................................... CHYBA! ZÁLOŽKA NENÍ DEFINOVÁNA.
13.4 SUPORTOVÁ SKŘÍŇ ......................................................... CHYBA! ZÁLOŽKA NENÍ DEFINOVÁNA.

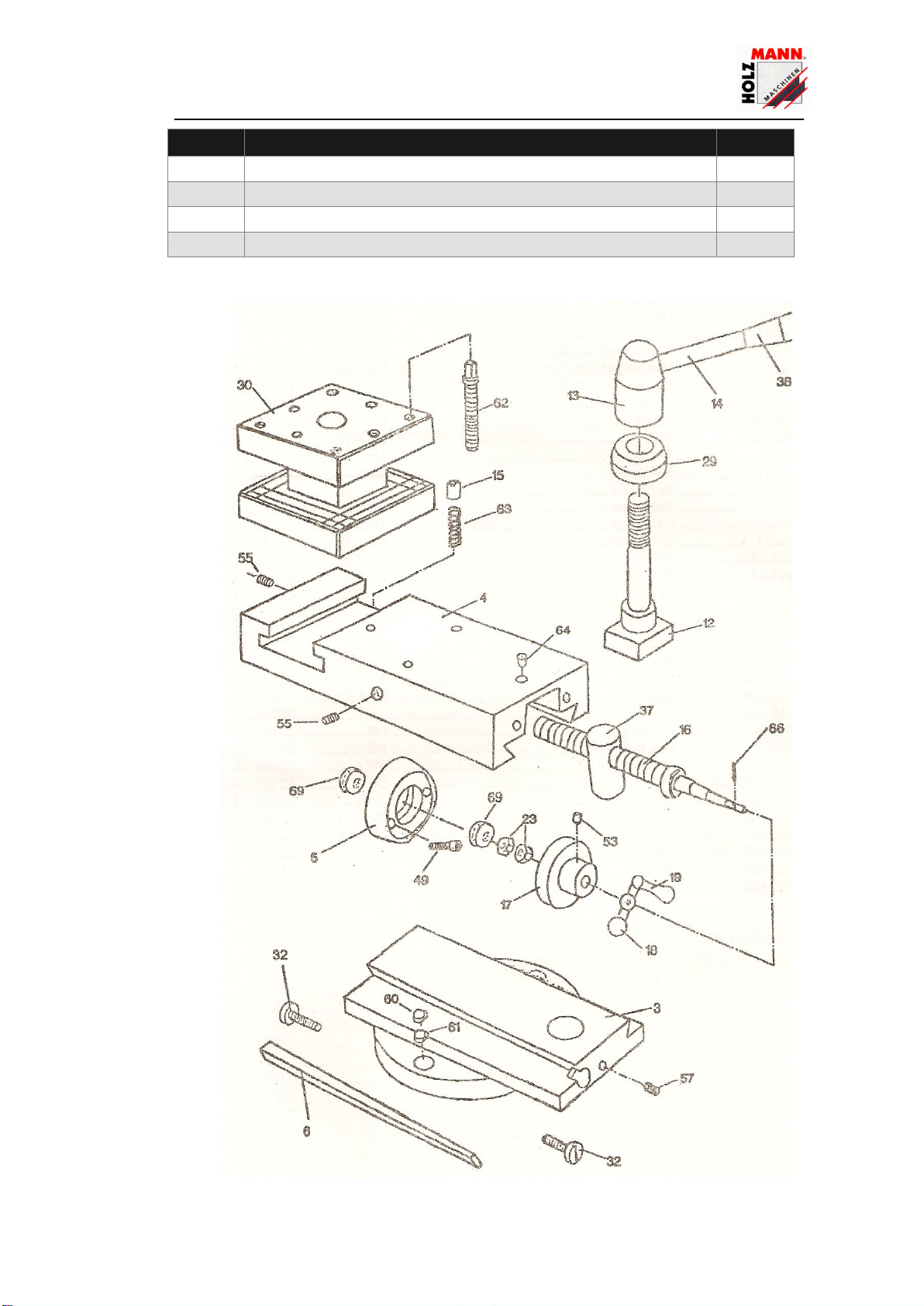

13.5 VRCHNÍ SÁNĚ A SADA DRŽÁKŮ .................................................................................................. 40

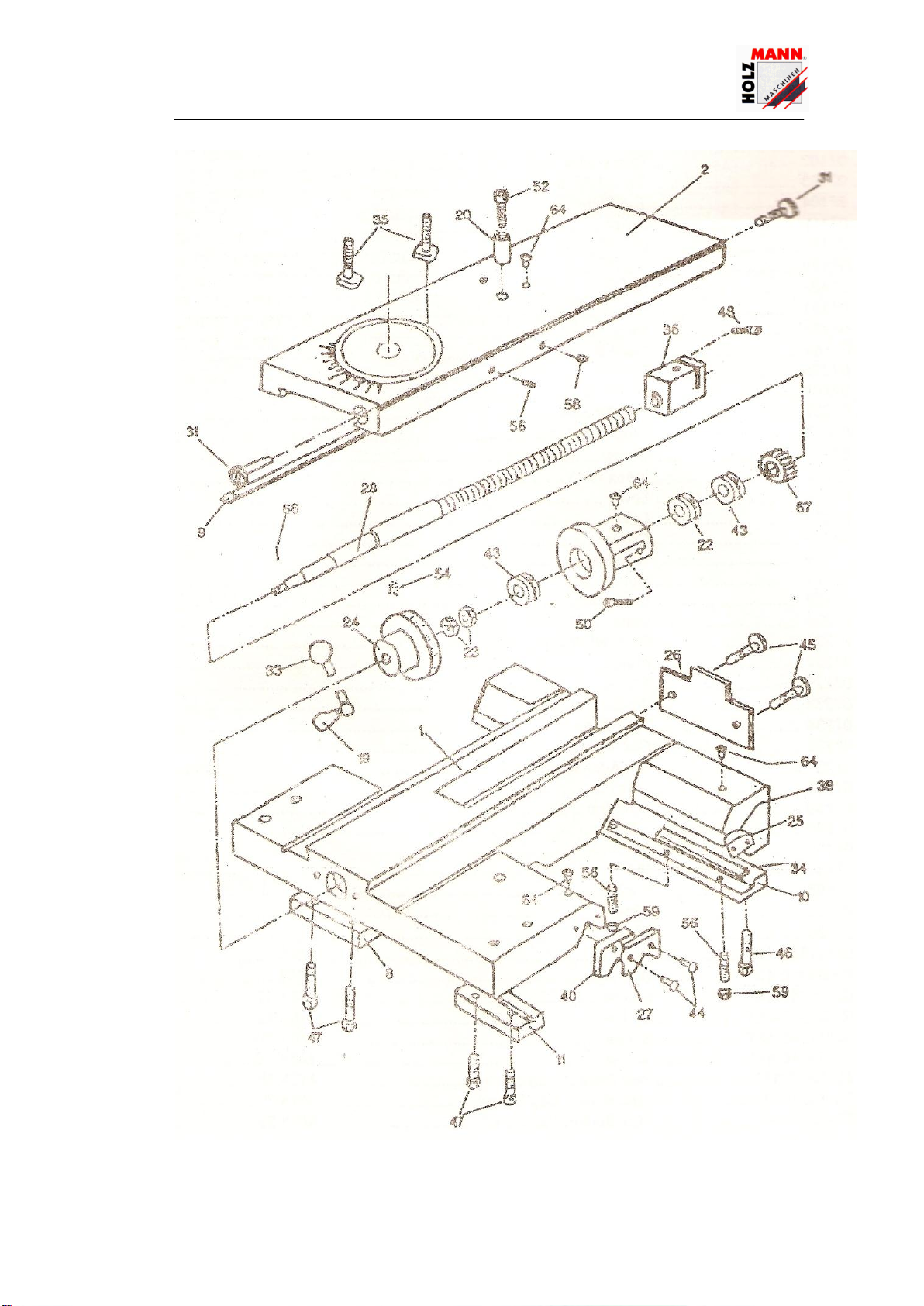

13.6 PŘÍČNÉ SÁNĚ A SEDLO ............................................................................................................... 44
13.7 KONÍK ............................................................................ CHYBA! ZÁLOŽKA NENÍ DEFINOVÁNA.

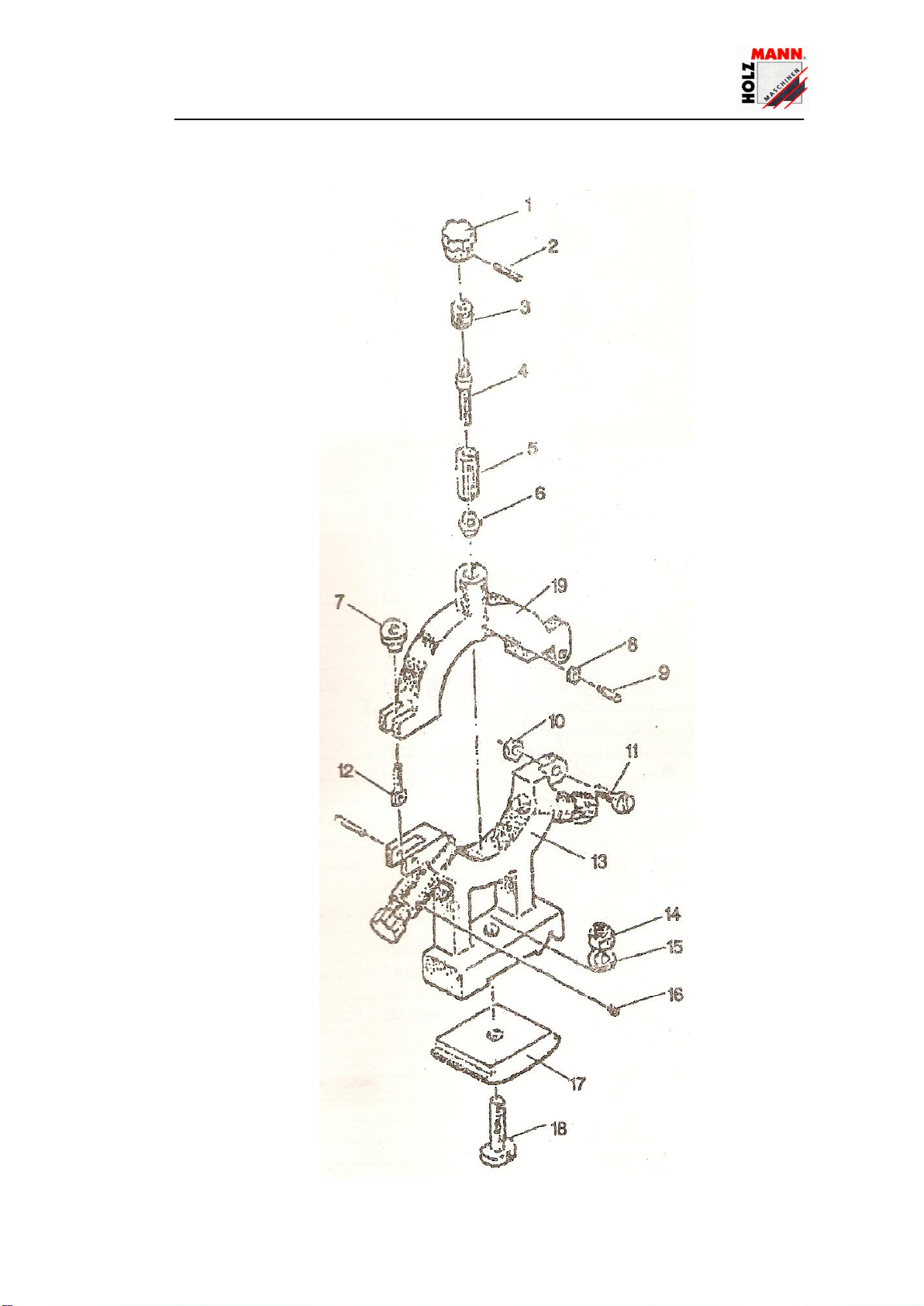

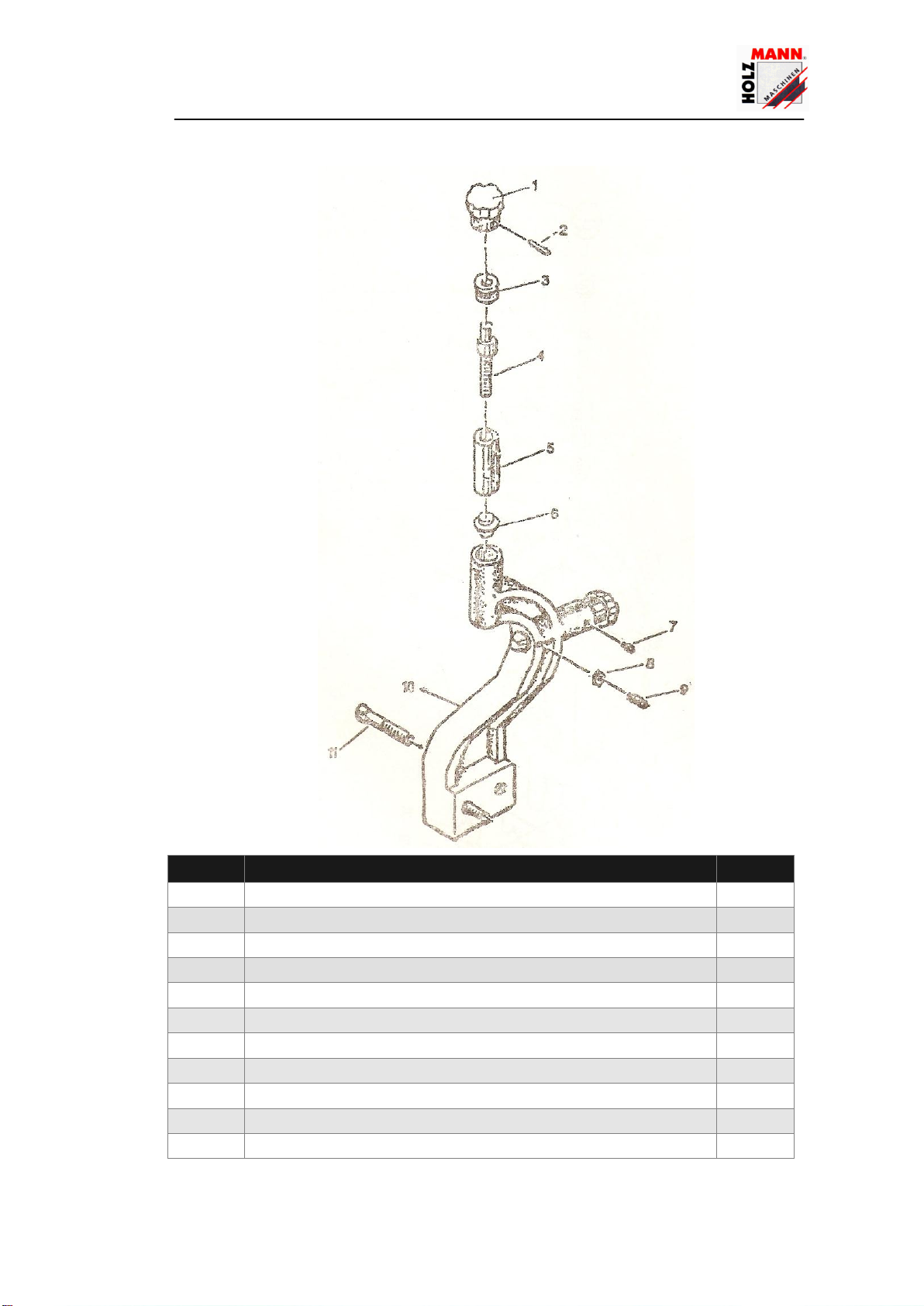

13.8 POHYBLIVÁ LUNETA ....................................................... CHYBA! ZÁLOŽKA NENÍ DEFINOVÁNA.
13.1 LUNETA ................................................................ ................................................................ ..... 50
Page 3
Návod na obsluhu: Soustruh na kov ED1000N
3
HOLZMANN-MASCHINEN AUSTRIA
1 Bezpečnostní pokyny
1. Dodržujte bezpečnostní pokyny z důvodu předcházení úrazům.
2. Před uvedením zařízení do provozu se přesvěčte, že napětí a frekvence uvedené na štítku
odpovídají Vašemu zdroji elektrické energie.
3. Zástrčka musí být řádně připojena ke zdroji elektrického proudu.
4. Používejte pouze bezvadná vedení elektrického proudu. Netahejte za elektrický kabel. Kabel
nesmí být vystaven teplu, vlhkosti nebo mastným plochám. Zároveň nesmí přijít do kontaktu s
ostrými nebo špičatými předměty.
5. Zařízení musí stát na rovné ploše/podlaze.
6. Při problémech odpojte zařízení ze sítě a zkontrolujte nebo proveďte opravu.
7. Při provozu stroje zajistěte pracoviště proti nepovolaným osobám.
8. Pracoviště udržujte v čistotě. Zařízení nepoužívejte na mokrých nebo hořlavých místech, ani na
místech, která jsou nedostatečně osvětlena.
9. Děti a jiné nepovolané osoby se musí zdržovat v odpovídající bezpečné vzdálenosti od zařízení.
10. Při práci dávejte pozor.
11. Nepřetěžujte zařízení překračováním jeho výkonnostní kapacity, jinak by mohlo dojít k jeho
poškození.
12. Nenoste volné oblečení, rukavice, opasky nebo šperky apod., jinak mů§že dojít k jejich namotání
na pohyblivé části zařízení. Obuv s protiskluzovou podrážkou je nezbytné. Noste takovou
pokrývku hlavy, aby byly Vaše vlasy zcela zakryty a chráněny. Dlouhé rukávy si vyhrňte vždy nad
lokty.
13. Nikdy neobsluhujte zařízení při únavě nebo po požití alkoholu či drog.
14. Pokud berete léky, obraťte se ohledně schválení výkonu práce na svého lékaře.
15. Zařízení může stát pouze na rovné ploše.
16. Vykonávejte pravidlenou údržbu zařízení a udržujte nářadí ostré a čisté.
17. Před zapojením do sítě se ujistěte, že vypínač je v poloze VYPNUTO, aby se tak předešlo
nežádoucímu spuštění zařízení.
18. Používejte pouze taková doplňková zařízení a výrobky, které jsou schválené nebo doporučené
naší společností.
19. V blízkosti zařízení nebo přímo na něm nenechávejte žádné předměty, aby nemohlo dojít k úrazu.
20. Poškozené díly okamžitě nechte opravit nebo vyměnit za nové originální komponenty.
21. Nikdy neodklízejte hobliny v blízkosti zařízení nebo přímo na něm rukou. Použijte koště příp. hák
na hobliny.
22. Nikdy nenechávejte zařízení bez dozoru a neopouštějte ho, dokud se všechny jeho rotující části
zcela nezastaví. Zástrčku vytáhněte ze sítě.
Při práci se zařízením mohou nastat nebezpečné situace a rizika, která nejsou popsána ve výše
uvedených bezpečnostních pokynech. Proto je vždy nutné být při práci obezřetný. Zároveň může dojít k
riziku úrazu u zaškolené obsluhy, která již používá zařízení rutinně a na práci se dostatečně nesoustředí.
Page 4
Návod na obsluhu: Soustruh na kov ED1000N
4
HOLZMANN-MASCHINEN AUSTRIA
2 Všeobecný popis a rozsah použití
Tento soustruh je zkonstruován primárně pro použití na podélné a ploché
soustružení. Maximální průměr soustruhu je 310 mm a maximální délka
obrobku nesmí přesáhnout 914 mm. Díky dutému vřeteni s vrtáním 38 mm
mohou být v soustruhu upnuty delší a slabší obrobky. Použitím vodícího šroubu
mohou být také řezány metrické i palcové závity. Pomocí koníku a vhodného
nastavení může být prováděno vrtání.
Stroj je obecně určen pro univerzální použití. Převážně se jedná o použití v:
Domácích dílnách
Výrobních provozech
Modelářství
Řemeslných dílnách
Učilištích apod.
3 Technická specifikace
Délka hrotu: 1000mm
Výška hrotu: 166mm
Max. točný průměr: 320mm
Max. točný průměr nad můstkem: 450mm
Max. točný průměr nad suportem: 178mm
Vrtání vřetene: 38mm
Kónus vřetene: MK5
Otvor koníku: 32mm
Kónus koníku: MK3
Max. ustavení koníku: 100mm
Otáčky vřetene: 70-2000ot./min
Počet rychlostí: 18
Závity metrické/ 26 stupňů 0,4-7mm
Závity palcové/ 34 stupňů 4-60TPI
Rychlost podélného posuvu: 0,0527-1,2912mm/U
Rychlost příčného posuvu: 0,014-0,3448mm/U
Max. úhel nastavení držáku nástroje: ±45°
Max. posuv vrchních sání - příčný: 150mm
Max. posuv vrchních sání - podélný: 76mm
Rozměr balení: 1870x720x1400mm
Váha netto: 530kg
Váha brutto: 620kg
Hladina hluku - volnoběh: 74dB(A)
Motor: 380V/50HZ/3fáze
Výkon: 1100W
Rychlost otáček motoru (Výstup): 1440ot./min
Page 5
Návod na obsluhu: Soustruh na kov ED1000N
5
HOLZMANN-MASCHINEN AUSTRIA
4 Příslušenství
Dodávka tohoto stroje zahrnuje následující komponenty:
3-čelistvé sklíčidlo s výměnnou čelistí 160 mm
4-čelistvé sklíčidlo 200 mm s univerzálně nastavitelnými čelistmi
Sklíčidlo čelní desky
Ochrana sklíčidla
Spodek stoje
Kryt proti odstřikujícím nečistotám
Stacionární luneta
Pohyblivá luneta
Vana na špony
4-stranný ocelový držák
Sada kol převodovky
Pevné hroty MK3
Indikátor závitů
Kryt vřetene
Obslužné nástroje
5 Speciální příslušenství
Rádi Vám poskytneme informace k příslušenství. Používejte vždy pouze
originální příslušenství značky Holzmann, které zaručuje optimální pracovní
výsledky a vysokou kvalitu. Dotazy Vám zodpoví příslušné obchodní zastoupení
firmy HOLZMANN.
6 Transport stroje
Pro transport stroje případně pro jeho usazení na spodní část při uvedení do
provozu je určen stěhovací pás o dostatečné nosnosti. Prostrčte pás skrze
vnitřní oka lože a opatrně pomocí jeřábu nebo jiného stěhovacího zařízení stroj
přesuňte na požadované místo.
Page 6
Návod na obsluhu: Soustruh na kov ED1000N
6
HOLZMANN-MASCHINEN AUSTRIA
Přesvědčte se, že jsou stěhovací zařízení (jeřáb, vysokozdvižný vozík,
stěhovací pás atd.) v bezvadném stavu. Ujistěte se také, že místo pro ustavení
stroje má dostatečnou nosnost, zejména při instalaci v patře na stropní
konstrukci.
7 Montáž soustruhu
Stroj je dodán prakticky ve dvou hlavních částech:
Stroj
Podstavec
a následující položky
Ochrana proti odstřikujícím nečistotám (emulzím)
Koník
Spojovací plech podstavce
Příslušenství
7.1 Vybalení
Vybalte stroj a podstavec z obalu.
7.2 Ochranný papír proti korozi
Odstraňte ochranný papír z kovových ploch a antikorozní ochranu.
Page 7
Návod na obsluhu: Soustruh na kov ED1000N
7
HOLZMANN-MASCHINEN AUSTRIA

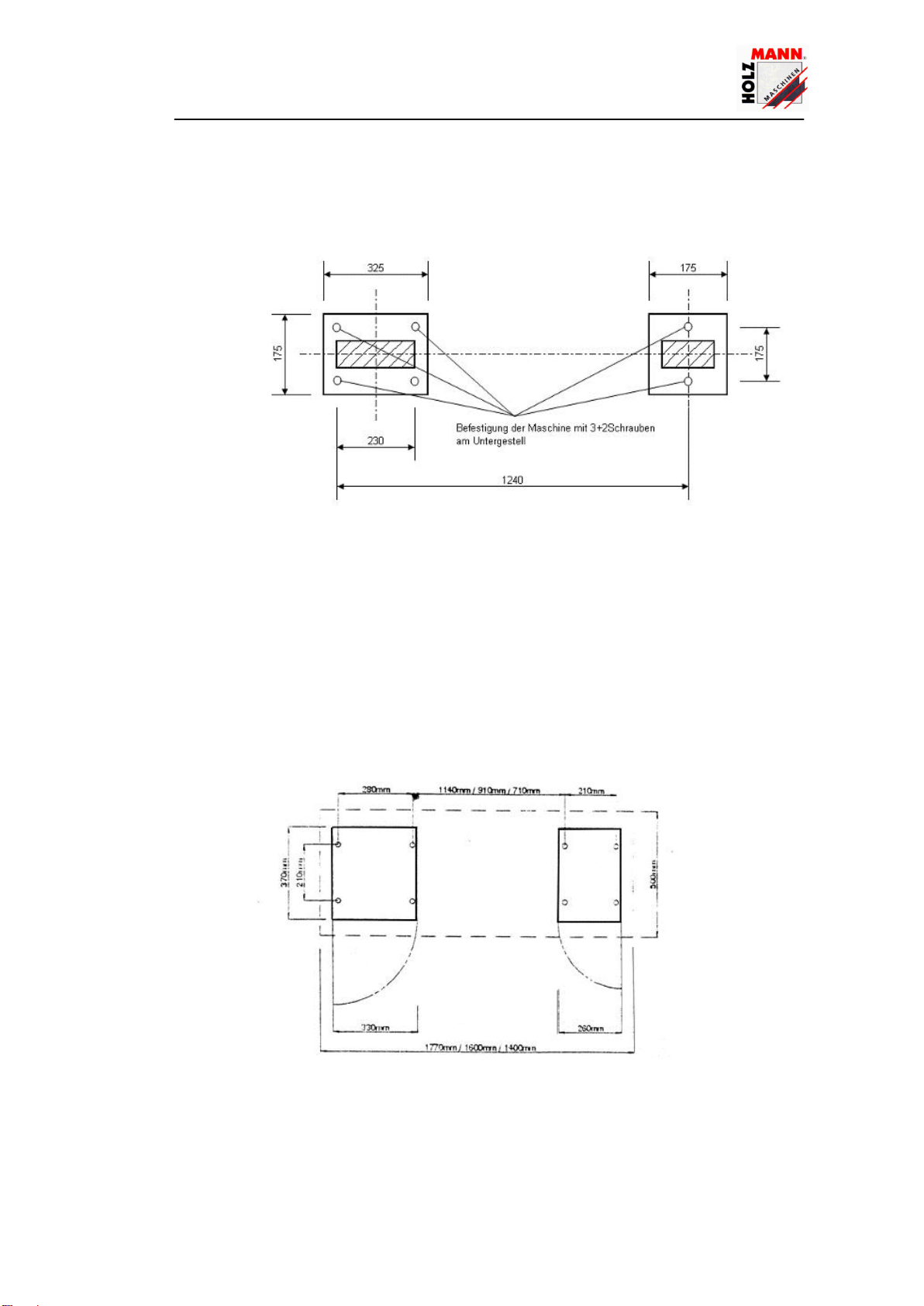

7.3 Montáž stroje na podstavec
Přemístěte stroj opatrně na podstavec podle popisu v kapitole 6. Fixovací body
jsou vyobrazeny níže.
Pevně přišroubujte stroj pomocí dodaných šroubů na podstavec. Pro zajištění
přesnosti opracování je důležité správné upevnění stroje.
7.4 Upevnění k podlaze
Podle Vaší volby je možné upevnit stroj také na základ. Nutné upevňovací
přípravky však nejsou součástí dodávky stroje. Pro přípravu otvorů do základu
použijte následující nákres. Doporučuje se přesto aktuální odstupy mezi otvory
ještě přeměřit, neboť nemůže být brán zřetel na možné tolerance vyhotovení
otvorů.
Zároveň se doporučuje vložit mezi základ stroje a vlastní stroj izolační (tlumící)
materiál proti hluku a vibracím.
Page 8
Návod na obsluhu: Soustruh na kov ED1000N
8
Šroub
Koník
Lože odlitku
HOLZMANN-MASCHINEN AUSTRIA

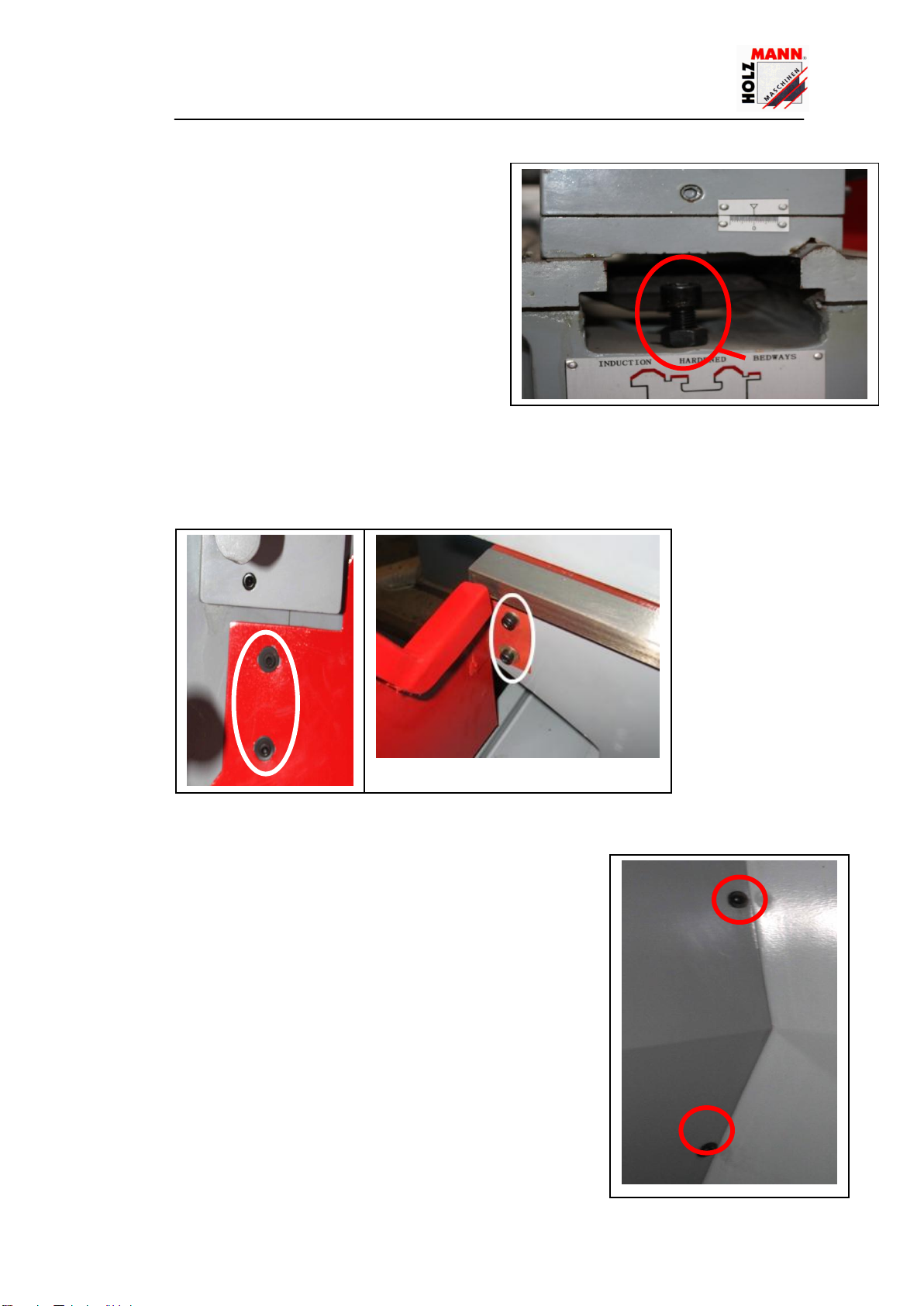

7.5 Koník
Navlékněte koníka na lože stroje a
přišroubujte dorazový šroub do lože
odlitku tak, aby se zabránilo
nežádoucímu vysunutí koníka.
7.6 Ochrana proti odstřikujícím nečistotám
Ochranný plech proti odstřikujícím nečistotám se upevňuje na stroj pomocí 4 ks
šroubů. Správná pozice šroubů je patrná na dvou níže uvedených
vyobrazeních.
7.7 Spojovací plech skříňky
Plech mezi skříněmi se upevní pomocí 4 malých
šroubů. Obrázek znázorňuje pozici šroubu na
jedné straně. Na druhé straně jsou šrouby
uspořádány shodně.
Page 9
Návod na obsluhu: Soustruh na kov ED1000N
9
HOLZMANN-MASCHINEN AUSTRIA
8 Elektrické připojení stroje
VÝSTRAHA: Elektrická přípojka musí být připravena kvalifikovaným
elektrikářem.
K připojení použijte zapojovací plán na str. 15.
Ihned po zapojení zkontrolujte správný směr otáčení stroje. To lze zkontrolovat
krátkým stiskem vypínače (tipováním), kdy se otočné sklíčidlo uvede krátce do
provozu. Pokud se sklíčidlo vytáčí z koníku proti směru pohybu hodinových
ručiček, je zapojení v pořádku. V opačném případě musí být přepojeny póly a
znovu provedena kontrolu směru otáčení soustruhu.
Ujistěte se, že fáze (L1,L2 a L3) mají správný kontakt.
V případě nevhodného zapojení fází dochází ke ztrátě záruky.

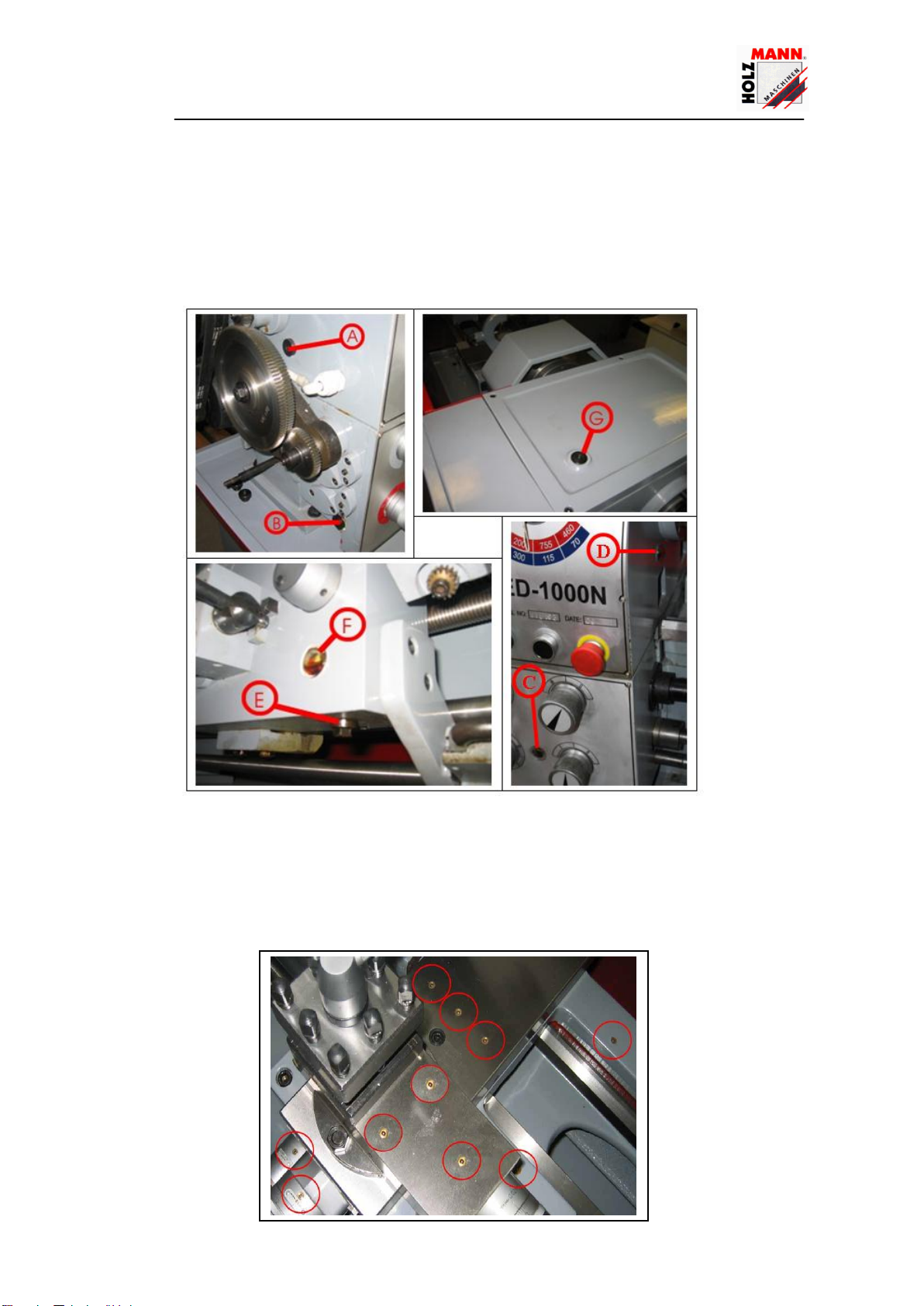

9 Mazání
Pro zajištění dlouhé životnosti a přesnosti výkonu Vašeho stroje je nutné
dodržovat příslušný mazací plán.
Před každým použitím zkontrolujte stav oleje
vřeteníku (Typ mazacího oleje: FINA GLP nebo obdobný),
převodovky a (Typ mazacího oleje: GLP 68)
suportové skříně (Typ mazacího oleje: GLP 68)
Olej vyměňte po prvních 150 hodinách provozu nebo nejpozději po 3 měsících.
Následně musíte olej měnit jednou za rok. Stav hladiny oleje musíte kontrolovat
před každým uvedením do provozu a případně doplnit. Strarý olej likvidujte v
souladu s ochranou životního prostředí.
Při výměně oleje musí být stroj odpojen ze sítě.
Page 10
Návod na obsluhu: Soustruh na kov ED1000N
10
HOLZMANN-MASCHINEN AUSTRIA
9.1 Kontrola oleje ve vřeteníku
9.1.1 Kontrola hladiny oleje
Pozice olejoznaku pro vřeteník je znázorněna na obrázku „D“ v uvedené sérii
vyobrazení. Obecně platí: Pokud je hladina oleje na olejoznaku uprostřed, je
stav oleje dostačující. Střed olejoznaku je označen bodem. Pokud je hladina
oleje pod středem olejoznaku, musí být olej doplněn. Otvor pro doplnění oleje je
vyobrazen na pozici „G“.
9.1.2 Výměna oleje
Otevřete krytku vřeteníku odšroubováním obou koleček. Pozice označená
písmenem „A“ znázorňuje šroub pro vypuštění oleje. Po povolení tohoto šroubu
může být vypuštěno cca 5 litrů oleje do nádoby k tomuto úkonu určené.
9.2 Kontrola oleje v převodovce posunu
9.2.1 Kontrola a výměna oleje převodovky posunu
Šroub pro vypuštění oleje najdete po odšroubování krytu. Je označen
písmenem „B“. Šroub pro doplňování oleje je označen písmenem „H“ a
olejoznak písmenem „C“.
Page 11
Návod na obsluhu: Soustruh na kov ED1000N
11
HOLZMANN-MASCHINEN AUSTRIA
9.3 Kontrola oleje suportové skříně
9.3.1 Kontrola a výměna oleje suportové skříně
Šroub pro vypuštění oleje ze suportové skříně najdete na níže uvedeném
obrázku pod označením písmenem „F“. Šroub pro doplňování oleje je na vrchní
straně skříně a olejoznak je označen písmenem „E“.
9.4 Další mazací místa soustruhu
Pro mazání všech mazacích míst a vedení, která jsou vyobrazena na obrázku
níže, použijte olej o viskozitě SAE50 až SAE 80. Mazání provádějte minimálně
před každým uvedením soustruhu do provozu.
Page 12
Návod na obsluhu: Soustruh na kov ED1000N
12
HOLZMANN-MASCHINEN AUSTRIA
9.5 Mazání před prvním uvedením do provozu
Před prvním uvedením do provozu musí být všechny kluzné plochy namazány.
K tomu je nutné kontrolovat hladiny oleje ve všech olejových nádobách
a v případě potřeby olej doplnit.
10 První uvedení do provozu
Očistěte všechny plochy od ochranných vrstev jako např. oleje, tuku, odstraňte
ochranný papír apod.
Proveďte namázání stroje podle mazacího plánu.
Zkontrolujte pojezd lože, vršku a rovných sání.
Zkontrolujte funkci vřetene koníku.
Zkontrolujte, zda-li jsou u sklíčidla všechny šrouby řádně dotaženy.
Zkontrolujte, jestli se vřetenem dá ručně otočit. (Při vyšší zvolené rychlosti se dá
otáčet vřetenem snadněji než při nižší rychlosti.)
Ujistěte se, že je hlavní vypínač EIN/AUS vypnutý (v pozici AUS).
Nyní stroj zapojte.
Pro zajištění dlouhé životnosti stroje je nutné stroj „zaběhnout“.
Při tom může dojít k uvolnění špon, které vznikají při procesu výroby
převodovky, a které se vypláchnou převážně již při první výměně oleje.
Page 13
Návod na obsluhu: Soustruh na kov ED1000N
13
HOLZMANN-MASCHINEN AUSTRIA
Při záběhu stroje se doporučuje:
první ½ půlhodinu provozu při maximální rychlosti 300ot./min,
následně 2 hodiny s maximální rychlostí 460 ot./min,
následně 2 hodiny s maximální rychlostí 755 ot./min,
poté 1 hodinu s maximální rychlostí 1255 ot./min
NEPŘEKRAČOVAT.
Po provedeném záběhu lze stroj používat na plný výkon.
11 Výměna kola v převodovce
1. Odpojit ze sítě
2. Kryt převodovky odejmout zespod po povolení obou upínacích šroubů
3. Povolit upínací šroub (A)
4. Povolit svěrný šroub (B)
5. Nůžky kola posunout směrem dolů
6. Matici (D) uvolnit, aby bylo možné posunout mezikola (II) a (III) v
podélném otvoru, pokud chcete vyměnit pouze kolo I.
7. Matici (D) uvolnit a čepy vyndat, aby bylo možné vyměnit mezikola (II) a
(III)
INFORMACE: Pouze zadní kolo převodovky (III) je v záběru. Přední kolo II
slouží pouze jako vymezovací kus a je proto možné použít libovolný kus.
8. Kola převodovky (I) a (IV) lze vyměnit, když se vyšroubují svěrné šrouby
(E) a (C).
9. Čepy s mezikoly na nůžkách kola vysadit.
Stehbolzen nun mit Zwischenrädern auf Wechselradschere aufsetzen
10. Mezikolo (III) a kolo (I) přivést do záběru
11. Matici (D) opět utáhnout
12. Nůžky kola posunout tak, aby mezikolo a kolo (IV) opět zapadlo
13. Svěrný šroub (B) utáhnout
14. Upínací šroub (A) utáhnout
Page 14
Návod na obsluhu: Soustruh na kov ED1000N
14
HOLZMANN-MASCHINEN AUSTRIA
Pro zajištění řádného záběru kola se doporučuje napnout list papíru mezi
ozubená kola.
Page 15
Návod na obsluhu: Soustruh na kov ED1000N
15
HOLZMANN-MASCHINEN AUSTRIA
12 Plán zapojení
Page 16
Návod na obsluhu: Soustruh na kov ED1000N
16
HOLZMANN-MASCHINEN AUSTRIA
13 Náhradní dílxy
13.1 Lože stroje
Page 17
Návod na obsluhu: Soustruh na kov ED1000N
17
HOLZMANN-MASCHINEN AUSTRIA
Page 18
Návod na obsluhu: Soustruh na kov ED1000N
18
HOLZMANN-MASCHINEN AUSTRIA
Page 19
Návod na obsluhu: Soustruh na kov ED1000N
19
Pozice
Název
1
Motorbasis
1
2
Riemenscheibe
1 3 Bett
1
4
Spalte
1
5
Endabdeckung
1 6 Konsole
1
7
Konsole
1
9
Abdeckrosette
1
10
Griff
1
11
Träger
1
13
Träger
1
16
Leitschraube
1
19
Zugspindel
1
22
Welle
1
23
Konsole
1
24
Welle
1
25
Griff
1
26
Bremsring
1
27
Konsole
1
28
Passfeder
1
Ölwanne (nicht angezeigt)
1
39
Knauf
1
40
Stopfen
1
41
Stopfen
1
42
Stopfen
1
43
Schraube
2
44
Abdeckung
1
45
Verriegelungsmutter
2
46
Stellschraube M5x8
1
47A
Stellschraube M6x16
1
49
Innensechskantschraube M10x40
4
51
Innensechskantschraube M6x20
3
52
Innensechskantschraube M8x55
2
53
Sechskantmutter M8
4
54
Schraube M8x28
2
54A
Sechskantschraube M12x50
6
58
Stift Ø3x25
1
59
Stift Ø8n6x25
1
HOLZMANN-MASCHINEN AUSTRIA
Page 20
Návod na obsluhu: Soustruh na kov ED1000N
20
Pozice
Název
61
Stift Ø6x28
1
61A
Stift Ø6x55
1
67
Feder 1x7,5x25
3
68
Öler Ø8
2
69
Stift Ø8x60
2
70
Sechskantschraube M10x35
3
71
Schraube M6x8
2
72
Schraube M5x6
4
73
Abdeckung
1
74
Steuerungskasten
1
75
Spritzschutz
1
76
Schraube M6x10
4
77
Schraube M6x20
4
78
Mutter M6
4
79
Ölplatte
1
79A
Ölplatte
1
80
Schraube M6x10
4
81
Abdeckung
1
82
Bettfuß links
1
82A
Bettfuß rechts
1
83
Bettfuß
1
84
Abdeckung
2
85
Schraube M6x10
2
86
Schraube M6x10
4
87
Abdeckung
1
88
Schraube M12x50
6
89
Winkel
1
90
Schraube M6x10
6
91
Platte
1
92
Winkel
1
93
Bremswelle
1
94
Splint 2x12
1
95
Bremszugspindel
1
96
Schraube haubenförmig
1
97
Mutter M6
1
98
Splint 2x12
1
99
Pedalarm
1
100
Verbindungswelle
1
HOLZMANN-MASCHINEN AUSTRIA
Page 21
Návod na obsluhu: Soustruh na kov ED1000N
21
Pozice
Název
101
Zugfeder
1
102
Schaltblock
1
103
Schraube M8x8
1
104
Stift Ø5x40
1
105
Antriebswellenverlängerung
1
106
Federstift
3
107
Antriebswelle
1
108
Pedal
1
109
Schraube M10x60
1
110
Mutter M10
1
111
Stoßstangenauflage
1
HOLZMANN-MASCHINEN AUSTRIA
Page 22
Návod na obsluhu: Soustruh na kov ED1000N
22
HOLZMANN-MASCHINEN AUSTRIA
13.2 Vřeteník
Page 23
Návod na obsluhu: Soustruh na kov ED1000N
23
HOLZMANN-MASCHINEN AUSTRIA
Page 24
Návod na obsluhu: Soustruh na kov ED1000N
24
HOLZMANN-MASCHINEN AUSTRIA
Page 25
Návod na obsluhu: Soustruh na kov ED1000N
25
Pozice
Název
1
Bund
1
2
Bund
2 3 Hintere Abdeckung
3
4
Hintere Abdeckung
4
5
Riemenscheibe
1 6 Stopfen
1
7
Hauptguss
1
8
Vordere Abdeckung
1
9
Schalthebel
1
10
Wellengehäuse
1
11
Abdeckung
1
12
Griffkörper
1
13
Wellenbund
1
14
Griffkörper
1
15
Griffblock
1
16
Nabe
1
17
Zahnrad 37T
1
18
Beilagscheibe
2
19
Beilagscheibe
1
20
Beilagscheibe
1
21
Zahnrad 40T
1
22
Beilagscheibe
1
23
Zahnrad 37T
1
24
Verriegelungsmutter
2
25
Zahnrad 43T
1
26
Zahnrad 51T
1
27
Beilagscheibe
1
28
Ritzelwelle 16T
1
29
Abdeckung
1
30
Beilagscheibe
1
31
Welle
1
32
Beilagscheibe
1
33
Zahnrad 21T
1
34
Zahnrad 29T
1
35
Zahnrad 46T
1
36
Zahnrad 38T
1
37
Bund
1
38
Zahnrad 26T
1
HOLZMANN-MASCHINEN AUSTRIA
Page 26
Návod na obsluhu: Soustruh na kov ED1000N
26
Pozice
Název
39
Zahnrad 34T
1
40
Zahnrad 53T
1
41
Stopfen
1
42
Zahnrad 74T
1
43
Zahnrad 37T
1
44
Spindel
1
45
Feder
3
46
Stift
3
47
Sperrnase
3
48
Welle
1
50
Zahnrad 51T
1
51
Bund
1
52
Welle
1
53
Zahnrad 30T
1
54
Welle
1
55
Welle
1
56
Beilagscheibe
1
57
Ritzelwelle 17T
1
59
Schraube
2
64
Griff
2
65
Griff
1
66
Griff
1
67
Bund
2
68
Schaltgabel
1
69
Schaltgabel
1
73
Dichtung
1
74
Dichtung
1
75
Dichtung
1
76
Dichtung
1
77
Dichtung
1
78
Dichtung
1
79
Radial-Wellendichtring
1
80
Radial-Wellendichtring
1 Ölanzeigeglas (nicht angezeigt)
1
84
Innensechskantschraube M4x12
3
85
Innensechskantschraube M5x16
3
86
Innensechskantschraube M6x16
3
87
Innensechskantschraube M8x20
4
HOLZMANN-MASCHINEN AUSTRIA
Page 27
Návod na obsluhu: Soustruh na kov ED1000N
27
Pozice
Název
88
Innensechskantschraube M6x20
4
89
Innensechskantschraube M6x25
10
93
Stellschraube M6x12
2
95
Stellschraube M8x8
1
96
Stellschraube M8x10
2
97
Stellschraube M8x12
2
98
Stellschraube M6x16
1
99
Schraube M8x40
2
100
Schraube M4x8
4
102
Sechskantmutter M12
1
103
Passfeder 5x15
2
104
Passfeder 5x18
1
105
Passfeder 5x50
1
106
Passfeder 6x40
1
107
Passfeder 6x55
2
108
Passfeder 6x120
1
109
Passfeder 6x120
1
110
Passfeder 8x18
1
111
Passfeder 5x20
1
113
Stift Ø3x10
1
114
Stift Ø4x18
1
116
Stift Ø5x32
1
117
C-Clip 20
3
119
C-Clip 35
1
120
C-Clip 50
2
121
C-Clip 72
1
122
C-Clip 42
2
123
Lager 700104E
2
124
Lager 240E
1
125
Lager 203
2
126
Lager 204D
2
127
Lager 7210E
1
128
Lager 7212D
1
129
Stahlkugel Ø5
1
130
Stahlkugel Ø6
2
133
O-Ring Ø14x2,4
2
134
O-Ring Ø20x2,4
1
135
O-Ring Ø25x2,4
1
HOLZMANN-MASCHINEN AUSTRIA
Page 28
Návod na obsluhu: Soustruh na kov ED1000N
28
Pozice
Název
136
O-Ring Ø30x3,1
1
137
O-Ring Ø40x3,1
1
138
O-Ring Ø47x3,1
1
139
Feder 1x6x7
1
140
Feder 1x6x25
1
141
Feder 0,9x4x4x19
4
142
Schaltnabe
2 Messingrohr Ø8x1x30 (nicht angezeigt)
2
147
Hebel
3 V-Riemen (nicht angezeigt)
2
148
Rahmen
1
149
Stift Ø6x60
2
150
Schraube M6x50
4
151
Innensechskantschraube M10x35
2
152
Verbindungsboard
1
153
Stift Ø5x25
1
154
Welle
1
155
Bremswelle
1
156
Sicherungsring Ø12
1
157
Bremsschuh
1
158
Positionierachse
1
159
Sicherungsring Ø8
1
HOLZMANN-MASCHINEN AUSTRIA
Page 29
Návod na obsluhu: Soustruh na kov ED1000N
29
HOLZMANN-MASCHINEN AUSTRIA
13.3 Převodová skříň
Page 30
Návod na obsluhu: Soustruh na kov ED1000N
30
HOLZMANN-MASCHINEN AUSTRIA
Page 31
Návod na obsluhu: Soustruh na kov ED1000N
31
Pozice
Název
Počet ks
1
Guss
1 2 Abdeckung
1 3 Abdeckung
1
4
Ölablassschraube Z3/8‘‘
2
5
O-Ring Ø17x1,8
2
6
Schiebeblock
2
7
Innensechskantschraube M8x65
2
HOLZMANN-MASCHINEN AUSTRIA
Page 32
Návod na obsluhu: Soustruh na kov ED1000N
32
Pozice
Název
Počet ks
8
Kegelstift Ø6x30
2
9
Innensechskantschraube
2
10
Kurbel
1
11
Stift Ø8n6x30
2
12
Träger
1
13
Kurbel
1
14
Stift Ø8n6x30
2
15
Träger
1
16
Welle
2
17
Passfeder
4
18
O-Ring P7xW1,9
2
19
Klemmschraube M5x8
2
20
Kurbel
1
21
Träger
1
22
Kurbel
1
23
Träger
1
24
Kontrollstangenunterstützung
1
25
Innensechskantschraube M5x16
21
26
Zahnrad
4
27
O-Ring P7x1,9
4
28
Dichtung
1
29
Abdeckung
1
30
Innensechskantschraube M6x25
8
31
Kegelstift Ø5x25
2
32
Stift Ø5x40
4
33
Hebelunterstützung
4
34
Stahlkugel Ø6
4
35
Feder 1x5x20
4
36
Klemmschraube M8x16
4
37
Etikett
4
38
Kreuzschlitzschraube M3x4
16
39
Klemmschraube M6x8
4
40
Ölanzeigeglas A20
1
41
Etikett
1
42
Klammer 26x2,4
1
43
Lagerabdeckung
1
44
Dichtung
1
45
Beilagscheibe
1
HOLZMANN-MASCHINEN AUSTRIA
Page 33
Návod na obsluhu: Soustruh na kov ED1000N
33
Pozice
Název
Počet ks
46
Passfeder 5x46
1
47
Achse
1
48
Passfeder 5x46
1
49
Lager
1
50
Buchse
1
51
Sicherungsring
7
52
Zahnrad
1
53
Beilagscheibe
1
54
Lager
10
55
Beilagscheibe
3
56
Sicherungsring Ø20
7
57
Sicherungsring Ø28
2
58
Zahnrad
2
59
Zahnrad
2
60
Passfeder 4x22
2
61
Zahnrad
2
62
Lager
1
63
Dichtung
1
64
Lagerabdeckung
1
65
Achse
1
66
Stift Ø5x45
1
67
Lagerabdeckung
2
68
Dichtung
2
69
Zahnrad
1
70
Zahnrad
1
71
Buchse
1
72
Zahnrad
11
73
Buchse
1
74
Achse
1
75
Passfeder 4x55
1
76
Buchse
1
77
Zahnrad
1
78
Buchse
1
79
Zahnrad
1
80
Zahnrad
1
81
Zahnrad
1
82
Buchse
1
83
Zahnrad
1
HOLZMANN-MASCHINEN AUSTRIA
Page 34
Návod na obsluhu: Soustruh na kov ED1000N
34
Pozice
Název
Počet ks
84
Passfeder 4x80
1
85
Achse
1
86
Passfeder 4x18
2
87
Lagerabdeckung
1
88
Dichtung
1
89
Zahnrad
1
90
Achse
1
91
Buchse
1
92
Zahnrad
1
93
Dichtung
1
94
Lagerabdeckung
1
95
Ring Ø40xØ25x7
1
96
Achse
1
97
Stift Ø5x35
1
98
Schraube M12
3
99
Beilagscheibe
1
100
Lager
2
101
Sicherungsring Ø35
102
Zahnrad
1
103
Manschette
1
104
Getriebeabdeckung
1
105
Bolzen
1
106
Beilagscheibe
2
107
Schraube M10
2
108
Bolzen
1
109
Beilagscheibe
1
110
Zahnrad
1
111
Beilagscheibe
1
112
Innensechskantschraube M8x25
1
HOLZMANN-MASCHINEN AUSTRIA
Page 35
Návod na obsluhu: Soustruh na kov ED1000N
35
HOLZMANN-MASCHINEN AUSTRIA

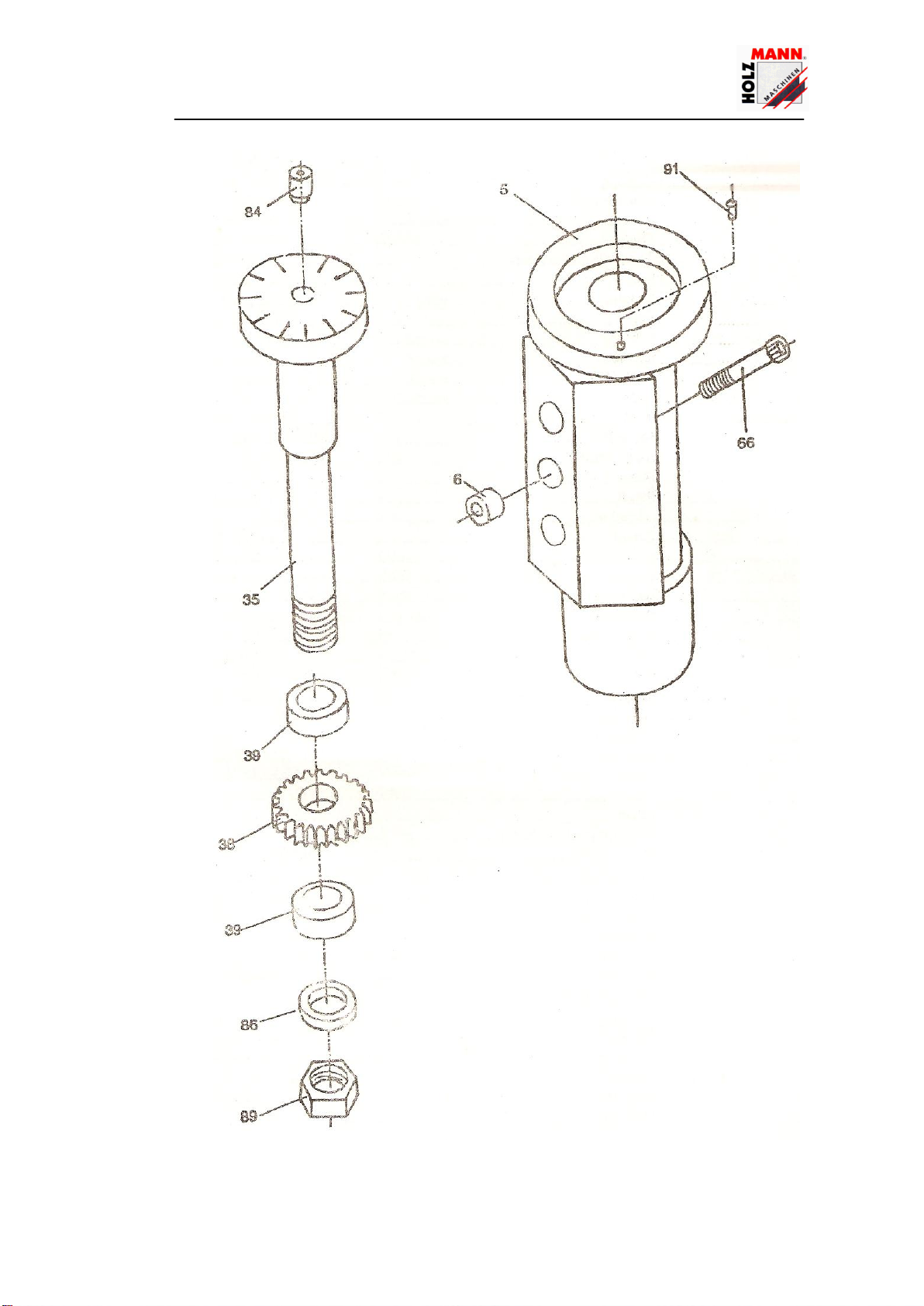

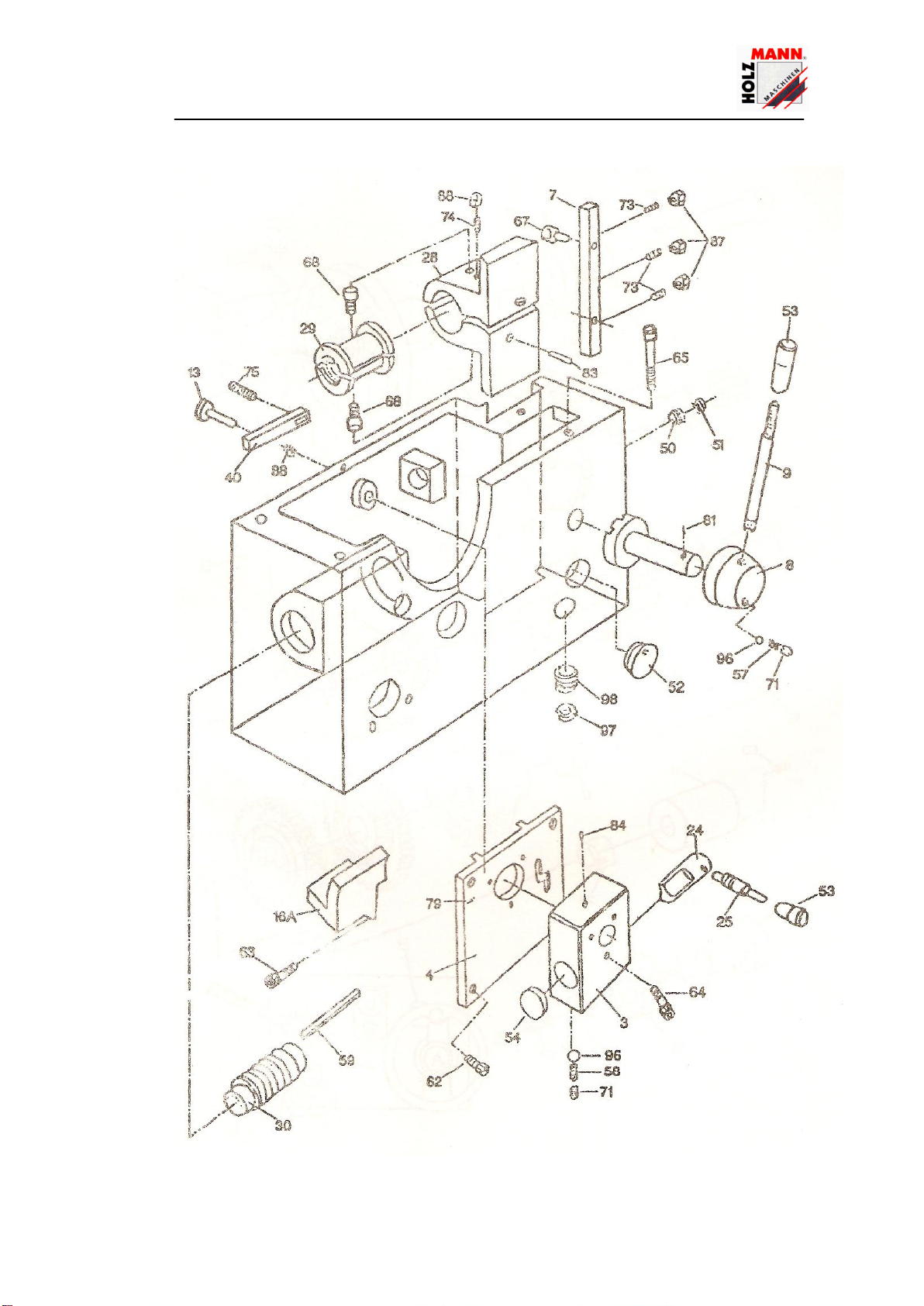

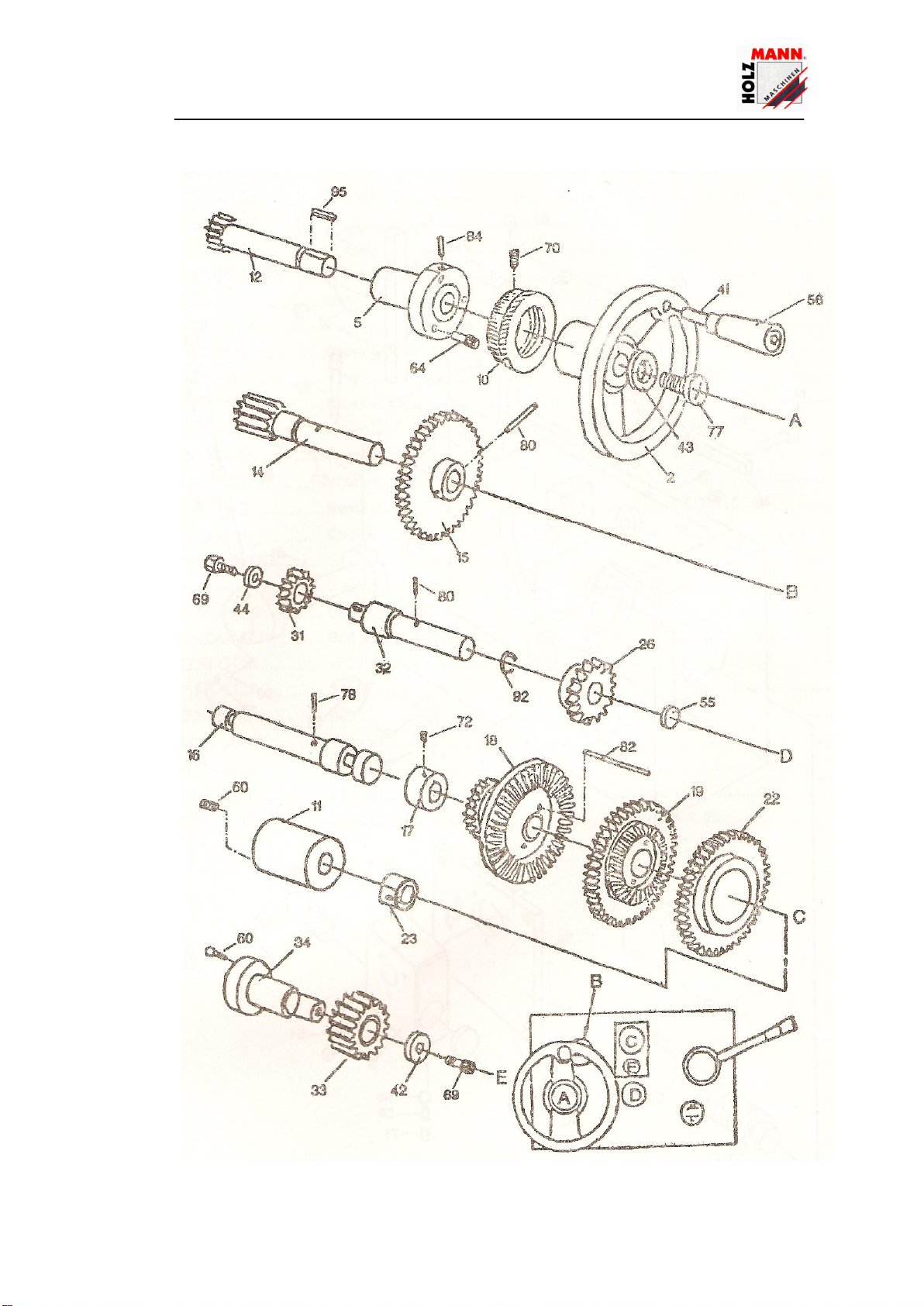

13.4 Uzamykatelná skříň
Page 36
Návod na obsluhu: Soustruh na kov ED1000N
36
HOLZMANN-MASCHINEN AUSTRIA
Page 37
Návod na obsluhu: Soustruh na kov ED1000N
37
HOLZMANN-MASCHINEN AUSTRIA
Page 38
Návod na obsluhu: Soustruh na kov ED1000N
38
Pozice
Název
1
Guss 1 2
Handrad
2 3 Gehäuse
1 4 Abdeckung
1 5 Drehskalahalterung
1
5A
Nabe 1 6
Beilagscheibe
1 7 Stift 1 8
Griff 1 9
Griff 1 10
Ring 1 11
Abdeckung
1
12
Welle
1
13
Getriebestift 60T
1
14
Ritzelwelle 18T
1
15
Zahnrad
1
16
Welle
1
16A
Winkel
1
17
Abdeckung
1
18
Zahnrad 30T
1
19
Zahnrad 46T
1
22
Zahnrad 63T
1
23
Schaltgabel
1
24
Schalthebel
1
25
Schaltgriff
1
26
Zahnrad 40T
1
28
Winkel
1
29
Geteilte Führung
1
30
Schneckenrad
1
31
Zahnrad 22T
1
32
Welle
1
33
Zahnrad 18T
1
34
Welle
1
35
Drehskalawelle
1
38
Zahnrad 32/30/28T
1
39
Beilagscheibe
2
40
Stange
1
41
Schraube
1
42
Beilagscheibe
1
43
Beilagscheibe
1
44
Beilagscheibe
1
HOLZMANN-MASCHINEN AUSTRIA
Page 39
Návod na obsluhu: Soustruh na kov ED1000N
39
Pozice
Název
50
Ölanzeige-Abdeckrosette
1
51
Ölanzeige-Abdeckrosette
1
52
Ölanzeige
1
53
Knauf
1
54
Zapfen „A“
1
55
Zapfen „B“
1
56
Griff 1 57
Feder
1
58
Feder
1
59
Passfeder
1
60
Innensechskantschraube M5x12
2
62
Innensechskantschraube M6x12
4
63
Innensechskantschraube M6x16
1
64
Innensechskantschraube M6x25
3
65
Innensechskantschraube M8x30
4
66
Innensechskantschraube M8x50
1
67
Schraube M5x16
3
68
Schraube M6x12
2
69
Schraube M6x10
2
70
Stellschraube M5x6
1
71
Stellschraube M6x6
3
72
Stellschraube M6x10
1
73
Stellschraube M5x16
3
74
Stellschraube M6x35
1
75
Stellschraube M6x10
1
77
Schraube M6x12
1
78
Stift Ø3x25
1
79
Stift Ø5x20
2
80
Stift Ø5x30
2
81
Stift Ø5x32
1
82
Stift Ø5x25
3
83
Stift Ø8n6x12
2
84
Öler Ø8
3
85
Beilagscheibe Ø8x1,6x2,5
1
86
Sicherungsscheibe
1
87
Sechskantmutter M5
3
88
Sechskantmutter M6
2
89
Sechskantmutter M8
1
90
Niete 2x5
8
91
Niete 3x8
1
92
O-Ring Ø20x2,4
1
HOLZMANN-MASCHINEN AUSTRIA
Page 40
Návod na obsluhu: Soustruh na kov ED1000N
40
Pozice
Název
95
Passfeder A5x18
1
96
Stahlkugel
2
97
Beilagscheibe 10
1
98
Stopfen M10x1
1
HOLZMANN-MASCHINEN AUSTRIA

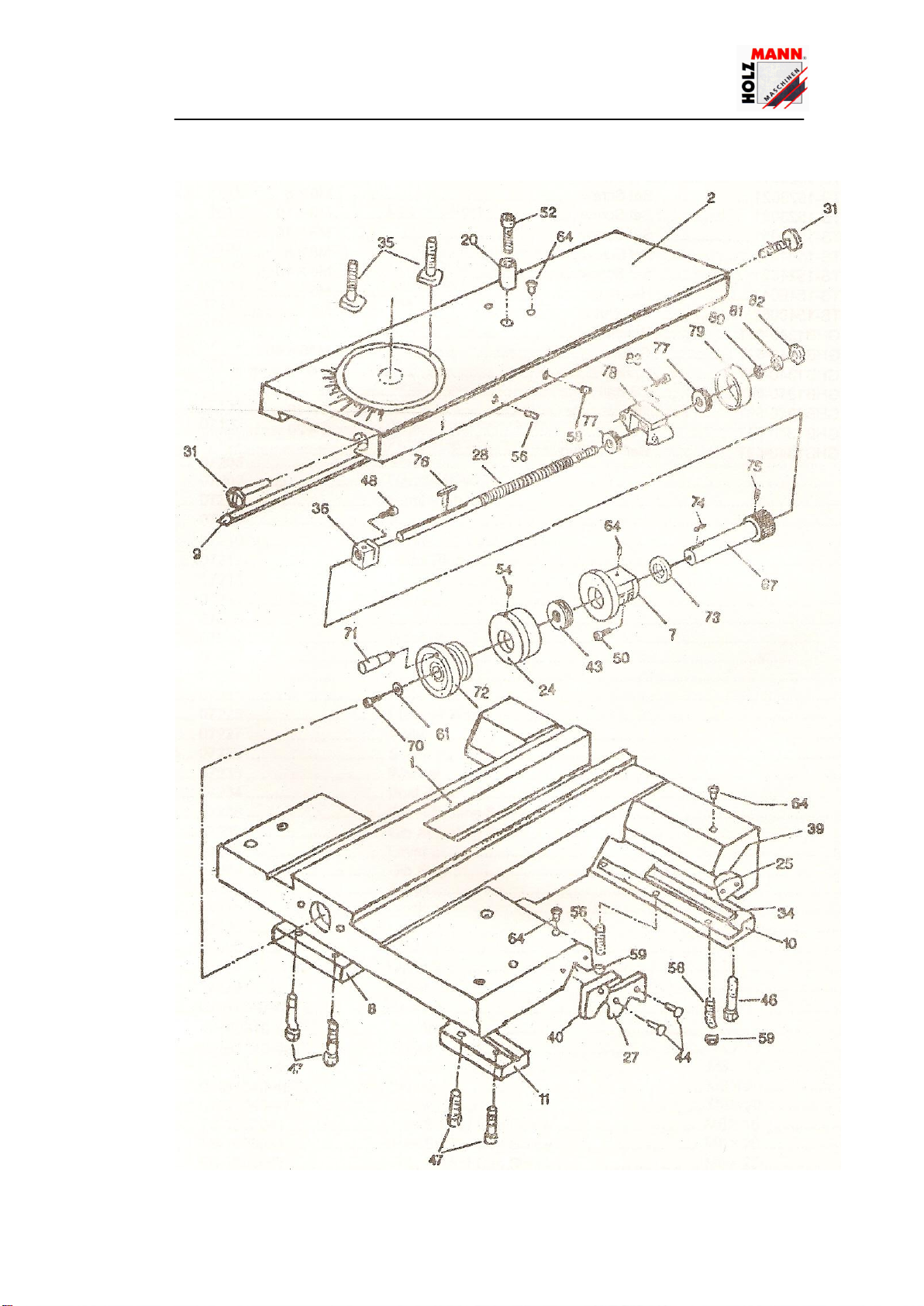

13.5 Vrchní sáně a sada držáků
Page 41
Návod na obsluhu: Soustruh na kov ED1000N
41
HOLZMANN-MASCHINEN AUSTRIA
Page 42
Návod na obsluhu: Soustruh na kov ED1000N
42
Pozice
Název
Počet ks
1
Sattel
1 2 Querschlitten
1 3 Schwenkschlitten
1 4 Oberschlitten
1 5 Bund 1 6
Führungsleiste
1 7 Nabe 1 8
Streifen
1 9 Führungsleiste
1
10
Streifen
1
11
Frontstreifen
1
12
Schraube
1
13
Griffaufnahme
1
14
Griffstange
1
15
Begrenzer
1
16
Schraube
1
17
Ring 1 18
Hebel
1
19
Hebel
2
20
Bund
1
22
Beilagscheibe
1
23
Mutter
4
24
Ring 1 25
Platte
2
26
Platte
1
27
Platte
2
28
Schraube
1
29
Beilagscheibe
1
30
Säule
1
31
Leistenjustierschraube
2
32
Leistenjustierschraube
2
33
Hebel
1
34
Leistenstreifen
2
35
T-Stift
1
36
Block
1
37
Mutter
1
38
Knauf
1
39
Streifer
2
40
Streifer
1
42
Lager 8101
2
HOLZMANN-MASCHINEN AUSTRIA
Page 43
Návod na obsluhu: Soustruh na kov ED1000N
43
Pozice
Název
Počet ks
43
Lager 8102
2
44
Schraube M4x12
2
45
Schraube M8x12
2
46
Schraube M8x20
1
47
Schraube M8x20
4
48
Innensechskantschraube M6x16
1
49
Innensechskantschraube M6x20
2
50
Innensechskantschraube M6x25
2
52
Innensechskantschraube M8x16
2
53
Stellschraube M6x6
1
54
Stellschraube M6x8
1
55
Stellschraube M6x10
3
56
Stellschraube M6x16
5
57
Stellschraube M8x8
1
58
Stellschraube M8x10
1
59
Sechskantmutter M6
4
60
Sechskantmutter M8
2
61
Beilagscheibe 8
2
62
Schraube M10x40
8
63
Feder 0,6x4x18
1
64
Öler Ø8
6
66
Stift Ø3x16
2
67
Stift Ø3x20
1
69
Kugellager
2
HOLZMANN-MASCHINEN AUSTRIA
Page 44
Návod na obsluhu: Soustruh na kov ED1000N
44
HOLZMANN-MASCHINEN AUSTRIA

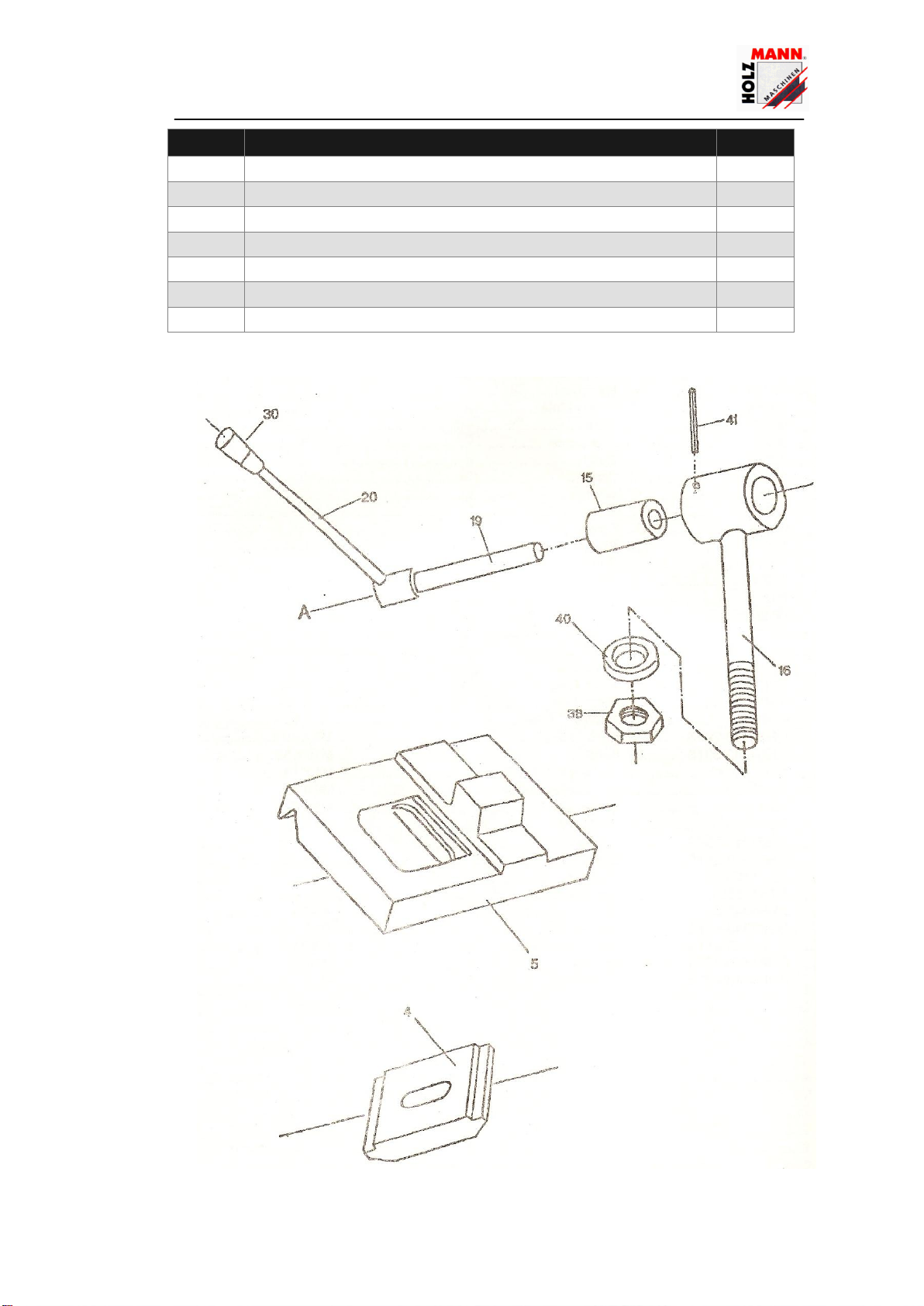

13.6 Příčné sáně a sedlo
Page 45
Návod na obsluhu: Soustruh na kov ED1000N
45
Pozice
Název
Počet ks
1
Sattel
1 2 Querschlitten
1 7 Nabe 1 8
Streifen
1 9 Führungsleiste
1
10
Streifen
1
11
Frontstreifen
1
12
Schraube
1
20
Bund
1
24
Ring 1 25
Platte
1
27
Platte
1
28
Schraube
2
31
Leistenjustierschraube
1
34
Leistenstreifen
1
35
T-Stift
1
36
Block
1
39
Schleifer
1
40
Schleifer
1
43
Lager 8102
1
44
Schraube M4x12
1
46
Schraube M8x20
1
47
Schraube M8x20
1
48
Innensechskantschraube M6x16
3
50
Innensechskantschraube M6x25
4
52
Innensechskantschraube M8x16
1
54
Stellschraube M6x8
1
56
Stellschraube M6x16
5
58
Stellschraube M8x10
1
59
Sechskantmutter M6
1
61
Beilagscheibe
1
64
Öler Ø8
6
67
Ritzelwelle
1
70
Innensechskantschraube M8x16
1
71
Hebel
1
72
Einstellrad
1
73
Distanzhülse
1
74
Passfeder 4x4x20
1
75
Schraube M3x6
1
76
Passfeder 5x5x30
1
HOLZMANN-MASCHINEN AUSTRIA
Page 46
Návod na obsluhu: Soustruh na kov ED1000N
46
Pozice
Název
Počet ks
77
Axial-Rillenkugellager 51101
2
78
Lagergehäuse
1
79
Lagerschmutzabdeckung
1
80
Beilagscheibe
1
81
Sternscheibe
1
82
Mutter
1
83
Innensechskantschraube M8x25
2
HOLZMANN-MASCHINEN AUSTRIA
13.7 Koník
Page 47
Návod na obsluhu: Soustruh na kov ED1000N
47
HOLZMANN-MASCHINEN AUSTRIA
Page 48
Návod na obsluhu: Soustruh na kov ED1000N
48
Pozice
Název
1
Guss 1 2
Flanschabdeckung
1 3 Handrad
1 4 Klemmplatte
1 5 Grundplatte
1 Rollkörner MK3
1 7 Schwungfeder
1 8 Schraube
1 9 Beilagscheibe
1
10
Schraube
1
11
Schraube
1
12
Schraube
1
13
Welle
1
14
Schraube
2
15
Bund
1
16
Schraube
1
19
Welle
1
20
Hebel
1
21
Mutter
1
22
Ring 1 23
Schwenkblock
1
26
Griff 1 29
Knauf
1
30
Knauf
1
31
Innensechskantschraube M4x10
3
32
Innensechskantschraube M6x16
4
33
Stellschraube M5x20
1
34
Stellschraube M6x10
1
35
Stellschraube M10x45
3
36
Schraube M8x35
1
37
Sechskantmutter M8
1
38
Sechskantmutter M12
1
39
Passfeder 4x15
1
40
Beilagscheibe B12
1
41
Stift Ø5x24
1
42
Lager 8102
1
46
Öler Ø8
3
HOLZMANN-MASCHINEN AUSTRIA
Page 49
Návod na obsluhu: Soustruh na kov ED1000N
49
Pozice
Název
Počet ks
1
Knauf
2 2 Stift Ø3x18
2 3 Buchse
2 4 Schraube
2 5 Hülse
2 6 Messingfinger
2
7
Stellschraube M6x6
2
8
Mutter M6
2 9 Stellschraube M6x20
2
10
Gussgestell
1
11
Innensechskantschraube M8x45
2
HOLZMANN-MASCHINEN AUSTRIA
13.8 Pohyblivá luneta
Page 50
Návod na obsluhu: Soustruh na kov ED1000N
50
HOLZMANN-MASCHINEN AUSTRIA
13.1 Luneta
Page 51
Návod na obsluhu: Soustruh na kov ED1000N
51
Pozice
Název
Počet ks
1
Knauf
3 2 Stift Ø3x18
3 3 Buchse
3 4 Schraube
3 5 Hülse
3 6 Messingfinger
3 7 Verriegelungsknauf
1 8 Mutter M6
3 9 Stellschraube M6x20
3
10
Mutter M6
1
11
Bolzen M6x30
1
12
Schwenkbolzen
1
13
Unterer Guss
1
14
Mutter M12
1
15
Beilagscheibe 12
1
16
Stellschraube M6x6
3
17
Klemmplatte
1
18
Klemmschraube
1
19
Oberer Guss
1
HOLZMANN-MASCHINEN AUSTRIA
Loading...
