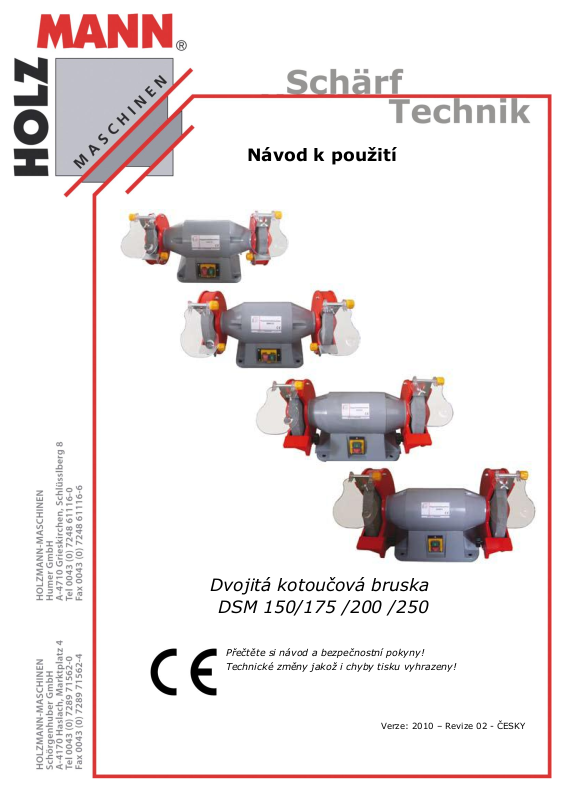

Návod k použití
Dvojitá kotoučová bruska
DSM 150/175 /200 /250
Přečtěte si návod a bezpečnostní pokyny!
Technické změny jakož i chyby tisku vyhrazeny!
Verze: 2010 – Revize 02 - ČESKY
Page 2
Vážený zákazníku!
HOLZMANN MASCHINEN GmbH
A-4170 Haslach, Marktplatz 4
Tel 0043 7289 71562 - 0
Fax 0043 7289 71562 - 4
Děkujeme Vám za zakoupení dvojité brusky HOLZMANN DSM!
Máte k dispozici kvalitní stroj s širokými možnostmi použití. Díky bez-
údržbovému indukčnímu motoru s ochranou proti zapnutí po výpadku
proudu, stabilnímu litinovému tělu stroje, jakož i precizně uloženým
brusným kotoučům dosáhnete výborných výsledků broušení s nízkými
nároky na údržbu. Přečtěte si tento návod, abyste předešli závadám a
úrazům a abyste měli dlouho radost ze svého stroje.
Návod obsahuje důležité pokyny a informace k uvedení do provozu a
údržbě vašeho stroje.
Návod je nedílnou součástí stroje a nesmí od něj být odstraněn. Uložte návod pro použití pro případ, že stroj budete předávat někomu tře-
tímu, návod přiložte.!
Dodržujte bezpečnostní pokyny!
Před uvedením stroje do provozu si pozorně přečtěte návod. Usnadníte tím používání stroje a vyhnete se omylům a škodám.
Dodržujte bezpečnostní pokyny a varování. Jejich nedodržení může
vest ke zranění.
Vlivem stálého zlepšování našeho výrobku se mohou vyobrazení a
obsah návodu lehce odlišovat od skutečnosti. Pokud narazíte na chy-
bu, uvědomte nás o ní.
Technické změny vyhrazeny!
Autorské právo
© 2011
Tato dokumentace je chráněna autorským právem. Všechna práva
vyhrazena! Obzvláště kopírování, přetisk, překlady nebo použití foto-
grafií a vyobrazení budou trestně stíhány – soudní místo je Rohrbach,
Rakousko!
Adresa služby zákazníkům
Page 3
1 TECHNICKÁ DATA
Typ
DSM 150
DSM 175
DSM 200
DSM 250
Otáčky naprázdno
2950
2950
2950
2950
Ø brusných kotoučů
150
175
200
250
Upínací průměr
30
30
30
30
Max. šířka brusného kotouče
24
24
32
32
Výkon motoru
520W
520W
900W
900W
Napětí / kmitočet
230V / 50Hz
230V / 50Hz
230V / 50Hz
230V / 50Hz
400V / 50Hz
Hmotnost
18kg
20kg
30kg
34kg
Rozměry d x š x v
47x26x26
47x26x26
53x32x31
54x35x32
Obsah dodávky: 2x brusný kotouč, 1x K36, 1x K60

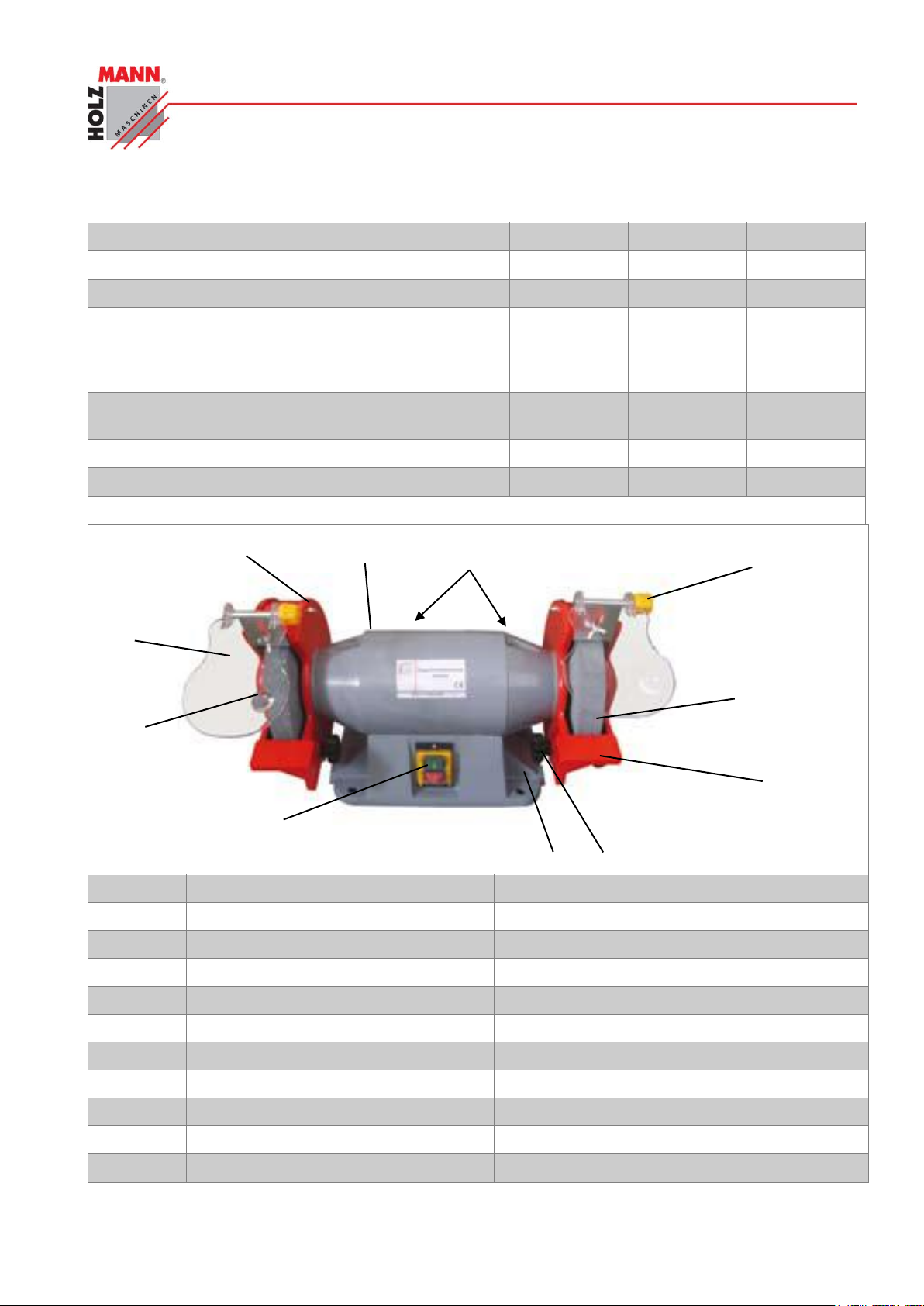

Foto: DSM 200
1
Aretace ochranného skla
Fixuje sklo v požadovaném úhlu
2
Brusný kotouč K 60
Zrnitost K 60
3
Přestavitelná podložka
Pro přesné, stejnoměrné broušení
4
Aretační šroub podložky
Zajišťuje podložku ve zvoleném úhlu
5
Stojánek se 4 otvory
Pro upevnění k podložce
6
Vypínač
Zelený(I) = zapnuto / červený(0) = vypnuto
7
Lupa
Integrovaná v ochranném skle
8
Ochranné sklo
Chrání oči před odletujícími jiskrami atd.
9
Pevný kryt brousícího kotouče
Bezpečnostní prvek
10
Tělo stroje
Zabezpečuje nízké vibrace stroje
11
2x odsávací hubice (vzadu)
Vzadu na 9, pro připojení odsávání
111
1
1
11
Page 4
2 BEZPEČNOST
Vlhkost vzduchu:
max. 70%
Vnější teplota
od +5°С do +30°С
Umístění stroje
max. 800 m nad mořem
Stanoviště stroje a jeho okolí udržujte v čistotě, bez oleje, mastnoty a zbytků
materiálu!
Dbejte na dostatečné osvětlení pracoviště!
Nepoužívejte stroj venku!
Při únavě, nesoustředěnosti popř. pod vlivem léků, alkoholu nebo drog je
práce se strojem zakázána!
Stroj smí být obsluhován pouze vyškoleným personálem.
Nepovolané osoby a obzvláště děti se nesmí zdržovat v blízkosti pracujícího
stroje!
Pokud pracujete se strojem, nenoste volné šperky a ozdoby, široké a volné
šaty, kravatu, dlouhé rozpuštěné vlasy atd.
Volně ležící předměty se mohou dostat do pohyblivých částí stroje a způsobit
zranění!
Při práci se strojem noste vhodné ochranné vybavení (ochranné rukavice,
brýle, chrániče sluchu, …)!
Stroj musí být umístěn na pevném, stabilním podkladu, odolnému vibracím a
s namontovanými gumovými nožičkami.
Při stabilním provozu doporučujeme stroj ukotvit k podkladu (např. stabilní-
mu pracovnímu stolu).
2.1 Použití stroje
Dvoukotoučová bruska je především určena pro broušení:
ostří, řezných profilů, hran nástrojů a obrobků;
Nepoužívejte stroj venku
2.2 Bezpečnostní pokyny
Poškozené varovné štítky a/nebo nálepky na stroji, které jsou
nečitelné nebo odstraněné, ihned vyměňte!
K zamezení špatné funkce a škodám nebo zraněním bezpodmínečně
dodržujte následující pokyny:
Page 5
Při opotřebení brusného kotouče nastavte podložku i ochranné sklo!
Chraňte brusné kotouče před nárazy a údery a pod. Vadné brusné kotouče
ihned vyměňte.
Pro dosažení dlouhé životnosti brusného kotouče vám doporučujeme při
montáži dbát na co největší přesnost, aby se zamezilo nevyváženosti kotouče
a jeho nadměrnému opotřebení.
Doporučujeme dodatečné vyvážení – např. statické.
Pracující stroj nesmí být ponechán bez dozoru! Před opuštěním stroje vypněte motor a počkejte, dokud se nezastaví!
Před údržbou a nastavením stroje tento vždy odpojte od sítě. Před odpojením
stroj vypněte hlavním vypínačem do polohy vypnuto.
Nikdy nepoužívejte síťový kabel k manipulaci se strojem nebo k jeho trans-
portu!
Na stroji se nalézá pouze několik prvků, které je třeba udržovat. Není nutné stroj rozebírat.
Opravy nechte provádět pouze odborným personálem!
Příslušenství: používejte pouze originální díly a příslušenství HOLZMANN!
Při otázkách a problémech se obraťte na Vašeho prodejce nebo na naši službu zá-
kazníkům.
2.3 Nesprávné použití
Provoz stroje mimo hranice, uvedené v tomto návodu není dovoleno.
Není dovoleno používat brusné kotouče, jejichž maximální otáčky nedosahují 3000
ot/min.
Není dovoleno jakýmkoliv způsobem zasahovat do konstrukce stroje
Jakékoliv změny a úpravy stroje jsou zakázány!
Použití ředidel k čištění stroje je zakázáno.
Odstranění bezpečnostních prvků a krytů stroje nebo přemostění vypínače je přísně
zakázáno!
Za škody a zranění, způsobená nesprávným použitím nepřebírá firma Holzmann
žádnou odpovědnost.
Page 6
3 ELEKTRICKÉ PŘIPOJENÍ
P OZ OR
Stroj neprovozujte bez odpovídajícího jištění.
Při závadě na elektrickém zařízení hrozí nebezpečí úrazu elektrickým proudem.
Připojení stroje na elektrickou síť smí provést pouze elektromechanik s příslušným
oprávněním.
Připojení stroje je připraveno na provoz s uzemněnou zásuvkou!
Zástrčka stroje smí být zapojena pouze do odborně zapojené a uzemněné zásuvky!
Dodávaná zástrčka nesmí být měněna.
Pokud zástrčka neodpovídá nebo je vadná, smí být vyměněna pouze kvalifikovaným elektrome-
chanikem s příslušným oprávněním!
Zemnící vedení je žluto-zelené!
V případě opravy nebo výměny zemnícího vodiče nesmí být tento připojen do zásuvky pod napě-
tím!
Nechte přezkoušet kvalifikovaným elektromechanikem, že je stroj řádně uzemněn!
Poškozený kabel nechte okamžitě vyměnit!
Zkontrolujte, že napájecí napětí a frekvence odpovídá hodnotám na štítku stroje. Je dovolena
odchylka hodnoty napájecího napětí ±5% (např.: stroj s provozním napětím 380V může pracovat
v rozsahu od 370 do 400V).
4 PROVOZ
4.1 Zapnutí / Vypnutí
Stroj zapněte/vypněte vypínačem (6).
4.2 Broušení
Správné broušení vyžaduje velké odborné znalosti a přípravu. Pro různé druhy materiálu je
nutné použít odpovídající brusné kotouče.
Jako základní pravidlo platí: pro většinu ocelových materiálů je doporučený brusný kotouč o
zrnitosti K80.
Pro přesnou volbu vhodného brusného kotouče se obraťte na odbornou literaturu.
4.3 Pokyny k provozu
Po zapnutí stroje nechte brousící kotouč dostatečně roztočit, než začnete s broušením.
Stroj nepřetěžujte! Pokud se otáčky brusného kotouče zpomalují, je to znamením, že je stroj
přetěžován.
Nepoužívejte stroj pro rozřezávání materiálu.
Při zapnutí stroje nikdy nestůjte v rovině kotouče, nýbrž stranou.
Dbejte na to, aby vzdálenost podložky od kotouče byla nejméně 1,5 mm.
Při suchém broušení používejte ochranné rukavice a brýle.
Page 7
Před každým použitím zkontrolujte dotažení příruby a zajišťovací matky brusného kotouče.
P OZ OR
Čištění a údržbu provádějte pouze na vypnutém stroji odpojeném od sítě!
Při náhodném zapnutí hrozí nebezpečí zranění a věcných škod!
K tomu platí:
Před zahájením údržby vždy odpojte stroj od sítě.
Pro ochranu dýchacích cest při práci používejte odpovídající odsávání prachu.
Po každém použití stroj vyčistěte. Používejte přitom ochrannou dýchací masku.
5 ÚDRŽBA
Po každém provozu stroj vyčistěte! Nepoužívejte přitom stlačený vzduch, neboť dochází ke
zvíření škodlivého prachu.
5.1 Výměna brusného kotouče
Odpojte stroj od napájení
Odmontujte kryt brusného kotouče (červený)
Zajistěte brusný kotouč a uvolněte zajišťovací matku a přírubu
Nový brusný kotouč můžete staticky nebo dynamicky vyvážit
Vymontujte starý brusný kotouč a namontujte nový
Namontujte přírubu, zajišťovací matku a kryt
Nyní nechte brusný kotouč běžet jednu minutu ve zkušebním režimu a kontrolujte případnou
nevyváženost nebo nepravidelný chod a pod.
Page 8
6 KONFORMITÄTSERKLÄRUNG / CERTIFICATE OF CONFORMITY
EG - K ON FO RM IT ÄTS ER KL ÄR UN G
HOLZMANN MASCHINEN® AUSTRIA
Schörgenhuber GmbH
A-4170 Haslach, Marktplatz 4
Tel.: +43/7289/71562-0; Fax.: +43/7289/71562-4
www.holzmann-maschinen.at
Bezeichnung / name
Doppelschleifmaschine / double bench grinder
Type(n) / Model(s)
Holzmann DSM 150, Holzmann DSM 175;
EG-Richtlinie(n) / EC-Directive(s)
98/37/EC Maschinenrichtlinie / Machinery directive
2006/95/EC Niederspannungsrichtlinie / Low Voltage Directive
Berichtsnummer(n) / Test Report Number(s)
4840309010100
Registrierungsnummer(n) / Registration number(s)
M8 09 06 55256 112
N8 09 06 55256 113
Getestet nach / tested according to
EN 61029-1/A12:2003, EN 61029-2-4/A1:2003
Ausstellungsbehörde / issuing authority
TÜV Rheinland Product Safety GmbH
Am Grauen Stein
D-51105 Köln
Datum / date
08.07.2009
Haslach, 06.12.2011
Klaus Schörgenhuber, CEO
Ort/place, Datum/date
Unterschrift / sign
Hiermit erklären wir, dass die oben genannten Maschinen den für diese Maschinen relevanten Sicherheitsund Gesundheitsanforderungen der oben genannten Richtlinien entsprechen. Diese Erklärung verliert ihre
Gültigkeit, wenn Veränderungen an der Maschine vorgenommen werden, die nicht mit uns abgestimmt wurden.
Hereby we declare that the above mentioned machine is in conformity with the relevant requirements in the
directives mentioned above. Any manipulation of the machine not authorized by us in written form renders
this document invalid.
Page 9
EG - K ON FO RM IT ÄTS ER KL ÄR UN G
HOLZMANN MASCHINEN® AUSTRIA
Schörgenhuber GmbH
A-4170 Haslach, Marktplatz 4
Tel.: +43/7289/71562-0; Fax.: +43/7289/71562-4
www.holzmann-maschinen.at
Bezeichnung / name
Doppelschleifmaschine / double bench grinder
Type(n) / Model(s)
Holzmann DSM 200, Holzmann DSM 250;
EG-Richtlinie(n) / EC-Directive(s)
2006/95/EC Niederspannungsrichtlinie / Low Voltage Directive
Berichtsnummer(n) / Test Report Number(s)
4840309010200
Registrierungsnummer(n) / Registration number(s)
N8 09 06 55256 116
Getestet nach / tested according to
EN 61029-1/A12:2003, EN 61029-2-4/A1:2003
Ausstellungsbehörde / issuing authority
TÜV Rheinland Product Safety GmbH
Am Grauen Stein
D-51105 Köln
Datum / date
08.07.2009
Haslach, 06.12.2011
Klaus Schörgenhuber, CEO
Ort/place, Datum/date
Unterschrift / sign
Hiermit erklären wir, dass die oben genannten Maschinen den für diese Maschinen relevanten Sicherheitsund Gesundheitsanforderungen der oben genannten Richtlinien entsprechen. Diese Erklärung verliert ihre
Gültigkeit, wenn Veränderungen an der Maschine vorgenommen werden, die nicht mit uns abgestimmt wurden.
Hereby we declare that the above mentioned machines are in conformity with the relevant requirements in
the directives mentioned above. Any manipulation of the machine not authorized by us in written form renders this document invalid.
Page 10
GS - Z ER TI FI Z I E RU NG
HOLZMANN MASCHINEN® AUSTRIA
Schörgenhuber GmbH
A-4170 Haslach, Marktplatz 4
Tel.: +43/7289/71562-0; Fax.: +43/7289/71562-4
www.holzmann-maschinen.at
Bezeichnung / name
Doppelschleifmaschine / double bench grinder
Type(n) / Model(s)
Holzmann DSM 150, Holzmann DSM 175;
Holzmann DSM 200, Holzmann DSM 250;
Berichtsnummer(n) / Test Report Number(s)
4840309010100
4840309010200
Registrierungsnummer(n) / Registration number(s)
Z1A 09 06 55256 111
Z1A 09 06 55256 114
Getestet nach / tested according to
EN 61029-1/A12:2003, EN 61029-2-4/A1:2003
Ausstellungsbehörde / issuing authority
TÜV Rheinland Product Safety GmbH
Am Grauen Stein
D-51105 Köln
Gültig bis / valid till
08.07.2014
Haslach, 06.12.2011
Klaus Schörgenhuber, CEO
Ort/place, Datum/date
Unterschrift / sign
Hiermit erklären wir, dass die oben genannten Maschinen den Gesundheits- und Sicherheitsanforderungen
des deutschen Geräte und Produktsicherheitsgesetzes Sektion 7, Unterabschnitt 1 Satz 2 GPSG entsprechen.
Diese Erklärung verliert ihre Gültigkeit, wenn Veränderungen an der Maschine vorgenommen werden, die
nicht mit uns abgestimmt wurden.
Hereby we declare that the above mentioned machines fulfil all health and safety requirements of the German Equipment and Product Safety Act Sect. 7 subsection 1 sentence 2 GPSG . Any manipulation of the
machine not authorized by us in written form renders this document invalid.
Page 11
7 SLEDOVÁNÍ VÝROBKU
HOLZMANN MASCHINEN GmbH
A-4170 Haslach, Marktplatz 4
Tel 0043 7289 71562 - 0
Fax 0043 7289 71562 - 4
Naše výrobky sledujeme i po dodání k zákazníkům.
Pro jejich další zlepšení rádi využijeme vaše zkušenosti z provozu to-
hoto stroje.
Problémy, které při provozu vznikly
Vadná funkce, která nastala při určitých podmínkách
Zkušenosti, které mohou být důležité pro ostatní uživatele
Prosíme vás o zaznamenání výše uvedených skutečností a jejich za-
slání na naši adresu:
Loading...
