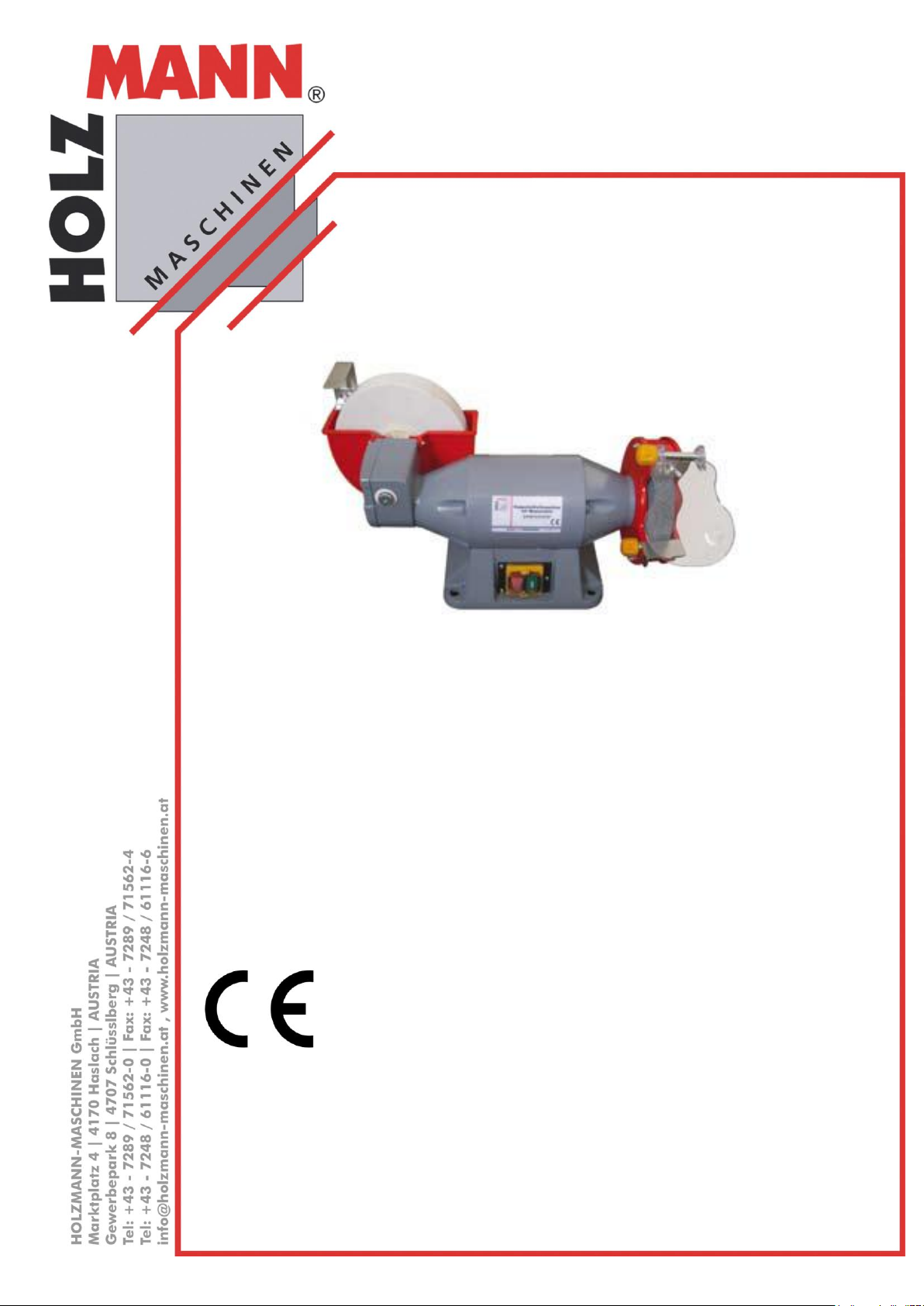

Page 1
DE
Original
Betriebsanleitung
Doppelschfleifmaschine mit
Wasserstein
Doppelschleifmaschine mit Wasserstein
DSM 150200W
Bedienungsanleitung und Sicherheitshinweise lesen und beachten!
Technische Änderungen sowie Druck- und Satzfehler vorbehalten!
Version: 2010 – Revision 02 - DEUTSCH
Page 2
Sehr geehrter Kunde!
HOLZMANN MASCHINEN GmbH
A-4170 Haslach, Marktplatz 4
Tel 0043 7289 71562 - 0
Fax 0043 7289 71562 - 4
Wir beglückwünschen Sie zum Erwerb der HOLZMANN Doppelschleifmaschine
DSM150200W mit Nassschleiffunktion! Sie haben nun ein hochwertiges Gerät mit breiten
Einsatzmöglichkeiten zur Verfügung. Durch den wartungsfreien Induktionsmotor mit Nullspannungsauslöser, stabilen Druckgussgehäuse sowie den präzisionsgelagerten Schleifscheiben erhalten Sie hochwertige Schleifergebnisse bei niedrigem Wartungsaufwand. Durch die Nassschleiffunktion können Sie auch Küchenmesser sowie Scheren usw. präzise und materialschonend
schärfen.
Um möglichst lange Freude an Ihrer Maschine zu haben, sowie um Unfälle zu vermeiden, lesen
Sie bitte diese Anleitung:
Sie enthält Informationen und wichtige Hinweise zur Inbetriebnahme und Handhabung der Doppelschleifmaschine.
Die Bedienungsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden. Bewahren
Sie sie für spätere Zwecke auf und legen Sie diese Anleitung der Maschine bei, wenn sie an Dritte
weitergegeben wird!
Bitte beachten Sie die Sicherheitshinweise!
Lesen Sie vor Inbetriebnahme diese Anleitung aufmerksam durch. Der sachgemäße Umgang wird Ihnen dadurch erleichtert, Missverständnissen und etwaigen Schäden wird
vorgebeugt.
Halten Sie sich an die Warn- und Sicherheitshinweise. Missachtung kann zu ernsten Verletzungen
führen.
Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und Inhalte geringfügig abweichen. Sollten Sie Fehler feststellen, informieren Sie uns bitte. Technische Änderungen
vorbehalten!
Urheberrecht
© 2010
Diese Dokumentation ist urheberrechtlich geschützt. Die dadurch verfassungsmäßigen Rechte
bleiben vorbehalten! Insbesondere der Nachdruck, die Übersetzung und die Entnahme von Fotos
und Abbildungen werden gerichtlich verfolgt – Gerichtsstand ist Rohrbach!
Kundendienstadressen
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 2
Doppelschleifmaschine mit Wasserbad DSM 150200W
Page 3
1 TECHNISCHE DATEN 4
2 SICHERHEIT 5
2.1 Anwendungsbereiche .......................................................................................... 5
2.2 Sicherheitsanweisungen ...................................................................................... 5
2.3 Unsachgemäße Verwendung ............................................................................... 6
3 ELEKTRIK 7
4 BETRIEB 8
4.1 Einschalten / Ausschalten ................................................................................... 8
4.2 Schleifen und Schärfen mit Schleifscheibe .......................................................... 8
4.3 Betriebshinweise ................................................................................................. 8
5 WARTUNG 9
5.1 Schleifscheibe wechseln ...................................................................................... 9
6 KONFORMITÄTSERKLÄRUNG / CERTIFICATE OF CONFORMITY 10
7 GARANTIEERKLÄRUNG 11
8 GUARANTEE TERMS 12
9 PRODUKTBEOBACHTUNG 14
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 3
Doppelschleifmaschine mit Wasserbad DSM 150200W
Page 4
1 TECHNISCHE DATEN
Type DSM 150200W
Leerlaufdrehzahl Schleifscheibe
2950 U/min
Ø /BreiteSchleifscheibe
150mm / 24mm
Leerlaufdrehzahl Wasserstein
134U/min
Ø / Breite Wasserstein
200mm / 38mm
Bohrung Schleifscheiben
30mm
Abgabeleistung Induktionsmotor
520W Nennleistung
Spannung / Frequenz
230V / 50Hz
Gewicht
19kg
Abmessungen LxBxH
55x28x32cm
Schwenkbereich Werkstückauflage
0° - 45°
Lieferumfang: 1x Wasserstein Körnung 80, 1x Schleifstein Körnung 60;
1
Wasserstein
Mitgelieferter Stein mit Körnung 80
2
Maschinenkörper
Austariert für min. Vibration
3
Absaugstutzen (auf Foto nicht sichtbar)
Zum Anschluss Absauggerät
4
Schutzabdeckung Schleifscheibe
Nur bei Schleifscheibenwechsel entfernen
5
Schutzglas mit integrierter Lupe
Schutz gegen Funkenflug
6
EIN/AUS Schalter
Grün (I) EIN Rot (0) AUS
7
Maschinenfuß mit Bohrungen
Zu Montage auf Unterlage ausgelegt
8
Wasserwanne mit Ablassstöpsel
Zum Befeuchten des sich drehenden Steines
9
Werkstückauflage
winkel- und höhenverstellbar
1
9
8
TECHNISCHE DATEN
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 4
Doppelschleifmaschine mit Wasserbad DSM 150200W
Page 5
SICHERHEIT
Luftfeuchtigkeit:
max. 70%
Umgebungstemperaturen
von +5°С bis +30°С
Umgebungshöhe
max. 800 m ü. d. Meeresspiegel
Arbeitsbereich und Boden rund um die Maschine sauber und frei von Öl, Fett
und Materialresten halten!
Achtung Funkenflug! Keine leicht entzündliche Materialien in Arbeitsumgebung aufbewahren!
Für eine ausreichende Beleuchtung im Arbeitsbereich der Maschine sorgen!
Die Maschine nicht im Freien verwenden!
Bei Müdigkeit, Unkonzentriertheit bzw. unter Einfluss von Medikamenten,
Alkohol oder Drogen ist das Arbeiten an der Maschine verboten!
Routine in Kombination mit Ablenkung ist die Unfallursache Nummer 1. Ar-
beiten Sie daher stets konzentriert und minimieren Sie Störfaktoren in der
Umgebung.
Die Maschine darf nur vom eingeschulten Fachpersonal bedient werden.
Unbefugte, insbesondere Kinder, und nicht eingeschulte Personen sind von
der laufenden Maschine fern zu halten!
Wenn Sie an der Maschine arbeiten, tragen Sie keinen Schmuck, weite oder
auch nur abstehende Kleidung, Krawatten oder langes, offenes Haar.
Lose Objekte können sich in bewegenden Teilen verfangen und zu Verletzungen führen!
Bei Arbeiten an der Maschine geeignete Schutzausrüstung (Schutzbrille,
Schutzhandschuhe für Schleifen aus Leder) tragen!
2 SICHERHEIT
2.1 Anwendungsbereiche
Die Doppelschleifmaschine mit Wasserstein wird verwendet zum Schleifen bzw. Schärfen von:
Klingen, Schnittprofilen, Kanten Oberflächen von Werkzeugen, Werkstücken usw. …
Der Wasserstein ist insbesondere geeignet zum Schleifen von hochwertigen Küchenmessern,
Scheren, Sensen etc. …
Keine Verwendung im Freien!
2.2 Sicherheitsanweisungen
Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind
oder entfernt wurden, sind umgehend zu erneuern!
Zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen sind folgende Hinweise UNBEDINGT zu beachten:
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 5
Doppelschleifmaschine mit Wasserbad DSM 150200W
Page 6
SICHERHEIT
Der Doppelschleifer muss stabil auf einem festen, stabilen, vibrationsabweisenden Untergrund stehen mit montierten Gummifüßen.
Bei stationärem Betrieb empfehlen wir, die Maschine fix zum Untergrund
(z.B. stabile Werkbank) zu befestigen.
Bei Abnutzung der Schleifscheibe ist die Werkstückauflage sowie das
Schutzglas zwingend nachzustellen! Max. Abstand Werkstückauflage zu
Schleifstein, Wasserstein sind 1.6mm.
Schleifscheiben vor Stößen, Schlägen etc … schützen. Defekte Schleifscheiben sofort ersetzen.
Bei jeder Montage von einer Schleifscheibe empfehlen wir für eine lange Lebensdauer der Scheibe, diese möglichst genau zu montieren um das Entstehen einer Unwucht und unregelmäßigen Abnützung zu vermeiden.
Zusätzliche Unwuchtprüfung, z.B statisch ist empfehlenswert.
Die laufende Maschine darf nie unbeaufsichtigt sein! Vor dem Verlassen des
Arbeitsbereiches die Maschine ausschalten und warten, bis die Maschine still
steht!
Vor Wartungsarbeiten oder Einstellarbeiten ist die Maschine von der Spannungsversorgung zu trennen! Vor dem Trennen der Spannungsversorgung
den Hauptschalter ausschalten (OFF).
Verwenden Sie das Netzkabel nie zum Transport oder zur Manipulation der
Maschine!
Am Gerät befinden sich nur wenige von Ihnen zu wartende Komponenten. Es ist
nicht notwendig, die Maschine zu demontieren.
Reparaturen nur durch den Fachmann durchführen lassen!
Zubehör: Verwenden Sie nur von HOLZMANN empfohlenes Zubehör!
Wenden Sie sich bei Fragen und Problemen an Ihren Fachhändler sowie an unsere
Kundenbetreuung.
2.3 Unsachgemäße Verwendung
Der Betrieb der Maschine unter Bedingungen außerhalb der in dieser Anleitung genannten
Grenzen und Vorschriften ist nicht zulässig.
Unzulässig ist die Verwendung von Schleifscheiben, dessen max. zulässige Umdrehungs-
zahl unter 3000 U/min liegt.
Etwaige Änderungen in der Konstruktion der Maschine sind unzulässig.
Veränderungen, Manipulationen an der Maschine sind verboten!
Die Benützung von Lösungsmitteln zur Reinigung der Maschine und ihrer Teile ist unter-
sagt.
Das Entfernen der Schutzeinrichtungen wie Schutzglas, Schutzabdeckung, Werkstückauf-
lage sowie das Überbrücken des Ein/Aus Schalters sind strikt verboten!
Bei unsachgemäßer Verwendung erlöschen sämtliche Garantie- sowie Schadenersatzansprüche gegenüber HOLZMANN Maschinen.
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 6
Doppelschleifmaschine mit Wasserbad DSM 150200W
Page 7
ELEKTRIK
A C H T UN G
Kein Betrieb bei nicht gesicherten Stromnetz:
Schwere Verletzungen sind bei Auftreten eines elektrischen Defekts möglich.
3 ELEKTRIK
Der Anschluss der Doppelschleifmaschine an das elektrische Netz sowie die nachfolgenden zusätzlichen Prüfungen dürfen lediglich von einer entsprechend ausgebildeten
Person (z.B. Elektrofachmann) durchgeführt werden.
Der elektrische Anschluss der Maschine ist für den Betrieb an einer geerdeten Steckdose vorbereitet!
Der Stecker darf nur mit einer fachgerecht montierten und geerdeten Steckdose verbunden werden!
Der mitgelieferte Stecker darf nicht verändert werden.
Sollte der Stecker nicht passen oder defekt sein, darf nur ein qualifizierter Elektrotechniker diesen
Stecker modifizieren bzw. erneuern!
Der Erdungsleiter ist grün-gelb ausgeführt!
Im Falle einer Reparatur oder eines Austausches darf der Erdungsleiter nicht an eine unter Span-
nung stehende Dose angeschlossen werden!
Überprüfen Sie mit einem qualifizierten Elektriker oder Servicetechniker, dass die Erdungsanwei-
sungen verstanden wurden und die Maschine geerdet ist!
Ein beschädigtes Kabel ist umgehend zu erneuern!
Prüfen Sie, ob die Speisespannung und die Stromfrequenz den Angaben auf den Maschinenschild
entsprechen. Es ist eine Abweichung vom Wert der Speisespannung von ±5% zulässig (z.B.: eine
Maschine mit Arbeitsspannung von 380V kann im Spannungsbereich von 370 bis 400V arbeiten).
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 7
Doppelschleifmaschine mit Wasserbad DSM 150200W
Page 8
BETRIEB
4 BETRIEB
4.1 Einschalten / Ausschalten
Sie können die Maschine mit dem Ein-/Ausschalter (10) ein bzw. ausschalten.
4.2 Schleifen und Schärfen mit Schleifscheibe
Schleifen/Schärfen ist eine Wissenschaft für sich! Verschieden Metalllegierungen, Profile sowie
idealer Schärfwinkel und Konsistenz der Schleifscheibe usw. haben entscheidenden Einfluss
auf die Qualität des Schleifergebnisses. Jeder Stahl braucht eine spezifische Schleifscheibe,
Jedes Werkzeug eine dafür ideale Schleiftechnik, Schleifart.
Als Faustregel gilt, Werkzeugstähle, einfach und mehrfach legierte Stähle können mit einer
Edelkorundscheibe K 80 bei entsprechender Kenntnis des Anwenders gut geschärft werden.
Zum Schleifen von Äxten, Beilen, Hacken, Spaten usw. sind Sie mit einer Körnung von ca. 40
sowie Nachschleifen mit Körnung 60 ganz gut bedient.
Es gibt gute Fachliteratur mit Tabellen, Hinweisen zu Schleifvorgang, etc …
HOLZMANN Maschinen empfiehlt das Taschenbuch "Alles was scharf macht" von Egon Binder,
Verlag Ulmer. Sie können das Buch u.a. auch bei HOLZMANN Maschinen bestellen.
Der Wasserstein ist ideal zum schärfen von hochwertigen Küchenmessern aber auch von
Scheren usw.
V.a. gut gehärteter Stahl darf beim Schleifvorgang nicht allzu heiß werden, denn ab einer Materialtemperatur ab 650°C kann es zu einer Gefügeumwandlung des Stahles kommen. Das hat
einen Härte und Qualitätsverlust zur Folge! Bei Trockenschleifen ist daher Obacht geboten.
Dieser Effekt kann bei einem Nassschleifen nicht passieren, daher wird das schärfen von Klingen etc. grundsätzlich mit dem Nassschleifer empfohlen.
4.3 Betriebshinweise
Lassen Sie nach dem Einschalten die Schleifscheibe auf volle Umdrehungszahl beschleuni-
gen, bevor Sie zum Schleifen beginnen.
Überlasten Sie die Maschine nicht! Ein untrügliches Zeichen von Überlastung ist, wenn die
Schleifscheibe bedeutend an Umdrehungsgeschwindigkeit verliert.
Verwenden Sie die Schleifmaschine nicht für Schnittoperationen.
Gewöhnen Sie sich als Routine an, bei Einschalten der Maschine nicht genau davor zu ste-
hen, sondern vorne seitlich. Sollte mal ein kleines Partikel etc. nach Start herauskatapultiert werden, stehen Sie nicht im Schussfeld.
Achten Sie vor dem Schleifen darauf, das die Werkzeugauflage wirklich gut fixiert ist und
einen max. Abstand zu Schleifstein von 1,5 mm hat.
Beim Trockenschleifen ist das Tragen von Schutzbrille und v.a. Handschuhen unabdingbar.
Die Feststellschrauben, -flansch, sind vor jedem Einsatz zu überprüfen, gegebenfalls ist die
Feststellschraube nachzuziehen.
Wegen der Gefährdung der Atemwege durch Schleifstaub empfehlen wir, die Schleifma-
schine mit einer zur Absaugung von Metallspänen geeigneten Absaugvorrichtung zu verbinden.
Reinigen Sie jedoch zumindest nach jedem Betrieb den Schleifer sowie die Arbeitsumge-
bung mit einem Staubsauger von Abriebspänen und Metallstaub. Aufgewirbelt in der Lauft,
gelangt dieser gesundheitsschädigende Stoff in die Atemwege. Das Tragen von einer
Atemschutzmaske ist daher gerade beim häufigen Betrieb sehr empfohlen.
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 8
Doppelschleifmaschine mit Wasserbad DSM 150200W
Page 9
WARTUNG
A C H T UN G
Keine Reinigung, Wartung oder Instandhaltungstätigkeiten bei angeschlossener Maschine:
Gefahrenquelle unbeabsichtigtes Einschalten der Maschine!
Daher: Maschine vorher von der Stromversorgung trennen.
5 WARTUNG
Nach jedem Betrieb ist die Maschine zu reinigen! Verzichten Sie auf das Ausblasen der
Maschine mit Druckluftstrahl, da ansonsten gesundheitsschädigender Staub aufgewirbelt
wird.
5.1 Schleifscheibe wechseln
Trennen Sie die Maschine von der Stromversorgung.
Entfernen Sie den Schleifscheibenschutz (rot).
Fixieren Sie die Schleifscheibe und lösen Sie die Fixiermutter und Flansch.
Optional können Sie die neue Schleifscheibe statisch auf Unwucht messen und bei Bedarf
auswuchten.
Nehmen Sie die alte Schleifscheibe ab und montieren Sie vorsichtig und genau die neue.
Montieren Sie die Flansch, Mutter und Schleifscheibenschutz.
Nun lassen Sie die Schleifscheibe eine Minute im Testbetrieb laufen und achten auf etwaige
Unregelmäßigkeiten, Unwucht etc…
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 9
Doppelschleifmaschine mit Wasserbad DSM 150200W
Page 10
KONFORMITÄTSERKLÄRUNG / CERTIFICATE OF CONFORMITY
I n v e r k e h r b r i n g e r / D i s t r i b u t o r
HOLZMANN MASCHINEN® GmbH
A-4170 Haslach, Marktplatz 4
Tel.: +43 7289 71562-0; Fax.: +43 7289 71562-4
www.holzmann-maschinen.at [email protected]
Bezeichnung / name
Doppelschleifmaschine mit Wasserbad / bench grinder with whetstone
Type / model
DSM 150200W
EG-Richtlinien / EC-directives
98/37/EG
2006/95/EG
Angewandte Normen / applicable Standards
EN 61029-1/A12:2003, EN 61029-2-4/A1:2003
Haslach, 03.04.2014
Ort / Datum place/date
Klaus Schörgenhuber, Director
6 KONFORMITÄTSERKLÄRUNG / CERTIFICATE OF CONFORMITY
Hiermit erklären wir, dass die oben genannten Maschinen aufgrund ihrer Bauart in der von uns
in Verkehr gebrachten Version den grundlegenden Sicherheits- und Gesundheitsanforderungen
der angeführten EG-Richtlinien entsprechen. Diese Erklärung verliert ihre Gültigkeit, wenn Veränderungen an der Maschine vorgenommen werden, die nicht mit uns abgestimmt wurden.
Hereby we declare that the above mentioned machines meet the essential safety and health requirements of the above stated EC directives. Any manipulation or change of the machine not
being explicitly authorized by us in advance renders this document null and void.
____________________________
Gerhard Brunner
Technische Dokumentation
Technical documentation
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 10
Doppelschleifmaschine mit Wasserbad DSM 150200W
Page 11
GARANTIEERKLÄRUNG
7 GARANTIEERKLÄRUNG
(Stand 24.01.2010)
Mängelhaftungsansprüche des Käufers aus dem Kaufvertrag gegenüber dem Verkäufer (Holzmann Vertriebspartner)
sowie gesetzliche Gewährleistungsrechte des jeweiligen Landes werden durch diese Garantieerklärung nicht berührt.
Für diese Maschine leisten wir Garantie gemäß folgenden Bedingungen:
A) Die Garantie umfasst die unentgeltliche Beseitigung aller Mängel an der Maschine, nach Maßgabe der nachfolgenden
Regelungen (B-G), welche die ordnungsgemäße Funktion der Maschine beeinträchtigen und nachweislich auf Material- oder Herstellungsfehler beruhen.
B) Die Garantiezeit beträgt 12 Monate, bei gewerblicher Nutzung 6 Monate, gültig ab Lieferung der Maschine an den
Erstendabnehmer. Als Nachweis ist der Original-Ablieferbeleg maßgeblich, bei Selbstabholung der Maschine der Original Kaufbeleg.
C) Zur Anmeldung von Garantieansprüchen kontaktieren Sie bitte den HOLZMANN Vertriebspartner, von dem Sie die
Maschine erworben haben, mit folgenden Unterlagen:
>> Kaufbeleg und/oder Ablieferbeleg
>> ausgefülltes Serviceformular mit Fehlerbericht
>> Bei Anforderung von Ersatzteilen eine Kopie der Ersatzteilzeichnung, mit den benötigten Ersatzteilen markiert.
D) Die Garantieabwicklung und der Ort der Garantieerfüllung erfolgt nach Maßgabe der HOLZMANN GmbH. Leicht zu
behebende Mängel werden durch unsere Vertriebspartner beseitigt, bei komplexeren Defekten behalten wir uns eine
Begutachtung in 4707 Haslach, Österreich vor. Sofern nicht explizit ein zusätzlicher Vor-Ort Servicevertrag abgeschlossen ist, gilt als Erfüllungsort der Garantieleistung stets der HOLZMANN-MASCHINEN Firmensitz in 4707 Haslach, Österreich. Die im Rahmen einer Garantiebearbeitung anfallenden allfälligen Transportkosten von und zum Firmensitz sind in dieser Hersteller-Garantie nicht abgedeckt.
E) Garantieausschluss bei Mängeln:
- an Maschinenteilen, welche gebrauchsbedingten oder sonstigen natürlichen Verschleiß unterliegen, sowie Mängeln an der Maschine, die auf einen gebrauchsbedingten oder sonstigen natürlichen Verschleiß zurückzuführen
sind.
- die auf unsachgemäße oder fahrlässige Montage, Inbetriebnahme, bzw. Anschluss an das elektrische Netz zurückzuführen sind.
- die auf Nichtbeachtung von Bedienungshinweisen, nicht bestimmungsgemäßen Gebrauch, atypischen Umweltbedingungen, sachfremden Betriebsbedingungen und Einsatzgebiet, mangelnde bzw. unsachgemäße Wartung oder
Pflege zurückzuführen sind.
- die durch die Verwendung sowie Einbau von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Original HOLZMANN Ersatzteile sind.
- die geringfügige Abweichungen vom Soll-Zustand darstellen, welche für den Wert oder die Gebrauchstauglichkeit
der Maschine unerheblich sind.
- die auf fahrlässige konstruktionsbedingte Überbeanspruchung zurückzuführen sind. Insbesondere bei Mängeln
durch Nutzung, welche durch Belastungsniveau und Umfang als gewerblich einzustufen sind, bei Maschinen, die
nach Bauart und Leistungsvermögen nicht für den gewerblichen Gebrauch konstruiert und bestimmt sind.
F) Im Rahmen dieser Garantie sind weitere Ansprüche des Käufers über die hier ausdrücklich genannten Garantieleis-
tungen hinaus ausgeschlossen.
G) Diese Hersteller-Garantie wird freiwillig übernommen. Garantieleistungen bewirken daher keine Verlängerung der
Garantiefrist und setzen auch keine neue Frist, auch nicht für Ersatzteile, in Gang.
SERVICE
Nach Ablauf der Garantiezeit können Instandsetzungs- und Reparaturarbeiten von entsprechend geeigneten Fachfirmen
durchgeführt werden. Es steht Ihnen auch die HOLZMANN-Maschinen GmbH weiterhin gerne mit Service und Reparatur
zur Seite. Stellen Sie in diesem Fall eine unverbindliche Kostenanfrage, unter Angabe der Informationen siehe C) an unseren Kundendienst oder senden Sie uns Ihre Anfrage einfach per umseitig beiliegendem Formular ein.
Mail: [email protected]
FAX: +43 (0) 7289 71562 4
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 11
Doppelschleifmaschine mit Wasserbad DSM 150200W
Page 12
GUARANTEE TERMS
8 GUARANTEE TERMS
(applicable from 24.01.2010)
Please consult our troubleshooting section for initial problem solving. Feel free to contact your HOLZMANN reseller or us
for Customer Support!
Warranty claims based on your sales contract with your HOLZMANN retailer, including your statutory rights, shall not be
affected by this guarantee declaration. HOLZMANN-MASCHINEN grants guarantee according to following conditions:
A) The guarantee covers the correction of deficiencies to the tool/machine, at no charge, if it can be verified adequately
that the deficiencies were caused by a material or manufacturing fault.
B) The guarantee period lasts 12 months, and is reduced to 6 months for tools in commercial use. The guarantee period
begins from the time the new tool is purchased from the first end user. The starting date is the date on the original
delivery receipt, or the sales receipt in the case of pickup by the customer.
C) Please lodge your guarantee claims to your HOLZMANN reseller you acquired the claimed tool from with following
information:
>> Original Sales receipt and/or delivery receipt
>> Service form (see next page) filed, with a sufficient deficiency report
>> for spare part claims: a copy of the respective exploded drawing with the required spare parts being marked clear and
unmistakable.
D) The Guarantee handling procedure and place of fulfillment is determined according to HOLZMANNs sole discretion in
accordance with the HOLZMANN retail partner. If there is no additional Service contract made including on-site ser-
vice, the place of fulfillment is principally the HOLZMANN Service Center in Haslach, Austria.
Transport charges for sendings to and from our Service Center are not covered in this guarantee.
E) The Guarantee does not cover:
- Wear and tear parts like belts, provided tools etc., except to initial damage which has to be claimed immediately
after receipt and initial check of the machine.
- Defects in the tool caused by non-compliance with the operating instructions, improper assembly, insufficient
power supply, improper use, abnormal environmental conditions, inappropriate operating conditions, overload or
insufficient servicing or maintenance.
- Damages being the causal effect of performed manipulations, changes, additions made to the machine.
- Defects caused by using accessories, components or spare parts other than original HOLZMANN spare parts.
- Slight deviations from the specified quality or slight appearance changes that do not affect functionality or value
of the tool.
- Defects resulting from a commercial use of tools that - based on their construction and power output - are not
designed and built to be used within the frame of industrial/commercial continuous load.
F) Claims other than the right to correction of faults in the tool named in these guarantee conditions are not covered by
our guarantee.
G) This guarantee is voluntary. Therefore Services provided under guarantee do not lengthen or renew the guarantee
period for the tool or the replaced part.
SERVICE
After Guarantee and warranty expiration specialist repair shops can perform maintenance and repair jobs. But we are still
at your service as well with spare parts and/or machine service. Place your spare part / repair service cost inquiry by filing

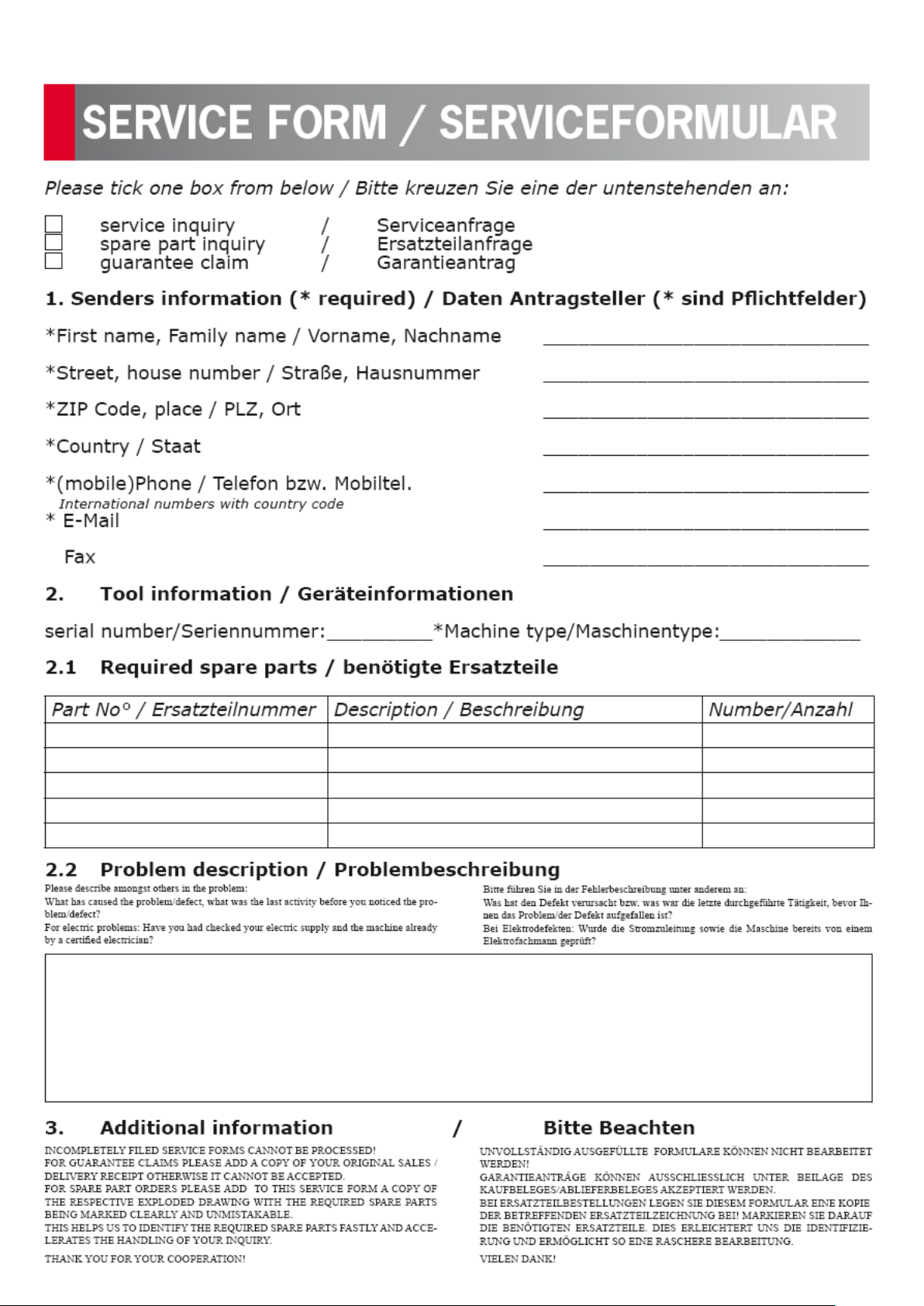

the SERVICE form on the following page and send it:
via Mail to [email protected]
or via Fax to: FAX: +43 (0) 7289 71562 4
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 12
Doppelschleifmaschine mit Wasserbad DSM 150200W
Page 13
Page 14
9 PRODUKTBEOBACHTUNG
PRODUCT EXPERIENCE FORM
Wir beobachten unsere Produkte auch nach
der Auslieferung.
We observe the quality of our delivered products
in the frame of a Quality Management policy.
Um einen ständigen Verbesserungsprozess
gewährleisten zu können, sind wir von Ihnen
und Ihren Eindrücken beim Umgang mit unseren Produkten abhängig:
Your opinion is essential for further product development and product choice. Please let us
know about your:
- Probleme, die beim Gebrauch des Produk-
tes auftreten
- Impressions and suggestions for improve-
ment.
- Fehlfunktionen, die in bestimmten Be-
triebssituationen auftreten
- experiences that may be useful for other us-
ers and for product design
- Erfahrungen, die für andere Benutzer
wichtig sein können
- Experiences with malfunctions that occur in
specific operation modes
Wir bitten Sie, derartige Beobachtungen zu
notieren und an diese per E-Mail, Fax oder
Post an uns zu senden:
We would like to ask you to note down your experiences and observations and send them to us
via FAX, E-Mail or by post:
N a m e :
P r o d u c t :
P u r c h a s e d a t e :
P u r c h a s e d f r o m :
M y E m a i l :
T h a n k y o u f o r y o u r k i n d c o o p e r a t i o n !
KONTAKTADRESSE / CONTACTS:
HOLZMANN MASCHINEN GmbH
4170 Haslach, Marktplatz 4 AUSTRIA
Fax 0043 7289 71562 4
Meine Beobachtungen/ My experiences:
Loading...
