Vážený zákazníku!

HOLZMANN MASCHINEN GmbH

A-4170 Haslach, Marktplatz 4
Tel [phone] - 0
Fax [phone] - 4

[email protected]

Tento návod k použití obsahuje důležité informace a pokyny k uvede-
ní do provozu a používání soustruhu na dřevo DF 1200N.

Návod k použití je nedílnou součástí stroje a nesmí od něj být odstra-
něn. Pokud stroj předáváte někomu třetímu, návod vždy přiložte!

Dbejte bezpečnostních pokynů!

Před uvedením stroje do provozu si pozorně přečtěte návod. Usnadní­te tím používání stroje a vyhnete se omylům a škodám.

Dodržujte bezpečnostní pokyny a varování. Jejich nedodržení může
vest ke zranění.

Vlivem stálého zlepšování našeho výrobku se mohou vyobrazení a
obsah návodu lehce odlišovat od skutečnosti. Pokud narazíte na chy-
bu, uvědomte nás o ní.

Technické změny vyhrazeny!

Autorské právo

© 2014
Tato dokumentace je chráněna autorským právem. Všechna práva

vyhrazena! Obzvláště kopírování, přetisk, překlady nebo použití foto­grafií a vyobrazení budou trestně stíhány – soudní místo je Rohrbach,

Rakousko!

Adresa zákaznického servisu

HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 2
Bedienungsanleitung DF 1200N

1 TECHNICKÁ DATA 5

2 BEZPEČNOST 6

2.1 Rozsah použití ..................................................................................................... 6

2.2 Nevhodné použití ................................................................................................ 6

2.3 Bezpečnostní pokyny ........................................................................................... 6

3 ELEKTRICKÉ PŘIPOJENÍ 8

4 PROVOZ 9

4.1 DŮLEŽITÉ POKYNY PRO PROVOZ A BEZPEČNOST! .............................................................. 9

4.2 Před prvním použitím ........................................................................................ 10

4.3 Ovládací prvky ................................................................................................... 10

4.4 Změna rychlosti otáčení .................................................................................... 11

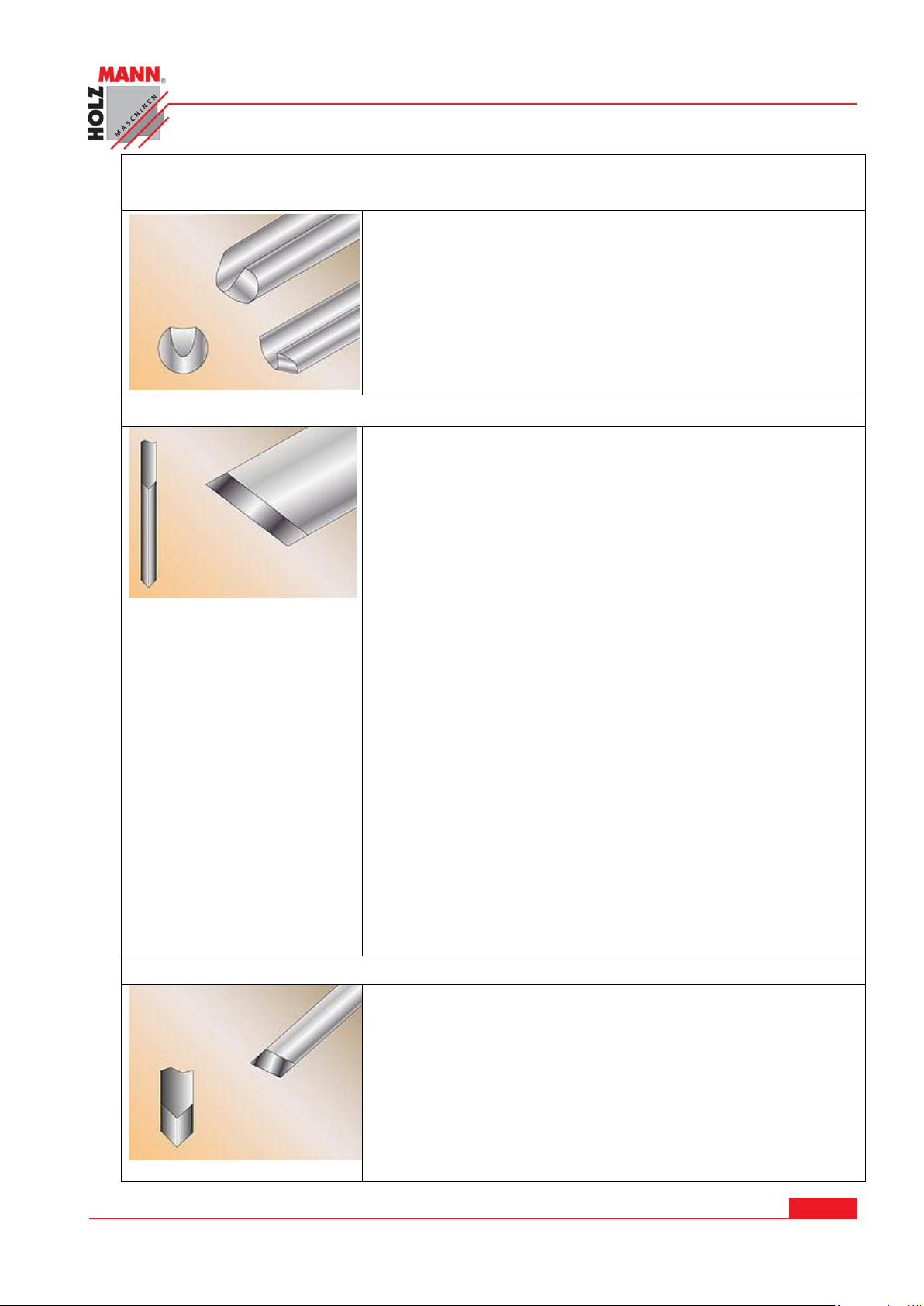

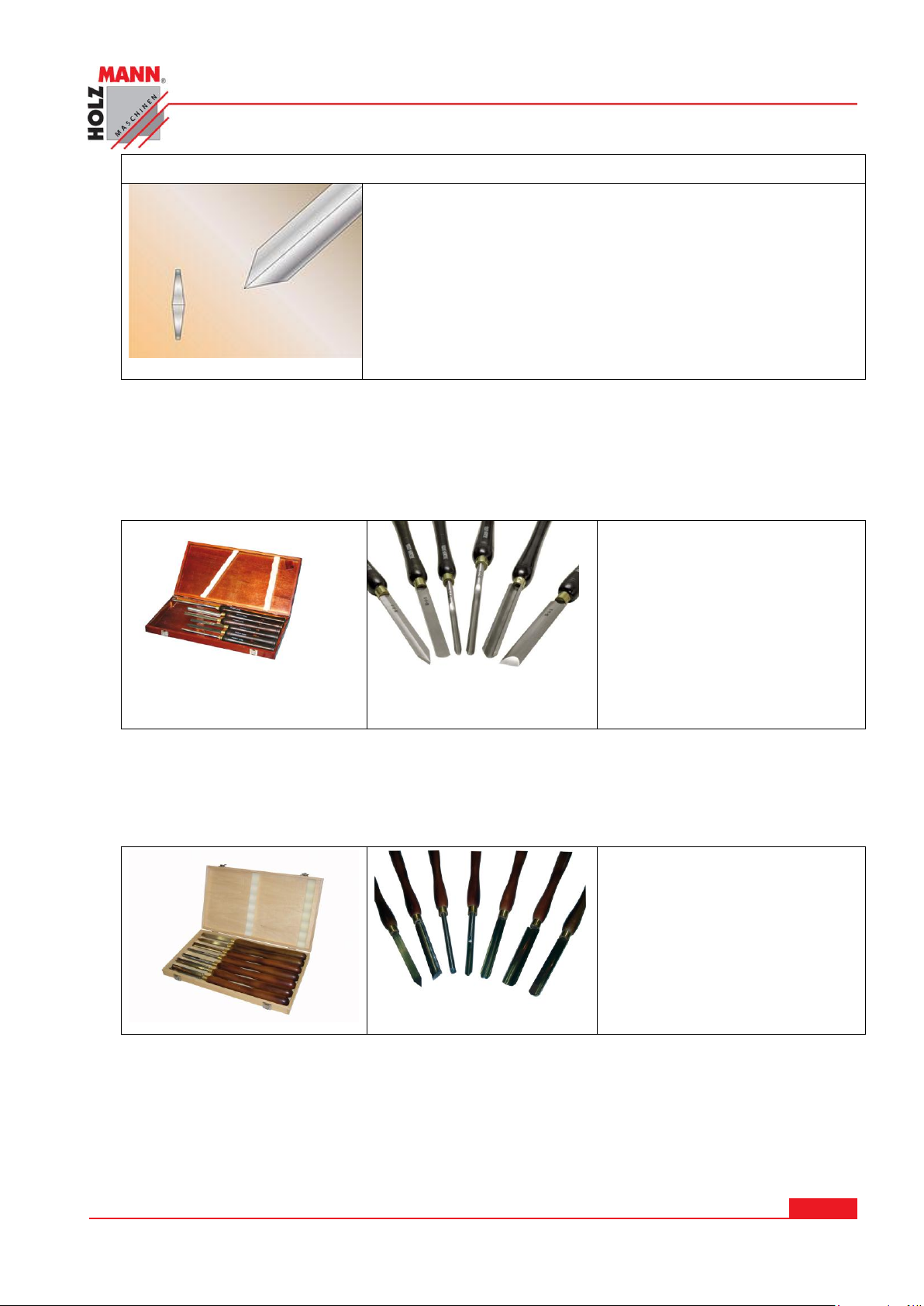

4.5 Soustružnické nástroje ...................................................................................... 12

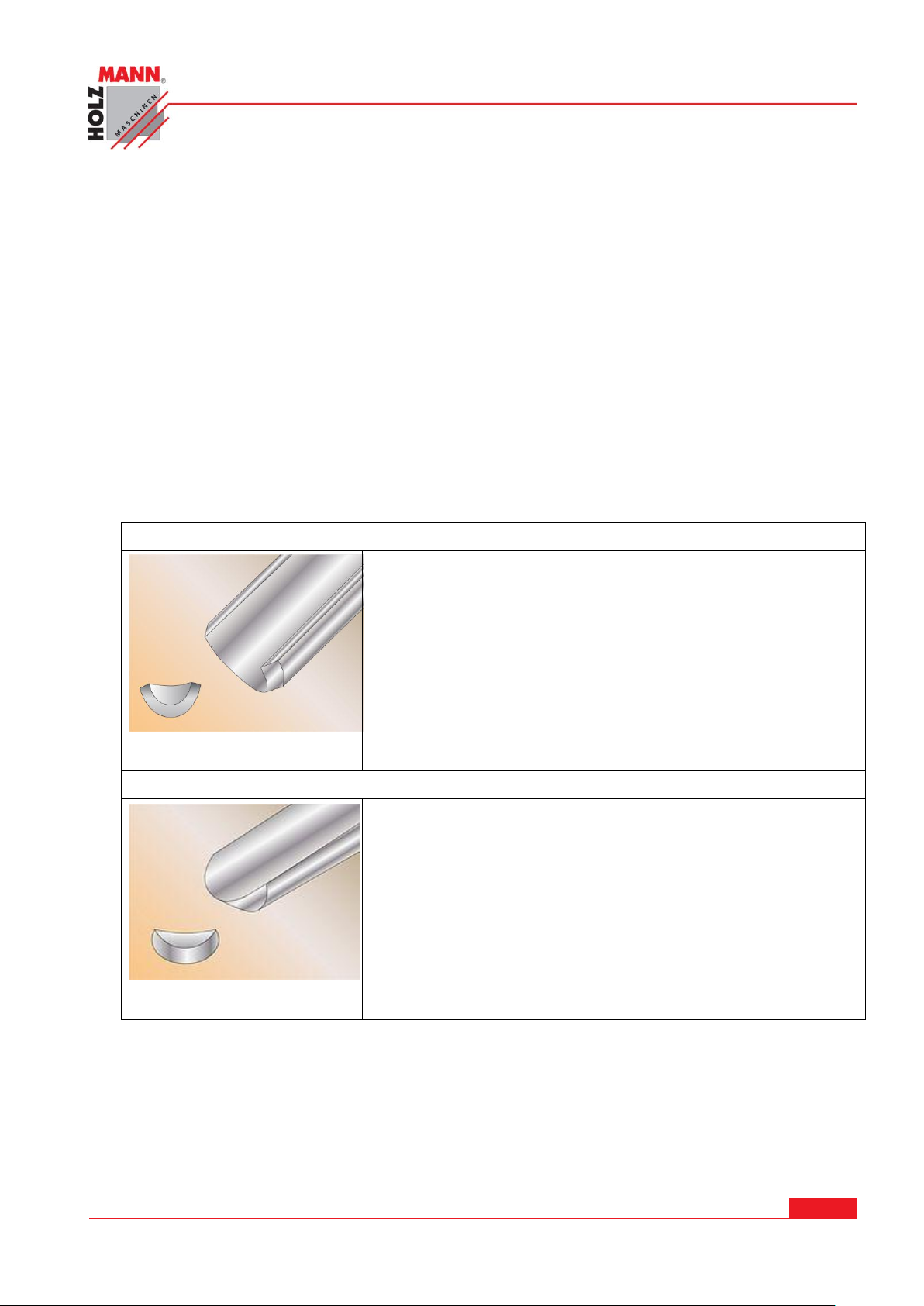

Miskové dláto........................................................................................................... 13

4.6 Upnutí dlouhých obrobků .................................................................................. 15

4.7 Podpěra nástroje ............................................................................................... 15

5 ÚDRŽBA 16

6 ODSTRANĚNÍ ZÁVAD 16

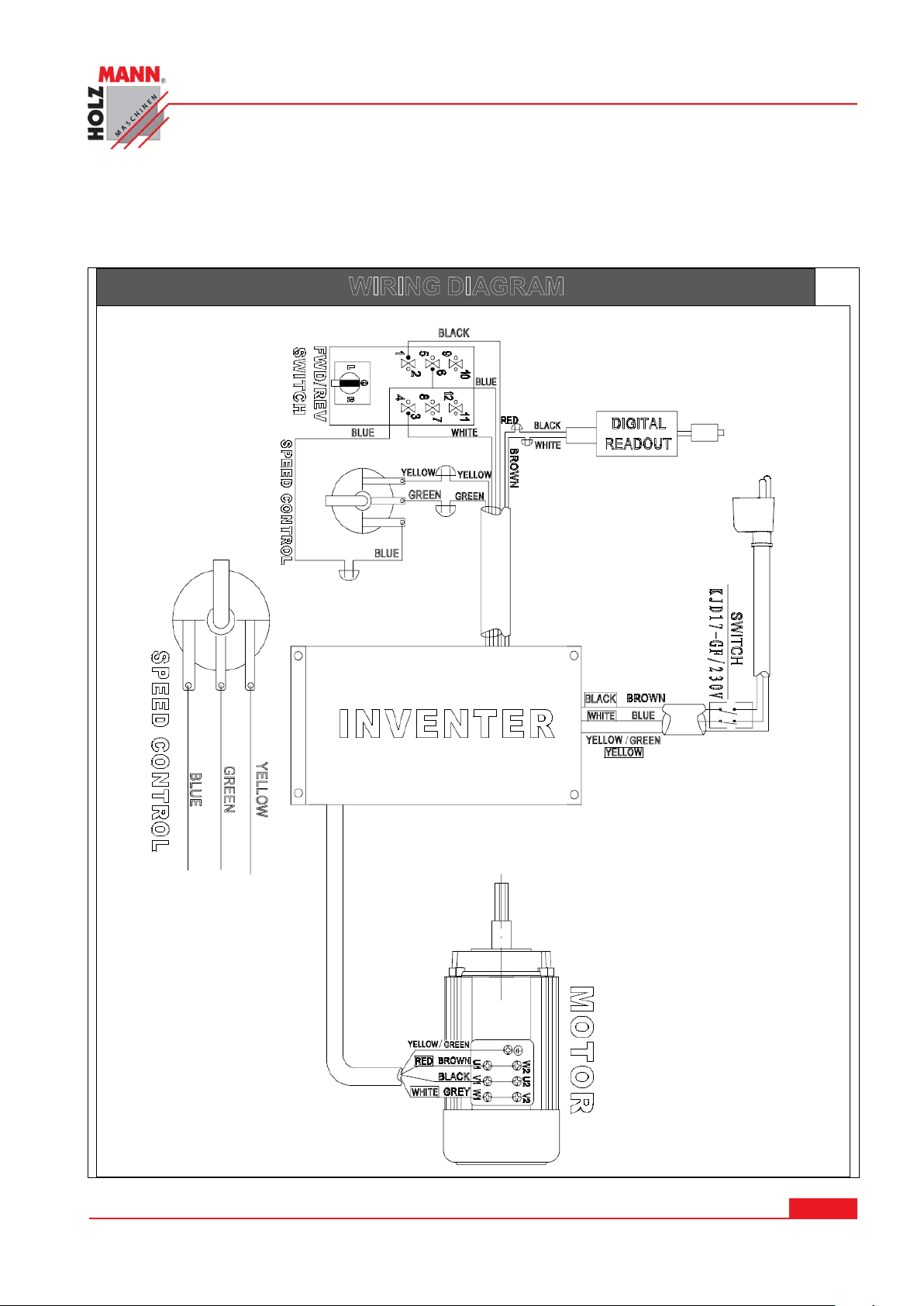

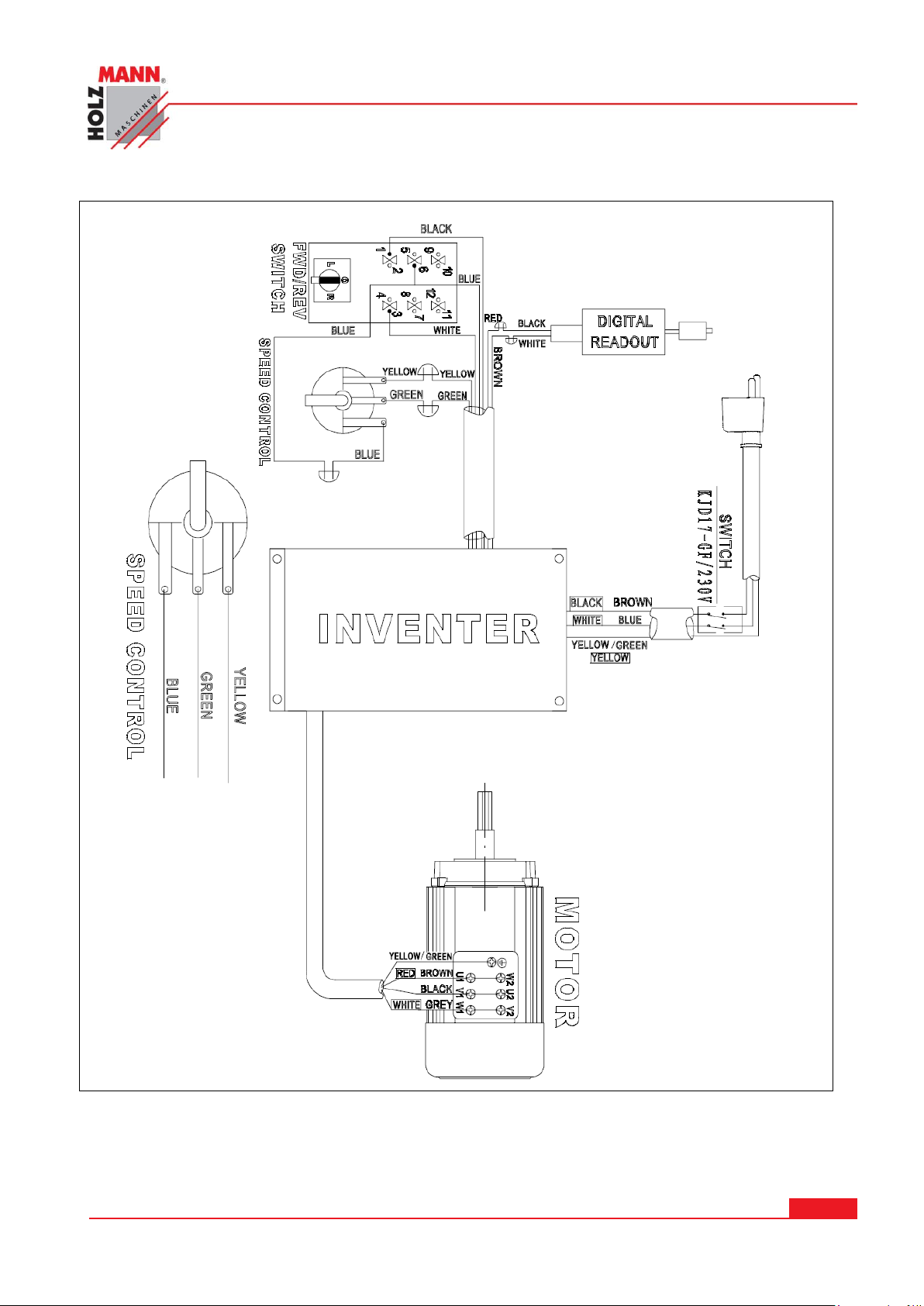

7 ELEKTRICKÉ SCHÉMA 17

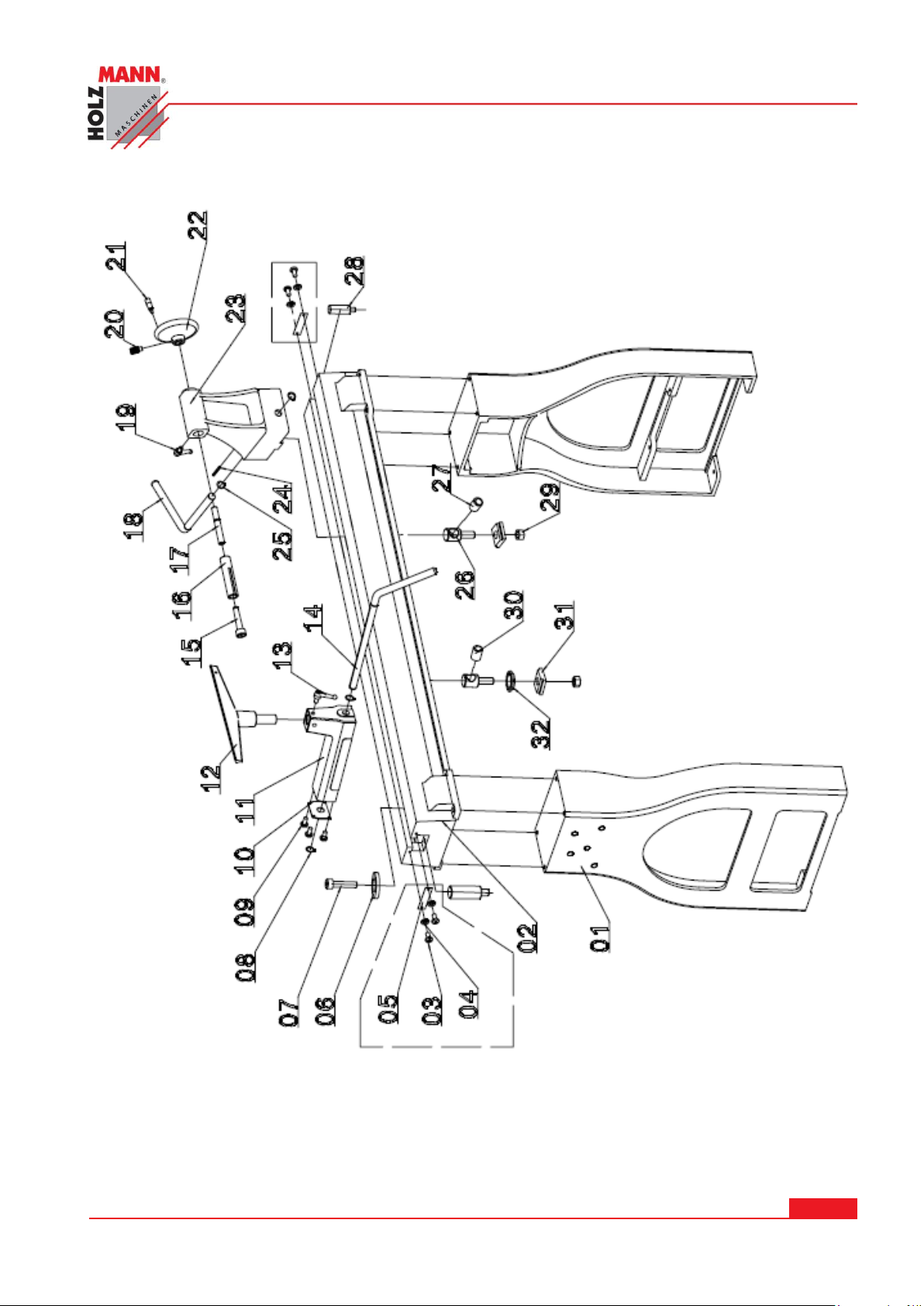

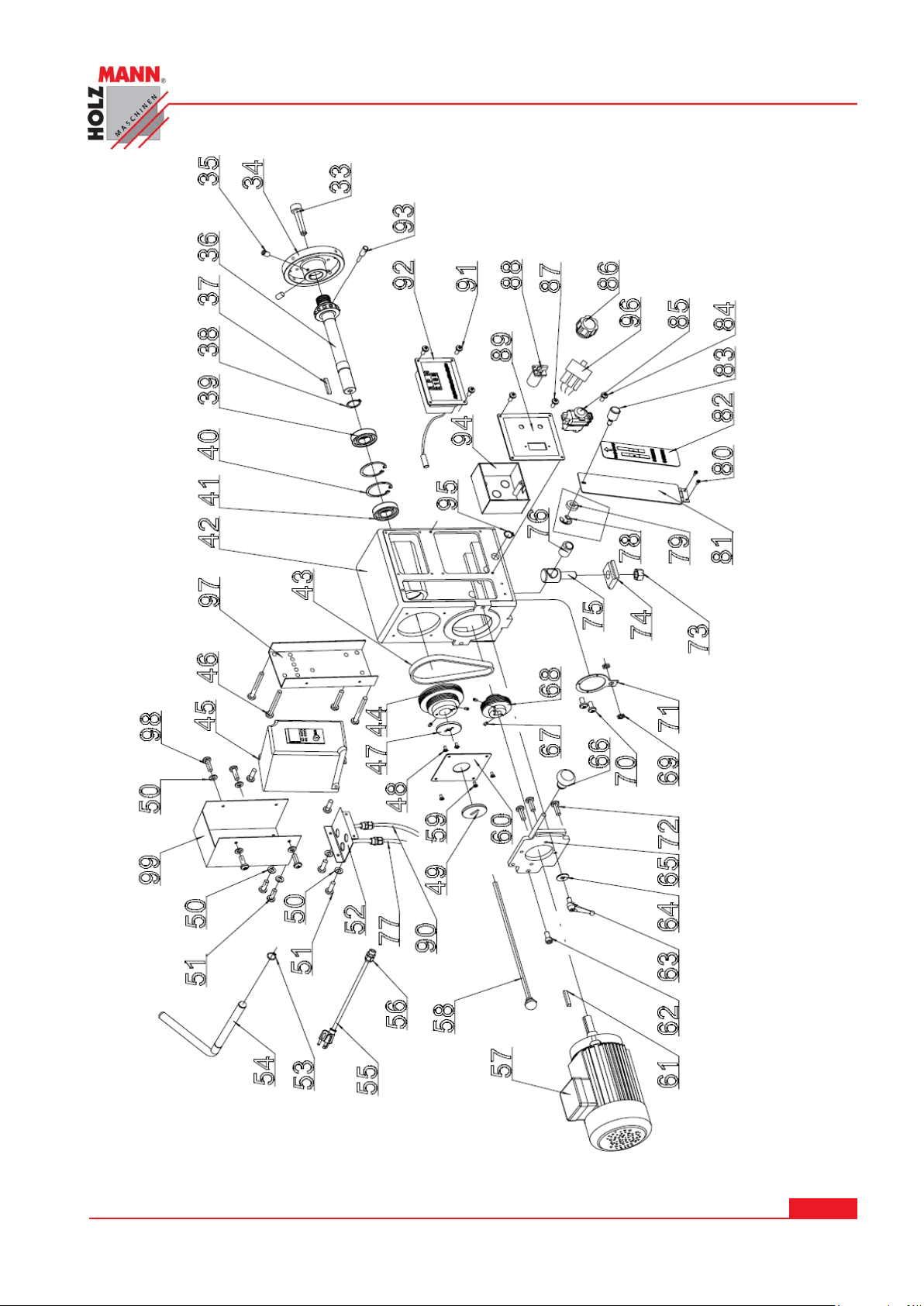

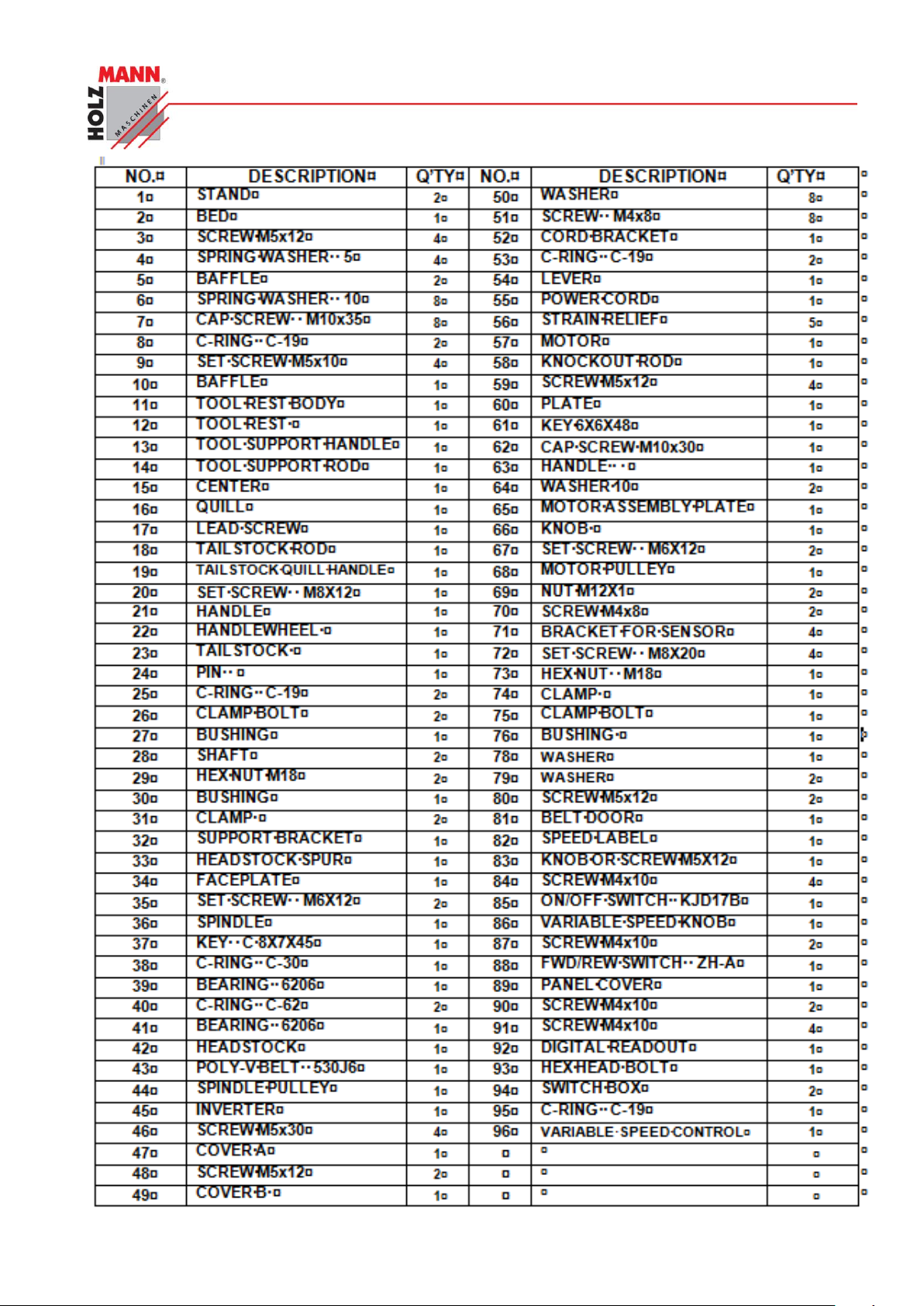

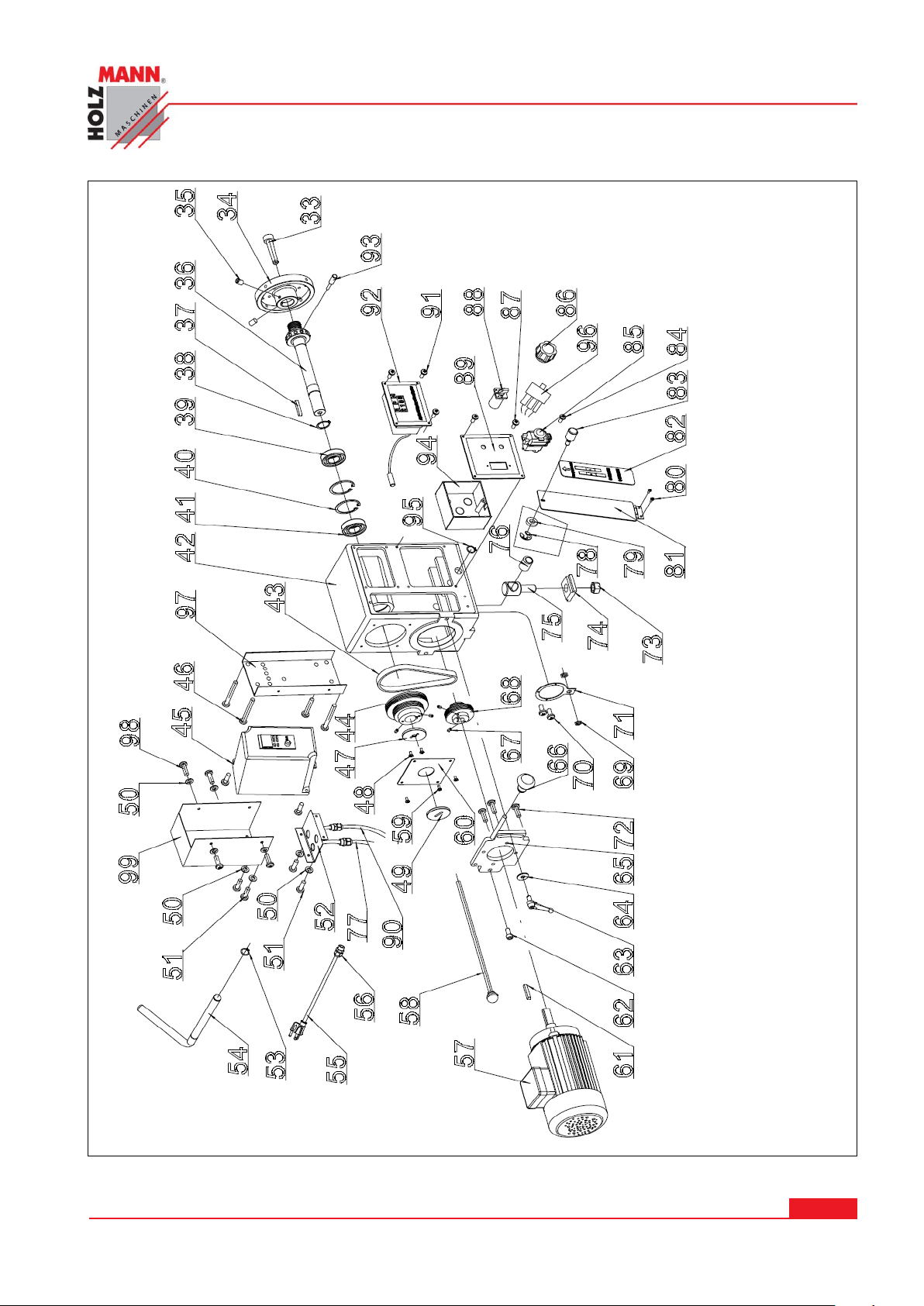

8 NÁHRADNÍ DÍLY 18

INDEX 22

1 SAFETY GUIDELINES 23

1.1 General safety rules .......................................................................................... 23

1.2 Additional .......................................................................................................... 24

2 GROUNDING INSTRUCTIONS 25

3 FUNCTIONAL DESCRIPTION 26

3.1 UNPACKING AND CLEANING .............................................................................. 26

3.2 Carton contents ................................................................................................. 26

HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 3
Bedienungsanleitung DF 1200N

4 TECHNICAL SPECIFICATIONS 27

5 ASSEMBLY 27

6 CONTROLS AND FEATURES 28

6.1 Speed change .................................................................................................... 29

7 OPERATION 30

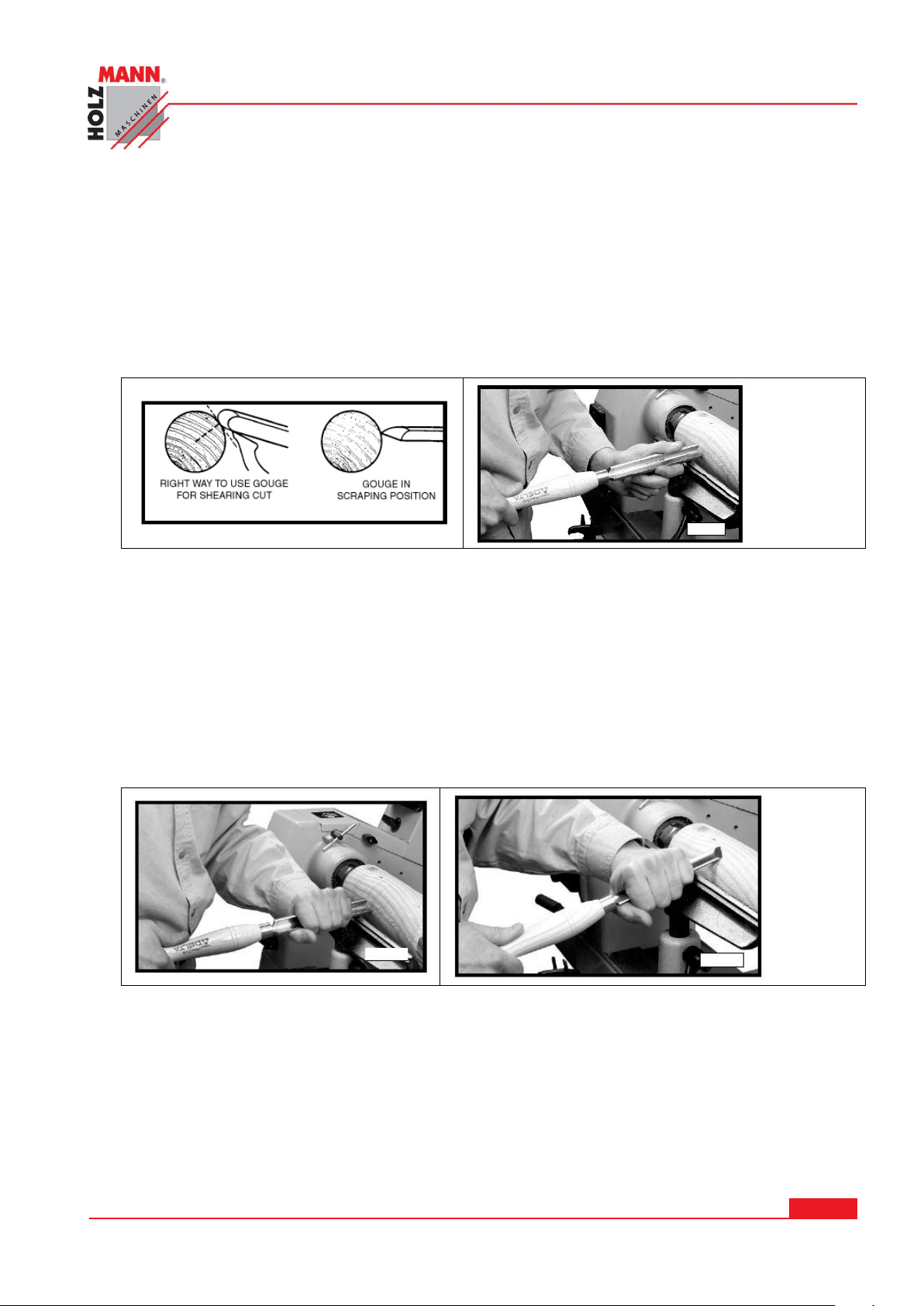

7.1 LATHE TOOLS .................................................................................................... 30

8 WIRING DIAGRAM 33

9 TROUBLESHOOTING 34

10 SPARE PARTS 35

11 PROHLÁŠENÍ O SHODĚ / CERTIFICATE OF CONFORMITY 38

12 ZÁRUČNÍ PODMÍNKY 39

13 GUARANTEE TERMS 40

HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 4
Bedienungsanleitung DF 1200N

1 TECHNICKÁ DATA

Motor

kW (100%)

1,5

Max. točný Ø

mm

460

Max. Ø nad podpěrou nástroje

mm

356

Vzdálenost hrotů

mm

1200

Otáčky

U/min

0-1200 / 0-3200

Upínací závit

Typ

DIN 800 M33x3,5mm

Upínací kužel vřetene/koníku

Typ

MK2

Vnitřní Ø vřetene

mm

10

Ø lícní desky

mm

150

Zdvih pinoly koníku

mm

52

Hmotnost

kg

186

111

1

1

2

4

HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 5

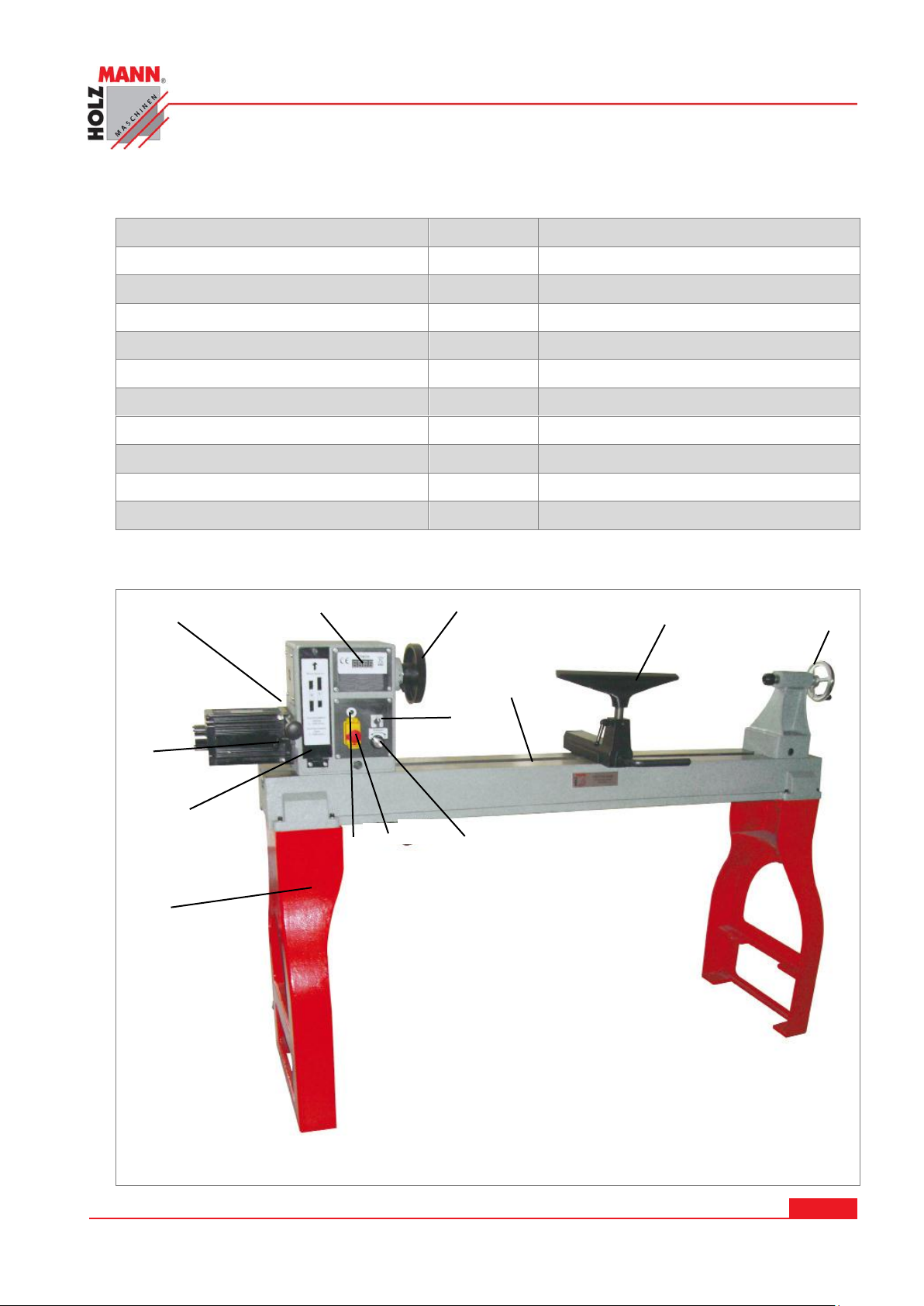

Bedienungsanleitung DF 1200N

1

Termospínač (na přání)

8

Ruční kolo zdvihu pinoly

2

Vypínač

9

Nožičky stroje

3

Nastavení otáček

10

Kryt řemene

4

Přepínač L a P otáček

11

Upínací páka motoru

5

Ukazatel otáček

12

Upínací páka vřeteníku (vzadu)

6

Lícní deska DIN 800 M33 závit

13

Lože stroje

7

Podpěra nástroje

Vlhkost vzduchu:

max. 70%

Teplota

od +5°С do +30°С

Nadmořská výška

max. 2000 n.m.

2 BEZPEČNOST

2.1 Rozsah použití

Soustruh na dřevo DF 1200N je výkonný stroj pro rotační obrábění, vhodný pro umělecké
soustružení, školy nebo menší dílny.

Nepřekračujte technické hranice, dané Kapitole 1 – Technická data.

Stroj není určen k použití venku. Stroj není určen pro provoz ve výbušném nebo lehce zápal-
ném prostředí.

2.2 Nevhodné použití

 Provoz stroje mimo hranice, dané tímto návodem je zakázán.
 Není dovoleno používat nástroje, které neodpovídají normě ЕN847-1.
 Demontáž bezpečnostních prvků je zakázána!
 Svévolné změny konstrukce stroje nejsou dovoleny.
 Změny a manipulace se strojem jsou zakázány
 Použití ředidel k čištění stroje je zakázáno.

Za jiné použití stroje a z toho plynoucí škody nebo zranění nepřebírá firma
HOLZMANN-MASCHINEN žádnou odpovědnost nebo záruku.

2.3 Bezpečnostní pokyny

Varovné štítky a/nebo nálepky na stroji, které jsou nečitelné, nebo odstraněné ih-
ned vyměňte!

Abyste předešli škodám a zraněním, je nutné BEZPODMÍNEČNĚ dodržovat následující poky­ny:

HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 6
Bedienungsanleitung DF 1200N

Pracovní místo v okolí stroje udržujte v čistotě, bez oleje, mastno-ty, chladící
emulze a zbytků materiálu!

Zabezpečte dostatečné osvětlení pracoviště!

Stroj nikdy neprovozujte venku!

Při únavě, nesoustředěnosti, popř. pod vlivem léků, alkoholu nebo drog je
práce se strojem zakázána!

Stroj smí být obsluhována pouze vyškoleným personálem.
Nepovolané osoby a zvláště pak děti se nesmí zdržovat v blízkosti pracujícího

stroje!

Pokud pracujete se strojem, nenoste volný oděv, šperky, kravatu nebo roz-

puštěné dlouhé vlasy.
Volně ložené předměty se mohou dostat do otáčivých částí stroje a jejich

vyvržení může vést k těžkým zraněním!

Při práci se strojem používejte vhodné ochranné vybavení a pomůcky (ruka-
vice, brýle, ochranu sluchu, dýchací masku…!)

Prach a piliny ze dřeva mohou obsahovat chemikálie, které mohou mít škod­livý vliv na lidské zdraví. Provozujte stroj v dobře větraných prostorech a
s odsáváním!

Pracující stroj nesmí být ponechán bez dozoru! Před opuštěním pracoviště
stroj vypněte a počkejte, dokud se úplně nezastaví!

Před údržbou a seřizováním stroje ho odpojte od napájení! Předtím stroj
hlavním vypínačem vypněte (poloha OFF).

Nikdy nepoužívejte přívodní kabel k transportu nebo manipulaci se strojem

Na stroji je jen několik míst, potřebujících údržbu. Není nutné stroj rozebírat. Opra-
vy smí provádět pouze vyškolený personál!

Příslušenství: Používejte pouze příslušenství a náhradní díly doporučené firmou

HOLZMANN!
Při problémech a otázkách se obraťte na náš personál.

HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 7
Bedienungsanleitung DF 1200N

3 ELEKTRICKÉ PŘIPOJENÍ

P O Z OR

Práce na neuzemněném stroji je zakázána:

Při závadě hrozí zranění elektrickým proudem!

Proto platí:
Stroj musí být uzemněn a připojen k uzemněné elektrické zásuvce

Pracovní proud (А)

Průřez vedení

Jištění

do 10

2.5 mm2

12А

od 10 do 14

4.0 mm2

16А

od 14 do 18

6.0 mm2

20А

od 18 do 22

6.0 mm2

25А

od 22 do 28

10.0 mm2

32А

od 28 do 36

10.0 mm2

40А

od 36 do 46

16.0 mm2

50А

Připojení stroje DF 1200N k elektrické síti a následnou revizi smí provádět pouze kvali-
fikovaný elektromechanik s příslušným oprávněním.

Elektrické zapojení stroje je připraveno k provozu s uzemněnou zástrčkou!
Zástrčka smí být namontována pouze kvalifikovaným elektromechanikem s příslušným oprávně-

ním a zapojena do uzemněné zásuvky
Pokud je zástrčka na stroji již namontována, nesmí být zapojení měněno.
Pokud zástrčka neodpovídá vaší zásuvce (nebo je vadná), smí být vyměněna pouze kvalifikova-

ným elektromechanikem!
Zemnící vodič je ve žluto-zeleném provedené!
V případě opravy nebo výměny se nesmí zemnící vodič připojit k zásuvce pod napětím!
Nechte řádné uzemnění stroje zkontrolovat kvalifikovaným elektromechanikem s příslušným

oprávněním!
Poškozený přívodní kabel ihned vyměňte!
Zkontrolujte, že napájecí napětí a frekvence odpovídá údajům na štítku stroje. Je dovoleno ko-

lísání hodnot do ±5% (např.: stroj s pracovním napětím 380 V je možné napájet napětím od 370

do 400 V).
K zabezpečení dostatečného průřezu přívodních vodičů se držte údajů na štítku stroje a následují-

cí tabulky:

HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 8

Bedienungsanleitung DF 1200N

4 PROVOZ

4.1 DŮLEŽITÉ POKYNY PRO PROVOZ A BEZPEČNOST!

Stroj smí obsluhovat pouze personál, který je znalý základů soustružení dřeva a je
seznámen s obsluhou a provozem stroje!

Práce na nekompletním stroji je zakázána!

Pracoviště udržujte vždy v čistotě! Stroj čistěte od pilin a zbytků materiálu. Nikdy nepokládej­te nářadí a nástroje na stroj!

Před soustružením ořízněte obrobek co nejvíce!

Před zapnutím

Před zapnutím stroje protočte rukou vřeteno, abyste zkontrolovali, že se volně otáčí.

Nikdy neměňte nastavení stroje, pokud se obrobek otáčí.

Nastavte podpěru nástroje co nejblíže k obrobku. Zkontrolujte, že se obrobek může volně
otáčet. V případě potřeby podpěru nástroje seřiďte!

Při broušení a leštění se musí podpěra nástroje dstranit, aby nedošlo k zaklínění prstů nebo
ruky mezi podpěru a obrobek!

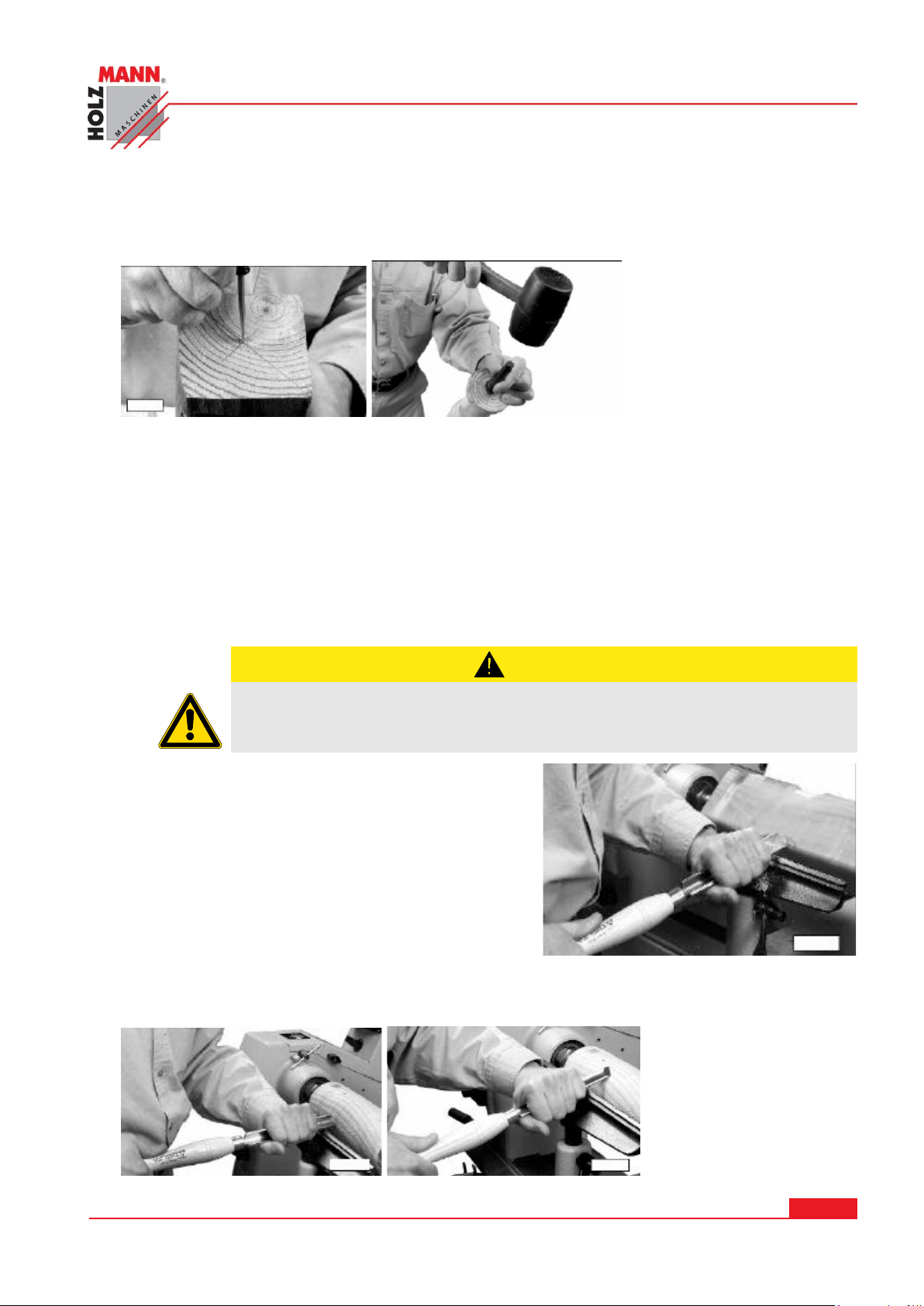

Pokud obrobek upínáte i do koníka, dbejte následujících bodů:

Nepoužívejte koníka a na něm namontovaný unašeč k zaražení do obrobku.
Místo toho naražte unašeč měkou dřevěnou palicí do obrobku a potom nasaďte do koníku.
Dbejte na správný tlak upnutí. Obrobek nesmí být upnut velkým tlakem.

Upnutí pouze ve vřeteníku:
Před upnutím k lícní desce obrobek co nejvíce přiřízněte ke konečnému tvaru.
Zkontrolujte pevné upnutí obrobku k lícní desce nebo ve sklíčidle.

Nástroje

Pro každou práci vždy používejte vhodné nástroje!
Dbejte na to, aby nástroje byly v bezvadném stavu a naostřené.
Nástroje po použití vždy znovu naostřete.

HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 9

Bedienungsanleitung DF 1200N

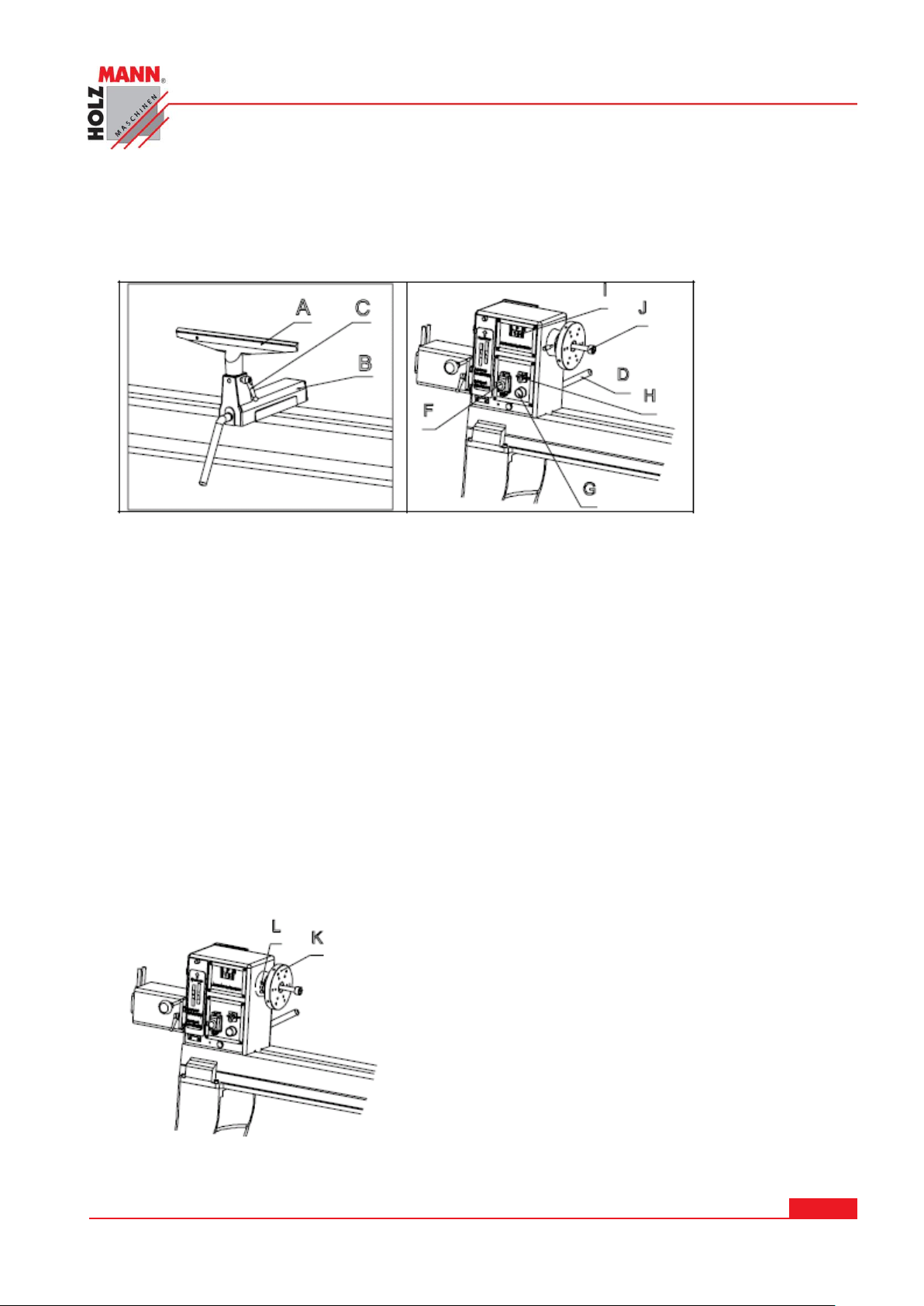

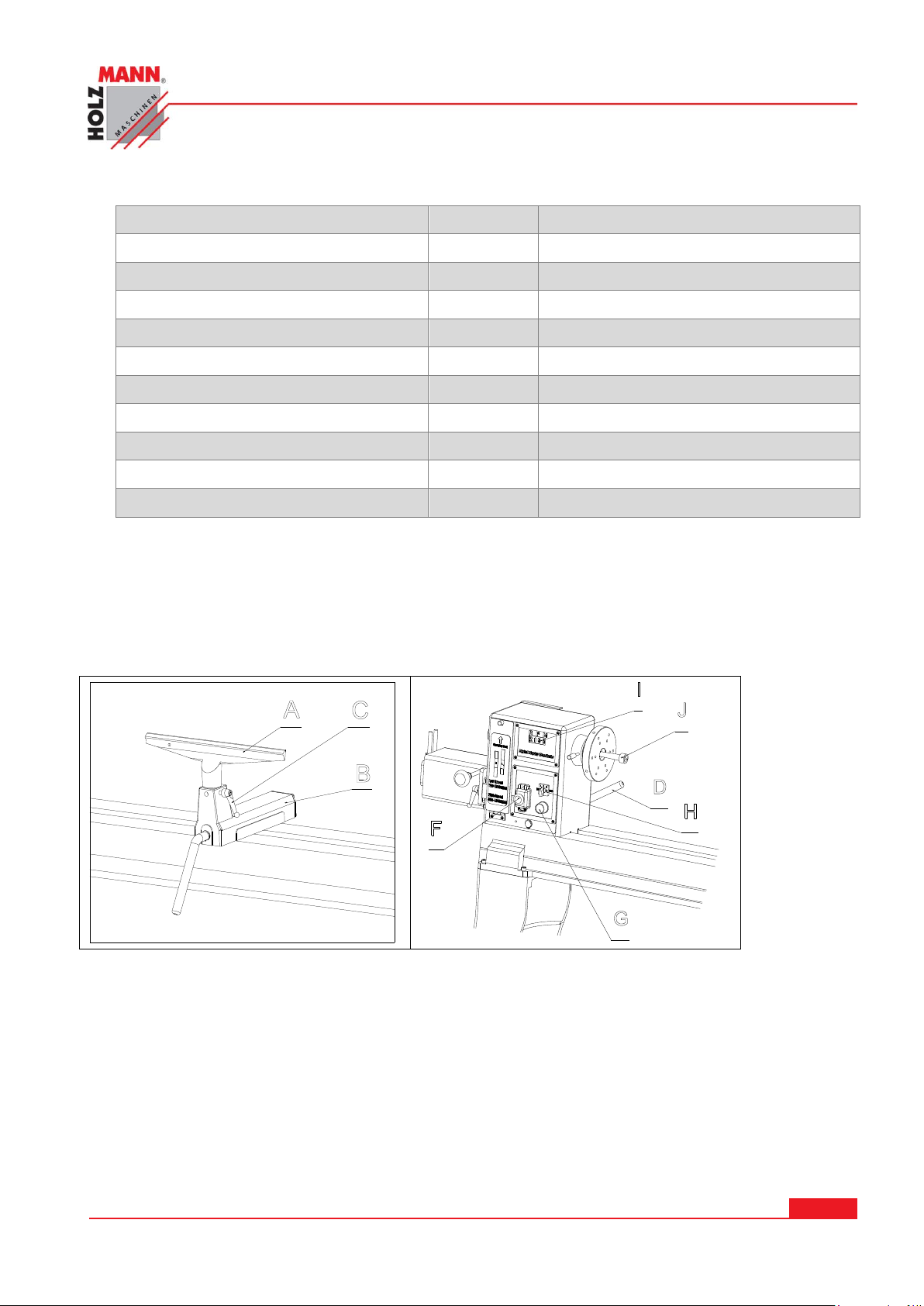

4.2 Před prvním použitím

Stroj DF 1200 se dodává ve smontovaném stavu. Musíte namontovat pouze podpěru nástroje
na lože stroje.

 Nasaďte bržák podpěry B na lože stroje a excentrickým upínačem ho na požadovaném

místě zajistěte. Uvolněním kličky C můžete podpěru nástroje A nastavit do vhodné po-

lohy.

Proveďte následující kontrolu: zkontrolujte dotažení červíků (č.67 a 68) v řemenici.

4.3 Ovládací prvky

D) Upínací páka vřeteníku na loži stroje.
F) Tlačítko pro vypnutí stroje
G) Růžice nastavení otáček
H) Přepínač H pro směr otáčení. Poloha L (levé otáčky), poloha R (pravé otáčky)
Poloha 0 (stroj vypnut)
I) Ukazuje otáčky stroje

J) Čtyřzubý unašeč MK2. Pro soustružení při upnutém obrobku mezi vřeteník a koníka.

Čtyřzubý unašeč z vřeteníku vyrazíte s pomocí vyrážeče (č. 58) otvorem ve vřete­níku.

K) Lícní deska. K soustružení misek, talířů, desek.

L) Aretační čep – slouží k aretaci vřetene soustruhu ve

12 polohách pro rovnoměrné obrábění obrobku.

POZOR!

NIKDY stroj nezapínejte, pokud je vřeteník zaare-

tovaný!

HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 10
Bedienungsanleitung DF 1200N

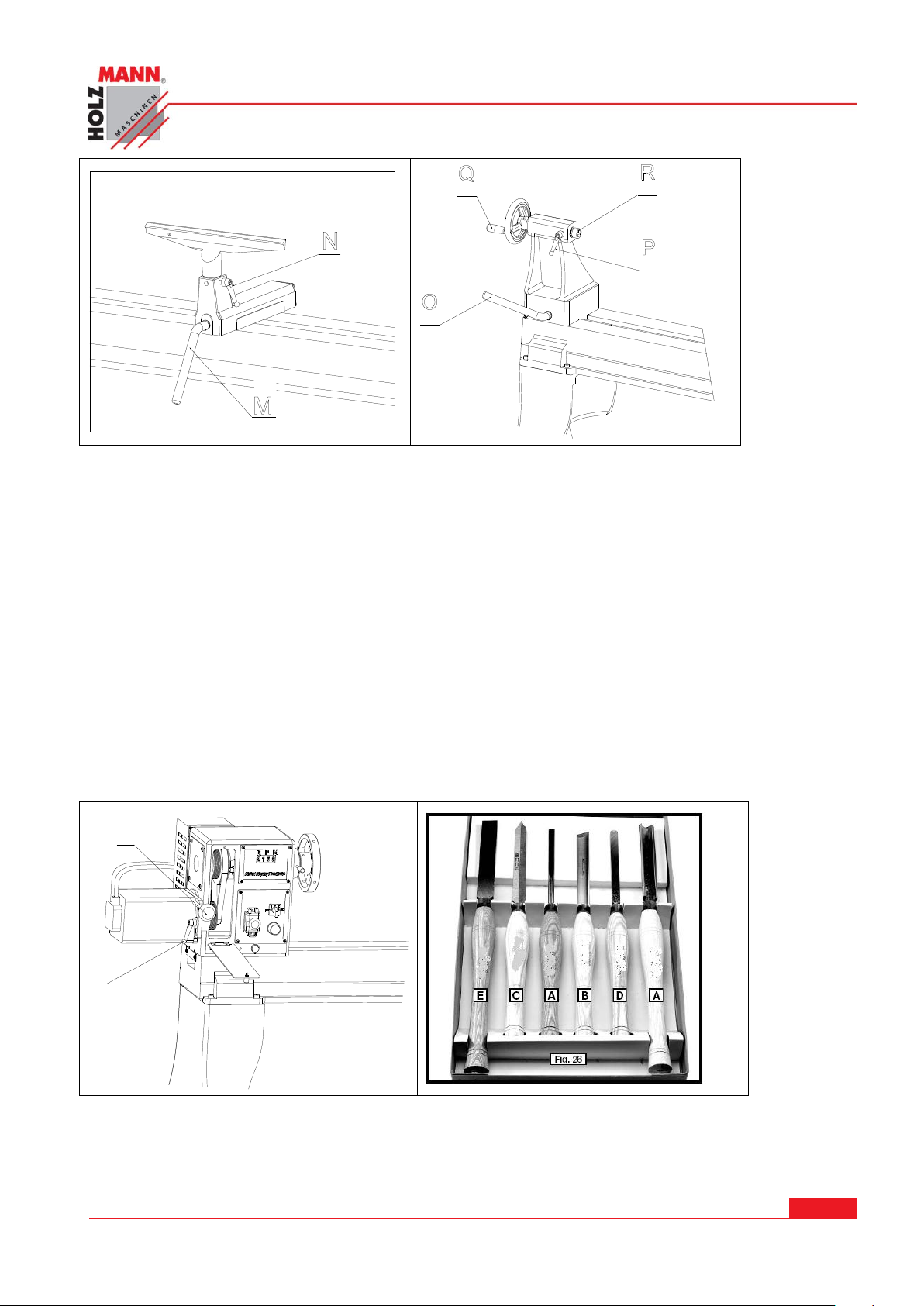

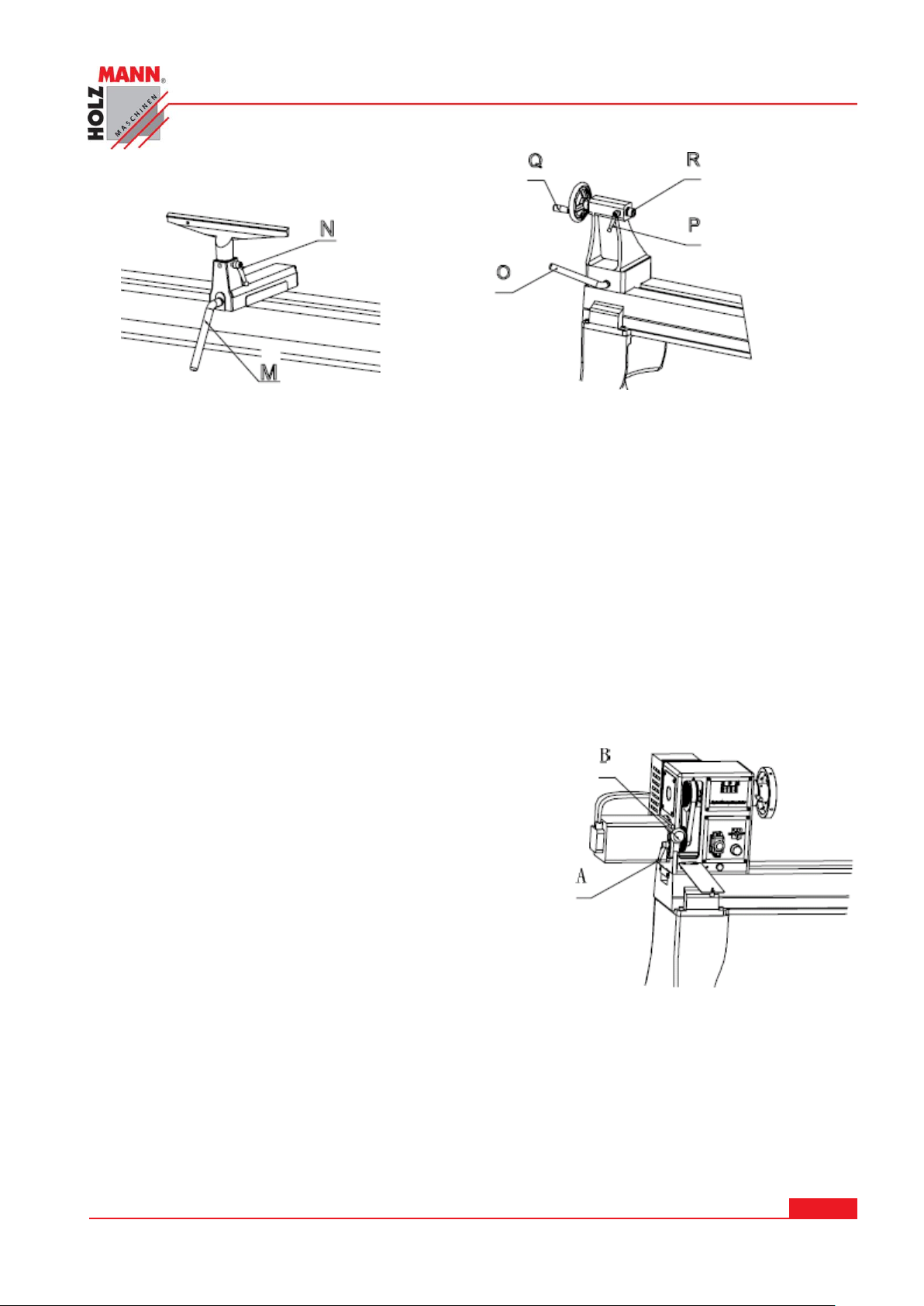

M) Upíná podpěru nástroje k loži stroje.
N) Zajišťuje podpěru ve zvolené výšce a úhlu.
O) Zajišťuje koníka ve zvolené poloze k loži stroje.
P) Zajišťuje vřeteno koníka ve zvolené poloze.
Q) Ovládací kolo vřetene koníka. K vodorovnému nastavení vřetene.
R) Vřeteno koníka. Dlouhé obrobky se upínají mezi vřeteník a vřeteno koníka

Vřeteno je vybaveno upínáním MK2.

4.4 Změna rychlosti otáčení

Stroj DF 1200N je vybaven dvěma rozsahy otáček, které se nastavují založením řemene ve
vřeteníku.

Pro změnu rozsahu otáčení postupujte následovně:

Odpojte stroj od elektrické sítě!
Uvolněte zajišťovací šroub krytu řemenic a sklopte ho

dolů. Tím získáte přístup k řemenu.
Uvolněte zajišťovací páku A agregátu motoru.
Pákou B motor nadzvedněte, nyní můžete řemen pře-

ložit.

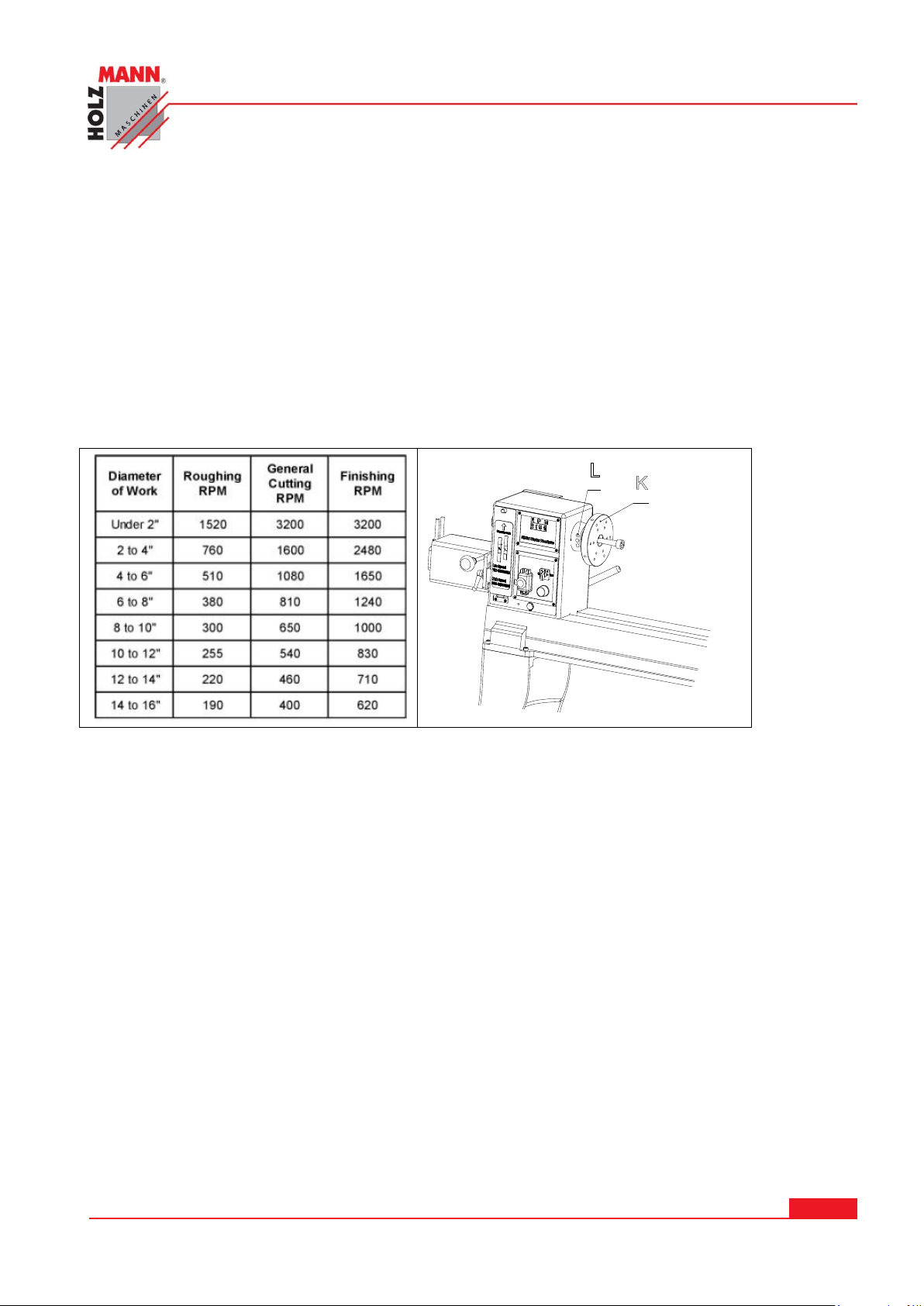

Správnou polohu řemene pro požadovaný rozsah otá-

ček zjistíte na krytu řemenic.
po založení řemenu motor opět sklopte pákou B tak,

aby vlastní váhou napnul řemen.
Agregát zajistěte pákou A, zaklapněte kryt řemenic a

zajistěte ho šroubem.

HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 11

Bedienungsanleitung DF 1200N

4.5 Soustružnické nástroje

Hrubovací dláto

Hrubovací dláto se používá na počátku obrábění. Obrobek, na
začátku obrábění ještě ne zcela cylindrický se s ním obrobí a
dovede se do cylindrického tvaru. Nejvíce se používají široká
ostří s polokulatým profilem, které mají řeznou hranu rovnou
nebo lehce vypouklou , řezný úhel je od 35° do 45°. Šířka
ostří je od 15mm do 50mm, tloušťka materiálu od 3 do 5mm.
Nástroj je nejvhodnější pro měké až středně tvrdé materiály.

Dokončovací dláto

Tímto nástrojem obrobek obrobíte do přesného tvaru, který
požadujete. Pokud je ostří kvalitní, můžete povrch obrobku
lehce uhladit. Lepší výsledky ale obdržíte s plochým dlátem.
Dokončovací dláta jsou v různých tvarech a tloušťkách, odli-
šují se podle účelu použití tvarem a úhlem ostří. Tloušťka
nástroje je tím větší, čím je obrobek tvrdší, aby se zamezilo
kmitání obrobku. Pro soustružení oválných tvarů je lepší,
když je nástroj špičatější, než půlkruhový. V poslední době se
prosazuje tzv. nehtový tvar, u kterého jsou postranní části
ostří ubroušeny. Pro jeho broušení jsou nutné velké zkuše-
nosti nebo odpovídající přípravek.

Dobrý soustružník se pozná často podle stavu nástrojů.
Při soustružení je nutné nástroje často ostřit, proto se nabízejí nástroje z rychlořezné oceli

(HSS), jejichž ostří vydrží déle než ostří z obyčejné oceli. Extrémně ostré nástroje jsou nutné
pro čistý řez a kvalitní povrch obrobku.

Pro broušení nástrojů doporučujeme výkonnou brusku s malými vibracemi. Proces broušení
vyžaduje velké zkušenosti a odpovídající přípravky, které jsou pro brusku vhodné. Doporuču-
jeme proto brusky značky WOLVERINE.

Brusky a brusné přípravky jsou v programu firmy HOLZMANN MASCHINEN.
Rádi vám vaše otázky zodpovíme.
K dosažení co nejlepších výsledků pro každý pracovní krok existuje nástroj s vhodným profi-

lem.

Následující tabulka popisuje různé nástroje a jejich použití a jej možné ji získat i on line na

adrese http://bernhard.nepelius.at

Tam naleznete i další návody pro soustružení, jakož i rozsáhlý soustružnický lexikon a odkazy
na téma soustružení, spolu s galerií výrobků pro vaši inspiraci (německy).

HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 12

Bedienungsanleitung DF 1200N

Miskové dláto

Nástroj se používá pro soustružení vnitřního prostoru misek.
S odpovídajícím nabroušením se může též používat k podél-

nému soustružení dlouhých kusů. Většinou jsou misková dlá­ta frézována z kruhového materiálu, s odpovídající tloušťkou
boků, aby se zamezilo kmitání nástroje při vekých přesazích.
Dlouhé držadlo zajišťuje rovnovážné držení nástroje. Misková
dláta se vyrábí v různých tvarech s drážkou do U nebo V.
Vyrábí se také s různým tvarem ostří (rovné ostří, nehtové
ostří apod.).

Ploché dláto

Nepostradatelný nástroj pro téměř všechny druhy obrábění.
Začátečníkům se doporučuje dobře procvičit práci s tímto
nástrojem. Dosáhnete tím opravdu skvělého povrchu obrob­ku. Nástroj slouží ke konečnému obrábění, ať už rovných
ploch nebo rádiusů.
Pokud to tvar nástroje dovolí, docílíte s plochým nástrojem
lepšího povrchu obrobku, než s půlkulatám nástrojem. Je
možné s ním i upichovat.

Hrot nástroje se zužuje a na konci je vybroušen z obou stran
pod úhlem 35° - 45°.Přední hrana ustupuje pod úhlem. Tím
se na hrotu nástroje vytvoří nahoře ostrý a dole tupý
úhel.Ostrým úhlem se upichuje, s tupým úhlem se soustruží
kruhové povrchy.

Nástroje se vyrábějí i s oválným průřezem, jenž zajišťuje
hladký pohyb po podpěře nástroje.

Deskové dláto

Deskové dláto se používá pro soustružení vnitřních částí plo-
chých obrobků, které by nebylo možné obrábět plochým dlá­tem. Úhel ostří u tohoto nástroje je taktéž různý, podle tvr-
dosti obráběného materiálu. Šířku volte podle plochy obrábě­ného materiálu.

HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 13

Bedienungsanleitung DF 1200N

Upichovací dláto

Tento nástroj slouží hlavně k upichování dlouhých obrobků.
Pokud je to ale možné, používejte k upichování ploché dláto,
které dává lepší povrch upichovaného materiálu.

Rozdíl mezi plochým a upichovacím dlátem je v tom, že upi-
chovací dláto má konický průřez, aby tím díky menší ploše
ostří vyvíjelo méně tepla.

Dokončovací dláto, 11mm
Upichovací dláto 6mm
Deskové dláto 20mm
Oválné dláto sešikmené 27mm
Těžké hrubovací dláto 25mm
Miskové dláto 13mm

Hrubovací dláto 32mm
Hrubovací dláto 24mm

Dokončovací dláto 14mm,
Dokončovací dláto 16mm
Upichovací dláto 5mm
Ploché dláto 25mm
Půlkulaté dláto 26mm

Nástroje je možné zakoupit buď jednotlivě, nebo v sadách.
Pokud již vlastníte soustruh, měli byste investovat i do kvalitních nástrojů.:

Firma HOLZMANN nabízí 6-dílnou sadu nástrojů, H6TLG (HSS ocel):

7-dílná sada špičkové kvality HOLZMANN H7TLGHQ
(extrémně tvrdá HSS ocel):

HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 14
Bedienungsanleitung DF 1200N

4.6 Upnutí dlouhých obrobků

P O Z OR

Správné nastavení podpěry nástroje a správné vedení obráběcího nástro-
je je nepostradatelným předpokladem BEZPEČNOSTI.

Dlouhé obrobky se upínají mezi vřeteník (čtyřzubý unašeč MK2) a koníka (otočný hrot MK2).
Obrobek musí být upnut vycentrovaně, aby se zamezilo vibracím!

Naznačte si střed obrobku, na značce vyvrtejte asi 4mm hluboký otvor a gumovou nebo dře­věnou paličkou naražte čtyřzubý unašeč. Nyní obrobek upněte.

Pro obrábění dlouhých štíhlých obrobků použijte lunetu.

Pro stroj DF 1200N můžete použít lunetu HOLZMANN LNT1200.

Luneta podpírá obráběný obrobek, minimalizuje vibrace a nebezpečí, že se obrobek rozlomí.

Pokud průměr obrobku nedosahuje 4 cm, použijte při obrábění lunetu vždy.

4.7 Podpěra nástroje

Podpěra nástroje musí být nezstále nastavena co
nejblíže k obrobku!

Nastavení výšky podpěry musí být lehce pod stře-

dovou osou obrobku.

Vpravo na fotografii vidíte správné držení a nasta-
vení nástroje

Firma HOLZMANN MASCHINEN doporučuje školení
od odborníka na soustružení dřeva. Zamezíte tím špatným pracovním návykům a redukujete
nebezpečí pracovního úrazu!

HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 15

Bedienungsanleitung DF 1200N

5 ÚDRŽBA

P O Z OR

Čištění a údržbu stroje nikdy neprovádějte při zapnutém stroji!

Hrozí nebezpečí zranění nebo škody při nenadálém zapnutí stroje!

K tomu platí:
Před údržbou stroj vypněte a odpojte napájecí kabel od sítě!!!

ZÁVADA

MOŽNÁ PŘÍČINA

ŘEŠENÍ

Silné vibrace

Protáhlý obrobek
Nevycentrovaný obrobek

Povolený červík (číslo 67,68)
Na řemenici.
Opotřebovaný řemen
Upínací páka motoru není dotažena
Volný řemen
Stroj stojí na nerovné podložce
Vřeteník nebo koník nedostatečně dotažený

ke stroji

Vyměňte materiál
Lépe vyměřte střed (těžiště)

Dotáhněte

Vyměňte
Nastavte a dotáhněte
Nastavte a dotáhněte
Zajistěte vyrovnání podlahy
Dotáhněte zajišťovací páky

Motor se neroztočí

Přepětí v napájecí síti

Poddimenzovaný přívodní kabel

Podpětí v napájecí síti

Závada motoru

Nechte zkontrolovat elektromechanika

Nový kabel s větším průřezem

Nechte zkontrolovat elektromechanika

Nechte zkontrolovat motor, při závadě

vyměňte

Nástroj se zachytává

na obrobku

Tupý profil

Špatné vedení nástroje

Podpěra nástroje příliš nízko

Podpěra nástroje příliš daleko od obrobku

Nevhodný nástroj

Nabruste

Konzultujte odborníka na soustružení

Změňte výšku podpěry

Podpěru nastavte blíže k obrobku

Konzultujte odborníka na soustružení

Nefunkční ukazatel

otáček

Posunutý senzor otáček

Sejměte kryt řemenice. Nastavte sen-

zor (72).

 Po každém provozu se musí stroj vyčistit od prachu a třísek. Odsavačem odstraňte usaze-

niny a piliny a zbytky odstraňte stlačeným vzduchem.!

 Pravidelně kontrolujte dotažení červíků (č 67 & 68) u řemenice.
 Pravidelně kontrolujte stav řemenu. Vadný nebo opotřebovaný řemen ihned vyměňte.
 Plastové díly čistěte vlhkým hadrem nebo jemným čistícím přípravkem.
 Lakované části stroje čistěte taktéž vlhkým hadrem nebo jemným čistícím přípravkem.
 Nelakované části stroje nakonzervujte vhodným konzervačním olejem (např. WD40).

6 ODSTRANĚNÍ ZÁVAD

HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 16
Bedienungsanleitung DF 1200N

7 ELEKTRICKÉ SCHÉMA

V případě krátkého spojení: Zkontrolujte napájecí napětí / Zkontrolujte uzemnění / Zkontrolujte
pojistky / Zkontrolujte vedení na stroji; Pokud příčinu krátkého spojení nemůžete sami odstranit,

nechte to provést kvalifikovanému elektromechanikovi s příslušným oprávněním.

HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 17

Bedienungsanleitung DF 1200N

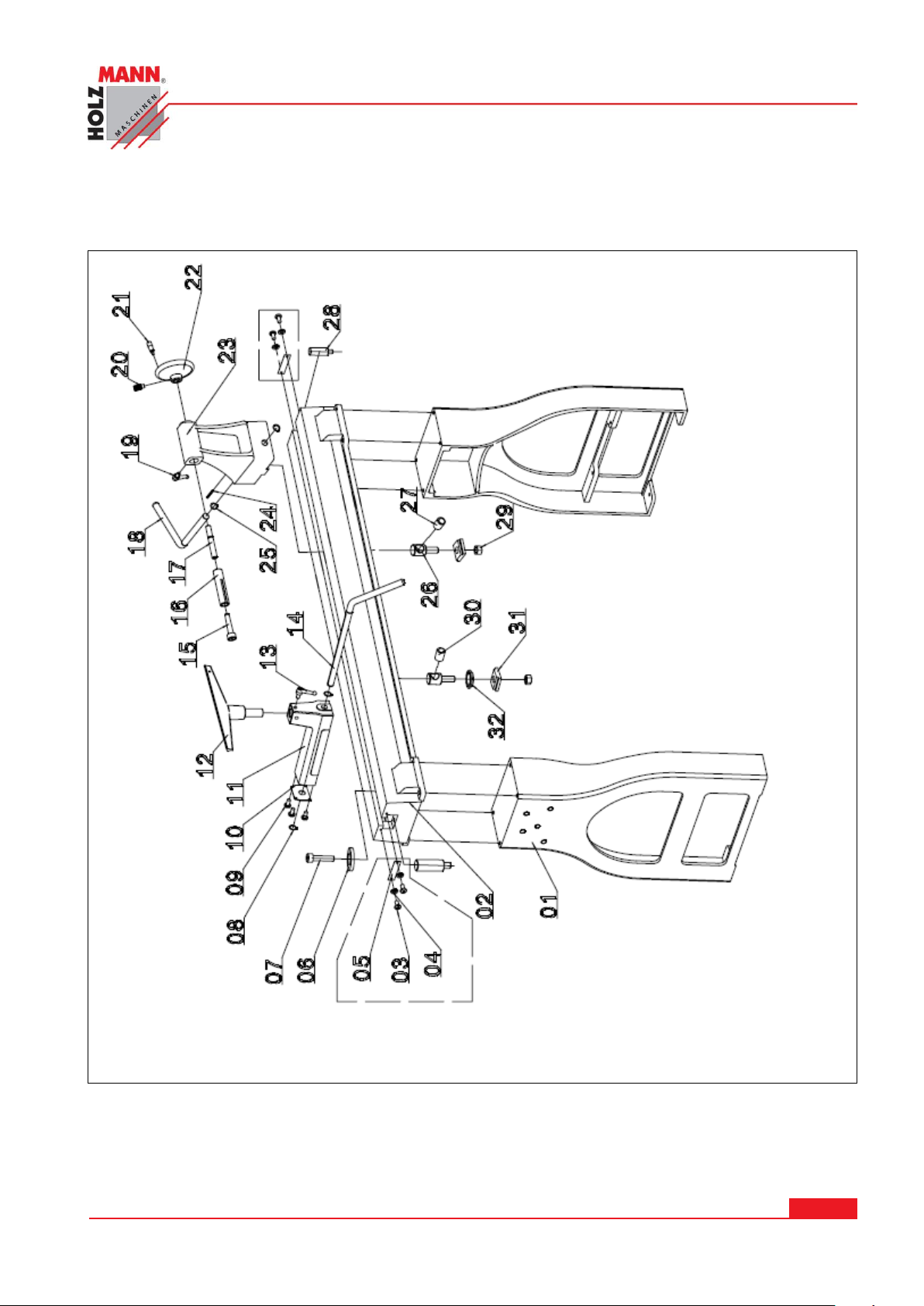

8 NÁHRADNÍ DÍLY

HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 18
Bedienungsanleitung DF 1200N

HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 19
Bedienungsanleitung DF 1200N

HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 20
Bedienungsanleitung DF 1200N

PO K Y N

Použití jiných než originálních náhradních dílů firmy Holzmann má
za následek ztrátu záruky!

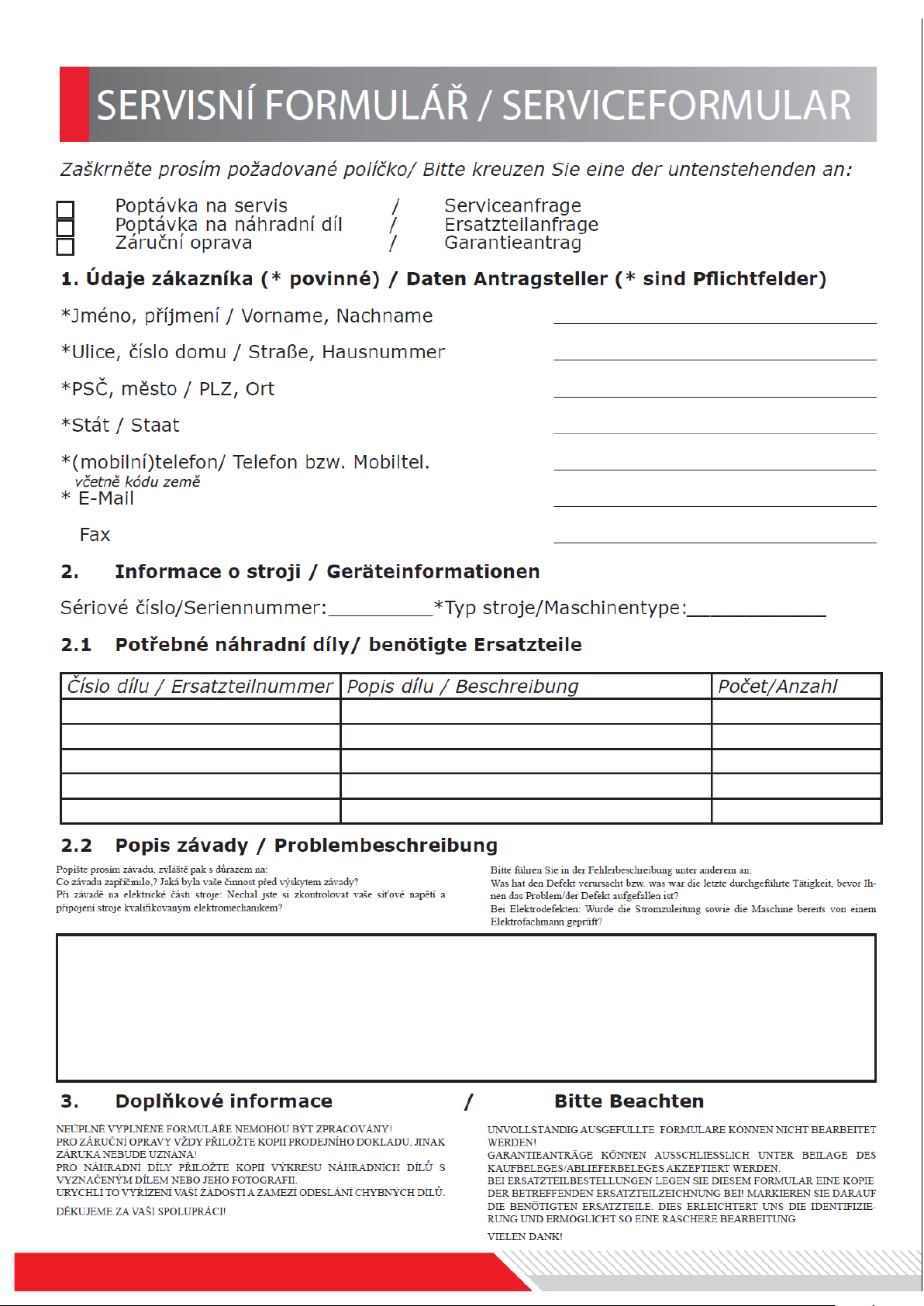

Pro objednávku náhradních dílů používejte formulář na konci toho-
to návodu.

Při reklamaci vždy přiložte kopii Vašeho kupního dokladu.

S náhradními díly od firmy Holzmann získáte díly, které jsou ideálně přizpůsobeny. Přesnost
dílů zkracuje čas montáže a prodlužuje životnost stroje DF 1200N.

Stav seznamu náhradních dílů a jejich výkresů: 11/2011

HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 21

Bedienungsanleitung DF 1200N

INDEX

1 SAFETY GUIDELINES 23

1.1 General safety rules .......................................................................................... 23

1.2 Additional .......................................................................................................... 24

2 GROUNDING INSTRUCTIONS 25

3 FUNCTIONAL DESCRIPTION 26

3.1 UNPACKING AND CLEANING .............................................................................. 26

3.2 Carton contents ................................................................................................. 26

4 TECHNICAL SPECIFICATIONS 27

5 ASSEMBLY 27

6 CONTROLS AND FEATURES 28

6.1 Speed change .................................................................................................... 29

7 OPERATION 30

7.1 LATHE TOOLS .................................................................................................... 30

8 WIRING DIAGRAM 33

9 TROUBLESHOOTING 34

10 SPARE PARTS 35

11 KONFORMITÄTSERKLÄRUNG / CERTIFICATE OF CONFORMITY 38

12 GARANTIEERKLÄRUNG CHYBA! ZÁLOŽKA NENÍ DEFINOVÁNA.

13 GUARANTEE TERMS 40

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Seite 22
Bedienungsanleitung DF 1200N

1 SAFETY GUIDELINES

This manual contains information that is important for you to know and understand. This infor­mation relates to protecting YOUR SAFETY and PREVENTING EQUIPMENT PROBLEMS. To help you
recognize this information, we use the symbols to the right. Please read the manual and pay at­tention to these sections.

1.1 General safety rules

1. FOR YOUR OWN SAFETY, READ THE INSTRUCTION MANUAL BEFORE OPERATING THE
MACHINE.

Learning the machine’s application, limitations, and specific hazards will greatly minimize the
possibility of accidents and injury.

2. WEAR EYE PROTECTION. ALWAYS USE SAFETY GLASSES. Also use face or dust mask if
cutting operation is dusty. Everyday eyeglasses are NOT safety glasses. USE CERTIFIED
SAFETY EQUIPMENT.

3. WEAR PROPER APPAREL. Do not wear loose clothing, gloves, neckties, rings, bracelets, or
other jewelry which may get caught in moving parts. Nonslip footwear is recommended.
Wear protective hair covering to contain long hair.

4. DO NOT USE THE MACHINE IN A DANGEROUS ENVIRONMENT. The use of power tools in
damp or wet locations or in rain can cause shock or electrocution.

Keep your work area well-lit to prevent tripping or placing arms, hands, and fingers in dan­ger.

5. MAINTAIN ALL TOOLS AND MACHINES IN PEAK CONDI-TION. Keep tools sharp and clean
for best and safest performance. Follow instructions for lubricating and changing accessories.
Poorly maintained tools and machines can further damage the tool or machine and/or cause
injury.

6. CHECK FOR DAMAGED PARTS. Before using the machine, check for any damaged parts.
Check for alignment of moving parts, binding of moving parts, breakage of parts, and any
other conditions that may affect its operation. A guard or any other part that is damaged
should be properly repaired or replaced. Damaged parts can cause further damage to the
machine and/or injury.

7. KEEP THE WORK AREA CLEAN. Cluttered areas and benches invite accidents.

8. KEEP CHILDREN AND VISITORS AWAY. Your shop is a potentially dangerous environment.
Children and visitors can be injured.

9. REDUCE THE RISK OF UNINTENTIONAL STARTING. Make sure that the switch is in the

“OFF” position before plugging in the power cord. In the event of a power failure, move the
switch to the “OFF” position. An accidental start-up can cause injury.

10. USE THE GUARDS. Check to see that all guards are in place, secured, and working cor­rectly to prevent injury.

11. REMOVE ADJUSTING KEYS AND WRENCHES BEFORE STARTING THE MACHINE. Tools,
scrap pieces, and other debris can be thrown at high speed, causing injury.

12. USE THE RIGHT MACHINE. Don’t force a machine or an attachment to do a job for which

it was not designed. Damage to the machine and/or injury may result.

13. USE RECOMMENDED ACCESSORIES. The use of accessories and attachments not recom­mended by Delta may cause damage to the machine or injury to the user.

14. USE THE PROPER EXTENSION CORD. Make sure your extension cord is in good condition.
When using an extension cord, be sure to use one heavy enough to carry the current your
product will draw. An undersized cord will cause a drop in line voltage, resulting in loss of
power and overheating. See the Extension Cord Chart for the correct size depending on the

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Seite 23
Bedienungsanleitung DF 1200N

cord length and nameplate ampere rating. If in doubt, use the next heavier gauge. The
smaller the gauge number, the heavier the cord.

15. SECURE THE WORKPIECE. Use clamps or a vise to hold the workpiece when practical.
Loss of control of a workpiece can cause injury.

16. FEED THE WORKPIECE AGAINST THE DIRECTION OF THE ROTATION OF THE BLADE,
CUTTER, OR ABRASIVE SURFACE. Feeding it from the other direction will cause the workpiece
to be thrown out at high speed.

17. DON’T FORCE THE WORKPIECE ON THE MACHINE. Damage to the machine and/or injury
may result.

18. DON’T OVERREACH. Loss of balance can make you fall into a working machine, causing
injury.

19. NEVER STAND ON THE MACHINE. Injury could occur if the tool tips, or if you accidentally
contact the cutting tool.

20. NEVER LEAVE THE MACHINE RUNNING UNATTENDED. TURN THE POWER OFF. Don’t
leave the machine until it comes to a complete stop. A child or visitor could be injured.

21. TURN THE MACHINE “OFF”, AND DISCONNECT THE MACHINE FROM THE POWER SOURCE

before installing or removing accessories, before adjusting or changing set-ups, or when
making repairs. An accidental start-up can cause injury.

22. MAKE YOUR WORKSHOP CHILDPROOF WITH PADLOCKS, MASTER SWITCHES, OR BY
REMOV-ING STARTER KEYS. The accidental start-up of a machine by a child or visitor could
cause injury.

23. STAY ALERT, WATCH WHAT YOU ARE DOING, AND USE COMMON SENSE. DO NOT USE
THE MACHINE WHEN YOU ARE TIRED OR UNDER THE INFLUENCE OF DRUGS, ALCOHOL, OR
MEDICA-TION. A moment of inattention while operating power tools may result in injury.

24. TAKE PRECAUTIONS AGAINST DUST INHALATION. The dust generated by certain woods
and wood products can be injurious to your health. Always operate machinery in well­ventilated areas, and provide for proper dust removal. Use wood dust collection systems
whenever possible.

1.2 Additional

1. DO NOT OPERATE THIS MACHINE UNTIL it is assembled and installed according to the in­structions.

2. OBTAIN ADVICE from your supervisor, instructor, or another qualified person if you are not
familiar with the operation of this machine.

3. FOLLOW ALL WIRING CODES and recommended electrical connections.

4. ROUGH CUT THE WORKPIECE as close as possible to the finished shape before installing it
on the faceplate.

5. EXAMINE THE WORKPIECE FOR FLAWS and test glue joints before mounting the workpiece
on machine. DO NOT mount a split workpiece or one containing a knot.

6. SECURELY FASTEN THE WORKPIECE to the faceplate prior to faceplate turning. Use the
appropriate size faceplate to properly support the workpiece. Do not let the screw fasteners
interfere with the turning tool at the finished dimension of the workpiece.

7. NEVER DRIVE THE WORKPIECE into the drive center while the drive center is in the head­stock. Set the drive center into the workpiece with a soft mallet prior to installing it on the
headstock.

8. SNUG THE TAILSTOCK CENTER against the workpiece and lock it. Lubricate the tailstock
center if it is not a ball bearing center.

9. PROPERLY ADJUST THE TOOL REST HEIGHT.

10. ADJUST THE TOOL REST so it is as close to the workpiece as possible.

11. TIGHTEN ALL CLAMP LOCKING HANDLES before operating.

12. ROTATE THE WORKPIECE BY HAND to check clearance before turning the machine “ON”.

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Seite 24
Bedienungsanleitung DF 1200N

13. CLEAR THE LATHE BED OF ALL OBJECTS (tools, scraps of wood, etc.) before turning the
machine “ON”. FAILURE TO FOLLOW THESE RULES MAY RESULT IN SERIOUS INJURY.

14. EXAMINE THE SET-UP CAREFULLY before turning the machine “ON”.

15. STAND CLEAR, AND KEEP ALL OBSERVERS AND PASSERSBY clear of rotating path of
workpiece to avoid injury from flying debris.

16. USE THE LOWEST SPEED when starting a new workpiece. NEVER EXCEED recommended
speeds.

17. NEVER ADJUST THE TOOL REST while the workpiece is turning.

18. NEVER LOOSEN THE TAILSTOCK SPINDLE or the tailstock while workpiece is turning.

19. MOVE THE CUTTING TOOL INTO THE WORK-PIECE SLOWLY, and cut small amounts when
roughing.

20. REMOVE THE TOOL REST before sanding or polishing.

21. NEVER PERFORM LAYOUT, assembly, or set-up work on the table/work area when the
machine is running.

22. TURN THE MACHINE “OFF” AND DISCONNECT THE MACHINE from the power source be­fore installing or removing accessories, before adjusting or changing set-ups, or when making
repairs.

23. TURN THE MACHINE “OFF”, disconnect the machine from the power source, and clean the

table/work area before leaving the machine. LOCK THE SWITCH IN THE “OFF” POSITION to
prevent unauthorized use.

24. ADDITIONAL INFORMATION regarding the safe and proper operation of power tools.

2 GROUNDING INSTRUCTIONS

All grounded, cord-connected machines: In the event of a malfunction or breakdown, grounding
provides a path of least resistance for electric current to reduce the risk of electric shock. This
machine is equipped with an electric cord having an equipment-grounding conductor and a
grounding plug. The plug must be plugged into a matching outlet that is properly installed and
grounded in accordance with all local codes and ordinances. Do not modify the plug provided - if
it will not fit the outlet, have the proper outlet installed by a qualified electrician. Improper con­nection of the equipment-grounding conductor can result in risk of electric shock. The conductor
with insulation having an outer surface that is green with or without yellow stripes is the equip­ment-grounding conductor. If repair or replacement of the electric cord or plug is necessary, do
not connect the equipment-grounding conductor to a live terminal.

Check with a qualified electrician or service personnel if the grounding instructions are not com­pletely understood, or if in doubt as to whether the machine is properly grounded.

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Seite 25
Bedienungsanleitung DF 1200N

3 FUNCTIONAL DESCRIPTION

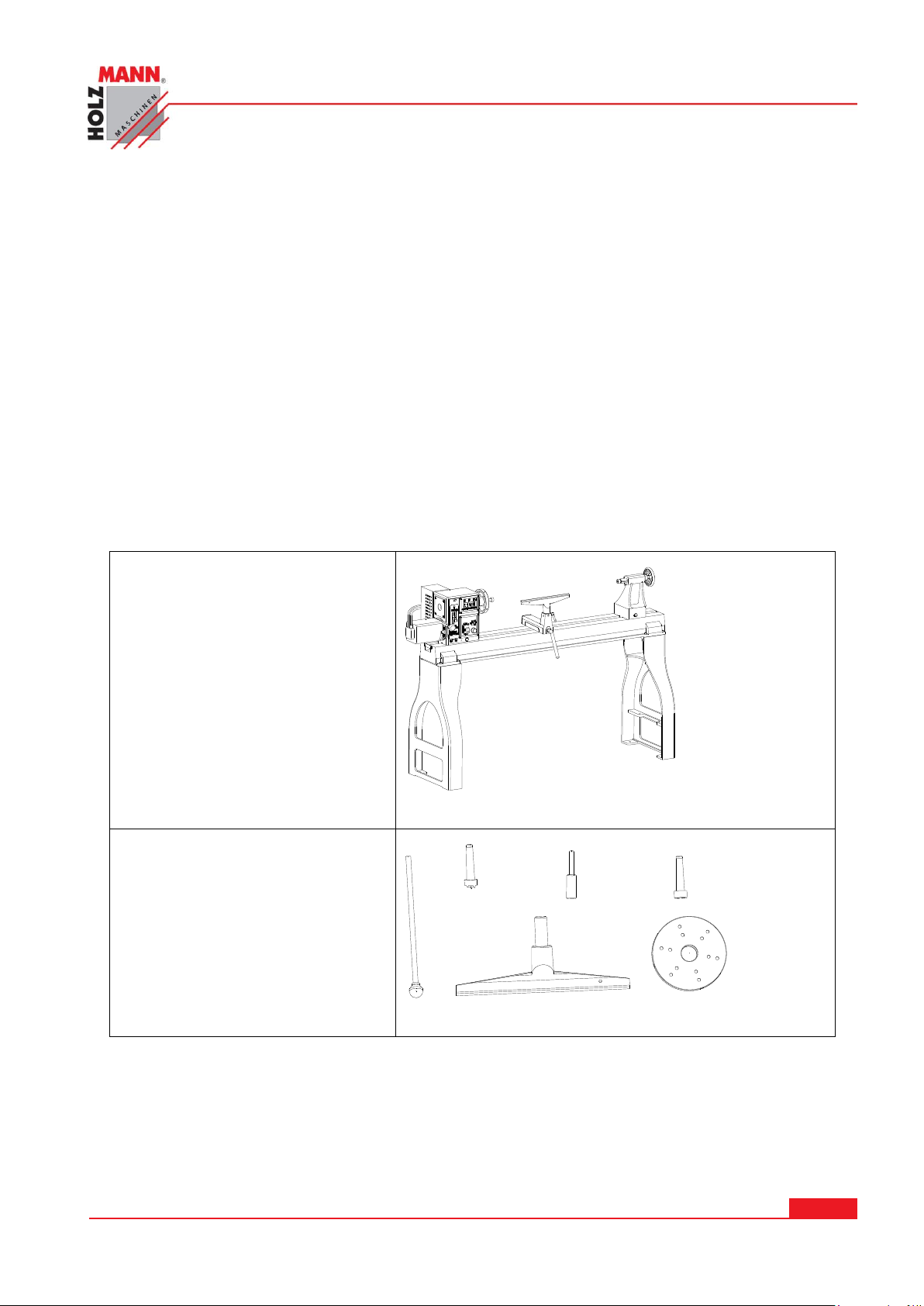

Contents

Container

1. Lathe

1. Tailstock

1. Headstock

1. Tool Rest Body

1. Owner’s Manual

Fig.1

Accessory Package Box

1. Live Center

1. Spur Center

1. Index Pin

1. Face Plate

1. Knockout Rod Headstock

1. Tool Rest

Fig.2

The Woodlathe DF 1200N adjustable speed wood lathe is a big capacity machine, designed for
commercial shops, and schools, or wherever a demand exists for continued accuracy and long life
through safe, heavy-duty operation.

3.1 UNPACKING AND CLEANING

Carefully unpack the tool and all loose items from the shipping container(s). Remove the pro­tective coating from all unpainted surfaces, especially on the bottom side of the bedways, the
clamp plates under the headstock, the tool rest base, and the tailstock. This coating may be
removed with a soft cloth moistened with kerosene (do not use acetone, gasoline or lacquer
thinner for this purpose). After cleaning, cover the top surface of the bed with a good quality
paste wax.

3.2 Carton contents

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Seite 26
Bedienungsanleitung DF 1200N

4 TECHNICAL SPECIFICATIONS

Motor

kW (100%)

1,5

Swing over bed Ø

mm

460

Swing over hand rest Ø

mm

356

Distance between centers

mm

1200

speed

U/min

0-1200 / 0-3200

Spindel stockretainer

Type

DIN 800 M33x3,5mm

Spindle MT-Retainer

Type

MK2

Boring spindle

mm

10

Ø face plate

mm

150

Spindle travel tailstock

mm

52

Net weight machine

kg

186

5 ASSEMBLY

Secure tool rest (A, Fig. 3) to tool rest body (B, Fig. 3) by tightening handle(C, Fig. 3).

Fig. 3 Fig. 4

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Seite 27
Bedienungsanleitung DF 1200N

6 CONTROLS AND FEATURES

1. Headstock Lock Handle: (D, Fig.4) Locks head in position. Unlock handle to position the head
along lathe bed. Tighten handle when properly positioned.

2.. Headstock On/Off Button: (F, Fig.4) Pull the button out to turn “ON” the lathe. Push the but­ton in to turn the lathe “OFF”.

3. Headstock RPM Knob: (G, Fig. 4) Turn knob to desired RPM. There are two speed ranges offer­ing “speed” (330-3200) and “torque” (100-1200).

4. Headstock For/Rev Switch: (H, Fig. 4) Use the toggle switch to change the direction the spindle
turns. Only change direction when the spindle has stopped.

5. Headstock RPM Readout: (I, Fig. 4) Displays the spindles RPM, see Figure 5.

6. Headstock Spur Center: (J, Fig. 6) Used for turning between centers. Spindle taper is MT-2.
Remove spur center by inserting drift rod through the opposite end of the spindle and knocking
spur center out.

Fig. 5 Fig. 6

7. Headstock Faceplate: (K, Fig. 6) Used for turning bowls and plates. There are a number of
screw holes for mounting the workpiece. Thread the faceplate onto the spindle in a clockwise di­rection, and tighten two set screws. Remove the faceplate by loosening two set screws. Push in
headstock spindle lock and use the provided rod in faceplate holes to unthread the faceplate.

8. Headstock Indexing Hole: (L, Fig. 6) Thread indexing pin into the indexing hole making sure
that it locates in the spindle hole. There are 12 holes in the spindle 30° apart. There are three
holes in the headstock casting that accept the indexing pin. These holes are 20° apart. The com­bination of holes will allow you to mark your workpiece for evenly spaced features.

CAUTION! Never start the lathe with the index pin engaged in the spindle!

9. Tool Rest Body Lock Handle: (M, Fig. 7) Locks the tool rest body in position. Unlock handle to
position the tool rest in any location along lathe bed. Tighten handle when properly positioned.

10. Tool Rest Lock Handle: (N, Fig. 7 Locks the tool rest in position. Unlock the handle to position
tool rest at a specific angle, or height. Tighten handle when properly positioned.

11. Tailstock Lock Handle: (O, Fig. 8) Locks the tailstock in position. Unlock handle to position the
tool rest in any location along lathe bed. Tighten handle when properly positioned.

12. Tailstock Quill Lock Handle: (P, Fig. 8) Locks the tailstock quill in position. Unlock handle to
position the quill. Tighten handle when properly positioned.

13. Tailstock Quill Handwheel: (Q, Fig. 8) Turn the handwheel to position the quill. The tailstock
quill lock handle must be loose to position quill.

14. Tailstock Live Center: (R, Fig. 8) Used for turning between centers. Quill taper is MT-2. Re­move live center by retracting the quill until live center loosens. Remove, or add different tips to
the live center by inserting the provided rod through

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Seite 28
Bedienungsanleitung DF 1200N

Fig.7 Fig.8

A

B

6.1 Speed change

1. Disconnect the machine from the power source!

2. Loosen the locking handle (A, Fig. 9).

3. Lift up on the tensioning handle (B, Fig. 9) to remove tension from the poly v-belt. You can
now position the belt in the desired speed range. It is pictured in the low speed pulley range.
Note: The “High” speed range (330-3200) provides maximum speed, where as the “Low”
speed range (100-1200) will provide maximum torque.

4. Lower the tensioning handle so that the weight of the motor provides the needed tension
and tighten the locking handle.

Fig.9 Fig.10

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Seite 29
Bedienungsanleitung DF 1200N

7 OPERATION

The following directions will give the inexperienced operator a beginning point for common lathe
operations. Practice on scrap material before attempting serious work.

7.1 LATHE TOOLS

Standard wood turning tools come in several different configurations (Fig. 10). The majority
of turnings will require the gouge tool (A) Fig. 10. This round nosed hollow chisel is used for
roughing cuts, cove cuts and other operations. The skew chisel (B) is a double-ground flat
chisel, with an angled end. This tool is used for smoothing cylinders, for cutting shoulders,
beads, vee grooves, etc. The parting tool (C) is a double-ground chisel, used for cutting-off,
or for making straight incisions or sizing cuts to any required diameter. The round nose
scraper (D) is used for mostly hollowing work, while the square-end scraper is mainly used
for the outside of bowls.

Fig.11 Fig.12

HOW TO TURN SPINDLES
Working with any material that is attached to the lathe centers is called a spindle turning.

This is the principal type of wood turning (chair and table legs, lamp stems, etc.) The turning
of spindles can be done with either a scraping or cutting technique. The cutting technique, by
virtue of faster wood removal and a cleaner surface, is the preferred method.

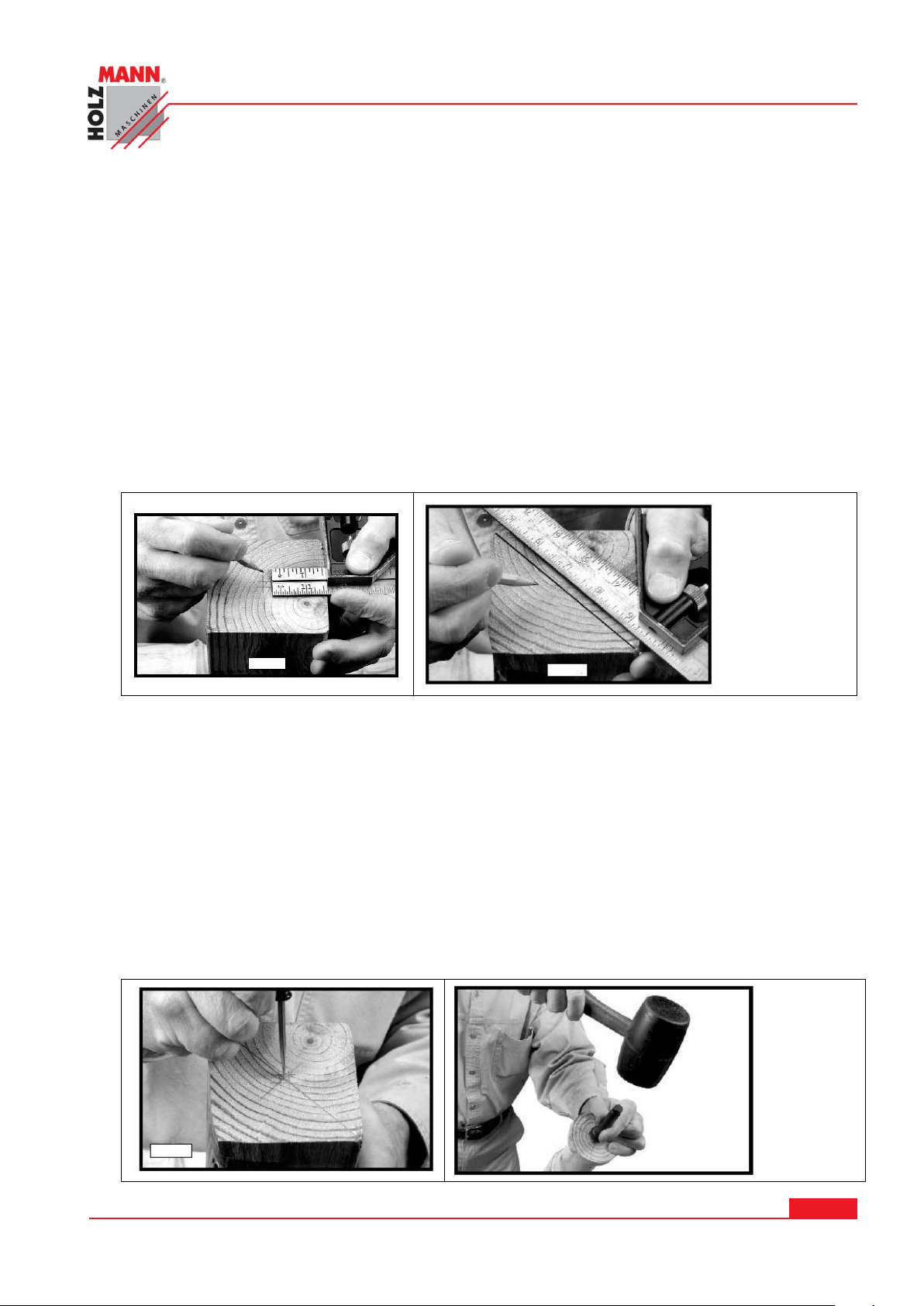

CENTERING THE WORK
Wood stock for any spindle turning should be approximately square, and the ends should be

square with the sides. Two common methods of determining the center are shown in Figs. 11
and 12. In Fig. 11, a distance a little more or a little less than one-half the width of the stock
is set off from each of the four sides. The small square set off in the center can then be used
in marking the true center. The diagonal method, Fig. 12, consists of drawing lines from cor­ner to corner, with the intersection marking the center of the work.

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Seite 30
Bedienungsanleitung DF 1200N

Fig.13 Fig.14

After marking each end, mark the true center with a punch awl or dividers (Fig. 13). If the

stock is hardwood, the centers should be drilled to a depth of about 1/8”. The spur or live

center is then placed against one end of the work and seated by striking with a mallet (Fig.

14). In hardwood, make a starting seat for the spur center by sawing on the diagonal lines,
and drilling a small hole at the intersection. After driving the center, hold the center and the
work together and fit both immediately to headstock spindle. If you are not using a ball bear­ing center, the end of work at tailstock center should be oiled. Place the lubricant on the
wood either before or after it is put on the lathe. Many turners use beeswax, tallow, or a
wax-and-oil mixture as a lubricant. A ball bearing center is ideal because it eliminates lubri­cating. If the work is to be removed from the lathe before completion, an index mark should
be made as a guide for re-centering (Fig. 15). A permanent indexer can be made by grinding
off one corner of one of the spurs.

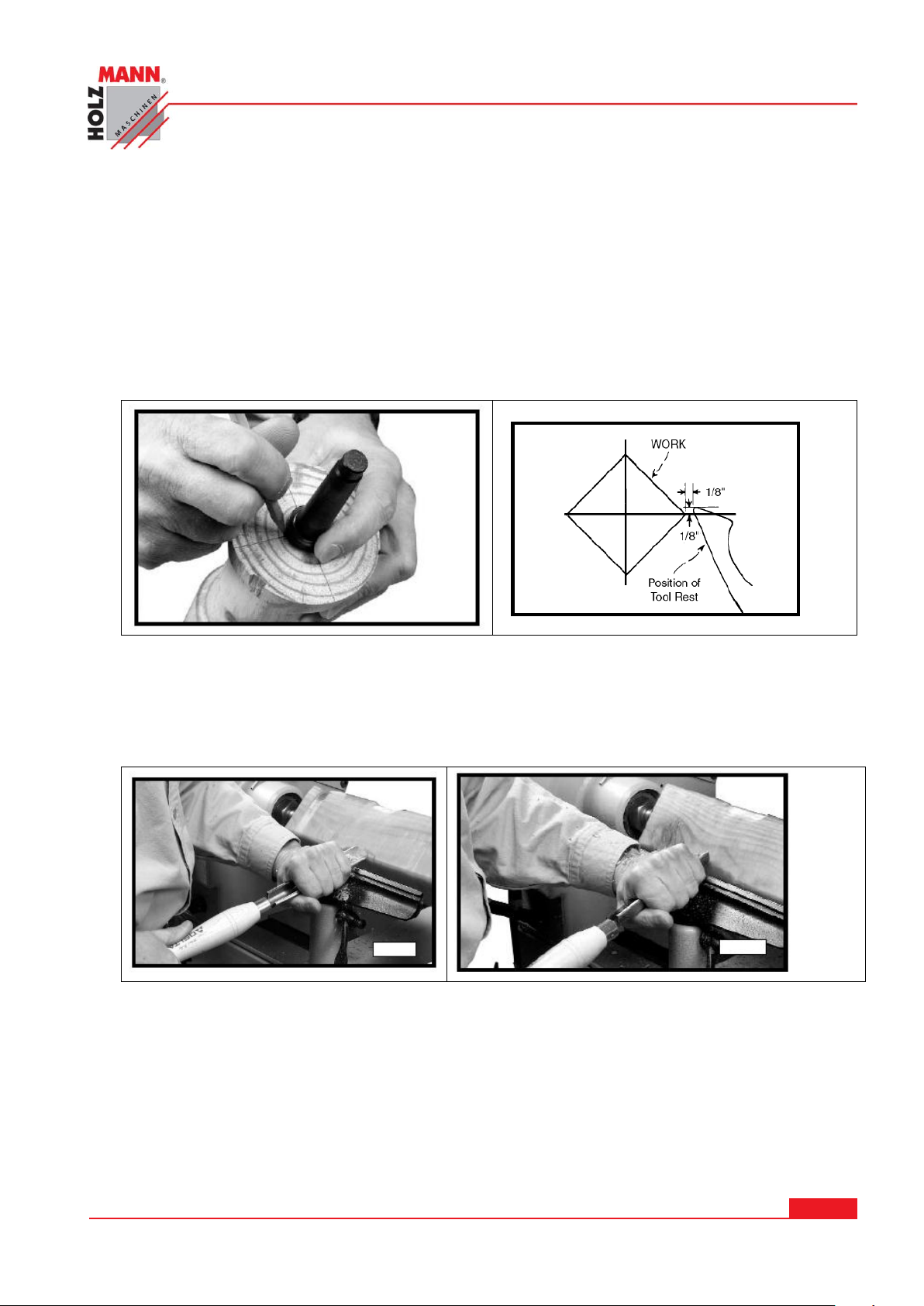

Fig.15 Fig.16

TOOL REST POSITION
Mount the tool rest in place about 1/8” away from the work and 1/8” above the work center-

line (Fig. 16.) This position may be varied to suit the work and the operator. Place a guide
mark on the tool rest shank as an aid to quick and accurate resetting.

Fig.17 Fig.18

ROUGHING A CYLINDER
The large gouge is used in the first turning operation by smoothing the sharp corners of the

work. Run the lathe at low speed and hold the gouge in the manner shown in Fig. 17 The cut
starts about 2 inches from the tailstock end and continues from this point to the end of the

tailstock. Make the second pass beginning about 2” or 3” to the left of the first cut. Advance

again toward the tailstock, and merge with the previous cut. Toward the end of the live cen­ter, roll the gouge in the opposite direction (Fig. 18) to carry the final cut off the live center
end of the work. The roughing cut should not be carried out with one continuous movement,
because this would tear long slivers from the corners of the work. Neither should the cut be
started directly at the end of the stock for the same reason. The cut can be safely carried

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Seite 31
Bedienungsanleitung DF 1200N

from the center of the stock toward and off either end once the first roughing cuts have been
made. The position of the gouge involves two or three important angles. (1) The tool may be
advanced along the work either from right to left or from left to right. Left to right (from
headstock to tailstock) is preferred since this action throws chips clear of the operator. (2)
The gouge is rolled over slightly in the same direction it is advancing. (3) The tool is held well
up on the work, with the bevel or grind tangent to the revolving surface (Fig. 19). This posi­tion will give a clean shearing cut. When pushed straight into the work (Fig. 19), the gouge
has a scraping action, (normally a poor practice in spindle turning). The roughing cut is con-

tinued until the work approaches 1/8” of the required diameter. Once a cylindrical form has

been obtained, the turning speed can be moved to the second or third speed setting. NOTE:
Continue to move the tool rest inward toward the work piece to keep the safe distance be­tween the two.

Fig.19 Fig.20

POSITION OF HANDS
While turning, the hand that holds the tool handle should be in a natural position. This hand

provides the leverage for the too l by either moving in toward the chisel or moving out. The
position of the tool rest hand is more a matter of individual preference, rather than a “set” or
“proper” position. However, a palm-up grip (Fig. 20) is generally considered best. In this po­sition, the first finger acts as a guide, sliding along the tool rest as the cut is made. The al­ternate position is a palm-down grip (Fig. 21). In this position, the heel of the hand or the lit­tle finger serves as a guide. The palm-down position is solid and positive – excellent for
roughing or heavy cutting. Most beginners start with the palm-down grip, switching later to
the palm-up position for better manipulation of the chisel.

Fig. 21 Fig.22

SMOOTHING A CYLINDER
To smooth a cylinder, use a large skew chisel. This requires practice, but experience with this

tool is very important. Place the cutting point near the center of chisel and high on the work
(Fig. 22). Sometimes, in striving for a certain position in relation to the work, the beginner
will often overlook this all-important point. Raising the handle will increase the depth of cut
while lowering the handle, of course, does the opposite. As with the gouge, the skew can be
advanced in either direction. The center of the skew toward the heel does the actual cutting.
The back portion of the grind or bevel supports the tool, while the handle-hand controls the
depth of cut by rocking the chisel on this pivot point. Because of this, keep the skew bevel
perfectly flat.

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Seite 32
Bedienungsanleitung DF 1200N

8 WIRING DIAGRAM

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Seite 33
Bedienungsanleitung DF 1200N

9 TROUBLESHOOTING

Problem

Possible Cause

Solution

Excessive Vibration.

1. Workpiece warped, out of
round, has major flaw, or
was improperly prepared for
turning

2. Worn spindle bearings

3. Worn belt

4. Motor mount bolt or han­dle loose

5. Lathe on uneven surface

1. Correct problem by planing, band­sawing, or scrap workpiece all together

2. Replace bearings

3. Replace belt

4. Tighten bolt or handle

5. Shim lathe bed, or adjust feet on
stand

Motor or Spindle
Stalls or Will not
Start

1. Excessive cut

2. Worn motor

3. Broken belt

4. Worn spindle bearings

5. Improper cooling on motor

1. Reduce cut depth

2. Replace motor

3. Replace belt

4. Replace bearings

5. Clean sawdust from motor fan

Motor fails to devel­op full power.

1. Power line overloaded

2.Undersize wires in supply
system

3. Low voltage

4. Worn motor

1. Correct overload condition

2. Increase supply wire size

3. Request voltage check from power
company and correct low voltage condi­tion

4. Replace motor

Tools tend to grab or
dig in.

1. Dull tools

2. Tool support set too low

3. Tool support set too far
from workpiece

4. Improper tool being used

1. Sharpen tools

2. Reposition tool support height

3. Reposition tool support closer to
workpiece

4. Use correct tool for operation

Digital readout does
not work

1. Digital readout sensor out
of position

1. Open the belt access and position the
sensor so that it reads the bolts

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Seite 34
Bedienungsanleitung DF 1200N

10 SPARE PARTS

Stand and Bed Assembly

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Seite 35
Bedienungsanleitung DF 1200N

Headstock Assembly

Parts List for the DF 1200N Woodworking Lathe

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Seite 36
Bedienungsanleitung DF 1200N

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Seite 37
Bedienungsanleitung DF 1200N

11 PROHLÁŠENÍ O SHODĚ / CERTIFICATE OF CONFORMITY

HOLZMANN MASCHINEN® GmbH

A-4170 Haslach, Marktplatz 4

Tel.: [phone]; Fax.: [phone]

www.holzmann-maschinen.at

Jméno / name

Drechselbank / wood lathe

Typ / Model(s)

DF 1200N

Směrnice EU / EC-Directive(s)

2006/42/EG
2006/95/EG

Haslach, 16.11.2011

Klaus Schörgenhuber, CEO

Místo/place, Datum/date

Podpis / sign

Tímto prohlašujeme, že výše zmíněný stroj odpovídá uvedeným evropským normám. Toto prohlášení ztrácí
svou platnost, pokud by došlo ke změnám stroje, které námi nebyly písemně odsouhlaseny.

Hereby we declare that the above mentioned machines meet the essential safety and health requirements of
the above stated EC directives. Any manipulation or change of the machine not being explicitly authorized by
us in advance renders this document null and void.

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Seite 38
Bedienungsanleitung DF 1200N

12 ZÁRUČNÍ PODMÍNKY

(Stav k 16.11.2011)

Záruční požadavky kupujícího vyplývající z kupní smlouvy a uplatněné u prodejce (obchodní zastoupení firmy Holzmann)
stejně jako práva vyplývající z legislativy příslušné země zůstávají tímto prohlášením nedotčeny.

Pro tento stroj poskytujeme záruku za následujících podmínek:

A. Záruka zahrnuje bezplatné odstranění veškerých vad stroje, za předpokladu splnění podmínek dle bodů (B-E),

které omezují správnou funkci stroje a jsou způsobeny vadou materiálu nebo výrobní vadou.

B. Záruční doba je 12 měsíců, u komerčního použití 6 měsíců od dodání zboží prvnímu kupujícímu. K reklamaci

předložte originální doklad o dodání zboží a kupní doklad v případě vlastního odběru zboží.

C. Pro nahlášení reklamace kontaktujte obchodní zastoupení společnosti HOLZMANN, u kterého jste výrobek pořídili

a předložte následující doklady:

- Kupní doklad/nebo doklad o dodávce zboží

- Vyplněný Servisní formulář s popisem vady

- Při požadavku na dodání náhradního dílu kopii výkresu náhradních dílů s vyznačením potřebného dílu.

D. Průběh řešení reklamace a místo plnění určuje společnost HOLZMANN GmbH.
E. Snadno odstranitelné vady budou odstraněny obchodním zastoupením, u rozsáhlejších vad si vyhrazujeme právo

na odborné posouzení na adrese sídla firmy 4707 Haslach, Österreich. Pokud není v servisní smlouvě explicitně
uvedeno jinak, platí, že místem pro vyřízení reklamace je sídlo společnosti
HOLZMANN-MASCHINEN na adrese 4707 Haslach, Österreich. Tato záruka výrobce nekryje případné náklady na
přepravu zboží do sídla firmy.

F. Výluky ze záruky:

a. Na díly, které vykazují známky opotřebení a při vadách stroje, které jsou následkem běžného opotřebe-

ní.

b. Při nevhodné nebo nedbalé montáži stroje, chybného uvedení do provozu příp. nevhodného připojení

k elektrické síti.

c. Při nedodržení pokynů pro obsluhu stroje, nevhodném použití, nestandardních podmínkách prostředí,

nevhodných podmínkách pro provoz, nedostatečné údržbě a péči o stroj atd.

d. Při použití a/nebo zamontování neoriginálních dílů a příslušenství nebo při dodatečných úpravách, které

nejsou schváleny společností HOLZMANN.

G. U zanedbatelných odchylek výrobku od jeho popisu, přičemž tyto nemají vliv na hodnotu nebo použití stroje pro

dané účely.

H. Při překročení zátěže stroje. Zejména při vadách způsobených přetížením stroje z důvodu jeho vytížení pro ko-

merční účely, pro které tento stroj nebyl zkonstruován.

I. V rámci této záruky jsou další nároky kupujícího nad rámec plnění uvedeného v tomto dokumentu vyloučeny.

Tyto záruční podmínky přijímá kupující ze svobodné vůle. Tato záruka vylučuje případné prodloužení záruční do-

J.

by, a to i na náhradní díly.

SERVIS

Po uplynutí záruční doby mohou být opravy realizovány i u neautorizovaných servisních firem. K dispozici je Vám samo-
zřejmě i nadále servis společnosti HOLZMANN-Maschinen GmbH. V takovém případě uplatněte Vaše nezávazné poptáv-

ky/reklamace s údaji dle bodu C) na náš zákaznický servis nebo nám pošlete vyplněný přiložený servisní formulář.
Mail: [email protected]
FAX: [phone]

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Seite 39
Bedienungsanleitung DF 1200N

13 GUARANTEE TERMS

(applicable from 16.11.2011)

Please consult our troubleshooting section for initial problem solving. Feel free to contact your HOLZMANN reseller or us
for Customer Support!

Warranty claims based on your sales contract with your HOLZMANN retailer, including your statutory rights, shall not be
affected by this guarantee declaration. HOLZMANN-MASCHINEN grants guarantee according to following conditions:
A) The guarantee covers the correction of deficiencies to the tool/machine, at no charge, if it can be verified adequately

that the deficiencies were caused by a material or manufacturing fault.

B) The guarantee period lasts 12 months, and is reduced to 6 months for tools in commercial use. The guarantee peri-

od begins from the time the new tool is purchased from the first end user. The starting date is the date on the origi­nal delivery receipt, or the sales receipt in the case of pickup by the customer.

C) Please lodge your guarantee claims to your HOLZMANN reseller you acquired the claimed tool from with following

information:
>> Original Sales receipt and/or delivery receipt
>> Service form (see next page) filed, with a sufficient deficiency report
>> for spare part claims: a copy of the respective exploded drawing with the required spare parts being marked clear

and unmistakable.
D) The Guarantee handling procedure and place of fulfillment is determined according to HOLZMANNs sole discretion in

accordance with the HOLZMANN retail partner. If there is no additional Service contract made including on-site ser-

vice, the place of fulfillment is principally the HOLZMANN Service Center in Haslach, Austria.
Transport charges for sendings to and from our Service Center are not covered in this guarantee.
E) The Guarantee does not cover:

- Wear and tear parts like belts, provided tools etc., except to initial damage which has to be claimed immediately

after receipt and initial check of the machine.

- Defects in the tool caused by non-compliance with the operating instructions, improper assembly, insufficient

power supply, improper use, abnormal environmental conditions, inappropriate operating conditions, overload or
insufficient servicing or maintenance.

- Damages being the causal effect of performed manipulations, changes, additions made to the machine.

- Defects caused by using accessories, components or spare parts other than original HOLZMANN spare parts.

- Slight deviations from the specified quality or slight appearance changes that do not affect functionality or value

of the tool.

- Defects resulting from a commercial use of tools that - based on their construction and power output - are not

designed and built to be used within the frame of industrial/commercial continuous load.

F) Claims other than the right to correction of faults in the tool named in these guarantee conditions are not covered by

our guarantee.
G) This guarantee is voluntary. Therefore Services provided under guarantee do not lengthen or renew the guarantee
period for the tool or the replaced part.

SERVICE

After Guarantee and warranty expiration specialist repair shops can perform maintenance and repair jobs. But we are still
at your service as well with spare parts and/or machine service. Place your spare part / repair service cost inquiry by filing
the SERVICE form on the following page and send it:

via Mail to [email protected]
or via Fax to: [phone]

HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 40
Formatkreissäge / panel saw FKS 400VF-2600 / 3200DF 1200

Sledování výrobku

Product experience form

Po dodání nás zajímá Vaše spokojenost s vý-

robkem.

We observe the quality of our delivered products
in the frame of a Quality Management policy.

Při procesu zlepšování výrobků jsme totiž
závislí na Vás a Vašich zkušenostech s prací

se strojem.

Your opinion is essential for further product de­velopment and product choice. Please let us
know about your:

Jedná se o:

- Impressions and suggestions for improve-

ment.

• Vaše zkušenosti, které mohou být dů-

ležité i pro ostatní uživatele.

- experiences that may be useful for other us-

ers and for product design

• Problémy, které se vyskytly v určitých

provozních situacích.

- Experiences with malfunctions that occur in

specific operation modes

• Návrhy na zlepšení výrobku.
Rádi bychom vás požádali o zapsání vašich

zjištění do formuláře a odeslání na náš fax či

e-mail:

We would like to ask you to note down your ex­periences and observations and send them to us
via FAX, E-Mail or by post:

N a m e :
P r o d u c t :
P u r c h a s e d a t e :
P u r c h a s e d f r o m :
M y E m a i l :

T h a n k y o u f o r y o u r k i n d c o o p e r a t i o n !

KONTAKTADRESSE / CONTACTS:
HOLZMANN MASCHINEN GmbH

4170 Haslach, Marktplatz 4 AUSTRIA
Fax [phone]

[email protected]

Moje zkušenosti / My experiences:

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Seite 42
User Manual DF 1200N
