Návod k použití
D
r
e
c
h
s
e
l
b
a
n
D 460(F)
Přečtěte si a dodržujte návod a bezpečnostní pokyny!
Technické změny, jakož i chyby tisku vyhrazeny!
Vydání: 2011 – Revize 04 - ČESKY
Page 2
PŘEDMLUVA
Vážený zákazníku!
Tento návod k použití obsahuje důležité informace a pokyny k uvedení do provozu a používání soustruhu na dřevo D460 a D460F.
Návod k použití je nedílnou součástí stroje a nesmí od něj být odstraněn. Pokud stroj předáváte někomu třetímu, návod vždy přiložte!
Dbejte bezpečnostních pokynů!
Před uvedením stroje do provozu si pozorně přečtěte návod. Usnadníte tím používání stroje a vyhnete se omylům a škodám.
Dodržujte bezpečnostní pokyny a varování. Jejich nedodržení může
vest ke zranění.
Vlivem stálého zlepšování našeho výrobku se mohou vyobrazení a obsah návodu lehce odlišovat od skutečnosti. Pokud narazíte na chybu, uvědomte nás o ní.
Technické změny vyhrazeny!
Autorské právo
© 2009
Tato dokumentace je chráněna autorským právem. Všechna práva
vyhrazena! Obzvláště kopírování, přetisk, překlady nebo použití fotografií a vyobrazení budou trestně stíhány – soudní místo je Rohrbach,
Rakousko!
Adresa služby zákazníkům
HOLZMANN MASCHINEN GmbH
A-4170 Haslach, Marktplatz 4
Tel 0043 7289 71562 - 0
Fax 0043 7289 71562 – 4
MO-FR 8-12h & 13-17h GMT +1
[email protected]
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 2
Návod k použití D460 – D460F
Page 3
OBSAH
1 TECHNIKA 5
1.1 Technická data .................................................................................................... 5
1.2 Hlučnost .............................................................................................................. 5
1.3 Obsah dodávky .................................................................................................... 5
1.4 Prvky stroje ......................................................................................................... 6
2 BEZPEČNOST 7
2.1 Správné použití ................................................................................................... 7
2.2 Nesprávné použití ............................................................................................... 7
2.3 Všeobecné bezpečnostní pokyny ......................................................................... 7
2.4 Zvláštní bezpečnostní pokyn pro D 460(F) .......................................................... 9
2.5 Ostatní rizika ....................................................................................................... 9
3 MONTÁŽ 10
3.1 Příprava ............................................................................................................. 10
3.1.1 Pracoviště .................................................................................................... 10
3.1.2 Montáž pro transport demontovaných dílů ....................................................... 10
3.2 Elektrický přívod ............................................................................................... 10
3.2.1 Prodlužovací kabel ........................................................................................ 11
4 OBSLUHA 12
4.1 Před uvedením do provozu ................................................................................ 12
4.2 Volba rychlosti................................................................................................... 12
4.3 Provoz ............................................................................................................... 12
5 ÚDRŽBA 13
5.1 Mazání ............................................................................................................... 13
5.2 Čištění ............................................................................................................... 13
5.3 Kontrola klínového řemenu ............................................................................... 13
6 ODSTRANĚNÍ ZÁVAD 14
DODATEK K NÁVODU 15

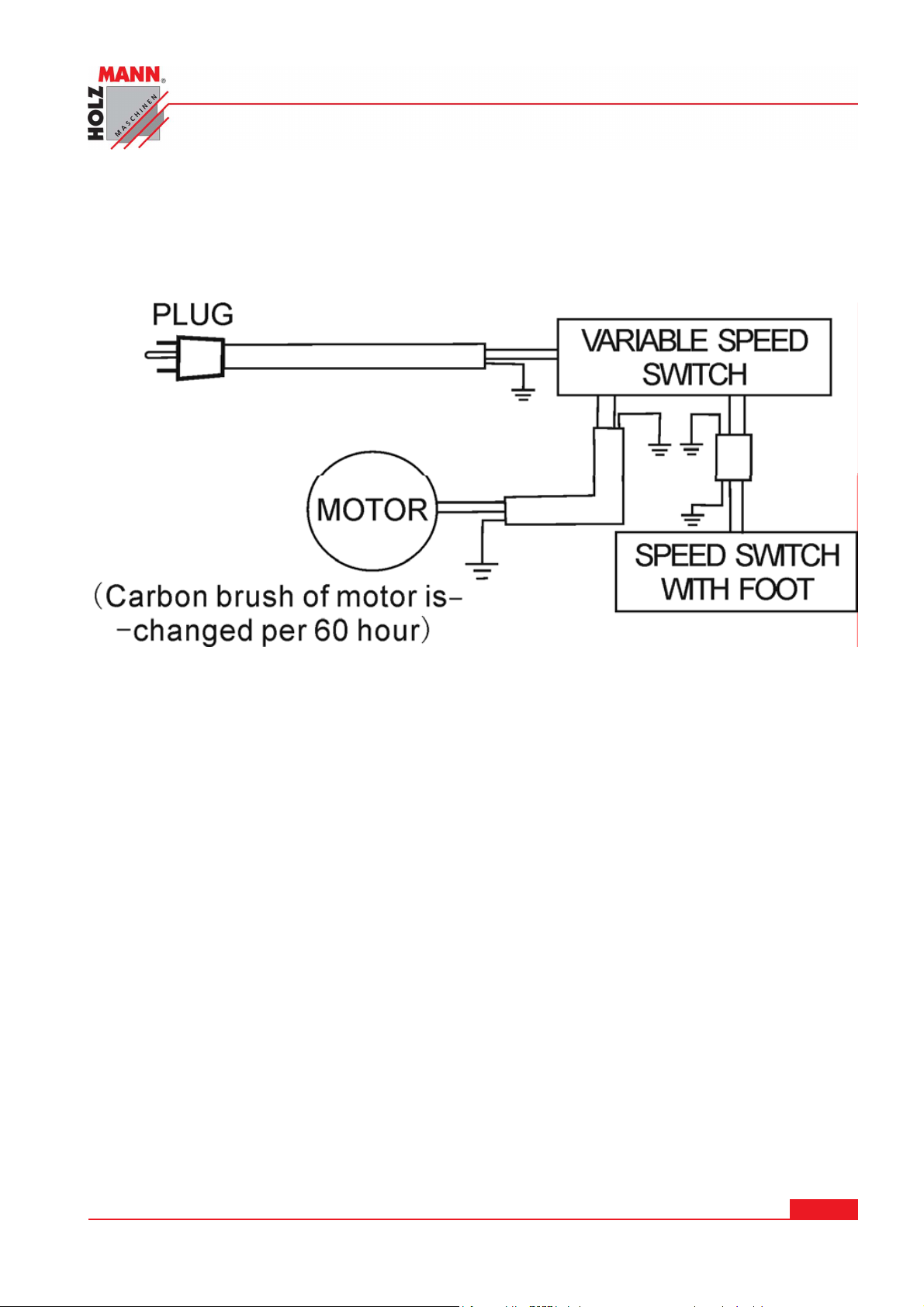

6.1 Elektrické zapojení ............................................................................................ 15

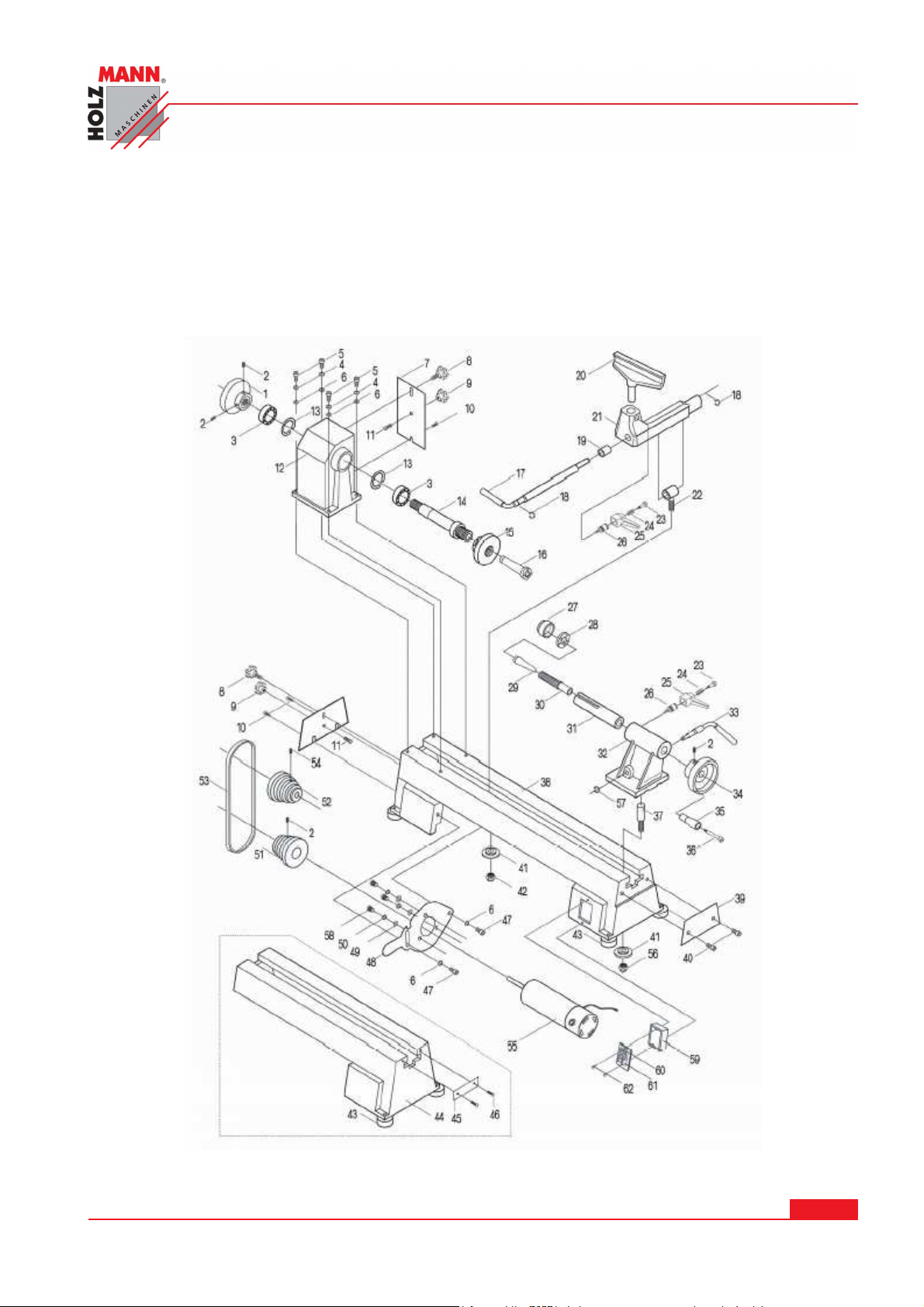

7 NÁHRADNÍ DÍLY 16
7.1 Náhradní díly ..................................................................................................... 16
7.2 Objednávka náhradních dílů .............................................................................. 19
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 3
Návod k použití D460 – D460F
Page 4
OBSAH
8 KONFORMITÄTSERKLÄRUNG / PROHLÁŠENÍ O SHODĚ 20
9 SLEDOVÁNÍ VÝROBKU 21
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 4
Návod k použití D460 – D460F
Page 5
1 TECHNIKA
1.1 Technická data
TECHNIKA
Soustruh na dřevo D 460 (F)
Výkon motoru
Napětí
Max. průměr obrobku
Max. upínací délka
Otáčky D 460
Otáčky D 460F
Hmotnost ca.
Vřeteno
Upínací kužel koníku
Rozměr balení
1.2 Hlučnost
Dlouhodobé zatížení hlukem vyšším než 85 dВ (А) může být zdraví škodlivé.
Proto v těchto případech doporučujeme použít speciální chrániče sluchu, např.
sluchátka nebo speciální pěnové zátky.
370 Watt / 0.5 PS (100%)
400V/50Hz popř. 230V/50Hz
254mm
450mm
600/910/1340/1960/2800 ot/min
Plynule od 650-3800 ot/min
33kg
M33-DIN 800
MK2
750x400x300mm
1.3 Obsah dodávky
4-zubý unašeč
Otočné hroty
Nářadí pro nastavení
Dlouhá podpěra nástroje 300mm s rychloupínačem
Krátká podpěra
Upínací deska Ø 145mm
Na přání dodáváme prodloužení lože s typovým označením D 460BVL. Vzdálenost hro-
tů se tím zvětší na 1030mm. Toto prodloužení lože je možné objednat a namontovat
dodatečně.
Dále ke stroji dodáváme širokou paletu příslušenství. Pro bližší informace kontaktujte vašeho prodejce. Příslušenství je možné také vybrat a objednat přes Internet na stránce
www.holzmann-maschinen.at .
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 5
Návod k použití D460 – D460F
Page 6
1.4 Prvky stroje
1
Soustruh D 460(F) se skládá z následujících hlavních částí:
2
3
TECHNIKA
4
11
10
8
7
6
5
5a 9
Symbolické foto
1. Kryt klínového řemene 6. Krátká podpěra
2. Upínací deska 7. 4-zubý unašeč
3. Dlouhá podpěra 8. Motor
4. Koník 9. Potenciometr pro plynulou
5. Vypínač D 460 regulaci otáček
5a. Vypínač D 460F 10. Excentrický upínač podpěry
11. Lože stroje
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 6
Návod k použití D460 – D460F
Page 7
BEZPEČNOSTNÍ POKYNY
2 BEZPEČNOST
Stroj je možné používat pouze v bezvadném technickém stavu a v souladu s návodem k použití a
bezpečnostními předpisy. Závady, které by mohly ovlivnit bezpečnost ihned odstraňte!
Je zakázáno měnit nebo demontovat bezpečnostní zařízení stroje nebo ho vyřadit z provozu!
2.1 Správné použití
Stroj D 460(F) je určen výhradně k obrábění malých obrobků z masivního dřeva.
Maximální průměr obrobku je 254 mm.
• Maximální délka obrobku je 450 mm.
• Při volbě obrobku popř. tvrdosti a druhu dřeva, jeho rozměru a hmotnosti je nut-
né brát ohled na výkon motoru a především hmotnost stroje D 460(F)!
2.2 Nesprávné použití
• Stroj není určen pro práci ve výbušném prostředí.
• Provoz stroje mimo výše uvedené technické parametry je zakázán.
• Provoz stroje bez k tomu určených bezpečnostních prvků je zakázán.
• Demontáž bezpečnostních prvků je zakázána.
• Provoz stroje na nerovném nebo kluzkém podkladu je přísně zakázán!
• Je zakázáno obrábět materiály, které nejsou výslovně dovoleny tímto návodem.
• Není dovoleno obrábění obrobků, které svými rozměry přesahují parametry, uve-
dené v tomto návodu.
• Není dovoleno používat nástroje, které neodpovídají normě ЕN847-1.
• Je zakázáno jakékoliv použití a provoz stroje, které není v souladu s jedním nebo
více body bezpečnostních nebo provozních pokynů tohoto návodu.
Za jiné použití stroje a z toho plynoucí škody nebo zranění nepřebírá firma
HOLZMANN-MASCHINEN žádnou odpovědnost nebo záruku.
2.3 Všeobecné bezpečnostní pokyny
Varovné štítky a/nebo nálepky na stroji, které jsou nečitelné
nebo odstraněné ihned vyměňte!
Abyste předešli škodám a zraněním, je nutné BEZPODMÍNEČNĚ dodržovat následující pokyny:
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 7
Návod k použití D460 – D460F
Pracovní místo v okolí stroje udržujte v čistotě, bez oleje, mastnoty,
chladící emulze a zbytků materiálu!
Zabezpečte dostatečné osvětlení pracoviště!
Stroj nikdy neprovozujte venku!
Při únavě, nesoustředěnosti, popř. pod vlivem léků, alkoholu nebo drog
je práce se strojem zakázána!
Page 8
BEZPEČNOSTNÍ POKYNY
Stoupání a lezení na stroj je zakázáno!
Převržení stroje může způsobit těžká zranění!
Stroj smí být obsluhována pouze vyškoleným personálem.
Nepovolané osoby a zvláště pak děti se nesmí zdržovat v blízkosti
pracujícího stroje!
Pokud pracujete se strojem, nenoste volný oděv, šperky, kravatu
nebo rozpuštěné dlouhé vlasy.
Volně ložené předměty se mohou dostat do otáčivých částí stroje a
jejich vyvržení může vést k těžkým zraněním!
Při práci se strojem používejte vhodné ochranné vybavení a pomůcky (rukavice, brýle, ochranu sluchu, dýchací masku…!
Prach a piliny ze dřeva mohou obsahovat chemikálie, které mohou
mít škodlivý vliv na lidské zdraví. Provozujte stroj v dobře větraných prostorech a s odsáváním!
Pracující stroj nesmí být ponechán bez dozoru! Před opuštěním
pracoviště stroj vypněte a počkejte, dokud se úplně nezastaví!
Před údržbou a seřizováním stroje ho odpojte od napájení! Předtím
stroj hlavním vypínačem vypněte (poloha OFF).
Nikdy nepoužívejte přívodní kabel k transportu nebo manipulaci se
strojem!
Na stroji je jen několik míst, potřebujících údržbu. Není nutné stroj rozebírat.
Opravy smí provádět pouze vyškolený personál!
Příslušenství: Používejte pouze příslušenství a náhradní díly doporučené firmou
HOLZMANN!
Při problémech a otázkách se obraťte na náš personál.
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 8
Návod k použití D460 – D460F
Page 9
2.4 Zvláštní bezpečnostní pokyn pro D 460(F)
BEZPEČNOSTNÍ POKYNY
Všechny nástroje a dláta odstraňte ze stroje před zapnutím
stroje!
Dbejte na to, aby podpěra byla před zahájením práce řádně
upevněna!
Používejte pouze bezvadné a naostřené nástroje
Zamezte obrábění nevyvážených a těžkých obrobků!
2.5 Ostatní rizika
I při správném použití a dodržení všech bezpečnostních pokynů je nutné vyhnout se následujícím rizikům:
• Nebezpečí zranění rukou a prstů rotujícími částmi stroje a obrobku během provozu.
• Nebezpečí úrazu elektrickým proudem při dotyku vodivých částí stroje.
• Nebezpečí těžkého zranění (zvláště řezných poranění) nesprávným vedením nástroje
(vždy od těla)!
• Poškození sluchu, pokud nebyly použity ochranné prostředky.
• Nebezpečí zranění zpětným vrhem obrobku, vymrštěním obrobku nebo jeho části.
• Nebezpečí zranění oka odletujícími částmi i při použití ochranných brýlí.
Tato rizika mohou být minimalizována při dodržení všech bezpečnostních pokynů, při správné
údržbě stroje a při správném použití a obsluze stroje vyškoleným personálem.
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 9
Návod k použití D460 – D460F
Page 10
3 MONTÁŽ
3.1 Příprava
3.1.1 Pracoviště
Zvolte pro stroj vhodné místo;
Dbejte přitom na bezpečnostní požadavky z kapitoly 2.
Zvolené místo musí mít vhodné připojení na elektrickou síť.
Je nutné zabezpečit volný prostor kolem stroje nejméně 0.8 m.
UVEDENÍ DO PROVOZU
V A R O VÁ N Í
Stroj umístěte na rovném a nekluzkém povrchu, jinak hrozí:
Převrácení stroje!!!
Nebezpečí zranění!!!
3.1.2 Montáž pro transport demontovaných dílů
Stroj se dodává předmontovaný. Před uvedením do provozu zkontrolujte dotažení všech
šroubových spojů.
Následně umístěte koníka a podpěru do požadované polohy a zajistěte.
3.2 Elektrický přívod
P O Z O R
1. Elektrické zapojení stroje je připraveno k provozu s uzemněnou zástrčkou!
2. Zástrčka smí být namontována pouze kvalifikovaným elektromechanikem s příslušným
oprávněním a zapojena do uzemněné zásuvky!
3. Dodávaná zástrčka se nesmí měnit. Pokud zástrčka nesouhlasí nebo je poškozena, smí být
opravena nebo vyměněna pouze kvalifikovaným elektromechanikem s příslušným oprávněním!
4. V případě opravy nebo výměny se nesmí zemnící vodič připojit k zásuvce pod napětím!
5. Nechte řádné uzemnění stroje zkontrolovat kvalifikovaným elektromechanikem
s příslušným oprávněním!
Práce na neuzemněném stroji je zakázána:
Při závadě hrozí zranění elektrickým proudem!
Proto platí:
Stroj musí být uzemněn a připojen k uzemněné elektrické zásuvce
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 10
Návod k použití D460 – D460F
Page 11
UVEDENÍ DO PROVOZU
6. Poškozený přívodní kabel ihned vyměňte!
7. Zkontrolujte, že napájecí napětí a frekvence odpovídá údajům na štítku stroje. Je dovoleno
kolísání hodnot do ±5% (např.: stroj s pracovním napětím 380 V je možné napájet napětím od 370 do 400 V).
8. K zabezpečení dostatečného průřezu přívodních vodičů se držte údajů na štítku stroje a
následující tabulky.
9. Připojení stroje k elektrické síti, jakož i následné dodatečné kontroly smí být provedeny
pouze kvalifikovaným elektromechanikem s příslušným oprávněním.
Pracovní proud (А) Průřez vedení
do 10 2.5 mm2 12А
od 10 do 14 4.0 mm2 16А
od 14 do 18 6.0 mm2 20А
od 18 do 22 6.0 mm2 25А
od 22 do 28 10.0 mm2 32А
od 28 do 36 10.0 mm2 40А
od 36 do 46 16.0 mm2 50А
Jištění
3.2.1 Prodlužovací kabel
Zkontrolujte, že je prodlužovací kabel v bezvadném stavu a vhodný pro přenos požadovaného výkonu. Poddimenzovaný kabel snižuje přenesený výkon a silně se zahřívá. Následující tabulka ukazuje odpovídající průřezy vodičů v závislosti na délce a proudu.
Proud (A)
8 16 24 33 50 66
< 5 16 16 16 14 12 12
Prodlužovací kabel v metrech
5 do 8 16 16 14 12 10 n.e.
8 do 12 14 14 12 10 n.e. n.e.
12 do 15 12 12 10 10 n.e. n.e.
15 do 20 10 10 10 n.e. n.e. n.e.
20 do 30 10 n.e. n.e. n.e. n.e. n.e.
n.e. – není vhodné
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 11
Návod k použití D460 – D460F
Page 12
OBSLUHA
4 OBSLUHA
4.1 Před uvedením do provozu
• Před uvedením do provozu zkontrolujte správné usazení všech pohyblivých dílů.
• Zkontrolujte správné upnutí obrobku.
• Dávejte pozor na dráty nebo hřebíky v materiálu nebo na nehomogenity v materiálu,
jako např. suky.
• Zkontrolujte, že pohyblivé díly stroje bezvadně fungují a nikde nedrhnou. Všechny díly
musí být správně namontovány a nepoškozeny aby zajistily správný provoz za všech
okolností.
• Před zapnutím stroje vždy protočte rukou upnutý obrobek, abyste se ujistili, že se volně
otáčí a nedotýká se podpěry nebo lože.
• Zkontrolujte při tom také, že je při upnutí obrobek co nejlépe vystředěný! Stroj má mo-
tor o výkonu 0.5 PS a vlastní hmotnost 33kg. Nevyvážení obrobku může vést velmi
rychle k vibracím stroje během provozu.
• Nikdy neodkládejte nářadí a nástroje na stroj. Před zapnutím stroje zkontrolujte, zda se
na něm nenacházejí zapomenuté nástroje nebo jiné předměty.
4.2 Volba rychlosti
Volba rychlosti otáčení vřeteníku stroje D 460 se provádí pomocí klínového řemene, jeho založením podle schematického vyobrazení. K tomu odmontujte kryt řemenic na straně stroje
vzadu, čímž získáte přístup k řemenicím.
U stroje D 460F se otáčky nastavují s pomocí potenciometru, umístěném na vřeteníku. Nastavení je plynulé a pohodlné.
Nízké otáčky se používají při:
Hrubování obrobku/ hrubé obrábění/ aby se obrobek vystředil a nízké otáčky minimali-
zují vibrace, způsobené nevyvážeností.
Při obrábění velkých obrobků ke snížení odstředivých sil.
Vysoké otáčky se používají při:
voskování, broušení, vystružování.
Čím menší a vystředěnější obrobek, tím vyšší otáčky se mohou použít.
4.3 Provoz
•
Zapněte stroj stlačením tlačítka Ein/Aus. Stroj se roztočí.
•
Položte nástroj na podpěru a začněte obrábět.
•
Dbejte na výsledek obrábění, na stroj, otáčky, atd...
•
Stroj vypněte. Počkejte, až se stroj úplně zastaví.
• Podle potřeby měňte otáčky, nástroje, polohu podpěry atd…
Soustružení je tvůrčí a náročná ruční práce, resp. umění. Pro další pomoc a zkušenosti při
obrábění doporučujeme návštěvu kurzu popř. konzultaci s odborníky a odbornou literaturou.
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 12
Návod k použití D460 – D460F
Page 13
5 ÚDRŽBA
Stroj má jen málo dílů, které musí být zdržovány.
Závady, které mohou ovlivnit bezpečnost stroje, nechte okamžitě odstranit.
Opravy smí být provedeny pouze odborným personálem! Úplné a celkové čištění zaru-
čuje dlouhou životnost a je důležitým předpokladem bezpečnosti.
Po každém provozu se musí stroj vyčistit od prachu a třísek. Odsavačem odstraňte
usazeniny a piliny a zbytky odstraňte stlačeným vzduchem.
Každých 6 měsíců popř. každých 500 pracovních hodin sejměte postranní kryt, abyste
si zajistili lepší přístup k vnitřním dílům stroje.
ÚDRŽBA
P O Z O R
Čištění a údržbu stroje nikdy neprovádějte při zapnutém stroji!
Hrozí nebezpečí zranění nebo škody při nenadálém zapnutí stroje!
K tomu platí:
Před údržbou stroj vypněte a odpojte napájecí kabel od sítě!!!
5.1 Mazání
Stroj nejprve očistěte stlačeným vzduchem nebo štětcem nebo kartáčem od pilin a zbytků
dřeva. Naneste slabou vrstvu strojního oleje na všechny pohyblivé díly.
5.2 Čištění
Plastové díly čistěte vlhkým hadrem nebo jemným čistícím přípravkem.
Lakované části stroje čistěte taktéž vlhkým hadrem nebo jemným čistícím přípravkem.
Nelakované části stroje nakonzervujte vhodným konzervačním olejem (např. WD40).
5.3 Kontrola klínového řemenu
Každých 50 provozních hodin zkontrolujte stav klínového řemene. Při opotřebeném řemenu
zjistěte příčinu opotřebení. Zkontrolujte, zda při použití stroje nedošlo k opotřebení řemenic a
zda se na nich neobjevili hrubé plochy. V případě potřeby vyměňte. Poškozené klínové řemeny
vyměňte.
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 13
Návod k použití D460 – D460F
Page 14
ODSTRANĚNÍ ZÁVAD
6 ODSTRANĚNÍ ZÁVAD
Před zahájením opravy závady vždy nejprve odpojte stroj od elektrické sítě.
Závada:
Stroj se neroztočí
Příčina: Odstranění:
- Není napětí v síti
Závada:
Nechte zkontrolovat napájecí napětí elektromechanika s příslušným oprávněním. Zkontrolujte, že napájecí napětí a kmitočet odpovídá údajům na štítku stroje.
Je dovolená ±5% odchylka.
Zkontrolujte jištění napájení.
Zkontrolujte prodlužovací kabel.
Stroj během práce zastavuje
Příčina: Přetížení motoru Odstranění:
- Nástroj je tupý a přetěžuje motor - Naostřit nástroje
- Výpadek jedné fáze(400V) - Kontrola všech napájecích fází přívodu odbor-
níkem.
- Nástroj špatně přiložen k obrobku Seznámit se s technikou soustružení a dodržo-
vat ji
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 14
Návod k použití D460 – D460F
Page 15
DODATEK K NÁVODU
6.1 Elektrické zapojení
ODSTRANĚNÍ ZÁVAD
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 15
Návod k použití D460 – D460F
Page 16
7 NÁHRADNÍ DÍLY
7.1 Náhradní díly
NÁHRADNÍ DÍLY
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 16
Návod k použití D460 – D460F
Page 17
Ersatzteil Nr.
1 Balance Wheel 1
2 Hex. Socket Set Screw M6x10
3 Bearing Ball 2
4 Spring Washer 8 4
5 Hex. Socket Head Screw M8x25 4
6 Washer 8 6
7 Back Lid 1
8 Screw 1
9 screw 2
10 Screw 3
Bezeichnung
NÁHRADNÍ DÍLY
Menge
11 Screws M5x6 2
12 Headstock 1
13 Ring Retaining 2
14 Headstock Spindle 1
15 Faceplate 1
16 Headstock Spur Center 1
17 Lock Handle For Knife Base 1
18 Ring Retaining 12 2
19 Sleeve 1
20 Tool Rest 1
21 Tool Rest Base 1
22 Bolt 1
23 Screw 2
24 Spring 2
25 Lock Lever 2
26 Locking Gear Axle 2
27 Cup Center 1
28 Bearing Ball 1
29 Taper Rod 1
30 Tailstock Screw 2
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 17
Návod k použití D460 – D460F
Page 18
NÁHRADNÍ DÍLY
31 Tail Axis 1
32 Tailstock 1
33 Eccentric Axis 1
34 Handwheel 1
35 Handle 1
36 Bolt 1
37 Bolt 1
38
Bed
39 Retaining Plate 1
40 Semicircle Head Screw 1
41 Plate 1
42 Hex. Nut 1
43 Rubber Washer 1
44 Extention Bed 1
45 Retaining Plate 1
46 Semicircle Head Screw M5x8 2
47 Hex. Socket Set Screw M8x16 2
48 Motor Plate 1
49 Tailstock 3
50 Rubber Washer 4
51 Motor pulley 1
1
52 Drive Pulley 1
53 Drive Belt 1
54 Hex. Socket Set Screw 1
55 motor 1
56 Hex. Nut 1
57 Ring Retaining 10 1
58 Hex. Socket Set Screw M6x16 3
59 Contactor box 1
60 Switch 1
61 Power Switch 1
62 Semicircle Head Screw M5x10 2
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 18
Návod k použití D460 – D460F
Page 19
7.2 Objednávka náhradních dílů
S originálními díly Holzmann získáte ideálně přizpůsobené díly, které
vzájemně souhlasí. Originální díly prodlužují životnost vašeho stroje a
Objednací adresa je v předmluvě tohoto návodu.
zkracují dobu montáže.
Použití jiných než originálních dílů má za následek ztrátu záruky!
K tomu platí:
Při výměně dílů používejte pouze originální díly Holzmann!
NÁHRADNÍ DÍLY
PO K Y N
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 19
Návod k použití D460 – D460F
Page 20
PROHLÁŠENÍ O SHODĚ
8 KONFORMITÄTSERKLÄRUNG / PROHLÁŠENÍ O SHODĚ
I n v e r ke h r b r i n g e r / P r o de j c e
HOLZMANN MASCHINEN® AUSTRIA
Schörgenhuber GmbH
A-4170 Haslach, Marktplatz 4
Bezeichnung / Označení
Drechselmaschine – Soustruh na dřevo
Type(n) / Model
Holzmann D 460, Holzmann D 460F
EG-Richtlinie(n) / EU-předpis
Maschinenrichtlinie / Stroje 98/37/EG
Berichtsnummer(n) / Číslo testovací zprávy
17700257 001
Registrierungsnummer(n) / Registrační číslo
Ausstellungsdatum / Datum vydání
Tel.: +43/7289/71562-0; Fax.: +43/7289/71562-4
www.holzmann-maschinen.at
Niederspannungsrichtlinie / Nízké napětí 2006/95/EG
17700257 001
AM 30021766 0001
AN 50021763 0001
21.04.2003
Ausstellungsbehörde / Vydávající úřad
TÜV Rheinland Product Safety GmbH
Am Grauen Stein
D-51105 Köln
Hiermit erklären wir, dass genannte(n) Maschine(n) den oben genannten Sicherheits- und Gesundheitsrichtlinien der EG entsprechen. Diese Erklärung verliert ihre Gültigkeit, wenn Veränderungen an der Maschine
vorgenommen werden, die nicht mit uns abgestimmt wurden.
Tímto prohlašujeme, že výše zmíněný stroj odpovídá uvedeným evropským normám. Toto prohlášení ztrácí
svou platnost, pokud by došlo ke změnám stroje, které námi nebyly písemně odsouhlaseny.
Haslach, 11.03.2011 Klaus Schörgenhuber, CEO
Ort/místo, Datum/Datum Unterschrift / Podpis
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 20
Návod k použití D460 – D460F
Page 21
9 SLEDOVÁNÍ VÝROBKU
Naše výrobky sledujeme i po dodání k zákazníkům.
Pro jejich další zlepšení rádi využijeme vaše zkušenosti z provozu to-
hoto stroje.
λ
Problémy, které při provozu vznikly
λ
Vadná funkce , která nastala při určitých podmínkách
λ
Zkušenosti, které mohou být důležité pro ostatní uživatele
Prosíme vás o zaznamenání výše uvedených skutečností a jejich zaslání na naši adresu:
SLEDOVÁNÍ VÝROBKU
HOLZMANN MASCHINEN
Schörgenhuber GmbH
A-4170 Haslach, Marktplatz 4
Tel 0043 7289 71562 - 0
Fax 0043 7289 71562 - 4
HOLZMANN MASCHINEN
Humer GmbH
A-4710 Grieskirchen, Schlüsslberg 8
Tel 0043 7248 61116 - 0
Fax 0043 7248 61116 - 6
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Strana 21
Návod k použití D460 – D460F
Loading...
