Dear Customer!
This manual contains Information and important

instructions for the installation and correct use of the belt
and disc sander BT 1220

This manual is part of the machine and may not be
stored separately from the machine. Save it for later
reference and if you let other persons use the machine,
add this instruction to the ma-chine.

Please read and obey the security instructions!

Before first use read this manual carefully. It ea­ses the correct use of the machine and prevents

the user’s health.

misunderstanding and damages of machine and

Due to constant advancements in product design and
const-ruction pictures and content may di-verse slightly.
However, if you discover any errors, inform us please
with the product feedback form.
Technical specifications are subject to changes!

Copyright © 2010

This document is protected by international copyright law.
Any unauthorized duplication, translation or use of pictures,
illustrations or text of this manual will be pursued by law –
court of juris-diction is A-4020 Linz, Austria!

Vážený zákazníku!

Tento návod na obsluhu obsahuje důležité informace a
upozornění k manipulaci a provozu pásové a diskové

brusky BT 1220

Návod na obsluhu je nedílnou součástí stroje a musí být
u něj uchován pro případné pozdější použití. Pokud stroj

předáváte třetí osobě, vždy návod přiložte!
Dodržujte bezpečnostní pokyny!

Před prvním použitím si pozorně přečtěte tento návod

na obsluhu.

To Vám usnadní práci se strojem a pomůže
předcházet chybám a případným škodám.

Dodržujte bezpečnostní pokyny a dbejte

výstrah. Opomíjení bezpečnostních pokynů

může vést k vážným škodám na zdraví apod.

Z důvodu neustálého vývoje našich produktů se mohou
vyobrazení nebo obsah tohoto návodu mírně lišit od
skutečnosti. V případě zjištění nedostatků této

dokumentace nás o těchto laskavě informujte.
Technické změny a tiskové chyby vyhrazeny!

Autorské právo © 2010

Tato dokumentace je chráněna autorským právem.

Z toho vyplývající ústavní práva zůstávají nedotčena!
Přetisk dokumentace, překlad, použití fotografií a

vyobrazení budou trestně stíhána.

Místo soudu je A-4020 Linz, Rakousko!

A

B

www.holzmann-maschinen.at

C D

E F

G H

I J

K L

M N

O

www.holzmann-maschinen.at

P Q

R S

T U

ENGLISH

SAFETY INSTRUCTIONS

UNDERSTAND YOUR MACHINE

Read and understand the owner’s manual and labels affixed to the

machine. Learn its application and limitations as well as the specific
potential hazards peculiar to it.

NO DRUGS, ALCOHOL OR MEDICATION

Do not operate the machine while under the influence of drugs, alcohol,
or any medication that could affect your ability to use it properly.

AVOID DANGEROUS CONDITIONS

Always operate your machine on dry, solid, level ground. Never operate
your machine on slippery or wet surfaces.
Keep your work area clean and well lighted.
To avoid tripping, do not leave tools or other components laying
around the work area.
Do not expose the machine to rain.

Do not use it in areas where fumes from paint, solvents or flammable
liquids pose a potential hazard.

KEEP CHILDREN AWAY

Assure yourself to keep 3rd persons, especially chidren away from the
run-ning machine! The machine shall only be used by trained persons.

Make your workshop childproof with padlocks, master switches etc.

PROTECT YOURSELF

Any machine may catapult during the sanding process wood chips, wood
parts into the eyes. This can cause permanent eye damage.
Therefore: Always wear certified safety goggles. Everyday eyeglasses
are not sufficient. They are not safety glasses.
Depending on the working environment, sound levels of the machine
together with other sound sources can add up to a total level where it
may damage your hearing!

Therefore we recommend to wear hearing
protection. DON’T OVERREACH
Keep proper footing and balance at all
times. DON’T FORCE THE MACHINE
It will do the job better and safer at the performance rate for which it

was designed.

TAKE CARE OF YOUR CLOTHING

When working with the machine, don’t wear loose clothing, long hair

openly or loose jewellery like necklaces etc.

Loose objects might be catched by rotating parts and cause serious injuries.

NEVER LEAVE THE MACHINE RUNNING UNATTENDED

Shut the machine off an wait until all moving parts come to a stop
before you leave the working area.

www.holzmann-maschinen.at

CHECK YOUR MACHINE BEFORE OPERATION

Check the machine and its safety devices for any damages. Check all nuts,
bolts etc ... if they are tightened securely. Check the condition of the wor-king
tools. Check the function of the ON/OFF switch on a regular basis.

BEWARE OF WOODDUST

Especially chemically treated but as well coated wood materials may
produ-ce toxic wood dust during operation, that may cause permanent
respiratory damages. If working with treated wood, wear an appropriate
breathing mask and work in a well ventilated area!

We recommend to connect your machine to a dust collection system.

ELECTRIC HAZARD

Do not touch any electric parts of the machine. Assure yourself to operate the
machine only with an appropriate supply circuit. It shall be grounded and
equipped with a short-circuit protector. The Electric specifications must match
with the required specifications of the machine (V / Hz / Phases).

OPERATION INSTRUCTIONS

GENERAL RULES

Before starting the machine, check that there are no more tools like
wren-ches etc... on the sanding belt, the sanding table.

Check that all fixing bolts and levers are tightened securely!
Check your workpiece for any foreign material like nails etc.

WORK PIECE FEED

Support workpiece with backstop or work table.
Hold the work firmly, so that it may not be driven from your
hands. Feed workpiece against rotation of sander.

SANDING BELT / DISC

Maintain 1/16 inch (~ 2mm) maximum clearance between table and
sanding belt or disc.

In operation, do not press on the belt. Excessive pressure against the belt
is never necessary. It will only result in damage to the belt or work piece.

ENGLISH

ASSEMBLY

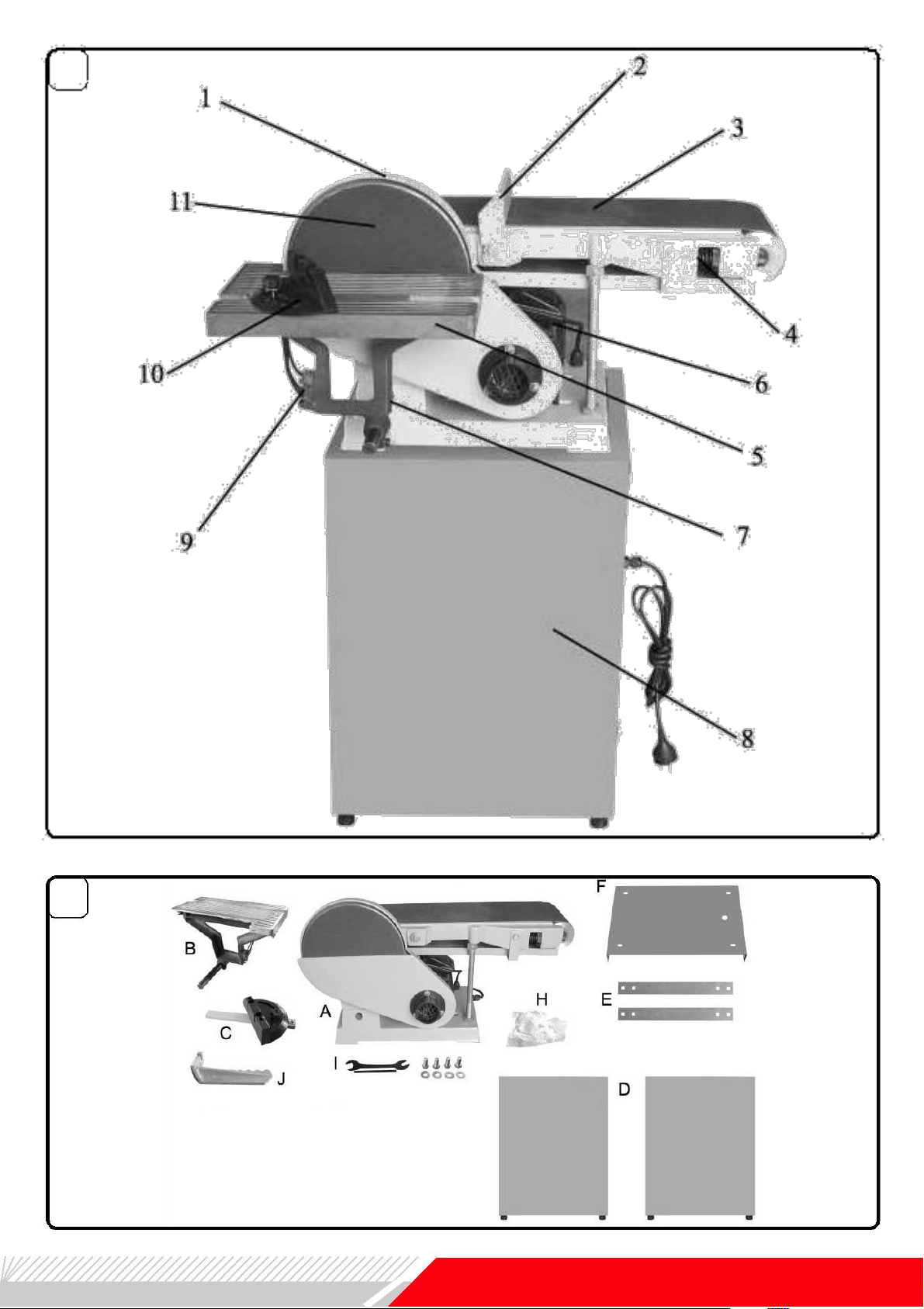

Delivery Content

Figure B: Delivery content
A) Body F) Lid

B) Work Table G) Bolts & Washers
C) Mitre Gauge H) hardware package
D) Stand Plate I) Allen wrench

E) Stand Bracket J) Rackstop

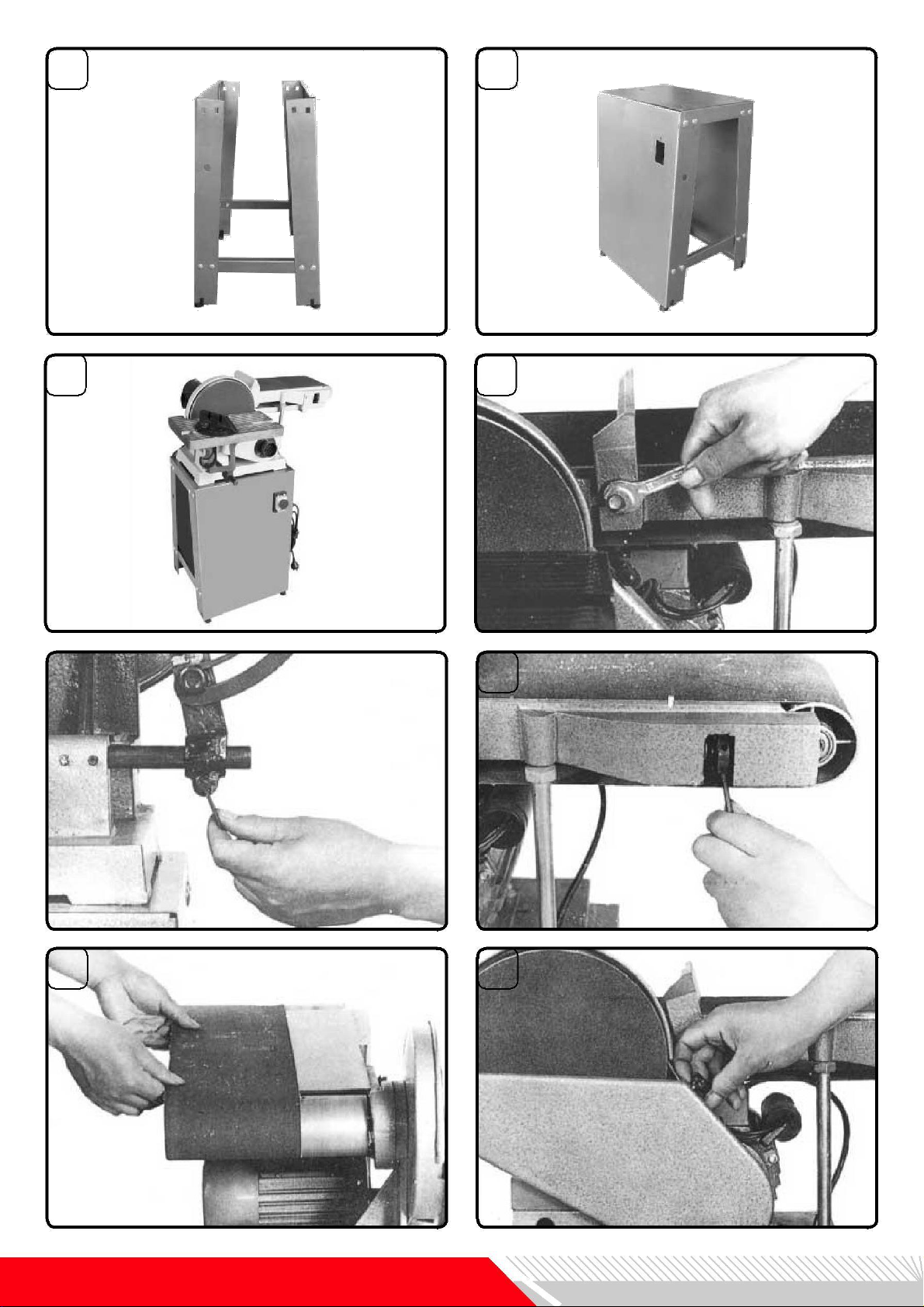

Machine Stand Assembly

Figure C:

When you start assembling the leg stand, assem­ble the two stand plate (D) and the two brackets

(E) together in the way as shown in Fig. A.
Screws and nuts can be found in your
hardware package. Please do not tighten the
screws entirely at first, have them tightened
firmly after you completed the assembly.

Figure D:
Put the lid (F) on the stand and tighten all the

screws.

Assembly of Machine body to the
Stand Figure E:

Put the body on the stand, remember to have the
four holes on the lid at the proper position to con­nect with the four threaded holes on the body. Take
out blots and washers (G) from the hardware pa­ckage to tighten the stand to the body.

Assembly of
backstop Figure F:

Mount the backstop on the body as shown in
Fig. F and remember to tighten the screw. This
backstop can keep you safer when grinding.

Assembly of

MACHINE SETUP

Changing the sanding
angle Figure M:

Loosen the knob and adjust the table till it

reaches the scale you demand (varies from 0°­45°). Retigh-ten the knob

Changing to vertical sanding
position Figure N:

Loosen the two nuts as shown in Fig. N (as
shown in the figure you can see only one nut,
another one is down below at the bottom of the
disc cover, follow the arrow instruction). After
you loosen the nuts, you can pull up the belt in
vertical position and tighten the nuts.

Figure O:
When the belt is in vertical position, you can

move the table to the front of the belt.
First of all, loosen the screw and remove the
san-ding table with the rod. Insert the rod in to
the hol-der for vertical sanding, fix it with the
set screw and readjust the table Positon as
shown in Fig.O, take notice to leave 3mm
space in between the belt and the table.

Adjust sanding belt

Figure H: Horizontal and tension adjustment of
san-ding belt

If you find that the sanding belt is too tight, too
loo-se or even not align properly at the central,
use the allen wrench to adjust the adjust knob
to the proper tension you require.

worktable Figure G:

Loosen the set screw, insert the tablet’s rod in

the hole but remember to have the flat surface
of the shaft facing the set screw.

Tighten the set screw beware that you should
have a space of 1/16” (13mm) left in between
the table and the sanding disc.

www.holzmann-maschinen.at

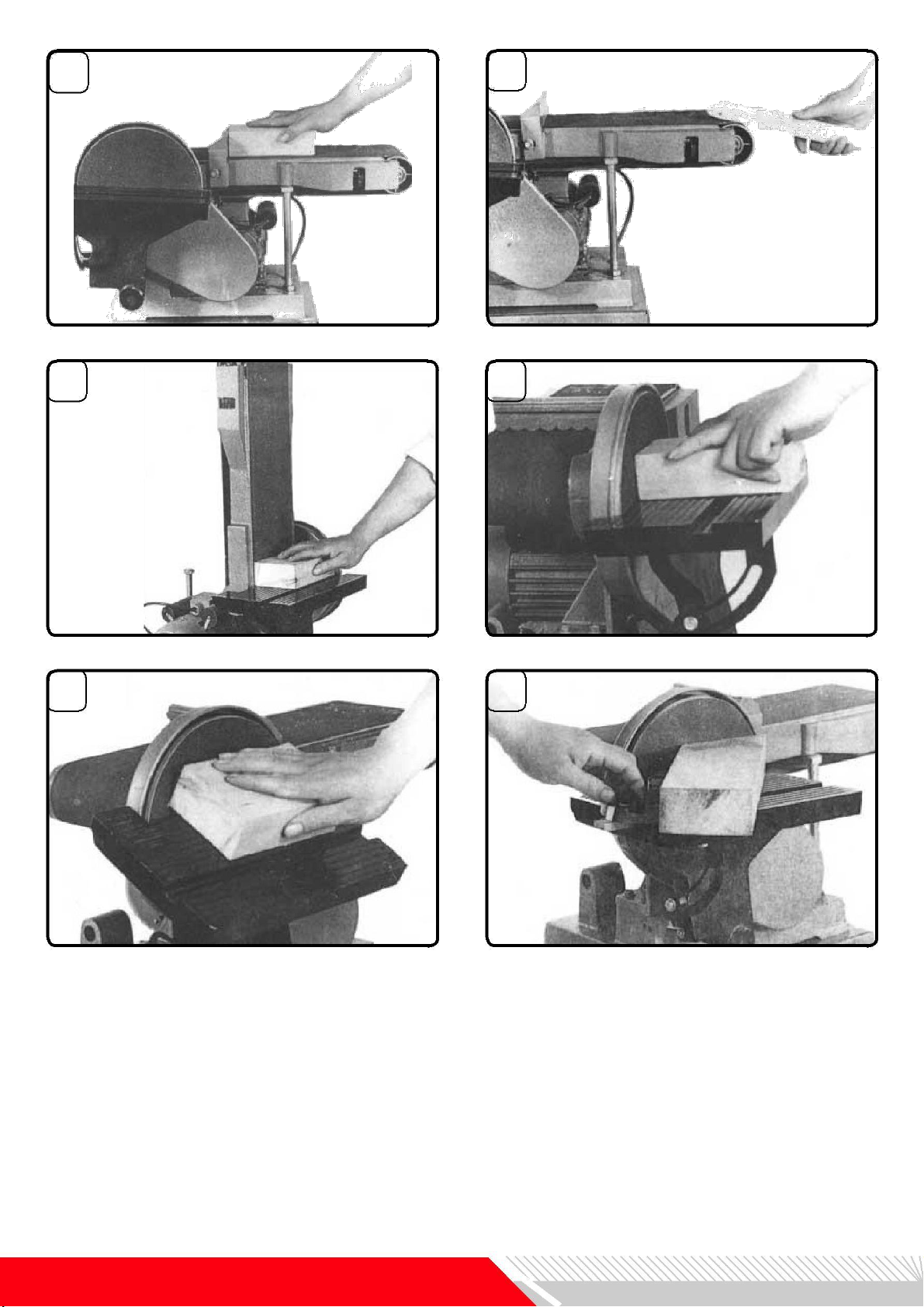

OPERATION

Horizontal Grinding

Figure P:
Put your work piece on the belt and assist with

the back stop to back up the work piece. When
you start the operation, beware of the safety of
your hands.

Do not push too hard on the work piece, the
belt works better without enforcement.

Edge and Curve
Grinding Figure Q:

Use the very end of the belt to help your
curve grinding as shown in Fig. Q.

Vertical Grinding

Figure R:

When the belt is in vertical position, use the
back-stop to hold the work piece or you can
use ex-changed work table position as shown
in Fig.O to aid your grinding. Refer to Fig. R.

Disc Horizontal
Grinding Figure S:

Put the work piece on the work table as shown in
Fig. S. Start your abrasive work. This operation
mode is especially suitable for small workpieces.

Bevel grinding from 0°-45° of work
table Figure T:

Your work table can do bevel grinding from 0°-

45° as shown in Fig.T. After adjustment beware

to tigh-ten the set screw in order not to affect
your secu-rity and precised grinding.

Swivel grinding of 0°-60° from left to
right Figure U:

Use the mitre gauge to work with the table and
you can obtain angle grinding from 0°-60°.
Beware to have the knob tightened after angle
adjustment of the mitre gauge.

ATTENTION: Don’t clean or do maintenance on
the machine while connected to the power
supply: Damages to machine and injuries might
occur due to unintended switching on of the
machine! There-fore: Switch the machine off and
disconnect it from the power supply before any
maintenance works or cleaning is carried out!

Malfunctions must be repaired immediately by
qua-lified persons.

Clean your machine after every operation with
a dry cloth from wood dust.

Change the belt and or the sanding disc when
it has worn.

Sanding Belt Change

Remove the Rackstop.
Loosen the belt by operating the belt tensioning
lever on the machine side.

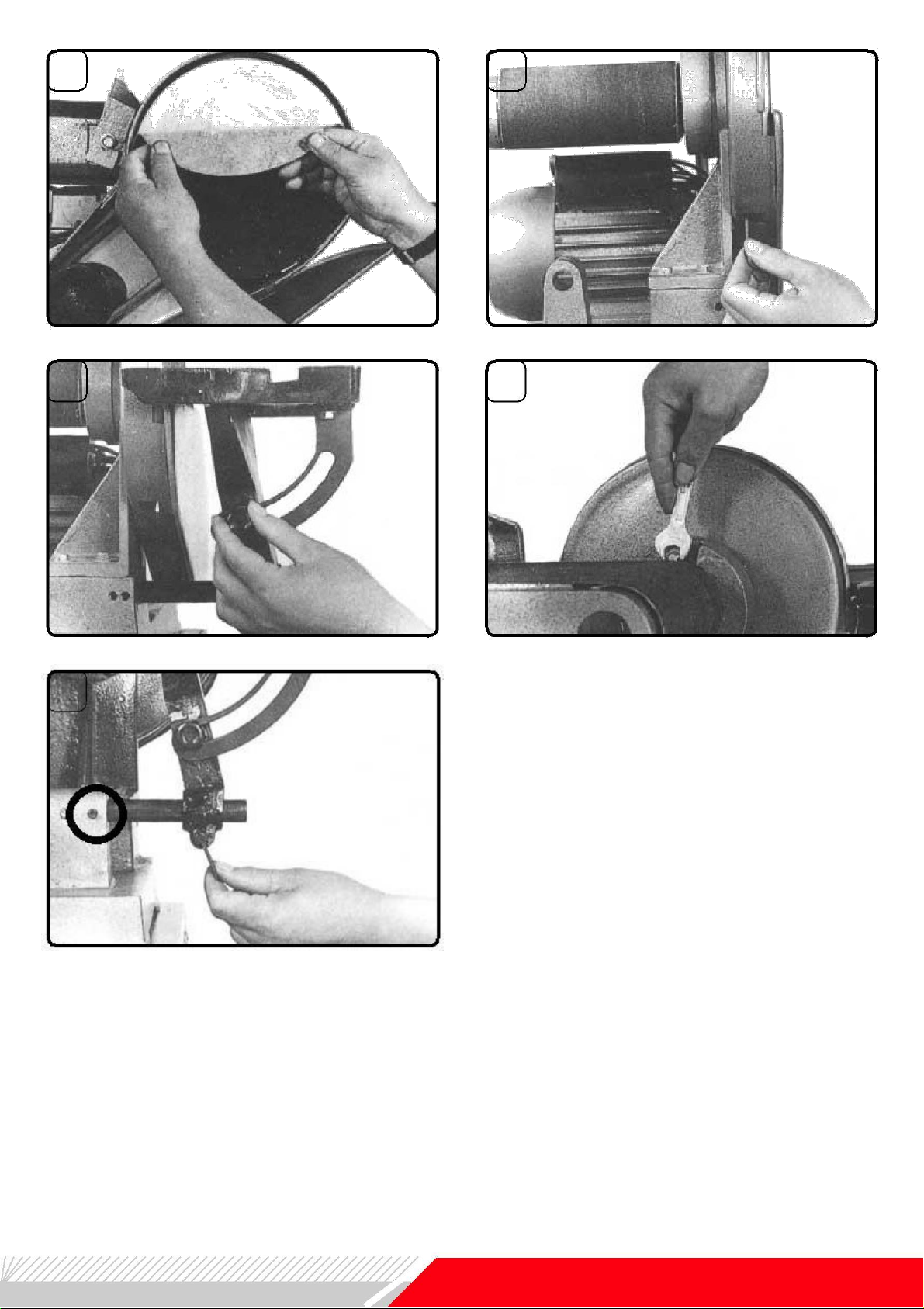

Figure I: Remove the worn belt and replace it with a
new one! Place attention to install the new belt in
accordance with the indicated running direction
(with arrow) on the backside of the sanding belt.

Finally tighten the new belt by moving the belt
ten-sioning lever back and check for straight
run by hand.

Sanding disc paper change

HOLZMANN offers 2 types of sanding disc sys­tems.

The first is the standard system, where the
sanding paper is attached to the sanding disc
with adhesi-ves:
Figure J: Loosen the knob and open the disc
co-ver.
Figure K: Tear off the old sanding paper, clean
off the remaining glue from the disc and put on
the new sanding paper, which you treat with
adhesive spray on the backside.

Close the disc cover.
Second System: Starting after Figure J

Hook and Pile - Attach the Hook Plate onto the
san-ding disc.
Put the sanding disc paper with pile backside
onto the hook plate - Done!

After having installed the Hook Plate once on the
saniding disc, in future you just need to open the
disc cover and switch the disc sanding paper.

You can order this system from HOLZMANN.
Hook plat article code: STKT_230AUF
Matching sanding discs code: STK

MAINTENANCE

ENGLISH

Technical Data

Table Size

310 x 190mm

Disc Size

228mm Ø

Belt Size

1220 x 150mm

Belt Table TiltA

90°

Sanding Table Tilt

45°

sanding belt speed

5.5m/sec

Motor power S1

0,75PS 230V

Net Weight

49kg

Belt change

You should check the status of the V-belt every 3
months. If they are worn, replace it immediately.

In order to gain acces to the belt you need to
open the disc cover as shown in Figure J.

Then, you need to dismount the sanding plate
as shown in Figure L.

If necessary, change the belt, and mount the
san-ding disc and disc cover back afterwards.

TECHNICAL INFORMATION

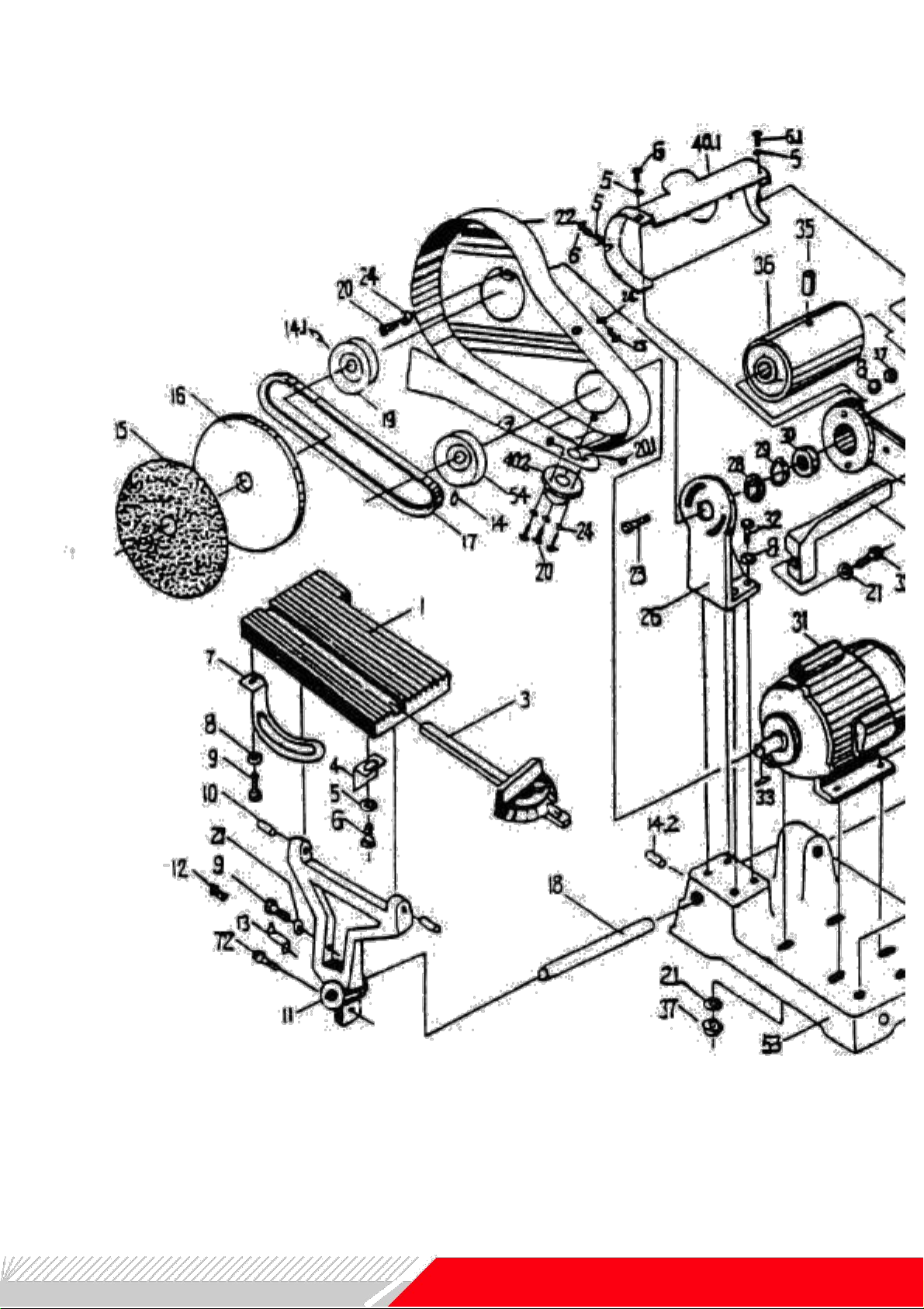

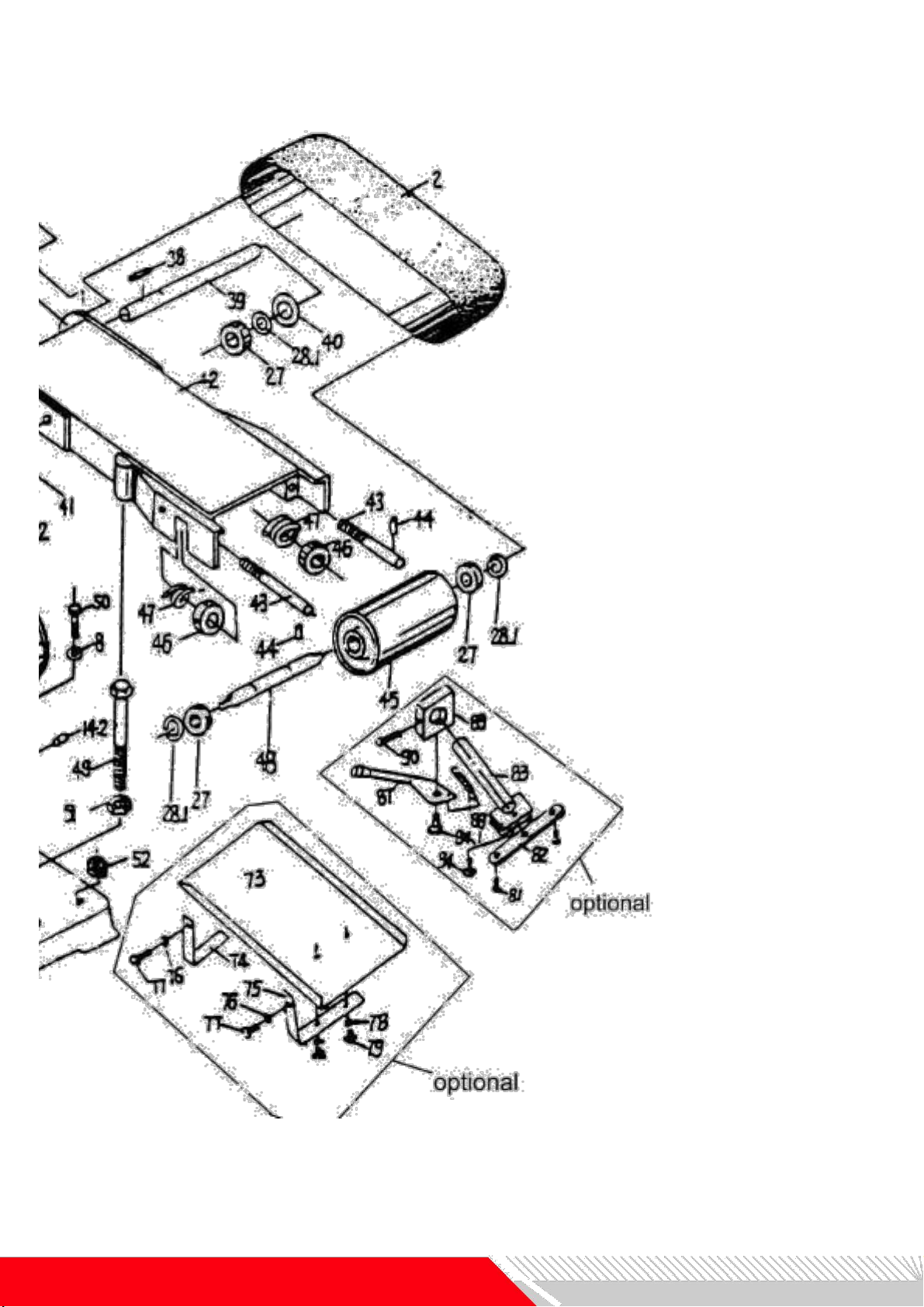

Spare Parts

Use only original spare parts! For spare part orders
please make a copy of the spare part drawing indi­cating the required spare part number(s).

Your HOLZMANN reseller will hand in your
spare part inquiry to us.

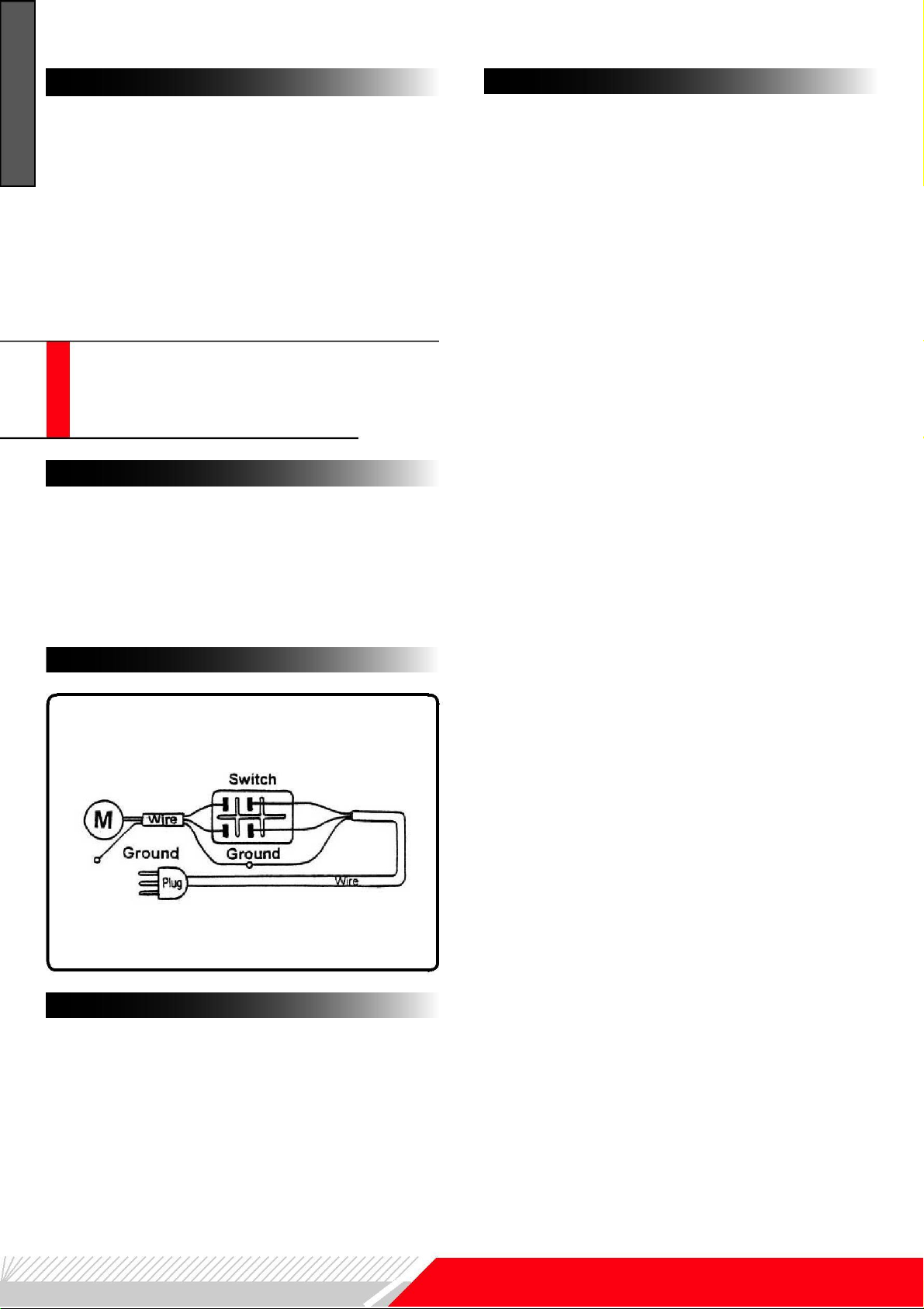

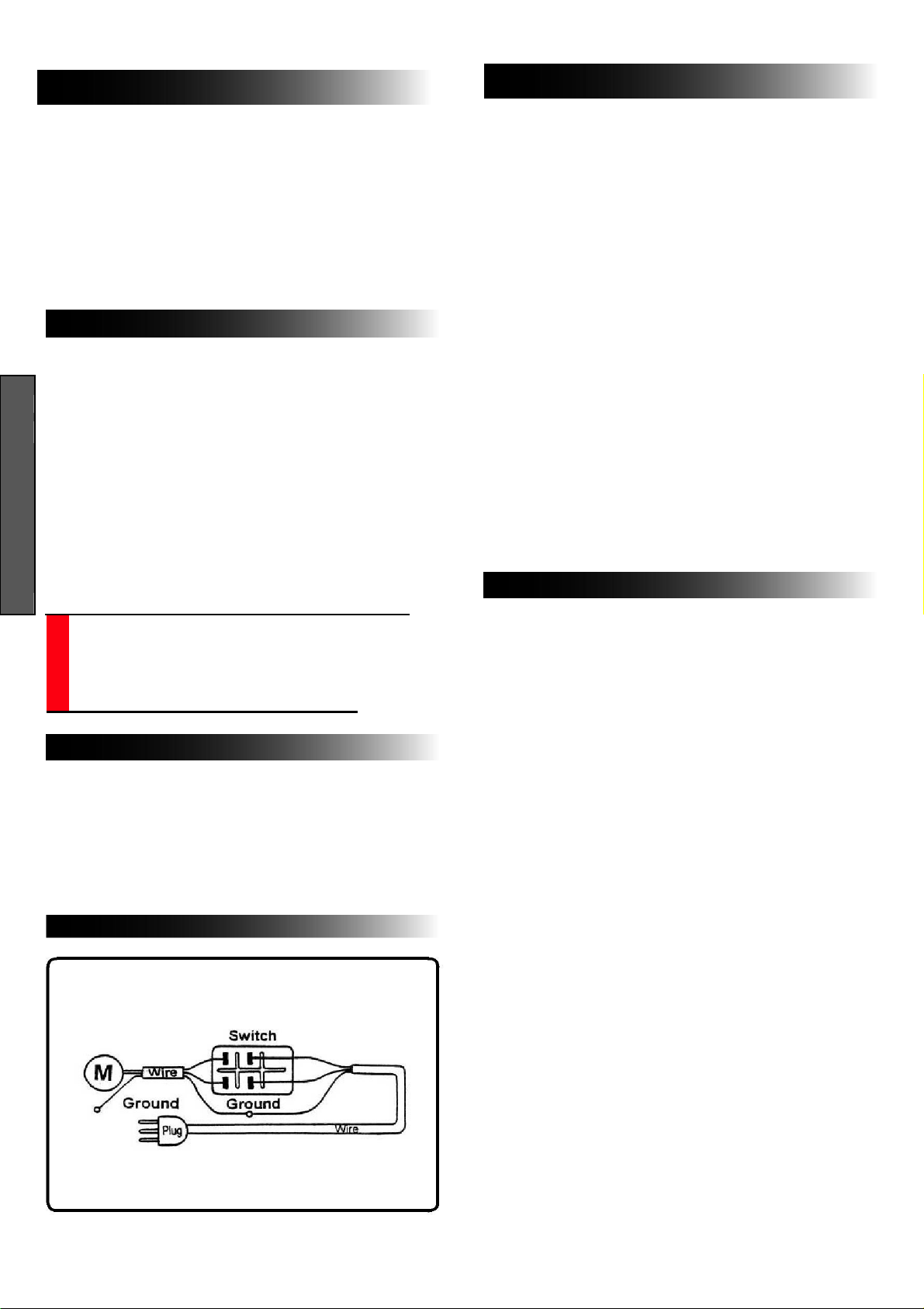

Wiring Diagram

Warranty

Holzmann Maschinen grants 1 year of full
spare part warranty onto this product.

For eventual warranty issues please save your
sales receipt and hand them in to your
HOLZMANN reseller.

Warranty exclusions:

>> wearing parts in general
>> Any damages caused by unappropriate

handling, operation, electric connection
or by insufficient maintenance.

www.holzmann-maschinen.at

BEZPEČNOSTNÍ POKYNY

DEUTSCH

PŘEČTĚTE SI POZORNĚ TENTO NÁVOD NA OBSLUHU

Seznamte se s funkcemi stroje a specifickými zdroji nebezpečí.

LÉKY, ALKOHOL, DROGY

Práce se strojem je při únavě, ztrátě koncentrace případně pod vlivem

léků, alkoholu nebo drog přísně zakázána!

PŘEDCHÁZENÍ NEBEZPEČNÝM SITUACÍM

Pracoviště a podlahu kolem stroje udržujte v čistotě a zbavte ji
případného oleje, tuku a zbytků od zpracovávaného materiálu!
Zajistěte dostatečné osvětlení pracoviště, kde se stroj nachází!
Nenechávejte ležet žádné nářadí nebo jiné předměty v pracovním
prostoru stroje – hrozí nebezpečí zakopnutí!

Nepoužívejte stroj v mokrém nebo vlhkém prostředí a ve venkovních

prostorech! Nikdy nepoužívejte stroj v prostředí s nebezpečím požáru
nebo výbuchu.

ZÁKAZ NEPOVOLANÝM OSOBÁM

Nepovolané osoby, zejména děti, a nezaškolený personál se nesmí

zdržovat v blízkosti běžícího stroje! Stroj mohou obsluhovat pouze
osoby starší 18 let, které jsou k obsluze způsobilé.

Zajistěte, aby byla Vaše dílna zajištěna proti vstupu dětí a to např.
zajištěním hlavního vypínače el. proudu, zámkem apod.

OCHRANNÉ PROSTŘEDKY

Při práci se mohou drobné dřevěné části vymrštit a poškodit oči atd.
Z tohoto důvodu platí: Vždy noste kvalitní pracovní ochranné brýle.

Běžné brýle nezajistí dostatečnou ochranu zraku při vymrštění větších

dřevěných částí. V závislosti na povaze pracoviště a rozsahu jiných

zdrojů hluku na pracovišti může docházet ke zvášené hladině hluku.

V takovém případě se doporučuje používat dostatečnou ochranu sluchu.

BEZPEČNÝ POSTOJ

Při práci se strojem zaujměte bezpečný postoj.
Příliš se nenaklánějte nad brusku.

PŘETĚŽOVÁNÍ STROJE

Stroj používejte v rámci jeho výkonových možností, pro které byl
konstruován a dimenzován.

Tím dosáhnete lepších a přesnějších výsledků práce, prodloužíte tím
životnost stroje a snížíte riziko jeho poškození.

VHODNÉ OBLEČENÍ

Při práci se strojem je zakázáno nosit volné šperky, dlouhý oděv,

kravaty apod. Nebezpečné jsou i dlouhé rozpuštěné vlasy.

www.holzmann-maschinen.at

NENECHÁVEJTE STROJ BEZ DOZORU

DEUTSCH

Stroj vypněte a počkejte, dokud se zcela nezastaví. Následně je možné

pracoviště opustit.

KONTROLA STROJE PŘED JEHO SPUŠTĚNÍM

Zkontrolujte bezpečnostní prvky stroje na jejich správnou funkci.
Zkontrolujte stroj na poškození a vady.

Zkontrolujte pevnost všech spojů (šrouby, matky

apod.)

Zkontrolujte stav brusného papíru.

DŘEVĚNÝ PRACH

Vždy pracujte výhradně v dobře větraném prostoru. Dřevěný prach a
piliny z chemicky ošetřeného nebo lakovaného dřeva může být
toxický. Pokud pracujete s takovým materiálem, používejte vhodnou
ochranu dýchacího ústrojí!

ELEKTRICKÉ PŘIPOJENÍ

Nikdy se nedotýkejte částí stroje, které vedou elektrický proud. Zajistěte,

aby byl stroj řádně připojen k elektrické síti (uzemnění, jištění
elektrického obvodu). Přesvědčte se, že elektrická síť odpovídá
požadavkům motoru (V/Hz/Ph).

Opravy a kontroly svěřte výhradně kvalifikovanému elektrikáři.

OBSLUHA

OBECNÉ POKYNY

Před spuštěním stroje se ujistěte, že na něm neleží žádné nářadí jako

např. stranový klíč apod.

Zkontrolujte všechny aretační šrouby a ustavovací páky na

dotažení!
Zkontrolujte brusný pás a brusný kotouč na volný chod!
Zkontrolujte obrobek na cizí materiály (hřeby apod.)!

BROUŠENÍ

Vždy pro podporu obrobku používejte pracovní stůl popř. podélné
pravítko. Obrobek držte pevně v rukách.

Obrobek veďte vždy PROTI směru otáčení brusky.
U brusného disku musí být obrobek broušen tou stranou, u které se
kotouč otáčí směrem dolů.

BRUSNÝ PÁS / BRUSNÝ DISK

Zajistěte vždy mezeru ~ 2mm mezi pracovním stolem a brousícím
diskem popř. brusným pásem.

Netlačte obrobkem nadměrně prosti brusnému papíru. Dojde tak
k poškození jak brusného papíru, tak rovněž povrchu obrobku.

MONTÁŽ SEŘÍZENÍ STROJE

Obsah dodávky

Vyobrazení B: obsah dodávky

A) Stroj F) Kryt
B) Pracovní stůl G) Matky & šrouby

C) Úhlové pravítko H) Montážní materiál
D) Boční plech I) Imbus klíč

E) Příčník J) Podélné pravítko

Montáž podstavce

Vyobrazení C:

Spojte boční plechy (D) pomocí dodaných
šroubů a matek (H) s příčníky (E) podle
vyobrazení C. Šrouby nedotahujte na pevno.

Vyobrazení D:
Kryt (F) umístěte na konstrukci a díly spojte.

Nyní dotáhněte pevně všechny spoje tak, aby
byl podstavec stabilní a rovný.

Ustavení na podstavec

Vyobrazení E:
Brusku ustavte na podstavec tak, aby otvory na

patkách stroje dolehly na závity krytu a spojte

je dodanými šrouby a matkami.

Podélné pravítko

Vyobrazení F:
Namontujte pravítko podle vyobrazení F a

dotáhněte pevně imbusové šrouby pomocí

stranového klíče.

Montáž pracovního stolu

Úhel broušení

Vyobrazení M:

Povolte zajišťovací hlavici a nakloňte pracovní

stůl do požadovaného úhlu. Zajišťovací hlavici
opět utáhněte.

Vertikální broušení

Vyobrazení N:
Povolte obě matky jak je znázorněno na obr. N

(na vyobrazení je patrná pouze jedna matka,
druhá se nachází pod krytem pásu).

Po povolení obou matek můžete posunout
brousící agregát do vertikální pozice a
následně matky pevně dotáhněte.

Vyobrazení O:

Po ustavení brousícího agregátu do vertikální

pozice sejměte pracovní stůl spolu s tyčí z
držáku.

Tyč nasuňte na držák pro vertikální broušení,

zajistěte ji pomocí stavěcího šroubu a ustavte
pozici stolu podle vyobrazení O. Mezi pásem a
stolem zajistěte mezeru ~2 mm.

Seřízení brusného pásu

Vyobrazení H:
Pokud je brusný pás příliš volný nebo příliš

napnutý popř. neběží rovně, lze jej seřídit

pomocí imbusových šroubů.

Vyobrazení G:
Povolte zajišťovací šrouby, zasuňte dorazovou

tyč do otvoru a šrouby řádně dotáhněte. Dejte
pozor, aby rovný konec tyče směřoval ven.
Držák pracovního stolu nasuňte na dorazovou

tyč a zajišťovací šrouby utáhněte imbus klíčem

podle vyobrazení G. Dejte pozor, aby mezi
stolem a brusným kotoučem zůstala mezera

~2mm.

www.holzmann-maschinen.at

DEUTSCH

PROVOZ ÚDRŽBA

Horizontální broušení

Vyobrazení P:

Položte obrobek na brusný pás a zajistěte ho

podélným pravítkem. Dávejte pozor na ruce!
Na obrobek nevyvíjejte příliš velkou sílu.

Broušení válcových ploch

Vyobrazení Q:
Pro broušení válcových ploch položte obrobek

na konec brusného pásu podle vyobrazení Q.
Na obrobek netlačte!

Vertikální broušení

Vyobrazení R:

Obrobek posunujte podle vyobrazení R. Při
vertikálním broušení delších obrobků
odmontujte pracovní stůl.

Broušení s brusným kotoučem

Vyobrazení S:

Obrobek položte na pracovní stůl podle
vyobrazení S. Tento způsob broušení je vhodný
zvláště pro malé plochy!

Broušení pod úhlem 0°- 45°

Vyobrazení T:

Pracovní stůl natočte v úhlu 0°-45° podle
vyobrazení M.
Obrobek přiložte podle vyobrazení T.

Broušení hran 0°-60° z leva do prava

Vyobrazení U:
K broušení hran v úhlu 0° - 60° použijte

podélné pravítko. Ujistěte se, že aretační
hlavice podélného pravítka je pevně dotažena.

POZOR: Před čištěním, kontrolou nebo údržbou
odpojte stroj ze sítě, abyste tak předešli
nechtěnému spuštění stroje.

Opravy svěřte výhradně autorizovanému

servisu!

Po každém použití očistěte stroj vlhkým

hadříkem.

V případě opotřebení vyměňte brusný pás,
brousící kotouč a řemen.

Výměna brusného pásu

Sundejte podélné pravítko.

Povolte brusný pás pomocí upínací páky.

Vyndejte použitý brusný pás podle vyobrazení I
a na válce nasaďte nový. Dbejte na to, aby byl

nový brusný pás nasazen rovně a aby šipka na
zadní straně pásu odpovídala směru pohybu

pásu na brusce.
Brusný pás napněte tak, že upínací páku opět

povolíte.
Nakonec zkontrolujte rukou, že se brusný pás

pohybuje rovně.

Výměna brusného kotouče

Brusný kotouč s lepicím systémem:
Obr. J: Povolte hlavici a odklopte kryt směrem

dolů.

Obr. K: Sejměte starý brusný kotouč
z brusného disku a odstraňte zbytky pojiva
z brousícího disku (musí být čisté a suché před

nalepením nového kotouče). Na zadní stranu
nového kotouče naneste sprejem lepidlo a
přilepte ho na disk. Kryt namontujte zpět.

Brusný kotouč s upínacím systémem:

U první instalace zajistěte rovněž suchý a

čistý brousící disk.
Kotouč nalepte na brousící disk.

Brousící disk položte fleecovou (plstěnou)

stranou na kotouč!

Upínací systém a brousící disk můžete

objednat u HOLZMANN-Maschinen.

Upínací kotouč: STKT_230AUF
a příslušný brousící disk typu STK

Výměna řemene

Stav řemene kontrolujte pravidelně každé 3

měsíce.

Pokud je poškozený nebo vykazuje známky

vad, neprodleně ho vyměňte.
Pro přístup k řemenu odklopte kryt směrem
dolů podle vyobrazení J.
Nyní sundejte brousící disk podle vyobrazení L.

V případě potřeby řemen vyměňte a

namontujte zpět brusný disk a kryt.

Technické údaje

Rozměr stolu

310 x 190mm

Ø brusného disku

228mm

Brusný pás

1220 x 150mm

Náklon brousícího agreg.

90°

Max. náklon stolu

45°

Rychlost pásu

5.5m/s

Výkon motoru S1

0,75PS / 230V

Hmotnost netto

49kg

Záruka

Na toto zařízení se poskytuje záruka výrobce
HOLZMANN v trvání 12 měsíců.

Reklamace uplatňujte u obchodního partnera

HOLZMANN, u kterého jste zboží zakoupili,
doložením následujícího:

>> Pokladní doklad
>> Popis závady
>> Při požadavku na náhradní díly

kopii rozpadového výkresu se

zaznačenými požadovanými díly.

Výluky ze záruky:

>> Spotřební díly

>> Poškození vzniklé vlastní

vinou obsluhy:

neodoborné
použití/obsluha
nedodržení údržby

apod.

Za škody způsobené z výše uvedených důvodů

nenese společnost HOLZMANN-Maschinen
jakoukoliv odpovědnost nebo záruku.

Náhradní díly

TECHNICKÉ INFORMACE

Používejte výhradně originální náhradní díly. Pro
objednávky kontaktujte autorizovaného prodejce
HOLZMANN a použijte k tomu rozpadový výkres
náhradních dílů, na kterém vyznačte potřebné díly.
Autorizovaný prodejce HOLZMANN Vaši

objednávku řádně vyřídí

Schema zapojení

www.holzmann-maschinen.at

DECLARATION OF CONFORMITY / PROHLÁŠENÍ O SHODĚ

Machine type / Typ stroje

belt and disc sander / Pásová a disková bruska

model name / Model

HOLZMANN BT 1220

parameters / Parametry

Rated input voltage

/

Jmenovité napětí

230V, 50Hz

Rated input power

/

Jmenovitý příkon

550W

Protection class

/

Třída ochrany

I

Degree of protection

/

Stupeň krytí

IP40

Dovozce / Distributor
HOLZMANN MASCHINEN GmbH
A-4170 Haslach, Marktplatz 4

Hereby we declare, that the below mentioned machine complies with all relevant safety and health
requi-rements of the below stated directives. Any manipulation of the machine not explicitly
approved by us renders this document null and void.

Tímto prohlašujeme, že níže uvedený typ zařízení splňuje bezpečnostní a zdravotní požadavky
uvedených norem a směrnic EU. Toto prohlášení ztrácí svou platnost, pokud by došlo ke změnám
nebo úpravám zařízení, které námi nebyly odsouhlaseny.

Tel.: [phone];

Fax.: [phone]
www.holzmann-maschinen.at

Directives / Směrnice

2006/42/EC
2004/108/EC

2006/95/EC

tested according to / testováno podle

EN ISO 12100-2/A1:2009
EN 61029-1:2009

EN 55014-1:2006 EN
55014-2/A2:2008 EN
61000-3-2:2006 EN
61000-3-2:2008

tested according to / geprüft nach

Haslach 29.09.2010
place/místo date/datum Klaus Schörgenhuber CEO

www.holzmann-maschinen
