Page 1

Návod na obsluhu a bezpečnostní pokyny si přečtěte a dodržujte!

Technické změny a tisko- vé chyby vyhrazeny!

Prečítajte si a dodržiavajte návod na použitie a bezpečnostné pokyny!

Technické zmeny ako aj chyby tlače a sadzby vy- hradené!

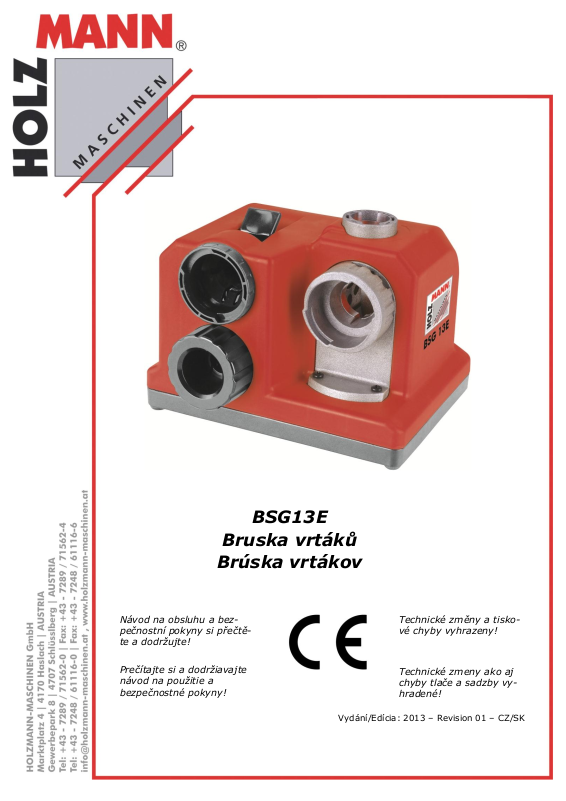

BSG13E

Bruska vrtáků

Brúska vrtákov

Vydání/Edícia: 2013 – Revision 01 – CZ/SK

Page 2

1 OBSAH / INDEX

1 OBSAH / Index __________________________________________________________________ 2

BEZPEČNOSTNÍ SYMBOLY / BEZPEČNOSTNÉ SYMBOLY _____________________________________ 4

2 PŘEDMLUVA ___________________________________________________________________ 5

3 TechniCKÉ ÚDAJE _______________________________________________________________ 6

3.1 Přehled ovládacích prvků a komponent _________________________________________________ 6

3.2 Technické údaje ____________________________________________________________________ 7

3.3 Plán zapojení ______________________________________________________________________ 7

4 BEZPEČNOST ___________________________________________________________________ 8

4.1 Účel použití _______________________________________________________________________ 8

4.2 Všeobecné bezpečnostní pokyny ______________________________________________________ 8

4.3 Specifické bezpečnostní pokyny _______________________________________________________ 9

4.4 Nedovolené použití _________________________________________________________________ 9

4.5 Další rizika _______________________________________________________________________ 11

5 UVEDENÍ DO PROVOZU A OBSLUHA _______________________________________________ 12

5.1 Vložení vrtáku do brusky ____________________________________________________________ 12

5.2 Montáž protiprachového krytu _______________________________________________________ 14

6 ÚDRŽBA A SERVIS ______________________________________________________________ 14

PREDMLUVA _____________________________________________________________________ 16

7 TECHNICKÉ ÚDAJE ______________________________________________________________ 17

7.1 Prehľad ovládacích prvkov a komponentov _____________________________________________ 17

7.2 Technické údaje ___________________________________________________________________ 18

7.3 Plán zapojenia ____________________________________________________________________ 18

8 BEZPEČNOSŤ __________________________________________________________________ 19

8.1 Účel použitia _____________________________________________________________________ 19

8.2 Všeobecné bezpečnostné pokyny _____________________________________________________ 19

8.3 Špecifické bezpečnostné pokyny _____________________________________________________ 20

8.4 Nedovolené použitie _______________________________________________________________ 20

8.5 Bezpečnostné pokyny ______________________________________________________________ 20

8.6 Ďalšie riziká ______________________________________________________________________ 21

9 UVEDENIE DO PREVÁDZKY A OBSLUHA _____________________________________________ 23

9.1 Vloženie vrtáku do brúsky ___________________________________________________________ 23

9.2 Montáž krytu proti prachu __________________________________________________________ 25

10 ÚDRŽBA A SERVIS ____________________________________________________________ 25

HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 2 Bruska vrtáků BSG13E

Page 3

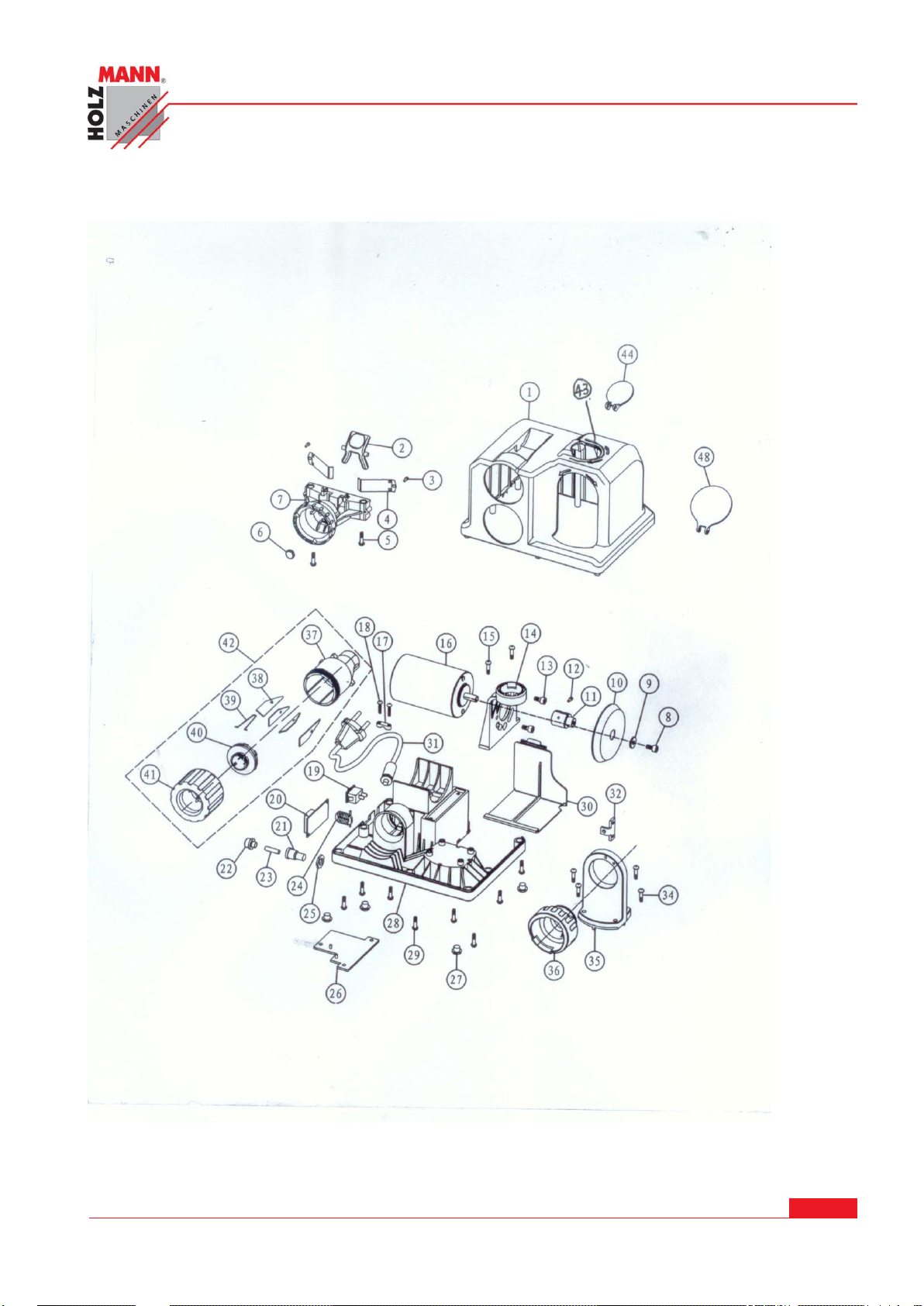

11 NÁHRADNÍ DÍLY / NÁHRADNÉ DIELY _____________________________________________ 26

________________________________________________________________________________ 26

11.1 Objednávky náhradních dílů _________________________________________________________ 29

11.2 Objednávky náhradných dielov ______________________________________________________ 29

12 ZÁRUČNÍ PODMÍNKY __________________________________________________________ 30

13 ZÁRUČNÉ PODMIENKY ________________________________________________________ 31

HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 3 Bruska vrtáků BSG13E

Page 4

BEZPEČNOSTNÍ SYMBOLY VÝZNAM

VÝZNAM BEZPEČNOSTNÝCH SYMBOLOV

VÝSTRAHA! Dbejte bezpečnostních symbolů! Nedodržování předpisů a

pokynů může vést k těžkým poraněním osob nebo dokonce smrtelným úra- zům.

VÝSTRAHA! Dbajte bezpečnostných symbolov! Nedodržiavanie predpisov

a pokynov môže viesť k ťažkým poraneniam osôb alebo dokonca smrteľným úrazom.

PŘEČTĚTE SI TENTO NÁVOD! Přečtěte si řádně návod na obsluhu a

údržbu Vašeho stroje a dobře se seznamte s ovládacími prvky stroje, aby byl tento řádně obsluhován a předešlo se ke škodám na stroji a zraněním osob.

PREČÍTAJTE SI NÁVOD! Prečítajte si riadne návod na obsluhu a

údržbu Vášho stroja a dobre sa oboznámte s ovládacími prvkami stroja, aby bol tento riadne obsluhovaný a predišlo sa ku škodám na stroji a zraneniam osôb.

OCHRANNÉ PROSTŘEDKY! Používání ochrany sluchu, ochranných

brýlí a bezpečné obuvi je povinné.

OCHRANÉ PROSTRIEDKY! Používanie ochrany sluchu, ochranných

okuliarov a bezpečné obuvi je povinné.

CE-SHODA – Tento výrobek odpovídá směrnicím ES.

CE-SHODNÉ - Tento výrobok zodpovedá smerniciam ES.

BEZPEČNOSTNÍ SYMBOLY / BEZPEČNOSTNÉ SYMBOLY

HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 4 Bruska vrtáků BSG13E

Page 5

2 PŘEDMLUVA

HOLZMANN MASCHINEN GmbH

A-4170 Haslach, Marktplatz 4 Tel 0043 7289 71562 - 0 Fax 0043 7289 71562 – 4

[email protected] PO-PÁ 8-12 & 13-17 hod.

Vážený zákazníku!

Tento návod na obsluhu obsahuje důležité informace a upozornění k manipulaci a provozu brusky vrtáků BSG13E.

Tento návod na obsluhu je nedílnou součástí stroje a musí být u něj uchován pro případné poz- dější použití. Pokud stroj předáváte třetí osobě, vždy návod přiložte!

Dodržujte bezpečnostní pokyny!

Před prvním použitím si pozorně přečtěte tento návod na obsluhu. To Vám usnadní práci se strojem a pomůže předcházet chybám a případným škodám. Dodržujte bezpečnostní pokyny a dbejte výstrah. Opomíjení bezpečnostních pokynů může vést k vážným škodám na zdraví apod.

Z důvodu neustálého vývoje našich produktů se mohou vyobrazení nebo obsah tohoto návodu mírně lišit od skutečnosti. V případě zjištění nedostatků této dokumentace nás o těchto laskavě

informujte.

Technické změny a tiskové chyby vyhrazeny!

Autorské právo

dotčena! Přetisk dokumentace, překlad, použití fotografií a vyobrazení budou trestně stíhána. Místo soudu je v Rohrbachu!

Kontakt na služby zákazníkům

HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 5 Bruska vrtáků BSG13E

Page 6

3 TECHNICKÉ ÚDAJE

4 2 5

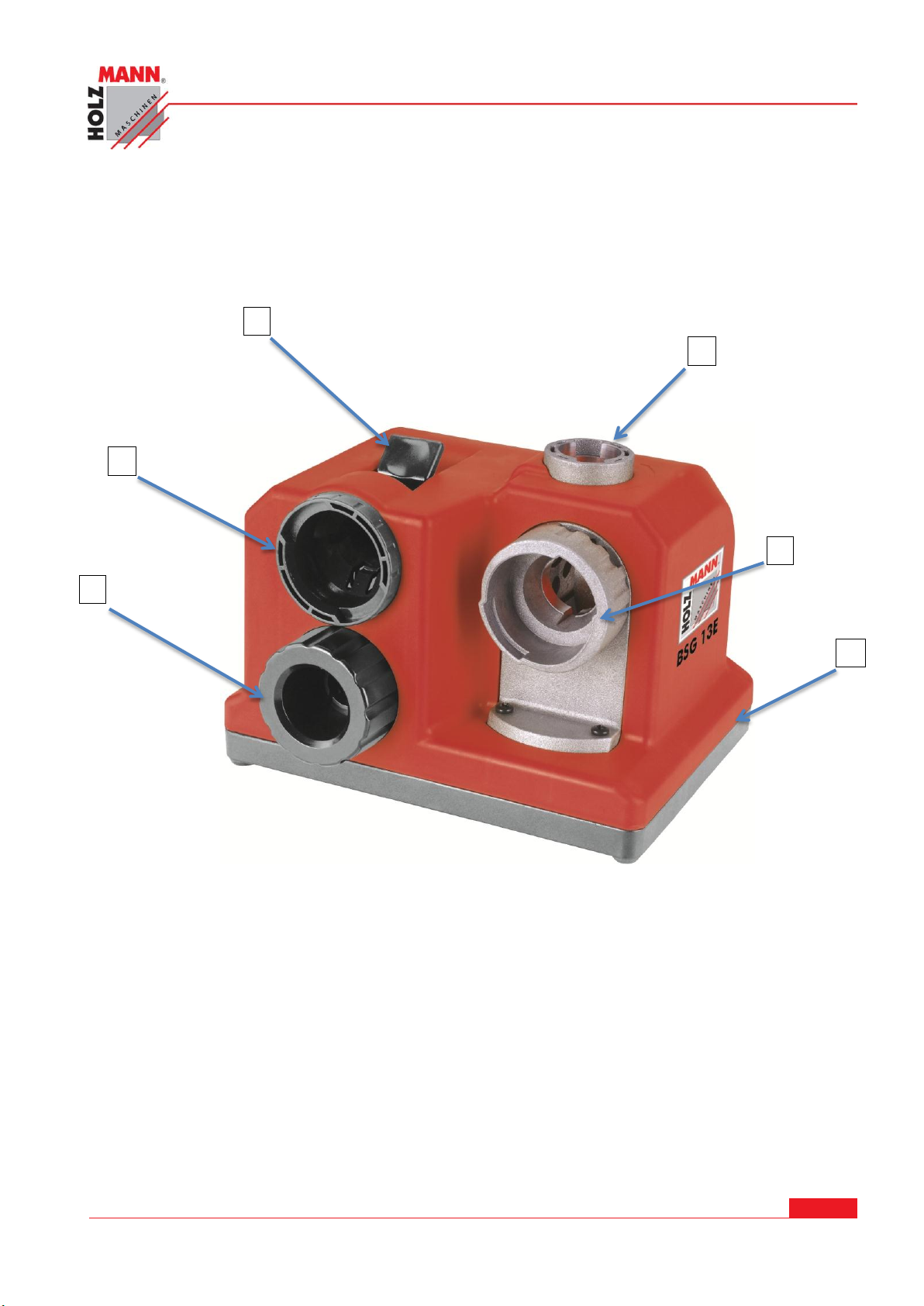

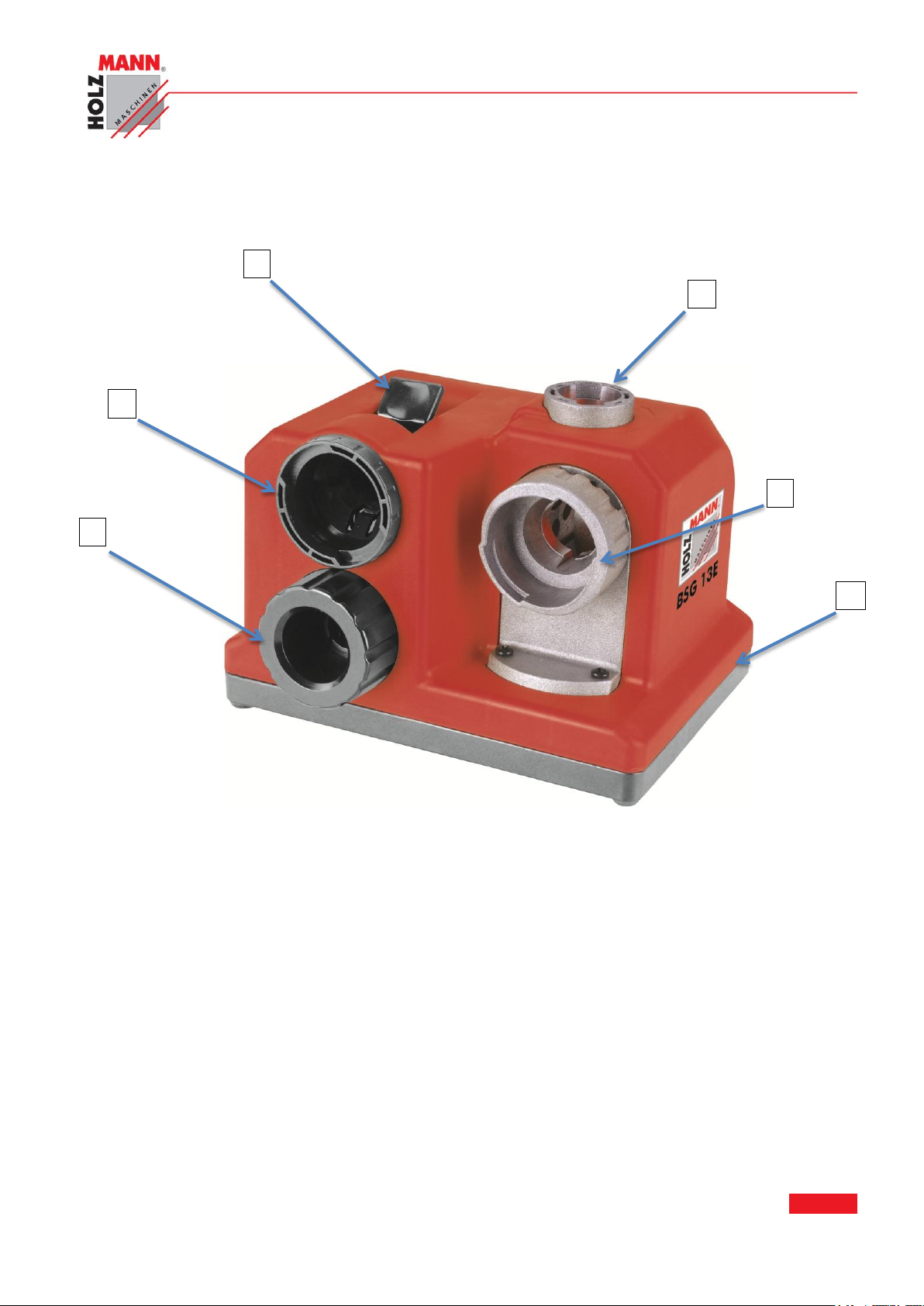

3.1 Přehled ovládacích prvků a komponent

1. Tlačítko zajištění

2. Objímka upnutí vrtáku

3. Držák vrtáku

4. Objímka broušení vrtáku

5. Objímka broušení vrtáku

6. Základní deska stroje

HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 6 Bruska vrtáků BSG13E

Page 7

3.2 Technické údaje

BSG13E

Výkon

85 W

Napětí/Frekvence

230V/50Hz

Otáčky

4200 ot./min

Délka vrtáku

Min. 85 mm

Průměr vrtáku

3 – 13 mm

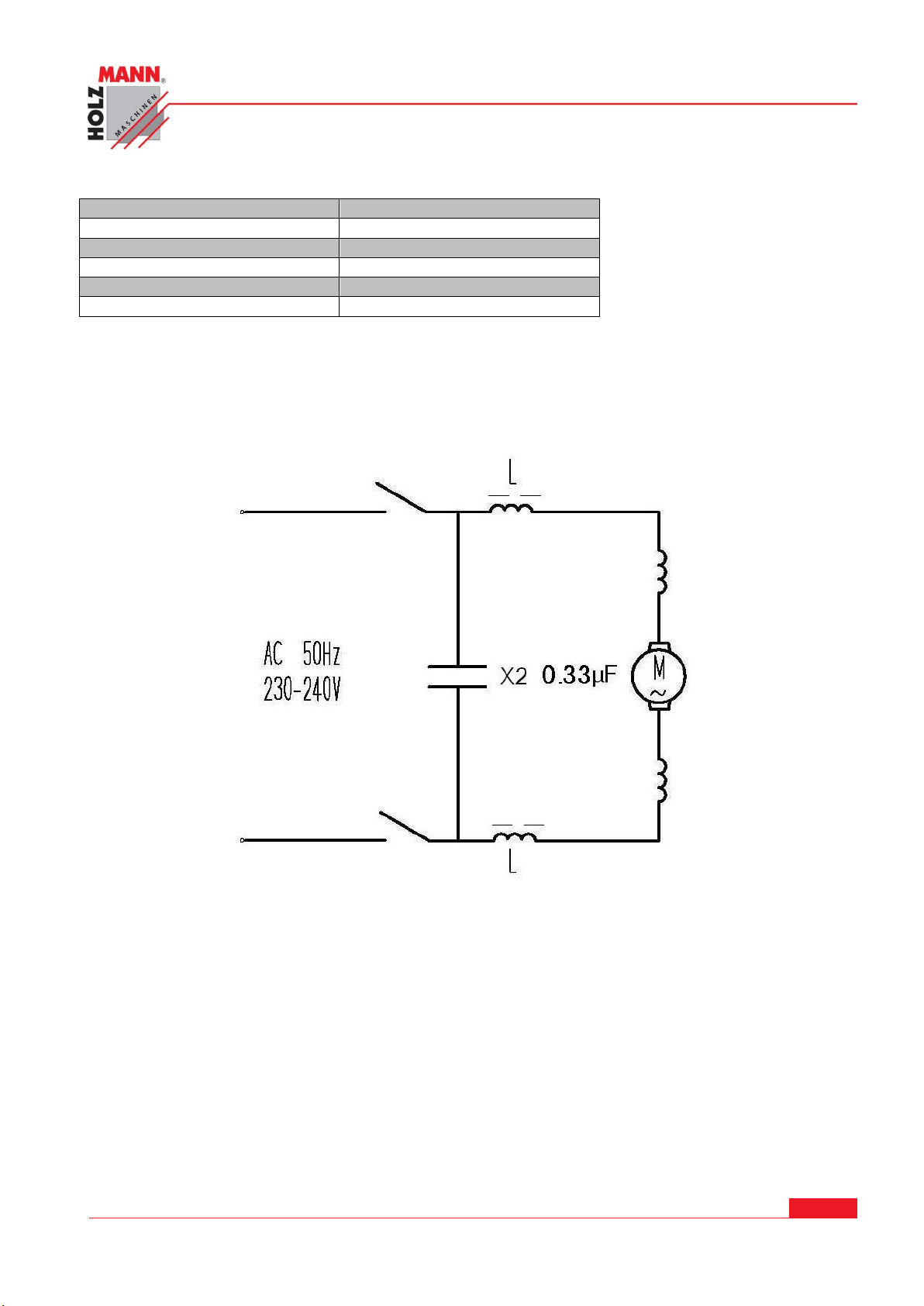

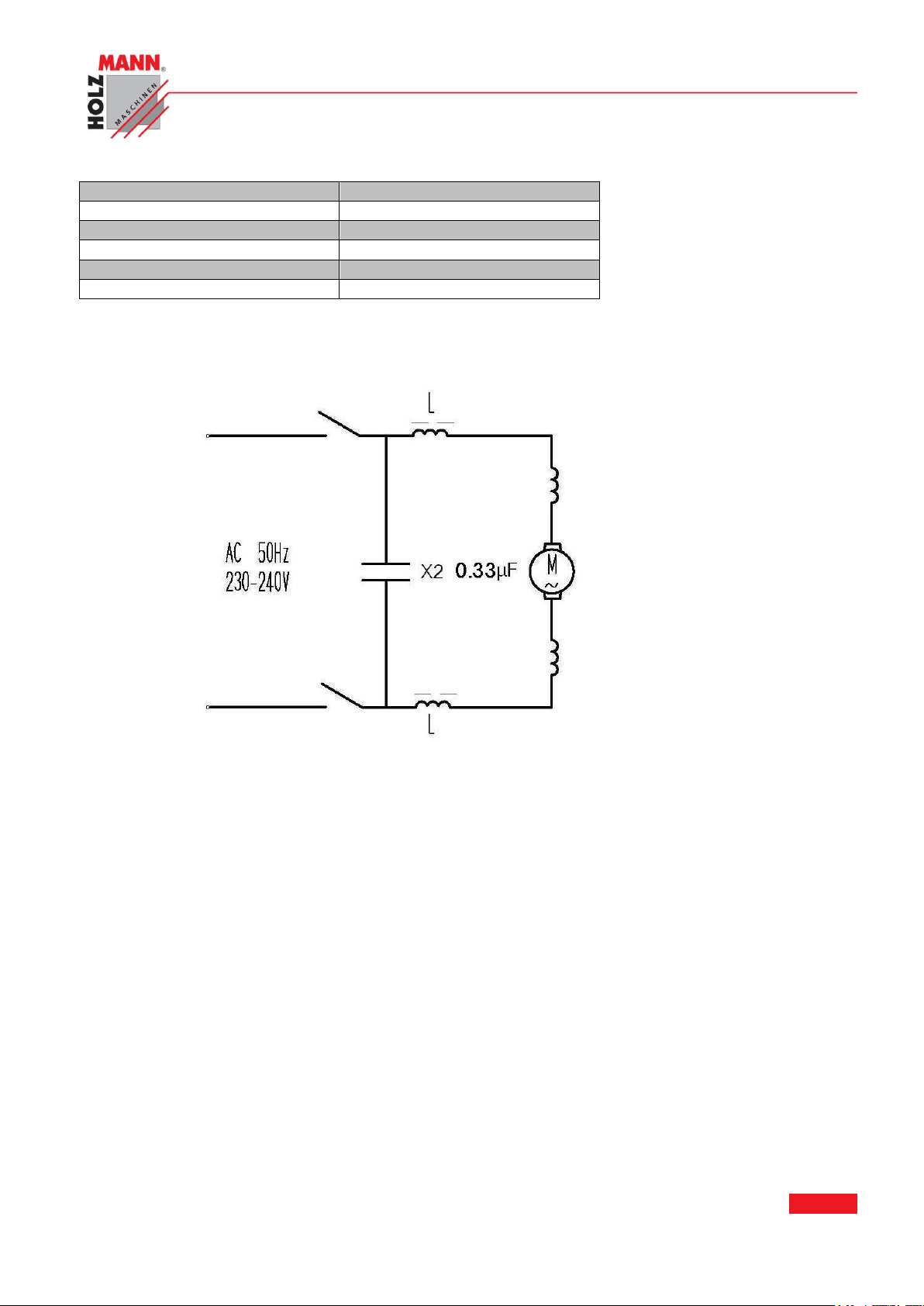

3.3 Plán zapojení

HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 7 Bruska vrtáků BSG13E

Page 8

4 BEZPEČNOST

4.1 Účel použití

Stroj může být použit pouze v bezvadném technickém stavu, pouze pro povolené účely a osobami poučenými o bezpečnosti práce se strojem! Závady, které by mohly narušit bezpečnost provozu stroje, nechte okamžitě odstranit!

Obecně je zakázáno měnit nebo odstraňovat bezpečnostní prvky stroje! Následující pokyny a bezpečnostní pravidla musí být dodržována vždy při obsluze elektrických za-

řízení. Pečlivě se seznamte s těmito pokyny ještě před použitím zařízení. Pokyny následně dodržujte. V případě požáru, úrazu elektrickým proudem, zranění osob nebo jiných nehod dodržujte následu-

jící pokyny. Použité brusné kotouče nepatří do komunálního odpadu, ale musejí být likvidovány podle místních

předpisů.

4.2 Všeobecné bezpečnostní pokyny

 Výstražné štítky a/nebo nálepky na stroji, které jsou již nečitelné nebo chybějí, musejí být

okamžitě obnoveny!

 Pracoviště udržujte v čistotě a pořádku. Na neudržovaném pracovišti dochází častěji k ne-

hodám a úrazům.

 Nevystavujte elektrické zařízení větru nebo dešti. Mohlo by dojít k jeho poškození. Nepra-

cujte ve vlhkém nebo nedostatečně osvětleném prostředí. Nepracujte v blízkosti hořlavých kapalin nebo plynů.

 V případě úrazu elektrickým proudem: V případě obsluhy elektrických zařízení se nedotý-

kejte uzemněných předmětů jako např. potrubí, rozvodů tepla, ledničky apod.

 Cizí osoby a děti se musí zdržovat v bezpečné vzdálenosti.  Nástroje uchovávejte v bezpečí: nepoužívané nástroje musí být uskladněny na suchém,

vyvýšeném místě, mimo dosah dětí. Nejlépe v uzamykatelném kufříku.

 Neriskujte přetížení stroje: Stroj používejte výhradně na výkon a rychlost udanou na vý-

robním štítku.

 Používejte vhodné nástroje: Náročné práce neprovádějte s malými poddimenzovanými ná-

stroji.

 Používejte vhodné oblečení: Nenoste dlouhý oděv nebo šperky, které by se mohly do stro-

je namotat. Pokud pracujete venku, noste pracovní rukavice a gumovou obuv s protiskluzovou podrážkou. Pokud máte dlouhé vlasy, použijte přilbu nebo jinou pokrývku hlavy.

 Noste bezpečnostní brýle.  Chraňte kabel před poškozením. Kabel nepoužívejte pro transport zařízení. Zástrčku nevy-

sunujte ze zásuvky za kabel. Kabel chraňte před teplem, mastnotami a ostrými hranami.

 Zaujměte správný postoj těla a udržujte rovnováhu.  V případě potřeby nástroje očistěte nebo nabruste, aby byla zajištěna jejich správná funk-

ce. Příslušenství vyměňte nebo namažte v pravidelném intervalu podle pokynů v návodu na obsluhu. Kabel kontrolujte pravidelně. V případě, že zjistíte jeho poškození, zajistěte jeho výměnu. Rukojeti nástrojů očistěte a udržujte je suché a zbavené mastnot.

 Před výměnou dílů nebo v případě přerušení práce odpojte stroj od přívodu elektrického

proudu.

 Před použitím stroje odstraňte šroubový klíč.  Zapínání: Pokud používáte zařízení pod proudem, nepokládejte ruce na hlavní vypínač za-

pnuto/vypnuto. Před zapojením zařízení do sítě musí být hlavní vypínač v poloze vypnuto.

 Pro práci venku použijte vhodný prodlužovací kabel.

HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 8 Bruska vrtáků BSG13E

Page 9

 Buďte ostražití: Stroj nepoužívejte, pokud jste unavení nebo pod vlivem alkoholu nebo

drog.

 Kontrolujte části stroje a příslušenství na opotřebení. Zkontrolujte, zda jednotlivé díly

správně fungují a neovlivňují negativně provoz stroje. Poškozené díly nechte vyměnit v autorizovaném servisu.

 V případě použití neoriginálních dílů se mohou tyto rychleji opotřebit.  Dbejte na udaný výkon motoru. Pokud budete stroj přetěžovat, vystavujete ho nebezpečí

poškození. Pokud budete stroj provozovat na nízké otáčky, může také dojít k jeho poškození.

 Nikdy nepoužívejte zdeformované nebo jinak poškozené brusné kotouče.  Nikdy nepoužívejte příliš velké nebo příliš malé brusné kotouče.  Nikdy nepoužívejte brusné kotouče, u kterých je maximální rychlost nižší, než maximální

otáčky motoru stroje.

 Stroj nesmí pracovat ve vlhkém prostředí. Je určen pouze pro suché broušení  Vrtáky jsou po broušení horké! Před uložením je nechte vychladnout.

 Držák vrtáků je při broušení horký, to není na závadu

4.3 Specifické bezpečnostní pokyny

 Přesvědčte se, že jsou vzduchové otvory na motoru volné a dochází k odvodu tepla.  Je zakázáno zastavovat brusný kotouč tlakem ruky apod.  Nikdy nepoužívejte poškozené brusné kotouče.  Nikdy nepoužívejte brusné kotouče o špatné velikosti.  Ujistěte se, že údaj o směru otáčení na brusném kotouči odpovídá směru otáčení motoru.  Nikdy nepoužívejte brusný kotouč určený pro nižší maximální otáčky, než jsou otáčky

brusky.

 Při práci nebo manipulaci s brusným kotoučem používejte vždy rukavice.  Během provozu brusky neprovádějte žádné úpravy.

4.4 Nedovolené použití

 Provoz stroje za podmínek přesahujících rámec použití uvedený v tomto návodu není do-

volen.

 Provoz stroje bez ochranných prostředků není dovolen.  Není dovolena demontáž nebo deaktivace ochranných prvků.  Případné změny na konstrukci stroje nejsou dovolené.  Není dovoleno přetěžování stroje.  Provoz stroje způsobem nebo k účelům, které neodpovídají 100% pokynům v tomto návo-

du, je zakázán.

Za škody a zranění způsobená jiným než ke svému účelu určenému použití stroje nenese společnost HOLZMANN-MASCHINEN GmbH jakoukoliv odpovědnost nebo zá-

ruku.

HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 9 Bruska vrtáků BSG13E

Page 10

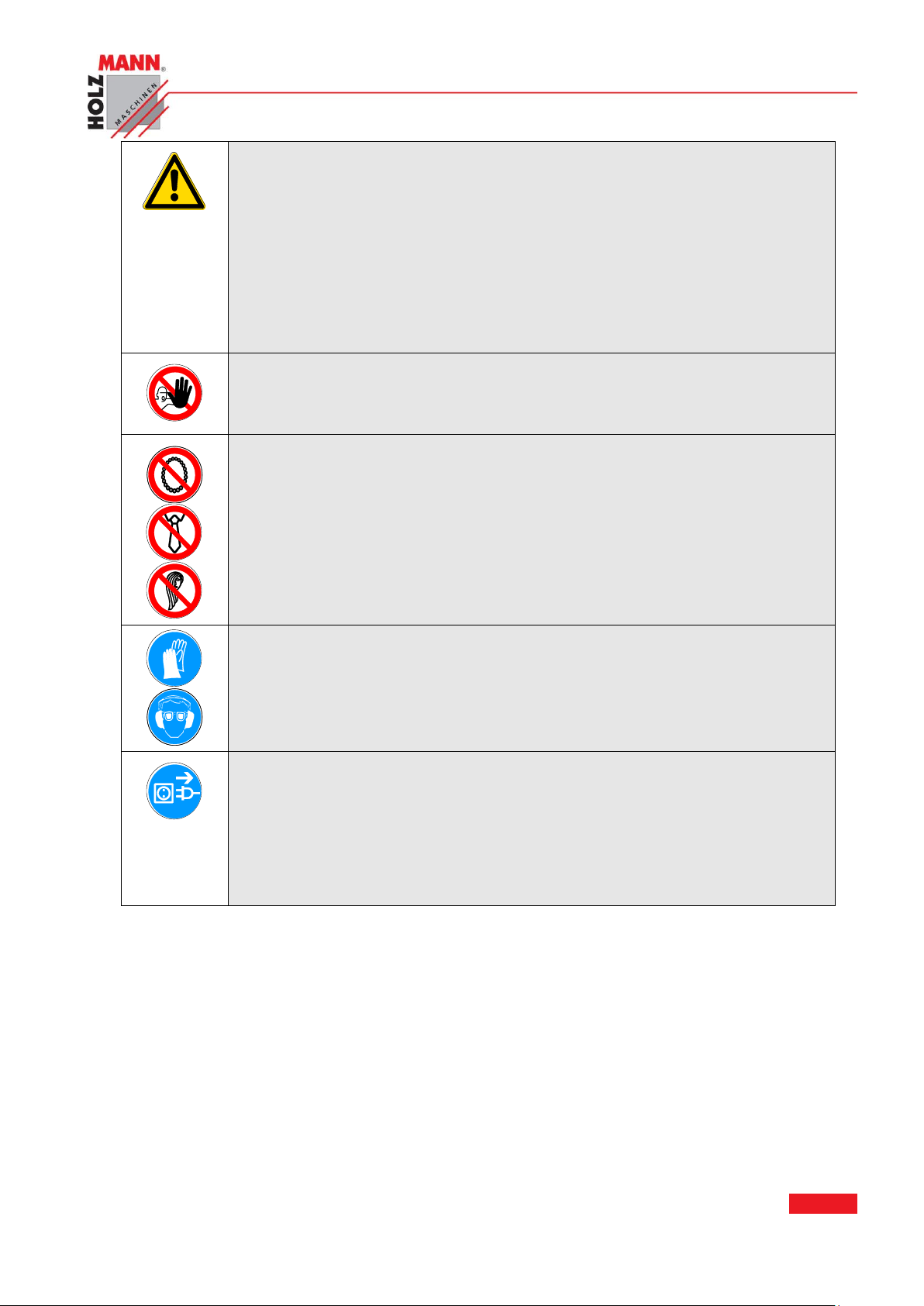

Pracoviště a podlahu kolem stroje udržujte v čistotě a zbavte ji případného oleje, tuku a zbytků od zpracovávaného materiálu!

Zajistěte dostatečné osvětlení pracoviště, kde se stroj nachází!

Stroj nepoužívejte venku!

Práce se strojem je při únavě, ztrátě koncentrace případně pod vli- vem léků, alkoholu nebo drog přísně zakázána!

Stroj smí být obsluhována pouze zaškoleným personálem. Nepovolané osoby, zejména děti, a nezaškolený personál se nesmí

zdržovat v blízkosti běžícího stroje!

Při práci se strojem nenoste volné šperky, dlouhý oděv, kravaty. Nebezpečné jsou i dlouhé rozpuštěné vlasy.

Volné části oděvu apod. se mohou namotat na kotouč pily a způsobit tak vážná zranění!

Při práci používejte vhodné ochranné prostředky (ochranné rukavice, ochranné brýle, sluchátka atd.)!

Před výkonem údržby nebo při seřizování odpojte stroj ze sítě! Před odpojením ze sítě vypněte stroj hlavním vypínačem (OFF)!

Pro transport nebo manipulaci se strojem nikdy nepoužívejte síťo- vý kabel!

Na stroji je pouze několik málo komponent, které vyžadují údržbu. Není nutné na stroji cokoliv demontovat. Opravy svěřte výhradně kvalifikovanému opraváři!

Příslušenství: Používejte pouze příslušenství doporučené společností HOLZMANN!

V případě dotazů nebo potíží se obracejte na náš zákaznický servis.

HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 10 Bruska vrtáků BSG13E

Page 11

4.5 Další rizika

I při dodržování bezpečnostních předpisů a pokynů pro správné použití stroje hrozí další rizika:

 Nebezpečí poranění rukou/prstů od rotujícího vrtáku.  Vlasy a volný oděv se mohou zachytit a namotat do stroje! Hrozí nebezpečí vážných zra-

nění! Noste pracovní oděv a dodržujte bezpečnostní pokyny.

 Nebezpečí zranění při kontaktu s částmi, které vedou elektrický proud.  Nebezpečí zranění při překlopení stroje.  Nebezpečí poranění očí při odletujících částech, rovněž i při použití ochranných brýlí.

Tato rizika je možné minimalizovat při dodržování všech bezpečnostních pokynů, údržby a péče o stroj a při vhodném používání stroje zaškolenou obsluhou. Přes veškeré ochranné pomůcky a bezpečnostní výbavu stroje jsou Vaše koncentrace na práci a technické předpoklady pro obsluhu stroje jakým je bruska vrtáků BSG13E tím nejdůležitějším bezpečnostním faktorem!

HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 11

Bruska vrtáků BSG13E

Page 12

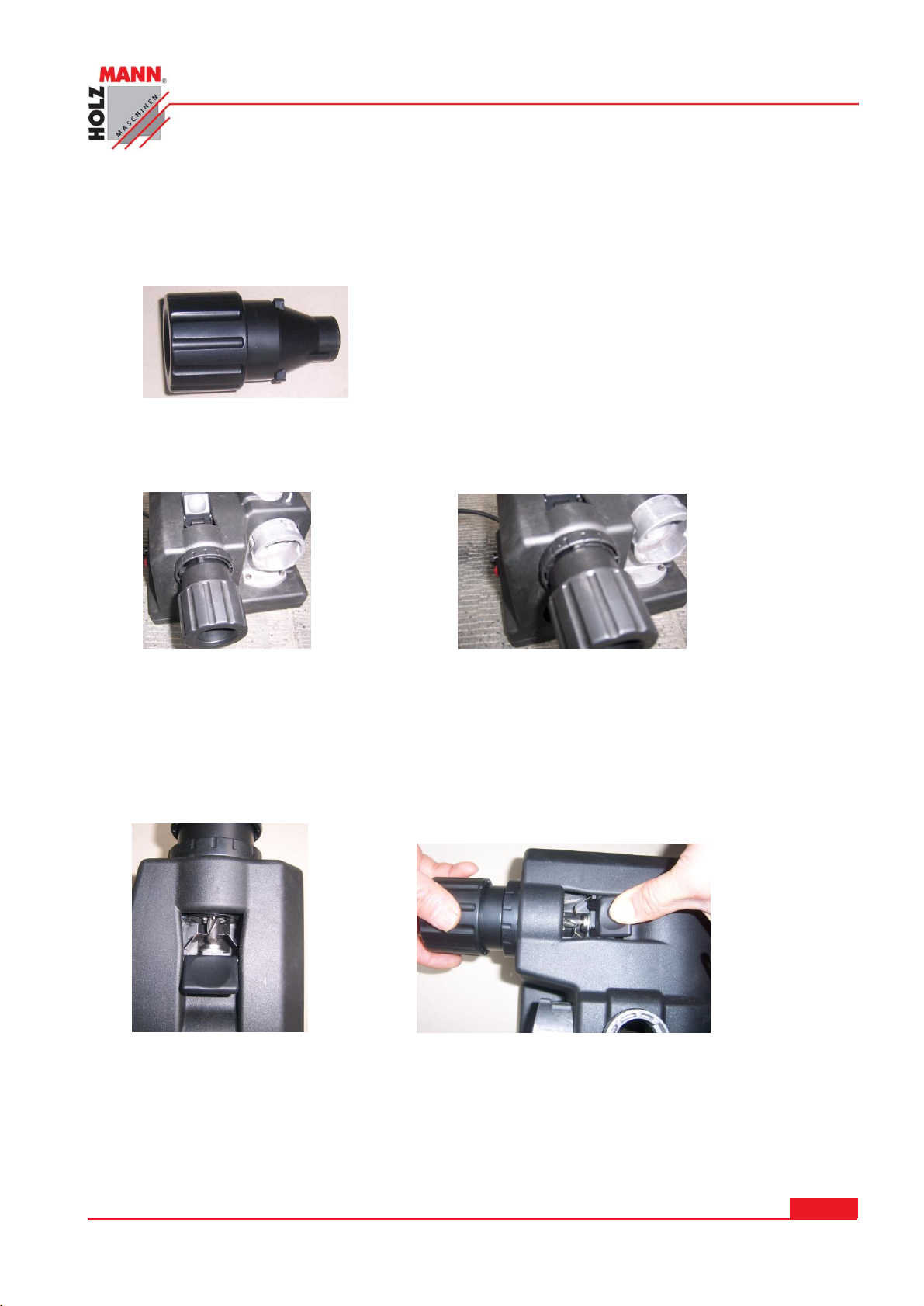

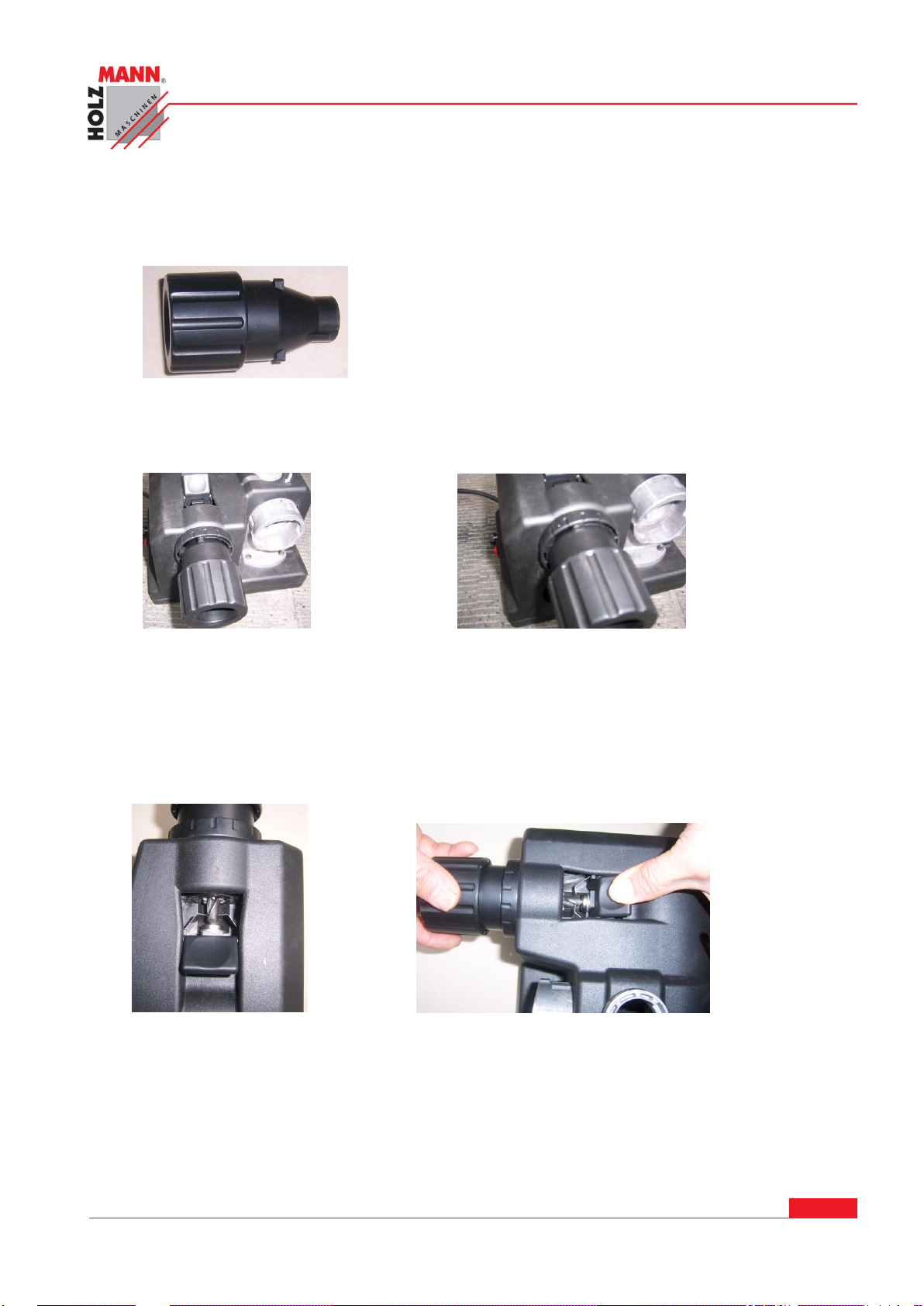

Uchopte držák nástroje č. 36 (držák vrtáku), a pootočením ho uvolněte z držáku č 35; vložte vrták do držáku nástroje

5 UVEDENÍ DO PROVOZU A OBSLUHA

5.1 Vložení vrtáku do brusky

č. 36.(viz obr. 1)

2. Stlačením tlačítka č 2 uvolníte pružiny č. 4 (viz obr. 2)

(obr. 2) (obr. 3)

Vložte držák vrtáku č. 40 do objímky č. 7, zasuňte držák vrtáku č. 35 do objímky č. 7 do správné polohy. (viz obr. 3)

3. Nastavte polohu vrtáku, přitlačte pevně hrot vrtáku k dorazu č. 6, pružiny č. 4 musí za- padnout do drážky vrtáku;(viz obr. 4 & 5)

(obr. 4) (obr. 5)

4. Dotažením matky č. 39 vrták v držáku č. 36 pevně dotáhněte;

HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 12 Bruska vrtáků BSG13E

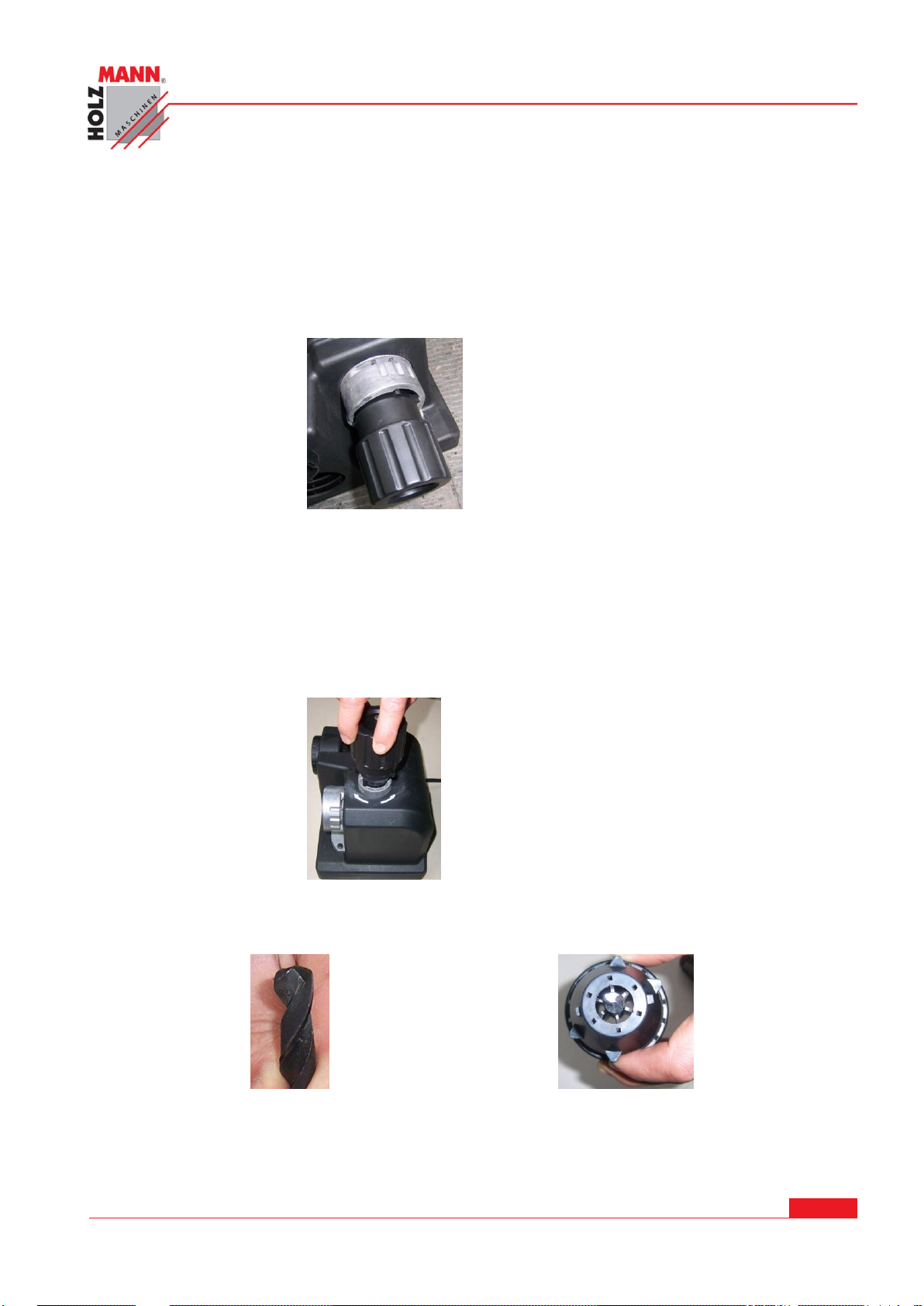

Page 13

Vyjměte držák č. 4 a zasuňte ho do objímky č. 3; OPATRNĚ se ujistěte, že

vrtáku a otočte ho o 180°, a pokračujte jako v předešlém bodě.

Zasuňte držák vrtáku č. 35 do otvoru 14 a otáčejte s ním zleva dopra-

končete broušení. Tím je operace skončena. (viz obr. 7)

držák vrtáku č. 35 je zasunut do otvoru v držáku č. 34, otáčejte držákem vrtáku ze strany na stranu a tím vrták naostříte. (viz obr. 6)

Pokud již neslyšíte zvuk broušení brusného kola o vrták, vyjměte držák

obr. 6

va. Pokud neslyšíte zvuk broušení, otočte držák vrtáku o 180° a do-

obr. 7

PŘED BROUŠENÍM PO BROUŠENÍ

HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 13 Bruska vrtáků BSG13E

Page 14

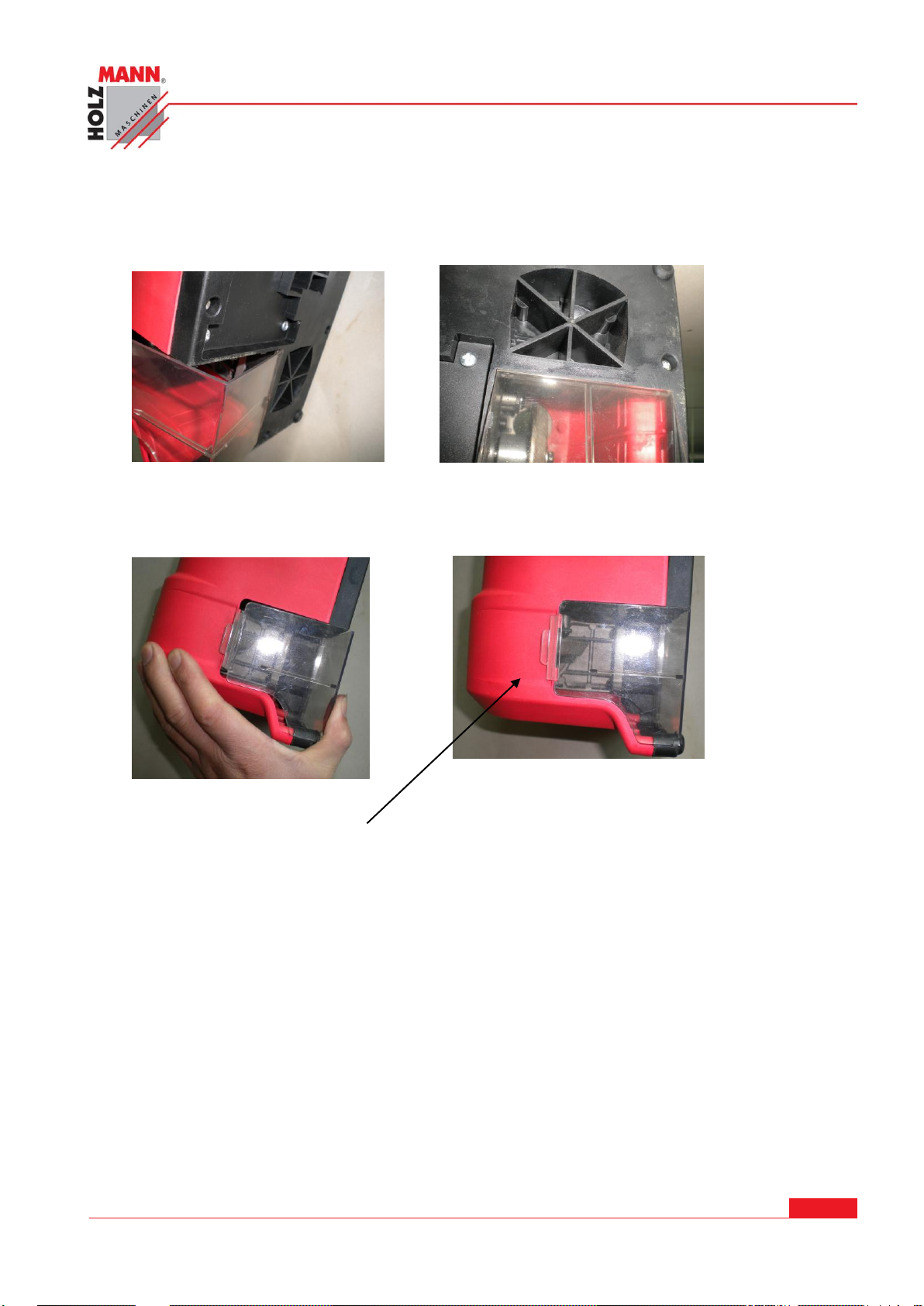

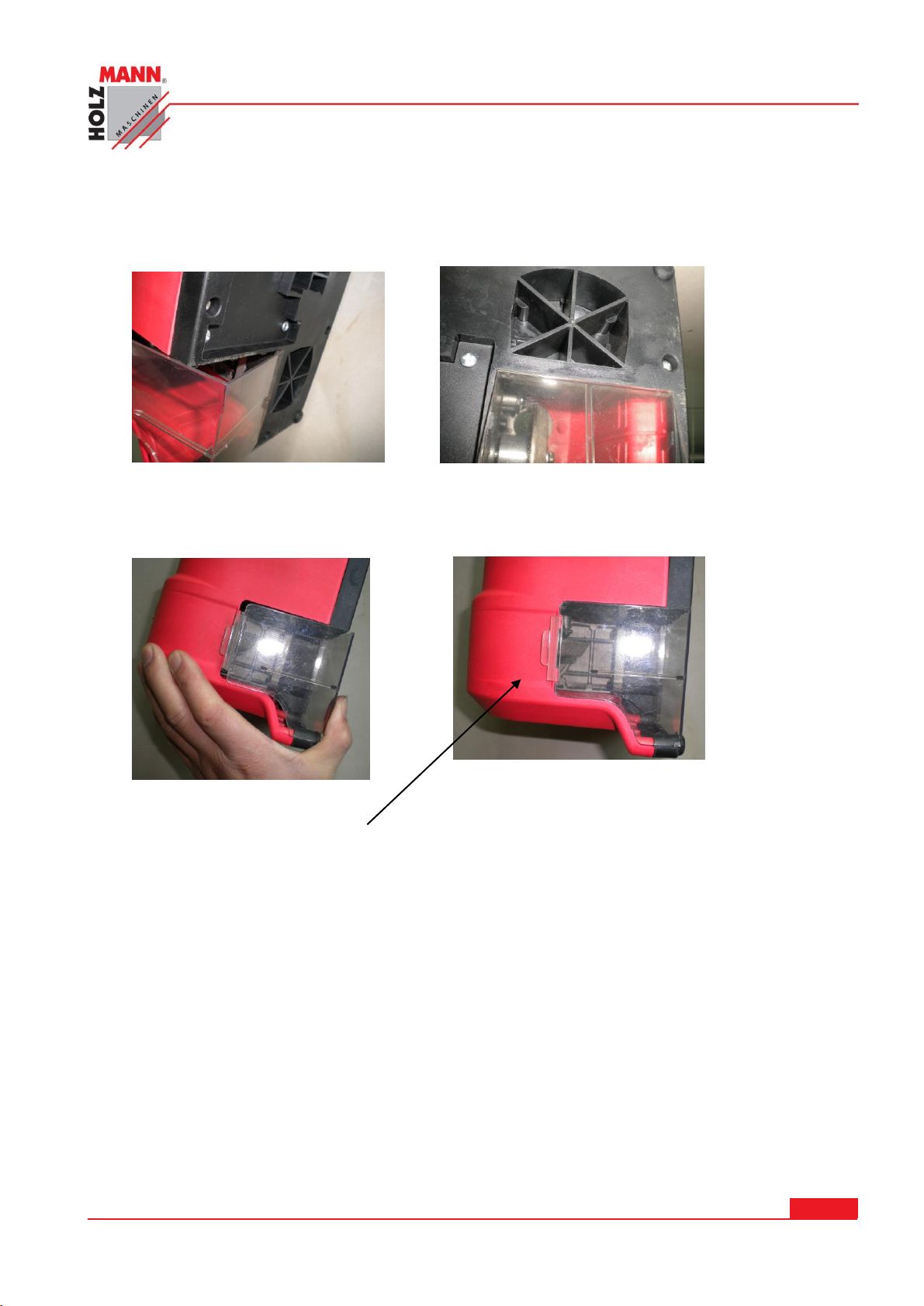

5.2 Montáž protiprachového krytu

1. Zasuňte protiprachový kryt (č.30) do základní desky (č.28) (viz obr.A). Potom protiprachový kryt (č.30) přitlačte k tělu stroje (viz obr. B).

obr. A obr. B

2. Přitlačte kryt (č.30) k přední části čela stroje (č.1). (viz obr. C).

obr. C obr. D

3. Ujistěte se, že zapadla spona krytu. Tím je montáž ukončena(viz obr. D).

Pozor: Stroj smí být provozován pouze s uzemněnou zásuvkou. Nikdy se nedotýkejte brusného kotouče rukou nebo jinými částmi těla nebo nástroji a předměty.

6 ÚDRŽBA A SERVIS

Vnější části stroje očistěte pomocí vlhkého hadříku a jemného mýdlového roztoku. Piliny a znečištění na hůře přístupných místech očistěte kartáčkem nebo tlakovým vzduchem. Nepoužívejte ředidla nebo abrazivní látky. Vždy udržujte ventilační otvory motoru čisté a nezakryté.

HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 14 Bruska vrtáků BSG13E

Page 15

HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 15 Bruska vrtáků BSG13E

Page 16

PREDMLUVA

HOLZMANN MASCHINEN GmbH

A-4170 Haslach, Marktplatz 4 Tel 0043 7289 71562 - 0 Fax 0043 7289 71562 – 4

[email protected]

PO-PIA 8-12 & 13-17 hod.

Vážený zákazník!

Tento návod na obsluhu obsahuje dôležité informácie a upozornenia k manipulácii a prevádzke brúsky vrtákov BSG13E.

Tento návod na obsluhu je neoddeliteľnou súčasťou stroja a musí byť u neho uchovaný pre prípadné neskoršie použitie. Ak stroj predávate tretej osobe, vždy návod priložte!

Dodržujte bezpečnostné pokyny!

Pred prvým použitím si pozorne prečítajte tento návod na obsluhu. To Vám uľahčí prácu so strojom a pomôže predchádzať chybám a prípadným škodám. Dodržujte bezpečnost- né pokyny a dbajte výstrah. Zanedbávanie bezpečnostných pokynov môže viesť k vážnym škodám na zdraví a pod

Z dôvodu neustáleho vývoja našich produktov sa môžu vyobrazenie alebo obsah tohto návodu mierne líšiť od skutočnosti. V prípade zistenia nedostatkov tejto dokumentácie nás o týchto lás-

kavo informujte.

Technické zmeny a tlačové chyby vyhradené!

kavo informujte.

Autorské právo

budú trestne stíhané - súdnym miestom je Rohrbach!

Kontakt na služby zákazníkom

HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 16 Bruska vrtáků BSG13E

Page 17

7 TECHNICKÉ ÚDAJE

7.1 Prehľad ovládacích prvkov a komponentov

1. Tlačidlo zaistenia

2. Objímka upnutia vrtáka

3. Držiak vrtáka

4. Objímka brúsenie vrtáka

5. Objímka brúsenie vrtáka

6. Základná doska stroja

HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 17 Brúska vrtákov BSG13E

Page 18

7.2 Technické údaje

BSG13E

Výkon

85 W

Napätie/Frekvencia

230V/50Hz

Otáčky

4200 ot./min

Dĺžka vrtáka

Min. 85 mm

Priemer vrtáka

3 – 13 mm

7.3 Plán zapojenia

HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 18 Brúska vrtákov BSG13E

Page 19

8 BEZPEČNOSŤ

8.1 Účel použitia

Stroj môže byť použitý iba v bezchybnom technickom stave, iba na povolené účely a osobami poučenými o bezpečnosti práce so strojom! Závady, ktoré by mohli narušiť bezpečnosť prevádzky stroja, nechajte okamžite odstrániť! Všeobecne je zakázané meniť alebo odstraňovať bezpečnostné prvky stroja! Nasledujúce pokyny a bezpečnostné pravidlá musia byť dodržiavané vždy pri obsluhe elektrických zariadení. Starostlivo sa zoznámte s týmito pokynmi ešte pred použitím zariadenia. Pokyny následne dodržiavajte. V prípade požiaru, úrazu elektrickým prúdom, zraneniu osôb alebo iných nehôd dodržiavajte nasledujúce pokyny. Použité brusné kotúče nepatrí do komunálneho odpadu, ale musia byť likvidované podľa

miestnych predpisov.

8.2 Všeobecné bezpečnostné pokyny

• Výstražné štítky a / alebo nálepky na stroji, ktoré sú už nečitateľné alebo chýbajú, musia byť okamžite obnovené!

• Pracovisko udržujte v čistote a poriadku. Na neudržiavanom pracovisku dochádza častejšie k nehodám a úrazom.

• Nevystavujte elektrické zariadenie vetru alebo dažďu. Mohlo by dôjsť k jeho poškodeniu. Nepracujte vo vlhkom alebo nedostatočne osvetlenom prostredí. Nepracujte v blízkosti horľa- vých kvapalín alebo plynov.

• V prípade úrazu elektrickým prúdom: V prípade obsluhy elektrických zariadení sa nedotýkajte uzemnených predmetov ako napr. potrubia, rozvodov tepla, chladničky a pod

• Cudzie osoby a deti sa musia zdržiavať v bezpečnej vzdialenosti.

• Nástroje uchovávajte v bezpečí: nepoužívané nástroje musia byť uskladnené na suchom, vyvýšenom mieste, mimo dosahu detí. Najlepšie v uzamykateľnom kufríku.

• Neriskujte preťaženie stroja: Stroj používajte výhradne na výkon a rýchlosť udanú na výrob- nom štítku.

• Používajte vhodné nástroje: Náročné práce nevykonávajte s príliš malými nástrojmi.

• Používajte vhodné oblečenie: Nenoste dlhý odev alebo šperky, ktoré by sa mohli do stroja namotať. Ak pracujete vonku, noste pracovné rukavice a gumovú obuv s protišmykovou pod- rážkou. Ak máte dlhé vlasy, použite prilbu alebo inú pokrývku hlavy.

• Noste bezpečnostné okuliare.

• Chráňte kábel pred poškodením. Kábel nepoužívajte na transport zariadenia. Zástrčku nevy- strkujte zo zásuvky za kábel. Kábel chráňte pred teplom, mastnotou a ostrými hranami.

• Zaujmite správny postoj tela a udržujte rovnováhu.

• V prípade potreby nástroje očistite alebo nabrúste, aby bola zaistená ich správna funkcia. Príslušenstvo vymeňte alebo namažte v pravidelnom intervale podľa pokynov v návode na ob- sluhu. Kábel kontrolujte pravidelne. V prípade, že zistíte jeho poškodenie, zaistite jeho výme- nu. Rukoväte nástrojov očistite a udržujte je suché a zbavené mastnôt.

• Pred výmenou dielov alebo v prípade prerušenia práce odpojte stroj od prívodu elektrického prúdu.

• Pred použitím stroja odstráňte skrutkový kľúč.

• Zapínanie: Ak používate zariadenie pod prúdom, neklaďte ruky na hlavný vypínač zapnuté /

HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 19

Brúska vrtákov BSG13E

Page 20

vypnuté. Pred zapojením zariadenia do siete musí byť hlavný vypínač v polohe vypnuté.

• Pre prácu vonku použite vhodný predlžovací kábel.

• Buďte ostražití: Stroj nepoužívajte, ak ste unavení alebo pod vplyvom alkoholu alebo drog.

• Kontrolujte časti stroja a príslušenstva na opotrebenie. Skontrolujte, či ak jednotlivé diely správne fungujú a neovplyvnia nepriaznivo prevádzku stroja. Poškodené diely nechajte vyme- niť v autorizovanom servise.

• V prípade použitia neoriginálnych dielov sa môžu tieto rýchlejšie opotrebovať.

• Dbajte na udaný výkon motora. Ak budete stroj preťažovať, vystavujete ho nebezpečenstvu poškodenia. Ak budete stroj prevádzkovať na nízke otáčky, môže tiež dôjsť k jeho poškodeniu.

• Nikdy nepoužívajte zdeformované alebo inak poškodené brusné kotúče.

• Nikdy nepoužívajte príliš veľké alebo príliš malé brusné kotúče.

• Nikdy nepoužívajte brusné kotúče, pri ktorých je maximálna rýchlosť nižšia, než maximálne otáčky motora stroja.

• Stroj nesmie pracovať vo vlhkom prostredí. Je určený len pre suché brúsenia

• Vrtáky sú po brúsení horúce! Pred uložením ich nechajte vychladnúť.

• Držiak vrtákov je pri brúsení horúci, to nie je na závadu.

8.3 Špecifické bezpečnostné pokyny

• Presvedčte sa, že sú vzduchové otvory na motore voľné a dochádza k odvodu tepla.

• Je zakázané zastavovať brusný kotúč tlakom ruky apod.

• Nikdy nepoužívajte poškodené brusné kotúče.

• Nikdy nepoužívajte brusné kotúče o zlej veľkosti.

• Uistite sa, že údaj o smere otáčania na brusnom kotúči zodpovedá smeru otáčania motora.

• Nikdy nepoužívajte brusný kotúč určený pre nižšie maximálne otáčky, než sú otáčky brusky.

• Pri práci alebo manipulácii s brusným kotúčom používajte vždy rukavice.

• Počas prevádzky píly nevykonávajte žiadne úpravy.

8.4 Nedovolené použitie

• Prevádzka stroja za podmienok presahujúcich rámec použitia uvedený v tomto návode nie je dovole- ná.

• Prevádzka stroja bez ochranných prostriedkov nie je dovolená.

• Nie je dovolená demontáž alebo deaktivácia ochranných prvkov.

• Prípadné zmeny na konštrukcii stroja nie sú dovolené.

• Nie je dovolené preťažovanie stroja.

• Prevádzka stroja spôsobom alebo na účely, ktoré nezodpovedajú 100% pokynom v tomto návode, je zakázaná.

Za škody a zranenia spôsobené iným než ku svojmu účelu určeným použitím stroja nenesie spoločnosť HOLZMANN-MASCHINEN GmbH akúkoľvek zodpovednosť alebo záruku.

8.5 Bezpečnostné pokyny

Výstražné štítky a / alebo iné nálepky na stroji je treba vymeniť, ak boli odstránené alebo poško- dené.

HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 20 Brúska vrtákov BSG13E

Page 21

Pracovisko a podlahu okolo stroja udržiavajte v čistote a zbavte ju prípadného oleja, tuku a zvyškov spracovávaného materiálu!

Zaistite dostatočné osvetlenie pracoviska, kde sa stroj nachádza!

Stroj nepoužívajte vonku!

Práca so strojom pri únave, strate koncentrácie prípadne pod vplyvom liekov, alkoholu alebo drog PRÍSNE zakázaná!

Stroj smie byť obsluhovaná iba zaškoleným personálom. Nepovolané osoby, najmä deti, a nezaškolený personál sa nesmie zdržiavať v blízkosti bežiaceho stroja!

Pri práci so strojom nenoste voľné šperky, dlhý odev, kravaty. Nebezpečné sú aj dlhé rozpustené vlasy. Voľné časti odevu apod. sa môžu namotať na kotúč píly a spôsobiť tak vážne

zranenia!

Pri práci používajte vhodné ochranné prostriedky (ochranné rukavice, ochranné okuliare, slúchadlá atď)!

Pred výkonom údržby alebo pri nastavovaní odpojte stroj zo siete! Pred od- pojením zo site vypnite stroj hlavným vypínačom (OFF)!

Pre transport alebo manipuláciu so strojom nikdy nepoužívajte sieťový kábel!

Na stroji je len niekoľko málo komponentov, ktoré si vyžadujú údržbu. Nie je nutné na stroji čokoľvek demontovať. Opravy zverte iba kvalifikovanému opravárovi!

Príslušenstvo: Používajte iba príslušenstvo odporúčané spoločnosťou HOLZMANN!

V prípade otázok alebo problémov sa obracajte na náš zákaznícky servis.

8.6 Ďalšie riziká

Aj pri dodržiavaní bezpečnostných predpisov a pokynov pre správne použitie stroja hrozia ďalšie riziká:

• Nebezpečenstvo poranenia rúk / prstov od rotujúceho vrtáka.

• Vlasy a voľný odev sa môžu zachytiť a namotať do stroja! Hrozí nebezpečenstvo vážnych zrane- ní! Noste pracovný odev a dodržujte bezpečnostné pokyny.

• Nebezpečenstvo zranenia pri kontakte s časťami, ktoré vedú elektrický prúd.

• Nebezpečenstvo zranenia pri preklopení píly.

• Nebezpečenstvo poranenia očí pri odletujúcich častiach, takisto aj pri použití ochranných okulia-

rov.

HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 21

Brúska vrtákov BSG13E

Page 22

• Nebezpečenstvo uvoľnenie chemických častíc, ktoré sú karcinogénne a môžu poškodiť zdravie.

Tieto riziká je možné minimalizovať pri dodržiavaní všetkých bezpečnostných pokynov, údržby a starostlivosti o stroj a pri vhodnom používaní stroja zaškolenou obsluhou. Cez všetky ochranné pomôcky a bezpečnostnú výbavu stroja sú Vaše koncentrácie na prácu a technické predpoklady pre obsluhu stroja akým brúska vrtákov BSG13E tým najdôležitejším bezpečnostným faktorom!

HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 22 Brúska vrtákov BSG13E

Page 23

9 UVEDENIE DO PREVÁDZKY A OBSLUHA

Uchopte držiak nástroja č 36 (držiak vrtáka), a pootoče-

9.1 Vloženie vrtáku do brúsky

ním ho uvoľnite z držiaka č 35; vložte vrták do držiaka nástroja č 36. (pozri obr 1)

2. Stlačením tlačidla č 2 uvoľníte pružiny č. 4 (pozri obr. 2)

(obr. 2) (obr. 3)

Vložte držiak vrtáku č 40 do objímky č 7, zasuňte držiak vrtáka č 35 do objímky č 7 do správnej polohy. (pozri obr. 3)

3. Nastavte polohu vrtáka, pritlačte pevne hrot vrtáka k dorazu č 6, pružiny č 4 musí zapadnúť do drážky vrtáka; (pozri obr. 4 & 5)

(obr. 4) (obr. 5)

4. Dotiahnutím matky č 39 vrták v držiaku č 36 pevne dotiahnite;

HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 23

Brúska vrtákov BSG13E

Page 24

Vyberte držiak č 4 a zasuňte ho do objímky č. 3; OPATRNE sa uistite, že

Zasuňte držiak vrtáku č 35 do otvoru 14 a otáčajte s ním zľava dopra-

čite brúsenie. Tým je operácia skončená. (pozri obr. 7)

5. držiak vrtáka č 35 je zasunutý do otvoru v držiaku č 34, otáčajte držiakom vrtáka zo strany na stranu a tým vrták naostríte. (pozri obr. 6) Ak už nepočujete zvuk brúsenia brúsneho kolesá o vrták, vyberte držiak

vrtáka a otočte ho o 180 °, a pokračujte ako v predošlom bode.

obr. 6

va. Ak nepočujete zvuk brúsenie, otočte držiak vrtáka o 180 ° a dokon-

obr. 7

PRED BRÚSENÍM PO BRÚSENIU

HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 24 Brúska vrtákov BSG13E

Page 25

9.2 Montáž krytu proti prachu

1. Zasuňte protiprachový kryt (č.30) do základnej dosky (č.28) (pozri obr.)

Potom protiprachový kryt (č.30) pritlačte k telu stroja (pozri obr. B).

obr. A obr. B

2. Pritlačte kryt (č.30) k prednej časti čela stroja (č.1). (pozri obr. C).

obr. C obr. D

3. Uistite sa, že zapadla spona krytu. Tým je montáž ukončená (pozri obr. D).

Pozor: Stroj smie byť prevádzkovaný iba s uzemnenou zásuvkou. Nikdy sa nedotýkajte brúsneho kotúča rukami alebo inými časťami tela alebo nástrojmi a predmetmi.

10 ÚDRŽBA A SERVIS

Vonkajšie časti brúsky očistite pomocou vlhkej handričky a jemného mydlového roztoka. Piliny a znečistenie na horšie prístupných miestach očistite kefkou alebo tlakovým vzduchom. Nepoužívajte riedidlá alebo abrazívne látky. Vždy udržujte ventilačné otvory motora čisté a nezakryté.

HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 25 Brúska vrtákov BSG13E

Page 26

11 NÁHRADNÍ DÍLY / NÁHRADNÉ DIELY

ZÁRUKA

HOLZMANN Maschinen Austria © www.holzmann-maschinen.at Strana 26 Brúska vrtákov BSG13E

Page 27

ZÁRUKA

Díl č.

Název

Díl č.

Název

ks 1 Vrchný kryt

Matka poistkového puzdra

1 2 Tlačidlo

Kryt

Skrutka

Gumená poduška

Pružina

Základní doska

1 5 Skrutka

Skrutka

11 6 Doraz

Nádobka na piliny

1 7 Držiak

Elektrický kábel

Skrutka

Svorkovnica

Podložka

Brusný kotúč

Skrutka

Spojka

Držiak

Skrutka

Objímka

Skrutka

Ustavovač vrtáku

Ustavovač

Držiak vrtáku

Skrutka

Oceľová pružina

Motor

Trubka

Držiak kábla

Záver

Skrutka

Držiak(obsahuje 35,36,37,38,39)

Vypínač

Krúžok

Kryt vypínače

Malý kryt

Objímka poistky

Veľký kryt

Skrutka poistky

1 23

Poistka

Cievka

Díl č.

Název

Díl č.

Název

Page 28

ZÁRUKA

Vrchní kryt

Matka pojistkového pouzdra

1 2 Tlačítko

Kryt

Šroub

Gumový polštářek

Pružina

Základní deska

1 5 Šroub

Šroub

Doraz

Nádobka na piliny

Držák

Elektrický kabel

1 8 Šroub

Svorkovnice

1 9 Podložka

Brusný kotouč

Šroub

Spojka

Držák

Šroub

Objímka

Šroub

Ustavovač vrtáku

Ustavovač

Držák vrtáku

Šroub

Ocelová pružina

Motor

Trubka

Držák kabelu

Závěr

Šroub

Držák (obsahuje 35,36,37,38,39)

Vypínač

Kroužek

Kryt vypínače

Malý kryt

Objímka pojistky

Velký kryt

Šroub pojistky

1 23

Pojistka

Cívka

Page 29

ZÁRUKA

UP O ZO RNĚ NÍ

Použití jiných než originálních náhradních dílů má za následek ztrátu záruky!

Platí: Při výměně komponent/dílů používejte pouze originální náhradní díly.

UP O ZO RNE NI E

Použitie iných než originálnych náhradných dielov má za následok stratu záruky!

Platí: Pri výmene komponentov / dielov používajte iba originálne náhradné diely.

11.1 Objednávky náhradních dílů

Použitím originálních dílů od společnosti Holzmann používáte díly, které spolu dokonale sedí a jejich montáž je časově méně náročná. Originální náhradní díly zaručují delší životnost stro-

je.

Adresu pro objednání dílů naleznete v kontaktech na zákaznický servis v předmluvě této dokumentace.

11.2 Objednávky náhradných dielov

Použitím originálnych dielov od spoločnosti Holzmann používate diely, ktoré spolu dokonale sedia a ich montáž je časovo menej náročná. Originálne náhradné diely zaručujú dlhšiu život- nosť stroja.

Adresu pre objednanie dielov nájdete v kontaktoch na zákaznícky servis v predslove tejto do- kumentácie.

Page 30

ZÁRUKA

12 ZÁRUČNÍ PODMÍNKY

(Stav ke dni 11.05.2012)

Záruční požadavky kupujícího vyplývající z kupní smlouvy a uplatněné u prodejce (obchodní zastoupení firmy Holzmann) stejně jako práva vyplývající z legislativy příslušné země zůstávají tímto prohlášením nedotčeny.

Pro tento stroj platí následující záruční podmínky:

A) Záruka zahrnuje bezplatné odstranění veškerých vad stroje, za předpokladu splnění podmínek dle bodů

(B-G), které omezují správnou funkci stroje a jsou způsobeny vadou materiálu nebo výrobní vadou.

B) Záruční doba je 12 měsíců, u komerčního použití 6 měsíců od dodání zboží prvnímu kupujícímu.

K reklamaci předložte originální doklad o dodání zboží a kupní doklad v případě vlastního odběru zboží.

C) Pro nahlášení reklamace kontaktujte obchodní zastoupení společnosti HOLZMANN, u kterého jste výro-

bek pořídili a předložte následující doklady:

- Kupní doklad/nebo doklad o dodávce zboží

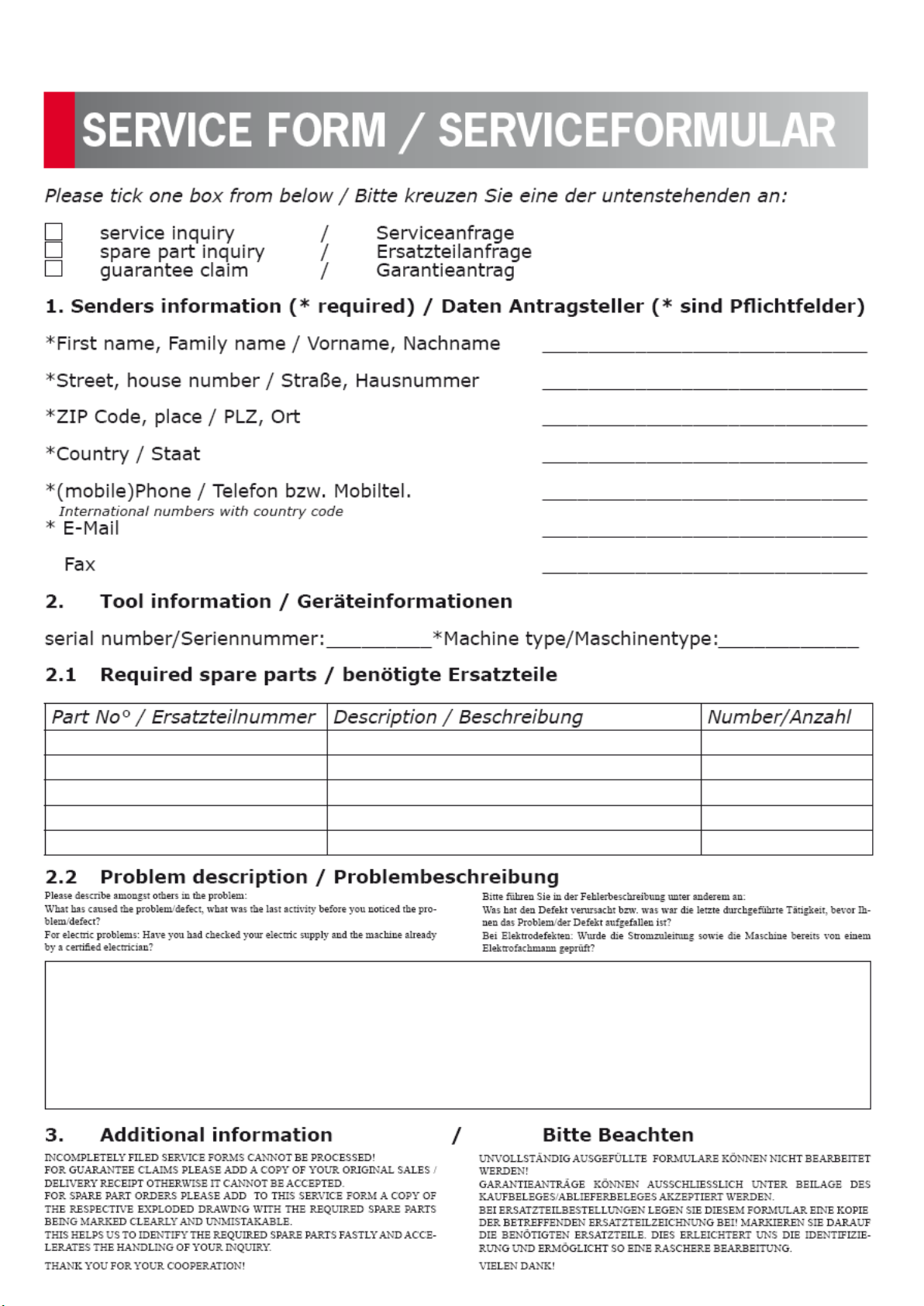

- Vyplněný Servisní formulář s popisem vady

- Při požadavku na dodání náhradního dílu kopii výkresu náhradních dílů s vyznačením potřebného dílu.

D) Průběh řešení reklamace a místo plnění určuje společnost HOLZMANN GmbH.

Snadno odstranitelné vady budou odstraněny obchodním zastoupením, u rozsáhlejších vad si vyhrazu-

jeme právo na odborné posouzení na adrese sídla firmy 4707 Haslach, Österreich. Pokud není v servisní smlouvě explicitně uvedeno jinak, platí, že místem pro vyřízení reklamace je sídlo společnosti HOLZMANN-MASCHINEN na adrese 4707 Haslach, Österreich. Tato záruka výrobce nekryje případné náklady na přepravu zboží do sídla firmy.

E) Výluky ze záruky:

- Na díly, které vykazují známky opotřebení a při vadách stroje, které jsou následkem běžného opo-

třebení.

- Při nevhodné nebo nedbalé montáži stroje, chybného uvedení do provozu příp. nevhodného připo-

jení k elektrické síti.

- Při nedodržení pokynů pro obsluhu stroje, nevhodném použití, nestandardních podmínkách pro-

středí, nevhodných podmínkách pro provoz, nedostatečné údržbě a péči o stroj atd.

- Při použití a/nebo zamontování neoriginálních dílů a příslušenství nebo při dodatečných úpravách,

které nejsou schváleny společností HOZMANN.

- U zanedbatelných odchylek výrobku od jeho popisu, přičemž tyto nemají vliv na hodnotu nebo pou-

žití stroje pro dané účely.

- Při překročení zátěže stroje. Zejména při vadách způsobených přetížením stroje z důvodu jeho vy-

tížení pro komerční účely, pro které tento stroj nebyl zkonstruován.

F) V rámci této záruky jsou další nároky kupujícího nad rámec plnění uvedeného v tomto dokumentu vy-

loučeny.

G) Tyto záruční podmínky přijímá kupující ze svobodné vůle. Tato záruka vylučuje případné prodloužení

záruční doby, a to i na náhradní díly.

SERVIS

Po uplynutí záruční doby mohou být opravy realizovány i u neautorizovaných servisních firem. K dispozici je Vám samozřejmě i nadále servis společnosti HOLZMANN-Maschinen GmbH. V takovém případě uplatněte Vaše nezávazné poptávky/reklamace s údaji dle bodu C) na náš zákaznický servis nebo nám pošlete vyplněný přiložený servisní formulář.

E-mail: FAX: +43 (0) 7248 61116 6

[email protected]

Page 31

ZÁRUKA

13 ZÁRUČNÉ PODMIENKY

(Platné k 11.05.2012)

Záručná požiadavky kupujúceho vyplývajúce z kúpnej zmluvy a uplatnené u predajcu (obchodné zastúpenie firmy Holzmann) rovnako ako práva vyplývajúce z legislatívy príslušnej krajiny zostávajú týmto vyhlásením nedotknuté!

Pre tento stroj platia nasledovné záručné podmienky:

A) Záruka zahŕňa bezplatné odstránenie akýchkoľvek nedostatkov stroja, za predpokladu splnenia podmie- nok podľa bodov (BG), ktoré obmedzujú správnu funkciu stroja a sú spôsobené chybou materiálu alebo vý-

robnou chybou.

B) Záručná doba je 12 mesiacov, u komerčného použitia 6 mesiacov od dodania tovaru prvému kupujúce- mu. K reklamácii predložte originálny doklad o dodaní tovaru a kúpnej doklad v prípade vlastného odberu

tovaru. C) Pre nahlásenie reklamácie kontaktujte obchodné zastúpenie spoločnosti HOLZMANN, u ktorého ste výrobok zakúpili a predložte nasledovné doklady:

- Kúpna doklad / alebo doklad o dodávke tovaru

- Vyplnený Servisný formulár s popisom vady

- Pri požiadavke na dodanie náhradného dielu kópiu výkresu náhradných dielov s vyznačením potrebného dielu. D) Postup riešenia reklamácie a miesto plnenia určuje spoločnosť HOLZMANN GmbH.

Ľahko odstrániteľné vady budú odstránené obchodným zastúpením, pri rozsiahlejších vád si vyhradzujeme právo na odborné posúdenie na adrese sídla firmy 4707 Haslach, Österreich. Pokiaľ nie je v servisnej zmluve explicitne uvedené inak, platí, že miestom pre vybavenie reklamácie je sídlo spoločnosti HOLZMANNMASCHINEN na adrese 4707 Haslach, Österreich. Táto záruka výrobcu nepokrýva prípadné náklady na prepravu tovaru do sídla firmy. E) Výluky zo záruky:

- Na diely, ktoré vykazujú známky opotrebenia a pri vadách stroje, ktoré sú následkom bežného opotrebovania.

- Pri nevhodnej alebo nedbalé montáži stroja, chybného uvedenia do prevádzky príp. nevhodného pripojenia k elektrickej sieti.

- Pri nedodržaní pokynov pre obsluhu stroja, nevhodnom použití, neštandardných podmienkach prostredia, nevhodných podmienkach pre prevádzku, nedostatočnej údržbe a starostlivosti o stroj atď

- Pri použití a / alebo zamontovaniu neoriginálnych dielov a príslušenstva, alebo pri dodatočných úpravách, ktoré nie sú schválené spoločnosťou HOZMANN.

- U zanedbateľných odchýlok výrobku od jeho popisu, pričom tieto nemajú vplyv na hodnotu alebo použitia stroja pre dané účely.

- Pri prekročení záťaže stroja. Najmä pri vadách spôsobených preťažením stroja z dôvodu jeho vyťaženie na

komerčné účely, na ktoré tento stroj nebol skonštruovaný.

F) V rámci tejto záruky sú ďalšie nároky kupujúceho nad rámec plnenia uvedeného v tomto dokumente vylúčené. G) Tieto záručné podmienky akceptuje kupujúci zo slobodnej vôle. Táto záruka vylučuje prípadné predĺženie záručnej doby, a to aj na náhradné diely.

SERVIS

Po uplynutí záručnej doby môžu byť opravy realizované aj u neautorizovaných servisných firiem. K dispozícii je Vám samozrejme aj naďalej servis spoločnosti HOLZMANN-Maschinen GmbH. V takom prípade uplatnite Vašu reklamáciju s údajmi podľa bodu C) na našu servisnú službu alebo nám pošlite vyplnený priložený servisný formulár.

Emailom: [email protected] Faxom: +437248611166

Page 32

Page 33

Sledování výrobku

Sledovanie výrobku

Po dodání nás zajímá Vaše spokojenost s vý-

robkem.

Po dodaní nás zaujíma Vaša spokojnosť s výrobkom.

Při procesu zlepšování výrobků jsme totiž závislí na Vás a Vašich zkušenostech s prací

se strojem.

Pri procese zlepšovania výrobkov sme totiž závislí na Vás a Vašich skúsenostiach s prácou so

strojom:

- Jedná se o:

- Jedná sa o:

Vaše zkušenosti, které mohou být důležité i pro ostatní uživatele.

- Vaše skúsenosti, ktoré môžu byť dôležité aj

pre ostatných užívateľov.

Problémy, které se vyskytly v určitých pro- vozních situacích.

- Problémy, ktoré sa vyskytli v určitých

prevádzkových situáciách.

Návrhy na zlepšení výrobku.

Návrhy na zlepšenie výrobku:

J m é n o : V ý r o b e k : D a t u m n á k u p u : M í s t o n á k u p u : M ů j E - m a i l :

D ě k u j e m e z a s p o l u p r á c i !

KONTAKT / CONTACTS: HOLZMANN MASCHINEN GmbH

4170 Haslach, Marktplatz 4 AUSTRIA Fax 0043 7248 61116-6

[email protected]

Moje postřehy/ Moje postrehy:
