Page 1
Originalfassung
DE BETRIEBSANLEITUNG BLOCHBANDSÄGE
Übersetzung / Translation
EN USER MANUAL HEAD BANDSAW
FR MODE D'EMPLOI SCIE À RUBAN BLOCH
ES INSTRUCCIONES DE SERVICIO ASERRADERO DE CINTA
BBS810SMART_400V
Edition: 12.07.2022 – Revision – 00 – RaR – DE/EN/FR/ES
Page 2
INHALT / INDEX
INHALT / INDEX
3.1 Lieferumfang / Delivery content / Contenu de la livraison / Volumen de suministro ...................... 6
3.2 Komponenten / Components / Composants / Componentes .........................................................................8
3.3 Technische Daten / Technical data / Données techniques / Datos técnicos ......................................... 9
5.1 Bestimmungsgemäße Verwendung ............................................................................................................................ 12
Technische Einschränkungen .................................................................................................................................................................... 12
Verbotene Anwendungen / Gefährliche Fehlanwendungen ............................................................................................... 12
5.2 Anforderungen an Benutzer ............................................................................................................................................... 12
5.3 Allgemeine Sicherheitshinweise ...................................................................................................................................... 13
5.4 Elektrische Sicherheit .............................................................................................................................................................. 13
5.5 Spezielle Sicherheitshinweise für diese Maschine ................................................................................................ 13
5.6 Gefahrenhinweise ...................................................................................................................................................................... 14
Gefährdungssituationen ................................................................................................................................................................................ 14
7.1 Vorbereitende Tätigkeiten ................................................................................................................................................... 15
Lieferumfang .......................................................................................................................................................................................................... 15
Anforderungen an den Aufstellort .......................................................................................................................................................... 15
Fundamentplan ................................................................................................................................................................................................... 15
7.2 Zusammenbau ............................................................................................................................................................................ 16
7.3 Elektrischer Anschluss ........................................................................................................................................................... 22
Maschine mit 400 V installieren ............................................................................................................................................................... 23
8.1 Durchzuführende Überprüfungen vor dem Start ................................................................................................ 23
8.2 Betrieb ............................................................................................................................................................................................. 25
9.1 Reinigung ...................................................................................................................................................................................... 25
9.2 Wartung .......................................................................................................................................................................................... 25
Wartungsplan ....................................................................................................................................................................................................... 25
Riemenspannung einstellen ...................................................................................................................................................................... 26
Sägebandlauf einstellen ................................................................................................................................................................................ 26
Sägebandführung einstellen ..................................................................................................................................................................... 27
Sägebandspannung einstellen ................................................................................................................................................................. 27
Sägebandwechsel .............................................................................................................................................................................................. 28
Riemenwechsel ................................................................................................................................................................................................... 28
9.3 Lagerung ........................................................................................................................................................................................ 29
9.4 Entsorgung ................................................................................................................................................................................... 29
12.1 Intended use of the machine ............................................................................................................................................. 31
Technical restrictions ........................................................................................................................................................................................ 31
Prohibited applications /Dangerous misuse .................................................................................................................................... 31
12.2 User requirements .................................................................................................................................................................... 31
12.3 General safety instructions ................................................................................................................................................. 32
12.4 Electrical safety ........................................................................................................................................................................... 32
12.5 Special safety instructions for this machine............................................................................................................. 32
12.6 Hazard warnings........................................................................................................................................................................ 33
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 2
BBS810SMART_400V
Page 3
INHALT / INDEX
14.1 Preparation ................................................................................................................................................................................... 34
Check delivery content ................................................................................................................................................................................... 34
Requirements for the installation site .................................................................................................................................................. 34
Foundation plan .................................................................................................................................................................................................. 34
14.2 Assemble ........................................................................................................................................................................................ 35
14.3 Electrical connection ............................................................................................................................................................... 41
Setting up a 400 V machine ....................................................................................................................................................................... 42
15.1 Hand bandsaw set-up procedure ................................................................................................................................... 42
15.2 Operation ...................................................................................................................................................................................... 44
16.1 Cleaning ......................................................................................................................................................................................... 44
16.2 Maintenance ............................................................................................................................................................................... 44
Maintenance plan ............................................................................................................................................................................................. 44
Adjusting belt tension ..................................................................................................................................................................................... 45
Adjusting blade tracking ............................................................................................................................................................................... 45
Adjusting blade guidance ........................................................................................................................................................................... 46
Adjusting blade tension ................................................................................................................................................................................ 46
Changing the blade ..........................................................................................................................................................................................47
Changing the V-Belt.........................................................................................................................................................................................47
16.3 Storage ............................................................................................................................................................................................ 47
16.4 Disposal ...........................................................................................................................................................................................48
19.1 Utilisation conforme ................................................................................................................................................................ 50
Restrictions techniques ................................................................................................................................................................................. 50
Applications interdites / Mauvaises applications dangereuses .......................................................................................... 50
19.2 Exigences des utilisateurs ................................................................................................................................................... 50
19.3 Consignes générales de sécurité .................................................................................................................................... 50
19.4 Mise en garde contre les dangers .................................................................................................................................... 51
21.1 Vérifier l'étendue de la livraison ....................................................................................................................................... 52
21.2 Activités préparatoires ........................................................................................................................................................... 52
Le lieu de travail ................................................................................................................................................................................................... 52
Plan de la fondation .......................................................................................................................................................................................... 52
21.3 Assemblage de la machine ................................................................................................................................................. 53
22.1 Contrôles à effectuer avant de démarrer ................................................................................................................... 59
22.2 Fonctionnement......................................................................................................................................................................... 61
23.1 Nettoyage ....................................................................................................................................................................................... 61
23.2 Maintenance ................................................................................................................................................................................. 61
Régler la tension de la courroie ................................................................................................................................................................. 61
Régler la course du ruban de scie ........................................................................................................................................................... 62
Régler le guide du ruban de scie ............................................................................................................................................................. 63
Régler la tension du ruban de scie ......................................................................................................................................................... 63
Changement du ruban de scie ................................................................................................................................................................ 64
Changement de la courroie ....................................................................................................................................................................... 64
Plan de maintenance ..................................................................................................................................................................................... 64
23.3 Entreposage ................................................................................................................................................................................. 65
23.4 Élimination .................................................................................................................................................................................... 65
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 3
BBS810SMART_400V
Page 4
INHALT / INDEX
26.1 Uso conforme a las especificaciones ............................................................................................................................ 67
Limitaciones técnicas ...................................................................................................................................................................................... 67
Aplicaciones prohibidas / aplicaciones indebidas peligrosas .............................................................................................. 67
26.2 Requisitos del usuario ............................................................................................................................................................ 67
26.3 Indicaciones generales de seguridad ........................................................................................................................... 67
26.4 Advertencias de peligro ........................................................................................................................................................ 68
28.1 Comprobación del volumen de suministro .............................................................................................................. 69
El lugar de trabajo .............................................................................................................................................................................................. 69
Esquema de cimentación ............................................................................................................................................................................ 69
29.2 Montaje de la máquina ......................................................................................................................................................... 70
30.1 Comprobaciones que se deben llevar a cabo antes del arranque ............................................................. 76
30.2 Funcionamiento ........................................................................................................................................................................ 78
31.1 Limpieza ......................................................................................................................................................................................... 78
31.2 Mantenimiento ........................................................................................................................................................................... 78
Ajuste del tensado de la correa................................................................................................................................................................. 78
Ajuste del recorrido de la cinta de la sierra ....................................................................................................................................... 79
Ajuste de la guía de la cinta de la sierra ............................................................................................................................................. 80
Ajuste del tensado de la cinta de la sierra ........................................................................................................................................ 80
Sustitución de la cinta de la sierra............................................................................................................................................................. 81
Sustitución de la correa ................................................................................................................................................................................... 81
Plan de mantenimiento .................................................................................................................................................................................. 81
31.3 Almacenamiento ....................................................................................................................................................................... 82
31.4 Eliminación de residuos ........................................................................................................................................................ 82
34.1 Ersatzteilbestellung / Spare parts order / Commande de pièces détachées / Pedido de
piezas 83
35.1 Explosionszeichnung / Exploded view / Vue éclatée / Vista de despiece .............................................. 85
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 4
BBS810SMART_400V
Page 5

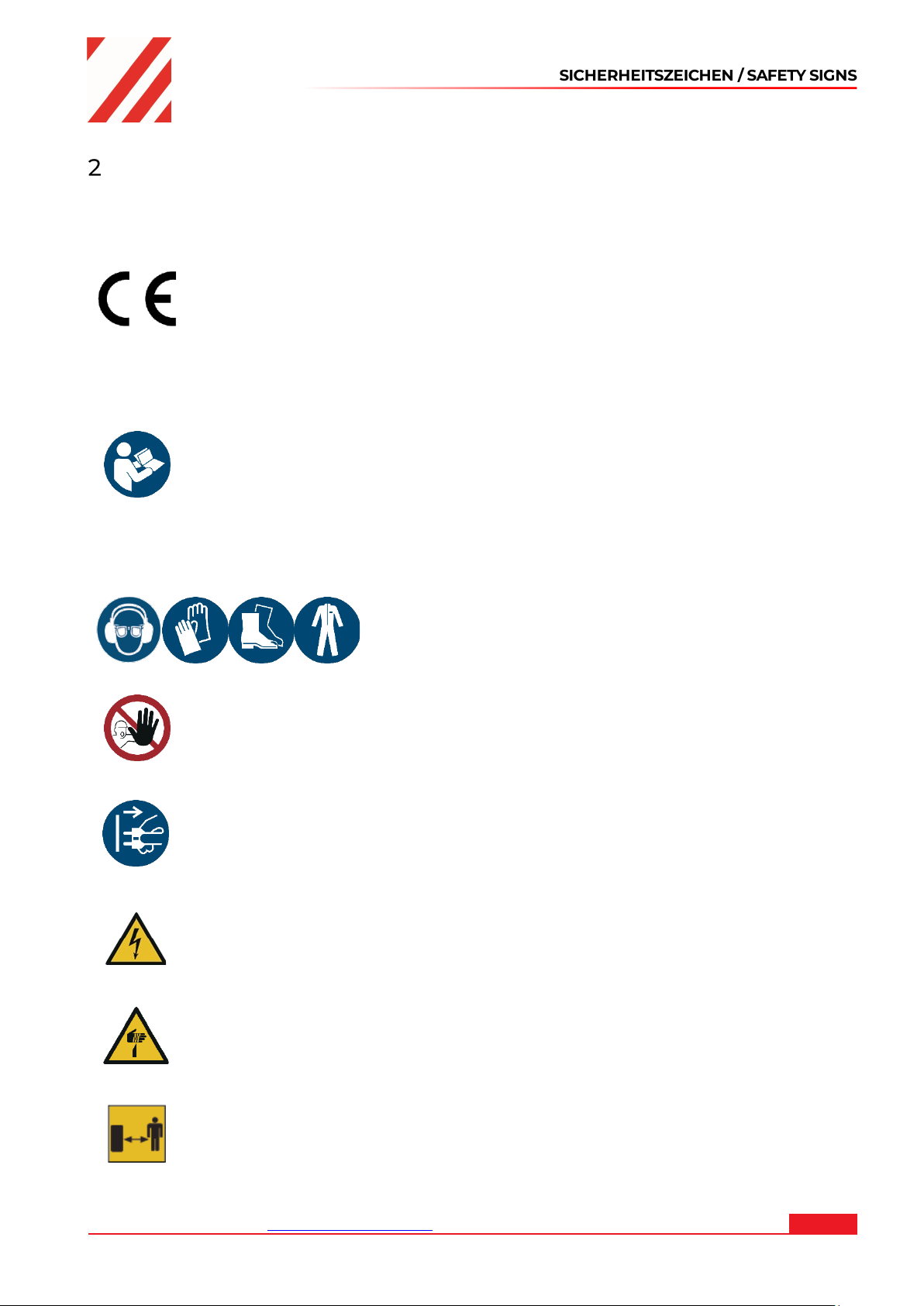

SICHERHEITSZEICHEN / SAFETY SIGNS
SIGNALISATION
DE SÉCURITÉ
FR
DÉFINITION DES
SYMBOLES
SICHERHEITSZEICHEN
DE
BEDEUTUNG DER
SYMBOLE
SAFETY SIGNS
EN
DEFINITION OF
SYMBOLS
DE CE-KONFORM: Dieses Produkt entspricht den EU-Richtlinien.
EN EC-CONFORM: This product complies with the EC-directives.
FR CONFORMITÉ CE:
ES CONFORMIDAD CE: Este producto cumple con las directivas CE
BETRIEBSANLEITUNG LESEN! Lesen Sie die Betriebs- und Wartungsanleitung Ihrer Maschine
aufmerksam durch und machen Sie sich mit den Bedienelementen der Maschine gut vertraut,
DE
um die Maschine ordnungsgemäß zu bedienen und so Schäden an Mensch und Maschine
vorzubeugen.
READ THE MANUAL! Read the user and maintenance carefully and get familiar with the controls in
EN
order to use the machine correctly and to avoid injuries and machine defects.
LIRE LE MANUEL D’UTILISATION ! Lire le manuel d’exploitation et de maintenance de votre
machine avec assiduité en vous familiarisant bien avec les organes de commande de la machine
FR
pour utiliser la machine correctement et prévenir ainsi des blessures corporelles et des dégâts sur
la machine.
¡LEER LAS INSTRUCCIONES! Lea atentamente las instrucciones de servicio y de mantenimiento de
ES
su máquina y familiarícese con los elementos de mando de la misma para manejarla
correctamente y, de este modo, evitar que se produzcan daños personales y en la máquina.
DE Nur geschultes Personal!
EN Only trained staff!
FR Seulement du personnel formé !
ES ¡Sólo personal formado!
DE Maschine vor Wartung und Pausen ausschalten und Netzstecker ziehen!
EN Stop and pull out the power plug before any break and engine maintenance!
FR Éteindre la machine avant la maintenance et les pauses et débrancher la fiche secteur !
¡Apague la máquina y desconéctela de la red eléctrica antes de llevar a cabo trabajos de
ES
mantenimiento y antes de las pausas!
DE Warnung vor gefährlicher elektrischer Spannung!
EN Beware of dangerous electrical voltage!
FR Tension électrique dangereuse !
ES ¡Tensiones eléctricas peligrosas!
DE Warnung vor Schnittverletzungen!
EN Warning of crush injuries!
FR Attention aux coupures !
ES ¡Advertencia de sufrir lesiones producidas por cortes!
DE Sicherheitsabstand einhalten!
EN Keep safety distance!
FR Respecter des distances de sécurité !
ES ¡Mantenga la distancia de seguridad!
Ce produit répond aux directives CE
DE Schutzausrüstung tragen!
EN Wear protective equipment!
FR Porter un équipement de protection !
ES ¡Use el equipo de protección!
SICHERHEITSZEICHEN / SAFETY SIGNS
SEÑALES DE
SEGURIDAD
ES
DEFINICIÓN DE
SÍMBOLOS
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 5
BBS810SMART_400V
Page 6
TECHNIK / TECHNICS / TECHNIQUE / TÉCNICA
DE Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder entfernt wurden, sind
EN Missing or non-readable security stickers have to be replaced immediately.
FR ¡Deben sustituirse inmediatamente los letreros de advertencia y/o las pegatinas que haya en la máquina,
ES Les panneaux d'avertissement et/ou autocollants d'avertissement illisibles ou retirés sur la machine doivent
umgehend zu erneuern.
que se hayan vuelto ilegibles o se hayan retirado!
être remplacés immédiatement!
TECHNIK / TECHNICS / TECHNIQUE / TÉCNICA

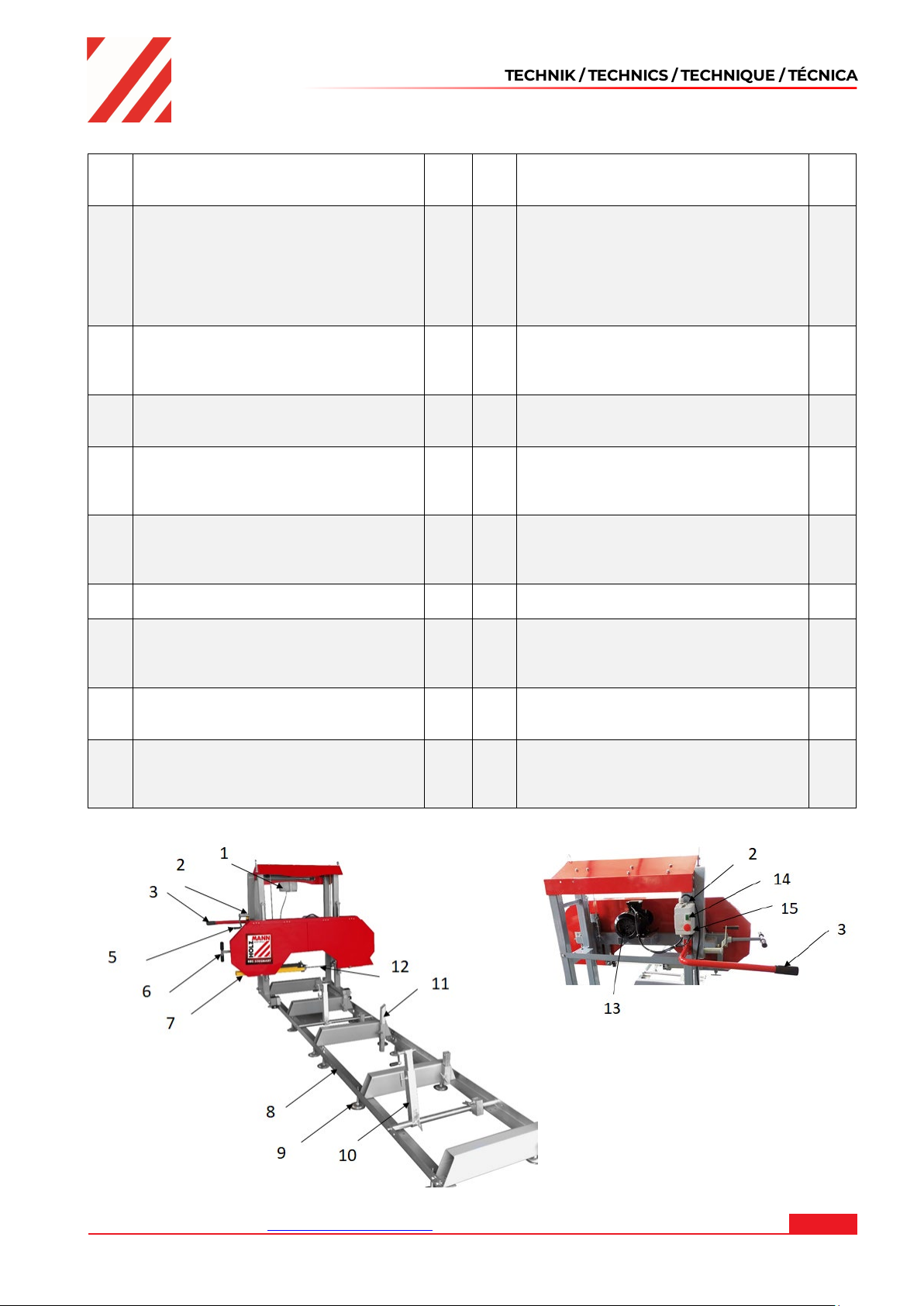

3.1 Lieferumfang / Delivery content / Contenu de la livraison /
Volumen de suministro
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 6
BBS810SMART_400V
Page 7

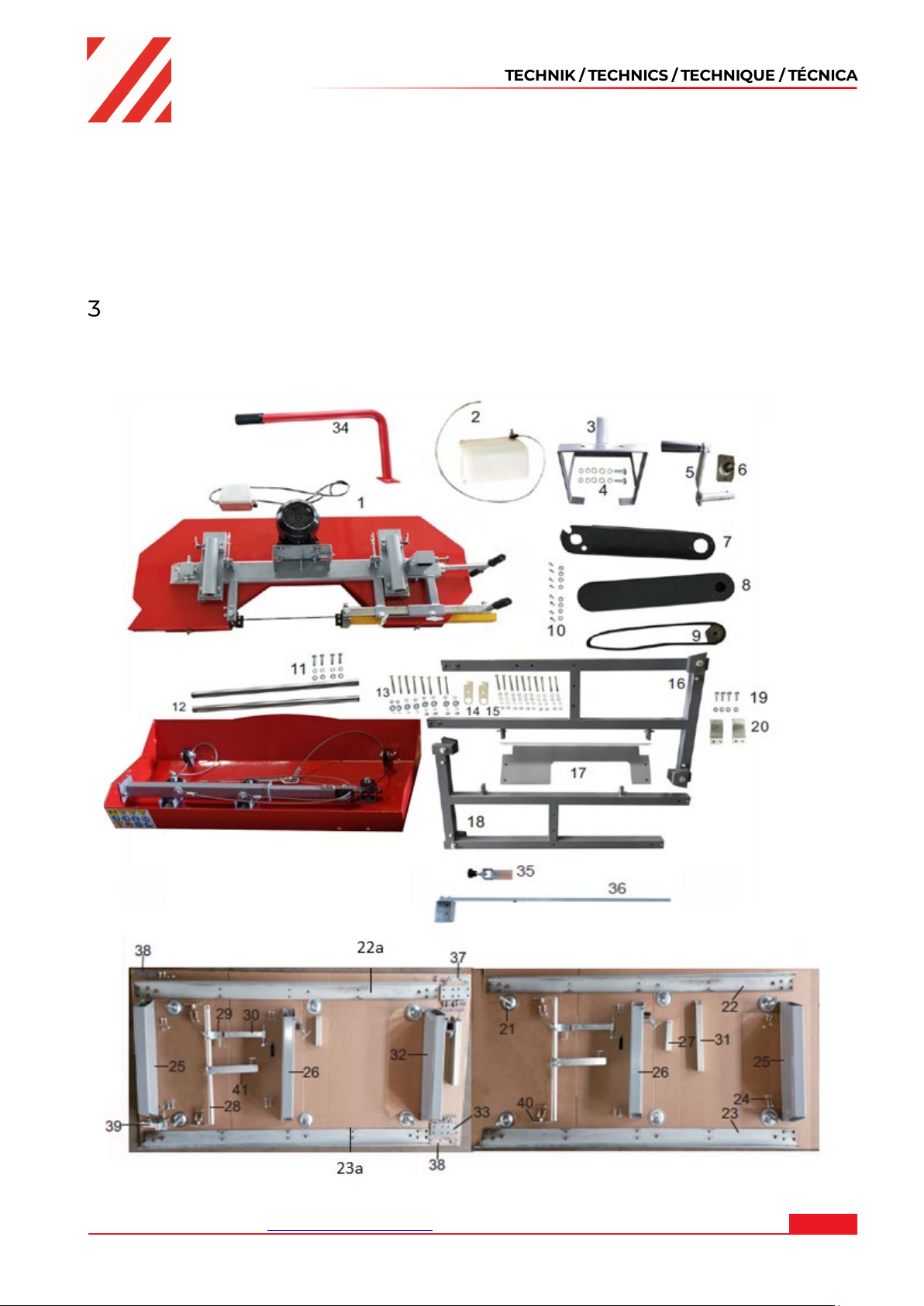

TECHNIK / TECHNICS / TECHNIQUE / TÉCNICA
1
Maschinenkopf / machine head /
máquina
1
23
Laufschiene rechts / Main „L“
Riel guía a la derecha
1
2
Kühlmittelsystem / coolant system
refrigerante
1
23a
Verlängerung rechts / Extension
derecha
1
3
Halterung Kühlmitteltank / holder
refrigerante
1
24
Schraube / Bolt M10x30 / Vis /
47
4
Schraube / screw M10x20 / Vis /
d'écartement / Anillo retenedor
2
25
Baumauflage / Support tube C /
2
5
Kurbel / handle / Manivelle /
Manivela
1
26
Baumauflage / Support tube B /
Support d'arbre / Soporte tubo C
2 6 Kettenrad / Chain wheel / Pignon
de chaîne / Rueda de cadena
1
27
Kurzer Anschlag / short stop tube /
Butée courte / Tope corto
2
7
Platte für Kettenbox / Bottom
1
26
Schraube / Bolt M12x25 / Vis /
retenedor
4
8
Kettenabdeckung / Cover for chain
de cadena
1
27
Kurze Anschlag / Short stop tube /
2
9
Kette / Chain / Chaîne / Cadena
1
28
Strebe / Round bar for stop /
Entretoise / Varilla de soporte
2
10
Schraube / Screw M5x8 / Vis /
Arandela
8 8 29
Strebenhalterung / Stop holder /
2
11
Schraube / Bolt M12x40 / Vis /
retenedor
4
30
Klemmbügel / Clamp / Étrier de
2
12
Vertikale Führungsstange
serrado
2
31
Langer Anschlag / Long stop /
2
13
Schraube / Bolt M10x80 / Vis /
Mutter / nut / Écrou / Tuercas
8
32
Baumauflage / support tube A /
1
# Beschreibung / Description Qty. # Beschreibung / Description Qty.
Tête de machine / Cabezal de la
/ Système de liquide de
refroidissement /
Sistema de
for coolant / Fixation du réservoir
de liquide de refroidissement /
Soporte del depósito de
Tornillo
Scheibe / washer / Rondelle /
Arandela
Sprengring /spring washer / Bague
plate for chain box / Plaque de la
boîte à chaîne / Placa para la caja
para cadenas
4
4
channel right / Glissière côté droit /
“L” channel right / Prolongement
côté droit / Prolongación a la
Tornillo
Mutter / nut / Écrou / Tuercas
Support d'arbre / Soporte tubo C
Tornillo
Scheibe / washer / Rondelle /
Arandela
Sprengring / spring washer /
Bague d'écartement / Anillo
48
4
4
box / Cache de chaîne / Cubierta
Tornillo
Scheibe / washer / Rondelle /
Tornillo
Scheibe / washer / Rondelle /
Arandela
Sprengring / spring washer /
Bague d'écartement / Anillo
Sägekopf / Sliding post / Tige
conductrice verticale de la tête de
scie / Barra guía vertical cabezal de
Tornillo
Scheibe / washer / Rondelle
/Arandela
Sprengring / springwasher / Bague
d'écartement / Anillo retenedor
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 7
BBS810SMART_400V
Scheibe / big_washer / Rondelle /
Arandela
4
4
Butée courte / Tope corto
Fixation de jambe de force /
Soporte de traversas
serrage / Asa de fijación
Butée longue / Tope largo
Support d'arbre / Soporte tubo C
Page 8
TECHNIK / TECHNICS / TECHNIQUE / TÉCNICA
14
Hebehaken / Lift holder / Crochet
2
33
Verbindungsplatte / joint plate /
unión
2
15
Schraube / bolt M10x80 / Vis /
Mutter / nut / Écrou / Tuercas
10
34
Schiebe-Ziehgriff / Push-pull
1
16
Vertikaler Rahmenteil links /
Bastidor parcial a la izquierda
1
35
Zeiger / Pointer assy. / Aiguille /
1
17
Zwischenplatte / middle shelf /
intermedia
1
36
Zeiger / Pointer aquare rod /
1
18
Vertikaler Rahmenteil rechts /
Bastidor parcial a la derecha
1
37
Endanschlag 1 / stop 1 / Butée fin
1
19
Schraube / bolt M8x20 / Vis /
Arandela
4 4 38
Endanschlag 2 / stop 2 / Butée fin
2
20
Anschlag / Stop holder / Butée /
Tope
2
39
Endanschlag 3 / stop3 / Butée fin
de course 3 / Tope final 3
1
21
Einstellbarer Fuß / adjustable foot /
12
40
Befestigungsplatte Strebe /
Placa de sujeción traversa
4
22
Laufschiene links / Main “L”
/ Riel guía a la izquierda
1
41
Strebenhalterung / long stop
/ Soporte de traversas
2
22a
Verlängerung links / Extension “L”
izquierda
1
de levage / Gancho de elevación
Tornillo
Scheibe / washer / Rondelle /
Arandela
Federring / springwasher /
Rondelle-ressort / Arandela elástica
vertical frame left / Pièce de
châssis verticale côté gauche /
Plaque intermédiaire / Placa
Vertical frame right / Pièce de
châssis verticale côté droit /
Tornillo
Scheibe / washer / Rondelle /
20
10
10
Plaque de jonction / Placa de
handle / Poignée de traction
coulissante / Asidero empujar-tirar
Puntero
Aiguille / Puntero
de course 1 / Tope final 1
de course 2 / Tope final 2
Pied réglable / Pie ajustable
Mutter / nut / Écrou / Tuercas
channel left / Glissière côté gauche
24
fixation plate round bar stop /
Plaque de fixation d'entretoise /
holder / Fixation de jambe de force
channel left / Prolongement côté
gauche / Prolongación a la
3.2 Komponenten / Components / Composants / Componentes
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 8
BBS810SMART_400V
Page 9
TECHNIK / TECHNICS / TECHNIQUE / TÉCNICA
Kühlmittelbehälter / coolant tank /
Depósito de refrigerante
Standfüße / legs / Pieds de support /
Bedieneinheit Motor / Switch-Box Motor /
Unidad de mando motor
Baumhalterungen / log supports /
troncos
Bediengriff / operation handle /
Baumhalterungen / log supports /
troncos
EIN-AUS-Schalter / ON-OFF-switch /
Interruptor On/Off
Sägeband / saw blade / Ruban de scie
Höhenverstellung / height adjustment /
Réglage en hauteur / Ajuste en altura
Motor / motor / Moteur / Motor
Hebel Sägebandspannung / l
Palanca de tensión de la cinta de la sierra
Startknopf / start-button /
Sägebandführung / saw blade guidance /
Guía de la cinta de la sierra
Stopknopf / stop-buton / Bouton
Laufschiene / track / Glissière / Riel guía
Beschreibung / Description Beschreibung / Description
1
Réservoir de liquide de refroidissement /
2
Unité de commande du moteur /
3
Poignée de commande / Mango 11
4
Interrupteur MARCHE-ARRÊT /
9
Patas
10
Supports d'arbres / Soportes para
Supports d'arbres / Soportes para
12
/ Cinta de la sierra
5
ever saw blade tension /
6
Levier de la tension du ruban de scie /
7
Guide du ruban de scie /
8
13
Bouton de démarrage / Botón de
14
arranque
15
d'arrêt / Botón de parada
3.3 Technische Daten / Technical data / Données techniques /
Datos técnicos
Spezifikation / Specification
Netzspannung / Voltage / Tension / Tensión de red 400 V / 3p / 50 Hz
Motorleistung Antriebsrad / Motor power bandwheel /
Puissance de la roue motrice /
Potencia del motor de la rueda de accionamiento
Max. Stammdurchmesser / Max. log diameter /
Diamètre max. du tronc / Diámetro máx. del tronco
Max. Brettbreite / Max. board width / Largeur max. de la planche /
Ancho máx. de la tabla
7,5 kW
Ø 810 mm
720 mm
Min. Sägebandhub (Grundstellung) / Min. blade height(basic position) /
Course min. du ruban de la scie (position de départ) /
Carrera mín. de la cinta de la sierra (posición básica)
Max. Schnitttiefe / Max. depth of cut / Profondeur max. de coupe /
Profundidad máx. de corte
Min. Baumstammlänge / min. log length /
Longueur min. de tronc d'arbre / Longitud mín. del tronco
Schnittlänge (Grundversion) / Max. log length (standard model) /
Longueur de coupe (version de base) /
Longitud del corte (versión estándar)
Optional:
Verlängerungssektion / track section/ Section d'extension / Sección de
prolongación
Max. Vorschubgeschwindigkeit / max. feed speed /
Vitesse max. d'alimentation / Velocidad máx. de avance
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 9
BBS810SMART_400V
105 mm
190 mm
1050 mm
3,2 m
2,0 m
Manuell / manual /
Manuel / Manual
Page 10
TECHNIK / TECHNICS / TECHNIQUE / TÉCNICA
Laufraddimension / bandwheel size / Dimension de la roue /
Ø 475
Dimensiones del impulsor
Sägebanddimension / sawblade size / Dimension du ruban de scie /
4015 x 34 x 1,1 mm
Dimensiones de la cinta de la sierra
Schnittfuge / kerf thickness / Trait de scie / Ranura de corte 1,5-2,2 mm
Sägebandgeschwindigkeit / sawblade speed /
18 m/s
Vitesse du ruban de scie / Velocidad de la cinta de la sierra
Gewicht (net) / weight (net) / Poids (net) / Peso (neto) 368 kg
Gewicht (brutto) / weight (gross) / Poids (brute) / Peso (bruto) 416 kg
Schalldruckpegel LPA / Sound pressure level LPA /
89 dB(A) k=3dB(A)
Niveau de pression acoustique LPA / Nivel de presión sonora LPA
Schallleistungspegel LWA / Sound power level LWA /
98 dB(A) k=3dB(A)
Niveau de puissance sonore LWA / Nivel de potencia acústica LWA
Verpackungsmaße / packaging dimension / Dimensions d’emballage /
2270 x 645 x 880 mm
Dimensiones del embalaje
Maschinenabmessungen / machine dimension /
4260 x 1950 x 1900 mm
Dimensions de la machine / Dimensiones de la máquina
(DE) Hinweis Geräuschangaben: Die angegebenen Werte sind Emissionswerte und müssen damit nicht zugleich auch
sichere Arbeitsplatzwerte darstellen. Obwohl es eine Korrelation zwischen Emissions- und Immissionspegeln gibt, kann
daraus nicht zuverlässig abgeleitet werden, ob zusätzliche Vorsichtsmaßnahmen notwendig sind oder nicht. Faktoren,
welche den am Arbeitsplatz tatsächlich vorhandenen Immissionspegel beeinflussen, beinhalten die Eigenart des
Arbeitsraumes und andere Geräuschquellen, d. h. die Zahl der Maschinen und anderer benachbarter Arbeitsvorgänge. Die
zulässigen Arbeitsplatzwerte können ebenso von Land zu Land variieren. Diese Information soll jedoch den Anwender
befähigen, eine bessere Abschätzung von Gefährdung und Risiko vorzunehmen.
(EN) Notice noise emission: The values given are emission values and therefore do not have to represent safe workplace
values at the same time. Although there is a correlation between emission and immission levels, it cannot be reliably
deduced whether additional precautions are necessary or not. Factors influencing the actual immission level at the
workplace include the nature of the workspace and other noise sources, i.e. the number of machines and other adjacent
operations. The permissible workplace values may also vary from country to country. However, this information should
enable the user to make a better assessment of hazard and risk.
(FR) Avis Données sur le bruit : Les valeurs indiquées sont des valeurs d'émission et ne représentent donc pas
nécessairement des valeurs de sécurité sur le lieu de travail. Bien qu'il existe une corrélation entre les niveaux d'émission et
d'immission, il est impossible de déduire de manière fiable si des mesures de précaution supplémentaires sont nécessaires
ou non. Les facteurs influençant le niveau d'immission réellement présent sur le lieu de travail comprennent les
caractéristiques de la salle de travail et d'autres sources de bruit, c'est-à-dire le nombre de machines et d'autres processus
de travail adjacents. Les valeurs autorisées sur le lieu de travail peuvent également varier d'un pays à l'autre. Toutefois, ces
informations devraient permettre à l'utilisateur de mieux évaluer le danger et le risque.
(ES) Aviso sobre los valores de ruido: Los valores indicados son valores de emisión y, por lo tanto, no representan
necesariamente al mismo tiempo valores seguros en el lugar de trabajo. Aunque hay una correlación entre los niveles de
emisión y los de inmisión, no se puede deducir con certeza si es necesario adoptar medidas de precaución adicionales o no.
Entre los factores que influyen en el nivel de inmisión real en el lugar de trabajo, se encuentran la naturaleza del espacio de
trabajo y otras fuentes de ruido, es decir, el número de máquinas y otros procesos de trabajo adyacentes. Asimismo, los
valores admisibles en el lugar de trabajo pueden variar de un país a otro. No obstante, esta información debe capacitar al
usuario a evaluar mejor los peligros y los riesgos.
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 10
BBS810SMART_400V
Page 11
VORWORT (DE)
VORWORT (DE)
Sehr geehrter Kunde!
Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und
Handhabung der Blochbandsäge BBS810SMART_400V, nachfolgend als „Maschine“ in diesem
Dokument bezeichnet.
Die Betriebsanleitung ist Bestandteil der Maschine und darf nicht entfernt
werden. Bewahren Sie sie für spätere Zwecke an einem geeigneten, für Nutzer
(Betreiber) leicht zugänglichen Ort auf und legen Sie sie der Maschine bei, wenn
sie an Dritte weitergegeben wird!
Bitte beachten Sie die Sicherheitshinweise!
Halten Sie sich an die Sicherheits- und Gefahrenhinweise. Missachtung kann zu ernsten
Verletzungen führen.
Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und Inhalte
geringfügig abweichen. Sollten Sie Fehler feststellen, informieren Sie uns bitte.
Technische Änderungen vorbehalten!
Kontrollieren Sie die Ware nach Erhalt unverzüglich und vermerken Sie etwaige Beanstandungen
bei der Übernahme durch den Zusteller auf dem Frachtbrief!
Transportschäden sind innerhalb von 24 Stunden separat bei uns zu melden.
Für nicht vermerkte Transportschäden kann HOLZMANN MASCHINEN GmbH keine Gewährleistung
übernehmen.
Urheberrecht
© 2022
Diese Dokumentation ist urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten!
Insbesondere der Nachdruck, die Übersetzung und die Entnahme von Fotos und Abbildungen
werden gerichtlich verfolgt.
Als Gerichtsstand gilt das Landesgericht Linz oder das für 4170 Haslach zuständige Gericht als
vereinbart.
Kundendienstadresse
HOLZMANN MASCHINEN GmbH
4170 Haslach, Marktplatz 4
AUSTRIA
Tel +43 7289 71562 - 0
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 11
BBS810SMART_400V
Page 12
SICHERHEIT
SICHERHEIT
Dieser Abschnitt enthält Informationen und wichtige Hinweise zur sicheren Inbetriebnahme und
Handhabung der Maschine.
Zu Ihrer Sicherheit lesen Sie diese Betriebsanleitung vor Inbetriebnahme
aufmerksam durch. Das ermöglicht Ihnen den sicheren Umgang mit der
Maschine, und Sie beugen damit Missverständnissen sowie Personen- und
Sachschäden vor. Beachten Sie außerdem die an der Maschine verwendeten
Symbole und Piktogramme sowie die Sicherheits- und Gefahrenhinweise!
5.1 Bestimmungsgemäße Verwendung
Die Maschine ist ausschließlich für folgende Tätigkeiten bestimmt:
Das Sägen von Holzbaumstämmen innerhalb der vorgegebenen Maschinengrenzen.
HINWEIS
HOLZMANN MASCHINEN GmbH übernimmt keine Verantwortung oder
Gewährleistung für eine andere oder darüber hinausgehende Verwendung und
daraus resultierende Sach- oder Personenschäden.
Technische Einschränkungen
Die Maschine ist für den Einsatz unter folgenden Bedingungen bestimmt:
Relative Feuchtigkeit max. 65 %
Temperatur (Betrieb) +5 °С bis +40 °С
Temperatur (Lagerung, Transport) -20 °C bis +55 °C
Verbotene Anwendungen / Gefährliche Fehlanwendungen
- Betreiben der Maschine ohne adäquate körperliche und geistige Eignung
- Betreiben der Maschine ohne Kenntnis der Bedienungsanleitung
- Änderungen der Konstruktion der Maschine
- Betreiben der Maschine in explosionsgefährdeter Umgebung
- Betreiben der Maschine außerhalb der in dieser Anleitung angegebenen Grenzen
- Entfernen der an der Maschine angebrachten Sicherheitskennzeichnungen
- Verändern, umgehen oder außer Kraft setzen der Sicherheitseinrichtungen der Maschine
Die nicht bestimmungsgemäße Verwendung bzw. die Missachtung der in dieser Anleitung
dargelegten Ausführungen und Hinweise hat das Erlöschen sämtlicher Gewährleistungs- und
Schadenersatzansprüche gegenüber der Holzmann Maschinen GmbH zur Folge.
5.2 Anforderungen an Benutzer
Die Maschine ist für die Bedienung durch eine Person ausgelegt. Voraussetzungen für das
Bedienen der Maschine sind die körperliche und geistige Eignung sowie Kenntnis und
Verständnis der Betriebsanleitung. Personen, die aufgrund ihrer physischen, sensorischen oder
geistigen Fähigkeiten, ihrer Unerfahrenheit oder ihrer Unkenntnis nicht in der Lage sind, die
Maschine sicher bedienen, dürfen die Maschine nicht ohne Aufsicht oder Anweisung durch eine
verantwortliche Person benutzen.
Bitte beachten Sie, dass örtlich geltende Gesetze und Bestimmungen das Mindestalter des
Bedieners festlegen und die Verwendung dieser Maschine einschränken können!
Arbeiten an elektrischen Bauteilen oder Betriebsmitteln dürfen nur von einer Elektrofachkraft
durchgeführt oder unter Anleitung und Aufsicht einer Elektrofachkraft vorgenommen werden.
Legen Sie Ihre persönliche Schutzausrüstung vor dem Arbeiten an der Maschine an.
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 12
BBS810SMART_400V
Page 13
SICHERHEIT
5.3 Allgemeine Sicherheitshinweise
Zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen sind bei
Arbeiten mit der Maschine neben den allgemeinen Regeln für sicheres Arbeiten folgende Punkte
zu berücksichtigen:
• Wählen Sie als Aufstellort einen ebenen, erschütterungsfreien, rutschfesten Untergrund.
• Sorgen Sie für ausreichend Platz rund um die Maschine!
• Sorgen Sie für ausreichende Lichtverhältnisse am Arbeitsplatz, um stroboskopische Effekte zu
vermeiden!
• Verwenden Sie nur geeignetes Werkzeug, das frei Rissen und anderen Fehlern (z.B.
Deformationen) ist.
• Entfernen Sie Einstellwerkzeuge vor dem Einschalten von der Maschine.
• Halten Sie den Bereich rund um die Maschine frei von Hindernissen (z.B. Staub, Späne etc.).
• Lassen Sie die laufende Maschine niemals unbeaufsichtigt.
• Die Maschine darf nur von Personen betrieben, gewartet oder repariert werden, die mit ihr
vertraut sind und die über die im Zuge dieser Arbeiten auftretenden Gefahren unterrichtet
sind.
• Stellen Sie sicher, dass Unbefugte einen entsprechenden Sicherheitsabstand zum Gerät
einhalten, und halten Sie insbesondere Kinder von der Maschine fern.
• Tragen Sie geeignete Arbeitskleidung (Augenschutz, Gehörschutz, Handschuhe Staubmaske,
Sicherheitsschuhe) sowie eng anliegende Arbeitsschutzkleidung – niemals lose Kleidung,
Krawatten, Schmuck, etc. – Einzugsgefahr!
• Verbergen Sie lange Haare unter einem Haarschutz.
• Entfernen Sie Splitter und Späne nicht mit der Hand!
• Unterlassen Sie das Arbeiten an der Maschine bei Müdigkeit, Unkonzentriertheit bzw. unter
Einfluss von Medikamenten, Alkohol oder Drogen!
• Verwenden Sie die Maschine nicht in Bereichen, in denen Dämpfe von Farben,
Lösungsmitteln oder brennbaren Flüssigkeiten eine potenzielle Gefahr darstellen (Brand- bzw.
Explosionsgefahr!).
• Rauchen Sie nicht in unmittelbarer Umgebung der Maschine (Brandgefahr)!
• Achten Sie darauf, dass das Gerät geerdet ist.
• Verwenden Sie nur geeignete Verlängerungskabel.
• Trennen Sie das Gerät vor Reinigungs-, Wartungs- oder Reparaturarbeiten stets vom
Stromnetz und sichern sie es gegen unbeabsichtigtes Wiedereinschalten
5.4 Elektrische Sicherheit
• Achten Sie darauf, dass die Maschine geerdet ist.
• Verwenden Sie nur geeignete Verlängerungskabel.
• Ein beschädigtes oder verheddertes Kabel erhöht die Stromschlaggefahr. Behandeln Sie
das Kabel sorgfältig. Benutzen Sie das Kabel niemals zum Tragen, Ziehen oder Abtrennen
der Maschine. Halten Sie das Kabel vor Hitze, Öl, scharfen Kanten oder beweglichen Teilen
fern.
• Verwenden Sie vorschriftsmäßige Stecker und passende Steckdosen, um die
Stromschlaggefahr zu reduzieren.
• Wasser, das in die Maschine eindringt, erhöht die Stromschlaggefahr. Setzen Sie die
Maschine keinem Regen oder keiner Nässe aus.
• Der Einsatz der Maschine ist nur dann statthaft, wenn die Stromquelle mit einem
Fehlerstrom-Schutzschalter geschützt ist.
• Stellen Sie sicher, dass die Maschine ausgeschaltet ist, bevor sie an die Stromversorgung
angeschlossen wird.
• Benutzen Sie die Maschine nur, wenn der EIN-AUS-Schalter in einwandfreien Zustand ist.
5.5 Spezielle Sicherheitshinweise für diese Maschine
• Überprüfen Sie den Zustand der Maschine täglich vor und nach der Benutzung und
nehmen sie Maschine vorher nicht in Betrieb. Bei der Inspektion achten Sie genau auf die
Verbindungen, Sicherheitsvorrichtungen und Sicherheitsschilder.
• Sichere die Baumstämme mit der Schraubverschluss-Spannvorrichtung statt mit der Hand
oder der Hilfe eines anderen Menschen. Diese Sicherheitsmaßnahme ermöglicht den
richtigen Werkzeugbetrieb mit beiden Händen.
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 13
BBS810SMART_400V
Page 14
TRANSPORT
sorgfältig! Halten Sie sich niemals unter schwebenden Lasten auf!
• Achten sie bei der Handhabung von aufgerollte Sägeblätter besonders darauf, dass diese
sich nicht unkontrolliert abrollen können um Verletzungsgefahr zu vermeiden.
• Übermäßiger Lärm kann zu Gehörschäden und temporären oder dauerhaften Verlust der
Hörfähigkeit führen. Tragen Sie einen nach Gesundheits- und Sicherheitsregelungen
zertifizierten Gehörschutz, um die Lärmbelastung zu begrenzen
• Stellen Sie sicher, dass Unbefugte einen entsprechenden Sicherheitsabstand zum Gerät
einhalten, und halten Sie insbesondere Kinder von der Maschine fern.
5.6 Gefahrenhinweise
Gefährdungssituationen
Trotz bestimmungsmäßiger Verwendung bleiben bestimmte Restrisiken bestehen. Bedingt durch
Aufbau und Konstruktion der Maschine können im Umgang mit den Maschinen
Gefährdungssituationen auftreten, die in dieser Bedienungsanleitung wie folgt gekennzeichnet
sind:
GEFAHR
Ein auf diese Art gestalteter Sicherheitshinweis weist auf eine unmittelbar gefährliche
Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht
gemieden wird.
WARNUNG
Ein solcherart gestalteter Sicherheitshinweis weist auf eine möglicherweise
gefährliche Situation hin, die zu schweren Verletzungen oder sogar zum Tod führen
kann, wenn sie nicht gemieden wird.
VORSICHT
Ein auf diese Weise gestalteter Sicherheitshinweis weist auf eine möglicherweise
gefährliche Situation hin, die zu geringfügigen oder leichten Verletzungen führen
kann, wenn sie nicht gemieden wird.
HINWEIS
Ein derartig gestalteter Sicherheitshinweis weist auf eine möglicherweise gefährliche
Situation hin, die zu Sachschäden führen kann, wenn sie nicht gemieden wird.
Ungeachtet aller Sicherheitsvorschriften sind und bleiben Ihr gesunder Hausverstand und Ihre
entsprechende technische Eignung/Ausbildung der wichtigste Sicherheitsfaktor bei der
fehlerfreien Bedienung der Maschine. Sicheres Arbeiten hängt von Ihnen ab!

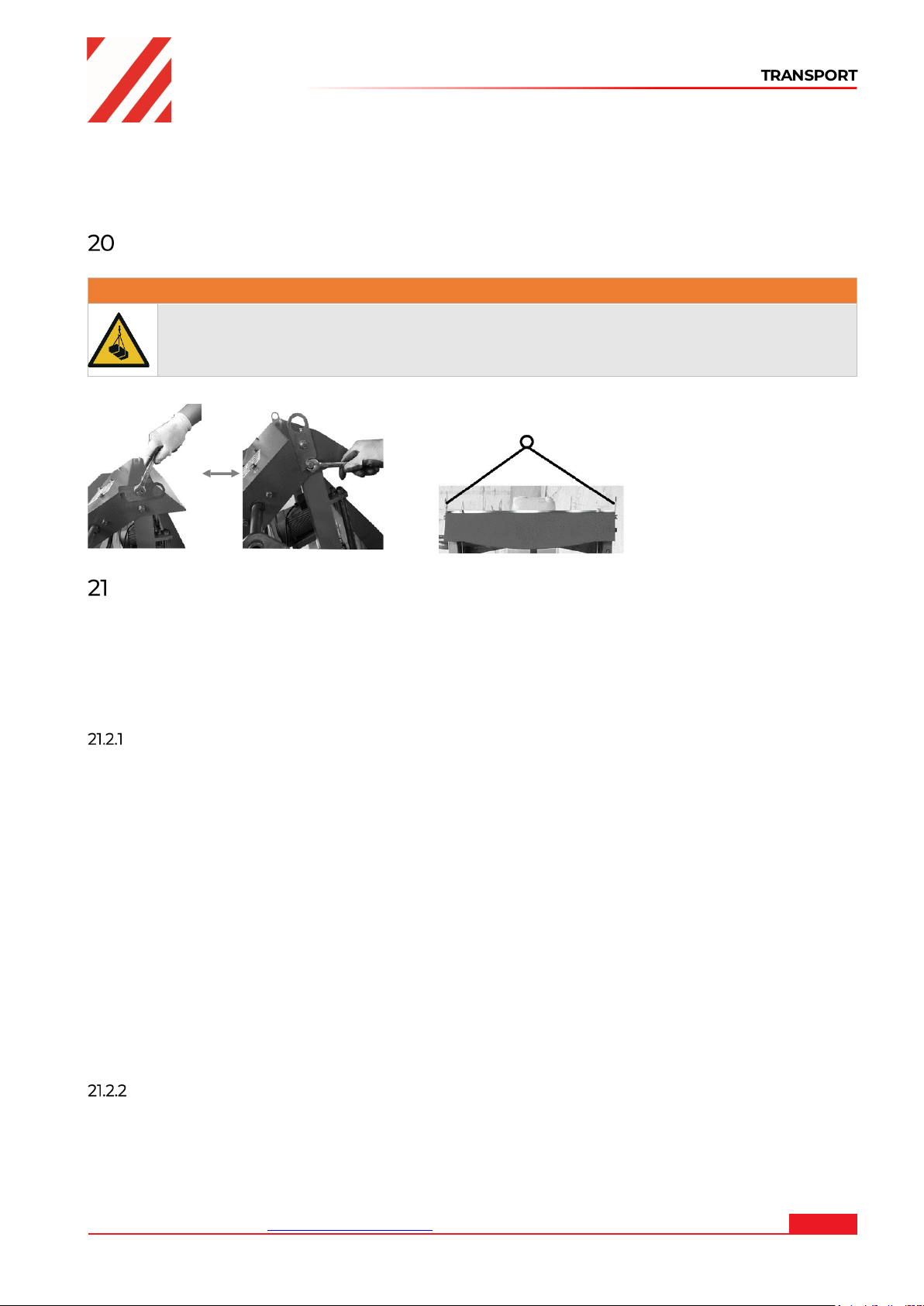

TRANSPORT
WARNUNG
Verletzungsgefahr durch schwebende oder ungesicherte Last!
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 14
BBS810SMART_400V
Beschädigte oder nicht ausreichend tragfähige Hebezeuge und Lastanschlagmittel
können zu schweren Verletzungen oder Tod führen.
Prüfen Sie Hebezeuge und Lastanschlagmittel stets auf ausreichende
Tragfähigkeit und einwandfreien Zustand. Befestigen Sie die Lasten
Page 15

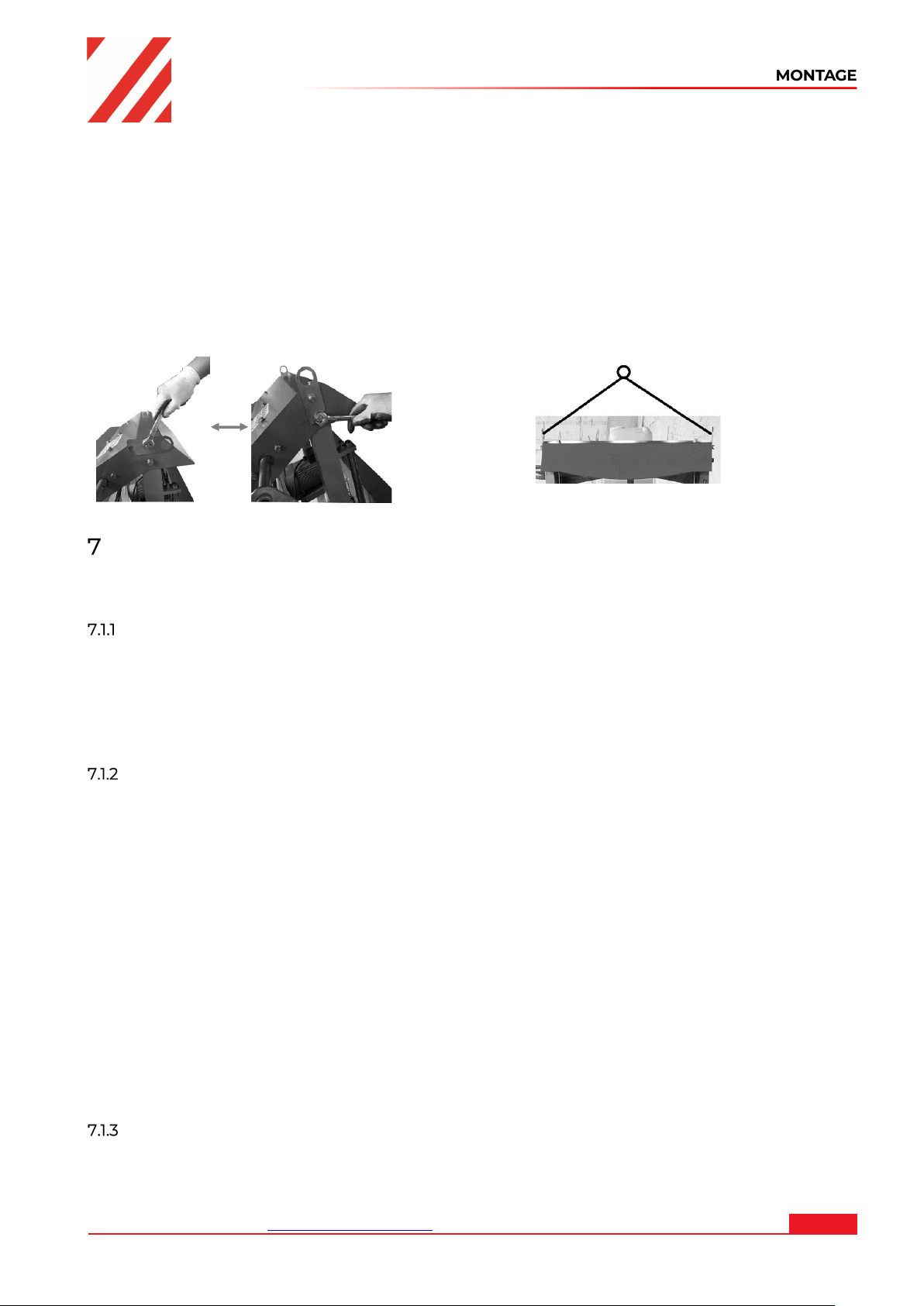

MONTAGE
Transportieren Sie die Maschine in der Verpackung zum Aufstellort. Zum Manövrieren der
Maschine in der Verpackung kann z. B. ein Paletten-Hubwagen oder ein Gabelstapler mit
entsprechender Hubkraft verwendet werden. Die Angaben finden Sie im Kapitel Technische
Daten. Für einen ordnungsgemäßen Transport beachten Sie die Anweisungen und Angaben auf
der Transportverpackung bezüglich Schwerpunkt, Anschlagstellen, Gewicht, einzusetzende
Transportmittel sowie vorgeschriebene Transportlage etc. Beachten Sie, dass sich die gewählten
Hebeeinrichtungen (Kran, Stapler, Hubwagen, Lastanschlagmittel etc.) in einwandfreiem Zustand
befinden.
Das Hochheben und der Transport der Maschine darf nur durch qualifiziertes Personal, mit
entsprechender Ausbildung für die verwendete Hebeeinrichtung, durchgeführt werden.

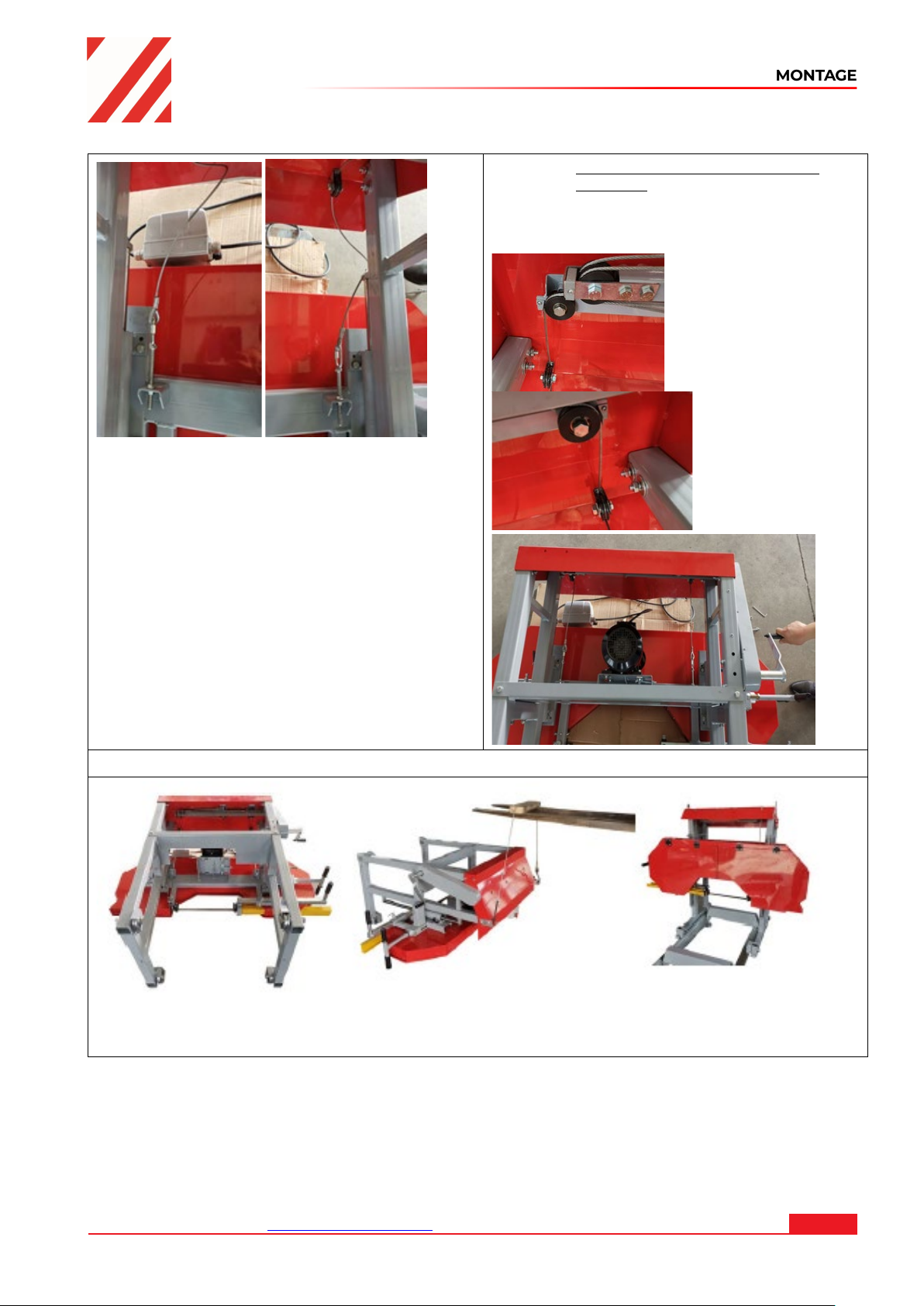

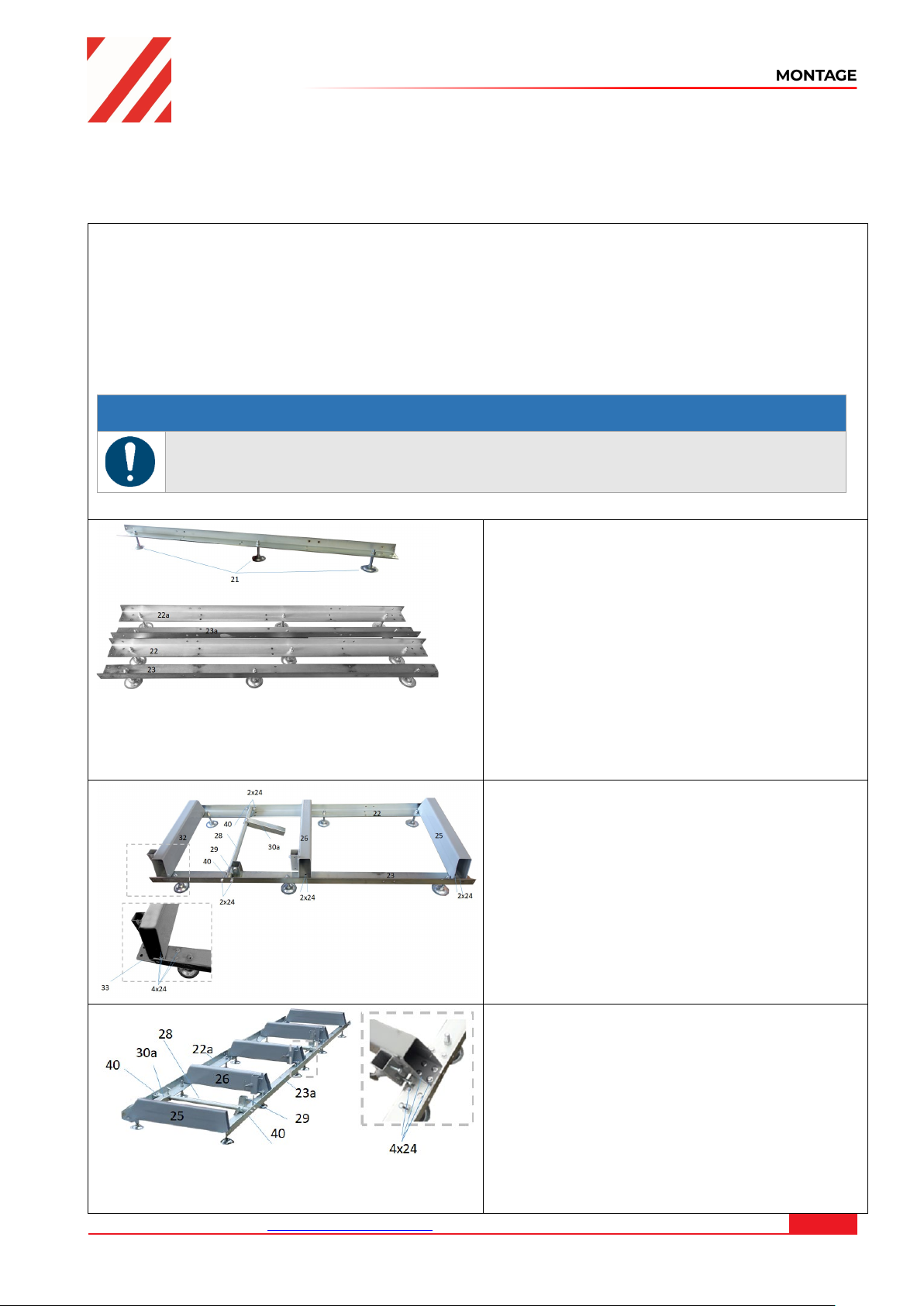

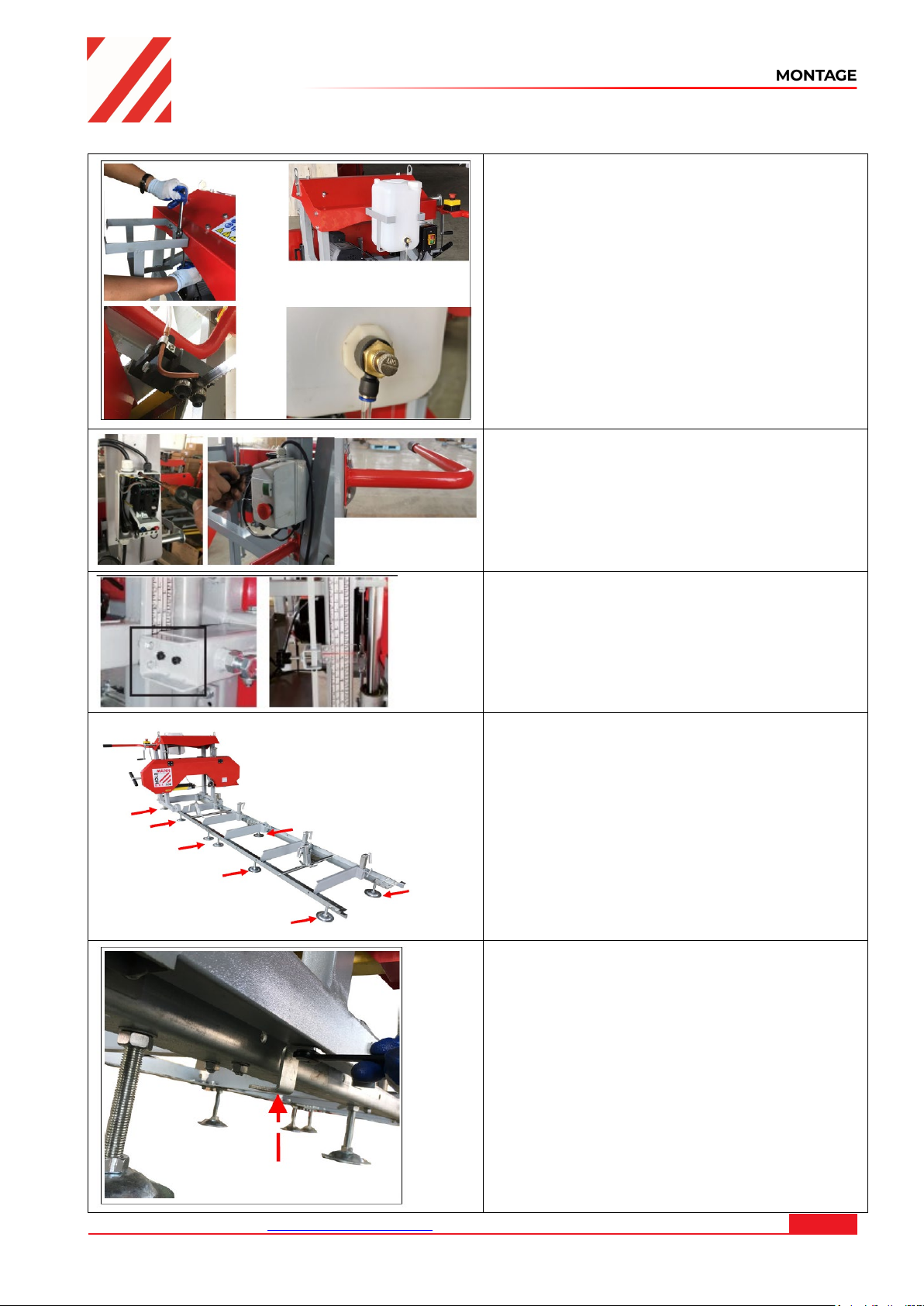

MONTAGE
7.1 Vorbereitende Tätigkeiten
Lieferumfang
Überprüfen Sie nach Erhalt der Lieferung, ob alle Teile in Ordnung sind. Melden Sie
Beschädigungen oder fehlende Teile umgehend Ihrem Händler oder der Spedition. Sichtbare
Transportschäden müssen außerdem gemäß den Bestimmungen der Gewährleistung
unverzüglich auf dem Lieferschein vermerkt werden, ansonsten gilt die Ware als ordnungsgemäß
übernommen.
Anforderungen an den Aufstellort
Einen passenden Platz auf ebenem Betonboden für die Maschine wählen.
Der gewählte Platz muss einen zugänglichen Anschluss zum elektrischen Netz, wie auch
bequeme Handhabung der Werkstücke gewährleisten. Platz für Einrichtungen für schwere
Werkstücke muss vorgesehen werden. Die Tragfähigkeit des Bodens prüfen. Dabei in Betracht
nehmen, dass die Maschine gleichzeitig an allen Stützfüßen nivelliert und gestützt wird.
Eine Sicherheitszone um die Maschine muss gesichert werden.
Die Sicherheitszone muss freien Platz von 2,5 m um die Maschine gewährleisten. Dort muss der
Zugang von unbefugten Personen beschränkt sein. In der Sicherheitszone dürfen sich keine
anderen Gegenstände befinden. Der Boden muss eben sein um Stolpern zu vermeiden. Die ganze
Sicherheitszone mit einem Gitter wie folgt umzäunen:
- Zaungitter;
- Höhe 1 bis 1,2 m;
- Entfernung zwischen den Pollern 2 - 3 m;
- Die Tür muss mit einem Vorhängeschloss verriegelt werden können. Die Schlüssel müssen beim
Bediener und beim Service-Techniker bewahrt werden
Fundamentplan
Die Maschine braucht kein spezielles Fundament - nur ein ebener und fester Betonboden genügt.
Die errichtete Rollbahn muss grob nivelliert werden.
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 15
BBS810SMART_400V
Page 16
MONTAGE

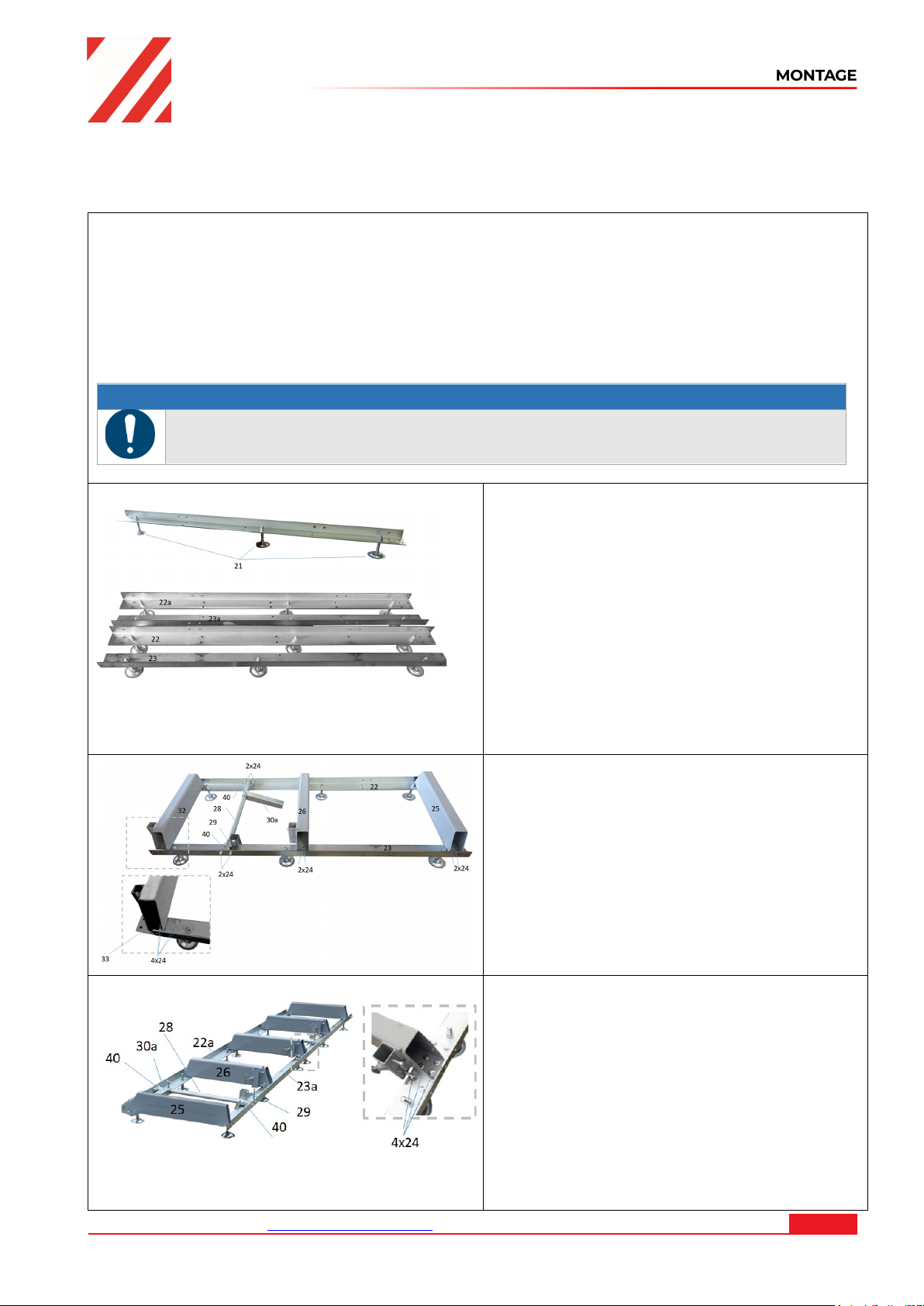

1. Zusammenbau der Laufschienen (allgemeine Information)
23a..Laufschiene rechts (Verlängerung)
Montage Auflagen/Stützen Baumhalterungen an
Die Basislaufschiene wird komplettiert, indem die
werden.
7.2 Zusammenbau
Die Maschine wurde zum Transport in einzelne Komponenten zerlegt und muss vor der
Inbetriebnahme zusammengebaut werden. Dazu nachstehender Anweisung folgen.
Montieren Sie die einzelnen Schienen und sichern Sie diese locker mit den mitgelieferten Muttern und
Schrauben. Es ist wichtig, die Schrauben in diesem Stadium nicht vollständig anzuziehen. Dies geschieht,
nachdem der Kopf montiert und entlang der Strecke gerollt wurde.
Es ist ideal, die Laufschienen auf einem festen und ebenen Untergrund zu montieren. Befestigen sie die
Nivellierfüße in ca. 10 cm Höhe.
Dies ermöglicht eine einfache Entfernung des Sägemehl-Staubs unter den Schienen und die
Höhenverstellung der Blockstützen sowie eine einfachere Nivellierung der Fahrbahn.
Die Schrauben werden erst voll angezogen, wenn die Kopfbaugruppe frei auf den Schienen rollen kann und
die richtige Spurbreite aufweist.
HINWEIS
Achten sie darauf, dass die Laufschienen parallel verlaufen und bereits gut nivelliert sind.
Ziehen sie die Schrauben erst nach aufsetzten und Kontrolle der Laufeigenschaften des
Sägekopfes komplett fest.

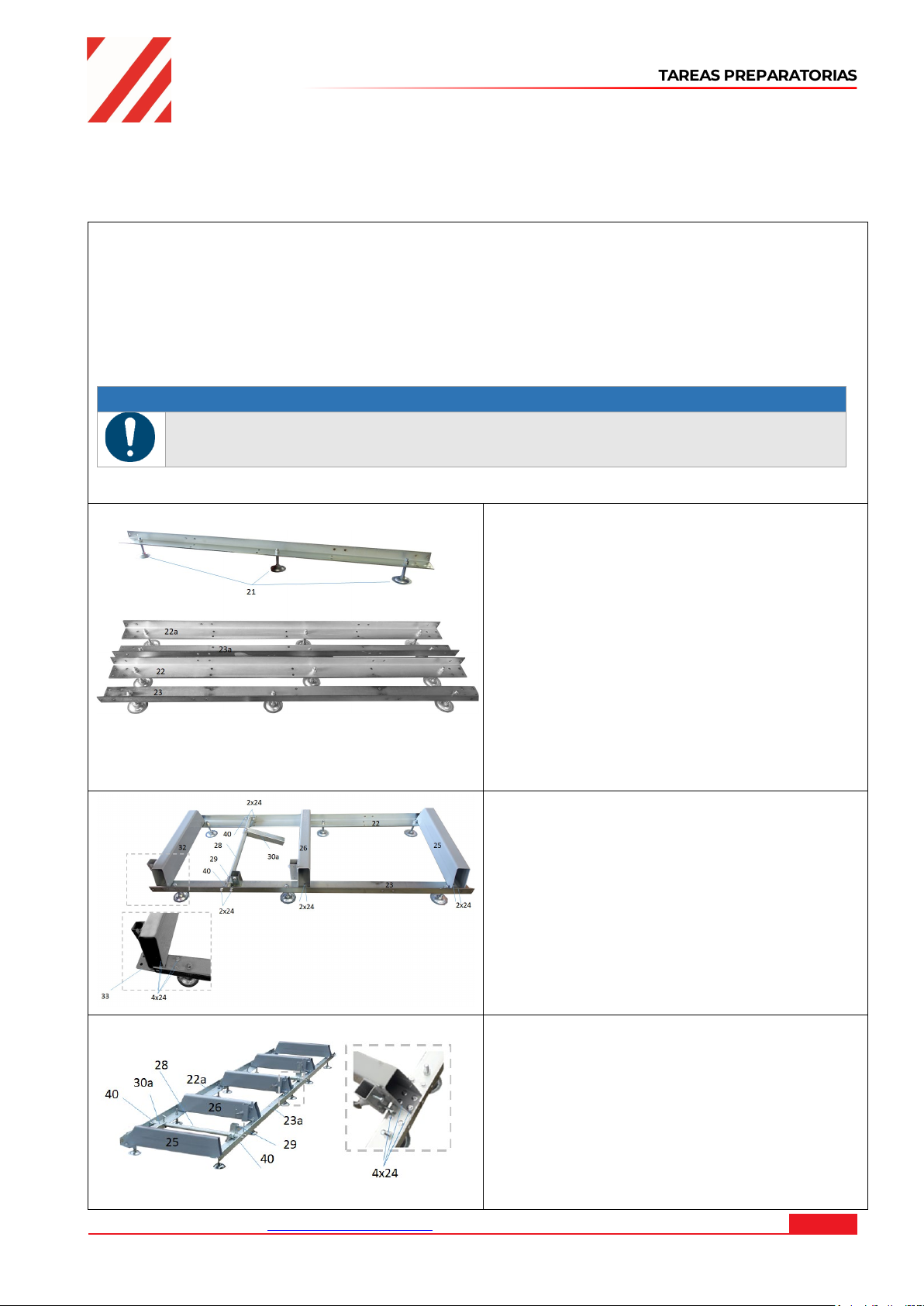

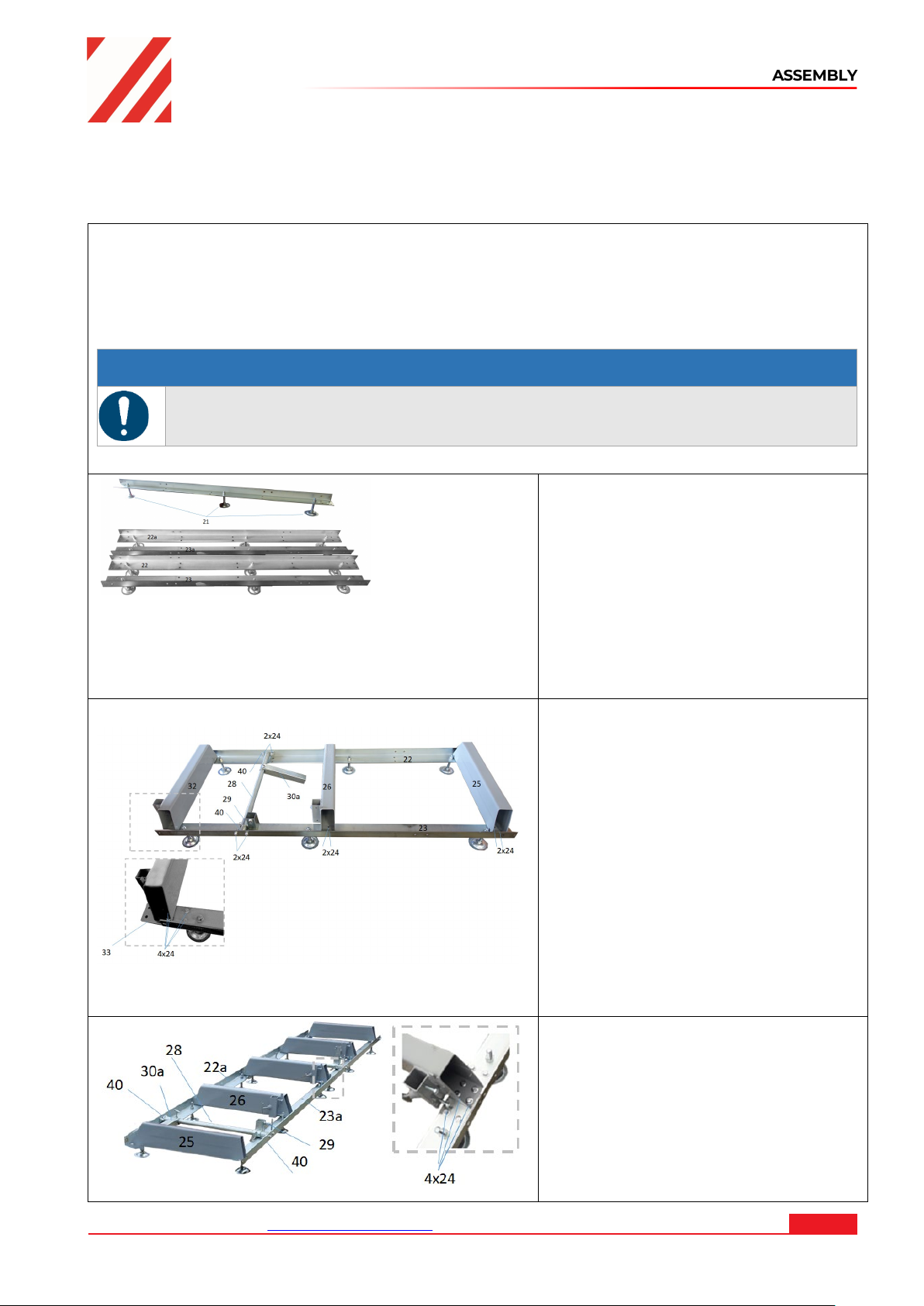

2. Einzelschritte zum Aufbau der Laufschienen
21..Nivellierfüße (12 Stück mit 24 Muttern)
22..Laufschiene links (Haupt)
23..Laufschiene rechts (Haupt)
22a..Laufschiene links (Verlängerung)
Montage Nivellierfüße
Jeweils 3 Nivellierfüße pro Laufschienenteil
(22,23,22a,23a) montieren. Dafür die untere Mutter
auf nahezu gleiche Höhe bei allen Füßen (21)
bringen obere Mutter abschrauben und die
Gewindestange in die Bohrung der Schiene stecken
und mittels der oberen Mutter anschließend wieder
sichern.
den Laufschienen
Montieren sie die Auflagen/Stützen (25, 26, 32) wie
abgebildet an die Laufschienen 22, 23 mit
Schrauben und Muttern (24).
Die Baumhalterungen bestehend aus den Bauteilen
(28, 40, 29 und 30a) werden an den Laufschienen
mit Schrauben und Muttern (24) wie abgebildet
befestigt. Die Halterungen können an
unterschiedlichen Positionen entlang der
Laufschiene montiert werden. Achten sie darauf,
dass dabei der zu schneidende Baumstamm immer
sicher fixiert werden kann.
beiden Verlängerungsschienen (22a, 23a) mittels der
Verbindungsplatte (33) und Schrauben und Muttern
(24) an die Laufschienen (22,23) montiert wird.
Die Auflage/Stützen (25, 26) montieren sie wie
abgebildet an die Laufschienen (22a,23a) und fixieren
sie mit Schrauben und Muttern (24).
Bei Verwendung einer weiteren Verlängerungssektion
BBS810SMART_RB, muss lediglich die am Ende
befindliche Auflage (25) durch die Auflage (32) ersetzt
werden und die Verlängerungsschienen analog zur
Basislaufschiene mit der Verbindungsplatte montiert
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 16
BBS810SMART_400V
Page 17

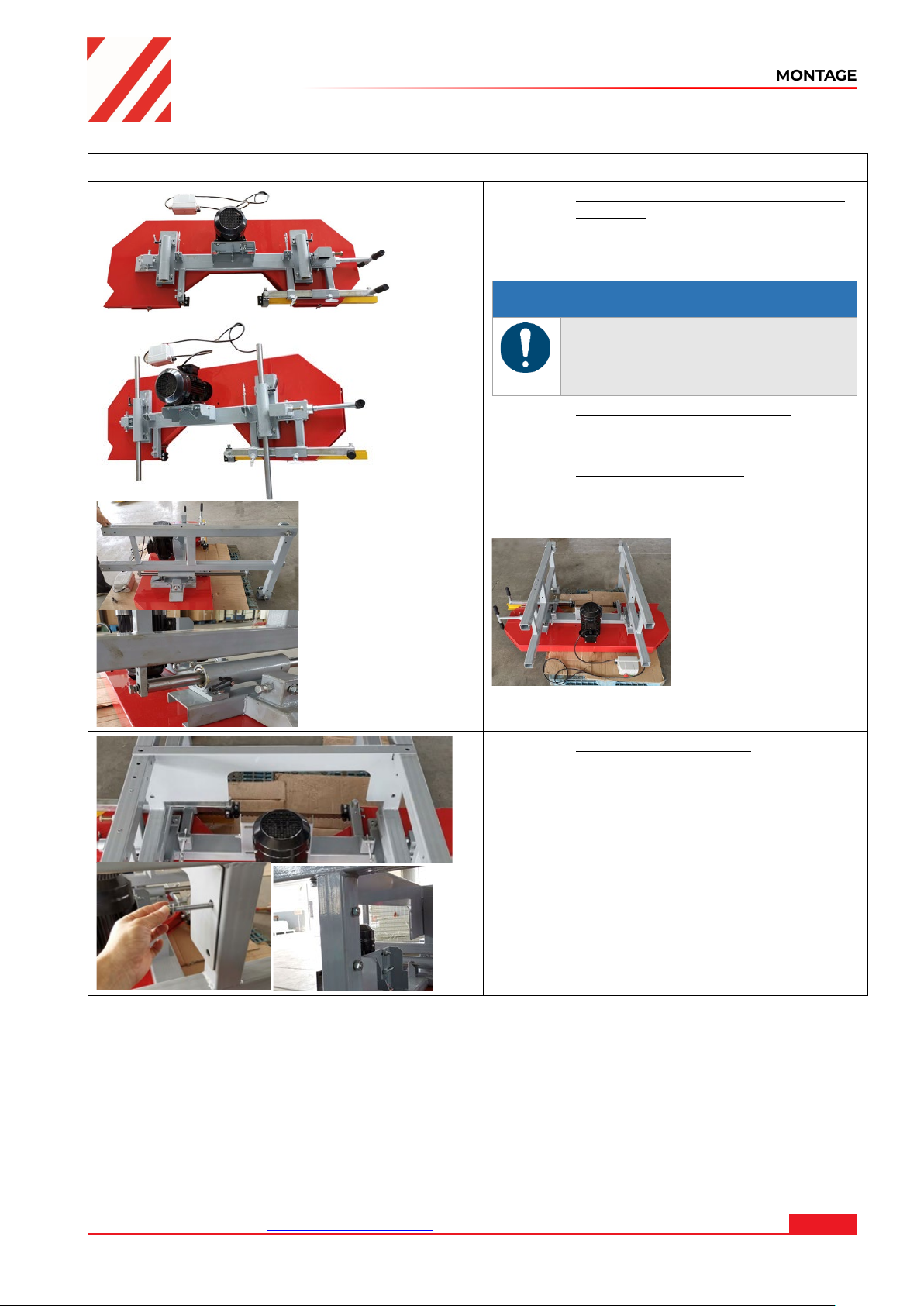

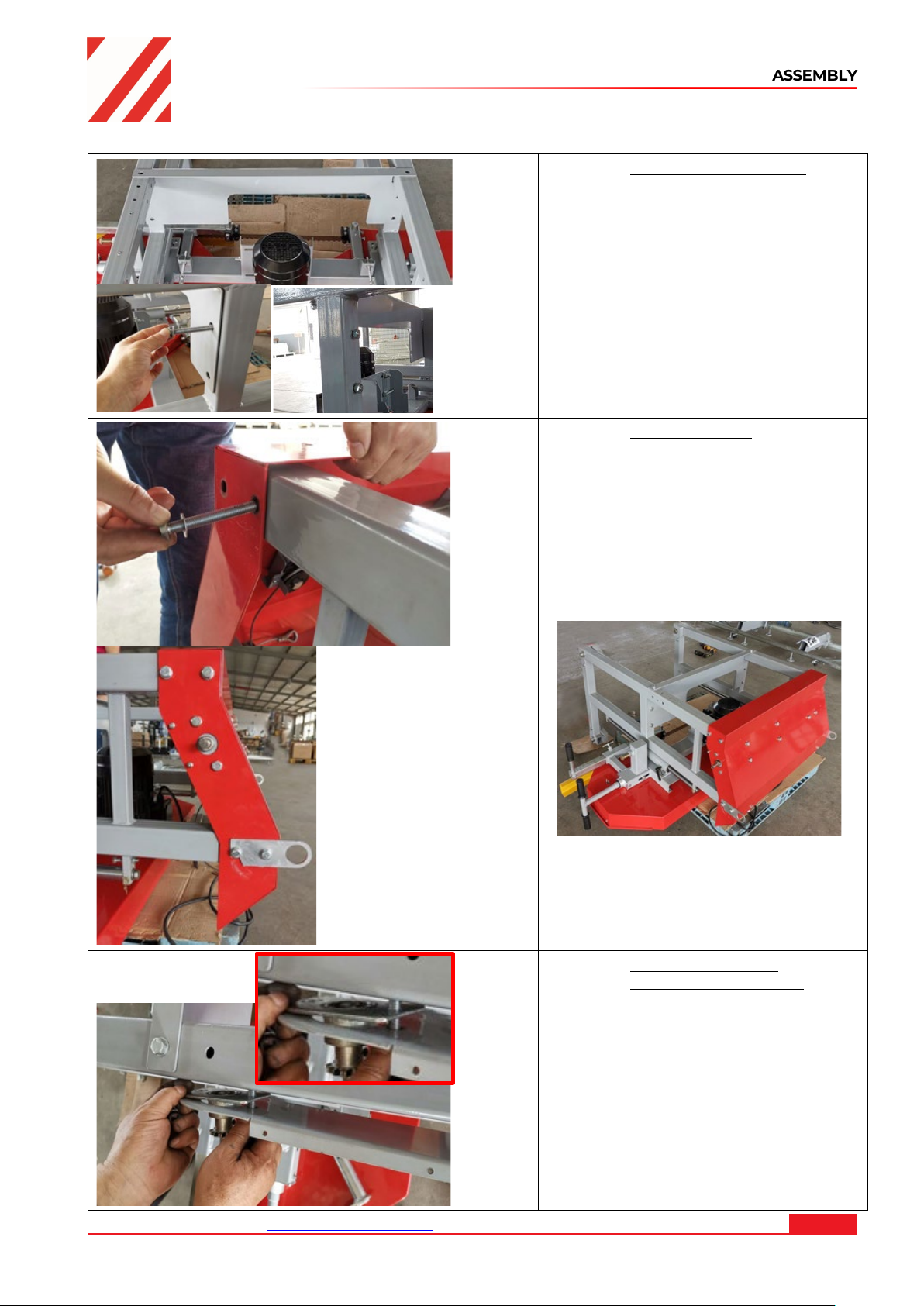

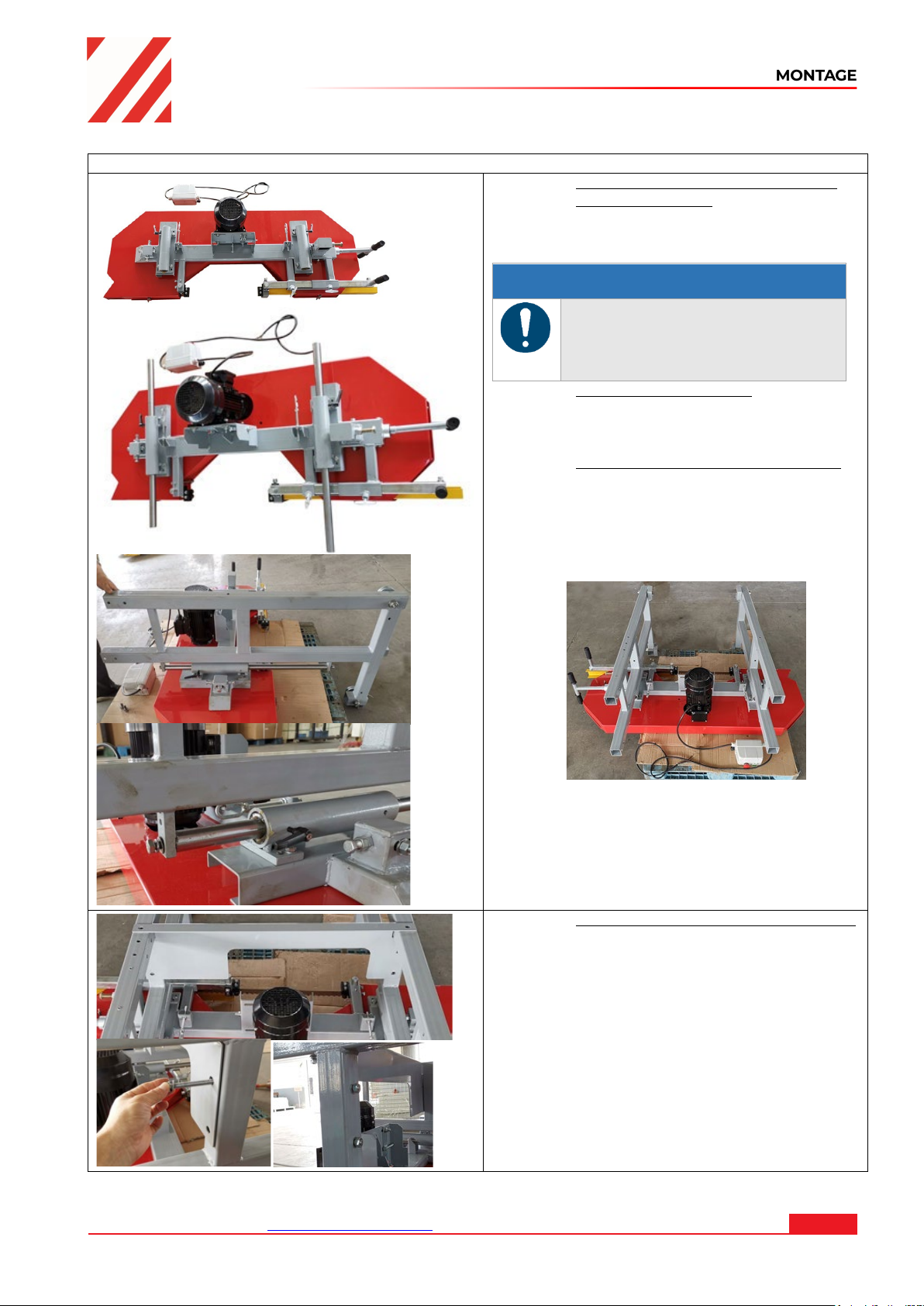

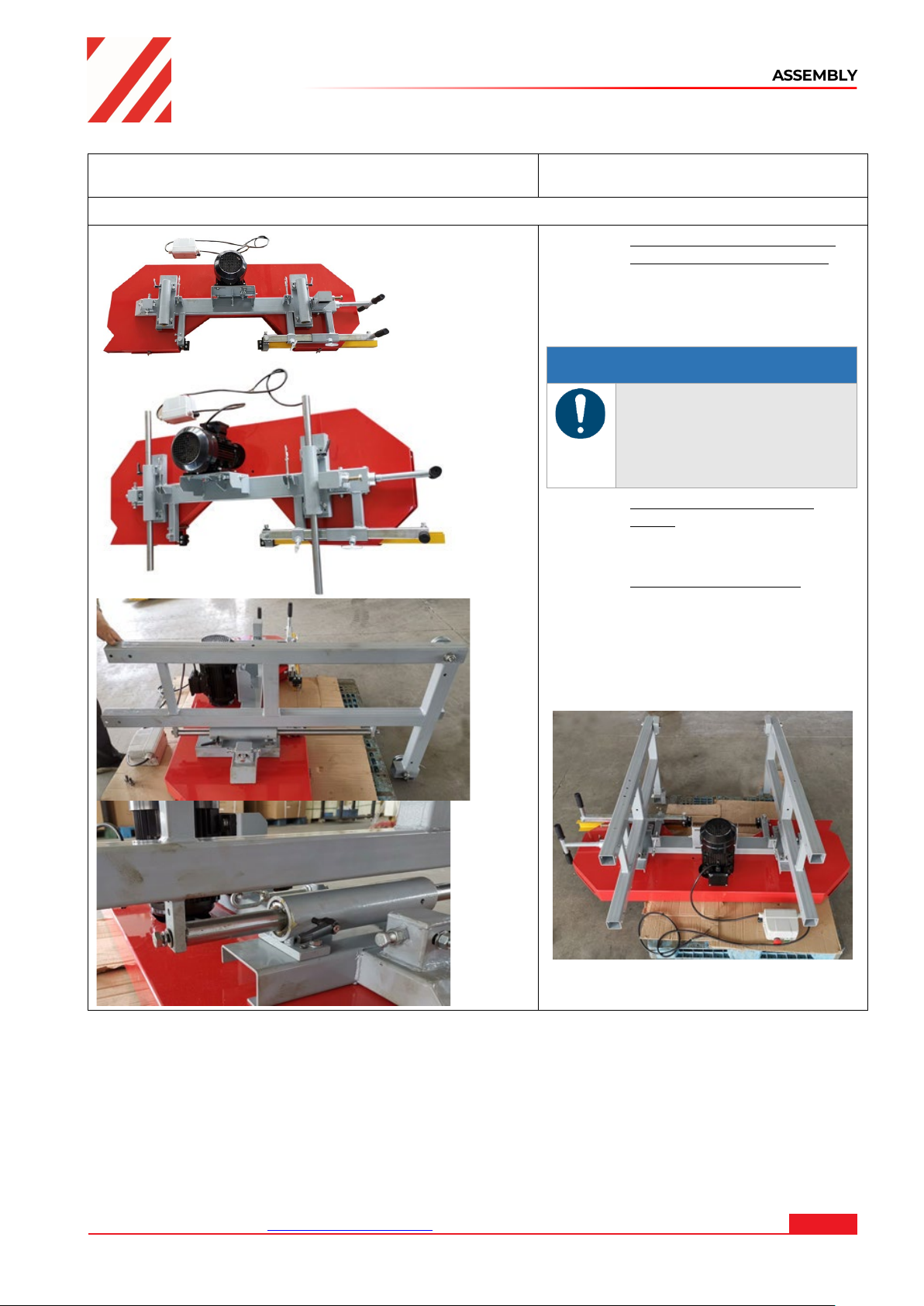

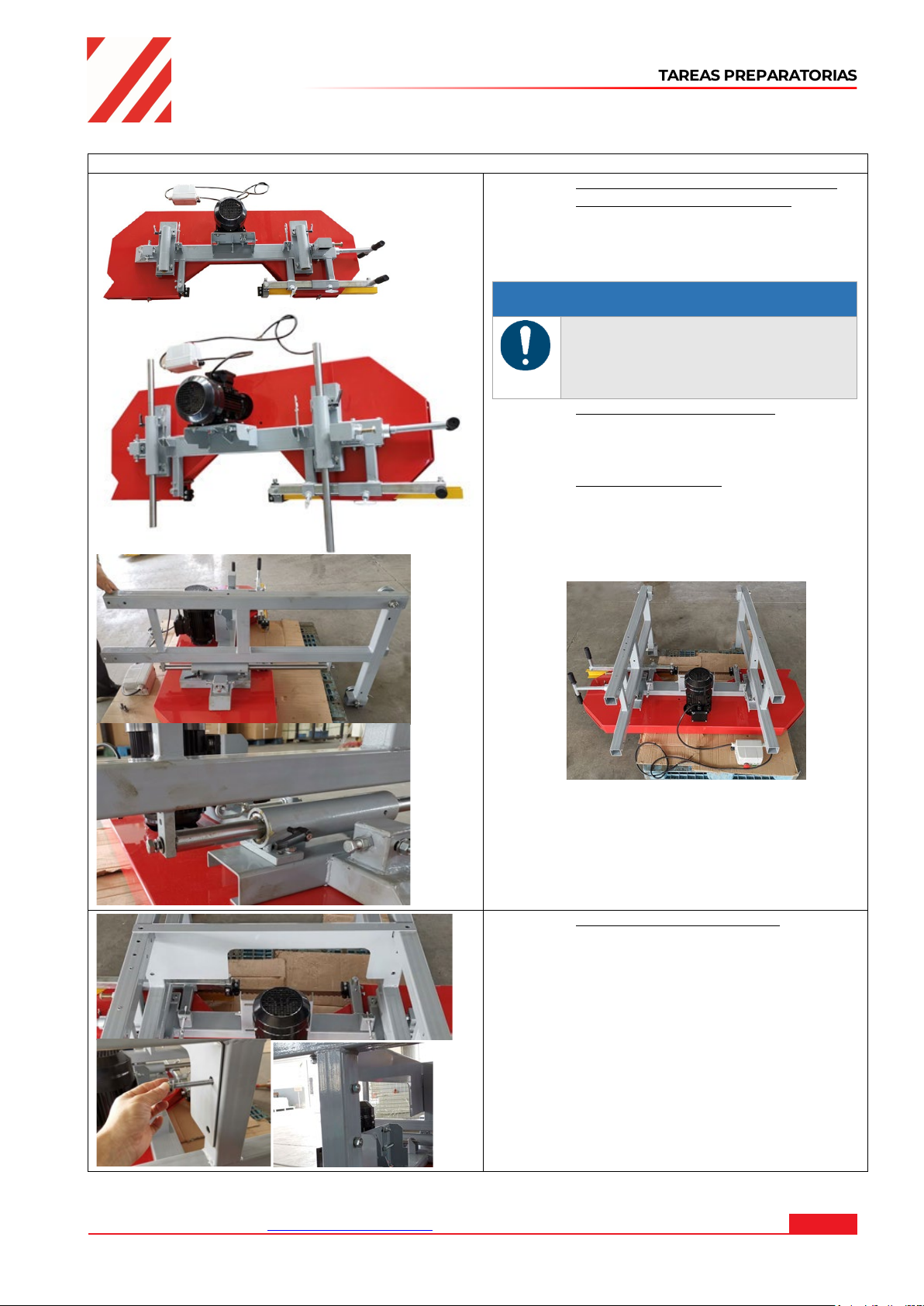

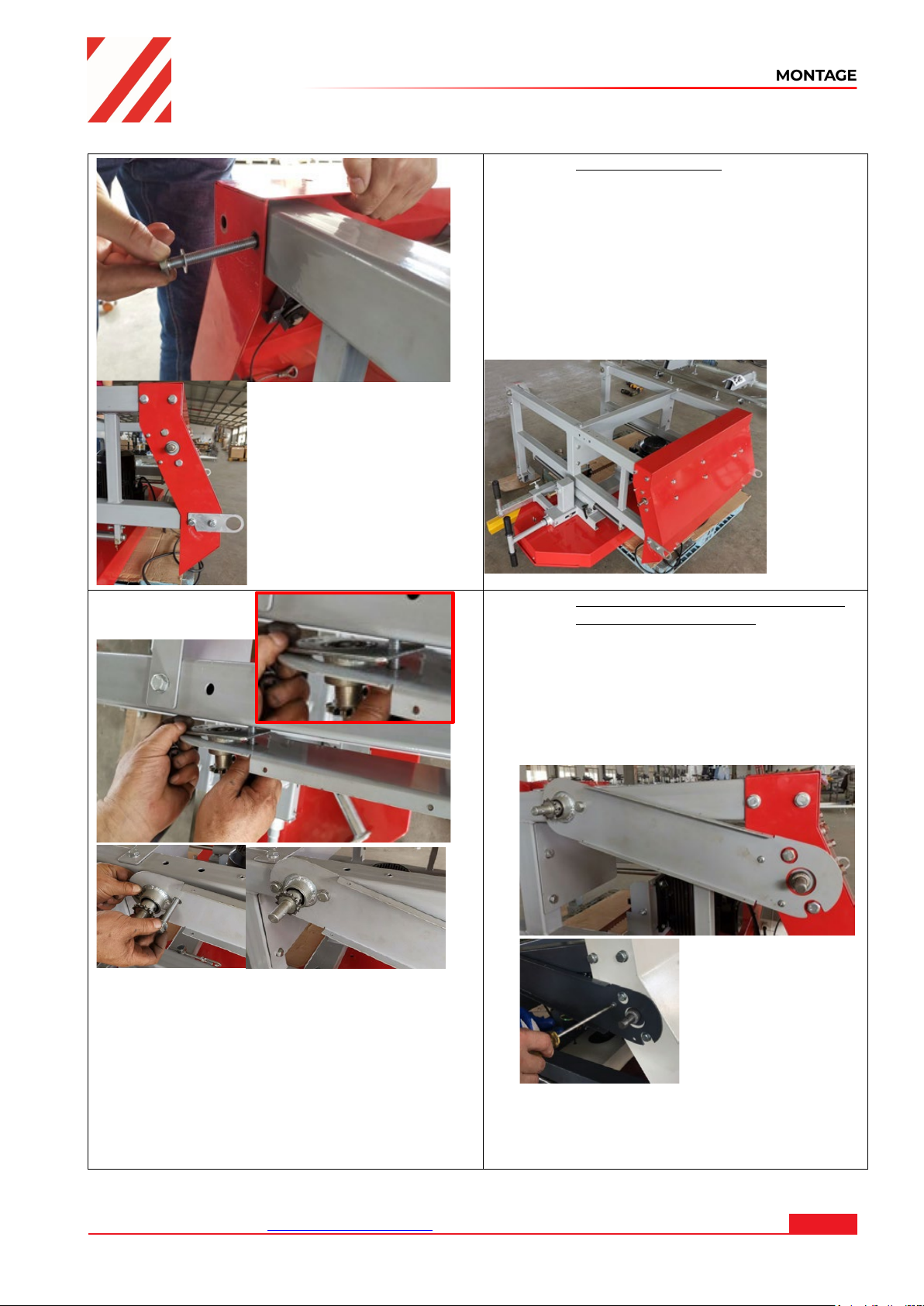

3. Zusammenbau Sägeaggregat
MONTAGE
3.1. Maschinenkopf auf Montageunterlage
platzieren
Maschinenkopf aus Transportverpackung
rausheben auf eine stabile und saubere Unterlage
platzieren.
HINWEIS
2 Personen sind notwendig aufgrund
des Gewichtes des Bauteils. Durch
Verschmutzungen (Partikel,..) könnten
die Oberflächen zerkratzt werden.

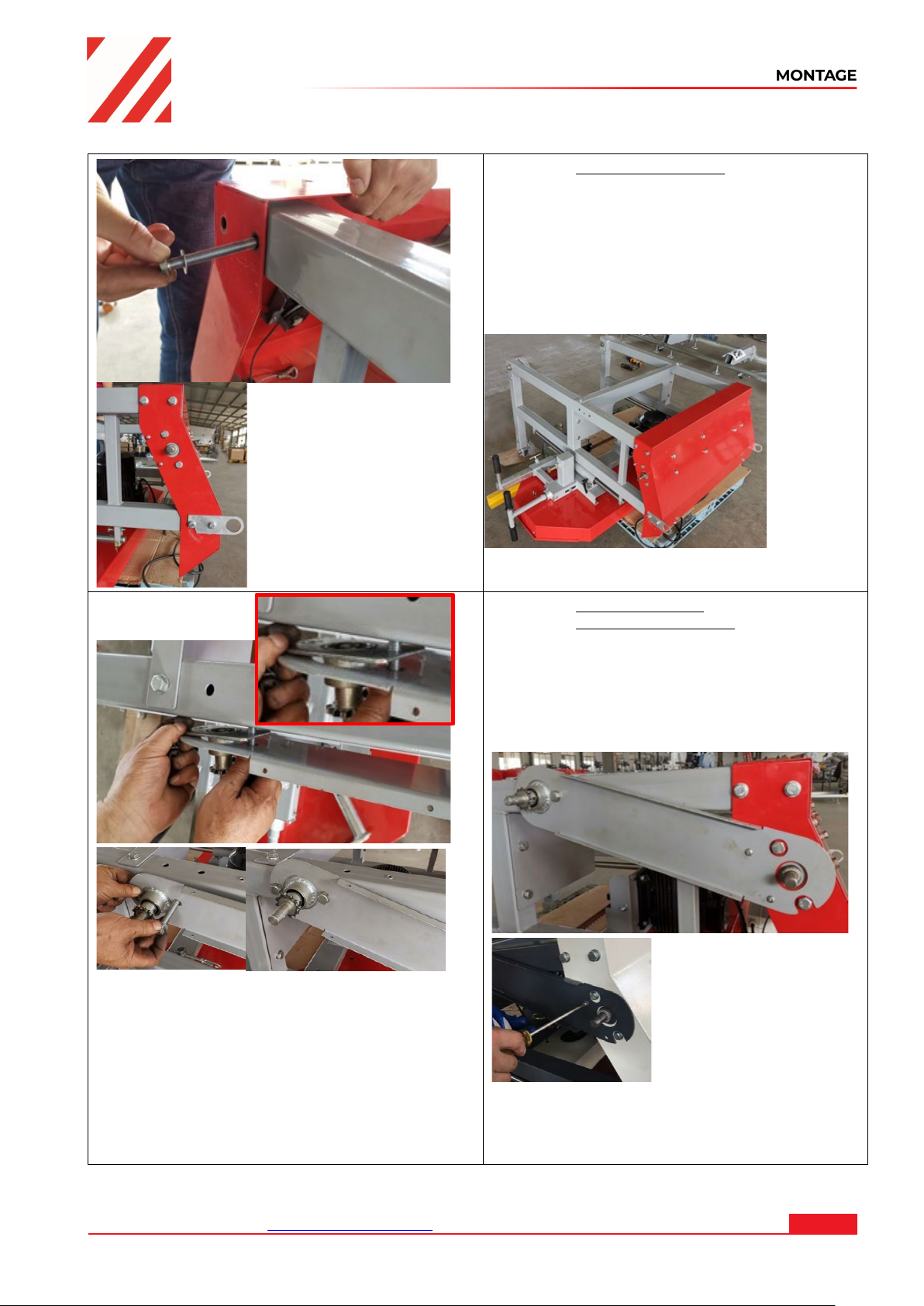

3.2. Vertikalführung komplettieren
Die 2 vertikalen Laufschienen in die Gleitführungen
einsetzen.
3.3. Rahmenteile montieren
Die beiden vertikalen Rahmenteile, linke und rechte
Seite, an den vertikalen Laufschienen mittels
Schraube/Scheibe/Sprengring befestigen.
3.4. Montage Zwischenplatte
Zwischenplatte mittels Schrauben,
Scheiben und Muttern am rechten und
linken Rahmenteil fixieren.
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 17
BBS810SMART_400V
Page 18
MONTAGE
3.5. Montage Abdeckung
Die Abdeckung sowie die beiden Hebehaken
werden mittels Schrauben/Scheiben und Muttern
am linken und rechten Rahmenteil befestigt.

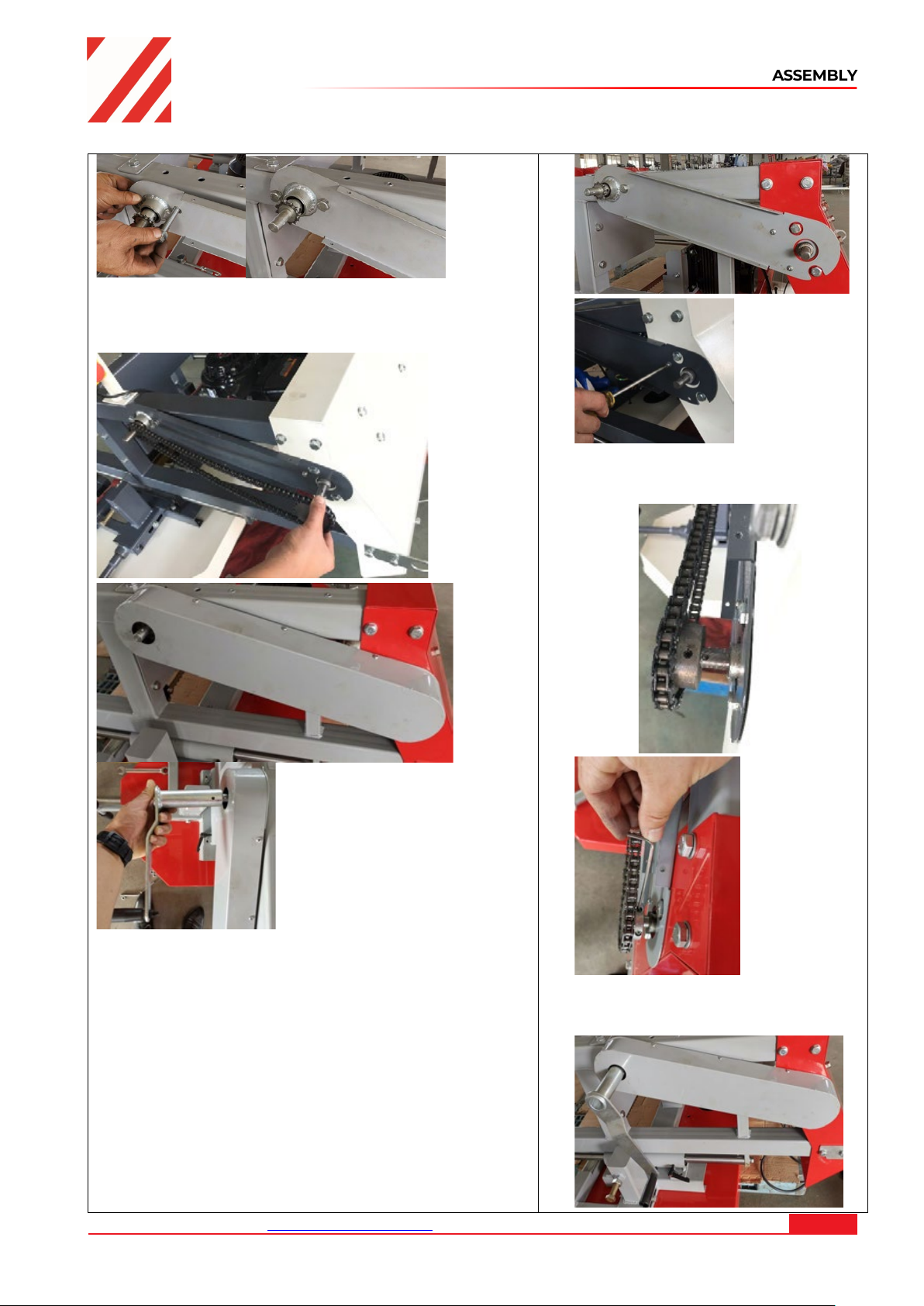

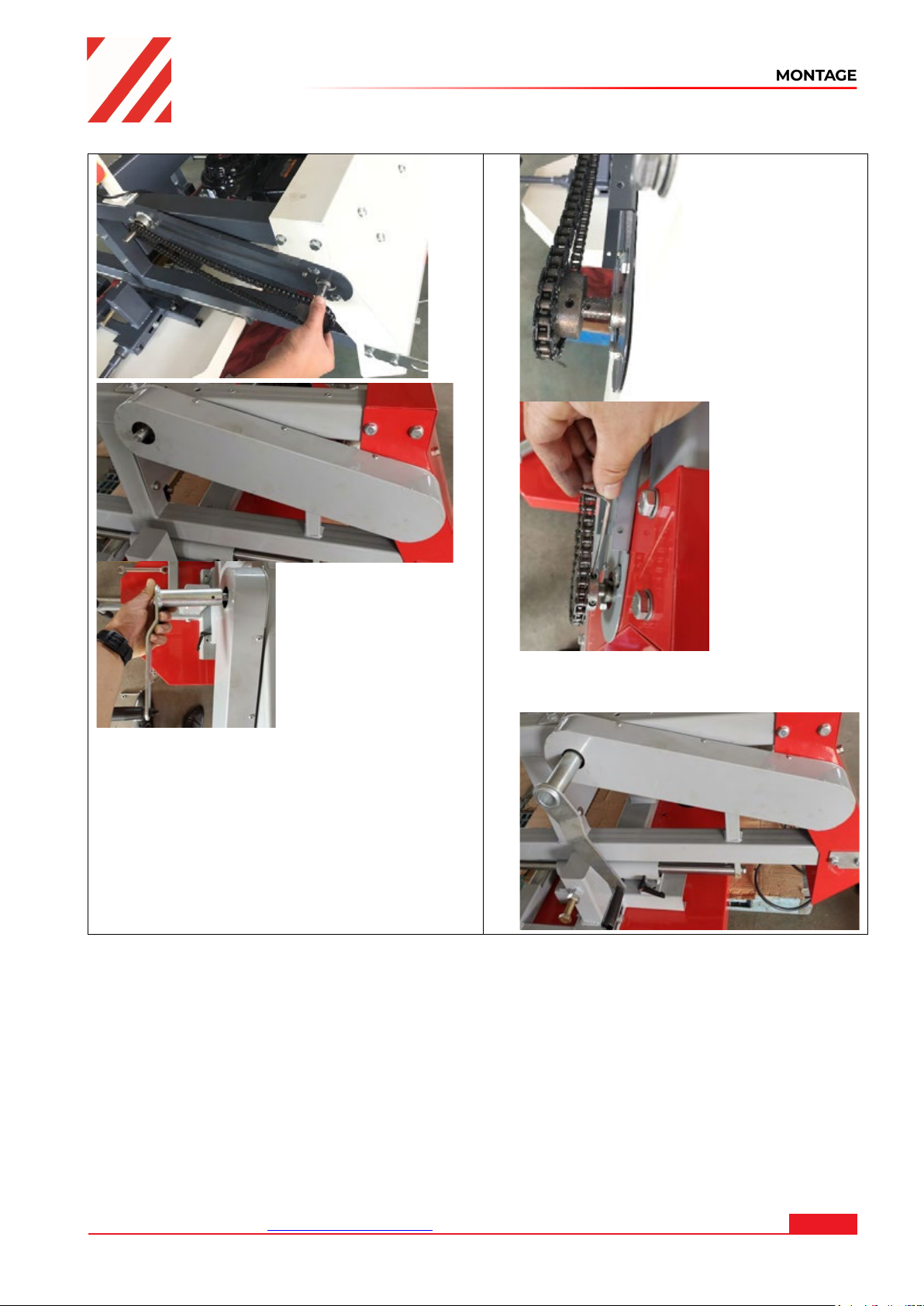

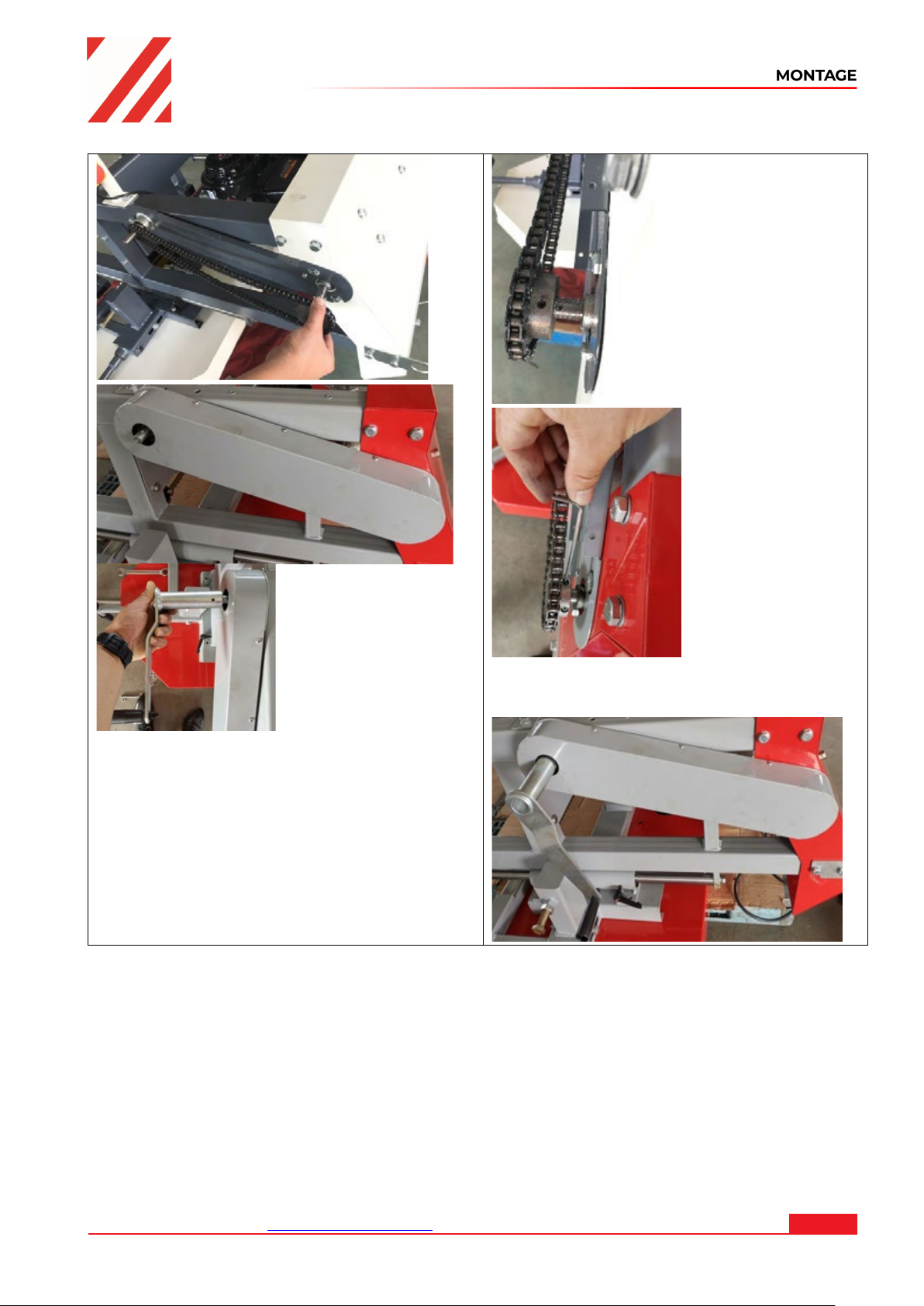

3.6. Montage Kette für
Hebe/Senkvorrichtung
Kettenrad sowie Platte für die Kettenabdeckung am
rechten Rahmenteil mit Schrauben/Scheiben/
Muttern fixieren.
Platte für die Kettenabdeckung an der ober Seite
mit Schrauben an der Abdeckung fixieren.
Kette am unteren Kettenrad einhängen und
Kettenrad auf Achse an der oberen Seite aufstecken
und fixieren
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 18
BBS810SMART_400V
Page 19
MONTAGE
Kettenabdeckung montieren und mit Schrauben an
der Platte der Kettenabdeckung fixieren. Die Kurbel
aufsetzen.
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 19
BBS810SMART_400V
Page 20
MONTAGE

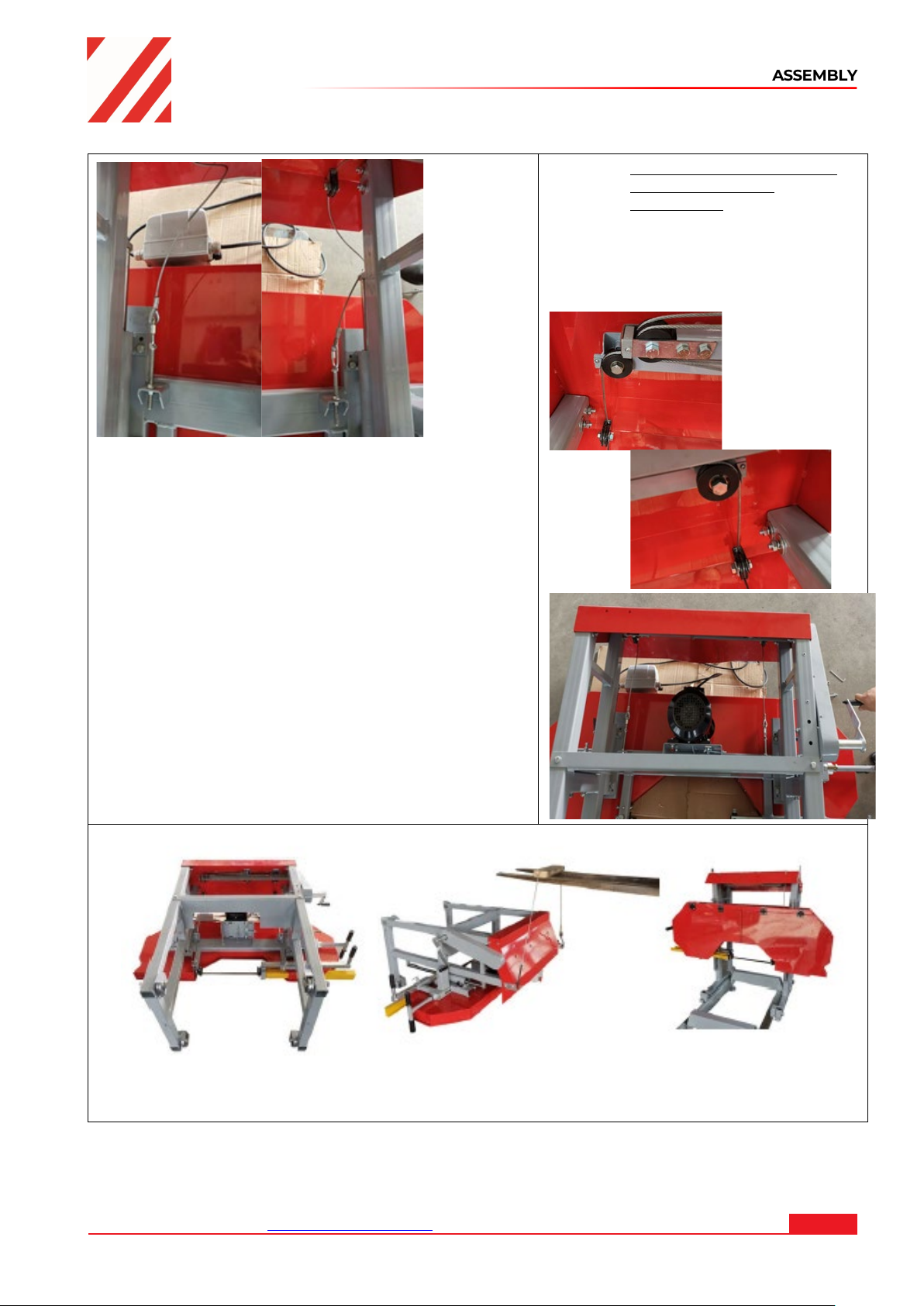

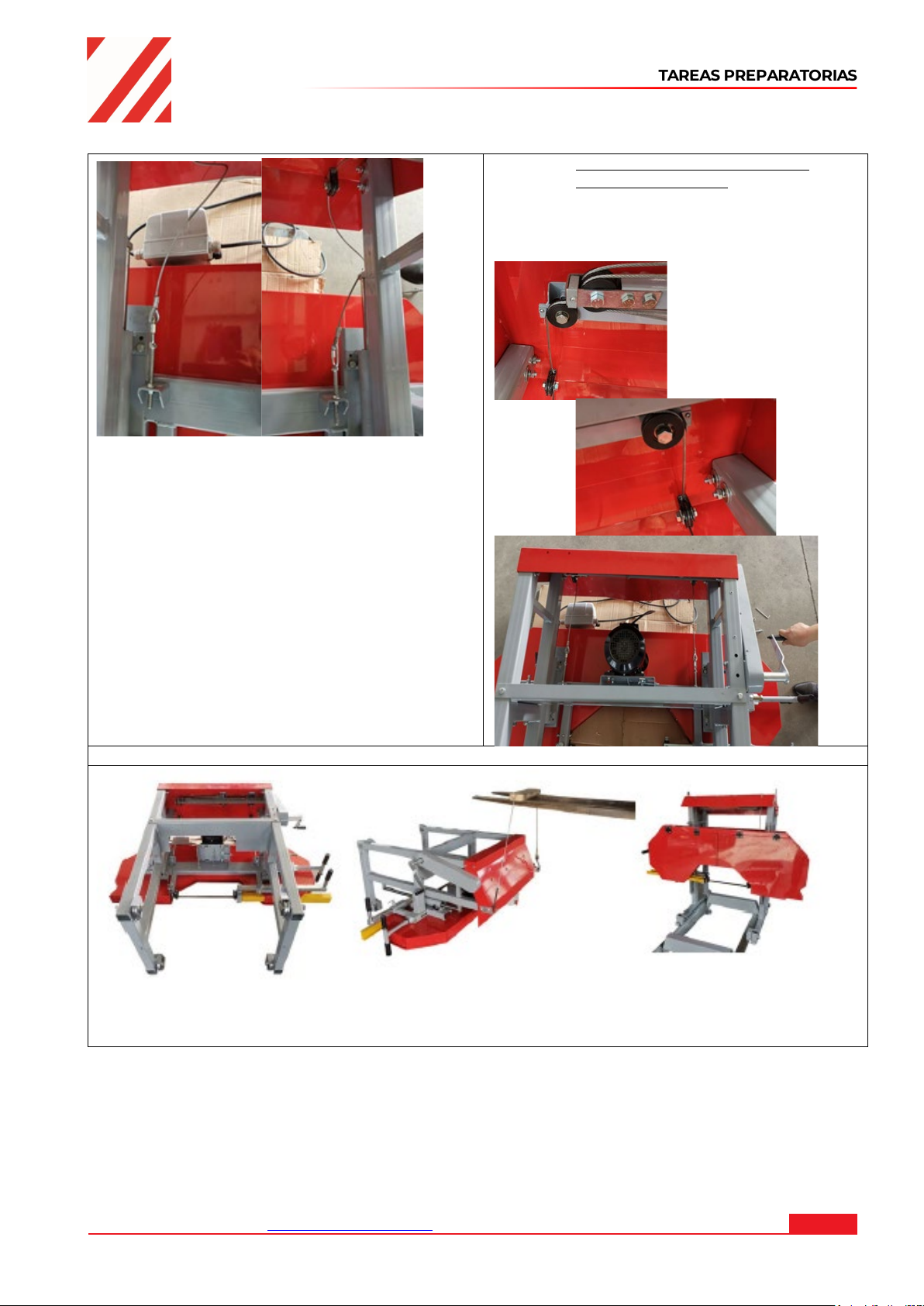

3.7. Drahtseil Hebe/Senkmechanismus
verbinden
Die beiden Enden des Stahlseils mit dem Halter am
Maschinenkopf verbinden und die Kettenkurbel
drehen um das Stahlseil zu spannen.
4. Aufsetzen Sägeaggregat auf Laufschienen der Maschine
Setzen Sie das Sägeaggregat mit mindestens zwei Personen auf das Schienensystem auf und achten Sie
darauf, dass die Schlittenradnuten auf den Schienen aufliegen. Der quadratische vertikale Pfosten sollte auf
der gleichen Seite wie die Stammauflagen sein.
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 20
BBS810SMART_400V
Page 21
MONTAGE

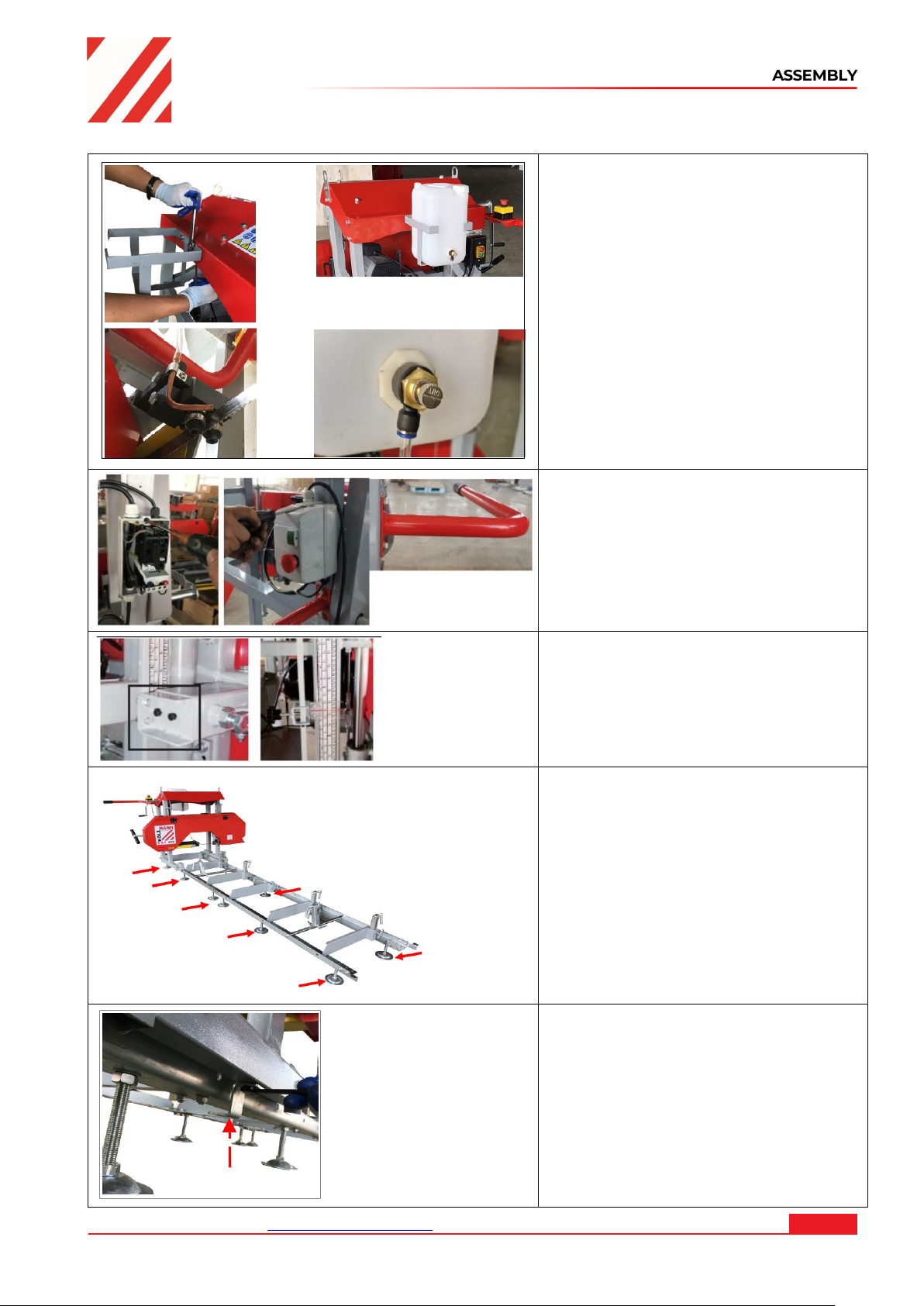

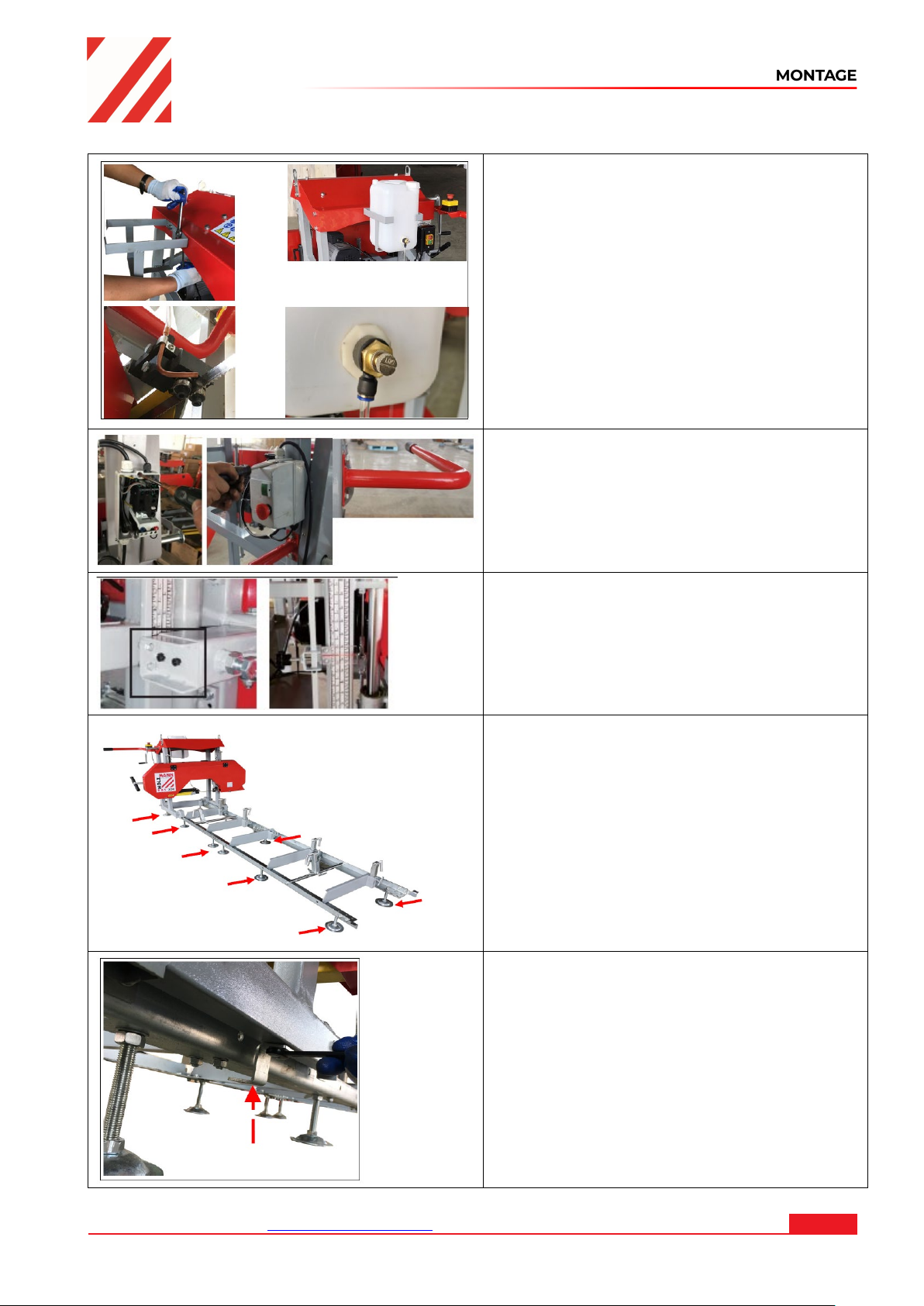

5. Kühlmitteltank montieren
6. Bediengriff und Motorbedienelement
montieren
7. Skala für Höhenverstellung montieren
Montieren Sie die Vierkantstange an der Maschine,
montieren Sie die Skalenzeigerbaugruppe an dieser
Stange.
8. Einstellungen für die Gewährleistung der
Parallelität und Höhe der Schienen
vornehmen. Anschließend die Schrauben
der Laufschienen fest anziehen.
9. Querstabilisator montieren
Links und rechts am Sägeaggregat montieren.
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 21
BBS810SMART_400V
Page 22
MONTAGE

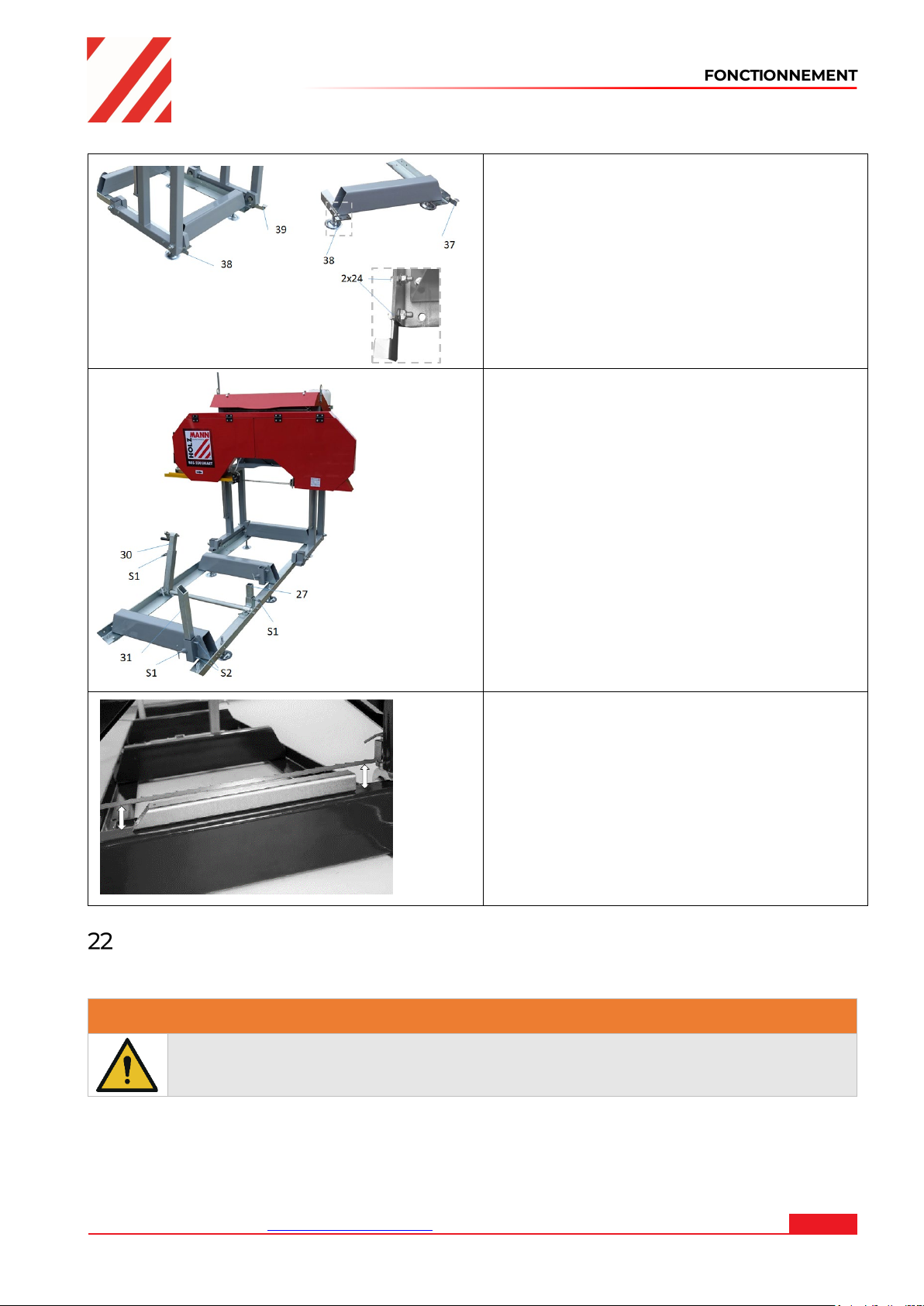

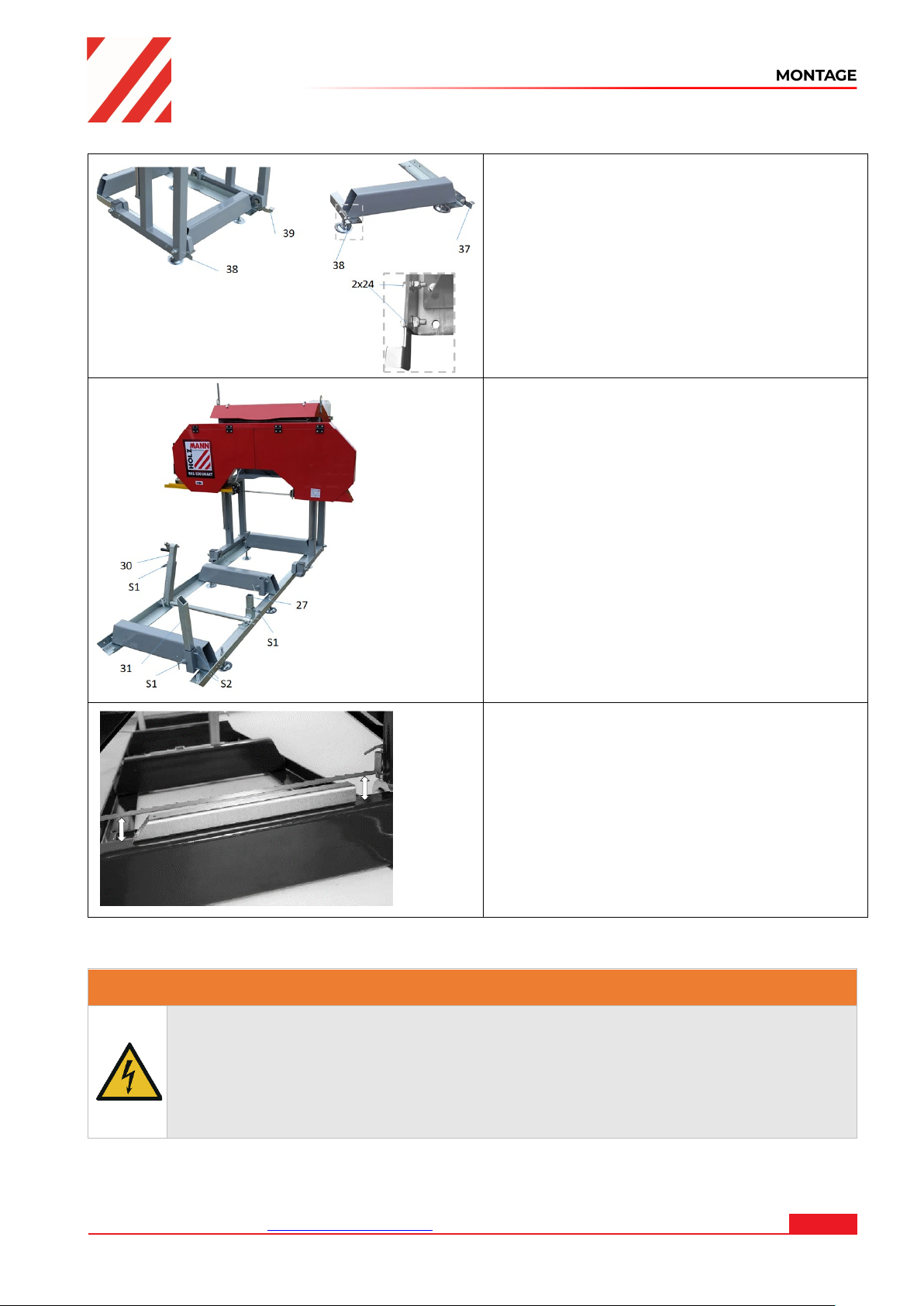

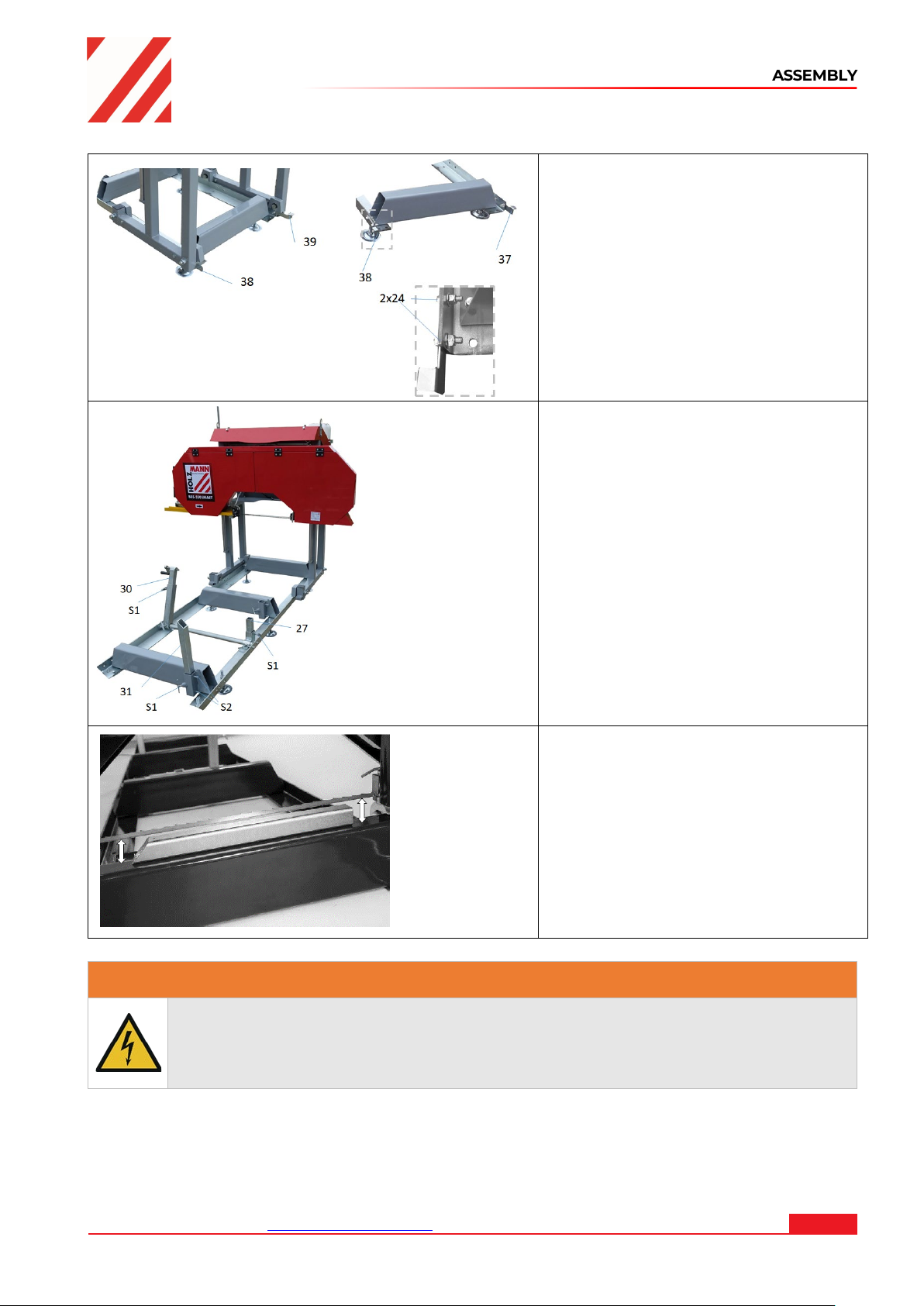

10. Endanschlag an den Laufschienen
montieren
Die vier Endanschläge (2x38, 39, 40) mittels
Schrauben und Muttern (24) an den Enden der
Laufschienen wie abgebildet befestigen.
11. Klemmbügel/ Anschläge montieren
Klemmbügel (30) in Klemmbügelhalterung
einsetzen und mittels Schraube (S1) fixieren.
Langer Anschlag (31) bzw. in Halterung an Stütze
einsetzen und mittels Schraube fixieren. Kurzer
Anschlag (27) in Halterung einsetzen und ebenfalls
mittels Schrauben (S1) fixieren. Die Winkellage der
Anschläge an der Stütze kann mittels der beiden
Schrauben (S2) noch justiert werden.
7.3 Elektrischer Anschluss
Gefährliche elektrische Spannung!
Verletzungsgefahr durch gefährliche elektrische Spannung!
Das Anschließen der Maschine, an das Stromnetz sowie die damit
verbundenen Überprüfungen dürfen nur von einer Elektrofachkraft
durchgeführt oder unter Anleitung und Aufsicht einer Elektrofachkraft
vorgenommen werden!
12. Kontrolle des Sägebandabstands. Falls
dieser links und rechts nicht identisch ist
muss dieser am Griff nachgestellt werden.
WARNUNG
• Prüfen Sie, ob die Nullverbindung (wenn vorhanden) und die Schutzerdung funktionieren.
• Prüfen Sie, ob die Speisespannung und die Frequenz den Angaben der Maschine
entsprechen.
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 22
BBS810SMART_400V
Page 23
BETRIEB
HINWEIS
Abweichung der Speisespannung und der Frequenz!
Eine Abweichung vom Wert der Speisespannung von ±5 % ist zulässig. Im Speisenetz
der Maschine muss eine Kurzschlusssicherung vorhanden sein!
• Verwenden Sie ein Versorgungskabel des Typs H07RN (WDE282) und entnehmen Sie den
erforderlichen Querschnitt des Versorgungskabels einer Strombelastbarkeitstabelle.
Achten Sie dabei auf die Maßnahmen zum Schutz gegen mechanische Beschädigungen.
• Stellen Sie sicher, dass die Stromquelle mit einem Fehlerstrom-Schutzschalter geschützt
ist.
• Schließen Sie die Maschine nur an eine ordnungsgemäß geerdete Steckdose an.
• Achten Sie bei der Benützung eines Verlängerungskabels auf die zur Anschlussleistung der
Maschine passenden Dimension. Die Anschlussleistung finden Sie in den technischen
Daten, die Zusammenhänge von Leitungsquerschnitt und Leitungslängen entnehmen Sie
der Fachliteratur oder informieren Sie sich bei einem Fachelektriker.
• Ein beschädigtes Kabel ist umgehend zu erneuern.

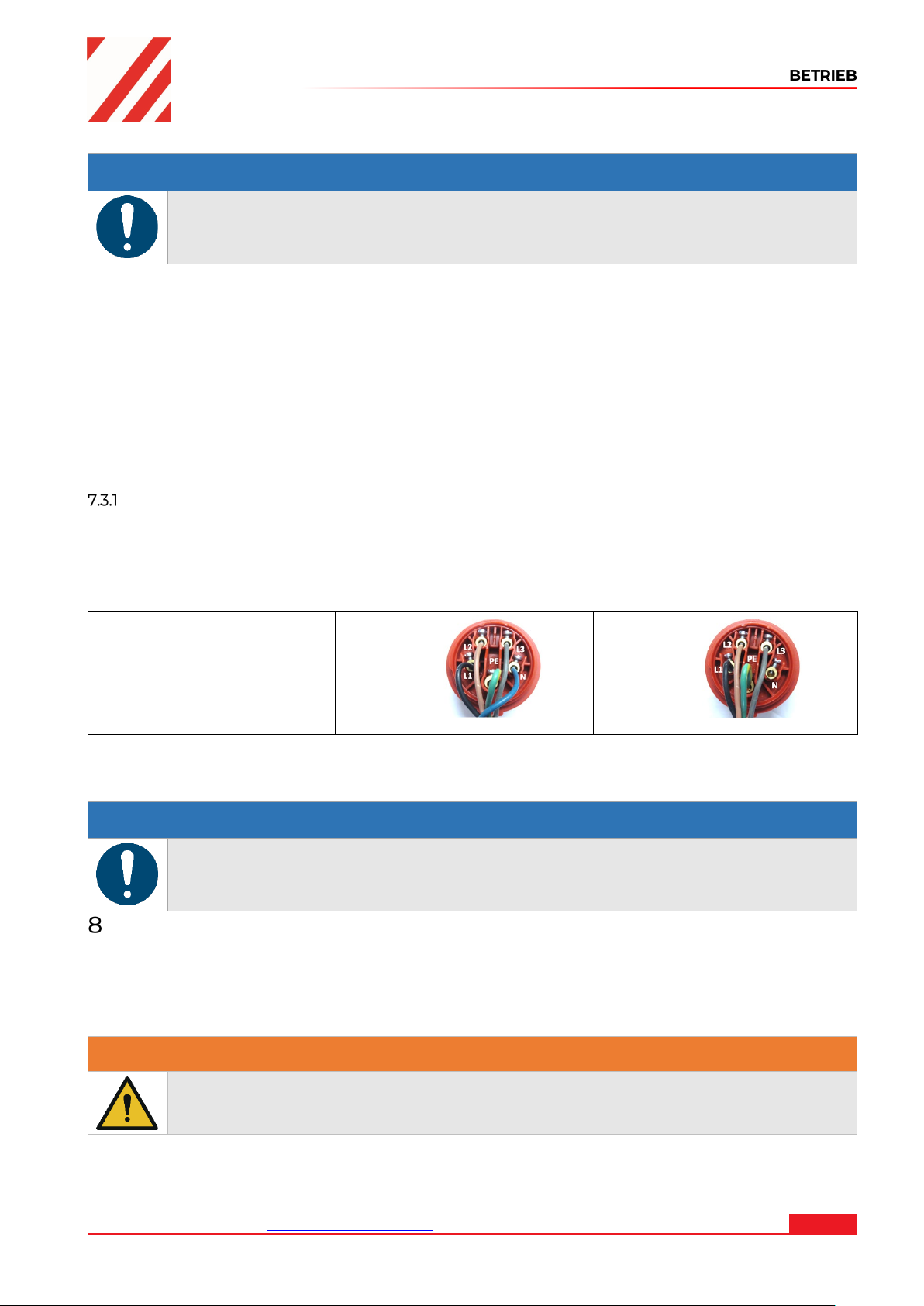

Maschine mit 400 V installieren
• Der Erdungsleiter ist gelb-grün ausgeführt.
• Schließen Sie das Versorgungskabel an die entsprechenden Klemmen im Schaltkasten (L1,
L2, L3, N, PE). Wenn ein CEE Stecker vorhanden ist, erfolgt der Anschluss an das Netz durch
eine entsprechend gespeiste CEE Kupplung (L1, L2, L2, L3, N, PE).

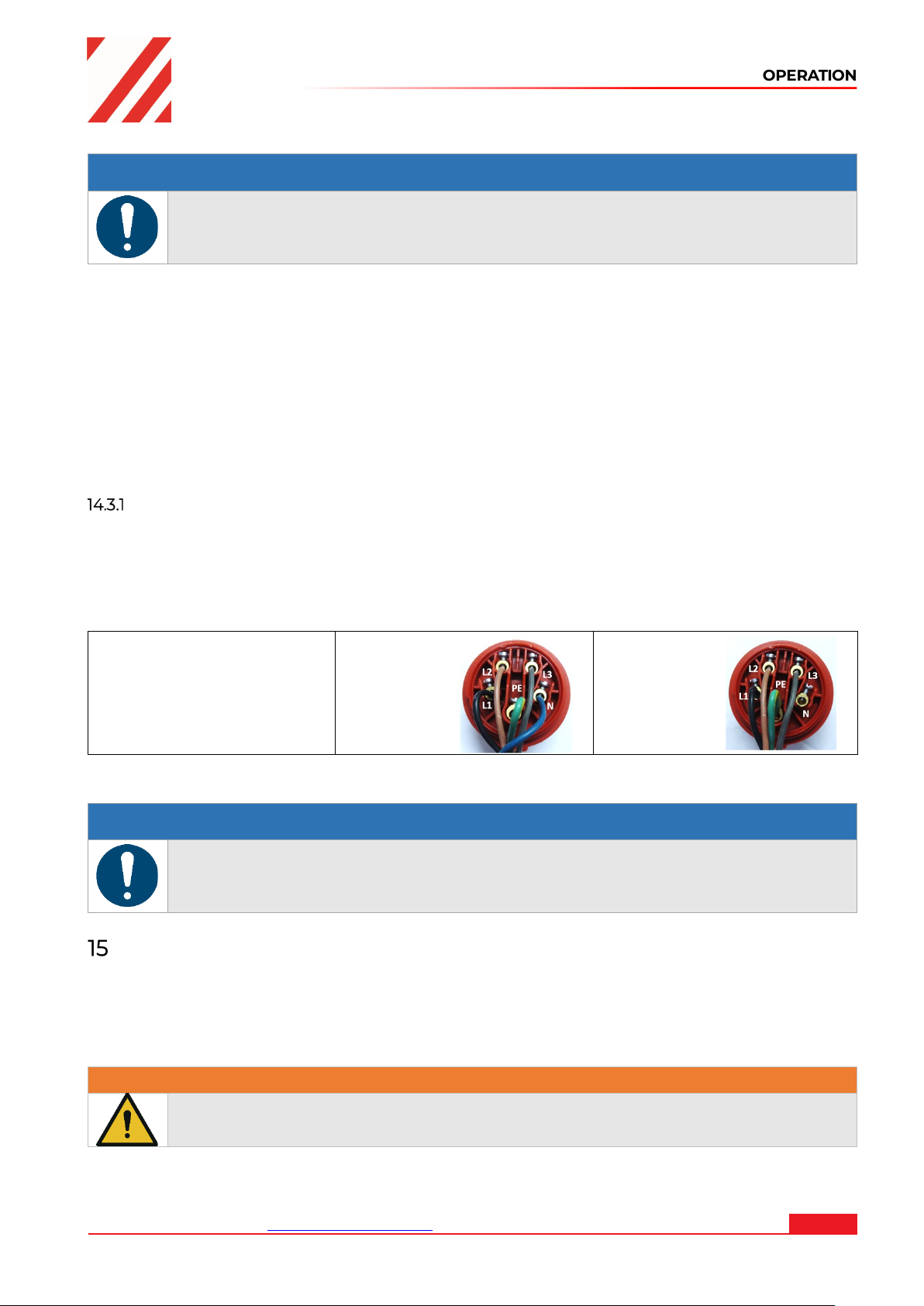

Steckeranschluss 400 V:
5-adrig:
mit
N-Leiter
4-adrig:
ohne
N-Leiter
• Prüfen Sie nach dem elektrischen Anschluss die korrekte Laufrichtung. Wenn die Maschine
in die falsche Richtung läuft, vertauschen Sie zwei leitende Phasen, z. B. L1 und L2, am
Anschlussstecker.
HINWEIS
- Der Betrieb ist nur mit einer Fehlerstromschutzeinrichtung (RCD) mit
maximalem Fehlerstrom von 30 mA zulässig.
BETRIEB
Betreiben Sie die Maschine nur im einwandfreien Zustand. Vor jedem Betrieb ist eine
Sichtprüfung der Maschine durchzuführen. Sicherheitseinrichtungen, elektrische Leitungen und
Bedienelemente sind genauestens zu kontrollieren. Prüfen Sie Schraubverbindungen auf
Beschädigung und festen Sitz.
8.1 Durchzuführende Überprüfungen vor dem Start
WARNUNG
Maschine muss Spannungsfrei und vom Netz getrennt sein.
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 23
BBS810SMART_400V
Page 24
BETRIEB

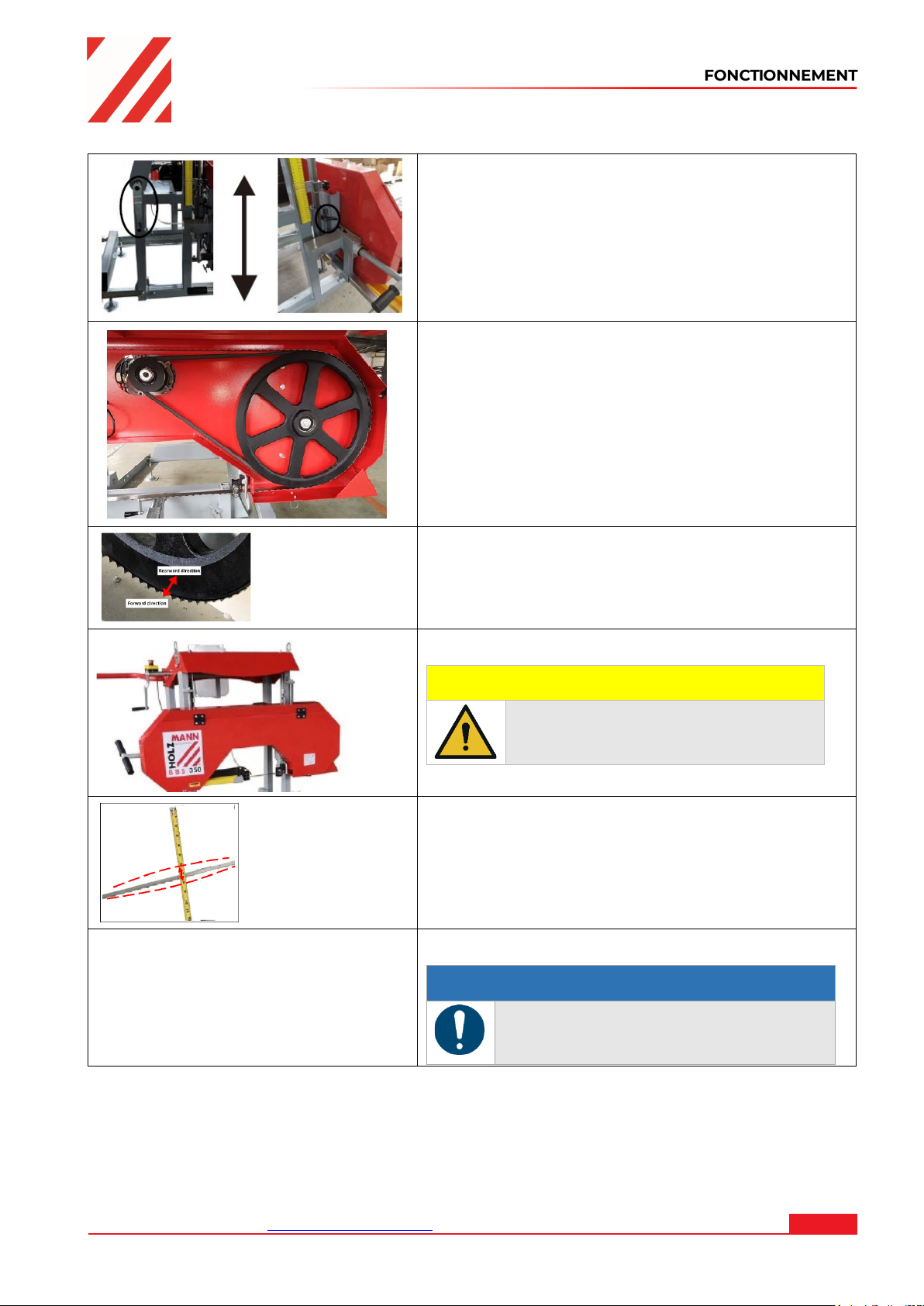

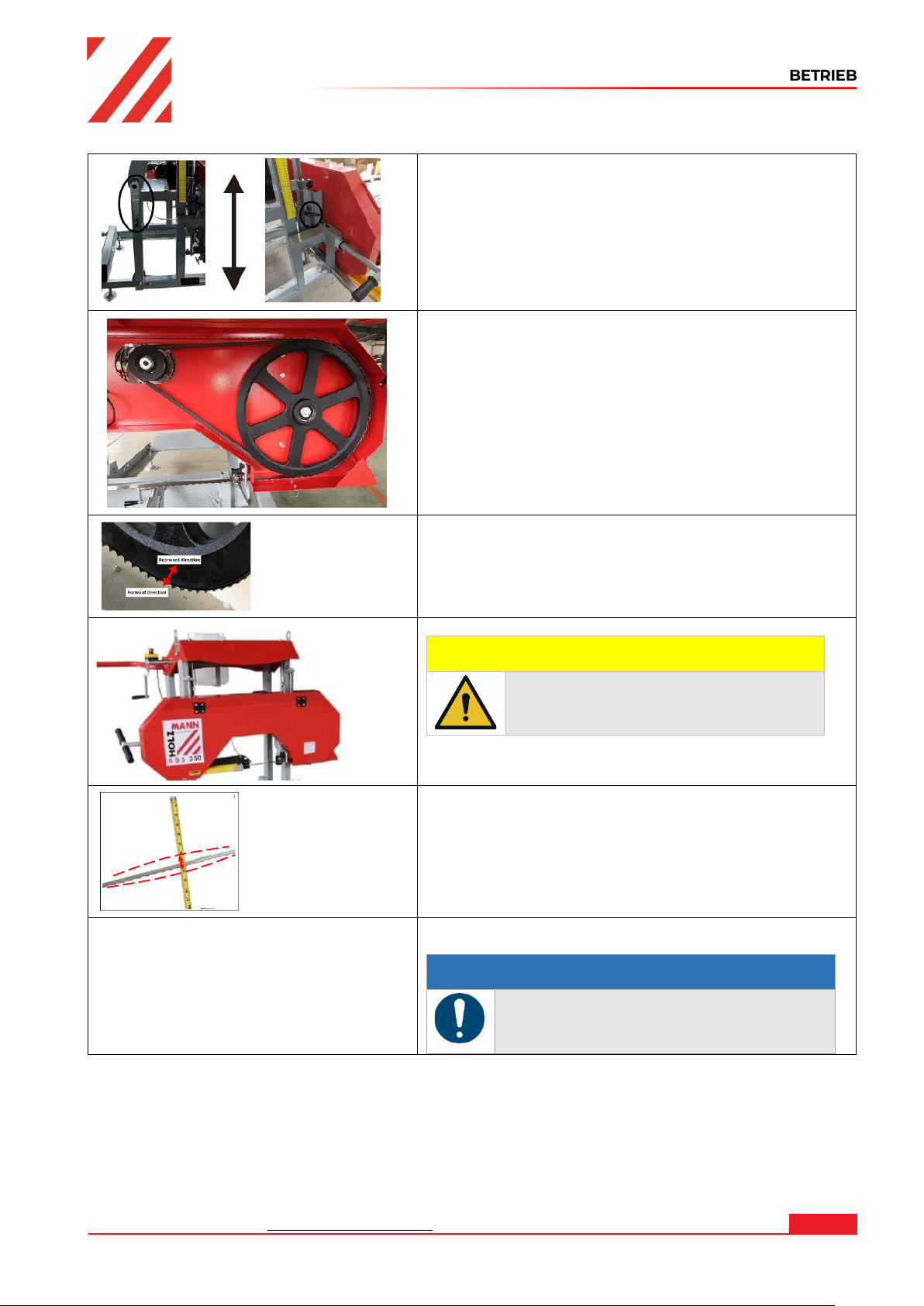

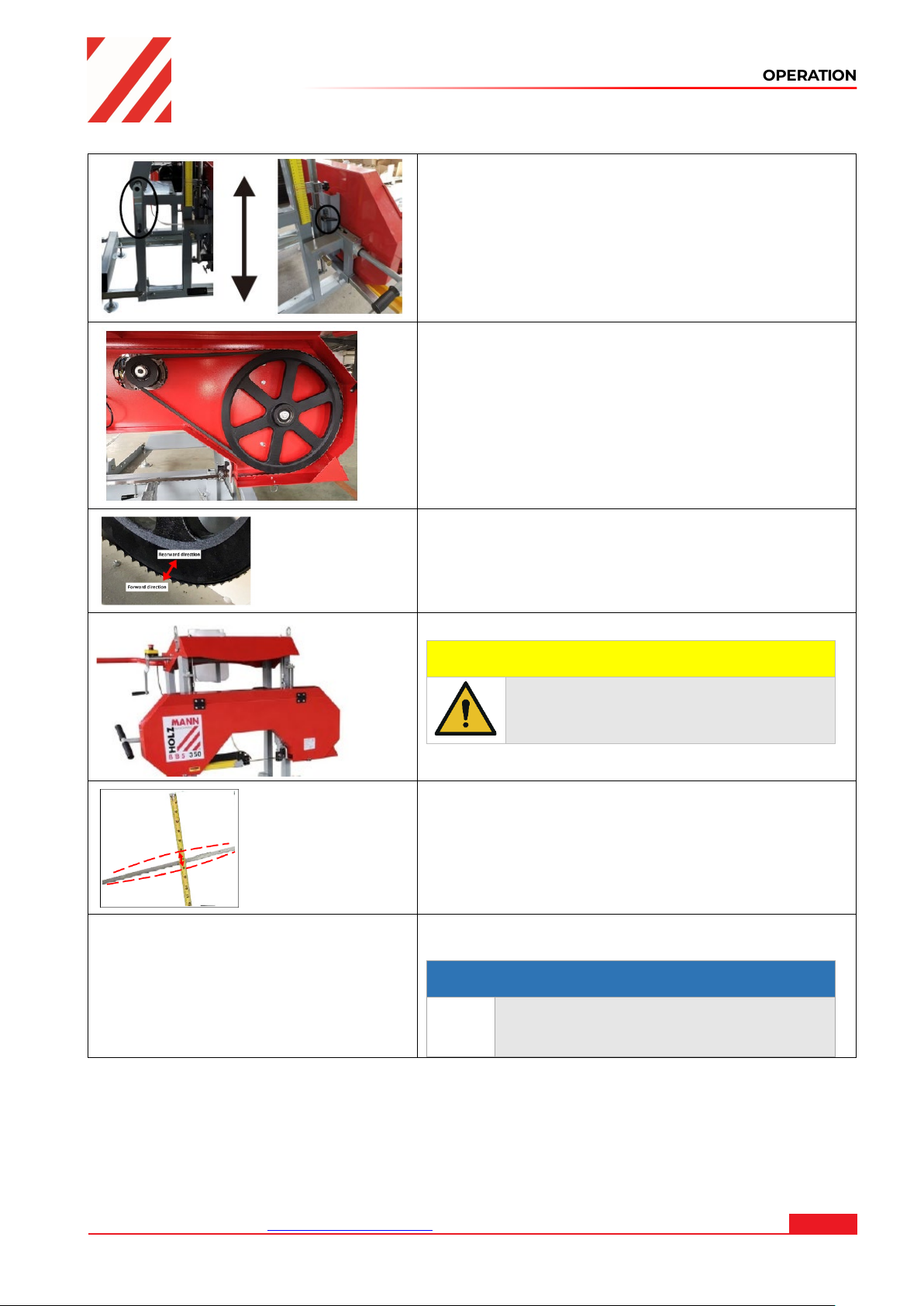

1. Höhenposition einstellen
2. Überprüfung Riemenspannung:
3. Überprüfung Sägebandlauf
4. Überprüfung + Einstellung Sägebandführung
5. Überprüfung Sägebandspannung
6. Überprüfung Kühlmitteltank und bei Bedarf
Bevor Sie den Kettenhebel drehen, um das
Sägeaggregat auf und ab zu bewegen, lösen
Sie bitte zuerst die Arretierungsgriffe an den
beiden Gleitführungen. Wenn Sie die
gewünschte Position erreichen, ziehen Sie
diese wieder fest.
Die Riemenspannung wird per Hand
kontrolliert, sollte sich der Riemen mehr als
10cm zusammendrücken lassen, sollte dieser
nachgespannt werden.
VORSICHT
Die Sägebandführung soweit über das
Sägeblatt schieben, sodass lediglich
die benötigte Schnittweite frei bleibt.
Korrekt eingestellte Sägebandspannung liegt
vor, wenn sich das Sägeband in der Mitte per
Hand nicht mehr als 3-6 mm durchbiegen
lässt.
auffüllen
HINWEIS
Verwenden sie ausschließlich Wasser mit
leichtem Reinigungsmittel (Seifenlauge;
Spülmittel) als Kühlmittel.
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 24
BBS810SMART_400V
Page 25
REINGIUNG, WARTUNG, LAGERUNG, ENTSORGUNG
• Baumstamm auflegen und mit den montierten
HINWEIS
Falsche Reinigungsmittel können den Lack der Maschine angreifen. Verwenden Sie
Beachten Sie die Angaben und Hinweise des Reinigungsmittelherstellers.
8.2 Betrieb
Baumhalterungen sicher fixieren.
• Den Ein-Taster drücken.
• Warten bis Sägeblatt die max. Geschwindigkeit
erreicht hat.
• Kühlung einschalten.
• Schnitthöhe einstellen.
• Sägebandkopf langsam über die Laufschienen
schieben.
• Maschine nach Abschluss der Sägearbeiten mit
dem AUS-Taster ausschalten.
REINGIUNG, WARTUNG, LAGERUNG, ENTSORGUNG
WARNUNG
Gefahr durch elektrische Spannung!
Das Hantieren an der Maschine bei bestehendem Anschluss an der Spannungsquelle
kann zu schweren Verletzungen oder zum Tod führen.
Maschine vor Wartungs- oder Instandhaltungsarbeiten immer von der
Spannungsquelle trennen und gegen unbeabsichtigtes Wiedereinschalten
sichern.
9.1 Reinigung
Regelmäßige Reinigung garantiert die lange Lebensdauer Ihrer Maschine und ist Voraussetzung
für deren sicheren Betrieb.
zum Reinigen keine Lösungsmittel, Nitroverdünnung oder andere Reinigungsmittel,
die den Lack der Maschine beschädigen können.
• Entfernen Sie nach jedem Einsatz Späne und Schmutzpartikel von der Maschine.
• Bereiten Sie die Oberflächen auf und schmieren Sie die blanken Maschinenteile mit einem
säurefreien Schmieröl ein (z. B. Rostschutzmittel WD40).

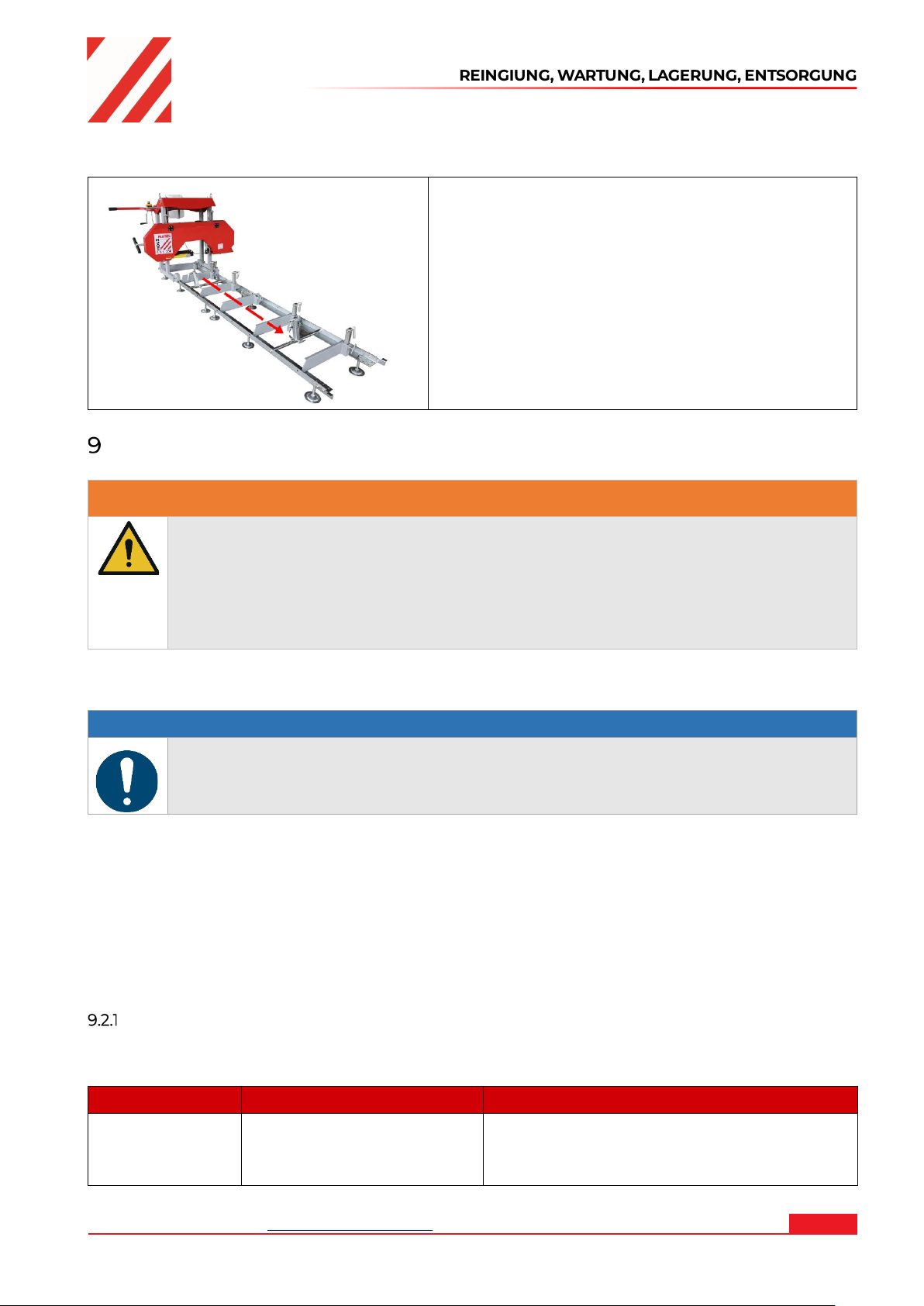

9.2 Wartung
Die Maschine ist wartungsarm und nur wenige Teile müssen gewartet werden. Störungen oder
Defekte, die Ihre Sicherheit beeinträchtigen, müssen umgehend behoben werden!
• Prüfen Sie vor jedem Betrieb den einwandfreien Zustand der Sicherheitseinrichtungen.
• Überprüfen Sie regelmäßig den einwandfreien und lesbaren Zustand der Warn- und
Sicherheitsaufkleber der Maschine.
• Verwenden Sie ausschließlich vom Hersteller empfohlene Original-Ersatzteile.
Wartungsplan
Art und Grad des Maschinenverschleißes hängen in hohem Maß von den Betriebsbedingungen
ab. Die nachfolgend angeführten Intervalle gelten bei Verwendung der Maschine innerhalb der
technischen Grenzen:
Intervall Komponenten Maßnahme
• Laufradlager
vor Arbeitsbeginn
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 25
BBS810SMART_400V
• Sägebandführungslager
• Baumhalterschrauben
• Auf Verschleiß prüfen, wenn nötig tauschen
• Auf Verschleiß prüfen, wenn nötig tauschen
• Einfetten, Schmieren
Page 26

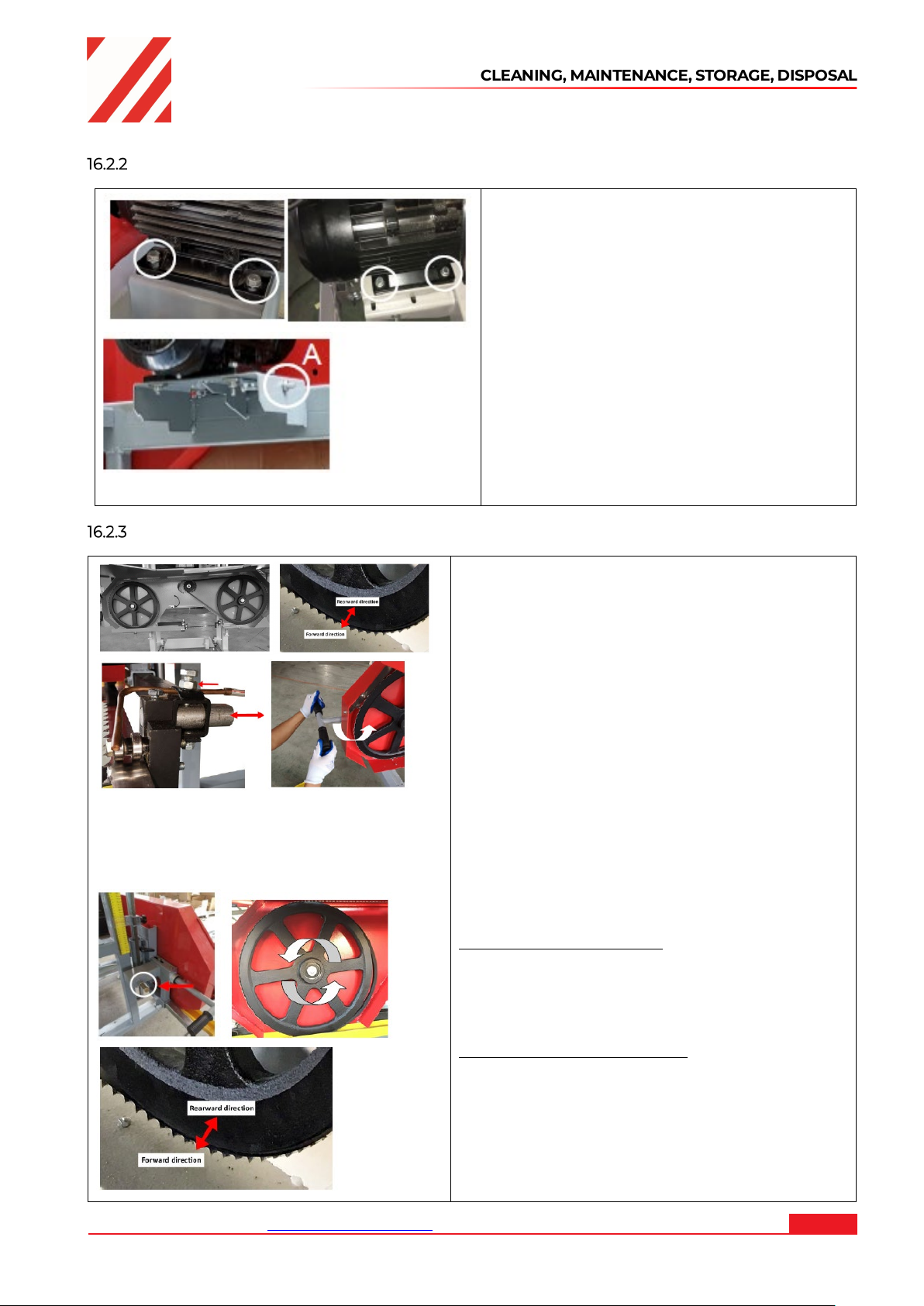

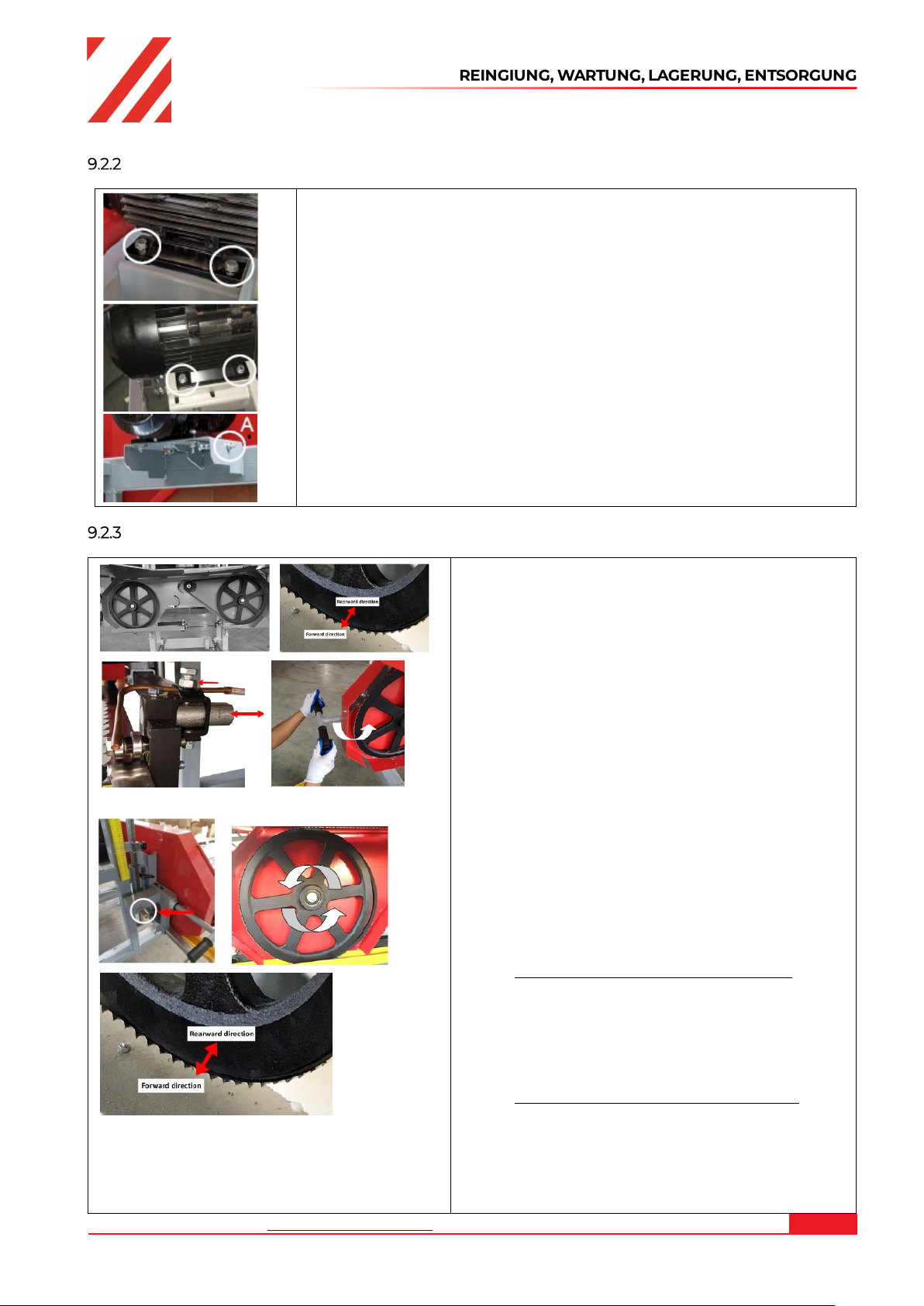

Riemenspannung einstellen
Uhrzeigersinn um eine ½ Umdrehung.
Die 4 Muttern am Motor lösen.
Nachdem der Motor nun frei auf der Motorhalterung gleiten kann,
drehen Sie die 16mm Mutter (A) auf dem horizontalen Bolzen im
Uhrzeigersinn. Dadurch wird der Motor in Richtung Bolzen gezogen
und der Riemen wird stärker gespannt. Führen Sie diesen Schritt
schrittweise durch, während Sie den Riemen auf korrekte
Umlenkung prüfen. Es ist auch wichtig sicherzustellen, dass der
Motor senkrecht zum Antriebsriemen steht. Ein zu starkes Anziehen
kann dazu führen, dass sich der Motor auf der Montageplatte
verdreht, was zu Problemen bei der Riemenausrichtung und
vorzeitigem Verschleiß führt. Sobald die gewünschte
Riemenspannung eingestellt ist, ziehen Sie die vier Motorschrauben
an, wenn der Antriebsriemen zu fest angezogen ist, kann die 16mm
Mutter am horizontalen Bolzen gegen den Uhrzeigersinn gedreht
werden.
REINGIUNG, WARTUNG, LAGERUNG, ENTSORGUNG

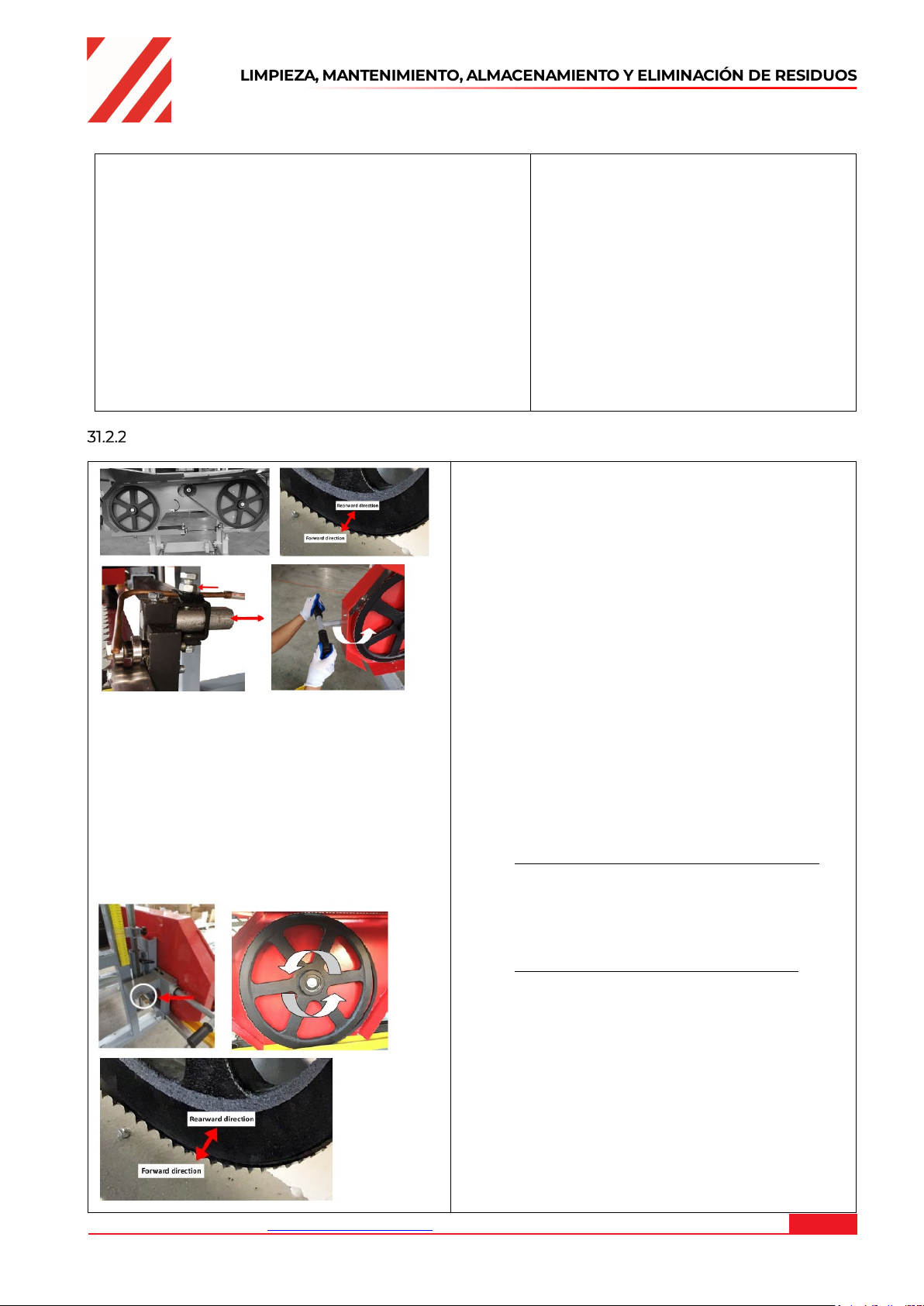

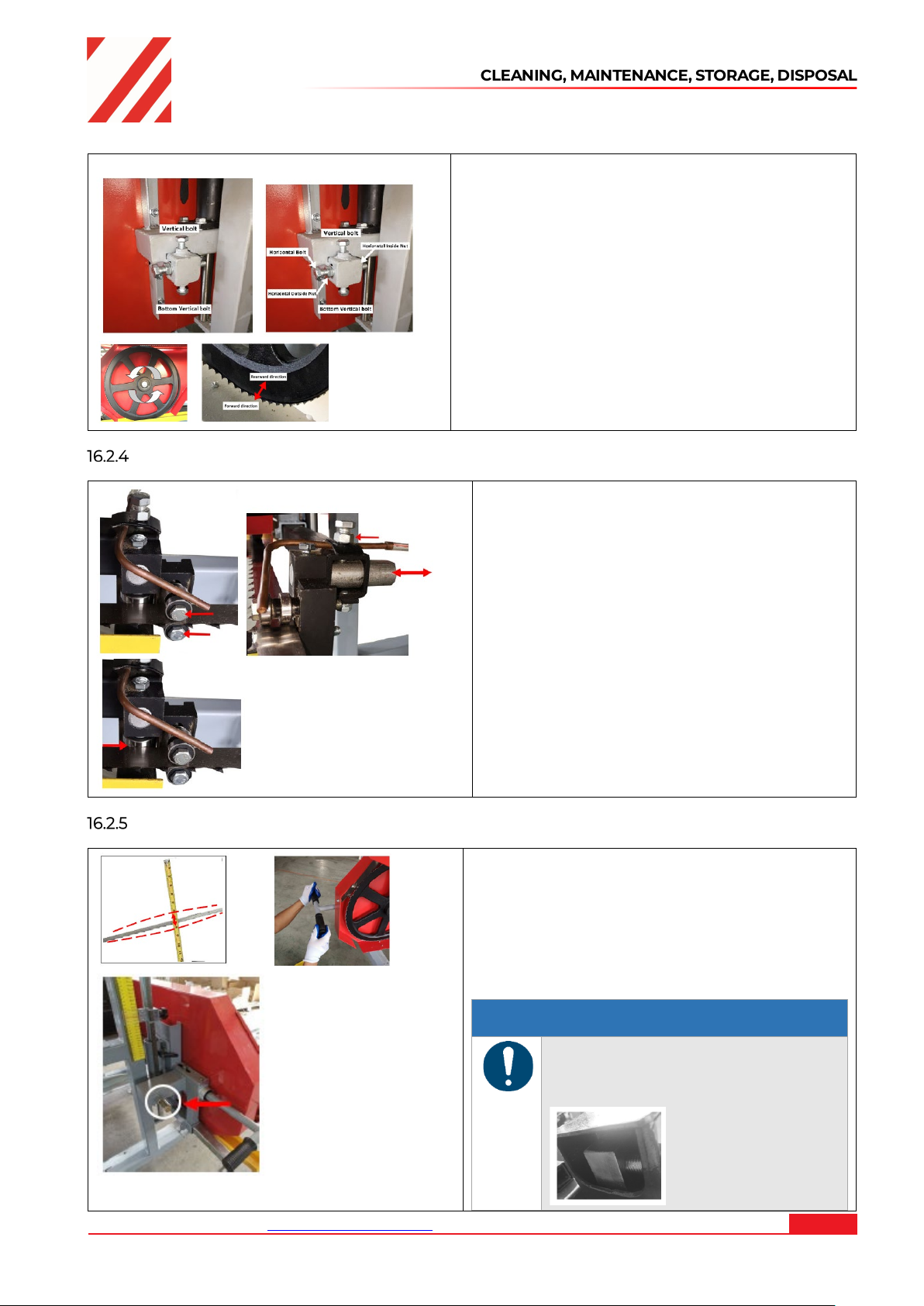

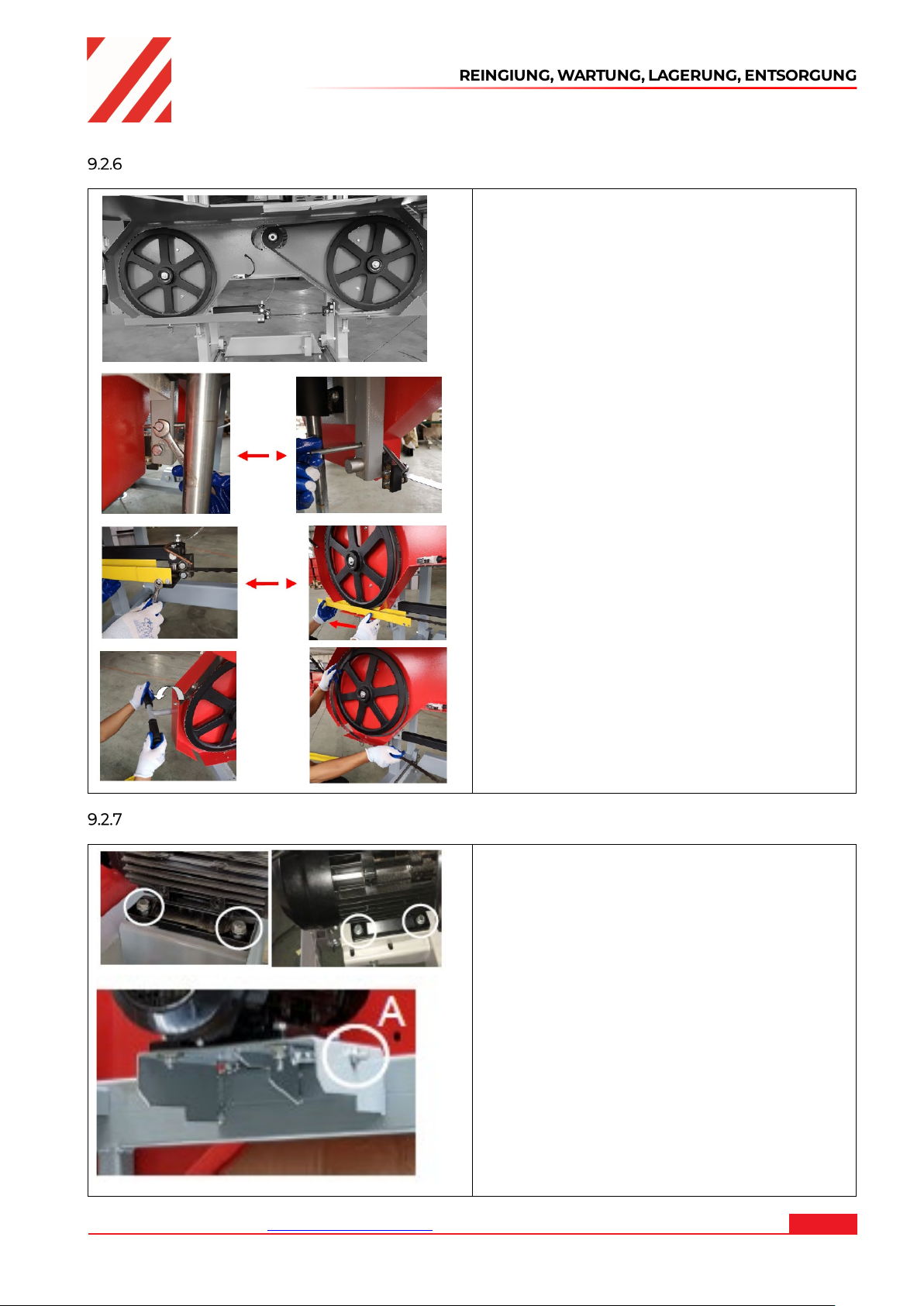

Sägebandlauf einstellen
Rechte Seite
Linke Seite
Der Abstand des Sägebands muss an beiden
Seiten identisch zum Laufrad sein. Falls dies nicht
der Fall wäre sind folgende Einstellungen
durchzuführen.
1. Sägebandführung entfernen um ggf. eine
Beeinflussung auszuschließen
2. Sägebandspannung lockern
3. Rechte Seite einstellen
Lösen Sie die Schraube. Mit der
Einstellschraube kann nun der Winkel des
Laufrades verändert werden. Um das
Sägeband auf dem Laufrad rückwärts zu
bewegen, muss diese Schraube im
Uhrzeigersinn gedreht werden. Alternativ
würde das Drehen der Schraube gegen
den Uhrzeigersinn das Sägeband zwingen,
mehr nach vorne auf dem Laufrad zu
laufen.
4. Linke Seite einstellen
Lösen sie die vertikalen Schrauben um
eine halbe Umdrehung, dies löst die
Klemmkraft auf die Laufradwelle.
Das Sägeblatt nach vorne bewegen:
Halten sie die horizontale Schraube fest
(mit einem Werkzeug) und lösen sie die
äußere horizontale Mutter um eine ½
Umdrehung. Dann drehen sie die
horizontale Schraube im Uhrzeigersinn
um eine ½ Umdrehung.
Das Sägeblatt nach hinten bewegen:
Halten sie die horizontale Schraube fest
(mit einem Werkzeug) und lösen sie die
äußere horizontale Mutter um eine ½
Umdrehung. Dann drehen sie die
horizontale innere Mutter im
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 26
BBS810SMART_400V
Page 27

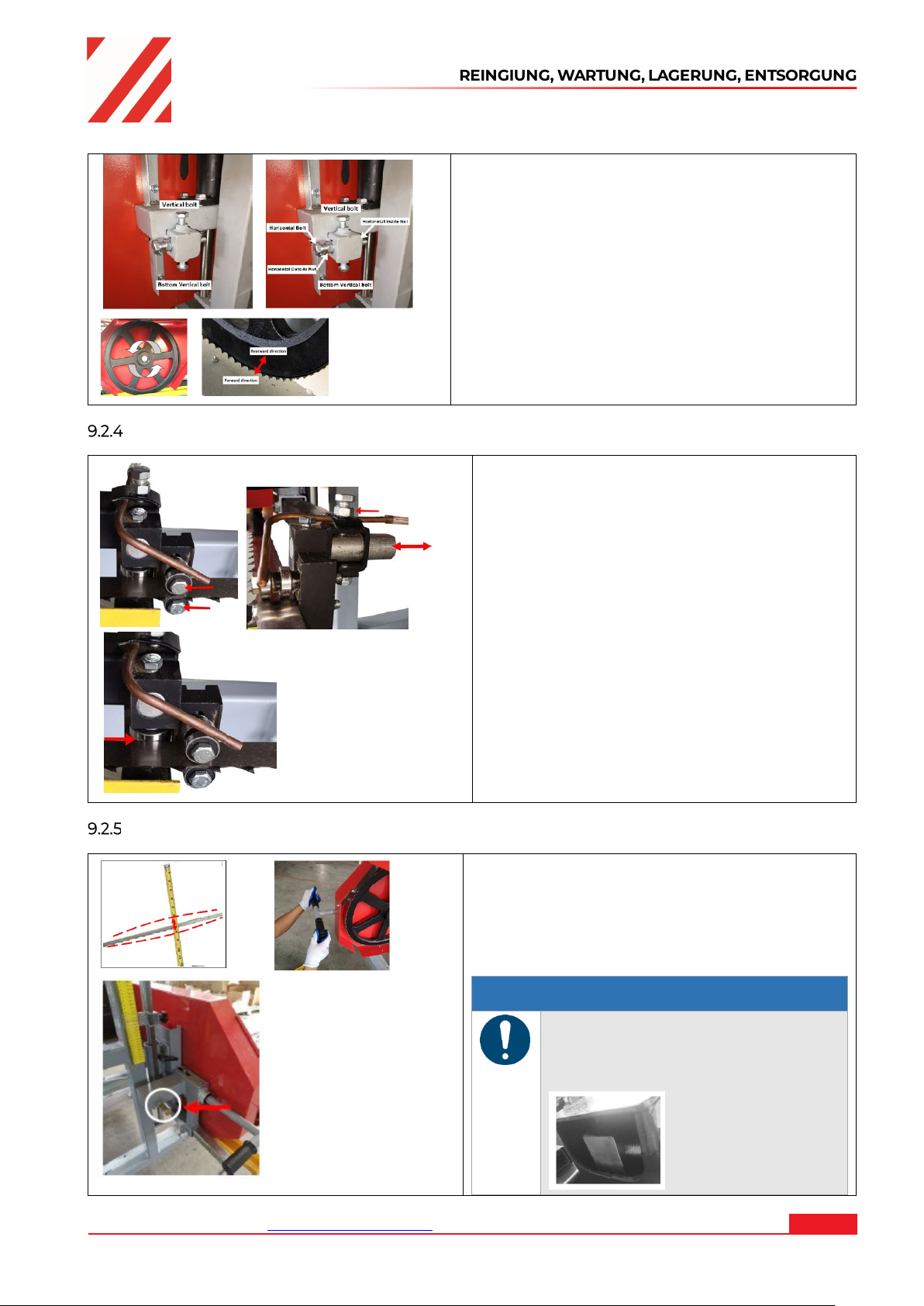

Anschließend die vertikalen Schrauben
Sägebandführung einstellen
REINGIUNG, WARTUNG, LAGERUNG, ENTSORGUNG
wieder festziehen.
Die Sägebandspannung wieder
aufbringen und den Sägebandlauf
kontrollieren, bei Abweichung die oben
genannten Schritte nochmals
wiederholen.
Stellen sie die Rollen der Sägebandführung so
ein, dass sich jeweils eine Papierbreite Abstand
zum Sägeband ergibt.
Dazu jeweils die Schrauben lösen und die
Rollen einstellen, anschließend die Schrauben
wieder festziehen.
Sägebandspannung einstellen
Korrekt eingestellte Sägebandspannung liegt
vor, wenn sich das Sägeband in der Mitte per
Hand nicht mehr als 3-6 mm durchbiegen lässt.
Um die Sägebandspannung zu erhöhen drehen
sie den Hebel für die Sägebandspannung im
Uhrzeigersinn.
HINWEIS
Achten sie darauf, dass die
Sägebandlaufeinstellschraube, wie
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 27
BBS810SMART_400V
im Bild abgebildet in ihrer
Aussparung sitzt.
Page 28

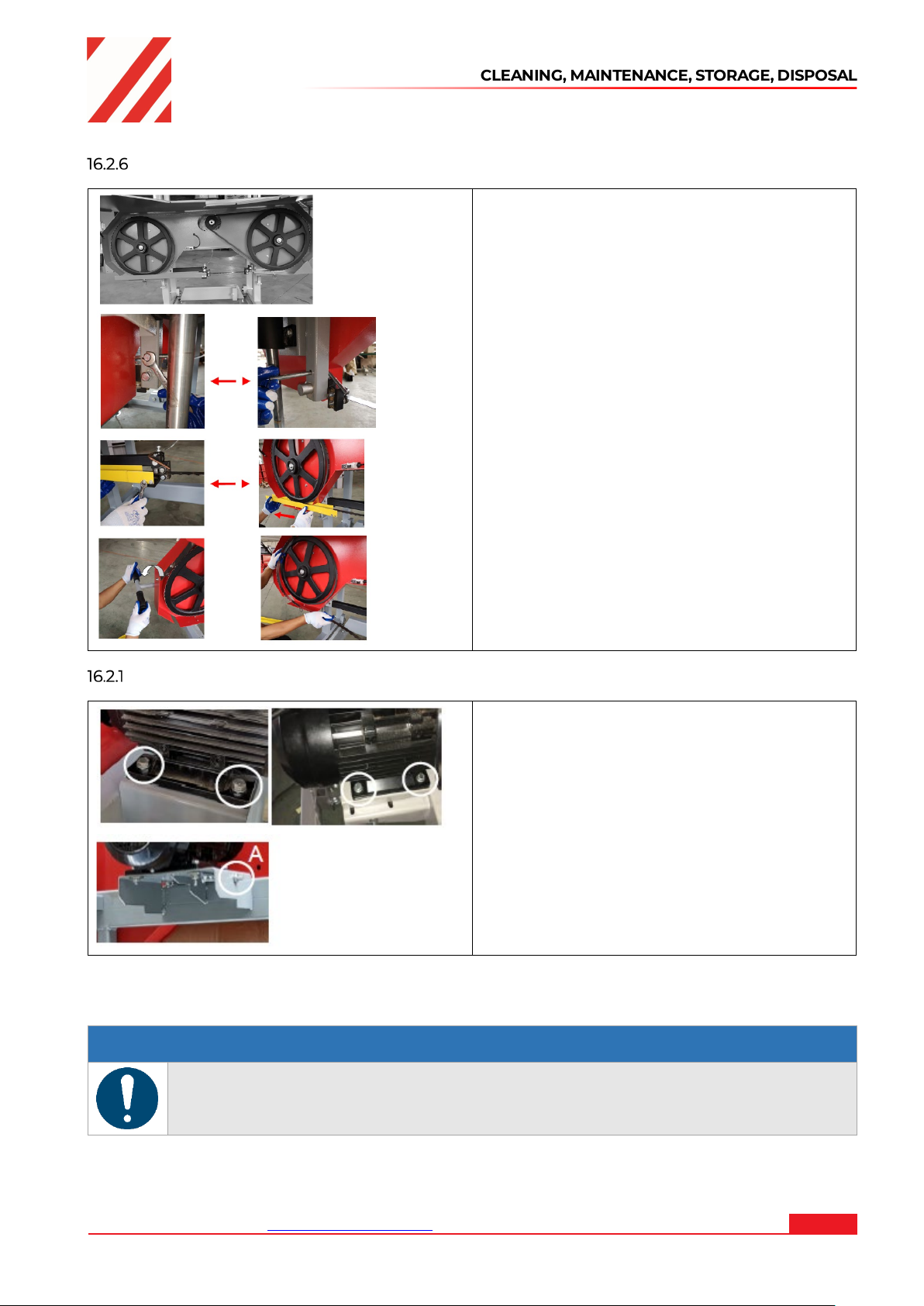

Sägebandwechsel
REINGIUNG, WARTUNG, LAGERUNG, ENTSORGUNG
Schrauben lösen und die Führungen
entfernen. Anschließend die
Sägebandspannung verringern und das
Sägeband entfernen. Anschließend das neue
Sägeband einlegen und die Führungen wieder
montieren. Die benötigten
Sägebandeinstellungen wie oben beschrieben
durchführen.
Riemenwechsel
Schrauben am Motor lösen, Riemenspannung
mittels der Mutter (A) verringern, anschließend
können die Riemen erneuert werden. Korrekte
Riemenspannung anschließend noch
einstellen.
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 28
BBS810SMART_400V
Page 29
FEHLERBEHEBUNG
HINWEIS
WARNUNG
Gefahr durch elektrische Spannung!
zur Beseitigung von Defekten beginnen!
Problem / Fehler
Mögliche Ursache
Behebung
Unebener Schnitt
1. Sägebandspannung nicht passend
1. Sägebandspannung einstellen
6. Vorschub verringern
Bretter sind ungleichmäßig dick
Laufschienen unzureichend nivelliert
Laufschienen nivellieren.
Sägeband läuft von Sägebandrad
1. Sägebandspannung nicht passend
6. Vorschub nicht passend
1. Sägebandspannung einstellen
6. Vorschub verringern
Sägeband bricht
1. Sägeband zu oft geschärft
5. Vorschub nicht passend
1. Sägeblatt erneuern
5. Vorschub verringern
Sägebandgeschwindigkeit zu
1. Sägebandspannung nicht passend
3. Vorschub nicht passend
1. Sägebandspannung einstellen
3. Vorschub verringern
Maschine schneidet nicht bzw.
langsam
1. Stumpfes Sägeband
2. Sägeband falsch montiert
Maschine vibriert
1. Baumstamm nicht geklemmt
5. Lose Schrauben
1. Klemmung vornehmen
5. Schrauben anziehen
9.3 Lagerung
Lagern Sie die Maschine bei Nichtgebrauch an einem trockenen, frostsicheren und versperrbaren
Ort. Stellen Sie sicher, dass Unbefugte und insbesondere Kinder keinen Zugang zur Maschine
haben.
Bei unsachgemäßer Lagerung können wichtige Bauteile beschädigt und zerstört
werden. Lagern Sie verpackte oder bereits ausgepackte Teile nur unter den
vorgesehenen Umgebungsbedingungen!
9.4 Entsorgung
Beachten Sie die nationalen Abfallbeseitigungs-Vorschriften. Entsorgen Sie
die Maschine, Maschinenkomponenten oder Betriebsmittel niemals im
Restmüll. Kontaktieren Sie gegebenenfalls Ihre lokalen Behörden für
Informationen bezüglich der verfügbaren Entsorgungsmöglichkeiten.
Wenn Sie bei Ihrem Fachhändler eine neue Maschine oder ein gleichwertiges
Gerät kaufen, ist dieser in bestimmten Ländern verpflichtet, Ihre alte Maschine
fachgerecht zu entsorgen.
FEHLERBEHEBUNG
Das Manipulieren an der Maschine bei bestehendem Anschluss an die
Spannungsquelle kann zu schweren Verletzungen oder zum Tod führen!
Trennen Sie die Maschine von der Stromversorgung, bevor Sie mit den Arbeiten
Viele mögliche Fehlerquellen können bei ordnungsgemäßem Anschluss der Maschine an das
Stromnetz bereits im Vorfeld ausgeschlossen werden. Sollten Sie sich außer Stande sehen,
erforderliche Reparaturen ordnungsgemäß durchzuführen und/oder besitzen Sie die
notwendigen Kenntnisse nicht dafür, ziehen Sie immer einen Fachmann zum Beheben des
Problems hinzu.
2. Sägebandführung nicht passend
3. Sägebandlauf nicht passend
4. Schmutzaufbau an der Schneide
5. Stumpfes Sägeband
6. Vorschub nicht passend
2. Sägebandführung nicht passend
3. Sägebandlauf nicht passend
4. Riemen verschließen
5. Stumpfes Sägeband
2. Sägebandspannung nicht passend
3. Sägebandführung nicht passend
4. Sägebandlauf nicht passend
2. Sägebandführung einstellen
3. Sägebandlauf einstellen
4. Neues Sägeblatt und Kühlung
verwenden
5. Neues Sägeblatt verwenden
2. Sägebandführung einstellen
3. Sägebandlauf einstellen
4. Riemen erneuern
5. Sägeblatt erneuern
2. Sägebandspannung einstellen
3. Sägebandführung einstellen
4. Sägebandlauf einstellen
langsam
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 29
BBS810SMART_400V
2. Riemenspannung nicht passend
2. Riemen beschädigt
3. Sägebandlager beschädigt
4. Vorschub nicht passend
2. Riemenspannung einstellen
2. Riemen erneuern
3. Lager erneuern
4. Vorschub verringern
Page 30
PREFACE (EN)
PREFACE (EN)
Dear Customer!
This manual contains information and important notes for safe commissioning and handling of
the head bandsaw BBS810SMART_400V, hereinafter referred to as “machine” in this document.
This manual is part of the machine and must not be removed. Save it for later
reference and if you let other people use the machine, add this manual to the
machine.
Please read and note the safety instructions!
Before first use read this manual carefully. It eases the correct use of the machine and prevents
misunderstanding and damages of machine.
Due to constant advancements in product design, construction, illustrations and contents may
deviate slightly. If you notice any errors, please inform us.
We reserve the right to make technical changes!
Check the goods immediately after receipt and note any complaints on the consignment note when
taking over the goods from the deliverer!
Transport damage must be reported to us separately to us within 24 hours.
HOLZMANN MASCHINEN GmbH cannot accept any liability for transport damage that has not been
reported.
Copyright
© 2022
This documentation is protected by copyright. All rights reserved! In particular, the reprint,
translation and extraction of photos and illustrations will be prosecuted.
The place of jurisdiction is the regional court Linz or the court responsible for 4170 Haslach is valid.
Customer service contact
HOLZMANN MASCHINEN GmbH
4170 Haslach, Marktplatz 4
AUSTRIA
Tel +43 7289 71562 - 0
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 30
BBS810SMART_400V
Page 31
SAFETY
Relative humidity
max. 65 %
Temperature (operation)
+5 °C to +40 °C
Temperature (storage, transport)
-20 °C to +55 °C
SAFETY
This section contains information and important notes on the safe commissioning and handling of
the machine.
For your safety, read this manual carefully before commissioning. This will enable you
to handle the machine safely and thus prevent misunderstandings as well as
personal injury and damage to property. Pay special attention to the symbols and
pictograms used on the machine as well as the safety information and danger
warnings!
12.1 Intended use of the machine
The machine is designed exclusively for the following activities:
The sawing of wooden logs within the predetermined machine limits.
NOTE
HOLZMANN MASCHINEN GmbH assumes no responsibility or warranty for any other
use or use beyond this and for any resulting damage to property or injury.
Technical restrictions
The machine is designed for the work under the following conditions:
Prohibited applications /Dangerous misuse
- Operation of the machine without adequate physical and mental aptitude
- Operating the machine without knowledge of the operating instructions
- Changes in the design of the machine
- Operating the machine under explosive conditions
- Operating the machine outside the specified power range
- Remove the safety markings attached to the machine.
- Modify, circumvent or disable the safety devices of the machine.
The prohibited/hazardous use or disregard of the information and instructions presented in
this manual will result in the voiding of all warranty and damage claims against Holzmann
Maschinen GmbH.
12.2 User requirements
The machine is designed to be operated by one person. The prerequisites for operating the
machine are physical and mental fitness as well as knowledge and understanding of the operating
instructions. Persons who, due to their physical, sensory or mental capabilities, inexperience or lack
of knowledge, are unable to operate the machine safely must not use the machine without
supervision or instruction by a responsible person.
Please note that locally applicable laws and regulations determine the minimum age of the operator
and may restrict the use of this machine!
Work on electrical components or equipment may only be carried out by a qualified electrician or
carried out under the guidance and supervision of a qualified electrician.
Put on your personal protective equipment before working on the machine.
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 31
BBS810SMART_400V
Page 32
SAFETY
12.3 General safety instructions
To avoid malfunctions, damage and health impairments when working with the machine, the
following points must be observed in addition to the general rules for safe working:
• Choose a level, shaking-free, non-slip surface as a place to set up.
• Make sure you have enough space around the machine!
• Ensure sufficient light conditions in the workplace to avoid stroboscopic effects!
• Use only suitable tool that is free cracks and other errors (e.g. deformations).
• Remove tools from the machine before turning it on.
• Keep the area around the machine free of obstacles (e.g. dust, chips, etc.).
• Never leave the running machine unattended.
• The machine may only be operated, maintained or repaired by persons who are familiar
with it and who are aware of the dangers arising from this work.
• Make sure that unauthorized persons maintain a corresponding safety distance from the
device, and in particular keep children away from the machine.
• Wear suitable work clothes (eye protection, hearing protection, gloves duster mask, safety
shoes) as well as tight fitting work protection clothing – never loose clothes, ties, jewellery,
etc. – catchment hazard!
• Hide long hair under a hair protector.
• Do not remove splinters and chips by hand!
• Refrain from working on the machine in case of tiredness, inconcentration or under the
influence of medication, alcohol or drugs!
• Do not use the machine in areas where vapours of paints, solvents or flammable liquids
pose a potential hazard (fire or explosion hazard!).
• Do not smoke in the immediate vicinity of the machine (fire hazard)!
• Make sure the device is grounded.
• Use only suitable extension cables.
• Always disconnect the device from the power grid before cleaning, maintenance or repair
work and secure it against accidental reactivation
12.4 Electrical safety
• Make sure that the machine is grounded.
• Only use suitable extension cables.
• A damaged or tangled cable increases the risk of electric shock. Handle the cable with care.
Never use the cable to carry, pull or disconnect the power tool. Keep the cable away from
heat, oil, sharp edges or moving parts.
• Proper plugs and outlets reduce the risk of electric shock.
• Water entry into the machine increases the risk of electric shock. Do not expose the
machine to rain or moisture.
• The machine may only be used if the power supply is protected by a residual current circuit
breaker.
• Use the machine only when the ON-OFF switch is in good working order.
• Before connecting the machine always make sure that it is switches off.
12.5 Special safety instructions for this machine
• Check the condition of the machine daily before and after use and do not put the machine
into operation before. During inspection, pay close attention to the connections, safety
devices and safety signs.
• Secure the logs with the screw cap clamping device instead of using the hand or the help of
another person. This safety measure enables correct tool operation with both hands.
• When handling coiled saw blades, take special care to prevent them from unrolling
uncontrollably to avoid the risk of injury.
• Excessive noise can cause hearing damage and temporary or permanent hearing loss. Wear
hearing protection certified according to health and safety regulations to limit noise
exposure
• Ensure that unauthorised persons maintain an appropriate safety distance from the
machine, and in particular keep children away from the machine.
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 32
BBS810SMART_400V
Page 33
TRANSPORT
under suspended loads!
12.6 Hazard warnings
Despite intended use, certain residual risks remain. Due to the design and construction of the
machine, hazardous situations may occur which are identified as follows in these operating
instructions:
DANGER
A safety instruction designed in this way indicates an imminently hazardous situation
which, if not avoided, will result in death or serious injury.
WARNING
A safety instruction designed in this way indicates a potentially hazardous situation
which, if not avoided, could result in death or serious injury.
CAUTION
A safety instruction designed in this way indicates a possibly hazardous situation
which, if not avoided, may result in minor or moderate injury.
NOTE
A safety notice designed in this way indicates a potentially hazardous situation which,
if not avoided, may result in property damage.
Regardless of all safety regulations, your common sense and your appropriate technical
aptitude/training are and remain the most important safety factor in the error-free operation of
the machine. Safe working depends on you!

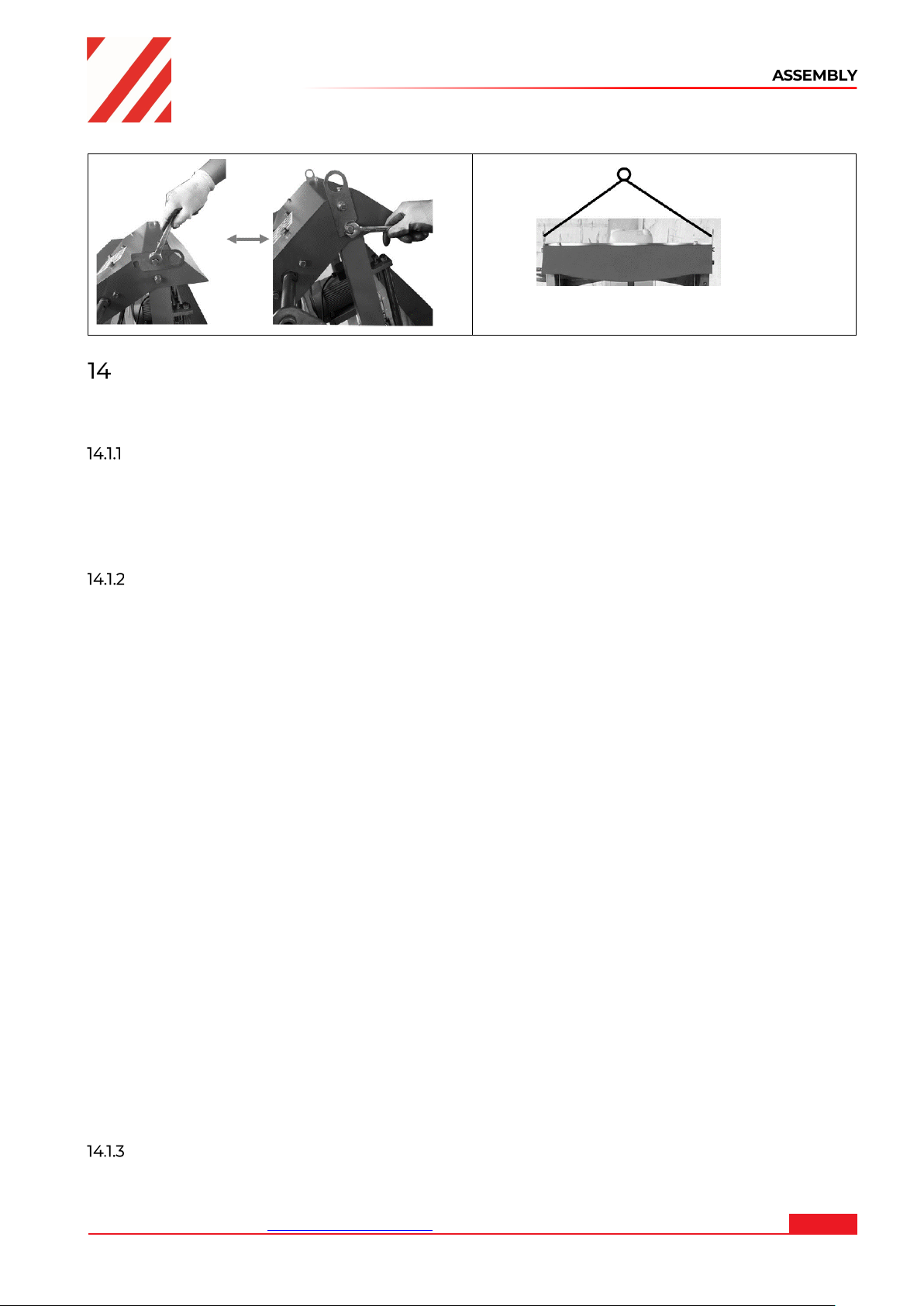

TRANSPORT
WARNING
Risk of injury from suspended or unsecured load!
Transport the machine in its packaging to the place of installation. To manoeuvre the machine in
the packaging, a pallet truck or forklift truck with the appropriate lifting force) can be used, for
example. The specifications can be found in the chapter Technical data. For proper transport, also
observe the instructions and information on the transport packaging regarding centre of gravity,
lifting points, weight, means of transport to be used as well as the prescribed transport position
etc. Ensure that the selected lifting equipment (crane, forklift, pallet truck, load sling, etc.) is in
perfect condition.
Lifting and transporting the machine may only be carried out by qualified personnel with
appropriate training for the lifting equipment used.
Damaged or insufficiently strong hoists and load slings can result in serious injury or
even death.
Before use, therefore, check hoists and load slings for adequate load-bearing
capacity and perfect condition. Secure the loads carefully. Never stand
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 33
BBS810SMART_400V
Page 34
ASSEMBLY
ASSEMBLY
14.1 Preparation
Check delivery content
Check the delivery immediately for transport damage and missing parts. Report any damage or
missing parts to your dealer or the shipping company immediately. Visible transport damage must
also be noted immediately on the delivery note in accordance with the provisions of the warranty,
otherwise the goods are deemed to have been properly accepted.
Requirements for the installation site
For optimizing the function of machine and to achieve maximum cutting precision, it is
recommended to install the machine on a flat concrete area, in a hall or under a shelter. The use of
any other base must be consulted with the producer.
The machine must be installed in a hall or under a shelter. The machine must be protected against
rain.
Recommendation/preconditions:
a) Plan sufficient space for feeding in the work piece, removing the work piece and for
maintenance of the machine.
b) The working area for the saw and them operator must be flat, clean and must not threaten the
operation and activity of the operator.
c) Installation of the lifting equipment for heavy work pieces.
d) Ensure good lighting in the workplace.
For the spatial arrangement of machines keep to all valid standards and hygiene regulations about
the air space in the workplace.
The location of the machines must exclude any threat to the other employees from the operation
in the case of an accident with the tool, ejection of the tooled materials in the case of insufficient
clamping, cutting of the saw band, etc.
The hazardous zone is in the area of 2.5 m from each side of the machine. In the hazardous area
there must not be any unauthorized personnel. In the hazardous zone there must not be any other
items and the ground must be flat to prevent any stumbles.
The whole area of the hazardous zone must be bordered by the fence with the entrance gate. The
fence must have the following parameters:
- mesh with the size of mesh loop 50mm
- total height of the mesh min. 1m
- a distance of 2-3m between columns
- the gate must be fitted with a padlock. The keys from the padlock must only be given to the
service employee and the operator. The fence is not part of the machine and must be constructed
by the machine operator before commissioning the machine!
Foundation plan
The machine does not need a special foundation - only a level and firm concrete floor will do.
The constructed track must be roughly levelled.
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 34
BBS810SMART_400V
Page 35
ASSEMBLY
14.2 Assemble
The sawhead is delivered pre-assembled, the following steps are necessary for assembling the
machine.
1. Assembly the track ( general information)
Assemble the individual tracks and secure them loosely with the nuts and bolts provided. It is important
not to tighten the screws completely at this stage. This happens after the head has been mounted and
rolled along the track. It is recommended to assemble the track on a solid and flat surface. Attach the feet
at a height of about 10 cm.
Do not fully tighten the screws until the head has been assembly and saw head run is check.
NOTICE
Make sure the tracks run parallel and are already well leveled. Tighten the screws only
after sawhead assembly and controlling the running properties of the sawhead.

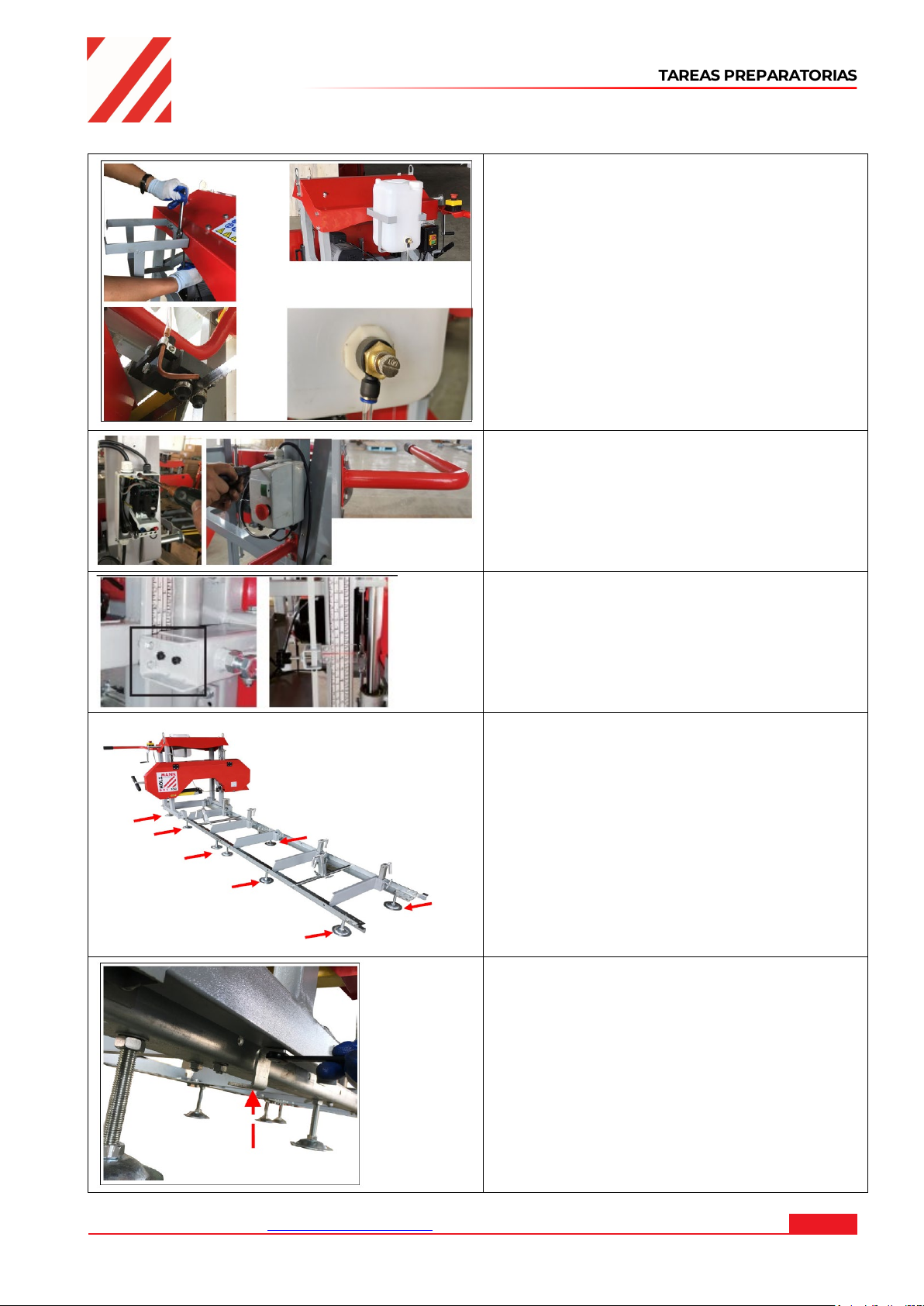

2. single steps for the assembly the track
Assembly feet
Assembly 3 levelling feet per track part
(22,23,22a and 23a). To do this, unscrew
the lower nut to almost the same
height on all feet (21), unscrew the
21..levelling feet (12 pcs with 24 nuts)
22.. Main „L“ channel left
23.. Main „L“ channel right
32.. Externsion „L“ channel left
33.. Externsion „L“ channel right
upper nut and insert the threaded rod
into the hole in the track and then
secure it again using the upper nut.
Log support assembly onto the track
Assemble log support pieces (25, 26 and
32) as shown on the track be use of
screw and nuts (24).
Log clamps components (28, 40, 29 and
30a) are fastened to the tracks with
screws and nuts (24) as shown. The
clamps can be mounted at different
positions along the track. Make sure that
the log to be cut can always be securely
fixed.
Assembly the log support(s) (25, 26) on
the tracks (22a, 23a) as shown and fix
them with screws and nuts (24).
If another extension section
BBS550SMART_RB is used, only the log
support (25) at the end has to be
replaced by the log support (32) and the
extension rails have to be mounted with
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 35
BBS810SMART_400V
Page 36
the connection plate in the same way
3. Carriage Assembly
as the base track.
3.1 Placing the machine head
on the mounting support
Lift the machine head out of
the transport packaging and
place it on a stable and clean
surface..
NOTE
2 persons are necessary due
to the weight of the
component. Any
Contamination (particles,..)
could scratch the surfaces.
3.2 Completing the vertical
guide
Insert the 2 vertical posts into
the sliding guides..
3.3 Assemble frame parts
Assemble both vertical frame
parts (right, left-side) onto
the vertical posts using
screw/washer/spring-washer.
ASSEMBLY
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 36
BBS810SMART_400V
Page 37
ASSEMBLY
3.4 Assembly middle shelf
Fix the middle shelf with
screw; washer and nut onto
the right and left frame parts.
3.5 Assembly cover
The cover and the two lifting
hooks are fastened to the left
and right frame parts using
screws/washers and nuts.
3.6 Chain assembly for
lifting/lowering device
Fix the chain wheel and the plate for
the chain cover to the right frame
part with screws/washers/nuts.
Fix the plate for the chain cover on
the upper side with screws on the
cover.
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 37
BBS810SMART_400V
Page 38
ASSEMBLY
Attach the chain to the lower chain
wheel and attach the chain wheel to
the axle on the upper side and fix it
in place.
Assembly the chain cover and fix it
to the chain cover plate with screws.
Put on the handle.
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 38
BBS810SMART_400V
Page 39
ASSEMBLY
3.7 Connecting the wire ropes
for lifting/lowering
mechanism
Connect the two ends of the
steel cable to the holder on
the machine head and turn
the chain handle to tension
the steel cable.
4. Place the saw unit on the track system of the machine
Place the saw unit with at least two persons on the track system and make sure that the
carriage wheel grooves rest on the track. The square vertical post should be on the same side
as the log supports.
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 39
BBS810SMART_400V
Page 40
ASSEMBLY
5. Assembly lubrication tank
6. Assembly operation handle and
motor control unit
7. Assembly scale for height
adjustment
Assemble the square bar to the
machine, assemble the scale pointer
assembly to this bar.
8. Put the sawhead on the track and
make final adjustments for ensuring
the parallel and height of the track.
Then tighten the screws.
Install the two pieces anti-sway bar on
9.
both left and right machine bracket.
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 40
BBS810SMART_400V
Page 41
ASSEMBLY
10. Assembly the end stops on the
tracks
Fasten the four end stops (2x38, 39,
40) with screws and nuts (24) to
the ends of the tracks as shown.
11. Assembly clamping bracket/ stops
Insert clamp (30) into clamp holder and
fix with screw (S1).
Insert long stop (37) on log support and
fix with screw. Insert the short stop (27)
into the holder and also fix it with
screws (S1). The angular position of the
stops on the log support can be
adjusted using the two screws (S2).
12. Control of the sawblade distance. If
this is not identical on the left and
right, it must be adjusted at the
rear handle to either raise or lower
one side.
14.3 Electrical connection
WARNING
Dangerous electrical voltage!
The machine may only be connected to the mains supply and the associated
checks carried out by a qualified electrician or under the instruction and
supervision of a qualified electrician!
• Check, whether the neutral connection (if existing) and the protective grounding function
properly.
• Check, whether the supply voltage and the frequency correspond to the specifications of
the machine.
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 41
BBS810SMART_400V
Page 42
OPERATION
WARNING
NOTE
Deviation of the supply voltage and frequency!
A deviation from the value of the supply voltage of ±5 % is permissible.
A short-circuit fuse must be provided in the power supply system of the machine!
• Use a supply cable of type H07RN (WDE282) and take the required cross-section of the
supply cable from a current carrying capacity table. Pay attention to the measures for
protection against mechanical damage.
• Make sure that the power supply is protected by a residual current circuit breaker.
• Connect the device only to a properly grounded outlet.
• When using an extension cable, make sure that the dimension matches the connected
load of the machine. The connection power can be found in the technical data, the
correlation of cable cross-section and cable lengths can be found in the technical literature
or obtain information from a specialist electrician.
• A damaged cable must be replaced immediately.

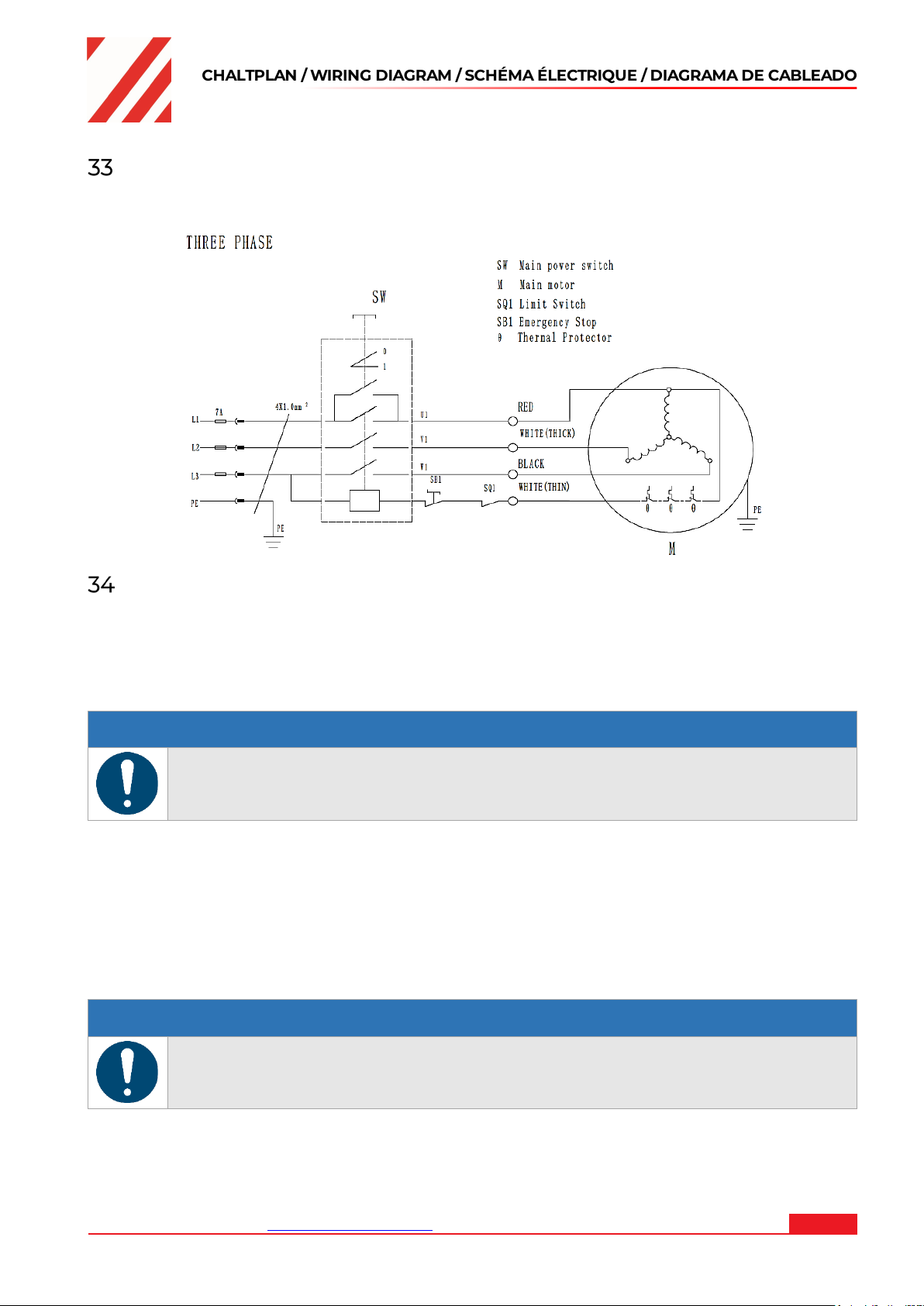

Setting up a 400 V machine
• The grounding conductor is yellow-green.
• Connect the supply cable to the corresponding terminals in the input box (L1, L2, L3, N and
PE). If a CEE plug is available, the connection to the mains is made through an
appropriately powered CEE coupling (L1, L2, L3, N and PE).
Plug connection 400V:
• After the electrical connection, check the correct running direction. If the machine runs in
the wrong direction, swap two conductive phases, egg. L1 and L2, at the connection plug.
5-wire:
with
N-conductor
4-wire:
without
N-conductor
NOTE
- Operation is only permitted with residual current device (RCD) with maximum
residual current of 30 mA.
OPERATION
Only operate the machine when it is in a perfect condition. Before each operation, a visual
inspection of the machine must be carried out. Safety devices and operating elements must be
checked carefully. Check screw connections for damage and tight fit.
15.1 Hand bandsaw set-up procedure
Machine must be voltage-free and separated from the main.
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 42
BBS810SMART_400V
Page 43
OPERATION
1. Adjust cutting height position
Before turning the chain handle to move the
saw unit up and down, first loosen the locking
handles on the two guides. When you reach
the desired position, tighten them again.
2. Check the belt tension:
The belt tension is controlled by hand and if it
is possible to push it more than 10cm, the belt
should be tightened.
3. Check blade tracking
4. Check blade guide adjustment
CAUTION
Slide the blade guide over the blade so
that only the required cut distance
remains free.
5. Check saw blade tension:
Proper blade tension is achieved if the blade
defects no more than 3-6 mm when it is firmly
moved by hand at the center location of the
blade.
6. Check level of lubrication tank and refill if
necessary.
NOTICE
Use only water with a light detergent
(soapy liquor; Washing up) as a coolant.
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 43
BBS810SMART_400V
Page 44
CLEANING, MAINTENANCE, STORAGE, DISPOSAL
Band wheel bearing
Check for wear and if necessary replace it
Blade guide bearing
Check for wear and if necessary replace it
Log screws
Grease threads

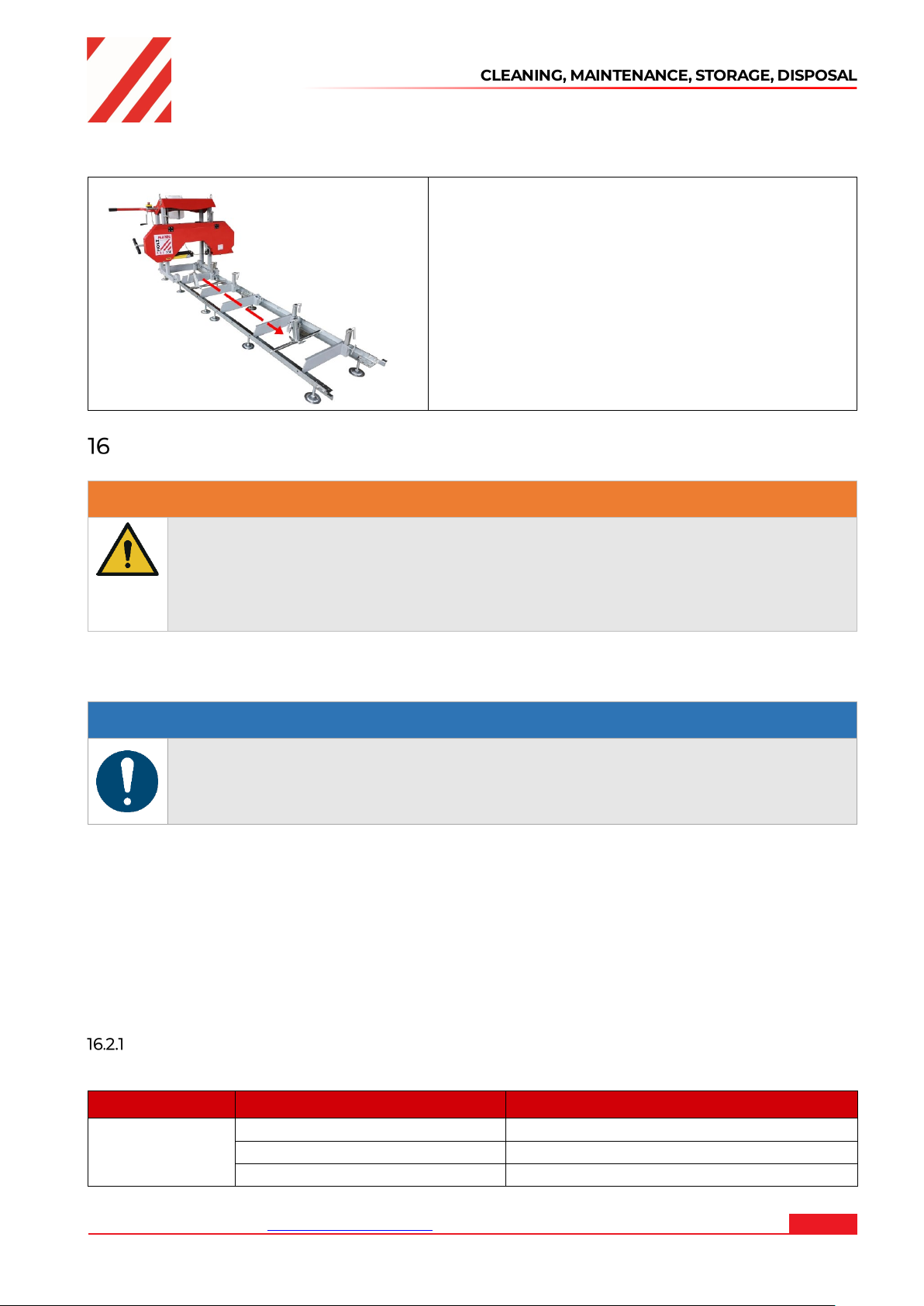

15.2 Operation
• Place a log onto the track and secure it with the
log assembled supports.
• Press the ON button.
• Wait until saw blade reaches maximum speed.
• Turn on the lubrication.
• Set desired cutting height.
• Slide saw head slowly over the track.
• Turn off the machine after completing operation
with the OFF-button.
CLEANING, MAINTENANCE, STORAGE, DISPOSAL
WARNING
Danger due to electrical voltage!
Handling the machine with connected power supply may result in serious injury or
death.
Always disconnect the machine from the power supply before maintenance or
repair work and secure it against unintentional reconnection.
16.1 Cleaning
Regular cleaning guarantees the long service life of your machine and is a prerequisite for its safe
operation.
NOTE
Incorrect cleaning products can attack the finish of the machine. Do not use any
solvents, nitro thinners or other cleaning products that could damage the machine's
finish.
Observe the specifications and instructions of the cleaning agent manufacturer.
• Remove chips and dirt particles from the machine after each use with a proper tool.
• Prepare the surfaces and lubricate the bare machine parts with an acid-free lubricating oil
(e.g. WD40 rust inhibitor).
16.2 Maintenance
The machine is low-maintenance and only a few parts need to be serviced. Malfunctions or defects
that could affect your safety must be repaired immediately!
• Before each operation, check the perfect condition of the safety devices.
• Regularly check the perfect and legible condition of the warning and safety labels of the
machine.
• Use only original spare parts recommended by the manufacturer.
Maintenance plan
The type and degree of machine wear depends to a large extent on the operating conditions. The
following intervals apply when the machine is used within the technical limits:
Interval Components Action
Before usage
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 44
BBS810SMART_400V
Page 45

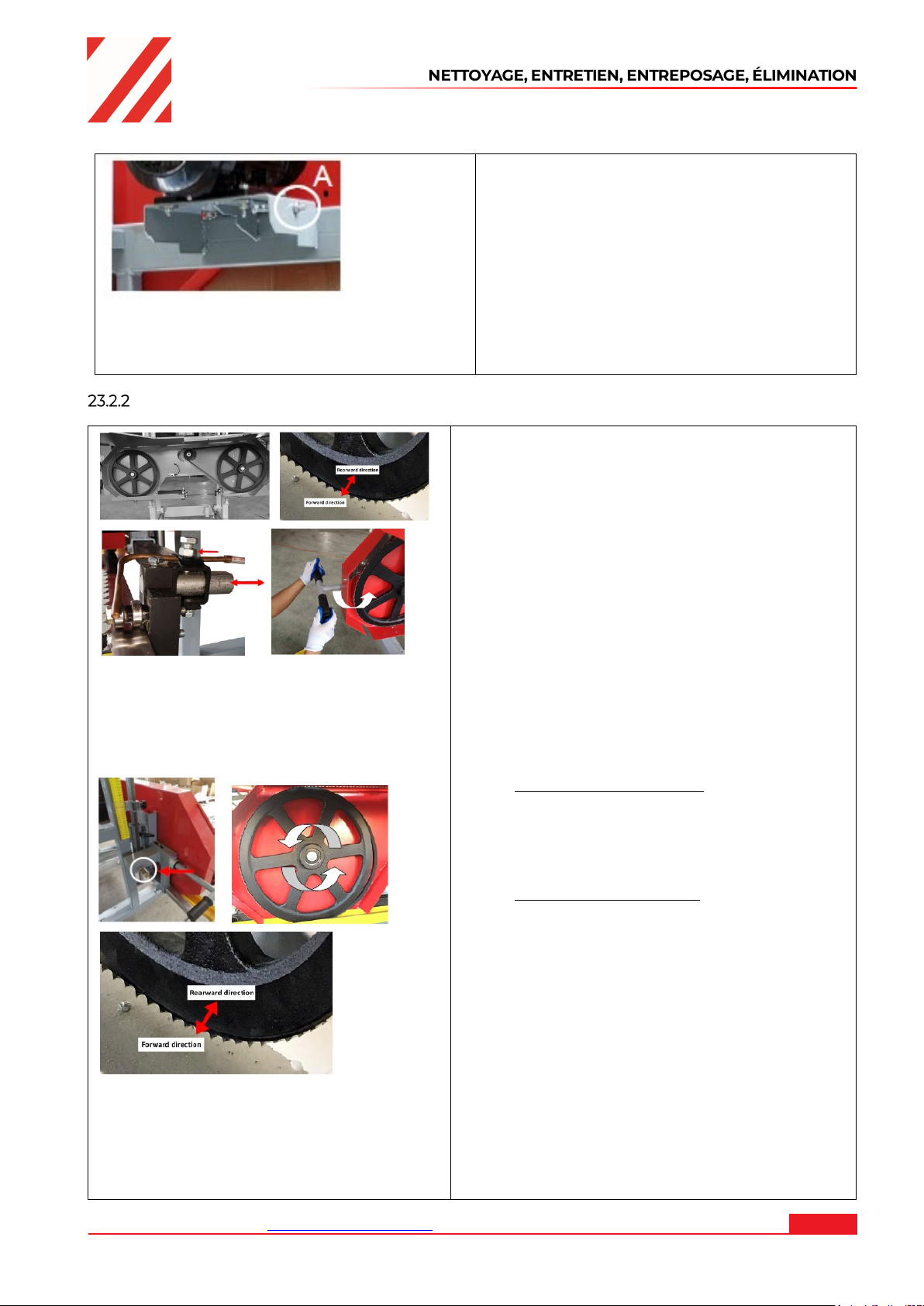

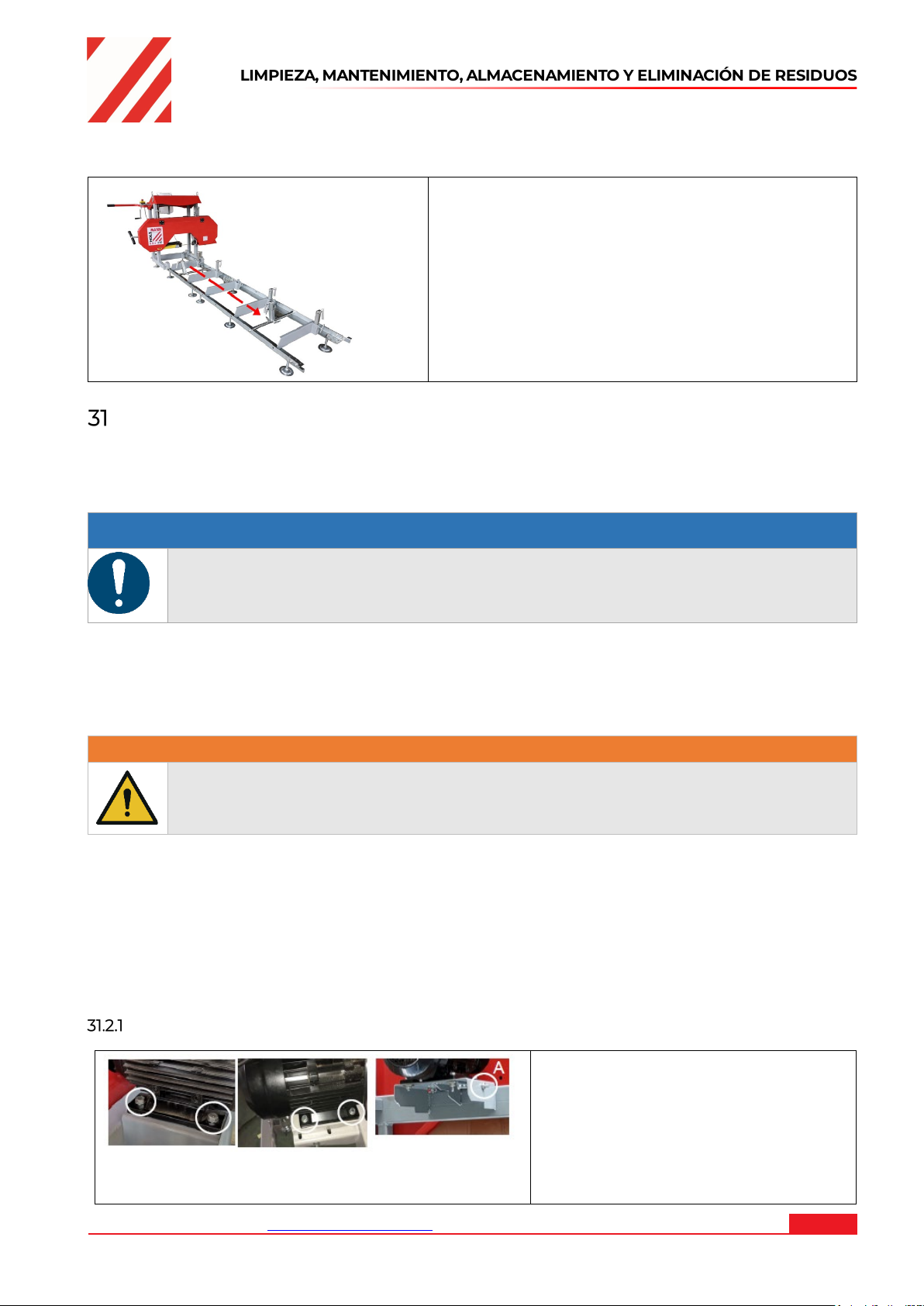

Adjusting belt tension
CLEANING, MAINTENANCE, STORAGE, DISPOSAL
Loosen the 4 nuts on the motor.
Now that the motor can slide freely on the
motor bracket, turn the 16mm nut (A) on the
horizontal bolt clockwise. This will pull the
motor towards the pin and tighten the belt
more. Perform this step, step by step while
checking the belt for correct deflection. It is
also important to ensure that the motor is
perpendicular to the drive belt. Excessive
tightening may cause the motor to twist on
the mounting plate, causing belt alignment
problems and excesive wear. Once the
desired belt tension is set, tighten the four
motor bolts, if the drive belt is too tight, the
16mm nut on the horizontal bolt can be
turned counterclockwise.

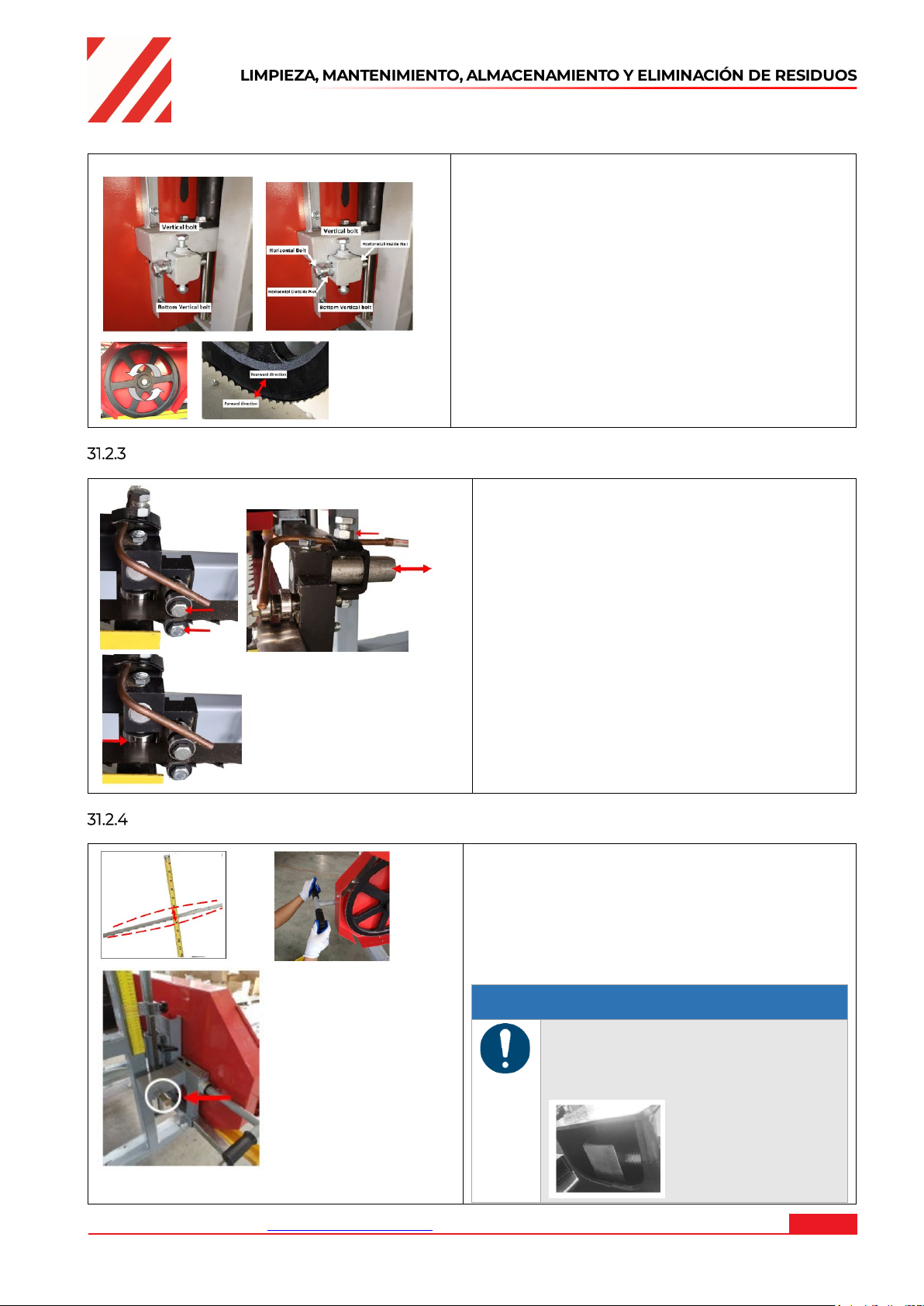

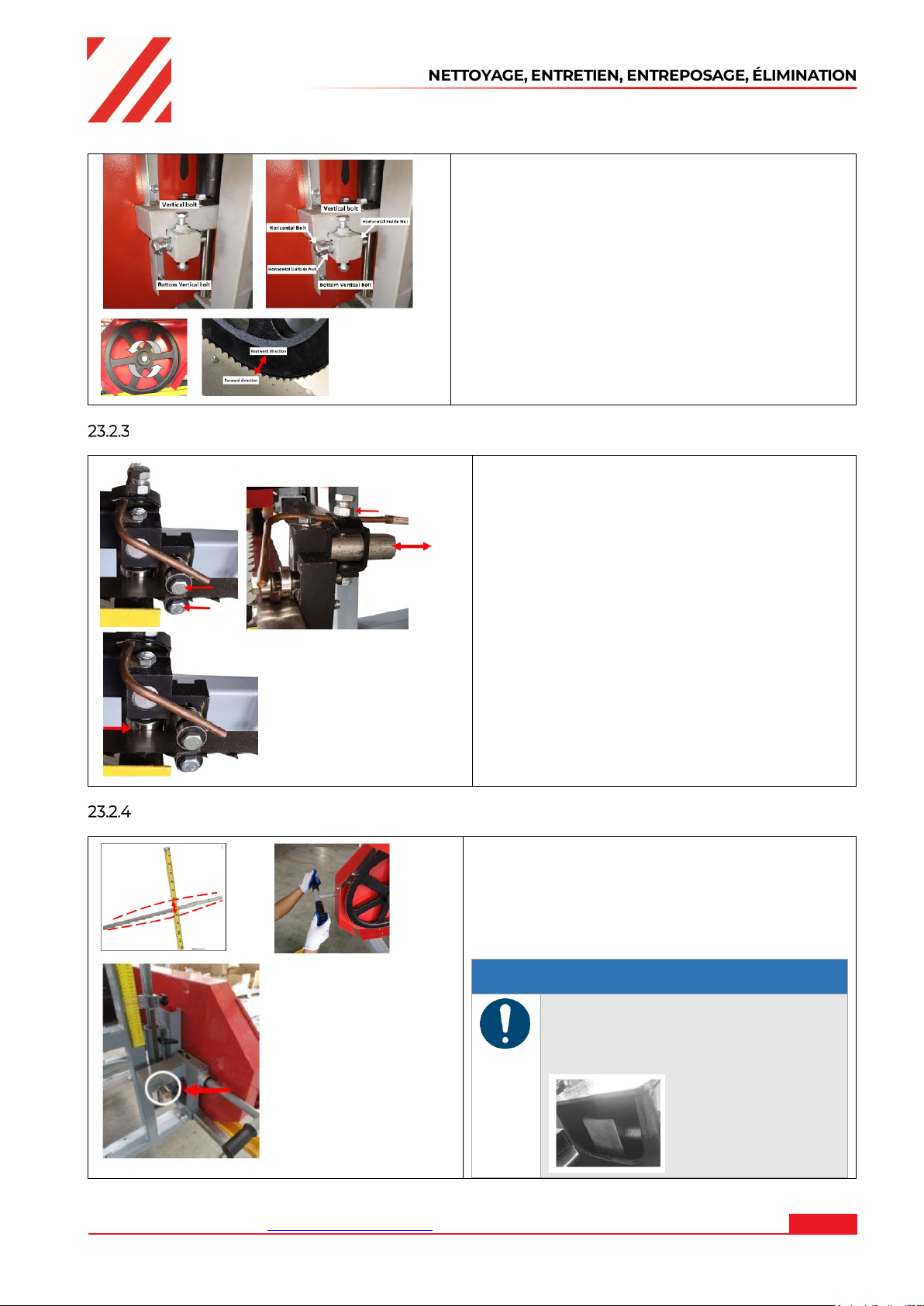

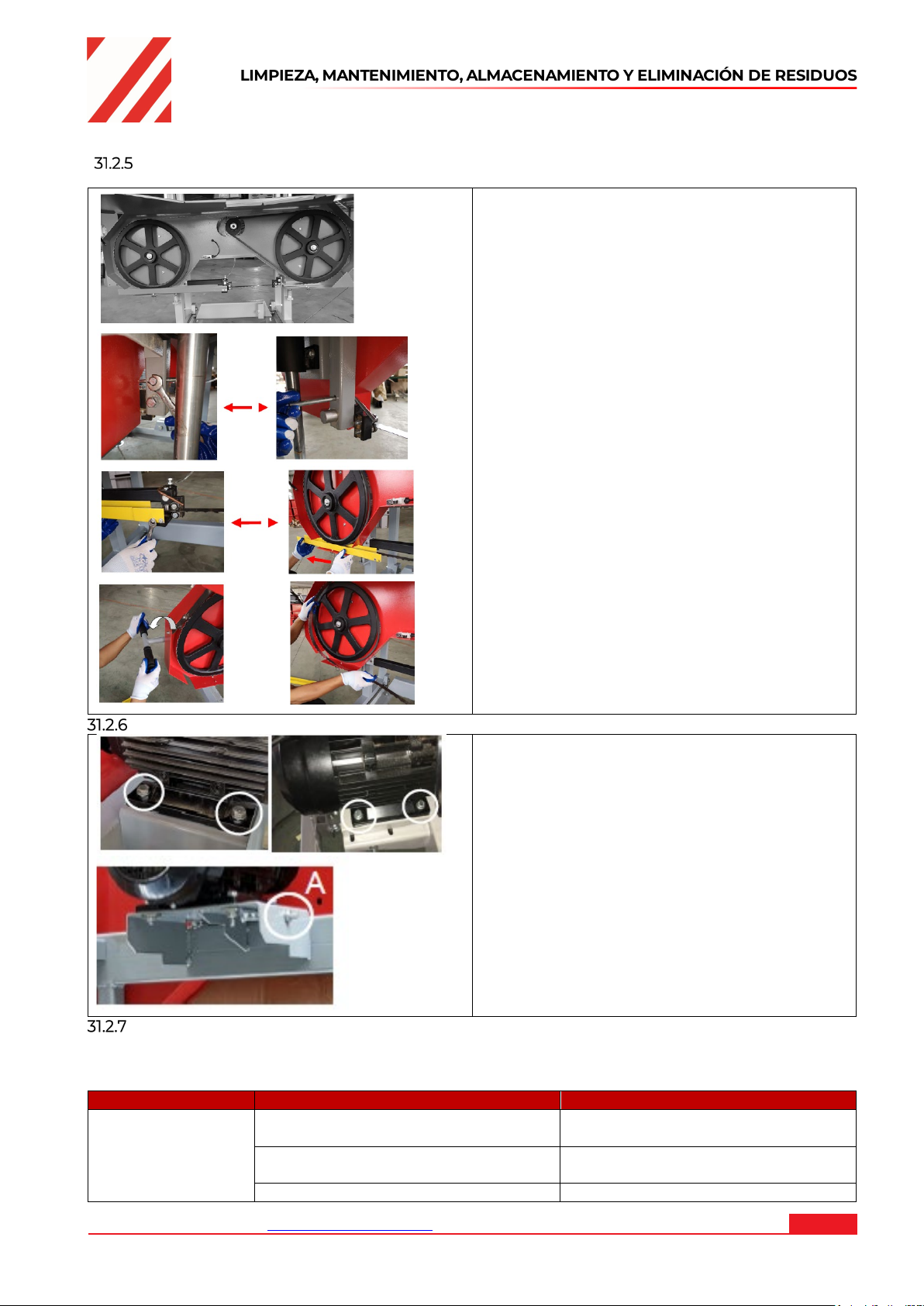

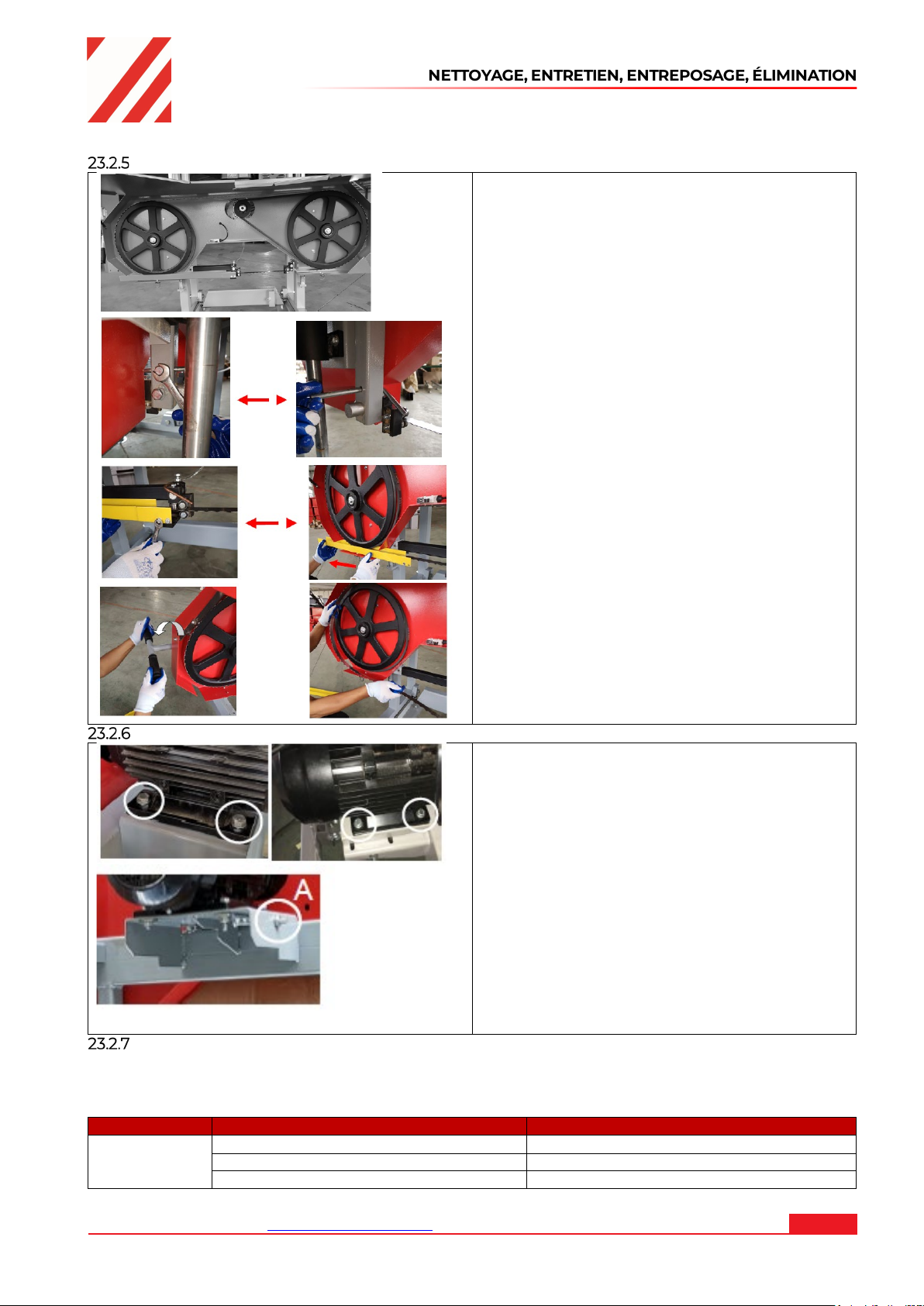

Adjusting blade tracking
Right side
The blade should have the same distance
between teeth to band wheel on both sides. If
not, the following settings must be achieved.
1. Remove blade guide to ensure no influence on
tracking while adjusting.
2. Take some tension off of the blade.
3. Adjusting the Right side:
Loosen the screw. With the adjustment screw,
the angle of the wheel can now be changed. To
move the blade on the wheel backwards, this
screw must be rotated clockwise. Alternatively,
turning the anti-clockwise bolt would force the
blade to run more forwards on the wheel.
4. Adjusting the Left Side
Loosen the vertical screws by half a turn, this will
take the clamping force off of the bandwheel
shaft and allow it to move freely in the following
steps.
Moving the blade forward:
Fix the horizontal screw (with a tool) and loosen
the outer horizontal nut by a 1/2 turn. Then rotate
the horizontal screw clockwise around a 1/2 turn.
Moving the blade backwards:
Fix the horizontal screw (with a tool) and loosen
the outer horizontal nut by a 1/2 turn. Then turn
the horizontal inner nut clockwise around a 1/2
turn.
Then tighten the vertical screws again.
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 45
BBS810SMART_400V
Page 46
Left side
Re-tension the blade and control blade tracking.
Adjusting blade guidance
CLEANING, MAINTENANCE, STORAGE, DISPOSAL
Repeat the above steps if further compensation is
required
Adjust rolls of the blade guide in a way that
there is a gap between rolls and blade of a
paper width.
To do this, loosen the screws and adjust the
rolls, then tighten the screws again.
Adjusting blade tension
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 46
BBS810SMART_400V
Proper blade tension is achieved if the blade
defects no more than 3-6 mm when it is firmly
moved by hand at the center location of the
blade.
To increase blade tension rotate the lever for the
sawblade tension clockwise.
NOTICE
Make sure the tracking adjustment
bolt is sitting in recess. See Picture.
Page 47
Changing the blade
CLEANING, MAINTENANCE, STORAGE, DISPOSAL
Loosen screws and remove the guides.
Reduce the blade tension and remove
the blade.
Insert the new blade and re-assemble
the guides.
Adjust the required blade tension as
described above.
Changing the V-Belt
Loosen screws on the motor.
Reduce belt tension with the screws.
Renew the belts.
Adjust the correct belt tension again.
16.3 Storage
Store the machine in a dry, frost-proof and lockable place when not in use. Make sure that
unauthorised persons and especially children do not have access to the machine.
NOTE
Improper storage can damage and destroy important components. Only store packed
or already unpacked parts under the intended ambient conditions!
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 47
BBS810SMART_400V
Page 48
TROUBLESHOOTING
Observe the national waste disposal regulations. Never dispose of the
WARNING
Danger due to electrical voltage!
repair work and secure it against unintentional reconnection.
Problem
Possible cause
Remediation
Producing wavy cuts
1. Inadequate blade tension.
1. Tighten blade
slower through log.
Last board is tapered or
narrow in the middle.
Tracks are not levelled.
Level the tracks
Blade comes off of band
1. Inadequate blade tension.
1. Tighten blade
Blades are breaking.
1. Too many blade sharpening’s.
1. Install new blade
slower through log.
Blade is slowing down or
1. Inadequate blade tension.
1. Tighten blade
slower through log
Mill is not cutting/cutting
slowly.
1. Dull blade.
1. Install new blade
Mill is vibrating excessively.
1. Log is not clamped securely.
1. Ensure log is clamped firmly resting on
5. Check all bolts to ensure they are tight.
16.4 Disposal
machine, machine components or operating equipment in the residual waste.
If necessary, contact your local authorities for information regarding available
disposal options.
If you purchase a new machine or equivalent equipment from your specialist
dealer, he is obliged in certain countries to dispose of your old machine
properly.
TROUBLESHOOTING
Handling the machine with connected power supply may result in serious injury or
death.
Always disconnect the machine from the power supply before maintenance or
Many possible sources of error can be eliminated in advance if the machine is properly connected
to the mains.
If you are unable to carry out the necessary repairs properly and/or do not have the required
training, always consult a specialist to solve the problem.
wheels
stopping when milling
2. Improper blade guide set up.
3. Improper blade tracking.
4. Sap build up on blade.
5. Dull blade.
6. Pushing mill too quickly.
2. Improper blade guide set up.
3. Improper blade tracking.
4. Belts are worn.
5. Dull blade.
6. Pushing mill too quickly.
2. Inadequate blade tension.
3. Improper blade guide set up.
4. Improper blade tracking.
5. Pushing mill too quickly.
2. Improper drive belt tension.
3. Pushing mill too quickly.
2. Adjust blade guidance.
3. Adjust blade tracking.
4. Install new blade and ensure to run
always with blade lubrication.
5. Install new blade.
6. Slow feed rate down and push head
2. Adjust blade guidance.
3. Adjust blade tracking.
4. Install new belts.
5. Install new blade.
6. Slow feed rate down and push head
slower through log.
2. Adjust blade tension
3. Adjust blade guidance.
3. Adjust blade tracking.
4. Install new belts.
5. Slow feed rate down and push head
2. Adjust V-Belt tension
3. Slow feed rate down and push head
very
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 48
BBS810SMART_400V
2. Blade-teeth are backwards.
2. Belts are deformed.
3. Bandwheel bearing issue.
4. Pushing mill too quickly.
5. Loose bolts.
2. Assemble blade correct
log bunks and against log supports.
2. Install new Belts
3. Install new band wheel bearings
4. Slow feed rate down when milling.
Page 49
AVANT-PROPOS (FR)
AVANT-PROPOS (FR)
Cher client, chère cliente,
Le présent manuel d'utilisation contient des informations et des remarques importantes relatives à
la mise en service et l’utilisation de la scie à ruban Bloch BBS810SMART, ci-après dénommée
« machine ».
Le manuel fait partie intégrante de la machine et ne doit pas être retiré. Le conserver pour
une utilisation ultérieure dans un endroit approprié, facilement accessible aux utilisateurs
(opérateurs), à l'abri de la poussière et de l'humidité, et le joindre à la machine en cas de
transmission à des tiers !
Porter une attention particulière au chapitre Sécurité !
Nos produits peuvent légèrement diverger des illustrations et des contenus en raison du
développement constant. Si vous décelez des erreurs, veuillez nous en informer.
Sous réserve de modifications techniques !
Contrôler la marchandise immédiatement après réception et noter toute réclamation lors de la prise
en charge de la marchandise par le livreur !
Les dommages de transport doivent nous être signalés séparément dans les 24 heures.
Holzmann décline toute garantie pour les dommages liés au transport non-signalés.
Droits d’auteur
© 2022
Cette documentation est protégée par droit d’auteur. Les droits constitutionnels ainsi réservés ! En
particulier, la réimpression, la traduction et l’extrait de photographies et d'illustrations feront l'objet
de poursuites judiciaires.
Le tribunal compétent est le tribunal régional de Linz ou le tribunal compétent pour 4170 Haslach.
Adresse du service client
HOLZMANN MASCHINEN GmbH
4170 Haslach, Marktplatz 4
AUSTRIA
Tel +43 7289 71562 - 0
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 49
BBS810SMART_400V
Page 50
SÉCURITÉ
AVIS
Humidité relative :
max. 65 %
Température (exploitation)
+5 °C à +40 °C
Température (stockage, transport)
-20 °C à +55 °C
SÉCURITÉ
Cette section contient des informations et des remarques importantes sur la mise en service et
l'utilisation de la machine en toute sécurité.
Pour votre sécurité, veuillez lire attentivement ce manuel d'utilisation avant la mise en
service. Cela vous permet d'utiliser la machine en toute sécurité et d'éviter les
malentendus ainsi que les dommages corporels et matériels. Respecter également
les symboles et pictogrammes utilisés sur la machine ainsi que les consignes de
sécurité et de danger !
19.1 Utilisation conforme
La machine est exclusivement destinée aux tâches suivantes :
Le sciage de troncs d'arbre dans les limites de la machine spécifiée.
La société HOLZMANN-MASCHINEN GmbH décline toute responsabilité ou garantie
pour toute utilisation divergente ou sortant de son contexte et pour les dommages
matériels ou corporels qui en résultent.
Restrictions techniques
La machine est conçue pour être utilisée dans les conditions ambiantes suivantes :
Applications interdites / Mauvaises applications dangereuses
- Exploitation de la machine sans aptitude physique et mentale adéquate
- Utilisation de la machine en l'absence de connaissance du mode d'emploi
- Changements dans la conception de la machine
- Exploitation de la machine dans un environnement explosif
- Exploitation de la machine en dehors des limites spécifiées dans ce manuel
- Retrait des marquages de sécurité apposés sur la machine
- Modification, contournement ou désactivation des dispositifs de sécurité de la machine
L'utilisation non-conforme ou le non-respect des explications et instructions données dans ce
manuel entraîne l'expiration de toutes les demandes de garantie et d'indemnisation à l’encontre
de Holzmann Maschinen GmbH.
19.2 Exigences des utilisateurs
L'aptitude physique et mentale ainsi que la connaissance et la compréhension du manuel
d'utilisation sont des conditions préalables à l'utilisation de la machine.
Veuillez noter que les lois et réglementations locales en vigueur peuvent déterminer l'âge minimum
de l'opérateur et restreindre l'utilisation de cette machine !
Mettre votre équipement de protection individuelle avant de travailler sur la machine.
Les travaux sur les composants ou équipements électriques ne doivent être effectués que par un
électricien qualifié ou sous la supervision et la surveillance d'un électricien qualifié.
19.3 Consignes générales de sécurité
Afin d'éviter les dysfonctionnements, les dommages et les risques pour la santé lors du travail avec les
présentes machine, les points suivants doivent en particulier être respectés, en plus des règles
générales pour un travail en toute sécurité :
• Choisir une surface plane, antidérapante et exempte de vibrations pour le lieu de montage.
• Assurer qu'il y a suffisamment d'espace autour de la machine !
• Assurer des conditions d'éclairage adéquates sur le lieu de travail pour éviter les effets
stroboscopiques !
• N'utiliser que des outils appropriés, sans fissures et d'autres défauts (par exemple, des
déformations).
• Retirer les outils de réglage de la machine avant de l'allumer.
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 50
BBS810SMART_400V
Page 51
SÉCURITÉ
DANGER
AVERTISSEMENT
AVIS
• Veiller à ce que la zone autour de la machine soit libre d'obstacles (par exemple, de poussière,
de copeaux, etc.).
• Ne jamais laisser la machine en marche sans surveillance.
• La machine ne doit être utilisée, entretenue ou réparée que par des personnes qui la
connaissent et qui ont été informées des risques inhérents au cours des travaux.
• Veiller à ce que des personnes non autorisées se tiennent à une distance de sécurité de la
machine et éloigner les enfants de celle-ci.
• Porter des vêtements de travail appropriés (lunettes de protection, protection auditive, gants,
masque anti-poussière, chaussures de sécurité) et vêtements de protection serrés, jamais de
vêtements amples, cravates, bijoux, etc. - Danger d'engagement !
• Cacher les cheveux longs sous une protection.
• Ne pas enlever les échardes et les copeaux à la main !
• Ne pas travailler sur la machine si vous êtes fatigué, déconcentré ou sous l'influence de
médicaments, d'alcool ou de drogues !
• Ne pas utiliser l'appareil dans des zones où les vapeurs de peinture, de solvants ou de liquides
inflammables présentent un danger potentiel (risque d'incendie ou d'explosion !).
• Ne pas fumer à proximité immédiate de la machine. (risque d'incendie) !
• Veiller à ce que l'appareil soit mis à la terre.
• Utiliser uniquement des rallonges appropriées.
• Avant de procéder à des travaux de nettoyage, de maintenance ou de réparation, toujours
débrancher l'appareil de l'alimentation électrique et le protéger contre toute remise sous
tension involontaire
• Vérifier quotidiennement l'état de la machine avant et après utilisation et ne pas utiliser la
machine avant. Lors de l'inspection, porter une attention particulière aux connexions, aux
dispositifs de sécurité et aux panneaux de sécurité.
• Fixer les troncs avec le dispositif de serrage à vis au lieu d'utiliser la main ou l'aide d'une autre
personne. Cette mesure de sécurité permet d'utiliser correctement l'outil à deux mains.
• Lors de la manipulation des lames de scie enroulées, faire particulièrement attention à ce
qu'elles ne puissent pas se dérouler de manière incontrôlée pour éviter tout risque de blessure.
19.4 Mise en garde contre les dangers
Malgré leur utilisation prévue, certains risques résiduels subsistent. En raison de la conception et
de la construction de la machine, des situations dangereuses peuvent survenir lors de l'utilisation
des machines, identifiées comme suit dans ce manuel d’utilisation :
Une consigne de sécurité de ce type indique une situation dangereuse imminente
qui, si elle n'est pas évitée, peut entraîner la mort ou des blessures graves.
Ce type de consigne de sécurité indique une situation potentiellement dangereuse
qui, si elle n'est pas évitée, peut entraîner des blessures graves ou même la mort.
PRUDENCE
Une consigne de sécurité de ce type indique une situation potentiellement
dangereuse qui peut entraîner des blessures légères ou modérées si elle ne sont pas
évitées.
Une note de sécurité de ce type indique une situation potentiellement dangereuse
qui, si elle n'est pas évitée, peut entraîner des dommages matériels.
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 51
BBS810SMART_400V
Page 52
TRANSPORT
AVERTISSEMENT
Les engins de levage et les élingues endommagés ou insuffisamment solides peuvent
charges avec soin et ne jamais se tenir sous des charges suspendues.
Indépendamment de toutes les consignes de sécurité, leur bon sens et leur adéquation
technique/formation correspondante sont et restent le facteur de sécurité le plus important pour
un fonctionnement sans erreur de la machine. La sécurité au travail dépend avant tout de vous !
TRANSPORT
causer des blessures graves, voire la mort. Vérifier toujours que les engins de levage et
les élingues ont une capacité de charge suffisante et sont en parfait état, fixer les
Fixer les engins de levage aux éléments désignés et veiller à ce que le poids soit équilibré.
MONTAGE
21.1 Vérifier l'étendue de la livraison
Contrôler immédiatement après la livraison si la machine présente des dommages dus au
transport et s'il manque des pièces.
21.2 Activités préparatoires
Le lieu de travail
Choisir un endroit approprié sur un sol en béton plat pour la machine.
Le lieu choisi doit assurer une connexion accessible au réseau électrique ainsi qu'une manipulation
confortable des pièces. Un espace doit être prévu pour l'équipement des pièces lourdes. Vérifier la
capacité portante du sol. Tenir compte du fait que la machine est simultanément mise à niveau et
appuyée sur tous les pieds d'appui.
Une zone de sécurité autour de la machine doit être sécurisée.
La zone de sécurité doit assurer un espace libre de 2,5 m autour de la machine. L'accès des
personnes non autorisées doit y être limité. Il ne doit y avoir aucun autre objet dans la zone de
sécurité. Le sol doit être de niveau pour éviter de trébucher. Clôturer toute la zone de sécurité avec
une grille comme suit :
- treillis ;
- hauteur de 1 à 1,2 m ;
- distance entre les bornes 2 à 3 m ;
- Il doit être possible de verrouiller la porte avec un cadenas. Les clés doivent être conservées chez
l'opérateur et le technicien de service
Plan de la fondation
La machine n'a pas besoin d'une fondation spéciale - seul un sol en béton plat et solide est
suffisant.
Le chemin de roulement aménagé doit être grossièrement nivelé.
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 52
BBS810SMART_400V
Page 53
MONTAGE
1. Assemblage des glissières (informations générales)
AVIS
Veiller à ce que les glissières soient parallèles et déjà bien nivelées. Ne pas serrer
de fonctionnement.
2. Étapes individuelles de l'assemblage des glissières
23a..Glissière côté droit (prolongement)
Montage des supports/appuis d'arbres sur les
La glissière de base est complété par le montage
21.3 Assemblage de la machine
La machine a été démontée en composants individuels pour le transport et doit être assemblée
avant la mise en service. À cet effet, respecter l'instruction suivante.
Monter les différentes glissières et fixer-les sans les serrer à l'aide des écrous et des vis fournis. Il
est important de ne pas serrer complètement les vis à ce stade. Cela se produit après que la
tête a été montée et roulée le long du trajet.
Il est idéal de monter les glissières sur une surface ferme et plane. Fixer les pieds de
nivellement à une hauteur d'environ 10 cm.
Cela permet d'enlever facilement la sciure sous les glissières et de régler la hauteur des
supports des blocs ainsi que de niveler plus facilement la voie.
Les vis ne sont pas complètement serrées tant que l'ensemble de la tête ne peut pas rouler
librement sur les glissières et n'a pas la bonne largeur de voie.
complètement les vis avant d'avoir monté la tête de scie et vérifié les caractéristiques
21..Pied de nivelement (12 pièces avec 24 écrous)
22..Glissière côté gauche (principale)
23..Glissière côté droit (principale)
22a..Glissière côté gauche (prolongement)
Montage des pieds de nivelement
Monter 3 pieds de nivellement par section de
glissière (22, 23, 22a, 23a). Pour ce faire, amener
l'écrou inférieur à peu près à la même hauteur
sur tous les pieds (21), dévisser l'écrou supérieur
et insérer la tige filetée dans le trou du rail, puis
la fixer à nouveau à l'aide de l'écrou supérieur.
glissières
Monter les supports (25, 26, 32) sur les glissières
22, 23 avec les vis et les écrous (24) comme
indiqué.
Les supports d'arbre composés des éléments
(28, 40, 29 et 30a) sont fixés aux glissières à l'aide
de vis et d'écrous (24), comme illustré. Les
supports peuvent être montés à différentes
positions le long de la glissière. Veiller à ce que le
tronc d'arbre à couper puisse toujours être
solidement fixé.
des deux glissières de prolongement (22a, 23a) sur
les glissières (22, 23) à l'aide de la plaque de jonction
(33) et des vis et écrous (24).
Monter les supports/soutien (25, 26) sur les glissières
(22a, 23a) comme indiqué et les fixer avec les vis et
les écrous (24).
Lors de l'utilisation d'une section de prolongement
supplémentaire BBS810SMART_RB, seul le support
(25) situé à l'extrémité doit être remplacé par le
support (32) et les glissières de prolongement
doivent être montés de la même manière que la
glissière de base avec la plaque de jonction
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 53
BBS810SMART_400V
.
Page 54
3. Assemblage de l'unité de sciage
3.1. Placer la tête de la machine sur la
3.4. Montage de la plaque intermédiaire
MONTAGE
base de montage
Sortir la tête de la machine de son
emballage de transport et la placer
sur une surface stable et propre.
AVIS
2 personnes sont nécessaires en
raison du poids du composant.
Les encrassements (particules,...)
pourrait rayer les surfaces.
3.2. Guide vertical complet
Insérer les 2 glissières verticales
dans les guides coulissants.
3.3. Assemblage des pièces du châssis
Fixer les deux parties verticales du
châssis, côté gauche et côté droit,
aux glissières verticales au moyen
de vis/rondelles/bague
d'écartement.
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 54
BBS810SMART_400V
Fixer la plaque intermédiaire aux
parties droite et gauche du châssis à
l'aide de vis, de rondelles et
d'écrous.
Page 55
MONTAGE
3.5. Montage du cache
3.6. Chaîne de montage pour dispositif
Le couvercle ainsi que les deux
crochets de levage sont fixés aux
parties gauche et droite du châssis
au moyen de vis/rondelles et
d'écrous.
de levage/abaissement
Fixer la roue de la chaîne ainsi que la
plaque du cache de la chaîne sur la partie
droite du châssis avec des
vis/rondelles/écrous.
Fixer la plaque du cache de la chaîne sur le
côté supérieur avec des vis au cache.
Accrocher la chaîne sur le pignon inférieur
et attacher le pignon à l'axe du côté
supérieur et le fixer en place
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 55
BBS810SMART_400V
Page 56
MONTAGE
Monter le cache de la chaîne et le fixer avec
des vis sur la plaque du cache de la chaîne.
Mettre la manivelle.
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 56
BBS810SMART_400V
Page 57
MONTAGE
3.7. Raccorder le mécanisme de
4. Placer l'unité de sciage sur les glissières de la machine
levage/abaissement à câble
Raccorder les deux extrémités du
câble en acier au support de la tête
de la machine et tourner la
manivelle de la chaîne pour serrer le
câble en acier.
Placer l'unité de sciage sur le système de rails avec au moins deux personnes et s'assurer que les
rainures des roues du chariot reposent sur les rails. Le poteau vertical carré doit se trouver du
même côté que les supports de tronc.
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 57
BBS810SMART_400V
Page 58
MONTAGE
5. Monter le réservoir de liquide de
6. Monter la poignée de commande et
7. Monter l'échelle pour le réglage de la
8. Effectuer les réglages pour assurer le
9. Monter la barre anti-roulis
refroidissement
l'élément de commande du moteur
hauteur
Monter la tige carrée sur la machine,
monter l'ensemble de l'aiguille de l'échelle
sur cette tige.
parallélisme et la hauteur des rails. Puis
serrer les vis des glissières.
Monter sur les côtés gauche et droit de
l'unité de sciage.
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 58
BBS810SMART_400V
Page 59
FONCTIONNEMENT
10. Monter la butée d'extrémité sur les
11. Monter les supports de serrage/butées
12. Vérifier le dégagement de la lame de scie. Si
glissières
Fixer les quatre butées d'extrémité (2x38,
39, 40) aux extrémités des glissières à
l'aide de vis et d'écrous (24) comme
indiqué.
Insérer l'étrier de serrage (30) dans le
support de l'étrier de serrage et le fixer
avec la vis (S1).
Insérer la butée longue (31) ou dans la
fixation sur le support et fixer avec la vis.
Insérer la butée courte (27) dans la fixation
et la fixer également à l'aide des vis (S1). La
position angulaire des butées sur le
support peut encore être réglée à l'aide
des deux vis (S2).
FONCTIONNEMENT
22.1 Contrôles à effectuer avant de démarrer
La machine doit être hors tension et déconnectée du secteur.
le dégagement n'est pas identique à
gauche et à droite, il doit être réglé au
niveau de la poignée.
AVERTISSEMENT
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 59
BBS810SMART_400V
Page 60
FONCTIONNEMENT
1. Régleage de la position en hauteur
2. Vérifier la tension de la courroie :
3. Vérifier le fonctionnement du ruban de scie
4. Vérification + réglage du guide du ruban de
5. Vérifier la tension du ruban de scie
6. Vérifier le réservoir de liquide de
AVIS
Avant de tourner le levier de la chaîne pour
déplacer l'unité de sciage vers le haut et vers le
bas, desserrer d'abord les poignées de
verrouillage sur les deux guides coulissants.
Une fois la position souhaitée atteinte, la
resserrer à nouveau.
La tension de la courroie est vérifiée à la main.
Si la courroie peut être comprimée de plus de
10 cm, elle doit être resserrée.
scie
PRUDENCE
Faire glisser le guide du ruban de scie
sur la lame de scie afin que seule la
largeur de coupe requise reste libre.
La tension du ruban de scie est correctement
réglée lorsque le ruban de scie ne peut pas
être plié de plus de 3-6 mm à la main au
milieu.
refroidissement et le remplir si nécessaire
Utiliser que de l'eau avec un détergent
léger (solution de savon ; liquide vaisselle)
comme liquide de refroidissement.
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 60
BBS810SMART_400V
Page 61

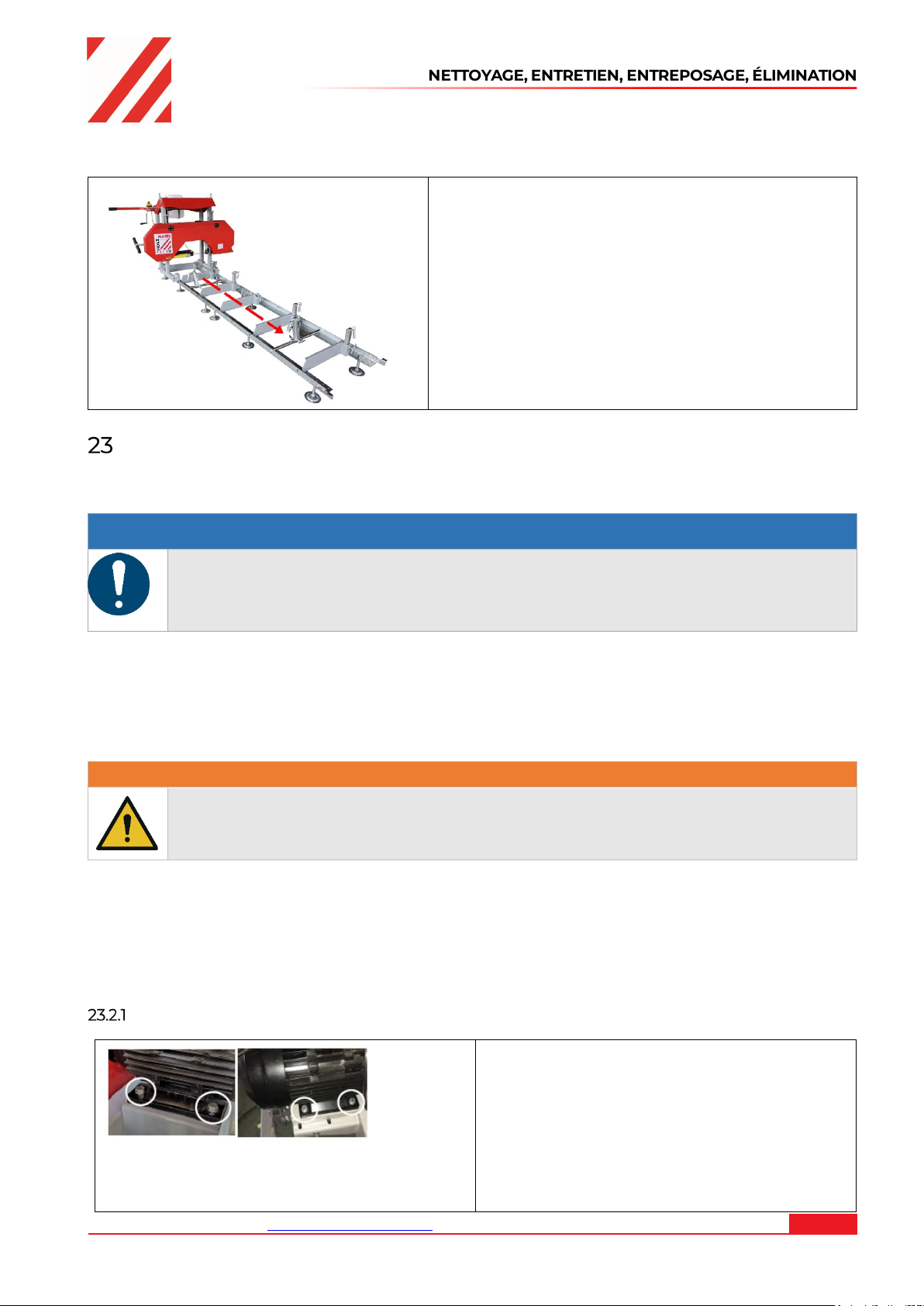

NETTOYAGE, ENTRETIEN, ENTREPOSAGE, ÉLIMINATION
• Placer le tronc d'arbre sur le dessus et fixer-le
AVERTISSEMENT
Danger dû à la tension électrique ! Manipuler la machine avec l'alimentation électrique
réparation et protéger-le contre une remise sous tension involontaire !
déforme correctement. Il est également
22.2 Fonctionnement
solidement avec les supports d'arbres montés.
• Appuyez sur le bouton « Marche ».
• Attendre que la lame de scie ait atteint la vitesse
maximale.
• Allumer le refroidissement.
• Régler la hauteur de coupe
• Pousser lentement la tête du ruban de scie sur les
glissières.
• Éteindre la machine avec le bouton ARRÊT après
avoir terminé l'opération de sciage.
NETTOYAGE, ENTRETIEN, ENTREPOSAGE, ÉLIMINATION
23.1 Nettoyage
AVIS
Des produits de nettoyage incorrects peuvent attaquer la peinture de la machine. Ne
pas utiliser de solvants, de diluants nitro ou d'autres agents de nettoyage qui
pourraient endommager la peinture de la machine. Respecter les spécifications et les
instructions du fabricant du produit de nettoyage !
Préparer les surfaces et lubrifier les parties nues de la machine avec une huile lubrifiante sans
acide.
En outre, un nettoyage régulier est une condition préalable à un fonctionnement sûr de la
machine et à une longue durée de vie. Il faut donc nettoyer l'appareil après chaque utilisation,
mais au moins une fois par semaine.
23.2 Maintenance
intacte peut entraîner des blessures graves, voire mortelles. Débrancher toujours
l'appareil de l'alimentation électrique avant d'effectuer des travaux d'entretien ou de
La machine nécessite peu d'entretien et seules quelques pièces doivent être réparées.
Indépendamment de cela, les fautes ou défauts qui pourraient nuire à la sécurité de l'utilisateur
doivent être éliminés immédiatement !
• Avant chaque opération, vérifiez le parfait état des dispositifs de sécurité.
• Vérifier le bon serrage des connexions au moins une fois par semaine.
• Vérifier régulièrement que les étiquettes d'avertissement et de sécurité sur la machine sont
en bon état et lisibles.
Régler la tension de la courroie
Desserrer les 4 écrous du moteur.
Maintenant que le moteur peut glisser
librement sur la fixation du moteur, tourner
l'écrou de 16 mm (A) sur l'axe horizontal dans
le sens des aiguilles d'une montre. Cela tirera
le moteur vers l'axe et augmentera la tension
de la courroie. Effectuer cette opération étape
par étape tout en vérifiant que la courroie se
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 61
BBS810SMART_400V
Page 62
important de s'assurer que le moteur est
Régler la course du ruban de scie
Côté droit
Côté gauche
NETTOYAGE, ENTRETIEN, ENTREPOSAGE, ÉLIMINATION
perpendiculaire à la courroie d'entraînement.
Un serrage excessif peut provoquer une
torsion du moteur sur la plaque de montage,
ce qui entraîne des problèmes d'alignement
de la courroie et une usure prématurée. Une
fois la tension de courroie souhaitée réglée,
serrer les quatre vis du moteur. Si la courroie
d'entraînement est trop tendue, il est possible
de tourner l'écrou de 16 mm sur le l'axe
horizontal dans le sens inverse des aiguilles
d'une montre.
La distance entre le ruban de scie et la roue doit
être identique des deux côtés. Si ce n'est pas le
cas, il convient d'effectuer les réglages suivants.
1. Enlever le guide du ruban de scie pour
exclure toute influence
2. Desserrer la tension du ruban de scie
3. Régler le côté droit
Desserrer la vis. Avec la vis de réglage,
modifier l'angle de la roue. Pour faire
reculer le ruban de scie sur la roue, cette
vis doit être tournée dans le sens des
aiguilles d'une montre. Sinon, tourner la
vis dans le sens inverse des aiguilles d'une
montre obligerait le ruban de scie à
avancer davantage sur la roue.
4. Régler le côté gauche
Desserrer les vis verticales d'un demi-tour,
ce qui libère la force de serrage sur l'arbre
de la roue.
Avancer la lame de scie :
Maintenir la vis horizontale serrée (avec un
outil) et desserrer l'écrou horizontal
extérieur d'un demi tour. Ensuite, tourner
la vis horizontale d'un demi tour dans le
sens des aiguilles d'une montre.
Reculer la lame de scie :
Maintenir la vis horizontale serrée (avec un
outil) et desserrer l'écrou horizontal
extérieur d'un demi tour. Ensuite, tourner
l'écrou horizontal intérieur d'un demi tour
dans le sens des aiguilles d'une montre.
Ensuite, resserrer les vis verticales.
Appliquer à nouveau la tension du ruban
de scie et vérifier la course du ruban de
scie. S'il y a un écart, répéter les étapes cidessus.
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 62
BBS810SMART_400V
Page 63
AVIS
Régler le guide du ruban de scie
NETTOYAGE, ENTRETIEN, ENTREPOSAGE, ÉLIMINATION
Régler les rouleaux du guide du ruban de scie
de manière à ce qu'il y ait une distance d'une
largeur de papier par rapport au ruban de scie.
Pour cela, desserrer les vis et ajuster les
rouleaux, puis resserrer les vis.
Régler la tension du ruban de scie
La tension du ruban de scie est correctement
réglée lorsque le ruban de scie ne peut pas être
plié de plus de 3-6 mm à la main au milieu.
Pour augmenter la tension du ruban de scie,
tourner le levier de tension du ruban de scie
dans le sens des aiguilles d'une montre.
Assurer que la vis de réglage de la
course du ruban de scie se trouve
dans son logement, comme indiqué
sur la photo.
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 63
BBS810SMART_400V
Page 64
Changement du ruban de scie
Desserrer les vis et retirer les guides. Ensuite,
Desserrer les vis du moteur, réduire la tension
Intervalle
Composant
Activité
Avant
utilisation
Roulement de roue
Vérifier l'usure, remplacer si nécessaire
Roulement du guide du ruban de scie
Vérifier l'usure, remplacer si nécessaire
Vis des supportes d'arbres
Graisser, lubrifier
NETTOYAGE, ENTRETIEN, ENTREPOSAGE, ÉLIMINATION
réduire la tension du ruban de scie et enlever
le ruban. Ensuite, insérer le nouveau ruban de
scie et remonter les guides. Effectuer les
réglages requis du ruban de scie comme
décrit ci-dessus.
Changement de la courroie
Plan de maintenance
Le type et le degré d'usure des machines dépendent dans une large mesure des conditions de
fonctionnement. Les intervalles énumérés ci-dessous s'appliquent lorsque la machine est utilisée
dans les limites spécifiées :
des courroies à l'aide de l'écrou (A), puis
remplacer les courroies.
Régler ensuite la
tension correcte de la courroie.
chaque
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 64
BBS810SMART_400V
Page 65
RÉSOLUTION DE PANNE
AVIS
Respecter les réglementations nationales en matière d'élimination des déchets. Ne
.
AVERTISSEMENT
Danger dû à la tension électrique ! Toute manipulation de l'appareil en présence de la tension
d'entretien !
Problème / Défaut
Cause possible
Résolution
Coupe irrégulière
1. Régler la tension du ruban de scie
Utiliser une nouvelle lame de scie et
6. Réduire l'entraînement
Les planches ne sont
épaisseur
Glissières insuffisamment nivelées
Niveler les glissières.
Le ruban de scie
s'échappe de la roue du
1. La tension du ruban de scie n'est pas appropriée
6. L'entraînement n'est pas approprié
1. Régler la tension du ruban de scie
6. Réduire l'entraînement
Ruban de scie se casse
1. Le ruban de scie est trop souvent aiguisé
5. L'entraînement n'est pas approprié
1. Remplacer la lame de scie
5. Réduire l'entraînement
Vitesse du ruban de
1. La tension du ruban de scie n'est pas appropriée
3. L'entraînement n'est pas approprié
1. Régler la tension du ruban de scie
3. Réduire l'entraînement
La machine ne coupe
lentement
1. Ruban de scie émoussé
2.
1. Remplacer la lame de scie
bonne position
La machine vibre
1. Tronc d'arbre non fixé
5. Vis desserrées
1. Serrer
5. Serrer les vis
23.3 Entreposage
Un mauvais entreposage peut endommager et détruire des composants importants.
Ne stocker les pièces emballées ou non emballées que dans les conditions ambiantes
prévues !
Lorsqu'elle n'est pas utilisée, stocker la machine dans un endroit sec, à l'abri du gel et verrouillable
pour éviter la formation de rouille, d'une part, et pour garantir que les personnes non autorisées et
surtout les enfants ne puissent pas accéder à la machine, d'autre part.
23.4 Élimination
jamais jeter la machine, les composants de la machine ou les matériaux d'exploitation
dans les déchets résiduels. Si nécessaire, contacter les autorités locales pour connaître les
options d'élimination disponibles.
En cas d’achat d’une machine neuve ou d’un appareil équivalent chez votre revendeur
spécialisé, il est tenu, dans certains pays, de se débarrasser de votre ancienne machine
de manière appropriée
RÉSOLUTION DE PANNE
du secteur peut entraîner des blessures graves, voire mortelles. Débrancher toujours la
machine de l'alimentation électrique avant d'effectuer des travaux de réparation ou
Si vous ne pouvez pas effectuer correctement les réparations nécessaires et/ou si vous n'avez pas
la formation requise, faites toujours appel à un spécialiste pour résoudre le problème.
2. Le guide du ruban de scie n'est pas approprié
3. La course du ruban de scie n'est pas appropriée
4. Accumulation de saletés sur la lame
5. Ruban de scie émoussé
6. L'entraînement n'est pas approprié
pas de la même
ruban de scie
2. Le guide du ruban de scie n'est pas approprié
3. La course du ruban de scie n'est pas appropriée
4. Fermer la courroie
5. Ruban de scie émoussé
2. La tension du ruban de scie n'est pas appropriée
3. Le guide du ruban de scie n'est pas approprié
4. La course du ruban de scie n'est pas appropriée
2. Régler le guide du ruban de scie
3. Régler la course du ruban de scie
4.
refroidissement
5. Utiliser une nouvelle lame de scie
2. Régler le guide du ruban de scie
3. Régler la course du ruban de scie
4. Remplacer la courroie
5. Remplacer la lame de scie
2. Régler la tension du ruban de scie
3. Régler le guide du ruban de scie
4. Régler la course du ruban de scie
scie trop lente
pas ou coupe
2. La tension de la courroie n'est pas appropriée
Ruban de scie mal monté
2. Courroie endommagée
3. Roulement du ruban de scie endommagé
4. L'entraînement n'est pas approprié
2. Régler la tension de la courroie
2. Monter le ruban de scie dans la
2. Remplacer la courroie
3. Remplacer le roulement
4. Réduire l'entraînement
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 65
BBS810SMART_400V
Page 66
PRÓLOGO (ES)
PRÓLOGO (ES)
¡Estimado cliente!:
Las presentes instrucciones de servicio contienen información e indicaciones esenciales relativas a
la puesta en marcha y manejo seguros del aserradero de cinta BBS810SMART_400V, en lo sucesivo
denominado "Máquina".
El manual forma parte de la máquina y no debe guardarse aparte de ella. ¡Consérvelo para
futuras consultas en un lugar adecuado de fácil acceso para el usuario (operario) y
protegido del polvo y de la humedad y adjúntelo a la máquina en caso de que la transfiera
a terceros!
¡Preste especial atención al capítulo Seguridad!
Debido al constante desarrollo de nuestros productos, las ilustraciones y los contenidos pueden
diferir ligeramente. Si detecta algún fallo, comuníquenoslo.
¡Sujeto a modificaciones técnicas!
¡Compruebe la mercancía inmediatamente después de la recepción y anote las posibles
reclamaciones en la carta de porte al recibir la mercancía del transportista!
Los daños ocasionados durante el transporte deben notificarse por separado en un plazo de 24 horas.
Holzmann no podrá asumir ningún tipo de responsabilidad por los daños ocasionados por el
transporte que no se hayan detectado.
Derechos de propiedad
© 2022
La presente documentación está protegida por la ley de propiedad intelectual. ¡Todos los derechos
constitucionales resultantes quedan reservados! En particular, serán objeto de procedimientos
judiciales la reimpresión, traducción y la extracción de fotos e ilustraciones.
Se acuerda que el tribunal de jurisdicción será el tribunal regional de Linz o el tribunal competente
para 4170 Haslach.
Dirección del servicio postventa
HOLZMANN MASCHINEN GmbH
4170 Haslach, Marktplatz 4
AUSTRIA
Tel +43 7289 71562 - 0
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 66
BBS810SMART_400V
Page 67
SEGURIDAD
AVISO
Humedad rel.:
máx. 65%
Temperatura (funcionamiento)
+5° C a +40° C
Temperatura (almacenamiento, transporte)
-20° C a +55° C
SEGURIDAD
Esta sección contiene información e indicaciones esenciales relativas a la puesta en marcha y
manejo seguros de la máquina.
Para su seguridad, lea atentamente las presentes instrucciones de servicio antes de
poner en marcha la máquina. Esto le permitirá manipular de manera segura la
máquina y evitar, de este modo, malentendidos, así como daños personales y
materiales. ¡Observe, además, los símbolos y pictogramas utilizados en la máquina, así
como las indicaciones de seguridad y las advertencias de peligro!
26.1 Uso conforme a las especificaciones
La máquina ha sido diseñada exclusivamente para llevar a cabo las siguientes tareas:
El aserrado de troncos de árboles dentro de los límites especificados de la máquina.
HOLZMANN MASCHINEN GmbH no asumirá ninguna responsabilidad ni serán motivo
de garantía otros usos o cualquier uso que no sea el previsto y los daños materiales o
lesiones resultantes.
Limitaciones técnicas
La máquina ha sido diseñada para utilizarse en las siguientes condiciones ambientales:
Aplicaciones prohibidas / aplicaciones indebidas peligrosas
- Operar la máquina sin actitudes físicas ni mentales adecuadas
- Operar la máquina sin conocer las instrucciones de servicio
- Modificaciones del diseño de la máquina
- Operar la máquina en entornos con riesgo de explosión
- Operar la máquina fuera de los límites especificados en las presentes instrucciones
- Retirar las indicaciones de seguridad colocadas en la máquina
- Modificar, puentear o desactivar los dispositivos de seguridad de la máquina
El uso indebido o la inobservancia de las informaciones e indicaciones contenidas en el presente
manual anulará todos los derechos de garantía y de reclamaciones por daños y perjuicios contra
Holzmann Maschinen GmbH.
26.2 Requisitos del usuario
Los requisitos para operar la máquina son la aptitud física y mental y conocer y comprender las
instrucciones de servicio.
¡Tenga en cuenta que las leyes y disposiciones locales pueden estipular la edad mínima del operario
y restringir el uso de esta máquina!
Antes de trabajar en la máquina, póngase el equipo de protección individual.
Los trabajos en los componentes o equipos eléctricos sólo deben ser llevados a cabo por personal
especializado en sistema eléctricos o bajo la instrucción y supervisión de personal especializado en
sistemas eléctricos.
26.3 Indicaciones generales de seguridad
Para evitar fallos de funcionamiento, daños y efectos perjudiciales para la salud, además de las
normas generales de seguridad en el trabajo, se deben tener en cuenta especialmente los siguientes
puntos al trabajar con las presentes máquinas:
• Como lugar de instalación, seleccione una superficie nivelada, sin vibraciones y antideslizante.
• ¡Asegúrese de que haya suficiente espacio alrededor de la máquina!
• ¡Asegúrese de que hay suficiente iluminación en el lugar de trabajo para evitar efectos
estroboscópicos!
• Utilice únicamente herramientas adecuadas, que no presenten fisuras ni otros defectos (p. ej.,
deformaciones).
• Retire las herramientas de ajuste de la máquina antes de encenderla.
• Mantenga el área alrededor de la máquina libre de obstáculos (p. ej., polvo, virutas, etc.).
• No deje nunca desatendida la máquina cuando esté en marcha.
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 67
BBS810SMART_400V
Page 68
SEGURIDAD
ATENCIÓN
• El manejo, los trabajos de mantenimiento o los de reparación sólo deben ser llevados a cabo
por personal que esté familiarizado con la máquina y haya sido instruido en los peligros que
pueden surgir al llevar a cabo estos trabajos.
• Asegúrese de que las personas no autorizadas mantengan una distancia de seguridad
adecuada con el aparato y, especialmente, mantenga a los niños alejados de la máquina.
• Use ropa de protección adecuada (protección ocular, protección auditiva; guantes, máscara
antipolvo, calzado de seguridad) y ropa de trabajo de protección ajustada. En ningún caso,
lleve ropa holgada, corbatas, joyas, etc. ¡Peligro de atrapamiento!
• Oculte el cabello largo bajo una redecilla para el cabello.
• ¡No retire nunca las astillas ni las virutas con la mano!
• ¡No trabaje en la máquina si está cansado, desconcentrado o bajo la influencia de
medicamentos, alcohol o drogas!
• No utilice la máquina en áreas, en las que los vapores de pinturas, los disolventes o los líquidos
inflamables representen un peligro potencial (¡peligro de incendio o de explosión!).
• ¡No fume en las inmediaciones de la máquina (peligro de incendio)!
• Asegúrese de que el aparato está conectado a tierra.
• Utilice únicamente cables alargadores adecuados.
• Desconecte siempre el aparato de la alimentación eléctrica antes de llevar a cabo trabajos de
limpieza, de mantenimiento o de reparación y asegúrelo contra arranques accidentales
• Compruebe diariamente el estado de la máquina antes y después de utilizarla y no la ponga
en marcha antes. Durante la inspección, compruebe las conexiones, los dispositivos de
seguridad y las señales de seguridad.
• Asegure los troncos de los árboles con el dispositivo de sujeción con tapa roscada en lugar de
usar la mano o de contar con la ayuda de otra persona. Esta medida de seguridad permite
manejar correctamente la herramienta con ambas manos.
• Al manipular hojas de sierra enrolladas, asegúrese de que no desenrollen incontroladamente
para evitar el riesgo de lesiones.
26.4 Advertencias de peligro
A pesar de que se utilice la máquina conforme a las especificaciones, sigue habiendo
determinados riesgos residuales. Debido al diseño y a la construcción de la máquina, pueden
producirse situaciones peligrosas al manipular las máquinas que se identifican en el presente
manual de instrucciones de la siguiente manera:
PELIGRO
Una indicación de seguridad de este tipo indica una situación peligrosa inminente
que de no evitarse tendrá como consecuencia la muerte o lesiones graves.
ADVERTENCIA
Una indicación de seguridad de este tipo indica una situación potencialmente
peligrosa que de no evitarse tendrá como consecuencia lesiones graves o incluso la
muerte.
Una indicación de seguridad de este tipo indica una situación potencialmente
peligrosa que de no evitarse tendrá como consecuencia lesiones leves o moderadas.
AVISO
Una indicación de seguridad similar indica una situación potencialmente peligrosa
que de no evitarse puede producir daños materiales.
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 68
BBS810SMART_400V
Page 69

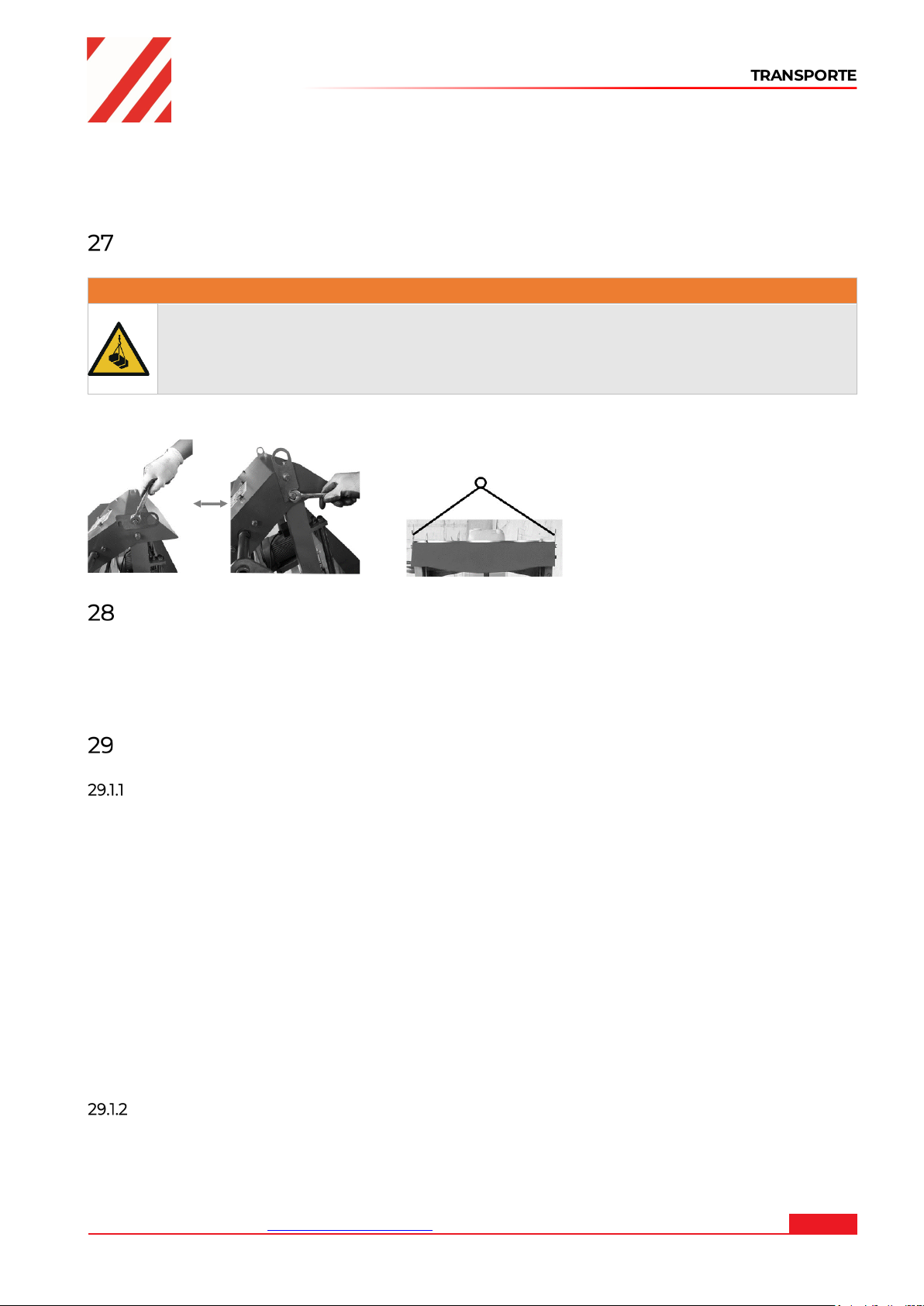

TRANSPORTE
ADVERTENCIA
Los dispositivos de elevación y de sujeción de cargas dañados o que no tengan
cargas con cuidado y no permanezca nunca bajo cargas suspendidas.
A pesar de todas las normas de seguridad, el sentido común y una adecuada aptitud/formación
técnica son y seguirán siendo los factores de seguridad más importantes para operar sin
problemas la máquina. ¡Trabajar de manera segura depende ante todo de usted!
TRANSPORTE
suficiente capacidad de carga pueden producir lesiones graves o incluso la muerte.
Compruebe si los dispositivos de elevación y de sujeción de cargas presentan suficiente
capacidad de carga y se encuentran en perfecto estado antes de utilizarlos. Fije las
Fije los dispositivos de elevación a los componentes previstos y asegúrese de que el peso esté bien
equilibrado.
MONTAJE
28.1 Comprobación del volumen de suministro
Compruebe la máquina inmediatamente después de la entrega para verificar si presenta daños
por transporte o faltan componentes.
TAREAS PREPARATORIAS
El lugar de trabajo
Seleccione un lugar adecuado para la máquina en un suelo de hormigón nivelado.
El lugar elegido debe garantizar una conexión accesible a la red eléctrica, así como un manejo
adecuado de las piezas de trabajo. Se debe proporcionar espacio para dispositivos para piezas de
trabajo pesadas. Compruebe la capacidad de carga del suelo. Tenga en cuenta que la máquina
esté nivelada y apoyada al mismo tiempo en todas las patas de apoyo.
Se debe asegurar una zona de seguridad alrededor de la máquina.
La zona de seguridad debe asegurar un espacio libre de 2,5 m alrededor de la máquina, en el que se
debe restringir el acceso de personas no autorizadas. En la zona de seguridad no debe haber ningún
otro objeto. El suelo debe estar nivelado para evitar tropiezos. Cerque toda la zona de seguridad con
una rejilla como la siguiente:
- Cercado;
- Altura de 1 a 1,2 m;
- Distancia entre los bolardos de 2 - 3 m;
- La puerta debe poder cerrarse con un candado. Las llaves deben ser guardadas por el operario y
por el técnico de mantenimiento
Esquema de cimentación
La máquina no requiere una cimentación especial, tan sólo un suelo de hormigón nivelado y
sólido.
La pista de rodadura construida debe estar prácticamente nivelada.
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 69
BBS810SMART_400V
Page 70
TAREAS PREPARATORIAS
1. Ensamblaje de los rieles guía (información general)
AVISO
Asegúrese de que los rieles guía corran paralelos y de que estén bien nivelados.
haya comprobado sus características de funcionamiento.
2. Pasos individuales para montar los rieles guía
23a..riel de rodadura a la derecha (extensión)
Montaje de los apoyos/soportes para troncos en
segura.
El riel de rodadura base se complementa montando
forma analógica al riel base.
29.2 Montaje de la máquina
La máquina se desensambla para su transporte en su componentes individuales y debe ser
reensamblada para ponerla en servicio. Para ello, siga las indicaciones contiguas.
Monte cada uno de los rieles y asegúrelos con las tuercas y los tornillos suministrados. Es esencial no
apretar completamente los tornillos en esta etapa. Esto se hace después de que el cabezal se haya
montado y enrollado a lo largo de la vía.
Es ideal montar los rieles guía en una base sólida y nivelada. Fije las patas de nivelación a una altura
aprox. de 10 cm.
Esto permite retirar fácilmente el serrín que haya bajo los rieles y ajustar en altura los soportes de los
bloques, así como nivelar con facilidad el carril.
Los tornillos no se aprietan del todo hasta que el conjunto del cabezal pueda rodar libremente en los
rieles y tenga el ancho de vía correcto.
Apriete los tornillos del todo una vez que se haya colocado el cabezal de la sierra y se
21..pies de nivelación (12 unidades con 24 tuercas)
22..riel de rodadura a la izquierda (principal)
23..riel de rodadura a la derecha (principal)
22a..riel de rodadura a la izquierda (extensión)
Montaje de los pies de nivelación
Monte respectivamente 3 pies de nivelación en
cada parte del riel de rodadura (22, 23, 22a, 23a).
Para ello ponga la tuerca inferior a la misma
altura en todos los pies (21), desenrosque la
tuerca superior e inserte la varilla roscada en el
agujero del riel y asegure finalmente con la
tuerca superior.
los rieles de rodadura
Monte los apoyos/soportes (25, 26, 32), como
se muestra, en los rieles 22, 23 con tornillos y
tuercas (24).
Los soportes de troncos que consisten en los
componentes (28, 40, 29 y 30a) se fijan en los
rieles con tornillos y tuercas (24) tal como se
muestra. Los soportes se pueden montar en
diferentes posiciones a lo largo del riel guía.
Asegúrese de que el tronco del árbol que se
va a cortar se pueda fijar siempre de manera
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 70
BBS810SMART_400V
los dos rieles de prolongación (22a, 23a) con la placa
de unión (33) y tornillos y tuercas (24) en los rieles
(22, 23).
Monte los apoyos/soportes (25, 26), como se
muestra, en los rieles (22a, 23a) y fíjelos con tornillos
y tuercas (24).
Si se usa otra sección de prolongación
BBS810SMART_RB más, solo hay que reemplazar el
soporte del extremo (25) por el soporte (32) y montar
los rieles de prolongación con la placa de unión de
Page 71
3. Montaje del grupo de la sierra
3.1. Colocación de la base de montaje
3.4. Montaje placa intermedia Fije la
TAREAS PREPARATORIAS
en el cabezal de la máquina
Saque el cabezal de la máquina del
paquete levantándolo y colóquelo
sobre una superficie limpia y
estable.
AVISO
Debido al peso del componente
deben montarlo 2 personas. Las
superficies podrían estar rascadas
por suciedad (partículas, etc.).
3.2. Completar la guía vertical
Insertar los 2 rieles verticales de
rodadura en las guías deslizantes.
3.3. Montaje del marco
Sujetar las dos partes verticales del
marco (lateral derecho e izquierdo)
en los rieles verticales con
tornillo/arandela/anillo de retención.
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 71
BBS810SMART_400V
placa intermedia en el marco
derecho e izquierdo con tornillos,
arandelas y tuercas.
Page 72
TAREAS PREPARATORIAS
3.5. Montaje de la cubierta
3.6. Montaje de la cadena para el
La cubierta y los dos ganchos de
elevación se sujetan en el marco
derecho e izquierdo con tornillos,
arandelas y tuercas.
dispositivo de elevación/descenso
Fije la rueda de cadena y la placa para la
cubierta en el marco derecho tornillos,
arandelas y tuercas.
Fije la placa para la cubierta de cadena en
el lateral superior de la cubierta con
tornillos.
Cuelgue la cadena en la rueda inferior y
coloque y fije la rueda en el eje del lateral
superior.
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 72
BBS810SMART_400V
Page 73
TAREAS PREPARATORIAS
Monte la cubierta de cadena y fíjela en la
placa de la cubierta con tornillos. Coloque
la manivela.
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 73
BBS810SMART_400V
Page 74
TAREAS PREPARATORIAS
3.7. Unir el cable al mecanismo de
4. Coloque el grupo de sierra en los rieles de la máquina
elevación/descenso
Una los dos extremos del cable de
acero con el soporte en el cabezal
de la máquina y gire la manivela
para tensar el cable.
Coloque sobre el sistema de rieles el grupo –como mínimo con dos personas– y cuide que las
ranuras del carro estén en contacto con los rieles. El poste vertical cuadrado debería estar en el
mismo lado que los soportes para el tronco.
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 74
BBS810SMART_400V
Page 75
5. Monte el depósito de refrigerante
6. Monte el asa de manejo y el elemento de
mando del motor
7. Monte la escala para el ajuste de altura
8. Lleve a cabo los ajustes finales para
9. Monte el estabilizador transversal
TAREAS PREPARATORIAS
Monte la barra cuadrangular en la máquina,
monte el módulo del indicador de la escala
en esa barra.
asegurar el paralelismo y la altura de los
rieles. A continuación, apriete los tornillos
de los rieles.
Monte el grupo de sierra a la izquierda y la
derecha.
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 75
BBS810SMART_400V
Page 76
FUNCIONAMIENTO
10. Monte el tope del extremo en los rieles
11. Montaje del asa de fijación/los topes
12. Comprobación de la distancia de la cinta de
guía
Fije los cuatro topes de extremo (2x38, 39,
40) con los tornillos y las tuercas (24) en
los extremos de los rieles, tal como se
muestra.
Coloque el asidero (30) en su soporte y
fíjelo con el tornillo (S1).
Coloque el tope largo (31) en el soporte del
apoyo y fíjelo con el tornillo. Coloque el
tope corto (27) en su soporte y fíjelo
también con tornillos (S1). La inclinación
de los topes en los apoyos se puede
ajustar con los dos tornillos (S2).
FUNCIONAMIENTO
30.1 Comprobaciones que se deben llevar a cabo antes del arranque
La máquina debe estar sin tensión o desconectada de la red.
la sierra. En caso de que no sea la misma a
izquierda y derecha, se debe ajustar con el
mango.
ADVERTENCIA
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 76
BBS810SMART_400V
Page 77
FUNCIONAMIENTO
1. Ajuste de la altura de la posición
2. Comprobación del tensado de la correa:
3. Comprobación del recorrido de la cinta de la
4. Comprobación y ajuste de la guía de la cinta
5. Comprobación del tensado de la cinta de la
6. Comprobación del depósito de refrigerante y
AVISO
Antes de girar la palanca de la cadena para
subir y bajar el grupo de sierra suelte los
asideros de anclaje en ambas guías
deslizantes. Al alcanzar la posición deseada
vuelva a apretarlos.
El tensado de la correa se comprueba
manualmente. Se debe volver a tensar, si la
correa se puede presionar más de 10 cm.
sierra
de la sierra
ATENCIÓN
Deslice la guía de la cinta de la sierra
sobre la hoja de la sierra hasta que
sólo quede libre el ancho de corte
necesario.
sierra
Se considera que el tensado de la cinta de la
sierra es el correcto si la cinta no se puede
combar manualmente en el centro más de 3 a
6 mm.
rellenar, si es necesario
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 77
BBS810SMART_400V
Utilice solamente agua con un
detergente suave (agua jabonosa,
lavavajillas) como refrigerante.
Page 78
LIMPIEZA, MANTENIMIENTO, ALMACENAMIENTO Y ELIMINACIÓN DE RESIDUOS
• Coloque el tronco y fíjelo bien con los soportes
AVISO
ADVERTENCIA
¡Peligro ocasionado por tensiones eléctricas! Manipular la máquina con la alimentación
la alimentación eléctrica y asegúrela contra arranques accidentales!
paulatinamente mientras comprueba
30.2 Funcionamiento
para troncos montados.
• Pulse el botón de ON.
• Espere hasta que la hoja de sierra haya alcanzado
la velocidad máxima.
• Conecte la refrigeración.
• Ajuste la altura de corte.
• Deslice lentamente el cabezal de la cinta de la
sierra sobre los rieles guía.
• Una vez finalizados los trabajos de aserrado,
apague la máquina con el botón de OFF.
LIMPIEZA, MANTENIMIENTO, ALMACENAMIENTO Y
ELIMINACIÓN DE RESIDUOS
31.1 Limpieza
Los productos de limpieza incorrectos pueden dañar la pintura de la máquina. No utilice para
limpiar disolventes, diluyentes para lacas nitrocelulósicas u otros productos de limpieza que
puedan dañar la pintura de la máquina. ¡Observe las instrucciones y las indicaciones del
fabricante del producto de limpieza!
Prepare las superficies y lubrique todos los componentes desnudos de la máquina con un aceite
lubricante sin ácido.
Posteriormente, es imprescindible limpiar periódicamente la máquina para garantizar un
funcionamiento seguro y una larga vida útil de la máquina. Por lo tanto, limpie el aparato después
de utilizarlo, pero como mínimo una vez a la semana.
31.2 Mantenimiento
eléctrica encendida puede producir lesiones graves o incluso la muerte. ¡Al llevar a
cabo trabajos de mantenimiento o de reparación, desconecte siempre la máquina de
La máquina precisa de poco mantenimiento y únicamente se debe llevar a cabo el mantenimiento
de unos pocos componentes. ¡Independientemente de esto, se deben subsanar inmediatamente
los fallos y defectos que puedan afectar a la seguridad del usuario!
• ¡Antes de ponerla en funcionamiento, compruebe que los dispositivos de seguridad están
en perfecto estado!
• Compruebe que las conexiones están correctamente apretadas al menos una vez a la
semana.
• Compruebe periódicamente que las etiquetas de advertencia y de seguridad de la máquina
están en perfecto estado y son legibles.
Ajuste del tensado de la correa
Afloje las 4 tuercas del motor.
Ahora que el motor se puede deslizar
libremente por el soporte, gire la tuerca
(A) de 16 mm en sentido horario en el
bulón horizontal. Así se mueve el motor
en dirección al bulón y se tensa la
correa. Realice ese paso
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 78
BBS810SMART_400V
Page 79
LIMPIEZA, MANTENIMIENTO, ALMACENAMIENTO Y ELIMINACIÓN DE RESIDUOS
que la correa se mueve a la desviación
Ajuste del recorrido de la cinta de la sierra
Lado derecho
correcta. Es importante asegurarse de
que el motor esté perpendicular a la
correa motriz. Si se aprieta demasiado
el motor puede torcerse sobre la placa
de montaje, ocasionando problemas a
la hora de alinear la correa y
aumentando el desgaste prematuro.
Tan pronto como haya alcanzado la
tensión de la correa deseada apriete los
cuatro tornillos del motor. Si la correa
motriz está muy tensa se puede girar la
tuerca de 16 mm en sentido antihorario
en el bulón horizontal.
La distancia entre la cinta de la sierra y el
impulsor debe ser idéntica a ambos lados. En
caso de que no fuese así, se deben llevar a cabo
los siguientes ajustes.
1. Retire la guía de la cinta de la sierra para
descartar cualquier posible interferencia
2. Afloje el tensado de la cinta de la sierra
3. Ajuste del lado derecho
Afloje el tornillo. De esta manera, se puede
modificar el ángulo del impulsor con el
tornillo de ajuste. Para mover hacia atrás la
cinta de la sierra sobre el impulsor, este
tornillo se debe girar en el sentido de las
agujas del reloj. O bien, gire el tornillo en el
sentido contrario a las agujas del reloj para
que la cinta de la sierra avance más hacia
delante sobre el impulsor.
4. Ajuste del lado izquierdo
Afloje los tornillos verticales una media
vuelta, lo que permitirá aflojar la fuerza de
apriete en el eje del impulsor.
Muev a la ho j a de l a sie rra h acia d elan t e:
Sujete el tornillo horizontal (con una
herramienta) y afloje la tuerca horizontal
externa una ½ vuelta. Luego gire el tornillo
horizontal una ½ vuelta en el sentido de
las agujas del reloj.
Muev a la ho j a de l a sie rra h acia at rás:
Sujete el tornillo horizontal (con una
herramienta) y afloje la tuerca horizontal
externa una ½ vuelta. Luego gire la tuerca
horizontal interna una ½ vuelta en el
sentido de las agujas del reloj.
A continuación, vuelva a apretar los
tornillos verticales.
Vuelva a tensar la cinta de la sierra y
compruebe el recorrido de la cinta de la
sierra. En caso de desviación, vuelva a
repetir los pasos anteriores.
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 79
BBS810SMART_400V
Page 80
LIMPIEZA, MANTENIMIENTO, ALMACENAMIENTO Y ELIMINACIÓN DE RESIDUOS
Lado izquierdo
Ajuste de la guía de la cinta de la sierra
Ajuste los rodillos de la guía de la cinta de la
sierra, de modo que haya una separación entre
el ancho del papel y la cinta de la sierra.
Para ello, afloje los tornillos y ajuste los rodillos.
A continuación, vuelva a apretar los tornillos.
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 80
BBS810SMART_400V
Ajuste del tensado de la cinta de la sierra
Se considera que el tensado de la cinta de la
sierra es el correcto si la cinta no se puede
combar manualmente en el centro más de 3 a 6
mm.
Para aumentar el tensado, gire la palanca para
el tensado de la cinta de la sierra en el sentido
de las agujas del reloj.
AVISO
Asegúrese de que el tornillo de
ajuste del recorrido de la cinta de la
sierra se asiente en su ranura como
se muestra en la imagen.
Page 81
LIMPIEZA, MANTENIMIENTO, ALMACENAMIENTO Y ELIMINACIÓN DE RESIDUOS
Afloje los tornillos del motor, reduzca la tensión
Intervalo
Componente
Actividad
Comprobar si presenta desgaste.
Sustituir si es necesario
Cojinete de la guía de la cinta de la
sierra
Comprobar si presenta desgaste.
Sustituir si es necesario
Tornillos de los soportes para troncos
Engrasar, lubricar
Sustitución de la cinta de la sierra
Afloje los tornillos y retire las guías. Reduzca la
tensión de la cinta de la sierra y retire la cinta
de la sierra. A continuación, inserte la nueva
cinta de la sierra y vuelva a montar las guías.
Lleve a cabo los ajustes necesarios en la cinta
de la sierra como se ha descrito anteriormente.
Sustitución de la correa
de la correa con el la tuerca (A). De esta
manera, podrá sustituir las correas. A
continuación, tense las correas correctamente.
Plan de mantenimiento
El tipo y el grado de desgaste de la máquina depende en gran medida de las condiciones de
funcionamiento. Los intervalos que se especifican a continuación se aplican cuando la máquina se
utiliza dentro de los límites especificados:
Cojinete del impulsor
Antes de cada uso
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 81
BBS810SMART_400V
Page 82
SUBSANACIÓN DE ERRORES
AVISO
Tenga en cuenta las normas de carácter nacional sobre tratamiento de residuos. No
ADVERTENCIA
¡Peligro ocasionado por tensiones eléctricas! Manipular la máquina mientras haya
la fuente de alimentación!
Problema / Error
Posible causa
Subsanación
Corte desigual
1. El tensado de la cinta de la sierra no es el
6. El avance no es el adecuado
1. Ajuste el tensado de la cinta de la sierra
Los tableros tienen un
espesor desigual
Los rieles guía no están suficientemente
nivelados
Nivele los rieles guía.
La cinta de la sierra se
1. El tensado de la cinta de la sierra no es el
6. El avance no es el adecuado
1. Ajuste el tensado de la cinta de la sierra
La cinta de la sierra se
1. La cinta de la sierra se afila demasiado a
5. El avance no es el adecuado
1. Sustituya la hoja de la sierra
La velocidad de la cinta
1. El tensado de la cinta de la sierra no es el
3. El avance no es el adecuado
1. Ajuste el tensado de la cinta de la sierra
La máquina no corta o
1. Cinta de sierra mellada
2.
1. Sustituya la hoja de la sierra
posición correcta
La máquina vibra
1. El tronco no está sujeto
5. Tornillos sueltos
1. Lleve a cabo el apriete
5. Apriete los tornillos
31.3 Almacenamiento
Un almacenamiento inadecuado puede dañar y deteriorar los componentes.
¡Almacene los componentes empaquetados o desembalados sólo en las condiciones
ambientales especificadas!
En caso de que no se utilice, almacene la máquina en un lugar seco, protegido contra las heladas y
con cerradura para evitar, por un lado, que se forme óxido y para garantizar, por otro lado, que las
personas no autorizadas y, especialmente, los niños puedan acceder a la máquina.
31.4 Eliminación de residuos
elimine nunca la máquina, los componentes de la máquina o equipos con los residuos
municipales. Si es necesario, póngase en contacto con las autoridades locales para
informarse sobre las opciones de eliminación que haya disponibles.
Si compra una nueva máquina o un aparato similar a su distribuidor, éste estará obligado
en determinados países a eliminar correctamente su máquina usada.
SUBSANACIÓN DE ERRORES
tensión de red puede producir lesiones graves o incluso la muerte. ¡Antes de llevar a
cabo trabajos de reparación o de mantenimiento, desconecte siempre la máquina de
Si no se ve capaz de llevar a cabo correctamente las reparaciones necesarias y/o no cuenta con la
formación requerida, encomiende siempre a personal especializado la subsanación del problema.
2. La guía de la cinta de la sierra no es la
3. El recorrido de la cinta de la sierra no es el
4. Acumulación de suciedad en el filo
5. Cinta de sierra mellada
desliza desde el borde
de la cinta de la sierra
rompe
2. La guía de la cinta de la sierra no es la
3. El recorrido de la cinta de la sierra no es el
4. Correa desgastada
5. Cinta de sierra mellada
2. El tensado de la cinta de la sierra no es el
3. La guía de la cinta de la sierra no es la
4. El recorrido de la cinta de la sierra no es el
adecuado
adecuada
adecuado
adecuado
adecuada
adecuado
menudo
adecuado
adecuada
adecuado
2. Ajuste la guía de la cinta de la sierra
3. Ajuste el recorrido de la cinta de la
sierra
4. Utilice una nueva hoja de la sierra y
refrigeración
5. Utilice una nueva hoja de la sierra
6. Disminuya el avance
2. Ajuste la guía de la cinta de la sierra
3. Ajuste el recorrido de la cinta de la
sierra
4. Sustituya la correa
5. Sustituya la hoja de la sierra
6. Disminuya el avance
2. Ajuste el tensado de la cinta de la sierra
3. Ajuste la guía de la cinta de la sierra
4. Ajuste el recorrido de la cinta de la
sierra
5. Disminuya el avance
de la sierra es
demasiado lenta
avanza lentamente
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 82
BBS810SMART_400V
adecuado
2. El tensado de la correa no es el adecuado
La cinta de la sierra está mal montada
2. Correa dañada
3. El cojinete de la cinta de la sierra está dañado
4. El avance no es el adecuado
2. Ajuste el tensado de la correa
3. Disminuya el avance
2. Monte la cinta de la sierra en la
2. Sustituya la correa
3. Sustituya los cojinetes
4. Disminuya el avance
Page 83
SCHALTPLAN / WIRING DIAGRAM / SCHÉMA ÉLECTRIQUE / DIAGRAMA DE CABLEADO
SCHALTPLAN / WIRING DIAGRAM / SCHÉMA ÉLECTRIQUE /
DIAGRAMA DE CABLEADO
ERSATZTEILE / SPARE PARTS / PIECES DE RECHANGE / PIEZAS
DE RECAMBIO
34.1 Ersatzteilbestellung / Spare parts order / Commande de pièces détachées /
Pedido de piezas
(DE) Mit HOLZMANN-Ersatzteilen verwenden Sie Ersatzteile, die ideal aufeinander abgestimmt sind. Die
optimale Passgenauigkeit der Teile verkürzen die Einbauzeiten und erhöhen die Lebensdauer.
HINWEIS
Der Einbau von anderen als Originalersatzteilen führt zum Verlust der Garantie! Daher gilt: Beim
Tausch von Komponenten/Teile nur vom Hersteller empfohlene Ersatzteile verwenden.
Bestellen Sie die Ersatzteile direkt auf unserer Homepage – Kategorie ERSATZTEILE.
oder kontaktieren Sie unseren Kundendienst
• über unsere Homepage – Kategorie SERVICE/NEWS/FAQ – ERSATZTEILANFORDERUNG,
• per Mail an service@holzmann-maschinen.at.
Geben Sie stets Maschinentype, Ersatzteilnummer sowie Bezeichnung an. Um Missverständnissen
vorzubeugen, empfehlen wir, mit der Ersatzteilbestellung eine Kopie der Ersatzteilzeichnung beizulegen, auf
der die benötigten Ersatzteile eindeutig markiert sind, falls Sie nicht über den Online-Ersatzteilkatalog
anfragen.
(EN) With original HOLZMANN spare parts you use parts that are attuned to each other shorten the
installation time and elongate your products lifespan.
NOTE
The installation of parts other than original spare parts leads to the loss of the guarantee!
Therefore: When replacing components/parts, only use spare parts recommended by the
manufacturer.
Order the spare parts directly on our homepage – category SPARE PARTS or contact our customer service
• via our Homepage – category SERVICE/NEWS/FAQ - SPARE PARTS REQUEST,
Always state the machine type, spare part number and designation. To prevent misunderstandings, we
recommend that you add a copy of the spare parts drawing with the spare parts order, on which the required
spare parts are clearly marked, especially when not using the online-spare-part catalogue.
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 83
BBS810SMART_400V
Page 84
ZUBEHÖR / ACCESSORIES
(FR) Les pièces de rechange HOLZMANN sont conçues pour correspondre idéalement. La précision d’ajustage
optimale des pièces réduisent les temps de pose et augmente la durée de vie.
AVIS
Le montage de pièces autres que les pièces de rechange d'origine entraîne la perte de la garantie !
Par conséquent, la règle est la suivante : Utiliser uniquement des pièces de rechange d'origine pour le
remplacement des composants/pièces
Pour commander des pièces de rechange, veuillez utiliser le formulaire de service à la fin de ces instructions.
Toujours indiquer le type de machine, le numéro de pièce de rechange et la désignation. Afin d'éviter tout
malentendu, nous vous recommandons de joindre une copie du plan des pièces détachées à la commande de
pièces détachées, sur laquelle les pièces détachées requises sont clairement indiquées.
Vous pouvez aussi utiliser l'option de commande en ligne via le catalogue de pièces détachées ou le formulaire
de demande de pièces détachées sur notre page d'accueil.
Pour l'adresse de commande, voir Adresses du service à la clientèle dans l'avant-propos de la présente
documentation.
Vous pouvez trouver le catalogue électronique des pièces détachées sur notre page d'accueil (pièces
détachées)
(ES) Con las piezas de recambio de Holzmann, utiliza piezas de recambio que se ajustan perfectamente entre
sí. El ajuste óptimo de los componentes acorta el tiempo de instalación y aumenta la vida útil.
AVISO
¡La instalación de piezas de recambio no originales lleva a la pérdida de garantía!
Por lo tanto: Al llevar a cabo la sustitución de componentes/piezas, utilice únicamente piezas de
recambio originales
Para pedir piezas de recambio utilice el formulario del servicio de atención al cliente que encontrará al final del
presente manual. Indique siempre el tipo de máquina, la referencia de la pieza de recambio y la denominación.
Para evitar malentendidos, se recomienda adjuntar al pedido una copia del esquema de piezas de recambio
en el que se marque claramente las piezas de recambio necesarias.
O utilice la opción de pedido online a través del catálogo de piezas de recambio o del formulario de solicitud de
piezas de recambio que encontrará en nuestra página web
Encontrará la dirección de pedidos en las direcciones del servicio postventa que se encuentra en el prólogo de
esta documentación.
Encontrará el catálogo electrónico de piezas de recambio en nuestra página web (piezas de recambio)
ZUBEHÖR / ACCESSORIES
(DE) Optionales Zubehör finden Sie online auf der Produktseite, Kategorie
EMPFOHLENE PRODUKTE.
(EN) Optional accessories can be found online on the product page, category RECOMMENDED
PRODUCTS.
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 84
BBS810SMART_400V
Page 85
ZUBEHÖR / ACCESSORIES

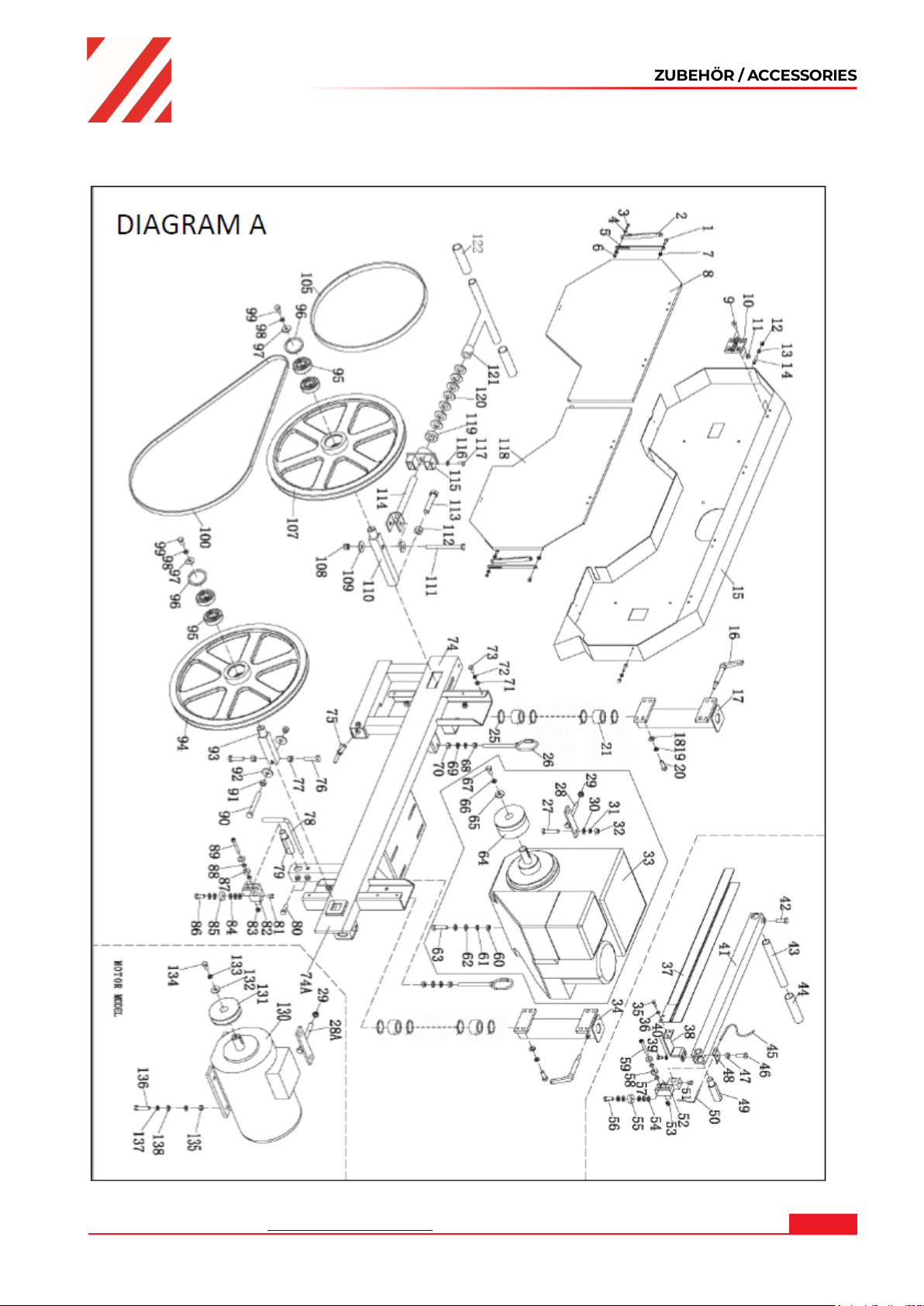

35.1 Explosionszeichnung / Exploded view / Vue éclatée / Vista de despiece
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 85
BBS810SMART_400V
Page 86

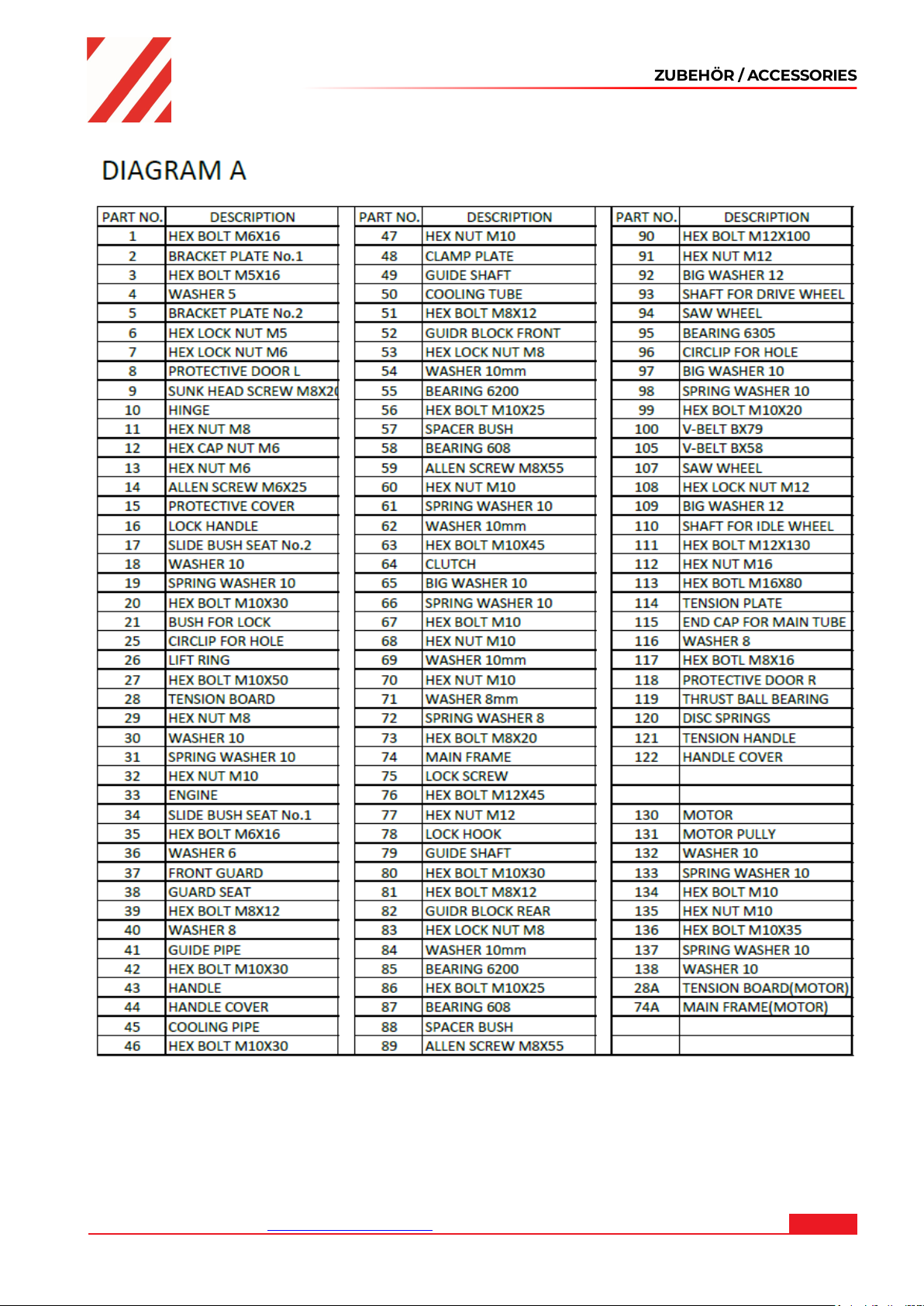

ZUBEHÖR / ACCESSORIES
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 86
BBS810SMART_400V
Page 87

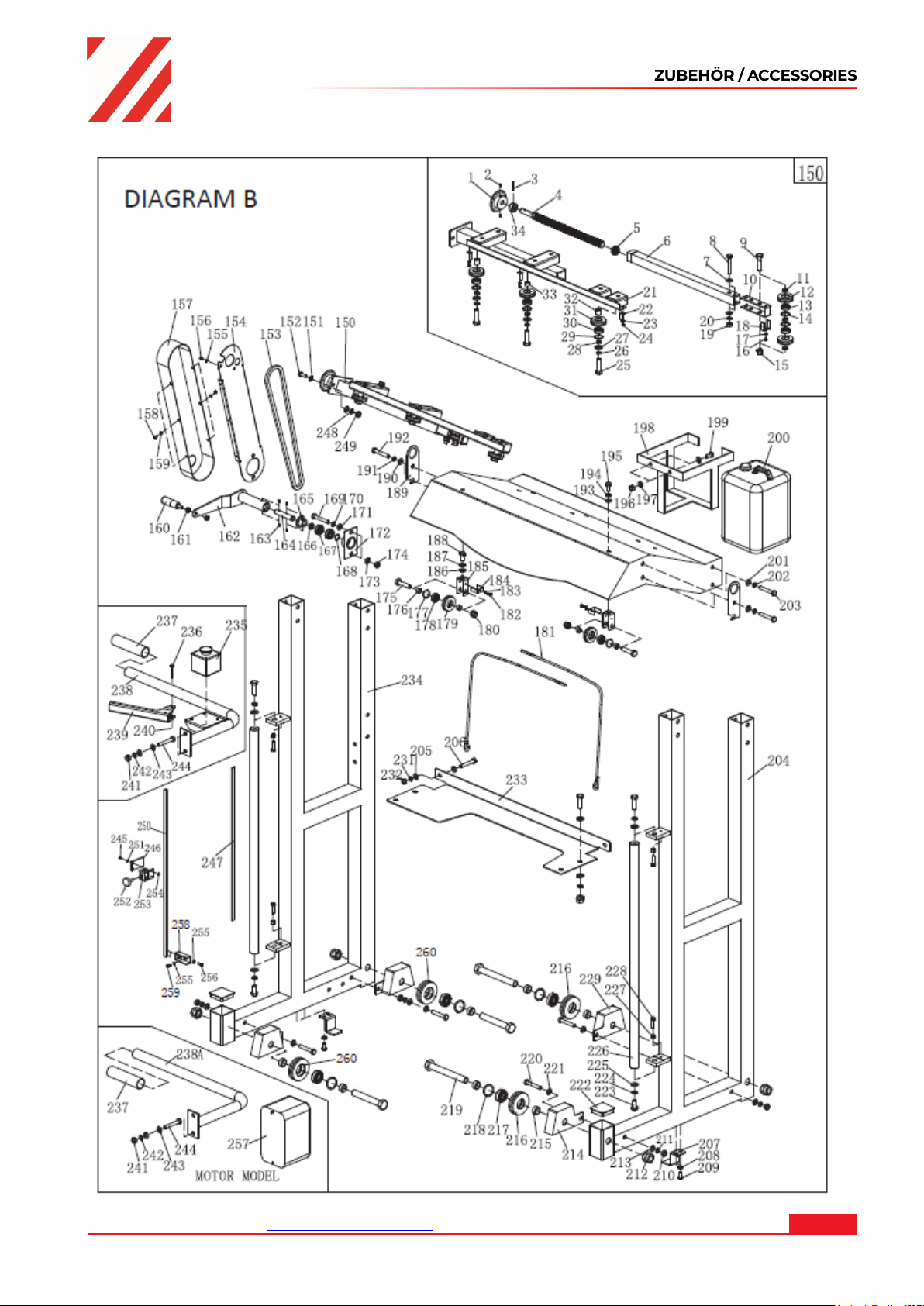

ZUBEHÖR / ACCESSORIES
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 87
BBS810SMART_400V
Page 88

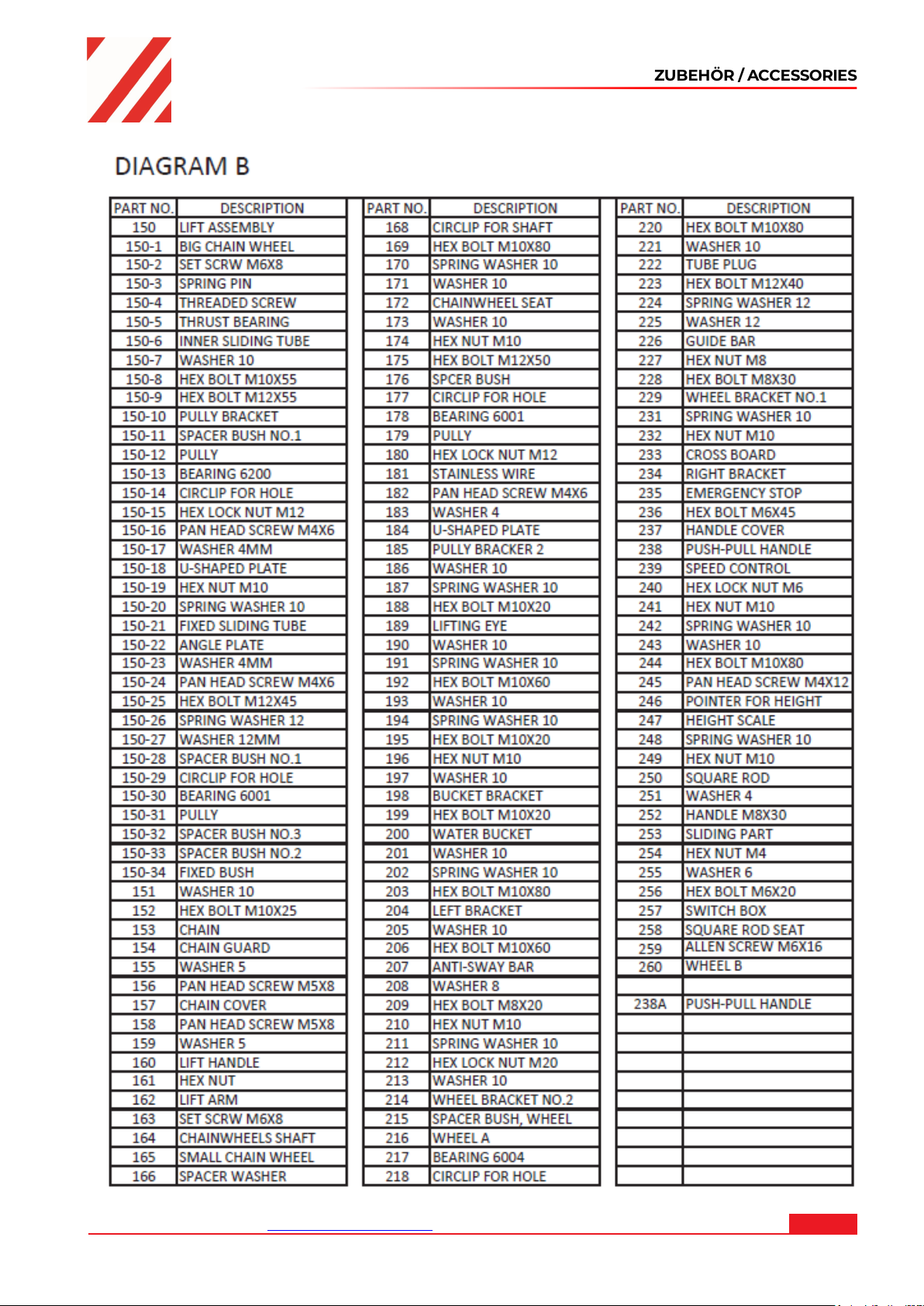

ZUBEHÖR / ACCESSORIES
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 88
BBS810SMART_400V
Page 89

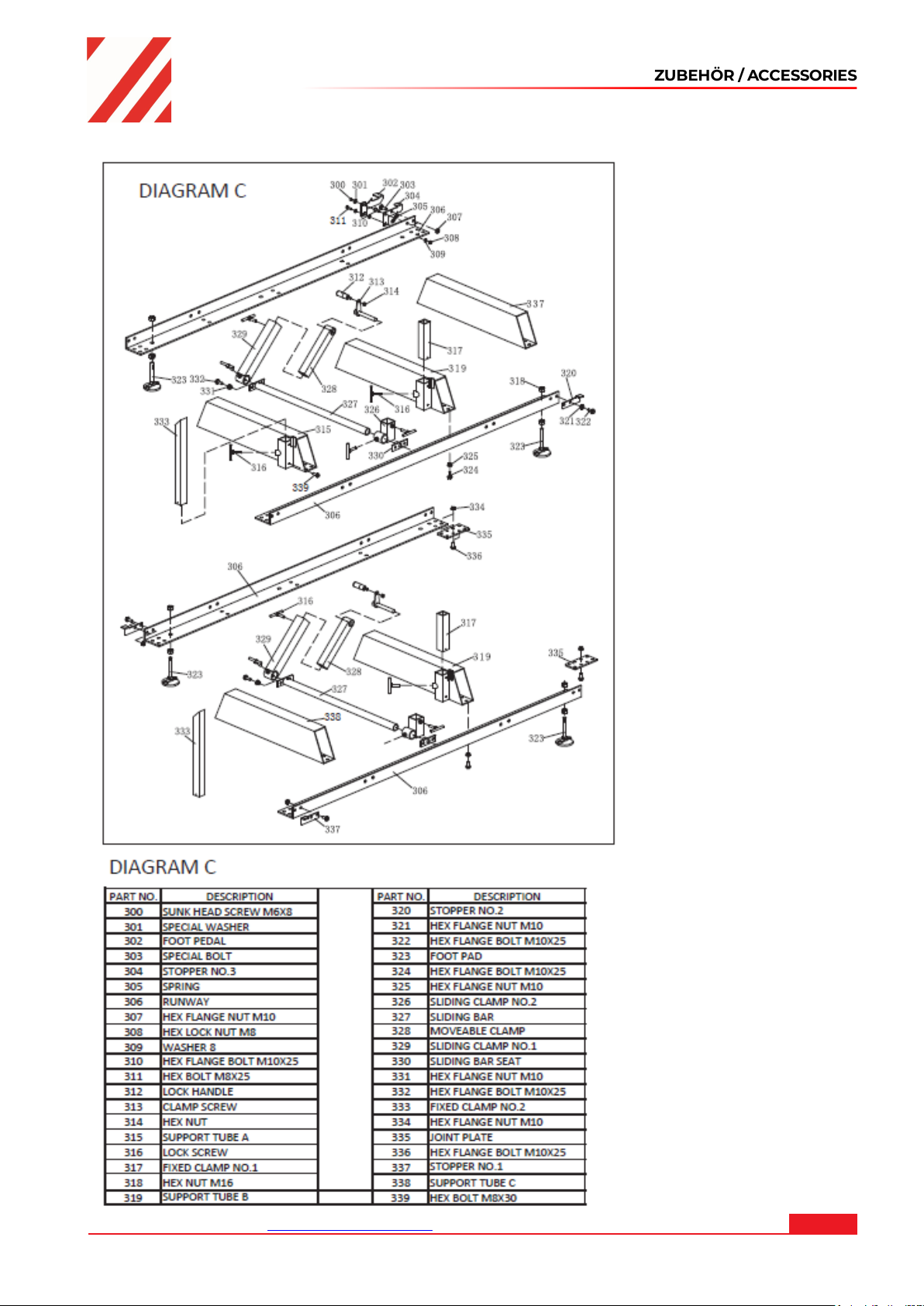

ZUBEHÖR / ACCESSORIES
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 89
BBS810SMART_400V
Page 90
GARANTIEERKLÄRUNG (DE)
GARANTIEERKLÄRUNG (DE)
1.) Gewährleistung
HOLZMANN MASCHINEN GmbH gewährt für elektrische und mechanische Bauteile eine Gewährleistungsfrist von 2 Jahren
für den nicht gewerblichen Einsatz;
bei gewerblichem Einsatz besteht eine Gewährleistung von 1 Jahr, beginnend ab dem Erwerb des
Endverbrauchers/Käufers. HOLZMANN MASCHINEN GmbH weist ausdrücklich darauf hin, dass nicht alle Artikel des
Sortiments für den gewerblichen Einsatz bestimmt sind. Treten innerhalb der oben genannten Fristen/Mängel auf, welche
nicht auf im Punkt „Bestimmungen“ angeführten Ausschlussdetails beruhen, so wird HOLZMANN MASCHINEN GmbH
nach eigenem Ermessen das Gerät reparieren oder ersetzen.
2.) Meldung
Der Händler meldet schriftlich den aufgetretenen Mangel am Gerät an HOLZMANN MASCHINEN GmbH. Bei berechtigtem
Gewährleistungsanspruch wird das Gerät beim Händler von HOLZMANN MASCHINEN GmbH abgeholt oder vom Händler
an HOLZMANN MASCHINEN GmbH gesandt. Retoursendungen ohne vorheriger Abstimmung mit HOLZMANN
MASCHINEN GmbH werden nicht akzeptiert und können nicht angenommen werden. Jede Retoursendung muss mit
einer von HOLZMANN MASCHINEN GmbH übermittelten RMA-Nummer versehen werden, da ansonsten eine
Warenannahme und Reklamations- und Retourbearbeitung durch HOLZMANN MASCHINEN GmbH nicht möglich ist.
3.) Bestimmungen
a) Gewährleistungsansprüche werden nur akzeptiert, wenn zusammen mit dem Gerät eine Kopie der Originalrechnung
oder des Kassenbeleges vom Holzmann Handelspartner beigelegt ist. Es erlischt der Anspruch auf Gewährleistung, wenn
das Gerät nicht komplett mit allen Zubehörteilen zur Abholung gemeldet wird.
b) Die Gewährleistung schließt eine kostenlose Überprüfung, Wartung, Inspektion oder Servicearbeiten am Gerät aus.
Defekte aufgrund einer unsachgemäßen Benutzung durch den Endanwender oder dessen Händler werden ebenfalls nicht
als Gewährleistungsanspruch akzeptiert.
c) Ausgeschlossen sind Defekte an Verschleißteilen wie z. B. Kohlebürsten, Fangsäcke, Messer, Walzen, Schneideplatten,
Schneideeinrichtungen, Führungen, Kupplungen, Dichtungen, Laufräder, Sageblätter, Hydrauliköle, Ölfiltern, Gleitbacken,
Schalter, Riemen, usw.
d) Ausgeschlossen sind Schäden an den Geräten, welche durch unsachgemäße Verwendung, durch Fehlgebrauch des
Gerätes (nicht seinem normalen Verwendungszweckes entsprechend) oder durch Nichtbeachtung der Betriebs- und
Wartungsanleitungen, oder höhere Gewalt, durch unsachgemäße Reparaturen oder technische Änderungen durch nicht
autorisierte Werkstätten oder den Geschäftspartnern selbst, durch die Verwendung von nicht originalen HOLZMANN
Ersatz- oder Zubehörteilen, verursacht sind.
e) Entstandene Kosten (Frachtkosten) und Aufwendungen (Prüfkosten) bei nichtberechtigten Gewährleistungsansprüchen
werden nach Überprüfung unseres Fachpersonals dem Geschäftspartnern oder Händler in Rechnung gestellt.
f) Geräte außerhalb der Gewährleistungsfrist: Reparatur erfolgt nur nach Vorauskasse oder Händlerrechnung gemäß des
Kostenvoranschlages (inklusive Frachtkosten) der HOLZMANN MASCHINEN GmbH.
g) Gewährleistungsansprüche werden nur für den Geschäftspartnern eines HOLZMANN Händlers, welcher das Gerät direkt
bei der HOLZMANN MASCHINEN GmbH erworben hat, gewährt. Diese Ansprüche sind bei mehrfacher Veräußerung des
Gerätes nicht übertragbar
4.) Schadensersatzansprüche und sonstige Haftungen
Die HOLZMANN MASCHINEN GmbH haftet in allen Fällen nur beschränkt auf den Warenwert des Gerätes.
Schadensersatzansprüche aufgrund schlechter Leistung, Mängel, sowie Folgeschäden oder Verdienstausfälle wegen eines
Defektes während der Gewährleistungsfrist werden nicht anerkannt. HOLZMANN MASCHINEN GmbH besteht auf das
gesetzliche Nachbesserungsrecht eines Gerätes.
SERVICE
Nach Ablauf der Garantiezeit können Instandsetzungs- und Reparaturarbeiten von entsprechend geeigneten Fachfirmen
durchgeführt werden. Es steht Ihnen auch die HOLZMANN MASCHINEN GmbH weiterhin gerne mit Service und Reparatur
zur Seite. Stellen Sie in diesem Fall eine unverbindliche Kostenanfrage
• per Mail an [email protected].
• oder nutzen Sie das Online Reklamations- bzw. Ersatzteilbestellformular, zur Verfügung gestellt auf unserer
Homepage – Kategorie SERVICE/NEWS/FAQ.
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 91
BBS810SMART_400V
Page 91
GUARANTEE TERMS (EN)
GUARANTEE TERMS (EN)
1.) Warranty
For mechanical and electrical components Company HOLZMANN MASCHINEN GmbH grants a warranty period of 2 years
for DIY use and a warranty period of 1 year for professional/industrial use - starting with the purchase of the final consumer
(invoice date).
In case of defects during this period which are not excluded by paragraph 3, Holzmann will repair or replace the machine at
its own discretion.
2.) Report
In order to check the legitimacy of warranty claims, the final consumer must contact his dealer. The dealer has to report in
written form the occurred defect to HOLZMANN MASCHINEN GmbH. If the warranty claim is legitimate, HOLZMANN
MASCHINEN GmbH will pick up the defective machine from the dealer. Return shipments by dealers which have not been
coordinated with HOLZMANN MASCHINEN GmbH will not be accepted. A RMA number is an absolute must-have for us we won‘t accept returned goods without an RMA number!
3.) Regulations
a) Warranty claims will only be accepted when a copy of the original invoice or cash voucher from the trading partner of
HOLZMANN MASCHINEN GmbH is enclosed to the machine. The warranty claim expires if the accessories belonging to the
machine are missing.
b) The warranty does not include free checking, maintenance, inspection or service works on the machine. Defects due to
incorrect usage through the final consumer or his dealer will not be accepted as warranty claims either.
c) Excluded are defects on wearing parts such as carbon brushes, fangers, knives, rollers, cutting plates, cutting devices,
guides, couplings, seals, impellers, blades, hydraulic oils, oil filters, sliding jaws, switches, belts, etc.
d) Also excluded are damages on the machine caused by incorrect or inappropriate usage, if it was used for a purpose
which the machine is not supposed to, ignoring the user manual, force majeure, repairs or technical manipulations by not
authorized workshops or by the customer himself, usage of non-original Holzmann spare parts or accessories.
e) After inspection by our qualified staff, resulted costs (like freight charges) and expenses for not legitimated warranty
claims will be charged to the final customer or dealer.
f) In case of defective machines outside the warranty period, we will only repair after advance payment or dealer’s invoice
according to the cost estimate (incl. freight costs) of HOLZMANN MASCHINEN GmbH.
g) Warranty claims can only be granted for customers of an authorized HOLZMANN MASCHINEN GmbH dealer who
directly purchased the machine from HOLZMANN MASCHINEN GmbH. These claims are not transferable in case of multiple
sales of the machine.
4.) Claims for compensation and other liabilities
The liability of company HOLZMANN MASCHINEN GmbH is limited to the value of goods in all cases.
Claims for compensation because of poor performance, lacks, damages or loss of earnings due to defects during the
warranty period will not be accepted.
HOLZMANN MASCHINEN GmbH insists on its right to subsequent improvement of the machine.
SERVICE
After Guarantee and warranty expiration specialist repair shops can perform maintenance and repair jobs. But we are still at
your service as well with spare parts and/or product service. Place your spare part/repair service cost inquiry by
• Mail to [email protected].
• Or use the online complaint order formula provided on our homepage – category service/news/faq.
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 92
BBS810SMART_400V
Page 92
DÉCLARATION DE GARANTIE (FR)
DÉCLARATION DE GARANTIE (FR)
1.) Garantie
HOLZMANN accorde une période de garantie de 2 ans pour les composants électriques et mécaniques et
électriques destinés à un usage non-commercial;
pour un usage commercial, la période de garantie est d’1 an, à compter de l‘achat de l‘utilisateur/acheteur final.
HOLZMANN souligne expressément que tous les articles de la gamme ne sont pas destinés à un usage commercial.
Si des défauts surviennent dans les délais susmentionnés/défauts qui ne sont pas basés sur les détails d‘exclusion
énumérés dans les « Dispositions », HOLZMANN réparera ou remplacera l‘appareil à sa propre discrétion.
2.)Message
Le revendeur signale par écrit à HOLZMANN le défaut qui s‘est produit sur l‘appareil. Si la demande de garantie est
justifiée, l‘appareil sera retiré chez le revendeur HOLZMANN ou envoyé à HOLZMANN par le revendeur. Les retours
sans accord préalable avec HOLZMANN ne seront pas acceptés. Chaque envoi retourné doit être muni d‘un numéro
RMA fourni par HOLZMANN, sinon l‘acceptation des marchandises et le traitement des réclamations et des retours
par HOLZMANN ne seront pas possibles.!
3.) Dispositions
a) Les demandes de garantie ne seront acceptées que si l‘appareil est accompagné d‘une copie de la facture
originale ou d‘un reçu de caisse du partenaire commercial de la société Holzmann. La garantie est annulée si
l‘appareil n‘est pas rapporté complet avec tous les accessoires pour la collecte.
b) La garantie exclut les travaux gratuits de contrôle, de maintenance, d‘inspection ou d’entretien sur l‘équipement.
Les défauts dus à une mauvaise utilisation par l‘utilisateur final ou son revendeur ne seront pas non plus acceptés
comme réclamation au titre de la garantie.
c) Sont exclus les défauts des pièces d‘usure telles que les balais de charbon, les sacs collecteurs, les couteaux, les
rouleaux, les plaques de coupe, le matériel de coupe, les guides, les accouplements, les joints, les roues, les lames de
scie, les huiles hydrauliques, les filtres à huile, les mâchoires coulissantes, les interrupteurs, les courroies, etc.
d) Sont exclus les dommages causés aux appareils par une utilisation incorrecte, par une mauvaise utilisation de
l‘appareil (non conforme à son utilisation normale) ou par le non-respect des instructions d‘utilisation et de
maintenance, ou par la force majeure, par des réparations ou des modifications techniques inappropriées effectuées
par des ateliers non autorisés ou par les partenaires commerciaux eux-mêmes, par l‘utilisation de pièces de
rechange ou d‘accessoires HOLZMANN non originaux.
e) Les frais occasionnés (frais de transport) et les dépenses (frais d‘inspection) en cas de réclamations injustifiées au
titre de la garantie seront facturés au partenaire commercial ou au revendeur après examen par notre personnel
spécialisé.
f) Appareils en dehors de la période de garantie: La réparation n‘est effectuée qu‘après paiement anticipé ou facture
du revendeur selon le devis (frais de transport inclus) de la société HOLZMANN.
g) Les droits de garantie ne sont accordés qu‘aux partenaires commerciaux d‘un revendeur HOLZMANN qui ont
acheté l‘appareil directement chez HOLZMANN. Ces droits ne sont pas transférables si l‘appareil est vendu plusieurs
fois.
4.) Demandes de dommages-intérêts et autres responsabilités
La responsabilité de la société Holzmann se limite dans tous les cas à la valeur marchande de l‘appareil. Les droits à
dommages-intérêts pour cause de mauvais fonctionnement, de défauts, ainsi que de dommages indirects ou de
manque à gagner dus à un défaut pendant la période de garantie ne sont pas reconnus. La société Holzmann
insiste sur le droit légal de réparer un appareil.
SERVICE
Après l‘expiration de la période de garantie, les travaux de réparation peuvent être effectués par des entreprises
spécialisées appropriées. La société HOLZMANN-Maschinen GmbH se tient à votre disposition pour vous aider en
matière de service et de réparation. Dans ce cas, envoyez une demande de devis sans engagement à notre service
clientèle. Mail: [email protected]
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 93
BBS810SMART_400V
Page 93
DECLARACIÓN DE GARANTÍA (ES)
DECLARACIÓN DE GARANTÍA (ES)
1.) Garantía
Para los componentes eléctricos y mecánicos, HOLZMANN concede una garantía de 2 años para el uso no comercial.
Para el uso comercial, hay un período de garantía de 1 año a partir de la fecha de compra del usuario final/comprador.
HOLZMANN señala expresamente que no todos los artículos de la gama están destinados al uso comercial. Si durante este
período se producen defectos que no estén excluidos en los detalles enumerados en el punto „Disposiciones“, HOLZMANN
reparará o sustituirá el aparato a su discreción.
2.) Notificación
El distribuidor notificará por escrito a HOLZMANN el defecto que se ha producido en el aparato. En caso de que la
reclamación de garantía sea legítima, HOLZMANN recogerá el aparato en el distribuidor o éste lo enviará a HOLZMANN. No
se aceptarán las devoluciones que no hayan sido coordinadas previamente con HOLZMANN. Todas las devoluciones
deberán llevar un número RMA proporcionado por HOLZMANN. De lo contrario, HOLZMANN no podrá aceptar la
mercancía ni procesar la reclamación ni la devolución!
3.) Disposiciones
a) Sólo se aceptarán reclamaciones de garantía si se adjunta al aparato una copia de la factura original o del recibo de
compra del socio comercial de Holzmann. La reclamación de garantía expirará si el aparato no se envía completo con todos
los accesorios.
b) La garantía no incluye trabajos de comprobación, mantenimiento, inspección o de servicio gratuitos en el aparato. Los
defectos ocasionados por un uso incorrecto por parte del usuario final o su distribuidor tampoco
estarán cubiertos por la garantía.
c) Quedan excluidos los defectos en las piezas de desgaste, como p. ej., escobillas de carbón, bolsas colectoras, cuchillas,
rodillos, placas de corte, dispositivos de corte, guías, acoplamientos, juntas, impulsores, hojas de sierra, aceites hidráulicos,
filtros de aceite, mordazas deslizantes, interruptores, correas, etc.
d) Quedan excluidos los daños en los aparatos ocasionados por un uso inadecuado, un uso indebido del aparato (no
conforme a su finalidad de uso normal) o por un incumplimiento de las instrucciones de uso y de mantenimiento, o por
fuerza mayor, por reparaciones inadecuadas o modificaciones técnicas llevadas a cabo por talleres no autorizados o por los
propios socios comerciales, por el uso de piezas de recambio o accesorios no originales de HOLZMANN.
e) Los gastos (gastos de transporte) y costes incurridos (gastos de inspección) en caso de reclamaciones de garantía no
justificadas se facturarán al socio comercial o distribuidor después de que nuestro personal especializado haya realizado las
comprobaciones.
f) Aparatos fuera del período de garantía: las reparaciones sólo se llevarán a cabo tras el pago por adelantado o la factura del
distribuidor con arreglo a la estimación de costes (incluidos los gastos de transporte) de la empresa HOLZMANN.
g) Las reclamaciones de garantía sólo se concederán a los socios comerciales de un distribuidor de HOLZMANN que haya
comprado el aparato directamente a la empresa HOLZMANN. Estas reclamaciones no se podrán transferir en caso de que
el aparato se venda varias veces
4.) Reclamaciones por daños y perjuicios y otras responsabilidades
En todos los casos, la responsabilidad de la empresa Holzmann se limita al valor del aparato. No se aceptarán reclamaciones
por daños y perjuicios debido al mal funcionamiento, defectos, daños indirectos o pérdidas de ingresos ocasionados por un
defecto durante el período de garantía. La empresa Holzmann insiste en su derecho legal a una mejora posterior del
aparato.
SERVICE
Una vez transcurrido el periodo de garantía, las empresas especializadas pueden realizar trabajos de mantenimiento y
reparación. HOLZMANN MASCHINEN GmbH también estará encantada de ayudarle con el servicio y las reparaciones. En
este caso, envíenos una consulta de costes no vinculante.
• por eMail [email protected].
• o utilice el formulario de reclamación o de pedido de piezas de recambio en línea que se encuentra en nuestra página
web - categoría SERVICIO/FAQ.
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 94
BBS810SMART_400V
Page 94
