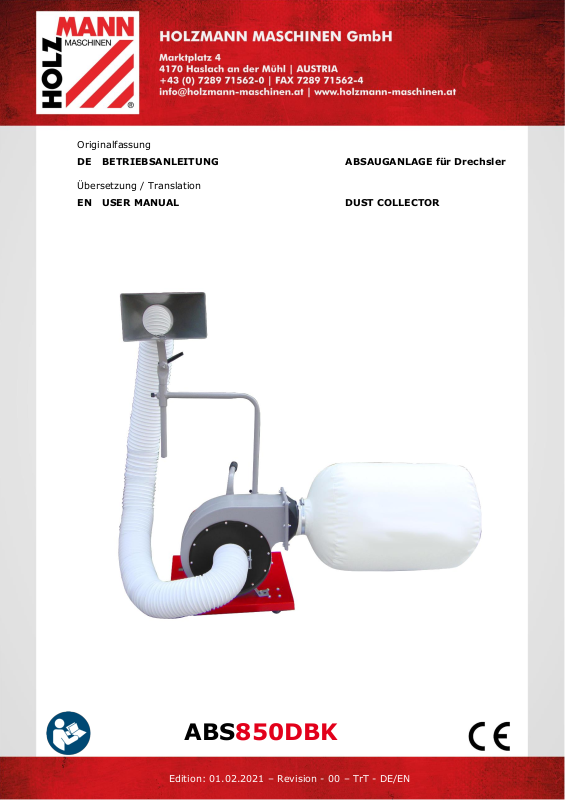

Page 1
Edition: 01.02.2021 – Revision - 00 – TrT - DE/EN
Originalfassung
DE
BETRIEBSANLEITUNG
ABSAUGANLAGE für Drechsler
Übersetzung / Translation
EN
USER MANUAL
DUST COLLECTOR
ABS850DBK
Page 2
INHALT /INDEX
1 INHALT /INDEX
1 INHALT /INDEX 2
2 SICHERHEITSZEICHEN / SAFETY SIGNS 4
3 TECHNIK / TECHNICS 5
3.1 Lieferumfang / delivery content .......................................................................... 5
3.2 Komponenten / components ............................................................................... 6
3.3 Technische Daten / techincal details ................................................................... 7
4 VORWORT (DE) 8
5 SICHERHEIT 9
5.1 Bestimmungsgemäße Verwendung ..................................................................... 9
5.1.1 Technische Einschränkungen .......................................................................................... 9
5.1.2 Verbotene Anwendungen / Gefährliche Fehlanwendungen ........................................ 9
5.2 Anforderungen an Benutzer ................................................................................ 9
5.3 Allgemeine Sicherheitshinweise ........................................................................ 10
5.4 Elektrische Sicherheit ....................................................................................... 10
5.5 Spezielle Sicherheitshinweise für Absauganlagen ............................................. 11
5.6 Gefahrenhinweise.............................................................................................. 11
6 TRANSPORT 12
7 MONTAGE 12
7.1 Vorbereitunde Tätigkeiten ................................................................................. 12
7.1.1 Lieferumfang prüfen ..................................................................................................... 12
7.1.2 Anforderungen an den Aufstellort ............................................................................... 12
7.2 Elektrischer Anschluss ...................................................................................... 12
7.3 Montage ............................................................................................................ 13
8 BETRIEB 16
8.1 Aufstellung an der Drechselmaschine ................................................................ 16
8.2 Betriebshinweise ............................................................................................... 16
8.3 Schaltereinheit .................................................................................................. 16
9 REINIGUNG, WARTUNG, LAGERUNG, ENTSORGUNG 16
9.1 Reinigung .......................................................................................................... 16
9.2 Wartung ............................................................................................................ 17
9.2.1 Instandhaltung und Wartungsplan .............................................................................. 17
9.3 Lagerung ........................................................................................................... 18
9.4 Entsorgung ........................................................................................................ 18
10 FEHLERBEHEBUNG 18
11 PREFACE (EN) 19
12 SAFETY 20
12.1 Intended Use of the Machine ......................................................................... 20
12.1.1 Technical Restrictions .............................................................................................. 20
12.1.2 Prohibited Use / Hazardous misapplications ........................................................ 20
12.2 User Requirements ........................................................................................ 20
12.3 General Safety Instructions .......................................................................... 20
12.4 Electrical Safety ........................................................................................... 21
12.5 Special Safety Instructions for dust collectors .............................................. 21
12.6 Hazard Warnings ........................................................................................... 22
13 TRANSPORT 22
14 ASSEMBLY 23
14.1 Preparing Activities ....................................................................................... 23
14.1.1 Checking the Delivery Content ............................................................................... 23
14.1.2 The workplace .......................................................................................................... 23
14.2 Electriclal connection ................................................................................... 23
14.3 Assembly ....................................................................................................... 23
15 OPERATION 26
15.1 Installation on wood lathe ............................................................................ 26
15.2 Operation instructions................................................................................... 27
15.3 Switch unit .................................................................................................... 27
16 CLEANING, MAINTENANCE, STORAGE, DISPOSAL 27
16.1 Cleaning ........................................................................................................ 27
16.2 Maintenance .................................................................................................. 27
16.3 Inspection and Maintenance Plan .................................................................. 27
16.3.1 Changing the Chip Bag ............................................................................................ 28
16.4 Storage ......................................................................................................... 28
16.5 Disposal ........................................................................................................ 28
17 TROUBLE SHOOTING 29

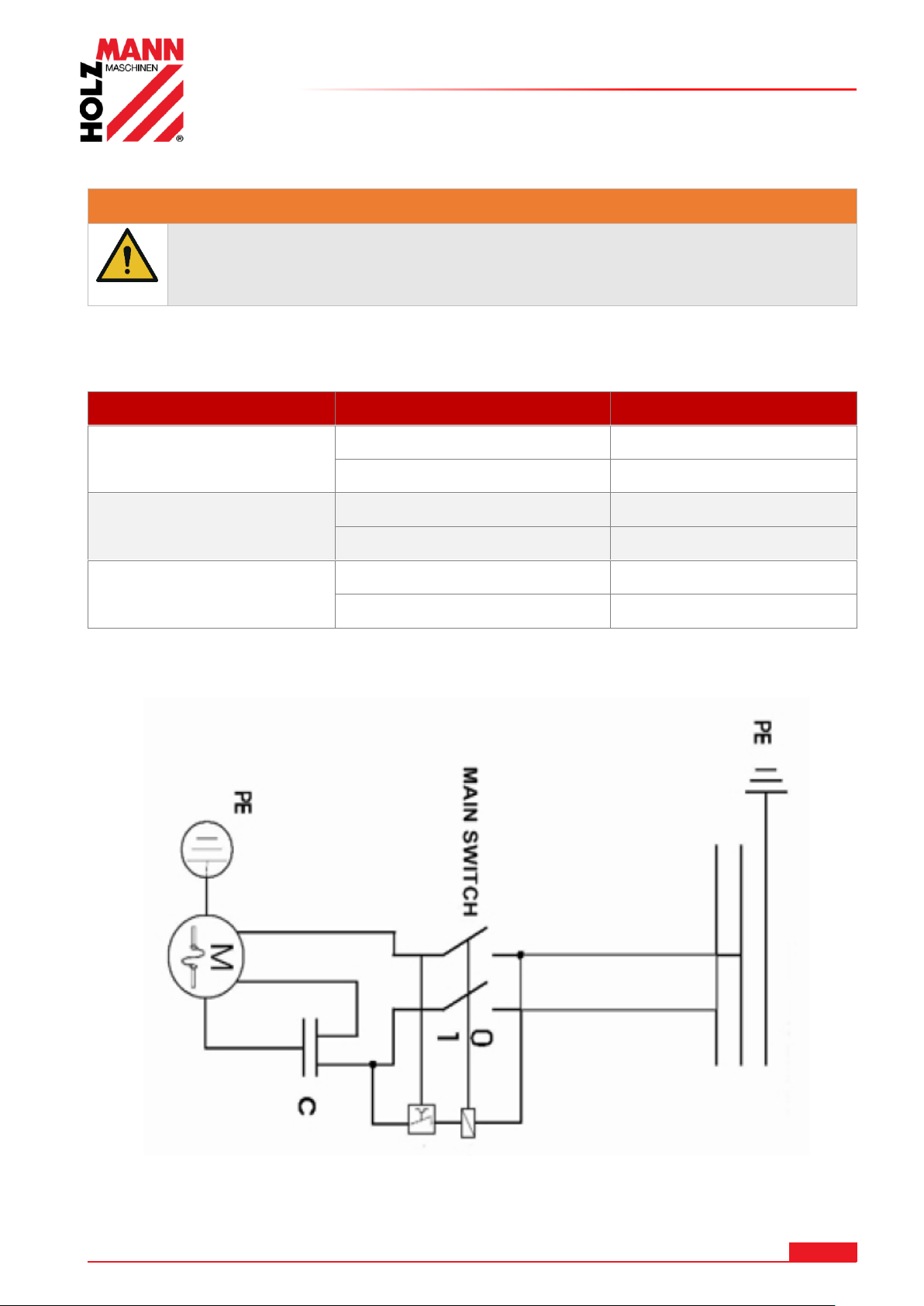

18 SCHALTPLAN / WIRING DIAGRAM 29
19 ERSATZTEILE / SPARE PARTS 30
19.1 Ersatzteilbestellung / spare parts order........................................................ 30
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 2
ABS850DBK
Page 3
INHALT /INDEX

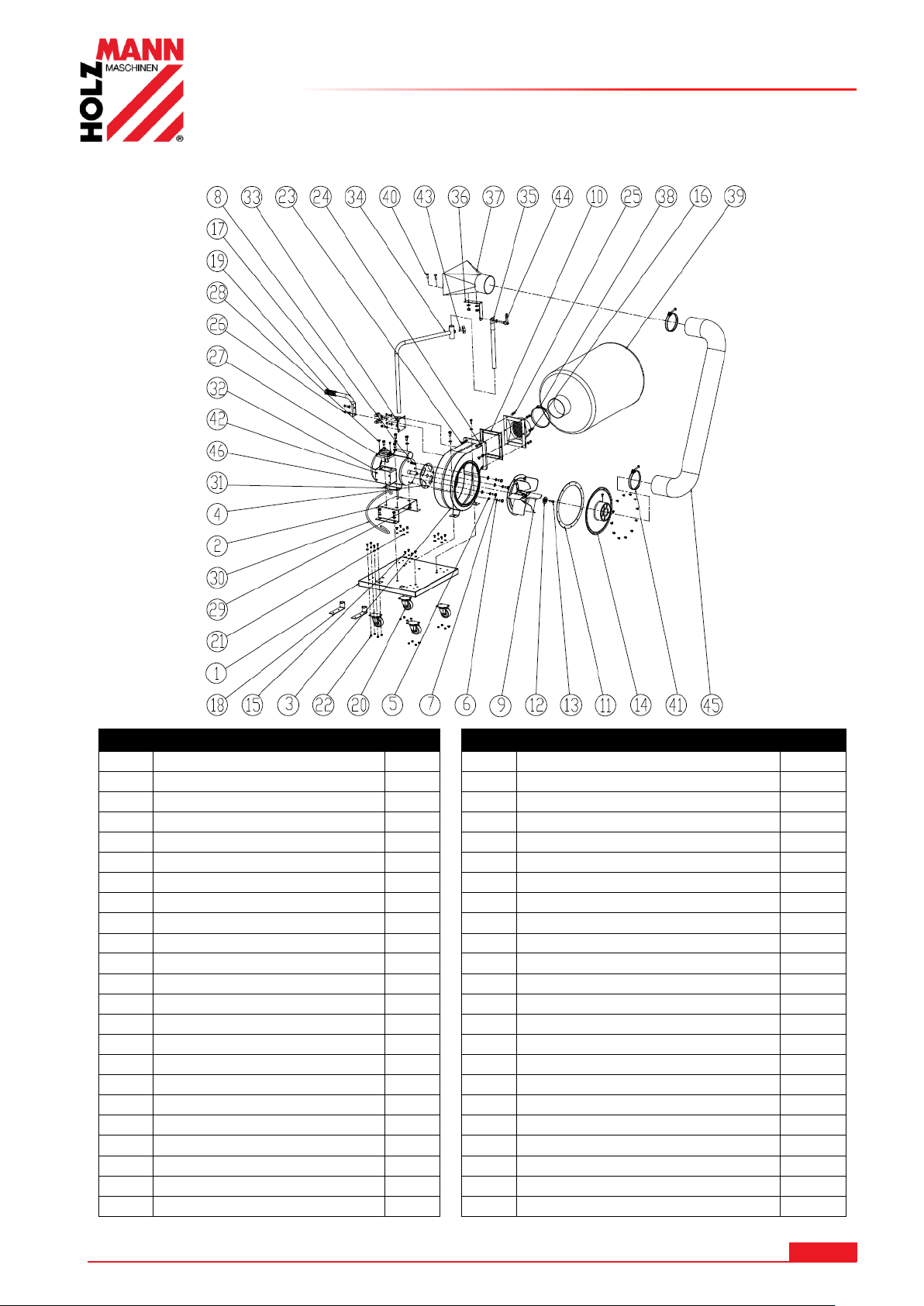

19.2 Explosionszeichnungen / explosion view ...................................................... 31
20 EU-KONFORMITÄTSERKLÄRUNG/CE-CERTIFICATE OF CONFORMITY 32
21 GARANTIEERKLÄRUNG (DE) 33
22 GUARANTEE TERMS (EN) 34
23 PRODUKTBEOBACHTUNG 35
PRODUCT MONITORING FORM 35
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 3
ABS850DBK
Page 4

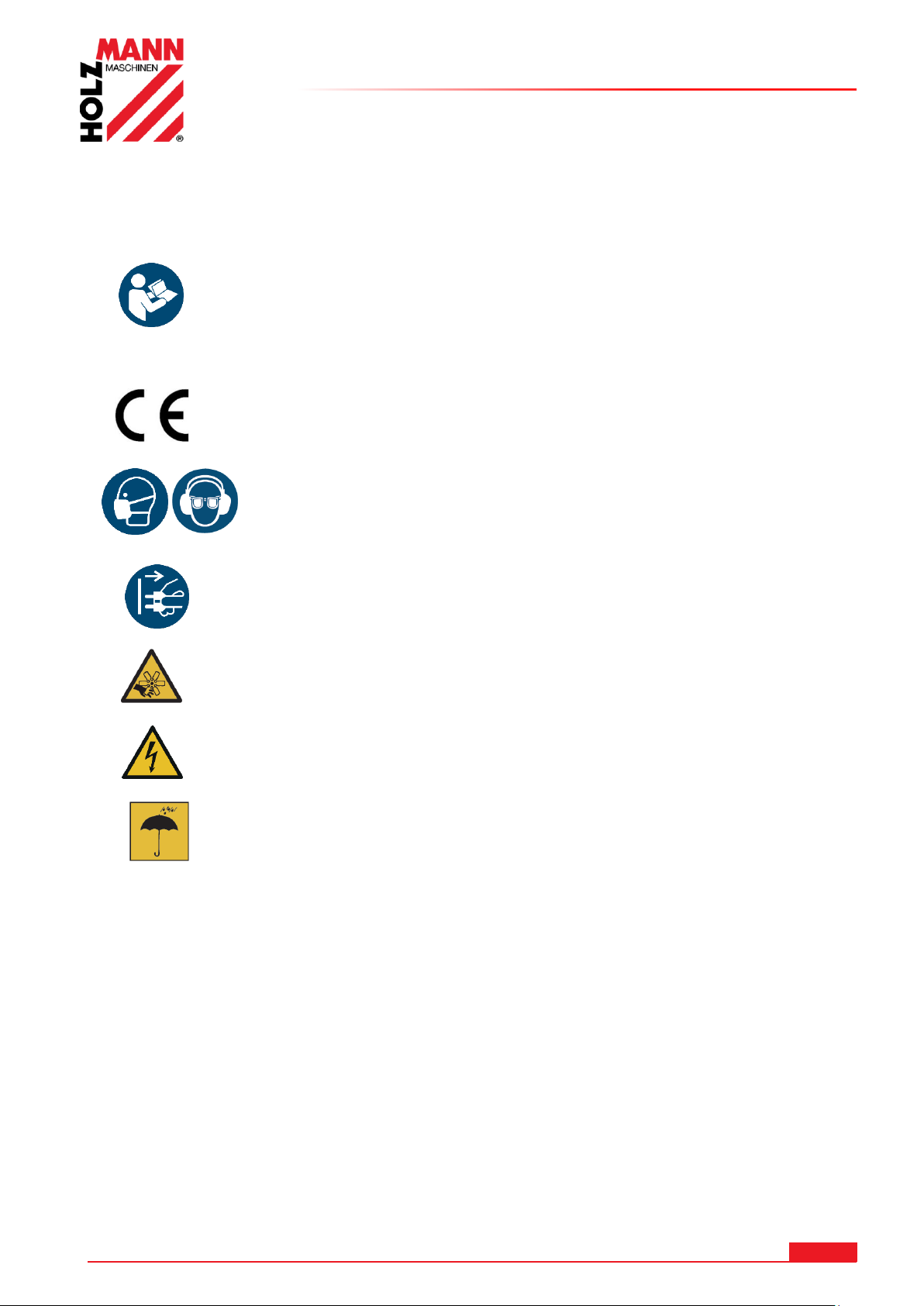

SICHERHEITSZEICHEN / SAFETY SIGNS
DE
SICHERHEITSZEICHEN
BEDEUTUNG DER SYMBOLE
EN
SAFETY SIGNS
DEFINITION OF SYMBOLS
DE
ANLEITUNG LESEN! Lesen Sie die Betriebs- und Wartungsanleitung Ihrer Maschine
aufmerksam durch und machen Sie sich mit den Bedienelementen der Maschine gut
vertraut um die Maschine ordnungsgemäß zu bedienen und so Schäden an Mensch und
Maschine vorzubeugen.
EN
READ THE MANUAL! Read the user and maintenance manual carefully and get familiar
with the controls in order to use the machine correctly and to avoid injuries and machine
defects.
DE
CE-KONFORM: Dieses Produkt entspricht den EG-Richtlinien
EN
EC-CONFORM: This product complies with EC-directives
DE
Schutzausrüstung tragen!
EN
Protective clothing!
DE
Maschine vor Wartung und Pausen ausschalten und Netzstecker ziehen!
EN
Stop and pull out the power plug before any break and engine maintenance!
DE
Warnung vor rotierenden Teilen!
EN
Warning of rotating parts!
DE
Gefährliche elektrische Spannung!
EN
High voltage!
DE
Vor Nässe schützen!
EN
Protect from moisture!
2 SICHERHEITSZEICHEN / SAFETY SIGNS
DE Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder die entfernt wurden, sind
umgehend zu erneuern!
EN Missing or non-readable security stickers have to be replaced immediately!
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 4
ABS850DBK
Page 5

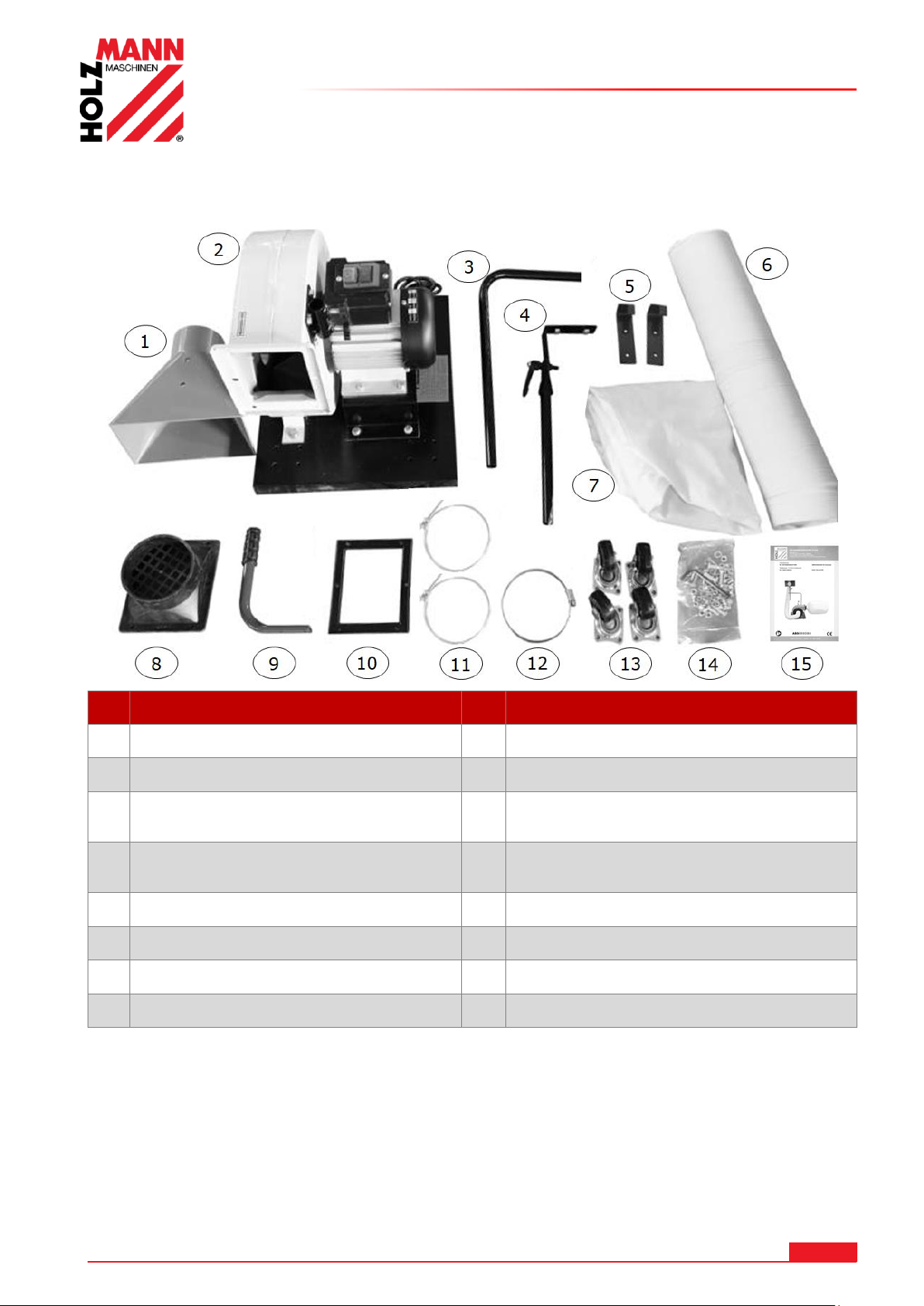

TECHNIK / TECHNICS
Nr.
Bezeichnung / description
Nr.
Bezeichnung / description
1
Ansaugtrichter / suction port
9
Griff / handle
2
Maschinenbasis / collection body
10
Dichtung / seal
3
Halterung I / curved bracket
11
Schlauchklemme Ø 90-110 /
hose clamp Ø 90-110
4
Halterung II / bracket
12
Spänesackklemme Ø 100-120 /
bag clamp Ø 100-120
5
Haken / hook
13
Räder / casters
6
Absaugschlauch / suction hose
14
Montagematerial / hardware
7
Spänesack / chip bag
15
Bedienungsanleitung / user manual
8
Auslass / outlet
3 TECHNIK / TECHNICS
3.1 Lieferumfang / delivery content
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 5
ABS850DBK
Page 6
TECHNIK / TECHNICS
Nr.
Bezeichnung / description
Nr.
Bezeichnung / description
1
Griff / handle
9
Spänesack / chip bag
2
Flügelschrauben (Fixierung Halterung) /
Wing screws (curved bracket fixation)
10
Spänesackklemme Ø 100-120 /
bag clamp Ø 100-120
3
Schaltereinheit / switch unit
11
Auslass / outlet
4
Absaugschlauch / suction hose
12
Schlauchklemme Ø 90-110 /
hose clamp Ø 90-110
5
Ansaugtrichter / suction port
13
Haken / hook
6
Feststellhebel (Ansaugtrichter) /
locking lever (suction port)
14
Räder / casters
7
Halterung / bracket
15
Motor / motor
8
Halterung I / curved bracket
16
Lüfterradgehäuse / impeller housing

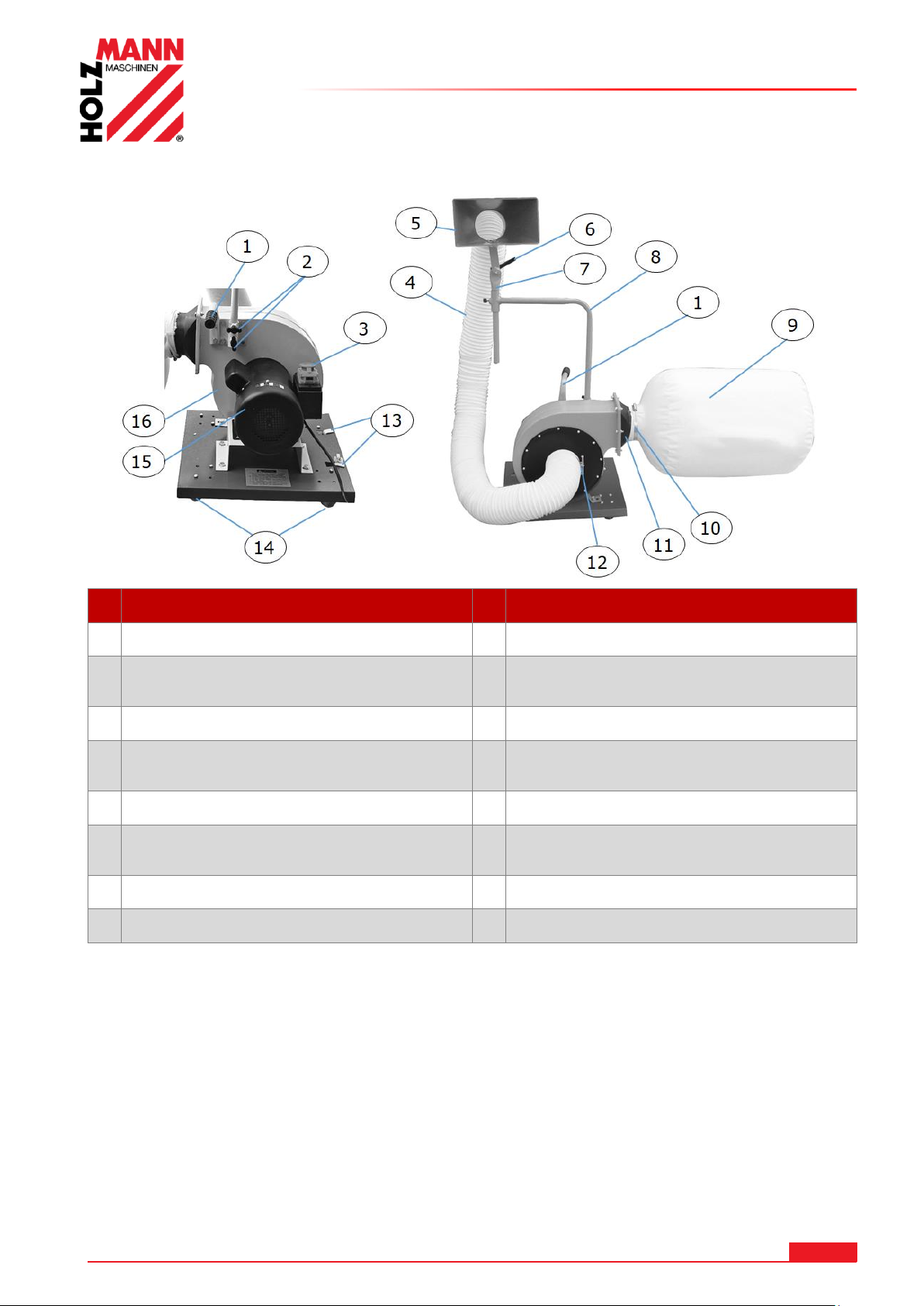

3.2 Komponenten / components
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 6
ABS850DBK
Page 7
TECHNIK / TECHNICS
ABS850DBK
Spannung / voltage
230 V / 50 Hz
Motorleistung / motor power
0,75 kW
Spänesack Ø/Länge /
chip bag Ø/length /
380 mm / 530 mm
Absauganschluss Ø / dust collector plug Ø
100 mm
Absaugleistung / collector power
850 m³/h
Unterdruck / vacuum pressure
1030 Pa
Lüfterraddurchmesser / impeller diameter
230 mm
Dimension Ansaugtrichter (L x H) / Dimension suction port (L x H)
230 x 125 mm
Spänesachvolumen / chip bag volume
56 l
Maschinendimension (LxBxH) / machine dimensions (LxWxH)
1100 x 500 x 1300 mm
Verpackungsmaße (LxBXH) / packaging dimensions (LxWxH) /
580 x 410 x 420 mm
Gewicht (Netto) / weight (net)
20,5 kg
Gewicht (Brutto) / weight (gross)
21,5 kg
Schalldruckpegel /sound pressure level LPA
< 70dB(A)
3.3 Technische Daten / techincal details
(DE) Hinweis Geräuschangaben: Die angegebenen Werte sind Emissionswerte und müssen damit nicht zugleich auch sichere
Arbeitsplatzwerte darstellen. Obwohl es eine Korrelation zwischen Emissions - und Immissionspegeln gibt, kann daraus nicht zuverlässig
abgeleitet werden, ob zusätzliche Vorsichtsmaßnahmen notwendig sind oder nicht. Faktoren, welche den am Arbeitsplatz tatsächlich
vorhandenen Immissionspegel beeinflussen, beinhalten die Eigenart des Arbeitsraumes und andere Geräuschquellen, d. h. die Zah l der
Maschinen und anderer benachbarter Arbeitsvorgänge. Die zulässigen Arbeitsplatzwerte können ebenso von Land zu Land variieren. Diese
Information soll jedoch den Anwender befähigen, eine bessere Abschätzung von Gefährdung und Risiko vorzunehmen.
(EN) Notice noise emission: The values given are emission values and therefore do not have to represent safe workplace values at the
same time. Although there is a correlation between emission and immission levels, it cannot be reliably deduced whether additional
precautions are necessary or not. Factors influencing the actual immission level at the workplace include the nature of the workspace and
other noise sources, i.e. the number of machines and other adjacent operations. The permissible workplace values may also var y from
country to country. However, this information should enable the user to make a better assessment of hazard and risk.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 7
ABS850DBK
Page 8
VORWORT (DE)
HOLZMANN MASCHINEN GmbH
AT-4170 Haslach, Marktplatz 4
AUSTRIA
Tel +43 7289 71562 - 0
Fax +43 7289 71562 – 4
4 VORWORT (DE)
Sehr geehrter Kunde!
Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur sicheren
Inbetriebnahme und Handhabung der Absauganlage für Drechsler ABS850DBK, nachfolgend als
"Maschine" bezeichnet.
Die Anleitung ist Bestandteil der Maschine und darf nicht entfernt werden. Bewahren Sie
sie für spätere Zwecke an einem geeigneten, für Nutzer (Betreiber) leicht zugänglichen,
vor Staub und Feuchtigkeit geschützten Ort auf, und legen Sie sie der Maschine bei, wenn
sie an Dritte weitergegeben wird!
Beachten Sie im Besonderen das Kapitel Sicherheit!
Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und Inhalte
geringfügig abweichen. Sollten Sie Fehler feststellen, informieren Sie uns bitte.
Technische Änderungen vorbehalten!
Kontrollieren Sie die Ware nach Erhalt unverzüglich und vermerken Sie etwaige
Beanstandungen bei der Übernahme durch den Zusteller auf dem Frachtbrief!
Transportschäden sind innerhalb von 24 Stunden separat an uns zu melden.
Für nicht vermerkte Transportschäden kann Holzmann keine Gewährleistung
übernehmen.
Urheberrecht
© 2021
Diese Dokumentation ist urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten! Insbesondere
der Nachdruck, die Übersetzung und die Entnahme von Fotos und Abbildungen werden gerichtlich
verfolgt.
Als Gerichtsstand gilt das Landesgericht Linz oder das für 4170 Haslach zuständige Gericht als
vereinbart.
Kundendienstadresse
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 8
ABS850DBK
Page 9
SICHERHEIT
Rel. Feuchtigkeit:
max. 95 %
Temperatur (Betrieb)
+5° C bis +50° C
Temperatur (Lagerung, Transport)
-25° C bis +55° C
5 SICHERHEIT
Dieser Abschnitt enthält Informationen und wichtige Hinweise zur sicheren Inbetriebnahme und
Handhabung der Maschine.
Zu Ihrer Sicherheit lesen Sie diese Betriebsanleitung vor Inbetriebnahme
aufmerksam durch. Das ermöglicht Ihnen den sicheren Umgang mit der Maschine,
und Sie beugen damit Missverständnissen sowie Personen- und Sachschäden vor.
Beachten Sie außerdem die an der Maschine verwendeten Symbole und
Piktogramme sowie die Sicherheits- und Gefahrenhinweise!
5.1 Bestimmungsgemäße Verwendung
Die Maschine ist ausschließlich für folgende Tätigkeiten bestimmt:
Absaugen von Staub und Spänen von Holz, Holzverbundwerkstoffen oder Kunststoff.
Für eine andere oder darüber hinausgehende Benutzung und daraus resultierende
Sachschäden oder Verletzungen übernimmt HOLZMANN MASCHINEN keine
Verantwortung oder Garantieleistung.
5.1.1 Technische Einschränkungen
Die Maschine ist für den Einsatz unter folgenden Umgebungsbedingungen bestimmt:
5.1.2 Verbotene Anwendungen / Gefährliche Fehlanwendungen
- Betreiben der Maschine im Freien.
- Betreiben der Maschine ohne adäquate körperliche und geistige Eignung
- Betreiben der Maschine ohne Kenntnis der Bedienungsanleitung
- Änderungen der Konstruktion der Maschine
- Absaugen brennbarer Gase (z.B. Farb- oder Lacknebel)
- Betreiben der Maschine unter brand- oder explosionsgefährlichen Bedingungen (Maschine
kann beim Betrieb Zündfunken erzeugen)
- Betreiben der Maschine außerhalb der in dieser Anleitung angegebenen technischen
Grenzen
- Entfernen der an der Maschine angebrachten Sicherheitskennzeichnungen
- Verändern, umgehen oder außer Kraft setzen der Sicherheitseinrichtungen der Maschine
Die nicht bestimmungsgemäße Verwendung bzw. die Missachtung der in dieser Anleitung
dargelegten Ausführungen und Hinweise hat das Erlöschen sämtlicher Gewährleistungs- und
Schadenersatzansprüche gegenüber der Holzmann Maschinen GmbH zur Folge.
5.2 Anforderungen an Benutzer
Die Maschine ist für die Bedienung durch eine Person ausgelegt. Voraussetzungen für das
Bedienen der Maschine sind die körperliche und geistige Eignung sowie Kenntnis und Verständnis
der Betriebsanleitung. Personen, die aufgrund ihrer physischen, sensorischen oder geistigen
Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, die Maschine sicher
zu bedienen, dürfen sie nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person
benutzen.
Bitte beachten Sie, dass örtlich geltende Gesetze und Bestimmungen das Mindestalter
des Bedieners festlegen und die Verwendung dieser Maschine einschränken können!
Legen Sie ihre persönliche Schutzausrüstung vor Arbeiten an der Maschine an.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 9
ABS850DBK
Page 10
SICHERHEIT
Arbeiten an elektrischen Bauteilen oder Betriebsmitteln dürfen nur von einer
Elektrofachkraft durchgeführt oder unter Anleitung und Aufsicht einer Elektrofachkraft
vorgenommen werden.
5.3 Allgemeine Sicherheitshinweise
Zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen sind bei
Arbeiten mit der Maschine neben den allgemeinen Regeln für sicheres Arbeiten folgende Punkte
zu berücksichtigen:
Kontrollieren Sie die Maschine vor Inbetriebnahme auf Vollständigkeit und Funktion.
Benutzen Sie die Maschine nur dann, wenn die für die Bearbeitung erforderlichen
trennenden Schutzeinrichtungen und andere nicht trennende Schutzeinrichtungen
angebracht sind, sich in gutem Betriebszustand befinden und richtig gewartet sind.
Wählen Sie als Aufstellort einen ebenen, erschütterungsfreien, rutschfesten Untergrund.
Sorgen Sie für ausreichend Platz rund um die Maschine!
Sorgen Sie für ausreichende Lichtverhältnisse am Arbeitsplatz, um stroboskopische Effekte
zu vermeiden.
Achten Sie auf ein sauberes Arbeitsumfeld
Verwenden Sie nur einwandfreies Werkzeug, das frei von Rissen und anderen Fehlern (z.B.
Deformationen) ist.
Entfernen Sie Werkzeugschlüssel und anderes Einstellwerkzeug, bevor Sie die Maschine
einschalten.
Halten Sie den Bereich rund um die Maschine frei von Hindernissen (z.B. Staub, Späne,
abgeschnittene Werkstückteile etc.).
Überprüfen Sie die Verbindungen der Maschine vor jeder Verwendung auf ihre Festigkeit.
Lassen Sie die laufende Maschine niemals unbeaufsichtigt. Schalten Sie die Maschine vor
dem Verlassen des Arbeitsbereiches aus und sichern Sie sie gegen unbeabsichtigte bzw.
unbefugte Wiederinbetriebnahme.
Die Maschine darf nur von Personen betrieben, gewartet oder repariert werden, die mit ihr
vertraut sind und die über die im Zuge dieser Arbeiten auftretenden Gefahren unterrichtet
sind.
Stellen Sie sicher, dass Unbefugte einen entsprechenden Sicherheitsabstand zum Gerät
einhalten, und halten Sie insbesondere Kinder von der Maschine fern.
Tragen Sie bei Arbeiten an der Maschine niemals lockeren Schmuck, weite Kleidung,
Krawatten oder langes, offenes Haar.
Verbergen Sie lange Haare unter einem Haarschutz.
Tragen Sie eng anliegende Arbeitsschutzkleidung sowie geeignete Schutzausrüstung
(Augenschutz, Staubmaske, Gehörschutz; Handschuhe nur beim Umgang mit
Werkzeugen).
Falls Anschlüsse zur Staubabsaugung vorhanden sind, überzeugen Sie sich, dass diese
ordnungsgemäß angeschlossen und funktionstüchtig sind.
Arbeiten Sie immer mit Bedacht und der nötigen Vorsicht und wenden Sie auf keinen Fall
übermäßige Gewalt an.
Überbeanspruchen Sie die Maschine nicht!
Setzen Sie die Maschine vor Einstell-, Umrüst-, Reinigungs-, Wartungs- oder
Instandhaltungsarbeiten etc. still und trennen Sie sie von der Stromversorgung. Warten
Sie vor der Aufnahme von Arbeiten an der Maschine den völligen Stillstand aller
Werkzeuge bzw. Maschinenteile ab und sichern Sie die Maschine gegen unbeabsichtigtes
Wiedereinschalten.
Unterlassen Sie das Arbeiten an der Maschine bei Müdigkeit, Unkonzentriertheit bzw. unter
Einfluss von Medikamenten, Alkohol oder Drogen!
Verwenden Sie die Maschine nicht in Bereichen, in denen Dämpfe von Farben,
Lösungsmitteln oder brennbaren Flüssigkeiten eine potenzielle Gefahr darstellen (Brandbzw. Explosionsgefahr!).
5.4 Elektrische Sicherheit
Achten Sie darauf, dass die Maschine geerdet ist.
Verwenden Sie nur geeignete Verlängerungskabel.
Ein beschädigtes oder verheddertes Kabel erhöht die Stromschlaggefahr. Behandeln Sie das
Kabel sorgfältig. Benutzen Sie das Kabel niemals zum Tragen, Ziehen oder Abtrennen des
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 10
ABS850DBK
Page 11
SICHERHEIT
G E FA HR
Ein auf diese Art gestalteter Sicherheitshinweis weist auf eine unmittelbar gefährliche
Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht
gemieden wird.
W A RN UN G
Ein solcherart gestalteter Sicherheitshinweis weist auf eine möglicherweise
gefährliche Situation hin, zu schweren Verletzungen oder sogar zum Tod führen
kann, wenn sie nicht gemieden wird.
VO RS I C H T
Ein auf diese Weise gestalteter Sicherheitshinweis weist auf eine möglicherweise
gefährliche Situation hin, die zu geringfügigen oder leichten Verletzungen führen
kann, wenn sie nicht gemieden wird.
H I NW EI S
Ein derartig gestalteter Sicherheitshinweis weist auf eine möglicherweise gefährliche
Situation hin, die zu Sachschäden führen kann, wenn sie nicht gemieden wird.
Elektrowerkzeugs. Halten Sie das Kabel vor Hitze, Öl, scharfen Kanten oder beweglichen Teilen
fern.
Vorschriftsmäßige Stecker und passende Steckdosen reduzieren die Stromschlaggefahr.
Wasser, das in Elektrowerkzeug eindringt, erhöht die Stromschlaggefahr. Setzen Sie die
Elektrowerkzeuge keinem Regen oder Nässe aus.
Der Einsatz der Maschine in feuchter Umgebung ist nur dann statthaft, wenn die Stromquelle
mit einem Fehlerstrom-Schutzschalter geschützt ist.
Benutzen Sie das Elektrowerkzeug nicht, wenn es sich nicht mit dem EIN-AUS-Schalter ein-
und ausschalten lässt.
5.5 Spezielle Sicherheitshinweise für Absauganlagen
Arbeiten Sie nur in gut durchgelüfteten Räumen!
Halten Sie das Gerät vor potentiellen Zündquellen, wie z.B. offenen Flammen, fern –
Brand- und Explosionsgefahr!
Das Ansaugen von entflammbaren bzw. entzündbaren Dämpfen, Flüssigkeiten, Staub,
Asche oder Spänen (Gase, Treibstoff, Reinigungsmittel, Lackreste, Wasserstoff, Kohlen-,
Magnesium-, Getreidestaub, Steinstaub, heiße Asche, Zigarettenstummel etc.,...) ist
strengstens verboten.
Stecken Sie keine Gegenstände in die Absaugöffnung und halten Sie diese frei von
Ablagerungen, welche die Absaugleistung beeinträchtigen können.
Das Entfernen des Schutzgitters ist verboten.
Das Einatmen von Holzstaub ist gesundheitsgefährdend! Tragen Sie beim Entleeren des
Fangsackes immer eine Staubschutzmaske.
Betreiben Sie das Gerät nur mit einwandfreiem Staub- bzw. Späne-Sack. Späne-
Auffangsäcke aus Polyethylen müssen mind. 0,2mm dick sein! Werden Säcke aus anderen
Materialien verwendet, müssen diese die gleiche mechanische Festigkeit aufweisen!
Achten Sie beim Entsorgen des Späne-Abfalls auf eine umweltgerechte Entsorgung!
5.6 Gefahrenhinweise
Trotz bestimmungsmäßiger Verwendung bleiben bestimmte Restrisiken bestehen. Bedingt durch
Aufbau und Konstruktion der Maschine können im Umgang mit den Maschinen
Gefährdungssituationen auftreten, die in dieser Bedienungsanleitung wie folgt gekennzeichnet
sind:
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 11
ABS850DBK
Page 12
TRANSPORT
WARNUNG
Gefährliche elektrische Spannung! Anschließen der Maschine sowie elektrische
Prüfungen, Wartung und Reparatur dürfen nur durch fachlich geeignetes Personal
oder unter Anleitung und Aufsicht einer Elektrofachkraft erfolgen!
H I NW EI S
Abweichung der Speisespannung und der Frequenz
Eine Abweichung vom Wert der Speisespannung von ± 5% ist zulässig.
Im Speisenetz der Maschine muss eine Kurzschlusssicherung vorhanden sein!
Ungeachtet aller Sicherheitsvorschriften sind und bleiben ihr gesunder Hausverstand und ihre
entsprechende technische Eignung/Ausbildung die wichtigsten Sicherheitsfaktoren bei der
fehlerfreien Bedienung der Maschine. Sicheres Arbeiten hängt in erster Linie von Ihnen ab!
6 TRANSPORT
Für den ordnungsgemäßen Transport beachten Sie die Anweisungen und Angaben auf der
Transportverpackung bezüglich Schwerpunkt, Anschlagstellen, Gewicht, einzusetzende
Transportmittel sowie vorgeschriebene Transportlage etc.
Transportieren Sie die Maschine in der Verpackung zum Aufstellort. Achten Sie beim Heben,
Tragen und Absetzen der Last auf die richtige Körperhaltung:
Heben, Absetzen:
Stellen Sie beim Heben / Absetzen Standfestigkeit her (Beine hüftbreit).
Last mit gebeugten Knien und geradem Rücken heben / absetzen (wie Gewichtheber).
Last nicht ruckartig anheben / absetzen.
Tragen:
Last mit beiden Händen möglichst körpernah tragen.
Last mit geradem Rücken tragen.
Achten Sie beim Transport der zusammengebauten Maschine darauf, diese nur am
Maschinenkörper hochheben und nicht an den Anbauteilen. Wenn Sie die Maschine mit einem
Fahrzeug transportieren, sorgen Sie für eine entsprechende Ladungssicherung!
7 MONTAGE
7.1 Vorbereitunde Tätigkeiten
7.1.1 Lieferumfang prüfen
Überprüfen Sie nach Erhalt der Lieferung, ob alle Teile in Ordnung sind. Melden Sie
Beschädigungen oder fehlende Teile umgehend Ihrem Händler oder der Spedition. Sichtbare
Transportschäden müssen außerdem gemäß den Bestimmungen der Gewährleistung unverzüglich
auf dem Lieferschein vermerkt werden, ansonsten gilt die Ware als ordnungsgemäß
übernommen.
7.1.2 Anforderungen an den Aufstellort
Wählen Sie einen passenden Platz für die Maschine.
Beachten Sie dabei die Sicherheitsanforderungen sowie die Abmessungen der Maschine.
Der gewählte Platz muss einen passenden Anschluss an das elektrische Netz gewährleisten.
7.2 Elektrischer Anschluss
1. Funktionstüchtigkeit der Nullverbindung und der Schutzerdung prüfen
2. Prüfen, ob die Speisespannung und die Frequenz den Angaben der Maschine entsprechen
3. Erforderlichen Querschnitt des Versorgungskabels (empfohlen wird die Verwendung eines
Kabels Typ H07RN (WDE0282), wobei Maßnahmen zum Schutz gegen mechanische
Beschädigung getroffen werden müssen) einer Strombelastbarkeitstabelle entnehmen.
4. Stellen Sie sicher, dass die Stromquelle mit einem Fehlerstrom-Schutzschalter geschützt
ist.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 12
ABS850DBK
Page 13
MONTAGE

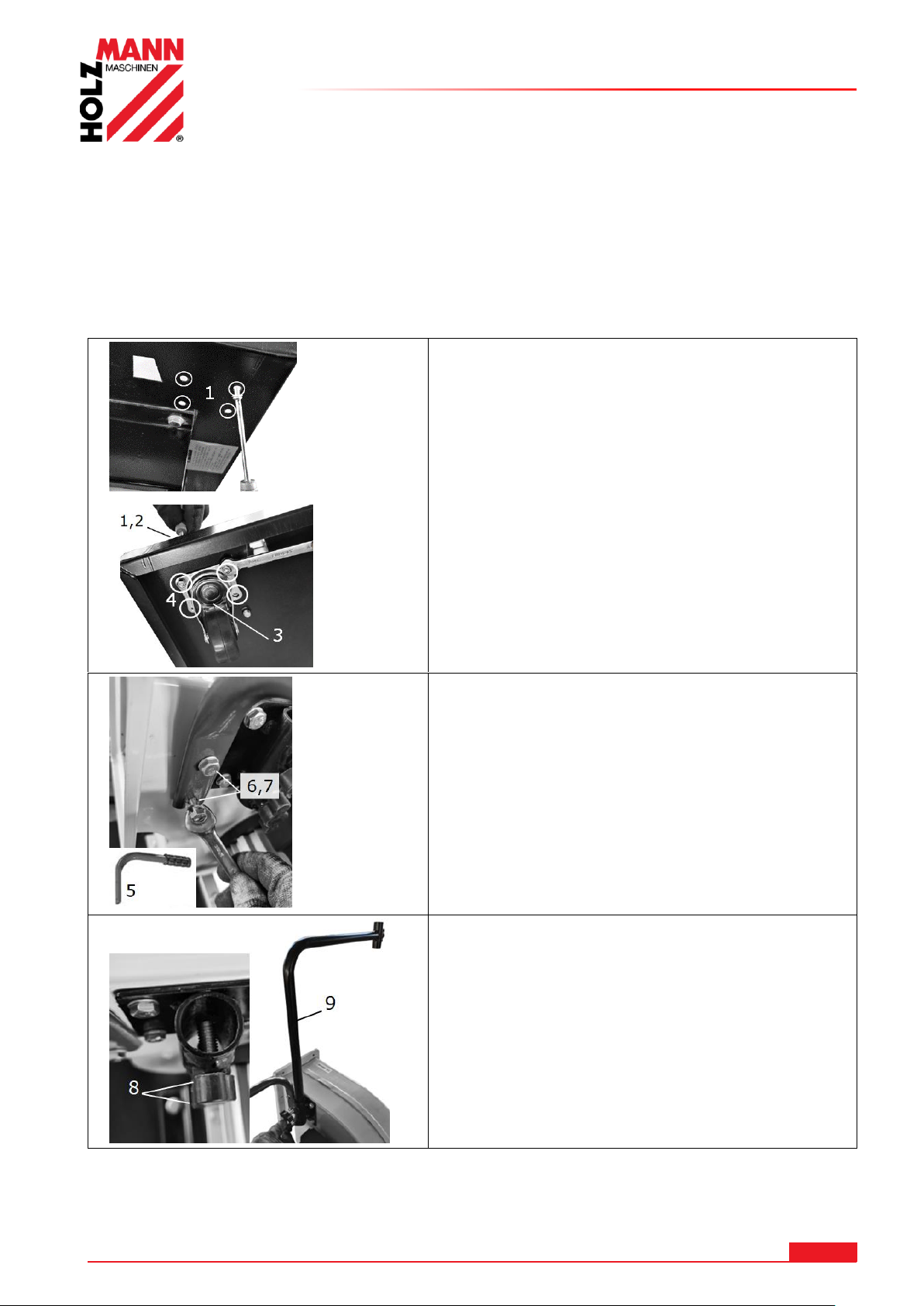

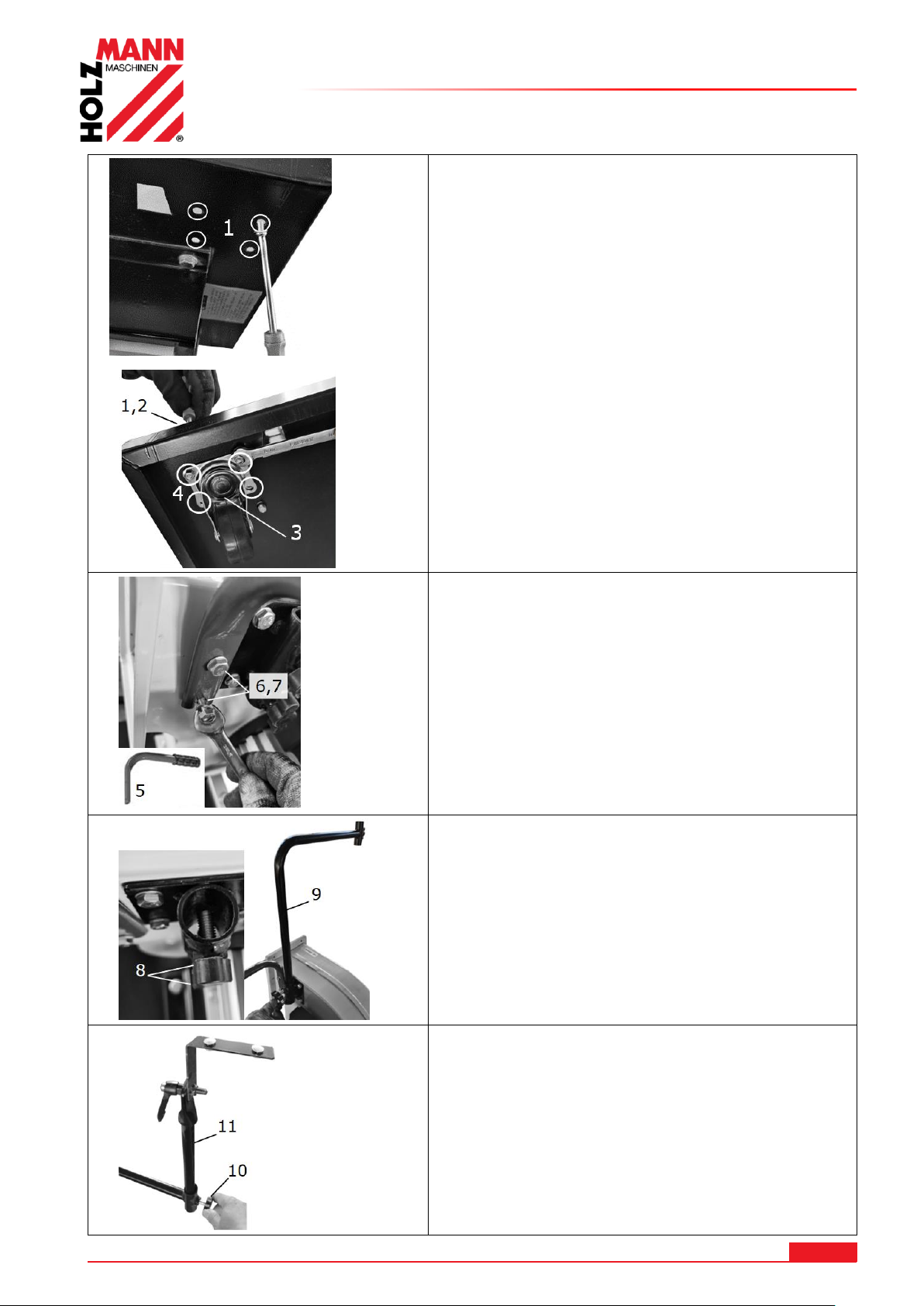

1. Montage Räder
Die jeweils vier M5x8 Schrauben (1) an den
Ecken der Grundplatte lösen.
Die vier Räder (3) mit jeweils vier M5x8
Schrauben (1) auf die Grundplatte fixieren.
Auf der Seite des Schraubenkopfes (Oberseite)
eine Beilagscheibe M5 (2) beilegen.
Auf der Unterseite (siehe Bild) jede Schraube mit
jeweils einer Mutter M5 (4) fixieren.
2. Montage Griff
Den Griff (5) mit jeweils zwei M6x25 Schrauben
(6) und M6 Beilagscheiben (7) am
Lüfterradgehäuse fixieren.

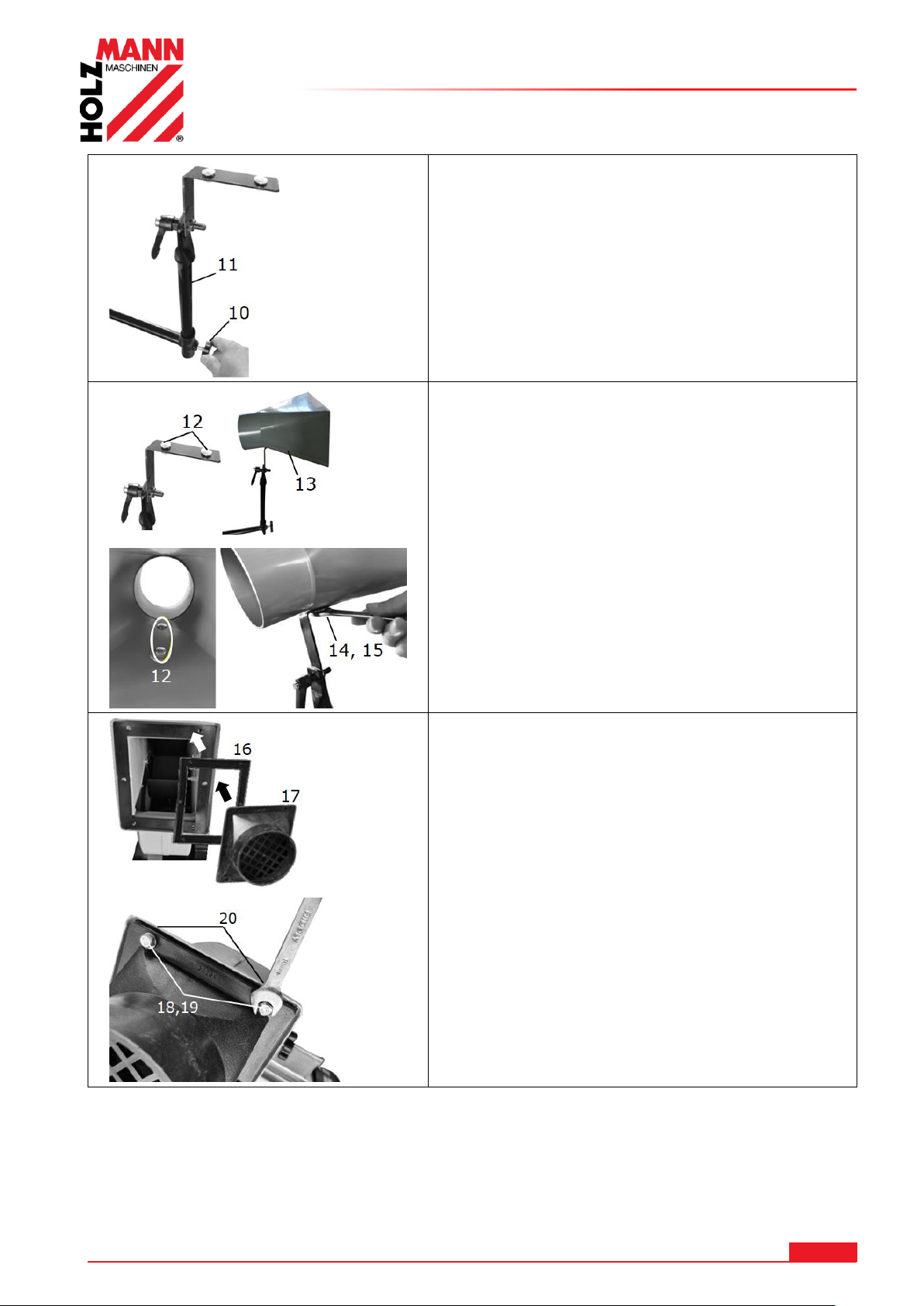

3. Montage Bogenstütze
Die beiden Flügelmuttern (8) lockern.
Gebogene Halterung (9) einsetzen und mit den
Flügelmuttern (8) fixieren.
5. Schließen Sie das Gerät nur an eine ordnungsgemäß geerdete Steckdose an.
6. Achten sie bei der Benützung eines Verlängerungskabels darauf, dass dieses passend zur
Anschlussleistung der Maschine dimensioniert ist (die Anschlussleistung finden Sie in den
technischen Daten). Zusammenhänge von Leitungsquerschnitt und Leitungslängen
entnehmen Sie aus Fachliteratur oder informieren Sie sich bei einem Fachelektriker.
7.3 Montage
Die Maschine wurde für den Transport zerlegt und muss vor dem Gebrauch wieder
zusammengebaut werden. Befolgen Sie die folgenden Anweisungen:
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 13
ABS850DBK
Page 14
MONTAGE

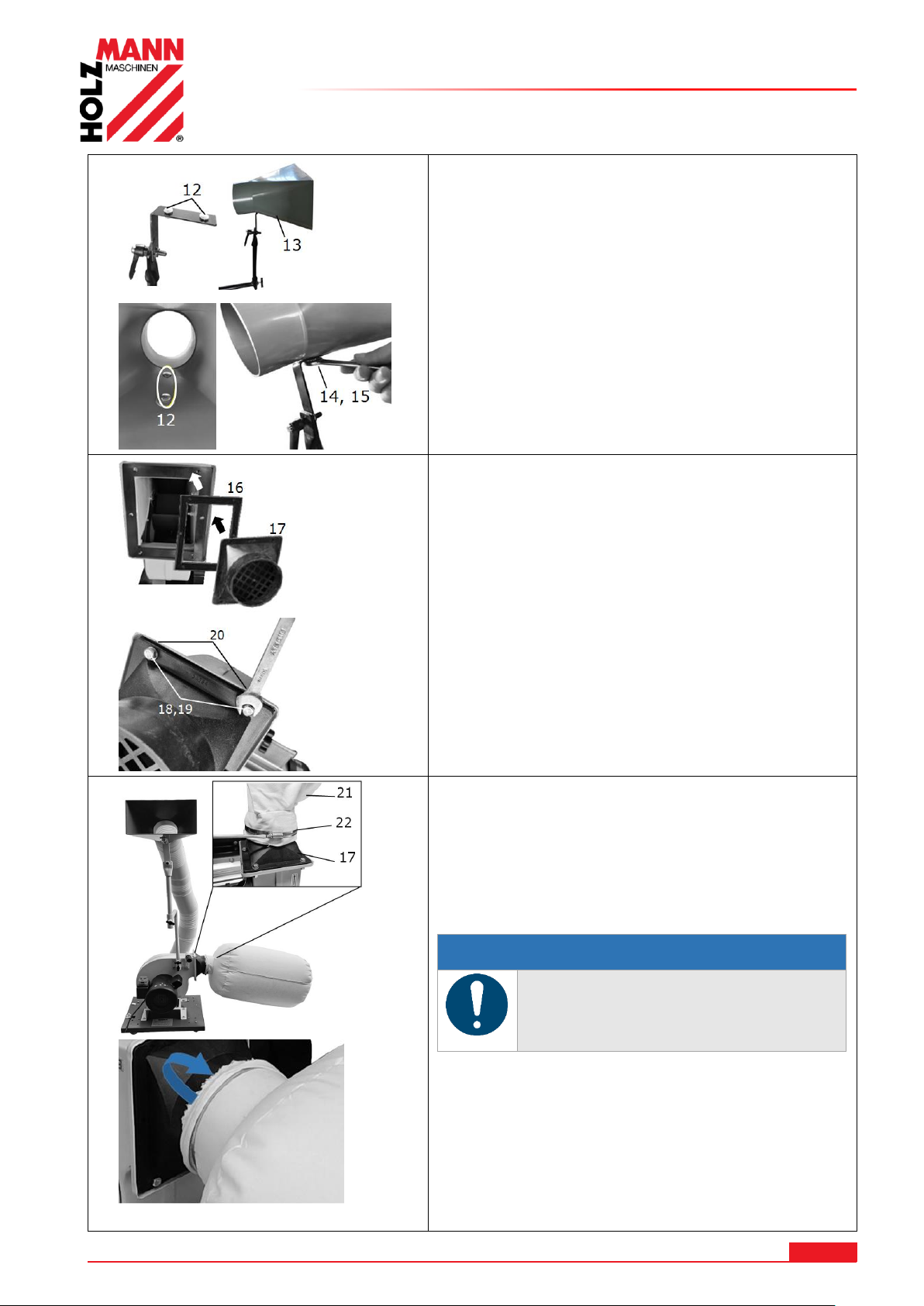

4. Montage Stütze
Flügelschraube (10) lockern, die Halterung (11)
einsetzen und mit der Flügelschraube (10)
fixieren.
5. Montage Ansaugtrichter
M6x25 Schrauben (12) lösen, und den
Ansaugtrichter (13) aufsetzen.
Auf der Innenseite des des Ansaugtrichters (siehe
Bild links) zwei M6x25 Schrauben (12) einsetzen.
Auf der Unterseite (siehe Bild rechts) mit jeweils
einer M6 Mutter (14) und M6 Beilagscheibe (15)
fixieren.
6. Montage Dichtung und Auslass
Die Dichtung (16) und den Auslass (17) an das
Lüfterradgehäuse anbringen und an den Ecken
mit jeweils einer M6x25 Schraube (18) fixieren.
Auf der Seite des Schraubenkopfes (Vorderseite)
eine M6 Beilagscheibe (19) beilegen.
Auf der Rückseite (siehe Bild) an den Ecken mit
jeweils einer M6 Mutter (20) fixieren.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 14
ABS850DBK
Page 15
MONTAGE

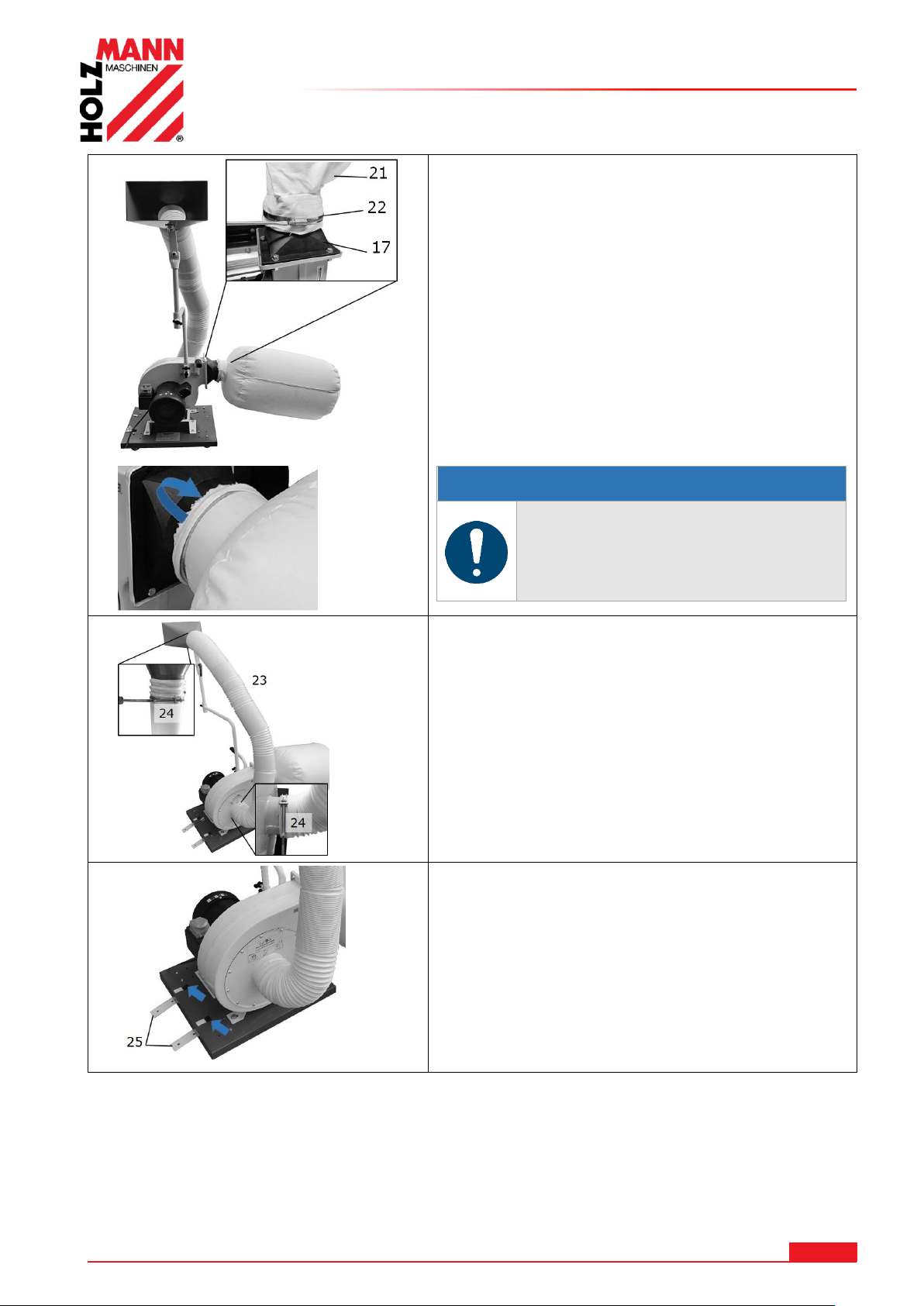

7. Montage Spänesack
Spänesack (21) am Auslass (17) anbringen, und
mittels Spänesackklemme Ø 100-120 (22)
befestigen.
H I NW EI S
Montieren Sie Spänesack und
Spänesackklemme gemeinsam auf den
Auslass am besten indem Sie die
oberen cm des Spänesackes an der
Spänesackklemme einschlagen.

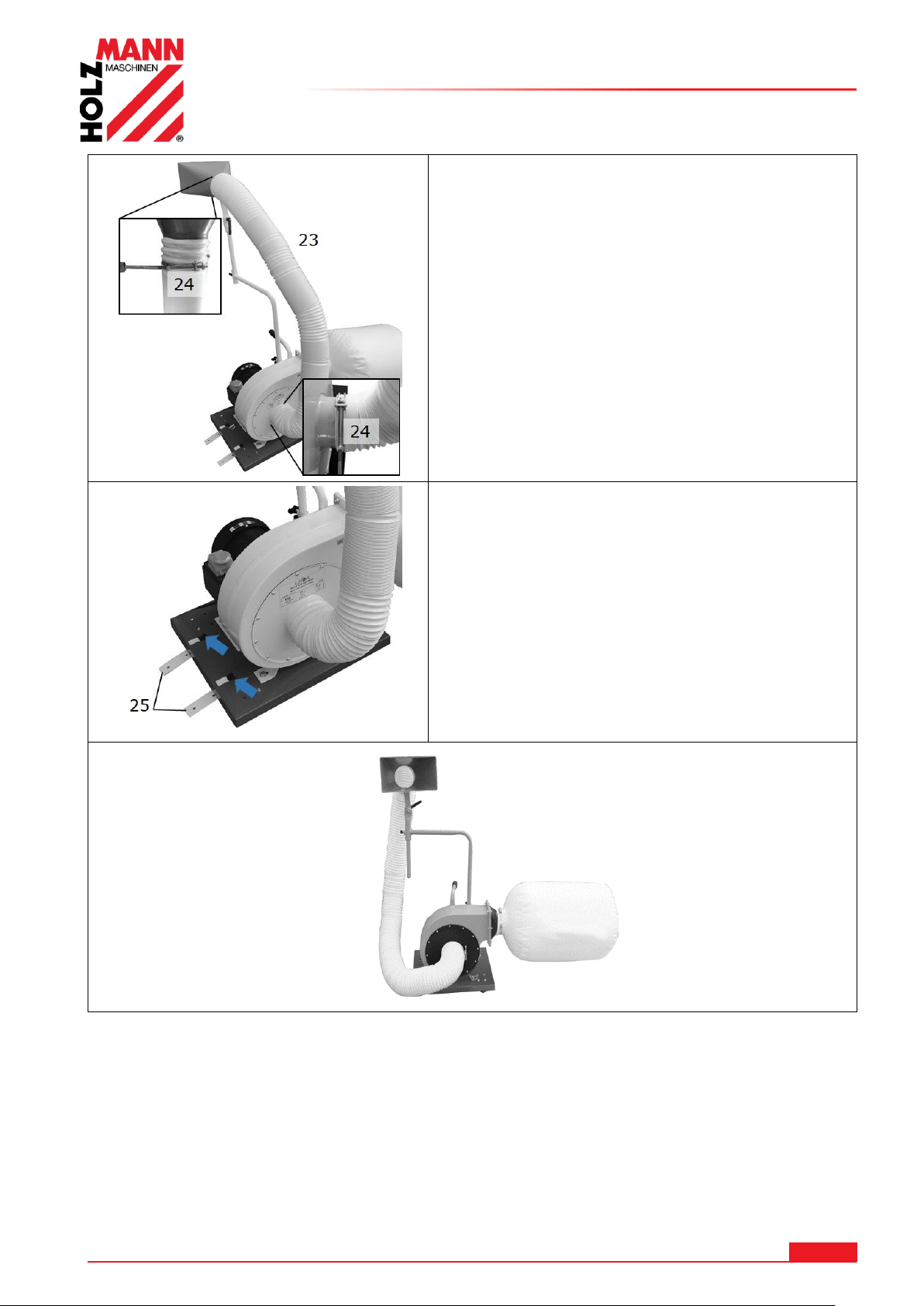

8. Montage Absaugschlauch
Den Absaugschlauch (23) am Lüfterradgehäuse
und am Ansaugtrichter anbringen und mit jeweils
einer Schlauchklemme Ø 90-100 (24) befestigen.
9. Montage Haken
Setzen Sie die beiden Haken in die vorgesehenen
Öffnungen ein.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 15
ABS850DBK
Page 16

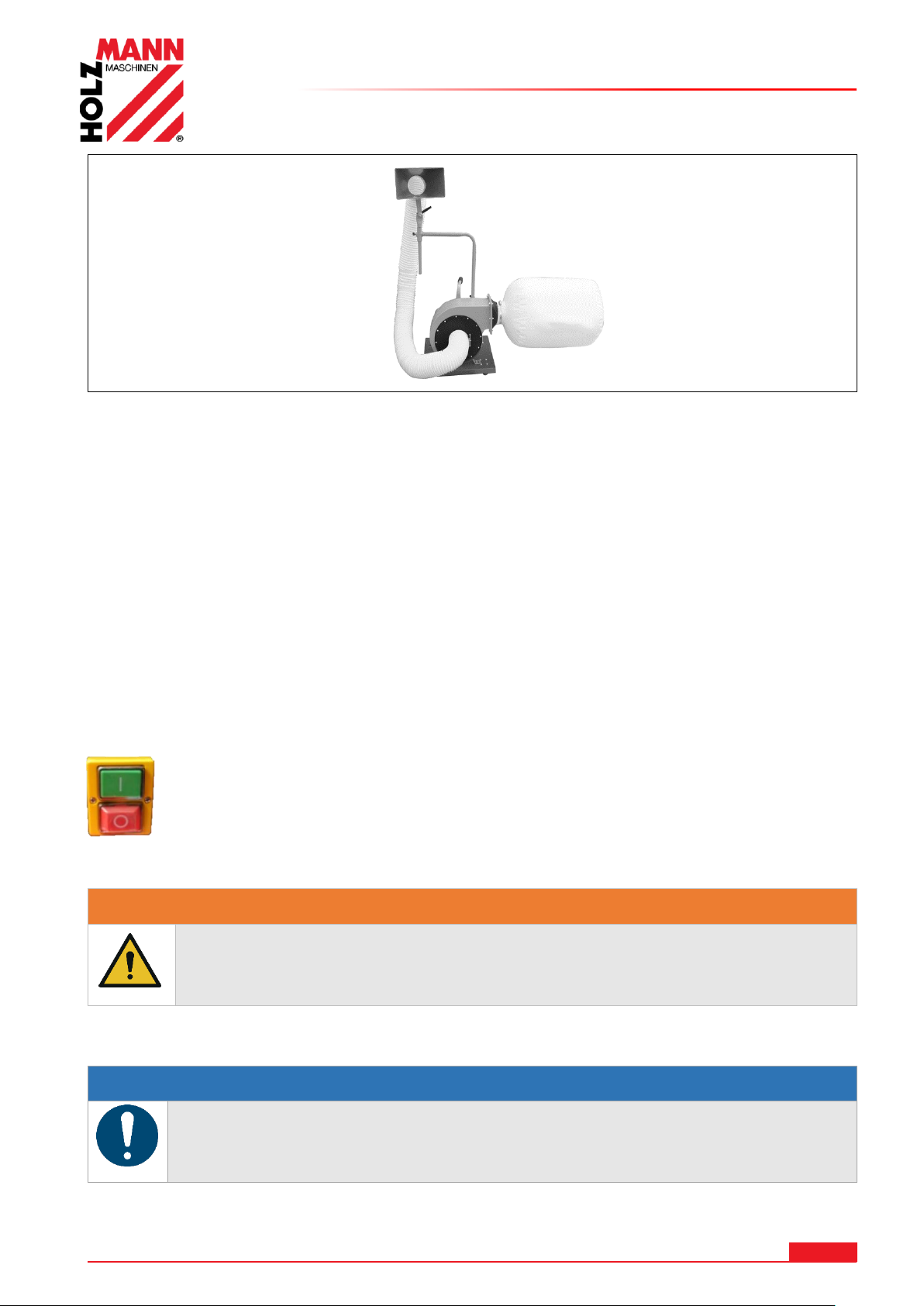

BETRIEB

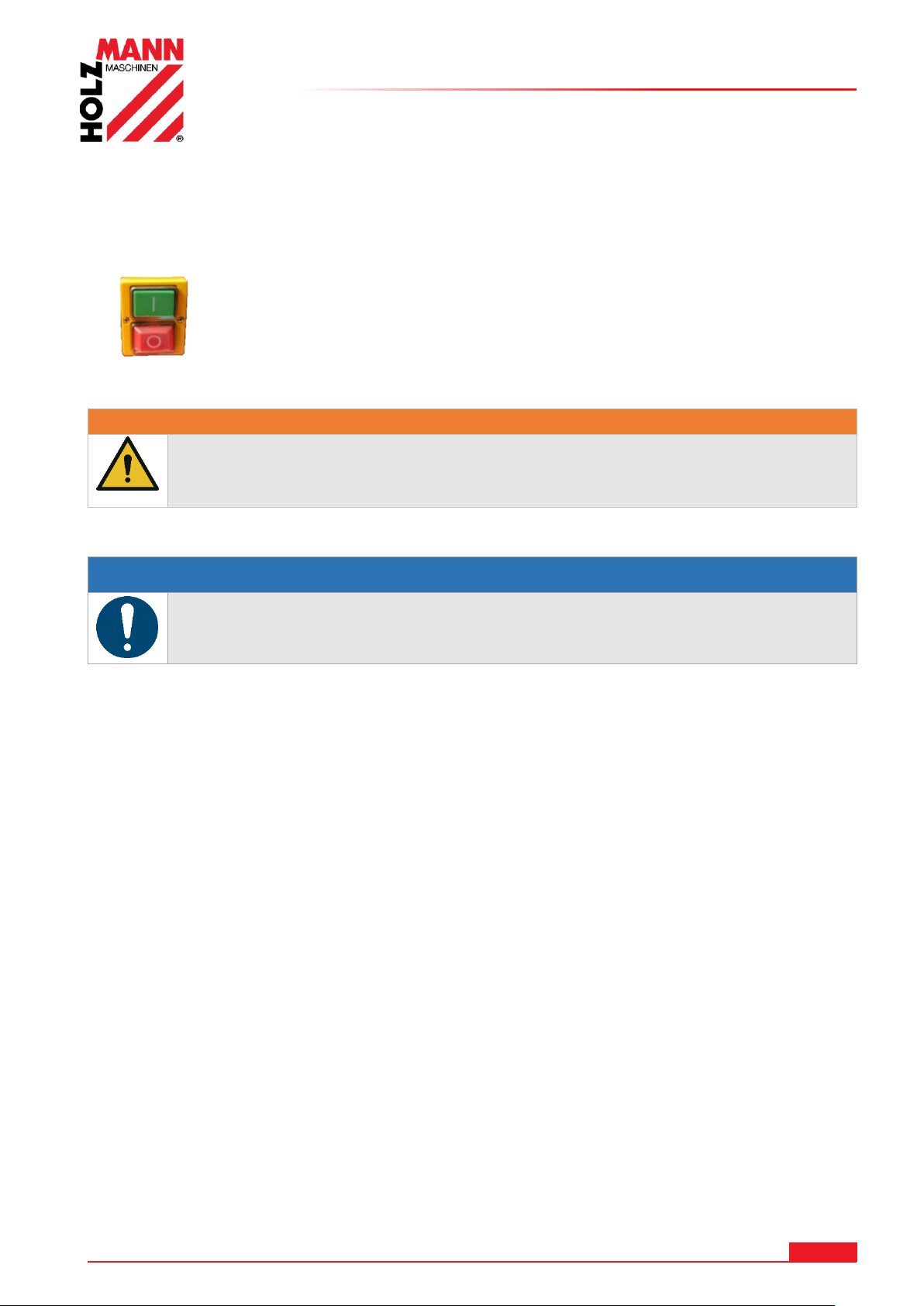

EIN-AUS-Schalter:
Zum Einschalten der Maschine den grünen Taster (I) drücken.
Zum Ausschalten der Maschine den roten Taster (0) drücken.
W A RN UN G
Gefahr durch elektrische Spannung! Das Hantieren an der Maschine bei kann zu
schweren Verletzungen oder zum Tod führen. Maschine vor Wartungs- bzw.
Instandhaltungsarbeiten stets von der Spannungsversorgung trennen und gegen
unbeabsichtigtes Wiedereinschalten sichern!
H I NW EI S
Falsche Reinigungsmittel können den Lack der Maschine angreifen. Verwenden Sie
zum Reinigen keine Lösungsmittel, Nitroverdünnung oder andere Reinigungsmittel,
die den Lack der Maschine beschädigen könnten. Beachten Sie die Angaben und
Hinweise des Reinigungsmittelherstellers!
8 BETRIEB
Betreiben Sie die Maschine nur im einwandfreien Zustand. Vor jedem Betrieb ist eine
Sichtprüfung der Maschine durchzuführen. Sicherheitseinrichtungen, elektrische Leitungen und
Bedienelemente sind genauestens zu kontrollieren. Prüfen Sie Schraubverbindungen auf
Beschädigung und festen Sitz.
8.1 Aufstellung an der Drechselmaschine
Platzieren sie den Ansaugtrichter auf Höhe des Werkstückes. Achten sie darauf, dass dieser weder
Kontakt zum Werkstück noch zu der Maschine hat und dieser fest zur Maschine platziert wird.
Die Einrichtung des Ansaugtrichters erfolgt über die Halterungen.
8.2 Betriebshinweise
Arbeiten Sie mit der Holzbearbeitungsmaschine erst, wenn die Absauganlage die volle Drehzahl
erreicht hat!
8.3 Schaltereinheit
9 REINIGUNG, WARTUNG, LAGERUNG, ENTSORGUNG
9.1 Reinigung
Bereiten Sie die Oberflächen auf und schmieren Sie die blanken Maschinenteile mit einem
säurefreien Schmieröl ein.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 16
ABS850DBK
Page 17
REINIGUNG, WARTUNG, LAGERUNG, ENTSORGUNG
Intervall
Komponente
Maßnahme
Täglich vor
Arbeitsbeginn
Spänesackklemme
Kontrolle auf festen Sitz und ggf.
nachziehen
Motorlüftung
Kontrolle auf Verschmutzung und ggf.
Reinigung
Kabelanschluss
Kontrolle und bei Beschädigung Tausch
Nach Arbeitsende
Absaugtrichter,
Schutzgitter vor dem
Lüfterad
Kontrolle auf Verschmutzung/Verstopfung
und ggf. Reinigung
1 x Woche
Befestigungsschrauben
Kontrolle auf festen Sitz und ggf.
nachziehen
Bei Bedarf
Spänesack
Kontrolle und ggf. wechseln wenn 6070% voll.
W A RN UN G
Gefahr durch Holzstaub! Das Einatmen von Holzstaub ist gesundheitsgefährdend!
Tragen Sie beim Entleeren des Spänesackes immer eine Staubschutzmaske. Achten
Sie beim Entsorgen des Späneabfalls auf eine umweltgerechte Entsorgung!
H I NW EI S
Wechseln Sie den Spänesack, wenn er zu 60-70 Prozent voll ist. Verwenden Sie
ausschließlich Spänesack, die den Abmessungen der Maschine entsprechen.
Verwenden Sie ausschließlich 100 Prozent dichte Spänesack.
In weiterer Folge ist regelmäßige Reinigung Voraussetzung für den sicheren Betrieb der Maschine
sowie ihre lange Lebensdauer.
Reinigen Sie das Gerät deshalb nach jedem Einsatz von Spänen und Schmutzpartikeln.
Reinigen Sie in periodischen Abständen den Filtersack um seine Filterkapazität
aufrechtzuerhalten.
Reinigen Sie in periodischen Abständen den Absauganschluss der Anlage. Insbesondere beim
Schutzgitter können sich mit der Zeit Ablagerungen ansammeln, welche die Absaugleistung
beeinträchtigen.
9.2 Wartung
Die Maschine ist wartungsarm und nur wenige Teile müssen gewartet werden. Ungeachtet dessen
sind Störungen oder Defekte, die geeignet sind, die Sicherheit des Benutzers zu beeinträchtigen,
umgehend zu beseitigen!
Vergewissern Sie sich vor jeder Inbetriebnahme vom einwandfreien Zustand und
ordnungsgemäßen Funktionieren der Sicherheitseinrichtungen.
Kontrollieren Sie sämtliche Verbindungen zumindest wöchentlich auf festen Sitz.
Überprüfen Sie regelmäßig den einwandfreien und lesbaren Zustand der Warn- und
Sicherheitsaufkleber der Maschine.
Verwenden Sie nur einwandfreies und geeignetes Werkzeug
Verwenden Sie ausschließlich vom Hersteller empfohlene Originalersatzteile
9.2.1 Instandhaltung und Wartungsplan
Art und Grad des Maschinen-Verschleißes hängen in hohem Maß von den Betriebsbedingungen
ab. Die nachfolgend angeführten Intervalle gelten bei Verwendung der Maschine innerhalb der
festgelegten Grenzen:
Spänesackwechsel
Vorgehensweise:
1. Vor Spänesackwechsel ist die Maschine mindestens 10 Minuten vorher auszuschalten, sodass
sich Staubpartikel legen.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 17
ABS850DBK
Page 18
FEHLERBEHEBUNG
H I NW EI S
Bei unsachgemäßer Lagerung können wichtige Bauteile beschädigt und zerstört
werden. Lagern Sie verpackte oder bereits ausgepackten Teile nur unter den
vorgesehenen Umgebungsbedingungen!
Beachten Sie die nationalen Abfallbeseitigungs-Vorschriften. Entsorgen Sie die
Maschine, Maschinenkomponenten oder Betriebsmittel niemals im Restmüll.
Kontaktieren Sie gegebenenfalls Ihre lokalen Behörden für Informationen
bezüglich der verfügbaren Entsorgungsmöglichkeiten.
Wenn Sie bei Ihrem Fachhändler eine neue Maschine oder ein gleichwertiges
Gerät kaufen, ist dieser in bestimmten Ländern verpflichtet, Ihre alte Maschine
fachgerecht zu entsorgen.
W A RN UN G
Gefahr durch elektrische Spannung! Das Manipulieren an der Maschine bei
aufrechter Spannungsversorgung kann zu schweren Verletzungen oder zum Tod
führen. Trennen Sie die Maschine vor der Durchführung von Arbeiten zur
Fehlerbehebung daher zunächst immer von der Stromversorgung und sichern Sie sie
gegen unbeabsichtigte Wiederinbetriebnahme!
Fehler
Mögliche Ursache
Behebung
Maschine läuft nicht
Schalter defekt
Schalter reparieren
keine Stromversorgung
Stromversorgung kontrollieren
Staubaustritt
Undichte oder verstopfte
Verbindungen
Verbindungen prüfen
Verstopfungen beseitigen
Spänesack defekt oder falsch
montiert
Späneack überprüfen
Spänesack wechseln
Lautes Geräusch im
Lüfterradgehäuse
Großes Stück angesaugt
Stück entfernen
Lockeres Lüfterrad
Lüfterad fixieren
2. Vor Spänesackwechsel ist die Maschine von der Stromversorgung zu trennen.
3. Lösen Sie die Spänesackklemme.
4. Nehmen Sie den Spänesack vom Abscheider(Maschine) ab und verschließen Sie in.
5. Neuen Spänesack montieren und Spänesackklemme wieder festziehen um ihn an der
Maschine zu fixieren.
9.3 Lagerung
Lagern Sie die Maschine bei Nichtgebrauch an einem trockenen, frostsichereren und
versperrbaren Ort um einerseits der Entstehung von Rost entgegenzuwirken, und um
andererseits sicherzustellen, dass Unbefugte und insbesondere Kinder keinen Zugang zur
Maschine haben.
9.4 Entsorgung
10 FEHLERBEHEBUNG
Viele mögliche Fehlerquellen können bei ordnungsgemäßem Anschluss der Maschine an das
Stromnetz bereits im Vorfeld ausgeschlossen werden.
Sollten Sie sich außer Stande sehen, erforderliche Reparaturen ordnungsgemäß durchzuführen
und/oder besitzen sie die vorgeschriebene Ausbildung dafür nicht, ziehen sie immer einen
Fachmann zum Beheben des Problems hinzu.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 18
ABS850DBK
Page 19
PREFACE (EN)
HOLZMANN MASCHINEN GmbH
AT-4170 Haslach, Marktplatz 4
AUSTRIA
Tel +43 7289 71562 - 0
Fax +43 7289 71562 – 4
11 PREFACE (EN)
Dear Customer!
This operating manual contains information and important notes for safe commissioning and
handling of the dust collector ABS850DBK, hereinafter referred to as "machine".
The manual is an integral part of the machine and must not be removed. Keep it for
later use in a suitable place, easily accessible to users (operators), protected from dust
and moisture, and enclose it with the machine if the machine is passed on to third
parties!
Please pay special attention to the chapter Safety!
Due to the constant further development of our products, illustrations and contents may differ
slightly. If you notice any errors, please inform us.
Subject to technical changes!
Check the goods immediately after receipt and note any complaints on the consignment
note when taking over the goods from the deliverer!
Transport damage must be reported separately to us within 24 hours.
HOLZMANN cannot accept any liability for unnoticed transport damage.
Copyright
© 2021
This documentation is protected by copyright. All rights reserved! Especially the reprint, the
translation and the extraction of photos and illustrations will be prosecuted.
The place of jurisdiction shall be the Regional Court of Linz or the court responsible for 4170
Haslach.
Customer service contact
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 19
ABS850DBK
Page 20
SAFETY
Rel. Humidity:
max. 95 %
Temperature (operational)
+5° C bis +50° C
Temperature (Storage, Transport)
-25° C bis +55° C
12 SAFETY
This section contains information and important notes on safe start-up and handling of the
machine.
For your own safety, read these operating instructions carefully before putting the
machine into operation. This will enable you to handle the machine safely and
prevent misunderstandings as well as personal injury and damage to property. In
addition, observe the symbols and pictograms used on the machine as well as the
safety and hazard information!
12.1 Intended Use of the Machine
The machine is intended exclusively for the following activities:
Extraction of dust and chips from wood, wood composite materials or plastic.
HOLZMANN MASCHINEN assumes no responsibility or warranty for any other use or use
beyond this and for any resulting damage to property or injury.
12.1.1 Technical Restrictions
The machine is intended for use under the following ambient conditions:
12.1.2 Prohibited Use / Hazardous misapplications
- Operating the machine outdoors
- Operating the machine without adequate physical and mental fitness
- Operating the machine without knowledge of the operating instructions
- Changes in the design of the machine
- Extraction of flammable gases (e.g. paint or varnish mist)
- Operation of the machine under fire or explosion hazardous conditions (machine can
generate ignition sparks during operation)
- Operating the machine outside the technical limits specified in this manual
- Remove the safety markings attached to the machine.
- Modify, circumvent or disable the safety devices of the machine.
The improper use or disregard of the versions and instructions described in this manual will result
in the voiding of all warranty and compensation claims against Holzmann Maschinen GmbH.
12.2 User Requirements
The machine is designed for operation by one person. The physical and mental aptitude as well as
knowledge and understanding of the operating instructions are prerequisites for operating the
machine. Persons who, because of their physical, sensory or mental abilities or their inexperience
or ignorance, are unable to operate the machinery safely must not use it without supervision or
instruction from a responsible person.
Please note that local laws and regulations may determine the minimum age of the
operator and restrict the use of this machine!
Put on your personal protective equipment before working on the machine.
Work on electrical components or equipment may only be carried out by a qualified
electrician or under the instruction and supervision of a qualified electrician.
12.3 General Safety Instructions
To avoid malfunctions, damage and health hazards when working with the machine, the following
points must be observed in addition to the general rules for safe working:
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 20
ABS850DBK
Page 21
SAFETY
Before start-up, check the machine for completeness and function. Only use the machine if
the guards and other non-parting guards required for machining have been fitted, are in
good operating condition and have been properly maintained.
Choose a level, vibration-free, non-slip surface for the installation location.
Ensure sufficient space around the machine!
Ensure sufficient lighting conditions at the workplace to avoid stroboscopic effects.
Ensure a clean working environment.
Only use perfect tools that are free of cracks and other defects (e.g. deformations).
Remove tool keys and other adjustment tools before switching on the machine.
Keep the area around the machine free of obstacles (e.g. dust, chips, cut parts, etc.).
Check the strength of the machine connections before each use.
Never leave the running machine unattended. Switch off the machine before leaving the
working area and secure it against unintentional or unauthorised recommissioning.
The machine may only be operated, serviced or repaired by persons who are familiar with
it and who have been informed of the hazards arising from this work.
Ensure that unauthorised persons maintain a safe distance from the machine and keep
children away from the machine.
When working on the machine, never wear loose jewellery, loose clothing, ties or long,
open hair.
Hide long hair under hair protection.
Wear close-fitting protective clothing and suitable protective equipment (eye protection,
dust mask, ear protection; gloves only when handling tools).
If there are connections for dust extraction, make sure that they are properly connected
and in working order.
Always work with care and the necessary caution and never use excessive force.
Do not overload the machine!
Shut down the machine and disconnect it from the power supply before carrying out any
adjustment, conversion, cleaning, maintenance or repair work. Before starting any work
on the machine, wait until all tools or machine parts have come to a complete standstill
and secure the machine against unintentional restarting.
Do not work on the machine if you are tired, not concentrated or under the influence of
medication, alcohol or drugs!
Do not use the machine in areas where vapours from paints, solvents or flammable liquids
represent a potential danger (danger of fire or explosion!).
12.4 Electrical Safety
Make sure that the machine is earthed.
Only use suitable extension cords.
A damaged or tangled cable increases the risk of electric shock. Handle the cable with care.
Never use the cable to carry, pull or disconnect the power tool. Keep the cable away from heat,
oil, sharp edges or moving parts.
Proper plugs and sockets reduce the risk of electric shock.
Water entry into machine increases the risk of electric shock. Do not expose machine to rain
or moisture.
The machine may only be used in humid environments if the power source is protected by a
residual current circuit breaker.
Do not use the power tool if it cannot be turned on and off with the ON-OFF-switch.
12.5 Special Safety Instructions for dust collectors
Work only in well-ventilated rooms!
Keep the unit away from potential ignition sources such as pilot lights and/or open flames
danger of fire and explosion!
The suction of flammable or combustible vapours, liquids, dust, ash or chips (gases, fuel,
cleaning agents, paint residues, hydrogen, coal, magnesium, grain dust, stone dust, hot
ash, cigarette butts, etc.) is strictly prohibited.
Do not insert any objects into the extraction opening and keep it free of deposits that
could impair the extraction performance.
It is forbidden to remove the protective grille.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 21
ABS850DBK
Page 22
TRANSPORT
DA NG ER
A safety instruction designed in this way indicates an imminently hazardous situation
which, if not avoided, will result in death or serious injury.
W A RN I NG
Such a safety instruction indicates a potentially hazardous situation which, if not
avoided, may result in serious injury or even death.
CA UT IO N
A safety instruction designed in this way indicates a potentially hazardous situation
which, if not avoided, may result in minor or moderate injury.
NO TI CE
A safety notice designed in this way indicates a potentially hazardous situation which,
if not avoided, may result in property damage.
Operate the device only with a perfect dust or chip bag. Chip collection bags made of
polyethylene must be at least 0.2 mm thick! If bags made of other materials are used,
they must have the same mechanical strength!
Inhaling wood dust is dangerous to health! Always wear a dust protection mask when
emptying the collection bag.
When disposing of the chip waste, ensure that it is disposed of in an environmentally
friendly manner!
12.6 Hazard Warnings
Despite their intended use, certain residual risks remain. Due to the structure and construction of
the machine, hazardous situations may occur when handling the machines:
Irrespective of all safety regulations, their sound common sense and corresponding technical
suitability/training are and remain the most important safety factor in the error-free operation of
the machine. Safe working depends first and foremost on you!
13 TRANSPORT
For proper transport, follow the instructions and information on the transport packaging regarding
centre of gravity, attachment points, weight, means of transport to be used and prescribed
transport position, etc.
Transport the machine in its packaging to the place of installation. When lifting, carrying and
depositing the load, make sure that you are in the correct posture:
Lifting, Depositing
Ensure stability when lifting / setting down (legs hip width).
Lift / lower load with bent knees and straight back (like weightlifter).
Do not lift / lower the load jerkily.
Carrying
Carry load with both hands as close to body as possible.
Carry load with straight back.
When transporting the assembled machine, ensure that it is only lifted by the machine body and
not by the attachments. If you transport the machine with a vehicle, make sure that the load is
properly secured.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 22
ABS850DBK
Page 23
ASSEMBLY
W A RN I NG
Dangerous electrical voltage! The machine may only be connected to the mains
supply and the associated checks carried out by a qualified electrician or under the
instruction and supervision of a qualified electrician!
NO IT IC E
Deviation of the supply voltage and frequency
A deviation from the value of the supply voltage of ± 5% is permissible.
A short-circuit fuse must be provided in the power supply system of the machine!
14 ASSEMBLY
14.1 Preparing Activities
14.1.1 Checking the Delivery Content
Check the machine immediately after delivery for transport damage and missing parts. Report
any damage or missing parts immediately to your dealer or the forwarder. Visible transport
damage must also be noted immediately on the delivery note in accordance with the warranty
provisions, otherwise the goods will be deemed to have been properly accepted.
14.1.2 The workplace
Choose a suitable place for the machine. Pay attention to the safety requirements and the
dimensions of the machine. The selected location must ensure a suitable connection to the
electrical supply.
14.2 Electriclal connection (NEU)
1. Check that the neutral connection and protective earthing are functioning properly
2. Check that the supply voltage and frequency correspond to the specifications of the
machine
3. Find the required cross-section of the supply cable (it is recommended to use a cable type
H07RN (WDE0282), taking measures to protect against mechanical damage) in a current
capacity data sheet.
4. Make sure that the power source is protected by a residual current circuit breaker.
5. Connect the unit only to a properly grounded outlet.
6. When using an extension cable, make sure that it is dimensioned appropriately for the
connected load of the machine (the connected load can be found in the technical data).
You can find the correlation between cable cross-section and cable length in specialist
literature or consult an electrician.
14.3 Assembly
The machine has been disassembled for transport and must be assembled before use. Follow the
instructions below:
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 23
ABS850DBK
Page 24
ASSEMBLY
1. Assembly casters
Unscrew the four M5x8 screws (1) at each corner
of the groundplate.
Fix the four wheels (3) to the groundplate with
four M5x8 screws (1) each.
Add at the side of the screwhead (upper side) a
M5 washer (2).
Fix the screw on the lower side (see picture) with
a M5 nut (4).
2. Assembly handle
Fix the handle (5) to the impeller housing using
two M6x25 screws (6) and two M6 washers (7).
3. Assembly curved bracket
Loosen the two wing screws (8).
Insert the curved bracket (9) and fix it with the
wing screws (8).
4. Assembly bracket
Loosen the wing screw (10), insert the bracket
(11) and secure it with the wing screw (10).
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 24
ABS850DBK
Page 25
ASSEMBLY
5. Assembly suction port
Loosen both M6x25 screws (12), then place the
suction port (13) on top.
Insert two M6x25 screws (12) on the inside of
the suction port (see picture on the left).
On the lower side (see picture on the right), fix
each with a M6 nut (14) and a M6 washer (15).
6. Assembly seal and outlet
Attach the seal (16) and the outlet (17) to the
impeller housing and fix them at the corners with
a M6x25 screw (18) each.
Add at the side of the screwhead (front) a M6
washer (19).
On the rear side (see picture), fix at the corners
with a M6 nut (20) each.
7. Assembly chip bag
Attach the chip bag (21) to the outlet (17) and
secure it with the bag clamp Ø 100-120 (22).
NO TI CE
Install the chip bag and bag clamp
together on the outlet, preferably by
folding the upper few centimetres of
the chip bag over the bag clamp.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 25
ABS850DBK
Page 26
OPERATION
8. Assembly suction hose
Apply the suction hose (23) to the impeller
housing and to the suction port and fix it with a
hose clamp Ø 90-100 (24) each.
9. Assembly hook
Insert the two hooks into the slots intended for
them.
15 OPERATION
Device to be operated in a perfect state only. Inspect the device visually every time it is to be
used. Check in particular the safety equipment, electrical controls, electric cables and screwed
connection for damage and if tightened properly. Replace any damaged parts before operating
the device.
15.1 Installation on wood lathe
Place the suction port at the height of the workpiece. Make sure that it is not in contact with the
workpiece or the machine and that it is placed firmly in relation to the machine.
The suction port is adjusted by means of the holders.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 26
ABS850DBK
Page 27
CLEANING, MAINTENANCE, STORAGE, DISPOSAL
ON-OFF-switch:
To switch on the machine, press the green button (I).
To switch the machine off, press the red button (0).
W A RN IN G
Danger due to electrical voltage! Handling the machine with the power supply up
may result in serious injury or death. Always disconnect the machine from the power
supply before servicing or maintenance work and secure it against unintentional
restart!
NO TI CE
Wrong cleaning agents can attack the varnish of the machine. Do not use solvents,
nitro thinners, or other cleaning agents that could damage the machine's paint.
Observe the information and instructions of the cleaning agent manufacturer!
15.2 Operation instructions
Do not work with the woodworking machine until the dust collector has reached full
working speed!
15.3 Switch unit
16 CLEANING, MAINTENANCE, STORAGE, DISPOSAL
16.1 Cleaning
Prepare the surfaces and lubricate the bare machine parts with an acid-free lubricating oil.
Regular cleaning is a prerequisite for the safe operation of the machine and its long service life.
Therefore, clean the device after each use of chips and dirt particles.
Clean the filter bag at regular intervals to maintain its filter capacity.
Clean the suction connection of the system at regular intervals. Especially with the
protective grille, deposits can accumulate over time which impair the extraction
performance.
16.2 Maintenance
The machine is low-maintenance and only a few parts have to be serviced. Nevertheless,
malfunctions or defects which could impair the safety of the user must be rectified immediately!
Before each start-up, make sure that the safety devices are in perfect condition and
function properly.
Check all connections for tightness at least once a week.
Regularly check that the warning and safety labels on the machine are in perfect and
legible condition.
Use only proper and suitable tools.
Only use original spare parts recommended by the manufacturer.
16.3 Inspection and Maintenance Plan
The type and degree of machine wear depends to a large extent on the operating conditions. The
following intervals apply when using the machine within the specified limits:
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 27
ABS850DBK
Page 28
CLEANING, MAINTENANCE, STORAGE, DISPOSAL
Interval
Components
What to do?
Before usage
Bag clamp
check for firm seating and retighten if
necessary
Motor ventilation
Check for contamination and clean if
necessary
Cable connection
Check and if damaged replace
After usage
Suction port especially
at the protective grid
in front of the impeller
Check for contamination/clogging and
clean if necessary
Once a week
Tightening screws
Check for firm seating and retighten if
necessary
If required
Chip bag
Check and change if necessary when 6070% full
W A RN I NG
Hazard due to wood dust! Inhalation of wood dust is hazardous to health! Always
wear a dust mask when emptying the collection bags. When disposing of the
sawdust, ensure that it is disposed of in accordance with environmental regulations!
NO TI CE
Change the chip trap bag when it is 60-70 percent full. Only use chip trap bags that
match the dimensions of the machine. Only use 100 percent tight chip trap bags.
NO TE
Improper storage can damage and destroy important components. Only store packed
or unpacked parts under the intended ambient conditions!
Observe the national waste disposal regulations. Never dispose of the
machine, machine components or equipment in residual waste. If necessary,
contact your local authorities for information on the disposal options
available. If you buy a new machine or an equivalent device from your
specialist dealer, he is obliged in certain countries to dispose of your old
machine properly.
16.3.1 Changing the Chip Bag
Procedure:
1. Before changing the chip bag, switch off the machine at least 10 minutes in advance so that
dust particles settle.
2. Before changing the chip bag, disconnect the machine from the power supply.
3. Release the bag clamp.
4. Remove the chip bag from the impeller housing and close up the opening.
5. Assemble a new chip bag and tighten the bag clamp to fix it to the machine.
16.4 Storage
When not in use, store the machine in a dry, frost-proof and lockable place to prevent the
formation of rust on the one hand and to ensure that unauthorised persons and in particular
children have no access to the machine on the other hand.
16.5 Disposal
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 28
ABS850DBK
Page 29
TROUBLE SHOOTING
W A RN I NG
Danger due to electrical voltage! Manipulating the machine with the power supply
up may result in serious injury or death. Before carrying out any troubleshooting
work, always disconnect the machine from the power supply and secure it against
unintentional recommissioning.
Trouble
Possible cause
Solution
Machine does not start
Switch unit defect
Repair switch unit
No power supply
Check power supply
Dust emerges from
Leaking or clogged connections
Check connections
Remove clogging
Chip bag defective or incorrectly
mounted
Check chip bag
Change defective bag
Loud noise in the impeller
housing
Large part intake
Remove part
Loose impeller
Fix impeller
17 TROUBLE SHOOTING
Many possible sources of error can be excluded in advance if the machine is properly connected
to the mains.
If you are unable to carry out necessary repairs properly and/or do not have the required
training, always consult a specialist to solve the problem.
18 SCHALTPLAN / WIRING DIAGRAM
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 29
ABS850DBK
Page 30
ERSATZTEILE / SPARE PARTS
HINWEIS
Der Einbau von anderen als Originalersatzteilen führt zum Verlust der Garantie!
Daher gilt: Beim Tausch von Komponenten/Teilen nur vom Hersteller empfohlene
Ersatzteile verwenden.
NOTICE
The installation of parts other than original spare parts leads to the loss of the
guarantee! Therefore: When replacing components/parts, only use spare parts
recommended by the manufacturer.
19 ERSATZTEILE / SPARE PARTS
19.1 Ersatzteilbestellung / spare parts order
(DE) Mit Holzmann-Ersatzteilen verwenden Sie Ersatzteile, die ideal auf Ihre Maschine abgestimmt sind. Die
optimale Passgenauigkeit der Teile verkürzt die Einbauzeit und verlängert die Lebensdauer der Maschine.
Beim Bestellen von Ersatzteilen verwenden Sie bitte das Serviceformular, das Sie am Ende dieser Anleitung
finden. Geben Sie stets Maschinentype, Ersatzteilnummer sowie Bezeichnung an. Um Missverständnissen
vorzubeugen, empfehlen wir mit der Ersatzteilbestellung eine Kopie der Ersatzteilzeichnung beizulegen, auf
der die benötigten Ersatzteile eindeutig markiert sind. Oder nutzen sie die Online-Bestellmöglichkeit
über den Ersatzteilkatalog bzw. Ersatzteilanforderungsformular auf unserer Homepage
Bestelladresse sehen Sie unter Kundendienstadressen im Vorwort dieser Dokumentation.
(EN) With Holzmann spare parts, you use spare parts that are ideally matched to your machine. The optimum
fitting accuracy of the parts shortens the installation time and extends the service life of the machine.
When you place a spare parts order please use the service formula you can find in the last chapter of this
manual. Always take a note of the machine type, spare parts number and part name. We recommend to copy
the spare parts diagram and mark the spare part you need. Or use the electronic ordering opportunity
via the spare parts catalogue or spare parts request form on our homepage
You find the order address in the preface of this operation manual.
(DE) Den elektronischen Ersatzteilkatalog finden Sie auf unserer Homepage (Ersatzteile)
(EN) For electronic spare-parts catalogue please refer to our homepage (spare-parts)
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 30
ABS850DBK
Page 31
ERSATZTEILE / SPARE PARTS
No.
DESCRIPTION
Qty.
No.
DESCRIPTION
Qty.
1
Base plate
1 24
Washer 6
18
2
Motor base
1 25
Hex nut M6
8
3
Impellor housing
1 26
Hex bolt M6x25
2
4
Gasket
1 27
Switch
1
5
Washer 8
21 28
Tapping screw ST4.2x9.5
2
6
Spring washer 8
4 29
Hex nut M8
4
7
Hex bolt M8x16
14 30
Power cable
1
8
Key 1
31
Motor
1
9
Impeller
1 32
Switch box
1
10
Gasket
1 33
Fix seat
1
11
Gasket
1 34
Elbow support
1
12
Ring
1 35
Support tube
1
13
Allen screw M6x20(LH)
1 36
L Type plate
1
14
Inlet cover
1 37
Suction port
1
15
Pan head screw M5x8
29 38
Bag clamp 100-120
1
16
Outlet
1 39
Collector bag
1
17
Handle
1 40
Half round head screw M6x25
2
18
Hook
2 41
Hose clamp 90-110
2
19
Handle cover
1 42
Pan head screw M4x55
4
20
2" Universal wheel
4 43
Knob
3
21
Washer 5
16 44
Locking knob
1
22
Hex nut M5
16 45
Hose 1 23
Hex bolt M6x20
10 46
Strain Relief
1
19.2 Explosionszeichnungen / explosion view
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 31
ABS850DBK
Page 32
GARANTIEERKLÄRUNG (DE)
21 GARANTIEERKLÄRUNG (DE)
1.) Gewährleistung:
HOLZMANN gewährt für elektrische und mechanische Bauteile eine Gewährleistungsfrist von 2 Jahren für den nicht
gewerblichen Einsatz;
bei gewerblichem Einsatz besteht eine Gewährleistung von 1 Jahr, beginnend ab dem Erwerb des Endverbrauchers/Käufers.
HOZMANN weist ausdrücklich darauf hin, dass nicht alle Artikel des Sortiments für den gewerblichen Einsatz bestimmt sind.
Treten innerhalb der oben genannten Fristen/Mängel auf, welche nicht auf im Punkt „Bestimmungen“ angeführten
Ausschlussdetails beruhen, so wird HOLZMANN nach eigenem Ermessen das Gerät reparieren oder ersetzen.
2.) Meldung:
Der Händler meldet schriftlich den aufgetretenen Mangel am Gerät an HOLZMANN. Bei berechtigtem
Gewährleistungsanspruch wird das Gerät beim Händler von HOLZMANN abgeholt oder vom Händler an HOLZMANN gesandt.
Retoursendungen ohne vorheriger Abstimmung mit HOLZMANN werden nicht akzeptiert und können nicht angenommen
werden. Jede Retoursendung muss mit einer von HOLZMANN übermittelten RMA-Nummer versehen werden, da ansonsten
eine Warenannahme und Reklamations- und Retourenbearbeitung durch HOLZMANN nicht möglich ist.
3.) Bestimmungen:
a) Gewährleistungsansprüche werden nur akzeptiert, wenn zusammen mit dem Gerät eine Kopie der Originalrechnung oder
des Kassenbeleges vom Holzmann Handelspartner beigelegt ist. Es erlischt der Anspruch auf Gewährleistung, wenn das
Gerät nicht komplett mit allen Zubehörteilen zur Abholung gemeldet wird.
b) Die Gewährleistung schließt eine kostenlose Überprüfung, Wartung, Inspektion oder Servicearbeiten am Gerät aus.
Defekte aufgrund einer unsachgemäßen Benutzung durch den Endanwender oder dessen Händler werden ebenfalls nicht
als Gewährleistungsanspruch akzeptiert.
c) Ausgeschlossen sind Defekte an Verschleißteilen wie z. B. Kohlebürsten, Fangsäcke, Messer, Walzen, Schneideplatten,
Schneideeinrichtungen, Führungen, Kupplungen, Dichtungen, Laufräder, Sageblätter, Hydrauliköle, Ölfiltern, Gleitbacken,
Schalter, Riemen, usw.
d) Ausgeschlossen sind Schäden an den Geräten, welche durch unsachgemäße Verwendung, durch Fehlgebrauch des
Gerätes ( nicht seinem normalen Verwendungszweckes entsprechend ) oder durch Nichtbeachtung der Bedienungs- und
Wartungsanleitungen, oder höhere Gewalt, durch unsachgemäße Reparaturen oder technische Änderungen durch nicht
autorisierte Werkstätten oder den Geschäftspartnern selbst, durch die Verwendung von nicht originalen HOLZMANN Ersatzoder Zubehörteilen, verursacht sind.
e) Entstandene Kosten (Frachtkosten) und Aufwendungen (Prüfkosten) bei nichtberechtigten Gewährleistungsansprüchen
werden nach Überprüfung unseres Fachpersonals dem Geschäftspartnern oder Händler in Rechnung gestellt.
f) Geräte außerhalb der Gewährleistungsfrist: Reparatur erfolgt nur nach Vorauskasse oder Händlerrechnung gemäß des
Kostenvoranschlages (inklusive Frachtkosten) der Fa. HOLZMANN.
g) Gewährleistungsansprüche werden nur für den Geschäftspartnern eines HOLZMANN Händlers, welcher das Gerät direkt
bei der Fa. HOLZMANN erworben hat, gewährt. Diese Ansprüche sind bei mehrfacher Veräußerung des Gerätes
nicht übertragbar
4.) Schadensersatzansprüche und sonstige Haftungen:
Die Fa. Holzmann haftet in allen Fällen nur beschränkt auf den Warenwert des Gerätes. Schadensersatzansprüche
aufgrund schlechter Leistung, Mängel, sowie Folgeschäden oder Verdienstausfälle wegen eines Defektes während der
Gewährleistungsfrist werden nicht anerkannt. Die Fa. Holzmann besteht auf das gesetzliche Nachbesserungsrecht eines
Gerätes.
SERVICE
Nach Ablauf der Garantiezeit können Instandsetzungs- und Reparaturarbeiten von entsprechend geeigneten Fachfirmen
durchgeführt werden. Es steht Ihnen auch die HOLZMANN-Maschinen GmbH weiterhin gerne mit Service und Reparatur zur
Seite. Stellen Sie in diesem Fall eine unverbindliche Kostenanfrage, unter Angabe der Informationen siehe C) an unseren
Kundendienst oder senden Sie uns Ihre Anfrage einfach per umseitig beiliegendem Formular ein.
Mail: [email protected]
oder Nutzen sie das Online Reklamations.- bzw. Ersatzteilbestellformular zur Verfügung gestellt auf unserer Homepage:
www.holzmann-maschinen.at unter der Kategorie Service/News
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 33
ABS850DBK
Page 33
GUARANTEE TERMS (EN)
22 GUARANTEE TERMS (EN)
1.) Warranty:
For mechanical and electrical components Company Holzmann Maschinen GmbH garants a warranty period of 2 years for
DIY use and a warranty period of 1 year for professional/industrial use - starting with the purchase of the final consumer
(invoice date).
In case of defects during this period which are not excluded by paragraph 3, Holzmann will repair or replace the machine
at its own discretion.
2.) Report:
In order to check the legitimacy of warranty claims, the final consumer must contact his dealer. The dealer has to report in
written form the occurred defect to Holzmann. If the warranty claim is legitimate, Holzmann will pick up the defective
machine from the dealer. Returned shippings by dealers which have not been coordinated with Holzmann will not be
accepted. A RMA number is an absolute must-have for us - we won‘t accept returned goods without an RMA number!
3.) Regulations:
a) Warranty claims will only be accepted when a copy of the original invoice or cash voucher from the trading partner of
Holzmann is enclosed to the machine. The warranty claim expires if the accessories belonging to the machine are missing.
b) The warranty does not include free checking, maintenance, inspection or service works on the machine. Defects due to
incorrect usage through the final consumer or his dealer will not be accepted as warranty claims either.
c) Excluded are defects on wearing parts such as carbon brushes, fangers, knives, rollers, cutting plates, cutting devices,
guides, couplings, seals, impellers, blades, hydraulic oils, oil filters, sliding jaws, switches, belts, etc.
d) Also excluded are damages on the machine caused by incorrect or inappropriate usage, if it was used for a purpose which
the machine is not supposed to, ignoring the user manual, force majeure, repairs or technical manipulations by not
authorized workshops or by the customer himself, usage of non-original Holzmann spare parts or accessories.
e) After inspection by our qualified staff, resulted costs (like freight charges) and expenses for not legitimated warranty
claims will be charged to the final customer or dealer.
f) In case of defective machines outside the warranty period, we will only repair after advance payment or dealer’s invoice
according to the cost estimate (incl. freight costs) of Holzmann.
g) Warranty claims can only be granted for customers of an authorized Holzmann dealer who directly purchased the machine
from Holzmann. These claims are not transferable in case of multiple sales of the machine.
4.) Claims for compensation and other liabilities:
The liability of company Holzmann is limited to the value of goods in all cases.
Claims for compensation because of poor performance, lacks, damages or
loss of earnings due to defects during the warranty period will not be accepted.
Holzmann insists on its right to subsequent improvement of the machine.
SERVICE
After Guarantee and warranty expiration specialist repair shops can perform maintenance and repair jobs. But we are still
at your service as well with spare parts and/or product service. Place your spare part / repair service cost inquiry by filing
the SERVICE form on the following page and send it:
via Mail to [email protected]
or use the online complaint.- or spare parts order formula provided on our homepage www.holzmann-maschinen.at under
the category service/news.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 34
ABS850DBK
Page 34
PRODUKTBEOBACHTUNG
N a m e / n a m e :
P r o d u k t / p r o d u c t :
K a u f d a t u m / p u r c h a s e d a t e :
E r w o r b e n v o n / p u r c h a s e d f r o m :
E - M a i l / e - m a i l :
V i e l e n D a n k f ü r I h r e M i t a r b e i t ! / T h a n k y o u f o r y o u r k i n d c o o p e r a t i o n !
KONTAKTADRESSE / CONTACT:
HOLZMANN MASCHINEN GmbH
4170 Haslach, Marktplatz 4 AUSTRIA
Tel : +43 7289 71562 0
Fax: +43 7289 71562 4
[email protected]
23 PRODUKTBEOBACHTUNG
PRODUCT MONITORING FORM
Wir beobachten unsere Produkte auch nach
der Auslieferung.
We monitor the quality of our delivered
products in the frame of a Quality
Management policy.
Um einen ständigen Verbesserungsprozess
gewährleisten zu können, sind wir von Ihnen
und Ihren Eindrücken beim Umgang mit
unseren Produkten abhängig:
Your opinion is essential for further product
development and product choice. Please let us
know about your:
- Probleme, die beim Gebrauch des
Produktes auftreten
- Impressions and suggestions for
improvement.
- Fehlfunktionen, die in bestimmten
Betriebssituationen auftreten
- experiences that may be useful for other
users and for product design
- Erfahrungen, die für andere Benutzer
wichtig sein können
- Experiences with malfunctions that occur in
specific operation modes
Wir bitten Sie, derartige Beobachtungen zu
notieren und an diese per E-Mail, Fax oder
Post an uns zu senden:
We would like to ask you to note down your
experiences and observations and send them
to us via FAX, E-Mail or by post:
Meine Beobachtungen / My experiences:
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 35
ABS850DBK
Page 35
Loading...
