HT-Writer 使用手册
二 OO 四年 五月
Copyright 2006 by HOLTEK SEMICONDUCTOR INC.本使用手册版权为盛群半导体股份有限公司所
有,非经盛群半导体股份有限公司书面授权同意,不得通过任何形式复制、储存或传输。


目录
目录
简介........................................................................................ 1
安装........................................................................................ 1
硬件配备 ......................................................................... 5
使用 HT-Writer 烧录 OTP 芯片 .............................................. 6
烧录前的准备工作 ............................................................................... 6
执行 HT-Writer 烧录程序 ..................................................................... 6
烧录时的 MCU 型号与驱动资料型号 ................................................... 7
联机烧录模式 ......................................................................... 7
基本功能.............................................................................................. 7
附加功能.............................................................................................. 9
离线烧录模式................................................................ 12
烧录步骤............................................................................................ 13
LED 显示灯说明 ................................................................................ 13
转接卡的使用 ....................................................................... 14
系统信息............................................................................... 15

HT-Writer 使用手册

简介
HT-Writer 使用手册
Holtek HT-Writer是一种专为烧录 OTP 型(One-Time Programmable)单片机的
简易烧录器。盛群半导体公司开发完成的可烧录一次单片机单芯片(OTP
device)都可使用这个简易烧录器将程序资料烧录到芯片内。这个烧录器的特点
为轻巧短小,如手掌大小。安装及使用都很容易,功能简单明了。此烧录器除
了能够与 PC 连接以联机模式烧录外,还可以在不需要与 PC 连接下使用离线
模式去烧录。将程序代码从 PC 下载到 HT-Writer 后,使用者可以在不与 PC
连接的情况下,以离线模式操作 HT-Writer。
联机模式是使用 RS232 cable 将 PC 与 HT-Writer 连接。离线模式则不需要与
PC 连接。由于盛群提供许多不同包装的 OTP 芯片,因此也会提供相对应的烧
录转接卡以便烧录各种包装的 OTP 芯片。使用者必须选用正确的烧录 OTP 转
接卡插入 HT-Writer 上。
使用 HT-Writer 烧录器需要下列的装备及系统:
• 电源适配器(power adapter),输出电压为 16V,输出电流至少为 500mA。
最好是使用此烧录器包装盒内所附的电源适配器。
• 正确的烧录转接卡。
• IBM 386 或以上的个人计算机。
• Win95/98/NT/2000/XP 窗口操作系统(联机模式必要)。
• HT-Writer 软件程序(联机模式必要)。
安装
使用 RS232 cable 连接 HT-Writer 的 9 支引脚的 D 型接头与个人计算机的
RS232 端口(图一)。接着执行″ht-writersetup.exe″进行 HT-Writer 软件程序的
安装。遵循下列步骤进行安装。
R S 2 3 2 C a b l e
H T - W r i t e r
P C
图一
1

HT-Writer 使用手册
图二
图三

HT-Writer 使用手册
图四
图五
3

HT-Writer 使用手册
图六
图七
完成安装后,Holtek 的 HT-Writer 项目会加到窗口的程序之中。

硬件配备
HT-Writer 使用手册
HT-Writer 的外型如图八:
S u p p l i e d
R e m o v a b l e
A d a p t e r
P in 2 0
P in 1 9
2 0 - P i n
H e a d e r
P in 1
P in 2
F a i l
R e a d yO K
P r o g r a m m i n g S w i t c h
R S 2 3 2 C o n n e c t o r
硬件组成 说明
DC16V
20-Pin Header
OK
Ready
Fail
Programming Switch
RS232 Connector
4P DIP Switch
图八
电源 DC 16V 接口
烧录信息接口管脚
绿色 LED,正常状况指示灯
黄色 LED,待机状况指示灯
红色 LED,异常状况指示灯
离线模式的烧录命令键
与 PC 连接的 9 支引脚 D 型公接头
HT-Writer 背面的操作选择开关
5

HT-Writer 使用手册
OTP 芯片脚位名称 烧录信息 20 Pin Header 位置
PA0 AD0 8
PA1 AD1 6
PA2 AD2 4
PA3 AD3 2
PA4 CLK 10
PA5 CSB 12
PA6 RWB 14
OSC1 Ground (direct connection)
OSC2 Ground (direct connection)
VDD VDD 18
RESB VPP 20
VSS Ground (direct connection)
烧录信息/OTP 芯片脚位的关系对应表
使用 HT-Writer 烧录 OTP 芯片
烧录前的准备工作
在烧录 OTP 芯片之前,必须先使用 HT-IDE3000 开发系统中 Project 菜单的
Build 命令产出一个 OTP 文件,它的扩展名是.OTP。一旦完成 Build 的程序,
即可使用 HT-Writer 烧录器及烧录程序进行 OTP 芯片的烧录。
11,13,15,16,17,19
执行 HT-Writer 烧录程序
从窗口的程序中执行 HT-Writer 烧录程序,如图九的窗口。
图九
M e n u B a r
F u n c t i o n K e y s
O T P F i l e C h e c k s u m
S p e c i f i e d M C U T y p e
M C U T y p e o f
H T - W r i t e r ( H / W ) D r i v e r
S t a t u s B a r

HT-Writer 使用手册
烧录时的 MCU 型号与驱动资料型号
图九右下方的 MCU 信息框中显示的是即将要烧录的 OTP 芯片的型号。
下列两种命令中的任何一个皆可决定其型号:
• 选用 HT-Writer 烧录程序的 Open 钮去开启一个 OTP 文件。此 OTP 文件包
含有将要烧录的 OTP 芯片的 MCU 型号
• 在 HT-Writer 烧录程序中使用 Setting 菜单的 MCU 命令设定
Note: 如果只是对 OTP 芯片做空白检测(blank check),则不需要开启任何 OTP 文件。当 HT-Writer
烧录器连接上 PC 并且打开电源后,烧录程序会根据所设定的 MCU 型号将对应的驱动资料
下载到烧录器的闪存(flash memory)。通常,烧录程序是从 HT-Writer 烧录器中读取驱动资
料并将之显示于图九右下方的 Driver 信息框中。因此,除非烧录器与 PC 间的联机断掉或
是烧录器未打开电源,否则 MCU 型号与驱动资料型号应该一致。HT-Writer 能够执行的功
能将完全依据闪存内的驱动资料而定。不正确的驱动资料会导致烧录失败,因此使用者必
须确认 MCU 型号与驱动资料型号是一致的。
联机烧录模式
基本功能
图九的右手边共有 8 个按钮(buttons)。每个按钮代表一个命令,各命令的功能
如下:
→ Open
开启一个扩展名为.OTP 的文件,并将其内容加载 HT-Writer 烧录器的闪存。
执行烧录 OTP 芯片时会从此内存中取得资料。按下 Open 钮之后,会出现磁
盘装置、目录与文件名资料可供选择。开启后,文件内容会显示于信息窗口内,
此文件的校验码(checksum)会显示在图九右下方的 Checksum 信息框。
→ Download
此命令会将目前已开启之 OTP 文件的内容及驱动资料加载烧录器的闪存中。
执行此命令之前,必须先开启一个 OTP 文件。
→ Blank Check
此命令是检查烧录器上的 OTP 芯片是否已经被烧录过(不是空的 OTP 芯片)。
检查的结果会显示于信息窗口内。
→ Program
此命令会执行两项功能,首先是将烧录器闪存中的资料烧录到 HT-Writer 上的
OTP 芯片内,之后再比较 OTP 芯片的内容是否与闪存的资料一致。比较的结
果会显示在窗口中。执行此命令之前,相关的 OTP 文件必须先被加载。
→ Verify
验证 OTP 芯片的内容是否与烧录器闪存的内容一致。首先会从 OTP 芯片读取
7

HT-Writer 使用手册
内容再做比对,并将比较结果显示于窗口中。执行此命令之前,相关的 OTP
文件必须先被加载。
→ Lock
此命令会使烧录器设定 OTP 芯片的保护功能,禁止将此颗 OTP 芯片的内容读
出。通常是在执行 Program 命令之后,使用此命令对 OTP 芯片的内容做保护。
→ Chip Info
此命令会从 OTP 芯片内读取 power-on ID,software ID,ROM size,option size
等信息并且显示于信息窗口中。如果 OTP 芯片中没有此等信息或是烧录程序
无法辨认此 ID,则如图十的″MCU:Cannot identify″信息会出现在信息窗口中。
图十
→ Auto
此命令会依照 Blank Check,Program,Verify 及 Lock 的顺序执行此四个命令。
若其中任何命令的执行有错误,将会停止执行其后所有的命令。可以从 Setting
菜单的 Auto 命令中选择所要执行的命令(并非上述的命令皆需要选取)

HT-Writer 使用手册
附加功能
→ Setting
此菜单包含 4 个命令用来设定 HT-Writer 烧录器的状态。这些状态将决定烧录
器的操作行为。以下为各命令的说明:
• Detect Connect
此命令将侦测 HT-Writer 烧录器与 PC 间的连接状况,并且将结果显示于窗口中。
• MCU
此命令指定目前的 MCU 型号,当做之后所有操作的依据。如果烧录器已经连上 PC 并且
开启电源,则此 MCU 的驱动资料将会被加载烧录器的闪存。
• Auto
此命令将选定那些烧录命令在使用 Auto 钮的时候会被顺序地执行。
9

HT-Writer 使用手册
• Check ID
在执行 Blank Check,Program,Verify,Lock 或 Auto 命令之前,可以要求 HT-Writer
烧录器预先检查 OTP 芯片的 MCU 型号。此命令会将 OTP 芯片的型号与烧录器闪存的
驱动资料做比较,如果不相同,则所要执行的命令会被取消。使用者可以设定或取消此
功能。
→ Option

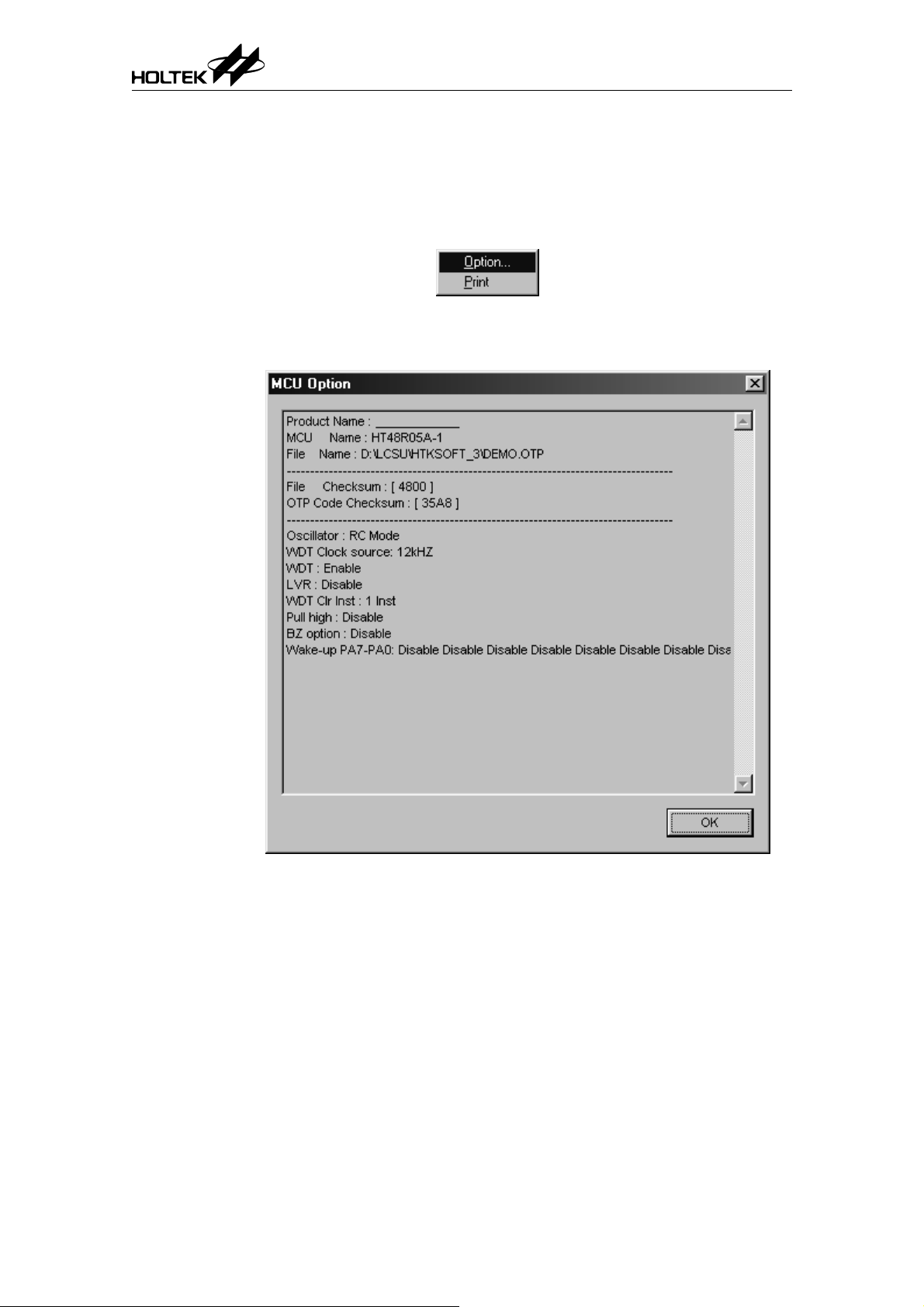

此菜单包含两个命令。Option 命令会将目前已开启的 OTP 文件所记录之 OTP
芯片的信息显示于窗口,如图十一。第二个命令是 Print,它会将已开启的 OTP
文件所记录之 OTP 芯片的信息打印出来。
图十一

HT-Writer 使用手册
→ S/N 序列号码(serial number)的写入
此功能可将使用者指定的序列号码写入 OTP 芯片中。使用者要指定此序列号
码写入的内存地址,此序列号码会被写到 OTP 芯片的 program 内存的低字节
(low byte)。在序列号码写入 OTP 芯片后,系统会自动将序列号码加一,提供
给下一个 OTP 芯片使用。所以每一次完成序列号码的烧录,序列号码会自动
加一。要使用此功能之前,必须先要设定开始的序列号码以及此号码所在的地
址。执行 S/N 菜单中的 Setup 命令将会显示如图十二的窗口,可用来设定开
始的序列号码及它所在的内存地址。
图十二
当完成序列号码及其地址的设定后,执行 S/N 菜单中的 Enable 命令将会激活
序列号码烧录的功能。一旦激活此功能,方才设定好的序列号码及其地址会显
示在如图十三的窗口右下角。烧录的过程中,首先被烧录的 OTP 芯片将会在
方才指定之地址上写入设定的序列号码。接下来的 OTP 芯片会依照其烧录顺
序,将每次加一的序列号码写入。如需要将序列号码重新设定,可以再从 S/N
菜单中选用 Setup 命令。
11

HT-Writer 使用手册
离线烧录模式
在使用离线烧录模式之前,下列两个步骤需要先行完成:
• 烧录的程序代码必须已经加载 HT-Writer 烧录器。如果确实已加载,则黄色
LED 指示灯会亮起,如果发生错误,则红色 LED 指示灯会亮起。
• 调拨 HT-Writer 烧录器背面的 DIP 开关以选定烧录命令。DIP 开关只能在离
线烧录模式下使用。
DIP 开关位置 功能 说明
DIP 开关 1 是 ON 时,烧录器会自动检查待烧录的 OTP 型号是否
DIP1 Check ID
DIP2
DIP3 Lock
DIP4 Buzzer
Blank
Check
与 HT-Writer 内的资料符合。这些资料是先前从 PC 加载到烧录器
的。
DIP 开关 2 为 ON 时,烧录前会先作 blank check 以便检查此颗
OTP 是否为空白。若 DIP 开关 2 为 OFF,则直接进行烧录。
(烧录动作为 [Blank Check] Æ Program Æ Verify)
DIP 开关 3 为 ON 时,在烧录完成后,会将 OTP 芯片内之资料锁
住以防止资料被读取。
DIP 开关 4 为 ON 时,在烧录成功或失败时皆会发出声响,提醒
使用者。
图十三

→ 步骤一
→ 步骤二
→ 步骤三
→ 步骤四
→ 步骤五
→ 步骤六
HT-Writer 使用手册
烧录步骤
将 16V 的电源适配器插入 HT-Writer 烧录器并打开电源。此时烧录器会检查其
上闪存中的资料是否正确。如果正确,烧录器会停在待机状况下(ready)。否则
必须将 HT-Writer 烧录器以 RS232 cable 连到 PC 并将程序代码加载烧录器的
闪存之中。
将与 HT-Writer 烧录器中记录的 OTP 型号相同的芯片插入烧录器的插座上。
按下烧录命令键进行烧录。
检查 LED 指示灯以确认烧录是否成功。
如果烧录成功,取下 OTP 芯片,HT-Writer 烧录器进入待机状态。如果烧录失
败,则可再次按下烧录命令键让 HT-Writer 烧录器回到待机状态。
重复步骤二到步骤五的动作。
LED 显示灯的说明
HT-Writer 烧录器提供三个 LED 指示灯显示烧录动作的结果。下表列出每个
LED 指示灯代表的意义。
LED 型态 状态 说明
闪停 此颗 OTP 芯片已被锁住
闪闪停 烧录器内的烧录资料与待烧录的 OTP 型号不符合
闪闪闪停 此颗 OTP 内已有资料存在(不是空白)
红色 LED − 失败状态
绿色 LED − OK 状态 亮 烧录成功
黄色 LED − Ready 状态
闪闪闪闪停 烧录失败
闪闪闪闪闪停 烧录后做验证时发生错误
闪闪闪闪闪闪停 无法锁住此颗 OTP 芯片
快闪 烧录器内的烧录资料不正确
慢闪 待机中:所有状态正常,可开始进行烧录
快闪 烧录中:正在进行烧录
13

HT-Writer 使用手册
转接卡的使用
基本上,HT-Writer 配置有一片 40 支脚位 DIP 型插座的转接卡。如果需要烧
录其它包装型式的 OTP 芯片,可以使用下列两种方式中的一种去烧录:
• 取下 40 支脚位 DIP 型插座的转接卡,将正确包装插座的转接卡插入
HT-Writer 的插槽中。型号是以 C 开头的转接卡。
• 不要取下 40 支脚位 DIP 型插座的转接卡,只要将正确的 HandyWriter 转接
卡插在 40 支脚位 DIP 型的插座上即可。型号是以 T 开头的转接卡。

系统信息
→ Fail to Erase Flash ROM!
→ Disconnected from the HT-Writer
→ Failed to Open File!
→ Invalid File Format!
→ Not support the Type of MCU!
→ Duplicated Program Record!
→ Duplicated Option Record!
→ Fail to Read OTP File Record!
HT-Writer 使用手册
在下载驱动资料或 OTP 文件内容之前,HT-Writer 无法将闪存中的资料清除。
HT-Writer 无法连上 PC,请检查电源适配器及 RS232 cable。
选取的 OTP 文件无法被开启,可能是文件已损毁或是文件格式不正确。
选取的 OTP 文件的格式不正确。
烧录程序不支持所选的 OTP 文件中或是 HT-Writer 烧录器中的 MCU 型号。
OTP 文件的格式不正确。
OTP 文件的格式不正确。
选取的 OTP 文件的格式不正确或是此文件已损毁。
→ Fail to Allocate Memory!
无法安排内存空间给所选的 OTP 文件。
→ Invalid Checksum of the OTP File!
OTP 文件的检查码不正确。
→ Writer is Busy.
由于 HT-Writer 烧录器正在处理其它的命令,所以无法处理所要求的命令。
→ Fail to Write to Flash ROM!
烧录程序无法将 OTP 文件的内容或是驱动资料加载烧录器。
→ Device is Locked!
OTP 芯片已被锁住。
→ ID Error!
驱动资料与 OTP 芯片中的 ID 资料不符合。
→ Not Blank!
OTP 芯片的内容不是空白的。
15

HT-Writer 使用手册
→ Programming Failed!
无法烧录 OTP 芯片。
→ Verify Failed!
OTP 芯片的内容与 HT-Writer 烧录器闪存的内容不相符。
→ Lock Failed!
无法将所选的 OTP 芯片锁住。
→ ROM Format Error!
HT-Writer 烧录器中闪存的资料格式不正确。这种错误可能是导因于下载动作
的失败或是闪存中的资料并不相同于 HT-Writer 烧录器中现存的驱动资料。
→ Writer Time-out!
在发出烧录命令之后,HT-Writer 烧录器并未响应。
→ Error in Checksum of Received Data!
从烧录器传回的检查码不正确。请重新激活烧录器及烧录程序。
→ Unknown Error!
烧录程序无法辨认从烧录器传回的信息,请重新激活烧录器及烧录程序。
→ No Option Exist!
在使用 Option 菜单中的命令时(Option 或 Print),必须先要开启一个 OTP 文件
或是从 OTP 芯片中读出 option 资料。
→ Fail to load Option DLL!
这是烧录程序内部的错误,可能是由于安装的不完全。
→ Fail to GetProcAddress!
这是烧录程序内部的错误,可能是由于安装的不完全。
→ There is no Data in the PC Buffer.
在执行 Program 或 Verify 命令之前,必须先开启一个 OTP 档或是从目前的
OTP 芯片中读出资料并且存放到 PC 的内存中。
→ The Current File has not been Downloaded,Download it?
显示于主窗口的 OTP 资料尚未加载烧录器的闪存内,如要下载资料及继续执
行方才的命令,请按下<Yes>。否则,按下<No>将会停止方才所下的命令。
→ Program ROM not Blank!
这是 Blank Check 执行结果的信息,表示 OTP 芯片不是空白的。
→ Program ROM Blank!
这是 Blank Check 执行结果的信息,表示 OTP 芯片内没有资料。
→ Fail to Write to Program ROM!
烧录器无法将资料写入 program ROM。

HT-Writer 使用手册
→ Write OK!
烧录器成功地将资料写入 OTP 芯片内。
→ Fail to Verify Program ROM!
闪存内的资料与 OTP 芯片内的资料不符合。
→ Verify OK!
烧录器已成功地验证 OTP 芯片内之资料。
→ S/N Address Exceeds the ROM Size,Set to Default Address:1,2,3,7
指定给序列号码的内存地址超出程序代码内存的范围。系统将会使用预设的地
址 1,2,3,7 存入此序列号码。
→ S/N Address are not Blank in the OTP File!
指定给序列号码的地址,在所选之 OTP 文件的相对位置上已有资料,因此无
法将序列号码写入 OTP 芯片的这个地址。存放序列号码的内存必须要空白,
方才可以储存此资料。
→ MCU:Cannot Identify
当执行 Chip Info 命令时,烧录程序无法辨认从 OTP 芯片读出来的 ID 资料。
17

Amendm e nts

总公司及子公司
盛群半导体股份有限公司(总公司)
新竹市科学工业园区研新二路 3 号
电话: 886-3-563-1999
传真: 886-3-563-1189
网站: www.holtek.com.tw
盛群半导体股份有限公司(台北业务处)
台北市南港区园区街 3 之 2 号 4 楼之 2
电话: 886-2-2655-7070
传真: 886-2-2655-7373
传真: 886-2-2655-7383 (International sales hotline)
盛扬半导体有限公司(上海业务处)
上海宜山路 889 号 2 号楼 7 楼 200233
电话: 021-6485-5560
传真: 021-6485-0313
网站: www.holtek.com.cn
盛扬半导体有限公司(深圳业务处)
深圳市南山区科技园科技中三路与高新中二道交汇处生产力大楼 A 单元五楼 518057
电话: 0755-8616-9908,8616-9308
传真: 0755-8616-9533
ISDN: 0755-8615-6181
盛扬半导体有限公司(北京业务处)
北京市西城区宣武门西大街甲 129 号金隅大厦 1721 室 100031
电话: 010-6641-0030, 6641-7751, 6641-7752
传真: 010-6641-0125
盛扬半导体有限公司(成都业务处)
成都市东大街 97 号香槟广场 C 座 709 室 610016
电话: 028-6653-6590
传真: 028-6653-6591
Holmate Semiconductor, Inc.(北美业务处)
46712 Fremont Blvd., Fremont, CA 94538
电话: 510-252-9880
传真: 510-252-9885
网站: www.holmate.com
Copyright 2006 by HOLTEK SEMICONDUCTOR INC.
使用指南中所出现的信息在出版当时相信是正确的,然而盛群对于说明书的使用不负任何责任。文中提到的应用目的仅仅是
用来做说明,盛群不保证或表示这些没有进一步修改的应用将是适当的,也不推荐它的产品使用在会由于故障或其它原因可
能会对人身造成危害的应用。盛群产品不授权使用于救生、维生器件或系统中做为关键器件。盛群拥有不事先通知而修改产
品的权利,对于最新的信息,请参考我们的网址 http://www.holtek.com.tw

Amendm e nts
