HOLTEK HT-IDE3000 User Manual

HT-IDE3000 使用手册

二○○六年七月

使用手册

使用手册使用手册

Copyright  2006 by HOLTEK SEMICONDUCTOR INC.

本使用手册版权为盛群半导体股份有限公司所有，非经盛群半导体股份有限公司书面授权同意，不得通过任

何形式复制、储存或传输。

注意

注意

注意注意

使用指南中所出现的信息在出版当时相信是正确的，然而盛群对于说明书的使用不负任何责任。文中提到的

应用目的仅仅是用来做说明，盛群不保证或表示这些没有进一步修改的应用将是适当的，也不推荐它的产品

使用在会由于故障或其它原因可能会对人身造成危害的地方。盛群产品不授权使用于救生、维生器件或系统

中 做 为 关 键 器 件 。 盛 群 拥 有不 事 先 通 知 而 修 改 产 品 的 权 利 。 对 于 最 新 的 信 息 ， 请 参 考 我 们 的 网 址

http://www.holtek.com.tw

目录

目录

目录目录

目录

第一部份

第一部份 集成开发环境

第一部份第一部份

第一章

第一章 概要与安装

第一章第一章

集成开发环境 ........................................................... 1

集成开发环境集成开发环境

概要与安装.................................................................................... 3

概要与安装概要与安装

HT-IDE 集成开发环境................................................................................3

盛群单片机仿真器(HT-ICE) ......................................................................5

HT-ICE 接口卡 ....................................................................................5

OTP 烧录器..........................................................................................5

OTP 适配卡..........................................................................................5

系统配置......................................................................................................6

安装..............................................................................................................7

系统需求..............................................................................................7

硬件安装..............................................................................................7

软件安装..............................................................................................8

目录

目录目录

第二章

第二章 快速

第二章第二章

第三章

第三章 菜单

第三章第三章

i

快速开始

开始...................................................................................... 13

快速快速

开始开始

步骤一：建立一个新项目................................................................13

步骤二：将源程序文件加到项目中 ................................................13

步骤三：编译项目............................................................................13

步骤四：烧录 OTP 单片机...............................................................14

步骤五：传送程序与掩膜选项单至 Holtek ....................................14

菜单 −−−− 文件

菜单菜单

启动 HT-IDE3000 系统.............................................................................15

文件菜单....................................................................................................18

编辑菜单....................................................................................................19

视图菜单....................................................................................................20

文件/编辑

编辑/视图

文件文件

编辑编辑

视图/工具

工具/选项

视图视图

工具工具

选项 ........................................... 15

选项选项

目录

工具菜单....................................................................................................21

Mask Option.......................................................................................21

Diagnose.............................................................................................22

Writer..................................................................................................23

Library Manager................................................................................. 23

Voice/VROM Editor........................................................................... 24

Voice/Download .................................................................................24

LCD Simulator ...................................................................................25

Virtual Peripheral Manager ................................................................25

Data EEPROM Editor ........................................................................25

选项菜单....................................................................................................26

Project Command...............................................................................26

Debug Command................................................................................27

Directories Command.........................................................................29

Editor Command ................................................................................30

Color Command .................................................................................30

Font Command...................................................................................30

第四章

第四章 菜单

第四章第四章

菜单 −−−− 项目

菜单菜单

建立新项目................................................................................................31

打开和关闭项目........................................................................................32

管理项目的源文件....................................................................................33

将源程序文件加到项目中................................................................33

从项目中删除源程序文件................................................................34

向上或向下移动源程序文件的位置 ................................................34

建立项目的任务文件................................................................................34

建立项目的任务文件........................................................................35

重建项目的任务文件........................................................................35

编译............................................................................................................35

编译程序............................................................................................35

Print Option Table Command ....................................................................36

Generate Demo File (.DMO) Command....................................................36

项目................................................................................ 31

项目项目

目录

目录目录

第五章

第五章 菜单

第五章第五章

ii

菜单 −−−− 除错

菜单菜单

复位 HT-IDE3000 系统.............................................................................38

从 HT-IDE3000 复位 .........................................................................39

从应用电路板复位............................................................................39

应用程序的硬件仿真................................................................................40

硬件仿真应用程序............................................................................40

停止硬件仿真应用程序....................................................................40

执行应用程序到指定的程序行........................................................40

直接跳跃到应用程序中的某一行....................................................41

单步执行....................................................................................................41

除错................................................................................ 37

除错除错

目录

断点............................................................................................................43

断点特性............................................................................................43

断点项目的说明................................................................................43

如何设定断点....................................................................................45

跟踪应用程序............................................................................................47

跟踪的初步设定................................................................................47

停止跟踪............................................................................................49

跟踪的启动与停止............................................................................49

跟踪记录的格式................................................................................52

除错器的命令模式....................................................................................54

进入命令模式与离开命令模式........................................................54

命令模式所支持的功能....................................................................54

Log 文件格式.....................................................................................61

HT-COMMAND 错误信息................................................................62

第六章

第六章 菜单

第六章第六章

第七章

第七章 软件仿真

第七章第七章

第第第第八章

八章 OTP 烧录

八章八章

菜单 −−−− 窗口

菜单菜单

窗口菜单命令............................................................................................64

软件仿真...................................................................................... 69

软件仿真软件仿真

开始仿真....................................................................................................70

简介............................................................................................................71

安装............................................................................................................72

烧录器转接座............................................................................................72

使用 HT-HandyWriter 烧写 OTP 单片机 .................................................73

系统信息....................................................................................................81

窗口................................................................................ 63

窗口窗口

烧录..................................................................................... 71

烧录烧录

目录

目录目录

第二部份

第二部份 开发语言与工具

第二部份第二部份

第九章

第九章 汇编语言和编译器

第九章第九章

iii

开发语言与工具 ......................................................83

开发语言与工具开发语言与工具

汇编语言和编译器...................................................................... 85

汇编语言和编译器汇编语言和编译器

常用符号....................................................................................................85

语句语法....................................................................................................86

名称....................................................................................................86

操作项................................................................................................86

操作数项............................................................................................86

注释....................................................................................................86

汇编伪指令................................................................................................87

条件汇编伪指令................................................................................87

文件控制伪指令................................................................................88

程序伪指令........................................................................................90

数据定义伪指令................................................................................94

目录

宏指令................................................................................................96

汇编语言指令..........................................................................................100

名称.................................................................................................. 100

助记符.............................................................................................. 100

操作数，运算子和表示式.............................................................. 100

其它..........................................................................................................103

前置引用.......................................................................................... 103

局部标号.......................................................................................... 103

汇编语言保留字.............................................................................. 104

编译器选项..............................................................................................105

编译列表文件格式..................................................................................105

源程序列表...................................................................................... 105

编译总结.......................................................................................... 106

其它.................................................................................................. 106

第十章

第十章 盛群

第十章第十章

iv

盛群 C 语言

盛群盛群

简介..........................................................................................................109

C 语言的程序结构..................................................................................110

语句.................................................................................................. 110

注释.................................................................................................. 110

标识符...................................................................................................... 111

保留字.............................................................................................. 111

数据类型.................................................................................................. 111

数据类型与大小.............................................................................. 111

宣告.................................................................................................. 112

常量..........................................................................................................113

整型常量.......................................................................................... 113

字符型常量...................................................................................... 114

字符串常量...................................................................................... 114

枚举常量.......................................................................................... 114

运算符......................................................................................................115

算术运算符...................................................................................... 115

关系运算符...................................................................................... 115

等式运算符...................................................................................... 115

逻辑运算符...................................................................................... 116

位运算符.......................................................................................... 116

复合赋值运算符.............................................................................. 116

递增和递减运算符.......................................................................... 117

条件运算符...................................................................................... 117

逗号运算符...................................................................................... 117

运算符的优先权与结合性.............................................................. 118

类型转换.......................................................................................... 119

程序流程控制..........................................................................................120

函数..........................................................................................................124

古典形式.......................................................................................... 124

语言............................................................................... 109

语言语言

目录

目录目录

目录

现代形式.......................................................................................... 124

指针与数组..............................................................................................125

指针.................................................................................................. 125

数组.................................................................................................. 125

结构体与共用体(Structures and Unions)................................................ 126

前置处理伪指令......................................................................................127

盛群 C 语言的扩充功能与限制.............................................................132

关键字.............................................................................................. 132

存储器区块(memory bank) .............................................................132

位数据类型...................................................................................... 133

内嵌式汇编语言.............................................................................. 133

中断.................................................................................................. 134

变量.................................................................................................. 135

静态变量.......................................................................................... 135

常量.................................................................................................. 135

函数.................................................................................................. 135

数组.................................................................................................. 136

常量.................................................................................................. 136

指针.................................................................................................. 136

初始值.............................................................................................. 136

乘法/除法/模.................................................................................... 137

内建函数.......................................................................................... 137

堆栈.................................................................................................. 138

第十一章

第十一章 混合语言

第十一章第十一章

Little Endian.............................................................................................139

函数与参数的命名规则..........................................................................140

参数的传递..............................................................................................142

返回值......................................................................................................142

寄存器内容的保存..................................................................................142

在 C 程序调用汇编语言函数.................................................................143

在汇编程序调用 C 函数 .........................................................................144

使用汇编语言撰写 ISR 函数..................................................................146

混合语言................................................................................ 139

混合语言混合语言

全局变量.......................................................................................... 140

局部变量.......................................................................................... 140

函数.................................................................................................. 141

函数的参数...................................................................................... 142

目录

目录目录

第十二章

第十二章 连接器

第十二章第十二章

连接器的作用..........................................................................................147

连接器的选项..........................................................................................147

地址映射文件..........................................................................................148

连接器的任务文件与除错文件..............................................................149

v

连接器.................................................................................... 147

连接器连接器

函数库文件...................................................................................... 147

程序段地址...................................................................................... 148

生成地址映射文件.......................................................................... 148

目录

第三部份

第三部份 公用程序

第三部份第三部份

第十三章

第十三章 函数库管理器

第十三章第十三章

第十

第十四章

第十第十

公用程序 ................................................................151

公用程序公用程序

函数库管理器........................................................................ 153

函数库管理器函数库管理器

函数库管理器的功能..............................................................................153

设定函数库文件......................................................................................153

生成新的函数库文件...................................................................... 155

往函数库文件中添加程序模块...................................................... 155

从函数库文件中删除程序模块...................................................... 155

从函数库文件中取得程序模块并生成目标文件 ..........................156

目标模块的信息.............................................................................. 156

四章 LCD 仿真器

四章四章

简介..........................................................................................................157

LCD 面板配置文件.................................................................................157

面板文件的文件名与项目的关系.................................................. 158

选择 HT-LCDS.................................................................................158

LCD 面板图形文件.................................................................................159

建立 LCD 面板配置文件........................................................................160

建立面板的配置结构...................................................................... 160

选择图形并设定位置...................................................................... 161

加入新的图形.................................................................................. 161

删除图形.......................................................................................... 162

改变图形.......................................................................................... 162

改变图形位置.................................................................................. 162

如何加入用户定义的矩阵.............................................................. 163

使用 Panel Editor 定义图形 ............................................................164

使用批处理文件将图形加入面板.................................................. 165

选择 LCD 面板的颜色 .................................................................... 165

为 VFD 面板设定颜色样式 ............................................................ 166

LCD 仿真.................................................................................................167

停止仿真.......................................................................................... 167

仿真器 .......................................................................... 157

仿真器仿真器

目录

目录目录

第十五章

第十五章 虚拟外围设备管理器

第十五章第十五章

简介..........................................................................................................169

VPM 窗口................................................................................................170

VPM 菜单................................................................................................171

VPM 外围组件........................................................................................174

快速开始的范例......................................................................................178

vi

虚拟外围设备管理器（（（（VPM））））........................................... 169

虚拟外围设备管理器虚拟外围设备管理器

文件菜单.......................................................................................... 171

功能菜单.......................................................................................... 172

LED ..................................................................................................174

Button/Switch...................................................................................175

Seven Segment Display.................................................................... 176

霹雳灯.............................................................................................. 178

目录

第四部份

第四部份 附录

第四部份第四部份

附录

附录 A 编译器使用的保留字

附录附录

附录

附录 B 编译器的错误信息

附录附录

附录

附录 C 连接器的错误

附录附录

附录

附录 D 函数库的错误信息

附录附录

附录

附录 E 盛群

附录附录

附录 ........................................................................181

附录附录

编译器使用的保留字 ................................................................ 183

编译器使用的保留字编译器使用的保留字

汇编语言保留字......................................................................................183

指令集......................................................................................................184

编译器的错误信息 .................................................................... 187

编译器的错误信息编译器的错误信息

连接器的错误信息

连接器的错误连接器的错误

函数库的错误信息 .................................................................... 197

函数库的错误信息函数库的错误信息

盛群 C 编译器的错误信息

盛群盛群

错误码......................................................................................................199

警告码......................................................................................................204

致命码......................................................................................................205

信息.................................................................... 191

信息信息

编译器的错误信息 ....................................................... 199

编译器的错误信息编译器的错误信息

目录

目录目录

vii

目录

目录

目录目录

viii

第一部份

第一部份

第一部份第一部份

集成开发环境

集成开发环境

集成开发环境集成开发环境

第一部份

第一部份 集成

第一部份第一部份

集成开发环境

开发环境

集成集成

开发环境开发环境

1

HT-IDE3000 使用手册

使用手册

使用手册使用手册

2

第一章

1

第一章

第一章

第一章第一章

概要与安装

概要与安装

概要与安装概要与安装

在简化应用程序的开发过程方面，单片机支持工具的重要性和有效性是不可低
估的。为了支持所有系列的单片机，盛群用心的提供了具有完整功能的工具，
让用户在开发与使用上更加便利，例如众所周知的 HT-IDE 集成开发环境。软
件方面有 HT-IDE3000 软件，提供友好的视窗界面，以便进行程序的编辑及除
错，同时硬件方面为 HT-ICE 仿真器，提供多种实时仿真功能，包含多功能跟
踪、单步执行和断点设定功能。HT-IDE 开发系统提供完整的接口卡，并定期
更新软件服务包，保证设计者可以有最佳的工具，并能以最高效率进行单片机
应用程序的设计与开发。

第一章 概要与安装

第一章第一章

概要与安装

概要与安装概要与安装

HT-IDE 集成开发环境

3

集成开发环境

集成开发环境集成开发环境

HT-IDE(Holtek Integrated Development Environment)是一个具有高效能，使用于
设计盛群 8 位单片机应用程序的集成开发环境。系统中的硬件及软件工具能帮
助客户使用盛群 8 位单片机芯片，快速且容易的开发应用程序。HT-IDE 中，
最主要的组件为 HT-ICE（In-Circuit Emulator），它提供了盛群 8 位单片机的实
时仿真功能，和强有力的除错和跟踪功能。最新版本的 HT-ICE 仿真器进一步
集成了 OTP 烧写器，为使用者提供从程序设计、除错到烧写的所有功能。

在软件方面，HT-IDE3000 开发系统提供友好的工作平台。此平台将所有的软
件工具，例如编辑器、编译器、连接器、函数库管理器和符号除错器，并入到
视窗环境，使程序开发过程更加容易。HT-IDE3000 还提供软件仿真功能，无
需接上 HT-ICE 仿真器，就可以进行程序开发。此软件仿真器可以仿真盛群 8
位单片机，以及 HT-ICE 硬件的所有基本功能。

HT-IDE3000 使用手册

HT-IDE3000 使用手册中包含 HT-IDE 开发系统的相关细节。为了确保开发系统
包含有最新的单片机和软件更新信息，盛群也定期提供 HT-IDE3000 服务软件
包(Service Pack)。这 些服务软件 不是用来取 代 HT-IDE3000 的，它必 须在

HT-IDE3000 系统软件安装后才能被安装。

HT-IDE3000 开发系统具有下列的特性：

仿真

仿真

仿真仿真

• 程序指令的实时仿真

硬件

硬件

硬件硬件

• 使用及安装方便

• 可使用内部或外部振荡器

• 断点功能

• 支持跟踪功能与触发能力的跟踪仿真器

• HT-ICE 通过打印口与计算机连接

• 使用者的应用电路板通过 I/O 接口卡连接至 HT-ICE

• HT-ICE 中集成 OTP 烧写器

软件

软件

软件软件

• 通用的视窗软件

• 源程序层次的除错器(符号除错器)

• 支持多个源程序文件的工作平台(一个应用项目可以包含一个以上的源程序

文件)

• 所有的工具都用于开发、除错、评估和产生最后的应用程序代码(Mask ROM

file 和 OTP file)

• 可将公用程序建立成函数库，连接到其它项目中使用

• 软件仿真器不需要连接 HT-ICE 硬件即可进行程序的仿真和除错

• 虚拟外围器件管理(VPM)可以仿真外围器件的行为

• LCD 仿真器可仿真 LCD 面板的动作

使用手册

使用手册使用手册

4

第一章

盛群单片机仿真器

盛群单片机仿真器(HT-ICE)

盛群单片机仿真器盛群单片机仿真器

对于盛群的 8 位单片机而言，盛群的 ICE 是全功能的仿真器，系统中的硬件及
软件工具能帮助客户快速方便的开发应用程序。系统中最主要的是硬件仿真
器，除了能够有效地提供除错和跟踪功能之外，还能以实时的方式进行盛群 8
位单片机的仿真工作。在软件方面，HT-IDE3000 开发系统提供友好的工作平
台，将所有软件工具，例如编辑器、编译器、连接器、函数库管理器和符号除
错器，合并到视窗环境。此外，在软件仿真模式下，系统不需连接 HT-ICE 硬
件即可执行程序的仿真。

第一章 概要与安装

第一章第一章

概要与安装

概要与安装概要与安装

HT-ICE 接口卡

HT-ICE 接口卡(图 1-1)可以应用于大多数应用电路中，使用者也可自行设计接
口卡。将必要的接口电路放在他们自己的接口卡上，就可以直接把他们的应用
电路板连接到 HI-ICE 的 CN1 和 CN2 连接器。

OTP 烧写器

所有盛群的 OTP 芯片都有烧写器支持。对于工业级的 OTP 芯片烧写而言，盛
群 OTP 烧写工具提供一个快速有效的方法，来进行 OTP 的小规模量产烧写。
最新版本的 HT-ICE 仿真器进一步将 OTP 烧写器集成在 HT-ICE 仿真器上，提
供使用者从程序设计、除错到烧写验证的所有必需功能。另外有更多的烧写器
供应商可提供有效及更大容量的烧写服务。请参阅网站以获得更多的供应商情
况。

接口卡

接口卡接口卡

烧写器

烧写器烧写器

图图图图 1-1

OTP 适配卡

适配卡

适配卡适配卡

OTP 烧写器本身提供了一个标准的芯片插座，OTP 适配卡适用于烧写其它封
装形式的 OTP 芯片，这些封装形式的芯片无法在标准芯片插座上烧写，需要
在 OTP 烧写器插上此适配卡才能烧写。

5

系统配置

系统配置

系统配置系统配置

HT-IDE3000 使用手册

使用手册

使用手册使用手册

HT-IDE 系统配置如图 1-2，主机需为 Pentium 兼容机器，操作系统为 Windows
95/98/NT/2000/XP 或更新的版本)。注意在 Windows NT/2000/XP 系统中安装
HT-IDE3000 时，需在 Supervisor Privilege 模式下才能安装 HT-IDE3000 软件。

P o w e r A d a p t e r

E m u l a t o r

F l a t C a b l e

P r i n t e r C a b l e

图图图图 1

1----2222

1 1

E m u l a t o r B o x

H T - I C E

O T P W r i t e r

I n t e r f a c e

C a r d

T a r g e t

B o a r d

HT-IDE 集成系统环境包含下列硬件组成：

• HT-ICE仿真器，包含印刷电路板 PCB（配有一个用于连接到主机的打印口），

I/O 信号接头以及电源指示灯 LED，如图 1-3 所示。

• 连接目标电路板与 HT-ICE 仿真器的 I/O 接口卡

• 变压器(输出 16V)

• D 型 25 脚打印并口线

• 集成 OTP 烧写器

6

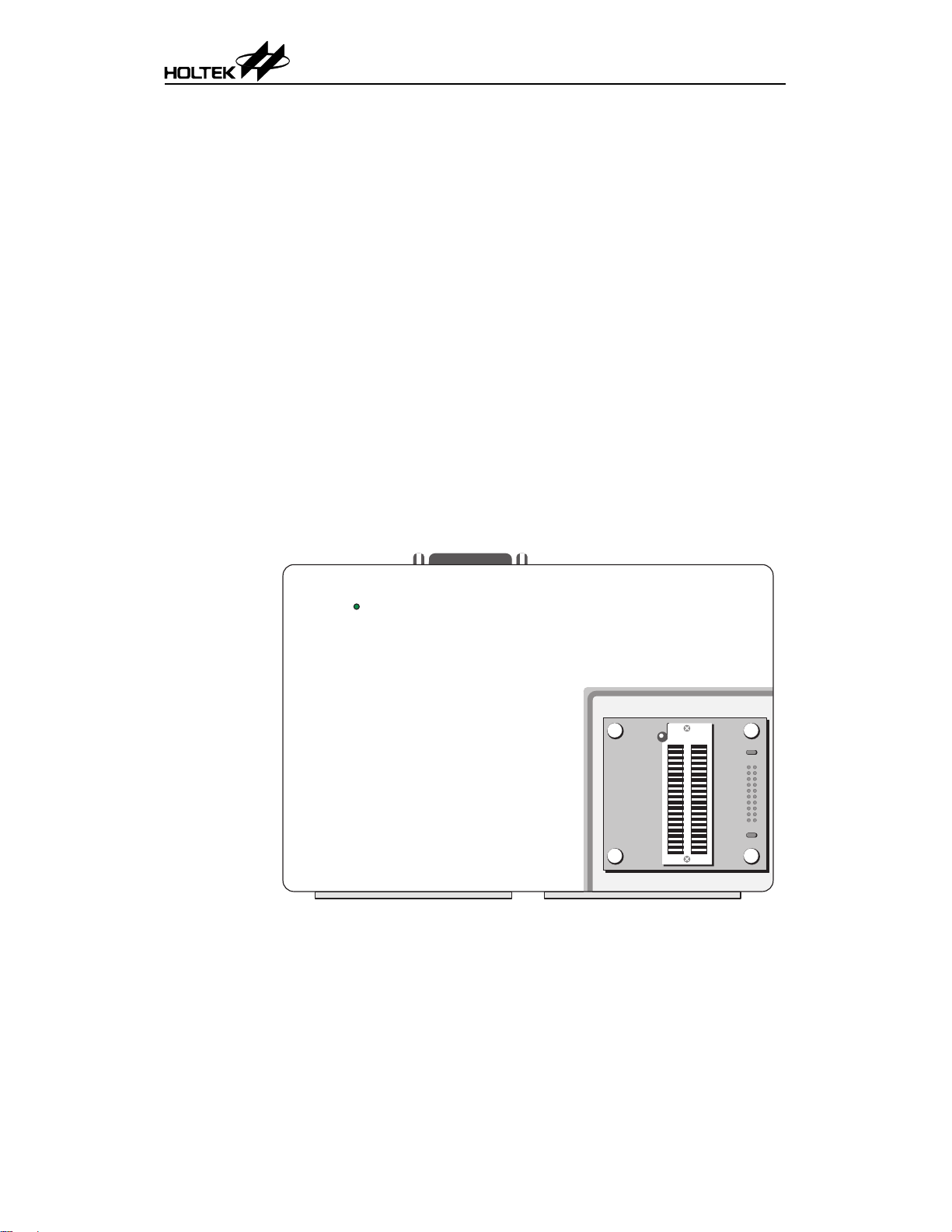

P r i n t e r P o r t

H T - I C E R e a r V i e w

H T - I C E F r o n t V i e w

图图图图 1

1----3333

1 1

R e s e t

D C 1 6 V

+

C N 1C N 2

安装

安装

安装安装

第一章

系统要求

系统要求

系统要求系统要求

安装 HT-IDE3000 系统的硬件及软件要求如下：

• Pentium 等级以上 CPU 之 PC/AT 兼容机器

• SVGA 彩色显示器

• 至少 32M 以上的 RAM

• CD ROM 装置(光盘安装时需要)

• 至少 20M 以上的硬盘空间

• 具有并行口，可连接 PC 和 HT-ICE

• 操作系统 Windows 95/98/NT/2000/XP

* Window 95/98/NT/2000/XP 是 Microsoft 公司注册商标

硬件安装

硬件安装

硬件安装硬件安装

• 步骤 1

将电源变压器插入 HT-ICE 的电源插孔

• 步骤 2

通过 I/O 接口卡或排线连接目标电路板与 HT-ICE

• 步骤 3

使用打印并口线连接 HT-ICE 与主机
此时 HT-ICE 上的 LED 应该是亮的，如果不亮，则重新操作连接的步骤或与代
理商联系。

第一章 概要与安装

第一章第一章

概要与安装

概要与安装概要与安装

警告

警告：：：： 请小心使用电源变压器，勿使用输出不是 16V 的变压器，否则可能导致 HT-ICE 损坏，因

警告警告

此强烈建议使用由盛群所提供的变压器。首先将电源变压器插入 HT-ICE 的电源插座。

7

HT-IDE3000 使用手册

软件安装

软件安装

软件安装软件安装

• 步骤 1

使用手册

使用手册使用手册

将 HT-IDE3000 CD 放入 CD ROM 中，将出现下列的对话框。

图图图图 1

1----4444

1 1

按下<HT-IDE3000>按钮，下列的对话框会出现。

图图图图 1

1----5555

1 1

依照你想要安装的功能，请按下<HT-IDE3000>或者<Service Pack>。

以下为选择安装<HT-IDE3000>的范例说明，按下<HT-IDE3000>。

8

第一章

• 步骤 2

第一章 概要与安装

第一章第一章

按下<Next>按钮(继续安装)或按下<Cancel>按钮(中止安装)。

概要与安装

概要与安装概要与安装

图图图图 1

1----6666

1 1

• 步骤 3

下面显示的对话框会要求使用者输入安装处的文件夹名称。

图图图图 1

1----7777

1 1

9

HT-IDE3000 使用手册

使用手册

使用手册使用手册

图图图图 1

1----8888

1 1

图图图图 1

1----9999

1 1

• 步骤 4

指定你希望安装 HT-IDE3000 的文件夹路径，然后按下<Next>按钮。

10

第一章

• 步骤 5

SETUP 会将文件复制到你指定的文件夹。

第一章 概要与安装

第一章第一章

概要与安装

概要与安装概要与安装

图图图图 1

• 步骤 6

安装成功的话，则会出现下面的对话框。

图图图图 1

1----10

10

1 1

1010

1----11

11

1 1

1111

11

HT-IDE3000 使用手册

• 步骤 7

使用手册

使用手册使用手册

请按下<Finish>按钮完成安装并重新启动计算机系统，然后，你就可以执行

HT-IDE3000 程序了。SETUP 会在你指定的文件夹下，建立四个子文件夹

(BIN、INCLUDE、LIB、SAMPLE)。BIN 子文件夹包含所有的系统可执行

文件(EXE)、动态链接库(DLL)和配置文件(CFG、FMT)，INCLUDE 子文件

夹包含所有由盛群所提供的包含文件(.H、.INC)，LIB 子文件夹包含由盛群

所提供的库文件(.LIB)，SAMPLE 子文件夹包含若干范例程序。

注意，在第一次执行 HT-IDE3000 之前，系统会要求输入如图 1-12 所示的

公司资料，请选择适当的区域并填入公司名称及识别码，其中识别码可由

HT-IDE3000 的供应商提供。

图图图图 1

1----12

12

1 1

1212

12

第二章

2

第二章

第二章

第二章第二章

快速开始

快速开始

快速开始快速开始

本章简述如何快速使用 HT-IDE3000 去开发一个应用程序项目。

步骤一

步骤一:建立一个新项目

步骤一步骤一

• 按下 Project 菜单并选择 New 命令

• 输入项目名称并从组合框选择此项目使用的单片机型号

• 按下 OK 按键则系统将会要求设定单片机的掩膜选项

• 设定所有掩膜选项并按下 SAVE 键

建立一个新项目

建立一个新项目建立一个新项目

第二章 快速开始

第二章第二章

快速开始

快速开始快速开始

步骤二

步骤二:将源程序文件加到项目中

步骤二步骤二

• 使用 File/New 命令建立源程序文件

• 撰写完程序后存盘，如 TEST.ASM 文件名

• 按下 Project 菜单并选择 Edit 命令

• 进入 Edit Project 对话框以便将源程序文件加入项目，或从项目中删除

• 选择一个源程序文件名称，如 TEST.ASM，按下 Add 按钮

• 当所有源程序文件都被加入项目后，按下 OK 按钮

步骤三

步骤三:编译

步骤三步骤三

• 按下 Project 菜单并选择 Build 命令

• 系统将会对项目中的所有源程序文件执行编译动作

• 重复上述步骤直到没有错误

13

将源程序文件加到项目中

将源程序文件加到项目中将源程序文件加到项目中

编译项目

项目

编译编译

项目项目

− 如果程序中有错误，只要在错误信息行连按两次，系统将会提示错误发生
的位置并且打开此错误所在的源程序文件，可直接修改程序及存储文件

− 如果所有程序 文件都没 有错误，系统会产生一个执行文件并且载入到
HT-ICE 中，准备仿真及除错

HT-IDE3000 使用手册

步骤四

步骤四:烧写

步骤四步骤四

烧写 OTP 单片机

烧写烧写

单片机

单片机单片机

使用手册

使用手册使用手册

• 建立项目，产生.OTP 文件

• 按下 Tools 菜单并选择 Writer 命令，烧写 OTP 芯片

步骤五

步骤五:传送程序与掩膜选项单至

步骤五步骤五

传送程序与掩膜选项单至 Holtek

传送程序与掩膜选项单至传送程序与掩膜选项单至

• 按下 Project 菜单并选择 Print Option Table 命令，打印掩膜选项确认单

• 传送.COD 文件和掩膜选项确认单到盛群半导体公司，进行生产

程序及数据流程可由下图表示：

. I N C . A S M

. H . C

P r o j e c t / /
B u i l d /
R e b u i l d A l l
1 . A s s e m b l e / C o m p i l e
2 . L i n k e r
3 . L o a d e r
4 . C o d e G e n e r a t o r

. C F G

T o o l s / /

M a s k O p t i o n

T o o l s / /

P r i n t O p t i o n T a b l e

O p t i o n

A p p r o v a l S h e e t

T o o l s / /

L i b r a r y M a n a g e r

. T S K

. O P T

A s s e m b l e / C o m p i l e

. O B J

. L I B

L o a d e r

D o w n l o a d t o I C E

C o d e G e n e r a t o r

H o l t e k

图图图图 2

2----1111

2 2

P r o j e c t / /

. O T P. C O D

M a s k

I C s

L i n k e r

C r e a t e T a s k F i l e

D e b u g / /
G o
G o t o C u r s o r
J u m p t o C u r s o r
S t o p / T r a c e S t o p
R e s e t
P o w e r - o n R e s e t
R e s e t T r a c e
S t e p I n t o / O v e r / O u t
S t e p p i n g

H a n d y W r i t e r

T o o l s / /

O T P

I C s

. F M T

. L S T

. M A P

. D B G

14

第三章

3

第三章

第三章

第三章第三章

菜单

菜单 −−−−

菜单菜单
文件

文件/编辑

文件文件

启动

启动 HT-IDE3000 系统

启动启动

编辑/视图

编辑编辑

本章描述 HT-IDE3000 的部分菜单和命令，其它的菜单则在项目、除错及窗口
等章节中叙述。

视图/工具

视图视图

系统

系统系统

第三章 菜单

第三章第三章

工具/选项

工具工具

菜单 −−−− 文件

菜单菜单

选项

选项选项

文件/编辑

编辑/视图

文件文件

编辑编辑

视图/工具

工具/选项

视图视图

工具工具

选项

选项选项

图图图图 3-1

15

HT-IDE3000 使用手册

• 按下[开始]按钮，选择[程序]并选择 Holtek HT-IDE3000

使用手册

使用手册使用手册

− 按下 HT-IDE3000 的小图标

• 若上次在 HT-IDE3000 中的项目是工作在硬件仿真模式（使用 HT-ICE），如

果下面的条件发生时，将会显示图 3-2 的画面。

− 计算机与 HT-ICE 之间没有连接或连接失败。

− HT-ICE 电源关闭。

图图图图 3-2

如果选择“YES”并且计算机与 HT-ICE 已经连接，则显示如图 3-3 的画面，
HT-IDE3000 进入仿真模式，HT-ICE 开始动作。

• 若上次在 HT-IDE3000 中的项目是工作在软件仿真模式（使用软件仿真器），

则会显示如图 3-4 的画面，表示 HT-IDE3000 进入软件仿真模式。

16

图图图图 3-3

图图图图 3-4

第三章

HT-IDE3000 提供九种菜单-文件(File)、编辑(Edit)、视图(View)、项目(Project)、
除错(debug)、工具(Tools)、选项(Options)、窗口(Windows)以及帮助(Help)，下
面的章节将会分别描述每一个菜单的命令及功能。

在菜单栏下方的是工具栏（如图 3-5 所示），可以随处移动此工具栏的位置。
其中所包含的小图标，都是经常使用的菜单命令，可让使用者更方便地去执行
菜单命令。将光标放置在工具栏的任何一个小图标上时，相对应的命令名称会
显示在旁边，按下小图标就会执行此命令。

状态栏位于底线处（如图 3-5 所示），显示硬件仿真或软件仿真的当前状态以
及命令的执行结果状态。

当执行除错时（除错菜单），状态栏中的字段（PC=0001H）会显示程序计数器
的内容。

第三章 菜单

第三章第三章

菜单 −−−− 文件

菜单菜单

文件/编辑

编辑/视图

文件文件

编辑编辑

视图/工具

工具/选项

视图视图

工具工具

选项

选项选项

状态栏所显示的信息可能在程序除错阶段有所帮助。例如程序计数器在程序执
行期间会显示实际程序计数器的内容，而在使用程序编辑器时，行与列的指示
器(状态栏最右边的两个字段)会显示光标当前的位置。

17

图图图图 3-5

文件菜单

文件菜单

文件菜单文件菜单

HT-IDE3000 使用手册

文件菜单提供文件处理命令，对应的工具栏小图标显示如上，细节说明如下：

• New

建立新文件

• Open

打开已有文件

• Close

关闭当前文件

• Save

储存当前文件

• Save As

将当前文件另存成新文件名

• Save All

储存所有被打开的文件

• Print

将当前数据送到打印机进行打印

• Print Setup

设定打印机

• Recent Files

列出最近打开和关闭的四个文件

• Exit

退出 HT-IDE3000，回到 Windows 窗口

使用手册

使用手册使用手册

18

编辑菜单

编辑菜单

编辑菜单编辑菜单

第三章

• Undo

撤消前次的编辑动作

• Redo

取消前次的撤消动作

• Cut

将选定的行从文件中移除并且把它存放到剪贴板（clipboard）

• Copy

将选定的行复制到剪贴板

• Paste

将剪贴板中的数据贴到当前的嵌入点

• Delete

删除选定的数据

• Find

在编辑窗口中寻找特定字符

• Replace

将编辑窗口中指定的字符用特定字符取代

第三章 菜单

第三章第三章

菜单 −−−− 文件

菜单菜单

文件/编辑

编辑/视图

文件文件

编辑编辑

视图/工具

工具/选项

视图视图

工具工具

选项

选项选项

19

视图菜单

视图菜单

视图菜单视图菜单

HT-IDE3000 使用手册

视图菜单提供下列命令控制 HT-IDE3000 的窗口（参考图 3-6）

• Line

移动光标到文件的指定行处（由行号指定）

• Cycle Count

累计指令的执行周期数。按下复位钮可清除计数周期，使用基数钮可改变
计数的基数为十六进制或十进制，最大计数周期为 65535。

• Toolbar

此命令可将工具栏的信息显示在窗口上或从窗口上取消，其中包含一些按
钮群组，它的命令功能与每个对应的菜单项目相同。当鼠标光标放置在工
具栏按钮上时，相对应的功能名称将显示在按钮之旁，若按下鼠标按钮则
开 始 执 行 此 命 令 ， 每一 个 按 钮 的 功 能 请 参 考 相 对 应 的 章 节 。 Toggle
Breakpoint 按钮可将光标所在位置的行设为断点（高亮标示），再次按这个
钮则取消已经设定的断点。

• Status Bar

打勾表示在窗口上显示状态栏信息。

使用手册

使用手册使用手册

20

图图图图 3-6

工具菜单

工具菜单

工具菜单工具菜单

第三章

工具菜单提供特别的命令帮助使用者程序除错，这些命令为 Mask Option、

Diagnose、HandyWriter、Library Manager、Voice tools、LCD Simulator 及 virtual
peripheral manager。

第三章 菜单

第三章第三章

菜单 −−−− 文件

菜单菜单

图图图图 3-7

文件/编辑

编辑/视图

文件文件

编辑编辑

视图/工具

工具/选项

视图视图

工具工具

选项

选项选项

Mask Option

在建立一个新项目时(请参考第四章)，系统会根据使用者所选定的单片机以及
外围配置，生成一个掩膜选项文件。在使用 Project 菜单的 Build 命令编译此项
目的过程中，系统需要此掩膜选项文件以便生成执行文件。在项目建立后，可
以使用 Mask Option 命令去修改单片机的掩膜选项，之后必须重新使用 Build
命令编译项目，否则修改无效。

→→→→ 选择

选择时钟源

时钟源

选择选择

时钟源时钟源

当建立一个新项目或是修改掩膜选项文件时，必须要设定 HT-ICE 所使用的时
钟源。HT-ICE 提供内部及外部两种时钟源，若是选用外部的时钟源则 I/O 接
口卡上的跳针 JP1 必须被跨接在正确的位置。

• 若使用晶体振荡模式，则需要将晶体振荡器插到 I/O 接口卡的 X1 位置，同

时将 I/O 接口卡上跳针 JP1 的位置 2 与 3 短路。

• 若使用 RC 模式，则通过 VR1 调整系统频率，同时将 I/O 接口卡上跳针 JP1

的位置 1、2 短路。

21

HT-IDE3000 使用手册

→→→→ 内部时钟源

内部时钟源

内部时钟源内部时钟源

使用手册

使用手册使用手册

如果使用内部的时钟源，则必须指定 HT-ICE 的系统频率。HT-IDE3000 软件系
统将会估算一个 HT-ICE 能够支持而且最近似于所指定的系统频率值。当估算
频率不等于指定的频率时，将会显示警告信息以及指定的频率值与估算的频率
值。客户必须确认要使用估算的频率或指定另一个系统频率，否则就只有使用
外部的时钟源。无论选用何种时钟源，必须要指定系统频率。

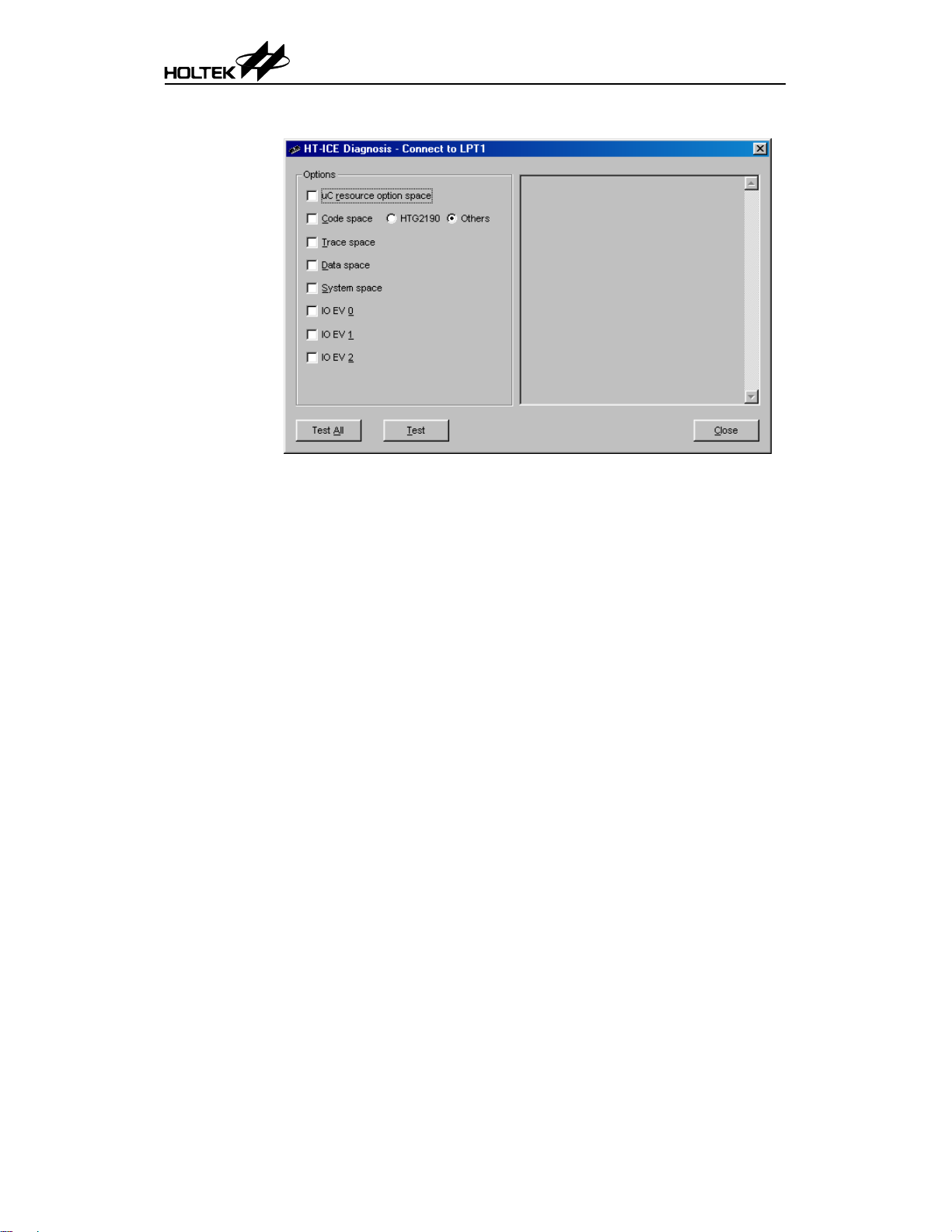

Diagnose

诊断命令将验证 9 个项目，目的是帮助使用者检查 HT-ICE 是否可以正常工作
（图 3-8）。可以选择验证数个项目然后按下 Test 键，也可按下 Test All 键去诊
断所有项目。这些项目如下所列。

• MCU resource option space

诊断 HT-ICE 的单片机掩膜选项空间

• Code space

诊断 HT-ICE 的程序代码存储器

• Trace space

诊断 HT-ICE 的跟踪存储器

• Data space

诊断 HT-ICE 的程序数据存储器

• System space

诊断 HT-ICE 的系统数据存储器

• I/O EV 0

诊断 HT-ICE 在插槽 0 的 I/O 仿真模块

• I/O EV 1

诊断 HT-ICE 在插槽 1 的 I/O 仿真模块

• I/O EV 2

诊断 HT-ICE 在插槽 2 的 I/O 仿真模块

• I/O EV 3

诊断 HT-ICE 在插槽 3 的 I/O 仿真模块

22

第三章

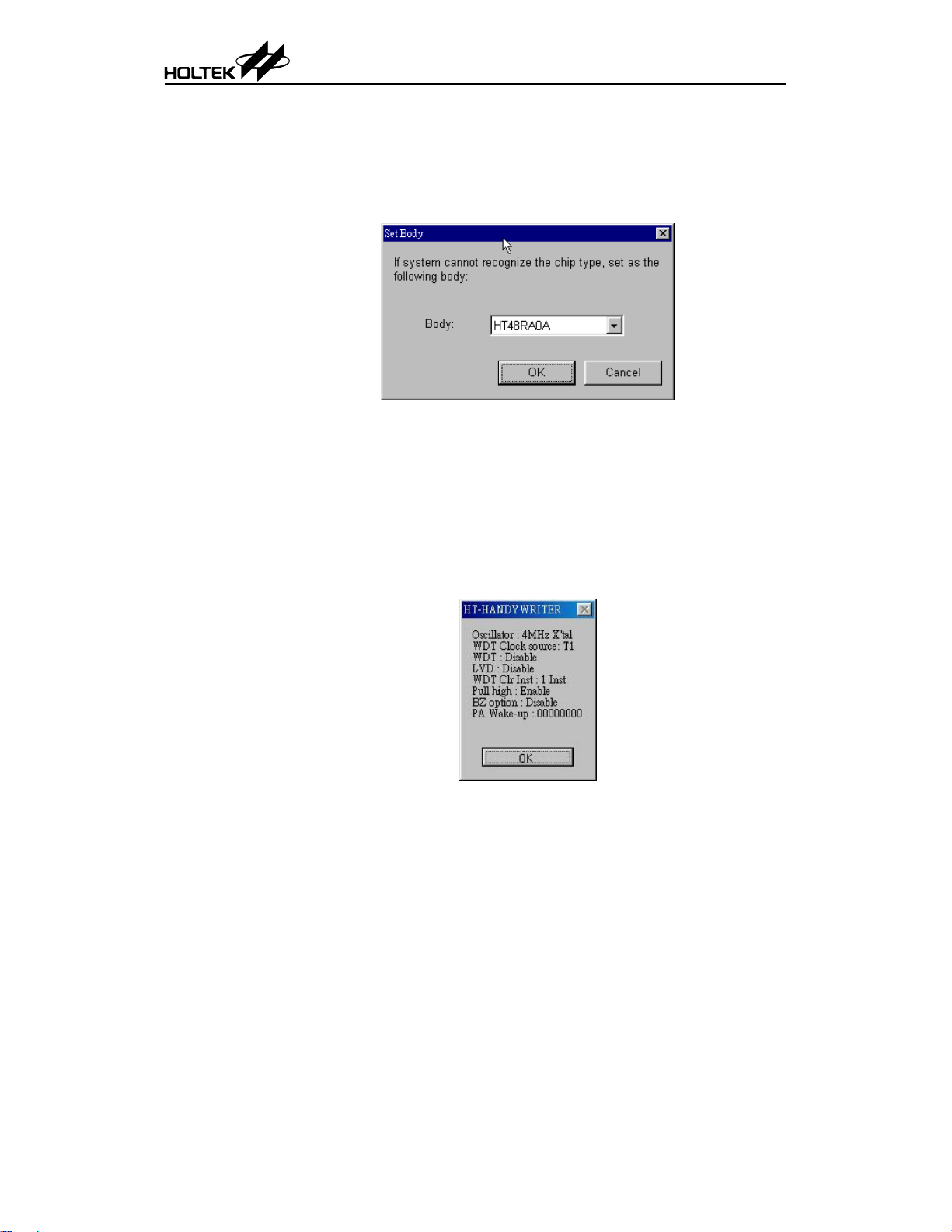

Writer

在工具菜单下的烧录命令可以控制 HT-ICE 自带的 OTP/MTP 烧录功能。在烧
录命令下的子命令 Handywriter 可以用来烧录所有的 Holtek 的 OTP 类型的
MCU，子命令 HT-MTPWriter 可以用来烧录所有的Holtek 的MTP 类型的MCU。
然而，这个烧录命令不能应用于其他外部静态烧写器，例如 HT-Writer。请访
问我们的网站以获得相关信息。

第三章 菜单

第三章第三章

菜单 −−−− 文件

菜单菜单

图图图图 3-8

文件/编辑

编辑/视图

文件文件

编辑编辑

视图/工具

工具/选项

视图视图

工具工具

选项

选项选项

Library Manager

在图 3-9 中 Library Manager 命令支持函数库功能。经常使用的程序代码可以编
译成函数文件，然后通过 Option 菜单中的 Project 命令把它引用到应用程序内
（请参考 Options 菜单中的 Project 命令的 Cross Linker 选项）。Library Manager
的功能如下：

• 建立新的函数库文件或修改函数库文件。

• 将程序模块加到函数库文件或从函数库文件删除程序模块。

• 从函数库文件中取出程序模块然后建立一个目标文件。

有关 Library Manager 更详细的资料，会在第三部份说明。

23

HT-IDE3000 使用手册

使用手册

使用手册使用手册

Voice/VROM Editor

对于特别指定的单片机（例如 HT86 系列），此命令提供 VROM 编辑器，让使
用者可安排语音码。

Voice/Download

此命令下载后缀名为.VOC 的语音文件内容到 HT-ICE 做硬件仿真，也可以从
HT-ICE VROM 上传储存数据到指定的.VOC 文档。图 3-10 的对话框显示由
VROM 编辑器所生成的下载语音文件.VOC 的文件名，文件名下方的方框会显

示项目中单片机的语音数据所需要的存储器大小（单位 Bytes）。当上传时，可
以指定不同于项目名称的文件名来储存 HT-ICE 中语音存储器的内容。在下载
语音文件之前，必须确定语音 ROM 文件.VOC 已通过 VROM 编辑器生成。

24

图图图图 3-9

第三章

第三章 菜单

第三章第三章

菜单 −−−− 文件

菜单菜单

图图图图 3-10

文件/编辑

编辑/视图

文件文件

编辑编辑

视图/工具

工具/选项

视图视图

工具工具

选项

选项选项

LCD Simulator

LCD 软件仿真器，简称 HT-LCDS，提供 LCD 驱动的软件仿真。根据设计好
的图形和控制程序，HT-LCDS 能够实时将图形显示在显示器上。有关 LCD
simulator 更详细的资料，会在第三部份加以说明。

Virtual Peripheral Manager

Virtual Peripheral Manager（VPM ） 提供外 围 器件的 软 件仿 真 ，它 必 须 在
HT-IDE3000 处于软件仿真模式下才能使用。

Data EEPROM Editor

某些盛群的 MCU 如 HT48E 系列内部含有 Data EEPROM。Data EEPROM 编辑
器提供一个界面可让使用者来编辑资料，并可以从 HT-ICE 上传或者下载资料。

25

图图图图 3-11

选项菜单

选项菜单

选项菜单选项菜单

注意

注意: 在执行 Build 命令之前，要先确认项目选项的设定正确。

注意注意

HT-IDE3000 使用手册

选项菜单（图 3-12）提供下列命令，可对其它菜单与命令设定工作参数。

使用手册

使用手册使用手册

Project Command

Project 命令设定 Project 菜单中 Build 命令的默认参数值。在程序开发期间，项
目选项依据应用程序的需求而改变。HT-IDE3000 在执行 Project 菜单中的 Build
命令时，将根据这些选项的设定生成对应的任务文件及内容。对话框（图 3-13）
用来设定 Project 的选项。

26

图图图图 3-12

图图图图 3-13

第三章

• Micro Controller

项目中的单片机名称。使用滚动条浏览可使用的单片机，并选择合适的单
片机。

• Enter free run mode（debug options disabled）after build

选中此对话框将会命令 HT-IDE3000 编译出自动执行模式的项目执行文件。
自动执行模式的项目执行文件只能执行程序，所有除错功能都无法运作。

• Language Tool Option（编译器选项）

盛群允许其他的合作厂商为其 MCU 提供 C 编译器。目前你也可以选用
Hi-Tech 所提供的另一种选择。

• Assembler/Compiler Options

编译器的命令行选项。Define Symbol 栏允许使用者对指定的符号定义数值，
而所指定的符号则在编译过程中使用。语法如下：

symbol1[=value1] [,symbol2 [=value2] [,...]]

例如：

debugflag=1, newver=3

另外，可选中生成列表文件(Generate listing file)检查框以便生成源程序列表
文件。

• Cross Linker options

指定连接器的选项。Libraries 文字框用来指定被连接器所参考使用的函数库
文件。例如：

libfile1, libfile2

第三章 菜单

第三章第三章

菜单 −−−− 文件

菜单菜单

文件/编辑

编辑/视图

文件文件

编辑编辑

视图/工具

工具/选项

视图视图

工具工具

选项

选项选项

也可以按下 Browse 键来浏览及选择函数库文件。
另外，程序段地址(Section address)输入框则是用来设定程序段的 ROM/RAM
地址。例如：

codesec=100, datasec=40

最后一行的映射文件检查框(Generate map file)则是命令连接器生成项目的
程序映射文件。

Debug Command

此命令设定供 Debug 菜单使用的选项功能（第五章 HT-IDE3000 菜单-除错）。

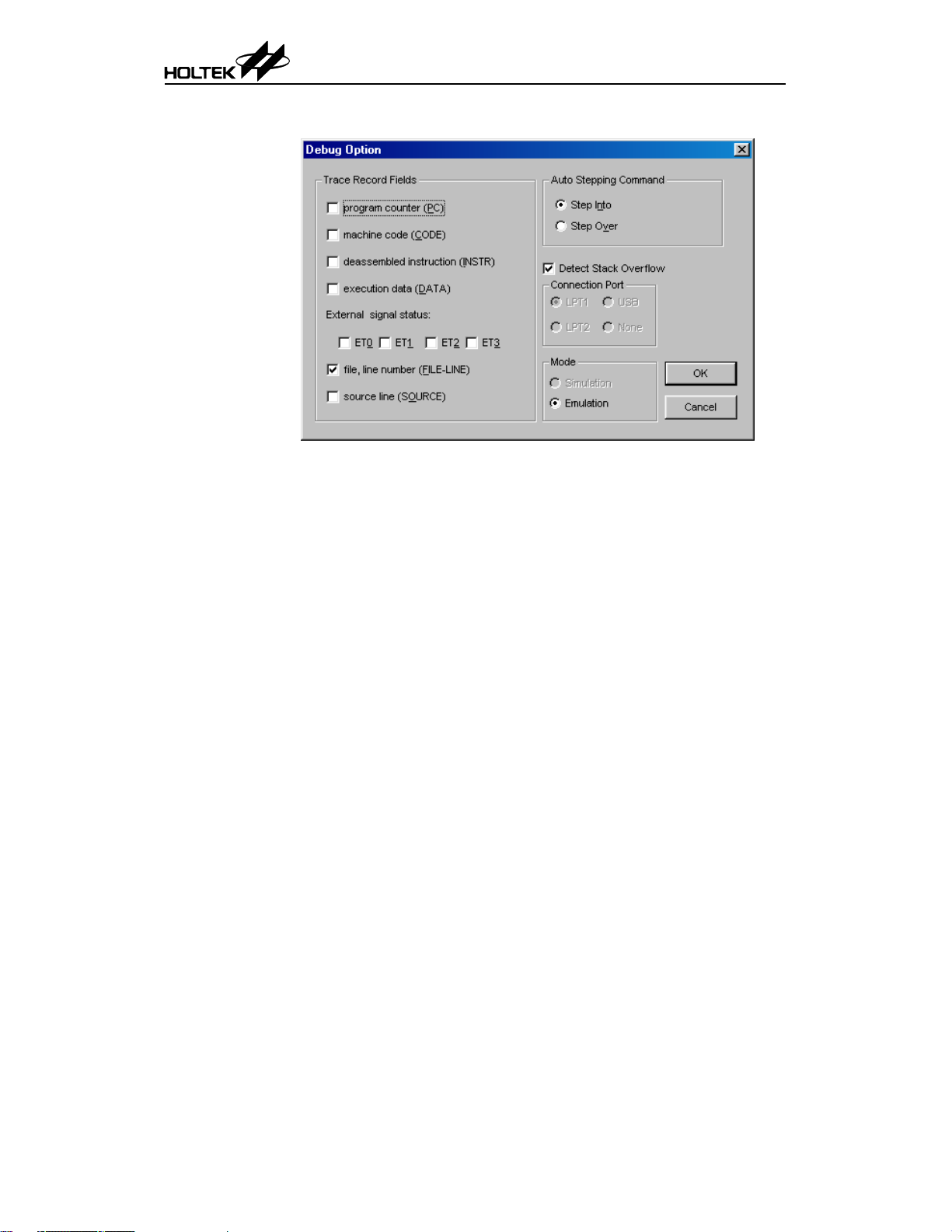

对话框（图 3-14）列出附带有检查框的除错选项，当完成选项的选择并按下
OK 钮之后，除错过程中 Debug 菜单及命令就根据这些选项执行对应的动作。

27

HT-IDE3000 使用手册

图图图图 3-14

• Trace Record Fields

使用手册

使用手册使用手册

此字段中的各选项将会影响程序跟踪(trace)时所记录的数据是否要显示在
窗口内。在执行 Window 菜单的 Trace List 命令时，这些选项会指示哪些跟
踪数据需要显示出来。对于每个源程序文件内的指令，信息的显示顺序将
和对话框项目的排列秩序一致，从上往下。如果其中的项目没有被选取，
则下一个被选取的项目的数据将往前移。跟踪列表的默认数据只会显示文
件名称和各行的行号。program counter 是指令的存储器地址，machine code
是指令的机器代码，de-assembled instruction 是从机器代码直接反译回来的
指令，而 source line 是源程序文件的指令行。

如果是只读动作的指令，execution data 显示的是读取的数据，然而若是只
写或读写动作的指令，则显示被写入的数据。file，line number 是要显示源
程序文件名与指令行的行号。external signal status 则是选择是否要显示外部
输入的信号。当选择软件仿真模式时，external signal status 无效。

• Auto Stepping Command

此选项可以选择自动调用程序的执行步骤，即 Step Into 或 Step Over。只能
选择其中之一。

28

第三章

• Connection Port

选择 HT-ICE 连接口。个人计算机的任何一个并行端口 LPT1，LPT2 或 LPT3
都可被选取与 HT-ICE 连接。如果选择软件仿真模式，则连接口无用。

• Mode

选择 HT-IDE3000 的工作模式为软件仿真或硬件仿真模式。如果 HT-ICE 被
连接到个人计算机且电源已打开，则 HT-IDE3000 可以选择软件仿真或是硬
件仿真模式。

• Detect Stack Overflow

如果你不需要系统在发现堆栈溢出时显示警告信息，请不要勾选此对话框。

第三章 菜单

第三章第三章

菜单 −−−− 文件

菜单菜单

文件/编辑

编辑/视图

文件文件

编辑编辑

视图/工具

工具/选项

视图视图

工具工具

选项

选项选项

Directories Command

这个命令用来设定查找执行文件或储存输出文件的默认路径及文件夹（图
3-15）。

• Executable files path

HT-IDE3000 会从此处所设定的路径或文件夹去查找将要被执行的文件。

• Include files path

编译器会从此处设定的路径或文件夹查找包含文件。

• Library files path

连接器会从此处设定的路径或文件夹查找函数库文件。

• Output files path

储存编译器的输出文件（.obj，.list）和连接器的输出文件（.tsk，.map，.dbg）
所使用的路径。

29

图图图图 3-15

HT-IDE3000 使用手册

使用手册

使用手册使用手册

Editor Command

这个命令会设定编辑器选项，如 TAB 键的大小和 Undo 的有效次数。Save Before
Assemble 选项是要在编译前预先储存文件。Maximum Undo Count 是可以连续

执行恢复动作的最大次数。

图图图图 3-16

Color Command

这个命令可以设定指定行的前景和背景颜色。在图 3-17 左边的选项中，Text
Selection 用在 Edit 菜单，Current Line，Breakpoint Line，Trace Line 和 Stack Line
用在 Debug 菜单，而 Error Line 则是针对编译器的输出。

Font Command

这个命令可以改变显示的字型。

30

图图图图 3-17

第四章

4

第四章

第四章

第四章第四章

菜单

菜单 −−−− 项目

菜单菜单

项目

项目项目

HT-IDE3000 提供项目范例帮助第一次使用者快速地熟悉项目开发流程，从
HT-IDE3000 系统的观点来看，一个工作单元是由包含应用程序的项目所描述。

当首次开发一个 HT-IDE3000 的应用程序时，应遵循先前所建议的开发步骤进
行。

第四章 菜单

第四章第四章

菜单 −−−− 项目

菜单菜单

项目

项目项目

建立新项目

建立新项目

建立新项目建立新项目

在 Project 菜单（图 4-1）中选择 New 命令，建立一个新项目，此命令会要求
使用者输入或选择两项信息，即 Project Name 和 Micro Controller（图 4-2）。使
用者可以按下浏览（Browse）键，选取期望的路径，新建项目或覆盖原有项目。

31

图图图图 4-1

HT-IDE3000 使用手册

另外再选择此项目使用的单片机型号。

注意

注意: 项目名称的后缀名为.PRJ

注意注意

使用手册

使用手册使用手册

打开和关闭项目

打开和关闭项目

打开和关闭项目打开和关闭项目

任何时候 HT-IDE3000 只能执行一个项目，就是已经打开的项目。如果要使项
目开始工作，则首先要使用 Project 菜单的 Open 命令打开此项目（图 4-1），可
直接输入项目名称，或浏览文件夹选择项目名称。Close 命令将关闭当前使用
的项目。

注意

注意: 当打开一个项目时，则当前已打开的项目会自动地关闭。

注意注意

在开发过程中，亦即在编辑、设定选项及除错的阶段时，必须确定项目在打开的状态。可

以从显示在 HT-IDE3000 窗口上方的打开项目名称得知。如果项目不在打开状态下，则结果

是不可预测的。

当结束 HT-IDE3000 的执行回到一般窗口时，如果没有关闭已打开的项目，则系统会将此项

目的数据保存起来，在下次执行 HT-IDE3000 时，系统会自动去打开此项目。

32

图图图图 4-2

第 四 章

管理项目的源文件

管理项目的源文件

管理项目的源文件管理项目的源文件

项目中必须要有源程序文件，使用 Project 菜单的 Edit 命令可以将源程序文件
加到项目中，也可从项目中将源程序文件删除。列表框中源程序文件由上而下
的顺序就是送入连接器的文件的顺序，连接器会根据列表框中文件的顺序去处
理这些输入文件。可以使用[Move Up]与[Move Down]按钮重新调整文件的排列
顺序。图 4-3 是 Project 菜单中 Edit 命令的对话框。

第 四 章 菜 单

第 四 章第 四 章

菜 单 −−−− 项 目

菜 单菜 单

项 目

项 目项 目

将源程序文

将源程序文件加到项目中

将源程序文将源程序文

• 在 Edit Project 对话框中的 File name 文字框中输入源程序文件的文件名。

• 另外一种方法是选择源文件的文件类型 Files of type，再去浏览文件列表。

− 通过浏览 Drives 和 Directories 的方式(从 Look in 浏览框中选取)，选定源

− 从文件名称(File name)项目上方的列表框中选取源程序文件名称。

− 双击所选取的文件名称或是按下[Add]钮，将源程序文件加到项目中。

当所选取的源程序文件被加入到项目后，文件的名称会显示在项目中的文件列
表框上(Files in Project)。

33

件加到项目中

件加到项目中件加到项目中

程序文件所在的驱动器和路径。

图图图图 4-3

HT-IDE3000 使用手册

从项目中删除源程序文件

从项目中删除源程序文件

从项目中删除源程序文件从项目中删除源程序文件

• 从 Files in Project 列表框中选择欲删除的文件。

• 按下 Delete 钮。

注意

注意: 从项目中删除源程序文件并不会真正将文件删除，只是将文件数据从项目中移除。

注意注意

向上或向下移动源程序文件的位置

向上或向下移动源程序文件的位置

向上或向下移动源程序文件的位置向上或向下移动源程序文件的位置

• 在 Files in Project 列表框中，将光标移到指定的文件处，并按下鼠标左钮。

• 再按下[Move Up]钮或[Move Down]钮，将指定的文件往上移或往下移动位

置。

建立项目的任务文件

建立项目的任务文件

建立项目的任务文件建立项目的任务文件

编译新的项目之前，应确定下列工作已完成：

• 项目已经打开

• 已完成项目选项的设定

• 已经将源程序文件加到项目中

• 已选定项目所使用的单片机（参考 Tools 菜单章节）

有两个编译项目文件的命令，分别为 Build 命令和 Rebuild All 命令。

使用手册

使用手册使用手册

Build 命令会执行下列的工作：

• 根据程序文件的后缀名.asm 或.c 分别调用汇编编译器或 C 编译器去编译项

目中所有的源程序文件

• 将汇编编译器或 C 编译器生成的目标文件连接，并生成任务文件和除错文

件

• 如果 HT-ICE 的电源已打开，并且与个人计算机相连，则下载任务文件至

HT-ICE

• 将开始执行点的源程序显示在工作窗口上（HT-IDE3000 硬件仿真须参考源

文件、任务文件和除错文件）

注意

注意: Build 命令会根据相关文件建立的日期与时间决定上述那些步骤会被执行或不被执行。规则

注意注意

如下：

• 若源程序文件的生成日期/时间晚于它的目标文件的生成日期及时间，则 Build 命令会调

用汇编编译器或 C 编译器去编译源程序文件并生成新的目标文件。

• 若有一个目标文件的生成日期/时间晚于任务文件的生成时间，则 Build 命令会调用连接

器将所有目标文件连接起来并生成新的任务文件。

34

第 四 章

无论上述的步骤是否都被执行，Build 命令会自动将任务文件的内容下载到
HT-ICE。

Rebuild All 命令与 Build 命令执行的工作相同，其差异在于 Rebuild All 会立即
执行工作，而不会先比较所有文件的生成日期/时间。

Build 或 Rebuild 命令执行结果的信息会显示在 Output 窗口。在处理过程中如

果发生错误，其后的步骤会被忽略，不会生成任务文件及下载任务文件。

建立项目的任务文件

建立项目的任务文件

建立项目的任务文件建立项目的任务文件

• 按下 Project 菜单中的 Open 命令，打开项目。

• 按下 Project 菜单中的 Build 命令或工具栏中的 Build 键（图 4-1），开始编

译这个项目。

重建项目的任务文件

重建项目的任务文件

重建项目的任务文件重建项目的任务文件

• 按下 Project 菜单中的 Open 命令，打开项目。

• 按下 Project 菜单中的 Rebuild All 命令或工具栏中的 Rebuild All 键（图 4-1），

开始编译这个项目。

一旦编译好项目的任务文件，就可以开始进行应用程序的仿真和除错（参考
HT-IDE3000 菜单-除错章节）。

第 四 章 菜 单

第 四 章第 四 章

菜 单 −−−− 项 目

菜 单菜 单

项 目

项 目项 目

编译

编译

编译编译

可以先用此命令去编译源程序以及在 Output 窗口上显示其结果的方式，来验
证应用程序的正确与否。

编译程序

编译程序

编译程序编译程序

• 使用 File 菜单 Open 命令打开源程序文件以进行编译

• 选用 Project 菜单的 Assemble/Compile 命令或按下工具栏的 Assemble 键去

编译程序文件
假如已打开文件的后缀名为.asm，则系统会调用汇编编译器执行编译工作。如
果已打开文件的后缀名为.c，则系统会调用 C 编译器去编译程序。

35

HT-IDE3000 使用手册

如果没有发生错误，则会生成后缀名为.OBJ 的目标文件，并且储存在 Output
Files Path 所指定的目录内（参考 Options 菜单中的 Directories 命令）。如果发

生错误，则在 Output 窗口上显示错误信息，可使用下列的方式将错误行所在
的源程序文件打开并使光标停留在错误行。

• 双击鼠标左键或

• 将光标移到 Output 窗口内的错误信息行，按下<Enter>键

Print Option Table Command

此命令会将当前使用中的掩膜选项文件的内容送到指定的打印机上进行打印，
可以选用不同的打印机去打印。建议不要使用连接至 HT-ICE 的打印机端口。

假如打印机和 HT-ICE 使用相同的打印机端口，则发出此命令时会造成除错信
息与相关数据的丢失。在打印工作结束后，假如应用程序仍需做硬件仿真与除
错，则使用者应回到开发过程的开始处，再使用 Project 菜单中的 Build 指令做
下载动作。

Generate Demo File (.DMO) Command

此命 令 将会生成一个 可 供 HT-DEMO 使用的.dmo 文件，使用者 只需携带
HT-DEMO 和.dmo 文件，在未安装或未执行 HT-IDE3000 的计算机上执行项目

的程序。

使用手册

使用手册使用手册

36

第五章

5

第五章

第五章

第五章第五章

菜单

菜单 −−−− 除错

菜单菜单

除错

除错除错

在程序开发的过程中，重复的修正和测试源程序是不可避免的。HT-IDE3000
提供许多工具，不仅让除错工作更加容易，而且也减少开发时间。这些功能包
含了单步执行、符号断点、自动单步执行、跟踪触发条件等。

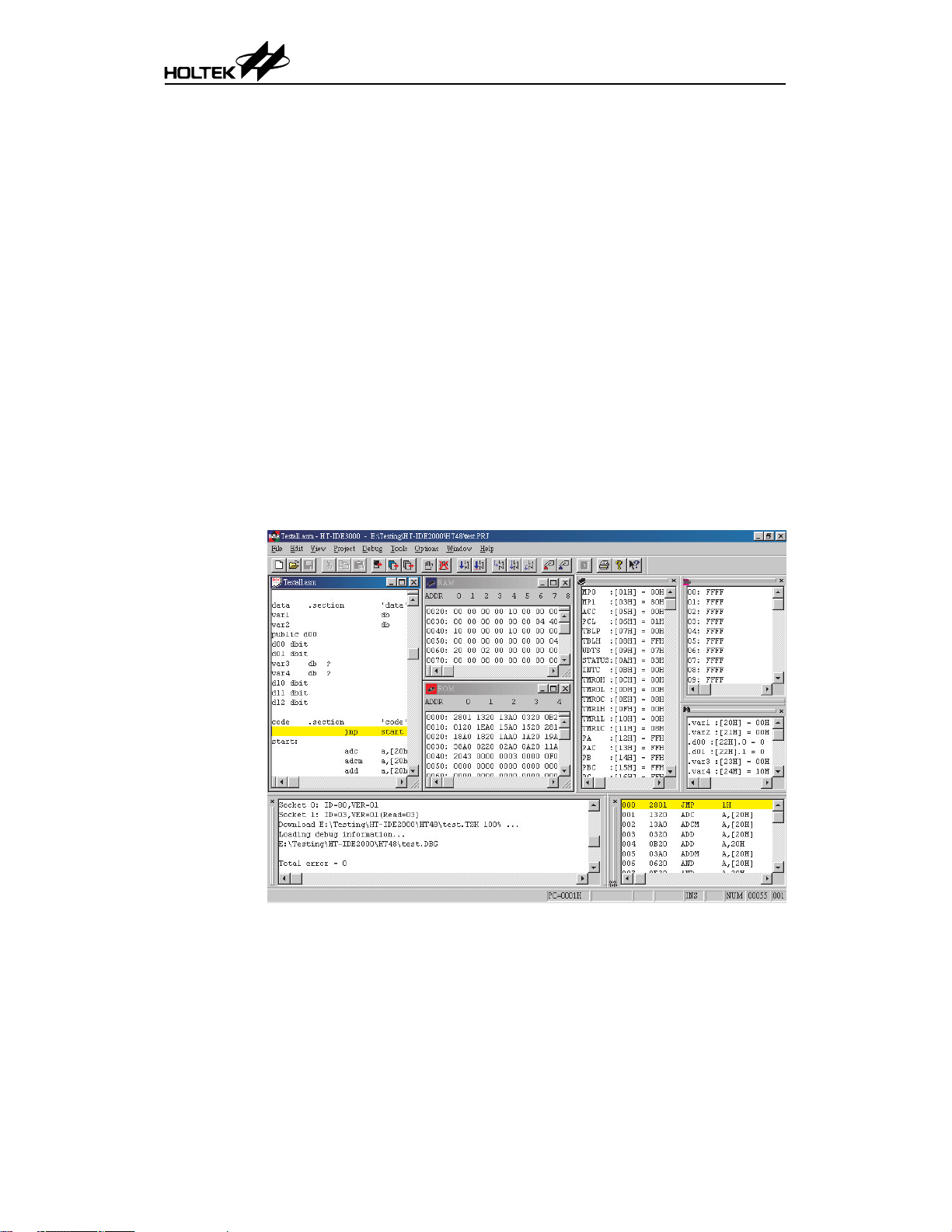

当应用程序成功建立之后（参考前一章中建立项目的任务文件），在工作窗口
（图 5-1）中的源程序代码，被高亮标示的程序行，将是第一个被执行的程序
行。之后，系统准备接受及执行使用者所下的除错命令。

第五章 菜单

第五章第五章

菜单 −−−− 除错

菜单菜单

除错

除错除错

图图图图 5-1

37

HT-IDE3000 使用手册

复位

复位 HT-IDE3000 系统

复位复位

HT-IDE3000 系统提供四种复位方法：

• 电源复位（Power-on reset，POR）通过将电源变压器接到 HT-ICE 或按下

HT-ICE 上的复位钮。

• 来自应用电路板的复位信号。

• 来自 HT-IDE3000 中 Debug 菜单（图 5-2）的软件复位 Reset 命令。

• 来自 HT-IDE3000 中 Debug 菜单（图 5-2）的软件电源复位 Power-on Reset

命令。

系统

系统系统

使用手册

使用手册使用手册

38

图图图图 5-2

第五章

第五章 菜单

第五章第五章

表 5-1 列出上述四种复位的影响。

Reset Item

Clear Registers

Clear Options
Clear PD，TO

PC Value

Emulation Stop

Check Stand-Alone

注意

注意: (*)：寄存器在不同复位下所受的影响，请参考各单片机的规格书。

注意注意

(**)：PC 值为 0，同时停止硬件仿真。

(***)：假如复位来自于应用电路板，则系统会在复位完成后自动开始硬件的仿真。

PC-程序计数器

PD-暂停标志位

TO-WDT 溢出标志位

Power-On

Reset

(*) (*) (*) (*)

Yes No No No

Yes No No Yes

(**) 0 0 0

(**) No(***) Yes Yes

Yes No No No

Target
Board

Reset

表表表表 5-1

Software

Reset

Command

菜单 −−−− 除错

菜单菜单

Reset Command

除错

除错除错

Software

Power-On

从从从从 HT-IDE3000 复位

复位

复位复位

• 选按 Debug 菜单的 Reset 命令或按下工具栏的 Reset 钮去执行软件复位。

• 选按 Debug 菜单的 Power-on Reset 命令或按下工具栏的 Power-On Reset 钮

去执行复位。

从应用电路板复位

从应用电路板复位

从应用电路板复位从应用电路板复位

利用 DIN 连接器上的µ_RES 引脚（pin 03-C）在应用电路板上设计单片机的复
位钮，这个复位后的结果列在表 5-1 中。

39

HT-IDE3000 使用手册

应用程序的硬件仿真

应用程序的硬件仿真

应用程序的硬件仿真应用程序的硬件仿真

在应用程序撰写完成后，需要使用 Build 或 Rebuild 命令建立项目的工作文件
以及将程序下载到 HT-ICE。如果此命令执行完毕，没有发生错误，则在工作
窗口（图 5-1）中高亮标示源程序中最先被执行的程序行。此时，可以使用
HT-IDE3000 的除错命令开始进行应用程序的仿真。

注意

注意: 在应用程序的硬件仿真期间，对应的项目必须已经被打开。

注意注意

硬件仿真应用程序

硬件仿真应用程序

硬件仿真应用程序硬件仿真应用程序

• 选用 Debug 菜单的 Go 命令

或按下快捷键 F5

或按下工具栏的 Go 按钮
在硬件仿真期间可以启动其它的窗口。如果断点条件符合的话，HT-IDE3000
系统将会自动停止仿真，否则它会继续执行直到应用程序结束为止。当 HT-ICE
在硬件仿真时，工具栏的 Stop 钮会呈现红色，代表此时 Stop 钮是有效的。如
按下 Stop 钮则仿真会立刻停止。Stop 钮在仿真停止状态下会呈现灰色，代表
此时 Stop 钮是无效的。

使用手册

使用手册使用手册

停止硬件仿真应用程序

停止硬件仿真应用程序

停止硬件仿真应用程序停止硬件仿真应用程序

共有三种停止硬件仿真的方法，如下所示：

• 开始硬件仿真之前先设定断点。

• 选用 Debug 菜单的 Stop 命令或按下快捷键 Alt+F5。

• 按下工具栏的 Stop 钮。

执行应用程序到指定的程序行

执行应用程序到指定的程序行

执行应用程序到指定的程序行执行应用程序到指定的程序行

在进行程序的除错过程中，可以命令仿真动作停在指定的程序行。下列的方法
提供此种功能。除了条件跳行指令之外，从当前停在的程序行到指定程序行之
间所有的指令都会被执行。由于条件跳行或其它情况，程序执行的结果也许不
会停留在指定的程序行。

• 移动光标到停止的程序行（高亮标示此行）。

• 选择 Debug 菜单的 Go to Cursor 命令

或按下快捷键 F7

或按下工具栏的 Go to Cursor 钮

40

单步执行

单步执行

单步执行单步执行

第五章

直接跳跃到应用程序中的某一行

直接跳跃到应用程序中的某一行

直接跳跃到应用程序中的某一行直接跳跃到应用程序中的某一行

如果从当前停留的程序行到指定程序行之间所有的指令，其执行结果不影响除
错效能，则可以直接跳跃至某一程序行。除了程序计数器之外，此命令不会改
变数据存储器、寄存器和状态寄存器的内容，指定的程序行就是下一条要被执
行的指令。

• 移动光标至要跳跃到的程序行或高亮标示此行。

• 选用 Debug 菜单的 Jump to Cursor 命令。

以上章节所描述的除错命令是查看与侦错数个程序行执行的结果，如果想要执
行一行程序之后就去查看其结果，则需要使用单步执行命令。HT-IDE3000 提
供两种单步执行模式，手动模式与自动模式。

手动模式下，使用者每发出一个单步执行命令，HT-IDE3000 只会执行一次单
步执行命令。但是在自动模式下，HT-IDE3000 则会重复执行单步执行命令直
到用 Debug 菜单的 Stop 命令让硬件仿真停止。在自动模式下，所有设定的断
点都无效，而单步执行的速率可以被设定为 FAST、0.5、1、2、3、4 和 5 秒。
总共有三个单步执行命令，分别为 Step Into、Step Over 和 Step Out。

• Step Into 命令一次只执行一条指令就停止，但是如果所执行的指令是 CALL

程序指令时，则会进入此子程序并且停在子程序中的第一条指令处。

• Step Over 命令一次只执行一条指令就停止，但是如果所执行的指令是

CALL 程序指令时，则不会进入子程序，而是停留在 CALL 指令后的下一

条指令处，此子程序中所有的指令会被执行，而且寄存器与状态寄存器的

内容也根据执行的结果做改变。

• Step out 命令只能在仿真停在子程序之内时被使用，它会执行当前停在的程

序行和 RET 指令（包括 RET 指令）之间所有的指令，然后停留在 CALL

指令后的下一条指令处。

第五章 菜单

第五章第五章

菜单 −−−− 除错

菜单菜单

除错

除错除错

注意

注意: Step out 命令只能被使用在当前的停止点在子程序内的情况下，否则会发生无法预期的结

注意注意

果。

如果要使用自动模式，则需要先使用 Options 菜单的 Debug 命令去设定自动模
式的单步执行命令，即 Step Into 或是 Step Over。

41

HT-IDE3000 使用手册

• 启动单步执行的自动模式

从 Debug 菜单中选择 Stepping 命令，也选择单步执行的速度 Stepping Speed

（使用 Options 菜单的 Debug 命令去选择单步执行命令: Step Into 或 Step

Over）

• 结束单步执行的自动模式

从 Debug 菜单中选择 Stop 命令

• 改变自动模式下的单步执行命令

− 从 Options 菜单中选择 Debug 命令

− 在 Stepping 命令框中选择 Step Into 或 Step Over 命令

• 启动 Step Into 命令

从 Debug 菜单中选择 Step Into 命令

或按下快捷键 F8

或按下工具栏的 Step Into 钮

• 启动 Step Over 命令

从 Debug 菜单中选择 Step Over 命令

或按下快捷键 F10

或按下工具栏的 Step Over 钮

• 启动 Step Out 命令

从 Debug 菜单中选择 Step Out 命令

或按下快捷键 Shift + F7

或按下工具栏的 Step Out 钮

使用手册

使用手册使用手册

42

断点

断点

断点断点

第五章

HT-IDE3000 提供一个有力的断点功能，可接受多种形式的条件，包括程序地
址、源程序行号及符号中断等。

断点特性

断点特性

断点特性断点特性

HT-IDE3000 断点功能的主要特性如下：

• 任何时刻，最多有 3 个具有相同优先级的断点同时有效。

• 任何断点被设定之后，它会被记录在断点列表框（Breakpoints）内，然而此

断点或许不会立即有效，但是只要它不被删除（即仍然在断点列表框内），

稍后可将它再设为有效。

• 任何时刻，断点列表框中最多可加入 20 个断点。如果要加入第 21 个，则

必须从原先的 20 个断点中至少删除一个。

• 允许使用二进制形式（含 don’t care）的地址与数据断点。

• 当指令行被设定为有效的断点时，HT-ICE 会停在这个指令行但是不会执行

此指令，即这条指令将是下条被执行的指令。虽然指令行被设定为有效的

断点，但由于执行流程或条件跳转的缘故，HT-ICE 可能不会停留在这个指

令行。如果有效的断点是在 Data Space（RAM），符合断点数据的指令将会

被执行，且 HT-ICE 会停在下一个指令行。

第五章 菜单

第五章第五章

菜单 −−−− 除错

菜单菜单

除错

除错除错

断点项目的说明

断点项目的说明

断点项目的说明断点项目的说明

下面说明断点的描述项目及内容，如图 5-3 所示，并非所有的项目都需要设定：

• Space

断点的位置空间，可以设定为程序代码空间或数据空间。

• Location

断点的确切位置。下一节会说明位置的格式。

• Content

断点的数据内容。此项目只有当位置空间被设为数据空间时才有效，同时

需要使用 Read 和 Write 检查框设定数据的存取类型作为中断的执行条件。

43

HT-IDE3000 使用手册

→→→→ 描述项目的格式

描述项目的格式————位置

描述项目的格式描述项目的格式

位置项目的格式如下：

• 共有四种形式的绝对地址（在程序代码空间或数据空间），称为：十进制、

十六进制（字尾为“H”或“h”）、二进制及全部符合的二进制位(don’t-care

bits)，例如：

表示十进制的 20、十六进制的 14h、二进制的 00010100b 及都符合的位 4

和 5。

注意

注意: Don’t-care bits 必须是二进制的形式。

注意注意

• 具有或没有源文件名称的行号，格式如下：

[source_file_name!].line_number

这里的 source_file_name 是源文件的名称，可有或没有。如果没有文

件名，则会以当前工作中的文件为准。如果指定了源文件名，则必须在文

件名之后加上惊叹号“！”，而句点“.”必须放在行号之前，格式为十进制。

例如：

C:\HIDE\USER\GE.ASM!.42

位置

位置位置

20, 14h , 00010100b , 10xx0011

使用手册

使用手册使用手册

将断点设定在 C 盘文件夹\HIDE\USER 内，文件名为 GE.ASM 的第 42 行。

例如：

.48

将断点设在当前工作中的文件的第 48 行。

• 具有或没有源文件名称的程序符号，格式如下：

[source_file_name!].symbol_name

除了将 line_number 换为 symbol_name 外，其格式及内容与上述的行号位置

格式相同。下列的程序符号都可被接受：

− Label name 标号名

− Section name 程序段的名称

− Procedure name 子程序的名称

− Dynamic data symbols defined in data section 数据段中所定义的数据变量

44

第五章

→→→→ 描述项目的格式

描述项目的格式 −−−− 内容和外部信号

描述项目的格式描述项目的格式

• 内容和外部信号的格式用四个数字表示，类似于位置项目的格式。这四种

数字格式分别为十进制、十六进制（字尾为“H”或“h”）、二进制及全部

符合的二进制位(don’t-care bits)。

→→→→ 断点列表框的格式

断点列表框的格式

断点列表框的格式断点列表框的格式
断点列表框包含所有已加入的断点，包括有效及无效的断点。Add 钮可用于增
加新的断点到列表框，Delete 钮则是从列表框中移除断点。每个断点在列表框
中的格式如下：

<status> {<space and read/write>, <location>,
<data content>, <external signal>}

这里的<status>是有效状态，“+”表示有效（使能）而“-”表示无效（除能），
<space and read/write>是空间形式及操作模式，“C”是程序代码存储器空间，

“D/R”是从数据存储器空间读取，“D/W”是写入数据存储器空间，“D/RW”
是读取与写入数据存储器空间。

<location>、<data content>及<external signal>分别与输入格式相同。

如何设定断点

如何设定断点

如何设定断点如何设定断点

有两种方法设置/使能断点，一种是使用 Debug 菜单的 Breakpoint 命令；另外
一种是使用工具栏的 Toggle Breakpoint 钮。断点的规则如下：

• 如果断点没有被加到断点列表框（图 5-3），则要先设定各描述项目，然后

再加入断点列表框。

• 只要断点存在于列表框中，即使先前此断点是无效的，也可以通过使能断

点设为有效状态。

• 最后必须按下 OK 钮以确认设定，否则所有的更改都无效。

• 如果要用工具栏的 Toggle Breakpoint 钮去设定断点，则应先将光标移到断

点所在的程序行，再按下 Toggle Breakpoint 钮，此时这个断点就被设为有
效。如果要将有效的断点改变为无效的断点，则可再按下 Toggle Breakpoint
钮去改变。

内容和外部信号

内容和外部信号内容和外部信号

第五章 菜单

第五章第五章

菜单 −−−− 除错

菜单菜单

除错

除错除错

45

HT-IDE3000 使用手册

→→→→ 增加断点

增加断点

增加断点增加断点

• 从 Debug 菜单中选择 Breakpoint 命令（或按下快捷键 Ctrl+B），断点对话框

会出现在窗口中（图 5-3）。

• 设定断点的各描述项目

设定 Space，Location 项目。
如果 Space 是数据存储器空间，则需要设定 Content 项目和 Read/Write 检查
框。
如有需要，则要设定 External Signals。

• 按下 Add 钮将此断点加到断点列表框。

• 按下 OK 钮确认设定。

注意

注意: 假如有效断点的总数小于 3 个，则新加入的断点将会自动生效。

注意注意

假如断点列表框已有 20 个断点，则 Add 钮将会无效而不能再加入断点。

使用手册

使用手册使用手册

→→→→ 删除一个断点

删除一个断点

删除一个断点删除一个断点

• 从 Debug 菜单中选择 Breakpoint 命令或按下快捷键 Ctrl+B，断点对话框会

出现在窗口中（图 5-3）。

• 从断点列表框中选择即高亮标示要被删除的断点。

• 按下 Delete 钮则会将此断点从断点列表框中删除。

• 按下 OK 钮确认设定。

46

图图图图 5-3

第五章

→→→→ 删除所有断点

删除所有断点

删除所有断点删除所有断点

• 从 Debug 菜单中选择 Breakpoint 命令或按下快捷键 Ctrl+B，断点对话框会

出现在窗口中（图 5-3）。

• 从断点列表框中选择 Clear All 钮以删除所有的断点。

• 按下 OK 钮确认设定。

• 也可以按下工具栏的 Clear All Breakpoint 钮去完成这项工作。

→→→→ 设定一个断点为有效或无效

设定一个断点为有效或无效

设定一个断点为有效或无效设定一个断点为有效或无效

• 从 Debug 菜单中选择 Breakpoint 命令或按下快捷键 Ctrl+B，断点对话框会

出现在窗口中（图 5-3）。

• 从断点列表框中选择要设定的断点。

• 按下 Enable（Disable）钮去设定此断点为有效(无效)。

• 按下 OK 钮确认设定。

跟踪应用程序

跟踪应用程序

跟踪应用程序跟踪应用程序

当 HT-IDE3000 仿真应用程序时，它提供一个有力的跟踪工具，以记录执行过
程与所有相关的信息。此工具还提供跟踪过滤器(qualifier)去过滤需要被跟踪的
指令以及停止跟踪触发器(trigger)以便停止记录跟踪的数据。另外，它提供一
种方法，可以指定在跟踪触发点(trigger point)之前或之后需要储存多少笔的跟
踪记录。

第五章 菜单

第五章第五章

菜单 −−−− 除错

菜单菜单

除错

除错除错

注意

注意: 当 HT-IDE3000 开始硬件仿真时（参考应用程序的硬件仿真章节），跟踪功能将会自动地开

注意注意

始记录被执行的指令与相关信息，反过来则不一定可以。

跟踪

跟踪的初步设定

的初步设定

跟踪跟踪

的初步设定的初步设定

使用跟踪的基本要求，是在具有或是没有跟踪过滤条件下，设定跟踪模式(Trace
Mode)。 跟踪模式定义程序的跟踪范围，而跟踪过滤条件(qualify)则是定义跟
踪记录的条件。

可使用的跟踪模式有：

• Normal

此为预设模式，设定跟踪的范围是全部的应用程序。

• Trace Main

除了中断服务程序之外，其它所有的应用程序都属于跟踪的范围。

47

HT-IDE3000 使用手册

• Trace INT

使用手册

使用手册使用手册

只有中断服务程序才属于跟踪的范围。

在硬件仿真过程中，跟踪会根据跟踪过滤条件决定哪条指令和何种相关的信息
应该被记录在跟踪存储器内。规则是如果指令的相关信息与状态符合任何一个
有效的跟踪过滤条件，则会记录这条指令。跟踪过滤条件的格式与断点的格式
相同。如果需要将所有执行过的程序指令都记录起来，只要设定为 No Qualify
即可（也就是不要设定跟踪过滤条件），而这也是默认值。

相对于 Trace Mode 与 Qualify 为设定记录的条件，而 Trigger Mode 和 Forward

Rate 则是指定停止跟踪记录的条件。

Trigger Mode 指定跟踪触发点的种类，它也可以用来决定停止跟踪点的位置。
Forward Rate 则是设定跟踪范围的比率，此跟踪范围落在跟踪触发点与停止跟

踪点之间。

可使用的 Trigger Mode 如下：

• No Trigger

此为默认值，没有设定停止跟踪的条件。

• Trigger at Condition A

触发点设在条件 A。

• Trigger at Condition B

触发点设在条件 B。

• Trigger at Condition A or B

触发点设在条件 A 或条件 B 两者之一。

• Trigger at Condition B after A

触发点设在条件 B 但是要在条件 A 发生之后。

• Trigger when meeting condition A for k times

触发点是当条件 A 符合 k 次时。

• Trigger at Condition B after meeting A for k times

触发点是在条件 B 但是要在条件 A 符合 k 次后。

条件 A 和条件 B 设定触发条件，其格式和断点的格式相同。

Loop Count 用来设定条件 A 发生的次数，只有当 Trigger Mode 选用上述最后
两个模式之一时才需要设定此项数字。

48

第五章

第五章 菜单

第五章第五章

菜单 −−−− 除错

菜单菜单

除错

除错除错

Forward Rate 用来设定跟踪记录段(trace record)占用跟踪存储器(trace buffer)的
百分比，此段跟踪记录是介于跟踪触发点(trigger point)与停止跟踪点(stop trace
point)之间的记录。从另外一个角度来看，可以先行设定跟踪触发点，再根据
想要得到多少的跟踪数据，也就是跟踪触发点之后的数据，去设定 Forward Rate
百分比。跟踪触发点将跟踪存储器分为触发点之前与之后两部分，Forward Rate
设定触发点之后的百分比，以便限制跟踪记录的范围，百分比可设定在 0 至
100%之间。

注意

注意: 跟踪记录的数据笔数不一定会刚好等于 Forward Rate。例如在跟踪记录尚未达到 Forward

注意注意

Rate 指定的百分比之前，碰到断点而停止仿真或是使用跟踪停止命令（参考停止跟踪的章

节），这些都会停止跟踪记录，因此造成跟踪记录与 Forward Rate 的不一致。

Qualify 列表框记载及显示被 Trace Mode 使用到的跟踪过滤条件。列表框中可
以加入高达 20 个过滤条件并且最多有 6 个过滤条件是同时有效的。可以将过
滤条件设为无效或是把它从列表框中删除。在 Qualify 列表框中的跟踪过滤条
件的格式与 Breakpoints 列表框中断点的格式相同（参考 Breakpoints 中的断点
列表框格式部份）。

停止跟踪

停止跟踪

停止跟踪停止跟踪

有三种方法停止跟踪记录：

• 如上述，设定触发点（Trigger Mode）和 Forward Rate 百分比

• 设定断点去停止硬件仿真与跟踪记录

• 从 Debug 菜单（图 5-2）发出 Trace Stop 命令去停止跟踪记录

图 5-4 列出使用跟踪的必要数据，此对话框是执行 Debug 菜单中 Trace 命令的
结果。

跟踪的启动与停止

跟踪的启动与停止

跟踪的启动与停止跟踪的启动与停止

→→→→ 设定跟踪模式

设定跟踪模式

设定跟踪模式设定跟踪模式

• 从 Debug 菜单选择 Trace 命令

Trace 对话框显示如图 5-4。

• 从 Trace Mode 下拉式列表框选择跟踪模式

• 按下 OK 钮确认

49

HT-IDE3000 使用手册

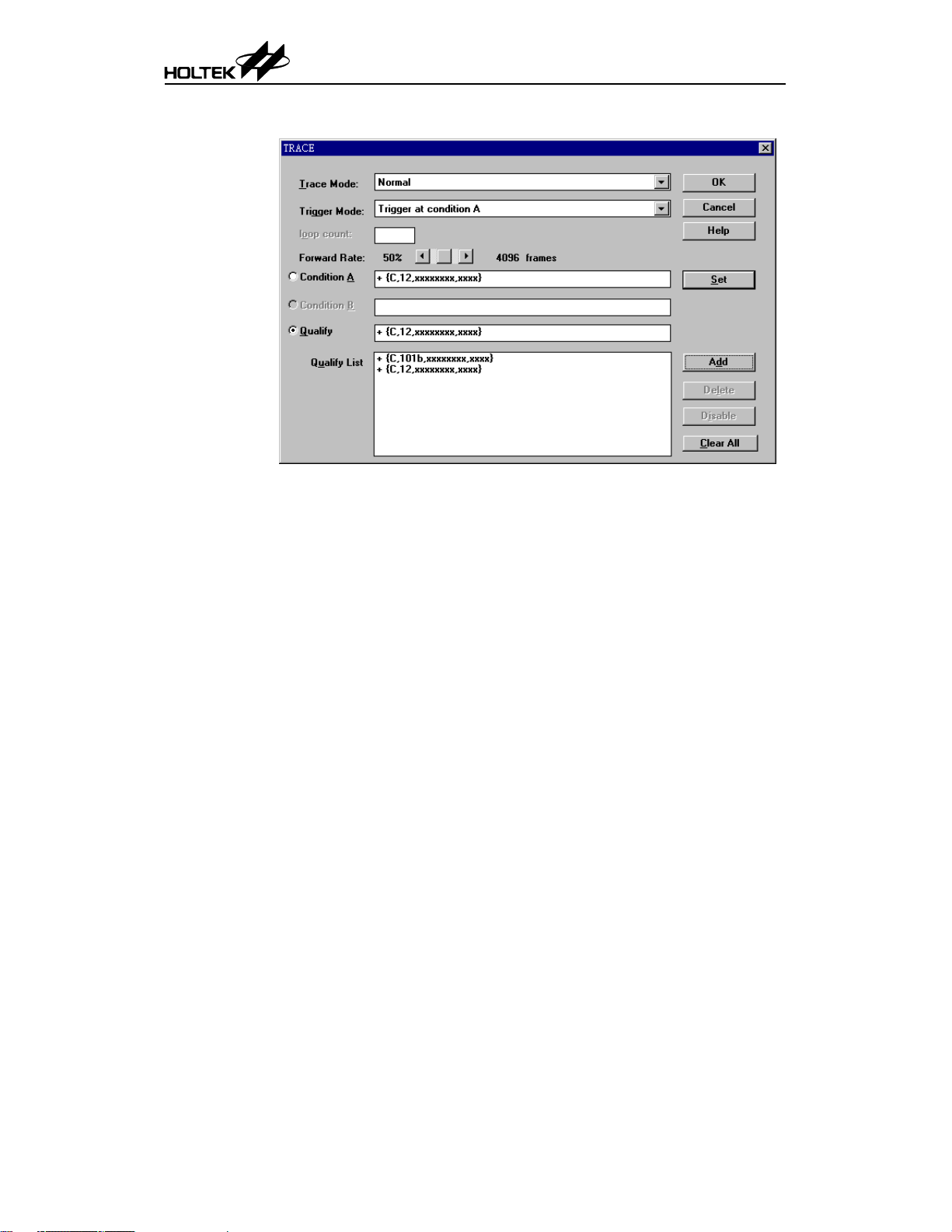

图图图图 5-4

→→→→ 设定停止

设定停止跟踪的触发模式

设定停止设定停止

• 从 Debug 菜单选择 Trace 命令

• 从 Trigger Mode 下拉式列表框选择触发模式

• 按下 OK 钮确认

跟踪的触发模式

跟踪的触发模式跟踪的触发模式

Trace 对话框会显示如图 5-4。

使用手册

使用手册使用手册

→→→→ 改变

改变 Forward Rate

改变改变

• 从 Debug 菜单选择 Trace 命令

Trace 对话框显示如图 5-4。

• 使用 Forward Rate 滚动条指定所需的百分比

• 按下 OK 钮确认

→→→→ 设定条件

设定条件 A 或条件

设定条件设定条件

• 从 Debug 菜单选择 Trace 命令

或条件 B

或条件或条件

Trace 对话框显示如图 5-4。

• 按下 Condition A 或 Condition B 钮

• 按下 Set Condition 钮

Set Condition 对话框显示如图 5-5

• 键入条件 A 或条件 B 的数据

50

第五章

• 按下 OK 钮，关闭 Set Condition 对话框

• 按下 OK 钮，关闭 Trace 对话框

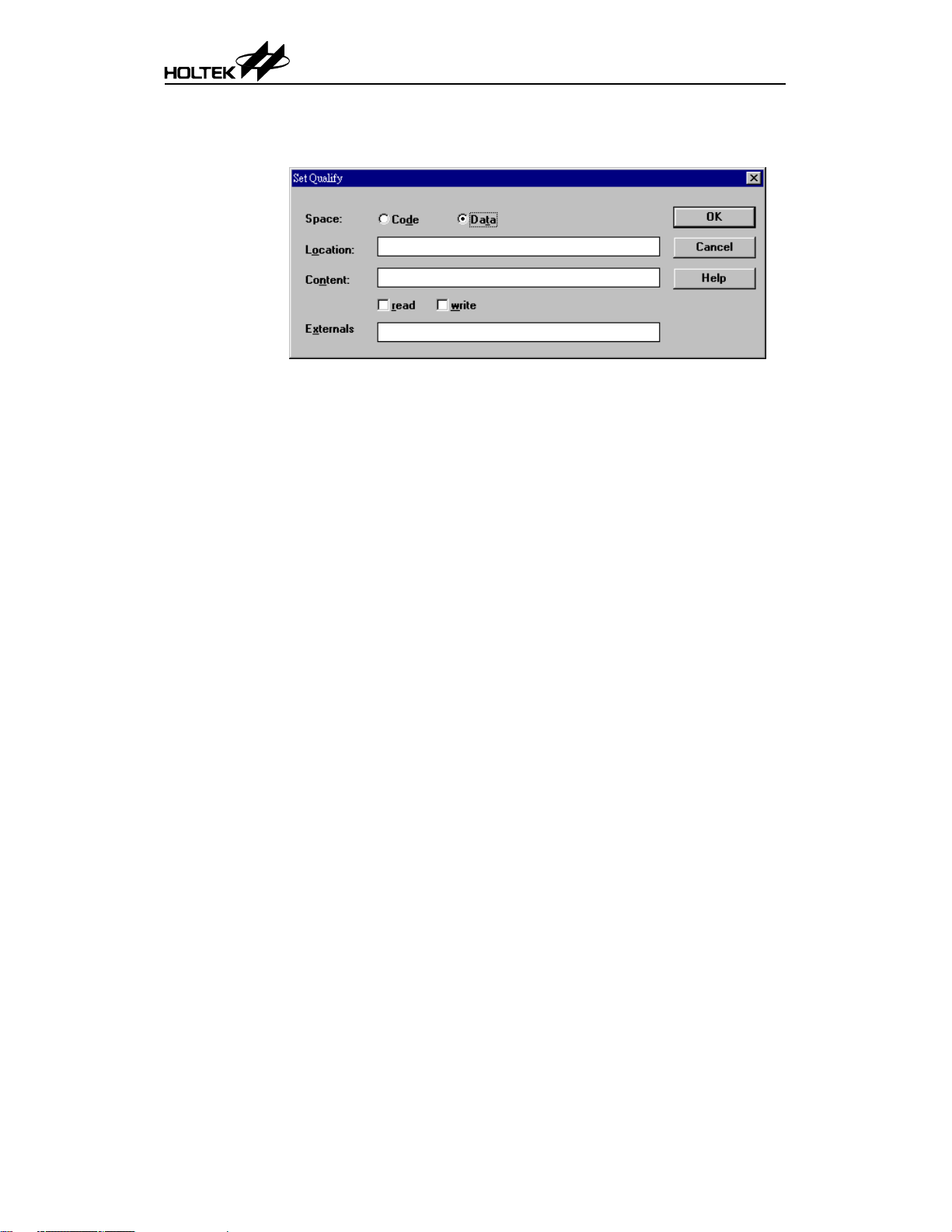

图图图图 5-5

→→→→ 加入跟踪的过滤条件

加入跟踪的过滤条件

加入跟踪的过滤条件加入跟踪的过滤条件

• 从 Debug 菜单选择 Trace 命令

Trace 对话框显示如图 5-4。

• 按下 Qualify 钮

• 按下 Set Qualify 钮

Set Qualify 对话框显示如图 5-5

• 键入过滤条件的数据

• 按下 OK 钮，关闭 Set Qualify 对话框

• 按下 Add 钮，将过滤条件加入 Qualify List 框之内

• 按下 OK 钮，关闭 Trace 对话框

第五章 菜单

第五章第五章

菜单 −−−− 除错

菜单菜单

除错

除错除错

→→→→ 删

删除跟踪的过滤条件

除跟踪的过滤条件

删删

除跟踪的过滤条件除跟踪的过滤条件

• 从 Debug 菜单选择 Trace 命令

Trace 对话框显示如图 5-4。

• 从 Qualify List 框中选择要被删除的过滤条件

• 按下 Delete 钮

• 按下 OK 钮确认

51

HT-IDE3000 使用手册

→→→→ 删除所有的跟踪过滤条件

删除所有的跟踪过滤条件

删除所有的跟踪过滤条件删除所有的跟踪过滤条件

• 从 Debug 菜单选择 Trace 命令

Trace 对话框显示如图 5-4。

• 按下 Clear All 钮

• 按下 OK 钮确认

注意

注意: 如果没有设定任何跟踪过滤条件，则所有指令将被默认为符合过滤条件。

注意注意

→→→→ 设定跟踪过滤条件为有效或无效

设定跟踪过滤条件为有效或无效

设定跟踪过滤条件为有效或无效设定跟踪过滤条件为有效或无效

• 从 Debug 菜单选择 Trace 命令

Trace 对话框显示如图 5-4。

• 从 Qualify List 框中选择要被设定的过滤条件

• 按下 Enable（Disable）钮

• 按下 OK 钮确认

注意

注意: 最多可同时设定 6 个跟踪过滤条件为有效。

注意注意

跟踪记录的格式

跟踪记录的格式

跟踪记录的格式跟踪记录的格式

在完成跟踪过滤条件和停止跟踪触发条件的设定之后，则所有符合过滤条件的
指令将被记录在跟踪存储器内。使用 Window 菜单的 Trace List 命令可以查看
跟踪记录数据，帮助程序的除错。当窗口中显示跟踪记录时，除了顺序编号一
定会显示，跟踪记录内其它的数据并不一定都会显示出来，这些字段的显示与
否取决于 Options 菜单中 Debug 命令的设定。在下面的说明标题文字中，用小
括号括起来的文字会出现在 Window 菜单的 Trace List 命令标题上，代表各字
段，例如顺序编号在 Trace 列表框的标题上是以 No. 来代表。图 5-6 和图 5-7
是在不同的 Debug 选项下所显示的跟踪列表的内容。

使用手册

使用手册使用手册

52

图图图图 5-6

第五章

• 顺序编号（No.）

第五章 菜单

第五章第五章

菜单 −−−− 除错

菜单菜单

不论何种停止跟踪触发模式，触发点的顺序编号均为+0，在触发点之前的
跟踪记录使用负数的顺序编号，在触发点之后的跟踪记录则使用正数的顺
序编号。如果跟踪记录中所有的字段（在 Options 菜单中的 Debug Option）
都被圈选，则数据显示的结果如图 5-7。如果选择 No trigger mode 或是还未
执行到触发点，则顺序编号是从-00001 开始往回以每笔跟踪记录减 1 的数
字编列（图 5-6）。

• 程序计数器（PC）

跟踪记录中指令的程序计数器值。

• 机器代码（CODE）

指令的机器代码。

• 反编译指令（INSTRUCTION）

反编译指令是执行 HT-IDE3000 的反编译程序所得的结果。

• 执行数据（DAT）

被执行的数据内容（读或写）。

• 带有行号的源文件名称（FILE-LINE）

源文件名称和此指令的行号。

• 源文件（SOURCE）

源程序语句（包括符号）。

除了顺序编号一定会显示之外，上述中其它的字段均非必须的。

除错

除错除错

注意

注意: 使用 Options 菜单中的 Debug 命令选择跟踪记录的字段。

注意注意

使用 Window 菜单中的 Trace List 命令查看跟踪记录各字段的内容。

53

图图图图 5-7

HT-IDE3000 使用手册

→→→→ 清除跟踪存储器的内容

清除跟踪存储器的内容

清除跟踪存储器的内容清除跟踪存储器的内容
使用 Debug 菜单的 Reset Trace 命令将跟踪存储器的内容清除，之后跟踪信息
将由跟踪存储器的开始端储存起。另外，Reset 命令和 Power-On Reset 命令也
会清除跟踪存储器的内容。

除错器的命令模式

除错器的命令模式

除错器的命令模式除错器的命令模式

除了窗口菜单的除错模式外，HT-IDE3000 另外提供一种称为命令式(Command
Mode)的除错模式。在此模式下，除了具有窗口菜单除错模式的功能外，还提
供额外的除错功能。这些增加的功能包括可以将除错的过程储存到记录文件，
以后可以再次自动去执行这些除错命令，以及使用简易的命令语法，而不需重
写整行命令即可执行先前的除错命令。

进入命令模式与离开命令模式

进入命令模式与离开命令模式

进入命令模式与离开命令模式进入命令模式与离开命令模式

→→→→ 进入命令模式

进入命令模式

进入命令模式进入命令模式
从 HT-IDE3000 的 Debug 菜单中选择“Command Mode”命令，就会进入命令
模式。此时会出现一个新的窗口画面，之后就可以在画面中第二行的提示字符
“HT8>”之后，输入命令。（图 5-8）

使用手册

使用手册使用手册

→→→→ 命令模式窗口

命令模式窗口

命令模式窗口命令模式窗口

• 命令模式的标题上会显示当前的项目名称。

• 在命令行提示符“HT8>”之后，可以输入任何命令。

• 当输入命令时，此命令的完整语法会显示在底下的状态栏中。

• 在提示字符串“HT8>xxxx”之后输入完整的命令后，下一行会显示命令执

行的结果。（图 5-9）。
再下一行则会显示提示字符串“HT8>”，以等待另一个命令的输入。

→→→→ 从命令模式离开

从命令模式离开

从命令模式离开从命令模式离开
离开命令模式的方式，可使用一般离开窗口的方法(按下窗口右上角的 x 框)，
