AL 6000C
Digitální detektor alkoholu AL 6000
Návod k obsluze

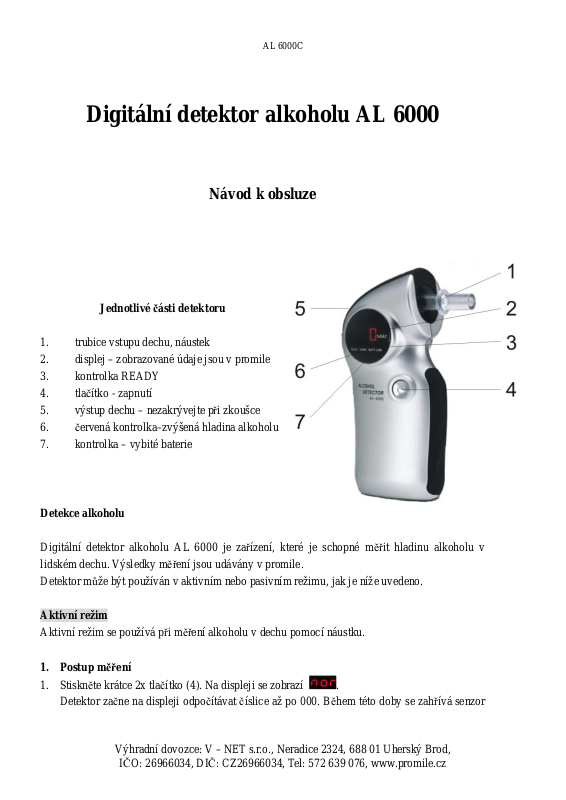

Jednotlivé části detektoru
1. trubice vstupu dechu, náustek
2. displej – zobrazované údaje jsou v promile
3. kontrolka READY
4. tlačítko - zapnutí
5. výstup dechu – nezakrývejte při zkoušce
6. červená kontrolka–zvýšená hladina alkoholu
7. kontrolka – vybité baterie
Detekce alkoholu
Digitální detektor alkoholu AL 6000 je zařízení, které je schopné měřit hladinu alkoholu v
lidském dechu. Výsledky měření jsou udávány v promile.
Detektor může být používán v aktivním nebo pasivním režimu, jak je níže uvedeno.
Aktivní režim
Aktivní režim se používá při měření alkoholu v dechu pomocí náustku.
1. Postup měření
1. Stiskněte krátce 2x tlačítko (4). Na displeji se zobrazí .
Detektor začne na displeji odpočítávat číslice až po 000. Během této doby se zahřívá senzor
Výhradní dovozce: V – NET s.r.o., Neradice 2324, 688 01 Uherský Brod,
IČO: 26966034, DIČ: CZ26966034, Tel: 572 639 076, www.promile.cz
AL 6000C
v detektoru a celý přístroj se připravuje k činnosti.
2. Jakmile uslyšíte pípnutí (zároveň začne blikat dioda READY) tak bezprostředně po tomto
signálu foukejte rovnoměrně do náustku (1) dokud budete slyšet zvukové znamení. Po
pípnutí přestaňte foukat do detektoru. Pokud jste foukali krátkou dobu na displeji se zobrazí
nápis : – měření opakujte.
3. Asi za 4 sekundy bude výsledek testu zobrazen na displeji. Údaje jsou udávány v promile.
V případě, že jste požili velmi malé množství alkoholu (koncentrace je pod 0,10), detektor
naměří hodnotu 0,00%.
4. Po zobrazení naměřených údajů (10 sekund) se detektor sám vypne. Nelze vypnout tlačítkem
– zapnutí.
5. Pokud chcete provádět další měření, počkejte asi 30 sekund a postupujte podle bodů 1 – 4.
Pasivní režim
Pasivní režim se používá při měření alkoholu v dechu bez náustku. Měření je výhodné protože je
velmi rychlé, ale výsledky tohoto měření jsou místo numerických číslic udány v rozmezích.
1) Stiskněte a držte tlačítko (4) tak dlouho dokud se na displeje nezobrazí - tlačítko
uvolněte. Detektor začne na displeji odpočítávat číslice až po 000. Během této doby se
zahřívá senzor v detektoru a celý přístroj se připravuje k činnosti.
Na displeji zůstane trvale nápis - detektor je připraven na pasivní test.
2) Foukejte nepřerušovaně do detektoru bez náustku ze vzdálenosti cca 3 cm dokud budete
slyšet zvukové znamení. Po pípnutí přestaňte foukat do detektoru. Pokud jste foukali krátkou
dobu na displeji se zobrazí nápis : – měření opakujte.
3. Asi za 2 sekundy bude výsledek testu zobrazen na displeji. Údaje jsou udávány v symbolech
viz tabulka níže.
4. Po zobrazení naměřených údajů se detektor sám přepne do režimu pasivního testu .
Můžete provádět další pasivní test bez nutnosti detektor znovu zapnout. Detektor vypnete
delším přidržením talčítka – zapnutí (4).
2. Výsledky měření pasivní test
Bezpečné
rozmezí
0.0 - 0.1 prom.
Výhradní dovozce: V – NET s.r.o., Neradice 2324, 688 01 Uherský Brod,
IČO: 26966034, DIČ: CZ26966034, Tel: 572 639 076, www.promile.cz
žádný nebo velmi
nízký obsah
alkoholu
0.2 - 0.4 prom.
Mírně zvýšené
rozmezí
AL 6000C
zvýšený obsah
alkoholu
Varovné
rozmezí
vysoký obsah
alkoholu
rozsvítí se
dioda WARN
0.5 a víc
Výměna baterií
Baterii vyměňte když se na displeji zobrazí nápis
.
Při výměně baterií otevřete spodní dvířka detektoru a
vyjměte staré baterie. Používejte nové 1,5V “AA”
alkalické.
Ujistěte se podle polarizačních znamének +/-, že jste baterie správně vložili.
Důležitá upozornění
1. Protože se čidlo potřebuje zahřát, počkejte až proběhne inicializace detektoru asi 20 sec - po
inicializaci se ozve pípnutí.
2. Počkejte nejméně 30 minut po konzumaci alkoholu před používáním detektoru alkoholu.
Budete mít jistotu, že vzorek alkoholu je odebrán pouze z vašich plic a ne ze zbytků alkoholu
ve vašich ústech, což může mít za následek vyšší naměřené hodnoty.
3. Čidlo v detektoru je vysoce citlivé, nepoužívejte detektor bezprostředně po kouření nebo pití
alkoholu. Počkejte aspoň dvě minuty. Kouř nebo alkohol může zničit čidlo detektoru.
Nepoužívejte detektor v silném větru nebo v místnosti se silně znečištěným vzduchem.
Nelijte ani nijak jinak nevpravujte žádnou tekutinu do detektoru můžete zničit čidlo
detektoru.
4. Všeobecně snímače alkoholu ovlivňuje teplota a vlhkost vzduchu. Proto se můžou
vyskytnout mírné nepřesnosti měření. Tolerance je 10%
5. Nevystavujte detektor extrémním teplotním a klimatickým vlivům. Provozní teplota je +10 -
+40 °C.
Pokud se na displeji zobrazí nápis CAL zašlete přístroj ke kalibraci dovozci detektoru.
Výhradní dovozce: V – NET s.r.o., Neradice 2324, 688 01 Uherský Brod,
IČO: 26966034, DIČ: CZ26966034, Tel: 572 639 076, www.promile.cz
AL 6000C
Specifikace
Rozsah měření Aktivní režim: 0,0 – 4,0 promile
Pasivní režim: 0, Lo, Hi - viz tabulka
Rozměry 125 x 65 x 38 mm
Hmotnost 116 gramů
Baterie 2x 1,5V AA alkalická
Senzor Semi-conductive oxide sensor
Čas přípravy k měření 20 sec
Čas reakce 2 - 4 sec
Provozní teplota. +10 – + 40C
Přesnost 10 % - aktivní režim
Životnost baterie: 100 až 200 měření
Kalibrace detektoru se doporučuje při běžném používání po 6 měsících. Kalibraci provádí
dovozce detektoru.
ZÁRUKA
Přebíráme záruku po dobu 24 měsíců ode dne prodeje za bezvadnou jakost a činnost výrobku
v souladu s normou výrobce a veškeré závady v činnosti, které se vyskytnou během této lhůty,
bezplatně opravíme. Na základě této záruky nelze uplatňovat další nároky na vzniklé ideální
ztráty (ušlý zisk atp.)
Záruka se nevztahuje na:
závady zaviněné neodborným zacházením
vdechování vysoké koncentrace alkoholu a kouře (bezprostředně po požití alkoholu, případně po
kouření)
použití nesprávného příslušenství
zásah nepovolané osoby
přirozené opotřebení vnějších povrchů
přirozené opotřebení čidla
nutnost kalibrace detektoru
Při uplatňování nároku na záruční opravu je nutno předložit Záruční list.
Výhradní dovozce: V – NET s.r.o., Neradice 2324, 688 01 Uherský Brod,
IČO: 26966034, DIČ: CZ26966034, Tel: 572 639 076, www.promile.cz
