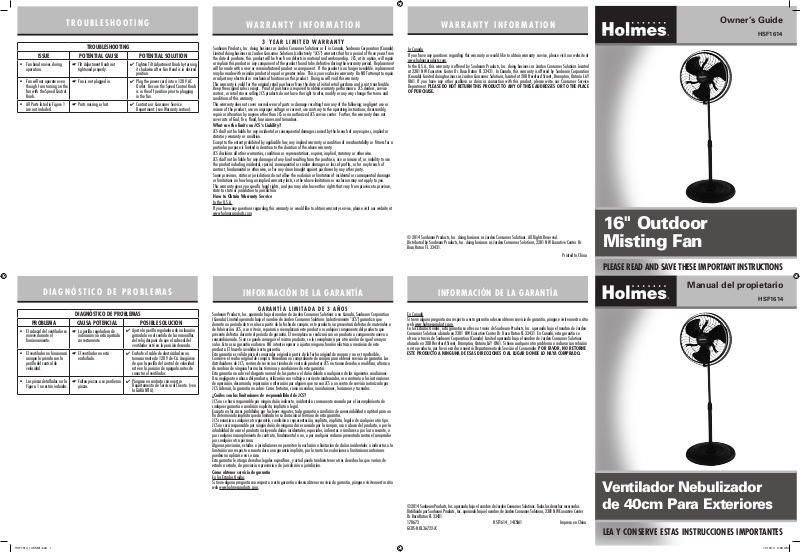

Holmes HSF1614 User Manual

ISSUE POTENTIAL CAUSE POTENTIAL SOLUTION

• Fan head moves during
operation.

• Fan will not operate even
though I am turning on the
fan with the Speed Control
Knob.

• All Parts listed in Figure 1
are not included.

TROUBLESHOOTING

TROUBLESHOOTING

☛ Tilt Adjustment Knob not

tightened properly.

☛ Fan is not plugged in.

☛ Parts missing or lost.

✔ Tighten Tilt Adjustment Knob by turning

it clockwise after Fan Head is in desired
position.

✔ Plug the power cord into a 120 V AC

Outlet. Be sure the Speed Control Knob
is in the off position prior to plugging
in the fan.

✔ Contact our Consumer Service

Department. (see Warranty section).

WARRANTY INFORMATION

3 YEAR LIMITED WARRANTY

Sunbeam Products, Inc. doing business as Jarden Consumer Solutions or if in Canada, Sunbeam Corporation (Canada)
Limited doing business as Jarden Consumer Solutions (collectively “JCS”) warrants that for a period of three years from
the date of purchase, this product will be free from defects in material and workmanship. JCS, at its option, will repair
or replace this product or any component of the product found to be defective during the warranty period. Replacement
will be made with a new or remanufactured product or component. If the product is no longer available, replacement
may be made with a similar product of equal or greater value. This is your exclusive warranty. Do NOT attempt to repair
or adjust any electrical or mechanical functions on this product. Doing so will void this warranty.

This warranty is valid for the original retail purchaser from the date of initial retail purchase and is not transferable.
Keep the original sales receipt. Proof of purchase is required to obtain warranty performance. JCS dealers, service
centers, or retail stores selling JCS products do not have the right to alter, modify or any way change the terms and
conditions of this warranty.

This warranty does not cover normal wear of parts or damage resulting from any of the following: negligent use or
misuse of the product, use on improper voltage or current, use contrary to the operating instructions, disassembly,
repair or alteration by anyone other than JCS or an authorized JCS service center. Further, the warranty does not
cover acts of God, fire, flood, hurricanes and tornadoes.

What are the limits on JCS’s Liability?

JCS shall not be liable for any incidental or consequential damages caused by the breach of any express, implied or
statutory warranty or condition.

Except to the extent prohibited by applicable law, any implied warranty or condition of merchantability or fitness for a
particular purpose is limited in duration to the duration of the above warranty.

JCS disclaims all other warranties, conditions or representations, express, implied, statutory or otherwise.
JCS shall not be liable for any damages of any kind resulting from the purchase, use or misuse of, or inability to use

the product including incidental, special, consequential or similar damages or loss of profits, or for any breach of
contract, fundamental or otherwise, or for any claim brought against purchaser by any other party.

Some provinces, states or jurisdictions do not allow the exclusion or limitation of incidental or consequential damages
or limitations on how long an implied warranty lasts, so the above limitations or exclusion may not apply to you.

This warranty gives you specific legal rights, and you may also have other rights that vary from province to province,
state to state or jurisdiction to jurisdiction.

How to Obtain Warranty Service

In the U.S.A.
If you have any questions regarding this warranty or would like to obtain warranty service, please visit our website at

www.holmesproducts.com.

WARRANTY INFORMATION

Owner’s Guide

HSF1614

In Canada
If you have any questions regarding this warranty or would like to obtain warranty service, please visit our website at

www.holmesproducts.com.
In the U.S.A., this warranty is offered by Sunbeam Products, Inc. doing business as Jarden Consumer Solutions located

at 2381 NW Executive Center Dr. Boca Raton FL 33431. In Canada, this warranty is offered by Sunbeam Corporation
(Canada) Limited doing business as Jarden Consumer Solutions, located at 20B Hereford Street, Brampton, Ontario L6Y
0M1. If you have any other problem or claim in connection with this product, please write our Consumer Service
Department. PLEASE DO NOT RETURN THIS PRODUCT TO ANY OF THESE ADDRESSES OR TO THE PLACE

OF PURCHASE.

DIAGNÓSTICO DE PROBLEMAS

DIAGNÓSTICO DE PROBLEMAS

PROBLEMA CAUSA POTENCIAL POSIBLE SOLUCION

• El cabezal del ventilador se
mueve durante el
funcionamiento.

• El ventilador no funcionará
aunque lo prenda con la
perilla del control de
velocidad.

• Las piezas detalladas en la
Figura 1 no están incluidas.

☛ La perilla reguladora de

inclinación no está ajustada
correctamente.

☛ El ventilador no está

enchufado.

☛ Faltan piezas o se perdieron

piezas.

✔ Ajuste la perilla reguladora de inclinación

girándola en el sentido de las manecillas
del reloj después de que el cabezal del
ventilador esté en la posición deseada.

✔ Enchufe el cable de electricidad en un

tomacorriente de 120 V de CA. Asegúrese
de que la perilla del control de velocidad
esté en la posición de apagado antes de
conectar el ventilador.

✔ Póngase en contacto con nuestro

Departamento de Servicio al Cliente. (vea
la GARANTIA).

INFORMACIÓN DE LA GARANTÍA

GARANTÍA LIMITADA DE 3 AÑOS

Sunbeam Products, Inc. operando bajo el nombre de Jarden Consumer Solutions o en Canadá, Sunbeam Corporation
(Canada) Limited operando bajo el nombre de Jarden Consumer Solutions (colectivamente "JCS") garantiza que
durante un período de tres años a partir de la fecha de compra, este producto no presentará defectos de materiales o
de fabricación. JCS, a su criterio, reparará o reemplazará este producto o cualquier componente del producto que
presente defectos durante el período de garantía. El reemplazo se realizará con un producto o componente nuevo o
reacondicionado. Si no se puede conseguir el mismo producto, se lo reemplazará por otro similar de igual o mayor
valor. Esta es su garantía exclusiva. NO intente reparar o ajustar ninguna función eléctrica o mecánica de este
producto. El hacerlo invalidará esta garantía.
Esta garantía es válida para el comprador original a partir de la fecha original de compra y no es transferible.
Conserve el recibo original de compra. Necesitará un comprobante de compra para obtener servicio de garantía. Los
distribuidores de JCS, centros de servicio o tiendas de venta de productos JCS no tienen derecho a modificar, alterar o
de cambiar de ninguna forma los términos y condiciones de esta garantía.
Esta garantía no cubre el desgaste normal de las partes o el daño debido a cualquiera de las siguientes condiciones:
Uso negligente o abuso del producto, utilización con voltaje o corriente inadecuados, uso contrario a las instrucciones
de operación, desarmado, reparación o alteración por alguien que no sea JCS o un centro de servicio autorizado por
JCS. Además, la garantía no cubre: Casos fortuitos, como incendios, inundaciones, huracanes y tornados.

¿Cuáles son las limitaciones de responsabilidad de JCS?

JCS no se hará responsable por ningún daño indirecto, incidental o consecuente causado por el incumplimiento de
cualquier garantía o condición explícita, implícita o legal.
Excepto en los casos prohibidos por las leyes vigentes, toda garantía o condición de comerciabilidad o aptitud para un
fin determinado implícita queda limitada en su duración al término de esta garantía.
JCS renuncia a cualquier otra garantía, condición o representación, explícita, implícita, legal o de cualquier otro tipo.
JCS no será responsable por ningún daño de ninguna clase causado por la compra, uso o abuso del producto, o por la
inhabilidad de usar el producto incluyendo daños incidentales, especiales, indirectos o similares o por lucro cesante, o
por cualquier incumplimiento de contrato, fundamental o no, o por cualquier reclamo presentado contra el comprador
por cualquier otra persona.
Algunas provincias, estados o jurisdicciones no permiten la exclusión o limitación de daños incidentales o indirectos o la
limitación con respecto a cuanto dura una garantía implícita, por lo tanto las exclusiones o limitaciones anteriores
pueden no aplicarse en su caso.
Esta garantía le otorga derechos legales específicos, y usted puede también tener otros derechos los que varían de
estado a estado, de provincia a provincia o de jurisdicción a jurisdicción.

Cómo obtener servicio de garantía

En los Estados Unidos
Si tiene alguna pregunta con respecto a esta garantía o desea obtener servicio de garantía, póngase visite nuestro sitio
web www.holmesproducts.com.

© 2014 Sunbeam Products, Inc. doing business as Jarden Consumer Solutions. All Rights Reserved.
Distributed by Sunbeam Products, Inc. doing business as Jarden Consumer Solutions, 2381 NW Executive Center Dr.
Boca Raton FL 33431.

Printed In China

INFORMACIÓN DE LA GARANTÍA

En Canadá
Si tiene alguna pregunta con respecto a esta garantía o desea obtener servicio de garantía, póngase visite nuestro sitio
web www.holmesproducts.com.
En los Estados Unidos, esta garantía se ofrece a través de Sunbeam Products, Inc. operando bajo el nombre de Jarden
Consumer Solutions ubicado en 2381 NW Executive Center Dr. Boca Raton FL 33431. En Canadá, esta garantía se
ofrece a través de Sunbeam Corporation (Canada) Limited operando bajo el nombre de Jarden Consumer Solutions
ubicado en 20B Hereford Street, Brampton, Ontario,L6Y OM1. Si tiene cualquier otro problema o reclamo con relación
a este producto, por favor escriba a nuestro Departamento de Servicio al Consumidor. POR FAVOR, NO RETORNE

ESTE PRODUCTO A NINGUNA DE ESAS DIRECCIONES O AL LUGAR DONDE LO HAYA COMPRADO.

16" Outdoor
Misting Fan

PLEASE READ AND SAVE THESE IMPORTANT INSTRUCTIONS

Manual del propietario

HSF1614

Ventilador Nebulizador

© 2014 Sunbeam Products, Inc. operando bajo el nombre de Jarden Consumer Solutions. Todos los derechos reservados.
Distribuido por Sunbeam Products, Inc. operando bajo el nombre de Jarden Consumer Solutions, 2381 NW Executive Center
Dr. Boca Raton FL 33431.

178673 HSF1614_14ESM1 Impreso en China
GCDS-HOL36722-JC

de 40cm Para Exteriores

LEA Y CONSERVE ESTAS INSTRUCCIONES IMPORTANTES

HSF1614_14ESM1.indd 1 11/10/14 9:00 AM

PLEASE READ AND SAVE THESE

IMPORTANT SAFETY INSTRUCTIONS

FEATURES - OPERATIONS

FEATURES - OPERATIONS CLEANING/MAINTENANCE

When using electrical appliances, basic safety precautions
should always be taken including the following:

1. Read all instructions before using this appliance.

2. Use fan only for purposes described in the instruction
manual.

3. To protect against electrical shock do not immerse
unit, plug or cord in water or spray with liquids and
plug the appliance directly into a 120V AC electrical
outlet.

4. Close supervision is necessary when any appliance is
used by or near children.

5. Unplug from outlet when not in use, when moving
fan from one location to another, before putting on
or taking off parts and before cleaning.

6. Avoid contact with moving parts.

7. Do not operate in the presence of explosive and/or
flammable fumes.

8. To avoid fire hazard, NEVER place the cord under
rugs or any parts near an open flame, cooking or
other heating appliance.

9. Do not operate any appliance with a damaged cord
or plug after the appliance malfunctions, or has been
dropped/damaged in any manner. Discard fan or
return to an authorized service facility for
examination and/or repair.

10. Do not run cord under carpeting. Do not cover cord
with throw rugs, runner, or similar coverings. Do not
route cord under furniture or appliances. Arrange
cord away from traffic area and where it will not be
tripped over.

11. The use of attachments not recommended or sold by
the appliance manufacturer may cause hazards.

12. Do not let the cord hang over the edge of a table,
counter or come in contact with hot surfaces or leave
exposed to high traffic areas.

GFCI (Ground Fault Circuit Interrupter) SAFETY DEVICE: This device provides protection against electric
shock due to ground fault currents by automatically shutting off the power. To test the operation of the
GFCI Safety Device, switch the fan ON. Press the TEST button on the GFCI device attached to the plug
end of the line cord. The fan should stop operating and the Power indicator should be extinguished.
Press the RESET button on the GFCI device to resume normal operation of the fan. This devise should
not be used on ON/OFF operation switch.
CAUTION: ALTHOUGH THIS DEVICE IS PROVIDED WITH PROTECTION WHICH REDUCES THE RISK
OF ELECTRIC SHOCK, THIS PRODUCT SHOULD NEVER BE USED CARELESSLY NEAR WATER.

13. To disconnect, grip plug and pull from wall outlet.
Never yank on cord.

14. Always use on a dry, level surface.

15. Do not operate fan until fully assembled with all
parts properly in place.

16. This product is intended for household use ONLY and
not for commercial or industrial applications.

17. WARNING: To reduce the risk of electrical shock
and injury to persons, do not use in window.

18. WARNING: To reduce the risk of fire or electric
shock, do not use this fan with any solid-state speed
control device.

19. This product employs overload protection (fuse). A
blown fuse indicates an overload or short-circuit
situation. If the fuse blows, unplug the product from
the outlet. Replace the fuse as per the user servicing
instructions (follow product marking for proper fuse
rating) and check the product. If the replacement
fuse blows, a short circuit may be present and the
product should be discarded or returned to an
authorized service facility for examination and/or
repair.

PLEASE READ AND SAVE

THESE IMPORTANT SAFETY

INSTRUCTIONS

CONSUMER SAFETY INFORMATION

NOTE: This is an electrical appliance and requires

attention when in use.
NOTE: THIS PRODUCT IS EQUIPPED WITH A 3-PRONG PLUG.

Figure 1

E

D

C

B

A

Y

A. Logo Plate/Adjustable

Mist Knob
B. Misting Nozzles (3)
C. Front Grill
D. Blade Cap
E. Fan Blade
F. Rear Grill Mounting Nut
G. Rear Grill
H. Motor Shaft
I. Motor Housing
J. Oscillation Knob
K. Switch Knob
L. Tilt Adjustment Knob
M. Fan Post Screw
N. Extension Pole
O. Height Adjustment

Collar
P. Outer Pole
Q. Base

F

U

V

G

H

I J

L

R. Base Weight
S. Washer
T. T-shaped Locking

Lever
U. Misting Hose
V. Misting Hose

Connector
W. Power Cord
X. Fuse Holder
Y. Grill Screw and Nut
Z. Misting Hose Clip

Figure 2

K

W

M

X

Figure 3

N

O

Z

P

Q

S

T

Adjustable
Mist Knob

R

Close-up of Adjustable Mist Knob

Misting Hose

Misting Hose
Connector

Switch

SWITCH ON

Nozzles (3)

ASSEMBLY INSTRUCTIONS

NOTE: MAKE SURE YOU REMOVE ALL CONTENTS OF THE

PACKAGE. PLEASE CHECK PACKAGING MATERIALS FOR
PARTS THAT COULD BE REQUIRED TO OPERATE YOUR FAN.

Tools required: Phillips head screw driver (not
included)
Assembly time: 5–10 minutes

1. Insert the lower end of the outer pole through the
hole in the center of base and twist clockwise into
position.

2. Turn the base upside down (pole facing the floor) and
place the base weight into the base.

3. Insert the threaded end of the T-shaped locking lever
into the hole of the washer, weight and through the
base.

4. Turn the T-shaped locking lever clockwise to securely
attach the pole to the base.

5. Set the base on the floor, weight side down.

6. Loosen fan post screw and insert the motor housing
over top of extension pole. Tighten fan post screw.

7. Line up the slots of the rear grill with the notches on
the motor housing assembly.

8. Secure rear grill to motor housing assembly with rear
grill mounting nut. Turn clockwise to tighten.

9. Slide blade over motor shaft.

10. Secure fan blade to motor shaft with the blade cap.
Turn counter-clockwise to tighten.

11. Remove the grill screw and nut located on the bottom
of the grill.

12. Slide the front grill over the rear grill.

13. Replace grill screw and nut and tighten with screw
driver.

14. Attach the misting hose clip onto the outer pole (see
Figure 1).

OPERATING INSTRUCTIONS

1. Set the fan on a dry and level surface.

2. Plug the cord into a standard 120 volt AC outlet.

3. The fan controls are located on the back of the Motor

Housing. Select Fan Speed = 0 - Off, 3 - High,
2 - Medium, 1 - Low.

4. Push, Pull Oscillation Knob (
On, Off.

) = Oscillation

MISTING FAN ASSEMBLY INSTRUCTIONS

1. Turn the Fan Speed Knob to the ( 0 ) position.

2. Attach the end of the Misting Hose Connector to a
standard garden hose and turn on the water. Turn the
switch on the connector to ON position (see figure 2).

3. Turn the Adjustable Mist Knob (see Figure 3) on front
grill to open the desired number of nozzles for
misting (2-3-1).

4. Turn the fan on and enjoy.

ADJUSTMENT INSTRUCTIONS

Tilt Adjustment

Follow these instructions to tilt the fan head for upward
angle air movement.
STEP 1: To change the tilting angle of the fan head;

simply loosen the tilt adjustment knob.

STEP 2: Move the fan head to the desired angle, and

firmly tighten the knob to lock in place.

Height Adjustment

Follow these instructions to adjust the height of the fan.
STEP 1: Turn the height adjustment collar counter-

clockwise to loosen pole.

STEP 2: Adjust the extension pole to the desired height,

and firmly tighten the height adjustment collar in
a clockwise direction.

CLEANING/MAINTENANCE
INSTRUCTIONS

Follow these instructions to correctly and safely care for
your fan.

REPLACEABLE FUSE

If your (5 Amp, 125 Volt) replaceable fuse blows, please
visit our website at www.holmesproducts.com for
information on how to order a new fuse. Follow the below

instructions to replace the fuse on the power cord.

User Servicing Instructions

1. Unplug your fan. Grasp plug and remove from the
receptacle or other outlet device. Do not unplug by
pulling on cord.

2. Locate the fuse holder on the power cord. Use
screwdriver to remove the fuse cover and take out
the O-ring (see Figure 4).

Note: Ensure that fuse cover is completely open

before attempting to remove fuse.

3. Remove fuse carefully by using a small screwdriver
to pry the fuse out of the compartment by the metal
ends of the fuse (see Figure 4).

4. Place plug on a solid, flat surface. Insert new 5 Amp,
125 Volt fuse into fuse compartment and use a small
screwdriver to secure the metal ends of the fuse into
the compartment.

Caution: Risk of fire. Replace fuse only with 5 Amp,

125 Volt fuse.

5. Replace the
O-ring, close the
fuse cover in place
and secure with
the 2 screws (see
Figure 4). If fuse
cover is difficult to
close, make sure
fuse is secured in
place completely
by pressing down
on metal ends of
the fuse.

6. Risk of fire. Do
not replace

Figure 4

Fuse

Fuse Cover

O-ring

Fuse Holder

attachment cord/plug. Contains a safety device (fuse)
that should not be removed. Discard product if the
attachment cord/plug is damaged.

FAN CLEANING

• Alwaysunplugthefanbeforecleaning.

• Donotallowwatertodriponorenterintofan

housing.

• Besuretouseasoftclothmoistenedwithorwithout

a mild soap solution.

• Donotuseanyofthefollowingasacleaner:

gasoline, thinner, or benzene.

Fan Blade Cleaning

1. To access the fan blade, remove the front grill and
blade cap.

2. Clean the fan blade, front and rear grills with a soft
moist cloth.

3. Replace blade, tighten blade cap, and securely fasten
the front grill (see Assembly Instructions to ensure
the fan blade, front and rear grills are assembled
properly).

Fan Head, Base and Pole Cleaning

Using a soft, moist cloth with or without a mild soap
solution carefully clean the fan base, pole and head.
Please use caution around the motor housing area. Do
not allow the motor or other electrical components to be
exposed to water.

FAN STORAGE INSTRUCTIONS

• Storeyourfanintheoriginalboxoranappropriately

sized box.

• Protectthefanheadfromdust.

• Storeyourfaninadrylocation.

If you have any questions regarding your product or
would like to learn more about other Holmes® products,
please visit our website at www.holmesproducts.com. For
inquiries regarding recycling and proper disposal of this
product, please contact your local waste management
facility.

LEA Y CONSERVE ESTAS INSTRUCCIONES

IMPORTANTES DE SEGURIDAD

Cuando se usen artefactos eléctricos, siempre se deben
tomar precauciones básicas de seguridad, incluyendo las
siguientes:

1. Lea todas las instrucciones antes de usar este artefacto.

2. Sólo utilice el ventilador para el propósito descrito en
este manual.

3. Para evitar los riesgos de choque eléctrico, no
sumerja la unidad, el enchufe ni el cordón en agua ni
les rocíe líquidos. Enchufe el artefacto directamente a
un tomacorriente de 120 V de CA.

4. Se necesita supervisión estrecha cuando los niños
usen cualquier artefacto o se usen cerca de ellos.

5. Siempre desenchufe el ventilador cuando no esté en uso,
antes de moverlo a otro lugar, instalarle o quitarle piezas
o limpiarlo.

6. Evite el contacto con las piezas movibles.

7. NO opere esta unidad en presencia de gases o
vapores explosivos y/o inflamables.

8. Para evitar el riesgo de incendio NUNCA coloque el
cordón debajo de alfombras ni parte alguna cerca de
llamas abiertas, hornillas ni otros artefactos que generen
calor.

9. No opere artefacto alguno con el cordón o el enchufe
dañados, después de haber funcionado mal, de
haberse caído o dañado de cualquier forma.
Deshágase del ventilador o llévelo a un servicio
técnico autorizado para su revisión o reparación.

10. No extienda el cable debajo de la alfombra. No cubra
el cable con tapetes, alfombras de camino o cubiertas
similares. Coloque el cable lejos del área de tráfico y
donde nadie se vaya a tropezar.

11. El uso de accesorios o dispositivos no recomendados o
vendidos por el fabricante puede generar riesgos.

12. No permita que el cordón cuelgue de la mesa o
mostrador, que haga contacto con superficies

DISPOSITIVO DE SEGURIDAD GFCI (Ground Fault Circuit Interrupter, Interruptor de circuito con
descarga a tierra): Este dispositivo proporciona protección contra las descargas eléctricas debido a
corrientes de falla con descarga a tierra al cerrar automáticamente la fuente de alimentación. Para
probar el funcionamiento del Dispositivo de seguridad GFCI, ENCIENDA el ventilador. Presione el botón
TEST (PROBAR) en el dispositivo GFCI que se encuentra unido al extremo del enchufe del cable de
línea. El ventilador dejará de funcionar y el indicador de Alimentación se apagará. Presione el botón
RESET (RESTABLECER) del dispositivo GFCI para reanudar el funcionamiento normal del ventilador. No
se debe utilizar este dispositivo con el botón de funcionamiento ON/OFF (ENCENDIDO/APAGADO).
PRECAUCIÓN: SI BIEN ESTE DISPOSITIVO SE PROPORCIONA CON PROTECCIÓN QUE REDUCE EL RIESGO
DE DESCARGAS ELÉCTRICAS, NUNCA SE DEBE UTILIZAR CERCA DEL AGUA DE FORMA DESCUIDADA.

calientes, ni lo deje expuesto en áreas de mucho
tránsito.

13. Para desenchufar el ventilador, jale del enchufe,
nunca del cordón.

14. Siempre colocarlo sobre una superficie seca y nivelada.

15. No opere el ventilador hasta que esté totalmente
ensamblado y con todas sus piezas instaladas
adecuadamente en su lugar.

16. Este artefacto sólo es para uso doméstico y no para
uso comercial ni industrial.

17. ADVERTENCIA: Para reducir el riesgo de descarga
eléctrica o de lesiones, no lo utilice en las ventanas.

18. ADVERTENCIA: Para reducir el riesgo de incendio o
choque eléctrico, no use este ventilador con ningún
otro dispositivo con control de velocidad de estado
sólido.

19. Este producto utiliza una protección contra la
sobrecarga (fusible). Un fusible quemado indica que
hubo una situación de sobrecarga o un corto circuito.
Si se quema un fusible, desenchufe el producto del
tomacorriente. Reemplace el fusible de acuerdo a las
instrucciones de mantenimiento (hágalo de acuerdo a
la marca del producto para obtener la clasificación
apropiada del fusible). Si se quema el fusible de
reemplazo, debe haber un corto circuito y el producto
debería desecharse o llevarse a un centro de servicio
técnico autorizado para que lo revisen o reparen.

LEA Y CONSERVE ESTAS

INSTRUCCIONES

IMPORTANTES DE SEGURIDAD

CARACTERÍSTICAS Y OPERACIONES

Figura 1

E

D

C

B

A

Y

U

A. Placa del logotipo/

perilla de vaporización

regulable
B. Boquillas de vaporización (3)
C. Rejilla Frontal
D. Cubierta para aspas

E. Aspa del ventilador
F. Tuerca de montaje

de rejilla trasera
G. Rejilla trasera
H. Eje del motor
I. Carcasa del motor
J. Perilla de oscilación
K. Perilla de interruptor
L. Perilla reguladora de

inclinación
M. Tornillo pivote del

ventilador
N. Palo de extensión
O. Anillo de ajuste de altura
P. Palo exterior
Q. Base
R. Peso base
S. Arandela
T. Palanca de traba en

forma de T

G

F

V

H

I J

K

W

L

U. Manguera de

vaporización

V. Conector de manguera

de vaporización
W. Cable de electricidad
X. Portafusibles
Y. Tornillo y tuerca de

rejilla
Z. Sujetador de la

manguera de

vaporización

M

X

N

O

Z

P

Q

R

S

T

Figura 2

INTERRUPTOR ENCENDIDO

Figura 3

Perilla de
vaporización
regulable

Detalle de perilla de vaporización regulable

INFORMACION DE SEGURIDAD PARA EL
CLIENTE

NOTA: Este es un electrodoméstico y requiere que se

preste atención cuando se lo utiliza.
NOTA: ESTE PRODUCTO ESTA EQUIPADO CON UN

ENCHUFE DE 3 PATAS.

Manguera de
vaporización

Conector de manguera
de vaporización

Interruptor

Boquillas (3)

CARACTERÍSTICAS Y OPERACIONES LIMPIEZA/ALMACENAR

INSTRUCCIONES DE ENSAMBLE

NOTA: ASEGÚRESE DE SACAR TODOS LOS CONTENIDOS

DEL EMPAQUE. POR FAVOR REVISE LOS MATERIALES DE
EMPAQUE POR PARTES QUE PODRÍAN SER REQUERIDAS
PARA OPERAR SU VENTILADOR.

Herramientas requeridas. Destornillador de
estrella (no incluido)
Tiempo de ensamble: 5–10 minutos

1. Introduzca el extremo inferior del palo externo en el
centro de la base y gírelo en el sentido de las agujas
del reloj hasta la posición correcta.

2. Gire la base al revés (con el palo hacia el suelo) y
coloque el peso de la base en ella.

3. Inserte el extremo roscado de la palanca de sujeción
en forma de T en el orificio de la arandela, de peso y
a través de la base.

4. Gire la palanca de traba en forma de T en sentido
horario para fijar el poste a la base.

5. Coloque la base en el piso, con el contrapeso hacia abajo.

6. Afloje el tornillo pivote del ventilador e introduzca la
carcasa del motor por la parte superior del palo de
extensión. Ajuste el tornillo del palo del ventilador.

7. Alinee las ranuras de la rejilla trasera con las muescas
en el ensamble de la cubierta del motor.

8. Asegure la rejilla trasera al ensamble de la cubierta
del motor con la tuerca de montaje de la rejilla
trasera. Luego gire en dirección de las manecillas del
reloj para apretar.

9. Deslice el aspa sobre el eje del motor.

10. Asegure el aspa del ventilador al eje del motor con el
casquillo del aspa. Gire en dirección opuesta a las
manecillas del reloj para apretar.

11. Extraiga el tornillo y la tuerca de la rejilla ubicados
en la parte inferior de la rejilla.

12. Deslice la rejilla frontal sobre la rejilla trasera.

13. Vuelva a colocar el tornillo y la tuerca de la rejilla y
ajuste con un destornillador.

14. Conecte el sujetador de la manguera de vaporización
en el palo exterior (consulte la Figura 1).

INSTRUCCIONES DE FUNCIONAMIENTO

1.

Coloque el ventilador sobre una superficie seca y nivelada.

2. Conecte el cable en un enchufe estándar de 120 V AC.

3. Los controles del ventilador están en la parte posterior de

la carcasa del motor. Seleccione la velocidad del
ventilador: 0 - apagada, 3 - alta, 2 - media, 1 - baja.

4. Presione o tire la perilla de rotación (
Rotación encendida o apagada.

):

INSTRUCCIONES DE ENSAMBLADO DEL
VENTILADOR NEBULIZADOR

1. Gire la perilla de velocidad del ventilador hasta la
posición ( 0 ).

2. Conecte el extremo del conector de la manguera de
vaporización en una manguera de jardín estándar y
habilite el paso de agua. Ponga el interruptor del
conector en la posición de encendido (consulte la
Figura 2).

3. Gire la perilla de vaporización regulable (consulte la
Figura 3) en la rejilla frontal para abrir la cantidad
deseada de boquillas de vaporización (2-3-1).

4. Encienda el ventilador y disfrútelo.

INSTRUCCIONES DE AJUSTE

Ajuste de Inclinación

Siga estas instrucciones para inclinar la cabeza del ventilador
y tener movimiento de aire en ángulo hacia arriba.

PASO 1: Para cambiar el ángulo de inclinación de la

cabeza del ventilador, simplemente suelte la
perilla de ajuste de inclinación.

PASO 2: Mueva la cabeza del ventilador al ángulo deseado;

luego ajuste la perilla de nuevo firmemente.

Ajuste de Altura

Siga estas instrucciones para ajustar la altura del ventilador.
PASO 1: Gire el anillo de ajuste de altura en el sentido

contrario a las agujas del reloj para soltar el palo.

PASO 2: Ajuste el palo de extensión a la altura deseada;

luego apriete firmemente el anillo de ajuste en
el sentido de las agujas del reloj.

INSTRUCCIONES DE LIMPIEZA Y
MANTENIMIENTO

Siga estas instrucciones para cuidar correcta y
cuidadosamente su ventilador.

FUSIBLE REEMPLAZABLE

Si el fusible de repuesto (5 amperios, 125 voltios) se daña,
visite nuestro sitio web en www.holmesproducts.com para
obtener información sobre cómo ordenar un nuevo fusible.
Siga las instrucciones a continuación para reemplazar el
fusible en el cable de electricidad.

Instrucciones de Mantenimiento para el Usuario

1. Desconecte el ventilador. Sujete el enchufe y retírelo
del receptáculo o cualquier otro dispositivo de toma
eléctrica. Nunca desconecte jalando el cable.

2. Ubique el portafusibles en el cable de electricidad. Use
un destornillador para extraer la cubierta del fusible y
extraiga la junta tórica (consulte la Figura 4).

Nota: asegúrese que la cubierta del fusible esté

completamente abierta antes de intentar retirar el fusible.

3. Retire el fusible con cuidado utilizando un
destornillador pequeño para hacer palanca en los
extremos
metálicos del
fusible y sacarlo
del
compartimiento
(ver Figura 4).

4. Coloque el
enchufe en una
superficie plana y
sólida. Inserte un
fusible nuevo de 5
amperios y 125
voltios en el
compartimiento
del fusible y utilice
un destornillador
para asegurar los
extremos metálicos del fusible en el compartimiento.

Advertencia: riesgo de fuego. Reemplace el fusible

con otro de 5 amperios y 125 voltios solamente.

5. Reemplace la junta tórica, cierre la cubierta de fusible
en su lugar y asegure con los 2 tornillos (consulte la
Figura 4). Si se presenta alguna dificultad al cerrar la
cubierta, asegúrese de que el fusible esté puesto en
su lugar correctamente, haciendo presión en los
extremos metálicos del fusible.

6. Peligro de incendio. No reemplace el cable/enchufe
accesorio. Cuenta con un dispositivo de seguridad

Fusible

Figura 4

Cubierta de fusible

Junta tórica

Portafusibles

(fusible) que no debería quitarse. Deseche el
producto si el cable/enchufe accesorio está dañado.

LIMPIEZA DEL VENTILADOR

• Siempredesconecteelventiladorantesdelimpiarlo.

• Nopermitaquegoteeoentreaguaenlacubiertadel

ventilador.

• Asegúresedeutilizarunpañosuaveyhúmedocono

sin una solución jabonosa suave.

• Noutiliceunodelossiguientesagentescomo

limpiador: gasolina, diluyente, o benceno

Limpieza del Aspa del Ventilador

1. Para tener acceso al aspa del ventilador, retire la
rejilla frontal y el casquillo del aspa.

2. Limpie el aspa del ventilador y las rejillas frontal y
trasera con un paño suave húmedo.

3. Coloque el aspa nuevamente, apriete el casquillo del
aspa, y asegure firmemente la rejilla frontal (ver
Instrucciones de Montaje para asegurarse de que el
aspa y las rejillas frontal y trasera estén montadas
adecuadamente).

Limpieza de la Cabeza, Base y Tubo del Ventilador

Utilizando un paño suave húmedo con o sin solución
jabonosa suave, limpie cuidadosamente la base, tubo
y cabeza del ventilador.

Por favor tenga cuidado alrededor del área del motor. No
permita que el motor u otro componente eléctrico sean
expuestos al agua.

INSTRUCCIONES DE ALMACENAJE DEL
VENTILADOR

• Guardeelventiladorenlacajaoriginaloenunacaja

del tamaño adecuado.

• Protejadelpolvolacabezadelventilador.

• Guardeelventiladorenunlugarseco.

Si tiene preguntas relacionadas con este producto o si
está interesado en conocer otros productos Holmes®,
visite nuestro sitio web www.holmesproducts.com. Para
preguntas relacionadas con el reciclaje y la correcta
eliminación de este producto, por favor póngase en
contacto con su centro local de gestión de residuos.

HSF1614_14ESM1.indd 2 11/10/14 9:00 AM
