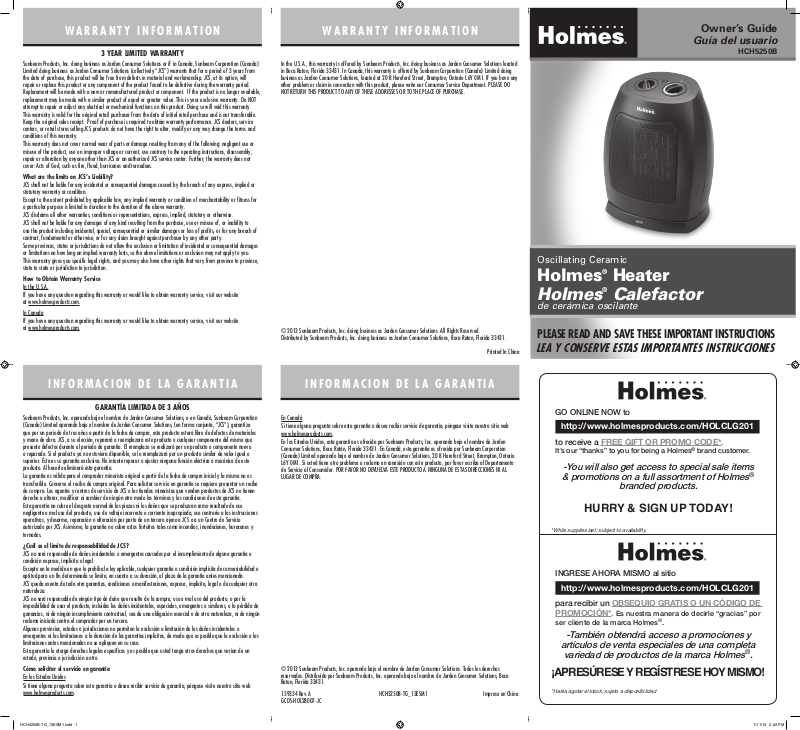

Holmes HCH5250B User Manual

WARRANTY INFORMATION
LEA Y CONSERVE ESTAS IMPORTANTES INSTRUCCIONES
3 YEAR LIMITED WARRANTY
Sunbeam Products, Inc. doing business as Jarden Consumer Solutions or if in Canada, Sunbeam Corporation (Canada) Limited doing business as Jarden Consumer Solutions (collectively “JCS”) warrants that for a period of 3 years from the date of purchase, this product will be free from defects in material and workmanship. JCS, at its option, will repair or replace this product or any component of the product found to be defective during the warranty period. Replacement will be made with a new or remanufactured product or component. If the product is no longer available, replacement may be made with a similar product of equal or greater value. This is your exclusive warranty. Do NOT attempt to repair or adjust any electrical or mechanical functions on this product. Doing so will void this warranty.
This warranty does not cover normal wear of parts or damage resulting from any of the following: negligent use or misuse of the product, use on improper voltage or current, use contrary to the operating instructions, disassembly, repair or alteration by anyone other than JCS or an authorized JCS service center. Further, the warranty does not cover: Acts of God, such as fire, flood, hurricanes and tornadoes.
What are the limits on JCS’s Liability?
JCS shall not be liable for any incidental or consequential damages caused by the breach of any express, implied or statutory warranty or condition.
Except to the extent prohibited by applicable law, any implied warranty or condition of merchantability or fitness for a particular purpose is limited in duration to the duration of the above warranty.
JCS disclaims all other warranties, conditions or representations, express, implied, statutory or otherwise. JCS shall not be liable for any damages of any kind resulting from the purchase, use or misuse of, or inability to
use the product including incidental, special, consequential or similar damages or loss of profits, or for any breach of contract, fundamental or otherwise, or for any claim brought against purchaser by any other party.
Some provinces, states or jurisdictions do not allow the exclusion or limitation of incidental or consequential damages or limitations on how long an implied warranty lasts, so the above limitations or exclusion may not apply to you.
This warranty gives you specific legal rights, and you may also have other rights that vary from province to province, state to state or jurisdiction to jurisdiction.
How to Obtain Warranty Service
In the U.S.A. If you have any question regarding this warranty or would like to obtain warranty service, visit our website
at www.holmesproducts.com. In Canada
If you have any question regarding this warranty or would like to obtain warranty service, visit our website at www.holmesproducts.com.
WARRANTY INFORMATION
In the U.S.A., this warranty is offered by Sunbeam Products, Inc. doing business as Jarden Consumer Solutions located in Boca Raton, Florida 33431. In Canada, this warranty is offered by Sunbeam Corporation (Canada) Limited doing business as Jarden Consumer Solutions, located at 20 B Hereford Street, Brampton, Ontario L6Y 0M1. If you have any other problem or claim in connection with this product, please write our Consumer Service Department. PLEASE DO NOT RETURN THIS PRODUCT TO ANY OF THESE ADDRESSES OR TO THE PLACE OF PURCHASE.
© 2013 Sunbeam Products, Inc. doing business as Jarden Consumer Solutions. All Rights Reserved. Distributed by Sunbeam Products, Inc. doing business as Jarden Consumer Solutions, Boca Raton, Florida 33431.
Owner’s Guide
Guía del usuario
HCH5250B
Oscillating Ceramic
Holmes® Heater
Holmes® Calefactor
de cerámica oscilante
PLEASE READ AND SAVE THESE IMPORTANT INSTRUCTIONS
INFORMACION DE LA GARANTIA INFORMACION DE LA GARANTIA
GARANTÍA LIMITADA DE 3 AÑOS
Sunbeam Products, Inc. operando bajo el nombre de Jarden Consumer Solutions, o en Canadá, Sunbeam Corporation (Canada) Limited operando bajo el nombre de Jarden Consumer Solutions, (en forma conjunta, “JCS”), garantiza que por un período de tres años a partir de la fecha de compra, este producto estará libre de defectos de materiales y mano de obra. JCS, a su elección, reparará o reemplazará este producto o cualquier componente del mismo que presente defectos durante el período de garantía. El reemplazo se realizará por un producto o componente nuevo o reparado. Si el producto ya no estuviera disponible, se lo reemplazará por un producto similar de valor igual o superior. Ésta es su garantía exclusiva. No intente reparar o ajustar ninguna función eléctrica o mecánica de este producto. Al hacerlo elimínará ésta garantía.
La garantía es válida para el comprador minorista original a partir de la fecha de compra inicial y la misma no es transferible. Conserve el recibo de compra original. Para solicitar servicio en garantía se requiere presentar un recibo de compra. Los agentes y centros de servicio de JCS o las tiendas minoristas que venden productos de JCS no tienen derecho a alterar, modificar ni cambiar de ningún otro modo los términos y las condiciones de esta garantía.
Esta garantía no cubre el desgaste normal de las piezas ni los daños que se produzcan como resultado de uso negligente o mal uso del producto, uso de voltaje incorrecto o corriente inapropiada, uso contrario a las instrucciones operativas, y desarme, reparación o alteración por parte de un tercero ajeno a JCS o a un Centro de Servicio autorizado por JCS. Asimismo, la garantía no cubre actos fortuitos tales como incendios, inundaciones, huracanes y tornados.
¿Cuál es el límite de responsabilidad de JCS?
JCS no será responsable de daños incidentales o emergentes causados por el incumplimiento de alguna garantía o condición expresa, implícita o legal.
Excepto en la medida en que lo prohíba la ley aplicable, cualquier garantía o condición implícita de comerciabilidad o aptitud para un fin determinado se limita, en cuanto a su duración, al plazo de la garantía antes mencionada.
JCS queda exenta de toda otra garantías, condiciones o manifestaciones, expresa, implícita, legal o de cualquier otra naturaleza.
JCS no será responsable de ningún tipo de daño que resulte de la compra, uso o mal uso del producto, o por la imposibilidad de usar el producto, incluidos los daños incidentales, especiales, emergentes o similares, o la pérdida de ganancias, ni de ningún incumplimiento contractual, sea de una obligación esencial o de otra naturaleza, ni de ningún reclamo iniciado contra el comprador por un tercero.
Algunas provincias, estados o jurisdicciones no permiten la exclusión o limitación de los daños incidentales o emergentes ni las limitaciones a la duración de las garantías implícitas, de modo que es posible que la exclusión o las limitaciones antes mencionadas no se apliquen en su caso.
Esta garantía le otorga derechos legales específicos y es posible que usted tenga otros derechos que varían de un estado, provincia o jurisdicción a otro.
Cómo solicitar el servicio en garantía
En los Estados Unidos Si tiene alguna pregunta sobre esta garantía o desea recibir servicio de garantía, póngase visite nuestro sitio web
www.holmesproducts.com.
Printed In China
En Canadá Si tiene alguna pregunta sobre esta garantía o desea recibir servicio de garantía, póngase visite nuestro sitio web
www.holmesproducts.com. En los Estados Unidos, esta garantía es ofrecida por Sunbeam Products, Inc. operando bajo el nombre de Jarden
Consumer Solutions, Boca Ratón, Florida 33431. En Canadá, esta garantía es ofrecida por Sunbeam Corporation (Canada) Limited operando bajo el nombre de Jarden Consumer Solutions, 20 B Hereford Street, Brampton, Ontario L6Y 0M1. Si usted tiene otro problema o reclamo en conexión con este producto, por favor escriba al Departamento de Servicio al Consumidor. POR FAVOR NO DEVUELVA ESTE PRODUCTO A NINGUNA DE ESTAS DIRECCIONES NI AL LUGAR DE COMPRA.
© 2013 Sunbeam Products, Inc. operando bajo el nombre de Jarden Consumer Solutions. Todos los derechos reservados. Distribuido por Sunbeam Products, Inc. operando bajo el nombre de Jarden Consumer Solutions, Boca Raton, Florida 33431.
159334 Rev. A HCH5250B-TG_13ESM1 Impreso en China GCDS-HOL28007-JC
GO ONLINE NOW to
http://www.holmesproducts.com/HOLCLG201
to receive a FREE GIFT OR PROMO CODE*.
It’s our “thanks” to you for being a Holmes® brand customer.
-You will also get access to special sale items
& promotions on a full assortment of Holmes®
branded products.
HURRY & SIGN UP TODAY!
*While supplies last; subject to availability.
INGRESE AHORA MISMO al sitio
http://www.holmesproducts.com/HOLCLG201
para recibir un OBSEQUIO GRATIS O UN CÓDIGO DE
PROMOCIÓN*. Es nuestra manera de decirle “gracias” por
ser cliente de la marca Holmes®.
-También obtendrá acceso a promociones y
artículos de venta especiales de una completa
variedad de productos de la marca Holmes®.
¡APRESÚRESE Y REGÍSTRESE HOY MISMO!
*Hasta agotar el stock; sujeto a disponibilidad
HCH5250B-TG_13ESM1.indd 1 1/11/13 2:02 PM
PLEASE READ AND SAVE THESE IMPORTANT
SAFETY INSTRUCTIONS
FEATURES – OPERATIONS
CLEANING / MAINTENANCE
TROUBLESHOOTING
When using electrical appliances, basic safety precautions should always be followed to reduce the risk of fire, electric shock, and injury to persons, including the following:
1. Read all instructions before using this heater.
2. This heater is hot when in use. To avoid burns, do
not let bare skin touch hot surfaces. If provided,
use handles when moving this heater. Keep combustible materials, such as furniture, pillows, bedding, papers, clothes, and curtains at least 3
feet (0.9 m) from the front of the heater and keep
them away from the sides and rear.
3. Extreme caution is necessary when any heater is used by or near children or invalids and whenever the heater is left operating and unattended.
4. Always unplug heater when not in use.
5. Do not operate any heater with a damaged cord
or plug or after the heater malfunctions, has been dropped or damaged in any manner. Discard heater, or return to authorized service facility for
examination and/or repair.
6. Do not use outdoors.
7. This heater is not intended for use in bathrooms, laundry areas and similar indoor locations. Never locate heater where it may fall into a bathtub or other water container.
8. Do not run cord under carpeting. Do not cover cord with throw rugs, runners, or similar coverings. Do not route cord under furniture or appliances. Arrange cord away from traffic area and where it will not be tripped over.
9. To disconnect heater, turn controls to off, then remove plug from outlet.
10. Do not insert or allow foreign objects to enter any
ventilation or exhaust opening as this may cause
an electric shock or fire, or damage the heater.
11. To prevent a possible fire, do not block air intakes
or exhaust in any manner. Do not use on soft
surfaces, like a bed, where openings may become blocked.
12. A heater has hot and arcing or sparking parts
inside. Do not use it in areas where gasoline, paint, or flammable liquids are used or stored.
13. Use this heater only as described in this manual. Any other use not recommended by the
manufacturer may cause fire, electric shock, or injury to persons.
14. Always plug heaters directly into a wall outlet/
receptacle. Never use with an extension cord or
relocatable power tap (outlet/power strip).
15. When unplugging, be sure to pull by the plug and
not the cord.
16. If the heater will not operate, see specific
instructions on Auto Safety Shut-off.
17. DO NOT attempt to repair or adjust any electrical
or mechanical functions on this unit. Doing so will void your warranty. The inside of the unit contains no user serviceable parts. All servicing should be performed by qualified personnel only.
18. Discontinue use if plug or outlet is hot. It is recommended that the outlet be replaced if plug or outlet is hot to touch.
19. The heater must not be located immediately below
a socket-outlet. Do not use this heater in the
immediate surroundings of a bath, a shower or a swimming pool.
SAVE THESE
INSTRUCTIONS
TECHNICAL SPECIFICATIONS
• Amps: 12.5
• Wattage: 1500W (+5% –10%)
• Working voltage: 120V AC/60Hz
PRE-OPERATING INSTRUCTIONS
1. Carefully remove your heater from the box. (Please save the carton for off-season storage.)
2. Make sure the unit is in the OFF position before
plugging the heater into the outlet.
3. Place heater on firm level surface.
4. Avoid overloading your circuit by not using other
high wattage appliances in the same outlet. At 1500 Watts, this unit draws 12.5 Amps.
OPERATING INSTRUCTIONS
1. For heater operation, please set the Thermostat all the way to HI (see Figure 2).
2. Turn the Selector Control to desired heat setting (LO for 950W or HI for 1500W) (see Figure 2).
3. The Power Light will remain lit during operation, until the unit is unplugged.
Figure 1
A
B
OSCILLATING INSTRUCTIONS
To start oscillation, turn the oscillation switch to “ON (–)” (see Figure 1). To stop oscillation, turn the oscillation switch to “OFF (o)”. Please do not manually turn the unit. The unit is designed to turn only by motorized oscillation.
THERMOSTAT INSTRUCTIONS
Setting the Thermostat
1. Prior to setting the thermostat, steps 1 & 2 of the OPERATING INSTRUCTIONS must be completed to allow the heater to operate and warm up the room/area.
2. When the desired temperature/comfort level is reached, lower the thermostat setting until the fan/ heater stops operating.
3. The Power Light will remain lit when the pre-set temperature is reached and when the unit is turned off.
4. The control will now automatically maintain the pre­set temperature level by turning the heater ON and OFF. The thermostat is now set.
NOTE: It is normal for the heater to cycle ON and OFF as it maintains the preset temperature. To prevent the unit from cycling, you need to raise the thermostat setting.
Figure 2
A
B
C
CLEANING/MAINTENANCE
During Season Care:
1. Always unplug the heater before cleaning and allow to cool.
2. Clean the unit with a soft cloth moistened with a mild soap solution.
3. NEVER use abrasive or flammable solvents to clean the unit.
4. After cleaning, be sure to completely dry the unit with a cloth or towel.
After Season Care:
1. Store heater in a cool, dry location.
2. It is recommended that you store the unit in its original carton.
AUTO SAFETY SHUT-OFF WITH CERAMIC CONTROL
This heater is equipped with a patented, technologically­advanced, safety system that requires the user to reset the heater if there is a potential overheat situation. When a potential overheat temperature is reached, the system will automatically shut the heater off. It can only resume operation when the user resets the unit.
To Reset the Heater:
1. Turn MODE to OFF and THERMOSTAT to HI.
2. Unplug unit, wait 30 minutes.
3. Plug in and turn ON.
TROUBLESHOOTING
If your heater fails to operate:
• Turn the thermostat to the highest setting.
• UNPLUG THE UNIT.
• Make sure the electrical outlet or circuit breaker is
working.
• Check for obstructions. If you find an obstruction
turn the heater OFF, and unplug the unit. Carefully remove the obstruction and follow the reset instructions.
Please DO NOT attempt to open or repair the heater.
If you have any questions regarding your product or would like to learn more about other Holmes® products, please visit our website at www.holmesproducts.com.
THIS APPLIANCE HAS A POLARIZED PLUG (one blade is wider than the other). To reduce the risk of electric shock, this plug is intended to fit in a polarized outlet only one way. If the plug does not fit fully in the outlet, reverse the plug. If it still does not fit, contact a qualified electrician to install the proper outlet.
DO NOT ATTEMPT TO MODIFY THIS PLUG OR DEFEAT THIS
LEA Y CONSERVE ESTAS IMPORTANTES
INSTRUCCIONES DE SEGURIDAD
Para reducir el riesgo de incendios, descargas eléctricas y lesiones personales al utilizar electrodomésticos, siga siempre las precauciones básicas de seguridad,
incluyendo las que se mencionan a continuación:
1. Lea todas las instrucciones antes de usar este calefactor.
2. El calentador se calienta al usarlo. Para evitar quemaduras, NO toque las superficies calientes con
la piel. Si existen, utilice las manijas para mover
la unidad. Mantenga los materiales combustibles, como muebles, almohadones, sábanas, papeles, ropa y cortinas a por lo menos 3 pies (0,9m) de la parte delantera del calefactor y manténgalos
alejados de los costados y de la parte de atrás.
3. Debe tener mucho cuidado cuando el calefactor es utilizado por, o cerca de niños o inválidos,
y siempre que se deje el calefactor prendido y
desatendido.
4. Siempre desenchufe el calefactor cuando no lo utilice.
5. NO utilice el calefactor si el cable o el enchufe
están dañados o luego de una falla, se haya caído o haya sufrido cualquier tipo de daño. Deseche el calefactor o devuélvalo al centro de servicio
autorizado para su revisión y/o reparación.
6. NO utilizar en el exterior.
7. Este calefactor no está diseñado para ser utilizado en baños, lavaderos y zonas similares de interiores. NUNCA coloque el calefactor donde pueda caerse dentro de una bañera u otro recipiente con agua.
8. No coloque el cable debajo de la alfombra. No
cubra el cable con alfombras, tapetes o artículos
similares. No pase el cable por debajo de muebles o electrodomésticos. Coloque el cable lejos del área
de tráfico y donde no se tropiece con él.
9. Para desconectarlo, gire el control a la posición OFF, luego quite el enchufe del tomacorriente.
ESTE PRODUCTO TIENE UN ENCHUFE POLARIZADO (una hoja es más ancha que la otra). A fin de disminuir el riesgo de descarga eléctrica, este enchufe está diseñado para insertarse en un tomacorriente polarizado en un solo sentido. Si el enchufe no entra completamente en el tomacor­riente, inviértalo. Si aun así no entra, llame a un electricista calificado para instalar un tomacorriente apropiado.
NO MODIFIQUE EL ENCHUFE NI ANULE ESTA FUNCION DE SEGURIDAD
SAFETY FEATURE IN ANY WAY.
10. No inserte ni permita que objetos extraños
penetren en la ventilación o salida de aire ya que esto puede causar un choque eléctrico o incendio, o dañar el calefactor.
11. Para evitar un posible incendio, no bloquee las entradas de aire o escape de ninguna manera. No lo use en superficies blandas, como una cama, donde las aberturas se pueden bloquear.
12. Un calefactor tiene partes calientes y que pueden producir chispas en su interior. NO lo utilice en áreas donde se utiliza o se guarda gasolina, pintura o líquidos inflamables.
13. Utilice este calefactor sólo como se describe en este manual. Cualquier otro uso no recomendado por el fabricante puede provocar incendios, descargas eléctricas o lesiones a personas.
14. Siempre conecte el calefactor directamente a un tomacorriente de pared. Nunca lo use con un cable de extensión o con un tomacorriente múltiple.
15. Al desenchufarlo, asegúrese de tirar del enchufe y
no del cable.
16. Si el calefactor no funciona, vea las instrucciones
específicas del apagado automático de seguridad.
17. NO intente reparar o ajustar ninguna función
eléctrica o mecánica de esta unidad. El hacerlo invalidará la garantía. La unidad no contiene partes reparables por el usuario. Toda reparación debe ser realizada únicamente por personal calificado.
18. Deje de usarlo si el cable o el enchufe se calienta.
Se recomienda que reemplace el tomacorriente si el enchufe o el tomacorriente se calienta.
19. El calefactor no se debe localizar inmediatamente
debajo de un tomacorriente. No use este calefactor
en áreas cercanas a un baño, una ducha o una piscina.
DE NINGUNA MANERA.
C
A. CONTROL PANEL B. FRONT GRILL
C. OSCILLATION
SWITCH
D. BASE
D
A. SELECTOR CONTROL B. POWER LIGHT
C. THERMOSTAT
CONTROL
CARACTERISTICAS Y FUNCIONAMIENTO
CONSERVE ESTAS
INSTRUCCIONES
ESPECIFICACIONES TECNICAS
• Amperes: 12.5
• Potencia: 1500 W (+5% –10%)
• Voltaje de funcionamiento: 120v CA/60Hz
INSTRUCCIONES PREVIAS AL USO
1. Saque cuidadosamente el calefactor de la caja. (Conserve la caja para guardarlo en el verano.)
2. Asegúrese de que esté en la posición OFF antes de enchufarlo en el tomacorriente.
3. Coloque el calefactor en una superficie firma y nivelada.
4. Evite sobrecargar el circuito eléctrico evitando utilizar otro aparato de alta potencia en el mismo tomacorriente. A 1500 Vatios, esta unidad consume 12,5 Amperes.
INSTRUCCIONES DE FUNCIONAMIENTO
1. Para operar el calefactor, lleve el control del termostato hasta su límite, hasta alcanzar la posición HI (Ver Figura 2).
Figura 1
A
B
C
A. PANNEAU DE
CONTRÔ LE
B. REJILLA FRONTAL
C. PERILLA DE
D. BASE
D
OSCILACIÓN
2. Gire el selector de control a la posición de calor
deseado (LO para 950 W o HI para 1500 W) (vea la
Figura 2).
3. La luz piloto permanecerá encendida durante el funcionamiento, hasta que se desenchufa la unidad.
INSTRUCCIONES PARA LA OSCILACION
Para iniciar la oscilación, gire la perilla de oscilación a la posición “ON (–)” (Encendido), (ver figura 1). Para detener la oscilación, gire la perilla de oscilación a la posición “OFF (o)” (Apagado). No gire manualmente la unidad, la misma está diseñada para oscilar únicamente por medio motorizado.
INSTRUCCIONES PARA EL MANEJO DEL TERMOSTATO
Calibrado del termostato
1. Antes de calibrar el termostato, deberán completarse los pasos 1 y 2 de las INSTRUCCIONES DE FUNCIONAMIENTO, a fin de permitir el funcionamiento del calefactor para el calentamiento
de la habitación /zona.
Figura 2
A
A. CONTROL DE SELECCION B. LUZ PILOTO DE
ENERGIA
B
C. CONTROL DEL
TERMOSTATO
LIMPIEZA Y MANTENIMIENTO
DIAGNOSTICO DE PROBLEMAS
2. Una vez alcanzada la temperatura del nivel de confort, reduzca el calibrado del termostato de la unidad hasta que se detenga el ventilador del calefactor.
3. Seguirá habiendo la luz de la energía se encendió cuando se alcanza la temperatura preestablecida y el calefactor se apaga.
4. El control se mantendrá ahora dentro del nivel precalibrado, determinando el arranque y detención (ON y OFF) del calefactor. El termostato quedará ahora calibrado.
NOTA: Será normal el ciclo del calefactor entre las posiciones de arranque y detención (ON y OFF) a fin de mantener la temperatura seleccionada. Para suspender el ciclado de la unidad, deberá usted elevar el ciclo del termostato.
LIMPIEZA / MANTENIMIENTO
Durante la temporada:
1. Siempre desenchufe el calefactor antes de limpiarlo y deje que se enfíe.
2. Limpie la unidad con un trapo suave humedecido con agua y detergente.
3. NUNCA utilice solventes abrasivos o inflamables para limpiar la unidad.
4. Después de limpiarla, asegúrese de secar completamente la unidad con un trapo o toalla.
Después de la temporada:
C
1. Guarde el calefactor en un lugar frío y seco.
2. Se recomienda que usted almacena la unidad en su cartón original.
APAGADO AUTOMATICO DE SEGURIDAD CON CONTROL CERAMICO
Este calefactor está equipado con un sistema de seguridad patentado, de tecnología avanzada que requiere que el usuario reinicie el calefactor en caso de un sobrecalentamiento potencial. Cuando se alcanza una temperatura de recalentamiento potencial, el sistema apagará automáticamente el calefactor. Volverá a funcionar únicamente luego de que el usuario reinicie la unidad.
Para volver a prender el calefactor:
1. Gire la perilla del Modo (MODE) a la possicion Apagado (OFF) y el Termostato (THERMOSTAT) a Alta (HI).
2. Desenchufe la unidad y espere 30 minutos.
3. Enchufe y vuelva a encender.
DIAGNOSTICO DE PROBLEMAS
Si su calefactor no funciona:
• Gire el termostato a la posicion maxima.
• DESENCHUFE LA UNIDAD.
• Asegúrese de que el tomacorriente o llave térmica
funcionen correctamente.
• Verifique que no haya ninguna obstrucción. Si
encuentra una obstrucción, apague el calefactor, y DESENCHUFELO. Quite cuidadosamente la obstrucción y siga el procedimiento para reiniciar la unidad.
NO intente abrir o reparar el calefactor.
Si tiene preguntas relacionadas con este producto o si está interesado en conocer otros productos Holmes®, póngase visite nuestro sitio web www.holmesproducts.com.
HCH5250B-TG_13ESM1.indd 2 1/11/13 2:02 PM
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
