876-314/-414

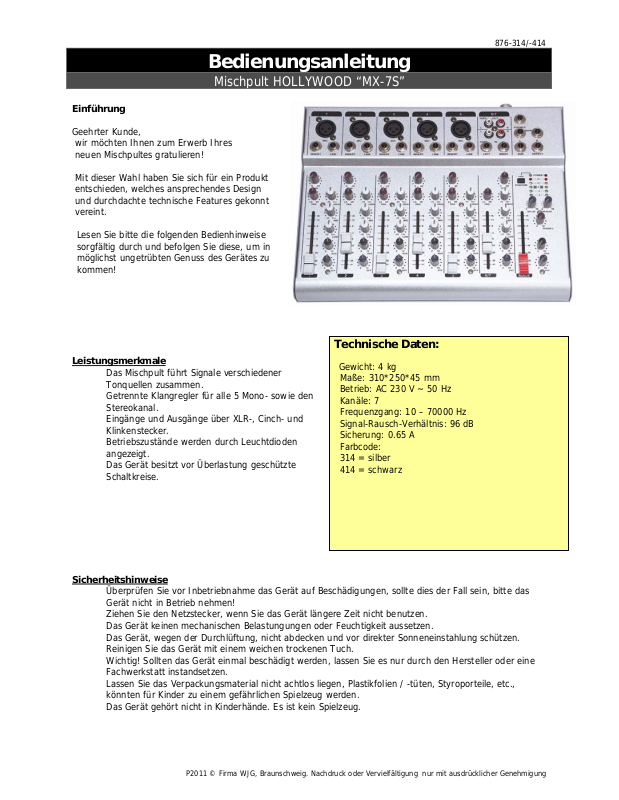

Bedienungsanleitung
Mischpult HOLLYWOOD “MX-7S”
Einführung
Geehrter Kunde,
wir möchten Ihnen zum Erwerb Ihres
neuen Mischpultes gratulieren!
Mit dieser Wahl haben Sie sich für ein Produkt
entschieden, welches ansprechendes Design
und durchdachte technische Features gekonnt
vereint.
Lesen Sie bitte die folgenden Bedienhinweise
sorgfältig durch und befolgen Sie diese, um in
möglichst ungetrübten Genuss des Gerätes zu
kommen!
Leistungsmerkmale
Das Mischpult führt Signale verschiedener
Tonquellen zusammen.
Getrennte Klangregler für alle 5 Mono- sowie den
Stereokanal.
Eingänge und Ausgänge über XLR-, Cinch- und
Klinkenstecker.
Betriebszustände werden durch Leuchtdioden
angezeigt.
Das Gerät besitzt vor Überlastung geschützte
Schaltkreise.
Sicherheitshinweise
Überprüfen Sie vor Inbetriebnahme das Gerät auf Beschädigungen, sollte dies der Fall sein, bitte das
Gerät nicht in Betrieb nehmen!
Ziehen Sie den Netzstecker, wenn Sie das Gerät längere Zeit nicht benutzen.
Das Gerät keinen mechanischen Belastungungen oder Feuchtigkeit aussetzen.
Das Gerät, wegen der Durchlüftung, nicht abdecken und vor direkter Sonneneinstahlung schützen.
Reinigen Sie das Gerät mit einem weichen trockene n Tuch.
Wichtig! Sollten das Gerät einmal beschädigt werden, lassen Sie es nur durch den Hersteller oder eine
Fachwerkstatt instandsetzen.
Lassen Sie das Verpackungsmaterial nicht achtlos liegen, Plastikfolien / -tüten, Styroporteile, etc.,
könnten für Kinder zu einem gefährlichen Spielzeug werden.
Das Gerät gehört nicht in Kinderhände. Es ist kein Spielzeug.
Technische Daten:
Gewicht: 4 kg
Maße: 310*250*45 mm
Betrieb: AC 230 V ~ 50 Hz
Kanäle: 7
Frequenzgang: 10 – 70000 Hz
Signal-Rausch-Verhältnis: 96 dB
Sicherung: 0.65 A
Farbcode:
314 = silber
414 = schwarz
P2011 © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
Page 2
Oben:
876-314/-414
1. MIC: Symmetrischer XLR-Eingang für ein Mikrofon pro Monokanal (1 - 5).
2. INSERT: Symmetrischer Klinkensteckereingang für einen Equalizer oder Kompressor für einen
Monokanal (1 – 5).
3. LINE: Symmetrischer Klinkensteckereingang für einen Monokanal (1 – 5).
4. TAPE IN: Symmetrischer Klinkensteckereingang für Stereokanal.
5. TAPE IN: Cincheingang für Stereokanal.
6. TAPE OUT: Cinchausgang zu einem Aufzeichnungsgerät.
7. PHONES: Anschluss für einen Kopfhörer.
8. MAIN: Symmetrischer Klinkensteckerausgang zu einem Verstärker.
9. EFFECT: Eingang für ein Signal von einem exte rnen Effektgerät . Dort am Audioausgang anschließen.
10. AUX: Signalausgang zu einem externen Effektgerät. Dort am Audioeingang anschließen.
11. GAIN: Eingangspegel eines Monokanals (1 - 5) und des Stereokanals (6/7).
12. PAN: Raumklangeffekt eines Monokanals (1 - 5) und des Stereokanals (6/7).
13. HIGH/MID/LOW: Hochpassfilter, Mittenpassfilter und Tiefpassfilter eines Monokanals (1 - 5) und des
Stereokanals (6/7).
14. AUX: Regler des Signals an zum Ausgang, jeweils für einen Monokanal (1 - 5) und des Stereokanals
(6/7).
15. Lautstärkenregler eines Monokanals (1 - 5) und des Stereokanals (6/7).
16. EFF: Echoeffekt eines Monokanals (1 - 5).
17. +48 PHANTOM: Phantomspeisung für ein Kondensatormikrofon.
18. Optisches VU-Meter zur Anzeige der Aussteuerung des Ausgangsignal.
19. REPEAT: Wi ederholungseinstellung des Echoeffekts.
20. DELAY: Verzögeru ngseinstellung des Echoeffekts.
P2011 © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
Page 3
876-314/-414
21. PHONES: Lautstärkenregler für den Kopfhörer.
22. AUX: Regler des Signals an AUX [10].
23. EFF: Lautstärkenregler des Eingangsignals vom externen Effektgerät.
24. MAIN: Hauptlautstärkenregler.

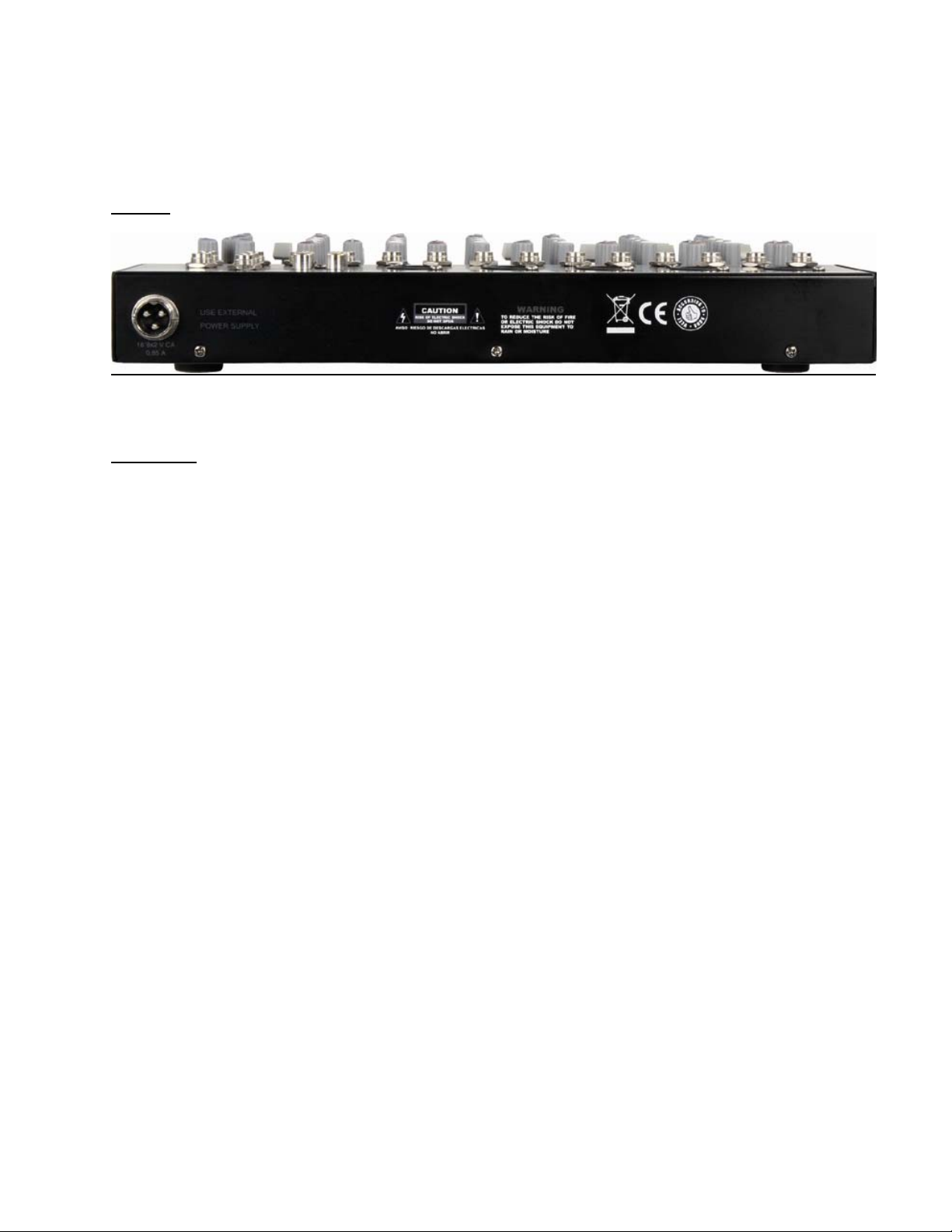

Seitlich:
Anschluss für das Stromkabel und Sicherung.
Installation:
Es wird empfohlen das Gerät ausgeschaltet zu lassen, bis alle Anschlüsse getätigt sind.
Schließen Sie zunächst alle gewünschten Signalquellen an die Anschlüsse {1-5}.
Schließen Sie einen Verstärker an den Ausgang MAIN {8} und, optional, ein A ufzeichnungsgerät an den
Ausgang TAPE OUT {6}.
Stellen Sie alle Regler für die Eingangssignalstärken [15] auf ein Minimum.
Verbinden Sie das Gerät mit Hilfe des Netzkabels mit einer elektrischen Steckdose.
P2011 © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
Page 4
876-314/-414

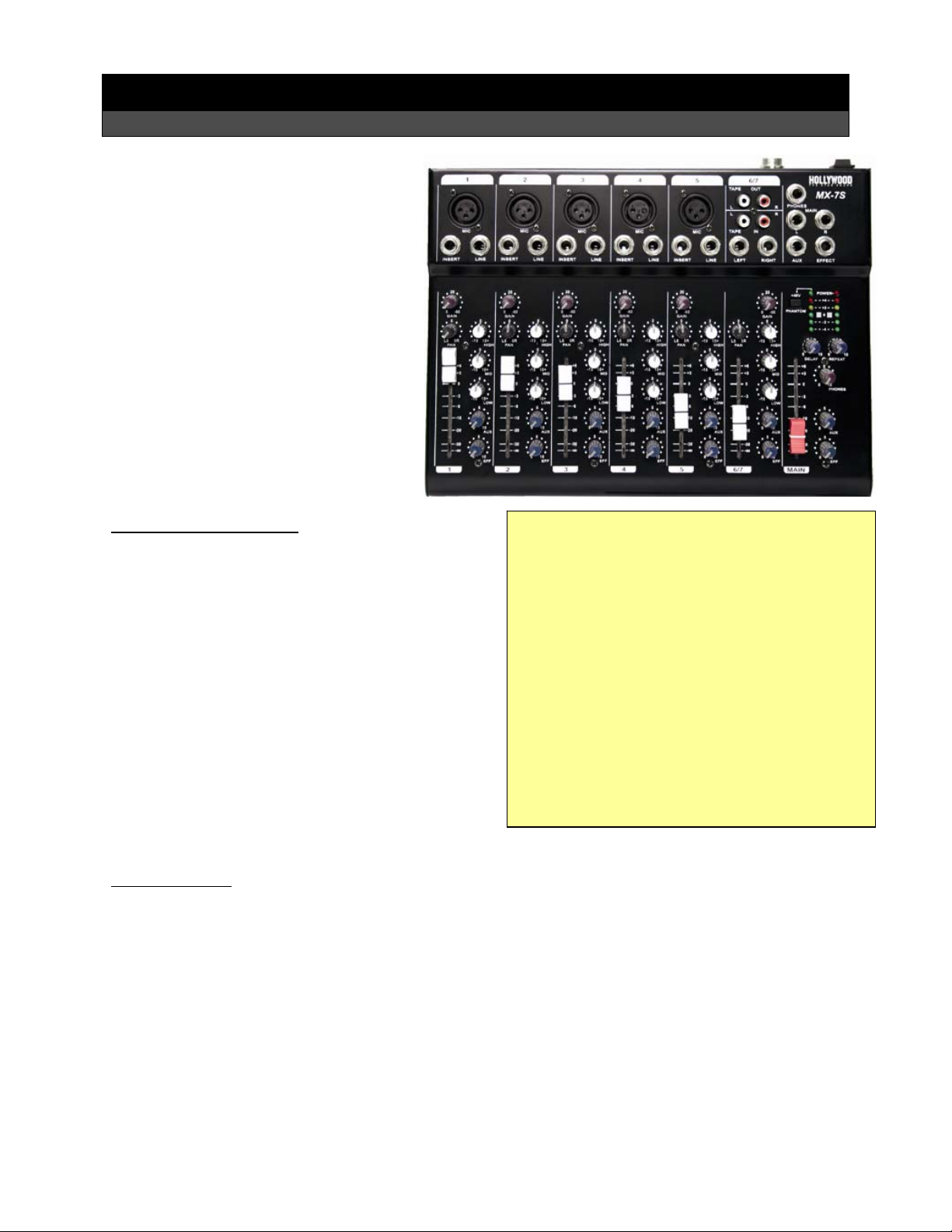

Reference Manual
Mixer HOLLYWOOD „MX-7S“
Preface
Dear Customer,
we like to congratulate you on the
purchase of your new mixer!
You have chosen a product which
combines deliberate technical features
with an appealing design.
Please read this manual conscientiously
and carry out the given instructions before
and while you are using your new device.
Capability Characteristics
The mixer combines and routes signals of different
sound sources.
It has separated adjuster for every mono channel
as well as the stereo channel.
Input and output terminals with XLR-, TRS- and
cinch jacks.
The operating state will be indicated bu LEDs.
Circuit is protected of current overload.
Security Advices
Before using the device, please check it for any possible damages. In case of damage do not operate it.
Unplug the device if you do not use it for a certain time.
The device may not become subject of mechanical stress and should not be exposed to humidity.
To be considerate of the ventilation do not cover the device and protect it from direct solar radiation.
Clean the device with a dry and soft cloth only.
Caution! Should the device itself get damaged, please let the repair to the manufacturer or to a qualified
service agent.
Please dispose packaging materials properly and do not let play children with it.
The device itself is no toy either. Do not let children play with it too.
P2011 © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
Technical Specifications:
Weight: 4 kg
Size: 310*250*45 mm
Operation: AC 230 V ~ 50 Hz
Channels: 7
Frequency Response: 10 – 70000 Hz
Signal-to-Noiseo Ratio: 96 dB
Fuse: 0.65 A
Color Code:
319 = silver
419 = black
Page 5

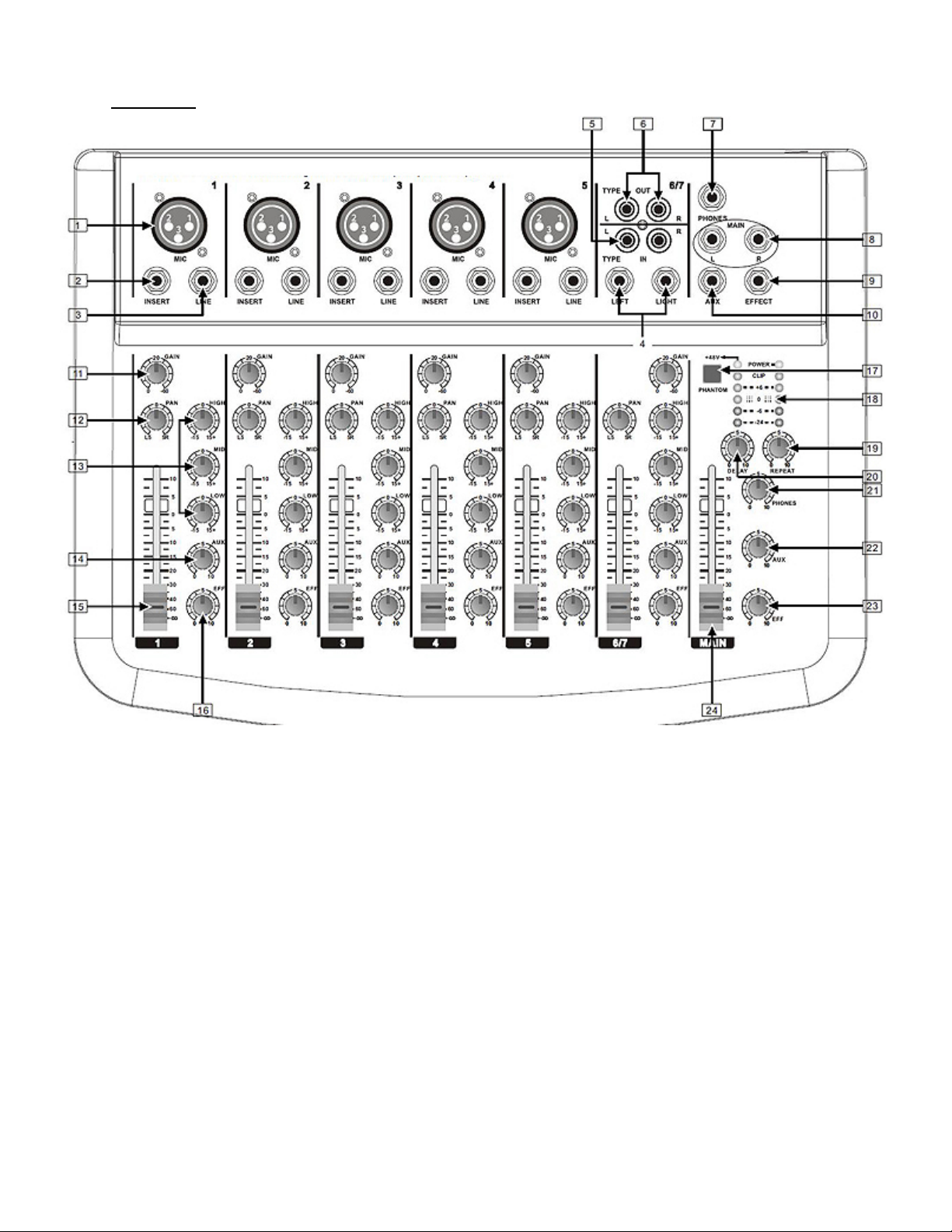

Upper Side:
876-314/-414
1. MIC: Balanced XLR-input connector for a microphone per mono c hannel (1 - 5).
2. INSERT: Balanced TRS-input connector for an equalizer or compressor for a mono channel (1 – 5).
3. LINE: Balanced TRS-input connector for a mono channel (1 – 5).
4. TAPE IN: Balanced TRS-input connector for the stereo channel.
5. TAPE IN: Cinch input connector for the stereo channel.
6. TAPE OUT: Cinch output connector to a recording device.
7. PHONES: Connector for headphones.
8. MAIN: Balanced TRS-output connector to an amplifier.
9. EFFECT: Input connector for a signal of an external effect device. There put it to the output connector.
10. AUX: Signal output connector to an external effec t device. There put it to the input co nnector.
11. GAIN: Input level of a mono channel (1 - 5) and the stereo channel (6/7).
12. PAN: Panning of a mono channel (1 - 5) and the stereo channel (6/7).
13. HIGH/MID/LOW: High-pass filter, mid-pass filter and low-pass filter of a mono channel (1 - 5) and the
stereo channel (6/7).
14. AUX: Adjuster for the signal to the output for each mono channel (1 - 5) and the stereo channel (6/7).
15. Volume control of a mono channel (1 - 5) and the stereo channel (6/7).
16. EFF: Echo effect of a mono channel (1 - 5).
17. +48 PHANTOM: Phantom powering for a capacitor microphone.
18. Optical VU-meter for displaying the output signal level.
19. REPEAT: Repetition adjuster of the echo effect.
20. DELAY: Delay adjuster of the echo effect.
P2011 © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
Page 6
21. PHONES: Volume control of the headphones.
22. AUX: Volume control of the output signal to an external effect device on AUX [10].
23. EFF: Volume control for the input signal from an external effect device.
24. MAIN: Main volume control.

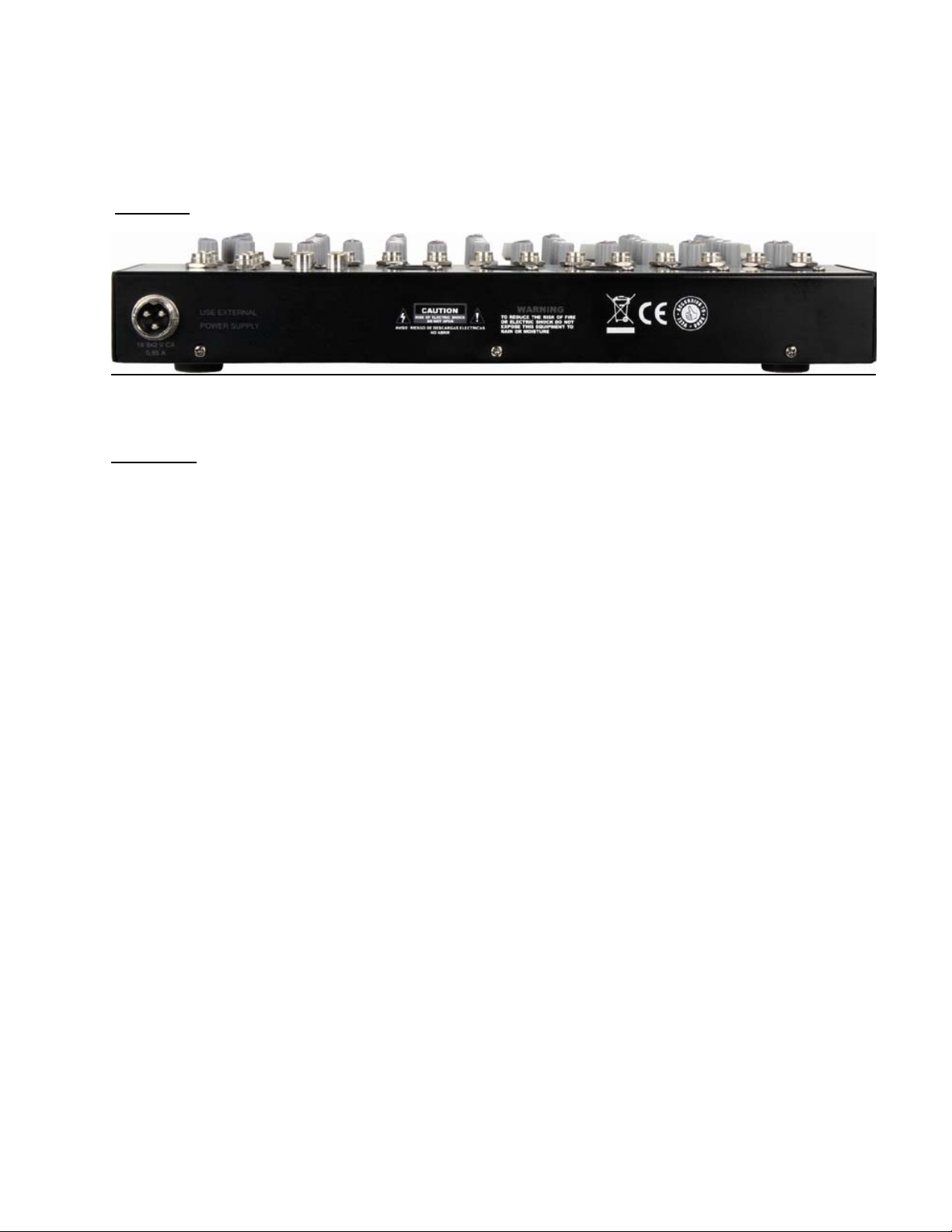

Sideways:
Connector for the power supply cable including the fuse.
Installation:
It is recommended to keep the device off until all connections are done.
First connect all desired signal sources to the terminals {1-5}.
Connect an amplifie r to MAIN {8} and optionally a recording device to TAPE OUT {6}.
Adjust all volume controls [15] to a minimum.
Connect the device with the power supply cable to an electric outlet.
876-314/-414
P2011 © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
