Hollywood MX-4 KILL Reference Manual

Page 1
877-011/-111

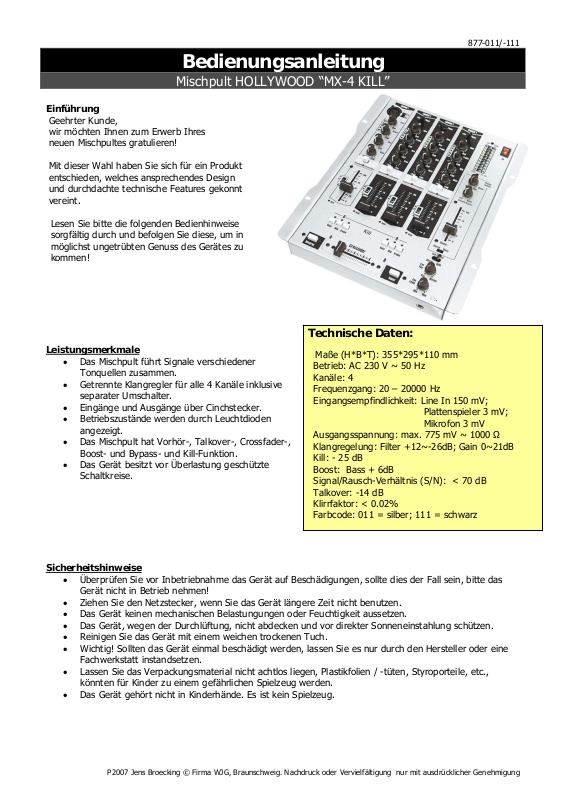

Bedienungsanleitung
Mischpult HOLLYWOOD “MX-4 KILL”
Einführung
Geehrter Kunde, wir möchten Ihnen zum Erwerb Ihres neuen Mischpultes gratulieren!
Mit dieser Wahl haben Sie sich für ein Produkt entschieden, welches ansprechendes Design und durchdachte technische Features gekonnt vereint.
Lesen Sie bitte die folgenden Bedienhinweise sorgfältig durch und befolgen Sie diese, um in möglichst ungetrübten Genuss des Gerätes zu kommen!
Leistungsmerkmale
• Das Mischpult führt Signale verschiedener
Tonquellen zusammen.
• Getrennte Klangregler für alle 4 Kanäle inklusive
separater Umschalter.
• Eingänge und Ausgänge über Cinchstecker.
• Betriebszustände werden durch Leuchtdioden
angezeigt.
• Das Mischpult hat Vorhör-, Talkover-, Crossfader-,
Boost- und Bypass- und Kill-Funktion.
• Das Gerät besitzt vor Überlastung geschützte
Schaltkreise.
Sicherheitshinweise
• Überprüfen Sie vor Inbetriebnahme das Gerät auf Beschädigungen, sollte dies der Fall sein, bitte das
Gerät nicht in Betrieb nehmen!
• Ziehen Sie den Netzstecker, wenn Sie das Gerät längere Zeit nicht benutzen.
• Das Gerät keinen mechanischen Belastungungen oder Feuchtigkeit aussetzen.
• Das Gerät, wegen der Durchlüftung, nicht abdecken und vor direkter Sonneneinstahlung schützen.
• Reinigen Sie das Gerät mit einem weichen trockenen Tuch.
• Wichtig! Sollten das Gerät einmal beschädigt werden, lassen Sie es nur durch den Hersteller oder eine
Fachwerkstatt instandsetzen.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, Plastikfolien / -tüten, Styroporteile, etc.,
könnten für Kinder zu einem gefährlichen Spielzeug werden.
• Das Gerät gehört nicht in Kinderhände. Es ist kein Spielzeug.
Technische Daten:
Maße (H*B*T): 355*295*110 mm Betrieb: AC 230 V ~ 50 Hz Kanäle: 4 Frequenzgang: 20 – 20000 Hz Eingangsempfindlichkeit: Line In 150 mV; Plattenspieler 3 mV; Mikrofon 3 mV Ausgangsspannung: max. 775 mV ~ 1000 Ω Klangregelung: Filter +12~-26dB; Gain 0~21dB Kill: - 25 dB Boost: Bass + 6dB Signal/Rausch-Verhältnis (S/N): < 70 dB Talkover: -14 dB Klirrfaktor: < 0.02% Farbcode: 011 = silber; 111 = schwarz
P2007 Jens Broecking © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
Page 2
Die Kanäle:
877-011/-111

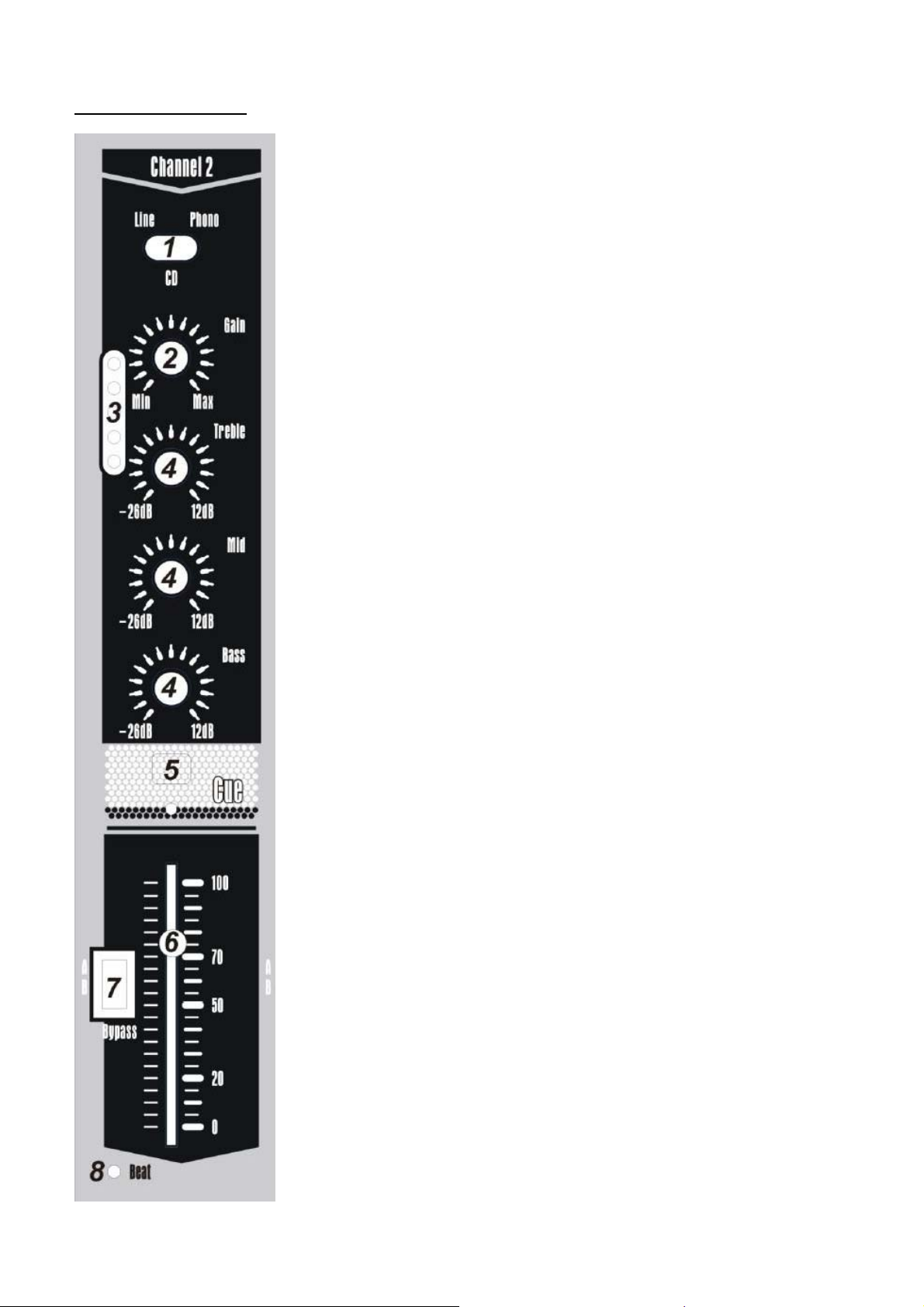

1. LINE/PHONO/CD: Umsteller für die Signalquelle der Kanäle 2 bis 4. Bei Kanal 1 kann man zwischen LINE und MIC, dem Mikrofoneingang, wählen. Dort befindet sich auch der XLR-Anschluss für ein Schwanenhalsmikrofon.
2. GAIN: Regulierung der Stärke des Eingangssignals.
3. LED-Indikatoren: Zeigen optisch die Signalstärke eines Kanals an.
4. TREBLE/MID/BASS: Filter für Höhen, Mitten und Bässe.
5. CUE: Der Kanal dessen Knopf gedrückt ist, wird dem Kopfhörer abgehört.
6. Separate Lautstärkenregulierung der Kanäle 1 bis 4.
7. A/B/BYPASS: Umsteller, ob das Signal eines Kanals über Seite A oder B des Crossfaders läuft oder diesen mit BYPASS überbrückt und direkt zum Ausgang geht.
8. BEAT: Der LED-Indikator gibt visuell den Rhythmus der Musik an.
P2007 Jens Broecking © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
Page 3
Der Hauptregler:
877-011/-111
1. ON: Ein- / Aus-Schalter mit LED.

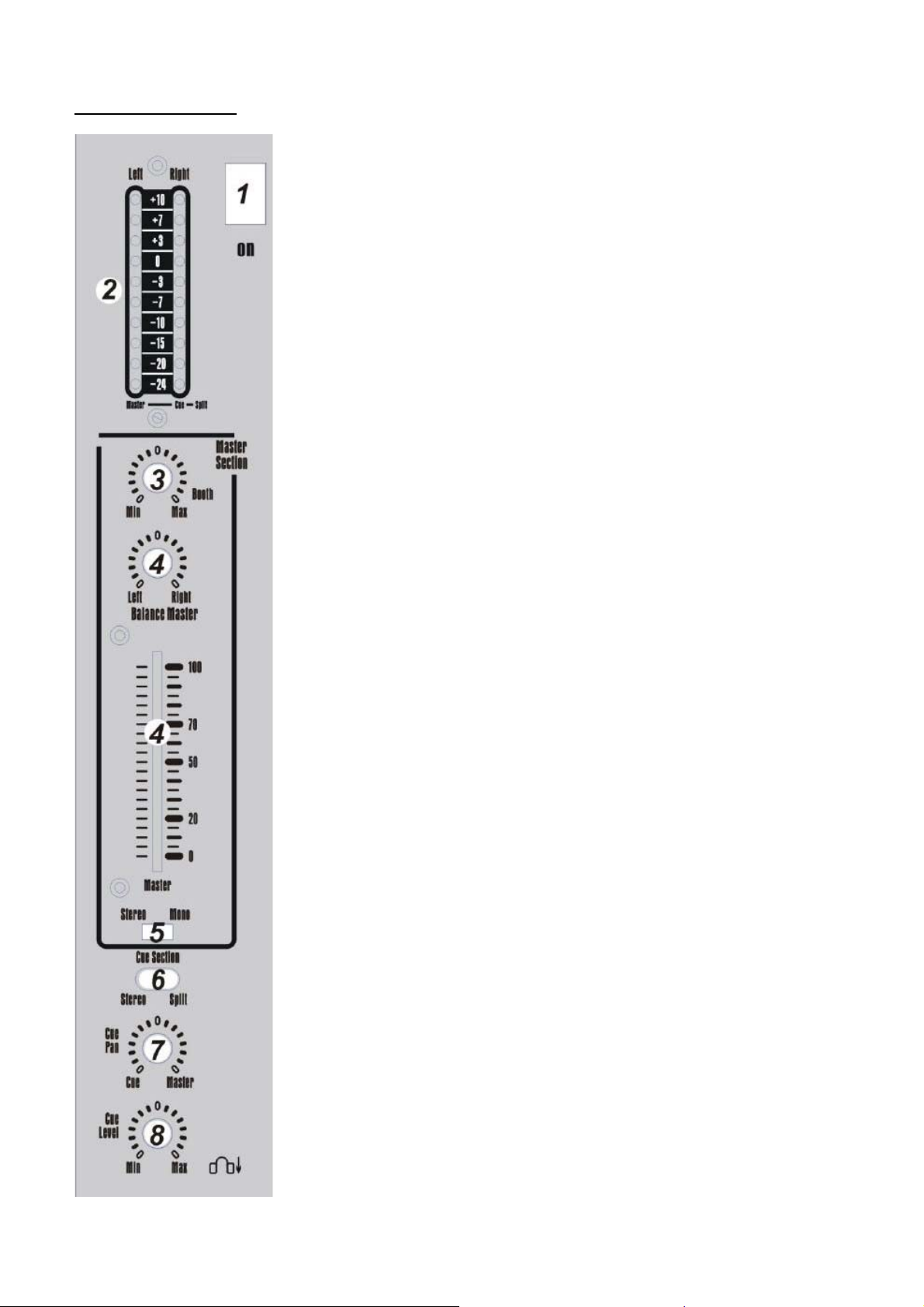

2. VU-Meter mit LEDs als Indikatoren für die Signalstärke des Ausgangs in Stereo. Wenn STEREO/SPLIT (6) auf SPLIT gestellt ist, gibt nur der linke Balken das Hauptausgangssignal wieder, der rechte zeigt die Signalstärke am Ausgang des Kopfhörers (= CUE LEVEL).
3. BOOTH: Regelt die Signalstärke Ausgang zu dem zusätzlichen Verstärker eines
Kontrollsoundsystems. Diese wird nicht vom VU-Meter (2) wiedergegeben.
4. MASTER/BALANCE MASTER: Regelt die Signalstärke zum Hauptausgang. /
Ausserdem kann die Balance des Stereosignals eingestellt werden.
5. MONO/STEREO: Auf MONO wird das Stereosignal auf einen Kanal
transformiert.
6. STEREO/SPLIT: Auf STEREO gibt der Kopfhörer das Stereosignal wieder das zum Hauptausgang geht. Auf SPLIT hört man links das Signal zum Hauptausgang und rechts das Signal vom ausgewählten Kanal. (Siehe Die Kanäle Punkt 5).
7. CUE PAN: Ist STEREO/SPLIT (6) auf SPLIT gestellt, ist dies der Balanceregler am Kopfhörerausgang zwischen Abhören des Signals am Hauptausgang und dem vom ausgewählten Kanal. (Siehe Die Kanäle Punkt 5)
8. CUE LEVEL: Lautstärkenregler des Kopfhörerausgangs.
9. (EARPHONES): Der Anschluss für den Kopfhörer befindet sich unten rechts.
Ein geeigneter Kopfhörer sollte zwischen 32 Ω und 200 Ω Impedanz haben.
P2007 Jens Broecking © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
Page 4
Die Effektgeräte:

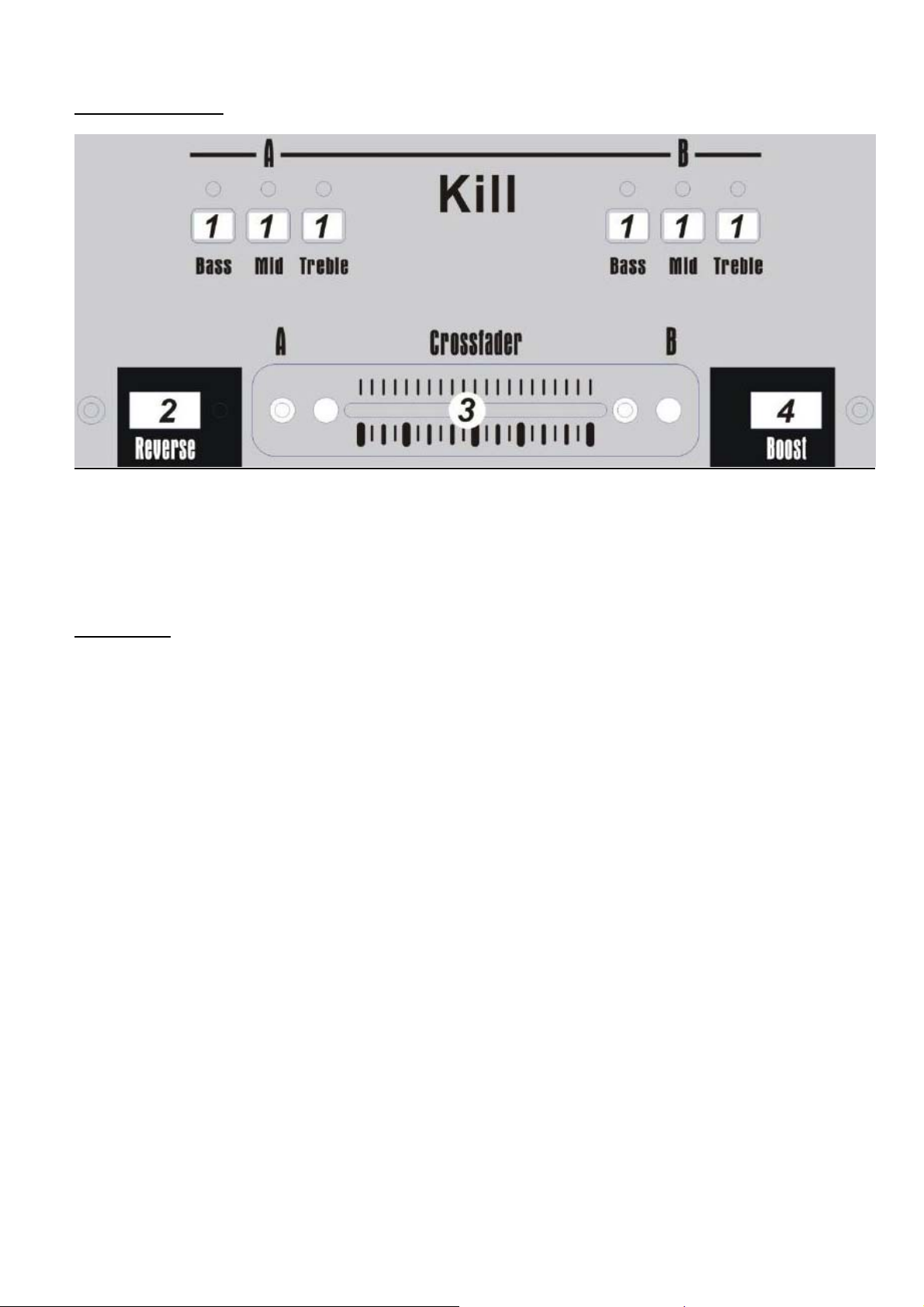

1. KILL: Mit diesem Gerät kann man zu beiden Seiten des Crossfaders die Bässe, Mitten und Höhen mit
einem Knopfdruck um 25 dB reduzieren und wieder erhöhen. Damit kann man starke Soundeffekte erzeugen.
2. REVERSE: Tauscht die beiden Kanäle an den Enden des Crossfaders auf Knopfdruck aus. (A Ù B)
3. CROSSFADER: Schieber zum stufenlosen Überblenden von einem zum anderen zugeordneten Kanal.
4. BOOST: Dieses Gerät erhöht die Bässe um 6 dB auf Knopfdruck.
Installation:

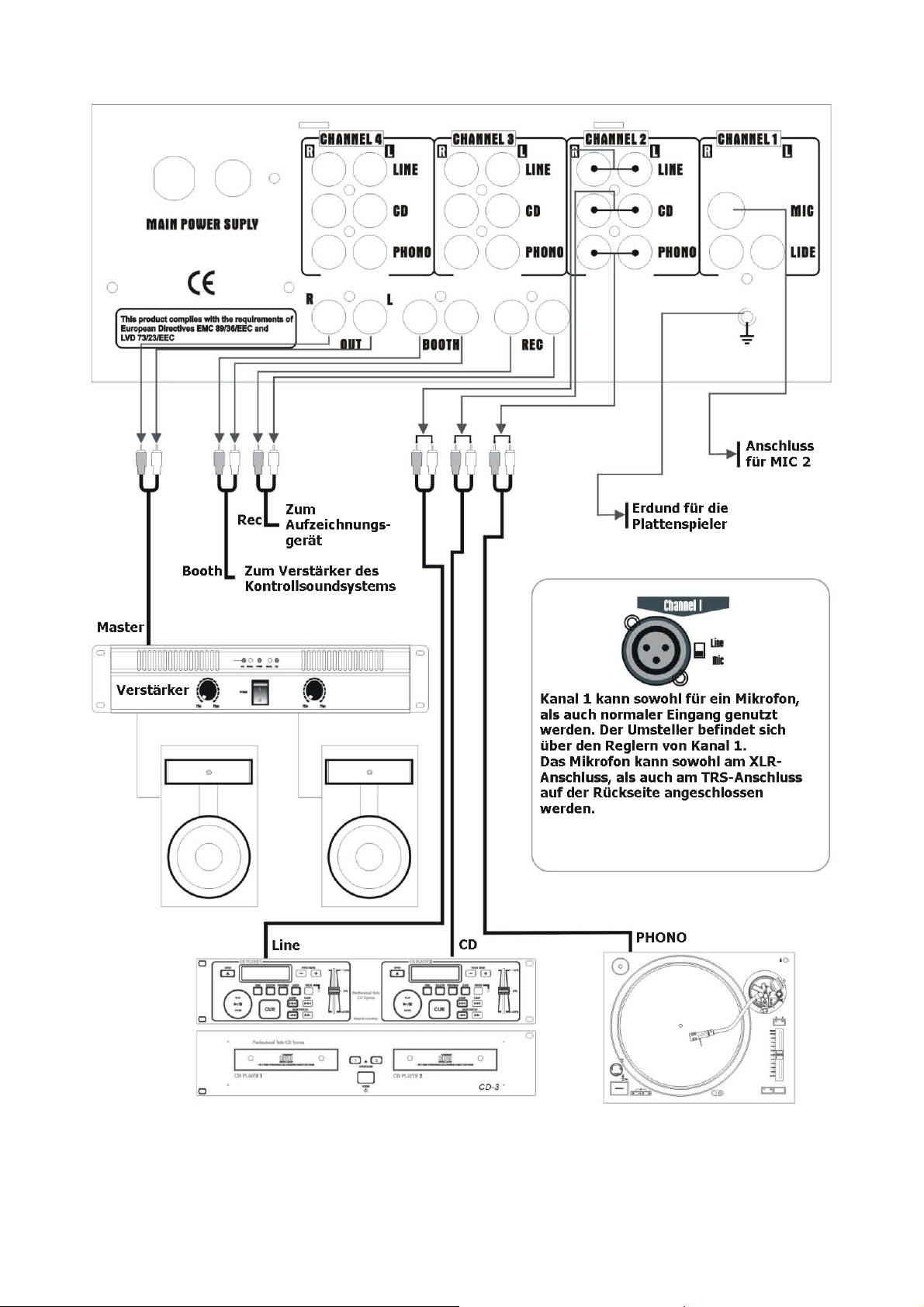

Als Installationshilfe soll hier noch eine schematische Darstellung der Anschlüsse gezeigt werden:
877-011/-111
P2007 Jens Broecking © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
Page 5
877-011/-111
P2007 Jens Broecking © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
Page 6
877-011/-111
Reference Manual

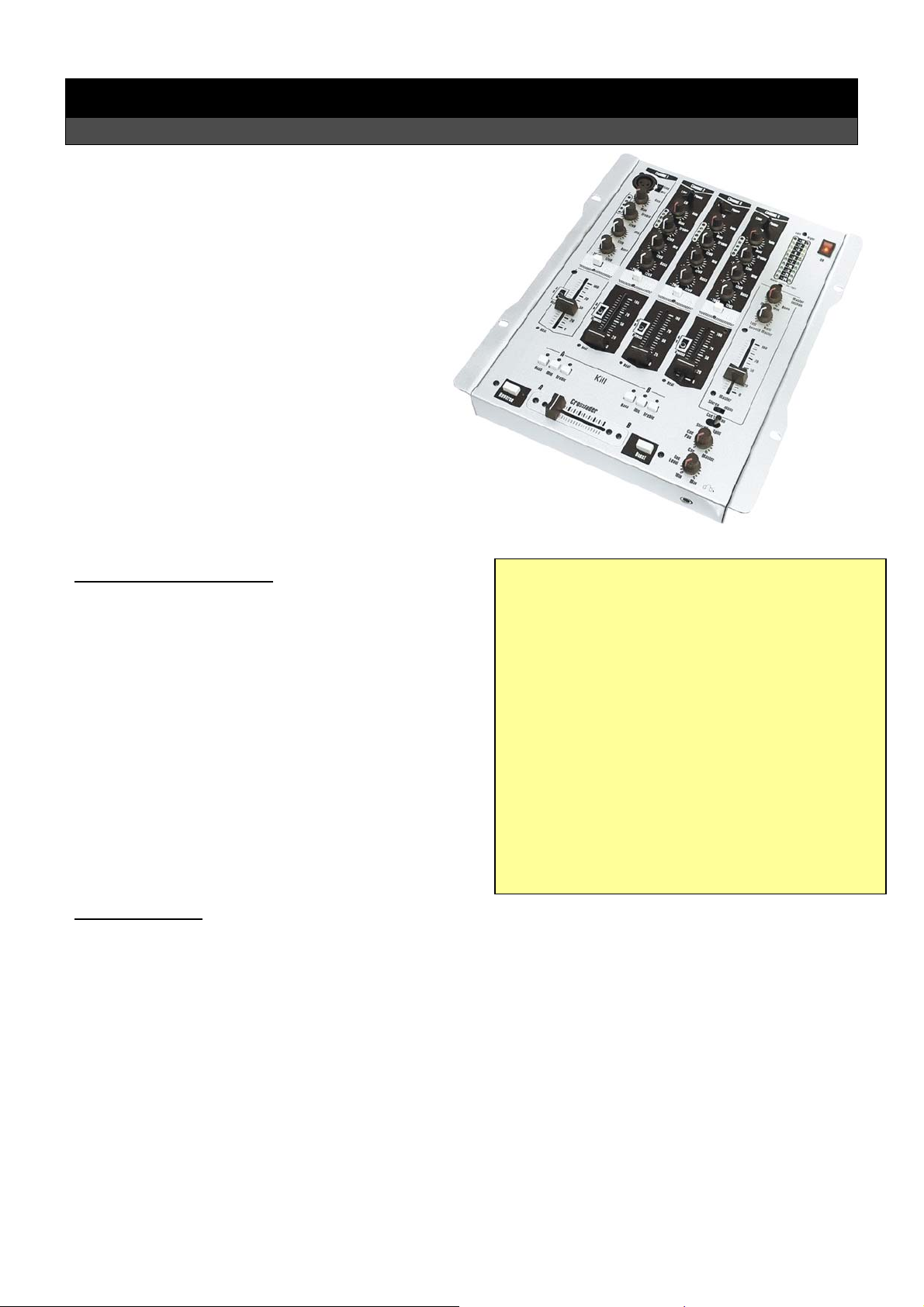

Mixer HOLLYWOOD „MX-4 KILL“
Preface
Dear Customer, we like to congratulate you on the purchase of your new mixer!
You have chosen a product which combines deliberate technical features with an appealing design.
Please read this manual conscientiously and carry out the given instructions before and while you are using your new device.
Capability Characteristics
• The mixer combines and routes signals of different
sound sources.
• It has separated adjuster every channel as well as
separated toggles.
• Input and output terminals with cinch jacks.
• The operating state will be indicated bu LEDs.
• The mixer has cue-, crossfader- and talkover-,
boost-, bypass- und kill-function.
• Circuit is protected of current overload.
Security Advices
• Before using the device, please check it for any possible damages. In case of damage do not operate it.
• Unplug the device if you do not use it for a certain time.
• The device may not become subject of mechanical stress and should not be exposed to humidity.
• To be considerate of the ventilation do not cover the device and protect it from direct solar radiation.
• Clean the device with a dry and soft cloth only.
• Caution! Should the device itself get damaged, please let the repair to the manufacturer or to a qualified
service agent.
• Please dispose packaging materials properly and do not let play children with it.
• The device itself is no toy either. Do not let children play with it too.
Technical Specifications:
Weight: 3.6 kg
Measurement (H*W*D): 355*295*110 mm Operation: AC 230 V ~ 50 Hz Channels: 4 Frequency Response: 20 – 20000 Hz Input Sensibility: Line In 150 mV; turntable 3 mV; microphone 3 mV Output Voltage: max. 775 mV ~ 1000 Ω Sound Control: Filter +12~-26dB; Gain 0~21dB Kill: - 25dB Boost: bass + 6dB Signal-Noise-Ratio (S/N): < 70 dB Talkover: -14 dB Total Harmonic Distortion (THD): < 0.02% Color Code: 011 = silver; 111 = black
P2007 Jens Broecking © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
Page 7
The Channel Controls:
877-011/-111
1. LINE/PHONO/CD: Toggle to the desired signal source of the channels 2 to 4.
At channel 1 you can choose between LINE and MIC which is the XLR- connector for a gooseneck microphone.
2. GAIN: Adjuster of the strength of the input signal.
3. LED-Indicators: For visual monitoring the signal strength of a channel.
4. TREBLE/MID/BASS: Filter for high, mid and low of a channel.
5. CUE: The channel where this button is pressed can be listening to by
headphones.
6. Separate volume control of the channels 1 to 4.
7. A/B/BYPASS: Toggle which defines if a signal from a channel goes via side A
or B of the cross fader or goes directly to the master output (BYPASS).
8. BEAT: This LED-indicator shows the rhythm of the music visually.
P2007 Jens Broecking © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
Page 8
The Master Controls:
877-011/-111
1. ON: On- / Off-switch with LED.
2. VU-meter with LEDs as indicators for the signal strength of the main output in stereo. If STEREO/SPLIT (6) is set to SPLIT only the left bar shows the signal of the main output but the right bar shows the signal strength of the headphone output (= CUE LEVEL).
3. BOOTH: Volume control of the booth output signal. (e.g. a monitoring sound
system) This signal will not be shown on the VU-meter (2).
4. MASTER/BALANCE MASTER: Adjusts the signal strength to the main output. /
Furthermore the balance of the stereo signal is adjustable.
5. MONO/STEREO: Set to MONO the stereo signal will be transformed to one
channel only.
6. STEREO/SPLIT: Set to STEREO the headphones grip the stereo signal which goes to the main output. Set to SPLIT the headphones get the signal to the main output left hand and the signal from the chosen channel right hand. (See The Channel Controls point 5).
7. CUE PAN: If STEREO/SPLIT (6) is set to SPLIT this is the balance adjuster at the output of the headphones which regulate the ratio of the signal to the main output and the one from the chosen channel. (See The Channel Controls point 5)
8. CUE LEVEL: Volume control of the headphones.
9. (EARPHONES): The TRS-connector for the headphones is situated down right.
Suitable headphones should have impedance between 32 Ω and 200 Ω.
P2007 Jens Broecking © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
Page 9
877-011/-111
The Effect Devices:
1. KILL: With this button you can reduce or boost the high, mid and low on either side of the cross fader
by 25 dB. It provides incredible sound effects.
2. REVERSE: This button exchanges the both channels on either side of the cross fader. (A Ù B)
3. CROSSFADER: Slide for step less cross-fading from one to another assigned channel.
4. BOOST: This button boosts the bass by 6 dB.
Installation:

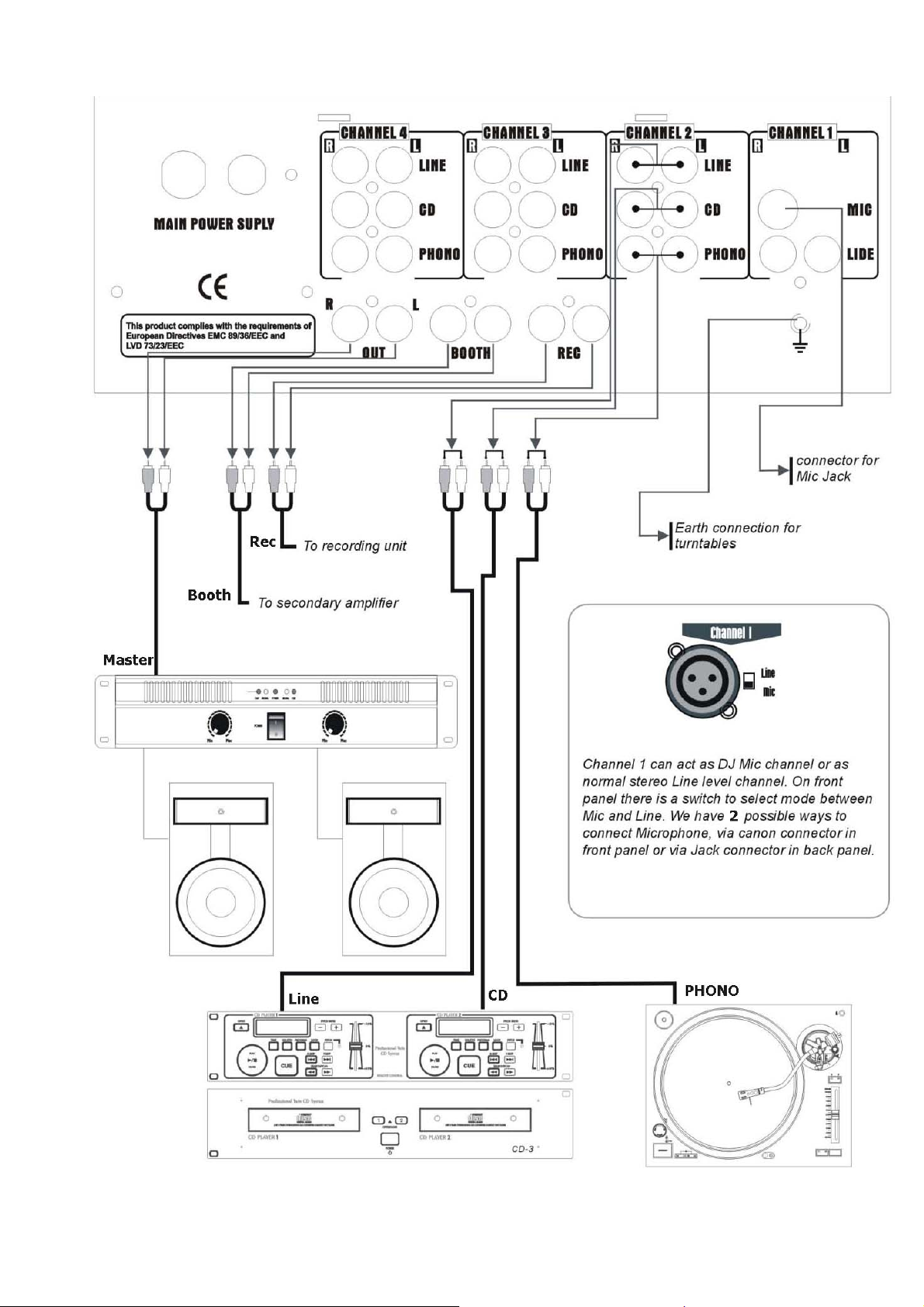

As a help for the connections please refer to the following diagram:
P2007 Jens Broecking © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
Page 10
877-011/-111
P2007 Jens Broecking © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
