Page 1

877-130/-135

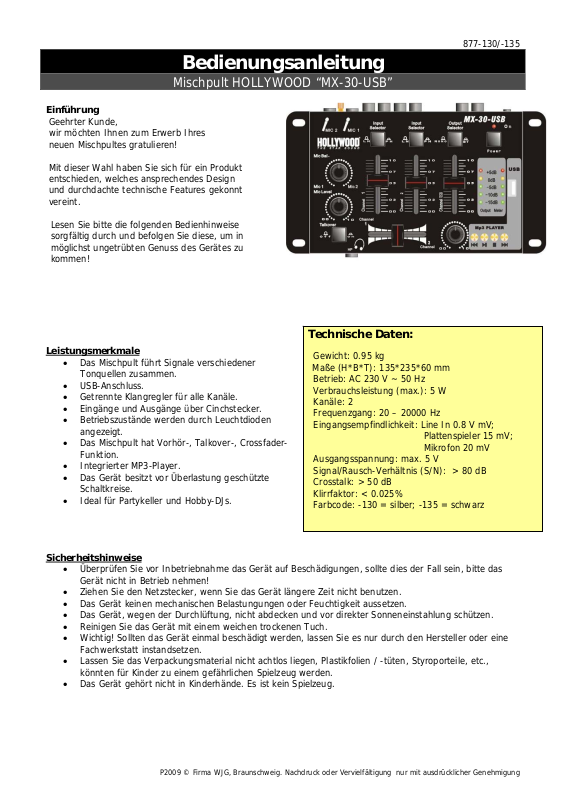

Bedienungsanleitung

Mischpult HOLLYWOOD “MX-30-USB”

Einführung

Geehrter Kunde, wir möchten Ihnen zum Erwerb Ihres neuen Mischpultes gratulieren!

Mit dieser Wahl haben Sie sich für ein Produkt entschieden, welches ansprechendes Design und durchdachte technische Features gekonnt vereint.

Lesen Sie bitte die folgenden Bedienhinweise sorgfältig durch und befolgen Sie diese, um in möglichst ungetrübten Genuss des Gerätes zu kommen!

Leistungsmerkmale

• Das Mischpult führt Signale verschiedener Tonquellen zusammen.

• USB-Anschluss.

• Getrennte Klangregler für alle Kanäle.

• Eingänge und Ausgänge über Cinchstecker.

• Betriebszustände werden durch Leuchtdioden

angezeigt.

• Das Mischpult hat Vorhör-, Talkover-, CrossfaderFunktion.

• Integrierter MP3-Player.

• Das Gerät besitzt vor Überlastung geschützte

Schaltkreise.

• Ideal für Partykeller und Hobby-DJs.

Sicherheitshinweise

• Überprüfen Sie vor Inbetriebnahme das Gerät auf Beschädigungen, sollte dies der Fall sein, bitte das Gerät nicht in Betrieb nehmen!

• Ziehen Sie den Netzstecker, wenn Sie das Gerät längere Zeit nicht benutzen.

• Das Gerät keinen mechanischen Belastungungen oder Feuchtigkeit aussetzen.

• Das Gerät, wegen der Durchlüftung, nicht abdecken und vor direkter Sonneneinstahlung schützen.

• Reinigen Sie das Gerät mit einem weichen trockenen Tuch.

• Wichtig! Sollten das Gerät einmal beschädigt werden, lassen Sie es nur durch den Hersteller oder eine

Fachwerkstatt instandsetzen.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, Plastikfolien / -tüten, Styroporteile, etc., könnten für Kinder zu einem gefährlichen Spielzeug werden.

• Das Gerät gehört nicht in Kinderhände. Es ist kein Spielzeug.

Technische Daten:

Gewicht: 0.95 kg

Maße (H*B*T): 135*235*60 mm

Betrieb: AC 230 V ~ 50 Hz Verbrauchsleistung (max.): 5 W Kanäle: 2 Frequenzgang: 20 – 20000 Hz Eingangsempfindlichkeit: Line In 0.8 V mV; Plattenspieler 15 mV; Mikrofon 20 mV Ausgangsspannung: max. 5 V Signal/Rausch-Verhältnis (S/N): > 80 dB Crosstalk: > 50 dB Klirrfaktor: < 0.025% Farbcode: -130 = silber; -135 = schwarz

P2009 © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung

Page 2

Vorderseite:

877-130/-135

1. MIC BAL: Regler zur Einstellung des Ausgangssignals für die Mikrofone MIC 1 und MIC 2.

2. MIC LEVEL: Lautstärkenregler des Mikrofons.

3. CHANNEL 1: Separate Lautstärkenregulierung von Kanal 1.

4. INPUT SELECTOR LN/PH: Umsteller auf LINE1 oder PHONO1 als Signalquelle von Kanal 1.

5. CHANNEL 2: Separate Lautstärkenregelung von Kanal 2.

6. INPUT SELECTOR LN/PH: Umsteller auf LINE2 oder PHONO2 als Signalquelle von Kanal 2.

7. CHANNEL USB

8. OUTPUT SELECTOR MONO/ST: Umsteller für das Ausgangssignal in Stereo oder Mono.

9. OUTPUT METER: VU-Meter mit LEDs als Indikatoren für die Signalstärke des Ausgangs.

10. POWER: EIN-/Aus-Schalter.

11. Leuchtdiode als Betriebsanzeige.

12. USB: USB-Anschluss.

13. MP3 PLAYER

14. MP3 PLAYER

15. MP3 PLAYER

16. MP3 PLAYER

17. 00/10: Lautstärkenregulierung des Kopfhörerausgangs.

18. CROSS-FADER: Schieber zum stufenlosen Überblenden von einem zum anderen zugeordneten Kanal.

19. TALKOVER: Ist dieser Knopf gedrückt, so warden alle Signalquellen, bis auf das Mikrofon auf 12 dB reduziert. (Ideal um zwischendurch Ansagen zu machen, ohne die Musik auszustellen)

: Lautstärkenregelung des USB-Eingangs.

: Springt zum nächsten Titel. : Stoppt die Wiedergabe. : Startet die Wiedergabe und Pausenfunktion. : Springt zum vorherigen Titel.

P2009 © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung

Page 3

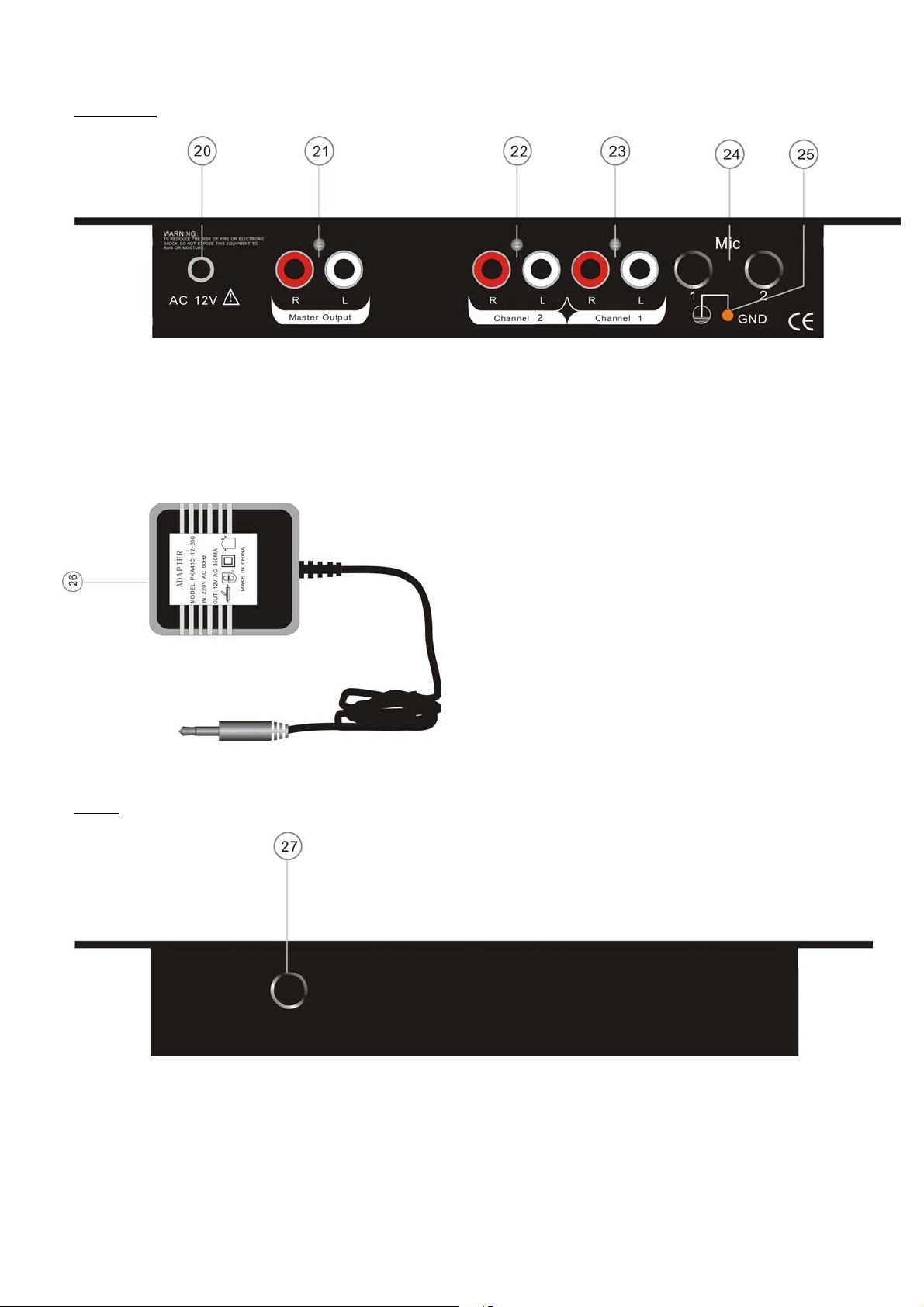

Rückseite:

20. AC 12V: Anschluss für das Netzgerät.

21. MASTER OUTPUT R/L: Ausgang zum Verstärker des Hauptsoundsystems. Analoger Cinchanschluss.

22. CHANNEL 2 R/L: Analoger Cinchanschluss für eine Signalquelle von Kanal 2.

23. CHANNEL 1 R/L: Anal

24.

MIC 1/2: Klinkenanschlüsse für die Mikrofone 1 und 2.

oger Cinchanschluss für eine Signalquelle von Kanal 1.

25. GND: Erdung z.B. für Plattenspieler.

26. ADAPTER: 12 V-Netzgerät.

Seite:

877-130/-135

27. Kopfhöreranschluss. Mit Hilfe des Kopfhörers kann man das Ausgangssignal vorhören.

P2009 © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung

Page 4

877-130/-135

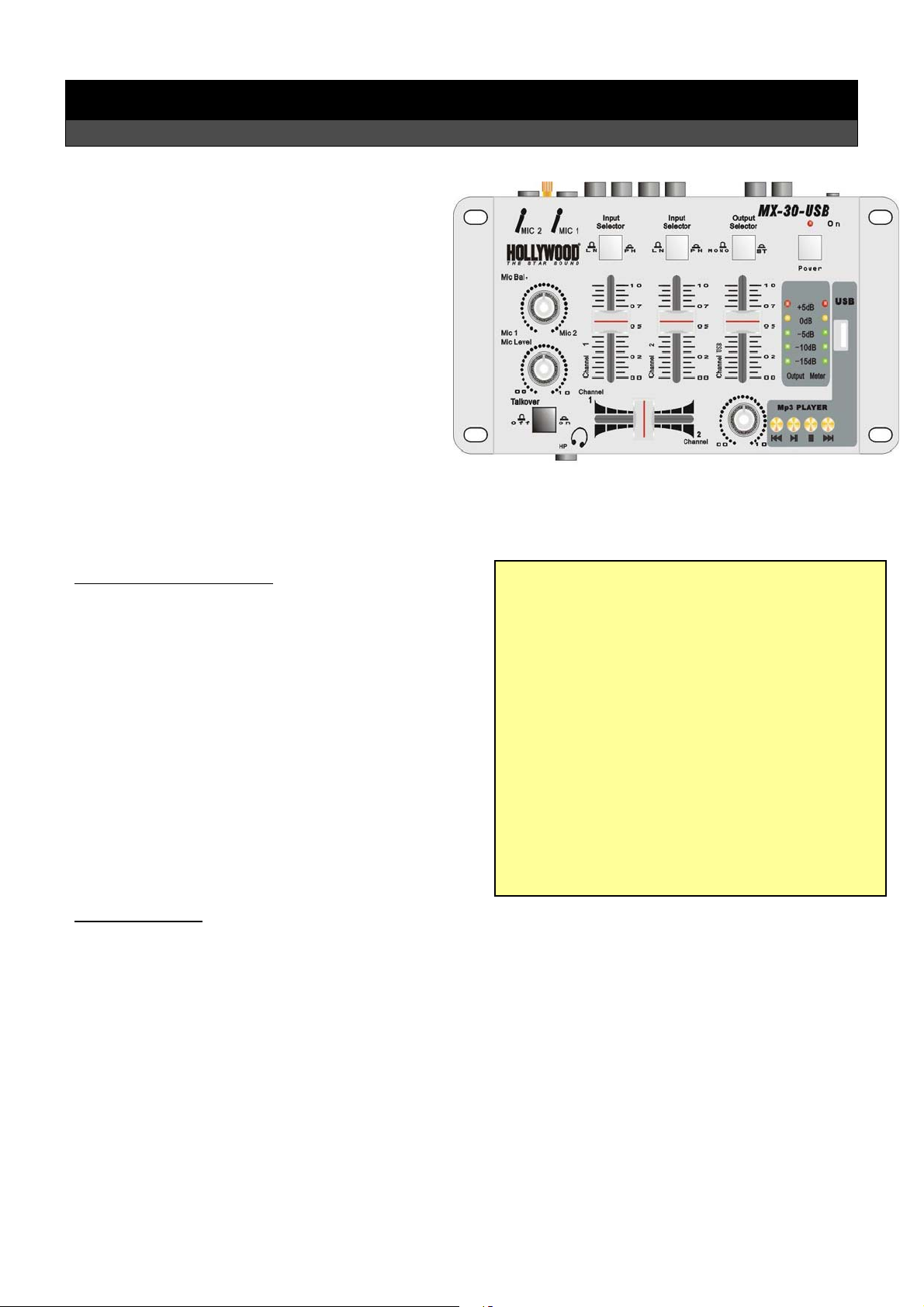

Reference Manual

Mixer HOLLYWOOD „MX-30-USB“

Preface

Dear Customer, we like to congratulate you on the purchase of your new mixer!

You have chosen a product which combines deliberate technical features with an appealing design.

Please read this manual conscientiously and carry out the given instructions before and while you are using your new device.

Capability Characteristics

• The mixer combines and routes signals of different sound sources.

• USB-connector.

• It has separated adjuster for every channel.

• Input and output terminals with cinch jacks.

• The operating state will be indicated bu LEDs.

• The mixer has cue-, crossfader- and talkover-

function.

• Integrated MP3-player.

• Circuit is protected of current overload.

• Ideal for rumpus room and hobby-DJs.

Security Advices

• Before using the device, please check it for any possible damages. In case of damage do not operate it.

• Unplug the device if you do not use it for a certain time.

• The device may not become subject of mechanical stress and should not be exposed to humidity.

• To be considerate of the ventilation do not cover the device and protect it from direct solar radiation.

• Clean the device with a dry and soft cloth only.

• Caution! Should the device itself get damaged, please let the repair to the manufacturer or to a qualified

service agent.

• Please dispose packaging materials properly and do not let play children with it.

• The device itself is no toy either. Do not let children play with it too.

Technical Specifications:

Weight: 0.95 kg Size (H*W*D): 135*235*60 mm

Operation: AC 230 V ~ 50 Hz Power Consumption (max.): 5 W Channels: 2 Frequency Response: 20 – 20000 Hz Input Sensibility: Line In 0.8 V; turntable 15 mV; microphone 20 mV Output Voltage: max. 5 V Signal-Noise-Ratio (S/N): > 80 dB Crosstalk: > 50 dB Total Harmonic Distortion (THD): < 0.025% Colour Code: -130 = silver; -135 = black

Page 5

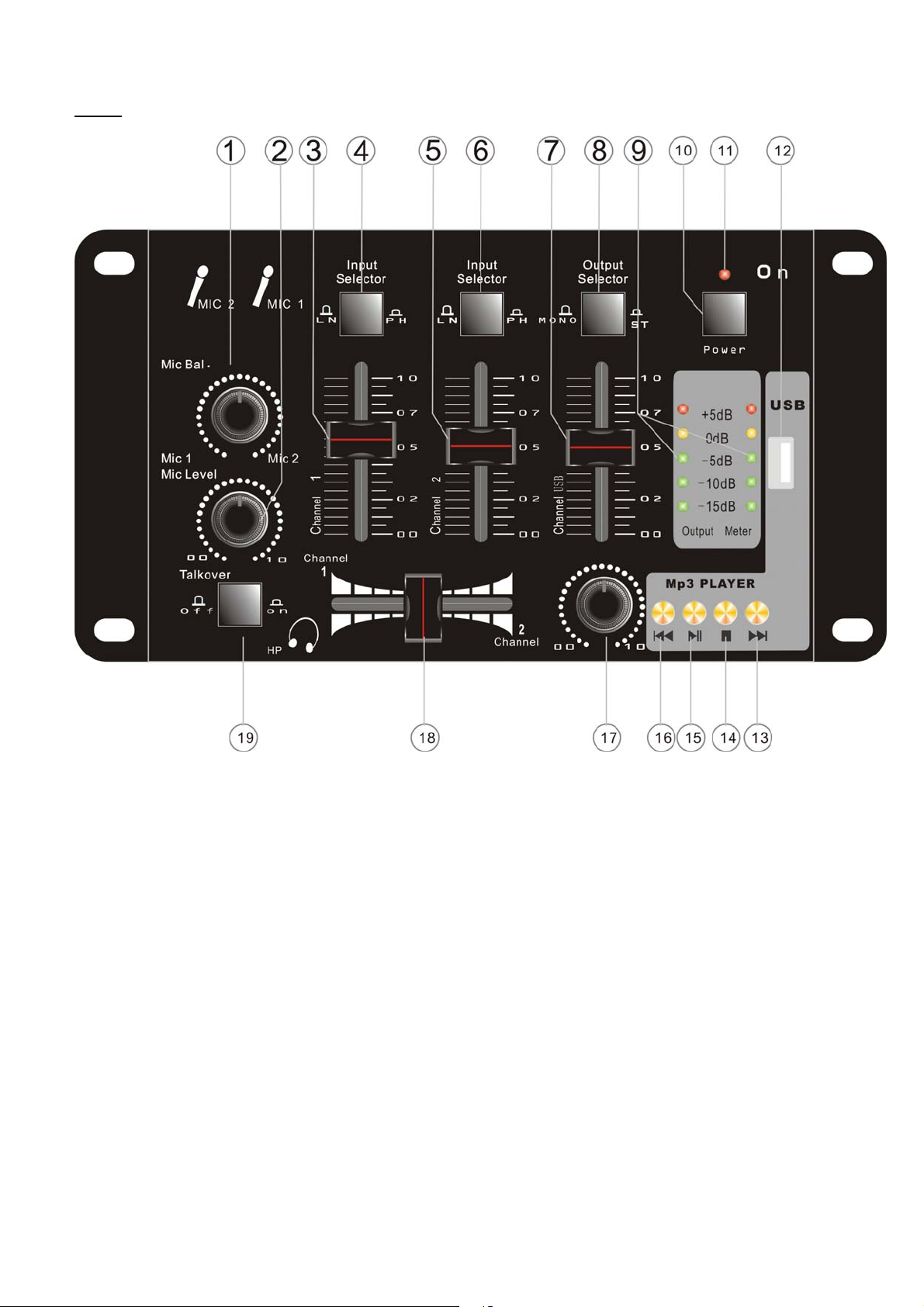

Front:

877-130/-135

1. MIC BAL: Controller to adjust the output signal of the microphones MIC 1 and MIC 2.

2. MIC LEVEL: Volume control of the microphone.

3. CHANNEL 1: Separate volume control of channel 1.

4. INPUT SELECTOR LN/PH: Toggle to LINE1 or PHONO1 as signal source for channel 1.

5. CHANNEL 2: Separate volume control of channel 2.

6. INPUT SELECTOR LN/PH: Toggle to LINE2 or PHONO2 as signal source of channel 2.

7. CHANNEL USB: Volume control of the USB-input.

8. OUTPUT SELECTOR MONO/ST: Toggle for the output signal coming in stereo or mono.

9. OUTPUT METER: VU-meter with LED as indicators for the strength of the output signal.

10. POWER: On-/Off-switch.

11. LED as operation mode.

12. USB: USB-connector.

13. MP3 PLAYER

14. MP3 PLAYER

15. MP3 PLAYER

16. MP3 PLAYER

17. 00/10: Volume control of the headphone output.

18. CROSS-FADER: Slide for step less cross-fading from one to another assigned channel.

19. TALKOVER: Press this button and all signal sources but the microphone will be reduced to 12 dB. (Ideal to make announcements without stopping the music.)

: Selects the next track. : Stops the playback. : Starts the playback and pause function. : Selects the previous track.

Page 6

877-130/-135

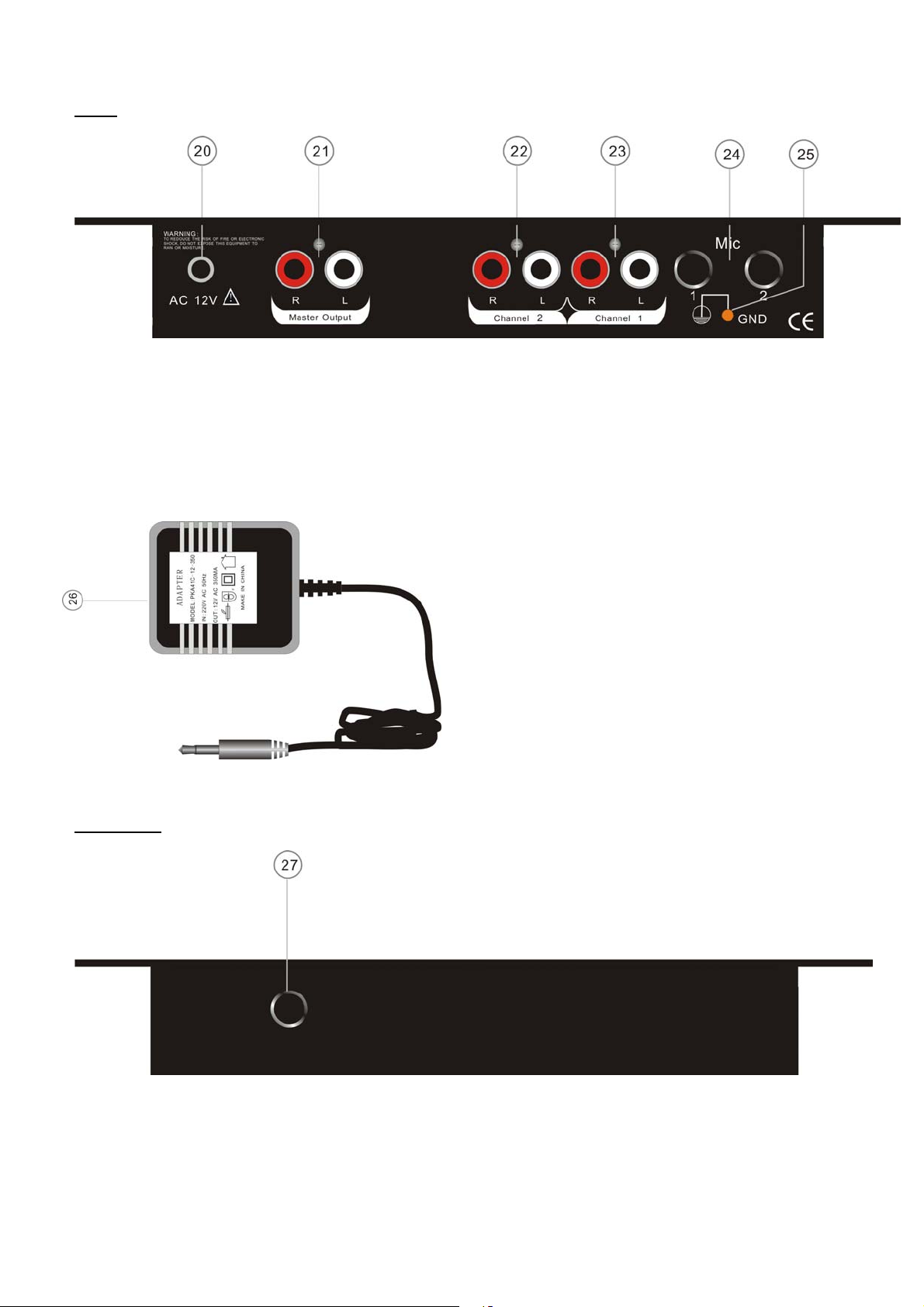

Rear:

20. AC 12V: Connector for a power supply.

21. MASTER OUTPUT R/L: Output to the amplifier of the main sound system. Analogue cinch-connector.

22. CHANNEL 2 R/L: Anal

23. CHANNEL 1 R/L: Anal

24.

MIC 1/2: TRS-connectors for microphone 1 and 2.

ogue cinch-connector for a signal source of channel 2. ogue cinch-connector for a signal source of channel 2.

25. GND: Grounding e.g. for a turn table.

26. ADAPTER: 12 V-power supply.

Side Panel:

27. Headphone-connector. Use the headphone for pre-listening the output signal.
