HOERBIGER HS43 User Manual
HS43
1. HS43 简述
HS43 烧结金属衬层是由铜粉，少量的矿物添加剂和固体润滑剂组成；该材料具有强固的多孔性基体，
具有较高的摩擦系数和吸收能量的能力。摩擦衬层的表面油槽可根据使用要求设计成不同的形状，如径
向槽，华夫槽，双圆弧槽等。
HS43 采用了精确的粉末喷撒烧结的工艺。该材料比传统的摩擦材料有着更优异的特性，如耐磨性和
耐腐蚀性，具有良好的导热性，能承受高比压和高温。能适用于真空，高温和低温，高速，高负载，高
腐蚀，强辐射等恶劣的工况。
该材料在其整个寿命周期内，摩擦系数的变化可以忽略不计，其自身的变化也及其微小。
2. 用途和适用条件
该类摩擦片可适用于：
限滑差速器
湿式制动器
自动变速箱
同步器
适用的冷却油为：
车辆齿轮油 APL GL4（MIL 2105）
车辆齿轮油 APL GL5（MIL2105C）
3. 性能参数
导热系数 15.7±10% W/m
弹性模量 2000-5000Mpa 动摩擦系数 0.09-0.12
静摩擦系数 0.10-0.14 额定面压 5N/mm
静摩擦最大面压 50N/mm
最大线速度 30m/s 冷却油温度推荐值 80℃
最高冷却油温度 120℃ 冷却油流量推荐值 1.8mm3/mm2/s
o
K 热容量 471±10% J/kg
2
动摩擦最大面压 8N/mm
4. 贮藏/装配/使用
在按照使用说明的情况下，摩擦片能够达到优异的摩擦性能和可靠的稳定性。
摩擦片在最大湿度 65%的环境里贮藏不能超过 6 个月，否则就会被腐蚀和生锈。
摩擦片应用防锈纸包好，并且放在干燥封闭的环境里。
在装配之前，确保摩擦片在油中充分浸泡。通常，在室温下要浸泡在油中 10 小时，或
者在 50-70℃的油中，浸泡 10 分钟。如果必要的话，贺尔碧格可以提供已浸泡过的摩
擦片。未充分浸泡过的摩擦片可能会产生巨大的噪音，并且更易磨损。
为了避免过量的磨损，摩擦片必须在车辆走合一段时间后才能满动力负载。
根据使用情况，由于摩擦片和对偶片的磨合，摩擦系统的总长度可能有所减少。为了达
到最佳的工作状态，在磨合期后可重新调整执行机构。
冷却油必须避免污染和掉入固体颗粒等杂质。为避免摩擦片腐蚀和摩擦衬层与芯片分
离，冷却油的含水量不能超过 1%。
o
K
2
2
无锡贺安特动力科技有限公司 电话: +86 510 81008737
邮编：214192 传真: +86 510 81008739-12
地址：无锡市锡山区芙蓉三路科技创业园 530 大楼 网址：http://www.hoerbiger.com
5. 图表
各种冷却油对比测试参数
惯量 0.7kgm
试验摩擦副数 6 摩擦片直径 87.5mm
主轴转速 2150 rpm 线速度 9.9m/s
能量密度 1.0J/mm2/Z 功率密度 1.23W/mm
每小时试验次数 200 次/h 面压 1.66N/mm
2

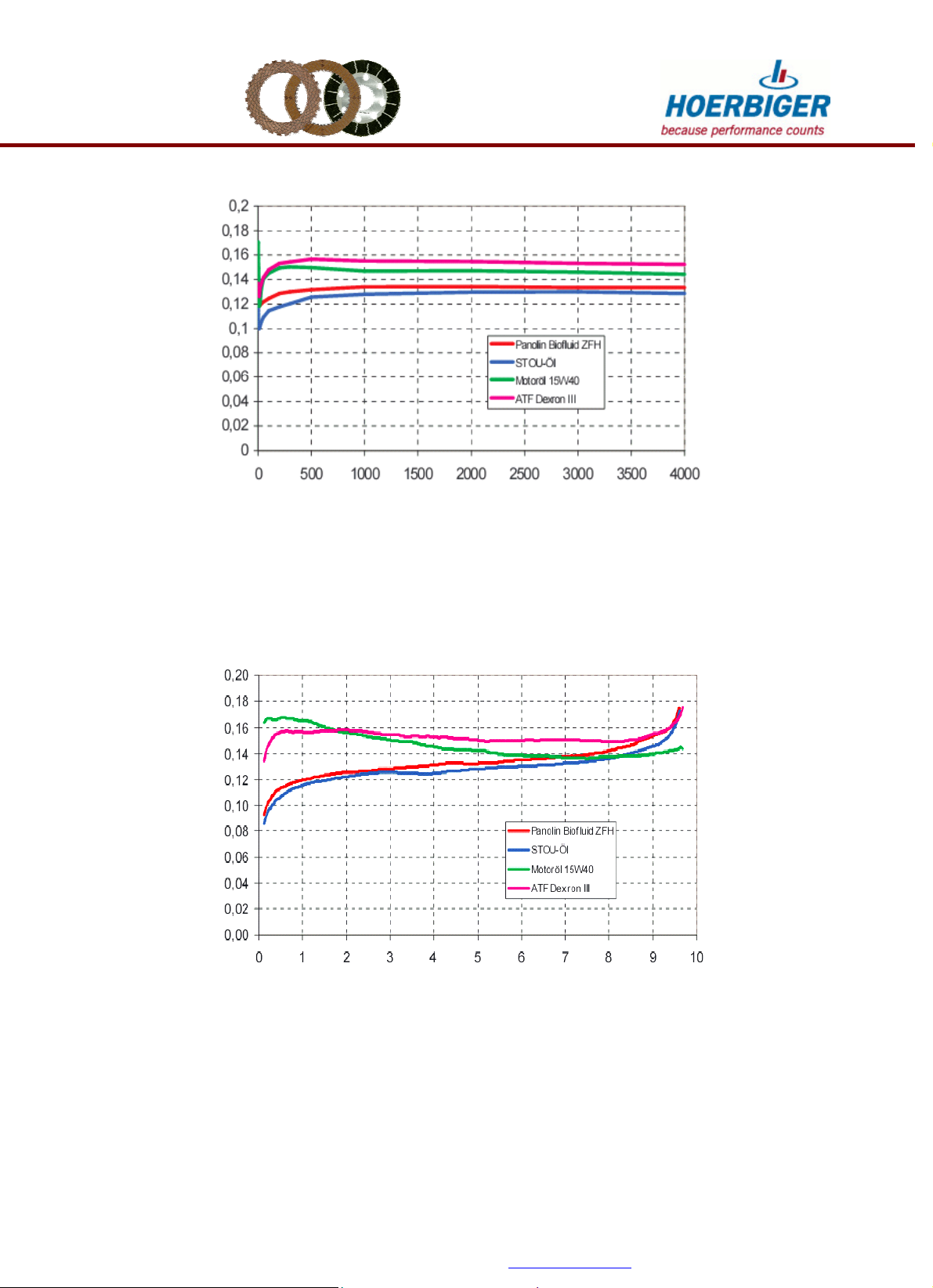

HS43 冷却油对比测试
摩擦面积 2890mm
2
摩 擦 系 数 u
循 环 周 期 数
冷却油种类：
Panolin Biofluid:生物油 Stou-Öl:齿轮油
MotorÖl 15W/40:车用机油 ATF Dexron Ⅲ:自动变速箱齿轮油
循环周期数在 2000 次时，HS43 冷却油对比测试
摩 擦 速 度 V[m/s]
6. 重要说明
以上的数据都是专业技术人员在贺尔碧格的测试装置下得到的。由于摩擦性能和实际使用的条件和
冷却油的种类有着密不可分的关系，这些信息不能做为选择其它特殊用途的依据。
贺尔碧格将随时为你提供技术上的支持。贺尔碧格的产品只有在我公司的技术人员确认的情况下才
能保证您的使用。
2
2
无锡贺安特动力科技有限公司 电话: +86 510 81008737
邮编：214192 传真: +86 510 81008739-12
地址：无锡市锡山区芙蓉三路科技创业园 530 大楼 网址：http://www.hoerbiger.com
HS45
1． HS45 简述
HS45 烧结金属衬层是由铜粉，少量的矿物添加剂和固体润滑剂组成；该材料具有强固的多孔性基体，
具有较高的摩擦系数和吸收能量的能力。摩擦衬层的表面油槽可根据使用要求设计成不同的形状，如径
向槽，华夫槽，双圆弧槽等。
HS45 采用了精确的粉末喷撒烧结的工艺。该材料比传统的摩擦材料有着更优异的特性，如耐磨性和
耐腐蚀性，具有良好的导热性，能承受高比压和高温。能适用于真空，高温和低温，高速，高负载，高
腐蚀，强辐射等恶劣的工况。
该材料在其整个寿命周期内，摩擦系数的变化可以忽略不计，其自身的变化也及其微小。
2． 用途和适用条件
该类摩擦片可适用于：
限滑差速器
湿式制动器
自动变速箱
同步器
适用的冷却油为：
车辆齿轮油 APL GL4（MIL 2105）
车辆齿轮油 APL GL5（MIL2105C）
3． 性能参数
o
导热系数 15.7±10% W/m
K 热容量 471±10% J/kg
弹性模量 2000-5000Mpa 动摩擦系数 0.08-0.12
静摩擦系数 0.10-0.14 额定面压 5N/mm
静摩擦最大面压 50N/mm
2
动摩擦最大面压 10N/mm
最大线速度 40m/s 冷却油温度推荐值 80℃
最高冷却油温度 140℃ 冷却油流量推荐值 1.8mm3/mm2/s
4． 贮藏/装配/使用
在按照使用说明的情况下，摩擦片能够达到优异的摩擦性能和可靠的稳定性。
摩擦片在最大湿度 65%的环境里贮藏不能超过 6 个月，否则就会被腐蚀和生锈。
摩擦片应用防锈纸包好，并且放在干燥封闭的环境里。
在装配之前，确保摩擦片在油中充分的浸泡。通常，在室温下要浸泡在油中 10 小时，
或者在 50-70℃的油中，浸泡 10 分钟。如果必要的话，贺尔碧格可以提供已浸泡过的
摩擦片。未充分浸泡过的摩擦片可能会产生巨大的噪音，并且更易磨损。
为了避免过量的磨损，摩擦片必须在车辆走合一段时间后才能满动力负载。
根据使用情况，由于摩擦片和对偶片的磨合，摩擦系统的总长度可能有所减少。为了达
到最佳的工作状态，在磨合期后可重新调整执行机构。
冷却油必须避免污染和掉入固体颗粒等杂质。为避免摩擦片腐蚀和摩擦衬层与芯片分
离，冷却油的含水量不能超过 1%。
o
K
2
2
无锡贺安特动力科技有限公司 电话: +86 510 81008737
邮编：214192 传真: +86 510 81008739-12
地址：无锡市锡山区芙蓉三路科技创业园 530 大楼 网址：http://www.hoerbiger.com
5． 图表
各种冷却油对比测试参数
惯量 0.7kgm
2
试验摩擦副数 6 摩擦片直径 87.5mm
主轴转速 2150 rpm 线速度 9.9m/s
能量密度 1.0J/mm2/Z 功率密度 1.23W/mm
每小时试验次数 200 次/h 面压 1.66N/mm

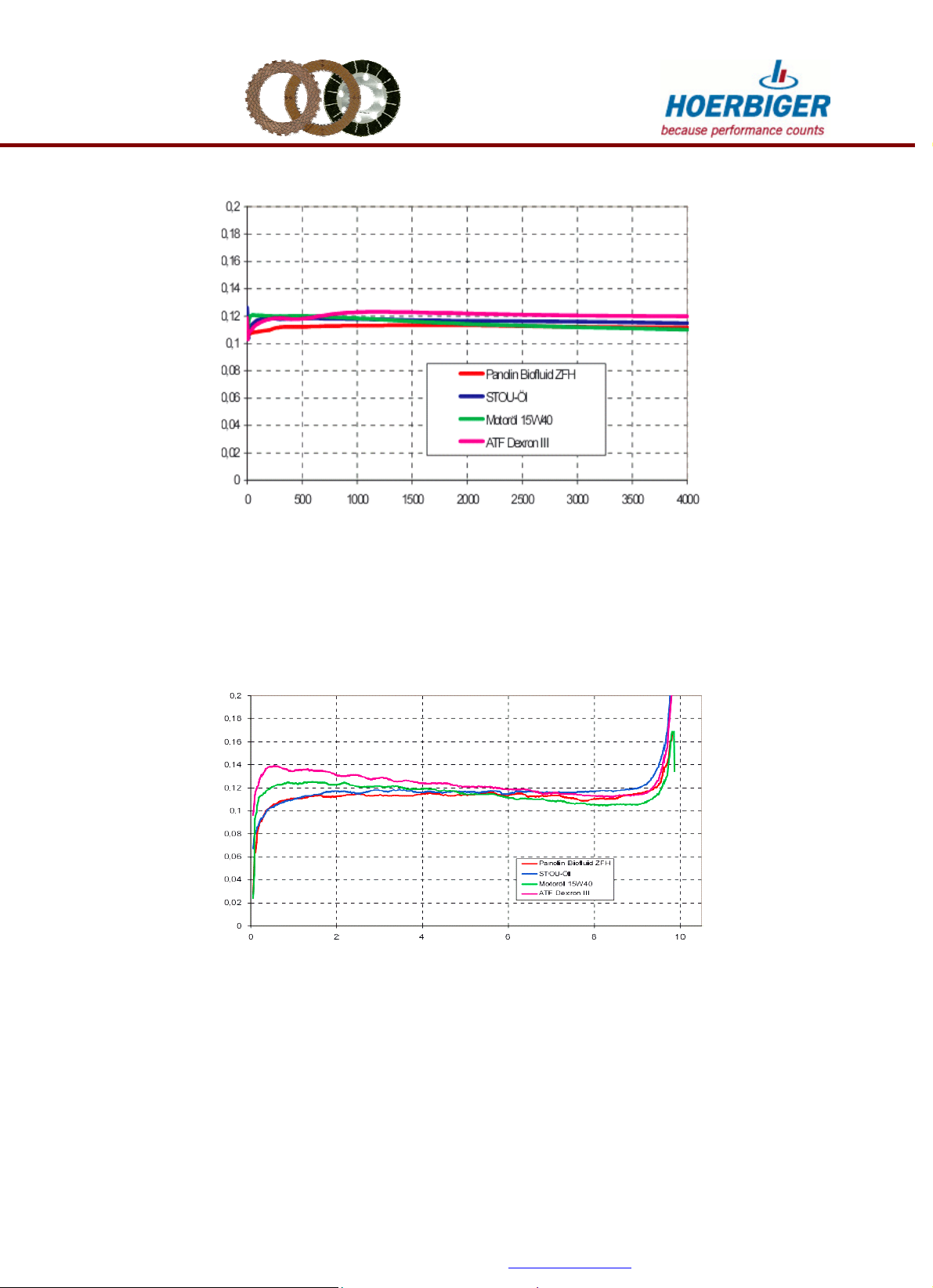

HS45 冷却油对比测试
摩 擦 系 数 u
摩擦面积 2890mm
2
2
2
循 环 周 期 数
冷却油种类：
Panolin Biofluid:生物油 Stou-Öl :齿轮油
MotorÖl 15W/40 :车用机油 ATF Dexron Ⅲ : 自动变速箱齿轮油
循环周期数在 2000 次时，HS45 冷却油对比测试
摩 擦 系 数 u
摩 擦 速 度 V[m/s]
6． 重要说明
以上的数据都是专业技术人员在贺尔碧格的测试装置下得到的。由于摩擦性能和实际使用的条件和
冷却油的种类有着密不可分的关系，这些信息不能做为选择其它特殊用途的依据。
贺尔碧格将随时为你提供技术上的支持。贺尔碧格的产品只有在我公司的技术人员确认的情况下才
能保证您的使用。
无锡贺安特动力科技有限公司 电话: +86 510 81008737
邮编：214192 传真: +86 510 81008739-12
地址：无锡市锡山区芙蓉三路科技创业园 530 大楼 网址：http://www.hoerbiger.com
HS48
1． HS48 简述
HS48 烧结金属衬层是由铜粉，少量的矿物添加剂和固体润滑剂组成；该材料具有强固的多孔性基体，
具有较高的摩擦系数和吸收能量的能力。摩擦衬层的表面油槽可根据使用要求设计成不同的形状，如径
向槽，华夫槽，双圆弧槽等。
HS48 采用了精确的粉末喷撒烧结的工艺。该材料比传统的摩擦材料有着更优异的特性，如耐磨性和
耐腐蚀性，具有良好的导热性，能承受高比压和高温。能适用于真空，高温和低温，高速，高负载，高
腐蚀，强辐射等恶劣的工况。
该材料在其整个寿命周期内，摩擦系数的变化可以忽略不计，其自身的变化也及其微小。
2． 用途和适用条件
该类摩擦片可适用于：
限滑差速器
湿式制动器
自动变速箱
适用的冷却油为：
车辆齿轮油 APL GL4（MIL 2105）
车辆齿轮油 APL GL5（MIL2105C）
3． 性能参数
导热系数 15.7±10% W/m
弹性模量 2000-5000Mpa 动摩擦系数 0.08-0.12
静摩擦系数 0.10-0.14 额定面压 6N/mm
静摩擦最大面压 50N/mm
最大线速度 50m/s 冷却油温度推荐值 80℃
最高冷却油温度 145℃ 冷却油流量推荐值 1.8mm3/mm2/s
o
K 热容量 471±10% J/kg
2
动摩擦最大面压 10N/mm
4． 贮藏/装配/使用
在按照使用说明的情况下，摩擦片能够达到优异的摩擦性能和可靠的稳定性。
摩擦片在最大湿度 65%的环境里贮藏不能超过 6 个月，否则就会被腐蚀和生锈。
摩擦片应用防锈纸包好，并且放在干燥封闭的环境里。
在装配之前，确保摩擦片在油中充分的浸泡。通常，在室温下要浸泡在油中 10 小时，
或者在 50-70℃的油中，浸泡 10 分钟。如果必要的话，贺尔碧格可以提供已浸泡过的
摩擦片。未充分浸泡过的摩擦片可能会产生巨大的噪音，并且更易磨损。
为了避免过量的磨损，摩擦片必须在车辆走合一段时间后才能满动力负载。
根据使用情况，由于摩擦片和对偶片的磨合，摩擦系统的总长度可能有所减少。为了达
到最佳的工作状态，在磨合期后可重新调整执行机构。
冷却油必须避免污染和掉入固体颗粒等杂质。为避免摩擦片腐蚀和摩擦衬层与芯片分
离，冷却油的含水量不能超过 1%。
o
K
2
2
无锡贺安特动力科技有限公司 电话: +86 510 81008737
邮编：214192 传真: +86 510 81008739-12
地址：无锡市锡山区芙蓉三路科技创业园 530 大楼 网址：http://www.hoerbiger.com
5． 图表
各种冷却油对比测试参数
惯量 0.7kgm
试验摩擦副数 6 摩擦片直径 87.5mm
主轴转速 2150 rpm 线速度 9.9m/s
能量密度 1.0J/mm2/Z 功率密度 1.23W/mm
每小时试验次数 200 次/h 面压 1.66N/mm
摩 擦 系 数 u
2
HS48 冷却油对比测试
摩擦面积 2890mm
2
2
2
循 环 周 期 数
冷却油种类：
Panolin Biofluid:生物油 Stou-Öl :齿轮油
MotorÖl 15W/40 :车用机油 ATF Dexron Ⅲ :自动变速箱齿轮油
循环周期数在 2000 次时，HS48 冷却油对比测试
摩 擦 系 数 u
摩 擦 速 度 V[m/s]
6． 重要说明
以上的数据都是专业技术人员在贺尔碧格的测试装置下得到的。由于摩擦性能和实际使用的条件和
冷却油的种类有着密不可分的关系，这些信息不能做为选择其它特殊用途的依据。
贺尔碧格将随时为你提供技术上的支持。贺尔碧格的产品只有在我公司的技术人员确认的情况下才
能保证您的使用。
无锡贺安特动力科技有限公司 电话: +86 510 81008737
邮编：214192 传真: +86 510 81008739-12
地址：无锡市锡山区芙蓉三路科技创业园 530 大楼 网址：http://www.hoerbiger.com
HS49
1． HS49 简述
HS49 烧结金属衬层是由铜粉，少量的矿物添加剂和固体润滑剂组成；该材料具有强固的多孔性基体，
具有较高的摩擦系数和吸收能量的能力。摩擦衬层的表面油槽可根据使用要求设计成不同的形状，如径
向槽，华夫槽，双圆弧槽等等。
HS49 采用了精确的粉末喷撒烧结的工艺。该材料比传统的摩擦材料有着更优异的特性，如耐磨性和
耐腐蚀性，具有良好的导热性，能承受高比压和高温。能适用于真空，高温和低温，高速，高负载，高
腐蚀，强辐射等恶劣的工况。
该材料在其整个寿命周期内，摩擦系数的变化可以忽略不计，其自身的变化也及其微小。
2． 用途和适用条件
该类摩擦片可适用于：
限滑差速器
湿式制动器
自动变速箱
适用的冷却油为：
车辆齿轮油 APL GL4（MIL 2105）
车辆齿轮油 APL GL5（MIL2105C）
3． 性能参数
导热系数 15.7±10% W/m
o
K 热容量 471±10% J/kg
弹性模量 2000-6000Mpa 动摩擦系数 0.08-0.12
静摩擦系数 0.10-0.14 额定面压 6N/mm
静摩擦最大面压 50N/mm
2
动摩擦最大面压 10N/mm
最大线速度 50m/s 冷却油温度推荐值 80℃
最高冷却油温度 160℃ 冷却油流量推荐值 1.8mm3/mm2/s
4． 贮藏/装配/使用
在按照使用说明的情况下，摩擦片能够达到优异的摩擦性能和可靠的稳定性。
摩擦片在最大湿度 65%的环境里贮藏不能超过 6 个月，否则就会被腐蚀和生锈。
摩擦片应用防锈纸包好，并且放在干燥封闭的环境里。
在装配之前，确保摩擦片在油中充分的浸泡。通常，在室温下要浸泡在油中 10 小时，
或者在 50-70℃的油中，浸泡 10 分钟。如果必要的话，贺尔碧格可以提供已浸泡过的
摩擦片。未充分浸泡过的摩擦片可能会产生巨大的噪音，并且更易磨损。
为了避免过量的磨损，摩擦片必须在车辆走合一段时间后才能满动力负载。
根据使用情况，由于摩擦片和对偶片的磨合，摩擦系统的总长度可能有所减少。为了达
到最佳的工作状态，在磨合期后可重新调整执行机构。
冷却油必须避免污染和掉入固体颗粒等杂质。为避免摩擦片腐蚀和摩擦衬层与芯片分
离，冷却油的含水量不能超过 1%。
o
K
2
2
无锡贺安特动力科技有限公司 电话: +86 510 81008737
邮编：214192 传真: +86 510 81008739-12
地址：无锡市锡山区芙蓉三路科技创业园 530 大楼 网址：http://www.hoerbiger.com
5． 图表
各种冷却油对比测试参数
惯量 0.7kgm
2
试验摩擦副数 6 摩擦片直径 87.5mm
主轴转速 2150 rpm 线速度 9.9m/s
能量密度 1.0J/mm2/Z 功率密度 1.23W/mm
每小时试验次数 200 次/h 面压 1.66N/mm
HS49 冷却油对比测试
摩擦面积 2890mm
2
2
2
摩 擦 系 数 u
循 环 周 期 数
冷却油种类：
Panolin Biofluid:生物油 Stou-Öl :齿轮油
MotorÖl 15W/40 :车用机油 ATF Dexron Ⅲ :自动变速箱齿轮油
循环周期数在 2000 次时，HS49 冷却油对比测试
摩 擦 系 数 u
摩 擦 速 度 V[m/s]
6． 重要说明
以上的数据都是专业技术人员在贺尔碧格的测试装置下得到的。由于摩擦性能和实际使用的条件和
冷却油的种类有着密不可分的关系，这些信息不能做为选择其它特殊用途的依据。
贺尔碧格将随时为你提供技术上的支持。贺尔碧格的产品只有在我公司的技术人员确认的情况下才
能保证您的使用。
无锡贺安特动力科技有限公司 电话: +86 510 81008737
邮编：214192 传真: +86 510 81008739-12
地址：无锡市锡山区芙蓉三路科技创业园 530 大楼 网址：http://www.hoerbiger.com
