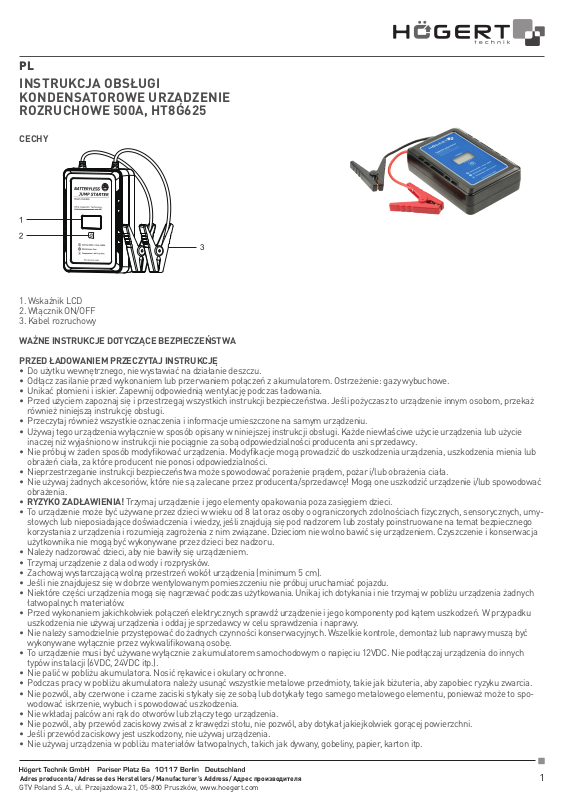

Hoegert HT8G625 User guide

PL

INSTRUKCJA OBSŁUGI
KONDENSATOROWE URZĄDZENIE
ROZRUCHOWE 500A, HT8G625

CECHY

1. Wskaźnik LCD

2. Włącznik ON/OFF

3. Kabel rozruchowy

WAŻNE INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA

PRZED ŁADOWANIEM PRZECZYTAJ INSTRUKCJĘ

• Do użytku wewnętrznego, nie wystawiać na działanie deszczu.

• Odłącz zasilanie przed wykonaniem lub przerwaniem połączeń z akumulatorem. Ostrzeżenie: gazy wybuchowe.

• Unikać płomieni i iskier. Zapewnij odpowiednią wentylację podczas ładowania.

• Przed użyciem zapoznaj się i przestrzegaj wszystkich instrukcji bezpieczeństwa. Jeśli pożyczasz to urządzenie innym osobom, przekaż
również niniejszą instrukcję obsługi.

• Przeczytaj również wszystkie oznaczenia i informacje umieszczone na samym urządzeniu.

• Używaj tego urządzenia wyłącznie w sposób opisany w niniejszej instrukcji obsługi. Każde niewłaściwe użycie urządzenia lub użycie
inaczej niż wyjaśniono w instrukcji nie pociągnie za sobą odpowiedzialności producenta ani sprzedawcy.

• Nie próbuj w żaden sposób modyfikować urządzenia. Modyfikacje mogą prowadzić do uszkodzenia urządzenia, uszkodzenia mienia lub
obrażeń ciała, za które producent nie ponosi odpowiedzialności.

• Nieprzestrzeganie instrukcji bezpieczeństwa może spowodować porażenie prądem, pożar i/lub obrażenia ciała.

• Nie używaj żadnych akcesoriów, które nie są zalecane przez producenta/sprzedawcę! Mogą one uszkodzić urządzenie i/lub spowodować
obrażenia.

• RYZYKO ZADŁAWIENIA! Trzymaj urządzenie i jego elementy opakowania poza zasięgiem dzieci.

• To urządzenie może być używane przez dzieci w wieku od 8 lat oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych, umy­słowych lub nieposiadające doświadczenia i wiedzy, jeśli znajdują się pod nadzorem lub zostały poinstruowane na temat bezpiecznego
korzystania z urządzenia i rozumieją zagrożenia z nim związane. Dzieciom nie wolno bawić się urządzeniem. Czyszczenie i konserwacja
użytkownika nie mogą być wykonywane przez dzieci bez nadzoru.

• Należy nadzorować dzieci, aby nie bawiły się urządzeniem.

• Trzymaj urządzenie z dala od wody i rozprysków.

• Zachowaj wystarczającą wolną przestrzeń wokół urządzenia (minimum 5 cm).

• Jeśli nie znajdujesz się w dobrze wentylowanym pomieszczeniu nie próbuj uruchamiać pojazdu.

• Niektóre części urządzenia mogą się nagrzewać podczas użytkowania. Unikaj ich dotykania i nie trzymaj w pobliżu urządzenia żadnych
łatwopalnych materiałów.

• Przed wykonaniem jakichkolwiek połączeń elektrycznych sprawdź urządzenie i jego komponenty pod kątem uszkodzeń. W przypadku
uszkodzenia nie używaj urządzenia i oddaj je sprzedawcy w celu sprawdzenia i naprawy.

• Nie należy samodzielnie przystępować do żadnych czynności konserwacyjnych. Wszelkie kontrole, demontaż lub naprawy muszą być
wykonywane wyłącznie przez wykwalifikowaną osobę.

• To urządzenie musi być używane wyłącznie z akumulatorem samochodowym o napięciu 12VDC. Nie podłączaj urządzenia do innych
typów instalacji (6VDC, 24VDC itp.).

• Nie palić w pobliżu akumulatora. Nosić rękawice i okulary ochronne.

• Podczas pracy w pobliżu akumulatora należy usunąć wszystkie metalowe przedmioty, takie jak biżuteria, aby zapobiec ryzyku zwarcia.

• Nie pozwól, aby czerwone i czarne zaciski stykały się ze sobą lub dotykały tego samego metalowego elementu, ponieważ może to spo­wodować iskrzenie, wybuch i spowodować uszkodzenia.

• Nie wkładaj palców ani rąk do otworów lub złączy tego urządzenia.

• Nie pozwól, aby przewód zaciskowy zwisał z krawędzi stołu, nie pozwól, aby dotykał jakiejkolwiek gorącej powierzchni.

• Jeśli przewód zaciskowy jest uszkodzony, nie używaj urządzenia.

• Nie używaj urządzenia w pobliżu materiałów łatwopalnych, takich jak dywany, gobeliny, papier, karton itp.

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

1

• OSTRZEŻENIE! To urządzenie nie jest przeznaczony do ładowania akumulatora, którego poziom naładowania jest zbyt niski. Jeśli

TH RE E SI MPL E ST EP S TO G ET YO UR C AR S TAR TE D

akumulator jest całkowicie zużyty, należy go wymienić na nowy tego samego typu.

PRZEWODNIK WYŚWIETLACZA EKRANOWEGO

1. Wskaźnik napięcia samochodu

2. Napięcie samochodu

3. Wskaźnik napięcia samochodu

4. Gotowy do użycia

5. Trwa ładowanie kondensatora

INSTRUKCJA PODŁĄCZENIA

• Sprawdź polaryzację biegunów akumulatora. DODATNI (POS, P, +) biegun akumulatora ma zwykle większą średnicę niż biegun UJEMNY
(NEG, N, -).

• Postępuj zgodnie z instrukcjami producenta, aby zdjąć osłonę izolacyjną z zacisków akumulatora.

• Podłącz czerwony zacisk dodatni (+) do dodatniego bieguna akumulatora samochodowego.

• Podłącz czarny zacisk ujemny (-) do ujemnego bieguna akumulatora samochodowego.

• Zawsze podłączaj kabel połączeniowy i kabel sygnałowy do akumulatora samochodowego przed uruchomieniem samochodu.

>6V

UWAGA

• Wyłącz WSZYSTKIE urządzenia elektroniczne w swoim pojeździe (klimatyzator, ogrzewanie, radio, światła, ładowarki itp.), aby zapewnić
najlepsze działanie kondensatrowego urządzenia rozruchowego.

• Upewnij się, że kluczyk znajduje się w pozycji „OFF” w stacyjce. W przypadku pojazdów z systemem push-to-start upewnij się, że pojazd
jest w pozycji „OFF” przed uruchomieniem rozruchu.

TRZY PROSTE KROKI ABY URUCHOMIĆ SAMOCHÓD

2 31

1. Podłącz urządzenie do rozruchu zgodnie z zaleceniami zawartymi w powyższej instrukcji podłączania.

2. Naciśnij ON/OFF, urządzenie do rozruchu zacznie się ładować. Wyświetlacz LCD pokazuje PREPARING, aby wskazać stan naładowania
kondensatora.

3. Po całkowitym naładowaniu rozrusznika wyświetlacz LCD pokazuje READY, włącz silnik.

2

RE AD Y

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

FUNKCJA OBEJŚCIA

Jeśli rozruch nie powiódł się w standardowy sposób opisany powyżej, system pojazdu może nie zezwolić na rozruch z powodu niskiego napięcia
akumulatora lub aktywacji zabezpieczenia systemowego pojazdu. W takim przypadku należy użyć funkcji obejścia, aby uruchomić pojazd.

1. Prawidłowe połączenie

Przez 2-3 sekundy GOTOWY

OSTRZEŻENIA:

Nieprawidłowe połączenia w trybie nadpisania mogą spowodować iskrzenie lub uszkodzenie urządzenia. Proszę SPRAWDZIĆ połączenia
przed przejściem do następnego kroku.
Krok 1. Podłącz prawidłowo rozrusznik z akumulatorem. NIE POPEŁNIAĆ BŁĘDÓW ODWROTNEJ POLARYZACJI LUB BŁĘDÓW ZWIĄZA­NYCH ZE ZWARCIEM!
Krok 2. Naciśnij przycisk ON/OFF przez 2 do 3 sekund, rozrusznik aktywuje tryb nadpisania i rozpocznie się ładować. Wyświetlacz LCD
pokaże PRZYGOTOWANIE, aby wskazać stan ładowania kondensatora.

ROZWIĄZYWANIE PROBLEMÓW

KOD PRZYCZYNA ROZWIĄZANIE

F01 Napięcie w samochodzie jest zbyt wysokie.

F02 Napięcie w samochodzie jest zbyt niskie.

Sprawdź akumulator i upewnij się, że napięcie nie jest wyższe
niż 13,8V.

Sprawdź akumulator i upewnij się, że napięcie nie jest niższe
niż 6V.

F03 Obwód wewnętrzny jest przerwany. Nie używaj urządzenia w pojeździe.

F04 Koniec czasu

Urządzenie nie jest prawidłowo podłączone

Wyświetlacz LCD
nie świeci

SPECYFIKACJE

Model nr.: HT8G625
Prąd rozruchowy: 500A
Prąd szczytowy: 1,000A
Wejście 12V 10Amp
Wyjście 12V
Czas ładowania akumulatora 70 Ah: 90 sekund
Temperatura działania: -40°C to 65°C
Ochrona przed odwrotną polaryzacją: Tak
Zabezpieczenie przed zwarciem: Tak
Bezobsługowy: Brak baterii
Wymiary: 200x57x136 mm
Waga: 1.09 kg

jest prawidłowo podłączony.

Napięcie baterii jest niższe niż 4,5V.

Pojemność baterii jest zbyt niska. Spróbuj naładować baterię
lub skonsultuj się z producentem baterii.

Podłącz urządzenie zgodnie z zaleceniami w instrukcji
połączenia.

Napięcie baterii jest zbyt niskie. Spróbuj naładować baterie lub
skonsultuj się z producentem baterii.

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

3

EN

USER’S MANUAL
CAPACITOR JUMP STARTER 500A, HT8G625

FEATURES

1.LCD indicator

2.ON/OFF switch

3.Jumper cable

IMPORTANT SAFETY INSTRUCTIONS

BEFORE CHARGING, READ THE INSTRUCTIONS

• For indoor use, do not expose to rain.

• Disconnect the supply before making or breaking the Connections to the battery. Warning: explosive gases.

• Prevent flames and sparks. Provide adequate ventilation during charging.

• Please refer to and observe all safety instructions before use. If you lend this appliance to other people, please pass along this instruction
manual also.

• Read also all the markings and information written on the appliance itself.

• Use this appliance only as described in this instruction manual. Any miss use of the appliance. or use different from what is explained in
the manual. Will not engage the liability Of the manufacturer nor of the reseller.

• Do not attempt to modify the appliance in any way. Modifications might lead to damage of the appliance. property damage or personal
injury for which the manufacturer will accept no liability.

• The disrespect of the safety instructions can cause electric shock, fire and\or injuries to persons.

• Do not use any accessory not recommended by the manufacturer\reseller! They may damage the appliance and/or cause injuries to
persons.

• CHOCKING HAZARD! Keep the appliance and its packaging elements out

• This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities
or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way
and understand the hazards involved. Children shall not play with the appliance. Cleaning and user maintenance shall not be made by
children without supervision.

• Children should be supervised to ensure that they do not play with the appliance.

• Keep the appliance away from water and spatters.

• Keep a sufficient free space around the appliance (minimum 5 cm).

• If you are not in a well-ventilated area. please do not attempt to jump start your vehicle.

• Some parts of the appliance may become hot during use. Avoid touching them and do not keep any flammable material around the
appliance.

• Before making any electrical connection, check the appliance and its components for damage before making any electrical If damaged,
do not use the appliance and take it back to your dealer for inspection and repair.

• Do not proceed to any maintenance operation by yourself. Any check, disassembling or fixing has to be performed exclusively by a quali­fied person.

• This appliance must be used exclusively on automotive vehicle batter with 12V DC voltage. Do not connect the appliance to other types of
systems (6V DC, 24V DC. etc.).

• Do not smoke near the battery. Wear protection gloves and glasses.

• When operating around the battery, remove all metal objects, such as jewelry, to prevent the risk of short-circuiting.

• Do not let the red and black clamps touch each other or contact the same metallic piece, as it may lead to sparks. explosion and cause
damages.

• Do not put fingers or hands into openings or connectors of this appliance.

• Do not let the clamp cord hang from a table edge, do not let it touch any hot surface.

• If the clamp cord is damaged, do not use the appliance.

• DO not Operate the appliance near flammable materials, like carpets, tapestry, paper, cardboard, etc.

• WARNING! This booster is not meant to recharge a battery whose charge level is too Iow. If the battery is critically worn-out, ił has to be

replaced by a new one of the same type.

SCREEN DISPLAY GUIDE

4

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

1.Car voltage indicator

TH RE E SI MPL E ST EP S TO G ET YO UR C AR S TAR TE D

2.Car voltage

3.Car voltage indicator

4.Ready to start

5.The capacitor is being charged

CONNECTION INSTRUCTIONS

• Check the polarity of the battery posts. The POSITIVE (POS, P, +) battery post usually has a larger diameter than the NEGATIVE
(NEG, N, -) post.

• Follow the manufacturer’s instructions to remove any insulating cover on the battery terminals.

• Connect the red positive (+) clamp to the positive terminal of the car battery.

• Connect the black negative (-) clamp to the negative terminal of the car battery.

• Always keep connecting the connector cable and the signal cable on the car battery before you start the car.

>6V

NOTE

• Turn off ALL electronics in your vehicle (air conditioner, heat, radio, lights, chargers, etc.) to ensure the best performance of your jump
starter.

• Ensure key is in the “OFF” position in the ignition. For push-to-start vehicles make sure the vehicle is completely “OFF” before jump
starting.

THREE SIMPLE STEPS TO GET YOUR CAR STARTED

2 31

1. Connect your jump starter according to the recommendations in the above Connection Instructions.

2. Press ON/OFF, jump starter will start to recharge itself. The LCD shows PREPARING to indicate the charging status of the capacitor.

3. After the jump starter is fully charged the LCD shows READY, turn on engine.

OVERRIDE FUNCTION

If the start has failed by standard operation above, the vehicle’s system may not allow the start as the battery voltage is low or the system
protection of vehicle has been activated. In that case, please use the override function to start your vehicle.

1. Correct Connection

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

RE AD Y

5

WARNINGS:

Wrong connections in Override mode can cause spark or damage to your device. Please DOUBLE CHECK the connections before proce­eding to the next step.
Step 1. Connect your jump starter with battery correctly. DO NOT MAKE REVERSE POLARITY OR SHORT CIRCUIT MISTAKES !
Step 2. Press ON/OFF for 2 to 3 seconds, jump starter will activate OVERRIDE Mode and start to
recharge itself. The LCD shows PREPARING to indicate the charging status of the capacitor.
Step3. After the jump starter is fully charged the LCD shows READY, turn on engine.

TROUBLE SHOOTING

KOD PRZYCZYNA ROZWIĄZANIE

F01 Napięcie w samochodzie jest zbyt wysokie.

F02 Napięcie w samochodzie jest zbyt niskie.

Sprawdź akumulator i upewnij się, że napięcie nie jest wyższe
niż 13,8V.

Sprawdź akumulator i upewnij się, że napięcie nie jest niższe
niż 6V.

F03 Obwód wewnętrzny jest przerwany. Nie używaj urządzenia w pojeździe.

F04 Koniec czasu

Wyświetlacz LCD
nie świeci

Rozrusznik nie jest prawidłowo podłączony.

Napięcie baterii jest niższe niż 4,5V.

Pojemność baterii jest zbyt niska. Spróbuj naładować baterię
lub skonsultuj się z producentem baterii.

Podłącz rozrusznik zgodnie z zaleceniami w instrukcji
połączenia.

Napięcie baterii jest zbyt niskie. Spróbuj naładować baterie lub
skonsultuj się z producentem baterii.

SPECIFICATIONS

Model No.: HT8G625
Starting current: 500A
Peak current: 1,000A
Input 12V 10Amp
Output 12V Engine start
Recharge time from a 70Ah battery: 90 Seconds
Operation temperature: -40°C to 65°C
Reverse polarity protection: Yes
Short circuit protection: Yes
Maintenance free: NO Battery
Dimensions: 200x57x136 mm
Weight: 1.09 kg

6

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

DE

BENUTZERHANDBUCH
KONDENSATOR-STARTHILFEGERÄT 500A,
HT8G625

MERKMALE

1.LCD-Anzeige

2.Ein/Aus-Schalter

3. Überbrückungskabel

WICHTIGE SICHERHEITSHINWEISE

LESEN SIE VOR DEM AUFLADEN DIE ANWEISUNGEN

• Bei Innengebrauch nicht dem Regen aussetzen.

• Trennen Sie die Stromversorgung, bevor Sie die Verbindungen zum Akku herstellen oder trennen. Warnung: explosive Gase.

• Vermeiden Sie Flammen und Funken. Sorgen Sie während des Ladevorgangs für ausreichende Belüftung.

• Bitte lesen und beachten Sie vor der Verwendung alle Sicherheitshinweise. Wenn Sie das Gerät an andere Personen verleihen, geben Sie
bitte auch diese Bedienungsanleitung weiter.

• Lesen Sie auch alle auf dem Gerät selbst angebrachten Markierungen und Informationen.

• Benutzen Sie dieses Gerät nur wie in dieser Bedienungsanleitung beschrieben. Jede unsachgemäße Verwendung des Geräts. oder ver­wenden Sie es anders als im Handbuch beschrieben. Eine Haftung des Herstellers oder des Wiederverkäufers wird nicht übernommen.

• Versuchen Sie nicht, das Gerät in irgendeiner Weise zu verändern. Änderungen können zu Schäden am Gerät führen. Sach- oder Perso­nenschäden, für die der Hersteller keine Haftung übernimmt.

• Die Nichtbeachtung der Sicherheitshinweise kann zu Stromschlägen, Bränden und/oder Verletzungen von Personen führen.

• Verwenden Sie kein Zubehör, das nicht vom Hersteller bzw. Wiederverkäufer empfohlen wird! Sie können das Gerät beschädigen und/
oder Personen verletzen.

• ERSTICKUNGSGEFAHR! Halten Sie das Gerät und seine Verpackungselemente fern

• Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten
oder Mangel an Erfahrung und Wissen verwendet werden, wenn sie beaufsichtigt oder bezüglich der sicheren Verwendung des Geräts
unterwiesen wurden und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Be­nutzerwartung dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.

• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

• Halten Sie das Gerät von Wasser und Spritzern fern.

• Halten Sie um das Gerät herum ausreichend Freiraum (mindestens 5 cm).

• Wenn Sie sich nicht in einem gut belüfteten Bereich befinden. Bitte versuchen Sie nicht, Ihrem Fahrzeug Starthilfe zu geben.

• Einige Teile des Geräts können während des Gebrauchs heiß werden. Berühren Sie sie nicht und bewahren Sie keine brennbaren Mate­rialien in der Nähe des Geräts auf.

• Bevor Sie elektrische Anschlüsse vornehmen, überprüfen Sie das Gerät und seine Komponenten auf Beschädigungen, bevor Sie elek­trische Anschlüsse vornehmen. Bei Beschädigungen verwenden Sie das Gerät nicht und bringen Sie es zur Inspektion und Reparatur zu
Ihrem Händler zurück.

• Führen Sie keine Wartungsarbeiten selbst durch. Jegliche Kontrolle, Demontage oder Reparatur darf ausschließlich von einer qualifi­zierten Person durchgeführt werden.

• Dieses Gerät darf ausschließlich mit einem Kfz-Akku mit 12 V Gleichspannung betrieben werden. Schließen Sie das Gerät nicht an
andere Arten von Systemen an (6 V DC, 24 V DC usw.).

• Rauchen Sie nicht in der Nähe des Akkus. Tragen Sie Schutzhandschuhe und Schutzbrille.

• Wenn Sie in der Nähe des Akkus arbeiten, entfernen Sie alle Metallgegenstände, z. B. Schmuck, um die Gefahr eines Kurzschlusses zu
vermeiden.

• Achten Sie darauf, dass sich die roten und schwarzen Klemmen nicht berühren oder dasselbe Metallteil berühren, da dies zu Funkenbil­dung führen kann. kann zu einer Explosion führen und Schäden verursachen.

• Stecken Sie keine Finger oder Hände in die Öffnungen oder Anschlüsse dieses Geräts.

• Lassen Sie das Klemmkabel nicht an einer Tischkante hängen und berühren Sie keine heißen Oberflächen.

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

7

• Wenn das Klemmkabel beschädigt ist, verwenden Sie das Gerät nicht.

TH RE E SI MPL E ST EP S TO G ET YO UR C AR S TAR TE D

• Betreiben Sie das Gerät nicht in der Nähe von brennbaren Materialien wie Teppichen, Wandteppichen, Papier, Pappe usw.

• WARNUNG! Diese Gerät ist nicht dazu gedacht, einen Akku aufzuladen, deren Ladezustand zu niedrig ist. Wenn der Akku stark abge-
nutzt ist, muss er durch einen neuen des gleichen Typs ersetzt werden.

ANLEITUNG ZUR BILDSCHIRMANZEIGE

1. Autospannungsanzeige

2.Autospannung

3. Autospannungsanzeige

4.Einsatzbereit

5.Der Kondensator wird geladen

ANSCHLUSSANLEITUNG

• Überprüfen Sie die Polarität des Akkus. Der POSITIVE (POS, P, +) Akkupol hat normalerweise einen größeren Durchmesser als der
NEGATIVE (NEG, N, -) Pol.

• Befolgen Sie die Anweisungen des Herstellers, um etwaige Isolierabdeckungen an den Akkupolen zu entfernen.

• Verbinden Sie die rote Plusklemme (+) mit dem Pluspol des Auto-Akkus.

• Verbinden Sie die schwarze Minusklemme (-) mit dem Minuspol des Auto-Akkus.

• Schließen Sie immer das Anschlusskabel und das Signalkabel an den Auto-Akku an, bevor Sie das Auto starten.

>6V

HINWEIS

• Schalten Sie ALLE elektronischen Geräte in Ihrem Fahrzeug aus (Klimaanlage, Heizung, Radio, Licht, Ladegeräte usw.), um die beste
Leistung Ihres Starthilfegeräts zu gewährleisten.

• Stellen Sie sicher, dass der Schlüssel im Zündschloss auf „OFF“ steht. Stellen Sie bei Push-to-Start-Fahrzeugen sicher, dass das Fah­rzeug vollständig ausgeschaltet ist, bevor Sie Starthilfe leisten.

DREI EINFACHE SCHRITTE, UM IHR AUTO STARTEN ZU LASSEN

2 31

1. Schließen Sie Ihr Starthilfegerät gemäß den Empfehlungen in der obigen Anschlussanleitung an.

2. Drücken Sie ON/OFF, das Starthilfegerät beginnt, sich selbst aufzuladen. Auf dem LCD wird PREPARING angezeigt, um den Ladestatus

des Kondensators anzuzeigen.

3. Nachdem das Starthilfegerät vollständig aufgeladen ist, zeigt das LCD BEREIT an. Schalten Sie den Motor ein.

8

RE AD Y

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

ÜBERBRÜCKUNGSFUNKTION

Wenn der Startvorgang auf die oben beschriebene Weise fehlgeschlagen ist, kann es sein, dass das Fahrzeugsystem den Start aufgrund
einer niedrigen Batteriespannung oder der Aktivierung des Systemschutzes des Fahrzeugs nicht zulässt. Verwenden Sie in diesem Fall die
Überbrückungsfunktion, um das Fahrzeug zu starten.

1. Korrekter Anschluss

2-3 Sekunden lang BEREIT

WARNUNGEN:

Falsche Anschlüsse im Überbrückungsmodus können zu Funkenbildung oder Beschädigung des Geräts führen. Bitte überprüfen Sie die
Anschlüsse, bevor Sie mit dem nächsten Schritt fortfahren.
Schritt 1 Schließen Sie den Anlasser korrekt an die Batterie an. VERWECHSELN SIE NICHT DIE POLUNG ODER SCHLIESSEN SIE NICHT
KURZ!
Schritt 2: Drücken Sie die ON/OFF-Taste für 2 bis 3 Sekunden, der Starter aktiviert den Überbrückungsmodus und beginnt mit dem
Ladevorgang. Die LCD-Anzeige zeigt PREPARE an, um den Ladestatus des Kondensators anzuzeigen.
Schritt 3: Wenn der Anlasser vollständig geladen ist, zeigt das LCD-Display READY an, starten Sie den Motor.

FEHLERBEHEBUNG

CODE URSACHE LÖSUNG

F01 Die Spannung im Auto ist zu hoch.

F02 Die Spannung im Auto ist zu niedrig.

Überprüfen Sie den Akku und stellen Sie sicher, dass die Die
Spannung darf nicht höher als 13,8 V sein.

Überprüfen Sie den Akku und stellen Sie sicher, dass die Die
Spannung darf nicht unter 6 V liegen.

F03 Der innere Stromkreis ist unterbrochen. Benutzen Sie das Gerät nicht in Ihrem Fahrzeug.

F04 Auszeit

Das LCD leuchtet
nicht

TECHNISCHE DATEN

Modell Nr.: HT8G625
Anlaufstrom: 500 A
Spitzenstrom: 1000 A
Eingang: 12 V 10 A
Ausgang: 12 V Motorstart
Ladezeit mit einem 70-Ah-Akku: 90 Sekunden
Betriebstemperatur: -40°C bis 65°C
Verpolungsschutz: Ja
Kurzschlussschutz: Ja
Wartungsfrei: Kein Akku
Abmessungen: 200x57x136 mm
Gewicht: 1,09 kg

Das Starthilfegerät ist nicht richtig ange­schlossen.

Die Kapazität des Akkus ist zu gering. Versuchen zu Laden Sie
den Akku auf oder wenden Sie sich an den Akku Hersteller.

Schließen Sie das Starthilfegerät gemäß der
Verbindungsanleitung.

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

9

RU

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
КОНДЕНСАТОРНОЕ ПУСКОВОЕ УСТРОЙСТВО
500А, HT8G625

КОМПОНЕНТЫ

1. Жидкокристаллический индикатор

2. Переключатель ВКЛ/ВЫКЛ

3. Кабель для запуска от внешнего источника

ВАЖНЫЕ УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

ПЕРЕД ЗАРЯДКОЙ ПРОЧИТАЙТЕ УКАЗАНИЯ

• Для использования внутри помещений, не подвергайте воздействию дождя.

• Отключите питание перед выполнением или разрывом соединений с аккумулятором. Внимание: взрывоопасные газы.

• Не допускайте возникновения пламени и искр. Обеспечьте достаточную вентиляцию во время зарядки.

• Перед использованием ознакомьтесь со всеми указаниями по технике безопасности и соблюдайте их. Если вы передаете этот
прибор другим людям, пожалуйста, передайте вместе с ним это руководство по эксплуатации.

• Прочтите также все маркировки и информацию, указанную непосредственно на приборе.

• Используйте этот прибор только таким образом, как описано в данном руководстве по эксплуатации. Любое неправильное
использование прибора или использование, отличное от описанного в руководстве, не предусматривает ответственности ни
производителя, ни продавца.

• Не пытайтесь каким-либо образом модифицировать прибор. Модификации могут привести к повреждению прибора, порче
имущества или травмам, за которые производитель не несет ответственности.

• Несоблюдение указаний по технике безопасности может привести к поражению электрическим током, возгоранию и (или)
нанесению травм.

• Не используйте дополнительные принадлежности, не рекомендованные производителем/продавцом! Они могут повредить
прибор и (или) нанести травмы.

• ОПАСНОСТЬ УДУШЬЯ! Храните прибор и компоненты его упаковки в недоступном для детей месте.

• Этим прибором могут пользоваться дети в возрасте от 8 лет и старше, а также лица с ограниченными физическими,
сенсорными или умственными способностями или с недостатком опыта и знаний, если они находятся под наблюдением или
проинструктированы относительно безопасного использования прибора и понимают связанные с этим опасности. Детям
запрещается играть с данным прибором. Чистка и техническое обслуживание не должны выполняться детьми без присмотра.

• Необходимо следить за детьми, чтобы они не играли с прибором.

• Держите прибор вдали от воды и брызг.

• Обеспечьте достаточное свободное пространство вокруг прибора (не менее 5 см).

• Если вы находитесь в плохо проветриваемом помещении, пожалуйста, не пытайтесь завести автомобиль от внешнего источника.

• Некоторые части прибора могут нагреваться во время использования. Не прикасайтесь к ним и не держите
легковоспламеняющиеся материалы рядом с прибором.

• Перед выполнением каких-либо электрических подключений проверьте прибор и его компоненты на наличие повреждений. При
наличии повреждений не используйте прибор и верните его продавцу для проведения диагностики и ремонта.

• Не приступайте к любым мероприятиям по техническому обслуживанию самостоятельно. Любая проверка, разборка или ремонт
должны выполняться исключительно квалифицированным лицом.

• Этот прибор должен использоваться исключительно для автомобильных аккумуляторов с напряжением 12 В постоянного тока. Не
подключайте прибор к другим типам систем (6 В постоянного тока, 24 В постоянного тока и т. д.).

• Не курите вблизи аккумулятора. Надевайте защитные перчатки и очки.

• Перед работой с аккумулятором уберите все металлические предметы, например, снимите украшения во избежание риска
короткого замыкания.

• Не допускайте соприкосновения красных и черных зажимов друг с другом, так как это может привести к образованию искр,
взрыву и вызвать повреждения.

• Не помещайте пальцы или руки в отверстия или разъемы этого прибора.

10

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

• Следите, чтобы шнур зажима не свисал с края стола, не допускайте его соприкосновения с горячей поверхностью.

TH RE E SI MPL E ST EP S TO G ET YO UR C AR S TAR TE D

• При повреждении зажимного шнура не используйте прибор.

• НЕ используйте прибор рядом с легковоспламеняющимися материалами, такими как ковры, гобелены, бумага, картон и т. д.

• ПРЕДУПРЕЖДЕНИЕ! Это устройство пуска не предназначено для перезарядки батареи, уровень заряда которой слишком
низкий. Если аккумулятор критически изношен, его необходимо заменить новым того же типа.

ИНТЕРПРЕТАЦИЯ ЭКРАННОГО ДИСПЛЕЯ

1. Индикатор напряжения автомобиля

2. Автомобильное напряжение

3. Индикатор напряжения автомобиля

4. Готовность к запуску

5. Конденсатор заряжается

ИНСТРУКЦИЯ ПО ПОДКЛЮЧЕНИЮ

• Проверьте полярность штырей аккумулятора. ПОЛОЖИТЕЛЬНЫЙ (POS, P, +) штырь аккумулятора обычно имеет больший
диаметр, чем ОТРИЦАТЕЛЬНЫЙ (NEG, N, -) штырь.

• Следуйте инструкциям производителя при удалении любого изоляционного покрытия с клемм аккумулятора.

• Подсоедините красный положительный (+) зажим к положительной клемме автомобильного аккумулятора.

• Подсоедините черный отрицательный (-) зажим к отрицательной клемме автомобильного аккумулятора.

• Всегда подсоединяйте соединительный кабель и сигнальный кабель к автомобильному аккумулятору перед тем, как завести
автомобиль.

>6V

ПРИМЕЧАНИЕ

• Выключите ВСЮ электронику в вашем автомобиле (кондиционер, обогрев, радио, освещение, зарядные устройства и т. д.), чтобы
обеспечить наилучшую работу пускового устройства.

• Убедитесь, что ключ в замке зажигания находится в положении «OFF» («ВЫКЛ»). В случае транспортных средств, которые
заводятся посредством нажатия кнопки, перед запуском от внешнего источника убедитесь, что транспортное средство полностью
«выключено».

ТРИ ПРОСТЫХ ШАГА, ЧТОБЫ ЗАВЕСТИ АВТОМОБИЛЬ

2 31

1. Подключите пусковое устройство в соответствии с рекомендациями, приведенными выше в Инструкции по подключению.

2. Нажмите ON/OFF (ВКЛ/ВЫКЛ), пусковое устройство начнет перезаряжаться. На ЖК-дисплее отображается PREPARING
(ПОДГОТОВКА) для указания состояния зарядки конденсатора.

3. После того, как пусковое устройство будет полностью заряжено, а на ЖК-дисплее появится надпись READY (ГОТОВО), включите
двигатель.

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

RE AD Y

11

ФУНКЦИЯ ОБХОДА

Если запуск не удался стандартным способом, описанным выше, система автомобиля может не позволить запуск из-за низкого
напряжения аккумулятора или срабатывания системной защиты автомобиля. В этом случае для запуска автомобиля используйте
функцию обхода.

1. Правильное подключение

В течение 2-3 секунд ГОТОВНОСТЬ

ПРЕДОСТЕРЕЖЕНИЯ:

Неправильное подключение в режиме переключения может привести к искрению или повреждению устройства. Пожалуйста,
проверьте соединения, прежде чем переходить к следующему шагу.
Шаг 1 Правильно подключите стартер к аккумулятору. НЕ ДОПУСКАЙТЕ ОШИБОК ОБРАТНОЙ ПОЛЯРНОСТИ ИЛИ КОРОТКОГО
ЗАМЫКАНИЯ!
Шаг 2. Нажмите кнопку ON/OFF на 2-3 секунды, пусковое устройство активирует режим обхода и начнет зарядку. На ЖК-дисплее
появится надпись PREPARE, указывающая на состояние зарядки конденсатора.
Шаг 3. Когда стартер будет полностью заряжен, на ЖК-дисплее появится надпись READY, запустите двигатель.

ВЫЯВЛЕНИЕ И УСТРАНЕНИЕ НЕПОЛАДОК

КОД ПРИЧИНА РЕШЕНИЕ

F01

F02

Напряжение автомобиля слишком
высокое.

Напряжение автомобиля слишком
низкое.

Проверьте аккумулятор и убедитесь, что напряжение не
превышает 13,8 В.

Проверьте аккумулятор и убедитесь, что напряжение не
ниже 6 В.

F03 Разрыв внутренней цепи. Не используйте устройство с вашим автомобилем.

F04 Превышение времени ожидания

ЖК-дисплей не
загорается

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номер модели: 01.69.500
Пусковой ток: 500 A
Пиковый ток: 1000 А
Вход 12 В 10 А
Выход 12 В запуск двигателя
Время перезарядки от аккумулятора 70 А•ч: 90 секунд
Рабочая температура: от -40°C до 65°C
Защита от обратной полярности: Да
Защита от короткого замыкания: Да
Не требующий технического обслуживания: НЕТ аккумулятора
Размеры: 200x57x136 мм
Масса: 1,09 кг

Пусковое устройство не подключено
надлежащим образом.

Емкость аккумулятора слишком мала. Попробуйте зарядить
аккумулятор или проконсультируйтесь с производителем
аккумулятора.

Подключите пусковое устройство в соответствии с
рекомендациями в Инструкции по подключению.

12

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

FR

MANUEL D’UTILISATION
BOOSTER CONDENSATEUR 500A, HT8G625

CARACTÉRISTIQUES

1.Voyant LCD

2.Interrupteur ON/OFF

3.Câble de démarrage

INSTRUCTIONS IMPORTANTES RELATIVES À LA SÉCURITÉ

LISEZ LES INSTRUCTIONS AVANT DE CHARGER L’APPAREIL.

• Pour une utilisation en intérieur, ne pas exposer à la pluie.

• Débranchez l’alimentation avant de connecter ou de déconnecter la batterie. Avertissement : gaz explosifs.

• Tenir à l’écart des flammes et des étincelles. Assurer une ventilation adéquate pendant la charge.

• Veuillez consulter et respecter toutes les consignes de sécurité avant utilisation. Si vous prêtez cet appareil à d’autres personnes, veuil­lez leur transmettre également ce manuel d’utilisation.

• Lisez également tous les éléments et informations inscrits sur l’appareil lui-même.

• N’utilisez cet appareil que conformément à la description contenue dans ce manuel d’utilisation. Toute mauvaise utilisation de l’appareil
ou toute utilisation différente de celle décrite dans le manuel n’engagera pas la responsabilité du fabricant ni celle du revendeur

• Ne pas essayer de modifier l’appareil de quelque manière que ce soit. Toute modification peut entraîner une détérioration de l’appareil,
des dommages matériels ou corporels pour lesquels le fabricant décline toute responsabilité.

• Le non-respect des consignes de sécurité peut entraîner une électrocution, un incendie et/ou des blessures.

• N’utilisez pas d’accessoires qui ne sont pas recommandés par le fabricant / le revendeur ! Cela pourrait causer des dommages à l’appa­reil et/ou des blessures aux personnes.

• RISQUE D’ÉLECTROCUTION! Tenir l’appareil et son emballage hors de portée des enfants.

• Le présent appareil peut être utilisé par des enfants à partir de 8 ans ainsi que par des personnes dont les capacités physiques et
sensorielles sont réduites ou qui n’ont pas d’expérience ou de connaissance à condition qu’elles soient surveillées ou instruites quant à
l’utilisation sécurisée de l’appareil et qu’elles comprennent les risques qui en découlent. L’appareil n’est pas un jouet pour enfants. Le
nettoyage et l’entretien ne peuvent pas être effectués par des enfants sans surveillance.

• Assurez-vous que les enfants ne jouent pas avec l’appareil.

• Tenir l’appareil à l’écart de l’eau et des éclaboussures.

• Maintenez un espace libre suffisamment grand autour de l’appareil (minimum 5 cm).

• Si vous ne vous trouvez pas dans un endroit bien ventilé, n’essayez pas de faire démarrer votre véhicule.

• Certaines parties de l’appareil peuvent devenir chaudes lors de son utilisation. Évitez de les toucher et ne conservez aucun matériau
inflammable à proximité de l’appareil.

• Avant d’effectuer tout branchement électrique, vérifiez que l’appareil et ses composants ne sont pas endommagés. S’ils sont endomma­gés, n’utilisez pas l’appareil et retournez le à votre revendeur afin qu’il l’inspecte et le répare.

• Ne procédez à aucune opération d’entretien par vous-même. Tout contrôle, démontage ou réparation doit être effectué exclusivement
par une personne qualifiée.

• Cet appareil doit être utilisé exclusivement sur des batteries de véhicules automobiles avec une tension de 12V DC. Ne pas connecter
l’appareil à d’autres types de systèmes (6V DC, 24V DC, etc.).

• Ne pas fumer à proximité de la batterie. Porter des gants et des lunettes de protection.

• Lorsque vous travaillez à proximité de la batterie, retirez tous les objets métalliques, tels que vos bijoux, afin d’éviter tout risque de
court-circuit.

• Ne jamais laisser les pinces rouge et noire entrer en contact l’une avec l’autre, car cela pourrait provoquer des étincelles, une explosion
et des dommages.

• Ne mettez pas les doigts ou les mains dans les ouvertures ou les connecteurs de cet appareil.

• Ne laissez pas le cordon de la pince pendre du bord d’une table et ne le mettez pas en contact avec une surface chaude.

• Si le cordon de la pince est endommagé, n’utilisez pas l’appareil.

• NE PAS faire fonctionner l’appareil à proximité de matériaux inflammables, tels que tapis, tapisserie, papier, carton, etc.

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

13

• AVERTISSEMENT! Ce booster n’est pas destiné à recharger une batterie dont le niveau de charge est trop faible. Si la batterie est dans

TH RE E SI MPL E ST EP S TO G ET YO UR C AR S TAR TE D

un état d’usure critique, elle doit être remplacée par une batterie neuve du même type.

GUIDE DE L’ÉCRAN D’AFFICHAGE

1.Indicateur de tension de la voiture

2.Tension de la voiture

3.Indicateur de tension de la voiture

4. Prêt à fonctionner

5. Le condensateur est en cours de charge

INSTRUCTIONS DE CONNEXION

• Vérifier la polarité des bornes de la batterie. La borne POSITIVE (POS, P, +) de la batterie a généralement un diamètre plus important
que la borne NEGATIVE (NEG, N, -).

• Suivez les instructions du fabricant pour retirer toute protection isolante des bornes de la batterie.

• Connectez la pince rouge positive (+) à la borne positive de la batterie de la voiture.

• Connectez la pince noire négative (+) à la borne négative de la batterie de la voiture.

• Il faut toujours brancher le câble de connexion et le câble de signal sur la batterie de la voiture avant de la démarrer.

>6V

REMARQUE

• Eteignez TOUS les appareils électroniques de votre véhicule (climatiseur, chauffage, radio, lumières, chargeurs, etc.) pour garantir une
performance optimale de votre booster.

• S’assurer que la clé de contact est en position « OFF ». Pour les véhicules à démarrage par poussoir, assurez-vous que le véhicule est
complètement éteint avant de procéder au démarrage.

TROIS ÉTAPES SIMPLES POUR DÉMARRER VOTRE VOITURE

2 31

1. Connectez votre booster en accord avec les recommandations figurant dans les instructions de connexion ci-dessus.

2. Appuyez sur ON/OFF, le booster commence à se recharger. L’écran LCD affiche PREPARING pour indiquer l’état de charge du conden-

sateur.

3. Une fois que le booster est complètement chargé, l’écran LCD affiche READY, démarrez le moteur.

14

RE AD Y

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

FONCTION DE NEUTRALISATION

Si le démarrage a échoué de la manière standard décrite ci-dessus, il se peut que le système du véhicule ne permette pas le démarrage
en raison d’une faible tension de la batterie ou de l’activation de la protection du système du véhicule. Dans ce cas, utilisez la fonction de
neutralisation pour démarrer le véhicule.

1. Connexion correcte

Pendant 2 à 3 secondes PRÊT

AVERTISSEMENT:

Des connexions incorrectes en mode prioritaire peuvent provoquer des étincelles ou endommager l’appareil. Veuillez VÉRIFIER les con­nexions avant de passer à l’étape suivante.
Étape 1 Connecter correctement le démarreur à la batterie. NE PAS FAIRE D’ERREUR D’INVERSION DE POLARITÉ OU DE COURT-CIR­CUIT!
Etape 2: Appuyez sur le bouton ON/OFF pendant 2 à 3 secondes, le démarreur activera le mode prioritaire et commencera à charger.
L’écran LCD affiche PREPARE pour indiquer l’état de charge du condensateur.
Etape 3: Lorsque le démarreur est complètement chargé, l’écran LCD affiche READY, démarrez le moteur.

RÉSOLUTION DES PROBLÈMES

CODE CAUSE SOLUTION

F01 La tension de la voiture est trop élevée.

F02 La tension de la voiture est trop basse.

Vérifier la batterie et s'assurer que la tension ne dépasse pas
13,8 V.

Vérifier la batterie et s'assurer que la tension n'est pas
inférieure à 6V.

F03 Le circuit interne est coupé. N'utilisez pas l'appareil sur votre véhicule.

F04 Délai expiré

Le booster n’est pas correctement

L'écran LCD ne
s'allume pas

connecté.

La tension de la batterie est inférieure à
4,5V.

La capacité de la batterie est trop faible. Essayez de charger la
batterie ou contactez le fabricant.

Connectez le booster conformément aux recommandations
figurant dans les instructions de connexion.

La tension de la batterie est trop faible. Essayez de charger la
batterie ou contactez le fabricant.

SPÉCIFICATIONS

Modèle n° : 01.69.500
Courant de démarrage : 500A
Pic de courant : 1,000A
Entrée 12V 10Amp
Sortie Démarrage moteur 12V
Temps de recharge à partir d’une batterie de 70Ah : 90 Secondes
Température de fonctionnement -40°C à 65°C
Protection contre l’inversion de polarité : Oui
Protection contre les courts-circuits : Oui

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

15

Ne nécessite pas d’entretien : PAS la batterie
Dimensions : 200x57x136 mm
Poids : 1.09 kg

16

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

ET

KASUTUSJUHEND
KONDENSAATORI KÄIVITUSSEADE 500A,
HT8G625

OMADUSED

1. LCD indikaator

2. ON/OFF lüliti

3. Käivituskaabel

OLULISED OHUTUSJUHISED

• ENNE LAADIMIST LUGEGE JUHENDIT.

• Ainult sisetingimustes kasutamiseks, ärge jätke vihma kätte.

• Enne akuühenduste loomist või katkestamist ühendage toide lahti. Hoiatus: plahvatusohtlikud gaasid.

• Vältige leeke ja sädemeid. Tagage laadimise ajal piisav ventilatsioon.

• Enne kasutamist lugege läbi ja järgige kõiki ohutusjuhiseid. Kui laenate seda seadet teistele inimestele, pange kaasa ka see kasutu­sjuhend.

• Tutvuge ka seadme enda märgistuste ja teabega.

• Kasutage seda seadet ainult selles kasutusjuhendis kirjeldatud viisil. Seadme väärkasutamine või juhendi mittejärgimine ei sea vastu­tust ei tootjale ega müüjale.

• Ärge püüdke seadet mingil viisil muuta. Muudatused võivad põhjustada seadme kahjustamist, varalist kahju või kehavigastusi, mille eest
tootja ei vastuta.

• Ohutusjuhiste eiramine võib põhjustada elektrilööki, tulekahju ja/või kehavigastusi.

• Ärge kasutage lisaseadmeid, mida tootja/müüja pole soovitanud! Need võivad seadet kahjustada ja/või põhjustada vigastusi.

• LÄMBUMISOHT! Hoidke seade ja selle pakend lastele kättesaamatus kohas.

• Seda seadet võivad kasutada üle 8-aastased lapsed ning vähenenud füüsiliste, sensoorsete või vaimsete võimetega või kogemuste ja te­admiste puudumisega inimesed, kui neid on juhendatud või õpetatud seadet ohutult kasutama ja nad mõistavad võimalikke kaasnevaid
ohte. Lapsed ei tohi seadmega mängida. Lapsed ei tohi ilma järelvalveta seadet puhastada ega hooldada.

• Lapsi tuleb jälgida, et nad seadmega ei mängiks.

• Hoidke seadet veest ja pritsmetest eemal.

• Jätke seadme ümber piisavalt vaba ruumi (vähemalt 5 cm).

• Kui te ei asu hästi ventileeritavas kohas, ärge proovige sõidukit käivitada.

• Mõned seadme osad võivad kasutamise ajal soojeneda. Vältige nende puudutamist ja ärge hoidke seadme läheduses süttivaid materjale.

• Enne elektriühenduste loomist kontrollige seadet ja selle komponente kahjustuste suhtes. Kui seade on kahjustatud, ärge seda kasuta­ge ja tagastage ülevaatuseks ning parandamiseks edasimüüjale.

• Ärge proovige ise hooldustöid teha. Kõiki ülevaatusi, lahtivõtmist või remonditöid tohib teha ainult kvalifitseeritud isik.

• Seda seadet tohib kasutada ainult 12VDC autoakuga. Ärge ühendage seadet muud tüüpi paigaldustega (6VDC, 24VDC jne).

• Ärge suitsetage aku läheduses. Kandke kindaid ja kaitseprille.

• Aku läheduses töötades eemaldage lühise ohu vältimiseks kõik metallesemed nagu näiteks ehted.

• Ärge laske punastel ja mustadel klemmidel üksteist ega sama metalldetaili puudutada, kuna see võib põhjustada sädemeid, plahvatust
ja kahjustusi.

• Ärge pange sõrmi ega käsi seadme avaustesse või ühenduspesadesse.

• Ärge laske klambrikaablil üle laua serva rippuda ega laske sellel kuuma pinda puudutada.

• Kui klambrikaabel on kahjustatud, ärge seadet kasutage.

• Ärge kasutage seadet kergestisüttivate materjalide (nt vaibad, seinavaibad, paber, papp jne) läheduses.

• HOIATUS! See võimendi ei ole mõeldud aku laadimiseks, mille laetuse tase on liiga madal. Kui aku on täielikult kulunud, asendage see
uue sama tüüpi akuga.

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

17

EKRAANINÄITUDE JUHEND

TH RE E SI MPL E ST EP S TO G ET YO UR C AR S TAR TE D

1. Auto pinge indikaator

2. Auto pinge

3. Auto pinge indikaator

4. Valmis kasutamiseks

5. Kondensaator laeb

ÜHENDUSJUHISED

• Kontrollige aku pooluste polaarsust. Aku POSITIIVNE (POS, P, +) klemm on tavaliselt suurema läbimõõduga kui NEGATIIVNE (NEG, N, -)
klemm.

• Aku klemmide isolatsioonikatte eemaldamiseks järgige tootja juhiseid.

• Ühendage punane positiivne (+) klemm autoaku plussklemmiga.

• Ühendage must negatiivne (-) klemm autoaku miinusklemmiga.

• Ühendage ühenduskaabel ja signaalikaabel alati enne auto käivitamist auto akuga.

>6V

TÄHELEPANU

• Käiviti parima töö tagamiseks lülitage välja KÕIK oma sõiduki elektroonikaseadmed (kliimaseade, kütteseade, raadio, tuled, laadijad
jne).

• Veenduge, et võti on süütelukus asendis „OFF”. Käivitustõukesüsteemiga sõidukite puhul veenduge, et sõiduk on enne starteri sisselüli­tamist asendis „OFF”.

KOLM LIHTSAT SAMMU AUTO KÄIVITAMISEKS

2 31

1. Ühendage seade alglaadimiseks, nagu on soovitatud ülaltoodud ühendamisjuhistes.

2. Vajutage ON/OFF nuppu, alglaadimisseade hakkab laadima. LCD ekraanil on teade PREPARING, mis näitab kondensaatori laetuse

olekut.

3. Kui käivitaja on täielikult laetud, kuvatakse LCD-ekraanil READY, käivitage mootor.

MÖÖDAMISFUNKTSIOON

Kui käivitamine ebaõnnestus ülalkirjeldatud standardsel viisil, ei pruugi sõiduki süsteem madala pinge tõttu käivitamist lubada aku või
sõiduki turvasüsteemi aktiveerimine. Sel juhul kasutage sõiduki käivitamiseks möödaviigu funktsiooni.

1. Õige ühendus

18

RE AD Y

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

-3 sekundiks VALMIS

HOIATUSED:

Valed ühendused ülekirjutusrežiimis võivad põhjustada sädemeid või seadet kahjustada. Palun KONTROLLI oma ühendusi enne järgmise
sammu juurde liikumist.
Samm 1. Ühendage starter ja aku õigesti. ÄRGE TEHKE PÖÖRDPOLAARSUSE VIGAID VÕI SEOTUD VEGA LÜHISEGA!
Samm 2. Vajutage ON/OFF nuppu 2 kuni 3 sekundit, starter aktiveerib režiimi

VEAOTSING

KOOD PÕHJUS LAHENDUS

F01 Auto pinge on liiga kõrge.

F02 Auto pinge on liiga madal.

Kontrollige akut ja veenduge, et pinge ei oleks kõrgem kui
13,8 V.

Kontrollige akut ja veenduge, et pinge ei oleks madalam kui
6 V.

F03 Sisemine vooluahel on katkenud. Ärge kasutage seadet sõidukis.

F04 Aja lõpp

LCD-ekraan ei
sütti

SPETSIFIKATSIOONID

Mudeli nr.: 01.69.500
Käivitusvool 500A
Tippvool 1,000A
Sisend 12V 10Amp
Väljund 12V Engine start
70 Ah aku laadimisaeg: 90 sekundit
Töötemperatuur: -40 °C kuni 65 °C
Vastupidise polaarsuse kaitse: Jah
Ülekoormuskaitse: Jah
Hooldusvaba: Patareid puuduvad
Mõõdud: 200x57x136mm
Kaal: 1.09kg

Käivitaja pole õigesti ühendatud. Ühendage käivitaja vastavalt ühendusjuhistes soovitatule.

Aku pinge on alla 4,5 V.

Aku maht on liiga madal. Proovige akut laadida või
konsulteerige aku tootjaga.

Aku pinge on liiga madal. Proovige akusid laadida või
konsulteerige aku tootjaga.

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

19

LV

LIETOŠANAS INSTRUKCIJA
KONDENSATORA PALAIŠANAS IERĪCE 500A,
HT8G625

ĪPAŠĪBAS

1. LCD indikators

2. Ieslēgšanas poga ON/OFF

3. Palaišanas kabelis

SVARĪGI DROŠĪBAS NORĀDĪJUMI

• PIRMS LĀDĒŠANAS IZLASIET INSTRUKCIJU

• Lietojot iekštelpās, nepakļaujiet lietus iedarbībai.

• Atvienojiet strāvas padevi, pirms izveidojat vai pārtraucat savienojumus ar akumulatoru. Brīdinājums: sprādzienbīstamas gāzes.

• Izvairieties no liesmām un dzirkstelēm. Uzlādes laikā nodrošiniet atbilstošu ventilāciju.

• Pirms lietošanas izlasiet un ievērojiet visus drošības norādījumus. Ja aizdodat šo ierīci citām personām, lūdzu, nododiet tālāk arī šo
lietošanas instrukciju.

• Izlasiet arī visus marķējumus un informāciju uz pašas ierīces.

• Lietojiet šo ierīci tikai tā, kā aprakstīts šajā lietošanas instrukcijā. Jebkāda nepareiza ierīces lietošana vai lietošana, kas nav norādīta
instrukcijā, nerada atbildību no ražotāja vai pārdevēja.

• Nemēģiniet nekādā veidā modificēt ierīci. Modifikācijas var izraisīt ierīces bojājumus, īpašuma bojājumus vai miesas bojājumus, par ko
ražotājs nav atbildīgs.

• Drošības instrukcijas neievērošana var izraisīt elektriskās strāvas triecienu, ugunsgreku un/vai miesas bojājumus.

• Neizmantojiet piederumus, ko nav ieteicis ražotājs/pārdevējs! Tie var sabojāt ierīci un/vai izraisīt savainojumus.

• AIZRĪŠANĀS RISKS! Glabājiet ierīci un tās iepakojumu bērniem nepieejamā vietā.

• Šo ierīci var lietot bērni no 8 gadu vecuma un personas ar ierobežotām fiziskām, sensoriskām vai garīgām spējām vai pieredzes un
zināšanu trūkumu, ja viņi ir tikuši uzraudzīti vai ir instruēti par ierīces lietošanu drošā veidā un saprot ar to iesaistītus riskus. Bērni
nedrīkst spēlēties ar ierīci. Tīrīšanu un lietotāja apkopi nedrīkst veikt bērni bez uzraudzības.

• Pievērsiet uzmanību bērniem, ar nespēlējas ar ierīci.

• Sargājiet ierīci no ūdens un šļakatām.

• Saglabājiet pietiekami daudz brīvas vietas ap ierīci (vismaz 5 cm).

• Ja neatrodaties labi vēdināmā vietā, nemēģiniet iedarbināt transportlīdzekli.

• Dažas ierīces daļas lietošanas laikā var sasilt. Nepieskarieties tiem un neglabājiet ierīces tuvumā nekādus viegli uzliesmojošus mate­riālus.

• Pirms jebkādu elektrisko savienojumu veikšanas pārbaudiet, vai ierīcei un tās sastāvdaļām nav bojājumu. Šādā gadījumā nelietojiet
ierīci, bet nododiet to pārdevējam pārbaudei un remontam.

• Nemēģiniet pats veikt nekādas apkopes darbības. Jebkuru pārbaudi, demontāžu vai remontu drīkst veikt tikai kvalificēta persona.

• Šo ierīci drīkst lietot tikai ar 12 VDC sprieguma automašīnas akumulatoru. Nepievienojiet ierīci cita veida instalācijām (6VDC, 24VDC utt.).

• Nesmēķējiet akumulatora tuvumā. Valkājiet cimdus un aizsargbrilles.

• Strādājot akumulatora tuvumā, noņemiet visus metāla priekšmetus, piemēram, rotaslietas, lai novērstu īssavienojuma risku.

• Neļaujiet sarkanajām un melnajām spailēm pieskarties viens otrai vai pieskarties vienam un tam pašam metāla elementam, jo tas var
izraisīt dzirksteles, sprādzienu un bojājumus.

• Neievietojiet pirkstus vai rokas šīs ierīces atverēs vai savienotājos.

• Neļaujiet spaiļu vadam karāties pāri galda malai vai pieskarties jebkadai karstai virsmai.

• Ja spaiļu kabelis ir bojāts, nelietojiet ierīci.

• Neizmantojiet ierīci viegli uzliesmojošu materiālu, piemēram, paklāju, gobelēnu, papīra, kartona utt., tuvumā.

• BRĪDINĀJUMS! Šis pastiprinātājs nav paredzēts, lai uzlādētu akumulatoru, kura uzlādes līmenis ir pārāk zems. Ja akumulators ir
pilnībā nolietojies, nomainiet to ar jaunu tāda paša tipa.

EKRĀNA DISPLEJA CEĻVEDIS

20

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

1. Automašīnas sprieguma indikators

TH RE E SI MPL E ST EP S TO G ET YO UR C AR S TAR TE D

2. Automašīnas spriegums

3. Automašīnas sprieguma indikators

4. Gatavs lietošanai

5. Kondensators tiek uzlādēts

PIEVIENOŠANAS INSTRUKCIJA

• Pārbaudiet akumulatora polu polaritāti. Akumulatora POZITĪVAJAM (POS, P, +) polam parasti ir lielāks diametrs nekā NEGATĪVAJAM
(NEG, N, -) polam.

• Izpildiet ražotāja norādījumus, lai noņemtu izolācijas vāciņu no akumulatora spailēm.

• Savienojiet sarkano pozitīvo (+) spaili ar automašīnas akumulatora pozitīvo spaili.

• Savienojiet melno negatīvo (-) spaili ar automašīnas akumulatora negatīvo spaili.

• Pirms automašīnas iedarbināšanas vienmēr pievienojiet savienojuma kabeli un signāla kabeli automašīnas akumulatoram.

>6V

UZMANĪBU

• Izslēdziet VISAS automašīnas elektroniskās ierīces (gaisa kondicionieris, sildītājs, radio, gaismas, lādētāji utt.), lai nodrošinātu vislabāko
startera darbību.

• Pārliecinieties, vai aizdedzes slēdža atslēga ir „OFF” pozīcijā. Transportlīdzekļiem ar „push-to-start” sistēmu, pirms startera ieslēgšanas
pārliecinieties, vai transportlīdzeklis ir „OFF” pozīcijā.

TRĪS VIENKĀRŠI SOĻI, LAI IEDARBINĀTU AUTOMAŠĪNU

2 31

1. Pievienojiet ierīci palaišanai, kā ieteikts iepriekš sniegtajos savienojuma norādījumos.

2. Nospiediet ON/OFF, palaišanas ierīce sāks uzlādēt. LCD displejā tiek rādīts PREPARING, lai norādītu kondensatora uzlādes stāvokli.

3. Kad starteris ir pilnībā uzlādēts, LCD displejā parādās READY, iedarbiniet dzinēju

APVADĪŠANAS FUNKCIJA

Ja iedarbināšana neizdevās iepriekš aprakstītajā standarta veidā, transportlīdzekļa sistēma var neļaut iedarbināt zema sprieguma dēļ
akumulators vai transportlīdzekļa drošības sistēmas aktivizēšana. Šādā gadījumā izmantojiet apvedceļa funkciju, lai iedarbinātu transpor­tlīdzekli.

1. Pareizs savienojums

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

RE AD Y

21

Uz 2-3 sekundēm GATAVS

BRĪDINĀJUMI:

Nepareizi savienojumi pārrakstīšanas režīmā var izraisīt dzirksteles vai ierīces bojājumus. Lūdzu, PĀRBAUDIET savus savienojumus pirms
pāriet uz nākamo soli.

1. solis. Pareizi pievienojiet starteri un akumulatoru. NEPIEDZIET APMĒRĒTAS POLARITĀTES KĻŪDAS VAI SAISTĪTAS KĻŪDAS AR

ĪSSAVARU!

2. darbība. Nospiediet IESLĒGŠANAS/IZSLĒGŠANAS pogu uz 2 līdz 3 sekundēm, starteris aktivizēs režīmu

PROBLĒMU NOVĒRŠANA

KODS CĒLONIS RISINĀJUMS

F01 Spriegums automašīnā ir pārāk augsts.

F02 Spriegums automašīnā ir pārāk zems.

Pārbaudiet akumulatoru un pārliecinieties, ka spriegums nav
augstāks par 13,8 V.

Pārbaudiet akumulatoru un pārliecinieties, ka spriegums nav
zemāks par 6 V.

F03 Iekšējā ķēde ir pārtraukta. Neizmantojiet ierīci transportlīdzeklī.

F04 Laika beigas

LCD displejs
neiedegas

SPECIFIKĀCIJAS

Modeļa Nr.: 01.69.500
Palaišanas strāva 500A
Maksimālā strāva 1,000A
Ievade 12V 10A
Izvade 12V Engine start
Akumulatora lādēšanas laiks 70Ah: 90 sekundes
Darba temperatūra: -40°C līdz 65°C
Apgrieztās polaritātes aizsardzība: Jā
Aizsardzība pret īssavienojumu: Jā
Bez apkopes: Bez baterijas
Izmēri: 200x57x136 mm
Svars: 1,09 kg

Starteris nav pareizi pievienots.

Baterijas spriegums ir zemāks par 4,5V.

Baterijas ietilpība ir pārāk zema. Mēģiniet uzlādēt bateriju vai
konsultējieties ar akumulatora ražotāju.

Pievienojiet starteri saskaņā ar noradījumiem savienojuma
instrukcijā.

Baterijas spriegums ir pārāk zems. Mēģiniet uzlādēt bateriju
vai konsultējieties ar akumulatora ražotāju.

22

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

LT

NAUDOJIMO INSTRUKCIJA
KONDENSATORINIS PALEIDĖJAS 500A, HT8G625

SAVYBĖS

1. LCD indikatorius

2. Jungiklis ON/OFF

3. Užvedimo laidas

SVARBIOS SAUGOS INSTRUKCIJOS

• PRIEŠ PRADEDANT ĮKROVIMĄ, PERSKAITYKITE INSTRUKCIJĄ.

• Vidaus naudojimui, saugoti nuo kritulių poveikio.

• Išjunkite maitinimą prieš atlikdami ar nutraukdami sujungimą su akumuliatoriumi. Įspėjimas: sprogstamos dujos.

• Vengti liepsnų ir žiežirbų. Įkrovimo metu užtikrinkite tinkamą oro ventiliaciją.

• Prieš naudodami susipažinkite ir taikykite visas saugos instrukcijas. Jeigu skolinate šį prietaisą kitiems asmenims, perduokite jiems ir
šią naudojimo instrukciją.

• Taip pat susipažinkite su visais žymėjimais ir informacija esančia ant prietaiso.

• Šį prietaisą naudokite tik taip, kaip aprašyta šioje naudojimo instrukcijoje. Už netinkamą prietaiso naudojimą ar naudojimą kitais būdais,
nei nurodyta instrukcijoje, gamintojas ir prekiautojas neatsako.

• Jokiu būdu nebandykite prietaiso modifikuoti. Pakeitimai gali sukelti prietaiso pažeidimus, turto pažeidimus ar kūno sužalojimus, už
kuriuos gamintojas neatsako.

• Saugos instrukcijos nesilaikymas gali sukelti elektros smūgį, gaisrą ir/arba kūno sužalojimą.

• Nenaudokite jokių kitų aksesuarų, kurių nerekomenduoja gamintojas/prekiautojas! Jie gali pažeisti prietaisą ir/arba sukelti sužalojimus.

• PAVOJUS UŽSPRINGTI! Prietaisą ir jo pakuotės dalis laikykite vaikams neprieinamoje vietoje.

• Šį prietaisą gali naudoti vaikai nuo 8 metų amžiaus bei asmenys, turintys ribotų fizinių, jutiminių ar protinių gebėjimų arba neturintys
patirties ir žinių, jei jie yra prižiūrimi arba yra instruktuojami, kaip saugiai naudoti prietaisą, o taip pat supranta su tuo susijusius pavojus.
Vaikams draudžiama prietaisu žaisti. Prietaiso valymas ir priežiūra negali būti vykdoma vaikų be priežiūros.

• Prižiūrėkite vaikus, kad jie prietaisu nežaistų.

• Prietaisą laikykite atokiau nuo vandens ir purslų.

• Aplink prietaisą palikite pakankamai erdvės (mažiausiai 5 cm).

• Jeigu patalpa, kurioje esate nėra pakankamai vėdinama, nebandykite užvesti transporto priemonės.

• Kai kurios prietaiso dalys naudojimo metu gali įkaisti. Venkite jas liesti ir šalia prietaiso nelaikykite jokių degių medžiagų.

• Prieš sujungdami bet kokias elektros jungtis, patikrinkite, ar įrenginyje ir jo komponentuose nėra pažeidimų. Jeigu taip, prietaiso nenau­dokite, grąžinkite jį prekiautojui, kad patikrintų ir suremontuotų.

• Negalima savarankiškai atlikti bet kokius priežiūros darbus. Visas patikras, išmontavimą ar remontus turi atlikti tik kvalifikuotas asmuo.

• Šis prietaisas turi būti naudojamas tik su automobilio akumuliatoriumi, kurio įtampa 12VDC. Nejunkite prietaiso prie kitų instaliacijų tipų
(6VDC, 24VDC ir t.t.).

• Šalia akumuliatoriaus nerūkyti. Naudokite apsaugines pirštines ir akinius.

• Dirbant šalia akumuliatoriaus, reikia pašalinti visus metalinius daiktus, pvz., papuošalus, kad išvengtumėte trumpo sujungimo pavojaus.

• Neleiskite, kad liestųsi raudoni ir juodi gnybtai, arba kad jie liestų tą patį metalinį elementą, kadangi tai gali sukelti kibirkščiavimą, spro­gimą ir gedimą.

• Nekiškite pirštų ar rankų į šio prietaiso angas ar jungtis.

• Neleiskite, kad gnybtų laidas kabėtų nuo stalo krašto, neleiskite, kad liestų bet kokį įkaitusį paviršių.

• Jeigu gnybtų laidas yra pažeistas, prietaiso nenaudokite.

• Nenaudokite prietaiso šalia degių medžiagų, pvz., kilimų, gobelenų, popieriaus, kartono ir pan.

• ĮSPĖJIMAS! Šis stiprintuvas nėra skirtas akumuliatoriaus, kurio įkrovimo lygis yra per mažas, įkrovimui. Jeigu akumuliatorius yra
visiškai išeikvotas, jį reikia pakeisti tokiu pat nauju.

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

23

MONITORIAUS VADOVAS

TH RE E SI MPL E ST EP S TO G ET YO UR C AR S TAR TE D

1. Automobilio įtampos indikatorius

2. Automobilio įtampa

3. Automobilio įtampos indikatorius

4. Paruoštas naudojimui

5. Kondensatorius įkraunamas

PRIJUNGIMO INSTRUKCIJA

• Patikrinkite akumuliatoriaus polių poliškumą. TEIGIAMAS (POS, P, +) akumuliatoriaus polius įprastai yra didesnio skersmens
nei NEIGIAMAS (NEG, N, -) polius.

• Norėdami nuimti nuo akumuliatoriaus gnybtų izoliacinį dangtelį vadovaukitės gamintojo instrukcijomis.

• Prijunkite raudoną teigiamą (+) gnybtą prie teigiamo automobilio akumuliatoriaus polio.

• Prijunkite juodą neigiamą (-) gnybtą prie neigiamo automobilio akumuliatoriaus polio.

• Jungiamąjį ir signalinį kabelius prie automobilio akumuliatoriaus visuomet prijunkite prieš užvesdami automobilį.

>6V

PASTABA

• Siekiant užtikrinti kuo geresnį paleidėjo veikimą, savo transporto priemonėje išjunkite VISUS elektroninius prietaisus (kondicionierių,
šildymą, radiją, šviesas, įkroviklius ir t.t.).

• Įsitikinkite, kad raktelis užvedimo spynelėje yra „OFF“ pozicijoje. Automobilių su „push-to-start“ sistema atveju, prieš užvesdami pale­idėją, įsitikinkite, kad transporto priemonė yra „OFF“ padėtyje .

TRYS PAPRASTI AUTOMOBILIO UŽVEDIMO ŽINGSNIAI

2 31

1. Prijunkite paleidimo prietaisą pagal rekomendacijas pateiktas ankstesnėje prijungimo instrukcijoje.

2. Paspauskite ON/OFF, paleidimo prietaisas pradės įkrovimą. LCD ekrane bus rodoma „PREPARING“ ir kondensatoriaus įkrovimo būklė.

3. Visiškai įkrovus akumuliatorių, kai LCD ekrane bus rodoma „READY“, įjunkite variklį.

APĖJIMO FUNKCIJA

Jei užvedimas nepavyko standartiniu aukščiau aprašytu būdu, transporto priemonės sistema gali neleisti užvesti dėl žemos įtampos
akumuliatorius arba transporto priemonės apsaugos sistemos įjungimas. Tokiu atveju transporto priemonei užvesti naudokite aplinkkelio
funkciją.

1. Teisingas sujungimas

24

RE AD Y

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

2-3 sekundes Paruošta

ĮSPĖJIMAI:

Neteisingi sujungimai perrašymo režimu gali sukelti kibirkščių arba sugadinti įrenginį. Prašome PATIKRINTI savo ryšius prieš pereinant
prie kito žingsnio.
1 veiksmas. Teisingai prijunkite starterį ir akumuliatorių. NEDARYKITE ATVIRTINIŲ POLARITETO KLAIDŲ AR SUSIJUSIŲ KLAIDŲ SU
TRUMPUOJU JUNGIMU!
2 veiksmas. Paspauskite ON/OFF mygtuką 2–3 sekundes, starteris suaktyvins režimą

PROBLEMŲ SPRENDIMAS

KODAS PRIEŽASTIS SPRENDIMAS

F01 Automobilio įtampa yra per didelė.

F02 Automobilio įtampa yra per maža.

Patikrinkite akumuliatorių ir įsitikinkite, kad įtampa nėra
didesnė kaip 13,8V.

Patikrinkite akumuliatorių ir įsitikinkite, kad įtampa nėra
mažesnė kaip 6V.

F03 Vidinė grandinė nutrūksta. Nenaudokite prietaiso transporto priemonėje.

F04 Laiko pabaiga

LCD ekranas
neužsidega

Paleidėjas nėra prijungtas teisingai.

Baterijos įtampa yra mažesnė kaip 4,5V.

Baterijos talpa per maža. Pabandykite įkrauti bateriją arba
susisiekite su baterijų gamintoju.

Prijunkite paleidėją pagal rekomendacijas pateiktas
prijungimo instrukcijoje.

Baterijos įtampa yra per maža. Pabandykite įkrauti bateriją
arba susisiekite su baterijų gamintoju.

SPECIFIKACIJOS

Modelis nr.: 01.69.500
Užvedimo srovė: 500A
Pikinė srovė: 1,000A
Įvestis 12V 10Amp
Išvestis 12V Engine start
Akumuliatoriaus įkrovimo laikas 70 Ah: 90 sekundžių
Veikimo temperatūra: -40°C iki 65°C
Apsauga nuo atvirkštinio poliškumo: Taip
Apsauga nuo trumpojo sujungimo: Taip
Nereikalaujantis priežiūros: Baterijos nėra
Matmenys: 200x57x136mm
Svoris: 1.09kg

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

25

26

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

27

28

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com
