Page 1

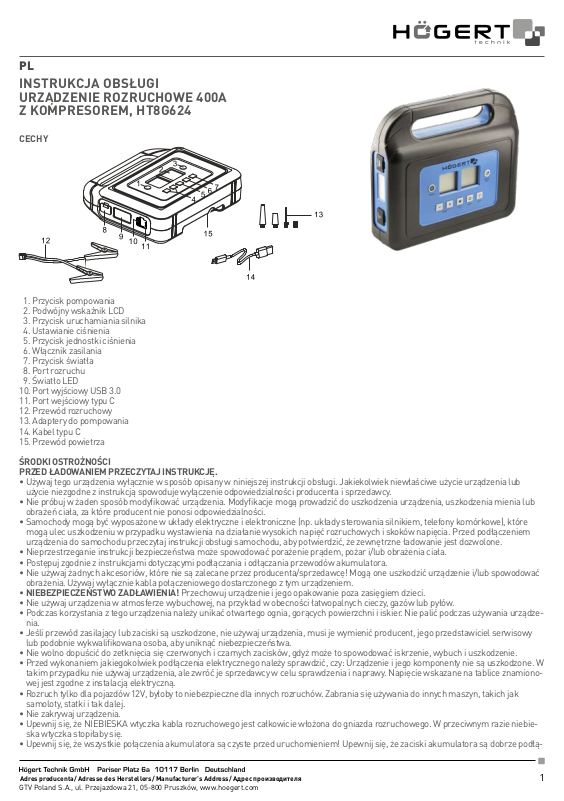

INSTRUKCJA OBSŁUGI URZĄDZENIE ROZRUCHOWE 400A Z KOMPRESOREM, HT8G624

CECHY

1. Przycisk pompowania

2. Podwójny wskaźnik LCD

3. Przycisk uruchamiania silnika

4. Ustawianie ciśnienia

5. Przycisk jednostki ciśnienia

6. Włącznik zasilania

7. Przycisk światła

8. Port rozruchu

9. Światło LED

10. Port wyjściowy USB 3.0

11. Port wejściowy typu C

12. Przewód rozruchowy

13. Adaptery do pompowania

14. Kabel typu C

15. Przewód powietrza

ŚRODKI OSTROŻNOŚCI PRZED ŁADOWANIEM PRZECZYTAJ INSTRUKCJĘ.

• Używaj tego urządzenia wyłącznie w sposób opisany w niniejszej instrukcji obsługi. Jakiekolwiek niewłaściwe użycie urządzenia lub użycie niezgodne z instrukcją spowoduje wyłączenie odpowiedzialności producenta i sprzedawcy.

• Nie próbuj w żaden sposób modyﬁkować urządzenia. Modyﬁkacje mogą prowadzić do uszkodzenia urządzenia, uszkodzenia mienia lub obrażeń ciała, za które producent nie ponosi odpowiedzialności.

• Samochody mogą być wyposażone w układy elektryczne i elektroniczne (np. układy sterowania silnikiem, telefony komórkowe), które mogą ulec uszkodzeniu w przypadku wystawienia na działanie wysokich napięć rozruchowych i skoków napięcia. Przed podłączeniem urządzenia do samochodu przeczytaj instrukcji obsługi samochodu, aby potwierdzić, że zewnętrzne ładowanie jest dozwolone.

• Nieprzestrzeganie instrukcji bezpieczeństwa może spowodować porażenie prądem, pożar i/lub obrażenia ciała.

• Postępuj zgodnie z instrukcjami dotyczącymi podłączania i odłączania przewodów akumulatora.

• Nie używaj żadnych akcesoriów, które nie są zalecane przez producenta/sprzedawcę! Mogą one uszkodzić urządzenie i/lub spowodować obrażenia. Używaj wyłącznie kabla połączeniowego dostarczonego z tym urządzeniem.

• NIEBEZPIECZEŃSTWO ZADŁAWIENIA! Przechowuj urządzenie i jego opakowanie poza zasięgiem dzieci.

• Nie używaj urządzenia w atmosferze wybuchowej, na przykład w obecności łatwopalnych cieczy, gazów lub pyłów.

• Podczas korzystania z tego urządzenia należy unikać otwartego ognia, gorących powierzchni i iskier. Nie palić podczas używania urządzenia.

• Jeśli przewód zasilający lub zaciski są uszkodzone, nie używaj urządzenia, musi je wymienić producent, jego przedstawiciel serwisowy lub podobnie wykwaliﬁkowana osoba, aby uniknąć niebezpieczeństwa.

• Nie wolno dopuścić do zetknięcia się czerwonych i czarnych zacisków, gdyż może to spowodować iskrzenie, wybuch i uszkodzenie.

• Przed wykonaniem jakiegokolwiek podłączenia elektrycznego należy sprawdzić, czy: Urządzenie i jego komponenty nie są uszkodzone. W takim przypadku nie używaj urządzenia, ale zwróć je sprzedawcy w celu sprawdzenia i naprawy. Napięcie wskazane na tablice znamionowej jest zgodne z instalacją elektryczną.

• Rozruch tylko dla pojazdów 12V, byłoby to niebezpieczne dla innych rozruchów. Zabrania się używania do innych maszyn, takich jak samoloty, statki i tak dalej.

• Nie zakrywaj urządzenia.

• Upewnij się, że NIEBIESKA wtyczka kabla rozruchowego jest całkowicie włożona do gniazda rozruchowego. W przeciwnym razie niebieska wtyczka stopiłaby się.

• Upewnij się, że wszystkie połączenia akumulatora są czyste przed uruchomieniem! Upewnij się, że zaciski akumulatora są dobrze podłą-

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

Page 2

czone! Jeśli zaciski akumulatora w pojeździe są zabrudzone lub skorodowane, moc urządzenia zostanie zmniejszona.

• Upewnij się, że ktoś znajduje się w zasięgu Twojego głosu lub wystarczająco blisko, aby przyjść Ci z pomocą podczas pracy z bateriami.

INSTRUKCJA ŁADOWANIA

1. Włóż kabel typu C (14) do portu wejściowego typu C (11) urządzenia.

2. Włóż port USB na końcu kabla Typu C (14) do adaptera.

3. Podłącz adapter domowy do uniwersalnego gniazdka.

4. Po włączeniu zasilania ikona ładowania na wyświetlaczu LCD będzie migać, wskazując stan ładowania. Po pełnym naładowaniu „Ikona

ładowania” w prawym górnym rogu przestanie migać.

- Zabrania się korzystania z urządzenia podczas ładowania

- Ładowanie baterii litowej w niskiej temperaturze jest niebezpieczne. Nie wolno ładować urządzenia w temperaturze poniżej 0°C.

FUNKCJA ROZRUCHOWA 12V

Przed uruchomieniem należy sprawdzić napięcie akumulatora. Jeśli jest poniżej 2V lub powyżej 16,8V nie należy używać urządzenia rozruchowego.

OSTRZEŻENIE: Używając tego urządzenia do rozruchu, upewnij się, że dodatnie i ujemne połączenia są prawidłowe, w przeciwnym razie akumulator może eksplodować.

• Naciśnij i przytrzymaj włącznik zasilania przez 2 sekundy, aby włączyć urządzenie. Upewnij się, że poziom naładowania baterii przekra-

cza 50%.

• Wykonaj poniższe czynności, aby rozpocząć rozruch, w przeciwnym razie może to być niebezpieczne:

1. Włóż wtyczkę rozruchową (7) do portu rozruchowego (1) urządzenia. Upewnij się, że NIEBIESKA wtyczka przewodu rozruchowego jest

całkowicie włożona do gniazda. W przeciwnym razie niebieska wtyczka stopiłaby się.

2. Podłącz czerwony (+) zacisk do dodatniego (+) zacisku akumulatora.

3. Podłącz czarny zacisk (-) do metalowej części silnika (masa ujemna) lub do ujemnego bieguna akumulatora.

• Po podłączeniu, napis „READY” na wyświetlaczu LCD wskazuje prawidłowy status do rozpoczęcia rozruchu. Uruchom samochód.

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

Page 3

• Po pomyślnym uruchomieniu silnika najpierw wyciągnij wtyczkę rozruchową urządzenia, a następnie zdejmij zaciski z akumulatora

US IN G AS IN FL ATOR

• Conne ct t he sc re w-o n va lve conne ct or to t ir e air v al ve( 15 ). Twisti ng i t clo ck wis e un til i t is secur el y att ac hed t o th e tir e ai r valve .

Pleas e al low t he i nﬂa to r to co ol d own f or 1 5 min ut es af te r each

US IN G AS IN FL ATOR

• Press a nd h old t he p owe r sw itc h (6 ) for 2 sec onds to t ur n on th e un it.

LC D DI SP LAY EX PL AN ATIO N

1. P res su re un it

2. Tar get ﬁ gu re

3. R eal -t ime p res sure va lue

• Conne ct t he sc re w-o n va lve conne ct or to t ir e air v al ve( 15 ). Twisti ng i t clo ck wis e un til i t is secur el y att ac hed t o th e tir e ai r valve .

Pleas e al low t he i nﬂa to r to co ol d own f or 1 5 min ut es af te r each 10 minu tes con ti nuo us o per at ion .

samochodowego.

OBJAŚNIENIE WYŚWIETLACZA LED

1. Odwrotne podłączenie

2. Pokazuje, kiedy urządzenie do rozruchu jest ładowane. Porusza się podczas ładowania i świeci światłem ciągłym po pełnym naładowaniu.

3. Napięcie akumulatora samochodowego

4. Procent baterii

5. CHŁODZENIE: Urządzenie chłodzi się (zwykle pomiędzy kolejnymi interwałami rozruchu. Urządzenie musi schładzać się przez 30

sekund po każdym uruchomieniu i 10 minut po 5 kolejnych uruchomieniach).

6. READY: Pokazuje, że urządzenie do rozruchu jest gotowe do uruchomienia.

KILKA UWAG SPECJALNYCH

1. Używając tego urządzenia do rozruchu, upewnij się, że połączenia dodatnie i ujemne są prawidłowe, w przeciwnym razie akumulator może eksplodować.

2. Urządzenie do rozruchu może wykonać 5 kolejnych uruchomień z 30-sekundowym czasem chłodzenia pomiędzy każdą przerwą i 10-minutowym czasem chłodzenia po pięciu uruchomieniach.

3. Minimalne napięcie startowe rozrusznika to 2V. Jeśli akumulator samochodowy jest całkowicie rozładowany (<2 V), urządzenie do rozruchu nie będzie działać.

UŻYWANIE JAKO INFLATORA

• Podłącz nakręcane złącze zaworu do zaworu powietrza w oponie (15). Przekręć je zgodnie z ruchem wskazówek zegara, aż zostanie

bezpiecznie przymocowane do zaworu powietrza w oponie.

• Naciśnij i przytrzymaj włącznik zasilania (6) przez 2 sekundy, aby włączyć urządzenie.

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

Page 4

US IN G AS IN FL ATOR

• Press a nd h old t he p owe r sw itc h (6 ) for 2 sec onds to t ur n on th e un it.

US IN G AS PO WE R BA NK

1. Press a nd h old t he p owe r sw itc h (6 ) for 3 s ec onds to t ur n on th e un it.

USB out put: 5V / 3A , 9V/ 2A , 12V /1 .5A

LC D DI SP LAY EX PL AN ATIO N

1. P res su re un it

2. Tar get ﬁ gu re

3. R eal -t ime p res sure va lue

• Conne ct t he sc re w-o n va lve conne ct or to t ir e air v al ve( 15 ). Twisti ng i t clo ck wis e un til i t is secur el y att ac hed t o th e tir e ai r valve .

Pleas e al low t he i nﬂa to r to co ol d own f or 1 5 min ut es af te r each 10 minu tes con ti nuo us o per at ion .

PSI

• To remo ve the ai r hose fr om your car t ire, tw ist the s crew- on valv e con necto r count er cloc kwise .

TARGET

A. ABY OBSŁUGIWAĆ INFLATOR Z ZAPROGRAMOWANĄ FUNKCJĄ

Możesz nacisnąć „+” lub „-” (4), aby ustawić odpowiednią wartość przed automatycznym napompowaniem. Obsługuj urządzenie, naciskając przycisk pompowania (1), urządzenie wyłączy się automatycznie po osiągnięciu zaprogramowanego ciśnienia.

B. ABY OBSŁUGIWAĆ INFLATOR BEZ ZAPROGRAMOWANEJ FUNKCJI

Gdy wskaźnik programowania jest w pozycji „0”, oznacza to, że sprężarka będzie pracować bez zaprogramowanej funkcji. Jeśli ustawienie nie jest w pozycji „0”, możesz ustawić wskaźnik ciśnienia na „0”, naciskając przycisk ‚-’, aby zmniejszyć wskaźnik ciśnienia. Musisz nacisnąć przycisk pompowania (1), aby zatrzymać go ręcznie, gdy osiągnie ciśnienie, które chcesz uzyskać.

READY

COOLING

• Aby zdjąć przewód powietrza z opony samochodowej, przekręć nakręcane złącze zaworu w kierunku przeciwnym do ruchu wskazówek zegara.

Proszę pozwolić inﬂatorowi ostygnąć przez 15 minut po każdych 10 minutach ciągłej pracy.

OBJAŚNIENIE WYŚWIETLACZA LCD

1. Jednostka ciśnienia

2. Wartość docelowa

3. Wartość ciśnienia w czasie rzeczywistym

UŻYWANIE JAKO POWER BANK

Wyjście USB: 5V/3A, 9V/2A, 12V/1,5A

1. Naciśnij i przytrzymaj włącznik zasilania (6) przez 3 sekundy, aby włączyć urządzenie.

2. Podłącz kabel USB do portu wyjściowego USB (10) urządzenia.

3. Wyjście USB zostanie automatycznie wyłączone po zakończeniu ładowania

4. Wyjmij kabel USB z urządzenia.

O SZYBKIM ŁADOWANIU:

Produkt posiada funkcję szybkiego ładowania. Aby skorzystać z funkcji szybkiego ładowania, muszą być spełnione jednocześnie dwa warunki:

1. Użyj dostarczonego kabla do ładowania lub innych kabli do ładowania, które obsługują szybkie ładowanie.

2. Urządzenie musi obsługiwać szybkie ładowanie.

UŻYWANIE JAKO ŚWIATŁA LED

• Naciśnij i przytrzymaj włącznik zasilania (6) przez 3 sekundy, aby włączyć urządzenie.

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

Page 5

• Pierwsze krótkie naciśnięcie: Latarka.

• Drugie krótkie naciśnięcie: Światło migające.

• Trzecie krótkie naciśnięcie: SOS.

• Czwarte krótkie naciśnięcie: Światło wyłączone.

JAK WYŁĄCZYĆ URZĄDZENIE

Urządzenie wyłączy się automatycznie, jeśli nie będzie używane przez 2 minuty.

Alternatywnie, naciśnij i przytrzymaj włącznik zasilania przez 3 sekundy, aby wyłączyć urządzenie.

PRZECHOWYWANIE

To urządzenie może być używane w temperaturach od -20°C do +55°C, z dala od kurzu i wody. Zdecydowanie zalecamy przechowywanie produktu w temperaturze od 0°C do +40°C (w domu/ciężarówce itp.) przed użyciem rozrusznika. Dla lepszej wydajności akumulatora, zaleca się trzymanie tego urządzenia w pomieszczeniu, gdy temperatura na zewnątrz spada poniżej 0°C.

ROZWIĄZYWANIE PROBLEMÓW

KOD PRZYCZYNA ROZWIĄZANIE

F1 Awaria wewnętrzna Nie używaj

F2 Awaria wewnętrzna Nie używaj

F3 Temperatura <0°C. Nie ładuj urządzenia. Przenieś urządzenie do cieplejszego miejsca aby naładować.

Upewnij się, że adapter, którego używasz do ładowania urządzenia

F4 Awaria Wewnętrzna

jest >5V 1A. Jeśli tak, nie używaj produktu, ponieważ może nastąpić awaria wewnętrzna. Jeśli nie, zmień na nowy adapter, który jest >5V 1A do ponownego naładowania urządzenia.

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

Page 6

USER’S MANUAL LITHIUM JUMP STARTER 400A WITH AIR COMPRESSOR, HT8G624

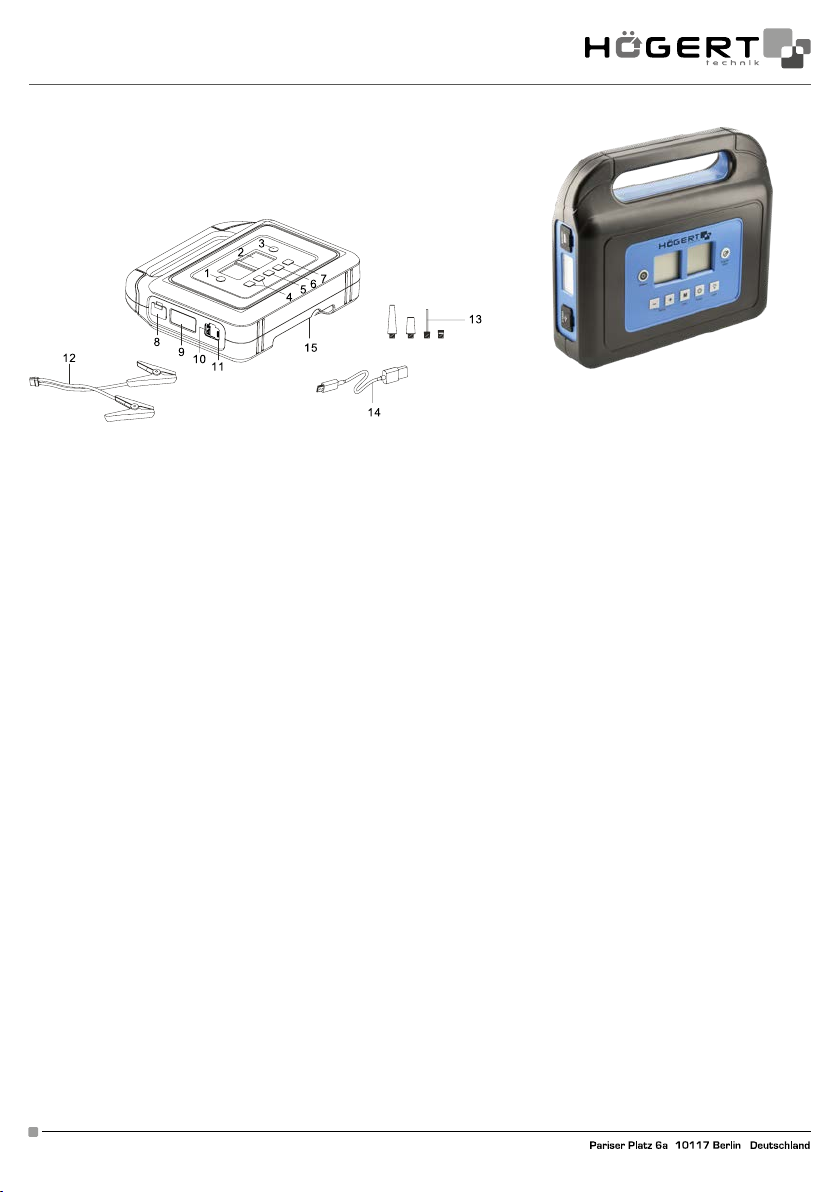

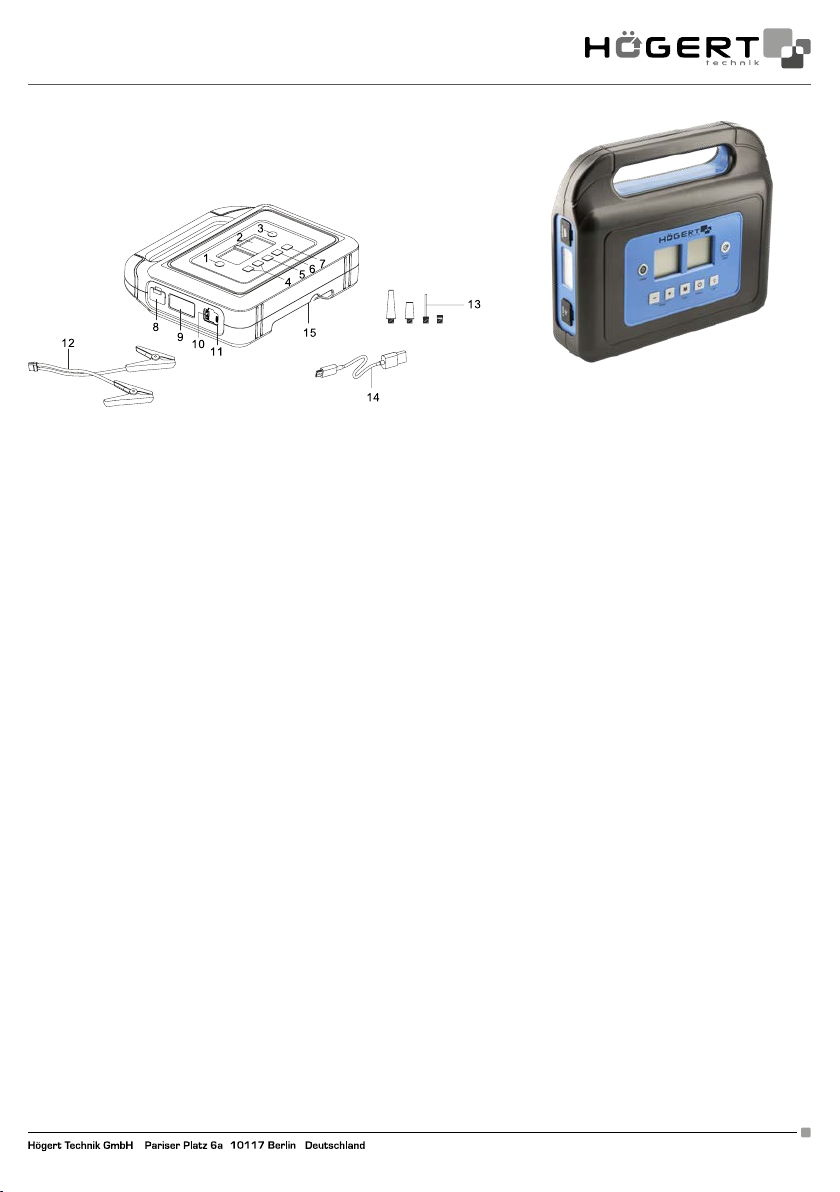

FEATURES

1. Inﬂate button

2. Dual LCD indicator

3. Engine start button

4. Pressure set

5. Pressure unit buton

6. Power switch

7. Light button

8. Jump-start port

9. LED light

10. USB 3.0 output port

11.Type-C input port

12. Smart jump cable

13. Inﬂating adapters

14. Type-C cable

15. Air hose

SAFETY PRECAUTIONS BEFORE CHARGING, READ THE INSTRUCTIONS.

• Use this appliance only as described in this instruction manual. Any misuse of the appliance, or use different from instructions, will void the liability of the manufacturer and of the retailer.

• Do not attempt to modify the appliance in any way. Modiﬁcations may lead to damage of the appliance, property damage or personal injury for which the manufacturer will accept no liability.

• Cars may have electrical and electronic systems (e.g. engine management systems, mobile phones) that may be damaged if subjected to high starting voltages and voltage peaks. Before connecting the appliance to the car, read

the car’s owner manual to conﬁrm that external charging is allowed.

• Non-observance of the safety instructions can cause electric shock, ﬁre and/or injuries to persons.

• Follow the instructions for connecting and disconnecting the battery leads.

• Do not use any accessory not recommended by the manufacturer/retailer! They may damage the appliance and/or cause injuries to persons. Use the jumper cable provided with this unit only.

• CHOKING HAZARD! Keep the appliance and its packaging out of reach of children.

• Do not operate the appliance in explosive atmospheres, such as in the presence of ﬂammable liquids, gases or dust.

• Avoid naked ﬂames, hot surfaces and sparks during the use of this appliance. Do not smoke when using the appliance.

• If the supply cord or the clamps are damaged, do not use the appliance, it must be replaced by the manufacturer, its service agent or similarly qualiﬁed persons in order to avoid a hazard.

• Do not let the red and black clamps touch each other, as it may lead to sparks, explosion and cause damages.

• Before making any electrical connection, check that: The appliance and its components are not damaged. In this case, do not use the appliance but return it to your retailer for inspection and repair. The indicated voltage on the

rating label matches with your electrical installations.

• Jump for 12V vehicles only, it would be hazard if for other jumping. It is forbidden to use for other machines such as aircraft, ship and so on.

• Do not cover the device.

• Make sure the BLUE plug of the jumper cable is plugged fully into jumping socket. Otherwise, the blue plug would be melted.

• Make sure to check all the battery connections are clean before jump starting! Make sure the battery clamps are well connected! If the battery terminals on the vehicle are dirty or corroded, the power of the unit will be lessened.

• Make sure someone should be within range of your voice or close enough to come to your aid when working with batteries.

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

Page 7

CHARGING INSTRUCTION

1. Insert the Type-C cable (14) into the Type-C input port (11) of the device.

2. Insert the USB port on the end of the Type-C cable (14) into the adapter.

3. Plug the home adapter into the universal socket.

4. When the power is connected, the „Charging icon” in LCD will blink to indicate the charging status. After fully charged, the „Charging

icon” on the top right will be stopped blinking.

- All functions are forbidden when jump starter is under charge.

- Charge lithium battery in low temperature is dangerous. It’s not allowed to charge the unit below 0°C.

USING AS JUMP START 12V

WE STRONGLY SUGGEST TO VERIFY THE VOLTAGE OF THE CAR BATTERY IS 12V.

BEFORE STARTING, IF IT IS BELOW 2V OR ABOVE 16.8V, IT CAN’T BE JUMP STARTED.

WARNING: When using this unit to start, make sure the positive and negative connections are correct, otherwise the battery may explode.

• Press and hold the power switch for 2 seconds to turn on the unit. Make sure the battery level is over 50%.

• Follow the steps below for jump start, otherwise it could be dangerous:

1. Insert the jump start plug (7)into the jump start port(1) of the device. Make sure the BLUE plug of the jumper cable is plugged fully into

jumping socket. Otherwise, the blue plug would be melted.

2. Connect the red (+) clamp to the positive (+) battery terminal.

3. Connect the black (-) clamp to the metal part of the engine (negative ground) or to the negative battery terminal.

• After the connection is completed, “READY” on LCD indicate correct status to start jump start. Start the car and do not crank over 5 seconds.

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

Page 8

• After the engine is successfully started, ﬁrst pull out the jump start plug of the device and then remove the clamps from the car battery.

US IN G AS IN FL ATOR

• Conne ct t he sc re w-o n va lve conne ct or to t ir e air v al ve( 15 ). Twisti ng i t clo ck wis e un til i t is secur el y att ac hed t o th e tir e ai r valve .

Pleas e al low t he i nﬂa to r to co ol d own f or 1 5 min ut es af te r each

US IN G AS IN FL ATOR

• Press a nd h old t he p owe r sw itc h (6 ) for 2 sec onds to t ur n on th e un it.

LC D DI SP LAY EX PL AN ATIO N

1. P res su re un it

2. Tar get ﬁ gu re

3. R eal -t ime p res sure va lue

• Conne ct t he sc re w-o n va lve conne ct or to t ir e air v al ve( 15 ). Twisti ng i t clo ck wis e un til i t is secur el y att ac hed t o th e tir e ai r valve .

Pleas e al low t he i nﬂa to r to co ol d own f or 1 5 min ut es af te r each 10 minu tes con ti nuo us o per at ion .

US IN G AS IN FL ATOR

• Press a nd h old t he p owe r sw itc h (6 ) for 2 sec onds to t ur n on th e un it.

US IN G AS PO WE R BA NK

1. Press a nd h old t he p owe r sw itc h (6 ) for 3 s ec onds to t ur n on th e un it.

USB out put: 5V / 3A , 9V/ 2A , 12V /1 .5A

LC D DI SP LAY EX PL AN ATIO N

1. P res su re un it

2. Tar get ﬁ gu re

3. R eal -t ime p res sure va lue

• Conne ct t he sc re w-o n va lve conne ct or to t ir e air v al ve( 15 ). Twisti ng i t clo ck wis e un til i t is secur el y att ac hed t o th e tir e ai r valve .

Pleas e al low t he i nﬂa to r to co ol d own f or 1 5 min ut es af te r each 10 minu tes con ti nuo us o per at ion .

LCD DISPLAY EXPLANATION

1. Reverse connection

2. Shows when the jump starter is under charge. It’s moving while charging and solid lighting when charged full.

3. Car battery voltage

4. Battery percentage

5. COOLING: Jump starter is cooling (usually between each start intervals. The jump starter needs to cool for 30seconds after each start

and 10minutes after 5 continuous starts).

6. READY: Shows the jump starter is ready to start.

SOME SPECIAL NOTES

1. When using this unit to start, make sure the positive and negative connections are correct, otherwise the battery may explode.

2. The jump starter is allowed for 5 consecutive starts with 30seconds cooling time between each interval and 10minutes cooling time after ﬁve starts.

3. Minimum start voltage of the jump starter is 2V. If your car battery is totally dead (<2V) , the jump starter will not work.

USING AS INFLATOR

• Connect the screw-on valve connector to tire air valve(15). Twisting it clockwise until it is securely attached to the tire air valve.

• Press and hold the power switch (6) for 2 seconds to turn on the unit.

PSI

TARGET

READY

COOLING

A. TO OPERATE INFLATOR WITH PRE-SET FUNCTION

You can press “+ ”or “- ” (4) to adjust the suitable value before inﬂating automatically. Operate the device by press inﬂate button (1), the device will automatically shut off once the pre-set pressure is reached.

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

Page 9

B. TO OPERATE INFLATOR WITHOUT PRE-SET FUNCTION

• To remo ve the ai r hose fr om your car t ire, tw ist the s crew- on valv e con necto r count er cloc kwise .

When the pre-set gauge is at “0”, it means that the compressor will work without the pre-set function. If the pre-set is not at “0”, you can adjust the pressure gauge to “0” by pressing Button’-’ to decrease the pressure gauge. You need to press the inﬂating button (1) to stop it manually when it reaches the pressure you would like to have.

• To remove the air hose from your car tire, twist the screw-on valve connector counter clockwise.

Please allow the inflator to cool down for 15 minutes after each 10 minutes continuous operation.

LCD DISPLAY EXPLANATION

1. Pressure unit

2. Target ﬁgure

3. Real-time pressure value

USING AS POWER BANK

USB output: 5V /3A, 9V/2A, 12V/1.5A

1. Press and hold the power switch (6) for 3 seconds to turn on the unit.

2. Connect the USB cable to the USB output port (10) of the device.

3. The USB output will be automatically turned off after charging is completed

4. Move the USB cable from the device.

About Quick Charge: The product has quick charge function. In order to use the quick charge function, the following two conditions must be met at the same time:

1. Use the charging cable we provided or other charging cables that support quick charge.

2. The device must support quick charge.

USING AS LED LIGHT

• Press and hold the power switch(6) for 3 seconds to turn on the unit.

• 1st short press: Working light.

• 2nd short press: Flashlight.

• 3rd short press: SOS.

• 4th short press: Light Off.

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

Page 10

HOW TO SWITCH OFF THE DEVICE

The device will be turned off automatically if it is not be used within 2 minutes.

Alternatively, press and hold the power switch for 3 seconds to turn off the unit.

STORAGE

This unit can be used under at temperatures between -20°C and +55°C, away from dust and water. We strongly recommend storing the product between 0°C and +40°C (in house/truck etc.) before using the jump starter. For a better efﬁciency of the battery, it is recommended to keep this unit indoors when outside temperatures are below 0°C.

TROUBLE SHOOTING

CODE CAUSE SOLUTION

F1 Internal Failure Do not use

F2 Internal Failure Do not use

Temperature <0°C. Do not charge the jump starter.

F4 Internal Failure

Bring the jump starter to warmer place to charge.

Make sure the adaptor you're using to charge the jump starter is >5V 1A. If yes, do not use the product, because there may be internal failure. If no, change to a new adaptor which is >5V 1A to charge the ump starter again.

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

Page 11

BENUTZERHANDBUCH LITHIUM-STARTHILFEGERÄT 400A MIT LUFTKOMPRESSOR, HT8G624

MERKMALE

1. Aufblasen-Taste

2. Duale LCD-Anzeige

3. Motorstartknopf

4. Eingestellter Druck

5. Druckeinheit-Taste

6. Stromschalter

7. Lichttaste

8. Starthilfe-Port

9. LED-Licht

10. USB 3.0-Ausgangsanschluss

11.Typ-C-Eingangsanschluss

12. Intelligentes Starthilfekabel

13. Aufblasadapter

14. Typ-C-Kabel

15. Luftschlauch

SICHERHEITSHINWEISE VOR DEM AUFLADEN LESEN SIE DIE ANWEISUNGEN.

• Benutzen Sie dieses Gerät nur wie in dieser Bedienungsanleitung beschrieben. Bei unsachgemäßer oder von den Anweisungen abweichender Verwendung des Geräts erlischt die Haftung des Herstellers und des Händlers.

• Versuchen Sie nicht, das Gerät auf irgendeine Weise zu verändern. Änderungen können zu Schäden am Gerät, Sachschäden oder Personenschäden führen, für die der Hersteller keine Haftung übernimmt.

• Autos verfügen möglicherweise über elektrische und elektronische Systeme (z. B. Motormanagementsysteme, Mobiltelefone), die beschädigt werden können, wenn sie hohen Startspannungen und Spannungsspitzen ausgesetzt werden. Bevor Sie das Gerät an das Auto anschließen, schlagen Sie in der Bedienungsanleitung des Fahrzeugs nach, um zu bestätigen, dass externes Auﬂaden zulässig ist.

• Die Nichtbeachtung der Sicherheitshinweise kann zu Stromschlägen, Brand und/oder Verletzungen von Personen führen.

• Befolgen Sie die Anweisungen zum Anschließen und Abklemmen der Akkukabel.

• Benutzen Sie kein Zubehör, das nicht vom Hersteller/Händler empfohlen wird! Sie können das Gerät beschädigen und/oder Personen verletzen. Verwenden Sie ausschließlich das mit diesem Gerät gelieferte Überbrückungskabel.

• ERSTICKUNGSGEFAHR! Bewahren Sie das Gerät und seine Verpackung außerhalb der Reichweite von Kindern auf.

• Betreiben Sie das Gerät nicht in explosionsgefährdeten Bereichen, beispielsweise in der Nähe von brennbaren Flüssigkeiten, Gasen oder Staub.

• Vermeiden Sie offene Flammen, heiße Oberﬂächen und Funken während der Verwendung dieses Geräts. Rauchen Sie nicht, wenn Sie das Gerät benutzen.

• Wenn das Kabel oder die Klemmen beschädigt sind, verwenden Sie das Gerät nicht. Es muss vom Hersteller, seinem Kundendienst oder einer ähnlich qualiﬁzierten Person ausgetauscht werden, um Gefahren zu vermeiden.

• Achten Sie darauf, dass sich die roten und schwarzen Klemmen nicht berühren, da dies zu Funkenbildung, Explosionen und Schäden führen kann.

• Bevor Sie elektrische Anschlüsse vornehmen, prüfen Sie Folgendes: Das Gerät und seine Komponenten sind nicht beschädigt. Benutzen Sie das Gerät in diesem Fall nicht, sondern geben Sie es zur Inspektion und Reparatur an Ihren Händler zurück. Die auf dem Typenschild angegebene Spannung muss mit Ihrer Elektroinstallation übereinstimmen.

• Benutzen Sie Starthilfe nur für 12-V-Fahrzeuge, bei anderen wäre es gefährlich. Die Verwendung für andere Maschinen wie Flugzeuge, Schiffe usw. ist verboten.

• Decken Sie das Gerät nicht ab.

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

Page 12

• Stellen Sie sicher, dass der BLAUE Stecker des Überbrückungskabels vollständig in der Überbrückungsbuchse eingesteckt ist. Andern-

falls würde der blaue Stecker schmelzen.

• Stellen Sie sicher, dass alle Akkuanschlüsse sauber sind, bevor Sie mit der Starthilfe beginnen! Stellen Sie sicher, dass die Akkuklemmen gut angeschlossen sind! Wenn die Akkupole am Fahrzeug verschmutzt oder korrodiert sind, verringert sich die Leistung des Geräts.

• Stellen Sie sicher, dass sich jemand in Reichweite Ihrer Stimme oder nahe genug beﬁndet, um Ihnen bei der Arbeit mit den Akkus zu helfen.

LADEANLEITUNG

1. Stecken Sie das Typ-C-Kabel (14) in den Typ-C-Eingangsanschluss (11) des Geräts.

2. Stecken Sie den USB-Anschluss am Ende des Typ-C-Kabels (14) in den Adapter.

3. Stecken Sie den Heimadapter in die Universalsteckdose.

4. Wenn die Stromversorgung angeschlossen ist, blinkt das „Ladesymbol“ im LCD, um den Ladestatus anzuzeigen. Nach dem vollständi-

gen Auﬂaden hört das „Charging icon“ oben rechts auf zu blinken.

- Alle Funktionen sind gesperrt, wenn die Starthilfe aufgeladen ist.

- Das Laden von Lithium-Akkus bei niedrigen Temperaturen ist gefährlich. Es ist nicht erlaubt, das Gerät unter 0°C aufzuladen.

VERWENDUNG ALS STARTHILFE 12 V

WIR EMPFEHLEN DRINGEND ZU ÜBERPRÜFEN, DASS DIE SPANNUNG DES AKKUS VOM AUTO 12 V BETRÄGT. WENN DIE SPANNUNG VOR DEM START UNTER 2 V ODER ÜBER 16,8 V LIEGT, KANN ES NICHT STARTEN. WARNUNG: Wenn Sie dieses Gerät für Starthilfe verwenden, stellen Sie sicher, dass die positiven und negativen Anschlüsse korrekt sind, andernfalls kann der Akku explodieren.

• Halten Sie den Netzschalter 2 Sekunden lang gedrückt, um das Gerät einzuschalten. Stellen Sie sicher, dass der Akkuladestand über 50 % liegt.

• Befolgen Sie zur Starthilfe die folgenden Schritte, sonst könnte es gefährlich werden:

1. Stecken Sie den Starthilfestecker (7) in den Starthilfeanschluss (1) des Geräts. Stellen Sie sicher, dass der BLAUE Stecker des Überbrüc-

kungskabels vollständig in der Überbrückungsbuchse eingesteckt ist. Andernfalls würde der blaue Stecker schmelzen.

2. Verbinden Sie die rote (+) Klemme mit dem Pluspol (+) des Akkus.

3. Verbinden Sie die schwarze (-) Klemme mit dem Metallteil des Motors (negative Masse) oder mit dem Minuspol des Akkus.

• Nachdem die Verbindung hergestellt wurde, zeigt „READY“ auf dem LCD den korrekten Status für Starthilfe an. Starten Sie das Auto und

lassen Sie es nicht länger als 5 Sekunden ankurbeln.kręć korbą przez 5 sekund.

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

Page 13

• Nachdem der Motor erfolgreich gestartet wurde, ziehen Sie zunächst den Starthilfestecker des Geräts und entfernen Sie anschließend

US IN G AS IN FL ATOR

• Conne ct t he sc re w-o n va lve conne ct or to t ir e air v al ve( 15 ). Twisti ng i t clo ck wis e un til i t is secur el y att ac hed t o th e tir e ai r valve .

Pleas e al low t he i nﬂa to r to co ol d own f or 1 5 min ut es af te r each

US IN G AS IN FL ATOR

• Press a nd h old t he p owe r sw itc h (6 ) for 2 sec onds to t ur n on th e un it.

LC D DI SP LAY EX PL AN ATIO N

1. P res su re un it

2. Tar get ﬁ gu re

3. R eal -t ime p res sure va lue

• Conne ct t he sc re w-o n va lve conne ct or to t ir e air v al ve( 15 ). Twisti ng i t clo ck wis e un til i t is secur el y att ac hed t o th e tir e ai r valve .

Pleas e al low t he i nﬂa to r to co ol d own f or 1 5 min ut es af te r each 10 minu tes con ti nuo us o per at ion .

die Klemmen von dem Akku des Autos.

ERKLÄRUNG DER LCD-ANZEIGE

1. Umgekehrte Verbindung

2. Zeigt an, wenn das Starthilfegerät aufgeladen wird. Es bewegt sich während des Ladevorgangs und leuchtet durchgehend, wenn es voll aufgeladen ist.

3. Spannung des Auto- Akkus

4. Akku-Prozentsatz

5. COOLING: Das Starthilfegerät kühlt ab (normalerweise zwischen den einzelnen Startintervallen). Das Starthilfegerät muss nach jedem Start 30 Sekunden lang und nach 5 kontinuierlichen Starts 10 Minuten lang abkühlen.

6. READY: Zeigt an, dass das Starthilfegerät einsatzbereit ist.

BESONDERE HINWEISE

1. Wenn Sie dieses Gerät für Starthilfe verwenden, stellen Sie sicher, dass die positiven und negativen Anschlüsse korrekt sind, andernfalls kann der Akku explodieren.

2. Das Starthilfegerät darf 5 aufeinanderfolgende Starts mit einer Abkühlzeit von 30 Sekunden zwischen jedem Intervall und einer Abkühlzeit von 10 Minuten nach fünf Starts durchführen.

3. Die minimale Startspannung des Starthilfegeräts beträgt 2 V. Wenn Ihr Auto-Akku völlig leer ist (<2 V), funktioniert die Starthilfe nicht.

VERWENDUNG ALS INFLATOR

• Verbinden Sie den aufschraubbaren Ventilstecker mit dem Reifenluftventil (15). Drehen Sie es im Uhrzeigersinn, bis es sicher am Reifenluftventil befestigt ist.

• Halten Sie den Netzschalter (6) 2 Sekunden lang gedrückt, um das Gerät einzuschalten.

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

Page 14

US IN G AS IN FL ATOR

• Press a nd h old t he p owe r sw itc h (6 ) for 2 sec onds to t ur n on th e un it.

US IN G AS PO WE R BA NK

1. Press a nd h old t he p owe r sw itc h (6 ) for 3 s ec onds to t ur n on th e un it.

USB out put: 5V / 3A , 9V/ 2A , 12V /1 .5A

LC D DI SP LAY EX PL AN ATIO N

1. P res su re un it

2. Tar get ﬁ gu re

3. R eal -t ime p res sure va lue

• Conne ct t he sc re w-o n va lve conne ct or to t ir e air v al ve( 15 ). Twisti ng i t clo ck wis e un til i t is secur el y att ac hed t o th e tir e ai r valve .

Pleas e al low t he i nﬂa to r to co ol d own f or 1 5 min ut es af te r each 10 minu tes con ti nuo us o per at ion .

PSI

• To remo ve the ai r hose fr om your car t ire, tw ist the s crew- on valv e con necto r count er cloc kwise .

TARGET

A. ZUM BETRIEB DES INFLATORS MIT VOREINGESTELLTER FUNKTION

Sie können „+“ oder „-“ (4) drücken, um den geeigneten Wert vor dem automatischen Aufpumpen einzustellen. Betätigen Sie das Gerät durch Drücken der Aufblastaste (1). Das Gerät schaltet sich automatisch ab, sobald der voreingestellte Druck erreicht ist.

B. ZUM BETRIEB DES INFLATORS OHNE VOREINGESTELLTE FUNKTION

Wenn die voreingestellte Anzeige auf „0“ steht, bedeutet dies, dass der Kompressor ohne die voreingestellte Funktion arbeitet. Wenn die Voreinstellung nicht auf „0“ steht, können Sie das Manometer auf „0“ einstellen, indem Sie die Taste „-“ drücken, um den Manometerwert zu verringern. Sie müssen den Aufblasknopf (1) drücken, um ihn manuell zu stoppen, wenn der gewünschte Druck erreicht ist.

READY

COOLING

• Um den Luftschlauch von Ihrem Autoreifen zu entfernen, drehen Sie den aufschraubbaren Ventilanschluss gegen den Uhrzeigersinn.

Bitte lassen Sie den Inflator nach jeweils 10 Minuten Dauerbetrieb 15 Minuten lang abkühlen.

ERKLÄRUNG DER LCD-ANZEIGE

1. Druckeinheit

2. Zielwert

3. Druckwert in Echtzeit

VERWENDUNG ALS POWERBANK

USB-Ausgang: 5 V/3 A, 9 V/2 A, 12 V/1,5 A

1. Halten Sie den Netzschalter (6) 3 Sekunden lang gedrückt, um das Gerät einzuschalten.

2. Verbinden Sie das USB-Kabel mit dem USB-Ausgang (10) des Geräts.

3. Der USB-Ausgang wird nach Abschluss des Ladevorgangs automatisch ausgeschaltet

4. Entfernen Sie das USB-Kabel vom Gerät.

ÜBER SCHNELLLADUNG:

Das Produkt verfügt über eine Schnellladefunktion. Um die Schnellladefunktion nutzen zu können, müssen folgende zwei Bedingungen gleichzeitig erfüllt sein:

1. Verwenden Sie das von uns bereitgestellte Ladekabel oder andere Ladekabel, das Schnellladung unterstützt.

2. Das Gerät muss Schnellladung unterstützen.

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

Page 15

VERWENDUNG ALS LED-LICHT

• Halten Sie den Netzschalter (6) 3 Sekunden lang gedrückt, um das Gerät einzuschalten.

• 1. kurzer Tastendruck: Arbeitslicht.

• 2. kurzer Tastendruck: Taschenlampe.

• 3. kurzer Tastendruck: SOS.

• 4. kurzer Tastendruck: Licht aus.

SO SCHALTEN SIE DAS GERÄT AUS

Das Gerät schaltet sich automatisch aus, wenn es nicht innerhalb von 2 Minuten verwendet wird.

Alternativ können Sie den Netzschalter 3 Sekunden lang gedrückt halten, um das Gerät auszuschalten.

LAGERUNG

Dieses Gerät kann bei Temperaturen zwischen -20°C und +55°C, fern von Staub und Wasser, verwendet werden. Wir empfehlen dringend, das Produkt vor der Verwendung zwischen 0°C und +40°C zu lagern (im Haus/LKW usw.). Um eine höhere Efﬁzienz des Akkus zu gewährleisten, wird es empfohlen, das Gerät bei Außentemperaturen unter 0°C im Innenbereich aufzubewahren.

FEHLERBEHEBUNG

CODE URSACHE LÖSUNG

F1 Interner Fehler Benutzen Sie nicht das Gerät nicht

F2 Interner Fehler Benutzen Sie nicht das Gerät nicht

Temperatur <0°C. Laden Sie das Starthilfegerät nicht auf.

F4 Interner Fehler

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

Bringen Sie das Starthilfegerät auf eine wärmere Stelle zum Auﬂaden.

Stellen Sie sicher, dass der Adapter, den Sie zum Auﬂaden des Starthilfegeräts verwenden >5 V 1 A ist. Wenn ja, verwenden Sie das Produkt nicht, weil es sich um einen internen Fehler handeln kann. Wenn nein, wechseln Sie zu einem neuen Adapter, der >5 V 1 A ist Laden Sie das Starthilfegerät erneut auf.

Page 16

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ЛИТИЕВОЕ ПУСКОВОЕ УСТРОЙСТВО 400А С ВОЗДУШНЫМ КОМПРЕССОРОМ, HT8G624

КОМПОНЕНТЫ

1. Кнопка накачивания

2. Двойной жидкокристаллический индикатор

3. Кнопка запуска двигателя

4. Набор давления

5. Кнопка установки давления

6. Выключатель электропитания

7. Кнопка включения света

8. Порт пускового устройства

9. Светодиодная лампа

10. Порт вывода USB 3.0

11. Порт ввода Type-C

12. Смарт кабель для запуска от внешнего источника

13. Адаптеры для накачивания

14. Кабель Type-C

15. Шланг для подачи воздуха

МЕРЫ БЕЗОПАСНОСТИ ПЕРЕД ЗАРЯДКОЙ ПРОЧИТАЙТЕ УКАЗАНИЯ.

• Используйте этот прибор только таким образом, как описано в данном руководстве по эксплуатации. Любое неправильное использование прибора или использование, не соответствующее указаниям, влечет за собой утрату ответственности производителя и продавца.

• Не пытайтесь каким-либо образом модифицировать прибор. Модификации могут привести к повреждению прибора, порче имущества или травмам, за которые производитель не несет ответственности.

• В автомобилях могут быть электрические и электронные системы (например, системы управления двигателем, мобильные телефоны), которые могут пострадать при воздействии высокого напряжения при пуске и скачков напряжения. Перед подключением прибора к автомобилю прочтите

руководство для владельца автомобиля, чтобы убедиться, что зарядка от внешнего источника разрешена.

• Несоблюдение указаний по технике безопасности может привести к поражению электрическим током, возгоранию и (или) нанесению травм.

• Следуйте указаниям по подключению и отключению проводов аккумулятора.

• Не используйте дополнительные принадлежности, не рекомендованные производителем/продавцом! Они могут повредить прибор и (или) нанести травмы. Используйте только кабель для запуска от внешнего источника, который поставляется в комплекте с данным устройством.

• ОПАСНОСТЬ УДУШЬЯ! Храните прибор и его упаковку в недоступном для детей месте.

• Не используйте прибор во взрывоопасных средах, например, в присутствии легковоспламеняющихся жидкостей, газов или пыли.

• Избегайте открытого огня, горячих поверхностей и искр во время использования этого прибора. Не курите при использовании прибора.

• Если шнур питания или зажимы повреждены, не используйте прибор, во избежание опасности он должен быть заменен производителем, сервисным агентом производителя или лицом с аналогичной квалификацией.

• Не допускайте соприкосновения красных и черных зажимов друг с другом, так как это может привести к образованию искр, взрыву и вызвать повреждения.

• Прежде чем выполнять какие-либо электрические соединения, убедитесь, что: Прибор и его компоненты не повреждены. В этом случае не используйте прибор, а верните его продавцу для проведения диагностики и ремонта. Напряжение, указанное в табличке с техническими данными

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

Page 17

соответствует параметрам вашей электроустановки.

• Запуск только для автомобилей с напряжением 12 В, запуск систем с другим напряжением может представлять опасность. Запрещено использовать для других транспортных средств, таких как самолеты, корабли и так далее.

• Не накрывайте устройство.

• Убедитесь, что СИНИЙ штекер кабеля для запуска от внешнего источника полностью вставлен в соединительный разъем. В противном случае синий штекер расплавится.

• Перед запуском от внешнего источника убедитесь, что все соединения аккумулятора чистые! Убедитесь, что зажимы аккумуляторной батареи подсоединены надлежащим образом! Если клеммы аккумуляторной батареи автомобиля загрязнены или покрыты коррозией, мощность устройства будет снижена.

• Перед работой с аккумуляторами убедитесь, что кто-то находится в пределах слышимости вашего голоса или достаточно близко, чтобы прийти вам на помощь.

ИНСТРУКЦИЯ ПО ЗАРЯДКЕ

1. Вставьте кабель Type-C (14) в порт ввода Type-C (11) устройства.

2. Вставьте порт USB на конце кабеля Type-C (14) в адаптер.

3. Вставьте домашний адаптер в универсальную розетку.

4. При подключении питания «значок зарядки» на ЖК-дисплее будет мигать, указывая на состояние зарядки. После полной

зарядки «значок зарядки» в правом верхнем углу перестанет мигать.

- Запрещается пользоваться любыми функциями, когда пусковое устройство находится в процессе зарядки.

- Заряжать литиевую батарею при низкой температуре опасно. Запрещается заряжать устройство при температуре ниже 0°C.

ИСПОЛЬЗОВАНИЕ В КАЧЕСТВЕ ПУСКОВОГО УСТРОЙСТВА 12 В

ПЕРЕД ЗАПУСКОМ НАСТОЯТЕЛЬНО РЕКОМЕНДУЕТСЯ УБЕДИТЬСЯ, ЧТО НАПРЯЖЕНИЕ АВТОМОБИЛЬНОГО АККУМУЛЯТОРА СОСТАВЛЯЕТ 12 В. ЕСЛИ НАПРЯЖЕНИЕ НИЖЕ 2 В ИЛИ ВЫШЕ 16,8 В, АВТОМОБИЛЬ НЕЛЬЗЯ ЗАВЕСТИ ОТ ВНЕШНЕГО ИСТОЧНИКА.

ПРЕДУПРЕЖДЕНИЕ: При использовании данного устройства для запуска убедитесь, что положительные и отрицательные соединения выполнены правильно, иначе батарея может взорваться.

• Нажмите и удерживайте выключатель питания в течение 2 секунд, чтобы включить устройство. Убедитесь, что уровень заряда

аккумулятора превышает 50%.

• Следуйте приведенным ниже инструкциям для запуска от внешнего источника, в противном случае это может быть опасно:

1. Вставьте штекер пускового устройства (7) в разъем для запуска от внешнего источника (1) устройства. Убедитесь, что СИНИЙ

штекер кабеля для запуска от внешнего источника полностью вставлен в соединительный разъем. В противном случае синий штекер расплавится.

2. Подсоедините красный (+) зажим к положительной (+) клемме аккумулятора.

3. Подсоедините черный (-) зажим к металлической части двигателя (отрицательное заземление) или к отрицательной клемме

аккумулятора.

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

Page 18

• По завершении подключения на ЖК-дисплее появится надпись «READY» («ГОТОВО»), указывающая на правильное состояние для

US IN G AS IN FL ATOR

• Conne ct t he sc re w-o n va lve conne ct or to t ir e air v al ve( 15 ). Twisti ng i t clo ck wis e un til i t is secur el y att ac hed t o th e tir e ai r valve .

Pleas e al low t he i nﬂa to r to co ol d own f or 1 5 min ut es af te r each

начала запуска от внешнего источника. Заведите машину, при этом не пытайтесь заводить двигатель в течение более 5 секунд.

• После успешного запуска двигателя сначала вытащите штекер пускового устройства, а затем снимите зажимы с автомобильного аккумулятора.

ТОЛКОВАНИЕ ЖК ИНДИКАТОРНОГО ТАБЛО

1. Обратное подключение

2. Показывает, когда пусковое устройство находится в процессе зарядки. Движется во время зарядки и горит непрерывно при полной зарядке.

3. Напряжение автомобильного аккумулятора

4. Процент заряда батареи

5. COOLING (ОХЛАЖДЕНИЕ): Пусковое устройство охлаждается (обычно между каждым интервалом запуска. Пусковому устройству необходимо дать остыть на протяжении 30 секунд после каждого запуска и на протяжении 10 минут после 5 непрерывных запусков).

6. READY (ГОТОВО): Показывает, что пусковое устройство готово к запуску.

НЕКОТОРЫЕ ОСОБЫЕ ПРИМЕЧАНИЯ

1. При использовании данного устройства для запуска убедитесь, что положительные и отрицательные соединения выполнены

правильно, иначе батарея может взорваться.

2. С помощью пускового устройства разрешается выполнять 5 последовательных запусков с 30-секундным периодом охлаждения

между каждым интервалом и 10-минутным периодом охлаждения после пяти запусков.

3. Минимальное напряжение при пуске пускового устройства составляет 2 В. Если ваш автомобильный аккумулятор полностью

разряжен (<2 В), пусковое устройство не будет работать.

ИСПОЛЬЗОВАНИЕ В КАЧЕСТВЕ НАСОСА ДЛЯ НАКАЧИВАНИЯ ШИН

• Подсоедините навинчивающийся разъем клапана к воздушному клапану шины (15). Поворачивайте его по часовой стрелке, пока он не будет надежно прикреплен к воздушному клапану шины.

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

Page 19

US IN G AS IN FL ATOR

• Press a nd h old t he p owe r sw itc h (6 ) for 2 sec onds to t ur n on th e un it.

LC D DI SP LAY EX PL AN ATIO N

1. P res su re un it

2. Tar get ﬁ gu re

3. R eal -t ime p res sure va lue

• Conne ct t he sc re w-o n va lve conne ct or to t ir e air v al ve( 15 ). Twisti ng i t clo ck wis e un til i t is secur el y att ac hed t o th e tir e ai r valve .

Pleas e al low t he i nﬂa to r to co ol d own f or 1 5 min ut es af te r each 10 minu tes con ti nuo us o per at ion .

• Для включения устройства нажмите и удерживайте выключатель электропитания (6) в течение 2 секунд.

US IN G AS IN FL ATOR

• Press a nd h old t he p owe r sw itc h (6 ) for 2 sec onds to t ur n on th e un it.

US IN G AS PO WE R BA NK

1. Press a nd h old t he p owe r sw itc h (6 ) for 3 s ec onds to t ur n on th e un it.

USB out put: 5V / 3A , 9V/ 2A , 12V /1 .5A

LC D DI SP LAY EX PL AN ATIO N

1. P res su re un it

2. Tar get ﬁ gu re

3. R eal -t ime p res sure va lue

• Conne ct t he sc re w-o n va lve conne ct or to t ir e air v al ve( 15 ). Twisti ng i t clo ck wis e un til i t is secur el y att ac hed t o th e tir e ai r valve .

Pleas e al low t he i nﬂa to r to co ol d own f or 1 5 min ut es af te r each 10 minu tes con ti nuo us o per at ion .

• To remo ve the ai r hose fr om your car t ire, tw ist the s crew- on valv e con necto r count er cloc kwise .

PSI

TARGET

A. ДЛЯ РАБОТЫ НАСОСА ДЛЯ НАКАЧИВАНИЯ ШИН С ФУНКЦИЕЙ ПРЕДВАРИТЕЛЬНОЙ НАСТРОЙКИ

Вы можете нажать «+» или «-» (4), чтобы настроить подходящее значение перед автоматическим накачиванием. Управляйте устройством, нажимая кнопку накачивания (1), устройство автоматически отключится, как только будет достигнуто заданное давление.

B. ДЛЯ РАБОТЫ НАСОСА ДЛЯ НАКАЧИВАНИЯ ШИН БЕЗ ФУНКЦИИ ПРЕДВАРИТЕЛЬНОЙ НАСТРОЙКИ

Когда значение манометра предварительной настройки показывает «0», это означает, что компрессор будет работать без функции предварительной настройки. Если значение манометра предварительной настройки не равно «0», вы можете установить значение «0» на манометре, нажимая кнопку «-» для уменьшения показаний манометра. Нажмите кнопку накачивания (1), чтобы остановить его вручную, когда значение желаемого давления будет достигнуто.

• Чтобы отсоединить шланг для подачи воздуха от автомобильной шины, следует поворачивать навинчивающийся разъем клапана против часовой стрелки.

Пожалуйста, позвольте насосу для накачивания шин остыть в течение 15 минут после каждых 10 минут непрерывной работы.

ТОЛКОВАНИЕ ЖК ИНДИКАТОРНОГО ТАБЛО

1. Единица давления

2. Требуемый показатель

3. Значение давления в режиме реального времени

ИСПОЛЬЗОВАНИЕ В КАЧЕСТВЕ ПОРТАТИВНОГО ЗАРЯДНОГО УСТРОЙСТВА

USB-выход: 5 В/3 А, 9 В/2 А, 12 В/1,5 А

1. Для включения устройства нажмите и удерживайте выключатель электропитания (6) в течение 3 секунд.

2. Подключите кабель USB к USB-выходу (10) устройства.

3. USB-выход будет автоматически отключен после завершения зарядки

4. Отсоедините USB-кабель от устройства.

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

READY

COOLING

Page 20

О БЫСТРОЙ ЗАРЯДКЕ:

Изделие оснащено функцией быстрой зарядки. Чтобы воспользоваться функцией быстрой зарядки, необходимо одновременное соблюдение двух следующих условий:

1. Используйте кабель для зарядки, поставляемый в комплекте, или другие кабели для зарядки, поддерживающие быструю зарядку.

2. Устройство должно поддерживать быструю зарядку.

ИСПОЛЬЗОВАНИЕ В КАЧЕСТВЕ СВЕТОДИОДНОЙ ЛАМПЫ

• Для включения устройства нажмите и удерживайте выключатель электропитания (6) в течение 3 секунд.

• 1-е короткое нажатие: Рабочее освещение.

• 2-е короткое нажатие: Фонарик.

• 3-е короткое нажатие: сигнал бедствия (SOS).

• 4-е короткое нажатие: Выключение освещения.

КАК ВЫКЛЮЧИТЬ УСТРОЙСТВО

Устройство выключится автоматически, если оно не будет использоваться в течение 2 минут.

Либо нажмите и удерживайте выключатель питания в течение 3 секунд, чтобы выключить устройство.

ХРАНЕНИЕ

Данное устройство можно использовать при температуре от -20 °C до +55 °C, вдали от пыли и воды. Мы настоятельно рекомендуем хранить изделие при температуре от 0 °C до +40 °C (в доме/машине и т. д.) перед использованием пускового устройства. Для повышения эффективности работы аккумулятора рекомендуется хранить это устройство внутри помещения, когда температура воздуха на улице опускается ниже 0° C.

ВЫЯВЛЕНИЕ И УСТРАНЕНИЕ НЕПОЛАДОК

КОД ПРИЧИНА РЕШЕНИЕ

F1 Внутренний отказ Не используйте

F2 Внутренний отказ Не используйте

Температура <0 °C. Не заряжайте пусковое устройство.

F4 Внутренний отказ

Переместите пусковое устройство в более теплое место для зарядки.

Убедитесь, что используемый вами адаптер для зарядки пускового устройства имеет напряжение и силу тока > 5 В 1 А. Если это так, не используйте изделие, так как возможен внутренний отказ. Если нет, замените адаптер на новый, напряжение и сила тока которого > 5 В 1 А и снова зарядите пусковое устройство.

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

Page 21

MANUEL D’UTILISATION BOOSTER LITHIUM 400A AVEC COMPRESSEUR À AIR, HT8G624

CARACTÉRISTIQUES

1. Bouton de gonﬂage

2. Double voyant LCD

3. Bouton de démarrage du moteur

4. Réglage de la pression

5. Bouton d’unité de pression

6. Interrupteur d’alimentation

7. Bouton de lumière

8. Port de démarrage

9. Lumière LED

10. Port de sortie USB 3.0

11. Port d’entrée Type-C

12. Câble de démarrage

13. Adaptateurs de gonﬂage

14. Câble Type-C

15. Flexible d’air

MESURES DE SÉCURITÉ LISEZ LES INSTRUCTIONS AVANT DE CHARGER L’APPAREIL.

• N’utilisez cet appareil que conformément à la description contenue dans ce manuel d’utilisation. Toute utilisation inappropriée de l’appa-

reil ou toute utilisation autre que celle indiquée dans le manuel d’utilisation annulera la responsabilité du fabricant et celle du revendeur.

• Ne pas essayer de modiﬁer l’appareil de quelque manière que ce soit. Toute modiﬁcation peut entraîner une détérioration de l’appareil,

des dommages matériels ou corporels pour lesquels le fabricant décline toute responsabilité

• Les voitures peuvent être équipées de systèmes électriques et électroniques (par exemple, systèmes de gestion du moteur, téléphones

mobiles) qui peuvent être endommagés en cas de tensions de démarrage élevées ou de pics de tension. Avant de connecter l’appareil à la voiture, veuillez lire le manuel d’utilisation de la voiture pour vous assurer que le chargement externe est autorisé.

• Le non-respect des consignes de sécurité peut entraîner une électrocution, un incendie et/ou des blessures.

• Suivez les instructions de connexion et de déconnexion des câbles de la batterie.

• N’utilisez pas d’accessoires qui ne sont pas recommandés par le fabricant / le revendeur ! Cela pourrait causer des dommages à l’appa-

reil et/ou des blessures aux personnes. Utiliser uniquement le câble de démarrage fourni avec l’appareil.

• RISQUE D’ÉLECTROCUTION! Tenir l’appareil et son emballage hors de portée des enfants.

• Ne pas utiliser l’appareil dans des environnements explosifs, par exemple en présence de liquides, de gaz ou de poussières inﬂammables.

• Évitez les ﬂammes ouvertes, les surfaces chaudes et les étincelles lors de l’utilisation de cet appareil. Ne pas fumer lors de l’utilisation

de l’appareil.

• Si le cordon d’alimentation ou les pinces sont endommagés, ne pas utiliser l’appareil, ils doivent être remplacés par le fabricant, son

technicien ou des personnes aux qualiﬁcations similaires aﬁn d’éviter tout danger.

• Ne jamais laisser les pinces rouge et noire entrer en contact l’une avec l’autre, car cela pourrait provoquer des étincelles, une explosion

et des dommages.

• Avant d’effectuer tout branchement électrique, assurez-vous que : L’appareil et ses composants ne sont pas endommagés. Dans ce cas,

n’utilisez pas l’appareil et renvoyez-le à votre revendeur aﬁn qu’il puisse l’inspecter et le réparer. La tension indiquée sur

l’étiquette signalétique correspond à celle de vos installations électriques.

• N’utilisez le booster uniquement dans le cas de véhicules 12V seulement, il y aurait un risque dans le cas d’une utilisation sur d’autres

véhicules. Il est interdit de l’utiliser pour d’autres machines telles que les avions, les bateaux, etc.

• Ne pas couvrir l’appareil.

• Assurez-vous de connecter entièrement la ﬁche BLEUE du câble de démarrage à la prise de démarrage. Autrement, la ﬁche bleue

pourrait fondre.

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

Page 22

• Assurez-vous que toutes les connexions de la batterie sont propres avant de procéder au démarrage ! Assurez-vous que les pinces de la

batterie sont correctement connectées ! Si les bornes de la batterie du véhicule sont sales ou corrodées, cela diminuera la puissance de l’appareil.

• Lorsque vous manipulez les batteries, assurez-vous de la présence d’une personne à proximité aﬁn qu’elle puisse vous venir en aide

INSTRUCTIONS DE CHARGE

1. Insérez le câble Type-C (14) dans le port d’entrée Type-C (11) de l’appareil.

2. Insérez le port USB à l’extrémité du câble Type-C (14) dans l’adaptateur.

3. Branchez l’adaptateur domestique dans la prise universelle.

4. Lorsque l’appareil est connecté, « l’icône de charge » clignote sur l’écran LCD pour indiquer l’état de charge. Une fois la charge terminée, l’icône de charge en haut à droite cesse de clignoter.

Toutes les fonctions sont exclues lorsque le booster est en charge. Il est dangereux de charger une batterie au lithium à basse température. Il est interdit de charger l’appareil si la température est inférieure à 0°C.

UTILISATION COMME BOOSTER 12V

NOUS VOUS CONSEILLONS VIVEMENT DE VÉRIFIER QUE LA TENSION DE LA BATTERIE DE LA VOITURE EST BIEN DE 12V. AVANT LE DÉMARRAGE, S’IL LA TENSION EST INFÉRIEURE À 2V OU SUPÉRIEURE À 16,8V, LE VÉHICULE NE PEUT PAS ÊTRE DÉMARRÉ. AVERTISSEMENT: Lors de l’utilisation de cet appareil comme démarreur, assurez-vous que les connexions positives et négatives sont correctes, sinon la batterie risque d’exploser.

• Pour mettre l’appareil en marche, appuyez et maintenez enfoncé l’interrupteur d’alimentation pendant 2 secondes. Assurez-vous que le niveau de charge de la batterie soit supérieur à 50 %.

• Suivez les étapes ci-dessous pour une utilisation comme booster, autrement, vous vous exposez à des risques :

1. Insérer la ﬁche de démarrage (7) dans le port de démarrage (1) de l’appareil. Assurez-vous de connecter entièrement la ﬁche BLEUE du câble de démarrage à la prise de démarrage. Autrement, la ﬁche bleue pourrait fondre.

2. Connecter la pince rouge (+) à la borne positive (+) de la batterie.

3. Connecter la pince noire (-) à la partie métallique du moteur (masse négative) ou à la borne négative de la batterie.

• Une fois la connexion terminée, le message « READY » sur l’écran LCD indique que l’état est correct pour lancer le démarrage. Démarrez la voiture et ne faites pas tourner le démarreur pendant plus de 5 secondes.

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

Page 23

• Une fois le moteur démarré, retirez d’abord la ﬁche de démarrage de l’appareil, puis retirez les pinces de la batterie de la voiture.

US IN G AS IN FL ATOR

• Conne ct t he sc re w-o n va lve conne ct or to t ir e air v al ve( 15 ). Twisti ng i t clo ck wis e un til i t is secur el y att ac hed t o th e tir e ai r valve .

Pleas e al low t he i nﬂa to r to co ol d own f or 1 5 min ut es af te r each

US IN G AS IN FL ATOR

• Press a nd h old t he p owe r sw itc h (6 ) for 2 sec onds to t ur n on th e un it.

LC D DI SP LAY EX PL AN ATIO N

1. P res su re un it

2. Tar get ﬁ gu re

3. R eal -t ime p res sure va lue

• Conne ct t he sc re w-o n va lve conne ct or to t ir e air v al ve( 15 ). Twisti ng i t clo ck wis e un til i t is secur el y att ac hed t o th e tir e ai r valve .

Pleas e al low t he i nﬂa to r to co ol d own f or 1 5 min ut es af te r each 10 minu tes con ti nuo us o per at ion .

EXPLICATIONS RELATIVES À L’AFFICHAGE LCD

1. Connexion inversée

2. Indique que le booster est en charge. Il se déplace pendant la charge et reste allumé lorsque la charge est complète.

3. Tension de la batterie de la voiture

4. Pourcentage de la batterie

5. REFROIDISSEMENT: Le booster est en cours de refroidissement (généralement entre chaque phase de démarrage). Le booster doit

être refroidi pendant 30 secondes après chaque démarrage et pendant 10 minutes après 5 démarrages consécutifs.)

6. READY: Indique que le booster est prêt à démarrer.

QUELQUES REMARQUES PARTICULIÈRES

1. Lors de l’utilisation de cet appareil comme démarreur, assurez-vous que les connexions positives et négatives sont correctes, sinon la batterie risque d’exploser.

2. Il est autorisé d’effectuer 5 démarrages consécutifs avec le booster, en respectant un temps de refroidissement de 30 secondes entre chaque intervalle et un temps de refroidissement de 10 minutes après les 5 démarrages.

3. La tension minimale de démarrage du booster est de 2V. Si la batterie de votre voiture est totalement déchargée (<2V), le booster ne fonctionnera pas.

UTILISATION COMME GONFLEUR

• Connecter le raccord de valve à vis à la valve d’air du pneu (15). Faites-le tourner dans le sens des aiguilles d’une montre jusqu’à ce qu’il soit solidement ﬁxé à la valve d’air du pneu.

• Pour mettre l’appareil en marche, appuyez et maintenez enfoncé l’interrupteur d’alimentation (6) pendant 2 secondes.

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

Page 24

US IN G AS IN FL ATOR

• Press a nd h old t he p owe r sw itc h (6 ) for 2 sec onds to t ur n on th e un it.

US IN G AS PO WE R BA NK

1. Press a nd h old t he p owe r sw itc h (6 ) for 3 s ec onds to t ur n on th e un it.

USB out put: 5V / 3A , 9V/ 2A , 12V /1 .5A

LC D DI SP LAY EX PL AN ATIO N

1. P res su re un it

2. Tar get ﬁ gu re

3. R eal -t ime p res sure va lue

• Conne ct t he sc re w-o n va lve conne ct or to t ir e air v al ve( 15 ). Twisti ng i t clo ck wis e un til i t is secur el y att ac hed t o th e tir e ai r valve .

Pleas e al low t he i nﬂa to r to co ol d own f or 1 5 min ut es af te r each 10 minu tes con ti nuo us o per at ion .

PSI

• To remo ve the ai r hose fr om your car t ire, tw ist the s crew- on valv e con necto r count er cloc kwise .

TARGET

A. UTILISATION DU GONFLEUR AVEC FONCTION DE PRÉRÉGLAGE

Vous pouvez appuyer sur « + »ou « - » (4) pour ajuster la valeur appropriée avant le gonﬂage automatique. Utiliser l’appareil en appuyant sur le bouton de gonﬂage (1), l’appareil s’arrêtera automatiquement une fois que la pression prédéﬁnie sera atteinte.

B. UTILISATION DU GONFLEUR SANS FONCTION DE PRÉRÉGLAGE

Lorsque la jauge de préréglage est à « 0 », cela signiﬁe que le compresseur fonctionne sans fonction de préréglage. Si le préréglage n’est pas à « 0 », vous pouvez ajuster le manomètre à « 0 » en appuyant sur le bouton « - » pour diminuer la valeur indiquée sur le manomètre. Vous devez appuyer sur le bouton de gonﬂage (1) pour l’arrêter manuellement lorsqu’il atteint la pression souhaitée.

READY

COOLING

• Pour retirer le flexible d’air du pneu de votre voiture, tournez le raccord de valve vissé dans le sens inverse des aiguilles d’une montre.

Veuillez laisser refroidir le gonfleur pendant 15 minutes après chaque 10 minutes de fonctionnement continu.

EXPLICATIONS RELATIVES À L’AFFICHAGE LCD

1. Unité de pression

2. Valeur cible

3. Valeur de pression en temps réel

UTILISATION COMME POWER BANK

Sortie USB : 5V /3A, 9V/2A, 12V/1.5A

1. Pour mettre l’appareil en marche, appuyez et maintenez enfoncé l’interrupteur d’alimentation (6) pendant 3 secondes.

2. Connecter le câble USB au port de sortie USB(10) de l’appareil.

3. La sortie USB est automatiquement désactivée une fois la charge terminée.

4. Retirer le câble USB de l’appareil.

À PROPOS DE LA CHARGE RAPIDE :

Le produit est doté d’une fonction de charge rapide. Pour utiliser la fonction de charge rapide, il convient de remplir simultanément les deux conditions suivantes :

1. Utilisez le câble de chargement fourni ou d’autres câbles de chargement qui permettent une charge rapide.

2. L’appareil doit être compatible avec la charge rapide.

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

Page 25

UTILISATION COMME LAMPE À LED

• Pour mettre l’appareil en marche, appuyez et maintenez enfoncé l’interrupteur d’alimentation (6) pendant 3 secondes.

• 1ère pression brève : Lumière allumée.

• 2ème pression brève : Lumière clignotante.

• 3ème pression brève : SOS.

• 4ème pression brève : Lumière éteinte.

COMMENT ÉTEINDRE L’APPAREIL

L’appareil s’éteint automatiquement après 2 minutes d’inutilisation.

Vous pouvez également appuyer et maintenir enfoncé l’interrupteur d’alimentation pendant 3 secondes pour éteindre l’appareil.

STOCKAGE

Cet appareil peut être utilisé à des températures comprises entre -20°C et +55°C, à l’abri de la poussière et de l’eau. Nous recommandons vivement de stocker le produit entre 0°C et +40°C ( à l’intérieur de la maison/du camion etc.) avant d’utiliser le booster. Pour une meilleure efﬁcacité de la batterie, il est recommandé de conserver l’appareil à l’intérieur lorsque les températures extérieures sont inférieures à 0°C.

RÉSOLUTION DES PROBLÈMES

CODE CAUSE SOLUTION

F1 Défaut interne Ne pas utiliser

F2 Défaut interne Ne pas utiliser

Température <0°C. Ne pas mettre en charge le booster.

F4 Défaut interne

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

Déplacer le booster dans un endroit plus chaud pour le mettre en charge.

Assurez-vous que l'adaptateur que vous utilisez pour charger le booster soit >5V 1A. Si oui, n'utilisez pas le produit, parce qu'il peut y avoir un défaut interne Si ce n'est pas le cas, remplacez l'adaptateur par un autre qui est >5V 1A pour recharger le booster.

Page 26

KASUTUSJUHEND 400A KÄIVITUSSEADE KOOS KOMPRESSORIGA, HT8G624

OMADUSED

1. Täitmise nupp

2. Kahekordne LCD indikaator

3. Mootori käivitusnupp

4. Surve seadistamine

5. Surveühiku nupp

6. Toitelüliti

7. Valgustuse nupp

8. Alglaadimisport

9. LED valgusti

10. USB 3.0 väljundport

11. C-tüüpi sisendport

12. Nutikas käivituskaabel

13. Pumpamise adapterid

14. C-tüüpi kaabel

15. Õhkkaabel

ETTEVAATUSABINÕUD ENNE LAADIMIST LUGEGE JUHENDIT.

• Kasutage seda seadet ainult selles kasutusjuhendis kirjeldatud viisil. Seadme vale või juhistele mittevastav kasutamine välistab tootja ja müüja vastutuse.

• Ärge püüdke seadet mingil viisil muuta. Muudatused võivad põhjustada seadme kahjustamist, varalist kahju või kehavigastusi, mille eest tootja ei vastuta.

• Autod võivad olla varustatud elektri- ja elektroonikasüsteemidega (nt mootori juhtimissüsteemid, mobiiltelefonid), mis võib kõrge käivituspinge ja pinge hüppega kokku puutudes kahjustada. Enne seadme ühendamist autoga lugege palun oma auto kasutusjuhendit veendumaks, et väline laadimine on lubatud.

• Ohutusjuhiste eiramine võib põhjustada elektrilööki, tulekahju ja/või kehavigastusi.

• Järgige akukaablite ühendamise ja lahtiühendamise juhiseid.

• See seade on mõeldud kasutamiseks ainult kodus ja siseruumides.

• Ärge kasutage lisaseadmeid, mida tootja/müüja pole soovitanud! Need võivad seadet kahjustada ja/või põhjustada vigastusi. Kasutage ainult selle seadmega kaasas olevat ühenduskaablit.

• LÄMBUMISOHT! Hoidke seade ja selle pakend lastele kättesaamatus kohas.

• Ärge kasutage seadet plahvatusohtlikus keskkonnas, näiteks tuleohtlike vedelike, gaaside või tolmu läheduses.

• Selle seadme kasutamisel vältige lahtist tuld, kuumi pindu ja sädemeid. Ärge suitsetage seadme kasutamise ajal.

• Kui toitejuhe või klemmid on kahjustatud, ei tohi seadet kasutada ja ohu kõrvaldamiseks peab selle välja vahetama tootja, tema teenindusagent või sarnase kvaliﬁkatsiooniga isik.

• Ärge laske punastel ja mustadel klemmidel kokku puutuda, kuna see võib põhjustada sädemeid, plahvatust ja kahjustusi.

• Enne elektriühenduste tegemist kontrollige, et: Seade ja selle osad ei ole kahjustatud. Vastasel juhul ärge seadet kasutage, vaid edastage see kontrollimiseks ja parandamiseks edasimüüjale. Andmesildil näidatud pinge vastab elektripaigaldisele.

• Ainult 12 V sõidukite käivitamis puhul oleks muu käivitamine ohtlik. Seda on keelatud kasutada muude masinate jaoks, nagu lennukid, laevad ja jms.

• Ärge katke seadet kinni.

• Veenduge, et käivituskaabli SININE pistik on täielikult käivitaja pistikupessa sisestatud. Vastasel juhul sulaks sinine pistik ära.

• Enne käivitamist veenduge, et kõik aku ühendused on puhtad! Veenduge, et aku klemmid on kindlalt ühendatud! Kui sõiduki aku klemmid on määrdunud või korrodeerunud, väheneb seadme võimsus.

• Veenduge, et keegi oleks kuuldeulatuses või piisavalt lähedal, et akudega töötamise korral teile appi tulla.

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

Page 27

LAADIMISJUHISED

1. Sisestage C-tüüpi kaabel (14) seadme C-tüüpi sisendporti (11).

2. Sisestage C-tüüpi kaabli (14) otsas olev USB-port adapterisse.

3. Ühendage koduadapter universaalsesse pistikupessa.

4. Kui toide on sisse lülitatud, vilgub LCD-ekraanil laadimise ikoon, mis näitab laadimise olekut. Pärast täielikku laadimist lõpetab paremas

ülanurgas olev laadimisikoon vilkumise.

- Käivitaja laadimise ajal on kõik funktsioonid keelatud.

- Liitiumaku laadimine madalal temperatuuril on ohtlik. Ärge laadige seadet temperatuuril alla 0 °C.

KASUTADA 12V KÄIVITAJANA

SOOVITAME TUGEVALT KONTROLLIDA, KAS TEIE AUTO AKU PINGE ON 12V.

ENNE KÄIVITAMIST, KUI SEE ON ALLA 2V VÕI ÜLE 16,8V, EI SAA KÄIVITAJAT KÄIVITADA.

HOIATUS: Seda seadet käivitamiseks kasutades veenduge, et positiivsed ja negatiivsed ühendused on õiged, vastasel juhul võib aku plahvatada.

• Seadme sisselülitamiseks vajutage ja hoidke toitelülitit 2 sekundit all. Veenduge, et aku laetuse tase oleks üle 50%.

• Käivitamise alustamiseks järgige allolevaid samme, vastasel juhul võib see olla ohtlik:

1. Sisestage alglaadimispistik (7) seadme alglaadimisporti (1). Veenduge, et käivituskaabli SININE pistik on täielikult käivitaja pistikupessa

sisestatud. Vastasel juhul sulaks sinine pistik ära.

2. Ühendage punane (+) klemm aku positiivse (+) klemmiga.

3. Ühendage must (-) klemm mootori metallosaga (negatiivne maandus) või aku negatiivse klemmiga.

• Pärast ühendamist näitab LCD-ekraanil olek „VALMIS” alglaadimise alustamiseks õiget olekut. Käivitage auto ja ärge keerake võtit

5sekundi jooksul.

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

Page 28

• Pärast mootori edukat käivitumist tõmmake esmalt seadme ühenduspistik välja ja seejärel eemaldage auto akuklambrid.

US IN G AS IN FL ATOR

• Conne ct t he sc re w-o n va lve conne ct or to t ir e air v al ve( 15 ). Twisti ng i t clo ck wis e un til i t is secur el y att ac hed t o th e tir e ai r valve .

Pleas e al low t he i nﬂa to r to co ol d own f or 1 5 min ut es af te r each

US IN G AS IN FL ATOR

• Press a nd h old t he p owe r sw itc h (6 ) for 2 sec onds to t ur n on th e un it.

LC D DI SP LAY EX PL AN ATIO N

1. P res su re un it

2. Tar get ﬁ gu re

3. R eal -t ime p res sure va lue

• Conne ct t he sc re w-o n va lve conne ct or to t ir e air v al ve( 15 ). Twisti ng i t clo ck wis e un til i t is secur el y att ac hed t o th e tir e ai r valve .

Pleas e al low t he i nﬂa to r to co ol d own f or 1 5 min ut es af te r each 10 minu tes con ti nuo us o per at ion .

LCD EKRAANI SELGITUS

1. Vastupidine ühendus

2. Näitab, millal alglaadimisseade laeb. See liigub laadimise ajal ja jääb põlema, kui see on täielikult laetud.

3. Auto akupinge

4. Aku protsent

5. JAHUTAMINE: Käivitaja jahtub (tavaliselt käivitusintervallide vahel. Käivitaja peab jahtuma 30 sekundit pärast igat starti ja 10 minutit pärast 5 järjestikust käivitust).

6. READY: Näitab, et alglaadimisseade on laadimiseks valmis.

MÕNED ERIMÄRKUSED

1. Seda seadet käivitamiseks kasutades veenduge, et positiivsed ja negatiivsed ühendused on õiged, vastasel juhul võib aku plahvatada.

2. Käivitajaga võib teha 5 järjestikust käivitust 30-sekundilise jahtumisajaga iga pausi vahel ja 10-minutilise jahutusajaga pärast viit käivitust.

3. Käivitaja minimaalne käivituspinge on 2V. Kui auto aku on täielikult tühjenenud (<2V), siis käivitaja ei tööta.

KASUTAMINE PUHURINA

• Ühendage keeratava klapi pistik rehvi õhuklapiga (15). Pöörake seda päripäeva, kuni see on kindlalt rehvi õhuklapi külge kinnitatud.

• Seadme sisselülitamiseks vajutage ja hoidke toitelülitit (6) 2 sekundit all.

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

Page 29

US IN G AS IN FL ATOR

• Press a nd h old t he p owe r sw itc h (6 ) for 2 sec onds to t ur n on th e un it.

US IN G AS PO WE R BA NK

1. Press a nd h old t he p owe r sw itc h (6 ) for 3 s ec onds to t ur n on th e un it.

USB out put: 5V / 3A , 9V/ 2A , 12V /1 .5A

LC D DI SP LAY EX PL AN ATIO N

1. P res su re un it

2. Tar get ﬁ gu re

3. R eal -t ime p res sure va lue

• Conne ct t he sc re w-o n va lve conne ct or to t ir e air v al ve( 15 ). Twisti ng i t clo ck wis e un til i t is secur el y att ac hed t o th e tir e ai r valve .

Pleas e al low t he i nﬂa to r to co ol d own f or 1 5 min ut es af te r each 10 minu tes con ti nuo us o per at ion .

PSI

• To remo ve the ai r hose fr om your car t ire, tw ist the s crew- on valv e con necto r count er cloc kwise .

TARGET

A. PUHURI KASUTAMISEKS PROGRAMMEERITUD FUNKTSIOONIGA

Enne automaatset täitmist sobiva väärtuse määramiseks võite vajutada „+” või „-” (4). Kasutage seadet, vajutades täitmisnuppu (1), seade lülitub automaatselt välja, kui programmeeritud rõhk on saavutatud.

B. PUHURI KASUTAMISEKS ILMA PROGRAMMEERITUD FUNKTSIOONITA

Kui programmeerimisnäidik on asendis „0”, tähendab see, et kompressor töötab ilma programmeeritud funktsioonita. Kui seadistus ei ole „0”, saate rõhunäidiku väärtuseks seada „0”, vajutades rõhuindikaatori vähendamiseks nuppu „-”. Käsitsi peatamiseks peate vajutama täitmisnuppu (1), kui see saavutab soovitud rõhu.

READY

COOLING

• Autorehvilt õhutoru eemaldamiseks keerake keeratava klapi ühendit vastupäeva.

Pärast iga 10-minutilist pidevat tööd laske puhuril 15 minutit jahtuda.

LCD EKRAANI SELGITUS

1. Surveühik

2. Sihtväärtus

3. Reaalajas rõhu väärtus

KASUTAGE AKUPANGANA

USB VÄLJUND: 5V/3A, 9V/2A, 12V/1,5A

1. Seadme sisselülitamiseks vajutage ja hoidke toitelülitit (6) 3 sekundit all.

2. Ühendage USB-kaabel seadme USB-väljundporti (10).

3. USB-väljund lülitub laadimise lõppedes automaatselt välja

4. Eemaldage USB-kaabel seadmest.

TEAVE KIIRLAADIMISE KOHTA:

Tootel on kiirlaadimise funktsioon. Kiirlaadimise funktsiooni kasutamiseks peavad korraga olema täidetud kaks tingimust:

1. Kasutage kaasasolevat laadimiskaablit või muid kiirlaadimist toetavaid laadimiskaableid.

2. Seade peab toetama kiirlaadimist.

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

Page 30

KASUTAMINE LED-VALGUSTINA

• Seadme sisselülitamiseks vajutage ja hoidke toitelülitit (6) 3 sekundit all.

• Esimene lühike vajutus: Töövalgus.

• Teine lühike vajutus: Taskulamp.

• Kolmas lühike vajutus: SOS.

• Neljas lühike vajutus: Tuli kustunud.

KUIDAS SEADET VÄLJA LÜLITADA

Seade lülitub automaatselt välja, kui seda 2 minuti jooksul ei kasutata.

Teise võimalusena vajutage ja hoidke toitelülitit 3 sekundit all, et seade välja lülitada.

HOIUSTAMINE

Seda seadet tohib kasutada temperatuuril -20°C kuni +55°C, eemal tolmust ja veest. Soovitame tungivalt hoida toodet enne käiviti kasutamist temperatuuril vahemikus 0°C kuni +40 °C (oma kodus/veokis jne). Aku parema jõudluse tagamiseks on soovitatav hoida seda seadet siseruumides, kui välistemperatuur langeb alla 0°C.

VEAOTSING

KOOD PÕHJUS LAHENDUS

F1 Sisemine rike Ära kasuta

F2 Sisemine rike Ära kasuta

Temperatuur <0 °C.Ärge laadige südamestimulaatorit.

F4 Sisemine rike

Laadimiseks viige käivitaja soojemasse kohta.

Veenduge, et starteri laadimiseks kasutatav adapter oleks >5V 1A. oleks >5V 1A. Kui jah, siis ärge toodet kasutage, kuna võib tekkida sisemine rike. Kui ei, vahetage käivitaja laadimiseks välja uue adapteri vastu, mis on >5V 1A.

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

Page 31

NAUDOJIMO INSTRUKCIJA AKUMULIATORIAUS PALEIDĖJAS 400A SU KOMPRESORIUMI, HT8G624

SAVYBĖS

1. Pūtimo mygtukas

2. Dvigubas LCD indikatorius

3. Variklio užvedimo mygtukas

4. Slėgio nustatymas

5. Slėgio matavimo vieneto mygtukas

6. Maitinimo jungiklis

7. Šviesos jungiklis

8. Įkrovimo prievadas

9. LED šviesos šaltinis

10. Išvesties prievadas USB 3.0

11. C tipo įvesties prievadas

12. Išmanusis užvedimo laidas

13. Adapteriai oro pūtimui

14. C tipo laidas

15. Oro vamzdis

ATSARGUMO PRIEMONĖS PRIEŠ PRADEDANT ĮKROVIMĄ, PERSKAITYKITE INSTRUKCIJĄ.

• Šį prietaisą naudokite tik taip, kaip aprašyta šioje naudojimo instrukcijoje. Bet koks netinkamas prietaiso naudojimas arba naudojimas nesilaikant instrukcijos atleis gamintoją ir prekiautoją nuo atsakomybės.

• Jokiu būdu nebandykite prietaiso modiﬁkuoti. Pakeitimai gali sukelti prietaiso pažeidimus, turto pažeidimus ar kūno sužalojimus, už kuriuos gamintojas neatsako.

• Transporto priemonėse gali būti sumontuotos elektros bei elektroninės sistemos (pvz. variklio valdymo sistemos, mobilūs telefonai), kurios, veikiant aukštai užvedimo įtampai bei įtampos pakitimams, gali būti pažeistos. Prieš prijungdami prietaisą prie transporto priemonės, įdėmiai perskaitykite automobilio aptarnavimo instrukciją ir įsitikinkite, kad išorinis įkrovimas yra leistinas.

• Saugos instrukcijos nesilaikymas gali sukelti elektros smūgį, gaisrą ir/arba kūno sužalojimą.

• Vadovaukitės instrukcijomis, kuriose nurodoma, kaip prijungti ir atjungti akumuliatoriaus laidus.

• Šis prietaisas yra skirtas tik buitiniam naudojimui bei patalpose.

• Nenaudokite jokių kitų aksesuarų, kurių nerekomenduoja gamintojas/prekiautojas! Jie gali pažeisti prietaisą ir/arba sukelti sužalojimus. Naudokite tik laidą pristatytą kartu su šiuo prietaisu.

• PAVOJUS UŽSPRINGTI! Prietaisą ir jo pakuotę laikykite vaikams neprieinamoje vietoje.

• Nenaudokite prietaiso sprogioje aplinkoje, pavyzdžiui, ten, kur yra degių skysčių, dujų ar dulkių.

• Naudodami šį prietaisą, venkite atviros ugnies, karštų paviršių ir žiežirbų. Naudojant prietaisą, nerūkyti.

• Jei maitinimo laidas ar gnybtai yra pažeisti, prietaiso nenaudokite; tam, kad išvengtumėte pavojaus, jį turi pakeisti pats gamintojas, jo techninės priežiūros atstovas arba panašių kvaliﬁkacijų asmuo.

• Negalima leisti, kad raudoni ir juodi gnybtai susiliestų, nes tai gali sukelti kibirkščiavimą, sprogimą ir gedimą.

• Prieš atlikdami bet kokį elektros prijungimą, būtinai patikrinkite, ar prietaisas ir jo dalys nėra pažeisti. Prietaisas ir jo dalys nėra pažeisti. Jeigu taip, prietaiso nenaudokite, grąžinkite jį prekiautojui, kad patikrintų ir suremontuotų. Speciﬁkacijų lentelėje nurodyta įtampa atitinka elektros instaliaciją.

• Paleidimas tik 12V transporto priemonėms, kitais atvejais tai yra pavojinga. Draudžiama naudoti kitoms transporto priemonėms: lėktuvams, laivams ir pan.

• Prietaiso neuždenkite.

• Įsitikinkite, kad MĖLYNAS užvedimo laido kištukas yra pilnai įspaustas į užvedimo lizdą. Priešingu atveju, mėlynas kištukas ištirptų.

• Prieš paleisdami prietaisą, įsitikinkite, kad visos akumuliatoriaus jungtys yra švarios! Įsitikinkite, kad visi akumuliatoriaus gnybtai yra tinkamai prijungti! Jeigu akumuliatoriaus gnybtai transporto priemonėje yra nešvarūs ar surūdiję, prietaiso galia bus mažesnė.

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

Page 32

• Darbo su baterijomis metu įsitikinkite, kad šalia, pakankamai arti, yra kitas asmuo, kuris reikalui esant, jus išgirs ir galės pagelbėti.

ĮKROVIMO INSTRUKCIJA

1. Įkiškite prietaiso C tipo laidą (14) į C tipo įvesties prievadą (11).

2. Įkiškite USB 3.0 prievadą esantį C tipo laido gale (14) į adapterį.

3. Prijunkite buitinį adapterį į universalų lizdą.

4. Prijungus maitinimą, LCD ekrane bus rodoma „įkrovimo piktograma“, kuri mirksėdama nurodys įkrovimo lygį. Visiškai įkrovus prietaisą

viršutiniame dešiniajame kampe esanti „įkrovimo piktograma“ nustos mirksėti.

- Paleidėjo įkrovimo metu visos funkcijos yra draudžiamos.

- Ličio jonų baterijos įkrovimas žemos temperatūros sąlygomis yra pavojingas. Esant žemesnei kaip 0°C temperatūrai prietaiso įkrauti

negalima.

12V PALEIDĖJO NAUDOJIMAS

REKOMENDUOJAME BŪTINAI PATIKRINTI, AR JŪSŲ AUTOMOBILIO AKUMULIATORIAUS ĮTAMPA YRA 12V.

JEIGU PRIEŠ PALEIDIMĄ YRA MAŽIAU KAIP 2V ARBA DAUGIAU KAIP 16,8V, AKUMULIATORIAUS PALEISTI NEGALIMA.

ĮSPĖJIMAS: Naudodami šį paleidimo prietaisą, įsitikinkite, kad teigiamos ir neigiamos jungtys yra teisingos, nes kitaip akumuliatorius gali sprogti.

• Tam, kad įjungti prietaisą, paspauskite ir prilaikykite maitinimo jungiklį 2 sekundes. Įsitikinkite, kad baterija įkrauta daugiau kaip 50%.

• Pradedant užvedimą, nuosekliai atlikite toliau pateiktus veiksmus, kitaip tai gali būti pavojinga:

1. Įdėkite prietaiso užvedimo laido kištuką (7) į įkrovimo prievadą (1). Įsitikinkite, kad MĖLYNAS užvedimo laido kištukas yra visiškai įspau-

stas į užvedimo lizdą. Priešingu atveju, mėlynas kištukas ištirptų.

2. Prijunkite raudoną (+) gnybtą prie teigiamo (+) akumuliatoriaus gnybto.

3. Prijunkite juodą (-) gnybtą prie metalinės variklio dalies (neigiamas įžeminimas) arba prie neigiamo akumuliatoriaus polio.

• Prijungus, LCD ekrane rodomas užrašas „READY“ nurodo teisingą prietaiso būseną užvedimui. Užveskite automobilį ir nesukite švaisti-

klio 5 sekundes.

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

Page 33

• Sėkmingai paleidus variklį, pirmiausia ištraukite prietaiso įkrovimo kištuką, o po to nuimkite gnybtus nuo automobilio akumuliatoriaus.

US IN G AS IN FL ATOR

• Conne ct t he sc re w-o n va lve conne ct or to t ir e air v al ve( 15 ). Twisti ng i t clo ck wis e un til i t is secur el y att ac hed t o th e tir e ai r valve .

Pleas e al low t he i nﬂa to r to co ol d own f or 1 5 min ut es af te r each

US IN G AS IN FL ATOR

• Press a nd h old t he p owe r sw itc h (6 ) for 2 sec onds to t ur n on th e un it.

LC D DI SP LAY EX PL AN ATIO N

1. P res su re un it

2. Tar get ﬁ gu re

3. R eal -t ime p res sure va lue

• Conne ct t he sc re w-o n va lve conne ct or to t ir e air v al ve( 15 ). Twisti ng i t clo ck wis e un til i t is secur el y att ac hed t o th e tir e ai r valve .

Pleas e al low t he i nﬂa to r to co ol d own f or 1 5 min ut es af te r each 10 minu tes con ti nuo us o per at ion .

LED EKRANO PAAIŠKINIMAS

1. Atvirkštinis prijungimas

2. Nurodo, kada užvedimo prietaisas yra įkraunamas. Įkrovimo metu juda ir visiškai įkrovus, dega vientisa šviesa.

3. Automobilio akumuliatoriaus įtampa

4. Baterijos įkrovimo procentai

5. AUŠINIMAS: Paleidėjas atvėsta (įprastai tarp nuoseklių paleidimo intervalų. Paleidėjas turi atvėsti per 30 sekundžių po kiekvieno paleidi-

mo ir 10 minučių po 5 nuoseklių paleidimų).

6. READY: Nurodo, kad prietaisas yra paruoštas užvedimui.

KELETAS SPECIALIŲ PASTABŲ

1. Naudodami šį paleidimo prietaisą, įsitikinkite, kad teigiamos ir neigiamos jungtys yra teisingos, nes kitaip akumuliatorius gali sprogti.

2. Užvedimo prietaisas gali atlikti paeiliui 5 paleidimus su 30 sekundžių aušinimo pertraukomis ir po penkių paleidimų - 10 minučių aušinimo pertrauka.

3. Minimali startinė paleidėjo įtampa tai 2V. Jeigu automobilio akumuliatorius yra visiškai iškrautas (<2 V), užvedimo prietaisas neveiks.

INFLIATORIAUS NAUDOJIMAS

• Sujunkite užsukamą vožtuvo jungtį su padangos oro vožtuvo jungtimi (15). Pasukite jas laikrodžio rodyklių kryptimi, kol bus saugiai pritvirtintos prie padangos oro vožtuvo jungties.

• Tam, kad įjungti prietaisą, paspauskite ir prilaikykite maitinimo jungiklį (6) 2 sekundes.

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

Page 34

US IN G AS IN FL ATOR

• Press a nd h old t he p owe r sw itc h (6 ) for 2 sec onds to t ur n on th e un it.

US IN G AS PO WE R BA NK

1. Press a nd h old t he p owe r sw itc h (6 ) for 3 s ec onds to t ur n on th e un it.

USB out put: 5V / 3A , 9V/ 2A , 12V /1 .5A

LC D DI SP LAY EX PL AN ATIO N

1. P res su re un it

2. Tar get ﬁ gu re

3. R eal -t ime p res sure va lue

• Conne ct t he sc re w-o n va lve conne ct or to t ir e air v al ve( 15 ). Twisti ng i t clo ck wis e un til i t is secur el y att ac hed t o th e tir e ai r valve .

Pleas e al low t he i nﬂa to r to co ol d own f or 1 5 min ut es af te r each 10 minu tes con ti nuo us o per at ion .

PSI

• To remo ve the ai r hose fr om your car t ire, tw ist the s crew- on valv e con necto r count er cloc kwise .

TARGET

A. INFLIATORIAUS VALDYMAS PAGAL UŽPROGRAMUOTĄ FUNKCIJĄ

Prieš pradedant automatinį pripūtimą, galite nustatyti atitinkamą vertę, paspausdami „+” arba „-” (4). Valdykite prietaisą, paspausdami pūtimo mygtuką (1), prietaisas išsijungs savaime po to, kai bus pasiekta užprogramuota slėgio vertė.

B. INFLIATORIAUS VALDYMAS BE UŽPROGRAMUOTOS FUNKCIJOS

Kai programavimo indikatorius yra „0” padėtyje, reiškia, kad kompresorius veiks be užprogramuotos funkcijos. Jeigu nustatymas nėra „0“ padėtyje, galite nustatyti slėgio indikatorių „0“ pozicijoje paspausdami mygtuką ‚-’, ir sumažindami slėgio indikatorių. Pasiekę pageidaujamą slėgį ir norėdami sustabdyti prietaisą rankiniu būdu, privalote paspausti pūtimo mygtuką (1).

READY

COOLING

• Norėdami nuimti oro vamzdelį nuo automobilio padangos, pasukite užsukamą vožtuvo jungtį kryptimi priešinga laikrodžio rodyklėms.

Kiekvieną kartą, po 10 minučių nuolatinio darbo, leiskite infliatoriui atvėsti skirdami tam 15 minučių.

LED EKRANO PAAIŠKINIMAS

1. Slėgio vienetas

2. Siektina vertė

3. Slėgio vertė realiuoju laiku

„POWER BANK“ NAUDOJIMAS

USB IŠVESTIS: 5V/3A, 9V/2A, 12V/1,5A

1. Tam, kad įjungti prietaisą, paspauskite ir prilaikykite maitinimo jungiklį (6) 3 sekundes.

2. Prijunkite USB laidą prie prietaiso USB išvesties prievado (10).

3. Pasibaigus įkrovimui, USB išvestis automatiškai išsijungs.

4. Ištraukite USB laidą iš prietaiso.

APIE GREITĄ ĮKROVIMĄ:

Produktas turi greito įkrovimo funkciją. Norint panaudoti greito įkrovimo funkciją, vienu metu turi būti įvykdytos dvi sąlygos:

1. Naudokite pateiktą įkrovimo kabelį arba kitus įkrovimo laidus, kurie yra pritaikyti greitam įkrovimui.

2. Prietaisas turi būti pritaikytas greitam įkrovimui.

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

Page 35

LED ŠVIESOS ŠALTINIO NAUDOJIMAS

• Tam, kad įjungti prietaisą, paspauskite ir prilaikykite maitinimo jungiklį (6) 3 sekundes.

• Pirmas trumpas paspaudimas: Darbinė šviesa.

• Antras trumpas paspaudimas: Žibintas.

• Trečias trumpas paspaudimas: SOS.

• Ketvirtas trumpas paspaudimas: Šviesa išjungta.

KAIP IŠJUNGTI PRIETAISĄ

Prietaisas išsijungs savaime, jeigu nebus naudojamas 2 minutes.

Kitas prietaiso išjungimo būdas: paspauskite ir prilaikykite maitinimo jungiklį 3 sekundes.

LAIKYMAS

Šis prietaisas gali būti naudojamas temperatūroje nuo -20°C iki +55°C, atokiau nuo dulkių ir vandens. Prieš paleidėjo panaudojimą, kategoriškai rekomenduojame laikyti jį temperatūroje nuo 0°C iki +40°C (namuose/sunkvežimyje ir t.t.). Kuomet lauko temperatūra nukrenta žemiau 0°C, geresnio akumuliatoriaus našumo palaikymui rekomenduojama šį prietaisą laikyti patalpoje.

PROBLEMŲ SPRENDIMAS

KODAS PRIEŽASTIS SPRENDIMAS

F1 Vidinis gedimas Nenaudokite

F2 Vidinis gedimas Nenaudokite

F3 Temperatūra <0°C. Paleidėjo neįkraukite. Nuneškite paleidėją į šiltesnę vietą ir įkraukite.

Patikrinkite, ar adapteris, kurį naudojate paleidėjo įkrovimui yra >5V

F4 Vidinis gedimas

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

1A. Jeigu taip, produkto nenaudokite, nes gali įvykti vidinis gedimas. Jeigu ne, adapterį pakeiskite nauju, kuris yra >5V 1A ir įkraukite paleidėją.

Page 36

LIETOŠANAS INSTRUKCIJA PALAIŠANAS IERĪCE 400A AR KOMPRESORU, HT8G622

ĪPAŠĪBAS

1. Piepūšanas poga

2. Dubultais LCD indikators

3. Dzinēja palaišanas poga

4. Spiediena iestatīšana

5. Spiediena vienības poga

6. Barošanas slēdzis

7. Gaismas poga

8. Palaišanas ports

9. LED gaisma

10. Izvades ports USB 3.0

11. C tipa ievades ports

12. Viedais palaišanas vads

13. Piepūšanas adapteri

14. C tipa kabelis

15. Gaisa caurule

PIESARDZĪBAS PASĀKUMI PIRMS LĀDĒŠANAS IZLASIET INSTRUKCIJU.

• Lietojiet šo ierīci tikai tā, kā aprakstīts šajā lietošanas instrukcijā. Jebkāda nepareiza ierīces lietošana vai lietošana neatbilstoši instrukcijai izslēdz ražotāja un pārdevēja atbildību.

• Nemēģiniet nekādā veidā modiﬁcēt ierīci. Modiﬁkācijas var izraisīt ierīces bojājumus, īpašuma bojājumus vai miesas bojājumus, par ko ražotājs nav atbildīgs.

• Automašīnas var būt aprīkotas ar elektriskām un elektroniskām sistēmām (piem., dzinēja vadības sistēmām, mobilajiem tālruņiem), kuras var tikt bojātas, ja tiek pakļautas augstam palaišanas spriegumam un pārspriegumam. Pirms ierīces pievienošanas automašīnai, lūdzu, izlasiet automašīnas lietošanas instrukciju, lai pārliecinātos, ka ārējā uzlāde ir atļauta.

• Drošības instrukcijas neievērošana var izraisīt elektriskās strāvas triecienu, ugunsgreku un/vai miesas bojājumus.

• Ievērojiet norādījumus par akumulatora vadu pievienošanu un atvienošanu.

• Šī ierīce ir paredzēta lietošanai tikai mājās un iekštelpās.

• Neizmantojiet piederumus, ko nav ieteicis ražotājs/pārdevējs! Tie var sabojāt ierīci un/vai izraisīt savainojumus. Izmantojiet tikai šīs ierīces komplektācijā iekļauto savienojuma kabeli.

• AIZRĪŠANĀS APDRAUDĒJUMS! Glabājiet ierīci un tās iepakojumu bērniem nepieejamā vietā.

• Neizmantojiet ierīci sprādzienbīstamā vidē, piemēram, uzliesmojošu šķidrumu, gāzu vai putekļu klātbūtnē.

• Lietojot šo ierīci, izvairieties no atklātas liesmas, karstām virsmām un dzirkstelēm. Nesmēķējiet ierīces lietošanas laikā.

• Ja strāvas vads vai spailes ir bojātas, nelietojiet ierīci, tā ir jānomaina ražotājam, tā servisa aģentam vai līdzīgi kvaliﬁcētai personai, lai izvairītos no briesmām.

• Neļaujiet pieskarties sarkanajām un melnajām spailēm, jo tas var izraisīt dzirksteles, sprādzienu un bojājumus.

• Pirms elektrisko pieslēgumu veikšanas pārbaudiet, vai: Ierīce un tās sastāvdaļas nav bojātas. Šādā gadījumā nelietojiet ierīci, bet nododiet to pārdevējam pārbaudei un remontam. Uz datu plāksnītes norādītais spriegums atbilst elektroinstalācijai.

• Iedarbināšana tikai 12V transportlīdzekļiem, tas būtu bīstami citai iedarbināšanai. Aizliegts izmantot citām mašīnām, piemēram, lidmašīnām, kuģiem un tā tālāk.

• Neaizsedziet ierīci.

• Pārliecinieties, vai palaišanas kabeļa ZILAIS spraudnis ir pilnībā ievietots palaišanas ligzdā. Pretējā gadījumā zilais spraudnis izkusīs.

• Pirms iedarbināšanas pārliecinieties, ka visi akumulatora savienojumi ir tīri! Pārliecinieties, vai akumulatora spailes ir pareizi savienotas! Ja transportlīdzekļa akumulatora spailes ir netīras vai sarūsējušas, ierīces jauda tiks samazināta.

• Pārliecinieties, vai kāds atrodas jūsu dzirdes attālumā vai pietiekami tuvu, lai sniegtu jums palīdzību, kamēr strādājat ar akumulatoriem.

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

Page 37

LADĒŠANAS INSTRUKCIJA

1. Ievietojiet C tipa kabeli (14) ierīces C tipa ievades portā (11).

2. Ievietojiet adapterī USB portu C tipa kabeļa (14) galā.

3. Pievienojiet mājas adapteri universālajai kontaktligzdai.

4. Kad barošana ir ieslēgta, LCD displejā mirgos uzlādes ikona, kas norāda uzlādes statusu. Pēc pilnīgas uzlādēšanas, augšējā labajā stūrī

esošā „Uzlādes ikona” pārtrauks mirgot.

- Startera uzlādes laikā visas funkcijas ir aizliegtas.

- Litija baterijas uzlādēšana zemā temperatūrā ir bīstama. Neuzlādējiet ierīci temperatūrā, kas zemāka par 0°C.

IZMANTOŠANA KĀ 12V STARTERI

MĒS IESAKAM PĀRBAUDĪT, VAI JŪSU AUTOMAŠĪNAS AKUMULATORA SPRIEGUMS IR 12V.

PIRMS PALAIŠANAS, JA TAS IR MAZĀKS PAR 2V VAI PĀRSNIEDZ 16,8V, IEDARBINĀŠANU NEVAR PALAIST.

BRĪDINĀJUMS: Izmantojot šo ierīci, lai sāktu palaišanu, pārbaudiet, vai pozitīvie un negatīvie savienojumi ir pareizi, pretējā gadījumā akumulators var eksplodēt.

• Nospiediet un 2 sekundes turiet barošanas slēdzi, lai ieslēgtu ierīci. Pārliecinieties, vai akumulatora uzlādes līmenis ir augstāks nekā

50%.

• Lūdzu, veiciet tālāk norādītās darbības, lai sāktu palaišanu, pretējā gadījumā tas var būt bīstami:

1. Ievietojiet palaišanas spraudni (7) ierīces palaišanas portā (1). Pārliecinieties, vai palaišanas kabeļa ZILAIS spraudnis ir pilnībā ievietots

palaišanas ligzdā. Pretējā gadījumā zilais spraudnis izkusīs.

2. Savienojiet sarkano (+) spaili ar akumulatora pozitīvo (+) spaili.

3. Savienojiet melno (-) spaili ar dzinēja metāla daļu (negatīvs zemējums) vai ar akumulatora negatīvo spaili.

• Kad savienojums ir izveidots, teksts „READY” LCD displejā norāda pareizo palaišanas sākšanas statusu. Iedarbiniet automašīnu un

negrieziet kloķi 5 sekundes.

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

Page 38

• Pēc veiksmīgas dzinēja iedarbināšanas vispirms izvelciet ierīces palaišanas spraudni un pēc tam noņemiet spailes no automašīnas

US IN G AS IN FL ATOR

• Conne ct t he sc re w-o n va lve conne ct or to t ir e air v al ve( 15 ). Twisti ng i t clo ck wis e un til i t is secur el y att ac hed t o th e tir e ai r valve .

Pleas e al low t he i nﬂa to r to co ol d own f or 1 5 min ut es af te r each

US IN G AS IN FL ATOR

• Press a nd h old t he p owe r sw itc h (6 ) for 2 sec onds to t ur n on th e un it.

LC D DI SP LAY EX PL AN ATIO N

1. P res su re un it

2. Tar get ﬁ gu re

3. R eal -t ime p res sure va lue

• Conne ct t he sc re w-o n va lve conne ct or to t ir e air v al ve( 15 ). Twisti ng i t clo ck wis e un til i t is secur el y att ac hed t o th e tir e ai r valve .

Pleas e al low t he i nﬂa to r to co ol d own f or 1 5 min ut es af te r each 10 minu tes con ti nuo us o per at ion .

akumulatora.

LCD DISPLEJA PASKAIDROJUMS

1. Reversais savienojums

2. Parāda, kad palaišanas ierīce tiek uzlādēta. Tas pārvietojas uzlādes laikā un paliek iedegts, kad tas ir pilnībā uzlādēts.

3. Automašīnas akumulatora spriegums

4. Baterijas uzlādēšanas līmenis procentos

5. DZESĒŠANA: Starteris atdziest (parasti starp secīgiem palaišanas intervāliem. Starterim jāatdziest 30 sekundes pēc katras palaišanas

un 10 minūtes pēc pieciem secīgiem startiem).

6. READY: Parāda, ka palaišanas ierīce ir gatava iedarbināšanai.

DAŽAS ĪPAŠAS PIEZĪMES

1. Izmantojot šo palaišanas ierīci, pārbaudiet, vai pozitīvie un negatīvie savienojumi ir pareizi, pretējā gadījumā akumulators var eksplodēt.

2. Palaišanas ierīce var veikt 5 secīgas palaišanas ar 30 sekunžu atdzišanas laiku starp katru pārtraukumu un 10 minūšu atdzišanas laiku pēc piecām palaišanām.

3. Startera minimālais palaišanas spriegums ir 2V. Ja automašīnas akumulators ir pilnībā izlādējies (<2V), palaišanas ierīce nedarbosies.

LIETOŠANA KĀ INFLATORU

• Savienojiet pieskrūvējamā vārsta savienotāju ar riepas gaisa vārstu (15). Pagrieziet to pulksteņrādītāja virzienā, līdz tas ir droši pie-

stiprināts pie riepas gaisa vārsta.

• Nospiediet un 2 sekundes turiet barošanas slēdzi (6), lai ieslēgtu ierīci.

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

Page 39

US IN G AS IN FL ATOR

• Press a nd h old t he p owe r sw itc h (6 ) for 2 sec onds to t ur n on th e un it.

US IN G AS PO WE R BA NK

1. Press a nd h old t he p owe r sw itc h (6 ) for 3 s ec onds to t ur n on th e un it.

USB out put: 5V / 3A , 9V/ 2A , 12V /1 .5A

LC D DI SP LAY EX PL AN ATIO N

1. P res su re un it

2. Tar get ﬁ gu re

3. R eal -t ime p res sure va lue

• Conne ct t he sc re w-o n va lve conne ct or to t ir e air v al ve( 15 ). Twisti ng i t clo ck wis e un til i t is secur el y att ac hed t o th e tir e ai r valve .

Pleas e al low t he i nﬂa to r to co ol d own f or 1 5 min ut es af te r each 10 minu tes con ti nuo us o per at ion .

PSI

• To remo ve the ai r hose fr om your car t ire, tw ist the s crew- on valv e con necto r count er cloc kwise .

TARGET

A. LAI DARBINĀTU INFLATORU AR IEPROGRAMMĒTU FUNKCIJU

Varat nospiest „+” vai „-” (4), lai iestatītu atbilstošo vērtību pirms automātiskās piepūšanas. Darbiniet ierīci, nospiežot piepūšanas pogu (1), ierīce automātiski izslēgsies, kad tiks sasniegts ieprogrammētais spiediens.

B. LAI DARBINĀTU INFLATORU BEZ IEPROGRAMMĒTAS FUNKCIJAS

Kad programmēšanas indikators atrodas pozīcijā „0”, tas nozīmē, ka kompresors darbosies bez ieprogrammētās funkcijas. Ja iestatījums nav “0”, varat iestatīt spiediena indikatoru uz “0”, nospiežot pogu “-”, lai samazinātu spiediena indikatoru. Jums ir jānospiež piepūšanas poga (1), lai to manuāli apturētu, kad tas sasniedz vēlamo spiedienu.

READY

COOLING

• Lai noņemtu gaisa cauruli no automašīnas riepas, pagrieziet skrūvējamo vārsta savienotāju pretēji pulksteņrādītāja virzienam.

Lūdzu, ļaujiet inflatoram 15 minūtes atdzist pēc katrām 10 nepārtrauktas darbības minūtēm.

LCD DISPLEJA PASKAIDROJUMS

1. Spiediena vienība

2. Mērķa vērtība

3. Reāllaika spiediena vērtība

LIETOŠANA KĀ ĀRĒJO AKUMULATORI

USB IZVADE: 5V/3A, 9V/2A, 12V/1,5A

1. Nospiediet un 3 sekundes turiet barošanas slēdzi (6), lai ieslēgtu ierīci.

2. Pievienojiet USB kabeli ierīces USB izvades portam (10).

3. Kad uzlāde būs pabeigta, USB izvade automātiski izslēgsies

4. Atvienojiet USB kabeli no ierīces.

PAR ĀTRO UZLĀDI:

Produktam ir ātras uzlādes funkcija. Lai izmantotu ātrās uzlādes funkciju, vienlaicīgi ir jāievēro divi nosacījumi:

1. Izmantojiet komplektā iekļauto uzlādes kabeli vai citus uzlādes kabeļus, kas atbalsta ātro uzlādi.

2. Ierīcei jāatbalsta ātrā uzlāde.

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com

Page 40

IZMANTOŠANA KĀ LED GAISMAS

• Nospiediet un 3 sekundes turiet barošanas slēdzi (6), lai ieslēgtu ierīci.

• Pirmā īsa nospiešana: Darba gaisma.

• Otrā īsa nospiešana: Lukturis.

• Trešā īsa nospiešana: SOS.

• Ceturtā īsa nospiešana: Gaisma izslēgta.

KĀ IZSLĒGT IERĪCI

Ierīce automātiski izslēgsies, ja tā netiks lietota 2 minūtes.

Alternatīvi nospiediet un 3 sekundes turiet barošanas slēdzi, lai izslēgtu ierīci.

UZGLABĀŠANA

Šo ierīci var lietot temperatūrā no –20°C līdz +55°C, prom no putekļiem un ūdens. Pirms startera izmantošanas stingri iesakām uzglabāt produktu temperatūrā no 0°C līdz +40°C (mājās/kravas automašīnā utt.). Lai nodrošinātu labāku akumulatora darbību, ieteicams šo ierīci turēt telpā, kad ārējā temperatūra nokrītas zem 0°C.

PROBLĒMU NOVĒRŠANA

KODS CĒLONIS RISINĀJUMS

F1 Iekšējā kļūme Nelietojiet

F2 Iekšējā kļūme Nelietojiet

F3 Temperatūra <0°C. Neuzlādējiet starteri. Pārvietojiet starteri uz siltāku vietu, lai uzlādētu.

Pārliecinieties, vai adapterim, kuru izmantojat startera uzlādēšanai,

F4 Iekšējā kļūme

ir > 5V 1A. Ja tā, nelietojiet produktu, kā tas var izraisīt iekšējo kļūmi. Ja nē, nomainiet uz jaunu adapteri, kas ir >5V 1A, lai atkal uzlādētu starteri.

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland S.A., ul. Przejazdowa 21, 05-800 Pruszków, www.hoegert.com
