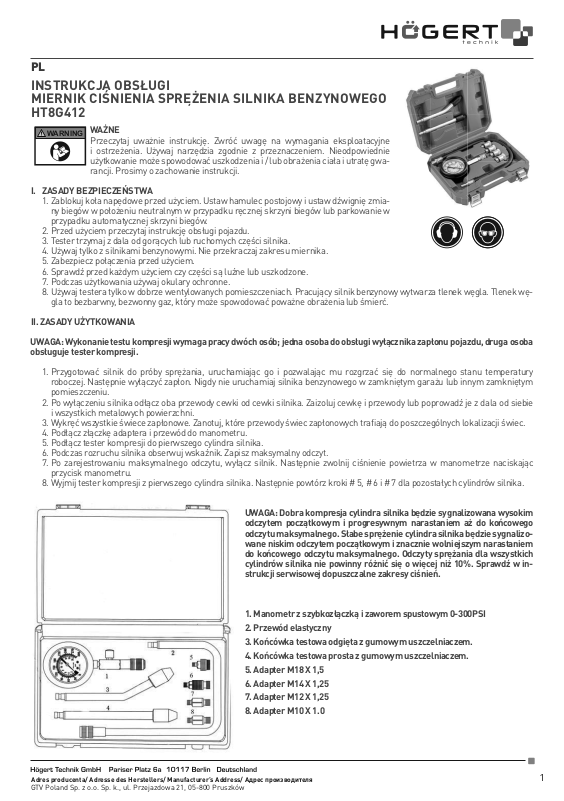

PL
INSTRUKCJA OBSŁUGI
MIERNIK CIŚNIENIA SPRĘŻENIA SILNIKA BENZYNOWEGO
HT8G412
WARNING
I. ZASADY BEZPIECZEŃSTWA
1. Zablokuj koła napędowe przed użyciem. Ustaw hamulec postojowy i ustaw dźwignię zmia-
2. Przed użyciem przeczytaj instrukcję obsługi pojazdu.
3. Tester trzymaj z dala od gorących lub ruchomych części silnika.
4. Używaj tylko z silnikami benzynowymi. Nie przekraczaj zakresu miernika.
5. Zabezpiecz połączenia przed użyciem.
6. Sprawdź przed każdym użyciem czy części są luźne lub uszkodzone.
7. Podczas użytkowania używaj okulary ochronne.
8. Używaj testera tylko w dobrze wentylowanych pomieszczeniach. Pracujący silnik benzynowy wytwarza tlenek węgla. Tlenek wę-
II. ZASADY UŻYTKOWANIA
UWAGA: Wykonanie testu kompresji wymaga pracy dwóch osób; jedna osoba do obsługi wyłącznika zapłonu pojazdu, druga osoba
obsługuje tester kompresji.
1. Przygotować silnik do próby sprężania, uruchamiając go i pozwalając mu rozgrzać się do normalnego stanu temperatury
2. Po wyłączeniu silnika odłącz oba przewody cewki od cewki silnika. Zaizoluj cewkę i przewody lub poprowadź je z dala od siebie
3. Wykręć wszystkie świece zapłonowe. Zanotuj, które przewody świec zapłonowych trafi ają do poszczególnych lokalizacji świec.
4. Podłącz złączkę adaptera i przewód do manometru.
5. Podłącz tester kompresji do pierwszego cylindra silnika.
6. Podczas rozruchu silnika obserwuj wskaźnik. Zapisz maksymalny odczyt.
7. Po zarejestrowaniu maksymalnego odczytu, wyłącz silnik. Następnie zwolnij ciśnienie powietrza w manometrze naciskając
8. Wyjmij tester kompresji z pierwszego cylindra silnika. Następnie powtórz kroki # 5, # 6 i # 7 dla pozostałych cylindrów silnika.
WAŻNE
Przeczytaj uważnie instrukcję. Zwróć uwagę na wymagania eksploatacyjne
i ostrzeżenia. Używaj narzędzia zgodnie z przeznaczeniem. Nieodpowiednie
użytkowanie może spowodować uszkodzenia i / lub obrażenia ciała i utratę gwarancji. Prosimy o zachowanie instrukcji.
ny biegów w położeniu neutralnym w przypadku ręcznej skrzyni biegów lub parkowanie w
przypadku automatycznej skrzyni biegów.
gla to bezbarwny, bezwonny gaz, który może spowodować poważne obrażenia lub śmierć.
roboczej. Następnie wyłączyć zapłon. Nigdy nie uruchamiaj silnika benzynowego w zamkniętym garażu lub innym zamkniętym
pomieszczeniu.
i wszystkich metalowych powierzchni.
przycisk manometru.
UWAGA: Dobra kompresja cylindra silnika będzie sygnalizowana wysokim
odczytem początkowym i progresywnym narastaniem aż do końcowego
odczytu maksymalnego. Słabe sprężenie cylindra silnika będzie sygnalizowane niskim odczytem początkowym i znacznie wolniejszym narastaniem
do końcowego odczytu maksymalnego. Odczyty sprężania dla wszystkich
cylindrów silnika nie powinny różnić się o więcej niż 10%. Sprawdź w instrukcji serwisowej dopuszczalne zakresy ciśnień.

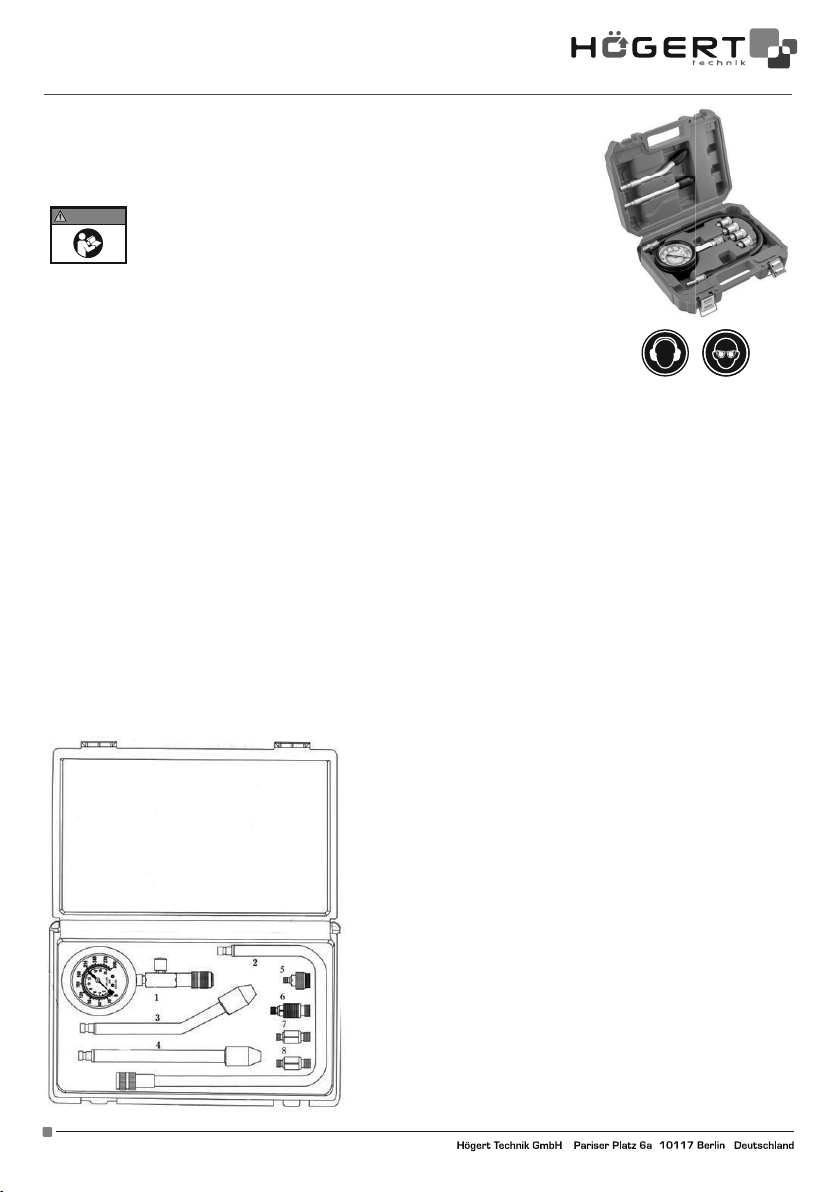

1. Manometr z szybkozłączką i zaworem spustowym 0-300PSI
2. Przewód elastyczny
3. Końcówka testowa odgięta z gumowym uszczelniaczem.
4. Końcówka testowa prosta z gumowym uszczelniaczem.
5. Adapter M18 X 1,5
6. Adapter M14 X 1,25
7. Adapter M12 X 1,25
8. Adapter M10 X 1.0
Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя
GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków
1
Page 2
DE
BEDIENUNGSANLEITUNG
KOMPRESSIONSMANOMETER FÜR BENZINMOTOREN HT8G412
WARNING
I. SICHERHEITSHINWEISE
1. Blockieren Sie die Antriebsräder vor dem Gebrauch. Ziehen Sie die Feststellbremse an
2. Lesen Sie vor dem Gebrauch die Bedienungsanleitung des Fahrzeugs.
3. Halten Sie den Kompressionsmanometer von heißen oder beweglichen Motorteilen fern.
4. Nur mit Benzinmotoren verwenden.
5. Überprüfen und Sichern Sie alle Verbindungen vor dem Gebrauch.
6. Überprüfen Sie vor jedem Gebrauch, ob Teile lose oder beschädigt sind.
7. Verwenden Sie während des Gebrauchs eine Schutzbrille.
8. Verwenden Sie den Tester nur in gut belüfteten Bereichen. Ein laufender Benzinmotor erzeugt Kohlenmonoxid. Kohlenmonoxid
II. NUTZUNGSBEDINGUNGEN
HINWEIS: Für die Durchführung des Kompressionstests sind zwei Personen erforderlich. Eine Person zum Betätigen des Fahrzeug-
zündschalters, die andere Person zum Betätigen des Kompressionstesters.
1. Bereiten Sie den Motor für den Kompressionstest vor, indem Sie ihn starten und auf die normale Betriebstemperatur bringen ann
2. Trennen Sie bei ausgeschaltetem Motor beide Spulenleitungen von der Motorspule. Isolieren Sie die Spule und die Drähte oder
3. Entfernen Sie alle Zündkerzen. Beachten Sie, welche Zündkerzenkabel zu den einzelnen Zündkerzen führen.
4. Schließen Sie den Adapteranschluss und den Schlauch an das Manometer an.
5. Schließen Sie den Kompressionstester an den ersten Motorzylinder an.
6. Beobachten Sie die Anzeige, während Sie den Motor anlassen. Notieren Sie den maximalen Messwert.
7 Stellen Sie den Motor ab, nachdem der maximale Messwert aufgezeichnet wurde. Lassen Sie dann den Luftdruck im Manometer
durch Drücken der Manometer-Taste ab.
8. Entfernen Sie das Kompressionsprüfgerät vom ersten Motorzylinder. Wiederholen Sie die Schritte 5, 6 und 7 für die verbleiben-
WICHTIG: Lesen sie die anweisungen sorgfältig durch und beachten sie die
betriebsanforderungen und warnhinweise. Verwenden sie das gerät nur für
den dafür vorgesehenen zweck. Eine unsachgemäße verwendung kann zu
schäden und / oder personenschäden führen und führt zum erlöschen der garantie. Bitte bewahren sie diese anweisungen auf.
und stellen Sie den Schalthebel in den Leerlauf.
ist ein farbloses, geruchloses Gas, das schwere Verletzungen verursachen und in extremen Fällen zum Tod führen kann.
die Zündung ausschalten. Lassen Sie einen Benzinmotor niemals in einer geschlossenen Garage oder einem anderen geschlossenen Bereich laufen.
führen Sie die Spule und die Drähte von Ihnen und allen Metalloberfl ächen weg.
den Motorzylinder.
HINWEIS: EINE GUTE KOMPRESSION DES MOTORZYLINDERS WIRD
DURCH EINEN HOHEN ANFANGSWERT UND EINEN PROGRESSIVEN
AUFBAU BIS ZUM ENDGÜLTIGEN MAXIMALWERT ANGEZEIGT. EINE
SCHLECHTE KOMPRESSION DES MOTORZYLINDERS WIRD DURCH
EINEN NIEDRIGEN ANFANGSWERT UND EINEN VIEL LANGSAMEREN
ANSTIEG AUF DEN ENDGÜLTIGEN MAXIMALWERT ANGEZEIGT. DIE KOM
PRESSIONSWERTE FÜR ALLE MOTORZYLINDER SOLLTEN SICH NICHT
UM MEHR ALS 10% UNTERSCHEIDEN. ÜBERPRÜFEN SIE DAS SERVICE
HANDBUCH AUF AKZEPTABLE DRUCKBEREICHE.
1. Manometer mit schnellkupplung und 0-300PSI ablassventil
2. Flexibler schlauch
3. Gebogene testspitze mit gummidichtmittel.
4. Gerade testspitze mit gummidichtmittel.
5. Adapter m18 x 1.5
6. Adapter m14 x 1.25
7. Adapter m12 x 1.25
8. Adapter m10 x 1.0
2
Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя
GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków
Page 3
EN
INSTRUCTION MANUAL
PETROL ENGINE COMPRESSION TEST KIT HT8G412
WARNING
I. IMPORTANT SAFETY INFORMATION
1. Block drive wheels before use. Set parking brake and put gear selector in neutral for ma-
2. Read vehicle’s service manual before use.
3. Keep away from hot or moving engine parts.
4. Use with gasoline engines only. Do not exceed gauge range.
5. Secure connections before use.
6. Inspect before every use; do not use if parts loose or damaged.
7. Wear safety goggles during use.
8. Use the Tester only in well-ventilated areas. A running gasoline engine produces carbon monoxide. Carbon monoxide is a color-
II. INSTRUCTIONS
Read the ENTIRE IMPORTANT SAFETY INFORMATION section at the beginning of this document before set up or use of this product.
NOTE: Performing a compression test requires the work of two individuals; one person to operate the vehicle’s ignition switch
while the other person operates the Compression Tester.
1. Prepare the engine for compression testing by starting the engine and allowing it to warm up to its normal operating temperatu-
2. Once the engine has been turned off, disconnect both coil wires from the coil of the engine. Insulate coil wires or route them away
3. Remove all of the spark plugs. Make note of which spark plug wires go to each spark plug locations.
4. Attach either the Adapter Fitting or Hose and Hose Fitting to the Gauge.
5. Connect the Compression Tester to the fi rst cylinder of the engine. With the gas pedal pressed all the way down, crank the engine
6. While cranking the engine, observe the Gauge. Record the maximum reading.
7. After recording the maximum reading, stop cranking the engine. Then, release the air pressure in the Gauge by pressing the Air
8. Remove the Compression Tester from the fi rst engine cylinder. Then repeat Steps #5, #6, and #7 for the remaining engine cylinders.
IMPORTANT:
Read these instructions carefully. Note the safe operational requirements, warnings and cautions. Use the tool correctly and with care for the purpose for which
it is intended. Failure to do so may cause damage and/or personal injury and will
invalidate the warranty. Please keep instructions safe for future use.
nual transmission or park for automatic transmission. Risk of sudden vehicle movement!
less, odorless, gas that can cause serious injury or death.
re. Then, switch off the ignition. WARNING! Aviod carbon monoxide poisoning! Never run a gasoline engine in an enclose garage
or other contained area.
from each other and all metal surfaces.
for at least eight revolutions.
Release Button.
NOTE: Good engine cylinder compression will be indicated with a high
initial reading, and a progressive build-up to the fi nal maximum reading.
Poor engine cylinder compression will be indicated with a low initial reading, and a much slower build-up to the fi nal maximum reading. The
compression readings for all of the engine cylinders should not vary by
more than 10%. Check service manual for acceptable pressure ranges.
1. Air gauge with quick coupling & release valve 0-300PSI.
2. High-tension connecting pipe with safety lock coupling.
3. Crank shaft type test pipe with rubber plug.
4. Transverse axis test pipe with rubber plug.
5. M18 X 1.5 adapter
6. M14 X 1.25 adapter
7. M12 X 1.25 adapter
8. M10 X 1.0 adapter
Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя
GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków
3
Page 4
RU
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
ТЕСТЕР КОМПРЕССИИ БЕНЗИНОВОГО ДВИГАТЕЛЯ
HT8G412
WARNING
приведет к потери гарантии. Соблюдайте все предптсанные правила и инструкции во
время пользования.
I. МЕРЫ БЕЗОПАСНОСТИ
1. Перед использованием заблокируйте ведущие колеса. Включите стояночный тормоз и
2. Перед использованием прочтите руководство по эксплуатации автомобиля.
3. Держите тестер вдали от горячих или движущихся частей двигателя.
4. Используйте только с бензиновыми двигателями. Не выходите за пределы диапазона манометра.
5. Защитите соединения перед использованием тестера.
6. Перед каждым использованием проверяйте, комплетны ли детали или нет ли повреждений.
7. Во время использования используйте защитные очки.
8. Используйте тестер только в хорошо вентилируемых местах. Работающий бензиновый двигатель производит окись
II. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ПРИМЕЧАНИЕ. Для выполнения теста на сжатие требуется два человека; один человек для обработки выключателем
зажигания автомобиля, второй человек управляет прибором для проверки компрессии.
1. Подготовьте двигатель к испытанию на сжатие, запустив его и дав ему прогреться до нормальной рабочей температуры.
2. При выключенном двигателе отсоедините оба провода от катушки двигателя. Изолируйте катушку и провода или
3. Снимите все свечи зажигания. Отметьте, какие провода свечи зажигания идут к каждому месту свечи зажигания.
4. Подсоедините переходной ниппель и шланг к манометру.
5. Подсоедините тестер компрессии к первому цилиндру двигателя.
6. Следите за манометром, проворачивая двигатель. Запишите максимальное показание.
ВАЖНО: Прочитайте содержание этой инструкции. Обратите внимание
к требованиям безопасности выполняемых работ, предупреждениям
и комментариям. На описание инструментов, правильного их использования
и по назначению. Не выполнение вышеперечисленных требований
может привести к повреждению инструмента / или травмированию, что
установите рычаг переключения передач в нейтральное положение на механической
коробке передач или припаркуйте ее на автоматической коробке передач.
углерода. Окись углерода - это бесцветный газ без запаха, который может вызвать серьезные травмы или смерть.
Затем выключите зажигание. Никогда не запускайте бензиновый двигатель в закрытом гараже или другом закрытом
помещении.
проложите их подальше от себя и любых металлических поверхностей.
7. После записи максимального показания остановите двигатель. Затем
сбросьте давление воздуха на манометре, нажатие кнопки манометра.
8. Снимите тестер компрессии с первого цилиндра двигателя. Затем
повторите шаги №5, №6 и №7 для остальных цилиндров двигателя.
ПРИМЕЧАНИЕ: Хорошая компрессия в цилиндре двигателя будет
обозначена высоким начальным показанием и постепенным
увеличением до окончательного максимального значения. На слабую
компрессию цилиндра двигателя указывает низкое начальное
значение и гораздо более медленный рост до конечного максимального
значения. Показания компрессии для всех цилиндров двигателя не
должны отличаться более чем на 10%. Обратитесь к руководству по
обслуживанию на предмет приемлемых диапазонов давления.
1. Манометр с быстроразъемным соединением и сливным клапаном
0-300PSI.
2. Гибкий шланг.
3. Изогнутый наконечник с резиновым герметиком.
4. Прямой тестовый наконечник с резиновым герметиком.
5. Адаптер M18 X 1,5
6. Адаптер M14 X 1,25
7. Адаптер M12 X 1,25
8. Адаптер M10 X 1.0
4
Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя
GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków
