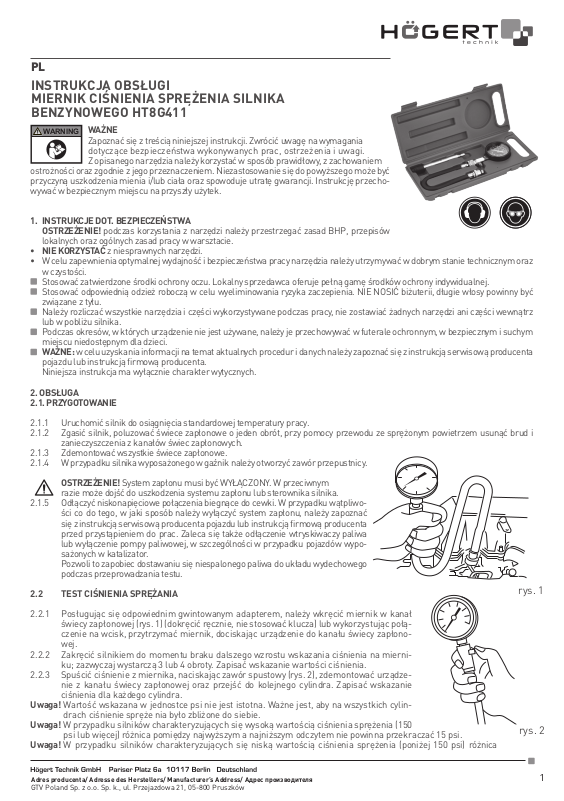

Page 1
PL
INSTRUKCJA OBSŁUGI
MIERNIK CIŚNIENIA SPRĘŻENIA SILNIKA
BENZYNOWEGO HT8G411
WAŻNE
WARNING
Zapoznać się z treścią niniejszej instrukcji. Zwrócić uwagę na wymagania
dotyczące bezpieczeństwa wykonywanych prac, ostrzeżenia i uwagi.
ostrożności oraz zgodnie z jego przeznaczeniem. Niezastosowanie się do powyższego może być
przyczyną uszkodzenia mienia i/lub ciała oraz spowoduje utratę gwarancji. Instrukcję przechowywać w bezpiecznym miejscu na przyszły użytek.
1. INSTRUKCJE DOT. BEZPIECZEŃSTWA
OSTRZEŻENIE! podczas korzystania z narzędzi należy przestrzegać zasad BHP, przepisów
• NIE KORZYSTAĆ z niesprawnych narzędzi.
• W celu zapewnienia optymalnej wydajność i bezpieczeństwa pracy narzędzia należy utrzymywać w dobrym stanie technicznym oraz
Stosować zatwierdzone środki ochrony oczu. Lokalny sprzedawca oferuje pełną gamę środków ochrony indywidualnej.
Stosować odpowiednią odzież roboczą w celu wyeliminowania ryzyka zaczepienia. NIE NOSIĆ biżuterii, długie włosy powinny być
Należy rozliczać wszystkie narzędzia i części wykorzystywane podczas pracy, nie zostawiać żadnych narzędzi ani części wewnątrz
Podczas okresów, w których urządzenie nie jest używane, należy je przechowywać w futerale ochronnym, w bezpiecznym i suchym
WAŻNE: w celu uzyskania informacji na temat aktualnych procedur i danych należy zapoznać się z instrukcją serwisową producenta
Niniejsza instrukcja ma wyłącznie charakter wytycznych.
2. OBSŁUGA
2.1. PRZYGOTOWANIE
2.1.1 Uruchomić silnik do osiągnięcia standardowej temperatury pracy.
2.1.2 Zgasić silnik, poluzować świece zapłonowe o jeden obrót, przy pomocy przewodu ze sprężonym powietrzem usunąć brud i
2.1.3 Zdemontować wszystkie świece zapłonowe.
2.1.4 W przypadku silnika wyposażonego w gaźnik należy otworzyć zawór przepustnicy.
OSTRZEŻENIE! System zapłonu musi być WYŁĄCZONY. W przeciwnym
2.1.5 Odłączyć niskonapięciowe połączenia biegnące do cewki. W przypadku wątpliwo-
Pozwoli to zapobiec dostawaniu się niespalonego paliwa do układu wydechowego
2.2 TEST CIŚNIENIA SPRĘŻANIA
2.2.1 Posługując się odpowiednim gwintowanym adapterem, należy wkręcić miernik w kanał
2.2.2 Zakręcić silnikiem do momentu braku dalszego wzrostu wskazania ciśnienia na mierni-
2.2.3 Spuścić ciśnienie z miernika, naciskając zawór spustowy (rys. 2), zdemontować urządze-
Uwaga! Wartość wskazana w jednostce psi nie jest istotna. Ważne jest, aby na wszystkich cylin-
Uwaga! W przypadku silników charakteryzujących się wysoką wartością ciśnienia sprężenia (150
Uwaga! W przypadku silników charakteryzujących się niską wartością ciśnienia sprężenia (poniżej 150 psi) różnica
Z opisanego narzędzia należy korzystać w sposób prawidłowy, z zachowaniem
lokalnych oraz ogólnych zasad pracy w warsztacie.
w czystości.
związane z tyłu.
lub w pobliżu silnika.
miejscu niedostępnym dla dzieci.
pojazdu lub instrukcją firmową producenta.
zanieczyszczenia z kanałów świec zapłonowych.
razie może dojść do uszkodzenia systemu zapłonu lub sterownika silnika.
ści co do tego, w jaki sposób należy wyłączyć system zapłonu, należy zapoznać
się z instrukcją serwisową producenta pojazdu lub instrukcją firmową producenta
przed przystąpieniem do prac. Zaleca się także odłączenie wtryskiwaczy paliwa
lub wyłączenie pompy paliwowej, w szczególności w przypadku pojazdów wyposażonych w katalizator.
podczas przeprowadzania testu.
świecy zapłonowej (rys. 1) (dokręcić ręcznie, nie stosować klucza) lub wykorzystując połączenie na wcisk, przytrzymać miernik, dociskając urządzenie do kanału świecy zapłonowej.
ku; zazwyczaj wystarczą 3 lub 4 obroty. Zapisać wskazanie wartości ciśnienia.
nie z kanału świecy zapłonowej oraz przejść do kolejnego cylindra. Zapisać wskazanie
ciśnienia dla każdego cylindra.
drach ciśnienie spręże nia było zbliżone do siebie.
psi lub więcej) różnica pomiędzy najwyższym a najniższym odczytem nie powinna przekraczać 15 psi.

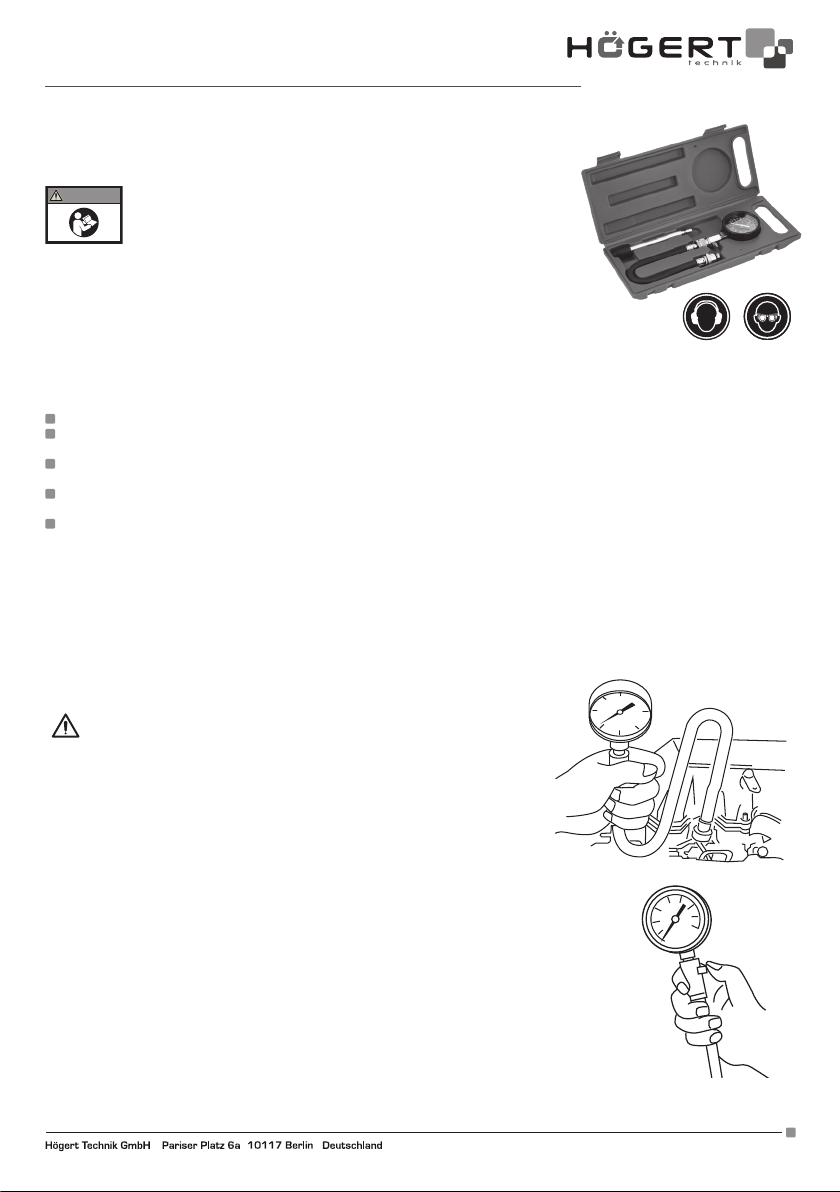

rys. 1
rys. 2
Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя
GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków
1
Page 2
pomiędzy najwyższym a najniższym odczytem nie powinna przekraczać 10 psi.
Uwaga! Odczyty ciśnienia sprężenia uznaje się za niezrównoważone w przypadku, gdy jeden lub dwa cylindry dają odczyt wyraź-
nie wyższy lub niższy niż pozostałe.
2.3 PRZYCZYNY BRAKU RÓWNOWAGI
2.3.1 Niskie ciśnienie sprężenia spowodowane jest wyciekiem z:
a. Uszczelki głowicy - dźwięk wystrzału podczas pracy silnika
b. Uszczelki głowicy pomiędzy cylindrami - ciśnienie sprężenia będzie niskie na dwóch sąsiednich cylindrach, ponadto w
cylindrach lub skrzyni korbowej może występować woda.
c. Nieprawidłowo osadzonych zaworów
d. Zużytych pierścieni tłokowych. Wlać łyżeczkę oleju do kanału świecy zapłonowej w celu uszczelnienia pierścieni. Po-
wtórzyć test. Wzrost wartości ciśnienia sprężenia oznacza, że pierścienie są zużyte; brak wzrostu odczytu oznacza
uszkodzony zawór.
2.3.2 Wysoka wartość ciśnienia sprężenia spowodowana jest nagromadzeniem się nagaru w cylindrze. Wysokie odczyty na
wszystkich cylindrach spowodowane są równomiernym nagromadzeniem nagaru we wszystkich cylindrach. Może to
powodować trudne do wyeliminowania spalanie stukowe.
DE
BEDIENUNGSANLEITUNG
KOMPRESSIONSTESTER FÜR BENZINMOTOREN HT8G411
WICHTIG:
WARNING
LESEN SIE DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH. BE
DIE ANFORDERUNGEN AN DIE SICHERHEIT ACHTEN SIE
DAS HIER BESCHRIEBENE WERKZEUG MUSS RICHTIG, SORGFÄLTIG UND BESTIMMUNGSGEMÄSS VERWENDET WERDEN. ANDERNFALLS KANN ES ZU SACHSCHÄDEN
UND/ODER KÖRPERVERLETZUNGEN KOMMEN UND ES ERLISCHT DIE GARANTIE.
BEWAHREN SIE DIESE ANLEITUNG FÜR DEN ZUKÜNFTIGEN GEBRAUCH AN EINEM
SICHEREN ORT AUF.
1. SICHERHEITSHINWEISE
WARNUNG! Beachten Sie bei der Verwendung der Werkzeuge die Arbeitsschutzvorschri-
ften, die örtlichen Vorschriften und die allgemeinen Prinzipien der Arbeit in einer Werkstatt.
Verwenden Sie KEINE defekten Werkzeuge.
Um eine optimale Leistung und Sicherheit des Werkzeugs zu gewährleisten, ist es
Verwenden Sie einen zugelassenen Augenschutz. Ein lokaler Einzelhändler bietet eine
Tragen Sie geeignete Arbeitskleidung, um die Gefahr des Erfassens zu vermeiden. Tragen Sie KEINEN Schmuck, lange Haare
Führen Sie eine Evidenz aller während des Betriebes verwendeten Werkzeuge und Teile, lassen Sie keine Werkzeuge oder Teile im
Bewahren Sie das Gerät während der Nichtbenutzung in einer Schutzhülle an einem sicheren und trockenen Ort außerhalb der
WICHTIG: Um Informationen zu aktuellen Verfahren und Daten zu erhalten, lesen Sie das Servicehandbuch oder das
Diese Bedienungsanleitung dient nur zu Informationszwecken.
2. BEDIENUNG
2.1. VORBEREITUNG
2.1.1 Starten Sie den Motor, bis die normale Betriebstemperatur erreicht ist.
2.1.2 Den Motor ausschalten, die Zündkerzen um eine Umdrehung lösen, eine Druckluftleitung verwenden, um Schmutz und Abla-
2.1.3 Alle Zündkerzen entfernen.
2.1.4 Bei einem Motor, der mit einem Vergaser ausgestattet ist, öffnen Sie die Drosselklappe.
WARNUNG! Die Zündanlage muss AUSGESCHALTET sein. Andernfalls kann die Zündanlage oder die Motorsteuerung be
2.1.5 Lösen Sie die Niederspannungsanschlüsse der Zündspule. Wenn Sie sich nicht sicher sind, wie Sie die Zündanlage ausschal-
DER AUSZUFÜHREN DEN ARBEITEN, WARNUNGEN UND HINWEISE.
notwendig, es in gutem technischen Zustand und sauber zu halten.
vollständige Palette an persönlicher Schutzausrüstung an.
sollten auf den Rücken gebunden werden.
oder in der Nähe des Motors zurück.
Reichweite von Kindern auf.
Betriebshandbuch des Fahrzeugherstellers.
gerungen aus den Zündkerzenkanälen zu entfernen.
schädigt werden.
ten sollen, lesen Sie vor Arbeitsbeginn das Servicehandbuch oder das Betriebshandbuch des Fahrzeugherstellers. Es wird
auch empfohlen, die Kraftstoffeinspritzdüsen zu trennen, oder die Kraftstoffpumpe auszuschalten, insbesondere bei Fahrzeu-
gen mit Katalysator.
Dadurch wird verhindert, dass unverbrannter Kraftstoff während der Prüfung in das Abgassystem gelangt.
2.2 KOMPRESSIONSDRUCKPRÜFUNG
2.2.1 Schrauben Sie das Messgerät mit einem geeigneten Gewindeadapter in den
Zündkerzenkanal (Abb. 1) (manuell anziehen, keinen Schraubenschlüssel verwenden), oder halten Sie das Messgerät fest, während Sie das Gerät mit einem
Verbinder gegen den Zündkerzenkanal drücken.
2.2.2 Schalten Sie den Motor ein, bis die Druckanzeige am Messgerät nicht weiter ansteigt; in der Regel reichen 3 oder 4 Umdrehungen aus. Notieren Sie die Druckwerte.
2.2.3 Lassen Sie den Druck vom Messgerät ab, indem Sie das Ablassventil drücken
(Abb. 2), entfernen Sie das Gerät aus dem Zündkerzenkanal und gehen Sie dann
zum nächsten Zylinder über. Notieren Sie die Druckanzeige für jeden Zylinder.
Achtung! Der in der psi-Einheit angezeigte Wert ist nicht signifikant. Es ist wichtig,
Achtung! Bei Motoren mit hohen Verdichtungsdrücken (150 psi oder mehr) sollte die Differenz
Achtung! Bei Motoren mit einem niedrigen Verdichtungsdruck (unter 150 psi) sollte die Diffe-
Achtung! Die Verdichtungsdruckwerte gelten als uneinheitlich, wenn ein oder zwei Zylinder
2.3 URSACHEN DER UNGLEICHMÄSSIGKEIT
2.3.1 Ein niedriger Verdichtungsdruck wird durch Leckage an den folgenden Komponenten verur-
a. Zylinderkopfdichtung - Knallgeräusche bei laufendem Motor
b. Zylinderkopfdichtung zwischen den Zylindern - der Verdichtungsdruck ist bei zwei be-
c. Falsch sitzende Ventile
d. Verschlissene Kolbenringe. Einen Teelöffel Öl in den Zündkerzenkanal gießen, um die Ringe abzudichten. Wie-
2.3.2 Ein hoher Verdichtungsdruck wird durch die Ansammlung von Ablagerungen im Zylinder verursacht. Die hohen Werte auf
dass der Verdichtungsdruck an allen Zylin dern nahe beieinander liegt.
zwischen dem höchsten und dem niedrigsten Wert 15 psi nicht überschreiten.
renz zwischen dem höchsten und dem niedrigsten Wert 10 psi nicht überschreiten.
einen deutlich höheren oder niedrigeren Wert als die anderen aufweisen.
sacht:
nachbarten Zylindern niedrig und es kann auch Wasser in den Zylindern oder im Kurbelgehäuse vorhanden sein.
derholen Sie den Test. Eine Erhöhung des Verdichtungsdruckes bedeutet, dass die Ringe abgenutzt sind; keine Erhöhung
der Anzeige bedeutet, dass ein Ventil defekt ist.
allen Zylindern sind auf eine gleichmäßige Ansammlung von Ablagerungen in allen Zylindern zurückzuführen. Dies kann ein
schwer zu beseitigendes Klopfen verursachen.

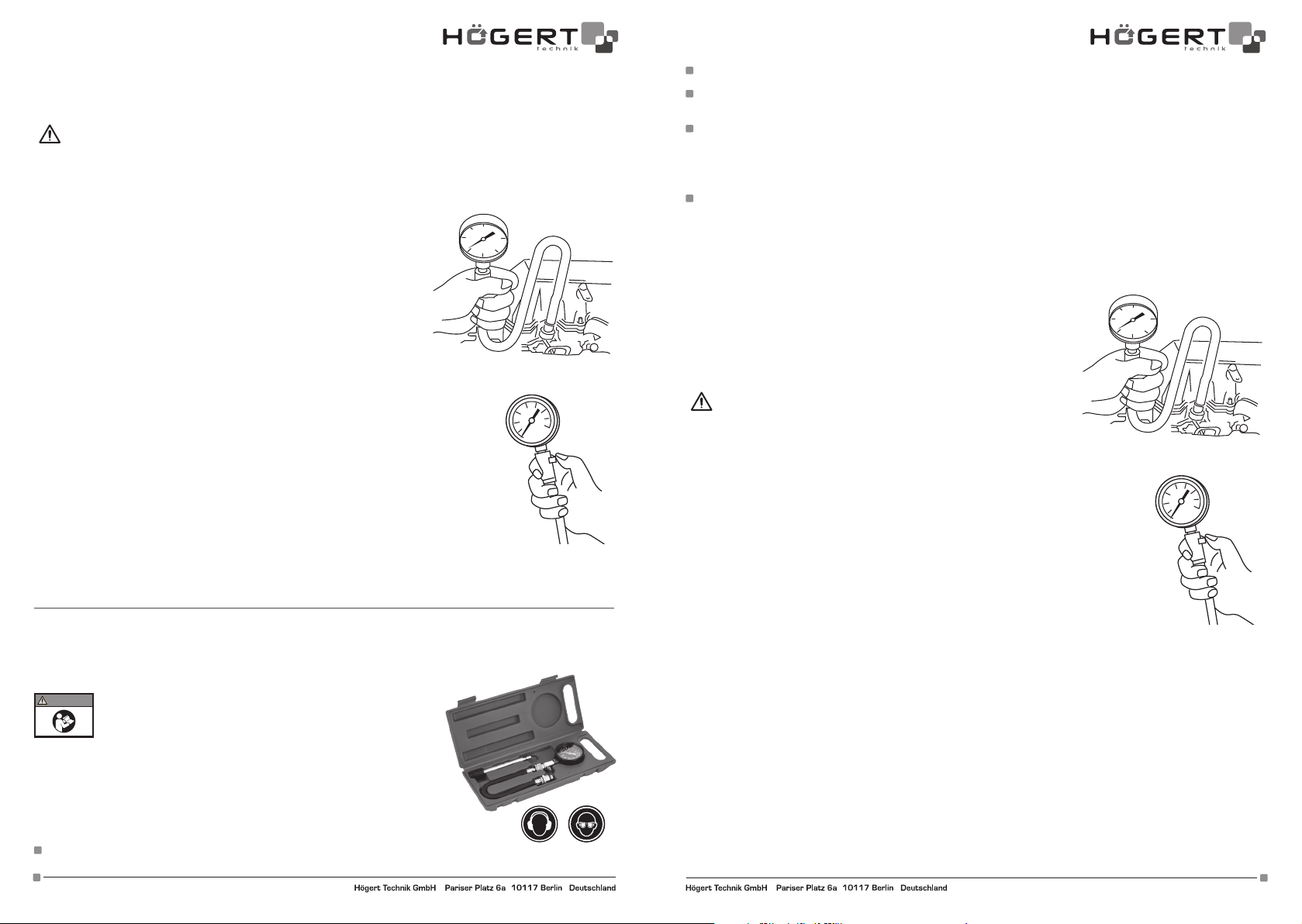

Abb. 1
Abb. 2
EN
INSTRUCTION MANUAL
PETROL ENGINE COMPRESSION TEST KIT HT8G411
IMPORTANT:
WARNING
PLEASE READ THESE INSTRUCTIONS CAREFULLY. NOTE THE SAFE OPE
-REQUIREMENTS, WARNINGS & CAUTIONS. USE THE RATIONAL PRODUCT
INTENDED. FAILURE TO DO SO MAY CAUSE DAMAGE AND/OR PERSONAL INJURY AND WILL
INVALIDATE THE WARRANTY. PLEASE KEEP THE INSTRUCTIONS SAFE FOR FUTURE USE.
1. WARNING! Ensure all Health & Safety, local authority and general workshop practice
DO NOT use tester if damaged.
Maintain the tester in good and clean condition for best and safest performance.
Wear approved eye protection. A full range of personal safety equipment is available
Wear suitable clothing to avoid snagging. Do not wear jewellery and tie back long hair.
Account for all tools and equipment being used and do not leave them in on or near
When not in use, place in protective case and store in a safe, dry, childproof area.
Always refer to the vehicle manufacturer’s service instructions or a proprietary manual,
2. OPERATION
2.1. PREPARATION
2.1.1. Run engine until normal operating temperature is achieved.
PRODUCT CORRECTLY AND WITH CARE FOR THE PURPOSE FOR WHICH IT IS
regulations are strictly adhered to when using tools.
from your dealer.
engine.
to establish the current procedure and data.
2 3
Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя
GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków
Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя
GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków
Page 3
2.1.2. Stop engine, loosen spark plugs one turn, with an air hose, blow dirt and debris from the spark plug wells.
2.1.3. Remove all spark plugs.
2.1.4. If fitted with a carburettor set the throttle valve wide open
WARNING!
The ignition system MUST be disabled. Failure to disable could result in damage to the ignition system or ECU.
2.1.5. Unplug the low tension connections to the coil. If you aren’t sure how to disable the vehicle ignition system then consult the
manufacturer’s service instructions or a proprietary manual before you start. It is also good practice to unplug the fuel injectors
or disable the fuel pump, especially on cars fitted with a catalytic converter.
This prevents unburned fuel getting into the exhaust system during the test.
2.2. COMPRESSION TEST
2.2.1. Using the appropriate threaded adaptor, screw the tester into a spark plug hole (fig.
1) (finger- tight - do not use a wrench) or using the push fitting, hold the compression tester firmly against the spark plug aperture.
2.2.2. Crank the engine until no increase in pressure is noted on the gauge reading; usu-
ally 3 or 4 revolutions is sufficient. Take a note of the pressure reading.
2.2.3. Decompress tester by pressing release valve (fig. 2) remove the compression te-
ster from the spark plug hole and proceed to the next cylinder. Note pressure reading for each cylinder.
Note ! The actual figure in PSI is not important. It is important that all cylinders have ap-
proximately the same compression pressures.
Note ! On high compression engines (150psi and higher) the pressure should not vary
more than 15psi from the highest to the lowest cylinder reading.
Note ! On low compression engines (under 150psi) the pressure should not vary more than
10psi from the highest to the lowest cylinder reading.
Note ! Compression readings are unbalanced when one or two cylinders are considerably hi-
gher or lower than the others.
2.3. CAUSES OF UNBALANCE
2.3.1. Low cylinder compression is caused by leakage from:
A. Head Gasket - explosive sound when running engine.
B. Head Gasket between cylinders - compression will be low in two adjacent cylinders
and water may appear in cylinders or crankcase.
C. Valves that are not seating properly.
D. Piston rings that are worn. Pour a teaspoon of oil into the spark plug hole to seal the
rings. Repeat test . If compression reading increases, the rings are worn; no increase
indicates a bad valve.
2.3.2. High cylinder compression is caused by accumulation of carbon in that cylinder. High compression readings in all
cylinders is caused by an even accumulation of carbon in all cylinders. This may cause detonation “pinking” that
is difficult to eliminate.
fig. 1
fig. 2
RU
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
ДАТЧИК КОМПРЕСИОННОГО ДАВЛЕНИЯ БЕНЗИНОВОГО ДВИГАТЕЛЯ HT8G411
Важно:
WARNING
ПРОЧИТАЙТЕ СОДЕРЖАНИЕ ЭТОЙ ИНСТРУКЦИИ.ОБРАТИТЕ
ВНИМАНИЕ К ТРЕБОВАНИЯМ БЕЗОПАСНОСТИ ВЫПОЛНЯЕМЫХ
ИНСТРУМЕНТОВ , ПРАВИЛЬНОГО ИХ ИСПОЛЬЗОВАНИЯ И ПО НАЗНАЧЕНИЮ.
НЕ ВЫПОЛНЕНИЕ ВЫШЕПЕРЕЧИСЛЕННЫХ ТРЕБОВАНИЙ МОЖЕТ ПРИВЕСТИ
К ПОВРЕЖДЕНИЮ ИНСТРУМЕНТА / ИЛИ ТРАВМИРОВАНИЮ, ЧТО ПРИВЕДЕТ К
ПОТЕРИ ГАРАНТИИ. СОБЛЮДАЙТЕ ВСЕ ПРЕДПТСАННЫЕ ПРАВИЛА И ИНСТРУКЦИИ
ВО ВРЕМЯ ПОЛЬЗОВАНИЯ.
ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ
ВНИМАНИЕ! При использовании инструментов соблюдайте правила техники
безопасности и охраны труда, локальные и общие правила работы в мастерской.
НЕ ИСПОЛЬЗУЙТЕ неработающие инструменты.
РАБОТ, ПРЕДУПРЕЖДЕНИЯМ И КОММЕНТАРИЯМ. НА ОПИСАНИЕ
В целях обеспечения оптимальной производительности и безопасности работы инструменты должны содержаться в чистоте
и хорошем техническом состоянии.
Используйте утвержденные стандартами индивидуальные средства защиты глаз. Местный продавец (наша фирма)
предлагает полный спектр средств индивидуальной защиты.
Используйте соответствующую рабочую одежду, чтобы исключить риски, которые могут привести к появлению опасностей
или травме работника. НЕ НАДЕВАЙТЕ украшения, длинные волосы должны быть собраны на затылке.
Необходимо вести учет всех инструментов и деталей, используемых во время работы, не оставлять инструменты или детали
внутри или рядом с двигателем, исключить возможность их скатывания или падения.
В периоды, когда устройство не используется, храните его в защитном футляре в безопасном и сухом месте, недоступном
для детей
ВАЖНО: для получения информации о текущих процедурах и данных обратитесь к руководству по эксплуатации
производителя транспортного средства или к инструкциям производителя по использованию.
Даная инструкция носит только ознакомительный характер.
ВНИМАНИЕ! при использовании инструментов соблюдайте правила техники безопасности и охраны труда, локальные правила
и общие правила работы в мастерской.
ОБСЛУЖИВАНИЕ
ПОДГОТОВКА
2.1.1 Запустите двигатель для достижения стандартной рабочей температуры.
2.1.2 Заглушите двигатель, ослабьте свечи зажигания на один оборот, удалите грязь и
мусор из каналов свечи зажигания с помощью шланга сжатого воздуха.
2.1.3 Снимите все свечи зажигания.
2.1.4 В случае двигателя, оснащенного карбюратором, дроссельный клапан должен
быть открыт
ВНИМАНИЕ! Система зажигания должна быть выключена. В противном
случае система зажигания или система управления двигателем могут быть
повреждены.
2.1.5 Отсоединить низковольтные соединения от катушки. Если вы сомневаетесь
в том, как отключить систему зажигания, обратитесь к руководству по эксплуатации
производителя транспортного средства или к инструкциям производителя, прежде
чем приступить к работе. Также рекомендуется отсоединить топливные форсунки или
отключить топливный насос, особенно для автомобилей, оснащенных каталитическим
нейтрализатором.
2.2 ТЕСТ Компрессионного ДАВЛЕНИЯ

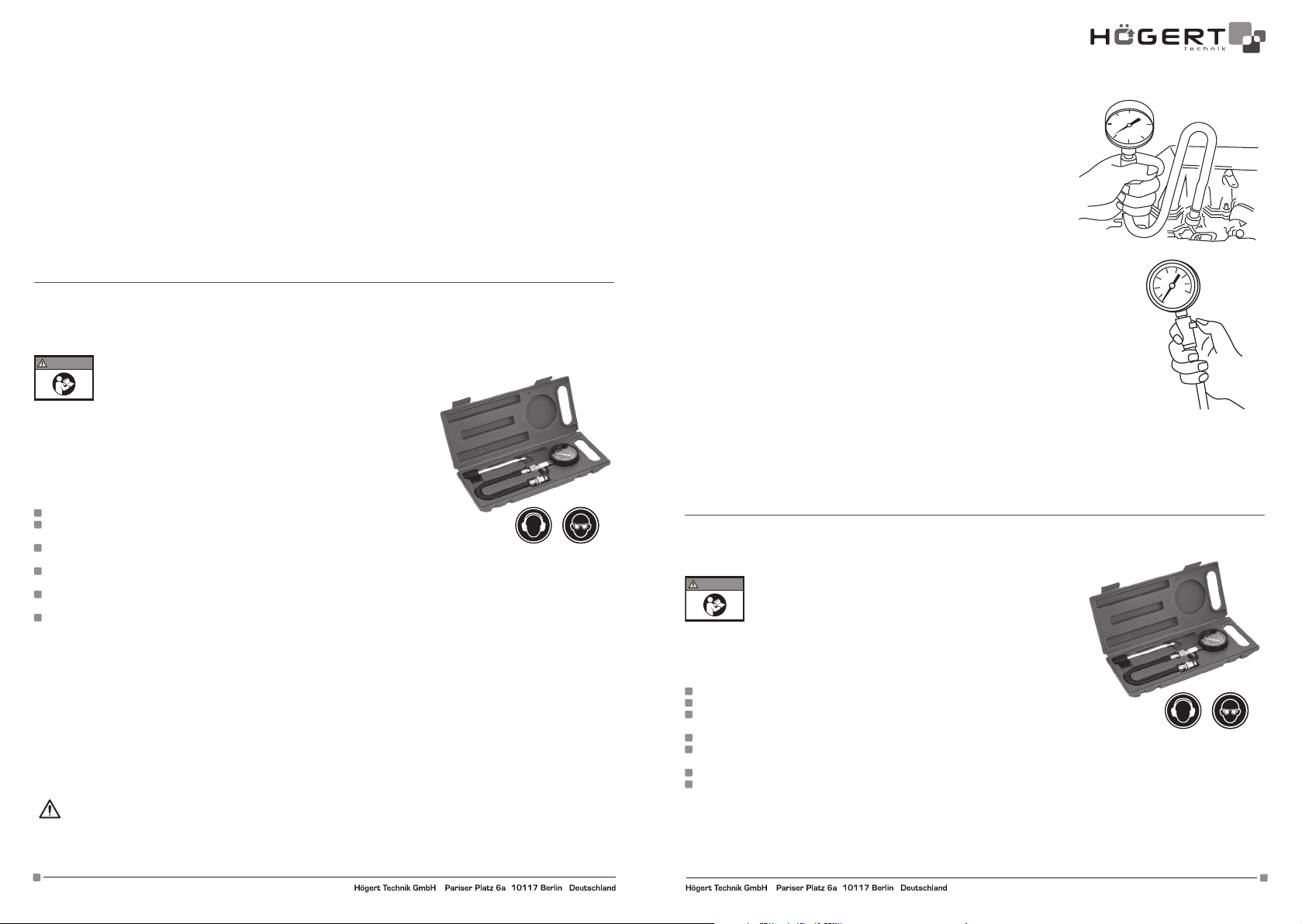

2.2.1 Используя подходящий резьбовой переходник, вкрутите расходомер в канал свечи
зажигания (рис. 1) (затяните рукой, не используйте ключ) или нажмите на соединение,
удерживайте расходомер, прижимая устройство к каналу свечи зажигания.
2.2.2 Проверните двигатель, пока показания давления на манометре не увеличатся; обычно 3
или 4 оборота. Сохраните (запишите) индикацию значения давления.
2.2.3 Сбросьте давление в расходомере, нажав сливной клапан (рис. 2), выньте устройство
из канала свечи зажигания и перейдите к следующему цилиндру. Запишите показания
давления для каждого цилиндра.
Внимание! Значение, указанное в psi-единицах, не является значимым. Важно, чтобы давление сжатия было
Внимание! Для двигателей с высоким давлением сжатия (150 фунтов на квадратный дюйм или более) разница между самым
Внимание! Для двигателей с низким давлением сжатия (менее 150 фунтов на квадратный дюйм) разница между самым
Внимание! Показания давления сжатия считаются несбалансированными, когда один или два цилиндра дают явно более
2.3 ПРИЧИНЫ НЕДОСТАТКА РАВНОВЕСИЯ
2.3.1 Низкое давление сжатия из-за утечки из:
а. Прокладки головки - звук выстрела во время работы двигателя
б. Прокладки головки блока цилиндров - давление сжатия будет низким на двух соседних цилиндрах, кроме того, в
c. Неправильной установки клапанов.
г. Изношенных поршневых колец. Налейте чайную ложку масла в канал свечи зажигания, чтобы запечатать кольца.
близко друг к другу на всех цилиндрах.
высоким и самым низким показаниями не должна превышать 15 фунтов на квадратный дюйм.
высоким и самым низким показаниями не должна превышать 10 фунтов на квадратный дюйм.
высокое или более низкое значение, чем другие.
цилиндрах или картере может быть вода.
рис. 1
рис. 2
4 5
Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя
GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków
Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя
GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków
Page 4
Повторите тест. Увеличение значения давления сжатия означает, что кольца изношены; отсутствие увеличения означает
неисправный клапан.
2.3.2 2 Высокое давления сжатия обусловлено накоплением осадка в цилиндре. Высокие показания на всех цилиндрах
вызваны равномерным накоплением углеродистых отложений во всех цилиндрах.
6 7
Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя
GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków
Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя
GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków
Page 5
8
Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя
GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków
Loading...
