Instrukcja obsługi
Podnośnik hydrauliczny słupkowy

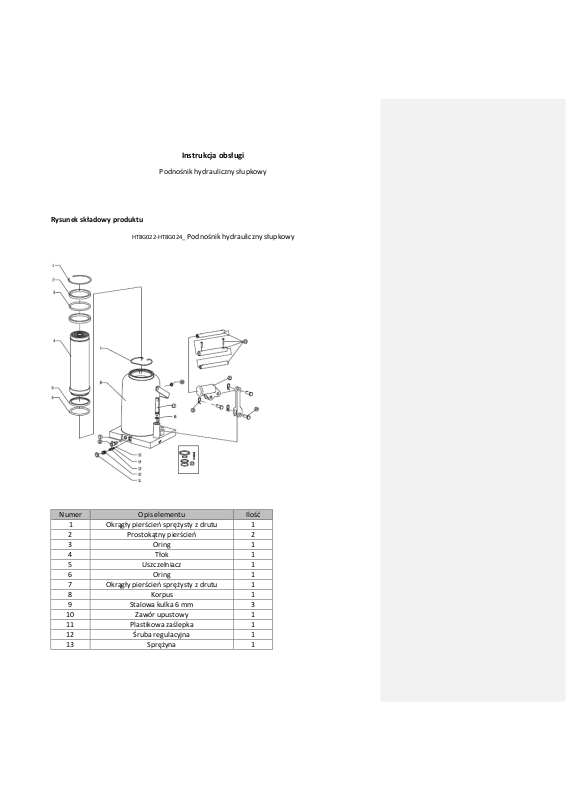

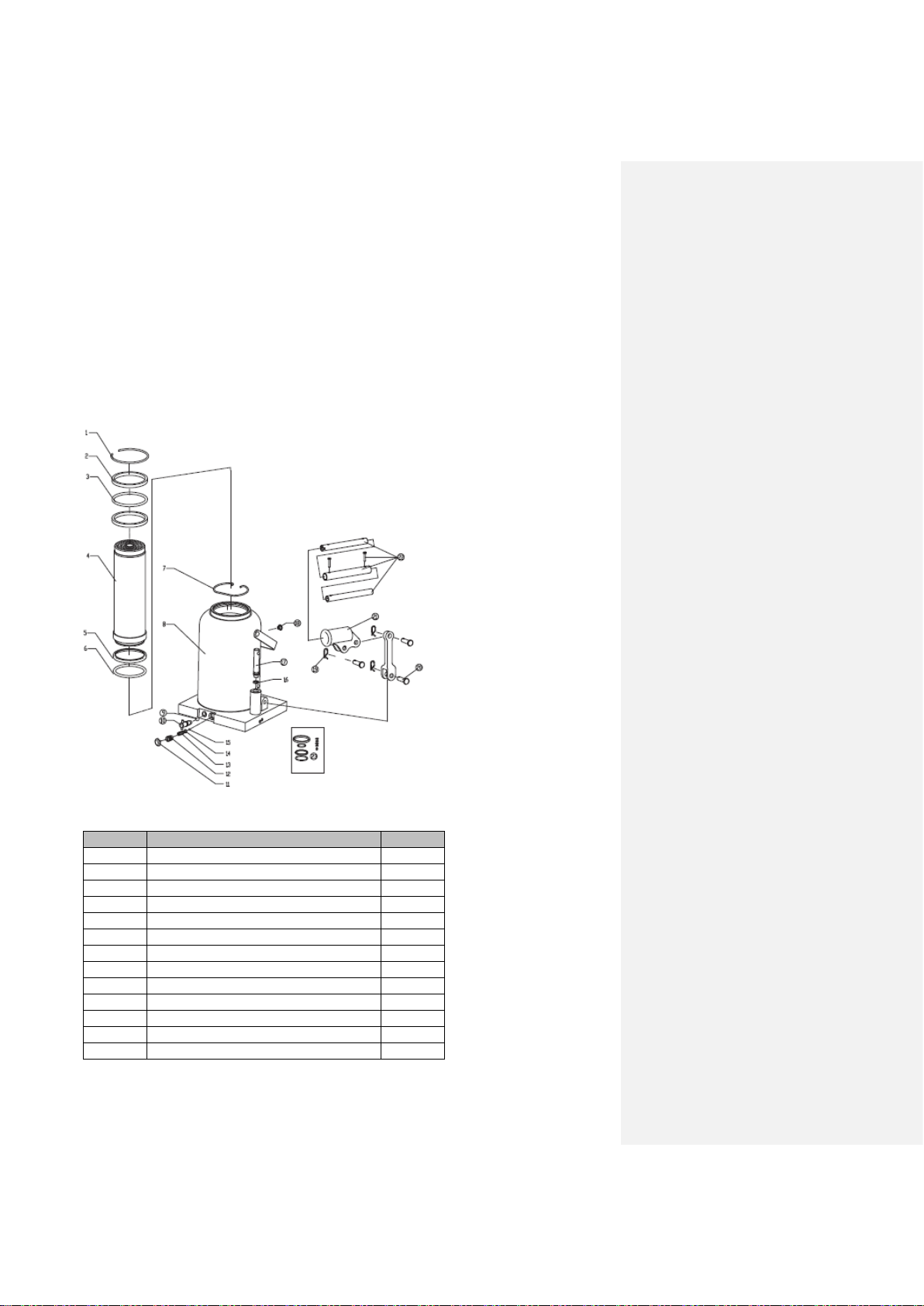

Rysunek składowy produktu
HT8G022-HT8G024_ Podnośnik hydrauliczny słupkowy
Numer
Opis elementu
Ilość
1
Okrągły pierścień sprężysty z drutu
1
2
Prostokątny pierścień
2
3
Oring
1
4
Tłok
1
5
Uszczelniacz
1
6
Oring
1 7 Okrągły pierścień sprężysty z drutu
1
8
Korpus
1 9 Stalowa kulka 6 mm
3
10
Zawór upustowy
1
11
Plastikowa zaślepka
1
12
Śruba regulacyjna
1
13
Sprężyna
1
Page 2
14
Podstawa sprężyny
1
15
Stalowa kulka 3 mm
1
16
Uszczelniacz podstawy
1
17
Tłok pompy
1
18
Korek oleju
1
19
Sworzeń
3
20
Kołek
3
21
Gniazdo rękojeści
1
22
Rękojeść
1
23
Zestaw uszczelniaczy
1
Specyfikacja techniczna
Indeks
Nośność
Min.
wysokość
(mm)
Wysokość
podnoszenia (mm)
Regulacja
wysokości (mm)
Max. wysokość
(mm)
Waga
(netto)
HT8G022
5 t
210
125
70
405
3,9 kg
HT8G024
8 t
225
145
80
450
5,2 kg
Instrukcja działania
Właściciel i/lub Użytkownik są odpowiedzialni za zapewnienie konserwacji, naklejek
ostrzegawczych i informacyjnych podczas użytkowania sprzętu oraz zachowania sprzętu w
dobrym stanie. Jeśli osoba - Właściciel i/ lub Użytkownik nie władają biegle językiem polskim,
zalecane jest przeczytanie i omówienie Ostrzeżeń oraz Instrukcji Działania z osobą
posługującą się przyrządem. Należy upewnić się, że Operator zrozumiał kontekst i zalecenia
Instrukcji. Szczególną wagę, należy podkreślić dla bezpieczeństwa pracy. Przed rozpoczęciem
pracy, podnośnik należy sprawdzić zgodnie z Instrukcją.
Właściciel i/ lub Użytkownik jest odpowiedzialny za przestudiowanie wszystkich ostrzeżeń,
instrukcji konserwacji i instrukcji działania zawartych na opakowaniu produktu oraz w
Instrukcji Obsługi przed rozpoczęciem użytkowania sprzętu Właściciel i/ lub Użytkownik
powinien zachować Instrukcję Obsługi dla kolejnych działań w przyszłości.
Podnoszenie pojazdu
1. Upewnić się, że podnośnik i pojazd znajdują się na płaskiej i twardej powierzchni.
2. Zawsze stosować hamulec ręczny (postojowy) oraz blokować koła (kliny).
3. Zapoznać się z instrukcją obsługi pojazdu, celem zlokalizowania miejsca poprawnego
punktu podnoszenia pojazdu.
4. Zakręcić zawór upuszczający zgodnie z ruchem wskazówek zegara. NIE PRZEKRĘCAĆ
ZAWORU.
Page 3
5. W celu podniesienia pojazdu na daną wysokość, umieścić łapę podnośnika w
gnieździe zalecanym jako punkt podnoszenia pojazdu i pompować w górę i w dół
rękojeścią do czasu osiągnięcia docelowej wysokości.
6. Umieścić podstawki samochodowe pod pojazdem w miejscach zalecanego podparcia.
Nie wchodzić pod pojazd bez podstawek samochodowych. Podnośniki nie są
skonstruowane do przenoszenia dużych ciężarów w długim okresie czasu.
Nie podnosić auta jednocześnie z obu jego końców bądź jednostronnie z przodu i z
tyłu.
7. Delikatnie odkręcić zawór upustowy, odwrotnie z ruchem wskazówek zegarów,
opuścić ładunek na podstawki.
Opuszczanie pojazdu
1. Zamknąć zawór upustowy.
2. Unieść pojazd aby usunąć podstawki.
3. Wyjąć podstawki. Nie wchodzić pod pojazd oraz dopilnować aby nikt inny nie dostał
się pod auto w chwili jego opuszczania.
4. Delikatnie odkręcić zawór upustowy, aby opuścić pojazd na ziemię.
Kontrola
Narzędzie powinno być konserwowane zgodnie z Instrukcją Produktu. Wszelkie przeróbki
narzędzia są zakazane.
1. Przed użyciem zalecane jest wizualne sprawdzenie produktu pod kątem wszelkich
nieprawidłowości takich jak : pęknięcia spawów, uszkodzenia, zgięcia, zużycie
materiału, niekompletność bądź poluzowanie się części.
2. Kontrola powinna być wykonana zgodnie z tą instrukcją.
3. Produkt powinien zostać sprawdzony natychmiast w sytuacji przekroczenia
dopuszczalnego ciężaru bądź uderzenia. Właściciel i/ lub Użytkownik powinni być
świadomi, że naprawa produktu może wymagać wyspecjalizowanych narzędzi i
wiedzy ( spójrz do punktu Konserwacja).
Konserwacja
Zalecane są miesięczne przeglądy. Smarowanie jest kluczowe dla podnośników, które
podnoszą duże obciążenia. Ograniczenia takie jak zanieczyszczenia, rdza, etc. mogą
powodować spowolnienie działania bądź szybkie zniszczenie wewnętrznych elementów
podnośnika. Poniższe kroki zostały zaprojektowane w celu utrzymania i obsługi podnośnika.
1. Smarować tłok, połączenia, gniazdo podnoszące i mechanizm pompy lekkim olejem.
2. Wizualne kontrolować występowanie pęknięć spawów, zgięć, poluzowania i
kompletności elementów bądź wycieków oleju hydraulicznego.
3. Zaleca się sprawdzenie produktu natychmiast w sytuacji podejrzenia przekroczenia
wagi ładunku bądź uderzenia o podnośnik.
4. Dostrzeżenie jakichkolwiek oznak zużycia bądź nieprawidłowego działania
podnośnika, powinno wykluczać podnośnik z użycia do czasu naprawy przez
autoryzowany serwis obsługi klienta.
Z komentarzem [OK1]: Kto w naszym przypadku będzie
autoryzowanym serwisem obsługi klienta
Z komentarzem [PP2R1]: Nie mam takiej wiedzy.
Page 4
5. Wyczyścić wszystkie powierzchnie i konserwować wszystkie ostrzeżenia i naklejki.
6. Sprawdzać i utrzymywać prawidłowy poziom oleju w tłoku.
7. Co kwartał sprawdzać powierzchnię tłoka na oznaki wszelkich śladów rdzy bądź
korozji. Jeśli zachodzi potrzeba wyczyścić i wytrzeć ściereczką. W trakcie nieużywania
sprzętu, zawsze opuszczaj gniazdo i tłok do najniższego ustawienia.
Zawsze przechowuj podnośnik w najniższej pozycji ( maksymalnie opuszczony). To pozwoli
ochronić kluczowe elementy przed korozją.
Nie używaj oleju przekładniowego, płynu hamulcowego i zwykłego oleju silnikowego, użycie
tych środków może powodować uszkodzenie uszczelniaczy podnośnika. Zawsze kupuj i
używaj produktów oznaczanych jako oleje hydrauliczne w klasie SAE 10.
Sprawdzenie poziomu oleju
1. Odkręcić zawór upustowy do pełnego cofnięcia tłoka. Może to wymagać naciśnięcia
gniazda podnośnika.
2. Wyjąć korek wlewu oleju. Ustawić podnośnik w pozycji pionowej, gniazdo rękojeści
opuścić ku dołowi. Poziom oleju powinien być widoczny na dnie otworu wewnątrz,
jeśli tak nie jest- należy uzupełnić jego poziom. NIE PRZEPEŁNIAJ. Zawsze uzupełniaj
nowym olejem hydraulicznym.
3. Włóż korek wlewu oleju.
4. Sprawdź działanie podnośnika.
5. Odpowietrzyć system jak opisano.
Typowe nieprawidłowości
Odpowietrzenie układu
1. Odkręcić zawór upustowy ( jeden pełny obrót).
2. Podpompować tłokiem- 8 cykli.
3. Zakręcić zawór upustowy.
4. Podnieść tłok do maksymalnej możliwej wysokości, po jej osiągnięciu podpompować
jeszcze kilkanaście razy, aby usunąć pozostałe powietrze z układu.
5. Uważnie i powoli poluzować korek spustowy oleju, aby usunąć nadmiar powietrza.
6. Odkręcić zawór upustowy ( jeden pełny obrót) i opuścić tłok do najniższej pozycji.
Użyj siły jeśli jest to wymagane.
7. Zakręcić zawór upustowy i sprawdzić poprawność działania pompy. W sytuacji
nieprawidłowości, możliwa jest konieczność wykonania odpowietrzania układu
więcej niż jeden raz, aby w pełni usunąć powietrze z podnośnika.
Page 5
Przyczyna i rozwiązania
Podnośnik nie unosi
ładunku
Podnośnik nie
utrzymuje ładunku
Podnośnik nie opuszcza tłoka
Niska wysokość
podnoszenia
Podnośnik nie unosi
się do pełnej
wysokości
Zawór upustowy
niezamknięty (obróć
zgodnie z ruchem
wskazówek zegara)
X
X X
Nośność przekroczona
X
Zapowietrzony układ- patrz
Odpowietrzenie Układu
X
X
Niski poziom olejuuzupełnij zgodnie z
wymaganiami
X
X X
X
Przepełniony zbiornik oleju
Spuścić nadmiar oleju
Nasmarować części
ruchome
X
Zablokowanie podnośnika
bądź zacięcie innym ciałem
stałym.
X
Bezpieczna temperatura użytkowania 4°C - 41°C
SERWIS
Jakiekolwiek uszkodzone podnośniki hydrauliczne, zużyte bądź działające
nieprawidłowo, powinny zostać wykluczone z zużycia na czas naprawy serwisowej.
Właściciel i/ lub Operator powinien być świadomy, że naprawa może wymagać użycia
specjalnych narzędzi i wiedzy. Tylko części z Autoryzowanych fabryk, naklejki i
ostrzeżenia powinny być umieszczane w produkcie. Rekomendowane jest
sprawdzenie podnośnika raz w roku w siedzibie dystrybutora i upewnienie się nad
poprawnością jego działania i oznakowania.
Zalecenia bezpieczeństwa!
• Przeczytaj ze zrozumieniem zalecenia bezpieczeństwa i instrukcję obsługi
przed użyciem.
• W sytuacji zauważenia przecieków oleju hydraulicznego na tłoku,
niezwłocznie przerwij pracę i skontaktuj się z Autoryzowanym Serwisem.
• Zabronione jest podnoszenie ludzi bądź zwierząt.
• Nie należy nosić luźnej odzieży bądź biżuterii podczas pracy. Długie włosy
należy spiąć.
• Zabronione jest pozostawianie ładunku uniesionego bez opieki, w miejscu
pracy nie powinno być dzieci, osób postronnych i innych, które nie
posiadają przeszkolenia w jego obsłudze.
Page 6
• Nie przeciążaj podnośnika poza jego maksymalną nośność.
• Podnośnik zaprojektowany jest do użycia, tylko na równej, twardej
powierzchni.
• Ładunek po uniesieniu, musi zostać natychmiast podparty przez inne
zalecane w tym celu urządzenie- kobyłki, stojaki, podstawki etc.
• Nie kołysz ( nie ruszaj) pojazdem, który jest uniesiony- grozi to upadkiem
ładunku.
• Podnoś tylko w miejscach przeznaczonych przez producenta auta.
• Zakaz wykonywania jakichkolwiek modyfikacji podnośnika.
• Nie przestrzeganie powyższych ostrzeżeń, może powodować uszkodzenie
podnośnika i/ lub uszkodzenie mienia i/ lub utratę życia bądź zdrowia
• Zabronione jest przewożenie uniesionych ładunków.
• Wykonaj kontrolę przed każdym użyciem podnośnika.
• Producent nie ponosi odpowiedzialności za wszelkie szkody i obrażenia
powstałe w wyniku niewłaściwego użytkowania.
