INSTRUKCJA OBSŁUGI
DALMIERZ LASEROWY HT4M322, HT4M323, HT4M324
Dziękujemy za zakup naszego produktu. Wyprodukowany zgodnie
z wysokim standardem produkt zapewni lata bezproblemowej pracy pod warunkiem stosowania zgodnie z instrukcją i odpowiednio
utrzymany.
OCHRONA ŚRODOWISKA
Zużyte urządzenia elektryczne są surowcami wtórymi. Nie
wolno wyrzucać ich do pojemników na odpady domowe, ponieważ zawierają substancje niebezpieczne dla zdrowia
ludzkiego i środowiska. Zużyty sprzęt elektryczny i elektro-
niczny przekaż do punktu selektywnej zbiórki odpadów
WPROWADZENIE
Dalmierz laserowy Högert Technik zapewnia pomiar odległości,
objętości oraz długości pośrednich.
Urządzenie nie jest przyrządem pomiarowym w rozumieniu ustawy
„Prawo o pomiarach”.
ZASADY BEZPIECZEŃSTWA
Przed rozpoczęciem użytkowania dalmierza, należy dokładnie
zapoznać się z jego instrukcją obsługi.
Działanie dalmierza opiera się na pomiarze odległości za
pomocą promieniowania laserowego. Zalecane jest stosowanie
dalmierza wewnątrz pomieszczeń. Użytkowanie urządzenia zgodnie z przeznaczeniem zminimalizuje ryzyko wystąpienia niekontrolowanej emisji promieniowania laserowego.
Nie kierować promienia laserowego w kierunku ludzi i zwierząt.
Dalmierz emituje falę o długości 635 nm i mocy 1,0 mW. Skierowany bezpośrednio w gałkę oczną może spowodować uszkodzenie
wzroku.
Nie należy samodzielnie demontować urządzenia aby nie wystawiać
użytkownika na działanie promieniowana laserowego.
Nie stosować w środowisku gdzie temperatura otoczenia wykracza
poza zakres wskazany jako bezpieczny (od -10 do 40°C). W przypadku przechowywania w temperaturze spoza zakresu pracy, przed rozpoczęciem użytkowania należy odczekać,
aż urządzenie osiągnie optymalną temperaturę.
Nie wystawiać urządzenia na działanie wody.
W przypadku dłuższych przerw w stosowaniu dalmierza, należy wyjąć z urządzenia baterie.
Urządzenie czyścić za pomocą miękkiej, czystej ściereczki.

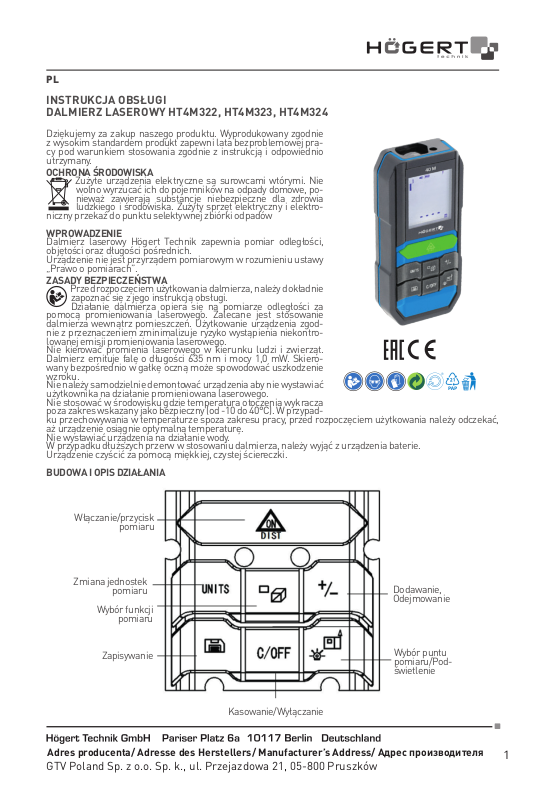

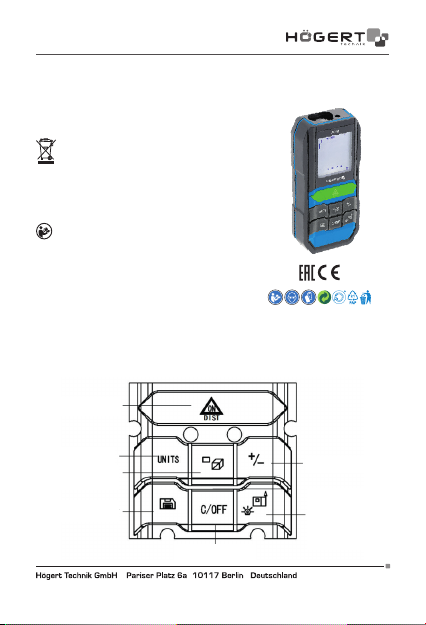

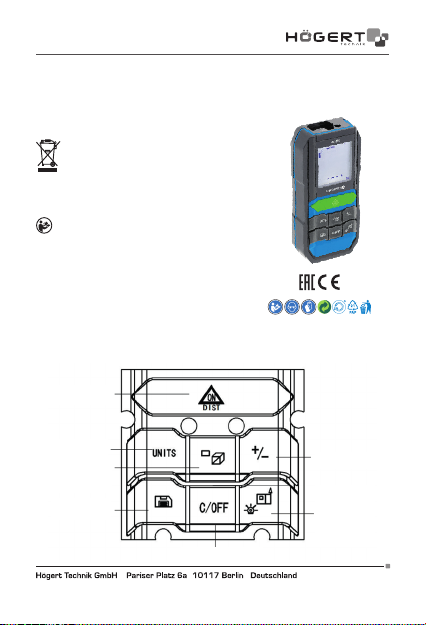

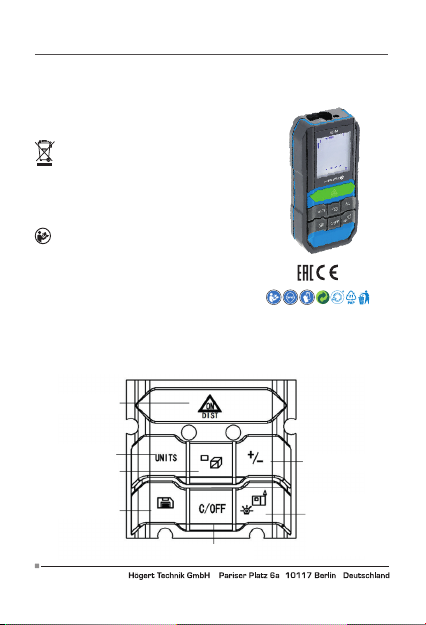

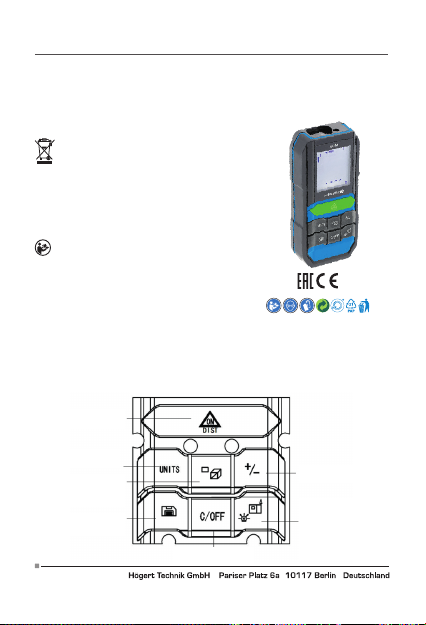

BUDOWA I OPIS DZIAŁANIA
Włączanie/przycisk
pomiaru
Zmiana jednostek
pomiaru
Wybór funkcji
pomiaru
Zapisywanie
Kasowanie/Wyłączanie
Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя
GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków
Dodawanie,
Odejmowanie
Wybór puntu
pomiaru/Podświetlenie
1
Page 2

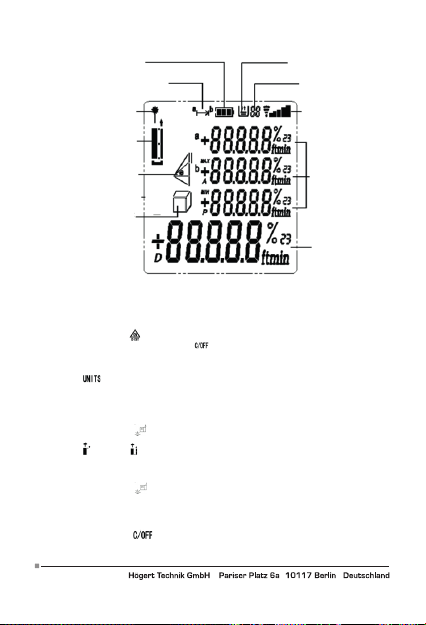

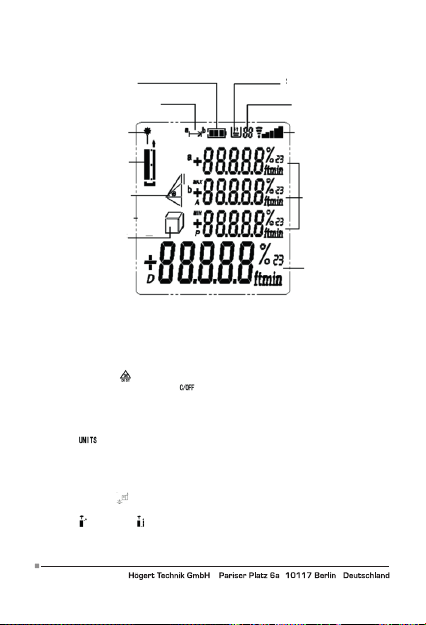

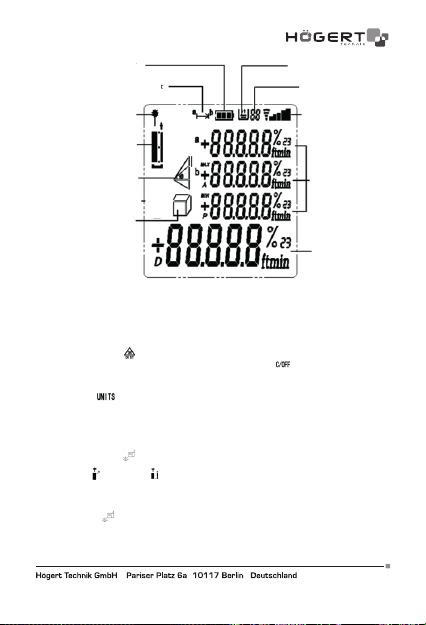

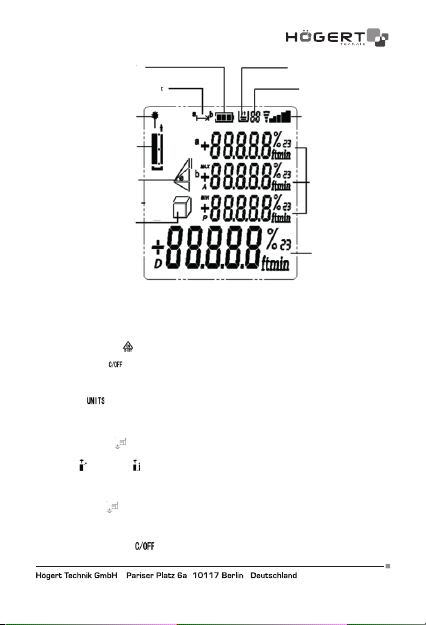

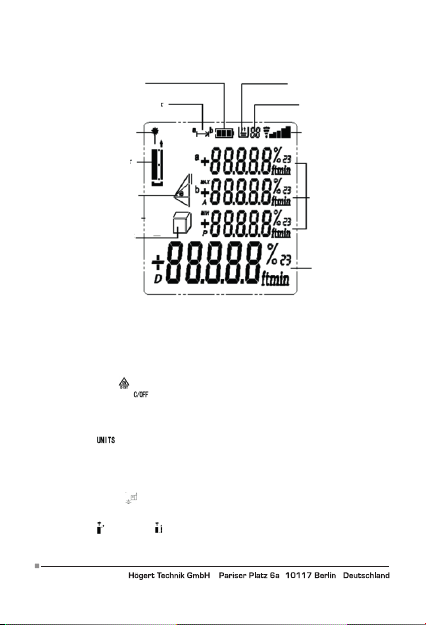

Wskaźnik naładowania
beterii
Wskaźnik pomiaru odległości
Aktywny laser
Wskaźnik punktu odniesienia
Wskaźnik Pitagorasa
Wskaźnik powierzchni / objętości
INSTALACJA I WYMIANA BATERII
Otwórz pokrywę baterii z tyłu urządzenia, włóż baterie zgodnie z biegunowością
i zamknij pokrywę baterii.
Do urządzenia należy użyć dwóch baterii alkalicznych AAA 1,5 V (aklumulatorki tylko niklowo-wodorkowe AAA
1,2 V).
URUCHOMIANIE I USTAWIENIA MENU
• Włączanie i wyłączanie instrumentu
Naciśnij krótko przycisk
Długie naciśnięcie przycisku spowoduje wyłączenie urządzenia.
Jeśli przez około 2 minuty nie zostanie wykonana żadna operacja na urządzeniu, urządzenie wyłączy się
automatycznie.
• Ustawienie jednostki miary
Naciśnij przycisk
Jednostki długości - m (metr), ft (stopa), w (cal); jednostki powierzchni - m² (metry kwadratowe), ft² (stopy
kwadratowe),
in² (cale kwadratowe). jednostkami objętości są m3 (metry sześcienne), ft3 (stopy sześcienne) i in3 (cal
sześcienny).
• Ustawienie punktu odniesienia
Naciśnij krótko przycisk
pomiary.
Urządzenie posiada dwa punkty referencyjne:
górna krawędź
Domyślnie, po włączeniu dalmierza, dolna krawędź jest punktem odniesienia dla wszystkich wykonywa-
nych pomiarów.
Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя
2
przez około 0,5 sekundy, przyrząd zostanie włączony i przejdzie w tryb pomiaru.
, aby wybrać lub przeliczyć jednostki miary.
, aby wybrać punkt referencyjny, względem którego zostaną wykonane
dolna krawędź
GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków
Wskaźnik kolejności
zapisu w pamięci
Wskaźnik zapisu danych
Wskaźnik mocy sygnału
Wyświetlacz pomocniczy
Główny wyświetlacz
Page 3

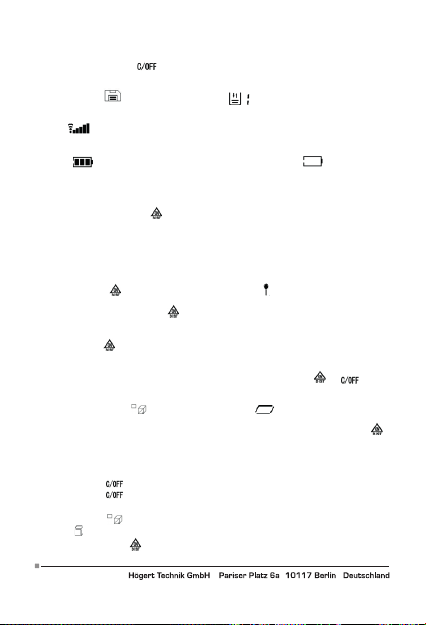

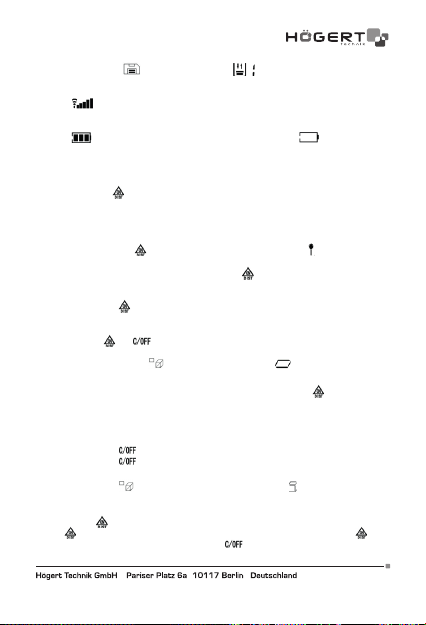

• Włączanie i wyłączanie podświetlenia
Naciśnij długo przycisk , aby włączyć / wyłączyć podświetlenie wyświetlacza. Gdy podświetlenie jest
włączone, podświetlenie ekranu wyłączy się automatycznie, po 60 sekundach bezczynności.
• Funkcja kasowania/anulowania
Krótkie naciśnięcie przycisku
poprzedniego kroku
i kasuje wyniki pomiaru).
• Pamięć pomiarów
Naciśnij przycisk
ostatnich 30 pomiarów automatycznie zapisanych.
• Wskazanie siły sygnału
pokazuje siłę odbijanego sygnału. Liczba wyświetlanych segmentów zmniejsza się, wskazując,
Ikona
że zmierzona siła sygnału odbicia jest stosunkowo słaba.
• Wskaźnik poziomu baterii
jest wskaźnikiem poziomu naładowania baterii, gdy wyświetlany jest wskaźnik poziomu
Ikona
naładowania baterii, oznacza to, że poziom naładowania baterii jest niski i należy go wymienić.
• Autokalibracja
Aby zapewnić dokładność przyrządu, zapewniona jest funkcja autokalibracji
Naciśnij i przytrzymaj przycisk
skalibrować w zakresie +/- 7 mm; Można ustawić w jednostkach metrycznych lub calowych; Można ustawić podświetlenie i brzęczyk. Podczas ustawiania naciśnij przycisk przez około 1 sekundę, aby przełączyć
ustawienia. Naciśnij krótko przycisk, aby dostosować ustawienia)
FUNKCJA POMIARU
• Pomiar odległości: pojedynczy pomiar
Naciśnij krótko przycisk
W celu dokonania pomiaru należy wycelować wiązkę lasera w miejsce do którego będzie mierzona
odległość, a następnie nacisnąć przycisk pomiaru ,. Po sygnale dźwiękowym wynik pomiaru pojawi się
na wyświetlaczu.
• Pomiar odległości : pomiar ciągły
Naciśnij przycisk przez około 2 sekundy, aby przejść do stanu ciągłego pomiaru, w tym czasie wyniki
pomiaru w czasie rzeczywistym są wyświetlane w głównym obszarze pomiaru, w obszarze wyświetlacza
pomocniczego wyświetlane są maksymalne i minimalne pomiary podczas pomiaru. Naciśnij krótko
przycisk lub , aby wyjść z trybu pomiaru ciągłego.
• Pomiar powierzchni
Krótkie naciśnięcie przycisku
pomiaru powierzchni.
Postępuj zgodnie z wyświetlanymi instrukcjami na ekranie.
W tym momencie miga długi bok symbolu prostokąta, wyceluj laser w punkt docelowy i naciśnij klawisz
, powtórz operację dla drugiego boku prostokąta.
Przyrząd automatycznie obliczy obszar, a obliczone wyniki zostaną wyświetlone w głównym obszarze
wyświetlania, a zmierzona długość i szerokość zmierzonego prostokąta zostanie wyświetlona w pomocniczym obszarze wyświetlania
Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя
GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków
jest funkcją kasowania (anuluje ostatnie polecenie, aby powrócić do
, na ekranie wyświetli się ikona . Naciskając przycisk +/-, możesz obejrzeć
przez około 10 sekund, aby wejść do ustawień. Wartość pomiaru można
, aby włączyć laser, znacznik lasera na wyświetlaczu zacznie migać.
i pojawienie się na ekranie ikony ,wskazuje, że produkt jest w trybie
3
Page 4
Naciśnij przycisk i wyczyść wyniki ostatniego pomiaru.
Naciśnij przycisk , aby wyjść z pomiaru obszaru.
• Pomiar objętości
Naciśnij klawisz
miga długi bok symbolu prostopadłościanu, po wycelowaniu lasera, naciśnij przycisk . Następnie
migają kolejne krawędzie prostopadłościanu,
ponownie wyceluj i naciśnij przycisk , aby dokonać pomiaru. Ostania miga górna krawędź prostopadłościanu, ponownie wyceluj i naciśnij przycisk , aby zmierzyć wysokość prostopadłościanu Naciśnij
przycisk aby wyczyścić ostatni pomiar i wyjść z trybu pomiaru objętości.

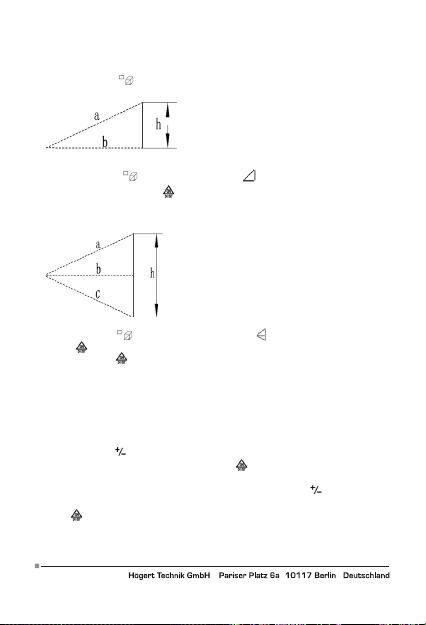

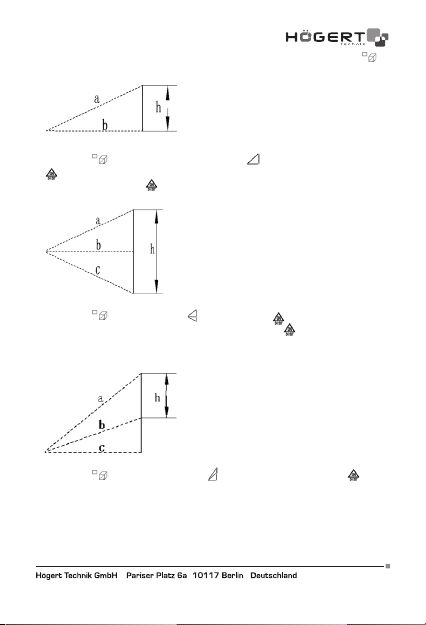

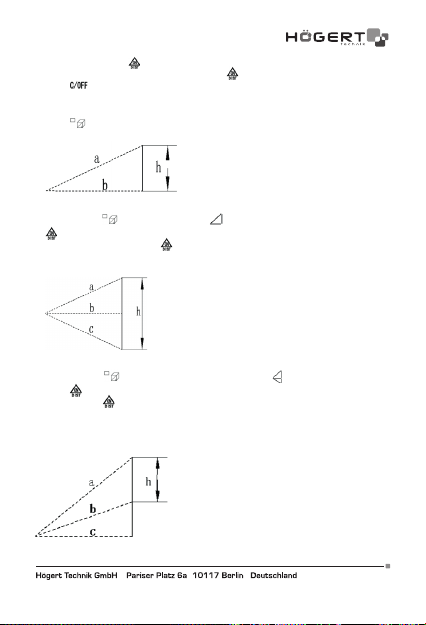

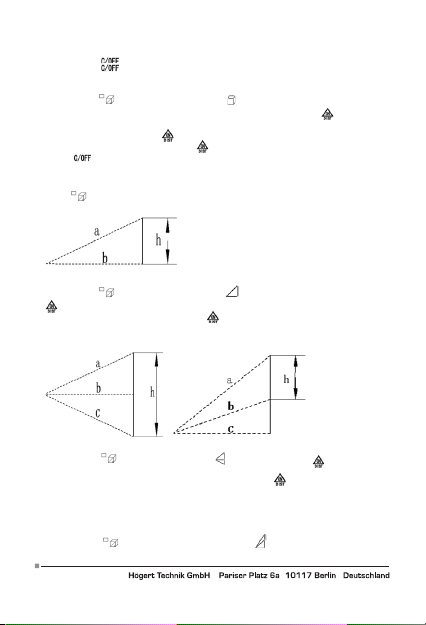

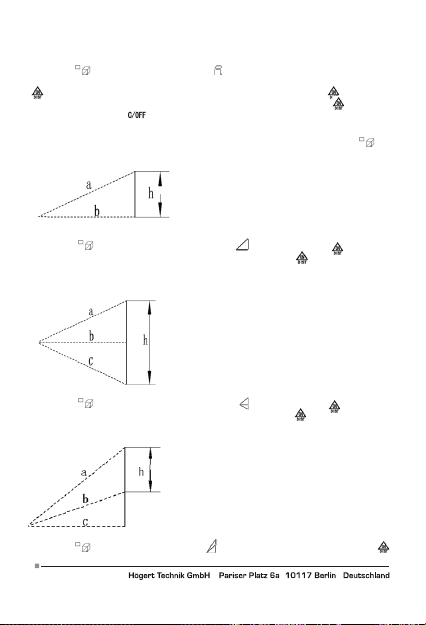

• Pomiar pośredni (twierdzenia Pitagorasa)
Przyrząd zakłada trzy sposoby pomiaru odległości z wykorzystaniem twierdzenia Pitagorasa. Naciśnij
klawisz
, aż do wyświetlenia się na ekranie , trybu pomiaru objętości. W tym momencie
, aby dokonać wyboru trybu pomiaru.
Zmierz przeciwprostokątną a i prostopadłą b, pośrednio można obliczyć wartość wysokości h.
Naciśnij klawisz
Po wycelowaniu i dokonaniu pomiaru przyciskiem automatycznie zostanie obliczona wysokość h.
Wyniki zostaną wyświetlone w głównym obszarze wyświetlania, zmierzone
wyniki a i b zostaną wyświetlone w pomocniczym obszarze wyświetlania.
Zmierz przeciwprostokątną a, c i prostokątną b,a następnie pośrednio oblicz wysokość h.
Naciśnij przycisk
przeciwprostokątną
a trójkąta. Zaczyna migać prostokątna linia b. Wyceluj, naciśnij klawisz , aby zmierzyć odległość.
Powtórz operacje żeby zmierzyć przeciwprostokątną c. Przyrząd automatycznie obliczy wysokość h, a
obliczone wyniki zostaną wyświetlone w głównym obszarze wyświetlania, podczas gdy zmierzone wyniki a,
b i c zostaną wyświetlone w obszarze pomocniczym.
Zmierz przeciwprostokątną a, b i prostokątną c i oblicz wartość h pośrednio.
Naciśnij klawisza
Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя
4
a na ekranie zaczyna migać ikona . Po wycelowaniu laserem naciśnij klawisz
, aby zmierzyć przeciwprostokątną trójkąta. Następnie zacznie migać kolejna krawędź.
, aż na ekranie zacznie migać . Wyceluj i naciśnij przycisk aby zmierzyć
, do momentu wyświetlenia się na ekranie która zacznie migać. Wyceluj i
GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków
Page 5
naciśnij klawisz , aby zmierzyć przeciwprostokątną trójkąta a. Powtórz czynności i zmierz odległość b.
Rozpocznij następny pomiar kiedy zacznie migać prostokątna c. Przyrząd automatycznie obliczy bok h, a
obliczone wyniki zostaną wyświetlone w głównym obszarze wyświetlania, podczas gdy zmierzone wyniki a,
b i c będą wyświetlane w obszarze wyświetlacza pomocniczego.
Uwaga:
W trybie pomiaru pitagorejskiego długość prostokątnej musi być mniejszy niż długość przeciwprostokątnej. W przeciwnym razie wyświetli się komunikat o błędzie.
W trybie pomiarowym Pitagorasa, aby zapewnić dokładność pomiaru, należy rozpocząć od tego samego
punktu początkowego.
• Dodawanie i odejmowanie pomiarów
Naciskaj klawisz
pomiaru skumulowanego, naciśnij przycisk , na ekranie wyświetli się ostatnia zmierzona wartość i bieżącą zmierzoną wartość oraz skumulowaną wartość obu pomiarów. Ostatnia zmierzona wartość i bieżąca
zmierzona wartość jest wyświetlana w obszarze dodatkowego wyświetlacza, a skumulowana wartość tych
dwóch jest wyświetlana w głównym obszarze wyświetlania. Naciskaj klawisz ,
do momentu aż na dodatkowym wyświetlaczu (trzecia linia) pojawi się „-”, wejdź w tryb pomiaru odej-
mowania, naciśnij klawisz , ekran wyświetli ostatnią zmierzoną wartość i bieżącą zmierzoną wartość
oraz skumulowaną wartość odejmowaną obu, ostatnia zmierzona wartość a bieżąca zmierzona wartość
jest wyświetlana w pomocniczym obszarze wyświetlania, skumulowana wartość odejmowania obu będzie
wyświetlana w głównym obszarze wyświetlania.

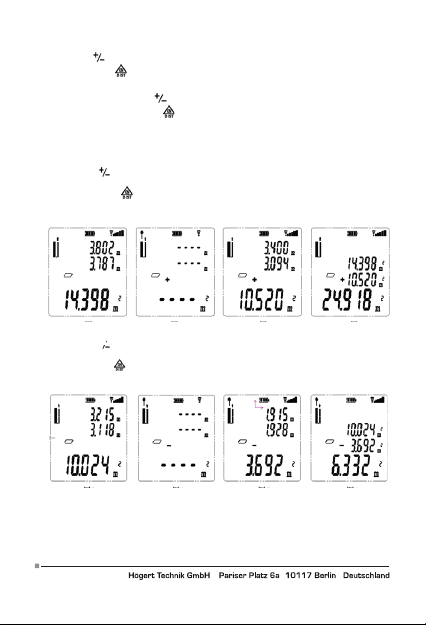

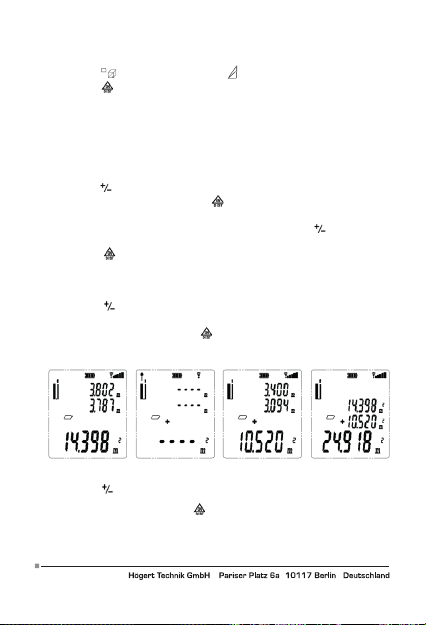

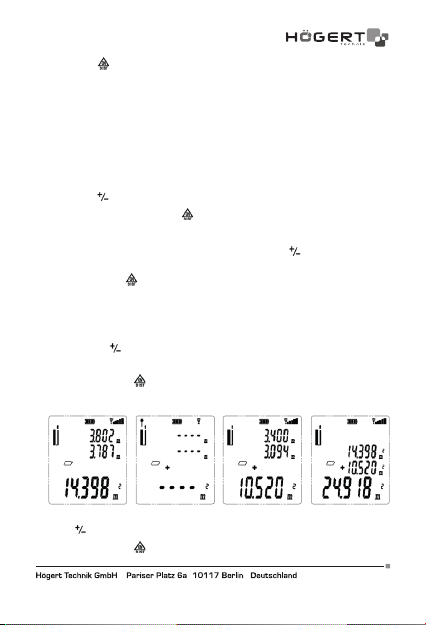

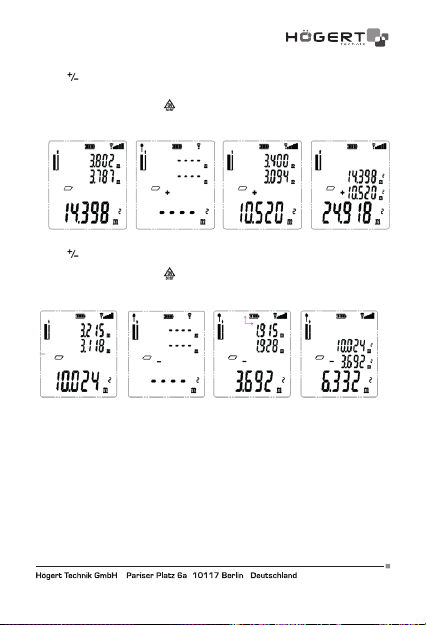

• Dodawanie i odejmowanie powierzchni
Pierwsza wartość obszaru jest mierzona zgodnie z metodą pomiaru powierzchni, jak pokazano na rys
1. Naciśnij przycisk
Druga wartość pola jest mierzony zgodnie
z metodą pomiaru powierzchni. Wynik pokazano na rys. 3.
Na koniec naciśnij przycisk
Ostatnie dwie zmierzone wartości powierzchni są wyświetlane w pomocniczym obszarze wyświetlania,
wyniki dodawania są wyświetlane w głównym obszarze wyświetlania, jak pokazano na rys. 4
Pierwsza wartość pola jest mierzona zgodnie ze sposobem pomiaru pola, jak pokazano na rys.5. Naciśnij
przycisk do momentu aż na ekranie wyświetlacza (trzecia linia) wyświetli się „-”, jak pokazano na
rys.6. Drugą wartość obszaru zmierzono zgodnie z metodą pomiaru obszaru, a wyniki pokazano na rys.7.
Na koniec naciśnij przycisk , aby uzyskać różnicę dwóch zmierzonych wartości powierzchni. Wartości
zmierzonych powierzchni z ostatnich dwóch czasów są wyświetlane w pomocniczym obszarze wyświetlania,
Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя
GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków
, do czasu aż na dodatkowym wyświetlaczu (trzecia linia) pojawi się „+”. Wprowadź tryb
, aż na ekranie wyświetlacza (trzecia linia) pokaże się „+”, jak pokazano na rys. 2.
, aby uzyskać wyniki zsumowane wyniki zmierzonych powierzchni.

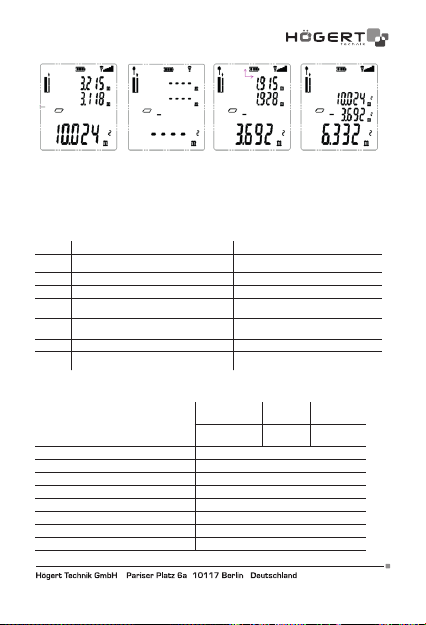

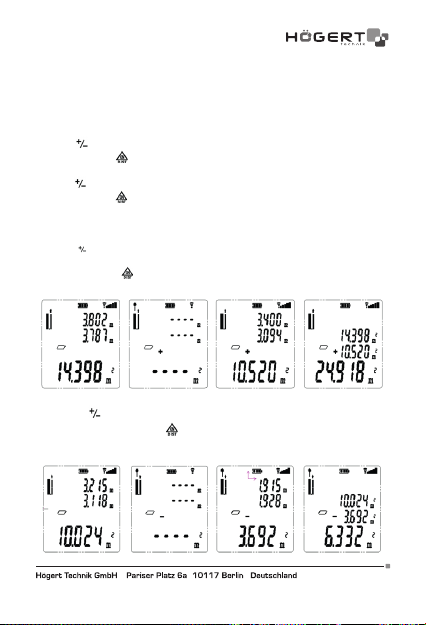

Rys.1 Rys.2 Rys.3 Rys.4
5
Page 6
a wyniki odejmowania są wyświetlane w głównym obszarze wyświetlania, jak pokazano na rys. 8

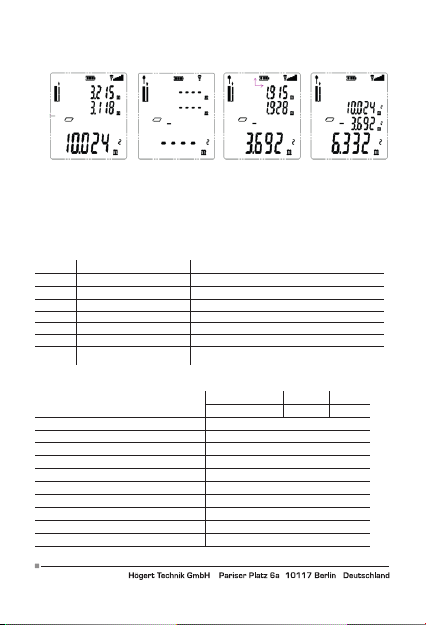

Rys.5 Rys.6 Rys.7 Rys.8
• Dodawanie i odejmowanie objętości
Operacja sumowania i odejmowania objętości jest podobna do operacji akumulacji / odejmowania
powierzchni
• Wskazówki
Podczas użytkowania urządzenia w głównym obszarze wyświetlania mogą pojawić się następujące
informacje:
Informacja Przyczyna Rozwiązanie
B.L Zbyt niskie napięcie baterii Wymień baterię
T.L Temperatura jest zbyt niska Rozgrzej urządzenie ( w kieszeni)
T.H Temperatura jest zbyt wysoka Schłodź urządzenie
D.H Dane pomiarowe poza zakresem Powtórz pomiar
S.L Sygnał jest zbyt słaby Powtórz pomiar w innym punkcie
S.H Sygnał jest zbyt mocny Powtórz pomiar w innym punkcie
H.F Błąd urządzenia
• Dane techniczne
Zakres pomiaru
Minimalna jednostka 1mm
Dokładność pomiaru ±2mm *
Pojedynczy czas pomiaru 0.1～4 sekundy
Jednostki miary M(metr)/ft(stopa)/in(cal)
Klasa lasera Class II
Typ Lasera 620~670nm
Moc Lasera <1mW
Ciągły pomiar odległości Tak
Pomiar powierzchni Tak
Pomiar objętości Tak
Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя
6
GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków
Uruchom ponownie. Jeśli błąd się powtarza skontaktuj
się z serwisem
HT4M322 HT4M323 HT4M324
0.05-40 m 0.05-60 m 0.05-80 m
Page 7
Pomiary pitagorejskie Tak
Sumowanie i odejmowanie wyników Tak
Pomiary maksymalne i minimalne Tak
Pamięć wyników 30 pomiarów
Przełącznik obsługi danych pomiarów Ta k
Podświetlenie Tak
Brzęczyk Tak
Typ baterii AAA alkaline 1.5Vx2
Żywotność baterii Do 5000 pomiarów
Temperatura pracy 0°C~40°C
Temperatura przechowywania -20°C~60°C
Samozamykacz lasera Po 15 sekundach
Automatyczne wyłączenie Po 120 sekundach
Rozmiar 120mm x 56mm x 27mm
* W złych warunkach pomiaru (takich jak zbyt silne światło, zbyt duży lub zbyt mały współczynnik odbicia
mierzonej powierzchni) dokładność pomiaru może być obarczona większym błędem.
5. Codzienna konserwacja urządzenia
Nie przechowuj instrumentu w wysokiej temperaturze i wilgotności przez długi czas.
Jeśli instrument nie jest używany przez dłuższy czas, wyjmij baterię i umieść instrument w futerale w
chłodnym i suchym miejscu.
Utrzymuj instrument w czystości. Odkurzyć powierzchnię wilgotną, miękką ściereczką.
Nie używaj agresywnego płynu do czyszczenia urządzenia.
Nie zanurzaj instrumentu w wodzie.
Przetrzyj powierzchnie części optycznych (w tym okno emisji lasera i soczewkę odbierającą sygnał) w taki
sam sposób, jak wycierasz okulary i soczewki aparatu.
Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя
GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków
7
Page 8
EN
USER’S MANUAL
LASER RANGEFINDER HT4M322, HT4M323, HT4M324
Thank you for purchasing our product. Manufactured to a high standard, this product will, if used according to these instructions, and
properly maintained, give you years of trouble free performance.
ENVIRONMENTAL PROTECTION
Used electrical appliances are secondary raw materials.
They must not be disposed of in household waste bins as
they contain substances hazardous to human health and the
environment. Hand over used electrical and electronic
equipment to a selective waste collection point.
INTRODUCTION
The Högert Technik laser rangefinder provides measurement of
distances, volumes and intermediate lengths.
The device is not a measuring device within the meaning of the
„Measurement Law”.
SAFETY RULES
Before using the rangefinder, read the user’s manual carefully.
The rangefinder’s operation is based on the measurement
of the distance by means of laser radiation. Indoor use of the
rangefinder is recommended. Using the device as intended will minimise the risk of uncontrolled emission of laser radiation.
Do not point the laser beam at people or animals. The rangefinder
emits a wave length of 635 nm and a power of 1.0 mW. Pointing
directly at the eyeball can damage eyesight.
Do not disassemble the device yourself in order not to expose the
user to laser radiation.
Do not use in an environment where the ambient temperature is
outside the indicated range (-10 to 40°C). If stored at temperatures
outside the operating range, wait until the unit reaches its optimum
temperature before using it.
Do not expose the device to water.
In case of longer interruptions in the use of the rangefinder, remove the batteries from the device.
Clean the device with a soft, clean cloth.
CONSTRUCTION AND DESCRIPTION OF THE OPERATION
Power on/
measure key
Unit conversion key
Selection of measuring function
Save
Delete/Disable
Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя
8
GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków
Add, Subtract
Selection of the
measurement
point/backlight
Page 9
Battery indicator
Dostance measurment
Laser on indicator
indicator
Store query indicators
Data storage indicator
Signal strength indicator
Measuring datum indicator
Pythagorean indicator
Auxilary display area
Area/volume indicator
Main display area
INSTALLING AND REPLACING BATTERIES
Open the battery cover on the back of the device, insert the batteries according to the polarity
and close the battery cover.
Use two 1.5 V AAA Alkaline batteries (acrylic batteries only nickel-metal hydride AAA 1.2 V).
STARTUP AND MENU SETTINGS
• Turning the instrument on and off
Briefly press the button
measurement mode.
Long push of button will shut down the device～ If no operation is performed on the device for about 2
minutes, the device will automatically switch off.
• Setting up measurement unit
Press the key
Units of length - m (metre), ft (foot), in (inch); unit of area - m² (square metres), ft² (square feet), in² (square
inches). Units of volume are m
• Setting a reference point
Press briefly the key
The device has two reference points:
Top edge
By default, when the rangefinder is activated, the bottom edge is the reference point for
all measurements taken.
• Switching the backlight on and off
Press long the key
will automatically switch off after 60 seconds of inactivity.
• Delete/cancel function
Briefly pressing the button
step and erases the measurement results).
for approximately 0.5 seconds, the instrument will be switched on and enter
, to select or convert units of measurement.
3
(cubic metres), ft3 (cubic feet), in3 (cubic inch).
, to select a reference point, relative to which measurements will be taken.
bottom edge
, to turn the display backlight on/off When the backlight is on, the screen backlight
is a delete function (cancels the last command to return to the previous
Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя
GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków
9
Page 10
• Measurements memory
Press the button , the screen will display the icon . By pressing the +/- button, you can view the
last 30 measurements automatically saved.
• Signal strength indication
shows the strength of the reflected signal. The number of displayed segments decreases,
Icon
indicating that the measured signal strength of the reflection is relatively weak.
• Battery level indicator
is an indicator of the battery charge level when displayed the battery level indicator, this
Icon
means that the battery level is low and must be replaced.
• Auto-calibration
To ensure instrument accuracy, an autocalibration function is provided
Press and hold
+/- 7 mm; It can be set in metric or inch units; Lighting and buzzer can be set～ During setting press the
button for about 1 second to switch settings. Press the button briefly to adjust settings.
MEASUREMENT FUNCTION
• Distance measurement: single measure
Briefly press the button
• Distance measurement: continuous measurement
Press the button
the real-time measurement results are displayed in the main measurement area, in the auxiliary display
area the maximum and minimum measurements are displayed during the measurement. Press briefly
button or , to exit continuous measurement mode.
• Surface measurement
Pressing briefly the button
surface measurement mode. Follow the on-screen instructions.
At this point, the long side of the rectangle symbol flashes, aim the laser at the target point and press
the key , repeat the operation for the other side of the rectangle.
The device will automatically calculate the area and the calculated results will be displayed in the main
display area, and the measured length and width of the measured rectangle will be displayed in the
auxiliary display area
Press the button and clear the results of the last measurement.
Press the button , to get out of the area measurement.
• Volume measurement
Press the key
side of the cuboid symbol flashes, after aiming the laser, press the button
cuboid flash, aim again and press
the , ato measure. The last flashes the upper edge of the cuboid, aim again and press the button ,
a to measure the height of the cuboid. Press the button
volume measurement mode.
• Indirect measurement (Pythagoras theorem)
10
for about 10 seconds to enter the settings. Measuring value can be calibrated within
In order to measure, aim the laser beam to where the distance will be measured, and then press the
measurement button ,. After the beep, the measurement result appears on the display.
Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя
, to turn on the laser, the laser marker on the display will start flashing.
pfor about 2 seconds to move to a continuous measurement state, during this time
and the icon on the screen , indicates that the product is in
, until it appears on the screen , volume measurement mode. At this point, the long
. Then the next edges of the
to clear the last measurement and exit
GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków
Page 11
The device assumes three ways of measuring distance using Pythagoras’ theorem. Press the key , to
select the measurement mode.
Measure the counter-angle a and perpendicular b, indirectly you can calculate the value of height h.
Press the key
measurement is done with the the height h is automatically calculated. The results are displayed in the
main display area, the measured results a and b are displayed in the auxiliary display area.
Measure the anti-rectangular a, c and rectangular b,and then indirectly calculate height h.
Press the key
a of the triangle. The rectangular b line begins to flash. Aim, press the key , to measure the distance.
Repeat the operation to measure the counter-angle c. The device will automatically calculate the height h
and the calculated results will be displayed in the main display area, while the measured results a, b and c
will be displayed in the auxiliary area.
Measure the counter-angle a, b and rectangular c and calculate the value h indirectly.
Press the key
to measure the counter-angular triangle a. Repeat the steps and measure the distance b. Start the next
measurement when rectangular c starts flashing. The device will automatically calculate side h and the
calculated results will be displayed in the main display area, while the measured results a, b and c will be
displayed in the auxiliary display area.
Note:
In Pythagorean measurement mode, the rectangular length must be smaller than the anti-rectangular
length. Otherwise, an error message will be displayed. In Pythagoras measurement mode, to ensure
accuracy of measurement, start from the same starting point.
• Addition and subtraction of measurements
Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя
GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków
and the icon on the screen starts flashing . After aiming the laser, press the
, to measure a counter-angular triangle. Then the next border will flash. After the targeting and
, until the screen blinks . Aim and press the key to measure the counter-angle
, until it appears on the screen which will start flashing. Aim and press ,
11
Page 12
Press the key , until the additional display (third line) shows „+”. Enter the cumulative measurement
mode, press the key the screen will display the last measured value and the current measured value
and the cumulative value of both measurements. The last measured value and the current measured
value is displayed in the secondary display area, and the cumulative value of the two is displayed in the
main display area. Press the key , duntil the additional display (third line) shows „-”, enter subtraction
measurement mode, press the key , the screen will display the last measured value and the current
measured value and the cumulative subtraction value of both, the last measured value and the current
measured value is displayed in the secondary display area, the cumulative subtraction value of both will
be displayed in the primary display area.
• Addition and subtraction of surfaces
The first value of the area is measured according to the surface measurement method as shown in Figure
1. Press the key
value of the field is measured according to the surface measurement method. The result is shown in Fig.
3. Finally, press the key , to get the results of the measured plots. The last two measured values of
the area are displayed in the secondary display area, the results of the addition are displayed in the main
display area, as shown in figure 4.
The first value of the field is measured according to the method of measuring the field, as shown in Figure
5. Press the key until the display screen (third line) shows „-” as shown in Fig.6. The second value of
the area was measured according to the area measurement method and the results are shown in Fig. 7.
Finally, press the key , to get the difference of two measured surface values. The values of the
measured areas from the last two times are displayed in the secondary display area and the subtraction
results are displayed in the main display area, as shown in Figure 8
• Volume addition and subtraction
Volume summing and subtraction operation is similar to area accumulation / subtraction operation
• Notes
12
, until the display screen (third line) shows a „+” as shown in figure 2. The second
Fig.1 Fig.2 Fig.3 Fig.4
Fig.5 Fig.6 Fig.7 Fig.8
Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя
GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków
Page 13
When using the device, the following information may appear in the main display area:
Information Cause Solution
B.L Low battery voltage Replace the battery
T.L The temperature is too low Warm up the device (in your pocket)
T.H The temperature is too high Cool down the machine
D.H Measurement data outside the range Repeat the measurement
S.L The signal is too weak Repeat the measurement at another point
S.H The signal is too strong Repeat the measurement at another point
H.F Device error
• Technical Data
Measurement range
Minimum unit 1mm
Measurement accuracy ±2mm *
Single measurement time 0.1~4 seconds
Measurement units M(metre)/ft(foot)/in(inch)
Laser class Class II
Laser type 620~670 nm
Laser power <1mW
Continuous distance measurement Yes
Surface measurement Yes
Volume measurement Yes
Pythagorean measurements Yes
Summary and subtraction of results Yes
Maximum and minimum measurements Yes
Memory of results 30 measurements
Measurement data handling switch Yes
Backlighting Yes
Buzzer Yes
Battery type AAA alkaline 1.5Vx2
Battery life Up to 5000 measurements
Operating temperature 0°C~40°C
Storage temperature -20°C~60°C
Laser closer After 15 seconds
Automatic shutdown After 120 seconds
Size 120mm x 56mm x 27mm
Restart. If the error repeats itself, contact
service
HT4M322 HT4M323 HT4M324
0.05-40 m 0.05-60 m 0.05-80 m
Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя
GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków
13
Page 14
* Under poor measurement conditions (such as too much light, too much or too little reflectance of the
surface to be measured) the accuracy of the measurement may be affected by a greater error.
5. Daily maintenance of the device
Do not store the instrument in high temperature and humidity for a long time.
If the device is not used for a long time, remove the battery and place it in a cool, dry place.
Keep the device clean. Vacuum the surface with a damp, soft cloth.
Do not use aggressive liquid to clean the device.
Do not immerse the device in water.
Wipe the surfaces of the optical parts (including the laser emission window and the signal-receiving lens) in
the same way as you wipe the glasses and lenses of the camera.
Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя
14
GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków
Page 15
DE
BENUTZERHANDBUCH
LASERENTFERNUNGSMESSER HT4M322, HT4M323, HT4M324
Vielen Dank, dass Sie sich für unser Produkt entschieden haben.
Hergestellt nach hohen Standard, wird dieses Produkt, wenn den
Anweisungen entsprechend verwendet, und ordnungsgemäß
gewartet, Ihnen störungsfreien Betrieb garantieren.
UMWELTSCHUTZ
ebrauchte elektrische Geräte sind recycelbare Materialien.
Sie dürfen nicht im Hausmüll entsorgt werden, da sie gesundheits- und umweltgefährdende Stoffe enthalten. Bringen Sie gebrauchte elektrische und elektronische Geräte
zu einer separaten Abfallsammelstelle.
EINFÜHRUNG
Der Laser-Entfernungsmesser von Höt Technik misst Abstand, Volumen und Zwischenlängen. Das Gerät ist kein Messgerät im Sinne
des Mess- und Eichgesetzes.
SICHERHEITSREGELN
Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie
den Entfernungsmesser verwenden. Der Betrieb des Gerät
basiert auf der Messung von Entfernungen mithilfe von Laserstrahlung. Es wird empfohlen, den Entfernungsmesser in Innenräumen zu verwenden. Die bestimmungsgemäße Verwendung des
Geräts minimiert das Risiko einer unkontrollierten Emission von
Laserstrahlung. Richten Sie den Laserstrahl nicht auf Menschen
oder Tiere. Der Entfernungsmesser sendet einen Laser mit einer
Wellenlänge von 635 nm und eine Leistung von 1,0 mW aus. Wenn
direkt in die Augen gerichtet kann er Augenschäden verursachen.
Zerlegen Sie das Gerät nicht selbst, um zu vermeiden, dass Sie Laserstrahlung ausgesetzt werden. Nicht in Umgebungen verwenden, in denen die Umgebungstemperatur außerhalb des als sicher
angegebenen Bereichs liegt (von -10 bis 40 °C). Lassen Sie das
Gerät bei Lagerung außerhalb des Betriebsbereichs seine optimale
Temperatur erreichen, bevor Sie es verwenden. Setzen Sie das
Gerät keinem Wasser aus. Entfernen Sie bei längeren Pausen mit
dem Entfernungsmesser die Batterien aus dem Gerät. Reinigen Sie das Gerät mit einem weichen, sauberen Tuch.
AUFBAU UND BESCHREIBUNG
Einschalt- /
Messtaste
Änderung der
Einheiten
Auswahl der
Messfunktion
Speichern
Löschen / Ausschalttaste
Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя
GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków
+\- Key
Messpunktauswahl /
Hintergrundbeleuchtung
15
Page 16
Batterieanzeige
Entfernungsmessanzeige
Laser an Anzeige
Messdatenanzeige
Pythagoreischer Indikator
Flächen- / Volumenanzeige
INSTALLATION UND AUSTAUSCH DER BATTERIE
Öffnen Sie die Batterieabdeckung auf der Rückseite des Geräts, legen Sie die Batterien in der richtigen Polarität ein und schließen Sie die Batterieabdeckung.
Verwenden Sie zwei 1,5-V-AAA-Alkalibatterien (nur AAA-1,2-V- Nickel-Metallhydrid-Akkumulator).
• Inbetriebnahme und Menüeinstellungen
Drücken Sie kurz die Taste
Messmodus. Durch langes Drücken von Taste wird das Gerät ausgeschaltet. Wenn das Gerät etwa 2
Minuten lang nicht bedient wird, schaltet sich das Gerät automatisch aus.
• Einstellung der Einheiten
Drücken Sie
(Fuß), Zoll (Zoll);
Flächeneinheiten - m² (Quadratmeter), ft² (Quadratfuß), in² (Quadratzoll). Die Volumeneinheiten sind m3
(Kubikmeter), ft3 (Kubikfuß)
und in3 (Kubikzoll).
• Referenzpunkteinstellung
Drücken Sie kurz die Taste
Das Gerät verfügt über zwei Referenzpunkte:
Oberkante
Wenn der Entfernungsmesser eingeschaltet ist, ist die Unterkante standardmäßig der Referenzpunkt für
alle durchgeführten Messungen.
• Ein- und Ausschalten der Hintergrundbeleuchtung
Drücken Sie lange die Taste
Wenn die Hintergrundbeleuchtung eingeschaltet ist, wird die Hintergrundbeleuchtung des Bildschirms
nach 60 Sekunden Inaktivität automatisch ausgeschaltet.
• Lösch- / Abbruchfunktion
Kurzes Drücken der Taste
abgebrochen, um zum vorherigen Schritt zurückzukehren, und die Messergebnisse werden abgebrochen).
Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя
16
für ca. 0,5 Sekunden. Das Instrument wird eingeschaltet und wechselt in den
, um Maßeinheiten auszuwählen oder umzurechnen. Längeneinheiten - m (Meter), ft
, um den Referenzpunkt auszuwählen, an dem gemessen werden soll.
Unterkante
, um die Hintergrundbeleuchtung des Displays ein- oder auszuschalten.
aktiviert die Löschfunktion ( unter anderem wird die letzte Eingabe
GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków
Abfrageindikatoren
speichern
Datenspeicherungsanzeige
Signalstärkeanzeige
Hilfsanzeigebereich
Hauptanzeigebereich
Page 17
• Messspeicher
Nachdem Sie die Taste , drücken, wird das Symbol . auf dem Bildschirm angezeigt. Durch
Drücken der Taste +/- können Sie die letzten 30 automatisch gespeicherten Messungen anzeigen.
• Signalstärkeanzeige
zeigt die empfangene Signalstärke. Wenn die Anzahl der angezeigten Segmente abnimmt,
Symbol
zeigt dies an, dass die gemessene Reflexionssignalstärke relativ schwach ist.
• Batteriestandsanzeige
ist eine Batteriestandsanzeige. Wenn die Batteriestandsanzeige angezeigt wird,
Symbol
bedeutet dies, dass der Batteriestand niedrig ist und ersetzt werden sollte.
• Automatische Kalibrierung
Um die Genauigkeit des Instruments sicherzustellen, wird eine automatische Kalibrierungsfunktion
bereitgestellt
Halten Sie die Taste
Messwert kann im Bereich / - 7 mm kalibriert werden; in metrischen oder Zoll-Einheiten eingestellt werden; Sie können die Hintergrundbeleuchtung und das akustische Signal einstellen. Drücken Sie während
der Einstellung die Taste ca. 1 Sekunde lang, um die Einstellungen zu ändern. Drücken Sie kurz die Taste,
um die Einstellungen anzupassen.
• Entfernungsmessung: Einzelmessung
Drücken Sie kurz die Taste
blinkt. Um eine Messung durchzuführen, richten Sie den Laserstrahl auf die Stelle, an der die Entfernung
gemessen werden soll, und drücken Sie dann die Messtaste . Nach dem das akustische Signal ertönt
erscheint das Messergebnis im Display
• Entfernungsmessung: kontinuierliche Messung
Drücken Sie die Taste
Während dieser Zeit werden die Echtzeit-Messergebnisse im Hauptmessbereich angezeigt. Im Hilfsanzeigebereich werden die maximalen und minimalen Messungen während der Messung angezeigt. Drücken
Sie kurz die Taste oder , um den kontinuierlichen Messmodus zu verlassen.
• Flächenmessung
Durch kurzes Drücken der Taste
angedeutet, dass sich das Gerät im Oberflächenmessmodus befindet. Folgen Sie den Anweisungen auf
dem Bildschirm.
Richten Sie den Laser auf die erste Seite des Rechtecks und drücken Sie die Taste
den Vorgang für die andere Seite.
Das Instrument berechnet automatisch die Fläche und die Ergebnisse werden im Hauptanzeigebereich
des Displays angezeigt, und die gemessene Länge und Breite des gemessenen Rechtecks wird im
Hilfsanzeigebereich angezeigt
Drücken Sie die Taste um die Ergebnisse der letzten Messung zu löschen.
Drücken Sie die Taste , um die Flächenmessung zu beenden.
•Volumenmessung
Drücken Sie die Taste
angezeigt wird.
In diesem Moment blinkt die lange Seite des Quadersymbols. Drücken Sie nach dem Zielen mit dem
Laser die Taste . Dann blinken die nächsten Kanten des Quaders, zielen erneut und drücken die
Taste , Dann blinken die nächsten Kanten des Quaders, zielen erneut und drücken die Taste ,
um die Messung durchzuführen. Drücken Sie die Taste um die letzte Messung zu löschen und den
Volumenmessmodus zu verlassen.
Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя
GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków
etwa 10 Sekunden lang gedrückt, um in die Einstellungen zu gelangen. Der
, um den Laser einzuschalten. Der Lasermarker auf dem Display
etwa 2 Sekunden lang, um zur kontinuierlichen Messung zu gelangen.
und des erscheinen des Symbols ,auf dem Bildschirm wird
, Wiederholen Sie
, bis das Symbol für dem Volumenmessmodus , auf dem Bildschirm
17
Page 18
• Indirekte Messung (Satz des Pythagoras)
Das Instrument geht von drei Möglichkeiten aus, Entfernungen mit dem Satz von Pythagoras zu messen.
Drücken Sie die Taste
, um den Messmodus auszuwählen.
Messen Sie die Hypotenuse a und die Kathete b, um die Höhe h indirekt zu berechnen.
Nachdem Sie die Taste
dem Zielen mit dem Laser die Taste , a , um die Hypotenuse des Dreiecks zu messen. Danach blinkt
die nächste Kante. Nach dem Zielen und Messen der Kathete wird die Höhe h automatisch berechnet.
Die Ergebnisse werden im Hauptanzeigebereich angezeigt, die Messergebnisse a und b werden im
Hilfsanzeigebereich angezeigt.
Messen Sie die Hypotenuse a, c und die Länge b und berechnen Sie indirekt die Höhe h.
Drücken Sie die Taste , bis auf dem Bildschirm das Symbol . blinkt. Zielen Sie und drücken Sie
die Taste aum die Hypotenuse eines Dreiecks zu messen. Die b-Linie beginnt zu blinken. Zielen und
drücken Sie die Taste , um den Abstand zu messen. Wiederholen Sie den Vorgang, um die Hypotenuse
c zu messen. Das Instrument berechnet automatisch die Höhe h und die berechneten Ergebnisse werden
im Hauptanzeigebereich angezeigt, während die Messergebnisse a, b und c im Hilfsanzeigebereich
angezeigt werden
Achtung:
Im pythagoreischen Messmodus muss die rechteckige Länge kleiner als die Hypotenusenlänge sein. An-
dernfalls wird eine Fehlermeldung angezeigt. Beginnen Sie im Messmodus von Pythagoras die Messung
immer ab dem gleichen Startpunkt, um die Messgenauigkeit sicherzustellen.
• Addition und Subtraktion von Messungen
Drücken Sie die Taste
den kumulativen Messmodus auf und drücken Sie die Taste , Auf dem Bildschirm werden der letzte
Messwert und der aktuelle Messwert sowie der kumulative Wert beider Messungen angezeigt. Der letzte
Messwert und der aktuelle Messwert werden im Hilfsanzeigebereich angezeigt, und der kumulative Wert
dieser beiden Werte wird im Hauptanzeigebereich angezeigt. Drücken Sie die Taste , bis ein „-” Symbol
im Hilfsanzeigebereich (dritte Zeile) angezeigt wird, rufen Sie den Subtraktionsmessmodus auf, drücken Sie
die Taste , Auf dem Bildschirm werden der letzte gemessene Wert und der aktuelle gemessene Wert
sowie der kumulative subtrahierte Wert von beiden angezeigt. Der letzte gemessene Wert und der aktuelle
gemessene Wert werden im Hilfsanzeigebereich angezeigt. Der kumulative Subtraktionswert von beiden
wird im Hauptanzeigebereich angezeigt.
Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя
18
drücken, erscheint das Symbol . auf dem Bildschirm. Drücken Sie nach
, bis ein „+” Symbol im Hilfsanzeigebereich (dritte Zeile) erscheint. Rufen Sie
GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków
Page 19
• Addition und Subtraktion von Flächen
Der erste Flächenwert wird gemäß der Flächenmessmethode gemessen (siehe Abb. 1). Drücken Sie die
,
Taste
bis auf dem Bildschirm (dritte Zeile) ein „+” Symbol angezeigt wird (siehe Abb. 2). Der zweite Wert wird
gemäß der Flächenmessmethode gemessen. Das Ergebnis ist in Abb. 3 dargestellt.
Drücken Sie abschließend die Taste
letzten beiden gemessenen Flächenwerte werden im Hilfsanzeigebereich angezeigt, die Additionsergeb-
nisse werden im Hauptanzeigebereich angezeigt (siehe. Abb. 4)
Abb.1 Abb.2 Abb.3 Abb.4
Der erste Flächenwert wird gemäß der Flächenmessmethode gemessen (siehe Abb. 5). Drücken Sie die
Taste , bis ein „-” Symbol auf dem Bildschirm (dritte Zeile) angezeigt wird (siehe Abb. 6). Der zweite
Flächenwert wurde gemäß der Flächenmessmethode gemessen. Das Ergebnis ist in Abb. 7dargestellt.
Drücken Sie abschließend die Taste , um die Differenz der beiden gemessenen Flächen zu ermitteln.
Die Werte der gemessenen Flächen der letzten beiden Messungen werden
im Hilfsanzeigebereich angezeigt, und die Subtraktionsergebnisse werden im Hauptanzeigebereich
angezeigt (siehe Abb. 8).
Abb.5 Abb.6 Abb.7 Abb.8
• Addition und Subtraktion von Volumen
Die Additions- und Subtraktionsoperationen von Volumen ähneln dem im Punkt „Addition und Subtraktion
von Flächen“ Vorgang.
• Hinweise
Bei Verwendung des Geräts werden möglicherweise die folgenden Informationen im Hauptanzeigebereich
angezeigt:
, um das Ergebniss der Summe der Flächen zu erhalten. Die
Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя
GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków
19
Page 20
Information Ursache Lösung
B.L Batteriespannung zu niedrig Ersetzen Sie die Batterie
T.L Die Temperatur ist zu niedrig Wärmen Sie das Gerät auf (in Ihrer Tasche)
T.H Die Temperatur ist zu hoch Kühlen Sie das Gerät ab
Messdaten außerhalb des
D.H
Bereichs
S.L Das Signal ist zu schwach Wiederholen Sie die Messung an einer anderen Stelle
S.H Das Signal ist zu stark Wiederholen Sie die Messung an einer anderen Stelle
H.F Gerätefehler
• Technische Daten
Messbereich
Minimale Einheit 1mm
Messgenauigkeit ±2mm *
Einzelmesszeit 0.1~4 s
Maßeinheiten M(Meter)/ft(Fuß)/in(Zoll)
Laserklasse Class II
Lasertyp 620~670nm
Laserleistung <1mW
Kontinuierliche Abstandsmessung Tak
Flächenmessung Tak
Volumenmessung Tak
Pythagoreische Messungen Tak
Ergebnisse addieren und subtrahieren Tak
Maximale und minimale Maße Ta k
Ergebnis Speicher 30 Messungen
Schalter zur Handhabung von Messdaten Tak
Hintergrundbeleuchtung Tak
Summer Tak
Batterietyp 2 x 1,5V AAA Batterien
Batterielebensdauer Bis zu 5000 Messungen
Arbeitstemperatur 0°C~40°C
Lagertemperatur -20°C~60°C
Automaische Abschaltung des Laser Nach 15 s
Automatische Abschaltung Nach 120 s
Maße 120mm x 56mm x 27mm
Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя
20
GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków
Messung wiederholen
Neu starten. Wenn der Fehler weiterhin besteht,
wenden Sie sich an den Kundenservice
HT4M322 HT4M323 HT4M324
0.05-40m 0.05-60m 0.05-80m
Page 21
* Bei schlechten Messbedingungen (wie zu starkem Licht, zu hohem oder zu niedrigem Reflexionskoeffi-
zienten der gemessenen Oberfläche) kann die Messgenauigkeit einem größeren Fehler unterliegen.
Tägliche Wartung des Geräts
Lagern Sie das Instrument nicht längere Zeit bei hohen Temperaturen und hoher Luftfeuchtigkeit.
Wenn das Instrument längere Zeit nicht benutzt wird, entfernen Sie den Akku und bewahren Sie das Gerät
an einem kühlen und trockenen Ort auf. Halten Sie das Instrument sauber. Wischen Sie die Oberfläche mit
einem feuchten, weichen Tuch ab. Verwenden Sie keine aggressive Reinigungsflüssigkeit. Tauchen Sie das
Instrument nicht in Wasser. Wischen Sie die Oberflächen der optischen Teile (einschließlich des Laseremissionsfensters und der Empfangslinse) auf die gleiche Weise ab, wie Sie die Brille und die Kameraobjektive
abwischen würden.
Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя
GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków
21
Page 22
RU
ИНСТРУКЦИЯ ЭКСПЛУАТАЦИИ
ДАЛЬНОМЕР ЛАЗЕРНЫЙ HT4M322, HT4M323, HT4M324
Спасибо за покупку нашего продукта. Изготовленный в соответствии с высокими стандартами, этот
продукт обеспечит Вам годы безотказной работы при использовании в соответствии с этими
инструкции и надлежащем обслуживании.
ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ
спользуемые электроприборы являются вторичным
сырьем. Их нельзя выбрасывать в контейнеры для
бытовых отходов, поскольку они содержат вещества,
опасные для здоровья человека и окружающей среды.
Использованые электрическое и электронное
оборудование необходимо передать в пункт селективного сбора
отходов.
ВВЕДЕНИЕ
Лазерный дальномер Högert Technik обеспечивает измерение
расстояний до объекта, объемов и промежуточной длины.
Прибор не является измерительным устройством в смысле
„Закона об измерениях”.
ПРАВИЛА БЕЗОПАСНОСТИ
Перед использованием дальномера внимательно
прочтите инструкцию по эксплуатации.
Дальномер работает на основе измерения расстояния с
помощью лазерного излучения. Рекомендуется использовать
дальномер внутри помещений. Использование устройства по
назначению минимизирует риск неконтролируемого излучения
лазера.
Не направляйте лазерный луч на людей или животных.
Дальномер излучает длину волны 635 Нм, мощностью 1,0 мВт.
Направление его прямо в глазное яблоко может повредить
зрение.
Не разбирайте устройство самостоятельно, чтобы не
подвергаться лазерному излучению.
Не используйте в среде, где температура окружающей
среды выходит за пределы указанного диапазона как безопасная (от -10 до 40°C). В случаях хранения
устройства при температурах, выходящих за пределы рабочего диапазона, перед использованием
подождите, пока прибор не достигнет оптимальной температуры.
Не подвергайте устройство воздействию воды.
В случае более длительного перерыва в работе дальномера вытащите батарейки из устройства.
Очистите устройство мягкой, чистой тряпкой.
КОНСТРУКЦИЯ И ОПИСАНИЕ
Включение/
кнопка измерения
Изменение
единиц измерения
Выбор типа
измерения
Сохранить/
Запись
Сброс/Выключение
Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя
22
GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków
Добавление,
вычитание
Выбор точки
измерения/
подсветки
Page 23
Индикатор батареи
Индикатор измерения
расстояния
Лазерный индикатор
Индикатор измерительных
Пифагорейский индикатор
Индикатор площади / объема
УСТАНОВКА И ЗАМЕНА АККУМУЛЯТОРА
Откройте крышку на задней стенке панели устройства, вставьте элементы питания, соблюдая полярность
и закройте крышку аккумулятора.
Используйте две алкалиновые батареи AAA 1,5 В (только никель-металлогидридные батареи AAA 1,2 В).
ЗАПУСК И НАСТРОЙКИ МЕНЮ
• Включение и выключение прибора
Кратко нажмите кнопку
Для выключения дальномера нажмите и удерживайте кнопку Если в течение 2 минут не
производиться никаких операций с устройством, дальномер автоматически выключается.
• Выбор единиц измерения
Нажмите кнопку
Единицы измерения длины - м (метр), фут (фут), дюйм (дюйм); единицы измерения площади - м²
(квадратные метры),
фт² (квадратные футы), дюйм (квадратные дюймы). Объемные единицы: m3 (кубические метры), ft3
(кубические футы)
и in3 (кубические дюймы).
• Выбор начальной точки измерений
Кратко нажмите кнопку
измерения. Устройство имеет две опорные точки:
Верхний край
По умолчанию, при включении дальномера, нижний край является точкой отсчета для всех
проведенных измерений.
• Включение и выключение подсветки
Зажмите кнопку
Когда подсветка включена, подсвечивание экрана автоматически выключается через 60 секунд
бездействия.
данных
примерно 0,5 сек, дальномер включиться и перейдет в режим измерения.
, чтобы выбрать в каких единицах измерения будут отображаться значения.
, чтобы выбрать опорную точку, относительно которой будут произведены
нижний край
, чтобы включить/выключить подсветку дисплея
Сохранить индикаторы
запросов
Индикатор хранения
данных
Индикатор уровня
сигнала
Зона вспомогательного
дисплея
Основная область дисплея
Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя
GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków
23
Page 24
• Функция сброса/ануллирования
Короткое нажатие кнопки это функция удаления/сброса (отменяет последнюю команду для
возврата к предыдущему шагу и стирает результаты измерений).
• Память измерений
Нажмите кнопку
последних 30 измерений автомитически записаных.
• Индикация мощности сигнала
Иконка
уменьшается, указывая на то, что измеренный уровень отраженного сигнала относительно слаб.
• Battery level indicator
Иконка
зарядки аккумулятора, это означает, что уровень зарядки аккумулятора низкий и его необходимо
заменить.
• Автокалибровка
Для обеспечения точности прибора предусмотрена функция автокалибровки
Нажмите и удерживай кнопку
измерения может быть откалибровано в диапазоне+/- 7 мм; можно установить в метрических или
дюймовых единицах; можно установить подсветку и зуммер. Во время настройки нажмите кнопку
примерно на 1 секунду, чтобы переключить настройки. Кратко нажмите кнопку для установки
настроек.
ФУНКЦИЯ ИЗМЕРЕНИЯ
• Измерение расстояния единичное измерение
Нажмите кнопку
произвести измерение, необходимо направить лазерный луч туда, где будет измерено расстояние,
а затем нажать кнопку измерения . После звукового сигнала на дисплее появится результат
измерения.
• Измерение расстояния: непрерывное измерение
Зажмите кнопку примерно на 2 секунды, для перехода в непрерывное состояние измерения.
В течение этого времени результаты измерений в реальном времени отображаются в основной
области измерения, во вспомогательной области отображения во время измерения отображаются
максимальное и минимальное количество измерений. Кратко нажмите кнопку или , чтобы
выйти из режима непрерывного измерения.
• Вычисление площади
Краткое нажатие кнопки
находится в режиме измерения площади. Следуйте инструкциям на экране. В этом моменте мигает
длинная сторона символа прямоугольника, наведите лазер на целевую точку и нажмите кнопку ,
повторите операцию для другой стороны прямоугольника.
Прибор автоматически рассчитает площадь, а результаты расчетов отобразятся в основной
области отображения, а измеренная длина и ширина измеренного прямоугольника высветиться во
вторичной области отображения.
Нажмите кнопку и удалите результаты последнего измерения.
Нажмите кнопку , чтобы выйти с измерения площади.
• Вычисление объема
Нажмите кнопку
объема , В этот момент начинает мигать длинная сторона символа кубоида, после наведения
лазера, нажмите кнопку . Затем начинают мигают следующие края кубоида, прицельтесь
Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя
24
, на экране высветится иконка . Нажмите кнопку +/-, можешь увидеть
показывает силу отражаемого сигнала. Количество отображаемых сегментов
есть показателем уровня заряда батареи, когда отображается показатель уровня
примерно на 10 секунд, чтобы войти в настройки. Значение
, чтобы включить лазер. Лазерный значок на экране начнет мигать. Чтобы
и появление на экране иконки , указывает на то, что продукт
, до тех пор, пока на дисплее в поле не появится символ режима измерения
GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków
Page 25
и снова нажмите кнопку , чтобы произвести измерение. Последним начинает мигать верхний
край кубоида, прицельтись и заново нажмите кнопку , чтобы измерить высоту кубоида.Нажмите
кнопку для удаления последнего измерения и выхода из режима измерения объема.
• Вычисления по теореме Пифагора.
В приборе есть три способа вычисления расстояния с использованием теоремы Пифагора. Нажмите
, для выбора способа измерения.
кнопку
Измеряв гипотенузу a и катет b, вы можете вычислить значение катета h
Нажмите кнопку
наводки и измерения с помощью автоматически произведеться вычисление катета h.
Результаты измерений высветлятся в главной области дисплея, вычисленые результаты a и b будут
отображаться во вспомогательной области дисплея.
Измеряв гипотенузы a, c и катет b, вы можете вычислить значение катета h.
Нажмите кнопку
кнопку чтобы измерить гипотенузу a треугольника. Начнет мигать катет b. Прицельтись и
нажмите кнопку , для измерения расстояния. Повторите операцию чтобы чтобы измерить
гипотенузу c. Прибор автоматически вычислит катет h, а рассчитанные результаты будут
отображаться в главной области дисплея, в то время как измеренные результаты a, b и c будут
отображаться во вспомогательной области дисплея.
Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя
GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków
на дисплее начнет мигать . После наведения лазера нажмите кнопку
, чтобы измерить гипотенузу треугольника. Потом начнет мигать следующий край. После
, до тех пор, пока на экране не начнет мигать . Прицельтись и нажмите
25
Page 26
Измеряйте гипотенузы a, b, катет c и вычислите значение h.
Нажмите кнопку
нажмите кнопку , чтобы измерить гипотенузу треугольника a. Повторите это действие и измерьте
расстояние b. Начните следующее измерение когда начнет мигать катет c. Устройство автоматически
рассчитает сторону h, а рассчитанные результаты будут отображаться в основной области дисплея,
в то время как измеренные результаты a, b и c будут отображаться во вспомогательной области
дисплея.
Внимание:
В режиме измерения по теореме Пифагора длина катета должна быть меньше чем длина гипотенузы.
В противном случае отобразится сигнал об ошибке. В режиме измерения теоремы Пифагора, для
обеспечения точности измерения, начните с одной и той же начальной точки.
• Добавление и вычитание измерений
Нажмите кнопку
режим кумулятивного измерения, нажмите кнопку на экране появится последняя измеренная
величина и текуще измеренная величина, а также кумулятивное значение обоих измерений.
Последняя измеренная величина и текуще измеренное значение отображается во дополнительной
области дисплея, а кумулятивное - в основной области дисплея. Нажмите кнопку , до момента
пока на дополнительном дисплее (третья строка) появится „-”, войти в режим измерения вычитания.
Нажмите клавишу , на экране появится последнее и текущее измеренное значение, а также
кумулятивное значение вычисления обоих, последнее измеренное значение и текущее измеренное
значение отображаются во вторичной области отображения, кумулятивное вычитание обоих будет
отображаться в основной области отображения.
• Добавление и вычитание поверхностей
Первое значение площади измеряется соответственно с методом измерения, как показано на rys 1.
Нажмите кнопку
до момента пока на дополнительном дисплее (третья строка) появится „+”, как показано на rys. 2.
Второе значение поля измеряется в соответствии с методом измерения поверхности. Результат
показан на rys. 3. Под конец нажмите кнопку для получения сумированых результатов
измеренных поверхностей. Последние два измеренных значения поверхности отображаются во
вспомогательной области экрана, результаты добавления отображаются в основной области дисплея,
как показано на rys. 4
Первое значение поля измеряется в соответствии с методом измерения, показаном на rys.5.
Нажмите кнопку пока на экране дисплея (третья строка) не появится „-”, как показано на rys.6.
Второе значение площади измерено в соответствии с методом измерения площади, и результаты
отображаются на rys.7. Под конец нажмите , чтобы получить разницу между двумя измеренными
значениями поверхности. Значения измеренных поверхностей с двух последних раз отображаются
в дополнительной области дисплея, а результаты вычитания отображаются в основной области
дисплея, как показано на rys. 8
Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя
26
, до появления на экране иконки которая начнет мигать. Прицельтись и
, пока на дополнительном дисплее (третья строка) не появится „+”. Войдите в
,
Rys.1 Rys.2 Rys.3 Rys.4
GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków
Page 27
Rys.5 Rys.6 Rys.7 Rys.8
• Добавление и вычитание объема
Операция суммирования и вычитания объема аналогична операции суммирования / вычитания
поверхности.
• Сообщения об ошибках
При использовании устройства в основной области дисплея могут появляться следующие ошибки:
Ошибка Причина ошибки Решение
B.L Низкий уровень заряда батарей
T.L Слишком низкая температура Нагреть устройство (в кормане)
T.H Слишком высокая температура Охладить устройство
D.H Вне радиуса измерения
Слишком слабый обратный сигнал или
S.L
слишком долгое время измерения
S.H Слишком сильный обратный сигнал Изменить измеряемую поверхность
H.F Ошибка прибора
• ТЕХНИЧЕСКИЕ ДАННЫЕ
Диапазон измерения
Минимальная единица 1 мм
Точность измерения ±2 мм *
Время единичного измерения 0.1~4 секунды
Единица измерения M(метры)/ft(футы)/in(дюймы)
Класс лазера Class II
Длина волны 620~670 нм
Мощность лазера <1 мВт
Непрерывное измерение расстояния ДА
Заменить батарейки или зарядить
аккумуляторы
Объект должен находиться в радиусе
измерения, повторить измерение
Изменить измеряемую поверхность
Включить и выключить устройство
несколько раз
HT4M322 HT4M323 HT4M324
0.05-40м 0.05-60м 0.05-80м
Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя
GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków
27
Page 28
Измерение поверхности ДА
Измерение обьема ДА
Измерения по теореме Пифагора ДА
Сумирование и вычитание результатов ДА
Измерения максимальные и минимальные ДА
Память результатов 30 измерений
Переключатель обработки данных
измерений
Подсветка ДА
Зуммер ДА
Тип батареи AAA щелочные 1.5Vx2
Срок службы аккумулятора Дo 5000 измерений
Рабочая температура 0°C～40°C
Температура хранения [OC -20°C～60°C
Лазерный доводчик по 15 секундах
Автоматическое выключение по 120 секундах
Размеры 120 мм x 56 мм x 27 мм
* При плохих условиях измерения (например, слишком сильное освещение, слишком большой или
малый коэффициент отражения измеряемой поверхности) измерение может быть неточным.
Ежедневное техническое обслуживание устройства
Не храните прибор в помещениях с высокой температурой и влажностью в течение длительного
времени.
Если прибор не используется в течение длительного времени, достаньте батарею и поместите ее в
сухое прохладное место.
Держите прибор в чистоте. Протрите поверхность влажной мягкой салфеткой.
Не используйте агрессивные жидкости для очистки устройства.
Не погружайте прибор в воду.
Протирайте поверхности оптических частей (включая окно лазерного излучения и приемную линзу)
таким же образом, как вы протираете очки и линзы прибора.
Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя
28
GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków
ДА
Page 29
ES
INSTRUCCIONES DE USO
TELÉMETRO LÁSER HT4M322, HT4M323, HT4M324
PROTECCIÓN DEL MEDIO AMBIENTE
Los dispositivos eléctricos usados son materias primas secundarias. Está prohibida su eliminación junto con la basura
doméstica, ya que contienen sustancias peligrosas para la
salud humana y el medio ambiente. Entregar los equipos
eléctricos y electrónicos usados a un punto de recogida selectiva de
residuos.
INTRODUCCIÓN
El telémetro láser Högert Technik permite medir distancias, volúmenes y longitudes intermedias.
El aparato no es un dispositivo de medición en el sentido de la „Ley
de medidas”.
NORMAS DE SEGURIDAD
Antes de utilizar el telémetro, lea atentamente las instrucciones de uso.
El funcionamiento del telémetro se basa en la medición de
distancias mediante radiación láser. Se recomienda el uso del
telémetro en interiores. El uso del dispositivo según su destino
minimizará el riesgo de emisión incontrolada de radiación láser.
No apunte el rayo láser en dirección a personas o animales. El
telémetro emite una onda de 635 nm de longitud y una potencia
de 1,0 mW. Apuntar directamente al globo ocular puede provocar
daños en la vista.
No desmonte el dispositivo usted mismo para no exponer al usuario
a la radiación del láser.
No utilice el dispositivo en entornos en el que la temperatura ambiente esté fuera del rango indicado como seguro
(de -10 a 40°C). En caso de almacenarse a temperaturas fuera del
rango de funcionamiento, espere hasta que el dispositivo alcance su
temperatura óptima antes de utilizarlo.
No exponga el dispositivo a la acción del agua.
En caso de interrupciones más prolongadas en el uso del telémetro, retire las baterías del dispositivo.
Limpie el dispositivo con un paño suave y limpio.
DISEÑO Y DESCRIPCIÓN DE FUNCIONAMIENTO
Botón de encendido/
medición
Cambio de unidad
de medición
Selección
de la función
de medición
Guardado
Borrar / Apagar
Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя
GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków
Suma, Resta
Selección
del punto
de medición/
Iluminación
29
Page 30
Indicador de batería
Indicador de medición de distancia
Indicador de láser encendido
Indicador del punto de medición
Indicador pitagórico
Indicador de superficie/volumen
INSTALACIÓN Y CAMBIO DE BATERÍAS
Abra la tapa de las baterías situada en la parte posterior del dispositivo, inserte las baterías según la polaridad
y cierre la tapa.
El dispositivo utiliza dos pilas alcalinas AAA de 1,5 V (sólo pilas AAA de níquel e hidruro metálico de 1,2 V).
PUESTA EN MARCHA Y AJUSTE DEL MENÚ
• Encendido y apagado del instrumento
Pulse brevemente el botón
medición. Una pulsación prolongada del botón apaga el dispositivo.
Si no se realiza ninguna operación en el dispositivo durante unos 2 minutos, el dispositivo se apagará automáticamente
• Ajuste de las unidades de medida
Pulse el botón
Unidades de longitud - m (metro), ft (pies), w (pulgada); unidades de superficie - m² (metros cuadrados), ft²
(pies cuadrados), in² (pulgadas cuadradas). las unidades de volumen son m2 (metros cúbicos), ft3 (pies cúbicos)
y in3 (pulgadas cúbicas).
• Ajuste del punto de referencia:
Pulse brevemente el botón
dispositivo posee dos puntos de referencia:
límite superior
Por defecto, al activar el telémetro, el límite inferior es el punto de referencia para todas las medidas
realizadas.
Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя
30
durante 0,5 segundos aprox., el instrumento se encenderá y entrará en modo
, para seleccionar o convertir las unidades de medida.
, para elegir el punto de referencia, que servirá para tomar las mediciones El
límite inferior
GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków
Indicador de secuencia
de escritura en la memoria
Indicador de almacenamiento
de datos
Indicador de intensidad
de la señal
Pantalla auxiliar
Pantalla principal
Page 31
• Encendido/apagado de la retroiluminación
Mantenga pulsado el botón , para encender / apagar la retroiluminación de la pantalla. Cuando la retroilumi-
nación está encendida, se apagará automáticamente tras 60 segundos de inactividad.
• Función de borrado/anulación
Tras una breve pulsación del botón
al paso anterior y borra los resultados de la medición).
• Memoria de medición
Pulse el botón
mediciones guardadas automáticamente.
• Indicación de la intensidad de la señal
El icono
que indica que la intensidad medida de la señal reflejada es relativamente débil.
• Indicador de nivel de batería
El icono
batería, significa que el nivel de batería es bajo y debe ser sustituida.
• Autocalibración
Para garantizar la precisión del instrumento, incluye una función de autocalibración
Pulse y mantenga pulsado el botón
dición puede calibrarse en un rango de +/- 7 mm; Puede ajustarse en unidades métricas o en pulgadas; Puede
ajustarse la iluminación o el zumbador. Durante el ajuste, pulse el botón durante aproximadamente 1 segundo
para cambiar los ajustes. Pulse brevemente el botón para aplicar los ajustes
FUNCIÓN DE MEDICIÓN
• Medición de distancia : medición única
Pulse brevemente el botón
a parpadear. Para realizar la medición apunte el láser hacia el lugar donde desea medir la longitud, a continuación, pulse el botón de medición ,. El resultado de la medición aparecerá en la pantalla tras la señal acústica.
• Medición de distancia : medición continua
Pulse el botón
resultados de la medición en tiempo real se muestran en el área de medición principal, en la zona de visualización auxiliar se muestran las mediciones máximas y mínimas durante la medición. Pulse brevemente el botón
• Medición de la superficie
Pulse brevemente el botón
medición de superficie. Proceda según las instrucciones que aparecen en pantalla.
En ese momento parpadea el lado largo del símbolo del rectángulo, apunte el láser al punto de destino y pulse la
tecla
El instrumento calculará automáticamente el área y los resultados calculados se mostrarán en la zona de visualización principal y la longitud y el ancho del rectángulo medido se mostrarán en la zona de visualización auxiliar
Pulse el botón
Pulse el botón , para salir del modo de medición de áreas.
, en la pantalla se muestra el icono . Pulse el botón +/-, puede ver las últimas 30
muestra la intensidad de la señal reflejada. El número de segmentos mostrados disminuye, lo
muestra el nivel de carga de la batería, cuando se muestra el indicador del nivel de carga
durante unos 2 segundos para pasar al modo de medición continua, durante este tiempo los
o , para salir del modo de medición continua.
, repita la operación en el segundo lado del rectángulo.
y limpie los resultados de la medición anterior.
se muestra la función borrado (cancela el último comando para volver
durante 10 segundos aprox., para entrar en los ajustes. El valor de me-
, para encender y apagar el láser, el indicador láser de la pantalla empieza
en la pantalla aparecerá el icono ,que indica que el producto está en modo
Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя
GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków
31
Page 32
• Medición del volumen
Pulse la tecla
El lado largo del símbolo del cubo comenzará a parpadear, a continuación, apunte con el láser y pulse el botón
la medición. Por último parpadea el borde superior del cubo, vuelva a apuntar y pulse el botón , para medir la
altura del cubo. Pulse el botón para borrar la última medición y salir del modo de medición de volumen.
• Medición indirecta (teorema de Pitágoras)
El dispositivo asume tres formas de medir la distancia usando el teorema de Pitágoras. Pulse la tecla
elegir el modo de medición.
, hasta que se muestre en la pantalla , del modo de medición de volumen.
. A continuación, parpadea el siguiente lado del cubo, vuelva a apuntar y pulse el botón , para realizar
, para
Mida la hipotenusa a, c y el cateto b,a continuación, calcular indirectamente la altura h.
Pulse el botón
hipotenusa a del triángulo. Empieza a parpadear el cateto b. Apunte, pulse la tecla para medir la longitud.
Repita la operación para medir el lado c. El dispositivo calculará automáticamente la altura h y los resultados
calculados se mostrarán en la zona de visualización principal, mientras que los resultados medidos a, b y c se
mostrarán en la zona auxiliar.
Mida la hipotenusa a, c y el cateto b,a continuación, calcular indirectamente la altura h.
Pulse el botón
hipotenusa a del triángulo. Empieza a parpadear el cateto b. Apunte, pulse la tecla , para medir la longitud.
Repita la operación para medir el lado c. El dispositivo calculará automáticamente la altura h y los resultados
calculados se mostrarán en la zona de visualización principal, mientras que los resultados medidos a, b y c se
mostrarán en la zona auxiliar
Mide la hipotenusa a, b y el cateto c y calcula indirectamente la altura h.
Pulse la tecla
para medir la hipotenusa del triángulo a. Repita los pasos y mida la distancia b. Inicie la siguiente medición cuando
32
hasta que la pantalla empiece a parpadear . Apunte y pulse el botón , para medir la
, hasta que la pantalla empiece a parpadear . Apunte y pulse el botón para medir la
, hasta que aparezca en la pantalla que empieza a parpadear. Apunte y pulse la tecla ,
Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя
GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków
Page 33
comience a parpadear el cateto c. El dispositivo calculará automáticamente el lado h y los resultados calculados
se mostrarán en la zona de visualización principal, mientras que los resultados medidos a, b y c se mostrarán
en la zona auxiliar.
Atención:
En el modo de medición pitagórica, la longitud del cateto debe ser inferior que la de la hipotenusa. En caso
contrario se mostrará un mensaje de error.
En el modo de medición pitagórica, para garantizar la precisión de la medición, empiece desde el mismo punto
de partida.
• Suma y resta de mediciones
, hasta que en la pantalla auxiliar (tercera línea) aparezca „+”. Entre en el modo de medición
Pulse la tecla
acumulativa, pulse la tecla , en la pantalla aparecerá el último valor medido y el valor medido actual y el valor
acumulado de ambas mediciones. El último valor medido y el valor medido actual se muestran en la zona de
visualización auxiliar, mientras que el valor acumulado de ambos se muestra en la zona de visualización principal.
Pulse la tecla , hasta que la pantalla auxiliar (tercera línea) muestre „-”, entre en el modo de medición por
sustracción, pulse la tecla ,la pantalla mostrará el último valor medido y el valor medido actual y el valor
de sustracción acumulado de ambos, el último valor medido y el valor medido actual se muestra en la zona de
visualización auxiliar, el valor de sustracción acumulado de ambos se muestra en la zona de visualización principal.
• Suma y resta de superficies
El primer valor del área se mide según el método de medición de la superficie, tal y como se muestra en la fig. 1.
, hasta que en la pantalla (tercera línea) aparezca „+”, tal y como se muestra en la fig. 2. El se-
Pulse el botón
gundo valor del campo se mide según el método de medición de la superficie. El resultado se muestra en la fig. 3.
Para finalizar, pulse el botón
últimos valores medidos del área se muestran en la zona de visualización auxiliar, los resultados de la suma se
muestran en la zona de visualización principal, tal y como se muestra en la fig. 4.
Fig.1 Fig. 2 Fig. 3 Fig. 4
El primer valor del campo se mide según el método de medición del campo, tal y como se muestra en la fig. 5.
Pulse el botón hasta que en la pantalla (tercera línea) aparezca „-”, tal y como se muestra en la fig. 6.
El segundo valor del área se mide según el método de medición de la superficie, y el resultado se muestra
en la fig. 7. Para finalizar, pulse el botón , para obtener la diferencia de los dos resultados de las superficies
medidas. Los valores de las áreas medidas de las dos últimas veces se muestran en la zona de visualización
auxiliar y los resultados de la sustracción se muestran en la zona de visualización principal, tal y como se
muestra en la fig. 8.
Fig.5 Fig. 6 Fig. 7 Fig. 8
Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя
GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków
,para obtener los resultados sumados de las superficies medidas. Los dos
33
Page 34
• Suma y resta de volúmenes
La operación de suma y resta de volúmenes es similar a la operación de suma / resta de superficies.
• Indicaciones
Al utilizar el dispositivo, puede aparecer la siguiente información en la zona de visualización principal:
Información Causa Solución
Tensión de la batería dema-
B.L
siado baja
La temperatura es demasiado
T.L
baja
La temperatura es demasiado
T.H
alta
Datos de medición fuera
D.H
de rango
S.L Señal demasiado débil Repita la medición en otro punto
S.H Señal demasiado potente Repita la medición en otro punto
H.F Fallo del dispositivo
• Datos técnicos
Rango de medición:
Unidad mínima 1mm
Precisión de la medición ±2mm *
Tiempo de medición única 0.1~4 segundos
Unidades de medida M(metro)/ft(pies)/in(pulgada)
Clase de láser Class II
Tipo de láser 620~670nm
Potencia del Láser <1mW
Medición continua de distancia Si
Medición de la superficie Si
Medición del volumen Si
Mediciones pitagóricas Si
Suma y resta de resultados Si
Medidas máximas y mínimas Si
Memoria de resultados 30 mediciones
Interruptor de manejo de datos de medición Si
Retroiluminación Si
Zumbador Si
Tipo de batería Baterías alcalinas AAA 1,5Vx2
Duración de la batería Hasta 5000 mediciones
Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя
34
GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków
Cambio de baterías
Calienta el dispositivo (en el bolsillo)
Enfríe el dispositivo
Repita la medición
Enciéndalo de nuevo Si el fallo se repite consulte con el
servicio técnico
HT4M322 HT4M323 HT4M324
0.05-40m 0.05-60m 0.05-80m
Page 35
Temperatura de funcionamiento 0°C~40°C
Temperatura de almacenamiento -20°C~60°C
Apagado automático del láser Tras 15 segundos
Apagado automático Tras 120 segundos
Dimensiones 120mm x 56mm x 27mm
* En malas condiciones de medición (como demasiada luz, demasiada o muy poca reflectancia de la superficie a
medir), la exactitud de la medición puede mostrar un error mayor.
5. Mantenimiento diario del dispositivo
No almacene el instrumento con altas temperaturas y humedad durante mucho tiempo.
Si el instrumento no se utiliza durante mucho tiempo, retire la batería y almacene el instrumento en un lugar
fresco y seco.
Mantenga limpio el instrumento. Retire el polvo a la superficie con un paño húmedo y suave.
No utilice sustancias agresivas para limpiar el dispositivo.
No sumerja el instrumento en agua.
Limpie las superficies de los elementos ópticos (incluyendo la ventana de emisión de láser y la lente de recepción
de señales) de la misma forma que limpia unas gafas o las lentes de la cámara.
Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя
GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków
35
Page 36
Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя
36
GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków
Loading...
