Page 1
PL
AKUMULATOR 5
EN ORIGINAL USER MANUAL
CORDLESS BATTERY PACK 8
RU
АККУМУЛЯТОР 11
DE
AKKU-SCHLAGSCHRAUBER 14
UA
АКУМУЛЯТОРНА
БАТА РЕЯ 17
CS
BATERIE 20
SK ORIGINÁLNY NÁVOD
AKUMULÁTOR 23
FR MANUEL D’UTILISATION ORIGINAL
PERCEUSE BATTERIE 26
ES MANUAL DE USUARIO ORIGINAL
TALADRO BATERIA 29
HU
AKKUMULÁTOR 32
HR
BATERIJA 35
LT ORIGINALUS NAUDOJIMO VADOVAS
BATERIJA 38
LV
AKUMULATORS 41
EST ORIGINAALKASUTUSJUHEND
AKU KOMPLEKT 44

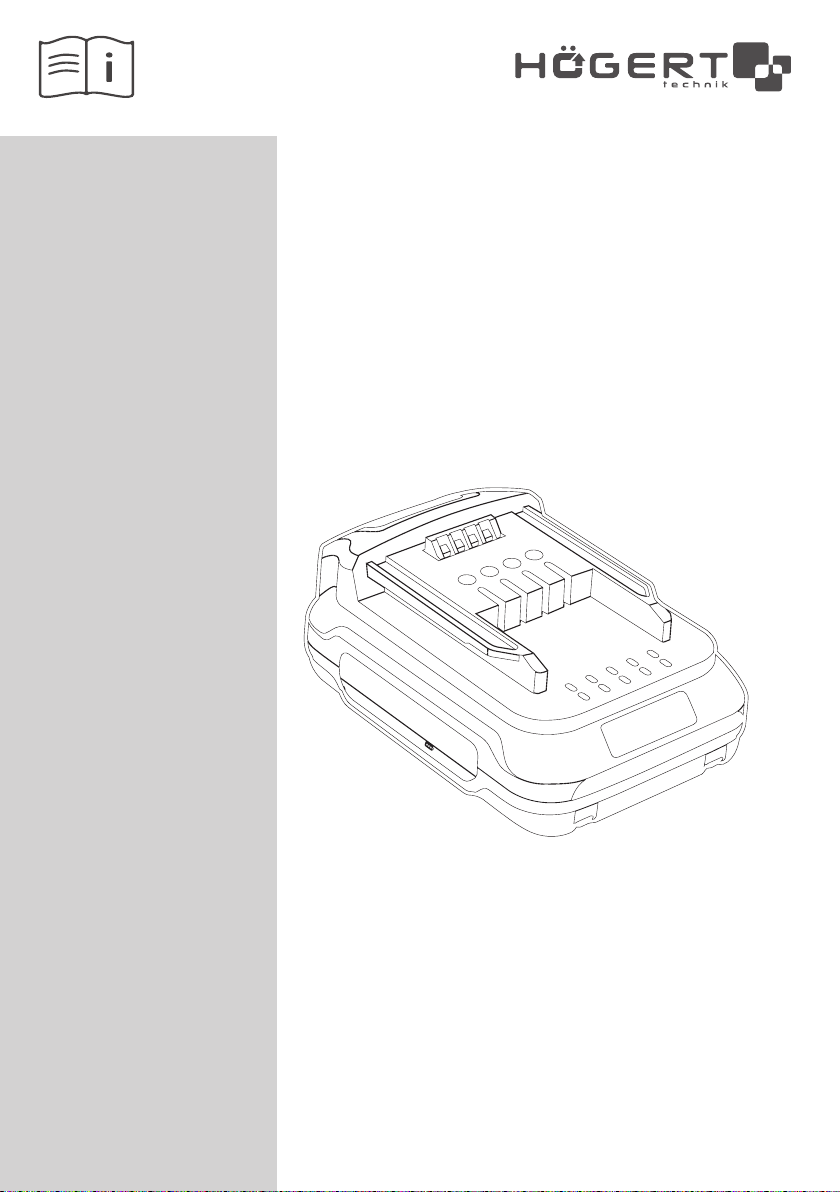

AKUMULATOR
18V 2.0 AH
www.hoegert.com
Page 2
1 2
1
2
1
6
66% - 100%
33% - 66%
0% - 33%
34 5
1
2
2
Page 3
www.hoegert.com
3
Page 4
1
2
4
Page 5
PL
Z baterii akumulatorowej należy korzystać wyłącznie wtedy, gdy znane są wszystkie jej funkcje oraz można z
nich korzystać bez ograniczeń lub po otrzymaniu odpowiednich instrukcji.
a. Baterie litowo jonowe Hogert Technik należy ładować wyłącznie przeznaczoną do tego ładowarką
b. Baterię akumulatorową należy utrzymywać w czystości.
c. Nie używać ładowarki w środowisku skrajnie łatwopalnej (np. papierze, tkaninie) ani w palnym otoczeniu.
Nagrzewanie ładowarki podczas ładowania może stwarzać zagrożenie pożarowe.
d. W przypadku uszkodzenia i niewłaściwego użytkowania baterii.
Numeracja elementów produktu odpowiada poniższej ilustracji ładowarki.
1. Bateria akumulatorowa
2. Kontrolka ładowania
Typ baterii Czas
2,0 Ah Około 40 minut
a. Podłączyć ładowarkę do odpowiedniego źródła napięcia przemiennego. Kontrolka zaświeci się na zielono.
b. Podłączyć jeden koniec ładowarki do baterii akumulatorowej. Po podłączeniu baterii kontrolka zmieni kolor
na czerwony i rozpocznie się ładowanie. Kontrolka ładowania będzie świecić się przez cały proces ładowania.
c. Po zakończeniu ładowania kontrolka zmieni kolor z czerwonego na zielony. Czas ładowania zależy od tem-
peratury otoczenia (od 20 do 55°C) i stanu baterii, tj. od tego, czy bateria jest nowa lub czy nie była użytkowana od dłuższego czasu.
d. Po naładowaniu należy wyjąć baterię z ładowarki i odłączyć ładowarkę od źródła zasilania.
www.hoegert.com
5
Page 6
Czerwone światło stałe
Ładowarka jest podłączona do
źródła zasilania
Czerwone światło stałe +
migające światło zielone
Czerwone światło stałe +
zielone światło stałe
Migające światło czerwone
Światła czerwone i zielone
migają naprzemiennie
1. Kontrolki
2. Przycisk sprawdzania
3. Świeci się
4. Nie świeci się
5. Miga
6. Stan naładowania
Wyświetlanie stanu naładowania (rys.1 i 2)
Nacisnąć przycisk sprawdzania na baterii, aby wyświetlić stan jej naładowania. Kontroli zaświecą się na kilka
sekund.
W zależności od warunków użytkowania i temperatury otoczenia wskazywany stan naładowania
może nieco różnić się od rzeczywistego.
a. Ładowanie może się nie rozpocząć w następujących przypadkach:
– Bateria akumulatorowa została dopiero wyjęta po użytkowaniu elektronarzędzia lub była pozostawiona
w miejscu narażonym na bezpośrednie i długotrwałe oddziaływanie promieni słonecznych.
– Bateria akumulatorowa była pozostawiona na długi czas w miejscu narażonym na oddziaływanie zimnego
powietrza.
Ładowanie rozpocznie się, gdy bateria akumulatorowa osiągnie temperaturę umożliwiającą ładowanie.
b. Jeżeli kontrolki zielona i czerwona migają naprzemiennie, ładowanie jest niemożliwe. Zaciski na ładowarce
lub baterii są zabrudzone albo bateria jest zużyta lub uszkodzona.
Bateria jest ładowana
Bateria jest w pełni naładowana
Bateria akumulatorowa jest zbyt
gorąca
Bateria akumulatorowa jest
uszkodzona
Kontrolka ładowania 2 świeci się światłem ciągłym, ale nie można wykonać ładowania
Nie włożono baterii lub włożono ją nieprawidłowo Włożyć baterię prawidłowo do ładowarki
6
Page 7
Zaciski baterii są zabrudzone
Bateria akumulatorowa jest uszkodzona Wymienić baterię
Kontrolka ładowania 1 nie zaświeca się
Wtyczka ładowarki nie jest podłączona lub podłączono ją nieprawidłowo
Gniazdo, przewód zasilający lub ładowarka są uszkodzone
Wyczyścić zaciski baterii (np. kilkukrotnie wkładając i wyjmując baterię) lub wymienić baterię
Włożyć wtyczkę do gniazda
Sprawdzić napięcie sieciowe, zlecić sprawdzenie
ładowarki przedstawicielowi serwisu posprzedażnego zajmującego się elektronarzędziami
Hoegert Technik
Serwis elektronarzędzia należy zlecać wykwalikowanym specjalistom, którzy używają wyłącznie takich samych części zamiennych. Zapewni to zachowanie bezpieczeństwa podczas użytkowania elektronarzędzia. Adres autoryzowanego serwisu i formularz gwarancyjny znajduje się na stronie www.hoegert.com. Adres serwisu: GTV Poland S.A. ; ul. Przejazdowa 21 05-800 Pruszków Hala B Rampa 10. Szczegółowe warunki gwarancji
znajdują się w Warunkach Gwarancji.
PL
Znak przekreślonego kosza jest symbolem selektywnego zbierania i oznacza, że zużyte urządzenia
elektryczne i elektroniczne nie powinny być wyrzucane z nieposortowanymi odpadami komunalny-
mi. Urządzenia takie mogą zawierać szkodliwe substancje, które były niezbędne do ich prawidłowego funkcjonowania i bezpieczeństwa. Prawidłowa utylizacja tego produktu pomoże oszczędzać cenne zasoby
i zapobiec potencjalnie niebezpiecznemu wpływowi na środowisko i ludzkie zdrowie, które mogłoby zostać
zagrożone w przypadku niewłaściwego postępowania z odpadami.
www.hoegert.com
7
Page 8
EN
PRODUCT DESCRIPTION AND SPECIFICATION
The rechargeable baery should only be used when all its funcons are known and can be used without restricon or aer receiving appropriate instrucons.
a. Hogert Technik lithium-ion baeries should only be charged with the charger intended for this purpose
b. Keep the rechargeable baery clean.
c. Do not use the charger in an extremely ammable environment (e.g. paper, fabric) or in a ammable
environment. Heang of the charger during charging may create a re hazard.
d. In case of damage and improper use of the baery.
The numbering of the product components corresponds to the charger illustraon below.
1. Rechargeable baery
2. Charge indicator
Baery type Time
2,0 Ah About 40 minutes
a. Connect the charger to an appropriate AC voltage source. The indicator will turn green.
b. Connect one end of the charger to the rechargeable baery.
Once the baery is connected, the indicator will turn red and charging will begin. The charge indicator will
remain on throughout the charging process.
c. When charging is complete, the indicator will change from red to green.
The charging me depends on the ambient temperature (from 20 to 55°C) and the condion of the baery,
i.e. whether the baery is new or it has not been used for a long me.
d. Aer charging, the baery should be removed from the charger and the charger should be disconnected
from the power source.
8
Page 9
Steady red light
Steady red light light
Steady red light + steady
green light
Flashing red light
Red and green alternavely
1. Indicators
2. Check buon
3. It lights up
4. It does not light up
5. It ashes
6. Charge status
Charge status display (Fig. 1 and 2)
Press the check buon on the baery to check its charge status. The indicators will light up for a few seconds.
Charger is in plugged
Baery is charging
Baery is fully charged
Baery pack is too hot
Baery pack is defecve
a. Charging may not start in the following cases:
– T he rechargeable baery has just been removed aer use of the power tool or it has been le in a place
exposed to direct and prolonged sunlight.
– The rechargeable baery has been le in a place exposed to cold air for a long me.
Charging will start when the baery reaches temperature that allows for charging.
b. If green and red indicators ash alternately, charging is not possible. The terminals on the charger or bae-
ry are dirty, or the baery is worn out or damaged.
www.hoegert.com
9
Page 10
Connuous lighng of the baery charge indicator2 No charging procedure possible
Baery not (properly) inserted Properly insert baery into baery charger
Clean the baery contacts (e.g. by inserng and
Baery contacts contaminated
Baery pack defecve Replace the baery
Baery charge indicator 1 does not light up
Mains plug of baery charger not plugged in (Properly)
Socket outlet, mains cable or baery charger defecve
removing the baery several mes) or replace
the baery
Insert mains plug (fully) into the socket outlet
Check the mains voltage; have the baery charger checked by an authorized aer-sales service
agent for Högert Technik power tools.
Power tools should be serviced by qualied specialists who only use the same spare parts. This will ensure
safety when using the power tool. Address of authorized service centre and the warranty form can be found at
www.hoegert.com. Service address: GTV Poland S.A. ; ul. Przejazdowa 21 05-800 Pruszków Hala B Rampa 10.
Detailed warranty condions can be found in the Warranty Terms and Condions.
ENVIRONMENTAL PROTECTION
The crossed out bin symbol is a symbol of separate collecon and it means that waste electrical and electronic
equipment should not be disposed of as unsorted municipal waste. Such devices may contain harmful substances that were necessary for their proper funconing and safety. Proper disposal of this product will help
to save valuable resources and prevent potenally hazardous impacts on the environment and human health
that could be threatened in the event of improper waste disposal.
EN
The symbol indicates separate collecon for waste electrical and electronic equipment, which means
that it must not be disposed of together with household waste. Products marked in this way may
be harmful to human health and the environment, and therefore they require a special form of
processing, in parcular recycling, recovery or disposal. Proper treatment of waste electrical and electronic
equipment contributes to avoid eects harmful to human health and the natural environment, as a result
of the presence of hazardous components: substances, mixtures, components and improper landlling and
treatment of such equipment. The user is obliged to return such equipment to a designated collecon point
where waste electrical and electronic equipment is recycled. In order to get informaon on where and how
to dispose of waste electrical and electronic equipment in an environmentally safe manner, the user should
contact the relevant local government authority, the waste collecon point or the point of sale where the
equipment was purchased.
10
Page 11
RU
Используйте аккумуляторную батарею только в том случае, если известны все ее функции и вы можете
использовать ее без ограничений или после получения соответствующих инструкций.
a. литий-ионные аккумуляторы Hogert Technic следует заряжать исключительно предназначенным для
этого зарядным устройством
б. держите аккумуляторную батарею в чистоте.
c. не используйте зарядное устройство в легковоспламеняющихся среде (например, бумаге, ткани) или
в горючей среде. Нагрев зарядного устройства во время зарядки может привести к пожару.
d. в случае повреждения и неправильного использования батареи.
Нумерация элементов продукта соответствует приведенной ниже иллюстрации зарядного устройства.
1. Аккумуляторная батарея
2. Индикатор зарядки
Тип батареи Время
2,0 Ah Около 40 минут
a. подключите зарядное устройство к соответствующему источнику переменного напряжения.
Индикатор загорится зеленым.
b. подключите один конец зарядного устройства к аккумуляторной батарее.
c. Когда батарея подключена, индикатор станет красным и начнет процесс зарядки. Индикатор зарядки
будет гореть на протяжении всего процесса зарядки.
После завершения зарядки индикатор изменится с красного на зеленый цвет.
Время зарядки зависит от температуры окружающей среды (от 20 do 55°C) и состояния батареи, то есть
от того, является ли батарея новой или не использовалась в течении длительного времени.
После зарядки извлеките аккумулятор из зарядного устройства и отсоедините зарядное устройство от
источника питания.
www.hoegert.com
11
Page 12
Зарядное устройство
Постоянный красный свет
подключено к источнику
питания
Постоянный красный свет
+ мигающий зеленый свет
Постоянный красный свет
+ постоянный зеленый свет
Мигающий красный свет
Мигающий красный и
зеленый свет
1. Индикаторы состояния
2. Кнопка проверки
3. Горит
4. Не горит
5. Мигает
6. Уровень зарядки
Отображение уровня зарядки (рис.1 i 2)
Нажмите кнопку проверки на батарее, чтобы отобразился уровень ее зарядки. Индикаторы засветятся
на несколько секунд.
a. Зарядка может не начаться в следующих случаях:
– Аккумуляторная батарея была извлечена только что после использования электроинструмента
или оставлена в месте, подверженном прямому и длительному воздействию солнечных лучей.
– Аккумуляторная батарея долгое время оставалась в месте, подверженном воздействию холодного
воздуха.
Зарядка начнется, когда аккумуляторная батарея достигнет температуры, позволяющей ей заряжаться.
В. Если зеленый и красный индикаторы попеременно мигают, зарядка невозможна. Клеммы на
зарядном устройстве или батарее загрязнены или батарея изношена или повреждена.
Аккумулятор заряжается
Аккумулятор полностью
заряжен
Аккумуляторная батарея
перегрета
Аккумуляторная батарея
повреждена
Индикатор зарядки 2 горит постоянно, но зарядка невозможна
Аккумулятор не вставлен или вставлен
неправильно
12
Правильно вставьте аккумулятор в зарядное
устройство
Page 13
Очистите клеммы аккумулятора (например,
Клеммы аккумулятора загрязнены
Аккумуляторная батарея неисправна Замените батарею
Индикатор зарядки 1 не горит
Вилка зарядного устройства не подключена или
подключена неправильно
Неисправна розетка, шнур питания или зарядное
устройство
вставив и вынув аккумулятор несколько раз)
или замените аккумулятор.
Вставьте вилку в розетку
Проверьте напряжение в сети, проверьте
зарядное устройство у представителя
службы послепродажного обслуживания
электроинструментов HÖGERT TECHNIK
Поручите ремонт электроинструмента квалифицированному специалисту, который использует только
те же самые запасные части. Это обеспечит безопасность при использовании электроинструмента.
Адрес для авторизованного обслуживания и гарантийный бланк находятся на сайте www.hoegert.com.
Адрес сервисной службы: GTV Poland S.A. ; ul. Przejazdowa 21 05-800 Pruszków Hala B Rampa 10.
Подробные условия гарантии можно найти в разделе Гарантийные условия.
RU
Символ перечеркнутого мусорника на колесах является символом раздельного сбора и означает,
что отходы электрического оборудования нельзя выбрасывать вместе с несортированными
бытовыми отходами. Такое оборудование может содержать вредные вещества, которые были
необходимы для его надлежащего функционирования и безопасности. Правильная утилизация этого
изделия поможет сохранить ценные ресурсы и предотвратить потенциально опасное воздействие
на окружающую среду и здоровье людей, которые могут оказаться в опасности при ненадлежащем
обращении с отходами. Символ указывает на выборочный сбор использованного электрического и
электронного оборудования, что означает, что его нельзя утилизировать вместе с другими отходами.
Продукты, маркированные таким образом, могут быть вредными для здоровья человека и окружающей
среды и поэтому требуют особой формы обработки, в частности переработки, восстановления
или нейтрализации. Правильное обращение с использованным электрическим и электронным
оборудованием позволяет избежать вредных для здоровья человека и окружающей природной
среды последствий, возникающих в результате наличия в нем опасных компонентов: веществ, смесей,
компонентов а также неправильного хранения и обработки такого оборудования. Пользователь
обязан сдать использованное оборудование в специально отведенный пункт сбора для переработки
отходов электрического и электронного оборудования. Для получения информации о том, где и как
утилизировать использованное электрическое и электронное оборудование экологически безопасным
способом, пользователь должен обратиться в соответствующий орган местного самоуправления, в
пункт сбора отходов или в точку продажи, где было приобретено оборудование.
www.hoegert.com
13
Page 14
Benutzen Sie den Akku nur, wenn Sie mit allen Funkonen vertraut sind und diese uneingeschränkt bzw. nach
entsprechender Einweisung nutzen können.
a. Hogert Technik Lithium-Ionen-Akkus sind nur mit dem dafür besmmten Ladegerät zu laden.
b. Halten Sie den Akku sauber.
c. Das Ladegerät weder auf extrem enlammbaren Oberächen (wie Papier, Gewebe) noch in einer bren-
nbaren Umgebung einsetzen. Durch die Erwärmung des Ladegeräts während des Ladevorgangs besteht
Brandgefahr.
d. Bei Beschädigung und Missbrauch der Akkus.
Die Produktnummerierung entspricht der Abbildung des Ladegeräts unten.
1. Akku
2. Ladestandsanzeige
Baerietyp Ladezeit
2,0 Ah Ca. 40 Minuten
a. Das Ladegerät an eine geeignete Wechselspannungsquelle anschließen. Die Kontrolllampe leuchtet grün.
b. Schließen Sie das eine Ende des Ladegeräts an den Akku an.
Sobald der Akku an das Ladegerät angeschlossen ist, leuchtet die Anzeige rot auf und der Ladevorgang begin-
nt. Die Ladeanzeige leuchtet während des gesamten Ladevorgangs.
c. Nach Beendigung des Ladevorgangs wechselt die Anzeige von rot auf grün.
Die Ladezeit ist abhängig von der Umgebungstemperatur (20 bis 55 °C) und vom Zustand der Baerie, d. h. ob
es sich um eine neue Baerie handelt oder ob die Baerie längere Zeit nicht benutzt wurde.
d. Entnehmen Sie die Baerie nach dem Laden aus dem Ladegerät und ziehen Sie den Netzstecker.
14
Page 15
Rotes Dauerlicht
Das Ladegerät ist an eine
Stromquelle angeschlossen
Rotes Dauerlicht + grünes
blinkendes Licht
Rotes Dauerlicht + grünes
Dauerlicht
Blinkendes rotes Licht
Rote und grüne Kontrollleuchten blinken abwechselnd
1. Kontrolllampen
2. Prünopf
3. Leuchtet
4. Leuchtet nicht
5. Blinkt
6. Ladezustand
Ladezustandsanzeige (Abb. 1 und 2)
Zur Anzeige des Ladezustandes die Prüaste an der Baerie drücken. Die Kontrolllampen leuchten für einige
Sekunden auf.
a. In den folgenden Fällen startet der Ladevorgang möglicherweise nicht:
Der Akku wird geladen
Der Akku ist vollständig aufgeladen
Der Akku ist zu heiß
Der Akku ist beschädigt
– Der Akku wurde erst nach der Verwendung des Elektrowerkzeugs entnommen oder an einem Ort gela-
gert, der direkter und längerer Sonneneinstrahlung ausgesetzt war.
– Der Akku wurde längere Zeit an einem Ort gelagert, der kalter Lu ausgesetzt war.
Der Ladevorgang beginnt, wenn der Akku die Ladetemperatur erreicht.
b. Wenn das grüne und das rote Licht abwechselnd blinken, ist der Ladevorgang nicht möglich. Die Anschlüsse
am Ladegerät oder am Akku sind verschmutzt oder der Akku ist abgenutzt oder beschädigt.
www.hoegert.com
15
Page 16
Die Ladeanzeige 2 leuchtet ständig, der Ladevorgang kann jedoch nicht durchgeführt werden
Der Akku ist nicht oder falsch eingelegt Legen Sie den Akku richg in das Ladegerät ein
Reinigen Sie die Akkuklemmen (z. B. durch mehr-
Die Akkuklemmen sind verschmutzt
Der Akku ist beschädigt Ersetzen Sie den Akku
Ladeanzeige 1 leuchtet nicht
Der Ladestecker ist nicht oder nicht richg angeschlossen
Die Steckdose, das Netzkabel oder das Ladegerät sind
beschädigt
maliges Einsetzen und Enernen des Akkus) oder
ersetzen Sie den Akku
Stecken Sie den Stecker in die Steckdose
Überprüfen Sie die Netzspannung und lassen Sie
das Ladegerät von einem Hoegert Technik-Kundendienstmitarbeiter überprüfen
Das Elektrowerkzeug von qualizierten Fachleuten warten lassen, die ausschließlich die gleichen Ersatzteile
verwenden. Dadurch wird der sichere Umgang mit dem Elektrowerkzeug gewährleistet. Die Adresse der autorisierten Servicestelle und das Garaneformular ist unter www.hoegert.com zu nden. Adresse der Servicestelle: GTV Poland S.A., ul. Przejazdowa 21 05-800 Pruszków Hala B Rampa 10.
Ausführliche Informaonen zu Garanebedingungen sind dem Teil Garanebedingungen zu entnehmen.
DE
Die durchgestrichene Mülltonne ist ein Symbol für die getrennte Abfallsammlung und bedeutet,
dass Elektro- und Elektronik-Altgeräte nicht über den unsorerten Hausmüll entsorgt werden dür-
fen. Diese Geräte können schädliche Substanzen enthalten, die für ihre ordnungsgemäße Funkon
und Sicherheit unerlässlich waren. Die ordnungsgemäße Entsorgung dieses Produkts trägt dazu bei, wertvolle
Ressourcen zu schonen und potenziell gefährlichen Auswirkungen auf die Umwelt und die menschliche Gesundheit vorzubeugen, die bei unsachgemäßer Abfallbehandlung gefährdet werden könnten.
Das Symbol weist auf die getrennte Sammlung von Elektro- und Elektronikaltgeräten hin, was bedeutet, dass
sie nicht zusammen mit anderen Abfällen entsorgt werden dürfen. Die so gekennzeichneten Produkte können für die menschliche Gesundheit und die Umwelt schädlich sein und erfordern daher eine besondere
Behandlung, insbesondere Recycling, Verwertung oder Entsorgung. Der richge Umgang mit Elektro- und
Elektronik-Altgeräten trägt dazu bei, schädliche Folgen für die menschliche Gesundheit und die Umwelt zu
vermeiden, die sich aus dem Vorhandensein von gefährlichen Bestandteilen ergeben: Stoe, Gemische, Komponenten und unsachgemäße Lagerung und Behandlung solcher Geräte. Der Nutzer ist verpichtet, Altgeräte
bei einer ausgewiesenen Sammelstelle für das Recycling von Elektro- und Elektronikaltgeräten abzugeben.
Für Informaonen darüber, wo und wie gebrauchte Elektro- und Elektronikgeräte umweltgerecht entsorgt
werden können, sollte sich der Benutzer an die zuständige örtliche Behörde, die Sammelstelle oder die Verkaufsstelle wenden, bei der er das Gerät erworben hat.
16
Page 17
UA
a. Літій-іонні акумулятори Hogert Technik слід заряджати тільки за допомогою призначеного для цього
зарядного пристрою
b. Тримайте акумуляторну батарею в чистоті.
c. Не використовуйте зарядний пристрій в надзвичайно легкозаймистому середовищі (наприклад,
папір, тканина) або в горючому середовищі. Нагрівання зарядного пристрою під час заряджання
може спричинити пожежу.
d. У разі пошкодження та неправильного використання акумулятора.
e. Компоненти виробу
f. Нумерація компонентів виробу відповідає зображенню зарядного пристрою нижче.
g. 1. акумуляторна батарея
h. 2. індикатор заряджання
Тип акумулятора 2.0 Ач
Час приблизно 40 хвилин
a. Підключіть зарядний пристрій до відповідного джерела змінного струму. Індикатор загориться
зеленим кольором.
b. Підключіть один кінець зарядного пристрою до акумулятора.
Після підключення акумулятора індикатор загориться червоним кольором і почнеться заряджання.
Індикатор заряджання буде світитися протягом усього процесу заряджання.
c. Після завершення заряджання індикатор змінить колір з червоного на зелений.
Час заряджання залежить від температури навколишнього середовища (від 20 до 55°C) і стану
акумулятора, тобто від того, чи є акумулятор новим або не використовувався протягом тривалого часу.
d. Після заряджання вийміть акумулятор із зарядного пристрою та від’єднайте зарядний пристрій від
джерела живлення.
www.hoegert.com
17
Page 18
Постійне червоне світло
Зарядний пристрій підключено
до джерела живлення
Постійне червоне світло +
миготливе зелене світло
Постійне червоне світло +
постійне зелене світло
Миготливе червоне світло
Червоне та зелене світло
блимають по черзі
1. Елементи керування
2. Кнопка перевірки
3. Світло
4. Не горить
5. блимає
6. Стан зарядки
Відображення стану заряду (рис. 1 і 2)
Натисніть кнопку перевірки на акумуляторі, щоб відобразити стан його заряду. Елементи керування
засвітяться на кілька секунд.
- Акумуляторна батарея щойно вийнята після використання електроінструменту або була залишена в
місці, де на неї тривалий час потрапляли прямі сонячні промені.
Акумулятор заряджається
Акумулятор повністю
заряджений
Акумулятор занадто гарячий
Акумулятор пошкоджено
- Акумуляторна батарея була залишена на тривалий час у місці, що піддавалося впливу холодного
повітря.
Заряджання почнеться, коли акумуляторна батарея досягне температури, придатної для заряджання.
b. Якщо зелений і червоний індикатори блимають по черзі, заряджання неможливе. Клеми зарядного
пристрою або акумулятора забруднені або акумулятор зношений чи пошкоджений.
Індикатор заряджання 2 горить постійно, але заряджання не відбувається
Акумулятор не вставлено або вставлено
неправильно
18
Правильно вставте акумулятор у зарядний
пристрій
Page 19
Очистіть клеми акумулятора (наприклад,
Клеми акумулятора забруднені
Bateria akumulatorowa jest uszkodzona Wymienić baterię
Індикатор заряджання 1 не світиться
Вилка зарядного пристрою не підключена або
підключена неправильно
Несправна розетка, шнур живлення або зарядний
пристрій
вставивши та вийнявши акумулятор кілька
разів) або замініть акумулятор
Вставте вилку в розетку
Перевірити напругу в мережі, віддати
зарядний пристрій на перевірку представнику
післяпродажного обслуговування
електроінструментів HÖGERT TECHNIK
Доручіть ремонт електроінструменту кваліфікованому фахівцеві, який використовує тільки ті ж самі
запасні частини. Це забезпечить безпеку під час використання електроінструменту. Адреса для
авторизованого обслуговування та гарантійний бланк знаходяться на сайті www.hoegert.com. Адреса
сервісної служби: GTV Poland S.A. ; ul. Przejazdowa 21 05-800 Pruszków Hala B Rampa 10.
Детальні умови гарантії можна знайти в Умовах та положеннях гарантії.
UA
Символ перекресленого смітника на колесах є символом роздільного збору і означає, що
відходи електричного обладнання не можна викидати разом із несортованими побутовими
відходами. Таке обладнання може містити шкідливі речовини, які були необхідні для його
належного функціонування та безпеки. Правильна утилізація цього виробу допоможе зберегти цінні
ресурси і запобігти потенційно небезпечному впливу на навколишнє середовище та здоров’я людей,
які можуть опинитися в небезпеці в разі неналежного поводження з відходами. Символ всказує на
вибірковий збір використаного електричного та електронного обладнання, що означає, що його
не можна утилізувати разом з іншими відходами. Продукти, марковані таким чином, можуть бути
шкідливими для здоров’я людини та навколишнього середовища і тому потребують особливої форми
обробки, зокрема, переробки, відновлення або нейтралізації. Правильне поводження з використаним
електричним та електронним обладнанням дозволяє уникнути шкідливих для здоров’я людини
та навколишнього природного середовища наслідків, що виникають внаслідок наявності в ньому
небезпечних компонентів: речовин, сумішей, компонентів, а також неправильного зберігання та
обробки такого обладнання. Користувач зобов’язаний здати використане обладнання до спеціально
відведений пункт збору для переробки відходів електричного та електронного обладнання. Для
отримання інформації про те, де і як утилізувати використане електричне та електронне обладнання
екологічно безпечним способом, користувач повинен звернутися до відповідного органу місцевого
самоврядування, до пункту збору відходів або до точки продажу, де було придбано обладнання.
www.hoegert.com
19
Page 20
CS
Akumulátor (dobíjecí baterie) musí být používán pouze tehdy, pokud jsou známy všechny jeho funkce, a pokud
jej lze používat bez omezení nebo po obdržení příslušných pokynů.
1. Lithium-iontový akumulátor Hogert Technik musí být nabíjen pouze pomocí k tomu určené nabíječky.
b. Udržujte akumulátor v čistotě.
c. Nepoužívejte nabíječku na extrémně hořlavé podložce (např. na papíru, látce) ani v hořlavém prostředí.
Zahřívání nabíječky během nabíjení může způsobit nebezpečí požáru.
d. V případě poškození a nesprávného používání akumulátoru.
Číslování prvků výrobku odpovídá níže uvedenému obrázku nabíječky.
1. Akumulátor
2. Kontrolka nabíjení
Typ akumulátoru Čas
2,0 Ah cca 40 minut
a. Připojte nabíječku ke vhodnému zdroji střídavého napě. Kontrolka se rozsví zeleně.
b. Připojte nabíječku k akumulátoru.
Po připojení akumulátoru změní kontrolka barvu na červenou a akumulátor se začne nabíjet. Kontrolka nabí-
jení bude svít po celou dobu nabíjení.
c. Po dokončení nabíjení změní kontrolka barvu z červené na zelenou.
Doba nabíjení závisí na teplotě okolí (20 až 55 °C) a na stavu akumulátoru, tedy na skutečnos, zda je nový,
nebo nebyl delší dobu používán.
d. Po nabi vyjměte akumulátor z nabíječky a nabíječku odpojte od zdroje napájení.
20
Page 21
Červené stálé světlo
Nabíječka je připojena ke zdroji
napájení
Stálé červené světlo + blikající zelené světlo
Červené stálé světlo + zelené
stálé světlo
Blikající červené světlo
Střídavě blikají červená
a zelená světla
1. Kontrolky
2. Kontrolní tlačítko
3. Sví
4. Nesví
5. Bliká
6. Stav nabi
Zobrazení stavu nabi (obr. 1 a 2)
Ssknum kontrolního tlačítka na akumulátoru zobrazte stav jeho nabi. Kontrolky se na několik sekund rozsví.
a. Nabíjení nemusí být automacky zahájeno v následujících případech:
Baterie je nabitá
Baterie je plně nabitá
Dobíjecí baterie je příliš horká
Dobíjecí baterie je poškozená
– Akumulátor byl před chvílí vyjmut po používání elektrického nářadí nebo byla ponechán na místě, které
bylo vystaveno přímému a dlouhodobému působení slunečního záření (akumulátor je příliš horký).
– Akumulátor byl dlouho ponechán na místě, které bylo vystaveno působení studeného vzduchu (aku-
mulátor je příliš studený).
Nabíjení se automacky spus, jakmile akumulátor dosáhne teploty vhodné pro nabíjení.
b. Pokud zelená a červená kontrolka blikají střídavě, není nabíjení možné. Svorky nabíječky nebo akumulátoru
jsou špinavé, nebo je akumulátor opotřebován, případně poškozen.
www.hoegert.com
21
Page 22
Indikátor nabíjení 2 sví nepřetržitě, ale nabíjení nelze provést
Nevložená nebo nesprávně vložená baterie Vložte baterii správně do nabíječky
Vyčistěte svorky baterie (např. několikanásob-
Svorky baterie jsou znečištěné
Dobíjecí baterie je poškozená Vyměňte baterie
Indikátor nabíjení 1 se nerozsví
Zástrčka nabíječky není připojena nebo není připojena správně
Zásuvka, napájecí kabel nebo nabíječka jsou poškozené
ným vložením a vyjmum baterie) nebo baterii
vyměňte
Zasuňte zástrčku do zásuvky
Zkontrolujte síťové napě, nechte nabíječku
zkontrolovat zástupcem poprodejního servisu
elektrického nářadí Hoegert Technik
Servis elektrického nářadí svěřte kvalikovaným odborníkům, kteří používají pouze stejné náhradní díly. Tím je
zajištěna bezpečnost při používání elektrického nářadí. Adresu autorizovaného servisního střediska a záruční
formulář najdete na adrese www.hoegert.com. Adresa servisu: GTV Poland S.A. ul. Przejazdowa 21, 05-800
Pruszków, Hala B, Rampa 10.
Podrobné záruční podmínky naleznete v Záručních podmínkách.
CS
Symbol přeškrtnuté popelnice je symbolem odděleného sběru a znamená, že použitá elektrická a
elektronická zařízení by neměla být likvidována jako netříděný komunální odpad. Takové zařízení
může obsahovat škodlivé látky, které byly nezbytné pro jeho správnou funkci a bezpečnost. Správná
likvidace tohoto výrobku pomůže ušetřit cenné zdroje a zabránit potenciálně nebezpečným účinkům na životní prostředí a lidské zdraví, které by mohly být ohroženy, pokud by se s odpadem nezacházelo správně.
Symbol označuje selekvní sběr použitého elektrického a elektronického zařízení, což znamená, že se tento
nesmí likvidovat společně s ostatním odpadem. Takto označené produkty mohou být škodlivé pro lidské zdraví
a životní prostředí, a proto vyžadují zvláštní formu zpracování, zejména recyklaci, opětovné využi nebo neutralizaci. Správné zacházení s použitým elektrickým a elektronickým zařízením pomáhá předcházet následkům
škodlivým pro lidské zdraví a životní prostředí, které vyplývají z přítomnos nebezpečných složek: látek, směsí,
součás a nesprávného skladování a zpracování takových zařízení. Uživatel je povinen odevzdat elektronický
odpad na určené sběrné místo k recyklaci odpadu vzniklého z elektrických a elektronických zařízení. Pro informace o tom, kde a jak likvidovat použité elektrické a elektronické zařízení způsobem bezpečným pro životní
prostředí, by se měl uživatel obrát na příslušný místní úřad, na sběrné místo odpadu nebo na prodejní místo,
kde bylo zařízení zakoupeno.
22
Page 23
SK
Nabíjaciu batériu používajte výhradne len vtedy, keď poznáte všetky jej funkcie, a môže sa používať bez obmedzenia alebo po získaní príslušných pokynov.
a. Líum-iónové batérie Hogert Technik nabíjajte len s použim nabíjačky, ktorá je na to určená.
b. Nabíjaciu batériu udržiavajte v náležitej čistote.
c. Nabíjačku nepoužívajte v extrémne horľavom prostredí (napr. papier, texl) alebo v horľavom prostredí.
Zohrievanie nabíjačky počas nabíjania môže vytvárať požiarne riziko.
d. V prípade poškodenia a nesprávneho používania batérie.
Číslovanie prvkov výrobku zodpovedá nižšie uvedenému obrázku nabíjačky.
1. Nabíjacia batéria
2. Kontrolka nabíjania
Typ batérie Čas
2,0 Ah Približne 40 minút
a. Pripojte nabíjačku k vhodnému zdroju striedavého napäa. Kontrolka zasvie nazeleno.
b. Pripojte jeden koniec nabíjačky k nabíjacej batérii.
Po pripojení batérie kontrolka zasvie načerveno a spus sa nabíjanie. Kontrolka nabíjania bude svieť počas
celého procesu nabíjania.
c. Po skončení nabíjania kontrolka, ktoré sviela načerveno, časne svieť nazeleno.
Čas nabíjania závisí od teploty okolia (+20 až +55 °C) a stavu batérie, tzn. od toho, či je batéria nová alebo sa
dlhší čas nepoužívala.
d. Po nabi vyberte batériu z nabíjačky a odpojte nabíjačku od zdroja napájania.
www.hoegert.com
23
Page 24
Červené stále svetlo
Nabíjačka je pripojená k zdroju
napájania
Stále červené svetlo + blikajúce zelené svetlo
Stále červené svetlo + stále
zelené svetlo
Blikajúce červené svetlo
Striedavo blikajú červené a
zelené svetlá
1. Kontrolky
2. Kontrolné tlačidlo
3. Svie
4. Nesvie
5. Bliká
6. Stav nabia
Zobrazenie stavu nabia (obr. 1 a 2)
Stlačte kontrolné tlačidlo na batérii, zobrazí sa stav jej nabia. Kontrolky zasviea na niekoľko sekúnd.
a. Nabíjanie sa v nasledovných prípadoch nespus:
- Nabíjacia batéria bola práve vybratá po použi z elektronáradia alebo bola dlhšie ponechaná na mieste,
na ktoré pôsobilo priame slnečné žiarenie.
- Nabíjacia batéria bola dlhší čas ponechaná na mieste, na ktoré pôsobil studený vzduch. Nabíjanie sa zač-
ne, keď nabíjacia batéria dosiahne teplotu, pri ktorej sa môže nabíjať.
b. Ak zelená a červená kontrolka striedavo blikajú, nabíjanie nie je možné. Svorky na nabíjačke alebo batérii
sú znečistené alebo je daná batéria opotrebovaná alebo poškodená.
Batéria je nabitá
Batéria je plne nabitá
Nabíjateľná batéria je príliš
horúca
Dobíjacia batéria je poškodená
Kontrolka nabíjania 2 nepretržite svie, ale nabíjanie nie je možné
Batéria nie je vložená alebo je vložená nesprávne Správne vložte batériu do nabíjačky
24
Page 25
Vyčiste svorky batérie (napr. niekoľkonásob-
Svorky batérie sú znečistené
Dobíjacia batéria je poškodená Výmena batérie
Indikátor nabíjania 1 sa nerozsvie
Zástrčka nabíjačky nie je pripojená alebo nie je správne pripojená
Zásuvka, napájací kábel alebo nabíjačka sú poškodené
ným vložením a vybram batérie) alebo batériu
vymeňte
Zasuňte zástrčku do zásuvky
Skontrolujte sieťové napäe, nechajte nabíjačku
skontrolovať zástupcom popredajného servisu
elektrického náradia Hoegert Technik
Servis elektrického náradia nechajte vykonávať kvalikovaným odborníkom, ktorí používajú len rovnaké
náhradné diely. Tým sa zabezpečí bezpečnosť pri používaní elektrického náradia. Adresu autorizovaného servisného strediska a záručný formulár nájdete na www.hoegert.com. Adresa servisu: GTV Poland S.A. ul. Przejazdowa 21, 05-800 Pruszków, Poľsko, Hala B, rampa 10. Podrobné záručné podmienky nájdete v Záručných
podmienkach.
SK
Symbol prečiarknutého koša je symbolom separovaného zberu a znamená, že použité elektrické a
elektronické zariadenia by sa nemali likvidovať ako netriedený komunálny odpad. Takéto zariade-
nia môžu obsahovať škodlivé látky, ktoré boli potrebné pre ich správne fungovanie a bezpečnosť.
Správna likvidácia tohto výrobku pomôže ušetriť cenné zdroje a zabrániť potenciálne nebezpečným účinkom
na životné prostredie a ľudské zdravie, ktoré by mohli byť ohrozené, ak sa s odpadom nebude správne zaobchádzať. Symbol označuje selekvny zber použitých elektrických a elektronických zariadení, čo znamená, že sa
nesmú likvidovať spolu s iným odpadom. Takto označené výrobky môžu byť škodlivé pre ľudské zdravie a životné prostredie, a preto vyžadujú špeciálnu formu spracovania, najmä recykláciu, zhodnocovanie alebo neutralizáciu. Správne zaobchádzanie s použitými elektrickými a elektronickými zariadeniami pomáha predchádzať
následkom škodlivým pre ľudské zdravie a životné prostredie, ktoré vyplývajú z prítomnos nebezpečných
komponentov: látok, zmesí, komponentov a nesprávneho skladovania a spracovania takýchto zariadení. Užívateľ je povinný odovzdať odpadové zariadenie na určené zberné miesto na recykláciu odpadu vznikajúceho z
elektrických a elektronických zariadení. Ak chcete získať informácie o tom, kde a ako zlikvidovať použité elektrické a elektronické zariadenia spôsobom bezpečným pre životné prostredie, používateľ by mal kontaktovať
príslušný miestny úrad, zberné miesto odpadu alebo predajné miesto, kde bolo zariadenie zakúpené.
www.hoegert.com
25
Page 26
FR
La baerie rechargeable ne doit être ulisée que lorsque toutes ses foncons sont connues et qu’elle peut
être ulisée sans restricon ou après avoir reçu les instrucons appropriées.
a. Les baeries lithium-ion de Hogert Technik ne doivent être rechargées qu’avec le chargeur prévu à cet
eet.
b. Veillez à ce que la baerie rechargeable reste propre.
c. Ne pas uliser le chargeur sur une surface extrêmement inammable (par exemple, papier, ssu) ou dans
un environnement combusble. Une surchaue du chargeur pendant la charge peut constuer un risque
d’incendie.
d. Si la baerie est endommagée et ulisée de manière inappropriée.
La numérotaon des diérents éléments du produit correspond à l’illustraon du chargeur ci-dessous.
1. Baerie rechargeable
2. Témoin de charge
Type de baeries Temps
2,0 Ah Environ 40 minutes
a. Connecter le chargeur à une source de tension alternave appropriée. Le voyant devient vert.
b. Connecter une extrémité du chargeur à la baerie rechargeable.
Une fois la baerie connectée, le voyant devient rouge et la charge commence. Le voyant de charge reste
allumé pendant toute la durée du processus de charge.
c. Lorsque la charge est terminée, le voyant passe du rouge au vert.
Le temps de charge dépend de la température ambiante (20 à 55 °C) et de l’état de la baerie, c’est-à-dire si
elle est neuve ou si elle n’a pas été ulisée pendant une longue période.
d. Une fois la baerie chargée, rerez-la du chargeur et débranchez ce dernier de la source d’alimentaon.
26
Page 27
Voyant rouge xe
Le chargeur est connecté à une
source d'alimentaon
Voyant rouge xe + voyant
vert clignotant
Voyant rouge xe + voyant
vert xe
Voyant rouge clignotant
Voyants rouge et vert clignotant alternavement
1. Voyants lumineux
2. Bouton de contrôle
3. Allumé
4. Eteint
5. Clignote
6. État de charge
Achage de l’état de charge (Fig.1 et 2)
Appuyer sur le bouton de véricaon de la baerie pour acher son état de charge. Les voyants s’allument
pendant quelques secondes.
La baerie est en charge
La baerie est complètement
chargée
La baerie rechargeable est trop
chaude
La baerie rechargeable est
défectueuse
a. La charge peut ne pas démarrer dans les cas suivants :
– La baerie rechargeable n’a été rerée qu’après l’ulisaon de l’oul électrique ou a été laissée à la
lumière directe et prolongée du soleil.
– La baerie rechargeable a été exposée à l’air froid pendant une longue période. La charge commence
lorsque la baerie rechargeable a aeint une température adéquate.
b. Si les voyants vert et rouge clignotent alternavement, la charge n’est pas possible. Les bornes du chargeur
ou de la baerie sont sales ou la baerie est usée ou endommagée.
www.hoegert.com
27
Page 28
Le voyant de charge 2 est allumé en permanence, mais la charge ne peut pas être eectuée.
Baerie non ou mal insérée Insérer correctement la baerie dans le chargeur
Neoyer les bornes de la baerie (par exemple
Les bornes de la baerie sont sales
La baerie rechargeable est défectueuse Remplacer la baerie
Le voyant de charge 1 ne s'allume pas
La che du chargeur n'est pas branchée ou n'est pas
branchée correctement
La prise, le cordon d'alimentaon ou le chargeur sont
endommagés
en insérant et en rerant la baerie plusieurs
fois) ou remplacer la baerie.
Insérer la che dans la prise
Vérier la tension du réseau, faire vérier le
chargeur par un représentant du service après-
-vente des ouls électriques Hoegert Technik.
Faites réparer l’oul électrique par des spécialistes qualiés qui n’ulisent que les mêmes pièces de rechange.
Cela permet de garanr la sécurité lors de l’ulisaon de l’oul électrique. L’adresse du centre de service
agréé et le formulaire de garane sont disponibles sur le site www.hoegert.com. Adresse du SAV: GTV Poland
S.A. Ul. Przejazdowa 21, 05-800 Pruszków, Pologne Hall B, rampe 10.
Les condions détaillées de la garane se trouvent dans les condions générales de la garane.
PROTECTION DE L’ENVIRONNEMENT
FR
Le symbole de la poubelle barrée est un symbole de collecte sélecve et signie que les déchets
d’équipements électriques et électroniques ne doivent pas être éliminés avec les déchets munici-
paux non triés. Ces équipements peuvent contenir des substances nocives nécessaires à leur bon
fonconnement et à leur sécurité. L’éliminaon correcte de ce produit permet d’économiser des ressources précieuses et d’éviter des eets potenellement dangereux sur l’environnement et la santé humaine
qui pourraient être mis en danger si les déchets ne sont pas traités correctement. Le symbole indique le tri
des équipements électriques et électroniques usagés, ce qui signie qu’ils ne doivent pas être jetés avec les
autres déchets. Les produits ainsi équetés peuvent être nocifs pour la santé humaine et l’environnement
et nécessitent donc une forme parculière de traitement, notamment le recyclage, la valorisaon ou l’éliminaon. Le traitement correct des déchets d’équipements électriques et électroniques contribue à éviter les
conséquences néfastes pour la santé humaine et l’environnement, résultant de la présence de composants
dangereux : substances, mélanges, composants, stockage et traitement inappropriés de ces équipements.
L’ulisateur est tenu de remere les équipements usagés à un point de collecte désigné pour le recyclage des
déchets d’équipements électriques et électroniques. Pour savoir où et comment éliminer les équipements
électriques et électroniques usagés en respectant l’environnement, l’ulisateur doit contacter les autorités
locales compétentes, le point de collecte ou le point de vente où il a acheté l’équipement.
28
Page 29
ES INSTRUCCIONES DE USO Y SEGURIDAD ORIGINALES. CARGADOR
Ulice la batería sólo si comprende y puede realizar todas las funciones sin limitaciones, o si ha recibido
instrucciones adecuadas.
a. Las baterías de iones de lio Hogert Technik sólo deben cargarse con el cargador designadoMantén limpia
la batería.
b. Mantenga limpia la pila recargable.
c. No ulice el cargador en un entorno extremadamente inamable (por ejemplo, papel, tela) o en un entor-
no combusble. El calentamiento del cargador durante la carga puede crear un riesgo de incendio.
d. En caso de daños y mal uso de la pila.
La numeración de las caracteríscas del producto se reere a la ilustración del cargador de baterías en las
páginas de grácos.
1. Batería
2. Indicador de carga de la batería
Tipo de batería Tiempo
2,0 Ah 40 minutos aproximadamente
a. Conecte el cargador a una fuente de tensión alterna adecuada. El indicador luminoso se iluminará en ver-
de.
b. Conecta un extremo del cargador a la batería recargable.
Una vez conectada la batería, la luz se volverá roja y comenzará la carga. La luz de carga permanecerá encen-
dida durante todo el proceso de carga.
c. Cuando la carga esté completa, la luz cambiará de rojo a verde.
El empo de carga depende de la temperatura ambiente (de 20 a 55 °C) y del estado de la batería, es decir, de
si es nueva o no se ha ulizado durante mucho empo.
d. Una vez cargada, rera la batería del cargador y desconecta el cargador de la fuente de alimentación.
www.hoegert.com
29
Page 30
Luz roja permanente
El cargador está conectado a una
fuente de alimentación
Luz roja ja + luz verde
intermitente
Luz de espera roja + luz de
espera verde
Luz roja intermitente
Las luces roja y verde parpadean alternavamente
1. Luces
2. Botón de vericación
3. Ilumina
4. No ilumina
5. Parpadea
6. Estado de carga
Indicación del estado de carga (Fig.1 y 2)
Pulse el botón de control de la batería para visualizar su estado de carga. Los controles se iluminarán durante
unos segundos.
a. Es posible que la carga no se inicie en los siguientes casos:
- La batería recargable sólo se extrajo después de ulizar la herramienta eléctrica o se dejó expuesta a la luz
solar directa y prolongada.
La batería está cargada
La batería está completamente
cargada
La batería recargable está demasiado caliente
La batería recargable está defectuosa
- La batería recargable se dejó expuesta al aire frío durante mucho empo. La carga comenzará cuando la
batería recargable haya alcanzado una temperatura de recarga.
b. Si las luces verde y roja parpadean alternavamente, la carga no es posible. Los terminales del cargador o
de la batería están sucios o la batería está desgastada o dañada.
El indicador de carga 2 está encendido connuamente, pero no se puede realizar la carga.
Batería no insertada o insertada incorrectamente Inserte la batería correctamente en el cargador
30
Page 31
Limpie los terminales de la batería (por ejemplo,
Los bornes de la batería están sucios
La batería recargable está defectuosa Sustuir la batería
El indicador de carga 1 no se enciende
El enchufe del cargador no está conectado o no está
conectado correctamente
La toma de corriente, el cable de alimentación o el
cargador están dañados.
introduciendo y extrayendo la batería varias
veces) o sustuya la batería.
Inserte el enchufe en la toma de corriente
Compruebe la tensión de red, haga revisar el
cargador por un representante del servicio
posventa de herramientas eléctricas Hoegert
Technik.
Encargue el mantenimiento de su herramienta eléctrica a profesionales cualicados que sólo ulicen las mismas piezas de repuesto. Esto garanzará que se mantenga la seguridad al ulizar la herramienta eléctrica.
Dirección del servicio autorizado y el formulario de garana en www.hoegert.com. Dirección del servicio técnico: GTV Poland S.A. ; ul. Przejazdowa 21 05-800 Pruszków Pabellón B Rampa 10.
Las condiciones detalladas de la garana pueden consultarse en las Condiciones de la garana.
ES
El símbolo del contenedor con ruedas tachado es el símbolo de la recogida selecva e indica que los
aparatos eléctricos y electrónicos no deben eliminarse con los residuos urbanos sin clasicar. Dichos
disposivos pueden contener sustancias nocivas que eran necesarias para su correcto funcionamiento y seguridad. La correcta eliminación de este producto ayudará a ahorrar valiosos recursos y prevenir
los efectos potencialmente peligrosos para el medio ambiente y la salud humana que podrían ser en peligro
en caso de manipulación inadecuada de los residuos. ES El símbolo indica la recogida selecva de los aparatos
eléctricos y electrónicos usados, lo que signica que no deben desecharse con otros residuos. Los productos
así marcados pueden ser perjudiciales para la salud humana y el medio ambiente, por lo que requieren un
tratamiento especial, en parcular el reciclaje, la recuperación o la eliminación. La correcta manipulación de
los residuos de aparatos eléctricos y electrónicos contribuye a evitar las consecuencias nocivas para la salud
humana y el medio ambiente, derivadas de la presencia de componentes peligrosos: sustancias, mezclas,
componentes, así como el almacenamiento y la manipulación inadecuados de dichos aparatos. El usuario está
obligado a entregar los equipos usados a un punto de recogida designado para el reciclaje de residuos de aparatos eléctricos y electrónicos. Para obtener información sobre dónde y cómo desechar los residuos de aparatos eléctricos y electrónicos de forma segura para el medio ambiente, el usuario debe ponerse en contacto
con la autoridad local correspondiente, el punto de recogida o el punto de venta donde adquirió el aparato.
www.hoegert.com
31
Page 32
HU
A tölthető akkumulátor kizárólag összes funkciójának megismerése, valamint e funkciók korlátozás nélküli
működtetési lehetősége esetén, illetve a megfelelő használa útmutatás ismeretében használható.
a. A Hogert Technik gyártmányú líum-ion akkumulátor kizárólag a kifejezeen ehhez a modellhez készült
töltővel tölthető.
b. Az akkumulátor sztán tartandó.
c. A töltőt fokozoan tűzveszélyes környezetben (pl. papíron, szöveten) vagy gyúlékony környezetben használ-
ni los! A töltés során felmelegedő akkumulátor tüzet okozhat.
d. Sérült vagy nem rendeltetésszerűen használt akkumulátor esetén.
Az alábbi ábrán bemutato számozás alapján:
1. Tölthető akkumulátor
2. Töltésjelző dióda
Akkumulátorpus Idő
2,0 Ah Kb. 40 perc
a. Csatlakoztassuk a töltőt a megfelelő váltakozó feszültségű áramellátáshoz. A dióda zölden kezd világítani.
b. A töltő egyik végét csatlakoztassuk az akkumulátorhoz.
Az akkumulátor csatlakoztatásával a dióda színe pirosra változik, és megkezdődik a töltés. A töltésjelző dióda
a töltés teljes időtartama ala világít.
c. A töltés befejeződésekor a dióda színe pirosról zöldre változik.
A töltési idő a környezet hőmérsékletétől (20 °C-tól 55 °C-ig) és az akkumulátor állapotától függ, azaz aól,
hogy az akkumulátor új, vagy hosszabb ideig használaton kívül volt.
d. A töltés befejeződése után válasszuk le az akkumulátort a töltőről, majd válasszuk le a töltőt az ára-
mellátásról.
Folyamatos piros fény
32
A töltő csatlakoztatva van az
áramforráshoz.
Page 33
Folyamatos piros fény +
villogó zöld fény
Az akkumulátor töltődik
Folyamatos piros fény +
folyamatos zöld fény
Villogó piros fény
A piros és zöld fények felváltva villognak
1. Diódák
2. Ellenőrző gomb
3. Világít
4. Nem világít
5. Villog
6. Töltöségi szint
A töltöségi szint kijelzése (1. és 2. ábra)
Az akkumulátor töltöségi szintjének ellenőrzéséhez nyomjuk meg az akkumulátoron található ellenőrző
gombot. A diódák néhány másodpercre felvillannak.
a. A töltési folyamat elindulását az alábbi esetek akadályozhatják:
– Az akkumulátort közvetlenül használat után veük ki az elektromos szerszámból, vagy olyan helyen állt,
ahol tartósan közvetlen napsugárzás hatása ala állt.
– Az akkumulátor olyan helyen állt, ahol tartósan hideg levegő hatása ala állt. A töltés akkor kezdődik meg,
ha az akkumulátor eléri a töltés megkezdéséhez szükséges hőmérsékletet.
b. Amennyiben a zöld és piros diódák felváltva villognak, az akkumulátor nem tölthető. A töltő vagy az akku-
mulátor érintkező kapcsai szennyezeek vagy az akkumulátor elhasználódo vagy sérült.
Az akkumulátor teljesen fel van
töltve
Az akkumulátor túl forró
Az akkumulátor meghibásodo
A 2 töltésjelző folyamatosan világít, de a berendezés nem tölt.
Nem vagy rosszul behelyeze akkumulátor
Az akkumulátor érintkezői szennyezeek
Az akkumulátor meghibásodo Cseréld ki az akkumulátort
www.hoegert.com
Helyezd be megfelelően az akkumulátort a töltőbe
Tisztsd meg az akkumulátor csatlakozóit (pl. az
akkumulátor többszöri behelyezésével és eltávolításával), vagy cseréld ki az akkumulátort
33
Page 34
Az 1 töltésjelző nem világít
A töltő tápvezetéke nincs csatlakoztatva vagy nem
megfelelően van csatlakoztatva
A konnektor, a tápvezeték vagy a töltő sérült
Dugd be a dugót a konnektorba
Ellenőrizd a hálóza feszültséget, ellenőriztesd a
töltőt a Hoegert Technik elektromos szerszámok
szervizének munkatársával
Az elektromos szerszámot olyan szakképze szakemberekkel szervizeltesd, akik az eredevel megegyező
pótalkatrészeket használnak. Ez garantálja a biztonságot az elektromos szerszám használatakor. A hivatalos
szervizközpont címe és a garanciális nyomtatvány a www.hoegert.com oldalon található. A szerviz címe:
GTV Poland S.A. ul Przewodowa 21, 05-800 Pruszków, Lengyelország, B csarnok, 10 rámpa.
A részletes garanciális feltételeket a Garanciális Feltételek biztosítják.
HU
Az áthúzo kuka szimbólum a szelekv gyűjtést jelképezi, és azt jelen, hogy az elektromos és
elektronikus berendezések hulladékát nem szabad a szelektálatlan települési hulladékkal együ
elhelyezni. Az ilyen berendezések olyan káros anyagokat tartalmazhatnak, amelyek a megfelelő és
biztonsághoz működésükhöz szükségesek voltak. A termék megfelelő ártalmatlanítása segít megmenteni az
értékes erőforrásokat, és megelőzni a környezetre és az emberi egészségre gyakorolt potenciálisan veszélyes
hatásokat, amelyek a hulladék nem megfelelő kezelése esetén veszélybe kerülhetnek. A szimbólum a használt
elektromos és elektronikus berendezések szelekv gyűjtését jelzi, ami azt jelen, hogy nem szabad más hulladékkal együ kidobni. Az így felcímkéze termékek károsak lehetnek az emberi egészségre és a környezetre,
ezért speciális feldolgozási formát igényelnek, különösen újrahasznosítást, hasznosítást vagy semlegesítést. Az
elhasznált elektromos és elektronikus berendezések szakszerű kezelése segít elkerülni az emberi egészségre
és a természe környezetre káros következményeket, amelyek a veszélyes összetevők jelenlétéből adódnak:
anyagok, keverékek, komponensek, valamint az ilyen berendezések nem megfelelő tárolása és feldolgozása.
A felhasználó köteles a hulladék berendezést az elektromos és elektronikus berendezésekből származó hulladékok újrahasznosítására kijelölt gyűjtőhelyen leadni. A használt elektromos és elektronikus berendezések
környezetbarát módon történő ártalmatlanításának helyére és módjára vonatkozó információkért a felhasználónak fel kell vennie a kapcsolatot az illetékes helyi önkormányzaal, a hulladékgyűjtő ponal vagy azzal az
értékesítési ponal, ahol a berendezést vásárolta.
34
Page 35
HR
Punjivu bateriju treba koris samo ako su poznate sve njezine funkcije i ako se može koris bez ograničenja
ili nakon dobivanja odgovarajućih uputa..
a. Hogert Technik lij-ionske baterije treba puni samo punjačem namijenjenim za tu svrhu
b. Održavajte bateriju čistom.
c. Nemojte koris punjač u iznimno zapaljivom okruženju (npr. papir, tkanina) ili u zapaljivom okruženju.
Zagrijavanje punjača jekom punjenja može izazva opasnost od požara.
d. U slučaju oštećenja i nepravilnog korištenja baterije..
Označavanje proizvoda brojevima odgovara ilustraciji punjača u nastavku.
1. Punjiva baterija
2. Indikator punjenja
Tip baterije Vrijeme
2,0 Ah Oko 40 minuta
a. Spojite punjač na odgovarajući izvor izmjeničnog napona. Indikator će svijetli zeleno.
b. Spojite jedan kraj punjača na bateriju.
Nakon što se baterija spoji, svjetlo indikatora će zasvijetli crveno i punjenje će započe. Lampica punjenja
ostat će uključena jekom cijelog procesa punjenja.
c. Kada je punjenje završeno, indikatorska lampica će se promijeni iz crvene u zelenu..
Vrijeme punjenja ovisi o temperaturi okoline (od 20 do 55°C) i stanju baterije, odnosno da li je baterija nova
ili nije dugo korištena..
d. Nakon punjenja izvadite bateriju iz punjača i isključite punjač iz izvora napajanja.
www.hoegert.com
35
Page 36
Stalno crveno svjetlo
Stalno crveno svjetlo +
trepće zeleno svjetlo
Stalno crveno svjetlo +
stalno zeleno svjetlo
Trepće crveno svjetlo
Trepće crveno i zeleno
svjetlo
1. Kontrolna svjetla
2. Gumb za provjeru
3. Svijetli
4. Ne svijetli
5. Bljeska
6. Stanje napunjenos
Prisnite pku za provjeru na bateriji kako biste vidjeli status napunjenos. Svjetla će zasvijetli na nekoliko
sekundi.
Punjač spojen
Punjenje baterije
Baterija puna
Baterija prevruća
Oštećena baterija
a. Punjenje možda neće započe u sljedećim slučajevima:
– Baterija je uklonjena tek nakon uporabe električnog alata ili je ostavljena na mjestu izloženom izravnoj i
dugotrajnoj sunčevoj svjetlos.
– Baterija je dugo bila ostavljena na mjestu izloženom hladnom zraku.
Punjenje će započe kada baterija dosegne temperaturu punjenja.
b. Ako zeleno i crveno svjetlo naizmjenično trepere, punjenje nije moguće. Priključci na punjaču ili bateriji su
prljavi ili je baterija istrošena ili oštećena.
Lampica punjenja 2 svijetli neprekidno, ali punjenje se ne može izvrši
Baterija nije umetnuta ili nije ispravno umetnuta Pravilno umetnite bateriju u punjač
36
Page 37
Očiste kontakte baterije (npr. umetanjem i
Kontaminirani kontak baterije
Baterija je neispravna Zamijenite bateriju
Indikator napunjenos baterije 1 ne svijetli
Mrežni ukač punjača baterije nije priključen (ispravno)
Gniazdo, przewód zasilający lub ładowarka są uszkodzone
uklanjanjem baterije nekoliko puta) ili zamijenite
bateriju
Utaknite ukač (do kraja) u učnicu
Provjerite mrežni napon; neka punjač baterija
provjeri ovlašteni servisni agent za Hoegert
Technik električne alate.
Električne alate trebaju servisira kvalicirani stručnjaci koji koriste samo idenčne rezervne dijelove. To će
osigura sigurnost pri korištenju električnog alata. Adresu ovlaštenog servisa i obrazac jamstva možete pronaći
na www.hoegert.com. Adresa servisa: GTV Poland S.A. ; ul. Przejazdowa 21 05-800 Pruszków Hala B Rampa 10.
Detaljne uvjete jamstva možete pronaći u Uvjema jamstva.
HR
Simbol precrntane kante označava da proizvod nakon isteka vijeka trajanja mora se odloži na odvojeno odlagalište i da elektronička oprema ne smije odlaga kao nerazvrstani komunalni otpad. Takvi
uređaji mogu sadržava štetne tvari koje su neophodne za njihov pravilan rad i sigurnost. Ispravno
zbrinjavanje ovog proizvoda pomoći će vam uštedje dragocjene resurse i spriječi potencijalno štetne učinke
na okoliš i ljudsko zdravlje, koji bi inače mogli bi ugroženi ako se otpadom nepravilno postupa. Simbol označava selekvno prikupljanje rabljene električne i elektroničke opreme, što znači da se ona ne smije odlaga
zajedno s drugim otpadom. Ovako označeni proizvodi mogu bi štetni za ljudsko zdravlje i okoliš, te stoga zahjevaju poseban oblik obrade, posebice recikliranje, oporabu ili neutralizaciju. Pravilno rukovanje rabljenom
električnom i elektroničkom opremom pomaže u izbjegavanju posljedica štetnih za ljudsko zdravlje i prirodni
okoliš, koje proizlaze iz prisutnos opasnih komponen: tvari, smjesa, komponen te nepravilne pohrane i
obrade takve opreme. Korisnik je dužan otpadnu opremu preda na određeno sabirno mjesto za recikliranje
otpada nastalog od električne i elektroničke opreme. Za informacije o tome gdje i kako zbrinu korištenu
električnu i elektroničku opremu na ekološki siguran način, korisnik se treba obra nadležnom jelu lokalne
samouprave, mjestu za prikupljanje otpada ili prodajnom mjestu gdje je oprema kupljena.
www.hoegert.com
37
Page 38
LT
Įkraunamą bateriją galima naudo k tada, kai žinomos visos jo funkcijos ir juo galima naudos be apribojimų
arba gavus ankamus nurodymus.
a. „Hogert Technik“ ličio jonų baterijos turi bū įkraunamos k joms skirtu įkrovikliu
b. Laikykite įkraunamą bateriją švaria.
c. Nenaudokite įkroviklio ant in degių paviršių (pvz., popieriaus, audinio) arba degioje aplinkoje. Įkrovimo
metu įkaitęs įkroviklis gali sukel gaisro pavojų.
d. Baterijos pažeidimo ir nenkamo naudojimo atveju.
Gaminio elementų numeracija anka toliau pateiktą įkroviklio iliustraciją.
1. Įkraunama baterija
2. Įkrovimo indikatoriaus lemputė
Baterijos pas Laikas
2,0 Ah Maždaug 40 minučių
a. Prijunkite įkroviklį prie nkamo kintamosios įtampos šalnio. Indikatoriaus lemputė užsidegs žaliai.
b. Vieną įkroviklio galą prijunkite prie įkraunamos baterijos.
Prijungus bateriją, indikatoriaus lemputė užsidegs raudonai ir prasidės įkrovimas. Įkrovimo indikatoriaus lem-
putė šviečia visą įkrovimo procesą.
c. Kai įkrovimas bus baigtas, raudona indikatoriaus lemputė pasikeis į žalią spalvą.
Įkrovimo trukmė priklauso nuo aplinkos temperatūros (20–55 °C) ir baterijos būklės, t. y. nuo to, ar baterija
yra nauja, ar ilgai nenaudota.
d. Įkrautą bateriją reikia išim iš įkroviklio ir atjung įkroviklį nuo mainimo šalnio.
38
Page 39
Nuolanė raudona šviesa
Įkroviklis prijungtas prie mainimo šalnio
Nuolanė raudona šviesa +
mirksin žalia šviesa
Nuolanė raudona šviesa +
nuolanė žalia šviesa
Mirksin raudona šviesa
Raudona ir žalia šviesa mirksi
pakaitomis
1. Indikatoriaus lemputės
2. Pakrinimo mygtukas
3. Šviečia
4. Nešviečia
5. Mirksi
6. Įkrauta
Įkrovimo būsenos rodiklis (1 ir 2 pav.)
Paspauskite baterijos pakros mygtuką, kad būtų rodoma jos įkrovimo būsena. Indikatoriaus lemputės degs
per kelias sekundes.
Baterija įkrauta
Baterija visiškai įkrauta
Įkraunama baterija yra per karšta
Įkraunama baterija yra sugedusi
a. Įkrovimas gali neprasidė toliau nurodytais atvejais:
- Įkraunama baterija buvo išimama k po to, kai elektrinis įrankis buvo naudojamas arba buvo paliktas
esioginiuose ir ilgalaikiuose saulės spinduliuose.
- Įkraunama baterija ilgą laiką buvo paliktas šaltame ore. Įkrovimas prasidės, kai baterija pasieks įkrovimo
temperatūrą.
b. Jei žalia ir raudona lemputė mirksi pakaitomis, įkrovimas neįmanomas. Įkroviklio arba baterijos gnybtai yra
nešvarūs arba baterija yra susidėvėjusi ar pažeista.
www.hoegert.com
39
Page 40
Įkrovimo indikatorius 2 šviečia nuolane šviesa, tačiau negalima įkrau
Neįdėta arba neteisingai įdėta baterija Teisingai įdėkite bateriją į įkroviklį
Išvalykite baterijos gnybtus (pvz., kelis kartus
Baterijos gnybtai nešvarūs
Įkraunama baterija yra sugedusi Pakeiskite bateriją
Įkrovimo indikatorius 1 nešviečia
Įkroviklio kištukas neprijungtas arba prijungtas nen-
kamai
Pažeistas lizdas, mainimo laidas arba įkroviklis
įdėdami ir išimdami bateriją) arba pakeiskite
bateriją
Įkiškite kištuką į lizdą
Pakrinkite nklo įtampą, paveskite įkroviklio
pakrinimą „Hoegert Technik“ elektrinių įrankių
garannio aptarnavimo atstovui
Elektriniu įrankių aptarnavimą būna priskir kvalikuoems specialistams, kurie naudoja k tas pačias atsargines dalis. Tai užkrins saugą naudojant elektrinį įrankį. Įgaliotojo aptarnavimo centro adresą ir garanjos
formą rasite adresu www.hoegert.com. Aptarnavimo centro adresas: „GTV Poland“ S.A. ul. Przejazdowa 21,
05-800 Pruškovas (Pruszków), Lenkija. B salė, 10 rampa. Išsamias garanjos sąlygas rasite Garanjos sąlygose.
APLINKOS APSAUGA
LT
Perbraukto šiukšliadėžės su ratukais ženklas yra atskiro surinkimo simbolis ir reiškia, kad elektros
ir elektroninės įrangos atliekų negalima išmes kartu su nerūšiuotomis komunalinėmis atliekomis.
Tokiuose įrenginiuose gali bū kenksmingų medžiagų, kurios buvo būnos nkamam jų veikimui
ir saugai užkrin. Tinkamas šio gaminio šalinimas padės sutaupy verngų išteklių ir išveng potencialiai
pavojingo poveikio aplinkai ir žmonių sveikatai, kuris gali kil, jei atliekos bus nenkamai tvarkomos. Elektros
ir elektroninės įrangos atliekos. Simbolis žymi atrankinį naudotos elektros ir elektroninės įrangos surinkimą, o
tai reiškia, kad jos negalima išmes kartu su kitomis atliekomis. Taip paženklin gaminiai gali bū kenksmingi
žmonių sveikatai ir aplinkai, todėl juos reikia apdoro specialiu būdu, ypač perdirbant, regeneruojant arba
neutralizuojant. Tinkamas naudotos elektros ir elektroninės įrangos tvarkymas padeda išveng žmonių sveikatai ir gamnei aplinkai žalingų pasekmių, atsirandančių dėl pavojingų komponentų: medžiagų, mišinių, komponentų ir nenkamo tokios įrangos laikymo bei apdorojimo. Naudotojas privalo aduo įrangos atliekas į tam
skirtą surinkimo punktą, skirtą elektros ir elektroninės įrangos atliekoms perdirb. Norėdami gau informacijos apie tai, kur ir kaip aplinkai saugiu būdu išmes panaudotą elektros ir elektroninę įrangą, vartotojas turi
kreips į ankamą vietos valdžios instuciją, atliekų surinkimo punktą arba pardavimo vietą, kurioje įranga
buvo pirkta.
40
Page 41
LV
Uzlādējamo bateriju drīkst izmantot kai tad, ja ir zināmas visas tā funkcijas un to var izmantot bez ierobežojumiem vai pēc aecīgu norādījumu saņemšanas.
a. „Hogert Technik” lija jonu baterijas drīkst uzlādēt kai ar šim nolūkam paredzēto lādētāju
b. Uzturiet uzlādējamo bateriju ru.
c. Nelietojiet lādētāju uz īpaši viegli uzliesmojošas virsmas (piemēram, papīra, auduma) vai degošā vidē.
Lādētāja sakaršana uzlādes laikā var radīt ugunsbīstamību.
d. Baterijas bojājumu un nepareizas lietošanas gadījumā.
Izstrādājuma sastāvdaļu numerācija atbilst turpmāk sniegtajam lādētāja aēlam.
1. Uzlādējamā baterija
2. Lādēšanas indikatorlampiņa
Baterijas ps Laiks
2,0 Ah Aptuveni 40 minūtes
a. Savienojiet lādētāju ar piemērotu maiņstrāvas sprieguma avotu. Indikatorlampiņa iedegsies zaļā krāsā.
b. Savienojiet vienu lādētāja galu ar uzlādējamo bateriju.
Kad baterija ir pievienota, indikatorlampiņa ieslēgsies sarkanā krāsā un sāksies uzlāde. Lādēšanas indikator-
lampiņa degs visā uzlādes procesa laikā.
c. Kad uzlāde ir pabeigta, indikatorlampiņa mainīsies no sarkanas uz zaļu.
Uzlādes laiks ir atkarīgs no apkārtējās vides temperatūras (no 20 līdz 55 °C) un akumulatora stāvokļa, t. i., vai
baterija ir jauna vai nav lietota ilgu laiku.
d. Pēc uzlādes izņemiet bateriju no lādētāja un atvienojiet lādētāju no strāvas avota.
Pastāvīga sarkana gaisma
www.hoegert.com
Lādētājs ir pievienots strāvas
avotam
41
Page 42
Pastāvīga sarkana gaisma +
mirgojoša zaļa gaisma
Baterija ir uzlādēta
Pastāvīga sarkana gaisma +
pastāvīga zaļa gaisma
Mirgojoša sarkana gaisma
Sarkanā un zaļā gaisma
mirgo pārmaiņus
1. Indikatora lampiņas
2. Pārbaudes poga
3. Deg
4. Nedeg
5. Mirgo
6. Uzlādes statuss
Uzlādes statusa aēlošana (1. un 2. aēls)
Nospiediet pārbaudes pogu uz baterijas, lai parādītu baterijas uzlādes stāvokli. Lampiņas iedegsies dažas sekundes.
a. Uzlāde var nesākes šādos gadījumos:
- Uzlādējamā baterija ka izņemta kai pēc elektroinstrumenta lietošanas vai arī ka atstāta ešos un il-
gstošos saules staros.
- Uzlādējamā baterija ilgstoši bija pakļauta auksta gaisa iedarbībai. Uzlāde sāksies, kad uzlādējamā baterija
būs sasniegusi uzlādes temperatūru.
b. Ja pārmaiņus mirgo zaļā un sarkanā gaisma, uzlāde nav iespējama. Lādētāja vai baterijas spailes ir neras
vai baterija ir nolietota vai bojāta.
Baterija ir pilnībā uzlādēta
Uzlādējamā baterija ir pārāk
karsta
Uzlādējamā baterija ir bojāta
Uzlādes indikatorlampiņa2 nepārtrauk deg, bet uzlādi nevar veikt
Baterija nav ievietota vai ir ievietota nepareizi Pareizi ievietojiet bateriju lādētājā
Izriet baterijas spailes (piem., vairākas reizes
Baterijas spailes ir neras
Uzlādējamā baterija ir bojāta Nomainiet bateriju
42
ievietojot un izņemot bateriju) vai nomainiet
bateriju
Page 43
Uzlādes indikatorlampiņa1 nedeg
Lādētāja kontaktdakša nav pievienota vai nav pareizi
pievienota
Kontaktligzda, barošanas vads vai lādētājs ir bojāts
Ievietojiet kontaktdakšu kontaktligzdā
Pārbaudiet elektrokla spriegumu, uzciet
lādētāja pārbaudi Hoegert Technik elektroinstrumentu pēcpārdošanas servisa pārstāvim
Nododiet savas elektroinstrumenta apkopi kvalicēem speciālisem, kuri izmanto kai tās pašas rezerves
daļas. Tādējādi ks nodrošināta drošība, lietojot elektroinstrumentu. Pilnvarotā apkopes centra adrese un
garanjas veidlapa atrodama www.hoegert.com. Apkopes centra adrese: GTV Poland S.A. ul. Przejazdowa 21,
05-800 Pruškova (Pruszków), Polija. B zāle, 10. rampa.
Sīkāki garanjas nosacījumi ir izklās Garanjas nosacījumos.
LV
Pārsvītrotā atkritumu tvertnes uz riteņiem zīme simbolizē dalītu savākšanu un nozīmē, ka elektrisko
un elektronisko iekārtu atkritumus nedrīkst izmest kopā ar nešķiroem sadzīves atkritumiem. Šādas
iekārtas var saturēt kaigas vielas, kas bija nepieciešamas to pareizai darbībai un drošībai. Pareiza
šī produkta iznīcināšana palīdzēs ietaupīt vērgus resursus un novērst potenciāli bīstamu ietekmi uz vidi un
cilvēku veselību, kas var kt apdraudēta, ja atkritumi neks pareizi apsaimnieko. Elektrisko un elektronisko iekārtu atkritumi ES: Simbols norāda selekvu nolietoto elektrisko un elektronisko iekārtu savākšanu, kas
nozīmē, ka to nedrīkst izmest kopā ar ciem atkritumiem. Šādi marķē produk var būt kaigi cilvēku veselībai
un videi, un tādēļ em ir nepieciešama īpaša apstrāde, jo īpaši pārstrāde, reģenerācija vai neitralizācija. Pareiza rīcība ar nolietotām elektriskajām un elektroniskajām iekārtām palīdz izvairīes no cilvēka veselībai un
dabiskajai videi kaigām sekām, kas izriet no bīstamu sastāvdaļu klātbūtnes: vielu, maisījumu, komponentu
un šādu iekārtu nepareizas uzglabāšanas un apstrādes. Lietotājam ir pienākums nolietotās iekārtas nodot noteiktā savākšanas punktā elektrisko un elektronisko iekārtu radīto atkritumu pārstrādei. Lai iegūtu informāciju
par to, kur un kā videi nekaigā veidā atbrīvoes no nolietotajām elektriskajām un elektroniskajām iekārtām,
lietotājam jāsazinās ar atbilstošo pašvaldības iestādi, atkritumu savākšanas punktu vai rdzniecības vietu, kurā
iekārta iegādāta.
www.hoegert.com
43
Page 44
EST
Laetavat akut tohib kasutada ainult siis, kui kõik selle funktsioonid on teada ja neid saab kasutada piiranguteta
või pärast asjakohaste juhiste saamist.
a. Eevõe Hogert Technik liiumioonakusid tohib laadida ainult selleks eenähtud laadija abil.
b. Hoidke aku puhtana.
c. Ärge kasutage laadijat äärmiselt tuleohtlikus keskkonnas (nt paber, kangas) ega sümisohtlikus keskkon-
nas. Laadija kuumenemine laadimise ajal võib tekitada tulekahjuohu.
d. Aku kahjustamise ja väärkasutuse korral.
Tootekomponende numeratsioon vastab laadija allolevale joonisele.
1. Laetav aku
2. Laadimise märgutuli
Aku tüüp Aeg
2,0 Ah Umbes 40 minut
a. Ühendage laadija sobiva vahelduvpingeallikaga. Märgutuli muutub roheliseks.
b. Ühendage laadija üks ots laetava akuga.
Kui aku on ühendatud, muutub märgutuli punaseks ja laadimine algab. Laadimise märgutuli jääb kogu laadi-
misprotsessi ajaks põlema.
c. Kui laadimine on lõppenud, muutub märgutuli punasest roheliseks.
Laadimisaeg sõltub ümbritseva keskkonna temperatuurist (20–55 °C) ja aku seisundist, st sellest, kas aku on
uus või seda ei ole pikka aega kasutatud.
d. Pärast laadimist eemaldage aku laadijast ja ühendage laadija vooluallikast lah.
44
Page 45
Pidev punane tuli
Laadija on ühendatud vooluallikaga
Pidev punane tuli + vilkuv
roheline tuli
Punane pidev tuli + roheline
pidev tuli
Vilkuv punane tuli
Punased ja rohelised märgutuled vilguvad vaheldumisi
1. Märgutuled
2. Kontrollnupp
3. Põleb
4. Ei põle
5. Vilgub
6. Laadimise olek
Laetuse oleku kuvamine (joonised 1 ja 2)
Vajutage aku kontrollnuppu, et kuvada selle laetuse olek. Märgutuled süvad paariks sekundiks.
tegelikust olekust.
Aku on laetud
Aku on täielikult laetud
Aku on liiga kuum
Aku on kahjustatud
a. Laadimine ei pruugi alata järgmistel juhtudel:
– laetav aku eemalda alles pärast elektritööriista kasutamist või jäe otsese ja pikaajalise päikesevalguse
käe;
– laetav aku jäe pikaks ajaks külma õhu käe. Laadimine algab siis, kui aku on saavutanud laadimistempe-
ratuuri.
b. Kui roheline ja punane märgutuli vilguvad vaheldumisi, ei ole laadimine võimalik. Laadija või aku klemmid
on määrdunud või aku on kulunud või kahjustatud.
Laadimise märgutuli 2 põleb pidevalt, kuid laadimine ei ole võimalik
www.hoegert.com
45
Page 46
Aku ei ole sisestatud või on sisestatud vales Asetage aku õiges laadijasse
Aku klemmid on määrdunud
Aku on kahjustatud Vahetage aku välja
Laadimise märgutuli 1 ei sü
Laadija pisk ei ole ühendatud või ei ole korrektselt
ühendatud
Piskupesa, toitejuhe või laadija on kahjustatud
Puhastage aku klemmid (nt sisestades ja eemaldades aku mitu korda) või vahetage aku välja
Sisestage pisk piskupessa
Kontrollige võrgupinget, laske laadijat kontrollida
Hoegert Technik elektritööriistade müügijärgse
teeninduse esindajal
Elektritööriista hooldus tuleb tellida kvalitseeritud spetsialisdelt, kes kasutavad ainult sama liiki varuosasid.
See tagab ohutuse tagamise elektritööriista kasutamisel. Volitatud teeninduskeskuse aadress ja garanivorm
on saadaval veebilehel www.hoegert.com. Teeninduse aadress: GTV Poland S.A. Ul. Przejazdowa 21, 05-800
Pruszków, Poola. Hala B, Rampa 10.
Üksikasjalikud garaningimused on esitatud Garaningimustes.
KESKKONNAKAITSE
EST
Läbikriipsutatud prügikas märgistus on liigi kogumiseni sümbol ja tähendab, et elektri- ja elektro-
onikaseadmete jäätmeid ei tohi ära visata koos sorteerimata olmejäätmetega. Need seadmed või-
vad sisaldada kahjulikke aineid, mis olid vajalikud nende nõuetekohaseks toimimiseks ja ohutuseks.
Antud toote nõuetekohane kõrvaldamine aitab säästa väärtuslikke ressursse ja välda potentsiaalselt ohtlikku
mõju keskkonnale ja inimtervisele, mis võivad ohtu sauda, kui jäätmeid ei käidelda vastavalt eeskirjadele. Sümbol tähistab kasutatud elektri- ja elektroonikaseadmete valikulist kogumist, mis tähendab, et neid ei
tohi visata koos muude jäätmetega. Sel viisil märgistatud tooted võivad olla kahjulikud inimeste tervisele ja
keskkonnale ning vajavad seetõu spetsiaalset töötlemisviisi, eelkõige ringlussevõu, taaskasutamist või neutraliseerimist. Kasutatud elektri- ja elektroonikaseadmete nõuetekohane käsitsemine aitab välda inimeste
tervisele ja looduskeskkonnale kahjulikke tagajärgi, mis tulenevad ohtlike komponende: ainete, segude, komponende olemasolust ning selliste seadmete ebaõigest hoidmisest ja töötlemisest. Kasutaja on kohustatud
andma seadmeromud selleks eenähtud kogumispunk elektri- ja elektroonikaseadmetest tekkinud jäätmete
taaskasutamiseks. Teabe saamiseks selle kohta, kuhu ja kuidas kasutatud elektri- ja elektroonikaseadmeid
keskkonnaohutul viisil kõrvaldada, peaks kasutaja võtma ühendust vastava kohaliku omavalitsuse ameasutusega, jäätmekogumispunkga või müügikohaga, kust seade oste.
46
Page 47
www.hoegert.com
47
Page 48
Pariser Platz 6a
10117 Berlin, Germany
GTV Poland S.A.
Przejazdowa 21
05-800 Pruszków, Poland
+48 22 444 75 00
[email protected]
Loading...
