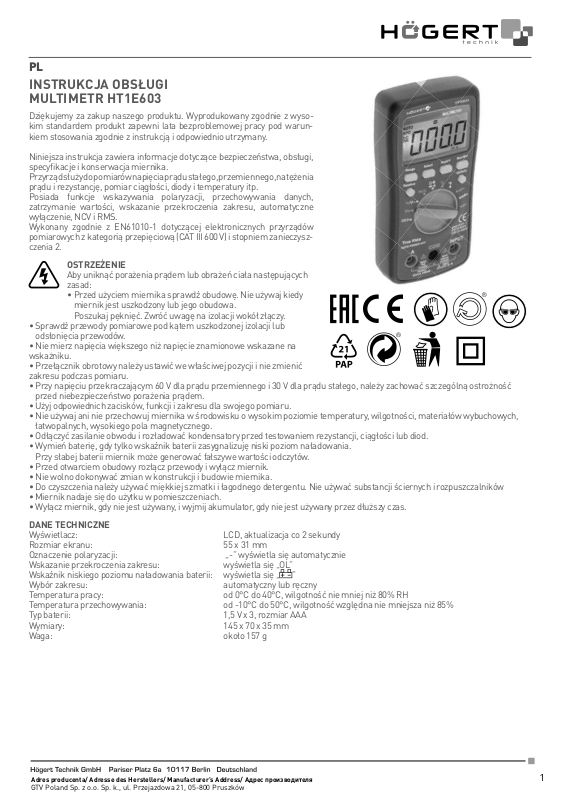

INSTRUKCJA OBSŁUGI MULTIMETR HT1E603

Dziękujemy za zakup naszego produktu. Wyprodukowany zgodnie z wysokim standardem produkt zapewni lata bezproblemowej pracy pod warunkiem stosowania zgodnie z instrukcją i odpowiednio utrzymany.

Niniejsza instrukcja zawiera informacje dotyczące bezpieczeństwa, obsługi, specyﬁ kacje i konserwacja miernika. Przyrząd służy do pomiarów napięcia prądu stałego, przemiennego, natężenia prądu i rezystancję, pomiar ciągłości, diody i temperatury itp. Posiada funkcje wskazywania polaryzacji, przechowywania danych, zatrzymanie wartości, wskazanie przekroczenia zakresu, automatyczne wyłączenie, NCV i RMS. Wykonany zgodnie z EN61010-1 dotyczącej elektronicznych przyrządów pomiarowych z kategorią przepięciową (CAT III 600 V) i stopniem zanieczyszczenia 2.

OSTRZEŻENIE

Aby uniknąć porażenia prądem lub obrażeń ciała następujących zasad:

• Przed użyciem miernika sprawdź obudowę. Nie używaj kiedy miernik jest uszkodzony lub jego obudowa.

• Sprawdź przewody pomiarowe pod kątem uszkodzonej izolacji lub

• Nie mierz napięcia większego niż napięcie znamionowe wskazane na wskażniku.

• Przełącznik obrotowy należy ustawić we właściwej pozycji i nie zmienić zakresu podczas pomiaru.

• Przy napięciu przekraczającym 60 V dla prądu przemiennego i 30 V dla prądu stałego, należy zachować szczególną ostrożność

• Użyj odpowiednich zacisków, funkcji i zakresu dla swojego pomiaru.

• Nie używaj ani nie przechowuj miernika w środowisku o wysokim poziomie temperatury, wilgotności, materiałów wybuchowych,

• Odłączyć zasilanie obwodu i rozładować kondensatory przed testowaniem rezystancji, ciągłości lub diod.

• Wymień baterię, gdy tylko wskaźnik baterii zasygnalizuję niski poziom naładowania.

• Przed otwarciem obudowy rozłącz przewody i wyłącz miernik.

• Nie wolno dokonywać zmian w konstrukcji i budowie miernika.

• Do czyszczenia należy używać miękkiej szmatki i łagodnego detergentu. Nie używać substancji ściernych i rozpuszczalników

• Miernik nadaje się do użytku w pomieszczeniach.

• Wyłącz miernik, gdy nie jest używany, i wyjmij akumulator, gdy nie jest używany przez dłuższy czas.

DANE TECHNICZNE

Wyświetlacz: LCD, aktualizacja co 2 sekundy Rozmiar ekranu: 55 x 31 mm Oznaczenie polaryzacji: „-” wyświetla się automatycznie Wskazanie przekroczenia zakresu: wyświetla się „OL” Wskaźnik niskiego poziomu naładowania baterii: wyświetla się „ Wybór zakresu: automatyczny lub ręczny Temperatura pracy: od 0°C do 40°C, wilgotność nie mniej niż 80% RH Temperatura przechowywania: od -10°C do 50°C, wilgotność względna nie mniejsza niż 85% Typ baterii: 1,5 V x 3, rozmiar AAA Wymiary: 145 x 70 x 35 mm Waga: około 157 g

Poszukaj pęknięć. Zwróć uwagę na izolacji wokół złączy.

odsłonięcia przewodów.

przed niebezpieczeństwo porażenia prądem.

łatwopalnych, wysokiego pola magnetycznego.

Przy słabej baterii miernik może generować fałszywe wartości odczytów.

”

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków

Page 2

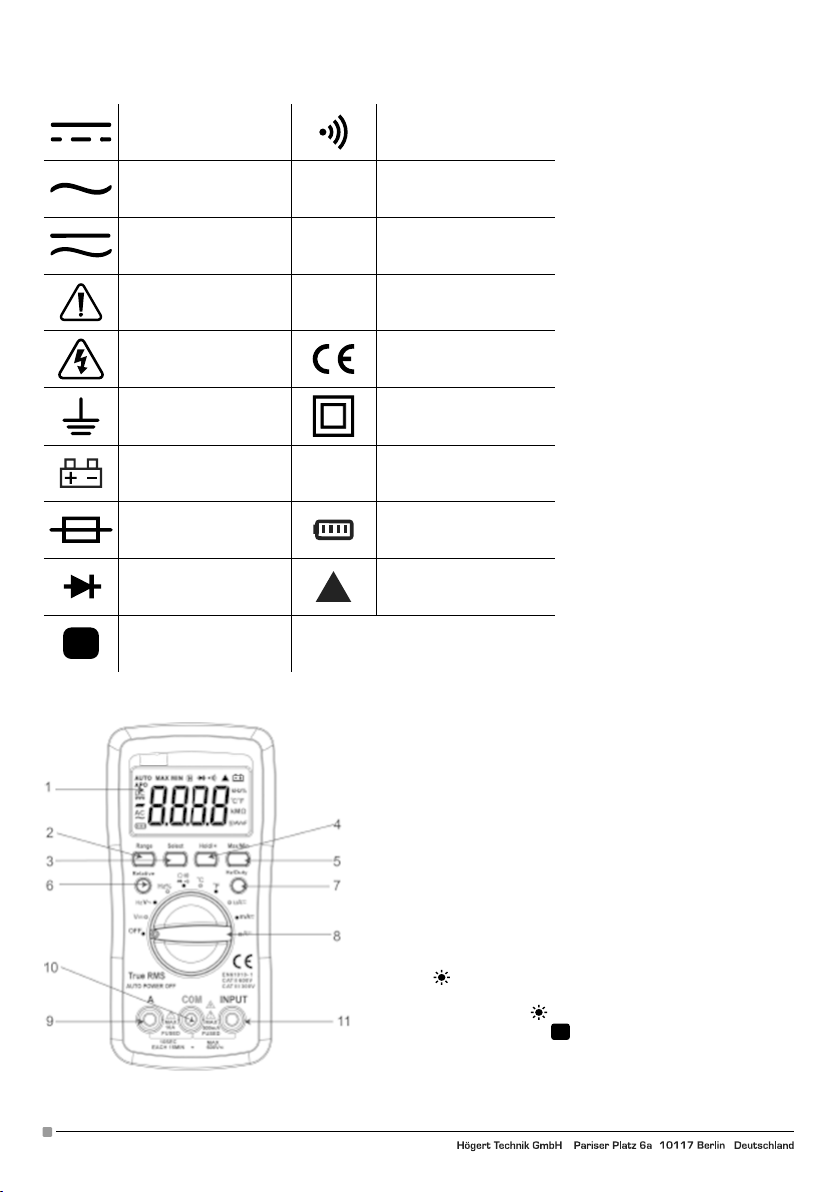

SYMBOLE ELEKTRYCZNE:

Prąd stały DC Test ciągłości

Prąd przemienny AC

Prąd stały lub przemienny DC/AC

Ważne informacje. Zapoznaj się z instrukcją

Niebezpieczeństwo wysokiego napięcia.

Uziemienie Podwójna izolacja

Niski poziom baterii

Bezpiecznik

Dioda Test względny

Zapis wyników

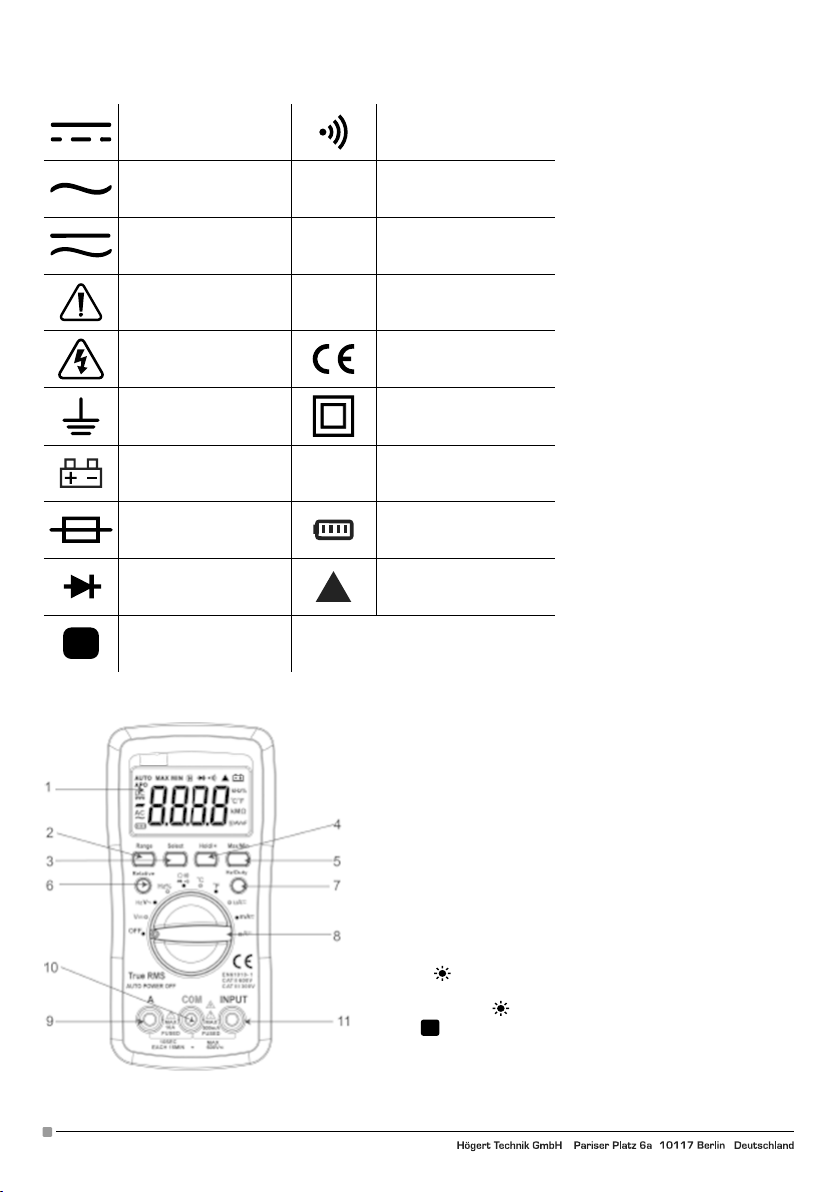

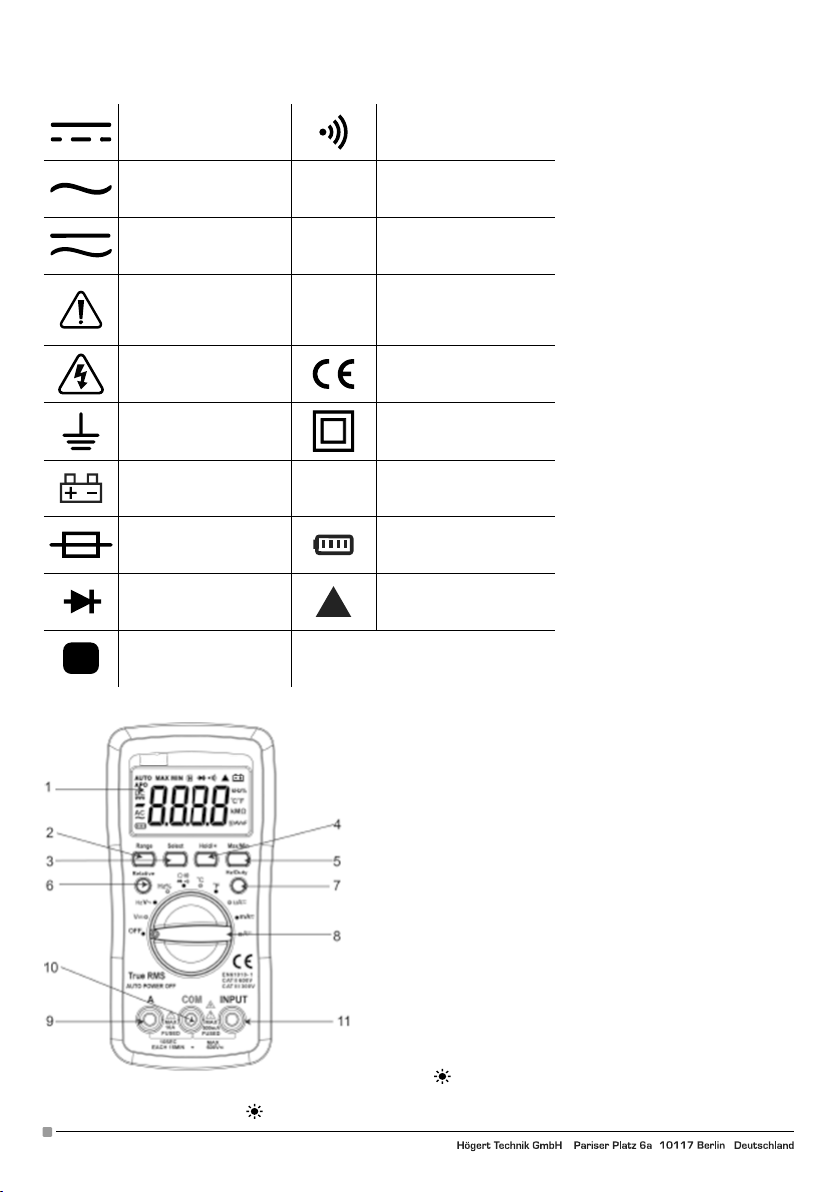

4. OPIS URZĄDZENIA

˚C

˚F

AUTO

APO

Skala Celsjusza

Skala Fahrenheita

Zakres automatyczny

Zgodność z dyrektywą Unii Europejskiej

Automatyczne wyłączenie

Wskaźnik naładowania baterii

1. Ekran LCD 3.75”

2. RANGE (zakres)

Miernik domyślnie pracuje w trybie automatycznego zakresu, gdy mierzysz napięcie, prąd, rezystancję lub pojemność. Gdy miernik jest w trybie automatycznego zasięgu, wyświetla się „AUTO”. Aby wejść i wyjść z trybu ręcznego zakresu: a. Naciśnij przycisk „RANGE”, miernik przechodzi w tryb ręcznego

zakresu, a symbol „AUTO” gaśnie.

b. Aby wyjść z trybu ręcznego , naciśnij i przytrzymaj przycisk

„RANGE” przez 2 sekundy, miernik powróci do trybu automatycznego zakresu i wyświetlony zostanie symbol „AUTO”.

3. “SELECT” (wybór)

Podczas pomiaru prądu naciśnięcie tego przycisku spowoduje przełączenie miernika między funkcją DC a funkcją AC. Przy mierzeniu diody lub ciągłości naciśnięcie tego przycisku spowoduje przełączenie miernika między diodą a funkcjami ciągłości

4. „HOLD /

Po naciśnięciu przycisku bieżący odczyt zostaje zatrzymany na wyświetlaczu, i pojawia się „HOLD / przycisk ponownie, a wskaźnik „

Naciśnięcie przycisku dłużej niż 2 sekundy właczy podświetlenie, ponowne naciśnięcie przycisku dłużej niż 2 sekundy, wyłączenie podświetlenia.

” zatrzymaj

”. Aby wyjść z trybu wstrzymania, naciśnij

” zniknie.

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków

Page 3

5. “Max/Min”

Po naciśnięciu przycisku wyświetlane są wartości maksymalne i minimalne uzyskane podczas testu. Wartości maksymalne i minimalne są kasowane po zmianie funkcji testowej lub wyłączeniu miernika.

6. Relative

Przyrząd wyświetla wyniki względne pomiarów we wszystkich funkcjach oprócz częstotliwości Hz.

7. Hz% Częstotliwość

Podczas pomiaru Hz% naciśnięcie tego przycisku spowoduje przełączenie miernika między funkcją HZ a funkcją cyklu pracy.

8. Pokrętło wybory funkcji

Za pomocą tego przełącznika można wybrać żądaną funkcję i zakres.

9. Gniazdo “A”

Dla czerwonego (dodatniego) przewodu pomiarowego (200mA ~ 10A).

10. Gniazdo “COM”

dla czarnego (ujemnego) przewodu pomiarowego.

11. Gniazdo “INPUT”

Złącze wtykowe czerwonego przewodu pomiarowego do wszystkich pomiarów z wyjątkiem pomiarów prądu (≥200mA).

5. SPECYFIKACJA 5-1. Napięcie prądu stałego DC (Auto ranging)

Zakres Rozdzielczość Dokładność

400 mV 0.1m V ±(0.8% odczytu+ 5cyfr)

4 V 1 mV

±(0.8% odczytu + 3 cyfry)40 V 10 mV

400 V 100 mV

600 V 1 V ±(1.0% odczytu+ 5cyfr)

Impedancja wejściowa: 10 MΩ Zabezpieczenie przed przeciążeniem: 600 V DC lub 600 AC RMS (Zakres 200 mV: 250 V DC / AC RMS) Max. Napięcie wejściowe: 600 V

5-2. Napięcie prądu przemiennego AC (Auto ranging)

Zakres Rozdzielczość Dokładność

400 mV 1 mV ±(1.2% odczytu + 5cyfr)

4 V 1 mV

±(1.0% odczytu + 8cyfr)40 V 10 mV

400 V 100 mV

600 V 1 V ±(1.2% odczytu + 8cyfr)

Impedancja wejściowa: 10 MΩ Zakres częstotliwości: 40 Hz ~ 400 Hz Zabezpieczenie przed przeciążeniem: 600 V DC lub 600 AC RMS Odpowiedź: Średnia, skalibrowana w rms fali sinusoidalnej Max. Napięcie wejściowe: 600 V AC RMS

5-3. TEMPERATURA

Zakres Rozdzielczość Dokładność

-20 ~1000°C 1°C

-4 ~1832°F 1°F

UWAGA: Różne czujniki temperatury są skonﬁgurowane w różnych zakresach testów temperatury, a normalne czujniki

temperatury są przewidziane dla konﬁguracji standardowej.

-40°C~150°C:±(2.5% + 4)about

150°C~1370°C:±(2.5% + 4)

-4°F~302°F:±(2.5% + 4)about

302°F~2000°F:±(2.5% + 4)

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków

Page 4

5-4. Natężenie prądu stałego DC

Zakres Rozdzielczość Dokładność

400 µA 0.1 µA

4000 µA 1 µA

40 mA 10 µA

400 mA 100 µA

±(1.2% odczytu + 8 cyfr)

4 A 1 mA

10 A 10 mA

Ochrona przed przeładowaniem: Zakresy µA i mA: bezpiecznik F 0,5A /600 V. Zakresy 4 A i 10 A: bezpiecznik F 10A /600 V. Max. Prąd wejściowy: Gniazdo „INPUT”: 200 mA Gniazdo „A”: 10 A. (Dla pomiarów > 5 A: czas trwania <10 sekund, odstęp> 15 minut) Spadek napięcia: zakresy 400 µA, 40 mA i 4 A: 40 mV Zakresy 4000 µA, 400 mA i 10 A: 400 mV

5-5. Natężenia prądu przemiennego AC

Zakres Rozdzielczość Dokładność

400 µA 0.1 µA

4000 µA 1 µA

40 mA 10 µA

±(1.5% odczytu + 8cyfr)

400 mA 100 µA

4 A 1 mA

10 A 10 mA

Ochrona przed przeładowaniem: Zakresy µA i mA: bezpiecznik F0,5A / 600 V. Zakresy 4 A i 10 A: bezpiecznik F10A / 600 V. Max. Prąd wejściowy: Gniazdo „INPUT”: 200mA Gniazdo „A”: 10 A. (Dla pomiarów> 5A: czas trwania <10 sekund, odstęp> 15 minut) Spadek napięcia: zakresy 400µA, 40mA i 4A: 40mV Zakresy 4000µA, 400mA i 10A: 400mV Zakres częstotliwości: 40 Hz ~ 400 Hz

±(1.5% odczytu + 8cyfr)

Odpowiedź: Średnia, skalibrowana w RMS

5-6. Oporność

Zakres Rozdzielczość Dokładność

400 Ω 0.1 Ω

4 KΩ 1 Ω

40 KΩ 10 Ω

400 KΩ 100 Ω

±(1.5% odczytu + 3cyfry)

4 MΩ 1 KΩ

40 MΩ 10 KΩ

Napięcie obwodu otwartego: około 0,25 V. Zabezpieczenie przed przeciążeniem: 250 V DC / AC RMS

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków

Page 5

5-7. Dioda i ciągłość

Zakres Opis Uwaga

Zostanie wyświetlony

przybliżony spadek napięcia do przodu

Wbudowany brzę-

czyk zabrzmi, gdy rezystancja będzie mniejsza niż około

Zabezpieczenie przed przeciążeniem: 250 V DC / AC RMS Testu ciągłości: gdy rezystancja wynosi od 50 Ω do 100 Ω, brzęczyk może zabrzmieć lub nie.

30 Ω

Napięcie w obwodzie

otwartym: około 1,5 V

Napięcie w obwodzie

otwartym: około 0,5 V.

Gdy rezystancja jest większa niż 100 Ω, brzęczyk nie zabrzmi.

5-8. Pojemność

Zakres Rozdzielczość Dokładność

40nF 10pF ±(8% odczytu + 10cyfr)

400nF 100pF

4uF 1nF

40uF 10nF

±(5% odczytu + 5cyfr)

100uF-2mF 100nF

5-9. Częstotliwość

Zakres Dokładność

5/50/500/5K

50K/500K/5MHz

Napięcie obwodu otwartego: około 0,25 V. Zabezpieczenie przed przeciążeniem: 250 V DC / AC RMS

6. POMIARY 6-1. Pomiar napięcia V

1) Podłącz czarny przewód pomiarowy do gniazda „COM”, a czerwony do gniazda „INPUT”.

2) Ustaw przełącznik funkcji na zakres V Wybierz zakres automatyczny lub zakres ręczny za pomocą przycisku „ZAKRES”.

3) W zakresie ręcznym, jeśli mierzona wielkość napięcia nie jest wcześniej znana, wybierz najwyższy zakres.

4) Podłącz przewody pomiarowe do źródła lub mierzonego obwodu.

5) Odczytaj wynik na ekranie. Biegunowość połączenia czerwonego przewodu zostanie wskazana podczas wykonywania pomiaru

Uwaga: a. W małym zakresie miernik może wyświetlać niestabilny odczyt, gdy przewody pomiarowe nie zostały podłączone do mierzonego

b. W trybie ręcznego zakresu, gdy miernik pokazuje symbol przekroczenia zakresu „OL”, należy wybrać wyższy zakres. c. Aby uniknąć uszkodzenia miernika, nie mierz napięcia przekraczającego 600 V dla prądu stałego DC) lub 600 V dla pradu prze-

6-2. Pomiar natężenia

1) Podłącz czarny przewód pomiarowy do gniazda „COM”. Jeśli mierzony prąd jest mniejszy niż 200 mA, podłącz czerwony przewód

2) Ustaw przełącznik zakresu na żądany zakres µA, mA lub A. Jeśli mierzona wielkość prądu nie jest wcześniej znana, ustaw przełącznik zakresów w pozycji najwyższego zakresu, a następnie

zmniejsz, aż do uzyskania zadowalającej rozdzielczości.

3) Wybierz pomiar prądu stałego lub prądu przemiennego za pomocą przycisku „Wybierz”.

4) Wybierz zakres automatyczny lub zakres ręczny za pomocą przycisku „Zakres”. W zakresie ręcznym, jeśli mierzona wartość prądu

5) Połącz przewody pomiarowe szeregowo z mierzonym obwodem.

6) Przeczytaj odczyt na wyświetlaczu. W przypadku pomiaru prądu stałego podana zostanie również biegunowość połączenia czer-

Uwaga: Gdy na wyświetlaczu pojawi się symbol przekroczenia zakresu „OL”, należy wybrać wyższy zakres

prądu stałego.

obwodu. Jest to normalne i nie wpłynie na pomiary.

miennego AC).

pomiarowy do gniazda „INPUT”. Jeśli prąd wynosi od 200 mA do 10 A, podłącz czerwony przewód pomiarowy do gniazda „10 A”.

nie jest wcześniej znana, wybierz najwyższy zakres.

wonego przewodu pomiarowego.

±(1.0% odczytu + 3cyfry)

lub V .

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków

Page 6

6-3. Pomiar oporności

1) Podłącz czarny przewód pomiarowy do gniazda „COM”, a czerwony do gniazda „INPUT” (Uwaga: Biegunowość czerwonego przewodu pomiarowego jest dodatnia „+”).

2) Ustaw przełącznik zakresu w pozycji „

3) Ustaw przycisk „Wybierz” na zakres „

4) Wybierz zakres automatyczny lub zakres ręczny za pomocą przycisku „Zakres”. W zakresie ręcznym, jeśli mierzona wartość prądu nie jest wcześniej znana, wybierz najwyższy zakres.

5) Podłącz przewody pomiarowe do mierzonego obwodu.

6) Przeczytaj odczyt na wyświetlaczu.

Uwaga:

a. W przypadku pomiarów rezystancji > 1MΩ miernik może potrzebować kilku sekund na ustabilizowanie się odczytu. Jest to normal-

ne w przypadku pomiaru wysokiej rezystancji.

b. Gdy wejście nie jest podłączone, tj. W obwodzie otwartym, symbol „OL” będzie wyświetlany jako wskaźnik przekroczenia zakresu. c. Przed pomiarem rezystancji w obwodzie należy upewnić się, że testowany obwód został odłączony od zasilania i wszystkie konden-

satory są całkowicie rozładowane.

6-4. Test ciągłości

1) Podłącz czarny przewód pomiarowy do gniazda „COM”, a czerwony do gniazda „INPUT” (Uwaga: Biegunowość czerwonego przewodu pomiarowego jest dodatnia „+”).

2) Ustaw przełącznik zakresu w pozycji „

3) Naciśnij przycisk „Wybierz”, aby wybrać tryb pomiaru ciągłości, a symbol „

4) Podłącz przewody pomiarowe do mierzonego obwodu.

5) Jeśli rezystancja obwodu jest niższa niż około 30 Ω, zabrzmi wbudowany brzęczyk.

6-5. Test Diody

1) Podłącz czarny przewód pomiarowy do gniazda „COM”, a czerwony do gniazda „INPUT” (Uwaga: Biegunowość czerwonego przewodu pomiarowego jest dodatnia „+”).

2) Ustaw przełącznik zakresu w pozycji „

3) Naciśnij przycisk „Wybierz”, aby wybrać tryb pomiaru ciągłości, a symbol „

4) Podłącz czerwony przewód pomiarowy do anody testowanej diody, a czarny przewód pomiarowy do katody.

5) Miernik pokaże przybliżone napięcie przewodzenia diody. Jeśli połączenia zostaną odwrócone, na wyświetlaczu pojawi się „OL”.

6-6. Pomiar pojemności

1) Podłącz czarny przewód pomiarowy do gniazda COM, a czerwony do gniazda „INPUT”.

2) Ustaw przełącznik zakresu w pozycji „

3) Naciśnij przycisk „Wybierz”, aby wybrać tryb pomiaru ciągłości, a symbol „mF” pojawi się jako wskaźnik.

4) Podłącz przewody pomiarowe do mierzonego kondensatora i upewnij się, że zachowana jest polaryzacja połączenia.

Uwaga: Gdy mierzona pojemność przekracza 100uF, potrzeba co najmniej 10 sekund, aby odczyt był stabilny. 6-7. Pomiar temperatury

1) Ustaw przełącznik zakresu na „˚C” lub „˚F”.

2) Włóż czarną („-”) wtyczkę termopary typu K do gniazda „COM”, a czerwoną („+”) wtyczkę do gniazda „INPUT”.

3) Ostrożnie dotknij końcówkę termopary do mierzonego obiektu.

4) Poczekaj chwilę, przeczytaj odczyt na wyświetlaczu.

6-8. Częstotliwość / pomiar cyklu pracy

1) Podłącz czarny przewód pomiarowy do gniazda COM, a czerwony do gniazda „INPUT”.

2) Ustaw przełącznik zakresu na „Hz%”.

3) Naciśnij przycisk „Wybierz”, aby wybrać tryb „Hz” lub „cykl pracy”

4) Podłącz przewody pomiarowe do mierzonego źródła lub obcwodu.

UWAGA: Napięcie wejściowe powinno wynosić od 200 mV do 10 V wartości skutecznej prądu przemiennego. Jeśli napięcie jest

7. Automatyczny wyłącznik

Jeśli miernik nie będzie używany przez około 15 minut, wyłączy się automatycznie. Aby włączyć go ponownie, wystarczy obrócić

W stanie wyłączenia naciśnij przycisk „Wybierz”. Obrócić przełącznik zakresu, możesz anulować funkcję automatycznego wyłą-

8. Wymiana baterii

Jeśli na wyświetlaczu pojawi się znak „

9. Wymiana bezpiecznika

Bezpiecznik rzadko wymaga wymiany i prawie zawsze jest przepalony w wyniku błędu operatora. Miernik wykorzystuje bez-

wyższe niż 10 V wartości skutecznej, odczyt może być poza zakresem dokładności.

przełącznik zakresu lub nacisnąć przycisk.

czania, symbol „APO” zniknie z wyświetlacza LCD.

baterię na nowe (rozmiar AAA, 1,5 V x 3 lub równoważne).

piecznik: F1: 500mA / 600V i F2: 10A / 600V szybkie działanie. Aby wymienić bezpieczniki, otwórz tylną pokrywę miernika, wymień uszkodzony bezpiecznik na nowy o podanych wartościach. Zainstaluj ponownie pokrywę baterii i zablokuj tę pokrywę.

”

”.

” pojawi się jako wskaźnik.

”

”, oznacza to, że należy wymienić baterię. Wykręć śruby i otwórz tylną obudowę, wymień

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków

Page 7

USER’S MANUAL MULTIMETER HT1E603

Thank you for purchasing our product. Manufactured to a high standard, this product will, if used according to these instructions, and properly maintained, give you years of trouble free performance.

This manual contains safety information, operation, speciﬁ cations and maintenance of the meter. The device is used to measure DC and AC voltage, current and resistance, continuity measurement, diodes and temperature, etc. The meter has functions of polarity indication, data storage, value retention, overrange indication, Auto Power Off, NCV and RMS. It is produced according to EN61010-1 for electronic measuring instruments with surge category (CAT III 600 V) and pollution degree 2.

WARNING

To avoid electric shock or personal injury, observe the following rules:

• Check the housing before using the meter. Do not use when

the insulation around the joints.

• Check the test leads for damaged insulation or exposed wires.

• Do not measure a voltage higher than the rated voltage speciﬁ ed on the

• The rotary switch must be set in the correct position and do not change

• When voltages exceed 60 V for AC and 30 V for DC, special care must be

• Use the appropriate terminals, functions and range for the measure-

• Do not use or store the meter in an environment with high temperature, humidity, explosives, ﬂ ammable materials,

• Disconnect the power supply to the circuit and discharge the capacitors before testing resistance, continuity or diodes.

• Replace the battery as soon as the battery indicator shows a low charge. With a low battery, the meter can generate false readings.

• Disconnect the cables and switch off the meter before opening the housing.

• No changes must be made to the design and construction of the meter.

• Use a soft cloth and mild detergent for cleaning. Do not use abrasives or solvents

• The meter is suitable for indoor use.

• Turn the meter off when not in use, and remove the battery when not in use for a long time

TECHNICAL DATA

Display: LCD, updated every 2 seconds Screen size: 55 x 31 mm Polarity marking: „–” displays automatically Overrange indication: „OL” displays Low battery indicator: displays „ Range selection: automatic or manual Operating temperature: 0°C to 40°C, humidity not less than 80% RH Storage temperature: -10°C to 50°C, relative humidity not less than 85% Battery type: 1,5 V x 3, type AAA Dimensions: 145 x 70 x 35 mm Weight: approx 157 g

the meter or its housing is damaged. Look for cracks. Note

indicator.

the range during measurement.

taken against the danger of electric shock.

ment.

high magnetic ﬁ eld.

”

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków

Page 8

ELECTRICAL SYMBOLS

Direct Current DC Continuity test

Alternating Current AC

Direct or alternating current DC/AC

Important information. Read the instructions.

High voltage danger.

Ground Double insulation

Low battery

Fuse Battery charge indicator

Diode Relative test

Data hold

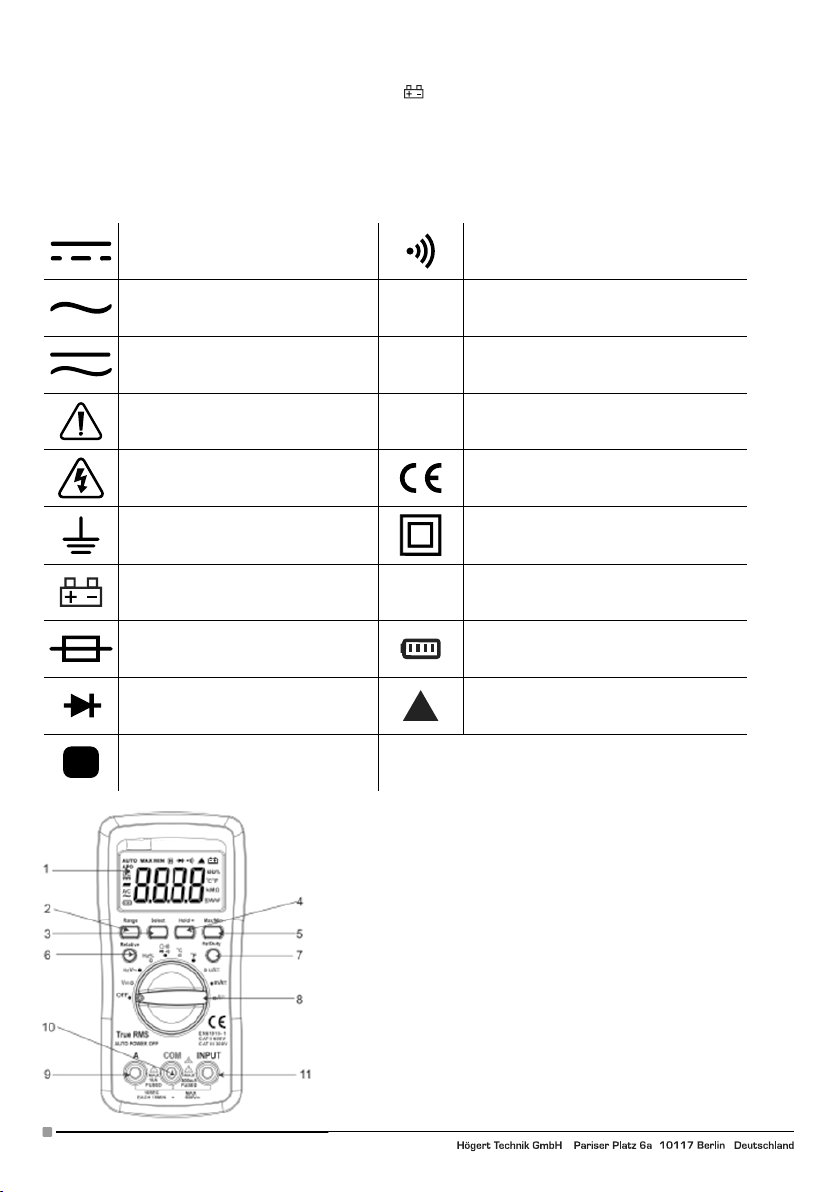

4. DEVICE DESCRIPTION

˚C

˚F

AUTO

APO

Celsius scale

Fahrenheit scale

Automatic range

Compliance with the European Union Directive.

Auto Power Off

1) 3.75” LCD screen

2) RANGE

By default, the meter operates in automatic range mode when measuring voltage, current, resistance or capacity. When the meter is in automatic range mode, „AUTO” is displayed. To enter and exit manual range mode: a. Press the „RANGE” button, the meter goes into manual range

mode and the „AUTO” symbol goes out.

b. To exit manual mode, press and hold the „RANGE” button for

2 seconds, the meter will return to automatic range mode and „AUTO” will be displayed.

3) “SELECT (choose

During current measurement, pressing this button will switch the meter between the DC and AC functions. When measuring a diode or continuity, pressing this button will switch the meter between the diode and continuity functions

4) „HOLD /

After pressing the button, the current reading is stopped on the display, and displays „HOLD / and the „ switches the backlight on, pressing the button again longer than 2 seconds, switches the backlight off

” (stop)

” will disappear. Pressing the button longer than 2 seconds,

”. To exit the pause mode, press the button again

5) “Max/Min”

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków

Page 9

Pressing the button, the maximum and minimum values obtained during the test are displayed. The maximum and minimum values are reset when the test function is changed or the meter is switched off.

6) Relative

The instrument displays relative measurement results in all functions except the Hz frequency.

7] Hz% Frequency

During the Hz% measurement, pressing this button will switch the meter between the HZ function and the work cycle function.

8) Function selection knob

With this switch you can select the needed function and range.

9) Socket „A”

For red (positive) lead (200mA ~ 10A).

10) COM socket

for the black (negative) lead.

11) INPUT socket

Plug-in connector of the red lead for all measurements except for current measurements (≥200mA).

5. SPECIFICATION 5-1. DC voltage (Auto ranging)

Range Resolution Accuracy

400mV 0.1mV ±(0.8% reading + 5 digits)

4V 1mV

±(0.8% reading + 3 digits)40V 10mV

400V 100mV

600V 1V ±(1.0% reading + 5 digits) Input impedance: 10 MΩ Overload protection: 600 V DC or 600 AC RMS (Range 200 mV: 250 V DC / AC RMS) Max. Input voltage: 600 V

5-2. AC voltage (Auto ranging)

Range Resolution Accuracy

400 mV 1 mV ±(1.2% reading + 5 digits)

4 V 1 mV

±(1.0% reading + 5 digits)40 V 10 mV

400 V 100 mV

600 V 1 V ±(1.2% reading + 8 digits)

Input impedance: 10 MΩ Frequency range: 40 Hz ~ 400 Hz Overload protection: 600 V DC or 600 AC RMS Answer: Average, calibrated in rms sinusoidal wave Max. Input voltage: 600 V AC RMS

5-3. TEMPERATURE

Range Resolution Accuracy

-40 ~1370°C 1°C

-40 ~2000°F 1°F

NOTICE: Different temperature sensors are conﬁgured in different temperature test ranges, and standard temperature sensors

are designed for standard conﬁguration

-40°C~150°C:±(2.5% + 4) about

150°C~1370°C:±(2.5% + 4)

-40°F~302°F:±(2.5% + 4) about

302°F~2000°F:±(2.5% + 4)

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków

Page 10

5-4. DC voltage

Range Resolution Accuracy

400 µA 0.1 µA

4000 µA 1 µA

40 mA 10 µA

400 mA 100 µA

±(1.2% reading + 8 digits)

4 A 1 mA

10 A 10 mA

Overload protection: µA and mA ranges: fuse F 0.5 A /600 V. Ranges 4 A and 10 A: fuse F 10A /600 V. Max. Output current: INPUT socket: 200 mA Socket „A”: 10 A. (For measurements > 5A: duration <10 seconds, interval > 15 minutes) A drop in voltage: ranges 400 µA, 40 mA and 4 A: 40 mV Ranges 4000 µA, 400 mA i 10 A: 400 mV

5-5. AC current amperage

Range Resolution Accuracy

400 µA 0.1 µA

4000 µA 1 µA

40 mA 10 µA

±(1.5% reading + 8 digits)

400 mA 100 µA

4 A 1 mA

10 A 10 mA

Overload protection: µA and mA ranges: fuse F0.5 A / 600 V. Ranges 4 A and 10 A: fuse F10 A / 600 V. Max. Output current: INPUT socket: 200 mA Socket „A”: 10 A. (For measurements> 5 A: duration <10 seconds, interval> 15 minutes) Voltage drop: ranges 400 µA, 40 mA and 4 A: 40 mV Ranges 4000 µA, 400 mA i 10 A: 400 mV Frequency range: 40 Hz ~ 400 Hz

±(2.0% reading + 10 digits)

Answer: Average, calibrated in RMS

5-6. Resistance

Range Resolution Accuracy

400 Ω 0.1 Ω

4 KΩ 1 Ω

40 KΩ 10 Ω

400 KΩ 100 Ω

±(1.5% reading + 3 digits)

4 MΩ 1 KΩ

40 MΩ 10 KΩ

Open circuit voltage: approximately 0.25 V. Overload protection: 250 V DC / AC RMS

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków

Page 11

5-7. Diode and continuity

Range Description Note

An approximate

forward drop in volta-

ge will be displayed

Built-in buzzer sounds when the resistance is less

than about 30 Ω

The voltage in an open

circuit is about 1.5 V.

The voltage in an open

circuit is about 0.5 V.

Overload protection: 250 V DC / AC RMS Continuity test: when the resistance is 50 Ω to 100 Ω, the buzzer may or may not sound. When the resistance is greater than 100 Ω, the buzzer will not sound.

5-8. Capacity

Range Resolution Accuracy

40 nF 10 pF ±(8% reading + 10 digits)

400 nF 100 pF

4 uF 1 nF

40 uF 10 nF

±(5% reading + 5 digits)

100 uF-2 mF 100 nF

5-10. Frequency

Range Accuracy

5/50/500/5K

50K/500K/5MHz

6. MEASUREMENTS 6-1. V voltage measurement

1) Connect the black lead to the COM socket and the red lead to INPUT socket.

2) Set the function switch to the V

3) In the manual range, if the measured voltage is not known in advance, select the highest range.

4) Connect test leads to the source or measured circuit.

5) Read the result on the screen. The polarity of the red lead connection will be indicated during the DC measurement.

Note:

a. In a small range, the meter may display an unstable reading when the test leads are not connected to the circuit being measured.

This is normal and will not affect measurements. b. In manual range mode, when the meter shows the „OL” overrange symbol, select a higher range. c. To avoid damage to the meter, do not measure a voltage exceeding 600 V for DC) or 600 V for AC).

6-2. Current measurement

1) Connect the black lead to the COM socket. If the measured current is less than 200 mA, connect the red lead to INPUT socket.

If the current is between 200 mA and 10 A, connect the red lead to 10 A socket.

2) Set the range switch to the needed µA, mA or A range. If the measured current is not known in advance, set the range switch to the highest range position and then decrease until a satis-

factory resolution is obtained.

3) Select the DC or AC measurement with the Select button.

4) Select automatic range or manual range with the „Range” button. In the manual range, if the measured current value is not known

before, select the highest range.

5) Connect the test leads in series with the circuit being measured.

6) Read the reading on the display. In the case of direct current measurement, the polarity of the red lead connection will also be

given.

Note: When the „OL” overrange symbol appears in the display, select a higher range. 6-3. Resistance measurement

1) Connect the black lead to the COM socket and the red lead to INPUT socket (Note: The polarity of the red lead is positive „+”).

2) Set the range switch to „

3) Set the Select button to the range „

4) Select automatic range or manual range with the „Range” button. In the manual range, if the measured current value is not known

before, select the highest range.

5) Connect test leads to the measured circuit.

±(1.0% reading + 3 digits)

or V . Select automatic range or manual range with the „RANGE” button.

”

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków

Page 12

6) Read the reading on the display.

Note:

a. In the case of resistance measurements > 1MΩ, the meter may take several seconds to stabilize the reading. This is normal for high

resistance measurements. b. When the input is not connected, i.e. in an open circuit, the „OL” symbol will be displayed as an overrange indicator. c. Before measuring the resistance in a circuit, make sure that the circuit being tested has been disconnected from the power supply

and all capacitors are completely discharged.

6-4. Continuity test

1) Connect the black lead to the COM socket and the red lead to INPUT socket (Note: The polarity of the red lead is positive „+”).

2) Set the range switch to „

3) Press the Select button to select the continuity measurement mode and the symbol „

4) Connect test leads to the measured circuit.

5) If the circuit resistance is lower than about 30 Ω, the built-in buzzer sounds.

6-5. Diode test

1) Connect the black lead to the COM socket and the red lead to INPUT socket (Note: The polarity of the red lead is positive „+”).

2) Set the range switch to „

3) Press the Select button to select the continuity measurement mode and the symbol „

4) Connect the red lead to the anode of the tested diode and the black lead to the cathode.

5) The meter will show the approximate conduction voltage of the diode. If connections are reversed, „OL”

will appear on the display.

6-6. Capacity measurement:

1) Connect the black lead to the COM socket and the red lead to the IMPUT socket.

2) Set the range switch to „

3) Press the Select button to select the continuity measurement mode and the symbol „mF” will appear as an indicator.

4) Connect the test leads to the measured capacitor and make sure that the connection polarity is maintained.

Note: When the measured capacity exceeds 100uF, it takes at least 10 seconds for the reading to be stable. 6-7. Temperature measurement

1) Set the range switch to „˚C” or „˚F”.

2) Insert the black („-”) K-type thermocouple plug into the COM socket and the red („+”) plug into the IMPUT socket.

3) Carefully touch the thermocouple tip to the object being measured.

4) Wait a moment, read the reading on the display.

6-8. Frequency / measurement of the operating cycle

1) Connect the black lead to the COM socket and the red lead to the IMPUT socket.

2) Set the range switch to „Hz%”.

3) Press the Select button to select „Hz” or „work cycle” mode

4) Connect the test leads to the measured source or circuit.

NOTICE: The input voltage should be between 200 mV and 10 V rms AC. If the voltage is higher than 10 V rms, the reading may

7. Automatic breaker

If the meter is not used for about 15 minutes, it will power off automatically. To turn it on again, simply turn the range switch or

In the off state, press the Select button. Turn the range switch, you can cancel the automatic switch-off function, the „APO” symbol

8. Battery replacement

If the display shows „

9. Fuse replacement

The fuse rarely needs to be replaced and is almost always burned out due to operator error. The meter uses the fuse:

be out of the accuracy range.

press the button.

disappears from the LCD display.

the battery with new ones (size AAA, 1.5 V x 3 or equivalent).

F1: 500 mA / 600 V i F2: 10 A / 600 V fast operation. To replace the fuses, open the rear cover of the meter, replace the damaged fuse with a new one of the speciﬁed values. Reinstall the battery cover and lock it.

”

”.

” will appear as an indicator.

”

”, that means the battery needs to be replaced. Remove the screws and open the rear housing, replace

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków

Page 13

BENUTZERHANDBUCH MULTIMETER HT1E603

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Hergestellt nach hohen Standard, wird dieses Produkt, wenn den Anweisungen entsprechend verwendet, und ordnungsgemäß gewartet, Ihnen störungsfreien Betrieb garantieren.

Die vorliegende Anleitung enthält Informationen zur Sicherheit, Bedienung, Speziﬁ kation und Pﬂ ege des Messgeräts. Das Gerät dient zur Messung von Gleichspannung, Wechselspannung, Stromstärke und Widerstand, Kontinuitätsmessung, Dioden- und Temperaturmessung etc. Es besitzt auch eine Funktion zur Anzeige der Polung, Datenspeicherung, Halten des Werts, Anzeige der Überschreitung des Messbereichs, automatisches Abschalten, NCV und RMS. Es wurde gemäß EN61010-1 bezüglich elektronischer Messgeräte hergestellt, mit der Überspannungskategorie (CAT III 600 V) und dem Verunreinigungsgrad 2.

WARNUNG

Um Stromschläge oder Körperverletzungen zu vermeiden, halten Sie die nachstehenden Richtlinien ein:

• Prüfen Sie vor der Verwendung des Messgeräts sein Gehäuse. Verwenden Sie es nicht, wenn das Messgerät oder sein Gehäu-

die Isolierung um die Steckverbinder.

• Überprüfen Sie die Messkabel im Hinblick auf Schäden an der Isolierung

• Messen Sie keine Spannungswerte, die die auf der Anzeige angegebene

• Stellen Sie den Drehschalter auf die richtige Position ein und ändern Sie während der Messung nicht den Messbereich.

• Bei Spannungen über 60 V für Wechselstrom und 30 V für Gleichstrom, ist besondere Vorsicht einzuhalten, im Hinblick auf die

• Verwenden Sie die entsprechenden Klemmen, Funktionen und den richtigen Messbereich für Ihre Messung.

• Verwenden und lagern Sie das Messgerät in keinem Umfeld mit hoher Temperatur, Feuchtigkeit, explosiven, leicht entzündlichen

• Trennen Sie die Stromversorgung des Stromkreises und entladen Sie Kondensatoren vor der Messung des Widerstands, der

• Tauschen Sie die Batterie nur dann, wenn die Batterieanzeige einen niedrigen Ladestand anzeigt. Bei schwachem Batteriestand

• Trennen Sie die Kabel und schalten Sie das Messgerät ab, bevor Sie das Gehäuse öffnen.

• Es dürfen keine Änderungen am Gehäuse oder der Konstruktion des Messgeräts vorgenommen werden.

• Verwenden Sie zur Reinigung ein weiches Tuch und ein mildes Reinigungsmittel. Verwenden Sie keine scheuernden Reinigun-

• Das Messgerät ist für den Gebrauch im Inneren von Räumen ausgelegt.

• Schalten Sie das Messgerät aus, wenn es nicht verwendet wird, und nehmen Sie den Akku heraus, wenn es über einen längeren

TECHNISCHE DATEN

Anzeige: LCD, Aktualisierung alle 2 Sekunden Bildschirmgröße: 55 x 31 mm Kennzeichnung der Polung: „-” wird automatisch angezeigt Anzeige der Bereichsüberschreitung: „OL” wird angezeigt Anzeige eines niedrigen Batterieladestands: „ Bereichsauswahl: automatisch oder manuell Betriebstemperatur: zwischen 0 °C und 40 °C, Luftfeuchtigkeit nicht weniger als 80 % RH Lagertemperatur: zwischen -10 °C und 50 °C, relative Luftfeuchtigkeit nicht weniger als 85 % Batterietyp: 1,5 V x 3, Größe AAA Abmessungen: 145 x 70 x 35 mm Gewicht: etwa 157 g

se beschädigt sind. Suchen Sie nach Sprüngen. Achten Sie auf

oder offengelegte Kabel.

Nennspannung überschreiten.

Stromschlaggefahr.

Materialien oder hohem Magnetfeld.

Kontinuität oder Dioden.

kann das Messgerät falsche Werte anzeigen.

gsmittel oder Lösungsmittel.

Zeitraum nicht verwendet wird

” wird angezeigt

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków

Page 14

ELEKTRISCHE SYMBOLE

Gleichstrom DC Kontinuitätstest

Wechselstrom AC

Gleich- oder Wechselstrom DC/AC

Wichtige Informationen. Machen Sie sich mit der Bedienungsanleitung vertraut

Hochspannungsgefahr.

Erdung. Doppelte Isolierung.

Niedriger Batterieladestand

Sicherung

Diode Relativer Test

Speicherung

der Ergebnisse

4. GERÄTEBESCHREIBUNG

gehalten, und es erscheint „HOLD / ”. Um den Haltemodus zu verlassen, drücken Sie die Taste erneut,

˚C

˚F

AUTO

APO

Celsius-Skala

Fahrenheit-Skala

Automatischer Bereich

Gemäß der Richtlinie der Europäischen Union.

Automatisches Abschalten

Batterie-Ladestandsanzeige

1) LCD Anzeige 3.75”

2) RANGE (Bereich)

Das Messgerät arbeitet standardmäßig im Modus des automatischen Bereichs, wenn Sie Spannung, Strom, Widerstand oder Kapazität messen. Wenn das Messgerät sich im Modus des automatischen Bereichs beﬁ ndet, wird „AUTO” angezeigt. Um in und aus dem Modus des manuellen Bereichs zu wechseln: a. Drücken Sie die Taste „RANGE”, das Messgerät wechselt in den

Modus des manuellen Bereichs, und das Symbol „AUTO“ wird nicht mehr angezeigt.

b. Um den manuellen Modus zu verlassen, drücken und halten Sie

die Taste „RANGE“ 2 Sekunden lang, das Messgerät kehrt in den Modus des automatischen Bereichs zurück, und das Symbol „AUTO“ wird angezeigt.

3) “SELECT” (Auswahl)

Während der Messung der Stromstärke führt das Drücken dieser Taste zum Umschalten des Messgeräts zwischen der Funktion DC und der Funktion AC. Beim Messen der Diode oder der Kontinuität führt das Drücken dieser Taste zum Umschalten des Messgeräts zwischen Diode und Kontinuitätsfunktionen.

4) „HOLD /

Nach dem Drücken der Taste wird die laufende Anzeige auf dem Display

” (Halten)

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków

Page 15

und die Anzeige „H” verschwindet. Das Drücken der Taste für mehr als 2 Sekunden schaltet die Beleuchtung ein, erneutes Drücken der Taste für mehr als 2 Sekunden - Ausschalten der Beleuchtung

5) “Max/Min”

Nach dem Drücken der Taste werden während der Tests erhaltene maximale und minimale Werte angezeigt. Die maximalen und minimalen Werte werden nach der Änderung der Testfunktion oder nach dem Ausschalten des Messgeräts gelöscht.

6) Relative Das Gerät zeigt die relativen Messergebnisse aller Funktionen an, mit Ausnahme der Frequenz Hz.

7) Hz% Frequenz W ährend der Hz% Messung führt das Drücken dieser Taste zum Umschalten des Messgeräts zwischen der Funk-

tion HZ und der Funktion des Arbeitszyklus.

8) Drehregler zur Funktionsauswahl Mithilfe dieses Schalters können Sie die gewünschte Funktion und den Bereich wählen.

9) Buchse „A” Für das rote (positive) Messkabel (200mA ~ 10A).

10) Buchse “COM” für das schwarze (negative) Messkabel.

11) Buchse “INPUT” Steckverbinder des roten Messkabels für alle Messungen mit Ausnahme der Stromstärkemessungen (≥200mA).

5. SPEZIFIKATION 5-1. Gleichspannung DC (Auto ranging)

Bereich Auﬂösung Genauigkeit

400 mV 0.1 mV ±(0.8 % Anzeige + 5 Stellen)

4 V 1 mV

±(0.8% Anzeige + 3 Stellen)40 V 10 mV

400 V 100 mV

600 V 1 V ±(1.0% Anzeige + 5 Stellen)

Eingangsimpedanz: 10 MΩ Überlastungsschutz: 600 V DC oder 600 AC RMS (Bereich 200 mV: 250 V DC / AC RMS) Max. Eingangsspannung: 600 V

5-2. Wechselspannung AC (Auto ranging)

Bereich Auﬂösung Genauigkeit

400 mV 1 mV ±(1.2% Anzeige + 5 Stellen)

4 V 1 mV

±(1.0% Anzeige + 8 Stellen)40 V 10 mV

400 V 100 mV

600 V 1 V ±(1.2% Anzeige + 8 Stellen)

Eingangsimpedanz: 10 MΩ Frequenzbereich: 40 Hz ~ 400 Hz Überlastungsschutz: 600 V DC oder 600 AC RMS Antwort: Mittleres Ergebnis, kalibriert in rms Sinuswelle Max. Eingangsspannung: 600 V AC RMS

5-3. TEMPERATUR

Bereich Auﬂösung Genauigkeit

-40 ~1370°C 1°C

-40 ~2000°F 1°F

ACHTUNG: Verschiedene Temperatursensoren sind in verschiedenen Bereichen der Temperatur-Tests konﬁguriert,

und die normalen Temperatursensoren sind für die Standardkonﬁguration vorgesehen

-40°C~150°C:±(2.5% + 4)about

150°C~1370°C:±(2.5% + 4)

-40°F~302°F:±(2.5% + 4)about

302°F~2000°F:±(2.5% + 4)

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków

Page 16

5-4. Gleichstromstärke DC

Bereich Auﬂösung Genauigkeit

400 µA 0.1 µA

4000 µA 1 µA

40 mA 10 µA

400 mA 100 µA

±(1.2% Anzeige + 8 Stellen)

4 A 1 mA

10 A 10 mA

Überladungsschutz: Bereiche µA und mA: Sicherung F 0,5 A /600 V. Bereiche 4 A und 10 A: Sicherung F 10 A /600 V. Max. Eingangsstrom: „INPUT” Buchse: 200 mA Buchse „A”: 10 A. (Für Messungen > 5 A: Dauer <10 Sekunden, Abstand > 15 Minuten) Spannungsabfall: Bereiche 400 µA, 40 mA und 4 A: 40 mV Bereiche 4000 µA, 400 mA und 10 A: 400 mV

5-5. Wechselstromstärke AC

Bereich Auﬂösung Genauigkeit

400 µA 0.1 µA

4000 µA 1 µA

40 mA 10 µA

± (1.5% Anzeige + 8 Stellen)

400 mA 100 µA

4 A 1 mA

10 A 10 mA

Überladungsschutz: Bereiche µA und mA: Sicherung F 0,5A /600 V. Bereiche 4 A und 10 A: Sicherung F 10A /600 V. Max. Eingangsstrom: „INPUT” Buchse: 200mA Buchse „A”: 10 A. (Für Messungen > 5A: Dauer <10 Sekunden, Abstand > 15 Minuten) Spannungsabfall: Bereiche 400µA, 40mA und 4A: 40mV Bereiche 4000µA, 400mA und 10A: 400 mV Frequenzbereich: 40 Hz ~ 400 Hz

± (2.0% Anzeige + 10 Stellen)

Antwort: Mittelwert, kalibriert in RMS

5-6. Widerstand

Bereich Auﬂösung Genauigkeit

400 Ω 0.1 Ω

4 KΩ 1 Ω

40 KΩ 10 Ω

400 KΩ 100 Ω

± (1.5% Anzeige + 3 Stellen)

4 MΩ 1 KΩ

40 MΩ 10 KΩ

Spannung des offenen Stromkreises: etwa 0,25 V. Überlastungsschutz: 250 V DC / AC RMS

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków

Page 17

5-7. Diode und Kontinuität

Bereich Beschreibung Achtung

Der ungefähre

Spannungsabfall

nach vorne wird

angezeigt.

Der eingebaute Summer ertönt,

wenn der Widerstand

geringer als etwa

30 Ω ist

Spannung im offenen

Stromkreis: etwa 1,5 V.

Spannung im offenen

Stromkreis: etwa 0,5 V.

Überlastungsschutz: 250 V DC / AC RMS Kontinuitätstest: wenn der Widerstand zwischen 50 Ω und 100 Ω beträgt, kann der Summer ertönen oder auch nicht. Wenn der Widerstand größer als 100 Ω ist, ertönt der Summer nicht.

5-8. Kapazität

Bereich Auﬂösung Genauigkeit

40 nF 10 pF ± (8% Anzeige + 10 Stellen)

400 nF 100 pF

4 uF 1 nF

40 uF 10 nF

± (5% Anzeige + 5 Stellen)

100 uF-2 mF 100 nF

5-9. Frequenz

Bereich Genauigkeit

5/50/500/5K

50K/500K/5MHz

6. MESSUNGEN 6-1. Spannungsmessung V

1) Schließen Sie das schwarze Messkabel an die „COM“ Buchse an, und das rote Kabel an die „INPUT“ Buchse.

2) Stellen Sie den Funktionsschalter auf den Bereich V ich mithilfe der Taste „BEREICH“.

3) Im manuellen Bereich - wenn die gemessene Spannungsgröße zuvor unbekannt ist, wählen Sie den höchsten Bereich.

4) Schließen Sie die Messkabel an die Quelle oder den gemessenen Stromkreis an.

5) Lesen Sie das Ergebnis auf dem Display ab. Die Polung der Verbindung des roten Kabels wird während der Durchführung der Gleichstrommessung angezeigt.

Achtung:

a. Im kleinen Bereich kann das Messgerät instabile Werte anzeigen, wenn die Messkabel nicht am gemessenen Stromkreis

angeschlossen wurden. Dies ist normal und wirkt sich nicht auf die Messungen aus.

b. Im Modus des manuellen Bereichs - wenn das Messgerät das Symbol der Überschreitung des Messbereichs „OL“ anzeigt,

wählen Sie einen höheren Bereich.

c. Um Schäden am Messgerät zu vermeiden, messen Sie keine Spannungen, die 600 V für Gleichstrom DC) oder 600 V für

Wechselstrom AC) überschreiten.

6-2. Messung der Stromstärke

1) Schließen Sie das schwarze Messkabel an die „COM“ Buchse. Wenn die gemessene Stromstärke kleiner als 200 mA ist, schließen Sie das rote Messkabel an die „INPUT” Buchse an. Wenn die gemessene Stromstärke zwischen 200 mA und 10 A beträgt, schließen Sie das rote Messkabel an die „10 A” Buchse an.

2) Stellen Sie den Bereichsschalter auf den gewünschten Bereich µA, mA oder A. Wenn die gemessene Größe der Stromstärke zuvor unbekannt ist, stellen Sie den Bereichsschalter in die Position des größten Bereichs und reduzieren Sie diesen weiter, bis die zufriedenstellende Auﬂösung erreicht wird.

3) Wählen Sie die Gleich- oder Wechselstrommessung mithilfe der Taste „Wählen“.

4) Wählen Sie den automatischen oder manuellen Bereich, mithilfe der Taste „Bereich“. Im manuellen Bereich - wenn die gemessene Stromstärke zuvor unbekannt ist, wählen Sie den höchsten Bereich.

5) Schließen Sie die Messkabel seriell an den gemessenen Stromkreis an.

6) Lesen Sie den Wert auf der Anzeige ab. Im Fall der Gleichstrommessung wird auch die Polung der Verbindung des roten Messkabels angezeigt.

Achtung: Wenn auf dem Display das Symbol der Überschreitung des Messbereichs „OL“ erscheint, ist der höhere Bereich zu

wählen.

± (1.0% Anzeige + 3 Stellen)

lub V . Wählen Sie den automatischen Bereich oder den manuellen Bere-

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków

Page 18

6-3. Widerstandsmessung

1) Schließen Sie das schwarze Messkabel an die „COM“ Buchse an, und das rote Kabel an die „INPUT“ Buchse (Achtung: die Polung des roten Messkabels ist positiv „+”).

2) Stellen Sie den Bereichsschalter in der Position ein „

3) Stellen Sie die Taste „Wählen“ auf den Bereich „

4) Wählen Sie den automatischen Bereich oder den manuellen Bereich mithilfe der Taste „Bereich“. Im manuellen Bereich wenn die gemessene Stromstärke zuvor unbekannt ist, wählen Sie den höchsten Bereich.

5) Schließen Sie die Messkabel an den gemessenen Stromkreis an.

6) Lesen Sie den Wert auf der Anzeige ab.

Achtung:

a. Im Fall von Widerstandsmessungen > 1MΩ kann das Messgerät einige Sekunden für die Stabilisierung der Anzeige benötigen.

Dies ist normal im Fall der Messung von hohen Widerständen.

b. Wenn der Eingang nicht angeschlossen ist, d. h. im offenen Stromkreis, wird das Symbol „OL“ als Überschreitung des Messbere-

ichs angezeigt.

c. Vergewissern Sie sich vor der Messung des Widerstands im Stromkreis, dass der getestete Stromkreis von der Stromversorgung

getrennt und alle Kondensatoren vollständig entladen wurden.

6-4. Kontinuitätstest

1) Schließen Sie das schwarze Messkabel an die „COM“ Buchse an, und das rote Kabel an die „INPUT“ Buchse (Achtung: die Polung des roten Messkabels ist positiv „+”).

2) Stellen Sie den Bereichsschalter in der Position ein „

3) Drücken Sie die Taste „Wählen”, um den Modus der Kontinuitätsmessung zu wählen, und das Symbol „

4) Schließen Sie die Messkabel an den gemessenen Stromkreis an.

5) Wenn der Widerstand im Stromkreis weniger als etwa 30 Ω beträgt, ertönt der eingebaute Summer.

6-5. Diodentest

1) Schließen Sie das schwarze Messkabel an die „COM“ Buchse an, und das rote Kabel an die „INPUT“ Buchse (Achtung: die Polung des roten Messkabels ist positiv „+”).

2) Stellen Sie den Bereichsschalter in der Position ein „

3) Drücken Sie die Taste „Wählen”, um den Modus der Kontinuitätsmessung zu wählen, und das Symbol „ Anzeige.

4) Schließen Sie das rote Messkabel an die Anode der gemessenen Diode, und das schwarze Messkabel an die Kathode an.

5) Das Messgerät zeigt die ungefähre Leitungsspannung der Diode an. Wenn die Verbindung umgekehrt wird, erscheint „OL” auf der Anzeige.

6-6. Kapazitätsmessung

1) Schließen Sie das schwarze Messkabel an die COM Buchse an, und das rote Kabel an die „INPUT“ Buchse.

2) Stellen Sie den Bereichsschalter in der Position ein „

3) Drücken Sie die Taste „Wählen”, um den Modus der Kontinuitätsmessung zu wählen, und das Symbol „mF” erscheint auf der Anzeige.

4) Schließen Sie die Messkabel am gemessenen Kondensator an, und vergewissern Sie sich, dass die Polung der Verbindung erhalten ist.

Achtung: Wenn die gemessene Kapazität 100uF überschreitet, bedarf es mindestens 10 Sekunden, bis die Anzeige stabil wird 6-7. Temperaturmessung

1) Stellen Sie den Bereichsschalter auf „˚C” oder „˚F”.

2) Legen Sie den schwarzen Stecker („-”) des Thermoelements Typ K in die Buchse „COM”, und den roten („+”) Stecker in die Buchse „INPUT”.

3) Berühren Sie vorsichtig die Spitze des Thermoelements zum gemessenen Objekt.

4) Warten Sie einen Moment und lesen Sie den Wert auf der Anzeige ab

6-8. Frequenz / Messung des Arbeitszyklus

1) Schließen Sie das schwarze Messkabel an die COM Buchse an, und das rote Kabel an die „INPUT“ Buchse.

2) Stellen Sie den Bereichsschalter in der Position ein „Hz%”.

3) Drücken Sie die Taste „Wählen“, um den „Hz” oder „Arbeitszyklus” Modus zu wählen

4) Schließen Sie die Messkabel an der gemessenen Quelle bzw. am gemessenen Stromkreis an.

ACHTUNG: Die Eingangsspannung sollte zwischen 200 mV und 10 V des Effektivwerts des Wechselstroms betragen. Wenn die

7. Automatisches Abschalten

Wenn das Messgerät etwa 15 Minuten lang nicht verwendet wird, schaltet es sich automatisch ab. Um es wieder einzuschal-

ten, reicht es, den Bereichsschalter zu drehen oder die Taste zu drücken. Drücken Sie im ausgeschalteten Zustand die Taste „Wählen“. Drehen Sie den Bereichsschalter, Sie können die Funktion der automatischen Abschaltung abbrechen, das Symbol „APO“ verschwindet von der LCD-Anzeige

8. Batteriewechsel

Wenn auf der Anzeige das Symbol „

ben und öffnen Sie das hintere Gehäuse, tauschen Sie die Batterie gegen eine neue aus (Größe AAA, 1,5 V x 3 oder gleichwertig).

9. Austausch der Sicherung

Die Sicherung muss selten gewechselt werden und brennt fast immer aufgrund eines Fehlers des Bedieners durch.

Das Messgerät verwendet die Sicherung: F1: 500mA / 600V und F2: 10A / 600V schnell auslösend. Um die Sicherung zu wechseln, öffnen Sie die hintere Abdeckung des Messgeräts und wechseln Sie die beschädigte Sicherung gegen eine neue mit den angegebenen Werten aus. Installieren Sie erneut die Abdeckung des Batteriefachs und verriegeln Sie diese.

Spannung höher als 10 V des Effektivwerts ist, kann die Anzeige außerhalb des Genauigkeitsbereichs liegen.

”, erscheint, bedeutet das, dass die Batterie gewechselt werden muss. Lösen Sie die Schrau-

”

”.

” erscheint auf der Anzeige.

” erscheint auf der

”

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków

Page 19

ИНСТРУКЦИЯ ПО ОБСЛУЖИВАНИЮ ЦИФРОВОЙ МУЛЬТИМЕТР HT1E603

Спасибо за покупку нашего продукта. Изготовленный в соответствии с высокими стандартами, этот продукт обеспечит Вам годы безотказной работы при использовании в соответствии с этими инструкции и надлежащем обслуживании.

Инструкция содержит всю информацию о технике безопасности, правилам эксплуатации, техническим характеристикам и техническому обслуживанию компактного ручного мультиметра с питанием от батареек. Этот прибор выполняет измерения переменного / постоянного напряжения, переменного / постоянного тока, сопротивления, прозвонку цепи, измерение диодов, hFE, температуры и частоты, имеет разрядность дисплея 3 3/4, пределом измерений 3999 отсчетов и является автодиапазонным цифровым мультиметром. Имеет функции индикации полярности, удержания данных, измерения относительных данных, индикацию превышения диапазона и автоматического отключения. Легкое управление превращает прибор в идеальный инструмент. Цифровой мультиметр был разработан в соответствии с EN61010-1 для электронных измерительных приборов нового поколения с категорией измерения (CAT III 600 В) и должен быть использован в условиях окружающей среды, загрязнение которой не превышает второй степени

ПРЕДУПРЕЖДЕНИЕ

Во избежание поражения электрическим током или получения травмы, а возможного повреждения мультиметра или тестируемого оборудования соблюдайте следующие правила.:

• Перед использованием мультиметра осмотрите корпус. Не используйте прибор, если он поврежден или корпус (или часть корпуса) отсутствует. Осмотрите, нет ли трещин на приборе, все ли пластиковые детали корпуса на месте. Обратите внимание на изоляцию вокруг разъемов.

• Осмотрите измерительные провода на предмет повреждения изоляции или наличия открытых металлических частей. Проверьте измерительные провода на целостность.

• Не применяйте напряжение выше номинала, указанного на мультиметре, между клеммами или между любой клеммой и заземлением.

• Поворотный переключатель должен быть установлен в правильном положении, во время измерения нельзя менять его положение во избежание повреждения мультиметра.

• Если мультиметр работает при напряжении постоянного тока свыше 60 В или переменного тока свыше 30 В, следует соблюдать особую осторожность, так как существует опасность поражения электрическим током.

• Используйте правильные клеммы, функции и диапазон для ваших измерений.

• Не используйте и не храните прибор в условиях высокой температуры, влажности, в непосредственной близости от взрывоопасных, легковоспламеняющихся веществ и сильных магнитных полей. Качество работы мультиметра может ухудшиться при повышенной влажности.

• При использовании измерительных проводов следите, чтобы Ваши пальцы были защищены.

• Отключите питание цепи и разрядите все высоковольтные конденсаторы перед проверкой сопротивления, целостности цепи, диодов или hFE.

• Замените батарею, как только загорится индикатор батареи. При низком заряде батареи мультиметр может давать ложные показания, что может привести к поражению электрическим током и травмам.

• Рассоедините измерительные провода и проверяемую цепь и отключите питание мультиметра, прежде чем открывать его корпус.

• При обслуживании мультиметра используйте запчасти только для модели с тем же номером или идентичные по электрическим параметрам.

• Внутренняя цепь мультиметра не должна заменяться без необходимости во избежание его повреждения или несчастного случая.

• Для очистки поверхности мультиметра при обслуживании используйте мягкую ткань и мягкое моющее средство. Во избежание образования коррозии, риска повреждения и травмы не допускается использование абразива и растворителя для очистки поверхности прибора.

• Мультиметр предназначен для использования только внутри помещений.

• Выключайте мультиметр, когда он не используется, и извлекайте аккумулятор, если он не используется в течение длительного времени. Постоянно проверяйте использованную батарею для предотвращения их протечки. Замените батарею при появлении протечки. Протекающая батарея может повредить прибор.

ОБЩИЕ ХАРАКТЕРИСТИКИ

Дисплей: ЖК, значения до 3999, автоматическое обновление 2/сек Размер ЖК-дисплея: 55 x 31 мм Полярность: “-” автоматически отображается на дисплее Индикация превышения диапазона: индикатор «OL»

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków

Page 20

Индикатор низкого заряда батареи: индикатор „ ” Выбор диапазона: автоматически или вручную Рабочая температура: 0°C до 40°C, при относительной влажности <80% Температура хранения: -10°C до 50°C, при относительной влажности <85% Тип батареи: 1.5В x 3, размер AAA Размеры (В × Ш × Г): 145×70×35 мм Вес: приблизительно 157 г

ЭЛЕКТРИЧЕСКИЕ СИМВОЛЫ:

DC (Постоянный ток). Прозвонка цепи

AC (Переменный ток).

DC (постоянный ток) или AC (переменный ток)

Важная информация по безопасности. Ознакомьтесь с инструкцией

Опасность поражения электротоком

Заземпление С двойной изоляцией.

Низкий заряд батареи

Предохранитель емкость батареи

Диод относительный тест

хранение данных

4. ОПИСАНИЕ ПРИБОРНОЙ ПАНЕЛИ

˚C

˚F

AUTO

APO

1. Дисплей ЖК-дисплей 3 3/4, макс. измерение 3999

2. Кнопка Range (Диапазон)

Мультиметр по умолчанию включается в режиме автоматического выбора диапазона при измерении напряжения, тока, сопротивления или емкости. Когда прибор находится в режиме автоматического выбора диапазона, отображается «AUTO». Для входа и выхода из ручного режима диапазона: a. Нажмите кнопку “ RANGE” Мультиметр переключается в ручной режим, символ “AUTO” отключается. б. Чтобы выйти из ручного режима, нажмите и удерживайте

3. Кнопка “Select”

При измерении тока нажатие этой кнопки мультиметра последовательно переключает функцию измерения постоянного тока и функцию измерения переменного тока .Когда вы проводите измерение диода или прозваниваете цепь, нажатие этой кнопки переключит функцию измерения диода и функцию прозвонки цепи.

Градусы по шкале Цельсия

Градусы по шкале Фаренгейта

Автоматический диапазон

Соответствует Директиве Европейского Союза.

автоматическое отключение

кнопку «RANGE» в течение 2 секунд, мультиметр возвращается в автоматический режим, появляется символ «AUTO».

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków

Page 21

4. Кнопка „HOLD / ” После нажатия кнопки текущее значение фиксируется на дисплее, а на ЖК-дисплее отображается индикатор „HOLD / ”.

5. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Чтобы выйти из режима удержания, снова нажмите кнопку и индикатор „

” исчезнет. Удерживание кнопки более 2 секунд включает подсветкуªповторное нажатие на кнопку длительностью от 2 секунд отключает подсветку

5. Кнопка “Max/Min”

6. Кнопка относительных измерений

Мультиметр будет показывать относительные измерения для всех показателей, кроме частоты.

7. Кнопка Hz%

тии на кнопку отображаются минимальные и максимальные значения измерений. Максимальные и

При нажа минимальные значения сбрасываются после изменения тестовой функции или при выключении прибора.

Когда вы измеряете% Hz, нажатие этой кнопки переключит счетчик между функцией HZ и функцией рабочего цикла. Когда вы измеряете ACV, нажатие этой кнопки переключит прибор, чтобы показать частоту переменного напряжения.

8. Переключатель «Функция/Диапазон» (Function/Range)

Этот переключатель можно использовать для выбора желаемой функции и диапазона.

9. Разъем «А»

Штекерный разъем для красного измерительного провода для измерений тока (200 мА ~ 10 А).

10. Разъем “COM”

Штекерный разъем для черного (отрицательного) измерительного провода

11. “INPUT” разъем

Штекерный разъем для красного измерительного провода для всех измерений, кроме измерений тока (≥200 мА).

5. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Точность измерения гарантируется в течение 1 года при 23 ° С ± 5 ° С и относительной влажности менее 80%

5-1. НАПРЯЖЕНИЕ ПОСТОЯННОГО ТОКА (автоматический выбор диапазона

Диапазон Разрешение Точность

400 мВ 0.1 мВ ±(0.8% + 5)

4 В 1 мВ

±(0.8% + 3)40 В 10 мВ

400 В 100 мВ

600 В 1 В ±(1.0% + 5)

Входное сопротивление: 10 МОм Пределы измерений: 600 В пост. (Диапазон 200 мВ: 250 В постоянного / переменного тока)

5-2. НАПРЯЖЕНИЕ ПЕРЕМЕННОГО ТОКА (автоматический выбор диапазона)

Диапазон Разрешение Точность

400 мВ 1 мВ ±(1.2% + 5)

4 В 1 мВ

±(1.0% + 8)40 В 10 мВ

400 В 100 мВ

600 В 1 В ±(1.2% + 8)

Входное сопротивление: 10 МОм Диапазон частот: 40 Гц ~ 400 Гц Пределы измерений: 600 В пост. Реакция: средняя, откалиброванная по среднеквадратичной синусоиде Макс. входное напряжение: 600 В переменного тока

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków

Page 22

5-3. ТЕМПЕРАТУРА

Диапазон Разрешение Точность

-40 ~1370°C 1°C

-40 ~2000°F 1°F

ПРИМЕЧАНИЕ. Различные температурные датчики настроены для разных диапазонов температур, для стандартной

конфигурации предусмотрены датчики для комнатной температуры

-40°C~150°C:±(2.5% + 4)

150°C~1370°C:±(2.5% + 4)

-40°F~302°F:±(2.5% + 4)

302°F~2000°F:±(2.5% + 4)

5-4. ПОСТОЯННЫЙ ТОК

Диапазон Разрешение Точность

400 мкА 0.1 мкА

4000 мкА 1 мкА

40 mA 10 мкА

400 mA 100 мкА

±(1.2%+ 8)

4 A 1 мА

10 A 10 мА

Пределы измерений: Диапазоны мкА и мА: предохранитель F0.5 A / 600 V Диапазоны 4А и 10А: предохранитель F10 A / 600 В Макс. входной ток: Гнездо «INPUT»: 200 мА Гнездо «А»: 10 А (Для измерений> 5 А: длительность <10 секунд, интервал> 15 минут) Падение напряжения: 400 мкА, 40 мА и 4 А, диапазоны: 40 мВ Диапазоны 4000 мкА, 400 мА и 10 А: 400 мВ

5-5. ПЕРЕМЕННЫЙ ТОК

Диапазон Разрешение Точность

400 мкА 0.1 мкА

4000 мкА 1 мкА

40 mA 10 мкА

±(1.5% + 8)

400 mA 100 мкА

4 A 1 мA

10 A 10 мA

Пределы измерений: Диапазоны мкА и мА: предохранитель F0.5A / 600 В Диапазоны 4А и 10А: предохранитель F10A / 600В Максимум. Входной ток: Гнездо «INPUT»: 200 мА Гнездо «А»: 10А (Для измерений> 5А: длительность <10 секунд, интервал > 15 минут) Падение напряжения: 400 мкА, 40 мА и 4 А, диапазоны: 40 мВ Диапазоны 4000 мкА, 400 мА и 10 А: 400 мВ Диапазон частот: 40 Гц ~ 400 Гц

±(2.0% +10)

Реакция: средняя, откалиброванная по среднеквадратичной синусоиде

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków

Page 23

5-6. СОПРОТИВЛЕНИЕ (автоматическая настройка диапазона)

Диапазон Разрешение Точность

400 Ω 0.1 Ω

4 KΩ 1 Ω

40 KΩ 10 Ω

400 KΩ 100 Ω

±(1.5% + 3)

4 MΩ 1 KΩ

40 MΩ 10 KΩ

Напряжение холостого хода: около 0,25 В Пределы измерений: 250 В постоянного / переменного тока

5-7. Проверка диодов и прозвонка цепи

Диапазон Описание Примечание

Будет отображаться

приблизительное падение прямого

напряжения

При сопротивлении

меньше

30 Ом, включится

Пределы измерений: постоянный/переменный ток 250 В Прозвонка цепи: когда сопротивление составляет от 50 Ом до 100 Ом, поступает или отсутствует звуковой сигнал.

встроенный зуммер

Вольтаж разомкнутой

цепи: около 1,5 В

Вольтаж разомкнутой

цепи: около 0,5 В

Когда сопротивление превышает 100 Ом, звуковой сигнал отсутствует.

5-8. Емкость

Диапазон Разрешение Точность

40 нФ 10 пФ ±(8% + 10)

400 нФ 100 пФ

4u мкФ 1 нФ

40 мкФ 10 нФ

±(5% + 5)

100 нФ-2 мФ 100 нФ

5-10. ЧАСТОТА

Диапазон Точность

5/50/500/5K

50K/500K/5 МГц

±(1.0% + 3)

511. БАТАРЕЯ

Диапазон Разрешение Условия испытаний

1.5 В 0.01 В 25 Ω

3 В 0.01 В 90 Ω

9 В 0.01 В 220 Ω Пределы измерений: диапазоны 1,5 В и 3 В: предохранитель F0,5 А / 250 В Диапазон 9 В: 250 В постоянного / переменного тока Ориент. напряжение батареи отображается на ЖК-дисплее.

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków

Page 24

6. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ 6-1. Измерение напряжения

1) Подключите черный измерительный провод к разъему «COM», а красный - к разъему «INPUT».

2) Установите функциональный переключатель в положение V диапазон с помощью кнопки «RANGE».

3) В ручном диапазоне, если измеряемая величина напряжения заранее неизвестна, выберите самый высокий диапазон.

4) Подсоедините измерительные провода к источнику или нагрузке, подлежащей измерению.

5) Читайте ЖК-дисплей. Полярность подключения красного провода будет указана при измерении постоянного тока.

Примечания:

а. В небольшом диапазоне измеритель может отображать нестабильные показания, когда измерительные провода не

подключены к измеряемой нагрузке. Это нормально и не повлияет на измерения.

б. В ручном режиме диапазона, когда прибор показывает символ превышения диапазона «OL», необходимо выбрать

более высокий диапазон.

с. Во избежание повреждения прибора не измеряйте напряжение, превышающее 600 В постоянного тока (для измерения

напряжения постоянного тока) или 600 В переменного тока (для измерения напряжения переменного тока)

6-2. Измерение тока

1) Подключите черный измерительный провод к разъему «COM». Если измеряемый ток меньше 200 мА, подключите красный измерительный провод к разъему INPUT. Если ток составляет от 200 мА до 10 А, вместо этого подключите красный измерительный провод к разъему «10 А».

2) Установите переключатель диапазона на желаемый диапазон мкА , мА или А .

Если текущая измеряемая величина не известна заранее, установите переключатель диапазонов в положение самого

высокого диапазона, а затем уменьшайте его диапазон по диапазону, пока не будет получено удовлетворительное разрешение.

3) Выберите измерение постоянного или переменного тока с помощью кнопки «SELECT».

4) Выберите автоматический диапазон или ручной диапазон с помощью кнопки «RANGE». В ручном диапазоне, если текущая измеряемая величина не известна заранее, выберите самый высокий диапазон.

5) Соедините измерительные провода последовательно с проверяемой цепью.

6) Ознакомьтесь с показаниями на дисплее. При измерении постоянного тока также будет указана полярность подключения красного измерительного провода.

Примечание. Если на дисплее отображается символ превышения диапазона «OL», необходимо выбрать более высокий

диапазон

6-3. Измерьте сопротивление

1) Подключите черный измерительный провод к разъему «COM», а красный - к разъему «INPUT» (Примечание. Полярность красного измерительного провода положительная «+»).

2) Установите переключатель диапазона в положение «

3) Установите кнопку «SELECT» на «

4) Выберите автоматический диапазон или ручной диапазон с помощью кнопки «RANGE». В ручном режиме измерений, если текущая измеряемая величина не известна заранее, выберите самый высокий диапазон.

5) Подсоедините измерительные провода к измеряемой нагрузке.

6) Прочитайте показания на дисплее

Примечания:

а. При измерениях сопротивления> 1 МОм для стабилизации показаний мультиметру может потребоваться несколько

секунд. Это нормально при измерении высокого сопротивления.

б. Когда вход не подключен, то есть цепь разомкнута, символ «OL» будет отображаться как индикатор превышения

диапазона.

в. Перед измерением внутрисхемного сопротивления убедитесь, что в тестируемой цепи отключено все питание и все

конденсаторы полностью разряжены.

6-4. Прозвонка цепи

2) Установите переключатель диапазона в положение «

3) Нажмите кнопку «SELECT», чтобы выбрать режим прозвонки цепи, и в качестве индикатора появится символ «

4) Подсоедините измерительные провода к измеряемой нагрузке.

5) Если сопротивление цепи ниже 30 Ом, прозвучит встроенный звуковой сигнал.

6-5. Проверка диодов

2) Установите переключатель диапазона в положение «

3) Нажмите кнопку «Выбрать», чтобы выбрать режим измерения непрерывности, и в качестве индикатора появится символ «

4) Подсоедините красный измерительный провод к аноду испытываемого диода, а черный измерительный провод к катоду.

5) Измеритель покажет приблизительное прямое напряжение диода. Если соединения поменялись местами, на дисплее отобразится «OL».

» диапазон

lub V . Выберите автоматический диапазон или ручной

».

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków

Page 25

6-6. Измерение емкости

1) Подключите черный измерительный провод к разъему COM, а красный - к разъему INPUT.

2) Установите переключатель диапазона в положение «

3) Нажмите кнопку «SELECT», чтобы выбрать режим измерения непрерывности, и в качестве индикатора появится символ «mF».

4) Подсоедините измерительные провода к измеряемому конденсатору и убедитесь, что соблюдается полярность подключения.

Примечание. Если измеряемая емкость превышает 100 мкФ, для стабилизации показаний требуется не менее 10 секунд. 6-7. Измерение температуры

1) Установите переключатель диапазона в положение „˚C” или „˚F”.

2) Вставьте черный (или «-») штекер термопары типа K в гнездо «COM», а красный (или «+») штекер в гнездо «INPUT».

3) Осторожно прикоснитесь концом термопары к измеряемому объекту.

4) Подождите, прочитайте показания на дисплее.

6-8. Измерение частоты / рабочего цикла

1) Подключите черный измерительный провод к разъему COM, а красный - к разъему INPUT.

2) Установите переключатель диапазона в положение «Hz%».

3) Нажмите кнопку «SELECT», чтобы выбрать режим «Hz» или «рабочий цикл».

4) Подсоедините измерительные провода к источнику или измеряемой нагрузке.

ПРИМЕЧАНИЕ. Входное напряжение должно составлять от 200 мВ до 10 В. Если среднеквадратичное напряжение

превышает 10 В, показания могут быть неточными.

6-9. Измерение NCV (бесконтактное напряжение), только для модели DT132B

(1) Поворотный переключатель диапазона может быть в любом положении для теста «NCV». (2) «NCV» означает «бесконтактное определение напряжения» без измерительных проводов. (3) Установите переключатель диапазона в положение «NCV». ЖК-дисплей индикатора перестает отображаться, и издается

звук, указывающий, что введено состояние обнаружения «NCV».

(4) используйте верхнюю часть мультиметра для обнаружения объекта. Если напряжение переменного тока составляет

30-1000 В, прибор издает непрерывный звук.

ПРИМЕЧАНИЕ: Функция обнаружения бесконтактного напряжения мультиметра может работать только в режиме «NCV»

и сохранится после выключения прибора. Если переключатель диапазона не находится в положении NCV, мультиметр работает в обычном режиме.

6-10. Тестирование батареи, только для DT132B

1) Подключите черный измерительный провод к разъему «COM», а красный измерительный провод - к разъему «INPUT» (Примечание: полярность красного измерительного провода положительная «+»).

2) В зависимости от типа тестируемой батареи (1,5 В, 3 В, 9 В) установите переключатель диапазона в желаемый диапазон батареи (BATT).

3) Подсоедините измерительные провода к проверяемой батарее.

4) Ознакомьтесь с показаниями на дисплее. Полярность подключения красного испытательного провода будет указана

7. Автоматическое выключение

Если вы не используете прибор в течение 15 минут, он автоматически выключится. Чтобы снова включить его, просто

поверните переключатель диапазона или нажмите кнопку.

В выключенном состоянии нажмите кнопку «Select», чтобы включить поворотный переключатель. Вы можете отменить

функцию автоматического выключения питания, символ «APO» исчезнет с ЖК-дисплея.

8. ЗАМЕНА БАТАРЕИ

Если на дисплее появляется знак „

замените разряженные батарейки новыми (3 шт. размер AAA, 1,5 В или аналогичными).

9. АКСЕССУАРЫ

Руководство по эксплуатации, измерительные провода, термопара, адаптер.

10. ЗАМЕНА ПРЕДОХРАНИТЕЛЯ

Предохранитель редко нуждается в замене и почти всегда перегорает из-за ошибки оператора. В мультиметре используется

плавкий предохранитель: F1: 500 мА / 600 В и F2: 10 А / 600 В быстрого действия. Для замены предохранителя, откройте заднюю крышку прибора, замените поврежденный предохранитель новым предохранителем указанного номинала. Установите на место крышку отсека для батареек и закройте ее.

”, необходимо заменить батарею. Выкрутите винты и откройте заднюю крышку,

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków

Page 26

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków

Page 27

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków

Page 28

Adres producenta/ Adresse des Herstellers/ Manufacturer’s Address/ Адрес производителя

GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków
