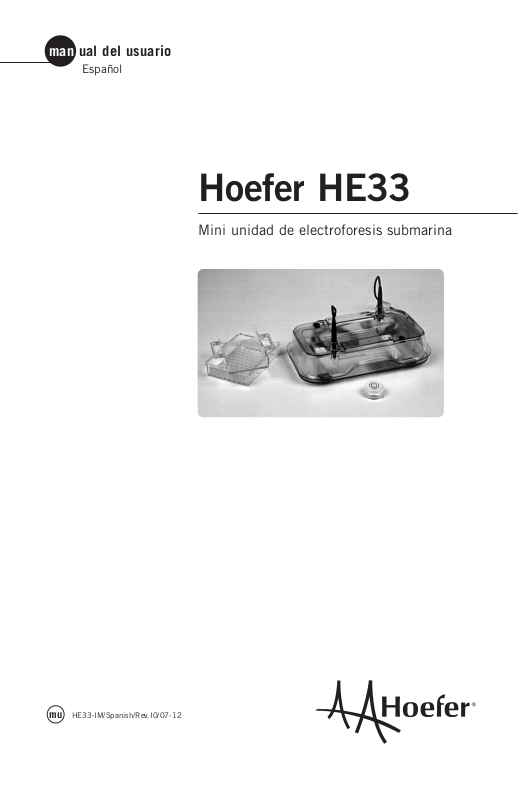

Hoefer HE33 User Manual [es, en]

man ual del usuario

Español

Hoefer HE33

Mini unidad de electroforesis submarina

mu   HE33-IM/Spanish/Rev. I0/07-12

Tabla de contenidos 

Información Importante .......................................... ii

Residuos de Aparatos  

Eléctricos y Electrónicos (RAEE) ............................vii

Mini electroforesis submarina función de la unidad ..1

Desembalaje .........................................................2

Especificaciones ....................................................2

Manual de instrucciones ........................................3

Cuidado y mantenimiento .......................................9

Solución de problemas  ........................................10

Notas, tampones, y los volúmenes.........................11

Bibliografía .........................................................15

Orden información ...............................................16

 pi

•

Información Importante – Español

• Si este equipo es utilizado en una manera no espe­cicado por Hoefer, Inc. la protección proporcio­nado por el equipo puede ser dañada.

• Este instrumento es diseñado para el uso interior
del laboratorio sólo.

• Sólo accesorios y partes aprobaron o suministraron
por Hoefer, Inc. puede ser utilizado para operar,
para mantener, y para atender a este producto.

• Sólo utiliza una alimentación que es CE marcó o
la seguridad certicada por un nacionalmente
reconocido probando el laboratorio.

• La tapa de la seguridad debe estar en el lugar
antes de conectar la alimentación lleva a una
alimentación.

• Apaga todos controles de alimentación y desco­necta los plomos del poder antes de quitar la tapa
de la seguridad.

• Circula sólo agua o 50/50 glicol de agua/etileno
por el intercambiador de calor si ése es el caso
equiparon. No conecte el intercambiador de calor a
un toque de la agua ni cualquier fuente del líquido
refrigerante donde la presión del agua está libre.

• Nunca introduce anticongelante ni algún solvente
orgánico en cualquier parte del instrumento. Los
solventes orgánicos causarán daño irreparable a
la unidad!

• No opera con temperaturas de búfer encima del
máximo especicó especicaciones técnicas. Reca­lentar causará daño irreparable a la unidad!

Duležité Informace – Czech

• Pokud by toto zařízení je použito způsobem, který
není podle Hoefer, Inc. ochrana poskytovaná na
základě zařízení může být narušena.

• Tento nástroj je určen pro vnitřní použití v
laboratoři pouze.

• Pouze příslušenství a části schválen, nebo poskyt­nutých Hoefer, Inc. mohou být použity pro provoz,
údržbu, a údržbě tohoto výrobku.

• zdroj napájení používají jen že je opatřen
označením CE osvědčena nebo bezpečnost
vnitrostátně uznanými zkušebními laboratoř.

• Bezpečnosti lid musí být zavedena před připojením
napájecí zdroj napájení vede k.

• Turn veškeré napájení kontroly vypnuto a odpojit
před odběrem energie vede bezpečnostní víko.

• Rozeslat pouze voda nebo 50/50 voda/ethyleng­lykolu prostřednictvím výměník tepla je li to vybav­ena. Nemají připojení výměník tepla s vodními
setřepná nebo jakékoli chladicí kapaliny zdroje, kde
tlak vody je neregulo.

• Nikdy zavést prostředek proti zamrznutí nebo
jakákoli organická rozpouštědla do jakékoli části z
tohoto nástroje. Rozpustidlům způsobí nenapravi­telné poškození jednotka!

• Nejsou provozována s pufru teplotách nad
maximální stanovenou technickými specika­cemi. Přehřátí způsobí nenapravitelné poškození
jednotka!

Vigtig Information – Danish

• Hvis dette udstyr bruges i en måde ikke specice­ret ved Hoefer, Inc. den beskyttelse, som er blevet
forsynet af udstyret kan måske svækkes.

• Dette instrument er designet for indendørs labora­toriumbrug bare.

• Bare tilbehør og del godkendede eller forsynede
ved Hoefer, Inc. kan måske bruges for drive, funk­tionsfejl, og betjening dette produkt.

• bruger Bare en strømforsyning, der er CE
markerede eller sikkerhed, som er blevet attesteret
af en, som nationalt er blevet anerkendt prøve
laboratorium.

• Sikkerhedlåget må være på plads før forbinding
strømforsyningsblyet til en strømforsyning.

• Drejer alle strømforsyningskontroller af og afbryder
kraftblyet før erning sikkerhedlåget.

• Cirkulerer bare vand eller 50/50 vand/ethylene
glykol gennem varmeveksleren i så fald udrustet.
Forbind ikke varmeveksleren til en vandhane
eller nogen kølemiddelkilde hvor vandtrykket er
unregulated.

• Introducerer Aldrig antifreeze eller noget organisk
opløsningsmiddel ind i nogen del af instrumentet.
Organiske opløsningsmidler vil forårsage uboelig
skade til enheden!

• Driver ikke med stødpudetemperaturer over
maksimummet specicerede tekniske specica­tions. Overheding vil forårsage uboelig skade til
enheden!

 pii

•

Belangrijke Informatie – Dutch

• Indien deze uitrusting in een manier wordt
gebruikt die niet door Hoefer, Inc. is gespeciceerd
de bescherming die door de uitrusting is verzorgd
kan worden geschaad.

• Dit instrument is voor binnenlaboratoriumgebruik
enkel ontworpen.

• Enkel onderdelen en delen keurden goed of
leverden door Hoefer, Inc. kan voor het bedienen
worden gebruikt, handhavend en onderhouden
van dit product.

• gebruik Enkel een netvoeding die CE is markeerde
of veiligheid die door een is gecerticeerd die
nationaal is herkend testene laboratorium.

• Het veiligheidsdeksel moet in plaats voor het
verbinden van de netvoeding leidt tot een
netvoeding zijn.

• Doe alle netvoedingscontroles Uit en koppel los
de machtleiding voor het verwijderen van het
veiligheidsdeksel.

• Circuleer enkel water of 50/50 water/ethyleen­glycol door de hitte exchanger zo ja uitrust.
Verbind de hitte exchanger naar een waterkraan
of koelmiddelbron niet waar de waterdruk niet
geregulariseerd is.

• Stel Nooit antivriesmiddel of organische oplosmid­delen in deel van het instrument voor. Organische
oplosmiddelen zullen onherstelbare schade aan de
eenheid veroorzaken!

• Bedien niet met buertemperaturen boven het
maximum speciceerde technische specicaties.
Oververhittend zal onherstelbare schade aan de
eenheid veroorzaken!

Important Information – English

• If this equipment is used in a manner not speci­ed by Hoefer, Inc. the protection provided by the
equipment may be impaired.

• This instrument is designed for indoor laboratory
use only.

• Only accessories and parts approved or supplied
by Hoefer, Inc. may be used for operating, main­taining, and servicing this product.

• Only use a power supply that is CE marked or
safety certied by a nationally recognized testing

laboratory.

• The safety lid must be in place before connecting
the power supply leads to a power supply.

• Turn all power supply controls o and disconnect
the power leads before removing the safety lid.

• Circulate only water or 50/50 water/ethylene glycol
through the heat exchanger if so equipped. Do
not connect the heat exchanger to a water tap or
any coolant source where the water pressure is
unregulated.

• Never introduce antifreeze or any organic solvent
into any part of the instrument. Organic solvents
will cause irreparable damage to the unit!

• Do not operate with buer temperatures above
the maximum specied technical specications.
Overheating will cause irreparable damage to
theunit!

Tärkeää Tietoa – Finnish

• Jos tätä varusteita käytetään tavassa ei määritetty
Hoefer, Inc. suojelu ehkäisty varusteille saattaa olla
avuton.

• Tämä väline suunnitellaan sisälaboratoriokäytölle
vain.

• Vain lisävarusteet ja osat hyväksyivät tai toimitti
Hoefer, Inc. oheen ää voi käyttää käyttämiselle,
valvoalle, ja servicing tämä tuote.

• Vain käyttää käyttöjännitettä joka on CE merkitsi
tai turvallisuus joka on todistanut aidoksi ohi joka
on kansallisesti tunnustettnut testaaminen labo­ratoriota.

• Turvallisuuskansi täytyy olla paikallaan ennen
yhdistäminen käyttöjännitelyijyjä käyttöjännit­teeseen.

• Kiertää kaikki käyttöjännitevalvonnat ja irrottaa
valtalyijyt ennen poistaminen turvallisuuskantta.

• Kiertää vain vesi tai 50/50 vesi/ethyleneä glycol
siinä tapauksessa varustetun lämmönvaihtimen
läpi. Älä yhdistä lämmönvaihdinta vesinapautuk­seen eikä jäähdytysnestelähteeseen, missä vesi­paine on unregulated.

• Pakkasneste eikä orgaaninen liuotin välineen
osassa ei esitele Koskaan. Orgaaniset liuottimet
aiheuttavat korvaamattoman vahingon yksikköön!

• Ei käytä puskuria yllä olevia lämpötiloja enintään

 piii

•

määritetyillä teknisillä täsmennyksillä. Ylikuumen­eminen aiheuttaa korvaamattoman vahingon
yksikköön!

Information Importante – French

• Si cet équipement est utilisé dans une manière pas
spécié par Hoefer, Inc. la protection fourni par
l’équipement pourrait être diminuée.

• Cet instrument est conçu pour l’usage de labora­toire intérieur seulement.

• Seulement les accessoires et les parties ont
approuvé ou ont fourni par Hoefer, Inc. pourrait
être utilisé pour fonctionner, maintenir, et entrete­nir ce produit.

• utilise Seulement une alimentation qui est CET a
marqué ou la sécurité certié par un nationale­ment reconnu essayant le laboratoire.

• Le couvercle de sécurité doit être à sa place avant
connecter l’alimentation mene à une alimentation.

• Tourner tous contrôles d’alimentation de et
débrancher les avances de pouvoir avant enlever le
couvercle de sécurité.

• Circuler seulement de l’eau ou 50/50 glycol d’eau/
éthylène par l’exchanger de chaleur si si équipé. Ne
pas connecter l’exchanger de chaleur à un robinet
d’eau ou à la source d’agent de refroidissement où
la pression d’eau est non régulée.

• Ne Jamais introduire d’antigel ou du dissolvant
organique dans n’importe quelle partie de
l’instrument. Les dissolvants organiques causeront
des dommages irréparables à l’unité!

• Ne pas fonctionner avec les températures de
tampon au-dessus du maximum a spécié des
spécications techniques. La surchaue causera
des dommages irréparables à l’unité !

Wichtige Informationen – German

• Wenn diese Ausrüstung gewissermaßen nicht
angegeben durch Hoefer, Inc. verwendet wird,
kann der durch die Ausrüstung zur Verfügung
gestellte Schutz verschlechtert werden.

• Dieses Instrument wird für den Innenlaborge­brauch nur dafür entworfen.

• Nur Zusätze und Teile genehmigten oder lieferten
durch Hoefer, Inc. kann für das Funktionieren, das

Aufrechterhalten, und die Wartung dieses Produk­tes verwendet werden.

• Verwenden Sie nur eine Energieversorgung,
die CE gekennzeichnet oder durch ein national
anerkanntes Probelaboratorium bescheinigte
Sicherheit ist.

• Der Sicherheitsdeckel muss im Platz vor dem
Anschließen der Energieversorgung sein führt zu
einer Energieversorgung.

• Alle Energieversorgungssteuerungen abdrehen
und die Macht trennen führt vor dem Entfernen
des Sicherheitsdeckels.

• Nur Wasser oder 50/50 Glykol des Wassers/
Äthylens durch den Wärmeaustauscher, wenn so
ausgestattet, in Umlauf setzen. Verbinden Sie den
Wärmeaustauscher mit einem Wasserklaps oder
jeder Kühlmittel-Quelle nicht, wo der Wasserdruck
ungeregelt wird.

• Führen Sie nie Frostschutzmittel oder jedes
organische Lösungsmittel in jeden Teil des Instru­mentes ein. Organische Lösungsmittel werden
nicht wiedergutzumachenden Schaden der Einheit
verursachen!

• Mit Puertemperaturen über angegebenen
technischen Spezizierungen des Maximums
nicht funktionieren. Die Überhitzung wird nicht
wiedergutzumachenden Schaden der Einheit
verursachen!

Informazioni Importanti – Italian

• Se quest’apparecchiatura è usata in un modo
specicato da Hoefer, Inc. la protezione fornito
dall’apparecchiatura potrebbe essere indebolita.

• Questo strumento è disegnato per l’uso di labora­torio interno solo.

• Solo gli accessori e le parti hanno approvato o
hanno fornito da Hoefer, Inc. potrebbe essere
usato per operare, per mantenere, e per revisionare
questo prodotto.

• usa Solo un alimentatore che è CE ha marcato o la
sicurezza certicato da un nazionalmente ricon­osciuto testando il laboratorio.

• Il coperchio di sicurezza deve essere nel luogo
prima di collegare i piombi di alimentatore a un
alimentatore.

• Spegne tutto i controlli di alimentatore e disin-

 piv

•

serisce i piombi di potere prima di togliere il coper­chio di sicurezza.

• Circola solo l’acqua o 50/50 glicole di acqua/etilene
attraverso lo scambiatore di calore se così equipag­giato. Non collegare lo scambiatore di calore a un
rubinetto di acqua o qualunque fonte di refriger­ante dove la pressione di acqua è sregolata.

• Non introduce mai l’antigelo o qualunque solvente
organico in qualunque parte dello strumento. I
solventi organici causeranno il danno irreparabile
all’unità!

• Non opera con le temperature di tampone al di
sopra del massimo ha specicato le descrizioni
tecniche. Il surriscaldamento causerà il danno
irreparabile all’unità!

Viktig Informasjon – Norwegian

• Hvis dette utstyret blir brukt i en måte ikke spesi­sert ved Hoefer, Inc. beskyttelsen som ha blitt git
av utstyret kan bli svekket.

• Dette instrumentet er utformet for innendørs labo­ratoriumbruk bare.

• Bare tilbehør og deler godkjente eller forsynte ved
Hoefer, Inc. kan bli brukt for drive, vedlikeholde, og
betjene dette produktet.

• bruker Bare en kraftforsyning som er CE merket
eller sikkerhet som ha blitt sertisert av et som
nasjonalt ha blitt anerkjent prøver laboratorium.

• Sikkerheten lokket må være på plass før forbinding
kraftforsyningene blyene til en kraftforsyning.

• Vender all kraftforsyningsstyring av og frakopler
kreftene blyene før erning sikkerheten lokket.

• Sirkulerer bare vann eller 50/50 vann/ethylene
glykol gjennom oppvarmingen veksleren i så fall
utstyrer. Ikke forbind oppvarmingen veksleren
til en vanntapp eller noe kjølemiddelkilde hvor
vannet trykket er unregulated.

• Introduserer Aldri antifreeze eller noe organisk
løsemiddel inn i noe del av instrumentet. Organi­ske løsemiddler vil forårsake irreparabel skade på
enheten !

• Driver med buertemperaturer over maksimum
ikke spesiserte teknisk spesikasjoner. Å overop­pheting vil forårsake irreparabel skade på enheten !

Wazne Informacje – Polish

• Jeżeli ten sprzęt jest wykorzystywany w sposób nie
określone przez Hoefer, Inc. do ochrony przewid­zianej przez urządzenie może zostać obniżony.

• Instrument ten jest przeznaczony do użytku w
laboratoriach kryty tylko.

• Tylko akcesoriów i części zatwierdzone lub dostarc­zone przez Hoefer, Inc. mogą być wykorzystane do
eksploatacji, utrzymania i obsługi tego produktu.

• korzystać jedynie zasilacza że jest noszące ozna­kowanie CE lub bezpieczeństwa uwierzytelnione
przez uznane na poziomie krajowym laboratorium
badawcze.

• Bezpieczeństwo lid musi być w miejsce przed
podłączeniem zasilania prowadzi do zasilania.

• Zaś wszystkie źródła zasilania urządzenia sterujące
o i odłączyć moc prowadzi przed odbiorem
bezpieczeństwa lid.

• Krążą tylko wody lub wody 50/50/ethylene glycol
wymiennik ciepła poprzez jeśli tak wyposażone.
Nie należy połączyć wymiennik ciepła woda z
kranu lub jakimkolwiek chłodziwo źródła, jeżeli
ciśnienie wody jest nieuregulowanych.

• Nigdy nie wprowadzać rozpuszczalnika organ­icznego przeciw zamarzaniu lub jakichkolwiek
na dowolną część dokumentu. Rozpuszczalniki
organiczne spowoduje nieodwracalne szkody dla
jednostki!

• Nie działają w buforze temperatury powyżej
maksymalnego określone specykacje techniczne.
Przegrzania spowoduje nieodwracalne szkody dla
jednostki!

Informações Importantes –  
Portuguese

• Se este equipamento é usado numa maneira não
especicada por Hoefer, Inc. que a protecção forne­cida pelo equipamento pode ser comprometida.

• Este instrumento é projectado para uso de interior
de laboratório só.

• Só acessórios e partes aprovaram ou forneceu por
Hoefer, Inc. pode ser usada para operar, manter, e
servicing este produto.

 pv

•

• Só usa um estoque de poder que é CE marcou ou
segurança registrada por um nacionalmente recon­hecido testando laboratório.

• A tampa de segurança deve estar em lugar antes
de ligar o estoque de poder leva a um estoque de
poder.

• Desliga todos controlos de estoque de poder e
desconecta os chumbos de poder antes de retirar a
tampa de segurança.

• Circulam só água ou 50/50 glicol de água/ethylene
pelo exchanger de calor se for assim equiparam.
Não ligue o exchanger de calor a uma torneira de
água nem qualquer fonte de refrigerante onde a
pressão de água é não regulado.

• Nunca introduz anticongelante nem qualquer
orgânico solvente em qualquer parte do instru­mento. Orgânico solvente causará agressão
irreparável à unidade!

• Não opera com temperaturas de buer acima do
máximo especicou especicações técnicas. Super­aquecer causará agressão irreparável à unidade!

Viktig Information – Swedish

• om denna utrustning används i ett sätt som inte
har speciceras av Hoefer, Inc. skyddet tillhan­dahöll vid utrustningen kan skadas.

• Detta instrument formges för inomhuslaborato­rium användning bara.

• Bara medhjälpare och delar godkände eller lever­erade vid Hoefer, Inc. kan användas för fungera,
underhålla, och servicing denna produkt.

• använder bara en kraft tillgång som är CE
markerade eller säkerhet intygade vid en nationellt
erkänd testande laboratorium.

• Säkerheten locket måste vara på platsen före
koppla kraften tillgången blyen till en kraft tillgång.

• Vänder sig alla kraft tillgång kontroller av och
kopplar bort kraften blyen före ytta säkerheten
locket.

• Cirkulerar bara vatten eller 50/50 vatten/ethylene
glycol genom värmen exchanger i så utrustad fall.
Inte kopplar värmen exchanger till en vatten kran
eller något kylmedel källa där vattnet trycket är
unregulated.

• Inför aldrig kylvätska eller något organiska

lösningsmedel in i någon del av instrumentet.
Organiskt lösningsmedel ska orsaka irreparable
skada till enheten!

• Använd inte med buert temperaturer över
det högsta angivna tekniska specikationerna.
Överhettning skulle orsaka irreparabla skador på
enheten!

 pvi

•

Residuos de Aparatos Eléctricos  y Electrónicos (RAEE)

Español

English

French

German

Italian

Este símbolo indica que el equipo eléctrico y electrónico no 
debe tirarse con los desechos domésticos y debe tratarse por 
separado. Contacte con el representante local del fabricante 
para obtener más información sobre la forma de desechar 
el equipo.

This symbol indicates that the waste of electrical and electro­nic equipment must not be disposed as unsorted municipal 
waste and must be collected separately. Please contact an 
authorized representative of the manufacturer for information 
concerning the decommissioning of your equipment.

Ce symbole indique que les déchets relatifs à l’équipement 
électrique et électronique ne doivent pas être jetés comme les 
ordures ménagères non-triées et doivent être collectés séparé­ment. Contactez un représentant agréé du fabricant pour obte­nir des informations sur la mise au rebut de votre équipement.

Dieses Symbol kennzeichnet elektrische und elektronische 
Geräte, die nicht mit dem gewöhnlichen, unsortierten Haus­müll entsorgt werden dürfen, sondern separat behandelt 
werden müssen. Bitte nehmen Sie Kontakt mit einem auto­risierten Beauftragten des Herstellers auf, um Informationen 
hinsichtlich der Entsorgung Ihres Gerätes zu erhalten.

Questo simbolo indica che i rifiuti derivanti da apparecchia­ture elettriche ed elettroniche non devono essere smaltiti 
come rifiuti municipali indifferenziati e devono invece essere 
raccolti separatamente. Per informazioni relative alle modalità 
di smantellamento delle apparecchiature fuori uso, contattare 
un rappresentante autorizzato del fabbricante.

Swedish

Denna symbol anger att elektriska och elektroniska utrust­ningar inte får avyttras som osorterat hushållsavfall och 
måste samlas in separat. Var god kontakta en auktoriserad 
tillverkarrepresentant för information angående avyttring av 
utrustningen.

•

 pvii

Fig 1. Componentes principales. 
(Ver Figura 2 para una ilus­tración del kit de colada.)

Mini electroforesis submarina  función de la unidad

El Hoefer® HE33 horizontal unidad de agarosa
se destina para electroforesis rápida de peque­ñas cantidades de ácidos nucleicos en geles de
agarosa. Un gel se echa en la máquina de colada
de gel, que contiene uno o dos peines. (Ocho
diferente peines están disponibles; un máximo
de 32 muestras se puede ejecutar si dos 16-así
peines se utilizan.) Después de que los conjuntos
de gel, la bandeja de funcionamiento se trans­fiere a la plataforma de la unidad horizontal.
La base de la unidad tiene un refrigerante que
puede ser enfriada antes de la carrera. Esta capa­cidad de refrigeración pasiva permite que corre
rápido, de alta tensión.

codificados por color 
conductores conectan 
electrodos en la base  
de la unidad a la fuente 
de alimentación.

conectores de 
electrodos (2)

corriendo la plata­forma (compatible 
con la bandeja en 
ejecución)

llenar la base con 
50/50 de etilengli­col/agua

la tapa de  
montaje

 p1

•

Desembalaje

Quite el envoltorio de los paquetes cuidadosa­mente y comparar el contenido con la lista de
empaque, asegurándose de que todos los elemen­tos llegaron. Si falta alguna pieza, comuníquese
con su oficina local de ventas. Inspeccione todos
los componentes de los daños que puedan haber
ocurrido mientras la unidad estaba en tránsito.
Si alguna parte está dañada, póngase en contacto
de inmediato al transportista. Asegúrese de guar­dar todo el material de embalaje para las recla­maciones por daños o para reenvasado en caso
de ser necesario devolver la unidad.

Especificaciones

Esta declaración de conformidad 
es válida solamente cuando el 
instrumento es la siguiente:

•  utilizarse en lugares de 
laboratorio,

•  usado como liberado de 
Hoefer, Inc. a excepción  
de las alteraciones descritas 
en el manual del usuario, y

•  conectado a otros 
instrumentos de marcado CE 
o productos recomendados o 
aprobados por Hoefer, Inc.

Max. voltaje   500 V durante 5 minutos  

o menos
Max. potencia  15 W
Max. corriente  500 mA
Max. temp. de funcion.  50 °C
Max. tampón de volumen  250 ml
Refrigerante requerido  ≈600 ml

50/50 de agua/glicol de etileno
Gel de tamaño  7 × 10 cm
Las condiciones ambientales

de funcionamiento     Uso en interior: 4-40 °C 

Humedad hasta 80% 

Altitud hasta 2000 m 

Categoría de instalación II 

Grado de contaminación 2
Dimensiones (A × P × A)   24 × 13 × 7 cm 
Peso  0,4 kg

(base, tapa, lleva sólo)  
Certificaciones producto   EN61010–1, UL61010A-1,

CSA C22.2 1010.1, CE Certified

 p2

•

Manual de instrucciones

Los geles de agarosa se prepara en primer lugar
utilizando el kit de colada de gel. Las muestras
se cargan en los pocillos y se separaron electro­foréticamente. El bromuro de etidio colorante
fluorescente se puede añadir a la memoria inter­media de gel o electroforesis o ambos para seguir
el progreso de la separación. Después de la elec­troforesis, el gel puede ser teñido y fotografiado,
borrado, o se seca por autorradiografía.

¡Importante! No llene la base 
con anticongelante comercial, 
solventes orgánicos o agua pura.

Nota: No es necesario 
reemplazar el refrigerante.

Rellene la base con refrigerante

Incluso si no se requiere enfriamiento, es
importante para llenar la base con la solución
refrigerante adecuado antes del primer uso,
porque la solución proporciona un disipador de
calor necesario.



Preparar 600 ml de 50/50 de etilenglicol/agua.

Opcional: Para ayudar a ver los pozos con mayor clari­dad durante la carga de la muestra, agregue una gota 
o dos de colorante soluble o color de los alimentos a 
la solución del líquido refrigerante.

Localizar los dos orificios de entrada en el borde 
superior de la base. Rellene la cavidad de base lo más 
completa posible con refrigerante utilizando una jerin­ga de 50 ml o una bomba.



Presione un tapón de goma gris en cada agujero, 
teniendo cuidado de que el enchufe esté firmemente 
asentado.



Coloque la base preparada en un cubo de hielo o 
en un refrigerador o congelador creado no menos de

-20 °C durante aproximadamente una hora antes de 
su uso. (La base siempre estará listo si lo guarda en 
el refrigerador o el congelador.)

 p3

•

Precaución: El bromuro de 
etidio es un mutágeno conocido. 
Siempre use guantes al 
manipular.

Fig 2. Gel Kit de calidad.
Acérquese a la almohadilla de

espuma con un extremo de la 
bandeja y luego ejecuta presiona 
suavemente el borde de la 
bandeja contra la almohadilla, 
comprimiendo lo suficiente para 
permitir que el extremo opuesto de 
la bandeja de ejecución para soltar 
completamente en la bandeja de 
colada antes de sellar contra la 
almohadilla de espuma.

UV transparente 
bandeja ejecuta

(Emitir el gel en 
esta bandeja, a 
continuación, trans­ferir gel a la base de 
la unidad horizontal 
para electroforesis.)

Preparar soluciones



Preparar 250 ml de tampón de funcionamiento. 
(Consulte la página 12 para las recetas de uso común 
tampones electroforéticos de funcionamiento.)



Preparar el tampón de carga de la muestra. (Consulte 
la página 14 para una receta y una tabla de requisitos 
de volumen para cada tamaño de peine.)



Preparar aproximadamente 7 ml de solución de agarosa 
por mm de espesor de gel. (Por ejemplo, un gel de 
3-mm requiere 0,3 cm × 7 cm × 10 cm = 21 ml)

Disolver agarosa en tampón de ejecución, el calor de 
acuerdo con las instrucciones que acompañan a la 
agarosa, y permitir que la solución se enfríe a 50 °C 
antes de verter en la bandeja de moldeo.

Opcional: Añadir 0,5 µg/ml de bromuro de etidio a la 
solución de gel para observar separación durante la 
electroforesis.

almohadillas de 
espuma (2)

 p4

•

gel de la 
bandeja de 
fundición

Reparto del gel



Instale la bandeja  de ejecución

Sujete firmemente la bandeja de fundición con una 
sola mano. Con la otra mano, coloque un extremo de la 
bandeja de correr contra la almohadilla de espuma en 
el borde inferior, presione la bandeja contra la almo­hadilla, y luego bajar a descansar sobre el fondo de la 
bandeja de moldeo, de asentar el otro extremo de la 
bandeja contra la almohadilla de espuma contrario.



Preparar el peine(s)

Coloque las dos ranuras en el peine entre las cabezas 
de los tornillos (flojos) y en el dorso del pulgar peine. 
Ajuste los tornillos hasta que el peine se limitaba a 
apoyar. Asiento del conjunto de peine en el borde 
de la bandeja de colada y ajustar la parte inferior 
del peine de modo que es de aproximadamente 1,0 
mm desde la bandeja de funcionamiento. Apriete los 
tornillos para fijar el peine. Para ejecutar el doble de 
muchas muestras, preparar dos peines.



Retire el conjunto del peine. Coloque el conjunto 
de colada sobre una superficie de nivelación y nivel, 
utilizando el nivel de alcohol en la bandeja se ejecuta 
como una guía.



Verter la solución de  agarosa (enfrió a 50 °C) en la 
bandeja de colada. Oriente el conjunto de peine de 
manera que el peine se enfrenta a la almohadilla de 
espuma y el asiento más cercano que en el borde de 
la bandeja. Compruebe que el peine esté en posición 
vertical para evitar las distorsiones y de forma. Para 
ejecutar el doble de muchas muestras, colocar la 
segunda asamblea de peine en el centro de la bande­ja. Permita un mínimo de 30 minutos para que el gel 
para establecerlo.

 p5

•

Fig. 3. Una vuelta peine, que 
encaja en el borde de la bandeja 
de moldeo, se coloca el peine en 
el gel. Dos tornillos sostener el 
peine ajustable.

Para pocillos dos veces como 
muchos, un peine segundo puede 
ser colocado en el centro del gel.



Una vez que el gel está establecido, retirar el peine 
cuidadosamente. Parcialmente levantar e inclinar lige­ramente el peine en un extremo y luego, lentamente, 
su retirada del gel. (Tirando del peine hacia arriba 
crea un vacío en los pozos que puede levantar el gel 
de la bandeja.)



Quitar la bandeja de funcionamiento y el gel aga­rrando las asas de la bandeja y presionando contra 
una de las almohadillas de espuma. Una vez limpia 
la bandeja de la plataforma de lo contrario, sacarlo. 
Transferir la bandeja funcionamiento y el gel a la base 
refrigerada.

peine

peineta

tornillos (2)

 p6

•

Precaución: El bromuro de 
etidio es un mutágeno conocido. 
Siempre use guantes al 
manipular.

Use gafas de seguridad UV y 
proteger la piel cuando se utiliza 
una lámpara de rayos UV.

La ejecución de electroforesis

Consulte las notas, tampones, y la sección de volúme­nes para obtener información adicional.



Enfríe la base antes de su uso, especialmente cuando 
los ajustes más  altos de tensión se utilizarán o cuando 
la separación se requieren más de 30 minutos.

Nota: Para controlar el progreso de separación, o bien 
añadir 0,5 µg/ml (concentración final.) De bromuro de 
etidio para el funcionamiento de amortiguación ahora, 
o añadir 50 µg/ml (concentración final). Bromuro de 
etidio a la muestra de amortiguación. Para visualizar 
el progreso, apague la fuente de alimentación, retire 
el conjunto de la tapa, y mantener una lámpara UV 
portátil cerca del gel.

Adición de bromuro de etidio para el funcionamiento 
de amortiguación o de la muestra disminuye la migra­ción ligeramente. La detección por este método no 
es tan sensible como la tinción y visualización en un 
transiluminador. (Vea la detección de ADN, en la p15.)



Llene las dos cámaras de amortiguación con el fun­cionamiento de búfer hasta que es de ~1 mm de 
profundidad sobre el gel. (Esto requiere aproximada­mente 220 ml.)

Nota: Si no se añadió colorante 
para el refrigerante, colocar 
la base en un fondo oscuro 
para ver los pozos con mayor 
facilidad.

Nota: En el ajuste máximo de 
la unidad comienza tan pronto 
como el sobrecalentamiento de 
la base refrigerada alcance la 
temperatura ambiente. Si no se 
controla el sobrecalentamiento, 
el gel se funde y/o la base de la 
unidad se deforme!



Cargar las muestras. Añadir muestra a tampón 5X 
carga de la muestra y se mezcla (1/5 del volumen 
final se tampón de carga, véase página 14). Utilizar 
una micropipeta para cargar cada muestra, teniendo 
cuidado de evitar la perforación de la parte inferior o 
bien atrapar las burbujas.



Colocar la tapa de manera que el cátodo (–) del negro 
se encuentra en el extremo más cercano a la muestra. 
(Muestras de ácidos nucleicos migran hacia el ánodo 
(+) de color rojo. Conecte los cables codificados por 
colores (rojo con rojo y negro con negro) a una fuente 
de alimentación aprobada, como el PS300B. Ajuste el 
nivel de tensión y temporizador (si está disponible) de 
acuerdo con el grado de resolución buscado.

 p7

•

Nota: Para calcular el gradiente 
de voltaje, dividir el valor de 
voltaje por la distancia entre los 
electrodos (12,7 cm).

Rápidas, de alta tensión carreras

Algunas aplicaciones, tales como la detección o con­trol de las muestras de la pureza de la muestra, se 
puede lograr rápidamente bajo condiciones de alta 
tensión. Enfriar la base de (-20 °C) y limitar la carrera 
a 5 minutos o menos a 500 V.

Más lento, más bajo de tensión se ejecuta

Un gradiente de voltaje de 12 V/cm (150 V) se separa 
de 0,1 a 23 kb fragmentos de un Hind III del digesto 
λ DNA en 30 a 40 minutos (usando 1% en gel de 
agarosa y tampón TBE 0,5X funcionando). Alternati­vamente, usando las mismas soluciones, este ejemplo 
puede hacerse funcionar a 24 V/cm (300 V) con reso­lución banda aceptable en 20 a 30 minutos. Enfriar 
la base antes de su uso.

Tabla 1: valores de voltaje y las configuraciones 
recomendadas de ejecución

voltaje  gradiente  tiempo  
(V)  (V/cm)  (min)

500  40  5*
400  31  10*
300  24  20*
200  16  30 a 40
150  12  30 a 60

* Para carreras rápidas de 20 minutos o menos, el uso de TBE 

0.5X y enfriar la base de hasta -20 °C antes de su uso.

† 

Tensión y los tiempos son de agarosa al 1% NA, TBE 0.5X y 
una base fría.

†

Después de la separación



¡Importante! Apague la fuente de alimentación, des­conecte los cables, y quite la tapa.



Si no bromuro de etidio se añadió al gel o de la  
muestra antes de la carrera, mancha el gel en una 
solución de 0,5 a 1,0 µg/ml de bromuro de etidio en 
agua o tampón.



Limpieza de la unidad como se describe a continuación.

 p8

•

¡Importante! Nunca autoclave 
cualquier componente de la 
unidad de electroforesis o el kit 
de calidad.

Cuidado y mantenimiento

Limpieza

Después de cada uso, limpie la unidad con un
detergente suave y agua, enjuague bien con agua
destilada y dejar secar al aire. Nunca use limpia­dores abrasivos. No exponga la unidad a las
soluciones o vapores de hidrocarburos aromá­ticos o halogenados, cetonas, ésteres, alcoholes
(30%), o ácidos concentrados (más del 25%).

Para reducir la contaminación DNasa y RNasa,
sumerja la cámara de amortiguación o el kit
de fundición durante 10 minutos en un 3% de
peróxido de hidrógeno (H2O2) solución, luego
enjuague bien con DEPC tratada, agua esterili­zada, desionizada. (Sambrook, et al. 01:07:40)

Sustitución de las almohadillas de espuma

Retire las almohadillas de espuma usados . Retire
la cubierta adhesiva en una almohadilla de
espuma nueva. Alinear la almohadilla de modo
que éste descanse sobre la parte inferior de la
bandeja a lo largo de un corto (7 cm) lado, el
lado adhesivo hacia la pared interior, y luego se
presiona en su lugar. Repita con el segundo panel
en la pared opuesta a la primera almohadilla.

Sustitución del electrodo

Se recomienda que los electrodos de ser susti­tuido sólo por técnicos Hoefer. Llame a su repre­sentante local para obtener asesoramiento.

 p9

•

Solución de problemas 

problema  solución
Muestra deformada, así   Deje que el gel para establecer un mínimo de 30 minutos y

   Al retirar el peine, se mantenga en un ligero ángulo y levante 

   Tenga cuidado de no dañar el bien con la pipeta durante la 

Las muestras no se está ejecutando  Si una bandeja de peine o correr es deformado, reemplace.
a lo largo de una trayectoria recta

Reducir la tensión.
   Elija un tampón con la fuerza apropiada iónica y capacidad

   Si el gel es desigual, el nivel de la bandeja de colada antes 

Haga doble patrón de bandas   El peine debe ser vertical para evitar distorsión de la forma bien.
   Disminuye el nivel de tampón a 1 mm por encima de la

Resolución de la banda pobre   Añadir Ficoll™, glicerol, sacarosa o al tampón de carga de la 

Asegúrese de que la muestra se disuelve completamente.
  Reducir la tensión.
  Reducir la concentración de la muestra.
  Reducir el volumen de la muestra.
   Por lo menos 1 mm de gel de debajo del fondo del peine es

Reducir la concentración de sal de la muestra.
   Ver la actividad enzimática, la muestra puede requerir más

   Preparar la muestra fresca si usted sospecha que la contami-

Elija de agarosa con un valor endósmosis baja.
Las almohadillas de espuma despega   Instale la bandeja se ejecuta como tal como se describe en la

asegúrese de que esté a temperatura ambiente antes de reti­rar el peine.

muy lentamente para evitar que el gel se rompa.

carga de la muestra, objetivo para el centro del pozo y no 
perfore la parte inferior con la punta de la pipeta.

tampón. (La capacidad tampón de TBE, por ejemplo, es 
mayor que la de TAE.) Si el tampón se agota, detener la 
carrera, quitar la tapa, y pipetear el buffer de cada cámara en 
la cámara opuesta para reponer el buffer.

de verter el gel.

parte superior del gel, para reducir el gradiente de tempera­tura vertical.

muestra para asegurar que la muestra se hunde hasta el fon­do del pozo. (Ficoll se prefiere.)

necesaria para evitar muestras se salga de la parte inferior.

tiempo de digestión o un tampón de restricción diferente.

nación con nucleasas.

página 5, no presione hacia abajo en su lugar.

•

 p10

Notas, tampones, y los  volúmenes

Gel de agarosa notas electroforesis

Electroforesis en gel de agarosa se puede utilizar
para separar fragmentos de ADN tan pequeñas
como 0,1 kb o menos. Los geles de poliacrila­mida se utilizan generalmente para los fragmen­tos más pequeños que 1 kb.

La movilidad del ADN

Sugerida concentración de agarosa para separar
fragmentos de diferentes tamaños se dan en
la Tabla 2 a continuación. Otros factores que
afectan a los resultados de separación incluyen
el funcionamiento de amortiguación, ajuste de
tensión, temperatura, conformación, y la presen­cia de bromuro de etidio. Agarosas especiales
están disponibles que pueden ampliar la gama de
la resolución.

Una norma común es un compendio Hind III
del fago lambda, lo que da ocho fragmentos que
varían en tamaño de 0,1 a 23 pares kb. Para una
buena resolución, correr 45 minutos a 10 cm de
largo, 1% en gel de agarosa en gel TBE 0.5X a
150 V.

Tabla 2: Las concentraciones de agarosa para  
separar fragmentos de ADN de varios tamaños

alcance efectivo de la resolución 
agarose (%)  de los fragmentos de ADN lineal* (kb)

0,5  1,0–30
0,7  0,8–12
1,0  0,5–10
1,2  0,4–7
1,5  0,2–3

*Current Protocols in Molecular Biology, p 2.5.2 (1993)

•

 p11

¡Importante! No ajustar 
el pH de estos tampones 
una vez que se preparó de 
acuerdo con la receta!

ARN de movilidad

ARN también puede separarse sobre la base de su
tamaño. Para evitar anomalías debido a la estruc­tura secundaria, el ARN se desnaturalizó, ya sea
antes o durante la electroforesis. Por ejemplo,
fragmentos de ARN desnaturalizado previamente
con glioxal y dimetilsulfóxido se pueden separar
en geles de agarosa neutros, o ARN puede ser
fraccionada en geles de agarosa que contienen
hidróxido de metilmercurio o formaldehído.

RNA de muestras por lo general requieren
carreras largas o tampones que se consumen
fácilmente, por lo que requieren la circulación.
El Hoefer SUB20C y SUB25C unidades hori­zontales se recomiendan para esta aplicación en
lugar de la HE33.

Ejecución de tampones para el ADN en 
geles de agarosa

Las recetas para los dos más comúnmente utili­zados tampones funcionamiento de electroforesis
de ADN se enumeran a continuación. La fuerza
iónica de estos tampones es apropiado para
la aplicación.

•

 p12

1. 10X Tris-borato-EDTA (TBE) existencia  
de una reserva

†

(0,89 M Tris, 0,89 M de ácido bórico, 20 mM EDTA,
pH ~8,2, 1000 ml)

Tris base (FW 121,1)  0,89 M  108,0 g
Ácido bórico (FW 61,8)  0,89 M  55,0 g
EDTA solución

(0,5 M, pH 8,0, solución 3)  0,02 M  40,0 ml
H2O desionizada    a 1000,0 ml

Revuelva. No ajustar el pH. Antes de utilizar la dilu­ción ya sea a: 0.5X, para producir 45 mM Tris base, 
45 mM de ácido bórico, y 1 mM EDTA. Esta dilución 
se utiliza a menudo porque la corriente se mantiene 
baja, lo que resulta en menos calor.

-O-

1X, para producir 89 mM Tris base, 89 mM de ácido 
bórico, y 2 mM de EDTA.

2. 10X Tris-acetato-EDTA (TAE) de valores

†

(0,4 M Tris, 0,2 M de ácido acético, 10 mM EDTA,
pH ~8,4, 1000 ml)

Tris base (FW 121,1)  0,40 M  48,4 g
Ácido acético (99,5%)  0,20 M  11,4 ml
EDTA solución

(0,5 M, pH 8,0, solución 3)  0,01 M  20,0 ml
H2O desionizada    a 1000,0 ml

Revuelva. No ajustar el pH. Diluir a 1X antes de su 
uso para producir 40 mM Tris base, 20 mM de ácido 
acético, y 1 mM EDTA.

3. Solución EDTA (ácido etilendiaminotetraacético)

(0,5 M, pH 8,0, 100 ml)

Na2EDTA·2H2O, (FW 372,2)  0,5 M  18,6 g
H2O desionizada    a 70,0 ml
NaOH (10 M) a pH 8,0    ~5,0 ml
H2O desionizada    a 100,0 ml

†

Modificado de Sambrook, J., Molecular Cloning: A Laboratory Manual, 
p. B.23 (1989). Ver también Current Protocols in Molecular Biology,  
p. A.2.1 (1993).

 p13

•

†

Ejemplo de tampón de carga

Tampón de carga

(5X, 25% de Ficoll 400,
0,25% azul de bromofenol†, 10 ml)

H2O desionizada    to 7,0 ml
Ficoll 400     2,5 g
Azul de bromofenol (FW 691,9)    25,0 mg
H2O desionizada     to 10,0 ml

Añadir a la muestra en proporción de manera que  
1/5 del volumen final se tampón de carga. (Tampón 
de carga aumenta la densidad de la solución.)

Nota 1: Sacarosa o glicerol puede ser utilizado en 
lugar de Ficoll 400.

Nota 2: Xylene cyanol (0,25%), que migra más 
lentamente que el azul de bromofenol, se puede 
añadir como un marcador adicional si se desea. La 
concentración de agarosa determina la posición de las 
bandas de colorante relativos a un polinucleótido.

† 

Colorantes de rastreo puede ser omitida para eliminar oscureci­endo y arrastrando efectos causados   por comigración con pequeñas 
ácidos nucleicos.

Tabla 3: Especificaciones de peine y  
volúmenes de pozos

volume de la
muestra por
número de número espesor ancho del profundidad
código peine de pozos (mm) pozo (mm) de 1 mm (µl)

HE31A-P-1.0 1 prep/2 ref 1,0 44/6 44/6*

HE31A-P-1.5 1 prep/2 ref 1,5 44/6 66/9*

HE31A-8-1.0 8 1,0 6,5 6,5

HE31A-8-1.5 8 1,5 6,5 9,7

HE31A-12-1.0 12 1,0 3,9 3,9

HE31A-12-1.5 12 1,5 3,9 5,8

HE31A-16-1.0 16 1,0 2,6 2,6

HE31A-16-1.5 16 1,5 2,6 3,9

* La preparativa peines forma dos pozos de referencia (para los 

estándares MW), una a cada lado de la preparativa bien. El primer 
número es el volumen de la muestra/mm en el pozo de preparación, y 
el segundo es el volumen/mm en el pozo de referencia.

•

 p14

¡Atención! El bromuro de etidio 
es un mutágeno conocido. 
Siempre use guantes al 
manipular.

¡Atención! Use gafas de 
seguridad UV y proteger la piel 
cuando se utiliza cualquier 
fuente de luz UV.

Nota: El bromuro de etidio 
frena la migración del ADN en 
un 15%.

Nota: Reducir al mínimo el 
tiempo de tinción para evitar 
pequeños fragmentos de ácido 
nucleico de fuera de difusión 
del gel.

ADN detección

ADN puede ser detectada por la fluorescencia de  
bromuro de etidio consolidado o por autorradiografía 
de ADN marcado radiactivamente.

El bromuro de etidio (0,5 µg/ml) se puede añadir a la 
ejecución de tampón para controlar el progreso de la 
muestra debido a la fluorescencia del colorante en vir­tud de una lámpara UV revela ubicación banda. (Para 
comprobar el progreso, apague la fuente de alimen­tación y retire la tapa de la unidad de agarosa. Man­tenga un portátil lámpara UV cerca de la bandeja en 
funcionamiento. Vuelva a colocar la tapa y encienda la 
alimentación de nuevo para reanudar la electroforesis.)

Alternativamente, después de la electroforesis, el 
gel mancha en una solución de bromuro de etidio 
(0,5 µg/ml H2O) durante 15 a 60 minutos y luego ver 
o fotografiar la muestra sobre un transiluminador UV.

Para fotografiar el gel, ya sea colocar la bandeja que 
se ejecuta en la superficie transiluminador o desli­ce el gel sobre la superficie de exposición máxima. 
(La bandeja de ejecución es del 95% transparente 
a 302 nm de luz y un 40% transparente a la luz 
de 254 nm.) Ver la muestra a la luz ultravioleta de 
366 nm o menor intensidad 302-nm de luz UV para 
reducir photonicking.

Para reducir la fluorescencia de fondo de bromuro de 
etidio no unido, el gel puede ser destained por remojo 
durante 5 minutos en 0,01 m MgCl2, o durante 1 
hora en 0,001 M MgSO4. Decolorante hace que sea 
más fácil de detectar pequeñas cantidades (menos de 
10 ng) de ADN. (Sambrook, sección 6.15).

Bibliografía

Ausubel, et al., (eds). Current Protocols in Molecular

Biology. Greene Publishing and Wiley-Interscience. 

New York (1993).

Sambrook, J., Fritsch, E.F., and Maniatis, T., Molecu-

lar Cloning: A Laboratory Manual. Cold Spring Har­bor Laboratory Press (1989).

 p15

•

Orden información

Todas las cantidades son 1, excepto donde se indique.

La unidad básica y un kit de  código

Mini unidad de electroforesis submarina, básico.   HE33B 
Incluye gel de la bandeja de correr, de gel de fundición y de  
nivel de burbuja. (Peine de orden y peine de nuevo por separado.)

Mini unidad de electroforesis submarina, kit. Igual que el anterior   HE33-8-1.5 
más uno de 8 y de 1,5 mm de espesor, peine, peineta, y los tornillos.

Las piezas de repuesto

Buffer conjunto de la cámara  HE30
Tapa con cables de alta tensión  HE36
El tapón de llenado, la parte inferior  HE38
El tapón de llenado, la parte superior  HE38TP
Gel corriendo bandeja, UVT, 7 × 10 cm  HE42-10
Fundición bandeja, 7 × 10 cm  HE45-10
Gel de fundición kit con bandeja de gel de fundición  y bandeja de correr, de 7 × 10 cm  HE47-10
Juntas de espuma (PK/2)  HE48
De alta tensión conduce  SE6056-HV
Electrodo kit de reemplazo  HE39
Nivel de burbuja  SER11

SE6056-HV

•

 p16

HE30

HE36

HE48

HE42-10

HE45-10

Peines

Especificar espesor y el número de pozos, como  
tabulan a continuación. (Orden de un nuevo peine  
de por separado.)

  Espesor (mm)  Número de pozos  Código

1,0  preparación  HE31A-P-1.0
  1,0  8  HE31A-8-1.0
  1,0  12  HE31A-12-1.0
  1,0  16  HE31A-16-1.0
  1,5  preparación  HE31A-P-1.5
  1,5  8  HE31A-8-1.5
  1,5  12  HE31A-12-1.5
  1,5  16  HE31A-16-1.5

Peineta con 2 tornillos    HE31-BK
Tornillos de repuesto para la

  espalda peine (pk/12)    HE31-S

Productos complementarios

Hoefer PS300B alimentación  PS300B 
  300 V, 500 mA, 90 W

MacroVue UV-20 Transilluminator   
  115 V~    UV20-115V

  230 V~    UV20-230V

•

 p17
