Illustrated Part Guide - Explosionszeichnung

Hobie FX-One : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2003-2004)

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]

1

Last up-date/Mise à jour : June 2004

17556000 : Coque gauche complète

Left hull complete
Rumpf links komplett

Hobie FX-One

Coque/Hull/Rumpf

17556005 : Coque droite complète

Right hull complete
Rumpf rechts komplett

17590070 : Capot avant

Front deck

1

17590075 : Capot milieu

Decke vorne
Middle deck

Decke mitte

4

12

2

13

6

3

5

1 - 20560300 : Platine de bride

Bow plate
Hahnepot Platte

2 - 21056028 : Vis cadène

Anchor pin
Schraube für Püttingeisen

3 - 99056027 : Trappe de visite

Inspection port
Luckendeckel

4 - 17550910 : Dérive sabre FX-One

FX-One daggerboard
Steckschwert FX-One

5 - 18056005 : Fémelot + entretoise

Gudgeon + bushing
Heckbeschlag + Buchse

6 - 99220855 (x10) : Vis TC fémelot

Screw TC gudgeon
Schraube TC Heckbeschlag

7 - 99220845 (x10) : Vis TF Bouchon

Screw TF plug
Ablassplatte-Schraube

8 - 99056012 : Platine bouchon vidange

Drain housing
Platine f. Ablaßschraube

9 - 99220048 (x10) : Joint bouchon vidange

Drain plug gasket
Dichtung Ablaßschraube

10- 99056232 (x10) : Bouchon vidange

Drain plug

Ablasschraube
11- 99220043 : Joint + bouchon
(x10) Gasket + drain plug

Dichtung + Ablaßschraube
12 - 99500440 : Taquet rotation

Camcleat Rotation

Klemme
13 - 99220128 (x10) : Entretoise plastique

Nylon bushing

Buchse Plastik

7

9

8

10
11

AUTOCOLLANTS COQUES/HULL STICKERS/RUMPF-AUFKLEBER

17556500 : Hobie FX-One large/Grand
99056039 : "H" (intérieur coque/inside bow)

99056032 : Logo Hobie (extérieur coque/outside hull)
99056023 : "Made by Hobie Cat Europe"

Hobie FX-One : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2003-2004)

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]

2

Gouvernail droit complet/Rudder assy right complet
Ruderanlage komplett rechts : 18062146

Gouvernail gauche complet/Rudder assy compl. left
Ruderanlage komplett links : 18062145

Hobie FX-One

Safran/Rudder/Ruderblatt

21

1

5

2

3

4

5 - 17562160: Tube de gouvernail

7

1 - 99220930 (x10): Vis TH 8x30 casting

Cast.bolt
Schraube Gußt.

2 - 99220750 (x10): Rondelle plate

Washer
Unterlegscheibe

3 - 17000010: Casting supérieur Gouv.

Upper rudder casting
Oberes Rudergehäuse

4 - 18062148: Bras gouv.droit complet

Tiller arm right complete
Ruderarm rechts komplett

18062147: Bras gouv.gauche complet

Tiller arm left complete
Ruderarm links komplett

6 - 99220163: Embout gouvernail Race

7 - 14061122: Platine dural

8 - 14061183 (x10): Came safran

9 - 16041756 (x10): Goupille élastique

10- 99502270 : Lame safran TI/FX/FOX

11- 99220880 (x10): Vis safran 8x60

6

Tiller tube
Ruderrohr

Race tiller end cap
Ruderarmendstück Race

Cam stop plate
Platine f. oberes Rudergehäuse

Plastic cam
Rudernock

Maststep pin
Sprengbolzen

Rudder blade
Ruderblatt

Rudder bolt
Schraube Ruderblatt

12

18

11

19

10

12- 99056239 (x10): Ecrou Nylstop

Nylstop nut
Selbstsichernde Mutter

13- 18000155: Casting inf. gouv

Lower rudder casting

Unteres Rudergehäuse
14- 21080335: Aiguillot + goupille
(inox) Rudder pin + cotter pin

Ruderbolzen + Splint
15- 14061106 (x10): Pene safran

Plunger

Gegenstück Rudernock
16- 99220685 (x10): Ressort inox

Spring

Feder
17- 99220825 (x10): Vis safran delrin

Tension screw

Druckschraube
18- 99502130: Insert lame safran

Sheave pin rudder blade

Bolzen Ruderblatt
19- 14041711: Axe tête de mât

Mast head axe

Mastkopf Achse
20- 17062680 : Casting inférieur monté

Lower rudder cast.assembled

Unteres Rudergehäuse montiert

22

8
9

13

14

15

16

17

21- 99220169 (x10) : Clip rapide

Retainer clip
Sicherungsclip

22 - 99220128 (x10) : Entretoise plastique

Nylon Bushing
Buckse Plastik

20

Hobie FX-One : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2003-2004)

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]

3

Hobie FX-One

Brides/Bridles/Hahnepot

1- 17560580 : Brides

Bridles
Hahnepot

1

2- 99056230 (x10): Axe percé lat.ridoir

Clevis pin
Bolzen für Wanteisen

3- 99220230 (x10) Anneau brisé

Split ring
Ringsplint

4- 99220650 (x5) : Latte ridoir universelle

Stay adjuster
Wantenspanner

2

5- 99500369 (x10): Protège latte ridoire

3

Stay adjuster cover
Wantenschutz

4

5
2

3

Hobie FX-One : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2003-2004)

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]

4

Hobie FX-One

Kit trapèze/Trapeze Kit/Trapez -Kit

17580600 (x2)

2

1 - 17560560: Câble trapèze (ss wing)

Trapez wire (w/o wing)
Trapezkabel (ohne Wing)

17560570: Câble trapèze Spectra (a/wing)

Trapez wire Spectra (with wing)
Trapezkabel Spectra (mit Wing)

2 - 99300058 (x10): Cosse

Thimble
Kausch

1

3 - 16080552: Poignée Trapèze

Trapeze handle
Trapezgriff

4 - 18060413: Cordage de réglage

Trapeze adjuster line
Trapezleine

5 - 99500031 (x10) Poignée J&H

Handle J&H
Griff J&H

3

6 - 18060314 (x10): Double anneau
18060312 (x20) Rope lock

Trapezstopper

7 - 99056260 (x10): Sandow de trapèze

Trapeze shock cord
Gummistrop Trapez

4

5

6

7

Montage des poignées de trapèze
Instruction for connecting your trapeze handle
Wie man die Trapezgriffe knotet

1. Faire un noeud à la fin du cordage 6 mm
Tie knot firmly at end of 6 mm

2. Fixer fermement la corde nouée à la poignée comme
indiqué sur le dessin en s'assurant que la corde ne
puisse pas glisser du milieu de la poignée.
Fix knotted rope firmly to handle as illustrated,

ensuring that rope cannot move from top centre of
handle.

3. Attacher normalement la corde au câble de trapèze.
Attach rope and handle to trapeze wire as normal.

Hobie FX-One : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2003-2004)

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]

5

Hobie FX-One

Haubans/Shrouds/Wanten

1

1- 99220210 (x10): Manille lyre 6 mm

Bow shackle
Mastschäkel

2

2- 17560510 : Hauban

Shroud
Want

3- 99056230 (x10): Axe percé lat.ridoir

Clevis pin
Bolzen für Wanteisen

4- 99220230 (x10) Anneau brisé

Split ring
Ringsplint

3

5- 99220650 (x5): Latte ridoir universelle

4

Stay adjuster
Wantenspanner

6- 16060313 (x10): Chape de hauban

Toggle

5

Wanten Wirbel

7- 99500369 (x10): Protège latte ridoire

7
3

4

6

Hobie FX-One : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2003-2004)

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]

Shroud adjuster cover
Wantenschutz

6

Hobie FX-One

Traverse avant/Front crossbar/Vorderholm

17562500

1

5

7

3

2

6

4

8

9

1 - 21062673 : Emplanture de mât

Mast step ball
Mastfußkugel

2 - 18062680 : Etai de martingale

Dolphin striker post
Unterzug gebohrt

3 - 99220104 : Ecrou HU D16

Nut HU D16
Mutter HU D16

4 - 99220735 (x10) : Rondelle D16

Washer D16
Unterlegscheibe D16

5 - 99220335 : Vis TH 10 x 150 x 50

Screw TH
Schraube TH

6 - 99220730 (x10) : Rondelle D10

Washer D10
Unterlegscheibe D10

7 - 99220710 (x10) : Rondelle D10.2 nylon

Nylon washer D10.2
Nylon Unterlegscheibe D10.2

14

Derrière la traverse
Rear of crossbar

8 - 99220607 (x10) : Ecrou HU D10

9 - 17562700 : Martingale

10- 21062651 : Casting fixation de martingale

11- 16056025 : Articulation inox tangon

12- 18062742 : Bouchon traverse droit

13- 18062741: Bouchon traverse gauche

14- 99220057 : Pontet forgé D5

11

10

8

1312

Nut HU D10
Mutter HU D10

Dolphinstriker
Unterzug

striker bar fastening
Unterzug Fuß

Spi pole articulation inox
Verbindung Spibaum inox

Beam cap right
Vorderholmendstück rechts

Beam cap left
Vorderholmendstück links

Pad-eye
Bügel

Hobie FX-One : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2003-2004)

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]

7

Hobie FX-One

Traverse arrière/Rear crossbar

Achterholm

17562600

1 - 99220335 : Vis TH 10 x 150 x 50

Crossbar bolt
Holmbolzen

2 - 99220730 (x10) :Rondelle D10

Washer D10
Unterlegscheibe D10

3 - 99220710 (x10) :Rondelle D10.2 nylon

Nylon washer D10.2
Nylon Unterlegscheibe D10.2

4 - 99220607 (x10) :Ecrou HU D10

Nut HU D10
Mutter HU D10

5 - 18062744 : Bouchon traverse AR droit

Beam end cap rear right
Achterholmendstück hint. rechts

6 - 18062743 : Bouchon traverse AR gauche

Beam end cap rear left
Achterholmendstück hint. links

11

1

8

2

3

4

5

2

7 - 99500255 : Chariot de grand-voile

Traveller car
Großtraveller

8 - 99220057 : Pontet forgé D5

Eye strap
Guseisenbeschlag

9 - 21062521 : Embout rail d'écoute grand voile

Traveller track end stop
Travellerschiene Endstück

9

7

10

6

8

10- 99500467 : Tourelle taquet carbo
99500350 (old) Swivel camcleat

Drehklemme

11- 99500700 : Boutons de laçage trampolin

Trampoline lacing post
Trampolineleinenumlenkstop

99216030: Rivet

Rivet
Popniete

Hobie FX-One : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2003-2004)

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]

8

17512800 : BOME COMPLETE

COMPLETE BOOM
BAUM KOMPLETT

1

Hobie FX-One

Bôme/Boom/Baum

6

4

10

3

11

2

13

4

1 - 14011820: Ancrage vit mulet

Gooseneck fastening
Bauteil f. Lümmelbeschlag

2 - 17569000: Embout de bôme FX1 D40 percé

Boom end cap drilled
Baumendkappe gebohrt

3 - 99500126: Poulie de mât 21

Block mast 21
Block Mast 21

4 - 99500540: Taquet coinceur

Cam cleat
Schotklemme

5 - 99500490: Poulie à plat pont

Cheek block
Liegeblock

6 -99220665 (x10):Manille lyre 6 mm

Shackle 6 mm
Schäkel 6 mm

7 - 99220208 (x5): Bouchon à ailette D40

End cap
Endstück

8

9

12

8 - 99220057: Pontet forgé D5

Pad-eye
Guseisenbeschlag

9 - 99500478 : Poulie simple H404

Block single
Block einzig

10 - 99500105: Poulie simple ringot

Block single with becket
Block einzig mit Hundsfott

11 - 99500545: Poulie barber fock

Block jib barber
Block Fock Barber

12 - 99500290 (x5) :Boule d'arrêt

Stop ball
Kugelstopper

13 - 14070351 : Charnière centrale vit mulet

Gooseneck vertex
Gleiter Lümmelbeschlag

7

5

Hobie FX-One : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2003-2004)

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]

9

Hobie FX-One

Barre d'accouplement & stick

Tiller crossbar & stick

Anlenkstange & Pinne

6

Bras de gouvernail/Rudder arm/Ruderarm

2

3

8

5

4

7

1

1 - 17562200 : Barre d'accouplement Race complète

Race tiller crossbar complete
Anlenkstange kompl. Race

2- 99220810 (x2) : Vis de réglage

Adjustment arm
Anlenkstange-Einstellschraube

3- 99220119 : Embout fileté

Threaded end cap
Enstück mit Gewinde

4- 99220121 : Embout de barre accouplement percé

Tiller crossbar drilled end cap
Anlenkstange-Endstück gebohrt

5 - 99220163 : Embout de gouvernail Race

Race tiller end cap
Ruderarmenstück Race

6 - 99220169 (x2) : Clip rapide

Retainer clip
Sicherungsclip

7 - 99220445 : Vis M.TCLPZ 4x6

Screw
Schraube

8 - 99502310 : Stick FX6

FX6 Tiller extension
FX6 Pinne

3 + 4 + 5 +2X 6 + 2X 7 = 99600020 : Kit gouvernail 18TI/FX/FOX

Tiller connector kit complete
Verbindungsgelenk kompl.

Hobie FX-One : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2003-2004)

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]

10

Mât FX avant 2003/

FX mast before 2003

1

Hobie FX-One

Barre de flêche et cables

Spreaders and diamond wires

3

Saling und Diamondwant

2
4

18

4

18060331 : KIT BARRE DE FLECHE

SPREADER ASSEMBLY
SALING BAUSATZ

10

1 - 99220622 (x10): Goupille

Cotter pin

2 - 99220107: Axe épaule barre de flèche n°2 (court)

9

3- 99220108 : Axe épaule barre de flèche n°3 (long)

4 - 99220230 (x10): Anneau brisé

8

Gespalt. Stift
Spreader long pin

Salingachse lang
Spreader short pin

Salingachse kurz
Split ring

Ringspling

17

5

1

11

19

6

7

3
4

5 - 99220602 (x5) :Axe vit mulet

Goosneck pin
Lümmelbeschlag-Achse

6 - 18061605 : Anneau brisé SSI

Split ring SSI
Ringspling SSI

7 - 18060333 : Collier barre de flêche AV

Spreader root front
Salingarm Flansch vorne

8 - 18060334 : 1/2 collier barre de flêche AR

Spreader root rear
Salingarm Flansch hinten

9 - 18060302: Barre de flèche

Spreader arm
Saling

10- 18060332: Support de flèche

Spreader brace
Salingstütze

11- 18060565: Cable de flèche

Diamond wire
Diamondwant

12- 99180020 : Ridoire à vis 2 câbles

Adjuster with screw 2 wires
Locheisen 2 Käbel

13- 99180015 : Tole + axe ridoir câble flêche

Diamond anchor plate + pin

12

15

13

14

16

14- 99180010 : Tole réglage câble de flêche

15- 99180005 : Ridoir à vis câble de flêche

16- 18080502 : Barette ridoir
(x2) Turnbuckle anchor plate

Hobie FX-One : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2003-2004)

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]

Shield plate
Einstellplatte

Turnbuckle
Salingspanner

Salingspanner-Verankerung

17- 18034111: Kit protège foc Trentec

Plastic roller-diamond wire
Kit Fockschutz Trentec

18- 18011801: Tube de réglage barre de flêche

Spreader slide
Salingeinstellrohr

19- 99220815 (x2): Vis de réglage barre de flêche

spreader tip adjuster
Salingendstück-Einstellschraube

11

Mât FX depuis 2003/

FX mast since 2003

Hobie FX-One

Barre de flêche et cables

Spreaders and diamond wires

Saling und Diamondwant

99064050 : KIT BARRE DE FLECHE cplt

SPREADER ASSEMBLY
SALING BAUSATZ

16

1

1 - 99064035 : Kit barre de flèche alu

Spreader assembly
Salingbausatz

2 - 99064025 : Ferrure inox barre de flèche AV

Spreader front attachment bracket
Salingarm Flansch vorne

3 - 99064030 : Ferrure alu barre de flêche AR

Spreader rear attachment bracket alu
Salingarm Flansch alu hinten

4 - 99064005 : Ensemble ridoir et support alu

Spreader rake adjuster barrel

15

8

2

9

6

3

5

7

4

16

5 - 17560590: Cable de flèche

Diamond wire
Diamondwant

6 - 99064020 : Vis D4 barre de flèche 03

Screw D4
Schraube D4

7 - 99226003 : Ecrou indessérable D4

Nylstop nut D4
Selbstsichernde Mutter

8 - 99064010 : Axe percé barre de flèche

Spreader clevis pin
Salingachse

9 - 99064015 : Anneau brisé

Split ring
Ringsplint

10- 99180020 : Ridoire à vis 2 câbles

Adjuster with screw 2 wires
Locheisen 2 Käbel

11- 99180015 : Tole + axe ridoir câble de flêche

Diamond anchor plate + pin

10

13

11

12

14

12- 99180010 : Tole réglage câble de flêche

13- 99180005 : Ridoir à vis câble de flêche

14- 18080502 : Barette ridoir
(x2) Turnbuckle anchor plate

15- 18060563: Kit protège foc

16-99056271 : Lien fixation câbles flèche
(x10) Securing thin wire

Hobie FX-One : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2003-2004)

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]

Shield plate
Einstellplatte

Turnbuckle
Salingspanner

Salingspanner-Verankerung
Plastic roller-diamond wire

Kit Fockschutz Trentec

Sicherung dünnen Kabel

12

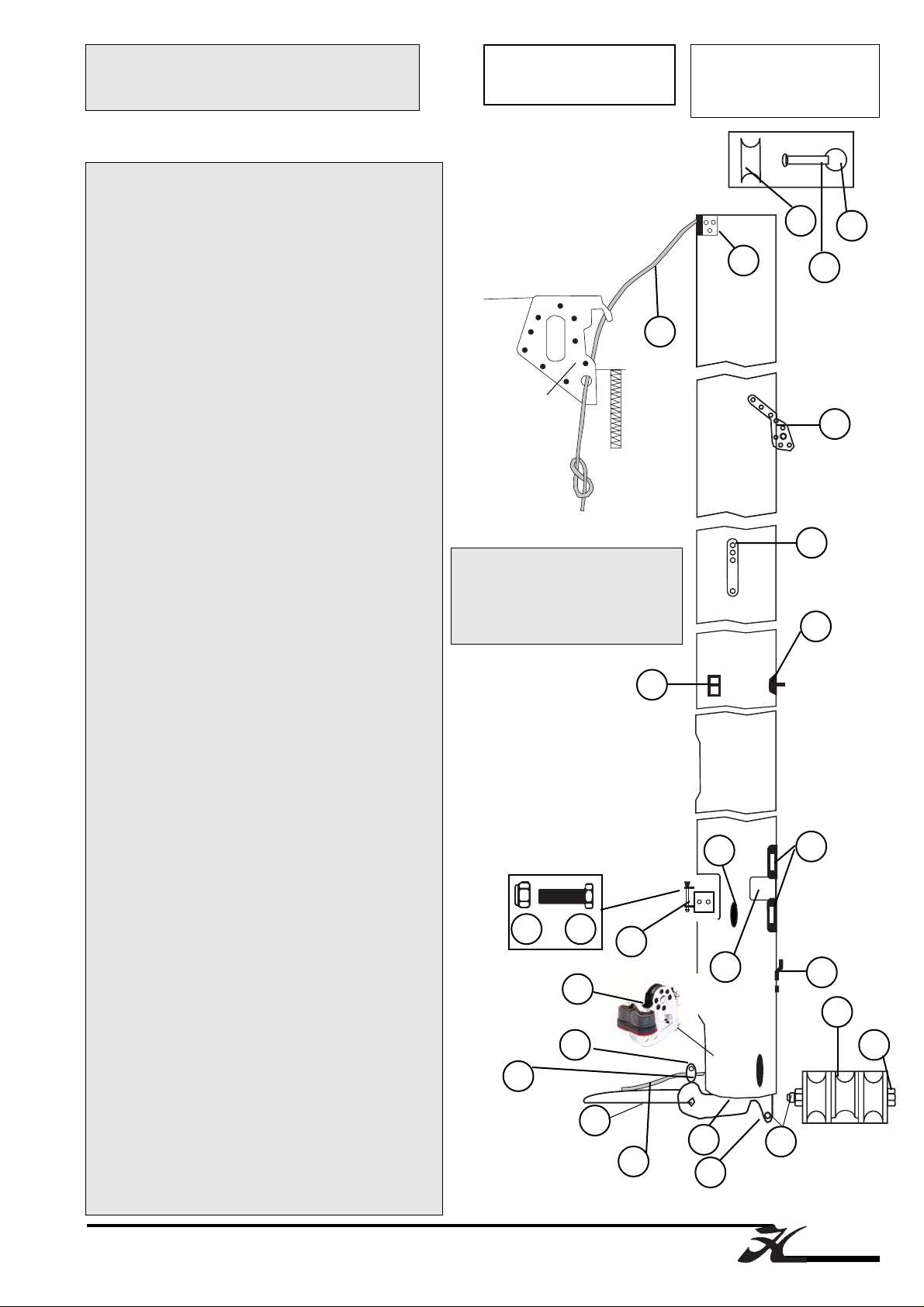

17542700 : Mât complet ss tourelle

Complete mast w/o block
Mast komplett o. Cunningham

1 - 99041011 : Réa alu D20

Aluminium sheave D20
Alu Rolle D20

2 - 99220602 (x5) : Axe percé

Clevis pin
Bolzen gebohrt

3 - 99220230 (x10) : Anneau brisé

Split ring
Ringsplint

4 - 20041755 : Fixation du hook

Hook fastening
Haken-Befestigung

5 - 21041720 : Ferrure de capelage

Mast tang
Mastbeschlag

6 - 21080511 : Barrette câble de flèche

Diamond wire holder
Salingdraht-Mastbeschlag

7 - 18060333 : Collier barre de flèche AV

Spreader root forward
Saling Ringflansch vorder

8 - 18060334 : Collier barre de flèche AR

Spreader root aft
Saling Ringflansch hinten

9 - 17060302 : Bras de rotation de mât

Mast rotator
Rotationsarm

10- 18011865 : Embase de vit mulet

Gooseneck base
Lümmel-Mastbeschlag

11- 99220910 (x10) : Vis TH 6x35

TH Screw
Schraube TH

12- 99056238 (x10) : Ecrou nylstop 6

Nylstop nut 6
Selbstsichernde Mutter 6

13- 14041723 : Autocollant de sécurité

Mast caution label
Sicherheitsaufkleber

14- 99080540 : Tourelles cunningham

Dowhaul swivel Camcleat
Drehklemme Vorliekstrecker

15- 17041750 : Réa de vit mulet

Gooseneck sheave
Lümmelbeschlag Rolle

16- 99220915 (x10) : Vis 6x60

Screw 6x60
Schraube 6x60

17- 99220094 : Vis 6x80

Screw 6x80
Schraube 6x80

18- 99056238 (x10) : Ecrou indessérable 6

Nylstop nut 6
Selbstsichernde Mutter 6

19- 17000020 : Base de mât

Mast base
Mastfußpfanne

20- 14061245: Axe barre 6x32

Tiller connection pin
Anlenkstange Bolzen

21- 99500114 : Poulie simple tangon

Pole single block
Einfacher Block Spibaum

22- 18080502 (x2) : Barrette ridoire câble de flèche

Turnbuckle anchor plate
Salingspanner-Platte

23- 99180010 : Tôle réglable câble de flèche

Bottlescrew shield plate
Salingspanner-Schutzplatte

AVANT/PRIOR/VOR

2003

20041750
Hook de GV
Mainsail hook
Großsegelhaken

24- 17580520 : Drisse de GV

Main halyard rope
Großfallleine

25- 99220760 (x10) : Taquet

Cleat
Mastklemme

12 11

14

21

20

9

10

24

8

24

Hobie FX-One

Mât/Mast/Mast

1

4

6

7

25

13

19

16

23

18

3

2

5

22

15

17

Hobie FX-One : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2003-2004)

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]

13

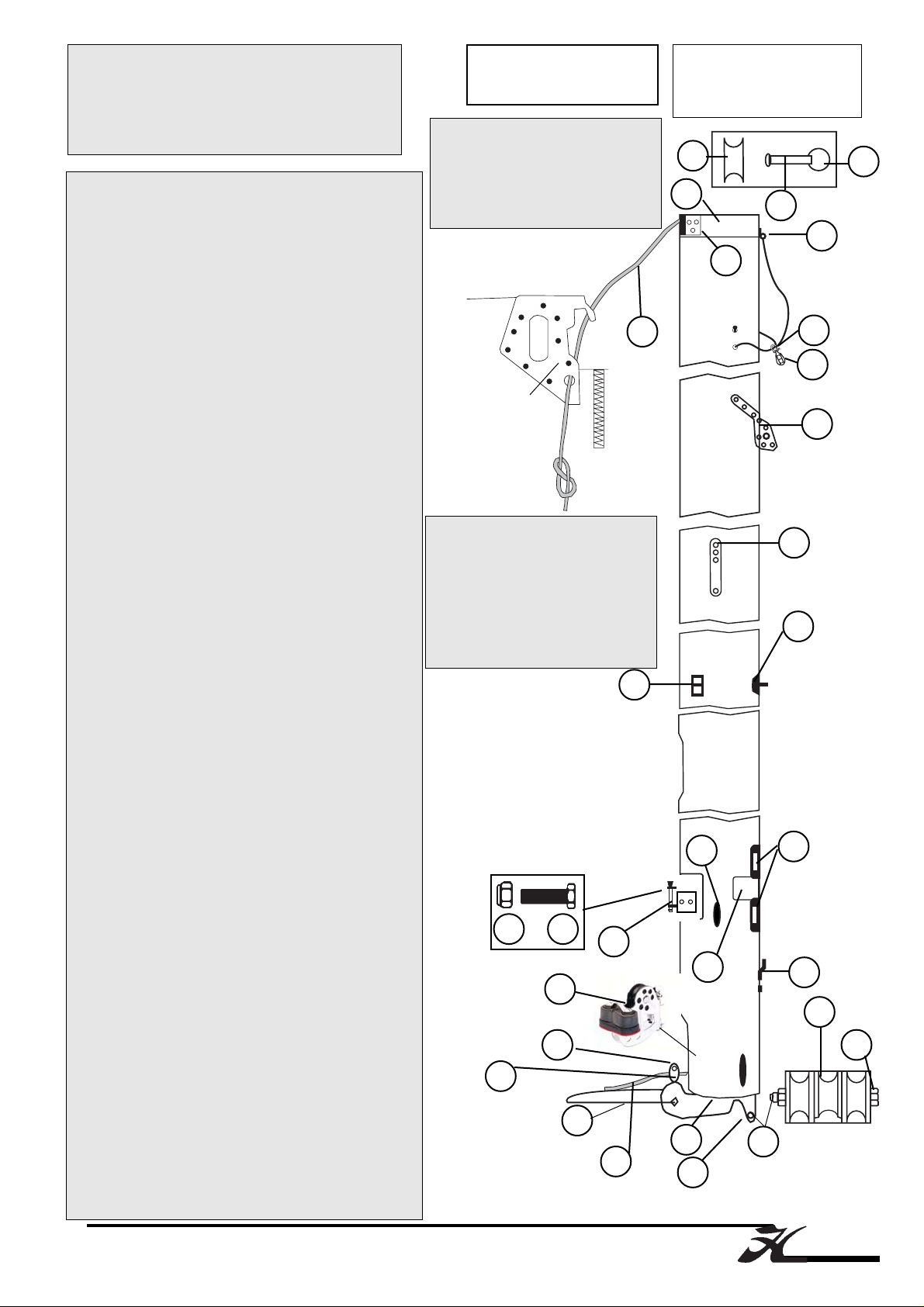

17542710 : Mât complet ss tourelle

Complete mast w/o block
Mast komplett o. Cunningham

17542750 : Mât deux pièces

2 piece mast
2-teiliger Mast

1 - 99041011 : R2a alu D20

Aluminium sheave D20
Alu Rolle D20

2 - 99220602 (x5) : Axe percé

Clevis pin
Bolzen gebohrt

3 - 99220230 (x10) : Anneau brisé

Split ring
Ringsplint

4 - 20041755 : Fixation du hook

Hook fastening
Haken-Befestigung

5 - 21041720 : Ferrure de capelage

Mast tang
Mastbeschlag

6 - 21080511 : Barrette câble de flèche

Diamond wire holder
Salingdraht-Mastbeschlag

7 - 99064025 : Ferrure inox barre flèche

Inox spreader anchor plate
Saling Inox Platte

8 - 99064030 : Ferrure alu barre flèche

Spreader anchor plate alu
Saling Alu Platte

9 - 17060302 : Bras de rotation de mât

Mast rotator
Rotationsarm

10- 18011865 : Embase de vit mulet

Gooseneck base
Lümmel-Mastbeschlag

11- 99220910 (x10) : Vis TH 6x35

TH Screw
Schraube TH

12- 99056238 (x10) : Ecrou indessérable 6

Nylstop nut 6
Selbstsichernde Mutter 6

13- 14041723 : Autocollant de sécurité

Mast caution label
Sicherheitsaufkleber

14- 99080540 : Tourelles cunningham

Dowhaul swivel Camcleat
Drehklemme Vorliekstrecker

15- 17041750 : Réa de vit mulet

Gooseneck sheave
Lümmelbeschlag Rolle

16- 99220915 (x10) : Vis 6x60

Screw 6x60
Schraube 6x60

17- 99220094 : Vis 6x80

Screw 6x80
Schraube 6x80

18- 17000020 : Base de mât

Mast base
Mastfußpfanne

19- 14061245: Axe barre 6x32

Tiller connection pin
Anlenkstange Bolzen

20- 99500114 : Poulie simple tangon

Pole single block
Einfacher Block Spibaum

21- 18080502 (x2) : Barrette ridoire câble de flèche

Turnbuckle anchor plate
Salingspanner-Platte

22- 99180010 : Tôle réglable câble de flèche

Bottlescrew shield plate
Salingspanner-Schutzplatte

23- 17580520 : Drisse de GV

Main halyard rope
Großfallleine

DEPUIS/SINCE/AB

2003

24- 99220760 (x10) : Taquet

Cleat
Mastklemme

25- 18042705 : Bouchon de mât

Mast plug
Mastendstück

23

20041750
Hook de GV
Mainsail hook
Großsegelhaken

26- 99220238 : Ferrure fixation

tramp dragoon
Anchor plate

27- 99220660 (x10) : Manille lyre D4

Shackle
Schäkel

28- 99500114 : Poulie simple tangon

Single block
Einfacher Block

8

12 11

10

14

20

19

9

23

Hobie FX-One

Mât/Mast/Mast

1

25

4

24

13

18

16

2

6

22

12

3

26

27
28

5

7

21

15

17

Hobie FX-One : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2003-2004)

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]

14

Hobie FX-One

Grand-voile/Main sail/Großsegel

20041750 :
Hook de grand-voile
Main hook
Großhaken

Grand-voile Hobie FX
Hobie FXmain sail
Hobie FXGroßsegel

17530100 : Jaune/Yellow/Gelb
17530105 : "Smoke" (noire/black/schwarz)

Lattes de grand-voile Hobie FX-One
Hobie FX-One main battens
Hobie FX-One Großsegel-Latten

17534000 : Jeu de lattes de grand-voile complet

Main Batten set complete
Großsegel-Lattensatz kompl.

#1 : 17534001 17534008 #1 soft
#2 : 17534002 17534009 #2 soft
#3 : 17534003
#4 : 17534004
#5 : 17534005
#6 : 17534006
#7 : 17534007

1

2

3

4

5

CUNNINGHAM SYSTEM/VORLIELSTRECKER

99220132 :
Manille coeur
Heart shackle

17070160 :
Poulie double
Double block
Block zweifach

6

7

Hobie FX-One : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2003-2004)

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]

15

Hobie FX-One

Trampolin/Trampoline

(Mesh)

4

6

1

2

1 - 17525800 : Trampolin mesh

Mesh trampoline
Netztrampoline

2 - 18050915 : Rouleau de dérive

Daggerboard roller
Rolle Steckschwert

3 - 20525000 : Jonc Trampolin FX/Fox

Fibreglass lacing rod
Fiberglasstange

4 - 99267465 : Sac de spi GM

Spinnaker bag big
Spitasche gross

5

3

5 - 17570480 : Bout de trampolin Vectran

Trampoline lacing Vectran
Trampolineleine Vectran

Hobie FX-One : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2003-2004)

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]

16

20560410 :
Ecoute de GV
Mainsheet
Großschott

Hobie FX-One

Palan de grand-voile/Mainsheet system

Großschot-System

1

1 - 99501000 : Poulie quadri carbo

Fourfold block
Vierfacher Block

3- 99500136 : Poulie winch triple carbo

Threefold ratchet block
Dreifacher Knarrblock

2

Hobie FX-One : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2003-2004)

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]

17

Hobie FX-One

Kit de foc / Jib kit / Fock-Kit

17570350

1

OPTION

OPTIONAL

2

Foc Hobie FX-One 2003

Jib Hobie FX-One 2003

Fock Hobie FX-One 2003

17530210 =

blanc/white/weiss

17530205 =

jaune/yellow/gelb

1 17560515 : Etai

Forestay
Vorstag

17560550 : Drisse de foc

Jib halyard
Fockfall

13570560 : Estrope Drag/Ti/Fx

Pigtail
Pigtail

99500474 : Poulie drisse de foc

Jib halyard block
Fockfallumlenkblock

2 17580550 : Bride (x2)

Bridle (x2)
Hahnepot (x2)

3 18060418 : Ecoute de foc

Jib sheet line
Fockschotleine

4 17580540 : Drisse corde de foc

Jib halyard line
Fockfallleine

5 17580530 : Corde étarquage foc

Jib luff tensioner line

6 17560560: Trapeze cordage

Trapez line
Trapezleine

7 18060413: Cordage de réglage

Trapeze adjuster line
Trapezleine

99500031(x10) Poignée J&H

6

7

Handle J&H
Griff J&H

3

4

5

8

12

11

9

18060314 (x10):Double anneau
18060312 (x20) Rope lock

Trapezstopper

99056260 (x10): Sandow de trapèze

Trapeze shock cord
Gummistrop Trapez

8 99500710 : Rails d'écoute de foc

Jib sheet tracks
Fockschotschiene

99056254 (x10) :Rivets 4,8 x 12

Rivets 4,8 x 12
Popniete 4,8 x 12

9 99500740 : Poulie d'écoute de foc et chariot

Jib sheet block & car assembly
Fockschotblock u. Traveler

10 99500114 : Poulies point d'écoute de foc

Jib clew blocks
Fockschot-Blocks

18060007 : Manille large

Large shackle
Shäkel

11 99500415 : Taquet coinceur

Cam cleat
Klemme

99220195 : Vis TCL 4,8 x 38

Bolts TCL 4,8 x 38
Bolzen TCL 4,8 x 38

12 99500477 : Enrouleur de foc + émerillon

Jib furler + swivel
Fockroller + Wirbel

99220650 (x5) : Latte ridoir universelle

Stay adjuster
Wantenspanner

10

Hobie FX-One : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2003-2004)

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]

18

KIT DE BASE / BASIC KIT
18080330

1 - 99000200 : Base support inox

2 - 99000210 : Support aluminium (court)

3 - 99000211 : Support aluminium long

4 - 99500830 : Rail de foc incurvé

5 - 99500810 : Chariot de foc

6 - 99500820 : Kit embout de rail

7 - 17070150 : Poulie Etarquage simple

8 - 99500850 : Poulie simple (29 mm)

9 - 99500478 : Poulie simple

Track support bracket
Fußschienenstutze

Track support alu (short)
Schienenstutze (kurz)

Track support alu (long)
Schienenstutze (lang)

Curved track
Fockschiene (gebogen)

Jib car
Focktraveller

End stop kit
Fockwagenstopper

Micro block
Microumlenkrolle

29 mm carbo block
Holepunktumlenkrolle

Single block
Einzelblock

20

23

Hobie FX (OPTION)

Foc autovireur / Self Tacking jib

Selbstwende Fock

10- 99220660 (x10) :Manille 4 mm
99220096 (x20)Shackle 4 mm

Schäkel 4 mm

11- 99300545 : Cordage Spectra blanc

Spectra line
Spectra-Leine

12- 99220602 (x5) : Axe percé 5x20

Clevis pin 5x20
Bolzen gebohrt 5x20

13- 99220230 (x10) :Anneau brisé

Ring clip
Ringsplint

14-99056237 (x10) :Ecrou nylstop 5mm

Nylstop nut 5mm
Selbstsichernde Mutter 5

15- 99056263 (x10) :Vis TFBF 5x30

Screw TFBF 5x30
Schraube TFBF 5x30

16- 99220900 (x10) :Vis TH 5x25

Screw TH 5x25
Schraube TH 5 x25

17-99500415 : Taquet coinceur

Cam cleat
Klemme

99220065 : Vis TTFF 3,5x19

Screw
Schraube

18- 60010950 : Pontet

Eye strap

Bügel
19- 99220780 : Vis TFF 5x60
(x10) Screw

Schraube

Pour le kit Deluxe/ For Deluxe kit /
Für Deluxe kit
(18080335) ajouter/add :

20- 99500467 : Tourelle taquet

Swivel cam
Drehklemme

21- 99220205 : Pontet bas

Eye strap
Bügel

22- 99300555 : Ecoute de foc

Jib sheet
Fockschot

23- 99500478 : Poulie simple

Air block
Einzige Block

24- 99300460 : Cordage fin blanc D4

Fine line white D4
Leine weiss D4

17

1

18

10

21

8

6

15

24

15

4

6

5

14

14

19

16

16

19

3

2

12

13

11

7

10

RIVETS POP

in basic kit : 99210059

Inox 4,8 x 11 (x100)

8

10

Hobie FX-One : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2003-2004)

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]

22

9

in Deluxe kit :

99216011

Inox 4,8 x 14 (x10)

99210059

Inox 4,8 x 11 (X100)

19

17570320 : Accastillage Spinnaker ss spi

Complete Spinnaker kit w/o spi
Spi-Rig kompl.ohne Spi

99267465 : Sac spinnaker grand modèle

Spinnaker bag large model
Spitasche grosse Modell

17570420 : Sac cordages Spinnaker

Spi rope bag
Spileinetasche

1 - 99220660 (x10) :Manille 4 mm

Shackle 4 mm
Shäkel 4 mm

2 - 99500114 : Poulie drisse de spin

Spi halyard block
Spifall-Block

3 - 17560600 : Etai

Forestay
Vorstag

4 - 17580580 : Bride tangon

Pole bridle
Spibaum-Hanepot

5 - 17570300 : Tangon de spi

Spi pole
Spibaum

6 - 21060060 : Poulie tête-à-tête spi

Sister block
Block spi

7 - 99501000 : Poulie Winch

Ratchet block
Knarrblock

8 - 99220665 (x10) :Manille 6 mm

Shackle 6 mm
Shäkel 6 mm

Hobie FX-One

Kit de Spi / Spi kit / Spi-Kit

OPTION

OPTIONAL

2

Tête
Head
Kopf

Î

3

1

Î

Amure
Tack
Hals

Ecoute d'amure/Tack line

/Hals Tampen

8

Î

5

4

9 - 99220650 (x5) : Latte ridoir universelle

Stay adjuster
Wantenspanner

10 - 99500350 : Tourelle taquet alu

Swivel cam cleat
Drehklemme

Drisse de spi / Spinnaker halyard / Spi Fall

9

Ecoute
Clew
Schothorn

17560410 : Ecoute de spi/
Spi sheet /Spischot

10

6

7

8

Hobie FX-One : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2003-2004)

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]

20

OPTION

OPTIONAL

17570385 : Accastillage Spinnaker trompette + cordages

Trumpet spinnaker rig bag + lines
Spikanone-Rig + Leine

Kit de Spi trompette / Spi kit trumpet / Spikanone

Hobie FX-One

99267462 : Trompette de spi

Trumpet for spinnaker
Spikanone

99267459 : Trompette spi poly 30 cm nue

Soft Trumpet 30 cm bare
Spikanone soft 30 cm rohr

99267522 : Sac de spi trompette

Trumpet spinnaker bag
Sack für kurzer Spikanone

Hobie FX-One : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2003-2004)

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]

Accastillage trampolin spi trompette

Trumpet Spi klein Teile für Trampoline

18570385 :

Tramp rig for trumpet spi

21

Hobie FX-One

Tangon de spi/ Spinnaker pole/Spibaum

17570300 : Système classique / Classical system / Classisches System

1

7

10

4

8

2

10

9

17542635 : Système trompette/Trumpet system

7

4

8

9

6

2

6

5

1

3

5

1 - 99220208 (x5) : Bouchon à ailette

End cap
Endstück

2 - 99220057 : Pontet forgé D5

Pad-eye
Guseisenbeschlag

3 - 99500735 : Poulie avec ressort et pontet

Block with spring and eye strap
Block mit Splint und Guseisenbeschlag

4 - 17569000 : Embout bôme percé

Boom end cap drilled
Baumendstück gebohrt

5 - 17580570 : Bride tangon

Bridle classical
Spibaum-Hanepot

Hobie FX-One : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2003-2004)

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]

6 - 17580560 : Bride cunningham tangon (classique)

Pole support wire
Spibaum-Gurtel

99300545 : Cordage spectra D4 blanc (trompette)

Spectra line D4 (trumpet)
Spectraleine D4 (Trumpet)

7 - 14061245 : Axe barre

Connection pin
Bolzen

8 - 18061320 : Chape d'articulation tangon

Spi pole connection toggle
Verbindungswirbel Spibaum

9 - 99220230 (x10) :Anneau brisé

Split ring
Offener Ring

10-17070150 : Poulie étarquage simple

Single block
Block einzig

22

Hobie FX-One

SPINNAKER

17530300 : Spi jaune

Yellow spi

17530360 : Spi trompette blanc

Spi trumpet white

17530365 : Spi trompette jaune

Spi trumpet yellow

RETRIEVER PATCHES

SPINNAKER TRUMPET

Patch 2 Intermediate Patch 1

FX1 2,0 m A=B 1,95 m

luff

leech

PATCH 2

foot

Hobie FX-One : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2003-2004)

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]

23

OPTION

OPTIONAL

17562950

gauche

left

links

Hobie FX-One

Sport wing assembly

Ailes sport

Sport-Wing

17562955

droit
right

rechts

Assise aile sport
Wing tube sport

17562940 = Gauche/left/links
17562945 = Droite/right/rechts

18062741
Bouchon de trav. AV gauche
Beam cap front left
Vorderholmendstück links

99100001

Arrêt PVC
PVC Stop
PVC Stopper

18062930
Bras d'aile sport complet
Wing arm sport complete
Wingarm Sport Komplett

99216014 (x10)
Rivet 4.8x19
Pop rivet 4.8x19

Popniete 4.8x19

18062742
Bouchon de traverse AV droit
Beam cap front right
Vorderholmendstück rechts

99220142
Vis 6 x 60
Bolt 6 x 60
Bolzen 6 x 60

18041733
Casting embout wing
End casting wing
Gusseisen Endstück
Wing

99216021 (x10)
99220745 (x10)
Rondelle inox 6 mm
Washer stainless 6 mm
Unt.Scheibe inox 6 mm

99056238 (x10)
Ecrou indessérable 6 mm
Nylstop nut 6 mm
Selbstsichernde Mutter 6 mm

18062743
Bouchon de trav. AR gauche
Boom cap rear left
Achterholmendstück links

Hobie FX-One : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2003-2004)

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]

18062744
Bouchon de traverse AR droit
Boom cap rear right
Achterholmendstück rechts

Rivet 4,8 x 14

Rivet 4,8 x 14

Popniete 4,8 x 14

17025810
Embout plast. 48 mm
End cap plast. 48 mm
Endstück 48 mm

99506051 (x10)
99506030 (x20)
Neoprene
Neoprene
Antirutsch-belag

24

Hobie FX-ONE

17562960
Gauche/Left/Links

18062741

Bouchon de traverse AV gauche
Beam cap front left
Vorderholmendstück links

17560340

Bras d'aile confort complet
Comfort wing arm complete
Wingarm comfort komplett

99216014 (x10)
Rivet 4.8x19
Pop rivet 4.8x19

Popniete 4.8x19

Ailes confort + Trampolin

Comfort wings + Trampoline

18062742

Bouchon de traverse AV droit
Beam cap front right
Vorderholmendstück rechts

18041733

99100001

Arrêt PVC
PVC Stop
PVC Stopper

Casting embout de wing
End casting wing
Gusseisenen Endstück Wing

99216011 (x10)
Rivet 4.8x11
Pop rivet 4.8x11

Popniete 4.8x11

17562965

Droite/Right/Rechts

OPTION

OPTIONAL

17525895

paire de trampolin droit/gauche
Trampoline set right/left
Trampolinesatz rechts/links

99302905

Extrusion renfort d'aile
Inner support tube
Innen wing verstärkerung

20562940

Assise aile confort
Wing tube comfort

Wing-Sitztube

99216014 (x10)
Rivet 4.8x19
Pop rivet 4.8x19

Popniete 4.8x19

99216011 (x10)
Rivet 4.8x11
Pop rivet 4.8x11

Popniete 4.8x11

18062743

Bouchon de traverse AR gauche
Beam cap front left
Vorderholmendstück links

18062744

Bouchon de traverse AR droit
Beam cap front right
Vorderholmendstück rechts

99506051 (x10)
99506030 (x20)

Neoprene anti-derapant

17025810

Bouchon à ailettes
End cap

Endstück

Hobie FX-One : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2003-2004)

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]

Neoprene anti-skid

Antirutsch-Belag

25

17562900 : Aile gauche s/s trampoline

Left wing w/o trampoline
Wing links o. Trampoline

17562910 : Aile droite s/s trampoline

Right wing w/o trampoline
Wing rechts o. Trampoline

5

1 - 17562930 : Assise aile complète s/s tramp. gauche

Complete wing sitting area w/o tramp. left
Wing-Sitzfläche kompl. o. tramp. links

17562935 : Assise aile complète s/s tramp. droite

Complete wing sitting area w/o tramp. right
Wing-Sitzfläche kompl. o. tramp. rechts

2 - 21041732 : Casting croix wing

Cross casting wing
Kreuz-Gussecke Wing

3 - 21041733 : Casting embout wing

Wing end casting

1

4 - 21062930 : Assise aile nue noire

5 - 99210048 : Bouchon d’assise

Gußeckendstück Wing
Wing sitting area bare black

Wing-Sitzfläche roh schwarz
End cap wing sitting area

Endstück Wing-Sitzfläche

OPTION

OPTIONAL

Hobie FX-ONE

Kit d'ailes classiques/

Classic wings kit

13

4

6

3

2

99210075 (x10) :Rivet bouchon étanche

Rivet cap watertight
Niete-Dichtungshülse

99216014 (x10) :Pop inox TB 4,8 x 19

Pop rivet ss 4,8 x 19
Popniete 4,8 x 19

6

10

6 - 18560340 : Bras d’aile complet

12

7 - 99220945 (x10) :Vis TH 8x75

8 9

7

12- 17560360 : Fixation bras d’aile avant

Mounting front wing arm
Wingarm-Befestigung vorne

17560365 : Fixation bras d’aile arrière

Mounting rear wing arm
Windarm-Befestigung hinten

13- 18025895 : Trampoline d’aile mesh x 2

Wing mesh trampoline x 2
Netztrampoline f. Wing x 2

Hobie FX-One : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2003-2004)

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]

11

8 - 99220750 (x10) :Rondelle D8

9 - 99056239 (x10) :Ecrou indessÚrable D8

10- 99056233 (x10) : Capuchon de vis TH8

11- 18562970 : Kit montage 2 ailes
(=#7+#8+#9+#10) Mounting kit 2 wings

Wing arm complete
Wingarm komplett

Screw TH 8x75
Schraube 8x75

Washer D8
UnterlegscheibeD8

Nylstop nut D8
Selbstsichernde Mutter D8

Screw cap
Schraube-Endstück

Aufbausatz für 2 Wings

26

Hobie FX-ONE

Kit de redressement 2003

Righting kit 2003

Aufrichtungssystem 2003

OPTION

OPTIONAL

99500385 : Taquet/Cleat/Klemme
99500395 : Filoir taquet/Cleat/Klemme
99220845 (x10) : Vis/Screw/Schraube

99220660 (x10) : Manille lyre 4

Shackle
Schäkel

Martingale/Dolphin striker/Unterzug

840 mm

18061320 : Chape d'articulation tangon

17570250

Traverse arrière/Rear crossbar/Achterholm

Milieu de la traverse (entre le 7ème et le 8ème bouton)
/Middle of the crossbar(between 7th and 8th lacing post)

Mitte der Achterholm (zwischen 7. und 8. Knopf)

17580590 : Bride kit de redressement

Bridle righting kit
Hahnepot Aufrichtungssystem

99220057 : Pontet forgé D5

Pad-eye
Bügel

Spi pole connection toggle
Verbindungswirbel Spibaum

14061245 : Axe

Traverse avant/Front crossbar/Vorderholm

17570260 : Sachet fixation

Fixing kit

Pin
Achse

1000 mm

17569000: Embout de bôme av.

Front boom end cap
Baumendkappe vorne

99220135 : Vis 8x40

Screw 8x40
Schraube 8x40

99220750 (x10) : Rondelle

Washer
Unterlegscheibe

99056239 (x10) : Ecrou indessérable 8 mm

Nut nylstop 8 mm
Selbstsichernde Mutter 8 mm

1000 mm

99220208 (x5)
:
Bouchon
End cap
Endstück

60010950 : Pontet

Pad-eye
Bügel

75 mm

99216011 (x10) :Rivet 4,8 x 11 (10)

Hobie FX-One : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2003-2004)

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. [phone] - Fax [phone]

Pop rivet 4,8 x 11
Popniete 4,8 x 11

27
